SICHERHEITSHINWEISE
Vor Inbetriebnahme Sicherheitshinweise lesen.
1. Installation nach folgenden Richtlinien:
Stellen sie das Gerät immer auf eine ebene und stabile
Unterfläche.
Wählen sie eine trockene Umgebung und stellen sie keine
Flüssigkeiten auf das Gerät.
Vermeiden sie die Nähe von Heizungen und anderen
Hitzequellen.
2. Beachten Sie folgendes, wenn sie den EP-352 anschließen.
Lesen sie zuerst die Betriebsanleitung
Schließen Sie das EP-352 sorgfätig und richtig an um
Schaden, Fehlfunktion und Stromschlag zu vermeiden.
Öffnen sie niemals das Gehäuse des Gerätes ohne den
Netzstecker zu ziehen.
Schließen sie das Gerät nur an 230 V Netzspannung an.
MERKMALE
Der Betrieb ist mit eingebauter oder externer Batterie
(BA-052) möglich.
Automatische Ladung von 24 V-Notstrombatterien.
Automatische Umschaltung von 230 V auf 24 V DC bei
Verwendung eines „Power Failure Relay“ oder in Verbindung
mit dem Leistungsverteiler JPD-322 A.
Zwei 24 V Ausgänge mit je 32 A und drei Ausgänge mit je
16 A und leicht zugängliche Sicherungen.
Schutzschaltung gegen Überladung und Überspannung
der Batterie.
Ladevorganganzeige und Ladezustand-LED.
Verpolungsschutzschaltung
•
•
•
•
•
•
•
1.
2.
3.
4.
5.
6.
7.
SAFETY INSTRUCTIONS
Read all instruction before operating.
1. Install equipment as follow condition:
Install at flat place, not bending curved.
Do not install near water and moisture.
Locate the device away from heat sources.
2. Keep in mind the following when connecting amplifier.
Connect the EP-352 after reading of manuals.
Do each connection of EP-352 perfectly, if not, it maybe caused
hum, damage, electric shock in case of misconnecting.
To prevent electric shock, do not open top cover, if connected
to power supply.
Connect the power cord with safety after check of AC
power.
FEATURES
Permissible battery (BA-052) built-in or use of battery from
outside (extended battery).
Automatic battery charge and discharge.
Automatic convertible AC power to DC power when
unexpected AC powers failure.
Built-in fuse for 24 V DC per output.
Protection circuity for battery against over current, over
voltage.
LED indicator for battery charge or rechargeable amount.
Protection circuit against misconnecting of „+, -“ polarity.
•
•
•
•
•
•
•
1.
2.
3.
4.
5.
6.
7.
Page 3
EP-352
3
FRONT PANEL CONTROLS VORDERSEITE
1. Power Switch
Pushing power switch makes supply of voltage to recharge.
■ AC LED:
This is an LED indicator for AC „ON“.
■ DC LED:
When unexpected AC power „OFF“, DC power supply will
be switched over to battery modus (Battery Set BA-052),
look at point 2 - rear panel control, DC LED is lighting.
2. Charging LED Indicator
LED indicator is lighting during the battery charging.
3. LED Indicator is for Charging Capacity
The 4 LEDs indicate the amount of battery charging (40%,
60%, 80%, FULL).
For the long-run of the battery life time, it is recommend to
charge the battery to the full LED capacity.
1. Netzschalter
Nach Einschalten des Gerätes werden die Batterien geladen.
■ AC LED:
Bei vorhandener Netzspannung leuchtet die AC LED.
■ DC LED:
Bei Ausfall der Netzspannung erfolgt Umschaltung auf
Notstromversorgung (Batterie Set BA-052), siehe Punkt 2
- Rückseite, und die DC LED leuchtet.
2. Batterie-Lade LED
Diese LED leuchtet während des Batterieladevorgangs.
3. Kapazitäts LED´s
Diese 4 LED´s zeigen die Kapazität (40%, 60%, 80%, FULL)
der Batterie an.
Es ist darauf zu achten, die Batterie immer aufgeladen zu haben, da dann die größte Kapazität zur Verfügung steht.
Page 4
EP-352
4

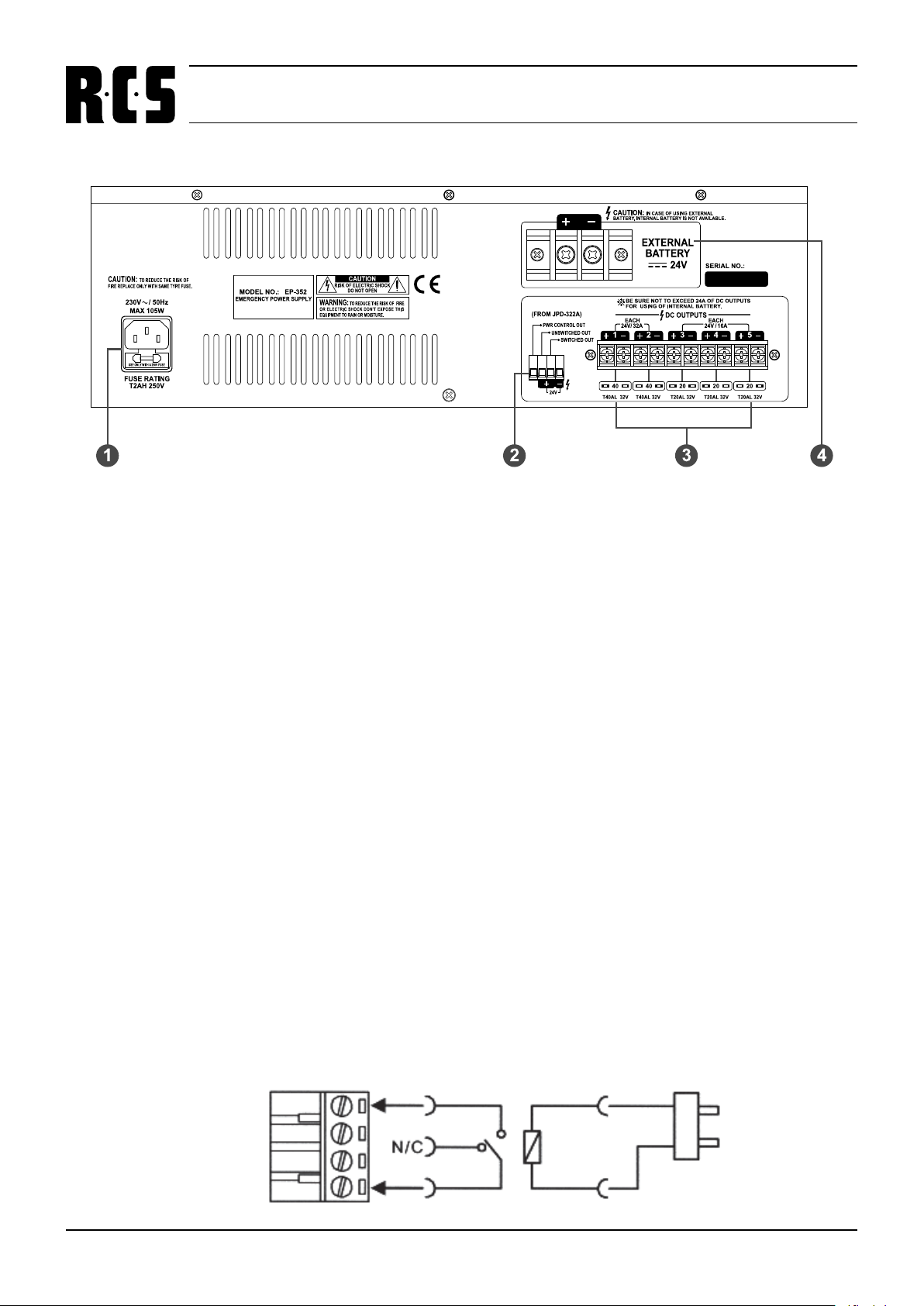

1. AC Power Inlet
This is AC inlet connector plug in under switched „OFF“.
FUSE: T2AH (55T)
2. Switched, Unswitched Power Control
Connect to power distributor (JPD-322 A).
■ Switched Out
Unexpected AC power failure, DC power is supplied to power
distributor (JPD-322 A) to operate relay group (JRG-220 A)
rack system.
■ Unswitched Output
This is power terminal for supplying of battery and supply power to the remote AMP (JRA-051 A/B) and emergency
speaker selector (JES-120 A) for emergency announcement.
When emergency announcement, power will be remote
automatically.
■ Power Control Out
This is for remote control of power when unexpected AC power failure.
You need the JPD-322 A or a „Powerfailure-Relay“ (not included in delivery).
3. 24V DC Emergency Power Outputs (1- 5)
Two 24V outputs with 32A each. Three 24 V outputs with 16A
each. All output have easily accessible fuses.
4. External Battery Terminal
This is terminal for external battery when not using of internal
battery. Be sure not to use internal battery and external battery at the same time.
1. Netz- Kaltgerätestecker
Netzkaltgerätestecker für 230 V AC und Sicherung
T2AH(55T).
2. Switched, Unswitched Out, Power Control
Anschluss mit Leistungsverteiler JPD-322 A verbinden.
■ Switched Out
Geschalteter Ausgang durch welchen bei Netzausfall, in Verbindung mit dem Leistungsverteiler JPD-322 A, die DC-Stromversorgung des Relaisfeldes JRG-220 A gewährleistet wird.
■ Unswitched Output
Ungeschalteter Ausgang, welcher auch im Alarmfall die ständige Notstromversorgung der digitalen Sprechstellen JRA051 A/B und des Alarmschaltfeldes JES-120 A gewährleistet
(in Verbindung mit JPD-322 A u. JRG-220 A).
■ Power Control Out
Über diesen Eingang werden bei Netzausfall die 24 V Ausgänge aktiviert, dies geschieht entweder über einen Schaltkontakt
durch den Leistungsverteiler JPD-322 A oder, wenn dieser
nicht vorhanden ist, durch ein „Netzausfall-Relais“ (nicht im
Lieferumfang).
3. 24 V DC - Notstrom Ausgänge (1- 5)
Zwei 24 V Ausgänge mit je 32 A und drei 24 V Ausgänge
mit je 16 A. Jeder Ausgang verfügt über leicht zugängliche
Sicherungen.
4. Anschluss für externe Batterie
Schraubklemmen zum Anschluss einer externen Batterie.
Bitte achten Sie darauf, daß entweder nur die interne oder die
externe Batterie angeschlossen ist.
REAR PANEL CONTROLS RÜCKSEITE
S w i t c h e d Out
230 V A C
- 24 V DC
+ 24 V DC
U n s w i t c h e d
O u t
P WR C ont r o l O u t
POWERFAILURE RELAY NETZAUSFALL RELAIS
Page 5
EP-352
5
SYSTEM CONNECTIONS SYSTEM VERBINDUNGEN
Page 6
EP-352
6
BLOCK DIAGRAMM BLOCK SCHALTBILD
Page 7
EP-352
7
Technical data EP-352
Charging Off approx. 27,3 V DC
Charging Current 2,5 A limited
Power Consumption 105 W
Power 230 V AC 50-60 Hz
Dimensions (W x H x D) 483 x 133 y 350 mm
Weight with Storage Battery 29,0 kg
Weight without Storage Battery 11,6 kg
Page 8
EP-352
Lieferung durch (Delivered by):
Electromagnetic compatibility and low-voltage guidelines: RCS leaves all devices and products, which are subject to the CE guidelines by certified test laboratories test.
By the fact it is guaranteed that you may sell our devices in Germany and in the European Union domestic market without additional checks.
Elektromagnetische Verträglichkeit und Niederspannungsrichtlinien: RC S läßt alle Geräte und Produkte, die den CE-Richtlinien unterliegen durch zertifizierte Prüflabors
testen. Dadurch ist sichergestellt, dass Sie unsere Geräte in Deutschland und im EU-Binnenmarkt ohne zusätzliche Prüfungen verkaufen dürfen.
RCS22.05.2006
