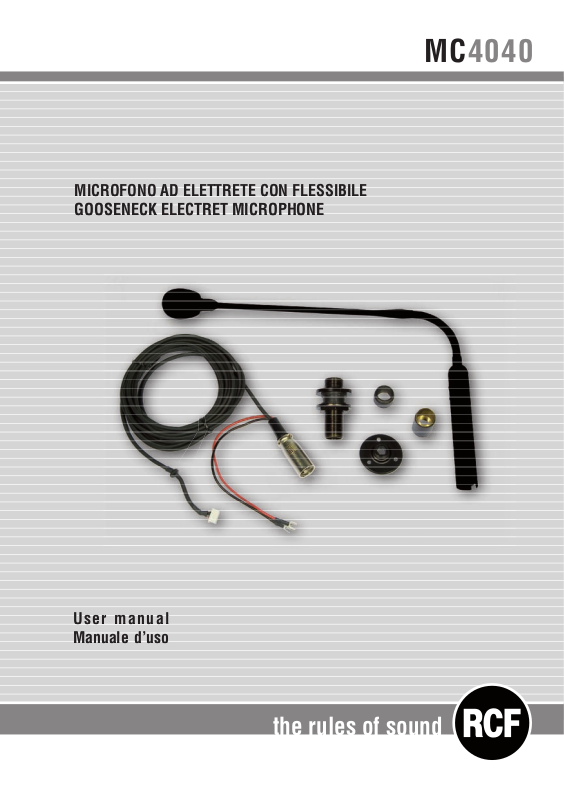

RCF MC4040 User Manual

the rules of sound

4040

INDICE

Avvertenze per la sicurezza pag. 04
Descrizione pag. 06
Installazione

I. Su tavolo (con foro) pag. 06
II.Su tavolo (senza foro) pag. 08
III.Su un’asta da pavimento per microfono pag. 10

Connessioni pag. 11
Uso pag. 11
Dati tecnici pag. 12
Accessori (inclusi) pag. 13

INDEX

Important notes page 14
Description page 16
Installation

I. Table top mounting (drilling the table) page 16
II.Table top surface mounting page 18
III.On microphone floor stand page 20

Connections page 21
Use page 21
Specifications page 22
Accessories (included) page 23

ITALIANO ENGLISH





ITALIANO

IMPORTANTE

Prima di collegare ed utilizzare il microfono, leggere attentamente le istruzioni
contenute in questo manuale, il quale è da conservare per riferimenti
futuri. Il presente manuale costituisce parte integrante del prodotto e deve
accompagnare quest’ultimo anche nei passaggi di proprietà, per permettere
al nuovo proprietario di conoscere le modalità d’installazione e d’utilizzo e le
avvertenze per la sicurezza.
L’installazione e l’utilizzo errati del prodotto esimono RCF S.p.A. da ogni
responsabilità.

AVVERTENZE PER LA SICUREZZA

1. Tutte le avvertenze, in particolare quelle relative alla sicurezza, devono

2.

Prima di accendere le apparecchiature, assicurarsi che tutte le

3. Accertarsi che il cavo del microfono non possa essere calpestato o

4. Non immergere il microfono nell’acqua (od in altri liquidi), non lanciarlo,

5. Non eseguire sul microfono interventi / modifiche / riparazioni; contattare i

essere lette con particolare attenzione, in quanto contengono importanti
informazioni.

connessioni siano corrette.

schiacciato da oggetti, al fine di salvaguardarne l’integrità.

non lasciarlo cadere.

centri di assistenza autorizzati nel caso che non funzioni correttamente.

6. Data l’alimentazione “Phantom”, è necessario che il cavo del microfono

sia bilanciato.

7. Nel caso che dal microfono provengano stranamente odori anomali od

addirittura fumo, spegnere immediatamente il sistema audio.

8. Utilizzare solo accessori specifici per microfoni.

9. RCF S.p.A. raccomanda vivamente che l’installazione del sistema audio

sia eseguita solamente da installatori professionali qualificati (oppure
da ditte specializzate) in grado di farla correttamente e certificarla in
accordo con le normative vigenti. Tutto il sistema audio dovrà essere in
conformità con le norme e le leggi vigenti in materia di impianti elettrici.

10. Vi sono numerosi fattori meccanici ed elettrici da considerare quando

si installa un sistema audio professionale (oltre a quelli prettamente
acustici, come la pressione sonora, gli angoli di copertura, la risposta in
frequenza, ecc.).

11. Non puntare il microfono verso un diffusore vicino, onde evitare un

possibile innesco.

12.

Perdita dell’udito

’esposizione ad elevati livelli sonori può provocare la perdita

L

permanente dell’udito. Il livello di pressione acustica pericolosa per
l’udito varia sensibilmente da persona a persona e dipende dalla durata
dell’esposizione. Per evitare un’esposizione potenzialmente pericolosa
ad elevati livelli di pressione acustica, è necessario che chiunque sia
sottoposto a tali livelli utilizzi delle adeguate protezioni; quando si fa
funzionare un trasduttore in grado di produrre elevati livelli sonori è
necessario indossare dei tappi per orecchie o delle cuffie protettive.

13. I microfoni devono essere collegati in fase in modo da garantire una

corretta riproduzione audio, soprattutto quando sono collocati in
posizione tra loro adiacente o nello stesso ambiente.

ITALIANO

14. Per evitare che fenomeni induttivi diano luogo a ronzii, disturbi e

compromettano il buon funzionamento dell’impianto, i cavi microfonici
devono essere schermati e bilanciati e non canalizzati insieme ai
conduttori dell’energia elettrica ed alle linee dei diffusori acustici.

15.

Collocare il microfono lontano da fiamme (o fonti di calore eccessivo). Non

usare solventi, alcool, benzina o altre sostanze volatili per la pulitura.





ITALIANO

RCF S.p.A. Vi ringrazia per l’acquisto di questo prodotto, realizzato in modo
da garantirne l’affidabilità e prestazioni elevate.

DESCRIZIONE

Si tratta di un microfono ad elettrete (cardioide), con flessibile, avente ottime
prestazioni acustiche e progettato per l’impiego in sistemi audio ad indirizzo
pubblico.
E’ provvisto di un interruttore (“LOCK”), un pulsante (“PUSH”), un anello rosso
luminoso che si accende quando il microfono è attivato, un filtro passa-alto
(disinseribile) con frequenza di taglio 100 Hz.
Può essere installato su un tavolo (con o senza foro), un leggio od un’asta da
pavimento (per microfoni).
Necessita dell’alimentazione “Phantom”, pertanto deve essere connesso ad
un ingresso microfonico (di un mixer / preamplificatore) avente una tensione
“Phantom” compresa tra 12 V ÷ 52 V.

INSTALLAZIONE

I. SU TAVOLO (CON FORO)

a. Creare un foro avente diametro 23 mm nella locazione desiderata

Lo spessore dalla superficie d’installazione non dovrà essere superiore

b. Inserire la parte filettata più lunga della base in una delle 2 guarnizioni

c. Inserir
d. Sotto il tavolo (/ leggio), metter
e.

Dopo aver fissato la guarnizione di gomma, inserire la rondella.

f.

Avvitare il dado.

g.

Stringere parzialmente il dado.

h.

Inserire il cavo attraverso il foro della base e collegarlo al connettore JST

i. A
j.

Verificare la posizione del microfono (gli interruttori devono essere

(tavolo o leggio).

a 32 mm.

di gomma.

e la base attraverso il foro.

e la seconda guarnizione di gomma.

(a 5 poli) del microfono (posto nella parte inferiore).

vvitare il microfono alla base.

frontali). Regolare di nuovo la posizione (se necessario), poi stringere il
dado.

FORO Ø 23mm

MAX. SPESSORE

32 mm

BASE
GUARNIZIONE

DI GOMMA

FORO Ø 23mm

MAX. SPESSORE

32 mm

BASE
GUARNIZIONE

DI GOMMA

GUARNIZIONE
DI GOMMA

RONDELLA

DADO

STRINGERE

PARZIALMENTE

CONNETTORE

JST A 5 POLI

(presa)

CONNETTORE
JST A 5 POLI
(spina)

CAVO

FORO Ø 23mm

MAX. SPESSORE

32 mm

BASE
GUARNIZIONE

DI GOMMA

GUARNIZIONE
DI GOMMA

RONDELLA

DADO

STRINGERE

PARZIALMENTE

BASE
GUARNIZIONE

DI GOMMA

ITALIANO





ITALIANO

II.SU TAVOLO (SENZA FORO)

a. Svitare e togliere la parte inferiore del microfono.
b.

Connettere il cavo al microfono tramite il connettore JST a 5 poli.

c.

Piegare il cavo lasciandone circa 15 ~ 20 mm dal connettore.

Sistemare il cavo inserendo l’anello nello spacco laterale del microfono.

Avvitare la parte inferiore del microfono.

d.
e.

Avvitare l’adattatore al microfono.

f.

Avvitare la flangia al microfono.

g.

Scegliere il punto dell’installazione (su una superficie piana).

Posizionare il microfono e verificarne l’orientamento (gli interruttori

Se necessario, segnare la superficie attraverso i tre fori della flangia.
Inserire le viti nei fori della flangia ed avvitarle.

h.
i. Stringere le viti per fissare il microfono.

devono essere frontali).

FARE UN

SEGNO QUI

FARE UN
SEGNO QUI

FARE UN SEGNO QUI

VITI

CONNETTORE

JST A 5 POLI

(presa)

CAVO

PARTE
INFERIORE

ITALIANO

CONNETTORE
JST A 5 POLI
(spina)

ANELLO

PARTE
INFERIORE

ADATTATORE FLANGIA



10

ITALIANO

III.SU UN’ASTA DA PAVIMENTO PER MICROFONO

a. - e. Ripetere le istruzioni dal punto “a” ad “e”

del paragrafo “II. SU TAVOLO (SENZA FORO)”.
f.

Avvitare il microfono sull’asta da pavimento.

ASTA DA
PAVIMENTO

CONNESSIONI

Collegare il connettore XLR
ad un ingresso microfonico
(di un mixer) provvisto di
alimentazione “Phantom”.

ITALIANO

COMANDO PIORITÀ

I due fili uscenti dal
connettore possono essere
usati per l’attivazione di un
comando di priorità (dove
questa funzione è prevista).

1 2

3

USO

LOCK

PUSH

Premere l’interruttore “LOCK” una volta per attivare
il microfono;
premerlo di nuovo per disattivarlo.

Per un uso momentaneo del microfono, mantenere
premuto il pulsante “PUSH”.

XLR

INGRESSO

AUDIO MIC.

CONNETTORE XLR

1 – massa
2 – segnale (polo positivo)
3 – segnale (polo negativo)

Nella parte inferiore, è presente un interruttore a 2
posizioni:

passa-alto

•

•

“flat”

Il filtro passa-alto è utile per limitare il rumore a volte presente alle basse
frequenze; può inoltre essere inserito nel caso si desideri migliorare
l’intelligibilità della voce (togliendo le frequenze più basse) in ambienti molto
riverberanti.

(filtro passa-alto inserito)

(filtro passa-alto disinserito)

11

12

ITALIANO

DATI TECNICI

Tipo: microfono ad elettrete
Direttività: cardioide
Risposta in frequenza: 50 Hz ÷ 18 kHz

(100 Hz ÷ 18 kHz con filtro passa-alto)

Sensibilità: -58 dB ± 3 dB

(0 dB = 1 V / µbar 1 kHz, circuito aperto)

Impedenza: 60 Ω ± 30% @ 1 kHz
Tensione d’alimentazione: “Phantom” 12 ÷ 52 V
Connettore interno: JST 5 poli
Dimensioni: ø 21 mm x 672 mm
Peso netto: 0,2 kg

1

ITALIANO

ADATTATORE

ACCESSORI (INCLUSI)

1

ENGLISH

IMPORTANT NOTES

Before connecting and using this microphone, please read this instruction
manual carefully and keep it on hand for future reference. The manual is to
be considered an integral part of this product and must accompany it when it
changes ownership as a reference for correct installation and use as well as
for the safety precautions.
RCF S.p.A. will not assume any responsibility for the incorrect installation and
/ or use of this product.

SAFETY PRECAUTIONS

1. All the precautions (in particular the safety ones) must be read with

2. Assure all connections have been made correctly before switching all

3. Protect the microphone cable from damage and make sure it is positioned

4. Do not put the microphone into water (or another liquid), do not throw it,

5. Never attempt to carry out any operations, modifications or repairs.

If the microphone does not work properly, contact your authorized service

special attention, as they provide important information.

devices on.

where it cannot be stepped on or crushed by objects.

do not let it fall down.

centre.

6. ‘Phantom’ power supply needs a balanced micr

Should the microphone emit any strange odour or even smoke, turn the

7.

sound system off immediately.

8. Use dedicated accessories only

9. RCF S.p.A. strongly recommends the sound system installation is only

made by professional qualified installers (or specialised firms), who can
certify it according to the regulations in force.

The

entire audio system must comply with the current standards and

regulations regarding electrical systems.

.

ophone cable.

10. There are numerous mechanical and electrical factors to be considered

when installing a professional audio system (in addition to those which are
strictly acoustic, such as sound pressure, angles of coverage, frequency
response, etc.).

11. Do not point microphones at near loudspeakers (in order to avoid

feedback).

12.

Hearing loss

Exposure to high sound levels can cause permanent hearing loss. The

acoustic pressure level that leads to hearing loss is different from person
to person and depends on the duration of exposure. To prevent potentially
dangerous exposure to high levels of acoustic pressure, anyone who is
exposed to these levels should use adequate protection devices. When
a transducer capable of producing high sound levels is being used, it is
therefore necessary to wear ear plugs or protective earphones.

13. Microphones are to be connected in phase, in order to guarantee a

proper sound reproduction, especially when microphones are adjacent
one another.

14. To prevent inductive effects from causing hum, noise and a bad system

working, microphone cables should be shielded, balanced and not be
laid together with other electric cables (mains) and loudspeaker lines.

15. Keep the microphone far from any excessive heat source. Do not use

solvents, alcohol, benzene or other volatile substances for cleaning the
external parts.

ENGLISH

1

1

ENGLISH

RCF S.p.A. thanks you for purchasing this product, which has been designed
to guarantee reliability and high performances.

DESCRIPTION

It is a slim cardioid electret microphone having a flexible gooseneck.
It offers impressive acoustic features and a mechanical design that is ideal
for public address sound systems.
This microphones has two switches (PUSH, LOCK), a red ring lamp that lights
up when the microphone is activated, a high-pass filter with a switch to cut
frequencies below 100 Hz.
It can be mounted on tables (with or without a hole), podiums, pulpits, etc..
It can be mounted on microphone floor stands too.
It has a built-in ‘Phantom’ power circuit; therefore, it needs to be connected to
a mixer microphone input with 12 V ÷ 52 V ‘Phantom’ power supply.

INSTALLATION

I. TABLE TOP MOUNTING (DRILLING THE TABLE)

a. Drill a 23 mm diameter hole on the desired location (table or podium).

The thickness of the mounting surface shall not exceed 32 mm.

b.
c. Insert the base through the drilled hole.
d.
e.
f.
g.
h.

JST connector of the microphone (located at the bottom).

i.
j. Check the position of the micr

If necessary, adjust again and then tighten the nut.

Insert the longest threaded part of the base into the rubber pad.

Under the table, put the rubber pad into the threaded base.
After fixing the rubber pad in place, put the washer into the base.
Screw the nut.
Tighten the nut partially.
Insert the cable through the hole of the base and attach it to the 5 pin

Screw the microphone to the base.

ophone (its switches must face the user).

FORO Ø 23mm

MAX. SPESSORE

32 mm

BASE
GUARNIZIONE

DI GOMMA

GUARNIZIONE
DI GOMMA

RONDELLA

DADO

STRINGERE

PARZIALMENTE

FORO Ø 23mm

MAX. SPESSORE

32 mm

BASE
GUARNIZIONE

DI GOMMA

BASE
GUARNIZIONE

DI GOMMA

ENGLISH

1

1

ENGLISH

II. TABLE TOP SURFACE MOUNTING

a. Unscrew the lower grip from the microphone.
b.

c.

Arrange the cable with the rubber grommet to the lateral grip exit.

d.
e.
f. Screw the flange to the microphone.
g.

h.
i. Tighten the screws to secure the microphone.

Connect the cable to the microphone 5 pin JST connector

(located at the bottom).

Bend the cable upwards, 15 ~ 20 mm away from the connector.

Screw back the lower grip to the microphone.
Screw the grip adapter to the microphone.

Select a desired location of the mounting area, with flat unobstructed

surface.

Put the microphone on the surface and then check its position (the

microphone switches must face the user). If necessary, mark the surface
through the three flange holes.

Insert the screws through the flange holes.

GROMMET

ENGLISH

FLANGE

1

20

ENGLISH

III. ON MICROPHONE FLOOR STAND

a. - e. Repeat procedures (a) to (e) of

‘II. TABLE TOP SURFACE MOUNTING’.
f.

Screw the microphone to the floor stand.

CONNECTIONS

Connect the XLR plug to a
mixer microphone input with
‘Phantom’ power supply.

The two wires can be used
as priority command
(where this function is
foreseen).

XLR CONNECTOR

1 2

3

USE

1 – ground
2 – hot (+)
3 – cold (–)

PRIORITY COMMAND

XLR

MIC. AUDIO

INPUT

ENGLISH

LOCK

Push the ‘LOCK’ button once to turn the microphone
on; push it again to turn it off.

For a momentary use of the microphone, keep
pressing the ‘PUSH’ button.

PUSH

The filter switch (on the bottom) has 2 positions:

•

high pass

•

flat

The high pass filter can be inserted to limit the low frequency rumble. It can
also be useful to cut the low frequencies in places with long reverberation, in
order to get a better speech intelligibility.

(high-pass filter: off)

(high-pass filter: on)

21

22

ENGLISH

SPECIFICATIONS

Type: electret microphone
Polar pattern: cardioid
Frequency response: 50 Hz ÷ 18 kHz

(100 Hz ÷ 18 kHz, with high-pass filter)

Sensitivity: -54 dB ± 3 dB

(0 dB = 1 V / µbar 1 kHz, open circuit)

Impedance: 60 Ω ± 30% @ 1 kHz
Power supply voltage: 12 ÷ 52 V ‘Phantom’ power
Internal plug: 5 pin JST connector
Dimensions: ø 21 mm x 672 mm
Net weight: 0.2 kg

2

ENGLISH

WASHER

ACCESSORIES (INCLUDED)

Salvo eventuali errori ed omissioni.
RCF S.p.A. si riserva il diritto di apportare modifiche senza preavviso.

Except possible errors and omissions.
RCF S.p.A. reserves the right to make modifications without prior notice.

the rules of sound

RCF SpA: Via Raffaello, 13 - 42010 Reggio Emilia > Italy
tel. [phone] - fax [phone] - e-mail: [e-mail]

10307184

10307083
