RCF H-BR 2X M 1201 Users Manual

USER MANUAL
MANUALE D’USO

AC M501 H-BR
AC M601 H-BR
AC M801 H-BR
AC M502 H-BR

AC M602 H-BR
AC M1001 H-BR
AC M1201 H-BR

- PAIR OF U BRACKETS FOR

‘MEDIA’ SERIES LOUDSPEAKERS

- COPPIE DI STAFFE AD U PER

L’INSTALLAZIONE DEI DIFFUSORI
ACUSTICI DELLA SERIE “MEDIA”

ENGLISH

SAFETY PRECAUTIONS

IMPORTANT NOTES

Before using this product, please read this instruction manual carefully and keep it on hand
for future reference. This manual is to be considered an integral part of this product and
must accompany it when it changes ownership as a reference for correct installation and
use as well as for the safety precautions.

RCF S.p.A. will not assume any responsibility for the incorrect installation and / or use of
this product.

SAFETY PRECAUTIONS

1. All the precautions, in particular the safety ones, must be read with special attention, as

they provide important information.

2. Do not mount loudspeakers to any equipment or accessories not foreseen.
For suspended installation, only use the dedicated anchoring points and do not try to hang
loudspeakers by using elements that are unsuitable or not specic for this purpose.
Also check the suitability of the support surface to which the product is anchored (wall,
ceiling, structure, etc.), and the components used for attachment (wall plugs, screws,
brackets not supplied by RCF etc.), which must guarantee the security of the system /
installation over time, also considering, for example, the mechanical vibrations normally
generated by transducers.

3. RCF S.p.A. strongly recommends this product is only installed by professional qualied
installers (or specialised rms) who can ensure a correct installation and certify it according
to the regulations in force. The entire audio system must comply with the current standards
and regulations regarding electrical systems.

IMPORTANT

4. Mechanical and electrical factors need to be considered when installing a professional

audio system (in addition to those which are strictly acoustic, such as sound pressure,
angles of coverage, frequency response, etc.).

5. Place loudspeakers far from any heat source.

6. Do not use solvents, alcohol, benzene or other volatile substances for cleaning the

external parts of this product. Use a dry cloth.

7. Refer to loudspeaker user manuals for all that regards connections and specications.

2

RCF S.P.A. THANKS YOU FOR PURCHASING THIS PRODUCT, WHICH HAS BEEN
DESIGNED TO GUARANTEE RELIABILITY AND HIGH PERFORMANCE.

Pair of U brackets to wall-mount 2 loudspeakers of the ‘Media’ series.

Loudspeakers are to be install by qualified personnel, respecting all safety standards.
Loudspeakers are to be installed securely.
Make sure the support structure (walls / ceilings) has the necessary mechanical
characteristics for the loudspeaker weight, without the risk of a fall that could damage
things or cause an injury.
Use attachments elements suitable for walls / ceilings (e.g. wall plugs for bricks,
concrete, etc.).

Necessary optional accessory:

- AC M501 H-BR (for the M 501 model)

- AC M601 H-BR (for the M 601 model)

- AC M801 H-BR (for the M 801 model)

- AC M502 H-BR (for the M 502 model)

- AC M602 H-BR (for the M 602 model)

- AC M1001 H-BR (for the M 1001 model)

- AC M1201 H-BR (for the M 1201 model).

ENGLISH

DESCRIPTION

INSTALLATION

Fix the U bracket to the wall / ceiling through at least 4 lateral wall plugs (max. M8) plus
a central one (max. M10).

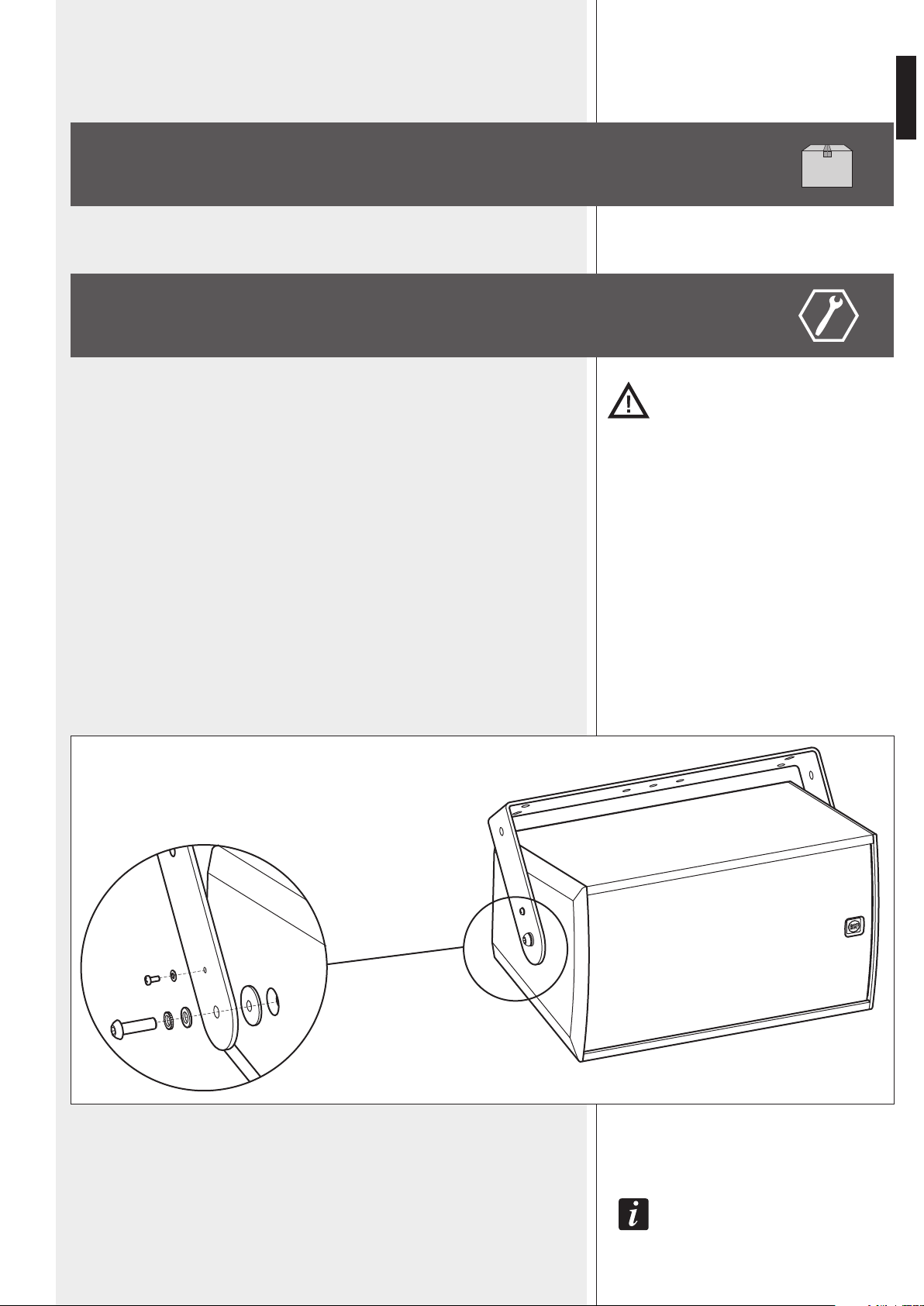

Mount the U bracket to the loudspeaker by tightening the two M10x35 bolts into the holes
of the loudspeaker top and bottom, as shown in the gure below.

Before tightening the two M10 bolts, adjust the loudspeaker vertical tilt and then x it
through two M4.2x22 self-threading screws (passing through the small hole of the U
bracket) directly into the loudspeaker cabinet wood.

Note: do Not tilt the loudspeaker upwards!
iNstead of simple m10 bolts, it is possible to use the iNcluded kNobs (haviNg m10 bolts).

3

ENGLISH

DISTANCES BETWEEN THE HOLE AXES

FOR LATERAL M8 WALL PLUGS

a b
AC M501 H-BR 249.5 mm 33.5 mm
AC M601 H-BR 305.5 mm 33.5 mm
AC M801 H-BR 394.5 mm 33.5 mm
AC M502 H-BR 416.5 mm 33.5 mm
AC M602 H-BR 486.5 mm 33.5 mm

AC M1001 H-BR 446.5 mm 33.5 mm
AC M1201 H-BR 576.5 mm 33.5 mm

a

mm

b

4

AVVERTENZE PER LA SICUREZZA

ITALIANO

IMPORTANTE

Prima di utilizzare questo prodotto, leggere attentamente le istruzioni contenute in questo
manuale, il quale è da conservare per riferimenti futuri.
Il presente manuale costituisce parte integrante del prodotto e deve accompagnare
quest’ultimo anche nei passaggi di proprietà, per permettere al nuovo proprietario di
conoscere le modalità d’installazione e d’utilizzo e le avvertenze per la sicurezza.

L’installazione e l’utilizzo errati del prodotto esimono la RCF S.p.A. da ogni responsabilità.

AVVERTENZE PER LA SICUREZZA

1. Tutte le avvertenze, in particolare quelle relative alla sicurezza, devono essere lette con

particolare attenzione, in quanto contengono importanti informazioni.

2. Non collegare al diffusore acustico accessori non previsti.
Utilizzare solamente gli appositi punti di ancoraggio e non cercare di appendere il diffusore
con elementi non idonei o previsti allo scopo.
Vericare inoltre l’idoneità del supporto (parete, softto, struttura ecc.) e dei componenti
utilizzati per il ssaggio (tasselli, viti, staffe non fornite da RCF ecc.) che devono garantire
la sicurezza dell’impianto / installazione nel tempo, anche considerando, ad esempio,
vibrazioni meccaniche normalmente generate da un trasduttore.

3. La RCF S.p.A. raccomanda vivamente che l’installazione di questo prodotto sia eseguita
solamente da installatori professionali qualicati (oppure da ditte specializzate) in grado di
farla correttamente e certicarla in accordo con le normative vigenti. Tutto il sistema audio
dovrà essere in conformità con le norme e le leggi vigenti in materia di impianti elettrici.

IMPORTANTE

4. I fattori meccanici ed elettrici sono da considerare quando si installa un sistema audio

professionale (oltre a quelli prettamente acustici, come la pressione sonora, gli angoli di
copertura, la risposta in frequenza, ecc.).

5. Collocare i diffusori acustici lontani da fonti di calore.

6. Non usare solventi, alcool, benzina o altre sostanze volatili per la pulitura delle parti

esterne; usare un panno asciutto.

7. Riferirsi ai manuali dei diffusori acustici per quanto riguarda i collegamenti e le speciche
tecniche.

5

ITALIANO

RCF S.P.A. VI RINGRAZIA PER L’ACQUISTO DI QUESTO PRODOTTO, REALIZZATO
IN MODO DA GARANTIRNE L’AFFIDABILITÀ E PRESTAZIONI ELEVATE.

Coppia di staffe a U per l’installazione a parete (in posizione orizzontale) di 2 diffusori
acustici della serie “Media”.

L’installazione dei diffusori deve essere effettuata da personale qualificato rispettando
gli standard di sicurezza. Eseguire un’installazione sicura di ogni diffusore, controllando
che la struttura di supporto (es. parete, soffitto, ecc.) abbia le necessarie caratteristiche
meccaniche, tali da consentirle di sopportarne il peso senza il pericolo di cadute che
potrebbero compromettere l’incolumità di persone e/o danneggiare cose.
Utilizzare elementi di fissaggio adatti al tipo di struttura che deve sostenere i diffusori
(es. tasselli per mattoni forati, calcestruzzo, ecc.).

Accessorio opzionale necessario:

- AC M501 H-BR (per il modello M 501);

- AC M601 H-BR (per il modello M 601);

- AC M801 H-BR (per il modello M 801);

- AC M502 H-BR (per il modello M 502);

- AC M602 H-BR (per il modello M 602);

- AC M1001 H-BR (per il modello M 1001);

- AC M1201 H-BR (per il modello M 1201).

DESCRIZIONE

INSTALLAZIONE

Fissare la staffa ad U alla parete od al softto tramite almeno 4 tasselli laterali (max. M8)
ed uno centrale (max. M10).
Installare il diffusore alla staffa ad U avvitando i due bulloni M10x35 nei fori sui lati
superiore ed inferiore del diffusore, come mostrato nella gura sotto.

Prima di stringere i due bulloni M10, regolare l’inclinazione verticale del diffusore e
successivamente (quando si è certi dell’angolo) ssarla tramite due viti autolettanti
M4,2x22 (passanti per il foro piccolo della staffa a U) direttamente nel legno del diffusore.

Nota: NoN iNcliNare il diffusore verso l’alto!
iN alterNativa ai semplici bulloNi m10, è possibile utilizzale le maNopole (coN bulloNi m10) iN

dotazioNe.

6

INTERASSI DEI FORI LATERALI DI FISSAGGIO

A PARETE CON TASSELLI M8

a b
AC M501 H-BR 249,5 mm 33,5 mm
AC M601 H-BR 305,5 mm 33,5 mm
AC M801 H-BR 394,5 mm 33,5 mm
AC M502 H-BR 416,5 mm 33,5 mm
AC M602 H-BR 486,5 mm 33,5 mm

AC M1001 H-BR 446,5 mm 33,5 mm
AC M1201 H-BR 576,5 mm 33,5 mm

mm

ITALIANO

a

b

7
