RCF F10XR User Manual

OWNER MANUAL
MANUALE UTENTE

F 10XR

HIGH PERFORMANCE PROFESSIONAL
COMPACT LIVE MIXER

MIXER PROFESSIONALE LIVE
COMPATTO AD ALTE PRESTAZIONI

2

LANGUAGE

ENGLISH

ITALIANO412

3

ENGLISH

SAFETY PRECAUTIONS

Before connecting and using this product, read the instructions provided in this manual carefully and keep it for future reference.

This manual is an integral part of the product and it must accompany it even in the case of changes of ownership, so that the new
owner is aware of the method of installation and use and all safety warnings. Incorrect installation and use of the product shall relieve
RCF S.p.A. of any and all liability.

CAUTION: to prevent the risk of flames or electric shock, do not ever expose this product to the rain or humidity.

1. All warnings, in particular those relating to safety, must be read with special attention, as they contain important information.

2. MAIN SUPPLY FROM THE MAINS

- The supply voltage of the device is sufficiently high to constitute a risk of electric shock to persons: never
install or connect the device with the power supply cable plugged into the mains.

- Before powering this product, make sure that all connections are correct and that the voltage of your mains
supply matches the value on the device data plate; if this is not the case, please contact an RCF dealer.

- The metal parts of the device are earthed via the power supply cable.

- A device with CLASS I construction must be connected to the mains socket with a protective earthing
connection.

- Make sure that the power supply cable of the device cannot be stepped on or crushed by objects, to make
sure it remains intact and in perfect working order.

- To avoid the risk of electric shock, never open the device: there are no parts that can be used by the user
inside.

3. Do not allow objects or liquids to penetrate the product, as this may cause a short circuit. The device must not be exposed to
dripping or splashing water; no naked flame sources (e.g. lighted candles) and no objects filled with liquid (e.g. vases) must be
placed on top of the device.

4. Do not perform any work / modifications / repairs except for those expressly described in this manual. Contact an authorised
service centre or highly qualified personnel when:

- the device is not working (or is working abnormally);

- the power supply cable has been seriously damaged;

- objects or liquids have penetrated the device;

- the device has undergone major knocks.

5. If this product is not used for long periods of time, unplug the power supply cable from the mains.

6. If the product releases abnormal odours or smoke, turn off the power immediately and unplug the power supply cable.

7. Do not connect this product to other devices and accessories not envisaged. Do not try to hang this product using elements
that are not designed or suitable for this purpose. To avoid the risk of falling, do not stack multiple units of this product, unless
this option is expressly specified in the instruction manual.

8. RCF S.p.A. strongly recommends that the installation of this product be carried out only by professional
qualified installers (or specialised installation companies) able to do it properly and to certify installation in
accordance with the applicable regulations in force. The entire audio system must comply with the applicable
rules and regulations regarding electrical systems.

9. Stands and Carts
Where envisaged, the product should only be used on carts or stands recommended by the manufacturer. The device-stand /
device-cart assembly should be moved with the utmost care. Sudden stops, excessive pushing force and uneven or tilted floors
could cause the assembly to overturn.

10. Hearing loss
Exposure to high sound levels can cause permanent hearing loss. The sound pressure level dangerous to one’s hearing varies
greatly from one person to another and depends on the duration of exposure. To avoid potentially dangerous exposure to high
sound pressure levels, anyone who is exposed to these levels must use adequate protection; when a transducer capable of
producing high sound levels is in use, ear plugs or protective headsets must be worn. See the technical instruction data to find
out the maximum sound pressure levels that the speakers are capable of producing.

11. Place the product away from heat sources and ensure adequate air circulation all around.

12. Do not overload this product for extended periods of time.

13. Never force the controls (buttons, knobs, etc.).

14. Do not use solvents, alcohol, petrol or other volatile substances to clean the external parts of the unit; use a dry cloth.

15. Do not point microphones near and in front of the speakers, so as to avoid any feedback (“Larsen effect”).

WARNINGS

IMPORTANT

NOTE ON CABLES FOR AUDIO SIGNALS

To prevent the occurrence of noise on the cables that carry signals from the microphones or on the line (for example 0 dB), use only
screened cables and avoid laying them in the vicinity of:

- equipment that produces strong electromagnetic fields;

- cables from the power mains;

4

- speaker lines.

RCF S.p.A. thank you for buying this product, which was made in order to ensure reliability and high performance.

INFORMATION ON THE DEVICE

Thank you for purchasing an RCF mixing console.

F 10XR is a versatile audio mixer equipped with all the tools needed for accurately processing multiple audio signals from a variety of sources.

CLEAR SOUND

RCF mixing console devices combine RCF’s professional “sound culture” heritage with innovative design and dedicated manufacturing. RCF mixing
consoles produce clear sound, accurate dynamics and extreme versatility of use by passionate audio professionals. RCF mixing consoles are designed to
match perfectly with RCF active speakers.

RELIABILITY

All RCF mixing consoles undergo four extensive instrumental quality tests during construction. A listening test is carried out at the end of production
followed by a final quality control inspection to locate any visible defects, such as scratches or dents. The process guarantees outstanding reliability making
sure that the device you have purchased is of the highest quality.

DESIGN

The unique design of RCF mixing consoles is an example of typically Italian RCF flair and creativity. RCF mixing consoles combine modern, ergonomic
design. In addition to their striking appearance, the original side profiles of the mixers makes them easy to grasp securely.

DESCRIPTION AND MAIN CHARACTERISTICS

F 10XR is a versatile analogue audio mixer, equipped with all the tools required for accurate processing of multiple audio signals from different sources.
F 10XR provides an internal PRO DSP FX: the DSP unit offers 16 predefined effects presets: 10 reverbs, 3 delays and 3 modulation effects.

F 10XR AUDIO INPUTS

- CHANNELS 1 to 4: Microphone or Line inputs with separate XLR and TRS jack connectors, three-band EQ.

- CHANNELS 3/4 and 5/6: STEREO inputs for LINE level stereo signals (double TRS jack) with three-band equalizer.

- CHANNELS 7/8 and 9/10: STEREO inputs for LINE level stereo signals (RCA or double TRS jack) with two-band equalizer.

ENGLISH

F 10XR AUDIO OUTPUTS

- MAIN MIX main stereo output with XLR male connectors (balanced) and TRS jack.

- CONTROL ROOM OUTPUT with TRS balanced jack out connectors.

- 1 AUX OUTPUT (Balanced TRS jack).

- 1 FOOTSWITCH jack socket (TS jack) for foot control for the activation or deactivation of effects.

- 1 PHONES headphone outputs (1/4” stereo jack)

- USB audio port for stereo recording and playback to/from dedicated computer.

- External PSU 100 V-240 V, 50-60 Hz, 25 W

PHYSICAL SPECIFICATIONS

- Dimensions: L = 290 mm, W = 270 mm, H = 88 mm

- Weight: 2,8 Kg

5

ENGLISH

FRONT PANEL

1

4 5

2 3

6

10 11 13

14 15

12

16

ON
OFF

17

18 19

ROTATE

20

21 22 23 24

25 26 27

28

MUTE

7

8

9

REAR PANEL

29

30

31

32 33 34

6

FRONT PANEL FUNCTIONS

[1] MIC INPUTS

RCF F 10XR provides 4 mono Mic inputs via XLR connectors (Ch. 1 to 4). The Balanced XLR Microphone
preamp input provides a gain range from 0 dB to -50 dB. All the F 10XR’s MIC-LINE inputs are supplied
with an 80 Hz Hi-pass filter. Enable the 80 Hz Hi-Pass filter when using voice microphone to reduce low
frequency pop, bump and rumble noises (see section [10] and [11] of this manual). +48 V Phantom
Power is provided for the Mic input 1 to 4. Enable the Phantom power in presence of condenser and
electret microphones or in the event of D.I. box usage (see section [16] of this manual).

[2] LINE INPUTS

Line inputs TRS jack 1 and 2 provide a gain of +20 dB to -30 dB to line sources.

[3] STEREO INPUTS 3/4 AND 5/6

TRS jacks 3/4 and 5/6 provide stereo inputs for line sources. Note that MONO sources can be connected
to jack inputs 3 and 5.

[4] STEREO INPUTS 7/8 AND 9/10

RCA and TRS jacks 7/8 and 9/10 provide stereo inputs for line sources. Note that MONO sources can
be connected to jack inputs 7 and 9.

ENGLISH

[5] MAIN OUTPUTS

These XLR male connectors provide +4 dB balanced audio output coming from MAIN MIX. Connect
your main speaker system to XLRs, named L and R. The audio level of MAIN MIX OUT L and R is
controlled by the dedicated MAIN MIX rotary knob (see section [31] of this manual). L and R XLR MAIN
MIX outputs are replicated with L and R TRS jack.

[6] CTRL ROOM OUTPUT

Connect to the Control Room Output Balanced jacks a pair of studio monitors as a local listening
system. The audio level of the CTRL ROOM output is controlled by the dedicated CONTROL ROOM
potentiometer on the front panel (see section [20] of this manual).

[7] FOOTSWITCH

This TS jack connector allows the use of MOMENTARY switches or foot pedals to MUTE and UN-MUTE
the audio coming from the internal FX return. When the FX is muted via footswitch the red LED near the
FX MUTE button lights up (see the section [28] of this manual). In this state, the effect can be unmuted
either by pressing the FX MUTE button or the FOOTSWITCH again.

[8] AUX/FX OUTPUT

This TRS jack connector provides +4 dB balanced audio output from the auxiliary send. Connect your
stage monitor or external effects input here (see the section [21] of this manual).

[9] PHONES OUTPUT

Connect headphones here to listen to the MAIN MIX. To avoid hearing loss, set the PHONES LEVEL
control to minimum (-∞) before connection and wear headphones (see section [24]).

7

FRONT PANEL FUNCTIONS

ENGLISH

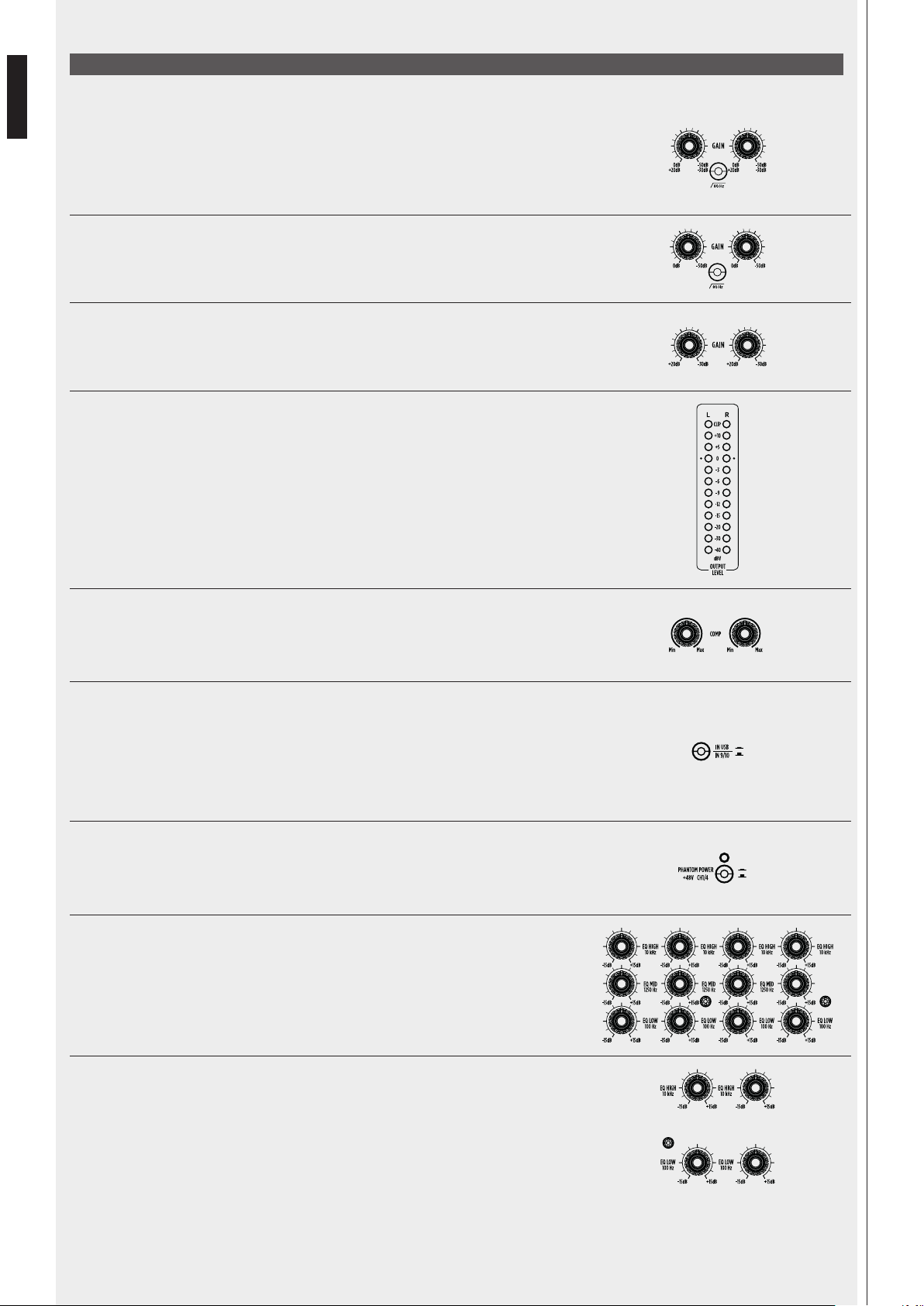

[10] CHANNEL 1 AND 2 GAIN

MIC input (XLR). This control permits the gain for MIC input to be set with a range from 0 dB to -50
dB. If the LINE INPUT (TRS jack) are in use the gain range permitted is from +20 dB to -30 dB. All the F
10XR’s MIC-LINE inputs are supplied with an 80 Hz Hi-pass filter. Enable the 80 Hz Hi-Pass filter when
using microphone for voice to reduce low frequency pop, bump and rumble noises.

[11] CHANNEL 3/4 AND 5/6 GAIN

MIC input (XLR). This control permits the gain for MIC input to be set with a range from 0 dB to -50 dB.
LINE INPUT (TRS jack) have a fixed input level gain.

[12] CHANNEL 7/8 AND 9/10 GAIN

STEREO LINE INPUT (TRS jack). The control allows a gain range from +20 dB to -30 dB.

[13] LEVEL METER

This 12-LED element level meter allows user to control the Main Mix output level. Keep the output level
below “CLIP” indication to avoid overloaded signals that can cause distortion.

[14] COMPRESSORS

Input channels 1 and 2 are provided with intuitive and powerful single control dynamic compressors.
With thresholds and ratio parameters optimally designed, the F 10XR’s compressors allow even the
most dynamically demanding signals to be controlled.

[15] IN USB - IN 9/10 BUTTON

USB IN determines that the stereo audio channels played from an external computer connected to the
USB port are routed to the stereo channel 9/10. When the button is in upper position (not pressed)
the audio coming from LINE INPUT 9/10 is routed to MAIN MIX; If the USB IN button is pressed the
audio coming from an external computer is routed to the stereo channel 9/10; in this instance the USB
audio substitutes the analog audio input and takes advantage of all the features provided by the stereo
channel, such as EQ, AUX send, BAL and rotary knob control.

[16] PHANTOM POWER +48 V CH1/4 SWITCH

Dedicated to the Mic inputs, this switch enables the +48 V Phantom Power to Mic inputs: 1-4. Enabling
the Phantom power is necessary in the presence of Condenser and Electret Microphones or in case of
D.I. box usage.

[17] EQ (MONO CHANNELS)

All the F 10XR’s mono channels and stereo channel 3/4 and 5/6 are provided with a sophisticated and
precise 3-band EQ. Low frequency control sets in at 100 Hz with a gain of +/-15 dB and shelving curve.
High frequency control sets in at 10 kHz with a gain of +/-15 dB and shelving curve. Mid frequency
control sets in at 1250 Hz with a gain of +/-15 dB and bell curve.

ON
OFF

[18] EQ (STEREO CHANNELS)

Stereo channels 7/8 and 9/10 are provided with HIGH and LOW EQ. Hi frequency control sets in at 10
kHz with a gain of +/-15 dB and shelving curve. Low frequency control sets in at 100 Hz with a gain
of +/-15 dB and shelving curve.

8

FRONT PANEL FUNCTIONS

[19] PRO DSP FX

F 10XR is equipped with an internal 16 preset FX board. Rotating the encoder allows selection between
16 great sounding effects:

01. SMALL HALL

02. LARGE HALL

03. SMALL ROOM

04. BRIGHT ROOM

Select one of these effect presets to enrich your sound.

05. THIN PLATE

06. PLATE

07. SPRING REVERB

08. MULTITAP DELAY

09. ANALOG DELAY

10. CHORUS VERB

11. STEREO CHORUS

12. FLANGER

13. PHASER

14. GATED REVERB

15. FLANGER REVERB

16. VOCAL ECHO

[20] CTRL ROOM LEVEL KNOB

This is the level control of the signal routed to CTRL ROOM OUTPUT [6]. During the use of the mixer
the MAIN MIX signal is routed to this output.

[21] AUX/FX SEND

Each channel of the F 10XR mixer is provided with an auxiliary send; the
AUX/FX SEND is a post fader send. The AUX/FX send feed the internal PRO
DSP FX board. The signal present in the AUX/FX send is also routed to the
AUX OUTPUT jack present on the top panel (see section [8] of this manual).

[22] AUX/FX MASTER KNOB

This potentiometer controls the MASTER level of all the single AUX SEND.

ENGLISH

ROTATE

[23] FX RET ROTARY KNOB

This potentiometer controls the level of the signal coming from the internal PRO DSP FX.

[24] PHONES LEVEL

This knob controls the level of the PHONES OUTPUT (see section [9] of this manual). To avoid hearing
loss, set this control to minimum (-∞) before connect and wear headphones.

[25] PAN

These controls allow positioning of the signal present in the mono channel in the stereo image of the
MAIN MIX.

[26] PAN/BAL

The control works as PAN when the channel is used in MONO configuration (XLR MIC INPUT), defining
the position of the signal into the stereo image of the MAIN MIX. BAL (Balance) control allows balancing
of the position of the stereo channel (TRS jack line stereo input) into the stereo image of the MAIN MIX.

[27] BAL

These controls, characteristic of stereo channels, allow balancing of the position of a stereo channel
into the stereo image of the MAIN MIX.

[28] FX MUTE BUTTON

The FX MUTE button when pressed inhibits the FX RETURN signal to flow to the MAIN MIX. The red
LED near the FX MUTE button lights up when the FX RET channel is muted either using the button or
via footswitch (see section [7] of this manual).

MUTE

[29] MONO CHANNELS ROTARY KNOB SECTION

This section allows to control the level of every single mono input channel.

9

FRONT PANEL FUNCTIONS

ENGLISH

[30] STEREO CHANNELS ROTARY KNOB SECTION

This section allows to control the level of every single stereo input channel.

[31] MAIN MIX ROTARY KNOB

The MAIN MIX rotary knob controls the level of the MAIN MIX.

REAR PANEL FUNCTIONS

[32] POWER SWITCH

Use this switch to turn on and off your F 10XR mixer.

[33] EXTERNAL POWER SUPPLY INLET

Connect here the external power supply. The external power supply accepts power from 100 V to 240 V
AC 50-60 Hz.

[34] USB TYPE B PORT

Use this port to connect your computer for audio stereo recording of the MAIN MIX signal and audio
stereo playback. The computer connection does not require any driver and allows the recording and
reproduction of PCM audio at 44.1/48.0 kHz -16 Bit. The audio signal coming from a computer
connected to the USB port can be reproduced through Channel 9/10 audio path (see section [15] of
this manual).

CONNECTORS

1/4” JACK CONNECTOR

BALANCED (TRS)

Tip = Hot

Ring = Cold

Ring

Sleeve

Tip

Sleeve = Ground

UNBALANCED (TS)

Tip = Hot

Sleeve = Ground

SleeveTip

XLR CONNECTOR

Connector pinout:
1 = earth
2 = audio signal (+ or “hot“)
3 = audio signal (– or “cold“)XLR Connector (F) XLR Connector (M)

Tip=Left Channel

Tip

PHONES (TRS)

Sleeve

Ring

Ring = Right Channel

Sleeve = Ground

10

SUGGESTED CONFIGURATION

ENGLISH

MICROPHONE

AC. DRUM

EL. GUITAR /

SYNTH

MAIN
SPEAKERS

ON
OFF

ROTATE

MUTE

STAGE
MONITORS

11

AVVERTENZE PER LA SICUREZZA

Prima di collegare ed utilizzare questo prodotto, leggere attentamente le istruzioni contenute in questo manuale, il quale è da
conservare per riferimenti futuri.

ITALIANO

Il presente manuale costituisce parte integrante del prodotto e deve accompagnare quest’ultimo anche nei passaggi di proprietà, per
permettere al nuovo proprietario di conoscere le modalità d’installazione e d’utilizzo e le avvertenze per la sicurezza. L’installazione
e l’utilizzo errati del prodotto esimono la RCF S.p.A. da ogni responsabilità.

ATTENZIONE: per prevenire i rischi di fiamme o scosse elettriche, non esporre mai questo prodotto alla pioggia o
all’umidità.

1. Tutte le avvertenze, in particolare quelle relative alla sicurezza, devono essere lette con particolare attenzione, in quanto
contengono importanti informazioni.

2. ALIMENTAZIONE PRINCIPALE DA RETE ELETTRICA

- La tensione di alimentazione dell’apparecchio ha un valore sufficientemente alto da costituire un rischio
di folgorazione per le persone: non procedere mai all’installazione od alla connessione dell’apparecchio
con il cavo dell’alimentazione collegato alla rete elettrica.

- Prima di alimentare questo prodotto, assicurarsi che tutte le connessioni siano corrette e che la tensione
della vostra rete di alimentazione corrisponda quella di targa dell’apparecchio, in caso contrario
rivolgetevi ad un rivenditore RCF.

- Le parti metalliche dell’apparecchio sono collegate a terra tramite il cavo di alimentazione. Un apparecchio
avente costruzione di CLASSE I deve essere connesso alla presa di rete con un collegamento alla terra di
protezione.

- Accertarsi che il cavo di alimentazione dell’apparecchio non possa essere calpestato o schiacciato da
oggetti, al fine di salvaguardarne la perfetta integrità.

- Per evitare il rischio di shock elettrici, non aprire mai l’apparecchio: all’interno non vi sono parti che
possono essere utilizzate dall’utente.

3. Impedire che oggetti o liquidi entrino all’interno del prodotto, perché potrebbero causare un corto circuito. L’apparecchio
non deve essere esposto a stillicidio o a spruzzi d’acqua; nessuna sorgente di fiamma nuda (es. candele accese) e nessun
oggetto pieno di liquido (es. vasi) deve essere posto sull’apparecchio.

4. Non eseguire sul prodotto interventi / modifiche / riparazioni se non quelle espressamente descritte sul manuale istruzioni.
Contattare centri di assistenza autorizzati o personale altamente qualificato quando:

- l’apparecchio non funziona (o funziona in modo anomalo);

- il cavo di alimentazione ha subito gravi danni;

- oggetti o liquidi sono entrati nell’apparecchio;

- l’apparecchio ha subito forti urti.

5. Qualora questo prodotto non sia utilizzato per lunghi periodi, scollegare il cavo d’alimentazione dalla rete.

6. Nel caso che dal prodotto provengano odori anomali o fumo, spegnerlo immediatamente e scollegare il cavo
d’alimentazione.

7. Non collegare a questo prodotto altri apparecchi e accessori non previsti. Non cercare di appendere questo prodotto tramite
elementi non idonei o previsti allo scopo. Per evitare il pericolo di cadute, non sovrapporre fra loro più unità di questo
prodotto, quando questa possibilità non è espressamente contemplata dal manuale istruzioni.

8. RCF S.p.A. raccomanda vivamente che l’installazione di questo prodotto sia eseguita solamente da installatori professionali
qualificati (oppure da ditte specializzate) in grado di farla correttamente e certificarla in accordo con le normative vigenti.
Tutto il sistema audio dovrà essere in conformità con le norme e le leggi vigenti in materia di impianti elettrici.

9. Sostegni e Carrelli
Se previsto, il prodotto va utilizzato solo su carrelli o sostegni consigliati dal produttore. L’insieme apparecchio-sostegno /
carrello va mosso con estrema cura. Arresti improvvisi, spinte eccessive e superfici irregolari o inclinate possono provocare il
ribaltamento dell’assieme.

10. Perdita dell’udito
L’esposizione ad elevati livelli sonori può provocare la perdita permanente dell’udito. Il livello di pressione acustica pericolosa
per l’udito varia sensibilmente da persona a persona e dipende dalla durata dell’esposizione. Per evitare un’esposizione
potenzialmente pericolosa ad elevati livelli di pressione acustica, è necessario che chiunque sia sottoposto a tali livelli utilizzi
delle adeguate protezioni; quando si fa funzionare un trasduttore in grado di produrre elevati livelli sonori è necessario
indossare dei tappi per orecchie o delle cuffie protettive. Consultare i dati tecnici istruzioni per conoscere le massime
pressioni sonore che i diffusori acustici sono in grado di produrre.

11. Collocare il prodotto lontano da fonti di calore e garantire la circolazione dell’aria intorno.

12. Non sovraccaricare questo prodotto per lunghi periodi.

13. Non forzare mai gli organi di comando (tasti, manopole ecc.).

14. Non usare solventi, alcool, benzina o altre sostanze volatili per la pulitura delle parti esterne dell’unità; usare un panno
asciutto.

15. Non puntare microfoni vicino ed in fronte ai diffusori acustici, in modo da evitare qualsiasi retroazione (“effetto Larsen”).

ATTENZIONE

IMPORTANTE

12

NOTA SUI CAVI PER SEGNALI AUDIO

Per evitare fenomeni di rumorosità indotta sui cavi che trasportano segnali dai microfoni o di linea (per esempio 0 dB), usare solo
cavi schermati ed evitare di posarli nelle vicinanze di:

- apparecchiature che producono campi elettromagnetici di forte intensità;

- cavi della rete elettrica;

- linee altoparlanti.

RCF S.p.A. Vi ringrazia per l’acquisto di questo prodotto, realizzato in modo da garantirne l’affidabilità e prestazioni elevate.

INFORMAZIONI SUL DISPOSITIVO

Grazie per l’acquisto di un mixer RCF.

F 10XR è un mixer audio di grande versatilità dotato di tutte le funzioni necessarie per il processamento dei più vari segnali audio provenienti da differenti
sorgenti sonore.

TRASPARENZA SONORA

I mixer RCF combinano l’eredità della caratteristica “sound culture“ RCF con un design innovativo e una innata cura nella fase produttiva. I mixer RCF
assicurano all’appassionato utilizzatore professionale RCF un suono trasparente, una accurata dinamica sonora e una versatilità estrema. Le console audio
RCF sono progettate per un perfetto utilizzo abbinate agli speakers attivi RCF.

AFFIDABILITÀ

Tutte le mixing console RCF durante la costruzione sono sottoposte a quattro test di qualità strumentali. Alla fine della produzione viene eseguita una prova
di ascolto, seguita da un’ispezione finale di controllo di qualità per individuare eventuali difetti di aspetto, quali graffi o ammaccature. Il processo garantisce
un’elevata affidabilità assicurando che il dispositivo acquistato sia di altissima qualità.

ITALIANO

DESIGN

Il design unico delle mixing console RCF è un’espressione della creatività tipicamente italiana. I mixer RCF combinano un design ergonomico moderno ed
eccellente. Oltre al loro aspetto accattivante, gli originali profili laterali rendono i mixer RCF facili da afferrare, spostare agevolmente e in maniera sicura.

DESCRIZIONE E CARATTERISTICHE PRINCIPALI

F 10XR è un mixer audio analogico versatile, dotato di una porta audio USB per la connessione a un computer; dispone inoltre di tutti gli strumenti
necessari per una corretta elaborazione di segnali audio provenienti dalle più diverse fonti sonore. Al suo interno F 10XR dispone di una board PRO DSP
FX: l’unità DSP offre 16 preset di effetti: 10 riverberi, 3 delays e 3 effetti di modulazione.

F 10XR INGRESSI AUDIO

- INGRESSI da 1 a 4: Ingressi MIC/Linea con connettori separati XLR e TRS jack, EQ a tre bande.

- INGRESSI 3/4 e 5/6 sono ingressi STEREO per sorgenti a livello di LINEA (doppio jack TRS) con equalizzatore a tre bande.

- INGRESSI 7/8 e 9/10 sono ingressi STEREO per sorgenti a livello di LINEA (RCA o doppio jack TRS) con equalizzatore a due bande.

F 10XR USCITE AUDIO

- MAIN MIX: uscita stereo principale dotata di connettori XLR maschio e jack TRS (Bilanciati).

- USCITA CONTROL ROOM: con connettori jack TRS bilanciati.

- 1 USCITA AUX (TRS jack Bilanciato).

- 1 FOOTSWITCH: ingresso jack (TS jack) per il collegamento di un controllo a pedale per l’attivazione e la disattivazione dell’audio
proveniente dall’effetto interno.

- 1 PHONES: uscita cuffie (1/4” jack stereo).

- Porta USB audio per la registrazione e la riproduzione di audio stereo per e da un computer dedicato.

- PSU Esterno: 100 V-240 V, 50-60 Hz, 25 W

DIMENSIONI FISICHE

- Dimensioni: L = 290 mm, P = 270 mm, A = 88 mm

- Peso: 2,8 Kg

13

PANNELLO FRONTALE

ITALIANO

1

4 5

2 3

6

10 11 13

14 15

12

16

ON
OFF

17

18 19

ROTATE

20

21 22 23 24

25 26 27

28

MUTE

7

8

9

29

PANNELLO POSTERIORE

30

31

14

32 33 34

DESCRIZIONE DEL PANNELLO FRONTALE

[1] INGRESSI MICROFONICI

RCF F 10XR dispone di 4 ingressi microfonici mono tramite connettori XLR (Ch. da 1 a 4). L’ingresso
del preamplificatore microfonico XLR bilanciato fornisce un intervallo di guadagno da 0 dB a -50 dB.
Su tutti gli ingressi MIC-LINE dell’F 10XR è presente un filtro Hi-Pass a 80 Hz. Abilitare il filtro Hi-Pass
a 80 Hz consente di ridurre i rumori di “bump” e i rumori a bassa frequenza quando si utilizza un
microfono per la voce per (vedere la sezione [10] e [11] di questo manuale). Per gli ingressi Mic da 1
a 4 è presente la phantom power +48 V. Abilitare l’alimentazione phantom in presenza di microfoni a
condensatore e electret o in caso di utilizzo di D.I. boxes (vedere la sezione [16] di questo manuale).

[2] INGRESSI DI LINEA

Gli ingressi di linea, jack TRS 1 e 2, dispongono di un guadagno da +20 dB a -30 dB.

[3] INGRESSI STEREO 3/4 E 5/6

I jack TRS 3/4 e 5/6 forniscono ingressi stereo per le sorgenti di linea. Si noti che sorgenti MONO
possono essere collegate agli ingressi jack 3 e 5.

[4] INGRESSI STEREO 7/8 E 9/10

I jack TRS e i connettori RCA 7/8 e 9/10 forniscono ingressi per le linee stereo. Si noti che sorgenti
MONO possono essere collegate agli ingressi jack 7 e 9.

ITALIANO

[5] USCITE MAIN MIX

Questi connettori XLR maschio forniscono un’uscita audio bilanciata a + 4 dB proveniente dal MAIN
MIX. Collega il tuo sistema di altoparlanti principale agli XLR chiamati L e R. Il livello audio del MAIN
MIX OUT L e R è controllato dal controllo rotativo MAIN MIX dedicato (vedi sezione [31] di questo
manuale). Le uscite L e R XLR MAIN MIX sono replicate con jack TRS L e R.

[6] USCITA CONTROL ROOM

Collega all’uscita Control Room (jack Bilanciati) una coppia di monitor da studio come sistema di
ascolto locale. Il livello audio dell’uscita CTRL ROOM è controllato dal potenziometro CONTROL ROOM
dedicato sul pannello anteriore (vedere la sezione [20] di questo manuale).

[7] CONTROLLO A PEDALE

Questo connettore jack TS consente l’uso di interruttori MOMENTARY o pedali per abilitare e disabilitare
l’audio proveniente dal ritorno dell’FX interno. Quando l’FX è silenziato tramite l’interruttore a pedale,
si accende il LED rosso vicino al pulsante FX MUTE (vedere la sezione [28] di questo manuale). In
questa condizione, l’effetto può essere riattivato premendo nuovamente il tasto FX MUTE o il controllo
a pedale stesso.

[8] USCITA AUX/FX

Questo connettore jack TRS fornisce un’uscita audio bilanciata a + 4 dB proveniente dalla mandata
ausiliaria. Collega qui il tuo monitor di palco o l’ingresso di un effetto esterno.

[9] USCITA CUFFIE

Collega qui le cuffie per ascoltare il MAIN MIX. Per evitare danni all’udito impostare il controllo PHONES
LEVEL su minimo (-∞) prima di collegare e indossare le cuffie (vedere la sezione [24]).

15

DESCRIZIONE DEL PANNELLO FRONTALE

ITALIANO

[10] GAIN DEI CANALI 1 E 2

Ingressi MIC (XLR). Questo controllo consente di impostare il guadagno per gli ingressi MIC con un
intervallo da 0 dB a -50 dB. Se è in uso il LINE INPUT (jack TRS), il range di guadagno consentito va
da + 20 dB a -30 dB. Tutti gli ingressi MIC-LINE dell’F 10XR sono forniti di un filtro Hi-Pass a 80 Hz.
Abilita il filtro Hi-Pass 80 Hz quando si utilizza il microfono per la voce per ridurre i rumori di “bump”
e “rumble” a bassa frequenza.

[11] GAIN DEI CANALI 3/4 E 5/6

Ingresso MIC (XLR). Questo controllo consente di impostare il guadagno per gli ingressi MIC con un
intervallo da 0 dB a -50 dB. Gli INGRESSI LINE (jack TRS) hanno un guadagno del livello di ingresso
fisso.

[12] GAIN DEI CANALI 7/8 E 9/10

Ingresso LINE STEREO (jack TRS). Il controllo consente un intervallo di guadagno da + 20 dB a -30 dB.

[13] MISURATORE DEL LIVELLO

Questo misuratore di livello a 12 elementi LED consente all’utente di controllare il livello di uscita del
MAIN MIX. Mantenere il livello di uscita sotto l’indicazione “CLIP“ consente di evitare i sovraccarichi
di segnale che possono causare distorsioni.

[14] COMPRESSORI

I canali di input 1 e 2 sono dotati di compressori dinamici a controllo singolo intuitivi e potenti. Con i
parametri di soglia e di rapporto di compressione opportunamente progettati, i compressori di F 10XR
consentono di controllare i segnali dinamicamente impegnativi.

[15] TASTO IN USB - IN 9/10

USB IN determina che i canali audio stereo riprodotti da un computer esterno collegato alla porta
USB siano indirizzati al canale stereo 9/10. Quando il pulsante è in posizione alzata (non premuto),
l’audio proveniente dalla LINE INPUT 9/10 viene indirizzato al MAIN MIX; se viene premuto il pulsante
USB IN, l’audio proveniente da un computer esterno viene indirizzato al canale stereo 9/10; in questo
caso l’audio USB sostituisce l’ingresso audio analogico e sfrutta tutte le funzionalità fornite dal canale
stereo come EQ, AUX send, BAL e controllo rotativo del livello.

[16] INTERRUTTORE PHANTOM POWER +48 V CH1/4

Dedicato agli ingressi Microfonici questo interruttore abilita la Phantom Power a + 48 V agli ingressi
1-4. L’attivazione dell’alimentazione Phantom è necessaria in presenza di microfoni a condensatore ed
elettrete o in caso di utilizzo di D.I. boxes.

[17] EQ (CANALI MONO)

Tutti i canali mono dell’F 10XR e i canali stereo 3/4 e 5/6 sono dotati di un sofisticato e preciso
equalizzatore a 3 bande. Il controllo delle basse frequenze è impostato a 100 Hz con un guadagno
di +/- 15 dB e una curva shelving. Il controllo delle alte frequenze è impostato su 10 kHz con un
guadagno di +/- 15 dB e una curva shelving. Il controllo delle frequenze medie si imposta a 1250 Hz
con un guadagno di +/- 15 dB e una curva a campana.

ON
OFF

[18] EQ (CANALI STEREO)

I canali stereo 7/8 e 9/10 sono dotati di EQ con controlli ALTI e BASSI. Il controllo delle alte frequenze
è impostato su 10 kHz con un guadagno di +/- 15 dB e una curva shelving. Il controllo delle basse
frequenze si imposta a 100 Hz con un guadagno di +/- 15 dB e una curva shelving.

16

DESCRIZIONE DEL PANNELLO FRONTALE

[19] PRO DSP FX

F 10XR è dotato di una scheda FX con 16 preset interni. Ruotare l’encoder consente di selezionare tra
16 effetti sonori professionali:

ITALIANO

01. SMALL HALL

02. LARGE HALL

03. SMALL ROOM

04. BRIGHT ROOM

Seleziona uno di questi preset di effetto per arricchire il tuo suono.

05. THIN PLATE

06. PLATE

07. SPRING REVERB

08. MULTITAP DELAY

09. ANALOG DELAY

10. CHORUS VERB

11. STEREO CHORUS

12. FLANGER

13. PHASER

14. GATED REVERB

15. FLANGER REVERB

16. VOCAL ECHO

[20] POTENZIOMETRO DI LIVELLO CTRL ROOM

Questo è il controllo di livello del segnale indirizzato alla CTRL ROOM OUTPUT [6]. Durante l’uso del
mixer viene indirizzato a questa uscita il segnale MAIN MIX.

[21] MANDATA AUX/FX

Ogni canale del mixer F 10XR è dotato di una mandata ausiliaria; AUX/FX è una
mandata post-fader. La mandata AUX/FX alimenta la scheda PRO DSP FX interna.
Il segnale presente nell’AUX/FX è anche indirizzato alla presa AUX OUTPUT
presente sul pannello superiore (vedere la sezione [8] di questo manuale).

[22] POTENZIOMETRO AUX/FX MASTER

Questo potenziometro controlla il livello MASTER di tutti i singoli AUX SEND.

[23] CONTROLLO ROTATIVO FX RET

Questo potenziometro controlla il livello del segnale proveniente dalla scheda effetti PRO DSP FX interna.

ROTATE

[24] LIVELLO CUFFIA

Questo potenziometro controlla il livello della PHONES OUTPUT (sezione [9] di questo manuale). Per
evitare danni all’udito impostare questo controllo al minimo (-∞) prima di collegare e indossare le cuffie.

[25] PAN

Questi controlli consentono di posizionare il segnale presente nel canale mono nell’immagine stereo
del MAIN MIX.

[26] PAN/BAL

Questo controllo funziona come PAN quando il canale viene utilizzato nella configurazione MONO
(XLR MIC INPUT) e definisce la posizione del segnale nell’immagine stereo del MAIN MIX. Il controllo
BAL (Balance) consente di bilanciare la posizione di un canale stereo (TRS JACK STEREO LINE INPUT)
nell’immagine stereo del MAIN MIX.

[27] BAL

Questi controlli, caratteristici dei canali stereo, consentono di bilanciare la posizione di un canale stereo
nell’immagine stereo del MAIN MIX.

[28] PULSANTE FX MUTE

Il pulsante FX MUTE, quando premuto, inibisce il segnale FX RETURN dal fluire sul MAIN MIX. Il LED
rosso vicino al pulsante FX MUTE si accende quando il canale FX RET viene disattivato utilizzando
il pulsante o tramite l’interruttore a pedale (vedere la sezione [7] di questo manuale). Premere
nuovamente il pulsante FX MUTE o il controllo a pedale per riattivare il canale FX RET.

MUTE

[29] SEZIONE CONTROLLI ROTATIVI CANALI MONO

Questa sezione consente di controllare il livello di ogni singolo canale di ingresso mono.

17

DESCRIZIONE DEL PANNELLO FRONTALE

[30] SEZIONE CONTROLLI ROTATIVI CANALI STEREO

ITALIANO

Questa sezione consente di controllare il livello di ogni singolo canale di ingresso stereo.

[31] CONTROLLO ROTATIVO MAIN MIX

Il potenziometro MAIN MIX controlla il livello generale del MAIN MIX.

DESCRIZIONE DEL PANNELLO POSTERIORE

[32] INTERRUTTORE POWER

Usa questo interruttore per accendere e spegnere il tuo mixer F 10XR.

[33] PRESA PER L’ALIMENTATORE ESTERNO

Collegare qui l’alimentatore esterno fornito a corredo. L’alimentatore esterno accetta tensioni da 100 V
a 240 V CA. 50-60 Hz.

[34] PORTA USB TYPE B

Utilizzare questa porta per collegare il computer per la registrazione audio stereo del segnale MAIN
MIX e la riproduzione di un segnale audio stereo. La connessione al computer non richiede alcun driver
e consente la registrazione e la riproduzione di audio PCM a 44.1 / 48.0 kHz - 16 bit.Il segnale audio
proveniente da un computer collegato alla porta USB può essere riprodotto attraverso il percorso audio
del canale 9/10 tramite la pressione del pulsante IN USB / IN 9/10 (vedere la sezione [15] di questo
manuale).

CONNETTORI

CONNETTORE JACK 1/4”

BILANCIATO (TRS) SBILANCIATO (TS)

Punta = Caldo

Anello = Freddo

Schermo = Massa Schermo = Massa

Punta Punta

Schermo Schermo

Anello

Punta = Caldo

Schermo = Massa

CUFFIE (TRS)

Punta = Canale Sinistro

Punta

Anello

Anello = Canale Destro

Schermo

18

CONNETTORE XLR

Piedinatura connettore XLR:
1 = massa
2 = segnale audio (+ o “caldo”)
3 = segnale audio (– o “freddo”)Connettore XLR (F) Connettore XLR (M)

CONFIGURAZIONE SUGGERITA

ITALIANO

MICROFONO

BATTERIA ACUSTICA

CHITARRA
ELETTRICA

TASTIERA

IMPIANTO
AUDIO

ON
OFF

ROTATE

MUTE

ALTOPARLANTI
DA PALCO

19

F10XR BLOCK DIAGRAM / SCHEMA A BLOCCHI

LINE

LINE

CHANNEL 9/10

2

121

LINE

LINE

2

121

LINE

LINE

CHANNEL 3/4 - 5/6

MIC

CHANNEL 1/2

LINE

MIC

CHANNEL 7/8

GAIN

GAIN

GAIN

HPF 80HZ

PHANTOM POWER

GAIN

HPF 80HZ

PHANTOM POWER

+48V

GAIN

48V SW ITCH

USB AUDIO

3

3

524

6

1

GAIN

1

2

PHANTOM POWER

COMPRESSORS

THRESHOLD

LEVEL

10KHZ

100HZ

2 BAND EQ

STEREO

10KHZ

2 BAND EQ

STEREO

100HZ

PEAK

PEAK

LEVEL

AUX SEND / FX

BAL

BAL

AUX SEND / FX

10KHZ

1.25KHZ

100KHZ

LEVEL

3 BAND EQ

STEREO

10KHZ

3 BAND EQ

1.25KHZ

100HZ

PEAK

LEVEL

AUX SEND / FX

BAL

PAN

PEAK

AUX SEND / FX

MAIN MIX L-R MAIN MIX L-R

AUX SEND / FXAUX SE

AUX SEND / FX

20

PHONES LEVEL

USB

CTRL ROOM LEVEL

FX LEVEL

MAIN MIX LEVEL

METERS

ENCODER

HEADPHONES

MAIN_OUT R

MAIN_OUT L

CTRL ROOM - R

CTRL ROOM - L

AUX SEND

SPECIFICATIONS / SPECIFICHE

SPECIFICATIONS

Mono input Channels

Microphone inputs
Frequency response
Distortion (THD+N)

Sensitivity range

Max input

Mic input impedance

Phantom Power

Low cut:

Line input
Frequency response
Distortion (THD+N)

Sensitivity range

Max input

Line input impedance

Stereo Input Channels

Line input
Frequency response
Distortion (THD+N)

Sensitivity range

Line input impedance

RCF F 10XR

4 XLR Balanced
20 Hz - 20k Hz, +/-1 dB
<0,003% at +0dB, 20 Hz-20 kHz
0 dB to -50 dB
+20 dBu
14 kΩ unbalanced
+48 V
80 Hz

2 TRS jack balanced
20 Hz - 20 kHz, +/- 1 dB
<0,003% at +0 dB, 20 Hz-20 kHz
20 dB to -30 dB
+40 dBu
21 kΩ unbalanced

4 pairs TRS jack balanced and 2 pairs RCA unbalanced
20 Hz - 20 kHz, +/- 1dB
<0,003% at +0 dB, 20 Hz-20 kHz
20 dB to -30 dB
15 kΩ

Mono Channels EQ

High

Mid

Low

Stereo Channels EQ

High

Low

DSP Section

DSP Processing

A/D and D/A converters

Type of effects

Footswitch

Outputs

Main Output

Max Main Mix Output level

Aux Output

Max Aux Output level

Ctrl Room

Phones Output

+/-15 dB @ 10 kHz Shelving
+/-15 dB @ 1,250 kHz Bell
+/-15 dB @ 100 Hz Shelving

+/-15 dB @ 10 kHz Shelving
+/-15 dB @ 100 Hz Shelving

20/27 bit digital signal
24 bit
4 algorithms: reverb, chorus, delay, flanger - 16 presets
Yes (for effect return mute and unmute)

1 pair of XLR male and 1 pair of TRS jacks
+28 dBu
1 TRS jack
+28 dBu
1 pair of TRS jacks
1 Stereo jack

Power Supply

External Universal Power Adapter

Main Voltage

Power Consumption

Weight

Dimensions

AC/DC 12V - 2.000 mA
100 V - 240 V AC, 50-60 Hz
18 W

2.8 kg

L 290 mm, W 270 mm, H 88 mm

21

F 10XR REAR VIEW / VISTA POSTERIORE

F 10XR TOP VIEW / VISTA FRONTALE

ON
OFF

ROTATE

MUTE

22

23

www.rcf.it

RCF SpA: Via Raffaello, 13 - 42124 Reggio Emilia - Italy

tel. [phone] - fax [phone] - e-mail: [e-mail]

10307623
