RCA L15D20, L19WD20 User's Guide [es]
La nueva era del entretenimiento.La nueva era del entretenimiento.
Contenido:
• Conexiones.......... página 9
• Control Remoto ... página 19
Guía del Usario de LCD
• Funciones ............ página 20
• Menús ................. página 24
• Preguntas
Frecuentes
• Resolución de
Problemas
........... página 29
........... página 30
rca.com/television
Información Importante
PRECAUCIÓN
RIESGO DE CHOQUE ELÉCTRICO
NO ABRIR
Este símbolo indica “voltaje peligroso”
dentro del producto que implica el
riesgo de sufrir un choque eléctrico
Precaución: Para reducir el riesgo de un choque eléctrico, no retire la tapa
(ni la parte posterior). No contiene piezas que el usuario pueda reparar.
Sólo personal califi cado de servicio puede hacer reparaciones.
Este símbolo indica instrucciones
importantes que acompañan
al producto.
o una lesión.
ADVERTENCIA
Para disminuir el riesgo de incendios o choques
eléctricos, no exponga este producto a la lluvia ni a la
humedad. El aparato no deberá exponerse a goteos o
salpicadura. No se debe colocar objetos que contengan
líquidos, como por ejemplo fl oreros, sobre el aparato.
Este símbolo indica que el producto contiene mercurio. Las leyes aplicables a su jurisdicción podrían requerir
la eliminación especial de este producto debido a consideraciones ambientales. Si desea información para la
eliminación o reciclaje, por favor comuníquese con las autoridades en su localidad o con Electronic Industries
Alliance: www.eiae.org.
Consulte la etiqueta de identifi cación/especifi caciones ubicada en el panel posterior del producto para ver la tensión de
funcionamiento adecuada.
Las disposiciones de la Comisión Federal de Comunicaciones establecen que los cambios o modifi caciones no autorizados a
este equipo podrían anular la autoridad del usuario para utilizarlo.
Instalador de televisión por cable: Este recordatorio tiene la intención de llamar su atención al artículo 820-40 del Código
Nacional de Electricidad (sección 54 del Código Eléctrico de Canadá, Parte 1) que establece los lineamientos para una
conexión correcta a tierra, y estipula especialmente que el cable a tierra deberá estar conectado al sistema de puesta a tierra
del edifi cio tan cerca del punto de entrada del cable como sea posible.
Importante: Este televisor es un modelo de mesa y ha sido diseñado para permanecer en una superfi cie fi rme y plana. No
coloque el TV en alfombras suaves o superfi cies similares, ya que las ranuras de ventilación de la parte inferior de la unidad
se bloquearán, con lo cual se reduce la vida útil del aparato debido al sobrecalentamiento. Para garantizar la ventilación
adecuada de este producto, mantenga un espacio de 10 cm desde la parte superior y los lados del receptor del TV, y 5 cm
desde la parte posterior del receptor del TV y otras superfi cies.
Cerciórese también de que la base o soporte utilizado tenga el tamaño y resistencia adecuados para evitar que el televisor se
incline o caiga accidentalmente como resultado de un tirón o empujón. Esto podría ocasionar lesiones personales y/o daños
al televisor. Consulte la sección Importantes Instrucciones de Seguridad en la próxima página.
ADVERTENCIA
El TV es inestable hasta que sea fi jado correctamente
a la base o montado en la pared. Para garantizar su
seguridad, acate las instrucciones para la base o el
montaje en pared incluidas en la Guía del Usuario.
Registro del Producto
Sírvase llenar la tarjeta de registro del producto (incluida de forma separada) y devuélvala inmediatamente. Para clientes en
EE.UU.: Su producto RCA Consumer Electronics puede registrarse además a través de www.rca.com/television. Si registra
este producto, podremos comunicarnos con Ud. si es necesario.
Información sobre el Producto
Guarde el recibo como prueba de su compra y preséntelo para obtener repuestos o solicitar servicio bajo garantía. Anéxelo
aquí y anote los números de serie y de modelo en caso de que necesite consultarlos. Estos números se encuentran en el
producto.
Número de Modelo ____________________ Número de Serie ___________________ Fecha de Compra ________________
Distribuidor/Dirección/Teléfono ______________________________________________________________________________
"La nueva era del entretenimiento." es una marca comercial de THOMSON utilizada bajo licencia por TTE CORPORATION.
Información Importante
Importantes Instrucciones de Seguridad
Importantes Instrucciones de Seguridad
1. Lea estas instrucciones.
2. Conserve estas instrucciones.
3. Preste atención a todas las advertencias.
4. Acate todas las instrucciones.
5. No use este aparato cerca del agua.
6. Limpie sólo con un trapo seco.
7. No obstruya ningún orifi cio de ventilación. Instale en conformidad con las instrucciones del fabricante.
8. No instale cerca de fuentes térmicas, por ejemplo, radiadores, reguladores de calefacción, cocinas y otros aparatos
que generen calor (incluidos los amplifi cadores).
9. No anule el propósito de seguridad que tiene el enchufe polarizado o puesto a tierra. Un enchufe polarizado tiene
dos paletas, una más ancha que la otra. Un enchufe puesto a tierra tiene dos paletas y una espiga de conexión a
tierra. La paleta más ancha o la tercera espiga se ha incluido por su seguridad. Si el enchufe provisto no encaja
en su tomacorriente, solicítele a un electricista que reemplace ese tomacorriente obsoleto.
10. Proteja el cable de alimentación de modo que no resulte pisado ni aprisionado, especialmente en el enchufe,
la caja de contacto y el punto por donde sale del aparato.
11. Use sólo accesorios especifi cados por el fabricante.
12. Use sólo con el carrito, base, trípode, soporte o mesa que especifi ca el fabricante o que se vende con
el aparato. Si usa un carrito, tenga cuidado al moverlo junto con el aparato para evitar que se voltee y
le produzca lesiones.
13. Desenchufe este aparato en caso de tormentas o de lapsos prolongados de inactividad.
14. Sólo personal califi cado de servicio puede efectuar toda labor de mantenimiento.
Es necesario darle mantenimiento al aparato si ha sido averiado de alguna forma, por ejemplo, si se ha dañado el cable
de alimentación o el enchufe, si se le ha derramado algún líquido encima, si han caído objetos en su interior, si ha sido
expuesto a la lluvia o la humedad, si no funciona correctamente o si se ha dejado caer.
15. Si ha conectado el producto a una antena o sistema de cable, cerciórese de poner a tierra tal antena o sistema de
cable con el fi n de brindar cierta protección contra una sobretensión y acumulación de cargas estáticas. La sección 810
de las Normas para Instalaciones Eléctricas, ANSI/NFPA 70-1984, (Sección 54 del Código Eléctrico de Canadá, Parte 1)
contiene información reglamentaria acerca de la puesta a tierra del mástil y la estructura de soporte, la puesta a tierra del
conductor de conexión al descargador de la antena, el calibre de los conductores a tierra, la ubicación del descargador
de la antena, la conexión al electrodo de puesta a tierra y los requisitos del electrodo de puesta a tierra. Vea el ejemplo
a continuación.
HILO CONDUCTOR
PRINCIPAL DE LA
MINIPARABÓLICA
ABRAZADERA DE
PUESTA A TIERRA
UNIDAD DE DESCARGA
DE LA MINIPARABÓLICA
(NEC SECCIÓN 810-20)
CONDUCTORES DE PUESTA
A TIERRA (NEC SECCIÓN 810-21)
ABRAZADERAS DE PUESTA A TIERRA
EQUIPO DE SERVICIO
ELÉCTRICO
SISTEMA DE ELECTRODOS DE PUESTA
A TIERRA PARA EL SERVICIO DE ENERGÍA
ELÉCTRICA (NEC ART 250, PARTE H)
Información Importante i
Esta página se ha dejado en blanco intencionalmente
Contenido
Importantes Instrucciones de Seguridad ...................... i
Capítulo 1: Conexiones y Confi guración
Lo que Debe Tener en Cuenta Antes de
Efectuar las Conexiones ............................................6
Protéjase de Sacudidas Eléctricas ........................... 6
Cómo Proteger los Dispositivos de un
Sobrecalentamiento ............................................ 6
Cómo Situar los Cables Correctamente para
Evitar Interferencias de Sonido ........................... 6
Utilice Iluminación Indirecta .................................. 6
Comprobación de las Piezas Suministradas........... 6
Cómo Acoplar la Base del TV .......................................7
Cómo Montar el TV en la Pared ................................... 7
Cómo Captar la Imagen ................................................ 8
Cómo Obtener Canales .......................................... 8
Elija su Conexión ........................................................... 9
Conexión de Video (Básica) .................................. 10
Conexión de Video de Componente
(Avanzada) ......................................................... 10

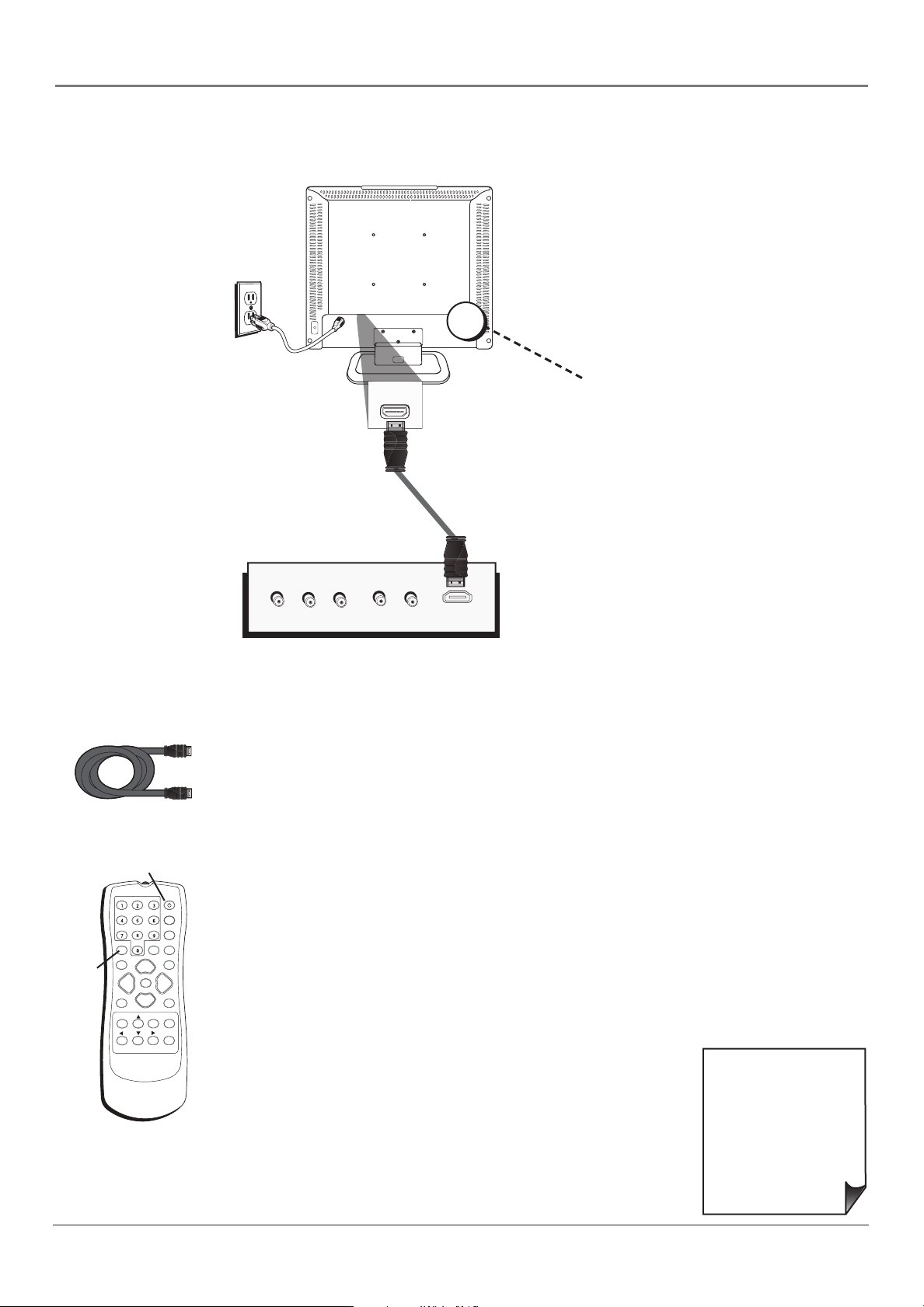

Conexión HDMI ..................................................... 12

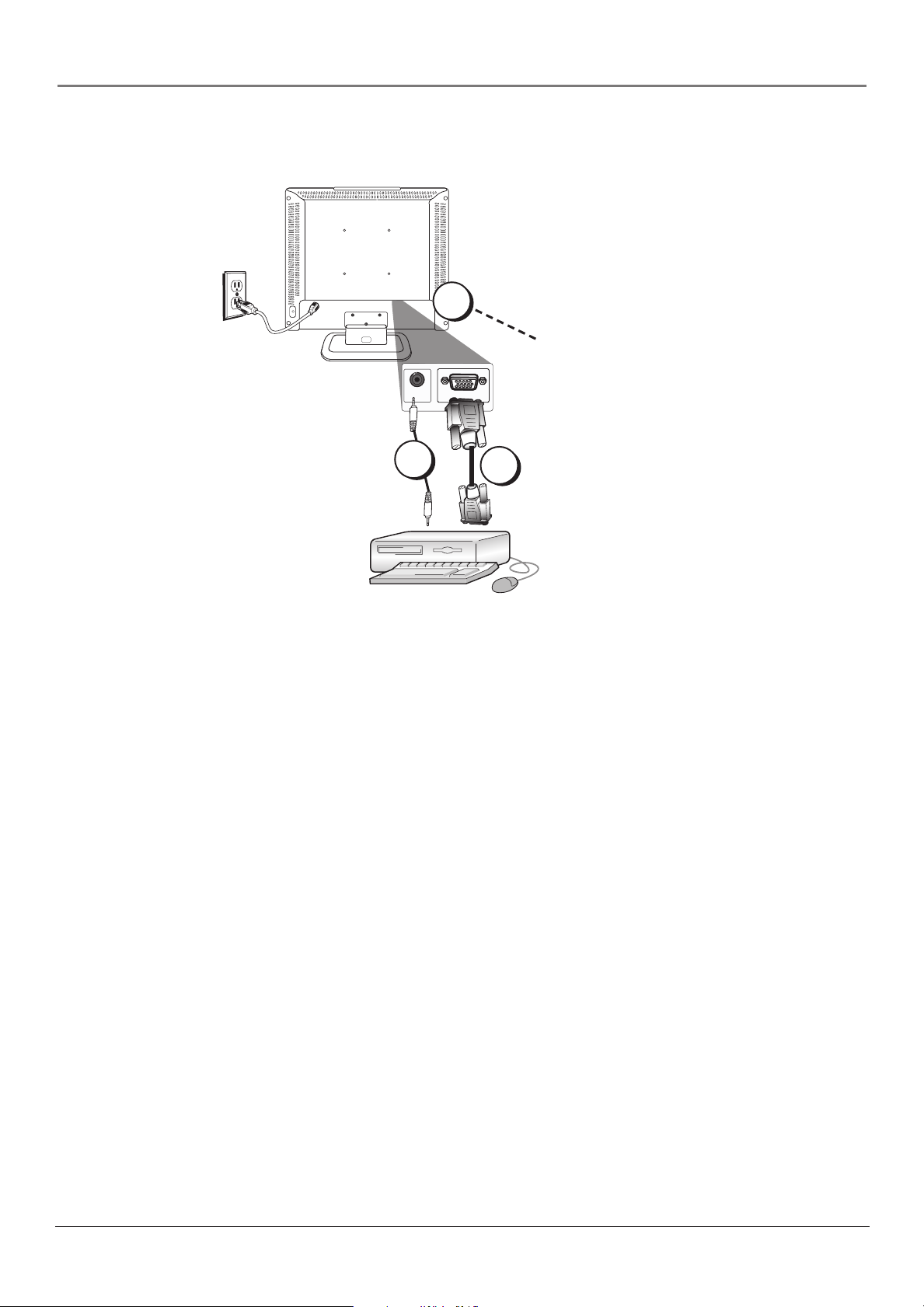

Conexión VGA ....................................................... 13
Enchufe el Televisor ....................................................14
Instale las Baterías del Control Remoto .................... 14
Encienda el Televisor ................................................... 14
Cómo Utilizar el Control Remoto para
Completar el Ajuste Inicial ......................................14
Complete el Ajuste Inicial ........................................... 15
Seleccione el Idioma del Menú ............................ 15
Establezca la Fuente de la Señal .......................... 15
Complete la Búsqueda de Canales ...................... 15
Qué Esperar ................................................................. 16
Para Ver TV ............................................................ 16
Cómo Cambiar Canales ........................................ 16
Explicación de los Conectores
(en orden alfabético) ............................................... 17
Botones del Televisor .................................................. 18
Los Botones del Control Remoto ............................... 19
Capítulo 2: Uso de las Funciones del TV
Emblema de los Canales ............................................. 20
Control de Padres y V-Chip ......................................... 20
Cómo Funciona la V-Chip para
EE.UU. y Canadá ................................................ 20
Clasifi cación TV ..................................................... 22
Límite de Clasifi cación de Películas con V-Chip .... 23
Bloqueo de las Clasifi caciones de
V-Chip Canadá ................................................... 23
Cómo Bloquear Programas Sin
Clasfi cación/Exentos .......................................... 23
Región de Clasifi caciones Futuras ........................ 23
Capítulo 3: Cómo Utilizar el Sistema de
Menús del Televisor
Cómo Utilizar el Sistema de Menús ........................... 24
Menú Confi g. ............................................................... 24
Menú Imagen .............................................................. 25
Menú Audio ................................................................. 26
Menú Opciones ........................................................... 27
Capítulo 4: Información Adicional
Preguntas Frecuentes .................................................29
Resolución de Problemas ............................................ 30
Explicación de las Clasifi caciones de V-Chip .............32
Sistema de Clasifi cación de V-Chip EE.UU. .......... 32
Sistema de Clasifi cación de V-Chip para
Inglés de Canadá ............................................... 32
Sistema de Clasifi cación de V-Chip para
Francés de Canadá ............................................. 33
Garantía Limitada .......................................................34
Cuidado y Limpieza ..................................................... 35
5
Capítulo 1: Conexiones y Confi guración
Lo que Debe Tener en Cuenta Antes de
Efectuar las Conexiones
Protéjase de Sacudidas Eléctricas
• Conecte todos los dispositivos antes de enchufar cualquiera de los cables a la toma de
alimentación eléctrica o extensión. No enchufe NUNCA el TV en una toma controlada por
un interruptor de pared.
• Apague el televisor y/o los dispositivos antes de conectar o desconectar los cables.
• Asegúrese que todas las antenas y cables tengan una conexión a tierra adecuada. Consulte
la sección Importantes Instrucciones de Seguridad, al principio de la Guía del Usuario.
Cómo Proteger los Dispositivos de un Sobrecalentamiento
• No obstruya por ningún motivo los orifi cios de ventilación presentes en cualquiera de los
dispositivos. Acomode los dispositivos de manera que el aire circule libremente.
• No apile los dispositivos uno sobre otro.
• Si coloca dispositivos en un soporte, cerciórese de que la ventilación sea adecuada.
• Si va a conectar un receptor o amplifi cador de sonido, colóquelo en la repisa superior de
manera que el aire caliente no pase a otros dispositivos.
Cómo Situar los Cables Correctamente para Evitar Interferencias
de Sonido
• Inserte cada cable fi rmemente en el conector correspondiente.
• Si va a colocar dispositivos encima del televisor, dirija todos los cables hacia abajo, por los lados
de la parte posterior del televisor, no por el centro.
• Si su antena utiliza cables bifi lares de 300 ohmios, no los enrolle. Asimismo, mantenga los cables
bifi lares alejados de los cables para audio y video.
Utilice Iluminación Indirecta
No coloque el TV donde la luz del sol o la de la habitación iluminen directamente la pantalla.
Utilice una iluminación débil o indirecta.
Comprobación de las Piezas Suministradas
Compruebe que se suministraron las siguientes piezas con su producto.
ON•OFF
PRESETS
CC
INPUT SUB CH
WATCH TV
VOL
VOL- VOL +
GO BACK FAV
MENU OK INFO
SOUND
FORMAT
CH +
MUTE
VOL
CH -
2 baterías AA
CLEAR
Base L19WD20
Control remoto
Pieza No. R130D1
Aviso: Si necesita reemplazar el control remoto, llame al 1-800-338-0376. Se cobrará una
Cable de
alimentación
Base L15D20
Adaptador de alimentaicón
(disponible solamente para
el modelo L15D20)
3 tornillos para acoplar
la base (disponible
solamente para el
modelo L19WD20)
tarifa de envío y tramitación, y el impuesto sobre la venta pertinente al hacerse el pedido.
Tenga a mano su tarjeta Visa, MasterCard o Discover.
6 Capítulo 1
Los gráfi cos utilizados en esta publicación tienen sólo fi nes de representación.
Modelo L15D20
Parte inferior de la base del modelo L19WD20
Modelo L19WD20
Conexiones y Confi guración
Cómo Acoplar la Base del TV
Su TV se envía sin la base acoplada de manera que Ud. pueda montar
su TV en la base o en una pared (el montaje en pared se vende por
separado). Si desea montar su TV en la pared, no acople la base; en vez,
siga las instrucciones Cómo Montar el TV en la Pared a continuación.
1. Ubique la base. Para el modelo L19WD20, ubique además los tres
tornillos.
2. Para el modelo L15D20, levante el TV y alinéelo de manera que la
lengüeta de fi jación de la base corresponda con la abertura para la
lengüeta en la parte posterior del TV.
Para el modelo L19WD20, los orifi cios para los tornillos en la parte
inferior del TV corresponden con los orifi cios para los tornillos dentro
de la base.
Empuje hacia abajo la parte superior del TV hasta que quede fi jo en
la base.
3. Para el modelo L19WD20, fi je los tres tornillos en la parte inferior
de la base según se muestra en la ilustración de la izquierda.
Lengüeta del
modelo L15D20
Extraiga los tornillos que se fi jan al accesorio
de la base del TV.
Lengüetas del
modelo L19WD20
Cómo Montar el TV en la Pared
Precaución: El montaje en pared debe soportar, como mínimo,
cinco veces el peso neto del TV sin ocasionar daños.
Para montar el TV en la pared necesitará comprar un montaje en pared
VESA. Adquiera un montaje VESA 100 x 100, M4 x 10 mm (100 x 100
signifi ca que las medidas de montaje son 100 mm horizontales y 100 mm
verticales; M4 x 10 mm es el tipo de tornillo).
1. Si la base está acoplada, necesitará removerla antes de fi jar el montaje
en pared.
A. Coloque el TV orientado hacia abajo sobre una superfi cie suave,
pero lo sufi cientemente resistente para soportar el peso del TV.
B. Para el modelo L15D20, presione la lengüeta en la parte posterior
de la base y remueva la base del TV.
Para el modelo L19WD20, extraiga los tres tornillos de la parte
inferior de la base. Luego, apriete las dos lengüetas en la parte
inferior de la base y remueva la base del TV.
C. Utilice un destornillador para extraer los tornillos de los orifi cios
según se muestra en la ilustración de la izquierda. El modelo
L15D20 incluye tres tornillos; el modelo L19WD20 incluye
cuatro tornillos.
Orifi cios del
montaje en pared
2. Asegúrese que todos los cables ya se encuentren conectados al TV.
3. Fije el montaje en pared al TV empleando los cuatro orifi cios en
el panel posterior del TV, según se muestra en la ilustración de
la izquierda.
4. Siga las instrucciones incluidas con el montaje en pared para
montar el TV a la pared.
Capítulo 1 7
Conexiones y Confi guración
Cómo Captar la Imagen
La primera parte de conectar su TV es obtener la imagen, conocida
también como señal. El panel posterior del TV le permite recibir
canales digitales y analógicos mediante la entrada ANTENNA/
CABLE INPUT.
ANTENNA/
CABLE INPUT
(DIGITAL AND ANALOG)
Cómo Obtener Canales
Lo que Usted Necesita
• Una antena interior (tipo “orejas de conejo”) o una antena exterior
con cable coaxial.
O
Cable coaxial
o
Antena Interior
o Exterior
• Cable coaxial con servicio de cable
A. ¿Cuenta Ud. con una antena interior o exterior? Si la respuesta es
no, vaya al paso B. Si la respuesta es sí, acople la antena o el cable
coaxial, proveniente de la salida de pared a la entrada ANTENNA/
CABLE INPUT para recibir canales digitales y analógicos locales
gratuitos.
B. ¿Cuenta Ud. con servicio de cable? Si la respuesta es no, vaya al paso
C. Si la respuesta es sí, enchufe el cable coaxial, proveniente de la
salida de pared a la entrada ANTENNA/CABLE INPUT para recibir
canales de cable.
C. ¿Cuenta Ud. con un receptor? Si la respuesta es sí, necesitará llamar
a la compañía de cable o al proveedor de servicio de satélite. Ellos
utilizarán cables especiales para permitirle ver canales digitales.
Lo Que Usted Debe Saber
• Visite www.antennaweb.org si necesita ayuda para decidir el tipo
de antena que debe utilizar de modo de recibir los canales digitales
locales disponibles en su área. Al ingresar información sobre su
localidad, el programa de correlación le indicará cuáles emisoras
analógicas y digitales se encuentran disponibles utilizando una
antena dada.
• Mientras cambia canales, fíjese en la esquina superior derecha de
la pantalla para saber cuál es el tipo de canal que está viendo. Los
canales digitales muestran una D como parte del canal, por ejemplo,
D Ca 29.1, mientras que los canales analógicos muestran una A como
parte del canal, por ejemplo, A Ca 9. Consulte información adicional
sobre el canal en la página 16.
8 Capítulo 1
Conexiones y Confi guración
Elija su Conexión
Aviso para clientes en EE.UU.: Si lo prefi ere, podemos suministrarle el nombre de un Representante de Servicio
Autorizado que pueda ir a su casa por una módica suma para instalarle el sistema de entretenimiento electrónico
y enseñarle a utilizarlo. Para mayores detalles acerca de este servicio puede llamar al 1-888-206-3359.
Para ayuda adicional al utilizar su producto RCA, visite www.rca.com/customersupport.
Hay varias maneras de conectar su televisor. Utilice el siguiente cuadro para determinar el mejor tipo de conexión
para su caso particular. Vaya a la página adecuada y conecte su TV.
Conectores usados Cables necesarios Vaya a...
COMPOSITE VIDEO INPUT
VIDEO
Pr
COMPONENT VIDEO INPUT
L
AUDIO
Pb
(1080i/720p/480p/480i)
L
R
Video
Audio L y R
AUDIO
R
Y
HDMI
Y Pb Pr
Audio L y R
Audio/Video
Video de
Componente
Audio
HDMI™
páginas 10-11
páginas 10-11
página 12
AUDIO
INPUT
PC INPUT
VGA
VGA INPUT
Audio
VGA
página 13
Audio
HDMI, el logotipo de HDMI y High-Defi nition Multimedia Interface son marcas comerciales o registradas de
HDMI Licensing LLC.
Capítulo 1 9
Conexiones y Confi guración
Conexión de Video (Básica)
Éste es un ejemplo de una conexión utilizando el conector Video. Consulte la parte superior de
la página 11 para obtener instrucciones específi cas.
No olvide: De ser necesario,
conecte una antena o cable
1
para obtener una imagen.
COMPOSITE VIDEO INPUT
VIDEO L
2
AUDIO
R
3
Consulte las instrucciones
descritas en la página 8.
OUTPUT
VIDEO
L
AUDIO
LR
S-VIDEO
AUDIO
R
COMPONENT VIDEO
YPbPr
INPUT
VIDEO
AUDIO
L
S-VIDEO
R
Conexión de Video de Componente (Avanzada)
Éste es un ejemplo de una conexión utilizando los conectores de Video de Componente. Consulte
la parte media de la página 11 para obtener instrucciones específi cas.
No olvide: De ser necesario,
conecte una antena o cable
1
para obtener una imagen.
Consulte las instrucciones
descritas en la página 8.
R
L
AUDIO
Pb
Pr
COMPONENT VIDEO INPUT
(1080i/720p/480p/480i)
Y
3
2
VIDEO
COMPONENT VIDEO
YPbPr
AUDIO
R
L
LR
S-VIDEO
OUTPUT
10 Capítulo 1
AUDIO
INPUT
VIDEO
AUDIO
S-VIDEO
R
L
Conexiones y Confi guración
Rojo
Amarillo
Blanco
Los cables compuestos
están codifi cados por color:
Amarillo = video;
Rojo = audio derecho;
Blanco = audio izquierdo
Verde
Azul
Rojo
Los cables de video de
componente (Y Pb Pr)
están codifi cados por
color: verde, azul y rojo
Rojo
Blanco
Los cables de audio están
codifi cados por color:
rojo = señal de audio derecha;
blanco = señal de audio
izquierda
Botón ON•OFF
ON•OFF
PRESETS
CC
SOUND
INPUT SUB CH
Botón
INPUT
WATCH TV
GO BACK FAV
CH +
MUTE
VOL
VOL
VOL- VOL +
CH -
MENU OK INFO
FORMAT
CLEAR
Cómo Conectar un Dispositivo con Video (Básico)
Esta conexión le permite conectar un dispositivo que tenga un conector de Salida de Video
como, por ejemplo, un Lector de DVD.
Aviso: Si el dispositivo que está conectando incluye además conectores de Video de
Componente y Ud. tiene cables de video de componente, le recomendamos utilizar la
Conexión de Video de Componente (Avanzada). Consulte las instrucciones que se ofrecen
a continuación.
Utilizando el ejemplo de un Lector de DVD:
1.
De ser necesario, conecte su antena local y/o cable según se describe en la página 8.
2. Conecte el cable de video amarillo.
Acople un cable de video al conector de Entrada de VIDEO en la parte posterior del TV
y al conector de Salida de Video
del Lector de DVD.
3. Conecte los cables de audio rojo y blanco.
Conecte los cables de audio (rojo y blanco) a los conectores AUDIO R y L en la
parte posterior del TV y a los conectores de Salida de Audio del Lector de DVD.
Cómo Conectar un Dispositivo con Video de Componente (Avanzado)
Esta conexión le permite conectar un dispositivo que tenga conectores Y Pb Pr como, por
ejemplo, un Lector de DVD.
Utilizando el ejemplo de un Lector de DVD:
1. De ser necesario, conecte su antena local y/o cable según se describe en la página 8.
2. Conecte sus cables de video de componente Y Pb Pr.
Conecte los tres cables de video o los cables Y Pb Pr especiales a los conectores
COMPONENT VIDEO INPUT Y Pb Pr en la parte posterior del TV y a las salidas Y Pb Pr
del Lector de DVD.
3. Conecte los cables de audio rojo y blanco.
Conecte los cables de audio (rojo y blanco) a los conectores COMPONENT VIDEO INPUT
AUDIO R y L en la parte posterior del TV y a los conectores de Salida de Audio en el
Lector de DVD.
Cómo Ver la Imagen del Dispositivo Conectado
1. Enchufe el TV (para más detalles, consulte la página 14) y el dispositivo, si aún no han
sido enchufados.
2. Encienda el TV y el dispositivo que desea ver, por ejemplo un Lector de DVD.
3. Oprima el botón INPUT en el control remoto y oprima el botón de fl echa hacia arriba
o hacia abajo para resaltar Compuesto (si se encuentra acoplado al conector VIDEO) o
Componente (si se encuentra acoplado a los conectores COMPONENT VIDEO). Oprima OK
para sintonizar la entrada. Para volver a ver canales de TV, oprima el botón WATCH TV.
Aviso: Si la imagen proveniente del Lector de DVD aparece en blanco y negro y si el
dispositivo se encuentra conectado a la entrada VIDEO, quizá haya sintonizado la
entrada equivocada. Asegúrese de oprimir INPUT y seleccionar Compuesto.
• Cuando termine de
conectar los dispositivos
al TV, consulte la página
Utilice estos botones
para ver la imagen
del dispositivo que
conectó al TV.
15 para hacer el Ajuste
Inicial.
• Para continuar con la
conexión de dispositivos,
consulte la siguiente
página.
Capítulo 1 11
Loading...
