Rca HSDB2 QSG 04 User Manual

WHO IS IT?

HSDB2 QSG 04

NOW YOU NEVER HAVE TO ASK…

English instructions ................... 1

Installation Guide

Instructions en français ........... 15

Instrucciones en español ....... 29

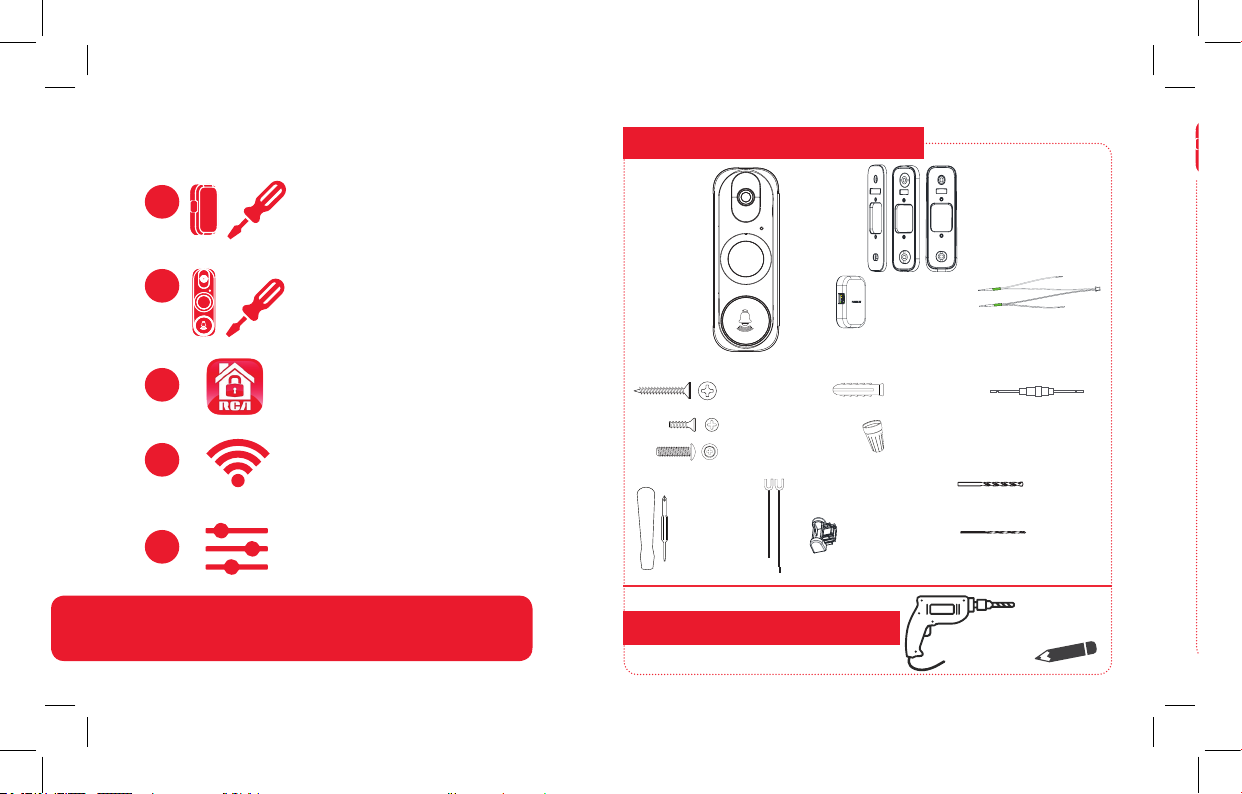

EASY SETUP

1

2

Connect the power kit to your
existing wired chime

Connect and mount the video
doorbell to existing doorbell
wiring

WHAT YOU GET

Video

doorbell

with 1

faceplate

installed

+ 2

faceplate

options

3 mounting plate

options

Power

kit

+ connection wires and wire nuts

3

4

5

Download the RCA Security App

Connect to Wi-Fi

Customize your device
settings

Check out our setup videos

On your computer, go to

http://www.rcaaudiovideo.com/doorbell2installvideo

2

Installation kit:

(3) Mounting

screws

(2) Faceplate

security screws

(2) Extra terminal

screws

(2) Wire leads

Screwdriver
handle and
reversible bit

(1) Bubble level

TOOLS YOU’LL NEED

(3) Mounting

anchors

(4) Wire nuts

(1) 7/32” Masonry drill bit

(1) 1/16” Wood drill bit

(1) Resistor

(for installations

without a chime box)

Drill

Pencil or

marker

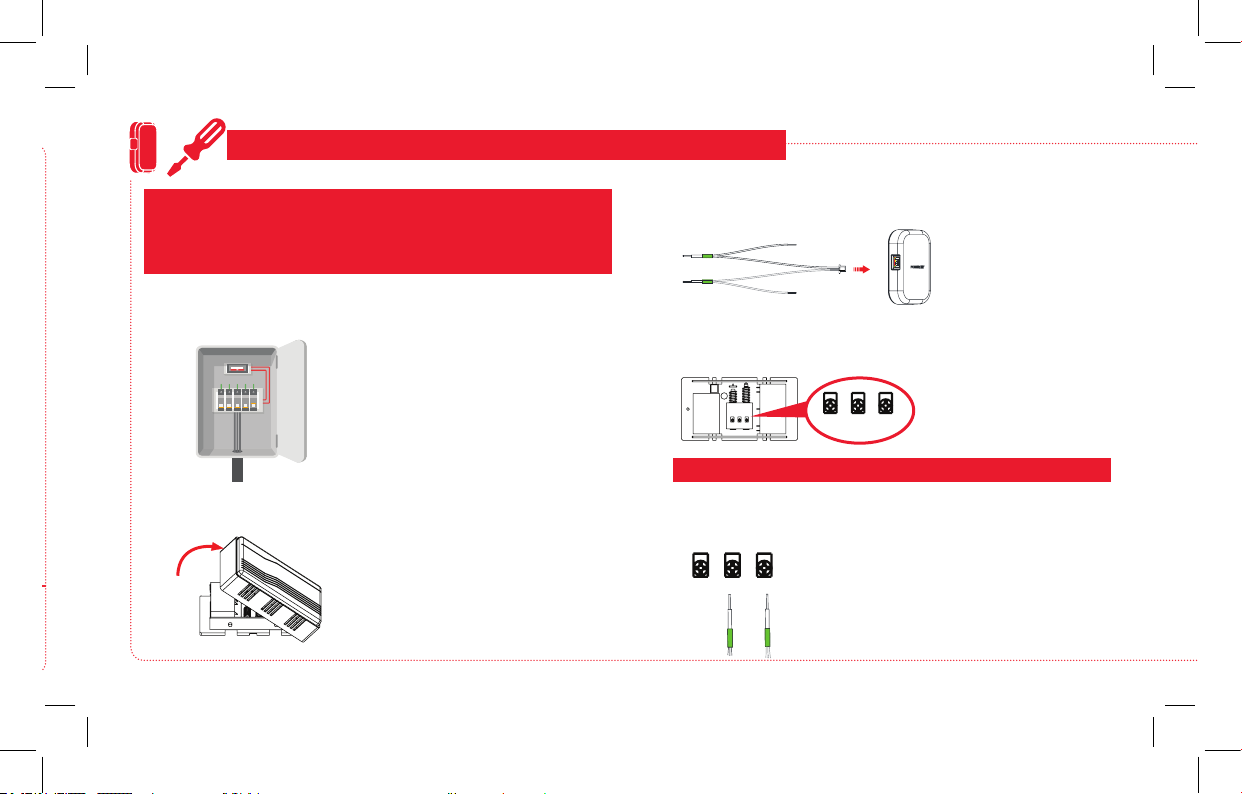

CONNECT & MOUNT THE POWER KIT

REAR

IMPORTANT: If your doorbell does not have a chime box, you will need to
install the resistor provided to regulate the power to the doorbell camera.
You can skip this section and follow the instructions in the “If You Don’t
Have A Chime Box” section on page 7.

Turn off power to your doorbell’s circuit

1

Find the breaker that controls the
circuit for your doorbell. Turn it off
before you continue installation.

Remove the cover from your doorbell’s chime box

2

Find your doorbell’s chime. Remove
its cover.

Connect the power kit connection wires

3

to the power kit

Insert the joined
connector into the
slot on the side of the
power kit.

Remove the existing wires from the chime terminals

4

Loosen the terminal
screws for the doorbell

TRANS FRONTREAR

IMPORTANT: Keep track of which lead goes to which terminal!

Connect the power kit connection wires to the

5

chime terminals.

TRANS FR ONTREAR

TRANS FRONT

Remove the sheaths covering the ends
of the solid-wire power kit leads. Bend
the ends of each lead over the terminals
where the old leads were. Then tighten the
terminal screws to hold the leads in place.

you want to replace.
Remove the leads from
those terminals.

3

CONNECT & MOUNT THE POWER KIT (continued)

Join the power kit connection wires and the old

6

chime leads.

Remove the sheaths covering the ends
of the stranded-wire leads from the
power kit.

Put the ends of one power kit wire lead
and one old chime lead together and
insert them into a wire nut. Then twist the
wire nut until you feel tension. Repeat
with the other set of leads and wire nut.

The end result will look something like
the diagram below.

Wire nuts

Power kit wire leads

REAR TRANS FRONT

Chime box terminals

4

Wire nut

Chime lead

Chime leads

Twist

Power kit
wire lead

Power kit

Mount the power kit to the side of the chime box.

7

Find a spot on the side of the chime box

where the power kit will t when the

chime box’s cover is put back on.

Peel the cover off the top of the adhesive

Power kit

Put the cover from your doorbell’s chime box back

8

in place

strip on the bottom of the power kit. Put
the power kit where you want to mount it
and press it in place until it’s secure.

Put your chime box’s cover back on.

CONNECT & MOUNT THE VIDEO DOORBELL

Make sure the power to your doorbell’s circuit is off

1

Find the breaker that controls the
circuit for your doorbell. Make
sure it’s off before you continue
installation.

Remove your existing doorbell

2

Carefully remove your existing
doorbell from the wall. Then

Remove &

unhook

Find the mounting plate option that works best

3

unhook your home’s wiring from the
doorbell’s terminals.

Try the three mounting plate options
where you want to mount the video
doorbell. Choose the one that gives
you the position and angle you want
for your video doorbell.

Insert the bubble level into the mounting plate

4

Snap the bubble level into the slot on the
front of the mounting plate you want to use.

Position the mounting plate and mark location

5

Place the mounting plate where
you want to mount it. Make sure
that...

(1) the center of the plate is over

the hole where your home’s
doorbell wiring comes out,
and

(2) the mounting plate is level

Use a marker or pencil to mark the top and bottom holes. Then
take the mounting plate down.

continues on the next page...

5

CONNECT & MOUNT THE VIDEO DOORBELL (continued)

Drill holes for the mounting plate

6

Insert the correct drill bit for
your surface into an electric
drill:

brick or stucco = larger
bit
(7/32”)
wood surface = small bit

(1/16”)

Drill two holes where
indicated by your markings.

6

Stucco,

masonry

—OR—

Wood

Insert

Drill

Mount the mounting plate to the wall

7

If you’re mounting to masonry or brick, insert

Anchors

the provided anchors in the holes you drilled
before proceeding.

Align the holes on the mounting plate with the
holes you drilled.

Mount the mounting plate to the wall using the
screws provided.

Remove the faceplate from the video doorbell

8

Before you mount it, take the faceplate
off the video doorbell—you’ll need
access to several items behind the
faceplate during setup.

Connect the video doorbell to home power

9

(OPTIONS A & B)

IF YOU DON’T HAVE A CHIME BOX

You must use the resistor provided in this package to
connect the video doorbell to your home’s wiring. Follow
the instructions for OPTION B on the next page, including
the resistor instructions in the red box.

OPTION A: If your home’s doorbell power wires are long enough

Doorbell

camera

back

Terminals

Loosen

Terminals

Use the screwdriver provided in this package
to loosen the terminal screws on the back of
the video doorbell.

Connect the doorbell power wires directly
to the terminals on the back of the video
doorbell. Loop each wire end around each
terminal on the back of the video doorbell.

Home

doorbell

wires

Note: It doesn’t matter which wire you put on
which terminal.

Tighten the screws to hold the wires rmly in

Tighten

place.

IMPORTANT! Handle the video doorbell carefully! Make
sure not to scratch its lens.

continues on the next page...

7

CONNECT & MOUNT THE VIDEO DOORBELL (continued)

OPTION B: If your home’s doorbell power wires are NOT long

enough.

Terminals

Loosen

Use the screwdriver provided in this package
to loosen the terminal screws on the back of
the video doorbell.

Doorbell camera back

Place the terminal of each provided wire lead
completely under each terminal screw. Then
retighten both terminal screws.

RESISTOR INSTRUCTIONS
(IF YOU DON’T HAVE A CHIME BOX)

To install the resistor provided: Remove the sheaths
covering the ends of the resistor. Put one end of
the resistor together with one of the wire leads
connected to the video doorbell. Use one of the
provided wire nuts to twist these ends together.
Connect the other end of the resistor to your home
doorbell wire following the instructions below.

Wire nut

Home

doorbell wire

8

Twist

Wire

Put the ends of one wire lead and one home
doorbell wire together and insert them into
a wire nut. Then twist the wire nut until you
feel tension. Repeat with the other wire lead,

lead

home doorbell wire, and wire nut.

Turn on power to your doorbell’s circuit

10

Turn the circuit that powers your
doorbell back on.

Conrm the video doorbell has power

11

The indicator around the doorbell’s call

button ashes when it has power (rst

red, then blue).

If the indicator is ashing: Go to the
next step.

If the indicator is NOT ashing: First,
check the connections on the back of
the video doorbell. Then, press and hold
the reset button on the front of the video
doorbell for 4 seconds, until the doorbell
says “reset successful.”

Install the video doorbell on the mounting plate

12

Install the faceplate of your choice

14

Route the power wires and/or wire
leads into the wall.

Align the holes on the video
doorbell’s body with the holes
in the mounting plate. Insert the
screws provided through the
video doorbell’s body and into the
mounting plate. Tighten these screws
completely.

Peel off the QR code sticker from the front of the

13

video doorbell and store it in a safe place

Gently peel off the QR code sticker
from the front of the video doorbell.
Make sure you put it in a safe place—

you’ll need it to complete setup!

QR code

sticker

Peel off

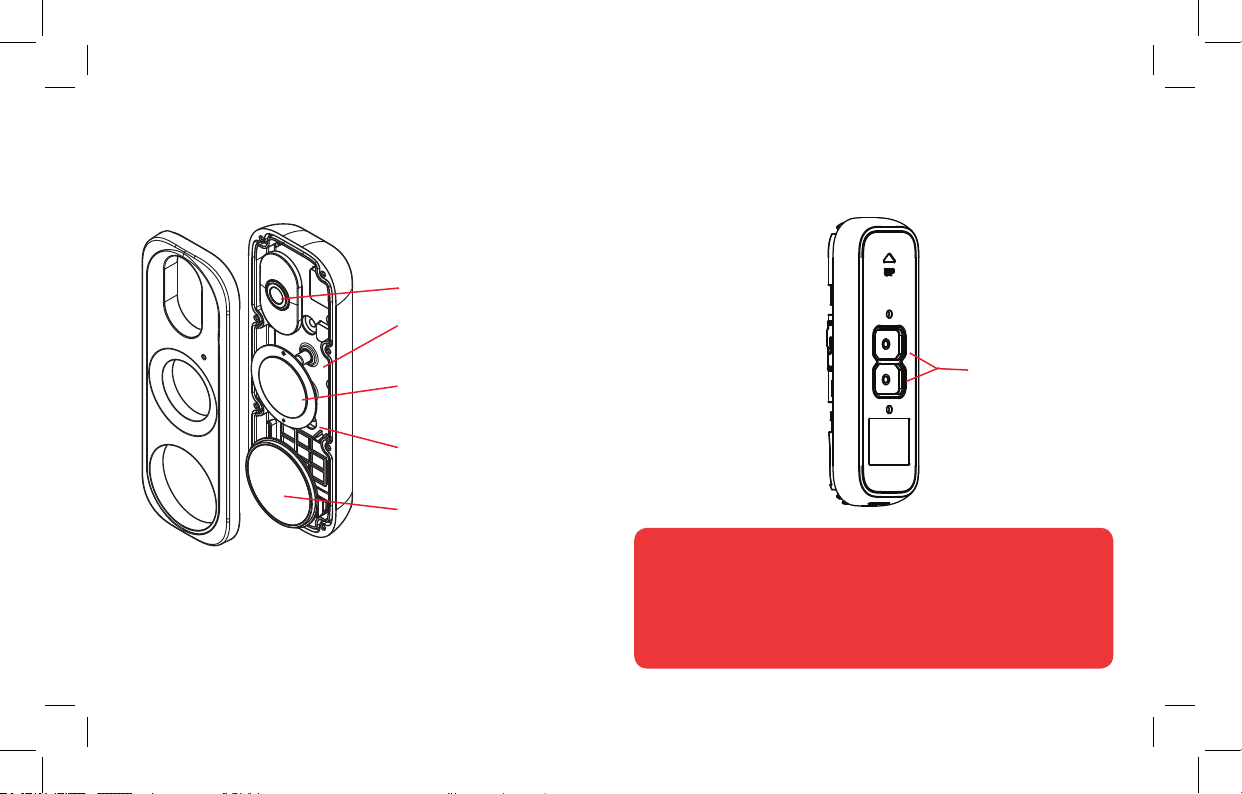

Place the faceplate of your choice
onto the front of the video doorbell
as shown here. Insert the 2 provided
set screws into the bottom of
the video doorbell to secure the
faceplate.

9

Please be patient with your WiFi network! Certain parts of the WiFi setup, like

connecting to your network, could take up to 5-6 minutes to complete.

Got screen freeze? Exit out of the App and start again.

3

DOWNLOAD THE RCA

SECURITY APP

In the Google Play or Apple App Stores, search for “RCA
SECURITY” and look for the icon shown here. Then download and
install the App.

Minimum Operating System Requirements for
the RCA Security App

• iOS 7 or later

• Android version 4.4 or later

NOTE: Once you’ve nished installing

and setting up your doorbell camera,

Lens

IR Light

10

make sure you carefully remove the

protective lm covering its lens and IR

light.

CONNECT TO WIFI

Launch the App

1

Once the RCA Security App has installed on
your smarphone or tablet, press the icon to
launch the App.

IMPORTANT: The rst time you launch it, the
App will ask if it can send you notications.

Click “Allow” to let the App push notications
to your phone or tablet.

Register as a new user

2

The rst time you launch the RCA

Security App, you’ll need to create a
user name and password so that you
can access your camera securely.

Press the New User Registration
button to get started. Follow the steps
to register and go to the next step

when you’ve nished.

Notes: If you already have an RCA Security
user name and password enter them in the
appropriate spaces and press the Login button.

For security reasons, each e-mail address or
phone number is limited to one account only.

Connect the camera with your WiFi network

3

In the RCA Security App, tap the + symbol
in the middle of the screen.

Find the QR code and serial number
you removed from the front of the video
doorbell.

Scan this QR code with your phone when
prompted by the App.

NOTE: The QR code is also on the back of the
doorbell.

Once the App recognizes your doorbell’s
serial number, the App asks you to connect
to your WiFi network. Tap the Connect to a

Network button in the App.

Please be patient with your WiFi network! Certain parts of the WiFi setup, like

connecting to your network, could take up to 5-6 minutes to complete.

Got screen freeze? Exit out of the App and start again.

Follow the steps in the App’s guided setup

4

The RCA Security App will lead you through the steps to set up
your video doorbell with your WiFi network and home.

IMPORTANT: You can also get a detailed App setup guide
online—just visit bit.ly/2He6WmR and look in the manuals
section for the latest and greatest version.

Connection Troubleshooting

+ Make sure your phone or tablet is connected to the WiFi network you want to use.
+ Make sure the camera is getting a good signal from your WiFi router.
+ Test your WiFi network with other devices to make sure its working.
+ Double check that you’ve entered the correct password for your WiFi network in

the App.

+ Make sure that your WiFi router uses either WPA2-PSK/WPA-PSK or AES as its

encryption method.

+ Make sure that there is no MAC lter on router or add MAC address to router

whitelist.

+ Reset the camera to set up connection again. Press and hold RESET key on the

front of the doorbell (under the faceplate) for 4 seconds.

For additional assistance, please call 1-833-236-6561.

11

TOUR OF THE SYSTEM: LIVE VIEW SCREEN

(Back) goes back to the device list screen.

(Settings) accesses the Settings menu for this camera. Press this icon to turn motion alarms on or off, adjust
camera audio, check storage status and the version of the device’s software, adjust the time and date settings,
and more.

Camera view shows you the image from your Doorbell Camera. Turn your phone/tablet sideways to take over the
entire screen.

(Stop) and (Pause) stops/starts or pauses the live video.

(Sound On/Off) turns the sound from the camera on and off.
(Multi-Camera View) lets you see multiple cameras at once on a single screen (if you’ve set up multiple

cameras). Press the number you want to access a multi-camera view screen.

(Zoom) zooms in on the live view.

(Talk) lets you speak through this camera’s built-in speaker. Press this icon to start speaking.

(Snapshot) takes a still photo of the camera video. The snapshot le is saved to your smartphone or tablet.

(Record) starts/stops recording video. The video le is saved to your smartphone or tablet.

(Video Quality) lets you switch between high- and standard-denition video on the view screen.

Call log shows you a history of the times when someone has rung the doorbell.

Video History accesses the doorbell camera’s timeline, allowing you to access recordings stored on the doorbell camera’s memory card by the
times they occurred.

12

CUSTOMIZE AND USE!

Using the Settings Menu

Press the icon in the Live View screen to access the following customizable parameters of your doorbell
camera.

Receive doorbell call lets you set whether you want to receive alerts on your phone when someone rings
the doorbell.

Chime type lets you set the kind of chime you have in your home (electrical, mechanical, or none installed).
Audio turns audio on/off for recording and live viewing.

IR Light turns the camera’s night vision feature on/off.

Alarm Notication lets you set notication schedules for when you want to receive alerts. Also lets you set

the motion detection area for alerts and the detection sensitivity, as well as the sound the doorbell camera
makes when motion is detected.

Time Zone, Daylight Savings Time, and Date Format let you adjust the time zone, daylight savings time,
and date format settings you made during setup.

Wi-Fi lets you change WiFi network information for your doorbell camera and keep the device active on the
new network. This is a convenient option if you get a new wireless router, for example.

Storage Status lets you format the inserted memory card. A dot next to this item in the menu means that
the SD card requires attention.

Device Version shows you the rmware version of the doorbell camera. A dot next to this item in the menu
means that a rmware update is available. Choose this option and following the instructions to update.

Image Encryption increases the security of the video from the doorbell camera. This option is on by
default.

13

TOUR OF THE DOORBELL CAMERA

FRONT BACK

Lens captures video in front of the doorbell.
Micro SD card slot holds the micro SD card

that comes with your doorbell camera.

IR sensor detects changes in ambient light
and adjusts video settings accordingly.

RESET button restores the doorbell camera
to factory settings (hold for 15 seconds).

Call button triggers the doorbell.

Removing/Replacing the SD Card

Your doorbell camera comes with an SD card pre-installed, for recording alerts.

To remove or replace this card, you’ll rst need to remove the doorbell camera’s

faceplate by unlocking its set screws and pulling it off. Press the installed SD card
to unlock it and pull it out. Place the new SD card in and lock it into place. Then
place the SD card cover back on and put the doorbell camera’s faceplate over the
doorbell camera. Finally, insert the set screw and screw it back in place.

14

Screw terminals

connect to the
doorbell power
source from your
home.

VOUS N’AUREZ PLUS JAMAIS
BESOIN DE DEMANDER...

QUI EST-LÀ?

English instructions ................... 1

Guide d’installation

Instructions en français ........... 15

Instrucciones en español ....... 29

HSDB2 QSG 04

15

CONFIGURATION FACILE

Connecter le kit d’alimentation à

1

2

votre carillon laire existant.

Connecter et monter la sonnette
vidéo au câblage existant de la
sonnette.

CE DONT VOUS DISPOSEZ

Sonnette

vidéo

avec 1

plaque

frontale

installée

+ 2 options

de plaque

frontale

d’alimentation

+ ls de connexion et raccords de ls

3 options de plaque

de montage

Kit

3

4

Télécharger l’application RCA Security.

Se connecter au Wi-Fi.

Personnaliser les paramètres

5

de votre appareil.

Découvrir nos vidéos de conguration

Sur l’ordinateur, se rendre sur

http://www.rcaaudiovideo.com/doorbell2installvideo

16

Kit d’installation :

(3) Vis de

montage

(2) Vis de sécurité pour

plaque frontale

(2) Vis supplémentaires

de bornier

(2) Fils de câblage

Poignée de
tournevis
et embout
réversible

(1) Niveau à bulle

OUTILLAGE NÉCESSAIRE

(3) Chevilles de

montage

(4) Raccords

de ls

Foret à maçonnerie de 5,5 mm (7/32 po)

Foret à bois de 1,6 mm (1/16 po)

(1) Résistance

(pour les installations

sans carillon)

Perceuse

Crayon ou

marqueur

CONNEXION ET MONTAGE DU KIT D’ALIMENTATION

ARRIÈRE

ARRIÈRE

IMPORTANT : Si votre sonnette n’a pas de carillon, il est nécessaire
d’installer la résistance fournie pour réguler l’alimentation de la caméra de
sonnette. Il est possible d’ignorer cette section et de suivre les instructions
de la section « Si vous n’avez pas de carillon » à la page 21.

Couper l’alimentation du circuit de la sonnette

1

Repérer le disjoncteur qui commande le
circuit de la sonnette. Le désactiver avant
de continuer l’installation.

Retirer le couvercle du carillon de la sonnette

2

Localiser le carillon de votre sonnette.
Retirer son couvercle.

Connecter les ls de connexion du kit d’alimentation

3

au kit d’alimentation

Insérer le connecteur joint
dans la fente sur le côté
du kit d’alimentation.

Retirer les ls existants des bornes du carillon

4

Desserrer les vis des
bornes de la sonnette qui

TRANS FRONTREAR

IMPORTANT : Garder une trace de quel l va à quelle borne!

Connecter les ls de connexion du kit d’alimentation

5

aux bornes du carillon

TRANS AVANT

TRANS AVANT

Couper et retirer les gaines recouvrant les

extrémités des ls rigides du kit d’alimentation.
Plier les extrémités de chaque l pour les

insérer sur les bornes où se trouvaient les

anciens ls. Serrer ensuite les vis des bornes
pour maintenir les ls en place.

est à remplacer. Retirer

les ls de ces bornes.

17

CONNEXION ET MONTAGE DU KIT D’ALIMENTATION (suite)

Connecter les ls de connexion du kit d’alimentation et

6

les ls de l’ancien carillon

18

Raccord

de ls

Fil du

carillon

Fils du

carillon

Tourner

Fil de
câblage du kit
d’alimentation

Couper et retirer les gaines recouvrant

les extrémités des ls toronnés du kit

d’alimentation.

Rassembler les extrémités d’un l de câblage
du kit d’alimentation et un l de l’ancien

carillon et les insérer dans un raccord de

ls. Puis tourner le raccord de ls jusqu’à

ressentir une tension. Répéter l’opération

avec l’autre jeu de ls et de raccord de ls.

Le résultat nal ressemblera au schéma

ci-dessous.

Raccords de ls

Fil de câblage du kit

d’alimentation

REAR TRANS FRONT

Bornes du carillon

Kit

d’alimentation

Monter le kit d’alimentation sur le côté du carillon

7

Trouver une place sur le côté du carillon où
le kit d’alimentation peut s’adapter lorsque
le couvercle du carillon est remis en place.

Retirer la pellicule protectrice de la bande
adhésive au bas du kit d’alimentation. Placer
le kit d’alimentation là où il doit être monté

et appuyer dessus jusqu’à ce qu’il soit xé.

Remettre le couvercle du carillon de votre sonnette

8

en place

Replacer le couvercle du carillon.

CONNECTER ET MONTER LA SONNETTE VIDÉO

S’assurer que l’alimentation du circuit de la sonnette est

1

désactivée

Repérer le disjoncteur qui commande le
circuit de la sonnette. S’assurer qu’il est
désactivé avant de continuer l’installation.

Retirer la sonnette existante

2

Retirer délicatement la sonnette existante
du mur. Ensuite, déconnecter le câblage

Retirer et

décrocher

Déterminer l’option de plaque de montage qui

3

s’adapte le mieux

venant de la maison des bornes
de la sonnette.

Essayer les trois options de plaque de
montage là où la sonnette vidéo doit
être installée. Choisir celle qui donne
la position et l’angle désirés pour la
sonnette vidéo.

Insérer le niveau à bulle dans la plaque de montage

4

Encliqueter le niveau à bulle dans la fente sur le
devant de la plaque de montage utilisée.

Positionner la plaque de montage et marquer

5

l’emplacement

Placer la plaque de montage à

l’endroit déni pour le montage.
Vérier que...

(1) le centre de la plaque est au-

dessus du trou d’où le câblage
de sonnette de votre maison
sort et

(2) la plaque de montage est de

niveau.

Utiliser un marqueur ou un crayon pour marquer les trous supérieur et
inférieur. Puis enlever la plaque de montage.

Suite à la page suivante…

19

CONNECTER ET MONTER LA SONNETTE VIDÉO (suite)

Percez des trous pour la plaque de montage

6

Insérer le foret approprié à la
surface de montage dans la
perceuse électrique :

brique ou stuc = foret plus gros

[5,5 mm
(7/32 po)]

surface en bois = petit foret

[1,6 mm
(1/16 po)]

Percer les deux trous indiqués
par les marques.

20

— OU —

Stuc,

maçonnerie

Bois

Insérer

Perceuse

Montage de la plaque de montage contre le mur

7

Si la plaque de montage est installée sur de la

Chevilles

maçonnerie ou de la brique, insérer les chevilles

fournies dans les trous précédemment forés avant
de continuer.

Aligner les trous de la plaque de montage avec les
trous forés précédemment.

Monter la plaque de montage sur le mur à l’aide
des vis fournies.

Retirer la plaque frontale de la sonnette vidéo

8

Avant de la monter, retirer la plaque frontale
de la sonnette vidéo, car il est nécessaire
d’accéder à plusieurs éléments derrière

la plaque lors de la conguration.

Connecter la sonnette vidéo à l’alimentation provenant

9

de la maison (OPTIONS A et B)

S’IL N’Y A PAS DE CARILLON

Il est nécessaire d’utiliser la résistance fournie dans cet
emballage pour connecter la sonnette vidéo au câblage
de votre maison. Suivre les instructions pour l’OPTION
B sur la page suivante, y compris les instructions de la
résistance dans la boîte rouge.

OPTION A : Si les ls d’alimentation de la sonnette provenant de la

Dos de la

caméra de

sonnette

Fils de

sonnette

provenant de

la maison

maison sont assez longs.

Bornes

Desserrer

Bornes

Utiliser le tournevis fourni dans cet emballage
pour desserrer les vis des bornes au dos de la
sonnette vidéo.

Connecter les ls d’alimentation de la sonnette

directement aux bornes à l’arrière de la sonnette

vidéo. Faire une boucle sur les extrémités des ls

autour de chaque borne au dos de la sonnette
vidéo. Remarque : Peu importe quel l est branché

sur quel terminal.

Serrer les vis pour maintenir fermement les ls
en place.

Serrer

IMPORTANT! Manipuler la sonnette vidéo avec soin!
S’assurer de ne pas rayer l’objectif.

Suite à la page suivante…

21

CONNECTER ET MONTER LA SONNETTE VIDÉO (suite)

OPTION B : Si les ls d’alimentation de la sonnette provenant de la maison

Dos de la caméra

Raccord

Fil de sonnette

provenant de

la maison

22

ne sont PAS ASSEZ longs.

Bornes

Desserrer

de sonnette

Tourner

de ls

Fil de

câblage

Utiliser le tournevis fourni dans cet emballage
pour desserrer les vis des bornes à l’arrière de
la sonnette vidéo.

Placer la borne de chaque l fourni complètement

sous chaque vis des bornes. Puis resserrer les
deux vis des bornes.

INSTRUCTIONS POUR LA RÉSISTANCE
(S’IL N’Y A PAS DE CARILLON)

S’il est nécessaire d’utiliser la résistance fournie, couper
et retirer les gaines recouvrant les extrémités de la
résistance. Réunir une extrémité de la résistance avec

l’un des ls connectés à la sonnette vidéo. Utilisez l’un
des raccords de ls fournis pour torsader ces extrémités

ensemble. Connecter l’autre extrémité de la résistance

à votre l de sonnette de la maison en suivant les

instructions ci-dessous.

Réunir les extrémités d’un l et d’un l de sonnette

de la maison ensemble et les insérer dans un

raccord de ls. Puis tourner le raccord de ls

jusqu’à ressentir une tension. Répéter l’opération

avec l’autre l de câblage, le l de la maison et le

raccord de câblage.

Mettre sous tension l’alimentation du circuit de

10

la sonnette

Activer le circuit qui alimente la sonnette.

Conrmer que la sonnette vidéo est alimentée

11

L’indicateur autour du bouton d’appel de la
sonnette clignote lorsqu’il est sous tension
(d’abord rouge, puis bleu).

Si l’indicateur clignote : Passer à l’étape
suivante.

Si l’indicateur NE clignote PAS : Tout
d’abord, vérier les connexions au dos de
la sonnette vidéo. Ensuite, appuyer sur le
bouton de réinitialisation sur l’avant de
la sonnette vidéo et le maintenir enfoncé
pendant 4 secondes, jusqu’à ce que la
sonnette indique « reset successful »
(Réinitialisation réussie).

Installer la sonnette vidéo sur la plaque de montage

12

Installer la plaque frontale de son choix

14

Faire passer les ls d’alimentation et/ou
les ls de câblage dans le mur.

Aligner les trous du corps de la sonnette
vidéo avec les trous de la plaque
de montage. Insérer les vis fournies
dans le corps de la sonnette vidéo et
dans la plaque de montage. Serrer
complètement ces vis.

Décoller l’autocollant de code QR de l’avant de la

13

sonnette vidéo et le ranger dans un endroit sûr

Décoller délicatement l’autocollant de
code QR de l’avant de la sonnette vidéo.
S’assurer de le mettre dans un endroit
sûr, — il sera nécessaire pour terminer

la conguration!

Autocollant
de code QR

Décoller

Placer la plaque frontale de son choix
sur l’avant de la sonnette vidéo comme
indiqué ici. Insérer les 2 vis de blocage
fournies dans le bas de la sonnette vidéo

pour xer la plaque frontale.

23

Soyez patient avec votre réseau WiFi! Certaines parties de la conguration WiFi,

comme la connexion à votre réseau, peuvent prendre entre 5 et 6 minutes.

L’écran est gelé? Quitter l’application et recommencer.

3

TÉLÉCHARGER L’APPLICATION

RCA SECURITY

Dans les magasins Google Play ou Apple App, rechercher
« RCA SECURITY » et rechercher l’icône illustrée ci-contre.
Ensuite, télécharger et installer l’application.

Conguration minimale du système d’exploitation

pour l’application RCA Security

• iOS 7 ou une version ultérieure

• Android version 4.4 ou ultérieure

REMARQUE : Une fois la caméra de sonnette

installée et congurée, s’assurer de retirer

Objectif

Lumière

IR

24

avec précaution le lm de protection qui

recouvre son objectif et son éclairage IR.

CONNEXION AU WIFI

Lancer l’application

1

Une fois que l’application RCA Security est installée
sur le téléphone portable ou la tablette, appuyer
sur l’icône pour lancer l’application.

IMPORTANT : La première fois qu’elle est lancée,
l’application demande si elle peut vous envoyer des

notications. Cliquer sur « Allow » (Autoriser) pour
permettre les notications push de l’application sur

votre téléphone ou votre tablette.

S’inscrire en tant que nouvel utilisateur

2

La première fois que l’application RCA
Security est lancée, un nom d’utilisateur et

un mot de passe doivent être créés an de

pouvoir accéder à la caméra en toute sécurité.
Appuyer sur le bouton New User

Registration (Inscription d’un nouvel
utilisateur) pour commencer. Suivre les
étapes pour s’inscrire et passer à l’étape
suivante lorsque l’inscription est terminée.

Remarque : Si vous disposez déjà d’un nom
d’utilisateur et d’un mot de passe RCA Security,
les saisir dans les espaces appropriés et appuyer
sur le bouton Login (Connexion).

Pour des raisons de sécurité, toute adresse
électronique ou numéro de téléphone ne
peuvent être associés qu’à un seul compte.

Connecter la caméra au réseau WiFi

3

Dans l’application RCA Security, appuyer sur
le symbole + au milieu de l’écran.

Ressortir le code QR et le numéro de
série que vous avez retirés de l’avant de
la sonnette vidéo.

Balayer ce code QR avec le téléphone dès
l’invite par l’application.

REMARQUE : Le code QR est également au dos
de la sonnette.

Une fois que l’application reconnaît le numéro
de série de la sonnette, elle invite à se connecter
au réseau WiFi. Appuyer sur le bouton Connect
to a Network (Se connecter à un réseau)
dans l’application.

Soyez patient avec votre réseau WiFi! Certaines parties de la conguration WiFi,

comme la connexion à votre réseau, peuvent prendre entre 5 et 6 minutes.

L’écran est gelé? Quitter l’application et recommencer.

Suivre les étapes de la conguration guidée de

4

l’application

L’application RCA Security vous guide à travers les étapes pour

congurer la sonnette vidéo avec le réseau WiFi domestique.

IMPORTANT : Il est également possible d’obtenir un guide

d’installation détaillé de l’application en ligne. Il suft de visiter le site

bit.ly/2He6WmR et de consulter la section des manuels pour obtenir
la dernière version.

Dépannage de la connexion

+ S’assurer que son téléphone ou sa tablette est connecté(e) au réseau WiFi

souhaité.

+ Vérier que la caméra reçoit un bon signal du routeur WiFi.

+ Tester le réseau WiFi avec d’autres appareils pour s’assurer de son fonctionnement.
+ Vérier que le mot de passe correct pour le réseau WiFi considéré a été saisi

dans l’application.

+ Vérier que le routeur WiFi utilise WPA2-PSK/WPA-PSK ou AES comme méthode

de cryptage.

+ Vérier qu’il n’y a pas de ltre MAC sur le routeur ou ajouter une adresse MAC

à la liste blanche du routeur.

+ Réinitialiser la caméra pour recongurer la connexion. Appuyer sur le bouton

RESET (Réinitialiser) sur l’avant de la sonnette (Sous la plaque frontale) et le
maintenir enfoncé pendant 4 secondes.

Pour toute assistance supplémentaire, composer le
1-833-236-6561.

25

PRÉSENTATION DU SYSTÈME : ÉCRAN VUE EN DIRECT

(Back) (Retour) revient à l’écran de la liste des périphériques.

(Settings) (Paramètres) permet d’accéder au menu Paramètres de cette caméra. Appuyer sur cette icône pour activer

ou désactiver les alarmes de mouvement, régler le son de la caméra, vérier l’état du stockage et la version du logiciel de

l’appareil, régler les paramètres de l’heure et de la date, etc.

Camera view (Afchage de la caméra) montre l’image transmise par la caméra de sonnette. Mettre le téléphone / la tablette sur le

côté pour prendre en charge l’écran entier.

(Stop) (Arrêt) et (Pause) permettent d’arrêter/démarrer ou de mettre en pause la vidéo en direct.

(Sound On/Off) (Son activé/désactivé) permet d’activer ou de désactiver le son en provenance de la caméra.

(Multi-Camera View) (Vue multi-caméras) permet d’afcher plusieurs caméras à la fois sur un seul écran (si plusieurs

caméras sont congurées). Appuyer sur le nombre de caméras auxquelles il est souhaité d’accéder sur un écran de vue multi-

caméras.

(Zoom) permet de zoomer sur la vue en direct.

(Talk) (Parler) permet de communiquer via le haut-parleur intégré de cette caméra. Appuyer sur cette icône pour commencer

à parler.

(Snapshot) (Instantané) permet de prendre une photo xe de la vidéo de la caméra. Le chier de l’instantané est

enregistré sur votre téléphone intelligent ou votre tablette.

(Record) (Enregistrement) permet de démarrer/arrêter l’enregistrement vidéo. Le chier vidéo est enregistré sur votre téléphone intelligent ou votre tablette.

(Video Quality) (Qualité vidéo) permet de basculer entre des vidéos haute dénition et standard sur l’écran d’afchage.

Call log (Journal des appels) montre l’historique des heures où quelqu’un a sonné à la porte.

Video History (Historique vidéo) donne accès à la chronologie de la caméra de sonnette, ce qui vous permet d’accéder aux enregistrements stockés sur la carte
mémoire de la caméra de sonnette selon l’heure à laquelle ils se sont produits.

26

PERSONNALISER ET UTILISER!

Utilisation du menu paramètres

Appuyer sur l’icône dans l’écran Live View (Vue en direct) pour accéder aux paramètres personnalisables suivants
de la caméra de sonnette.

Receive doorbell call (Recevoir un appel de la sonnette) permet de dénir si la réception des alertes sur son téléphone

est souhaitée lorsque quelqu’un sonne à la porte.
Chime type (Type de carillon) permet de sélectionner le type de carillon qu’il y a dans la maison (électrique,

mécanique, ou aucun installé).
Audio active/désactive l’audio pour l’enregistrement et la visualisation en direct.

IR Light (Lumière IR) permet d’activer et désactiver la fonction de vision infra-rouge de la caméra.

Alarm Notication (Notication d’alarme) permet de planier les moments souhaités pour recevoir des notications

d’alertes. Permet également de dénir la zone de détection de mouvement pour les alertes et la sensibilité de

détection, ainsi que le son produit par la caméra de sonnette lorsqu’un mouvement est détecté.
Time Zone (Fuseau horaire), Daylight Savings Time (Heure d’été) et Date Format (Format de date) permettent

d’ajuster les paramètres de fuseau horaire, d’heure d’été et de format de date qui ont été dénis lors de la
conguration.

Wi-Fi permet de modier les informations de réseau WiFi pour la caméra de sonnette et de garder l’appareil actif sur le
nouveau réseau. C’est une option pratique si un nouveau routeur sans l est utilisé, par exemple.

Storage Status (État de stockage) permet de formater la carte mémoire insérée. Un point à côté de cet élément dans le

menu signie que la carte SD nécessite une attention particulière.
Device Version (Version de l’appareil) afche la version du micrologiciel de la caméra de sonnette. Un point à côté de

cet élément dans le menu signie qu’une mise à jour du micrologiciel est disponible. Choisir cette option et suivre les

instructions pour le mettre à jour.
Image Encryption (Cryptage de l’image) augmente la sécurité de la vidéo de la caméra de sonnette. Cette option est

activée par défaut.

27

PRÉSENTATION DE LA CAMÉRA DE SONNETTE

AVANT DOS

Objectif Il permet de capturer la vidéo devant la
sonnette.

Emplacement de la carte Micro SD Il contient
la carte micro SD qui est livrée avec la caméra de
sonnette.

Capteur IR Il détecte les changements de lumière
ambiante et ajuste les paramètres vidéo en
conséquence.

Bouton de réinitialisation Il permet de rétablir
les paramètres d’usine de la caméra de sonnette
(maintenir enfoncé pendant 15 secondes).

Bouton d’appel déclenche la sonnette.

Retrait / Remplacement de la carte SD

La caméra de sonnette est équipée d’une carte SD préinstallée, pour
l’enregistrement des alertes. Pour retirer ou remplacer cette carte, il est d’abord
nécessaire de retirer la plaque frontale de la caméra de sonnette en déverrouillant
ses vis de blocage pour la retirer. Appuyer sur la carte SD installée pour la
déverrouiller et la retirer. Placer la nouvelle carte SD et la verrouiller en place.
Ensuite, replacer le couvercle de la carte SD et placer la plaque frontale sur la

caméra de sonnette. Enn, insérer les vis de blocage et les revisser en place.

28

Bornes à vis Elles
permettent de se
connecter à la source
d’alimentation de
sonnette de son
domicile.

AHORA NUNCA TENDRÁ
QUE PREGUNTAR...

¿QUIÉN ES?

English instructions ................... 1

Guía de Instalación

Instructions en français ........... 15

Instrucciones en español ....... 29

HSDB2 QSG 04

29

FÁCIL DE CONFIGURAR

Conecte el juego de potencia a su

1

2

3

4

5

campanilla cableada existente.

Conecte y monte el timbre de video
en el cableado del timbre existente.

Descargue la aplicación RCA Security
App (Aplicación de seguridad RCA).

Conéctese a WiFi.

Personalice los ajustes de
su dispositivo.

LO QUE USTED RECIBE

Timbre

de video

con 1

carátula

instalada

+ 2

opciones

de carátula

Juego de instalación:

(3) Tornillos de

montaje

(2) Tornillos de seguridad

para la carátula

(2) Tornillos de terminal

adicionales

(2) Conductores

de conexión

Mango de
destornillador y
punta reversible

(1) Nivel de burbuja

3 opciones de placa

de montaje

Juego de

potencia

+ conductores de conexión y

tuercas para alambre

(3) Anclajes de

montaje

(4) Tuercas para

alambre

Broca de 7/32 pulgadas (5.6 mm)
para mampostería

Broca de 1/16 pulgadas (1.6 mm)
para madera

(1) Resistencia

(para instalaciones

sin una caja de

campanilla)

Consulte nuestros videos de instalación

En su computadora, vaya a

http://www.rcaaudiovideo.com/doorbell2installvideo

30

HERRAMIENTAS NECESARIAS

Taladro

Lápiz o

marcador

CONECTE Y MONTE EL JUEGO DE POTENCIA

IMPORTANTE: Si su timbre no tiene una caja de campanilla, entonces
tendrá que instalar la resistencia suministrada para regular la potencia
para el timbre con cámara. Puede saltar esta sección y seguir las
instrucciones en la sección “Si no tiene una caja de campanilla”
en la página 35.

Desconecte la alimentación eléctrica para el

1

circuito del timbre

Encuentre el cortacircuito que controla
el circuito para su timbre. Desconéctelo
antes de continuar con la instalación.

Retire la tapa de la caja de campanilla de su timbre

2

Encuentre la campanilla del timbre.
Retire la tapa.

Conecte los conductores de conexión del juego

3

de potencia al juego de potencia

Inserte el conector unido
en la ranura situada en
el lateral del juego
de potencia.

Retire los conductores existentes de las terminales

4

de la campanilla

TRANS FRONTREAR

IMPORTANTE: ¡Recuerde qué conductor va con cuál terminal!

Conecte los conductores de conexión del juego de

5

potencia en las terminales de la campanilla

TRANS ANTERIORPOSTERIOR

TRANS ANTERIORPOSTERIOR

Retire los forros que cubren los extremos de
los conductores de alambre sólido del juego
de potencia. Doble los extremos de cada
conductor sobre las terminales donde se
encontraban los conductores antiguos.
Luego apriete los tornillos de terminal

para jar los conductores en posición.

Aoje los tornillos de

terminal para el timbre
que desea reemplazar.
Retire los conductores
de esas terminales.

31

3

1

2

CONECTE Y MONTE EL JUEGO DE POTENCIA (continuación)

Una los conductores de conexión del juego de potencia

6

con los conductores de campanilla antiguos

Tuerca para

alambre

Conductor de

campanilla

Conductores de

campanilla

32

Girar

Conductor

del juego de

potencia

Retire los forros que cubren los extremos
de los conductores de alambres trenzados
del juego de potencia.

Una los extremos de un conductor del juego
de potencia y un conductor de campanilla
antiguo e insértelos en una tuerca para
alambre. Luego gire la tuerca para alambre
hasta que sienta tensión. Repita con el otro
juego de conductores y tuerca para alambre.

El resultado nal será algo parecido al

diagrama siguiente.

Tuercas para alambre

Conductores del juego

de potencia

REAR TRANS FRONT

Terminales de la caja

de campanilla

Juego de

potencia

Monte el juego de potencia en un lado de la caja de

7

campanilla

Encuentre en un lado de la caja de
campanilla un espacio en el que pueda
alojar el juego de potencia con la tapa
de la caja de campanilla reinstalada.

Pele la cubierta de la parte superior de la tira
adhesiva situada en la parte inferior del juego
de potencia. Coloque el juego de potencia
donde desee montarlo y aplique presión

sobre él hasta que esté rmemente sujeto.

Reinstale la tapa de la caja de campanilla de su timbre

8

Reinstale la tapa de la caja de campanilla.

CONECTE Y MONTE EL TIMBRE DE VIDEO

Asegúrese que la alimentación eléctrica para el circuito

1

del timbre esté desconectada

Encuentre el cortacircuito que controla
el circuito para su timbre. Asegúrese que
la alimentación esté desconectada en el
cortacircuito antes de continuar con la
instalación.

Extraiga el timbre existente

2

Retire cuidadosamente su timbre
existente de la pared. Luego desconecte

Retire y

desconecte

Encuentre la opción de placa de montaje que

3

funcione mejor

el cableado de su casa de las terminales
del timbre.

Pruebe las tres opciones de placa de
montaje donde desee montar el timbre
de video. Elija la que le proporcione la
posición y el ángulo deseados para
su timbre de video.

Inserte el nivel de burbuja en la placa de montaje

4

Monte el nivel de burbuja en la ranura en la parte
frontal de la placa de montaje que desee usar.

Sitúe la placa de montaje y marque la posición

5

Coloque la placa de montaje donde
desee montarla. Asegúrese que...

(1) el centro de la placa esté situado

sobre el oricio de salida del

cableado del timbre de
su casa, y

(2) la placa de montaje esté a nivel

Utilice un marcador o lápiz para marcar los oricios superior e inferior.

Luego retire la placa de montaje.

continúa en la siguiente página...

33

9

CONECTE Y MONTE EL TIMBRE DE VIDEO (continuación)

Taladre oricios para la placa de montaje

6

Inserte la broca correcta para su

supercie en un taladro eléctrico:

ladrillo
o estuco = broca más grande

(7/32 pulgadas
[5.6 mm])

supercie
de madera = broca pequeña

(1/16 pulgadas [1.6 mm])

Taladre dos oricios en las

posiciones previamente
marcadas.

34

Estuco,

mampostería

— O —

Insertar

Madera

Taladrar

Monte la placa de montaje en la pared

7

Si está montando en una pared de mampostería

Anclajes

o ladrillo, inserte los anclajes suministrados en

los oricios que taladró antes de proceder.

Alinee los oricios en la placa de montaje con los
oricios que taladró.

Monte la placa de montaje en la pared usando los
tornillos suministrados.

Retire la carátula del timbre de video

8

Antes de montarlo, retire la carátula del
timbre de video — necesitará acceso a
varios componentes que están detrás
de la carátula durante la instalación.

Conecte el timbre de video al suministro eléctrico

9

de la casa (OPCIONES A y B)

SI NO TIENE UNA CAJA DE CAMPANILLA

Deberá utilizar la resistencia suministrada con este
paquete para conectar el timbre de video al cableado
de su casa. Siga las instrucciones para la OPCIÓN B
en la página siguiente, incluyendo las instrucciones
para la resistencia en la caja roja.

OPCIÓN A: Si los conductores de alimentación eléctrica de la casa

Parte posterior

del timbre

con cámara

Conductores

de la casa

para el timbre

para el timbre son sucientemente largos.

Terminales

Aojar

Terminales

Apretar

Utilice el destornillador suministrado con este

paquete para aojar los tornillos de terminal

situados en la parte posterior del timbre de video.

Conecte los conductores de alimentación para
el timbre directamente en las terminales situadas
en la parte posterior del timbre de video. Enrolle
el extremo de cada conductor alrededor de cada
terminal situada en la parte posterior del timbre
de video. Aviso: El orden de conexión de los

conductores con las terminales no es importante.

Apriete los tornillos para sujetar rmemente los

conductores en su posición.

¡IMPORTANTE! ¡Manipule con cuidado el timbre de
video! Asegúrese de no rayar la lente.

continúa en la siguiente página...

35

CONECTE Y MONTE EL TIMBRE DE VIDEO (continuación)

OPCIÓN B: Si los conductores de alimentación eléctrica de la casa

Parte posterior del
timbre con cámara

Tuerca para

alambre

Conductor de

la casa para

el timbre

36

para el timbre NO son sucientemente largos.

Terminales

Aojar

Girar

Conductor

de conexión

Utilice el destornillador suministrado con este

paquete para aojar los tornillos de terminal

situados en la parte posterior del timbre de video.

Coloque la terminal de cada conductor
suministrado completamente debajo de cada
tornillo de terminal. Luego vuelva a apretar
ambos tornillos de terminal.

INSTRUCCIONES PARA LA RESISTENCIA
(SI NO TIENE UNA CAJA DE CAMPANILLA)

Si necesita usar la resistencia suministrada, desforre
los extremos de la resistencia. Una un extremo de la
resistencia con uno de los conductores conectados
al timbre de video. Utilice una de las tuercas de

alambre suministradas para jarlos uno con el otro.

Conecte el otro extremo de la resistencia al conductor
del timbre de la casa siguiendo las instrucciones que se
dan a continuación.

Una los extremos de un conductor de conexión y
un conductor de la casa para el timbre e insértelos
en una tuerca para alambre. Luego gire la tuerca
para alambre hasta que sienta tensión. Repita con
el otro conductor de conexión, conductor de la
casa para el timbre y tuerca para alambre.

Conecte la alimentación eléctrica para el circuito

10

del timbre

Vuelva a conectar la alimentación
eléctrica para el circuito del timbre.

Conrme que el timbre de video recibe alimentación

11

eléctrica

El indicador alrededor del botón de llamada
del timbre parpadea cuando está energizado
(primero en color rojo, luego en color azul).

Si el indicador está parpadeando: Vaya al
paso siguiente.

Si el indicador NO está parpadeando:
Primero, revise las conexiones en la parte
posterior del timbre de video. Luego oprima
y no suelte el botón de restablecimiento en la
parte anterior del timbre de video durante 4
segundos, hasta que el timbre diga
“reset successful” (reinicio satisfactorio).

Instale el timbre de video en la placa de montaje

12

Instale la carátula que eligió

14

Pase los conductores de alimentación
y/o conductores de conexión a través
de la pared.

Alinee los oricios en el cuerpo del
timbre de video con los oricios en la

placa de montaje. Inserte los tornillos
suministrados a través del cuerpo del
timbre de video y en la placa de montaje.
Apriete completamente estos tornillos.

Quite la pegatina de código QR de la parte anterior

13

del timbre de video y guárdela en un lugar seguro

Quite cuidadosamente la pegatina de
código QR de la parte anterior del timbre
de video. Asegúrese de guardarla en
un lugar seguro — ¡la necesitará para

nalizar la conguración!

Pegatina de

código QR

Quitar

Coloque la carátula que eligió sobre la
parte anterior del timbre de video como
se muestra aquí. Inserte los 2 tornillos de

jación suministrados en la parte inferior
del timbre de video para jar la carátula.

37

¡Tenga paciencia con su red WiFi! Ciertas partes de la conguración WiFi, como

conectar a su red, podrían demorar hasta 5 o 6 minutos para nalizar.

¿Se congeló la pantalla? Salga de la aplicación y comience de nuevo.

3

DESCARGUE LA APLICACIÓN RCA

SECURITY APP

En las tiendas Google Play o Apple App, busque “RCA SECURITY”
y el icono mostrado aquí. Luego descargue e instale la aplicación.

Requisitos mínimos del sistema operativo para la
RCA Security App (aplicación de seguridad RCA)

• iOS 7 o posterior

• Android versión 4.4 o posterior

AVISO: Una vez que haya terminado de

instalar y congurar su timbre con cámara,

Lente

Luz IR

38

asegúrese de quitar cuidadosamente la
película protectora que cubre la lente y
la luz IR.

CONECTE A WIFI

Inicie la aplicación

1

Una vez que la RCA Security App se haya instalado
en su teléfono inteligente o tablet, oprima el icono
para iniciarla.

IMPORTANTE: Al iniciarla por primera vez, la

aplicación le pedirá si puede enviarle noticaciones.

Haga clic en “Allow” (Permitir) para permitir que
la aplicación inserte noticaciones en su teléfono
o tablet.

Regístrese como un nuevo usuario

2

La primera vez que inicie la aplicación
RCA Security App, tendrá que crear un
nombre de usuario y una contraseña
para que pueda acceder a su cámara
en forma segura.

Oprima el botón New User Registration
(Registro de usuario nuevo) para comenzar.
Siga los pasos para registrarse y vaya al paso

siguiente cuando haya nalizado.

Aviso: Si ya tiene un nombre de usuario y
contraseña de RCA Security, introdúzcalos
en los espacios adecuados y oprima el
botón Login (Iniciar sesión).

Por razones de seguridad, cada dirección de
correo electrónico o número de teléfono están
limitados a una cuenta solamente.

Conecte la cámara a su red WiFi

3

En la aplicación RCA Security App, toque el
símbolo + en el medio de la pantalla.

Encuentre el código QR y el número de serie
que usted quitó de la parte anterior del timbre
de video.

Escanee el código QR con su teléfono cuando
se lo pida la aplicación.

AVISO: El código QR también se encuentra en la parte
posterior del timbre.

Una vez que la aplicación reconoce el número de
serie de su timbre, ésta le pide que se conecte
a su red WiFi. Toque el botón Connect to a
Network (Conectar a una red) en la aplicación.

¡Tenga paciencia con su red WiFi! Ciertas partes de la conguración WiFi, como

conectar a su red, podrían demorar hasta 5 o 6 minutos para nalizar.

¿Se congeló la pantalla? Salga de la aplicación y comience de nuevo.

Siga los pasos de la conguración guiada de la

4

aplicación

La aplicación RCA Security App le guiará a través de los pasos

para congurar su timbre de video con su red WiFi y su casa.

IMPORTANTE: Si lo desea, también puede obtener una guía

de conguración de aplicación detallada en línea — sencillamente
visite bit.ly/2He6WmR y busque la mejor y más reciente versión
en la sección manuales.

Resolución de problemas de conexión

+Asegúrese que su teléfono o tablet estén conectados a la red WiFi que usted

quiere usar.
+Asegúrese que la cámara esté recibiendo una señal buena de su enrutador WiFi.
+Pruebe su red WiFi con otros dispositivos para asegurarse que esté funcionando.
+Asegúrese doblemente que haya introducido la contraseña correcta para su red

WiFi en la aplicación.
+Asegúrese que su enrutador WiFi utilice ya sea WPA2-PSK/WPA-PSK o AES como

su método de codicación.
+Asegúrese que no haya ningún ltro MAC (control de acceso a medios) en el

enrutador o agregue una dirección MAC en la lista blanca del enrutador.

+Restablezca la cámara para volver a congurar la conexión. Oprima y no suelte la

tecla RESET (Restablecer) en la parte anterior del timbre (debajo de la carátula)

durante 4 segundos.

Para ayuda adicional, llame al 1-833-236-6561.

39

RECORRIDO DEL SISTEMA: PANTALLA DE VISTA EN VIVO

(Back) (Atrás) regresa a la pantalla de lista de dispositivos.

(Settings) (Ajustes) accede al menú de ajustes para esta cámara. Oprima este icono para activar o desactivar las alarmas

de movimiento, ajustar el audio de la cámara, vericar el estado de la memoria y la versión del software del dispositivo, ajustar

los valores de la hora y la fecha, y mucho más.
Camera view (Vista de cámara) le muestra la imagen de su timbre con cámara. Coloque de lado el teléfono o tablet para llenar

toda la pantalla.

(Stop) (Detener) y (Pause) (Pausa) detiene/inicia o pausa el video en vivo.

(Sound On/Off) (Sonido activado/desactivado) activa y desactiva el sonido de la cámara.

(Multi-Camera View) (Vista multicámara) le permite ver simultáneamente múltiples cámaras en una sola pantalla

(si ha instalado y congurado múltiples cámaras). Oprima el número que desea acceder a la pantalla de vista multicámara.

(Zoom) acerca/aleja la imagen de la vista en vivo.

(Talk) (Hablar) le permite hablar a través del altavoz incorporado de la cámara. Oprima este icono para comenzar a hablar.

(Snapshot) (Instantánea) toma una imagen ja del video de la cámara. El archivo de instantáneas se guarda en su teléfono

inteligente o tablet.

(Record) (Grabar) inicia/detiene la grabación de video. El archivo de video se guarda en su teléfono inteligente o tablet.

(Video Quality) (Calidad de video) le permite cambiar entre video de alta denición y video de denición estándar en la

pantalla de vista.
Call log (Registro de llamadas) le muestra un historial de las veces cuando alguien ha tocado el timbre.
Video History (Historial de video) accede a la línea de tiempo de la cámara donde usted puede acceder a las grabaciones guardadas en la tarjeta de memoria de

la cámara por la hora en que se grabaron.

40

¡PERSONALICE Y UTILICE!

Uso del menú Settings (Conguración)

Pulse el icono en la pantalla Live View (Vista en vivo) para acceder a los siguientes parámetros personalizables del
timbre con cámara.

Receive doorbell call (Recibir llamada del timbre) le permite establecer si usted quiere recibir alertas en su teléfono
cuando alguien toca el timbre.

Chime type (Tipo de campanilla) le permite establecer el tipo de campanilla que usted tiene en su casa (eléctrica,
mecánica, o ninguna instalada).

Audio enciende y apaga el audio para la grabación y la visualización en vivo.

IR Light (Luz de IR) enciende y apaga la función de visión nocturna de la cámara.

Alarm Notication (Noticación de alarma) le permite congurar horarios de noticación para cuándo desea recibir

alertas. También le permite establecer el área de detección de movimiento para las alertas y la sensibilidad de
detección, así como el sonido que hace el timbre con cámara cuando se detecta movimiento.

Time Zone (Zona horaria), Daylight Savings Time (Horario de verano) y Date Format (Formato de fecha) le
permiten ajustar los valores de la zona horaria, el horario de verano y el formato de fecha que programó durante

la conguración.

Wi-Fi (red WiFi) le permite cambiar la información de la red WiFi para el timbre con cámara y mantener el dispositivo
activo en la nueva red. Esta es una opción que viene muy bien si instala un nuevo enrutador inalámbrico, por ejemplo.

Storage Status (Estado de la memoria) le permite formatear la tarjeta de memoria insertada. Un punto junto a este

elemento en el menú signica que la tarjeta SD requiere atención.
Device Version (Versión del dispositivo) muestra la versión de rmware del timbre con cámara. Un punto junto a este

elemento en el menú signica que hay una actualización de rmware disponible. Seleccione esta opción y siga las

instrucciones para instalar la actualización.
Image Encryption (Codicación de imagen) aumenta la seguridad del video del timbre con cámara. Esta opción

está activada de forma predeterminada.

41

RECORRIDO DEL TIMBRE CON CÁMARA

PARTE ANTERIOR PARTE POSTERIOR

Lente: captura video en frente del timbre.

Ranura para una tarjeta micro SD: retiene la

tarjeta micro SD que viene con su timbre con
cámara.

Sensor de IR: detecta cambios en la iluminación
ambiente y cambia los ajustes de video según
corresponda.

Botón RESTABLECER: restablece el timbre con
cámara a sus ajustes de fábrica (oprima y no suelte
durante 15 segundos).

Botón de llamada: hace sonar el timbre.

Para retirar o reemplazar la tarjeta SD

Su timbre con cámara viene con una tarjeta SD preinstalada, para grabar alertas.
Para retirar o reemplazar esta tarjeta, primero tendrá que quitar la carátula del

timbre con cámara mediante el desbloqueo de sus tornillos de jación y tirando

de ella para retirarla. Oprima la tarjeta SD instalada para desbloquearla y sacarla.
Inserte la nueva tarjeta SD y bloquéela en posición. Luego reinstale la cubierta de
la tarjeta SD y vuelva a colocar la carátula del timbre con cámara sobre el mismo.

42

Finalmente, inserte los tornillos de jación y fíjelos en posición.

Terminales de
tornillo: se conectan

al suministro eléctrico
de su casa para el
timbre.

43

visite RCAAudioVideo.com o llame a nuestra línea de ayuda

© 2018 Voxx Accessories Corp.
3502 Woodview Trace, Suite 220
Indianapolis, IN 46268

If you have any questions about this product, visit

RCAAudioVideo.com or call our toll-free help line at

1-833-236-6561.

Pour toute question concernant ce produit, visiter le site

RCAAudioVideo.com ou appeler notre ligne d’assistance

sans frais en composant le 1-833-236-6561.

Si tiene preguntas sobre este producto,

libre de cargo al 1-833-236-6561.

HSDB2 QSG 04
