Information importante

AVERTISSEMENT

Afin de réduire le risque d’incendie et de choc électrique, ne pas exposer ce produit à la pluie ou l’humidité. Ne placer aucun objet contenant des liquides, comme des vases, sur l’appareil.

Se reporter à l’étiquette d’identification/capacité nominale située sur le panneau arrière du produit pour connaître la tension de fonctionnement adéquate.

Le règlement de la FCC stipule que toute modification non autorisée de ce produit peut annuler le privilège d’utilisation de l’utilisateur.

À l’installateur de câble : Ce rappel à pour but d’attirer attention sur l’article 54 du Code canadien de l’électricité, partie 1 (article 820-40 du code de l’électricité des États-Unis) qui énonce des directives de mise à la terre et stipule que le fil de terre du câble doit être connecté au système de mise à la terre de l’édifice, aussi près que possible du point d’entrée.

Avertissement : Ne pas exposer l’appareillage à de l’écoulement ou des éclaboussures et ne placer dessus aucun objet rempli de liquides, comme des vases.

Important : Ce téléviseur est un modèle de table et est conçu pour être posé sur une surface ferme et plate. Ne placez pas le téléviseur sur de la moquette ou sur une surface semblable, car les évents situés au bas de l’appareil seront bloqués, ce qui entraînera une surchauffe qui réduira la durée de vie de l’appareil. Afin d’assurer la ventilation adéquate de ce produit, conserver un espace de 10 cm (4 po) sur le dessus et sur les côtés du téléviseur et 5 cm (2 po) entre l’arrière du téléviseur et les autres surfaces. Assurez-vous également de placer le téléviseur sur une base ou un meuble suffisamment grand et solide pour que l’appareil ne soit pas renversé, poussé ou tiré. La chute du téléviseur pourrait entraîner des blessures et (ou) endommager le téléviseur. Reportez-vous aux Informations de sécurité importantes, emballées séparément.

ATTENTION

RISQUE DE CHOC

ÉLECTRIQUE,

NE PAS OUVRIR

Ce symbole indique une « tension dangereuse » dans le produit qui présente un risque d’électrocution ou de blessure.

Attention : Afin de réduire le risque de choc électrique, ne pas enlever le couvercle (ou l’arrière). Ne contient aucune pièce réparable par l’utilisateur. Confiez l’entretien à du personnel qualifié.

Ce symbole indique des instructions importantes accompagnant le produit.

Enregistrement du produit

Veuillez remplir la carte d’enregistrement du produit (emballée séparément) et la retourner immédiatement. Le renvoi de cette carte nous permet de vous contacter si nécessaire. Pour les clients des États-Unis : Votre produit RCA Scenium Consumer Electronics peut être enregistré sur le site www.rcascenium.com/productregistration. Le renvoi de cette carte nous permet de vous contacter si nécessaire.

Information sur le produit

Conservez votre facture comme preuve d’achat et pour obtenir des pièces et du service sous garantie. Attachez-la ici et inscrivez le numéro de série et de modèle dans le cas où vous en auriez besoin. Les numéros se trouvent sur le produit.

N° de modèle ___________________________________________________________________________________________________

N° de série ______________________________________________________________________________________________________

Date d’achat : ___________________________________________________________________________________________________ Détaillant / Adresse / Téléphone : _________________________________________________________________________________

VCR Plus+, C ses filiales. Les systèmes GUIDE Plus+ et VCR Plus+ sont protégés par un ou plusieurs brevets émis aux Etats Unis, comme le 6,331,877; 6,239,794; 6,154,203; 5,940,073; 4,908,713; 4,751,578; 4,706,121; 6,466,734; 6,430,359; 6,091,882; 6,049,652; 5,335,079; 5,307,173.

THOMSON INC. ET GEMSTAR-TV GUIDE INTERNATIONAL, INC. ET/OU SES FILIALES NE SONT RESPONSABLES EN AUCUNE MANIERE DE L'EXACTITUDE DES INFORMATIONS RELATIVES AUX PROGRAMMES DE TELEVISION FOURNIES DANS LE SYSTÈME GUIDE PLUS+. EN AUCUN CAS, THOMSON INC. ET GEMSTAR - TV GUIDE INTERNATIONAL, INC. ET/OU SES FILIALES NE PEUVENT ÊTRE TENUES RESPONSABLES POUR UNE PERTE DE BÉNÉFICES, D'ACTIVITES COMMERCIALES OU D'AUCUNE SORTE DE PREJUDICES OU DE CONSEQUENCES, DIRECTS OU INDIRECTS, EN RELATION AVEC LA FOURNITURE OU L'UTILISATION DE QUELQUE INFORMATION QUE CE SOIT, EQUIPEMENT OU SERVICE DU SYSTEME GUIDE PLUS+.

Un magnétoscope est nécessaire pour enregistrer.

, PlusCode, G-LINK et GUIDE Plus+ sont des marques de Gemstar-TV Guide International, Inc. et/ou d'une de

Introduction

Merci d’avoir choisi le Scenium RCA

Félicitations pour votre achat de ce téléviseur à haute définition (HDTV) doté de la technologie DLP™ (Digital Light Processing™) — une expérience de visionnement authentique. Votre décision d’achat représente un investissement dans une nouvelle génération de technologies DLP™ et HDTV. Même si ce HDTV comprend une technologie évoluée, il est le plus convivial des téléviseurs de ce type, avec des instructions élaborées à l’écran qui vous guident parmi toutes ses fonctions.

Cette introduction explique les trois raisons qui font de la technologie du RCA Scenium HDTV, doté de la technologie DLP™, un choix excellent :

DLP™ — brillance des couleurs, design et technologie

Pourquoi le RCA Scenium DLP™ est-il meilleur?

Autres avantages de posséder un RCA Scenium HDTV

Première partie : DLP™ — brillance des couleurs, design et technologie

Le RCA Scenium produit des couleurs brillantes grâce au système DLP™ de traitement numérique de la lumière (Digital Light Processing™) — une merveille d’ingénierie orchestrée avec brio qui combine des miroirs microscopiques, la lumière et la couleur pour vous offrir l’image la meilleure et la plus brillante qui soit.

Miroir de renvoi

Filtre UV/IR

Conducteur de lumière

Tourelle à filtres

Miroir de renvoi

Lentille de champ collectif

Puce

DMD™ avec

assemblage

de fenêtre

DMD™

Lentille relais

Lampe à arc

Prisme TIR

Lentille de projection

Fonctionnement du DLP™

D’une manière générale, le DLP™ combine des miroirs microscopiques, un semi-conducteur conçu spécialement et une roue de couleurs qui permettent de régler la lumière pour qu’elle affiche les images les plus brillantes et les plus précises! Votre HDTV DLP™ n’utilise pas de tubes cathodiques (CRT); vous n’avez donc pas à vous soucier de brûler votre écran (les images vidéo fixes peuvent brûler l’écran en permanence) ou de la convergence (réalignement des CRT). Le schéma de gauche illustre le système complexe.

Mince et léger

L’efficacité de la technologie DLP™ a permis à notre équipe de conception de créer un HDTV à haute performance d’une épaisseur d’environ 41 cm et d’un poids inférieur à 45 kg.

Remplacement de la lampe

La technologie utilise une lampe particulière. Vous devrez éventuellement la remplacer (numéro de pièce

260962). Pour commander une lampe, appelez le 1 800 338-0376 ou visitez le site www.rca.com. Pour une référence rapide, inscrivez ici la date d’achat de ce téléviseur et le numéro de modèle :

Date__________________________________________

° de modèle _________________________________

Digital Light Processing, DLP and DLP Cinema sont des marques de commerce déposées de Texas Instruments. Tous les autres produits et les autres noms peuvent être ou ne pas être des marques de commerce déposées de leurs sociétés respectives.

Introduction

Deuxième partie : Pourquoi le RCA Scenium DLP™ est-il meilleur?

DLP™ n’est qu’un aspect de l’affaire. Vous avez choisi la prochaine génération de visionnement de téléviseurs, le HDTV. Plusieurs avancées technologiques rendent le HDTV supérieur au téléviseur analogique, voici les trois principales qui vous apportent une expérience de visionnement supérieure : (1) la résolution, (2) le rapport hauteur / largeur, (3) l’imagerie et le son numériques.

Résolution (les mathématiques … qui travaillent pour vous)

La précision presque vivante que tous recherchent dans l’expérience HDTV provient de la résolution permise par ce type de technologie. La résolution est mesurée en calculant le nombre de lignes de pixels actives. Un pixel (qui représente un élément d’image) est un petit point. L’image visionnée sur l’écran du téléviseur est composée de ces petits points.

Un téléviseur analogique régulier (appelé analogique) affiche une résolution d’environ 200 000 pixels (480 pixels verticaux x 440 pixels horizontaux = 211 200 pixels). Le format HDTV peut produire plus de 2 millions de pixels (1920 x 1080 = 2 073 600).

Plus de pixels signifie plus de détails. Pour résumer, un HDTV peut produire une résolution jusqu’à 10 fois supérieure à celle de l’image d’un téléviseur analogique!

Format Analogique (NTSC) Numérique HD (ATSC)

Balayage total 525 1125

Balayage effectif 480 1080

Rapport largeur / hauteur 4 : 3 16 : 9

Résolution maximale 720 x 480 1920 x 1080

Son 2 canaux stéréo Ambiophonie 5.1

Rapport largeur / hauteur 16:9

Rapport largeur / hauteur 4:3

Rapport largeur / hauteur

Le rapport hauteur / largeur est simplement la largeur et la hauteur de l’image. Les téléviseurs réguliers utilisent un rapport hauteur / largeur de 4 x 3 (ou 4:3), ce qui signifie que l’image est un peu plus large que haute (un écran d’une largeur de 20 pouces a une hauteur d’environ 15 pouces).

En 1941, lorsque les standards de télédiffusion furent développés par le NTSC (National Television Standards Committee), le rapport 4 x 3 répondait aux besoins de l’industrie du film de l’époque.

À mesure que le prix des téléviseurs diminuait et que la richesse augmentait dans les années 1950, l’industrie du film a recherché des moyens de faire sortir les spectateurs de leurs salons pour les attirer dans les salles de cinéma. Le rapport hauteur / largeur 16 x 9 (16:9) fut alors créé (appelé également format grand écran). Lorsque les standards des téléviseurs HDTV furent développés par l’ATSC (Advanced Television Standards Committee), le rapport hauteur / largeur 16 x 9 fut sélectionné comme format HDTV.

Ce format d’écran élargi est très logique, car il s’apparente plus à notre façon naturelle de regarder. Notre vision périphérique fait que notre champ de vision est plus large que haut. Ce format fait plus que se rapprocher de notre façon de visionner, mais les images sont plus nettes et plus claires et affichent plus de détails dans les agrandissements et les panoramiques.

Introduction

Son et signal numériques

Le système de diffusion pour téléviseur analogique a été utilisé aux États-Unis depuis les 50 dernières années et transmet des signaux d’ondes électroniques. Ces ondes peuvent subir une dégradation à mesure que le signal parcourt votre domicile. De plus, les ondes analogiques peuvent subir un brouillage par des avions, des conditions climatiques et des appareils ménagers.

Contrairement aux signaux analogiques, les signaux numériques peuvent être reproduits avec précision parce qu’ils sont transmis et reçus au moyen du langage ordinateur utilisant des 1 et des 0. Une telle précision donne un signal pouvant afficher une image de qualité studio et un son Dolby Digital 5.1.

Troisième partie : Autres avantages de posséder un RCA Scenium HDTV

D’autres HDTV sont offerts sur le marché, certains utilisent même la technologie DLP. Mais votre RCA Scenium HDTV a été conçu avec des fonctions qui rehaussent votre visionnement et des fonctions qui offrent la flexibilité de profiter de la révolution numérique en cours. Voici un résumé des fonctions les plus uniques de votre téléviseur. Le chapitre 3 vous couvre ces fonctions plus en détails et donne des informations sur des fonctions supplémentaires.

Syntoniseur HDTV intégré avec QAM

RCA est le premier à offrir un syntoniseur intégré avec ce HDTV (vous n’avez pas besoin d’un récepteur pour recevoir des émissions numériques). Nous avons fait mieux — votre syntoniseur HDTV est prêt à recevoir le câble numérique (vous n’avez pas besoin d’un câblosélecteur pour décrypter les émissions du câble). Le syntoniseur peut décrypter les 16 formats de diffusion de la télévision numérique et peut interpréter les signaux de câble numérique parce qu’il inclut la fonction de décodage QAM (Quadrature Amplitude Modulation).

Nota : Un câblosélecteur peut s’avérer nécessaire pour visionner des canaux cryptés et (ou) de choix. Contactez votre câblodistributeur pour obtenir plus d’informations.

Réalité numérique TruScan

La performance optimale de l’image est obtenue lorsque l’image prévue correspond à l’image affichée. Le traitement de signal intelligent de TruScan Digital Reality reconnaît les signaux d’entrée vidéo et les convertit progressivement pour obtenir la performance maximale de l’image numérique. Il reconnaît également si les sources de film originales ont été modifiées et convertit automatiquement les fréquences de trame analogiques vers leur format d’origine pour faire ressortir les détails — un processus communément appelé entraînement inverse 3:2.

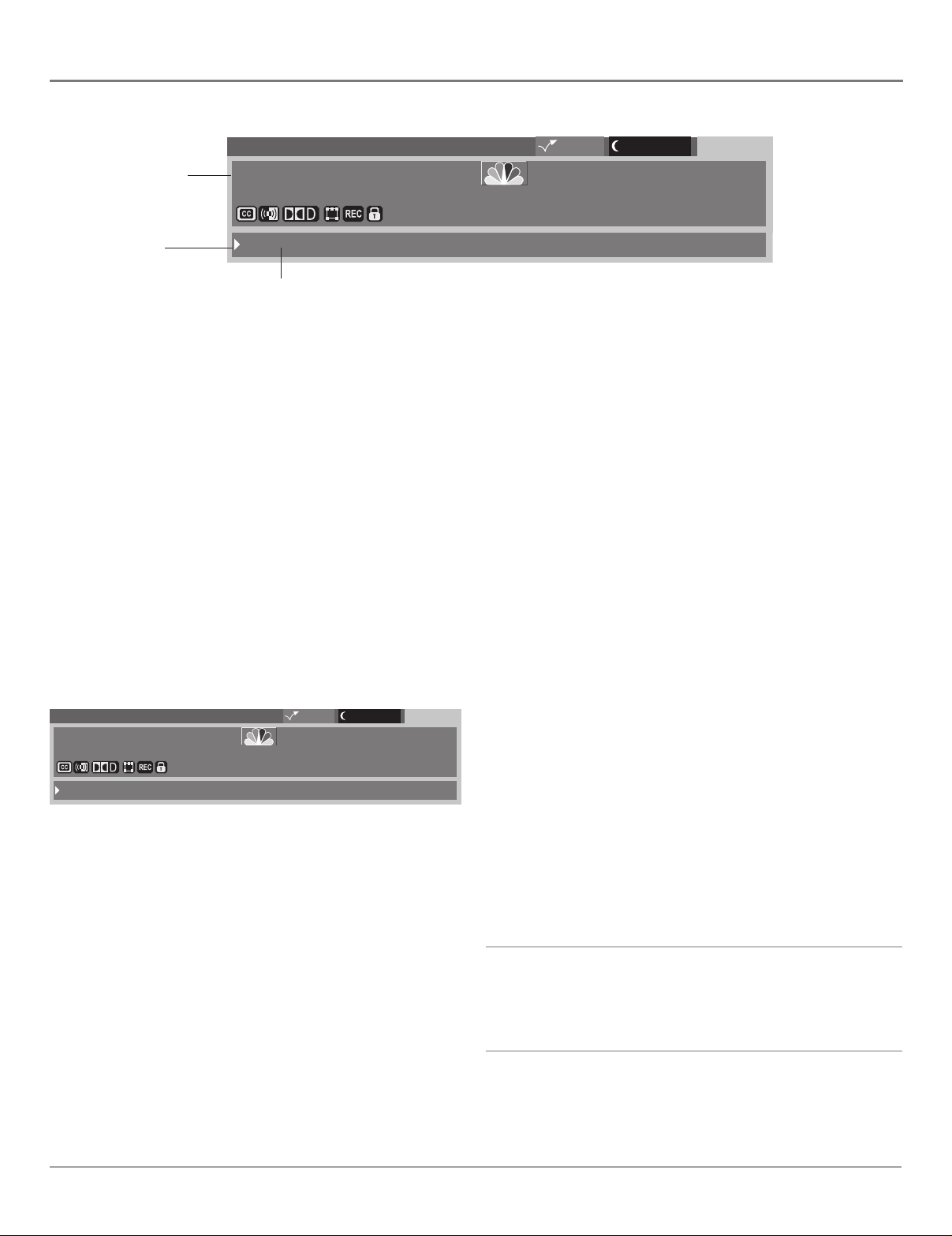

Les fonctions conviviales vous aident à personnaliser votre téléviseur

•Vous pouvez personnaliser votre téléviseur selon vos préférences de visionnement et l’ajuster à l’éclairage de la pièce où vous visionnez le téléviseur en utilisant les Préréglages personnalisés et (ou) les réglages automatiques de l’image : Vivant, Naturel et Cinématique. Vous pouvez régler différemment plusieurs types de prises d’entrée et le téléviseur règlera automatiquement l’image en conséquence.

•Texte d’aide : L’aide à l’écran détaillée décrit les fonctions du téléviseur et explique comment les utiliser.

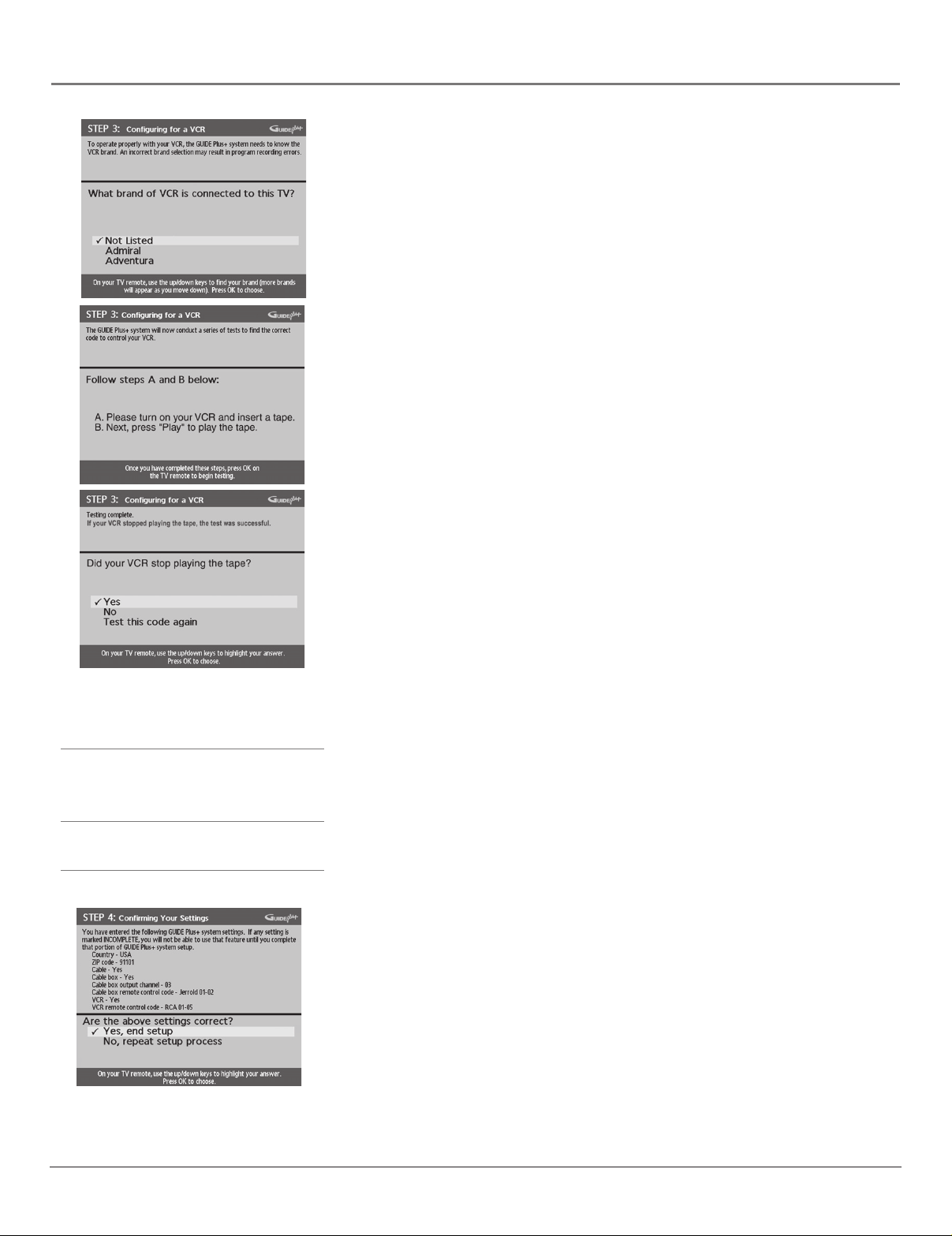

• Système GUIDE Plus+ : Le guide de programmation à l’écran vous aide à naviguer parmi les centaines de canaux afin que vous puissiez visionner rapidement ce qui est diffusé et syntoniser directement un spectacle particulier à partir du guide! Vous pouvez utiliser la fonction de Tri pour effectuer une recherche dans les listes. Vous pouvez même programmer des notes de rappel pour ne pas oublier de visionner un spectacle particulier, et ce au moyen du système de menu de surveillance du GUIDE Plus+.

Introduction

FireWire® avec DTVLink® duplex

Commandez vos composants IEEE-1394 par l’intermédiaire de votre HDTV! Vous n’avez qu’à les connecter ensemble au moyen des deux prises DTVLink et vous pouvez créer un réseau haute vitesse de composant numériques 1394 compatibles. Les prises duplex font circuler dans les deux sens les signaux audio et vidéo des composants 1394, comme le DVR10 (voir ci-dessous).

Compatible avec le disque dur DVR10 en option — les programmes de pause et d’enregistrement de télévision numérique en direct

RCA offre un disque dur audio/vidéo (modèle DVR10) avec IEEE 1394. Le composant de disque dur DVR10) audio vidéo (AVHDD) vous permet d’effectuer des pauses de télévision en direct, d’enregistrer des émissions et de les faire rejouer (diffusions numériques seulement - signaux ATSC et QAM). Pour acheter voyez votre détaillant d’appareils électroniques local ou www.rca.com.

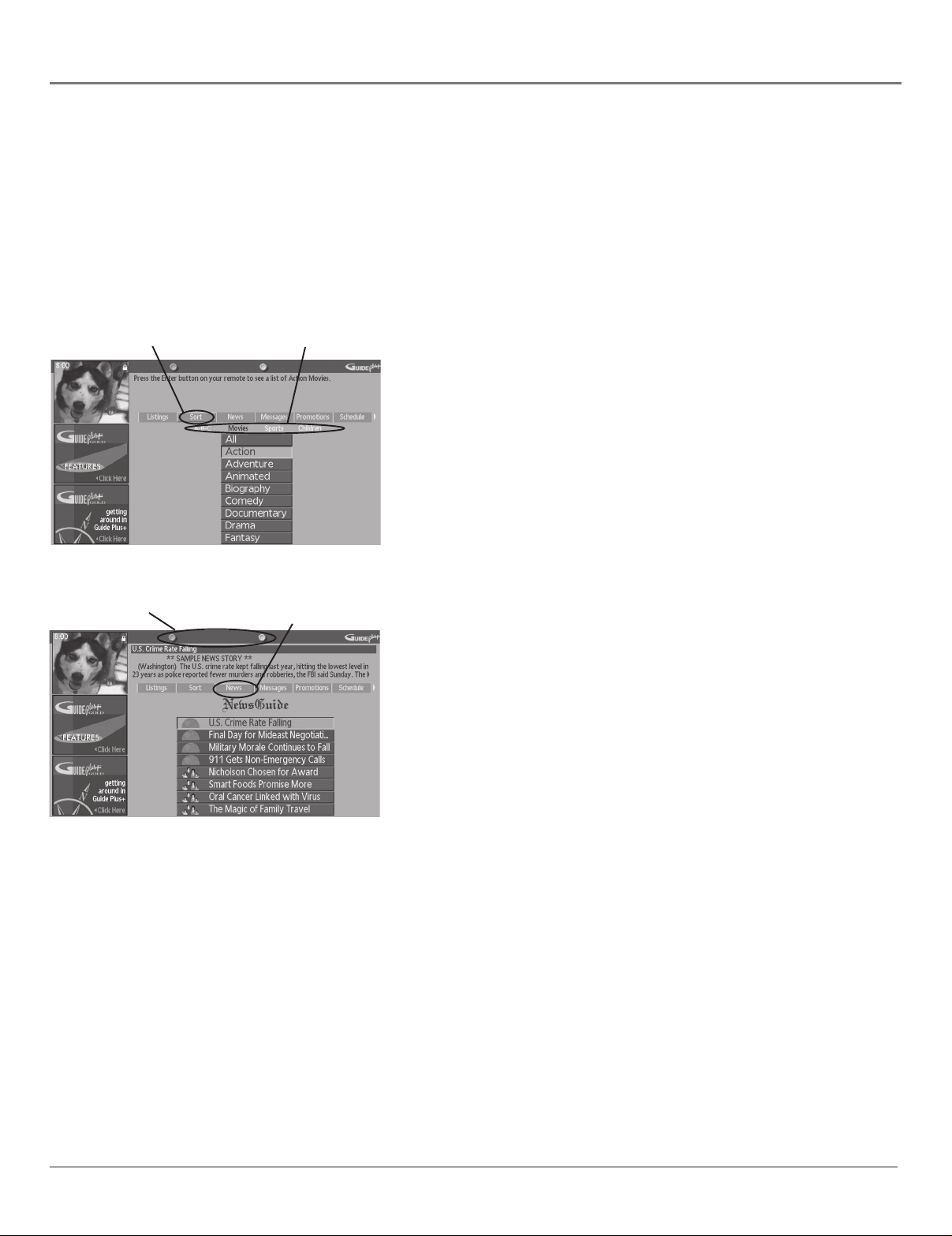

Internet, connexion (NetConnect)

Avec une connexion Ethernet et un navigateur Web intégré dans votre téléviseur, vous pouvez accéder à Internet à partir de votre téléviseur*. Vous avez besoin d’une connexion haute vitesse, comme le DSL (Digital Subscriber Line) ou un modem câble pour utiliser le navigateur Web et d’une souscription à un fournisseur de services Internet (FSI). DSL, modem câble et souscription à un FSI vendus séparément.

Pour profiter au maximum du navigateur Web de votre HDTV, achetez un clavier (modèle KBR755TA1) conçu spécialement pour votre téléviseur (voyez la page 84 pour savoir comment passer une commande).

* Ce navigateur a des capacités limitées et pourrait ne pas être équipé pour interpréter tous les fichiers, tels que la séquence vidéo et audio.

Système audio

Profitez d’un système de son formidable intégré dans votre HDTV, qui offre une puissance totale de 30 watts. Votre HDTV est muni de haut-parleurs avant avec deux haut-parleurs d’aigus de 25 mm et deux de 127 mm pour les fréquences moyennes afin de créer un son incroyable. Un égaliseur graphique à sept bandes vous permet de personnaliser la qualité du son. TruSurround XT résout le problème de lecture de contenu multicanaux 6.1 avec deux haut-parleurs. Il produit une expérience convaincante de son ambiophonique virtuel dans tous les haut-parleurs internes de téléviseurs.

Prises de sortie d’enregistrement

Puisque la plupart des magnétoscopes sont analogiques et ne peuvent interpréter les signaux numériques, l’enregistrement des émissions HDTV n’était pas possible sans l’achat d’équipement supplémentaire. C’est la raison pour laquelle RCA a ajouté des prises de sortie d’enregistrement à ce HDTV — les prises RECORD OUTPUT et AUDIO OUT L/R vous permettent d’enregistrer des émissions analogiques ou numériques. RCA comprend la façon dont vous visionnez le téléviseur et ce qui est nécessaire pour que la transition vers le HDTV se fasse sans complications.

CinemaScreen™

Regardez le cadre noir, sans bordures autour de votre écran HDTV. CinemaScreen est plus qu’une fonction décorative, elle rehausse le contraste. Avec CinemaScreen, vous avez l’impression de participer à l’image.

Quoi d’autre?

Si votre HDTV n’est pas installé par un professionnel, voyez le chapitre 1 pour obtenir des instructions. Le reste de ce guide de l’utilisateur explique les fonctions plus en détail, la télécommande et le système de menus.

Nota : Pour les clients des États-Unis : Si vous préférez, nous pouvons vous fournir le nom d’un représentant de service autorisé qui, moyennant des frais, se rendra chez vous pour installer votre système de divertissement électronique et pour vous montrer comment l’utiliser. Pour obtenir des détails sur ce service, appelez le 1 888 206-3359.

Le logo de certification DTVLink® est une marque de commerce déposée de CEA, déposée aux É-U. FireWire est une marque de commerce déposée de Apple Computer, Inc. enregistrée aux É-U et dans d’autres pays.

TruSurround XT, SRS et le symbole (O) sont des marques de commerce déposées de SRS Labs, Inc.
