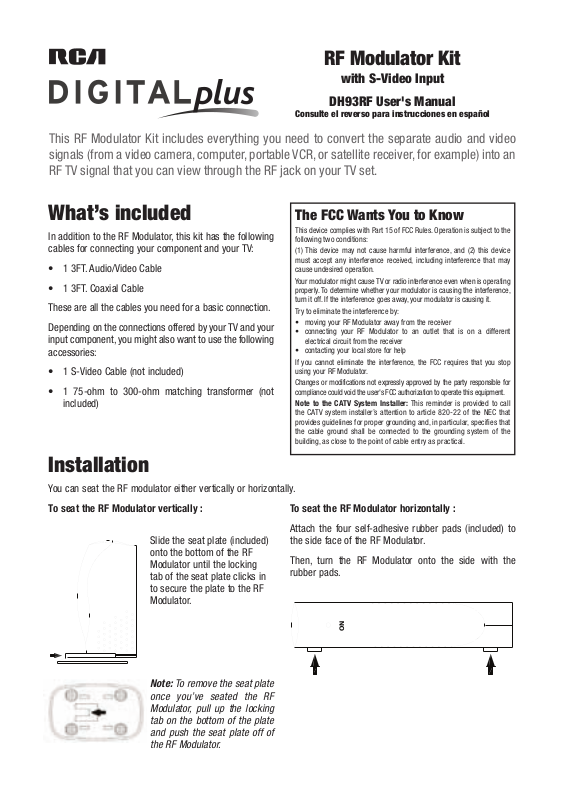

RCA DH93RF User Manual

RF Modulator Kit
ON
with S-Video Input
DH93RF User's Manual
Consulte el reverso para instrucciones en español
This RF Modulator Kit includes everything you need to convert the separate audio and video signals (from a video camera, computer, portable VCR, or satellite receiver, for example) into an RF TV signal that you can view through the RF jack on your TV set.
What’s included
In addition to the RF Modulator, this kit has the following cables for connecting your component and your TV:
• 1 3FT. Audio/Video Cable
• 1 3FT. Coaxial Cable
These are all the cables you need for a basic connection.
Depending on the connections offered by your TV and your input component, you might also want to use the following accessories:
• 1 S-Video Cable (not included)
• 1 75-ohm to 300-ohm matching transformer (not included)
Installation
You can seat the RF modulator either vertically or horizontally.
To seat the RF Modulator vertically :
Slide the seat plate (included) onto the bottom of the RF Modulator until the locking tab of the seat plate clicks in to secure the plate to the RF Modulator.
To seat the RF Modulator horizontally :
Attach the four self-adhesive rubber pads (included) to the side face of the RF Modulator.
Then, turn the RF Modulator onto the side with the rubber pads.
The FCC Wants You to Know
(1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.
Your modulator might cause TV or radio interference even when is operating properly. To determine whether your modulator is causing the interference, turn it off. If the interference goes away, your modulator is causing it.
Try to eliminate the interference by:
• moving your RF Modulator away from the receiver
• connecting your RF Modulator to an outlet that is on a different electrical circuit from the receiver
• contacting your local store for help
If you cannot eliminate the interference, the FCC requires that you stop using your RF Modulator.
Changes or modifications not expressly approved by the party responsible for compliance could void the user's FCC authorization to operate this equipment.
Note to the CATV System Installer: This reminder is provided to call the CATV system installer’s attention to article 820-22 of the NEC that provides guidelines for proper grounding and, in particular, specifies that the cable ground shall be connected to the grounding system of the building, as close to the point of cable entry as practical.
Note: To remove the seat plate once you’ve seated the RF Modulator, pull up the locking tab on the bottom of the plate and push the seat plate off of the RF Modulator.
Video Source
A/V Cable
RF Modulator
Video Source
A/V Cable
RF Modulator
Video
RF Modulator
Source
Connections
Follow these steps to connect your RF Modulator.
1. Connecting to your video source
How you connect the RF Modulator to your video source (DVD player, video game system, etc.) depends on the outputs your video source has. Look at the back panel of your video source to see which of the following best matches the connections it offers. Then, follow the directions for that connection.
S-Video and Stereo Audio Connection
1. Plug the red and white connectors on one end of the provided ste­reo A/V cable into the audio input jacks on the RF Modulator.
Do not plug in the yel
low connector.
2. Plug the red and white connectors on the cable’s other end into the audio output jacks on the video source, using the color coding on the connectors as a guide.
Do not plug in the yel
low connector.
3. Plug the connector on one end of an S-Video cable (not included) into the S-Video input jack on the RF Modulator.
4. Plug the connector on the cable’s other end into the S-Video output jack on the video source.
Video and Stereo Audio Connection
1. Plug the connectors on one end of the pro­vided stereo A/V cable into the video and audio input jacks on the RF Modulator.
2. Plug the connectors on the cable’s other end into to video and audio output jacks on the video source, using the color coding on the connectors as a guide.
Note: The audio signal will be modulated to mono,
whether the video source is stereo or mono.
-
-
Video and Mono Audio Connection
1. Plug the connectors on one end of the provided A/V cable into the video and audio input jacks on the RF Modulator (using either the AUDIO R or L jack).
2. Plug the cable’s other ends into the video and audio jacks on the video source.
2. Connecting to your TV
A/V Cable
ANTENNA /CABLE
TV
VHF/UHF
VHF/UHF
75-Ohm Coaxial Cables
75-Ohm
RF Modulator
A
/V Cable
Coaxial Cables
VHF/UHF
TV
75-Ohm
RF Modulator
A/V Cable
Coaxial Cables
TV
VHF
UHF
75-Ohm to 300-Ohm Matching Transformer
RF Modulator
CHANNEL 3/4
How you connect your RF Modulator to your TV depends on what RF input your TV offers. Look at the back panel of your TV to see which of the following best matches the connections it offers. Then, follow the directions for that connection.
Something else connected to the TV’s RF jack (like an antenna, VCR, or cable signal)
1. Disconnect the cable connected to the TV’s RF input.
2. Reconnect this cable to the RF Modulator’s ANT IN jack.
3. Connect the pro vided coaxial cable between the TO TV VHF/UHF jack on the RF Modulator and the RF input on your TV.
Nothing connected to the TV’s RF jack
Connect the provided coaxial cable between to the TO TV jack on the RF modulator and the RF jack on your TV.
Your TV has only 300-ohm VHF screw terminals
Use a 75-ohm-to-300­ohm matching transformer to make the connection.
-
3. Plugging in the RF Modulator
Plug the RF Modulator’s power cord into a standard AC outlet.
Note: This power unit is intended to be correctly oriented in a vertical or floor mount position.
4. Setting the CHANNEL 3/4 switch
1. Turn on your TV and set it to either Channel 3 or 4, whichever is not used for regular broadcasts in your area.
2. Set the RF Modulator’s CHANNEL 3/4 switch to the same channel you set the TV (3 or
4).
Care
To enjoy your RF Modulator for a long time:
• Keep the modulator dry. If it gets wet, wipe it dry immediately.
• Use and store the modulator only in normal tempera ture environments.
• Handle the modulator gently and carefully. Don’t drop it.
• Keep the modulator away from dust and dirt.
• Wipe the modulator with a damp cloth occasionally to keep it looking new.
Modifying or tampering with the modulator’s internal components can cause a malfunction and invalidate its warranty and void your FCC authorization to operate it. If your modulator is not performing as it should, take it to your local store for assistance.
Specifications
Video Carrier Output Level .................................69dBμV
RF Output Channels ..............................................3 or 4
RF Output Impedance ......................................75 Ohms
-
Audio Input Impedance .............................13±3K Ohms
TV to ANT Insertion Loss 50 - 806 MHz ................. -2dB
DC Adapter .............................................. 9 VDC/100mA
Dimensions .........................523/32 x 3 x 113/64 inches
(145 x 75 x 30 mm)
Weight ................................................... 15 oz (.430 kg)
Specifications are typical; individual units might vary. Specifications are subject to change and improvement without notice.
12 Month Limited Warranty
Audiovox Electronics Corporation (the “Company”) warrants to the original retail purchaser of this product that should this product or any part thereof, under normal use and conditions, be proven defective in material or workmanship within 12 months from the date of original purchase, such defect(s) will be repaired or replaced (at the Company’s option) without charge for parts and repair labor. To obtain repair or replacement within the terms of this Warranty, the product along with any accessories included in the original packaging is to be delivered with proof of warranty coverage (e.g. dated bill of sale), specification of defect(s), transportation prepaid, to the Company at the address shown below. Do not return this product to the Retailer.
This Warranty is not transferable and does not cover product purchased, serviced or used outside the United States or Canada. The Warranty does not extend to the elimination of externally generated static or noise. This Warranty does not apply to costs incurred for installation, removal or reinstallation of the product, or, if in the Company’s opinion, the product has been damaged through acts of nature, alteration, improper installation, mishandling, misuse, neglect, accident, or the simultaneous use of different battery types (e.g. alkaline, standard or rechargeable). This Warranty does not cover damage caused by an AC adapter not provided with the product.
THE EXTENT OF THE COMPANY’S LIABILITY UNDER THIS WARRANTY IS LIMITED TO THE REPAIR OR REPLACEMENT PROVIDED ABOVE AND, IN NO EVENT, SHALL THE COMPANY’S LIABILITY EXCEED THE PURCHASE PRICE PAID BY PURCHASER FOR THE PRODUCT.
This Warranty is in lieu of all other express warranties or liabilities. ANY IMPLIED WARRANTIES, INCLUDING ANY IMPLIED WARRANTY OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE, SHALL BE LIMITED TO DURATION OF THIS WARRANTY. ANY ACTION FOR BREACH OF ANY WARRANTY HEREUNDER, INCLUDING ANY IMPLIED WARRANTY, MUST BE BROUGHT WITHIN A PERIOD OF 24 MONTHS FROM THE DATE OF ORIGINAL PURCHASE. IN NO CASE SHALL THE COMPANY BE LIABLE FOR ANY CONSEQUENTIAL OR INCIDENTAL DAMAGES WHATSOEVER. No person or representative is authorized to assume for the Company any liability other than expressed herein in connection with the sale of this product.
Some states/provinces do not allow limitations on how long an implied warranty lasts or the exclusion or limitation of incidental or consequential damage so the above limitations or exclusions may not apply to you. This Warranty gives you specific legal rights and you may also have other rights which vary from state/province to state/province.
U.S.A.: Audiovox Electronics Corporation, 150 Marcus Blvd., Hauppauge, New York 11788 CANADA: Audiovox Return Center, c/o Genco, 6685 Kennedy Road, Unit 3, Door 16, Mississauga, Ontario L5T 3A5
© 2007 Audiovox Accessories Corporation 111 Congressional Blvd., Suite 350 Carmel, IN 46032
www.rca.com
Trademark(s) ®Registered
Made in China
Printed in China
DH93RF US IB 00
DH93RF US IB 00
Marca(s) Registrada(s) ®
Impreso en China
Fabricado en China
www.rca.com
Carmel, IN 46032 111 Congressional Blvd., Suite 350 © 2007 Audiovox Accessories Corporation
CANADÁ: Audiovox Return Center, c/o Genco, 6685 Kennedy Road, Unit 3, Door 16, Mississauga, Ontario L5T 3A5 EE.UU: Audiovox Electronics Corporation, 150 Marcus Blvd., Hauppauge, New York 11788
Esta Garantía le confiere derechos legales específicos; según el estado/provincia, puede disfrutar además de otros derechos. daños incidentales o emergentes, de modo que es posible que las limitaciones o exclusiones anteriores no se apliquen en su caso. Algunos estados/provincias no permiten limitaciones sobre la duración de una garantía implícita o la exclusión o la limitación de
la expresada aquí en conexión con la venta de este producto. INCIDENTALES. Ninguna persona ni representante está autorizado a asumir, a nombre de la Compañía, ninguna responsabilidad salvo A PARTIR DE LA FECHA DE COMPRA ORIGINAL. EN NINGÚN CASO LA COMPAÑÍA SERÁ RESPONSABLE POR DAÑOS EMERGENTES O EN EL PRESENTE, INCLUYENDO CUALQUIER GARANTÍA IMPLÍCITA, DEBERÁ PRESENTARSE DENTRO DE UN PERÍODO DE 24 MESES ESTARÁN LIMITADAS A LA DURACIÓN DE ESTA GARANTÍA. CUALQUIER ACCIÓN PARA EL INCUMPLIMIENTO DE CUALQUIER GARANTÍA INCLUYENDO CUALQUIER GARANTÍA IMPLÍCITA DE COMERCIABILIDAD O ADAPTABILIDAD PARA UN PROPÓSITO EN PARTICULAR Esta Garantía reemplaza cualesquiera otras responsabilidades o garantías expresas. CUALESQUIERA GARANTÍAS IMPLÍCITAS,
POR EL COMPRADOR DE ESTE PRODUCTO. PROVISTO ARRIBA Y, EN NINGÚN CASO, DEBERÁ LA RESPONSABILIDAD DE LA COMPAÑÍA EXCEDER EL PRECIO DE COMPRA PAGADO EL ALCANCE DE LA RESPONSABILIDAD DE LA COMPAÑÍA BAJO ESTA GARANTÍA ESTÁ LIMITADO A LA REPARACIÓN O EL REEMPLAZO
adaptador de CA que no haya sido suministrado con el producto. de diferentes tipos de baterías (por ejemplo, alcalinas, típicas o recargables). Esta Garantía no incluye daños ocasionados por un a causas de fuerza mayor, alteraciones, instalación inadecuada, abuso, uso indebido, negligencia, accidente, o el uso simultáneo instalación, remoción o reinstalación de este producto, o, si es opinión de la Compañía, que este producto ha sufrido daños debido Garantía no incluye la eliminación de estática o ruido generados externamente. Esta Garantía no incluye los costos incurridos en la Esta Garantía no es transferible y no cubre un producto adquirido, mantenido o utilizado fuera de los Estados Unidos o Canadá. Esta
la dirección indicada abajo. No devuelva este producto al Distribuidor. cubierta de garantía (por ejemplo, factura fechada de venta), especificación de los defectos, transporte prepagado, a la Compañía a los términos de esta Garantía, el producto junto con cualquier accesorio incluido en el empaque original se entregarán con prueba de Compañía) sin cargo alguno por las piezas y labores de reparación. Para obtener los servicios de reparación o reemplazo dentro de de los primeros 12 meses a partir de la fecha de compra original, tales defectos serán reparados o reemplazados (a opción de la condiciones y uso normales, se encontrara que este producto o alguna pieza presenta defectos materiales o de mano de obra dentro Audiovox Electronics Corporation (la “Compañía”) le garantiza a usted, el comprador original de este producto que si, bajo
Garantía Limitada de 12 Meses
sujetas a cambios y mejoras sin previo aviso. individuales pueden diferir. Las especificaciones están Las especificaciones son características; las unidades
Peso .................................................... 0,430 kg (15 oz)
(523/32 x 3 x 113/64 pulg)
Dimensiones .....................................145 x 75 x 30 mm
Adaptador de CC ................................... 9 V CC/100 mA
Atenuación de inserción de TV a ANT 50 – 806 MHz. .....-2 dB
Impedancia de entrada de audio ............13±3 kilohmios
Impedancia de salida de RF ...........................75 ohmios
Canales de salida de RF ........................................3 o 4
Nivel de salida de la portadora de video ...........69 dBμV
Especificaciones
localidad y solicite asistencia. como debe, llévelo al establecimiento especializado de su la FCC para usarlo. Si el modulador no está funcionando garantía y anular la autorización que le concede a usted del modulador puede ocasionar desperfectos, invalidar la Modificar o manipular indebidamente las piezas internas
cuando para que luzca siempre como nuevo.
• Limpie el modulador con un paño húmedo de vez en
• Proteja el modulador del polvo y de la suciedad.
deje caer.
• Maneje el modulador de forma gentil y cuidadosa. No lo
de temperatura normal.
• Utilice y guarde el modulador únicamente en entornos
inmediatamente.
• Mantenga el modulador seco. Si se moja, séquelo
Para disfrutar el modulador de RF por mucho tiempo:
Cuidado
Cable de
Audio y Video
ANTENNA /CABLE
TV
VHF/UHF
VHF/UHF
Cables coaxiales de 75 ohmios
Modulador RF
VHF/UHF
TV
Cable de
A
udio y Video
Cable coaxial
de 75 ohmios
Cable coaxial
de 75 ohmios
Modulador RF
TV
VHF
UHF
Transformador de
75 a 300 ohmios
Cable de
A
udio y Video
Modulador RF
CHANNEL 3/4
puso el televisor (3 o 4). el mismo canal en que modulador de RF en CHANNEL 3/4 del
2. Ponga el interruptor
en su zona. de señales televisivas para la difusión regular o 4, el que no se use póngalo en el canal 3
1. Encienda el televisor y
4. Cómo Usar el Interruptor CHANNEL 3/4
el piso. correctamente orientada en posición vertical o sobre Aviso: Esta unidad de potencia debe montarse
un tomacorriente de CA estándar. Enchufe el cable de alimentación del modulador de RF en
3. Cómo Enchufar el Modulador de RF
televisor. el conector de RF del modulador de RF y el conector TO TV del coaxial (incluido) entre Conecte el cable
Nada conectado al conector de RF del televisor
conexión. adecuado para hacer esta de 75 a 300 ohmios Use un transformador
de RF del televisor. de RF y la entrada UHF del modulador conector TO TV VHF/ coaxial entre el
3. Conecte un cable
ulador de RF. tor ANT IN del mod­este cable al conec-
2. Vuelva a conectar
del televisor. de la entrada de RF
1. Desconecte el cable
(p. ej., antena, VCR o señal de cable)
El TV tiene sólo terminales de tornillo VHF de 300 ohmios
Algo más conectado al conector de RF del televisor
Luego, siga las instrucciones correspondientes a ese tipo de conexión. posterior del televisor para determinar cuál de los siguientes casos coincide mejor con los conectores que tiene. La forma de conectar el modulador de RF al televisor depende de la entrada de RF que éste tenga. Revise el panel
2. Cómo Conectar al TV
Fuente
de video
Modulador RF
Fuente de video
Cable de Audio y Video
Modulador RF
Fuente de video
Cable de
Audio y Video
Modulador RF
estereofónica o monofónica. monofónica, ya sea que la fuente de video sea Aviso: La señal de audio se modula a una señal
de los conectores. codificación de colores video, guiándose por la y audio de la fuente de res de salida de video cable en los conecto­del otro extremo del
2. Enchufe los conectores
de RF. y audio del modulador res de entrada de video ofónico en los conecto­de audio y video estere­de un extremo del cable
1. Enchufe los conectores
Conexión de Video y Audio Estereofónico
conector de salida de S-Video de la fuente de video.
4. Enchufe el conector del otro extremo del cable en el
S-Video del modulador de RF. S-Video (no incluido) en el conector de entrada de
3. Enchufe el conector de un extremo del cable de
amarillo.
No enchufe el conector
los conectores. codificación de colores de
video. audio de la fuente de conectores de video y mos del cable en los
2. Enchufe los otros extre-
[izquierdo o derecho]). conector de AUDIO L o R RF (usando ya sea el video del modulador de de entrada de audio y ido) en los conectores de audio y video (inclu­de un extremo del cable
1. Enchufe los conectores
Conexión de Video y Audio Monofónico
video, guiándose por la de audio de la fuente de los conectores de salida extremo del cable en rojo y blanco del otro
2. Enchufe los conectores
amarillo.
No enchufe el conector
de RF. de audio del modulador los conectores de entrada estereofónico (incluido) en del cable de video y audio rojo y blanco de un extremo
1. Enchufe los conectores
Conexión de S-Video y Audio Estereofónico
tipo de conexión. siguientes casos coincide mejor con los conectores que tiene. Luego, siga las instrucciones correspondientes a ese depende de las salidas que ésta tenga. Revise el panel posterior de la fuente de video para determinar cuál de los La forma de conectar el modulador de RF a la fuente de video (reproductor de DVD, sistema de videojuego, etc.)
1. Cómo Conectar a la Fuente de Video
Siga estos pasos para conectar su modulador de RF.
Conexiones
ON
del modulador de RF. la placa base para separarla inferior de la placa y presione lengüeta de cierre en la parte el modulador de RF, tire de la base luego de haber colocado Aviso: Para extraer la placa
de RF. para fijar la placa al modulador
que tiene las almohadillas de goma. Seguidamente, voltee el modulador de RF sobre la cara
sobre la cara lateral del modulador de RF.
de cierre de la placa base, RF hasta que calce la lengüeta por debajo del modulador de Deslice la placa base (incluida)
Pegue las almohadillas adhesivas de goma (incluidas)
Para colocar el modulador de RF en posición horizontal:
Para colocar el modulador de RF en posición vertical:
Puede colocar el modulador de RF en posición vertical u horizontal.
entrada del cable como sea posible. conectado al sistema de puesta a tierra del edificio tan cerca del punto de correcta a tierra, y estipula especialmente que el cable a tierra debe estar Instalaciones Eléctricas que establece los lineamientos para una conexión sistema de televisión por cable al artículo 820-22 del Código Nacional para recordatorio tiene la intención de llamar la atención de los instaladores del Aviso para los instaladores del sistema de televisión por cable: Este
autorización que concede la FCC al usuario para usar este equipo. parte responsable del cumplimiento de la normativa podrían anular la Los cambios o modificaciones no aprobados expresamente por la
del modulador de RF. Si no puede eliminar la interferencia, la FCC exige que interrumpa el uso
localidad
• solicitando la asistencia de un establecimiento especializado de la
un circuito eléctrico distinto al del receptor
• conectando el modulador de RF a un tomacorriente que forme parte de
• alejando el modulador de RF del receptor Intente eliminar la interferencia: causando el modulador.
interferencia, apáguelo. Si se elimina la interferencia es porque la está funciona correctamente. Para determinar si el modulador está causando El modulador puede causar interferencia de TV o radio, incluso cuando
un funcionamiento no deseado. aceptar toda interferencia que reciba, incluida aquélla que pueda causar dispositivo no debe causar interferencia y (2) este dispositivo debe funcionamiento está sujeto a las siguientes dos condiciones: (1) Este Este dispositivo cumple con la sección 15 de las normas de la FCC. Su
Lo que Usted Debe Saber, de acuerdo con la FCC
Instalación
incluido)
• 1 transformador de 75 a 300 ohmios adecuado (no
• 1 cable coaxial adicional (no incluido)
• 1 cable de S-Video (no incluido)
usar los siguientes accesorios: el componente de entrada, también puede ser necesario Dependiendo de los conectores que tengan el televisor y
Estos son todos los cables necesarios para empezar.
• 1 cable coaxial de 0,9 m (6 pies)
• 1 cable de audio y video de 0,9 m (3 pies)
televisor: los siguientes cables para conectar componentes al Además del modulador de RF, este equipo contiene
Lo Que Incluye
RF del televisor. satélite, por ejemplo) en una señal televisiva de RF que puede verse a través del conector de y video independientes (de una cámara de video, computadora, VCR portátil o receptor de Este equipo de modulación de RF incluye todo lo necesario para convertir las señales de audio
See reverse for English instructions
Manual del Usuario del Modelo DH93RF
con Entrada de S-Video
Equipo de Modulación de RF
Loading...
