INTRODUCCION
Esta publicación está dirigida a los técnicos en electrónica, como ayuda para la reparación de los
televisores equipados con el Chasis CH-10C5. En este manual se explica la teoría de funcionamiento de cada una de las secciones que componen este chasis y se pondrá énfasis en aquellos circuitos
que requieren ser estudiadas con detalle. Además, este manual de entrenamiento enfatizará en los
puntos de pruebas claves para el diagnóstico del televisor y así lograr una reparación en forma
oportuna.
Nota: Se pretende que esta publicación sea utilizada como una herramienta didáctica solamente.
No está destinada a reemplazar los manuales de servicio. En los manuales de servicio de Thomson,
para este tipo de receptores, se encontrará información acerca de refacciones, procedimientos de
seguridad y alineamientos, y deben ser consultados antes de efectuar cualquier servicio. La información en esta publicación es tan exacta como fue posible al momento de su publicación. El diseño
de circuitos y los diagramas están sujetos a cambios sin previo aviso.
INFORMACION SOBRE MEDIDAS DE SEGURIDAD
La información sobre medidas de seguridad está contenida en los manuales de servicio Thomson.
Todos los requisitos de seguridad del producto deberán cumplirse antes de devolver el producto al
cliente. Los técnicos electrónicos en servicio que ignoren las medidas de seguridad u omitan realizar las verificaciones de seguridad, pueden ser responsables de todos los daños que resulten y
también pueden exponerse a sí mismos o a terceros a posibles lesiones.
Todos los circuitos integrados, los dispositivos de montaje superficial y muchos otros semiconductores son sensibles a las descargas
electrostáticas y requieren, por lo tanto, técnicas de manejo especiales.
Preparado por: Primera Edición- Primera Impresión
Thomson Latinoamérica Copyright 2003 Thomson Inc.
Impreso en México Marcas Registradas
CONTENIDO
Descripción del chasis ........................................................................................................ 5
Designación de los componentes ....................................................................................... 7
Definición de voltajes ......................................................................................................... 7
Panel de conectores del chasis CH-10C5 ........................................................................... 8
El control remoto de los televisores con chasis CH10C5 .................................................. 9
FUENTE DE ALIMENTACIÓN PRINCIPAL .............................................................. 14
Descripción general. ........................................................................................................... 14
Entrada de CA y voltaje B+ no regulado (B+-Raw) ........................................................... 15
Fuente de espera ................................................................................................................. 16
Circuito desmagnetizador de pantalla ................................................................................ 16
Operación de la fuente de espera........................................................................................ 17
Operación de la fuente principal en el modo de arranque (encendido) ............................. 23
Circuito de protección de sobre corriente y sobre voltaje. ................................................. 25
Búsqueda y solución de fallas ............................................................................................ 25
DEFLEXIÓN HORIZONTAL Y VERTICAL ............................................................... 27
Generalidades de los circuitos de deflexión ....................................................................... 27
Conceptos básicos de los circuitos de deflexión ................................................................ 28

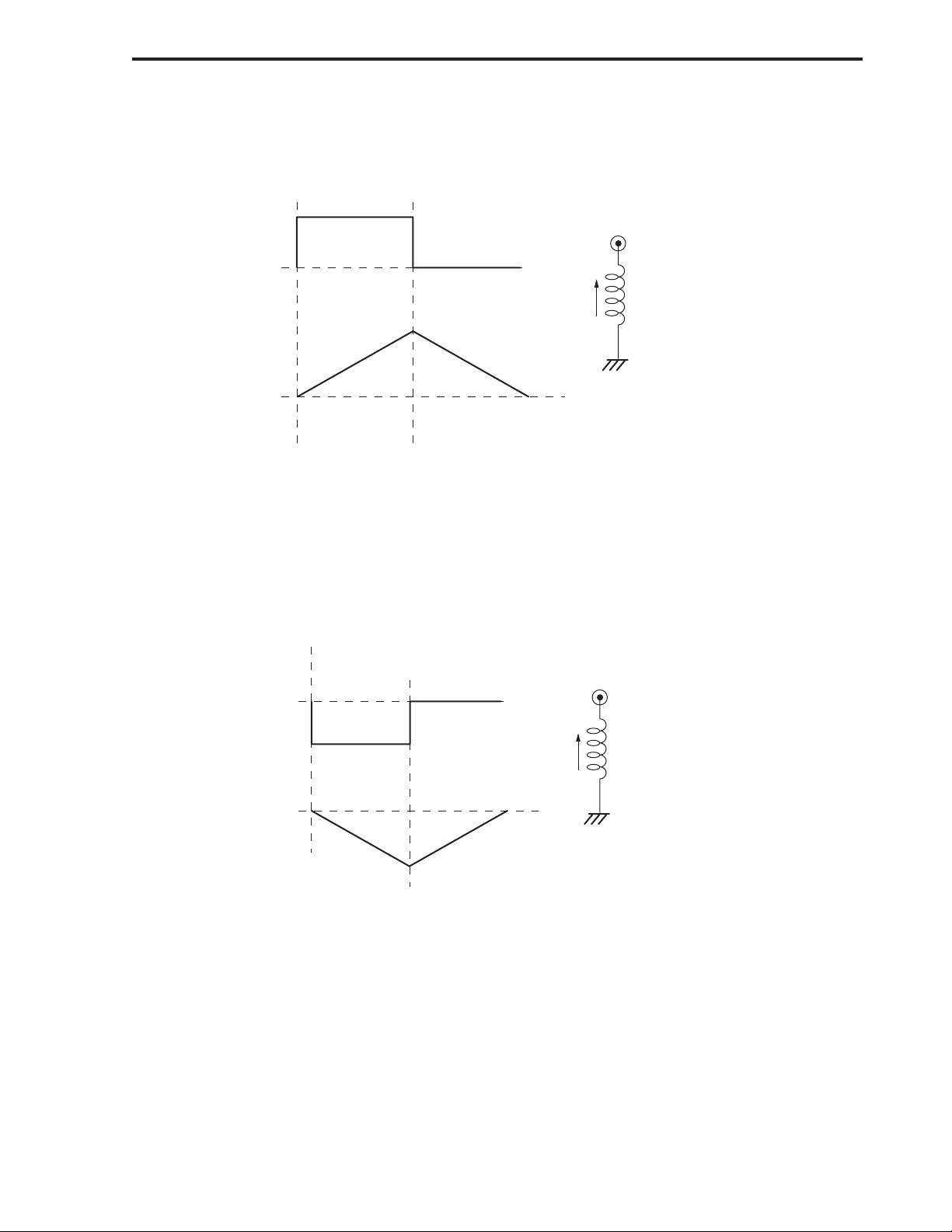

Conceptos básicos de un inductor ...................................................................................... 30
Generalidades de la etapa de deflexión horizontal ............................................................. 32
Separador de sincronía y oscilador H ................................................................................. 33
Excitador H y transformador acoplador ............................................................................. 33
Transformador de alto voltaje ............................................................................................ 36

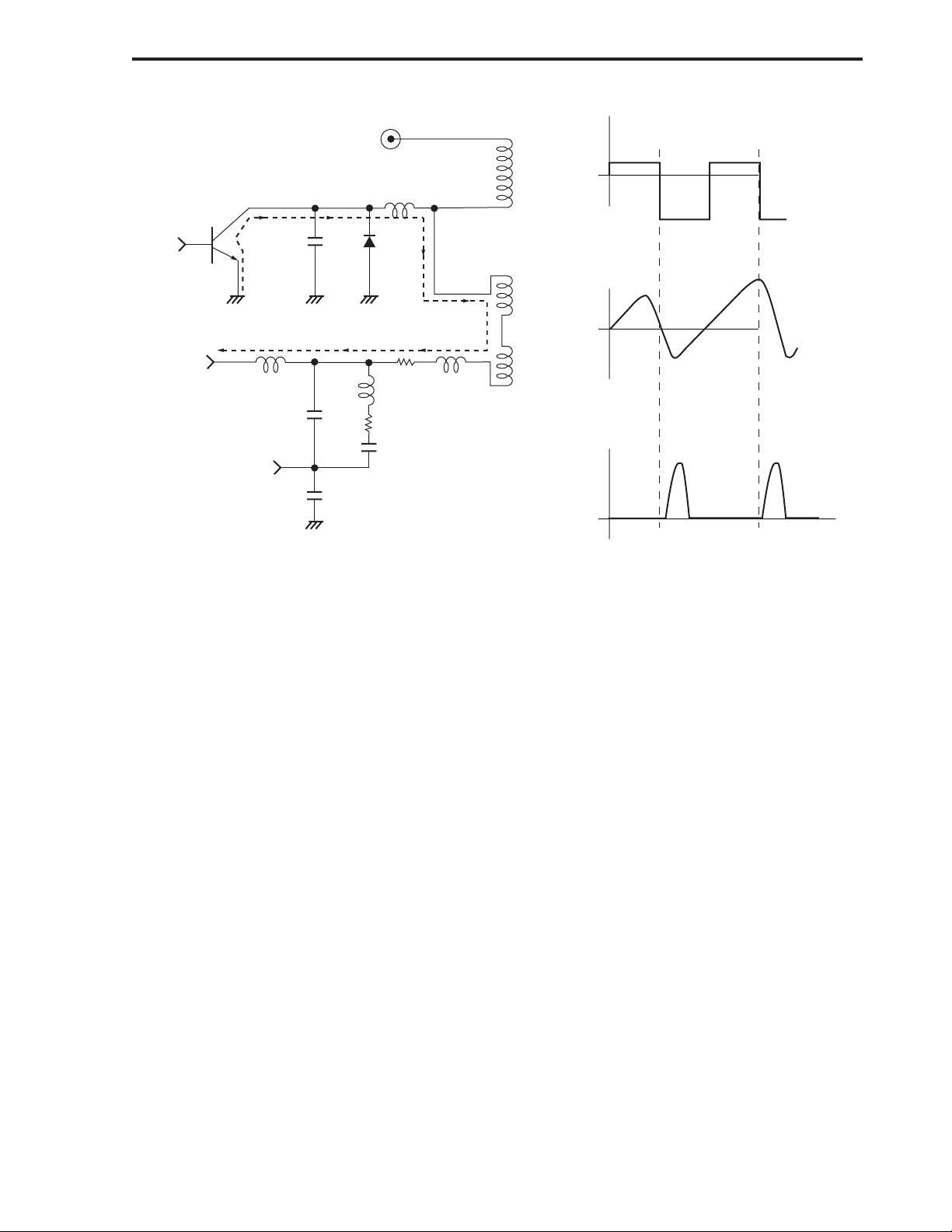

Deflexión horizontal ........................................................................................................... 39
Corrección de efecto cojín.................................................................................................. 39

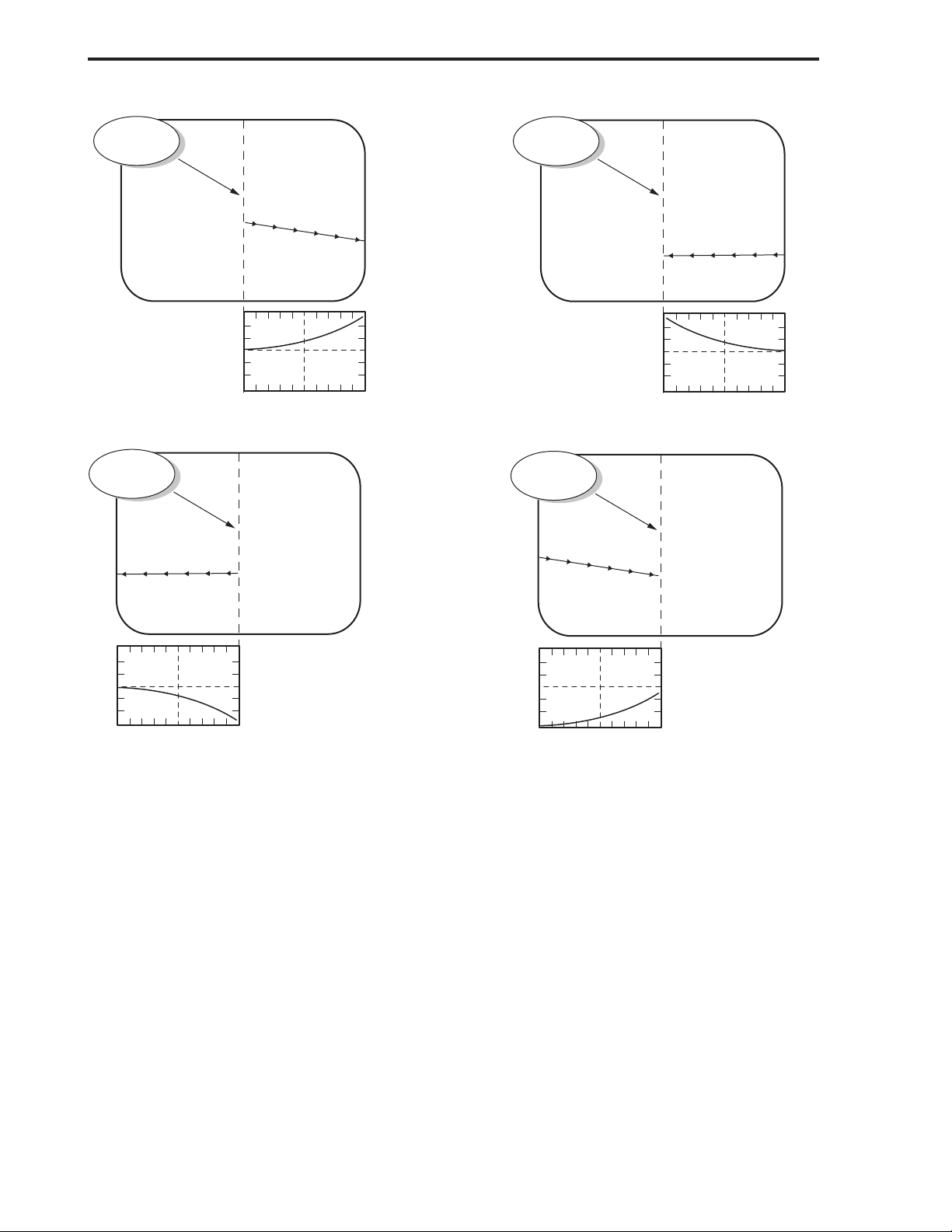

Corrección de linealidad horizontal ................................................................................... 39

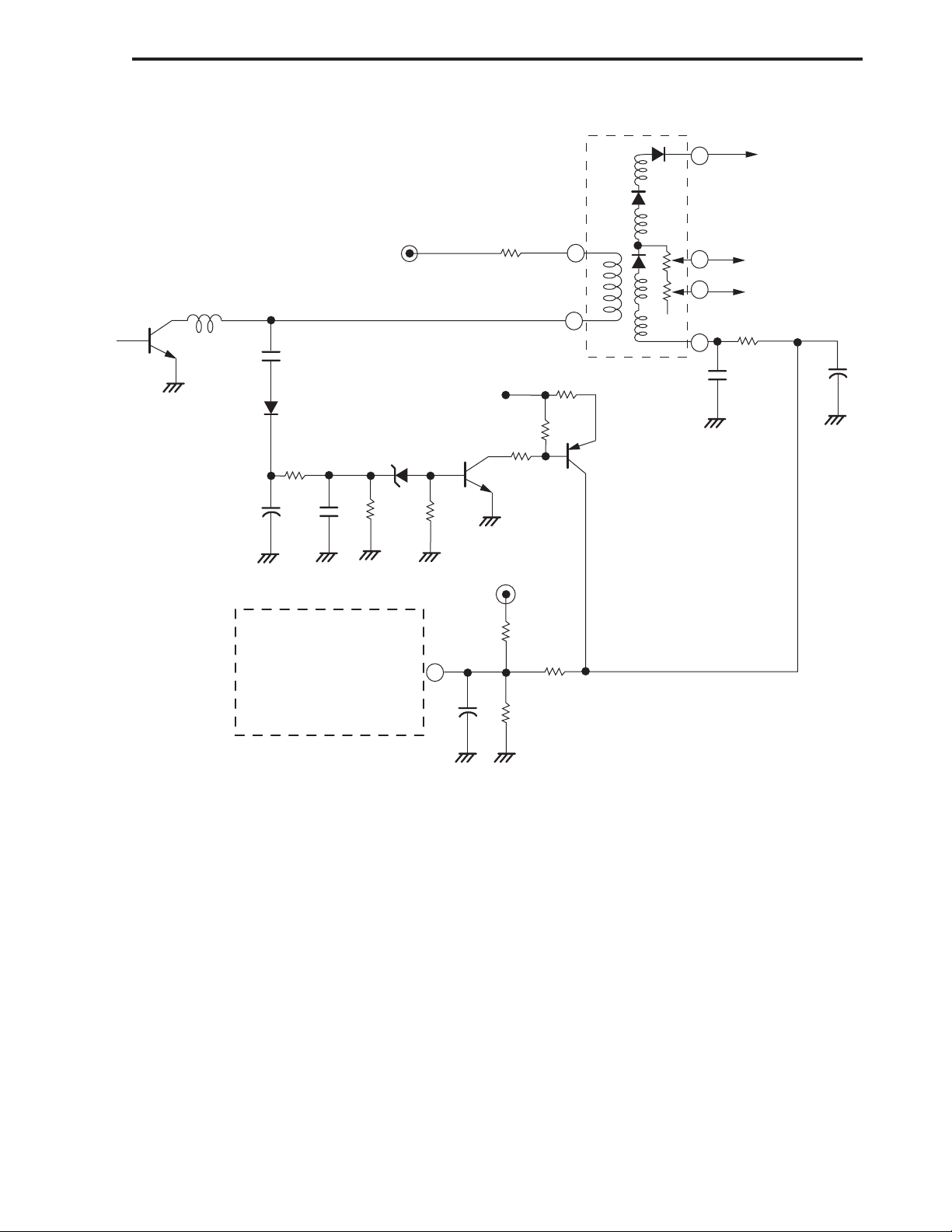

Circuito de protección contra Rayos-X .............................................................................. 40
Referencia de corriente de haz (para proceso Y/C)............................................................ 41

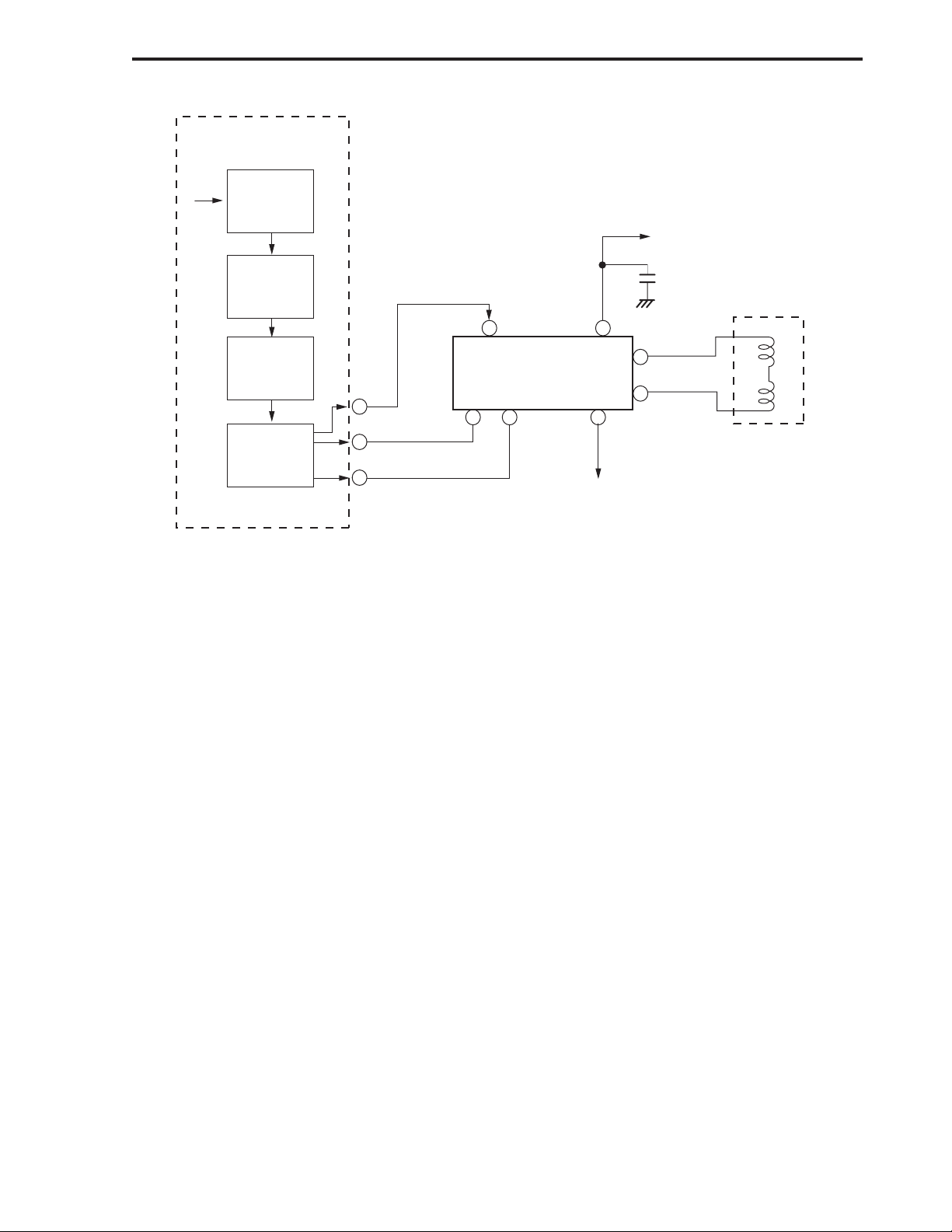

Circuito de salida vertical ................................................................................................... 42
Localización de fallas en deflexión H y V.......................................................................... 45
SISTEMA DE CONTROL ............................................................................................... 46
Generalidades. .................................................................................................................... 46
Principios básicos sobre el funcionamiento de un microprocesador ................................. 47
Circuito de reset.................................................................................................................. 47
Control del encendido ........................................................................................................ 50

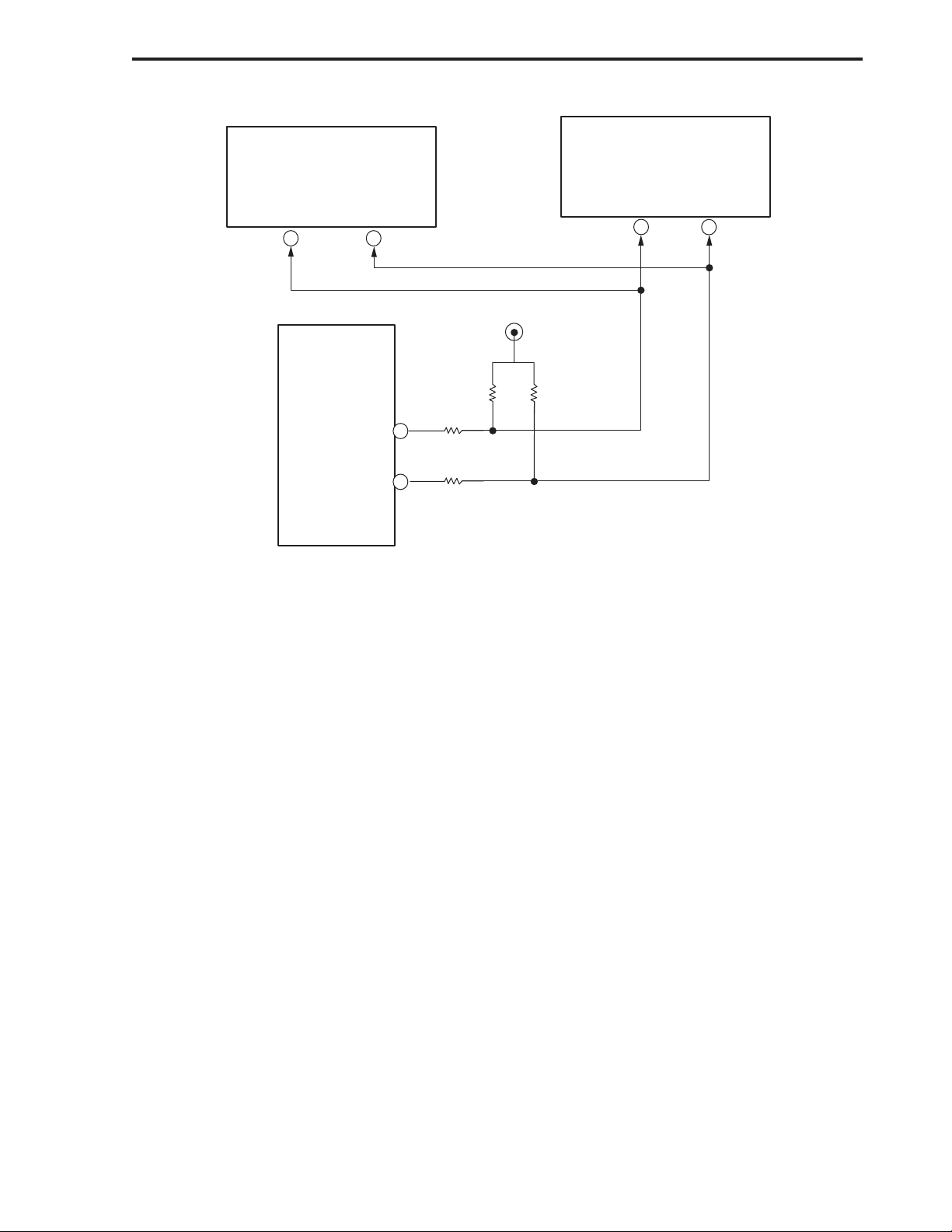

Comunicación de datos con la EEPROM .......................................................................... 51
Comunicación de datos entre el microprocesador y el sintonizador .................................. 52
Comunicación de datos entre el uP, el Multi-Chip y el procesador de audio..................... 52
Entradas de datos al microprocesador ................................................................................ 54
Circuito Selector de entradas.............................................................................................. 55
Despliegue de datos en pantalla (OSD) .............................................................................. 56
Búsqueda y solución de fallas en el Sistema de Control .................................................... 56
Modo de Servicio en el Chasis CH-10C5 ........................................................................... 59
SINTONIZADOR ............................................................................................................. 60
Principios de operación de un sintonizador ........................................................................ 60
Inductores y capacitores ..................................................................................................... 60

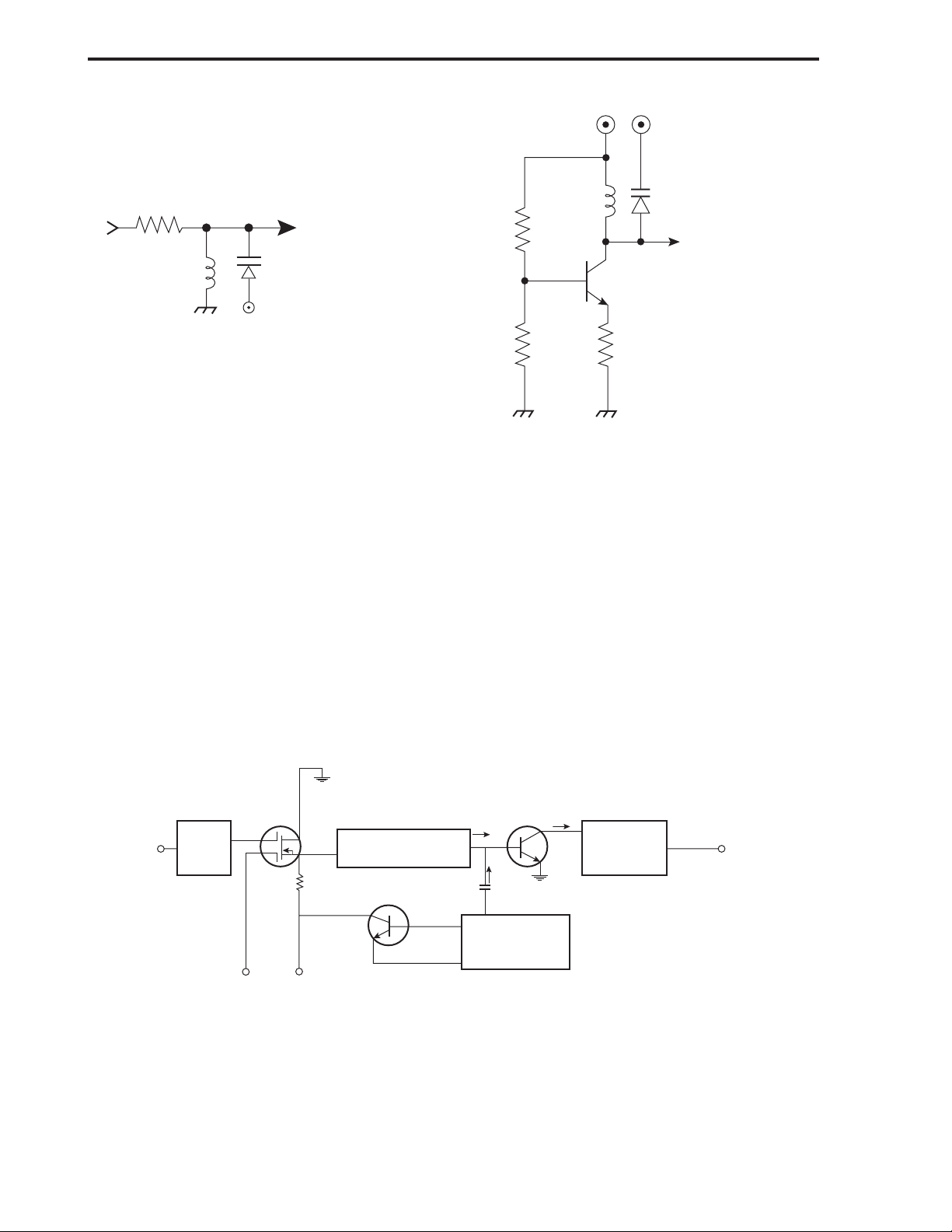

El diodo varactor ................................................................................................................ 61
Diagrama a bloques de un sintonizador típico ................................................................... 62
Sintonizador del chasis CH-10C5....................................................................................... 66
Búsqueda y solución de fallas en el bloque sintonizador ................................................... 66
Fallas típicas en el sintonizador .......................................................................................... 68
CIRCUITOS DE FI .......................................................................................................... 69

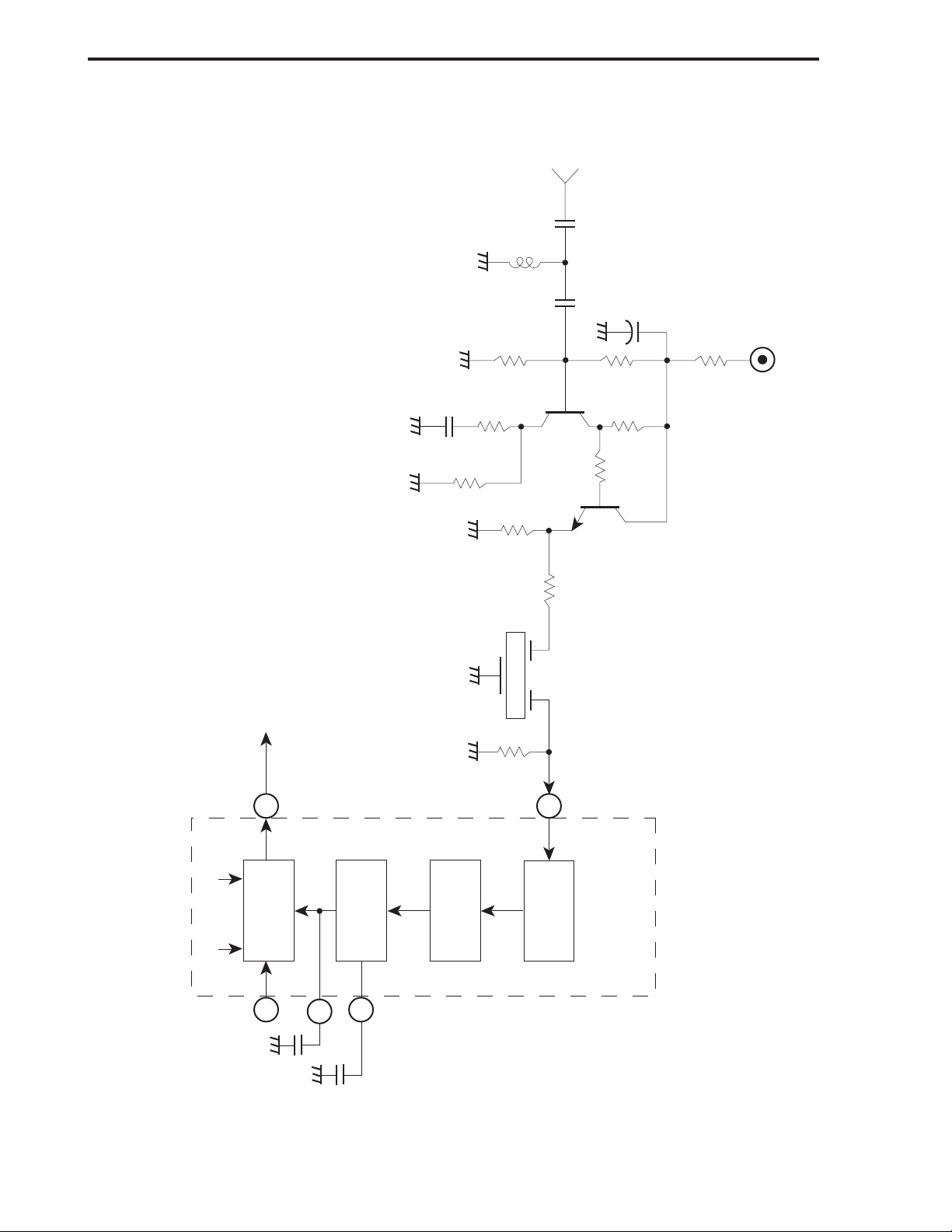

Salida FI y filtro SAW ........................................................................................................ 69
FI-Video .............................................................................................................................. 71
FI-Sonido ............................................................................................................................ 73
Proceso de luminancia y crominancia ................................................................................ 73
Proceso de la señal de video ............................................................................................... 73
Proceso de la señal de Luminancia (Y) .............................................................................. 75
Proceso de Crominancia (C) y obtención de RGB ............................................................. 77

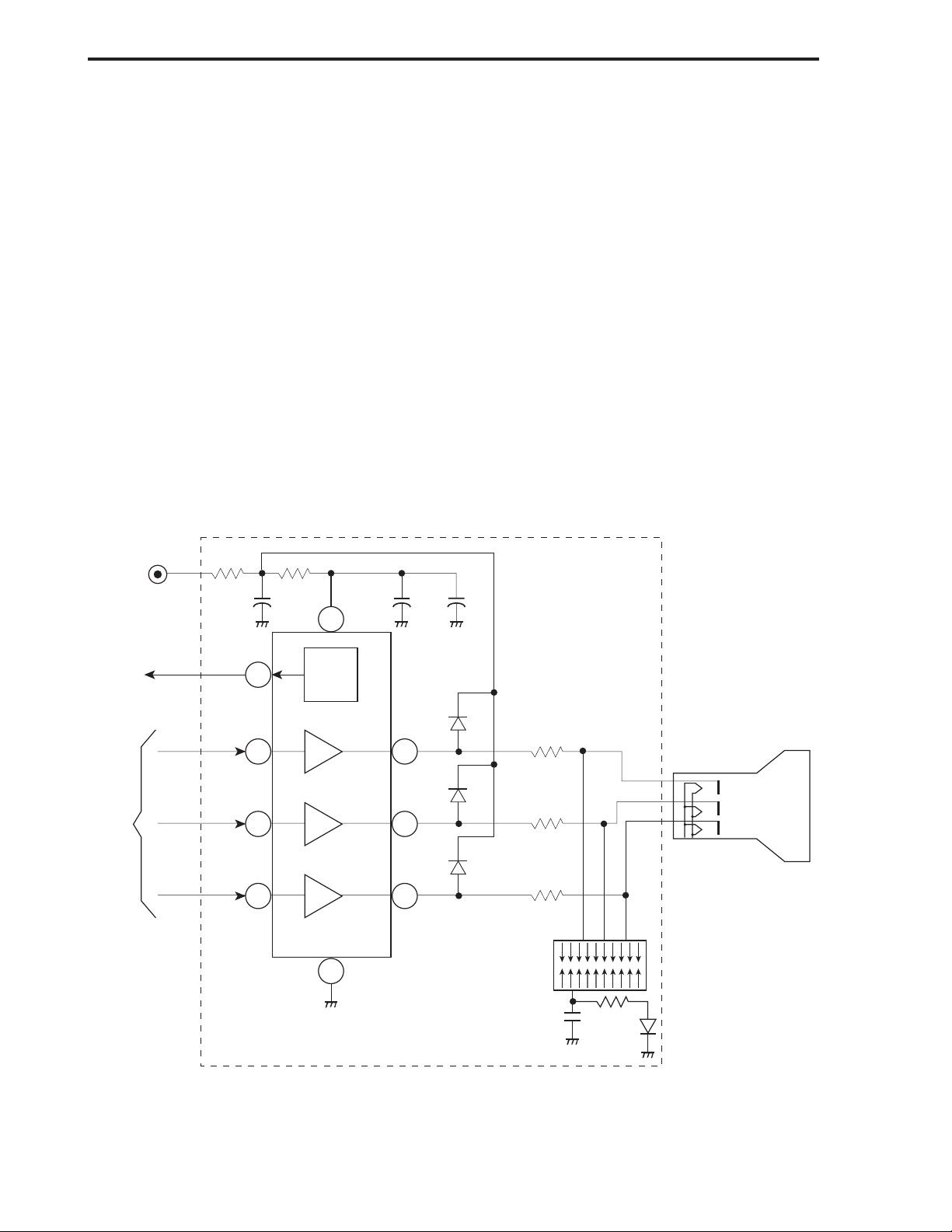

Circuito de control de TRC ................................................................................................ 78
MÓDULO DE ENTRADAS DE AUDIO Y VIDEO ...................................................... 80
Descripción general del circuito selector A/V.................................................................... 80
Entradas de audio y video ................................................................................................... 80
Pre-selección de señales de entrada ................................................................................... 80
Señales A/V de salida ......................................................................................................... 83
Búsqueda y solución de fallas ............................................................................................ 83
No conmuta las señales de entrada ..................................................................................... 83
CIRCUITO DE AUDIO ................................................................................................... 85
Descripción general del circuito de audio .......................................................................... 85
Circuito excitador de Audio (N606) ................................................................................... 85

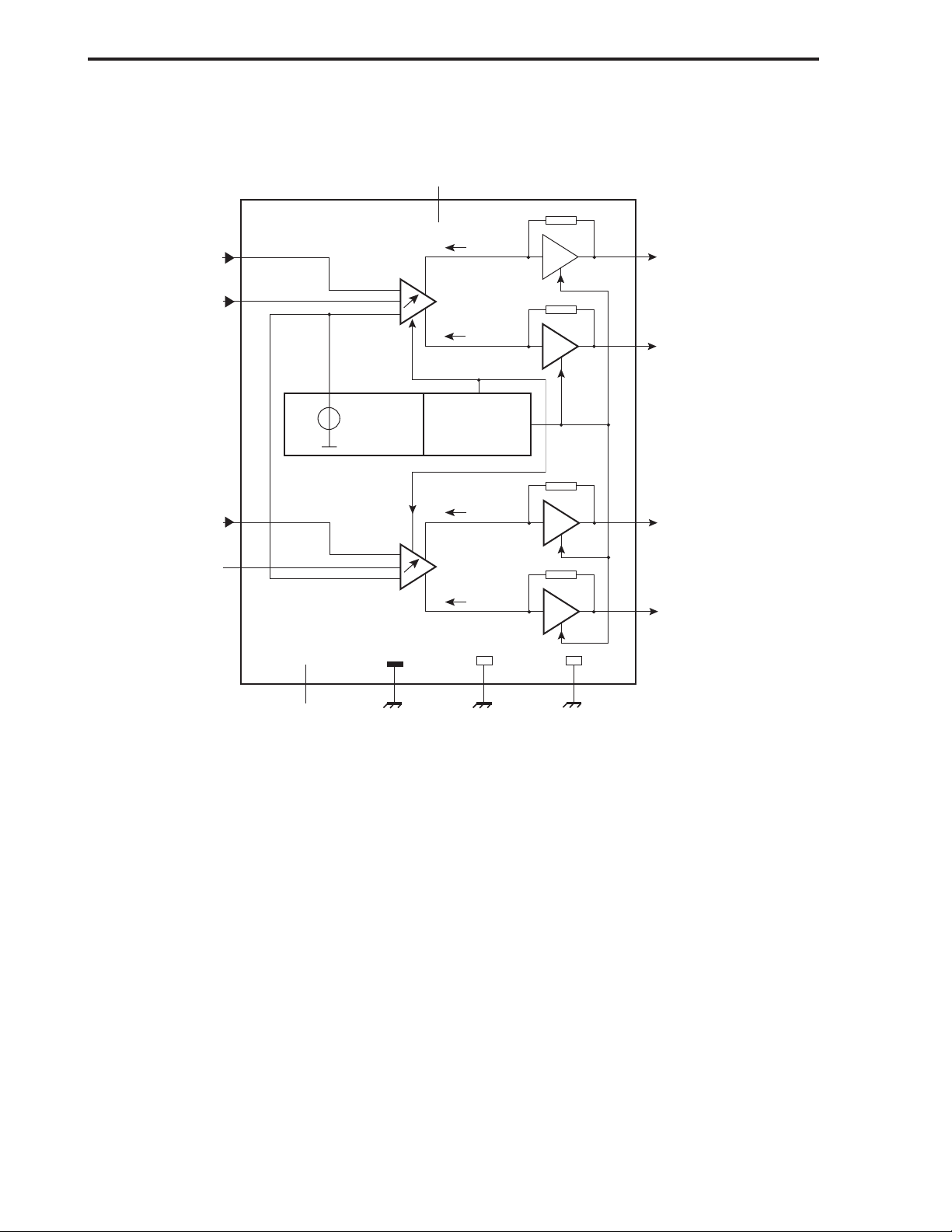

Circuito Amplificador de potencia de Audio...................................................................... 86
Búsqueda y solución de fallas ............................................................................................ 87
APÉNDICE ....................................................................................................................... 89
4 Manual de entrenamiento para televisores RCA con chasis CH-10C5
INTRODUCCIÓN
El chasis CH-10C5 es el chasis mas reciente de la línea de televisores de Thomson y bajo la marca
RCA. A diferencia del chasis ATC113 y CTC203, el chasis CH-10C5 posee circuitos y características
únicas, desde del punto de vista de menú de usuario como desde el punto de vista de circuitos
electrónicos.
La designación de los componentes en el diagrama es muy similar a los chasis usados anteriormente,
excepto los transistores y circuitos integrados que se denominan con las letras V y N & D
respectivamente. Además, todos los componentes son discretos y se montan de un solo lado del
circuito impreso, lo cuál facilita el diagnóstico y la reparación de los circuitos.
En este chasis se utilizan transistores de conmutación (lineal) y de amplificación (no lineal), por
ello, cuando un transistor conmutador está apagado posee un voltaje menor a 0.6 V en su base, y el
requisito para que conduzca es que debe haber 0.6 V en su base.
Para efectuar cualquier tipo de diagnóstico y reparación de este chasis es importante contar con el
manual de servicio, ya que ahí encontrará información detallada de los componentes involucrados
en cada función del televisor..
Con el fin de facilitar la explicación en este manual de entrenamiento designaremos las terminales
los circuitos integrados como sigue:
N001-5.- que significa la terminal 5 del circuito integrado N001.
V433-C.- significa el colector del transistor V433.
El manual de entrenamiento del chasis CH10C5 estudiará y explicará las siguientes áreas principales:
• Fuente de alimentación principal.
• Fuentes de alimentación secundarias.
• Deflexión horizontal.
• Deflexión vertical.
• Sistema de Control.
• Sintonizador.
• F.I.
• Circuito procesador de Video.
• Control y Excitador del TRC.
• Audio.
En cada sección se incluirán diagramas a bloques, explicando con detalle el funcionamiento de sus
partes; también se contará con diagramas explicativos de la operación de circuitos (con flujos de
señal y oscilogramas).;
Se incluye una sección de apéndices, donde se proporciona información adicional; por ejemplo,
tablas de voltajes en las terminales de los circuitos integrados principales, diagrama de alambrado
de placas, tablas con los ajustes completos en Modo de Servicio, etc.
5Generalidades
Descripción del chasis.
El chasis CH-10C5 fué diseñado para soportar modelos de televisores con cinescopio de 25 y 29
pulgadas, tanto de la línea 1R (casi planos) como para televisores con pantalla plana. La designación de los números de modelos difiere de los modelos usados anteriormente en los chasis Thomson.
Todos los modelos inician con las letras MCR, seguido se encontrará 2 dígitos y el carácter que
indica R para televisores con cinescopios casi planos y F para modelos con cinescopios planos.
Los televisores con pantalla plana poseen dependiendo del tamaño de características de entradas de
video compuesta, S-Video ó video componente, tanto frontales como posteriores, así como salidas
de video compuesta posterior y la conmutación se efectúa a través del control remoto. Todos lo
modelos con este chasis CH-10C5 poseen control de tonos de audio y balance para ajustar la calidad de sonido, así como de un filtro peine digital que mejora la separación de la señal de luminancia
y crominancia. Todas la entradas y salidas de Audio son estéreo. Esto es importante para aprovechar
mejor los equipos DVD, Receptores de satélite, VCRs Hi Fi, Cámaras digitales y cualquier otra
fuente de audio con señales izquierda y derecha con capacidad de efecto “ambiental” (surround
sound). Entre las características importantes el CH-10C5 posee recepción de información closed
6 Manual de entrenamiento para televisores RCA con chasis CH-10C5
caption; capacidad para manejar más de 100 canales de TV abierta y de cable; etc. También cuenta
con la propiedad Black Streetch, que mejora el contraste de zonas negras en imágenes donde predo-
minen los claros; y con un circuito SVM (Scan-Velocity Modulation o modulación de velocidad de
rastreo) que incrementa el detalle de los objetos en pantalla, produciendo bordes más nítidos e
imágenes más definidas.
Uno de las características principales de este chasis es su capacidad multiformato, que permite
procesar en él señales NTSC, PAL y SECAM, sin ningún tipo de modificación. En el momento en
que el televisor recibe una señal de cualquiera de estos formatos, lo detecta de manera automática
y se configura internamente para manejar el estándar de video adecuado. Esta característica permite vender el mismo tipo de televisor en prácticamente todo el mundo, sin ninguna diferencia interna
en sus circuitos. Paralelamente, cuenta con una fuente de tipo conmutado de amplio espectro, que
permite conectarlo a cualquier tipo de línea de alimentación; desde 100Vac hasta 250Vac, sin importar la frecuencia (50/60Hz).
Nota: por ser el formato preponderante en América, toda la explicación futura se basará en el
estándar NTSC.
Figura 1. vista posterior del televisor con chasis CH-10C5
El chasis CH-10C5 es un chasis altamente integrado, cuya operación se basa en dos circuitos integrados principales: el Sistema de Control (N001) y el Chip Multi (N301).
Designación de los componentes
Tanto la apariencia física como el diseño interno de los televisores basados en el chasis CH10C5,
han variado considerablemente; por ejemplo, en estos equipos se ha optado por una nomenclatura
que identifica con claridad el circuito al que pertenece un componente, con el solo hecho de ver su
número. Cada componente está identificado por un código como el siguiente:
LLNxx
Donde:
LL = Letras que identifican el tipo de componente:
N = Circuito integrado
V = Transistor
VD = Diodo
R = Resistor
C = Capacitor
L = Inductor
Z = Cristal oscilador o filtro cerámico
TB o T = Transformador
7Generalidades
N = Sección a la que pertenece el componente:
0 = Sistema de Control
1 = Sintonizador y Componentes auxiliares del Sistema de Control
2 = Manejo de luminancia y croma, y componentes auxiliares del Chip Multi
3 = Multi Chip
4 = Circuitos de deflexión horizontal y vertical
6 = Circuito de Audio
8 ó Q = Fuente de poder
S = Placa selectora de entrada A/V
K = Placa del panel frontal y receptora de control remoto
Y = Placa de control de TRC
xx = Número del componente particular.
Si se encuentra que el C448 está defectuoso, con la simple nomenclatura podemos determinar que
se trata de un capacitor de la etapa de deflexión H-V; ó si el NY01 tiene problemas, rápidamente
sabremos que se trata de un circuito integrado de la placa de control del TRC.
Definición de voltajes
Al momento que se hable de voltajes, siempre que sea posible se usará esta convención: +5Vr se
refiere a una fuente de voltaje positivo con un valor de 5 volts con el equipo encendido. Esto se
debe a que en el chasis CH10C5 existen básicamente dos condiciones distintas: los voltajes en
espera (stand-by) y los voltajes con equipo encendido (run); por lo tanto, el subíndice –s implica
una medición estando el equipo conectado a la línea de AC pero apagado; y el subíndice –r, indica
8 Manual de entrenamiento para televisores RCA con chasis CH-10C5
que la medición se hace con el equipo encendido. Si no se coloca ningún subíndice, se asume que el
televisor está encendido, a menos que el texto indique lo contrario.
PRECAUCION:- El chasis CH10C5 cuenta con una fuente conmutada que permite que la mayor
parte de los circuitos del televisor estén aislados eléctricamente de la línea de AC; sin embargo, en
el lado “primario” de dicha fuente el circuito no cuenta con este aislamiento. Por lo tanto, decimos
que en el televisor existe una tierra “caliente” o no aislada (se representa con el símbolo
tierra “fría” o aislada ( ). Tenga especial cuidado al hacer mediciones en el área de la fuente que
tiene tierra “caliente”, para evitar descargas eléctricas e incluso daños al televisor, al equipo de
medición o a usted mismo. Siempre que vaya a hacer mediciones en la porción de tierra caliente,
utilice un transformador de aislamiento entre el televisor y la línea de AC.
Panel de conectores del chasis CH-10C5.
Los televisores basados en este chasis, brindan al usuario la posibilidad de conectar a su televisor
hasta tres distintas señales de video compuesto externo (en formato S-Video y Video YPrPb), con
sonido estéreo. Ver figura 2
), y una
Figura 2. Panel posterior del TV con chasis CH-10C5
En la parte superior podemos ver un juego de salidas de A/V, de modo que la misma señal que
estemos observando y escuchando en nuestro televisor, pueda ser enviada hacia un dispositivo
externo (una VCR, un proyector de video, etc.).
Luego, encontramos dos juegos de entradas A/V estéreo, identificadas como Video-1 y Video-2. En
ellas, podemos conectar la señal de una VCR, una cámara de video, una consola de juegos, etc.
En este panel utilizado como ejemplo, encontramos unas entradas de video tipo componente (YPrPb).
Esto es para conectarse a equipos de video que cuenten con este tipo de salidas, que dan mayor
calidad incluso que la entrada S-Video.
Finalmente, en la parte inferior encontramos la entrada de video No. 3, que corresponde precisamente a la entrada S-Video, especialmente dedicada para la conexión de un DVD externo; y en el
extremo derecho encontramos la entrada RF para la conexión de una antena externa de VHF ó UHF.
Todos los modelos de televisor basados en el chasis CH10C5, poseen también una entrada de señal
de video en el panel frontal; esto facilita por ejemplo la conexión de una cámara de video. Esta
entrada se encuentra conectada eléctricamente a la entrada Video-1 del panel posterior.
9Fuente de alimentación principal
Tipo
Modelo Tamaño
MCR66R400 25" CASI PLANO 1 3 0 0 1
MCR61TF30 25" PLANO 1 3 1 0 1
MCR68R420 29" CASI PLANO 1 2 1 1 1
MCR68TF800 29" PLANO 1 2 1 1 1
cinescopio
# Entradas A/V
Frontal (video
compuesto)
# Entradas A/V
Posterior (video
compuesto)
#
Entradas
S-Video
# Entradas
YPrPb (video
componente)
# Salidas
A/V
Tabla 1. Tabla de referencia de entradas y salidas de video
El control remoto de los televisores con chasis CH10C5
El control remoto que se utiliza en los televisores basados en el chasis CH10C5, es muy distinto a
los que se habían utilizado en los modelos anteriores de televisores RCA. Es muy importante para
el técnico de servicio conocer este accesorio, ya que es indispensable para entrar al modo de servicio y realizar los ajustes electrónicos del televisor. Ver figura 3.
Este control es del tipo multifuncional; esto es, puede manejar hasta dos aparatos adicionales a su
televisor (por ejemplo, una VCR y un reproductor de DVD) y podrá ser programado para manejar
VCR y DVD de marcas distintas a RCA (desde fábrica, el remoto posee códigos para una VCR y un
DVD marca RCA). Veamos una descripción de cada una de sus teclas:
ON-OFF
Encendido y apagado del equipo que se esté manejando.
DVD-VCR-TV
Selección del equipo que se desea controlar con el control remoto. De manera predeterminada, el
remoto está en modo TV.
VOL+/-
Aumenta o disminuye el volumen del sonido en el televisor.
10 Manual de entrenamiento para televisores RCA con chasis CH-10C5
DVD
VCR TV
ON
OFF
+
VOL
MUTE
GO BACK
-
CLEAR MENU
OK
PRESETS SKIP
GUIDE
123
456
78
INPUT
+
-
INFOCC
ANTENNA
0
CH
9
REVERSE PLAY FORWARD
PAUSESTOPRECORD
AGAIN
SPEED SEARCH
ZOOM OPEN CLOSE
Figura 3. Control remoto del televisor con chasis CH-10C5
11Fuente de alimentación principal
MUTE
Deja sin sonido al televisor.
GO BACK
Regresa al canal ó a la función seleccionada previamente.
CH+/-
Cambia de canal en forma ascendente o descendente.
CLEAR
Borra la pantalla de cualquier menú o despliegue, permitiendo una imagen normal. También cancela el temporizador de Saltar (SKIP, ver más adelante).
MENU
Despliega el menú de usuario en pantalla, para que controle aspectos como el brillo, color, tinte,
contraste, bajos, agudos, temporizador, control paterno de los canales, etc.
FLECHAS
Permiten navegar en el menú de usuario, y ajustar los parámetros ahí desplegados.
OK
Si se encuentra en el menú de usuario, selecciona la opción que esté resaltada en ese momento.
PRESETS
Alterna entre los cuatro modos de imagen predefinidos desde fábrica (consulte el manual de usuario, para mayor información).
CC
Activa la opción de Closed Caption.
SLEEP
Enciende y apaga el televisor en tiempos predeterminados por el usuario.
INFO
Muestra en pantalla la información del canal sintonizado.
SKIP
Fija un retardo para que se regrese al canal original (GO BACK); originalmente, es de 30 segundos;
pero puede ser incrementado por el usuario. Para cancelar esta opción, presione CLEAR.
0-9
Teclas numéricas, para introducir directamente el canal que se desea sintonizar.
Nota: Para sintonizar canales del 2 al 9, presione primero el “0”; por ejemplo “0 - 5” sintonizará
el canal 5. Para sintonizar canales del 10 al 99, sólo presione los números correspondientes;
por ejemplo, “3 – 5” sintonizará el canal 35. Para canales del 100 en adelante, presione la
tecla del primer dígito por un par de segundos; y cuando en pantalla aparezca dicho número
seguido por dos guiones, introduzca los otros números del canal.
12 Manual de entrenamiento para televisores RCA con chasis CH-10C5
INPUT
Selecciona la entrada de video que se va a desplegar en pantalla, en este orden: Antena à Video-1 à
Video-2 à Video-3 à Antena.
Nota: Los botones que mencionaremos de aquí en adelante, sólo funcionan con el remoto en modo
VCR o en modo DVD.
ANTENNA
En el modo VCR, sirve como un conmutador entre señal de VCR o señal de antena.
REVERSE
Retroceso rápido de la cinta o el DVD.
PLAY
Reproducción normal de la cinta o el DVD.
FORWARD
Avance rápido de la cinta o el DVD.
RECORD
Pone la VCR en modo de grabación.
STOP
Detiene el movimiento de la cinta o el DVD.
PAUSE
Coloca la cinta o el DVD en modo de pausa.
AGAIN (sólo modo DVD)
Vuelve a reproducir los últimos segundos del DVD que se esté observando (sólo en aparatos que
tengan dicha característica).
SPEED (sólo en modo VCR)
Selecciona la velocidad de grabación de la VCR.
ZOOM (sólo en modo DVD)
Acerca o aleja la imagen, simulando un zoom óptico.
SEARCH (sólo en modo VCR)
Activa la búsqueda de segmentos de video en cintas que posean dicha característica (sólo si el
aparato tiene activada dicha función).
OPEN-CLOSE (sólo en modo DVD)
Abre o cierra la charola donde se coloca el DVD.
Como ya se mencionó, este control es programable; así que puede controlar una VCR y un DVD,
pese a que no sean de la marca RCA. Para conocer la forma de programarlo y las marcas con las que
puede trabajar, consulte el manual de usuario.
13Fuente de alimentación principal
En algunos modelos de televisores, el control remoto incluido es de tipo sencillo; esto es, carece de
las teclas para controlar VCR y DVD.
Modelo
MCR66R400
MCR61TF30
MCR68R420
MCR68TF800
Tipo de control remoto
RCR111TB1
Universal
RCR111TB1
Universal
Tabla 2. Tabla de referencia para controles remotos
14 Manual de entrenamiento para televisores RCA con chasis CH-10C5
FUENTE DE ALIMENTACIÓN PRINCIPAL
Descripción general.
En televisores RCA con chasis CH-10C5, el bloque de fuente de poder es de tipo conmutado y su
operación se divide en tres grandes grupos:
1. Fuente de espera: Es la que funciona siempre que el televisor sea conectado a la línea de CA, aun
y cuando se encuentre apagado. Sirve para alimentar al Sistema de Control, al teclado frontal y al
receptor de control remoto. Se trata de una línea de 5V regulados (+5V-1).
2. Fuente de arranque u operación: Son los voltajes que aparecen cuando el televisor se enciende.
Sirven para alimentar a casi todos los circuitos del televisor, tales como el Multi Chip, la sección
de audio, el sintonizador, la etapa de salida horizontal, etc. Se trata de un voltaje de 5V regulado
(+5V-2), un voltaje de +8V, una línea de +15V, una línea de +16V y un voltaje B+ Regulado de
+145V
3. Fuentes secundarias: Son las que se generan a partir del transformador de alto voltaje, en la etapa
de salida horizontal. Entre ellas, tenemos una línea de +45V que alimenta a la etapa de salida
vertical y al sintonizador; una línea de +200V, para los excitadores de color; una línea de +16V,
para diversos circuitos; y los voltajes típicos de la sección de alto voltaje, tales como los 23KV
para el cátodo del TRC, los voltajes de enfoque y pantalla y el voltaje de AC para los filamentos
de los cátodos del TRC.
Figura 4. Circuito impreso de la fuente de alimentación del CH-10C5
15Fuente de alimentación principal
La operación de estas tres fuentes se combina, para hacer funcionar adecuadamente al televisor.
En esta sección, sólo se explicará las fuentes que se generan en el bloque Fuente de Alimentación
Principal (voltajes de espera y de arranque). La explicación de las fuentes secundarias se hará
cuando se analice la etapa de salida horizontal. En la figura 4, se muestra una fuente de poder típica
de un televisor RCA con chasis CH-10C5.
Línea de CA
Demagnetización
B+
No. Reg
NQ821
Conmutador
Protección
sobre-
corriente
Sección con tierra no aislada (caliente) Sección con tierra aislada (fría)
T862
+15v
+16v
Fuente
espera/on
B+ Reg
Control de
voltaje
de salida
NQ838
Opto-acoplador
de realimentación
+5v-2
+8v
+5v-1
+15v
Espera/
encendido
+16V-AV
+5V-2
+8V
+5V-1
+145V
Standby
Figura 5. Diagrama a bloques de la fuente de alimentación principal
Entrada de CA y voltaje B+ no regulado (B+-Raw)
La línea de CA llega directamente a un fusible F801, a un resistor R801 y a un capacitor CZ802
conectados entre ambas líneas de alimentación. Y con el fin de evitar la entrada de interferencias,
un filtro de línea es usado, T801, luego la CA se envía a un segundo capacitor C802, y en ese punto
encontramos el circuito que impulsa a la bobina desmagnetizadora. La línea de CA pasa por un
segundo transformador de filtrado T802 y llega a un puente rectificador de onda completa formado
por VD801-VD804, cuya salida negativa se convertirá en el nivel de Tierra; y su extremo positivo
16 Manual de entrenamiento para televisores RCA con chasis CH-10C5
se filtra por medio de un resistor R812 y un capacitor electrolítico C810, en cuyos extremos finalmente tendremos el voltaje B+ No regulado (aproximadamente +170Vdc) que servirá para alimentar a la fuente conmutada.
(Nota importante: Recuerde que en el lado primario de la fuente de poder, la Tierra es de tipo
“Caliente”; esto es, no aislada de la línea de alimentación).
Del cátodo de VD804 sale una línea de derivación, que se utilizará en el arranque inicial de la
fuente conmutada. Ver Figura 6.
Fuente de espera
La fuente de espera se encarga de generar el voltaje de +5V necesario para que el microprocesador,
el teclado frontal y el receptor de infrarrojos del control remoto funcionen permanentemente, siempre y cuando el televisor esté conectado a la línea de alimentación. Para poder explicar cómo se
genera el voltaje de espera, es necesario analizar todo el proceso de arranque inicial de la fuente de
poder, desde la entrada de alimentación de AC hasta la generación de los pulsos de la fuente
conmutada.
F801
R801
CZ802
T801
C802
Demagnetización
T802
C808
C807
VD801
VD803
VD804
VD802
C805
C806
Arranque de la fuente
R812
2.2Ω/15W
+
B+No. Reg
C810
560µ/200V
Figura 6. Entrada CA y Fuente B+ no regulado
Circuito desmagnetizador de pantalla.
En al figura 7 se observa el diagrama simplificado del circuito desmagnetizador. Se trata de un par
de varistores conectados en paralelo, y a su vez con la bobina desmagnetizadora. Cuando conectamos el televisor a la línea de CA, el voltaje de 127 Vca se aplica a través de un relevador SR801 a
las terminales de los varistores; y como éstos se encuentran “fríos”, dejan pasar el voltaje de CA
hasta la bobina demagnetizadora; entonces se produce un campo magnético oscilante, que elimina
los remanentes magnéticos que pudieran existir en la máscara de sombras del TRC. Al cabo de unos
17Fuente de alimentación principal
instantes, los varistores comenzarán a “calentarse”; por eso su resistor aumentará considerablemente, hasta volverse casi un circuito abierto; esto hará que los campos magnéticos producidos por
la bobina vayan decreciendo gradualmente, lo cual asegura una desmagnetización adecuada (figura
7).
T802T801
De la terminal
N001-41
+170v
-170v
Se enciende SR801
Figura 7. Circuito desmagnetizador
SR801
R808
R808A
Bobina
demagnetizadora
Se apaga SR801
Al cabo de aproximadamente un segundo, el circuito desmagnetizador ya ha hecho su función, por
lo que SR801 se abrirá. Cada vez que conectamos el televisor a la línea de CA, al cabo de un par de
segundos se escucha el “clic-clic” característico de la activación del circuito demagnetizador; esto
también sucede, cada vez que se enciende el televisor.
Operación de la fuente de espera.
Cuando el receptor se conecta por primera vez, el puente rectificador (VD801-VD804) y el filtro
C810 desarrollan un voltaje sin regular de 150VCD. Este voltaje se aplica a la terminales 1 y 4 del
transformador de conmutación T862, y de ahí a la terminal 1 del CI NQ821. La salida del transformador de conmutación se conecta al drenador del MOSFET interno de avalancha, la fuente del
MOSFET se obtiene a través de la terminal 2, y se conectan a tierra a través de L822 y R822. (ver
figura 8)
18 Manual de entrenamiento para televisores RCA con chasis CH-10C5
2KV
C826
1500p
Arranque de
la fuente
B+ No Regulado
VD821
Figura 8. Circuito de la fuente de alimentación principal, (lado primario).
L822
R822
R822A
0.15Ω/2W
R821A 680Ω
52
C825
47/50V
STR-F6656
NQ821
MIC
1
0.225
C822
470/50V
VD827
18V
1.81r
43
R816A
1.2M
VQ821
146r
170vs
16.26S
17.59r
C823
0.1/50V
VD829 24V
VD803
R815
68K
Línea AC
L816
R820
3.3K
NQ838
VD825A
1500/50V
C824
9.7r
2.7K
0.43S
R818
18V
VD826
6
C825A
100/50V
13.4S
18.6r
VD824
3.9K
C821 220p
R817
7
R819
L823
VD828
L821
-0.20r
-0.13S
R824
22K
VD822
C827
R823
472
1
3
4
2
T862
19Fuente de alimentación principal
El circuito de arranque conformado por R815 y C823 proporciona una polarización suficiente para
disparar a la conducción al MOSFET a través de la terminal 4 del CI NQ821. Cuando el MOSFET
pasa a la conducción, la corriente del drenador circula a través del devanado primario del T862 y el
drenador hacia tierra. Esta circulación de corriente induce un campo magnético a los devanados 6
y 7 del T862. Este voltaje inducido se aplica al VD829 para generar 17.4 volts y aplicarlo a la
terminal 4 del CI NQ821. La polarización aplicada al circuito excitador del MOSFET es tal que
hace que conduzca más. Cuando más fluye la corriente a través del MOSFET mayor es la caída de
tensión en los extremos del R822. Luego este voltaje resulta lo suficientemente alto para activar el
circuito de protección de sobrecorriente interno, a través del resistor R821A en la terminal 1, ocasionando así el corte del MOSFET. Cuando esto ocurre la energía se transfiere al devanado secundario. Este proceso se repite durante varios ciclos iniciando así una oscilación estable. La frecuencia de oscilación podrá variar según la carga desde aproximadamente 50 KHz en el modo de espera
hasta aproximadamente 200-250KHz en el modo de arranque. (Ver figura 8).
Escala V: 50 V-/div
Escala H: 5 µS/div
Figura 9. Señal en la terminal 3 del NQ821 (modo de espera)
El devanado de retroalimentación en la terminales 6 y 7 del T862 está fuertemente acoplado con lo
devanados secundarios, por lo tanto, el voltaje inducido en el devanado de retroalimentación seguirá las variaciones de tensión de los secundarios. El VD824 rectifica el voltaje pulsante que se
desarrolla en la terminal 7 (Ver figura 10) del T862 a 20 V aprox. y es filtrado a través del C824,
este voltaje se aplica al cátodo del zener VD826, quién a su vez entrega 2 V en su ánodo, este voltaje
positivo es aplicado a la terminal 1 del CI NQ821 a través del diodo VD825A. Este voltaje de 1.4
volts aplicado en la terminal 1 del NQ821 se compara con un voltaje de referencia de precisión
interno de 1.45 volts, donde el amplificador de error interno trata de igualar la tensión de la terminal 1 con la referencia interna. Si el voltaje del secundario tiende a bajar, baja también el voltaje de
la terminal 1 permitiendo que el MOSFET conduzca más tiempo para compensar la pérdida de
voltaje en el secundario y viceversa.
20 Manual de entrenamiento para televisores RCA con chasis CH-10C5
NQ838
T862
Figura 11. Circuito de la fuente de alimentación principal, (lado secundario)
R835
C835
C830
R831
R832
2
1
3
NQ833
R834
C845
10
VD835
145r
L836
78Vs
C833
C836
11
78L05
ZP833 L833
VD833 L838
N851
16.9r
R862
8.2S
C847
14
8.35S
LM317
13
ZP832
C832
C839
N852
C848
C858
12
17.0r
R863
15
L832
VD832
L839
16
ZP831
L831
C831
VD831
C838
L820
VD836
VQ822
F803
+145V
C866
V862
7805
N861
+16V-A
+5V-1
Standby
+8V
+5V-2
+15V
21Fuente de alimentación principal
Escala V: 50 V/div
Escala H: 5 µS/div
Figura 10. Señal en la terminal 7 del T862 (modo de espera)
Advertencia: Siempre que utilice el osciloscopio en el lado primario de la fuente de poder, coloque
un transformador de aislamiento entre el televisor y la línea de CA; de lo contrario, puede provocar
corto-circuitos que dañaran al televisor o al equipo de medición; y usted puede recibir descargas
eléctricas.
Los pulsos que se generan a partir del NQ821, inducen voltajes en los devanados secundarios del
T862. En el modo de espera, el voltaje pulsante se obtiene a partir de las terminales 11 y 12. En la
terminal 11 se obtiene un voltaje senoidal (ver figura 12) que pasa por un fusible protector ZP833 y
por un inductor L833; y es rectificada por un diodo VD833, hasta llegar a un capacitor C836 (ver
figura 11). El voltaje aquí obtenido pasa por la bobina L838 y llega a un regulador de voltaje N851
(78L05), de donde finalmente se obtiene el voltaje +5V-1 que se envía hacia la etapa de Sistema de
Control, al teclado frontal y al receptor de control remoto.
Escala V: 50 V/div
Escala H: 5 µS/div
Figura 12. Señal en la terminal 11 del T862
22 Manual de entrenamiento para televisores RCA con chasis CH-10C5
Como el circuito integrado conmutador NQ821 opera en forma permanente, por lo tanto, aparecerán voltajes en los devanados secundarios del T861 pero de una intensidad muy baja, debido a la
baja intensidad de la oscilación del NQ821.
En el modo de espera, la regulación de la fuente se hace por medio del devanado de retroalimentación T862-6 y 7, monitoreando el voltaje que se aplica en NQ821-1. También se tiene una
realimentación que viene desde el voltaje generado a partir de la terminal 11 de T862 (el mismo que
se regula para obtener la línea de +5V-1); y para ello, se toma una muestra de este voltaje, la cual se
aplica a la terminal 1 de NQ838 (opto-acoplador), energiza al LED interno y sale por la terminal 2;
luego atraviesa a R832, a VD836 y finalmente llega a tierra a través de un transistor de conmutación
VQ822 que está encendido a causa de una línea STANDBY que viene del Sistema de Control, la
línea STANBY permanece en +5V cuando el aparato se encuentra en modo de espera (ver figura
11).
La corriente que fluye por el diodo LED dentro de NQ838, hace que el fototransistor, ubicado entre
las terminales 4 y 3 del propio opto-acoplador, conduzca más o menos. Este fototransistor recibe el
voltaje de 17.4 Vcd regulado por VQ821, que luego atraviesa un resistor R820 y llega al transistor;
y el emisor de este dispositivo se conecta al capacitor C822, que almacena el voltaje de control que
alimentará a la terminal 1 de NQ821; y dependiendo de este voltaje, el conmutador NQ821 modificará su frecuencia de operación para provocar mayor o menor inducción en los devanados secundarios del T862.
Para garantizar que los voltajes del modo de encendido permanezcan desactivados durante el modo
de espera, la señal STBY también enciende a un transistor interruptor V862, el cual se encuentra en
la terminal de control de un regulador controlado por voltaje N852 (LM317). Al mantener en nivel
Tierra la terminal de control del N852, a la salida del regulador se tiene un voltaje muy bajo; esto
mantiene apagados los voltajes de +8V y de +5V-2.
En la siguiente tabla se tiene una relación de los voltajes más representativos de la fuente de poder
en modo de espera.
Punto de medición Voltaje en modo de espera
Lado primario
NQ821-3
NQ821-4
NQ821-1
VD824-A
VD824-K
VD826-A
Lado secundario
VD831-K
VD832-K
VD833-K
VD835-K
+170V
+16.26V
+0.22V
-0.13V
+13.4V
+0.43V
+8.8V
+8.3V
+8.2V
+78V
23Fuente de alimentación principal
Operación de la fuente principal en el modo de arranque (encendido).
Cuando se da la orden de encendido a través del panel frontal ó por medio del control remoto, el
Sistema de Control entrega un nivel BAJO en la terminal 41 (STANDBY); con este nivel bajo de
voltaje el VQ822 y el V862 dejan de conducir (circuito abierto). Ver la figura 13, donde se simplifican ambos transistores por interruptores y controlados por la línea de STBY proveniente del microprocesador.
Al apagarse VQ822, la corriente del diodo LED dentro del opto-acoplador ya no depende del R832
y VD836, sino de un circuito integrado controlador de voltaje NQ833. Este CI recibe su alimentación directamente de la línea B+ (+145V), a través de un resistor R834; y al percatarse que el
voltaje en esta línea es muy bajo (modo standby), deja pasar menos corriente por NQ838; esto
indica al conmutador del lado primario que debe aumentar la inducción en T862, para esto la
frecuencia de oscilación del circuito oscilador cambia de aproximadamente 50KHz en modo de
espera hasta los 200-250KHz en modo de arranque.
Al disminuir la frecuencia del circuito oscilador, aumenta la inducción en T862, en su terminal 16
aparece una señal pulsante que se rectifica por medio de VD831 para obtener salida de +15V para
alimentar al circuito excitador Horizontal. De igual forma, la señal pulsante de la terminal 14 de
T862 se rectifica por medio de un diodo VD832, se filtra por medio de C839, L839 y C848, y sale
como la línea de alimentación de +16V-A para alimentar al circuito de potencia de Audio.
Por su parte, la señal pulsante de la terminal 11 de T862 se rectifica con VD833, se filtra con C836
y L838 y pasa por un regulador de voltaje N851 (78L05); y de ahí, sale el voltaje de +5V-1 permanente (esta tensión funciona tanto en modo de espera como en modo encendido). Este mismo voltaje de C836 llega hasta un regulador de voltaje N852 (LM317), a cuya salida encontramos una
línea de +8V de salida, para alimentar al procesador de baja señal N301. Este regulador puede
generar dicho voltaje, porque el transistor conmutador V862 está apagado debido a la orden de
nivel BAJO de STANDBY, proveniente del sistema de control.
A esta misma línea se conecta un tercer regulador de voltaje N861 (7805), de donde se obtiene la
línea de +5V-2 (línea de 5V, que sólo funciona en modo encendido) y se utiliza para alimentar al
circuito sintonizador, así como a los circuitos de conmutación digital
Finalmente, la señal pulsante de la terminal 10 de T862 se rectifica a través de VD835, se filtra con
C845, pasa por un inductor L836 y un fusible F803, y sale como la línea B+ (Regulada) de +145V
que impulsará a la salida horizontal y al transformador de alto voltaje.
En todo televisor, el voltaje más crítico es precisamente el de B+ regulado; así que se toma una
muestra de este voltaje y se envía a través de un resistor R834 hacia un circuito integrado de control
NQ833 (SE140N), el cual deja fluir a través de su terminal 2 una corriente proporcional al voltaje
aplicado en su terminal 1. Precisamente a la terminal 2 está conectado el diodo del opto-acoplador
de realimentación con el extremo primario; esto implica que cuando la línea B+Reg aumenta de
valor, por dicho diodo LED circula mayor corriente, y viceversa. Esto se refleja en la corriente que
fluye a través del fototransistor dentro de NQ838; y modifica el voltaje de control en la terminal 1
de NQ821 (circuito conmutador principal), quién a su vez modifica su frecuencia de operación para
corregir las variaciones de voltaje y mantener todo el tiempo el voltaje B+Reg en su valor correcto.
24 Manual de entrenamiento para televisores RCA con chasis CH-10C5
4
3
NQ838
T862
1
2
10
Figura 13. Diagrama de la fuente principal (modo encendido)
VD835
C845
R834
L836
R832
VD836
R831
C830
3
C835
2
1
NQ833
C833
ZP833
C836
11
78L05
L833
VD833 L838
N851
12
R862
C847
LM317
R863
N852
13
C832
C858
ZP832
C839
C848
14
L832
VD832
L839
15
C831
16
ZP831
L831
VD831
C838
L820
Standby (Lo)
VQ822
F803
+145V
C866
+5V-1
Standby (Lo)
V862
+8V
7805
+5V-2
N862
+16V-A
+15V
25Fuente de alimentación principal
En la siguiente tabla se tiene una relación de los voltajes más representativos de la fuente de poder
en modo de arranque
Punto de medición Voltaje en modo de arranque
Lado primario
NQ821-3 +146V
NQ821-4 +17.6V
NQ821-1 +1.81V
VD824-A -0.20V
VD824-K +18.6V
VD826-A +9.7V
Lado secundario
VD831-K +16.9V
VD832-K +17.0V
VD833-K +16.9V
VD835-K +145V
Circuito de protección de sobre corriente y sobre voltaje.
En el bloque fuente de poder existe una protección contra sobre-corriente en el circuito conmutador
principal, la cual funciona aprovechando la corriente que fluye a través de R822 y R822A (figura
2.15). En condiciones normales de operación, y debido a que estos resistores tienen un valor muy
pequeño (0.15 ohmios cada uno), prácticamente no hay caída de voltaje en ellos; pero cuando la
corriente aumenta demasiado, esta tensión comienza a crecer y se aplica a través de R821A a la
terminal de control del circuito conmutador (NQ821-1). Cuando en esta terminal se rebasa un valor
de 1.45V, el conmutador se apaga y entra en un estado de “Latch” que sólo puede eliminarse desconectando el aparato de la línea de alimentación de AC.
Cuando por alguna razón aumenta el voltaje de entrada, tenemos que el voltaje en los devanados 1
y 4 aumenta, por lo tanto existe también un aumento en la terminal 4 del CI NQ821. Si se experimenta un incremento de voltaje en la terminal 4, automáticamente dispara un circuito interno de
protección de sobre voltaje, quién a su vez activa a un latch deteniendo así la oscilación del circuito.
Búsqueda y solución de fallas.
Síntoma: El aparato no enciende (no hay voltaje de espera)
1. Verifique que exista los 150V no regulado.
2. Verifique que exista oscilación en la terminal 3 del CI NQ821.
3. Si no hay oscilación revise los resistores y capacitores de arranque (R815, R816A, C823 y C822),
así como la polarización de la terminal 1 del CI NQ821.
Síntoma: El aparato no enciende (si hay voltaje de espera)
1. Revise que la señal STANDBY que viene del microprocesador pase a BAJO en el momento del
encendido. Si no lo hace, significa que la falla está en la etapa de Sistema de Control.
26 Manual de entrenamiento para televisores RCA con chasis CH-10C5
2. Si la orden STANDBY llega a la fuente y ésta no enciende, revise que VQ822 no tenga un corto
o que NQ833 no esté defectuoso. En cualquiera de los casos, reemplace.
Síntoma: El televisor no regula:
a) El voltaje B+Reg está por debajo de su valor nominal.
· Verifique que los resistores R834, R818 y R820 tengan el valor adecuado.
· Revise la operación del opto-acoplador de realimentación NQ838.
· Revise que C830 en la terminal 2 de NQ833, no tenga fugas.
· Verifique la operación del conmutador principal NQ821.
b) El voltaje B+Reg está por encima de su valor correcto.
· Revise C822 en la terminal 1 de NQ821, para comprobar si tiene fugas.
· Verifique la operación de NQ821.
Síntoma: El aparato se apaga:
a) Al apagarse el aparato, NQ821 deja de oscilar.
· Este síntoma es típico de la activación de la protección contra sobre-corriente. Verifique que
los resistores R822 y R822A no hayan aumentado de valor; si todo está correcto, busque
cortocircuitos en las cargas del secundario.
b) Se apaga el equipo, pero hay oscilación en la fuente.
· Por lo general, este síntoma implica que se activaron las protecciones en el Sistema de Control;
por eso el microprocesador coloca en ALTO su terminal STANDBY. Realice el diagnóstico de
“Activación de la protección contra Rayos-X” (vea la sección de deflexión horizontal y fuente
de alto voltaje).
27Deflexión horizontal y vertical
DEFLEXIÓN HORIZONTAL Y VERTICAL
Generalidades de los circuitos de deflexión.
La etapa de deflexión horizontal y vertical de los televisores RCA con chasis CH10C5, es muy
parecida a la que se emplea en modelos anteriores; pero requieren de circuitos de corrección adicionales, debido a que estos equipos poseen una pantalla completamente plana ó semi planas; esto
incrementa la tendencia a mostrar un pronunciado efecto cojín y otras fallas geométricas.
En televisores RCA de modelos anteriores, si la pantalla era pequeña (menos de 27 pulgadas), se
podía efectuar la corrección de efecto cojín usando un yugo especial. En equipos de pantalla plana
esto ya no es posible, y se tiene que incluir forzosamente la circuitería de corrección respectiva.
La etapa de deflexión puede dividirse en dos grandes bloques: deflexión horizontal y deflexión
vertical. Como su nombre lo indica, la etapa de deflexión o barrido horizontal se encarga de desplazar los haces electrónicos dentro del TRC de izquierda a derecha y viceversa, de modo que se
formen las líneas que formarán la imagen. Y la etapa de deflexión vertical sirve para ir desplazando
lentamente las líneas horizontales de arriba a abajo, para llenar por completo la pantalla del TRC.
Aunque resulta evidente que ambas etapas son fundamentales para la operación del televisor, sin
duda que la etapa de deflexión horizontal es la que concentra la mayor atención, ya que funciona a
mayores frecuencias, a voltajes muy elevados y con corrientes muy altas; esto significa que es la
más susceptible a presentar fallas diversas. Veamos algunas particularidades de la deflexión horizontal.
La sección de deflexión horizontal tiene una doble función en los televisores RCA con chasis CH10C5: generar los campos magnéticos para la deflexión horizontal de los haces electrónicos dentro
del TRC, generando una corriente en forma de diente de sierra para los yugos de deflexión ubicados
en el cuello del cinescopio; y por otra parte, generar una serie de voltajes necesarios para el funcionamiento tanto del TRC como de otros circuitos dentro del televisor, por medio del Transformador
de Alto Voltaje o Flyback. Por su operación, ambas secciones están estrechamente relacionadas;
pero para fines didácticos, serán tratadas por separado.
Para generar su imagen, el tubo de rayos catódicos necesita un voltaje muy alto en su ánodo (más de
20,000 volts); y esta tensión es generada precisamente aprovechando la oscilación de alta frecuencia del transistor de salida horizontal, y un transformador especial que toma la línea B+ que viene
desde la fuente de poder y que la convierte en los altos voltajes necesarios para la operación del
TRC. En realidad, podemos decir que se trata de una segunda fuente conmutada dentro de la estructura del televisor; y ya que se tiene este transformador que sólo entra en operación cuando el televisor se encuentra encendido, en televisores RCA con chasis CH-10C5 se ha aprovechado para obtener de esta etapa diversos voltajes que alimentarán a algunos circuitos del aparato (sintonizador,
etapa de salida vertical, audio, excitadores de color, etc.).
Por su parte, la etapa de deflexión horizontal en sí, está basada en una corriente cuidadosamente
controlada que se aplica a unas bobinas especiales (conocidas como “yugos de deflexión H”, y que
están ubicadas en el cuello del cinescopio), para hacer así el rastreo de la pantalla por los haces
electrónicos.
28 Manual de entrenamiento para televisores RCA con chasis CH-10C5
Para conseguir este efecto, se aprovechan las cualidades de las inductancias y las capacitancias, de
modo que se obtenga como salida una señal oscilante con forma diente de sierra casi perfecta. Con
esto se obtienen las líneas de exploración horizontal que forman la imagen de pantalla; y para que
esta imagen sea estable, es necesario expedir un gran número de líneas horizontales (exactamente,
15,734 líneas por segundo). Esto significa que la etapa de deflexión horizontal estará trabajando a
frecuencias relativamente altas (15.7KHz) y altos voltajes (se llegan a producir tensiones de más de
20KV), lo que la hace muy susceptible a fallas de operación.
Esta oscilación de salida horizontal debe estar sincronizada con la señal de video entrante, de modo
que las líneas de exploración horizontal coincidan con la señal de imagen que se desee observar;
por lo tanto, las etapas de deflexión horizontal y vertical están estrechamente supervisadas por una
serie de circuitos cuyo objetivo es precisamente asegurarse de la sincronía de estas señales; y por tal
motivo recibe el nombre de “etapa de sincronía H-V”. En el chasis CH-10C5, todo este proceso se
realiza dentro del Multi Chip N301, aprovechando la referencia que proporciona el oscilador de
color empleado para la demodulación de crominancia. Gracias a la inclusión de estas etapas dentro
del Multi Chip, es posible controlar varios de sus parámetros operativos por medio del Bus I2C;
gracias a esto, los ajustes mecánicos se han substituidos con ajustes electrónicos en modo de servicio.
La etapa de deflexión vertical es la encargada de aplicar un campo magnético de baja frecuencia
(alrededor de 60Hz), el cual va desplazando las líneas de exploración horizontal desde la parte
superior de la pantalla hasta la parte inferior. Como esta sección trabaja con voltajes y frecuencias
mucho menores que los de la etapa horizontal, suele presentar un menor índice de fallas.
El barrido vertical también está perfectamente sincronizado con la señal de video entrante, gracias
a una serie de bloques de control que, en el chasis CH10C5, se encuentran dentro del Multi Chip
N301. En este chasis también se utiliza una etapa de salida vertical en forma de un circuito integrado sencillo, lo que simplifica considerablemente la labor de diagnóstico y localización de fallas en
esta sección. Debido a que los bloques de control de salida V se encuentran dentro del Multi Chip,
los ajustes relacionados con esta etapa se llevan a cabo por medio del Bus I2C, usando el modo de
servicio.
Conceptos básicos de los circuitos de deflexión
La deflexión horizontal es la encargada de desplazar los haces electrónicos del extremo izquierdo al
extremo derecho de la pantalla y viceversa, consiguiendo así la expedición de una línea de imagen
y esto se hace a través de los yugos de deflexión. Al hacer circular una corriente a través de sus
espiras, crea un campo magnético que desvía los haces electrónicos al interior del TRC en sentido
horizontal. Para hacer esto, se hace circular una corriente en las espiras del yugo H; y conforme se
aumenta el valor de la corriente aplicada, aumenta también el grado de desviación. (Ver figura 14)
Una representación de lo que ocurre con el haz electrónico, según se va aplicando una corriente
positiva variable en el yugo de deflexión H. Cuando el valor de corriente es máximo, el haz se
encuentra en el extremo derecho de la pantalla; y así, se consigue media línea de exploración
horizontal.
29Deflexión horizontal y vertical
Centro de
la pantalla
+2A +4A +6A +8A +10A
Posición del
Haz de electrones
Figura 14. Posición del haz de electrones con corriente positiva.
Haciendo circular una corriente en el yugo, pero con sentido opuesto al anterior, el haz nuevamente
se desplazará lejos del centro de la pantalla; pero ahora hacia la izquierda, de modo que cuando la
corriente negativa llegue a su máximo, el haz estará completamente en el extremo izquierdo de la
pantalla (formando la otra mitad de la línea de exploración H, ver figura 15.
Centro de
la pantalla
-2A-4A-6A-8A-10A
Posición del
Haz de electrones
Figura 15. Posición del haz de electrones con corriente negativa.
Si aplicamos a los yugos H una corriente en forma de diente de sierra que vaya desde una corriente
negativa hasta una positiva, conseguiremos formar una línea de exploración completa. Esta situación se aprecia más claramente en la figura 16, donde la relación entre una corriente creciente o
decreciente en los yugos H y el grado de desplazamiento horizontal del haz electrónico.
30 Manual de entrenamiento para televisores RCA con chasis CH-10C5
Centro de
la pantalla
Incrementando la corriente
del yugo, aleja el haz
fuera del centro, al lado
derecho de la pantalla.
Centro de
la pantalla
Viaje del
haz de electrones
+Max
Cero
-Max
Centro de
la pantalla
Disminuyendo la
corriente del yugo,
permite ahora que el
haz regrese al centro
desde el lado derecho
Centro de
la pantalla
Viaje del
haz de electrones
+Max
Cero
-Max
Viaje del
haz de electrones
+Max
La corriente del yugo
se invierte ahora y
empieza a incrementarse,
Cero
llevando al haz al lado izq.
de la pantalla.
-Max
Viaje del
haz de electrones
+Max
Disminuyendo la
corriente del yugo
de nuevo, permite
Cero
que el haz regrese al
centro desde izq.
-Max
Figura 16. Posición del haz de electrones.
Conceptos básicos de un inductor.
Causa mucha confusión en los técnicos de servicio, el comportamiento especial que tiene un inductor cuando se le aplica un voltaje, debido a su reactancia inductiva. Recuerde que los yugos de
deflexión, en realidad no son más que embobinados que generan en su interior campos magnéticos;
así que podemos considerarlos casi como inductancias perfectas (el resistor intrínseca de los
embobinados es casi despreciable); y por lo tanto, se comportarán prácticamente como un inductor
ideal.
Cuando aplicamos un voltaje de DC a una bobina, su reactancia inductiva hace que la corriente que
circula a través de ella parta desde un valor cero y vaya creciendo poco a poco, con una pendiente
casi constante (Ver figura 17). Por el contrario, cuando a través de una bobina ya está circulando
una corriente, y de forma súbita se retira el voltaje que la alimentaba, el campo magnético en su
31Deflexión horizontal y vertical
interior induce un voltaje que obliga a la corriente a seguir circulando, de modo que se tiene una
disminución gradual de este flujo de corriente.
V
V
in
I
L
I
L
in
Figura 17. Comportamiento de un inductor con un pulso positivo.
Dado que una bobina no posee ninguna direccionalidad, si se aplica un voltaje negativo, el flujo de
corriente tendrá dirección opuesta a la anterior (Ver figura 18).
V
in
I
L
I
L
V
in
Figura 18. Comportamiento de un inductor con un pulso negativo.
Con lo anterior se tienen los elementos necesarios para comenzar nuestra descripción detallada de
las etapas de deflexión H y V en televisores RCA con chasis CH10C5.
32 Manual de entrenamiento para televisores RCA con chasis CH-10C5
Generalidades de la etapa de deflexión horizontal.
MULTI-CHIP N301
Señal
Y
Separador
de sincronía
horizontal
Salida H
VCO
Transformador de alto voltaje
HV
Fuentes secundarias
Vy
B+
Transformador
acoplador
Excitador
40
H
Transistor
de salida
horizontal
Vy
Corrección de
efecto cojín
(etapa V)
Enfoque
Pantalla
Corriente de haz
protección rayos X
Yugo H
Figura 19. Diagrama a bloques general del circuito horizontal .
El proceso comienza dentro del Multi Chip N301, donde se extrae la información de sincronía de la
señal de luminancia (Y); luego se sincroniza por medio de un oscilador controlado por voltaje
(VCO), y se le da el nivel adecuado para enviarse a la etapa de potencia (Salida H). Ver figura 19. A
partir del CI N301, la señal pasa por un excitador Horizontal, un transformador acoplador y llega al
Transistor de Salida Horizontal, el cual se encarga de excitar tanto al transformador de alto voltaje
(que genera una serie de voltajes necesarios para la operación del TRC y de diversos circuitos
dentro del aparato) como al yugo horizontal (que se encarga de desviar los haces electrónicos dentro del TRC, para formar las líneas de imagen en la pantalla). Observe que junto al yugo se encuentra un bloque de corrección de efecto cojín (que depende de la sección de barrido vertical) y que del
transformador de alto voltaje se obtiene un voltaje de referencia que sirve para controlar la brillantez de la pantalla y la protección de Rayos X. A continuación se analizará por separado las diversas
secciones de esta etapa.
Separador de sincronía y oscilador H.
Este bloque se conoce como “Deflexión horizontal de bajo nivel”, se localizan dentro del circuito
integrado Multi Chip N301. Vea en la figura 20 un diagrama simplificado de esta sección. La señal
de luminancia que viene desde el proceso de video llega hasta un bloque separador de sincronía,
33Deflexión horizontal y vertical
Switch
CVBS-Y/C
Separador
de sincronía
+1er lazo
Separador
de sincronía
vertical
VCO horizontal
+control
(REF Osc-c)
Divisor
H/V
2o. Lazo
salida
horizontal
Geometría
vertical
MULTI-CHIP
N301
Y
Realimentación
(de transistor de
salidad H)
Al excitador H
(V432)
Salida V
(A N401)
Correción EW
(A N401)
41
40
47
46
45
donde se recuperan exclusivamente los pulsos correspondientes. A continuación tenemos un Oscilador
Controlado por Voltaje (VCO), que sirve para “amarrar” tanto la frecuencia como la fase de los
pulsos de sincronía de entrada con la señal generada por el VCO, de modo que a su salida tengamos
una señal H con la frecuencia y fase correctas para el adecuado desplegado de las líneas de imagen
en la pantalla del TRC.
Figura 20. Circuito separador de sincronía y Oscilador Horizontal.
Después del VCO tenemos un bloque que incluye tanto la salida H como un circuito comparador, el
cual recibe una referencia de realimentación que viene desde el Transistor de Salida Horizontal,
entrando por su terminal 41 del N301. La señal cuadrada que finalmente se envía hacia el excitador
H, sale de N301 por su terminal 40.
Excitador H y transformador acoplador.
La señal cuadrada de la terminal 40 del N301 (Multi Chip) pasa por un resistor R434 y un capacitor
C431, para llegar a la compuerta de un transistor MOSFET de potencia V432. En el Drenador de
este dispositivo encontramos el devanado primario del transformador acoplador T431, el cual es
alimentado por una línea de +15V que viene desde la fuente de poder. Note la presencia de un diodo
volante de protección VD478, y un capacitor de resonancia C434. Ver figura 21.
El secundario de T431 se conecta de forma directa a la base de V433, que es el Transistor de Salida
Horizontal. Impulsado por la señal inducida en el embobinado secundario, este transistor se enciende y apaga, forzando la inducción en el transformador de alto voltaje (flyback) y la generación de
campos magnéticos en los yugos de deflexión H. Vea en la figura 21 algunos oscilogramas típicos
de esta sección.
Transformador de alto voltaje.
El voltaje de alimentación B+ de +145V, llega desde la fuente de poder hasta la terminal 2 de T402;
y después de pasar por el embobinado primario, sale por terminal 1 y llega hasta el colector de
T433, pasando por un inductor L431. Mientras V433 esté en estado de corte (sin conducción), por
34 Manual de entrenamiento para televisores RCA con chasis CH-10C5
Figura 21. Circuito Excitador y Salida Horizontal.
N301
VD431
R435
H-drive
40
R433
R434
C431
C432
MULTI-CHIP
R432
V432
+8V
VD478
C480
C434
+15V
R437
T431
C472
R440
V433
C436
y yugo H
L431
A transformador
de alto voltaje
35Deflexión horizontal y vertical
HV
2
1
3
FV
5V
RT
8
10
9
4
7
5
6
B+
+145V
R448
V433
T401
R453
VD440
C459
T402
HV
Enfoque
Pantalla
Corriente de haz
protección rayos X
Filamentos
R449
R450
VD437
VD438
VD477
C449
C448
A yugo H
+200v
+16v-3
+45v
A TRC
las espiras del embobinado primario de T402 no circulará ninguna corriente; pero cuando V433 se
ponga en conducción, a través de estas espiras circulará una corriente considerable que inducirá un
voltaje en todos los embobinados secundarios de T402.
Entre las terminales 8 y HV de T402 se genera un muy alto voltaje (más de 20,000V), que alimentará al ánodo del cinescopio. En las terminales FV y SV se generan las tensiones de enfoque (Focus)
y rejilla (Screen). En la terminal 8 se genera un voltaje que está relacionado con la cantidad de
electrones que inciden en la pantalla del TRC y sirve como referencia para el brillo de imagen
(corriente de haz) y como protección contra Rayos X.
Figura 22. Circuito del transformador de alto voltaje (flyback).
36 Manual de entrenamiento para televisores RCA con chasis CH-10C5
Otra serie de embobinados secundarios; por ejemplo, y tomando como referencia la terminal 4
(GND), en la terminal 9 se obtiene una señal de bajo voltaje que sirve para excitar a los filamentos
del TRC; la señal obtenida de la terminal 7 se rectifica por medio de VD437 y se filtra con C449, y
se obtiene la línea de +16V-3. La señal de la terminal 5 se rectifica con VD438 y se filtra con C448,
para obtener los +45V que alimentarán a la sección de salida V y al sintonizador.
La señal de la terminal 6 se rectifica con VD477, para formar el voltaje que alimentará al yugo H.
Finalmente, la señal de terminal 3 se rectifica con VD440 y se filtra con C459, para obtener los
+200V necesarios para los amplificadores de color. De la correcta operación del transformador,
depende la alimentación de múltiples bloques dentro del televisor.
Deflexión horizontal.
V
B
≈
1v
+
V
V
B
V
Y
C
_
C
I
Y
I
Y
V
C
Figura 23. Operación del yugo horizontal (1).
Considerando que el circuito está en reposo, y que exactamente en T0 se enciende el transistor de
salida H (ver figura 23). Entonces, los electrones pueden circular desde el emisor de V433, pasan
por L431, atraviesan el yugo H, pasan por L433A, por R442 y llega hasta la fuente de yugo Vy (que
como se vio, se generó en el Transformador de Alto Voltaje). Esto provoca que a través del yugo H
comience a circular una corriente; pero por la reactancia inductiva del yugo, esta corriente se comporta como una rampa (ver la gráfica Iy). Esta rampa tiende a crecer mientras V433 siga encendido,
desplazando a los haces electrónicos hacia el extremo derecho de la pantalla.
37Deflexión horizontal y vertical
En T1, el transistor de salida H se apaga (ver figura 24); pero como un inductor no puede pasar de
una corriente elevada a cero de manera instantánea, la bobina hace que la corriente permanezca
circulando; esto obliga a que la capacitor de resonancia C436 se cargue con un voltaje muy alto, al
tiempo que la corriente en el yugo cae hasta un valor de cero (ver la gráfica Iy y Vc).
V
B
V
B
V
Y
+
Figura 24. Operación del yugo horizontal (2).
El alto voltaje en el capacitor de resonancia, obliga ahora a que los electrones inviertan su dirección
(ver figura 25), hasta que dicho capacitor sea descargada por completo. En ese momento se tiene
una corriente de yugo con un valor máximo negativo, lo que significa que se ha provocado un
rápido retorno desde el extremo derecho hasta el extremo izquierdo de la pantalla.
Por un momento, la reactancia del yugo obliga a la corriente a circular (ver figura 26), pero ahora la
presencia del diodo amortiguador (dentro de V433) evita que el capacitor de resonancia C436 se
cargue con un voltaje negativo.
Finalmente, el transistor de salida horizontal se vuelve a encender (ver figura 27), obligando a que
la corriente que circula por el yugo tenga una forma de rampa. Note que cuando se repite el ciclo, a
través del yugo circula una corriente con forma de diente de sierra; esto es exactamente lo que
necesitamos para que los haces electrónicos dentro del TRC se desplacen de izquierda a derecha, a
fin de generar las líneas que formarán la imagen de la pantalla.
38 Manual de entrenamiento para televisores RCA con chasis CH-10C5
Figura 25. Operación del yugo horizontal (3).
Figura 26. Operación del yugo horizontal (4).
39Deflexión horizontal y vertical
Figura 27. Operación del yugo horizontal (5).
NOTA: Para obtener el oscilograma de la señal en el colector del transistor de salida horizontal,
es necesario utilizar un osciloscopio capaz de soportar muy altos voltajes de entrada (por
arriba de 1500V pico). Asegúrese que su equipo de medición cumpla estos requerimientos;
de lo contrario, se dañará.
Corrección de efecto cojín.
Los televisores RCA con chasis CH-10C5 poseen una pantalla completamente plana; esto provoca
distorsiones geométricas en la imagen expedida, de las cuales la más grave es el “efecto cojín”, en
el cual los bordes derecho e izquierdo de la imagen parecen curvarse hacia adentro. Para evitar este
efecto, se inyecta al voltaje de yugos una señal correctora de forma parabólica que viene desde la
etapa de deflexión vertical. Ver en la figura 28 un diagrama simplificado de la forma en que se
aplica este voltaje corrector, y un oscilograma de esta señal proveniente de la etapa V.
Corrección de linealidad horizontal.
Como las distancias que los haces electrónicos recorren cuando se desplazan en el centro de la
pantalla son diferentes a las distancias que recorren cuando lo hacen en la periferia de la misma, es
necesario colocar algunos elementos correctores de onda en serie con el yugo H; la idea es que el
desplazamiento de los haces electrónicos sea lo más lineal posible, a todo lo ancho de la pantalla.
Precisamente para ello, se ha colocado un inductor auxiliar L433A y un par de capacitores C439 y
C440. Ver en la figura 28 cómo se conectan estos elementos al yugo H.
40 Manual de entrenamiento para televisores RCA con chasis CH-10C5
L431
N401-11
Esc. V :
Esc. H :
20 V/div
2 µs/div
C440
C439
V433
R442
L433D
R433D
C433D
L433A
Yugo
H
Señal de
correción de
efecto cojín
Figura 28. Circuito de corrección de efecto cojín.
Circuito de protección contra Rayos-X.
Debido a los altos voltajes con que trabaja el TRC, si en un momento dado su voltaje de ánodo
excediera ciertos parámetros operativos, el choque de los electrones contra la pantalla podría provocar emisiones peligrosas de Rayos-X; por eso los televisores con chasis CH-10C5 cuentan con un
circuito de protección contra Rayos-X, formado por dos circuitos independientes pero a la vez
interrelacionados. (ver figura 29)
El primero es una medición de la corriente que fluye por los cátodos del TRC, tomando una referencia que sale por la terminal 8 del transformador de alto voltaje T402, que pasa por un resistor R456,
por una segunda resistor R459 y que se dirige directamente a la terminal 50 de N301 (EHT), donde
en operación normal encontramos un voltaje de alrededor de 2V
Por otra parte, para medir el voltaje B+ que alimenta al transformador de alto voltaje, se toman los
pulsos de colector del transistor de salida horizontal V433, los cuales pasan por un capacitor C476,
se rectifican por medio de VD443 y se filtran por medio de C483; el voltaje resultante se aplica a la
base de un transistor V438, pasando antes por el resistor R454 y el diodo zener VD439. Si el
televisor está funcionando adecuadamente, el voltaje en C483 no será suficiente para polarizar en
inversa a VD439; y por esto, V438 no conducirá corriente; pero si B+ aumenta de valor, el voltaje
de C438 puede llegar a aproximadamente 9-10V, de modo que ahora VD439 pueda conducir y se
encienda V438. Esto hace que V437 comience a conducir, aplicando un voltaje alto (alrededor de
8V) en la misma línea EHT que va a la terminal 50 de N301, disparando la protección contra
Rayos-X.
Dentro del Multi Chip N301, cuando en su terminal 50 aparece un voltaje superior a 6 volts, el
circuito integrado entra en modo de protección; esto hace que se desactive la oscilación horizontal
y que, por lo tanto, sea eliminado el despliegue en pantalla. Para recuperar la operación normal del
41Deflexión horizontal y vertical
2
1
HV
50
L431
V433
C476
VD443
R454
C483
C484
VD439
R486
R437A
V438
R483
+8V
R467
R456
+8V
R224
R223
R225
C232
MULTI-CHIP
N301
B+
+145V
T402
Al ánodo
del TRC
Enfoque
Pantalla
R455
C479
C460
5v
FV
8
Figura 29. Circuito de protección de Rayos X.
equipo, es necesario apagarlo por medio del control remoto o el panel frontal, esperar unos segundos y luego volver a encenderlo. Si de nuevo el televisor entra en modo de protección contra RayosX, será necesario diagnosticar la etapa correspondiente o la fuente de poder.
Referencia de corriente de haz (para proceso Y/C).
También de la terminal 8 del TAV T402 se toma una referencia de voltaje, que se enviará hacia los
circuitos procesadores de video como la señal BEAM CURRENT (Corriente de Haz). Para generar
esta señal, el voltaje de la terminal 8 de T402 pasa por un resistor R455 y se envía hacia la base de
un transistor tipo PNP V436, de cuyo emisor se obtiene la referencia de Corriente de Haz que se
manda hacia la terminal 22 del Multi Chip N301 (figura 30). En condiciones normales de operación, en esta terminal debe haber aproximadamente 2.1V.
42 Manual de entrenamiento para televisores RCA con chasis CH-10C5
T402
HV
V433
MULTI-CHIP
N301
L431
Beam
current
R448
22
R212
C215
2
1
VD212
R450
V436
8
C461
C479
R458
R455
+8V
R457
R459A
VD457A
R458A
Figura 30. Circuito de referencia ó limitador del haz
Circuito de salida vertical.
En los televisores RCA con chasis CH-10C5, la etapa de salida vertical se ha simplificado enormemente, gracias a la utilización de un circuito integrado que excita directamente al yugo vertical. Vea
en la figura 31 el diagrama simplificado de esta etapa.
La sincronía vertical se extrae desde la señal de luminancia dentro del Multi Chip N301; después de
pasar por un separador de sincronía, se separa exclusivamente la sincronía vertical, que pasa por un
bloque divisor H/V (que comprueba la relación existente entre los pulsos H y los pulsos V, y determina el tipo de señal que se está recibiendo, ya sea NTSC, PAL o SECAM). Finalmente llega a un
bloque de geometría vertical, la cual expide por las terminales 46 y 47 del N301 una doble rampa
que llega directamente a las terminales 1 y 2 del circuito integrado de salida vertical N401.
El bloque corrector de geometría es necesario, porque es plana la pantalla de los televisores con
chasis CH-10C5. Al igual que sucede con los barridos horizontales, es necesario hacerle pequeñas
modificaciones a la señal de salida V para que la imagen no presente distorsiones geométricas en la
pantalla. Teniendo en cuenta esta corrección, el Multi Chip N301 genera directamente sus rampas.
MULTI-CHIP N301
Señal
Y
43Deflexión horizontal y vertical
Separador
de sincronía
A los yugos H
Separador
de sincronía
vertical
12 11
Divisor
H/V
Geometría
vertical
Salida V
N401
45
46
47
Referencia V
(A sistema de control)
5
9
1012
Yugo V
Figura 31. Diagrama a bloques del circuito vertical.
Dentro de N401 (TDA8350) encontramos un par de bloques amplificadores, los cuales se encargan
de darle a la señal V su forma correcta para enviarla directamente hasta el yugo V. Ver figura 32.
Esta señal sale por las terminales 5 y 9 de N301, y se aplica directamente a las espiras del yugo V,
pasando por un par de inductancias L401 y L402.
Este circuito integrado también se encarga de generar las parábolas necesarias para la corrección
dinámica del efecto cojín (que se aplica a los yugos H, como ya se vio anteriormente). Primeramente recibe la señal correctora desde la terminal 45 (EW DRIVE) del Multi Chip N301, la cual llega
hasta la terminal 12 de N401. Esta señal se amplifica y sale por la terminal 11, y luego es enviada
hacia uno de los extremos del yugo H; esto permite modificar la amplitud de las rampas H aplicadas
a estas espiras, así como eliminar la curvatura lateral de la imagen.
N401 también cuenta con un sistema de protección, conocido como CAN (Control Automático de
Nivel), el cual toma una referencia de las rampas de salida hacia el yugo y la realimenta por su
terminal 3. Si el circuito integrado “nota” que las rampas verticales están excediendo sus parámetros
operativos, compensará de inmediato la ganancia de los amplificadores de salida para regresar a
una operación normal. Este integrado también produce una serie de pulsos de referencia V, que se
envían hacia el Sistema de Control para la adecuada expedición del OSD. Por la terminal N401-10
salen estos pulsos, los cuales se aplican a la base de un transistor V001, desde cuyo colector se
envía directamente la referencia V hacia la terminal N001-20. N401 se alimenta por medio de dos
voltajes, generados por el transformador de alto voltaje; para todos sus circuitos de bajo voltaje,
emplea la línea de +16V-3; y para la generación de las rampas de salida, utiliza la línea de +45.
44 Manual de entrenamiento para televisores RCA con chasis CH-10C5
H
n
MULTI-CHIP
A sistema de control
(N001-20)
R043
N301
45
V001
C090
Figura 32. Circuito de salida vertical.
R075
C120A
R412
R090
VD120A
R408
C240
C241
R407
47
R401
R409
C401
46
R402
R403
+16V-3
12
Iicorr
I+
Vp
I-
4 8
N401 (TDA8350)
Vog
Vifb
Vo(B) Vo(A)
95310712
Vfb
R405
C404 C402A
R404
R410
C406
L401
C405
+45V
11
C401A VD401A C453
L402
YugoV
R401A
(correcció
efecto coj
A yugo
45Fuente de alimentación principal
Localización de fallas en deflexión H y V.
El televisor no enciende:
1. Si no hay salida H, verifique si existe la salida de pulsos en la terminal 40 de N301 y rastree su
recorrido hasta la base de V433 (Transistor de Salida H).
2. Si hay señal de excitación verifique el transistor de Salida horizontal.
NOTA:- es importante notar que si encuentra el transistor de salida horizontal en corto, lo más
probable es que el transformador de alto voltaje esté defectuoso también. Verifique corto
circuitos en sus devanados.
Efecto cojín muy pronunciado:
Verifique el capacitor C401A ó C453 abierto ó con fugas.
No hay apertura vertical:
Verifique la existencia de los dos voltajes necesarios para la operación de N401 (+16V-3 y +45V),
que provienen del transformador de alto voltaje. Ponga especial atención en los resistores fusibles
R449 y R450.
Se dispara la protección de rayos-X, pero B+ está bien:
Verifique que el voltaje en la terminal 50 de N301 se mantenga por debajo de los +5V; en caso
contrario, diagnostique la etapa de detección de voltaje B+; sobre todo, el diodo zener VD439 y la
capacitancia C476 (Nota: como esta capacitancia es del tipo de alto voltaje, reemplace sólo con una
pieza adecuada).
46 Manual de entrenamiento para televisores RCA con chasis CH-10C5
SISTEMA DE CONTROL
Generalidades.
El Sistema de Control del chasis CH10C5 de RCA está basado en un microprocesador principal
N001 (que se encarga de todo el proceso de información) y en una memoria EEPROM N002 (donde se guardan los ajustes de usuario y de servicio). Estos dos circuitos se comunican entre sí y con
sus elementos periféricos, por medio de tres buses tipo I2C (Inter-Integrated Circuit), cuya caracte-
rística principal es que necesitan sólo dos líneas de comunicación (una de datos y otra de reloj) para
transportar toda la información necesaria.
El chasis CH10C5 utiliza como microprocesador principal un circuito LC86F3264AU, fabricado
por SGS-Thomson. Se trata de un CI de 42 terminales, especialmente diseñado para hacerse cargo
del control de una buena parte de los procesos de un televisor moderno típico. Vea en la figura 33 la
disposición de terminales de este circuito integrado.
El Sistema de Control tiene a su cargo lo siguiente:
· Lectura-escritura de la memoria EEPROM, donde se guardan y recuperan los ajustes de usuario y
de servicio.
LC86F3264AU-DIP (N001)
1. Disposición de terminales
Figura 33. Designación de las terminales del CI microprocesador
47Sistema de control
· Control del bloque sintonizador, para la correcta selección del canal que se desee observar.
· Control del circuito selector de entradas, donde el usuario escoge si desea ver la señal de sintonizador o alguna señal de video externa.
· Control del bloque de audio, para elegir la modalidad de audio que desee el usuario y para manejar
el volumen.
· Control de la señal de video (brillo, contraste, tinte, color, etc.), por medio de su comunicación
con el Multi Chip.
· Recibe las órdenes del usuario, por medio de las teclas del panel frontal o por medio de un receptor de control remoto.
· Se encarga del encendido y apagado del equipo, dando la orden respectiva a la fuente de poder.
· Maneja el despliegue de datos en pantalla (OSD), para mostrar al usuario el canal sintonizado, la
fuente de video y el volumen, y para poder realizar los ajustes de servicio.
Este dispositivo controla casi toda la operación del televisor; de manera que una falla en su funcionamiento, puede reflejarse en problemas que en apariencia se generan en un bloque completamente
distinto. Entonces, una comprensión adecuada del funcionamiento de este circuito es fundamental
para hacer el diagnóstico y reparación de estos modelos de televisores.
En la figura 34 se tiene un diagrama simplificado del Sistema de Control, en donde se muestran sus
principales líneas de entrada-salida de señal y se indica hacia qué bloque de circuitos se dirige cada
una de estas señales.
Principios básicos sobre el funcionamiento de un microprocesador.
Para poder funcionar, todo sistema basado en un microprocesador debe disponer de las siguientes
señales:
1. Voltaje de alimentación (con su respectiva Tierra).
2. Señal de Reset.
3. Señal de reloj.
4. Entradas y salidas de señal.
Los televisores RCA con chasis CH10C5, tienen un voltaje de alimentación de 5V permanentes que
vienen desde la fuente de poder, que llegan a la terminal 12 (VDD) y que tienen un retorno a Tierra
en la terminal 9 (VSS). La señal de reloj se genera por medio de un cristal resonante Z001, conectado entre las terminales 10 y 11 (XT1 y XT2) del microprocesador, donde encontramos una señal
senoidal con una frecuencia de 32.768KHz
La señal de Reset se genera por medio de un pequeño circuito, formado por el transistor V009, los
resistores R085, R086, R087, el capacitor C051 y el diodo VD008 (vea en la figura 4.3B, el detalle
de este circuito). Su único objetivo, es mantener a la terminal 17 del microprocesador en un nivel
BAJO durante unos 10 milisegundos, después de que se ha proporcionado alimentación al circuito;
esto tiene el objeto de reiniciar el microprocesador y garantizar así que ejecute la serie de instrucciones en el orden adecuado.
Circuito de reset
Cuando se conecta el televisor a la línea de AC, la fuente permanente (standby) comienza a funcionar de inmediato; y por lo tanto, aparece en la línea de +5V-1 un voltaje que se comporta como se
48 Manual de entrenamiento para televisores RCA con chasis CH-10C5
+5V-1
121110
XT1 XT2 VDD
Sintonizador
Placa
selectora
A/V
Panel frontal
y receptor IR
+5V-1
13
14
34
2
3
4
5
6
SCLK2
SDA2
KAV1
KAV2
KAV3
Microprocesador
N001
KEY1
KEY2
REM-IN
POWER
SCLK1
V-IN
BL1
SDA1
MUTE
R1
G1
B1
41
19
22
23
24
25
29
30
37
Fuente
de poder
Multi-Chip
Proceso
de audio
Salida
V
RST
Salida
H
17
RST
SCLK0
VS
20
HS
21
VSS
9
MEM-WR
SDA0
27
28
32
EEPROM
N002
Figura 34. Diagrama a bloques del Sistema de Control
muestra en la figura 4.3C. Observe que el voltaje tarda de 7 a 8 milisegundos en alcanzar el valor
estable de 5V, necesarios para la correcta operación del microprocesador; por lo tanto, es deseable
que mientras no se alcance dicho voltaje, el microprocesador no entre en operación. (ver figura 35)
El circuito reset también recibe este voltaje; pero se puede ver que por la presencia del diodo zener
VD008 en la base de V009, este transistor no comienza a conducir sino hasta que el voltaje de
entrada es superior a unos 4.2V; esto significa que en el colector de dicho transistor se mantendrá
un nivel BAJO de voltaje hasta que la línea de +5V-1 alcance un valor de aproximadamente 4.5V, lo
que ya permite una operación estable del microprocesador principal.
Si se cumple todo lo anterior, el microprocesador estará listo para comenzar a recibir y enviar
órdenes; por ejemplo, se puede dar la orden de encendido desde el panel frontal y verificar si el
Oscilgrama
Z001
32.768KHz
2 V/div
10 µs/div
10
11
49Sistema de control
+5V-1
12
VDD
XT1
XT2
+5V-1
Circuito
Reset
VD008
3.6V
R085
R086
R087
17
5V-1
V009
RST
C051
vss
9
A
terminal 17
N001
Microprocesador
Figura 35. Circuito de reset
50 Manual de entrenamiento para televisores RCA con chasis CH-10C5
Se presiona
la tecla Enc.
5V
41
Power
A
Power
B
NK03
Receptor
IR
5v-1
5v-1
13
34
N001
Key 1
REM-IN
A la fuente
de poder
TV encendido = 0V
TV apagado = 5V
Figura 36. Circuito de control para el encendido.
equipo responde; y una vez encendido se puede subir o bajar el volumen por medio del control
remoto; cambiar los canales; pedir un cambio en el tinte o el color por medio del menú de usuario,
etc. Si se cumple todo lo anterior, se puede estar seguro de que el Sistema de Control posee los
elementos mínimos indispensables para comenzar a funcionar.
Control del encendido.
Cuando presionamos la tecla POWER en el panel frontal, el microprocesador detecta que ha recibido la orden de encendido; y responde entregando un nivel BAJO (0V) en la terminal 41 (POWER),
misma que se envía hacia la fuente de poder para activar a la fuente de alimentación principal. Ver
figura 36.
Al presionar la tecla de encendido en el control remoto, la orden se envía al receptor IR (rayos
infrarrojos) localizado en el panel frontal, el cual envía una serie de pulsos codificados a través de
la línea RMT hacia el microprocesador, y se recibe en la terminal 34 (REM-IN). El programa
interno del microprocesador identifica la orden como la de encendido, y entrega en la terminal 41
(POWER) un nivel BAJO de voltaje que activará finalmente a la fuente de alimentación principal
arrancando al equipo en general.
51Sistema de control
Comunicación de datos con la EEPROM.
Siempre que se enciende el televisor, el microprocesador tiene que recuperar algunos datos: el
último canal sintonizado, la fuente de video elegida por el usuario, el modo de la señal de audio y el
volumen que tenía cuando apagó el televisor, etc. Esta información es almacenada en la memoria
EEPROM (N002), cuando se apaga el televisor; o sea, cuando se da la orden de encendido, el
microprocesador tiene que leer estos datos para enviar las órdenes adecuadas a los diversos circuitos involucrados.
La comunicación entre el microprocesador N001 y la EEPROM N002 se lleva a cabo a través de
tres líneas: SCLK0, SDA0 y MEM WR, que forman el primer bus I2C que encontramos en este
chasis. La comunicación I2C, generalmente posee dos líneas; pero en este chasis existen tres líneas,
ya que los datos almacenados en la memoria EEPROM son críticos para la correcta operación del
televisor; por ello se utiliza la línea MEM WR, para evitar que los datos de la memoria sean modificados por cualquier ruido externo. La señal MEM WR permanece normalmente en un nivel ALTO,
lo cual indica que los datos de la EEPROM están protegidos y que el dispositivo trabaja en modo de
sólo lectura (no se puede escribir en la memoria); cuando el microprocesador envía datos hacia la
EEPROM, la terminal MEM WR se conmuta a un nivel BAJO de voltaje; gracias a esto, se puede
escribir en la EEPROM.
Cuando encendemos el televisor, se inicia un proceso de lectura de la EEPROM; esto significa que
por unos instantes, habrá una gran actividad de datos a través del bus I2C y la terminal MEM WR
permanecerá en un nivel ALTO. Y cuando se apaga el televisor, el microprocesador guarda en la
memoria los ajustes de usuario; por eso hay una gran actividad de datos entre ambos CI, mientras
que la terminal MEM WR se conmuta a un nivel BAJO de voltaje en todo el tiempo de escritura.
Vea en la figura 37 el formato de datos que circulan por la línea SDA en cada proceso de lectura o
escritura. Si falla la comunicación entre el microprocesador y la EEPROM, el televisor no podrá
operar.
Comunicación IIC
SDA
SCL S P1-7 1-788899 9
Condición de
arranque
Dirección Ack Ack Ack R/W Data Data
Condición
de paro
Figura 37. Comunicación IIC
52 Manual de entrenamiento para televisores RCA con chasis CH-10C5
Sintonizador
IF
48 49
IF-IN
Multi-Chip
SDA SCL
38
CVBS
OUT
2
3
19
SCLK2
SDA2
N001
V-COMP IN
MUTE
BL
37
25
24
B
23
G
22
R
A circuito de audio
A Multi-Chip
(OSD)
Figura 38. Comunicación de datos entre el microprocesador y el sintonizador
Comunicación de datos entre el microprocesador y el sintonizador.
Cuando el usuario enciende el televisor, el microprocesador recupera desde la EEPROM el dato del
último canal de TV sintonizado y envía las órdenes correspondientes hacia el circuito sintonizador
a través de otro bus I2C y de las terminales 2 (SCLK) y 3 (SDA) del microprocesador. Cada vez que
se enciende el equipo, o cuando el usuario indica un cambio de canal a través del panel frontal o el
control remoto, el microprocesador envía las señales necesarias para que se sintonice la señal deseada a través de estas dos líneas.
Para que el Sistema de Control detecte si el canal seleccionado trae una señal de video asociada,
existe una línea de realimentación entre el Multi-Chip y el Sistema de Control; esta línea viene
desde la terminal 38 (CVBS OUT) del Multi-Chip, y llega hasta la terminal 19 (V-COMP IN) del
microprocesador. En esta terminal, el microprocesador detecta si existen pulsos de sincronía H-V;
y son utilizados como referencia, para indicar que el canal sintonizado sí tiene una señal de video
detectada (para que el microprocesador permita su despliegue en pantalla). Si el microprocesador
no logra detectar los pulsos de sincronía, determinará que en dicho canal no hay señal; y por medio
de las líneas del despliegue de datos en pantalla (OSD, que se explica más adelante) y la línea
MUTE (terminal 37), mantendrá la pantalla en blanco; al mismo tiempo se activará la función de
silenciamiento, que generalmente comienza a trabajar cuando se sintoniza un canal sin señal.
Comunicación de datos entre el uP, el Multi-Chip y el procesador de audio.
Los televisores RCA modernos no incluyen los tradicionales controles mecánicos para el ajuste de
brillo, color, tinte, contraste, etc.; en su lugar, estos ajustes se hacen de forma digital dentro del
53Sistema de control
Proceso de audio
N606
SCL SDA
16
N001
SCLK 1
SDA 1
Multi-Chip
N301
SCL SDA
17
5V-1
30
29
7
8
Figura 39. Circuito de control para el Multi-Chip y el Procesador de audio.
circuito Multi-Chip IF+SIF+Y+C+Sync; luego, cuando la señal de video se envía al cinescopio, ya
cumple con las preferencias del usuario.
Pero como los circuitos Multi Chip no pueden almacenar los ajustes del usuario, estos datos se
envían a una memoria EEPROM. En los televisores RCA con chasis CH-10C5, se emplea la memoria EEPROM N002 como almacén para los datos de ajuste de video y audio; así que cada vez que se
enciende el televisor, el microprocesador debe leerlos en la EEPROM (como ya se explicó antes);
y luego envía las órdenes correspondientes, tanto al circuito Multi Chip como al procesador de
audio (Ver figura 39).
Para efectuar esta comunicación, existe un tercer bus I2C en las terminales 29 (SDA1) y 30 (SCLK1)
del microprocesador. Estas señales llegan hasta las terminales 8 (SDA) y 7 (SCL) del circuito Multi
Chip N301 (OM8839); y también llegan a las terminales 17 (SDA) y 16 (SCL) del circuito procesador
de audio N606 (TDA9859). Este bus es el que más actividad tiene durante la operación normal del
equipo; por él circula información cada vez que se modifica el volumen del audio, el color, tinte,
brillo o contraste de la imagen, etc.
La comunicación entre el microprocesador y el circuito Multi Chip es especialmente importante,
dado que ahí se localiza el oscilador horizontal; y si algo interfiere la correcta circulación de datos,
el televisor no funcionará.
54 Manual de entrenamiento para televisores RCA con chasis CH-10C5
Entradas de datos al microprocesador.
El microprocesador puede recibir órdenes del usuario por medio del panel frontal o por medio del
control remoto (ver figura 40).
En el panel frontal existen seis o siete teclas, correspondientes a encendido/apagado, canal arriba,
canal abajo, volumen arriba, volumen abajo, menú y selección de entrada de video. Estos interruptores están conectados con una configuración divisora de voltaje; de modo que cuando se presiona
alguno de ellos, se detecta un voltaje de referencia en la terminal respectiva del microprocesador.
Estos voltajes llegan a las terminales 13 (KEY-1) y 14 (KEY-2) del microprocesador principal,
donde unos comparadores de voltaje internos detectan qué tecla fue presionada; y siguiendo las
órdenes de su programación interna, entregan por los buses I2C las instrucciones correspondientes,
para efectuar la función solicitada por el usuario.
Los pulsos infrarrojos, provenientes del control remoto, llegan hasta un módulo receptor IR; éste
convierte los pulsos luminosos en una serie de pulsos digitales, que llegan hasta la terminal 34
(REM-IN) del microprocesador. Dependiendo de la tecla del control remoto que se haya presionado, el microprocesador identificará la orden solicitada; y a través de sus buses I2C, enviará las
instrucciones necesarias para efectuar las funciones requeridas por el usuario. Para indicar en forma visual que se está respondiendo a una orden, el microprocesador activa el bloque de despliegue
de datos en pantalla (OSD) que se estudiará más adelante.
Placa de panel frontal
K06 K05 K04 K03 K02 K01
Placa del receptor IR
KEY1
KEY0
5V
5V
KEY-2
14
13
KEY-1
N001
REM-IN
34
Figura 40. Circuito de entrada de datos al microprocesador
55Sistema de control
4
5
6
10
48
49 21
20
19
11 17 15
29
30
TRC
Amp.
color
MULTI-CHIP
Sintonizador
S-video
S-video
Ext-AV3
Ext-AV2
Ext-AV1
Placa selectoraA/V
DSO1
DSO2
R
L
Procesoaudio
KAV1
KAV2
KAV3 SDA1
SCLK1
MICROPRO-
CESADOR
N001
Video ext
Audio sintonizador
Circuito Selector de entradas.
Los televisores RCA con chasis CH-10C5 poseen tres entradas independientes para señales de video y audio externas. Esto permite conectar una señal de video proveniente de una VCR, un
reproductor de DVD y un videojuego, etc., sin que haya interferencia entre ellas. El microprocesador, junto con el DS01 y el DS02, canalizan el flujo de las señales externas de audio y video. Ver
figura 41.
Cuando se selecciona una señal externa, el microprocesador recibe la orden y entrega por sus terminales 4, 5 y 6 (KAV1, KAV2 y KAV3) una serie de pulsos que activan a los conmutadores de
selección, para permitir el paso de la señal externa seleccionada hacia el Multi Chip. (Vea en la
tabla 3 la relación entre las salidas KAV y la señal de video seleccionada).
Además de las entradas de señal de video compuesto normal, el chasis CH-10C5 posee una entrada
tipo S-Video, la cual envía su señal directamente hasta el circuito Multi Chip. Esto implica que la
selección de señal también se lleva a cabo dentro de este integrado, por medio del bus I2C descrito
en el punto anterior. El microprocesador despliega en pantalla la indicación correspondiente a la
entrada de señal externa seleccionada; para ello, utiliza el circuito OSD (que se explica a continuación).
Figura 41. Circuito de selección de entradas
56 Manual de entrenamiento para televisores RCA con chasis CH-10C5
Señal que se desea observar KAV1 KAV2 KAV3
Sintonizador interno H L L
Entrada externa AV-1 H L L
Entrada externa AV-2 L H L
Entrada externa AV-3 L L H
Entrada externa de S-Video L L H
Tabla 3. Señal de control para la selección de entradas.
Despliegue de datos en pantalla (OSD).
El OSD despliega en pantalla los datos correspondientes al canal que se está viendo, el volumen,
los controles de brillo, contraste, color, tinte, etc. a través del microprocesador.
Para poder desplegar los datos sobre la imagen de video, el Sistema de Control genera una serie de
pulsos en los tres colores básicos (R-G-B), a través de sus terminales 22, 23 y 24; y una orden de
INSERT, que sale de la terminal 25 BL, (ver figura 42) y se envía al circuito Multi Chip, a las
terminales 23, 24, 25 y 26 (R, G, B e INSERT respectivamente). Normalmente, las tres terminales
se encuentran inactivas; pero registran actividades de datos, cada vez que un dato es desplegado en
la pantalla (al cambiar el canal, al subir o bajar el volumen, etc.).
El Sistema de Control utiliza una referencia para colocar adecuadamente los datos en la pantalla.
Dicha referencia, es la sincronía vertical y horizontal (provenientes del excitador vertical y horizontal, respectivamente).
Estos pulsos de referencia entran a N001, a través de las terminales 20 (VS) y 21 (HS); vienen
directamente desde el CI de salida vertical N401 a través del transistor V001; y desde el transistor
de salida horizontal, a través del transistor V002 (figura 4.11). Teniendo estas referencias de los
barridos V y H, el Sistema de Control podrá ubicar perfectamente el despliegue de datos en pantalla.
Búsqueda y solución de fallas en el Sistema de Control.
Los síntomas de falla en el Sistema de Control, pueden ser diferentes; desde que el televisor no
enciende en absoluto, hasta problemas no muy graves que aunque no impiden el funcionamiento
del aparato, pero sí interfieren en su operación. En este último caso, dado que el microprocesador
mantiene estrecha comunicación con casi todos los bloques funcionales del equipo, es posible que
un problema en el Sistema de Control se traduzca en ausencia de audio, en fallas en la sintonía de
canales o en una imagen con ruidos; esto podría hacernos pensar que el problema está en otro
bloque.
Para diagnosticar el funcionamiento adecuado del Sistema de Control, efectúe los siguientes pasos:
57Sistema de control
20
21
N001
VS
HS
10
Vo
Salida V
(N401)
22
R R-IN
23
G
24
B
25
BL
5V-1
V001
23
24
25
26
G-IN
B-IN
INSERT
MULTI-CHIP (N-301)
5V-1
V002
Al transformador
de alto voltaje
Transistor de
salida horizontal
Figura 42. Circuito OSD
1. Verifique la existencia del voltaje de fuente permanente de 5V (línea 5V-1). Este voltaje de
alimentación debe estar presente en el modo de espera. Si este voltaje no existe, el microprocesador no podrá operar.
2. Si existe la línea de 5V-1, verifique que esté presente en la terminal 12 (VDD) del microprocesa-
dor N001. También revise que exista el correspondiente retorno a tierra (terminal 9, VSS).
3. Si lo anterior se cumple, mida el voltaje en las terminales 10 y 11 (XT1 y XT2); deberá haber
+1.88V y +2.63V respectivamente; si es así, significa que sí existe la oscilación de reloj. En caso
de tener osciloscopio, verifique las formas de onda; deben ser como las que se muestran en la
figura 4.3.
4. Si el televisor presenta un comportamiento errático o simplemente no funciona, verifique el
circuito de reset y sus componentes asociados (V009, VD008, R085, R086, R087 y C051).
5. Verifique la entrada de órdenes externas, presionando el botón de Encendido en el panel frontal;
verifique que el microprocesador entregue un nivel BAJO de voltaje en la terminal 41 (POWER).
58 Manual de entrenamiento para televisores RCA con chasis CH-10C5
Este pulso enciende a la fuente de alimentación principal; y por lo tanto, deberán aparecer los
voltajes de arranque B+ (+145V), 5V-2, 15V y 16V.
El televisor no enciende:
· Primeramente verifique la existencia del voltaje +5V-1, que corresponde a la fuente de espera
(Standby). Este voltaje es el encargado de alimentar al Sistema de Control; si no existe, el televisor
no funcionará; diagnostique la fuente de poder.
· Si el voltaje existe, revise los requerimientos mínimos para que trabaje el microprocesador N001:
que haya oscilación en las terminales 10 y 11 (entrada del cristal), que el circuito reset funcione
adecuadamente, que lleguen las órdenes de entrada desde el panel frontal o el remoto y que el
microprocesador responda adecuadamente. Si cualquiera de los puntos anteriores no se cumple,
busque la causa del problema y reemplace el (los) componente(s) defectuoso(s).
· Si el microprocesador responde adecuadamente colocando un nivel BAJO en terminal 41 (POWER)
y el televisor aún no enciende, diagnostique la etapa de fuente de poder.
No funciona el control remoto:
· Verifique la alimentación de +5V-1 que llega a la placa del panel frontal y al módulo receptor de
control remoto. Si no está presente, corrija el voltaje de 5V.
· Verifique que cuando presiona una tecla en el control remoto, a la salida del módulo receptor
aparece una serie de pulsos. Si no es así, reemplace el módulo receptor.
· Si los pulsos del control remoto llegan hasta el microprocesador (terminal 34) y de todos modos
no hay respuesta, lo más probable es que la falla esté en el propio microprocesador. Reemplácelo.
No responde el panel frontal:
· Verifique la entrada de +5V-1 a la placa de panel frontal.
· Compruebe que en las entradas KEY1 y KEY2 (N001-13,14) se registre un cambio de voltaje,
cuando se presione cualquier tecla del panel frontal.
· Si el televisor está confundiendo las órdenes del panel (si por ejemplo se presiona VOL+ y en vez
de esto cambia el canal), lo más probable es que los interruptores del panel hayan desarrollado un
contacto resistivo. Reemplace todas las teclas del panel.
· Si las órdenes llegan bien al microprocesador pero éste no responde, reemplácelo.
No hay despliegue en pantalla (OSD):
· Primeramente, verifique la existencia de las señales de sincronía de referencia VS y HS, en terminales 20 y 21 respectivamente. Si cualquiera de estas señales no está presente, el OSD no funcionará.
· Compruebe que del microprocesador salgan los pulsos OSD correspondientes (terminales 22, 23,
24 y 25). Si no aparecen, reemplace el microprocesador.
· Si los pulsos OSD llegan a las terminales 23, 24, 25 y 26 del Multi Chip N301 y de todos modos no
aparece el despliegue en pantalla, reemplace el Multi Chip.
No hay Closed Caption:
· Verifique la entrada de señal CVBS en la terminal 19 de N001. Se trata de la entrada de referencia
de video, de la cual se extrae la información de Closed Caption. Si esta señal no existe, compruebe
si se expide en terminal 38 del Multi Chip. Si no aparece en dicha terminal, cambie el Multi Chip.
59Sistema de control
Si la señal está presente en N001-19 y de todos modos no hay Closed Caption, reemplace el
microprocesador n001.
Modo de Servicio en el Chasis CH-10C5.
Para entrar al modo de servicio, encienda el televisor y déjelo funcionar unos 20 minutos hasta que
alcance su temperatura normal de operación.
Con el control remoto, reduzca el volumen hasta que marque “00”; presione el botón de MUTE en
el control remoto, de modo que aparezca la palabra MUTE en pantalla. Entonces, presione y mantenga presionado el botón de MUTE en el remoto y el botón de MENU en el panel frontal del
televisor; permanezca así unos 3 segundos, hasta que el equipo entre al modo de servicio.
Para navegar entre las opciones de ajuste, utilice las teclas [<] y [>] del control remoto; una vez
localizado el ajuste que desea modificar, utilice las teclas [^] y [v] para cambiar el parámetro.
Cuando haya terminado los ajustes, presione la tecla de encendido en el control remoto o el botón
de encendido principal en el panel frontal. Así saldrá del modo de servicio, y se almacenarán los
nuevos datos en la EEPROM.
Los parámetros que podemos modificar en el modo de servicio, se muestran en el Apéndice 2
60 Manual de entrenamiento para televisores RCA con chasis CH-10C5
SINTONIZADOR
Principios de operación de un sintonizador.
El chasis CH-10C5 de RCA incluye un avanzado sintonizador digital, contenido en un bloque funcional que puede reemplazarse como un módulo.
El sintonizador es el encargado de recibir las minúsculas señales captadas por la antena aérea (o la
señal de cable); también las amplifica y las mezcla con una oscilación local, para producir a su
salida la señal del canal que se desee observar; y así, modulada en una portadora de 45.75MHz a la
que se conoce como “Frecuencia Intermedia” o FI, esta señal puede procesarse y expedirse finalmente en la pantalla y bocinas del televisor
Inductores y capacitores
Un inductor, es una simple bobina de alambre; cuando se le aplica un voltaje, tiende a oponerse a la
circulación de corriente; o al contrario, si por ella ya circula una corriente y de manera repentina se
retira el voltaje de alimentación, la inductancia tratará de mantener una corriente en circulación a
través de sus espiras. Esta característica tan particular, permite por ejemplo construir filtros pasoaltas; y para ello, sólo hay que conectar un resistor y una bobina hacia tierra.
Los capacitores tienen un comportamiento similar, pero en términos de voltaje; esto es, cuando
aplicamos de manera repentina un voltaje a un capacitor descargado, el dispositivo tratará de mantener su voltaje inicial; y sólo después de un tiempo, alcanzará la tensión con que se haya alimentado; pero si el capacitor ya estaba cargado y súbitamente se retira el voltaje en sus terminales, mantendrá la carga y seguirá presentando un voltaje entre sus terminales, hasta que después de cierto
periodo se descargue. Este comportamiento permite construir fácilmente un filtro paso-bajas, simplemente conectando un resistor y un capacitor a tierra.
+
Vi
L
-
C Vo
+
Vi
-
f
fp =
1
π
2 LC
fp
Figura 43. Filtro pasabanda
Cuando sean conectados un resistor, un capacitor y un inductor como se muestra en la figura 43,
habremos conseguido un filtro pasa-banda; esto es, uno que sólo deja pasar las frecuencias que se
encuentran alrededor de su frecuencia de resonancia. Al conectar en paralelo un inductor y un
61Circuitos de FI
capacitor, se puede aprovechar su punto de resonancia para crear un oscilador (Ver figura 44); y
para ello, sólo hay que hacer que el conjunto reciba energía por medio de un transistor, a fin de
obtener como salida del circuito una oscilación cuya frecuencia está directamente relacionada con
los valores de L y de C; esto significa que si variamos el valor de L o el de C, podremos generar una
oscilación de frecuencia variable. Todos estos comportamientos se aprovechan ampliamente en el
bloque sintonizador.
V+
L
C
Figura 44. Circuito Oscilador LC
El diodo varactor
Es un elemento indispensable para la operación de cualquier sintonizador moderno. Se trata de un
dispositivo que tiene como característica especial que puede comportarse como un capacitor de
valor variable, dependiendo del voltaje de polarización inversa que se aplique en sus terminales. Si
en cualquiera de los dos últimos circuitos explicados en el apartado anterior se reemplaza el capacitor con un diodo varactor, obtendremos un filtro paso-banda en el que se puede modificar la
frecuencia de paso, o bien, un oscilador que genere una frecuencia variable (figura 45).
La fórmula para calcular la capacitancia de un varactor con respecto al voltaje aplicado, es la
siguiente:
Cr = ____
K___
(Vo+Vr)
n
Donde:
Cr = Capacitancia equivalente del diodo.
K = Constante determinada por la construcción del dispositivo.
Vo = Voltaje de polarización directa.
Vr = Voltaje inverso aplicado
N = 0.5 para uniones de aleación y 0.33 para uniones de difusión.
62 Manual de entrenamiento para televisores RCA con chasis CH-10C5
V+
Filtro pasa - banda
de frecuencia variable
Vcontrol
Vcontrol
Oscilador de
frecuencia variable
Figura 45. Aplicaciones típicas del diodo varactor
Todos estos parámetros pueden ser consultados en las hojas de datos del diodo en cuestión.
Diagrama a bloques de un sintonizador típico
En la figura 46 se muestra el diagrama a bloques de un sintonizador electrónico moderno típico. A
continuación se describen sus secciones principales:
83.25MHzS 129MHz =
129 MHz
Mezclador
Red osciladora
DIF. 45.75MHz
Pasabanda FI
FI IMAG = 45.75MHz
FI
ANTENA
Filtro de
entrada
AMP RF
CAG B +
Canal 6
imagen = 83.25MHz
Pasabanda RF
Oscilador
Figura 46. Sintonizador básico
63Circuitos de FI
Filtro de entrada:
En el punto donde llega la señal de antena encontramos un filtro de entrada, que se encarga de
eliminar todas las frecuencias cuyo valor sea inferior o superior al de las frecuencias que se usan
para la señal de TV, tanto abierta como por cable. Esto es especialmente importante para la eliminación de las señales de radio AM y FM (que también son captadas por la antena), de modo que no
interfieran con el futuro proceso de la señal.
Amplificador de RF:
La señal de antena filtrada llega a un amplificador controlado en ganancia, que en realidad es sólo
un transistor MOSFET de doble compuerta; por una de ellas entra la señal de antena, y por la otra
una señal de CAG (control automático de ganancia). Se usa un MOSFET, debido a que presenta una
muy alta impedancia de entrada (del orden de varios Megaohms); esto permite captar sin pérdidas
las pequeñas señales que llegan desde la antena. El grado de amplificación de este MOSFET, estará
fijado por el voltaje que se aplique en la segunda compuerta (CAG); y este voltaje de control se
envía desde la sección de FI en el Multi-Chip.
Filtro pasa-banda:
La señal de antena ya amplificada se envía hacia un filtro paso-banda, que comienza a discriminar
el canal de televisión deseado. Se trata de un filtro sintonizado doble que realiza una especie de
“pre-sintonía”, dejando pasar con mayor amplitud la banda del canal deseado y comenzando a
atenuar el resto de la señal. También sirve como igualador de impedancias para las siguientes etapas del sintonizador.
Oscilador local – Mezclador – Filtro Pasa-banda de FI:
A continuación, la señal de antena amplificada y filtrada se mezcla con la señal producida por un
oscilador local, de modo que por un proceso de heterodinación, a su salida se tenga la señal del
canal deseado modulada en una frecuencia de 45.75MHz, a la que se le llama “Frecuencia Intermedia” o FI. Esta FI vuelve a filtrarse, y finalmente sale del bloque sintonizador para dirigirse a la
etapa de FI en el Multi-Chip.
Es en estos bloques donde en sí se realiza la sintonía, haciendo que el oscilador local siempre
trabaje a una frecuencia 45.75MHz por arriba de la portadora del canal que se desee mostrar (vea en
la tabla 4 una lista de frecuencias de los canales de TV más usados, con sus correspondientes
frecuencias de oscilación local), de modo que a la salida del mezclador, donde encontramos como
resultado la suma y la resta de las señales anteriores, simplemente se pueda colocar un filtro pasabanda que elimine la suma de señales y deje pasar la resta (que estará ubicada exactamente en una
nueva portadora de 45.75MHz, figura 47). Vea también en la figura anterior, que la portadora de
color ahora está ubicada en 42.17MHz; y la de sonido, en 41.25MHz.
Cada vez que el usuario decide cambiar de canal, lo único que hace el sintonizador es modificar la
frecuencia del oscilador local, para que el resultado de la mezcla con la señal de antena sea un
nuevo canal montado en la portadora de FI.
Oscilador tipo PLL - Sintetizador de frecuencias:
La frecuencia que genera el oscilador local tiene un muy amplio rango de variación, para que pueda
abarcar todos los canales que normalmente capta un televisor moderno. En los televisores RCA, el
64 Manual de entrenamiento para televisores RCA con chasis CH-10C5
Canal
Frecuencia de
transmisión (MHz)
Oscilador
local (MHz)
2 55.25 101
3 61.25 107
4 67.25 113
5 77.25 123
6 83.25 129
7 175.25 221
8 181.25 227
9 187.25 233
10 193.25 239
11 199.25 245
12 205.25 251
13 211.25 257
Tabla 4, Frecuencias de oscilación de algunos canales de VHF
sintonizador utiliza un oscilador local del tipo PLL-Sintetizador de frecuencias, que está formado
por un bucle PLL y por un divisor de frecuencias programable. Analicemos por separado sus partes.
En la figura 48 tenemos un diagrama simplificado de un PLL (bucle de amarre por fase). El elemento principal de un PLL es un oscilador controlado por voltaje (VCO), que genera una oscilación a su
salida, parte de la cual se envía hacia un bloque comparador de fase. A este bloque comparador
también llega la señal de un oscilador de referencia; y si el comparador detecta que hay alguna
discrepancia entre ambas señales, envía un voltaje de CD de corrección hacia el oscilador controla-
Sonido (FM)
Y
C
Frecuencia
Intermedia
(FI)
47MHz
42.17MHz 45.75MHz41.2541MHz
Figura 47. Espectro de frecuencias de un canal de TV
65Circuitos de FI
Oscilador
Muestra de
frecuencia
controlado
por voltaje
Comparador
de frecuencia
Frecuencia de referencia
Oscilador
controlado
a cristal
Voltaje CD
Figura 48. Circuito PLL
do por voltaje, de modo que modifique su frecuencia de oscilación hasta igualar la del oscilador de
referencia. Una vez que se han “amarrado” ambas señales, la frecuencia generada por el VCO es
sumamente estable, ideal para usarse como señal de oscilación local en procesos de sintonía.
Muestra de
frecuencia
Divisor de
frecuencia
( N)
Muestra de
frecuencia
N
División
lógica
Oscilador
controlado
por voltaje
Voltaje
de CD
Comparador
de frecuencia
Frecuencia de
preferencia
Oscilador
controlado
a cristal
Figura 49. Circuito sintetizador de frecuencias
En la figura 49, se tiene un diagrama a bloques de un sintetizador de frecuencias como los que se
usan en los sintonizadores de televisores RCA. Se puede ver que la estructura básica es la misma;
pero se ha introducido un bloque divisor de frecuencia controlado por microprocesador, de modo
que la frecuencia de salida del VCO sea dividida por un factor “N” antes de llegar al comparador de
frecuencia; y éste, a su vez, utiliza como oscilación de referencia un cristal oscilador (que es extremadamente estable). Entonces, bastará con modificar el factor de división “N” para que a la salida
66 Manual de entrenamiento para televisores RCA con chasis CH-10C5
del VCO tengamos una muy amplia gama de frecuencias de oscilación, la cual se usará para la
sintonía de los canales de TV abierta o de cable.
Sintonizador del chasis CH-10C5.
En el chasis CH-10C5, todo el conjunto sintonizador se maneja como un módulo; y se reemplaza
como conjunto, en caso de fallas en su funcionamiento. En la figura 50, tenemos un diagrama a
bloques del interior de este módulo.
La señal de antena llega hasta un bloque divisor V/U, donde se separan las frecuencias correspondientes a VHF (que siguen el camino inferior) y las de UHF (que siguen el camino superior). Como
ambos trayectos son casi idénticos, sólo se explicará el de VHF. La señal VHF pasa por un filtro que
elimina las señales parásitas de FM y FI, por un filtro sintonizado (note las señales B1 y B2, que son
de conmutación entre las bandas VHF-L y VHF-H) en donde aumenta de nivel por medio de un
amplificador de RF, por otro filtro sintonizado doble y finalmente llega hasta la etapa mezcladora;
aquí se combina con la frecuencia de un oscilador local VHF, y su salida llega hasta un amplificador
de FI cuya salida pasa por un filtro y sale finalmente del bloque sintonizador como señal FI.
La operación de estos bloques es controlada por un pequeño microprocesador, que recibe las órdenes del microprocesador principal (N001) a través de un bus I2C exclusivo. Cada vez que el usuario
solicita un cambio de canal, el microprocesador interno del sintonizador recibe una ráfaga de instrucciones por sus terminales de SDATA y SCLK; luego de interpretarlas, entrega una serie de
comandos internos como son los de conmutación de banda, el factor de división del sintetizador de
frecuencias, etc. Gracias a la inclusión del microprocesador interno, se ha minimizado la cantidad
de terminales externas del sintonizador; prácticamente se limita a dos entradas de voltaje (+5V y
BT), con su respectivo retorno de tierra (GND) a través del blindaje externo; dos terminales para el
bus I2C (SDATA y SCLK), una salida de FI y una entrada de CAG.
Búsqueda y solución de fallas en el bloque sintonizador.
Debido a su naturaleza modular, en realidad son muy pocas las fallas que se llegan a presentar en
este bloque. Y en caso de haber problemas con la etapa, la solución casi siempre consiste en reemplazar el sintonizador.
Si sospecha que la etapa de sintonía del televisor es la causa de un problema, haga lo siguiente:
1. Verifique la existencia de la señal FI de salida, mediante un osciloscopio de banda ancha. La
señal debe tener aproximadamente 400mVpp, con una frecuencia de 45.75MHz. Si está presente, lo más seguro es que el sintonizador se encuentre en buenas condiciones y que haya que
diagnosticar las secciones de FI-Video.
2. Si no existe la señal FI, revise que el sintonizador esté recibiendo los voltajes de BT (+33Vr) y de
+5Vr. En caso de que el primero no exista, revise la fuente secundaria que viene desde el transformador de alto voltaje (y en su caso, el regulador VD114). Si falta el voltaje de +5Vr, revise la
fuente de poder.
3. Compruebe la comunicación con el microprocesador principal, solicitando un cambio de canal y
monitoreando las líneas SDATA y SCLK. Siga los métodos de diagnóstico asociados con el bus
I2C.
4. Revise la línea CAG-RF. Por lo general, presenta un voltaje de aproximadamente +2V; y cada
vez que se solicita un cambio de canal, llega a más de +4V; pero casi de inmediato vuelve a su
valor normal de +2V, una vez que se ha capturado el nuevo canal.
67Circuitos de FI
AI
Filtro SAW
Split
Vt/LO
3
+ 33V
5
Vt.
B3 OSC
Tanque
Osc
UHF
UHF
Mezc
12
10
Vsec
B3 F. Sint. Doble
Vpri
2do Fil
tro FI
1
FI
AMP
3
1er Fil
tro FI
Vsec
Vpri
4
+ 5V
Vt
BS 1/2
BS v/u
+ 9V
7
8
Osc
VHF
VHF
Mezc
5
4
Vsec
B1/B2 F. Sint. Doble
Vpri
9
B1/B2 OSC
Tanque
CXA 1695
C1 Mezc/Osc
U17301
Vsec
Vpri
MC 44864
PS/PLL/DAC IC
18
CLOCK
BS1/2
8
7
6
20 PIN SMD
U17401
14 17
19
DATA
BSv/u
BS1/2
Vst
Vpri
Vsec
EEPROM
6
Clock
24
N002
5
Data
23
Standby
Bus
B3
Autopolariz
75 OHM
ENT
DGMosfet
DE RF
Q17101
RF
AMP
Vst
Divisor U/V
B3 ST
Vst
CAG RF
Trampa
FM & FI
Q17102
RF
B2/B2 ST
AMP
B1/B2
Vst
DGMosfet
Autopolariz
Vst
BS1/2
4
Micro
Chasis
3
TIERRA AISL.
(BLINDAJE SINT)
N001
Figura 50. Diagrama interno de un sintonizador modular
68 Manual de entrenamiento para televisores RCA con chasis CH-10C5
Si descubre que el bloque sintonizador está defectuoso, después de reemplazarlo deberá realizar el
ajuste de CAG-RF en modo de servicio (consulte el modo de servicio en la sección dedicada al
Sistema de Control).
Fallas típicas en el sintonizador.
No opera toda una banda de canales
En estos casos, lo más seguro es que exista una falla en el microprocesador interno del sintonizador.
Verifique el flujo de datos por el bus I2C; y en caso de estar correcto, la única opción será el
reemplazo del sintonizador.
No hay imagen de TV abierta o cable
Si el televisor no presenta señal de TV abierta o de cable, pero expide alguna señal suministrada por
sus entradas A/V, el problema puede estar en el sintonizador. Siga el procedimiento de diagnóstico
mencionado antes; y si hay salida de FI, concéntrese en la etapa de FI en el Multi Chip. Si no existe
esta señal, revise los voltajes de alimentación, el bus I2C y la señal CAG; y en caso de que todo esté
correcto, reemplace el sintonizador.
Imagen con nieve
Esta falla suele estar asociada con una señal CAG incorrecta, lo cual produce una señal FI muy
pequeña, insuficiente para la correcta demodulación en el bloque FI. Verifique la señal CAG; y si lo
considera necesario, alimente un voltaje externo de reemplazo; si con esto se acaba el problema,
quiere decir que la señal CAG que viene del Multi Chip no es la adecuada; si no se elimina la falla,
reemplace el sintonizador.
No sintoniza
Para esta falla tenemos algunas situaciones típicas:
· Verifique que el microprocesador principal responda al cambio de canal (que el despliegue de
datos en pantalla OSD muestre el cambio de canal solicitado). Si el OSD no responde, el problema
se encuentra en la etapa de Sistema de Control.
· Si el microprocesador principal está respondiendo, verifique la etapa de sintonización como se
indicó antes. Si el bloque está defectuoso, reemplácelo.
· Si el aparato capta un canal, pero su señal se va debilitando al cabo de unos segundos y luego
súbitamente vuelve a estar bien y se repite el ciclo, el problema más frecuente es una falla en el
circuito AFC de la etapa de FI en el Multi Chip. Revise esta sección.
Reemplazo del sintonizador modular
Una vez que haya comprobado que el módulo sintonizador tiene daños, reemplácelo; no requiere
de ajustes especiales, sino solamente de ajustes generales del CAG para optimizar su funcionamiento con el chasis en función.
Ajuste del CAG
· Encienda el aparato, y déjelo trabajando al menos 1 minuto antes de efectuar el ajuste.
· El ajuste del CAG se realiza por medio del menú de servicio (consulte en el capítulo 4 la forma de
entrar al Modo de Servicio), introduciendo el parámetro AGC over f y midiendo un voltaje de .67
volts en la terminal 54 del N301.
· Se recomienda ajustar el parámetro del CAG a un valor de 7, para un ajuste óptimo de CAG.
69Sintonizador
CIRCUITOS DE FI
Una vez que se ha sintonizado la señal de TV que viene desde la antena, es necesario demodularla
para recuperar sus componentes primordiales de audio y video. De esta labor se hacen cargo los
circuitos de Frecuencia Intermedia o FI, de los que hablaremos en este apartado.
Ver en la figura 51 un diagrama a bloques general de la etapa de FI de un televisor con chasis CH10C5.
MULTI-CHIP N301
Sintonizador
A101
Pre-amp.
FI
Filtro trampa
SIF
Filtro
Pasa-banda SIF
A proceso
de audio
SAW
Amp.
PIF
Video
Mute
Switch
CVBS
Limitador
AVL
+Switch
+Volumen
Demodulador
PLL
Amplificador
de
video
A proceso
Y/C
Demodulador
PLL
Pre-amp.
+Mute
Figura 51. Diagrama a bloques del circuito de FI
La sección de FI puede dividirse en dos grandes bloques: FI de video (VIF), donde se recupera la
información de imagen; y FI de sonido (SIF), donde se recupera la información de audio.
Salida FI y filtro SAW.
La señal de Frecuencia Intermedia sale del sintonizador A101, a través de la terminal FI (figura 52);
luego pasa por un resistor R139 y un capacitor C101, y llega a la base de un transistor V104 que
funciona como pre-amplificador de FI. La señal sale amplificada por el colector de V104, pasa por
un capacitor C103 y llega a un filtro de onda acústica superficial (SAW).
70 Manual de entrenamiento para televisores RCA con chasis CH-10C5
+8V
R101
Antena
Sintonizador
A101
C106
F1
R139
C101
R103 R104
R102
R118C102
L102
V104
R117
C103
C105
Z101
(SAW)
MULTI-CHIP
N301
IF-IN
48
IF-IN
49
Figura 52. Circuito preamplificador de FI y Filtro SAW
El filtro SAW se trata de un bloque de material piezoeléctrico al que se le ha añadido una especie de
“dedos”, donde se puede introducir y extraer una señal eléctrica.
Recordemos que una de las características interesantes de los materiales piezoeléctricos es que,
cuando se les aplica una señal eléctrica, comienzan a vibrar; y si se les aplica una fuerza externa,
pueden inducir un voltaje en sus terminales.
Los filtros SAW combinan ambos efectos: la señal de FI se aplica en las terminales de entrada,
produciendo una vibración del bloque piezoeléctrico. Esta vibración se transmite por la superficie
del material (de ahí el nombre de “onda acústica superficial”) y llega hasta las terminales de salida,
donde induce un voltaje de salida. Controlando cuidadosamente aspectos como el número de “dedos” de las terminales, el espaciamiento entre ellos, la separación de los mismos y la distancia entre
las terminales de entrada y de salida, se puede hacer que un filtro SAW transmita tan sólo una
estrecha banda de frecuencias; en el caso de televisores en color, esta banda se ubica alrededor de
los 45.75MHz, con lo cual se elimina efectivamente cualquier otra frecuencia parásita que pudiera
interferir con la demodulación de la señal de video y se evita el problema de colocar filtros sintonizados (tan difíciles de ajustar, y que fácilmente se desvían de su frecuencia de operación ideal).
El único inconveniente de los filtros SAW, es que atenúan considerablemente la señal a su salida;
así que inmediatamente después de un dispositivo de este tipo, es preciso colocar un amplificador
de alta ganancia. Por esto, la salida del filtro SAW se envía directamente a las terminales 48 y 49 del
circuito integrado Multi Chip (N301), que son precisamente las entradas de un amplificador PIF.
71Sintonizador
FI-Video.
Ver en la figura 53 el diagrama a bloques de la etapa FI de video al interior de N301. Después del
amplificador PIF, se encuentra un demodulador PLL que recupera la información de video compuesto (Y+C+Sonido FM) y la coloca en banda base. A continuación aparece un amplificador de
video, que envía su salida a un bloque de Video-Mute. Observe que una parte de esta señal también
se aplica a un bloque CAG de FI y CAG de RF, que mide la amplitud de la señal recuperada; y si
tiene un nivel muy bajo, modificará la ganancia del bloque amplificador de video, hasta que la
señal obtenida esté dentro de parámetros adecuados; y en caso de que esto no sea suficiente, enviará
una señal de control CAG hacia el bloque sintonizador, para que se modifique la ganancia del
amplificador de entrada de antena, hasta obtener una señal de video aceptable.
Z101
(SAW)
R201
C201
AFC
PLL
AGC
AFC
ID
54 53
CAG de FI
CAG de RF
Amplificador
de video
Identificación
de video
Video
Mute
Video
(y+c)
Etapa
SIF
Switch
CVBS
1
6
13
17
Pasa-banda
SIF
Trampa
SIF
Video
Externo
A sintonizador
A101
MULTI-CHIP
N301
48
49
5
Amp.
PIF
Demodulador
Figura 53. Diagrama a bloques de la etapa de FI
Junto al bloque demodulador PLL, encontramos un bloque de AFC que monitorea constantemente
la señal de entrada; si detecta algún corrimiento en la frecuencia en que viene montada la información de video compuesto, modificará la frecuencia del oscilador interno para recuperar siempre una
señal correcta en banda base.
72 Manual de entrenamiento para televisores RCA con chasis CH-10C5
Regresando al bloque de Video-Mute, la señal de video compuesto sale por la terminal 6 de N301 y
se aplica a un par de etapas de filtrado: una que se encarga de remover la información de sonido
(audio modulado en FM a 4.5MHz), y otra que tan sólo deja pasar precisamente esta banda alrededor de 4.5MHz.
+8V
A filtro
R618
C617
R609
V608
R619D
R609A
R608
6
MULTI-CHIP N301
pasa-banda
SIF
L617
Z601
R206
R206A
C208
13
+8V
R207
VD204
C211
V204
R205
R204
Figura 54. Filtro SIF
La figura 54 corresponde al diagrama del filtro trampa SIF. La señal Y+C+SIF sale por la terminal
6 de N301; y llega a la base de un transistor V608 que sirve como buffer, antes de aplicar la señal
tanto al filtro pasa-banda SIF como a la trampa SIF. En este último caso, la señal pasa por un
resistor R619, un filtro cerámico Z601 y L617 y llega hasta la base de un amplificador de video
V204, de cuyo emisor se dirige a un capacitor acopladora C208 y entra finalmente a la terminal 13
de N301.
Otra vez dentro del Multi Chip, la señal llega a un bloque de conmutación CVBS (Señal Base de
Video Compuesto -vea la figura 53), donde el usuario puede elegir entre la señal de sintonizador o
la señal de alguna de las fuentes externas de video. La selección de señal y el proceso posterior de
la señal de video, se tratarán en capítulos sucesivos.
73Sintonizador
FI-Sonido.
Se describió anteriormente que la salida de V608 se aplica por igual al filtro trampa como al pasabanda de SIF. En la figura 55 tenemos precisamente el detalle del filtro pasa-banda de sonido;
después de atravesar un filtro formado por C601S y L601S, se aplica a través de C602S a la base del
conjunto formado por V601S y V602S (amplificador de SIF). Del emisor de este último sale la
señal SIF hacia un filtro cerámico Z605, cuya salida regresa a la terminal 1 de N301 (SIF IN).
También en la figura 55, se muestra la etapa SIF en el interior de N301. La señal de terminal 1 llega
a un bloque limitador, que no es más que un amplificador saturado, de modo que se eliminen las
envolventes superior e inferior de la señal (dejando tan sólo la modulación de FM que nos interesa).
De ahí pasa a un demodulador PLL que recupera la información de audio, de donde pasa a una etapa
de pre-amplificación y Mute; y por último, llega a un bloque de nivel de volumen de audio, conmutación y control de volumen, para finalmente salir de N301 por la terminal 15 como señal de salida
de audio.
El proceso que se aplica posteriormente a la señal de sonido de sintonizador, se explicará en el
capítulo respectivo.
Proceso de luminancia y crominancia.
Proceso de la señal de video
En la figura 56 se tiene un diagrama a bloques de la primera sección de la etapa de proceso de
video. La señal de video que proviene de la sección de FI, llega a un bloque CVBS a través de la
terminal 13 de N301; a este bloque también llega la señal de video externo, desde la placa selectora
A/V; y gracias a una orden de conmutación que el Sistema de Control determina por medio del bus
I2C, dentro del Multi Chip se decide cuál de las dos señales será la que se expida en la pantalla del
televisor. Esto quiere decir que, aparte de la selección inicial de fuente externa que se hace en la
placa selectora A/V, en el Multi Chip se determina finalmente cuál de las señales se expedirá en
pantalla.
De este bloque CVBS también sale una señal de Video hacia la placa selectora de video externo
(N301-38), ya que estos modelos de televisores poseen una salida para que el video que se esté
observando en pantalla pueda por ejemplo grabarse en una VCR. Note que esta señal llega hasta un
transistor amplificador V227, el cual envía la señal monitor de video hacia la placa selectora A/V;
al mismo tiempo, envía una referencia de señal hacia el Sistema de Control, para que el microprocesador “sepa” cuando un determinado canal sí posee señal de video y desactive entonces al
enmudecedor de video; o por el contrario, que la pantalla del televisor permanezca sin señal cuando
se sintonice un canal no aprovechable. Esta señal de referencia también sirve para recuperar la
información de Closed Caption.
La salida de señal de video del bloque CVBS se dirige a un segundo conmutador CVBS-Y/C, de
donde se envía hacia un par de filtros que separan los componentes de crominancia y luminancia de
esta señal. Después de pasar por un filtro pasa-banda de 3.58MHz (4.43MHz para PAL y SECAM),
la señal de croma regresa al conmutador CVBS-Y/C; y aplicando un filtro trampa, se recupera
exclusivamente el componente de blanco y negro (luminancia), que regresa al bloque de conmutación CVBS-Y/C. A este último bloque también llegan, por las terminales 10 y 11 de N301, las
74 Manual de entrenamiento para televisores RCA con chasis CH-10C5
8
C
-E
Figura 55. Circuito FI de Sonido
proceso de audio
A etapa de
C602S
V601S
Z606
C601S
R601S
R606S
V602S
C604S
R6085
R605S
L601S
R602S
C603S
R603S
R604S
R607S
15
Mute
55
Pre-amplificador
56
Demodulador
PLL
SW Vol.
+Volumen
+Switch
AVL
2
C236
1
Limitador
MULTI-CHIP
N301
Trampa
SIF
75Sintonizador

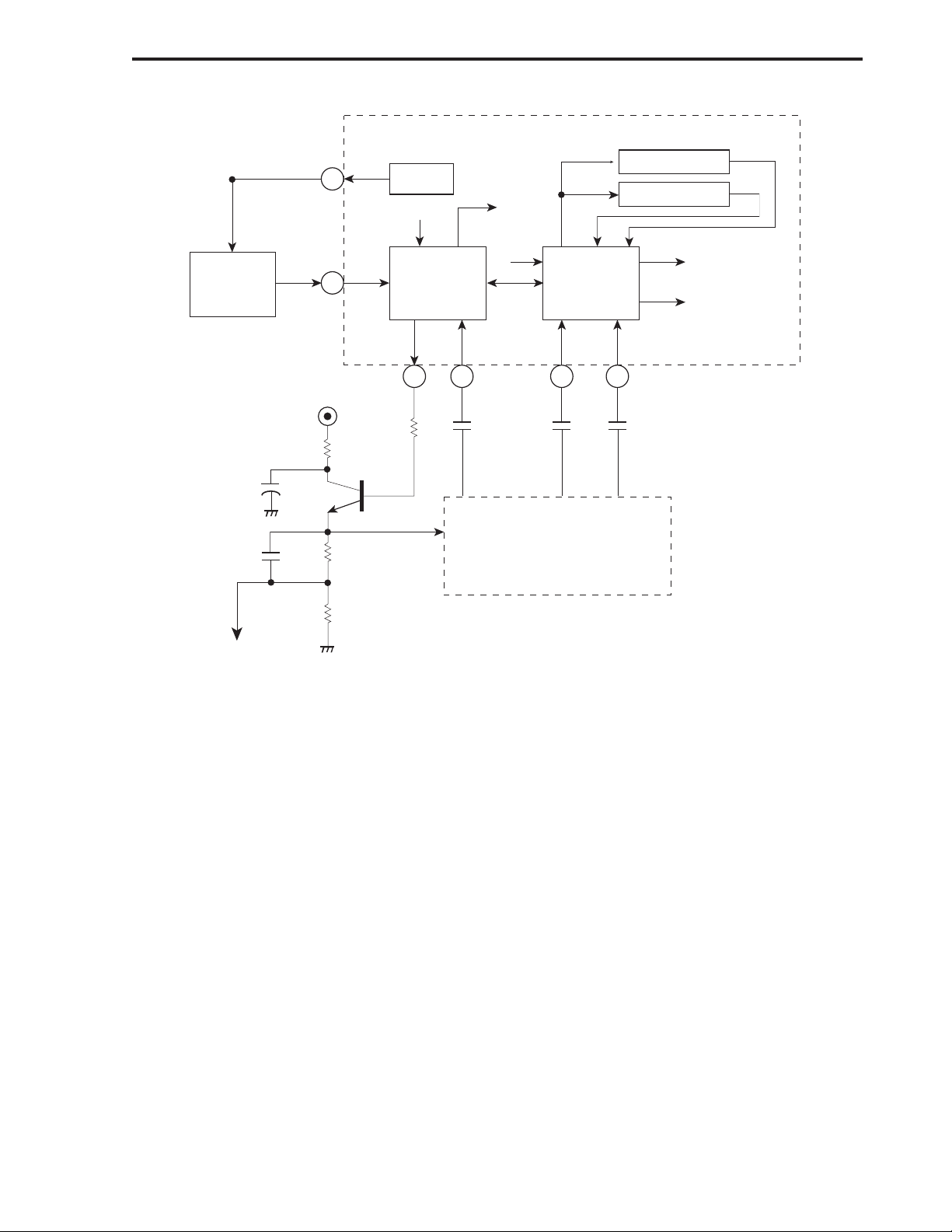

MULTI-CHIP
6
13
Video
Mute
SW1
Switch
CVBS
N301
Video ID
SW2
Y+C
Switch
CVBS-Y/C
Pasa-banda color
Trampa color
Y
C
Y
C
C227A
C217A
A Sistema de Control
(N001-19)
38
R221
R240A
V227
Video Out
R218A
R220
17
C210
Video Ext.
10 11
C205 C204
S-Video C
Placa Selectora A/V
S-Video Y
Figura 56. Proceso de la señal de video
señales Y/C de la entrada de S-Video en el panel posterior del televisor; y es precisamente en el
bloque CVBS-Y/C donde se hace una última selección, también controlada por el bus I2C, entre la
señal que proviene del conmutador anterior o la que proviene de la entrada de S-Video.
Una vez elegida la señal que se observará en pantalla, encontramos los componentes de crominancia
y luminancia que serán procesados para finalmente expedirse con información de imagen por medio del tubo de rayos catódicos.
Proceso de la señal de Luminancia (Y).
Del bloque de conmutación CVBS-Y/C sale la señal de luminancia, que se dirige directamente
hacia un bloque denominado Retardo Y y Forma Y. Como su nombre lo indica, en esta sección se le
aplica a la señal de blanco y negro un ligero retardo que sirve para sincronizarla perfectamente con
las señales obtenidas en el proceso de color (que es más complejo y tardado); también se fijan
parámetros como el Dark-clip y el White-clip, de modo que a la salida de este bloque se tenga una
señal de luminancia limpia y adecuada para su posterior combinación con la información de color
(ver figura 57)
76 Manual de entrenamiento para televisores RCA con chasis CH-10C5
Figura 57. Procesamiento de la señal Y/C y RGB
C221
C223
C209
Z202
R218
C224
CVBS-Y/C
Switch
C
Y
NTSC/PAL/SECAM
Demodulador
34 3616 33 35 30 2829 27 32
Banda-base
Retardo C
Filtrado y sintonía
Retardo Y
Forma Y
Separador de
sincronía
Horizontal
VCO
MULTI-CHIP N301
R-Y
B-Y
CONTRASTE
WHITE P.
Y
31
SAT
Tono de piel, tinte,
contraste y croma
de la Matriz DC
RGB
Nivel de Black Stretch
Matriz RGB
25
26
B1
BL1
(De sistema
de control)
Entrada RGB1
23
24
R1
G1
OSD
RGB
22
Corriente de haz
(De transformador
de alto voltaje)
BPI
Nivel Blue Stretch
Control RGB
Salida RGB
20
21
G
R
19
B
TRC
de corriente de negro
18
Control del
Placa de
Calibración continua
Corriente
de negro
77Sintonizador
Observe que existe un bloque de Filtrado y Sintonía, el cual toma una referencia del oscilador de
color (3.58MHz en el caso de NTSC) y la utiliza precisamente para calcular con exactitud el grado
de retardo que se le dará a la señal de luminancia.
Finalmente, la señal Y sale por la terminal 28, vuelve a entrar por la terminal 27 y se dirige hacia el
bloque matriz; y aquí, al combinarse con la información de color, dará por resultado las señales
RGB que se requieren para excitar al TRC.
Proceso de Crominancia (C) y obtención de RGB.
Del bloque de conmutación CVBS-Y/C sale la señal C, que se dirige directamente hacia el bloque
demodulador NTSC/PAL/SECAM (en este chasis, para poder manejar señales NTSC, PAL y SECAM,
a este bloque se conectan dos cristales osciladores: uno de 3.58MHz y otro de 4.43MHz). Este
bloque toma la señal de croma montada en 3.58MHz, y la convierte en sus componentes principales
R-Y y B-Y. Para hacer tal demodulación, utiliza como oscilador local de referencia la señal de un
cristal Z202, conectado a la terminal 34 de N301 (emplea la oscilación de 4.43MHz de la terminal
35, en el caso de PAL y SECAM). Esta oscilación de 3.58MHz se envía como señal de referencia a
varios puntos dentro de N301, para calcular retardos, para sintonizar osciladores, etc. En el bloque
demodulador también se fija el “corrimiento de color” o HUE, gracias a una señal enviada desde el
control del bus I2C. Ver figura 57.
Después de pasar por un bloque de retardo (donde se sincronizan perfectamente con la señal Y), las
señales R-Y y B-Y salen por las terminales 30 y 29 de N301 respectivamente, para volver a entrar
por las terminales 32 y 31. Aquí llegan a un bloque Matriz, donde se combinan con la información
Y que viene de la terminal 27, para obtener finalmente a su salida las señales RGB necesarias para
la excitación del tubo de rayos catódicos. En este bloque matriz también se fijan parámetros operativos
tales como el tono de piel, el tinte, el contraste y el nivel de croma, gracias a señales de control
generadas a partir del bus I2C.
Las señales RGB que salen de la Matriz pasan por un bloque de entrada RGB1, en donde se reciben
los pulsos de despliegue de datos en pantalla (OSD) que vienen desde el Sistema de Control; y es en
una segunda matriz dentro de este bloque, donde se combinan para que el usuario pueda tener la
información necesaria en su pantalla, montada sobre la señal de video que esté observando. En este
bloque también se hace el proceso Black-Stretch, que consiste en enfatizar los niveles de negro en
escenas demasiado claras; así se mejora notablemente el contraste y, por consiguiente, la calidad de
la imagen.
Como paso final, las señales RGB llegan a un bloque de control; aquí se les dan algunos “retoques”
finales, a cargo de señales de control que vienen del bus I2C (contraste, pico de blancos, etc.).
También se aplica un proceso Blue-Stretch (enfatizando un poco los tonos de azul, para que no se
pierdan en escenas donde predomina el rojo o el verde); y pasan por un bloque de Salida RGB, que
envía las tres señales a las terminales 19 (B), 20 (G) y 21 (R), de donde pasan hacia la placa de
control del TRC y a los amplificadores de color.
De esta placa del TRC llega una señal de “Corriente de negro” (terminal 18), que monitorea constantemente la corriente de cátodos cuando hay un nivel de negro; y si detecta alguna desviación
hacia uno de los colores, envía una señal de realimentación para eliminar dicho corrimiento.
78 Manual de entrenamiento para televisores RCA con chasis CH-10C5
Finalmente, desde el Transformador de Alto Voltaje llega una señal de “Corriente de Haz” (terminal
22), la cual detecta si la imagen en pantalla está demasiado brillante (lo que podría provocar emi-
siones peligrosas de rayos X). En caso de que el problema sea pequeño, en el propio bloque de
Salida RGB se modificarán estas señales para reducir el brillo; si la corrección no es suficiente,
entrará en juego la protección contra rayos X, la cual se explicó en la etapa de Deflexión Horizontal
(capítulo 3).
Circuito de control de TRC.
Vea en la figura 58 un diagrama simplificado de este circuito impreso. Las señales RGB que vienen
desde las terminales 19 (B), 20 (G) y 21 (R) de N301, llegan respectivamente a las terminales 3, 1
y 2 de un circuito integrado NY01 (amplificadores de color) que sustituye a los transistores que
tradicionalmente se utilizaban en esta etapa. Dentro de este integrado las señales de color toman el
nivel adecuado para su inyección a los cátodos del TRC, gracias a un voltaje de alimentación de
+200V que proviene de las fuentes secundarias del transformador de alto voltaje. Las salidas RGB
en las terminales 7, 8 y 9 de NY01 se envían directamente hacia los cátodos, a través de unos
resistores RY01A, RY02A y RY03A; y en estos cátodos, la señal eléctrica se convierte en un flujo
de electrones que finalmente se traduce en una imagen en la pantalla del cinescopio.
N301-18
De MULTI-CHIP N301
+200V RY04
CY0IA RY04A CY01 CY02
Black
Current
B
G
R
6
5
3
1
2
Black
current
NY01
4
VDY01A
7
VDY02A
9
VDY03A
8
RY01A
RY02A
RY03A
SY01
TRC
Figura 58. Proceso de señal en la base del TRC
79Sintonizador
Como protección, cada uno de estos cátodos se encuentra conectado a un dispositivo de descarga
SY01, el cual entra en operación cuando en alguno de estos puntos se presenta un pico de voltaje
demasiado alto. Se trata tan sólo de un dispositivo de chispeo, que deja pasar un arco eléctrico entre
sus terminales y GND cuando alguno de sus voltajes de entrada excede ciertos parámetros; gracias
a esto, se protege efectivamente tanto al TRC como al circuito integrado de amplificadores de color
NY01. Finalmente, de este circuito sale directamente una señal de control de “Corriente de negro”,
la cual se dirige hacia N301-18. Para referencia de los oscilogramas por favor consulte el manual de
servicio.
80 Manual de entrenamiento para televisores RCA con chasis CH-10C5
MÓDULO DE ENTRADAS DE AUDIO Y VIDEO
Descripción general del circuito selector A/V.
Los televisores RCA con chasis CH-10C5, poseen varias entradas para señales de audio y video
externas; esto significa que el usuario puede escoger entre observar en la pantalla del televisor la
señal de antena, o la de alguna fuente alternativa (por ejemplo, de una videograbadora, un reproductor
de DVD o un videojuego). Esto implica la presencia de un circuito de conmutación, por medio del
cual se seleccione la señal deseada.
La conmutación de señales se realiza en la misma placa donde se conectan las señales externas por
medio de dos circuitos integrados tipo 4053, identificados como DS01 y DS02. Estos circuitos
están controlados por el Sistema de Control, y en ellos se hace una pre-selección de señales antes de
que la elección definitiva se realice tanto en el proceso de video como en el proceso de audio. (ver
figura 59)
Entradas de audio y video.
Las señales de audio y video poseen características distintas; así que en el punto donde entran
tendremos circuitos un tanto diferentes, para lograr un adecuado acoplamiento de impedancias.
Vea en la figura 60 que las entradas de video se conectan a un par de resistores de 100 ohms y sin
capacitancia a tierra, antes de enviarse al resto de los circuitos por medio de un capacitor de 47nF;
por su parte, la señal de audio debe tener una impedancia de entrada más elevada; por eso el resistor
de entrada es de 1kohm, y sí posee un capacitor a tierra de 1000pF; de ahí la señal pasa por un
resistor de 100 ohms y por un capacitor de 1uF,antes de alcanzar el resto de los circuitos de selección. Tenga presente estas entradas, ya que, para mayor claridad, se omitirán los resistores y
capacitores en diagramas futuros.
Pre-selección de señales de entrada.
Antes de comenzar con el circuito conmutador en sí, veamos cómo funciona uno de los interruptores análogos dentro de los circuitos 4053; así, por extensión, comprenderemos la operación general.
En los interruptores análogos de un circuito integrado tipo 4053, una señal puede tener dos entradas
y una salida, o una entrada y dos salidas. Si aislamos sólo uno de estos interruptores (figura 61),
cuando la entrada de control (terminal 11) esté en un nivel ALTO, el cursor interno se desplazará
hacia la terminal 13 y entonces conectará ambos puntos. Por el contrario, si la señal de control está
en BAJO, el cursor se conectará a la terminal 12, estableciendo un contacto eléctrico entre ambos
puntos. Esta situación se repite para los otros dos interruptores incluidos en cada 4053. Con esto ya
podemos deducir el funcionamiento del circuito conmutador de señal.
Control
(De sistema de Control)
81Módulo de entradas de audio y video
AV1
()
IN
AV2
()
IN
AV3
()
IN
S- Video
V
V
R
R
L
L
V
R
L
V
R
L
R1
R2
DS01
L1
L2
V1
V2
V3
DS02
R 1-2
L 1-2
V 1-2-3
Audio R (1-2)
Audio L (1-2)
Video (1-2-3)
Audio R (3)
Audio L(3)
S - Video Y
S - Video C
Video In
AV
(OUT)
V
R
L
Buffer
Buffer
Buffer
Figura 59. Diagrama a bloques del circuito selector A/V
100 Ω
100 Ω
47 n
Audio In
1 k
Figura 60. Circuitos acopladores de impedancias A/V
Video Out
Audio R Out
Audio L Out
100 Ω
1000 p
10 µ
82 Manual de entrenamiento para televisores RCA con chasis CH-10C5
14
AV1 - V
AV2- V
AV3 - V
D501
13
11
12
Nivel BAJO
14
Flujo de señal
D502
Figura 61. Funcionamiento interno de los interruptores análogos
DS02
14
15
4
13
11
12
1
10
2
3
9
5
De sistema de
control
KAV1
KAV2
KAV3
13
11
12
N001 - 4
N001 - 5
N001 - 6
Flujo de señal
Nivel ALTO
AV1 - L
AV2 - L
AV1 - R
AV2 - R
AV3- L
AV3- R
S - Video
13
12
1
2
3
5
DS01
14
11
15
10
4
9
Video In (1 - 2 - 3)
Audio In (1 - 2) L
Audio In (1 - 2) R
Figura 62. Conmutación de la señal A/V
Audio In 3L
Audio In 3R
S - Video Y
S - Video C
Al MULTI-CHIP (N301 - 17)
A Proceso audio (N606 - 1)
A Proceso audio (N606 - 32)
A Proceso audio (N606 - 28)
A Proceso audio (N606 - 30)
Al MULTI-CHIP (N301-11)
Al MULTI-CHIP (N301-10)
83Módulo de entradas de audio y video
Ver en la figura 62 un diagrama simplificado de la forma en que se realiza la conmutación de
señales en la placa de entradas A/V. Observe que las tres señales de video (AV1-V, AV2-V y AV3-V)
llegan respectivamente a las terminales 14, 15 y 4 de un circuito integrado DS02 (4053), y corresponden a los “cursores” de los interruptores análogos internos a dichos circuitos integrados. Note
también que tres de las salidas de estos interruptores se encuentran conectadas a Tierra (GND,
terminales 12, 2 y 5), mientras que las otras salidas están interconectadas (13, 1 y 3). Los cursores
internos de DS02 están controlados por las señales KAV1, KAV2 y KAV3, que vienen desde el
Sistema de Control; y por simple lógica, podemos deducir que cuando el usuario desea ver la señal
de la entrada AV1, la línea de control KAV1 debe ponerse en ALTO, dejando a las otras dos en
BAJO; para ver la señal AV2, la línea de control KAV2 se pone en ALTO y las otras dos en BAJO;
y finalmente, para ver la señal AV3, la línea de control KAV3 se pone en ALTO, dejando las otras
dos en BAJO. Refiérase a la tabla 3.
Note también que las señales Y/C correspondientes a la entrada de S-Video se envían directamente
hacia el Multi Chip N301, ya que es en este circuito integrado donde se hace la selección final de la
señal de imagen que será expedida en pantalla, por medio de los bloques Switch CVBS y Switch
CVBS-Y/C. Esta selección final, se realiza por medio del bus I2C.
Las señales de audio correspondientes a las entradas AV1 y AV2, se conectan a un par de interruptores análogos dentro de DS01; y su señal de conmutación es la misma de KAV1; de modo que si
KAV1 está en H, en las salidas de los interruptores tendremos las salidas de audio R1 y L1; si la
línea de control KAV1 está en BAJO, a la salida tendremos las señales L2 y R2. Estas señales se
envían hacia la etapa de proceso de audio, junto con las señales L3 y R3; y es ahí donde se hace la
selección final, para determinar cuál de las señales es la que se escuchará en las bocinas del equipo.
Esta selección final se realiza por medio del bus I2C.
Señales A/V de salida.
Para poder enviar las señales monitor A/V, a la placa de selección AV llega desde el Multi-Chip
N301 la señal CVBS-Out, la cual pasa por un circuito tipo buffer formado por VS30, antes de ser
expedida por su terminal V-OUT (figura 63). Las señales de audio correspondientes llegan desde el
circuito integrado de proceso de audio N606, llegan a sus respectivos buffers (VS10, VS20) y salen
por las terminales Audio-OUT respectivas.
Búsqueda y solución de fallas.
No conmuta las señales de entrada
Primero verifique si el Sistema de Control está respondiendo adecuadamente a la orden de conmutación de señal, observando el despliegue en pantalla y revisando las líneas de control KAV1, KAV2
y KAV3. Si todo está correcto, verifique que los circuitos integrados DS01 y DS02 estén haciendo
la conmutación de señal; en caso contrario, reemplace.
Si hasta aquí todo está bien y el televisor aún no hace la conmutación de señal, lo más seguro es que
el Multi Chip esté dañado; y en el caso del audio, el circuito procesador de sonido N606.
84 Manual de entrenamiento para televisores RCA con chasis CH-10C5
+ 5V - 2
RS33
RS32
VS30
RS30
Video out
RS31
+5V-2
RS23
CVBS - OUT (N301 - 38)
Audio out (R)
Audio out (L)
CS20A
CS10A
CS20
CS10
VS20
VS10
RS21
+ 5V - 2
RS11
RS22
RS13
RS12
Figura 63. Circuito de salida de la señal A/V
Proceso audio (N606 - 7)
Proceso audio (N606 - 26)
85Circuito de audio
CIRCUITO DE AUDIO
Descripción general del circuito de audio.
En la figura 64, tenemos el diagrama a bloques general de la etapa de sonido. Note que hay tres
posibles fuentes de señal de audio: la que viene desde la etapa SIF dentro del Multi Chip N301, la
señal pre-seleccionada de audio 1-2 y la señal de audio 3. Estos tres juegos de señales entran en un
circuito integrado N606, Proceso de Audio, donde se controlan aspectos como el volumen, el tono;
se le dan efectos especiales como sonido ambiental, proceso de pseudo-estéreo, etc.; finalmente
sale como señal de audio y se dirige hacia el circuito integrado amplificador de sonido N601, que
excita directamente a las bocinas del aparato.
Multi-Chip
N301
Placa
Selectora
AV
Audio
Audio
Out
sintonizador
Audio 1-2
Audio 3
N606
Proceso
de
audio
2
I
C
Sistema de Control
Amplificador
de audio
N601
Mute
Figura 64. Diagrama a bloques general del circuito de Audio
Circuito excitador de Audio (N606).
En la figura 65 tenemos un diagrama a bloques, en donde se muestra la conexión del circuito
integrado de Proceso de Audio (N606, TDA9859) con sus señales externas. Para comprender mejor
lo que ocurre dentro de este integrado, ver el diagrama interno del CI en el Apéndice 3.
Existen tres tipos de señales diferentes de entrada: la señal que viene desde el sintonizador, y que
fue obtenida en la etapa SIF del Multi Chip N301; esta señal, que viene desde N301-15, entra en las
terminales 3 y 5 de N606 y llega hasta el selector interno de entradas. Lo mismo ocurre con las
señales que vienen desde la placa Selectora AV: la señal de audio 1-2 (L y R) entra por las terminales
1 y 32 respectivamente, mientras que la señal de audio 3 (L y R) entra por las terminales 28 y 30.
Todas llegan al mismo bloque selector interno de N606, el cual recibe órdenes que vienen desde el
Sistema de Control, viajan por el Bus I2C y que le indican a cuál de las tres señales debe dejar pasar
para que después sea procesada.
86 Manual de entrenamiento para televisores RCA con chasis CH-10C5
N301-15
Audio
Sintonizador
3
5
16
17
2
Bus I C
SCL
SDA
R634A
MUTE
N001 - 30
N001 - 29
N001 - 37
L (1-2) In
R (1-2) In
L3 In
R3 In
Lout
Rout
R632A
L
R
C634A
VD634A
R610
C676A
3
5
V631A
R630A
1
Amp. Audio
7
N 601
32
28
30
26
1
N606
18
15
7
Figura 65. Circuito a bloques del circuito de audio.
13
11
10
L
R
8
L
R
Una vez seleccionada la señal de audio que se desea escuchar, ésta sale por las terminales 24 (L) y
9 (R) y vuelve a entrar al IC por las terminales 23 y 10, respectivamente. De aquí se dirige a una
serie de bloques, en donde se controla el volumen, se le dan efectos como sonido espacial y se
puede simular una señal estéreo a partir de una mono; o bien, se puede hacer que el sonido sea
forzosamente de tipo mono, pese a que sea expedido por ambos canales. Posteriormente pasa por
sendos bloques de control de Bajos, de Agudos y de Balance, todos ellos controlados por medio del
Bus I2C; por último, ya procesada, la señal de audio sale del integrado a través de sus terminales 18
(L) y 15 (R); y de ahí, se dirige hacia el amplificador de potencia.
Circuito Amplificador de potencia de Audio
El chasis CH10C5 utiliza un circuito integrado N602 (TDA7057) como amplificador de potencia
para el sonido. Ver en la figura 66 un diagrama a bloques de la conexión de este integrado; y en el
apéndice 4, el diagrama a bloques interno de este dispositivo.
La señal de audio que viene desde N606, llega a las terminales 3 (L) y 5 (R) y luego entra a un
amplificador de control de volumen. En este chasis, el volumen se controla desde el circuito de
Proceso de Audio N606; aquí, sólo se aprovecha esta característica para introducir la señal de Mute,
87Circuito de audio
N606
18 3
15 5
N001
+
R610
13
L
-
11
+
10
8
R
-
R630A
V631
L
N601
Amplificador
de Audio
R
17
R632A
Mute
37
R634A
C676A
V0634
C634A
Figura 66
la cual viene desde la terminal 37 del circuito integrado Sistema de Control N001. El circuito
integrado N601 (TDA7057) tiene como característica que si el voltaje en sus terminales 1 y 7
desciende por debajo de 0.4 volts, automáticamente entra en modo Mute; así que la señal que viene
desde N001-37 llega a un transistor de switcheo V631, que generalmente no está conduciendo; y el
sonido, se expide de manera normal. Cuando aparece un nivel ALTO en N001-37, el transistor
V631 entra en conducción y provoca que las terminales 1 y 7 de N601 se vayan a Tierra; esto hace
que se dispare el modo Mute.
Nuevamente dentro de N601, después del control de volumen, encontramos los amplificadores de
potencia; proporcionan a la señal de audio, el nivel adecuado para enviarse directamente a las
bocinas. La señal de canal L sale por las terminales 13 (+) y 11 (-); y las señales de canal R salen por
las terminales 10 (+) y 8 (-), y se envían directamente hacia los bornes de las bocinas.
Búsqueda y solución de fallas.
No hay sonido
· Si el televisor no entrega sonido del sintonizador, pero sí de entradas externas, verifique la etapa
SIF en el Multi-Chip N301, hasta conseguir que entregue una señal de audio a través de su terminal 15.
88 Manual de entrenamiento para televisores RCA con chasis CH-10C5
· Si el televisor entrega señal de sintonizador, pero no de entradas 1 ó 2, revise el circuito conmutador de entrada DS01 en la placa Selectora A/V.
· Si el televisor no expide ningún sonido, revise la salida de las terminales 15 y 18 de N606; asegúrese que la señal de sonido salga del circuito integrado de Proceso de Audio; si no es así, revise la
alimentación al dispositivo y verifique que le lleguen correctamente las instrucciones del Bus I2C;
si a pesar de que todo está bien no hay audio en las terminales 15 y 18, reemplace N606.
· Si las señales anteriores existen, concéntrese en N601. Revise la alimentación del dispositivo, y
verifique que sus terminales de Mute (1 y 7) no estén por debajo de 0.4V. Si este es el caso, revise
que la terminal 37 de N001 se encuentre en BAJO (si no lo está, probablemente tendrá que cambiar N001); y si esto se cumple, verifique el circuito formado por V631 y componentes que lo
rodean; especialmente a C676A, que podría haberse puesto en corto.
Si la señal Mute es correcta, lo más probable es que N601 esté dañado; habrá que reemplazarlo.
V
UVLO
REGF.
89Apéndice
APÉNDICE
IN
4
Excitador
Protección
de sobre-voltaje
R
Latch
para fallos
S
regulador
Q
3
2
Drenador
Fuente
TSD
rss
Apéndice 1
OSC
Css
-
1.45V
+
Realimentación
-
0.73V
+
1
y protección de
sobre-corriente
Tierra
90 Manual de entrenamiento para televisores RCA con chasis CH-10C5
PUNTO DE AJUSTE DESCRIPCIÓN
DATO
EN EL
BUS
ANOTACIONES
MENU 00
AFW:240KHZ
IF-PILL
AFA:Incide
AFB:Below
AGC over f
IFS
MOD
MENU 01
Fixed Aud.
Sound Mute
FI
Ventana AFC 0=125KHz,
1=275KHz
Frecuencia IF-PILL
Ventana AFC 0=afuera 1=adentro
(salida)
Nivel de referencia AFC 0=abajo
1=arriba (salida)
CAG RF
Sensitividad FI 0=normal 1=pérdida
de 20dB
Modo de modulación 0=negativo
1=positivo
Audio
0=volumen ajustable 1=volumen fijo
0=no Mute 1=demodulación FM de
Mute
1
1
1
1
7
0
0
1
0
Se puede cambiar
Se puede cambiar
Fijar en su valor óptimo
Auto Limit
FLNG1
FLNG2
FLNG3
OPT. STEREO
OPT. SPATIAL
OPT. S-VHS
MENU 02
Blank HOB
Ajuste automático de volumen
0=deshabilitado (limitado a
8841/42/43)
Opciones de idioma
000 inglés, francés, español
Otras opciones disponibles para
TVs de Sudamérica
1: AV estéreo (TDA9859) 0: AV
Mono
Sonido ambiental 1=sí 0=no
Rastreo horizontal
Borrado de las partes inútiles de la
parte superior e inferior en modo
16:9 0=deshabilitado
Apéndice 2A
0
0
0
0
1
1
1
0
0
0 para otros modos
PUNTO DE AJUSTE DESCRIPCIÓN
DATO
EN EL
BUS
ANOTACIONES
S CORRECT
V SHIFT
V SHIFT 50
V ZOOM
V SCROLL
MENU 05
WHIT P RED
WHIT P GRE
WHIT P BLU
AKB
Y-Delay
Cathod Lev
MENU 06
BLUE Stret
BLACK Stret
Y-VALUE
SKIN ANGLE
SKIN TONE
B.B. LEVEL
MENU 07
ACL
CB
Corrección S
Centro vertical (frecuencia vertical: 60Hz)
Centro vertical (frecuencia vertical: 50Hz)
Compensación de amplitud vertical
para 16:9 y 4:3
Corrimiento del centro cuando se pasa
de 16:9 a 4:3
RGB
Balance de brillo Rojo
Balance de brillo verde
Balance de brillo azul
Balance automático de blancos
(oscuros)
0ns - 320ns en pasos de 40ns (9
pasos no modificables en saltos
pares)
Voltaje pico monocromático: 57 - 107V
Canal de brillo
Estrechamiento del canal azul 1=On
Estrechamiento del canal negro 1=On
Ganancia de canal de brillantez
0=normal 1=alto
Ángulo de corrección de tono de piel
0=123° (más rojo) 1=117° (más azul)
Switch de corrección de tono de piel
1=On
Brillo de fondo azul
Canal de color
Control automático de saturación de
color 1=On
Frecuencia central del pasa-banda de
color 0=1Fsc, 1=1.1Fsc
16
31
31
25
31
31
31
31
1
8
5
1
1
0
0
1
40
1
0
Fijar en su valor óptimo
Fijar en su valor óptimo
Fijar en su valor óptimo
91Apéndice
Apéndice 2B
92 Manual de entrenamiento para televisores RCA con chasis CH-10C5
PUNTO DE AJUSTE DESCRIPCIÓN
DATO
EN EL
BUS
ANOTACIONES
CMB
BPS
MAT
OPT. DW4MIN
OPT. OVPT
OPT. BBK
AUTO ADJST
MENU 08
SUB BRIGHT
AV PRESECL
1=habilitación del filtro peine de 3
líneas (auto) 0=deshabilitado
0=se usa la línea de retardo en bandabase 1=no se usa (auto)
0=Matriz PAL/NTSC 1=Matriz PAL
compulsiva
1=no demagnetizar nuevamente en
los 4 minutos posteriores a la
demagnetización de encendido
Protección de sobre-voltaje
(eliminación del spot en el apagado)
1=sí 0=no
1: BBK encendido 0: BBK apagado
1: ajuste automático
Análogo
Sub-brillo
Amplitud de salida AV (para BTSC
estéreo solamente)
0
0
0
1
1
1
1
31
75
VOLUME
CONTRST MAX
CONTRST MID
CONTRST MIN
COLOR Core
SUB TINT
Sub contraste máx.
Medio
Mínimo
Sub-saturación
Sub-tinte
0
63
31
0
31
28
Apéndice 2C
P2
P1
93Apéndice

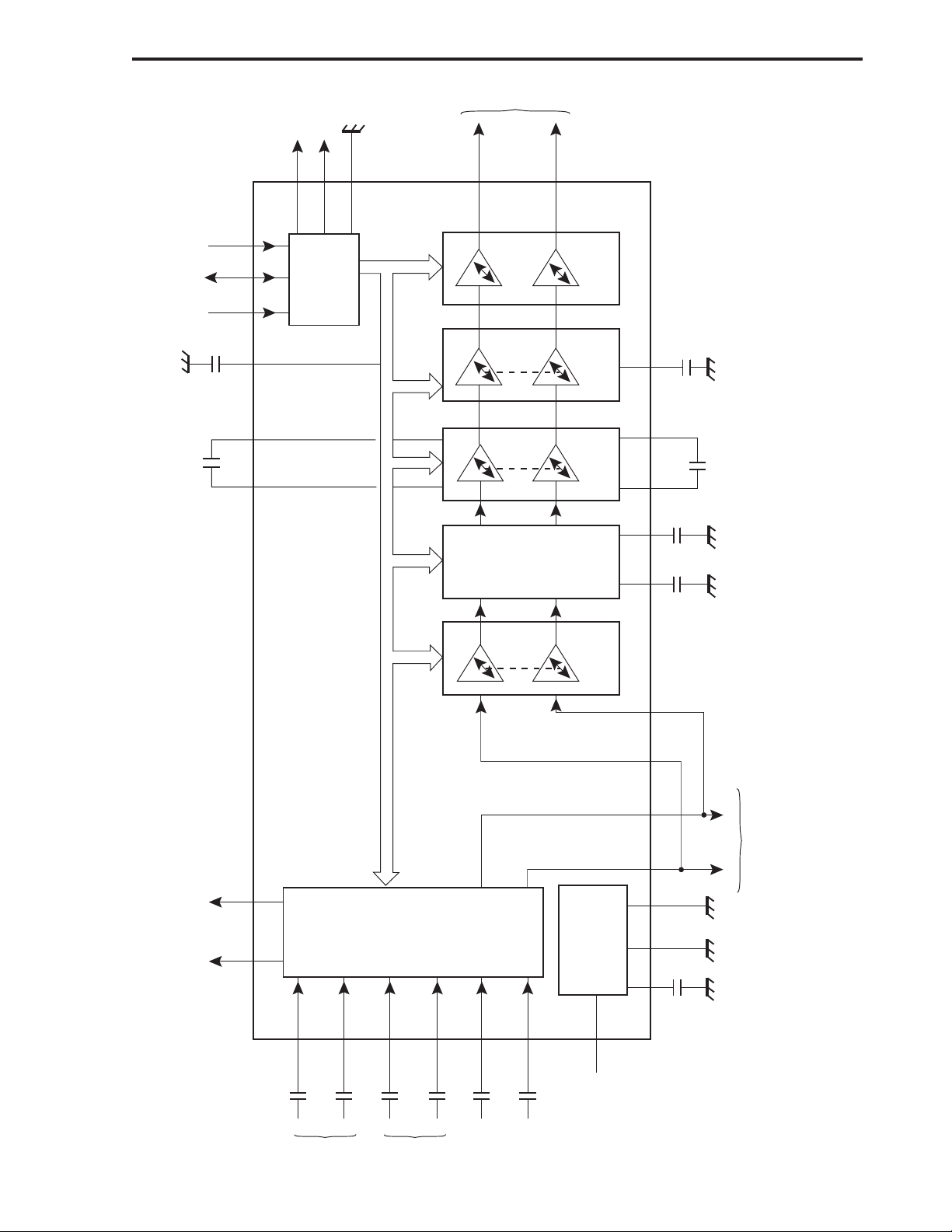

Io
L
L
R
R
2
{
I C-bus
SDA SCL
MAD
33 nF
5.6 nF
(1)
C
C
C
TL
BL2
BL1
16 (27)
17
(29)
25
(40)
19 (31)21 (35)
22 (36)
(4) 31
(8) 2
2
I C-BUS
INTERFACE
DGND
(17)
LOUT
(30) 18
STEREO
SPATIAL
MUTE
PSEUDO
STEREO
LOUT
(26) 15
STEREO
VOLUME
BALANCE
TREBLE
CONTROL
BASS
CONTROL
FORCED
MONO
14 (25)
C
12 (21)
C
29 (2) 27 (42) 11 (20)
5.6 nF
TR
C
BR2
BR1
(1)
33 nF
PS2
PS1
CC
SCART
output
R
7 (15)
LR
SCOUT SCOUT
26 (41)
28 (43)
L
AIN
TDA9859
470 nF
L
(TDA9859H)
MULTIPLE
SOURCE
AND MODE
30 (3)
R
AIN
470 nF
R
SELECTOR
1 (7)
L
SCIN
L
32 (5)
R
SCIN
470 nF
470 nF
R
(CROSSBAR
SWITCH)
3 (9)
L
MIN
MIN
470 nF
L
5 (13)
R
R
470 nF
VOLUME
CONTROL
REFERENCE
VOLTAGE
6 (14)
6 (14)
P
V
+8V
10 (19)
23 (37)
9 (18)
24 (38)
MOUT
(16) 8
4 (10)
R
LIN
L
LIN
R
MOUT
L
GND
AGND
100
+
C
uF
SMO
R
L
LINE output or optional
surround sound decoder
Apéndice 3
connection
AUX
SCART
MAIN
94 Manual de entrenamiento para televisores RCA con chasis CH-10C5
V
P
Input 1
DC volume
control 1
Input 2
DC volume
control 2
3
1
5
7
TDA7057AQ
+
ref
STABILIZER
V
4
I + i
I
I - i
TEMPERATURE
PROTECTION
I - i
II
I + i
13
11
10
8
Positive
output 1
Negative
output 1
Negative
output 2
Positive
output 2
2
Not
connected
6
Signal
ground
Apéndice 4
12
Power
ground 1
9
Power
ground 2
ES-CH-10C5
Primera Edición – Primera Impresión
Derechos Reservados 1999 Thomson Inc.
Marca Registrada (s) ®
Preparado por Thomson Latinoamérica
Impreso en México
Loading...
