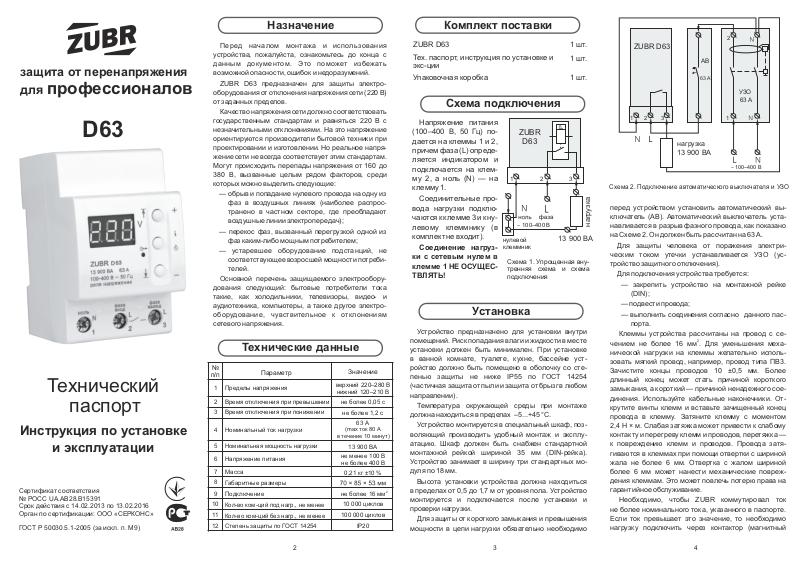

RBUZ D63 User Manual
защита от перенапряжения
для профессионалов
D63
Технический
паспорт
Инструкция по установке
и эксплуатации
Сертификат соответствия
№ РОСС UA.АВ28.В15391
Срок действия с 14.02.2013 по 13.02.2016
Орган по сертификации: ООО «СЕРКОНС»
ГОСТ Р 50030.5.1-2005 (за искл. п. М9)
Назначение
Перед началом мо нтажа и исполь зо вания
устройства, пожалуйста, ознакомьтесь до конца с
данным документ ом . Эт о по может избежать
возможной опасности, ошибок и недоразумений.
ZUBR D63 предназначен для защиты электрооборудования от отклонения напряжения сети (220 В)
от заданных пределов.
Качество напряжения сети должно соответствовать
государственным стандартам и равняться 220 В с
незначительными отклонениями. На это напряжение
ориентируются производители бытовой техники при
проектировании и изготовлении. Но реальное напряжение сети не всегда соответствует этим стандартам.
Могут происходить перепады напряжения от 160 до
380 В, вызванные целым рядом факторов, среди
которых можно выделить следующие:
— обрыв и попадание нулевого провода на одну из
фаз в воздушных линиях (наиболее распространено в частном секторе, где преобладают
воздушные линии электропередач);
— перекос фаз, вызванный перегрузкой одной из
фаз каким-либо мощным потребителем;
— устаревшее оборудование подстанций, не
соответствующее возросшей мощности потребителей.
Основной перечень защищаемого электрооборудования следующий: бытовые потребители тока
такие, как холодильники, телевизоры, видео- и
аудиотехника, компьютеры, а также другое электрообо рудование, чувст вительн ое к откло нен иям
сетевого напряжения.
Технические данные
№
п/п
Пределы напряжения
1
Время отключения при превышении
2
Время отключения при понижении
3
Номинальный ток нагрузки
4
Номинальная мощность нагрузки
5
Напряжение питания
6
7
Масса
8
Габаритные размеры
9
Подключение
10
Кол-во ком-ций под нагр., не менее
11
Кол-во ком-ций без нагр., не менее
12
Степень защиты по ГОСТ 14254
Параметр
Значение
верхний 220–280 В
нижний 120–210 В
не более 0,05 с
не более 1,2 с
63 А
(max ток 80 А
в течение 10 минут)
13 900 ВА
не менее 100 В
не более 400 В
0,21 кг ±10 %
не более 16 мм
10 000 циклов
100 000 циклов
IP20
Комплект поставки
ZUBR D63
Тех. паспорт, инструкция по установке и
экс-ции
Упаковочная коробка
Схема подключения
Напряжение питания
(100–400 В, 50 Гц) подается на клеммы 1 и 2,
ZUBR
D63
причем фаза (L) определяется индикатором и
подключается на клемму 2, а ноль (N) — на
1 2 3
клемму 1.
Соединительные провода нагрузки подключаются к клемме 3 и к нулевому клеммнику (в
комплект не входит).
Соединение нагрузки с сетевым нулем в
клемме 1 НЕ ОСУЩЕСТВЛЯТЬ!
~ 100–400 В
нулевой
клеммник
Схема 1. Упрощенная внутренняя схема и схема
подключения
Установка
Устройство предназначено для установки внутри
помещений. Риск попадания влаги и жидкости в месте
установки должен быть минимален. При установке
в ванной комнате, туалете, кухне, бассейне устройство должно быть помещено в оболочку со степенью защиты не ниже IP55 по ГОСТ 14254
(частичная защита от пыли и защита от брызг в любом
направлении).
Температура окружающей среды при монтаже
должна находиться в пределах –5...+45 °С.
Устройство монтируется в специальный шкаф, позволяющий производить удобный монтаж и эксплуатацию. Шкаф должен быть снабжен стандартной
монтажной рейкой шириной 35 мм (DIN-рейка).
Устройство занимает в ширину три стандартных модуля по 18 мм.
Высота установки устройства должна находиться
в пределах от 0,5 до 1,7 м от уровня пола. Устройство
2
монтируется и подключается после установки и
проверки нагрузки.
Для защиты от короткого замыкания и превышения
мощности в цепи нагрузки обязательно необходимо
1 шт.
1 шт.
1 шт.
P
13 900 ВА
ZUBR D63
2
АВ
63 А
УЗО
63 А
1 2 3
нагрузка
1
13 900 ВА
~ 100–400 В
Схема 2. Подключение автоматического выключателя и УЗО
перед устройством установить автоматический выключатель (АВ). Автоматический выключатель уста-
нагрузка
навливается в разрыв фазного провода, как показано
на Схеме 2. Он должен быть рассчитан на 63 А.
Для защиты человека от поражения электрическим током утечки устанавливается УЗО (устройство защитного отключения).
Для подключения устройства требуется:
— закрепить устройство на монтажной рейке
(DIN);
— подвести провода;
— выполнить соединения согласно данного пас-
порта.
Клеммы устройства рассчитаны на провод с сечением не более 16 мм . Для уменьшения механической нагрузки на клеммы желательно использовать мягкий провод, например, провод типа ПВ3.
Зачистите концы проводов 10 ±0,5 мм. Более
длинный конец может стать причиной короткого
замыкания, а короткий — причиной ненадежного соединения. Используйте кабельные наконечники. Открутите винты клемм и вставьте зачищенный конец
провода в клемму. Затяните клемму с моментом
2,4 Н × м. Слабая затяжка может привести к слабому
контакту и перегреву клемм и проводов, перетяжка —
к повреждению клемм и проводов. Провода затягиваются в клеммах при помощи отвертки с шириной
жала не более 6 мм. Отвертка с жалом шириной
более 6 мм может нанести механические повреждения клеммам. Это может повлечь потерю права на
гарантийное обслуживание.
Необходимо, чтобы ZUBR коммутировал ток
не более номинального тока, указанного в паспорте.
Если ток превышает это значение, то необходимо
нагрузку подключить через контактор (магнитный
2
2 3 4
пускатель, силовое реле), который рассчитан
на данный ток.
Сечение проводов проводки, к которой подключается ZUBR, должно соответствовать величине электрического тока, потребляемого нагрузкой.
Если у вас появятся какие-то вопросы или вам
что-то не понятно, позвоните в Сервисный Центр по
телефону, указанному ниже.
В технических данных даны предельные значения тока и мощности ZUBR.
Для того, чтобы определить с какой номинальной
мощностью можно подключать к ZUBR активную
нагрузку, ее можно рассчитать. Формула расчета при
максимально возможном напряжении следующая:
где S — общая активная мощность нагрузки при
максимально возможном напряжении, Вт;
U — максимально возможное напряжение, В;
max
P — номинальная мощность нагрузки, Вт
ном
(паспортное значение);
U — номинальное напряжение нагрузки, В
ном
(обычно 220 В).
Активная мощность нагрузки при максимально
возможном напряжении не должна превышать
максимальной мощности ZUBR.
Пример.
К ZUBR подключили утюг (800 Вт), освещение
(350 Вт), нагревательный бак (1 000 Вт), стиральную
машину-автомат (2 000 Вт). При максимальном
возможном скачке напряжения до 380 В какой может
стать суммарная мощность нагрузки?
220
2
= 12 300 Вт.
Значит, в данном случае даже при скачке до 380 В
суммарная мощность нагрузки не превысит максимальной мощности ZUBR в момент отключения.
Кнопка верхнего предела
и увеличения параметра
Просмотр последнего
аварийного отключения,
время задержки включения
нагрузки и корректировки
показаний индикатора
Кнопка нижнего предела
и уменьшения параметра
Индикатор подачи
напряжения на нагрузку
Клеммы для присоединения
проводов
Эксплуатация
При включении, устройство
сразу начинает отображать значение напряжения сети. Если напряжение находится в допустимых пределах, включается нагрузка и начинает светиться зеленый светодиод. Если напряжение сети превышает верхний
предел или ниже нижнего предела , тогда напряжение на
нагрузку не подается.
Верхний предел
(завод. настр. 242 В)
Для просмотра и изменения
верхнего предела нажмите на
кнопку «+». В этом состоянии
кнопками «+» и «–» можно
изменить верхний предел. Через
3 с после последнего нажатия
кнопок, ZUBR вернется к индикации напряжения сети.
Нижний предел
(завод. настр. 198 В)
Для просмотра и изменения
нижнего предела нажмите на
кнопку «–». В этом состоянии
кнопками «+» и «–» можно
изменить нижний предел. Через
3 с после последнего нажатия
кнопок, ZUBR вернется к индикации напряжения сети.
Просмотр последнего
аварийного напряжения
Кратко вре менное наж атие
средней кнопки позволяет просмотреть значение напряжения,
в результате которого прибор
отключил нагрузку. Значение
хранится в энергонезависимой
памяти.
Время задержки
включения нагрузки
(завод. настр. 3 с)
Второе кратковременное нажатие средней кнопки отобразит
на ин ди к атор е «to n». П ри
отпускании мигающее значение
времени задержки включения
нагрузки можно изменить кнопка ми «+ » или « –» . Время
задержки можно менять от 3 до
600 с, шаг изменения 3 с. Через
65 7
Возможные неполадки, причины и пути
При включении ни индикатор, ни светодиод не
светятся.
Возможная причина: отсутствует напряжение пи-
тания.
Необходимо: убедиться в наличии напряжения пи-
3 с происходит возвращение к
индикации напряжения сети.
Обратный отсчет всегда будет сопровождаться миганием
точки в крайнем правом разряде
индикатора при установленном
значении 3 с и более 100 с, а при
ос тавшемся времени ме нее
100 с на индикаторе будет отображаться обратный отсчет в
секундах до включения нагрузки.
Сброс на заводские
настройки времени задержки
включения нагрузки
При удержании трёх кнопок
более 12 с производится сброс
времени задержки включения
нагрузки и перезагрузка устройства.
Поправка показаний
индикатора (юстировка)
(завод. настр. 0 В)
Если вы считаете, что показатели ZUBRa и вашего образцового прибора расходятся, то значения показаний можно откорректировать. Для этого необходимо войти в меню поправки,
зажав среднюю кнопку в течение
10 с до появления на индикаторе
«ПоП». Отпустив кнопку, вы
увидите мерцающее значение
поправки, которое можно изменять кнопками «+» для увеличения или «–» для уменьшения
значения. Диапазон изменения
соответствует ±20 В. Через 3 с
после последнего нажатия происходит возврат к индикации
напряжения с установленной
поправкой.
Просмотр версии прошивки
Удержание средней кнопки
более 12 с выведет на индикатор
версию прошивки. После отпускания кнопки, реле напряжения
вернется в штатный режим.
их устранения
тания.
После включения на индикаторе нормальный
уровень напряжения, а нагрузка не включается.
Необходимо: проверить время задержки, в других
случаях обращайтесь в Сервисный центр.
Меры безопасности
Чтобы не получить травму и не повредить устройство, внимательно прочтите и уясните для себя эти
инструкции.
Подключение устройства должно производиться
квалифицированным электриком.
Перед началом монтажа (демонтажа) и подключения (отключения) устройства отключите напряжение питания, а также действуйте в соответствии с
«Правилами устройства электроустановок».
Включать, выключать и настраивать устройство
необходимо сухими руками.
Не включайте устройство в сеть в разобранном
виде.
Не допускать попадания жидкости или влаги на устройство.
Не подвергайте устройство воздействию экстремальных температур (выше +45 °С или ниже –5 °С)
и повышенной влажности.
Не подвергайте устройство чрезмерным механическим усилиям, ударам.
Не чистите устройство с использованием химикатов таких, как бензол и растворители.
Не храните устройство и не используйте устройство в пыльных местах.
Не пытайтесь самостоятельно разбирать и ремонтировать устройство.
Не превышайте предельные значения тока и мощности.
Для защиты от перенапряжений, вызванных
разрядами молний, используйте грозозащитные
разрядники.
Оберегайте детей от игр с работающим устройством, это опасно.
Не сжигайте и не выбрасывайте прибор вмес-
те с бытовыми отходами.
Использованное устройство подлежит утилизации в соответствии с действующим законодательством.
Транспортировка товара осуществляется в упаковке,
обеспечивающей сохранность изделия.
Устройство перевозится любым видом транспортных
средств (ж/д, морским, авто-, авиатранспортом).
Дата изготовления указана на обратной стороне устройства.
Производитель: ООО "ДС Электроникс"
Адрес: 83114, Украина, г. Донецк, ул. Университетская, д. 80г
Телефон: +38 (062) 348-73-46
e-mail: www.zubr.uasupport@zubr.ua
Импортер в Россию: ООО "ТЕЗУРА"
Адрес: 308015, Россия, г. Белгород, ул. Пушкина, д. 49а, оф. 28в
Телефон: +7 (499) 403-34-90
e-mail: www.rele-zubr.rusupport@rele-zubr.ru
Loading...
