1

We hope you enjoy using your infrared
thermometer.

It measures the amount of infrared
energy emitted by a target object, and
calculates the temperature of that
object´s surface.

Wir wünschen Ihnen viel Freude
mit Ihrem Infrarotthermometer!

Das Gerät mißt die Intensität der vom
Meßobjekt ausgehenden Infrarot­strahlung und berechnet daraus die
Oberflächentemperatur des
Meßobjekts.

Nous vous remercions davoir choisi
notre thermomètre infrarouge !

Cet instrument mesure lintensité du
rayonnement infrarouge émis par
lobjet à mesurer et calcule la
température de surface de celui-ci à
partir du résultat obtenu.

Esperamos que disprute usar su
termometro infrarojo!

El aparato mide la intensidad de la
radiación infrarroja emitida por el
objeto a medir en cuestión y partiendo de ello
calcula la temperatura de
su superficie.

Muito obrigado pela compra do nosso
termômetro infravermelho !

O aparelho mede a intensidade da
radiaçao infravermelha emitida pelo
objecto-alvo calculando daí a
temperatura da superfície do objecto.

INTRODUCTION

EINFÜHRUNG

INTRODUCTION

INTRODUCCIÓN

INTRODUÇÃO

2

3

Your thermometer includes:

- Laser sighting

- Adjustable emissivity

- High Alarm

- 7 second hold

- Trigger lock

- Graphic display ... and more!

Dieses Thermometer bietet u. a.:

- Laser-Visierhilfe

- Einstellen des Emissionsgrads

- obere Alarmgrenze

- 7 Sekunden Haltezeit

- Arretierung der Meßtaste

- grafische Anzeige... und weitere!

Ce thermomètre est doté notamment
des fonctions suivantes :

- Visée laser

- Réglage de lémissivité

- Alarmes haute

- Affichage graphique...

Este termómetro le ofrece, entre otras
cosas:

- mira láser

- emisividad ajustable

- alarma Alta

- 7 second detener

- gatillo candado, ceradura

- visualización gráfica... ¡y más odavÌa!

Este termômetro oferece, entre outros:

- mira laser;

- ajuste da emissividade;

- alarme de temperatura máxima

- mostrador gráfico ... e outros!

FEATURES

FUNKTIONEN

FONCTIONS

FUNCIONES

FUNÇÕES

4

5

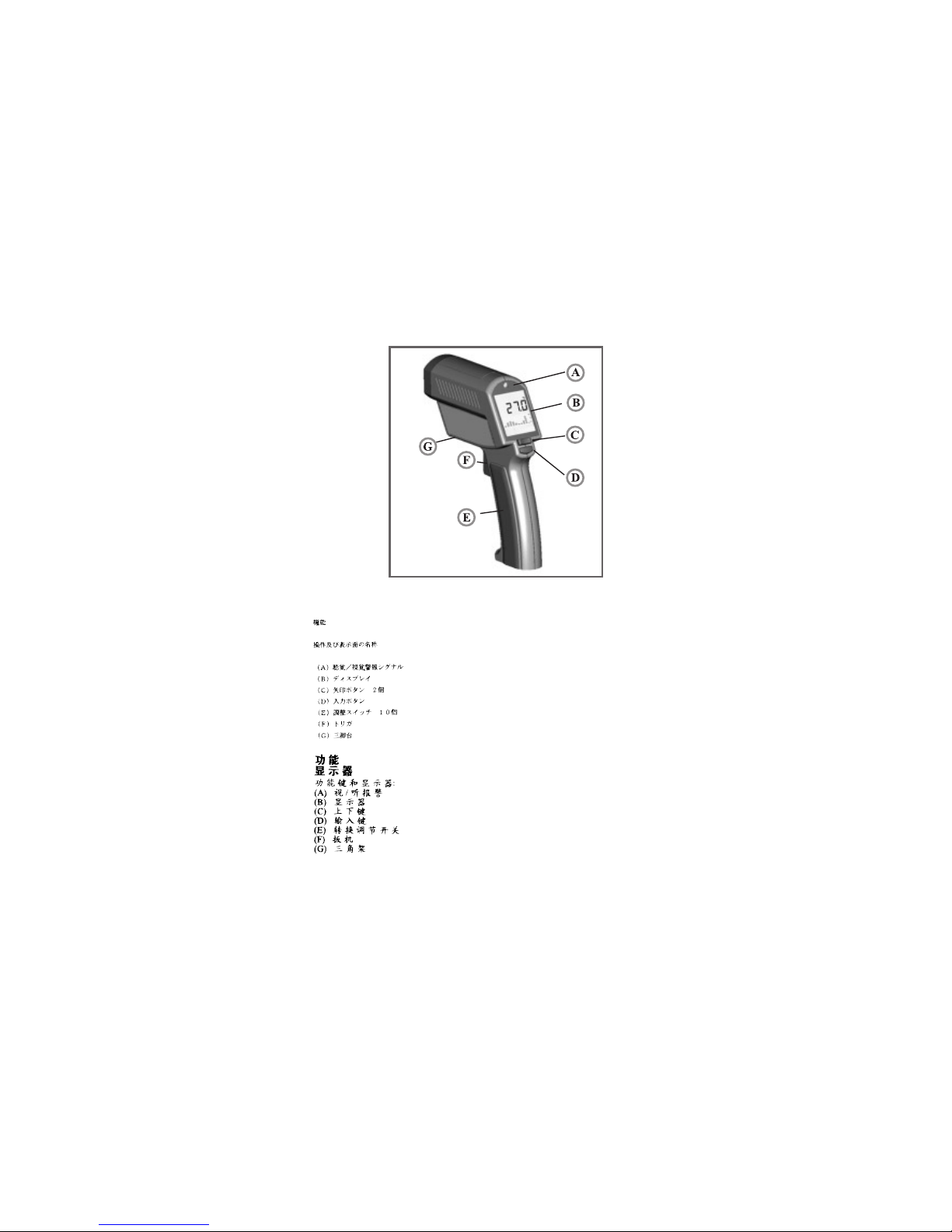

Function keys and display:
(A) Visual and audible Hi-Alarm
(B) Display
(C) Up and Down keys
(D) Enter
(E) Switches for adjustments
(F) Trigger
(G) Tripod mount

Bedien- u. Anzeige-Elemente:
(A) akust./opt. Grenzwertwarnung
(B) Display
(C) 2 Pfeiltasten
(D) Enter-Taste
(E) Einstellschalter
(F) Meßtaste
(G) Stativanschluß

Touches et affichage :
(A) Alarme sonore et visuelle
(B) Écran
(C) 2 touches de réglage
(D) Touche Enter
(E) commutateurs de réglage
(F) Gâchette
(G) Montage du trépied

De los elementos de mando y visualización
(A) Señal de aviso acús./ópt.
(B) Pantalla de visualización
(C) Teclas aumentar/disminuir
(D) Tecla Enter
(E) interruptores de preajuste
(F) Gatillo para medición
(G) montaje en tripie

Teclas de função e elementos de indicação
(A) sinal de alarme sonoro/visual;
(B) mostrador;
(C) 2 teclas de cursor (cima/baixo);
(D) tecla Enter
(E) interruptores de configuração;
(F) tecla de medição (gatilho)
(G) montura del tripode

FUNCTIONS

USER

INTERFACE

FUNKTIONEN

BEDIEN- UND

ANZEIGEELEMENTE

FONCTIONS

TOUCHES DE FONCTION

ET AFFICHAGE

FUNCIONES

DE LOS ELEMENTOS

DE MANDO

Y VISUALIZACIÓN

FUNÇÕES

TECLAS DE FUNÇÃO

E ELEMENTOS DE

INDICAÇÃO

6

7

Displayed functions:
(A) Laser condition / Lock symbol
(B) Main temperature display
(C) Graphic display
(D) Emissivity value
(E) Status bar
(F) Battery life indicator

Anzeigen im Display:
(A) Status- und Warnsymbol
(B) Meßwert
(C) Grafische Meßwertanzeige
(D) Emissionsgrad
(E) Statuszeile
(F) Batteriezustand

Composition :
(A) Symboles détat et davertissement
(B) Mesure
(C) Représentation graphique de la mesure
(D) Emissivité
(E) Ligne détat
(F) Niveau des piles

Visualización en la pantalla:
(A) Símbolos de estado y de aviso
(B) Valor de medición
(C) Señalización gráfica del valor de medición
(D) Valor de emisividad
(E) LÌnea de estado
(F) Estado de las pilas

Funções visualizáveis:
(A) símbolos de trava/condição do laser
(B) valor medido
(C) indicação gráfica do valor medido
(D) emissividade
(E) indicação de status
(F) indicação da carga da bateria

DISPLAY

DISPLAY

AFFICHAGE

PANTALLA

MOSTRADOR

8

9

To open the battery compartment,
press gently on the top part of the
handle (A) to release the catch (B)
and pivot the grip as shown in the
figure. Orient the batteries (two alka­line R6 (AA, UM3)) as shown on the
housing.

Öffnen Sie das Batteriefach durch
leichten Druck auf die oberen Griffhälften
(A). Klappen Sie den Griff auf (B). Zum
Betrieb des Meßgeräts benötigen Sie
zwei Batterien Typ R6, (AA, UM3).
Beachten Sie die korrekte Polung.

Ouvrir le compartiment à piles en
appuyant légèrement sur les moitiés
supérieures de la crosse (A). Faire
pivoter (B). Utiliser deux piles de
type R6 (AA, UM3). Respecter les
polarités.

Abra el compartimento de las pilas mediante
leve presión sobre la parte superior del lado
de la empuñadura (A). Entonces ha de
abatirse esta parte de la empuñadura (B). Para
el funcionamiento del aparato de medición
necesita usted 2 pilas del tipo AA, (R6, UM3).
Ponga atención en colocarlas con los polos
correctamente orientados.

Abra o compartimento da pilha pre-mindo
ligeiramente a parte superior
da coronha (A). Abra a tampa da
coronha (B). Coloque duas Baterias
de tipo R6 (AA, UM3). Observe a
posição correta dos polos.

BATTERIES

BATTERIE

PILES

BATERIAS

BATERIAS

10

11

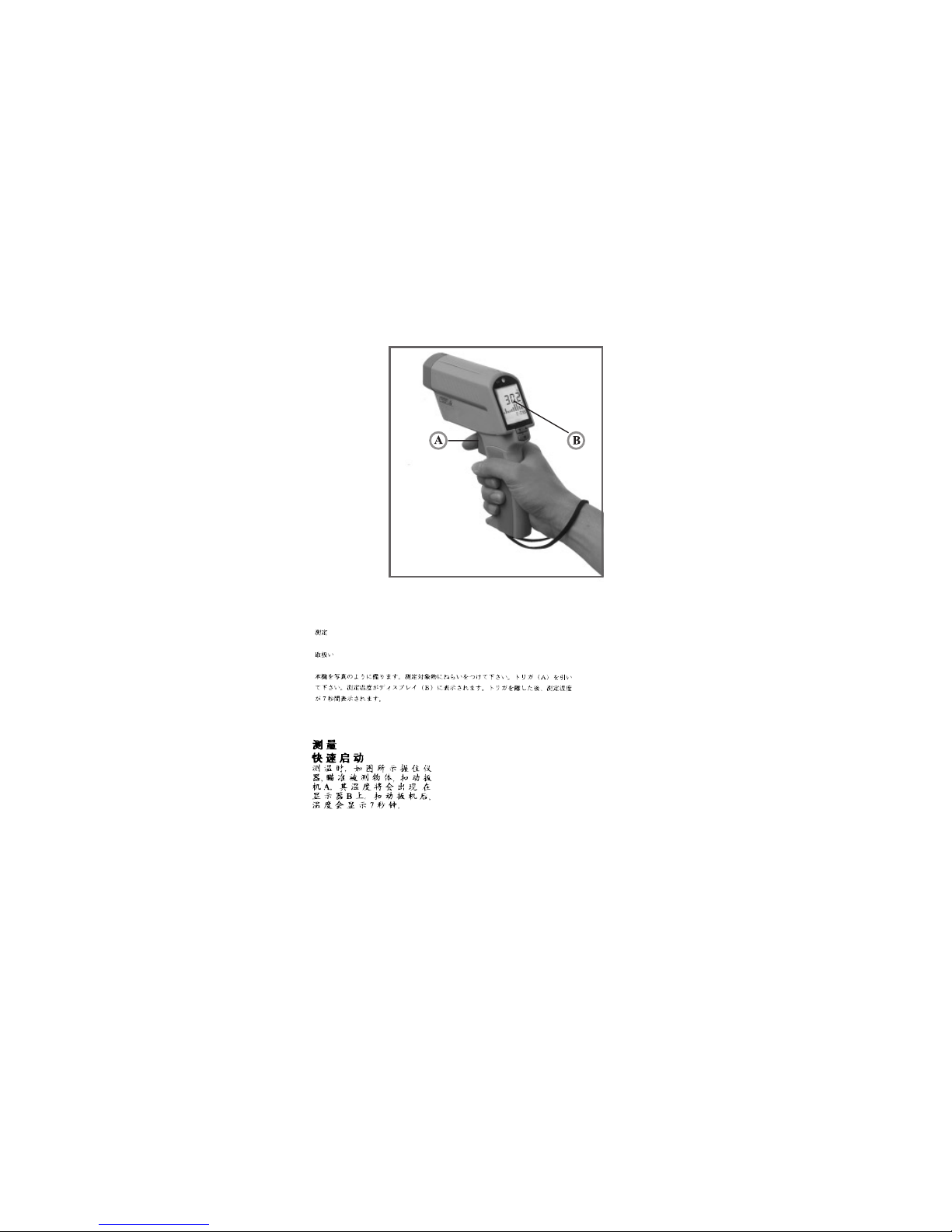

To take a temperature measurement,
hold the unit as shown. Aim at the
target. Pull the trigger (A). The
temperature of the object being measured
is shown on the display (B).The
temperature will be displayed for seven
seconds after trigger is released.

Halten Sie das Gerät wie dargestellt.
Zielen Sie auf das zu messende
Objekt. Drücken sie die Meßtaste (A).
Die gemessene Temperatur wird auf dem
Display (B) angezeigt. Sie bleibt nach
Loslassen der Meßtaste für sieben Se­kunden sichtbar.

Tenir linstrument comme indiqué sur
la photo. Viser lobjet et appuyer sur
la gâchette (A). La température est
affichée (B) aussi longtemps que lon
appuie sur la gâchette.

Sostenga el aparato como aquí se
muestra. Apunte al objeto que se haya
destinado para la medición. La
temperatura de el objecto que se esta
midiendo es desplegado en la pantalla (B).
La temperatura sera desplegada por 7
segundos despues de que el gatillo es
soltado.

Segure o aparelho como indicado na
figura. Aponte para o objeto a medir.
Pressione o gatilho (A). Enquanto
mantiver pressionado o gatilho (A),
serão indicados no mostrador (B) as
temperaturas medidas.

MEASUREMENT

QUICK START

MESSEN

HANDHABUNG

MESURE

MANIPULATION

MEDICIÓN

MANEJO

MEDIÇÃO

USO RÁPIDO

12

dia 1 at 0

dia 0.76 at 46

dia 1.17 at 60

dia 2.85 at 120

ø 72 mm at 3,00

ø 58 mm at 2,50

ø 29 mm at 1,50
ø 19 mm at 1,15
ø 25 mm at 0

inches

m

dia 2.30 at 100

13

The measured spot size depends on
the distance between the object you
are measuring and the infrared ther­mometer. The relationship between
distance and spot size is 60:1 at the focus
point and 35:1 in the far field (>33ft/10m).

Beachten Sie, daß sich der gemessene Teil
der Objektoberfläche (Meßfleck) mit
zunehmender Meßentfernung
entsprechend der Abbildung ändert. Das
Verhältnis zwischen Meßentfernung und
Meßfleckdurchmesser beträgt etwa
60 : 1 im Scharfpunkt und 35:1 im
Fernfeld (>10 m).

La taille de la zone mesurée sur la
surface de lobjet (foyer de mesure)
augmente avec la distance de mesure
(photo). La taille réelle du foyer est
indiquée par le laser. Le rapport entre
distance et foyer de mesure est

Tenga en cuenta que la área medida de la
superficie del objeto aumenta al
aumentarse la distancia de medición
(figura). El láser muestra el tamaño de la
superficie de medición. La relación entre
la distancia de medición y la superficie de
medición es de aproximadamente 60 : 1,
35:1 canapo lejan (>10m).

Leve em consideração que a parte da
superfície abrangida pela medição (área
medida) aumenta quando a distância
entre o objeto e o aparelho aumenta
(fig.) O ponto luminoso deixado pelo
laser indica a dimensão real da área
medida. Arelação entre a distância e a
área medida corresponde a 60:1.

MEASUREMENT

SPOT SIZE

MESSEN

MESSFLECK

MESURE

FOYER DE MESURE

MEDICIÓN

SUPERFICIE DE

MEDICIÓN

MEDIÇÃO

SUPERFÍCIE
ABRANGIDA

PELA MEDIÇÃO

14

15

The laser circle shows the spot size that
includes the measured target. A laser
symbol (A) appears. The laser
automatically turns off if you release the
trigger.

Das Laservisier erleichtert das
Anvisieren des Meßobjekts.
Die Meßfläche befindet sich innerhalb des
mit roten Lichtpunkten markierten Laser­kreises. Ein Symbol (A) weist auf den ein­geschalteten Laser hin.

Le visée laser permet de délimeter la
surface à mesurer. Les limites du foyer
de mesure sont visualisées par des points
lumineux rouges. Le voyant (A) sallume
lorsque le laser est en marche.

El elemento auxiliar de mira del láser
facilita la localización óptica del objeto a
medir. Unos puntos de luz roja marcan el
área de la superficie de medición del
objeto. El simbolo del láser (A) aparece en
la pantalla. El láser s apaga al liberar el
gatillo.

Amira laser facilita a visualização do
objecto a medir. Os pontos luminosos ver­melhos indicam a dimensão da área
medida no objeto. O símbolo (A) indica
se o laser está ligado ou desligado.

LASER

ON/OFF

LASER

AN/AUS

LASER

MARCHE/ARRÊT

LASER

CONEC./DESC.

LASER

LIGAR/

DESLIGAR

16

17

The amount of infrared energy radiated
by an object depends on its emissivity
and its temperature. The emissivity
depends on the material and its surface
characteristics. For more accurate read­ings, adjust the emissivity value for the
type of material being measured (see
Appendix E).

Die vom Meßobjekt ausgehende
Wärmestrahlung hängt von dessen
Temperatur und Emissionsgrad ab. Der
Emissionsgrad ist abhängig vom Material
und dessen Oberflächenzustand. Für eine
genaue Messung ist der entsprechende
Emissionsgrad einzustellen.
(siehe Anhang E)

La quantité dénergie émise par un
objet est liée à la nature du matériau
le constituant. Une bonne connais­Utiliser les touches fléchées (B)
pour modifier les valeurs en
vigueur (A).

Por medio de la selección o introducción de
un grado de emisión es posible
tener en cuenta las características
tÌpicas del material en relación a la
emisión de rayos infrarrojos. De esta
manera queda garantizada la fiabilidad
de los resultados en la medición
de cada tipo de material.

A quantidade de energia térmica
emitida por um objeto depende da
emissividade do material. Para garantir
uma medição confiável, é necessário
selecionar o valor de emissividade
característico de cada material.
Na página seguinte descrevese o
método de seleção de material.

EMISSIVITY

EMISS.

EMISSIONSGRAD

EMISSIVITE

DU MATERIAU

EMISIVIDAD

EMISSIVIDADE

DO MATERIAL

18

19

The display shows an emissivity value
(A). To set it to another value, use the Up
and Down keys (B).
See emissivity table (Appendix E).
The setup switch must be in the ON
position to adjust emissivity.

Die Meßwerte werden entsprechend
dem eingestellten Emissionsgrad
automatisch korrigiert. Die aktuelle Ein­stellung (A) ändern Sie mit den Pfeiltasten
(B). Siehe auch Emissionsgradtabelle im
Anhang E. Der Setup-Schalter im Batterie­fach muß auf Position ON stehen.

Utiliser les touches fléchées (B)
pour modifier les valeurs en
vigueur (A).

Los valores de medición se corrigen
automáticamente en relación al grado
de emisión ajustado en cada caso.
El ajuste actual (A) lo modifica
Usted por medio de las teclas con
flecha (B).

Caso o material a ser medido não
conste na tabela interna, introduza o
valor de emissividade. Utilize as
teclas de cursor (B) para alterar a con­figuração actual (A).

EMISSIVITY

ADJUST

EMISSIVITY

EMISS.

EMISSIONSGRAD

EINSTELLEN

MATERIAU

DEFINITION

DE L’EMISSIVITE

EMISIVIDAD

AJUSTE DEL

GRADO DE

EMISIÓN

PRÉ-SELECÇÃO

DA

EMISSIVIDADE

20

21

The minimum and maximum temperature
values during a measurement session are
shown at the bottom of the display (A)
except when adjusting the high alarm.

Die während der Messung ermittelten
minimalen und maximalen
Temperaturwerte werden in der
Statuszeile angezeigt (A).

Pendant une prise de Température, la
valeur des températures maximum et
minimum est afficheé en haut de
lécran (A).

Los valores de temperatura mínimo y
máximo, durante la medición, se muestran
en la parte inferior de la pantalla (A).

Os valores das temperaturas mínima e
máxima são mostrados na parte inferior do
display (A).

MODE

MIN-MAX
VALUES

MODE

MIN-MAX BEREICH

MODE

VALEURS MIN/MAX

MODO

VALORES MIN/MAX

MODO

VALORES

MIN/MAX

22

23

The high alarm feature (HiAl) gener­ates a visual (LED (D) and laserflash) and
audible alarm if the temperature is above
the setpoint.
To set the alarm value (A), Press
ENTER (B) once and use the Up
and Down keys (C).

Einstellung des Temperaturwertes, bei
dessen Überschreitung ein optisches
(LED (D) und blinkender Laser) und
akustisches Warnsignal erfolgen soll.
Drücken Sie ENTER (B). Die aktuelle
Einstellung (A) ändern Sie mit den
Pfeiltasten (C).

Définition de la valeur limite au-des­sus de laquelle se déclenche un signal
optique et acoustique dalarme.
Appuyer sur SETUP (A).
Utiliser les touches fléchées (C) pour
modifier le réglage actuel (B).

Ajuste del valor de la temperatura, si se
sobrepasa tiene tener lugar una señal de
aviso óptica y otra acústica. Para ajustar el
valor, pulse usted SETUP (A). El ajuste
actual (B) lo modifica Usted por medio de
las teclas con flecha (C).

Estabelece-se um valor de temperatura
que, ao ser ultrapassado, activa um alar­me visual e sonoro. Pressione SETUP (A).
Para alterar o valor estabelecido (B), utilize
as teclas de cursor (C).

SETUP

HIGH ALARM

SETUP

HIGH ALARM

REGLAGE

DE L’ALARME HAUTE

AJUSTE

ALARMA ALTA

SETUP

ALARME DE ALTA

24

25

The graphic display (A) shows the
temperature as a moving bar graph. The last
ten measurements are shown. The minimum
and maximum temperature scale of the graph
is set automatically by the unit (Auto Range
Feature). Recall previous display by pushing
ENTER (B).

Der grafische Teil (A) des Displays
stellt die 10 zuletzt gemessenen Werte als
Trendanzeige dar. Der Meßbereich einer
Säule wird automatisch vom Gerät ent­sprechend der gemessenen MIN- und
MAX-Werte gesetzt (Auto Range Funkti­on). Rückruf des letzten Meßwertes
durch Drücken von ENTER (B).

La zone graphique (A) de lécran
représente les dix dernières mesures
sous forme de bargraph.

La parte gráfica (A) de la pantalla
representa los 10 últimos valores
medidos con el indicador de barras.

Aparte gráfica (A) do mostrador indicaos
últimos 10 valores medidos em
forma de barras.

DISPLAY

GRAPHIC

DISPLAY

DISPLAY

GRAPHIK-

BEREICH

AFFICHAGE

AFFICHAGE GRAPHIQUE

PANTALLA

CAMPO

GRÁFICO

MOSTRADOR

QUADRO
GRÁFICO

26

27

Change the settings in the unit by using
the DIP switches located in the battery
compartment (see BATTERIES section).
Lock: Trigger locked (on) or un­locked (off).

°C/°F: changes between °C and °F.
Buzzer: Audible alarm On or Off.

Öffnen Sie das Batteriefach (siehe
BATTERIE). Nun können Sie die DIL­Schalter verstellen.

Lock: (ON) Meßtaste arretiert.
°C/°F: Umschalten der Anzeige

zwischen °C und °F
Buzzer: (ON) akustischer Alarm.

Ouvrir le compartiment à piles (cf.
PILES).

Lock : verrouillage de la gâchette.
°C/°F : température affichée

en °C ou en °F.
Buzzer : signal sonore.

Puede cambiar los ajustes de fábrica
en la pantalla usando los microinter-ruptores
(DIP) localizados en el com-partimiento de las
baterías (Ver la sección BATERIAS)

Lock: Trabar o destrabar el gatillo.
°C/°F: Cambiar de unidad entre °C y °F.
Buzzer: Alarma audible encendida ó

apagada.

Abra a tampa do compartimento das
baterias (ver BATERIA).

Lock: gatilho bloqueado.
°C/°F: comutação entre °C e °F.
Buzzer: sinal de alarme acústico.

SETTINGS

EINSTELLUNGEN

RÉGLAGES

AJUSTES

AJUSTES

28

Factory settings

Lock OFF
°C/°F US: °F Other: °C
Buzzer ON
Backlight ON
Set Default OFF
Setup ON
Laserflash ON

Laser ON

29

Backlight: (ON) Displaybeleuchtung
automatisch bei schwachem Umgebungslicht.
Set Default: Aktivierung der Werksvorein-
stellungen. Setup: (ON) Aktiviert Emissions­grad- und Alarmwertverstellung. Laserflash:
Die Lasermarkierung blinkt, wenn Alarmwerte
überschritten werden. Laser: (ON) Laser ist
eingeschaltet.

Backlight: Éclairage de lécran lors-que la
lumière ambiante est trop faible. Set
Default: Activation des paramètres réglés à
lusine qui prévalent sur les réglages définis
par lutilisateur. Setup: Toutes les touches
de fonction sont actives. Laserflash: le
faisceau laser clignote lorsque les valeurs
dalarme sont dépassées.

Backlight: Iluminación de trasfondo
encendida ó apagada. Set default: Activa los
ajustes de fábrica sobreescri-biendo los
ajustes actuales. Los ajustes de fábrica se
enlistan (Ver figura). Setup: Operación de
los demás botones. Laserflash: El indi-cador
láser parpadea en caso de presentar-selas
condiciones de alarma alta o baja.

Backlight: o mostrador é automaticamente
iluminado quando a luz ambiente não é
suficiente. Set Default: Ativa automática-
mente os valores ajustados na fábrica apa­gando os valores ajustados pelo usvario. Set-
up: teclas de função. Laserflash: o laser
começa a piscar quando ultrapassados os
valores limites.

SETTINGS

CONTINUED

EINSTELLUNGEN

FORTSETZUNG

RÉGLAGES

AJUSTES

AJUSTES

Backlight: Backlight On or Off. If on backlight
activates automatically in low light conditions.

Set Default: Activates the factory defaults.
Setup: Setup HiAlarm and Emissivity activated.
Laserflash: The laser flashes in case of over-

ranging of the alarm values. Laser: activated
(ON), not activated (OFF).

30

31

TROUBLESHOOTING

Code Problem Action

-O- Target temp. is over Select target within units

-U- or under range specs

EEPROM-Err EEPROM error Contact Factory
CalAreaErr Calibration errors Contact Factory
ProbCalErr

Battery icon Battery is low Replace batteries
flashes or
LowBatt on
Status line

Blank display Battery is dead Replace batteries

Laser wont Low or dead battery Replace batteries
work Ambient above 45°C Operate unit in 45°C

ambient or below

APPENDIX A

TROUBLE

SHOOTING

32

33

Lens Cleaning: Blow off loose particles using
clean compressed air. Brush remaining debris
away with a camels hair brush. Wipe the
surface with a moist cotton swab. The swab
may be moistened with water or a water based
glass cleaner. NOTE: DO NOT use solvents to
clean the plastic lens.

Linsenreinigung: Lose Partikel mit saube­rer Preßluft wegblasen. Verbleibende Fest­stoffe mit weichem Pinsel oder Watte­stäbchen entfernen. Niemals Lösungsmit­tel zur Linsenreinigung verwenden!

Nettoyage de la lentille: Éliminez toutes les
particules avec de lair comprimé propre.
Nettoyez délicatement la surface avec un
coton-tige humide. Vous pouvez
humidifier le coton tige avec de leau.
REMARQUE: Nutilisez PAS de solvants
pour nettoyer la lentille en plastique.

Cuidado del lente: Elimine las partículas
sueltas con el uso de aire puro y
comprimido. Limpie la superficie
cuidadosamente con un palillo con
algodón húmedo. NOTA: NO debera
usarse disolventes para limpiar el lente.

Limpeza da Lente: Limpe as partículas
aderidas com ar comprimido limpo. Passe
um pincel fino e macio para retirar a sujeira
remanescente. Limpe a superfície
cuidadosamente com um chumaço de
algodão umidecido OBSERVAÇÃO: NÃO
use solventes para limpar as lentes.

APPENDIX B

MAINTENANCE

ANHANG B

WARTUNG

APPENDIX B

ENTRETIEN

APENDICE B

MANTENIMIENTO

APENDICE B

MANUTENÇÂO

34

35

Case Cleaning: To clean the exterior
housing, use soap and water or a mild
commercial cleaner. Wipe with a damp
sponge or soft rag.

Oberfläche vorsichtig mit feuchtem Baum­wolltuch oder Wattestäbchen abwischen.
Befeuchtung mit Wasser oder auf Wasser
basierendem Glasreiniger vornehmen.

Nettoyage de létui: pour nettoyer létui,
utilisez de leau et du savon, ou un
nettoyant doux. Essuyez-le avec une
éponge humide ou un chiffon doux.

Cuidado de la unidad: Para limpiar la parte
exerior de la unidad, simpelmente utilice
agua y jabon o un limpiador comercial no
muy fuerte. Utilice una esponja húmeda o
un trapo suave.

Limpeza da Caixa: Para limpar externamente
a caixa do instrumento, use apenas água e
sabão ou um limpador comercial suave.
Umideça uma esponja ou pano macio.

APPENDIX B

MAINTENANCE

ANHANG B

WARTUNG

APPENDIX B

ENTRETIEN

APENDICE B

MANTENIMIENTO

APENDICE B

MANUTENÇÂO

36

37

CAUTION!
Do not stare into beam!
Avoid indirect exposure via
reflective materials!

Achtung!
Richten Sie den Laser nicht auf
Personen oder Tiere! Blicken Sie
nicht direkt in den Laserstrahl!

Attention !
Ne pas pointer le laser sur des personnes
ou des animaux ! Ne pas
exposer les yeux au rayon !

¡Cuidado!
¡No apunte con el láser hacia personas o
animales!
¡No mire usted directamente en el rayo
láser!

Atenção!
Não dirija o laser para pessoas ou
animais! Não olhe diretamente para o
raio laser!

APPENDIX C

LASER

WARNING LABEL

ANHANG C

LASER

WARNLABEL

APPENDIX C

LASER

AVERTISSEMENT

APENDICE C

LASER

PRECAUCIONES

APENDICE C

LASER

AVISO

38

39

Keep away from EMF (electro-magnetic
fields). Avoid static electricity, arc
welders, induction heaters. Dont leave
the unit on or near objects of high
temperature.

Bringen Sie die Geräte nicht in die Nähe
starker elektromagnetischer Felder. Be­wahren Sie das Gerät nicht in der Nähe
heißer Objekte auf.

Ne pas approcher le thermomètre de
champs électromagnétiques (EMF). Éviter
de lapprocher délectricité statique, de
soudeuses à arc, dappareils chauffants à
induction. Ne pas laisser le thermomètre
sur ou près dobjets ayant une
température élevée.

Mantenerlos alejados de campos
electromagnéticos. Evitar la electricidad
estática, soldadores de arco y
calentadores por inducción. No se debe
dejar la unidad sobre ni cerca de objetos
excesivamente calientes.

Mantenha distância de campos eletro­magnéticos (EMFelectro-magnetic
fields). Evite eletricidade estática,
soldadoras de aço e aquecedores por
indução. Não deixe a unidade repousar
sobre ou próxima a objetos de temperatura
elevada.

APPENDIX D

CAUTIONS

ANHANG D

ACHTUNG

APPENDIX D

MISES EN GARDE

APENDICE D

PRECAUCIONES

APENDICE D

40

41

Avoid abrupt changes in temperature. If
this occurs, allow 40 minutes for thermal
stabilization before use to prevent the
possibility of inaccurate temperature
readings.

Vermeiden Sie abrupte Änderungen der
Umgebungstemperaturen. Falls diese
doch vorkommen sollten, geben Sie dem
Gerät 40 Minuten Zeit zur Anpassung.

Éviter les changements de températures
soudains. Si cela se produisait, pour éviter
des mesures erronées attendre 40 minutes
de stabilisation thermique.

Evitar cambios abruptos de temperatura.
Si esto ocurre, permita 40 min. para la
estabilización térmica antes de utilizar-se
para prevenir la posibilidad de obtener
lecturas de temperatura imprecisas.

Evite mudanças bruscas de temperatura.
Se isto ocorrer, espera cerca de 40 minutes
para a unidade estabilizar-se, prevenindo a
possibilidade de leituras imprecisas.

APPENDIX D

CAUTIONS

ANHANG D

ACHTUNG

APPENDIX D

MISES EN GARDE

APENDICE D

PRECAUCIONES

APENDICE D

42

43

Aluminum* Aluminium* Aluminium* Aluminio* Alumínio* 0.30
Asbestos Asbest Amiante Asbesto Asbesto 0.95
Asphalt Asphalt Asphalte Asfalto Asfalto 0.95
Basalt Basalt Basalte Basalto Basalto 0.70
Brass* Messing* Laiton* Latón* Latão* 0.50
Brick Ziegel Brique Ladrillo Tijolo 0.90
Carbon Kohlenstoff Carbone Carbono Carbono 0.85
Ceramic Keramik Céramique Cerámica Cerâmica 0.95
Concrete Beton Béton Hormigón Concreto 0.95
Copper* Kupfer* Cuivre* Cobre* Cobrer* 0.95
Dirt Schmutz Saleté Polvo Poeira 0.94
Food, Lebensmittel, Nourriture, Alimento, Alimentos, 0.90
frozen gefroren surgelée congelado congelados
Food, Lebensmittel, Nourriture, Alimento, Alimentos, 0.93
hot heiß chaude caliente quentes
Glass Glas Verre Vidrio Vidro 0.85
(plate) (Platte) (plaque) (placa) (prato)
Ice Eis Glace Hielo Gelo 0.98
Iron* Eisen* Fer* Hierro* Gelo 0.70
Lead* Blei* Plomb* Plomo* Chumbo* 0.50
Limestone Kalkstein Calcaire Piedra Pedra 0.98

caliza calcária
Oil Öl Huile Aceite Óleo 0.94
Paint Farbe Peinture Pintura Tinta 0.93
Paper Papier Papier Pape Papel 0.95
Plastic** Kunststoff** Plastique** Plástico** Plástico** 0.95
Rubber Gummi Caoutchouc Caucho Borracha 0.95
Sand Sand Sable Arena Areia 0.90
Skin Haut Peau Piel Pele 0.98
Snow Schnee Neige Nieve Neve 0.90
Steel* Stahl* Acier* Acero* Aço* 0.80
Textiles Textilien Textiles Textiles Tecidos 0.94
Water Wasser Eau Agua Água 0.93
Wood*** Holz*** Bois*** Madera*** Madeira*** 0.94

APPENDIX E

EMISSIVITIES

* oxidized; oxidiert; oxydé; oxidado; oxidado

** opaque, over 20 mils; lichtundurchlässig, über 50 µm; opaque, plus de 20 mils;

opaco, más de 20 mils; opaco, acima de 20 mils

** * natural; natürlich; naturel; natural; natural

44

SPECIFICATIONS

Temperature Range - 30 to 900°C ( -25 to 1600°F)
Display Resolution 0.1°C (0.2°F)
Accuracy, ± 1% of reading or

± 1°C (± 2°F),
whichever is greater at 25°C ± 5°C (77°F ± 9°F )
± 2°C (± 4°F) for targets below 0°C (32°F)

Ambient derating < 0.05K/K or 0.05 %/K, whichever is greater at

< 20°C (68°F) or > 30°C (86°F)

Repeatability ±0.5% of reading or

±1°C (±2°F), whichever is greater
Response Time (95%) 250 msec
Spectral Range 8 to 14 µm
Optical Resolution 60 : 1
Ambient Operating 0 to 50°C (32 to 122°F)
Range Laser max. 45°C (113°F)
Storage Temperature - 20 to 50°C (- 25 to 122°F)

without batteries
Power 2 x 1.5 V Alkaline Type AA

Dimensions 200 x 170 x 50 mm

(7.9 x 6.7 x 2 inches)
Tripod Mount 1/4-20 UNC

Factory Defaults

Default Range

Emissivity/Gain 0.95 0.10 to 1.50,

in steps of 0.01

Hi Alarm 50°C (122°F) -30 to 900°C

(-25 to 1600°F)

45

TECHNISCHE DATEN

Temperaturbereich - 30 ... 900 °C
Anzeigeauflösung 0,1 °C
Genauigkeit ± 1 % vom Meßwert oder ± 1 °C,

jeweils größerer Wert gilt bei
25 °C ± 5 °C, ±2 °C für Meßobjekte
unterhalb 0 °C

Reproduzierbarkeit ±0,5 % vom Meßwert oder ±1 °C,

der jeweils größere Wert gilt
Umgebungstemperatur- < 0,05 K/K oder 0,05 %/K, jeweils
drift größerer Wert gilt bei

< 20 °C oder > 30 °C
Antwortzeit (95%) 250 ms
Spektralbereich 8 ... 14 µm
Optische Auflösung 60 : 1
Umgebungstemperaturbereich 0 ... 50 °C

Laserbetrieb bis max. 45 °C
Lagertemperatur - 20 ... 50 °C

ohne Batterien
Batterien 2 x 1,5 V, Typ R6 (AA)

Abmessungen 200 x 170 x 50 mm

Stativmontage 1/4-20 UNC

WERKSVOREINSTELLUNGEN

Voreinstellung Bereich

Emissionsgrad/ 0,95 0,10 bis 1,50,
Verstärkung Schrittweite 0,01

oberer Alarmwert 50°C -30 ... 900 °C

46

CARACTÉRISTIQUES TECHNIQUES

Plage de températures - 30 ... 900°C
Resolution de laffichage 0.1°C
Reproductibilité / Accuracy ± 1% de la mesure ou ± 1°C,

à 23°C
± 2°C < 0°C

Reproductibilité ± 0,5% de la mesure avec

un minimum de ±1°C
Temps de réaction (95%) 250 ms
Domaine spectral 8 ... 14 µm
Résolution optique 60 : 1
Domaine nominal démploi 0 à 50°C

avec Laser max. 45°C
Température de stockage - 30 à +50°C

sans piles
Alimentation 2 x 1.5 V, Typ R6 (AA)
Dimensions 200 x 170 x 50 mm
Tripod montage 1/4-20 UNC

PRÉRÉGLAGES

Réglage standard Gamme de réglages

Taux démissivité/ 0,95 0,10 à 1,50,
Gain par étapes de 0,01
LS dalarme 50°C - 30 ... 900°C
Signal acoustique activé marche/arrêt

47

DATOS TECNICOS

Gama de Temperatura - 30 ... 900°C
Resolución de la visualización 0.1°C
Reproducibilidad / Accuracy ± 1% del valor de medicióno ± 1°C,

a 23°C Temperatura
ambiente de operación,

± 2°C < 0°C
Tiempo de respuesta (95%) 250 ms
Gama espectral 8 ... 14 µm
Resolución óptica 60 : 1
Temperatura ambiente 0 a 50°C
de operación Laser max. 45°C
Temperatura de almacenaje - 30 a 50°C, sin Batterias
Alimentación 2 x 1.5 V Pila alcalina

tamaño AA
Dimensiones 200 X 170 X 50 mm
Montaje en tripie 1/4-20 UNC

PREAJUSTES

Ajustes estándar Campo

Grado de emisión/ 0.95 d e 0,10 a 1,50
Gainen pasos de 0,01
Alarma Hi 50°C -30 ... 900°C

(-25 ... 1600°F)

48

DADOS TÉCNICOS

gama de temperaturas - 30 ... 900°C
resolução óptica 0.1°C
reprodutibilidade / accuracy ± 1% do valor medido ou ± 1°C,

até 23°C temperatura de operação

± 2°C< 0°C temperatura de operação
tempo de reacção (95%) 250 ms
Spectral range 8 ... 14 µm
resolução óptica 60 : 1
Temperatura de operação 0 ... 50°C

Laser max. 45°C
Temperatura de armazenamento - 30 ... 50°C

sem Baterias
Alimentação 2 x 1.5 V Alcalina tipo AA

Dimensões 200 x 170 x 50 mm

Montagem em tripé 1/4-20 UNC

PARAMETROS DE FABRICA

valores ajustades gama
na fábrica

emissividade/ 0.95 0,10 até 1,50
Gain e m passos de 0,01
alarme a
temperatura máxima 50°C -30 ... 900°C

49

50

51

52

This instrument conforms to the following
standards:

This product herewith complies with the
requirements of the EMC Directive
89/336/EEC and the Low Voltage Directive
73/23/EEC.

EMC: - EN50081-1:1992

- EN50082-1:1992

Safety: - EN 61010-1:1993 / A2:1995

- EN 60825-1:1994

53

This instrument conforms to the standards
of the European Community (CE).

Das Gerät entspricht den Standards der
Europäischen Gemeinschaft.

CE

CONFORMITY

CE

KONFORMITÄTS-

ERKLÄRUNG

This instrument conforms to the Standards
of the European Community.

Este instrumento obedece aos padrões
da comunidade européia.

CONFORMITÉ

AUX CE

CE

CONFORMITY

CE

CONFORMITY

Cet appareil est conforme aux standards
de lUnion Européenne.

54

55

The temperature sources used to calibrate
this instrument are traceable to the U.S.
National Institute of Standards and
Technology (NIST) and the Deutscher
Kalibrierdienst (DKD). NIST and DKD
certificates are available as an option from
the manufacturer.

Die Kalibrierung des Gerätes erfolgt ent­sprechend den Bestimmungen des U.S.
National Institute of Standards and
Technology (NIST) und denen des Deut­schen Kalibrierdienstes (DKD). Zertifikate
beider Institute können vom Hersteller
bezogen werden.

Las fuentes de temperatura usadas para
calibrar este instrumento son investigadadas
por el Instituto Nacional del los E.E.U.U. para
Technologia y Normas (NIST) ye el Deutscher
Kalibrierdienst (DKD). Los certificados etan
disponibles como una opcion de el fabricante.

As fontes de temperatura utilizadas para
calibrar este instrumento estão rastreadas aos
padrões do National Institute of Standards
and Technology (NIST) e ao Deutscher
Kalibrierdienst (DKD).Os certificados NIST e
DKD estão disponíveis pelo fabricante como
item opcional.

NIST/DKD

CERTIFICATION

NIST/DKD

ZERTIFI-

ZIERUNG

NIST/DKD

CERTIFICACION

CERTIFICAÇÃO

NIST/DKD

NIST/DKD

CERTIFICATION

Les sources utilisées pour la calibration de
cet appareil sont raccordées au NIST (Na­tional Institute of Standards and
Technology) et au DKD (Deutscher
Kalibrierdienst). Les certificats
détalonnage NIST et DKD sont
proposés en tant quoption du constructeur.

WARRANTY

Raytek warrants this product to be free from defects in material and
workmanship under normal use and service for a period of one year
from date of purchase e xcept as hereinafter provided. This warranty
extends only to the ori ginal purchaser (a purchase from Raytek or Ra ytek’s
licensed distributors is an original purchase). This warranty shall not
apply to fuses or batteries. Factory calibration is warranted for a period
of one year . The warranty shall not apply to any product which has been
subject to misuse, neglect, accident, or abnormal conditions of operation
or storage. Should Raytek be unable to repair or replace the product
within a reasonable amount of time, purchaser’ s exclusive remedy shall
be a refund of the purchase price upon return of the product.

In the event of failure of a product covered by this warranty, Raytek will
repair the instrument when it is returned by the purchaser, fr eight prepaid,
to an authorized Service Facility within the applicable warranty period,
provided Raytek’ s examination discloses to its satisfaction that the product
was defective. Raytek may, at its option, replace the product in lieu of
repair. With r egar d to any covered product returned within the applica ble
warranty period, repairs or replacement will be made without cha rge
and with return freight paid by Raytek, unless the failure was caused by
misuse, neglect, accident, or abnormal conditions of operation or storage,
in which case repairs will be billed at a reasonable cost. In such a case,
an estimate will be submitted before work is started, if requested.

The foregoing warranty is in lieu of all other warranties, expressed or
implied, including but not limited to any implied warranty of
merchantability, fitness, or adequacy for any particular purpose or use.
Raytek shall not be liable for any special, incidental or consequential
damages, whether in contract, tort, or otherwise.

GARANTIEBEDINGUNGEN

Raytek gewährt für dieses Produkt eine Garantie von einem Jahr ab dem
Kaufdatum. Der Hersteller garantiert, daß das Produkt im genannten Zeit­raum bei ordnungsgemäßer Anwendung und Wartung keine Material­und Bearbeitungsfehler aufweist. Ausnahmen sind im folg enden festgelegt.

Diese Garantie gilt nur für den Ersterwerber (der Erwerb des Produktes
von Raytek oder einem autorisierten Raytek-Händler gilt als Er sterwerb).
Die Garantie erstreckt sich nicht auf Sicherungen oder Batterien. Für die
im Werk vorgenommene Kalibrierung gewährt Raytek eine Garantie­frist von einem Jahr. Die Garantie schließt keine Produkte ein, die miß­bräuchlich oder fahrlässig verwendet, beschädigt oder unzulässig be­trieben oder gelagert wurden.

Die vorstehenden Garantiebedingungen ersetzen alle anderen eventuell
gemachten ausdrücklichen oder stillschweigenden Zusicherungen.
Raytek übernimmt keine Haftung für einen besonderen, beiläufigen oder
mittelbaren Schaden, gleich ob dieser im Rahmen des Vetrages, durch
eine unerlaubte Handlung oder auf andere Weise entstanden ist.

CONDITIONS DE GARANTIE

Raytek accorde sur ce produit une garantie d’un an à compter de la date
d’ achat. Le fabricant g arantit pendant cette période l’ a bsence de vice de
matériau ou de fabrication, à condition que le produit soit utilisé et
entretenu normalement et à l’ exclusion des cas définis ci-après. La
présente garantie ne s’ applique qu’ au premier acheteur (est considéré
comme premier achat l’ acquisition d’ un produit vendu directement par
Raytek ou par un distributeur agréé par lui). Les fusibles et les piles sont
exclus de la garantie. Raytek accorde une garantie d’ un an sur l’
étalonnage effectué en usine. L‘ utilisation d’ un produit dans un but non
conforme à l’ usage auquel il est destiné, la négligence, l’ utilisation de
produits abîmés, les erreurs d’ utilisation ou de stockage entraînent une
exclusion de garantie.
Dans le cas où Raytek ne serait pas en mesure de réparer ou de remplacer
le produit dans un délai conv enable, l’ acheteur pourra exiger uniquement
le remboursement du prix de l’ appareil contre restitution de ce dernier
au vendeur.
Raytek assurera la réparation des appareils tombés en panne pendant la
période de garantie. L’ acheteur expédiera l’ appareil défectueux à une
station technique agréée, à ses frais et pendant le délai de garantie . Raytek
se réserve le droit de procéder à l’ échange de l’ appareil au lieu de le
réparer. La réparation ou le remplacement seront ef fectués gr atuitement
si l’ appareil d éfectueux est retourné pendant le délai de garantie. Les
frais de retour au client seront à la charge de Raytek. Les frais de répara tion
seront facturés au client lorsque la panne sera liée à un défaut de
manipulation ou d‘ utilisation, à de la négligence, à des causes extérieures
ou à un stockage inapproprié. Un devis sera établi avant réparation à la
demande du client.
Les présentes conditions de garantie remplacent toutes les autre assurances
qui auraient pu étre données expressément ou tacitement. Raytek décline
toute respons abilité pour tout dommage particulier, causé incidemment
ou indirectement, que celui-ci soit survenu dans le cadre du présent contrat
ou ait été provoqué par un délit civil ou par toute autre cause.

CONDICIONES DE GARANTÍA

Raytek concede en relación a este producto una garantía de un año a
partir de la fecha en que se realice la compra. El fabricante garantiza que
el producto, dentro del espacio de tiempo referido, siempre que se aplique
correctamente y se lleve a cabo el mantenimiento adecuado, no ha de
presentar fallos de material o de fabricación. Más adelante se mencionará
alguna excepción. Esta garantía es válida respecto de la adquisición
primaria (se entiende por adquisición primaria del producto aquella
llevada a cabo directamente de Raytek o bien por medio de un
establecimiento autorizado por Raytek). La garantía no cubre los fusibles
ni las pilas. En relación al calibrado llevado a cabo en fábrica,
Raytek concede un tiempo de garantía de un año. La garantía no cubre
ningún producto que haya sido usado inadecuada o negligentemente, se
haga hecho funcionar o se haya almacenado estando dañado o de manera
no autorizada.En el caso de que a Raytek no le sea posible reparar o
substituir un producto dentro de un plazo razonable, el comprador, con
carácter de reivindicación jurídica única, puede exigir la devolución de
la suma a la que haya ascendido la compra devolviendo por su parte el
producto en cuestión. En el caso de un defecto del aparato que tenga
lugar durante el tiempo de garantía, Raytek se hace cargo de la reparación.
Para ello, el comprador , corriendo con los gastos, ha de en viar el aparato
que sea objeto de reclamación a un servicio de reparaciones autorizado
dentro del plazo de validez de la garantía. En caso de que lo considere
conveniente, Raytek se reserva el derecho de substituir el aparato en
lugar de hacerse car go de la reparación. Si se envía un a parato defectuoso
durante el tiempo en que es válida la garantía, la reparación o bien la
substitución del aparato el cliente una cuenta por los costes
correspondientes a la reparación. En este caso el cliente puede solicitar
un presupuesto para la reparación antes de llevarse ésta a cabo.

Las presentes condiciones de garantía substituyen las demás eventuales
garantías realizadas de modo explícito o implícito. Raytek no acepta
niguna responsabilidad respecto a especiales daños ocasionales o
indirectos, bien hayan acontecido éstos en el marco del contrato bien se
deban a un manejo indebido o a calesquiera otras causas. defectuoso es
gratis. Los costes del en vío de vuelta al cliente corren a cargo de Raytek.
En el caso de que el defecto se deba a una manipulación incorrecta,
negligencia, daño causado por ag entes exteriores, almacenamiento o
empleo no autorizados, recibirá

Condições de garantia

Para o presente produto a Raytek concede uma garantia de um ano
contados a partir da data de compra. O fabricante gar ante que o produto
está livre de defeitos de materiais e de fabricação durante o perídodo
mencionado se o produto for devidamente utilizado e conservado. As
exceções são estipuladas a seguir. Esta g arantia só serí1 concedida ao
primeiro adquirente (a compra do produto na Raytek ou num
concessioní1rio autorizado da Raytek é considerada primeira aquisição).
A garantia não cobre fusídveis e pilhas. A Raytek concede uma garantia
de um ano para a calibragem feita na fí1brica. A garantia não inc lui
produtos utilizados ou danificados inde vida ou negligentemente, produtos
usados ou armazenados inadmissivelmente. Caso a Raytek não esteja
em condições de reparar ou substituir o produto durante um perídodo de
tempo apropriado, o comprador pode solicitar o reembolso do preço
contra devolução do produto como úfanico recurso.
Em caso de um defeito no aparelho durante o perídodo coberto pela
garantia, a Raytek responsabiliza-se pela reparação do mesmo. Cabe ao
comprador enviar o aparelho reclamado por conta própria e durante o
perídodo de garantia para um posto autorizado de assistíancia técnica. A
Raytek reserva-se o direito de substituir o aparelho em vez de repará-lo.
Ao enviar o aparelho defeituoso durante o perídodo de garantia, a
reparação ou a substituição do mesmo são gratuitos. Os custos da remessa
do aparelho ao cliente serão pagos pela Raytek. Se o defeito resultar de
tratamento impróprio, negligíancia, danos causados por efeitos e xteriores,
condições inadmissídveis de utilização ou armazenamento, os custos da
reparação serão correspondentemente faturados. Neste caso é possídvel
calcular uma estimativa dos custos antes da reparação por pedido do
clientes condições de garantia presentes substituem todas as outras
garantias feitas eventualmente explídcita ou implícitamente . A Raytek
não se responsabiliza por danos particulares, acidentais ou diretos, sejam
causados no quadro do presente contrato, em consequíancia de atos
ilídcitos ou de qualquer outra forma.
