Raveland Disco-Set Operating Instructions [ml]
Version 07/10
OPERATING INSTRUCTIONS
GEBRUIKSAANWIJZING
BEDIENUNGSANLEITUNG
NOTICE D´EMPLOI
Raveland
Disco-Set Seite 2 - 15
Disco-Set Page 16 - 29
Raveland
Raveland
Kit Disco Page 30 - 43
Raveland
Disco-Set Pagina 44 - 57
Best.-Nr. / Item-No. / N° de commande / Bestnr.: 30 53 02
01_07/10_01
Impressum
CONRAD IM INTERNET http://www.conrad.com
Legal notice
Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau
(www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die
Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nach-
druck, auch auszugsweise, verboten.
Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung
vorbehalten.
© Copyright 2010 by Conrad Electronic SE.
These operating instructions are a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau
(www.conrad.com).
All rights including translation reserved. Reproduction by any method, e.g. photocopy, microfilming, or the capture in electronic
data processing systems require the prior written approval by the editor. Reprinting, also in part, is prohibited.
These operating instructions represent the technical status at the time of printing. Changes in technology and equipment
reserved.
© Copyright 2010 by Conrad Electronic SE.
Information légales
Ce mode d’emploi est une publication de la société Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau
(www.conrad.com).
Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu’elle soit (p. ex. photocopie, microfilm, saisie dans
des installations de traitement de données) nécessite une autorisation écrite de l’éditeur. Il est interdit de le réimprimer, même
Colofon
par extraits.
Ce mode d’emploi correspond au niveau technique du moment de la mise sous presse. Sous réserve de modifications
techniques et de l’équipement.
© Copyright 2010 by Conrad Electronic SE.
Deze gebruiksaanwijzing is een publicatie van de firma Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau
(www.conrad.com).
Alle rechten, vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld fotokopie, microverfilming
of de registratie in elektronische gegevensverwerkingsapparatuur, vereisen de schriftelijke toestemming van de uitgever.
Nadruk, ook van uittreksels, verboden.
Deze gebruiksaanwijzing voldoet aan de technische stand bij het in druk bezorgen. Wijziging van techniek en uitrusting
voorbehouden.
© Copyright 2010 by Conrad Electronic SE.
Inhaltsverzeichnis
Seite
1. Einführung ....................................................................................................................................................... 3
2. Bestimmungsgemäße Verwendung .............................................................................................................. 4
3. Symbol-Erklärungen ....................................................................................................................................... 4
4. Sicherheitshinweise ........................................................................................................................................ 5
5. Featurebeschreibung...................................................................................................................................... 7
6. Anschlüsse und Bedienelemente .................................................................................................................. 7
7. Aufstellung ...................................................................................................................................................... 8
8. Anschluss ........................................................................................................................................................ 9
Signaleingänge ............................................................................................................................................... 9
Lautsprecherausgänge ................................................................................................................................. 10
Netzanschluss ............................................................................................................................................... 10

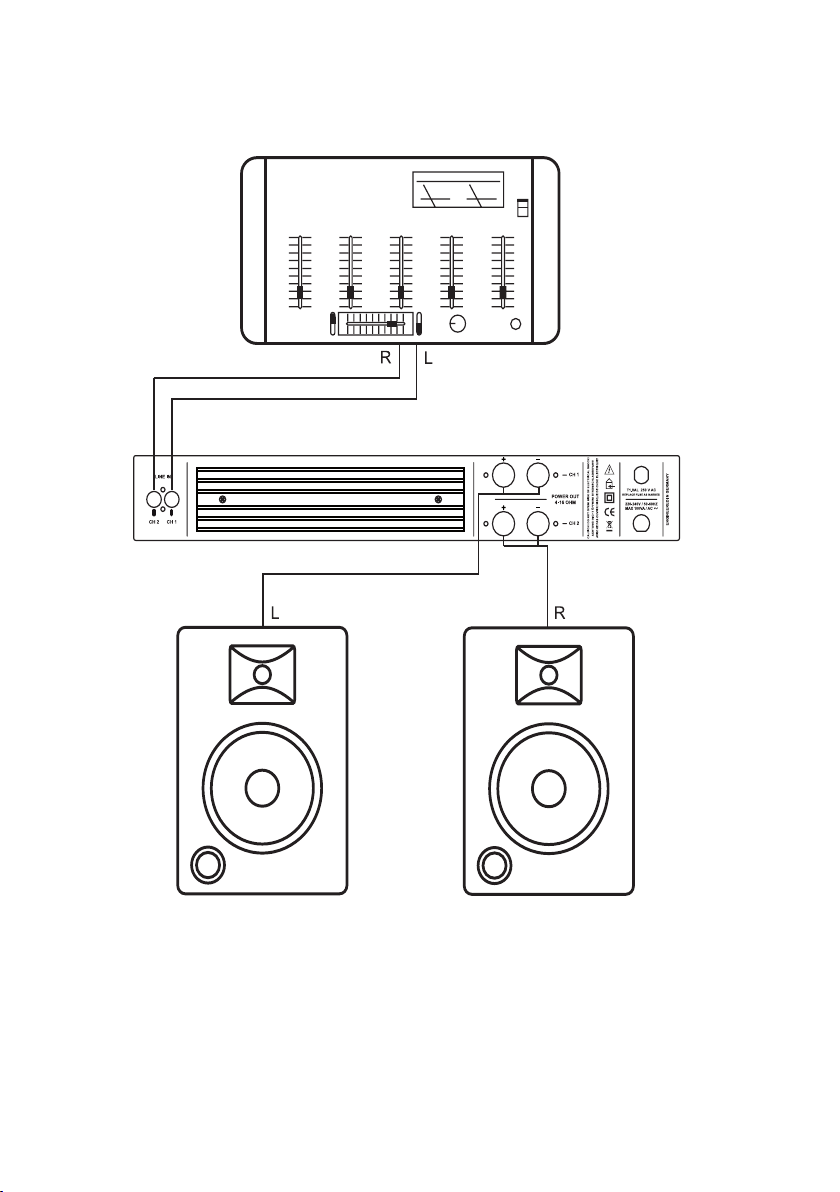

Anschlussbeispiel ......................................................................................................................................... 11
9. Inbetriebnahme und Bedienung .................................................................................................................. 12
10. Wartung ......................................................................................................................................................... 13
11. Handhabung.................................................................................................................................................. 14
12. Behebung von Störungen ............................................................................................................................ 14
13. Entsorgung .................................................................................................................................................... 15
14. Technische Daten ......................................................................................................................................... 15
2
1. Einführung
Sehr geehrte Kundin, sehr geehrter Kunde,
wir bedanken uns für den Kauf dieses Produkts.
Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen. Um diesen Zustand
zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten!
Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und
Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese
Bedienungsanleitung zum Nachlesen auf!
Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle
Rechte vorbehalten.
Tel. 0 180/5 31 21 11
Fax 0 180/5 31 21 10
e-mail: Bitte verwenden Sie für Ihre Anfrage unser Formular im Internet.
www.conrad.de unter der Rubrik Kontakt
www.conrad.at bzw. www.business.conrad.at
Tel. 0848/80 12 88
Fax 0848/80 12 89
e-mail: support@conrad.ch
Mo. – Fr. 8.00 bis 12.00 Uhr, 13.00 bis 17.00 Uhr
3
2. Bestimmungsgemäße Verwendung
Das Raveland Disco-Set dient dazu, Audiosignale von Audiogeräten zu verstärken und über die Lautsprecher in
hörbare Schallwellen umzuwandeln.
Die Eingänge dürfen nur an niederpegelige Audioausgänge von Audiogeräten angeschlossen werden.
An die Lautsprecherausgänge dürfen nur die beigefügten bzw. andere geeignete Passiv-Lautsprecher angeschlossen werden.
Dieses Produkt ist nur für den Anschluss an 220-240V~/50-60Hz Wechselspannung zugelassen.
Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der Kontakt mit Feuchtigkeit, z.B.
im Badezimmer u.ä. Räumen ist unbedingt zu vermeiden.
Eine andere Verwendung, als zuvor beschrieben, führt zur Beschädigung des Produktes und ist überdies mit
Gefahren, z.B. Kurzschluss, Brand etc. verbunden.
Das gesamte Produkt darf nicht geändert oder umgebaut werden, außerdem ist es nicht erlaubt die Gehäuse zu
öffnen.
Die Sicherheitshinweise sind unbedingt zu befolgen.
Beachten Sie alle Sicherheits- und Montagehinweise dieser Bedienungsanleitung!
3. Symbol-Erklärungen
Das Blitzsymbol in einem Dreieck warnt vor ungeschützten, spannungsführenden Bauteilen
bzw. -elementen im Gehäuseinneren oder vor berührungsgefährlichen Anschlussstellen. Die
Berührung dieser Bauteile bzw. Anschlussstellen kann lebensgefährlich sein.
Leitungen, die an solche Anschlussstellen angeschlossen werden, darf nur der Fachmann
anschließen oder es müssen anschlussfertige Leitungen verwendet werden.
Im Gerät befinden sich keine vom Benutzer zu wartenden Teile. Öffnen Sie das Gerät deshalb
nie.
Das Symbol mit dem Ausrufezeichen weist den Benutzer darauf hin, dass er vor der Inbetriebnahme des Gerätes diese Bedienungsanleitung lesen und beim Betrieb beachten muss.
4
4. Sicherheitshinweise
Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden,
erlischt die Garantie/Gewährleistung. Für Folgeschäden übernehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten
der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen
erlischt die Garantie/Gewährleistung!
Sehr geehrte Kundin, sehr geehrter Kunde: Die folgenden Sicherheits- und Gefahrenhinweise dienen nicht
nur zum Schutz des Gerätes, sondern auch zum Schutz Ihrer Gesundheit. Lesen Sie sich bitte die folgenden
Punkte aufmerksam durch:
• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Produktes nicht gestattet.
• Alle Personen, die dieses Disco-Set bedienen, installieren, aufstellen, in Betrieb nehmen oder
warten müssen entsprechend ausgebildet und qualifiziert sein und diese Bedienungsanleitung
beachten.
• Der Verstärker ist in Schutzklasse 2 aufgebaut. Als Spannungsquelle darf nur eine ordnungsgemäße Netzsteckdose (220-240V~/50-60Hz) des öffentlichen Versorgungsnetzes verwendet werden.
• Achten Sie auf eine sachgerechte Inbetriebnahme des Disco-Sets. Beachten Sie hierbei diese
Bedienungsanleitung.
• Beachten Sie, dass die Netzleitung des Verstärkers nicht gequetscht, geknickt, durch scharfe
Kanten beschädigt oder anders mechanisch belastet wird. Vermeiden Sie eine übermäßige
thermische Belastung der Netzleitung durch große Hitze oder große Kälte. Verändern sie die
Netzleitung nicht. Wird dies nicht beachtet, kann die Netzleitung beschädigt werden. Eine beschädigte Netzleitung kann einen lebensgefährlichen elektrischen Schlag zur Folge haben.
• Sollte die Netzleitung Beschädigungen aufweisen, so berühren Sie sie nicht. Schalten Sie zuerst die
zugehörige Netzsteckdose stromlos (z.B. über den zugehörigen Sicherungsautomaten) und ziehen
Sie danach den Netzstecker vorsichtig aus der Netzsteckdose. Betreiben Sie den Verstärker auf
keinen Fall mit beschädigter Netzleitung.
• Um eine vollständige Trennung vom Stromnetz zu erzielen muss der Netzstecker des Verstärkers
aus der Netzsteckdose gezogen werden. Es genügt nicht, den Verstärker mit dem Ein/Ausschalter
auszuschalten.
• Das Disco-Set ist kein Spielzeug, es ist nicht für Kinder geeignet. Kinder können die Gefahren, die
im Umgang mit elektrischen Geräten bestehen, nicht einschätzen.
• Gießen Sie nie Flüssigkeiten über elektrischen Geräten aus und stellen Sie keine mit Flüssigkeit
gefüllten Gegenstände (z.B. Vasen) darauf ab. Es besteht höchste Gefahr eines Brandes oder
lebensgefährlichen elektrischen Schlags. Schalten Sie in einem solchen Fall die zugehörige
Netzsteckdose stromlos (z.B. Sicherungsautomat abschalten) und ziehen Sie danach den Netzstecker aus der Netzsteckdose. Stecken Sie alle Kabel vom Gerät ab. Das Produkt darf danach nicht
mehr betrieben werden, bringen Sie es in eine Fachwerkstatt.
5
• Netzstecker dürfen nie mit nassen Händen ein- oder ausgesteckt werden.
• Achten Sie während des Betriebs auf eine ausreichende Belüftung des Verstärkers. Decken Sie die
Belüftungsöffnungen nicht durch Zeitschriften, Decken, Vorhänge o.ä. ab. Halten Sie einen
Mindestabstand von 15cm zu anderen Gegenständen ein.
• Setzen Sie das Disco-Set keinen hohen Temperaturen, Tropf- oder Spritzwasser, starken Vibrationen,
sowie hohen mechanischen Beanspruchungen aus.
• Stellen Sie keine offenen Brandquellen, wie brennende Kerzen auf dem Disco-Set ab.
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den
Anschluss des Disco-Sets haben.
• Betreiben Sie das Disco-Set nicht unbeaufsichtigt.
• Benutzen Sie das Disco-Set nicht in tropischem, sondern nur in gemäßigtem Klima.
• Lassen Sie Verpackungsmaterial nicht achtlos liegen. Es könnte für Kinder zu einem gefährlichen
Spielzeug werden.
• Lagern Sie in der Nähe der Lautsprecher keine Magnetspeicher, wie z.B. Disketten, Videocassetten
usw., da das Magnetfeld der Lautsprecher die aufgezeichneten Informationen dieser Speichermedien zerstören kann.
• Beachten Sie auch die zusätzlichen Sicherheitshinweise in den einzelnen Kapiteln dieser Bedienungsanleitung.
• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, die an
das Disco-Set angeschlossen werden.
• In gewerblichen oder öffentlichen Einrichtungen sind zahlreiche Gesetze und Vorschriften, z.B. zur
Unfallverhütung des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen
und Betriebsmittel usw. zu beachten. Sie als Betreiber müssen sich entsprechend bei den
zuständigen Stellen und Behörden informieren und sind verantwortlich für die Einhaltung der
geltenden Gesetze und Vorschriften.
• Sollten Sie sich über den korrekten Anschluss nicht im Klaren sein oder sollten sich Fragen ergeben,
die nicht im Laufe der Bedienungsanleitung abgeklärt werden, so setzen Sie sich bitte mit unserer
technischen Auskunft oder einem Fachmann in Verbindung.
6
5. Featurebeschreibung
• Deutsche Entwicklungsarbeit
• Hohe Betriebssicherheit
• Solide Bauweise
• Verstärker elektronisch auf die Lautsprecher abgestimmt
• Ausgewogener, transparenter Klang auch ohne Mischpult
• Kraftvolles Klangbild und hohe Ausgangsleistung
• Strapazierfähige Lautsprechergehäuse mit Teppichbespannung und robusten Schutzecken
• Leistungsfähige 20cm (8") Tieftöner
• Belastbare Piezo-Hochtöner
• Mobiler oder stationärer Einsatz möglich

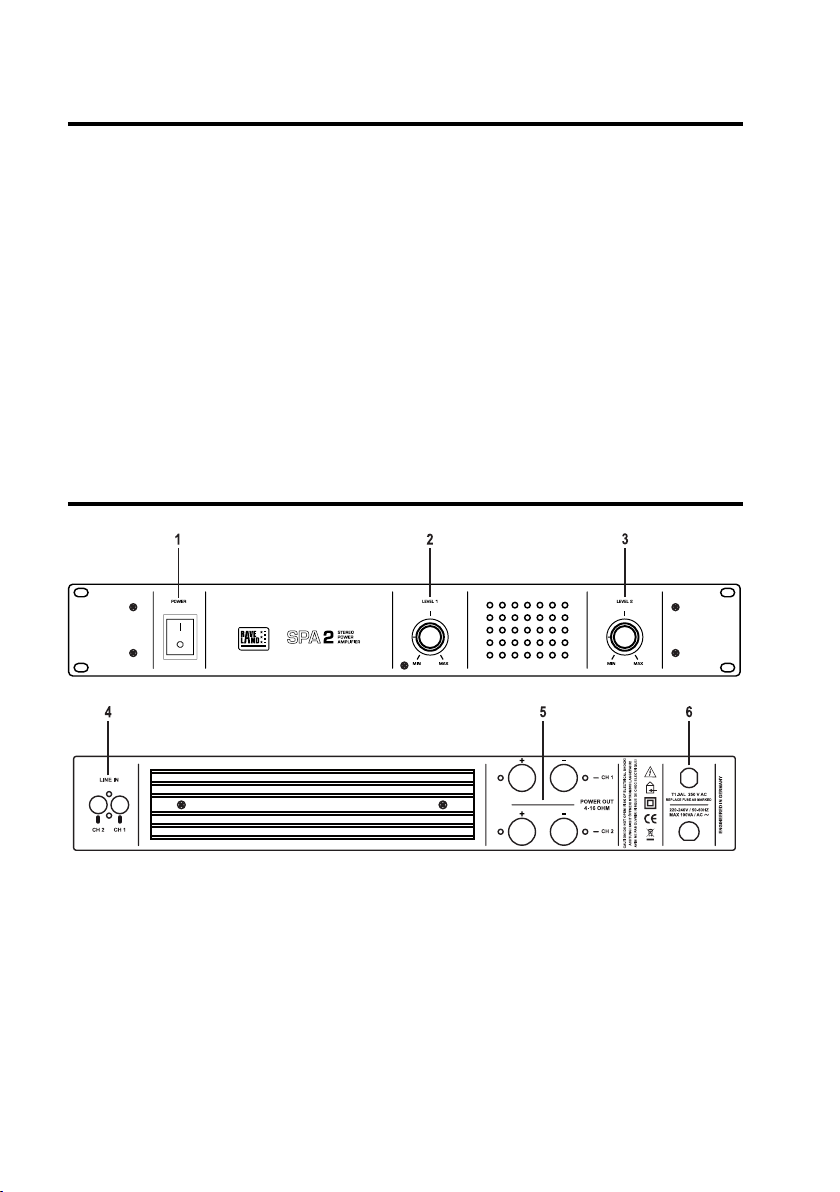

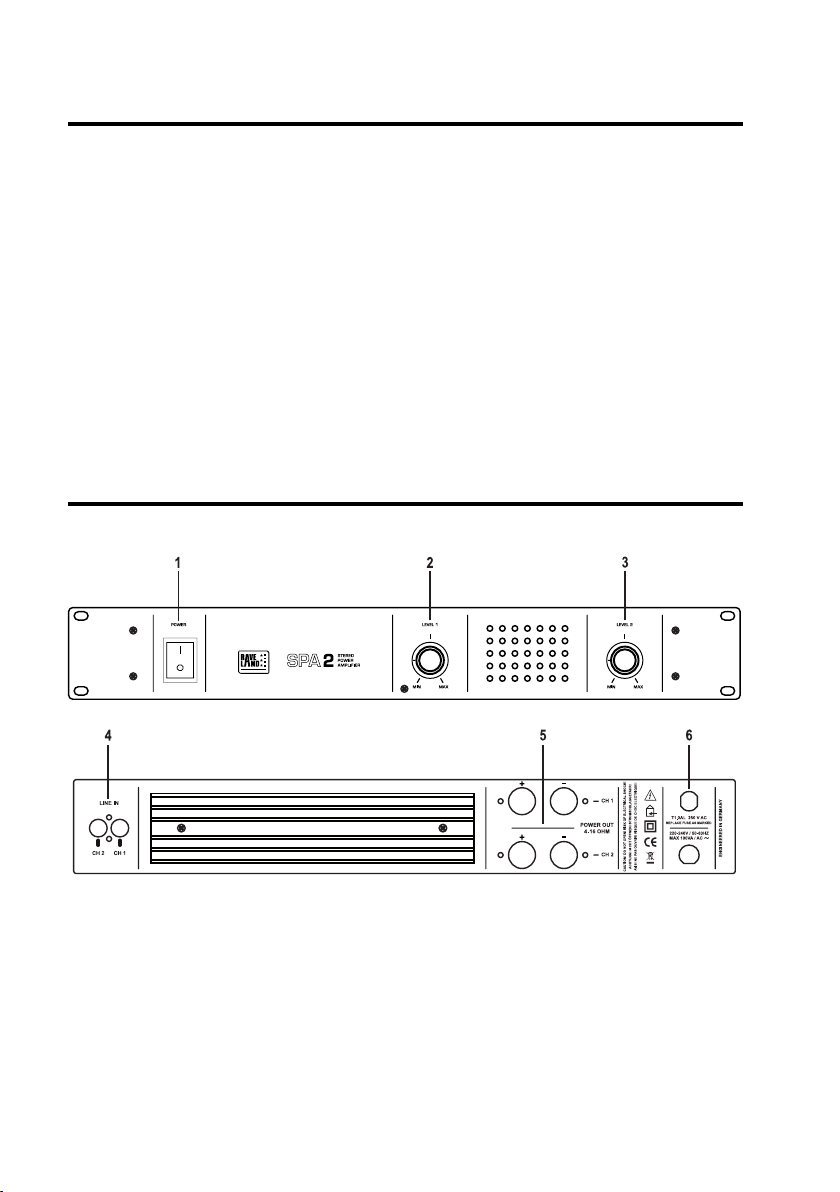

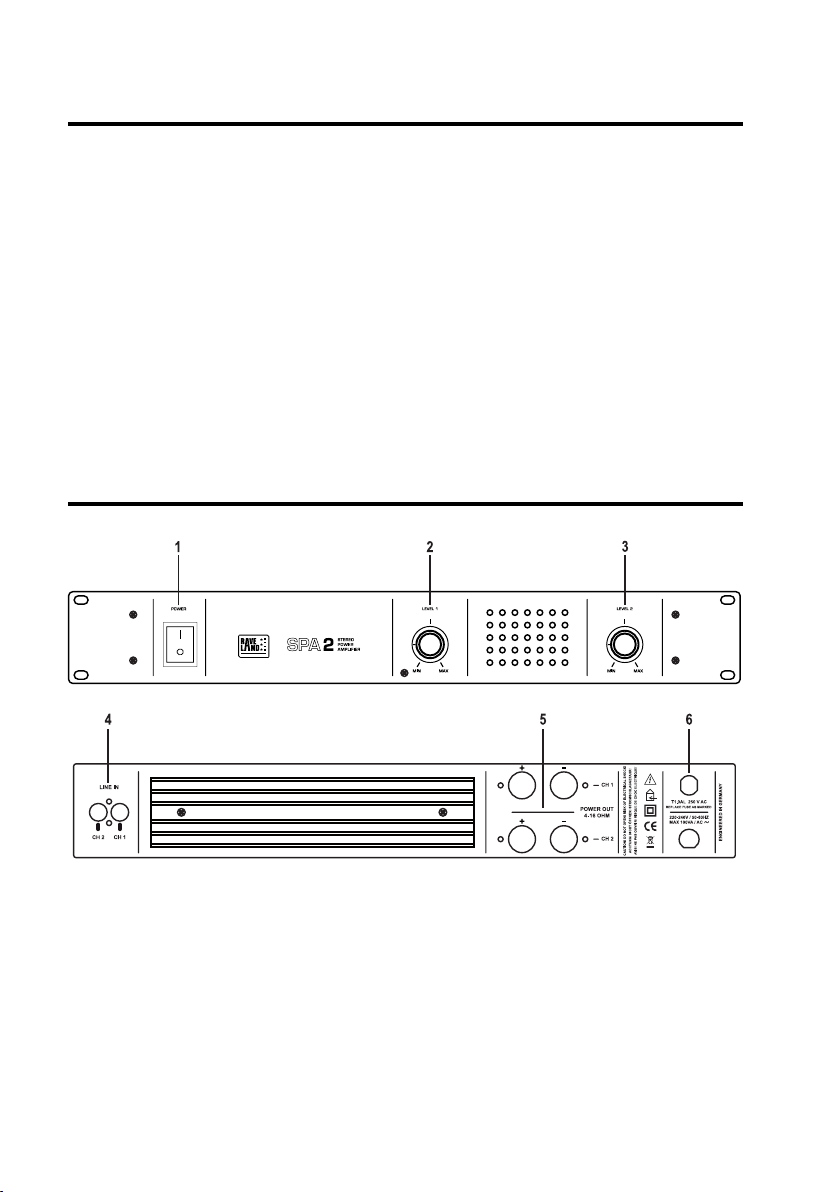

6. Anschlüsse und Bedienelemente
(1) Schalter POWER
(2) Regler LEVEL 1
(3) Regler LEVEL 2
(4) Anschluss LINE IN
(5) Lautsprecherausgänge POWER OUT
(6) Sicherungshalter
7
7. Aufstellung
Achten Sie bei der Auswahl des Aufstellortes darauf, dass direktes Sonnenlicht, Vibrationen,
Staub, Hitze, Kälte und Feuchtigkeit vermieden werden müssen. Es dürfen sich keine starken
Transformatoren oder Motoren in der Nähe des Disco-Sets befinden.
Achten Sie beim Aufstellen mit anderem Equipment auf ausreichende Belüftung. Halten Sie
ausreichend Abstand zu Wärmequellen. Stellen Sie das Disco-Set nicht in die direkte Nähe von
Wärmequellen wie z.B. eine Heizung. Richten Sie keine starken Strahler und Lichtquellen auf
den Verstärker. Dies kann zur Überhitzung führen (Brandgefahr!).
Die Wärmeabfuhr des Verstärkers darf nicht behindert werden. Decken Sie die Lüftungsöffnungen des Gerätes nicht ab. Die Luftzirkulation darf nicht durch Gegenstände wie Zeitschriften, Tischdecken, Vorhänge o.ä. behindert werden. Dies verhindert die Wärmeabfuhr des
Gerätes und kann zur Überhitzung führen (Brandgefahr!).
Bohren oder Schrauben Sie zur Befestigung keine zusätzlichen Schrauben in die Gehäuse von
Verstärker oder Lautsprecher, dadurch können gefährliche Spannungen berührbar werden.
Beachten Sie, dass die Anschlusskabel nicht gequetscht oder durch scharfe Kanten beschädigt werden. Verlegen Sie Kabel immer so, dass niemand über sie stolpern oder an ihnen
hängen bleiben kann. Es besteht Verletzungsgefahr!
Die Kabel müssen ausreichend lang sein. Vermeiden Sie es, sie mechanisch durch Zug zu
belasten. Dadurch können die Kabel bzw. das Disco-Set beschädigt werden. Es besteht die
Gefahr eines gefährlichen elektrischen Schlags.
Stellen Sie die Lautsprecher nicht direkt in der Nähe von Bildschirmen, wie z.B. Fernsehgeräten
oder Computermonitoren auf. Es besteht die Gefahr, dass die Magnetfelder der Lautsprecher
das Bild verzerren.
Betreiben Sie das Disco-Set nur auf einem stabilen Untergrund, der nicht wärmeempfindlich ist.
Bei der Aufstellung der Lautsprecher muss auf einen sicheren Stand und eine entsprechend
stabile Aufstellfläche geachtet werden. Durch ein Herabfallen von Lautsprechern können
ernsthafte Personenschäden verursacht werden.
Ein Aufhängen der Lautsprecher an Griffen oder ähnlichen Vorrichtungen ist nicht zulässig.
• Stellen Sie den Verstärker so auf, dass die Audioquelle (CD-Player, Mischpult o.ä.) und die Lautsprecher mit
Ihren Anschlussleitungen erreicht werden können.
• Stellen Sie die Lautsprecher so auf, dass sie möglichst den Hörern gegenüber auf einer Linie angeordnet sind.
Hierdurch werden Klangprobleme vermieden.
8
8. Anschluss
Signaleingänge
Beachten Sie beim Anschluss der Signaleingänge, dass die Anschlusskabel nicht gequetscht
oder durch scharfe Kanten beschädigt werden.
Der Anschluss der Eingänge darf nur an niederpegelige Audioausgänge von Audiogeräten
erfolgen.
Das Disco-Set und das Gerät, an das das es angeschlossen wird, muss während der
Anschlussarbeiten ausgeschaltet sein.
Benutzen Sie zum Anschluss der Cinch-Eingänge nur hierfür geeignete abgeschirmte
Cinchleitungen. Bei Verwendung falscher Kabel können Störungen auftreten.
Um Verzerrungen oder Fehlanpassungen zu vermeiden, die zur Beschädigung des Disco-Sets
führen können, dürfen an die Cincheingänge nur Audiogeräte mit einem Cinchausgang
angeschlossen werden.
Beachten Sie hierzu auch die Anschlusswerte im Kapitel „Technischen Daten“.
• Verbinden Sie den Cinch-Anschluss LINE IN (4) mit den Vorverstärkerausgängen des vorgeschalteten
Audiogerätes (z.B. Mischpult).
• Verbinden Sie hierbei den Anschluss CH1 mit dem linken Vorverstärkerausgang und den Anschluss CH2 mit
dem rechten Vorverstärkerausgang.
9
Lautsprecherausgänge
Das Disco-Set muss während der Anschlussarbeiten ausgeschaltet sein.
Die Verdrahtung zu den Lautsprechern muss jeweils zweiadrig ausgeführt werden. Isolieren
Sie alle Verbindungsstellen. Achten Sie darauf, dass keine der Leitungen durch scharfe Kanten
beschädigt werden kann.
Verwenden Sie nur die beigefügten Lautsprecher bzw. Lautsprecher mit einer ausreichenden
Belastbarkeit (siehe „Technische Daten“).
Verbinden Sie die Lautsprecher direkt mit Verstärker.
Verwenden Sie keine Kopfhöreradapter oder Verteilerboxen. Im Zweifelsfall sollten Sie mit
einem Fachmann Rücksprache halten.
Achten Sie darauf, dass alle Lautsprecher richtig gepolt sind, also die Plus- und MinusKennzeichen übereinstimmen.
Der Verstärker wurde für den Betrieb an Lautsprecherimpedanzen von 4-16 Ohm entwickelt.
Schließen Sie an die Ausgänge jeweils nur eine Lautsprecherbox an.
Verbinden Sie die Lautsprecherausgänge POWER OUT (5) mit den Anschlussklemmen der Lautsprecher.
• Verbinden Sie den Anschluss CH1 am Verstärker mit dem linken Lautsprecher und den Anschluss CH2 mit dem
rechten Lautsprecher.
• Verbinden Sie jeweils den roten bzw. mit (+) gekennzeichneten Anschluss am Verstärker mit dem roten bzw. mit
(+) gekennzeichneten Anschluss am Lautsprecher.
• Verbinden Sie jeweils den schwarzen bzw. mit (-) gekennzeichneten Anschluss am Verstärker mit dem
schwarzen bzw. mit (-) gekennzeichneten Anschluss am Lautsprecher.
Netzanschluss
Die Netzsteckdose, an die der Verstärker angeschlossen wird muss leicht erreichbar sein,
damit er im Fehlerfall schnell und einfach von der Netzstromversorgung getrennt werden kann.
Das Disco-Set und alle angeschlossenen Geräte müssen beim Anschluss der Spannungsversorgung ausgeschaltet sein.
Versichern Sie sich, dass alle elektrischen Verbindungen, Verbindungsleitungen zwischen
den Geräten und evtl. Verlängerungsleitungen vorschriftsmäßig und in Übereinstimmung mit
der Bedienungsanleitung sind.
• Stecken Sie den Netzstecker der Netzleitung in eine Wandsteckdose.
• Mit dem Schalter POWER (1) wird das Disco-Set ein- bzw. ausgeschaltet.
Stellung „O“: Gerät ist ausgeschaltet.
Stellung „I“: Gerät ist eingeschaltet.
10
Anschlussbeispiel
11
9. Inbetriebnahme und Bedienung
Nehmen Sie das Disco-Set nur dann in Betrieb, wenn Sie sich mit den Funktionen und dieser
Bedienungsanleitung vertraut gemacht haben. Überprüfen Sie nochmals alle Anschlüsse auf
Richtigkeit. Nehmen Sie das Gerät nicht in Betrieb, wenn es beschädigt ist.
Schalten Sie den Verstärker immer zuletzt ein und zuerst aus. Sie vermeiden damit, dass
Störgeräusche, wie sie z.B. beim Ausschalten eines Mischpults auftreten können, das DiscoSet beschädigen.
Achten Sie darauf, dass die angeschlossenen Geräte nicht überlastet werden. Die Wiedergabe
darf keinesfalls verzerrt sein. Sollten verzerrte Musiksignale zu hören sein, obwohl keine zu
hohe Lautstärke eingestellt wurde, so ist das Disco-Set sofort auszuschalten und der Anschluss
zu überprüfen. Liegt kein Fehler am Anschluss vor, wenden Sie sich bitte an eine Fachkraft.
Das Disco-Set darf nur von Personen bedient werden, die sich mit der Anleitung vertraut
gemacht haben und diese beachten. Halten Sie andere Personen und Kinder vom Disco-Set
fern.
• Drehen Sie die Regler LEVEL 1 (2) und LEVEL 2 (3) ganz zurück (auf Linksanschlag).
• Schalten Sie das angeschlossene Mischpult ein und starten Sie die Wiedergabe.
• Schalten Sie das Disco-Set mit dem Schalter POWER (1) ein.
• Regeln Sie die Lautstärke am Mischpult auf ca. 75% der maximalen Lautstärke bzw. auf den maximalen
unverzerrten Pegel (ersichtlich bei Geräten mit Aussteuerungsanzeigen an der „0 dB-Markierung).
• Regeln Sie nun die Lautstärke des Disco-Sets mit den Reglern LEVEL 1 (2) und LEVEL 2 (3) auf die maximal
benötigte Lautstärke. LEVEL 1 (2) beeinflusst die Lautstärke des linken Kanals, LEVEL 2 (3) beeinflusst die
Lautstärke des rechten Kanals.
Diese Einstellung erzielt einen möglichst hohen Rauschabstand und ermöglicht die beste Audioqualität.
Achten Sie darauf, das Disco-Set nicht zu überlasten. Durch eine zu hohe Lautstärke kann es zu Schäden
kommen.
• Nach dieser Grundeinstellung wird die Lautstärke nur noch mit dem Lautstärkeregler am Mischpult eingestellt.
Bei jeder Veränderung der Beschaltung muss der Einstellvorgang wiederholt werden.
• Um die Anlage abzuschalten, schalten Sie bitte zuerst das Disco-Set mit dem Schalter POWER (1) und dann erst
das Mischpult aus.
12
10. Wartung
Überprüfen Sie regelmäßig die technische Sicherheit des Disco-Sets z.B. auf Beschädigung der Netzleitung und der
Gehäuse.
Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Disco-Set außer Betrieb zu
setzen und gegen unbeabsichtigten Betrieb zu sichern. Netzstecker aus der Steckdose ziehen!
Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn:
• das Disco-Set oder die Netzleitung sichtbare Beschädigungen aufweisen
• das Disco-Set nicht mehr arbeitet
• nach längerer Lagerung unter ungünstigen Verhältnissen, oder
• nach schweren Transportbeanspruchungen
Bevor Sie das Disco-Set reinigen oder warten beachten Sie unbedingt folgende Sicherheitshinweise:
Eine Reparatur darf nur durch eine Fachkraft erfolgen, die mit den damit verbundenen Gefahren
bzw. einschlägigen Vorschriften vertraut ist.
Wenn ein Sicherungswechsel erforderlich ist, muss darauf geachtet werden, dass nur Sicherungen vom angegebenen Typ und Nennstromstärke (siehe Technische Daten) als Ersatz Verwendung finden.
Ein Flicken von Sicherungen oder ein Überbrücken des Sicherungshalters ist unzulässig.
• Nach erfolgter Netztrennung (Netzstecker ziehen!) drehen Sie den Sicherungshalter (6) über dem Netzanschluss
mit der defekten Sicherung heraus.
• Entnehmen Sie die defekte Sicherung und ersetzen Sie sie mit einer Sicherung gleichen Typs.
• Drehen Sie nun den Sicherungshalter (6) mit der neuen Sicherung wieder vorsichtig in seine Fassung am
Verstärker ein.
• Erst danach die Netzleitung wieder in eine Netzsteckdose einstecken.
Reinigung
Äußerlich sollte das Disco-Set nur mit einem weichen, trockenen Tuch oder Pinsel gereinigt werden. Die Teppichbespannung der Lautsprechergehäuse können Sie mit einem Staubsauger absaugen.
Verwenden Sie auf keinen Fall aggressive Reinigungsmittel oder chemische Lösungen, da sonst die Gehäuseoberflächen beschädigt werden könnten.
13
11. Handhabung
• Stecken Sie den Netzstecker des Verstärkers niemals gleich dann in eine Netzsteckdose, wenn das Disco-Set
von einem kalten Raum in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann
unter Umständen das Disco-Set zerstören.
Lassen Sie das Disco-Set uneingesteckt auf Zimmertemperatur kommen. Warten Sie bis das Kondenswasser
verdunstet ist.
• Ziehen Sie Netzstecker nie an der Leitung aus der Steckdose, ziehen Sie sie immer nur an den dafür
vorgesehenen Griffflächen aus der Netzsteckdose.
• Ziehen Sie bei längerer Nichtbenutzung den Netzstecker aus der Netzsteckdose.
• Ziehen Sie aus Sicherheitsgründen bei einem Gewitter immer den Netzstecker aus der Netzsteckdose.
• Musik sollte nicht über einen längeren Zeitraum mit übermäßiger Lautstärke gehört werden. Hierdurch kann das
Gehör geschädigt werden.
12. Behebung von Störungen
Mit dem Disco-Set haben Sie ein Produkt erworben, welches nach dem Stand der Technik gebaut wurde und
betriebssicher ist.
Dennoch kann es zu Problemen oder Störungen kommen.
Deshalb möchten wir Ihnen hier beschreiben, wie Sie mögliche Störungen beheben können:
Beachten Sie unbedingt die Sicherheitshinweise!
Keine Funktion, Schalter POWER (1) leuchtet nicht.
• Ist das Disco-Set eingeschaltet?
• Ist der Netzstecker in der Netzsteckdose eingesteckt?
• Ist die Sicherung des Disco-Sets defekt?
• Überprüfen Sie die Netzsteckdose. Wird sie ordnungsgemäß mit Strom versorgt?
Der Schalter POWER (4) leuchtet, es ist jedoch kein Ton zu hören.
• Steht der Lautstärkeregler am Mischpult auf Minimum?
• Ist das Mischpult richtig an den Eingang angeschlossen?
• Ist am Mischpult evtl. eine Mute-Schaltung aktiviert?
14
Nur ein Lautsprecher funktioniert.
• Ist die entsprechende Anschlussleitung vom Mischpult in Ordnung?
• Ist der Lautsprecher richtig an den Anschluss POWER OUT (5) angeschlossen?
• Ist am Mischpult der Balance- oder Panoramaregler falsch eingestellt?
• Ist die Anschlussleitung von der Audioquelle zum Mischpult richtig angeschlossen?
• Sind die Regler LEVEL 1 (2) und LEVEL 2 (3) korrekt eingestellt?
Es tritt ein Brummen auf.
• Sind die Signalkabel vom Mischpult zum Disco-Set in Ordnung?
• Sind die Signalkabel von der Audioquelle zum Mischpult in Ordnung?
Andere Reparaturen als zuvor beschrieben sind ausschließlich durch einen autorisierten
Fachmann durchzuführen.
13. Entsorgung
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen
Bestimmungen.
14. Technische Daten
Verstärker
Betriebsspannung...................................................................... 220-240V/50-60Hz
Sicherung ................................................................................... T1AL/250V (5x20mm)
Ausgangsleistung RMS/max. .................................................... 2 x 60/100W (4 Ohm)
Frequenzbereich ........................................................................ 10 - 30.000Hz
Abmessungen ............................................................................ 483 x 185 x 65mm
Masse ......................................................................................... 4kg
Lautsprecher
Belastbarkeit RMS/max. ............................................................ 100/200W
Impedanz ................................................................................... 8 Ohm
Frequenzbereich ........................................................................ 55 - 20.000Hz
Schalldruck ................................................................................. 92dB
Abmessungen) ........................................................................... 425 x 270 x 220mm
15
Table of Contents
Page
1. Introduction ................................................................................................................................................... 17
2. Intended Use ................................................................................................................................................. 18
3. Explanation of Symbols ................................................................................................................................ 18
4. Safety Information ......................................................................................................................................... 19
5. Features ........................................................................................................................................................ 21
6. Connections and Control Elements ............................................................................................................. 21
7. Set-Up ........................................................................................................................................................... 22
8. Connection .................................................................................................................................................... 23
Signal Inputs ................................................................................................................................................. 23
Speaker Outputs ........................................................................................................................................... 24
Mains Connection ......................................................................................................................................... 24
Connection Example .................................................................................................................................... 25
9. Putting into Operation and Use .................................................................................................................... 26
10. Maintenance.................................................................................................................................................. 27
11. Handling ........................................................................................................................................................ 28
12. Troubleshooting ............................................................................................................................................ 28
13. Disposal ......................................................................................................................................................... 29
14. Technical Data .............................................................................................................................................. 29
16
1. Introduction
Dear customer,
Thank you for purchasing this product!
With this device, you have purchased a state-of-the-art product.
This product meets the requirements of all applicable European and national guidelines. Its conformity has
been certified and the corresponding declarations and documents can be obtained from the manufacturer.
To maintain this status and to ensure risk-free operation, you, as the user, must comply with these operating
instructions.
Before starting operation, please read through these operating instructions completely, taking particular note of all
operating and safety information.
All company and product names mentioned in this document are registered trademarks. All rights reserved.
For a fast response to your technical enquiries, please use the e-mail address listed below.
Fon. +49 9604 / 40 88 80
Fax +49 9604/40 88 48
e-mail: tkb@conrad.de
Mon to Thurs 8.00am to 4.30pm
Fri 8.00am to 2.00pm
17
2. Intended Use
The Raveland disco set is used to amplify audio signals from audio systems and to convert these over the speakers
in audible sound waves.
The inputs may only be connected to the low-level audio outputs of audio devices.
Only the included or other suitable passive speakers may be connected to the speaker outputs.
This product is approved for connection to 220-240V~/50-60Hz AC only.
It is intended for indoor use only. Do not use it outdoors. Contact with humidity, e.g. in bathrooms or similar rooms,
must be avoided at all times.
Any other use than that described above will lead to damage to the product and involves other risks, such as short
circuits, fire or electrical shocks.
No part of the product must be modified or converted in any way. Do not open the housing.
The safety instructions must be observed at all times.
Please note all safety instructions and installation notes in these operating instructions!
3. Explanation of Symbols
The lightning symbol in a triangle warns against unprotected live components or elements
inside the housing or „live“ connection points. Touching these components or connections
can lead to fatal injuries.
Lines may only be installed at these connections by a specialist, or ready-for-connection lines
must be used.
The device contains no parts that require servicing by the user. Therefore, never open the
device.
18
The exclamation mark symbol on the device indicates that the user should read these operating
instructions prior to using the product.
Loading...
