Ravak RS 062.00 INSTALLATION INSTRUCTIONS

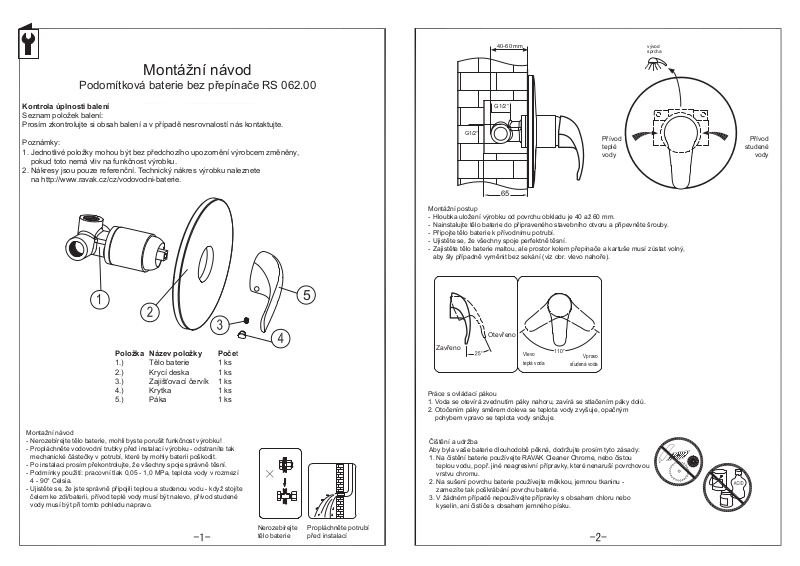

Montážní návod

Podomítková baterie bez přepínače RS 062.00

40-60 mm

vývod
sprcha

Kontrola úplnosti balení

Seznam položek balení:
Prosím zkontrolujte si obsah balení a v případě nesrovnalostí nás kontaktujte.

Poznámky:

1. Jednotlivé položky mohou být bez předchozího upozornění výrobcem změněny,
pokud toto nemá vliv na funkčnost výrobku.

2. Nákresy jsou pouze referenční. Technický nákres výrobku naleznete
na http://www.ravak.cz/cz/vodovodni-baterie.

Položka Názevpoložky Počet

1.) Tělo baterie 1 ks

2.) Krycí deska 1 ks

3.) Zajišťovací červík 1 ks

4.) Krytka 1 ks

5.) Páka 1 ks

Montažní návod

- Nerozebírejte tělo baterie, mohli byste porušit funkčnost výrobku!

- Propláchněte vodovodní trubky před instalací výrobku - odstraníte tak
mechanické částečky v potrubí, které by mohly baterii poškodit.

- Po instalaci prosím překontrolujte, že všechny spoje správně těsní.

- Podmínky použití: pracovní tlak 0,05 - 1,0 MPa, teplota vody v rozmezí
4 - 90° Celsia.

- Ujistěte se, že jste správně připojili teplou a studenou vodu - když stojíte
čelem ke zdi/baterii, přívod teplé vody musí být nalevo, přívod studené
vody musí být při tomto pohledu napravo.

5

G1/2“

G1/2“

Přívod
teplé
vody

65

Montážní postup

- Hloubka uložení výrobku od povrchu obkladu je 40 až 60 mm.

- Nainstalujte tělo baterie do připraveného stavebního otvoru a připevněte šrouby.

- Připojte tělo baterie k přívodnímu potrubí.

- Ujistěte se, že všechny spoje perfektně těsní.

- Zajistěte tělo baterie maltou, ale prostor kolem přepínače a kartuše musí zůstat volný,
aby šly případně vyměnit bez sekání (viz obr. vlevo nahoře).

Otevřeno

Zavřeno

Práce s ovládací pákou

1. Voda se otevírá zvednutím páky nahoru, zavírá se stlačením páky dolů.

2. Otočením páky směrem doleva se teplota vody zvyšuje, opačným
pohybem vpravo se teplota vody snižuje.

Čištění a udržba
Aby byla vaše baterie dlouhodobě pěkná, dodržujte prosím tyto zásady:

1. Na čistění baterie používejte RAVAK Cleaner Chrome, nebo čistou
teplou vodu, popř. jiné neagresivní přípravky, které nenaruší povrchovou
vrstvu chromu.

2. Na sušení povrchu baterie používejte měkkou, jemnou tkaninu ­zamezíte tak poškrábání povrchu baterie.

3. V žádném případě nepoužívejte přípravky s obsahem chloru nebo
kyselin, ani čističe s obsahem jemného písku.

Vlevo

teplá voda

Vpravo

studená voda

Přívod

studené

vody

Nerozebírejte
tělo baterie

Propláchněte potrubí
před instalací
