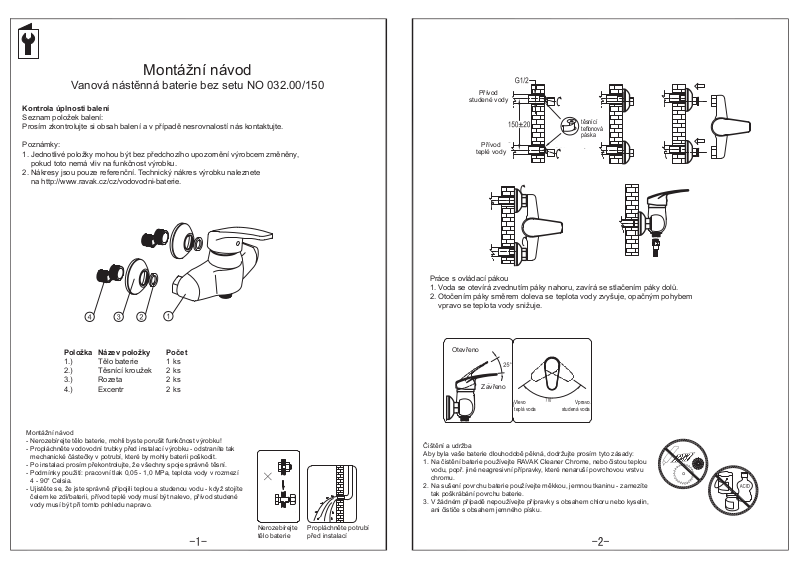

Montážní návod
Vanová nástěnná baterie bez setu NO 032.00/150
Kontrola úplnosti balení
Seznam položek balení:
Prosím zkontrolujte si obsah balení a v případě nesrovnalostí nás kontaktujte.
Poznámky:
1. Jednotlivé položky mohou být bez předchozího upozornění výrobcem změněny,
pokud toto nemá vliv na funkčnost výrobku.
2. Nákresy jsou pouze referenční. Technický nákres výrobku naleznete
na http://www.ravak.cz/cz/vodovodni-baterie.
Ohřívač
teplé vody
(bojler)
Přívod
studené vody
Přívod
teplé vody
těsnící
teonová
páska
Práce s ovládací pákou
1. Voda se otevírá zvednutím páky nahoru, zavírá se stlačením páky dolů.
2. Otočením páky směrem doleva se teplota vody zvyšuje, opačným pohybem
vpravo se teplota vody snižuje.
Položka Názevpoložky Počet
1.) Tělo baterie 1 ks
2.) Těsnící kroužek 2 ks
3.) Rozeta 2 ks
4.) Excentr 2 ks
Montážní návod
- Nerozebírejte tělo baterie, mohli byste porušit funkčnost výrobku!
- Propláchněte vodovodní trubky před instalací výrobku - odstraníte tak
mechanické částečky v potrubí, které by mohly baterii poškodit.
- Po instalaci prosím překontrolujte, že všechny spoje správně těsní.
- Podmínky použití: pracovní tlak 0,05 - 1,0 MPa, teplota vody v rozmezí
4 - 90° Celsia.
- Ujistěte se, že jste správně připojili teplou a studenou vodu - když stojíte
čelem ke zdi/baterii, přívod teplé vody musí být nalevo, přívod studené
vody musí být při tomto pohledu napravo.
Nerozebírejte
tělo baterie
Propláchněte potrubí
před instalací
Otevřeno
Zavřeno
Vlevo
teplá voda
Čištění a udržba
Aby byla vaše baterie dlouhodobě pěkná, dodržujte prosím tyto zásady:
1. Na čistění baterie používejte RAVAK Cleaner Chrome, nebo čistou teplou
vodu, popř. jiné neagresivní přípravky, které nenaruší povrchovou vrstvu
chromu.
2. Na sušení povrchu baterie používejte měkkou, jemnou tkaninu - zamezíte
tak poškrábání povrchu baterie.
3. V žádném případě nepoužívejte přípravky s obsahem chloru nebo kyselin,
ani čističe s obsahem jemného písku.
Vpravo
studená voda
