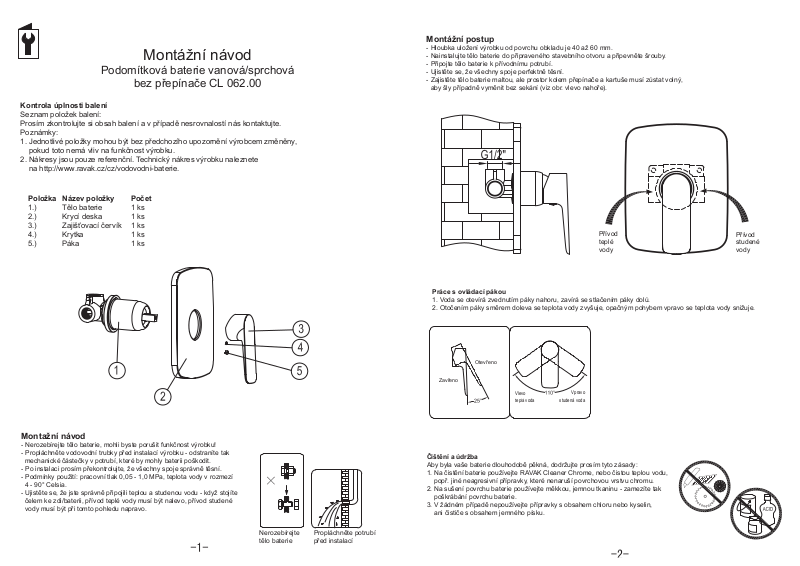

Montážní návod

Podomítková baterie vanová/sprchová

bez přepínače CL 062.00

Kontrola úplnosti balení

Seznam položek balení:
Prosím zkontrolujte si obsah balení a v případě nesrovnalostí nás kontaktujte.
Poznámky:

1. Jednotlivé položky mohou být bez předchozího upozornění výrobcem změněny,
pokud toto nemá vliv na funkčnost výrobku.

2. Nákresy jsou pouze referenční. Technický nákres výrobku naleznete
na http://www.ravak.cz/cz/vodovodni-baterie.

Položka Název položky Počet

1.) Tělo baterie 1 ks

2.) Krycí deska 1 ks

3.) Zajišťovací červík 1 ks

4.) Krytka 1 ks

5.) Páka 1 ks

Montážní postup

- Hloubka uložení výrobku od povrchu obkladu je 40 až 60 mm.

- Nainstalujte tělo baterie do připraveného stavebního otvoru a připevněte šrouby.

- Připojte tělo baterie k přívodnímu potrubí.

- Ujistěte se, že všechny spoje perfektně těsní.

- Zajistěte tělo baterie maltou, ale prostor kolem přepínače a kartuše musí zůstat volný,
aby šly případně vyměnit bez sekání (viz obr. vlevo nahoře).

Přívod
teplé
vody

Práce s ovládací pákou

1. Voda se otevírá zvednutím páky nahoru, zavírá se stlačením páky dolů.

2. Otočením páky směrem doleva se teplota vody zvyšuje, opačným pohybem vpravo se teplota vody snižuje.

Přívod
studené
vody

Montažní návod

- Nerozebírejte tělo baterie, mohli byste porušit funkčnost výrobku!

- Propláchněte vodovodní trubky před instalací výrobku - odstraníte tak
mechanické částečky v potrubí, které by mohly baterii poškodit.

- Po instalaci prosím překontrolujte, že všechny spoje správně těsní.

- Podmínky použití: pracovní tlak 0,05 - 1,0 MPa, teplota vody v rozmezí
4 - 90° Celsia.

- Ujistěte se, že jste správně připojili teplou a studenou vodu - když stojíte
čelem ke zdi/baterii, přívod teplé vody musí být nalevo, přívod studené
vody musí být při tomto pohledu napravo.

Nerozebírejte
tělo baterie

Propláchněte potrubí
před instalací

Otevřeno

Zavřeno

Vlevo

teplá voda

Čištění a údržba

Aby byla vaše baterie dlouhodobě pěkná, dodržujte prosím tyto zásady:

1. Na čistění baterie používejte RAVAK Cleaner Chrome, nebo čistou teplou vodu,

popř. jiné neagresivní přípravky, které nenaruší povrchovou vrstvu chromu.

2. Na sušení povrchu baterie používejte měkkou, jemnou tkaninu - zamezíte tak

poškrábání povrchu baterie.

3. V žádném případě nepoužívejte přípravky s obsahem chloru nebo kyselin,

ani čističe s obsahem jemného písku.

Vpravo

studená voda
