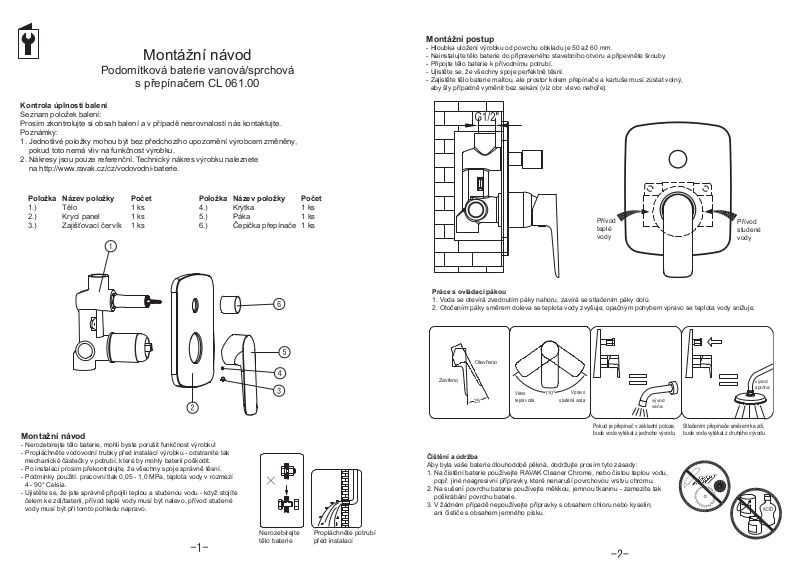

Montážní návod

Podomítková baterie vanová/sprchová

s přepínačem CL 061.00

Kontrola úplnosti balení

Seznam položek balení:
Prosím zkontrolujte si obsah balení a v případě nesrovnalostí nás kontaktujte.
Poznámky:

1. Jednotlivé položky mohou být bez předchozího upozornění výrobcem změněny,
pokud toto nemá vliv na funkčnost výrobku.

2. Nákresy jsou pouze referenční. Technický nákres výrobku naleznete
na http://www.ravak.cz/cz/vodovodni-baterie.

Montážní postup

- Hloubka uložení výrobku od povrchu obkladu je 50 až 60 mm.

- Nainstalujte tělo baterie do připraveného stavebního otvoru a připevněte šrouby.

- Připojte tělo baterie k přívodnímu potrubí.

- Ujistěte se, že všechny spoje perfektně těsní.

- Zajistěte tělo baterie maltou, ale prostor kolem přepínače a kartuše musí zůstat volný,
aby šly případně vyměnit bez sekání (viz obr. vlevo nahoře).

Položka Název položky Počet

1.) Tělo 1 ks

2.) Krycí panel 1 ks

3.) Zajišťovací červík 1 ks

Položka Název položky Počet

4.) Krytka 1 ks

5.) Páka 1 ks

6.) Čepička přepínače 1 ks

Montažní návod

- Nerozebírejte tělo baterie, mohli byste porušit funkčnost výrobku!

- Propláchněte vodovodní trubky před instalací výrobku - odstraníte tak
mechanické částečky v potrubí, které by mohly baterii poškodit.

- Po instalaci prosím překontrolujte, že všechny spoje správně těsní.

- Podmínky použití: pracovní tlak 0,05 - 1,0 MPa, teplota vody v rozmezí
4 - 90° Celsia.

- Ujistěte se, že jste správně připojili teplou a studenou vodu - když stojíte
čelem ke zdi/baterii, přívod teplé vody musí být nalevo, přívod studené
vody musí být při tomto pohledu napravo.

Přívod
teplé
vody

Práce s ovládací pákou

1. Voda se otevírá zvednutím páky nahoru, zavírá se stlačením páky dolů.

2. Otočením páky směrem doleva se teplota vody zvyšuje, opačným pohybem vpravo se teplota vody snižuje.

Otevřeno

Zavřeno

Vlevo

teplá voda

Čištění a údržba

Aby byla vaše baterie dlouhodobě pěkná, dodržujte prosím tyto zásady:

1. Na čistění baterie používejte RAVAK Cleaner Chrome, nebo čistou teplou vodu,

popř. jiné neagresivní přípravky, které nenaruší povrchovou vrstvu chromu.

2. Na sušení povrchu baterie používejte měkkou, jemnou tkaninu - zamezíte tak

poškrábání povrchu baterie.

3. V žádném případě nepoužívejte přípravky s obsahem chloru nebo kyselin,

ani čističe s obsahem jemného písku.

Vpravo

studená voda

vývod
vana

Pokud je přepínač v základní poloze,
bude voda vytékat z jednoho vývodu.

Stlačením přepínače směrem ke zdi,
bude voda vytékat z druhého vývodu.

Přívod
studené
vody

vývod
sprcha

Nerozebírejte
tělo baterie

Propláchněte potrubí
před instalací
