Ravak CL 016.00 INSTALLATION INSTRUCTIONS

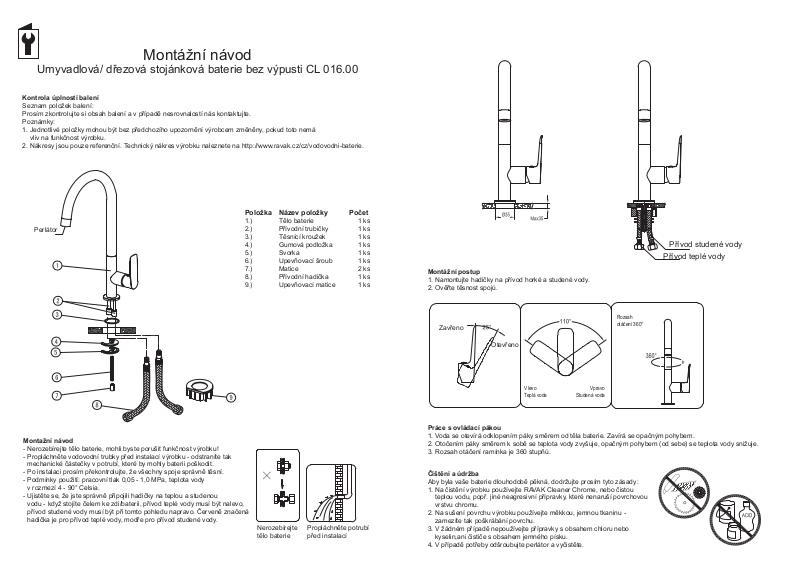

Montážní návod

Umyvadlová/ dřezová stojánková baterie bez výpusti CL 016.00

Kontrola úplnosti balení

Seznam položek balení:
Prosím zkontrolujte si obsah balení a v případě nesrovnalostí nás kontaktujte.
Poznámky:

1. Jednotlivé položky mohou být bez předchozího upozornění výrobcem změněny, pokud toto nemá
vliv na funkčnost výrobku.

2. Nákresy jsou pouze referenční. Technický nákres výrobku naleznete na http://www.ravak.cz/cz/vodovodni-baterie.

Položka Název položky Počet

1.) Tělo baterie 1 ks

Perlátor

2.) Přívodní trubičky 1 ks

3.) Těsnící kroužek 1 ks

4.) Gumová podložka 1 ks

5.) Svorka 1 ks

6.) Upevňovací šroub 1 ks

7.) Matice 2 ks

8.) Přívodní hadička 1 ks

9.) Upevňovací matice 1 ks

Montážní postup

1. Namontujte hadičky na přívod horké a studené vody.

2. Ověřte těsnost spojů.

Zavřeno

Rozsah

otáčení 360°

Přívod studené vody

Přívod teplé vody

Montažní návod

- Nerozebírejte tělo baterie, mohli byste porušit funkčnost výrobku!

- Propláchněte vodovodní trubky před instalací výrobku - odstraníte tak
mechanické částečky v potrubí, které by mohly baterii poškodit.

- Po instalaci prosím překontrolujte, že všechny spoje správně těsní.

- Podmínky použití: pracovní tlak 0,05 - 1,0 MPa, teplota vody
v rozmezí 4 - 90° Celsia.

- Ujistěte se, že jste správně připojili hadičky na teplou a studenou
vodu - když stojíte čelem ke zdi/baterii, přívod teplé vody musí být nalevo,
přívod studené vody musí být při tomto pohledu napravo. Červeně značená
hadička je pro přívod teplé vody, modře pro přívod studené vody.

Nerozebírejte
tělo baterie

Propláchněte potrubí
před instalací

Otevřeno

Vlevo
Teplá voda

Práce s ovládací pákou

1. Voda se otevírá odklopením páky směrem od těla baterie. Zavírá se opačným pohybem.

2. Otočením páky směrem k sobě se teplota vody zvyšuje, opačným pohybem (od sebe) se teplota vody snižuje.

3. Rozsah otáčení ramínka je 360 stupňů.

Čištění a údržba

Aby byla vaše baterie dlouhodobě pěkná, dodržujte prosím tyto zásady:

1. Na čistění výrobku používejte RAVAK Cleaner Chrome, nebo čistou
teplou vodu, popř. jiné neagresivní přípravky, které nenaruší povrchovou
vrstvu chromu.

2. Na sušení povrchu výrobku používejte měkkou, jemnou tkaninu ­zamezíte tak poškrábání povrchu.

3. V žádném případě nepoužívejte přípravky s obsahem chloru nebo
kyselin,ani čističe s obsahem jemného písku.

4. V případě potřeby odšroubujte perlátor a vyčistěte.

Vpravo
Studená voda
