Ravaglioli RAV 635.3 ISI, RAV 635.2 SI, RAV 635.1 SI, RAV 635.2 ISI, RAV 635.4 SI Translation Of The Original Instructions

RAV 635.1 SI - ISI / RAV 635.2 SI - ISI
RAV 635.3 SI - ISI / RAV 635.4 SI - ISI

RAV 640.1 SI - ISI / RAV 640.2 SI - ISI

RAV 640.3 SI - ISI / RAV 640.4 SI - ISI
RAV 640.3.46 SI - ISI / RAV 640.4.46 SI - ISI
RAV 640.5.55 SI - ISI / RAV 640.6.55 SI - ISI

RAV 650.1.55 SI - ISI / RAV 650.2.55 SI - ISI

RAV 650.3 SI - ISI / RAV 650.4 SI - ISI
RAV 650.5.55 SI - ISI / RAV 650.6.55 SI - ISI

RAV 660.1.55 SI - ISI / RAV 660.2.55 SI - ISI

RAV 660.3 SI - ISI / RAV 660.4 SI - ISI
RAV 660.5.55 SI - ISI / RAV 660.6.55 SI - ISI

SOLLEVATORE ELETTROIDRAULICO

ELECTRO-HYDRAULIC LIFT

ELEKTROHYDRAULISCHE HEBEBÜHNE

PONT ELEVATEUR ELECTRO-HYDRAULIQUE

ELEVADOR ELECTROHIDRÁULICO

0587-M001-2

ITALIANO: ISTRUZIONI ORIGINALI

ENGLISH: TRANSLATION OF THE ORIGINAL INSTRUCTIONS

DEUTSCH: ÜBERSETZUNG DER ORIGINALANLEITUNG

FRANÇAIS: TRADUCTION DES INSTRUCTIONS ORIGINALES

ESPAÑOL: TRADUCCIÓN DE LAS INSTRUCCIONES ORIGINALES

Redatto da S.D.T. S.r.l. [IQ5P]

Per eventuali chiarimenti interpellare il più vicino rivenditore oppure rivolgersi direttamente a:

Servizio assistenza tecnica: RAVAGLIOLI S.p.A - Via 1° Maggio, 3 - 40037 Pontecchio Marconi - Bologna Italia

Tel. [phone] - Telex 510697 RAV I - Fax [phone] - e-mail: [e-mail]

For any further information please contact your nearest dealer or speak directly to:

Technical services: RAVAGLIOLI S.p.A. - Via 1° Maggio, 3 - 40037 Pontecchio Marconi - Bologna Italy

Phone [phone] - Telex 510697 RAV I - Fax [phone] - e-mail: [e-mail]

Im Zweifelsfall oder bei Rückfragen wenden Sie sich bitte an den nächsten Händler oder direkt an:

Kundendienst: RAVAGLIOLI S.p.A. - Via 1° Maggio 3, 40037 Pontecchio Marconi - Bologna - Italien

Telefon [phone] - Telex 510697 RAV I - Fax [phone] - e-mail: [e-mail]

Pour tout renseignement complémentaire, s’adresser au distributeur le plus proche ou directement à:

Service Après-Vente: RAVAGLIOLI S.p.A. - via 1° Maggio 3 - 40037 - Pontecchio Marconi - Bologne - Italie

Tél. [phone] - Télex 510697 RAV I - Fax [phone] - e-mail: [e-mail]

En caso de dudas, para eventuales aclaraciones, póngase en contacto con el distribuidor más próximo o diríjase
directamente a:

Servicio Post-Venta: RAVAGLIOLI S.p.A. - Via 1° Maggio, 3 - 40037 Pontecchio Marconi - Bologna - Italia

Tel. [phone] - Telex 510697 RAV I - Fax [phone] - e-mail: [e-mail]

0587-M001-2 Rev. n. 0 (05/13)

SIMBOLOGIA UTILIZZATA NEL MANUALE

SIMBOLOGIA UTILIZZATA NEL MANUALE

SYMBOLS USED IN THE MANUAL

SYMBOLS USED IN THE MANUAL

IN DER BEDIENUNGSANLEITUNG VERWENDETE SYMBOLE

IN DER BETRIEBSANLEITUNG VERWENDETE ZEICHEN

SYMBOLES UTILISES DANS LA NOTICE

SYMBOLES UTILISES DANS LA NOTICE

SIMBOLOGÍA UTILIZADA EN EL MANUAL

SIMBOLOGÍA UTILIZADA EN EL MANUAL

SIMBOLI SYMBOLS ZEICHEN SYMBOLES SÍMBOLOS

VIETATO! FORBIDDEN! VERBOTEN! INTERDIT! ¡PROHIBIDO!

Indossare guanti da

lavoro

Calzare scarpe da

lavoro

Indossare occhiali di

sicurezza

Indossare cuffie di

sicurezza

Pericolo di scariche

elettriche

Attenzione carichi

sospesi

Pericolo! Attenzione

agli organi meccanici

in movimento

Wear work gloves

Wear work shoes

Wear safety goggles Schutzbrille tragen

Wear safety earcaps

Shock hazard

Caution: hanging

loads

Danger! Moving

mechanical parts

Der Arbeit ange-

messene

Handschuhe tragen

Der Arbeit

angemessene

Schuhe tragen

Schallschutzkapseln

tragen

Gefahr: elektrische

Entladungen

Achtung: hängende

Lasten

Gefahr! Bewegliche

mechanische Organe

Porter des gants de

travail

Mettre des

chaussures de travail

Porter des lunettes de

protection

Porter un protecteur

Danger d'électrocution

Attention: charges

suspendues

Danger! Organes

mécaniques en

mouvement

Llevar guantes de

trabajo

Usar zapatos de

trabajo

Colocarse gafas de

seguridad

Colocarse gorras de

seguridad

Peligro de

electrocución

Atención: cargas

suspendidas

¡Peligro! Partes

mecánicas en

movimiento

Pericolo di

schiacciamento

Obbligo. Operazioni o
interventi da eseguire

obbligatoriamen-

te

Pericolo! Prestare

particolare attenzione.

Movimentazione con

carrello elevatore o

transpallet

Sollevamento dall'alto Lift from above Anheben von oben Levage par le haut

2

Crushing danger Quetschgefahr Danger d'écrasement

Mandatory.

Operations or jobs to

be performed

compulsorily

Hazard! Be especially

careful

Handle using fork-lift
or pallet transfer unit

Vorsc hrift

Obligatorisch

auszuführende

Arbeitsvorgänge oder

Eingriffe

Gefahr! Äusserste

Vorsicht ist geboten

Transport mit

Gabelstapler oder

Handgabelhub-

wagen

Obligation.

Opérations ou

interventions

obligatoires

Danger! Faire trés

attention

Déplacement avec

chariot élévateur ou

transpalette

0587-M001-2

Peligro de

aplastamiento

Obligación.

Operaciones o

intervenciones que

hay que realizar
obligatoriamente

¡Peligro! Prestar

especial atención

Desplazamiento con

carretilla elevadora o

estibadora

Elevación desde

arriba

ATTENZIONE!

Il presente manuale costituisce parte integrante del prodotto; dovrà seguire tutta la vita operativa del sollevatore.
Conservarlo, quindi in un luogo noto e facilmente accessibile e consultarlo ogniqualvolta sorgano dubbi.
Tutti gli operatori al prodotto devono poter leggere il manuale. Ogni danno derivante dalla mancata osservanza delle
indicazioni contenute nel presente libretto non sarà addebitabile al costruttore ed esime il costruttore da ogni responsabilità.

ATTENTION!

This manual forms an integral part of the product and must be kept together with the lift at all times. Store it in an easily
accessible and well-known place, to be consulted upon need. All operators must be allowed to read it. The manufacturer
disclaims any liability or responsability for any damage arising from non-compilance with the instructions provided in this
manual.

ACHTUNG!

Das vorliegende Handbuch ist ein Teil des Produkts. Es muß über die gesamte Standzeit der Hebebühnen hinweg aufbewahrt
werden und diese immer begleiten. Es ist an einem allgemein bekannten Ort und leicht erreichbar aufzubewahren, damit
jeder im Zweifelsfall darin nachschlagen kann. Allen Bediener, die mit dem Produkt zu tun haben, muß die Einsicht bzw. das
Lesen des Handbuchs ermöglicht werden. Jeder Schaden, der sich aus einem Nichtbeachten der in diesem Handbuch
angeführten Angaben ableiten läßt, können dem Hersteller nicht angelastet werden und befreien die Hersteller von jeglicher
Verantwortung.

ATTENTION!

La présente notice est partie intégrante du produit; elle devra accompagner le pont élévateur pendant toute la durée de son
fonctionnement. Elle doit donc être conservée dans un endroit connu et facilement accessible et être consultée toutes les
fois qu’un doute se présente. Tous les opérateurs qui utilisent le pont doivent pouvoir lire la notice. Aucune responsabilité
ne peut engager le constructeur pour tout dédommagement de préjudices découlant du non-respect des instructions
énoncées dans cette notice.

¡ATENCIÓN!

El presente manual forma parte integrante del producto; tendrá que acompañar al elevador durante todo su funcionamiento.
Conservarlo por lo tanto en un sitio que conozcan todos, al que se pueda acceder con facilidad, y consultarlo cada vez que
surjan dudas.
Todas las personas que utilizan el elevador tienen que poder leer el manual. Cualquier daño que derive del incumplimiento
de las indicaciones contenidas en el presente manual exime el constructor de toda responsabilidad.

COMPOSIZIONE
DEL MANUALE

176 pagine (copertine

comprese)

COMPOSITION OF
MANUAL

176 pages (including

cover pages)

ZUSAMMENSETZUNG
DER ANLEITUNG

176 Seiten (inkl.

Deckblätter)

0587-M001-2

COMPOSITION DE
LA NOTICE

176 pages (pages de la

couverture incluses)

COMPOSICIÓN DEL
MANUAL

176 páginas (incluidas

las cubiertas)

3

SEZ. DESCRIZIONE DESCRIPTION BESCHREIBUNG DESCRIPTION DESCRIPCIÒN PAG.

0. NORME GENERALI DI
SICUREZZA

0.1 Dispositivi di sicurezza Safety devices Sicherheitsvorrichtungen Dispositifs de sécurité Dispositivos de seguridad 7

0.2 Indicazione dei rischi residui Residual risks Restgefahren Risques résiduels Indicación de los riesgos

1. DESTINAZIONE D'USO INTENDED USE BESTIMMUNGSGEMÄSSE

1.1 Avvertenze e cautele Warnings and precautions Warnungen und

2. MOVIMENTAZIONE E
PREINSTALLAZIONE

3. DESCRIZIONE DEL
SOLLEVATORE

3.1 Attitudine all'impiego Suitability for use Einsatzneigung Aptitude à l’utilisation Aptitud para el empleo 33

3.2 Caratteristiche tecniche
principali

3.3 Comandi Controls Steuerungen Commandes Mandos 34

3.4 Accessori a richiesta Optional accessories Zubehör auf Anfrage Accessoires disponibles sur

4. INSTALLAZIONE INSTALLATION AUFSTELLUNG INSTALLATION INSTALACIÓN

4.1 Verifica dei requisiti minimi
richiesti dal luogo di
installazione

4.2 Preparazione dell’area di
installazione - ponti a
pavimento

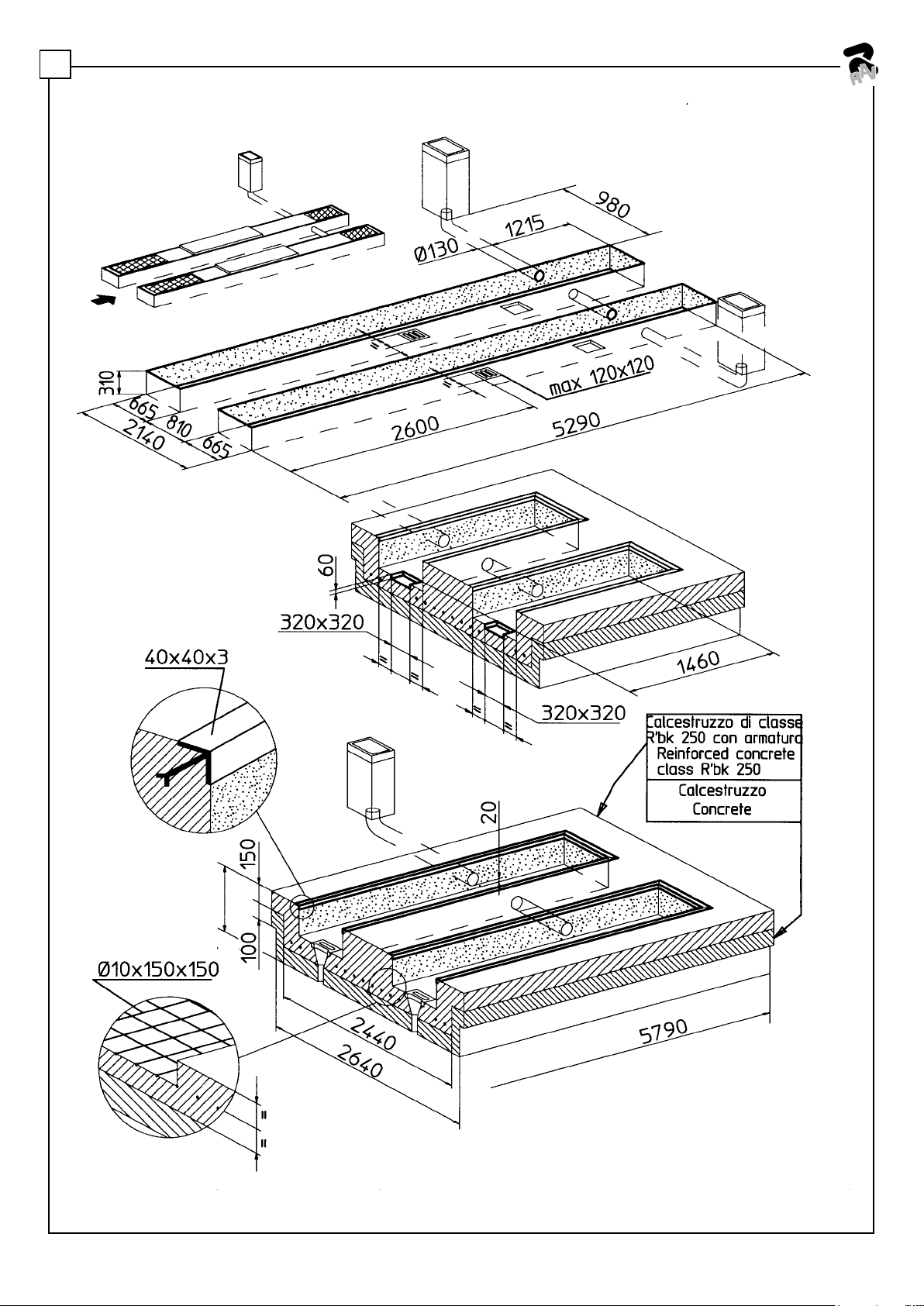

4.3 Preparazione dell’area di
installazione - ponti ad
incasso

4.4 Posizionamento delle
pedane e collegamento
dell’impianto idraulico in
posizione standard

4.4.1 RAV635-640-650-660 .1-.1.55-.2-.2.55 (ISI) 57

4.4.2 RAV635-640-650-660 .1-.1.55-.2-.2.55 (SI) 57

4.4.3 RAV635-640-650-660 .3ISI-.4ISI_.3.46ISI-.4.46ISI 58

4.4.4 RAV635-640-650-660 .3SI-.4SI_.3.46SI-.4.46SI 59

4.4.5 RAV640-650-660 .5.55-.6.55 (ISI) 60

4.4.6 RAV640-650-660 .5.55-.6.55 (SI) 61

4.5 Allacciamento alla rete Connecting up to the mains Netzanschluss Connexion au réseau Conexión a la red 63

4.6 Collegamento cavo
alimentazione

4.7 Montaggio finecorsa FC2,
collegamento elettrovalvole e
pressostati

4.7.1 RAV635-640-650-660 .1-.2_.1.55-.2.55 (SI-ISI) 65

4.7.2 RAV635-640-650-660 .3-.3.46-.4-.4.46-.5.55-.6.55 (SI/ISI) 67

4.8 Collegamento impianto
pneumatico

4.8.1 RAV635-640-650-660 .1-.1.55-.4-.4.46-.6.55 (SI/ISI) 69

4.8.2 RAV635-640-650-660 .2-.2.55-.3-.3.46-.5.55 (SI/ISI) 71

4.9 Spurgo aria Bleeding the air Entlüftung Purge de l’air Purga del aire 71

4.9.1 Sollevatore principale Main lift Hebebühne Elévateur principal Elevador principal 71

4.10 Sincronizzazione pedane Platform synchronisation Fahrbahnen-Gleichlaufregelung Synchronisation des

4.10.1 Sollevatore principale Main lift Hebebühne Elévateur principal Elevador principal 73

4.10.2 Sollevatore integrato Lift table Achsheber Elévateur intégré Elevador integrado 75

4.11 Livello olio Checking the oil level Ölstand Niveau de l’huile Nivel de aceite 77

4.12 Attivazione e controllo
sicurezze

4.13 Fissaggio a terra del
sollevatore e controllo
allineamento pedane
(versione ad incasso)

4.13.1 Controllo planarità basi Checking base levelness Ebenheitskontrolle des

4.13.2 Fissaggio delle basi Anchoring lift bases Untergestellbefestigung Fixation des bases Fijación de las bases 78

4.13.3 Controllo planarità pedane a
terra

4.14 Fissaggio a terra del
sollevatore e controllo
planarità pedane (versioni a
pavimento)

4.15 Verifica delle sicurezze Checking the safety devices Kontrolle der

4.16 Fissaggio coperture e
centralina

GENERAL SAFETY
STANDARDS

HANDLING AND PRE­INSTALLATION

DESCRIPTION OF THE
LIFT

Main technical features Technische Hauptmerkmale Principales caractéristiques

Checking the minimum
requirements for the place of
installation

Preparing the installation
area - floor lift

Preparing the area of
installation - recessed lift

Positioning the platforms
and connecting the hydraulic
system in standard position

Connecting the power cable Versorgungskabelanschluss Connexion du câble

Fitting the limit switch FC2,
solenoid valve connections
and pressure gauges

Compressed air connection Anschluss der Druckluftanlage Connexion de l’installation

Starting and checking the
safety devices
Securing the lift to the
ground and checking
alignment of platforms
(recessed versions)

Checking platform levelness
when fully down

Securing the lift to the
ground and checking
levelness of platforms (floor
versions)

Fastening covers and
control unit

ALLGEMEINE
SICHERHEITSVORSCHRIFTEN

VERWENDUNG

Vorsichtsmassnahmen

INNERBETRIEBLICHE
BEFÖRDERUNG UND
VORINSTALLATION
BESCHREIBUNG DER
HEBEBÜHNE

Kontrolle der
Mindesterfordernissen für den
Aufstellungsort

Vorbereitung der
Aufstellungsfläche - Überflur­Hebebühnen
Vorbereitung der Montagezone ­Unterflur-Hebebühnen

Positionierung der Fahrbahnen und
Anschluss der Hydraulikanlage in
Standardposition

Montage Endschalter FC2,
Anschluss Elektroventile und
Druckwächter

Aktivierung und Kontrolle der
Sicherheitsvorrichtungen
Befestigung der hebebüne am
boden und ebenheitskontrolle der
anreihung (Einbauversion)

Untergestells

Ebenheitskontrolle der
Fahrschienen am Boden

Befestigung der hebebüne am
boden und ebenheitskontrolle der
fahrschienen (Bodenversion)

Sicherheitseinrichtungen
Verankerung der Abdeckbleche
und des Schaltschranks

CONSIGNES GENE­RALES DE SECURITE

DESTINATION D’USAGE DESTINACIÓN DE USO

Consignes et précautions Advertencias y

DEPLACEMENT ET PRE­INSTALLATION

DESCRIPTION DU PONT
ELEVATEUR

techniques

demande

Vérification des
caractéristiques minimes
requises pour la zone
d’installation
Préparation de la zone
d’installation – versions au
sol
Préparation de la zone
d’installation – versions
encastrées
Positionnement des chemins
de roulement et connexion
de l’installation hydraulique
dans la position standard

d’alimentation
Installation de l’interrupteur
FC2, connexion des
électrovalves et des
pressostats

pneumatique

chemins de roulement

Actionnement et contrôle
des sécurités
Fixation du pont elevateur
au sol et controle de la
alignement des chemins de
roulement (version
encastrée)
Contrôle planéité des bases Control nivelación de las

Contrôle de la planéité des
chemins de roulement au sol

Fixation du pont elevateur
au sol et controle de la
planeite des chemins de
roulement (version au sol)
Contrôle des sécurités Comprobación de los

Fixation des protections et
du pupitre de commande

NORMAS GENERALES
DE SEGURIDAD

residuales

precauciones

DESPLAZAMIENTO Y
PREINSTALACIÓN

DESCRIPCIÓN DEL
ELEVADOR

Características técnicas
principales

Accesorios bajo pedido 38

Comprobación de la
existencia de los requisitos
mínimos requeridos para
el lugar de la instalación
Preparación del área de
instalación - elevadores en
el suelo
Preparación del área de
instalación - elevadores
empotrados
Posicionamiento de las
plataformas y conexión del
sistema hidráulico en
posición estándar

Conexión del cable de
alimentación
Montaje del
microinterruptor de tope
FC2, conexión de las
electroválvulas y
presóstatos

Conexión de la instalación
neumática

Sincronización de las
plataformas

Activación y control de
seguridades.
Fijación al piso del
elevador y control
alineacion plataformas
(modelo empotrado)

bases

Control nivelación
plataformas al nivel del
piso
Fijación al piso del
elevador y control
nivelacion plataformas
(modelo a nivel del piso)

dispositivos de seguridad
Sujeción de las
protecciones y del panel
de mando

6

9

11

12

15

32

33

40
40

55

55

57

65

65

69

73

77

77

77

79

80

80

83

4

0587-M001-2

SEZ. DESCRIZIONE DESCRIPTION BESCHREIBUNG DESCRIPTION DESCRIPCIÒN PAG.

4.17 Fissaggio delle rampe Fitting the run-up ramps Montage der Auffahrrampen Fixation des rampes d’accès Sujeción de las rampas 83
Montaggio traversa Fitting the cross-beam Montage der Quertraverse Montage de la traverse Montaje del travesaño 4.18

4.19 Smontaggio del sollevatore Dismantling the integrated lift Demontage des Achshebers Démontage du pont

5. ISTRUZIONI PER L'USO
DEL SOLLEVATORE

5.1 Uso improprio del sollevatore Improper use of the lift Unsachgemässe Bedienung der

5.2 Uso di accessori - Accessori
forniti di serie

5.3 Addestramento del personale
preposto

5.4 Precauzioni d'uso Important checks to be made Vorsichtsmassnahmen Précautions pour l’emploi Precauciones durante el

5.5 Istruzioni d'uso Identifying the commands

5.5.1 RAV635-640-650-660 .1-.1.55-.4-.4.46-.6-55 (SI/ISI) 86

5.5.2 RAV635-640-650-660 .2-.2.55-.3-.3.46-.5.55 (SI/ISI) 87

5.6 Provagiochi Clearance test Gelenkspieltester Plaques à jeux Detector de holguras 88

5.7 Uso del comando
provagiochi per illuminazione

6. SICUREZZA SAFETY SICHERHEIT SECURITE SEGURIDAD

6.1 Discesa in emergenza (in
assenza di tensione)

6.2 Sicurezze Safety devices Sicherheitsvorrichtungen Dispositifs de sécurité Dispositivos de seguridad 91

7. MANUTENZIONE MAINTENANCE WARTUNG ENTRETIEN MANTENIMIENTO

7.1 Cambio olio centralina Changing the oil in the

7.2 Pulizia elettrovalvole Cleaning the solenoid valves Reinigung der Elektroventile Nettoyage des électrovalves Limpieza de las

8. INCONVENIENTI PROBLEMS BETRIEBSSTÖRUNGEN PANNES EVENTUELLES INCONVENIENTES

9. ACCANTONAMENTO STORAGE EINLAGERUNG STOCKAGE DESUSO

10. ROTTAMAZIONE SCRAPPING VERSCHROTTUNG MISE A LA FERRAILLE REDUCCIÓN A

SCHEMA IMPIANTO

11.
ELETTRICO

SCHEMA IMPIANTO
OLEODINAMICO

SCHEMA IMPIANTO
PNEUMATICO

12. RICAMBI SPARE PARTS ERSATZTEILE PIECES DETACHEES REPUESTOS

12.1 Come richiedere i ricambi How to order spare parts Anweisungen für

12.2 Indice tavole ricambi Spare parts summary Tafelverzeichnis Sommaire planches Índice tablas 120

13. VERIFICHE DI
INSTALLAZIONE E
PERIODICHE

14. TARGHETTA DI
IDENTIFICAZIONE

INSTRUCTIONS FOR USE
OF THE LIFT

Use of accessories –
Accessories supplied as
standard
Staff training Schulung des Bedienerpersonals Formation du personnel

and their function

Using the clearance test
control for lighting

Emergency drop (without
power)

control unit

WIRING DIAGRAM SCHALTPLAN

HYDRAULIC SYSTEM
DIAGRAM

COMPRESSED AIR
SYSTEM

INSTALLATION AND
PERIODIC INSPECTIONS

IDENTIFICATION PLATE KENNSCHILD PLAQUE SIGNALETIQUE PLACA DE

RAV635-640-650-660 3-.3.46-.4-.4.46-.5-.6 (SI/ISI)

ANWEISUNGEN FÜR DIE
BEDIENUNG DER HEBEBÜHNE

Hebebühne
Einsatz von Zubehör ­Serienmässig geliefertes Zubehör

Bedienungsanleitung Mode d’emploi Instrucciones de uso 86

Gebrauch der Gelenkspieltester­Steuerung zur Beleuchtung

Notabsenken (bei Stromausfall) Descente d’urgence (en cas

Ölwechsel im Aggregat Vidange de l’huile du pupitre

ELEKTROANLAGE

SCHALTPLAN ÖLDYNAMISCHE
ANLAGE

SCHALTPLAN
DRUCKLUFTANLAGE

Ersatzteilbestellungen

KONTROLLEN DER
ERSTINSTALLATION UND
REGELMÄSSIGE KONTROLLEN

élévateur

MODE D’EMPLOI DU PONT
ELEVATEUR

Utilisation incorrecte du pont
élévateur
Utilisation d’accessoires –
Accessoires standards

préposé

Utilisation de la commande
des plaques à jeux pour
l’éclairage

d’absence de tension)

de commande

SCHEMA DE
L’INSTALLATION
ELECTRIQUE
SCHEMA DE
L’INSTALLATION
OLEODYNAMIQUE
SCHEMA DE
L’INSTALLATION
PNEUMATIQUE

Comment commander les
pièces détachées?

CONTROLES A REALISER
LORS DE L'INSTALLATION
ET PERIODIQUEMENT

Desmontaje del elevador 83

INSTRUCCIONES PARA
EL USO DEL ELEVADOR

Uso incorrecto del
elevador
Uso de los accesorios ­Accesorios de serie

Formación del personal
autorizado

uso

Uso del mando del
detector de holguras para
la iluminación

Descenso de emergencia
(en ausencia de tensión)

Cambio de aceite del
panel de mando

electroválvulas

RESIDUOS
ESQUEMA DE LA
INSTALACIÓN
ELECTRICA
ESQUEMA DE LA
INSTALACIÓN
OLEODINÁMICA
ESQUEMA DE LA
INSTALACIÓN
NEUMATICA

Como pedir las piezas de
repuesto

CONTROLES DE
INSTALACION Y
PERIODICOS

IDENTIFICACIÓN

83

84

84

84

84

85

89

90
90

92
92

92

95
100
101

102

114

114

120
120

164

174

0587-M001-2

5

0

0. NORME GENERALI DI SICUREZZA

L'uso del sollevatore è consentito solo a personale apposi­tamente addestrato e solo dopo avere letto e compreso il
presente manuale; l'operatore deve essere autorizzato da
chi ricopre il ruolo di responsabile dell'impianto. Sono vietate
manomissioni o modifiche al sollevatore e ai dispositivi di
sicurezza; nel caso in cui si verifichi quanto sopra scritto, il
costruttore si ritiene sollevato dai danni derivati. Seguire
inoltre le seguenti indicazioni:

• usare solo accessori e ricambi Ravaglioli originali;

• l'installazione deve essere fatta da personale autorizzato
e qualificato;

• assicurarsi che alle estremità delle pedane siano montati

0. GENERAL SAFETY STANDARDS

The lift may only be used by authorized trained personnel who
have read and fully understood this manual. Operator must
be authorized by plant supervisor. The lift and its safety
devices may not be altered or modified nor the safety devices
by-passed in any way. In this event, the manufacturer shall
not be liable for resulting damage. User is required to follow
these instructions:

• Use original RAVAGLIOLI accessories and spare parts
only.

• Have the lift installed by authorized trained personnel.

• Make sure the safety wheel stops are installed at platform

0. ALLGEMEINE SICHERHEITSVORSCHRIFTEN

Die Hebebühne darf ausschliesslich von geschultem
Fachpersonal bedient werden und erst nachdem diese
Anleitung aufmerksam durchgelesen und verstanden wurde.
Der Bediener muss vom Verantwortlichen der Anlage
entsprechend befugt worden sein. Es ist untersagt, die
Hebebühne oder ihre Sicherheitsvorrichtungen
eigenmächtigen Eingriffen oder Modifizierungen zu
unterziehen. Bei Verstoss gegen diese Vorschriften lehnt
der Hersteller jede Verantwortung für die daraus
entstehenden Schäden ab.

0. CONSIGNES GENERALES DE SECURITE

L’utilisation du pont élévateur n’est consentie qu’à un
personnel ayant suivi une formation appropriée et ayant lu
et assimilé le contenu de la présente notice ; l’opérateur doit
être autorisé par la personne responsable de l’installation.
Toute modification ou intervention non-conforme sur le pont
élévateur ou sur les dispositifs de sécurité est strictement
interdite: toute dérogation aux dites prescriptions, décline le
fabricant de toute responsabilité en cas de dommages.
Respecter entre autres les instructions suivantes:

• n’utiliser que des accessoires et des pièces détachées

0. NORMAS GENERALES DE SEGURIDAD

El uso del elevador se admite sólo a personal específicamente
adiestrado que conozca a fondo las instrucciones contenidas
en el presente manual, autorizado por el responsable del
equipo para el cumplimiento de las operaciones necesarias.
Se prohiben manumisiones o modificaciones al elevador y
a los dispositivos de seguridad; en caso de intervenciones
inadecuadas el constructor no se responsabiliza por
eventuales daños derivados. Además es necesario respetar
las siguientes indicaciones:

• Usar sólo accesorios y recambios originales Ravaglioli.

• La instalación debe ser efectuada por personal autorizado

gli arresti vettura e che essi siano efficienti;

• assicurarsi che la vettura sia frenata;

• controllare che durante le fasi di salita e discesa non si
verifichino condizioni di pericolo; in tal caso arrestare
immediatamente il sollevatore e rimuovere la causa che
ha provocato l'emergenza;

• prima di sollevare il veicolo assicurarsi che la ripartizione
del carico sugli assi sia corretta per il sollevatore;

• dopo il sollevamento posizionare l'interruttore sullo "0";

• ad ogni inizio di giornata lavorativa verificare il buon
funzionamento della sirena che segnala la discesa al
suolo del sollevatore;

• non si devono sollevare persone a bordo di autovetture,
nè carichi pericolosi o esplosivi.

ends and that wheel stops are in good working order.

• Make sure vehicle brakes are pulled.

• Watch out for any danger condition arising while lifting or
lowering the vehicle. When a danger condition comes up,
stop the lift without delay and remove the cause of the
emergency.

• before actually lifting the load, make sure this is properly
distributed between the axles, in accordance with lift
specifications.

• Set switch back to “0” after each lifting operation.

• Every day, before getting to work, check for proper
operation of the audible platform-low alarm.

• Never lift a vehicle when there is any one sitting inside it

Darüber hinaus müssen folgende Verhaltensmassregeln

eingehalten werden:

• nur Ravaglioli Originalzubehör und -ersatzteile verwenden;

• die Installation muss von autorisiertem Fachpersonal

durchgeführt werden;

• sicherstellen, dass an den Fahrbahnen die
Abrollsicherungen montiert und funktionstüchtig sind;

• sicherstellen, dass das Fahrzeug gebremst ist;

• sicherstellen, dass es in den Hebe- und Senkphasen zu

keinen Gefahrensituationen kommt. Ggf. muss der Betrieb
der Hebebühne sofort gestoppt werden und die Ursache,
die zu dieser Störung geführt hat, behoben werden;

• vor dem Anheben des Fahrzeugs sicherstellen, dass die
d’origine Ravaglioli ;

• l’installation doit être réalisée par un personnel autorisé
et qualifié;

• s’assurer que les arrêts voiture ont bien été installés aux
extrémités des chemins de roulement et qu’ils fonctionnent
correctement;

• s’assurer que la voiture est freinée;

• s’assurer de l’absence de conditions dangereuses
pendant les courses de montée et de descente; en cas de
danger quelconque, arrêter immédiatement le pont
élévateur et éliminer la cause à l’origine de l’urgence;

• avant de soulever le véhicule, s’assurer que la répartition
de la charge sur les axes correspond bien au type

y cualificado.

• Controlar que en las extremidades de las plataformas se
encuentren montados los topes de bloqueo vehículo y su
eficacia.

• Controlar que el vehículo se encuentre frenado.

• Controlar que durante las fases de subida y bajada no se
verifiquen condiciones de peligro; en tal caso detener
inmediatamente el elevador y eliminar la causa que originó
la situación de emergencia.

• Antes de levantar el vehículo controlar que la carga
repartida en los ejes resulte adecuada para el elevador.

• Después del levantamiento posicionar el interruptor en
“0”.

6

0587-M001-2

0.1 Dispositivi di sicurezza

Il sollevatore prevede i seguenti dispositivi di sicurezza :

- interruttore generale lucchettabile con funzioni di arresto di
emergenza;

- comandi a uomo presente (immediato arresto dell'azione al
rilascio del comando);

- dispositivo di appoggio meccanico ad inserimento automa­tico a garanzia della massima sicurezza;

- valvole di sicurezza nei confronti di sovraccarichi e rottura
tubi idraulici;

- valvola di controllo della velocità di discesa;

- dispositivo elettroidraulico per il blocco del movimento di
discesa in caso di ostacolo sotto una pedana.

or any dangerous or explosive material stored in it.

0.1 Safety devices

The lift is equipped with the following safety devices:

- padlockable master switch with emergency stop functions;

- deadman controls (immediate stop when control is released);

- automatically engaging mechanical support device to ensure
utmost safety;

- safety valve that engages in case of overloads and breakage
of hydraulic pipes;

- downward movement speed control valve;

- electrohydraulic device that blocks downward movement
whenever an obstacle is detected under the platform.

0

Lastverteilung auf den Achsen für die Hebebühne korrekt
ist;

• nach dem Hebevorgang den Schalter in Schaltstellung
“0” setzen;

• am Anfang eines jeden Arbeitstages die einwandfreie
Funktionstüchtigkeit des Alarms prüfen, der das Absenken
der Hebebühne auf den Fussboden meldet;

• Fahrzeuge, in denen sich Personen befinden, sowie
gefährliche oder explosive Lasten dürfen nicht gehoben
werden.

d’élévateur ;

• après le levage, positionner l’interrupteur sur “O”;

• au début de chaque journée de travail, vérifier le bon
fonctionnement de l’avertisseur sonore signalant la
descente au sol du pont élévateur;

• il est strictement interdit de soulever des véhicules avec
des personnes à bord, des charges dangereuses ou
explosibles.

0.1 Dispositifs de sécurité

Le pont élévateur est équipé des dispositifs de sécurité suivants :

- interrupteur principal à verrou, avec fonction d’arrêt d’urgence;

- commandes nécessitant de la présence de l’opérateur

0.1 Sicherheitsvorrichtungen

Die Hebebühne ist mit folgenden Sicherheitsvorrichtungen
ausgerüstet:

- verriegelbarer Hauptschalter mit Not-Aus-Funktion;

- Bedienersteuerung (bei Loslassen der Steuerung kommt es
zu einem sofortigen Halt);

- mechanische Stützvorrichtung mit automatischer Einrastung
zur Gewährleistung maximaler Sicherheit.

- bei Überlast oder Hydraulikleitungenriss eingreifendes
Sicherheitsventil;

- Kontrollventil der Absenkgeschwindigkeit;

- elektrohydraulische Vorrichtung zum Blockieren der
Absenkbewegung bei einem Hindernis unter einer Fahrbahn.

(interruption immédiate de l’action au relâchement de la
commande);

- dispositif d’appui mécanique à engagement automatique
pour un maximum de sécurité;

- valves de sûreté en cas de surcharges ou de rupture des
tuyaux hydrauliques;

- valve de contrôle de la vitesse de descente;

- dispositif électro-hydraulique pour le blocage de la course
de descente en cas d’obstacle sous un chemin de roulement.

• Al comenzar cada jornada laboral controlar el correcto
funcionamiento de la sirena que señala la fase de bajada
del elevador.

• No se deben levantar personas a bordo de coches ni
cargas peligrosas o explosivas.

0.1 Dispositivos de seguridad

El elevador prevé los siguientes dispositivos de seguridad:

- Interruptor general con candado, cumple la función de
parada de emergencia.

- Mandos con hombre presente (inmediata parada de la
acción en curso al soltar el mando).

- dispositivo de apoyo mecánico de inserción automática que
garantiza la máxima seguridad;

- válvulas de seguridad en caso de sobrecargas y rotura de los
tubos hidráulicos;

- válvula de control de la velocidad de bajada;

- dispositivo electrohidráulico para el bloqueo del movimiento
de bajada en presencia de obstáculos debajo de una
plataforma.

0587-M001-2

7

0

ADESIVI E DISPOSITIVI SEGNALAZIONE DI PERICOLO

HAZARD WARNING STICKERS AND DEVICES

RIF.
REF

1
2

3

4

5
6

7

8

9

10
11

CODICE

CODE

99990114 Targhetta indice rotazione Rotation index plate
904265 Nastro zebrato 500 mm Striped tape 500 mm

999908660 Tabella livello olio Oil level table
999912530 Targhetta 220V 60Hz 1Ph 220V 60Hz 1Ph plate
999912430 Targhetta 230V 50Hz 1Ph 230V 50Hz 1Ph plate
999912520 Targhetta 380V 60Hz 3Ph 380V 60Hz 3Ph plate
999912510 Targhetta 220V 60Hz 3Ph 220V 60Hz 3Ph plate
999912390 Targhetta 230V 50Hz 3Ph 230V 50Hz 3Ph plate
999912380 Targhetta 400V 50Hz 3Ph 400V 50Hz 3Ph plate

99990758
999911760 Etichetta allarme acustico Acoustic alarm label
99990637 Targhetta portata kg 3500 Capacity kg 3500 plate

999909520 Targhetta portata kg 4200 Capacity kg 4200 plate

99990495 Targhetta portata kg 5000 Capacity kg 5000 plate

99990809 Targhetta portata kg 6000 Capacity kg 6000 plate
Targhetta matricola Number plate TUTTI I MODELLI – ALL MODELS

99990637 Targhetta portata kg 3500 Capacity kg 3500 plate

999908950 Targhetta portata kg 4000 Capacity kg 4000 plate

99990657 Targhetta marchio RAV RAV mark plate
999909850 Targhetta istruzioni Instructions label

Targhetta autoadesiva
pericolo

DESCRIZIONE
DESCRIPTION

Self-sticking danger plate

APPLICAZIONE

APPLICATION

RAV635-640-660.
3-.3.46__.4-.4.46__.5.55__.6.55 (SI-ISI)

TUTTI I MODELLI – ALL MODELS

TUTTI I MODELLI – ALL MODELS
RAV635 (SI / ISI)
TUTTI I MODELLI – ALL MODELS
RAV640 (SI / ISI)
TUTTI I MODELLI – ALL MODELS
RAV650 (SI / ISI)
TUTTI I MODELLI – ALL MODELS
RAV660 (SI / ISI)

RAV 635.1-.2-.3-.4 (SI-ISI)
RAV 640.1-.2-.3-.4-.3.46-.4.46 (SI-ISI)
RAV 650.3-.4 (SI-ISI)
RAV 660.3-.4 (SI-ISI)
RAV 640.5.55-.6.55 (SI-ISI)
RAV 650.1.55-.2.55-.5.55-.6.55 (SI-ISI)
RAV 660.1.55-.2.55-.5.55-.6.55 (SI-ISI)

TUTTI I MODELLI – ALL MODELS

9

5

6

1

7

2

4

11

10

4

3

8

2

Fig.1

8

0587-M001-2

0

0.2 Indicazione dei rischi residui

Il sollevatore è stato realizzato applicando le norme per
rispondere ai requisiti delle direttive pertinenti.
L'analisi dei rischi è stata fatta ed i pericoli sono stati , per
quanto possibile, eliminati.
Eventuali rischi residui sono evidenziati nel presente ma­nuale e sulla macchina mediante pittogrammi adesivi (Fig.1).

Ai fini di una corretta gestione dei rischi residui sono ricollocati
sulla macchina pittogrammi per il rilievo di quelle zone suscet­tibili di rischio in fase operativa.
Queste indicazioni sono fornite su etichette autoadesive che
recano un proprio codice di identificazione.

0.2 Residual risks
The lift has been manufactured in compliance with applicable
standards in order to fulfil the requirements of the relevant
directives. A risk analysis has been performed so as to rule
out potential dangers as far as possible. Possible residual
risks are discussed in this manual and highlighted by warning
labels bearing suitable pictograms affixed to machine (Fig.1).

For a correct handling of residual risks, pictograms are located
on the machine to show the areas subject to risk during operation.
These indications are supplied on adhesive labels bearing an
identification code.

Importante: nel caso in cui le etichette venissero smarrite o
diventassero illeggibili si prega di ordinarle alla casa costruttrice
e ricollocarle secondo lo schema sopra riportato.

Important: should the labels be lost or become illegible, please
order replacements from the manufacturer and attach them as
shown in the diagram above.

0.2 Restgefahren
Die Hebebühne wurde unter Anwendung der Normen
realisiert, die in Übereinstimmung mit den Anforderungen
der entsprechenden Richtlinien stehen. Es wurde eine
Gefahrenanalyse gestellt und die Gefahren wurden, so weit
wie möglich, beseitigt. Eventuelle Restgefahren werden in
dieser Betriebsanleitung angegeben und es wird auf der
Einrichtung mit Gefahrenzeichen (Abb. 1) auf sie hingewiesen.

Für eine korrekte Verhaltensweise bei den Restgefahren zeigen
Klebe-Gefahrenzeichen auf der Ausrüstung an, welche Zonen
während des Betriebs Gefahrenquellen darstellen könnten.
Diese Hinweise finden Sie auf Klebeetiketten, die über eine
eigene Kenncode verfügen.

0.2 Risques résiduels
Le pont élévateur a été fabriqué dans le respect des
dispositions des directives régissant ce type de produit.
Une analyse des risques a été réalisée et les dangers ont été
éliminés dans la mesure du possible.
Les risques résiduels éventuels ont été signalés dans la
présente notice et sur la machine par le biais de pictogrammes
autocollants (Fig. 1).

En vue d’un contrôle correct des risques résiduels, des
pictogrammes sont appliqués sur la machine pour signaler les
zones à possible risque en phase de fonctionnement.
Ces indications sont fournies sur des étiquettes autocollantes
portant chacune un code d’identification.

Wichtig: Bei Verlust oder Unleserlichkeit der Etiketten bestellen
Sie diese bitte bei der Herstellerfirma und bringen sie gemäss
dem oben aufgeführten Schema an.

Important : en cas de perte des étiquettes ou si elles deviennent
illisibles, les commander directement chez le fabricant et les
appliquer sur la machine en suivant les indications du schéma
ci-après.

0.2 Indicación de los riesgos residuales
El elevador ha sido proyectado aplicando las normas que
responden a los requisitos de las directivas
correspondientes.
Se ha realizado un análisis de los riesgos y los peligros han
sido, en la medida de lo posible, eliminados.
Eventuales riesgos residuales han sido evidenciados en el
presente manual y, directamente en la máquina, por medio
de pictogramas adhesivos (Fig.1).

Para asegurar una correcta gestión de los riesgos residuales,
los pictogramas están colocados en la máquina para indicar las
zonas susceptibles de riesgo en fase de funcionamiento.
Estas indicaciones se suministran en etiquetas autoadhesivas
que tienen un código de identificación propio.

0587-M001-2

Importante: en el caso que las etiquetas se perdieran o se
volvieran ilegibles, pedirlas directamente a la casa contructora
y volverlas a colocar en la máquina siguiendo el esquema
arriba indicado.

9

1

RAV635.1-635.2-635.3-635.4

SI/ISI

3500 kg

2

3

3500 kg 4000 kg

2

3

3

2

Portata sollevatore integrato per: / Lift table capacity

3

2

RAV640.1-640.2
RAV640.3-640.3.46
RAV640.4-640.4.46

RAV640.5.55-640.6.55

4200 kg

RAV635.1-.2-.3-.4 (SI-ISI)

RAV640.1-.2-.3-.4

-.3.46-.4.46 (SI-ISI)

SI/ISI

RAV650.1.55-650.2.55

RAV650.3-650.4

RAV650.5.55-650.6.55

SI/ISI

5000 kg

1

2

1

3

2

1

3

1

RAV660.1.55-660.2.55

RAV660.3-660.4

RAV660.5.55-660.6.55

SI/ISI

6000 kg

RAV640.5.55-.6.55 (SI-ISI)

RAV650.1.55-.2.55

-.5.55-.6.55 (SI-ISI)

10

A

RAV650.3-.4 (SI-ISI)

RAV660.3-.4 (SI-ISI)

1000 ÷ 1700

3000

0587-M001-2

B

A

B

RAV660.1.55-.2.55

-.5.55-.6.55 (SI-ISI)

RAV635.1 SI / ISI
RAV635.2 SI / ISI
RAV635.3 SI / ISI
RAV635.4 SI / ISI

RAV640.1 SI / ISI
RAV640.2 SI / ISI
RAV640.3 SI / ISI
RAV640.3.46 SI / ISI
RAV640.4 SI / ISI
RAV640.4.46 SI / ISI
RAV640.5.55 SI / ISI
RAV640.6.55 SI / ISI

RAV650.1.55 SI / ISI
RAV650.2.55 SI / ISI
RAV650.3 SI / ISI
RAV650.4 SI / ISI
RAV650.5.55 SI / ISI
RAV650.6.55 SI / ISI

RAV660.1.55 SI / ISI
RAV660.2.55 SI / ISI
RAV660.3 SI / ISI
RAV660.4 SI / ISI
RAV660.5.55 SI / ISI
RAV660.6.55 SI / ISI

1600 1700

RAV635.1 SI / ISI
RAV635.2 SI / ISI
RAV635.3 SI / ISI
RAV635.4 SI / ISI

RAV640.1 SI / ISI
RAV640.2 SI / ISI
RAV640.3 SI / ISI
RAV640.3.46 SI / ISI
RAV640.4 SI / ISI
RAV640.4.46 SI / ISI

RAV650.3 SI / ISI
RAV650.4 SI / ISI

RAV660.3 SI / ISI
RAV660.4 SI / ISI

RAV640.5.55 SI / ISI
RAV640.6.55 SI / ISI

RAV650.1.55 SI / ISI
RAV650.2.55 SI / ISI
RAV650.5.55 SI / ISI
RAV650.6.55 SI / ISI

RAV660.1.55 SI / ISI
RAV660.2.55 SI / ISI
RAV660.5.55 SI / ISI
RAV660.6.55 SI / ISI

1400 1800

1. DESTINAZIONE D'USO

Il prodotto è destinato al sollevamento di autovetture; la portata
è quella indicata nella targhetta matricola.
E’ consentito il sollevamento di autoveicoli rispondenti ai se­guenti requisiti.

Sollevatore principale

- peso non superiore alla portata del sollevatore

- ripartizione del carico:

• RAV635 SI/ISI = ............................ 2:3 o 3:2 (reversibile)

• RAV640 - RAV650 - RAV660 SI/ISI = 1:2 o 2:1 (reversibile)

- passo min. 3.000 mm

- carreggiata min.:

• RAV635 SI/ISI = ........................................ 1600 mm

• RAV640 - RAV650 - RAV660 SI/ISI = ....... 1700 mm

1. INTENDED USE

This product has been designed for lifting cars. The lifting
capacity is indicated on the serial number plate.
Cars having the following specifications can be lifted.

Main lift

- car weight not exceeding lift capacity

- load distribution:

• RAV635 SI/ISI = ............................ 2:3 or 3:2 (reversible)

• RAV640 - RAV650 - RAV660 SI/ISI = 1:2 or 2:1 (reversible)

- min. wheel base: 3000 mm

- min. track:

• RAV635 SI/ISI = ..................................... 1600 mm

• RAV640 - RAV650 - RAV660 SI/ISI = .... 1700 mm

1. BESTIMMUNGSGEMÄSSE VERWENDUNG

Dieses Produkt ist für das Heben von Personenkraftwagen
bestimmt. Die Tragfähigkeit ist auf dem Seriennummernschild
angegeben. Mit dieser Ausrüstung dürfen nur Kraftfahrzeuge
gehoben werden, die folgende Merkmale aufweisen:

Hebebühne

- Das Fzg-Gewicht darf die Tragfähigkeit der Hebebühne nicht
überschreiten

- Lastverteilung:

• RAV635 SI/ISI = ....................... 2:3 oder 3:2 (umkehrbar)

• RAV640-RAV650-RAV660 SI/ISI = 1:2 oder 2:1 (umkehrbar)

- Mindestachsstand 3000 mm

- Mindestspurweite:

• RAV635 SI/ISI = .................................. 1600 mm

• RAV640-RAV650-RAV660 SI/ISI = .... 1700 mm

1. DESTINATION D’USAGE

Le produit est destiné au levage des véhicules légers; sa
capacité est celle indiquée sur la plaque signalétique. Ce pont
élévateur est indiqué pour le levage des véhicules répondant
aux caractéristiques suivantes:

Elévateur principal

- Poids ne dépassant pas la capacité de l’élévateur.

- Répartition de la charge:

• RAV635 SI/ISI = ............................ 2:3 ou 3:2 (réversible)

• RAV640 - RAV650 - RAV660 SI/ISI = 1:2 ou 2:1 (réversible)

- empattement : 3000 mm minimum

- voie:

• RAV635 SI/ISI = .................................. 1600 mm

• RAV640 - RAV650 - RAV660 SI/ISI = ..... 1700 mm

1

Sollevatore integrato

- peso non superiore alla portata del sollevatore integrato

- ripartizione del carico sui punti di appoggio:

• 2:3 o 3:2 (reversibile)
RAV 635.1-.2-.3-.4 (SI-ISI)
RAV 640.1-.2-.3-.4-.3.46-.4.46 (SI-ISI)
RAV 650.3-.4 (SI-ISI) - RAV 660.3-.4 (SI-ISI)

• 1:3 o 3:1 (reversibile)
RAV 640.5.55-.6.55 (SI-ISI)
RAV 650.1.55-.2.55-.5.55-.6.55 (SI-ISI)
RAV 660.1.55-.2.55-.5.55-.6.55 (SI-ISI)

Lift table

- car weight not exceeding lift table capacity

- load distribution on pickup points:

• 2:3 or 3:2 (reversible)
RAV 635.1-.2-.3-.4 (SI-ISI)
RAV 640.1-.2-.3-.4-.3.46-.4.46 (SI-ISI)
RAV 650.3-.4 (SI-ISI) - RAV 660.3-.4 (SI-ISI)

• 1:3 or 3:1 (reversible)
RAV 640.5.55-.6.55 (SI-ISI)
RAV 650.1.55-.2.55-.5.55-.6.55 (SI-ISI)
RAV 660.1.55-.2.55-.5.55-.6.55 (SI-ISI)

Achsheber

- Das Fzg-Gewicht darf die Tragfähigkeit des Achshebers
nicht überschreiten

- Lastverteilung auf die Abstützpunkte:

• 2:3 oder 3:2 (umkehrbar)
RAV 635.1-.2-.3-.4 (SI-ISI)
RAV 640.1-.2-.3-.4-.3.46-.4.46 (SI-ISI)
RAV 650.3-.4 (SI-ISI) - RAV 660.3-.4 (SI-ISI)

• 1:3 or 3:1 (umkehrbar)
RAV 640.5.55-.6.55 (SI-ISI)
RAV 650.1.55-.2.55-.5.55-.6.55 (SI-ISI)
RAV 660.1.55-.2.55-.5.55-.6.55 (SI-ISI)

Elévateur intégré

- Poids ne dépassant pas la capacité de l’élévateur intégré.

- répartition de la charge sur les points de support:

• 2:3 ou 3:2 (réversible)
RAV 635.1-.2-.3-.4 (SI-ISI)
RAV 640.1-.2-.3-.4-.3.46-.4.46 (SI-ISI)
RAV 650.3-.4 (SI-ISI) - RAV 660.3-.4 (SI-ISI)

• 1:3 or 3:1 (réversible)
RAV 640.5.55-.6.55 (SI-ISI)
RAV 650.1.55-.2.55-.5.55-.6.55 (SI-ISI)
RAV 660.1.55-.2.55-.5.55-.6.55 (SI-ISI)

1. DESTINACIÓN DE USO

El producto está destinado a la elevación de automóviles; la
capacidad es la indicada en la placa de matrícula. Se pueden
elevar automóviles con los siguientes requisitos.

Elevador principal

- peso inferior a la capacidad del elevador

- distribución de la carga:

• RAV635 SI/ISI = ...............................2:3 o 3:2 (reversible)

• RAV640 - RAV650 - RAV660 SI/ISI = .. 1:2 o 2:1 (reversible)

- distancia mín. entre ejes 3.000

- carril mín.

• RAV635 SI/ISI = ............................... 1600 mm

• RAV640 - RAV650 - RAV660 SI/ISI = .. 1700 mm

0587-M001-2

Elevador integrado

- peso inferior a la capacidad del elevador integrado

- distribución de la carga en los puntos de apoyo

• 2:3 o 3:2 (reversible)
RAV 635.1-.2-.3-.4 (SI-ISI)
RAV 640.1-.2-.3-.4-.3.46-.4.46 (SI-ISI)
RAV 650.3-.4 (SI-ISI) - RAV 660.3-.4 (SI-ISI)

• 1:3 or 3:1 (reversible)
RAV 640.5.55-.6.55 (SI-ISI)
RAV 650.1.55-.2.55-.5.55-.6.55 (SI-ISI)
RAV 660.1.55-.2.55-.5.55-.6.55 (SI-ISI)

11

1

- distanza punti di appoggio:

- trasversale (min.) 1000 ÷ 1700 (max.) mm

- longitudinale (min):

• 1400 mm

RAV 635.1-.2-.3-.4 (SI-ISI)
RAV 640.1-.2-.3-.4-.3.46-.4.46 (SI-ISI)
RAV 650.3-.4 (SI-ISI) - RAV 660.3-.4 (SI-ISI)

• 1800 mm

RAV 640.5.55-.6.55 (SI-ISI)
RAV 650.1.55-.2.55-.5.55-.6.55 (SI-ISI)
RAV 660.1.55-.2.55-.5.55-.6.55 (SI-ISI)

- il veicolo deve essere caricato solo attraverso i punti di

appoggio previsti dal Costruttore;

- distance between support points:

- transversal (min.) 1000 ÷ 1700 (max.) mm

- longitudinal (min):

• 1400 mm

RAV 635.1-.2-.3-.4 (SI-ISI)
RAV 640.1-.2-.3-.4-.3.46-.4.46 (SI-ISI)
RAV 650.3-.4 (SI-ISI) - RAV 660.3-.4 (SI-ISI)

• 1800 mm

RAV 640.5.55-.6.55 (SI-ISI)
RAV 650.1.55-.2.55-.5.55-.6.55 (SI-ISI)
RAV 660.1.55-.2.55-.5.55-.6.55 (SI-ISI)

- the vehicle must only be lifted using the hoisting points

specified by the manufacturer;

- per il sollevamento usare i tamponi in gomma forniti con il
sollevatore. I tamponi non sono sovrapponibili;

- sono disponibili accessori per sollevare veicoli particolari.

Per valori diversi da quelli indicati (passo, carreggiata
e distanza) la portata del sollevatore principale e/o del
sollevatore integrato viene ridotta. Pertanto, in questi
casi o per altri non contemplati dal presente manuale,
sarà opportuno contattare il costruttore.

L’uso del sollevatore è consentito esclusivamente all’interno di
locali chiusi, ove però non sussistano pericoli di esplosioni o
incendio. Il sollevatore, nella versione base, non è idoneo ad
un utilizzo che preveda il lavaggio dei veicoli. E' consentito l'uso
di sollevatori ausiliari (traverse) appositamente predisposti dal
costruttore.

- to lift, use the rubber pads provided with the hoist. Pads
cannot be placed one on top of the other;

- accessories are available for lifting special vehicles.

For values other than those specified (wheel base,
track and centre distance) the lifting capacity of the
main and/or lift table is reduced.
In such or other cases, please contact the
manufacturer.

The lift must only ever be used indoors, in closed premises
where there is no risk of fire or explosions. The standard lift
version is not suitable for cars that have to be washed. Auxiliary

- Distanz Auflagepunkte:

- transversal (min.) 1000 ÷ 1700 (max.) mm

- längs (min):

• 1400 mm

RAV 635.1-.2-.3-.4 (SI-ISI)
RAV 640.1-.2-.3-.4-.3.46-.4.46 (SI-ISI)
RAV 650.3-.4 (SI-ISI) - RAV 660.3-.4 (SI-ISI)

• 1800 mm

RAV 640.5.55-.6.55 (SI-ISI)
RAV 650.1.55-.2.55-.5.55-.6.55 (SI-ISI)
RAV 660.1.55-.2.55-.5.55-.6.55 (SI-ISI)

- Das Fahrzeug darf nur auf die vom Hersteller

vorgesehenen Aufnahmepunkte geladen werden;

- Beim Anheben müssen die mit dem Achsheber gelieferten

- distance entre les points d’appui:

- transversale (min.) 1000 ÷ 1700 (max.) mm

- longitudinale (min):

• 1400 mm

RAV 635.1-.2-.3-.4 (SI-ISI)
RAV 640.1-.2-.3-.4-.3.46-.4.46 (SI-ISI)
RAV 650.3-.4 (SI-ISI) - RAV 660.3-.4 (SI-ISI)

• 1800 mm

RAV 640.5.55-.6.55 (SI-ISI)
RAV 650.1.55-.2.55-.5.55-.6.55 (SI-ISI)
RAV 660.1.55-.2.55-.5.55-.6.55 (SI-ISI)

- Le véhicule ne doit être chargé qu’en utilisant les points

d’appui prévvis par le fabricant.

- Pour le levage, utiliser les tampons en caoutchouc fournis

- distancia puntos de apoyo:

- transversal (min.) 1000 ÷ 1700 (max.) mm

- longitudinal (min):

• 1400 mm

RAV 635.1-.2-.3-.4 (SI-ISI)
RAV 640.1-.2-.3-.4-.3.46-.4.46 (SI-ISI)
RAV 650.3-.4 (SI-ISI) - RAV 660.3-.4 (SI-ISI)

• 1800 mm

RAV 640.5.55-.6.55 (SI-ISI)
RAV 650.1.55-.2.55-.5.55-.6.55 (SI-ISI)
RAV 660.1.55-.2.55-.5.55-.6.55 (SI-ISI)

- el vehículo debe cargarse solo en las posiciones de apoyo
previstas por el constructor;

- para el levantamiento utilizar los tampones de goma

Gummiteller verwendet werden. Die Gummiteller sind nicht
stapelbar.

- Für das Anheben besonderer Fahrzeuge ist dazu geeignetes
Zubehör verfügbar.

Bei verschiedene Werten (Achsstand, Spurweite und
Abstand) wird die Tragfähigkeit der Hebebühne und/
oder des Achshebers reduziert. In solchen oder in
nicht in dieser Betriebsanleitung beschriebenen Fällen
nehmen Sie bitte mit dem Hersteller Kontakt auf.

Der Betrieb der Hebebühne ist ausschliesslich in geschlossenen
Räumen erlaubt, in denen jedoch keine Explosions- oder
Brandgefahr bestehen soll. Die Hebebühne ist in ihrer
Standardausstattung nicht zum Waschen von Fahrzeugen
bestimmt. Der Einsatz der vom Hersteller bestimmten
Zusatzhebevorrichtungen (Quertraversen) ist zugelassen.

avec l’élévateur. Les tampons ne sont pas superposables.

- Des accessoires pour le levage des véhicules particuliers
sont disponibles.

Dans le cas de valeurs differentes à celles spécifiées
(empattement, voie et distance) la capacité de
l’élévateur principal et/ou de l’élévateur intégré
diminue. Par conséquent, dans ce cas ou d’autres qui
ne sont pas prévus dans la présente notice, il est
recommandé de s’adresser au fabricant.

L’utilisation du pont élévateur n’est autorisée qu’à l’intérieur de
locaux fermés, à l’abri de tout danger d’explosion ou d’incendie.
Dans sa version de base, l’élévateur n’est pas indiqué pour le
lavage des véhicules. L’utilisation d’élévateurs auxiliaires
(traverses) spécialement conçus par le fabricant est autorisée.

suministrados junto con el elevador. Los tampones no

pueden sobreponerse;

- se encuentran disponibles accesorios para levantar vehículos
especiales.

Para valores diferentes de los especificados (distancia
entre ejes, carril y distancia) la capacidad del elevador
principal y/o del elevador integrado se reduce. Por lo
tanto, en estos casos o en otros no previstos en este
manual, se recomienda ponerse en contacto con el
fabricante.

El elevador se puede usar solamente en ambientes cerrados,
donde no hay peligro de explosión o incendio. El modelo base
del elevador no es apto para usos que prevén el lavado de
vehículos. Se pueden usar elevadores auxiliares (gatos)
especialmente preparados por el fabricante.

12

0587-M001-2

1

1.1 Avvertenze e cautele

- Il sollevatore non va azionato da persone non autorizzate

- è vietato salire o sostare sugli organi di sostegno o sul
veicolo;

- è vietato utilizzare il sollevatore per uno scopo diverso da
quelli previsti dal presente manuale.

E’ fatto obbligo di:

- accertarsi che il peso del veicolo e la ripartizione del carico
sui punti di sollevamento siano conformi a quanto previsto
dal costruttore;

- accertarsi che lo smontaggio di parti del veicolo non alteri
la ripartizione del carico oltre i limiti accettabili previsti;

- accertarsi dell’effettiva stabilità del veicolo sugli organi di
sostegno non appena iniziata la corsa di sollevamento;

lifts (wheel free jacks) specially prepared by the manufacturer
are allowed.

1.1 Warnings and precautions

- The lift may not be operated by unauthorised persons.

- Do not climb or stand on load-bearing parts or on the car.

- Do not use the lift for any purpose other than the intended
purpose specified in this manual.

It is mandatory to:

- make sure that car weight and load distribution onto lifting
points are in compliance with manufacturer’s specifications;

- make sure that if any car parts are removed, this does not
alter load distribution beyond acceptable limits;

- make sure the vehicle is stable on the supporting parts just

- controllare che, durante le manovre di salita e di discesa,
non si verifichino condizioni di pericolo per persone o cose;

- arrestare immediatamente il sollevatore in caso si riscontri­no irregolarità di funzionamento e richiedere l’intervento
dell’assistenza tecnica autorizzata;

- posizionare sullo zero e lucchettare l’interruttore generale in caso
di intervento di emergenza e/o manutenzione al sollevatore;

- posizionare sullo zero l’interruttore generale quando si
effettuano operazioni sul veicolo sollevato;

- non manomettere apparecchiature e dispositivi di sicurezza.

Attenersi in ogni caso alle norme antinfortunistiche previste
dalle leggi vigenti.

as soon as the lifting operation starts;

- make sure no hazard conditions arise during lifting or
lowering operations as may endanger personal safety or
cause damage;

- immediately stop the lift in the event of incorrect operation
and contact authorised maintenance staff;

- turn the master switch to “0” and padlock in case of an
emergency or of having to service the lift;

- turn the master switch to “0” before servicing the raised car

- do not alter or by-pass safety devices or equipment.

In all cases, strictly follow applicable accident-prevention
regulations.

1.1 Warnungen und Vorsichtsmassnahmen

- Die Hebebühne darf nicht von unbefugtem Personal betätigt
werden.

- Es ist verboten auf die Stützelemente oder auf das Fahrzeug
zu steigen oder sich darauf aufzuhalten.

- Ein von den Vorschriften dieser Betriebsanleitung
abweichender Einsatz der Hebebühne ist untersagt.

Folgende Vorschriften müssen eingehalten werden:

- sicherstellen, dass das Fahrzeuggewicht und die
Lastverteilung an den Hebepunkten den vom Hersteller
vorgesehenen Bestimmungen entsprechen.

- sicherstellen, dass der Ausbau der Fahrzeugteile nicht zu
einer Lastverteilung führt, die über die vorgesehenen
zulässigen Grenzen hinausgeht.

- sobald der Hebevorgang beginnt, die effektive Stabilität des

1.1 Consignes et précautions

- Le pont élévateur ne doit être actionné par des personnes
non-autorisées.

- Il est interdit de monter ou de s’arrêter sur les organes de
soutien ou sur le véhicule.

- Toute utilisation du pont élévateur qui diffère de celles
prévues dans la présente notice est strictement interdite.

Il est obligatoire de:

- s’assurer que le poids du véhicule et la répartition de la
charge sur les points de levage sont conformes aux
indications du fabricant;

- s’assurer que le démontage des parties du véhicule n’altère
pas la répartition de la charge au-delà des limites acceptables
prévues;

- s’assurer de la stabilité réelle du véhicule sur les organes

auf den Stützelementen stehenden Fahrzeugs sicherstellen.

- sicherstellen, dass es während den Hebe- und
Absenkvorgängen zu keinerlei Gefahrenbedingungen für
Personen oder Sachen kommen kann.

- die Hebebühne bei Betriebsstörungen sofort anhalten und den
Eingriff des autorisierten Technischen Kundendiensts anfordern.

- den Hauptschalter bei Not- und oder Wartungseingriffen an
der Hebebühne in Schaltstellung “0” setzen und verriegeln.

- den Hauptschalter in Schaltstellung “0” setzen, wenn
Arbeiten am angehobenen Fahrzeug ausgeführt werden.

- Sicherheitsgeräte und -vorrichtungen nicht unbefugt
betätigen.

Unter allen Umständen sich stets an die gesetzlichen
Unfallschutzvorschriften halten.

de soutien dès le début de la course de levage;

- contrôler l’absence de conditions dangereuses pour les
personnes et les choses pendant les manœuvres de montée
et de descente;

- arrêter immédiatement le pont élévateur en cas d’irrégularité
de fonctionnement et s’adresser au service Après-Vente
agréé;

- positionner l’interrupteur principal sur zéro et le verrouiller
en cas d’urgence et/ou d’entretien de l’élévateur;

- positionner l’interrupteur principal sur zéro en cas
d’interventions sur le véhicule soulevé;

- ne pas modifier les appareillages et les dispositifs de sécurité.

En tout état de cause, respecter les normes en vigueur pour la
prévention des accidents.

1.1 Advertencias y precauciones

- Personal no autorizado no debe accionar el elevador.

- Se prohibe subir o permanecer sobre los órganos de sostén
o sobre el vehículo mismo.

- Se prohibe utilizar el elevador con fines diferentes a los
indicados en el presente manual.

Es obligatorio:

- Controlar que el peso del vehículo y la carga se encuentren
repartidas en las posiciones de levantamiento y que
correspondan con las instrucciones previstas por el
constructor

- Controlar que el desmontaje de partes del vehículo no altere
la repartición de la carga superando los límites aceptables
previstos.

- Controlar la efectiva estabilidad del vehículo en los órganos
de sostén al comenzar la carrera de elevación.

0587-M001-2

- Controlar que, durante las maniobras de subida y de bajada,
no se verifiquen situaciones peligrosas para personas o
cosas.

- Detener inmediatamente el elevador en presencia de
irregularidades en el funcionamiento y consultar la asistencia
técnica autorizada.

- Posicionar en cero y cerrar con candado el interruptor
general en caso de emergencia y/o durante las operaciones
de mantenimiento del elevador.

- Posicionar en cero el interruptor general cuando se efectúan
las operaciones con el vehículo levantado.

- No alterar aparatos y dispositivos de seguridad.

En todo caso respetar las normas de seguridad contra los
accidentes previstas por las leyes vigentes.

13

2

Fig. 2

14

Fig. 3

0587-M001-2

2. MOVIMENTAZIONE E PREINSTALLAZIONE - Evitare sobbalzi o strattoni improvvisi; prestare attenzione

Il sollevatore viene spedito solitamente come illustrato in Fig.2.

- Le operazioni di sollevamento debbono essere eseguite

come da Fig.3.

- Sollevare con cautela e trasportare i vari gruppi nel luogo
dove avverrà il disimballo.

Per lo spostamento della macchina nel punto prescelto per
l'installazione (o per una successiva ridisposizione) assicurarsi
di :

- Sollevare con cautela adoperando adeguati mezzi di soste­gno del carico in perfetta efficienza. Utilizzando gli appositi
punti di aggancio come indicato in Fig.3.

2. HANDLING AND PRE-INSTALLATION - Take particular care with projecting parts as regards

The lift is normally delivered as shown in Fig. 2.

- Lifting operations must be performed as shown in Fig. 3.

- Carefully lift and move the units to the site where they are to be
unpacked.

To move the machine to the site chosen for installation (or to set
up in a different place), be careful to:

- Take every precaution and use lifting mechanisms that are in
good working order. Use the special lifting points indicated in
Fig. 3.

- Avoid abrupt or uneven movements when handling the lift. Do
not install on uneven ground.

2. INNERBETRIEBLICHE BEFÖRDERUNG UND
VORINSTALLATION

Normalerweise wird die Hebebühne gemäss Abb. 2 geliefert.

- Beim Anheben gemäss Abb. 3 vorgehen.

- Vorsichtig die verschiedenen Gruppen anheben und zum Ort
transportieren, wo die Verpackung entfernt wird.

Für die innerbetriebliche Beförderung der Einrichtung zum
ausgesuchten Aufstellungsort (oder bei künftigen
Umplazierungen) folgende Punkte beachten:

- Die Last vorsichtig anheben und sie mit geeigneten und
funktionstüchtigen Hilfsmitteln stützen. Dabei die auf Abb. 3
gezeigten Anschlagpunkte einhalten.

a dislivelli, cunette, ecc.

- Prestare la max attenzione alle parti sporgenti: ostacoli,
passaggi difficoltosi, ecc.

- Indossare adeguati indumenti e protezioni individuali.

- Dopo aver rimosso le varie parti dell'imballo, riporle in
appositi luoghi di raccolta inaccessibili a bambini e animali
per essere poi smaltiti a norma.

- Verificare al momento dell'arrivo l'integrità dell'imballo, e
a disimballo avvenuto che non vi siano parti danneggiate.

obstacles, difficult pathways, etc.

- Wear suitable clothing and protection.

- After removing the various parts of the packaging, move
them to places inaccessible to children or animals so that
they may be disposed of properly.

- Check that the packaging is not damaged when the goods
arrive and that there is no damage to parts of the machinery.

- Unerwartete Erhöhungen und Ruckbewegungen meiden.
Vorsicht bei Unebenheiten, Querrinnen usw.

- Bei Hindernissen, schwierigen Durchgängen usw.
besonders auf die herausstehenden Teile achten.

- Der auszuführenden Arbeit angemessene Kleidung und
individuelle Schutzvorrichtungen tragen.

- Die entfernten Verpackungsteile an einem für Kinder und
Tiere unzugänglichen Sammelplatz bis zum
vorschriftsmässigen Entsorgen aufbewahren.

- Bei der Anlieferung die Verpackung auf ihre Vollständigkeit
überprüfen. Nach dem Auspacken kontrollieren, ob die
Ware evtl. Beschädigungen aufweist.

2

2. DEPLACEMENT ET PRE-INSTALLATION

Généralement, le pont élévateur est livré comme illustré à la
figure

2.

- Les opérations de levage doivent être réalisées comme

indiqué à la Figure 3.

- Soulever avec attention et transporter les différents groupes
à l’endroit prévu pour le déballage.

Lors du déplacement de la machine à l’endroit choisi pour
l’installation (ou une réinstallation successive) s’assurer de:

- Soulever avec attention: utiliser des moyens de support de la
charge parfaitement efficaces et se servir des points d’attelage
comme indiqué à la Figure 3.

2. DESPLAZAMIENTO Y PREINSTALACIÓN desniveles, cunetas, etc...

El elevador se envía normalmente como indica la Fig.2.

- Las maniobras de elevación tienen que realizarse como
indica la Figura 3.

- Elevar con cuidado y transportar los distintos grupos al sitio
donde tendrá lugar el desembalaje.

Para mover la máquina en el punto elegido para su instalación
(o para una nueva colocación), hay que asegurarse de:

- Elevar con cuidado, utilizando adecuados medios de soporte
de la carga , en perfecto estado, y los correspondientes puntos
de enganche como indica la Figura 3.

- Evitar movimientos bruscos repentinos, prestar atención a los

- Eviter les secousses imprévues et faire attention aux
différences de niveau, aux défoncements, etc...

- Faire très attention aux parties saillantes: obstacles,
passages difficiles, etc...

- Porter des vêtements et des protections individuelles
adéquates.

- Après avoir retiré l’ensemble de l’emballage, le regrouper
dans un endroit de ramassage inaccessible aux enfants et
aux animaux et l’éliminer en conformité avec les normes
en vigueur.

- A l’arrivée de la marchandise, vérifier l’intégrité de
l’emballage et, au moment du déballage, l’absence de
dommage.

- Prestar la máxima atención a las partes que sobresalen:
obstáculos, pasos dificultosos, etc...

- Llevar prendas y protecciones individuales adecuadas.

- Una vez que se han quitado las distintas partes del embalaje,
hay que ponerlas en los correspondientes sitios de recogida,
que no estarán al alcance de niños o de animales, para
luego ser eliminadas.

- Asegurarse, cuando llega el elevador, de que el embalaje
está íntegro y cuando se ha desembalado asegurarse de
que no haya sufrido daños.

0587-M001-2

15

3

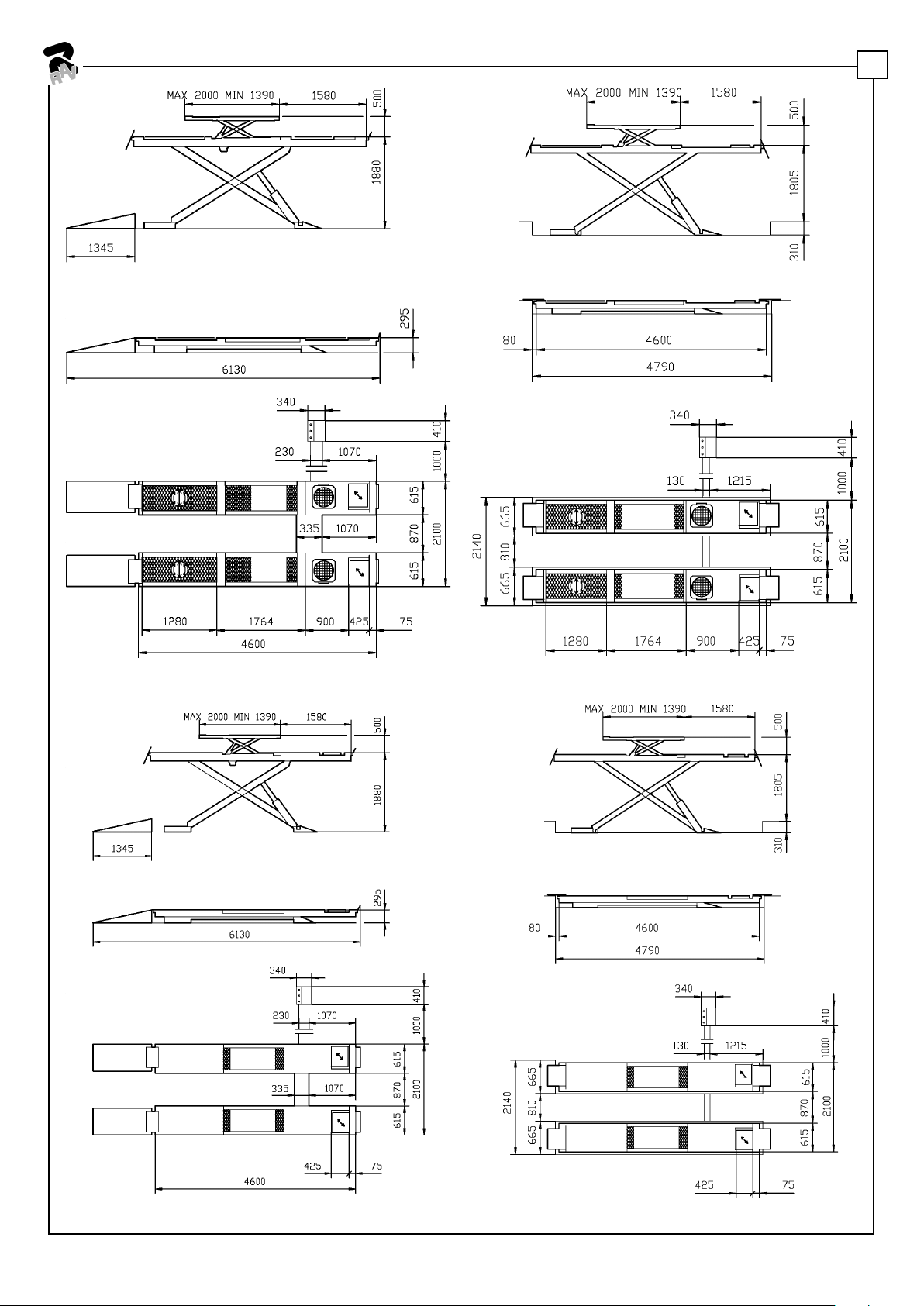

RAV635.1 SI RAV635.1 ISI

16

RAV635.2 SI

RAV635.2 ISI

0587-M001-2

3

RAV635.3 SI

RAV635.3 ISI

RAV635.4 SI

0587-M001-2

RAV635.4 ISI

17

3

DATI TECNICI - TECHNICAL DATA

RAV635

CARATTERISTICHE

TECNICHE

Portata sollevatore principale (kg) Capacity of main lift (kg) 3.500 3.500
Portata sollevatore integrato (kg) Lift table capacity (kg) 3.500 3.500
Motore (kW)

RAV635.1_RAV635.2
Motore (kW)

RAV635.3_RAV635.4
Tempo salita sollevatore principale (")

(con carico massimo)
Tempo salita sollevatore integrato (")

(con carico massimo)
Tempo discesa sollevatore principale (")

(con carico massimo)
Tempo discesa sollevatore integrato (")

(con carico massimo)
Peso (kg)

RAV635.2 - RAV635.3
Peso (kg)

RAV635.1 - RAV635.4
Rumorosità dB(A) Noise level dB(A) <
Pressione aria (bar) Air pressure (bar) Min.6 - Max.10
Pressione olio max. centralina idraulica

(bar)

Motor (kW)
RAV635.1_RAV635.2

Motor (kW)
RAV635.3_RAV635.4

Main lift elevation time (")
(with maximum charge)

Lift table elevation time (")
(with maximum charge)

Main lift drop time (")
(with maximum charge)

Lift table drop time (")
(with maximum charge)

Weight (kg)
RAV635.2 - RAV635.3

Weight (kg)
RAV635.1 - RAV635.4

Hydraulic control box max oil pressure
(bar)

SPECIFICATIONS SI ISI

3,5 3,5

2,6 2,6

34 40

55

26 31

10 10

1.990 1.915

1.800 1.735

70 < 70

270

18

0587-M001-2

3

RAV640.1 SI

RAV640.1 ISI

RAV640.2 SI

0587-M001-2

RAV640.2 ISI

19

3

RAV640.3 SI

RAV640.3 ISI

20

RAV640.4 SI

RAV640.4 ISI

0587-M001-2

3

RAV640.3.46 SI

RAV640.3.46 ISI

RAV640.4.46 SI

0587-M001-2

RAV640.4.46 ISI

21

3

RAV640.5.55 SI

RAV640.5.55 ISI

22

RAV640.6.55 SI

RAV640.6.55 ISI

0587-M001-2

DATI TECNICI - TECHNICAL DATA

RAV640

CARATTERISTICHE

TECNICHE

Portata sollevatore principale (kg) Capacity of main lift (kg) 4.200 4.200
Portata sollevatore integrato (kg)

RAV640.1_RAV640.2
RAV640.3_RAV640.4
RAV640.3.46_RAV640.4.46

Portata sollevatore integrato (kg)
RAV640.5.55_RAV640.6.55

Motore (kW)
RAV640.1_RAV640.2

Motore (kW)
RAV640.3_RAV640.4
RAV640.3.46_RAV640.4.46
RAV640.5.55_RAV640.6.55

Tempo salita sollevatore principale (")
(con carico massimo)

Tempo salita sollevatore integrato (")
(con carico massimo)

Tempo discesa sollevatore principale (")
(con carico massimo)

Tempo discesa sollevatore integrato (")
(con carico massimo)

Peso (kg)
RAV640.1_RAV640.4_RAV640.4.46

Peso (kg)
RAV640.2_RAV640.3_RAV640.3.46

Peso (kg)
RAV640.5.55

Peso (kg)
RAV640.6.55

Rumorosità dB(A) Noise level dB(A) <
Pressione aria (bar) Air pressure (bar) Min.6 - Max.10
Pressione olio max. centralina idraulica

(bar)

Lift table capacity (kg)
RAV640.1_RAV640.2
RAV640.3_RAV640.4
RAV640.3.46_RAV640.4.46

Lift table capacity (kg)
RAV640.5.55_RAV640.6.55

Motor (kW)
RAV640.1_RAV640.2

Motor (kW)
RAV640.3_RAV640.4
RAV640.3.46_RAV640.4.46
RAV640.5.55_RAV640.6.55

Main lift elevation time (")
(with maximum charge)

Lift table elevation time (")
(with maximum charge)

Main lift drop time (")
(with maximum charge)

Lift table drop time (")
(with maximum charge)

Weight (kg)
RAV640.1_RAV640.4_RAV640.4.46

Weight (kg)
RAV640.2_RAV640.3_RAV640.3.46

Weight (kg)
RAV640.5.55

Weight (kg)
RAV640.6.55

Hydraulic control box max oil pressure
(bar)

SPECIFICATIONS SI ISI

3.500 3.500

4.000 4.000

3,5 3,5

2,6 2,6

34 40

55

26 31

10 10

1.990 1.915

1.800 1.735

2.080 2.005

1.865 1.800

70 < 70

270

3

0587-M001-2

23

3

RAV650.1.55 SI RAV650.1.55 ISI

24

RAV650.2.55 SI

RAV650.2.55 ISI

0587-M001-2

3

RAV650.3 SI RAV650.3 ISI

RAV650.4 SI

0587-M001-2

RAV650.4 ISI

25

3

RAV650.5.55 SI RAV650.5.55 ISI

26

RAV650.6.55 SI

RAV650.6.55 ISI

0587-M001-2

DATI TECNICI - TECHNICAL DATA

RAV650

CARATTERISTICHE

TECNICHE

Portata sollevatore principale (kg) Capacity of main lift (kg) 5.000 5.000
Portata sollevatore integrato (kg)

RAV650.3_RAV650.4
Portata sollevatore integrato (kg)

RAV650.1.55_RAV650.2.55
RAV650.5.55_RAV650.6.55

Motore (kW)

RAV650.1.55_RAV650.2.55

Motore (kW)
RAV650.3_RAV650.4
RAV650.5.55_RAV650.6.55

Tempo salita sollevatore principale (")

(con carico massimo)

Tempo salita sollevatore integrato (")

(con carico massimo)

Tempo discesa sollevatore principale (")

(con carico massimo)

Tempo discesa sollevatore integrato (")

(con carico massimo)
Peso (kg)

RAV650.1.55 - RAV650.6.55
Peso (kg)

RAV650.2.55 - RAV650.5.55
Peso (kg)

RAV650.3
Peso (kg)

RAV650.4
Rumorosità dB(A) Noise level dB(A) <
Pressione aria (bar) Air pressure (bar) Min.6 - Max.10
Pressione olio max. centralina idraulica

(bar)

Lift table capacity (kg)
RAV650.3_RAV650.4

Lift table capacity (kg)
RAV650.1.55_RAV650.2.55
RAV650.5.55_RAV650.6.55

Motor (kW)
RAV650.1.55_RAV650.2.55

Motor (kW)
RAV650.3_RAV650.4
RAV650.5.55_RAV650.6.55

Main lift elevation time (")
(with maximum charge)

Lift table elevation time (")
(with maximum charge)

Main lift drop time (")
(with maximum charge)

Lift table drop time (")
(with maximum charge)

Weight (kg)
RAV650.1.55 - RAV650.6.55

Weight (kg)
RAV650.2.55 - RAV650.5.55

Weight (kg)
RAV650.3

Weight (kg)
RAV650.4

Hydraulic control box max oil pressure
(bar)

SPECIFICATIONS SI ISI

3.500 3.500

4.000 4.000

3,5 3,5

2,6 2,6

52 62

55

32 39

10 10

1.865 1.800

2.080 2.005

1.990 1.915

1.800 1.735

70 < 70

270

3

0587-M001-2

27

3

RAV660.1.55 SI RAV660.1.55 ISI

28

RAV660.2.55 SI

RAV660.2.55 ISI

0587-M001-2

3

RAV660.3 SI RAV660.3 ISI

RAV660.4 SI

0587-M001-2

RAV660.4 ISI

29

3

RAV660.5.55 SI RAV660.5.55 ISI

30

RAV660.6.55 SI

RAV660.6.55 ISI

0587-M001-2

DATI TECNICI - TECHNICAL DATA

RAV660

CARATTERISTICHE

TECNICHE

Portata sollevatore principale (kg) Capacity of main lift (kg) 6.000 6.000
Portata sollevatore integrato (kg)

RAV660.3_RAV660.4
Portata sollevatore integrato (kg)

RAV660.1.55_RAV660.2.55
RAV660.5.55_RAV660.6.55

Motore (kW)
RAV660.1.55_RAV660.2.55

Motore (kW)
RAV660.3_RAV660.4
RAV660.5.55_RAV660.6.55

Tempo salita sollevatore principale (")

(con carico massimo)

Tempo salita sollevatore integrato (")

(con carico massimo)

Tempo discesa sollevatore principale (")

(con carico massimo)

Tempo discesa sollevatore integrato (")

(con carico massimo)
Peso (kg)

RAV660.1.55 - RAV660.6.55
Peso (kg)

RAV660.2.55 - RAV660.5.55
Peso (kg)

RAV660.3
Peso (kg)

RAV660.4
Rumorosità dB(A) Noise level dB(A) <
Pressione aria (bar) Air pressure (bar) Min.6 - Max.10
Pressione olio max. centralina idraulica

(bar)

Lift table capacity (kg)
RAV660.3_RAV660.4

Lift table capacity (kg)
RAV660.1.55_RAV660.2.55
RAV660.5.55_RAV660.6.55

Motor (kW)
RAV660.1.55_RAV660.2.55

Motor (kW)
RAV660.3_RAV660.4
RAV660.5.55_RAV660.6.55

Main lift elevation time (")
(with maximum charge)

Lift table elevation time (")
(with maximum charge)

Main lift drop time (")
(with maximum charge)

Lift table drop time (")
(with maximum charge)

Weight (kg)
RAV660.1.55 - RAV660.6.55

Weight (kg)
RAV660.2.55 - RAV660.5.55

Weight (kg)
RAV660.3

Weight (kg)
RAV660.4

Hydraulic control box max oil pressure
(bar)

SPECIFICATIONS SI ISI

3.500 3.500

4.000 4.000

3,5 3,5

2,6 2,6

55 65

55

32 39

10 10

1.880 1.815

2.095 2.020

2.005 1.930

1.815 1.750

70 < 70

270

3

0587-M001-2

31

3

3. DESCRIZIONE DEL SOLLEVATORE

Rif. Fig.4 - Sollevatore elettroidraulico a forbice predisposto per
l’installazione a pavimento

RAV635_RAV640_RAV650_RAV660
.1-.1.55-.2-.2.55-.3-.3.46-.4-.4.46-.5.55-.6.55 SI

o incassata

RAV635_RAV640_RAV650_RAV660
.1-.1.55-.2-.2.55-.3-.3.46-.4-.4.46-.5.55-.6.55 ISI

Sollevatore ausiliario elettroidraulico a forbice integrato nelle
pedane per sollevamento libera ruote.

Sedi per piatti rotanti e piastre mobili posteriori (traslanti e rotanti)
con dispositivo pneumatico di blocco (solo per RAV635.2-.3 SI/

ISI_RAV640.2-.3-.3.46-.5.55 SI/ISI_RAV650.2.55-.3-.5.55 SI/
ISI_RAV660.2.55-.3-.5.55 SI/ISI).

3. DESCRIPTION OF THE LIFT
Ref. Fig. 4 - Electrohydraulic scissors lift for floor

RAV635_RAV640_RAV650_RAV660
.1-.1.55-.2-.2.55-.3-.3.46-.4-.4.46-.5.55-.6.55 SI

or recessed instalment

RAV635_RAV640_RAV650_RAV660
.1-.1.55-.2-.2.55-.3-.3.46-.4-.4.46-.5.55-.6.55 ISI

Auxiliary electrohydraulic scissor lift incorporated within the
platforms for free wheel lifting.

Recesses for turntables and rear slip plates (traverse and
rotating) with pneumatic locking device (RAV635.2-.3 SI/

ISI_RAV640.2-.3-.3.46-.5.55 SI/ISI_RAV650.2.55-.3-.5.55 SI/
ISI_RAV660.2.55-.3-.5.55 SI/ISI).

3. BESCHREIBUNG DER HEBEBÜHNE

Zu Abb. 4 - Elektrohydraulische Scherenhebebühne, geeignet
für die flurebene Installation

RAV635_RAV640_RAV650_RAV660
.1-.1.55-.2-.2.55-.3-.3.46-.4-.4.46-.5.55-.6.55 SI

oder Unterflurinstallation

RAV635_RAV640_RAV650_RAV660
.1-.1.55-.2-.2.55-.3-.3.46-.4-.4.46-.5.55-.6.55 ISI

Elektrohydraulischer in den Fahrbahnen eingebauter
Scherenachsfreiheber.

Aussparungen für Drehteller und Hintere Schiebeplatten (verfahrbar
und drehend) mit pneumatischer Sperrvorrichtung (nur für RAV635.2-

.3 SI/ISI_RAV640.2-.3-.3.46-.5.55 SI/ISI_RAV650.2.55-.3-.5.55 SI/
ISI_RAV660.2.55-.3-.5.55 SI/ISI).

3. DESCRIPTION DU PONT ELEVATEUR

Réf. Fig. 4 - Elévateur électro-hydraulique à ciseaux prévu pour
l'installation au sol

RAV635_RAV640_RAV650_RAV660
.1-.1.55-.2-.2.55-.3-.3.46-.4-.4.46-.5.55-.6.55 SI

ou encastrée

RAV635_RAV640_RAV650_RAV660
.1-.1.55-.2-.2.55-.3-.3.46-.4-.4.46-.5.55-.6.55 ISI

Elévateur auxiliaire électro-hydraulique à ciseaux, intégré dans
les chemins de roulement pour le levage roue libre.
Sièges pour plateaux pivotants et plaques mobiles postérieures
(à translation et pivotantes) avec dispositif pneumatique de
blocage (RAV635.2-.3 SI/ISI_RAV640.2-.3-.3.46-.5.55 SI/

ISI_RAV650.2.55-.3-.5.55 SI/ISI_RAV660.2.55-.3-.5.55 SI/ISI).

3. DESCRIPCIÓN DEL ELEVADOR

Ref. Fig. 4 - Elevador electrohidráulico de tijeras predispuesto
para la instalación en el suelo

RAV635_RAV640_RAV650_RAV660
.1-.1.55-.2-.2.55-.3-.3.46-.4-.4.46-.5.55-.6.55 SI

o empotrado

RAV635_RAV640_RAV650_RAV660
.1-.1.55-.2-.2.55-.3-.3.46-.4-.4.46-.5.55-.6.55 ISI

Elevador auxiliar electrohidráulico de tijeras integrado en las
plataformas para la elevación libre de ruedas.
Sedes para platos giratorios y placas móviles posteriores
(trasladables y giratorias) con dis-positivo neumático de bloqueo
(solamente para RAV635.2-.3 SI/ISI_RAV640.2-.3-.3.46-.5.55
SI/ISI_RAV650.2.55-.3-.5.55 SI/ISI_RAV660.2.55-.3-.5.55 SI/ISI).

32

Piastre provagiochi elettroidrauliche a 4 movimenti con
pulsantiera di comando e lampada di ispezione incorporata
(RAV635.3-.4 SI/ISI_RAV640.3-.4-.3.46-.4.46 SI/ISI
RAV650.3-.4 SI/ISI_RAV660.3-.4 SI/ISI).

Piastre provagiochi elettroidrauliche a 8 movimenti con
pulsantiera di comando e lampada di ispezione incorporata
(RAV640_RAV650_RAV660 .5.55-.6.55 SI/ISI).

La centralina di comando è normalmente posizionata sulla
sinistra rispetto alla direzione di accesso, ad una distanza di
circa un metro dalla pedana; usufruendo di appositi Kit, fornibili
su richiesta, è possibile montare la centralina in posizione
diversa da quella descritta. Il sollevatore può essere comple­tato con traversa ausiliaria e dall’impianto di illuminazione
fornibili a richiesta.

4-movement electric-hydraulic clearance test plates with push­button control panel and incorporated inspection light
(RAV635.3-.4 SI/ISI_RAV640.3-.4-.3.46-.4.46 SI/ISI
RAV650.3-.4 SI/ISI_RAV660.3-.4 SI/ISI).

8-movement electric-hydraulic clearance test plates with push­button control panel and incorporated inspection light
(RAV640_RAV650_RAV660 .5.55-.6.55 SI/ISI).

The control unit is usually placed on the left as regards the
access direction, at about 1 metre from the platform. The control
unit may be installed in another position using the kits available
on request. The lift may be completed with an auxiliary cross­piece and lighting equipment supplied on request.

Elektrohydraulische Gelenkspieltesterplatten mit 4
Bewegungsmöglichkeiten und Schalttafel und eingebauter
Inspektionslampe
(RAV635.3-.4 SI/ISI_RAV640.3-.4-.3.46-.4.46 SI/ISI
RAV650.3-.4 SI/ISI_RAV660.3-.4 SI/ISI).

Elektrohydraulische Gelenkspieltesterplatten mit 8
Bewegungsmöglichkeiten und Schalttafel und eingebauter
Inspektionslampe (RAV640_RAV650_RAV660 .5.55-.6.55 SI/ISI).

Der Schaltschrank wird normalerweise links zur Zufahrt
aufgestellt, ca. 1 m von der Fahrbahn entfernt. Mit auf Anfrage
lieferbaren Kits lässt sich der Schaltschrank anders positionieren.
Die Hebebühne kann mit Quertraverse und Beleuchtungsanlage
komplettiert werden, die ebenfalls auf Anfrage lieferbar sind.

Plaques à jeux électro-hydrauliques à 4 mouvements avec
pupitre de commande et lampe d’inspection incorporée
(RAV635.3-.4 SI/ISI_RAV640.3-.4-.3.46-.4.46 SI/ISI
RAV650.3-.4 SI/ISI_RAV660.3-.4 SI/ISI).

Plaques à jeux électro-hydrauliques à 8 mouvements avec
pupitre de commande et lampe d’inspection incorporée
(RAV640_RAV650_RAV660 .5.55-.6.55 SI/ISI).

Le pupitre de commande est généralement positionné sur le
côté gauche par rapport à la direction d’accès, à une distance
de un mètre environ du chemin de roulement; des kits spéciaux,
disponibles sur demande, permettent d'installer le pupitre de
commande dans une position autre que celle que nous venons
de décrire. Le pont élévateur peut étre complété par une traverse
auxiliaire et par l'installation d'éclairage, fournies sur demande.

Placas del detector de holguras electrohidráulicas de cuatro
movimientos con panel de mando y lámpara de inspección
incorporada
(RAV635.3-.4 SI/ISI_RAV640.3-.4-.3.46-.4.46 SI/ISI
RAV650.3-.4 SI/ISI_RAV660.3-.4 SI/ISI).

Placas del detector de holguras electrohidráulicas de ocho
movimientos con panel de mando y lámpara de inspección
incorporada (RAV640_RAV650_RAV660 .5.55-.6.55 SI/ISI

El panel de mando está normalmente situado a la izquierda
respecto a la dirección de acceso, a una distancia aproximada
de un metro de la plataforma; usando los apropiados accesorios
suministrados bajo pedido, es posible montar la centralita de
mando en una posición diversa de la descrita. El elevador se
puede completar con un gato auxiliar y con un sistema de
iluminación, suministrados bajo pedido.

0587-M001-2

).

3

3.1 Attitudine all'impiego
Questo prodotto è stato costruito conformemente alla Direttiva
Europea 2006/42/CE. In virtù della suddetta Direttiva, i coefficienti
adottati per le prove sono i seguenti:

1.10 per la prova Dinamica

1.25 per la prova Statica
Queste prove devono essere fatte da personale specializzato.

3.1 Suitability for use
This product has been manufactured in compliance with the
European Directive 2006/42/CE. On the basis of this Directive,
the coefficients used for the tests are as follows:

1.10 for the dynamic test

1.25 for the static test
These tests must be performed by specialist staff.

3.1 Einsatzneigung
Dieses Produkt wurde in Übereinstimmung mit der
Europäischen Richtlinie 2006/42/CE gebaut. Auf der
Grundlage der obigen Richtlinie werden für die Prüfungen
folgende Koeffizienten angewandt:

1.10 für die dynamische Prüfung

1.25 für die statische Prüfung
Diese Prüfungen müssen von Fachpersonal ausgeführt werden.

3.1 Aptitude à l’utilisation

Ce produit a été fabriqué en conformité avec la Directive
Européenne
coefficients adoptés pour les essais sont les suivants:

1.10 pour l’essai dynamique,

1.25 pour l’essai statique.
Ces essais doivent être réalisés par un personnel spécialisé.

3.1 Aptitud para el empleo
Este producto ha sido fabricado de conformidad con la
Directiva Europea 2006/42/CE. E n virtud de dicha Directiva,
los coeficientes utilizados para las pruebas son los
siguientes:

1.10 para la prueba dinámica

1.25 para la prueba estática
Estas pruebas tienen que ser efectuadas por personal
especializado.

2006/42/CE. En vertu de la dite Directive, les

Pedana P3
Platform P3

Cilindro P3
Cylinder P3

Pedana P2
Platform P2

3.2 Caratteristiche tecniche principali

- Pedane extralunghe per poter operare anche su veicoli
commerciali leggeri a passo lungo;

- pedane sollevatore integrato con prolunghe registrabili per
potere operare anche su veicoli di piccole dimensioni.

- sincronizzazione idraulica dei movimenti delle pedane indi­pendentemente dalla ripartizione del carico sulle pedane
stesse;

- valvola di riallineamento automatico pedane sollevatore
principale;

3.2 Main technical features

- Extra-long platforms to also accommodate long, lightweight
commercial vehicles;

- lift table platforms with adjustable extensions for smaller
vehicles;

- hydraulically synchronised platform movement, independent
of load distribution on platforms;

- automatic re-alignment valve for main lift platforms;

- automatically engaged mechanical support device for utmost

3.2 Technische Hauptmerkmale

- Extralange Fahrbahnen zum Arbeiten auch an leichten
Nutzfahrzeugen mit langem Radstand.

- Achsheberfahrbahnen mit verstellbaren Verlängerungen,
um auch an kleindimensionierten Fahrzeugen arbeiten zu
können.

- Hydraulische Gleichlaufregelung der Fahrbahnen,
unabhängig von der Lastverteilung auf den Fahrbahnen.

- Ventil für den automatischen Wiederausgleich der
Hebebühnenfahrbahnen.

3.2 Principales caractéristiques techniques

- Chemins de roulement extra-longs pour les interventions sur
les véhicules commerciaux légers à empattement long.

- Chemins de roulement de l’élévateur intégré avec rallonges
réglables pour les interventions sur les véhicules de petites
dimensions.

- Synchronisation hydraulique des mouvements des chemins
de roulement indépendante de la répartition de la charge sur
les chemins de roulement.

- Valve pour le réalignement automatique des chemins de
roulement de l’élévateur principal.

3.2 Características técnicas principales

- plataformas extralargas para poder operar también en
vehículos comerciales ligeros con distancia entre ejes larga;

- plataformas del elevador integrado con prolongaciones
ajustables para poder operar incluso en vehículos de
pequeñas dimensiones.

- sincronización hidráulica de los movimientos de las
plataformas independientemente de la repartición de la
carga sobre las mismas;

- válvula de realineación automática de las plataformas del
elevador principal;

Pedana P4
Platform P4

Cilindro P4
Cylinder P4

Pedana P1
Platform P1

Cilindro P2
Cylinder P2

Base
Basement

Valvola di Allineamento
Alignment Valve

Cilindro P1
Cylinder P1

Fig. 4

0587-M001-2

Centrale di Comando
Control Unit

Biella
Connecting Rod

33

3

- dispositivo di appoggio meccanico ad inserimento automa­tico a garanzia della massima sicurezza;

- valvole di sicurezza nei confronti di sovraccarichi e rottura
di tubi idraulici;

- valvola di controllo della velocità di discesa;

- dispositivo elettroidraulico per il blocco del movimento di
discesa in caso di ostacolo sotto una pedana;

- perni di articolazione con boccole autolubrificanti non ri­chiedenti manutenzione;

- impianto elettrico con grado di protezione IP 54. Circuito di
comando e sicurezze a bassa tensione.

3.3 Comandi
RAV635-640-650-660_.1-.1.55-.4-.4.46-.6.55 (SI-ISI)
Rif.Fig.5.
1 Interruttore generale

safety in park position;

- overload or hydraulic pipe breakage safety valves;

- drop speed control valve;

- electrohydraulic device to stop drop in case of an obstruction
below the platforms;

- flexible pivots with self-lubricating bushing (maintenance
free);

- electric system with insulation standard IP 54. Low-voltage
safety and control circuit.

3.3 Controls
RAV635-640-650-660_.1-.1.55-.4-.4.46-.6.55 (SI-ISI)

Ref. Fig.5.

Master switch

1

2 Selettore sollevatore principale - sollevatore integrato
3 Discesa
4 Salita

RAV635-640-650-660_.2-.2.55-.3-.3.46-.5.55 (SI-ISI)

Rif.Fig.6.
1 Interruttore generale
2 Selettore sollevatore principale - sollevatore integrato
3 Discesa
4 Salita
5 Stazionamento
6 Leva comando piastre mobili posteriori

2 Main lift - lift table selector switch
3 Down
4 Up

RAV635-640-650-660_.2-.2.55-.3-.3.46-.5.55 (SI-ISI)

Rif. Fig.6.
1 Master switch
2 Main lift - lift table selector switch
3 Down
4 Up
5 Park
6 Rear slip-plate control lever

- Mechanische Stützvorrichtung mit automatischer Einrastung
zur Gewährleistung maximaler Sicherheit.

- Bei Überlast und Hydraulikleitungenriss eingreifendes
Sicherheitsventil.

- Kontrollventil für die Absenkgeschwindigkeit.

- Elektrohydraulische Vorrichtung zum Blockieren der
Absenkbewegung bei Hindernissen unter einer Fahrbahn.

- Gelenkbolzen mit selbstschmierenden Buchsen die keiner
Wartung bedürfen.

- Elektroanlage mit Schutzart IP 54. Steuer- und
Sicherheitsvorrichtungenstromkreis mit Niederspannung.

3.3 Steuerungen
RAV635-640-650-660_.1-.1.55-.4-.4.46-.6.55 (SI-ISI)

Zu Abb. 5

- Dispositif d’appui mécanique à enclenchement automatique
pour un maximum de sécurité.

- Valves de sécurité en cas de surcharges ou de rupture des
tuyaux hydrauliques.

- Valve de contrôle de la vitesse de descente.

- Dispositif électro-hydraulique pour le blocage de la course
de descente en cas d’obstacle sous un chemin de roulement.

- Pivots d’articulation avec bagues autolubrifiantes, ne
nécessitant pas d’entretien.

- Installation électrique avec degré de protection IP 54. Circuit
de commande et sécurités à basse tension.

3.3 Commandes
RAV635-640-650-660_.1-.1.55-.4-.4.46-.6.55 (SI-ISI)
Réf.Fig.5.
1 Interrupteur principal

- dispositivo de apoyo mecánico de inserción automática
para garantizar la máxima seguridad;

- válvulas de seguridad en caso de sobrecarga y rotura de los
tubos hidráulicos;

- válvula de control de la velocidad de bajada;

- dispositivo electrohidráulico para el bloqueo del movimiento
de bajada, en caso de obstáculo debajo de una plataforma;

- pernos de articulación con casquillos autolubricantes que
no necesitan mantenimiento;

- instalación eléctrica con grado de protección IP 54. Circuito
de mando y seguridad de baja tensión.

3.3 Mandos
RAV635-640-650-660_.1-.1.55-.4-.4.46-.6.55 (SI-ISI)
Ref. Fig. 5.
1 Interruptor general

34

1 Hauptschalter
2 Wählschalter Hebebühne - Achsheber
3 Senken
4 Heben

RAV635-640-650-660_.2-.2.55-.3-.3.46-.5.55 (SI-ISI)

Zu Abb. 6
1 Hauptschalter
2 Wählschalter Hebebühne - Achsheber
3 Senken
4 Heben
5 Parken
6 Schalthebel hintere Schiebeplatten

2 Sélecteur élévateur principal - élévateur intégré
3 Descente
4 Montée

RAV635-640-650-660_.2-.2.55-.3-.3.46-.5.55 (SI-ISI)
Réf. Fig.6.

1 Interrupteur principal
2 Sélecteur élévateur principal - élévateur intégré
3 Descente
4 Montée
5 Stationnement
6 Levier de commande des plaques mobiles postérieures

2 Selector elevador principal - elevador integrado
3 Bajada
4 Subida

RAV635-640-650-660_.2-.2.55-.3-.3.46-.5.55 (SI-ISI)
Ref. Fig. 6.

1 Interruptor general
2 Selector elevador principal - elevador integrado
3 Bajada
4 Subida
5 Estacionamiento
6 Palanca de mando placas móviles posteriores

0587-M001-2

3

RAV635.1 SI - ISI
RAV635.4 SI - ISI

RAV640.1 SI - ISI

RAV640.4 SI - ISI
RAV640.4.46 SI - ISI
RAV640.6.55 SI - ISI

1

Fig. 5

RAV650.1.55 SI - ISI

RAV650.4 SI - ISI

RAV650.6.55 SI - ISI

RAV660.1.55 SI - ISI

RAV660.4 SI - ISI

RAV660.6.55 SI - ISI

2

3

4

RAV635.2 SI - ISI

RAV635.3 SI - ISI

RAV640.2 SI - ISI

RAV640.3 SI - ISI
RAV640.3.46 SI - ISI
RAV640.5.55 SI - ISI

1

6

2

Fig. 6

RAV650.2.55 SI - ISI

RAV650.3 SI - ISI

RAV650.5.55 SI - ISI
RAV660.2.55 SI - ISI

RAV660.3 SI - ISI

RAV660.5.55 SI - ISI

3

4

5

0587-M001-2

35

3

RAV635-640-650-660 .3-.3.46_.4-.4.46_.5.55_.6.55 (SI/ISI)
Rif. Fig. 7.
Uso lampada con provagiochi disinserito
3 Accensione / Spegnimento lampada

RAV635-640-650-660 .3-.3.46_.4-.4.46 (SI/ISI)
Pulsantiera di comando piastre provagiochi
Rif. Fig. 7.
1 Accensione/spegnimento dispositivo provagiochi

e lampada

2 Azionamento provagiochi

RAV635-640-650-660 .3-.3.46_.4-.4.46_.5.55_.6.55 (SI/ISI)
Ref. Fig. 7.
Using the light with the clearance test plate off
3 Light switching on /off

RAV635-640-650-660 .3-.3.46_.4-.4.46 (SI/ISI)
Clearance test plate push-button control panel
Ref. Fig. 7.
1 Clearance test device and light switching on / off
2 Clearance test device operation

RAV640-650-660 .5.55-.6.55 (SI / ISI)
Rif. Fig. 7.
Pulsantiera di comando piastre provagiochi
1 Accensione/spegnimento dispositivo provagiochi

e lampada

2 Azionamento movimento provagiochi selezionato
3 Selezione movimento provagiochi (longitudinale - trasver-

sale - obliquo)

4 Led visualizzazione movimento selezionato

RAV640-650-660 .5.55-.6.55 (SI / ISI)
Ref. Fig. 7.
Clearance test plate push-button control panel
1 Clearance test device and light switching on / off
2 Selected clearance test device operation
3 Clearance test device movement selection (longitudinal -

transverse - oblique)

4 Selected movement LED

RAV635-640-650-660 .3-.3.46_.4-.4.46_.5.55_.6.55 (SI/ISI)
Bez. Abb. 7.
Einsatz der Inspektionslampe bei ausgeschaltetem
Gelenkspieltester
3 Ein-/Ausschalten der Inspektionslampe

RAV635-640-650-660 .3-.3.46_.4-.4.46 (SI/ISI)
Schalttafel der Gelenkspieltesterplatten
Bez. Abb. 7.
1 Ein-/Ausschalten der Gelenkspieltestervorrichtung und der

Inspektionslampe

2 Antriebssteuerung des Gelenkspieltesters
RAV635-640-650-660 .3-.3.46_.4-.4.46_.5.55_.6.55 (SI/ISI)

Réf. Fig. 7.
Utilisation lampe avec plaque à jeux désactivée
3 Allumage / Extinction lampe

RAV635-640-650-660 .3-.3.46_.4-.4.46 (SI/ISI)
Pupitre de commande plaques à jeux
Réf. Fig. 7.
1 Marche/arrêt dispositif plaques à jeux et lampe
2 Actionnement plaques à jeux

RAV640-650-660 .5.55-.6.55 (SI / ISI)
Bez. Abb. 7.
Schalttafel der Gelenkspieltesterplatten
1 Ein-/Ausschalten der Gelenkspieltestervorrichtung und der

Inspektionslampe

2 Antriebssteuerung der Gelenkspieltesterbewegung

gewählt

3 Anwahl der Gelenkspieltesterbewegung (längs – quer -

schräg)

4 Anzeige-Led der gewählten Bewegungsart

RAV640-650-660 .5.55-.6.55 (SI / ISI)
Réf. Fig. 7.
Pupitre de commande plaques à jeux
1 Marche/arrêt dispositif plaques à jeux et lampe
2 Actionnement mouvement plaques à jeux sélectionnées
3 Sélection mouvement plaques à jeux (longitudinal -

transversal - oblique)

4 Voyant affichage mouvement sélectionné

RAV635-640-650-660 .3-.3.46_.4-.4.46_.5.55_.6.55 (SI/ISI)
Rif. Fig. 7.
Uso de la lámpara con detector de holguras desconectado
3 Encendido / Apagado lámpara

RAV635-640-650-660 .3-.3.46_.4-.4.46 (SI/ISI)
Panel de mando placas detector de holguras
Rif. Fig. 7.
1 Encendido/apagado dispositivo detector de holguras

y lámpara

2 Accionamiento detector de holguras

36

RAV640-650-660 .5.55-.6.55 (SI / ISI)
Rif. Fig. 7.
Panel de mando placas detector de holguras
1 Encendido/apagado dispositivo detector de holguras

y lámpara

2 Accionamiento movimiento detector de holguras

seleccionado

3 Selección movimiento detector de holguras (longitudinal –

transversal – oblicuo)

4 Led visualización movimiento seleccionado

0587-M001-2

3

4

3

2

1

Fig. 7

0587-M001-2

37

3

3.4 Accessori a richiesta

Con riferimento alla tabella 1, è possibile individuare i tipi di
accessori che possono essere utilizzati sui prodotti trattati in
questo manuale.

3.4 Optional accessories

Refer to table 1 for the complete range of accessories available
for the products in this manual.

3.4 Zubehör auf Anfrage

Die Tabelle 1 enthält das Zubehör für die in dieser
Betriebsanleitung aufgeführten Produkte.

3.4 Accessoires disponibles sur demande

Le tableau 1 indique tous les accessoires pouvant être utilisés
sur les produits décrits dans la présente notice.

3.4 Accesorios bajo pedido

En la tabla 1 es posible localizar los tipos de accesorios que
pueden utilizarse en los productos detallados en el presente
manual.

38

0587-M001-2

3

ACCESSORI - ACCESSORIES - ZUBEHÖR

ACCESSOIRES - ACCESORIOS

COPERTURA CENTRALINA

POWER UNIT COVER

SCHALTSCHRANKABDECKUNG

COUVERCLE POUR PUPITRE DE COMMANDE

TAPA DE LA CENTRAL DE MANDO

IMPIANTO ILLUMINAZIONE

LIGHTING SYSTEM

BELEUCHTUNGSANLAGE

ECLAIRAGE

SISTEMA DE ILUMINACIÓN

RAMPE SALITA/DISCESA ANTERIORI

FRONT DRIVE ON-OFF RAMPS

AUF-/ABFAHRRAMPEN VORN

RAMPES D'ACCES/DE SORTIE ANTERIEURES

RAMPAS DE SUBIDA/BAJADA DELANTERAS

RAMPE LUNGHE L= 1.900 mm

LONGER RUN UP RAMPS L= 1.900 mm

LANGE RAMPEN L=1900 mm

RAMPES LONGUES L = 1900 mm

RAMPAS LARGAS L=1900 mm

TAMPONI (Quantità 4 pezzi)

RUBBER PADS (4 pcs)
GUMMIKLÖTZE (4 ST.)

TAMPONS (4 pièces)

TAMPONES (4 piezas)

SPESSORI PER SEDI PIATTI ROTANTI

SPACERS FOR TURNTABLE HOUSINGS

DISTANZSTÜCKE FÜR DREHTELLER-AUSSPARUNGEN

CALES POUR LOGEMENTS PLATEAUX PIVOTANTS

ESPESORES PARA PLATOS GIRATORIOS

PIATTI ROTANTI PER ASSETTO (2 pezzi)

TURNTABLE PLATES FOR WHEEL (2 pcs)

SATZ DREHTELLER (2 ST.) FÜR ACHSVERMESSUNG

PLATEAUX PIVOTANTS POUR CONTROLE DE GEOMETRIE (2 pièces)

JUEGO DE PLATOS GIRATORIOS (2 piezas)

PROVAGIOCHI IDRAULICO INDIPENDENTE

HYDRAULISCHER GELENKSPIELTESTER UNABHÄNGIG

PLAQUES A JEUX HYDRAULIQUES INDEPENDANTES

DETECTOR DE HOLGURAS HIDRÁULICO INDEPENDIENTE

QUERTRAVERSE (KOMPL. MIT 2 + 2 GUMMITELLER/-KLÖTZE)

HYDRAULIC PLAY DETECTOR

TRAVERSA COMPLETA DI 2+2 TAMPONI

WHEEL FREE JACK (1 PC) WITH 2+2 RUBBER PADS

TRAVERSE COMPLETE DE 2+2 TAMPONS

TRAVESAÑO COMPLETO DE 2+2 TAMPONES

TRAVERSA LIBERA RUOTE

WHEEL FREE JACK

HEBER

TRAVERSE

TRAVESAÑO

CODICE - CODE - CODE

CODE - CÓDIGO

RAV 611 A4

S 650 A2

S 650 A5

RAV 601 A4

RAV 505 A1 H = 200 mm

RAV 505 A5

RAV 505 A6

RAV 505 A7

S 640 A1

(RAV635-640

.2 SI/ISI)

S 650 A3

(RAV650-660

.2.55 SI/ISI)

S 650 A1

(RAV635.3 SI/ISI

RAV.640.3.46 SI/ISI)

S 650 A6

(RAV640-650-660

.3 SI/ISI_.5.55 SI/ISI)

R110 A7

R200

RAV 505 A2

Contattare il costruttore

Contact the manufacturer

Kundendienst des Herstellers

S’adresser au fabricant

Diríjase al constructor

FIGURA - DRAWING

H = 120 mm

H = 40 mm

H = 20 mm

BILD - DESSIN

DIBUJO

TABELLA 1 - TABLE 1 - TABELLE 1 - TABLEAU 1 - TABLA 1

0587-M001-2

39

4

4. INSTALLAZIONE

4.1 Verifica dei requisiti minimi richiesti dal luogo di
installazione

Accertarsi che il luogo ove poi verrà installata la macchina sia
conforme alle seguenti caratteristiche:

- illuminazione sufficiente (ma luogo non sottoposto ad
abbagliamenti o luci intense);

- luogo non esposto alle intemperie;

- luogo dove sia previsto un ricambio di aria adeguato;

- ambiente privo di inquinanti;

- livello di rumorosità inferiore alle prescrizioni normative
vigenti;

- il posto di lavoro non deve essere esposto a movimenti

4. INSTALLATION

4.1 Checking the minimum requirements for the place of
installation

Check that the area in which the machine is to be installed has
the following characteristics:

- enough light (without strong or dazzling lighting);

- the area is not exposed to bad weather;

- the area is adequately ventilated;

- an unpolluted environment;

- sound levels are below the prescribed standards required
by law;

- no dangerous movements are caused in the area by other

pericolosi dovuti ad altre macchine in funzionamento;

- il locale ove la macchina viene installata non deve essere
adibito allo stoccaggio di materiali esplosivi, corrosivi e/o
tossici;

- scegliere il layout di installazione considerando che dalla
posizione di comando l'operatore deve essere in grado di
visualizzare tutto l'apparecchio e l'area circostante. Egli
deve impedire, in tale area, la presenza di persone non
autorizzate e di oggetti che potrebbero causare fonte di
pericolo.

Tutte le operazioni di installazione relative ai collega­menti ad alimentazioni esterne (elettriche in particolar
modo) devono essere eseguite da personale profes­sionalmente qualificato.

machines being operated;

- the area in which the machine is installed does not stock
explosive, corrosive and/or toxic material;

- the installation layout should be selected so that the operator
can see all the equipment and the surrounding area from the
operating position. The operator must prevent unauthorised
persons and potentially dangerous objects from entering
this area.

All installation work concerning connections made to
external supplies (particularly electrical) should be
done by professionally qualified staff.

4. AUFSTELLUNG

4.1 Kontrolle der Mindesterfordernissen für den
Aufstellungsort

Der Aufstellungsort muss folgende Eigenschaften aufweisen:

- Ausreichende Beleuchtung (aber kein blendendes oder
intensives Licht).

- Vor ungünstigen Witterungseinflüssen geschützt.

- Gute Belüftung.

- Umgebung ohne verunreinigende Stoffe.

- Geräuschpegel unter den geltenden gesetzlichen Vorschriften.

- Der Arbeitsplatz darf nicht gefährlichen Bewegungen
ausgesetzt sein, die von anderen laufenden Maschinen
verursacht werden.

4. INSTALLATION

4.1 Vérification des caractéristiques minimes requises
pour la zone d’installation

Vérifier si la zone choisie pour l’installation présente les
caractéristiques suivantes:

- éclairage suffisant (mais la zone ne doit pas être exposée
aux éblouissements ou à des lumières trop intenses);

- la zone ne doit pas être exposée aux intempéries;

- la circulation de l’air doit être suffisante;

- absence d’agents polluants;

- le niveau du bruit doit être inférieur au niveau prescrit par les
normes en vigueur;

- la zone de travail ne doit pas être exposée à des déplacements
dangereux provoqués par d’autres machines en

4. INSTALACIÓN

4.1 Comprobación de la existencia de los requisitos
mínimos requeridos para el lugar de la instalación

Asegurarse de que el lugar donde se instalará la máquina
tenga las siguientes características:

- iluminación suficiente (pero no sujeto a reflejos o luces
intensas);

- no expuesto a la intemperie;

- previsto de ventilación;

- ambiente sin contaminantes;

- nivel de ruido inferior a las prescripciones de las normativas
vigentes;

- Am Aufstellungsort dürfen keine explosiven, korrosiven und/
oder toxischen (giftigen) Materialien gelagert sein.

- Bei der Wahl des Aufstellungs-Layouts berücksichtigen,
dass der Bediener von seinem Standort die gesamte
Einrichtung und das Arbeitsfeld überblicken kann. Er muss
dafür sorgen, dass sich in diesem Bereich keine unbefugten
Personen aufhalten oder Gegenstände befinden, die
Gefährdungen hervorrufen könnten.

Alle Installationsarbeiten, die externe Anschlüsse
und Versorgungsleitungen betreffen (insbesondere
Elektroarbeiten), müssen von beruflich qualifiziertem
Personal vorgenommen werden.

fonctionnement;

- le local choisi pour l’installation de la machine ne doit pas
être utilisé pour stocker des produits explosifs, corrosifs et/
ou toxiques.

- lors du choix de la zone d’installation, ne pas oublier que, de
sa position de commande, l’opérateur doit être en mesure de
visualiser l’ensemble de l’équipement et de la zone
environnante. Dans la dite zone, ce dernier devra interdire
la présence de personnes non-autorisées et d’objets pouvant
constituer une source de danger.

Toutes les opérations d’installation se rapportant
aux raccordements aux sources d’alimentation
externes (les connexions électriques tout
particulièrement) doivent être prises en charge par

un personnel professionnellement qualifié.

- el lugar de trabajo no tiene que estar expuesto a movimientos

peligrosos debidos a otras máquinas en funcionamiento;

- no tiene que ser un lugar destinado al almacenaje de
materiales explosivos, corrosivos y/o tóxicos;

- elegir el lugar de la instalación teniendo en cuenta que
desde la posición de mando el operador tiene que poder
visualizar todo el aparato y el área que lo rodea. Tiene que
impedir, en dicha área, la presencia de personas no
autorizadas y de objetos que podrían ser fuente de peligro.

Todas las operaciones de instalación relativas a las
conexiones de alimentación externas (especialmente
eléctricas), tienen que ser realizadas por personal
cualificado profesionalmente.

40

0587-M001-2

L'installazione deve essere eseguita da personale
autorizzato seguendo le istruzioni particolari even­tualmente presenti in questo libretto: in caso di dubbi
consultare i centri assistenza autorizzati o l'assi­stenza RAVAGLIOLI S.p.A.

Installation must be done by authorised staff following
specific instructions where present in this manual: if
in doubt, please consult authorised service centres
or RAVAGLIOLI S.p.A. technical services department.

4

Die Montage muss von autorisiertem Personal
entsprechend den evtl. in dieser Betriebsanleitung
enthaltenen spezifischen Anweisungen ausgeführt
werden. Im Zweifelsfall sich an die autorisierten
Servicestellen oder an den technischen Kundendienst
der Firma RAVAGLIOLI S.p.A. wenden.

L’installation doit être réalisée par un personnel
autorisé qui devra tenir compte des instructions
particulières ayant fait l’objet d’une mention éventuelle
dans la présente notice: en cas de doute, s’adresser
aux centres d’assistance agréés ou au Service Après­Vente RAVAGLIOLI S.p.A.

La instalación tiene que ser realizada por personal
autorizado siguiendo las instrucciones especiales
eventualmente presentes en este manual: en caso
de dudas póngase en contacto con los centros de
asistencia autorizados o con la asistencia técnica
RAVAGLIOLI S.p.A.

0587-M001-2

41

4

VALIDO PER MODELLI/
APPLY TO MODELS:
RAV635.1 ISI
RAV635.2 ISI

RAV640.1 ISI
RAV640.2 ISI

42

560

Fig. 8

0587-M001-2

VALIDO PER MODELLI/
APPLY TO MODELS:
RAV635.1 ISI
RAV635.2 ISI

RAV640.1 ISI
RAV640.2 ISI

4

560

Fig. 9

0587-M001-2

43

4

VALIDO PER MODELLI/
APPLY TO MODELS:
RAV635.1 ISI
RAV635.2 ISI

RAV640.1 ISI
RAV640.2 ISI

44

560

Fig. 10

0587-M001-2

VALIDO PER MODELLI/
APPLY TO MODELS:
RAV635.3 ISI
RAV635.4 ISI

RAV640.3.46 ISI
RAV640.4.46 ISI

4

560

Fig. 11

0587-M001-2

45

4

VALIDO PER MODELLI/
APPLY TO MODELS:
RAV635.3 ISI
RAV635.4 ISI

RAV640.3.46 ISI
RAV640.4.46 ISI

46

560

Fig. 12

0587-M001-2

VALIDO PER MODELLI/
APPLY TO MODELS:
RAV635.3 ISI
RAV635.4 ISI

RAV640.3.46 ISI
RAV640.4.46 ISI

4

560

Fig. 13

0587-M001-2

47

4

VALIDO PER MODELLI/
APPLY TO MODELS:
RAV640.3 - .4 (ISI)

RAV650.3 - .4 (ISI)

RAV660.3 - .4 (ISI)

48

560

Fig. 14

0587-M001-2

VALIDO PER MODELLI/
APPLY TO MODELS:
RAV640.3 - .4 (ISI)

RAV650.3 - .4 (ISI)

RAV660.3 - .4 (ISI)

4

560

Fig. 15

0587-M001-2

49

4

VALIDO PER MODELLI/
APPLY TO MODELS:
RAV640.3 - .4 (ISI)

RAV650.3 - .4 (ISI)

RAV660.3 - .4 (ISI)

50

560

Fig. 16

0587-M001-2

VALIDO PER MODELLI/
APPLY TO MODELS:

RAV640.5.55 - .6.55 (ISI)
RAV650.1.55 - .2.55 - .5.55 - .6.55 (ISI)
RAV660.1.55 - .2.55 - .5.55 - .6.55 (ISI)

4

Fig. 17

0587-M001-2

51

4

VALIDO PER MODELLI/
APPLY TO MODELS:

RAV640.5.55 - .6.55 (ISI)
RAV650.1.55 - .2.55 - .5.55 - .6.55 (ISI)
RAV660.1.55 - .2.55 - .5.55 - .6.55 (ISI)

52

Fig. 18

0587-M001-2

VALIDO PER MODELLI/
APPLY TO MODELS:

RAV640.5.55 - .6.55 (ISI)
RAV650.1.55 - .2.55 - .5.55 - .6.55 (ISI)
RAV660.1.55 - .2.55 - .5.55 - .6.55 (ISI)

4

Fig. 19

0587-M001-2

53

4

F. max. = 2300 kg
(RAV635... SI)

F. max. = 3100 kg
(RAV640... SI)

F. max. = 3650 kg
(RAV650... SI)

F. max. = 4250 kg
(RAV660... SI)

150

100

Ø10x150x150

A

m 2,7

54

Fig. 20

0587-M001-2

MODELLI A PAVIMENTO /

FLOOR MODELS

RAV635.1-.2-.3-.4 (SI)
RAV640.1-.2-.3-.3.46-.4-.4.46 (SI)
RAV650.3-.4 (SI)
RAV660.3-.4 (SI)

RAV640.5.55-.6.55 (SI)
RAV650.1.55-.2.55-.5.55-.6.55 (SI)
RAV660.1.55-.2.55-.5.55-.6.55 (SI)

A

5300

5700

4

4.2 Preparazione dell’area di installazione - ponti a
pavimento

Il sollevatore deve essere installato su di un pavimento di
resistenza sufficientemente adeguata alle forze trasmesse
sulle aree di appoggio a terra.
Tali forze, vedi Fig. 20, sono pari a:
kg 2300 (RAV635... SI)
kg 3100 (RAV640... SI)
kg 3650 (RAV650... SI).
kg 4250 (RAV660... SI).
L'armatura deve essere eseguita con tondini Ø = 10 mm e
maglia di 15 cm. La portanza dell’area di appoggio del solle­vatore non inferiore a 1,3 kg/cmq.

4.2 Preparing the installation area - floor lift

The lift must be installed on a floor with adequate resistance
to the stress placed on the support areas. This stress, see Fig.
20, is equal to:
kg 2300 (RAV635... SI)
kg 3100 (RAV640... SI)
kg 3650 (RAV650... SI)
kg 4250 (RAV660... SI)
The reinforcement must be done with round bars Ø 10 mm and
a mesh of 15 cm.
The capacity of the support area of the lift must be no less than

1.3 kg/cm

2

.

L’area di estensione minima dovrà misurare almeno A x 2,7 m
e non presentare giunti di dilatazione o tagli che interrompono
la continuità dell’armatura. Le aree di appoggio devono essere
piane e livellate fra loro (+/- 0,5 cm.).

4.3 Preparazione dell’area di installazione - ponti ad
incasso

Realizzare l’area di incasso come da Fig. 8÷19 secondo le
esigenze di installazione, bordando con profilato ad “L” gli
angoli della fossa.
Le caratteristiche della pavimentazione sono analoghe alla
descrizione di cui al paragrafo precedente.

The minimum extension area must be at least A x 2.7 m, without
expansion joints or cuts which might interrupt the continuity of
the reinforcement. The support areas must be flat and level
with each other (+/- 0.5 cm).

4.3 Preparing the area of installation - recessed lift

Construct the recessed area as shown in Fig. 8÷19 according
to the installation requirements, edging the corners of the pit
with L-shaped profiled sections.
The flooring characteristics are similar to those described
above.

4.2 Vorbereitung der Aufstellungsfläche - Überflur­Hebebühnen

Die Hebebühne muss auf einen ausreichend festen Fussboden
aufgestellt werden, um den Kräften, die auf die
Bodenauflagefläche übertragen werden, standzuhalten. Diese
Kräfte, siehe Abb. 20, betragen:
kg 2300 (RAV635... SI)
kg 3100 (RAV640... SI)
kg 3650 (RAV650... SI)
kg 4250 (RAV660... SI)
Die Armierung muss mit Rundeisen, Durchm. 10 mm und mit 15
cm Rastern ausgeführt werden. Die Auflagetragfläche der
Hebebühne darf nicht weniger als 1,3 kg/cm

2

betragen.

4.2 Préparation de la zone d’installation – versions au sol

Le pont élévateur doit être installé sur un sol suffisamment
résistant pour supporter les forces transmises sur les zones
d’appui au sol.
Ces forces, voir Fig. 20, correspondent à:
kg 2300 (RAV635... SI)
kg 3100 (RAV640... SI)
kg 3650 (RAV650... SI)
kg 4250 (RAV660... SI)
L’armature doit être réalisée avec des bandages de 10 mm de
diamètre et une maille de 15 cm. La capacité de portée de la
zone d’appui du pont élévateur ne doit pas être inférieure à 1,3
kg/cm².

4.2 Preparación del área de instalación - elevadores
en el suelo

El elevador tiene que instalarse sobre un pavimento que sea
suficientemente resistente para soportar las fuerzas transmitidas en
las áreas de apoyo al suelo. Dichas fuerzas, ver Fig. 20, equivalen
a:
kg 2300 (RAV635... SI)
kg 3100 (RAV640... SI)
kg 3650 (RAV650... SI)
kg 4250 (RAV660... SI)
La armadura hay que realizarla con redondos para armar de
10 mm. de diámetro y malla de 15 cm. La sustentación del área
de apoyo del elevador no tiene que ser inferior a 1,3 kg/cm

2

Die Fläche muss sich über mindestens A x 2,7 m erstrecken und
darf keine Dehnungsverbindungen oder Schnitte aufweisen,
welche die Kontinuität der Armierung unterbrechen könnten.
Die Auflageflächen müssen eben und untereinander nivelliert
sein (-/-0,5 cm).

4.3 Vorbereitung der Montagezone - Unterflur­Hebebühnen

Die Grube gemäss den Abb. 8÷19 und den Montageanleitungen
ausführen und die Grubenecken mit “L”-Profilen einfassen.
Fussbodenmerkmale gemäss vorstehendem Abschnitt.

La zone d’extension minimale devra mesurer au-moins A x
2,7m et ne devra présenter ni jointures de dilatation, ni coupures
pouvant interrompre la continuité de l’armature. Les zones
d’appui doivent être planes et nivelées entre elles (+/- 0,5 cm).

4.3 Préparation de la zone d’installation – versions
encastrées

Réaliser la zone d’encastrement comme indiqué aux Fig. 8÷19,
selon les exigences d’installation, en bordant les coins de la
fosse avec du profilé à “L”.
Les caractéristiques du sol sont les mêmes que celles décrites
au paragraphe précédent.

El área de extensión mínima tendrá que medir por lo menos A x
2,7 m , y no tiene que presentar juntas de dilatación o cortes que
podrían interrumpir la continuidad de la armadura. Las áreas de
apoyo tienen que ser planas y estar niveladas entre ellas (+/- 0,5
cm).

4.3 Preparación del área de instalación - elevadores
empotrados

Realice la superficie de empotramiento como se ve en Fig.
8÷19 según requiera la instalación, rebordeando los ángulos
del foso con perfiles angulares.
Las características de la pavimentación son análogas a la

.

descripción del párrafo precedente.

0587-M001-2

55

4

MODELLI/MODELS A B

RAV635.1-.2 (SI-ISI)
RAV640.1-.2 (SI-ISI)

RAV635.3-.4 (SI-ISI)

1

RAV640.3.46-640.4.46 (SI-ISI)
RAV640.3-.4 (SI-ISI)

RAV650.3-.4 (SI-ISI)
RAV660.3-.4 (SI-ISI)

RAV640.5.55-.6.55 (SI-ISI)
RAV650.1.55-.2.55-.5.55-.6.55 (SI-ISI)
RAV660.1.55-.2.55-.5.55-.6.55 (SI-ISI)

4790 1093

4790 1593

5290 1593

5690 1793

2

B

A

Fig. 21

12

CP1

8

6

P2

7

CP2

1

2

4

P1

P1

EV4

EV5

5

P2

6

8

solo

6 ton

only

7

56

12

5

Fig. 22

0587-M001-2

1

2

11

9

4

10

4.4 Posizionamento delle pedane e collegamento
dell’impianto idraulico in posizione standard

4.4.1 RAV635-640-650-660 .1-.1.55-.2-.2.55 (ISI)

Rif. Fig. 21-22 - Il sollevatore viene spedito con l’impianto
idraulico nelle seguenti condizioni:

- Tubi (2-7-8) collegati al cilindro della pedana P1.

- Tubo (6) collegato valvola/cilindro.

- Tubi (1-4) collegati valvola/cilindro.

- Tubo (5) collegato al blocco valvole.

- Tubo (12) collegato valvola/cilindro (RAV660...).

- Serbatoio olio (9) vuoto.

Tutti i raccordi non collegati sono tappati.
Per completare il collegamento procedere nel seguente modo:

- Togliere l’imballo e posizionare la pedana P1 nella fossa e la

4.4 Positioning the platforms and connecting the hydraulic
system in standard position

4.4.1 RAV635-640-650-660 .1-.1.55-.2-.2.55 (ISI)

Ref. Fig.21-22 - The lift is supplied with the hydraulic system in
the following condition:

- Pipes (2-7-8) connected to the cylinder of the platform P1.

- Pipe (6) connected to the valve/cylinder.

- Pipes (1-4) connected to the block/cylinder.

- Pipe (5) connected to the valve block.

- Pipe (12) connected to the valve/cylinder (RAV660...).

- Oil tank (9) empty.

All unconnected couplings are plugged.

The connections should be done as follows:

- Remove the packaging and place the plataform P1 in the

4.4 Positionierung der Fahrbahnen und Anschluss der
Hydraulikanlage in Standardposition

4.4.1 RAV635-640-650-660 .1-.1.55-.2-.2.55 (ISI)

Zu Abb. 21-22 . Die Hebebühne wird mit der Hydraulikanlage
in folgendem Zustand geliefert:

- Leitungen (2-7-8) an den Zylinder der Fahrbahn P1

angeschlossen.

- Leitung (6) an Ventil/Zylinder angeschlossen

- Leitungen (1-4) an Block/Zylinder angeschlossen

- Am Ventilblock angeschlossene Leitung (5).

- Leitung (12) an Ventil/Zylinder angeschlossen (RAV660...)

- Ölbehälter (9) leer.

Alle nicht verbundenen Anschlüsse sind mit Pfropfen
ausgestattet. Die Anschlüsse wie folgt komplettieren:

- Die Verpackung abnehmen und die Fahrbahn P1 in der
Grube und die Fahrbahn P2 auf Distanzstücke positionieren,

4.4 Positionnement des chemins de roulement et
connexion de l’installation hydraulique dans la
position standard

4.4.1 RAV635-640-650-660 .1-.1.55-.2-.2.55 (ISI)

Réf. Fig. 21-22 – Au moment de la livraison du pont élévateur,
l’installation hydraulique se trouve dans les conditions
suivantes:

- Tuyaux (

- Tuyau (6) raccordé à la valve /vérin.

- Tuyaux (1-4) raccordés au bloc/vérin.

- Tuyau (5) raccordé au bloc valves.

- Tuyau (12) raccordé à la valve /vérin (RAV660...).

- Réservoir d’huile (9) vide.

Tous les autres raccords non reliés sont bouchés. Pour
compléter le montage, procéder comme suit:

- Enlever l’emballage et positionner le chemin de roulement

P1 dans la fosse et le chemin de roulement P2 sur les

4.4 Posicionamiento de las plataformas y conexión

4.4.1 RAV635-640-650-660 .1-.1.55-.2-.2.55 (ISI)

Ref. Fig. 21-22 - El elevador se envía con la instalación
hidráulica en las siguientes condiciones:

- Tubos (2-7-8) conectados al cilindro de la plataforma P1.

- Tubo (6) conectado a válvula/cilindro.

- Tubos (1-4) conectados a bloque/cilindro.

- Tubo (5) conectado al bloque válvulas.

- Tubo (12) conectado a válvula/cilindro (RAV660...).

- Depósito aceite (9) vacío.

Todos los empalmes no conectados están tapados.
Para completar la conexión proceda de la forma siguiente:

- Quitar el embalaje y colocar la plataforma P1 en el foso y la
plataforma P2 sobre los distanciadores, de forma que se
permita la extracción de los tubos.

2-7-8) raccordés au vérin du chemin de roulement P1.

del sistema hidráulico en posición estándar

4

pedana P2 su distanziali, tali da consentire lo sfilamento dei
tubi.

- Togliere il mobile dal supporto centralina e posizionare.

- Collegare i tubi (2-7-8) sulle valvole, il tubo (5) alla centralina
e il tubo di drenaggio (10) al raccordo (11). Per installazioni
in canalizzazioni, inserire i tubi prima di collegarli.

- Riempire il serbatoio (9) con olio ESSO NUTO H32 od
equivalente.

N.B.: è possibile collegare la centralina sul lato opposto del
sollevatore.

4.4.2 RAV635-640-650-660 .1-.1.55-.2-.2.55 (SI)

Rif. Fig. 21-22 - Togliere l'imballo, posizionare le pedane nel
luogo desiderato e procedere come al paragrafo 4.4.1.

recess and the platform P2 on spacers, so that the tubes can
be removed.

- Remove the unit from the control unit support and place in
position.

- Connect tubes (2-7-8) onto the valves, tube (5) to the control
unit and the drainage tube (10) to the coupling (11). For
installation in tube housings, lay the tubes before connecting
them.

- Fill the tank (9) with ESSO NUTO H32 oil or similar.
Note: it is possible to connect the control unit to the other side of
the lift.

4.4.2 RAV635-640-650-660 .1-.1.55-.2-.2.55 (SI)

Ref. Fig.21-22 - Remove the packaging, place the platforms in
the chosen area and proceed as above.

so dass die Leitungen herausgezogen werden kann.

- Das Gehäuse vom Schaltschrankgestell abnehmen,
positionieren.

- Die Leitungen (2-7-8) an die Ventile, die Leitung (5) an das
Aggregat und das Sickerrohr (10) an den Anschluss (11)
anschliessen. Bei Kanalinstallationen die Leitungen vor
dem Anschliessen verlegen.

- Den Behälter (9) mit ÖL ESSO NUTO H32 oder gleichwertigem

Öl füllen.

Anmerkung: der Schaltschrank kann auf der
gegenüberliegenden Hebebühnenseite angeschlossen werden.

4.4.2 RAV635-640-650-660 .1-.1.55-.2-.2.55 (SI)

Zu Abb. 21-22 - Die Verpackung abnehmen, die Fahrbahnen
am gewünschten Ort positionieren und gemäss Abschnitt 4.4.1
vorgehen.

entretoises, pour pouvoir retirer les tuyaux.

- Retirer le meuble du support du pupitre de commande et
positionner.

- Raccorder les tuyaux (2-7-8) aux valves, le tuyau (5) au
pupitre de commande et le tuyau de drainage (10) au
raccord (11). Dans le cas d’installations dans les
canalisations, introduire d’abord les tuyaux, puis effectuer
les raccords.

- Remplir le réservoir (9) d’huile ESSO NUTO H32 ou

équivalente

Remarque: il est possible de raccorder le pupitre de commande
sur le côté opposé du pont élévateur.

4.4.2 RAV635-640-650-660 .1-.1.55-.2-.2.55 (SI)

Réf. Fig. 21-22 - Enlever l’emballage et positionner les chemins
de roulement à l’endroit souhaité et procéder comme indiqué
au point 4.4.1.

- Quitar el mueble del soporte de la central de mando y
colocarlo, sustituir el tapón del depósito por el tapón de la
varilla de nivel (9).

- Conectar los tubos (2 -7-8) a las válvulas, el tubo (5) a la
central de mando y el tubo de drenaje (10) al empalme (11).
Para instalaciones en canalizaciones, introducir los tubos
antes de conectarlos.

- Reponer el depósito (9) con aceite ESSO NUTO H32 o
equivalentes

NOTA: se puede conectar el panel de mando en el lado
opuesto del elevador.

4.4.2 RAV635-640-650-660 .1-.1.55-.2-.2.55 (SI)

Ref. Fig. 21-22 - Quite el embalaje, coloque las plataformas
en el lugar deseado y proceda como se indica en el párrafo

4.4.1.

0587-M001-2

57

4

4.4.3 RAV635-640-650-660 .3ISI-.4ISI_.3.46ISI-.4.46ISI

Rif. Fig. 23 - Il sollevatore viene spedito con l’impianto idraulico
nelle seguenti condizioni:

- Tubi (2-7-8-10) collegati al cilindro della pedana P1.

- Tubo (6) collegato valvola/cilindro.

- Tubi (1-4) collegati valvola/cilindro.

4.4.3 RAV635-640-650-660 .3ISI-.4ISI_.3.46ISI-.4.46ISI

Ref. Fig.23 - The lift is delivered with the hydraulic system in the
following state:

- Pipes (2-7-8-10) connected to the cylinder of the platform P1.

- Pipe (6) connected to the valve/cylinder.

- Pipes (1-4) connected to the valve/cylinder.

4.4.3 RAV635-640-650-660 .3ISI-.4ISI_.3.46ISI-.4.46ISI

Zu Abb. 23. Die Hebebühne wird mit der Hydraulikanlage in
folgendem Zustand geliefert:

- Leitungen (2-7-8-10) an den Zylinder der Fahrbahn P1

angeschlossen.

- Leitung (6) an Ventil/Zylinder angeschlossen

- Leitungen (1-4) an Ventil/Zylinder angeschlossen

4.4.3 RAV635-640-650-660 .3ISI-.4ISI_.3.46ISI-.4.46ISI

Réf. Fig. 23 - Au moment de la livraison du pont élévateur,
l’installation hydraulique se trouve dans les conditions suivantes:

- Tuyaux (2-7-8-10) raccordés au vérin du chemin de roulement P1.

- Tuyau (6) raccordé à la valve /vérin.

- Tuyaux (1-4) raccordé à la valve /vérin.

- Tuyaux (3-5) raccordés aux blocs valves.

4.4.3 RAV635-640-650-660 .3ISI-.4ISI_.3.46ISI-.4.46ISI

Ref. Fig. 23 - El elevador se envía con la instalación hidráulica
en las siguientes condiciones:

- Tubos (2-7-8-10) conectados al cilindro de la plataforma P1.

- Tubo (6) conectado a válvula/cilindro.

- Tubos (1-4) conectados a válvula/cilindro.

- Tubos (3-5) conectados a los bloques válvulas.

- Tubi (3-5) collegati ai blocchi valvole.

- Tubi (9) (pedana P2) scollegati dal blocco valvole, (le viti
cave e relative rondelle di fissaggio sono avvitate nel blocco
e protette con nastro adesivo).

- Tubo (14) collegato valvola/cilindro (RAV660...).

- Serbatoio olio (13) vuoto.

Tutti i raccordi non collegati sono tappati.

- Pipes (3-5) connected to the valve blocks.

- Pipes (9) (platform P2) disconnected from valve block (the
screws and retention washers are screwed into the block and
protected with adhesive tape)

- Pipe (14) connected to the valve/cylinder (RAV660...).

- Oil tank (13) empty.

All unconnected couplings are plugged.

- Leitungen (3-5) an die Ventilblöcke angeschlossen.

- Leitungen (9) (Fahrbahn P2) vom Ventilblock gelöst (die
Hohlschrauben und entsprechenden Befestigungsscheiben
sind im Block eingeschraubt und durch Klebeband geschützt).

- Leitung (14) an Ventil/Zylinder angeschlossen (RAV660...)

- Ölbehälter (13) leer.

Alle nicht verbundenen Anschlüsse sind mit Pfropfen ausgestattet.

- Tuyaux (9) (chemin de roulement P2) ne sont pas raccordés
aux blocs valves. (les vis creuses et leurs rondelles de
fixation correspondantes sont vissées dans le bloc et
protégées avec du ruban adhésif).

- Tuyau (14) raccordé à la valve /vérin (RAV660...).

- Réservoir d’huile (13) vide.

Tous les autres raccords non reliés sont bouchés.

- Tubos (9) (plataforma P2) desconectados del bloque válvulas
(los tornillos, cables y correspondientes arandelas de sujeción
están atornilladas en el bloque y protegidas con cinta
adhesiva).

- Tubo (14) conectado a válvula/cilindro (RAV660...).

- Depósito aceite (13) vacío.

Todos los empalmes no conectados están tapados.

EV6

9

10

9

P2

EV7

P1

9

CP1

68

CP2

P2 P1

6

4

8

1

7

7
1

10

12

2

EV5

2

4

5

14

solo

6 ton

only

EV4

5310

3

13

58

14

11

Fig. 23

0587-M001-2

4

Per completare il collegamento procedere nel seguente modo:

- Togliere l’imballo e posizionare la pedana P1 nella fossa e la
pedana P2 su distanziali, tali da consentire lo sfilamento dei
tubi.

- Togliere il mobile dal supporto centralina e posizionare.

- Collegare i tubi (2-7-8) sulle valvole, i tubi (3-5) alla centralina
e il tubo di drenaggio (11) al raccordo (12). Per installazioni
in canalizzazioni, inserire i tubi prima di collegarli.

- Riempire il serbatoio (13) con olio ESSO NUTO H32 od
equivalente.

- Collegare i cavi elettrici dalla centralina alle elettrovalvole

EV4-EV5-EV6-EV7 e ai pressostati CP1-CP2;

- collegare la centralina alla rete e sollevare le pedane di circa
70-80 cm (premendo il pulsante di salita);

The connections should be done as follows:

- Remove the packaging and position platform P1 in the recess
and platform P2 on the spacers, so as to permit removal of the
pipes;

- Remove the unit from the control unit support and place in
position.

- Connect tubes (2-7-8) onto the valves, tubes (3-5) to the
control unit and the drainage tube (11) to the coupling (12).
For installation in tube housings, lay the tubes before
connecting them.

- Fill the tank (13) with ESSO NUTO H32 oil or similar.

- Connect the power cables from the control unit to the solenoid
valves EV4-EV5-EV6-EV7 and to the pressure switches

Die Anschlüsse wie folgt komplettieren:

- Die Verpackung abnehmen und die Fahrbahn P1 in der
Grube und die Fahrbahn P2 auf Distanzstücke positionieren,
so dass die Leitungen herausgezogen werden kann.

- Das Gehäuse vom Schaltschrankgestell abnehmen,
positionieren.

- Die Leitungen (2-7-8) an die Ventile, die Leitungen (3-5) an
das Aggregat und das Sickerrohr (11) an den Anschluss (12)
anschliessen. Bei Kanalinstallationen die Leitungen vor
dem Anschliessen verlegen.

- Den Behälter (13) mit ÖL ESSO NUTO H32 oder
gleichwertigem Öl füllen.

- Die Elektrokabel vom Schaltschrank an die Elektroventile
EV4-EV5-EV6-EV7 und an die Druckwächter CP1-CP2
anschliessen.

- Den Schaltschrank an das Stromnetz anschliessen und die

Pour compléter le montage, procéder comme suit:

- Enlever l’emballage et positionner le chemin de roulement
P1 dans la fosse et le chemin de roulement P2 sur les
entretoises, pour pouvoir retirer les tuyaux.

- Retirer le meuble du support du pupitre de commande et
positionner.

- Raccorder les tuyaux (2-7-8) aux valves, les tuyaux (3-5) au
pupitre de commande et le tuyau de drainage (11) au raccord
(12). Dans le cas d’installations dans les canalisations,
introduire d’abord les tuyaux, puis effectuer les raccords.

- Remplir le réservoir (13) d’huile ESSO NUTO H32 ou
équivalente.

- Raccorder les câbles électriques du pupitre de commande
aux électrovalves EV4-EV5-EV6-EV7 et aux pressostats
CP1-CP2.

- Raccorder le pupitre de commande au réseau et soulever les

Para completar la conexión proceda de la forma siguiente:

- quitar el embalaje y colocar la plataforma P1 en el foso y la
plataforma P2 sobre los distanciadores, de forma que se
permita la extración de los tubos.

- Quitar el mueble del soporte de la central de mando y
colocarlo.

- Conectar los tubos (2 -7-8) a las válvulas, los tubos (3-5) a
la central de mando y el tubo de drenaje (11) al empalme
(12). Para instalaciones en canalizaciones, introducir los
tubos antes de conectarlos.

- Reponer el depósito (13) con aceite ESSO NUTO H32 o
equivalentes.

- conectar los cables eléctricos del panel de mando a las
electroválvulas EV4-EV5-EV6-EV7 y a los presóstatos CP1-CP2;

- completare i collegamenti dei tubi (9-10) (provagiochi) e
posizionare la pedana P2 nella fossa controllando partico­larmente la quota 870
(1 Fig.21) di registrazione delle basi gli spessori (2).

+3

tra le pedane mettendo sotto le viti

0

N.B.: è possibile collegare la centralina sul lato opposto del
sollevatore.

4.4.4 RAV635-640-650-660 .3SI-.4SI_.3.46SI-.4.46SI

Rif. Fig. 23 - Togliere l'imballo, posizionare le pedane nel luogo
desiderato e procedere come al paragrafo 4.4.3.

CP1-CP2;

- connect the control unit to the mains and raise the platforms
by about 70-80 cm (by pressing the up button);

- complete pipe connections (9-10) (clearance test) and position
the platform P2 in the recess, making sure there is a distance

+3

of 870

between the platforms by placing shims 2 under

0

setscrews 1 (Fig.21) of the base.

Note: it is possible to connect the control unit to the other
side of the lift.

4.4.4 RAV635-640-650-660 .3SI-.4SI_.3.46SI-.4.46SI

Ref. Fig.23 - Remove the packaging, place the platforms in the
chosen area and proceed as above.

Fahrbahnen um ca. 70-80 cm anheben (dabei die Taste
“Heben” betätigen).

- Die Platte wieder auf den Grundrahmen montieren, die
Anschlüsse der Leitungen (9-10) (Gelenkspieltester)
komplettieren, die Fahrbahn P2 in der Grube positionieren
und speziell die Quote 870
prüfen, indem die Unterlegscheiben (2) unter die

+3

zwischen den Fahrbahnen

0

Justierschrauben (1 Abb. 21) des Grundrahmens gelegt
werden.

Anmerkung: der Schaltschrank kann auf der
gegenüberliegenden Hebebühnenseite angeschlossen werden.

4.4.4 RAV635-640-650-660 .3SI-.4SI_.3.46SI-.4.46SI

Zu Abb. 23 -

Die Verpackung abnehmen, die Fahrbahnen am

gewünschten Ort positionieren und gemäss Abschnitt 4.4.3.

chemins de roulement de 70-80 cm (en actionnant le bouton­poussoir de montée).

- compléter les raccords des tubes (9-10) (plaques à jeux) et
positionner le chemin de roulement P2 dans la fosse en
vérifiant tout particulièrement la cote 870
de roulement en mettant des cales sous les vis de réglage (1

+3

entre les chemins

0

Fig. 21) des bases.

Remarque: il est possible de raccorder le pupitre de commande

sur le côté opposé du pont élévateur.

4.4.4 RAV635-640-650-660 .3SI-.4SI_.3.46SI-.4.46SI

Réf. Fig. 23 - Enlever l’emballage et positionner les chemins de
roulement à l’endroit souhaité et procéder comme indiqué au
au point 4.4.3.

- conectar el panel de mando a la red y elevar las plataformas
unos 70-80 cm. (presionando el pulsador de subida);

- completar las conexiones de los tubos (9-10) (detector de
holguras) y colocar la plataforma P2 en el foso controlando
en particular la cuota 870
los espesores (2) debajo de los tornillos (1 Fig.21) de ajuste

+3

entre las plataformas, poniendo

0

de las bases.

NOTA: se puede conectar el panel de mando en el lado
opuesto del elevador.

4.4.4 RAV635-640-650-660 .3SI-.4SI_.3.46SI-.4.46SI

Ref. Fig.23 - Quite el embalaje, coloque las plataformas en el
lugar deseado y proceda como se indica en el párrafo 4.4.3.

0587-M001-2

59

4

4.4.5 RAV640-650-660 .5.55-.6.55 (ISI)

Rif. Fig. 24 - Il sollevatore viene spedito con l’impianto idraulico
nelle seguenti condizioni:

- Tubi (2-7-8-10) collegati al cilindro della pedana P1.

- Tubo (6) collegato valvola/cilindro.

- Tubi (1-4) collegati valvola/cilindro.

- Tubi (3-5) collegati ai blocchi valvole.

4.4.5 RAV640-650-660 .5.55-.6.55 (ISI)

Ref. Fig.24 - The lift is delivered with the hydraulic system in the
following state:

- Pipes (2-7-8-10) connected to the cylinder of the platform P1.

- Pipe (6) connected to the valve/cylinder.

- Pipes (1-4) connected to the valve/cylinder.

4.4.5 RAV640-650-660 .5.55-.6.55 (ISI)

Zu Abb. 24. Die Hebebühne wird mit der Hydraulikanlage in
folgendem Zustand geliefert:

- Leitungen (2-7-8-10) an den Zylinder der Fahrbahn P1

angeschlossen.

- Leitung (6) an Ventil/Zylinder angeschlossen

- Leitungen (1-4) an Ventil/Zylinder angeschlossen

4.4.5 RAV640-650-660 .5.55-.6.55 (ISI)

Réf. Fig. 24 - Au moment de la livraison du pont élévateur,
l’installation hydraulique se trouve dans les conditions
suivantes:

- Tuyaux (2-7-8-10) raccordés au vérin du chemin de roulement P1.

- Tuyau (6) raccordé à la valve /vérin.

- Tuyaux (1-4) raccordé à la valve /vérin.

4.4.5 RAV640-650-660 .5.55-.6.55 (ISI)

Ref. Fig. 24 - El elevador se envía con la instalación hidráulica
en las siguientes condiciones:

- Tubos (2-7-8-10) conectados al cilindro de la plataforma P1.

- Tubo (6) conectado a válvula/cilindro.

- Tubos (1-4) conectados a válvula/cilindro.

- Tubi (9) (pedana P2) scollegati dal blocco valvole, (le viti
cave e relative rondelle di fissaggio sono avvitate nel blocco
e protette con nastro adesivo).

- Tubo (14) collegato valvola/cilindro (RAV660...).

- Serbatoio olio (13) vuoto.

Tutti i raccordi non collegati sono tappati.

- Pipes (3-5) connected to the valve blocks.

- Pipes (9) (platform P2) disconnected from valve block (the
screws and retention washers are screwed into the block
and protected with adhesive tape).

- Pipe (14) connected to the valve/cylinder (RAV660...).

- Oil tank (13) empty.

All unconnected couplings are plugged.

- Leitungen (3-5) an die Ventilblöcke angeschlossen.

- Leitungen (9) (Fahrbahn P2) vom Ventilblock gelöst (die
Hohlschrauben und entsprechenden Befestigungsscheiben
sind im Block eingeschraubt und durch Klebeband geschützt).

- Leitung (14) an Ventil/Zylinder angeschlossen (RAV660...)

- Ölbehälter (13) leer.

Alle nicht verbundenen Anschlüsse sind mit Pfropfen ausgestattet.

- Tuyaux (3-5) raccordés aux blocs valves.

- Tuyaux (9) (chemin de roulement P2) ne sont pas raccordés aux blocs
valves. (les vis creuses et leurs rondelles de fixation correspondantes
sont vissées dans le bloc et protégées avec du ruban adhésif).

- Tuyau (14) raccordé à la valve /vérin (RAV660...).

- Réservoir d’huile (13) vide.

Tous les autres raccords non reliés sont bouchés.

- Tubos (3-5) conectados a los bloques válvulas.

- Tubos (9) (plataforma P2) desconectados del bloque válvulas
(los tornillos, cables y correspondientes arandelas de sujeción
están atornilladas en el bloque y protegidas con cinta adhesiva).

- Tubo (14) conectado a válvula/cilindro (RAV660...).

- Depósito aceite (13) vacío.

Todos los empalmes no conectados están tapados.

EV8

EV7

EV6

9
9

10

P2

10 10

99

14

3510

85

P1

CP1 CP2

EV4

EV5

9

P2 P1

6

4

8

1

10

7

2

7

1

14

12

2
4

3

13

5

solo

6 ton

only

11

60

Fig. 24

0587-M001-2

4

Per completare il collegamento procedere nel seguente modo:

- Togliere l’imballo e posizionare la pedana P1 nella fossa e
la pedana P2 su distanziali, tali da consentire lo sfilamento
dei tubi.

- Togliere il mobile dal supporto centralina e posizionare,
sostituire il tappo serbatoio con il tappo asta di livello (13).

- Collegare i tubi (2-7-8) sulle valvole, i tubi (3-5) alla centralina
e il tubo di drenaggio (11) al raccordo (12). Per installazioni
in canalizzazioni, inserire i tubi prima di collegarli.

- Riempire il serbatoio (13) con olio ESSO NUTO H32 od

equilvalenti.

- Collegare i cavi elettrici dalla centralina alle elettrovalvole

EV4-EV5-EV6-EV7-EV8 e ai pressostati CP1-CP2;

The connections should be done as follows:

- Remove the packaging and position platform P1 in the
recess and platform P2 on the spacers, so as to permit
removal of the pipes;

- Remove the unit from the control unit support and place in
position.

- Connect tubes (2-7-8) onto the valves, tubes (3-5) to the
control unit and the drainage tube (11) to the coupling (12).
For installation in tube housings, lay the tubes before
connecting them.

- Fill the tank (13) with ESSO NUTO H32 oil or similar.

- Connect the power cables from the control unit to the
solenoid valves EV4-EV5-EV6-EV7-EV8 and to the pressure

Die Anschlüsse wie folgt komplettieren:

- Die Verpackung abnehmen und die Fahrbahn P1 in der
Grube und die Fahrbahn P2 auf Distanzstücke positionieren,
so dass die Leitungen herausgezogen werden kann.

- Das Gehäuse vom Schaltschrankgestell abnehmen,
positionieren.

- Die Leitungen (2-7-8) an die Ventile, die Leitungen (3-5) an
das Aggregat und das Sickerrohr (11) an den Anschluss (12)
anschliessen. Bei Kanalinstallationen die Leitungen vor
dem Anschliessen verlegen.

- Den Behälter (13) mit ÖL ESSO NUTO H32 oder
gleichwertigem Öl füllen.

- Die Elektrokabel vom Schaltschrank an die Elektroventile
EV4-EV5-EV6-EV7-EV8 und an die Druckwächter CP1-CP2
anschliessen.

Pour compléter le montage, procéder comme suit:

- Enlever l’emballage et positionner le chemin de roulement
P1 dans la fosse et le chemin de roulement P2 sur les
entretoises, pour pouvoir retirer les tuyaux.

- Retirer le meuble du support du pupitre de commande et
positionner, remplacer le bouchon du réservoir par la jauge
de niveau (13).

- Raccorder les tuyaux (2-7-8) aux valves, les tuyaux (3-5) au
pupitre de commande et le tuyau de drainage (11) au raccord
(12). Dans le cas d’installations dans les canalisations,
introduire d’abord les tuyaux, puis effectuer les raccords.

- Remplir le réservoir (13) d’huile ESSO NUTO H32 ou
équivalente.

- Raccorder les câbles électriques du pupitre de commande
aux électrovalves EV4-EV5-EV6-EV7-EV8 et aux pressostats

Para completar la conexión proceda de la forma siguiente:

- quitar el embalaje y colocar la plataforma P1 en el foso y la
plataforma P2 sobre los distanciadores, de forma que se
permita la extración de los tubos.

- Quitar el mueble del soporte de la central de mando y colocarlo,
sustituir el tapón del depósito por el tapón de la varilla de nivel
(

13).

- Conectar los tubos (2 -7-8) a las válvulas, los tubos (3-5) a la
central de mando y el tubo de drenaje (11) al empalme (12).
Para instalaciones en canalizaciones, introducir los tubos
antes de conectarlos.

- Reponer el depósito (13) con aceite ESSO NUTO H32 o
equivalentes.

- conectar los cables eléctricos del panel de mando a las

0587-M001-2

- collegare la centralina alla rete e sollevare le pedane di
circa 70-80 cm (premendo il pulsante di salita);

- completare i collegamenti dei tubi (9-10) (provagiochi) e
posizionare la pedana P2 nella fossa controllando partico­larmente la quota 870

+3

tra le pedane mettendo sotto le viti

0

(1 Fig.21) di registrazione delle basi gli spessori (2).

N.B.: è possibile collegare la centralina sul lato opposto del
sollevatore.

4.4.6 RAV640-650-660 .5.55-.6.55 (SI)

Rif. Fig. 24 - Togliere l'imballo, posizionare le pedane nel luogo
desiderato e procedere come al paragrafo 4.4.5.

switches CP1-CP2;

- connect the control unit to the mains and raise the platforms
by about 70-80 cm (by pressing the up button);

- complete pipe connections (9-10) (clearance test) and
position the platform P2 in the recess, making sure there is
a distance of 870

+3

between the platforms by placing shims

0

2 under setscrews 1 (Fig.21) of the base.

Note: it is possible to connect the control unit to the other

side of the lift.

4.4.6 RAV640-650-660 .5.55-.6.55 (SI)

Ref. Fig.24 - Remove the packaging, place the platforms in the
chosen area and proceed as above.

- Den Schaltschrank an das Stromnetz anschliessen und die
Fahrbahnen um ca. 70-80 cm anheben (dabei die Taste
“Heben” betätigen).

- Die Platte wieder auf den Grundrahmen montieren, die
Anschlüsse der Leitungen (9-10) (Gelenkspieltester)
komplettieren, die Fahrbahn P2 in der Grube positionieren und
speziell die Quote 870
indem die Unterlegscheiben (2) unter die Justierschrauben (1

+3

zwischen den Fahrbahnen prüfen,

0

Abb. 21) des Grundrahmens gelegt werden.

Anmerkung: der Schaltschrank kann auf der

gegenüberliegenden Hebebühnenseite angeschlossen
werden.

4.4.6 RAV640-650-660 .5.55-.6.55 (SI)

Zu Abb. 24 - Die Verpackung abnehmen, die Fahrbahnen am
gewünschten Ort positionieren und gemäss Abschnitt 4.4.5 vorgehen.

CP1-CP2.

- Raccorder le pupitre de commande au réseau et soulever les
chemins de roulement de 70-80 cm (en actionnant le bouton­poussoir de montée).

- compléter les raccords des tubes (9-10) (plaques à jeux) et
positionner le chemin de roulement P2 dans la fosse en
vérifiant tout particulièrement la cote 870 +3 entre les chemins
de roulement en mettant des cales sous les vis de réglage (1

0

Fig. 21) des bases.

Remarque: il est possible de raccorder le pupitre de commande

sur le côté opposé du pont élévateur.

4.4.6 RAV640-650-660 .5.55-.6.55 (SI)

Réf. Fig. 24 - Enlever l’emballage et positionner les chemins de roulement
à l’endroit souhaité et procéder comme indiqué au point 4.4.5.

electroválvulas EV4-EV5-EV6-EV7-EV8 y a los presóstatos
CP1-CP2;

- conectar el panel de mando a la red y elevar las plataformas
unos 70-80 cm. (presionando el pulsador de subida);

- completar las conexiones de los tubos (9-10) (detector de
holguras) y colocar la plataforma P2 en el foso controlando en
particular la cuota 870
espesores (2) debajo de los tornillos (1 Fig.21) de ajuste de las

+3

entre las plataformas, poniendo los

0

bases.

NOTA: se puede conectar el panel de mando en el lado opuesto
del elevador.

4.4.6 RAV640-650-660 .5.55-.6.55 (SI)

Ref. Fig.24 - Quite el embalaje, coloque las plataformas en el lugar
deseado y proceda como se indica en el párrafo 4.4.5.

61

4

L'impianto elettrico è predisposto per una tensione corrispondente a quella indicata sulla targa matricola.
The wiring system is pre-set to work at the voltage shown on the serial number plate.
Die Elektroanlage ist auf die Spannung ausgelegt, die auf dem Seriennummernschild angegeben ist.
L’installation électrique est prévue pour fonctionner à la tension indiquée sur la plaque signalétique.
La instalación eléctrica está prevista para funcionar a la tensión indicada sobre la placa de la matrícula.

COLLEGAMENTO MOTORE
MOTOR CONNECTION
MOTORANSCHLUSS
CONNEXION DU MOTEUR
CONEXIÓN DEL MOTOR

COLLEGAMENTO TRASFORMATORE
CONNECTING THE TRANSFORMER
ANSCHLUSS DES TRANSFORMATORS
CONNEXION DU TRANSFORMATEUR
CONEXIÓN DEL TRANSFORMADOR

FUSIBILI
FUSES
SICHERUNGEN
FUSIBLES
FUSIBLES

COLLEGAMENTO MOTORE
MOTOR CONNECTION
MOTORANSCHLUSS
CONNEXION DU MOTEUR
CONEXIÓN DEL MOTOR

230 V 50 Hz400 V 50 Hz

400

230

0

58

57

400

230

0

10A 16A

3Ph

RAV635-640-650-660

.1-.1.55_.2-.2.55 (SI/ISI)

400 V 50 Hz230 V 50 Hz

58

57

230 V 50 Hz
220 V 60 Hz

RAV635-640-650-660

.1-.1.55_.2-.2.55 (SI/ISI)

400

230

0

25A

1Ph

W2U2V2

U1

V1 W 1

230 V 50 Hz
220 V 60 Hz

230 V 50 Hz
220 V 60 Hz

58

57

COLLEGAMENTO TRASFORMATORE
CONNECTING THE TRANSFORMER
ANSCHLUSS DES TRANSFORMATORS
CONNEXION DU TRANSFORMATEUR
CONEXIÓN DEL TRANSFORMADOR

FUSIBILI
FUSES
SICHERUNGEN
FUSIBLES
FUSIBLES

62

400

230

0

58

57

400

230

0

16A 10A

3Ph

RAV635-640-650-660

.3-.4-.3.46-.4.46-.5.55-.6.55 (SI/ISI)

Fig. 25A

0587-M001-2

58

57

400

230

0

58

57

25A

1Ph

RAV635-640-650-660

.3-.4-.3.46-.4.46-.5.55-.6.55 (SI/ISI)

4

4.5 Allacciamento alla rete
Gli interventi sulla parte elettrica, anche di lieve

entità, richiedono l'opera di personale professional­mente qualificato.

In caso di dubbio interrompere la procedura di installazione e
telefonare all'assistenza tecnica.

4.5 Connecting up to the mains
Even small jobs carried out on the electrical system

must be done by professionally-trained personnel.

In case of doubt, stop installation and phone our technical
department.

4.5 Netzanschluss
Eingriffe an der elektrischen Anlage, auch die
einfachsten Arbeiten, sind nur von qualifiziertem
Fachpersonal auszuführen.

Im Zweifelsfall die Installation unterbrechen und telefonisch
den Kundendienst zu Rate ziehen.

4.5 Connexion au réseau
Les interventions sur la partie électrique, même celles
de moindre importance, sont du ressort d’un personnel
professionnellement qualifié.

En cas de doute, interrompre la procédure d’installation et
s’adresser au Service Après-Vente.

4.5 Conexión a la red
Las intervenciones en la parte eléctrica, incluso de

poca importancia, tienen que ser realizadas por per­sonal profesionalmente cualificado.

En caso de duda, interrumpir el procedimiento de instalación
y llamar por teléfono a la asistencia técnica.

Controllare inoltre che a monte si trovi un dispositivo di interru­zione automatica contro le sovracorrenti dotato di salvavita da
30 mA.

Also make sure an automatic breakoff device has been fitted
upstream to protect against overloads, complete with 30 mA
circuit breaker.

Sicherstellen, dass eine automatische Überstrom­Abschaltvorrichtung mit einem 30 mA Schutzschalter
vorgeschaltet ist.

En outre, contrôler la présence en amont d’un dispositif de
coupure automatique contre les surintensités équipé d’un
disjoncteur de 30mA.

Controlar además que al principio haya un dispositivo de
interrupción automática en caso de sobrecorriente, dotado de
un interruptor diferencial automático de 30 mA.

VERSIONE TRIFASE: Sezione del cavo 4 mm
THREE-PHASE VERSION: cable section 4 sq. Mm
DREIPHASEN-VERSION: Kabelquerschnitt 4 mm
VERSION TRIPHASEE : Section du câble 4 mm
VERSION TRIFASICA: Sección del cable 4 mm2
MODELLI - MODELS DESCRIZIONE - DESCRIPTION

RAV635-640-650-660

.1-.1.55_.2-.2.55 (SI/ISI)

RAV635-640-650-660

.3-.4-.3.46-.4.46-.5.55-.6.55 (SI/ISI)

VERSIONE MONOFASE: Sezione del cavo 6 mm
SINGLE-PHASE VERSION: cable section 6 sq. Mm
EINPHASEN-VERSION: Kabelquerschnitt 6 mm
VERSION MONOPHASEE : Section du câble 6 mm
VERSION MONOFASICA: Sección del cable 6 mm2
MODELLI - MODELS DESCRIZIONE - DESCRIPTION

TUTTI I MODELLI – ALL MODELS 230V-50Hz / 220V-60Hz P=5Kw I=24A

2

2

2

380V-60Hz / 400V-50Hz P=8,5Kw I=15A
220V-60Hz / 230V-50Hz P=8,5Kw I=26A
380V-60Hz / 400V-50Hz P=8Kw I=14A
220V-60Hz / 230V-50Hz P=8Kw I=24,5A

2

2

2

POWER SUPPLY CABLE

POWER SUPPLY CABLE

A2

Fig. 25B

0587-M001-2

A1

A

63

4

RAV635.1_.4 (SI / ISI)
RAV640.1_.4_.4.46_.6.55 (SI / ISI)
RAV650.1.55_.4_.6.55 (SI / ISI)
RAV660.1.55_.4_.6.55 (SI / ISI)

RAV635.2_.3 (SI / ISI)
RAV640.2_.3_.3.46_.5.55 (SI / ISI)
RAV650.2.55_.3_.5.55 (SI / ISI)
RAV660.2.55_.3_.5.55 (SI / ISI)

CP1

Fig. 26

8

6

7
1

CP2

EV4

EV5

2

4

5

FC2

64

9

Fig. 27

0587-M001-2

4

4.6 Collegamento cavo alimentazione

Passare il cavo di alimentazione attraverso il pressacavo sul
fianco della centralina e collegare i fili alla morsettiera (vedi
schema elettrico e Fig.25) rispettando la corrispondenza nume­rica. Controllare che lo spinotto (A) sia inserito nel morsetto
(A1), in questo modo é escluso il pressostato del sollevatore.
Mettere in tensione la linea di alimentazione; portare l'interrut­tore generale in posizione 1; premere il pulsante di salita e
controllare che il senso di rotazione del motore sia quello
indicato dalla freccia posta sulla calotta dello stesso (senso
antiorario): se ciò non si verifica, invertire due fasi nel cavo di
alimentazione.

4.6 Connecting the power cable

Pass the power cable through the cable-clamp on the side of the
control unit and connect the wires to the terminal board. (See
wiring diagram and Fig. 25), matching the numbers. Check that
pin (A) is fitted into terminal (A1): this disables the pressure
gauge of the lift.
Switch on the mains power. Turn the master switch to position
1; press the up button and make sure the motor turns in the
direction shown on the motor cover (anticlockwise); if this is not
the case, switch over two phases in the power cable.

4.7 Montaggio finecorsa FC2, collegamento elettrovalvole
e pressostati

4.7.1 RAV635-640-650-660 .1-.2_.1.55-.2.55 (SI-ISI)

Collegare i cavi presenti in centralina alle elettrovalvole EV4,
EV5, ai pressostati CP1, CP2, (vedi Fig.27).

Posizionare il micro FC2 sotto alla pedana P1, infilare il cavo
nella canalina (9 Fig.27) e collegarlo alla morsettiera nella
centralina (vedi Fig.26). Fissare la canalina al suolo con gli
appositi tasselli.
A questo punto, posizionare la pedana P2 all'interno della
fossa, rispettando le misure indicate in Fig. 21 e particolarmente
la quota 870

+3

tra le pedane mettendo sotto le viti (1) di regi-

0

strazione delle basi gli spessori (2).

4.7 Fitting the limit switch FC2, solenoid valve connections
and pressure gauges

4.7.1 RAV635-640-650-660 .1-.2_.1.55-.2.55 (SI-ISI)

Connect the cables in the control unit to the solenoid valves EV4,
EV5, to the pressure gauges CP1, CP2, (see Fig. 27). Place the

microswitch FC2 below platform P1, fit the cable in the cableway
(9 Fig. 27) and connect it to the terminal board in the control unit
(see Fig. 26). Fasten the cableway to the floor using the plugs
provided. Now place the platform P2 inside the pit, respecting
the measurements shown in Fig. 21, especially dimension

+3

between the platforms, placing the shims (2) under the

870

0

setscrews (1) of the base.

4.6 Versorgungskabelanschluss

Das Versorgungskabel durch den Kabelpresser auf der
Seitenwand des Schaltschranks führen und die Drähte an die
Klemmleiste anschliessen (siehe Schaltplan und Abb. 25).
Dabei das Übereinstimmen der Nummern berücksichtigen.
Sicherstellen, dass der Stecker (A) in der Klemme (A1) steckt.
Auf diese Weise ist der Druckwächter der Hebebühne
ausgeschaltet. Die Versorgungslinie unter Spannung setzen,
den Hauptschalter in Schaltstellung “1” setzen, die Taste “Heben”
betätigen und sicherstellen, dass die Drehrichtung des Motors
derjenigen des Pfeils auf der Motorhaube (gegen den
Uhrzeigersinn) entspricht. Sollte dies nicht zutreffen, müssen
zwei Phasen im Versorgungskabel umgepolt werden.

4.6 Connexion du câble d’alimentation

Passer le câble d’alimentation dans le presse-câble situé sur le
côté du pupitre de commande et raccorder les fils à la barrette
de connexion (voir schéma électrique et Fig.25) en respectant
la correspondance numérique. Contrôler que la fiche (A) est
introduite dans la borne (A1); de cette manière, on exclut le
pressostat du pont élévateur. Mettre la ligne d’alimentation sous
tension : mettre l’interrupteur principal sur 1 ; appuyer sur le
bouton-poussoir de montée et contrôler que le sens de rotation
du moteur correspond à celui indiqué par la flèche située sur la
calotte du moteur (dans le sens contraire des aiguilles d’une
montre): sans quoi, inverser deux phases dans le câble
d’alimentation.

4.7 Montage Endschalter FC2, Anschluss
Elektroventile und Druckwächter

4.7.1 RAV635-640-650-660 .1-.2_.1.55-.2.55 (SI-ISI)

Die im Schaltschrank vorhandenen Kabel an die Elektroventile
EV4, EV5, an die Druckwächter CP1, CP2, (siehe Abb. 27) und
die Polung berücksichtigen. Den Mikroschalter FC2 unter der
Fahrbahn P1 positionieren, das Kabel in die Kabelführung
verlegen (9 Abb. 27) und an die Klemmleiste im Schaltschrank
anschliessen (siehe Abb. 26). Die Kabelführung über die dazu
vorgesehenen Dübel am Fussboden verdübeln. Nun die
Fahrbahn P2 im Grubeninnern positionieren und die auf Abb. 21
angegebenen Masse einhalten, speziell die Quote 870
den Fahrbahnen, indem die Unterlegscheiben (2) unter die

+3

zwischen

0

Justierschrauben (1) des Grundrahmens gelegt werden.

4.7 Installation de l’interrupteur FC2, connexion des
électrovalves et des pressostats

4.7.1 RAV635-640-650-660 .1-.2_.1.55-.2.55 (SI-ISI)

Connecter les câbles du pupitre de commande aux électrovalves
EV4, EV5, aux pressostats CP1, CP2, (voir Fig. 27).
Positionner le microrupteur FC2 sous le chemin de roulement
P1, introduire le câble dans le cheminement (9 Fig. 27) et le
raccorder à la barrette de connexion située dans le pupitre de
commande (voir Fig. 26). Fixer le cheminement au sol au moyen
des vis tamponnées spéciales. Positionner maintenant le
chemin de roulement P2 à l’intérieur de la fosse, en respectant
les mesures indiquées à la Fig. 21 et, d’une manière particulière,
la cote 870
cales (2) sous les vis de réglage (1).

+3

entre les chemins de

0

roulement en introduisant les

4.6 Conexión del cable de alimentación

Pasar el cable de alimentacion a través del sujeta-cables por
el lado del panel de mando y conectar los hilos a la caja de
bornes (ver esquema eléctrico y Fig.25) respetando la
correspondencia numérica. Controlar que la clavija (A) esté
bien introducida en el borne (A1): de este modo queda excluido
el presóstato del elevador.
Poner en tensión la línea de alimentación; llevar el interruptor
general a la posición 1; presione el pulsador de subida y
controlar que el sentido de rotación del motor sea el indicado
por la flecha que se encuentra en la cubierta del mismo (sentido
contrario a las agujas del reloj): si esto no se confirma, invertir
dos fases en el cable de alimentación.

0587-M001-2

4.7 Montaje del microinterruptor de tope FC2, conexión
de las electroválvulas y presóstatos

4.7.1 RAV635-640-650-660 .1-.2_.1.55-.2.55 (SI-ISI)

Conecte los cables situados en el panel de mando a las
electroválvulas EV4, EV5, a los presóstatos CP1, CP2, (ver Fig.

27). Coloque el microinterruptor FC2 debajo de la plataforma

P1, enfilar el cable en el conducto (9 Fig. 27) y conectarlo al

tablero de bornes del panel de mando (ver Fig. 26). Fije el
conducto en el suelo con los tacos apropiados.
A continuación, coloque la plataforma P2 en el interior del foso,
respetando las medidas indicadas en la Fig. 21 y en particular
la cuota 870
debajo de los tornillos (1) de ajuste de las bases.

+3

entre las plataformas, poniendo los espesores (2)

0

65

4

CP1

EV6

9

10

9

EV7

68

CP2

EV5

7
1

RAV635-640-650-660

.3 SI - .3 ISI

2

4

.4 SI - .4 ISI
.3.46 SI - .3.46 ISI
.4.46 SI - .4.46 ISI

EV4

5310

14

EV8

EV7

EV6

9
9

10

10 10

99

14

5310

85

CP1 CP2

EV4

EV5

7
1

RAV640-650-660
.5.55 SI - .5.55 ISI
.6.55 SI - .6.55 ISI

2
4

66

FC2

11

Fig. 28

0587-M001-2

4

Attenzione: verificare il corretto funzionamento del finecorsa
altezza pericolosa (FC2).

Nella manovra di discesa ad una corsa di circa 120mm da terra
le pedane si debbono fermare; per continuare la discesa
lasciare e ripremere il pulsante. A questo punto il sollevatore si
comporta come nella manovra di discesa, ma con la sirena in
funzione. Nel sollevatore integrato invece, la sirena rimane in
funzione durante tutta la discesa.

4.7.2 RAV635-640-650-660
.3-.3.46-.4-.4.46-.5.55-.6.55 (SI/ISI)

Collegare i cavi presenti in centralina alle elettrovalvole EV4,
EV5, EV6, EV7, EV8 ai pressostati CP1, CP2, (vedi Fig.28).

Caution: make sure the dangerous height limit switch is
working properly (FC2).

During downward movement, the platforms should stop at a
height of about 120 mm from the ground; to continue the
descent, release the button and press again. At this point the
lift continues the descent but the alarm siren is operated at the
same time.
In the lift table, the siren is activated throughout the descent.

4.7.2 RAV635-640-650-660
.3-.3.46-.4-.4.46-.5.55-.6.55 (SI/ISI)

Connect the cables in the control unit to the solenoid valves
EV4, EV5, EV6, EV7, EV8 to the pressure gauges CP1, CP2,
(see Fig. 28).

Achtung: Den Endschalter gefährliche Höhe (FC2) auf
einwandfreie Funktionstüchtigkeit prüfen.

Bei der Absenkbewegung müssen die Fahrbahnen auf einer
Höhe von ca. 120 mm über dem Fussboden anhalten; zur
Wiederaufnahme der Absenkbewegung die Taste loslassen
und erneut betätigen. Die Hebebühne fährt dann normal herunter
und gleichzeitig setzt der Alarm ein. Beim Achsheber ist der
Alarm hingegen während der ganzen Absenkbewegung
aktiviert.

4.7.2 RAV635-640-650-660
.3-.3.46-.4-.4.46-.5.55-.6.55 (SI/ISI)

Die im Schaltschrank vorhandenen Kabel an die Elektroventile

EV4, EV5, EV6, EV7, EV8 an die Druckwächter CP1, CP2,
Attention : vérifier si l’interrupteur de fin de course hauteur

dangereuse fonctionne correctement (FC2).

En manœuvre de descente, les chemins de roulement doivent
s’arrêter lorsqu’ils arrivent à une hauteur de 120 mm du sol
environ; pour poursuivre la course de descente, relâcher et
appuyer de nouveau sur le bouton-poussoir. A ce point,
l’élévateur se comporte comme dans la manœuvre de descente,
mais cette course est signalée par l’avertisseur sonore. Dans
le cas de l’élévateur intégré, l’avertisseur sonore fonctionne
pendant toute la course de descente.

4.7.2 RAV635-640-650-660
.3-.3.46-.4-.4.46-.5.55-.6.55 (SI/ISI)

Connecter les câbles du pupitre de commande aux

Posizionare il micro FC2 sotto alla pedana P1, infilare il cavo
nella canalina (11 ) e collegarlo alla morsettiera nella centralina
(vedi Fig.26). Fissare la canalina al suolo con gli appositi
tasselli.
A questo punto, posizionare la pedana P2 all'interno della
fossa, rispettando le misure indicate in Fig.21 e particolarmente
la quota 870

+3

tra le pedane mettendo sotto le viti (1) di registra-

0

zione delle basi gli spessori (2).

Attenzione: verificare il corretto funzionamento del finecorsa
altezza pericolosa (FC2).

Nella manovra di discesa ad una corsa di circa 120mm
da terra le pedane si debbono fermare; per continuare la
discesa lasciare e ripremere il pulsante.

Place the microswitch FC2 beneath the platform P1, thread the
cable in the cableway (11 ) and connect it to the terminal board
in the control unit (see Fig. 26). Fasten the cableway to the
ground with the special plugs.
Now place the platform P2 inside the pit, respecting the
measurements shown in Fig. 21, particularily the dimension

+3

870

between the platforms, placing the shims (2) beneath the

0

adjustment screws (1) of the base.

Caution: check that the dangerous height limit switch works
properly (FC2).

During descent at a height of about 120 mm from the ground the
platforms should come to a halt; to continue the descent, release
the button and press again. At this point the lift continues the

(siehe Abb. 28). Den Mikroschalter FC2 unter der Fahrbahn P1
positionieren, das Kabel in die Kabelführung verlegen (11) und
an die Klemmleiste im Schaltschrank anschliessen (siehe Abb.

26). Die Kabelführung über die dazu vorgesehenen Dübel am
Fussboden verdübeln. Nun die Fahrbahn P2 im Grubeninnern
positionieren und die auf Abb. 21 angegebenen Masse einhalten,
speziell die Quote 870
Unterlegscheiben (2) unter die Einstellschrauben (1) des

+3

zwischen den Fahrbahnen, indem die

0

Grundrahmens gelegt werden.

Achtung: Den Endschalter gefährliche Höhe (FC2) auf
einwandfreie Funktionstüchtigkeit prüfen.

Bei der Absenkbewegung müssen die Fahrbahnen auf einer
Höhe von ca. 120 mm über dem Fussboden anhalten;

électrovalves EV4, EV5, EV6, EV7, EV8 aux pressostats CP1,
CP2, (voir Fig. 28). Positionner le microrupteur FC2 sous le
chemin de roulement P1, introduire le câble dans le
cheminement (11) et le raccorder à la barrette de connexion
située dans le pupitre de commande (voir Fig. 26). Fixer le
cheminement au sol au moyen des vis tamponnées spéciales.
Positionner maintenant le chemin de roulement P2 à l’intérieur
de la fosse, en respectant les mesures indiquées à la Fig. 21 et,
d’une manière particulière, la cote 870
roulement en introduisant les cales (2) sous les vis de réglage

+3

entre les chemins de

0

(1).

Attention: vérifier si l’interrupteur de fin de course hauteur
dangereuse fonctionne correctement (FC2).

Atención: verificar el correcto funcionamiento del
microinterruptor de tope de altura peligrosa (FC2).

En la maniobra de bajada de un recorrido de aproximadamente
120 mm. del suelo, las plataformas se tienen que parar; para
continuar la bajada soltar un momento el pulsador de bajada
y volver a presionar. En este momento, el elevador continua la
maniobra de descenso, pero con la sirena en funcionamiento.
En cambio, en el elevador integrado la sirena funciona durante
toda la bajada.

4.7.2 RAV635-640-650-660
.3-.3.46-.4-.4.46-.5.55-.6.55 (SI/ISI)

Conecte los cables situados en el panel de mando a las
electroválvulas EV4, EV5, EV6, EV7,EV8 a los presóstatos

0587-M001-2

CP1, CP2, (ver Fig. 28). Coloque el microinterruptor FC2 debajo
de la plataforma P1, enfilar el cable en el conducto (11) y
conectarlo al tablero de bornes del panel de mando (ver Fig. 26).
Fije el conducto en el suelo con los tacos apropiados. A
continuación, coloque la plataforma P2 en el interior del foso,
respetando las medidas indicadas en la Fig. 21 y en particular
la cuota 870

0

+3

entre las plataformas, poniendo los espesores (2)

debajo de los tornillos (1) de ajuste de las bases.

Atención: verificar el correcto funcionamiento del
microinterruptor de tope de altura peligrosa (FC2).

En la maniobra de bajada de un recorrido de aproximadamente
120 mm. del suelo, las plataformas se tienen que parar; para
continuar la bajada soltar un momento el pulsador de bajada
y volver a presionar. En este momento, el elevador continua la

67

4

68

Fig. 29

0587-M001-2

4

A questo punto il sollevatore si comporta come nella
manovra di discesa, ma con la sirena in funzione.
Nel sollevatore integrato invece, la sirena rimane in funzione
durante tutta la discesa.

descent but the alarm siren is operated at the same time.
In the lift table, the siren is activated throughout the descent.

4.8 Collegamento impianto pneumatico

4.8.1 RAV635-640-650-660 .1-.1.55-.4-.4.46-.6.55 (SI/ISI)

Predisporre un regolatore di pressione max 10 bar; l'aria deve
essere filtrata e lubrificata. Premere il pulsante di salita ed
alzare le pedane di 50-60 cm .
Pressione minima alimentazione aria : 6 bar.
Vedi Fig.29. Collegare l'alimentazione pneumatica.
Collegare ai raccordi a T i tubi di alimentazione dei cilindretti
di sgancio arresti meccanici.

N.B.: rispettare le corrispondenze dei colori dei tubi.

4.8 Compressed air connection

4.8.1 RAV635-640-650-660 .1-.1.55-.4-.4.46-.6.55 (SI/ISI)

Set a pressure regulator at max 10 bar. The air must be filtered
and lubricated. Press the up button and raise the platforms by
50-60 cm.
Minimum air supply pressure: 6 bar.
Ref. Fig.29. Connect the air supply.
Connect the T-couplings to the infeed pipes of the mechanical
stop release cylinders.

NB: match the colours of the pipes.

zur Wiederaufnahme der Absenkbewegung die Taste loslassen
und erneut betätigen. Die Hebebühne fährt dann normal herunter
und gleichzeitig setzt der Alarm ein. Beim Achsheber ist der
Alarm hingegen während der ganzen Absenkbewegung
aktiviert.

En manœuvre de descente, les chemins de roulement doivent
s’arrêter lorsqu’ils arrivent à une hauteur de 120 mm du sol
environ; pour poursuivre la course de descente, relâcher et
appuyer de nouveau sur le bouton-poussoir. A ce point,
l’élévateur se comporte comme dans la manœuvre de descente,
mais cette course est signalée par l’avertisseur sonore. Dans le
cas de l’élévateur intégré, l’avertisseur sonore fonctionne
pendant toute la course de descente.

4.8 Anschluss der Druckluftanlage

4.8.1 RAV635-640-650-660 .1-.1.55-.4-.4.46-.6.55 (SI/ISI)

Einen max. 10 bar Druckregler bereitstellen; die Luft muss
gefiltert und geschmiert werden. Die Taste “Heben” betätigen
und die Fahrbahnen 50 - 60 cm anheben.
Luftversorgungsdruck: min. 6 bar.
Zu Abb. 29. Die Druckluftzuführung anschliessen.
Die Zuführungsleitungen der Auslösezylinder der
mechanischen Stützvorrichtung an die T-Stücke anschliessen.

Anmerkung: Bitte das Übereinstimmen der Farben der
Leitungen berücksichtigen.

4.8 Connexion de l’installation pneumatique

4.8.1 RAV635-640-650-660 .1-.1.55-.4-.4.46-.6.55 (SI/ISI)

Prévoir un régulateur de pression maximale 10 bars : l’air doit
être filtré et lubrifié. Appuyer sur le bouton-poussoir de montée
et soulever les chemins de roulement de 50-60 cm environ.
Pression minimum d'alimentation de l'air: 6 bar.
Voir Fig. 29. Connecter l’alimentation pneumatique.
Connecter les tuyaux d’alimentation des cylindres de
dégagement des arrêts mécaniques aux raccords à “T”.

Remarque: effectuer les raccords en respectant les
correspondances des couleurs des tuyaux.

maniobra de descenso, pero con la sirena en funcionamiento.
En cambio, en el elevador integrado la sirena funciona durante
toda la bajada.

0587-M001-2

4.8 Conexión de la instalación neumática

4.8.1 RAV635-640-650-660 .1-.1.55-.4-.4.46-.6.55 (SI/ISI)

Preajuste un regulador de presión a máx. 10 bar; el aire debe
ser filtrado y lubricado. Presionar el interruptor de subida y
levantar las plataformas de 50-60 cm.
Presión mínima de alimentación aire: 6 bar.
Ref. Fig. 29. Conectar la alimentación neumática.
Conectar a las uniones en T los tubos de alimentación de los
cilindros de desenganche de los topes mecánicos.

NOTA: respetar la correspondencia de los colores de los tubos.

69

4

70

Fig. 30

0587-M001-2

4.8.2 RAV635-640-650-660 .2-.2.55-.3-.3.46-.5.55 (SI/ISI)

Predisporre un regolatore di pressione max 10 bar; l'aria deve
essere filtrata e lubrificata. Premere il pulsante di salita ed
alzare le pedane di 50-60 cm .
Pressione minima alimentazione aria : 6 bar.
Vedi Fig.30. Collegare l'alimentazione pneumatica.
Collegare ai raccordi a T i tubi di alimentazione dei cilindretti
di sgancio arresti meccanici.

N.B.: rispettare le corrispondenze dei colori dei tubi.

4

4.9 Spurgo aria

4.9.1 Sollevatore principale
Rif. Fig.31 - Durante il collegamento dei tubi potrebbe entrare

un po' di aria e quindi, per ristabilire il corretto funzionamento,
operare come segue: con il rubinetto R chiuso, premere il
pulsante di salita fino a battuta meccanica pedana P1 (non
importa la pedana P2). Svitare la vite 4 del cilindro P1 per
spurgare l'aria (può verificarsi la discesa di P2) poi riavvitare.
Togliere l'alimentazione pneumatica in modo che l'arresto
meccanico del cilindro P1 rimanga agganciato sull'ultimo dente
(cilindro tutto esteso) e inserire sotto l'arresto del cilindro P2 il
distanziale 5 in modo che il cilindro possa scorrere. Aprire il
rubinetto R e premendo il pulsante di discesa fare scendere P2
fino a terra, poi farla risalire 3-4 volte fino a 50-70 cm da terra.

4.8.2 RAV635-640-650-660 .2-.2.55-.3-.3.46-.5.55 (SI/ISI)

Set a pressure regulator at max 10 bar. The air must be filtered
and lubricated. Press the up button and raise the platforms by
50-60 cm.
Minimum air supply pressure: 6 bar.
Ref. Fig.30. Connect the air supply.
Connect the T-couplings to the infeed pipes of the mechanical
stop release cylinders.

NB: match the colours of the pipes.

4.8.2 RAV635-640-650-660 .2-.2.55-.3-.3.46-.5.55 (SI/ISI)

Einen max. 10 bar Druckregler bereitstellen; die Luft muss
gefiltert und geschmiert werden. Die Taste “Heben” betätigen
und die Fahrbahnen 50 - 60 cm anheben.
Luftversorgungsdruck: min. 6 bar.
Zu Abb. 30. Die Druckluftzuführung anschliessen.
Die Zuführungsleitungen der Auslösezylinder der
mechanischen Stützvorrichtung an die T-Stücke anschliessen.

Anmerkung: Bitte das Übereinstimmen der Farben der
Leitungen berücksichtigen.

4.8.2 RAV635-640-650-660 .2-.2.55-.3-.3.46-.5.55 (SI/ISI)

Prévoir un régulateur de pression maximale 10 bars : l’air doit
être filtré et lubrifié. Appuyer sur le bouton-poussoir de montée
et soulever les chemins de roulement de 50-60 cm environ.
Pression minimum d'alimentation de l'air: 6 bar.
Voir Fig. 30. Connecter l’alimentation pneumatique.
Connecter les tuyaux d’alimentation des cylindres de
dégagement des arrêts mécaniques aux raccords à “T”.

Remarque: effectuer les raccords en respectant les
correspondances des couleurs des tuyaux.

4.9 Bleeding the air

4.9.1 Main lift
Ref. Fig. 31 - During pipe connection, a certain amount of air

could enter. Proceed as follows to restore correct working
conditions: With tap R closed, press the up button until P1
reaches the mechanical block (the position of P2 is not important).
Loosen screw 4 of cylinder P1 to bleed the air (P2 may drop) then
tighten again. Switch off the compressed air supply so the
mechanical stop of cylinder P1 hooks onto the last tooth (cylinder
fully extended) and fit the spacer 5 under the mechanical stop
of cylinder P2 so the cylinder can slide. Open stopcock R and
press the drop button to lower P2 to the ground.

4.9 Entlüftung

4.9.1 Hebebühne
Zu Abb. 31. Beim Anschliessen der Leitungen könnte etwas Luft

eintreten. Zur Abhilfe bzw. zur Wiederherstellung des
einwandfreien Betriebs wie folgt vorgehen: der Hahn R muss
geschlossen sein; über die Taste “Heben” die Fahrbahn P1 bis
zum mechanischen Anschlag fahren (die Fahrbahn P2 ist hier
unwichtig). Die Schraube 4 des Zylinders P1 zum Entlüften
lockern (die Fahrbahn P2 könnte sich senken) und sie dann
wieder festziehen. Die Druckluftzuführung unterbrechen, so
dass die mechanische Stützvorrichtung des Zylinders P1 auf
dem letzten Zahn eingehakt bleibt (Zylinder ganz ausgefahren);
das Distanzstück 5 unter die Stützvorrichtung des Zylinders P2
einsetzen, damit der Zylinder gleiten kann. Den Hahn “R”
öffnen, über die Taste “Senken” die Fahrbahn P2 bodeneben

4.9 Purge de l’air

4.9.1 Elévateur principal
Réf. Fig. 31. Lors du raccordement des tuyaux, de l’air pourrait

pénétrer dans l’installation. Pour rétablir le bon fonctionnement,
procéder comme suit : avec le robinet R fermé, actionner la
montée autant qu’il faut pour mettre le chemin de roulement P1
dans sa position de butée mécanique (peu importe la position
du chemin de roulement P2). Desserrer la vis 4 du vérin P1 pour
purger l’air (il peut arriver que P2 descende), puis resserrer.
Couper l’alimentation pneumatique de manière à ce que l’arrêt
mécanique du vérin P1 reste enclenché sur la dernière griffe
(vérin entièrement ouvert) et introduire, sous l’arrêt du vérin P2,
l’entretoise 5 pour permettre au vérin de coulisser. Ouvrir le

4.8.2 RAV635-640-650-660 .2-.2.55-.3-.3.46-.5.55 (SI/ISI)

Preajuste un regulador de presión a máx. 10 bar; el aire debe
ser filtrado y lubricado. Presionar el interruptor de subida y
levantar las plataformas de 50-60 cm.
Presión mínima de alimentación aire: 6 bar.
Ref. Fig. 30. Conectar la alimentación neumática.
Conectar a las uniones en T los tubos de alimentación de los
cilindros de desenganche de los topes mecánicos.

NOTA: respetar la correspondencia de los colores de los tubos.

0587-M001-2

4.9 Purga del aire

4.9.1 Elevador principal
Ref. Fig. 31. Durante la conexión de los tubos podría entrar un

poco de aire y por este motivo, para restablecer el correcto
funcionamiento hay que maniobrar de la siguiente manera: con
el grifo R cerrado, apretar el pulsador de subida hasta el tope
mecánico de la plataforma
plataforma P2). Desatornillar el tornillo 4 del cilindro P1 para
purgar el aire (puede ocurrir que P2 descienda) y luego volver
a atornillarlo. Cortar la alimentación neumática de manera que
el retén mecánico del cilindro P1 se quede enganchado en el
último diente (cilindro totalmente abierto) y colocar debajo del
retén mecánico del cilindro P2 el distanciador 5 de manera que
el cilindro pueda deslizarse. Abrir el grifo R y, apretando el

P1 (no importa la posición de la

71

4

RAV635_RAV640 .1-.2 SI/ISI
RAV650_RAV660 .1.55-.2.55 SI/ISI

Solo

6 ton

Only

Solo 6 ton Only

Solo

6 ton

Only

RAV635 .3-.4 SI/ISI
RAV640 .3-.4-.3.46-.4.46 SI/ISI
RAV650_RAV660 .3-.4 SI/ISI

4

RAV640_RAV650_RAV660 .5.55-.6.55 SI/ISI

Vedi Pag.114-116-118 See Pages 114-116-118

72

1

2

3

V

R

5

Fig. 31

0587-M001-2

Assicurarsi che in centralina ci sia olio sufficiente. Portare P2 a
150 cm di altezza e chiudere il rubinetto R, fare scendere il ponte
di c. a. 50 cm dopo aver tolto il distanziale 5 e ripristinato il
collegamento pneumatico, poi riaprire il rubinetto R. Mettere la P2
0,5-1 cm.più bassa di P1. Richiudere il rubinetto R bloccando
con gli appositi controdadi e fare scendere a terra entrambe le
pedane. Staccare lo spinotto A (Fig.25B). Il ponte funziona
regolarmente quando partendo da terra ad un'altezza di 10 cm

P2 risulta più alta di P1 di 1-2 cm.
N.B. In condizioni di esercizio lo spinotto A deve essere
disinserito.

4

4.10 Sincronizzazione pedane

4.10.1 Sollevatore principale

Rif. Fig.31. Il ponte è dotato di valvola di allineamento automa­tica posizionata sotto alla pedana P2 ed indicata con V. La
valvola è tarata in fabbrica nella posizione tutta bassa determi­nata dai registri (3). Se si dovesse agire sulle viti di registrazione
pedane (3) allentare completamente il controdado (2) e la vite
(1). Dopo aver regolato l'altezza della pedana, avvitare la vite
(1) fino a che non si vede sollevare la pedana, poi svitare di un
giro e bloccare con controdado (2).

Raise this again 3 or 4 times to 50-70 cm from the ground. Make
sure there is enough oil in the control unit. Lift P2 to 150 cm and
close the stopcock R. Lower the lift by about 50 cm after removing
spacer 5 and turning on the compressed air supply again. Open
stopcock R again. Position P2 so it is 0.5-1 cm below P1. Close
stopcock R again and secure with the locknuts. Lower both
platforms to the ground. Remove plug A (Fig. 25B). The lift is
working properly when P2 is 1-2 cm higher than P1 on reaching
a height of 10 cm off the ground.

Note: During operation, plug A must be disabled.

absenken und sie 3-4 Mal wieder bis auf 50-70 cm über dem
Fussboden hochfahren. Sicherstellen, dass im Aggregat
genügend Öl vorhanden ist. Die Fahrbahn P2 auf 150 cm
hochfahren und den Hahn “R” schliessen. Das Distanzstück 5
entfernen, die Druckluftzuführung wieder herstellen, die
Hebebühne ca. 50 cm herunterfahren und den Hahn “R” wieder
öffnen. Die Fahrbahn P2 0,5 - 1 cm tiefer setzen als die Fahrbahn
P1. Nun den Hahn “R” erneut schliessen, indem er mit den
entsprechenden Kontermuttern blockiert wird und beide
Fahrbahnen bodeneben absenken. Den Stecker A (Abb. 25B)
ausziehen. Die Hebebühne funktioniert dann einwandfrei, wenn
beim Anheben vom Boden die Fahrbahn P2 auf einer Höhe von
10 cm 1-2 cm höher liegt als die Fahrbahn P1. Anmerkung:

Während der Betriebsphase muss der Stecker A ausgezogen
sein.

robinet R et appuyer sur le bouton-poussoir de descente pour
ramener P2 au sol. Le soulever ensuite 3 ou 4 fois à une hauteur
de 50/70 cm du sol. S’assurer qu’il y a suffisamment d’huile dans
le pupitre de commande. Mettre P2 à une hauteur de 150 cm et
fermer le robinet R. Abaisser le pont de 50 cm environ après
avoir retiré l’entretoise 5 et réactivé l’installation pneumatique,
puis rouvrir le robinet R. Positionner P2 à une hauteur inférieure
de 0,5 – 1 cm par rapport à P1. Refermer le robinet R en bloquant
les contre-écrous spéciaux et ramener les deux chemins de
roulement au sol. Débrancher la fiche A (Fig.
fonctionne régulièrement dans la condition suivante: en
démarrant du sol, P2 dépasse P1 de 1 ou 2 cm après une course
10 cm. Remarque: en phase de fonctionnement, la fiche A doit

être débranchée.

pulsador de descenso, bajar P2 hasta el suelo, y luego subirla
3 ó 4 veces hasta que llegue a unos 50-70 cm. del suelo.
Asegurarse de que en el panel de mando haya suficiente aceite.
Poner P2 a 150 cm. de altura y cerrar el grifo R; bajar el puente
unos 50 cm. después de haber quitado el distanciador 5 y de
haber restablecido la conexión neumática, y luego volver a abrir
el grifo R. Poner P2 de 0,5 a 1 cm. más abajo de P1. Volver a
cerrar el grifo bloqueando con las correspondientes
contratuercas y bajar al suelo las dos plataformas. Desconectar
la clavija A (Fig. 25B). El puente funciona normalmente cuando
empezando desde el suelo, a una altura de 10 cm, P2 es más
alta que P1 de 1 ó 2 cm. NOTA: En condiciones de

funcionamiento, la clavija A tiene que estar desconectada.

25B). Le pont

4.10 Platform synchronisation

4.10.1 Main lift
Ref. Fig. 31. The lift features an automatic alignment valve

situated under platform P2 and indicated with a V. The valve is
factory set in all-low position, determined by the adjustment
devices (3). To adjust the platform adjustment screws (3), loosen
locknut (2) and screw (1) completely. After adjusting the height
of the platform, tighten screw (1) until the platform starts to
elevate, then unscrew by one turn and secure with the locknut
(2).

4.10 Fahrbahnen-Gleichlaufregelung

4.10.1 Hebebühne
Zu Abb. 31. Die Hebebühne ist mit einem unter der Fahrbahn
P2 positionierten automatischen und mit V gekennzeichneten

Ausgleichsventil ausgerüstet. Es wird im Werk in der tiefsten
durch die Justierschrauben (3) bestimmten Position geeicht.
Sollten die Fahrbahnen-Justierschrauben (3) betätigt werden,
müssen die Kontermutter (2) und die Schraube (1) komplett
gelöst werden. Nach der Höhenjustierung der Fahrbahn die
Schraube (1) solange einschrauben, bis sich die Fahrbahn
anhebt, dann die Schraube um eine Drehung zurückschrauben
und mit der Kontermutter (2) blockieren.

4.10 Synchronisation des chemins de roulement

4.10.1 Elévateur principal
Réf. Fig. 31. Le pont élévateur est muni d’une valve pour

l’alignement automatique située sous le chemin de roulement
P2 et identifiée par la lettre V. La valve est réglée à l’usine sur
la position la plus basse déterminée par les régulateurs (3). En
cas d’intervention sur les vis de réglage des chemins de
roulement (3), desserrer complètement le contre-écrou (2) et la
vis (1). Après avoir réglé la hauteur du chemin de roulement,
serrer la vis (1). Dès que le chemin de roulement se soulève,
arrêter de serrer, desserrer d’un tour et bloquer avec le contre­écrou (2).

4.10 Sincronización de las plataformas

4.10.1 Elevador principal
Ref. Fig. 31: El elevador tiene una válvula de alineación

automática colocada debajo de la plataforma P2 e indicada con
la letra V. La válvula se regula en fábrica con el elevador situado
en el punto más bajo, posición determinada por los reguladores
(3). Si hubiera que maniobrar los tornillos de regulación de las
plataformas (3) aflojar totalmente la contratuerca (2) y el tornillo
(1). Después de haber regulado la altura de la plataforma,
atornillar el tornillo (1) hasta que no se vea que se levanta la
plataforma, luego desatornillar de una vuelta y bloquear con la
contratuerca (2).

0587-M001-2

73

4

RAV635_RAV640 .1-.2 SI/ISI
RAV650_RAV660 .1.55-.2.55 SI/ISI

Solo

6 ton

Only

Solo 6 ton Only

RAV635 .3-.4 SI/ISI
RAV640 .3-.4-.3.46-.4.46 SI/ISI
RAV650_RAV660 .3-.4 SI/ISI

RAV635-640 .1-.2 SI/ISI

RAV650-660 .1.55-.2.55 SI/ISI

Solo

6 ton

Only

Y

RAV640_RAV650_RAV660 .5.55-.6.55 SI/ISI

Y

RAV635-640-650-660

.3-.3.46-.4-.4.46 SI/ISI

Y

RAV640-650-660

.5.55-.6.55 SI/ISI

P3

2

1

3

Vedi Pag.114-116-118 See Pages 114-116-118

74

Fig.32

0587-M001-2

4

4.10.2 Sollevatore integrato

Rif. Fig.32: Qualora si dovesse smontare l'impianto idraulico o
sollevare P4 senza l'ausilio della centralina procedere come
segue:

- collegare tutti i tubi e disinserire tutte le sicurezze inserendo

lo spinotto A nel morsetto A2 (Fig.25B). Con il rubinetto
valvola Y chiuso premere il pulsante di salita fino a battuta
meccanica pedana P3 (non importa la posizione della peda­na P4).

- Svitare la vite (1) del cilindro P3 per spurgare l'aria (può
verificarsi la discesa di P4) poi riavvitare.

- Togliere l'alimentazione pneumatica in modo che l'arresto
meccanico del cilindro P3 rimanga agganciato sull'ultimo
dente (cilindro tutto esteso) e inserire sotto l'arresto del
cilindro P4 il distanziale (3) in modo che il cilindro possa

4.10.2 Lift table
Ref. Fig. 32: If the hydraulic system is dismantled or P4 is raised

without the aid of the control unit, proceed as follows:

- connect all the pipes and disconnect all the safety switches,
fitting plug A into terminal A2 (Fig. 25B). With the valve tap
Y closed, press the up button until platform P3 reaches the
mechanical stop (the position of platform P4 is not important).

- Loosen the screw (1) of the P3 cylinder to expel the air (P4
may descend) then tighten the screw again.

- Switch off the compressed air supply so that the mechanical
stop of the P3 cylinder hooks onto the last tooth (the cylinder
is completely extended) and fit the spacer (3) underneath the

P4 cylinder stop so that the cylinder can run.

4.10.2 Achsheber
Zu Abb. 32. Bei einer evtl. Demontage der Hydraulikanlage

oder einem evtl. Anheben der Fahrbahn P4 ohne die Hilfe des
Aggregats wie folgt vorgehen:

- Alle Leitungen anschliessen und alle
Sicherheitsvorrichtungen ausschalten, indem der Stecker A
in die Klemme A2 (Abb. 25B) gesteckt wird. Der Ventilhahn
Y muss geschlossen sein. Über die Taste “Heben” die
Fahrbahn P3 bis zum mechanischen Anschlag fahren (die
Position der Fahrbahn P4 ist hier unwichtig).

- Die Schraube (1) des Zylinders P3 zum Entlüften lockern (die
Fahrbahn P4 könnte sich senken) und sie dann wieder
festziehen.

- Die Druckluftzuführung unterbrechen, damit die

4.10.2 Elévateur intégré
Réf. Fig. 32. En cas de démontage de l’installation hydraulique

ou de levage de P4 sans l’intervention du pupitre de commande,
procéder comme suit:

- Raccorder tous les tuyaux et déconnecter toutes les sécurités
en introduisant la fiche A dans la borne A2 (Fig. 25B). Fermer
le robinet à valve Y, appuyer sur le bouton-poussoir de
montée et mettre le chemin de roulement P3 dans sa position
de butée mécanique (peu importe la position du chemin de
roulement P4).

- Dévisser la vis (1) du vérin P3 pour purger l’air (il peut arriver
que P4 descende), puis revisser.

- Couper l’alimentation pneumatique de manière à ce que
l’arrêt mécanique du vérin P3 reste engagé sur la dernière

4.10.2 Elevador integrado
Ref. Fig. 32: Si se tuviera que desmontar la instalación hidráulica

o alzar P4 sin la ayuda del panel de mando, proceder de la
siguiente manera:

- Conecte todos los tubos y desconecte todos los dispositivos
de seguridad introduciendo la clavija A en el borne A2
(Fig.25B). Con el grifo de la válvula Y cerrado, apretar el
pulsador de subida hasta el tope mecánico de la plataforma
P3 (no importa la posición de la plataforma P4).

- Desatornillar el tornillo (1) del cilindro P3 para purgar el aire
(puede ocurrir que P4 descienda) y luego volver a atornillarlo.

- Cortar la alimentación neumática de manera que el retén
mecánico del cilindro P3 se quede enganchado en el último
diente (cilindro totalmente abierto) y colocar debajo del retén
mecánico del cilindro P4 el distanciador (3) de manera que

scorrere.

- Aprire il rubinetto Y e premere il pulsante di discesa, fare
scendere P4 fino a terra, poi farla risalire 3-4 volte fino a 30-40
cm di altezza (si consiglia di mettere un peso sulla pedana per
accellerare i tempi di discesa.).

NB: assicurarsi che in centralina ci sia olio sufficiente. Portare
P4 alla max. altezza, chiudere il rubinetto Y e fare scendere le

pedane fino a terra (dopo avere tolto il distanziale (3) e ripristi­nato il collegamento pneumatico), verificandone il sincronismo
nella fase di battuta a terra. Se le pedane non sono allineate,
aprire il rubinetto Y ed agire come segue:

- Open stopcock Y and lower P4 to the ground by pressing the
drop button. Next, lift this 3 or 4 times off the ground by 30-40
cm (place a weight on the platform to speed up drop).

Note: make sure there is enough oil in the distributor unit. Move
P4 to maximum height, close stopcock Y and lower the platforms

to the floor (after removing spacer (3) and reconnecting the air
supply). Make sure they reach the floor together. If the platforms
are not aligned, open stopcock Y and proceed as follows:

mechanische Stützvorrichtung des Zylinders P3 auf dem
letzten Zahn eingehakt bleibt (Zylinder ganz ausgefahren)
und das Distanzstück (3) unter die Stützvorrichtung des
Zylinders P4 einsetzen, damit der Zylinder gleiten kann.

- Den Hahn Y öffnen, über die Taste “Senken” die Fahrbahn
P4 bodeneben absenken und sie 3-4 Mal bis auf eine Höhe
von 30 - 40 cm hochfahren (mit einem Gewicht auf der
Fahrbahn kann die Senkgeschwindigkeit beschleunigt
werden).

Anmerkung: Sicherstellen, dass im Aggregat genügend Öl
vorhanden ist. Die Fahrbahn P4 auf die maximale Höhe fahren
und den Hahn Y schliessen. Das Distanzstück (3) entfernen,
den Druckluftanschluss wieder aktivieren, die Fahrbahnen
bodeneben herunterfahren und beim Aufsetzen auf den Boden

griffe (vérin entièrement ouvert) et introduire sous l’arrêt du
vérin P4 l’entretoise (3) de manière à ce que le vérin puisse
coulisser.

- Ouvrir le robinet Y et appuyer sur le bouton-poussoir de
descente, ramener P4 au sol, puis le soulever 3 ou 4 fois de
30-40 cm du sol (il est conseillé de mettre un poids sur les
chemins de roulement pour accélérer la vitesse de descente).

Remarque: vérifier s’il y a suffisamment d’huile dans le pupitre
de commande. Mettre P4 à sa hauteur maximale, fermer le
robinet Y et ramener les chemins de roulement au sol (après
avoir retiré l’entretoise (3) et réactivé l’alimentation
pneumatique), en contrôlant la synchronisation dans la phase
de butée au sol. Si les chemins de roulement ne sont pas
alignés, ouvrir le robinet Y et procéder comme suit:

el cilindro pueda deslizarse.

- Abrir el grifo Y y, apretando el pulsador de descenso, bajar
P4 hasta el suelo, y luego subirla 3 ó 4 veces hasta que llegue
a unos 30-40 cm. del suelo (se aconseja poner un peso en
la plataforma para acelerar la velocidad de bajada).

NOTA: Asegurarse de que en el panel de mando haya suficiente
aceite.
Llevar P4 a la máxima altura y cerrar el grifo Y; haga descender
las plataformas hasta el suelo (después de haber quitado el
distanciador 3
verificando el sincronismo en la fase de tope en tierra. Si las
plataformas no estuviesen alineadas, abrir el grifo Y y actuar de
la siguiente manera:

y de haber restablecido la conexión neumática)

0587-M001-2

75

4

- Con P3 più alta di P4, premere il pulsante di salita per alzare
la P4 al livello della P3.

- Con P4 più alta di P3, premere leggermente il pulsante di
stazionamento (giallo) per abbassre la P4.

- Richiudere il rubinetto ed eseguire alcune corse complete.
Se necessario, ripetere l'operazione fino alla completa sin­cronizzazione, quindi bloccare il rubinetto Y con gli appositi
controdadi. Togliere lo spinotto A dal morsetto A2.

- With P3 higher than P4, press the up button to lift P4 to the level
of P3.

- With P4 higher than P3, gently press the park button (yellow)
to lower P4.

- Close the stopcock again and perform a number of complete
runs. If necessary, repeat the operation until the platforms are
completely synchronised and then fasten stopcock Y with the
locknuts. Remove plug A from terminal A2.

Dopo alcuni giorni di funzionamento può essere necessario
rifare lo spurgo aria in caso di "molleggio" della pedana P4 o di
insorgenza di disallineamento. Operare un completo spurgo
agendo sulla vite (1) allentandola leggermente e ribloccandola
ad operazione conclusa.

After a few days operation, the air may have to be bled again if
platform P4 feels “springy” or in case of any misalignment. Bleed
the system completely by loosening screw (1) and tightening
this again once the operation has been completed.

den Gleichlauf kontrollieren. Sind die Fahrbahnen nicht
ausgerichtet, den Hahn Y öffnen und wie folgt vorgehen:

- Ist die Fahrbahn P3 höher als die Fahrbahn P4, die Taste
“Heben” betätigen, um die Fahrbahn P4 auf die Höhe der
Fahrbahn P3 zu fahren.

- Ist die Fahrbahn P4 höher als die Fahrbahn P3, kurz die gelbe
Taste “Parken” drücken, um die Fahrbahn P4 zu senken.

- Den Hahn wieder schliessen und einige komplette Hubläufe
ausführen. Ggf. den Vorgang bis zum vollständigen Gleichlauf
wiederholen und danach den Hahn Y mit den entsprechenden
Kontermuttern arretieren. Den Stecker A aus der Klemme A2
ziehen.

- Si P3 est plus élevé que P4, appuyer sur le bouton-poussoir
de montée pour mettre P4 au même niveau que P3.

- Si P4

est plus élevé que P3, appuyer légèrement sur le

bouton-poussoir de stationnement (jaune) pour abaisser P4.

- Refermer le robinet et effectuer quelques courses complètes.
Si nécessaire, répéter l’opération jusqu’à obtention de la
synchronisation complète, puis bloquer le robinet Y au
moyen des contre-écrous spécifiques. Retirer la fiche A de
la borne A2.

Nach einigen Betriebstagen die Entlüftung evtl. nochmals
vornehmen, sollten sich ein “Federn” der Fahrbahn P4 oder
Gleichlaufstörungen verzeichnen lassen. Eine komplette
Entlüftung ausführen, indem die Schraube (1) leicht gelockert
und nach beendetem Vorgang wieder blockiert wird.

Au bout de quelques jours de fonctionnement, si le chemin de
roulement P4 “vibre” ou s’il y a une différence de niveau entre
les chemins de roulement, il faut répéter la purge de l’air. Purger
complètement en desserrant légèrement la vis (1) et en la
bloquant de nouveau à la fin de l’opération.

- Con P3 más alta que P4, presionar el pulsador de subida
para alzar P4 al nivel de P3.

- Con P4 más alta que P3, presionar ligeramente el pulsador
de estacionamiento (amarillo) para bajar P4.

- Cerrar el grifo y efectuar algunas carreras completas. Si
fuese necesario, repetir la operación hasta la completa
sincronización, y a continuación bloquear el grifo Y con las
correspondientes contratuercas. Extraiga la clavija A del
borne A2.

76

Pasados algunos días de funcionamiento podría ser necesario
volver a realizar la purga del aire, en el caso de “suspensión”
de la plataforma P4 o de desalineamiento. Hacer una purga
completa maniobrando con el tornillo (1) aflojándolo ligeramente
y volviendo a bloquearlo cuando concluya la operación.

0587-M001-2

4

4.11 Livello olio

Abbassare completamente le pedane.
Controllare il livello olio tramite l’asta 1 (Fig.33) presente nel
tappo. Il livello olio deve arrivare a circa 10 mm dal tappo

4.12 Attivazione e controllo sicurezze
Sollevatore principale

Staccare lo spinotto A di Fig.34 dal morsetto A1. In questo modo
si attiva il pressostato.

Sollevatore integrato

Staccare lo spinotto A di Fig.34 dal morsetto A2.
In questo modo si attiva il pressostato.

N.B.: In condizioni di esercizio lo spinotto A deve
essere disinserito dai morsetti A1 e A2.

4.11 Checking the oil level

Lower the platforms to the ground.
Check the oil level using the dipstick 1 (Fig.33) fitted to the cap.

4.12 Starting and checking the safety devices
Main lift

Remove plug A shown in Fig. 34 from terminal A1 to engage
the pressure switch.

Lift table

Remove plug A shown in Fig.34 from terminal A2. This way the
pressure switch will be engaged.

Note: In operating conditions, the plug A must be
removed from the terminals A1 and A2.

4.11 Ölstand

Die Fahrbahnen bodeneben herunterfahren. Den Ölstand über
den Pegelstab 1 (Abb. 33) der Ölstandschraube kontrollieren.
Der Ölstand muss ca. 10 cm unterhalb der Ölstandschraube
liegen.

4.12 Aktivierung und Kontrolle der
Sicherheitsvorrichtungen

Hebebühne

Den Stecker A der Abb. 34 aus der Klemme A1 ziehen. Auf diese
Weise wird der Druckwächter aktiviert.

Achsheber

Den Stecker A der Abb. 34 aus der Klemme A2 ziehen. Auf diese
Weise wird der Druckwächter aktiviert.

4.11 Niveau de l’huile

Abaisser complètement les chemins de roulement. Contrôler le
niveau de l’huile au moyen de la jauge 1 (Fig. 33) située dans
le bouchon. Le niveau de l’huile doit se trouver à 10 mm environ
du bouchon.

4.12 Actionnement et contrôle des sécurités

Elévateur principal

Retirer la fiche A
actionne le pressostat.

Elévateur intégré

Retirer la fiche A (Fig. 34) de la borne A2. De cette manière, on
actionne le pressostat.

Remarque : en phase de fonctionnement la fiche A ne
doit pas être branchée sur les bornes A1 et A2.

4.11 Nivel de aceite

Bajar completamente las plataformas. Controlar el nivel del
aceite mediante la varilla 1 (Fig.33) presente en el tapón. El nivel
del aceite tiene que llegar a unos 10 mm. del tapón.

4.12 Activación y control de seguridades.

Elevador principal

Desconecte la clavija A de la Fig. 34 del borne A1. De esta forma
se activa el presóstato.

Elevador integrado

Desconecte la clavija A de la Fig.34 del borne A2.
De este modo se activa el presóstato.

NOTA: En condiciones de funcionamiento la clavija A
tiene que estar desconectada de los bornes A1 y A2.

(Fig. 34) de la borne A1. De cette manière, on

4.13 Fissaggio a terra del sollevatore e controllo
allineamento pedane (versione ad incasso)

La fase di fissagio a terra è particolarmente importante e deve
essere eseguita mantenendo sotto controllo la planarità delle
basi di appoggio.

4.13.1 Controllo planarità basi

- Sollevare le pedane di circa 1m;

- Mettersi in condizioni di stazionamento;

- Verificare che le pedane siano parallele, in squadro e con

distanza interna bordi guida traversa pari a 870: se questo
non fosse, agire opportunamente sulle basi mantenendone
l’allineamento e la distanza longitudinale;

- Portare a terra le pedane e ricontrollare la distanza 870 mm;

- Sollevare le pedane circa alla massima altezza;

4.13 Securing the lift to the ground and checking
alignment of platforms (recessed versions)

It is therefore essential to secure the lift correctly, keeping of
the thrust bases platform levelness under control.

4.13.1 Checking base levelness

- Lift platforms approximately by 1 m.

- Lock pawls.

- Ensure that platforms are parallel one to each other, squared

and have an inner distance between rail edges of 870 mm. If
not, adjust bases still keeping their alignment and longitudinal
distance.

- Move platforms down to the ground and check that inner

distance is 870 mm .

Anmerkung: Während des Betriebs muss der Stecker
A aus den Klemmen A1 und A2 herausgezogen werden.

4.13 Befestigung der hebebüne am boden und
ebenheitskontrolle der anreihung

Die Phase der Befestigung am Boden ist besonders wichtig.
Dabei muss die Planarität der jeweiligen Auflagebasis unter
Kontrolle gehalten werden.

4.13.1 Ebenheitskontrolle des Untergestells

- Die Fahrschienen für ungefähr 1 m anheben.

- In die festgestellte Bedingung bringen.

- Sicherstellen, dass die Fahrschienen parallel zueinander

ausgerichtet und im Winkelspiegel sind, und einem
Innenabstand der Heberführungsränder von 870 mm
aufweisen: Sollte dem nicht so sein, die Untergestelle

4.13 Fixation du pont elevateur au sol et controle de la
alignement des chemins de roulement
encastrée

Par conséquent, la phase de fixation au sol est importante et
doit être effectuée en gardant sous contrôle la planéité des
bases d’appui.

4.13.1 Contrôle planéité des bases

- Soulever les chemins de roulement d’environ 1 m.

- Se positionner en conditions de stationnement.

- Vérifier que les chemins de roulement sont parallèles,

d’équerre et à une distance interne des bords glissière poutre
de 870 mm : dans le cas contraire, intervenir sur les bases en
maintenant l’alignement et la distance longitudinale.

- Porter les chemins de roulement au sol et recontrôler la

4.13 Fijación al piso del elevador y control alineacion
plataformas

La fase de fijación al pavimento es sumamente importante y
debe efectuarse controlando la planaridad de las bases de
apoyo.

4.13.1 Control nivelación de las bases

- Elevar las plataformas de aprox. 1 m;

- Colocarse en posición de estacionamiento;

- Comprobar que las plataformas estén paralelas,

perpendiculares y con distancia interior de los bordes guía
travesaño igual a 870 mm; de lo contrario, mover las
plataformas manteniendo la alineación y la distancia
longitudinal;

)

(modelo empotrado)

(Einbauversion)

(version

0587-M001-2

77

4

- Assicurarsi della perfetta planarità delle basi prendendo

come riferimento le superfici scorrimento rulli 1 (Fig. 35) e

10 mm

1

Fig.33

A2

AA1

Fig.34

1

3

appoggio blocco fulcri bielle 1 (Fig. 36): se necessario agire
sulle viti di livellamento 2 (Fig.35 e Fig.36) ma in questo caso
ripristinare il contatto base-pavimento su tutta la superficie
con adeguato spessoramento (questo per evitare successive
flessioni delle basi).

4.13.2 Fissaggio delle basi

- Eseguire un ciclo completo salita/discesa controllando il

corretto posizionamento delle basi e verificando che sia
garantito il movimento regolare dei rulli con assenza di
impuntamenti o sfregamenti.

- Utilizzando le basi come dime, forare con punta di diametro

12 a una profondità di 150 mm.
Pulire i fori ed inserire i tasselli con leggeri colpi di martello.

- Lift the platforms to their max. height.

- Check bases for perfect levelness and keep roller sliding

surfaces (1, Fig. 35) and con-rod fulcrum block bearing
surfaces (1, Fig. 36) as locating points. Turn levelling screws
(2, Fig. 35 and Fig. 36), if necessary. Should this case be, the
lift base must fully rest onto the ground so to avoid possible
deflection of the bases. Use shims, if necessary.

4.13.2 Anchoring lift bases

- Carry out a complete up/down cycle. Check for proper base

position and regular sliding movement of rollers; they should
not rub against anything or stop in any way.

- Drill holes using a 12-mm drill and use bases as templates.

Drill to a depth of 150 mm. Clean the holes and then tap gently
dementsprechend verstellen, wobei die Gleichlaufregelung

und der Längsabstand beibehalten wird.

- Die Fahrschienen auf den Boden absenken und den Abstand

von 870 mm erneut überprüfen.

- Die Fahrschienen ungefähr auf die maximale Höhe bringen.

- Sicherstellen, dass die Untergestelle perfekt eben ausgerichtet

sind, dabei die Rollengleitoberflächen (1 Abb. 35) und die der
Auflage der Pleuelanschwenkeinheit (1 Abb. 36) als Bezug
genommen werden: Bei Bedarf durch Betätigen der
Gleichlaufregelungsschrauben einstellen (1 Abb. 35 und Abb.

36), auf diese Weise muss jedoch die Untergestell-/
Bodenkontaktfläche auf der gesamten Oberfläche mit
angemessenen Keilen wieder hergestellt werden (um eine
übermäßige Biegung der Untergestelle zu vermeiden).

4

2

Fig. 35

3

4

1

distance 870 mm .

- Lever les chemins de roulement environ à la hauteur maximale.

- Vérifier que la planéité des bases est parfaite en prenant

comme référence les surfaces de glissement rouleaux 1
(Fig.35) et d’appui bloc entablures bielles 1 (Fig.36): si
nécessaire, agir sur les vis de nivellement 2 (Fig. 35 et Fig.36)
mais, dans ce cas, rétablir le contact base-sol sur toute la
surface avec une cale appropriée (ceci afin d’éviter des
flexions successives des bases).

4.13.2 Fixation des bases

- Effectuer un cycle complet de montée/descente en contrôlant

le positionnement correct des bases et en vérifiant que soit
garanti le mouvement régulier des rouleaux avec absence de

- Colocar las plataformas a nivel del pavimento y controlar la

distancia de 870 mm;

- Elevar las plataformas hasta aprox. la altura máxima;

- Controlar que las bases estén perfectamente planas, tomando

como puntos de referencia las superficies de deslizamiento
rodillos 1 (Fig. 35) y apoyo bloque articulación bielas 1 (Fig.

36); si es necesario, actuar en los tornillos de nivelación 2 (Fig.
35 y Fig. 36) pero en este caso restablecer el contacto base-

pavimento en toda la superficie por medio de espesores
adecuados (esto para evitar sucesivas curvaturas de las
bases).

2

Fig. 36

78

0587-M001-2

Serrare i bulloni dei tasselli con chiave dinamometrica tarata
a 5 kgm.

- Riverificare il livellamento delle basi per accertarsi che le
operazioni di fissaggio non abbiano alterato le regolazioni
fatte in precedenza

NB: Il livellamento delle basi è determinante per
le successive verifiche e quindi deve essere
effettuato con la massima accuratezza

4

4.13.3 Controllo planarità pedane a terra

- Abbassare completamente le pedane.

- Effettuare la verifica della planarità nei punti di appoggio delle
pedane sulle basi.

- Se necessario agire sulle viti di registro 3 ( Fig. 35-36) bloccan-
done al termine i controdadi 4.

IMPORTANTE

• Nel caso di eventuale successiva reinstallazione del solleva­tore debbono essere effettuati di nuovo tutti i controlli sopra
citati

• l’ancoraggio a terra deve essere controllato dopo una decina
di corse a pieno carico, verificando la coppia di serraggio dei
tasselli. Questo controllo va eseguito almeno ogni 3 mesi.

onto the anchors to seat them into the holes. Tighten the
anchor bolts with a torque wrench set to 5 kgm.

- Check for proper base levelness once again. Ensure that
base anchoring has not caused any changes.

Note: a proper base anchoring is essential for
later checks and therefore, it must be carried
out with maximum precision.

4.13.2 Untergestellbefestigung

- Einen vollständigen Hebe-/Absenkzyklus durchführen, wobei
sichergestellt werden muss, dass die Position das Untergestell
richtig und die Bewegung der Rollen regelmäßig bzw.
reibungsfrei ist und nirgends klemmt.

- Die Untergestelle als Schablonen verwenden und mit einem
12-Bohrer 150 mm tiefe Bohrungen ausführen. Die Bohrungen
reinigen und die Dübel mit leichten Hammerschlägen
eintreiben. Die Mutterschrauben der Dübel mit einem auf 5 kgm
eingestellten Drehmomentschlüssel befestigen.

- Die Gleichlaufregelung der Untergestelle überprüfen, um
sicherzustellen, dass während der Befestigung die vorher
ausgeführten Einstellungen nicht verändert wurden.

HINWEIS: Die Gleichlaufregelung der
Untergestelle ist für die darauffolgenden

talonnages ou frottements.

- En utilisant les bases comme gabarits ; percer avec une
mèche de diamètre 12 à une profondeur de 150 mm. Nettoyer
les orifices et introduire les chevilles avec de légers coups de
marteau. Serrer les boulons des chevilles avec une clé
dynamométrique étalonnée à 5 kgm.

- Revérifier le nivellement des bases afin d’être certains que les
opérations de fixation n’ont pas modifié les réglages
précédents.

N.B.: Le nivellement des bases est déterminant
pour les vérifications successives et, par
conséquent, doit être effectué avec le plus
grand soin.

4.13.2 Fijación de las bases

- Efectuar un ciclo completo subida/bajada controlando el
correcto posicionamiento de las bases y comprobando que
los rodillos se muevan regularmente sin tropiezos o
rozamientos.

- Utilizando las bases como patrones, perforar con una punta
de diámetro 12 a una profundidad de 150 mm. Limpiar los
agujeros e insertar los pernos con golpes leves de martillo.
Apretar las tuercas de los pernos con llave dinamométrica
ajustada a 5 kgm.

- Volver a controlar la nivelación de las bases para comprobar
que las operaciones de fijación no hayan alterado los ajustes
efectuados anteriormente.

0587-M001-2

4.13.3 Checking platform levelness when fully down

- Move platform fully down

- Check for proper levelness on thrust points of the platforms on
the bases.

- Turn the adjusting screws 3 (Fig. 35-36), if necessary. When
finished, lock in position with check nuts 4.

IMPORTANT!

• If the lift is moved to a different place and then installed, all
above checks should be carried out.

• Check lift anchoring after moving it up and down at full load
for a dozen times: also check tightening torque of anchors.
Check at least every three months.

Kontrollen grundlegend und muss deshalb mit
äußerster Genauigkeit erfolgen.

4.13.3 Ebenheitskontrolle der Fahrschienen am Boden

- Die Fahrschienen vollständig absenken.

- Die Planaritätskontrolle an den Auflagestellen der
Fahrschienen auf der jeweiligen Basis vornehmen.

- Bei Bedarf anhand der Einstellschrauben 3 ( Abb.35-36) einstellen
und anschließend mit den Konterschrauben befestigen 4.

WICHTIG

• Bei eventueller darauffolgender erneuter Aufstellung der
Hebebühne müssen die o.g. Kontrolle alle wieder ausgeführt

werden.

• Die Verankerung am Boden muss nach ungefähr zehn
Hubbewegungen unter Vollbelastung durch ein Überprüfen
des Anzugsmoments der Dübel kontrolliert werden. Diese
Kontrolle muss mindestens alle 3 Monate ausgeführt werden.

4.13.3 Contrôle de la planéité des chemins de roulement au

sol

- Abaisser complètement les chemins de roulement.

- Vérifier la planéité au niveau des points d’appui des chemins
de roulement sur les bases.

- Si nécessaire, agir sur les vis de réglage 3 (Fig. 35-36) en
bloquant les contre-écrous à la fin 4.

IMPORTANT

• En cas d’éventuelles réinstallation successive de l’élévateur ;

il est nécessaire d’effectuer à nouveaux tous les contrôles
susmentionnés.

• La fixation au sol doit être contrôlée après une dizaine de
courses en pleine charge, en vérifiant le couple de serrage
des chevilles. Ce contrôle doit être effectué au moins tous les
3 mois.

NB: La nivelación de las bases es determinante
para los controles siguientes y por lo tanto debe
efectuarse con la máxima precisión.

4.13.3 Control nivelación plataformas al nivel del piso

- Bajar completamente las plataformas.

- Controlar la nivelación en los puntos de apoyo de las
plataformas en las bases.

- Si es necesario, mover los tornillos de reglaje (3 Fig 35-36)
apretando las contratuercas al final de la operación 4.

IMPORTANTE

• Si el elevador se vuelve a instalar sucesivamente, es necesario

repetir todos los controles mencionados anteriormente.

• La fijación al piso debe controlarse después de unas diez
carreras a plena carga, controlando el par de apriete de los
pernos.
Este control debe ser efectuado por lo menos cada 3 meses.

79

4

4.14 Fissaggio a terra del sollevatore e controllo planarità

pedane (versioni a pavimento)

Rif. Fig.37 - Procedere come al paragrafo 4.13 tenendo conto

dell' allineamento delle pedane (1) rispetto alle rampe di salita
(2).

4.15 Verifica delle sicurezze

Al termine del montaggio occorre verificare con attenzione le
varie sicurezze installate sul ponte.

a. Sirena e micro azionamento sirena

Durante la discesa, il sollevatore si deve arrestare ad una
altezza da terra pari a 10-15 cm. Poi la discesa prosegue ma in
contemporanea suona la sirena per avvisare l'operatore che le
pedane si trovano ad una altezza pericolosa (vedi anche

4.14 Securing the lift to the ground and checking levelness

of platforms (floor versions)

2

1

43

1

Ref. Fig. 37. Proceed as described in paragraph 4.13, checking

the alignment of the platforms (1) with respect to the approach
ramps (2).

4.15 Checking the safety devices

After assembly, the safety devices installed on the lift should be
checked with care.

a. Siren and siren engagement microswitch

During downward movement, the lift must stop at a height of 10­15 cm from the floor. Downward movement then continues, but
at the same time an alarm goes off to warn the operator that the
platforms are at a dangerous height (also see lift operation

4.14 Befestigung der hebebüne am boden und

ebenheitskontrolle der fahrschienen

Rif. Fig. 37. Gemäß Paragraph 4.13 verfahren, dabei die

Fluchtung der Fahrschienen (1) den Auffahrrampen (2)
gegenüber beachten.

2

4.1 5 Kontrolle der Sicherheitseinrichtungen

Nach Abschluß der Montage, sorgfältig die verschiedenen, auf
der Hebebühne montierten Sicherheitseinrichtungen

Fig.37
Fig.27

überprüfen.

a. Sirene und entsprechender Auslösemikroschalter

Während des Senkvorgangs muß die Hebebühne auf 10-15
cm über dem Fußboden anhalten.

(Bodenversion)

80

4.14 Fixation du pont elevateur au sol et controle de la

Ref. Abb.37. Suivre les marches au paragraphe 4.13 en

considérant l’alignement des chemins de roulement (1) par
rapport aux rampes de montée (2).

4.15 Contrôle des sécurités

A la fin du montage, effectuer un contrôle scrupuleux des
différentes sécurités installées sur le pont élévateur.

a. Avertisseur sonore et microrupteur pour l’enclenchement
de l’avertisseur sonore

Le pont élévateur doit arrêter sa course de descente lorsqu’il
arrive à une hauteur de 10 ou 15 cm du sol. Puis, il reprend sa

4.14 Fijación al piso del elevador y control nivelacion

Ref. Fig. 37. Proceder como se indica en el párrafo 4.13

teniendo en cuenta la alineación de las plataformas (1) con
respecto a las rampas de subida (2).

4.15 Comprobación de los

Al final del montaje hay que comprobar con atención los
distintos dispositivos de seguridad instalados en el puente
elevador.

a. Sirena y microinterruptor de activación sirena
