Ransomes FAIRWAY 250, FAIRWAY 305, FAIRWAY 405 Operator Instructions Manual

Download

AIRAIR

AIR

AIRAIR

Y 250 / 305 /405Y 250 / 305 /405

Y 250 / 305 /405

Y 250 / 305 /405Y 250 / 305 /405

OPERAOPERA

OPERA

OPERAOPERA

BEDIENERHANDBBEDIENERHANDB

BEDIENERHANDB

BEDIENERHANDBBEDIENERHANDB

ISTRISTR

ISTR

ISTRISTR

UZIONI PER L'OPERAUZIONI PER L'OPERA

UZIONI PER L'OPERA

UZIONI PER L'OPERAUZIONI PER L'OPERA

ORS INSTRORS INSTR

ORS INSTR

ORS INSTRORS INSTR

GBGB

SERIES:

FAIRWAY 250 - WH FAIRWAY 305 - WG FAIRWAY 405 - WF

UCTIONSUCTIONS

UCTIONS

UCTIONSUCTIONS

UCHUCH

UCH

UCHUCH

OREORE

ORE

OREORE

Ransomes Jacobsen Limited Ransomes Way, Ipswich, England, IP3 9QG

Publication No. 24213G (Rev.0) (RJ 010 041999)

RANSOMESRANSOMES

RANSOMES

RANSOMESRANSOMES

IMPORTANT: This is a precision machine and the service obtained from it depends on the way it is

operated and maintained. This operators manual should be regarded as part of the machine. Suppliers of both new and

second-hand machines are advised to retain documentary evidence that this manual was provided with the machine.

This machine is designed solely for use in customary grass cutting operations. Use in any other way is considered as contrary to the intended use. Compliance with and strict adherence to the conditions of operation, service and repair as specified by the manufacturer, also constitute essential elements of the intended use.

Before attempting to operate this machine, ALL operators MUST read through this manual and make themselves thoroughly conversant with Safety Instructions, controls, lubrication and maintenance.

Accident prevention regulations, all other generally recognized regulations on safety and occupational medicine, and all road traffic regulations shall be observed at all times.

Any arbitrary modifications carried out on this machine may relieve the manufacturer of liability for any resulting damage or injury.

IMPORTANTE: questa è una macchina di precisione e il tipo di servizio ottenibile dipende dal modo in cui viene utilizzata e mantenuta.

Questo manuale d’uso fa parte integrale della macchina. Si consiglia ai fornitori, sia di macchine nuove sia di seconda mano, di conservare prova documentata che questo manuale è stato fornito con la macchina.

Questa macchina è stata progettata esclusivamente per impiego nelle normali condizioni di taglio dell’erba. L’impiego in qualsiasi altro modo è considerato contrario all’uso inteso. La stretta osservanza delle condizioni di impiego, di assistenza e di riparazione prescritte dal fabbricante, costituiscono anch’esse elementi essenziali dell’uso inteso.

Prima di tentare di far funzionare questa macchina, TUTTI gli operatori DEVONO leggere questo manuale e conoscere a fondo le istruzioni di sicurezza, i comandi e i metodi di lubrificazione e manutenzione.

Occorre sempre osservare tutti i regolamenti anti-infortunistici, tutte le norme generali riconosciute sulla sicurezza e sulla medicina professionale, oltre ai regolamenti del codice stradale.

Qualsiasi modifica arbitraria apportata a questa macchina, può sollevare il fabbricante da ogni responsabilità per qualsiasi danno o infortunio che ne risulti.

WICHTIG: Diese Maschine ist eine Präzisionsmaschine und ihre Leistung hängt davon ab, wie sie betrieben und instandgehalten wird.

Diese Betriebsanleitung sollte als Teil der Maschine angesehen werden. Wir empfehlen Lieferanten sowohl von neuen als auch von gebrauchten Maschinen, einen Nachweis darüber zu behalten, daß dieses Handbuch mit der Maschine geliefert wurde.

Diese Maschine muß ausschließlich zum traditionellen Schneiden von Gras verwendet werden. Wenn es für irgendeinen anderen Zweck verwendet wird, wird das als dem geplanten Gebrauch widersprechend angesehen. Ein Einhalten und strengstes Befolgen der vom Hersteller angegebenen Bedingungen bezüglich Betrieb, Instandhaltung und Reparatur stellen ebenfalls ein außerordentlich wichtiges Element des beabsichtigten Gebrauchs dar.

Bevor man versucht, diese Maschine zu betätigen, MÜSSEN ALLE Personen, die sie bedienen, dieses Handbuch durchlesen und sich selbst ausführlich mit der Sicherheitsanweisung, Regelung, Schmierung und Wartung vertraut machen.

Bestimmungen zur Unfallverhütung, alle anderen allgemein anerkannten Bestimmungen bezüglich Sicherheit und Berufsmedizin sowie alle Straßenverkehrsordnungen sollten jederzeit befolgt werden.

Wenn willkürliche Modifizierungen an dieser Maschine ausgeführt werden, kann der Hersteller evtl. von seiner Verantwortung für jegliche daraus entstandenen Schäden oder Verletzungen befreit werden.

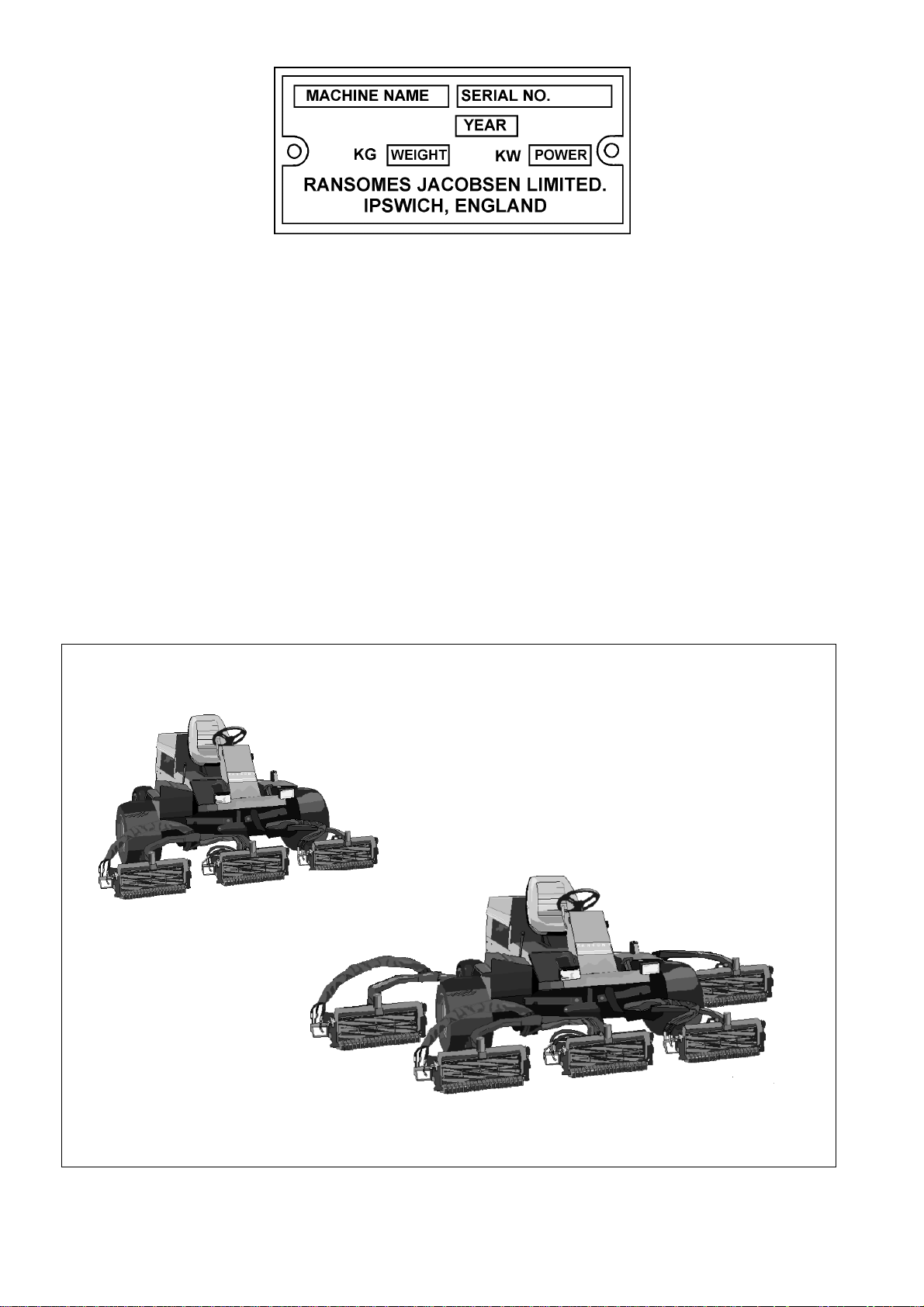

Fig.1

GBGB

CONTENTSCONTENTS

CONTENTS

CONTENTSCONTENTS

Safety Instructions..................................................................... 4

Engine and Machine Specification ........................................... 12

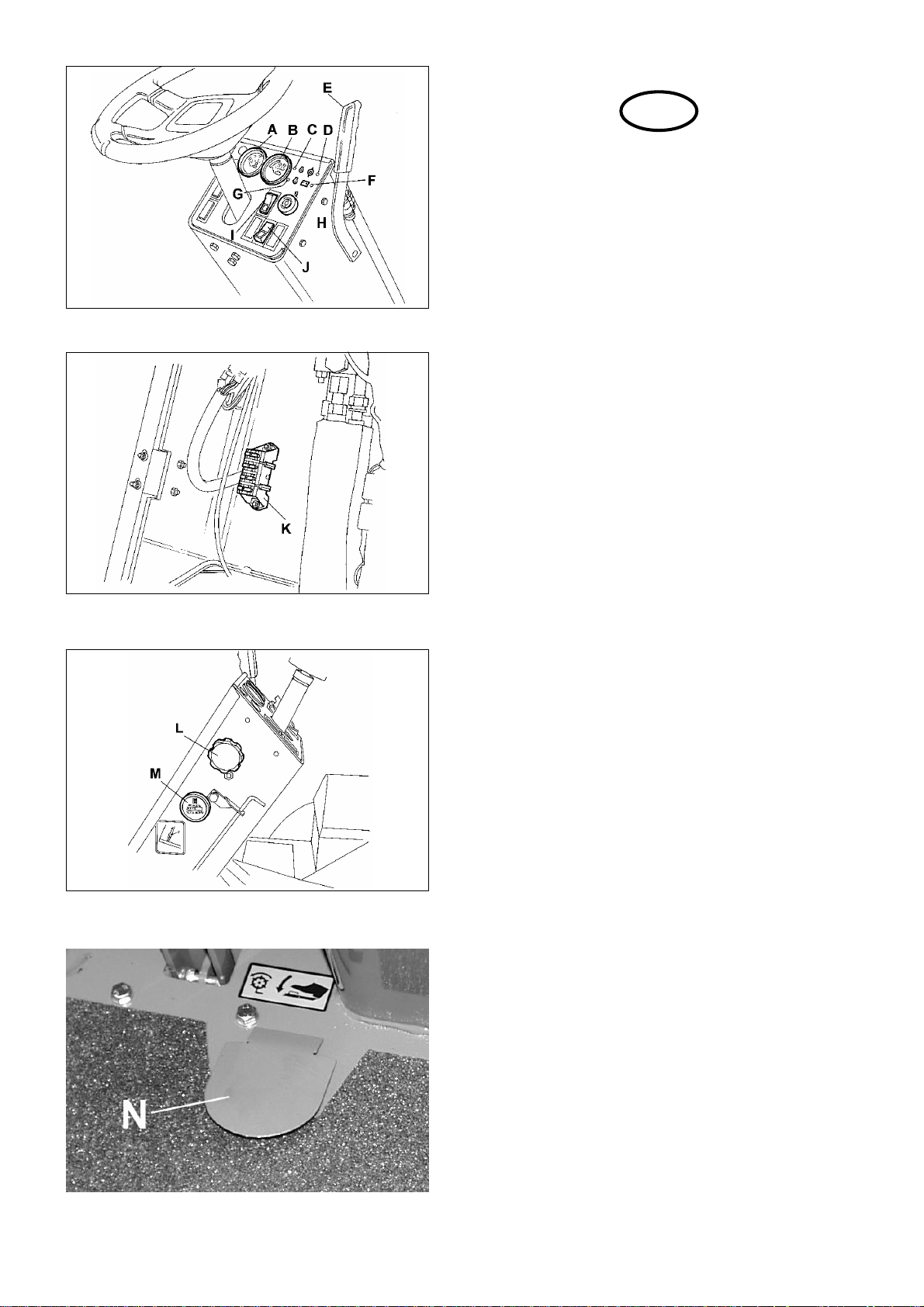

Controls.................................................................................... 18

Operation of the Machine ......................................................... 26

Assembly of Cutting Units to Machine...................................... 32

Lubrication and Maintenance Charts........................................ 34

Cutting Performance ................................................................ 37

Lubrication................................................................................ 40

Maintenance............................................................................. 44

Adjustments ............................................................................. 52

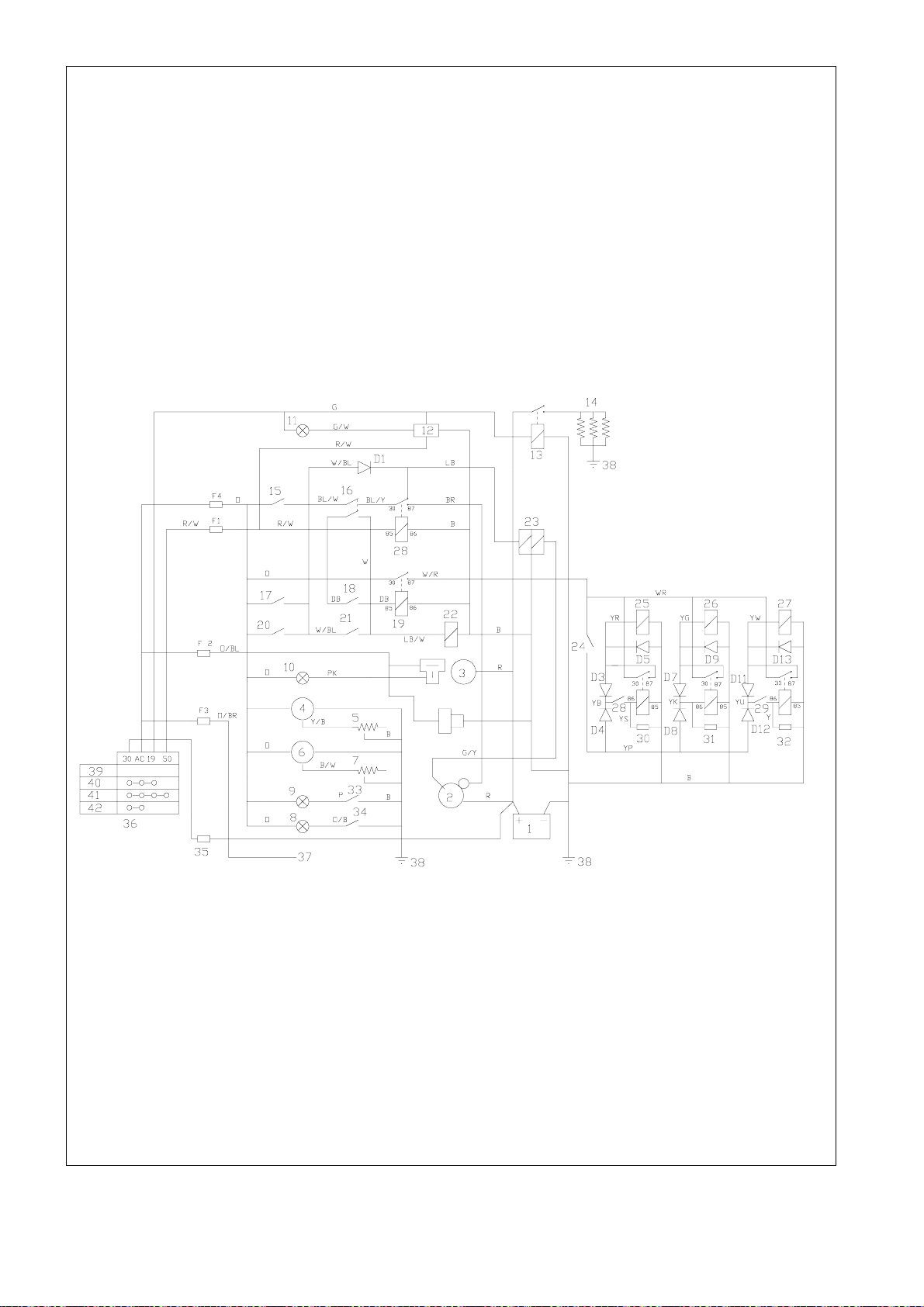

Electrical Circuit Fairway 250 / 305 .......................................... 61

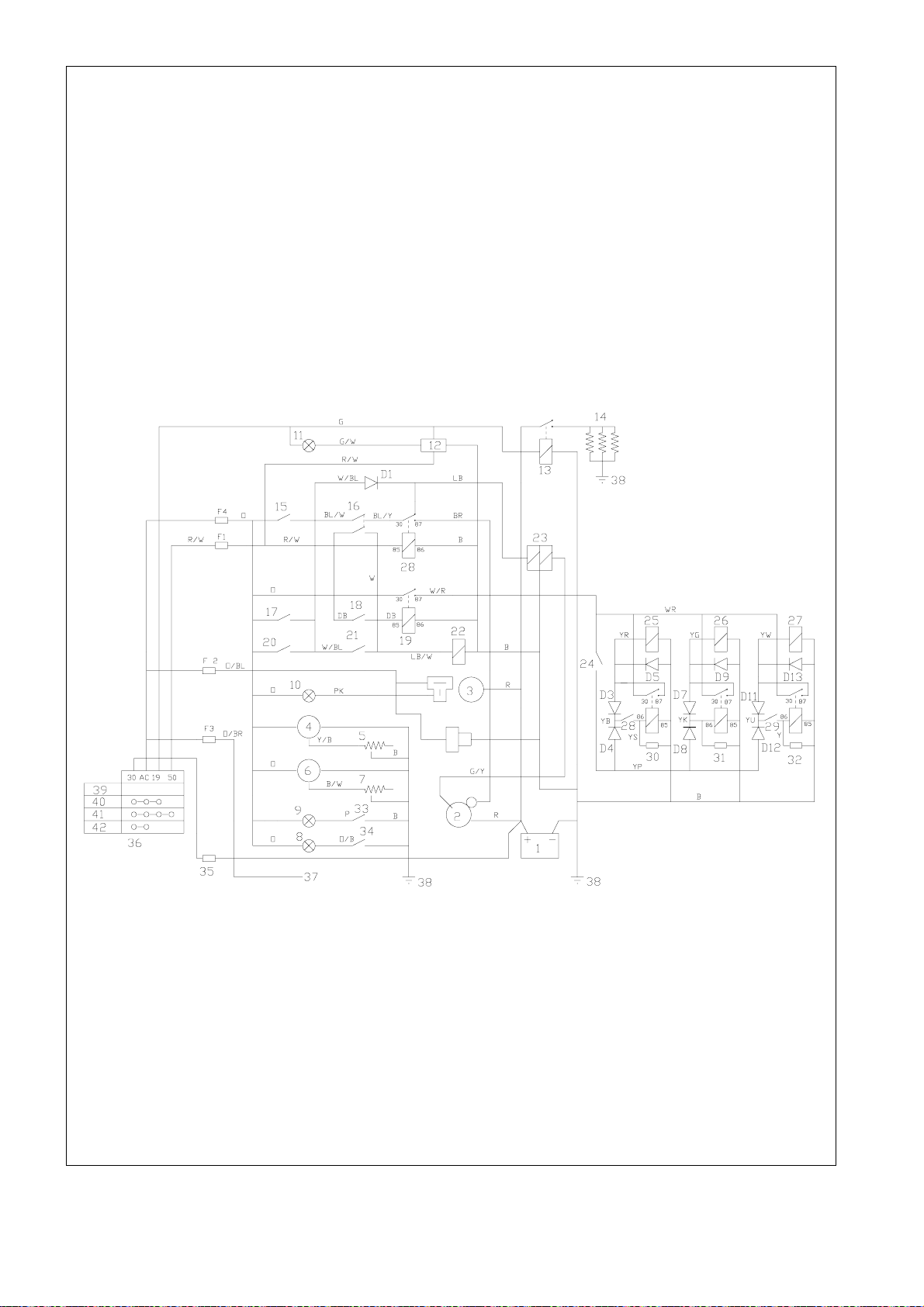

Electrical Circuit Fairway 405 ................................................... 67

Decals ...................................................................................... 73

Guarantee, Sales and Service ................................................. 74

Key and machine numbers....................................................... 74

PagePage

Page

PagePage

INDICEINDICE

INDICE

INDICEINDICE

Istruzioni sulla sicurezza ........................................................... 5

Specifiche tecniche .................................................................. 12

Comandi ................................................................................... 19

Uso del tosaerba ...................................................................... 27

Montaggio delle unità di taglio sul tosaerba.............................. 33

Diagramma di lubrificazione e manutenzione ........................... 35

Prestazioni di taglio .................................................................. 38

Lubrificazione ........................................................................... 41

Manutenzione........................................................................... 45

Regolazioni............................................................................... 53

Impianto elettrico Fairway 250 / 305 ........................................ 63

Impianto elettrico Fairway 405 ................................................. 69

Etichette ................................................................................... 73

Garanzia, vendite e servizi ....................................................... 75

Numeri delle chiavi e della macchina ....................................... 75

INHALT SEITE

Sicherheitsvorschriften .............................................................. 5

Technische Daten Motor und Maschine .................................... 9

Bedienelemente ....................................................................... 19

Bedienung der Maschine.......................................................... 27

Montage der Schneideinheiten ................................................. 33

Schmier und Wartungstabelle .................................................. 36

Schnittabelle............................................................................. 39

Schmierungplan ....................................................................... 41

Wartung.................................................................................... 45

Nähe befindliche Personen. ..................................................... 53

Elektroschaltplan (Legende)..................................................... 65

Elektroschaltplan (Legende)..................................................... 71

Aufkleber .................................................................................. 73

Garantie, Verkauf und Kundendienst ....................................... 76

Maschinen- und Schlüsselnummern ........................................ 76

PaginaPagina

Pagina

PaginaPagina

This safety symbol indicates important safety messages in this manual. When you see this symbol, be alert to the possibility of injury, carefully read the message that follows, and inform other operators.

Questo simbolo di sicurezza, usato nel presente manuale, indica importanti messaggi. Quando si vede questo simbolo, occorre prestare attenzione alla possibilità di lesioni personali. Leggere attentamente il messaggio che segue ed informare gli altri operatori.

Dieses Sicherheitssymbol zeigt wichtige Sicherheitshinweise in diesem Handbuch an. Wenn Sie dieses Symbol sehen, sollten Sie sich der Möglichkeit einer Verletzung bewußt sein, den darauffolgenden Hinweis genau durchlesen und andere Personen, die diese Maschine bedienen, darüber informieren.

SAFETY INSTRUCTIONS

OPERATING INSTRUCTIONS

Ensure that the instructions in this book are read and fully understood. No person should be allowed to operate this machine unless they are fully acquainted with all the controls and the safety procedures. Never allow children or people unfamiliar with these instructions to use this machine. Local regulations may restrict the age of the operator.

SAFETY SIGNS

It is essential all safety labels are kept legible, if they are missing or illegible they must be replaced. If any part of the machine is replaced and it originally carried a safety label, a new label must be affixed to the replacement part. New safety labels are obtainable from Ransomes dealers.

STARTING THE ENGINE

Before starting the engine check that the brakes are applied, drives are in neutral, guards are in position and intact, and bystanders are clear of the machine. Do not run the engine in a building without adequate ventilation.

DRIVING THE MACHINE

Before moving the machine, check to ensure that all parts are in good working order, paying particular attention to brakes, tyres, steering and the security of cutting blades. Replace faulty silencers, mow only in daylight or good artificial light Always observe the Highway Code both on and off the roads. Keep alert and aware at all times. Watch out for traffic when crossing or near roadways. Stop the blades rotating before crossing surfaces other than grass. Remember that some people are deaf or blind and that children and animals can be unpredictable. Keep travelling speeds low enough for an emergency stop to be effective and safe at all times, in any conditions. Remove or avoid obstructions in the area to be cut, thus reducing the possibility of injury to yourself and/ or bystanders. When reversing, take special care to ensure that the area behind is clear of obstructions and/or bystanders. DO NOT carry passengers. Keep in mind that the operator or user is responsible for accidents or hazards occurring to other people or their property. When the machine is to be parked, stored or left unattended, lower the cutting means unless the transport locks are being used.

ISTRUZIONI DI SICUREZZAISTRUZIONI DI SICUREZZA

ISTRUZIONI DI SICUREZZA

ISTRUZIONI DI SICUREZZAISTRUZIONI DI SICUREZZA

ISTRUZIONI DI FUNZIONAMENTO

Accertarsi che le istruzioni contenute in questo manuale siano lette e comprese perfettamente. Non si deve permettere a nessuna persona di fare funzionare questa macchina a meno di non aver familiarizzato completamente con tutti i controlli e le procedure di sicurezza. Non permettere mai a bambini o persone che non hanno completa familiarità con queste istruzioni, di utilizzare questa macchina. Le normative locali possono porre restrizioni per l’età dell’operatore.

SEGNALAZIONI DI SICUREZZA

È essenziale che tutte le etichette di sicurezza siano mantenute in condizioni leggibili. Se vengono a mancare o risultano illeggibili, occorre sostituirle. Se una qualsiasi parte della macchina viene sostituita ed originariamente portava un’etichetta di sicurezza, occorre apporre una nuova etichetta sul pezzo di ricambio. Per le nuove etichette di sicurezza rivolgersi ai concessionari Ransomes.

AVVIO DEL MOTORE

Prima di avviare il motore, controllare che il freno di stazionamento sia inserito, le marce siano in folle, le cuffie di sicurezza siano al loro posto ed intatte e che le persone presenti siano ben lontane dalla macchina. Non far funzionare il motore all’interno di un edificio senza che ci sia un’adeguata ventilazione.

GUIDA DELLA TOSAERBA

Prima di muovere la tosaerba, assicurarsi che tutte le parti siano in buone condizioni di funzionamento, facendo particolare attenzione ai freni, ai copertoni, allo sterzo e alla sicurezza delle lame di taglio. Sostituire le marmitte difettose. Falciare l’erba solamente alla luce del giorno o con una buona illuminazione artificiale. Osservare sempre il Codice della Strada, sia su strada sia fuori strada. Mantenersi attenti ed avere sempre il controllo della situazione. Fare attenzione al traffico nell’attraversare la strada o nelle sue vicinanze. Fermare la rotazione delle lame di taglio prima di passare sopra a superfici che non sono erbose. Ricordarsi che alcune persone sono sorde o cieche e che i bambini e gli animali possono comportarsi in modo imprevedibile. Mantenere sempre una velocità sufficientemente bassa della macchina, in modo da consentire una fermata di emergenza efficace e sicura in ogni circostanza. Togliere o evitare le ostruzioni entro l’area da tagliare, riducendo in tal modo la possibilità di lesioni sia per sè stessi sia per le persone presenti.

SICHERHEITSANWEISUNGEN

BEDIENUNGSANLEITUNGEN

Lesen und verstehen Sie alle Anweisungen in diesem Handbuch. Diese Maschine darf nur von Personen bedient werden, die mit allen Bedienelementen und den Sicherheitsbestimmungen völlig vertraut sind. Die Maschine niemals durch Kinder oder mit der Bedienung nicht vertraute Personen bedienen lassen. In verschiedenen Ländern ist für die Bedienung dieser Maschine ein Mindesalter vorgeschrieben.

SICHERHEITSAUFKLEBER

Alle Sicherheitsaufkleber müssen lesbar sein, fehlende und unleserlich gewordene sind unverzüglich zu ersetzen. Falls ein Teil der Maschine ausgetauscht wird, und das Originalteil einen Sicherheitsaufkleber trug, so muß auf dem Ersatzteil ebenfalls ein Sicherheitsaufkleber angebracht werden. Neue Sicherheitsaufkleber sind bei Ihrem Ransomes-Händler erhältlich.

ANLASSEN DES MOTORS

Vergewissern Sie sich vor dem Anlassen des Motors, daß die Bremsen angezogen sind, die Antriebe auf Leerlauf geschaltet sind, die Schutzvorrichtungen richtig angebracht und intakt sind und sich keine Personen in der Nähe der Maschine aufhalten. Motor niemals in geschlossenen Räumen ohne ausreichende Belüftung laufen lassen.

FAHREN DER MASCHINE

Vergewissern Sie sich vor dem Fahren der Maschine, daß sich alle Teile in einwandfreiem Zustand befinden. Besonders sorgfältig müssen Bremsen, Reifen, Lenkung und die Messer der Schneidzylinder überprüft werden. Ersetzen Sie defekte Schalldämpfer, mähen Sie nur bei Tageslicht oder ausreichender künstlicher Beleuchtung. Beachten Sie die Straßenverkehrsordnung auch abseits derStraße. Seien Sie jederzeit wachsam und konzentriert. Achten Sie auf den Verkehr, wenn Sie Straßen kreuzen oder neben ihnen fahren. Schalten Sie die Schneidzylinder aus, wenn Sie Flächen ohne Grasbewuchs passieren.

Denken Sie daran, daß manche Leute taub oder blind sind und daß Kinder und Tiere unberechenbar sind. Wählen Sie Ihre Fahrgeschwindigkeit so, daß Sie jederzeit und unter allen Bedingungen eine sichere Notbremsung vornehmen können.

While mowing, always wear substantial footwear and long trousers. Do not operate the equipment when barefoot or wearing open sandals. Check the grass catcher frequently for wear or deterioration. After striking a foreign object. Inspect. the lawnmower for damage and make repairs before restarting and operating the equipment. If the machine starts to vibrate abnormally, check immediately.

IMPORTANT: The machine must always be used in 4 wheel drive for cutting.

TRANSPORTING

Ensure that the cutting units are securely fastened in the transport position. Do not transport with cutting mechanism rotating. Drive the machine with due consideration of road and surface conditions, inclines and local undulations. Sudden decelerating or braking can cause the rear wheels to lift. Remember that the stability of the rear of the machine is reduced as the fuel is used.

IMPORTANT: Transport speed is for highway use only. Never select transport speed or two wheel drive on grass areas or uneven or unsurfaced roads or tracks.

LEAVING THE DRIVING POSITION

Park the machine on level ground. Before leaving the driving position, stop the engine and make sure all moving parts are stationary. Apply brakes and disengage all drives. Remove the starter key.

SLOPES

TAKE EXTRA CARE WHEN WORKING ON SLOPES Local undulations and sinkage will change the general slope. Avoid ground conditions which can cause the machine to slide. Keep machine speeds low on slopes and during tight turns. Sudden decelerating or braking can cause the rear wheels to lift. Remember there is no such thing as a “safe” slope. Travel on grass slopes requires particular care.

DO NOT USE ON SLOPES GREATER THAN 15°

The slope 15° was calculated using static stability measurements according to the requirements of EN 836.

IMPORTANT: When working on any slope set the weight transfer to its maximum (+) setting.

Durante la marcia indietro, prestare particolare attenzione all’area sul retro ed accertarsi che sia libera da ostruzioni e/o persone. NON portare passeggeri. Ricordarsi che l’operatore o l’utente è responsabile degli incidenti e dei pericoli che si verificano in relazione alle terze persone o ai loro beni. Ricordarsi di abbassare i dispositivi di taglio ogni volta che si deve parcheggiare la macchina o lasciarla incustodita o fuori uso, a meno che non si siano inseriti i sistemi di blocco per il trasporto. Mentre si taglia l’erba, indossare sempre calzature robuste e pantaloni lunghi. Non fare funzionare la macchina a piedi scalzi o con sandali di tipo aperto. Verificare spesso che il dispositivo di raccolta dell’erba non sia usurato o avariato. Dopo aver colpito un oggetto estraneo, occorre controllare la falciatrice per verificare che non ci siano danni ed effettuare le riparazioni prima di riavviare la macchina. Controllare immediatamente se, durante il funzionamento, si notano vibrazioni anormali.

IMPORTANTE: per il taglio la tosaerba deve essere sempre impostata sull’azionamento a 4 ruote motrici.

TRASPORTO

Assicurarsi che le unità di taglio siano fermate in modo sicuro nella posizione di trasporto. Non trasportare la macchina con il meccanismo di taglio in rotazione. Guidare la macchina facendo attenzione alle condizioni ed alla superficie della strada, alle pendenze ed alle ondulazioni del suolo. Una decelerazione o frenata improvvisa può causare il sollevamento delle ruote posteriori. Ricordarsi che man mano che viene utilizzato il carburante, si riduce la stabilità della parte posteriore della macchina.

IMPORTANTE: la velocità di trasporto riguarda solamente i tragitti su strade pubbliche. Non procedere mai su aree erbose o su strade accidentate o non asfaltate.

ABBANDONO DELLA POSIZIONE DI GUIDA

Parcheggiare la macchina su terreno piano. Prima di lasciare la posizione di guida, assicurarsi che tutte le parti ruotanti si siano fermate. Applicare i freni e disinserire tutti i dispositivi di azionamento. Togliere la chiave di avviamento.

PENDENZE

PRESTARE PARTICOLARE ATTENZIONE QUANDO SI LAVORA SUI TERRENI IN PENDENZA Le ondulazioni locali e l’affondamento, causeranno un cambiamento della pendenza generale. Evitare di operare in condizioni di terreno tali da poter causare lo scivolamento della macchina. Tenere bassa la velocità della macchina sulle pendenze e nelle curve strette.

Entfernen Sie alle Fremdkörper von der Arbeitsfläche und umfahren Sie Hindernisse. Dadurch verringert sich die Verletzungsgefahr für den Bediener und Nebenstehende. Vergewissern Sie sich vor dem Rückwärtsfahren, daß sich hinter der Maschine keine Hindernisse befinden und sich dort niemand aufhält. Nehmen Sie keine Beifahrer mit.

Denken Sie daran, daß der Bediener für Unfälle mit Personen oder Beschädigungen der Arbeitsfläche verantwortlich ist. Beim unbeaufsichtigten Abstellen der Maschine senken Sie die Schneideinheiten ab oder benutzen die Transportsicherungen. Tragen Sie während des Mähens immer festes Schuhwerk und lange Hosen. Benutzen Sie die Maschine nicht barfuß oder mit offenen Sandalen. Prüfen Sie regelmäßig die Grasfangkörbe auf Verschleiß oder Zustandsänderung. Nach einer Kollosion mit Fremdkörpern überprüfen Sie die Maschine auf Beschädigungen und führen die notwendigen Reparaturen vor der weiteren Benutzung durch. Bei auftretenden außergewöhnlichen Vibrationen unverzüglich die Ursache feststellen und beseitigen.

TRANSPORT

Schneideinheiten in Transportstellung mit den Transportsicherungen sichern. Die Maschine niemals mit drehenden Schneidzylindern transportieren. Berücksichtigen Sie beim Fahren die Straßen- und Bodenbeschaffenheit, Steigerungen und einzelne Unebenheiten. Durch plötzliche Geschwindigkeitsverringerung oder Bremsen kann das Hinterrad vom Boden abheben. Denken Sie daran, daß mit zunehmendem Kraftstoffverbrauch die Hinterradbelastung abnimmt.

WICHTIG:

Die „Transport“ Stellung des Fahrantriebes darf nur auf befestigten Straßen benutzt werden, niemals jedoch auf Grasflächen, unebenen oder unbefestigten Wegen oder Fahrspuren.

VERLASSEN DES FAHRSITZES

Maschine auf ebener Fläche abstellen. Vor dem Verlassen des Fahrersitzes Motor abstellen und warten, bis alle beweglichen Teile zum Stillstand gekommen sind. Bremsen anziehen und alle Antriebe ausschalten. Schlüssel abziehen.

MÄHEN AN HÄNGEN

ÄUSSERSTE VORSICHT BEIM ARBEITEN AN HÄNGEN. Einzelne Erhebungen und Einbuchtungen verändern das normale Hanggefälle. Vermeiden Sie Flächen, auf denen die Maschine ins Rutschen kommen kann. Plötzliche Geschwindigkeitsänderung oder Bremsen kann das Hinterrad zum Abheben bringen. Denken Sie daran, es gibt keinen „sicheren“ Hang. Das Fahren auf Grashängen erfordert besondere Vorsicht.

BLOCKED CUTTING CYLINDERS

Stop the engine and make sure all moving parts are stationary. Apply brakes and disengage all drives. Release blockages with care. Keep all parts of the body away from the cutting edge. Beware of energy in the drive which can cause rotation when the blockage is released. Keep other people away from the cutting units as rotation of one cylinder can cause the others to rotate.

ADJUSTMENTS, LUBRICATION AND MAINTENANCE

Stop the engine and make sure all moving parts are stationary. Apply brakes and disengage all drives. Read all the appropriate servicing instructions. Use only the replacement parts supplied by the original manufacturer. When adjusting the cutting cylinders take care not to get hands and feet trapped when rotating cylinders. Make sure that other people are not touching any cutting units, as rotation of one cylinder can cause the others to rotate. To reduce the fire hazard, keep the engine, silencer and battery compartments free of grass, leaves or excessive grease. Replace worn or damaged parts for safety. When working underneath lifted parts or machines, make sure adequate support Is provided. Do not dismantle the machine without releasing or restraining forces which can cause parts to move suddenly. Do not alter engine speed above maximum quoted in Engine Specification. Do not change the engine governor settings or overspeed the engine. Operating the engine at excessive speed may increase the hazard of personal injury. When refuelling, STOP THE ENGINE, DO NOT SMOKE. Add fuel before starting the engine, never add fuel while the engine is running. Use a funnel when pouring fuel from a can into the tank. Do not fill the fuel tank beyond the bottom of the filler neck. Replace all fuel tank and container caps securely. Store fuel in containers specifically designed for this purpose. Refuel outdoors only and do not smoke while refuelling. If petrol is spilled, do not attempt to start the engine but move the machine away from the area of spillage and avoid creating any source of ignition until petrol vapours have dissipated. Allow the engine to cool before storing in any enclosure. Never store the equipment with petrol in the tank inside a building where fumes may reach an open flame or spark. If the fuel tank has to be drained, this should be done outdoors. Do not spill fuel onto hot components. When servicing batteries, DO NOT SMOKE, and keep naked lights away. Do not place any metal

objects across the terminals.

Una decelerazione o frenata improvvisa, può causare il sollevamento delle ruote posteriori. Si ricordi che non esiste una pendenza “sicura”. Occorre prestare particolare attenzione, quando ci si sposta sulle pendenze erbose.

NON UTILIZZARE SU PENDENZE SUPERIORI A 15°

BENUTZEN SIE DIE MASCHINE NICHT AN NEIGUNGEN GRÖßER ALS 15°.

Die Neigung 15° wurde berechnet für das Grenzkippverhalten gemäß der DIN EN 836.

La pendenza 15° è stata calcolata impiegando misure di equilibrio statico in conformita con EN

836.

IMPORTANTE: quando si lavora su una qualunque pendenza, impostare il trasferimento di peso sulla massima impostazione (+).

CILINDRI DI TAGLIO BLOCCATI

Spegnere il motore ed accertarsi che tutte le parti in movimento si siano fermate. Azionare i freni e disinserire tutti i sistemi di azionamento. Liberare ciò che causa l’inceppamento, tenendo tutte le parti del corpo lontane dai bordi taglienti. Fare attenzione all’energia rimanente nel sistema di azionamento che può causare una rotazione dopo la rimozione dell’inceppamento. Tenere tutte le altre persone lontane dalle unità di taglio, poiché la rotazione di un cilindro, può causare la rotazione anche degli altri cilindri.

REGOLAZIONI, LUBRIFICAZIONE E MANUTENZIONE

Spegnere il motore ed accertarsi che tutte le parti in movimento si siano fermate. Azionare i freni e disinserire tutti i sistemi di azionamento. Leggere tutte le istruzioni riguardanti la manutenzione. Impiegare solo le parti di ricambio originali fornite dal fabbricante. Quando si regolano i cilindri di taglio, fare attenzione che mani e pieni non rimangano intrappolati, quando i cilindri entrano in rotazione. Assicurarsi che altre persone non stiano toccando nessuna unità di taglio, in quanto la rotazione di un cilindro può causare anche la rotazione degli altri cilindri. Per ridurre il rischio di incendio, tenere il vano motore, la marmitta e lo scompartimento della batteria liberi da erba, foglie e grasso eccessivo. Sostituire, anche per motivi di sicurrezza, i pezzi usurati o avariati. Quando si lavora sotto a parti e/o macchine che sono state sollevate, assicurarsi di avere un supporto sufficiente. Non smontare la macchina senza aver prima liberato o trattenuto quelle forze che possono causare un improvviso movimento delle parti. Non modificare la velocità del motore al di sopra della velocità massima citata nelle Specifiche tecniche del motore. Non modificare la messa a punto del regolatore del motore o fare girare il motore a velocità eccessive, in

BLOCKIERTE SCHNEIDZYLINDER

Motor abstellen und alle drehenden Teile zum Stillstand kommen lassen. Bremsen anziehen und alle Antriebe ausschalten. Blockierung vorsichtig entfernen. Halten Sie alle Körperteile von den Schneidzylindermessern fern. Vorsicht - frei werdende Energie kann bei Entfernung der Blockierung Drehbewegungen der Schneidzylinder auslösen. Halten sie andere Personen von den Schneidzylindern fern, da durch die Drehung eines Schneidzylinders die anderen mit in Bewegung versetzt werden können.

EINSTELLARBEITEN, SCHMIERUNG UND WARTUNG

Motor abstellen und alle beweglichen Teile zum Stillstand kommen lassen. Bremsen anziehen und alle Antriebe ausschalten. Lesen Sie alle entsprechenden Wartungshinweise. Verwenden Sie nur Originalersatzteile. Beim Einstellen der Schneidzylinder darauf achten, daß Hände und Füße beim Drehen nicht gequetscht werden können. Achten Sie darauf, daß niemand anders eine andere Schneideinheit anfaßt, da sich beim Drehen eines Schneidzylinders die anderen mitdrehen können. Zur Verringerung der Brandgefahr Motor, Schalldämpfer und Batteriebehälter frei von Gras, Laub und überschüssigem Fett halten. Verschlissene oder beschädigte Teile aus Sicherheitsgründen austauschen. . Bei Arbeiten unter angehobenen Teilen oder angehobener Maschine immer für ausreichende feste Abstützung sorgen. Vor dem Zerlegen der Maschine durch Druckablassen oder Sichern von Bauteilen dafür sorgen, daß keine frei werdende Energie Teile plötzlich in Bewegung bringen. Höchstzulässige Motordrehzahl gemäß technischen Daten nicht überschreiten. Keine Reglereinstellung verändern oder den Motor überdrehen. Betreiben des Motors mit Überdrehzahl kann die Verletzungsgefahr des Bedieners vergrößern. Beim Tanken MOTOR ABSTELLEN, NICHT RAUCHEN. Kraftstoff vor dem Anlassen, nicht bei laufendem Motor auffüllen. Zum Auffüllen des Tanks aus einem Kanister verwenden Sie einen Trichter. Kraftstofftank nur bis zur Unterkante Einfüllstutzen

WARNING: Hydraulic Fluid escaping under pressure can penetrate skin and do serious damage. Immediate medical assistance must be sought.

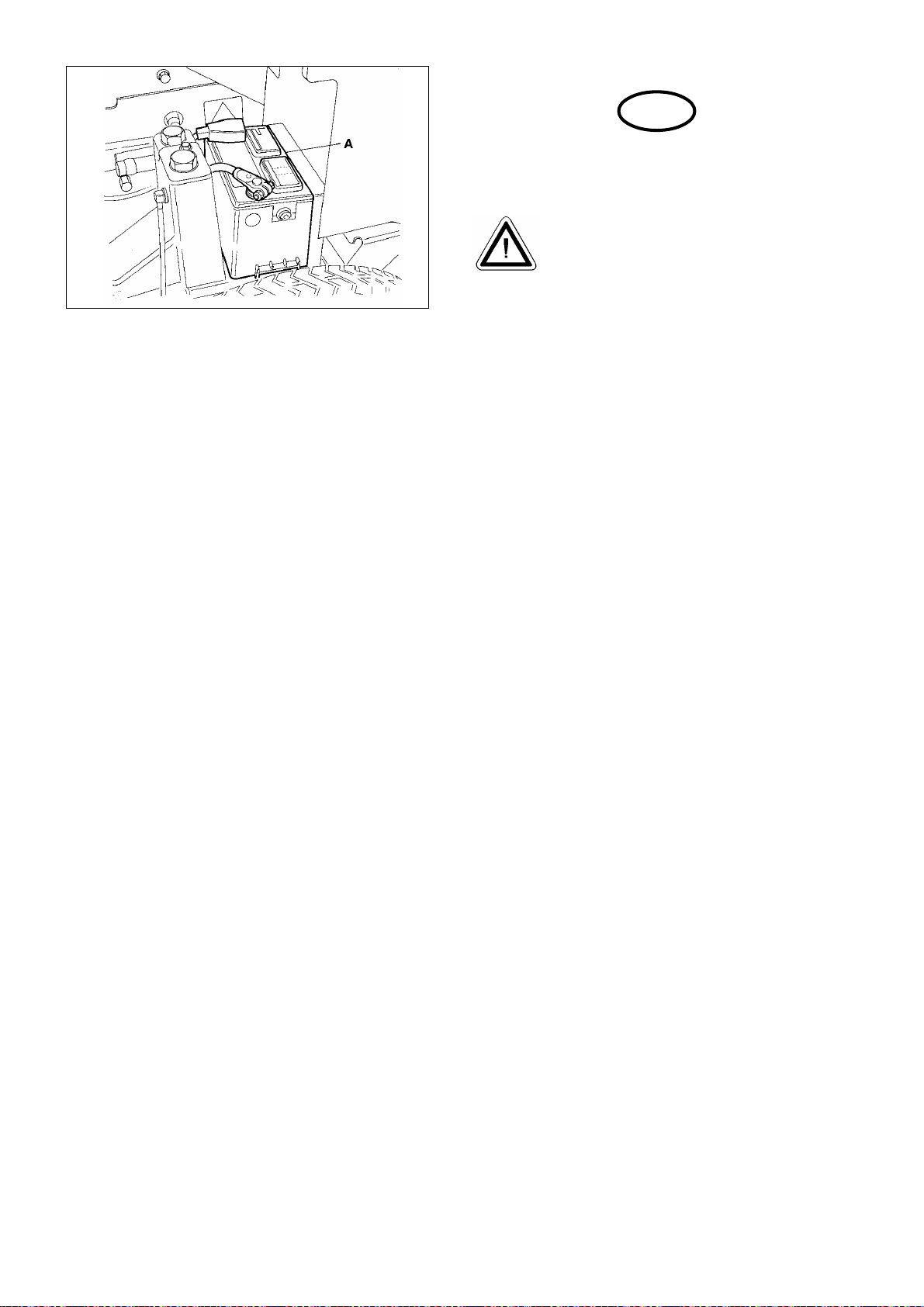

WARNING: Batteries produce explosive gases and contain corrosive acid and supply levels of electrical current high enough to cause burns.

The operating Instructions for the Fairway Cutting Units are contained in a separate Publication.

quanto ciò può aumentare il pericolo di lesioni personali. Quando si fa rifornimento di carburante, SPEGNERE IL MOTORE E NON FUMARE. Aggiungere il carburante prima di far partire il motore; non aggiungere mai carburante durante il funzionamento del motore. Utilizzare un imbuto quando si versa il carburante nel serbatoio da una tanica. Non riempire il serbatoio di carburante oltre il bordo inferiore del bocchettone di riempimento. Rimettere a posto in modo sicuro i tappi del serbatoio e del contenitore di carburante. Conservare il carburante in contenitori idonei per questo uso. Fare rifornimento di carburante solo all’aperto e non fumare durante questa operazione. Se si versa della benzina, non provare ad avviare il motore, ma spostare la macchina lontano dall’area del versamento ed evitare di creare qualsiasi fonte di accensione fino a quando non si siano dissipati i vapori della benzina. Lasciare raffreddare il motore prima di riporre la macchina in qualsiasi ambiente ristretto. Non ricoverare la macchina con la benzina ancora nel serbatoio in edifici in cui i vapori possono raggiungere una fiamma nuda o una scintilla. Se occorre scolare il serbatoio del carburante sulle parti calde, quest’operazione deve essere compiuta all’aperto. Non versare il carburante sulle parti calde. Durante la manutenzione delle batterie, NON FUMARE e tenere lontane le fiamme nude. Non collegare oggetti metallici fra i suoi terminali.

AVVERTENZA: L’olio idraulico sotto pressione eventualmente fuoriuscito dall’impianto, può penetrare nella pelle e provocare gravi lesioni e richiede l’immediato intervento di un medico.

füllen. Kraftstoffdeckel fest anziehen und Kanister sicher verschließen. Kraftstoff in nur dafür zugelassenen Kanistern aufbewahren. Nur im Freien tanken und Rauchverbot beachten. Falls Kraftstoff verschüttet wurde, Motor nicht starten, Maschine vom Kraftstofffleck wegschieben. Jede Funkenbildung vermeiden, bis sich die Kraftstoffdämpfe verflüchtigt haben. Maschine mit gefülltem Kraftstoffbehälter niemals in geschlossenen Räumen abstellen, in denen sich die Kraftstoffdämpfe an einer offenen Flamme oder Funken entzünden können. Kraftstoff nur im Freien ablassen. Keinen Kraftstoff über heiße Teile verschütten. Während der Batteriewartung NICHT RAUCHEN und offene Flammen vermeiden. Keine Metallteile über die Batteriepole legen.

WARNUNG: Unter Druck austretende Hydraulikflüssigkeit kann die Haut durchdringen und ernsthafte Verletzungen verursachen. Begeben Sie sich unverzüglich in medizinische Behandlung.

WARNUNG: Batterien produzieren explosives Knallgas, enthalten ätzende Säure und haben genügend Energie, um Brände zu verursachen.

Die Bedienung der Fairway Schneideinheiten ist in der separaten Bedienungsanleitung.

AVVERTENZA: Le batterie emanano gas deflagranti, contengono acidi corrosivi ed erogano una corrente elettrica sufficientemente alta da provocare ustioni.

Le modalità d’uso delle unità di taglio Fairway sono riportate in una pubblicazione a parte.

GBGB

SPECIFICASPECIFICA

SPECIFICA

SPECIFICASPECIFICA

ENGINE SPECIFICATION FAIRWAY 250ENGINE SPECIFICATION FAIRWAY 250

ENGINE SPECIFICATION FAIRWAY 250

ENGINE SPECIFICATION FAIRWAY 250ENGINE SPECIFICATION FAIRWAY 250

TYPE: Kubota 25KW (33HP) @ 3000 RPM, 4

Model: V1305-BBS-EC-1 Maximum Speed: 3000 ± 50 RPM (No load) Idle Speed: 1500 RPM Oil Sump Capacity: 6 litres (10.56 Imp.pints) (12.68 US pints) Firing Order: 1, 3, 4, 2. Fuel: No. 2-D Diesel fuel (ASTM D975)

ENGINE SPECIFICATION FAIRWAY 305ENGINE SPECIFICATION FAIRWAY 305

ENGINE SPECIFICATION FAIRWAY 305

ENGINE SPECIFICATION FAIRWAY 305ENGINE SPECIFICATION FAIRWAY 305

TYPE: Kubota 28KW (38HP) @ 3000 RPM, 4

Model: V1505-BBS-EC-1 Maximum Speed: 3000 ± 50 RPM (No load) Idle Speed: 1500 RPM Oil Sump Capacity: 6 litres (10.56 Imp.pints) (12.68 US pints) Firing Order: 1, 3, 4, 2. Fuel: No. 2-D Diesel fuel (ASTM D975)

ENGINE SPECIFICATION FAIRWAY 405ENGINE SPECIFICATION FAIRWAY 405

ENGINE SPECIFICATION FAIRWAY 405

ENGINE SPECIFICATION FAIRWAY 405ENGINE SPECIFICATION FAIRWAY 405

TYPE: Kubota 34.7KW (46.5HP) @ 3000 RPM,

Model: V1505-TE Maximum Speed: 3000 ± 50 RPM (No load) Idle Speed: 1500 RPM Oil Sump Capacity: 6.4 litres (11.26 Imp.pints) (13.52 US

Firing Order: 1, 3, 4, 2. Fuel: No. 2-D Diesel fuel (ASTM D975)

TIONSTIONS

TIONS

TIONSTIONS

cylinder (in line) vertical Diesel engine, 4 stroke, water cooled, 1335cc (81.47 cu.in) with 12V electric start.

+ 100

- 0

cylinder (in line) vertical Diesel engine, 4 stroke, water cooled, 1498cc (91.44 cu.in)with 12V electric start.

100

- 0

4 cylinder (in line) tubo-charged vertical Diesel engine, 4 stroke, water cooled, 1498cc (91.44 cu.in) with 12V electric start.

100

- 0

pints)

MACHINE SPECIFICATIONMACHINE SPECIFICATION

MACHINE SPECIFICATION

MACHINE SPECIFICATIONMACHINE SPECIFICATION

Speeds: Cutting: 0 - 12km/h (0 - 7.5 mph) FORWARD

Transport: 0 - 16km/h (0 - 15mph) FORWARD TYRES:

Front - 26.5 x 14.00 - 12 4 ply rating turf tread

Rear - 20 x 10.00 - 8 4 ply rating turf tread Pressures: All tyres 0.63 kg/cm2 (9 p.s.i.) Brakes: Hydrostatic braking with mechanical type

Cooling System

Capacity: 5litres (8 Imp. pints) (10.5 US pints) Fuel Tank

Capacity: 45.4 litres (10 Imp. galls) 12 US galls Hydraulic Tank

Capacity: 37.8 litres (8.3 Imp. galls) 10 US galls

0 - 6.4km/h (0 -4 mph) REVERSE

emergency/parking brakes, on front wheels

TI TI

DATI TECNICI DEL MOTORE DELDATI TECNICI DEL MOTORE DEL

DATI TECNICI DEL MOTORE DEL

DATI TECNICI DEL MOTORE DELDATI TECNICI DEL MOTORE DEL FAIRWAY 250FAIRWAY 250

FAIRWAY 250

FAIRWAY 250FAIRWAY 250

TIPO: Motore diesel verticale Kubota da 25KW

Modello: V1305-BBS-EC-1 Regime massimo: 3000 ± 50 giri/min (A vuoto) Regime minimo: 1500 giri/min Capacità coppa dell’olio:6 litri Ordine di accensione: 1, 3, 4, 2. Carburante: Gasolio N° 2-D (ASTM D975)

DATI TECNICI DEL MOTORE DELDATI TECNICI DEL MOTORE DEL

DATI TECNICI DEL MOTORE DEL

DATI TECNICI DEL MOTORE DELDATI TECNICI DEL MOTORE DEL FAIRWAY 305FAIRWAY 305

FAIRWAY 305

FAIRWAY 305FAIRWAY 305

TIPO: Motore diesel Kubota da 28KW (38 c.v.)

Modello: V1505-BBS-EC-1 Regime massimo: 3000 ± 50 giri/min (A vuoto) Regime minimo: 1500 giri/min Capacità coppa dell’olio: 6 litri Ordine di accensione: 1, 3, 4, 2. Carbura nte: Gasolio N° 2-D (ASTM D975)

DATI TECNICI DEL MOTORE DELDATI TECNICI DEL MOTORE DEL

DATI TECNICI DEL MOTORE DEL

DATI TECNICI DEL MOTORE DELDATI TECNICI DEL MOTORE DEL FAIRWAY 405FAIRWAY 405

FAIRWAY 405

FAIRWAY 405FAIRWAY 405

TIPO: Motore diesel Kubota da 34,7KW

Modello: V1505-TE Regime massimo: 3000 ± 50 giri/min (A vuoto) Regime minimo: 1500 giri/min Capacità coppa dell’olio: 6,4 litri Ordine di accensione: 1, 3, 4, 2. Carbura nte: Gasolio N° 2-D (ASTM D975)

DATI TECNICI DEL TOSAERBADATI TECNICI DEL TOSAERBA

DATI TECNICI DEL TOSAERBA

DATI TECNICI DEL TOSAERBADATI TECNICI DEL TOSAERBA

Velocità: Di taglio: 0 - 12km/h A MARCIA AVANTI

Di trasporto: 0 - 16km/h A MARCIA AVANTI PNEUMATICI:

Pressione dei pneumatici: Per tutti i pneumatici: 0,63 kg/cm Freni: Impianto frenante idrostatico costituito da

Impianto di raffreddamento Serbatoio del carburante Serbatoio dell’impianto idraulico

TECNICITECNICI

TECNICI

TI TI

TECNICITECNICI

(33 c.v.) @ 3000 giri/min, 4 cilindri (allineati), a 4 tempi, raffreddato ad acqua, da 1335 cc, con starter da 12 V.

+ 100+ 100

+ 100

+ 100+ 100

- 0- 0

- 0

- 0- 0

@ 3000 giri/min, a 4 cilindri (allineati), a 4 cilindri, raffreddato ad acqua, da 1498 cc, con starter da 12 V.

+ 100+ 100

+ 100

+ 100+ 100

- 0- 0

- 0

- 0- 0

(46,5c.v.) @ 3000 giri/min, a 4 cilindri (allineati), a 4 cilindri, raffreddato ad acqua, da 1498 cc, con starter da 12 V.

+ 100+ 100

+ 100

+ 100+ 100

- 0- 0

- 0

- 0- 0

0 - 6,4km/h IN RETROMARCIA

Anteriori: 26,5 x 14,00 - 12 battistrada a 4 tele Posteriori: 20 x 10,00 - 8 battistrada a 4 tele

freni di emergenza/stazionamento su

entrambe le ruote Capacità: 5 litri Capacità: 45,4 litri Capacità 37,8 litri

TECHNISCHE DATEN

MOTOR FAIRWAY 250

Typ: Kubota 25 kW (33 PS) bei 3000 U/

min, Viertakt Diesel, 4 Zylinder Reihenmotor, wassergekühlt, 1335

cm³, 12 Volt elektrischer Anlasser. Modell: V1305-BBS-EC-1 Höchstdrehzahl: 3000 ± 50 U/min (ohne Last) Leerlaufdrehzahl: 1500 U/min (ohne Last) Ölinhalt: 6 Ltr. Zündfolge: 1, 3, 4, 2. Kraftstoff: Dieselkraftstoff

MOTOR FAIRWAY 305

Typ: Kubota 28 kW (38 PS) bei 3000 U/

Modell: V1505-BBS-EC-1 Höchstdrehzahl: 3000 ± 50 U/min (ohne Last) Leerlaufdrehzahl: 1500 U/min (ohne Last) Ölinhalt: 6 Ltr. Zündfolge: 1, 3, 4, 2. Kraftstoff: Dieselkraftstoff

MOTOR FAIRWAY 405

Typ: Kubota 34,7 kW (46,5 PS) bei 3000

Modell: V1505-TE Höchstdrehzahl: 3000 ± 50 U/min (ohne Last) Leerlaufdrehzahl: 1500 U/min (ohne Last) Ölinhalt: 6,4 Ltr. Zündfolge: 1, 3, 4, 2. Kraftstoff: Dieselkraftstoff

MASCHINE

Geschwindigkeiten: Arbeit: 0-12 Km/h Transport: 0-16Km/h Rückwärts: 0-6,4 Km/h Bereifung: Vorn 26,5x14.00 - 12 4PR Hinten - 20x10.00 - 8 4PR Reifendruck: Alle Reifen 0,63 Kg/cm² Bremsen: Betriebsbremse hydrostatisch,

Kühlanlageninhalt: 5 Ltr. Kraftstofftankinhalt: 45,4 Ltr. Hydrauliktankinhalt: 37,8 Ltr.

+ 100+ 100

+ 100

+ 100+ 100

- 0- 0

- 0

- 0- 0

min, Viertakt Diesel, 4 Zylinder

Reihenmotor, wassergekühlt, 1498

cm³, 12 Volt elektrischer Anlasser.

+ 100+ 100

+ 100

+ 100+ 100

- 0- 0

- 0

- 0- 0

U/min, Viertakt Diesel, 4 Zylinder

Reihenmotor, wassergekühlt, 1498

cm³, 12 Volt elektrischer Anlasser.

+ 100+ 100

+ 100

+ 100+ 100

- 0- 0

- 0

- 0- 0

Feststellbremse mechanische Scheibenbremsanlage auf die Vorderräder wirkend.

GBGB

DIMENSIONS FAIRWAY 250DIMENSIONS FAIRWAY 250

DIMENSIONS FAIRWAY 250

DIMENSIONS FAIRWAY 250DIMENSIONS FAIRWAY 250

Width of cut: 2.49 metres (98in) Overall width: (transport)2.13 metres (84in) Overall height: 1.60 metres (63in) Overall length: 2.91 metres (114.5in) Wheelbase: 1.45metres (57in) Uncut turning circle: Overall weight of machine: with Fairway 7-knife units 1270kg (2800lb)

DIMENSIONS FAIRWAY 305DIMENSIONS FAIRWAY 305

DIMENSIONS FAIRWAY 305

DIMENSIONS FAIRWAY 305DIMENSIONS FAIRWAY 305

Width of cut: 2.94 metres (116in) Overall width: (transport)2.52 metres (99.2in) Overall height: 1.60 metres (63in) Overall length: 2.88 metres (113.5in) Wheelbase: 1.45 metres (57in) Uncut turning circle: 1.32 metres (52in) Overall weight of machine: with Fairway 7-knife units 1515kg (3340lb)

DIMENSIONS FAIRWAY 405DIMENSIONS FAIRWAY 405

DIMENSIONS FAIRWAY 405

DIMENSIONS FAIRWAY 405DIMENSIONS FAIRWAY 405

Width of cut: 4.00 metres (158in) Overall width: (transport)4.20 metres (166in) Overall height: 1.40 metres (56in) Overall length: 2.88 metres (113.5in) Wheelbase: 1.45 metres (57in)

Uncut turning circle:

Overall weight of machine: with Fairway 7-knife units 1860kg (4100lb)

DIMENSIONI D’INGOMBRO DELDIMENSIONI D’INGOMBRO DEL

DIMENSIONI D’INGOMBRO DEL

DIMENSIONI D’INGOMBRO DELDIMENSIONI D’INGOMBRO DEL FAIRWAY 250FAIRWAY 250

FAIRWAY 250

FAIRWAY 250FAIRWAY 250

Larghezza di taglio: 2,49 metri Larghezza totale: (trasporto): 2,13 metri Altezza totale: 1,60 metri Lunghezza totale: 2,91 metri Carreggiata: 1,45 metri Diametro minimo di volta per erba non tagliata: Peso totale del tosaerba: con unità di taglio a 7 lame Fairway: 1270 kg

DIMENSIONI D’INGOMBRO DELDIMENSIONI D’INGOMBRO DEL

DIMENSIONI D’INGOMBRO DEL

DIMENSIONI D’INGOMBRO DELDIMENSIONI D’INGOMBRO DEL FAIRWAY 305FAIRWAY 305

FAIRWAY 305

FAIRWAY 305FAIRWAY 305

Larghezza di taglio: 2,94 metri Larghezza totale: (trasporto): 2,52 metri Altezza totale: 1,60 metri Lunghezza totale: 2,88 metri Carreggiata: 1,45 metri Diametro minimo di volta per erba non tagliata: 1,32 metri Peso totale del tosaerba: con unità di taglio a 7 lame Fairway: 1515 kg

DIMENSIONI D’INGOMBRO DELDIMENSIONI D’INGOMBRO DEL

DIMENSIONI D’INGOMBRO DEL

DIMENSIONI D’INGOMBRO DELDIMENSIONI D’INGOMBRO DEL FAIRWAY 405FAIRWAY 405

FAIRWAY 405

FAIRWAY 405FAIRWAY 405

Larghezza di taglio: 4,00 metri Larghezza totale: (trasporto): 4,20 metri Altezza totale: 1,40 metri Lunghezza totale: 2,88 metri Carreggiata: 1,45 metri Diametro minimo di volta per erba non tagliata: Peso totale del tosaerba: con unità di taglio a 7 lame Fairway: 1860 kg

ABMESSUNGENABMESSUNGEN

ABMESSUNGEN

ABMESSUNGENABMESSUNGEN FAIRWAY 250FAIRWAY 250

FAIRWAY 250

FAIRWAY 250FAIRWAY 250

Arbeitsbreite: 2,49 m. Transportbreite: 2,13 m. Höhe über alles: 1,60 m. Länge mit: Grasfangkörben 2,91 m. Länge ohne Grasfangkörbe: 1,45 m. Radstand: ??? Gesamtgewicht: 1270 Kg

ABMESSUNGENABMESSUNGEN

ABMESSUNGEN

ABMESSUNGENABMESSUNGEN FAIRWAY 305FAIRWAY 305

FAIRWAY 305

FAIRWAY 305FAIRWAY 305

Arbeitsbreite: 2,49 m. Transportbreite: 2,52 m. Höhe über alles: 1,60 m. Länge mit: Grasfangkörben 2,88 m. Länge ohne Grasfangkörbe: 1,45 m. Radstand: 1,32 Gesamtgewicht: 1515 Kg

ABMESSUNGENABMESSUNGEN

ABMESSUNGEN

ABMESSUNGENABMESSUNGEN FAIRWAY 405FAIRWAY 405

FAIRWAY 405

FAIRWAY 405FAIRWAY 405

Arbeitsbreite: 4,00 m. Transportbreite: 4,20 m. Höhe über alles: 1,40 m. Länge mit: Grasfangkörben 2,88 m. Länge ohne Grasfangkörbe: 1,45 m. Radstand: ??? Gesamtgewicht: 1860 Kg

GBGB

NOISE EMISSION FAIRWAY 250NOISE EMISSION FAIRWAY 250

NOISE EMISSION FAIRWAY 250

NOISE EMISSION FAIRWAY 250NOISE EMISSION FAIRWAY 250

Conforms to the specification of Directive EEC 79/113, 84/558, 87/252, 88/180, 88/181.

Sound Power Level: 102 dB(A) LWA (Bystander) Sound Pressure Level: 84.1 dB(A) LpA (Operator Ear

NOISE EMISSION FAIRWAY 305NOISE EMISSION FAIRWAY 305

NOISE EMISSION FAIRWAY 305

NOISE EMISSION FAIRWAY 305NOISE EMISSION FAIRWAY 305

Conforms to the specification of Directive EEC 79/113, 84/558, 87/252, 88/180, 88/181.

Sound Power Level: 100 dB(A) LWA (Bystander) Sound Pressure Level: 83.3 dB(A) LpA (Operator Ear

NOISE EMISSION FAIRWAY 405NOISE EMISSION FAIRWAY 405

NOISE EMISSION FAIRWAY 405

NOISE EMISSION FAIRWAY 405NOISE EMISSION FAIRWAY 405

Conforms to the specification of Directive EEC 79/113, 84/558, 87/252, 88/180, 88/181.

Sound Power Level: 102 dB(A) LWA (Bystander) Sound Pressure Level: 84 dB(A) LpA (Operator Ear

VIBRATION LEVELVIBRATION LEVEL

VIBRATION LEVEL

VIBRATION LEVELVIBRATION LEVEL

Level)

The machine was tested for whole body and hand/ arm vibration levels. The operator was seated in the normal operating postion with both hands on the steering mechanism. The engine was running and the cutting device was rotating with the machine stationary.

FAIRWAY 250FAIRWAY 250

FAIRWAY 250

FAIRWAY 250FAIRWAY 250

Hand / Arm acceleration level : 1.09 m/s

Whole body acceleration level

X axis : 0.113 m/s Y axis : 0.050 m/s Z axis : 0.103 m/s

FAIRWAY 305FAIRWAY 305

FAIRWAY 305

FAIRWAY 305FAIRWAY 305

Hand / Arm acceleration level : 1.08 m/s

2 2 2

Whole body acceleration level

X axis : < 0.01 m/s Y axis : 0.018 m/s Z axis : 0.046 m/s

FAIRWAY 405FAIRWAY 405

FAIRWAY 405

FAIRWAY 405FAIRWAY 405

Hand / Arm acceleration level : 0.52 m/s

2 2 2

Whole body acceleration level

X axis : < 0.01 m/s Y axis : 0.019 m/s Z axis : 0.046 m/s

RECOMMENDED LUBRICANTSRECOMMENDED LUBRICANTS

RECOMMENDED LUBRICANTS

RECOMMENDED LUBRICANTSRECOMMENDED LUBRICANTS

Engine oil: Should be to MIL-L-2104C or to A.P.I.

TemperatureTemperature

Temperature

TemperatureTemperature

ABOVE 25°C (77°F) SAE 30 0°C to 25°C (32°F to 77°F) SAE 20 BELOW 0°C (32°F) SAE 10w

Classification CE grades and as given in the table below:

Oil ViscosityOil Viscosity

Oil Viscosity

Oil ViscosityOil Viscosity

2 2 2

Hydraulic Oil: To A.P.I. Classification CE/SF grades

SAE 10w-30

Grease: Shell Darina R2 or equivalent.

LIVELLO DI RUMOROSITÀ DELLIVELLO DI RUMOROSITÀ DEL

LIVELLO DI RUMOROSITÀ DEL

LIVELLO DI RUMOROSITÀ DELLIVELLO DI RUMOROSITÀ DEL FAIRWAY 250FAIRWAY 250

FAIRWAY 250

FAIRWAY 250FAIRWAY 250

Conforme alle disposizioni della direttiva CEE 79/113, 84/558, 87/252, 88/180, 88/181.

Intensità del rumore: 102dB(A) LWA (Per i presenti) Pressione del rumore: 84,1dB(A) LpA (Per l’operatore)

LIVELLO DI RUMOROSITÀ DELLIVELLO DI RUMOROSITÀ DEL

LIVELLO DI RUMOROSITÀ DEL

LIVELLO DI RUMOROSITÀ DELLIVELLO DI RUMOROSITÀ DEL FAIRWAY 305FAIRWAY 305

FAIRWAY 305

FAIRWAY 305FAIRWAY 305

Conforme alle disposizioni della direttiva CEE 79/113, 84/558, 87/252, 88/180, 88/181.

Intensità del rumore: 100 dB(A) LWA (Per i presenti) Pressione del rumore: 83,3dB(A) LpA (Per l’operatore)

LIVELLO DI RUMOROSITÀ DELLIVELLO DI RUMOROSITÀ DEL

LIVELLO DI RUMOROSITÀ DEL

LIVELLO DI RUMOROSITÀ DELLIVELLO DI RUMOROSITÀ DEL FAIRWAY 405FAIRWAY 405

FAIRWAY 405

FAIRWAY 405FAIRWAY 405

Conforme alle disposizioni della direttiva CEE 79/113, 84/558, 87/252, 88/180, 88/181.

Intensità del rumore: 102dB(A) LWA (Per i presenti) Pressione del rumore: 84dB(A) LpA (Per l’operatore)

LIVELLO DI VIBRAZIONELIVELLO DI VIBRAZIONE

LIVELLO DI VIBRAZIONE

LIVELLO DI VIBRAZIONELIVELLO DI VIBRAZIONE

La macchina è stata testata per accertare i livelli di vibrazione dell’intero corpo, delle mani e delle braccia. L’operatore era seduto nella normale posizione, con entrambe le mani sul meccanismo di sterzo; il motore era in moto e l’apparato di taglio girava mentre la macchina era ferma.

FAIRWAY 250

Livello di accelerazione Mani-braccia : 1,09 m/s² Livello di accelerazione intero corpo

asse X : 0,113 m/s² asse Y : 0,050 m/s² asse Z : 0,103 m/s²

FAIRWAY 305

Livello di accelerazione Mani-braccia : 1,08 m/s² Livello di accelerazione intero corpo

asse X : < 0,01 m/s² asse Y : 0,018 m/s² asse Z : 0,046 m/s²

FAIRWAY 405

Livello di accelerazione Mani-braccia : 0,52 m/s² Livello di accelerazione intero corpo

asse X : < 0,01 m/s² asse Y : 0,019 m/s² asse Z : 0,046 m/s²

LUBRIFICANTI CONSIGLIATILUBRIFICANTI CONSIGLIATI

LUBRIFICANTI CONSIGLIATI

LUBRIFICANTI CONSIGLIATILUBRIFICANTI CONSIGLIATI

Olio motore: A norma MIL-L-2104C o A.P.I. Tipi previsti dalla

Temperatura Temperatura

Temperatura

Temperatura Temperatura

OLTRE I 25°C SAE 30 DA 0°C a 25°C SAE 20

SOTTO GLI 0°C SAE 10w Olio idraulico: A norma A.P.I. Tipo previsti dalla CE/SF Grasso: Shell Darina R2 o equivalente

CE e riportati nella tabella sottostante:

Viscosità dell’olio Viscosità dell’olio

Viscosità dell’olio

Viscosità dell’olio Viscosità dell’olio

SAE 10w-30

GERÄUSCHPEGELGERÄUSCHPEGEL

GERÄUSCHPEGEL

GERÄUSCHPEGELGERÄUSCHPEGEL FAIRWAY 250FAIRWAY 250

FAIRWAY 250

FAIRWAY 250FAIRWAY 250

Entspricht den Bestimmungen EEC 79/113, 84/558, 87/252, 88/ 180, 88/181. Schaltpegel: 102 db (A) LWA (Nebenstehende) Schalldruck: 84,1 db (A) LPA (am Fahrerohr)

GERÄUSCHPEGELGERÄUSCHPEGEL

GERÄUSCHPEGEL

GERÄUSCHPEGELGERÄUSCHPEGEL FAIRWAY 305FAIRWAY 305

FAIRWAY 305

FAIRWAY 305FAIRWAY 305

Entspricht den Bestimmungen EEC 79/113, 84/558, 87/252, 88/ 180, 88/181. Schaltpegel: 10o db (A) LWA (Nebenstehende) Schalldruck: 83,3 db (A) LPA (am Fahrerohr)

GERÄUSCHPEGELGERÄUSCHPEGEL

GERÄUSCHPEGEL

GERÄUSCHPEGELGERÄUSCHPEGEL FAIRWAY 405FAIRWAY 405

FAIRWAY 405

FAIRWAY 405FAIRWAY 405

Entspricht den Bestimmungen EEC 79/113, 84/558, 87/252, 88/ 180, 88/181. Schaltpegel: 102 db (A) LWA (Nebenstehende) Schalldruck: 84 db (A) LPA (am Fahrerohr)

SCHWINGUNGSBESCHLEUNIGUNG

Die Maschine wurde auf Schwingungsbeschleunigungen für den Körper gesamt und Hand / Arm geprüft. Die Prüfung wurde mit dem Bediener in normaler Sitzposition mit beiden Händen am Lenkrad bei stehender Maschine mit laufendem Motor und eingeschalteten Schneidzylindern vorgenommen.

FAIRWAY 250

Beschleunigung Hand / Arm: 1,09 m/sec² Beschleunigung gesamter Körper

X Achse : 0,113 m/sec² Y Achse : 0,050 m/sec² Z Achse : 0,103 m/sec²

FAIRWAY 250

Beschleunigung Hand / Arm: 1,08 m/sec² Beschleunigung gesamter Körper

X Achse : < 0,01 m/sec² Y Achse : 0,018 m/sec² Z Achse : 0,046 m/sec²

FAIRWAY 250

Beschleunigung Hand / Arm: 1,45 m/sec² Beschleunigung gesamter Körper

X Achse : < 0,01 m/sec² Y Achse : 0,019 m/sec² Z Achse : 0,046 m/sec²

SCHMIERSTOFFEMPFEHLUNGENSCHMIERSTOFFEMPFEHLUNGEN

SCHMIERSTOFFEMPFEHLUNGEN

SCHMIERSTOFFEMPFEHLUNGENSCHMIERSTOFFEMPFEHLUNGEN

Motoröl: MIL-L 2104 C oder A.P.I. Norm CE und Viskosität gemäß nachstehender Tabelle.

Temperatur Viskosität

Über 25°C SAE 30 o°C bis 25°C SAE 20 Unter 0°C SAE 10w

Hydrauliköl: SAE 10w-30 Fett Shell Darina R2 oder

Vergleichbares.

Fig.2

GBGB

CONTROLSCONTROLS

CONTROLS

CONTROLSCONTROLS

A - FUEL GAUGE

Displays indication of amount of fuel in the tank.

B - TEMPERATURE GAUGE

Displays indication of the temperature of the engine coolant.

C - ENGINE OIL LIGHT

Light comes on if engine oil pressure drops too low.

D - HYDRAULIC OIL LIGHT

Light comes on if hydraulic oil temperature is too high.

E - THROTTLE

Forward for higher engine speeds. Back for slower.

F - ALTERNATOR LIGHT

Light comes on if the battery is not being charged.

Fig.3

Fig.4

G - GLOW PLUG LIGHT

Light comes on when ignition switch is turned left to the glow plug preheat position. Light turns off automatically when glow plugs are preheated (5-10 sec.)

H - IGNITION SWITCH

The ignition switch has four positions. Center is OFF. All the way clockwise is START. Part way to the detent clockwise is ON without start. Counterclockwise operates the glow plug heater.

I - MOW/TRANSPORT SWITCH

Push bottom of rocker switch to put mower in 2wheel drive (for transport). Push top for 4-wheel drive (for mowing). Cutting units will not come on in 2-wheel drive.

J - CUTTING UNIT SWITCHES

Push bottom of rocker switch and operate foot switch to start cutting units rotating. Push top of rocker switch to stop cutter unit rotation. (Cutting units stop rotating automatically when raised.)

K - FUSES

Blade-type fuses are used to protect electrical circuit.

L - STEERING WHEEL LOCK

Allows adjustment of the steering wheel.

M - HOURMETER

Records engine running hours.

Fig.4A

COMANDI

A: INDICATORE LIVELLO CARBURANTE

Indica la quantità di carburante nel serbatoio.

B: INDICATORE DELLA TEMPERATURA

Indica la temperatura del liquido refrigerante del motore.

C: SPIA DELL’OLIO DEL MOTORE

La spia di accende in caso di pressione insufficiente dell’olio del motore.

D: SPIA DELL’OLIO IDRAULICO

La spia si accende in caso di temperatura eccessiva dell’olio idraulico.

E: LEVA DELL’ACCELERATORE

In avanti per aumentare il regime del motore, indietro per diminuirlo.

F: SPIA DELL’ALTERNATORE

La spia si accende in caso di mancata ricarica della batteria.

G: SPIA DELLE CANDELE AD INCANDESCENZA

La spia si accende quando l’interruttore di accensione viene lasciato sulla posizione di preriscaldamento delle candele ad incandescenza (a sinistra). La spia si spegne automaticamente quando le candele ad incandescenza raggiungono la temperatura prevista (5-10 sec.)

H: INTERRUTTORE DI ACCENSIONE

L’interruttore di accensione è dotato di quattro posizioni. La posizione centrale indica che l’interruttore è DISINSERITO. L’ultima posizione in senso orario indicata AVVIAMENTO. La prima posizione in senso orario indica INSERITO senza avviamento. La posizione in senso antiorario inserisce il riscaldatore delle candele ad incandescenza.

I: INTERRUTTORE DI TOSATURA/TRASPOSTO

Premere la parte inferiore dell’interruttore a bilanciere per inserire la modalità a 2 ruote motrici del tosaerba (per il trasporto). Premere la parte superiore per inserire la modalità a 4 ruote motrici (per la tosatura). Nella modalità a 2 ruote motrici, le unità di taglio non vengono azionate.

J: INTERRUTTORE DELLE UNITÀ DI TAGLIO

Premere la parte inferiore dell’interruttore a bilanciere e premere il pedale per avviare la rotazione delle unità di taglio. Premere la parte superiore del pedale per arrestare la rotazione delle unità di taglio. (La rotazione delle unità di taglio viene arrestata automaticamente quando sono sollevate).

K: FUSIBILI

Fusibili a forcella destinati a proteggere l’impianto elettrico.

L: DISPOSITIVO DI BLOCCAGGIO VOLANTE

Consente di regolare la posizione del volante.

M: CONTAORE

Registra le ore di esercizio del motore.

BEDIENELEMENTE

A - KRAFTSTOFFVORRATSANZEIGE

Das Display zeigt den Kraftstoffvorrat an.

B - TEMPERATURANZEIGE

Das Display zeigt die Kühlflüssigkeitstemperatur des Motors an.

C - MOTORÖLDRUCKKONTROLLEUCHTE

Leuchtet bei zu geringem Motoröldruck auf.

D - HYDRAULIKÖLKONTROLLEUCHTE

Leuchtet bei zu hoher Hydrauliköltemperatur auf.

E - GASHEBEL

Nach vorn schieben: Drehzahlerhöhung, nach hinten ziehen: Drehzahlverringerung.

F - GENERATORKONTROLLEUCHTE

Bei Aufleuchten wird die Batterie nicht geladen.

G - VORGLÜHKONTROLLEUCHTE

Leuchtet auf, wenn der Schlüsselschalter nach links in die Vorglühstellung gedreht wird. Leuchte erlischt automatisch, wenn genügend vorgeglüht ist (nach ca 5 - 10 sec.).

H - SCHLÜSSELSCHALTER

Der Schlüsselschalter hat vier Stellungen. Senkrecht: AUS. Nach rechts zum Anschlag: ANLASSEN. Halb nach rechts: EIN ohne Anlassen. Drehung nach links betätigt die Vorglühanlage.

I - SCHALTER ALLRADANTRIEB (ARBEITS- / TRANSPORT-GESCHWINDIGKEIT)

Zur Schaltung 2 - Radantrieb (Transport) unteres Ende des Kippschalters drücken. Zur Schaltung des 4 Radantriebes (Mähen) oberes Ende des Kippschalters drücken. Die Schneidzylinder lassen sich nicht im 2 Radantrieb schalten.

J - SCHALTER SCHNEIDZYLINDERANTRIEB

Unteres Ende des Kippschalters und Fußschalter zum Einschalten der Schneidzylinder drücken. Zum Anhalten der Schneidzylinder oberes Ende des Kippschalters drücken. (Schneidzylinder stoppen automatisch beim Ausheben der Schneideinheiten.)

K - SICHERUNGEN

Zur Absicherung der einzelnen Schaltkreise werden Stecksicherungen verwendet.

L - LENKSÄULENVERRIEGELUNG

Ermöglicht die Verstellung der Lenksäule.

M - BETRIEBSSTUNDENZÄHLER

Zeigt die Betriebsstunden des Motors an.

Fig.5

Fig.6

GBGB

A - FWD/REV PEDAL

Pushing down the top plate of the pedal moves machine forward. Pushing down the rear plate moves machine in reverse. Motions forward or reverse are increased by more pressure. Pedal automatically returns to the neutral position when foot pressure is removed.

B - NEUTRAL LATCH

Has two functions:

1. The engine cannot be started when the Neutral Latch is depressed.

2. The FWD/REV pedal will not work as described if the Neutral Latch is not simultaneously depressed.

C - SPEED LIMITER

Forward traveling speed is limited by the adjustable Speed Limiter, shown in its least limiting position.

D - REEL TRANSPORT STOP (FRONT)

Depressing this pedal while lifting the cutting units allows the cutting units to be raised for machine transport.

E - BRAKES

Push this pedal forward until it locks to set parking brake. Release parking brake by pushing the brake pedal at the same time lever Y is pulled up.

Fig.7

F - REEL TRANSPORT STOP (WINGS

FAIRWAY 405 ONLY)

Depressing this pedal before lifting the cutting units allows the cutting units to be raised for machine transport.

Fig.8

A: PEDALE MARCIA AVANTI/MARCIA INDIETRO

Premendo la parte superiore del pedale, viene inserita la marcia avanti del tosaerba, premendo la parte inferiore del pedale viene inserita la retromarcia del tosaerba. La velocità di marcia è diretamente propozionale alla pressione esercitata sul pedale. Il pedale ritorna automaticamente alla posizione di folle quando si toglie il piede dal pedale.

B: DISPOSITIVO DI BLOCCAGGIO IN FOLLE

Svolge due funzioni:

1. Una volta inserito, impedisce l’avviamento del motore quando viene premuto il pedale di inserimento del dispositivo.

2. Qualora non venga inserito contemporaneamente alla pressione del pedale MARCIA AVANTI/RETROMARCIA, quest’ultimo non funziona come suindicato.

C: RIDUTTORE DI VELOCITÀ

Il riduttore di velocità consente di ridurre la velocità di marcia avanti ed è illustrato nella posizione di riduzione di velocità minima.

D: FERMO DEL GIRALAME PER IL TRASPORTO DEL TOSAERBA (ANTERIORE)

Premendo questo pedale durante il sollevamento delle unità di taglio si consente di sollevarle per il trasporto del tosaerba.

E: FRENI

Premere il pedale in avanti fino a quando viene inserito il freno di stazionamento. Per disinserire il freno di stazionamento, premere il pedale del freno mentre si solleva la leva Y.

A - FAHRPEDAL VORWÄRTS / RÜCKWÄRTS

Zur Vorwärtsfahrt Fahrpedal nach vorne drücken. Zur Rückwärtsfahrt Fahrpedal nach hinten drücken. Stärkerer Druck auf das Pedal erhöht die Vorwärts- bzw Rückwartsgeschwindigkeit. Das losgelassene Pedal kehrt automatisch in die Leerlaufstellung zurück.

B - LEERLAUFARRETIERUNG

Hat 2 Funktionen:

1. Bei getretener Leerlaufarretierung kann der Motor nicht angelassen werden.

2. Das Fahrpedal laßt sich nur bei gleichzeitigem Niederdrücken der Leerlaufarretierung betätigen.

C - GESCHWINDIGKEITSBEGRENZER

Die Vorwärtsgeschwindigkeit wird durch den verstellbaren Anschlag begrenzt, hier in der schnellsten Stellung gezeigt.

D - TROMMELTRANSPORT STOP (VORN)

Betätigen dieses Pedals bei gleichzeitig Heben der Krallen ermöglicht das Anheben der Krallen so weit, daß die Maschine transportiert werden kann.

E - FESTSTELLBREMSE

Niedertreten des Pedales bis zum Einrasten betätigt die Feststellbremse. Lösen der Feststellbremse durch gleichzeitiges Treten des Pedales und Hochziehen des Hebels Y.

F - TROMMELTRANSPORT STOP (NUR FAIRWAY 405 ÄUSSERSTE SCHNEIDEINHEITEN)

Betätigen dieses Pedals vor Heben der Krallen ermöglicht das Anheben der Krallen so weit, daß die Maschine transportiert werden kann.

F: FERMO DEL GIRALAME PER IL TRASPORTO DEL TOSAERBA (SOLO LE UNITA’ DI TAGLIO ESTERNE FAIRWAY 405)

Premendo questo pedale prima del sollevamento delle unità di taglio si consente di sollevarle per il trasporto del tosaerba.

Fig.9

GBGB

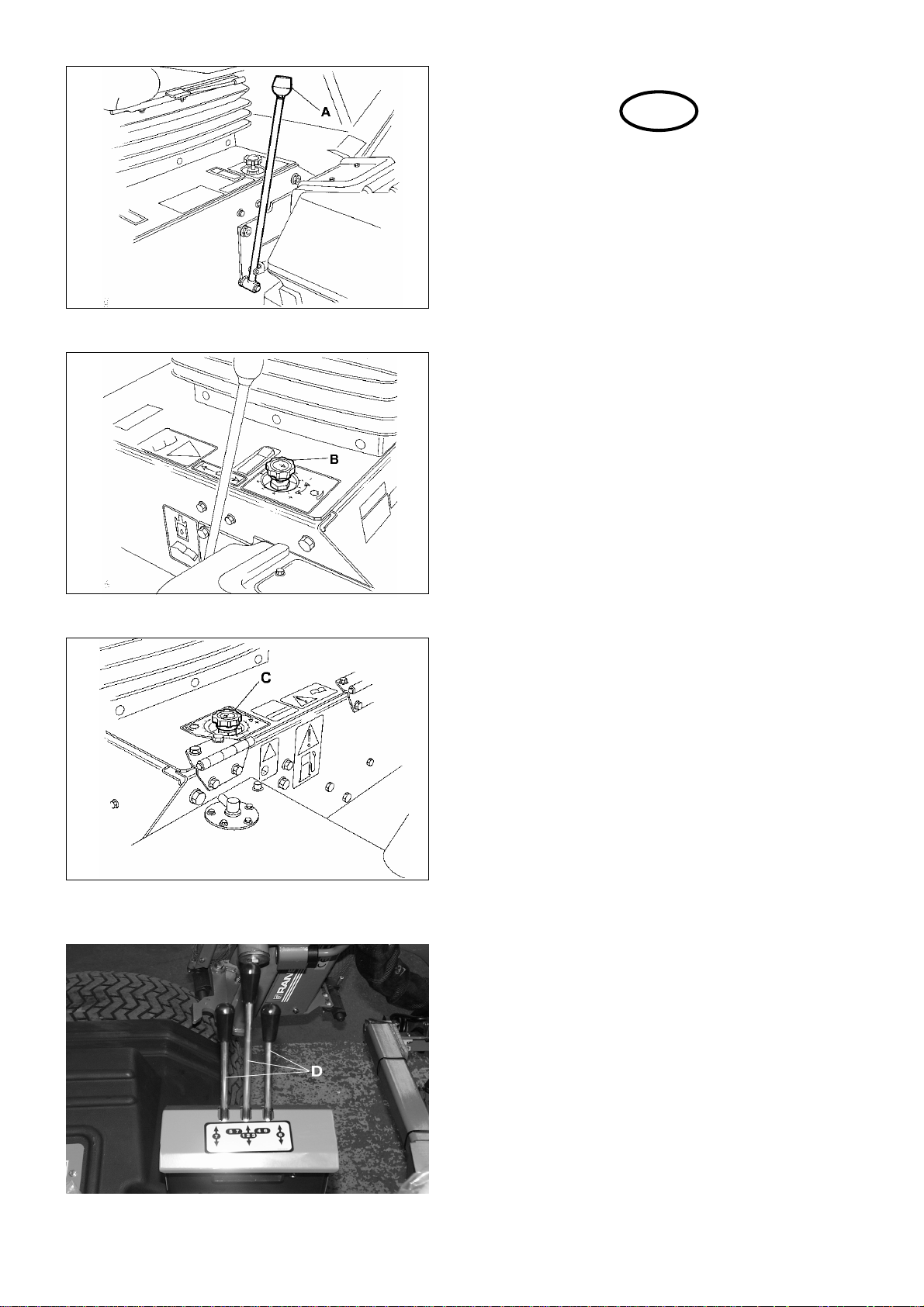

A - LIFT LEVER (FAIRWAY 250 / 305)

Move back and hold to raise the cutteing units. Move forward and hold to lower the cutteing units. The lever automatically returns to a neutral position when released.

B - ROTATIONAL SPEED

Continuous adjustment of reel rotational speed, from stopped to full speed (approximately 1,300 rpm).

C - WEIGHT TRANSFER

Transfers weight between cutting units and drive wheels. More weight on the cutting units makes them track the ground contour more closely.

D - LIFT LEVERS (FAIRWAY 405)

Centre lever lifts all seven cutting unit, front to rear sequentialy for cross cut capability.

Front lever lifts cutting unit number even, left hand wing individually.

Fig.10

Fig.11

Rear lever lifts cutting unit number six, right hand wing individually.

Fig.12

A: LEVA DI SOLLEVAMENTO

Spostare indietro la leva e tenerla in questa posizione per sollevare le unità di taglio. Spostare in avanti la leva e tenerla in questa posizione per abbassare le unità di taglio. Una volta rilasciata, la leva ritorna automaticamente alla posizione neutra.

B: VELOCITÀ DI ROTAZIONE

Costante regolazione della velocità di rotazione del gruppo giralame: da arresto a velocità massima (circa 1.300 giri/min).

C: TRASFERIMENTO DEL PESO

Trasferimento del peso tra le unità di taglio e le ruote motrici. Il maggiore peso esercitato sulle unità di taglio consente alle unità di taglio di seguire più da vicino il profilo del terreno.

D: LEVE DI SOLLEVAMENTO (FAIRWAY 405)

La leva centrale solleva tutte e sette le unità di taglio, sequenzialmente da anteriore a posteriore per capacità di taglio incrociato.

La leva anteriore solleva l’unità di taglio numero sette ala sinistra individualmente.

La leva posteriore solleva l’unità di taglio numero sei ala destra individualmente.

A - AUSHUBHEBEL

Zum Ausheben der Schneideinheiten Hebel nach hinten ziehen und bis zum vollen Ausheben festhalten.Zum Absenken der Schneideinheiten Hebel nach vorn drücken und bis zum vollen Absenken festhalten. Nach dem Loslassen kehrt der Hebel automatisch in die Neutralstellung zurück.

B - SCHNEIDZYLINDERDREHZAHLVERSTELLUNG

Stufenlose Verstellung der Schneidzylinderdrehzahl, vom Stillstand bis zur Höchstdrehzahl (ca. 1300 U/ min).

C - AUFLAGENDRUCKVERSTELLUNG

Verändert die Gewichtsverteilung auf Schneideinheiten und Antriebsräder. Bei höhererm Auflagedruck der Schneideinheiten passen sie sich den Bodenunebenheiten besser an.

D - HUBHEBEL (FAIRWAY 405)

Mit dem mittleren Hebel werden alle sieben Kralleneinheiten angehoben, nacheinander von vorn nach hinten, für Kreuzschnitte. Mit dem vorderen Hebel wird individuell die Kralleneinheit Nummer sieben links angehoben. Mit dem hinteren Hebel wird individuell die Kralleneinheit Nummer sechs rechts angehoben.

Fig.13

GBGB

A - BACKLAPPING LEVER

Sets reel rotational direction with three positions: (a) forward for mowing, (b) reverse for backlapping and (c) neutral. See the separate cutting unit operator's manual for an explanation of the backlapping procedure.

B - REEL STOP LEVER

Friction control that keeps cutting unit from bouncing when operating over rough ground conditions.

SEAT SWITCH (not pictured) Stops engine if the operator gets off seat with either the cutting units engaged by means of the console rocker switch or the transmission is out of neutral.

Fig.14

A: LEVA DI AFFILATURA CON ROTAZIONE INVERSA

Le tre posizioni disponibili predispongono il senso di rotazione del gruppo giralame: (a) in avanti per la tosatura, (b) indietro per l’affilatura con rotazione inversa e (c) la posizione neutra. Per ulteriori ragguagli sulla procedura di affilatura con rotazione inversa, vedi il manuale d’uso in dotazione con l’unità di taglio.

B: LEVA DI ARRESTO DEL GRUPPO GIRALAME

Dispositivo a frizione che impedisce il movimento continuo dell’unità di taglio durante l’uso del tosaerba su terreni accidentati.

INTERRUTTORE DEL SEDILE (non illustrato) Arresta il motore quando l’operatore si alza dal sedile e l’unità di taglio viene inserita mediante l’interruttore a bilanciere posto sulla consolle o quando la trasmissione non è nella posizione neutra.

A - SCHNEIDANTRIEBSHEBEL

Bestimmt die Drehrichtung der Schneidzylinder mit drei Stellungen: (a) Vorwärtsdrehung in Mähstellung, (b) Rückwärtsdrehung zum Einläppen, (c) Neutral. Beschreibung des Läppens siehe gesonderte Bedienungsanleitung der Schneideinheiten.

B - SCHNEIDZYLINDERANSCHLAGHEBEL

Verhindert als Reibungsbremse das Springen der Schneideinheiten in unebenem Gelände.

SITZSCHALTER (nicht abgebildet) Stoppt den Motor, wenn der Bedienerden Fahrersitz verläßt und entweder das Fahrpedal oder der Kippschalter des Schneidzylinderantriebes nicht in Neutralstellung ist.

GBGB

Fig.15

OPERAOPERA

OPERA

OPERAOPERA MACHINEMACHINE

MACHINE

MACHINEMACHINE

BEFORE OPERATING FOR THE FIRST TIME

l Check and adjust tyre pressure, if necessary, to

9 psi.

l Add diesel fuel (Fig.15). l Check engine oil and top-up, if necessary. l Check radiator coolant and top-up, if necessary

(50% antifreeze solution).

l Make sure you understand the information

contained in the preceeding General Instructions and Instruments & Controls sections.

STARTING THE ENGINE

Following is the procedure to use for a cold engine.

1. Ensure the cutting units are disengaged (see cutting unit switch in CONTROLS), the FWD/ RVS pedal and associated Neutral Latch control are not depressed and the throttle setting is in a mid position.

2. Turn the ignition switch all the way counterclockwise and hold until the glow plug light goes off (5-10 sec.)

3. Turn ignition key fully clockwise to the start position and operate the starter motor until the engine starts (should only take a few seconds)

4. When the engine starts, release the key immediately and it will return to the RUN position.

5. If the engine does not start, preheat the glow plugs and try again.

TION OF TION OF

TION OF

TION OF TION OF

Read the Safety Instructions.

THETHE

THE

THETHE

NOTES:

l Warm engine - When the engine is warm

because of surrounding temperature or recent operation, step No.2 of the cold engine starting procedure may be skipped (no need to preheat glow plugs).

l If the engine fails to start after two tries (with

preheat if necessary), wait 20 seconds and try again.

l The starter motor should never be run

continuously for longer than 30 seconds or it may fail.

USO DEL USO DEL

USO DEL

USO DEL USO DEL

PRIMA DI AZIONARE IL TOSAERBA PER LA PRIMAPRIMA DI AZIONARE IL TOSAERBA PER LA PRIMA

PRIMA DI AZIONARE IL TOSAERBA PER LA PRIMA

PRIMA DI AZIONARE IL TOSAERBA PER LA PRIMAPRIMA DI AZIONARE IL TOSAERBA PER LA PRIMA VOLTAVOLTA

VOLTA

VOLTAVOLTA

l Verificare ed eventualmente regolare la

pressione dei pneumatici a 0,6 bar.

l Introdurre del gasolio (Fig.15). l Verificare il livello dell’olio del motore ed

eventualmente rabboccarlo.

l Verificare il livello del liquido refrigerante del

radiatore ed eventualmente rabboccarlo (soluzione con 50% di antigelo).

l Leggere attentamente le informazioni riportate

nei capitoli Generalità e Strumenti e comandi.

AVVIAMENTO DEL MOTOREAVVIAMENTO DEL MOTORE

AVVIAMENTO DEL MOTORE

AVVIAMENTO DEL MOTOREAVVIAMENTO DEL MOTORE

Osservare le istruzioni riportate qui di seguito per avviare il motore freddo.

1. Verificare che le unità di taglio siano inserite (vedi il paragrafo Interruttore di accensione nel capitolo COMANDI), che il pedale MARCIA AVANTI/RETROMARCIA e il relativo comando del dispositivo di bloccaggio non siano premuti e che la leva dell’acceleratore sia nella posizione centrale.

2. Ruotare l’interruttore di accensione completamente in senso antiorario e tenerlo in questa posizione fino allo spegnimento della spia delle candele ad incandescenza (5-10 sec.)

3. Ruotare l’interruttore di accensione completamente in senso orario fino alla posizione di avviamento ed azionare lo starter fino all’avviamento del motore (qualche secondo)

4. Dopo l’avviamento del motore, rilasciare immediatamente la chiave, che ritorna alla posizione RUN (MARCIA).

5. In caso di mancato avviamento del motore, riscaldare le candele ad incandescenza e riprovare ad avviare il motore.

NOTE:NOTE:

NOTE:

NOTE:NOTE:

Motore caldo: Motore caldo:

Motore caldo: Quando il motore è caldo perché

Motore caldo: Motore caldo:

la temperatura ambiente è alta o perché il motore è stato utilizzato di recente, è possibile omettere il secondo punto della procedura di avviamento del motore freddo (non è necessario preriscaldare le candele ad incandescenza).

l In caso di mancato avviamento del motore

dopo due tentativi (dopo avere eventualmente effettuato il preriscaldamento), attendere 20 secondi e riprovare.

l Non azionare ininterrottamente lo starter per

oltre 30 secondi, onde evitarne l’avaria.

OSAERBOSAERB

OSAERB

OSAERBOSAERB

Leggere attentamente le istruzioni relative alla sicurezza.

BEDIENUNG DER MASCHINE

Lesen Sie die Sicherheitsvorschriften.

VOR DEM ERSTEN ANLASSEN DES MOTORS

l Reifendruck prüfen und ggf. auf 0,63 bar (9 psi)

auffüllen

l Dieselkraftstoff auffüllen (Fig.15). l Motorölstand prüfen und ggf. bis Maximum ergän-

zen

l Kühlflüssigkeitsstand im Kühler prüfen und ggf. mit

50 prozentiger Frostschutzlösung füllen

l Lesen und verstehen Sie die Sicherheitshinweise

sowie die Abschnitte Instrumente und Bedienelemente

ANLASSEN DES MOTORS

Verfahren bei kaltem Motor:

1. Schneidzylinderantrieb ausschalten (siehe Schalter Schneidzylinderantrieb im Abschnitt BEDIENELEMENTE), das Fahrpedal und die integrierte Leerlaufarretierung dürfen nicht betätigt sein, Gashebel in Mittelstellung bringen.

2. Schlüsselschalter bis zum Anschlag nach links drehen und festhalten, bis die Vorglühkontrolleuchte erlischt (5 - 10 sec.).

3. Durch Drehen des Schlüsselschalters nach rechts bis zum Anschlag Anlasser betätigen, bis der Motor anspringt (sollte nur wenige Sekunden dauern).

4. Nach dem Anspringen des Motors sofort den Schlüsselschalter loslassen, er kehrt automatisch in die Stellung EIN zurück.

5. Springt der Motor nicht an, erneut vorglühen und noch einmal versuchen.

HINWEIS:

l Warmer Motor - Ist der Motor durch vorherge-

hende Arbeit oder Außentemperatur warm, kann Schritt 2. (Vorglühen) entfallen.

l Springt der Motor nach 2 Versuchen nicht an (ggf.

mit Vorglühen), 20 Sekunden warten und erneut versuchen.

l Anlasser NIEMALS mehr als 30 Sekunden unun-

terbrochen betätigen, da er sonst beschädigt werden kann.

GBGB

DRIVING

l Release brake - Make sure the parking brake is

released before attempting to go forward or reverse.

l Neutral Latch - For either forward or reverse

motion, the neutral latch located in the top plate of the FWD/RVS foot pedal must simultaneously be depressed.

l Forward - Gently depress the top plate of the

FWD/RVS foot pedal to reach desired ground speed.

l Reverse - Gently depress the bottom plate of

the FWD/RVS foot pedal to reach desired ground speed.

l To stop - Gently return the FWD/RVS foot

pedal to the neutral position.

NOTES:

l Use complete foot to operate both forward and

reverse.

l Make sure Neutral Latch remains pushed in. l Do not move pedal suddenly–always operate

slowly and smoothly. Never move pedal violently from forward to reverse or vice versa.

l Always keep foot firmly on the foot pedal–a too

relaxed foot control may result in a jerky motion.

MOWING

1. Lower the reels with the cutting unit lift control.

2. Engage the cutting mechanism by pushing on the lower half of cutting unit switch and operating the floor mounted switch.

3. Release the parking brake and begin driving forward.

NOTE: Always set the throttle on full for

mowing, even when the grass is heavy. When the engine is labouring, reduce forward speed by easing up on the FWD/RVS foot pedal.

TO STOP THE ENGINE

1. Disengage power to the cutting units with the

cutting unit switch.

2. Remove foot from the FWD/REV pedal.

3. Set the parking brake.

4. Move the throttle control lever to the SLOW

position.

5. Turn the ignition key to OFF.

IMPORTANT: The Fairway 405 turbocharged engine should be allowed to idle for five minutes before switching off.

GUIDA DEL TOSAERBAGUIDA DEL TOSAERBA

GUIDA DEL TOSAERBA

GUIDA DEL TOSAERBAGUIDA DEL TOSAERBA

l Disinserimento del freno: Verificare che il

freno di stazionamento sia disinserito prima di inserire la marcia avanti o la retromarcia.

l Dispositivo di bloccaggio in folle: Per

inserire la marcia avanti o la retromarcia, premere contemporaneamente il dispositivo di bloccaggio situato nella parte superiore del pedale MARCIA AVANTI/RETROMARCIA.

l Marcia avanti: Premere delicatamente la parte

superiore del pedale MARCIA AVANTI/ RETROMARCIA fino a raggiungere la velocità di marcia desiderata.

l Retromarcia: Premere delicatamente la parte

inferiore del pedale MARCIA AVANTI/ RETROMARCIA fino a raggiungere la velocità di marcia desiderata.

l Arresto del tosaerba: Rilasciare il pedale di

MARCIA AVANTI/RETROMARCIA.

FAHREN:

® Feststellbremse lösen - Feststellbremse vor dem

Anfahren (Vorwärts wie Rückwärts) lösen.

® Leerlaufarretierung - Zur Vorwärts- oder Rück-

wärtsfahrt muß die im Fahrpedal integrierte Leerlaufarretierung gleichzeitig mit dem Fahrpedal betätigt werden.

® Vorwärts - Zur Vorwärtsfahrt den vorderen Teil des

Pedals langsam und vorsichtig bis zum Erreichen der gewünschten Geschwindigkeit niedertreten.

® Rückwärts - Zur Rückwärtsfahrt den hinteren Teil

des Pedals langsam und vorsichtig bis zum Erreichen der gewünschten Geschwindigkeit niedertreten.

® Anhalten: Fuß vom Fahrpedal nehmen. HINWEISE:

NOTE:

l Inserire la marcia avanti e la retromarcia

premendo il pedale con tutto il piede.

l Verificare che il dispositivo di bloccaggio in folle

sia inserito.

l Premere il pedale con movimenti uniformi e

graduali. Non premere mai il pedale con movimenti bruschi per passare dalla marcia avanti alla retromarcia e viceversa.

l Tenere sempre tutto il piede poggiato a fondo

sul pedale, onde evitare movimenti bruschi del tosaerba.

TOSATURATOSATURA

TOSATURA

TOSATURATOSATURA

1. Abbassare i gruppi giralame con il comando di sollevamento delle unità di taglio.

2. Inserire il meccanismo di taglio premendo la metà inferiore dell’interruttore per l’unità di taglio ed azionando l’interruttore situato sul pavimento.

3. Disinserire il freno di stazionamento ed azionare il tosaerba in marcia avanti.

NOTA:NOTA:

NOTA: Predisporre l’acceleratore sulla posizione

NOTA:NOTA:

prevista per la tosatura, anche quando l’erba è molto bagnata. Quando il motore funziona a pieno carico, ridurre la velocità di marcia sollevando leggermente il pedale MARCIA AVANTI/ RETROMARCIA.

ARRESTO DEL MOTOREARRESTO DEL MOTORE

ARRESTO DEL MOTORE

ARRESTO DEL MOTOREARRESTO DEL MOTORE

1. Disenserire l’alimentazione alle unità di taglio mediante l’apposito l’interruttore.

2. Togliere il piede dal pedale MARCIA AVANTI/ RETROMARCIA.

3. Inserire il freno di stazionamento.

4. Spostare la leva di comando dell’acceleratore alla posizione SLOW (LENTA).

5. Ruotare l’interruttore di accensione su OFF.

® Den Fuß für Vorwärts- und Rückwärtsfahrt immer

ganz auf auf das Fahrpedal stellen.

® Die Leerlaufarretierung muß betätigt sein. ® Das Pedal niemals plötzlich - stets langsam und

vorsichtig niedertreten. Pedal NICHT abrupt von Vorwärts- auf Rückwärtsfahrt oder umgekehrt betätigen.

® Fuß immer fest auf dem Pedal aufliegen lassen.

Nur leichter Fußkontakt führt zu einer ruckartigen Vorwärtsbewegung.

MÄHEN

1. Schneideinheiten mit dem Aushubhebel absenken.

2. Zum Einschalten der Schneidzylinder unteres Ende des Kippschalters und Fußschalter drücken.

3. Feststellbremse lösen und vorwärts anfahren.

HINWEIS: Beim Mähen muß der Gashebel stets auf

der Stellung „MAXIMUM“ stehen. Fängt der Motor an, „schwer zu arbeiten“, muß die Fahrgeschwindigkeit durch Zurücknahme des Fahrpedals verringert werden.

ABSTELLEN DES MOTORS

1. Schneidzylinderantrieb mit dem Kippschalter abstellen.

2. Fuß vom Fahrpedal nehmen.

3. Feststellbremse anziehen.

4. Gashebel auf LEERLAUF stellen.

5. Schlüsselschalter auf AUS stellen.

Fig.16

GBGB

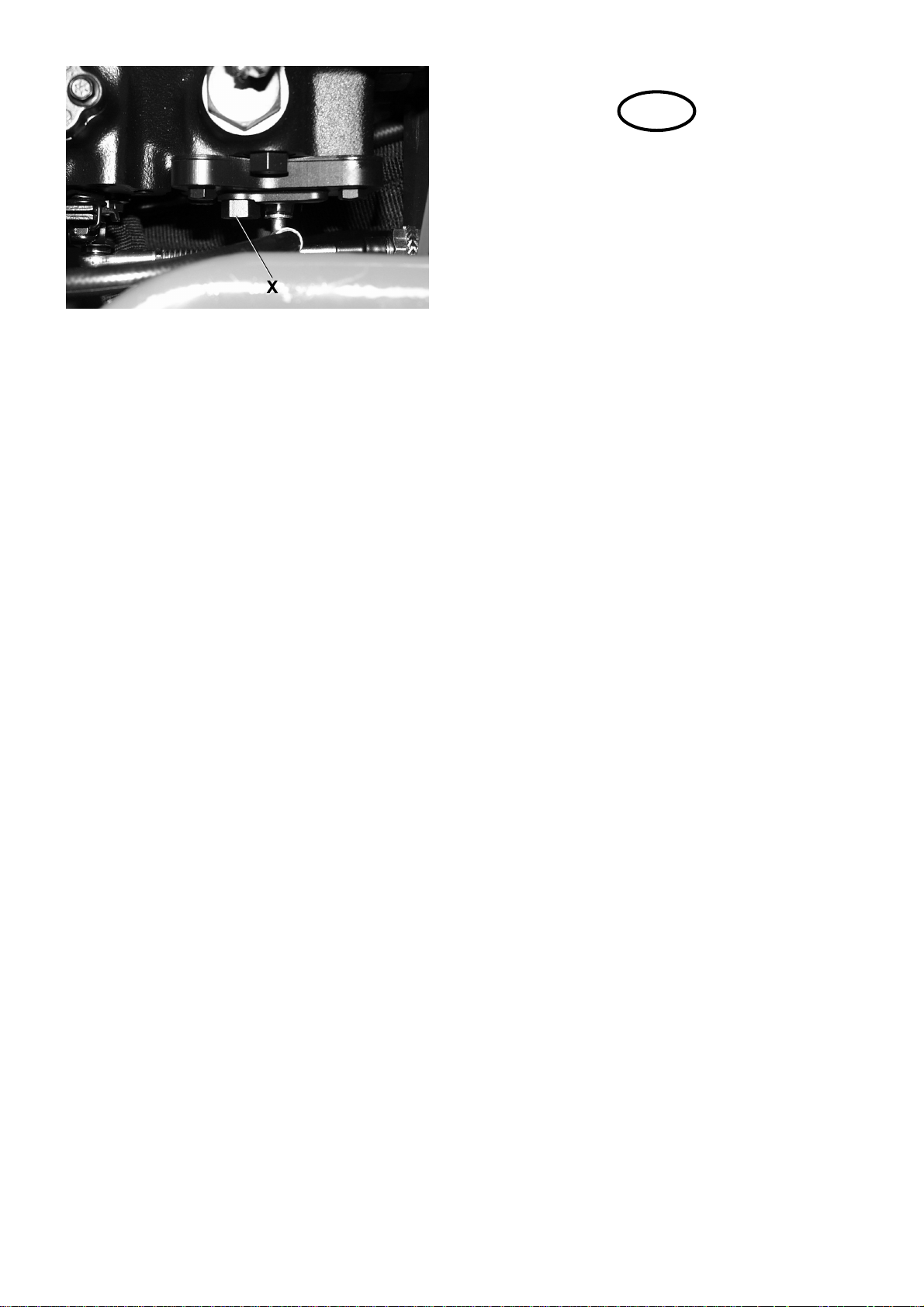

PUSHING THE MACHINE WITH THE ENGINE STOPPED (Fig.16)

1. To push, turn knob X counterclockwise

2. After pushing, return knob X to previous position by turning clockwise.

I D

SPOSTAMENTO DEL TOSAERBA A MOTORESPOSTAMENTO DEL TOSAERBA A MOTORE

SPOSTAMENTO DEL TOSAERBA A MOTORE

SPOSTAMENTO DEL TOSAERBA A MOTORESPOSTAMENTO DEL TOSAERBA A MOTORE FERMO (Fig.16)FERMO (Fig.16)

FERMO (Fig.16)

FERMO (Fig.16)FERMO (Fig.16)

1. Per spostare il tosaerba, ruotare la manopola X in senso antiorario

2. Una volta spostato il tosaerba, riportare la manopola X alla posizione precedente ruotandola in senso orario.

BEWEGEN DER MASCHINE BEI ABGESTELLTEM MOTOR (Fig.16)

1. Zum Bewegen der Maschine Knopf X nach links drehen.

2. Nach dem Bewegen Knopf X nach rechts in die Ausgangsstellung zurückdrehen.

Fig.18

Fig.19

Fig.20

GBGB

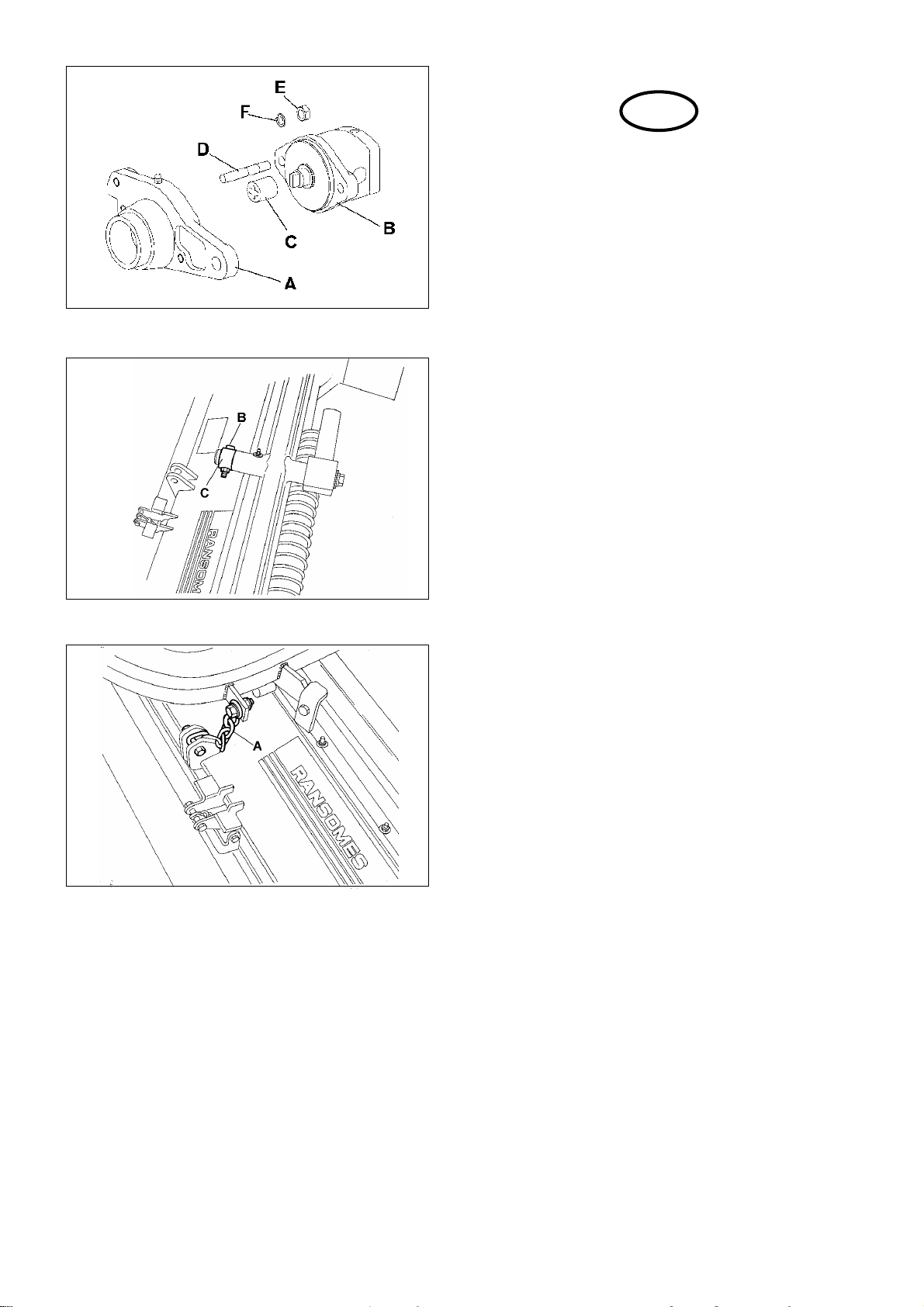

ASSEMBLY OF CUTTING UNITS TO MACHINE

PREPARATIONS

l Unpack the cutting units and distribute them

around the tractor near the attachment points.

l For each cutting unit, lubricate the inside of the

housing where the hydraulic motor attaches.

l Locate the five, round couplers shipped loose

with the tractor.

ATTACHING THE CUTTING UNITS

1. Lubricate coupler C Fig.18 with non-tracking grease and insert it (either side of coupler) into the motor attachment housing A Fig.18. Press the coupler firmly on the reel tang at the rear. NOTE: Detents in the coupler allow it to be attached to the tang only one way.

2. Smear additional grease on the installed coupler until the cavity is about 1/2 full.

3. Line up the tang on the shaft of the hydraulic motor B Fig.18 so that it is approximately perpendicular to the reel tang (small adjustments are made by slightly rotating the reel). Adjust so that the motor seats snugly against the cutting unit flange and attach motor with studs D fig.18, nuts E Fig.18 and S.L.washers f Fig.18

4. Take the pivot shaft out of the tractor cutting unit arm by removing end bolt B Fig.19.

5. Remove retaining collar C Fig.19 from the pivot shaft.

6. Insert the pivot shaft into the yoke of the cutting unit and secure by replacing retaining collar C Fig.19.

7. Line up the pivot shaft with the tractor arm and re-insert. Secure shaft with bolt B Fig.19.

8. Attach chain A Fig.20 to cutting unit with pin. Secure with cotter.

After attaching all cutting units, perform adjustments and set cutting heights with reference to the separate operator's manual for the cutting units.

MONTAGGIO DELLE UNITÀ DI TAGLIO SUL TOSAERBA

INTERVENTI PRELIMINARI l Togliere le unità di taglio dalle rispettive

confezioni e sistemarle vicino ai punti di attacco sul tosaerba.

l Lubrificare l’interno della sede di ciascuna unità

di taglio, dove vengono fissati al motore idraulico.

l Individuare i cinque dispositivi di fissaggio

rotondi in dotazione con il trattorino.

MONTAGGIO DELLE UNITÀ DI TAGLIO

1. Lubrificare il dispositivo di fissaggio C Fig.18 con grasso antisbavatura ed inserirlo (uno qualsiasi dei due lati) nella sede di montaggio del motore A Fig.18. Premere a fondo il dispositivo di fissaggio sulla parte posteriore della linguetta del gruppo giralame. NOTA: I denti di arresto presenti nel dispositivo di fissaggio consentono di fissarlo alla linguetta soltanto in un verso.

2. Applicare dell’altro grasso sul dispositivo di fissaggio montato fino a quando la cavità è piena per metà circa.

3. Allineare la linguetta sull’albero del motore idraulico B Fig.18 fino a quando risulta perpendicolare alla linguetta del gruppo giralame (per effettuare piccole regolazioni, ruotare leggermente il gruppo giralame). Regolare in modo che il motore si appoggi alla flangia dell’unità di taglio e fissare il motore mediante i prigionieri D fig.18, i dadi E Fig.18 e le rondelle autobloccanti F Fig.18

4. Estrarre l’albero a snodo del braccio del trattorino asportando il prigioniero all’estremità B Fig.19.

5. Togliere la ghiera di fissaggio C Fig.19 dall’albero a snodo.

6. Inserire l’albero di fissaggio nella forcella dell’unità di taglio e fissarlo sostituendo la ghiera di fissaggio C Fig.19.

7. Allineare l’albero a snodo con il braccio del trattorino ed inserirlo di nuovo. Fissare l’albero con il bullone B Fig.19.

8. Fissare la catena A Fig.20 all’unità di taglio con il perno. Fissare il perno con la copiglia.

Una volta fissate tutte le unità di taglio, effettuare le regolazioni necessarie e predisporre l’altezza di taglio; le istruzioni in merito sono riportate nel manuale d’uso in dotazione con le unità di taglio.

MONTAGE DER SCHNEIDEINHEITEN AN DIE MASCHINE

VORBEREITUNGEN

l Schneideinheiten auspacken und an der Grund-

maschine ungefähr zum Hubarm ausrichten.

l An jeder Schneideinheit Gehäuse der Hydraulik-

motorbefestigung mit Fett füllen.

l Entnehmen Sie dem Zubehörsatz der Grundma-

schine die 5 mitgelieferten Kupplungsstücke.

ANBAU DER SCHNEIDEINHEITEN

1. Kupplungsstück mit einer beliebigen Seite in das Motorbefestigungsgehäuse mit wasserabweisendem Fett einsetzen und fest bis nach hinten auf die Verzahnung der Schneidzylinderwelle schieben. HINWEIS: die Verzahnung paßt nur in einer Stellung.

2. Innenteil des montierten Kupplungsstückes zur Hälfte mit Fett füllen.

3. Verzahnung der Antriebswelle des Hydraulikmotors ungefähr senkrecht zur Verzahnung der Schneidzylinderwelle ausrichten (kleine Korrekturen werden durch Verdrehen des Schneidzylinders vorgenommen). Schneidzylinder so verdrehen, daß der Hydraulikmotor eingeschoben werden kann und an der Gehäuseoberfläche anliegt, Hydraulikmotor mit Schrauben befestigen.

4. Schraube B entfernen und Hubarmbolzen vom Hubarm der Grundmaschine abnehmen.

5. Haltering C vom Hubarmbolzen entfernen.

6. Hubarmbolzen in die Aufnahme der Schneideinheit schieben und mit Haltering C sichern.

7. Hubarmbolzen mit Hubarm ausrichten und hineinschieben. Hubarmbolzen mit Schraube C sichern.

8. Kette an der Schneideinheit mit Bolzen befestigen. Bolzen mit Splint sichern.

Nach dem Anbau aller Schneideinheiten alle Einstellungen einschließlich Schnitthöhe gemäß Beschreibung in der seperaten Bedienungsanleitung der Schneideinheiten durchführen.

GBGB

SERVICE ITEM HOURS OF OPERATION

FIRST

HOURS

DAILY 50 100 200 400 500

l l

Check Interlock System

Check Engine Oil Level

Check Hydraulic Oil Level

Change Hydraulic Oil

Check Coolant Level

Check Water Separator

Check Tyre Pressure Check/Clean Engine

Compartment & Radiator Lubricate Grease Fittings (Reel

Grease Fittings Daily) Change Engine Oil

FIRST 5 HOURS

TWO

YEARS

1000

HOURS

Clean air cleaner element

Replace Air Cleaner

Check Battery

Check Fastener Tightness

Check Fan Belt Tension

Replace Engine Oil Filter

Replace Hydraulic Oil Filter Service Engine as per Engine

Operators Manual Replace Fuel Filter

Replace Fuel pump Filter

Check Rear Wheel Toe-in

Drain & Clean Fuel Tank

Drain & Flush Cooling System

Cross Reference Service Item Numbers with Call Outs on Illustration page 40 for Location of Service Items

Every 400 hours Unless Operating Under Extream Conditions, Then sooner

l l

Note: These hours indicate intervals between each service function. None are a one time service job. Service more often in dirty conditions.

Note: Change hydraulic fluids after first 5 hours of operation.

Coupling between rell and reel motor should be half full of non-tracking grease.

INTERVENTI DI

MANUTENZIONE

Verificare il sistema di interbloccaggio

Verificare il livello dell'olio del motore

Verificare il livello dell'olio idraulico

Cambiare dell'olio idraulico

Verificare il livello del liquido refrigerante

Verificare il separatore dell'acqua

Verificare la pressione dei pneumatici

Verificare/Pulire il vano motore e il radiatore

Lubrificare gli ingrassatori (Gli ingrassatori del gruppo giralame ogni giorno)

Cambiare l'olio del motore

Pulire l'elemento del filtro dell'aria

Sostituire il filtro dell'aria

Verificare il funzionamento della batteria

Verificare la tenuta degli organi di fissaggio

Verificare la tensione della cinghia della ventola

Sostituire il filtro dell'olio del motore

Sostituire il filtro dell'olio idraulico

Sottoporre il motore alla manutenzione prevista nel manuale d'uso del motore

ORE DI ESERCIZIO

PRIME 5

ORE

PRIME 50

ORE

l l

OGNI

GIORNO

l l

50 100 200 400 500

Ogni 400 ore; con maggiore frequenza in gravose condizioni di esercizio

l l

DUE ANNI

O 1000

ORE

Sostituire il filtro del carburante

Sostituire il filtro della pompa del carburante

Verificare la convergenza dei pneumatici posteriori

Scaricare e pulire il serbatoio

Scaricare e lavare l'impianto di raffreddamento

Per individuare la posizione degli organi da sottoporre a manutenzione, raffrontare i numeri degli organi da sottoporre a manutenzione con gli interventi di manutenzione illustrati nella figura a pagina 40

Nota: Le ore riportate indicano la periodicita degli interventi di manutenzione, non un singolo intervento. In presenza di terreno pesante, anticipare gli interventi di manutenzione del tosaerba

8 l

Nota: Cambiare i fluidi dell'idraulica dopo le prime 5 ore di funzionamento.

Il giunto tra la bobina e il motore della bobina deve essere pieno a metà di grasso non scorrevole.

WARTUNGSPUNKT BETRIEBSSTUNDEN

Sicherheitseinrichtungen prüfen

Motorölstand prüfen

Hydraulikölstand prüfen

Hydraulikölstandl wechseln

Kühlflüssigkeitsstand prü fen

Wasserabscheider prüfen

Reifendruck prüfen Motorraum und Kühler prüfen und

reinigen Schmiernippel abschmieren

(Schneidzylinderlager täglich) Motoröl wechseln

Luftfiltereinsatz reinigen

Nach den

ersten 5

std

Nach den ersten 50

std

TÄG-

LICH

50 100 200 400 500

l l

ALLE 2

JAHRE10

ODER

1000 STD

Luftfiltereinsatz erneuern

Batterie prüfen

Schrauben auf Festsitz prüfen

Spannung Lüfterkeilriemen prüfen

Motrölfilter wechseln

Hydraulikölfilter wechseln

Motorwartung gemäß Motorbetriebsanleitung durchführen

Kraftstoffilter erneuern

Filter Kraftstoffpumpe erneuern

Spureinstellung Hinterachse prüfen

Kraftstoffbeh äl te r ab l ass en u n d reinigen

Kühlsystem ablassen und spülen

Die Ziffern verweisen a uf den entsprec henden Wartungspunkt im Schmierplan a uf Seite 40

Unter normalen Bedingungen alle 400 Betriebsstunden,bei starkem Staubanfall häufiger

Hinweis: Die Stundenangaben legen das Wartungsintervall fest, in keinem Fall eine einmalige Wartung. Bei Arbeitsbedingungen mit starkem Staub- und Schmutzanfall Wartungsintervalle verkürzen

HINWEIS: Hydrauliköle nach den ersten 5 Betriebsstunden wechseln.

Kupplungsstück zwischen Schneidzylinder und Antriebsmotor zur Hälfte mit wasserabweisendem Fett füllen.

GBGB

CUTTING PERFORMANCECUTTING PERFORMANCE

CUTTING PERFORMANCE

CUTTING PERFORMANCECUTTING PERFORMANCE

The cuts per metre (cuts per yard) are dependant upon the forward speed of the machine. The figures quoted in the cutting ratio charts are given with the variable cylinder speed set at 1300rpm.

CUTTING RATIO (METRIC)CUTTING RATIO (METRIC)

CUTTING RATIO (METRIC)

CUTTING RATIO (METRIC)CUTTING RATIO (METRIC)

Forward cuts per metre speeds km/hr 7-Knife 11-Knife

8 84 131

11 61 94

CUTTING RATIO (IMPERIAL)CUTTING RATIO (IMPERIAL)

CUTTING RATIO (IMPERIAL)

CUTTING RATIO (IMPERIAL)CUTTING RATIO (IMPERIAL)

Forward cuts per yard speeds m.p.h. 7-Knife 11-Knife

5 77 120 75585

CUTTING RATIO (INCH CLIP)CUTTING RATIO (INCH CLIP)

CUTTING RATIO (INCH CLIP)

CUTTING RATIO (INCH CLIP)CUTTING RATIO (INCH CLIP)

Forward inch clip speeds m.p.h. 7-Knife 11-Knife

5 0.47 0.30 7 0.65 0.42

CUTTING PERFORMANCE (AREA)CUTTING PERFORMANCE (AREA)

CUTTING PERFORMANCE (AREA)

CUTTING PERFORMANCE (AREA)CUTTING PERFORMANCE (AREA)

1.7 hectares/hr. at 9 km/hr. (4.2 acres/hr. at 5.6 mph) Allowance is included for normal overlaps and turning at the end of each cut.

PRESTPREST

PREST

PRESTPREST

Il numero di tagli al metro dipende dalla velocità di marcia avanti del tosaerba. I valori riportati nella tabella che elenca i rapporti di taglio si intendono a velocità del rullo predisposta su 1300 giri/min.

RAPPORTO DI TAGLIO (SISTEMA METRICO)RAPPORTO DI TAGLIO (SISTEMA METRICO)

RAPPORTO DI TAGLIO (SISTEMA METRICO)

RAPPORTO DI TAGLIO (SISTEMA METRICO)RAPPORTO DI TAGLIO (SISTEMA METRICO)

Velocità tagli per metro

in marcia avanti

km/hr a 7 lame a 11 lame

8 84 131

11 61 94

PRESTAZIONI DI TAGLIO (AREA)PRESTAZIONI DI TAGLIO (AREA)

PRESTAZIONI DI TAGLIO (AREA)

PRESTAZIONI DI TAGLIO (AREA)PRESTAZIONI DI TAGLIO (AREA)

1,7 ettari/ora a 9 km/ora.

AZIONI DI AZIONI DI

AZIONI DI

AZIONI DI AZIONI DI

GLIOGLIO

GLIO

GLIOGLIO

Si tiene conto della normale sovrapposizione del taglio e delle inversioni di marcia alla fine di ciascun taglio.

SCHNITTLEISTUNGSCHNITTLEISTUNG

SCHNITTLEISTUNG

SCHNITTLEISTUNGSCHNITTLEISTUNG

Die schnitte pro Meter sind abhängig von der Fahrgeschwindigkeit. Die Tabelle zeigt an, wieviele Schnitte pro Meter man bei der 1300 UpM variabien Zylinderdrehzahl erreicht.

SCHNITTE PRO METERSCHNITTE PRO METER

SCHNITTE PRO METER

SCHNITTE PRO METERSCHNITTE PRO METER

Fahrgeschwindigkeit km/h

7-Messer 11-Messer

884131 11 61 94

SCHNITTLEISTUNG (Fläche)SCHNITTLEISTUNG (Fläche)

SCHNITTLEISTUNG (Fläche)

SCHNITTLEISTUNG (Fläche)SCHNITTLEISTUNG (Fläche)

1,7 ha pro std. bei 9 km/h Normale Überlappung und das Wenden am Ende eines Schnittes sind hierbei berücksichtigt.

GBGB

LUBRICATION

l Lubricate every 50 working hours at arrows

(except lubricate all reel fittings daily).

FLUID REQUIREMENTS

FAIRWAY 250 / 305

QUANTITY TYPE

ENGINE OIL

HYDRAULIC OIL

RADIATOR

COOLANT

6 Litres

10.56 Imp. Pints

1.59 US Gallons

37.85 Litres

8.32 Imp. Gallons 10 US Gallons

5 Litres

8 Imp. Pints

1.31 US Gallons

10W 30 (CE)

10w 30 (CE - SF)

50% ANTI-FREEZE

l Coupling between reel and hydraulic motor

should be half full of non-tracking grease.

FLUID REQUIREMENTS

FAIRWAY 405

QUANTITY TYPE

ENGINE OIL

HYDRAULIC OIL

RADIATOR

COOLANT

6.4 Litres

11.26 Imp. Pints

1.69 US Gallons

37.85 Litres

8.32 Imp. Gallons 10 US Gallons

5 Litres

8 Imp. Pints

1.31 US Gallons

10W 30 (CE)

10w 30 (CE - SF)

50% ANTI-FREEZE

LUBRIFICAZIONE

FAIRWAY 250 / 305

OLIO MOTORE

OLIO IDRAULICO

LIQUIDO

REFRIGERANTE

RADIATORE

RIFORNIMENTI

QUANTIT

6 Litri 10W 30 SF-CD

37,85 Litri 10w 30 SF-SD

5 Litri 50% ANTIGELO

RIFORNIMENTI

FAIRWAY 405

QUANTIT

TIPO

SCHMIERUNG

FAIRWAY 250 / 305

MOTORÖL

HYDRAULIKÖL

KÜHLFLÜSSIGKEIT

FÜLLMENGEN

INHALT TYP

6 Litres 10W 30 SF-CD

37.85 Litres 10w 30 SF-SD

5 Litres 50% Frostschutz

FÜLLMENGEN

FAIRWAY 405

INHALT TYP

OLIO MOTORE

OLIO IDRAULICO

LIQUIDO

REFRIGERANTE

RADIATORE

6,4 Litri 10W 30 SF-CD

37,85 Litri 10w 30 SF-SD

5 Litri 50% ANTIGELO

l Lubrificare ogni 50 ore di esercizio in

corrispondenza delle frecce (lubrificare ogni giorno gli organi di fissaggio del gruppo giralame).

l L’attacco tra il gruppo giralame e il motore

idraulico deve essere riempito per metà con grasso antisbavatura.

MOTORÖL

HYDRAULIKÖL

KÜHLFLÜSSIGKEIT

6,4 Litres 10W 30 SF-CD

37.85 Litres 10w 30 SF-SD

5 Litres 50% Frostschutz

® Alle 50 Betriebsstunden an den Pfeilen ab-

schmieren (Scheidzylinderlagerungen täglich)

® Kupplungsstück zwischen Schneidzylinder

und Antriebsmotor zur Hälfte mit wasserabweisendem Fett füllen.

Fig.21

Fig.22

GBGB

ENGINE LUBRICATING OIL Checking oil (Fig.21)

l Engine oil level is indicated on dipstick B

(should be between the two marks).

l Before using the machine for the first time,

check the oil level in the engine crankcase. Top-up through A if necessary.

l When checking oil level, make sure the ma-

chine is on level ground.

l After adding or changing oil, wait one minute

before checking level with dipstick.

Changing oil

l Warm up the engine first and then shut it off. l Remove oil drain plug from the bottom of the

crankcase and wipe it off.

l Replace the drain plug and fill engine with oil

(see the Fluid Requirements chart for amount and type).

l Also, see the engine manufacturer's manual for

more information.

Oil filter (Fig.22)

l Single-unit cartridge that is replaced intact. l Apply thin coat of oil to cartridge gasket before

installing.

l Check for oil leaks around the cartridge gasket

after engine is started.

OLIO LUBRIFICAZIONE MOTOREOLIO LUBRIFICAZIONE MOTORE

OLIO LUBRIFICAZIONE MOTORE

OLIO LUBRIFICAZIONE MOTOREOLIO LUBRIFICAZIONE MOTORE Verifica del livello dell’olio (Fig.21)Verifica del livello dell’olio (Fig.21)

Verifica del livello dell’olio (Fig.21)

Verifica del livello dell’olio (Fig.21)Verifica del livello dell’olio (Fig.21)

l Il livello dell’olio del motore è indicato sull’asta

di livello B (deve essere compreso fra le due tacche).

l Prima di usare il tosaerba per la prima volta,

verificare il livello dell’olio nella coppa del motore. Rabboccare eventualmente attraverso il punto A.

l Durante la verifica del livello dell’olio, verificare

che il tosaerba sia sistemato in piano.

l Dopo il rabbocco o il cambio dell’olio, attendere

un minuto prima di verificare di nuovo il livello dell’olio.

Cambio dell’olioCambio dell’olio

Cambio dell’olio

Cambio dell’olioCambio dell’olio

l Prima di effettuare il cambio dell’olio, scaldare,

poi spegnere il motore.

l Togliere il tappo di scarico dell’olio dal fondo

della coppa dell’olio e pulirlo.

l Rimettere il tappo di scarico e introdurre l’olio

nel motore (per informazioni sulla quantità e sul tipo d’olio, vedi la tabella Rifornimenti).

l Per ulteriori ragguagli, consultare il manuale

d’uso del motore.

Filtro dell’olio (Fig.22)Filtro dell’olio (Fig.22)

Filtro dell’olio (Fig.22)

Filtro dell’olio (Fig.22)Filtro dell’olio (Fig.22)

l Filtro a cartuccia monopezzo. l Prima di provvedere al montaggio, rivestire la

guarnizione del filtro con un sottile strato d’olio.

l Verificare l’eventuale presenza di trafilamenti

d’olio intorno alla guarnizione del filtro dopo l’avviamento del motore.

MOTORSCHMIERUNG

Motorölstand prüfen (Fig.21)

l Motorölmeßstab D herausziehen. Der Ölstand muß

sich zwischen den Markierungen befinden.

l Vor der ersten Benutzung Motorölstand prüfen und

ggf. bis F auffüllen.

l Die Maschine muß zur Ölstandsprüfung auf ebe-

nem Untergrund stehen.

l Nach dem Nachfüllen oder Ölwechsel vor der

Ölstandsprüfung mit dem Meßstab eine Minute warten.

Motoröl wechseln

l Motor warmlaufen lassen und abstellen. l Ölablaßschraube P herausdrehen und alles Öl aus

der Ölwanne ablaufen lassen.

l Ablaßschraube reinigen, wieder hineindrehen und

Motoröl aufüllen (Füllmengen und Öltyp siehe auch Tabelle Seite 39.

l Weitere Einzelheiten siehe Motorbetriebsanleitung.

Motorölfilter

l Der Ölfilter ist eine Einwegpatrone. l Dichtfläche an der Filterpatrone leicht einölen und

am Kurbelgehäuse anschrauben, nur leicht von Hand festziehen.

(Fig.22)(Fig.22)

(Fig.22)

(Fig.22)(Fig.22)

l Nach dem Wechsel der Ölfilterpatrone Motor kurz

laufen lassen, auf Undichtigkeiten prüfen.

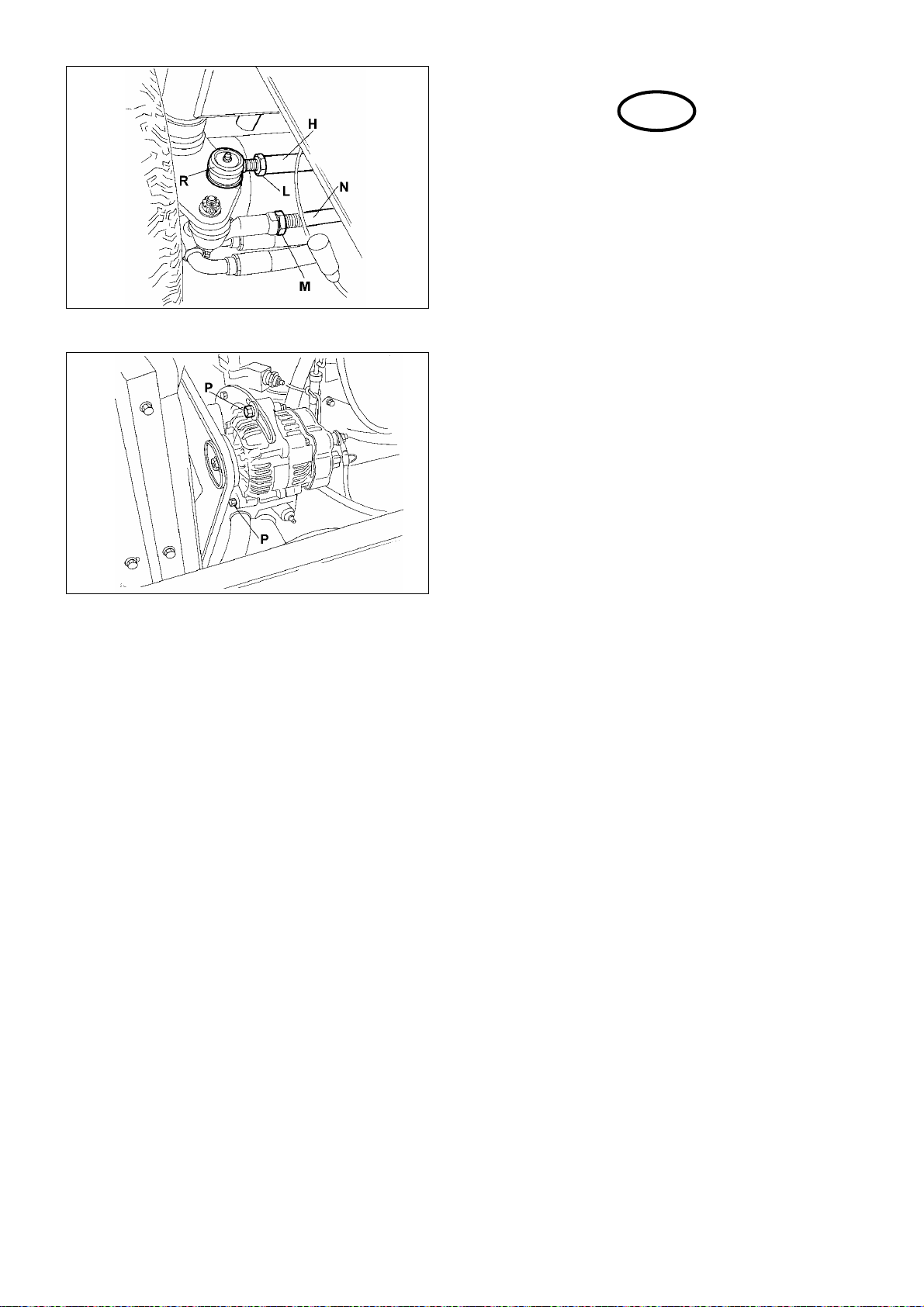

Fig.23

Fig.24

GBGB

MAINTENANCEMAINTENANCE

MAINTENANCE

MAINTENANCEMAINTENANCE

Read the safety instructions

COOLING SYSTEM

l Provide uninterrupted air flow to the cooling

system to avoid engine overheating, especially when operating under dirty conditions. Keep hood screen H, radiator compartment and radiator screen S clean and clear.

l Rear access to the radiator compartment is

available by flipping latches L and dropping the rear cover. Top access is available by lifting the hinged hood.

l Check in front of radiator by lifting the hood,

removing knob K and pivoting radiator back.

l If compressed air or water are used to clean

radiator or screen, do not use high pressure.

l Check the level of radiator coolant in overflow

bottle. Top-up with a 50% antifreeze solution when needed.

l Keep the radiator filled with a 50% antifreeze

solution.

l To drain radiator, open petcock on radiator

bottom. Close petcock and fill from top of radiator with 50% antifreeze solution.

MANUTENZIONEMANUTENZIONE

MANUTENZIONE

MANUTENZIONEMANUTENZIONE

Leggere attentamente le istruzioni di antinfortunistica

IMPIANTO DI RAFFREDDAMENTO

l Garantire il costante flusso d’olio all’impianto di

raffreddamento, onde evitare il surriscaldamento del motore, in particolare durante l’uso del tosaerba in presenza di terreno fangoso. Tenere pulita la protezione del coprimotore H, il vano del radiatore e la protezione del radiatore S.

l L’accesso posteriore al vano del radiatore è

possibile sganciando i ganci L e abbassando il coperchio posteriore. L’accesso superiore è possibile sollevando il coprimotore incernierato.

l Controllare il frontale del radiatore sollevando il

coprimotore, togliendo la manopola K e orientando il radiatore all’indietro.

l Qualora si utilizzi aria od acqua per pulire il

radiatore o la protezione, non erogare ad alte pressioni.

l Verificare il livello del liquido refrigerante del

radiatore nella vaschetta del troppopieno. All’occorrenza, rabboccare con una soluzione contenente il 50% di antigelo.

l Sincerarsi che il radiatore sia sempre pieno per

metà di soluzione al 50% di antigelo.

l Per svuotare il radiatore, aprire il rubinetto di

spurgo situato sul fondo del radiatore. Chiudere il rubinetto di spurgo ed introdurre una soluzione contenente il 50% di antigelo dalla parte superiore del radiatore.

WARTUNG

Lesen Sie die Sicherheitsvorschriften.

KÜHLSYSTEM

l Um Motorüberhitzung, besonders bei Arbeiten mit

starkem Staub- und Schmutzanfall, zu vermeiden, sorgen Sie für einen ungehinderten Kühlluftstrom zum Kühlsystem. Halten Sie daher das Sieb H in der Motorhaube, den Kühlerschacht und das Kühlersieb S sauber.

l Der Kühlerschacht ist von hinten nach Lösen der

Haubenhalter L und Abklappen der hinteren Abdeckung zugänglich. Zugang von oben durch Anheben der Motorhaube.

l Zur Prüfung der Vorderseite des Kühlers Motor-

haube anheben, Knopf K entfernen und Kühler nach hinten kippen.

l Bei der Reinigung des Kühlers oder der Siebe mit

Luft oder Wasser keine Hochdruckanlagen verwenden.

l Flüssigkeitsstand im Ausgleichsbehälter B prüfen

und ggf. mit 50 %iger Frostschutzmischung auffüllen.

l Kühler mit einer 50 %igen Frostschutzmischung

gefüllt halten.

l Zum Ablassen der Kühlflüssigkeit Ablaßhahn un-

ten am Kühler öffnen. Ablaßhahn schließen und Kühler von oben mit 50 %iger Frostschutzmischung füllen.

Fig.25

GBGB

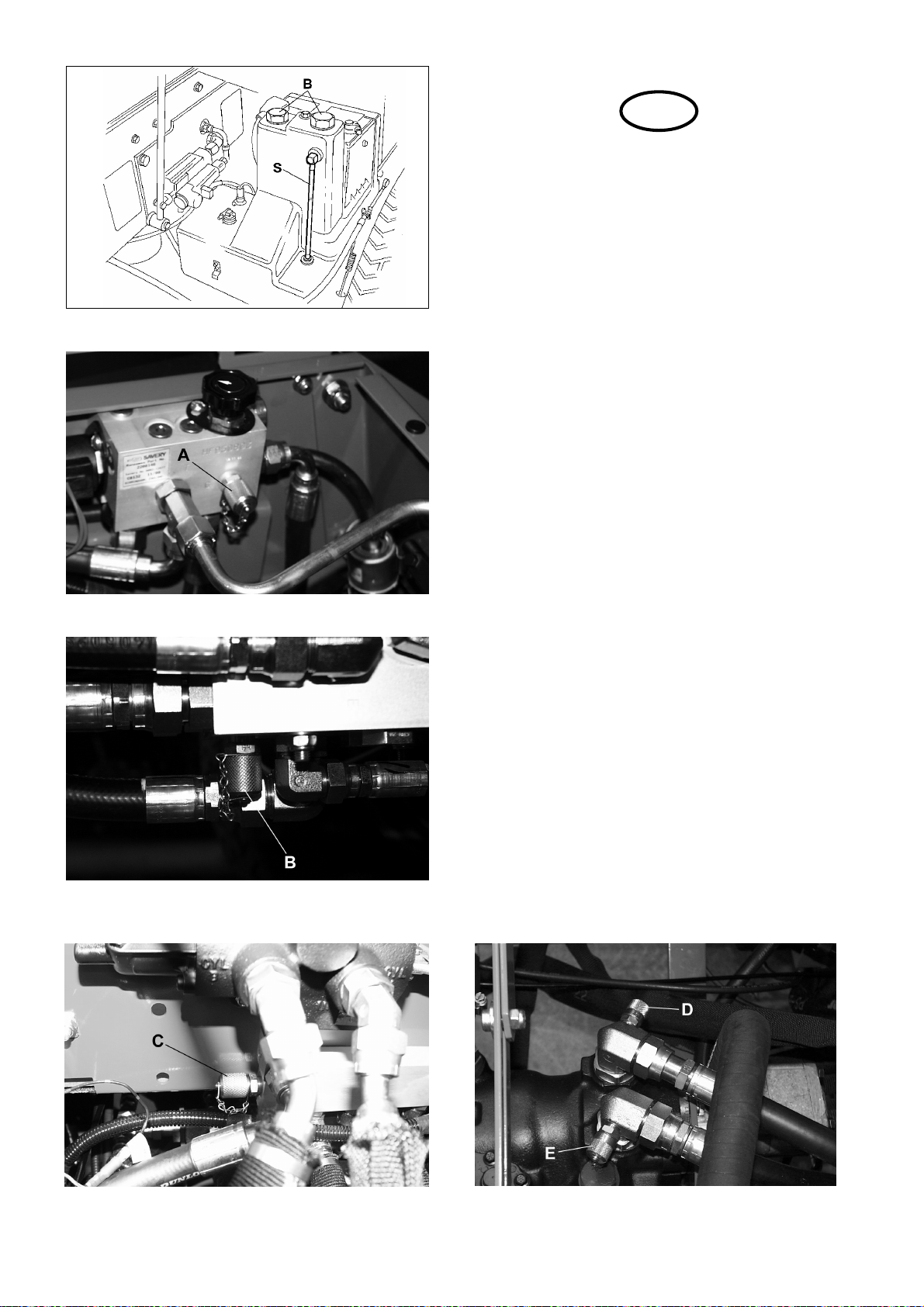

HYDRAULIC SYSTEM

l Check hydraulic fluid level in plastic sight tube.

Keep fluid level about 1/2 way up sight tube S Fig.25

l Remove plug to drain hydraulic fluid. l Fill through one of brass plugs B Fig.25 at top

of reservoir.

l Hydraulic fluid filter is cartridge type. Replace

entire unit as needed.

1. When changing filter element, fill filter with clean hydraulic fluid.

2. Start engine and idle for 15 seconds.

3. Stop engine and check reservoir level.

4. Start engine and idle for another 15 seconds.

5. Stop engine and check reservoir

6. Start engine and idle for 5 minutes to remove air from hydraulic system.

7. Check reservoir level again.

Fig.26

Fig.27

Hydraulic Test Ports - Available to check hydraulic pressure in the following systems:

l A Fig.26 - Reel drive pressure 207bar (3,000

psi)

l B Fig.27 - traction system - Four wheel drive

pressure 207bar (3,000 psi)

l C Fig.28 - Lift and power steering 86bar

(1250 psi). Port is located on valve under backlap lever.

l D Fig.29 - Forward traction pressure 210 bar

(3046 psi)

l E Fig.29 - Reverse traction pressure 210 bar

(3046 psi)

Fig.28

Fig.29

IMPIANTO IDRAULICOIMPIANTO IDRAULICO

IMPIANTO IDRAULICO

IMPIANTO IDRAULICOIMPIANTO IDRAULICO

l Verificare il livello dell’olio idraulico attraverso il

tubicino spia di plastica. Mantenere il livello dell’olio a circa metà del tubicino spia S Fig.25.

l Togliere il tappo per scaricare l’olio idraulico. l Introdurre l’olio attraverso uno dei tappi di

ottone B Fig.25 posti in cima al serbatoio.

l Il filtro dell’olio per l’impianto idraulico è a

cartuccia. All’occorrenza, sostituire l’intero filtro.

1. Durante la sostituzione dell’elemento filtrante, introdurre nel filtro dell’olio idraulico pulito.

2. Avviare il motore e lasciarlo girare a vuoto per 15 secondi.

3. Fermare il motore e verificare il livello del serbatoio.

4. Avviare il motore e lasciarlo girare a vuoto per altri 15 secondi.

5. Fermare il motore e verificare il livello del serbatoio.

6. Avviare il motore e lasciarlo girare per 5 minuti a vuoto per eliminare l’aria dall’impianto idraulico.

7. Verificare di nuovo il livello del serbatoio.

HYDRAULIKANLAGE

l Hydraulikölstand im durchsichtigen Plastikschlauch

prüfen. Ölstand auf der Hälfte des Schlauches S halten.

l Zum Ablassen des Hydrauliköls Ablaßschraube F

entfernen.

l Hydrauliköl durch einen der Entlüfter B einfüllen. l Der Hydraulikölfilter ist eine Einwegpatrone. Bei

Bedarf kompletten Filter erneuern.

1. Beim Filterwechsel Filter mit sauberem Hydrauliköl füllen.

2. Motor 15 Sek. im Leerlauf laufen lassen.

3. Motor abstellen und Hydraulikölstand prüfen.

4. Motor weitere 15 Sek. im Leerlauf laufen lassen.

5. Motor abstellen und Hydraulikölstand prüfen.

6. Motor 5 Min. im Leerlauf laufen lassen, um die Hydraulikanlage zu entlüften.

Aperture di verifica impianto idraulico: destinate a verificare la pressione dell’olio idraulico nei seguenti impianti:

l A Fig. 26: Pressione di azionamento gruppo

giralame: 207 bar

l B Fig. 27 impianto di trazione - Pressione di

azionamento quattro ruote motrici: 207 bar

l C Fig. 28: Sollevamento e servosterzo: 86 bar

L’apertura si trova sul rubinetto sotto la leva di affilatura con rotazione inversa.

l D Fig. 29 impianto di trazione - Avanzato 210

bar

l E Fig. 29 impianto di trazione - Rovescio 210

bar

7. Nochmals Hydraulikölstand prüfen.

Hydraulische Prüfanschlüsse - zur Druckprüfung sind in folgenden Kreisen Prüfanschlüsse vorhanden:

l A Abb. 26 - Schneidantriebskreis Druck 207 bar. l B Abb. 27 Antriebssystem - Allradantriebsdruck

207 bar

l C Abb. 28 - Hubanlage und Lenkung Druck 86 bar

(1250 psi). Der Prüfanschluß befindet sich am Ventil unterhalb des Schneidzylinderantriebshebels.

l D Abb. 29 Antriebssystem - Vorder 210 bar. l E Abb. 29 Antriebssystem - Rück 210 bar.

Fig.30

Fig.31

Fig.32

GBGB

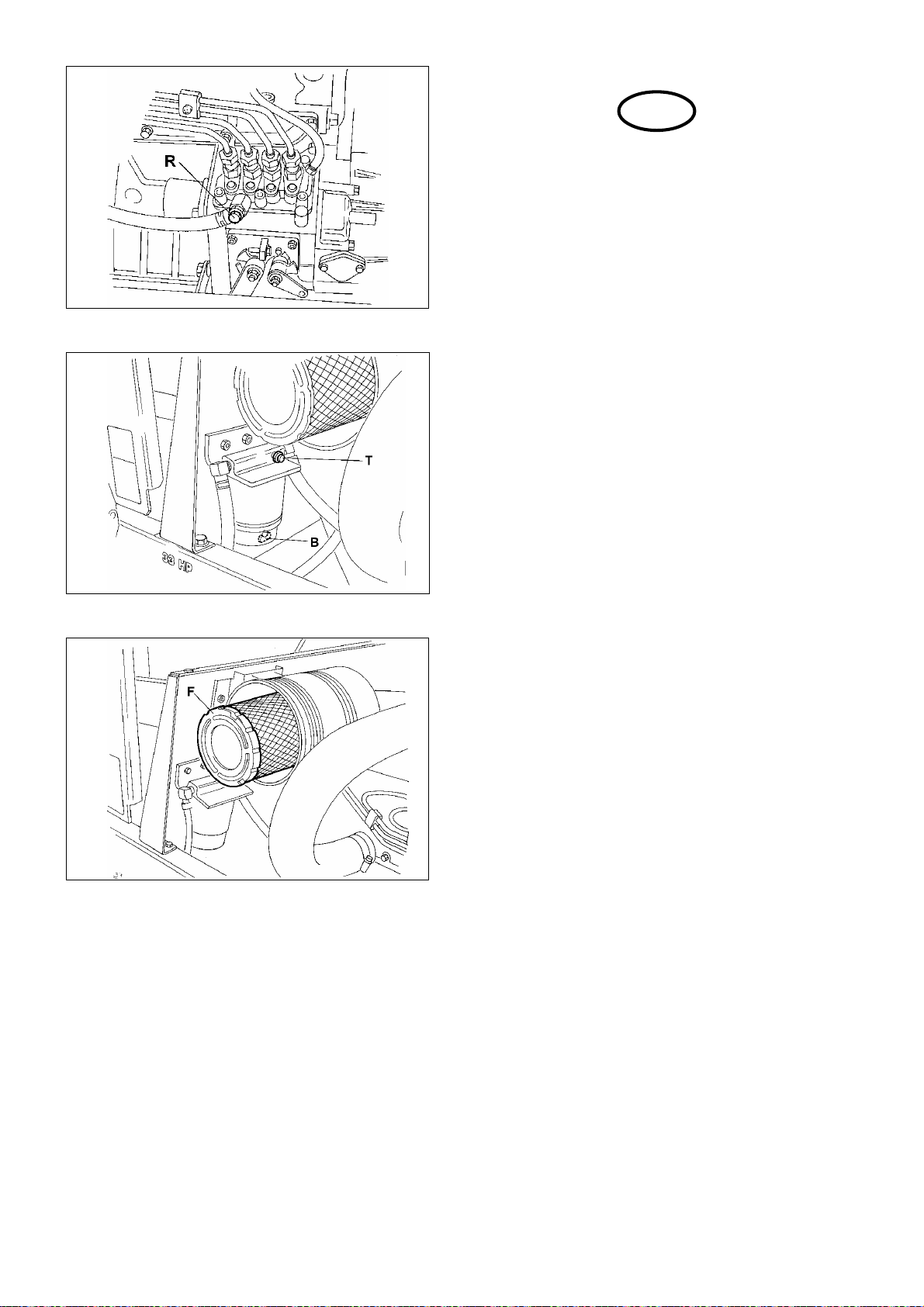

FUEL SYSTEM

l Use Diesel fuel No.2-D (ASTM D975) l See engine manufacturer's manual for addi-

tional information.

Bleeding air from fuel system

1. Turn the ignition switch to the ON position (don't start engine).

2. Open air vent R on side of injection pump to allow air to escape.

3. Retighten air vent.

4. Turn ignition to OFF.

Water Seperator - If water is not removed from the fuel, extensive damage can be done to the fuel injection system.

1. Bleed all air from fuel system.

2. With engine off, open vent T at top of water seperator.

3. Open drain valve B at bottom ofwater seperator to allow any water to drain out.

4. If water is present, it will drain first. When fuel emerges from the valve, close the valve. Close the vent.

NOTE: Failure to drain water reduces fuel filter efficiency.

AIR SUPPLY TO ENGINE

l Keep tractor hood screens clean and clear.

Changing air filter

l Remove the side grill l Remove end cap of air filter cartridge. Remove

accumulated dust or dirt.

l Remove filter element F (pull straight out firmly) l Install new filter element (press firmly against

rear shoulder)

l Replace end cap and fasten with clips (arrow on

dust bowl of cap point upwards).

l Replace the side grill NOTE: Extensive damage to engine can result

from an inadequate air supply.

IMPIANTO DI ALIMENTAZIONEIMPIANTO DI ALIMENTAZIONE

IMPIANTO DI ALIMENTAZIONE

IMPIANTO DI ALIMENTAZIONEIMPIANTO DI ALIMENTAZIONE

l Usare gasolio N° 2-D (ASTM D975) l Per ulteriori ragguagli, si consiglia di consultare

il manuale fornito in dotazione del motore.

Spurgo dell’aria dall’impianto di alimentazioneSpurgo dell’aria dall’impianto di alimentazione

Spurgo dell’aria dall’impianto di alimentazione

Spurgo dell’aria dall’impianto di alimentazioneSpurgo dell’aria dall’impianto di alimentazione

1. Ruotare l’interruttore di accensione su ON (senza avviare il motore).

2. Aprire lo sfiatatoio dell’aria R posto sul fianco della pompa di iniezione per eliminare tutta l’aria.

3. Richiudere lo sfiatatoio.

4. Ruotare l’interruttore di accensione su OFF.

Separatore dell’acqua: La mancata rimozione dell’acqua dal carburante può provocare gravi danni all’impianto di iniezione.

1. Eliminare tutta l’aria dall’impianto di alimentazione.

2. A motore spento, aprire lo sfiatatoio T posto sopra il separatore dell’acqua.

3. Aprire il rubinetto di scarico B posto sul fondo del separatore dell’acqua per eliminare tutta l’acqua eventualmente presente.

4. L’eventuale acqua presente viene scaricata per prima. Quando fuoriesce il carburante dal rubinetto, chiudere il rubinetto. Chiudere lo sfiatatoio.

NOTA: La mancata eliminazione dell’acqua riduce l’efficienza del filtro del carburante.

ALIMENTAZIONE D’ARIA AL MOTORE l Tenere pulite le protezioni del coprimotore del

trattorino.

Sostituzione del filtro dell’aria

l Rimuovere la griglia laterale l Togliere il cappuccio del filtro dell’aria a

cartuccia. Eliminare la polvere o lo sporco accumulato.

l Togliere l’elemento filtrante F (estrarlo

sollevandolo con decisione)

l Montare il nuovo elemento filtrante (premere

con decisione contro lo spallamento posteriore)

l Rimettere il cappuccio e fissarlo con le mollette

(la freccia sulla vaschetta raccoglipolvere del cappuccio è rivolta verso l’alto).

l Rimettere a posto la griglia laterale NOTA: L’insufficiente alimentazione dell’aria può

provocare gravi danni al motore.

KRAFTSTOFFANLAGE

l Handelsüblichen Dieselkraftstoff verwenden l Weitere Informationen entnehmen Sie bitte der

Motorbetriebsanleitung.

Entlüften der Kraftstoffanlage

1. Schlüsselschalter auf EIN stellen (Motor nicht anlassen).

2. Entlüftungsventil R seitlich an der Einspritzpumpe öffnen und Luft entweichen lassen.

3. Entlüftungsventil schließen.

4. Schlüsselschalter auf AUS drehen.

Wasserabscheider - wird aus dem Krafftstoff das Wasser nicht entfernt, können schwere Schäden an der Einspritzanlage entstehen.

1. Kraftstoffanlage komplett entlüften.

2. Bei abgestelltem Motor Belüftungsventil T oben auf dem Wasserabscheider öffnen.

3. Ablaßventil B unter dem Wasserabscheider öffnen und Wasser ablaufen lassen.

4. Ist Wasser vorhanden, so läuft es zuerst heraus. Tritt Kraftstoff aus dem Ablaßventil heraus, Ventil schließen. Belüftungsventil schließen.

HINWEIS: Wird das Wasser nicht abgelassen, verringert sich die Wirksamkeit des Kraftstoffilters.

LUFTZUFUHR ZUM MOTOR

l Siebe in der Motorhaube sauberhalten.

Luftfilterwechsel

l Seitengitter abnehmen. l Endkappe E des Luftfilters abnehmen. Angesam-

melten Staub und Schmutz entfernen.

l Filterelement F gerade herausziehen. l Neues Filterelement einsetzen (fest bis vor die

Rückwand drücken).

l Endkappe wieder aufsetzen und mit Halteklam-

mern befestigen (der Pfeil auf der Endkappe muß nach unten zeigen).

l Seitengitter wieder anbringen. HINWEIS: Unzureichende Luftzuführung kann zu vorzeitigem Motorverschleiß führen.

GBGB

BATTERY (Fig.33)

Keep fluid levels above battery plates.

WARNING

Wear eye protection when servicing battery.

Fig.33

OTHER REGULAR SERVICE

l Verify proper operation of safety interlock

switches (Neutral Latch, Seat switch, etc.)

l Ensure nuts and bolts remain tight. l Keep tyre pressure at 0.63 kg/cm2 (9 psi). l Follow the engine manufacturer’s maintenance

recommendations.

l If a label becomes worn or removed, see the

LABELS section of this manual or the tractor Parts Manual for replacement information.

NOTE: When washing machine with pressure spray washers or steam cleaners, avoid washing bearing areas because cleaning solutions might penetrate bearing seals and cause premature bearing failure.

STORAGE

l Store gasoline or diesel fuel in an approved

container in a cool dry place.

l Keep the machine and fuel containers in a

locked storage place to prevent tampering and to keep children from playing with them.

l Do not store fuel or gasoline/diesel fuel powered

equipment in any closed area where heating appliances, pilot lights or any sort of open flame is present.

l Before storing, allow the engine to cool, and

drain fuel completely from fuel tanks and containers.

l Maximum safety and best mowing results can

only be expected if the mower is maintained and operated properly.

BATTERIA (Fig.33)BATTERIA (Fig.33)

BATTERIA (Fig.33)

BATTERIA (Fig.33)BATTERIA (Fig.33)

Sincerarsi che il livello del liquido copra sempre le piastre della batteria.

AVVERTENZAAVVERTENZA

AVVERTENZA

AVVERTENZAAVVERTENZA

Durante la manutenzione della batteria, indossare sempre occhiali protettivi.

ALTRI INTERVENTI ORDINARI DIALTRI INTERVENTI ORDINARI DI

ALTRI INTERVENTI ORDINARI DI

ALTRI INTERVENTI ORDINARI DIALTRI INTERVENTI ORDINARI DI MANUTENZIONEMANUTENZIONE

MANUTENZIONE

MANUTENZIONEMANUTENZIONE

l Verificare il debito funzionamento degli

interruttori di sicurezza (Dispositivo di bloccaggio in folle, interruttore sedile ecc.)

l Verificare la tenuta dei dadi e dei bulloni. l Mantenere la pressione dei pneumatici a 0,63

l Osservare le istruzioni di manutenzione

l Qualora un autoadesivo risulti illeggibile o

NOTA: Durante il lavaggio del tosaerba con idropulitrici o pulitrici a vapore, evitare di lavare le zone circostanti i cuscinetti perché le soluzioni detergenti potrebbero penetrare nelle tenute dei cuscinetti e provocarne l’usura precoce.

kg/cm

riportate nel manuale d’uso del motore.

manchi, consultare il presente manuale o il catalogo ricambi del trattorino sotto il capitolo ETICHETTE.

BATTERIE (Fig.33)

Flüssigkeitsstand oberhalb der Platten halten.

WARNUNG

Bei der Batteriewartung Augenschutz tragen.

WEITERE REGELMÄSSIGE WARTUNG

l Sicherheitsschalter auf Funktion prüfen

(Neutralstellung, Sitzschalter usw.).

l Schrauben und Muttern auf Festsitz prüfen. l Reifendruck prüfen (0,63 bar, 9 psi). l Beachten Sie die Wartungshinweise in der Motor-

betriebsanleitung.

l Ist ein Sicherheitsaufkleber entfernt oder nicht mehr

lesbar, ersetzen Sie ihn gemäß dem Abschnitt AUFKLEBER in dieser Bedienungsanleitung oder der Ersatzteilliste der Grundmaschine.

HINWEIS: Wird die Maschine mit einem Hochdruckreiniger oder Heißdampfgerät gewaschen, vermeiden Sie das Abspritzen der Lager, da die Reinigungsflüssigkeit durch die Lagerabdichtungen eindringen kann und zum vorzeitigen Verschleiß der Lager führt.

LAGERUNG

STOCCAGGIOSTOCCAGGIO

STOCCAGGIO

STOCCAGGIOSTOCCAGGIO

l Conservare la benzina o il gasolio in un

contenitore idoneo.

l Tenere il tosaerba e i contenitori del carburante

in un locale chiuso a chiave per tenerli fuori dalla portata dei bambini e per evitarne la manomissione da parte di intrusi.

l Non conservare macchine azionate da gasolio

o benzina in un locale chiuso in cui siano presenti caloriferi, fiamme pilota o fiamme libere.

l Prima di provvedere al rimessaggio, lasciare

raffreddare il motore e scaricare tutto il carburante dai serbatoi che lo contengono.

l La sicurezza e le prestazioni di tosatura ottimali

si ottengono soltanto se si osservano le istruzioni d’uso e di manutenzione previste per il tosaerba.

l Otto- oder Dieselkraftstoff nur in zugelassenen

Behältern an einem kühlen und trockenen Platz lagern.

l Maschine und Kraftstoffbehälter nur an einem ver-

schlossenen Platz abstellen, um unbefugte Benutzer und spielende Kinder fernzuhalten.

l Otto- oder Dieselkraftstoff und damit betriebene

Maschinen nicht in geschlossenen Räumen lagern, in denen offene Flammen wie z.B. Zündflammen einer Gasheizung vorhanden sind.

l Vor der Einlagerung Motor abkühlen lassen und

Kraftstoff vollständig aus der Maschine ablassen.

l Höchstmögliche Sicherheit und optimale Schnitt-

ergebnisse können nur mit einer fachgerecht gewarteten und richtig bedienten Maschine erreicht werden.

Fig.34

GBGB

ADJUSTMENTSADJUSTMENTS

ADJUSTMENTS

ADJUSTMENTSADJUSTMENTS

Read the safety instructions

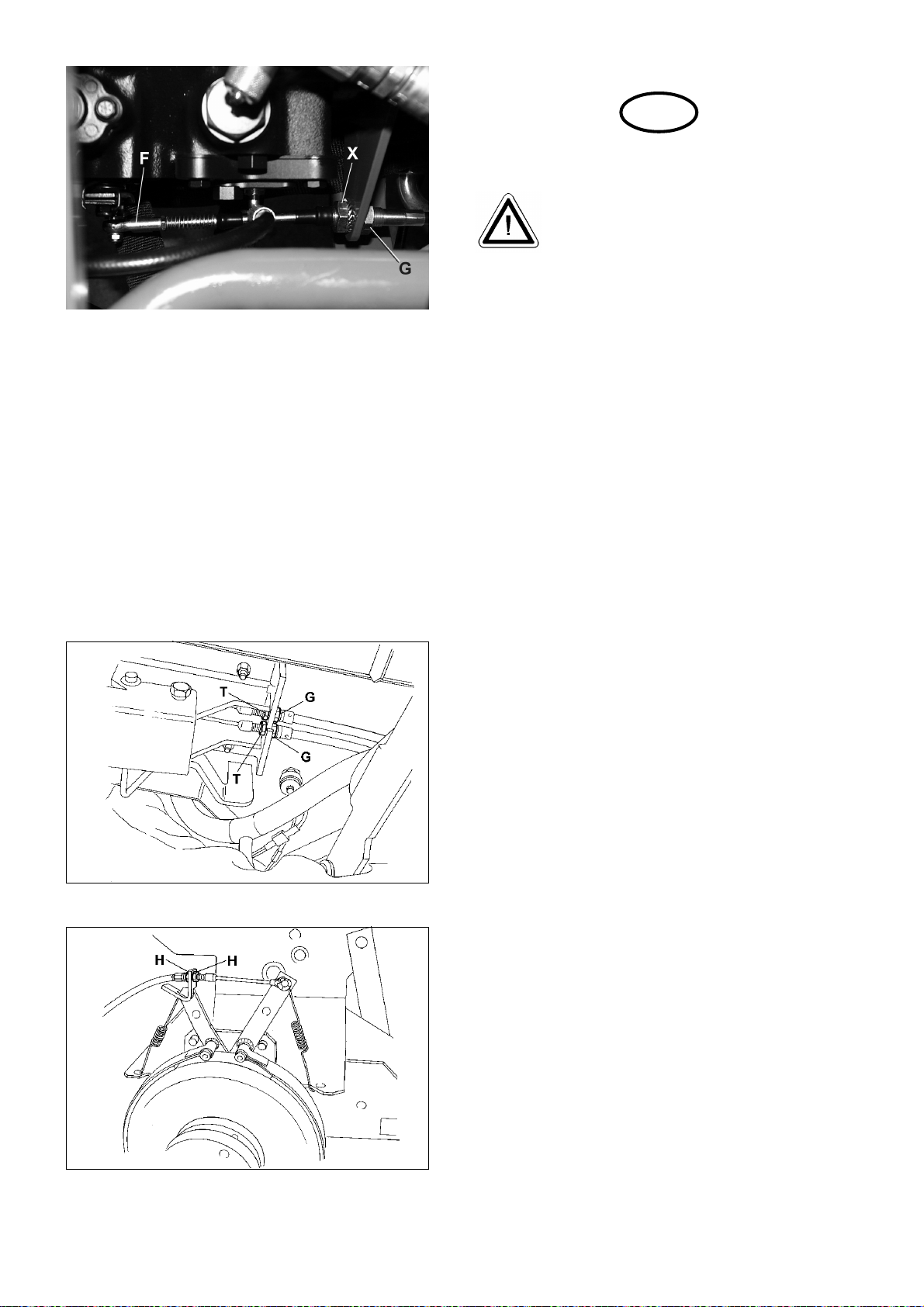

FWD/REV FOOT PEDAL (Fig.34)

With drive wheels off the ground and no pressure on the FWD/REV foot pedal, start the engine and check to see if the wheels turn. If they do, proceed to adjust. If not, skip this adjustment.

WARNING

Properly support raised machinery with jack stands.

1. Stop the engine.

2. Loosen nut X at hydrostat.

3. Adjust outer cable as required.

4. Tighten nut X.

Fig.36

STANDARD FOOT BRAKE & BRAKE BANDS (Fig.36, 37)

Adjust so that both brakes lock evenly when the parking brake foot pedal is depressed. Loosen nuts T and turn nuts G on the two cables. Also, adjust nuts H for each wheel so that neither brake band drags when the parking brake is disengaged.

Fig.37

REGOLAZIONIREGOLAZIONI

REGOLAZIONI

REGOLAZIONIREGOLAZIONI

Leggere attentamente le istruzioni di a ntinfortunistica

PEDALE MARCIA AVANTI/RETROMARCIA (Fig.34)

Con le ruote motrici sollevate da terra e senza premere il pedale MARCIA AVANTI/ RETROMARCIA, avviare il motore e verificare se le ruote girino. Se girano, provvedere alla regolazione. Se non girano, omettere la presente procedura di regolazione.

VVERVVER

VVER

VVERVVER

Sistemare idonei supporti sotto il tosaerba sollevato.

1. Fermare il motore.

2. Allentare il dado X in corrispondenza dell’idrostato.

3. Regolando

4. Stringere il dado X.

NASTRI DEI FRENI E PEDALE DEL FRENO DI SERIE (Fig.36, 37)

Regolare in modo che entrambi i freni si blocchino in modo uniforme quando viene premuto il pedale del freno di stazionamento. Allentare i dadi T e girare i dadi G sui due cavi. Regolare anche i dadi H per ciascuna ruota in modo che nessuno dei due nastri dei freni venga trascinato quando viene inserito il freno di stazionamento.

TENZATENZA

TENZA

TENZATENZA

EINSTELLARBEITEN

Lesen Sie die Sicherheitsvorschriften.

FAHRPEDAL (Fig.34)

Bei angehobenen Antriebsrädern Motor laufen lassen und und prüfen , ob sich die Räder bei losgelassenem Fahrpedal drehen. Drehen sich die Räder, nachstehend beschriebene Einstellung durchführen. Drehen sich die Räder nicht, Einstellung unverändert lassen.

WARNUNG

Angehobene Maschine ordnungsgemäß mit Unterstellböcken sichern.

1. Motor abstellen

2. Mutter X am Hydrostat lösen.

3. Verdrehen.

4. Mutter X festziehen.

FESTSTELLBREMSE UND BREMSBÄNDER (Fig.36, 37)

Beide Bremsen so einstellen, daß sie bei getretenem Fußpedal gleichmäßig ziehen. Zur Einstellung Kontermuttern T lösen und mit den Muttern G auf den beiden Bremsseilen einstellen. Ebenso mit den Muttern H beide Bremsbänder so einstellen, daß sie bei gelöster Feststellbremse nicht schleifen.

Fig.38

Fig.39

GBGB

REAR WHEEL TOE-IN (FIg.38)

The rear wheels should toe in 1/8" from the front to the back of the wheel.

1. Loosen locknuts L at balljoints inside each of the rear wheels.

2. For each wheel, rotate tie rod H until the toe-in is correct.

3. Tighten locknuts L.

STEERING SHAFT (Fig.38)

Balljoint R should just contact pin E on both sides.

1. Loosen nut M.

2. Verify steering balance by rotating steering shaft N in its cylinder to produce full steering right and left.

3. Tighten nut M.

ALTERNATOR (Fig.39)

The fan belt is adjusted so that it has some slack to avoid undue stress on alternator bearings but does not slip on the alternator pulley.

1. Loosen alternator bolts P.

2. Move the alternator to tighten or loosen fan belt.

3. Tighten bolts P.

MILSCO SEAT (USA)

Pulling lever E allows adjustment of the seat up to 5", front to rear. Turn knob to set firmness of seat so it does not bottom with operator seated.

CONVERGENZA DELLE RUOTE POSTERIORICONVERGENZA DELLE RUOTE POSTERIORI

CONVERGENZA DELLE RUOTE POSTERIORI

CONVERGENZA DELLE RUOTE POSTERIORICONVERGENZA DELLE RUOTE POSTERIORI (Fig. 38)(Fig. 38)

(Fig. 38)

(Fig. 38)(Fig. 38)

Le ruote posteriori devono convergere di 3,1 mm dalla parte anteriore a quella posteriore della ruota.

1. Allentare i controdadi L in corrispondenza dei giunti a sfera all’interno di entrambe le ruote posteriori.

2. Per ciascuna ruota, ruotare il tirante H fino ad ottenere la convergenza corretta.

3. Stringere i controdadi L.

ALBERO DELLO STERZO (Fig. 38)ALBERO DELLO STERZO (Fig. 38)

ALBERO DELLO STERZO (Fig. 38)

ALBERO DELLO STERZO (Fig. 38)ALBERO DELLO STERZO (Fig. 38)

I giunti a sfera R dovrebbero toccare appena il perno E su entrambi i lati.

1. Allentare il dado M.

2. Verificare il funzionamento dello sterzo ruotando l’albero dello sterzo N sul cilindro per verificare lo spostamento uniforme a destra e a sinistra.

3. Stringere il dado M.

VORSPUR DER HINTERRÄDER (Fig. 38)

Die Hinterräder sollten eine Vorspur von 3 mm (1/8") haben, gemessen von der Vorder- zur Hinterkante der Räder.

1. Kontermuttern L an den Kugelgelenken an der Radseite lösen.

2. Gestänge H für jedes Rad einzeln verdrehen, bis die Vorspur stimmt.

3. Kontermutter L festziehen.

LENKWELLE (Fig. 38)

Kugelgelenk R muß den Bolzen E auf beiden Seiten gerade berühren.

1. Kontermutter M lösen.

2. Lenkmittelstellung durch Verdrehen der Lenkwelle O in ihrem Zylinder prüfen, um vollen Lenkausschlag rechts und links sicherzustellen.

3. Kontermutter M festziehen.

ALTERNATORE (Fig. 39)ALTERNATORE (Fig. 39)

ALTERNATORE (Fig. 39)

ALTERNATORE (Fig. 39)ALTERNATORE (Fig. 39)

La cinghia non deve essere troppo tesa, allo scopo di evitare la sollecitazione eccessiva sui cuscinetti dell’alternatore, ma evitarne nel contempo lo slittamento sulla puleggia dell’alternatore.

1. Allentare i bulloni P dell’alternatore.

2. Spostare l’alternatore per stringere o allentare la cinghia della ventola.

3. Stringere i bulloni P.

SEDILE MILLSCOSEDILE MILLSCO

SEDILE MILLSCO

SEDILE MILLSCOSEDILE MILLSCO

Lo spostamento del sedile di un massimo di 12,5 cm viene effettuato tirando la leva E avanti o indietro. Ruotare la manopola per garantire la rigidità del sedile in modo che non tocchi il fondo ad operatore seduto.

GENERATOR (Fig. 39)

Der Lüfterkeilriemen ist zur Vermeidung unnötiger Belastung der Generatorlager nur soweit gespannt, daß er auf der Keilriemenscheibe gerade nicht rutscht.

1. Generatorbefestigungsschrauben P lösen.

2. Generator zur Spannung des Lüfterkeilriemens verdrehen.

3. Generatorbefestigungsschrauben P anziehen.

MILLSCO SITZ

Durch Hochziehen des Hebels E kann der Sitz 127mm (5") in Längsrichtung verschoben werden. Knopf K so verdrehen, daß der Sitz mit darauf sitzendem Bediener nicht auf der Konsole aufliegt.

GBGB

SEAT (GRAMMER)SEAT (GRAMMER)

SEAT (GRAMMER)

SEAT (GRAMMER)SEAT (GRAMMER)

The seat can be adjusted for operators weight and leg reach to provide a comfortable position for operating the machine.

1. ADJUSTMENT FOR OPERATOR WEIGHT The seat is adjustable for operator weights between 50Kgs (110lbs) and 130Kgs (285lbs).

Fig.40

Fig.41

To Adjust: The position of the adjusting lever and weight gauge is on the front of the seat(A Fig.40), in the centre below the bellows. By rotating the lever clockwise the weight capacity is increased and by rotating the lever anticlockwise the weight capacity is decreased.

2. HEIGHT OF SEAT CUSHION ADJUSTMENT The seat has three height positions.

To Adjust: While sitting on the seat grip both sides of the seat cushion, by raising your weight off the cushion and pulling the cushion upwards at the same time the cushion will locate in the next highest position. By carrying out the same procedure on the highest position the seat cushion will return to its lowest position.

3. FORE AND AFT ADJUSTMENT To Adjust:

The position of the adjusting lever is on the right hand side of the seat below the seat cushion (B Fig.40). By pulling the lever away from the seat, the seat can be slid backwards and forwards, when in the desired position release the lever to locate in one of the pre set positions.

4. BACK REST ADJUSTMENT To Adjust:

The position of the release lever is on the left hand side of the seat (A Fig.41). While sitting on the seat pull the release lever upwards to release the back rest.( The back rest is spring loaded to fold onto the seat cushion.) Lean back to obtain the desired position for the back rest and release the lever to locate in one of the pre set positions.

NOTE:The seat is fitted with a microswitch to sense operator presence.

SEDILE

È possibile regolare il sedile in funzione del peso e della lunghezza delle gambe dell’operatore, allo scopo di garantire il massimo comfort.

1. REGOLAZIONE IN FUNZIONE DEL PESO DELL’OPERATORE È possibile regolare il sedile per pesi compresi fra 50 Kg e 130 Kg.

Procedura di regolazione: La leva di regolazione e l’indicatore del peso si trovano sul frontale del sedile (A Fig.40), nella parte centrale sotto i soffietti. Ruotare la leva di senso orario per aumentare la capacità del peso, ruotarla in senso antiorario per diminuirla.

2. REGOLAZIONE DELL’ALTEZZA DEL CUSCINO DEL SEDILE Il sedile può essere regolato in tre posizioni.

Procedura di regolazione: Da seduto nel sedile, afferrare entrambi i lati del cuscino del sedile, togliere il proprio peso dal cuscino e tirare contemporaneamente il cuscino verso l’alto per bloccarlo nella posizione più alta successiva. Se si effettua la medesima procedura nella posizione più alta, il cuscino del sedile ritorna alla posizione più bassa.

3. SPOSTAMENTO AVANTI E INDIETRO Procedura di regolazione:

La posizione della leva di regolazione si trova sul lato destro del sedile, sotto il cuscino (B Fig.40). Allontanando la leva dal sedile, è possibile spostare il sedile avanti e indietro; una volta trovata la posizione desiderata, rilasciare la leva per bloccarla in una delle posizioni predefinite.

4. REGOLAZIONE DELLO SCHIENALE Procedura di regolazione:

La leva di regolazione si trova sul lato sinistro del sedile (A Fig.41). Da seduto nel sedile, tirare la leva verso l’alto per sbloccare lo schienale. (Lo schienale contiene una molla, che ne consente il ripiegamento sul cuscino). Appoggiare la schiena sullo schienale per ottenere la posizione di appoggio ottimale e rilasciare la leva per bloccarla in una delle due posizioni predefinite.

NOTA: il sedile è dotato di un microinterruttore destinato a rivelare la presenza dell’operatore.

ASIENTOASIENTO

ASIENTO

ASIENTOASIENTO

El asiento se puede ajustar según el peso y envergadura de pierna de los operarios para proporcionar una posición cómoda para operar la máquina.

1. AJUSTE AL PESO DEL OPERARIO

El asiento se puede ajustar conforme a los diferentes pesos de los operarios, entre 50 y 130 kg. Para ajustarlo: El indicador de posición de la palanca de ajuste y del peso se encuentra en la parte delantera del asiento (A, ilustración 40), en el centro, debajo de los fuelles. Girando la palanca hacia la derecha se incrementa la capacidad de peso y a la izquierda disminuye.

2. AJUSTE DE LA ALTURA DEL COJIN DEL

ASIENTO El asiento tiene tres posiciones de altura. Para ajustar: Sentado en el asiento agarrar ambos lados del cojín e incorporándose ligeramente y tirando del cojín hacia adelante al mismo tiempo el cojín se colocará la siguiente posición más alta. Efectuando la misma operación en la posición más alta el cojín regresará a la posición más baja.

3. AJUSTE PARA DELANTE Y PARA ATRAS

Para ajustar: La palanca de ajuste está en la parte derecha del asiento, debajo del cojín (B, ilustración 40). Tirando de la palanca hacia afuera, se puede avanzar o retroceder el asiento. Cuando se llegue a la posición deseada, soltar la palanca para posicionarla en una de las posiciones prefijadas.

4. AJUSTE DEL SOPORTE TRASERO

Para ajustarlo: La palanca de ajuste está en la parte izquierda del cojín del asiento (A, ilustración 41). Sentado en el asiento tírese de la palanca de liberación hacia arriba para soltar el soporte. (El soporte trasero se acciona por resorte para que se repliegue sobre el cojín del asiento. Recuéstese hasta obtener la posición en la que desee que se fije el soporte trasero y soltar la palanca para que se ajuste en una de las posiciones prefijadas.

NOTA: El asiento viene equipado con un microinterruptor para sentir la presencia del operador.

GBGB

BACKLAPPINGBACKLAPPING

BACKLAPPING

BACKLAPPINGBACKLAPPING

Routine reel lapping is part of a general maintenance plan for reel mowers.

All five reels will rotate at the same time when the engine is running and reel PTO is engaged.

NOTE: Even when the engine is OFF, rotating

one reel will cause the others to rotate.

Use the following procedure with the engine off and the reels disengaged.

1. Wash the reels and bedknives.

2. Slightly back off the reel to bedknife adjustment.

3. Apply lapping compound to the reels BEFORE starting the engine and engaging the reels.

NOTE: DO NOT apply lapping compound to reels

UNLESS the engine is off and the reels disengaged. DO NOT apply lapping compound to rotating reels.

4. Lower the cutting units so they are firmly on the ground, apply the parking brake, place the reel control lever (located under the seat) in the backlap position. With the operator in the operating position, start the engine. DO NOT run the engine in an enclosed area.

5. Run the engine at slightly higher than idle speed. Adjust the reel control knob anticlockwise to slow the reels to approximately 200rpm. Engage the reel drive from the operators position on the machine.

6. Backlap reels for several minutes, periodically disengage reel drive, shut off engine and check the blade condition. Add additional backlapping compound and adjust reel to bedknife clearance. Return to the operating position and continue backlapping until all blades are uniformly sharp.

7. Disengage reel drive, shut off engine and thoroughly wash all backlapping compound from reels and bedknives. Apply a thin coating of oil to all sharpened surfaces.

8. For a finer cut, file across the front face of the bedknife to remove any burrs from the sharp edge.

9. Adjust the reel to bedknife (see cutting unit manual).

AFFILATURA CON ROTAZIONE INVERSA

L’affilatura con rotazione inversa ordinaria fa parte del programma di manutenzione ordinaria previsto per i tosaerba dotati di gruppi giralame.

Tutti i cinque gruppi giralame ruotano contemporaneamente quando il motore gira e la PDF è inserita.

NOTA: Quando a motore SPENTO, la rotazione di un gruppo giralame provoca la rotazione degli altri gruppi giralame.

Eseguire la seguente procedura a motore spento e gruppi giralame disinseriti.

1. Lavare i gruppi giralame e le lame inferiori.

2. Allontanare leggermente il cilindro dalla lama inferiore.

3. Applicare ai gruppi giralame un prodotto di affilatura PRIMA di avviare il motore ed inserire i gruppi giralame.

NOTA: Applicare il prodotto di affilatura ai gruppi giralame SOLTANTO se il motore è spento e i gruppi giralame sono disinseriti. NON applicare il prodotto di affilatura a gruppi giralame rotanti.

4. Abbassare le unità di taglio in modo che siano ben a contatto con il terreno, inserire il freno di stazionamento, portare la leva di comando dei gruppi giralame (situata sotto il sedile) nella posizione di affilatura con rotazione inversa. Con l’operatore nella posizione di uso del tosaerba, avviare il motore. NON accendere il motore in un locale chiuso.

5. Far girare il motore ad un regime leggermente superiore al minimo. Regolare la leva di comando dei gruppi giralame su 200 giri/min in senso antiorario per rallentare la rotazione dei gruppi giralame a circa 200 giri/min. Azionare i gruppi giralame con operatore seduto nel tosaerba.

6. Far ruotare i gruppi giralame per diversi minuti, disinserire periodicamente la presa di moto dei gruppi giralame, spegnere il motore e verificare la condizione delle lame. Aggiungere dell’altro prodotto di affilatura con rotazione inversa ed inserire la modalità di affilatura del gruppo giralame.

7. Disinserire la presa di moto dei gruppi giralame, spegnere il motore e lavare via bene tutto il prodotto di affilatura dai gruppi giralame e dalle lame inferiori. Lubrificare con un leggero strato d’olio tutte le superfici affilate.

8. Per ottenere un taglio più preciso, limare la parte anteriore della lama inferiore per liminare eventuali sbavature dalle superfici affilate.

EINLÄPPEN

Regelmäßiges Läppen ist ein Bestandteil des allgemeinen Wartungsplanes für Spindelmäher.

Bei laufendem Motor und eingeschaltetem Schneidzylinderantrieb drehen alle fünf Schneidzylinder gleichzeitig.

HINWEIS: Auch bei abgestelltem Motor drehen bei

Bewegung eines Schneidzlinders alle anderen mit.

1. Schneidzylinder und Untermesser waschen.

2. Untermessereinstellung etwas lösen.

3. VOR dem Anlassen des Motors Läppaste auf die Schneidzylindermesser auftragen.

HINWEIS: Läppaste NUR bei ABGESTELLTEM Mo-

tor und ausgeschaltetem Schneidzylinderantrieb aufbringen. KEINE Läppaste auf drehende Schneidzylinder auftragen.

4. Schneideinheiten vollständig auf den Boden absenken, Feststellbremse anziehen und Schneidzylinderantriebshebel (unter dem Sitz) auf Läppen stellen. Auf den Fahrersitz setzen und Motor anlassen. Motor NICHT in geschlossenen Räumen laufen lassen.

5. Motor mit leicht erhöhter Leerlaufdrehzahl laufen lassen. Schneidzylinderdrehzahl durch Drehen des Verstellknopfes auf ca. 200 U/min absenken. Schneidzylinderantrieb auf dem Fahrersitz sitzend einschalten.

6. Schneidzylinder einige Minuten rückwärts laufen lassen, regelmäßig Schneidzylinderantrieb ausschalten, Motor abstellen und Schneidzylindermesser prüfen. Weitere Läppaste auftragen und Untermesser nachstellen. Wieder auf dem Fahrersitz sitzend Einläppen fortsetzen, bis alle Messer gleichmäßig scharf sind.

7. Schneidzylinderantrieb abschalten, Motor abstellen und Läppaste gründlich von Schneidzylindern und Untermessern abwaschen. Alle geschärften Flächen leicht einölen.

8. Für eine bessere Schnittqualität mit einer Feile die scharfen Kanten der Schneidzylindermesser entgraten.

9. Untermesser Einstellen (siehe Bedienungsanleitung der Schneideinheiten).

9. Regolare il gruppo giralame alla lama inferiore (vedi il manuale d’uso delle unità di taglio).

Fig.42

ELECTRICAL SYSTEMELECTRICAL SYSTEM

ELECTRICAL SYSTEM

ELECTRICAL SYSTEMELECTRICAL SYSTEM FF

AIRAIR

AIR

AIRAIR

Y 250 / 305Y 250 / 305

Y 250 / 305

Y 250 / 305Y 250 / 305

GBGB

1. BATTERY

2. STARTER MOTOR

3. ALTERNATOR

4. TEMPREATURE GAUGE

5. TEMPREATURE SENDER

6. FUEL GAUGE

7. FUEL SENDER

8. ENGINE OIL TEMPREATURE WARNING LAMP

9. ENGINE OIL PRESSURE WARNING LAMP

10. BATTERY CHARGE WARNING LAMP

11. GLOW PLUG WARNING LAMP

12. GLOW PLUG LAMP TIMER

13. GLOW PLUG RELAY

14. GLOW PLUGS

15. FORWARD / REVERSE NEUTRAL SWITCH

16. MOW SWITCH

17. SEAT SWITCH

18. LIFT ARM SWITCH CENTRE

19. RELAY MOW

20. BACKLAP SWITCH

21. 4 WHEEL DRIVE SWITCH

22. 4 WHEEL DRIVE SOLENOID

23. ENERGISE TO RUN SOLENOID

24. MOW SOLENOID

25. ENGINE OIL PRESSURE LAMP SENDER

26. ENGINE OIL TEMPREATURE LAMP SENDER

27. CIRCUIT BREAKER 40AMP

28 KEY SWITCH

29. TO LIGHTING CIRCUIT

30. EARTH

Cable Colour Code

O Orange B Black R Red G Green W White Y Yellow PK Pink GY Grey BR Brown BL Blue DB Dark Blue LB Light Blue

Fuses F1 30amp F2 10amp F3 10amp F4 5amp

KEY SWITCH CONTACTS

31. OFF

32. PREHEAT

33. CRANK

34. RUN

Fig.42

IMPIANTIMPIANT

IMPIANT

IMPIANTIMPIANT FF

AIRAIR

AIR

AIRAIR

1. BATTERIA

2. MOTORINO D’AVVIAMENTO

3. ALTERNATORE

4. INDICATORE TEMPERATURA

5. TRASMETTITORE TEMPERATURA

6. INDICATORE DEL CARBURANTE

7. TRASMETTITORE DEL CARBURANTE

8. SPIA LUMINOSA TEMPERATURA OLIO

9. SPIA LUMINOSA PRESSIONE OLIO

10. SPIA LUMINOSA CARICA INSUFFICIENTE

11. SPIA LUMINOSA CANDELA AD

12. TIMER CANDELA AD INCANDESCENZA

13. RELE’ CANDELA AD INCANDESCENZA

14. CANDELE AD INCANDESCENZA

15. INTERRUTTORE NEUTRO MARCIA

16. INTERRUTTORE TOSA

17. INTERRUTTORE SEDILE

18. CENTRO INTERRUTTORE BRACCIO DI

19. RELE’ TOSAERBA

20. INTERRUTTORE AFFILIATRICE85

21. INTERRUTTORE 4 RUOTE MOTRICI

22. SOLENOIDE 4 RUOTE MOTRICI

23. SOLENOIDE ECCITA PER IL

24. SOLENOIDE TOSA

25. TRASMETTITORE SPIA PRESSIONE OLIO

26. TRASMETTITORE SPIA TEMPERATURA

27. INTERRUTTORE AUTOMATICO 40

28. INTERRUTTORE CHIAVE

29. AL CIRCUITO LUCI

30. MASSA

MOTORE MOTORE

INCANDESCENZA

AVANTI/RETROMARCIA

SOLLEVAMENTO

FUNZIONAMENTO

OLIO MOTORE AMPERE

O ELETTRICOO ELETTRICO

O ELETTRICO

O ELETTRICOO ELETTRICO

Y 250 / 305Y 250 / 305

Y 250 / 305

Y 250 / 305Y 250 / 305

BATTERIA

MOTORE

Elenco dei colori dei cavi

O Arancio B Nero R Rosso G Verde W Bianco Y Giallo PK Rosa GY Grigio BR Marrone BL Blu DB Blu scuro LB Azzurro

Fusibili F1 30 ampère F2 10 ampère F3 10 ampère F4 5 ampère

CONTATTI INTERRUTTORE CHIAVE

31. SPENTO

32. PRERISCALDA

33. AVVIAMENTO

34. FUNZIONAMENTO

Fig.42

ELEKTRISCHER SCHAL TPLAN FAIRWAY 250 / 305

1 BATTERIE 2 ANLASSERMOTOR 3 LICHTMASCHINE 4 TEMPERATURFÜHLER 5 TEMPERATURGEBER 6 TANKUHR 7 TANKGEBER 8 WARNLEUCHTE MOTORÖLTEMPERATUR 9 WARNLEUCHTE MOTORÖLDRUCK 10 WARNLEUCHTE

BATTERIELADEKONTROLLE

11 WARNLEUCHTE GLÜHKERZE 12 TIMER FÜR GLÜHKERZENLEUCHTE 13 GLÜHKERZENRELAIS 14 GLÜHKERZEN 15 SCHALTER VORWÄRTS/RÜCKWÄRTS/

NEUTRAL

MOTORÖLDRUCK

26 GEBER FÜR WARNLEUCHTE

MOTORÖLTEMPERATUR

27 SCHUTZSCHALTER 40A 28 ZÜNDSCHLOß 29 ZUM BELEUCHTUNGSKREIS 30 MASSE

FARBKENNZEICHNUNG

B Schwarz BL Blau BR Braun DB Dunkelblau G Grün GY Grau LB Hellblau O Orange PK Lila (pink) R Rot W Weiß Y Gelb

Sicherungen F 1 30 Amp.

F 2 10 Amp. F 3 10 Amp. F 4 5 Amp.

ZÜNDSCHLOSSKONTAKTE 31 AUS 32 VORGLÜHEN 33 ANLASSEN 34 LAUF

Fig.43

ELECTRICAL SYSTEMELECTRICAL SYSTEM

ELECTRICAL SYSTEM

ELECTRICAL SYSTEMELECTRICAL SYSTEM FF

AIRAIR

AIR

AIRAIR

Y 405Y 405

Y 405

Y 405Y 405

GBGB

1. BATTERY

2. STARTER MOTOR

3. ALTERNATOR

4. TEMPREATURE GAUGE

5. TEMPREATURE SENDER

6. FUEL GAUGE

7. FUEL SENDER

8. ENGINE OIL TEMPREATURE WARNING LAMP

9. ENGINE OIL PRESSURE WARNING LAMP

10. BATTERY CHARGE WARNING LAMP

11. GLOW PLUG WARNING LAMP

12. GLOW PLUG LAMP TIMER

13. GLOW PLUG RELAY

14. GLOW PLUGS

15. FORWARD / REVERSE NEUTRAL SWITCH

16. MOW SWITCH

17. SEAT SWITCH

18. LIFT ARM SWITCH CENTRE

19. RELAY MOW

20. BACKLAP SWITCH

21. 4 WHEEL DRIVE SWITCH

22. 4 WHEEL DRIVE SOLENOID

23. ENERGISE TO RUN SOLENOID

24. MOW FOOT SWITCH

25. MOW SOLENOID LH

26. MOW SOLENOID CENTRE

27 MOW SOLENOID RH

28. LIFT ARM SWITCH LH

29. LIFT ARM SWITCH RH

30. RELAY LH LIFT

31. RELAY CENTRE LIFT

32. RELAY RH LIFT

33. ENGINE OIL PRESSURE LAMP SENDER

34. ENGINE OIL TEMPREATURE LAMP

SENDER

35. CIRCUIT BREAKER 40AMP

36 KEY SWITCH

37. TO LIGHTING CIRCUIT

38. EARTH

Cable Colour Code O Orange

B Black R Red G Green W White Y Yellow PK Pink GY Grey BR Brown BL Blue DB Dark Blue LB Light Blue

Fuses F1 30amp F2 10amp F3 10amp F4 5amp

Diodes D1 fused diode D2 diode D3 diode D4 diode D6 diode D7 diode D8 diode D10 diode D11 diode D12 diode

KEY SWITCH CONTACTS

39. OFF

40. PREHEAT

41. CRANK

42. RUN

Fig.43

IMPIANTIMPIANT

IMPIANT

IMPIANTIMPIANT FF

AIRAIR

AIR

AIRAIR

1. BATTERIA

2. MOTORINO D’AVVIAMENTO

3. ALTERNATORE

4. INDICATORE TEMPERATURA

5. TRASMETTITORE TEMPERATURA

6. INDICATORE DEL CARBURANTE

7. TRASMETTITORE DEL CARBURANTE

8. SPIA LUMINOSA TEMPERATURA OLIO

9. SPIA LUMINOSA PRESSIONE OLIO

10. SPIA LUMINOSA CARICA INSUFFICIENTE

11. SPIA LUMINOSA CANDELA AD

12. TIMER CANDELA AD INCANDESCENZA

13. RELE’ CANDELA AD INCANDESCENZA

14. CANDELE AD INCANDESCENZA

15. INTERRUTTORE NEUTRO MARCIA

16. INTERRUTTORE TOSA

17. INTERRUTTORE SEDILE

18. CENTRO INTERRUTTORE BRACCIO DI

19. RELE’ TOSAERBA

20. INTERRUTTORE AFFILIATRICE85

21. INTERRUTTORE 4 RUOTE MOTRICI

22. SOLENOIDE 4 RUOTE MOTRICI

23. SOLENOIDE ECCITA PER IL

24. INTERRUTTORE A PEDALE TOSA

25. SOLENOIDE TOSA LATO SINISTRO

26. SOLENOIDE TOSA LATO CENTRO

27. SOLENOIDE TOSA LATO DESTRO

28. INTERRUTTORE BRACCIO DI

29. INTERRUTTORE BRACCIO DI

30. RELE’ LATO SINISTRO DI

SOLLEVAMENTO

31. RELE’ CENTRO DI SOLLEVAMENTO

32. RELE’ LATO DESTRO DI SOLLEVAMENTO

33. SOLENOIDE TOSA

34. TRASMETTITORE SPIA PRESSIONE OLIO

35. TRASMETTITORE SPIA TEMPERATURA

36. INTERRUTTORE AUTOMATICO 40

37. INTERRUTTORE CHIAVE

38. AL CIRCUITO LUCI

39. MASSA

MOTORE MOTORE

INCANDESCENZA

AVANTI/RETROMARCIA

SOLLEVAMENTO

FUNZIONAMENTO

SOLLEVAMENTO LATO SINISTRO SOLLEVAMENTO LATO DESTRO

OLIO MOTORE AMPERE

O ELETTRICOO ELETTRICO

O ELETTRICO

O ELETTRICOO ELETTRICO

Y 405Y 405

Y 405

Y 405Y 405

BATTERIA

MOTORE

CONTATTI INTERRUTTORE CHIAVE

40. SPENTO

41. PRERISCALDA

42. AVVIAMENTO

43. FUNZIONAMENTO

Elenco dei colori dei cavi

O Arancio B Nero R Rosso G Verde W Bianco Y Giallo PK Rosa GY Grigio BR Marrone BL Blu DB Blu scuro LB Azzurro

Fusibili F1 30 ampère F2 10 ampère F3 10 ampère F4 5 ampère

Diodes D1 fusibili diode D2 diode D3 diode D4 diode D6 diode D7 diode D8 diode D10 diode D11 diode D12 diode

Fig.43

ELEKTRISCHER SCHAL TPLAN FAIRW AY405

1 BATTERIE 2 ANLASSERMOTOR 3 LICHTMASCHINE 4 TEMPERATURFÜHLER 5 TEMPERATURGEBER 6 TANKUHR 7 TANKGEBER 8 WARNLEUCHTE MOTORÖLTEMPERATUR 9 WARNLEUCHTE MOTORÖLDRUCK 10 WARNLEUCHTE

BATTERIELADEKONTROLLE

11 WARNLEUCHTE GLÜHKERZE 12 TIMER FÜR GLÜHKERZENLEUCHTE 13 GLÜHKERZENRELAIS 14 GLÜHKERZEN 15 SCHALTER VORWÄRTS/RÜCKWÄRTS/

NEUTRAL

16 MÄHSCHALTER 17 SITZSCHALTER 18 HUBARMSCHALTER MITTE 19 MÄHENRELAIS 20 WETZHUBSCHALTER 21 SCHALTER ALLRADANTRIEB 22 MAGNETSCHALTER ALLRADANTRIEB 23 FAHR-MAGNETSCHALTER 24 MÄH-FUßSCHALTER 25 MÄH-MAGNETSCHALTER LINKS 26 MÄH-MAGNETSCHALTER MITTE 27 MÄH-MAGNETSCHALTER RECHTS 28 HUBARMSCHALTER LINKS 29 HUBARMSCHALTER RECHTS 30 HUBRELAIS LINKS 31 HUBRELAIS MITTE 32 HUBRELAIS RECHTS 33 MÄH-MAGNETSCHALTER 34 GEBER FÜR WARNLEUCHTE

MOTORÖLDRUCK

35 GEBER FÜR WARNLEUCHTE

MOTORÖLTEMPERATUR

36 SCHUTZSCHALTER 40A 37 ZÜNDSCHLOß 38 ZUM BELEUCHTUNGSKREIS 39 MASSE

FARBKENNZEICHNUNG

B Schwarz BL Blau BR Braun DB Dunkelblau G Grün GY Grau LB Hellblau O Orange PK Lila (pink) R Rot W Weiß Y Gelb

Sicherungen F 1 30 Amp.

F 2 10 Amp. F 3 10 Amp. F 4 5 Amp.

Diodes D1 Sicherungen diode D2 diode D3 diode D4 diode D6 diode D7 diode D8 diode D10 diode D11 diode D12 diode

ZÜNDSCHLOSSKONTAKTE 40 AUS 41 VORGLÜHEN 42 ANLASSEN 43 LAUF

SAFETY DECALS

A903491 Read Operator's Manual. A903489 Keep a Safe Distance from the Machine. A903492 Stay Clear of Hot Surfaces. A903488 Do Not Open or Remove Safety Shields While the Engine is Running. A903494 Caution Rotating Blades. A903493 Avoid Fluid Escaping Under Pressure. Consult Technical Manual for ServiceProcedures. A903490 Do Not Remove Safety Shields While Engine is Running. A911410 Danger of Explosion if the Battery Terminals are Short Circuited. A911416 Maximum permissible working slope.

DECALCOMANIE DI SICUREZZA

A903491 Leggere il manuale dell’operatore A9033489 Tenersi ad una distanza di sicurezza dalla macchina A9033492 Tenersi lontano dalle superfici calde A9033488 Non aprire né rimuovere gli schermi di sicurezza mentre il motore è in funzionamento A903494 Attenzione: lame rotanti A903493 Non lasciar uscire il fluido sotto pressione. Consultare il manuale tecnico sui procedimenti di

manutenzione A903490 Non rimuovere i ripari di sicurezza mentre il motore è in funzione. A911410 Pericolo d’esplosione se i terminali della batteria sono in cortocircuito. A911416 Inclinazione massima consentita di lavoro

SICHERHEITSAUFKLEBER

A903491 Bedienungshandbuch lesen A903489 Von der Maschine einen sicheren Abstand halten A903492 Von heißen Flächen Abstand halten A903488 Bei laufendem Motor keine Schutzvorrichtungen öffnen oder entfernen A903494 Vorsicht - Rotierende Klingen A903493 Flüssigkeitsentweichen unter Druck vermeiden. Für Wartungsverfahren das Technische Handbuch

heranziehen. A903490 Bei laufendem Motor keine Schutzvorrichtungen entfernen A911410 Explosionsgefahr, wenn die Batterieanschlüsse kurzgeschlossen werden A911416 Maximal zulässige Böschung beim Arbeiten

GBGB

GUARANTEE

We GUARANTEE that should any defect in workmanship or material occur in the goods within TWELVE MONTHS or to a maximum of one thousand hours from the date of purchase we will repair, or at our option, replace the defective part without making any charge for labour or for materials, provided that the claim under this guarantee is made through an authorised Ransomes' Dealer and that the defective part shall, if we so request, be returned to us or to the Dealer. This guarantee is in addition to, and does not exclude, any condition or warranty implied by law, except that we accept no liability in respect of second-hand goods, or in respect of defects which in our opinion are in any way or to any extent attributable to misuse, lack of reasonable care or ordinary wear and tear, or to the fitting of spares, replacements, or extra components which are not supplied or approved by us for the purpose. The use of nonrecommended oil or lubricant nullifies the guarantee. Damage through transport or normal wear does not come under the guarantee.

SALES & SERVICE

A network of authorised Sales and Service dealers has been established and these details are available from your supplier. When service attention, or spares, are required for the machine, within or after the guarantee period your supplier or any authorised dealer should be contacted. Always quote the registered number of the machine. If any damage is apparent when delivery is made, report the details at once to the supplier of the machine.

KEY NUMBERS. It is recommended that all key numbers are noted here:

Starter Switch :- ...............

Diesel tank :- ...............

It is also recommended that the machine and engine numbers are recorded. The machine serial number is located on the registration plate and the engine serial number can be found under the exhaust maifold above the starter motor.

Machine Number :- ...............

Engine Number :- ...............

GARANZIA

GARANTIAMO che se si dovesse verificare nella merce un qualsiasi difetto di lavorazione o dei materiali entro un periodo di tempo di DODICI MESI o di un massimo di mille ore dalla data di acquisto ripareremo, o a nostra scelta, sostituiremo la parte difettosa senza addebitare spesa alcuna di lavorazione o di materiali, purché il reclamo entro i termini di questa garanzia sia fatto attraverso un Concessionario Ransomes e che la parte difettosa sia rimandata, se richiesto, a noi o al Concessionario. Questa garanzia è in aggiunta a, e non esclude, qualsiasi condizione o garanzia implicita a termine di legge, eccetto che non accettiamo responsabilità alcuna nei confronti di merce di seconda mano, o di difetti che a nostro parere siano in qualsiasi modo ed in qualsiasi misura dovuti a cattivo uso, mancanza di attenzione ragionevole o usura normale di servizio, o all’installazione di parti di ricambio e in sostituzione, o componenti aggiuntivi, che non siano stati forniti o approvati da noi a tale scopo. L’uso di olio o di lubrificanti non raccomandati annulla questa garanzia. Danni derivanti dal trasporto o l’usura normale non sono coperti da questa garanzia.

VENDITE ED ASSISTENZA

È stata stabilita una rete di Concessionari Autorizzati per la Vendita e l’Assistenza, e questi particolari sono ottenibile dal Vostro fornitore. Quando si richiedano il servizio di assistenza o parti di ricambio per la macchina, sia entro il periodo di garanzia che al di fuori di esso, occorre contattare il proprio fornitore od un qualsiasi Concessionario Autorizzato. Citare sempre il numero di matricola della macchina . Se si rende evidente un qualsiasi danno al momento della consegna, fare subito un rapporto dei particolari relativi al fornitore della macchina.

NUMERI DELLE CHIAVI. Si raccomanda di prendere qui nota di tutti i numeri delle chiavi.:

Interruttore di Avviamento :- ...............

Serbatoio Diesel :- ...............

Si raccomanda anche di prendere nota dei numeri della macchina e del motore. Il numero di matricola della macchina si trova sulla piastra di registrazione, ed il numero di matricola del motore si trova sotto il collettore di scarico al di sopra del motorino di avviamento.

Numero della Macchina:- ...............

Numero del motore:- ...............

GARANTIEGARANTIE

GARANTIE

GARANTIEGARANTIE

Hiermit GARANTIEREN wir, daß wir im Falle eines innerhalb der ersten ZWÖLF MONATE nach Verkaufsdatum festgestellten Arbeits- oder Materialfehlers an unseren Produkten nach unserem Ermessen entweder die entstehenden Reparaturarbeiten durchführen oder das mangelhafte Teil ersetzen werden. Dem Kunden entstehen dabei weder für die Arbeitsleistung noch für Materialien oder eventuelle Transporte innerhalb des Vereinigten Königreichs irgendwelche Kosten, vorausgesetzt, daß die Garantieforderung über einen befugten Ransome-Vertragshändler eingeleitet wird und daß das defekte Teil auf Verlangen an uns oder unseren Händler zurückgegeben wird. Diese Garantie gilt neben den für im Vereinigten Königreich verkaufte Produkte geltenden gesetzlichen Garantiebestimmungen. Ausgenommen sind Waren aus zweiter Hand oder Defekte, die unserer Meinung nach - in welchem Ausmaß und auf welche Art und Weise auch immer - auf unsachgemäßen Gebrauch, unzureichende Pflege und Wartung oder normale Abnutzungserscheinungen bzw. auf den Einbau von Ersatz-, Neu- oder Zusatzteilen, die weder von uns hergestellt noch für den jeweiligen Zweck empfohlen werden, zurückzuführen sind. Bei Verwendung eines nicht von uns empfohlenen Öls oder Schmiermittels verfällt diese Garantie. Transportschäden oder normale Abnutzungserscheinungen sind nicht Gegenstand dieser Garantie.

VERKAVERKA

VERKA

VERKAVERKA

Etablierte Verkaufs- und Kundendiensthändler innerhalb des Vereinigten Königreichs und der Republik Irland sind im Verkaufs- und Kundendienstverzeichnis aufgeführt, das Sie über Ihren Zulieferer anfordern können. Sind während oder nach der Garantiezeit Wartungsarbeiten oder Ersatzteile erforderlich, setzen Sie sich bitte mit Ihrem Zulieferer oder einem befugten Händler in Verbindung. Geben Sie bitte immer die Registriernummer Ihrer Maschine an. Schäden, die nach der Lieferung festgestellt werden, sind dem Zulieferer der Maschine umgehend mitzuteilen.

Es wird empfohlen, die Schlüsselnummern hier einzutragen:

Zündschlüssel: ..................

Kraftstofftank: ..................

Es ist ferner ratsam, die Motor- und Maschinennummer einzutragen. Die Seriennummer der Maschine befindet sich auf dem Typenschild und die Motornummer unter dem Auspuffkrümmer über dem Anlasser.

UF & KUNDENDIENSTUF & KUNDENDIENST

UF & KUNDENDIENST

UF & KUNDENDIENSTUF & KUNDENDIENST

Maschinennummer: ..................

Motornummer: ..................

Ransomes Jacobsen Limited Ransomes Way, Ipswich, England, IP3 9QG

RANSOMESRANSOMES

RANSOMES

RANSOMESRANSOMES

Ransomes FAIRWAY 250, FAIRWAY 305, FAIRWAY 405 Operator Instructions Manual
