RM50000 Series

Broan-NuTone LLC. 926 West State Street, Hartford, WI 53027 NuTone, Inc., 4820 Red Bank Road, Cincinnati, OH 45227 Broan-NuTone Canada, Inc.1140 Tristar Drive, Mississauga, Ontario, L5T 1H9

ENGLISH......................................2

FRANÇAIS...................................8

ESPAÑOL..................................14

Page 2

READ AND SAVE THESE INSTRUCTIONS

WARNING

SUITABLE FOR USE IN HOUSEHOLD COOKING AREA.

TO REDUCE THE RISK OF FIRE, ELECTRICAL SHOCK, OR INJURY TO PERSONS, OBSERVE THE FOLLOWING:

1. Use this unit only in the manner intended by the manufacturer. If you have questions, contact the manufacturer at the address or telephone number listed in the warranty.

2. Before servicing or cleaning unit, switch power off at service panel and lock service panel to prevent power from being switched on accidentally. When the service disconnecting means cannot be locked, securely fasten a prominent warning device, such as a tag, to the service panel.

3. Installation work and electrical wiring must be done by a qualified person(s) in accordance with all applicable codes and standards, including fire-rated construction codes and standards.

4. Sufficient air is needed for proper combustion and exhausting of gases through the flue (chimney) of fuel burning equipment to prevent backdrafting. Follow the heating equipment manufacturer’s guidelines and safety standards such as those published by the National Fire Protection Association (NFPA), and the American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE), and the local code authorities.

5. When cutting or drilling into wall or ceiling, do not damage electrical wiring and other hidden utilities.

6. Ducted fans must always be vented to the outdoors.

7. Do not use this unit with any solid-state speed control device.

8. To reduce the risk of fire, use only steel ductwork.

9. This unit must be grounded.

TO REDUCE THE RISK OF A RANGE TOP GREASE FIRE:

A. Never leave surface units unattended at high settings.

Boilovers cause smoking and greasy spillovers that may ignite. Heat oils slowly on low or medium settings.

B. Always turn hood ON when cooking at high heat or

when cooking flaming foods.

C. Clean ventilating fans frequently. Grease should not

be allowed to accumulate on fan or filter.

D. Use proper pan size. Always use cookware appropriate

for the size of the surface element.

WARNING

TO REDUCE THE RISK OF INJURY TO PERSONS IN THE EVENT OF A RANGE TOP GREASE FIRE, OBSERVE THE FOLLOWING:*

1. SMOTHER FLAMES with a close-fitting lid, cookie sheet, or metal tray, then turn off the burner. BE CAREFUL TO PREVENT BURNS. If the flames do not go out immediately, EVACUATE AND CALL THE FIRE DEPARTMENT.

2. NEVER PICK UP A FLAMING PAN - You may be burned.

3. DO NOT USE WATER, including wet dishcloths or towels - violent steam explosion will result.

4. Use an extinguisher ONLY if:

A. You know you have a Class ABC extin-

guisher and you already know how to operate it.

B. The fire is small and contained in the area

where it started. C. The fire department is being called. D. You can fight the fire with your back to an

exit. * Based on “Kitchen Fire Safety Tips” pub-

lished by NFPA.

CAUTION

1. To reduce risk of fire and to properly exhaust air, be sure to duct air outside. Do not vent exhaust air into spaces within walls or ceilings or into attics, crawl spaces, or garages.

2. Take care when using cleaning agents or detergents.

3. Avoid using food products that produce flames under the Range Hood.

4. For general ventilating use only. Do not use to exhaust hazardous or explosive materials and vapors.

5. To avoid motor bearing damage and noisy and/ or unbalanced impellers, keep drywall spray, construction dust, etc. off power unit.

6. Your hood motor has a thermal overload which will automatically shut off the motor if it becomes overheated. The motor will restart when it cools down. If the motor continues to shut off and restart, have the hood serviced.

7. For best capture of cooking impurities, the bottom of the hood should be a minimum of 24" and a maximum of 30" above the cooking surface.

8. Two installers are recommended because of the large size and weight of this hood.

9. Please read specification label on product for further information and requirements.

Page 3

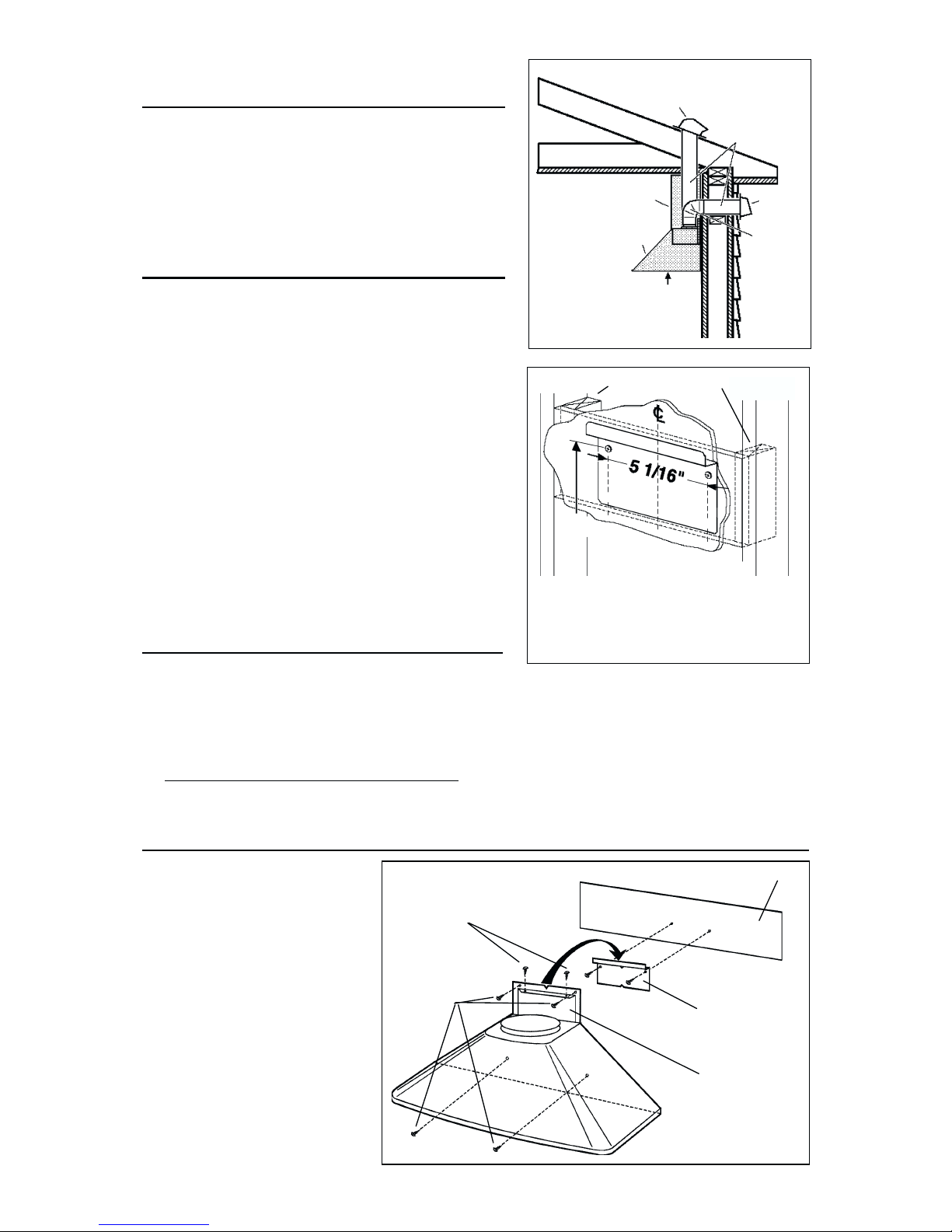

FRAMING BEHIND DRYWALL

ADDITIONAL

MOUNTING

SCREWS

RECTANGULAR

CUTOUT

HEIGHT

ADJUSTMENT

SCREWS

36 3/4"= bottom of hood 24" above cooktop 42 3/4"= bottom of hood 30" above cooktop

ROOF CAP

6” ROUND

DUCT

DECORATIVE

FLUE

HOOD

WALL

CAP

6” ROUND ELBOW

24” TO 30” ABOVE

COOKING SURFACE

36 3/4 to 42 3/4

above cooktop

INSTALL BACKSPLASH (OPTIONAL)

If optional backsplash is used, attach it to the finished wall. Secure hood mounting bracket to the backsplash and omit wall framing described below.

INSTALL MOUNTING BRACKET

1. Construct wood wall framing that is flush

with interior surface of wall studs. Make sure:

a) the framing is centered over installation location. b) the height of the framing will allow the mounting bracket to be secured to the

framing within the dimensions shown.

2. After wall surface is finished, secure mounting bracket to framing using dimensions

shown.

INSTALL THE HOOD

1. Hang the hood from the bracket through the rectangular cut-out on the back of

the hood. Cut-out is larger than the bracket to allow for horizontal adjustment. The bottom of the hood should be 24" to 30" above the cooking surface.

2. Height adjustment screws provide vertical adjustment.

3. Secure the hood with

additional mounting screws. Use drywall

anchors, provided, if wall studs or framing are not available.

WALL FRAMING

MOUNTING

BRACKET

INSTALL THE DUCTWORK

NOTE: To reduce the risk of fire, use only

metal ductwork.

1. Decide where the ductwork will run between the hood and the outside.

2. A straight, short duct run will allow the hood to perform most efficiently.

3. Long duct runs, elbows, and transitions will reduce the performance of the hood. Use as few of them as possible.

4. Install a roof or wall cap. Connect 6" round metal ductwork to cap and work back towards hood location. Use duct tape to seal the joints between ductwork sections.

Page 4

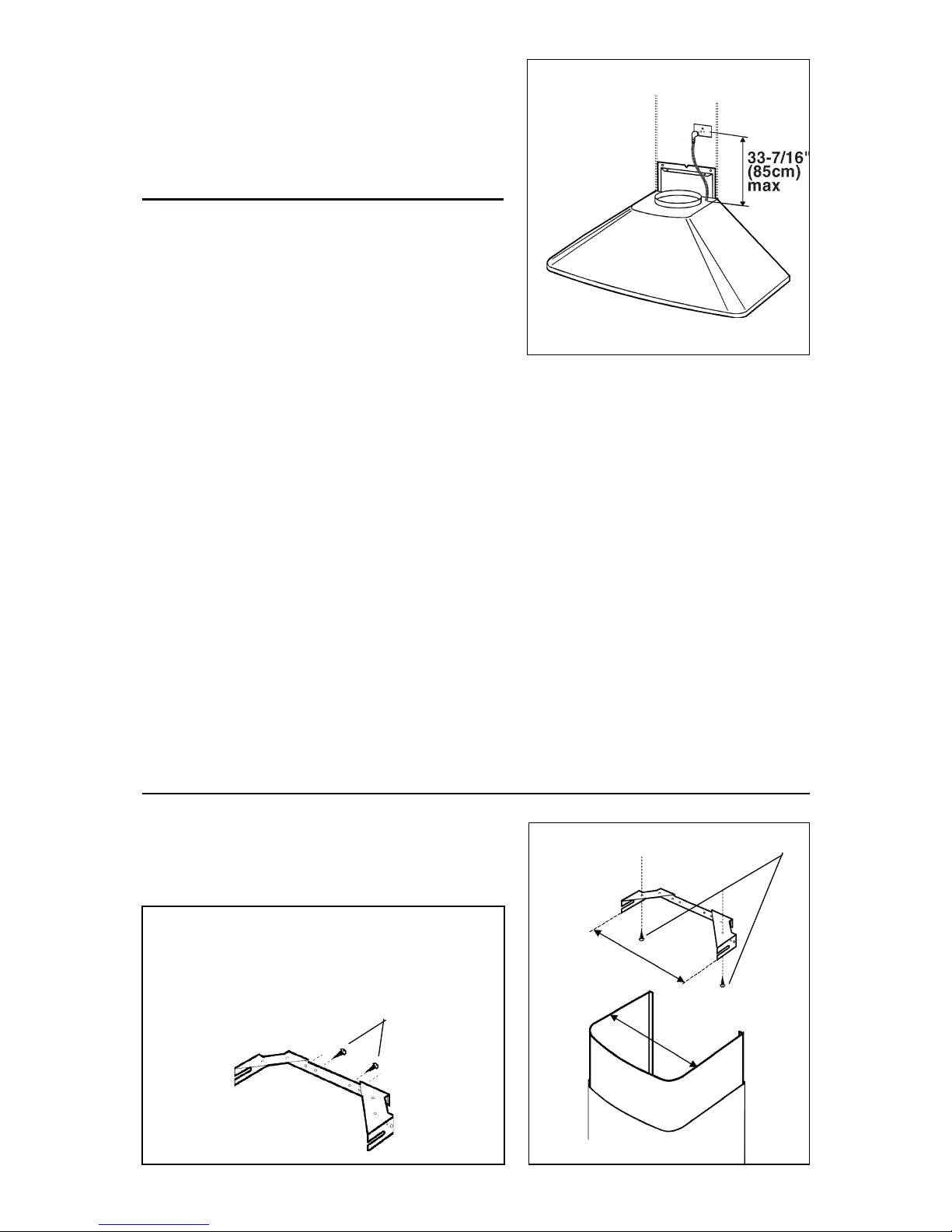

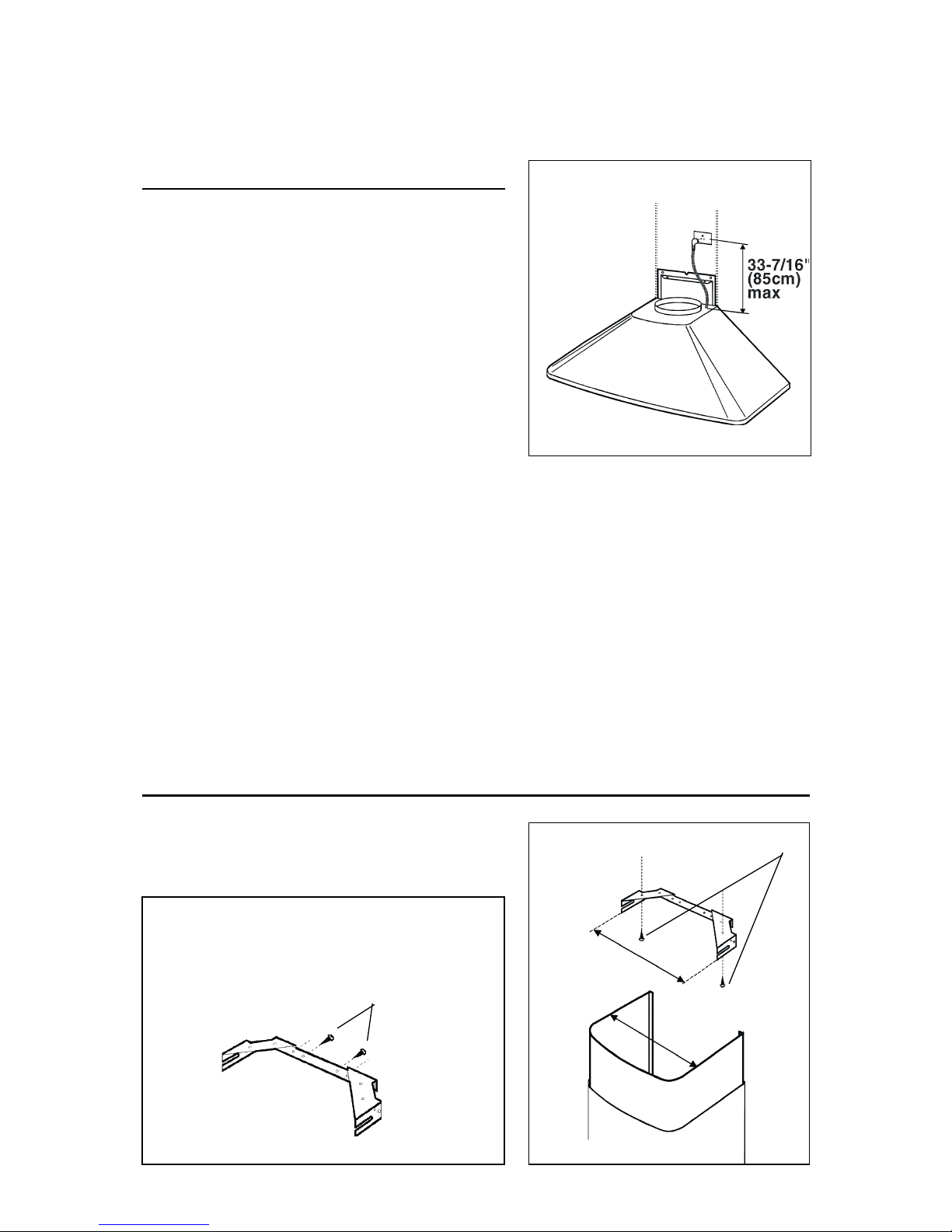

WIRING

Note: This range hood must be properly grounded. The unit should be installed by a qualified electrician in accordance with all applicable national and local electrical codes.

GROUNDING INSTRUCTIONS This appliance must be grounded. In the event of an electrical short circuit, grounding reduces the risk of electric shock by providing an escape wire for the electric current. This appliance is equipped with a cord having a grounding wire with a grounding plug. The plug must be plugged into an outlet that is properly installed and grounded. WARNING - Improper grounding can result in a risk of electric shock. Consult a qualified electrician if the grounding instructions are not completely understood, or if doubt exists as to whether the appliance is properly grounded. Do not use an extension cord. If the power supply cord is too short, have a qualified electrician install an outlet near the appliance.

Set the electrical power supply within the space covered by the decorative flues. Position the power socket at a maximum distance of 33-7/16” (850 mm) from where

the lead exits from the hood (see illustration alongside). Make sure this does not interfere with the bracket fastening area or with the decorative pipe (where the flue touches the wall).

Fit the plug into the power socket.

CONNECT DUCTWORK

Adjust the width of the flue mounting bracket using screws (A) indicated in Figure. Use screws (B) and wall anchors to secure flue mounting bracket to the ceiling as

shown.

FLUE MOUNTING

BRACKET

SCREWS A

SCREWS B

Page 5

UPPER

FLUE SECTION

DUCTFREE

PLENUM

AIR

VENTS

(in upper flue section)

UPPER

BRACKET

LOWER

FLUE SECTION

DUCT

SEAM

DISCHARGE

COLLAR

MEASURE

5" ROUND

METAL DUCT

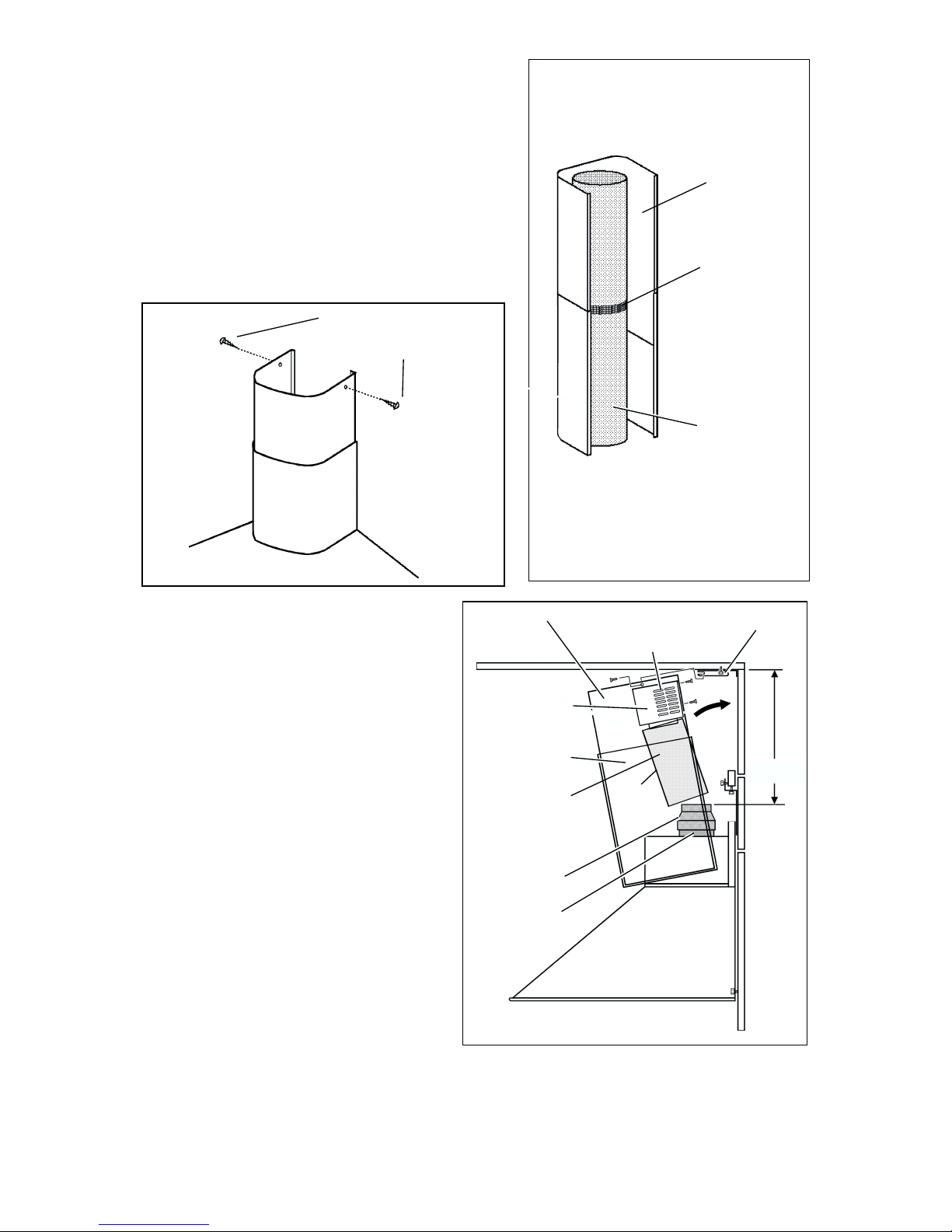

Ducted Configuration

1. Use 6" round metal duct to connect the duct collar on the hood to the ductwork above.

2. Use duct tape to make all joints secure and air tight.

3. Insert the decorative flues setting them on the hood.

4. Extend the upper flue to the ceiling and secure with the 2 screws (C).

6" ROUND

METAL DUCT

DUCT TAPE

DECORATIVE

FLUE

Ductfree Configuration

1. Turn upper flue section upside down so air vents are at the top. Slide upper flue section into lower flue section.

2. Connect the ductfree plenum to the upper flue section with (4) flathead screws (supplied).

3. Install the reduction on the discharge collar.

4. Measure the distance from the top of the reduction to the ceiling. Cut a length of 5" round metal duct 5" shorter than this dimension.

5. Fit duct section over the ductfree plenum. For best fit, make sure duct seam is toward the front.

6. Set duct/flue assembly on hood with top tilted away from wall. Reach around flue to engage bottom of duct with discharge collar on hood. Tilt flue up against wall. Duct seam can be cut to length if necessary.

7. Extend the upper flue to the ceiling and secure with the 2 screws (C).

FASTEN FLUE TO

UPPER BRACKET

WITH SCREWS (C)

REDUCTION

Page 6

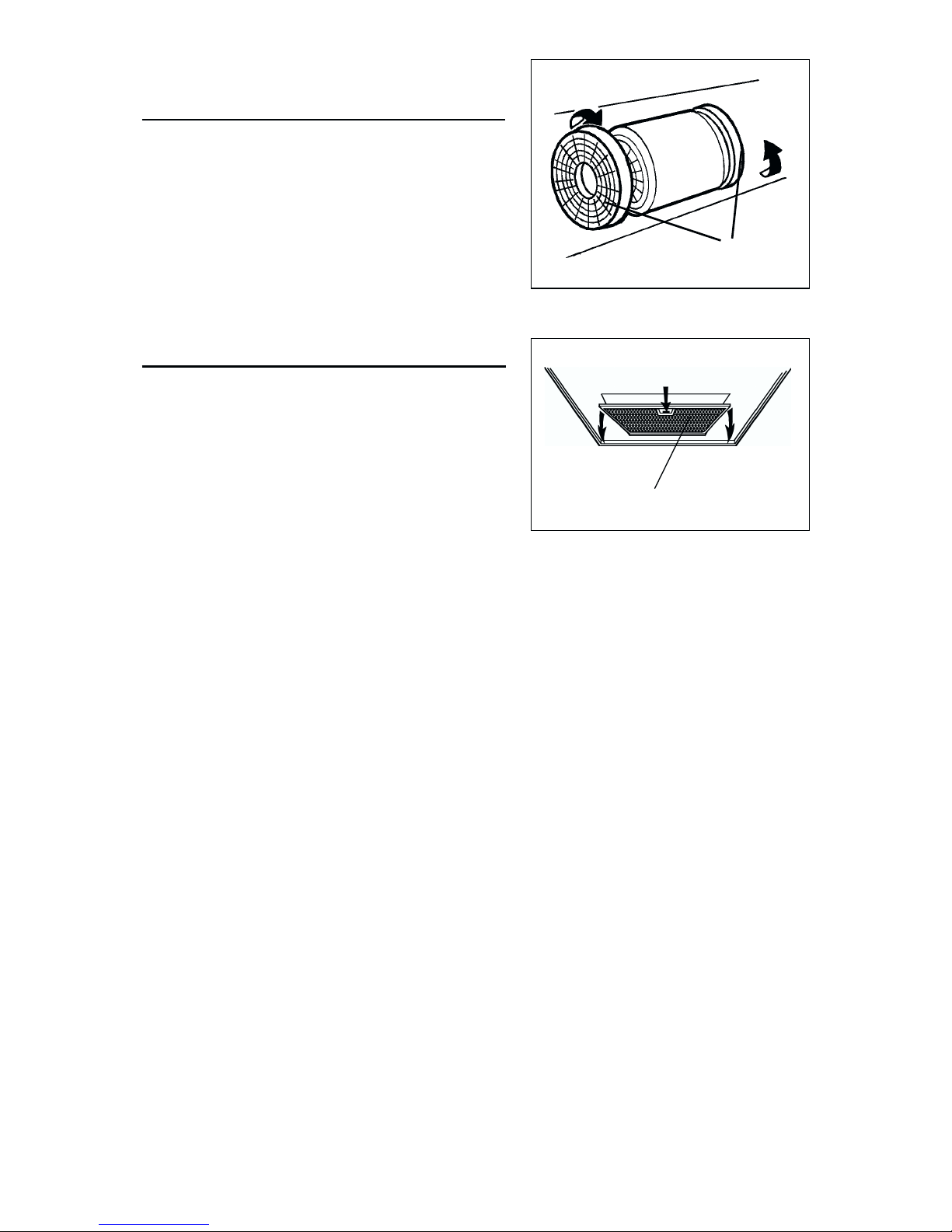

MAINTENANCE

Proper maintenance of the Range Hood will assure proper performance of the unit.

Grease Filter

The grease filter should be cleaned fre- quently. Use a warm detergent solution. Grease filter is dishwasher safe.

Remove filter by pushing filter towards the back of hood and rotating filter downward.

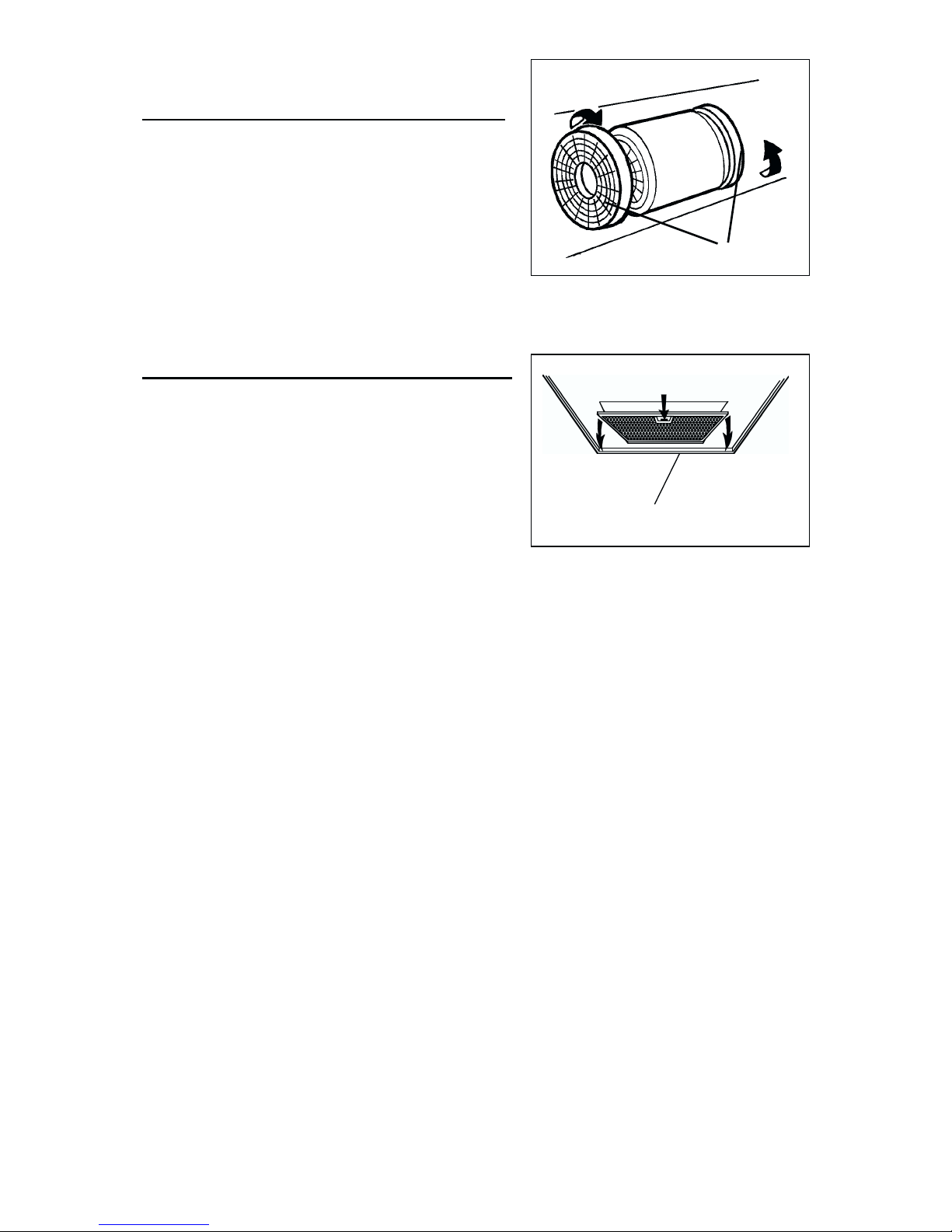

Ductfree Filters

The ductfree filters should be changed every 6 months. Rotate the filters to remove and replace.

Hood Cleaning

Stainless steel is one of the easiest materials to keep clean. Occasional care will help preserve its fine appearance.

Cleaning tips:

• Hot water with soap or detergent is all that is usually needed.

• Follow all cleaning by rinsing with clear water. Wipe dry with a clean, soft cloth to avoid water marks.

• For discolorations or deposits that persist, use a non-scratching household cleanser or stainless steel polishing powder with a little water and a soft cloth.

• For stubborn cases, use a plastic scouring pad or soft bristle brush together with cleanser and water. Rub lightly in direction of polishing lines or "grain" of the stainless finish. Avoid using too much pressure which may mar the surface.

• DO NOT allow deposits to remain for long periods of time.

• DO NOT use ordinary steel wool or steel brushes. Small bits of steel may adhere to the surface causing rust.

• DO NOT allow salt solutions, disinfectants, bleaches, or cleaning compounds to remain in contact with stainless steel for extended periods. Many of these compounds contain chemicals which may be harmful. Rinse with water after exposure and wipe dry with a clean cloth.

Painted surfaces should be cleaned with warm water and mild detergent only.

GREASE FILTER

DUCTFREE FILTER INSTALLATION

1. Ductfree filter kit (B08999634) is included.

2. Position the filters over the blower.

3. Rotate to lock filters in place.

DUCTFREE

FILTERS

Page 7

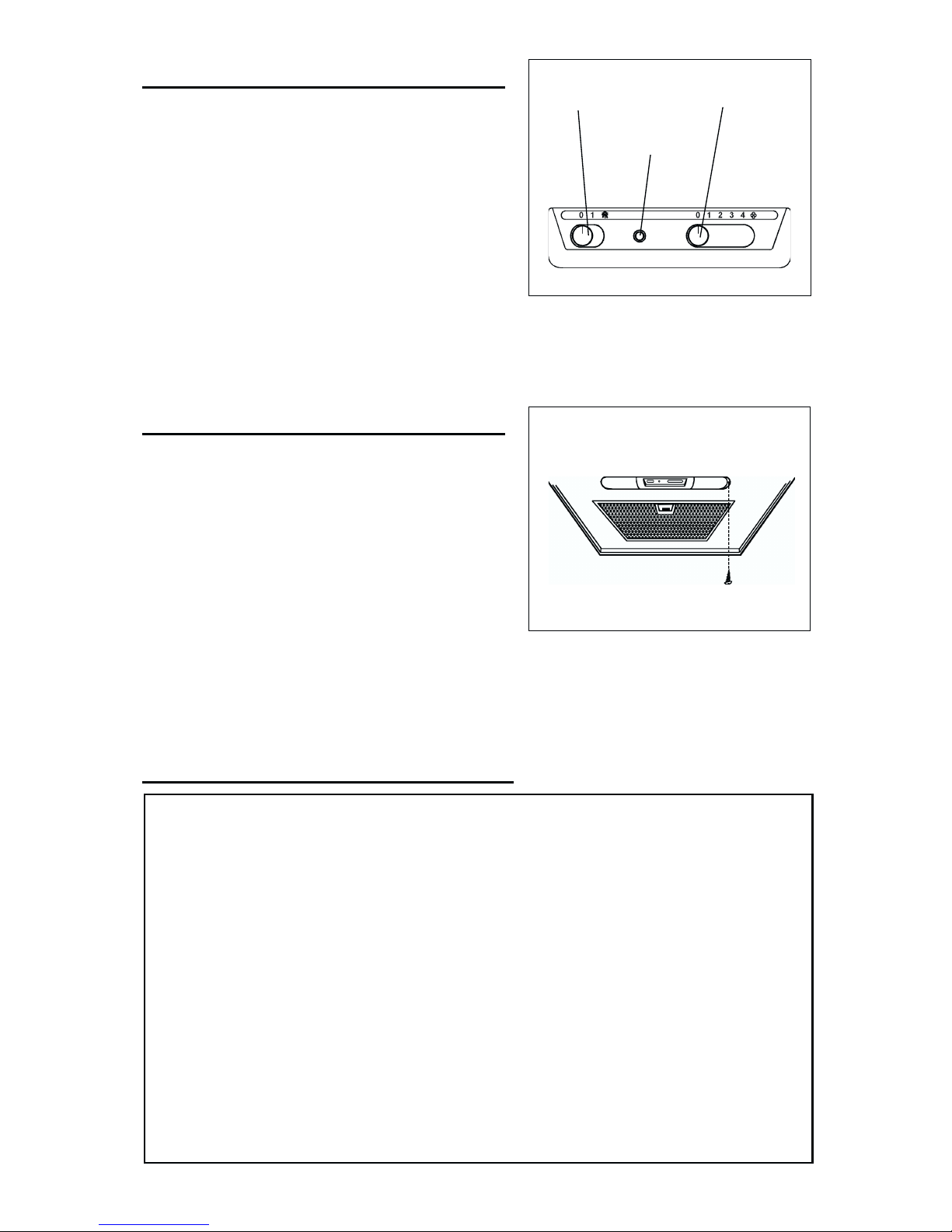

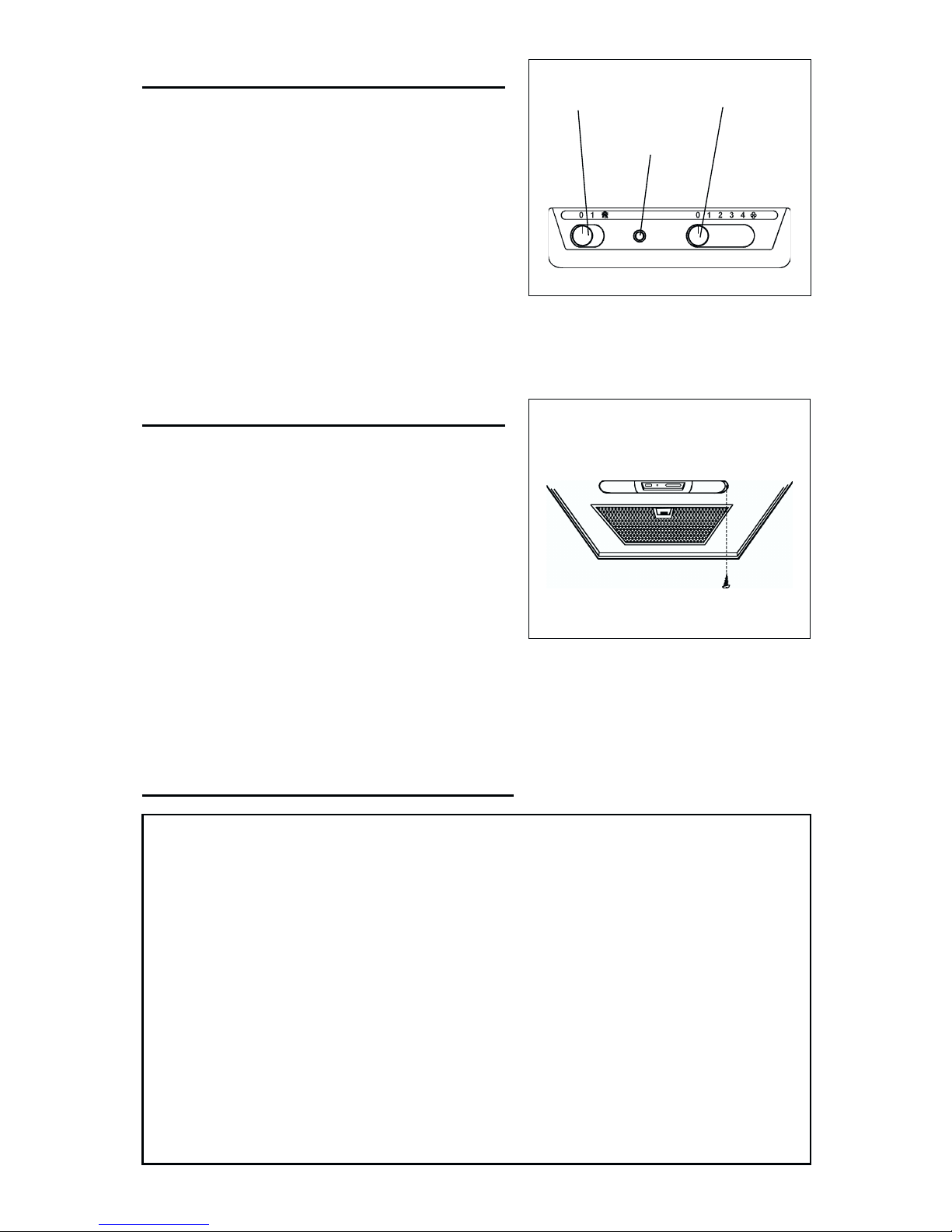

OPERATION

Controls

The hood is operated using the slide controls under the bottom of the hood.

The light switch turns the lamps on and off. The blower switch :makes it possible to select

the motor operating speed. Position 0: motor off.

The pilot lamp lights up whenever the blower is on.

LIGHT

SWITCH

PILOT LAMP

BLOWER

SWITCH

LIGHT BULBS

This range hood requires two 40-Watt light bulbs (included).

ALWAYS SWITCH OFF THE ELECTRICITY SUPPLY BEFORE CARRYING OUT ANY OPERATIONS ON THE APPLIANCE.

To change bulbs:

1. Remove the screw securing the light fitting.

2. Replace with light bulbs of the same type. CAUTION: BULB MAY BE HOT!

BROAN-NUTONE LLC ONE YEAR LIMITED WARRANTY

Broan-NuTone LLC warrants to the original consumer purchaser of its products that such products will be free from defects in materials or workmanship for a period of one year from the date of original purchase. THERE ARE NO OTHER WARRANTIES, EXPRESS OR IMPLIED, INCLUDING, BUT NOT LIMITED TO, IMPLIED WARRANTIES OR MERCHANT ABILITY OR FITNESS FOR A PARTICULAR PURPOSE. During this one-year period, Broan-NuTone LLC will, at its option, repair or replace, without charge, any product or part which is found to be defective under normal use and service. THIS WARRANTY DOES NOT EXTEND TO FLUORESCENT LAMP STARTERS, TUBES, HALOGEN AND INCANDESCENDT BULBS. This warranty does not cover (a) normal maintenance and service or (b) any products or parts which have been subject to misuse, negligence, accident, improper maintenance or repair (other than by Broan-NuTone LLC), faulty installation or installation contrary to recommended installation instructions.

The duration of any implied warranty is limited to the one-year period as specified for the express warranty. Some states do not allow limitation on how long an implied warranty lasts, so the above limitation may not apply to you.

BROAN-NUTONE LLC’S OBLIGATION TO REPAIR OR REPLACE, AT BROAN-NUTONE LLC’S OPTION, SHALL BE THE PURCHASER’S SOLE AND EXCLUSIVE REMEDY UNDER THIS WARRANTY. BROAN-NUTONE LLC SHALL NOT BE LIABLE FOR INCIDENTAL, CONSEQUENTIAL OR SPECIAL DAMAGES ARISING OUT OF OR IN CONNECTION WITH PRODUCT USE OR PERFORMANCE. Some states do not allow the exclusion or limitation of incidental or consequential damages, so the above limitation or exclusion may not apply to you.

This warranty gives you specific legal rights, and you may also have other rights, which vary from state to state. This warranty supersedes all prior warranties. To qualify for warranty service, you must (a) notify Broan-NuTone LLC at the address stated below or telephone: 1-800-6371453, (b) give the model number and part identification and (c) describe the nature of any defect in the product or part. At the time of requesting warranty service, you must present evidence of the original purchase date.

Broan-NuTone LLC. 926 West State Street, Hartford, WI 53027 (1-800-637-1453) NuTone, Inc., 4820 Red Bank Road, Cincinnati, OH 45227 (1-800-543-8687) Broan-NuTone Canada, Inc. 1140 Tristar Drive, Mississauga, Ontario, L5T 1H9 (1-888-882-7626)

WARRANTY

Page 8

LISEZ ET CONSERVEZ CES INSTRUCTIONS

AVERTISSEMENTS

PEUT ÊTRE UTILISÉ DANS LES ZONES CUISSON DES CUISINES FAMILIALES.

POUR REDUIRE LES RISQUES D’INCENDIE, DE DECHARGES ELECTRIQUES OU DE DOMMA-GES AUX PERSONNES, OBSERVEZ LES IN-STRUCTIONS SUIVANTES:

1. N’utilisez cet appareil que comme cela est indiqué par le constructeur. Si vous avez des problèmes, contactez le fabriquant à l’adresse ou au numéro de téléphone indiqués dans la garantie.

2. Avant de pourvoir à l’entretien ou au nettoyage de votre appareil, éteignez-le au tableau des commandes ou bloquez le tableau des commandes afin d’éviter de le mettre en marche accidentellement. Si vous ne pouvez pas bloquer le système permettant d’éteindre votre appareil, appliquez un avertissement extérieur d’une façon sure, comme par exemple un panneau, sur le tableau des commandes.

3. L’assemblage et la connexion électrique doivent être faits par des personnes qualifiées en respectant les normes et règlements en vigueur, y compris les normes et règlements concernant les possibilités d’incendie.

4. Il est indispensable qu’il y ait suffisamment d’air pour que la combustion et l’évacuation des gaz à travers le tuyau du brûleur du combustible ait lieu sans retour de flamme. Suivez les indications données par le fabricant du brûleur ainsi que les normes de sécurité comme celles qui sont publiées par l’Association Nationale pour la Protection contre les Incendies National Fire Protection Association (NFPA) et la American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE), et les autorités locales en matière de normes.

5. Quand vous coupez ou percez des trous dans le mur ou le plafond, n’abîmez pas les fils électriques ou autres.

6. Le ventilateur canalisé doit toujours évacuer l’air vers l’extérieur.

7. N’utilisez pas cet appareil avec un appareil contrôlant la vitesse à état solide.

8. Afin de diminuer tout risque d’incendie n’utilisez que des conduits en métal.

9. Votre appareil doit être relié à la terre.

ATTENTION - POUR REDUIRE LES RISQUES D’INCENDIE DES MATIERES GRASSES QUI SONT EN TRAIN DE CUIRE:

A. Ne laissez jamais ni vos éléments chauffants, ni vos

casseroles ou poêles sur le feu sans les contrôler si vous réglez l’apport de chaleur sur une position élevée. Si vos casseroles ou poêles débordent cela provoque de la vapeur et des éclaboussures de graisse qui peuvent prendre feu. Chauffez les huiles lentement à feu bas ou moyen.

B. Faites toujours fonctionner votre hotte quand vous cuisez

à des températures élevées ou quand vous cuisinez des plats flambés.

C. Nettoyez régulièrement les ailes de vos ventilateurs.

Ne permettez pas que la graisse s’accumule sur le ventilateur ou sur le filtre.

D. Utilisez des casseroles de taille appropriée. Utilisez

toujours des ustensiles de cuisson dont la taille est appropriée à la surface de votre élément de cuisson.

AVERTISSEMENTS

POUR REDUIRE LES RISQUES DE DOMMAGES AUX PERSONNES AU CAS OÙ VOTRE CUISI-NIERE PRENDRAIT FEU, OBSERVEZ LES INSTRUCTIONS SUIVANTES:*

1. ETEINDRE LES FLAMMES à l’aide d’un couvercle le plus hermétique possible, une plaque à gâteaux, ou un plateau en métal, puis éteindre le brûleur. ATTENTION à NE PAS VOUS BRÛLER. Si les flammes ne s’éteignent pas immédiatement, SORTEZ ET APPELEZ LES POMPIERS.

2. NE PRENEZ JAMAIS EN MAIN UNE POÊLE OU UNE CASSEROLE QUI A PRIS FEU - Vous pourriez vous brûler.

3. N’UTILISEZ PAS D’EAU, ni torchons ou serviettes mouillés - vous provoqueriez une violente explosion de vapeur.

4. Utilisez un extincteur SEULEMENT si: A. Vous savez que vous avez un extincteur Classe

ABC, et vous en connaissez déjà le mode d’emploi.

B. Ce n’est pas un très gros incendie et qu’il se limite

à l’endroi où il a explosé. C. Vous êtes en train d’avertir les pompiers. D. Vous avez la possibilité d’essayer d’éteindre l’incendie

en ayant le dos tourné vers une issue. * D’après les “Suggestions concernant la Sécurité contre

les incendies des cuisines” publiées par NFPA.

ATTENTION

1. Pour réduire tout risque d’incendie et pour évacuer correctement l’air, assurez-vous de prévoir un conduit de ventilation extérieur. Ne videz pas l’air dans les espaces limités par des murs ou des plafonds, les combles, les passages étroits ou les garages.

2. Faites très attention quand vous utilisez des produits de nettoyage ou des détergents.

3. Évitez d’utiliser des aliments pouvant s’enflammer sous la Range Hood.

4. N’utilisez cet appareil que pour une ventilation générale. Ne l’utilisez pas pour évacuer des matières ou des vapeurs dangereuses ou qui peuvent exploser.

5. Pour éviter de causer des dommages au moteur et de rendre les rotors bruyants et/ou non équilibrés, évitez que les sprays pour murs secs, la poussière de construction entrent en contact avec la partie électrique.

6. Le moteur de votre hotte a un thermostat qui éteindra automatiquement le moteur s’il est surchauffé. Le moteur se remettra en marche lorsqu’il se sera refroidi. Si le moteur continue à s’éteindre et à se remettre en marche, faites vérifier votre hotte.

7. Pour mieux capturer les impuretés de cuisine, le bas de votre hotte devrait être à une distance minimum de 24” et à une distance maximum de 30” au-dessus du plan de cuisson.

8. Vu que cette hotte est grande et lourde, il est recommandé de confier l’installation de cette hotte à deux personnes.

9. Nous vous recommandons de lire l’étiquette indiquant les caractéristiques de votre hotte pour de plus amples informations et exigences.

Page 9

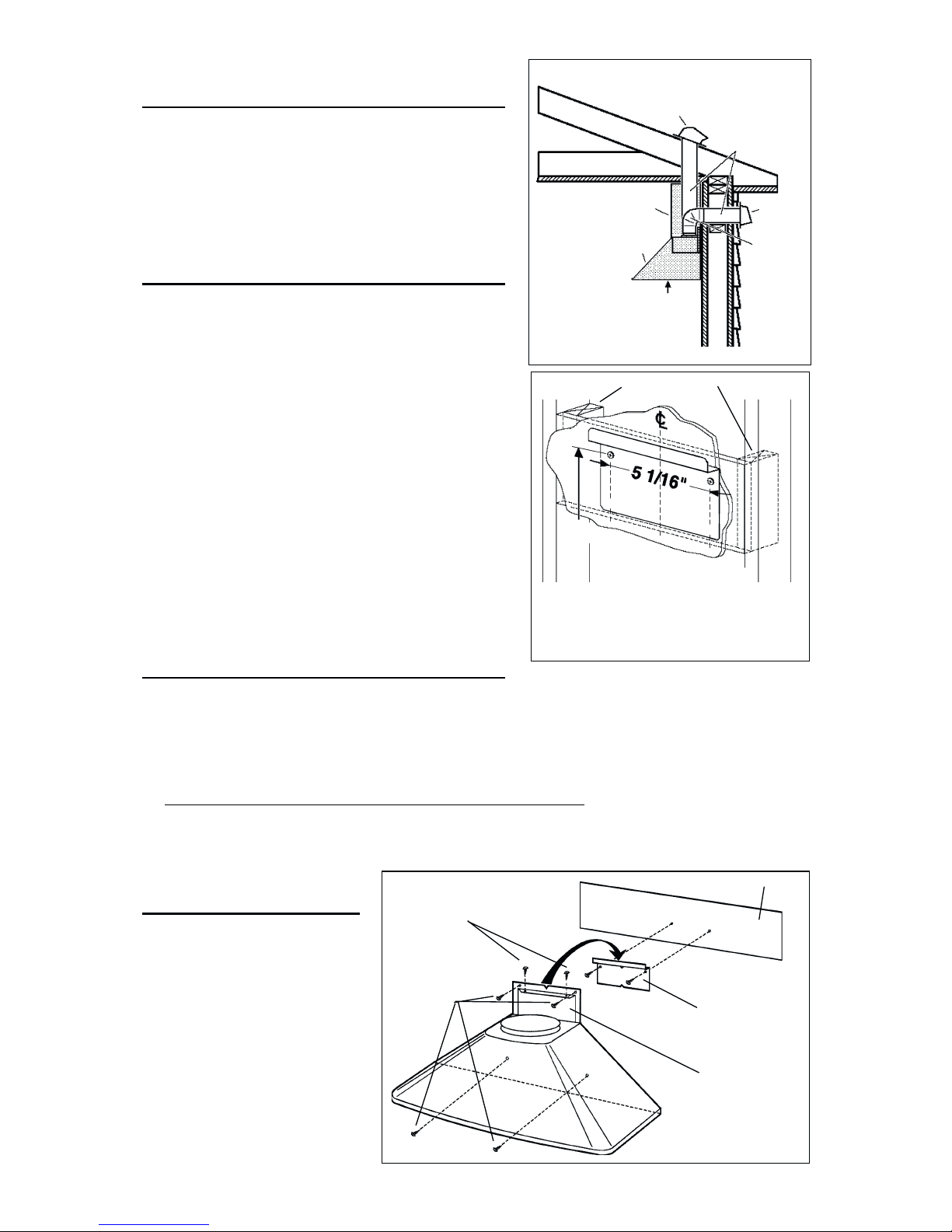

CADRE POUR LE MUR

VIS

D’ASSEMBLAGE

DE SECURITE

TROU

RECTANGULAIRE

VIS

D’ASSEMBLAGE

DE SECURITE

de 36 3/4”(93,5cm) à 42 3/4”(109cm)

au-dessus du plan de cuisson

INSTALLATION DU PANNEAU POSTERIEUR (OPTIONNEL)

Si vous avez choisi d’utiliser le panneau postérieur, accrochez-le au mur. Fixez les étriers d’assemblage au panneau mais n’assemblez pas le cadre allant contre le mur qui est décrit plus bas.

PLANCHE DE BOIS POUR L'ADAPTATION

ETRIERE

COUVERCLE DU

TOIT

TUYAU ROND

DE 6” (15cm)

CONDUIT

D ÉCORATIF

HOTTE

COUVERCLE DU MUR

COUDE

ROND DE 6”

(15cm)

DE 24”(61cm) À 30” (76cm)

AU-DESSUS

DU PLAN DE CUISSON

(12.9 cm)

36-3/4"(93,5cm) = si la distance entre la hotte et

le plan de cuisson c’est de 24”(61cm). 42-3/4"(109cm) = si la distance entre la hotte et le plan de cuisson c’est de 30” (76cm).

INSTALLATION DES ETRIERS D’ASSEMBLAGE

1. Construisez un cadre en bois pour le mur

dont les vis-pivot ne dépassent pas. Assurez-vous: a) que le cadre est centré au-dessus de l’emplacement de l’installation. b) la hauteur du cadre permettra que les étriers d’assemblage soient fixés au

cadre en respectant les dimensions indiquées.

Après avoir terminé la surface du mur, fixez les étriers d’assemblage au cadre en respectant les dimensions qui sont indiquées.

INSTALLATION DE VOTRE HOTTE

1. Accrochez votre hotte à l’

étrierè par le trou rectangulaire qui se trouve derrière votre hotte. Le trou est plus grand que l’étriere afin de vous permettre d’ajuster le tout horizontalement.

Le fond de votre hotte devrait être à entre 24” (61 cm) et 30” (76 cm) audessus de la surface de cuisson.

2. Les vis de réglage en

hauteur permettent de

INSTALLATION DU SYSTEME D’EVACUATION

REMARQUE: Pour réduire les risques d’incendie, n’utilisez que des tuyaux en métal.

1. Décidez où le tuyau rond doit être installé, entre votre hotte et l’extérieur.

2. Un tuyau droit et court permettra à votre hotte de fonctionner d’une façon plus efficace.

3. Un tuyau long avec des coudes et des transitions réduira le bon fonctionnement de votre hotte. En utiliser le moins possible.

4. Installez un couvercle sur le toit ou au mur. Reliez un tuyau en métal rond de 6” (15cm) au couvercle et faites-le aller jusqu’à l’emplacement de votre hotte. Rendez les jonctions du tuyau hermétiques au moyen d’un ruban pour tuyaux.

Page 10

INSTALLATION ELECTRIQUE

Remarque: Ce modèle de hotte doit être relié à la terre correctement. Cet article devrait être installé par un électricien qualifié selon les lois nationales et locales en matière d’électricité.

INSTRUCTIONS POUR LA MISE A LA TERRE Cet appareil doit être relié à la terre. En cas de court-circuit, la mise à la terre réduit le risque de décharge électrique en fournissant un câble permettant au courant d’être dévié. Cet appareil est équipé d’un cordon ayant un câble de mise à la terre avec une fiche de mise à la terre. La fiche doit être branchée dans une prise de courant correctement installée et mise à la terre. ATTENTION - Une mise à la terre incorrecte peut entraîner un risque de décharge électrique. Consulter un électricien spécialisé si les instructions de mise à la terre ne sont pas tout à fait compréhensibles ou en cas de doute sur le fait de savoir si l’appareil est correctement relié à la terre. Ne pas utiliser de prolongation. Si le cordon d’alimentation est trop court, demander à un électricien agréé d’installer une prise de courant près de l’appareil.

Régler l’alimentation électrique dans l’espace couvert par le conduit décoratif. Placer la prise femelle à une distance maximum de 33-7/16” (85 cm) de l’endroit où

le plomb sort de la hotte (voir l’illustration ci-contre). S’assurer qu’il n’y ait pas d’interférence avec la zone de fixation du support ou avec le conduit décoratif (à l’endroit où la gaine touche le mur).

Mettre la fiche dans la prise femelle.

CONNEXION DU SYSTEME D’EVACUATION

Régler la largeur de l’étrier de support du conduit à l’aide des vis (A) indiquées sur la Figure.

Fixez l’étrier de support au plafond au moyen des vis (B) et des chevilles comme cela est indiqué.

ETRIER DE SUPPORT

VIS A

VIS B

régler verticalement.

3. Fixez votre hotte avec des vis d’assemblage de securité. Utilisez des chevilles pour mur à sec, qui vous sont fournies, si vous ne trouvez pas les vis-pivot ou le cadre.

Page 11

CONDUIT

DECORATIF

SUPERIEUR

DEFLECTEUR

EVACUATION DE

L’AIR (modèle

recyclant l’air)

ETRIER DU

HAUT

CONDUIT

DECORATIF

INFERIEUR

JONCTION

DU TUYAU

COLLIER

D’EVACUATION

MESURE

TUYAU ROND

EN METAL DE 5”

(12,5cm)

Modèle avec tuyau d’évacuation

1. Reliez le collier d’évacuation qui se trouve sur votre hotte au système de conduction qui se trouve au-dessus au moyen d’un

tuyau rond en métal de 6” (15cm).

2. Utilisez un ruban pour tuyauterie afin de rendre toutes les jonctions sures et étanches.

3. Introduire le conduit décoratif en le plaçant sur la hotte.

4. Porter le conduit décoratif supérieur jusqu’au plafond et le fixer avec 2 vis (C).

TUYAU ROND EN

METAL DE 6”

(15cm)

RUBAN POUR

TUYAUTERIE

CONDUIT

DÉCORATIF

Modèle recyclant l’air

1. Faites tourner le conduit décoratif supérieur vers le bas de sorte que

l’évacuation de l’air soit vers le haut. Faites glisser le conduit décoratif supérieur dans le conduit

décoratif inférieur.

2. Reliez le déflecteur au conduit décoratif supérieur au moyen de (4) vis à tête plate (qui vous sont fournies).

3. Installer le réducteur sur le collier d’évacuation.

4. Mesurer la distance du haut du réducteur au plafond. Couper une longueur de tuyau rond en métal de 5" (12,5cm) plus petit que cette dimension.

5. Placer le jonction du tuyau audessus du deflecteur. Pour une adaptation parfaite, s’assurer que le jonction du tuyau est orienté vers l’avant.

6. Placer l’ensemble conduit/tuyau sur la hotte avec la partie supérieure inclinée loin du mur. Tendre le tuyau pour engager le bas du tuyau dans le collier d’évacuation sur la hotte. Incliner le tuyau vers le haut contre le mur. Le jonction du tuyau peut être coupé en longueur si nécessaire.

7. Faire arriver le conduit décoratif supérieur jusqu’au plafond et le fixer à l’aide de 2 vis (C).

ATTACHEZ LE CONDUIT DECORATIF A L’ÉTRIER

DE SUPPORT AU MOYEN

DES VIS (C)

REDUCTEUR

Page 12

ENTRETIEN

Un bon entretien de votre hotte garantira une excellente performance.

Filtre anti-graisse

Le filtre anti-graisse doit être nettoyé fréquemment. Utilisez une solution contenant un détergent tiède. Le filtre anti-graisse peut être lavé au lave-vaisselle. Enlevez le filtre en le poussant vers l’arrière de votre hotte et en le faisant tourner vers le bas.

Filtres pour modèles recyclant l’air

Les filtres pour modèles recyclant l’air doivent être remplacés tous les 6 mois. Faites tourner les filtres afin de les enlever et de les remettre.

Nettoyage de votre hotte

L’acier inoxydable est une des matières les plus faciles à nettoyer. Un entretien de temps en temps permettra de le conserver en parfait état. Conseils pour le nettoyage:

l Eau chaude et savon ou détergent est tout ce qui est normalement nécessaire. l Après chaque nettoyage, rincez bien à l’eau claire. Essuyez avec un chiffon

propre et doux afin d’éviter les taches d’eau.

l Si des décolorations ou des dépôts persistent, utilisez un nettoyant domestique

non abrasif ou de la poudre pour l’acier inoxydable et un peu d’eau et un chiffon doux.

l Dans les cas difficiles, utilisez une éponge en plastique ou une brosse douce

avec du nettoyant et de l’eau. Frottez légèrement en suivant la direction du polissage ou du “grain” de l’acier inoxydable. Evitez de frotter trop fort afin de ne pas abîmer la surface.

l NE LAISSEZ PAS les taches trop longtemps. l N’UTILISEZ PAS de laines d’acier ordinaires ou des brosses en acier. Des débris

d’acier pourraient adhérer à la surface et causer de la rouille.

l NE PERMETTEZ PAS que des solutions salées, des désinfectants, des

blanchissants ou des produits nettoyants restent en contact avec l’acier pendant longtemps. Beaucoup de ces produits contiennent des produits chimiques qui pourraient causer des dommages. Rincez à l’eau immédiatement s’ils entrent en contact et essuyez avec un chiffon humide.

Les surfaces peintes doivent être nettoyées avec de l’eau tiède additionnée d’un détergent doux seulement.

FILTRE ANTI-GRAISSE

ASSEMBLAGE DES FILTRES

(MODELE RECYCLANT L’AIR)

1. L’ensemble filtres version recyclage (B08999634) est fourni.

2. Placez les filtres au-dessus du ventilateur. Grâce à un mouvement rotatif, fixez les

filtres à leur place.

FILTRES POUR MODELES

RECYCLANT L’AIR

Page 13

FONCTIONNEMENT

Commandes

La hotte peut être manœuvrée à l’aide des curseurs situés sous la partie inférieure de la hotte.

L’ interrupteur de la lumière allume et éteint les lampes.

L’interrupteur du ventilateur permet de sélectionner la vitesse de marche du moteur. Position 0: moteur éteint.

Le voyant lumineux s’allume quand le ventilateur fonctionne.

INTERRUPTEUR

DE LA

LUMIÈRE

VOYANT

LUMINEUX

INTERRUPTEUR DU

VENTILATEUR

AMPOULES

Ce modèle de hotte veut 2 lampes type 40 Watt (fournies).

AVANT DE PROCÉDER À QUELCONQUE OPÉRATION, DÉBRANCHEZ L’APPAREIL.

Pour changer les ampoules:

1. Enlever la vis fixant le système d’éclairage.

2. Remplacer par un tube ayant les mêmes caractéristiques. ATTENTION: LE TUBE PEUT ETRE CHAUDE!

GARANTIE BROAN-NUTONE LLC LIMITÉE À UN AN

Broan-NuTone LLC garantit au consommateur-acheteur de ses produits que ces produits seront sans défauts concernant les matières employées et concernant la fabrication pendant une période d’un an à partir de la date d’achat. IL N’Y A AUCUNE AUTRE GARANTIE, EXPLICITE OU IMPLICITE, Y COMPRIS, MAIS NON PAS LIMITEE A, LES GARANTIES IMPLICITES OU CONCERNANT LA CAPACITE COMMERCIALE OU LA CONVENANCE POUR TOUT BUT PARTICULIER. Pendant cette période d’un an, Broan-NuTone LLC réparera ou remplacera, s’il le jugera nécessaire, gratuitement, tout article ou toute pièce qui résulteront défectueux à condition qu’ils aient été utilisée et entretenu correctement. CETTE GARANTIE NE S’ETEND PAS AUX INTERRUPTEURS DES NEON, NEON, LAMPES HALOGENES, AMPOULES d”ILLUMINATION. Cette garantie ne couvre pas (a) l’entretien normal ni (b) tout article ou toute pièce qui aient subi une utilisation erronée, une négligence, un accident, un entretien erroné ou une réparation (autre que de la part de Broan-NuTone LLC), une installation défectueuse ou bien une installation ne respectant pas les instructions d’installation recommandées. La durée de toute garantie implicite est limitée à un an comme cela est spécifié dans la garantie explicite. Quelques états ne permettent pas de limites quant à la durée d’une garantie implicite, par conséquent la limitation indiquée ci-dessus peut ne pas vous concerner. L’OBLIGATION DE REPARER OU DE REMPLACER DE LA PART DE BROAN-NUTONE LLC SERA LE SEUL ET EXCLUSIF REMEDE DE L’ACHETEUR COUVERT PAR CETTE GARANTIE. BROAN-NUTONE LLC NE SERA PAS RESPONSABLE DES DOMMAGES ACCIDENTELS, CONSEQUENTIELS OU SPECIAUX DUS A L’UTILISATION DU PRODUIT OU A SA PERFORMANCE OU EN ETANT LA CONSEQUENCE. Quelques états ne permettent pas l’exclusion ou la limitation des dommages accidentels ou conséquentiels, par conséquent la limitation indiquée ci-dessus peut ne pas vous concerner. Cette garantie vous donne des droits légaux spécifiques, et vous pouvez aussi avoir d’autres droits, qui varient d’Etat à Etat. Cette garantie dépasse toute garantie précédente. Pour avoir droit à la garantie, vous devez (a) avertir la Maison Broan-NuTone LLC à l’adresse indiquée ci-dessous ou téléphoner : 1-800-637-1453, (b) donner le numéro du modèle et l’identification de la pièce défectueuse et (c) décrire la nature de tout défaut de l’article ou de la pièce. Au moment où vous demandez le service de garantie, vous devez présenter la preuve d’achat avec la date.

GARANTIE

Page 14

LEA Y CONSERVE ESTAS INSTRUCCIONES

ADVERTENCIA

INDICADO PARA EL USO EN COCINAS DOMÉSTICAS.

PARA EVITAR EL RIESGO DE INCENDIO, CORTOCIRCUITO O DAÑO PARA LAS PERSONAS, OBSERVE ATENTAMENTE LAS SIGUIENTES NORMAS:

1. Use esta unidad solamente de la manera indicada por el fabricante; si tiene dudas, póngase en contacto con éste a la dirección o teléfono indicados en la garantía.

2. Antes de hacer una revisión o de limpiar la unidad, desconéctela de la red para evitar que se encienda de manera accidental. En el caso de que éste no pueda ser desacti-vado, se indicará en la placa de caracte-risticas.

3. El montaje y la instalación eléctrica debe hacerlos un técnico especializado siguiendo las normas estándar e incluyendo aquellas de construcción anti incendio.

4. Necesita aire suficiente para una apropiada combustión y escape de gases a través del tubo del depósito de quema de combustible. Para evitar que el humo aspirado vuelva a la cocina, siga las directivas del fabricante y las normas estándar de siguridad así como las normas publicadas por la Asociación de prevención de incendios (NFPA) y la Socie-dad americana de especialistas en cale-facción, refrigeración y aire acondicionado y además las normas de las autoridades locales.

5. Hacer un corte o un taladro en la pared o en el techo no debe dañar la instalación eléctrica u otras instalaciones ocultas en la pared.

6. Los conductos ventiladores deben siempre desalojar al exterior.

7. No use esta unidad con dispositivo de control de la velocidad a estado sólido.

8. Para evitar el riesgo de incendio, use solamente conductos de metal.

9. Esta unidad tiene que ser conectada a tierra.

PARA EVITAR EL RIESGO DE FUEGO POR ALTO NIVEL DE GRASA:

A. Nunca abandone los quemadores con el fuego alto.

La cocción causa humo y restos de grasa que pueden arder. Caliente el aceite a fuego medio o bajo.

B. Encienda siempre la campana cuando cocine a fuego

alto o cuando cocine alimentos fácilmente inflamables.

C. Limpie con frecuencia los ventiladores. No se debe

acumular grasa en el ventilador o en el filtro.

D. Usa el tamañp de cazuela apropiado. Use siempre

utensilios de cocina de tamaño y material adecuados.

ADVERTENCIA

PARA EVITAR EL RIESGO DE DAÑOS A PERSONAS EN CASO DE FUEGO POR ALTO NÍVEL DE GRASA, TENGA EN CUENTA LO SIGUIENTE:*

1. SOFOQUE LA LLAMA con una tapadera apropiada, una bandeja metálica ó un utensilio de cocína que pueda cubrirla, despues, apague el quemador. ACTÚE CON PRECAUCÍON PARA EVITAR QUEMA-DURAS. Si la llama no se extingue inmedia-tamente, SALGA Y LLAME A LOS BOMBE-ROS.

2. NUNCA COJA UNA SARTEN EN LLAMAS, porque corre el riesgo de quemarse.

3. NO USE AGUA ni paños o toallas húmidas porque puede provocarse una violenta humareda.

4. Use un extintor SOLAMENTE si:

A. Posee un extintor de clase ABC y sabe

perfectamente cómo usarlo.

B. El fuego es pequeño y está controlado en el mismo

sitio en que empezó. C. Ha llamado con anterioridad a los bomberos. D. Puede combatir el fuego retrocedíendo hacia la

salida. * Basado en “Seguridad antifuego en la cocína” publicado

por NFPA.

ADVERTENCIA

1. Para reducir el riesgo de incendios y para evacuar correctamente los humos, asegurarse de haber realizado una conducción del aire hasta el exterior. No expulsar los humos en espacios cerrados por paredes o techos, áticos, espacios angostos o garajes.

2. Prestar la máxima atención al utilizar productos de limpieza o detergentes.

3. Evitar el uso de productos alimentarios que puedan inflamarse bajo la campana.

4. Sólo para ventilación total. No use gases de escape peligrosos o materiales y vapores explosivos.

5. Para evitar daños en el funcionamiento del motor e impulsores ruidosos y/o desequi-librados, mantenga alejados de la unidad de encendido pulverizadores en seco o polvo.

6. El motor tiene un nivel de sobrecarga térmica que apaga automáticamente el motor cuando se ha recalentado excesivamente. El motor se pone de nuevo en fincionamento cuando la temperatura baja. Si el motor comienza a encenderse y a apagarse, deberá hacer una revisión de éste.

7. Para limpiar mejor las impurezas al cocinar, la parte inferior de la campana debe estar a una temperatura mínima de 24 grados y máxima de 30 grados por debajo de la temperature de la zona de cocción.

8. Debido a su gran tamaño y peso, se recomienda su montaje por parte de dos técnicos esperializados.

9. Se recomienda leer la placa de caracte-risticas del producto para ulterior información.

Page 15

ESTRUCTURA DE MADERA EN LA PARED

TORNILLOS PARA

MONTAJE

ADICIONALES

AGUJERO

RECTANGULARE

TORNILLOS PARA

LA REGULACION

DE LA ALTURA

36-3/4"(93,5cm) = si la distancia entre la

campana y la zona de cocción es de 24”(61cm). 42-3/4"(109cm)= si la distancia entre la campana y la zona de cocción es de 30” (76cm).

UBIERTA DEL

TEJADO

TUBO DE 6”

(15cm)

DIÁMETRO

TUBO

DECORATIVO

CAMPANA

TAPA

PARED

MANGUITO

DE 6”

(15cm) DE

DIÁMETRO

24” (61cm) A 30” (76cm)

POR ENCIMA

DE LA ZONA DE

COCCIÓN

INSTALACION DEL SALPICADERO (OPCIONAL)

Si se usa un modelo con salpicadero, sujete primero éste a la pared. Asegure los tornillos de montaje de la campana al salpicadero y prescinda de la estructura de montaje en la pared abajo descrita.

INSTALACION DE LOS SOPORTES PARA EL MONTAJE

1. Construya una estructura de madera en la pared que quedará nivelada con la parte

interior de los tacos en la pared. Asegúrese de que:

a) La estructura se encuentra centrada por encima de la instalación del tubo. b) La altura de la estructura permite fijar los soportes para el montaje en esta estructura

siguiendo las dimensiones indicadas.

2. Una vez que la superficie de la pared esté acabada, sujete los soportes para el montaje siguiendo las dimensiones indicadas.

INSTALACION DE LA CAMPANA

1. Cuelgue la campana del soporte por el agujero rectangulare situado detrás de la campana. El agujero es más grande que el soporte para permitir el ajuste en horizontal.

La parte inferior de la campana debe estar a una distancia de 24” (61cm) ó 30” (76cm) por encima de la zona de

ESTRUCTURA DE MADERA EN

LA PARED

SOPORTE DE

MONTAJE

De 36 3/4”(93,5cm) a 42 3/4” (109cm)

por encima de la zona de cocci

ón

(12.9 cm)

INSTALACION DEL TUBO DE EXTRACCION

NOTA: para evitar el riesgo de incendio, use solamente material de metal.

1. Decida donde va a colocar el tubo de

extracción entre la campana y la parte exterior.

2. Un recorrido de tubo corto y recto permitirá a

la campana funcionar de manera más eficaz.

3. Los recorridos largos de tubo, codos y manguitos

impiden el buen funcionamiento de la campana. Use el menor número de ellos posible.

4. Instale una cubierta ó una tapa. Una el tubo

de metal de 6” (15cm) de diámetro a la cubierta y retroceda hasta la posición de la campana. Use une cinta para precintar las

juntas entre las partes del entubado.

Page 16

cocción.

2. Los tornillos para la regulación de la altura permiten un ajuste en vertical.

3. Sujete la campana con tornillos para montaje adicionales. Use escarpias si no dispone de tacos o de la estructura de soporte en madera.

INSTALACION ELECTRICA

Nota: Este tipo de campana tiene que ser conectada a tierra cuidadosamente. La unidad debe instalarla un técnico electricista siguiendo las normas nacionales y locales.

INSTRUCCIONES DE CONEXIÓN A TIERRA Este aparato se debe conectar a tierra. En caso de cortocircuito, la conexión a tierra reduce el riego de electrocución ya que posee un hilo de descarga a tierra para la corriente. Este aparato está equipado con un cable que posee un hilo de toma de tierra con una clavija de tierra. La clavija se debe conectar a un enchufe instalado correctamente y conectado a tierra. ADVERTENCIA- una conexión a tierra incorrecta puede provocar riesgos de electrocución. Consulte a un electricista calificado si no se entienden o si existe alguna duda sobre la correcta conexión a tierra. No utilice un cable de prolongación. Si el cable proporcionado es demasiado corto, póngase en contacto con un electricista calificado para que instale un enchufe cerca del aparato.

Conecte la alimentación eléctrica en el espacio cubierto por el tubo decorativo. Coloque el enchufe a una distancia máxima de 33-7/16” (85 cm) desde el cable de

la campana (véase figura adjunta). Asegúrese de que no interfiera con el área de la abrazadera de sujeción o con el tubo decorativo (donde el tubo decorativo toca con la pared).

Conecte la clavija al enchufe.

ENTUBADO DE CANALIZACION

Regule la anchura del tubo montando la abrazadera con los tornillos (A) como se puede observar en la Figura.

Use tornillos y escarpias para fijar al techo el soporte para el montaje del tubo como se indica.

SOPORTE PARA EL

MONTAJE DEL TUBO

TORNILLOS A

TORNILLOS B

Page 17

PARTE SUPERIOR DEL TUBO

RESPIRADERO

DE AIRE

REJILLAS DE SALIDA DEL AIRE (configuración sin

tubo)

SOPORTE

SUPERIOR

PARTE INFERIOR

DEL TUBO

JUNTURA

DEL TUBO

COLLAR DE

DESCARGA

DISTANCIA

TUBO DE METAL

DE 5” (12,5cm) DE

DIÁMETRO

Configuración con tubo

1. Use un tubo de metal de 6” (15cm) de

diámetro para unir el collar de descarga que se encuentra encima de la campana al tubo de extracción situado arriba.

2. Use cinta para ajustar todas las junturas y que quede hermético.

3. Introduzca el tubo decorativo conectándolo en la campana.

4. Extienda la parte superior del tubo decorativo hacia el techo y sujétela con 2 tornillos (C).

TUBO DE

METAL DE 6”

(15CM) DE DIÁMETRO

CINTA

TUBO

DECORATIVO

Configuración sin tubo

1. Dé la vuelta a la parte superior del tubo de manera que las rejillas de salida del aire estén en

la parte superior. Haga deslizar la parte superior del tubo hasta alcanzar la parte inferior de éste.

2. Una el respiradero de aire con la parte superior del tubo por medio de cuatro tornillos con cabeza plana (adjuntos).

3. Instale el reductor en el collar de descarga.

4. Mida la distancia desde la parte superior del reductor hasta el techo. Corte a una distancia de 5"

(12,5 cm) alrededor del tubo de metal 5" más corto que su medida.

5. Instale el tubo en el orificio. Para una mejor instalación, asegurarse de que la juntura del tubo se encuentre en la parte frontal.

6. Instale el tubo en la campana con la parte superior inclinada con respecto a la pared. Alargar el borde del tubo para sujetarlo a la parte inferior del tubo mediante el collar de descarga en la campana. Inclinar la parte superior del tubo decorativo contra la pared. La juntura del tubo se puede cortar longitudinalmente si es necesario.

7. Extendienda la parte superior del tubo hacia el techo y sujétela con 2 tornillos (C).

FIJE LA PARTE

SUPERIORE DEL TUBO

AL SOPORTE CON

TORNILLOS (C)

REDUCTOR

Page 18

MANTENIMIENTO

Un mantenimiento adecuado de la campana asegura el funcionamiento correcto del aparato.

Filtro antigrasa

El filtro antigrasa debe limpiarse a menudo. Use un detergente que no sea fuerte.

El filtro antigrasa se puede meter en el lavavajillas. Extraiga el filtro tirando de ello hacia atrás de la campana y girándolos hacia abajo.

Filtros (configuración sin tubo)

Los filtros deben cambiarse cada seis meses. Gire los filtros para desenroscarlos y cambiarlos.

Limpieza de la campana

El acero inoxidable es uno de los meteriales más fáciles de limpiar, pero sería aconsejable un especial cuidado en su uso para mantenerla en buen estado. La campana se puede limpiar de las siguientes maneras:

l Agua caliente con jabón o detergente es la mejor manera para limpiarla. l Aclárela con agua corriente, séquela con un paño suave y limpio para evitar las

huellas que deja el agua.

l Para las manchas o restos de grasa que persistan, use un producto químico

doméstico que no raye ó un limpiador para acero inoxidable con poca agua y un paño suave.

l Si las manchas persisten, use un estropajo y un cepillo de cerdas suaves con un

producto limpiador y agua. Frote suavemente en el sentido del pulido o de las “vetas” del remate del inoxidable. No apriete demasiado porque podría dañar la superficie.

l No deje que las manchas se acumulen durante mucho tiempo. l No use utensilios o cepillos de acero. Pequeñas particulas de acero pueden

adherirse y oxidarse.

l No use soluciones salinas, desinfectantes, lejías, o productos de limpieza que

permanezcan en contacto con el acero inoxidable durante largos periodos de tiempo. Muchos de estos productos contienen componentes químicos que podrían resultar nocivos. Aclare con agua y seque con un paño limpio.

Las superficies lacadas deben limpiarse solamente con agua tibia y detergente no muy fuerte.

FILTRO ANTIGRASA

INSTALACION DOS FILTROS

(CONFIGURACION SIN TUBO)

1. El juego de filtros de ricambio de aire (B08999634) es adjunto.

2. Instale los filtros sobre el aspirador.

3. Gire los filtros para ajustarlos en su sitio.

FILTROS

Page 19

FUNCIONAMIENTO

Mandos

La campana se controla mediante los mandos corrrederos situados en la parte inferior de la misma.

El interruptor da luz enciende y apaga las lámparas.

El interruptor del aspirador: regula la velocidad de trabajo del motor. Posición 0: motor apagado.

El piloto se enciende cuando el aspirador está funcionando.

INTERRUPTOR

DA LUZ

PILOTO

INTERRUPTOR

DEL ASPIRADOR

LAMPARAS

Este tipo de campana necesita 2 lamparas Tipo 40 WATT (adjuntos).

ANTES DE PROCEDER A CUALQUIER OPERACIÓN, ES NECESARIO DESCONECTAR EL APARATO.

Para cambiar las lámparas:

1. Quite el tornillo que sujeta las lámparas.

2. Sustituir con lámparas del mismo tipo. ATENCIÓN: LAS LÁMPARAS PUEDEN ESTAR CALIENTES.

GARANTIA

GARANTIA BROAN-NUTONE LLC POR UN AÑO

Broan-NuTone LLC garantiza al consumidor-comprador de sus productos que dichos productos no tendrán defectos en los materiales o fabricación, durante un periodo de un año a partir de la fecha de la compra. NO HAY OTRO TIPO DE GARANTIAS QUE INCLUYAN O SE LIMITEN EXCLUSIVAMENTE A GARANTIAS IMPLICITAS O DE CAPACIDAD COMERCIAL O CONVE-NIENCIA PARA UN PROPOSITO ESPECIFICO. Durante el periodo de un año, Broan-NuTone LLC, si lo estima conveniente, reparará o reemplazará sin gastos para el usuario cualquier producto o parte de éste que sea defectuosos habiéndose usado correctamente. ESTA GARANTIA NO CUBRE: ESTARTER DE NEON, NEON, LÁMPARAS HALÒGENAS, LÁMPARAS DE ILUMINACIÓN. Tampoco cubre el mantenimiento ni los productos o partes de éstos que hayan sido usados de forma incorrecta, con negligencia, rotos accidentalmente o por una incorrecta manutención ó reparación (distinta da la realizada por Broan-NuTone LLC), montaje incorrecto ó instalación que no se ajuste a las instrucciones de montaje indicadas. Le duración de la garantía se limita al periodo de un año como está especificado en la garantía explicita. Algunos paises no permiten un limite en la duración de la garantía implicita; si es asi en su caso, esta limitación arriba indicada podría no aplicarse. LA PRESENTE GARANTIA CUBRIRA EXCLUSIVAMENTE AL COMPRADOR LOS SERVICIOS DESCRITOS ANTERIORMENTE. BROANNUTONE LLC NO SE HACE RESPONSABLE DE DANOS PRODUCIDOS DE MANERA ACCIDENTAL O RELACIONADOS CON EL USO INCORRECTO DEL PRODUCTO O SU FUNCIONAMIENTO. Algunos paises no permiten la exclusión o limitación de los daños producidos de manera accidental, si es así en su caso, esta limitación arriba indicada podría no aplicarse. Esta garantía le da derechos legales específicos y podría también disponer de otros derechos que varian de país a país. Esta garantía supera otras garantías dadas con anterioridad. Para disfrutar de la garantía usted deberá a) Avisar a la dirección abajo indicada ó bien llamar por teléfono al número 1-800-637-1453 b) Dar el número de serie del modelo correspondiente o bien una descripción de la parte averiada, c) Descripción del defecto en el producto o bien en una de sus partes. Para requerir un servicio en garantía debe presentar el justificante con la fecha de la compra.

Page 20

SERVICE PARTS

RM50000 SERIES RANGE HOOD

KEY NO. PART NO. DESCRIPTION

9 B08087292 Grease Filter 14 B02300233 Motor Capacitor 16 BE3244974 Electrical Box Support 26 B02300264 Lamp Bulb 28 B02300280 Lampholder 29 B03200618 Light Diffuser 45 BW0000019 Blower 48 B02310177 Motor 49 B03295000 Blower Wheel 53 B03202007 Rubber Washer 58 B03295018 Outlet Reduction 60 B02300248 Feeder Cable 86 B08088370 Outlet Flange

113 B03202433 Logo 114 B032904990 Runner Wires 118 BE3343338 Decorative Flue Bottom 119 BE3343339 Decorative Flue Top 120 B08091335 Flue mounting Bracket 122 B03295016 Ductfree Plenum 145 B032920170 Feeder cable connection Box 146 B032920180 Feeder Cable Connection Box Cover 147 BR2300132 Junction Clamp 151 B032920200 Electrical Box Wires Stop 152 B03292200 Feeder Cable Clamp 165 B03295029 Electrical Box Switch Assy. 165 B03295008 Electrical Box Capacitor 167 B03295030 Electrical Box Cover 168 B03295031 Feeder Cable Cover 195 BE3343337 Bracket 196 B02011113 Reflector 228 B08086255 Controls Board 229 B03201014 Warning lamp 238 B03295032 Motor Switch Button 241 B03295033 Light Switch Button 407 BE3344985 Blower Support Bracket 477 B03295034 Closing

* B06001983 Blower Assembly (Includes Key Nos. 45, 48,

49, 53)

* B08999634 Ductfree filters KIT (Includes Nos.2 filters)

* Not shown assembled.

Page 21

LISTE PIECES DE RECHANGE

RM50000 SERIES RANGE HOOD

N. PART N. DESCRIPTION

9 B08087292 Filtre anti-graisse 14 B02300233 Condensateur 16 BE3244974 Support boite installation electrique 26 B02300264 Lampe 28 B02300280 Douille 29 B03200618 Plafonnier 45 BW0000019 Convoyer 48 B02310177 Moteur 49 B03295000 Turbine 53 B03202007 Pare chocs 58 B03295018 Réduction 60 B02300248 Cable alimentation 86 B08088370 Bride de raccordement

113 B03202433 Plaquette logo 114 B032904990 Serre cable 118 BE3343338 Tube inférieur 119 BE3343339 Tube supérieur 120 B08091335 Etrier montage tube 122 B03295016 Déflecteur 145 B032920170 Boite cable alimentation 146 B032920180 Couvercle boite cable alimentation 147 BR2300132 Borne 151 B032920200 Serre cable 152 B03292200 Serre cable 165 B03295029 Boite installation electrique 165 B03295008 Boite installation electrique 167 B03295030 Couvercle boite installation electrique 168 B03295031 Couvercle cable alimentation 195 BE3343337 Support 196 B02011113 Reflecteur 228 B08086255 Circuite commandes 229 B03201014 Lampe temoin 238 B03295032 Bouton moteur 241 B03295033 Bouton lumière 407 BE3344985 Etrier support convoyer 477 B03295034 Fermeture

* B06001983 Ensemble convoyer (Comprenant N. 45, 48,

49, 53)

* B08999634 Ensemble filters version recyclage

(Comprenant N.2 filtres)

* Illustrées separement.

Page 22

LISTA DE PIEZAS DE RECAMBIO

RM50000 SERIES RANGE HOOD

CÓD. N. PIEZA N. DESCRIPCIÓN

9 B08087292 Filtro antigrasa 14 B02300233 Condensador

16 BE3244974 Soporte de la caja de instalación eléctrica 26 B02300264 Lámpara 28 B02300280 Soporte de la lámpara 29 B03200618 Tapa de la lámpara

45 BW0000019 Convoyador 48 B02310177 Motor 49 B03295000 Manilla de motor 53 B03202007 Almohadilla antivibraziones 58 B03295018 Reducción 60 B02300248 Cabos 86 B08088370 Conector del aire

113 B03202433 Placa marca 114 B032904990 Sujeta cabos 118 BE3343338 Tubo decorativo inferior 119 BE3343339 Tubo decorativo superior 120 B08091335 Soporte de montaje del tubo 122 B03295016 Desviador del aire

145 B032920170 Caja cabos alimentación 146 B032920180 Tapa de la caja cabos alimentación

147 BR2300132 Terminal 151 B032920200 Sujeta cabos 152 B03292200 Sujeta cabos 165 B03295029 Caja de instalación eléctrica

165 B03295008 Caja de instalación eléctrica 167 B03295030 Tapa de la caja de instalación eléctrica 168 B03295031 Tapa cabos alimentación

195 BE3343337 Soporte 196 B02011113 Reflector 228 B08086255 Base de los mandos 229 B03201014 Piloto 238 B03295032 Mando motor

241 B03295033 Mando iluminación 407 BE3344985 Soporte convoyador 477 B03295034 Sierre

* B06001983 Conjunto motor (Incluye los N. 45, 48,

49, 53)

* B08999634 Conjunto filtros configuración sin tubo

(Incluye N.2 filtros)

* Se encuentran por separado.

Page 23

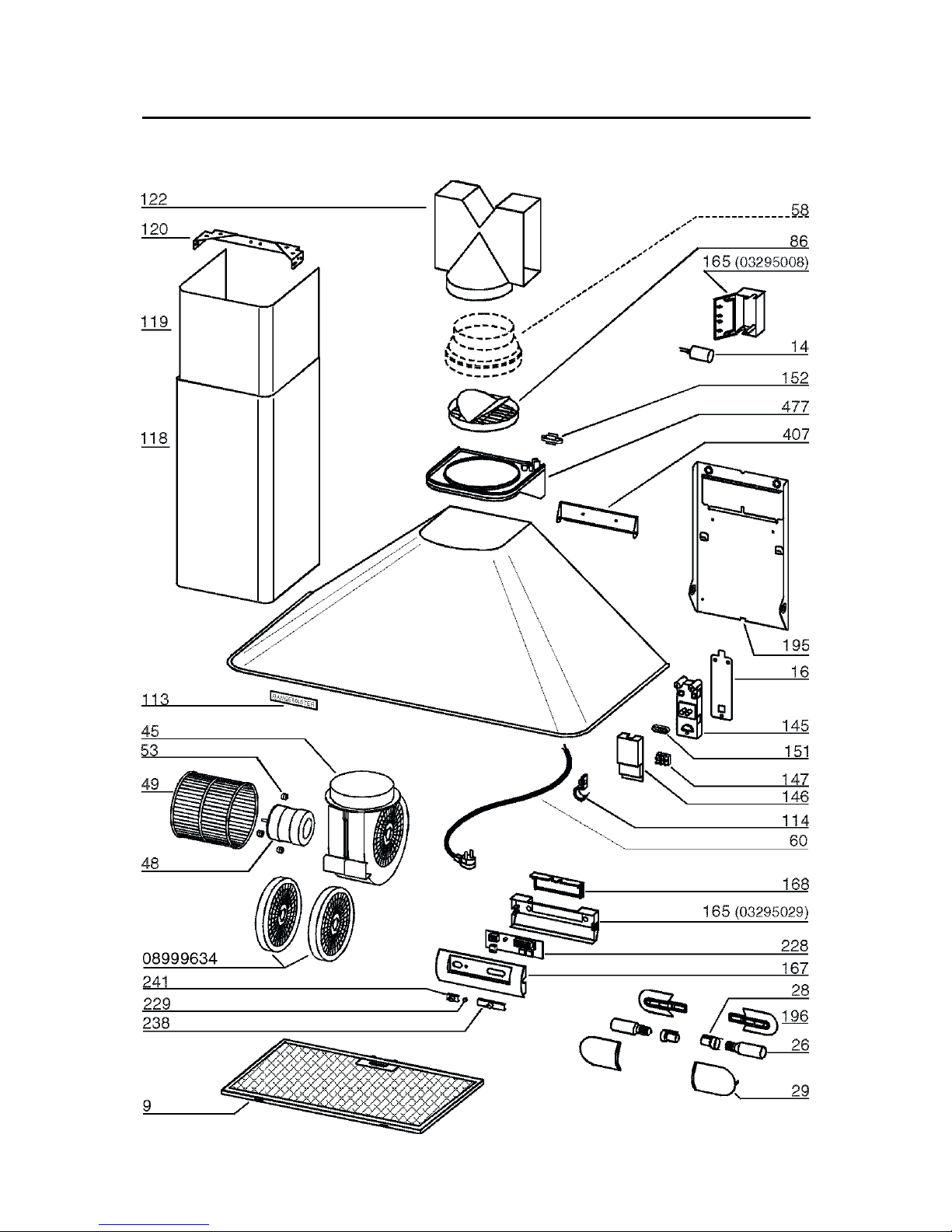

SERVICE PARTS - LISTE PIECES DE RECHANGE LISTA DE PIEZAS DE RECAMBIO

RM50000 SERIES RANGE HOOD

Page 24

04306792/2
