OPERATING, SERVICE AND MAINTENANCE MANUAL

English (Original Instructions) . . . . . . . . . . . . . . 1

Français (Traduction des instructions originales) . . . 18

Deutsch (Übersetzung der Originalanleitung) . . . . . 37

Español(Traducción de las instrucciones originales). 56

MODEL HD-P 42, 2 PLANETARY WINCH

INTENDED USE: VEHICLE RECOVERY AND PULLING OF LOADS

CAUTION: READ AND UNDERSTAND THIS MANUAL BEFORE INSTALLATION AND OPERATION OF WINCH. SEE WARNINGS!

Ramsey Winch Company

P.O. Box 581510 - Tulsa, OK 74158-1510 USA

Phone: (918) 438-2760 - Fax (918) 438-6688

Visit us at http://www.ramsey.com

Ramsey Authorized Representative in the Community (Please contact for regulatory inquiries only.)

Alura Group BV

P.O. Box 18626 2502 EP The Hague The Netherlands Tel: (31) (0) 70 362-4896

Fax: (31) (0) 70 346-7299

OM-914261-1014-C

Page 2

OM-914261-1014-C

Page 3

EC DECLARATION OF CONFORMITY

4707 N. Mingo Tulsa, Oklahoma 74117 (918) 438-2760

EC DECLARATION OF CONFORMITY as defined by Machinery Directive 2006/42/EC

Here with we declare that winch model HD-P 42, 2 complies with the following directive provided that the USER complies with all responsibilities described in the Owner’s Manual: 2006/42/EC Applied harmonized standards: EN 14492-1:2006 Power-Driven Winches ISO 9001:2000 Quality Management Systems Requirements

EC-KONFORMITÄTSERKLÄRUNG

gemäß Maschinenrichtlinie 2006/42/EC Hiermit erklären wir, dass das Windenmodell HD-P 42, 2 der folgenden Richtlinie entspricht, sofern der BENUTZER alle Anweisungen im Benutzerhandbuch befolgt: 2006/42/EC Angewandte harmonisierte Normen: EN 14492-1:2006 Kraftgetriebene Winden ISO 9001:2000 Qualitätsmanagementsysteme Anforderungen

DÉCLARATION DE CONFORMITÉ EC aux termes de la directive Machines 2006/42/EC

Nous déclarons par la présente que le modèle de treuil HD-P 42, 2 est conforme à la directive suivante, sous réserve que l’UTILISATEUR ait assumé toutes les responsabilités figurant dans le manuel de l’utilisateur: 2006/42/EC Normes harmonisées appliquées:

EN 14492-1:2006 Treuils motorisés ISO 9001:2000 Systèmes de gestion de la qualité - Exigences

DECLARACIÓN EC DE CONFORMIDAD

según se define en la directiva de máquinas 2006/42/EC Con la presente declaramos que el modelo de cabestrante HD-P 42, 2 se halla en conformidad con la siguiente directiva siempre que el USUARIO cumpla todas las responsabilidades descritas en el Manual del propietario: 2006/42/EC Normas armonizadas aplicadas: EN 14492-1:2006 Cabestrantes accionados mecánicamente ISO 9001:2000 Requisitos de los Sistema de gestión de la calidad

Ramsey Authorized Representative in the Community / Ramsey Représentant autorisé dans la comuauté / Ramsey Bevollmächtigter in der Europäischen Union / Ramsey Representante autorizado en la comunidad.

(Please contact for regulatory inquiries only. / Veuillez prendre contact uniquement pour des questions réglementaires.) (Bitte nur bei Regulierungsfragen kontaktieren. / Póngase en contacto sólo por cuestiones de reglamentación.)

Alura Group BV P.O. Box 18626 2502 EP The Hague The Netherlands Tel: (31) (0) 70 362-4896 Fax: (31) (0) 70 346-7299

Serial Number / Numéro de série/ Seriennummer/ Número de Serie:_____________________

Signature / Signature / Unterschrift / Firma:

Todd Brady

Engineering Manager / Directeur technique/ Technischer Leiter/ Director de ingeniería

Date / Date / Datum / Fecha:

10/09/2014

Page 4

TABLE OF CONTENTS

INTRODUCTIONS .............................................................................................................................................3

USER’S RESPONSIBILITY FOR CE COMPLIANCE ............................................................................................3

SPECIFICATIONS .............................................................................................................................................3

WARNINGS ......................................................................................................................................................3

WINCH MOUNTING ..........................................................................................................................................4

ROPE INSTALLATION .......................................................................................................................................4

MAINTENANCE ................................................................................................................................................5

OPERATION .....................................................................................................................................................5

HYDRAULIC SYSTEM REQUIREMENTS ............................................................................................................6

TYPICAL LAYOUT ............................................................................................................................................6

PERFORMANCE CHARTS .................................................................................................................................6

TROUBLE SHOOTING GUIDE ............................................................................................................................7

END OF SERVICE MEASURES ..........................................................................................................................8

OVERHAUL INSTRUCTIONS ........................................................................................................................8-10

DIMENSIONAL DRAWINGS .......................................................................................................................11-13

PARTS LIST AND PARTS DRAWINGS .......................................................................................................14-19

CE DECLARATION OF CONFORMITY .............................................................................................................20

Page 5

First Layer Line Pull ……………………………42,2 kN (9480 lb)

Noise Level ….………

….

…………………………

…

79 db

Ambient Temperature Range ……………

…

-28C to 60C

……………

…

(-20F to 140F)

Gear Reduction …………………………………

…

5:1:1

Weight (without rope)

STD DRUM ………

…

39.5 kg (87 lb)

1 2 3

kN 42,2 35,2 30,2

lb 9,480 7,900 6,700

m 6 15 24

ft 20 50 80

MPM 9,7 11,6 13,4

FPM 32 38 44

* These specifications based on recommended wire rope of 11 mm (0.433") 1960

grade wire rope and a 408 cc (24.9 cu in) /Rev. motor.

LAYER OF ROPE

Line pull per layer

STD DRUM

* Line Speed at

56,7 LPM

(15 GPM)

* Rope Capacity per Layer

SPECIFICATIONS*

SPECIFICATIONS AND WARNINGS

WARNINGS:

THE USER SHALL ENSURE THAT THE OPERATING PERSONNEL ARE GIVEN THE NECESSARY TRAINING. THE OPERATOR SHALL ALWAYS WORK IN COMPLIANCE WITH THE OPERATING INSTRUCTIONS. A MOTOR SPOOL (OPEN CENTER) DIRECTIONAL CONTROL VALVE IS REQUIRED FOR BRAKE OPERATION. CLUTCH MUST BE FULLY ENGAGED BEFORE STARTING THE WINCH. DO NOT DISENGAGE CLUTCH UNDER LOAD. STAY OUT FROM UNDER AND AWAY FROM RAISED LOADS. STAND CLEAR OF ROPE WHILE PULLING. DO NOT TRY TO GUIDE ROPE. DO NOT USE WINCH TO LIFT, SUPPORT, OR OTHERWISE TRANSPORT PERSONNEL. A MINIMUM OF 2 WRAPS OF ROPE AROUND THE DRUM BARREL IS NECESSARY TO HOLD THE LOAD. IN CAR CARRIER APPLICATIONS, AFTER PULLING VEHICLE ON CARRIER, BE SURE TO SECURE VEHICLE TO CARRIER BED. DO NOT MAINTAIN LOAD ON WINCH ROPE WHILE TRANSPORTING VEHICLE. DO NOT USE WINCH AS A TIEDOWN. AVOID CONDITIONS WHERE LOAD SHIFTS OR JERKS OCCUR. EXCESSIVE “INCHING” SHALL BE AVOIDED.

USER’S RESPONSIBILITY FOR CE COMPLIANCE

1. Use only a motor spool (open center) control valve Per Hydraulic System Requirements.

2. If a remote-operated winch control valve is used, refer to Hydraulic System Requirements for Emergency Stop components to be installed.

3. Adjust system relief pressure per Hydraulic System Requirements

4. Mount winch per Winch Mounting Instructions.

5. Install 11 mm (.433 inch), grade 1960 wire rope. For STD drum, maximum rope length of 24 M (80 ft) for three layers maximum. Attach rope to the drum per Rope Installation Instructions. Hook must have a safety latch and a minimum breaking strength of 105,5 kN.

Page 6

MOTOR END

ROPE DRUM

GEAR HOUSING END

TIEPLATE AT SIDE LOCATION

TIEPLATE AT FOOT (BASE) LOCATION

CAUTION: If longer bolts (minimum grade 5) are substituted to mount winch or to mount a roller guide at the side mount pads, bolt length must be such as to allow between 12,7mm (.50 in) and 17,5 mm (.68 in) thread length engagement in the tapped holes in side of each end bearing. Use of excessive length bolts will damage the winch and prevent freespool of the drum. Torque bolts to 75 Nm (55 ft-lb). .

FOOT MOUNT

MID MOUNT

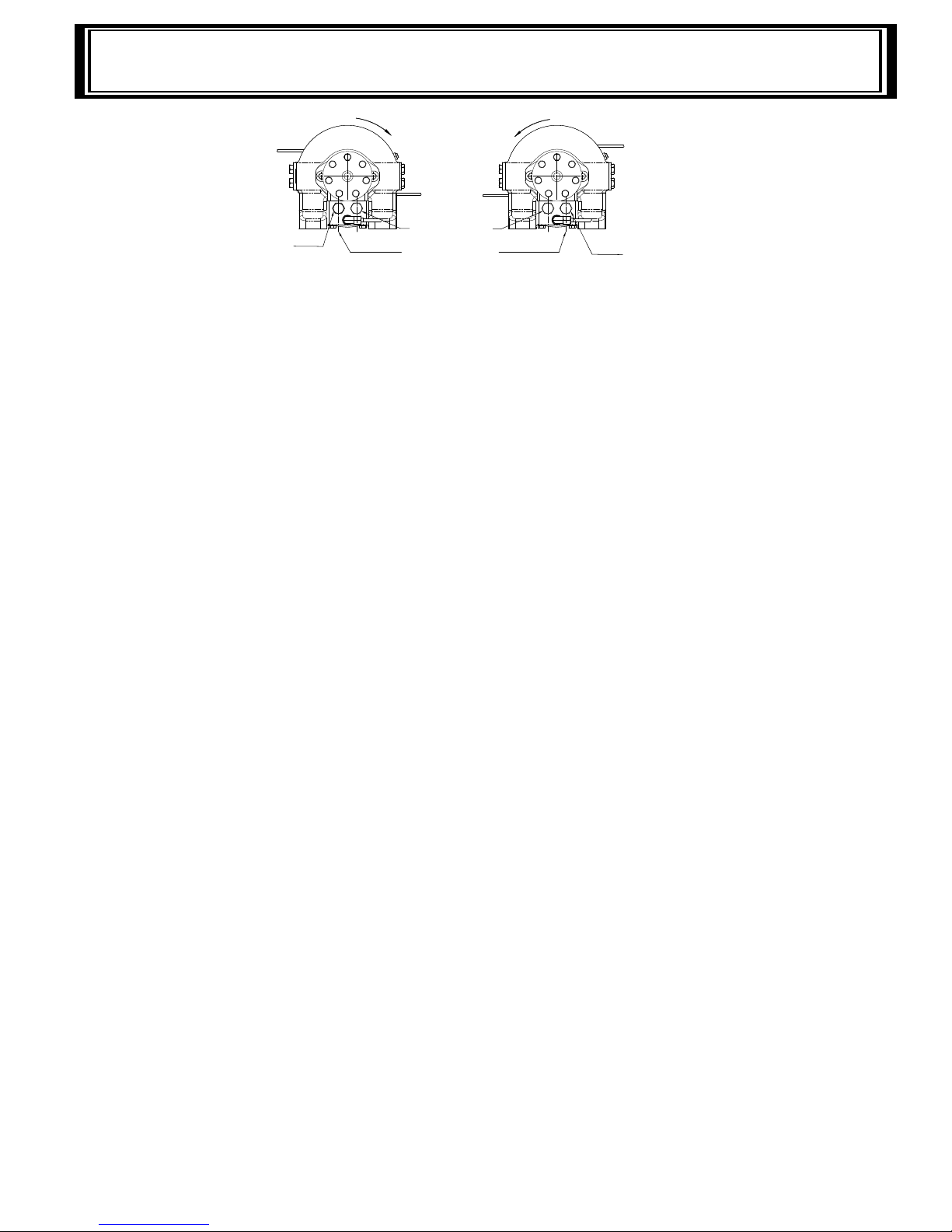

"A" ROTATION

DIRECTION TO REEL IN

INSERT ROPE AS SHOWN FOR "A" ROTATION

OVERWOUND APPLICATION.

INSERT ROPE AS SHOWN FOR "B" ROTATION

(UNDERWOUND APPLICATION)

"B" ROTATION

DIRECTION TO REEL IN

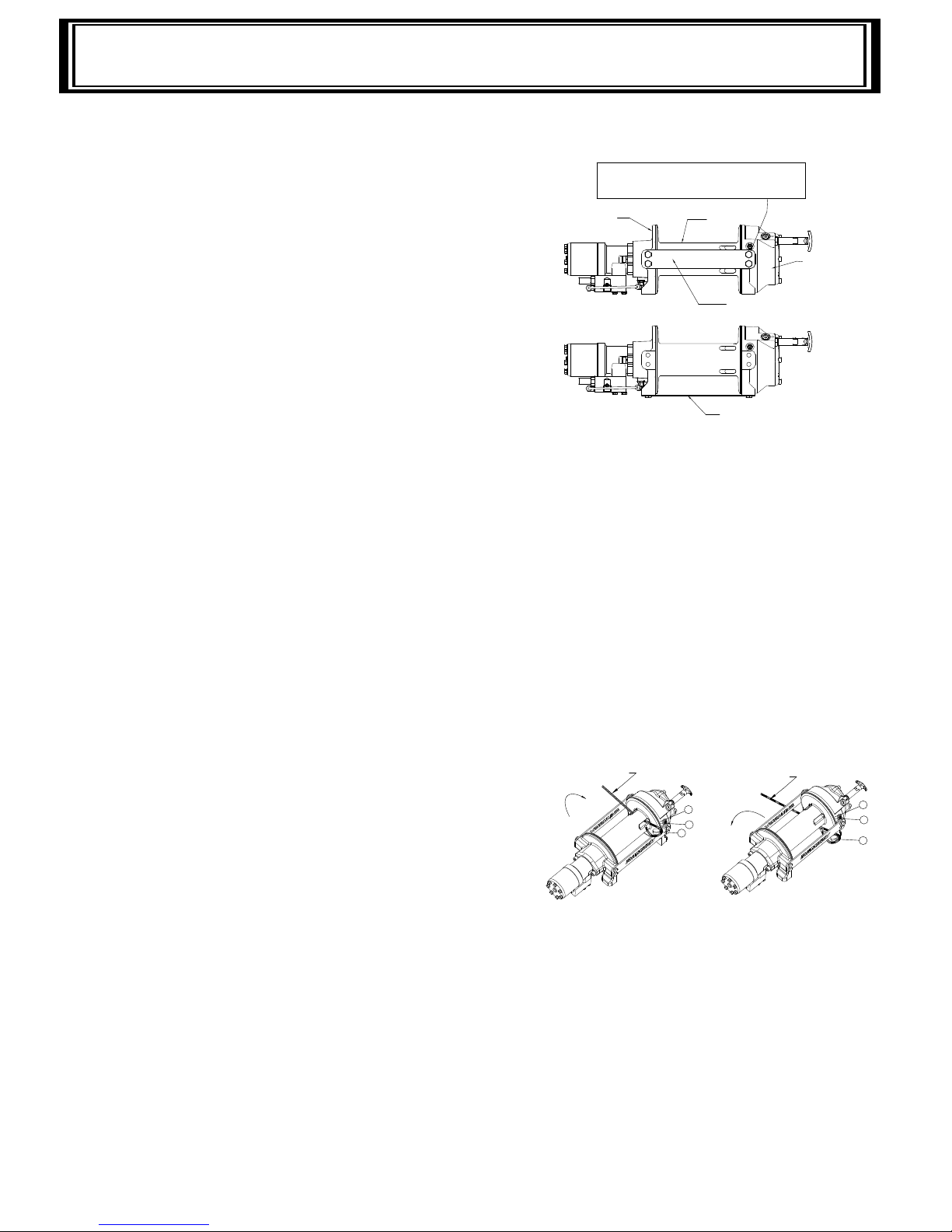

WINCH MOUNTING/ROPE INSTALLATION

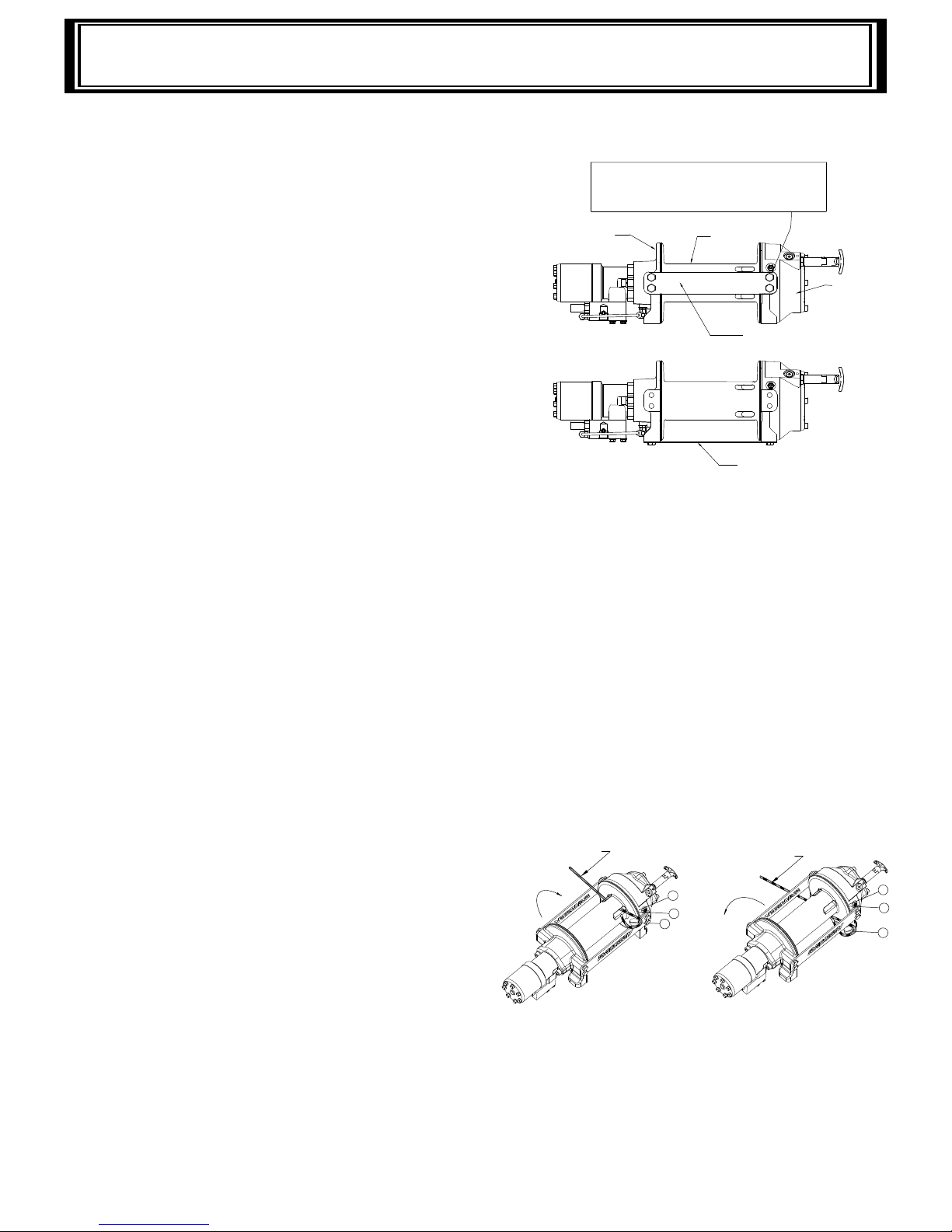

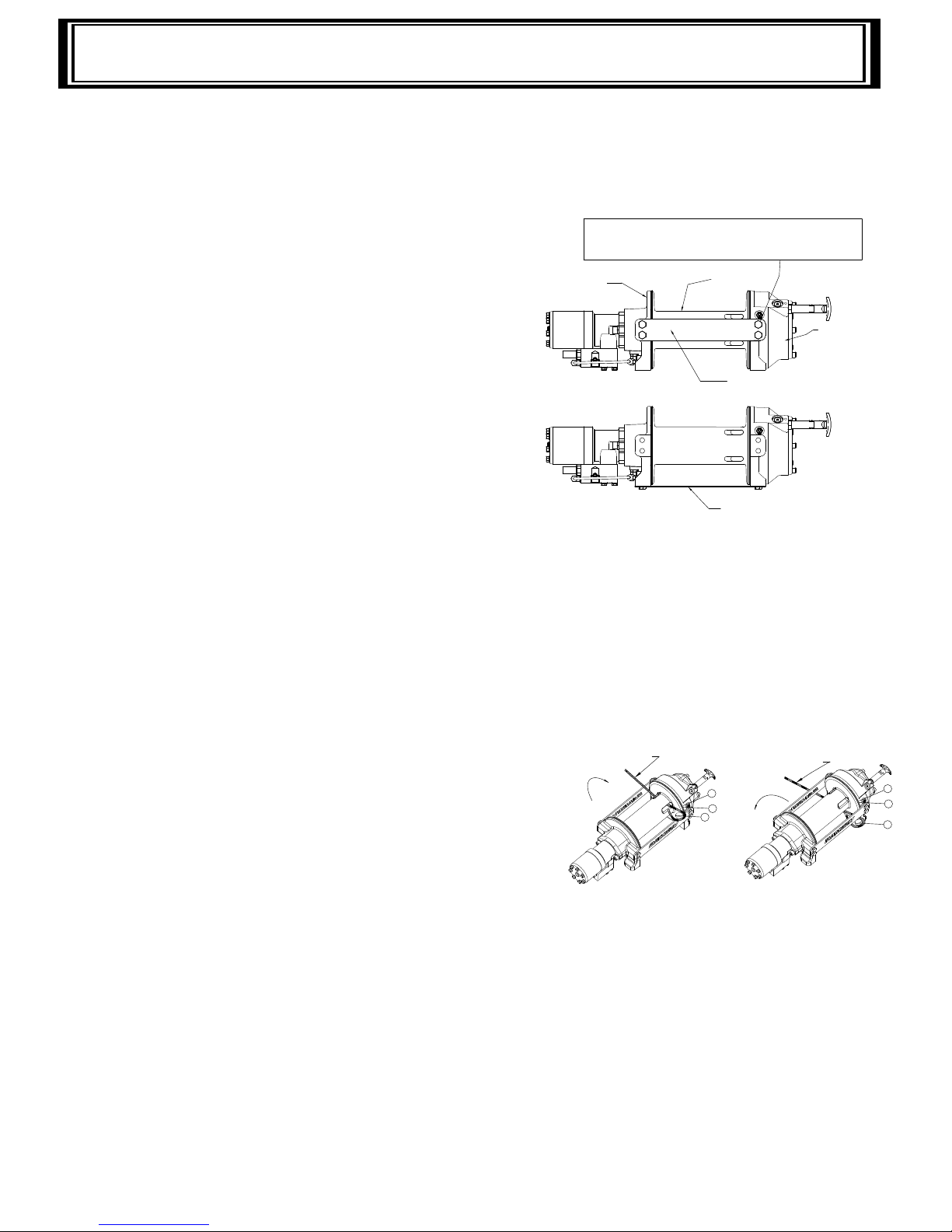

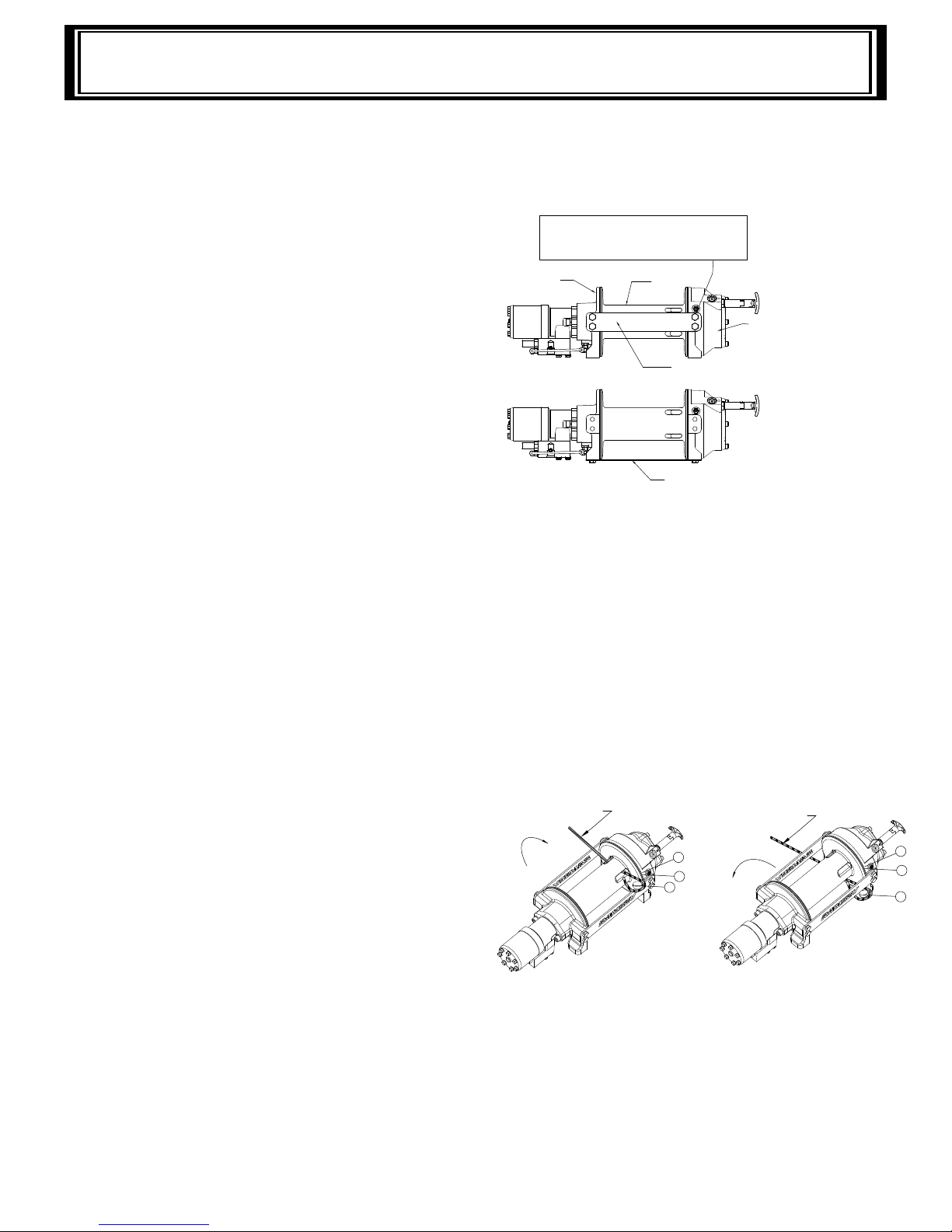

WINCH MOUNTING

ESSENTIAL MOUNTING INSTRUCTIONS TO MAINTAIN ALIGNMENT OF PLANETARY WINCH COMPONENTS:

It is most important that this winch be mounted securely so that the three major sections (the motor end, the rope drum, and the gear housing end) are properly aligned. Excessive bushing wear and difficulty in freespooling are usually symptoms of misalignment.

In the as-installed condition, if the winch is mid-mounted, then at least one tie-plate must be attached to the mounting feet at the bottom of the winch to maintain alignment. If the winch is foot mounted then at least one tie-plate must remain mounted at midpoint of winch to maintain alignment. It is always preferred to used BOTH tie-plates in the final installed configuration.

Angle Mounting Kit, P/N 251006 (for Std. Drum) or 251007 (for “Y” drum), is recommended for maximum ease in mounting the winch. The angle kit will allow the winch to be mounted in upright or midmount applications and will meet the criteria of serving as a solid and true mounting surface.

When mounting the winch with other than the recommended Ramsey Angle Kit, the mounting hole patterns described in the Dimensional drawings on pages 11-13 should be used. The mounting surface must be flat within 0,38 mm (.015 in) and sufficiently stiff to resist flexing. If a steel plate is used for foot mounting, it should be 19,05 mm (.75 in) thick. For this mounting application eight (8) 1/2-13NC x 1-1/2” long grade 5 capscrews with lockwashers will be needed to mount winch. Capscrews should be tightened to 115 Nm (85 ft-lb) torque.

NOTE: If angles or a steel plate are used in mounting winch, tie-plates provided with winch are to be attached to the remaining mounting pads, whether they be side or foot.

ROPE INSTALLATION

An “A” or “B” decal on the clutch end bearing indicates the spooling direction of the rope. Also, a letter “A” or “B” is stamped in the end bearing on the clutch end indicating rotation direction. If the decal is damaged or unreadable, contact Customer Service for additional instructions to determine proper direction. To

reverse the rotation direction, exchange positions of the cartridge and plug shown on page 5.

1. Unwind rope by rolling it out along the ground to prevent kinking. Securely wrap end of rope, opposite hook, with plastic or similar tape to prevent fraying.

2. Slide the wire rope through narrow end of the pocket against the drum flange. Wrap the wire rope around on the anchor “puck” (item #19) and pull the wire rope and anchor back into the wide end of the pocket. Use a soft hammer to drive the back side of the wire rope, firmly seating the wire rope and anchor into the pocket.

3. Carefully run winch in the “reel-in” direction. Keeping tension on end of rope, spool all the rope onto the rope drum, taking care to form neatly wrapped layers.

After installing rope, check freespool operation. Disengage clutch and pull on rope at a walking speed. If rope “birdnests”, loosen jam nut (item #20) and turn nylon setscrew (item #17) clockwise to increase drag on drum. If rope pull is excessive, loosen nylon setscrew by turning counterclockwise. Tighten jam nut when proper setting is obtained.

Page 7

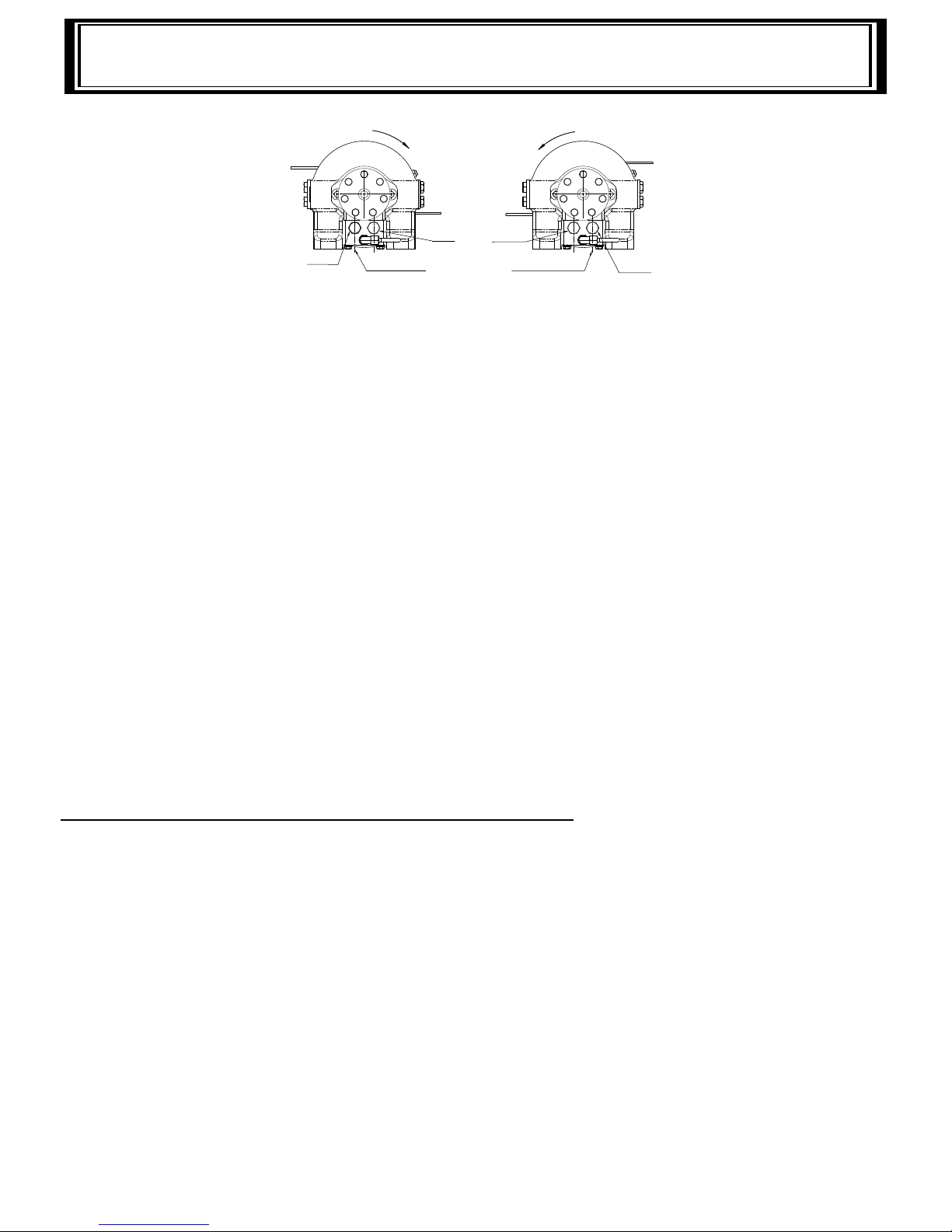

CAUTION: OVER-

(REEL IN) RAISE INLET

"A" ROTATION

"B" ROTATION

ROPE DRUM

ROTATION DIRECTION

ROPE DRUM

ROTATION DIRECTION

CARTRIDGE

POSITION

CARTRIDGE

POSITION

PLUG

POSITION

TIGHTENING OF JAM NUT MAY STRIP NYLON SETSCREW.

MAINTENANCE

1. Inspect the rope for damage and lubricate frequently. If the rope becomes frayed with broken strands, replace immediately.

2. Check that the clutch is fully engaging. See OPERATION instructions, above, for the appropriate clutch shifter. FOR MANUAL CLUTCH ONLY: Monthly, disengage clutch, put several drops of oil on the clutch handle shaft and work clutch handle IN and OUT several times to lubricate inside the shifter assembly.

3. Check to see that the drum rope does not overrun (“birdnest”) when freespooling. Refer to page 4 if it does.

4. Replace drum bushings and seals if seals begin to seep grease. Refer to the Overhaul Instructions, pages 8-10. Add additional lubricant, Mobilith SHC 007, to gears and drum bearings if required.

OPERATION

The best way to get acquainted with how your winch operates is to make test runs before you actually use it. Plan your test in advance. Remember, you hear your winch as well as see it operate. Get to recognize the sounds of a light steady pull, a heavy pull, and sounds caused by load jerking or shifting. Avoid conditions where load shifts or jerks occur, as they may indicate a dangerous situation.

The uneven spooling of rope, while pulling the load, is not a problem, unless there is a rope pileup on one end of the drum. If this happens, reverse the winch to relieve the load, and move your anchor point further to the center of the vehicle. After the job is done you can unspool and rewind for a neat lay of the rope. When pulling a heavy load, place a blanket, jacket, and tarpaulin over the rope about five or six feet behind the hook. In the event of a broken rope, this will slow the snap back of the rope and could prevent serious injury. The winch clutch allows rapid unspooling of the rope, from the rope drum, for hooking onto the load. The clutch is operated by the clutch shifter lever or air shifter.

WARNING: DO NOT DISENGAGE CLUTCH UNDER LOAD! MANUAL CLUTCH SHIFTER (Refer to dimensional drawing page 11):

TO DISENGAGE CLUTCH: Run the winch in the reverse (reel out) direction until the load is off the rope. Pull handle out and rotate 90°. With handle in the “DISENGAGED” position, rope may now be free-spooled from the drum.

TO ENGAGE CLUTCH: Pull handle out, rotate 90° and release handle. Run the winch in reverse until the clutch handle snaps fully into the “ENGAGED” position. DO NOT attempt to pull a load unless the handle is fully at the “ENGAGED” position. If manual shift indicator light is present, the green light is lit when clutch is fully “ENGAGED”. DO NOT attempt to pull a load unless the green light is lit. To install light to the vehicle electrical system refer to the Electrical Schematic on page 12.

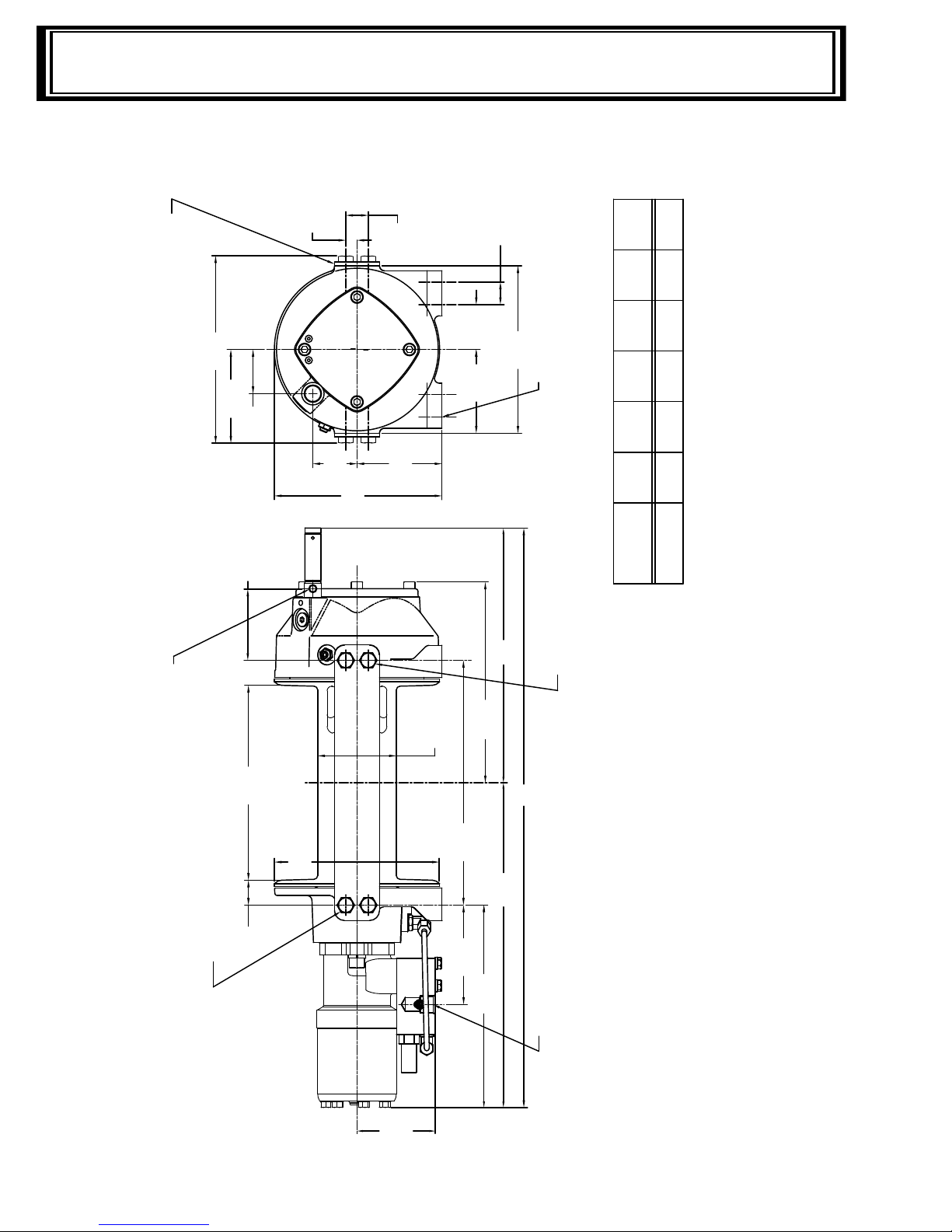

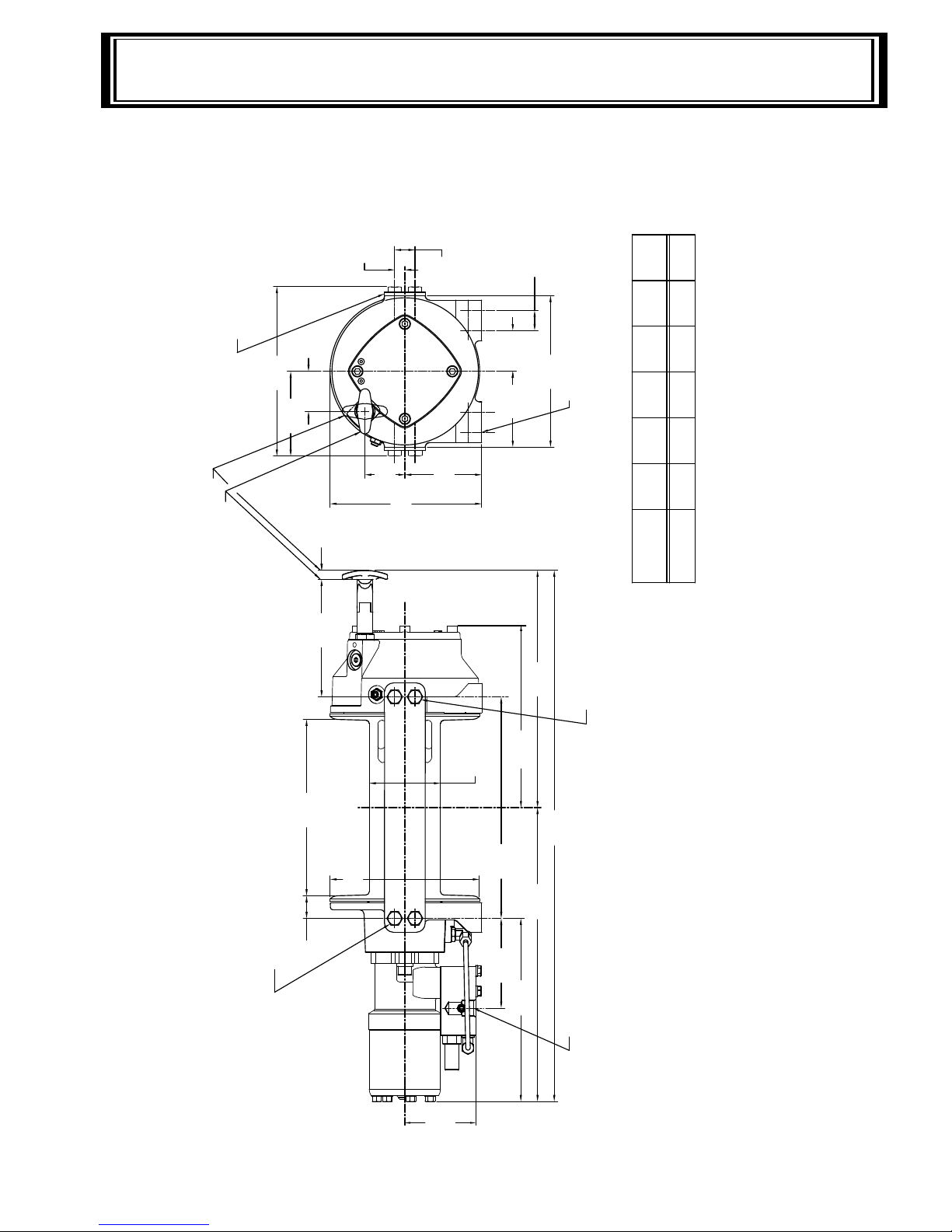

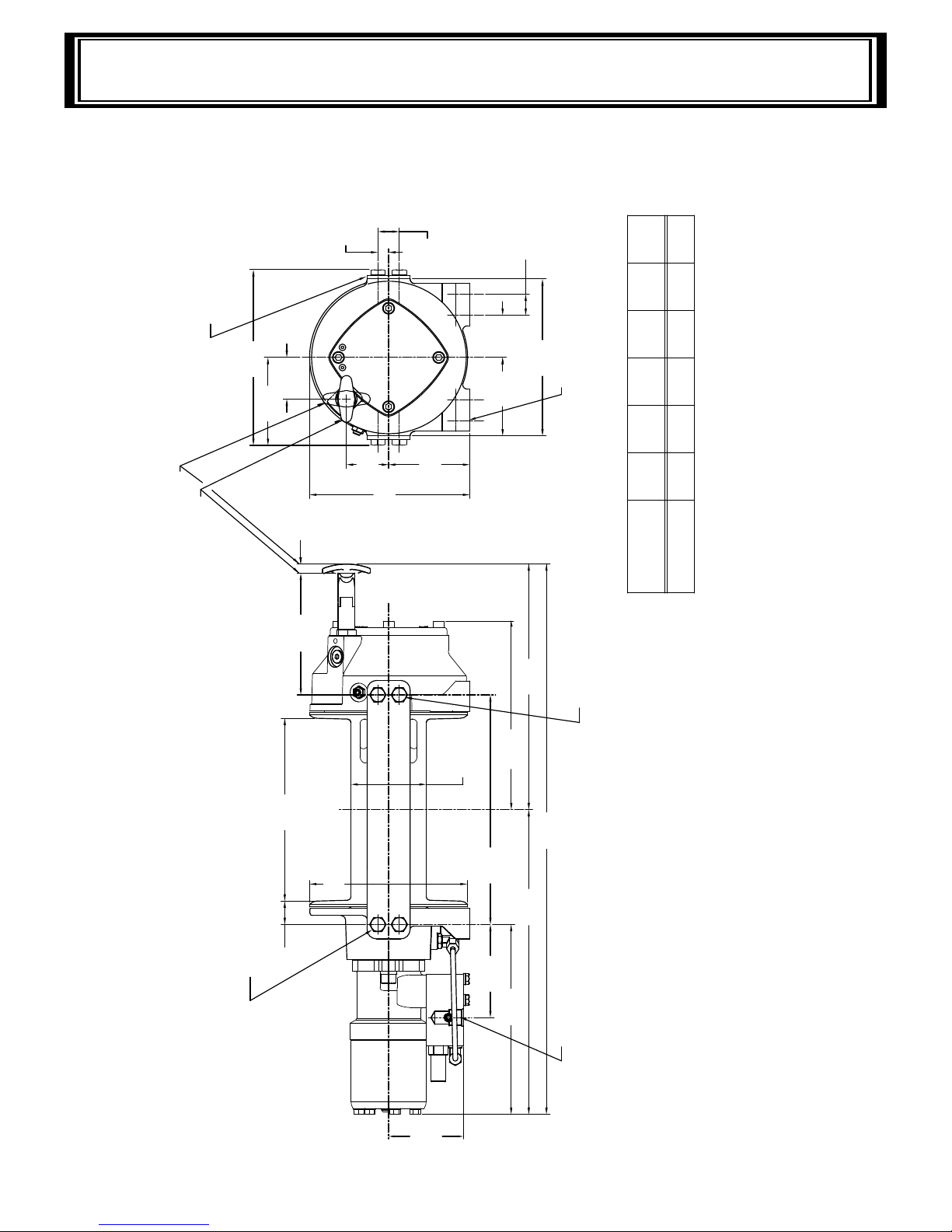

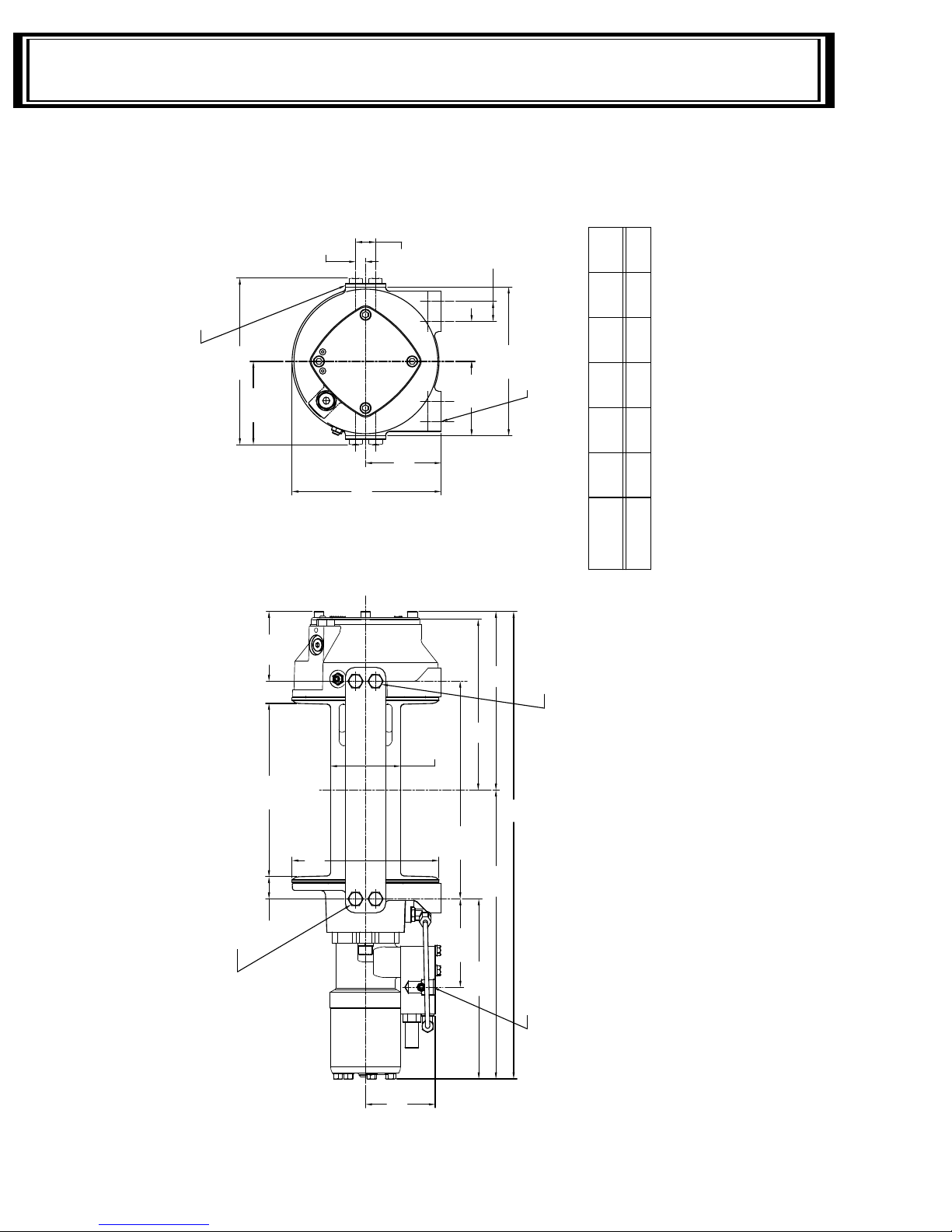

AIR CYLINDER CLUTCH SHIFTER (Refer to the dimensional drawing page 12): TO DISENGAGE CLUTCH: Run the winch in the reverse (reel out) direction until load is off the rope. Apply air

pressure to the .125-27 NPT port: 5,5 bar (80 PSI) (min.)- 10,3 bar (150 PSI) (max.). CAUTION: PRESSURE MUST NOT EXCEED 10,3 bar (150 PSI).

TO ENGAGE CLUTCH: Remove air pressure from the cylinder (a return spring engages the plunger). Run winch in reverse until the clutch engagement indicator light (green light) is lit. To install light to the vehicle electrical system refer to the Electrical Schematic on page 12.

MAINTENANCE

Page 8

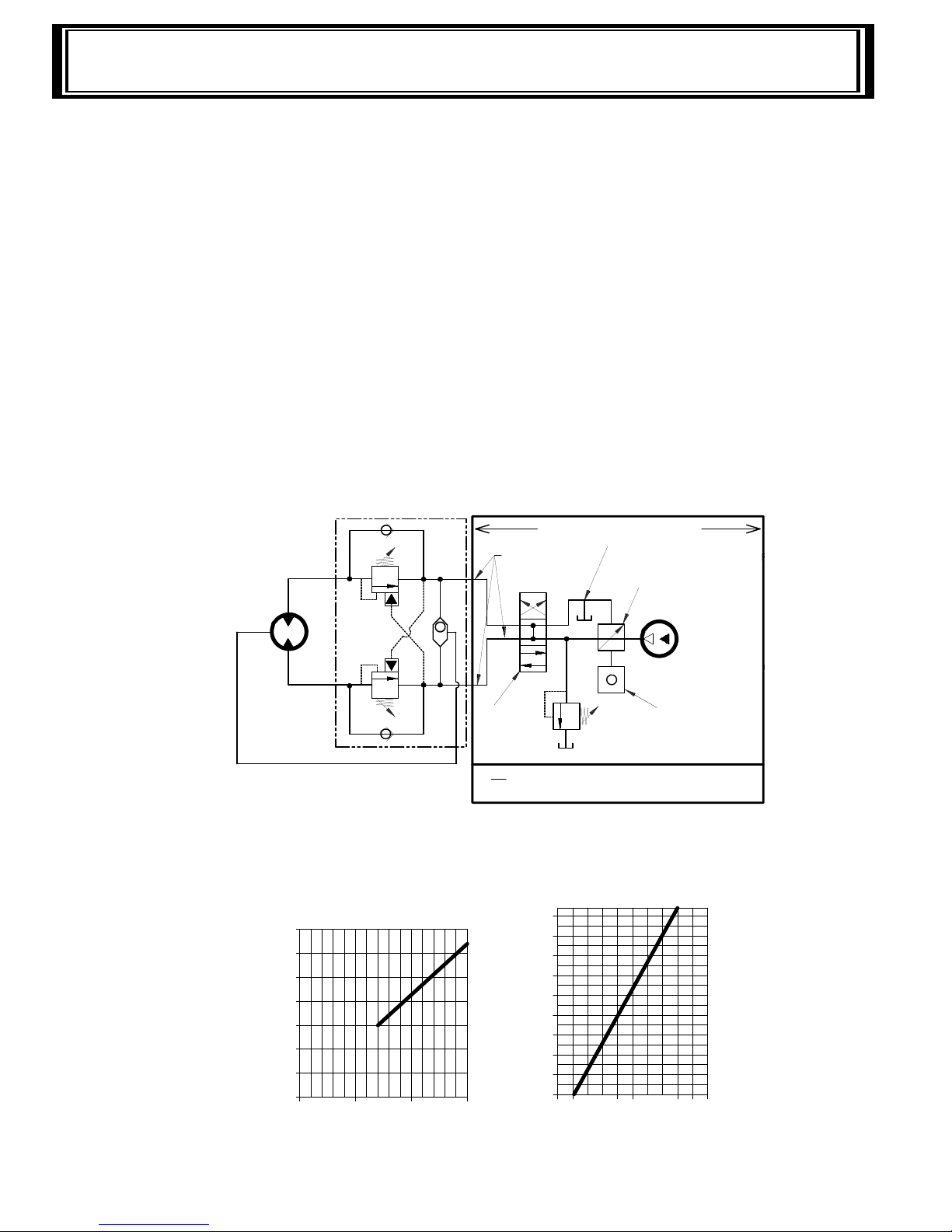

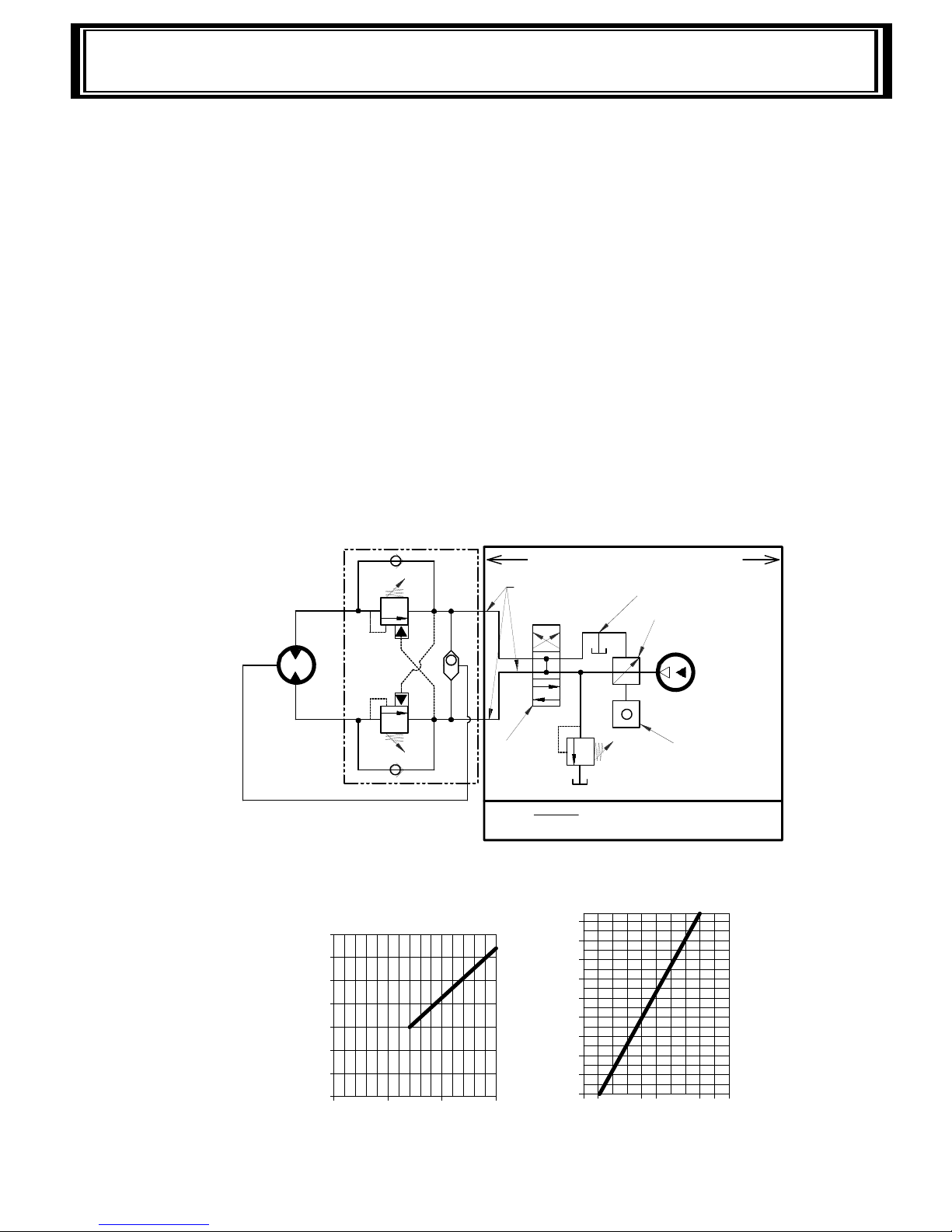

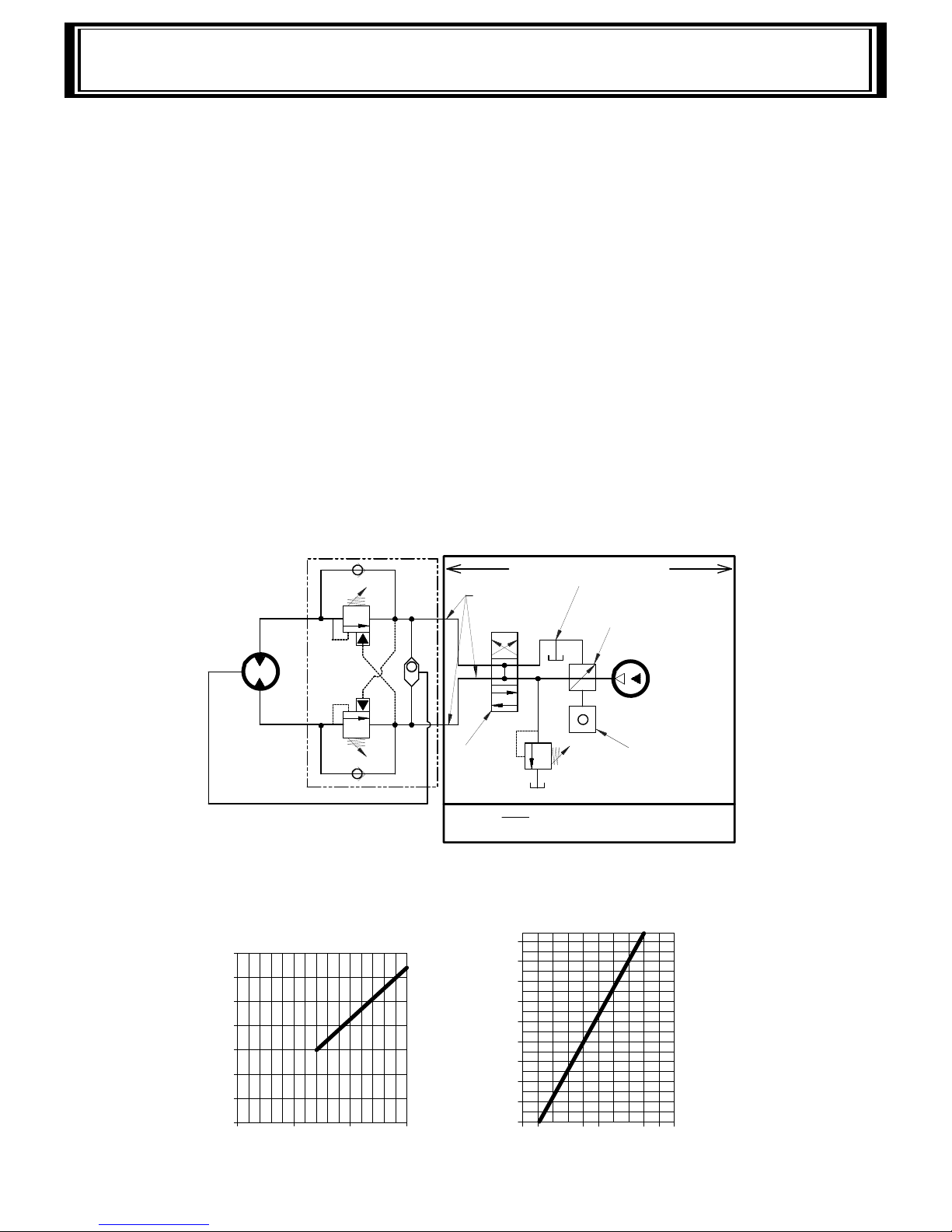

DIRECT-OPERATED MANUAL VALVE.

IN HYDRAULIC SYSTEMS REQUIREMENTS. NOT REQUIRED FOR A

REQUIRED ONLY IF REMOTE-OPERATED CONTROL VALVE IS USED. SEE 2B

E-STOP SWITCH

DUMP VALVE

PROVIDED BY USER

DUAL-A & B PORT CONTROL

WITH BRAKE RELEASE SHUTTLE

MOTOR

BRAKE

PORT

SYSTEM RELIEF

137,9 BAR (2000 PSI)

3 POSITION

4 WAY VALVE

(MOTOR SPOOL)

MAX. FLOW & PRESSURE AT RATED LOAD:

HIGH PRESSURE LINE

LOW PRESSURE LINE

PUMP

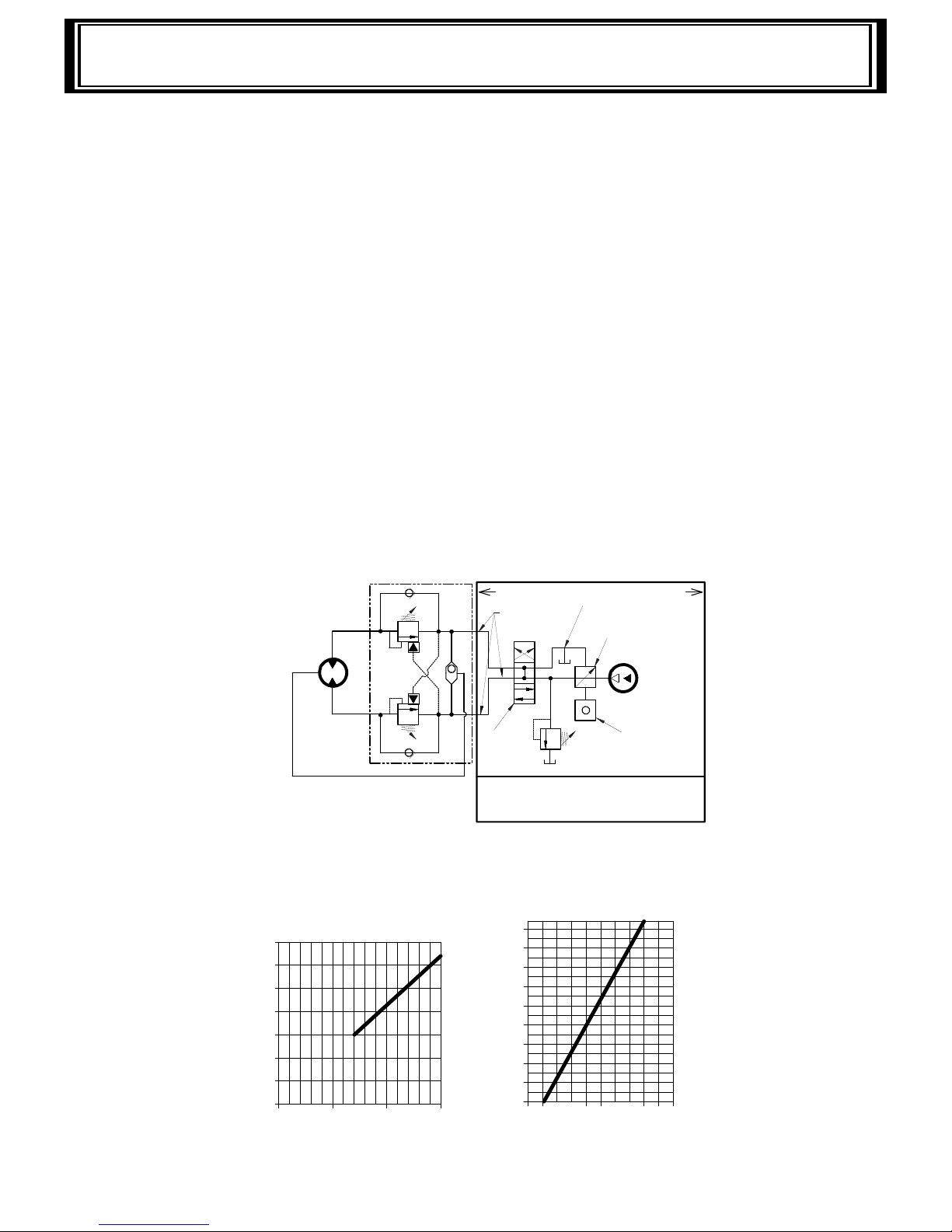

TYPICAL LAYOUT

12,7 mm (.50 in) I.D. MINIMUM

19 mm (.75 in) I.D. MINIMUM

56,7 LPM (15 GPM)

137,9 bar (2000 PSI)

(RATED CAPACITY LIMITER)

WORKING PRESSURE bar (PSI) AT 56,7 LPM (15 GPM)

FLOW LPM (GPM)

LINE PULL-FIRST LAYER kN (lb)

LINE SPEED-FIRST LAYER MPM (FPM)

0 18,9 37,9 56,7

0 (0)

1,5 (5)

3,1 (10)

4,6 (15)

4,4 (1000)

8,9 (2000)

13,3 (3000)

17,8 (4000)

22,2 (5000)

26,7 (6000)

31,1 (7000)

34,9 (8000)

68,9 137,9 172,4

BASED ON 408cc (24.9 cu in) MOTOR

103,434,5

PERFORMANCE CHARTS

(0) (5) (10) (15)

(0) (1000) (2000) (2500)(1500)(500)

40,0 (9000)

42,0 (9480)

6,1 (20)

7,6 (25)

9,1 (30)

10,7 (35)

HYDRAULIC SYSTEMS

Refer to the performance charts below to properly match your hydraulic system to the winch performance. The charts consist of: (1) Line Pull first layer kN (lb) vs. Working Pressure bar (PSI). (2) Line Speed, first layer MPM (FPM) vs. flow LPM (GPM).

HYDRAULIC SYSTEM REQUIREMENTS

1. Motor spool (open center) control valve

2. Emergency Stop: A. If winch is controlled by a direct-operated manual valve, that valve serves as the E-stop. B. If a remote operated control valve is used, a solenoid-operated hydraulic dump valve, normally open to tank, and an emergency stop switch (to open the dump valve) is re quired. The E-stop switch is to be normally closed and have a red, resettable push button actuator with a yellow background. The E-stop switch must be easily accessible to the operator.

3. Relief valve set to 137,9 bar (2000 psi) which is the rated capacity limiter.

4. Flow rate of 56,7 LPM (15 GPM) maximum. Do not exceed 75,7 LPM (20 GPM) or motor and winch

may be damaged. 5. Hydraulic fluid with a viscosity between 20-43 cSt (100-200 SUS). Maximum operating temperature 85C (180F). Cleanliness level of ISO 17-14 or better.

Page 9

TROUBLESHOOTING GUIDE

CONDITIONS POSSIBLE CAUSE CORRECTION/ACTION

DRUM WILL NOT ROTATE AT NO LOAD

DRUM WILL NOT ROTATE UNDER LOAD

WINCH RUNS TOO SLOW

DRUM WILL NOT FREESPOOL

Winch not mounted squarely, causing end bearing to bind up

Gears damaged Inspect and replace damaged gears

Winch not mounted squarely, causing end bearing to bind up

Load greater than rated capacity of winch Refer to Specifications page 3 for line pull

Low hydraulic system pressure Check pressure. Refer to Hydraulic Systems

Low hydraulic system flow rate Check flow rate. Refer to Systerm

Motor worn out Replace motor

Clutch not disengaged. Check Adjustment of Manual Shifter, page 9.

Winch not mounted squarely, causing end bearing to bind up

Check mounting. Refer to Winch Mounting, page 4.

rating.

performance charts page 6.

Requirements and Typical Layout page 6.

Check Operation, page 5.

Check mounting. Refer to Winch Mounting, page 4.

Side mounted bolts too long, causing binding of ring gear (Item #15, page 14).

BRAKE WILL NOT HOLD

LOAD DRIFTS Excessive Backpressure 6,9 bar (100 PSI)

ROPE BIRDNESTS WHEN CLUTCH IS DISENGAGED

EXCESSIVE NOISE Hydraulic system flow too high Check flow rate. Refer to Typical Layout page

DRUM CHATTERS IN “REEL IN” DIRECTION

OIL LEAKS FROM BREATHER VENT UNDER MOTOR END BEARING

Incorrect directional control valve (cylinder spool-closed center)

Max.

Drag screw improperly adjusted Adjust nylon drag screw. Refer to Rope

Drum in bind, winch not mounted squarely Check mounting. Refer to Winch Mounting,

Low hydraulic system flow rate Check flow rate. Refer to Typical Layout page

Low hydraulic system relief pressure setting Check relief valve setting.

Damaged brake o-rings, backup rings, or sealing surfaces

Check bolt length. Bolt thread MUST NOT engage threaded holes in sides of end bearing more than the 12,7 mm (.50 in) thread depth in the end bearing.

Use only a motor spool (open center) control valve.

Check for restrictions in hydraulic system. Refer to System Requirements and Typical Layout page 6.

Installation, page 4.

page 4.

Disassemble brake and inspect. See Overhaul Instructions, pg. 8.

Page 10

OVERHAUL INSTRUCTIONS

END OF SERVICE MEASURES

When winch reaches the end of it’s serviceable life, dispose of per local environmental regulations.

INSTRUCTIONS FOR OVERHAUL HD-P 42,2 SERIES WINCH

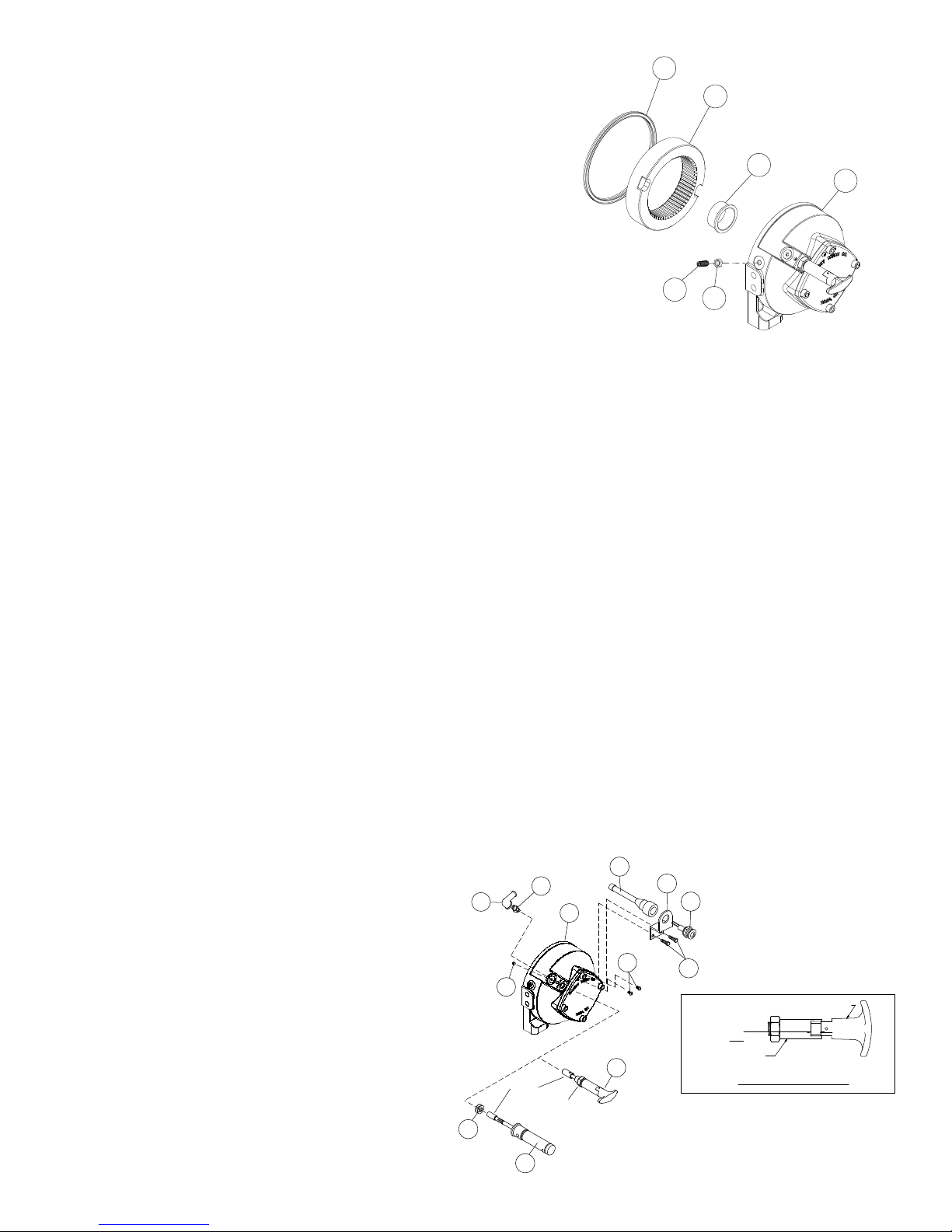

Take note of mounting configurations for proper mounting of parts during re-assembly. Replace all gaskets, o-rings, and seals during re-assembly.

Disconnect tube (item #41) from elbow fittings (items #24) on bottom of end bearing and counterbalance valve (item #42). Remove motor (item #27) from end bearing by slowly unscrewing capscrews (items #18). CAUTION: MOTOR IS UNDER SPRING PRESSURE.

Check breather vent (item #45). Make sure it is not clogged. If oil is leaking from vent, check brake o-rings, backup rings, and sealing surfaces (see page 10). Remove springs (items #40) from pockets and inspect for damage. Replace gasket (item #25).

Remove coupling (item #23) from end bearing. Examine coupling for signs of wear, replace if necessary. If necessary, remove counterbalance valve from motor by removing capscrews (items #14).

Remove retaining rings (items #39 and #48) with screwdriver.

Remove brake parts from end bearing. NOTE POSITION OF O-RINGS AND BACKUP RINGS BEFORE REMOVAL. Examine brake discs (items #4) and stators (items #3) for signs of wear, and replace if necessary.

Examine o-rings (items #28 and 29) and backup rings (items #31 and 33) in brake piston (item #5), as well as o-ring (item #30) and backup ring (item #32) in backup brake piston (item #6) for signs of wear. Remove o-rings and backup rings from grooves in brake piston or backup brake piston and replace if necessary.

Remove tie plates (items #11) from end bearings by unscrewing capscrews (items #15). Slide motor end bearing (item #8) and drum (item #1) from gear housing end bearing.

Remove input shaft (item #10) from end bearing. Inspect shaft and output sun gear (item #7) for damage and replace if necessary. To remove the output sun gear, remove the snap rings (items #38) and thrust washer (item #44) and pull off the end of the shaft.

Remove bushing (item #13) and o-ring (item #34) from motor end bearing. Place new, well-oiled o-ring into groove inside of end bearing and press new bushing onto end bearing.

Page 11

Remove seal (item #37) from gear housing end bearing (item #9).

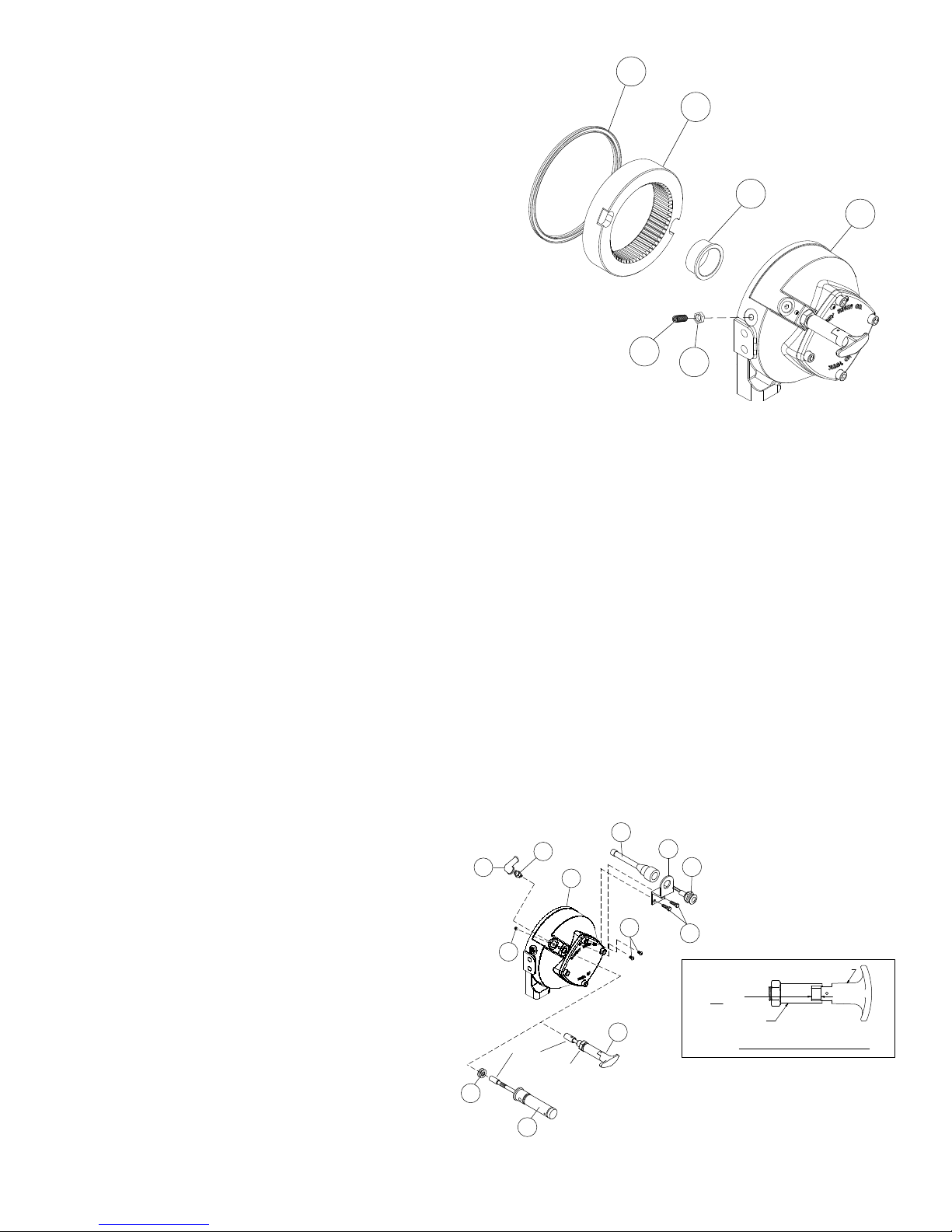

AIR-CYLINDER CLUTCH SHIFTER

MANUAL CLUTCH SHIFTER

LIGHT SWITCH

LIGHT ASSEMBLY

11,1

- 1,6

(7/16

+0-1

in)

JAM NUT

PLUNGER

MANUAL CLUTCH ADJUSTMENT

HANDLE (HORIZONTAL)

CYLINDER

Loosen nut (item #20) and remove nylon setscrew (item #17). Remove ring gear from gear housing end bearing, if necessary. Remove bushing (item #12) from end bearing.

Press new bushing into end bearing. Install ring gear, then nylon setscrew and nut. Ring gear must be fully seated in end bearing and slot in ring gear MUST NOT be aligned with clutch shifter hole. Install new seal in end bearing, with sharp edge of seal outward.

Generously apply grease (MOBILITH SHC 007) to teeth of ring gear (item #26), teeth of planet gears in drum (item #1), and to bushing (item #12) in gear housing end bearing. Apply a small amount of grease to base of bushing (item #13) on motor end bearing. Apply grease to teeth of output sun gear (item #7) and input shaft (item #10).

Place end of shaft with output sun gear on it into drum (item #2). Rotate shaft to engage planet gears with output sun gear. Place Gear End Bearing on Drum and engage planet gears with ring gear.

Assemble motor end bearing (item #8) to drum assembly and use tie plates (items #11) and capscrews (items #15) to hold both end bearings together. Tighten capscrews to 75 Nm (55 ft-lb).

If necessary, remove and replace the shifter assembly (manual, item #2, or air-cylinder, item #3), as follows:

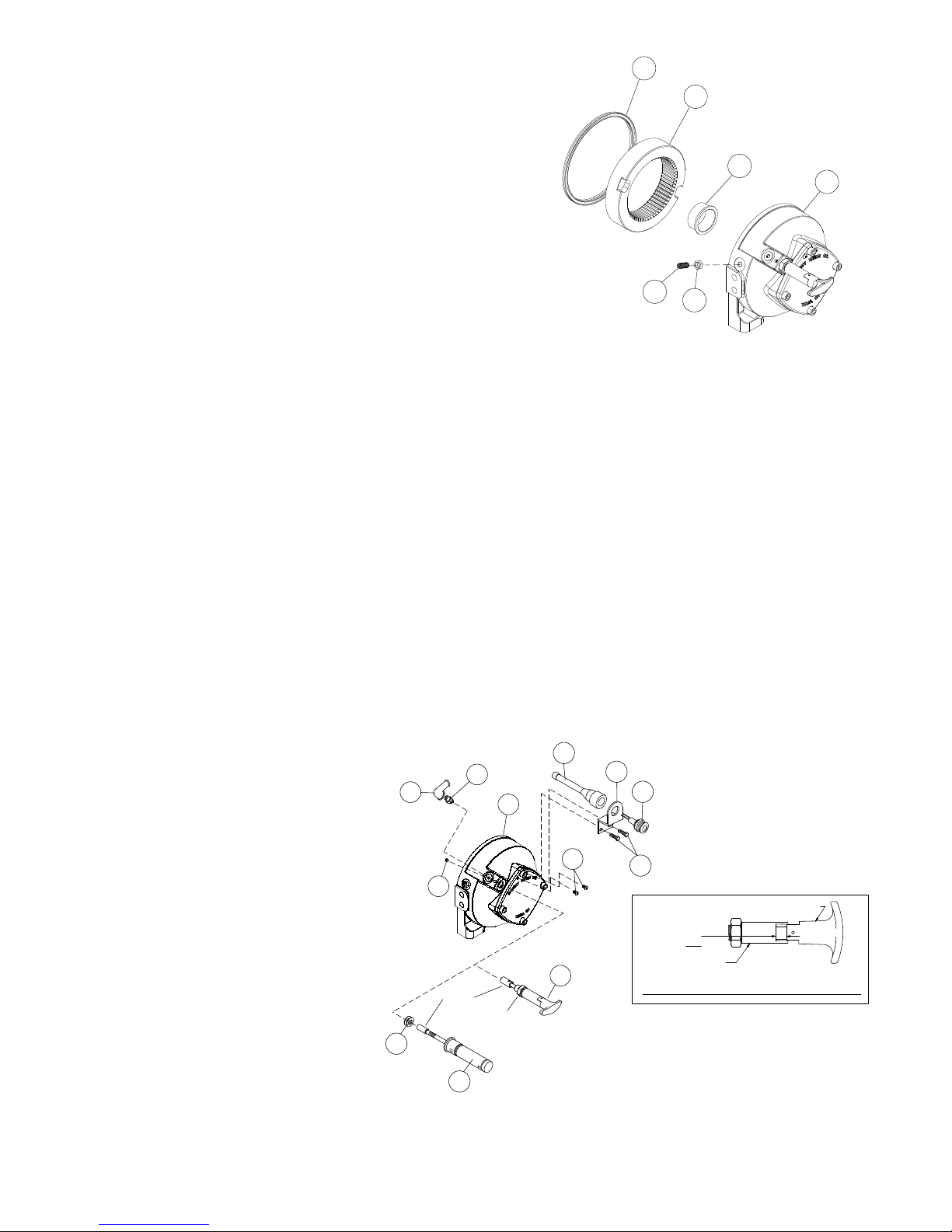

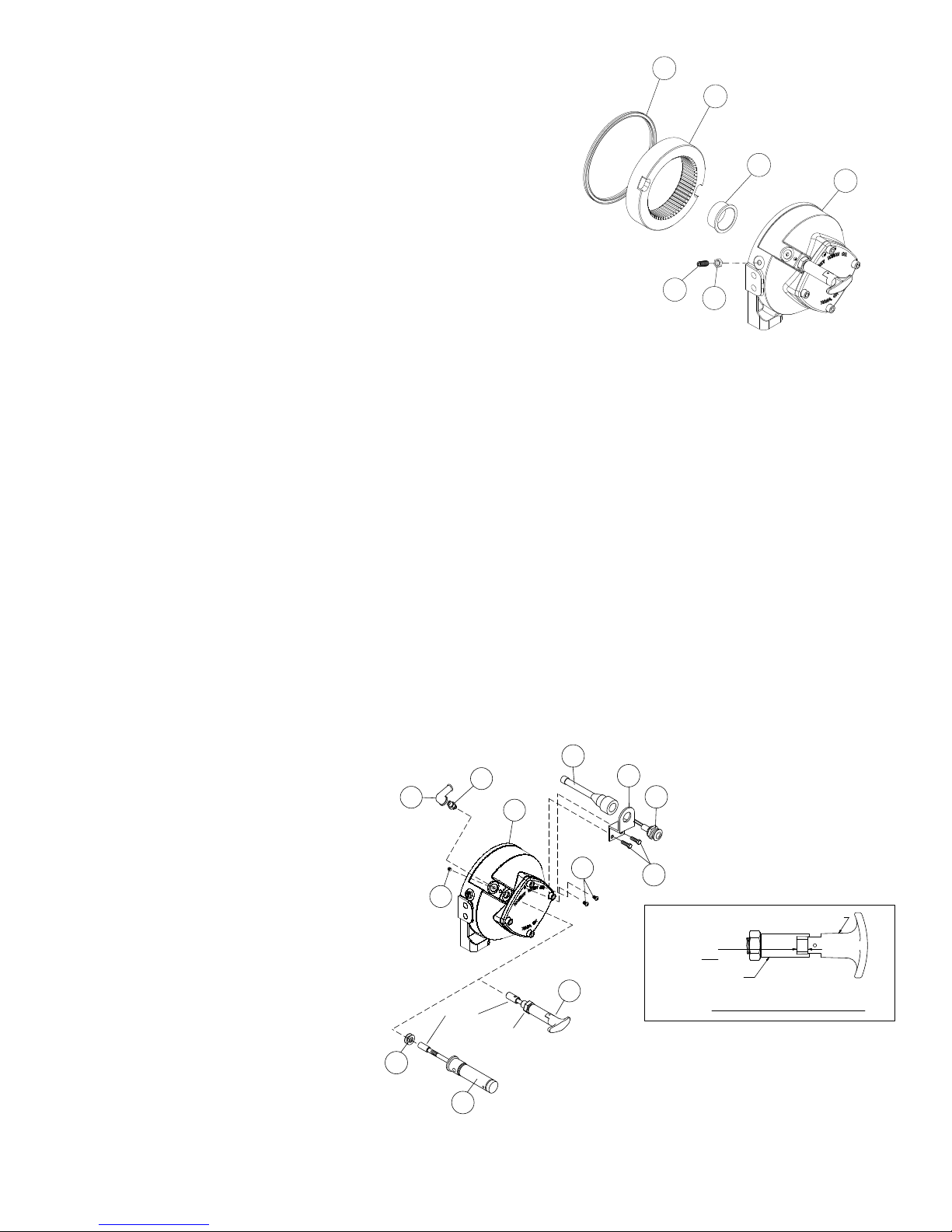

MANUAL CLUTCH SHIFTER ASSEMBLY

Loosen setscrew (item #51) and jam nut, then unscrew shifter assembly (item #2). Be sure slot in ring gear is not aligned with clutch shifter hole. Rotate drum, if necessary, to ensure hole and slot are not aligned.

Reinstall shifter assembly with plunger, jam nut, and handle positioned in gear housing as shown below. Thread assembly (with handle engaged in cylinder slot) into the gear housing. Pull drum toward the gear end bearing housing to remove play. Hold drum in position and continue threading the shifter assembly in until the gap between the end of the handle and cylinder is 11,1 mm +0

mm(7/16 +0

- 1,6

-1/16

will vary with drum endplay. With the drum pulled against the motor end housing, the gap should be 9,5 mm (3/8 in).

Lightly tighten jam nut. Rotate drum until handle snaps fully into the engaged position. Pull handle out and rotate 90°. Verify that drum can be rotated freely (at least one full revolution) with clutch shifter at the DISENGAGED position. Securely tighten jam nut while holding the handle. Tighten setscrew (item #19) securely. Re-check clutch operation as described on page 5.

AIR CYLINDER SHIFTER ASSEMBLY

Loosen set screw (item #21) to remove shifter assembly (item #3). To reinstall, place 1 or 2 shims (items #41) over plunger and thread shifter assembly into gear end housing. Add or remove shims to orient ports for pneumatic connections. Ports should point down (below horizontal). Tighten setscrew. Check for clutch operation as described on page 5.

If the light assembly (item #2) or light switch (item #45) needs to be replaced, refer to the schematic on page 12 for electrical connections and disassemble and reassemble as shown.

in) and handle is in the horizontal position (see below). Note: This gap

Page 12

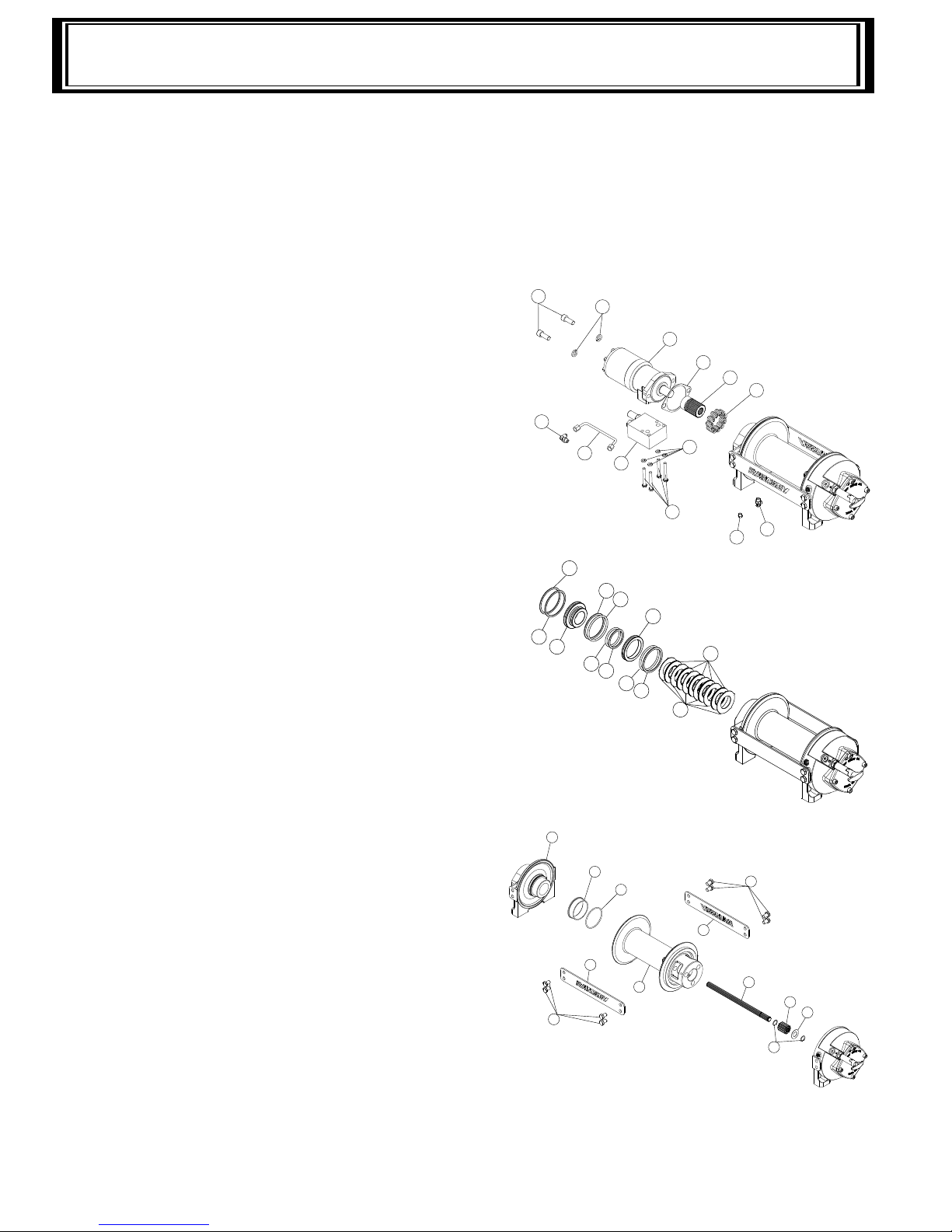

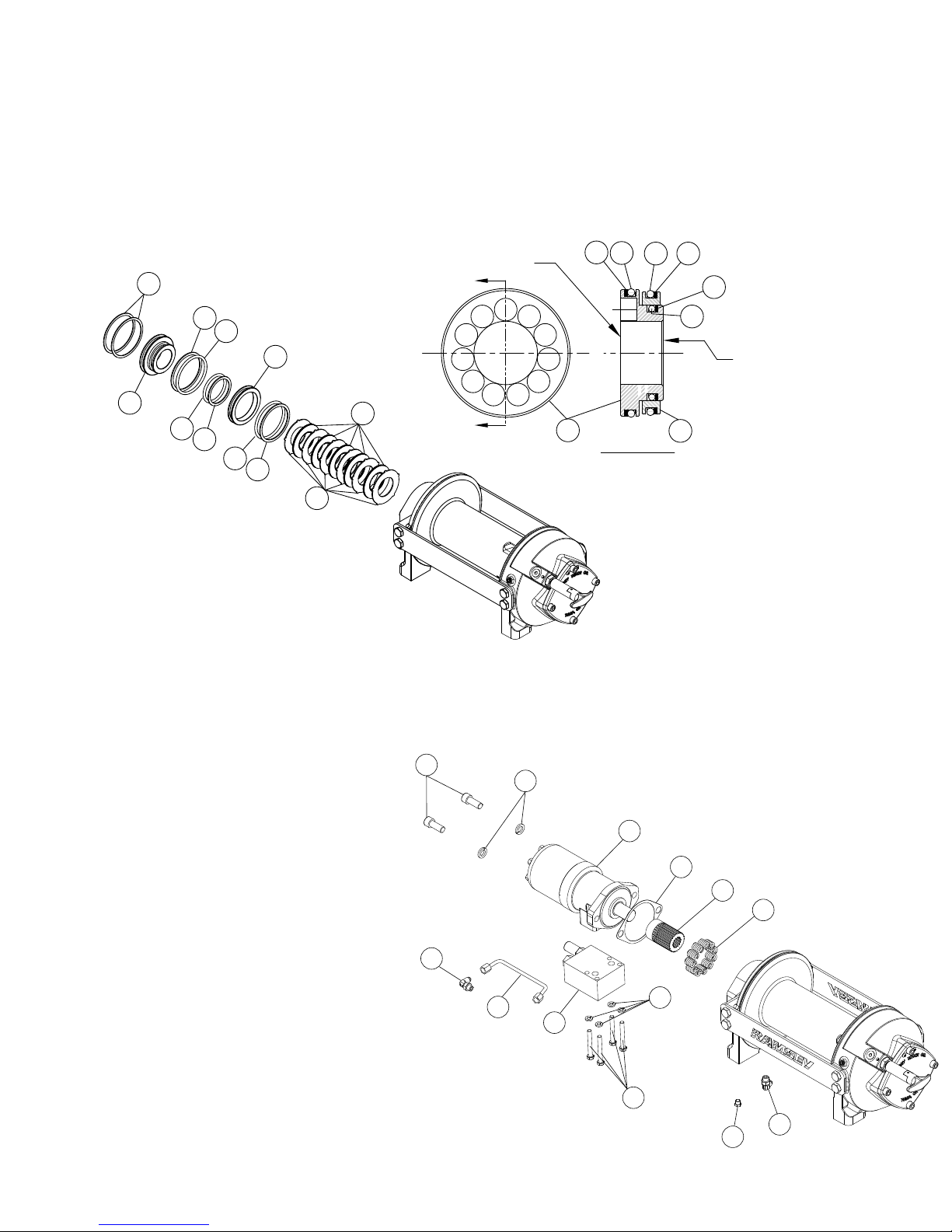

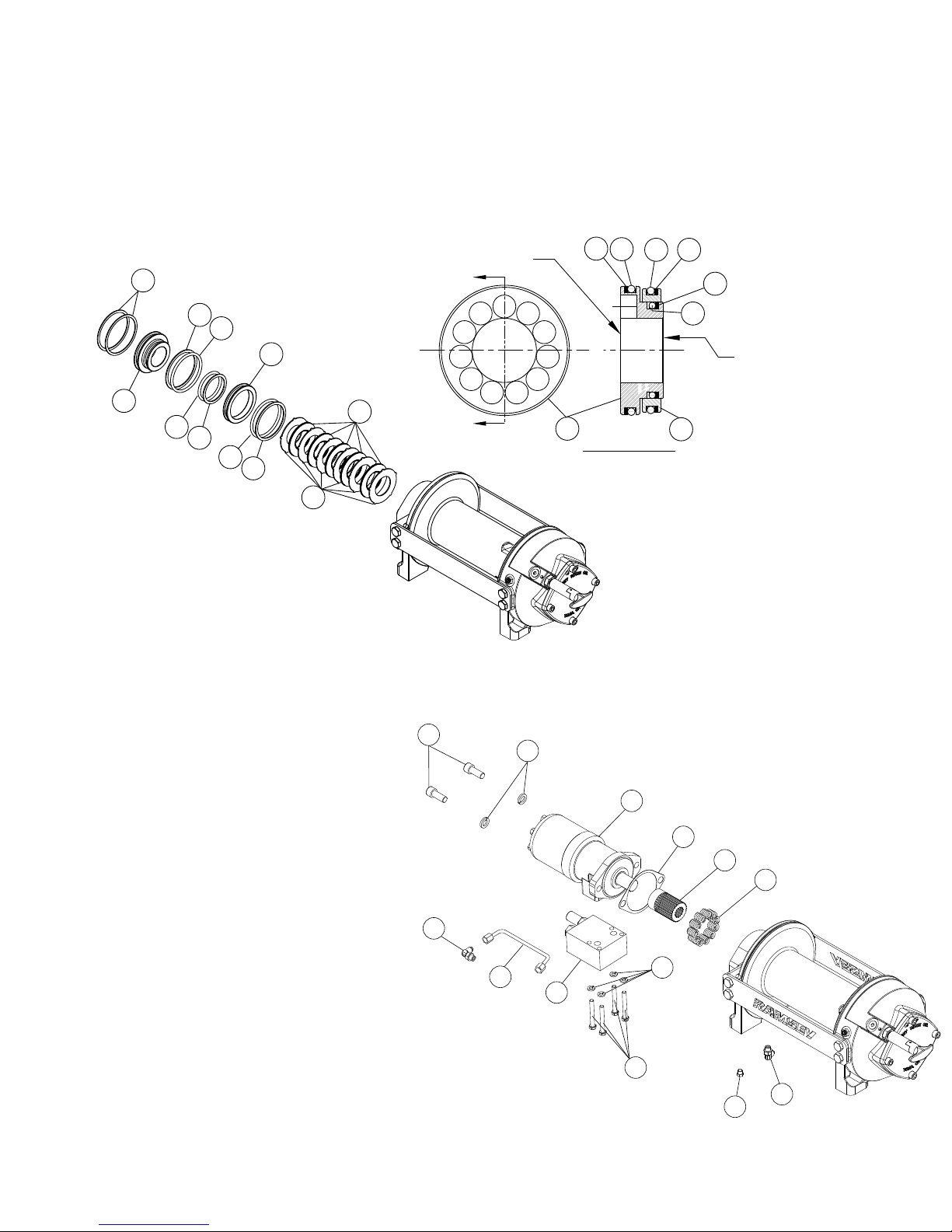

Set winch with gear housing end down on work surface.

DRUM SIDE

MOTOR SIDE

3230

SECTION A-A

Install well-oiled o-rings and backup rings into grooves on outside of brake piston and backup brake piston as shown in cross-section A-A below.

Piston, backup piston, brake discs and stators must be clean and free of grease and oil. Insert brake discs (item #4) and stators (item #3) into gear end alternating, with stators first and last. Insert backup brake piston (item #6) into motor end and insert brake piston (item #5) into it. Apply even

pressure on piston when installing.

Install retaining rings (item #39 and #48) into grooves in motor end housing.

Insert springs (item #40) into pockets in back of brake piston. Install roll pin (item #35) into new motor coupling below bottom of spline teeth. Insert motor coupling (item #23), engaging it with the discs and the input shaft.

Place gasket (item #25) on mounting surface of motor (item #27). Slide motor shaft into coupling. Attach motor to motor end bearing housing using (2) capscrews (item #18) and (2) lockwashers (item #22). Evenly tighten to 66 Nm (49 ft-lb) torque.

Install the counterbalance valve (item #42) to the motor using (4) capscrews (item #14) and (4) lockwashers (item #21). Tighten to 23 Nm (17 ft-lb).

Securely connect fittings (item #24) to motor end housing and counterbalance valve, and connect tube assembly (item #41) to fittings.

Apply at least 37,9 bar (550 PSI) hydraulic system pressure to brake and verify that brake releases (winch drum will rotate).

Page 13

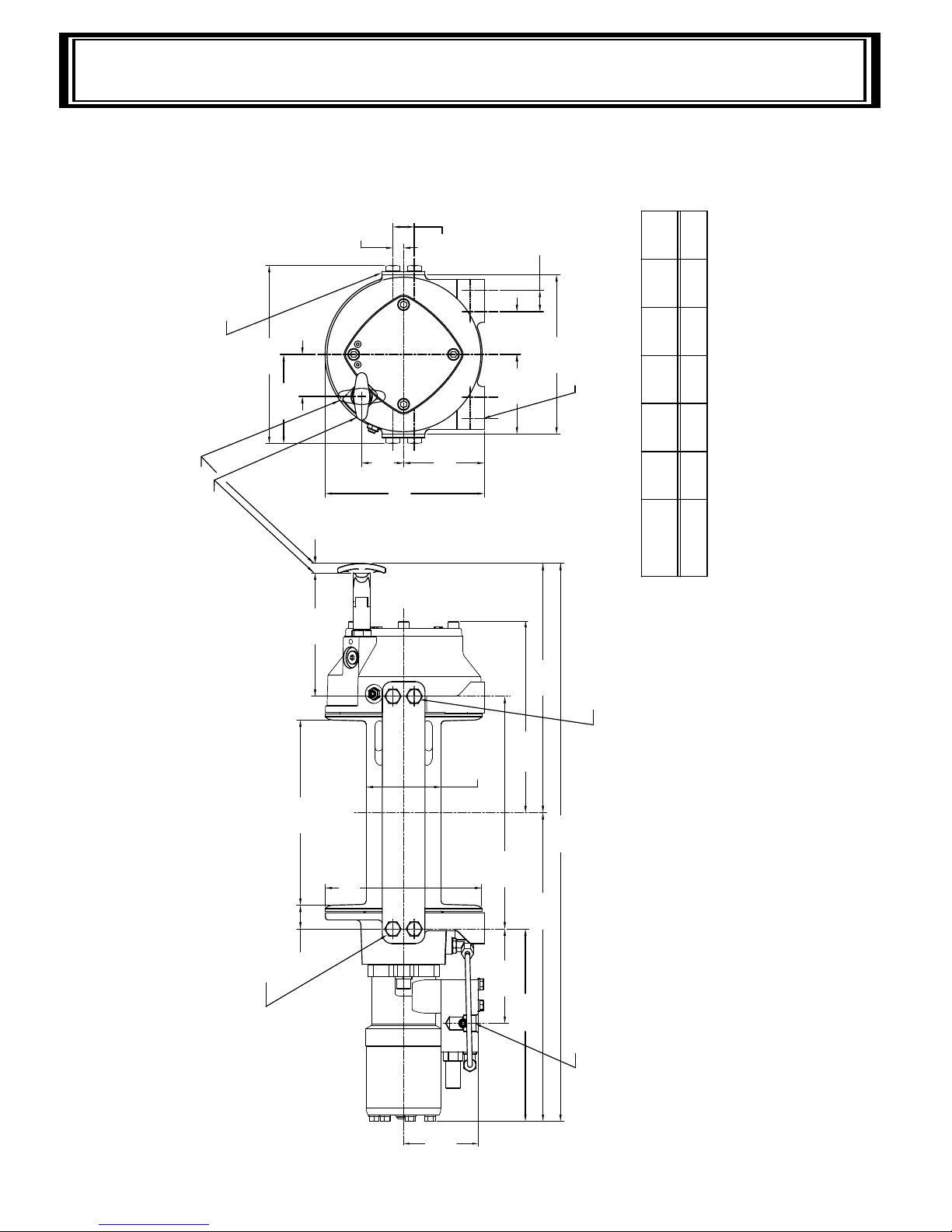

2.21 [56,1]

Ø8.27

[210,0]

.56

[14,3]

8.38 [212,7]

2.25 [57,2]

4.19 [106,4]

1.25 [31,7]

.50

[12.7]

2.21 [56,1]

4.25 [108,0]

4.92 [125,0]

(2-PLACES EACH SIDE OF GEAR HOUSING END BEARING)

1/2-13UNC X 12,7 mm (.50 in) DEEP TAPPED HOLE

7/8-14 SAE PORT

(2-PLACES)

1/2-13UNC X 19,1 mm (.75 in) DEEP TAPPED HOLE

(2-PLACES EACH SIDE OF MOTOR END BEARING)

DRUM C

BARREL

Ø3.94

[100,0]

FLANGE

8.38 [212,9]

9.36 [237,7]

4.68 [118,9]

(TYP)

1.12 [28,4]

NOTES:

1. DIMENSIONS SHOWN ARE INCHES OVER MILLIMETERS.

2. WINCH MOUNTING CAPSCREWS MUST MEET OR EXCEED SAE GRADE 5 SPECIFICATION.

3. THESE HOLE LOCATIONS MUST BE HELD WITHIN ± 0,8 mm (.03 in)

OF TRUE POSITION. RECOMMENDED MOUNTING HOLE DIAMETER IS 13,5 mm (.53 in).

4. "A" ROTATION SHOWN.

CLUTCH DISENGAGED POSITION

CLUTCH ENGAGED POSITION

1/2-13UNC X 19,1 mm (.75 in) DEEP TAPPED HOLE

(4-PLACES EACH END BEARING)

MOVE TIE PLATES TO FEET

FOR SIDE MOUNT INSTALLATIONS,

.50

[12,7]

3.92

10.13

[257.2]

6.49 [164.8]

CO.

255,4

10.06

311,2

12.25

247,7

9.75

CBA

HD-P 42,2

MODEL

WINCH

D E

16.25

412,8

12.62

320,5

STD. DRUM

733,4

28.87

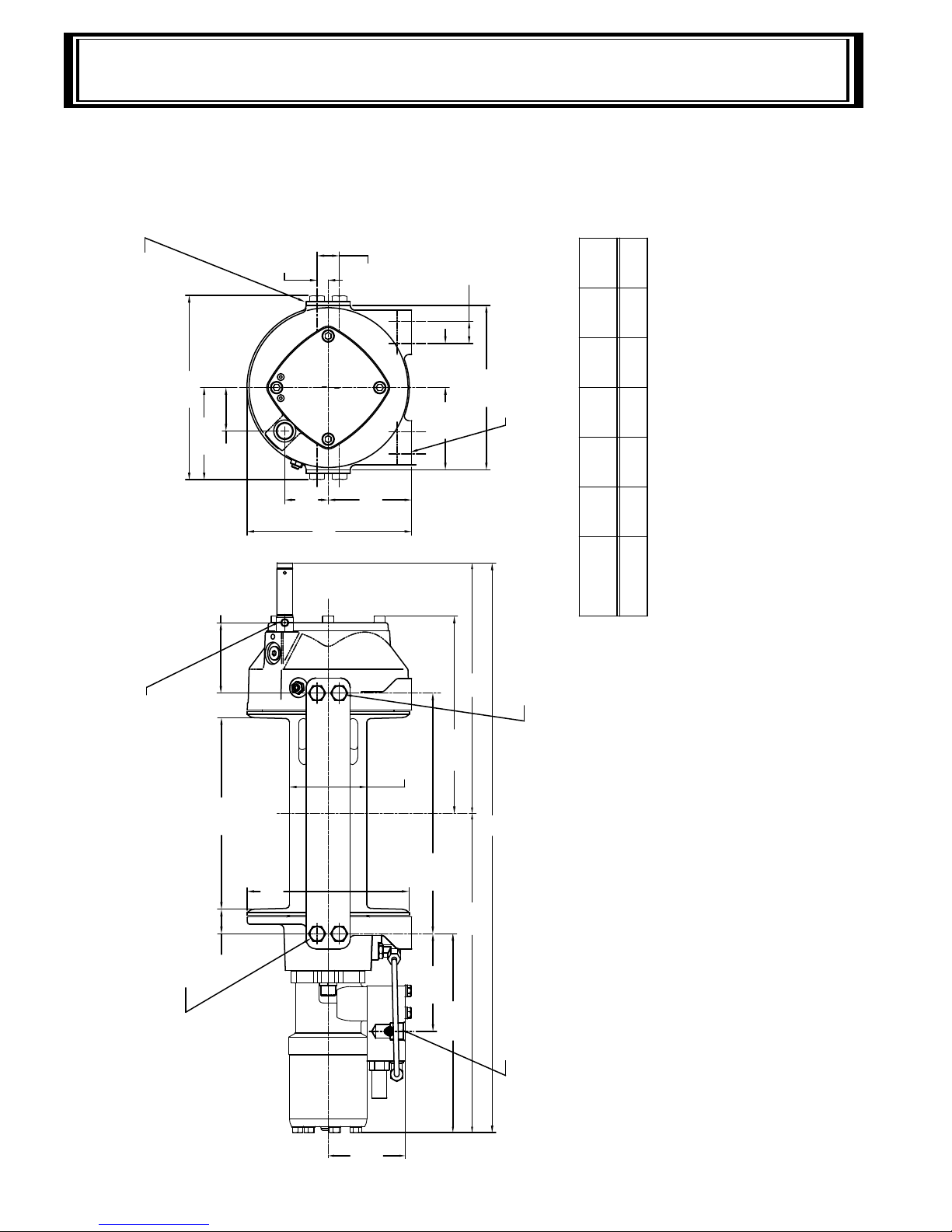

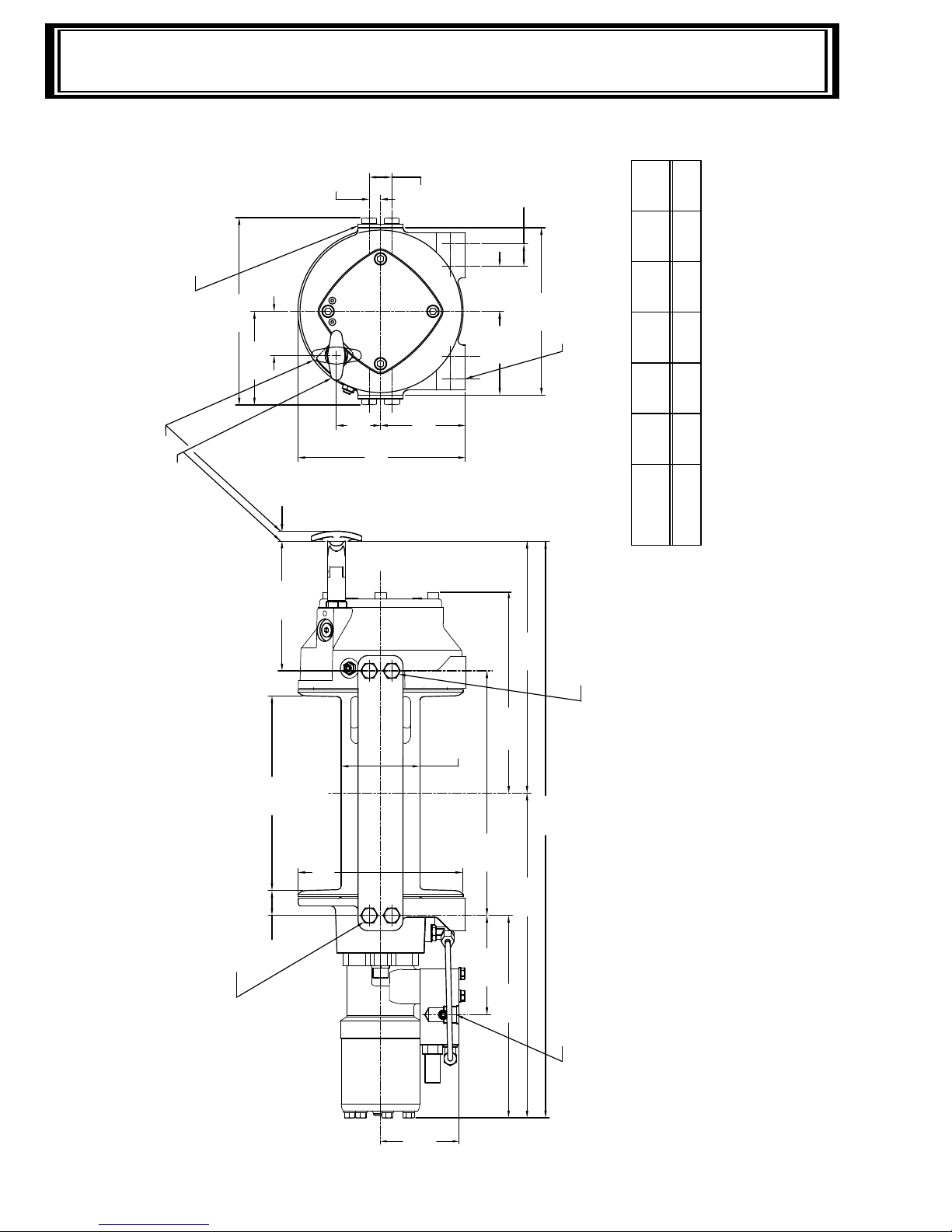

HD-P 42,2 MANUAL SHIFT

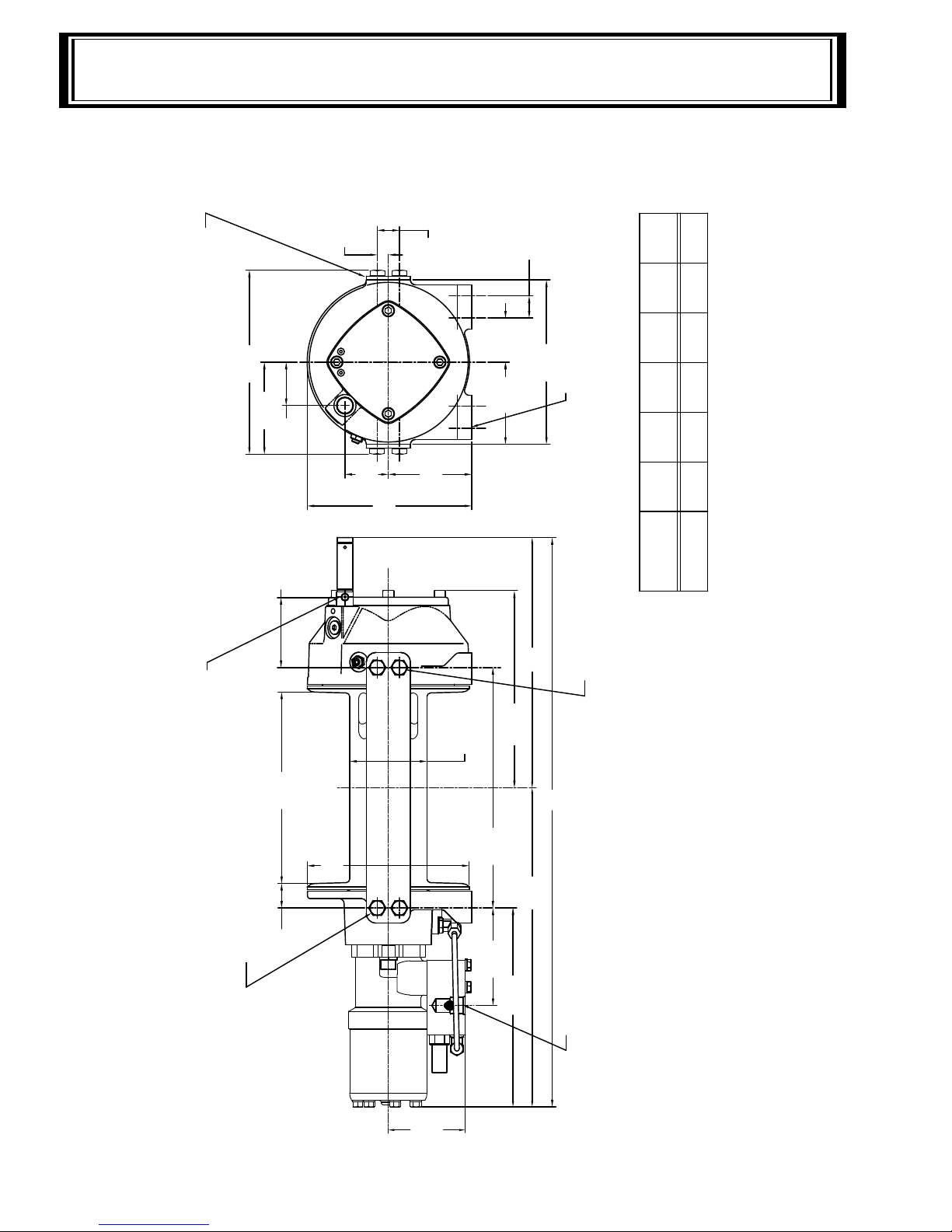

Page 14

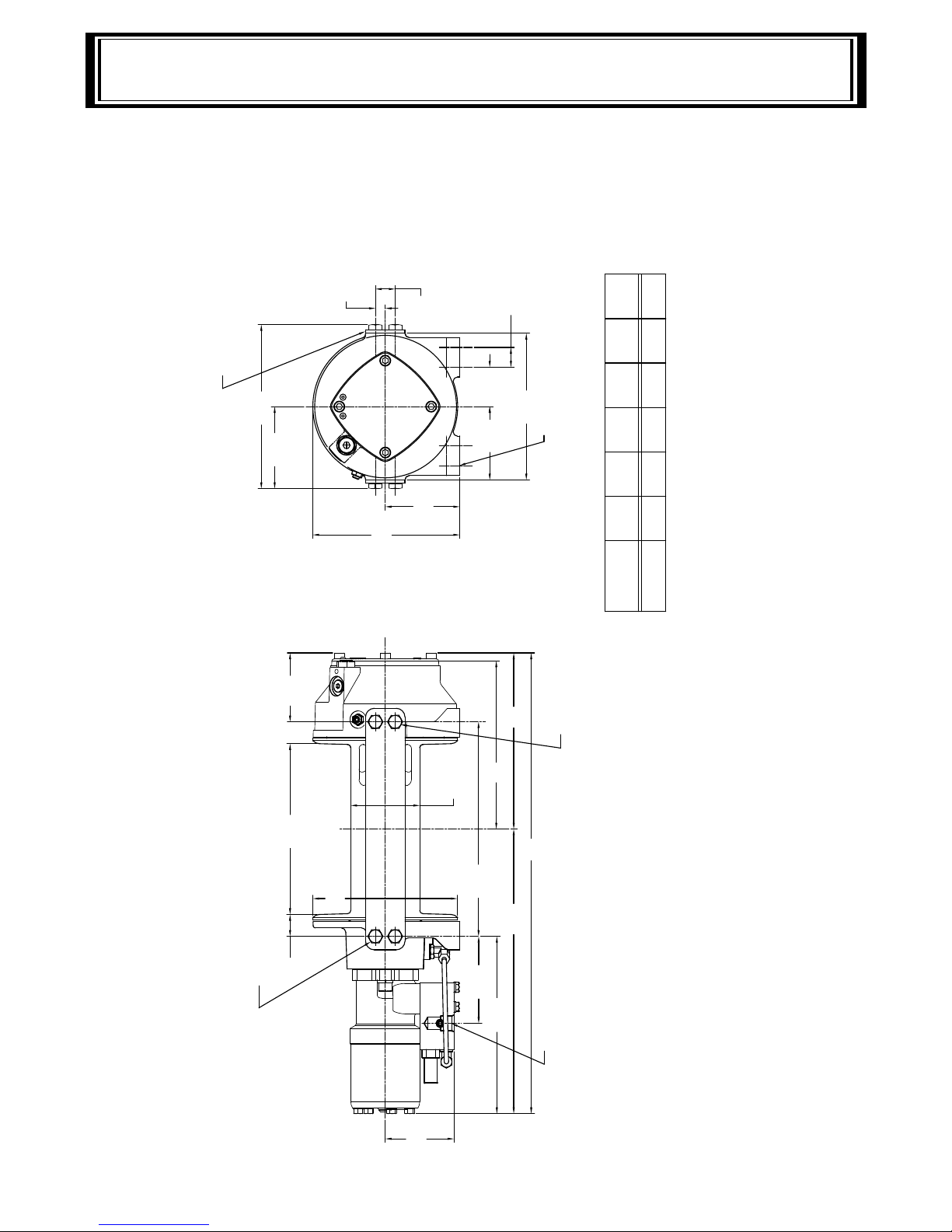

Ø8.25

[210,0]

2.21 [56,1]

4.25 [108,0]

4.19 [106,4]

2.25 [57,2]

8.38 [212,7]

.56

[14,3]

2.21 [56,1]

3.56 [90,5]

1.25 [31,7]

* *

1/8-27NPT PORT

(CONNECT 80 TO 150 PSI**

PRESSURE LINE TO DISENGAGE CLUTCH)

(2-PLACES EACH SIDE OF GEAR HOUSING END BEARING)

1/2-13UNC X 12,7 mm (.50 in) DEEP TAPPED HOLE

1/2-13UNC X 19,1 mm (.75 in) DEEP TAPPED HOLE

(2-PLACES EACH SIDE OF MOTOR END BEARING)

DRUM C

BARREL

Ø3.94

[100,0]

FLANGE

8.38 [212,9]

9.36 [237,7]

4.68 [118,9]

(TYP)

1.12 [28,4]

NOTES:

1. DIMENSIONS SHOWN ARE INCHES OVER MILLIMETERS.

2. WINCH MOUNTING CAPSCREWS MUST MEET OR EXCEED SAE GRADE 5 SPECIFICATION.

3. THESE HOLE LOCATIONS MUST BE HELD WITHIN ± 0,8 mm (.03 in)

OF TRUE POSITION. RECOMMENDED MOUNTING HOLE DIAMETER IS 13,5 mm (.53 in).

4. CAUTION: PRESSURE MUST NOT EXCEED 150 PSI.

5. "A" ROTATION SHOWN.

1/2-13UNC X 19,1 mm (.75 in) DEEP TAPPED HOLE

(4-PLACES EACH END BEARING)

MOVE TIE PLATES TO FEET

FOR SIDE MOUNT INSTALLATIONS,

(2-PLACES)

7/8-14 SAE PORT

4.92 [125,0]

10.13

[257,3]

3.92

[99,6]

255,4

10.06

311,2

12.25

247,7

9.75

CBA

HD-P 42

MODEL

WINCH

D E

16.25

412,8

12.74

323,5

STD. DRUM

736,3

28.99

inin

mm mm

CO.

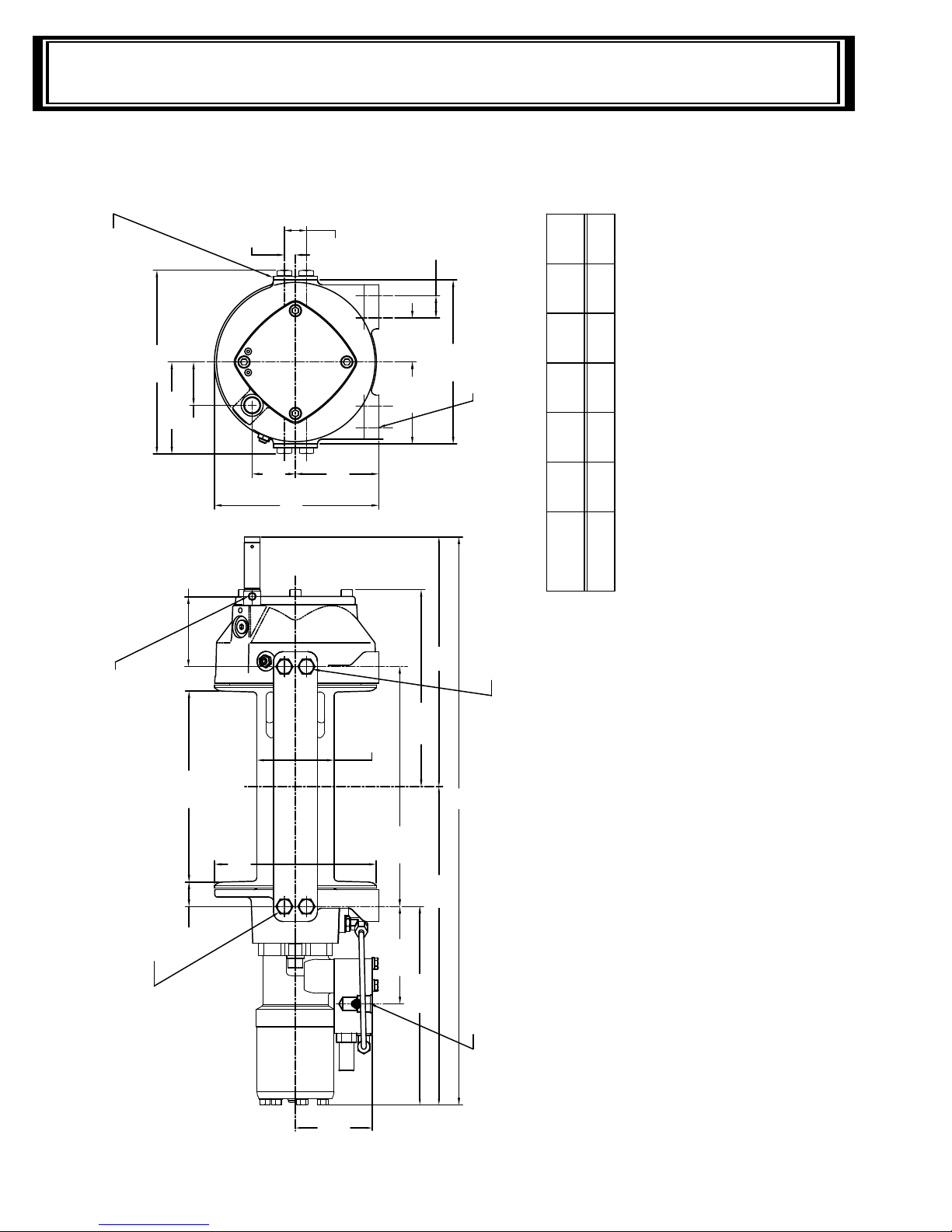

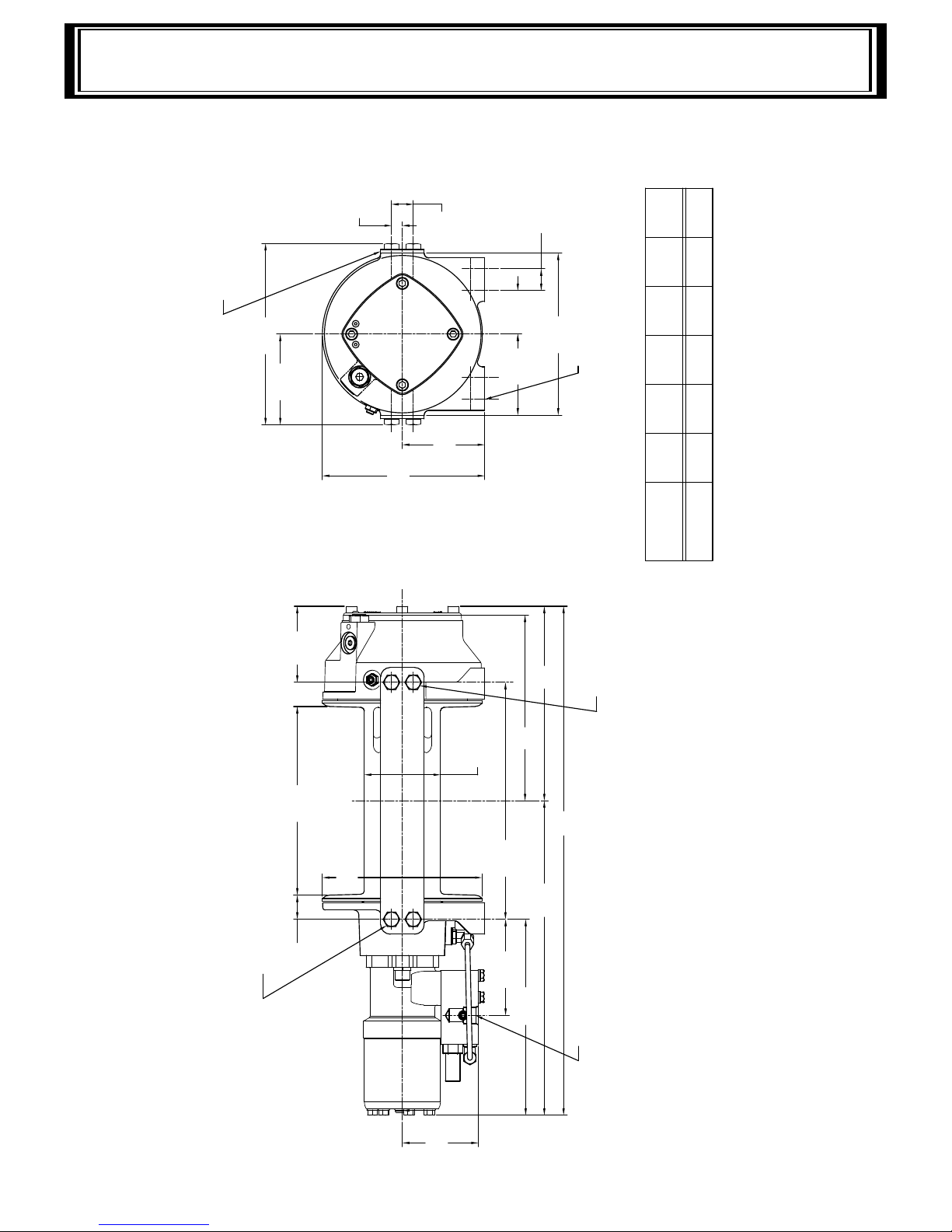

HD-P 42,2 AIR SHIFT

Page 15

Ø8.27

[210,0]

.56

[14,3]

8.38 [212,7]

2.25 [57,2]

4.19 [106,4]

1.25 [31,7]

4.25 [108,0]

4.92 [125,0]

(2-PLACES EACH SIDE OF GEAR HOUSING END BEARING)

1/2-13UNC X 12,7 mm (.50 in) DEEP TAPPED HOLE

7/8-14 SAE PORT

(2-PLACES)

1/2-13UNC X 19,1 mm (.75 in) DEEP TAPPED HOLE

(2-PLACES EACH SIDE OF MOTOR END BEARING)

DRUM C

BARREL

Ø3.94

[100,0]

FLANGE

8.38 [212,9]

9.36 [237,7]

4.68 [118,9]

(TYP)

1.12 [28,4]

NOTES:

1. DIMENSIONS SHOWN ARE INCHES OVER MILLIMETERS.

2. WINCH MOUNTING CAPSCREWS MUST MEET OR EXCEED SAE GRADE 5 SPECIFICATION.

3. THESE HOLE LOCATIONS MUST BE HELD WITHIN ± 0,8 mm (.03 in)

OF TRUE POSITION. RECOMMENDED MOUNTING HOLE DIAMETER IS 13,5 mm (.53 in).

4. "A" ROTATION SHOWN.

1/2-13UNC X 19,1 mm (.75 in) DEEP TAPPED HOLE

(4-PLACES EACH END BEARING)

MOVE TIE PLATES TO FEET

FOR SIDE MOUNT INSTALLATIONS,

3.92

[99,6]

10.13

[257,3]

3.93

[99,8]

CO.

243,9

9.60

311,2

12.25

247,7

9.75

CBA

HD-P 42

MODEL

WINCH

D E

16.25

412,8

10.06

255,4

STD. DRUM

668,2

26.31

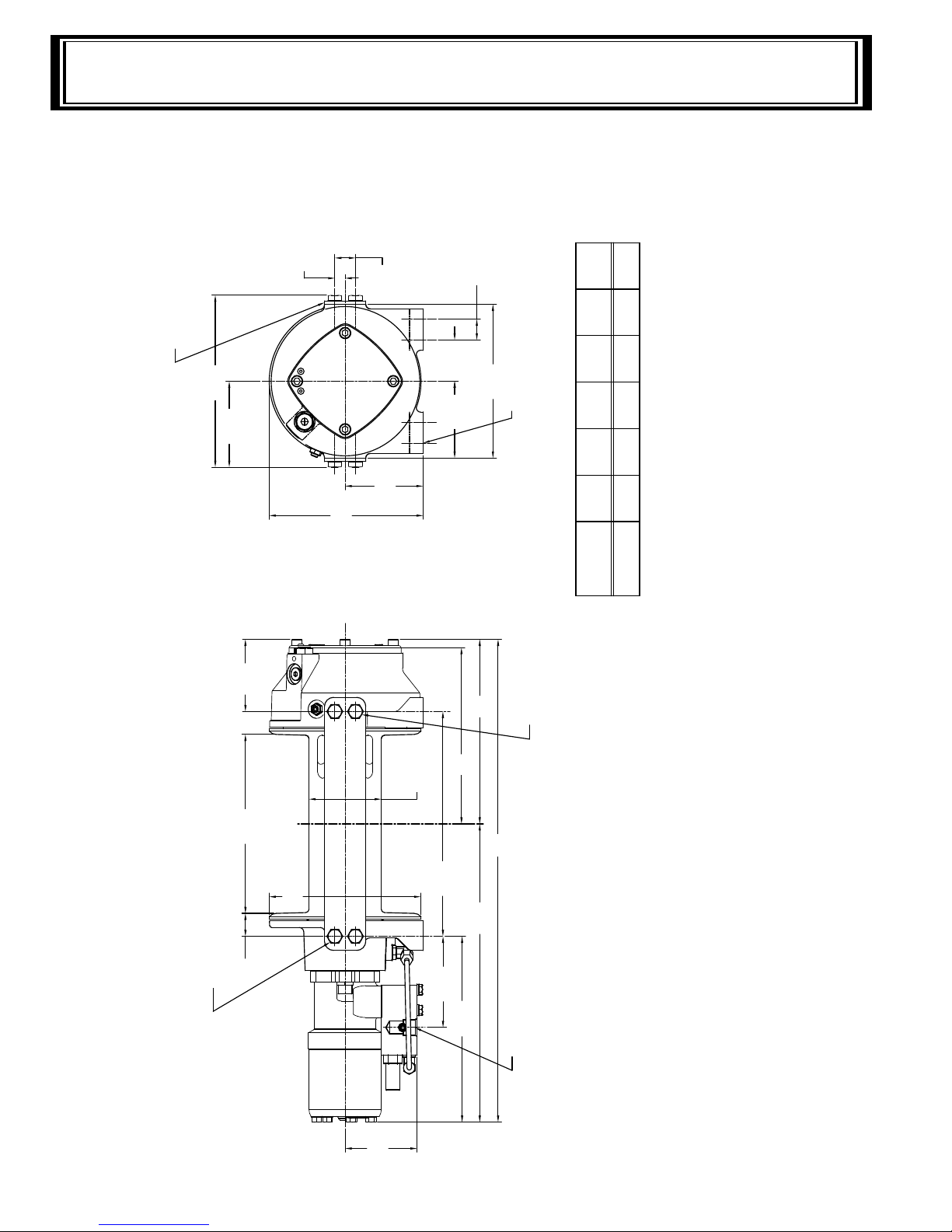

HD-P 42,2 BLOCKED CLUTCH

Page 16

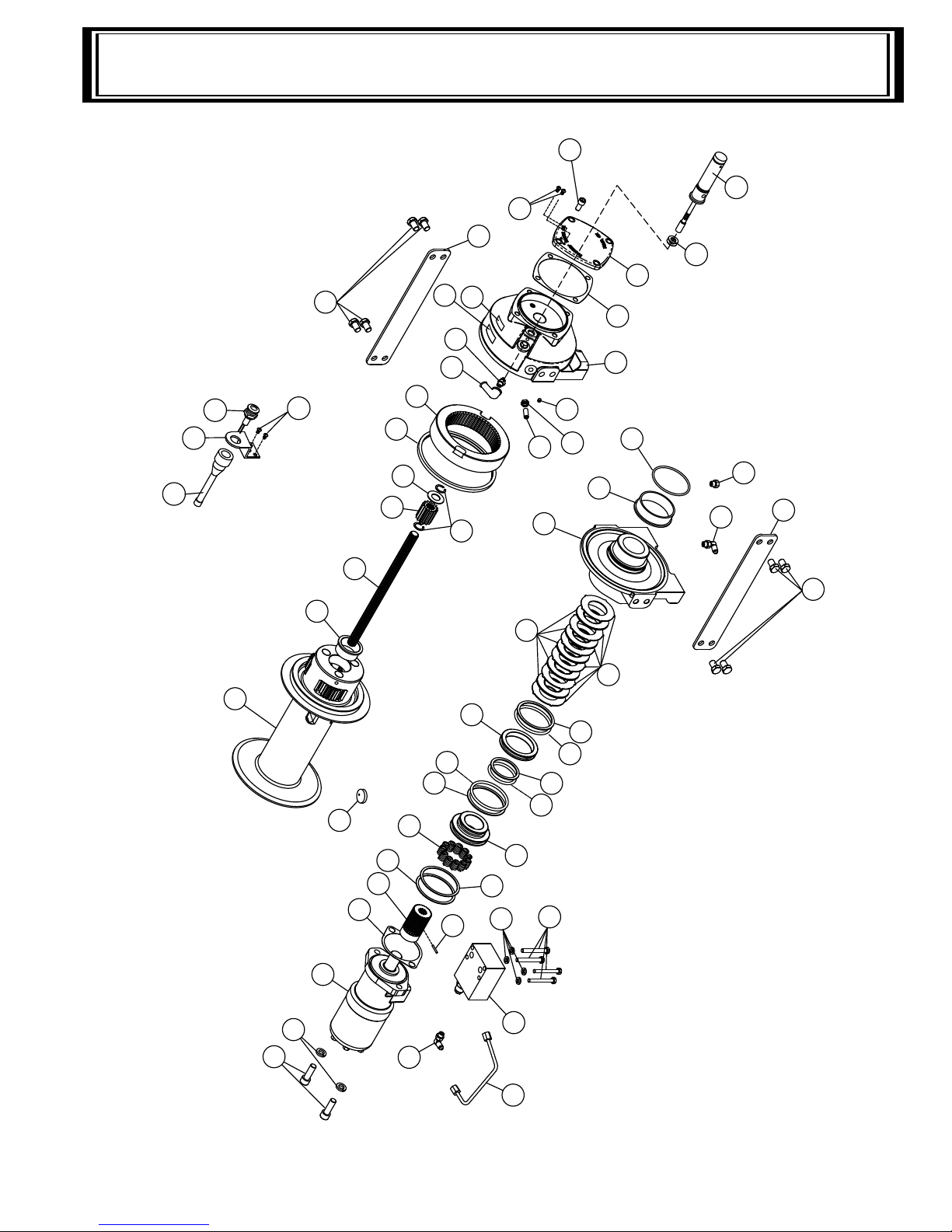

HD-P 42,2 MANUAL SHIFT

Page 17

Item No. Quantity Part No. Description

1 1 234224 DRUM ASSY STD

1 234234 DRUM ASSY "Y" 2 1 276048 SHIFTER ASSY 3 6 330011 STATOR-BRAKE 4 5 330012 DISC-BRAKE 5 1 330013 PISTON-BRAKE 6 1 330014 PISTON-BACKUP BRAKE 7 1 334174 GEAR-OUTPUT, SUN 8 1 338358 END BEARING-MOTOR 9 1 338327 END BEARING- GEAR HOUSING

10 1 357177 SHAFT-INPUT STD DRUM

1 357176 SHAFT-INPUT "Y" DRUM

11 2 395427 PLATE-TIE STD DRUM

2 395426 PLATE-TIE "Y" DRUM

12 1 412085 BUSHING-DRUM 13 1 412109

BUSHING-DRUM, MOTOR END

14 4 414159

CAPSCREW-5/16-18UNC 2-1/2" LG, HXHD, ZINC, GR5

4 414147

CAPSCREW-5/16-18UNC X 3-1/2" LG, HXHD, ZINC, GR

15 8 414581 CAPSCREW-1/2-13NC X 3/4" LG, HXHD, ZINC, GR5 16 2 414239 SCREW-1/4-20NC X 1/2", ROUND HEAD, SLOTTED

, Z

17 1 414926 SETSCREW-3/8-16NC X 1", SOC HD, NYLON 18 2 414952 CAPSCREW-1/2-13NC X 1-1/2" LG, SOC HD, ZINC 19 1 315008 ROPE ANCHOR 20 1 418036 NUT-3/8-16NC, HEX JAM, ZINC 21 4 418163 LOCKWASHER-5/16 MED SECT, ZINC 22 2 418218 LOCKWASHER-1/2 ID MED SECT, ZINC 23 1 431019 COUPLING-MOTOR 24 2 432018 FITTING 25 1 442223 GASKET-MOTOR FLANGE 26 1 444084 GEAR-RING 27 1 458079 MOTOR-HYD. 28 1 462067 O-RING PISTON-SM. 29 1 462068 O-RING PISTON-LG. 30 1 462069 O

-RING BACKUP PISTON 31 1 462070 RING-BACKUP PISTON-LG. 32 1 462071 RING-BACKUP BACKUP PISTON 33 1 462072 RING-BACKUP PISTON-SM. 34 1 462073 O-RING 35 1 470033 SPIRAL PIN 36 1 472052 PLUG 37 1 486080 SEAL 38 2 490003 SNAP RING 39 1 490049 RING-INTERNAL RETAINING 40 11 494124 SPRING-BRAKE 41 1 509132 TUBE-BRAKE RELEASE (PORTS DOW N)

1 509131 TUBE-BRAKE RELEASE (PORTS UP) 1 509133 TUBE-BRAKE RELEASE (SIDE PORTS)

42 1 516051 VALVE-MOTOR CONTROL (A ROTATIO

1 516052 VALVE-MOTOR CONTROL (B ROTATION)

1 516053 VALVE-MOTOR CONTROL (A ROTATION/SIDE PO

43 1 518037 THRUST WASHER 44 1 518047 THRUST WASHER 45 1 456038 BREATHER VENT 46 1 434569 NAME TAG 47 1 434235 TAG-A ROTATION

1 434236 TAG-B ROTATION 48 1 490066 RING-INTERNAL RETAINING 49 1 328164 COVER-GEAR HOUSING 50 4 414901 CAPSCREW-3/8-16NC X 3/4"LG, HX SOC HD 51 1 416016 SETSCREW-1/4-20NC X 1/4"LG, HX SOC HD CUP 52 1 442212 GASKET-GEAR HOUSING COVER

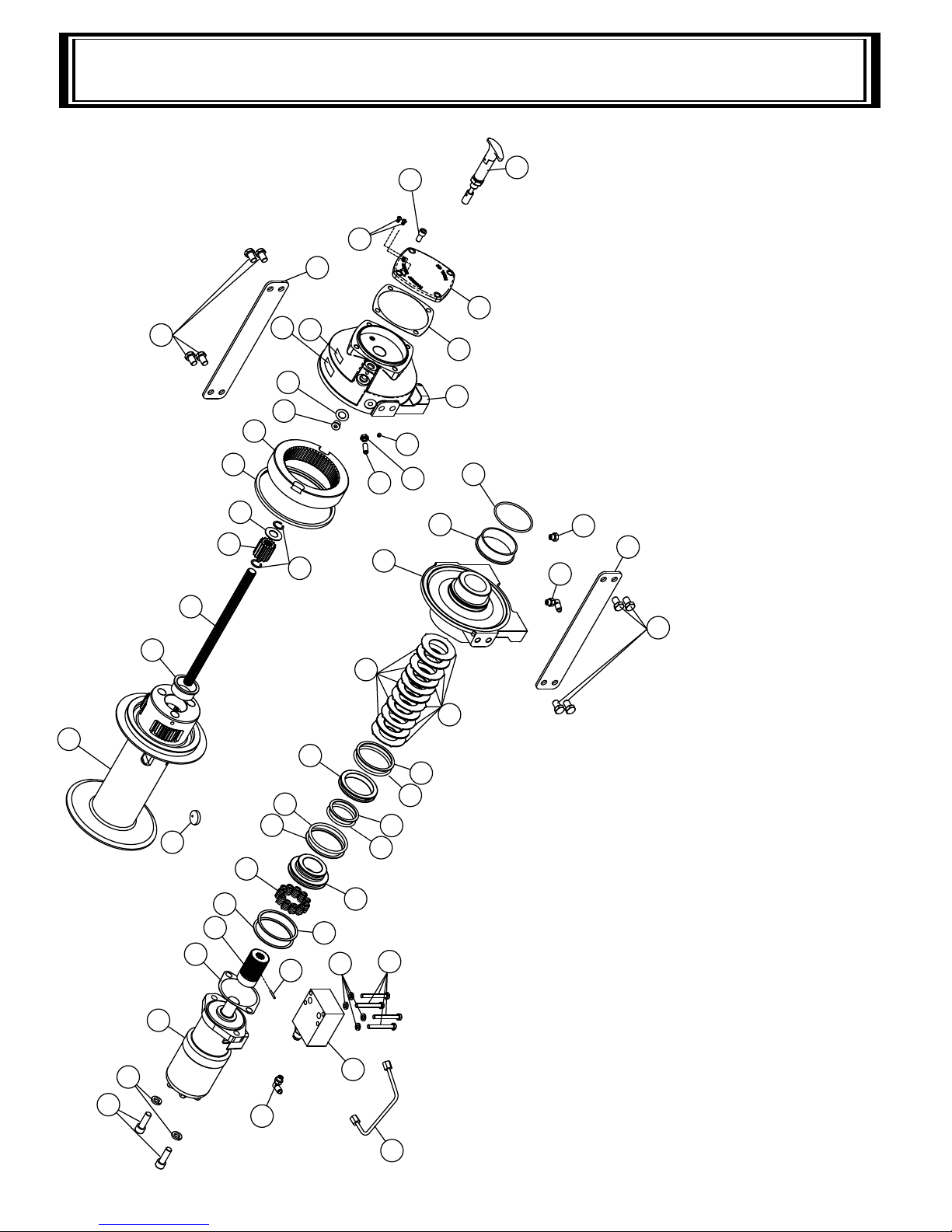

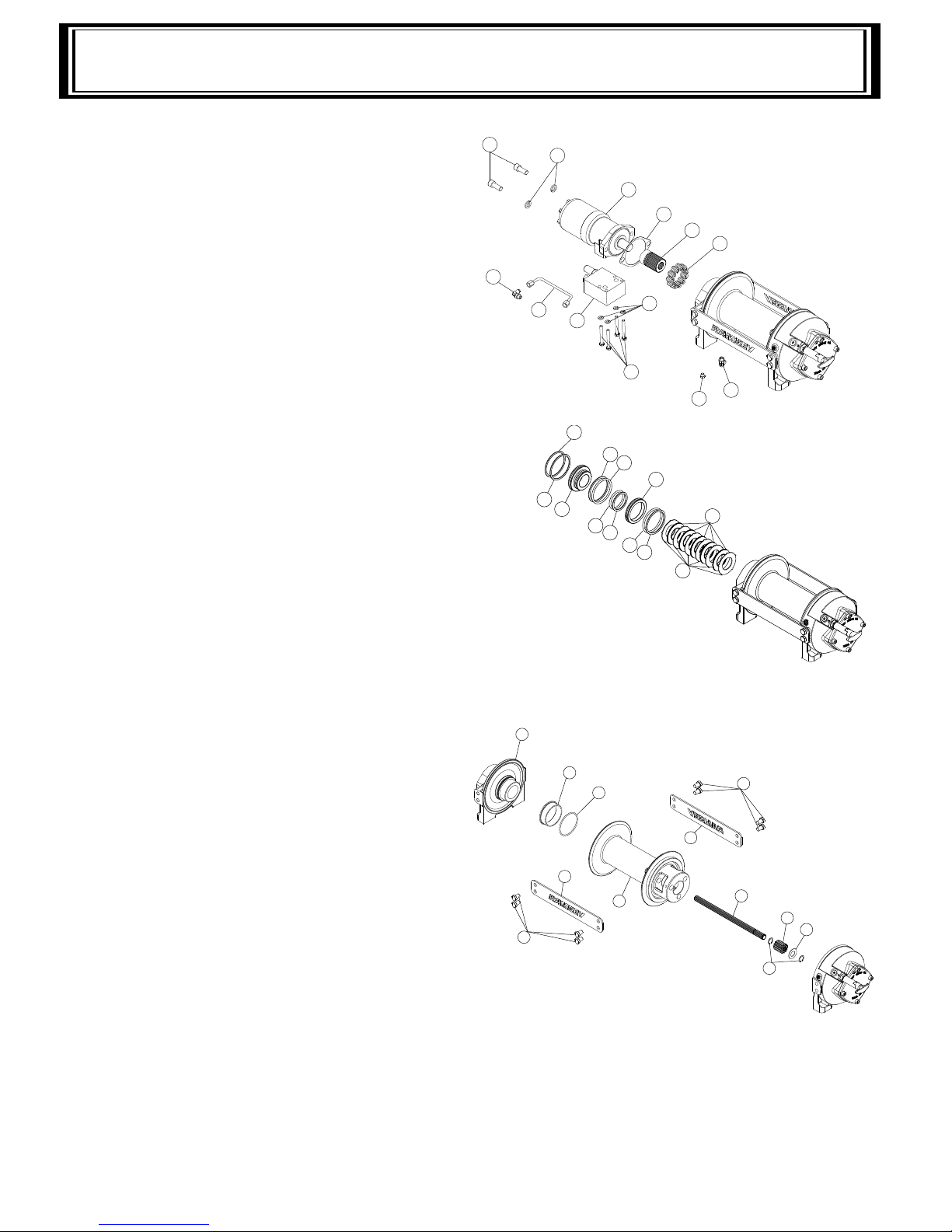

HD-P 42,2 MANUAL SHIFT PARTS LIST

Page 18

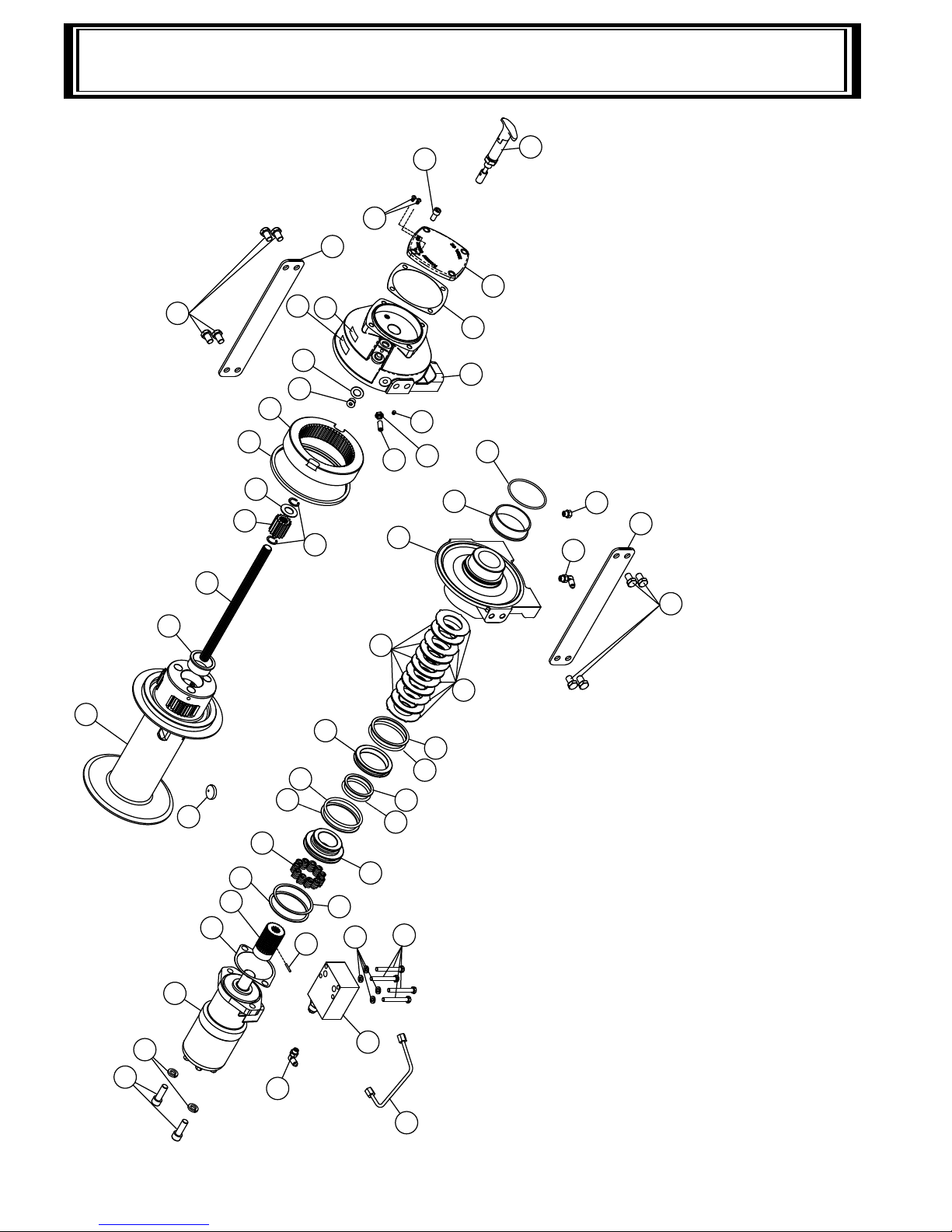

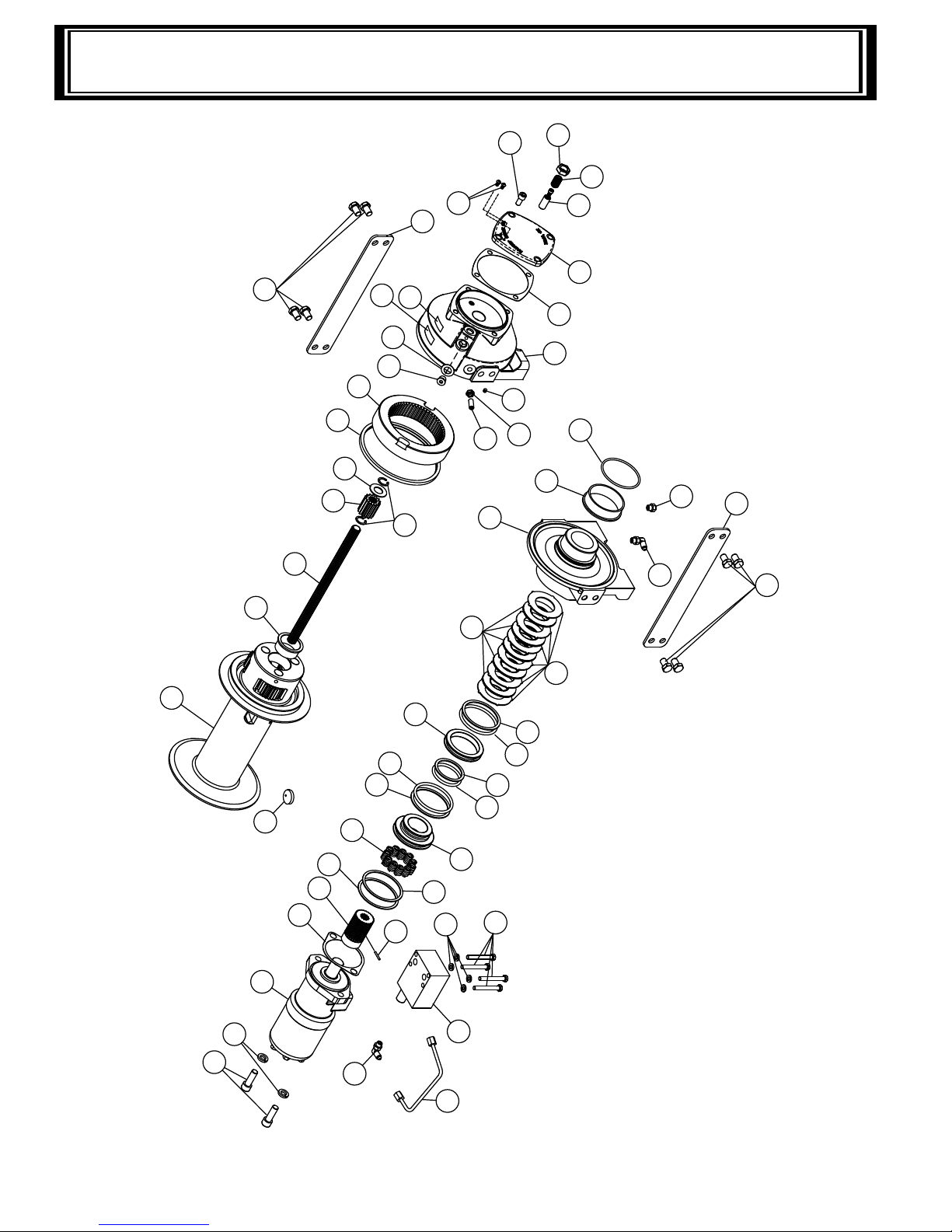

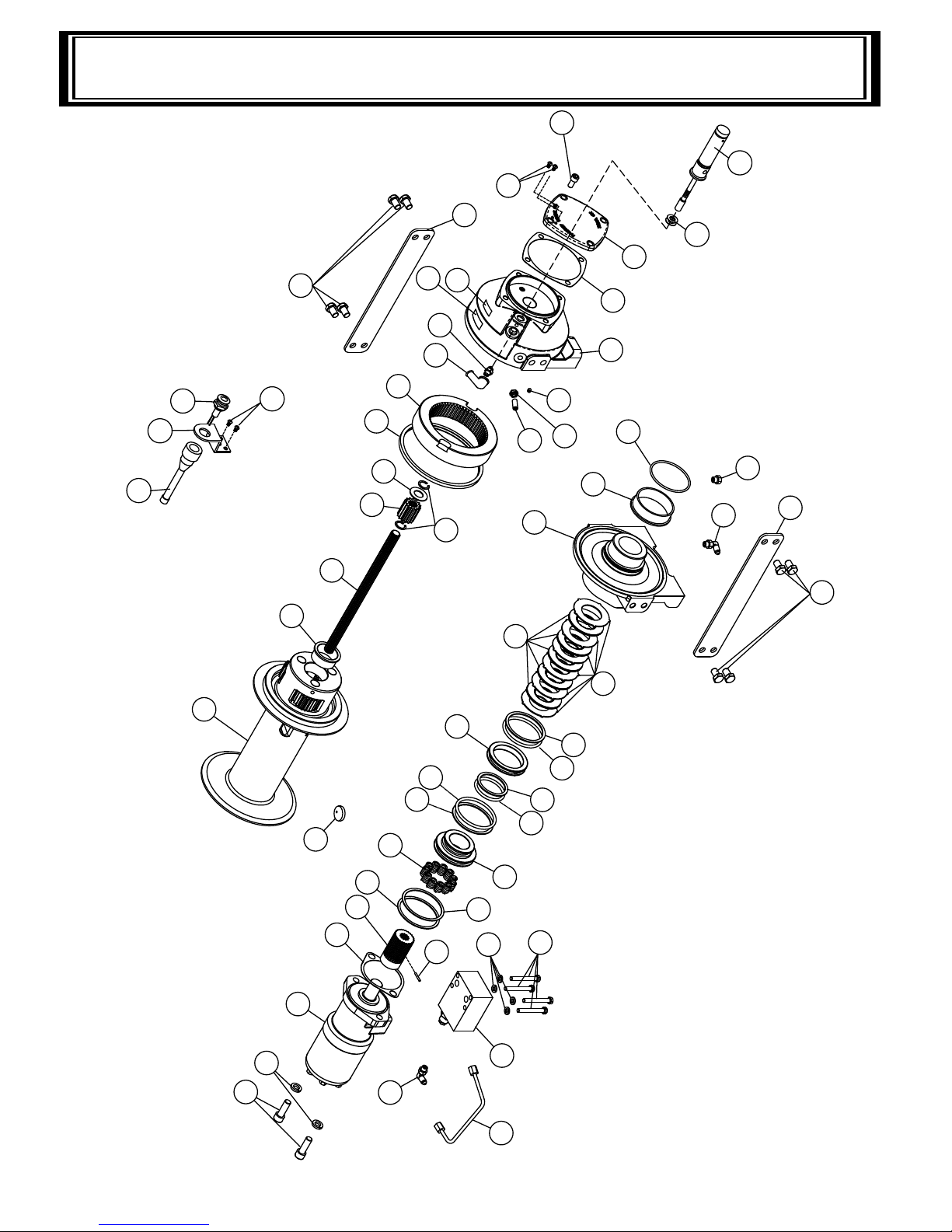

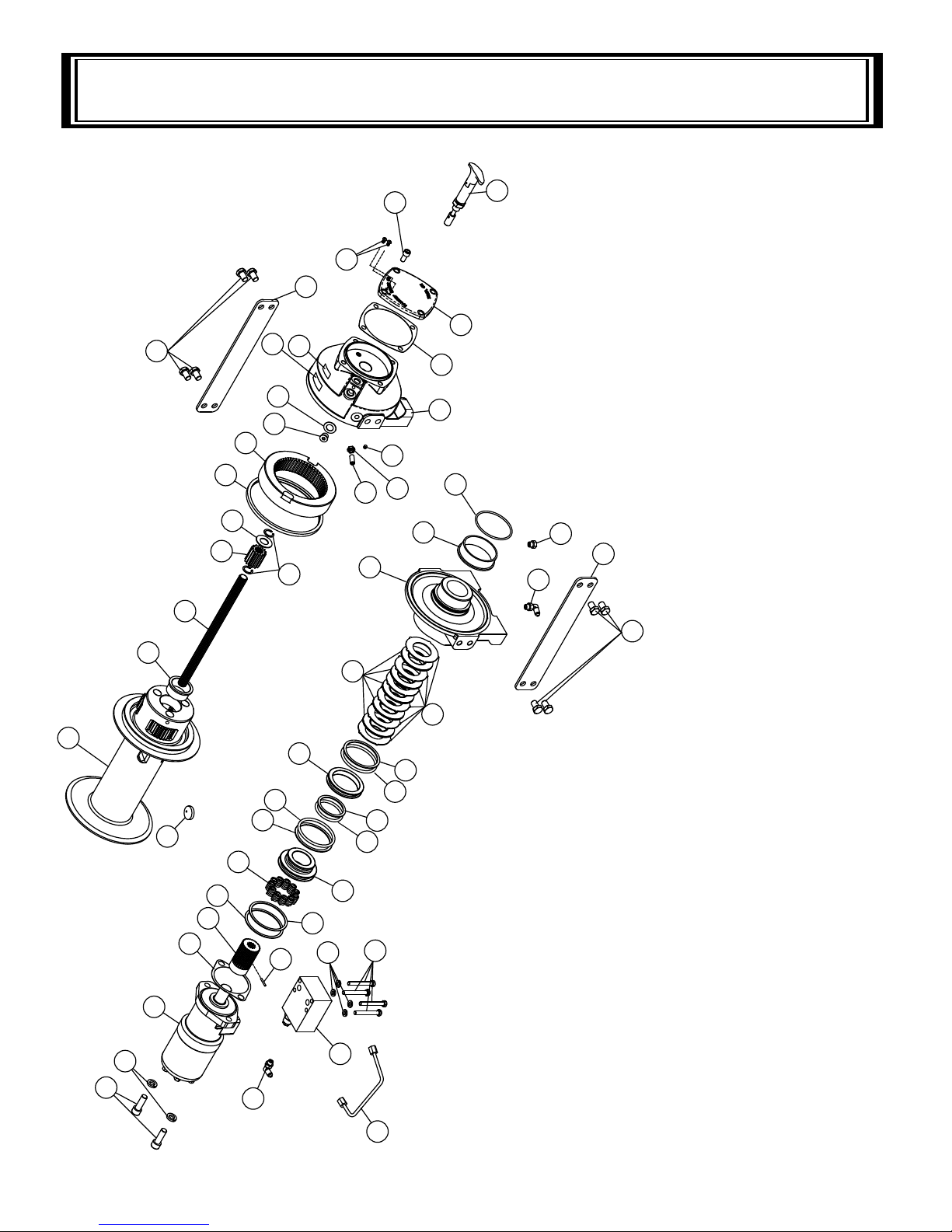

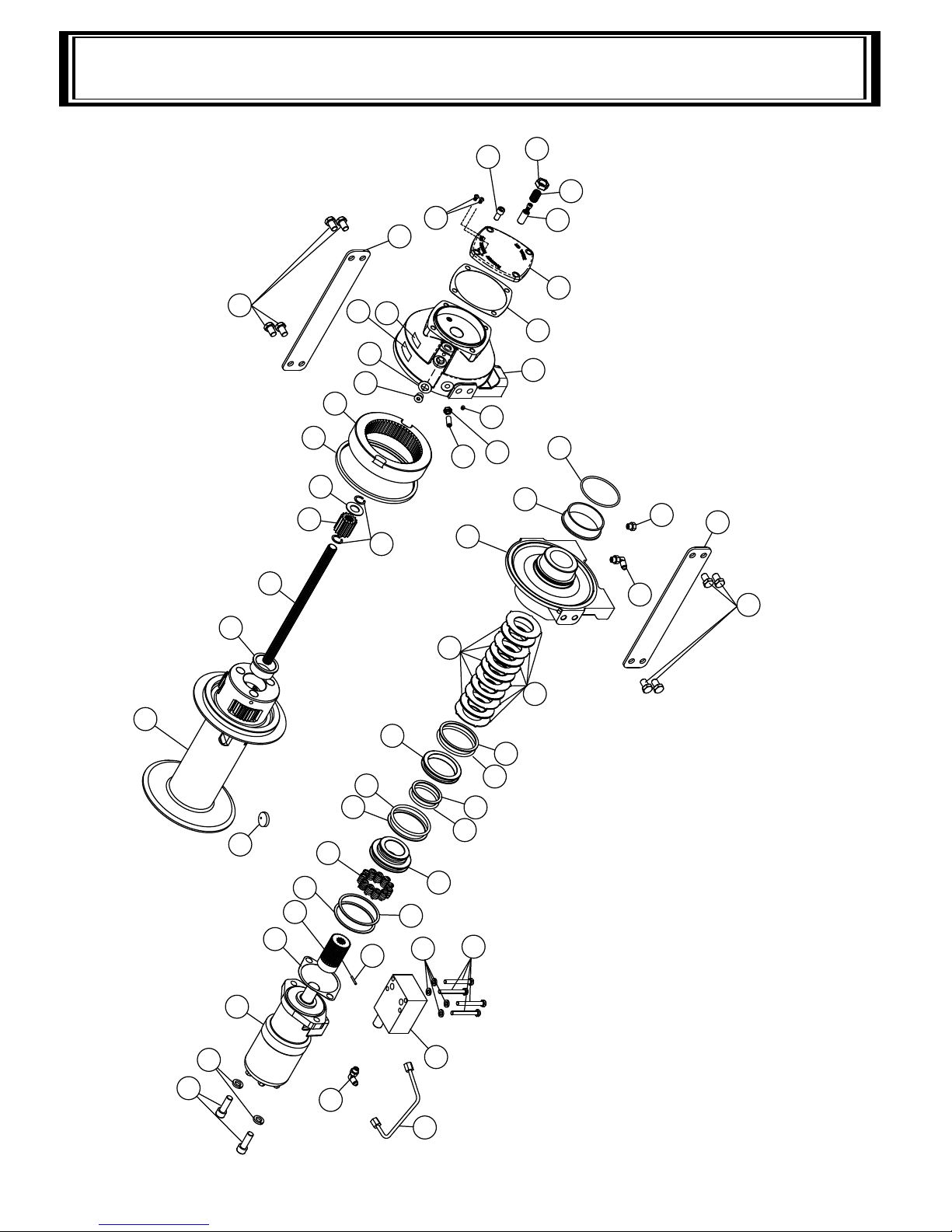

HD-P 42,2 AIR SHIFT

Page 19

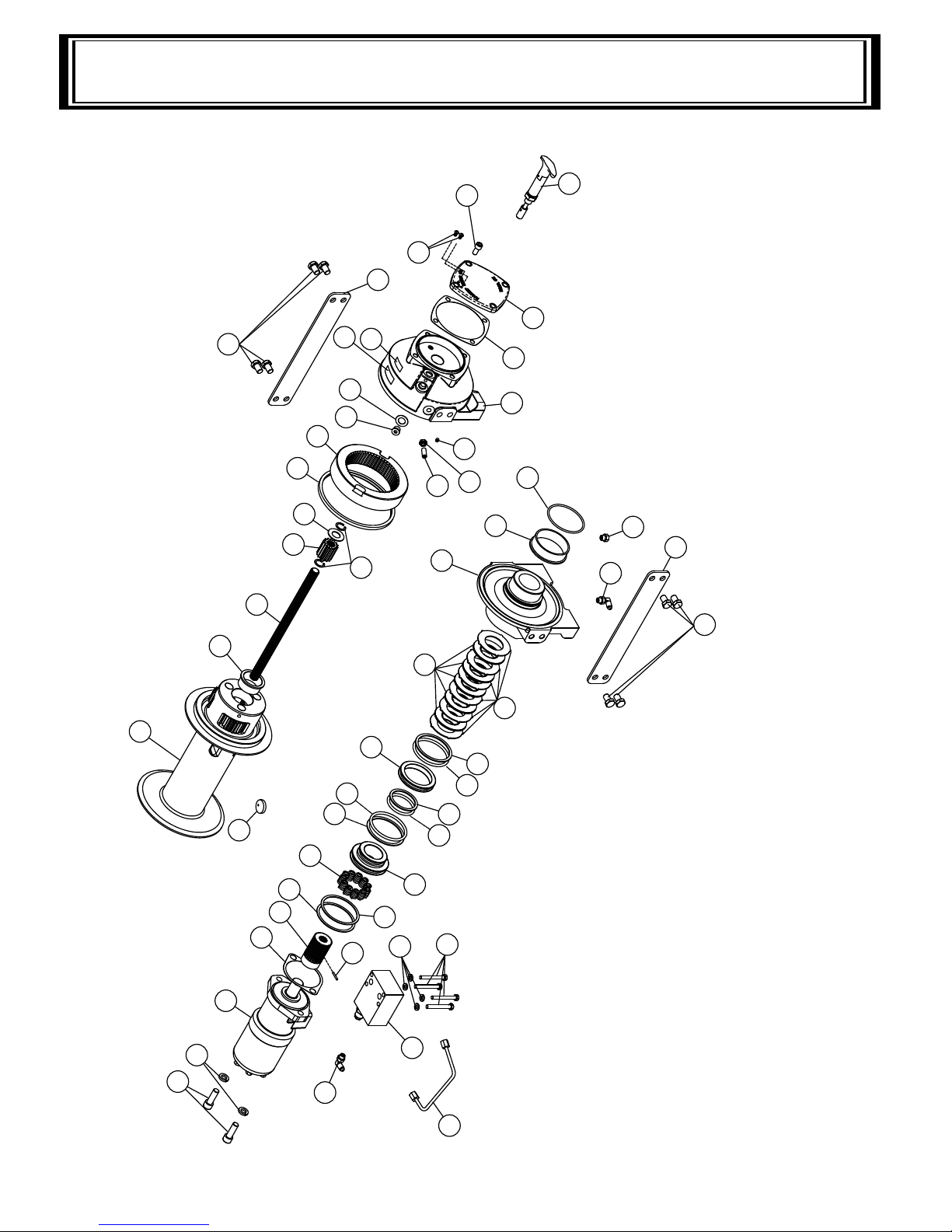

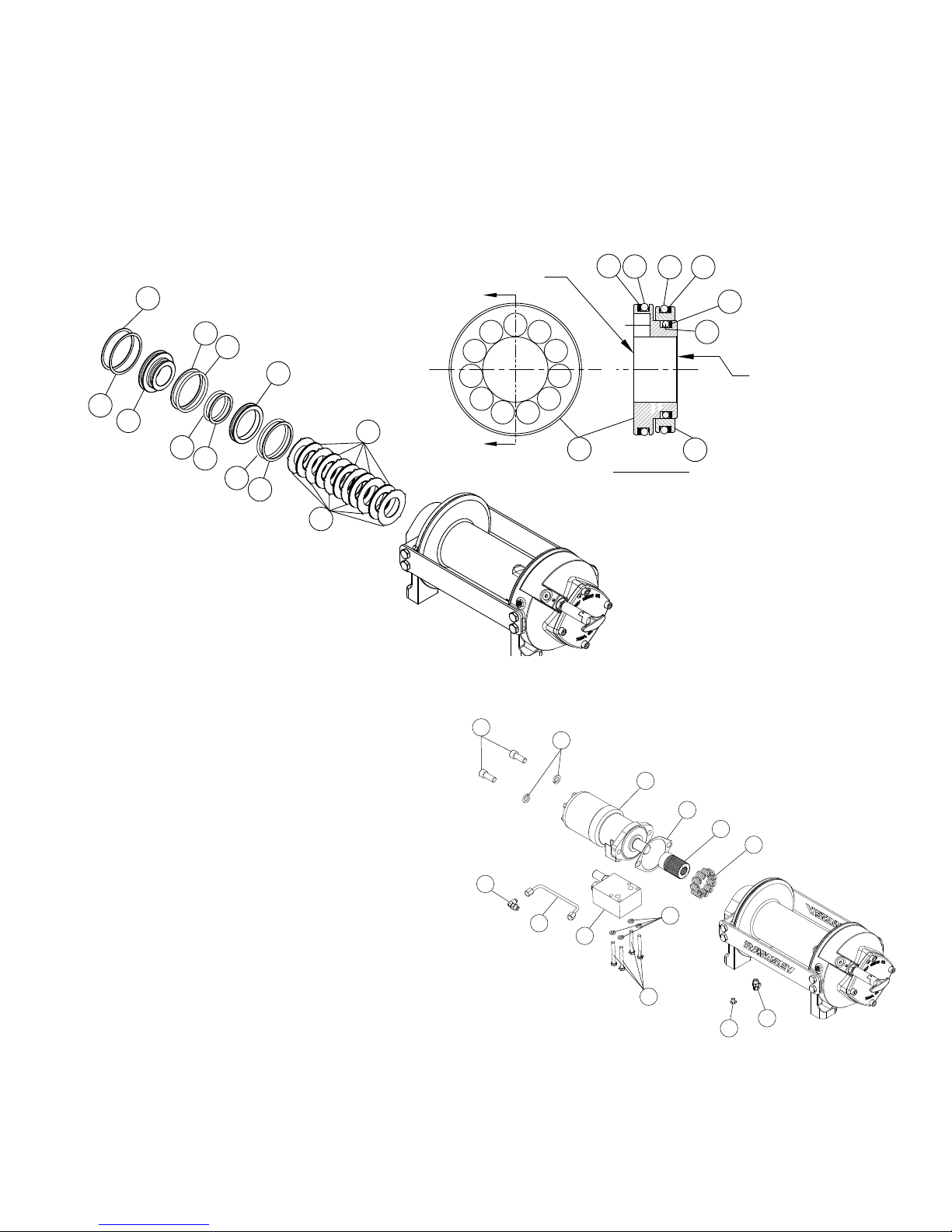

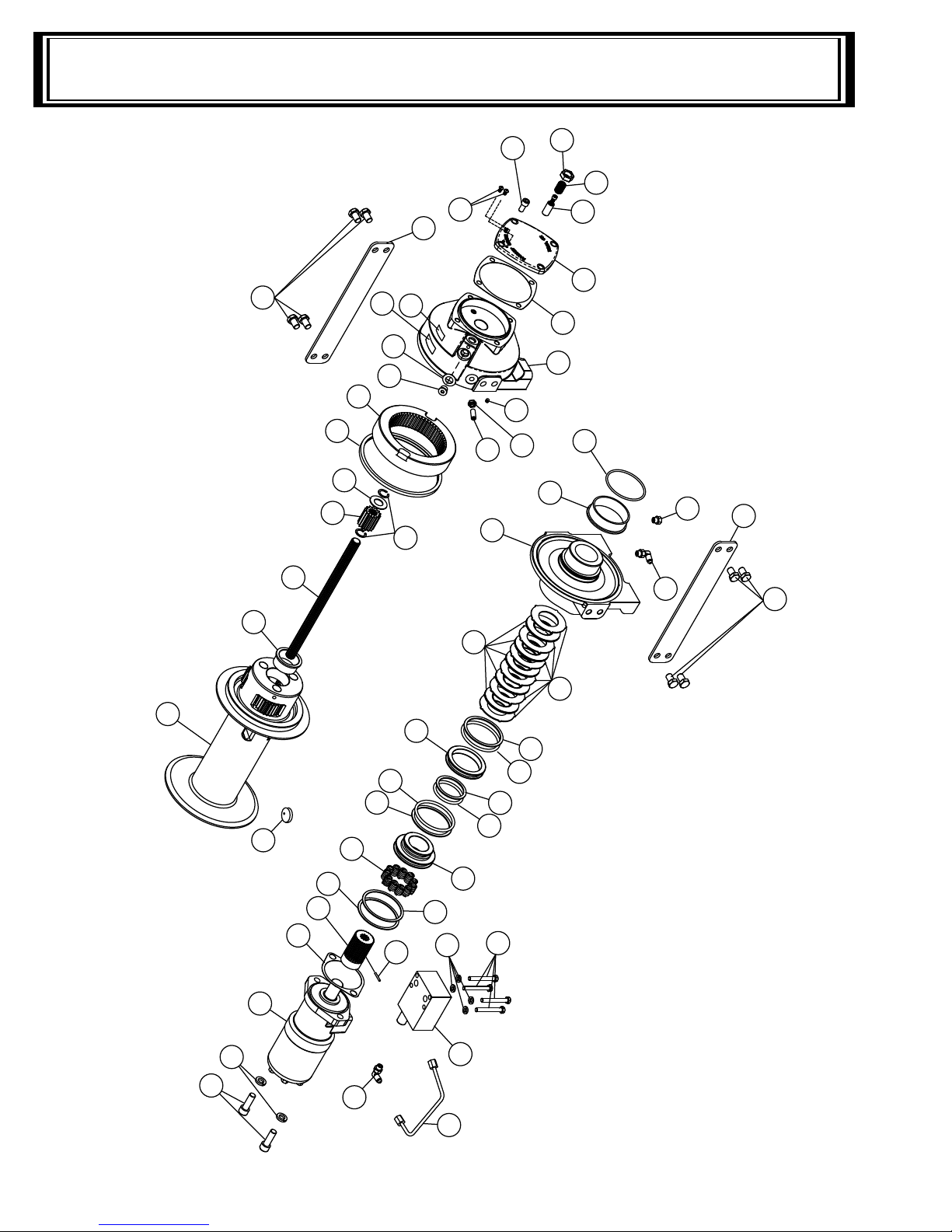

HD-P 42,2 AIR SHIFT PARTS LIST

Item No. Quantity Part No. De scription

1 1 234224 DRUM ASSY STD

1 234234 DRUM ASSY "Y" 2 1 236020 LIGHT ASSY 3 1 276058 SHIFTER ASSY 4 1 312529 BRACKET-LIGHT ASSY 5 6 330011 STATOR-BRAKE 6 5 330012 DISC-BRAKE 7 1 330013 PISTON-BRAKE 8 1 330014 PISTON-BACKUP BRAKE 9 1 334174 GEAR-OUTPUT, SUN

10 1 338358 END BEARING-MOTOR 11 1 338327 END BEARING-GEAR HOUSING 12 1 357177 SHAFT-INPUT STD DRUM

1 357176 SHAFT-INPUT "Y" DRUM

13 2 395427 PLATE-TIE STD DRUM

2 395426 PLA

TE-TIE "Y" DRUM 14 1 412085 BUSHING-DRUM 15 1 412109 BUSHING-DRUM, MOTOR END 16 2 416239 CAPSCREW-3/8-16NCX2LG HXHD LOCAR BR 17 4 414159 CAPSCREW-5/16-18UNCX2.50,HXHD,GR5,ZP,N/P

4 414147 CAPSCREW-5/16-18NCX3-1/2 HXHD G5 ZP 18 8 414581 CAPSCREW-1/2-13NCX3/4LG,HXHD,Z/P,G5 19 1 315008 ROPE ANCHOR 20 2 414952 CAPSCREW-1/2-13NCX1 1/2LG,SOCHD,Z/P 21 1 416016 SETSCREW1/4-20NCX1/4 HX SOCK HD CUP 22 1 418036 NUT-3/8-16 NC,HEX JAM,Z/P 23 4 418163 LO

CKWASHER-5/16 MED SECT,ZINC PLATE 24 2 418218 LOCKWASHER-1/2 ID MED SECT,ZINC PLT 25 1 431019 COUPLING-MOTOR 26 2 432018 FITTING 27 1 442223 GASKET-MOTOR FLANGE 28 1 444084 GEAR-RING 29 1 458079 MOTOR-HYD. 30 1 462067 O-RING PISTON-SM. 31 1 462068 O-RING PISTON-LG. 32 1 462069 O-RING BACKUP PISTON 33 1 462070 RING-BACKUP PISTON-LG 34 1 462071 RING-BACKUP BACKUP PISTON 35 1 462072 RING-BACKUP PISTON-SM 36 1 462073 O-RING 37 1 470033 SPIRAL PIN 38 1 482013 R

UBBER BOOT 39 1 482045 RUBBER BOOT 40 1 486080 SEAL 41 2 488007 SHIM 42 2 490003 SNAP RING 43 1 490049 RING-INTERNAL RETAINING 44 11 494124 SPRING-BRAKE 45 1 504021 SWITCH 46 1 509132 TUBE-BRAKE RELEASE (PORTS DOWN)

1 509131 TUBE-BRAKE RELEASE (PORTS UP) 1 509133 TUBE-BRAKE RELEASE (SIDE PORTS)

47 1 516051 VALVE-MOTOR CONTROL "A" ROTATION

1 516052 VALVE-MOTOR CONTROL "B" ROTATION 1 516053 VALVE-MOTOR CONTROL ("A" ROT/ SIDE PORTS)

48 1 518047 THRUST

WASHER 49 1 456038 BREATHER VENT 50 1 434569 NAME TAG 51 1 434235 TAG- "A" ROTATION

1 434236 TAG- "B" ROTATION 52 1 490066 RING-INTERNAL RETAINING 53 1 328164 COVER-GEAR HOUSING 54 4 414901 CAPSCREW-3/8-16NCX3/4LG HEX SOC HD 55 1 442212 GASKET-GEAR HOUSING COVER

Page 20

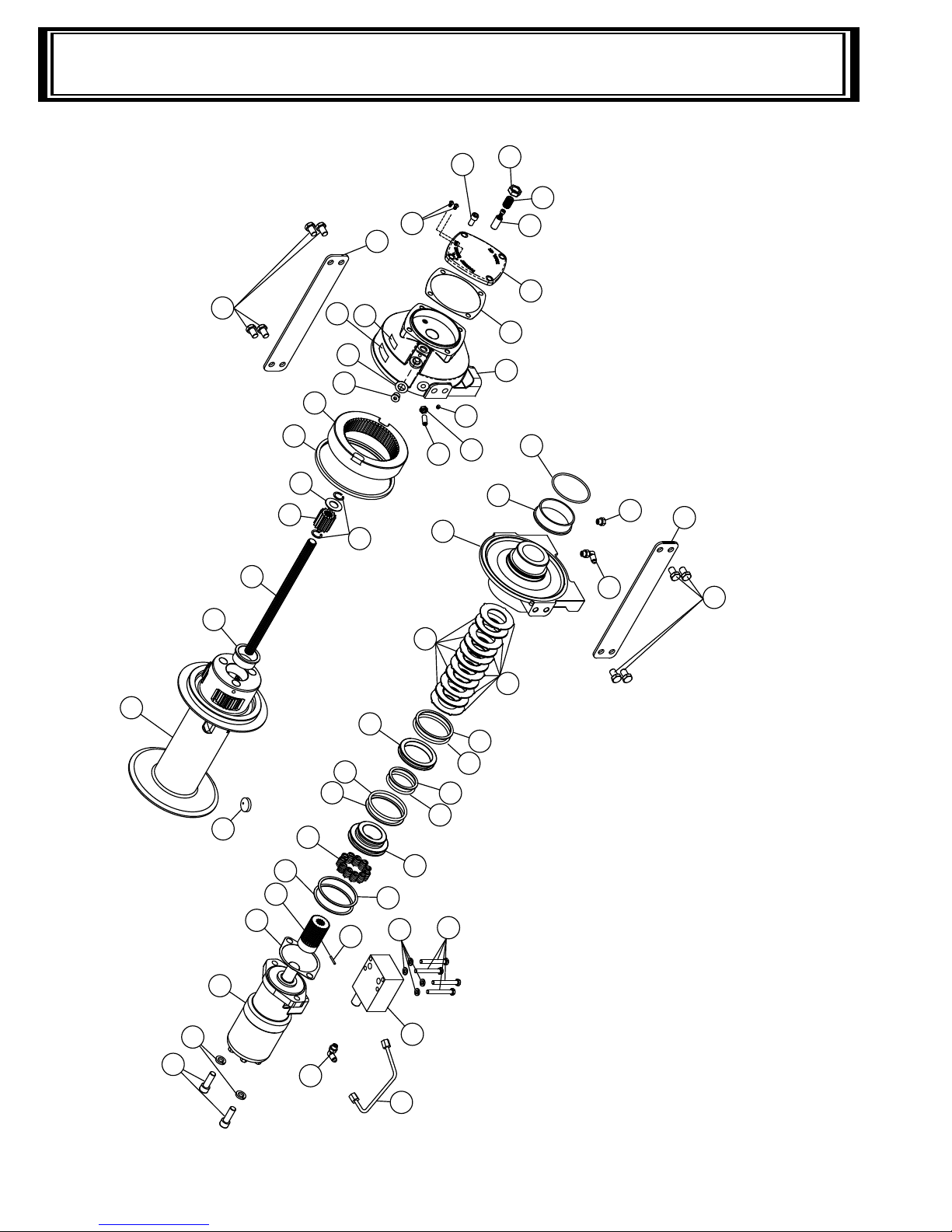

HD-P 42,2 BLOCKED CLUTCH

Page 21

Item No. QuanƟty Part No. DescripƟon

1 1 234224 DRUM ASSY STD

1 234234 DRUM ASSY "Y" 2 1 299693 PLUNGER ASSY 3 6 330011 STATOR-BRAKE 4 5 330012 DISC-BRAKE 5 1 330013 PISTON-BRAKE 6 1 330014 PISTON-BACKUP BRAKE 7 1 334174 GEAR-OUTPUT, SUN 8 1 338358 END BEARING-MOTOR 9 1 338327 END BEARING-GEAR HOUSING

10 1 357177 SHAFT-INPUT STD DRUM

1 357176 SHAFT-INPUT "Y" DRUM

11 2 395427 PLATE-TIE STD DRUM

2 395426 PLATE-TIE "Y" DRUM 12 1 412085 BUSHING-DRUM 13 1 412109 BUS

HING-DRUM, MOTOR END

14 4 414159 CAPSCREW-5/16-18UNCX2.50,HXHD,GR5,ZP,N/P

4 414147 CAPSCREW-5/16-18NCX3-1/2 HXHD G5 ZP 15 8 414581 CAPSCREW-1/2-13NCX3/4LG,HXHD,Z/P,G5 16 2 416239 CAPSCREW-3/8-16NCX2LG HXHD LOCAR BR 17 1 414926 SETSCREW-3/8-16NC X1,SOCKET,NYLON 18 2 414952 CAPSCREW-1/2-13NCX1 1/2LG,SOCHD,Z/P 19 1 315008 ROPE ANCHOR 20 1 418036 NUT-3/8-16 NC,HEX JAM,Z/P 21 4 418163 LOCKWASHER-5/16 MED SECT,ZINC PLATE 22 2 418218 LOCKWASH

ER-1/2 ID MED SECT,ZINC PLT 23 1 431019 COUPLING-MOTOR 24 2 432018 FITTING 25 1 442223 GASKET-MOTOR FLANGE 26 1 444084 GEAR-RING 27 1 458079 MOTOR-HYD. 28 1 462067 O- RING PISTON-SM.

29 1 462068 O- RING PISTON-LG. 30 1 462069 O- RING BACKUP PISTON 31 1 462070 RING-BACKUP PISTON-LG. 32 1 462071 RING-BACKUP BACKUP PISTON 33 1 462072 RING-BACKUP PISTON-SM. 34 1 462073 O- RING 35 1 470033 SPIRAL PIN 36 1 472052 PLUG 37 1 486080 SEAL 38 2 490003 SNAP RING 39 1 490049 RING-

INTERNAL RETAINING

40 11 494124 SPRING-BRAKE

41 1 509132 TUBE-BRAKE RELEASE (PORTS DOWN)

1 509131 TUBE-BRAKE RELEASE (PORTS UP) 1 509133 TUBE-BRAKE RELEASE (SIDE PORTS)

42 1 516051 V ALVE-MOTOR CONTROL ("A" ROTATION)

1 516052 VALVE-MOTOR CONTROL ("B" ROTATION)

1 516053 VALVE-MOTOR CONTROL ("A" ROT/SIDE PORTS)) 43 1 518037 THRUST WASHER 44 1 518047 THRUST WASHER 45 1 456038 BREATHER VENT 46 1 434569 NAME TAG 47 1 434235 TAG-"A" ROTATION

1 43423

6 TAG-"B" ROTATION

48 1 490066 RING-INTERNAL RETAINING

49 1 418088 NUT-JAM 5/8-18NF HEX HD,ZINC PLT 50 1 416080 SETSCREW-5/8-18NF X1 LG,HXSOCHD,CUP 51 1 328164 COV ER-GEAR HOUSING 52 4 414901 CAPSCREW-3/8-16NCX3/4LG HEX SOC HD 53 1 416016 SETSCREW1/4-20NCX1/4 HX SOCK HD CUP 54 1 442212 GASKET-GEAR HOUSING COVER

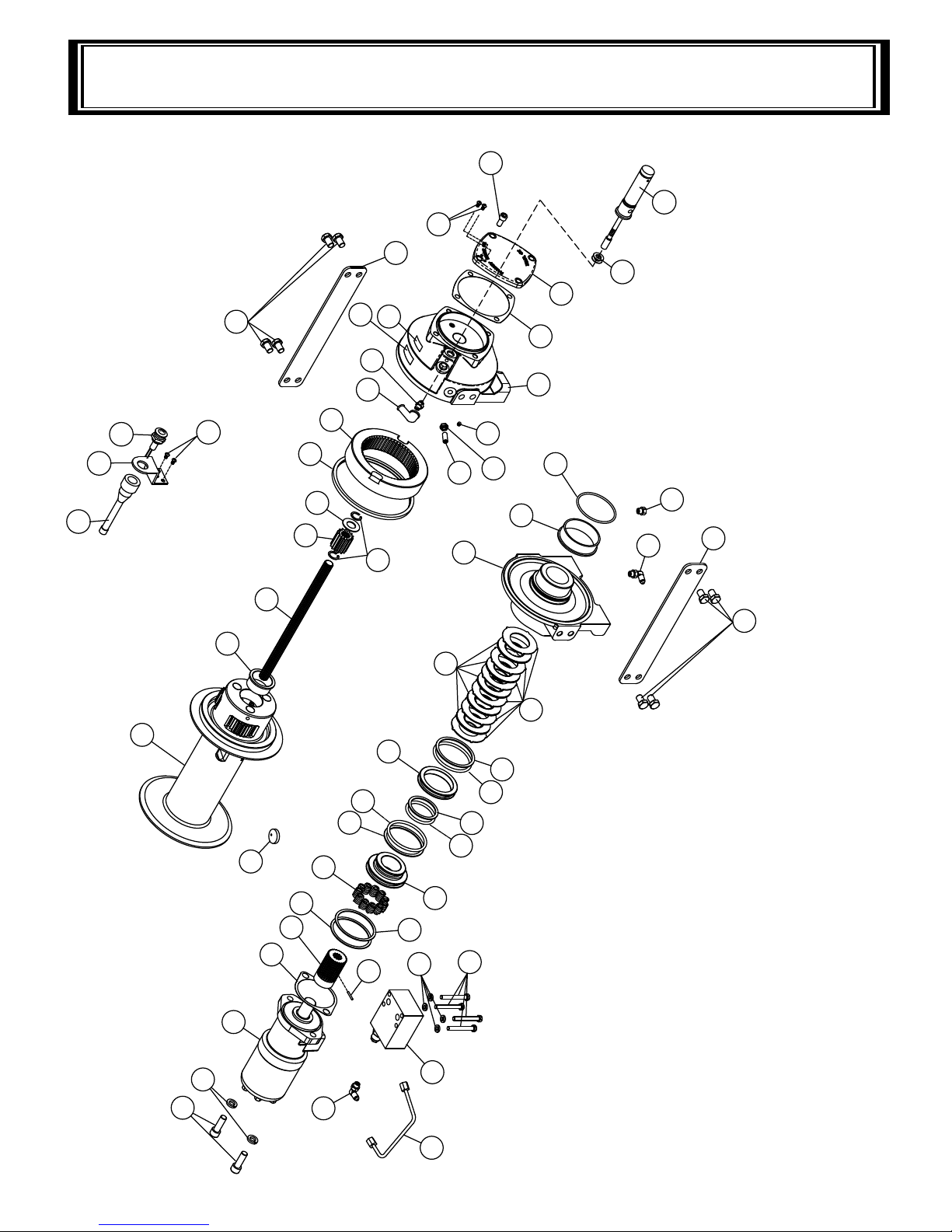

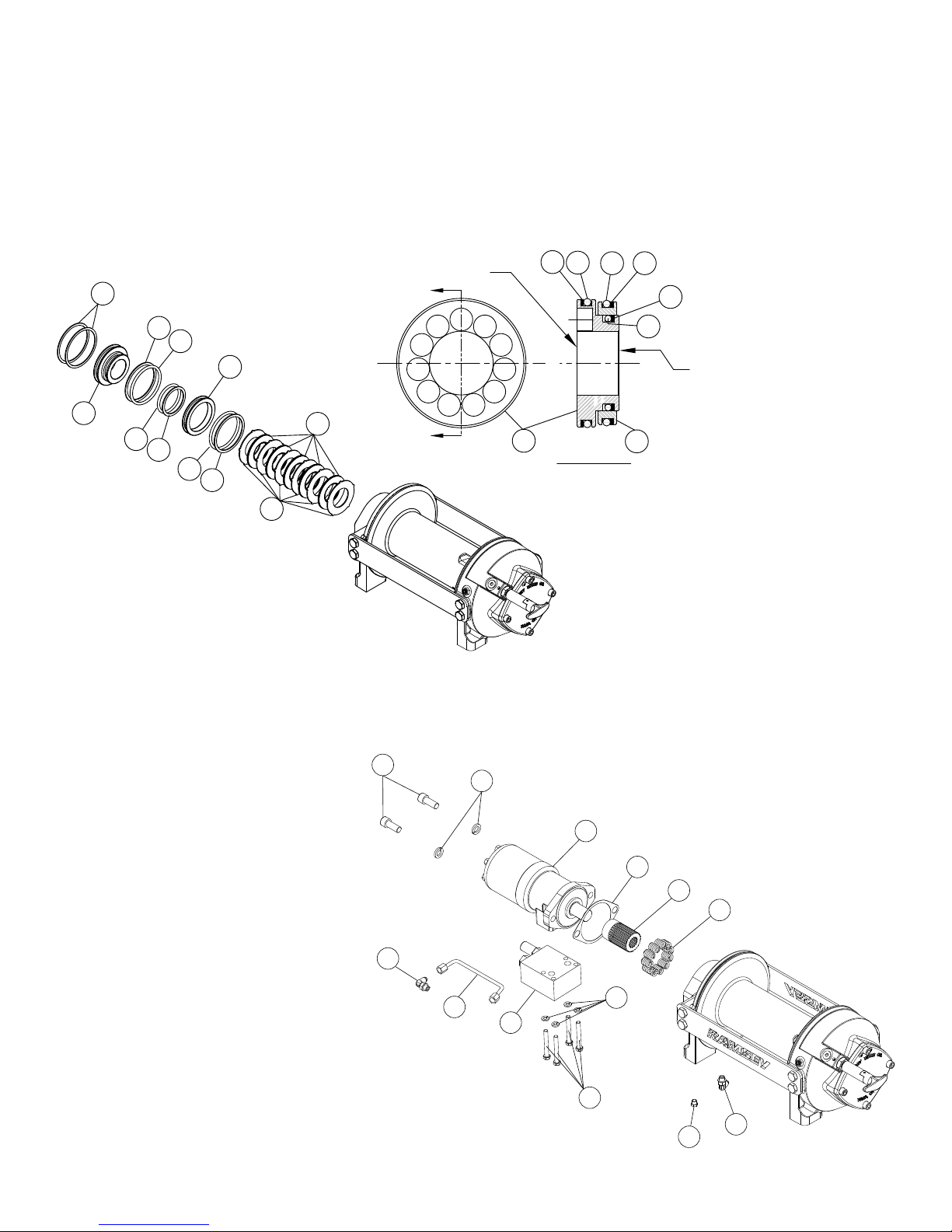

HD-P 42,2 BLOCKED CLUTCH PARTS LIST

Page 22

MANUEL D’UTILISATION, DE DÉPANNAGE ET D’ENTRETIEN

English (Original Instructions) . . . . . . . . . . . . . . 1

Français (Traduction des instructions originales) . . . 18

Deutsch (Übersetzung der Originalanleitung) . . . . . 37

Español(Traducción de las instrucciones originales). 56

TREUIL PLANÉTAIRE MODÈLE HD-P 42,2

UTILISATION PRÉVUE : DÉPANNAGE DE VÉHICULE ET TRACTION DE CHARGES

MISE EN GARDE : ASSUREZ-VOUS DE LIRE ET DE COMPRENDRE CE MANUEL AVANT D’INSTALLER ET D’UTILISER LE TREUIL. LISEZ LES AVERTISSEMENTS !

Ramsey Winch Company

P.O. Box 581510 - Tulsa, OK 74158-1510 États-Unis

Téléphone : +1-(918) 438-2760 - Télécopieur : +1-(918) 438-6688

Visitez notre site Web à l’adresse http://www.ramsey.com

Ramsey Représentant autorisé dans la comuauté: (Veuillez prendre contact uniquement pour des questions réglementaires.)

Alura Group BV

P.O. Box 18626 2502 EP The Hague The Netherlands Tel: (31) (0) 70 362-4896

Fax: (31) (0) 70 346-7299

OM-914261-1014-C

Page 23

TABLE DES MATIÈRES

INTRODUCTIONS .......................................................................................................................23

RESPONSABILITÉ DE L’UTILISATEUR POUR CONFORMITÉ AUX NORMES CE ................23

CARACTÉRISTIQUES TECHNIQUES .......................................................................................23

AVERTISSEMENTS .................................................................................................................... 23

FIXATION DU TREUIL ................................................................................................................24

POSE DU CÂBLE .......................................................................................................................24

ENTRETIEN ................................................................................................................................25

FONCTIONNEMENT ...................................................................................................................25

CARACTÉRISTIQUES DU SYSTÈME HYDRAULIQUE ............................................................26

INSTALLATION TYPE ................................................................................................................26

DIAGRAMMES DE PERFORMANCES ......................................................................................26

GUIDE DE RÉSOLUTION DES PROBLÈMES...........................................................................27

FIN DE LA PROCÉDURE D’ENTRETIEN ..................................................................................28

INSTRUCTIONS DE RÉVISION ............................................................................................28-30

PLANS COTÉS ......................................................................................................................31-33

LISTE ET SCHÉMAS DES PIÈCES ......................................................................................34-39

DÉCLARATION DE CONFORMITÉ CE .....................................................................................40

Page 24

Traction du câble, première couche ………………………

……

42,2 kN (9480 lb)

Niveau sonore ….…………..….…

……

………………………

……

79 db

Plage de température ambiante ………………………

……

-28C to 60C

………………………

……

(-20F to 140F)

Démultiplication ……………………………………

…

5:1:1

Poids (sans le câble)

TAMBOUR STD.…

……

39,5 kg (87 lb)

1 2 3 kN 42,2 35,2 30,2

lb 9,480 7,900 6,700

m 6 15 24 pi 20 50 80 m/min 9,7 11,6 13,4

pi/min

32 38 44

* Ces caractéristiques sont basées sur l’utilisation du câble métallique recommandé

de 11 mm de calibre 1960 et d’un moteur de 408 cm3/tr.

COUCHE DE CÂBLE

Traction du câble, par couche

TAMBOUR STD

*Vitesse du câble à

56,7 l/min (15 gal/min)

*Capacité de câble par couche

CARACTÉRISTIQUES TECHNIQUES

AVERTISSEMENTS :

L’UTILISATEUR DOIT VEILLER À CE QUE TOUT OPÉRATEUR REÇOIVE LA FORMATION NÉCESSAIRE. L’OPÉRATEUR DOIT TOUJOURS TRAVAILLER EN CONFORMITÉ AVEC LES INSTRUCTIONS D’UTILISATION. UN DISTRIBUTEUR À TIROIR CYLINDRIQUE DE MOTEUR (CENTRE OUVERT) EST NÉCESSAIRE POUR LE FONCTIONNEMENT DU FREIN. L’EMBRAYAGE DOIT TRE COMPLÈTEMENT ENCLENCHÉ AVANT DE DÉMARRER LE TREUIL. NE RELÂCHEZ JAMAIS L’EMBRAYAGE EN PRÉSENCE D’UNE CHARGE. NE VOUS PLACEZ JAMAIS SOUS UNE CHARGE SOULEVÉE NI À PROXIMITÉ. RESTEZ À L’ÉCART DU CÂBLE LORS DU TREUILLAGE. N’ESSAYEZ PAS DE GUIDER LE CÂBLE. N’UTILISEZ PAS LE TREUIL POUR SOULEVER, MAINTENIR OU TRANSPORTER DES PERSONNES. IL CONVIENT DE CONSERVER AU MINIMUM DEUX TOURS DE CÂBLE AUTOUR DU TAMBOUR POUR MAINTENIR LA CHARGE. DANS LES APPLICATIONS DE TRANSPORT D’AUTOMOBILES, VEILLEZ À BIEN FIXER LE VÉHICULE SUR LE PORTE-VOITURES. LA CHARGE IMPOSÉE AU CÂBLE DU TREUIL NE DOIT PAS TRE MAINTENUE PENDANT LE TRANSPORT. N’UTILISEZ PAS LE TREUIL COMME DISPOSITIF D’ATTACHE. ÉVITEZ TOUTE SITUATION DE DÉPLACEMENT DE LA CHARGE OU D’À-COUPS. ÉVITEZ LES MOUVEMENTS SACCADÉS.

RESPONSABILITÉ DE L’UTILISATEUR POUR CONFORMITÉ AUX NORMES CE

1. Utilisez uniquement un distributeur à tiroir cylindrique de moteur (centre ouvert) selon les caractéristiques du système hydraulique.

2. En cas d’utilisation d’un distributeur de treuil commandé à distance, reportez-vous à la rubrique Caractéristiques du système hydraulique pour déterminer les composants à installer pour le dispositif d’arrêt d’urgence.

3. Réglez la pression de décharge du système conformément aux instructions de la rubrique Caractéristiques du système hydraulique.

4. Montez le treuil conformément aux instructions de montage du treuil.

5. Installez un câble métallique de 11 mm, de classe de résistance 1960. Pour un tambour STD, la longueur

de câble maximale est de 24 m pour un enroulement de trois couches maximum. Fixez le câble au tambour conformément aux instructions d’installation du câble. Le crochet doit être équipé d’un verrou de sécurité et doit avoir une résistance à la rupture minimale de 105,5 kN.

Page 25

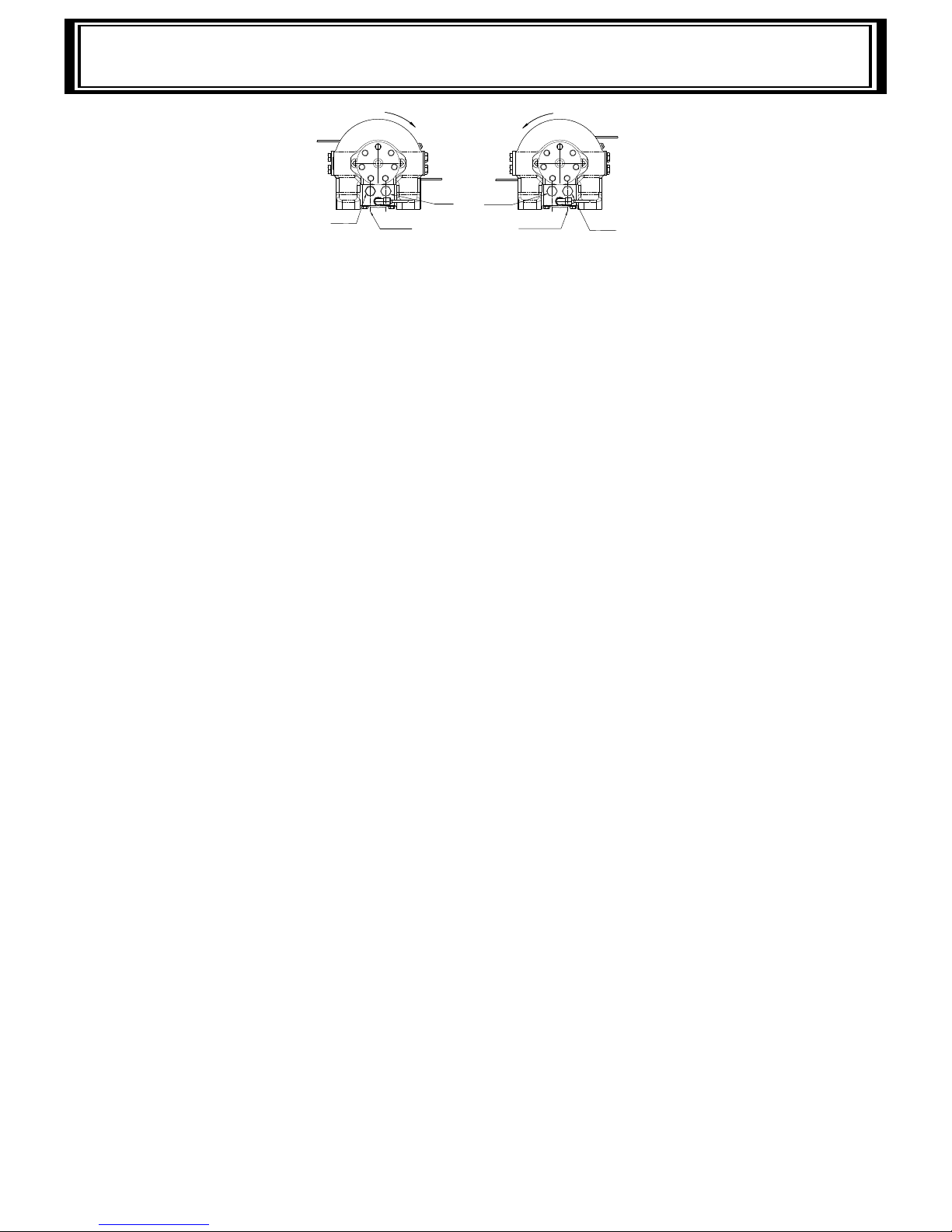

SENS DE LA ROTATION POUR ENROULER « A »

INSÉREZ LE CÂBLE COMME INDIQUÉ

POUR L'ENROULEMENT PAR LE DESSUS,

SENS DE ROTATION « A ».

INSÉREZ LE CÂBLE COMME INDIQU

É POUR L'ENROULEMENT PAR LE DESSOUS,

SENS DE ROTATION « B ».

SENS DE LA

ROTATION POUR

ENROULER « B »

EXTRÉMITÉ MOTEUR

TAMBOUR DU CÂBLE

EXTRÉMITÉ BOÎTE D'ENGRENAGES

PLAQUE DE SERRAGE LATÉRALE

PLAQUE DE SERRAGE AU PIED (BASE)

MISE EN GARDE : En cas d'utilisation de boulons plus longs (grade 5 minimum) pour la fixation du treuil ou d'un guide à galets au niveau des cales de fixation latérales, la longueur des boulons doit permettre un engagement des filets d'au moins 12,7 mm (0,5 po) dans les trous taraudés sur les côtés de chaque palier d'extrémité. Des boulons trop longs endommageraient le treuil et empêcheraient le tambour de tourner librement. Serrez les boulons à un couple de 75 Nm (55 pi-lb).

MONTAGE SUR PIED

MONTAGE INTERMÉDIAIRE

FIXATION DU TREUIL / POSE DU CÂBLE

FIXATION DU TREUIL

INSTRUCTIONS DE MONTAGE IMPORTANTES POUR MAINTENIR L’ALIGNEMENT DES ÉLÉMENTS DU

TREUIL PLANÉTAIRE : Ce treuil doit absolument être monté correctement afin que les

trois principales parties soient alignées (l’extrémité du moteur, le tambour du câble et l’extrémité de la boîte d’engrenages). Une usure excessive des bagues et les difficultés de déroulement du câble en roue libre sont souvent des symptômes de mauvais alignement. À des fins de conformité, s’il s’agit d’un montage de treuil intermédiaire, il convient de fixer au moins une plaque de serrage aux pieds de fixation au bas du treuil pour maintenir l’alignement. Si le treuil est installé sur pieds, au moins une plaque de serrage doit être placée au point intermédiaire pour maintenir l’alignement. Il est toujours souhaitable d’utiliser les deux plaques de serrage pour l’installation finale. Il est conseillé d’utiliser le coffret de montage sur cornières, nº 251006 (pour tambour « Standard ») et nº 251007 (pour tambour « Y ») pour faciliter l’installation du treuil. Ce coffret convient aux installations verticales ou intermédiaires, et constitue une surface de montage droite et solide.

Si vous installez le treuil sans le coffret de cornières Ramsey recommandé, il convient alors d’utiliser les trous de fixation décrits en page 31-33. La surface de fixation doit être plane, à 0,38 mm (0,015 po) près, et suffisamment rigide pour ne pas fléchir. Si une plaque d’acier est employée pour l’installation sur pied, elle doit avoir 19 mm (0,75 po) d’épaisseur. Pour ce type de montage, vous aurez besoin de huit vis d’assemblage 1/2-13 NC x 1,5 po de long, grade 5, avec leurs rondelles de sécurité. Ces vis devront être serrées à un couple de 115 Nm (85 pi-lb).

REMARQUE : Si des cornières ou une plaque d’acier sont utilisées pour l’installation du treuil, les plaques de serrage fournies doivent être fixées aux cales de montage restantes, qu’elles soient latérales ou inférieures.

POSE DU CÂBLE

Un autocollant « A » ou « B » placé sur le dessus du palier d’extrémité indique le sens de l’enroulement du câble. La lettre « A » ou « B » figure aussi sur le palier d’extrémité, côté embrayage, pour indiquer le sens de rotation. Si cet autocollant est détérioré ou illisible, contactez le service clientèle pour savoir comment déterminer le sens de rotation correct. Pour inverser le sens de rotation, intervertir les positions de la cartouche et du bouchon

(illustrées à la page 22).

1. Déroulez le câble sur le sol pour éviter qu’il ne se

torde. Recouvrez bien l’extrémité du câble opposée au crochet avec un ruban adhésif plastique ou de type équivalent pour éviter qu’il ne s’effiloche.

2. Insérez le câble dans la partie étroite du logement, contre la collerette du tambour. Enroulez le câble autour du galet d’ancrage (pièce nº 19) et rentrez les deux dans l’extrémité large du logement. Utilisez un marteau-caoutchouc pour acheminer l’arrière du câble, en le plaçant fermement avec le galet d’ancrage dans le logement.

3. Faites tourner avec précaution le treuil dans le sens de l’enroulement. Maintenez une tension sur l’extrémité du câble et enroulez tout le câble sur le tambour en veillant à former des couches régulières.

Après la pose du câble, vérifiez la rotation libre du tambour. Désenclenchez l’embrayage et tirez sur le câble en marchant. Si le câble se détend et forme des boucles autour du tambour, desserrez le contre-écrou (pièce nº 20) et tournez la vis en Nylon .(pièce nº 17) dans le sens des aiguilles d’une montre pour augmenter le frottement sur le tambour. Si le frottement est trop important, desserrez cette vis en la tournant dans le sens inverse des aiguilles d’une montre. Resserrez le contre-écrou une fois le réglage correct obtenu.

MISE EN GARDE : TOUT SERRAGE EXCESSIF DU CONTRE-ÉCROU POURRAIT FAUSSER LE FILET DE LA VIS EN NYLON.

Page 26

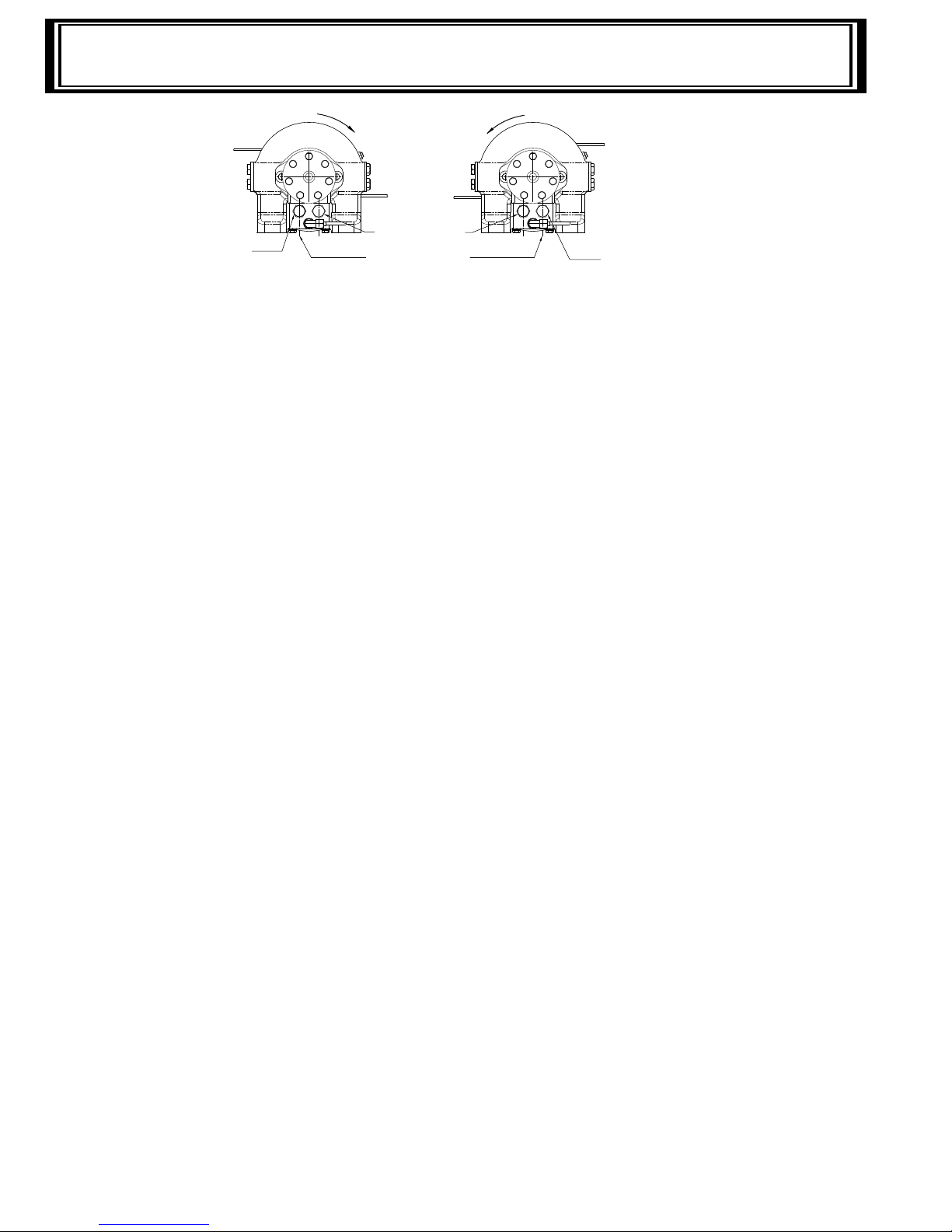

ENTRÉE CORRESPONDANT

À L'ENROULEMENT

SENS DE ROTATION « A »

SENS DE ROTATION « B »

SENS DE ROTATION DU

TAMBOUR

SENS DE ROTATION DU

TAMBOUR

POSITION DE

LA CARTOUCHE

POSITION DE LA CARTOUCHE

POSITION DU BOUCHON

ENTRETIEN

1. Examinez l’état du câble et lubrifiez-le fréquemment. Tout câble effiloché ou comportant des brins brisés doit être remplacé immédiatement.

2. Assurez-vous que l’embrayage est complètement enclenché. Reportez-vous aux instructions de la rubrique FONCTIONNEMENT, ci-dessus, selon le type d’embrayage. POUR LES EMBRAYAGES MANUELS UNIQUEMENT: Tous les mois, désenclenchez l’embrayage, placez plusieurs gouttes d’huile sur l’arbre de la poignée d’embrayage, puis embrayez-débrayez plusieurs fois pour lubrifier l’intérieur.

3. Assurez-vous que le câble ne se détend pas lors du déroulement libre. Le cas échéant, reportez-vous à la page 24.

4. Remplacez les bagues du tambour ainsi que les joints lorsqu’ils commencent à perdre de la graisse. Reportez-vous aux instructions de révision en page 28. Le cas échéant, ajoutez du lubrifiant, Mobilith SHC 007, aux engrenages et aux paliers.

FONCTIONNEMENT

Pour vous familiariser avec votre treuil, il est vivement conseillé de l’essayer avant de vraiment l’utiliser. Préparez l’essai. N’oubliez pas que vous entendez votre treuil autant que vous le voyez fonctionner. Apprenez à reconnaître le son d’une traction légère et régulière, celui d’une lourde charge ou encore celui provoqué par des à-coups ou une déviation de la charge. Évitez tous risques de déplacement de la charge ou d’à-coups à son niveau, car ils pourraient représenter des conditions dangereuses L’enroulement irrégulier du câble lors de la traction d’une charge ne présente pas de problème, sauf en cas d’accumulation du câble sur un côté du tambour. Dans ce cas, inversez le fonctionnement du treuil afin de soulager la charge et déplacez votre point d’attache vers le centre du véhicule. Une fois le travail terminé, vous pouvez dérouler le câble et l’enrouler à nouveau d’une manière régulière. Lorsque la charge tirée est lourde, placer une couverture, un manteau ou une bâche sur le câble, à environ deux mètres du crochet. Ceci devrait ralentir le retour du câble en cas de rupture et réduire les risques de blessures graves. L’embrayage du treuil permet un déroulement rapide du câble, à partir du tambour, afin de le fixer à une charge. L’embrayage est actionné au moyen de sa manette ou de l’embrayeur pneumatique.

AVERTISSEMENT : NE RELÂCHEZ JAMAIS L’EMBRAYAGE EN PRÉSENCE D’UNE CHARGE.

EMBRAYEUR MANUEL (voir schéma coté à la page 31) :

POUR DÉSENCLENCHER L’EMBRAYAGE - Faites fonctionner le treuil dans le sens de déroulement jusqu’à

ce que le câble ne tracte plus la charge. Tirez sur la poignée et tournez-la de 90º. Avec la poignée en position « DÉSENCLENCHÉE », le tambour peut désormais tourner librement. POUR ENCLENCHER L’EMBRAYAGE Tirez sur la poignée, faites-la tourner de 90º, puis relâchez-la. Faites fonctionner le treuil dans le sens inverse jusqu’à ce que la poignée s’engage complètement en position « ENCLENCHÉE ». N’essayez PAS de treuiller une charge si la poignée n’est pas complètement « ENCLENCHÉE ». S’il y a un témoin lumineux d’embrayage manuel, la lumière verte s’allume lorsque l’embrayage est « ENCLENCHÉ ». N’essayez PAS de treuiller une charge si le témoin vert n’est pas allumé. Pour brancher ce voyant sur le système électrique du véhicule, reportez-vous au schéma de câblage de la page 32.

EMBRAYEUR À VÉRIN PNEUMATIQUE (voir schéma coté à la page 32) :

POUR DÉSENCLENCHER L’EMBRAYAGE - Faites fonctionner le treuil dans le sens de déroulement jusqu’à ce que le câble ne tracte plus la charge. Appliquez une pression pneumatique à l’orifice de 0,125-27 NPT de 5,5 bars (80 PSI) (mini.) - 10,3 bars (150 PSI) (maxi.). MISE EN GARDE : LA PRESSION NE DOIT PAS DÉPASSER 10,3 bars (150 PSI).

POUR ENCLENCHER L’EMBRAYAGE - Retirez la pression pneumatique du vérin (un ressort de rappel enclenche le piston plongeur). Faites fonctionner le treuil dans le sens inverse jusqu’à ce que le témoin lumineux d’enclenchement de l’embrayage (voyant vert) s’allume. Pour brancher ce voyant sur le système électrique du véhicule, reportez-vous au schéma de câblage de la page 32.

Page 27

(LIMITEUR À CAPACITÉ NOMINALE)

137,9 BAR (2000 PSI)

56,7 LPM (15 GPM)

19 MM (.75 IN.) DIAM.

DIAM. INTERNE MINIMUM

12.7 MM (.50 IN.)

INSTALLATION TYPE

POMPE

CONDUITE BASSE PRESSION

CONDUITE HAUTE PRESSION

NOMINALE :

MAXIMUM À CHARGE

DÉBIT ET PRESSION

(DISTRIBUTEUR A

4 VOIES

3 POSITIONS

137,9 BAR (2000 PSI)

LIMITEUR DE SURPRESSION

FREIN

ORIFICE

MOTEUR

NAVETTE DE DESSERRAGE DU FREIN

CONTRÔLE À DOUBLE ORIFICE A ET B AVEC

FOURNI PAR L'UTILISATEUR

SOUPAPE DE DÉCHARGE

COMMUTATEUR D’ARRÊT E

REQUIS SEULEMENT EN CAS D’UTILISATION D’UN DISTRIBUTEUR 2B SOUS

LA RUBRIQUE CARACTÉRISTIQUES DU SYSTÈME HYDRAULIQUE. N’EST PAS NÉCESSAIRE POUR UN DISTRIBUTEUR COMMANDÉ DIRECTEMENT.

INTERNE MINIMUM

TIROIR CYLINDRIQUE)

PRESSION DE FONCTIONNEMENT EN bars (PSI) À 56,7 l/min (15 gal/min)

DÉBIT en l/min (gal/min)

TRACTION DU CÂBLE, PREMIÈRE COUCHE EN kN (lb)

VITESSE DU CÂBLE, PREMIÈRE COUCHE EN m/min (pi/min)

BASÉ SUR UN MOTEUR DE 408 cm (24,9 po )

DIAGRAMMES DE PERFORMANCES

0 18,9 37,9 56,7

0 (0)

1,5 (5)

3,1 (10)

4,6 (15)

0 (0)

4,4 (1000)

8,9 (2000)

13,3 (3000)

17,8 (4000)

22,2 (5000)

26,7 (6000)

31,1 (7000)

34,9 (8000)

68,9 137,9 172,4

103,434,5

(0) (5) (10) (15)

(0) (1000) (2000) (2500)(1500)(500)

40,0 (9000)

42,0 (9480)

6,1 (20)

7,6 (25)

9,1 (30)

10,7 (35)

CARACTÉRISTIQUES DU SYSTÈME HYDRAULIQUE

Reportez-vous aux diagrammes de performances ci-dessous pour établir une correspondance entre votre système hydraulique et le fonctionnement de votre treuil. Ces diagrammes sont constitués des éléments suivants : (1) Traction du câble, première couche kN (lb) vs. Pression de service, bars (PSI). (2) Vitesse du câble, première couche M/MIN (PI/MIN) vs. débit L/MIN (G/MIN).

CARACTÉRISTIQUES DU SYSTÈME HYDRAULIQUE

1. Distributeur à tiroir cylindrique de moteur (centre ouvert)

2. Arrêt d’urgence : A. Si un treuil est commandé par un distributeur à commande directe, ce distributeur sert de dispositif d’arrêt

d’urgence.

B. En cas d’utilisation d’un distributeur commandé à distance, une soupape de décharge hydraulique commandée

par solénoïde, normalement ouvrant sur le réservoir, et un interrupteur d’arrêt d’urgence (pour l’ouverture de la soupape de décharge) sont requis. L’interrupteur d’arrêt d’urgence doit être normalement fermé et doit être doté d’un bouton-poussoir d’activation rouge, avec réinitialisation, sur fond jaune. L’interrupteur d’arrêt d’urgence doit être facilement accessible à l’opérateur.

3. La soupape de décharge doit être réglée pour 137,9 bar qui est la limite de capacité nominale.

4. Débit maximal de 56,7 l/min. Ne dépassez pas 75,7 l/min sous peine d’endommagement du moteur ou du treuil.

5. Fluide hydraulique ayant une viscosité comprise entre 20 et 43 cSt (100 à 200 SUS). Température de service maximale de 85 °C. Propreté de niveau ISO 17-14 ou meilleur.

Page 28

GUIDE DE RÉSOLUTION DES PROBLÈMES

PROBLÈME CAUSE PROBABLE MESURE CORRECTIVE

LE TAMBOUR NE TOURNE PAS EN L’ABSENCE DE CHARGE.

LE TAMBOUR NE TOURNE PAS EN PRÉSENCE D’UNE CHARGE.

LE TREUIL FONCTIONNE TROP LENTEMENT.

LE TAMBOUR NE TOURNE PAS EN ROUE LIBRE.

Treuil mal monté, ce qui entraîne un grippage du tambour par le palier d’extrémité.

Pignons endommagés. Examinez les pignons endommagés et remplacez-les.

Treuil mal monté, ce qui entraîne un grippage du tambour par le palier d’extrémité.

Charge dont le poids dépasse la capacité nominale du treuil.

Pression du système hydraulique faible. Reportez-vous aux diagrammes des performances des

Faible débit du système hydraulique. Vérifiez le débit. Reportez-vous aux caractéristiques du

Moteur usé. Remplacez le moteur.

Embrayage non désenclenché. Vérifiez le réglage de l’embrayeur manuel en page 29.

Treuil mal monté, ce qui entraîne un grippage du tambour par le palier d’extrémité.

Boulons de fixation latérale (pièce nº 15, page 34) trop longs qui provoquent un grippage de la couronne.

Vérifiez le montage. Reportez-vous à la rubrique Fixation du treuil en page 24.

Reportez-vous aux caractéristiques techniques de la page 23 pour la traction nominale.

systèmes hydrauliques de la page 26.

système et à la disposition type en page 26.

Vérifiez le fonctionnement conformément aux indications en page 25.

Vérifiez le montage. Reportez-vous à la rubrique Fixation du treuil en page 24.

Vérifiez la longueur des boulons. Le filet de boulon DOIT s’engager dans les trous filetés sur les côtés du palier d’extrémité sur une longueur comprise entre 12,7 mm (0,50 po) et 17,5 mm (0,68 po).

LE FREIN NE TIENT PAS. Distributeur inadapté (distributeur à tiroir cylindrique,

centre fermé).

LA CHARGE GLISSE. Contre-pression trop importante 6,9 bars

(100 PSI) maxi.

LE CÂBLE SE DÉTEND ET FORME DE LARGES BOUCLES LORSQUE L’EMBRAYAGE EST DÉSENCLENCHÉ.

BRUIT EXCESSIF Débit du système hydraulique trop élevé. Vérifiez le débit. Reportez-vous à la rubrique Installation

LE TAMBOUR BROUTE DANS LE SENS DE L’ENROULEMENT.

DE L’HUILE FUIT AU NIVEAU DU RENIFLARD SOUS LE PALIER D’EXTRÉMITÉ DU MOTEUR.

Vis de rappel mal réglée. Réglez la vis de rappel en Nylon. Reportez-vous à la

Grippage du tambour, treuil mal monté. Vérifiez le montage. Reportez-vous à la rubrique Fixation

Faible débit du système hydraulique Vérifiez le débit. Reportez-vous à la rubrique Installation

Réglage de pression d’échappement du système hydraulique faible.

Joints toriques de frein, bagues d’appui ou surfaces d’étanchéité endommagés.

Utilisez uniquement un distributeur à tiroir cylindrique de moteur (centre ouvert).

Assurez-vous de l’absence de restrictions au niveau du système hydraulique. Reportez-vous aux caractéristiques du système et à la Installation type en page 26.

rubrique Installation du câble en page 24.

type en page 26.

du treuil en page 24.

type en page 26.

Vérifiez le réglage de la soupape de surpression.

Démontez le frein et vérifiez. Reportez-vous aux instructions de révision, page 28.

Page 29

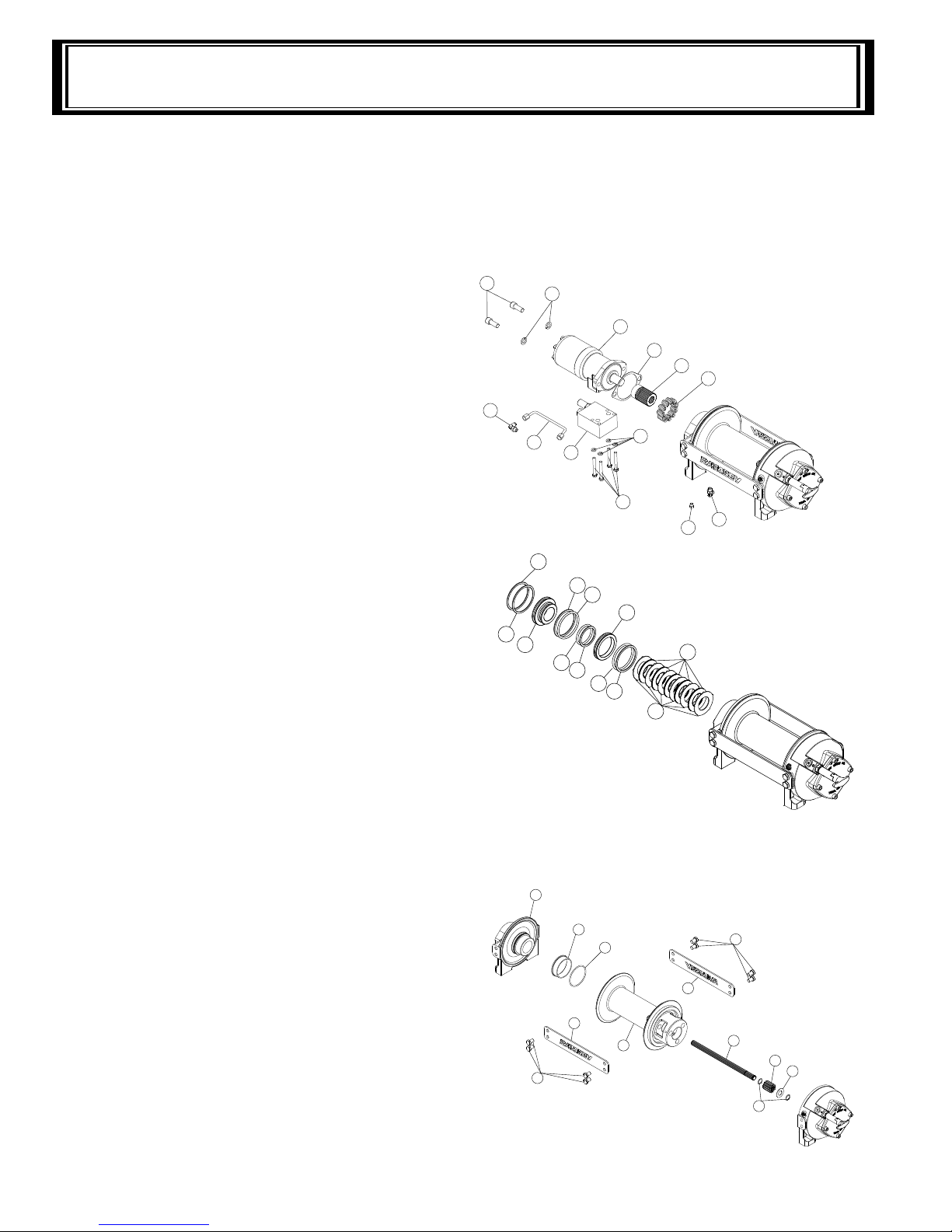

INSTRUCTIONS DE RÉVISION DES TREUILS DE LA GAMME

HD-P 42,2

FIN DE LA PROCÉDURE D’ENTRETIEN

Quand le treuil arrive à la fin de sa durée de vie, débarrassez-vous en en respectant les règlements locaux de protection de l’environnement.

INSTRUCTIONS DE RÉVISION DES TREUILS DE LA GAMME HD-P 42,2 . Prenez note des

configurations de montage pour l’assemblage correct des pièces lors du remontage. Remplacez tous les joints statiques, les joints toriques et les joints d’étanchéité lors du remontage.

Débranchez le tube (pièce nº 41) des raccords coudés (pièce nº 24) au bas du palier d’extrémité et de la valve de contre-pression (pièce nº 42). Retirez le moteur (pièce nº 27) du palier d’extrémité en dévissant lentement les vis d’assemblage (pièce nº 18). MISE EN GARDE : LE MOTEUR EST SOUS LA PRESSION DES RESSORTS.

Vérifiez le reniflard (pièce nº 45). Assurez-vous qu’il n’est pas bouché. Si de l’huile fuit à ce niveau, vérifiez les joints toriques des freins, les bagues d’appui et les surfaces d’étanchéité (cf. page 30). ressorts (pièce nº 40) de leurs logements et vérifiez leur état.

Remplacez le joint statique (pièce nº 25). Retirez le raccordement (pièce nº 23) du palier d’extrémité. Examinez-le afin de déceler toute trace d’usure et remplacez-le si nécessaire. Le cas échéant, retirez la valve de contre-pression du moteur en retirant les vis d’assemblage (pièce nº 14).

Retirez les bagues de retenue (pièce nº 39 et 48) avec un tournevis. Retirez les pièces du frein du palier d’extrémité. NOTEZ LA POSITION DES JOINTS TORIQUES ET DES BAGUES D’APPUI AVANT LA DÉPOSE. Vérifiez l’état des disques de frein (pièce nº 4) et des stators (pièce nº 3), et procédez aux remplacements éventuels.

Examinez les joints toriques (pièces nº 28 et 29) et les bagues d’appui (pièces nº 31 et 33) du piston de frein (pièce nº 5), ainsi que le joint torique (pièce nº 30) et la bague d’appui (pièce nº 32) du piston auxiliaire de frein (pièce nº 6) afin de déceler tout signe d’usure. Retirez les joints toriques et les bagues d’appui des rainures du piston de frein ou du piston de frein auxiliaire, et remplacez-les si nécessaire.

Retirez les plaques de serrage (pièce nº 11) des paliers d’extrémité en dévissant les vis d’assemblage (pièce nº

15). Faites glisser le palier d’extrémité du moteur (pièce nº 8) et le tambour (pièce nº 1) du palier d’extrémité de la boîte d’engrenages.

Retirez l’arbre d’entrée (pièce nº 10) du palier d’extrémité. Inspectez l’état de l’arbre et du planétaire de sortie (pièce nº 7), et remplacez-les si nécessaire. Pour retirer le planétaire de sortie, enlevez les circlips (pièce nº 38) et la rondelle de butée (pièce nº 44), et tirez le bout de l’arbre.

Retirez la bague (pièce nº 13) et le joint statique (pièce nº 34) du palier d’extrémité. Placez le joint torique neuf et bien huilé dans la rainure, à l’intérieur du palier d’extrémité et pressez la bague neuve sur le palier.

Retirez les

Page 30

Retirez le joint d’étanchéité (pièce nº 37) du palier d’extrémité de la boîte

EMBRAYEUR À VÉRIN PNEUMATIQUE

EMBRAYEUR MANUEL

COMMUTATEUR DE LA LAMPE

LAMPE

11,1

- 1,6

(7/16

+0-1

in)

CONTRE-ÉCROU

PISTON

RÉGLAGE BOÎTE MANUELLE

POIGNÉE (HORIZONTALE)

VÉRIN

PLONGEUR

d’engrenages (pièce nº 9). Desserrez l’écrou (pièce nº 20) et retirez la vis de pression en Nylon (pièce nº 17). Si nécessaire, retirez la couronne du palier d’extrémité de la boîte d’engrenages. Retirez la bague (pièce nº 12) du palier d’extrémité.

Placez une bague neuve sur le palier. Remettez en place la couronne, puis la vis de pression en Nylon et l’écrou. La couronne doit être bien en place sur le palier d’extrémité, et sa fente NE DOIT PAS être alignée sur le trou de l’embrayeur. Placez un joint d’étanchéité neuf sur le palier d’extrémité, avec le bord effilé tourné vers l’extérieur.

Appliquez une quantité généreuse de graisse (MOBILITH SHC 007) sur les dents de la couronne (pièce nº 26) et des roues planétaires du tambour (pièce nº

1), ainsi que sur la bague (pièce nº 12) du palier d’extrémité de la boîte d’engrenages. Appliquez une petite quantité de graisse à la base de la bague (pièce nº 13) du palier d’extrémité du moteur. Graissez les dents de l’engrenage du planétaire de sortie (pièce nº 7) et l’arbre d’entrée (pièce nº 10).

Placez l’extrémité de l’arbre avec le planétaire de sortie dans le tambour (pièce no 2). Faites pivoter l’arbre pour enclencher les roues planétaires sur le planétaire de sortie. Placez le palier d’extrémité d’engrenage sur le tambour et enclenchez les roues planétaires sur la couronne.

Assemblez le palier d’extrémité (pièce nº 8) du moteur sur le tambour et utilisez les plaques de serrage (pièce nº 11) et les vis d’assemblage (pièce nº 15) pour maintenir les deux paliers d’extrémité ensemble. Serrez les vis à un couple de 75 Nm (55 pi-lb).

Le cas échéant, retirez et remplacez l’embrayeur approprié (pièce nº 2 pour l’embrayeur manuel ou pièce nº 3 pour l’embrayeur pneumatique), comme indiqué ci-dessous:

EMBRAYEUR MANUEL

Desserrez la vis de pression (pièce nº 51) et le contre-écrou, puis dévissez l’embrayeur (pièce nº 2). Assurez-vous que la rainure de la couronne n’est pas alignée sur le trou de l’embrayeur. Faites tourner le tambour, si nécessaire, pour vous assurer que le trou et la fente ne sont pas alignés.

Reposez l’embrayeur avec le piston plongeur, le contre-écrou et la poignée dans la boîte d’engrenages, comme indiqué ci-dessous. Enfilez l’ensemble (avec la poignée insérée dans la fente du vérin) dans la boîte d’engrenages. Tirez le tambour vers le palier d’extrémité du carter d’embrayage afin d’éliminer le jeu. Maintenez le tambour en place et continuez d’enfiler l’ensemble de l’embrayeur jusqu’à ce que l’espace entre le bout de la poignée et le vérin soit de 11,1 mm ±1,6 mm (7/16 po ±1/16 po) et que la poignée soit en position horizontale (cf. ci-dessous). Remarque : Cet espace varie en fonction du jeu axial du tambour. Lorsque le tambour est tiré contre le carter côté moteur, l’espace doit être de 9,5 mm (3/8 po).

Serrez légèrement le contre-écrou. Faites tourner le tambour jusqu’à ce que la poignée s’enclenche complètement. Tirez sur la poignée et tournez-la de 90º. Assurez-vous que le tambour peut tourner librement (au moins un tour complet) avec l’embrayeur en position DÉSENCLENCHÉE. Serrez à bloc le contre-écrou tout en maintenant la poignée. Serrez à bloc la vis de pression (pièce nº 19). Revérifiez le fonctionnement de l’embrayage comme indiqué en page 25.

EMBRAYEUR À VÉRIN PNEUMATIQUE

Desserrez la vis de pression (pièce nº 21) pour retirer l’embrayeur (pièce nº 3). Pour la remise en place, placez une ou deux cales (pièce nº 41) sur le piston plongeur et enfilez l’ensemble de l’embrayeur dans la boîte côté engrenages. Ajoutez ou retirez des cales afin d’orienter les ouvertures pour les connexions pneumatiques. Ces ouvertures doivent être dirigées vers le bas (sous l’horizontale). Serrez la vis de pression. Revérifiez le fonctionnement de l’embrayage comme indiqué en page 25.

Si la lampe (pièce nº 2) ou son commutateur (pièce nº 45) doit être remplacé(e), reportez-vous au schéma de la page 32 pour les branchements électriques, et déposez puis remontez comme indiqué ci-dessous.

Page 31

Placez le treuil sur l’établi avec l’extrémité de la boîte d’engrenages tournée vers le bas.

CÔTÉ TAMBOUR

CÔTÉ MOTEUR

3230

SECTION A-A

Placez des joints toriques et des bagues d’appui bien huilés dans les rainures, sur l’extérieur du piston de frein et du piston de frein auxiliaire, comme indiqué sur la coupe A-A ci-dessous.

Le piston, le piston auxiliaire, les disques de frein et les stators doivent être propres et exempts de graisse et d’huile. Insérez les disques de frein (pièce nº 4) et les stators (pièce nº 3) en les alternant, avec les stators en premier et en dernier. Insérez le piston de frein auxiliaire (pièce nº 6) dans l’extrémité moteur et placez le piston de frein (pièce nº 5) dedans.

Appliquez une pression uniforme sur le piston lors du montage.

Posez les bagues de retenue (pièce nº 39 et 48) dans les rainures du carter côté moteur.

Insérez les ressorts (pièce nº 40) dans les logements à l’arrière du piston de frein. Posez une goupille cylindrique (pièce nº 35) dans le raccordement

neuf du moteur, sous le bas des dentelures.

Insérez le raccordement du moteur (pièce nº 23) en l’enclenchant sur les disques et l’arbre d’entrée.

Placez le joint statique (pièce nº 25) sur la surface de montage du moteur (pièce nº 27). Faites glisser l’arbre du moteur dans le raccordement. Fixez le moteur au carter du palier d’extrémité moteur au moyen de deux vis d’assemblage (pièce nº 18) et de deux rondelles de sécurité (pièce nº 22). Serrez les vis à un couple de 66 Nm (49 pi-lb).

Posez la valve de contre-pression (pièce nº 42) sur le moteur au moyen de quatre vis d’assemblage (pièce nº 14) et de quatre rondelles de sécurité (pièce nº 21).

Serrez à un couple de 23 Nm (17 pi-lb). Connectez bien les raccords (pièce nº 24) à la boîte

côté moteur et à la valve de contre-pression, et connectez le tube (pièce nº 41) aux raccords.

Exercez sur le frein une pression d’au moins 37,9 bars (550 PSI) du système hydraulique et assurez-vous que le frein se relâche (que le tambour du treuil tourne).

Page 32

DE PROFONDEUR (2 ENDROITS DE CHAQUE CÔTÉ DU PALIER )

TROU TARAUDÉ DE 1/2-13 UNC X 12,7 mm (0,50 po)

OUVERTURE 7/8-14 SAE

(2 ENDROITS)

TROU TARAUDÉ DE 1/2-13 UNC X 19,1 mm (0,75 po) DE PROFONDEUR

(2 ENDROITS DE CHAQUE CÔTÉ DU PALIER D’EXTRÉMITÉ - MOTEUR)

REMARQUES:

1. LES DIMENSIONS SONT INDIQUÉES EN POUCES PUIS EN MILLIMÈTRES.

2. LES VIS D'ASSEMBLAGE DU TREUIL DOIVENT AU MOINS RÉPONDRE AUX NORMES SAE, GRADE 5.

3. L'EMPLACEMENT DE CES TROUS DOIT SE TROUVER À ± 0,8 mm (0,03 po) DE LA POSITION EXACTE.

LE DIAMÈTRE RECOMMANDÉ POUR LES TROUS DE FIXATION EST DE 13,5 mm (0,53 po).

4. ROTATION « A » ILLUSTRÉE.

EMBRAYAGE EN POSITION DÉSENCLENCHÉE

EMBRAYAGE EN POSITION ENCLENCHÉE

TROU TARAUDÉ DE 1/2-13 UNC X 19,1 mm (0,75 po)

DE PROFONDEUR (4 ENDROITS DE CHAQUE CÔTÉ

DU PALIER D'EXTRÉMITÉ)

LES PLAQUES DE SERRAGE AUX PIEDS.

POUR LES INSTALLATIONS LATÉRALES, DÉPLACEZ

D’EXTRÉMITÉ – BOÎTE D’ENGRENAGE

HD-P 42,2

TAMBOUR « STD »

2.21 [56,1]

Ø8.27

[210,0]

.56

[14,3]

8.38 [212,7]

2.25 [57,2]

4.19 [106,4]

1.25

[31,7]

2.21 [56,1]

4.25 [108,0]

4.92 [125,0]

DRUM

BARREL

Ø3.94

[100,0]

FLANGE

8.38 [212,9]

9.36 [237,7]

4.68 [118,9]

(TYP)

1.12

[28,4]

1.12

[28,4]

3.92

10.13

[257.2]

.50

[12,7]

.50

[12.7]

6.49 [164.8]

255,4

10.06

311,2

12.25

247,7

9.75

CBA

TREUIL

MODÈLE DE

D E

16.25

412,8

12.62

320,5 733,4

28.87

CO.

HD-P 42,2 EMBRAYAGE MANUEL

Page 33

255,4

10.06

311,2

12.25

247,7

9.75

CBA

DE TREUIL

MODÈLE

D E

16.25

412,8

12.74

323,5 736,3

28.99

inin

mm mm

OUVERTURE DE 1/8-27 NPT

(ÉTABLISSEZ UNE PRESSION DE 80 À 150 PSI**

POUR DÉSENCLENCHER L'EMBRAYAGE.)

DE PROFO (2 ENDROITS DE CHAQUE CÔTÉ DU PALIER

TROU TARAUDÉ DE 1/2-13 UNC X 12,7 mm (0,50 po) NDEUR

TROU TARAUDÉ DE 1/2-13 UNC X 19,1 mm (0,75 po) DE PROFONDEUR

(2 ENDROITS DE CHAQUE CÔTÉ DU PALIER D’EXTRÉMITÉ - MOTEUR)

REMARQUES:

1. LES DIMENSIONS SONT INDIQUÉES EN POUCES PUIS EN MILLIMÈTRES.

2. LES VIS D'ASSEMBLAGE DU TREUIL DOIVENT AU MOINS RÉPONDRE AUX NORMES SAE, GRADE 5.

3. L'EMPLACEMENT DE CES TROUS DOIT SE TROUVER À ± 0,8 mm (0,03 po) DE LA POSITION EXACTE.

LE DIAMÈTRE RECOMMANDÉ POUR LES TROUS DE FIXATION EST DE 13,5 mm (0,53 po).

4. MISE EN GARDE : LA PRESSION NE DOIT PAS DÉPASSER 150 PSI.

5. ROTATION « A » ILLUSTRÉE.

TROU TARAUDÉ DE 1/2-13 UNC X 19,1 mm (0,75 po)

DE PROFONDEUR(4 ENDROITS À CHAQUE

PALIER D'EXTRÉMITÉ

DÉPLACEZ LES PLAQUES DE

POUR LES INSTALLATIONS LATÉRALES,

(2 ENDROITS)

OUVERTURE 7/8-14 SAE

D’EXTRÉMITÉ – BOÎTE D’ENGRENAGE)

SERRAGE AUX PIEDS.

HD-P 42

TAMBOUR « STD »

Ø8.25

[210,0]

2.21 [56,1]

4.25 [108,0]

4.19 [106,4]

2.25

[57,2]

8.38 [212,7]

.56

[14,3]

2.21 [56,1]

DRUM

BARREL

Ø3.94

[100,0]

FLANGE

8.38 [212,9]

(TYP)

1.12

[28,4]

1.12

[28,4]

4.92 [125,0]

10.13

[257,3]

3.92

[99,6]

3.56

[90,5]

9.36 [237,7]

4.68 [118,9]

1.25

[31,7]

HD-P 42,2 EMBRAYAGE PNEUMATIQUE

Page 34

DE PROFONDEUR (2 ENDROITS DE CHAQUE CÔTÉ DU PALIER )

TROU TARAUDÉ DE 1/2-13 UNC X 12,7 mm (0,50 po)

OUVERTURE 7/8-14 SAE

(2 ENDROITS)

TROU TARAUDÉ DE 1/2-13 UNC X 19,1 mm (0,75 po) DE PROFONDEUR

(2 ENDROITS DE CHAQUE CÔTÉ DU PALIER D’EXTRÉMITÉ - MOTEUR)

REMARQUES:

1. LES DIMENSIONS SONT INDIQUÉES EN POUCES PUIS EN MILLIMÈTRES.

2. LES VIS D'ASSEMBLAGE DU TREUIL DOIVENT AU MOINS RÉPONDRE AUX NORMES SAE, GRADE 5.

3. L'EMPLACEMENT DE CES TROUS DOIT SE TROUVER À ± 0,8 mm (0,03 po) DE LA POSITION EXACTE.

LE DIAMÈTRE RECOMMANDÉ POUR LES TROUS DE FIXATION EST DE 13,5 mm (0,53 po).

4. ROTATION « A » ILLUSTRÉE.

TROU TARAUDÉ DE 1/2-13 UNC X 19,1 mm (0,75 po)

DE PROFONDEUR (4 ENDROITS DE CHAQUE CÔTÉ

DU PALIER D'EXTRÉMITÉ)

LES PLAQUES DE SERRAGE AUX PIEDS.

POUR LES INSTALLATIONS LATÉRALES, DÉPLACEZ

D’EXTRÉMITÉ – BOÎTE D’ENGRENAGE

HD-P 42

TAMBOUR « STD »

3.93

[99,8]

10.13

[257,3]

3.92

[99,6]

1.12

[28,4]

1.12

[28,4]

(TYP)

4.68 [118,9]

9.36 [237,7]

8.38 [212,9]

FLANGE

Ø3.94

[100,0]

BARREL

DRUM

4.92 [125,0]

4.25 [108,0]

1.25

[31,7]

4.19 [106,4]

2.25 [57,2]

8.38 [212,7]

.56

[14,3]

Ø8.27

[210,0]

CBA

TREUIL

MODÈLE DE

D E F

26.31

668,2255,4

10.06

412,8

16.25

9.75

247,7

12.25

311,2

9.60

243,9

CO.

HD-P 42,2 EMBRAYAGE VERROUILLÉ

Page 35

HD-P 42,2 EMBRAYAGE MANUEL

Page 36

HD-P 42,2 EMBRAYAGE MANUEL - LISTE DES PIÈCES

No Quantité Nº Réf. Description

1 1 234224 TAMBOUR" STD " COMPLET

1 234234 TAMBOUR" Y " COMPLET 2 1 276048 EMBRAYEUR COMPLET 3 6 330011 STATOR - FREIN 4 5 330012 DISQUE - FREIN 5 1 330013 PISTON - FREIN 6 1 330014 PISTON - FREIN AUX. 7 1 334174 PLANÉTAIRE - SORTIE 8 1 338358 PALIER D’EXTRÉMITÉ - MOTEUR 9 1 338327

PALIER D’EXTRÉMITÉ - BOÎTE D’ENGRENAGES

10 1 357177 ARBRE - ENTRÉE, TAMBOUR" STD "

1 357176 ARBRE - ENTRÉE, TAMBOUR" Y "

11 2 395427 PLAQUE DE SERRAGE, TAMBOUR" STD "

2 395426 PLAQUE DE SERRAGE, TAMBOUR" Y " 12 1 412085 BAGUE - TAMBOUR 13 1 412109 BAGUE - TAMBOUR, EXTRÉMITÉ MOTEUR 14 4 414159

VIS D’ASSEMBLAGE - 5/16-18 UNC x 2,5 po, T TE

4 414147 VIS D’ASSEMBLAGE - 5/16-18 UNC x 2,5 po, T T

15 8 414581 VIS D’ASSEMBLAGE - 1/2-13 NC x 3/4 po, T TE

16 2 416239 VIS - 1/4-20 NC x 1/2 po, T TE RONDE, FENDU

E, Z

17 1 414926

VIS DE PRESSION - 3/8-16 NC x 1 po, T TE CREU

18 2 414952

VIS D’ASSEMBLAGE 1/2 - 13 NC X 1,5 PO, T TE C

19 1 315008 GALET D’ANCRAGE DU CÂBLE 20 1 418036 NUT-3/8-16 NC, HEX JAM, ZINC 21 4 418163 CONTRE-ÉCROU - 3/8-16 NC, HEX., ZINC 22 2 418218

RONDELLE DE SÉCURITÉ - 5/16 PO, SECT. MOY

23 1 431019

RONDELLE DE SÉCURITÉ - 1/2 PO D.I. SECT. MO

24 2 432018 RACCORD 25 1 442223 JOINT STATIQUE - BRIDE MOTEUR 26 1 444084 COURONNE 27 1 458074 MOTEUR HYD. 28 1 462067 PISTON - JOINT TORIQUE - PETIT 29 1 462068 PISTON - JOINT TORIQUE - GRAND 30 1 462069 JOINT TORIQUE - PISTON 31 1 462070 BAGUE - PISTON AUX. - GRAND 32 1 462071 BAGUE D’APPUI - PISTON AUX. 33 1 462072 BAGUE - PISTON AUX. - PETIT 34 1 462073 JOINT TORIQUE 35 1 470033 GOUPILLE SPIRAL 36 1 472052 BOUCHON 37 1 486080 JOINT D’ÉTANCHÉITÉ 38 2

490003 CIRCLIP 39 1 490049 BAGUE RETENUE - INTERNE 40 11 494124 RESSORT - FREIN 41 1 509132 TUBE - RELÂCHEMENT FREIN (ENTRÉE BAS)

1 509131 TUBE - RELÂCHEMENT FREIN (ENTRÉE HAUT) 1 509133 TUBE - RELÂCHEMENT FREIN (OUVERT. LAT.)

42 1 516051 DISTRIBUTEUR - MOTEUR (ROTATION A)

1 516052 DISTRIBUTEUR - MOTEUR (ROTATION B) 1 516053

DISTRIBUTEUR - MOTEUR (ROT. A/OUVERT. LAT.) 43 1 518037 RONDELLE DE BUTÉE 44 1 518047 RONDELLE DE BUTÉE 45 1 4560

38 RENIFLARD 46 1 434569 ÉTIQUETTE SIGNALÉTIQUE 47 1 434235 ÉTIQUETTE - ROTATION A

1 434236 ÉTIQUETTE - ROTATION B 48 1 490066 BAGUE RETENUE - INTERNE 49 1 328164 COUVERCLE DE BOÎTIER D'ENGRENAGE 50 4 414901 VIS D’ASSEMBLAGE 3/8 - 16 NC X 3/4 PO, T TE

51 1 416016

VIS - 1/4-20 NC x 1/4" po, T TE RONDE, FENDUE,

52 1 442212 JOINT DE COUVERCLE LOGEMENT GEAR

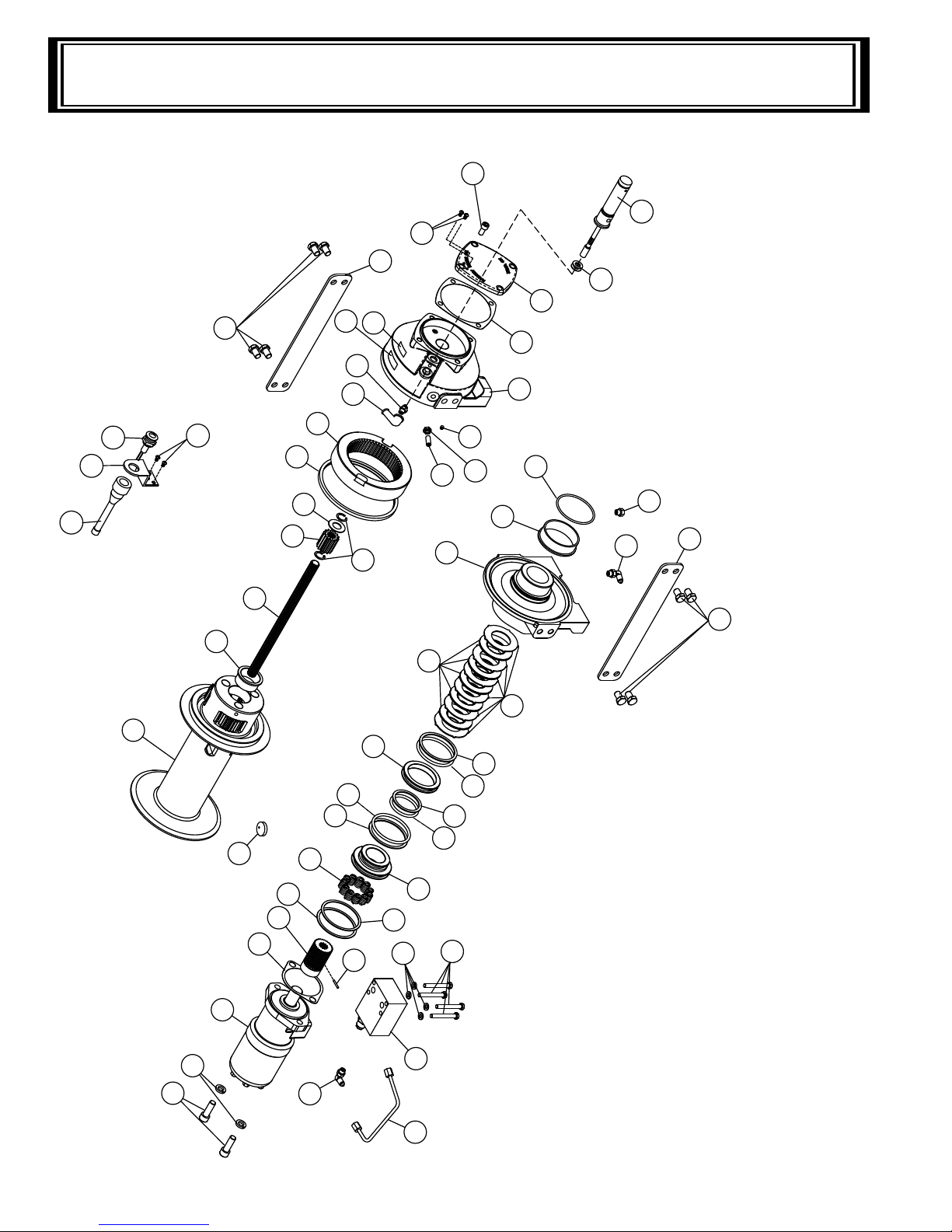

Page 37

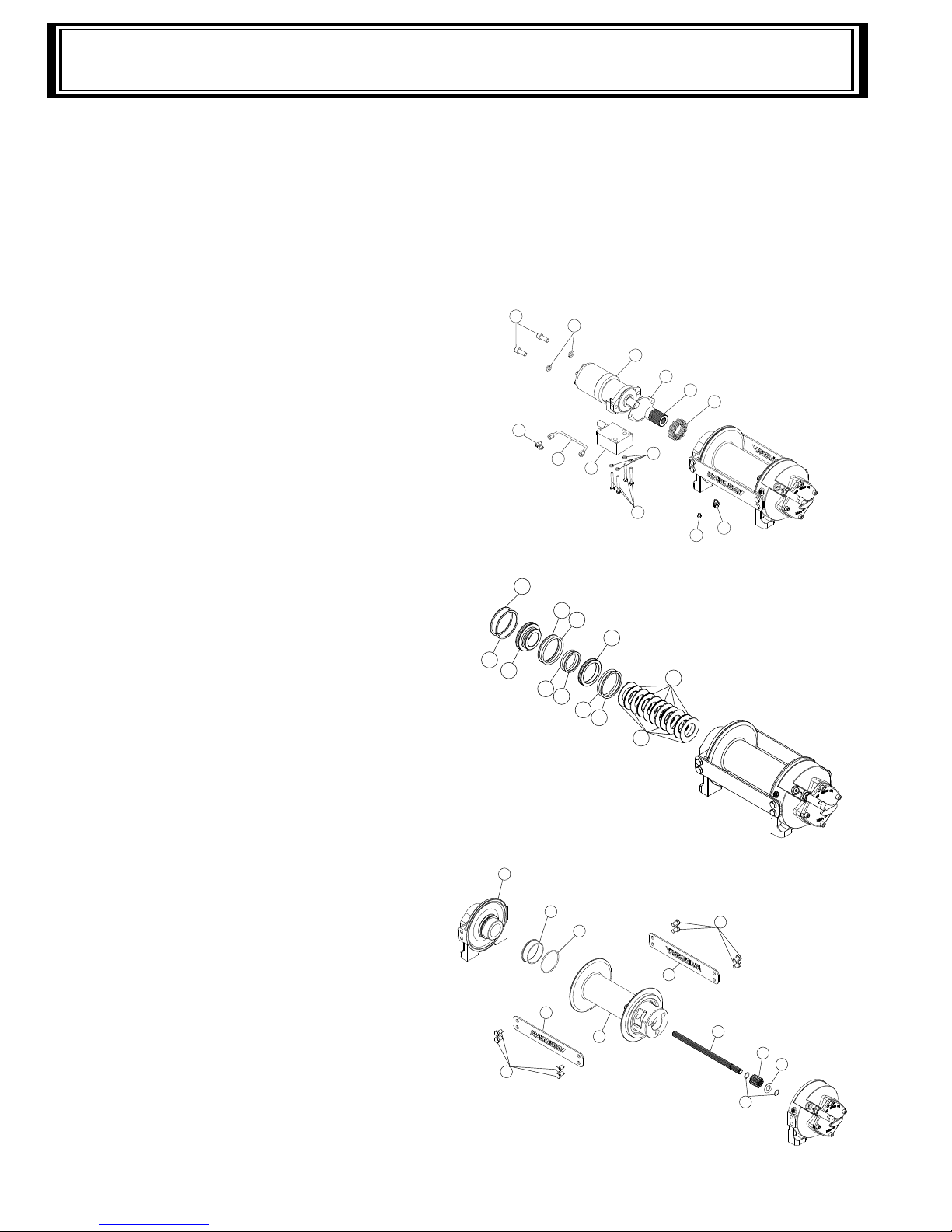

HD-P 42,2 EMBRAYAGE PNEUMATIQUE

Page 38

HD-P 42,2 EMBRAYAGE PNEUMATIQUE - LISTE DES PIÈCES

Elemento núm. CanƟdad Pieza núm. Descripción

1 1 234224 CONJUNTO DEL TAMBOR ESTÁNDAR

1 234234 CONJUNTO DEL TAMBOR “Y” 2 1 276048 CONJUNTO DEL DESEMBRAGUE 3 6 330011 ESTATOR-FRENO 4 5 330012 DISCO DEL FRENO 5 1 330013 PISTÓN DEL FRENO 6 1 330014 PISTÓN DEL FRENO DE RESPALDO 7 1 334174 ENGRANAJE PLANETARIO DE SALIDA 8 1 338358 COJINETE FINAL DEL MOTOR 9 1 338327 COJINETE FINAL DE LA CAJA DE ENGRANAJES

10 1 357177 EJE DE ENTRADA DEL TAMBOR ESTÁND

1 357176 EJE DE ENTRADA DEL TAMBOR “Y”

11 2 395427 PLACAS DE ANCLAJE DEL TAMBOR ESTÁNDAR

2 395426 PLACAS DE ANCLAJE DEL TAMBOR “Y”

12 1 412085 MANGUITO DEL TAMBOR 13 1 412109 MANGUITO DEL TAMBOR, EXTREMO DEL MOTOR 14 4 414159 TORNILLO DE CASQUETE - 5/16-18UNC X 2 ½”, CABEZA HEXAGONAL

, Z

4 414147

TORNILLO DE CASQUETE - 5/16-18UNC X 3 ½”, CABEZA HEXAGONAL, Z

15 8 414581 TORNILLO DE CASQUETE - 1/2-13NC X ¾”, CABEZA HEXAGONAL, ZIN

16 2 416239 TORNILLO - 1/4-20NC X 1/2”, CABEZA REDONDA, RANURADO, ZINC 17 1 414926 TORNILLO FIJADOR - 3/8-16NC X 1 pulg., CABEZA HUECA, NILÓN 18 2 414952 TORNILLO DE CASQUETE - ½- 13NC X 1 ½”, CABEZA HUECA, ZINC, RE

19 1 315008 RETENEDOR DE CABLE 20 1 418036 CONTRATUERCA - 3/8 - 16 NC, HEXAGONAL, ZINC 21 4 418163 ARANDELA DE SEGURIDAD - 5/16 MED SECT, ZINC 22 2 418218 ARANDELA DE SEGURIDAD - ½ D.I. MED SECT, ZINC 23 1 431019 ACOPLAMIENTO DEL MOTOR 24 2 432018 CONEXIÓN 25 1 442223 EMPAQUETADURA DEL REBORDE DEL MOTOR 26 1 444084 ANILLO DEL ENGRANAJE 27 1 458079 MOTOR HIDRÁULICO 28 1 462067 JUNTA TÓRICA DEL PISTÓN - PEQUE—A 29 1 462068 JUNTA TÓRICA DEL P

ISTÓN - GRANDE 30 1 462069 JUNTA TÓRICA DEL PISTÓN DE RESPALDO - GRANDE 31 1 462070 ANILLO DEL PISTÓN DE RESPALDO - GRANDE 32 1 462071 ANILLO DEL PISTÓN DE RESPALDO 33 1 462072 ANILLO DEL PISTÓN DE RESPALDO - PEQUE—A 34 1 462073 JUNTA TÓRICA 35 1 470033 VÁSTAGO EN ESPIRAL 36 1 472052 TAPÓN 37 1 486080 SELLO 38 2 490003 ANILLO SUJETADOR 39 1 490049 ANILLO DE RETENCIÓN INTERNA 40 11 494124 MUELLE DEL FRENO 41 1 509132 TUBO DE LIBERACIÓN DEL FRENO

(ORIFICIOS HACIA ABAJO) 1 509131 TUBO DE LIBERACIÓN DEL FRENO (ORIFICIOS HACIA ARRIBA) 1 509133 TUBO DE LIBERACIÓN DEL FRENO (ORIFICIOS LATERALES)

42 1 516051 VÁLVULA DE CONTROL DEL MOTOR (ROTACIÓN A)

1 516052 VÁLVULA DE CONTROL DEL MOTOR (ROTACIÓN B) 1 516053 VÁLVULA DE CONTROL DEL MOTOR (ROTACIÓN A/ORIFICIOS LATER

43 1 518037 ARANDELA DE EMPUJE 44 1 518047 ARANDELA DE EMPUJE 45 1 456038 AGUJERO DE VENTILACIÓN 46 1 434569 PLACA DE IDENTIFICACIÓN 47 1 434235 PLACA - ROTACIÓN A

1 434236 PLACA - ROTACIÓN B

48 1 490066 ANILLO DE RETENCIÓN INTERNA 49 1 328164

TAPA DE LA CARCASA DEL ENGRANAJE

50 4 414901

TORNILLO DE CABEZA PLANA 3/8-16 X 3/4 PULGADAS DE CABEZA HUE

51 1 416016 TORUNILLOS DE FIJACIÓN NC 1/4-20 X 1/4" HEXAGONAL GRANDE Z

ÓC

52 1 442212 ENGRANAJE CAJA CUBERTORA

Page 39

HD-P 42,2 EMBRAYAGE VERROUILLÉ

Page 40

HD-P 42,2 EMBRAYAGE VERROUILLÉ - LISTE DES PIÈCES

No Quantité Nº Réf. De scription

1 1 234224 TAMBOUR " STD " COMPLET

1 234228 TAMBOUR " Y " COMPLET 2 1 299693 PISTON EMBRAYAGE COMPLET 3 6 330011 STATOR - FREIN 4 5 330012 DISQUE - FREIN 5 1 330013 PISTON - FREIN 6 1 330014 PISTON - FREIN AUX. 7 1 334174 PLANÉTAIRE - SORTIE

8 1 338358 PALIER D’EXTRÉMITÉ - MOTEUR 9 1 338327 PALIER D’EXTRÉMITÉ - BOÎTE D’ENGRENAGES

10 1 357177 ARBRE - ENTRÉE, TAMBOUR " STD "

1 357176 ARBRE - ENTRÉE, TAMBOUR " Y "

11 2 3

95427 PLAQUE DE SERRAGE, TAMBOUR " STD "

2 395426 PLAQUE DE SERRAGE, TAMBOUR " Y "

12 1 412085 BAGUE - TAMBOUR 13 1 412109 BAGUE - TAMBOUR, EXTRÉMITÉ MOTEUR 14 4 414159

VIS D’ASSEMBLAGE - 5/16-18 UNC x 2,5 po, T TE H

4 414147 VIS D’ASSEMBLAGE - 5/16-18 UNC x 2,5 po, T TE

15 8 414581

VIS D’ASSEMBLAGE - 1/2-13 NC x 3/4 po, T TE HEX

16 2 416239 VIS - 1/4-20 NC x 1/2 po, T TE RONDE, FENDUE,

17 1 414926

VIS DE PRESSION - 3/8-16 NC x 1 po, T TE CREUS

18 2 414952

VIS D’ASSEMBLAGE 1/2 - 13 NC X 1,5 PO, T TE CR

19 1 315008 GALET D’ANCRAGE DU CÂBLE 20 1 418036 NUT-3/8-16 NC, HEX JAM, ZINC 21 4 418163 CONTRE-ÉCROU - 3/8-16 NC, HEX., ZINC 22 2 418218

RONDELLE DE SÉCURITÉ - 5/16 PO, SECT. MOY.,

23 1 431019

RONDELLE DE SÉCURITÉ - 1/2 PO D.I. SECT. MOY

24 2 432018 RACCORD 25 1 442223 JOINT STATIQUE - BRIDE MOTEUR 26 1 444084 COURONNE 27 1 458079 MOTEUR HYD. 28 1 462067 PISTON - JOINT TORIQUE - PETIT 29 1 462068 PISTON - JOINT TORIQUE - GRAND 30 1 462069 JOINT TORIQUE - PISTON 31 1 462070 BAGUE - PISTON AUX. - GRAND 32 1 462071 BAGUE D’APPUI - PISTON AUX. 33 1 462072 BAGUE - PISTON AUX. - PETIT 34 1 462073 JOINT TORIQUE 35 1 470033 GOUPILLE SPIRAL 36 1 472052 BOUCHON 37 1 486080 JOINT D’ÉTANCHÉITÉ 38 2

490003 CIRCLIP 39 1 490049 BAGUE RETENUE - INTERNE 40 11 494124 RESSORT - FREIN 41 1 509132 TUBE - RELÂCHEMENT FREIN (ENTRÉE BAS)

1 509131 TUBE - RELÂCHEMENT FREIN (ENTRÉE HAUT) 1 509133 TUBE - RELÂCHEMENT FREIN (OUVERT. LAT.)

42 1 516051 DISTRIBUTEUR - MOTEUR (ROTATION A)

1 516052 DISTRIBUTEUR - MOTEUR (ROTATION B) 1 516053

DISTRIBUTEUR - MOTEUR (ROT. A/OUVERT. LAT.

43 1 518037 RONDELLE DE BUTÉE 44 1 518047 RONDELLE DE BUTÉE 45 1 456038 RENIFLARD 46 1 434569 ÉTIQUETTE SIGNALÉTIQUE 47 1 434235 ÉTIQUETTE - ROTATION A

1 434236 ÉTIQUETTE - ROTATION B 48 1 490066 BAGUE RETENUE - INTERNE 49 1 418088 NUT-5/8-18 NF, HEX JAM, ZINC 50 1 416080

VIS DE PRESSION - 5/8-18 NF x 1 po, T TE CREUS

51 1 328164 COUVERCLE DE BOÎTIER D'ENGRENAGE 52 4 414901

VIS D’ASSEMBLAGE 3/8 - 16 NC X 3/4 PO, T TE CR

53 4 416016 VIS - 1/4-20 NC x 1/4" po, T TE RONDE, FENDUE

, Z

54 4 442212

JOINT DE COUVERCLE LOGEMENT GEAR

Page 41

BETRIEBS-, INSTANDHALTUNGSUND WARTUNGSHANDBUCH

English (Original Instructions) . . . . . . . . . . . . . . 1

Français (Traduction des instructions originales) . . . 18

Deutsch (Übersetzung der Originalanleitung) . . . . . 37

Español(Traducción de las instrucciones originales). 56

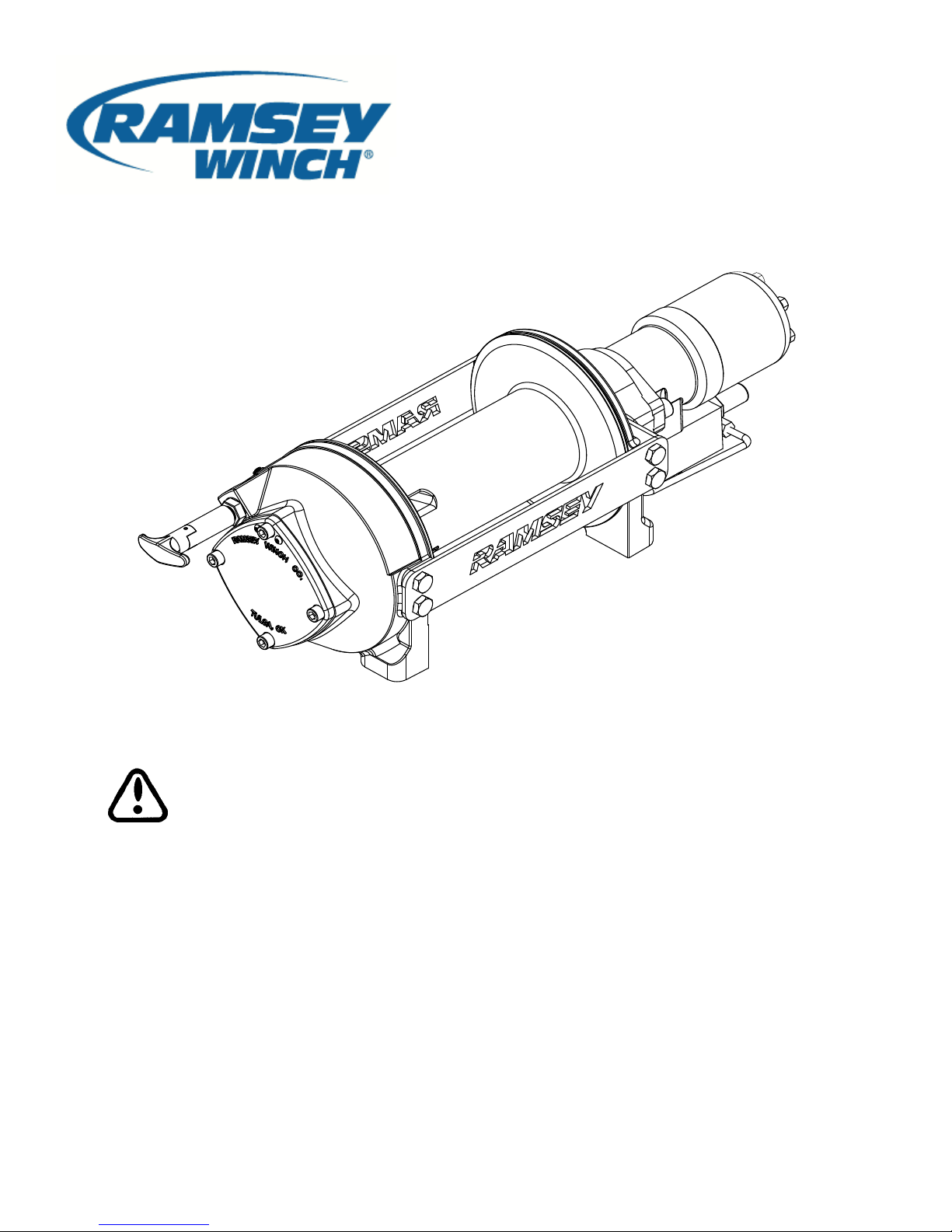

MODELL HD-P 42,2 HYDRAULISCHE SEILWINDE

MIT PLANETENGETRIEBE

VERWENDUNGSZWECK: BERGEN VON FAHRZEUGEN UND ZIEHEN VON LASTEN

ACHTUNG: VOR DER MONTAGE UND INBETRIEBNAHME DER WINDE MUSS DIESES HANDBUCH GELESEN UND VERSTANDEN WERDEN. SIEHE WARNHINWEISE!

P.O. Box 581510 - Tulsa, OK 74158-1510, USA

Telefon: +1 (918) 438-2760 - Fax +1 (918) 438-6688

Ramsey Bevollmächtigter in der Europäischen Union: (Bitte nur bei Regulierungsfragen kontaktieren.)

Alura Group BV

P.O. Box 18626 2502 EP The Hague The Netherlands Tel: (31) (0) 70 362-4896

Fax: (31) (0) 70 346-7299

Ramsey Winch Company

Besuchen Sie uns: http://www.ramsey.com

OM-914261-1014-C

Page 42

INHALTSVERZEICHNIS

EINFÜHRUNG ................................................................................................................................................. 43

ERANTWORTUNG DES BENUTZERS BEZÜGLICH EG-KONFORMITÄT.............................................................. 43

TECHNISCHE DATEN .....................................................................................................................................43

WARNHINWEISE ............................................................................................................................................ 43

MONTAGE DER WINDE .................................................................................................................................. 44

AUFLEGEN DES SEILS ...................................................................................................................................44

WARTUNG ..................................................................................................................................................... 45

BETRIEB ........................................................................................................................................................45

HYDRAULIKANFORDERUNGEN ...................................................................................................................... 46

TYPISCHE ANORDNUNG ................................................................................................................................ 46

LEISTUNGSDIAGRAMME ...............................................................................................................................46

FEHLERSUCHE .............................................................................................................................................. 47

AUSSERBETRIEBSETZUNG ........................................................................................................................................ 48

ÜBERHOLUNGSANWEISUNGEN ................................................................................................................48-50

MASSZEICHNUNGEN ................................................................................................................................51-53

TEILELISTE UND TEILEZEICHNUNGEN ......................................................................................................54-59

EG-KONFORMITÄTSERKLÄRUNG ..................................................................................................................60

Page 43

TECHNISCHE DATEN*

Seilzugkraft, erste Lage ……………………… 42,2 kN (9480 lb)

Lärmpegel ……………………… 79 db

Umgebungstemperaturbereich ……………… -28C to 60C

……………… (-20F to 140F)

Getriebeuntersetzung ……………………… 5:1:1

Gewicht (ohne Seil) STD. TROMMEL …… 39,5 kg (87 lb)

1 2 3

kN 42,2 35,2 30,2

lb 9,480 7,900 6,700

m 6 15 24

ft 20 50 80

m/min 9,7 11,6 13,4

FPM

32 38 44

* Diese technischen Daten basieren auf dem empfohlenen Drahtseil (11 mm Drahtstärke, Sorte 196

0) und einem 408 cm3/R Motor.

SEILLAGE

Seilzugkraft pro Lage

STD. TROMMEL

*Seilgeschwindigkeit

(bei 56,7 l/min, 15 GPM)

*Seilkapazität pro Lage

TECHNISCHE DATEN*

WARNHINWEISE:

DER BESITZER MUSS SICHERSTELLEN, DASS DAS BEDIENPERSONAL DIE ERFORDERLICHE SCHULUNG ERHÄLT. DER BEDIENER MUSS BEIM BETRIEB STETS DIE BEDIENUNGSANWEISUNGEN BEFOLGEN. DAS STEUERVENTIL MUSS EIN OFFENES ZENTRUM HABEN, DAMIT DIE BREMSE FUNKTIONIERT. VOR BEGINN DES WINDENBETRIEBS MUSS SICHERGESTELLT WERDEN, DASS DIE KUPPLUNG VOLLSTÄNDIG EINGERÜCKT IST. DIE KUPPLUNG NICHT UNTER LAST AUSRÜCKEN. NIEMALS UNTER ODER NEBEN ANGEHOBENEN LASTEN STEHEN. WÄHREND DES ZIEHENS EINEN SICHEREN ABSTAND ZUM SEIL EINHALTEN. NICHT VERSUCHEN, DAS SEIL ZU LENKEN. DIE WINDE NICHT ZUM HEBEN, TRAGEN ODER ANDERWEITIGEN TRANSPORT VON PERSONEN VERWENDEN. ZUM HALTEN DER LAST SIND MINDESTENS 2 SEILWICKLUNGEN UM DIE SEILTROMMEL NOTWENDIG. FÜR AUTOTRANSPORTER: NACHDEM DAS FAHRZEUG AUF DEN TRANSPORTER GEZOGEN WURDE, MUSS DIESES AUF DER LADEFLÄCHE GESICHERT WERDEN. WÄHREND DER FAHRT DARF KEINE LAST AM WINDENSEIL HÄNGEN. DIE WINDE DARF NICHT ZUM FESTZURREN DES FAHRZEUGS VERWENDET WERDEN. BEDINGUNGEN VERMEIDEN, BEI DENEN SICH DIE LAST VERSCHIEBT ODER RUCKARTIGE BEWEGUNGEN VORKOMMEN. ÜBERMÄSSIGEN „TIPPBETRIEB“ VERMEIDEN.

VERANTWORTUNG DES BENUTZERS BEZÜGLICH CE-KONFORMITÄT

1. Nur ein Durchfluss-Wegeventil (Motorwicklung) gemäß den Hydraulikanforderungen verwenden.

2. Wenn ein fernbedienter Windensteuerschieber verwendet wird, siehe die Hydraulikanforderungen für zu installierende Notstoppkomponenten.

3. Hydrauliküberdruck gemäß den Hydraulikanforderungen anpassen.

4. Die Winde gemäß den Windeninstallationsanweisungen montieren.

5. Drahtseil (11 mm Drahtstärke, Sorte 1960) installieren. Für die STD. Trommel gilt eine maximale Seillänge von 24 m für maximal 3 Lagen. Das Seil gemäß den Seilinstallationsanweisungen an der Trommel befestigen. Haken muss eine Sicherheitssperre und eine minimale Abreißfestigkeit von 105,5 kN aufweisen.

Page 44

MOTORSEITIG

SEILTROMMEL

GETRIEBEKASTENSEITIG

VERBINDUNGSPLATTE AN DER SEITE

VERBINDUNGSPLATTE AM FUSS (UNTEN)

ACHTUNG: Wenn längere Schrauben (mindestes Sorte 5) zum Befestigen der Winde oder einer Rollenseilführung verwendet werden, muss die Schraubenlänge so ausgewählt werden, dass mindestens 12,7 mm des Gewindes in die Bohrungen in den Seiten der Endlager eingreifen. Bei zu langen Schrauben kann die Winde beschädigt und der unbehinderte Freilauf der Trommel beeinträchtigt werden. Schrauben auf 75 Nm festziehen.

STEHENDMONTAGE

MONTAGE SEITLICH

„A" DREHRICHTUNG

ZUM AUFSPULEN

DAS SEIL WIE FÜR DREHRICHTUNG „A"

GEZEIGT EINFÜHREN (AUFWICKLUNG

ÜBER DIE TROMMEL)

DAS SEIL WIE FÜR DREHRICHTUNG „B"

GEZEIGT EINFÜHREN (UNTERWICKLUNG)

„B" DREHRICHTUNG

ZUM AUFSPULEN

MONTAGE DER WINDE

WICHTIGE MONTAGEANWEISUNGEN FÜR DIE AUFRECHTERHALTUNG DER AUSRICHTUNG DER PLANETENWINDENKOMPONENTEN:

Es ist sehr wichtig, dass diese Winde sicher befestigt wird, damit die drei Hauptsegmente (Motor, Seiltrommel und

Getriebegehäuse) richtig ausgerichtet sind. Übermäßiger Buchsenverschleiß und Schwierigkeiten beim Freilauf sind in der Regel Anzeichen von Fehlausrichtung.

Wenn die Winde an der Seite angeschraubt wird,muss mindestens eine Verbindungsplatte an den Montagefüßen am Boden der Winde angebracht werden, um die Ausrichtung aufrechtzuerhalten. Wenn die Winde an den Füssen angeschraubt wird, muss mindestens eine Verbindungsplatte an der Seite der Winde angebracht sein, um die Ausrichtung aufrechtzuerhalten. Bei der fertig montierten Winde ist es immer wünschenswert, BEIDE Verbindungsplatten einzusetzen.

Für möglichst einfache Windenmontage sollte ein Winkelrahmen-Anbausatz 251006 (Standard-Trommel) oder 251007 („Y“-Trommel) verwendet werden. Mit dem Winkelrahmen-Anbausatz kann die Winde an den Füssen oder der Seite angeschraubt werden. Mit dem Winkelrahmen-Anbausatz kann die Winde in aufrechter oder in der Mitte montierter Konfiguration angebaut werden. Dieser Rahmen erfüllt alle Kriterien für eine solide und fluchtgerechte Anbaufläche. Wird die Winde mit einem anderen Anbaurahmen als dem empfohlenen Ramsey Winkelrahmen-Anbausatz befestigt, muss das auf Seite 51-53 in den Maßzeichnungen beschriebene Bohrmuster verwendet werden. Die Anbaufläche muss eine Ebenheit innerhalb von 0,38 mm aufweisen und ausreichend steif und biegungsresistent sein. Wenn eine Stahlplatte für die Fußmontage verwendet wird, muss diese 20 mm stark sein. Bei dieser Art des Anbaus sind zum Montieren der Winde acht (8) 1/2-13NC x 38 mm lange Schrauben der Festigkeit 8.8 mit Sicherungsscheiben erforderlich. Die Schrauben auf 115 Nm festziehen.

ANMERKUNG: Wenn zum Anbau der Winde Montagewinkel oder eine Stahlplatte verwendet werden, müssen die im Lieferumfang der Winde enthaltenen Verbindungsplatten an den frei bleibenden Anbauflächen angeschraubt werden, egal ob an der Seite oder am Fuß.

AUFLEGEN DES SEILS

Der Aufkleber „A“ oder „B“ auf dem Kupplungsgehäuse zeigt die Laufrichtung des Seils an. Außerdem ist in das kupplungsseitige Gehäuse ein Buchstabe A oder B eingeprägt, der die Drehrichtung anzeigt. Wenn der Aufkleber beschädigt oder unleserlich ist, können Anweisungen zum Bestimmen der richtigen Laufrichtung beim Kundendienst erfragt werden. Zum Umkehren der Laufrichtung vertauschen Sie die Positionen

der Patrone und Stopfen (siehe Abbildung auf Seite 39).

1. Zum Abwickeln das Seil auf dem Boden entlang auslegen, um ein Knicken zu vermeiden. Das dem Haken entgegengesetzte Seilende mit Plastikoder ähnlichem Klebeband umwickeln, um ein Ausfransen zu verhindern.

2. Das Drahtseil durch das schmale Ende der

bis gegen den Trommelflansch einführen. Das

Drahtseil um den Anker-Puck (Nr. 19) wickeln und dann das Drahtseil mit dem Anker in das weite Ende der Tasche zurückziehen. Mit einem Gummihammer auf die Rückseite des Drahtseils klopfen, bis Drahtseil und Anker fest in der Tasche sitzen.

3. Die Winde langsam in Aufwickelrichtung in Bewegung setzen. Das Seilende gespannt halten und das Seil vollständig auf die Seiltrommel aufwickeln. Darauf achten, dass sauber gewickelte Lagen entstehen.

Nach dem Seilauflegen den Freilauf überprüfen. Die Kupplung ausrücken und das Seil mit Gehgeschwindigkeit abziehen. Wenn sich das Seil verwickelt, die Kontermutter (Nr. 20) lösen und die Nylonstellschraube (Nr. 17) nach rechts drehen, um den Widerstand an der Trommel zu erhöhen. Wenn zu viel Kraft zum Ziehen des Seils erforderlich ist, die Nylonstellschraube nach links drehen. Bei Erreichen der richtigen Einstellung die Kontermutter wieder festziehen.

ACHTUNG: BEI ZU STARKEM ANZIEHEN DER KONTERMUTTER KANN DAS GEWINDE DER NYLONSTELLSCHRAUBE BESCHÄDIGT WERDEN.

Tasche

Page 45

(AUFWICKELN) EINLASS

ZUGDREHRICHTUNG DER

SEILTROMMEL

DREHUNG „A"

DREHUNG „B"

DREHRICHTUNG DER

SEILTROMMEL

DREHRICHTUNG DER

SEILTROMMEL

PATRONENLAGE

SCHRAUBENPOSITION

WARTUNG

1. Das Seil auf Beschädigungen überprüfen und regelmäßig schmieren. Ein ausgefranstes oder beschädigtes Seil muss sofort ersetzt werden.

2. Prüfen, ob die Kupplung vollständig einrückt. Siehe obige Anweisungen zum BETRIEB für den jeweiligen Kupplungshebel. NUR FÜR HANDBETÄTIGTE KUPPLUNGSHEBEL: Monatlich folgende Arbeit durchführen: Die Kupplung ausrücken, einige Tropfen Öl auf die Welle des Kupplungshebels geben und den Kupplungshebel mehrmals ein- und ausrücken, um die Innenseite der Baugruppe zu schmieren.

3. Prüfen, ob sich das Windenseil beim Freilauf verwickelt. Wenn das der Fall ist, die Schritte auf Seite 44 befolgen.

4. Wenn Schmierfett ausläuft, müssen die Trommelbuchsen und Dichtungen ersetzt werden. Siehe Überholungsanweisungen auf Seite 48-50. Falls notwendig, zusätzliches Mobilith SHC 007 auf die Zahnräder und Trommellager auftragen.

BETRIEB

Um mit der Funktion der Winde vertraut zu werden, sollten vor der tatsächlichen Verwendung Probeläufe durchgeführt werden. Probeläufe im Voraus planen. Die Winde beim Betrieb visuell und akustisch überwachen. Werden Sie mit den Geräuschen vertraut, die bei einem leichten konstanten Zug, schweren Zug und bei ruckartigen Bewegungen oder Verschiebungen der Last zu hören sind. Bedingungen, bei denen sich die Last verschiebt oder ruckartige Bewegungen vorkommen, vermeiden, da dies zu gefährlichen Situationen führen kann. Ein ungleichmäßiges Spulen des Seils beim Ziehen der Last stellt kein Problem dar, außer wenn sich das Seil an einem Trommelende aufstaut. In diesem Fall das Seil abspulen um die Last vom Seil zu nehmen, und den Ankerpunkt weiter zur Fahrzeugmitte verschieben. Nach Gebrauch kann die Winde abgespult und das Seil in sauberen Lagen aufgewickelt werden.

Beim Ziehen einer schweren Last ungefähr 1,5 bis 1,8 m hinter dem Haken eine Decke, einen Mantel oder eine Plane über das Seil legen. Falls ein beschädigtes Seil reißen sollte, wird der Rückprall des Seils dadurch gedämpft, und schwere Verletzungen können vermieden werden.

Der Freilauf ermöglicht ein schnelles Abspulen des Seils von der Seiltrommel zum Einhaken der Last. Die Kupplung wird über den manuellen.

WARNUNG: DIE KUPPLUNG NICHT UNTER LAST AUSRÜCKEN!

HANDBETÄTIGTER KUPPLUNGSHEBEL (siehe Maßzeichnung auf Seite 51):

AUSRÜCKEN DER KUPPLUNG: Die Winde im Rücklauf (Abwickelrichtung) laufen lassen, bis das Seil von der Last befreit ist. Den Hebelgriff herausziehen und um 90º drehen. Bei AUSGERÜCKTEM Kupplungshebel kann das Seil im Freilauf von der Trommel abgezogen werden. EINRÜCKEN DER KUPPLUNG: Den Kupplungshebel herausziehen, um 90º drehen und den Hebel freigeben. Die Winde in Abwickelrichtung laufen lassen, bis der Kupplungshebel ganz in der EINGERÜCKTEN Position eingerastet ist. Eine Last. NUR einziehen, wenn sich der Kupplungshebel vollständig in der EINGERÜCKTEN Position befindet. Wenn ein Anzeiger für die handbetätigte Kupplung vorhanden ist, leuchtet bei vollständiger EINRÜCKUNG die grüne Lampe. Eine Last. NUR ziehen, wenn die grüne Lampe leuchtet. Die Installation der Lampe in der Fahrzeugelektrik ist dem Elektroschaltplan auf Seite 52 zu entnehmen.

PNEUMATISCHER KUPPLUNGSHEBEL (siehe Maßzeichnung auf Seite 52): AUSRÜCKEN DER KUPPLUNG: Die Winde im Rücklauf (Abwickelrichtung) laufen lassen, bis das Seil von

der Last befreit ist. An den 0,125-27 NPT-Anschluss Druckluft anlegen: 5,5 bar (min.) - 10,3 bar (max.). ACHTUNG: DRUCK DARF 10,3 BAR NICHT ÜBERSTEIGEN.EINRÜCKEN DER KUPPLUNG: Druck aus dem Zylinder ablassen (eine Rückholfeder aktiviert den Kolben). Die Winde in Abwickelrichtung laufen lassen, bis die EinrückAnzeigelampe der Kupplung grün leuchtet. Die Installation der Lampe in der Fahrzeugelektrik ist dem Elektroschaltplan auf Seite 52 zu entnehmen.

Page 46

ARBEITSDRUCK bar (PSI) bei 56,7 l/min (15 g/min)

FÖRDERRATE l/min (g/min)

SEILZUGKRAFT, ERSTE LAGE kN (lb)

SEILGESCHWINDIGKEIT, ERSTE LAGE m/min (f/min)

BASIEREND AUF EINEM 408 CM (24.9 cu in) MOTOR

LEISTUNGSDIAGRAMME

0 18,9 37,9 56,7

0 (0)

1,5 (5)

3,1 (10)

4,6 (15)

4,4 (1000)

8,9 (2000)

13,3 (3000)

17,8 (4000)

22,2 (5000)

26,7 (6000)

31,1 (7000)

34,9 (8000)

68,9 137,9 172,4

103,434,5

(0) (5) (10) (15)

(0) (1000) (2000) (2500)(1500)(500)

40,0 (9000)

42,0 (9480)

6,1 (20)

7,6 (25)

9,1 (30)

10,7 (35)

(NENNKAPAZITÄTSBEGRENZER)

56,7 l/min, 137,9 bar

NENNLAST:

19 mm MINDEST-INNENDURCHMESSER

INNENDURCHMESSER

12,7 mm MINDEST-

TYPISCHE ANORDNUNG

PUMPE

NIEDERDRUCKLEITUNG

HOCHDRUCKLEITUNG

DRUCK BEI

FÖRDERRATE UND

MAXIMALE

(ZYLINDERWICKLUNG)

MIT 3 STELLUNGEN

4-WEGEVENTIL

137,9 BAR

ÜBERDRUCKVENTIL

BEREITGESTELLT

DURCH BENUTZER

MOTOR

MIT BREMSENFREIGABEVENTIL

BREMSENANSCHLUSS

ENTLEERUNGSSCHIEBER

NOTSTOPPSCHALTER

NUR ERFORDERLICH, FALLS FERNBEDIENTER STEUERSCHIEBER

VERWENDET WIRD. SIEHE 2B IN HYDRAULIKANFORDERUNGEN. NICHT ERFORDERLICH BEI DIREKT BEDIENTEM HANDSCHIEBER.

HYDRAULIKANFORDERUNGEN

Zur richtigen Wahl der Hydraulik für die Leistung der Winde ist auf die folgenden Leistungsdiagramme Bezug zu nehmen. Die Diagramme zeigen: (1) Seilzugkraft (kN), erste Lage im Vergleich zum Arbeitsdruck (bar). (2) Seilgeschwindigkeit, erste Lage (m/min) im Vergleich zur Förderrate (l/min).

HYDRAULIKANFORDERUNGEN

1. Wegeventil (Motor-Durchflusssystem) erforderlich

2. Notstopp: A. Falls Winde durch einen direktbedienten Handschieber gesteuert wird, funktioniert dieser Schieber als

Notstopp.

B. Wenn ein fernbedienter Steuerschieber verwendet wird, sind ein magnetgesteuerter hydraulischer

Entleerungsschieber (normalerweise gegen den Tank geöffnet) und ein Notstoppschalter (zum Öffnen des Entleerungsschiebers) erforderlich. Der Notstoppschalter ist ein Öffnerkontakt und hat einen roten, rücksetzbaren Druckknopfschalter mit gelbem Hintergrund. Der Notstoppschalter muss für den Bediener einfach zugänglich sein.

3. Überdruckventil auf 137,9 bar eingestellt, entspricht dem Nennkapazitätsbegrenzer.

4. Maximale Förderrate von 56,7 l/min. nicht überschreiten, das ansonsten Motor und Winde beschädigt werden können.

5. Hydrauliköl mit einer Viskosität zwischen 20-43 cSt (100-200 SUS). Maximale Betriebstemperatur 85 °C. Sauberkeitsstufe ISO 17-14 oder besser.

Page 47

FEHLERSUCHE

ZUSTAND MÖGLICHE URSACHE ABHILFE/MASSNAHME

TROMMEL DREHT SICH NICHT - OHNE LAST

TROMMEL DREHT SICH NICHT - MIT LAST

DIE WINDE LÄUFT ZU LANGSAM

KEIN FREILAUF AN DER TROMMEL

Winde nicht gerade montiert, wodurch das Lager eingeklemmt wird.

Zahnräder beschädigt. Beschädigte Zahnräder inspizieren und ggf. ersetzen.

Winde nicht gerade montiert, wodurch das Lager eingeklemmt wird.

Last ist höher als die Nennlast der Winde.

Niedriger Hydraulikdruck. Druck überprüfen. Siehe Hydraulik-Leistungsdiagramme

Niedrige Hydraulikförderrate. Förderrate überprüfen. Siehe Systemvoraussetzungen

Motor ist abgenutzt. Motor ersetzen.

Kupplung nicht ausgerückt. Einstellung der handbetätigten Kupplung überprüfen (siehe Seite 49).

Winde nicht gerade montiert, wodurch das Lager eingeklemmt wird.

Zusammenbau überprüfen. Siehe Montage der Winde auf Seite 44.

Die Nennlast ist den technischen Daten auf Seite 43 zu entnehmen.

auf Seite 46.

und typische Anordnung auf Seite 46.

Funktion überprüfen (siehe Seite 45).

Zusammenbau überprüfen. Siehe Montage der Winde auf Seite 44.

Seitliche Befestigungsschrauben sind zu lang und verursachen eine Einklemmung des Hohlrads (Nr. 15, Seite 54).

BREMSE HÄLT NICHT Falsches Wegeventil

(mit geschlossenem Zentrum).

DIE LAST VERSCHIEBT SICH Zu hoher Gegendruck (max. 6,9 bar). Hydrauliksystem auf Blockierungen überprüfen. Siehe

SEIL VERWICKELT SICH BEI AUSGERÜCKTER KUPPLUNG

STARKE GERÄUSCHE Hydraulikförderrate zu hoch. Förderrate überprüfen. Siehe typische Anordnung auf

TROMMEL RATTERT, IN AUFWICKELRICHTUNG

ÖLLECK AUS DEM ENTLÜFTER UNTER DEM MOTORENDLAGER

Trommelbremsschraube falsch eingestellt. Die Nylon-Stellschraube justieren. Siehe Auflegen des

Trommel klemmt, da Winde nicht gerade montiert ist. Zusammenbau überprüfen. Siehe Montage der Winde

Niedrige Hydraulikförderrate. Förderrate überprüfen. Siehe typische Anordnung auf

Zu niedrige Hydrauliküberdruckeinstellung. Einstellung des Überdruckventils überprüfen.

O-Ringe der Bremse, Stützringe oder Dichtflächen beschädigt.

Schraubenlänge überprüfen. Das Schraubengewinde MUSS zwischen 12,7 mm und 17,5 mm in die Gewindebohrungen in den Seiten des Lagers eingreifen.

Nur ein Wegeventil mit offenem Zentrum verwenden.

Systemvoraussetzungen und typische Anordnung auf Seite 46.

Seils auf Seite 44.

Seite 46.

auf Seite 44.

Seite 46.

Die Bremse demontieren und überprüfen. Siehe Überholungsanweisungen auf Seite 48.

Page 48

ANLEITUNG ZUM ÜBERHOLEN DER WINDEN DER MODELLREIHE

HD-P 42,2

AUSSERBETRIEBSETZUNG

Die Winde am Ende ihrer Brauchbarkeitszeit gemäß örtlichen Umweltvorschriften entsorgen.

ANLEITUNG ZUM ÜBERHOLEN DER WINDEN DER MODELLREIHE HD-P 42,2 . Auf die Zusammensetzung der Teile achten, damit diese wieder richtig zusammengebaut werden. Alle

Dichtringe, O-Ringe und Dichtungen müssen beim Wiederzusammenbau ersetzt werden.

Das Rohr (Nr. 41) aus der Winkelverschraubung (Nr. 24) am Boden des Bremsengehäuses und am Lastsenkbremsventil (Nr. 42) trennen. Langsam die Schrauben (Nr. 18) lösen und den Motor (Nr. 27) vom Gehäuse abnehmen. ACHTUNG: DER MOTOR IST FEDERBELASTET.

Das Entlüftungsventil (Nr. 45) überprüfen. Sicherstellen, dass es nicht verstopft ist. Wenn Öl aus dem Bremsengehäuse ausläuft, die O-Ringe, Stützringe und Dichtflächen überprüfen (siehe Seite 50).

Die Federn (Nr. 40) aus den Taschen ziehen und auf Beschädigungen überprüfen.

Den Dichtring (Nr. 25) ersetzen. Das Kupplungsstück (Nr. 23) aus dem Gehäuse ausbauen

und auf Anzeichen von Verschleiß prüfen. Bei Bedarf ersetzen. Falls notwendig, das Lastsenkbremsventil vom Motor abnehmen. Dazu die Schrauben (Nr. 14) entfernen.

Die Sicherungsringe (Nr. 39 und 48) mit einem Schraubendreher abziehen.

Die Bremsenteile aus dem Gehäuse ausbauen. VOR DEM AUSBAU DIE POSITION DER O-RINGE UND DER STÜTZRINGE NOTIEREN. Die Bremsscheiben (Nr. 4) und Statoren (Nr. 3) auf Anzeichen von Verschleiß prüfen und bei Bedarf ersetzen.

Die O-Ringe (Nr. 28 und 29) und die Stützringe (Nr. 31 und 33) im Bremskolben (Nr. 5) sowie den O-Ring (Nr. 30) und Stützring (Nr. 32) im Zusatzbremskolben (Nr. 6) auf Anzeichen von Verschleiß prüfen. Die O-Ringe und Stützringe aus den Rillen im Bremskolben bzw. Zusatzbremskolben herausstemmen und bei Bedarf ersetzen.

Die Verbindungsplatten (Nr. 11) abschrauben. Das Motorendlager (Nr. 8) und die Trommel (Nr. 1) aus dem Getriebekasten Lager ziehen.

Die Antriebswelle (Nr. 10) ausbauen. Die Welle und das Abtriebssonnenrad (Nr. 7) auf Schäden prüfen und bei Bedarf ersetzen. Zum Ausbau des Abtriebssonnenrads die Sprengringe (Nr. 38) und die Anlaufscheibe (Nr. 44) entfernen und das Rad von der Welle abziehen.

Die Buchse (Nr. 13) und den O-Ring (Nr. 34) vom Motorendlager ausbauen. Einen neuen, gut geölten O-Ring in die Rille im Endlager drücken und die neue Buchse in das Lager pressen.

Page 49

Die Dichtung (Nr. 37) aus dem Getriebekasten-Endlager (Nr. 9) ausbauen. Die Mutter (Nr. 20) lösen und die Nylonstellschraube

PNEUMATISCHER KUPPLUNGSHEBEL

HANDBETÄTIGTER KUPPLUNGSHEBEL

LAMPENSCHALTER

LAMPENBAUGRUPPE

11,1

- 1,6

(7/16

+0-1

in)

GEGENMUTTER

KOLBEN

EINSTELLUNG DER HANDBETÄTIGTEN KUPPLUNG

HEBELGRIFF (HORIZONTAL)

ZYLINDER

(Nr. 17) entfernen. Falls erforderlich, das Hohlrad vom

Getriebekasten-Endlager abnehmen. Die Buchse (Nr. 12) aus dem Endlager ausbauen.

Die neue Buchse in das Endlager pressen. Hohlrad, Nylonstellschraube und Mutter wieder anbringen. Das Hohlrad muss vollständig im Gehäuse sitzen und die Ausbuchtung im Hohlrad DARF NICHT auf das Loch des Kupplungshebels ausgerichtet sein. Eine neue Dichtung in das Endlager einbauen, wobei die scharfe Kante der Dichtung nach außen gerichtet sein muss.

Reichlich Schmierfett (MOBILITH SHC 007) auf die Zähne des Hohlrads (Nr. 26), die Zähne des Planetenrads in der Trommel (Nr. 1) und die Buchse (Nr. 12) im GetriebekastenEndlager auftragen. Eine kleine Menge Schmierfett auf den Boden der Buchse (Nr. 13) auf dem Motorendlager auftragen. Auf die Zähne des Abtriebssonnenrads (Nr. 7) und die Antriebswelle (Nr. 10) Schmierfett auftragen.

Das Wellenende mit montiertem Abtriebssonnenrad in die Trommel (Nr. 2) stecken. Die Welle drehen, um die Planetenräder mit dem Abtriebssonnenrad in Eingriff zu bringen. Das Getriebe-Endlager auf die Trommel setzen und das Planetenrad mit dem Hohlrad in Eingriff bringen.

Das Motorendlager (Nr. 8) an die Trommelbaugruppe anbauen und die Verbindungsplatten (Nr. 11) und Schrauben (Nr. 15) anbringen, um beide Lager zusammenzuhalten. Die Schrauben auf 75 Nm festziehen.

Falls erforderlich, die Kupplungshebelbaugruppe (handbetätigt - Nr. 2 oder pneumatisch - Nr. 3) wie folgt ausbauen und ersetzen:

HANDBETÄTIGTER KUPPLUNGSHEBEL

Die Stellschraube (Nr. 51) und Kontermutter lösen und die Kupplungshebelbaugruppe (Nr. 2) abschrauben. Darauf achten, dass die Ausbuchtung im Hohlrad nicht auf das Loch im Kupplungshebel ausgerichtet ist. Falls notwendig, die Trommel drehen, damit das Loch und die Ausbuchtung nicht aufeinander ausgerichtet sind.

Die Kupplungshebelbaugruppe mit Kolben und Kontermutter einbauen, wobei der Hebelgriff wie unten gezeigt im Getriebekasten positioniert sein muss. Die Baugruppe (bei in den Zylinderschlitz eingreifendem Griff) in den Getriebekasten schrauben. Die Trommel in Richtung Getriebe-Endlager-Gehäuse ziehen, um jegliches Spiel zu entfernen. Die Trommel festhalten und den Kupplungshebel weiter einschrauben, bis der Spalt zwischen dem Ende des Griffes und dem Zylinder 11,1 mm ±1,6 mm beträgt und der Hebelgriff horizontal steht (siehe unten). Anmerkung: Dieser Spalt ist je nach dem Axialspiel der Trommel unterschiedlich. Bei ganz gegen das Motorgehäuse gezogener Trommel sollte der Spalt 9,5 mm breit sein.

Die Kontermutter leicht anziehen. Die Trommel drehen, bis der Hebelgriff vollständig in der eingerückten Position einrastet. Den Hebelgriff herausziehen und um 90º drehen. Während sich der Kupplungshebel in der AUSGERÜCKTEN Stellung befindet, überprüfen, ob sich die Trommel ungehindert drehen lässt (mindestens eine volle Umdrehung). Den Hebelgriff festhalten und die Kontermutter festziehen. Die Stellschraube (Nr. 19) festziehen. Die Funktion der Kupplung gemäß den Anweisungen auf Seite 45 erneut prüfen.

PNEUMATISCHER KUPPLUNGSHEBEL

Die Stellschraube (Nr. 21) lösen, um die Kupplungshebelbaugruppe (Nr. 3) zu entfernen. Zum Wiedereinbau 1 oder 2 Passscheiben (Nr. 41) auf den Kolben legen und die Kupplungshebelbaugruppe in den Getriebekasten schrauben. Je nach Bedarf Passscheiben hinzufügen oder entfernen, um die Baugruppe für die Druckluftanschlüsse auszurichten. Die Anschlüsse sollten nach unten zeigen (unterhalb der Horizontalebene). Die Stellschraube festziehen. Die Funktion der Kupplung gemäß den Anweisungen auf Seite 45 prüfen. Wenn die Lampe (Nr.

2) oder der Schalter (Nr. 45) ersetzt werden müssen, auf das Anschlussdiagramm auf Seite 52 Bezug nehmen und wie gezeigt demontieren und wieder einbauen.

Page 50

Die Winde aufrecht mit dem Getriebekasten nach unten auf eine Werkbank stellen.

TROMMELSEITIG

MOTORSEITIG

3230

QUERSCHNITT A-A

Gut geölte O-Ringe und Stützringe in die Rillen an der Außenseite des Bremskolbens und Zusatzbremskolbens einsetzen (wie unten im Querschnitt A-A gezeigt).

Kolben, Zusatzkolben, Bremsscheiben und Statoren müssen sauber und frei von Schmierfett und Öl sein. Die Bremsscheiben (Nr. 4) und Statoren (Nr. 3) abwechselnd mit einem Stator beginnend und einem Stator endend in den

Getriebekasten einbauen. Den Zusatzbremskolben (Nr. 6) in den Motor einbauen und den Bremskolben (Nr. 5) einsetzen. Bei der Installation muss ein

gleichmäßiger Druck auf den Kolben ausgeübt werden.

Die Sicherungsringe (Nr. 39 und 48) in die Rillen im Motorgehäuse einsetzen.

Die Federn (Nr. 40) in die Taschen an der Rückseite des Bremskolbens

stecken.

Den Spannstift (Nr. 35) unter der Keilverzahnung in die neue

Motorkupplung einsetzen. Die Motorkupplung (Nr. 23) einsetzen und mit den Scheiben und der Antriebswelle in Eingriff bringen.

Den Dichtring (Nr. 25) auf die Anbaufläche des Motors (Nr. 27) legen. Die Motorwelle in die Kupplung schieben. Den Motor mit zwei (2) Schrauben (Nr. 18) und zwei (2) Sicherungsscheiben (Nr. 22) am Motorendlagergehäuse befestigen. Gleichmäßig auf 66 Nm festziehen.

Das Lastsenkbremsventil (Nr. 42) mit vier (4) Schrauben (Nr. 14) und vier (4) Sicherungsscheiben (Nr. 21) am Motor befestigen. Auf 23 Nm festziehen.

Die Verschraubungen (Nr. 24) sicher am Motorgehäuse und Lastsenkbremsventil anschließen und das Rohr (Nr. 41) an den Verschraubungen anschließen.

Mindestens 37,9 bar Hydraulikdruck an die Bremse anlegen und prüfen, ob sich die Bremse löst (Windentrommel dreht sich).

Page 51

(2 STELLEN AN JEDER SEITE DES GETRIEBEKASTEN-LAGERS)

1/2-13UNC X 19,1 mm TIEFE GEWINDEBOHRUNG

7/8-14 SAE-ANSCHLUSS

(2 STELLEN)

1/2-13UNC X 19,1 mm TIEFE GEWINDEBOHRUNG

(2 STELLEN AN JEDER SEITE DES MOTORLAGERS)

ANMERKUNGEN:

1. ALLE MASSANGABEN IN ZOLL ÜBER MILLIMETER.

2. DIE BEFESTIGUNGSSCHRAUBEN DER WINDE MÜSSEN MINDESTENS DIE

FESTIGKEIT 8.8 HABEN.

3. DIE LAGE DIESER BOHRUNGEN MUSS INNERHALB VON ± 0,8 mm GEHALTEN WERDEN.

DER EMPFOHLENE BOHRLOCHDURCHMESSER IST 13,5 mm.

4. DREHUNG „A" GEZEIGT.

KUPPLUNG AUSGERÜCKT

KUPPLUNG EINGERÜCKT

1/2-13UNC X 19,1 mm (.75 in) TIEFE GEWINDEBOHRUNG

(4 BOHRUNGEN AN JEDER SETTE)

VERBINDUNGSPLATTEN AM FUSS ANBRINGEN

BEI SEITLICHEN INSTALLATIONEN DIE

WINDENMODELL

10.13

[257.2]

3.92

1.12 [28,4]

(TYP)

4.68 [118,9]

9.36 [237,7]

8.38 [212,9]

FLANGE

Ø3.94

[100,0]

BARREL

DRUM

4.92 [125,0]

4.25 [108,0]

2.21 [56,1]

1.25

[31,7]

4.19 [106,4]

2.25 [57,2]

8.38 [212,7]

.56

[14,3]

Ø8.27

[210,0]

2.21 [56,1]

6.49 [164.8]

.50

[12.7]

.50

[12,7]

255,4

10.06

311,2

12.25

247,7

9.75

CBA

HD-P 42,2 STD.

D E

16.25

412,8

12.62

320,5

TROMMEL

733,4

28.87

CO.

HD-P 42,2 LUFTSCHALTUNG

Page 52

(2 STELLEN AN JEDER SEITE DES MOTORENDLAGERS)

1/2-13UNC X 19,1 mm TIEFE GEWINDEBOHRUNG

1/8-27 NPT-ANSCHLUSS(WIRD MIT EINER

DRUCKLUFTLEITUNG FÜR 5,5 BIS 10,3 BAR**

VERBUNDEN, UM DIE KUPPLUNG AUSZURÜCKEN)

1/2-13UNC X 19,1 mm TIEFE GEWINDEBOHRUNG

(2 STELLEN AN JEDER SEITE DES GETRIEBEKASTEN-LAGERS)

7/8-14 SAE-ANSCHLUSS

(2 STELLEN)

ANMERKUNGEN:

1. DIE BEFESTIGUNGSSCHRAUBEN DER WINDE MÜSSEN MINDESTENS DIE

FESTIGKEIT 8.8 HABEN.

2. DIE LAGE DIESER BOHRUNGEN MUSS INNERHALB VON ± 0,8 mm GEHALTEN WERDEN.

DER EMPFOHLENE BOHRLOCHDURCHMESSER IST 13,5 mm.

3. ACHTUNG: DRUCK DARF 10,3 BAR NICHT ÜBERSCHREITEN.

4. DREHUNG „A" GEZEIGT.

WINDENMODELL

1/2-13UNC X 19,1 mm (.75 in) TIEFE GEWINDEBOHRUNG

(4 BOHRUNGEN AN JEDER SEITE)

AM FUSS ANBRINGEN

BEI SEITLICHEN INSTALLATIONEN

DIE VERBINDUNGSPLATTEN

Ø8.25

[210,0]

2.21 [56,1]

4.25 [108,0]

4.19 [106,4]

2.25 [57,2]

8.38 [212,7]

.56

[14,3]

2.21 [56,1]

3.56 [90,5]

1.25 [31,7]

DRUM

BARREL

Ø3.94

[100,0]

FLANGE

8.38 [212,9]

9.36 [237,7]

4.68 [118,9]

(TYP)

1.12 [28,4]

4.92 [125,0]

10.13

[257,3]

3.92

[99,6]

mmmm

in in

28.99

736,3

TROMMEL

323,5

12.74

412,8

16.25

HD-P 42 STD.

A B C

9.75

247,7

12.25

311,2

10.06

255,3

HD-P 42,2 HANDSCHALTUNG

Page 53

(2 STELLEN AN JEDER SEITE DES GETRIEBEKASTEN-LAGERS)

1/2-13UNC X 19,1 mm TIEFE GEWINDEBOHRUNG

7/8-14 SAE-ANSCHLUSS

(2 STELLEN)

1/2-13UNC X 19,1 mm TIEFE GEWINDEBOHRUNG

(2 STELLEN AN JEDER SEITE DES MOTORLAGERS)

ANMERKUNGEN:

1. ALLE MASSANGABEN IN ZOLL ÜBER MILLIMETER.

2. DIE BEFESTIGUNGSSCHRAUBEN DER WINDE MÜSSEN MINDESTENS DIE

FESTIGKEIT 8.8 HABEN.

3. DIE LAGE DIESER BOHRUNGEN MUSS INNERHALB VON ± 0,8 mm GEHALTEN WERDEN.

DER EMPFOHLENE BOHRLOCHDURCHMESSER IST 13,5 mm.

4. DREHUNG „A" GEZEIGT.

1/2-13UNC X 19,1 mm (.75 in) TIEFE GEWINDEBOHRUNG

(4 BOHRUNGEN AN JEDER SETTE)

VERBINDUNGSPLATTEN AM FUSS ANBRINGEN

BEI SEITLICHEN INSTALLATIONEN DIE

WINDENMODELL

Ø8.27

[210,0]

.56

[14,3]

8.38

[212,7]

2.25 [57,2]

4.19 [106,4]

1.25

[31,7]

4.25 [108,0]

4.92 [125,0]

DRUM C

BARREL

Ø3.94

[100,0]

FLANGE

8.38 [212,9]

9.36 [237,7]

4.68 [118,9]

(TYP)

1.12

[28,4]

1.12

[28,4]

3.92

[99,6]

10.13

[257,3]

3.93

[99,8]

CBA

HD-P 42 STD.

D E

TROMMEL

26.31

668,2255,4

10.06

412,8

16.25

9.75

247,7

12.25

311,2

9.60

243,9

CO.

HD-P 42,2 KUPPLUNG VERRIEGELT

Page 54

HD-P 42,2 HANDBETÄTIGTE KUPPLUNG

Page 55

TEILELISTE FÜR HD-P 42,2 HANDBETÄTIGTE KUPPLUNG

Lfd. Nr. Menge Art.-Nr. Beschreibung

1 1 234224 STANDARD-TROMMEL, KOMPLETT

1 234234 „Y“-TROMMEL, KOMPLETT 2 1 276048 KUPPLUNGSHEBEL, KOMPLETT 3 6 330011 STATOR - BREMSE 4 5 330012 SCHEIBE - BREMSE 5 1 330013 KOLBEN - BREMSE 6 1 330014 KOLBEN - ZUSATZBREMSE 7 1 334174 GEAR-OUTPUT, SUN 8 1 338358 ENDLAGER - MOTOR 9 1 338327 ENDLAGER - GETRIEBEKASTEN

10 1 357177 WELLE - ANTRIEB (STD. TROMMEL)

1 357176 WELLE - ANTRIEB („Y“-TROMMEL)

11 2 395427 VERBINDUNGS

PLATTE („Y“-TROMMEL)

2 395426

12 1 412085 BUCHSE - TROMMEL (MOTORSEITIG) 13 1 412109 14 4 414159

BUCHSE - TROMMEL (MOTORSEITIG)

VERBINDUNGSPLATTE (”STD“-TROMMEL)

KOPFSCHRAUBE - 5/16-18UNC x 63 mm LANG

4 414147

KOPFSCHRAUBE - 5/16-18UNC x 63 mm LANG

15 8 414581

KOPFSCHRAUBE - 1/2-13NC x 19 mm LANG, S

16 2 416239 SCHRAUBE - 1/4-20NC x 1/2 LANG, RUNDK

17 1 414926 STELLSCHRAUBE - 3/8-16NC x 25 mm LAN

18 2 414952

KOPFSCHRAUBE - ½-13NC X 38 mm, INBUS,

19 1 315008 ROPE ANCHOR 20 1 418036 MUTTER - 3/8-16NC, SECHSKANT, GEGEN

21 4 418163 SICHERUNGSSCHEIBE - 5/16, GETEILT, ZIN

22 2 418218 SICHERUNGSSCHEIBE - 1/2, GETEILT, ZIN

23 1 431019 KUPPLUNG - MOTOR 24 2 432018 VERSCHRAUBUNG 25 1 442223 DICHTRING - MOTORFLANSCH 26 1 444084 HOHLRAD 27 1 458079 MOTOR - HYDR. 28 1 462067 O-RING (KOLBEN), KLEIN 29 1 462068 O-RING (KOLBEN), GROSS 30 1 462069 O-RING (ZUSATZKOLBEN), GROSS 31 1 462070 STÜTZRING (KOLBEN), GROSS 32 1 462071 STÜTZRING (ZUSATZKOLBEN) 33 1 462072 STÜTZRING (KOLBEN), KLEIN 34 1 462073 O-RING 35 1 470033 SPIROL-STIFT 36 1 472052 VERSCHLUSSSCHRAUBE/STOPFEN 37 1 486080 DI

CHTUNG 38 2 490003 SEEGERRING 39 1 490049 SICHERUNGSRING - INTERN 40 11 494124 FEDER - BREMSE 41 1 509132 ROHR - BREMSFREIGABE (ANSCHLÜSSE

1 509131 ROHR - BREMSFREIGABE (ANSCHLÜSSE

1 509133 ROHR - BREMSFREIGABE (SEITLICHE ANS

42 1 516051 SCHIEBER - MOTORSTEUERUNG (DREHR

1 516052 SCHIEBER - MOTORSTEUERUNG (DREHR

1 516053

SCHIEBER - MOTORSTEUERUNG (DREHRIC

43 1 518037 ANLAUFSCHEIBE 44 1 518047 ANLAUFSCHEIBE 45 1 456038 ENTLÜFTER 46 1 434569 NAMENSSCHILD 47 1 434235 SCHILD - DREHRICHTUNG „A“

1 434236 SCHILD - DREHRICHTUNG „B“ 48 1 490066 SICHERUNGSRING - INTERN 49 1 328164 ABDECKUNG-GETRIEBE-GEHÄUSE 50 4 414901

KOPFSCHRAUBE - 3/8 -16 UNC x 3/4" LANG, S

51 1 416016 GEWINDESTIFT-1/4-20NC X 1/4 "LG, HX-SO

C-

52 1 442212

GEHÄUSEDECKEL-DICHTUNG-GETRIEBE

Page 56

HD-P 42,2 PNEUMATISCHE KUPPLUNG

Page 57

TEILELISTE FÜR HD-P 42,2 PNEUMATISCHE KUPPLUNG

Lfd. Nr. Menge Art.-Nr. Beschreibung

1 1 234224 STANDARD-TROMMEL, KOMPLETT

1 234234 „Y“-TROMMEL, KOMPLETT 2 1 236020 LIGHT ASSY 3 1 276058 KUPPLUNGSHEBEL, KOMPLETT 4 1 312529 HALTERUNG - LAMPENBAUGRUPPE 5 6 330011 STATOR - BREMSE 6 5 330012 SCHEIBE - BREMSE 7 1 330013 KOLBEN - BREMSE 8 1 330014 KOLBEN - ZUSATZBREMSE 9 1 334174 ZAHNRAD - ABTRIEB, SONNENRAD

10 1 338358 ENDLAGER - MOTOR 11 1 338327 ENDLAGER - GETRIEBEKASTEN 12 1 357177 WELLE - ANTRIEB (S

TD. TROMMEL)

1 357176 WELLE - ANTRIEB („Y“-TROMMEL)

13 2 395427 VERBINDUNGSPLATTE (STD. TROMMEL)

2 395426 VERBINDUNGSPLATTE („Y“-TROMMEL)

14 1 412085 BUCHSE - TROMMEL 15 1 412109 BUCHSE - TROMMEL (MOTORSEITIG) 16 2 416239

KOPFSCHRAUBE - 1/4-20NC x 1/2" RUNDE KO

17 4 414159 KOPFSCHRAUBE - 5/16-18UNC x 63 mm LA

4 414147 KOPFSCHRAUBE - 5/16-18UNC x 89 mm LA

18 8 414581

KOPFSCHRAUBE - 1/2-13NC x 19 mm LANG, S

19 1 315008 SEILANKER 20 2 414952

KOPFSCHRAUBE - ½-13NC X 38 mm, INBUS, Z

21 1 416016

STELLSCHRAUBE - 1/4-20NC x 6 mm LANG, S

22 1 418036 MUTTER - 3/8-16NC, SECHSKANT, GEGEN

23 4 418163 SICHERUNGSSCHEIBE - 5/16, GETEILT, ZIN

24 2 418218 SICHERUNGSSCHEIBE - 1/2, GETEILT, ZINK 25 1 431019 KUPPLUNG - MOTOR 26 2 432018 VERSCHRAUBUNG 27 1 442223 DICHTRING - MOTORFLANSCH 28 1 444084 HOHLRAD 29 1 458079 MOTOR - HYDR. 30 1 462067 O-RING (KOLBEN), KLEIN 31 1 462068 O-RING (KOLBEN), GROSS 32 1 462069 O-RING (ZUSATZKOLBEN) 33 1 462070 STÜTZRING (KOLBEN), GROSS 34 1 462071 STÜTZRING (ZUSATZKOLBEN) 35 1 462072 STÜTZRING (KOLBEN), KLEIN 36 1 462073 O-RING 37 1 470033 SPIROL-STIFT 38 1 482

013 GUMMIMANSCHETTE 39 1 482045 GUMMIMANSCHETTE 40 1 486080 DICHTUNG 41 2 488007 PASSSCHEIBE 42 2 490003 SEEGERRING 43 1 490049 SICHERUNGSRING - INTERN 44 11 494124 FEDER - BREMSE 45 1 504021 SCHALTER 46 1 509132 ROHR - BREMSFREIGABE (ANSCHLÜSSE

NAC

1 509131

ROHR - BREMSFREIGABE (ANSCHLÜSSE NAC

1 509133 ROHR - BREMSFREIGABE (SEITLICHE ANS

47 1 516051

SCHIEBER - MOTORSTEUERUNG (DREHRICH

1 516052

SCHIEBER - MOTORSTEUERUNG (DREHRICH

1 516053 SCHIEBER - MOTORSTEUERUNG (DREHRI

48 1 518047 ANLAUFSCHEIBE 49 1 456038 ENTLÜFTER 50 1 434569 NAMENSSCHILD 51 1 434235 SCHILD - DREHRICHTUNG „A“

1 434236 SCHILD - DREHRICHTUNG „B“ 52 1 490066 SICHERUNGSRING - INTERN 53 1 328164 COUVERCLE DE BOÎTIER D'ENGRENAGE 54 4 414901 VIS D’ASSEMBLAGE 3/8 - 16 NC X 3/4 PO, T

55 4 442212 JOINT DE COUVERCLE LOGEMENT GEAR

Page 58

HD-P 42,2 KUPPLUNG VERRIEGELT

Page 59

TEILELISTE FÜR HD-P 42,2 KUPPLUNG VERRIEGELT

Lfd. Nr. Menge Art.-Nr. Beschreibung

1 1 234224 STANDARD-TROMMEL, KOMPLETT

1 234234 „Y“-TROMMEL, KOMPLETT 2 1 299693 KUPPLUNG KOLBEN, KOMPLETT 3 6 330011 STATOR - BREMSE 4 5 330012 SCHEIBE - BREMSE 5 1 330013 KOLBEN - BREMSE 6 1 330014 KOLBEN - ZUSATZBREMSE 7 1 334174 GETRIEBE-AUSGANG, SUN 8 1 338358 ENDLAGER - MOTOR 9 1 338327 ENDLAGER - GETRIEBEKASTEN

10 1 357177 WELLE - ANTRIEB (STD. TROMMEL)

1 357176 WELLE - ANTRIEB („Y“-TROMMEL)

11 2 395427

VERBINDUNGSPLATTE („Y“-TROMMEL)

2 395426

12 1 412085 BUCHSE - TROMMEL (MOTORSEITIG) 13 1 412109

VERBINDUNGS - PLATTE (STANDARD-TROMMEL)

14 4 414159

BUCHSE - TROMMEL (MOTORSEITIG)

KOPFSCHRAUBE - 5/16-18UNC x 63 mm LANG, SECHS

4 414147 KOPFSCHRAUBE - 5/16-18UNC x 63 mm LANG, SEC

15 8 414581 KOPFSCHRAUBE - 1/2-13NC x 19 mm LANG, SECHS

16 2 416236

SCHRAUBE - 1/4-20NC x 13 mm LANG, RUNDKOPF, GE

17 1 414926

STELLSCHRAUBE - 3/8-16NC x 25 mm LANG, INBUS, N

18 2 414952 KOPFSCHRAUBE - ½-13NC X 38 mm, INBUS, ZINK, S

19 1 315008 ROPE ANCHOR 20 1 418036

MUTTER - 3/8-16NC, SECHSKANT, GEGENMUTTER, ZIN

21 4 418163 SICHERUNGSSCHEIBE - 5/16, GETEILT, ZINK 22 2 418218 SICHERUNGSSCHEIBE - 1/2, GETEILT, ZINK 23 1 431019 KUPPLUNG - MOTOR 24 2 432018 VERSCHRAUBUNG 25 1 442223 DICHTRING - MOTORFLANSCH 26 1 444084 HOHLRAD 27 1 458079 MOTOR - HYDR. 28 1 462067 O-RING (KOLBEN), KLEIN 29 1 462068 O-RING (KOLBEN), GROSS 30 1 462069 O-RING (ZUSATZKOLBEN), GROSS 31 1 462070 STÜTZRING (KOLBEN), GROSS 32 1 462071 STÜTZRING (ZUSATZKOLBEN) 33 1 462072 STÜTZRING (K

OLBEN), KLEIN 34 1 462073 O-RING 35 1 470033 SPIROL-STIFT 36 1 472052 VERSCHLUSSSCHRAUBE/STOPFEN 37 1 486080 DICHTUNG 38 2 490003 SEEGERRING 39 1 490049 SICHERUNGSRING - INTERN 40 11 494124 FEDER - BREMSE 41 1 509132 ROHR - BREMSFREIGABE (ANSCHLÜSSE NACH UN

1 509131

ROHR - BREMSFREIGABE (ANSCHLÜSSE NACH OBEN

1 509133

ROHR - BREMSFREIGABE (SEITLICHE ANSCHLÜSSE)

42 1 516051 SCHIEBER - MOTORSTEUERUNG (DREHRICHTUNG

„A

1 516052 SCHIEBER - MOTORSTEUERUNG (DREHRICHTUNG

„B

1 516053

SCHIEBER - MOTORSTEUERUNG (DREHRICHTUNG „A

43 1 518037 ANLAUFSCHEIBE 44 1 518047 ANLAUFSCHEIBE 45 1 456038 ENTLÜFTER 46 1 434569 NAMENSSCHILD 47 1 434235 SCHILD - DREHRICHTUNG „A“

1 434236 SCHILD - DREHRICHTUNG „B“ 48 1 490066 SICHERUNGSRING - INTERN 49 1 418088

MUTTER - 5/8-18NF, SECHSKANT, GEGENMUTTER, ZIN

50 1 416080 STELLSCHRAUBE - 5/8-18NF x 25 mm LANG, INBUS 51 1 328164 ABDECKUNG-GETRIEBE-GEHÄUSE 52 4 414901 KOPFSCHRAUBE - 3/8 -16 UNC x 3/4" LANG, SECHS

53 1 416016 GEWINDESTIFT-1/4-20NC X 1/4 "LG, HX-SOC-HD-PO

54 1 442212 GEHÄUSEDECKEL-DICHTUNG-GETRIEBE

Page 60

MANUAL DE FUNCIONAMIENTO, REPARACIÓN Y MANTENIMIENTO

English (Original Instructions) . . . . . . . . . . . . . . 1

Français (Traduction des instructions originales) . . . 18

Deutsch (Übersetzung der Originalanleitung) . . . . . 37

Español(Traducción de las instrucciones originales). 56

CABESTRANTE PLANETARIO MODELO HD-P 42,2

USO PRETENDIDO: RECUPERACIÓN DE VEHÍCULOS Y ARRASTRE DE CARGAS

PRECAUCIÓN: LEER Y ENTENDER ESTE MANUAL ANTES DE INSTALAR Y OPERAR EL CABESTRANTE. OBSERVAR LAS ADVERTENCIAS.

Ramsey Winch Company

P.O. Box 581510 - Tulsa, OK 74158-1510 EE.UU.

Teléfono: + 1 918 438-2760 - Fax: +1 918 438-6688

Visítenos en http://www.ramsey.com

Ramsey Representante autorizado en la comunidad:

(Póngase en contacto sólo por cuestiones de reglamentación.)

Alura Group BV

P.O. Box 18626 2502 EP The Hague The Netherlands Tel: (31) (0) 70 362-4896

Fax: (31) (0) 70 346-7299

OM-914261-1014-C

Page 61

CONTENIDO

INTRODUCCIÓN ............................................................................................................................. 63

RESPONSABILIDAD DEL USUARIO PARA EL CUMPLIMIENTO CON LAS DISPOSICIONES CE 63

ESPECIFICACIONES ..................................................................................................................... 63

ADVERTENCIAS............................................................................................................................. 63

MONTAJE DEL CABESTRANTE .................................................................................................... 64

INSTALACIÓN DE CABLE METÁLICO .......................................................................................... 64

MANTENIMIENTO .......................................................................................................................... 65

FUNCIONAMIENTO ........................................................................................................................ 65

REQUISITOS DEL SISTEMA HIDRÁULICO .................................................................................. 66

DISPOSICIÓN TÍPICA .................................................................................................................... 66

GRÁFICOS DE FUNCIONAMIENTO .............................................................................................. 66

GUÍA DE SOLUCIÓN DE PROBLEMAS ........................................................................................ 67

MEDIDAS CUANDO TERMINA LA VIDA ÚTIL .............................................................................. 68

INSTRUCCIONES DE VERIFICACIÓN .......................................................................................... 68-70

DIBUJOS ACOTADOS .................................................................................................................... 71-73

LISTA DE PIEZAS Y DIBUJOS DE PIEZAS .................................................................................. 74-79

DECLARACIÓN CE DE CONFORMIDAD ...................................................................................... 80

Page 62

ESPECIFICACIONES*

Tracción del cable de la primera capa ……………………… 42,2 kN (9480 lb)

Nivel sonoro .….…………….………..………...……………. 79 db

Temperatura ambiente .…………....……………………… -28C to 60C

.…………....……………………… (-20F to 140F)

Reducción de engranaje

………………………………… 5:1:1

Peso (sin cable metálic

TAMBOR ESTÁNDAR ……

39,5 kg (87 lb)

1 2 3 kN 42,2 35,2 30,2

lb 9,480 7,900 6,700

M 6 15 24 Pies 20 50 80 MPM 9,7 11,6 13,4 PPM 32 38 44

* Estas especificaciones se basan en un cable metálico recomendado

de 11 mm clase 1960 y en un motor de 408 cc/Rev.

CAPA DE CABLE

Tracción de cable por capa

TAMBOR ESTÁNDAR

*Velocidad del cable a

56,7 LPM (15 GPM)

*Capacidad del cable por capa

ESPECIFICACIONES*

ADVERTENCIAS:

EL USUARIO DEBERÁ GARANTIZAR QUE EL PERSONAL QUE OPERE EL EQUIPO HAYA RECIBIDO LA FORMACIÓN NECESARIA. EL OPERADOR DEBERÁ TRABAJAR SIEMPRE SIGUIENDO LAS INSTRUCCIONES DE FUNCIONAMIENTO. PARA EL FUNCIONAMIENTO DEL FRENO SE REQUIERE UNA VÁLVULA DE CONTROL DIRECCIONAL (CON ENSANCHE EN EL CENTRO) DE LA BOBINA DEL MOTOR. EL EMBRAGUE DEBE ESTAR TOTALMENTE ENGRANADO ANTES DE COMENZAR A MANEJAR EL CABESTRANTE. NO DESENGRANAR EL EMBRAGUE BAJO CARGA. NO ACERCARSE A LAS CARGAS ELEVADAS. NO ACERCARSE AL CABLE METÁLICO CUANDO ESTÉ TIRANDO. NO INTENTAR GUIAR EL CABLE METÁLICO. NO UTILIZAR EL CABESTRANTE PARA LEVANTAR, SUJETAR O TRANSPORTAR PERSONAS. PARA SUJETAR LA CARGA SE NECESITA UN MÍNIMO DE 2 VUELTAS DE CABLE METÁLICO ALREDEDOR DEL CUERPO DEL TAMBOR. EN APLICACIONES DE TRANSPORTE DE VEHÍCULOS, DESPUÉS DE SUBIR EL VEHÍCULO AL TRANSPORTADOR, ASEGURARSE DE FIJARLO A LA CAJA. NO MANTENER LA CARGA EN EL CABLE DEL CABESTRANTE CUANDO SE ESTÉ TRANSPORTANDO EL VEHÍCULO. NO EMPLEAR EL CABESTRANTE COMO AMARRA. EVITAR LAS CONDICIONES EN LAS QUE SE PUEDA PRODUCIR LA SACUDIDA O EL DESPLAZAMIENTO DE LA CARGA. DEBERÁ EVITARSE EL BALANCEO EXCESIVO.

RESPONSABILIDAD DEL USUARIO PARA EL CUMPLIMIENTO CON LAS DISPOSICIONES CE

1. Emplear solamente una válvula de control (con ensanche en el centro) de la bobina del motor que sea

conforme a los requisitos del sistema hidráulico.

2. Si se usa una válvula de control del cabestrante accionada de forma remota, consultar la sección de requisitos del sistema hidráulico para conocer los componentes de parada de emergencia que es necesario instalar.

3. Ajustar la presión de alivio del sistema conforme a lo descrito en la sección de requisitos del sistema

hidráulico.

4. Montar el cabestrante según las instrucciones de montaje del cabestrante.

5. Instalar el cable metálico de 11 mm de clase 1960. Para el tambor estándar, la longitud máxima del cable debe ser de 24 m para un máximo de trés capas. Conectar el cable al tambor según las instrucciones de instalación del cable. El gancho debe tener un cierre de seguridad y una resistencia mínima a la ruptura de 105,5 kN.

Page 63

EXTREMO

DEL MOTOR

TAMBOR DEL CABLE METÁLICO

EXTREMO DE LA CAJA DE ENGRANAJES

PLACA DE ANCLAJE EN EL LATERAL

PLACA DE ANCLAJE EN LA BASE

PRECAUCIÓN: Si se sustituyen los pernos más largos (como mínimo clase 5) para montar el cabestrante o para montar un rodillo guía en las almohadillas de montaje laterales, la longitud del perno debe ser tal que permita que entre una longitud de rosca de 12,70 mm como mínimo dentro de los agujeros roscados de los lados de cada cojinete final. El empleo de pernos demasiado largos dañará al cabestrante e impedirá el enrollado constante del tambor. Apretar los tornillos a 75 Nm.

MONTAJE DE BASE

MONTAJE DE CENTRO

DIRECCIÓN DE

ROTACIÓN PARA

ENROLLADO "A"

INSERTAR EL CABLE TAL COMO SE INDICA PARA

LA APLICACIÓN DE ENROLLADO DEL CABLE

CON ROTACIÓN "A".

INSERTAR EL CABLE TAL COMO SE INDICA PARA

LA APLICACIÓN DE DESENROLLADO DEL

CABLE CON ROTACIÓN "B".

DIRECCIÓN DE ROTACIÓN PARA ENROLLADO "B"

MONTAJE DEL CABESTRANTE

INSTRUCCIONES DE MONTAJE FUNDAMENTALES PARA ALINEAR LOS COMPONENTES DEL CABESTRANTE PLANETARIO:

Es de suma importancia que este cabestrante se monte firmemente de forma que las tres secciones principales (el extremo del motor, el tambor del cable y el extremo de la caja de engranajes) queden alineadas correctamente. Un desgaste excesivo del manguito y la dificultad a la hora de desenrollar libremente el cable son síntomas habituales de desalineación.

Cuando está instalado, si el cabestrante está montado en el centro entonces deberá conectarse por lo menos una placa de anclaje con los pies de montaje de la parte inferior del cabestrante para mantener la alineación. Si el cabestrante está montado sobre pedestal, entonces al menos una placa de anclaje deberá permanecer montada en el punto central del cabestrante para mantener la alineación. Siempre es preferible emplear AMBAS placas de anclaje en la configuración final de instalación.

Se recomienda el uso del Equipo de Montaje de Escuadra, N/P 251006 (tambor “Estándar”) o 251007 (tambor “Y”), para que sea más sencillo montar el cabestrante. El equipo de escuadra permite que se monte el cabestrante en aplicaciones de montaje de pie o central y cumple con el criterio de servir como superficie de montaje sólida y fuerte. Cuando se monte el cabestrante con otro equipo que no sea el Equipo de Escuadra Ramsey, habrá que emplear los patrones de agujeros de montaje descritos en los dibujos acotados de las páginas 71-73. La superficie de montaje debe ser plana dentro del los 0,38 mm y lo suficiente rígida como para resistir la flexión. Si se emplea una placa de acero para el montaje sobre pedestal, deberá tener un grosor de 19,05 mm. Para esta aplicación de montaje se necesitarán ocho (8) tornillos de casquete 1/2-13NC X 1-1/2 pulg. de largo clase 5 con arandelas de seguridad para montar el cabestrante. Los tornillos de casquete deben apretarse a un par de torsión de 115 Nm.

NOTA: Si se emplean las escuadras o la placa de acero para montar el cabestrante, habrá que conectar las placas de anclaje provistas con el cabestrante a las almohadillas de montaje, ya sean laterales o de pedestal.

INSTALACIÓN DE CABLE METÁLICO

Una etiqueta “A” o “B” en el cojinete final del embrague indica la dirección del enrollado del cable. También está grabada la letra “A” o “B” en el cojinete final del extremo del embrague para indicar la dirección de rotación. Si la etiqueta está dañada o es ilegible, ponerse en contacto con Atención al Cliente para recibir instrucciones adicionales sobre cómo determinar la dirección correcta. Para invertir

la dirección de rotación, intercambie las posiciones del cartucho y enchufe como se muestra en la página 56.

1. Desenrollar el cable extendiéndolo sobre el suelo para

evitar el retorcimiento. Envolver firmemente el extremo del cable, opuesto al gancho, con cinta plástica o similar para evitar que se deshilache.

2. Deslizar el cable metálico a través del extremo estrecho del receptáculo junto al reborde del tambor. Enrollar el cable metálico alrededor del retenedor (elemento núm. 19), tirar de aquél y anclarlo de vuelta en el extremo ancho del receptáculo. Emplear un martillo blando para dirigir el lado posterior del cable metálico, asentando éste último y el anclaje firmemente en el receptáculo.

3. Hacer funcionar con cuidado el cabestrante en la dirección de subida con el carrete. Manteniendo la tensión en el extremo del cable, enrollar todo el cable en el tambor del cable, teniendo cuidado de formar capas bien envueltas.

Después de instalar el cable, comprobar el funcionamiento de enrollado constante. Desengranar el embrague y tirar del cable a una velocidad de paso lento. Si el cable se sale, aflojar la contratuerca (elemento núm. 20) y girar el tornillo fijador de nilón (elemento núm. 17) hacia la derecha para aumentar el arrastre en el tambor. Si la tracción del cable es excesiva, aflojar el tornillo fijador de nilón girándolo hacia la izquierda. Apretar la contratuerca cuando se consiga el ajuste adecuado.

PRECAUCIÓN: SI SE APRIETA DEMASIADO LA CONTRATUERCA, EL TORNILLO FIJADOR DE NILÓN

PODRÍA ROMPERSE.

Page 64

ENTRADA DE SUBIDA (ENROLLADO

CON EL CARRETE)

ROTACIÓN "A"

ROTACIÓN "B"

DIRECCIÓN DE ROTACIÓN

DEL TAMBOR DEL CABLE

DIRECCIÓN DE ROTACIÓN

DEL TAMBOR DEL CABLE

POSICIÓN DEL

CARTUCHO

POSICIÓN DEL CARTUCHO

POSICIÓN

DEL TAPÓN

MANTENIMIENTO

1. Inspeccionar el cable en busca de daños y lubricarlo con frecuencia. Si el cable se deshilacha con hilos rotos, cambiarlo inmediatamente.

2. Comprobar que el embrague esté totalmente engranado. Ver en las instrucciones de FUNCIONAMIENTO anteriores el embrague apropiado. SOLAMENTE PARA EL EMBRAGUE MANUAL: Desenganchar el embrague mensualmente, poner varias gotas de aceite en el eje del asa del mismo y METER y SACAR el asa del embrague varias veces para lubricar el conjunto del cambio.

3. Comprobar que el cable del tambor no se salga cuando se realice el enrollado libre. Si se sale, consultar la página 64.

4. Cambiar los manguitos del tambor y los sellos si empiezan a infiltrar grasa. Consultar la sección instrucciones de verificación en las páginas 68-70. Añadir más lubricante Mobilith SHC 007 a los engranajes y a los cojinetes del tambor si fuese necesario. FUNCIONAMIENTOLa mejor manera de familiarizarse con el funcionamiento del cabestrante es hacer pruebas de funcionamiento antes de utilizarlo. Planee la prueba con antelación. Tenga en cuenta que el cabestrante se puede oír, al igual que se puede ver cómo funciona. Hay que acostumbrarse a reconocer los sonidos de una tracción ligera y continua, una tracción pesada, y el sonido producido por la sacudida o desplazamiento de la carga. Evitar las condiciones en las que se pueda producir la sacudida o el desplazamiento de la carga, ya que podría suponer una situación peligrosa.

El enrollado desigual del cable, mientras se está tirando de la carga, no es un problema, a menos que se produzca un apilamiento de cable en un extremo del tambor. Si esto sucede, invertir el cabestrante para aliviar la carga y alejar el punto de anclaje del centro del vehículo. Una vez acabado el trabajo, se puede desenrollar y enrollar para que el cable quede bien colocado. Al tirar de una carga pesada, coloque una manta, chaqueta o lona sobre el cable unos dos metros detrás del gancho. En el caso de que se rompa el cable, disminuirá la velocidad del latigazo del cable y podrá evitar lesiones graves. El embrague del cabestrante permite un desenrollado rápido del cable, desde el tambor del cable, para engancharse a una carga. La palanca del embrague o el cambio de aire accionan el embrague.

ADVERTENCIA: NO DESENGRANAR EL EMBRAGUE BAJO CARGA.

DESEMBRAGUE MANUAL (Consultar el dibujo acotado en la página 71):

PARA DESENGRANAR EL EMBRAGUE: Hacer funcionar el cabestrante en marcha atrás (desenrollar) hasta que la carga se suelte del cable. Tirar del asa hacia afuera y girarla 90º. Con el asa en la posición de “DESENGRANADO”, el cable se puede desenrollar hora constantemente del tambor. PARA ENGRANAR EL EMBRAGUE: Tirar del asa hacia afuera, girarla 90º y soltarla. Hacer funcionar el cabestrante en marcha atrás hasta que el asa encaje totalmente en la posición de “ENGRANADO”. NO intentar tirar de una carga a menos que el asa esté en la posición “ENGRANADA” totalmente. Si la luz indicadora del embrague manual está presente, la luz verde se enciende cuando el embrague está totalmente “ENGRANADO”. NO intentar tirar de una carga a menos que la luz verde esté encendida. Para instalar la luz en el sistema eléctrico del vehículo, consultar el Esquema eléctrico en la página 72. E DE CILINDRO DE AIRE (Consultar el dibujo acotado en la página 72): PARA DESENGRANAR EL EMBRAGUE: Hacer funcionar el cabestrante en marcha atrás (desenrollar) hasta que la carga se suelte del cable. Aplicar presión de aire al orificio 125-27 NPT: 5,5 bar (80 PSI) (mín.)- 10,3 bar (150 PSI) (máx.). PRECAUCIÓN: LA PRESIÓN NO DEBE SOBREPASAR LOS 10,3 BAR (150 PSI). PARA ENGRANAR EL EMBRAGUE: Quitar la presión de aire del cilindro (un resorte de retorno engancha el pistón). Hacer funcionar el cabestrante en marcha atrás hasta que se encienda la luz

indicadora de embrague engranado. Para instalar la luz en el sistema eléctrico del vehículo, consultar el Esquema eléctrico en la página 72.

Page 65

PRESIÓN DE TRABAJO bar (PSI) A 56,7 LPM (15 GPM)

CAUDAL LPM (GPM)

TRACCIÓN DEL CABLE - PRIMERA CAPA kN (lb)

VELOCIDAD DEL CABLE - PRIMERA CAPA MPM (PPM)

BASADO EN UN MOTOR DE 408 cc (24,9 pulg. )

GRÁFICOS DE FUNCIONAMIENTO

0 18,9 37,9 56,7

0 (0)

1,5 (5)

3,1 (10)

4,6 (15)

4,4 (1000)

8,9 (2000)

13,3 (3000)

17,8 (4000)

22,2 (5000)

26,7 (6000)

31,1 (7000)

34,9 (8000)

68,9 137,9 172,4

103,434,5

(0) (5) (10) (15)

(0) (1000) (2000) (2500)(1500)(500)

40,0 (9000)

42,0 (9480)

6,1 (20)

7,6 (25)

9,1 (30)

10,7 (35)

DE CAPACIDAD NOMINAL)

137,9 BARES

56,7 LPM

19 MM (.75 IN.) DIÁMETRO

(.50 IN.) DIÁMETRO

PRESIÓN 12.7 MM

DISPOSICIÓN TÍPICA

BOMBA

CABLE DE BAJA PRESIÓN

CABLE DE ALTA

CARGA NOMINAL:

MÁXIMOS CON

CAUDAL Y PRESIÓN

POSICIONES (BOBINA

VÍAS Y 3

VÁLVULA DE 4

137,9 BARES (LIMITADOR

ALIVIO DEL SISTEMA

FRENO

ORIFICIO DEL

MOTOR

CON ACCIÓN PARA SOLTAR EL FRENO

DOBLE CONTROL DE LOS ORIFICIOS A Y B

SUMINISTRADA POR EL USUARIO

VÁLVULA DE DESCARGA

E-STOP SWITCH

SOLO NECESARIO SI SE USA UNA VÁLVULA DE CONTROL DE

ACCIONAMIENTO REMOTO. CONSULTAR EL APARTADO 2B EN LA SECCIÓN DE REQUISITOS DEL SISTEMA HIDRÁULICO. NO SE NECESITA CON UNA

INTERIOR MÍNIMO

DEL CILINDRO)

VÁLVULA MANUAL DE ACCIONAMIENTO DIRECTO.

REQUISITOS DEL SISTEMA HIDRÁULICO

Consultar los gráficos de funcionamiento que figuran más abajo para ajustar el sistema hidráulico al funcionamiento del cabestrante. Los gráficos son los siguientes: (1) Tracción del cable de la primera capa, en kN (libras), en función de la presión de trabajo, en bares (PSI); (2) Velocidad del cable, primera capa, en MPM (PPM), en función del flujo en LPM.

REQUISITOS DEL SISTEMA HIDRÁULICO

1. Válvula de control (con ensanche en el centro) de la bobina del motor

2. Parada de emergencia: A. Si el cabestrante se controla con una válvula manual de accionamiento directo, dicha válvula servirá

como parada de emergencia.

B. Si se emplea una válvula de control de accionamiento remoto, se necesita una válvula de descarga

hidráulica accionada por solenoide, normalmente abierta al tanque, y un interruptor de parada de emergencia (para abrir la válvula de descarga). El interruptor de parada de emergencia debe estar por lo general cerrado y dispone de un accionador de botón reiniciable de color rojo con el fondo amarillo. El interruptor de parada de emergencia debe estar ubicado de modo que el operador tenga fácil acceso al mismo.

3. La válvula de alivio debe estar ajustada a 137,9 bares, valor que coincide con el limitador de capacidad nominal.

4. La medida del caudal debe ser como máximo de 56,7 LPM. No se deben sobrepasar los 75,7 LPM; de lo contrario, el motor y el cabestrante podrían dañarse.

5. El fluido hidráulico debe tener una viscosidad de 20 a 43 cSt (100 a 200 SUS). La temperatura de funcionamiento máxima es de 85º C. El nivel de limpieza según la norma ISO debe ser 17-14 o mejor.

Page 66

GUÍA DE SOLUCIÓN DE PROBLEMAS

ESTADO CAUSA POSIBLE CORRECCIÓN/ACCIÓN

EL TAMBOR NO GIRA SIN CARGA

EL TAMBOR NO GIRA BAJO CARGA

EL CABESTRANTE FUNCIONA DEMASIADO LENTO

EL TAMBOR NO REALIZA EL ENROLLADO CONSTANTE

El cabestrante no está montado en ángulo recto, haciendo que los cojinetes finales se traben

Engranajes dañados Inspeccionar y cambiar los engranajes dañados.

El cabestrante no está montado en ángulo recto, haciendo que los cojinetes finales se traben

Carga mayor que la capacidad nominal del cabestrante Consultar Especificaciones en la página 63 para ver la

Presión baja del sistema hidráulico. Comprobar la presión.

Medida del caudal baja del sistema hidráulico Comprobar la medida del caudal. Consultar Requisitos

Motor desgastado Cambiar el motor.

El embrague no se desengrana. Comprobar Ajuste del desembrague manual, página 69.

El cabestrante no está montado en ángulo recto, haciendo que los cojinetes finales se traben

Los pernos de montaje lateral son demasiado largos, haciendo que la corona dentada se trabe (elemento núm. 15, página 74).

Comprobar el montaje. Consultar Montaje del cabestrante en la página 64.

tracción del cable de régimen.

Consultar los gráficos de funcionamiento en Sistemas Hidráulicos, página 66.

del sistema y Disposición típica en la página 66.

Ver Funcionamiento en la página 65.

Comprobar el montaje. Consultar Montaje del cabestrante en la página 64.

Comprobar la longitud del perno. La rosca del perno DEBE engancharse en los agujeros roscados a los lados del soporte final a una profundidad entre de 12,7 mm y 17,5 mm.

EL FRENO NO FRENA

LA CARGA SE DESPLAZA Contrapresión excesiva 6,9 bar (100 PSI) máx. Comprobar si existen restricciones en el sistema

EL CABLE SE SALE CUANDO SE DESENGRANA EL EMBRAGUE

RUIDO EXCESIVO Flujo del sistema hidráulico demasiado alto Comprobar la medida del caudal. Consultar Disposición

EL TAMBOR CHIRRÍA, EN LA DIRECCIÓN DE SUBIDA DE CARGA

FUGAS DE ACEITE DEL AGUJERO DE VENTILACIÓN BAJO EL COJINETE FINAL DEL MOTOR

Válvula de control direccional incorrecta (bobina del cilindro-centro cerrado)

Tornillo de arrastre mal ajustado Ajustar el tornillo de llamada de nilón. Consultar

Tambor trabado, el cabestrante no está montado en ángulo recto

Medida del caudal baja del sistema hidráulico Comprobar la medida del caudal. Consultar Disposición

Ajuste bajo de la presión de alivio del sistema hidráulico

Juntas tóricas del freno, anillos de respaldo o superficies obturadoras dañados

Emplear solamente una válvula de control (con ensanche en el centro) de la bobina del motor.

eléctrico. Consultar Requisitos del sistema y Disposición típica en la página 66.

Instalación del cable metálico en la página 64.

típica en la página 66.

Comprobar el montaje. Consultar Montaje del cabestrante en la página 64.

típica en la página 66.

Comprobar el ajuste de la válvula de desahogo.

Desmontar el freno e inspeccionarlo. Ver las Instrucciones de verificación en la página 68.

Page 67

INSTRUCCIONES PARA VERIFICAR LOS CABESTRANTES DE LA

SERIE HD-P 42,2

MEDIDAS CUANDO TERMINA LA VIDA ÚTIL

Cuando el cabestrante llegue al final de su vida útil, desecharlo según las normativas medioambientales locales.

INSTRUCCIONES PARA VERIFICAR LOS CABESTRANTES DE LA SERIE HD-P 42,2

Anotar las configuraciones de montaje para poder montar las piezas correctamente durante el remontaje. Durante el remontaje cambiar todas las empaquetaduras, juntas tóricas y sellos.

Desconectar el tubo (elemento núm. 41) de las conexiones acodadas (elementos núm. 24) en la parte inferior del cojinete final y la válvula equilibradora (elemento núm. 42). Retirar el motor (elemento núm. 27) del cojinete final desatornillando muy despacio los tornillos de casquete (elementos núm. 18). PRECAUCIÓN: EL MOTOR SE ENCUENTRA BAJO PRESIÓN DE RESORTE.

Inspeccionar el agujero de ventilación (elemento núm. 45). Asegurarse de que no esté atascado. Si gotea aceite por el agujero de ventilación, comprobar las juntas tóricas, los anillos de respaldo y las superficies sellantes del freno (ver la página 70). Retirar los muelles (elementos núm. 40) de los receptáculos e inspeccionarlos por si están dañados. Cambiar la empaquetadura (elemento núm. 25).

Retirar el acoplamiento (elemento núm. 23) del cojinete final. Examinar el acoplamiento por si presenta señales de desgaste, cambiarlo si fuese necesario. Si fuese necesario, retirar la válvula equilibradora del motor quitando los tornillos de casquete (elementos núm. 14).

Retirar los anillos de retención (elementos núm. 39 y 48) con un estornillador.

Retirar las piezas del freno del cojinete final. ANOTAR LA POSICIÓN DE LAS JUNTAS TÓRICAS Y DE LOS ANILLOS DE RESPALDO ANTES DE RETIRARLOS. Examinar los discos del freno (elementos núm. 4) y los estatores (elemento núm. 3) por si presentan señales de desgaste y, reemplazarlos si fuese necesario.

Examinar las juntas tóricas (elementos núm. 28 y 29) y los anillos de respaldo (elementos núm. 31 y 33) en el pistón del freno (elemento núm. 5), así como la junta tórica (elemento núm. 30) y el anillo de respaldo (elemento núm. 32) en el pistón del freno de respaldo (elemento núm. 6) por si presentan señales de desgaste. Retirar las juntas tóricas y los anillos de respaldo de las ranuras del pistón del freno y del pistón del freno de respaldo y, si fuese necesario, cambiarlos.

Retirar las placas de anclaje (elementos núm. 11) de los cojinetes finales desatornillando los tornillos de casquete (elementos núm. 15). Deslizar el cojinete final del motor (elemento núm. 8) y el tambor (elemento núm. 1) fuera del cojinete final de la caja de engranajes.

Retirar el eje de entrada (elemento núm. 10) del cojinete final. Inspeccionar el eje y el engranaje planetario de salida (elemento núm. 7) por si presentan daños y cambiarlos si fuese necesario. Para retirar el engranaje planetario de salida, sacar los anillos de sujeción (elementos núm. 38) y la arandela de empuje (elemento núm. 44) y tirar del extremo del eje.

Retirar el manguito (elemento núm. 13) y la junta tórica (elemento núm. 34) del cojinete final del motor. Poner una junta tórica nueva y bien engrasada en la ranura dentro del cojinete final y empujar un manguito nuevo sobre el cojinete final.

Page 68

Retirar el sello (elemento núm. 37) del cojinete final (elemento núm.

DESEMBRAGUE DE CILINDRO DE AIRE

DESEMBRAGUE MANUAL

INTERRUPTOR DE LA LÁMPARA

CONJUNTO DE LA LÁMPARA

11,1

- 1,6

(7/16

+0-1

pulgada)

CONTRATUERCA

PISTÓN

AJUSTE DEL EMBRAGUE MANUAL

ASA (HORIZONTAL)

CILINDRO

9) de la caja de engranajes. Aflojar la tuerca (elemento núm. 20) y

retirar el tornillo fijador de nilón (elemento núm. 17). Si fuese necesario, retirar la corona dentada del cojinete final de la caja de engranajes. Retirar el manguito (elemento núm. 12) del cojinete final.

Empujar el manguito nuevo dentro del cojinete final. Instalar la corona dentada y luego el tornillo fijador de nilón y la tuerca. La corona dentada debe estar totalmente asentada en el cojinete final y la ranura de ésta NO DEBE estar alineada con el agujero del cambio del embrague. Instalar un sello nuevo en el cojinete final, con el lado afilado del sello hacia fuera.

Aplicar grasa abundante (MOBILITH SHC 007) en los dientes de la corona dentada (elemento núm. 26), dientes de los engranajes planetarios del tambor (elemento núm. 1) y, en el manguito (elemento núm. 12) del cojinete final de la caja de engranajes. Aplicar una pequeña cantidad de grasa en la base del manguito (elemento núm. 13) del cojinete final del motor. Aplicar grasa en los dientes del engranaje planetario de salida (elemento núm. 7) y en el eje de entrada (elemento núm. 10).

Poner el extremo del eje sin engranaje planetario de salida dentro del tambor (elemento núm. 2). Girar el eje para enganchar los engranajes planetarios con el engranaje planetario de salida.Colocar el cojinete final de engranaje en la caja y enganchar los engranajes planetarios a la corona dentada.

Montar el cojinete final del motor (elemento núm. 8) en el conjunto del tambor y usar placas de anclaje (elementos núm.

11) y tornillos de casquete (elementos núm. 15) para sujetar ambos cojinetes finales juntos. Apretar los tornillos a 75

Nm. Si fuese necesario, retirar el conjunto del cambio y cambiarlo (manual, elemento núm. 2, o de cilindro de aire, número

3), de la siguiente manera :

CONJUNTO DEL DESEMBRAGUE MANUAL

Aflojar el tornillo de casquete (elemento núm. 51) y la contratuerca, luego desatornillar el conjunto del cambio (elemento núm. 2). Asegurarse de que la ranura de la corona dentada no esté alineada con el agujero del cambio del embrague. Si fuese necesario, girar el tambor para garantizar que el agujero y la ranura no estén alineados.

Volver a colocar el conjunto del cambio con el pistón, la contratuerca y el asa colocados en la caja de engranajes tal como se indica a continuación. Enroscar el conjunto (con el asa enganchada en la ranura del cilindro) en la caja de engranajes. Tirar del tambor hacia el cojinete final de la caja de engranajes para quitar el huelgo. Sujetar el tambor en su sitio y continuar enroscando el conjunto del cambio hasta que el espacio entre el extremo del asa y el cilindro sea de 11,1 mm ±1,6 mm y el asa esté en la posición horizontal (ver a continuación). Nota: Este espacio variará con el huelgo longitudinal del tambor. Con el tambor empujado contra el extremo de la caja del motor, el espacio deberá ser de 9,5 cm. Apretar la contratuerca firmemente. Girar el tambor hasta que el asa se enganche totalmente en la posición engranada. Tirar del asa hacia afuera y girarla 90º. Verificar que el tambor pueda girar libremente (al menos una vuelta entera) con el cambio del embrague en la posición DESENGRANADA. Apretar firmemente la contratuerca mientras se sujeta el asa. Apretar el tornillo fijador (elemento núm. 19) firmemente. Volver a comprobar el funcionamiento del embrague tal como se indica en la página 65.

CONJUNTO DEL CAMBIO DE CILINDRO DE AIRE

Aflojar el tornillo fijador (elemento núm. 21) para retirar el conjunto del cambio (elemento núm. 3). Para volver a instalarlo, colocar 1 ó 2 anillos de ajuste (elementos núm. 41) sobre el pistón y enroscar el conjunto del cambio en el extremo de la caja de engranajes. Añadir o quitar los anillos de ajuste para orientar los orificios para las conexiones neumáticas. Los orificios deben estar hacia abajo (por debajo de la horizontal). Apretar el tornillo fijador. Comprobar el funcionamiento del embrague tal como se indica en la página 65.

Si hay que cambiar el conjunto de la lámpara (elemento núm. 2) o el interruptor de la lámpara (elemento núm. 45), consultar el esquema

de la página 72 para ver las conexiones eléctricas y el desmontaje y remontaje tal como se indica a continuación.

Page 69

Poner el cabestrante con el extremo de la caja de engranajes sobre el banco de trabajo.

COSTADO DEL TAMBOR

COSTADO DEL MOTOR

3230

SECCIÓN A-A

Instalar juntas tóricas y anillos de respaldo bien engrasados en las ranuras del exterior del pistón del freno y del pistón de respaldo del freno tal como se indica en la sección transversal A-A a continuación.

El pistón, el pistón de respaldo, los discos del freno y los estatores deben estar limpios y sin grasa ni aceite. Insertar los discos del freno (elemento núm. 4) y los estatores (elemento núm. 3) en el extremo del engranaje alternado con

los estatores en primer y último lugar. Insertar el pistón del freno de respaldo (elemento núm. 6) dentro del extremo del motor e insertar el pistón del freno (elemento

núm. 5) dentro. Aplicar una presión uniforme sobre el pistón cuando se esté instalando. Instalar los restantes anillos (elemento núm. 39 y 48) en las ranuras de la caja del extremo del motor.

Insertar los muelles (elemento núm. 40) en los receptáculos del pistón del freno.

Instalar el pivote de rodillo (elemento núm. 35) en el acoplamiento nuevo del motor por debajo de la parte inferior de los dientes de ranuras. Insertar el acoplamiento del motor (elemento núm. 23), engancharlo con los

discos y el eje de entrada. Poner la empaquetadura (elemento núm. 25) sobre la superficie de montaje del motor (elemento núm. 27). Deslizar el eje del

motor dentro del acoplamiento. Acoplar el motor a la caja del cojinete final del motor empleando los (2) tornillos de casquete (elemento núm. 18) y (2) arandelas de seguridad (elemento núm. 22). Apretar los tornillos uniformemente a un par de torsión de 66 Nm.

Instalar la válvula equilibradora (elemento núm. 42) en el motor empleando (4) tornillos de casquete (elemento núm. 14) y (4) arandelas de seguridad (elemento núm. 21). Apretarlos a 23 Nm (17 ft-lb).

Conectar las conexiones (elemento núm. 24) firmemente al extremo de la caja del motor y la válvula equilibradora y, conectar el conjunto del tubo (elemento núm. 41) a las mismas.

Aplicar una presión del sistema hidráulico al freno de por lo menos 37,9 bar (550 PSI) y verificar que el freno se suelte (el tambor del cabestrante girará).

Page 70

ORIFICIO DE 7/8-14 SAE

(2 SITIOS)

AGUJERO ROSCADO DE 1/2-13UNC X 19,1 mm (0,75 pulgadas) DE PROFUNDIDAD

(EN 2 SITIOS A CADA LADO DEL COJINETE FINAL DEL MOTOR)

NOTAS:

1. LAS DIMENSIONES SE INDICAN EN PULGADAS SOBRE MILÍMETROS

2. LOS TORNILLOS DE CASQUETE DE MONTAJE DEL CABESTRANTE DEBEN CUMPLIR

CON LAS ESPECIFICACIONES SAE CLASE 5 O SUPERARLAS

3. ESTAS UBICACIONES DE LOS AGUJEROS DEBEN MANTENERSE A ± 0,8 MM DE LA POSICIÓN

CORRECTA. EL DIÁMETRO RECOMENDADO DEL AGUJERO DE MONTAJE ES DE 13,5 MM.

4. DIRECCIÓN DE ROTACIÓN "A".

POSICIÓN DE EMBRAGUE DESENGRANADO

POSICIÓN DE EMBRAGUE ENGRANADO

AGUJERO ROSCADO DE 1/2-13UNC X 19,1 mm (0,75 pulgadas)

DE PROFUNDIDAD (EN 4 SITIOS EN CADA COJINETE FINAL)

MOVER LAS PLACAS HACIA LOS PIES

PARA INSTALACIONES DE MONTAJE LATERAL,

TAMBOR HD-P 42,2

ESTÁNDAR

10.13

[257.2]

3.92

1.12

[28,4]

1.12

[28,4]

(TYP)

4.68 [118,9]

8.38 [212,9]

FLANGE

Ø3.94

[100,0]

BARREL

DRUM

4.25 [108,0]

2.21

[56,1]

1.25

[31,7]

4.19 [106,4]

2.25

[57,2]

8.38 [212,7]

.56

[14,3]

Ø8.27

[210,0]

2.21

[56,1]

4.97 [126.2]

9.36 [237,7]

6.49 [164.8]

.50

[12,7]

.50

[12.7]

255,4

10.06

311,2

12.25

247,7

9.75

CBA

CABESTRANTE

MODELO DE

D E

16.25

412,8

12.62

320,5 733,4

28.87

AGUJERO ROSCADO DE 1/2-13UNC X 12,7 mm (0,50 pulgadas) DE

PROFUNDIDAD (EN 2 SITIOS A CADA LADO DEL COJINETE FINAL

DE LA CAJA DE ENGRANAJES)

CO.

HD-P 42,2 CON CAMBIO MANUAL

Page 71

HD-P 42,2 CON CAMBIO NEUMÁTICO

255,4

10.06

311,2

12.25

247,7

9.75

CBA

CABESTRANTE

MODELO DE

D E

16.25

412,8

12.74

323,5 736,3

28.99

inin

mm mm

ORIFICIO 1/8-27NPT(CONECTAR A

CABLE DE PRESIÓN DE 80 A 150 PSI**

PARA DESENGRANAR EL EMBRAGUE)

NOTAS:

1. LAS DIMENSIONES SE INDICAN EN PULGADAS SOBRE MILÍMETROS

2. LOS TORNILLOS DE CASQUETE DE MONTAJE DEL CABESTRANTE DEBEN

CUMPLIR CON LAS ESPECIFICACIONES SAE CLASE 5 O SUPERARLAS

3. ESTAS UBICACIONES DE LOS AGUJEROS DEBEN MANTENERSE A ± 0,8 MM DE LA POSICIÓN

CORRECTA. EL DIÁMETRO RECOMENDADO DEL AGUJERO DE MONTAJE ES DE 13,5 MM.

4. PRECAUCIÓN: LA PRESIÓN NO DEBE SOBREPASAR LOS 150 PSI.

5. DIRECCIÓN DE ROTACIÓN "A".

AGUJERO ROSCADO DE 1/2-13UNC X 19,1 mm (0,75 pulg.)

DE PROFUNDIDAD(EN 4 SITIOS EN CADA COJINETE FINAL)

(2 SITIOS)

ORIFICIO DE 7/8-14 SAE

AGUJERO ROSCADO DE 1/2-13UNC X 19,1 mm (0,75 pulgadas)

DE PROFUNDIDAD (EN 2 SITIOS A CADA LADO DEL

COJINETE FINAL DEL MOTOR)

AGUJERO ROSCADO DE 1/2-13UNC X 12,7 mm (0,50

pulgadas) DE PROFUNDIDAD (EN 2 SITIOS A CADA LADO

DEL COJINETE FINAL DE LA CAJA DE ENGRANAJES)

PARA INSTALACIONES DE

MONTAJE LATERAL, MOVER

LAS PLACAS HACIA LOS PIES

TAMBOR HD-P

42 ESTÁNDAR

Ø8.25

[210,0]

2.21 [56,1]

4.25 [108,0]

4.19 [106,4]

2.25

[57,2]

8.38 [212,7]

.56

[14,3]

2.21 [56,1]

3.56

[90,5]

1.25

[31,7]

DRUM

BARREL

Ø3.94

[100,0]

FLANGE

8.38 [212,9]

9.36 [237,7]

4.68 [118,9]

(TYP)

1.12

[28,4]

1.12

[28,4]

4.92 [125,0]

10.13

[257,3]

3.92

[99,6]

CO.

Page 72

HD-P 42,2 CON EMBRAGUE BLOQUEADO

ORIFICIO DE 7/8-14 SAE

(2 SITIOS)

AGUJERO ROSCADO DE 1/2-13UNC X 19,1 mm (0,75 pulgadas) DE PROFUNDIDAD

(EN 2 SITIOS A CADA LADO DEL COJINETE FINAL DEL MOTOR)

NOTAS:

1. LAS DIMENSIONES SE INDICAN EN PULGADAS SOBRE MILÍMETROS

2. LOS TORNILLOS DE CASQUETE DE MONTAJE DEL CABESTRANTE DEBEN CUMPLIR

CON LAS ESPECIFICACIONES SAE CLASE 5 O SUPERARLAS

3. ESTAS UBICACIONES DE LOS AGUJEROS DEBEN MANTENERSE A ± 0,8 MM DE LA POSICIÓN

CORRECTA. EL DIÁMETRO RECOMENDADO DEL AGUJERO DE MONTAJE ES DE 13,5 MM.

4. DIRECCIÓN DE ROTACIÓN "A".

AGUJERO ROSCADO DE 1/2-13UNC X 19,1 mm (0,75 pulgadas)

DE PROFUNDIDAD (EN 4 SITIOS EN CADA COJINETE FINAL)

MOVER LAS PLACAS HACIA LOS PIES

PARA INSTALACIONES DE MONTAJE LATERAL,

TAMBOR HD-P

42 ESTÁNDAR

3.93

[99,8]

10.13

[257,3]

3.92

[99,6]

1.12

[28,4]

1.12

[28,4]

(TYP)

4.68 [118,9]

9.36 [237,7]

8.38 [212,9]

FLANGE

Ø3.94

[100,0]

BARREL

DRUM

4.92 [125,0]

4.25 [108,0]

1.25

[31,7]

4.19 [106,4]

2.25 [57,2]

8.38 [212,7]

.56

[14,3]

Ø8.27

[210,0]

CBA

CABESTRANTE

MODELO DE

D E F

26.31

668,2255,4

10.06

412,8

16.25

9.75

247,7

12.25

311,2

9.60

243,9

AGUJERO ROSCADO DE 1/2-13UNC X 12,7 mm (0,50 pulgadas) DE

PROFUNDIDAD (EN 2 SITIOS A CADA LADO DEL COJINETE FINAL

DE LA CAJA DE ENGRANAJES)

CO.

Page 73

HD-P 42,2 CON CAMBIO MANUAL

Page 74

LISTA DE PIEZAS DEL HD-P 42,2 CON CAMBIO MANUAL

lemento núm.Cantidad

ieza núm.Descripción

1 1 234224 CONJUNTO DEL TAMBOR ESTÁND

1 234234 CONJUNTO DEL TAMBOR “Y” 2 1 276048 CONJUNTO DEL DESEMBRAGUE 3 6 330011 ESTATOR-FRENO 4 5 330012 DISCO DEL FRENO 5 1 330013 PISTÓN DEL FRENO 6 1 330014

PISTÓN DEL FRENO DE RESPALDO

7 1 334174

ENGRANAJE PLANETARIO DE SALIDA

8 1 338358 COJINETE FINAL DEL MOTOR 9 1 338327 COJINETE FINAL DE LA CAJA DE E

10 1 357177

EJE DE ENTRADA DEL TAMBOR ESTÁ

1 357176 EJE DE ENTRADA DEL TAMBOR “Y”

11 2 395427 PLACAS DE ANCLAJE DEL TAMBOR

2 395426 PLACAS DE ANCLAJE DEL TAMBOR

“Y

12 1 412085 MANGUITO DEL TAMBOR 13 1 412109

MANGUITO DEL TAMBOR, EXTREMO D

14 4 414159

TORNILLO DE CASQUETE - 5/16-18UN

4 414147

TORNILLO DE CASQUETE - 5/16-18UN

15 8 414581

TORNILLO DE CASQUETE - 1/2-13NC

16 2 416239

TORNILLO - 1/4-20NC X 1/2”, CABEZA

17 1 414926 TORNILLO FIJADOR - 3/8-16NC X 1

18 2 414952 TORNILLO DE CASQUETE - ½- 13N

19 1 315008 RETENEDOR DE CABLE 20 1 418036 CONTRATUERCA - 3/8 - 16 NC, HEX

21 4 418163 ARANDELA DE SEGURIDAD - 5/16 M

22 2 418218 ARANDELA DE SEGURIDAD - ½ D.I.

23 1 431019 ACOPLAMIENTO DEL MOTOR 24 2 432018 CONEXIÓN 25 1 442223

EMPAQUETADURA DEL REBORDE DE

26 1 444084 ANILLO DEL ENGRANAJE 27 1 458079 MOTOR HIDRÁULICO 28 1 462067

JUNTA TÓRICA DEL PISTÓN - PEQUE

29 1 462068 JUNTA TÓRICA DEL PISTÓN - GRAN

30 1 462069

JUNTA TÓRICA DEL PISTÓN DE RESP

31 1 462070 ANILLO DEL PISTÓN DE RESPALD

O -

32 1 462071 ANILLO DEL PISTÓN DE RESPALD

33 1 462072 ANILLO DEL PISTÓN DE RESPALD

O -

34 1 462073 JUNTA TÓRICA 35 1 470033 VÁSTAGO EN ESPIRAL 36 1 472052 TAPÓN 37 1 486080 SELLO 38 2 490003 ANILLO SUJETADOR 39 1 490049 ANILLO DE RETENCIÓN INTERNA 40 11 494124 MUELLE DEL FRENO 41 1 509132 TUBO DE LIBERACIÓN DEL FRENO

1 509131

TUBO DE LIBERACIÓN DEL FRENO (O

1 509133 TUBO DE LIBERACIÓN DEL FRENO

42 1 516051 VÁLVULA DE CONTROL DEL MOTO

1 516052 VÁLVULA DE CONTROL DEL MOTO

1 516053

VÁLVULA DE CONTROL DEL MOTOR

43 1 518037 ARANDELA DE EMPUJE 44 1 518047 ARANDELA DE EMPUJE 45 1 456038 AGUJERO DE VENTILACIÓN 46 1 434569 PLACA DE IDENTIFICACIÓN 47 1 434235 PLACA - ROTACIÓN A

1 434236 PLACA - ROTACIÓN B

48 1 490066 ANILLO DE RETENCIÓN INTERNA 49 1 328164

TAPA DE LA CARCASA DEL ENGRANAJE

50 4 414901

TORNILLO DE CABEZA PLANA 3/8-16 X 3/4 P

51 1 416016 TORUNILLOS DE FIJACIÓN NC 1/4-2

52 1 442212 ENGRANAJE CAJA CUBERTORA

Page 75

HD-P 42,2 CON CAMBIO NEUMÁTICO

Page 76

LISTA DE PIEZAS DEL HD-P 42,2 CON CAMBIO NEUMÁTICO

Elemento núm. Cantidad Pieza núm. Descripción

1 1 234224 CONJUNTO DEL TAMBOR ESTÁNDAR

1 234228 CONJUNTO DEL TAMBOR “Y” 2 1 236020 CONJUNTO DE LA LÁMPARA 3 1 276058 CONJUNTO DEL DESEMBRAGUE 4 1 312529

SOPORTE - CONJUNTO DE LA LÁMPARA

5 6 330011 ESTATOR-FRENO 6 5 330012 DISCO DEL FRENO 7 1 330013 PISTÓN DEL FRENO 8 1 330014 PISTÓN DEL FRENO DE RESPALDO 9 1 334174 ENGRANAJE PLANETARIO DE SALIDA

10 1 338358 COJINETE FINAL DEL MOTOR 11 1 338327

COJINETE FINAL DE LA CAJA DE ENGRANA

12 1 357177 EJE DE ENTRADA DEL TAMBOR ESTÁN

1 357176 EJE DE ENTRADA DEL TAMBOR “Y”

13 2 395427 PLACAS DE ANCLAJE DEL TAMBOR ES

TÁN

2 395426 PLACAS DE ANCLAJE DEL TAMBOR “Y”

14 1 412085 MANGUITO DEL TAMBOR

15 1 412109 MANGUITO DEL TAMBOR, EXTREMO DE

L M

16 2 416239

TORNILLO - 1/4-20NC X 1/2”, CABEZA REDO

17 4 414159 TORNILLO DE CASQUETE - 5/16-18UNC

4 414147

TORNILLO DE CASQUETE - 5/16-18UNC X

18 8 414581

TORNILLO DE CASQUETE - 1/2-13NC X 3/4

19 1 315008 RETENEDOR DE CABLE

20 2 414952

TORNILLO DE CASQUETE - ½- 13NC X 1 ½

21 1 416016 TORNILLO FIJADOR - 1/4-20NC X 1/4”, C

22 1 418036

CONTRATUERCA - 3/8 - 16 NC, HEXAGONA

23 4 418163 ARANDELA DE SEGURIDAD - 5/16 MED

24 2 418218 ARANDELA DE SEGURIDAD - 1/2 D.I. ME

D S

25 1 431019 ACOPLAMIENTO DEL MOTOR 26 2 432018 CONEXIÓN 27 1 442223

EMPAQUETADURA DEL REBORDE DEL MO

28 1 444084 ANILLO DEL ENGRANAJE 29 1 458074 MOTOR HIDRÁULICO 30 1 462067

JUNTA TÓRICA DEL PISTÓN - PEQUE—A

31 1 462068 JUNTA TÓRICA DEL PISTÓN - GRANDE

32 1 462069

JUNTA TÓRICA DEL PISTÓN DE RESPALD

33 1 462070 ANILLO DEL PISTÓN DE RESPALDO - G

34 1 462071 ANILLO DEL PISTÓN DE RESPALDO

35 1 462072

ANILLO DEL PISTÓN DE RESPALDO - PEQ

36 1 462073 JUNTA TÓRICA

37 1 470033 VÁSTAGO EN ESPIRAL

38 1 482013 MANGUITO DE CAUCHO 39 1 482045 MANGUITO DE CAUCHO 40 1 486080 SELLO 41 2 488007 ANILLO DE AJUSTE 42 2 490003 ANILLO SUJETADOR 43 1 490049 ANILLO DE RETENCIÓN INTERNA 44 11 494124 MUELLE DEL FRENO 45 1 504021 INTERRUPTOR 46 1 509132

TUBO DE LIBERACIÓN DEL FRENO (ORIFI

1 509131

TUBO DE LIBERACIÓN DEL FRENO (ORIFI

1 509133 TUBO DE LIBERACIÓN DEL FRENO (OR

IFI

47 1 516051

VÁLVULA DE CONTROL DEL MOTOR (ROT

1 516052 VÁLVULA DE CONTROL DEL MOTOR (R

1 516053

VÁLVULA DE CONTROL DEL MOTOR (ROT

48 1 518047 ARANDELA DE EMPUJE 49 1 456038 AGUJERO DE VENTILACIÓN 50 1 434569 PLACA DE IDENTIFICACIÓN 51 1 434235 PLACA - ROTACIÓN A

1 434236 PLACA - ROTACIÓN B 52 1 490066 ANILLO DE RETENCIÓN INTERNA 53 1 328164

TAPA DE LA CARCASA DEL ENGRANAJE

54 4 414901

TORNILLO DE CABEZA PLANA 3/8-16 X 3/4 PULGA

55 1 442212 ENGRANAJE CAJA CUBERTORA

Page 77

HD-P 42,2 EMBRAGUE BLOQUEADO

Page 78

LISTA DE PIEZAS DEL HD-P 42,2 CON EMBRAGUE BLOQUEADO

Elemento núm. CantidadPieza núm. Descripción

1 1 234224 CONJUNTO DEL TAMBOR ESTÁNDAR

1 234228 CONJUNTO DEL TAMBOR “Y” 2 1 299693 CONJUNTO DEL ÉMBOLO 3 6 330011 ESTATOR-FRENO 4 5 330012 DISCO DEL FRENO 5 1 330013 PISTÓN DEL FRENO 6 1 330014 PISTÓN DEL FRENO DE RESPALDO 7 1 334174 ENGRANAJE PLANETARIO DE SALIDA 8 1 338358 COJINETE FINAL DEL MOTOR 9 1 338327

COJINETE FINAL DE LA CAJA DE ENGRANA

10 1 357177 EJE DE ENTRADA DEL TAMBOR ESTÁN

1 357176 EJE DE ENTRADA DEL TAMBOR “Y”

11 2 395427 PLACAS DE ANCLAJE DEL TAMBOR EST

ÁN

2 395426 PLACAS DE ANCLAJE DEL TAMBOR “Y”

12 1 412085 MANGUITO DEL TAMBOR 13 1 412109

MANGUITO DEL TAMBOR, EXTREMO DEL M

14 4 414159

TORNILLO DE CASQUETE - 5/16-18UNC X

4 414147 TORNILLO DE CASQUETE - 5/16-18UNC

15 8 414581 TORNILLO DE CASQUETE - 1/2-13NC X

¾”

16 2 416239 TORNILLO - 1/4-20NC X ½”, CABEZA RE

17 1 414926 TORNILLO FIJADOR - 3/8-16NC X 1 pulg.,

18 2 414952

TORNILLO DE CASQUETE - ½- 13NC X 1 ½

19 1 315008 RETENEDOR DE CABLE 20 1 418036

CONTRATUERCA - 3/8 - 16 NC, HEXAGONA

21 4 418163

ARANDELA DE SEGURIDAD - 5/16 MED SE

22 2 418218 ARANDELA DE SEGURIDAD - ½ D.I. MED

23 1 431019 ACOPLAMIENTO DEL MOTOR 24 2 432018 CONEXIÓN 25 1 442223 EMPAQUETADURA DEL REBORDE DEL

26 1 444084 ANILLO DEL ENGRANAJE 27 1 458074 MOTOR HIDRÁULICO 28 1 462067

JUNTA TÓRICA DEL PISTÓN - PEQUE—A

29 1 462068 JUNTA TÓRICA DEL PISTÓN - GRANDE 30 1 462069 JUNTA TÓRICA DEL PISTÓN DE RESPAL

31 1 462070 ANILLO DEL PISTÓN DE RESPALDO - G

32 1 462071 ANILLO DEL PISTÓN DE RESPALDO 33 1 462072

ANILLO DEL PISTÓN DE RESPALDO - PEQ

TUBO DE LIBERACIÓN DEL FRENO (ORIFI

1 509131

TUBO DE LIBERACIÓN DEL FRENO (ORIFI

1 509133

TUBO DE LIBERACIÓN DEL FRENO (ORIFI

42 1 516051 VÁLVULA DE CONTROL DEL MOTOR (R

1 516052 VÁLVULA DE CONTROL DEL MOTOR (R

1 516053 VÁLVULA DE CONTROL DEL MOTOR (R

43 1 518037 ARANDELA DE EMPUJE 44 1 518047 ARANDELA DE EMPUJE 45 1 456038 AGUJERO DE VENTILACIÓN 46 1 434569 PLACA DE IDENTIFICACIÓN 47 1 434235 PLACA - ROTACIÓN A

1 434236 PLACA - ROTACIÓN B

48 1 490066 ANILLO DE RETENCIÓN INTERNA 49 1 418088 CONTRATUERCA - 5/8 - 18 NF, HEXAGO

50 1 416080

TORNILLO FIJADOR - 5/8-18NF X 1 pulg., CA

51 1 328164 TAPA DE LA CARCASA DEL ENGRANAJE 52 4 414901

TORNILLO DE CABEZA PLANA 3/8-16 X 3/4

53 1 416016

TORUNILLOS DE FIJACIÓN NC 1/4-20 X 1/4

54 1 442212 ENGRANAJE CAJA CUBERTORA

Page 79

Page 80

Ramsey Winch Company

P.O. Box 581510 - Tulsa, OK 74158-1510 USA

Phone: (918) 438-2760 - Fax (918) 438-6688

Visit us at http://www.ramsey.com

Ramsey Winch HD-P 42 Operating, Service And Maintenance Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
