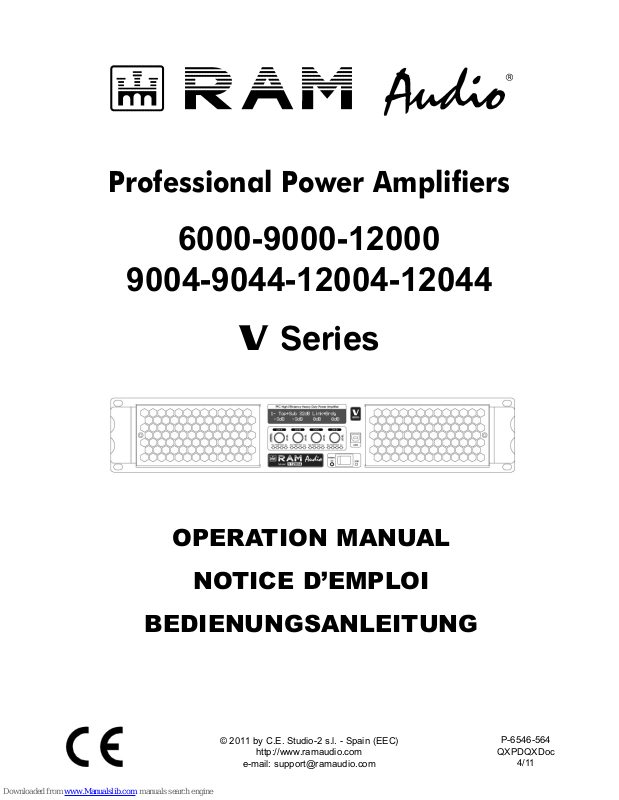

RAM V-6000, V-9000, V-12000, V-9004, V-9044 Operation Manual

OPERATION MANUAL

NOTICE D’EMPLOI

BEDIENUNGSANLEITUNG

P-6546-564

QXPDQXDoc

4/11

© 2011 by C.E. Studio-2 s.l. - Spain (EEC)

http://www.ramaudio.com

e-mail: [e-mail]

Professional Power Amplifiers

V

Series

6000-9000-12000

9004-9044-12004-12044

WARNING:

To avoid fire or electrocution risk do not
expose the unit to rain or moisture.

To avoid electric shock, do not open the
unit. No user serviciable parts inside. In
the case of disfunction, have the unit
checked by qualified agents.

Class I device.

IMPORTANT:

Clean the front panel filters regularly.
Extract the filters removing the front
panel grid unscrewing the thumbscre­ews placed at the sides of the grid.
Clean the filters using water and deter­gent. Place the grid filter introducing
first the internal side and screwing the
thumbscrew.

SAFETY

PRECAUTIONS

AVERTISSEMENTS

SICHERHEITSHINWEISE

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

ACHTUNG!:

Um Brand oder elektrische Schläge zu
vermeiden, darf diese Einheit
keiner starken Luftfeuchtigkeit oder
Regen ausgesetzt werden.

Um elektrische Schläge zu vermeiden,
öffnen Sie diese Einheit nicht. Bei
Reparaturbedarf wenden Sie sich an
qualifiziertes Personal.

Es handelt sich um ein Gerät der
Klasse I.

IMPORTANT:

Clean the front panel filters regularly.
Extract the filters removing the front
panel grid unscrewing the thumbscre­ews placed at the sides of the grid.
Clean the filters using water and deter­gent. Place the grid filter introducing
first the internal side and screwing the
thumbscrew.

1

VORSICHT

GEFAHR EINES

ELEKTRISCHEN SCHLAGES.

NICHT ÖFFNEN!

RÈGLES DE SÉCURITÉ:

Pour écarter tout risque d’incendie ou
d’électrocution, ne pas exposer l’appa­reil à la pluie ni à l’humidité.

Afin d’éviter tout risque, ne pas ouvrir
l’appareil. Ne confier l’entretien de l’ap­pareil qu’à du personnel technique qua­lifié et agréé.

Appareil de Classe I.

IMPORTANT:

Clean the front panel filters regularly.
Extract the filters removing the front
panel grid unscrewing the thumbscre­ews placed at the sides of the grid.
Clean the filters using water and deter­gent. Place the grid filter introducing
first the internal side and screwing the
thumbscrew.

ATTENTION

RISQUE DE CHOC ÉLECTRIQUE

NE PAS OUVRIR

Grid Filter Detail

0 Safety Precautions

1 General Information

1.1 Introduction

1.2 Main Characteristics

2 Controls: Where and What?

2.1 Front Panel

2.2 Rear Panel

3 Installation and Operation

3.1 Connections

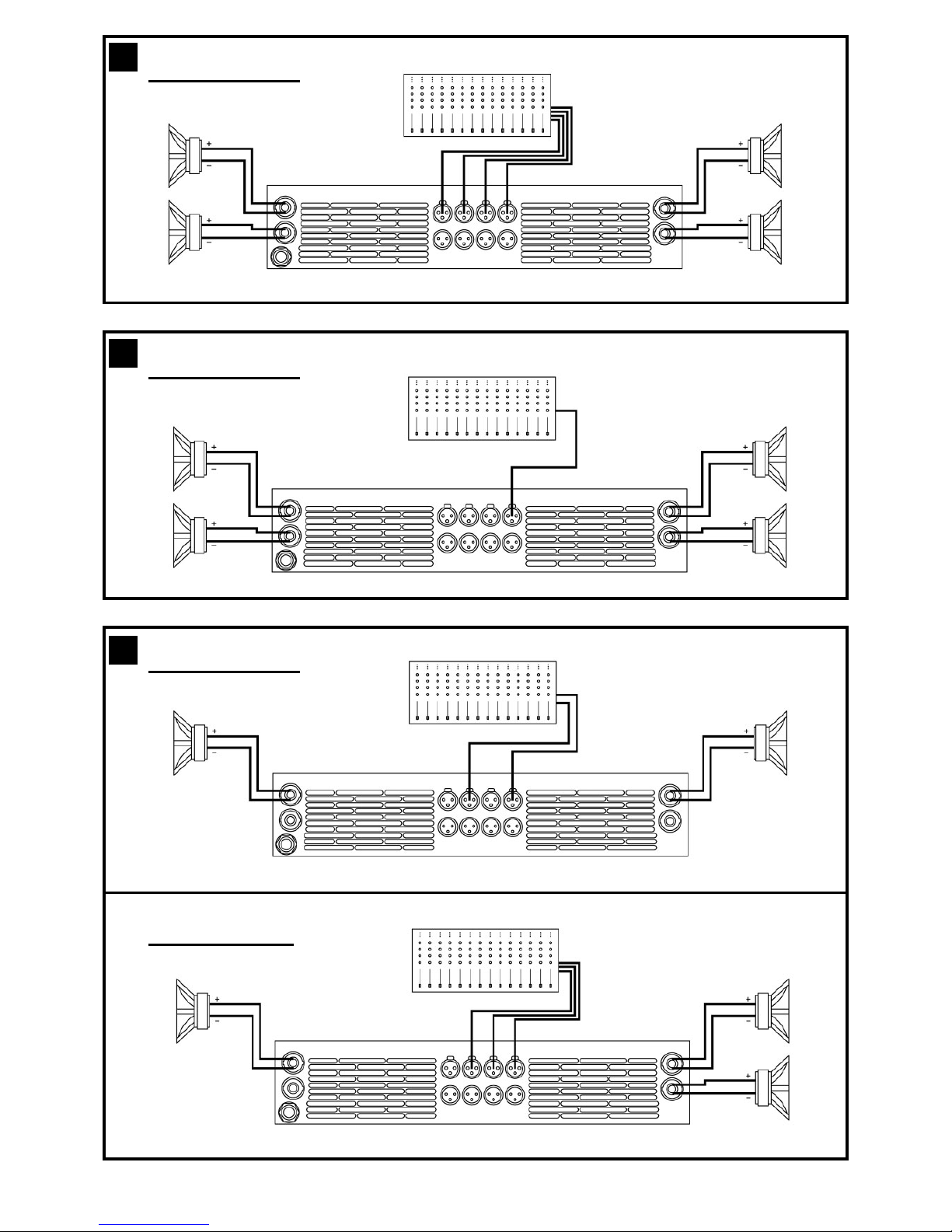

3.1.1 Dual Channel Mode

3.1.2 Link Channel Mode

3.1.3 Bridge Channel Mode

3.2 Configuration

3.3 Troubleshooting

4 Technical Specifications

4.1 Protection Systems

4.2 Data

©2011 by C.E. Studio-2 s.l.
Pol.Ind. La Figuera
C/Rosa de Luxemburgo nº34
46970 Alaquas - Valencia - SPAIN

Phone: [phone]

Fax: [phone]

http://www.ramaudio.com
e-mail: [e-mail]

P-5435-634 QXPDQXDoc 4/11

RAM Audio

®

, PMS

™

, SSP™, ICL™,

FCM

™

and QuantaPulse™are regis­tered trademarks of C.E. Studio-2 s.l..
All other names are trademarks of their
respective companies.

0 Sicherheitshinweise

1 Allgemeine Anweisungen

1.1 Einleitung

1.2 Allgemeine Eigenschaften

2 Lokalisierung der Funktionen

2.1 Frontplatte

2.2 Rückplatte

3 Anschluss- und Inbetriebnahme

3.1 Anschlüsse

3.1.1 Dual Kanalmodus

3.1.2 Link Kanalmodus

3.1.3 Bridge Kanalmodus

3.2 Konfiguration

3.3 Problemlösung

4 Technische Spezifikationen

4.1 Schutzschaltungssysteme

4.2 Technische Daten

INHALTSVERZEICHNIS

INDEX

0 Avertissements

1 Informations Générales

1.1 Introduction

1.2 Caractéristiques générales

2 Commandes et fonctions

2.1 Panneau avant

2.2 Panneau arrière

3 Installation et mise en route

3.1 Branchements

3.1.1 Mode DUAL

3.1.2 Mode LINK

3.1.3 Mode BRIDGE

3.2 Configuration

3.3 Dysfonctionnements éventuels
et dépannage.

4 Spécifications

4.1 Systèmes de Protection

4.2 Données téchniques

TABLE DES

MATIÈRES

2

The V Series devices feature two or four
channel models, ready for rough han­dling in the touring world. For this pur­pose, V Series amps implement over­sized high efficiency regulated power
supply with PFC front end to deliver
their full performances independently of
mains status. This together with over­sized high efficiency audio power
stage, forced front to back cooling
through a component-free path with
removable front panel dust filters,
improved rugged mechanical design
with even weight distribution, full digital
control from LCD display on the front
panel... Resulting in: just power, reliabil­ity and robustness for your touring
gigs!

• PFC QuantaPulse™Regulated Dual
SMPS

• Digital Control with extra large LCD
display user interface

• Channel Temperature and Output
Level Monitor in the LCD

• USB port for firmware update and
DSP control

• 25 position Gain, Bridge mode, Input
Links and ICL, front panel config­urable

• Digital Potentiometers with Encoder
control

• RAM Audio Power Management
System

• Hi Efficiency, Heavy Duty Audio Power
section for extreme use

• Easily removable front panel dust fil­ters

• Industry standard Neutrik

®

XLR and

Speakon

®

connectors

• Optional low latency 24bits 96kHz
high performance DSP with post-DSP
signal links and Ethernet control. It
features up to 70 meters input delay.

•

Optional EtheRAM II Ethernet monitor
and control system

•

Optional EtherSound™/CobraNet™
audio transport and AES/EBU Digital
input

1.2 Main Characteristics

1.1 Introduction

General Information

Informations

Générales

Allgemeine

Anweisungen

3

Lokalisierung der

Funktionen

See Figure

Configuration and signal attenua­tion level control knobs: Permit

independent control of each chan­nel’s attenuation and change the
amplifier configuration. See page

10.

SIGNAL: This LED indicates pres­ence of signal at the inputs.
TEMP: This LED shows tempera­ture protection is active.
PMS: LED indicating PMS in opera­tion (see page 13)
ICL: LED indicating Intelligent Clip
Limiter in operation (see page 13).

Main Power Switch:

Position I: Connects the amplifier's
current feed. (Blue LED on).
Position O disconnects the Power.
Position II (optional): Stand-by
Mode. The Amp's Power is activated
remotely via Ethernet. (Amber LED).

Display: See page 10.

USB Connector for firmware

upgrade and optional DSP control.

5

4

3

2

2.1 Front Panel

1

1

Siehe Fig.

Lautstärkeregler: diese ermögli-

chen die Signalstärke am Ausgang.
siehe Seite 10.

SIGNAL: Wachanzeige des einge­henden Signals.
TEMP: LED-Anzeige leuchtet wenn
der Schutz vor Überwärmung ein­geschaltet ist.
PMS: Die LED zeigt an, dass das
PMS in Betrieb ist (siehe Seite 13)
ICL: Die LED zeigt an, dass der
Intelligent Cliplimiter arbeitet (siehe
Seite 13).

Beleuchteter Hauptstromschalter:

Position I: Schaltet die Endstufe ein.
(Blaue LED leuchtet).
Position O Schaltet die Endstufe
aus.
Position II (optional): Stand-by
Modus. Die Endstufe kann über
Ethernet eingeschaltet werden.
(Gelbe LED).

Display: siehe Seite 10.

USB Connector for firmware upgra-

de and optional DSP control.

5

4

3

2

2.1 Frontplatte

1

1

Controls:

Where and What?

Voir Fig.

Configuration et Atténuateurs de
signal d’entrée crantés: réglage

du niveau d’entrée indépendant sur
chaque canal. Voir page 10.

SIGNAL: indique la présence de
signaux d’entrée.
TEMP: signalisation par LED de
temperature excessive.
PMS: signalisation par LED de le
fonctionnement de le

système PMS

(voir page 13).
ICL: signalisation par LED de le
fonctionnement de le

système ICL

(voir page 13).

Power:

Position I: Connecte l'appareil au
courant, (LED Bleue allumée).
Position O: Interruption de la mise
sous tension.
Position II (optional): Mode stand-by,
la mise sous tension s'effectue a
distance via Ethernet, (LED Orange
allumée).

Display: voir page 10.

USB Connector for firmware upgra-

de and optional DSP control.

5

4

3

2

2.1 Panneau Avant

1

1

Commandes et

Fonctions

4

1

Front Panel

1

4

2

3

5

See Figure

Signal Input: Female Neutrik

®

XLR
Connectors for the amplifier’s signal
input.

Signal Link: Male Neutrik

®

XLR
Connectors for daisy chaining input
signal to other amplifiers (parallel
connected to female input connec­tors).

Speaker connectors: Neutrik

®

Speakon to connect the speakers.

Mains Power Cord: to connect the
amplifier to the mains network. The
colour code is:
Blue: Neutral
Brown: Live, single phase
Yellow-green: Protective Earth

3

2

2.2 Rear Panel

1

2

Siehe Fig.

Eingangssignal: Neutrik

®

-XLR
Buchsen für den Signaleingang der
Endstufe.

Signallink: Parallele XLR-Ausgänge
zur Zusammenschaltung der
Eingangssignale mehrerer
Endstufen.

Lautsprecheranschluss: Neutrik
Speakonstecker zum Anschluss an
Lautsprecher.

Mains Power Cord: to connect the
amplifier to the mains network. The
color code is:
Blue: Neutral
Brown: Live, single phase
Yellow-green: Protective Earth

3

2.2 Rückplatte

2

1

2

Lokalisierung der

Funktionen

5

Controls:

Where and What?

Voir Fig.

Connecteurs Neutrik

®

XLR (feme-

lle) d’entrée des signaux de modu-

lation.

Connecteurs Neutrik

®

XLR (mâle),

sortie des signaux d’entrée pour la
mise en parallèle d’autres amplis.

Speakon de sortie pour le branche­ment des HP.

Mains Power Cord: to connect the
amplifier to the mains network. The
color code is:
Blue: Neutral
Brown: Live, single phase
Yellow-green: Protective Earth

3

2

2.2 Panneau Arrière

2

1

Commandes et

Fonctions

2

Rear Panel

22

1

3

The Power switch must always be on
the “Off” position before plugging the
amp to a properly earthed mains sock­et (170-265V AC). The colour code is:

Blue: Neutral
Brown: Live, single phase
Yellow-green: Protective Earth

The input signal fed to the amplifier can
be either balanced or un-balanced. The
drawing below describes both ways to
wire an XLR connector for the purpose.

Balanced Signal: Connect pin 1 to
Ground, pin 2 to Signal + (hot) and pin
3 to Signal - (cold).

Unbalanced Signal: Connect Pin 1 to
Ground, pin 2 to Signal and pin 3 to
Ground.

Important!: If a connection is done with
a un-balanced line and pin 3 on the
XLR is not connected to ground, a 6 dB
loss occurs in the line and only a quar­ter of the amplifier power is produced.

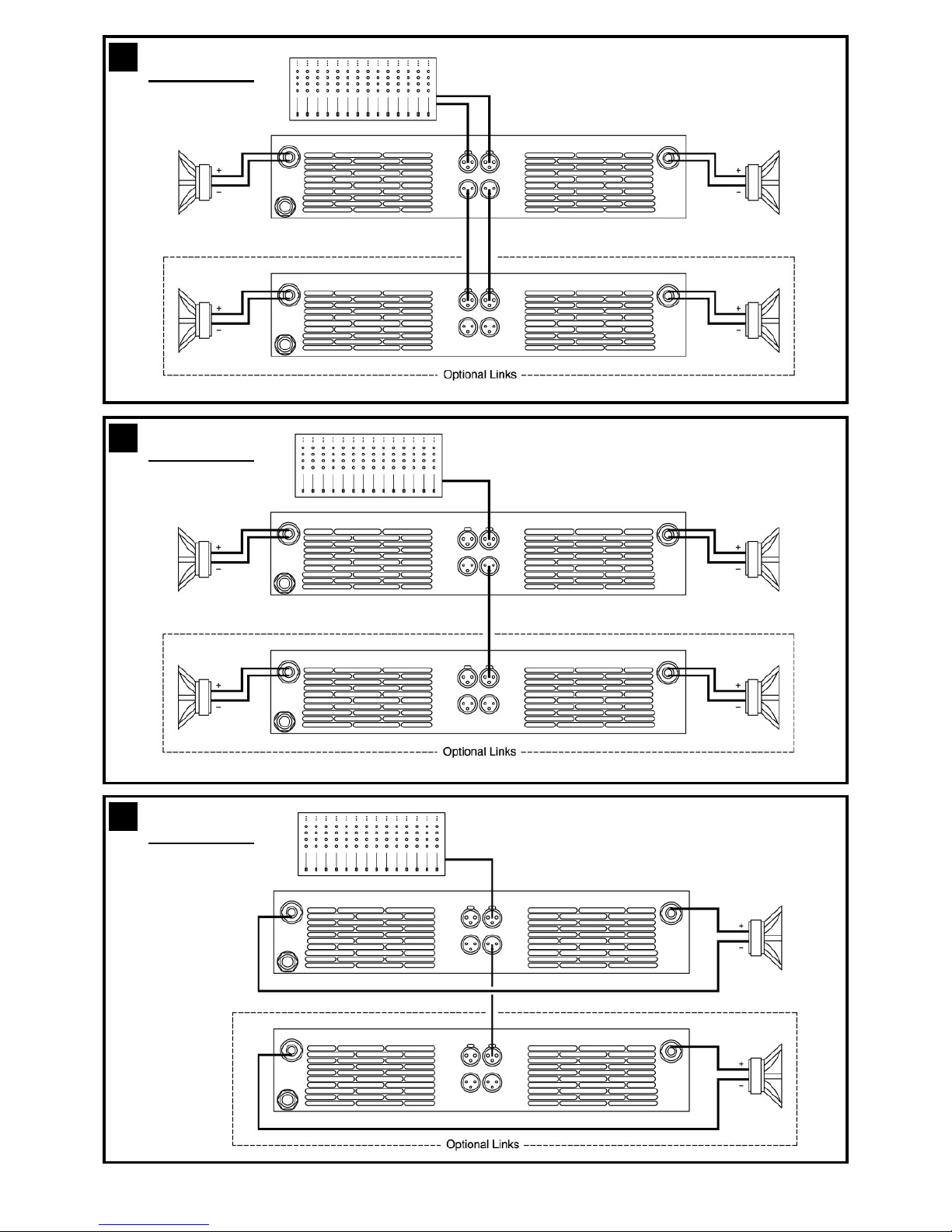

The amplifiers provides, for each chan­nel, a female XLR Connector (Signal
Input) paralleled to a male XLR to daisy
chain several amplifiers with the same
signal line (LINK).

3.1 Connections

Bevor Sie diese Einheit an eine
SHUKO-Steckdose anschließen, schal­ten Sie den Hautstromschalter aus. The
colour code is:

Blue: Neutral
Brown: Live, single phase
Yellow-green: Protective Earth

Das Eingangssignal kann entweder
symmetrisch oder unsymmetrisch sein.
Für den Anschluss siehe Zeichnung.

Symmetrisches Signal: Die Belegung
der XLR Pins ist wie folgt: 1-Masse, 2­Positives Signal (hot), 3-Negatives
Signal (cold).

Asymetrisches Signal: Die Belegung
der XLR Pins ist wie folgt: 1-Masse, 2­Signal, 3-Masse.

ACHTUNG! Wenn Sie ein asymetris­ches Signal anschließen und Pin 3 nicht
an Masse anschließen, erzeugt dies
einen Verlust von 6dB (1/4 der Leistung
der Endstufe) am Ausgangssignal.

Die Endstufe verfügt über eine parallele
XLR-Buchse für die
Zusammenschaltung mehrerer
Endstufen.

3.1 Anschlüsse

Installation and

Operation

Veillez à ce que l’interrupteur de mise
en service soit en position “Off” avant
de brancher l’appareil sur une prise sec­teur avec mise à la terre (170-265V
AC). The colour code is:

Blue: Neutral
Brown: Live, single phase
Yellow-green: Protective Earth

L’appareil peut fonctionner avec des
signaux symétriques ou assymétriques.

La figure ci-dessous indique le câblage
des connecteurs XLR pour les deux
cas.

Câblage Symétrique: souder la broche
1 à la masse, la broche 2 au point
chaud (+), et la broche 3 au point froid
(-).

Câblage Assymétrique: souder les
broches 1 et 3 à la masse, et la broche
2 au signal.

Important: Si on effectue le branche­ment d’un signal asymetrique sur le
connecteur XLR sans relier la broche 3
à la masse, une perte de 6dB sera
constatée , ce qui se traduira par une
perte du 75% de la puissance de sortie.

Le amplificateurs est muni des connec­teurs XLR mâle pour la mise en
parallèle de plusieurs amplificateurs
avec les mêmes signaux d’entrée.

3.1 Branchement

Installation et

mise en service

Anschluss und

Inbetriebnahme

Balanced Wiring
1- Ground
2- Signal +
3- Signal -

Unbalanced Wiring
1- Ground
2- Signal
3- Ground

6

Installation and

Operation

Installation et

mise en service

The amplifier can operate on three dif­ferent configurations: DUAL, LINK or
BRIDGE. The connections for the three
modes are different.

See Figure

- Set the Amplifier Mode to “DUAL”.

- Select the chosen Gain (Default set­ting 32dB).

- Connect the signal lines to the female
XLR connectors on all channels.

- Connect the speakers’ lines to the cor­responding Speakon on the amp
respecting the polarity.

- Use the level control knob on the front
panel to adjust each channel indepen­dently.

- Each signalling LED group will show
its corresponding channel status.

See Figure

- Operate as Dual Channel Mode with
the signal input linked to another adja­cent channel.

See Figure

- Set the configuration mode to
“BRIDGE” (see page 9).

- Select the chosen Gain (Default set­ting 32dB).

- Connect a signal line to input female
XLR Channel “A” (or Ch-C in 4 chan­nel models).

- Connect the speaker line to the
Channel A Speakon (or Ch-C in 4
channel models) wired to +1 and -2. In
this way pin +1 is positive.

- Use Channel-A (or Ch-C in 4 channel
modes) control knob to adjust the
amp’s output.

- The signalling LED groups will show
the single channel status.

WARNING! The “-“ pins, do not
have to be Ground!

4

3.1.2 LINK Channel Mode

3

3.1.1 DUAL Channel Mode

5

3.1.3 BRIDGE Channel Mode

L’amplificateur peut fonctionner en
mode stéréo, parallèle ou ponté
(Bridge). Le branchement est différent
pour ces trois modes.

Voir Fig.

- Sélectionner le mode “DUAL”.

- Selectionnez le sensibilité choisie
(réglage usine 32dB).

- Bancher les signaux d’entrée aux
fiches XLR femelles de touts les
canaux.

- Brancher les haut-parleurs sur les
Speakon en respectant les polarités.

- Utiliser les atténuateurs d’entrée en
face-avant pour régler le niveau de
sortie de chaque canal.

- Les indicateurs LED afficheront le
stade de chaque canal.

Voir Fig.

- Utiliser l'ampli comme en mode Dual
mais avec le entrée de signal “linked”
au le canal consécutif.

Voir Fig.

- Sélectionner le mode BRIDGE (voir
page 9).

- Selectionnez le sensibilité choisie
(réglage usine 32dB)

- Brancher le signal modulation sur le
connecteur XLR (femelle) du Canaux
“A”. (ou Canaux “C” pour 4 canal
modèles).

- Brancher les HP sur les (+1, -2) des
Speakons de sortie du canaux A ou C.
Le +1 est la borne positif dans ce
mode de fonctionnement.

- Utilisser les atténuateur d’entrée du
Canaux A (ou C pour 4 canaux mode­les) pour ajuster le signal de sortie.

- Les rangées de LED afficheront le
niveau de sortie.

AVERTISSEMENT! Le “-“ ne est
pas masse!

4

3.1.2 Mode LINK

3

3.1.1 Mode Stéréo

5

3.1.3 Mode Ponté (BRIDGE)

Es gibt drei Funktionsmöglichkeiten die­ser Endstufe: Dual, Link und Bridge. Die
Anschlüsse sind in den drei Fällen
unterschiedlich.

Siehe Fig.

- Stellen Sie den Modusschalter auf die
Modus “Dual”.

- Bitte wählen Sie den
Eingangspegelwert (Werkseinstellung
32 dB).

- Schließen Sie alle Eingangssignale an
ihre entsprechenden XLR-Buchsen.

- Schließen Sie die Lautsprecher an die
entsprechenden Speakon an, bitte die
Polarität ist beachten.

- Benutzen Sie die Lautstärkeregelung
der entsprechenden Kanäle um den
gewünschten Lautstärkepegel zu errei­chen.

- Die LED-Anzeigen geben den Status
der beiden Kanäle an.

Siehe Fig.

- Gehen Sie wie im Dual-Channel­Modus vor, wobei das Eingangssignal
mit einem angrenzenden Kanal ver­bunden ist.

Siehe Fig.

- Setzen Sie den Konfigurationsschalter
auf die Modus “BRIDGE” (Siehe Seite

9).

- Wählen Sie den Einganspegelwert auf
dem Schalter (Werkseinstellung 32
dB).

- Schließen Sie das Eingangssignal an
die XLR-Buchse “A” an (oder Kanal C
bei 4-Kanalmodellen).

- Schließen Sie den Lautsprecher an
den Kanal “A” Speakon (oder Kanal C
bei 4-Kanalmodellen) verkabelt mit +1
und -2 (+1 ist positiv).

- Benutzen Sie Kanal A (oder Kanal C
bei 4-Kanalmodellen) Potentiometer
für die Regulierung des Endstufenaus­ganges.

- Die LED-Anzeigen werden den Status
des Ausgangkanals angeben.

ACHTUNG! The “-“ pins, do not
have to be Ground!

4

3.1.2 LINK Kanalmodus

3

3.1.1 DUAL Kanalmodus

5

3.1.3 Bridge Kanalmodus

7

Anschluss und

Inbetriebnahme

3

4

Dual Channel
2 Ch models

2 Ch models

8

5

Link Inputs

Bridge Mode
2 Ch models

3

4

Dual Channel
4 Channel models

4 Channel models

4 Channel models

5

Link Inputs

Bridge Mode

Bridge + Dual Mode
3 Channels Mode

9

Amplifier Setup

Installation and

Operation

1-G32dB-Dual-UnLink M

0dB 0dB -3dB -6dB

Operating Time
45h 34min

Firmware Version
Amp Control v1.2b

Channel Temperature

60% 50% 60% 70%

Display Mode
VU meter

10

Main Screen: shows the current preset name (“G32dB­Dual-UnLink” as default), and the channel attenuation. As
an option you can show the output VUmeter. The “M”
appears at the top right corner if the preset has been
changed from the last load. You can change each channel
amplifier level turning the encoder knob for each channel.

Amplifier Setup: You access to the Setup Menu, where
you can change parameters as Inputs Link, Gain, Bridge
Mode... Also you can change the preset and limit the
access using a Password. See Amplifier Setup section on
next page for more details.

Channel Temperature: Show the percent of maximum
temperature for each channel. When you are near the
100% the PMS system limits the power output to avoid
reach the overheating protection.

Display Mode: Change between Channel Attenuation.or
Vu meter mode in the Main Screen.

Operating Time: shows the amplifier total time operation.

Firmware Version: shows the Amp Control firmware ver-

sion. You can upgrade it using the USB port.

Menu navigation: to access to the Menu screen you have to press the CH-A encoder knob from the Main Screen. Turning the
CH-A encoder knob you access to the different options. When you press the CH-A encoder knob you start the Edit mode (only
for some options), and a “E” blinking letter appears at the top right corner. Using the four encoder knobs you can change the
different options. Pressing another time the CH-A encoder knob you finish the Edit mode, and return to the Menu screen. The
last menu option is Exit to return to the main screen or Exit + Dial Lock to protect the encoder knob from any unwanted action.
If you use this option you can unlock the system pressing the CH-A knob for 5 seconds. If you need to limit the access to the
configuration you can define a password from the Password Manager in the Amplifier Setup section. The Menu development
are the next:

3.2 Configuration

Amplifier Setup: when you are in the Main Menu and access to the Amplifier Setup section, you can change different amplifier
parameters, change the current preset and protect the access using a password. The Menu development for this section is the
next:

Amplifier Gain [dB]

32dB 32dB 32dB 32dB

Amplifier Mode

BRDG BRDG DUAL DUAL

Inputs Link

IN-A IN-B IN-C IN-D

ICL Clip Limiter
Enabled

Attenuators Link
Disabled

Preset Manager

Load Save Del Rest

Password Control
Enabled

Installation and

Operation

Preset Manager: you can change quickly the amplifier preset
configuration. To access to any option you have to enter in
Edit mode (pressing CH-A knob) and turn the corresponding
encoder: CH-A for Load, CH-B for Save, CH-C for Delete and
CH-D for Restore default. Select a preset number from 0 to 9.

Inputs Link: you can Link the input signal to the next chan­nel. Enter in Edit mode and turn the CH-B, CH-C or CH-D
knob to link the input to the previous channel.

WARNING! You have to remove the
input connector of the linked channel!

Amplifier Gain: you can change independently the amplifier
gain for each channel from 26dB to 38dB (0.5dB steps). Enter
in Edit mode and use the corresponding channel knob to
modify it.

Amplifier Mode: it configures the amplifier in Dual or Bridge
mode. In Edit mode use the CH-A or CH-C channel knob to
change the option.

Attenuators Link: you can link all attenuators to modify the
output level for all channels simultaneously. When you
change this option to Enabled, you modify the attenuation for
all channels using any channel knob.

ICL Clip Limiter: you can turn on or turn off the ICL Clip
Limiter for all channels. We recommend to you to work with
this option enabled to avoid any damage to the speakers.

Password Control: you can define a password to prevent
any modification of the amplifier configuration. When you turn
on this option, you have to introduce a password using the
four knob encoders, and confirm it. After that, you need to
introduce this password each time you want to modify the
amplifier configuration. There is a generic password which
you can use to disable the Password Control, it is: 5 5 5 5

11

In the event of incorrect connection or
misfunctioning, the amp will activate
one or more of its LED to warn about
the problem.

Correct function: SGNL lights to indi­cate signal presence.

ICL: The Intelligent Clip Limiter is ope­rating (see page 10).

No Signal: No Input Signal is reaching
the amp.

Overheating: The amplifier has rea­ched the maximum operational tempe­rature. Most common cause is: the nor­mal air flow is blocked, accumulated
dirt, dust or object leaning against the
grill. Check and clean periodically.

PMS: Several causes can trigger this
LED, most common are:

- The amplifier is in power-on sequence,
where output is inhibited until the amp
circuits are ready to operate.

- The internal temperatures rise to near
thermal shutdown point due to unfa­vourable operating conditions.

- Excessive mains current consumption.

3.3 Troubleshooting

Sollte sich eine Fehlfunktion ergeben,
wird diese durch die LED-Anzeigen auf
der Frontplatte angezeigt. Es gibt fol­gende Möglichkeiten:

Korrektes Arbeiten: SGNL leuchtet
wenn Eingangssignal vorhanden ist.

ICL: Der Intelligent Clip Limiter ist in
Betrieb (Siehe Seite 10).

Kein Eingangssignal: Kein
Eingangssignal vorhanden.

Überhitzung: Die Endstufe hat die
maximale Arbeitstemperatur erreicht.
Die häufigste Ursache ist
Verschmutzung oder Blockierung der
Luftein- und Austritte. Es ist ratsam
diese regelmäßig zu säubern.

PMS: Mehrere Ursachen können dieses
LED auslösen, die häufigsten sind:

- Die Endstufe befindet sich im
Anschaltevorgang, das
Ausgangssignal wird so lange
gehemmt bis die Enstufe voll funk­tionsbereit ist.

- Die Innentemperatur steigt aufgrund
ungünstiger Arbeitsbedingungen nahe
des Grenzwertes bei dem die automa­tische Ausschaltefunktion aktiviert wird
um eine Überhitzung des Systems zu
vermeiden.

- Überhöhter Netzstromverbrauch

.

3.3 Problemlösung

Installation and

Operation

En cas d’utilisation incorrecte ou de
dysfonctionnement, une ou plusieurs
LED seront allumées pour indiquer la
nature du problème.

Fonctionnement correct: SGNL Diode
Verte allumée

ICL: .Fonctianement du Limiteur
Intelligent d'écretage (voir page 10).

Aucun Signal n’arrive à l’Ampli.

Surchauffe: l’amplificateur a atteint sa

plus haute température interne admissi­ble. Le plus souvent ceci est dû à un
blocage ou à l’obturation des voies de
ventilation.

PMS: PMS Diode Orange allumée.
Plusieurs anomalies peuvent déclen­cher cet affichage. Les plus courantes
sont:

- L'ampli se trouve en situation de mise
sous tension et les sorties se trouvent
inhabilitées jusqu'à ce que tous les cir­cuits soient prêts a fonctionner.

- L'ensemble de la température interne
de l'ampli s'approche du point de mise
en attente à cause de conditions de
fonctionnement défavorables.

- Consommation de courant excessif.

3.3 Dysfonctionnements éventuels

Installation et
mise en route

12

Anschluss und

Inbetriebnahme

ICLPMSTEMPSGNL

ICLPMSTEMPSGNL

ICLPMSTEMPSGNL

ICLPMSTEMPSGNL

ICLPMSTEMPSGNL

ICLPMSTEMPSGNL

ICLPMSTEMPSGNL

ICLPMSTEMPSGNL

ICLPMSTEMPSGNL

ICLPMSTEMPSGNL

ICLPMSTEMPSGNL

ICLPMSTEMPSGNL

ICLPMSTEMPSGNL

ICLPMSTEMPSGNL

ICLPMSTEMPSGNL

This is a complete set of protections that
monitors the main amp parameters (load
status, signal input, temperature, current,
etc.) in order to draw from the power sup­ply only the precise amount of current
required to maintain safe operation during
hazardous or extreme working conditions.

This system controls the amount of power
that the amp delivers under three basic
circumstances:

1.- The power-on sequence, where output
is inhibited until the amp circuits are ready
to operate. This routine is repeated at
every restart, not just when the power
switch is activated.

2.- When internal temperatures rise to
near thermal shutdown point due to
unfavourable operating conditions. Here
the system takes control, restricting cur­rent so as to maintain operational continu­ity at the precise power level which the
amp is capable of withstanding at that par­ticular moment.

3.- Excessive mains current consumption.
This event only occurs either under labora­tory conditions (long term sinusoidal signal
testing with dummy loads) or, for example,
in field applications in conditions of pro­longed acoustic howl-round. Here PMS
takes control to avoid any damage to the
speakers and to prevent the mains break­er from tripping or the fuses blowing.

The RAM Audio ICL2 is an anticlip system
to avoid speaker failure and provide more
acceptable sound quality even when clip­ping occurs. With the ICL2 system you
don't lose the music “punch” but the
speakers are kept under control.

SOA Sentry protection effectively limiting
the power that the amp could deliver into
an incorrect load or to a direct short-cir­cuit. This avoids power transistor failure.

Faulty Channel Management system to
avoid entire device shutdown.

FCM™ - Faulty Channel Management

PMS™ - Power Management System

SSP™ - SOA Sentry Protection

ICL2™ - Intelligent Clip Limiter

Vollständiges Set von Schutzfunktionen
das die wichtigsten Endstufenparameter
überwacht (Auslastung, Signaleingang,
Temperatur und Stomstärke) um vom
Netzanschluss nur die Menge Strom zu
beziehen, die für den betriebssicheren
Arbeitsablauf notwendig ist

Dieses System reguliert die von der
Endstufe abgegebenen Leistung in 3
Fällen:

1.- Anschaltevorgang: Der Ausgang wird

gehemmt bis die Endstufe voll funktions­bereit ist. Dieser Vorgang wiederholt sich
bei jedem Neustart, nicht nur wenn der
Leistungsschalter aktiviert wurde.

2.- Wenn die Innentemperatur aufgrund

ungünstiger Arbeitsbedingungen nahe des
Grenzwertes steigt, bei dem die automa­tische Ausschaltefunktion aktiviert würde,
um eine Überhitzung des Systems zu ver­meiden. In diesem Fall übernimmt das
System die Kontrolle und reduziert die
Stromzufuhr auf ein Niveau, dass die
Endstufe in dieser Situation aushalten
kann.

3.- Überhöhter Stromverbrauch: Diese

Situation stellt sich ausschließlich unter
Laborbedingungen ein (in sinusförmigen
Langzeitsignaltests mit Dummylasten oder
in langanhaltenden akustischen Feedback
Bedingungen. Hier greift das PMS System
ein um eine Schädigung der Lautsprecher
zu vermeiden und um zu verhindern dass
der Hauptunterbrecher ausgelöst wird oder
die elektrischen Sicherungen durchbren­nen.

Das RAM Audio ICL2 ist ein Anticlipsystem
das das Versagen der Lautsprecher ver­meidet und auch wenn Clipping auftritt
noch eine bessere Tonqualität gewährleis­tet. Mit dem ICL2 System verlieren Sie
den “Punch” nicht, und der Lautsprecher
arbeitet kontrolliert.

SOA Die Leistung, die die Endstufe an
inkorrekte Lasten oder an einen
Kurzschluss abgeben könnte wird wirksam
limitiert. Dies verhindert die Zerstörung der
Leistungstransistoren.

Faulty Channel Management system to
avoid entire device shutdown.

FCM™ - Faulty Channel Management

SSP™ - SOA Sentry Protection

PMS™ - Power Management System

ICL™ - Intelligent Clip Limiter

Protection Systems

Ceci est un ensemble complet de protec­tions qui surveille les paramètres princi­paux de l'ampli: état de l'impédance (char­ge), signal d'entrée, température, courant,
etc. pour obtenir de l'alimentation la quan­tité précise minimum de courant et ainsi
permettre à l'ampli de continuer à fonction­ner en sécurité dans des conditions extrê­mes, ou voire dangereuses au maintien de
son intégrité électronique.
Ce système contrôle la quantité de cou­rant que l'ampli peut utiliser dans les cir­constances suivantes:

1.- Lors de la mise sous tension, ou la sor­tie est coupée jusqu'a ce que l'ampli est
100% prêt dans tous ses circuits. Ce pro­cessus est repeté, non seulement a la
mise en marche, mais chaque fois que
l'ampli se remet en fonctionnement.

2.- Quand la température interne de l'am­pli est proche de la coupure automatique
de sécurité, (thermal shutdown), dans des
conditions de fonctionnement adverses.
Dans ce cas, le système prend le contrôle,
et oblige l'alimentation a ne délivrer que le
courant nécessaire a maintenir le fonction­nement, au niveau que l'ampli est capable
de maintenir à ce moment précis, dans
des conditions données.

3.- Dans le cas de consommation excessi­ve de courant. Cette éventualité ne se
pressente que dans des conditions de
laboratoire lors de tests prolongés avec
des signaux sinusoïdaux ou dans les cas
de realimentation acoustique prolongée
sur la scène. Ici le PMS prend le contrôle
pour éviter d'endommager les haut-par­leurs, de faire sauter les systèmes de pro­tection du secteur ou même les fusibles.

Le ICL2 de RAM Audio est un système
anti-écrêtage qui permet un rendement
des haut-parleurs optimisé et offre un mei­lleur résultat auditif quand l'écrêtage est
pressent. Le ICL2 permet à la musique de
garder son punch mais sauvegarde les
haut-parleurs.

Le SOA est un système sentinelle qui limi­te de manière efficace le courant que l'am­pli peut donner sous une charge inadé­quate ou sous court-circuit direct. Ce
système protége les transistors de sortie.

Faulty Channel Management system to
avoid entire device shutdown.

FCM™ - Faulty Channel Management

SSP™ - SOA Sentry Protection

PMS™ - Power Management System

ICL™ - Limiteur Intelligent d'écrêtage

Systèmes de

Protection

13

Schutzschaltungs-

systeme

4.2 Data 4.2 Données techniques4.2 Technische Daten

Technical

Specifications

Spécifications

Technische

Spezifikationen

14

Technical Specifications

V-6000 V-9000 V-12000 V-9004 V-9044 V-12004 V-12044

Output Power

1kHz, 1.0% THD+N

@ 2Ω 2x 3025 W 2x 4400 W 2x 5900 W 4x 2260 W - 4x 3025 W -
@ 4Ω 2x 1600 W 2x 2300 W 2x 3100 W 4x 1150 W 4x 2200 W 4x 1600 W 4x 2950 W
@ 8Ω 2x 820 W 2x 1200 W 2x 1600 W 4x 600 W 4x 1150 W 4x 820 W 4x 1550 W
Bridge @ 4Ω 6050 W 8800 W 11800 W 2x 4520 W - 2x 6050 W -
Bridge @ 8Ω 3200 W 4600 W 6200 W 2x 2300 W 2x 4400 W 2x 3200 W 2x 5900 W

Frequency Response

Power Bandwidth ±0.25dB 20Hz-20kHz

Phase Response

@ 1 watt 20Hz-20kHz ±15 deg

Total Harmonic Distortion

20Hz-20kHz <0.05%

Intermodulation Distortion

SMPTE <0.05%

Damping Factor

20-500Hz @8Ω >500

Crosstalk

20Hz-1kHz>80dB

Voltage Gain 26dB to 38dB (0.5dB steps)
Sensitivity

Rated Power (26/32/38dB Gain) 4/2/1 V 4.9/2.5/1.2 V 5.7/2.8/1.4 V 3.5/1.7/0.9 V 4.8/2.4/1.2 V 4.1/2/1 V 5.6/2.8/1.4 V

Signal-to-Noise Ratio

20Hz-20kHz 113dB 115dB 116dB 112dB 115dB 113dB 116dB

Required AC Mains

Operating Voltage (50Hz-60Hz) 170V-265V AC
Power On Idling (@230V) 0.5 A 0.5 A 0.5 A 0.5 A 0.5 A 0.5 A 0.5 A
1/8 Rated Power (@230V min. Z) 7 A 10 A 13 A 11 A 10 A 14 A 13 A

Dimensions

W x H x D (mm) 483x89x460
W x H x D (inches) 19x3.5x18.1

Weight

Net (Kg-Lbs) 10-22.1 12-26.5 12-26.5 12-26.5 12-26.5 12-26.5 12-26.5

Protections

Soft-start, Turn-on Turn-off transients, Muting at turn-on, Over-heating, DC, RF, Short-circuit, Open or mismatched loads, Overloaded
power supply, Mains Overvoltage, ICL

™

, PMS™, SSP™ and FCM

™

Manufactured in the EEC by C.E. Studio-2 s.l.

Pol. Ind. La Figuera - C/Rosa de Luxemburgo, nº 34

46970 Alaquas - Valencia - SPAIN

Phone: [phone] Fax: [phone]

http://www.ramaudio.com e-mail: [e-mail]
