RAM TEL400 User Manual

TEL400

WWW.RAMIAUDIO.COM

Manuel Utilisateur

User’s Manual

Double insert téléphonique

AUDIO VIDEO PROFESSIONNEL

Double telephone hybrid

2

RAMI

TEL400

4

4

5

6

7

10

12

13

14

15

SOMMAIRE

SUMMARY

Description....................................................................................................

Synoptique....................................................................................................

Face avant.....................................................................................................

Face arrière....................................................................................................

Fonctionnement.............................................................................................

Câblage.........................................................................................................

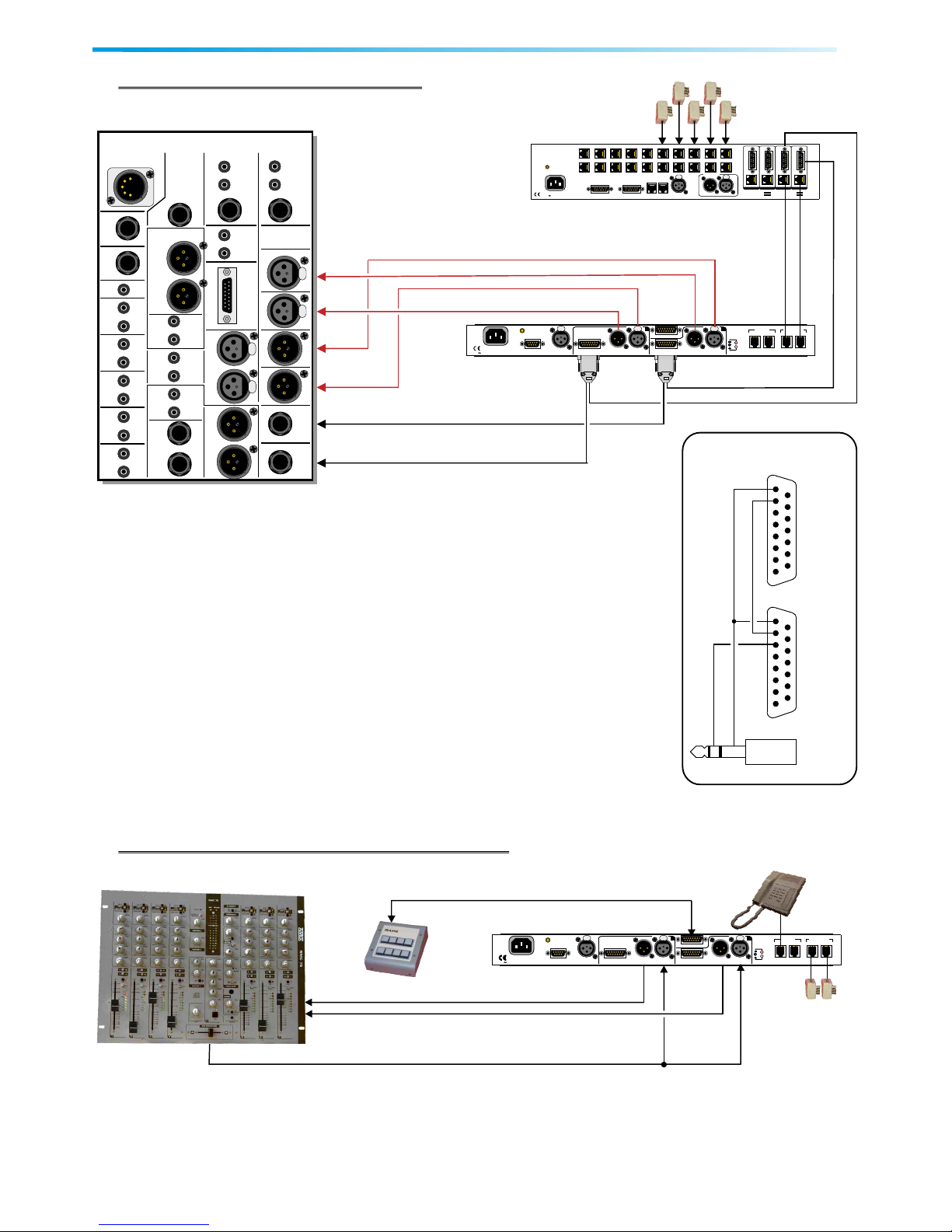

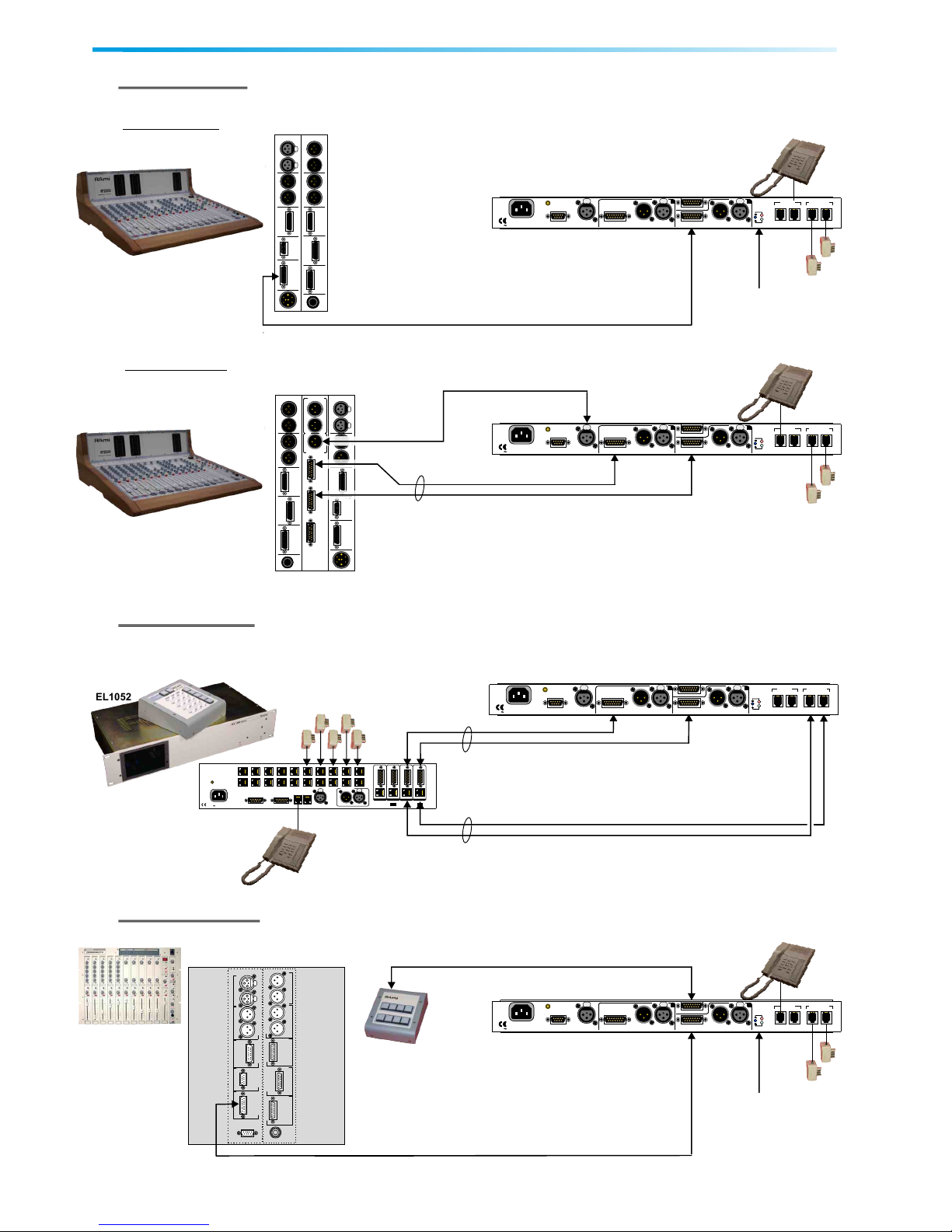

Exemple d’utilisation......................................................................................

Caractéristiques.............................................................................................

English...........................................................................................................

Informations..................................................................................................

3

RAMI

TEL400

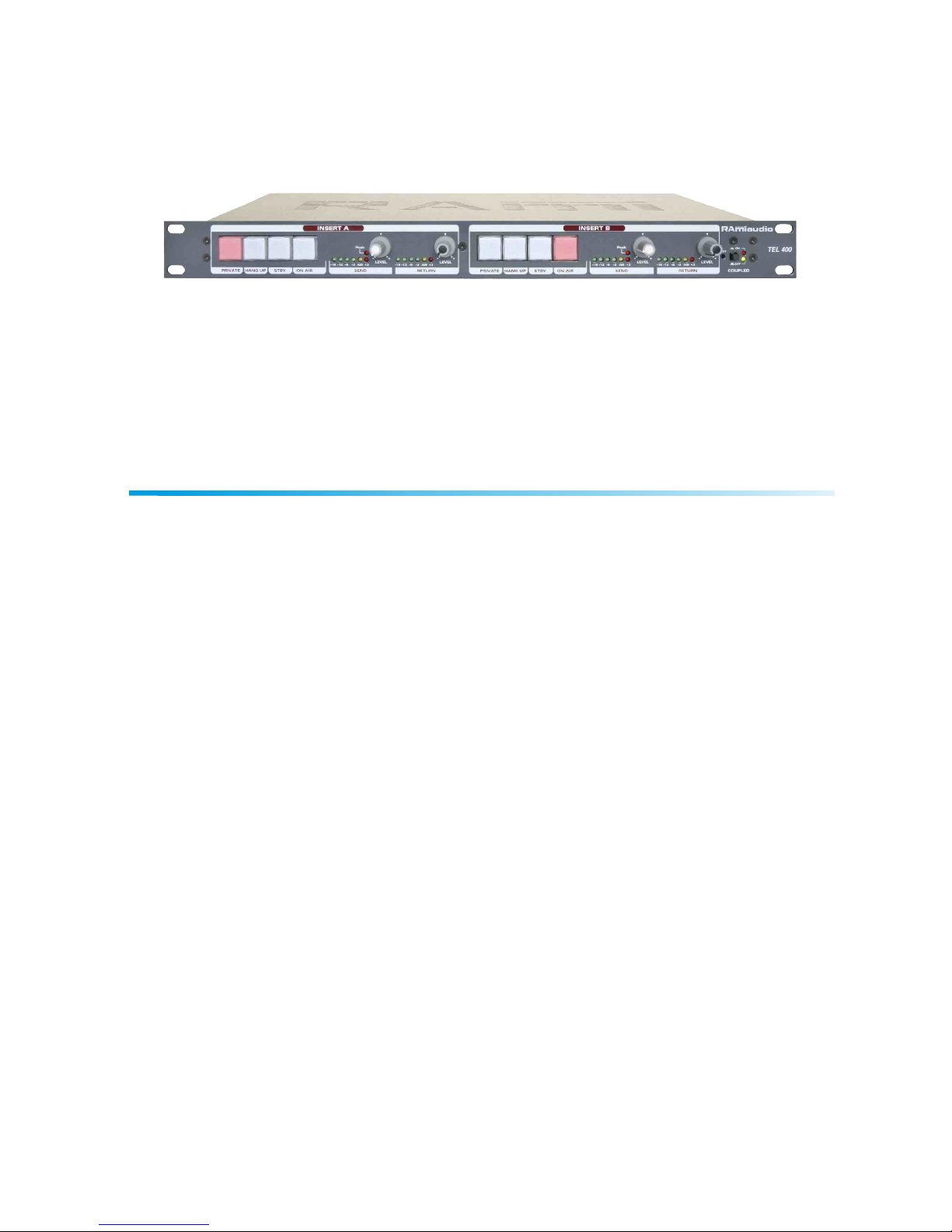

Le TEL 400 est un double insert téléphonique permettant sur une unité 19”, de gérer deux lignes RTC, c’est à dire deux
correspondants avec fonction full duplex intégrée. L’architecture du TEL 400 s’articule autour d’un système hybride
numérique permettant la gestion avancée d’annulation d’écho sur les lignes RTC. Cette architecture permet une
optimisation de la qualité audio du signal retour correspondant.

Chaque insert comporte :

 Un réglage de niveau de départ vers le correspondant.
 Un réglage de niveau de retour vers le correspondant.
 Un double Vumètre pour visualiser ces deux niveaux.
 Un clavier de touches lumineuses offrant une interface utilisateur aux fonctions avancées
 Une section de couplage permet le dialogue des deux correspondants à l’antenne en fonction Duplex.
 Le TEL400 fournit les sorties audio individuelles et mixées des deux inserts, ainsi que les télécommandes des

mises à l’antenne.

 Gestion de deux lignes téléphoniques sur les consoles possédant une voie hybride.
 Gestion de deux lignes téléphoniques sur les consoles possédant deux voies hybrides.
 Gestionde deux lignes téléphoniques avec décrochage .
 Mise en Attente et mise à l’antenne avec le mini standard intégré sur la face avant.

VU-METER (RETURN)

RECEIVER

SEND
LEVEL

VU-METER (SEND)

VU-METER (RETURN)

DIGITAL

DIGITAL

HYBRID

HYBRID

RETURN

LEVEL

SEND

RETURN

RFI

FILTERS

+

+

STBY

MODULATION

SEND

HYBRID A

RETURN

HYBRID A

SEND
LEVEL

RETURN

LEVEL

SEND

RETURN

VU-METER (SEND)

RFI

FILTERS

+

SEND

HYBRID B

RETURN

HYBRID B

DUPLEX

ROUTING

Coupled

Send

Stby

Stby

On Air

On Air

Return

PRIVATE

CALL B

CALL A

PHONE

LINE

PHONE

LINE

RJ LINE B

RJ LINE A

OUT CALL
INTREFACE

Limit

Limit

LIMIT

LIMIT

UTILISATION

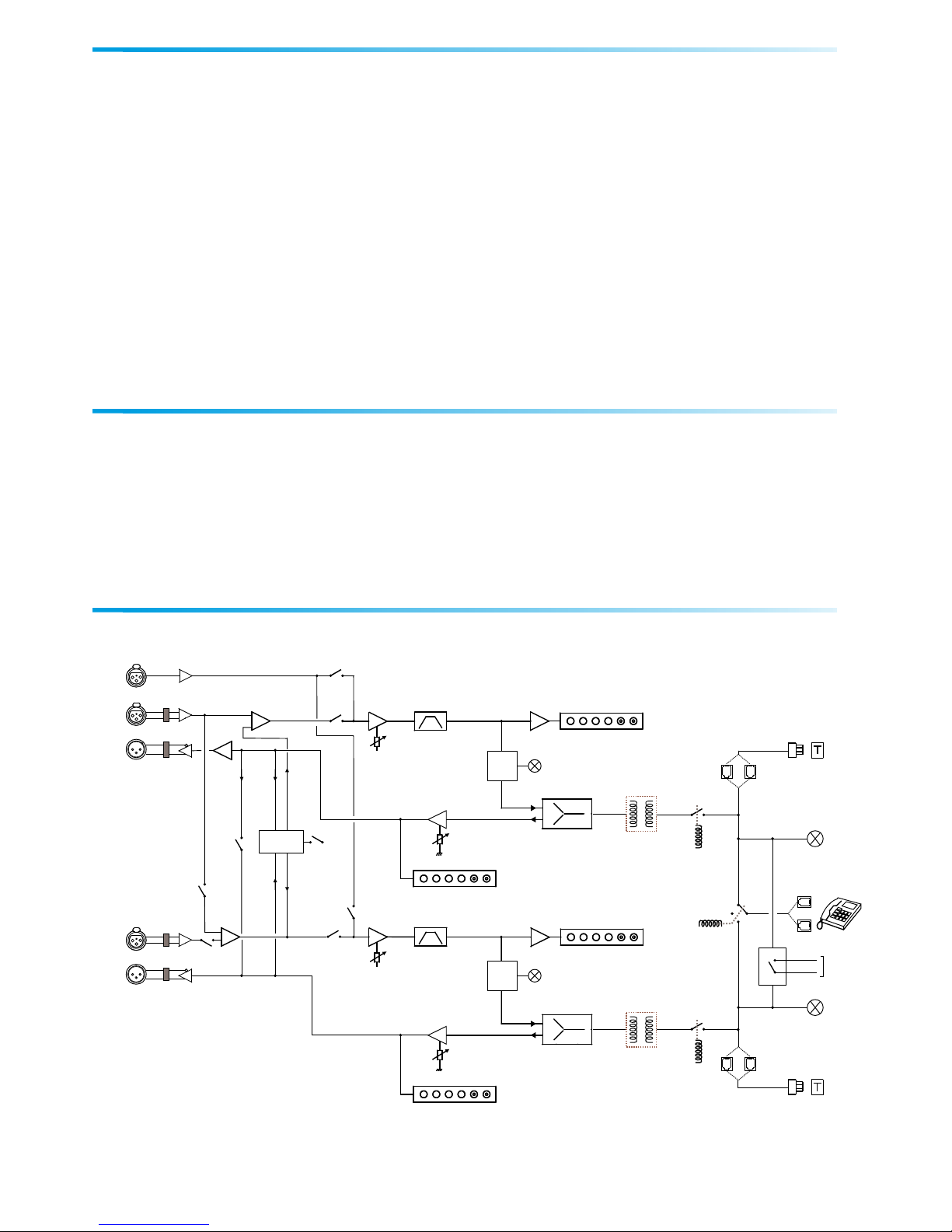

SYNOPTIQUE

DESCRIPTION

4

RAMI

TEL400

OFF

ON

COUPLED

RETURNRETURN

SENDSEND

PRIVATEPRIVATE

HANG UPHANG UP

STBYSTBY

ON AIRON AIR

+-+-+-+-

+3-3-6-12-18

0dB

+3-3-6-12-18

0dB

+3-3-6-12-18

0dB

PeakPeak

LEVELLEVELLEVEL LEVEL

RST

+3-3-6-12-18

0dB

1 2 3 4 5 9 11 1210768

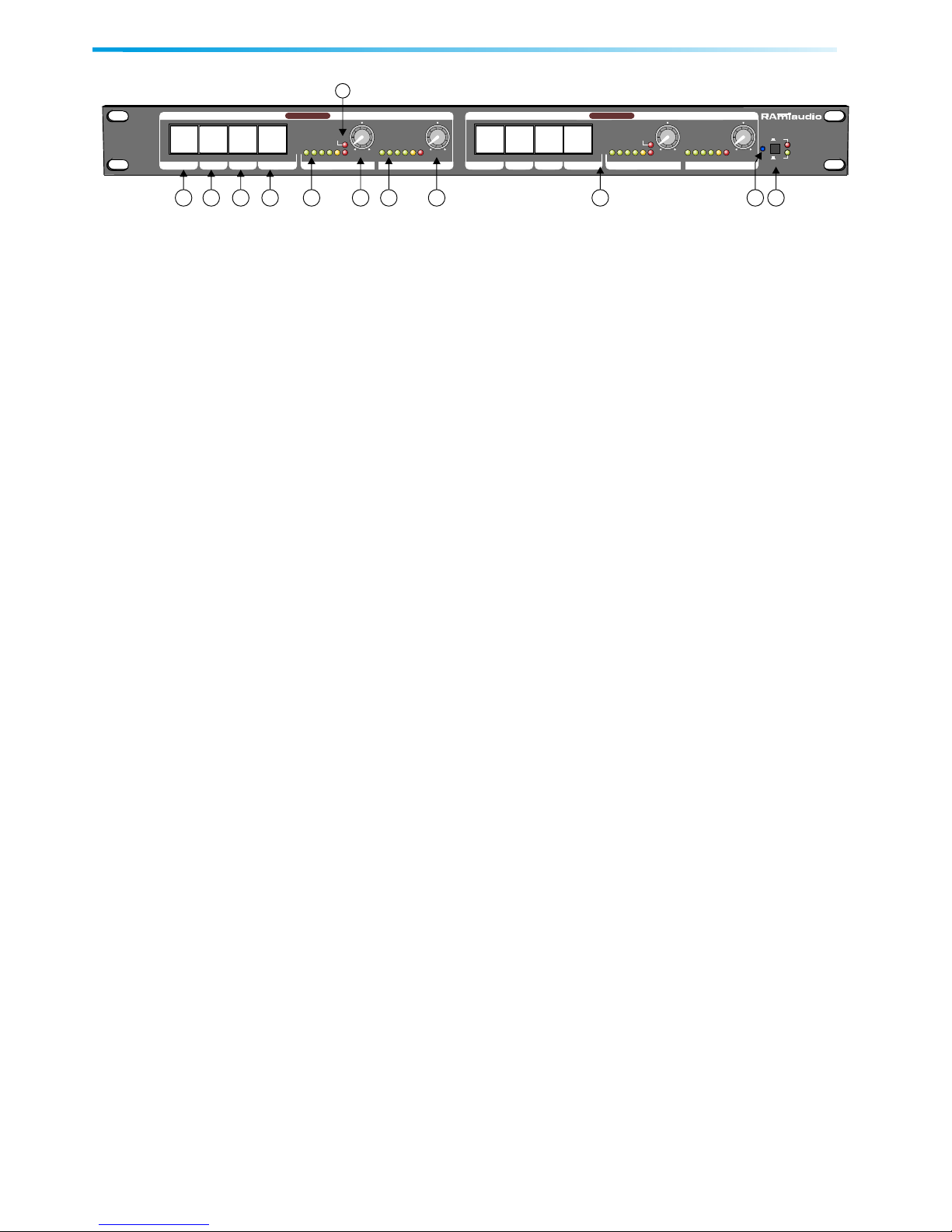

Insert Téléphonique A.

1 - Touche pour dialoguer ou appeler un correspondant en privé à l’aide du combiné externe.

2 - Touche pour raccrocher la ligne téléphonique.

3 - Touche pour mettre le correspondant en attente.

4 - Touche pour mettre le correspondant à l’antenne.

5 - Vumètre de contrôle de la modulation de départ.

6 - Témoin lumineux de mise en action du limiteur sur la modulation d’envoi “SEND”.

7 - Potentiomètre de réglage du volume du signal d’envoi “SEND”

8 - Vumètre de contrôle de la modulation de retour

9 - Potentiomètre de réglage du volume du signal de retour “RETURN”

Insert Téléphonique B.

10 - Mêmes fonctions que pour l’insert téléphonique A.

Fonction “Reset”

11- Bouton de reset de l’appareil

Fonction “Coupled”

12 - Commutateur de couplage des deux inserts A et B.

 Position appuyée : le témoin lumineux “On” est allumé et la fonction de couplage des deux inserts est active.

 Position relâchée : le témoin lumineux “Off” est allumé et la fonction de couplage est inactive.

FACE AVANT

INSERT A INSERT B



5

RAMI

TEL400

ABDEFHIJKLM

G

C

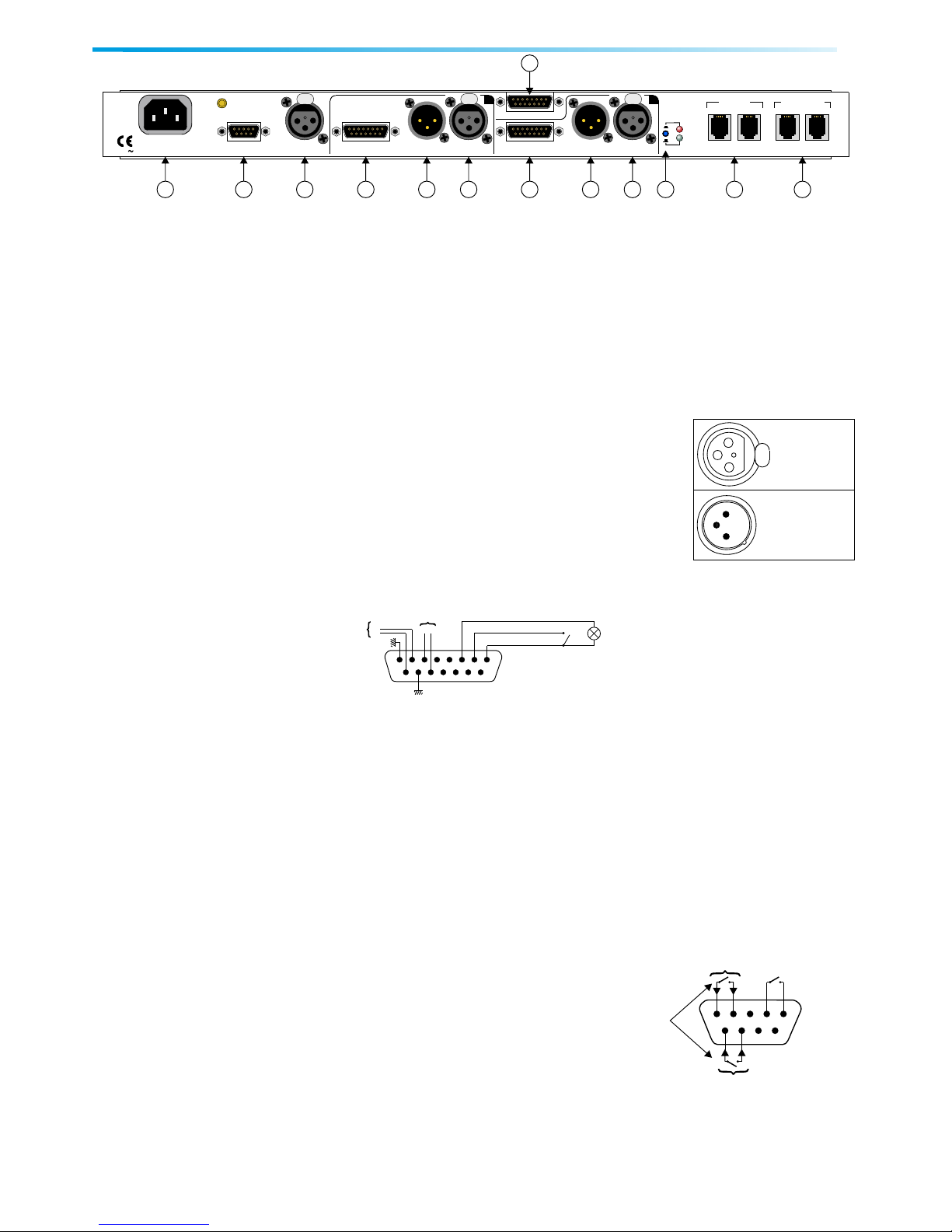

A - Embases RJ11 pour la connexion avec le réseau téléphonique.

B - Embases RJ11 pour le branchement d’un combiné téléphonique.

Attention : suivant le type d’appareil téléphonique utilisé, le câblage du cordon n’est pas identique. Le TEL400

dispose des deux standards de connexion pour pallier à ce problème.

 Embase de gauche (STD A) : points 2 et 3 de l’embase RJ 11 ( 2 points centraux)
 Embase de droite (STD B) : points 1 et 4 de l’embase RJ 11 ( 2 points extrêmes)

C - Commutateur de mixage de l’insert A avec l’insert B.

 Position appuyée : le témoin lumineux “On” est allumé et la fonction de mixage est active.
 Position relâchée : le témoin lumineux “Off” est allumé et la fonction de mixage est inactive.

D - Embase XLR 3 points femelle d’entrée de la modulation d’envoi vers le correspondant
de l’insert téléphonique A

E - Embase XLR 3 points mâle de retour de modulation “correspondant” de l’insert
téléphonique A

F - Embase Sub-D 15 points femelle de liaison de télécommande et de modulation pour
l’insert téléphonique A.
Un simple cordon 15 points mâle-mâle permet l’interfaçage de l’insert avec une console
de type RP2000.

H - Embase XLR 3 points femelle d’entrée de la modulation d’envoi vers le correspondant de l’insert téléphonique B

I - Embase XLR 3 points mâle de retour de modulation “correspondant” de l’insert téléphonique B.

J - Embase Sub-D15 points femelle de liaison de la télécommande pour l’insert téléphonique B. Même câblage que

pour l’insert téléphonique A.

K - Embase XLR 3 points femelle d’entrée de la modulation d’attente.

L - Embase 9 points femelle (Config + Call Status) .

Elle permet par de simples boucles de configurer un certain nombre
d’options de fonctionnement telles que le décrochage automatique,
l’inhibition de l’information de sonnerie externe...

M - Embase secteur de type CEI.

G - Embase Sub-D 15 points Femelle de commande du pupitre TEL 400R ( ou version bandeau pour la RP2000)

Option

STD A STD B LINE ALINE B

OFF

ON

CALL STATUS

CONFIG. +

REMOTE CONTROL

STANDBY
MODULATION

SEND SEND RETURN RETURN REMOTE CONTROL

TEL 400 R

Made in Europe (Fr)Made in Europe (Fr)

230V 50/60Hz 12W T 250mA L

PRIVATE PHONE LINE

MIX A+B

AB

PUSH PUSHPUSH

3

2

1

1: Masse châssis
2: Pt chaud
3: Pt froid

XLR 3 pts Mâle

2

1

3

PUSH

XLR 3 pts Femelle

1: Masse châssis
2: Pt chaud
3: Pt froid

Fiche Sub-D
15 pts mâle

8
15

1

9

-

-

+

+

Return Audio OUT

Send Audio

IN

Lampe 24V/20mA

Boucle (maintenue)

+

-

Fiche Sub-D

9 pts mâle

5

9 6

1

Indication
sonnerie OUT

Mute sonnerie IN

Decrochage auto IN

Boucle maintenue

(ON)

FACE ARRIERE

6

RAMI

TEL400

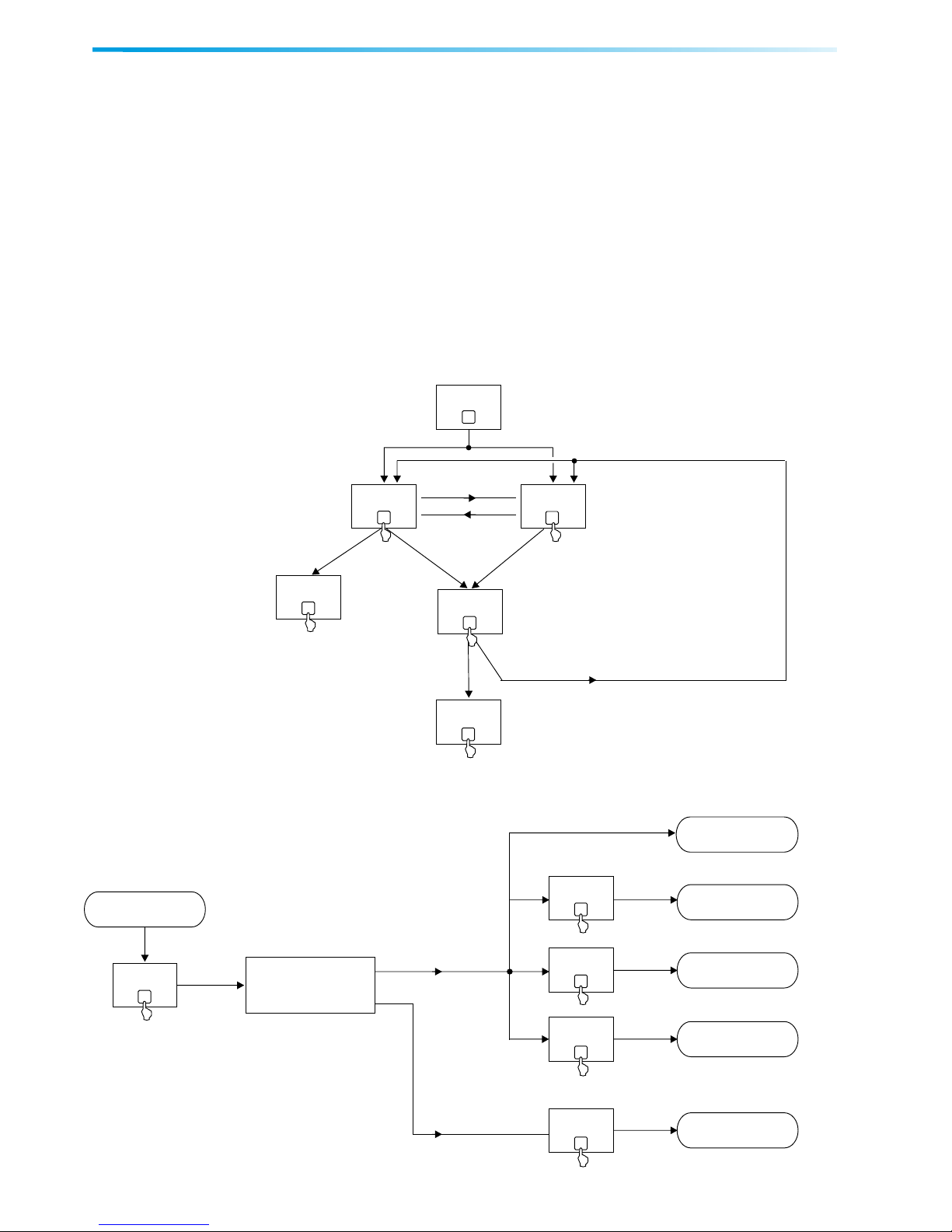

Fonctionnement de l’interface utilisateur

 Sur un appel extérieur le voyant “private” clignote sur la ligne appelante et la sortie indication sonnerie est

activée. (Si celle-ci n’est pas désactivée par la fiche L)

 Prendre le correspondant en appuyant sur le bouton “private”. Le dialogue peut s’établir avec le combiné

externe. (Combiné connecté en B)

 Ensuite trois possibilités.

1 - Rejeter l’appel par la touche “hang up”

2 - Maintenir l’appel en attente par la touche “standby”. Le correspondant peut entendre la modulation audio

du Final antenne, si celle-ci est injectée sur le connecteur K.

3 - Mettre l’appel à l’antenne par la touche “On Air”

 Pour prendre l’appel

 Pour appeler un correspondant

PRIVATE

PRIVATE

HANG UP

ON AIR

STANDBY

Appel extérieur
signalisation clignotante

HANG UP

Mettre la ligne en attente

Passer le correspondant sur le

combiné pour dialoguer

Raccrocher

la ligne

Terminer

l’appel

Passer le

correspondant

“On air”

Pour reprendre le correspondant en
privé ou le replacer en attente

Composer

le numéro d’appel

PRIVATE

STANDBY

ON AIR

HANG UP

HANG UP

Si réponse

correspondant

Si pas de réponse

correspondant

Mise

en attente

Mise à l’Antenne

Dialogue avec le

Raccrocher

Décrocher le

combiné externe

Raccrocher

correspondant à l’aide

du combiné externe

FONCTIONNEMENT

7

RAMI

TEL400

Suite

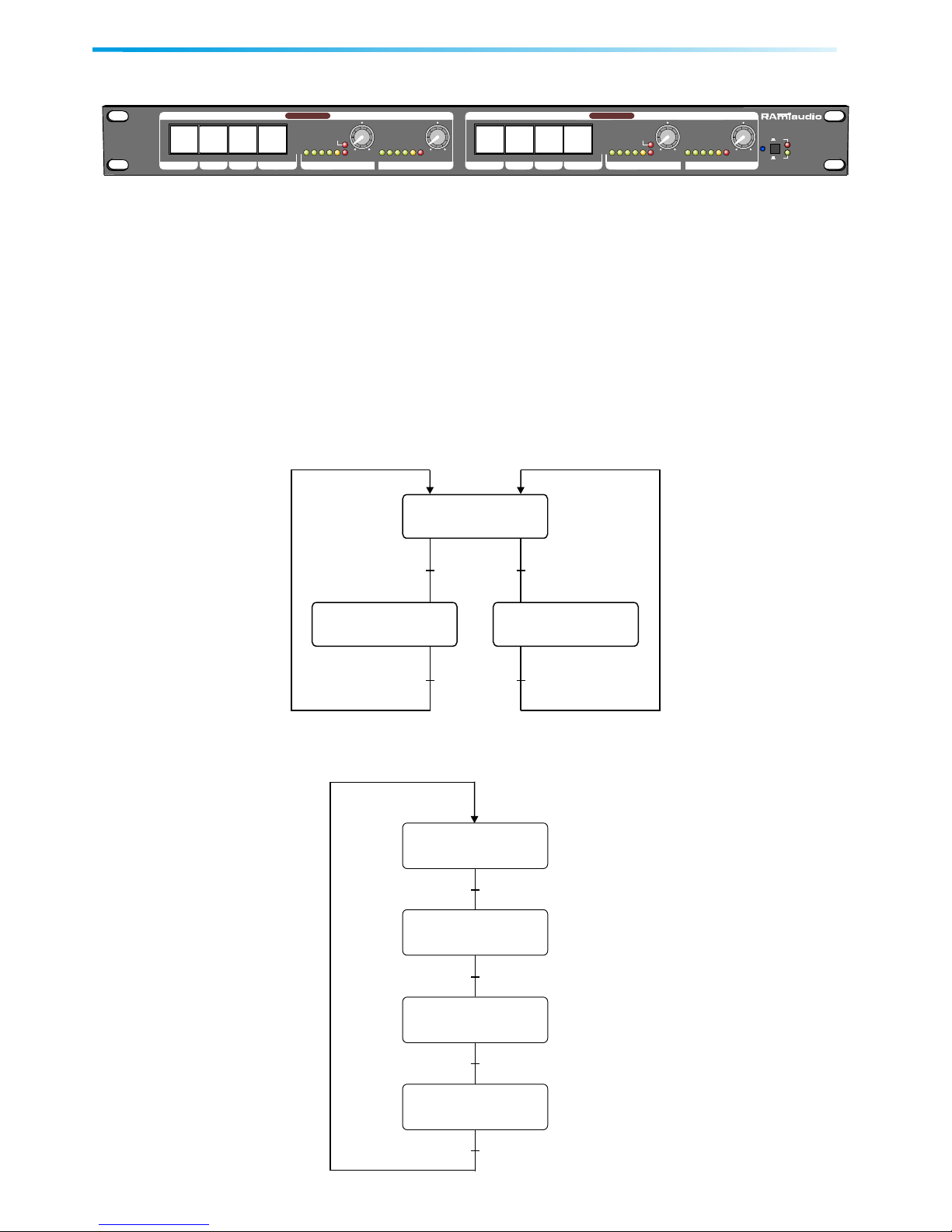

Description de l’interface utilisateur

 permet de prendre la ligne téléphonique à l’aide du combiné externe pour composer un numéro, p o ur Touche “PRIVATE” :

répondre à un appel ou dialoguer avec le correspondant en privé.

il possède deux modes de fonctionnement.Voyant “PRIVATE” :

 Allumé fixe : l’insert est en mode “PRIVATE” après appui sur la touche associée.
 Allumé clignotant : un appel externe est détecté, l’utilisateur peut prendre le correspondant par la

touche “PRIVATE”, “STANDBY” ou “ON AIR”

 permet de raccrocher la ligne téléphonique.Touche “HANG UP” :

 permet la mise en attente du correspondant. Une modulation d’attente est transmise sur la ligne Touche “STBY” :

téléphonique.

Voyant “STBY” :

- Insert en mode “PRIVATE”:

- Insert en mode “ON AIR” activé par la télécommande externe :

Insert A : mode “PRIVATE”

voyant “PRIVATE” “on”

voyant “STBY” “off”

Insert A : mode “ON AIR”

voyant “STBY” “off”

voyant “ON AIR” “on”

Insert A : mode “PRIVATE”

voyant “PRIVATE” “on”

voyant “STBY” “off”

Insert A : mode “STBY”

voyant “STBY” allumé fixe

voyant “ON AIR” “off”

Insert A : mode “STBY”

voyant “PRIVATE” “off”

voyant “STBY” “on”

Insert A : mode “STBY”

voyant “PRIVATE” “off”

voyant “STBY” clignotant

Appui sur la

touche “STBY”

de l’insert A

Appui sur la

touche “PRIVATE”

de l’insert A

Appui sur la
touche “STBY”
de l’insert B

Appui sur la
touche “PRIVATE”
de l’insert B

Entrée télécommande “off”

Appui sur la touche “STBY” de l’insert A

Appui sur la touche “PRIVATE” de l’insert A

Entrée télécommande “on”

Insert A : mode “ON AIR”

voyant “STBY” clignotant

voyant “ON AIR” “on”

FONCTIONNEMENT

OFF

ON

COUPLED

RETURNRETURN

SENDSEND

PRIVATEPRIVATE

HANG UPHANG UP

STBYSTBY

ON AIRON AIR

+-+-+-+-

+3-3-6-12-18

0dB

+3-3-6-12-18

0dB

+3-3-6-12-18

0dB

PeakPeak

LEVELLEVELLEVEL LEVEL

RST

+3-3-6-12-18

0dB

INSERT A INSERT B



8

RAMI

TEL400

 Touche “ON AIR” : permet de passer le correspondant à l’antenne. Lors de l’appui de cette touche, une séquence

d’apprentissage (associée à l’annulation d’écho) est transmise, le clavier est inhibé pendant 2 secondes.
Si à l’antenne la qualité audio du retour correspondant se dégrade, l’appui sur la touche “ON AIR”
permet de relancer la séquence d’apprentissage pour optimiser la liaison téléphonique.

 COUPLED : permet aux correspondants à l’antenne de communiquer en mode Full Duplex. dans ce cas, la

modulation d’envoi vers A est mixée avec la modulation de retour de l’insert B. Réciproquement, la
modulation d’envoi vers B est mixée avec le retour de la voie A.

Modulation envoi A = SEND A + RETURN B
Modulation envoi B = SEND B + RETURN A

 Section de contrôle “SEND” : cette section, constituée d’un vumètre et d’un réglage de volume, permet de doser le niveau

d’envoi vers le correspondant. Le TEL 400 dispose en interne d’un limiteur permettant de
respecter en sortie un niveau compatible avec le standard téléphonique. Lorsque la led “Limit.”
s’allume, le limiteur est entré en action : pour une meilleure qualité audio, le niveau “SEND” doit
être diminué.

 Section de contrôle “RETURN” : cette section, constitué d’un vumètre et d’un réglage de volume, permet de doser le niveau de

retour du correspondant vers la console de mixage. Si le niveau du correspondant est trop
faible, pour optimiser la qualité audio, le niveau “Return” doit être augmenté.

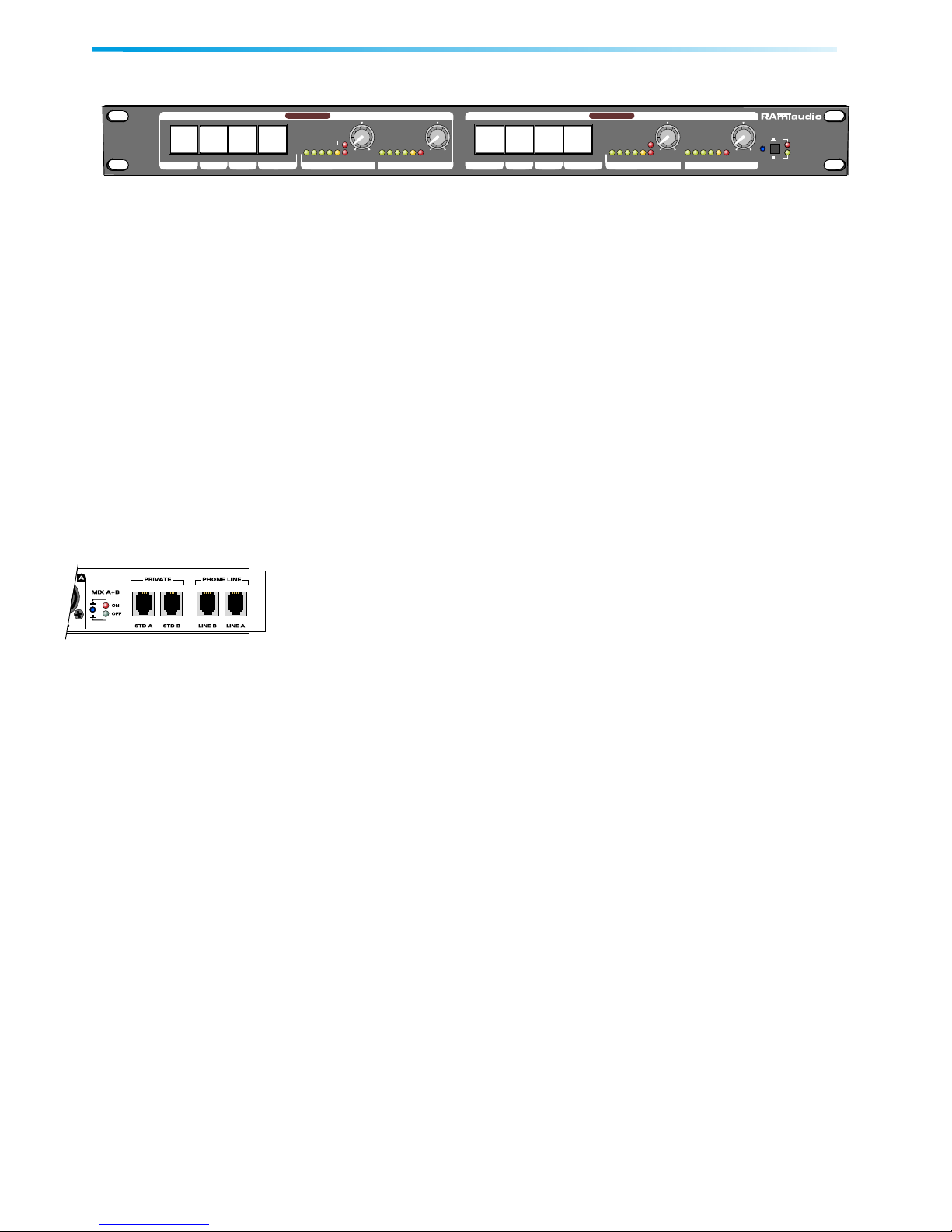

 MIX AB en face arrière: permet d’utiliser le TEL400 avec une console ne disposant que d’une voie d’insert (exemple, compact

II). Dans ce cas, seul l’interface audio de la voie A est utilisé. L’entrée audio de la voie A est routée vers
les modulations d’envoi des lignes A et B. Les modulations de retour des lignes A et B sont mixées
vers la sortie audio de l’insert A.

Description de l’interface utilisateur (suite)

Suite

FONCTIONNEMENT

OFF

ON

COUPLED

RETURNRETURN

SENDSEND

PRIVATEPRIVATE

HANG UPHANG UP

STBYSTBY

ON AIRON AIR

+-+-+-+-

+3-3-6-12-18

0dB

+3-3-6-12-18

0dB

+3-3-6-12-18

0dB

PeakPeak

LEVELLEVELLEVEL LEVEL

RST

+3-3-6-12-18

0dB

INSERT A INSERT B


