Page 1
TEL150
WWW.RAMIAUDIO.COM
AUDIO VIDEO PROFESSIONNEL
Manuel Utilisateur
User’s Manual
Broadcast telephone
Page 2
Rami TEL150
2
Page 3
SOMMAIRE
4
4
4
5
6
7
8
10
10
11
SUMMARY
Description.............................................................................
Utilisation..............................................................................
Synoptique.............................................................................
Face avant..............................................................................
Mise en oeuvre.......................................................................
Câblage..................................................................................
Caractéristiques......................................................................
Informations..........................................................................
English...................................................................................
Face arrière.............................................................................
Rami TEL150
3
Page 4
Le TEL150 est un insert téléphonique pouvant s'adapter à n'importe quel type de console grâce à son synoptique multi fonction pour l'organisation de débats, conférences, jeux ou tout simplement prise de parole par l'auditeur. Le TEL150 s'insère sur la voie Hybrid de la table de mixage (sortie "SEND" console COMPACT) et le retour (entrée "RETURN") de la table. Il permet :
D'envoyer le signal de la table vers le correspondant.De mélanger les interventions du correspondant au signal de la table.De faire l'inversion entre le combiné et l'insert.
D'envoyer des ordres vers le correspondant.D'écouter uniquement le correspondant.Câblage Télécom normalisé en connecteur RJ11 (sortie du combiné sur deux RJ11 au choix pour
s’adapter aux deux standards en vigueur).
L'utilisation d'un filtre passe bande, sur le départ correspondant, permet de se conformer au gabarit des réseaux, tout en améliorant le taux de réjection.
Utilisation en insertion sur un départ stéréophonique pour les consoles de mixage ne disposant
pas de voie spécifique "INSERT".
Utilisation en dérivation pour les consoles de mixage disposant d'une voie spécifique "INSERT" type
COMPACT II ou RP2000S.
+
+
STEREO
INPUT
MONO INPUT
RETURN OUTPUT
RETURN
STAND-BY
RFI
FILTERS
SEND
LEVEL
1 kHz LFG
ON/OFF
VU-METER
MUTE
SEND
RETURN
ANALOG
HYBRID
R Z
INSERT SWITCH
CALL
PHONE
LINE
RECEIVER
RFI
FILTERS
RETURN
LEVEL
SEND
RETURN
RIGHT OUTPUT
LEFT OUTPUT
+
DESCRIPTION
UTILISATION
SYNOPTIQUE
Rami TEL150
4
Page 5
INSERT
RETURN
SEND
MONO
LINE ADJUST
VU SELECT
ON
-15
-9
-4
0dBu
RETURN
SEND
INPUT
LEVEL
CALIBRATION
TEST
R Z
CALL
CONTROL
LEVEL
+
-
LEVEL
+
-
PUSH TO
INSERT
ON
+
Analog Hybrid

1 - Indicateur d'appel.
2 - Commutateur "TELEPHONE / INSERT".
3 - Indicateur de prise de ligne.
4 - Volume du retour correspondant.
5 - Coupure du retour correspondant (STAND-BY).
6 - Indicateur de mise en "STAND-BY".
7 - Réglage de l'accord antilocal de la ligne (R).
8 - Réglage de l'accord antilocal de la ligne (Z).
9 - Mise en service du générateur interne de test (calibrage de la ligne).
10 - Volume de départ de modulation vers le correspondant de l'entrée "MONO".
11 - Volume de départ de modulation vers le correspondant.
12 - Commutateur de sélection du Vumètre "DEPART Modulation / RETOUR Modulation".
13 - Indicateur de mode de visualisation du Vumètre en "MODE SEND" (modulation du
départ correspondant).
14 - Indicateur de mode de visualisation du Vumètre en "MODE RETURN" (modulation du retour correspondant).
15 - Vumètre de contrôle de la modulation commutable sur le départ ou sur le retour correspondant.
1 2
3
124
5
6
8 9
10
11
14
13
7
15

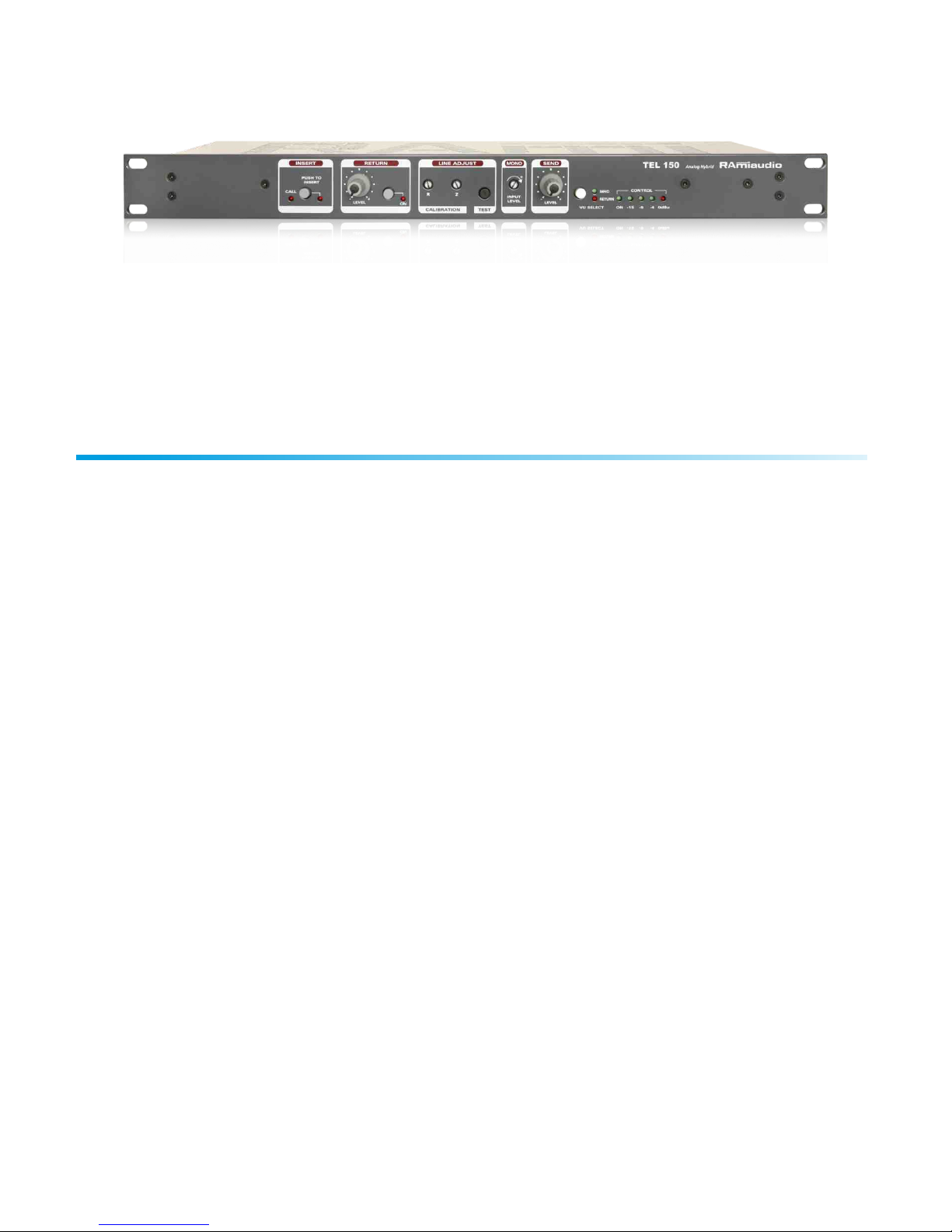

FACE AVANT
Rami TEL150
5
Page 6
A - Embase RJ11 pour le branchement du poste téléphonique. Attention! suivant le type d'appareil
téléphonique utilisé, le câblage du cordon n'est pas identique.
B - Embase RJ11 pour la connexion avec le réseau téléphonique.
C - Connecteur type RCA. Sortie monophonique (signal correspondant uniquement) (0 dBu) :
utilisable soit pour un retour, envoi vers le studio (utilisable en dérivation), soit pour renvoyer le correspondant vers un insert situé en aval (Duplex).
D- Connecteur type RCA. Entrée monophonique asymétrique de l'insert pour l'envoi vers le correspondant. (Réglable -10 dBu / +20 dBu).
E - Connecteur type RCA). Sortie stéréophonique asymétrique. (0 dBu).
F - Connecteur type RCA. Entrée stéréophonique asymétrique de l'insert. (0 dBu).
G - Embase secteur
DG
BE CF
A
FACE ARRIERE
LINE
MONOOUTPUT
Right Right OUT
Left Left IN
INPUT
PHONE
TELEPHONE
Std A
Std B
T 160mA L
230V 50/60Hz 5W
Model TEL150
Made in France
Rami TEL150
6
Page 7
Connecter le TEL 150 conformément au câblage donné.
Appeler votre premier correspondant à l'aide du poste téléphonique. (Commutateur 2 au repos)
Prendre la ligne à l'aide du commutateur 2.
Ajustement de la ligne. Cette opération est à effectuer une fois pour toute, car elle permet
d'adapter l'insert à votre standard régional; on peut toutefois vérifier le réglage de temps en temps. Cette procédure consiste à éliminer le plus possible du "retour correspondant", le signal envoyé vers celui-ci.
Mettre le volume 11 "départ modulation" à zéro.
Commutateur 5 "coupure du correspondant" relâché (Indicateur 6 allumé).
Connecter le Vumètre 15 en position départ (commutateur 12 enfoncé).
Agir sur le commutateur 9 "générateur test" position enfoncée (le signal est calibré et
indépendant du volume 11 "départ de modulation").
Le Vumètre 11 indique un niveau 0 dB.
Commuter le vumètre 15 en position retour (commutateur 12 relâché).
Agir sur le volume 4 "retour correspondant" de façon à visualiser un niveau 0 dB sur le vumètre 15.
Régler alternativement les potentiomètres 7 et 8 d'ajustement de ligne de façon à obtenir sur le
vumètre 15 le niveau le plus faible possible. On peut alors retoucher au volume 4 pour augmenter
la sensibilité et re régler les potentiomètres 7 et 8 . (Il est à noter qu'il existe une position d'équilibre entre les potentiomètres 7 et 8, et que ceux-ci sont interactifs). Une fois le réglage optimisé, relâcher le commutateur 9 "générateur test".
L'insert TEL150 est maintenant adapter à votre ligne, et peut ainsi fonctionner de façon optimum.
UTILISATION :
Passage du correspondant à l'écoute; il est d'abord nécessaire d'envoyer le signal de la console vers
le correspondant.
Régler le volume 11 "départ modulation à l'aide du vumètre 15 en position "départ de
modulation" (commutateur 12 enfoncé), puis enfoncer le commutateur 5 "coupure du retour correspondant", et régler le volume 4 "retour correspondant" à l'aide du vumètre 15 en position"retour modulation" (commutateur 12 relâché).
En cours d'utilisation vous pouvez supprimer instantanément le correspondant en relâchant le
commutateur 5.
L'envoi d'ordres vers le correspondant est possible à l'aide de l'entrée "Line mono" D et du
volume 11 "départ modulation vers le correspondant" (prendre la précaution de couper le "retour correspondant" à l'aide du commutateur 5 durant cette utilisation).
L'écoute du correspondant seul est possible à l'aide de la sortie mono C (contrôle pour le studio).
L'écoute du correspondant et de l'envoi est possible à l'aide de la sortie stéréo E
(enregistrement).
La led 1 visualise un appel.
L'entrée F reçoit la sortie de console (sortie "send" console compact).
Les sorties E se dirigent vers l'exploitation.
MISE EN OEUVRE
Rami TEL150
7
Page 8
1 ) Raccordement sur la ligne téléphonique
Connecter la ligne téléphonique sur les points 1 et 3 du conjoncteur. L'ordre des fils n'a pas d'importance.
Attention ! suivant le type d'appareil téléphonique utilisé, le câblage du cordon n'est pas identique. Le TEL 150 dispose donc de 2 standards de conn ex ion p our pa ll ier à ce pr oblèm e.
2 ) Utilisation en dérivation avec une console disposant d'une voie spécifique "INSERT" (Console Compact).
LIGNE TELEPHONIQUE
CONSOLE BROADCAST COMPACT
PUSH
POSTE TELEPHONIQUE
MICRO D'ORDRE
RETOUR CORRESPONDANT
ENVOI CORRESPONDANT
TEL 150
CABLAGE
LINE
MONOOUTPUT
Right Right OUT
Left Left IN
INPUT
PHONE
TELEPHONE
Std A
Std B
T 160mA L
230V 50/60Hz 5W
Model TEL150
Made in France
LINE
MONOOUTPUT
Right Right OUT
Left Left IN
INPUT
PHONE
TELEPHONE
Std A
Std B
T 160mA L
230V 50/60Hz 5W
Model TEL150
Made in France
Rami TEL150
8
Page 9
Suite
3 ) Utilisation en insertion sur un départ pour une console ne disposant pas de voie spécifique "INSERT".
LIGNE TELEPHONIQUE
AMPLI
ECOUTE STUDIO
(ENCEINTES POLARIS)
DEPART
CONSOLE
STEREOPHONIQUE
POSTE TELEPHONIQUE
PREAMPLI MICRO
(PMI 603-PMI604-PMI101)
VERS EXPLOITATION
(CONSOLE RMC83)
MICRO D'ORDRE
0
1
2
3
4
SENS
PFL
9
5
6
7
8
START
AUX
0
B
A
10
+15-15
MID
BASS
-15 +15
TREBLE
-15 +15
LINE 2
LINE 1
SELECT
-
PU
MIC
+
SYSTEM SYSTEM
5
SYSTEM
0
1
3
2
4
START
6
8
7
9
PFL
B
A
0
AUX
10
-15 BASS
+15
-15 MID
+15
TREBLE
-15 +15
­SENS
+
LINE 2 PU
SELECT
LINE 1 MIC
5
SYSTEM
0
1
3
2
4
START
6
8
7
9
PFL
B
A
0
AUX
10
-15 BASS
+15
-15 MID
+15
TREBLE
-15 +15
­SENS
+
LINE 2 PU
SELECT
LINE 1 MIC
5
SYSTEM
0
1
3
2
4
START
6
8
7
9
PFL
B
A
0
AUX
10
-15 BASS
+15
-15 MID
+15
TREBLE
-15 +15
­SENS
+
LINE 2 PU
SELECT
LINE 1 MIC
5
SYSTEM
0
1
2
3
4
START
6
7
8
9
PFL
B
A
AUX
0 10
BASS
-15 +15
MID
-15 +15
-15 TREBLE
+15
SENS
- +
LINE 2 PU
LINE 1
SELECT
MIC
5
SYSTEM
0
1
3
2
4
START
6
8
7
PFL
9
B
0
-15
A
10
AUX
+15
BASS
-15
-15
-
+15
MID
+15
TREBLE
+
SENS
SELECT
LINE 1
LINE 2 PU
MIC
5
SYSTEM
0
1
3
2
4
START
6
8
7
PFL
9
B
0
-15
A
10
AUX
+15
BASS
-15
-15
-
+15
MID
+15
TREBLE
+
SENS
SELECT
LINE 1
LINE 2 PU
MIC
5
SYSTEM
0
1
3
2
4
START
6
8
7
PFL
9
B
0
-15
A
10
AUX
+15
BASS
-15
-15
-
+15
MID
+15
TREBLE
+
SENS
SELECT
LINE 1
LINE 2 PU
MIC
CROSSFADE
CUT
ADD
0
A
CUT
ADD
B
CUT
ADD
8
7
6
5
4
3
2
1
10
9
AFL
SYSTEM
+2
-18
-4
-14
-10
-6
-2
0dB
AFL/PFL
MIX
+4
+6
MIX-R AFL/PFL
10
AFL/PFL-L
0
VOLUME
PHONES
VOICE OVER
ON
OFF
+-
RELEASE
BALANCE
+-
SENS
RIGHTLEFT
ON
AFL
RETURN
EFFECT
100
VOLUME
+-
VOLUME
PFL / AFL
EXTENSION
MIX
VU SELECT
BALANCE
MONO
LEFT RIGHT
MASTER 1
MASTER 2
VOLUME
0 10
MASTER A
CABLAGE
TEL 150
LINE
MONOOUTPUT
Right Right OUT
Left Left IN
INPUT
PHONE
TELEPHONE
Std A
Std B
T 160mA L
230V 50/60Hz 5W
Model TEL150
Made in France
Rami TEL150
9
Page 10
Alimentation : 230 Volts + / - 10 % 50 / 60 Hz
Dimensions : Rack 1 unité / 1 unit Rack 483 x 44 x 100 mm
Poids : 2,4 kg
Protections RFI sur toutes les entrées / sorties audio, et l'entrée secteur.
L'alimentation du TEL150 dispose d'un connecteur d'alimentation d'énergie (2 pôles + terre). La terre doit être impérativement reliée au réseau EDF.
Ne jamais faire fonctionner cet équipement sans le raccordement à la terre. Assurez-vous de la qualité de la terre avant la mise en route. Dans le cas d'éventuelles apparitions de bruit, de ronflement en connectant l'appareil sur une
sonorisation existante, ne jamais interrompre le connecteur terre de protection, mais utilisez des équipements d'isolation galvanique à transformateurs.
Ne jamais démonter l'équipement, sans avoir pris la précaution de débrancher le cordon secteur.Eviter l'exposition à de trop fortes températures.Ne jamais exposer l'alimentation et l'appareil à la pluie, la neige ou à l'humidité.
Le TEL 150 est conforme aux normes suivantes : EN60065, EN55013, EN55020, EN60555-2, et EN60555-3, d'après les dispositions de la Directive 73/23/EEC, 89/336/EEC et 93/68/EEC.
Attention
Entrées
Connecteur
Type
Sensibilité
-18 dBu / 98 m V 0 dBu / 0.775 V
0 dBu / 0.775 V
-10 dBu / 0.25 m V
+23 dBu / 11 V
+26 dBu / 15.5 V
+22 dBu / 9.75 V
-26 dBu / 39 m V
2.2 kOhms
1.2 kOhms
3.9 kOhms
Impédance
Niveau Nom
Saturation
Ligne audio
Stéréo
Ligne audio
Mono
Ligne Télécom
CINCH
CINCH
RJ 11
Asymétrique
Symétrique
Asymétrique
/
0 dBu / 0.775 V
0 dBu / 0.775 V
+20 dBu / 7.75 V
+20 dBu / 7.75 V
CINCH
CINCH
Asymétrique
Asymétrique
Sorties
Connecteur
Type
Impédance
Niveau nominal Niveau maximum
Correspondant
uniquement
100 Ohms
220 Ohms
Mixage
envoi et retour
CARACTERISTIQUES
INFORMATION
Rami TEL150
10
Page 11
SUMMARY
12
12
12
13
14
15
16
18
18
Description.............................................................................
Uses.......................................................................................
Block diagram........................................................................
Front panel............................................................................
Rear panel..............................................................................
Implementation......................................................................
Wiring....................................................................................
Specifications.........................................................................
Informations...........................................................................
Rami TEL150
11
Page 12
TEL150 is a telephone hybrid designed to be adapted to any console as a result of its multi-function flowchart for organising debates, conferences, games or just speeches made by members of the audience.
TEL150 is inserted between the mixing desk Output channel ("SEND" Output channel COMPACT console) and the console return ("RETURN" Input channel); it allows with the COMPACT mixer :
The console signal to be sent to the caller.The caller's interventions to be mixed with the console signal.The reversal of the hand set with the insert.Orders to be sent to the caller.Just the caller to be heard.Standard telecom wiring on RJ11 socket.
The use of a band-pass filter on the caller's cue allows the compliance with the overall specifications of the network, whilst improving the S/N ratio.
It can be inserted in a stereo cue on mixing decks that do not have a specific INSERT channel.
It can be used as a by-pass on mixing decks that have a specific INSERT channel like COMPACT or RP
2000S .
+
+
STEREO
INPUT
MONO INPUT
RETURN OUTPUT
RETURN
STAND-BY
RFI
FILTERS
SEND
LEVEL
1 kHz LFG
ON/OFF
VU-METER
MUTE
SEND
RETURN
ANALOG
HYBRID
R Z
INSERT SWITCH
CALL
PHONE
LINE
RECEIVER
RFI
FILTERS
RETURN
LEVEL
SEND
RETURN
RIGHT OUTPUT
LEFT OUTPUT
+
DESCRIPTION
USES
BLOCK DIAGRAM
Rami TEL150
12
Page 13
1 - Incoming call signal.
2 - "TELEPHONE / INSERT" switch.
3 - Hook signal.
4 - Correspondent return level.
5 - Correspondent return cut (STAND-BY).
6 - "STAND-BY" indicator.
7 - Adjustment of the antilocal tuning of the line (R).
8 - Adjustment of the antilocal tuning of the line (Z).
9 - Internal test signal activation (line calibration).
10 - Signal level to correspondent from MONO input.
11 - Audio level to correspondent.
12 - Switch to select signal to Vumeter Send or Return.
13 - Signal for “MODE SEND” display on Vumeter (signal to correspondent).
14 - Signal for “MODE RETURN” display on Vumeter (signal from correspondent).
15 - Vumeter used to display either SEND or RETURN signal, according to switch 12.
FRONT PANEL
INSERT
RETURN
SEND
MONO
LINE ADJUST
VU SELECT
ON
-15
-9
-4
0dBu
RETURN
SEND
INPUT
LEVEL
CALIBRATION
TEST
R Z
CALL
CONTROL
LEVEL
+
-
LEVEL
+
-
PUSH TO
INSERT
ON
+
Analog Hybrid

1 2
3
124
5
6
8 9
10
11
14
13
7
15
Rami TEL150
13
Page 14
A - RJ11 jack to plug in the telephone. Warning! According to the various telephones, the cable
wiring may differ.
B - RJ11 jack for connection to the telephone network
C - RCA connector, analog mono output (correspondent signal only).
(0Bu): intend for return, sent to studio (usable in parallel), or to send the correspondent to an hybrid (Duplex)
D - RCA connector. Unbalanced mono input to send the audio to the correspondent. (Level from -10 dBu / +20 dBu).
E - RCA connector. Unbalanced stereo output.
F - RCA connector. Unbalanced stereo hybrid input.
(0 dBu).
G - Mains connector.
REAR PANEL
DG
BE CF
A
LINE
MONOOUTPUT
Right Right OUT
Left Left IN
INPUT
PHONE
TELEPHONE
Std A
Std B
T 160mA L
230V 50/60Hz 5W
Model TEL150
Made in France
Rami TEL150
14
Page 15
Connect the TEL 150 according to the wiring given.
Call your first correspondent using the telephone (switch 2 on standby).
Take the line using switch 2.
Adjustment of the line (this operation is carried out only once as it allows the insert to be adapted
to your local switchboard (the adjustment can be checked from time to time). This procedure consists of eliminating, as much of the signal sent to the correspondent as possible from the correspondent's return.
Put volume 11 “send modulation” to zero.
Key 5 “correspondent cut” depressed (Indicator 6 on).
Switch the Vumeter 15 to SEND (key 12 down).
Press down switch 9 “test generator” (the signal is calibrated and independent of volume11 SEND MOD.)
Vumeter 11 shows a level 0dB.
Switch Vumeter 15 to RETURN (key 12 up).
Adjust level 4 “RETURN” to reach 0 dB on Vumeter 15.
Adjust in alternation the line adjustment potentiometers 7 and 8, so as to obtain the lowest level
possible on vumeter 15. One can then alter volume 4 to increase the sensitivity and readjust the potentiometers 7 and 8 (It must be noted that the potentiometers 7 and 8 have a position of balance and that they are interactive); once the optimum adjustment is reached release the “test generator” (switch 9).
TEL 150 insert is now adapted to your line and is fully functional.
USES :
To switch the correspondent over to monitor, it is first necessary to send a signal from the console
to the correspondent.
Using Vumeter 15 adjust level 11 “SEND” (key 12 down) then press key 5 “correspondent cut” and
adjust level 4 “RETURN ” (key 12 up)
During use, you can instantaneously cancel the correspondent by releasing key 5.
Using input “Line Mono” D and level 11 (signal to correspondent), it is possible to send orders
to the correspondent (be careful to cut “correspondent return ” key 5 during orders).
Monitoring only the correspondent is possible using C output. (Control for the studio).
Monitoring the correspondent and sending is possible using the E stereo output (recording).
Led 1 shows an incoming call.
Input F receives console output (send console Compact).
The output E goes to the operation.
IMPLEMENTATION
Rami TEL150
15
Page 16
1 ) Wiring with phone line
.
2 ) Use with a mixing desk featuring a dedicated hybrid channel “INSERT”. (Console Compact).
TO TELEPHONE
NETWORK
COMPACT BROADCAST CONSOLE
PUSH
TELEPHONE
MICRO ORDER
CORRESPONDENT RETURN
CORRESPONDENT SEND
WIRING
Connect the phone line on circuit closer 1 and 3 points.
Warning ! TEL 150 own 2 connectors for differents phones strand.
LINE
MONOOUTPUT
Right Right OUT
Left Left IN
INPUT
PHONE
TELEPHONE
Std A
Std B
T 160mA L
230V 50/60Hz 5W
Model TEL150
Made in France
TEL 150
LINE
MONOOUTPUT
Right Right OUT
Left Left IN
INPUT
PHONE
TELEPHONE
Std A
Std B
T 160mA L
230V 50/60Hz 5W
Model TEL150
Made in France
Rami TEL150
16
Page 17
Suite
3 ) Use as insert to a console without a dedicated hybrid channel “INSERT”.
TO TELEPHONE NETWORK
AMPLI
STUDIO MONITOR
(POLARIS)
TO STEREO
MIXING DESK
TELEPHONE
MICRO PREAMPLIFIER
(PMI 603-PMI604-PMI101)
TO USE
RMC83
MICRO ORDER
0
1
2
3
4
SENS
PFL
9
5
6
7
8
START
AUX
0
B
A
10
+15-15
MID
BASS
-15 +15
TREBLE
-15 +15
LINE 2
LINE 1
SELECT
-
PU
MIC
+
SYSTEM SYSTEM
5
SYSTEM
0
1
3
2
4
START
6
8
7
9
PFL
B
A
0
AUX
10
-15 BASS
+15
-15 MID
+15
TREBLE
-15 +15
­SENS
+
LINE 2 PU
SELECT
LINE 1 MIC
5
SYSTEM
0
1
3
2
4
START
6
8
7
9
PFL
B
A
0
AUX
10
-15 BASS
+15
-15 MID
+15
TREBLE
-15 +15
­SENS
+
LINE 2 PU
SELECT
LINE 1 MIC
5
SYSTEM
0
1
3
2
4
START
6
8
7
9
PFL
B
A
0
AUX
10
-15 BASS
+15
-15 MID
+15
TREBLE
-15 +15
­SENS
+
LINE 2 PU
SELECT
LINE 1 MIC
5
SYSTEM
0
1
2
3
4
START
6
7
8
9
PFL
B
A
AUX
0 10
BASS
-15 +15
MID
-15 +15
-15 TREBLE
+15
SENS
- +
LINE 2 PU
LINE 1
SELECT
MIC
5
SYSTEM
0
1
3
2
4
START
6
8
7
PFL
9
B
0
-15
A
10
AUX
+15
BASS
-15
-15
-
+15
MID
+15
TREBLE
+
SENS
SELECT
LINE 1
LINE 2 PU
MIC
5
SYSTEM
0
1
3
2
4
START
6
8
7
PFL
9
B
0
-15
A
10
AUX
+15
BASS
-15
-15
-
+15
MID
+15
TREBLE
+
SENS
SELECT
LINE 1
LINE 2 PU
MIC
5
SYSTEM
0
1
3
2
4
START
6
8
7
PFL
9
B
0
-15
A
10
AUX
+15
BASS
-15
-15
-
+15
MID
+15
TREBLE
+
SENS
SELECT
LINE 1
LINE 2 PU
MIC
CROSSFADE
CUT
ADD
0
A
CUT
ADD
B
CUT
ADD
8
7
6
5
4
3
2
1
10
9
AFL
SYSTEM
+2
-18
-4
-14
-10
-6
-2
0dB
AFL/PFL
MIX
+4
+6
MIX-R AFL/PFL
10
AFL/PFL-L
0
VOLUME
PHONES
VOICE OVER
ON
OFF
+-
RELEASE
BALANCE
+-
SENS
RIGHTLEFT
ON
AFL
RETURN
EFFECT
100
VOLUME
+-
VOLUME
PFL / AFL
EXTENSION
MIX
VU SELECT
BALANCE
MONO
LEFT RIGHT
MASTER 1
MASTER 2
VOLUME
0 10
MASTER A
WIRING
LINE
MONOOUTPUT
Right Right OUT
Left Left IN
INPUT
PHONE
TELEPHONE
Std A
Std B
T 160mA L
230V 50/60Hz 5W
Model TEL150
Made in France
TEL 150
Rami TEL150
17
Page 18
Power supply : 230 Volts + / - 10 % 50 / 60 Hz
Dimensions : Rack 1 unité / 1 unit Rack 483 x 44 x 100 mm
Weight : 2,4 kg
RFI protections on all audio inputs/outputs, remote control input and mains input.
Inputs
Connector
Type
Sensitivity
-18 dBu / 98 m V 0 dBu / 0.775 V
0 dBu / 0.775 V
-10 dBu / 0.25 m V
+23 dBu / 11 V
+26 dBu / 15.5 V
+22 dBu / 9.75 V
-26 dBu / 39 m V
2,2 kOhms
1,2 kOhms
3,9 kOhms
Impedance
Nom. level
Distorsion
Stereo audio
line
Mono audio
line
Téléphone line
CINCH
CINCH
RJ 11
Unbalanced
Balanced
Unbalanced
/
0 dBu / 0.775 V
0 dBu / 0.775 V
+20 dBu / 7.75 V
+20 dBu / 7.75 V
CINCH
CINCH
Unbalanced
Unbalanced
Outputs
Connector
Type
Impedance
Nominal level Maximum level
Correspondent
only
100 Ohms
220 Ohms
Mixing of
send ad return
SPECIFICATIONS
INFORMATION
TEL 150 mains connector has three wires (2 poles + earth). Earth should imperatively be connected to mains earth.
Never use this equipement without proper grounding. Check quality of grounding. Should noise or hum occurs when connected to other equipments, never disconnect grounding, use
insulating transformer on mains.
Never open the case without disconnecting mainsAvoid high temperature exposure.Never expose the equipment to rain, snow or moisture.
TEL 150 complies with : EN60065, EN55013, EN55020, EN60555-2, et EN60555-3, according to 73/23/EEC, 89/336/EEC and 93/68/EEC
Warning
Rami TEL150
18
Page 19
1160423
Rami se réserve le droit de modifier les spécifications du produit sans préavis
All specifications in this document can be modifed by RAmi without prior notice.
E-mail : [email protected]
Tél. : 33 (0)1 64 66 20 20- Fax : 33 (0)1 64 66 20 30
7 Rue Raoul Follereau
77600 BUSSY SAINT GEORGES - FRANCE
www.ramiaudio.com
Loading...
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
