RAM TEL140 User Manual
TEL140
WWW.RAMIAUDIO.COM
AUDIO VIDEO PROFESSIONNEL
Manuel Utilisateur
User’s Manual
Insert téléphonique
Telephone hybrid
FRANCAIS
2
RAmi - TEL140
RAmi - TEL140 3
FRANCAIS
SOMMAIRE
4
4
5
6
8
10
10
11
SUMMARY
Description.............................................................................
Synoptique.............................................................................
Face avant..............................................................................
Face arrière............................................................................
Choix de câblage....................................................................
Caractéristiques.....................................................................
Informations..........................................................................
English...................................................................................
DESCRIPTION
Cet équipement interface une table de mixage et un départ /retour de ligne téléphonique pour permettre
l'envoi de la modulation musique et microphone vers un correspondant, et de pouvoir aussi retransmettre
les interventions de celui-ci sur la sonorisation.
Au lieu de se connecter directement sur la ligne téléphonique comme un hybride classique le TEL140 vient
s'insérer entre le combiné téléphonique d'un poste classique et ce poste. L'avantage est que celui-ci
fonctionne quelque soit le type de ligne, qu’elle soit analogique, numérique ou IP.
Son petit format permet de prendre place sur le bureau d'un journaliste et sans se soucier du type de la ligne
téléphonique.

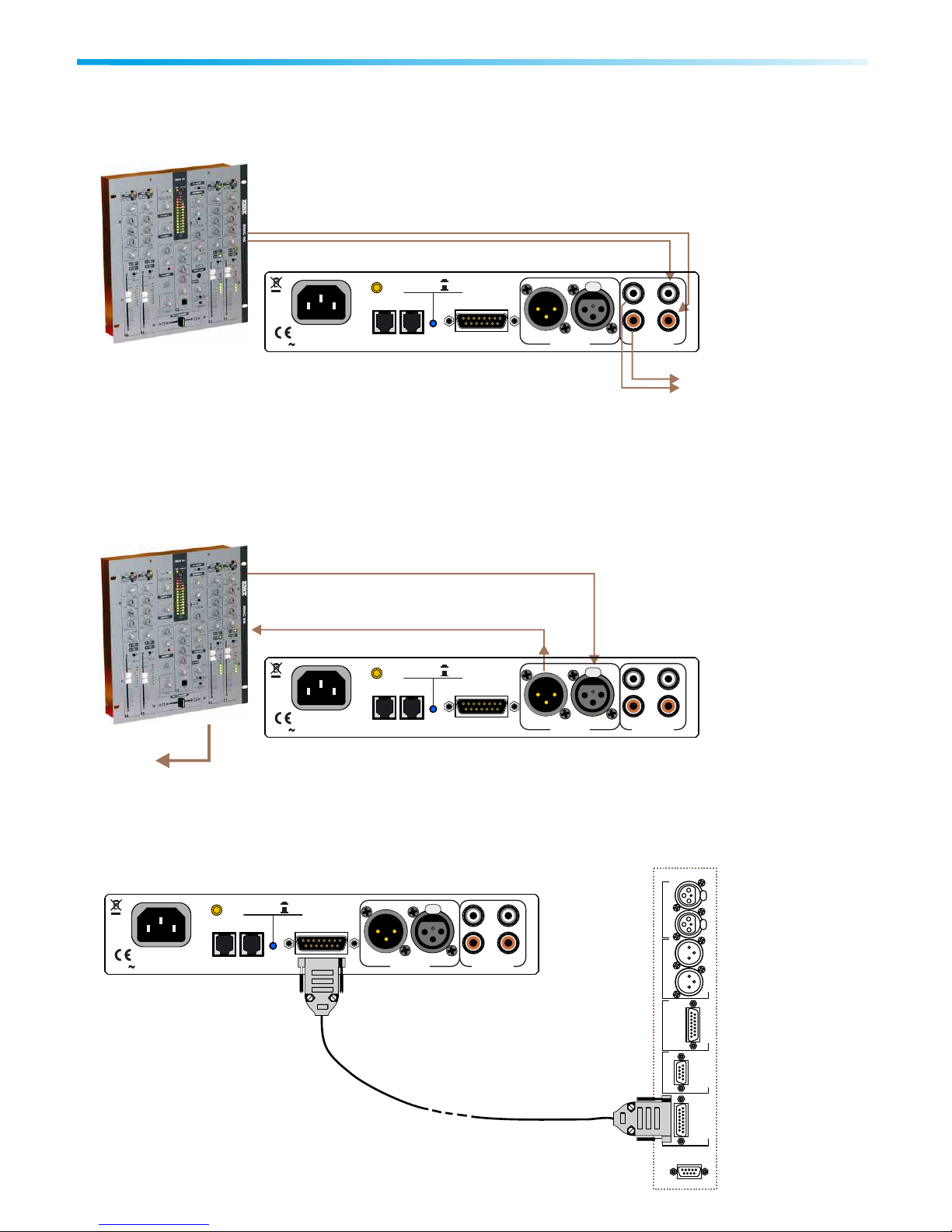

Trois types de connexion possibles avec la table de mixage.
En sortie de celle-ci et en insertion gauche droite. (connexion asymétrique sur cinchs)
En dérivation si la table de mixage possède un départ et retour auxiliaire. (connexions
symétriques sur XLR)
Sur la voie N-1 d'une console Broadcast. (connexions symétriques sur XLR)

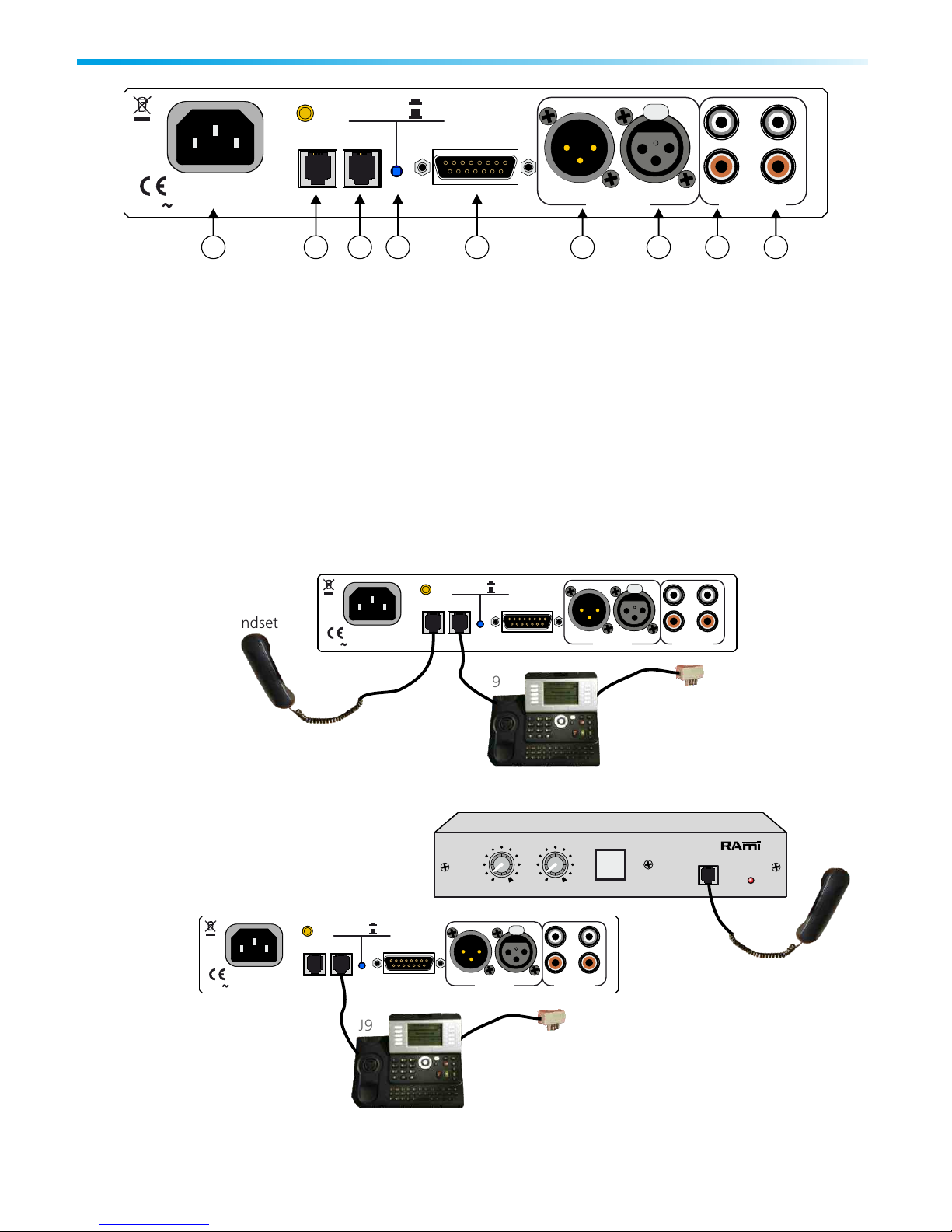

Le combiné téléphonique peut se connecter soit en face avant ou en face arrière en fonction de l'intégration
voulue. Un cordon RJ9/RJ9 est fourni avec le TEL140 pour permettre l'insertion entre le combiné et le
poste.
FRANCAIS
4
RAmi - TEL140

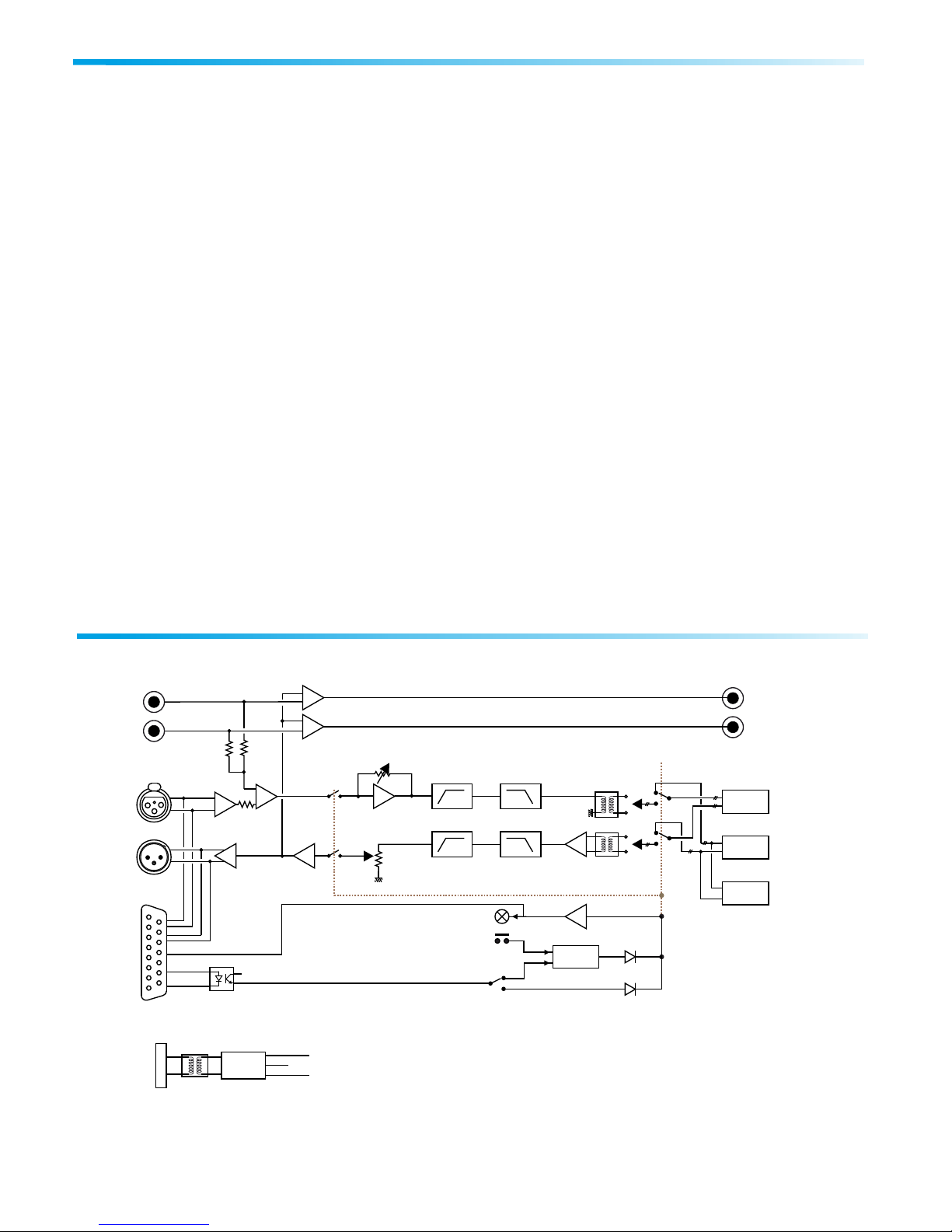

SYNOPTIQUE
+
+
PUSH
Send level
Front
switch
Pulse
Hold
Remote mode
Tally out
Return
level
300Hz
300Hz
3KHz
Handset/hybrid
3KHz
STEREO
IN
STEREO
OUT
L
L
R
R
IN
OUT
AC 230V
+12V
-12V
0V
RJ 9 Front panel
for handset
RJ 9 Rear panel
for handset
Phone
-

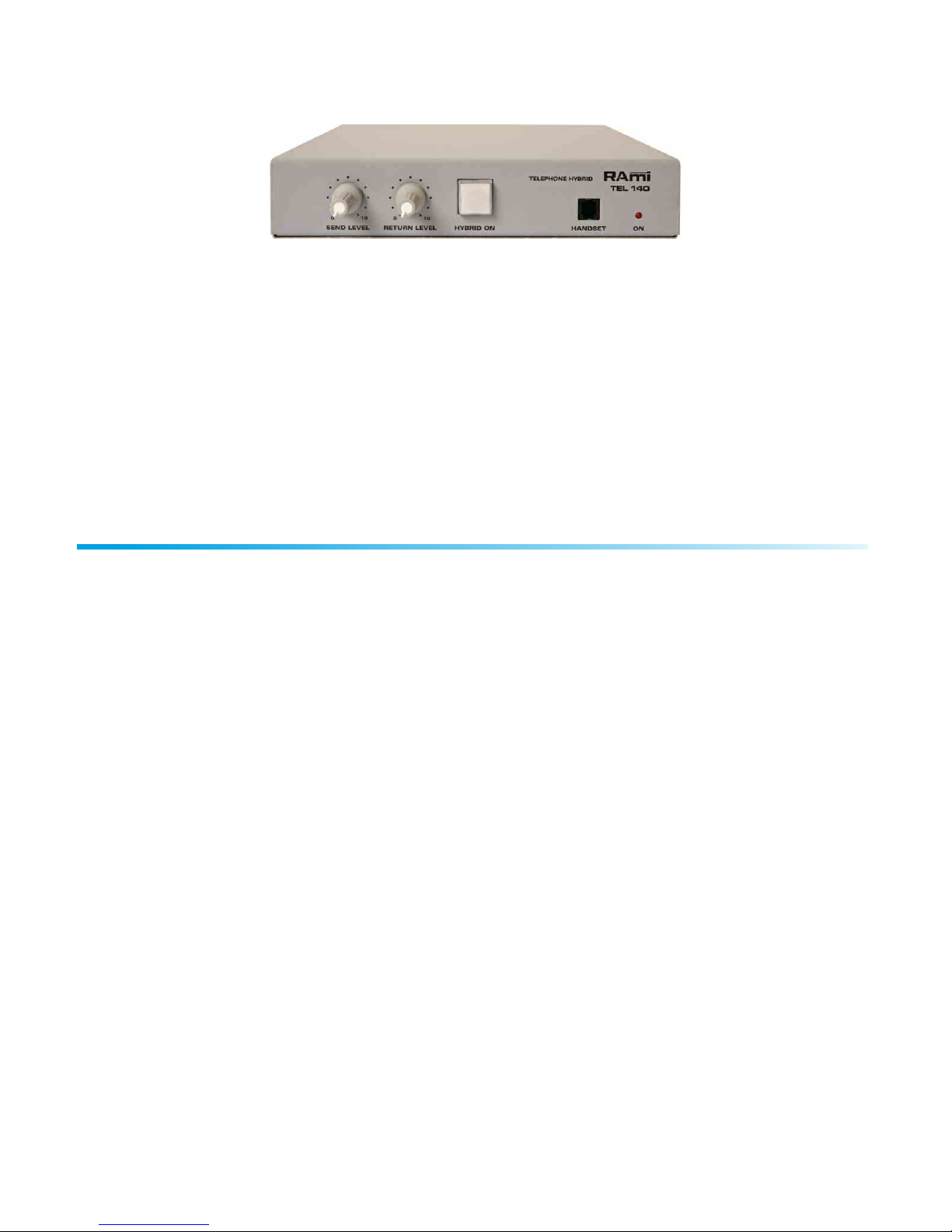

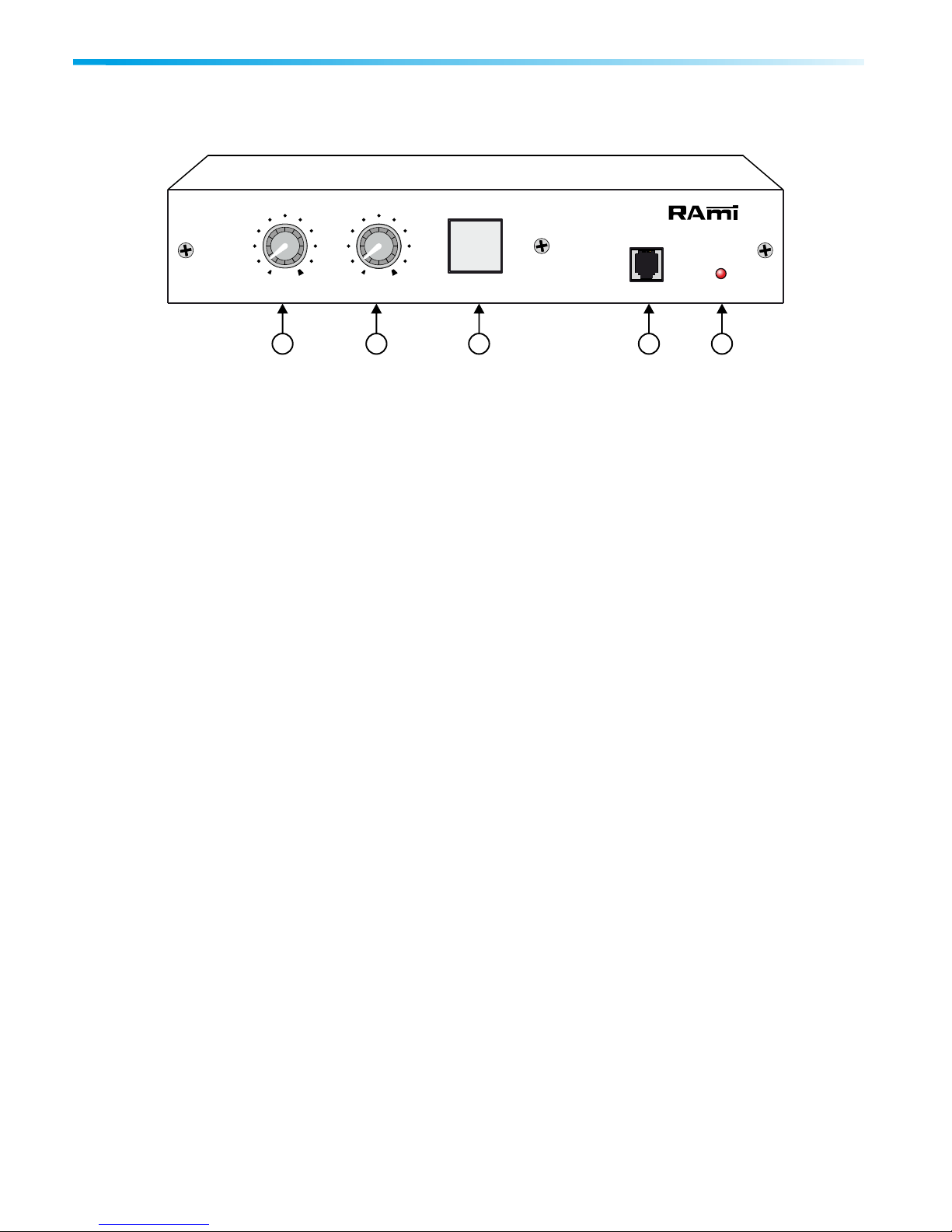

FACE AVANT
1 - Volume de départ de modulation vers le correspondant.
2 - Volume du retour correspondant.
3 - Commutateur permettant l’inversion entre le combiné téléphonique et le TEL140.
4 - Embase RJ9 pour le branchement d’un combiné téléphonique externe.
5 - Témoin lumineux de mise sous tension.
5
FRANCAIS
Rami - TEL140
1 2 3 4 5
100100
ONHANDSET
SEND LEVEL
RETURN LEVEL
HYBRID ON
TEL 140
TELEPHONE HYBRID
BCDI
EFGH
A

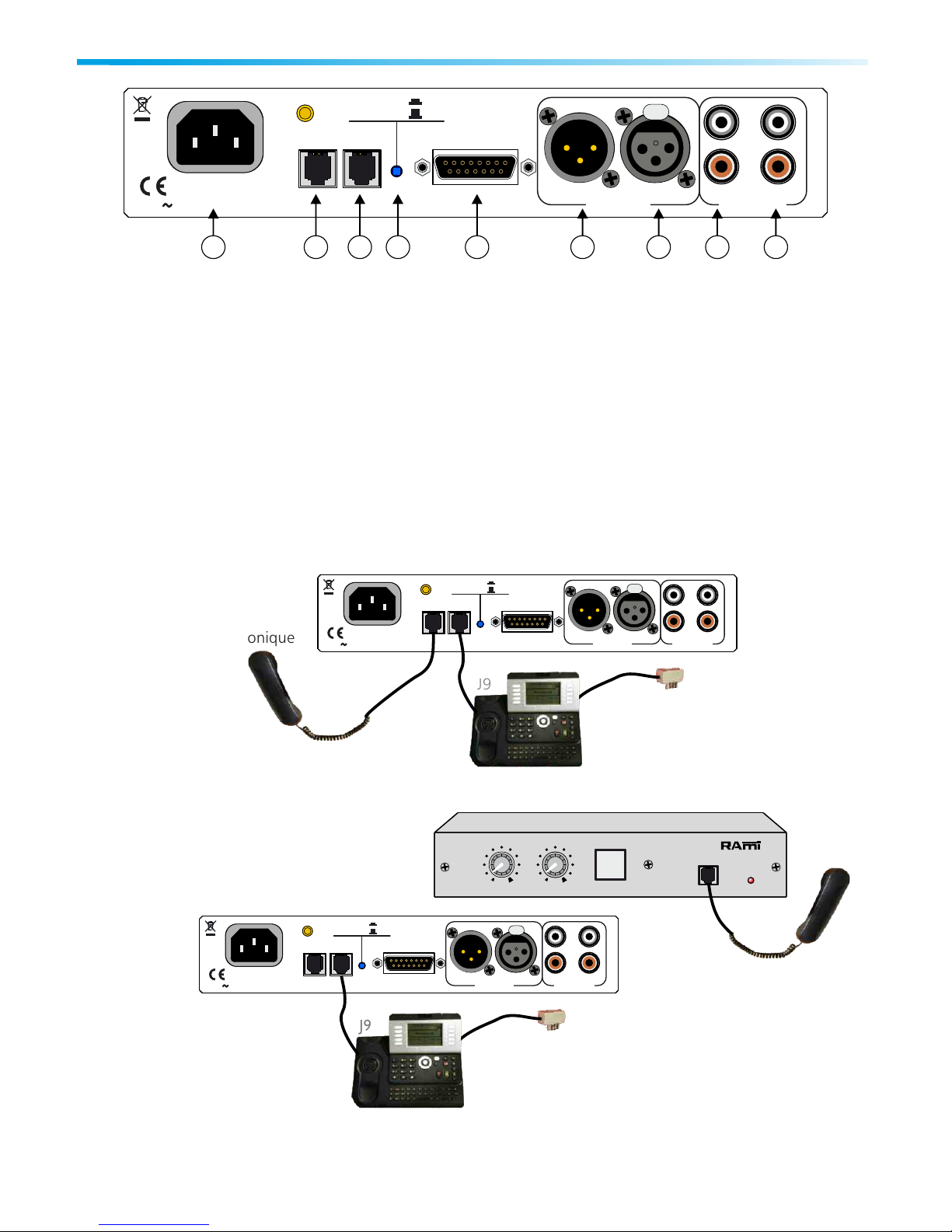

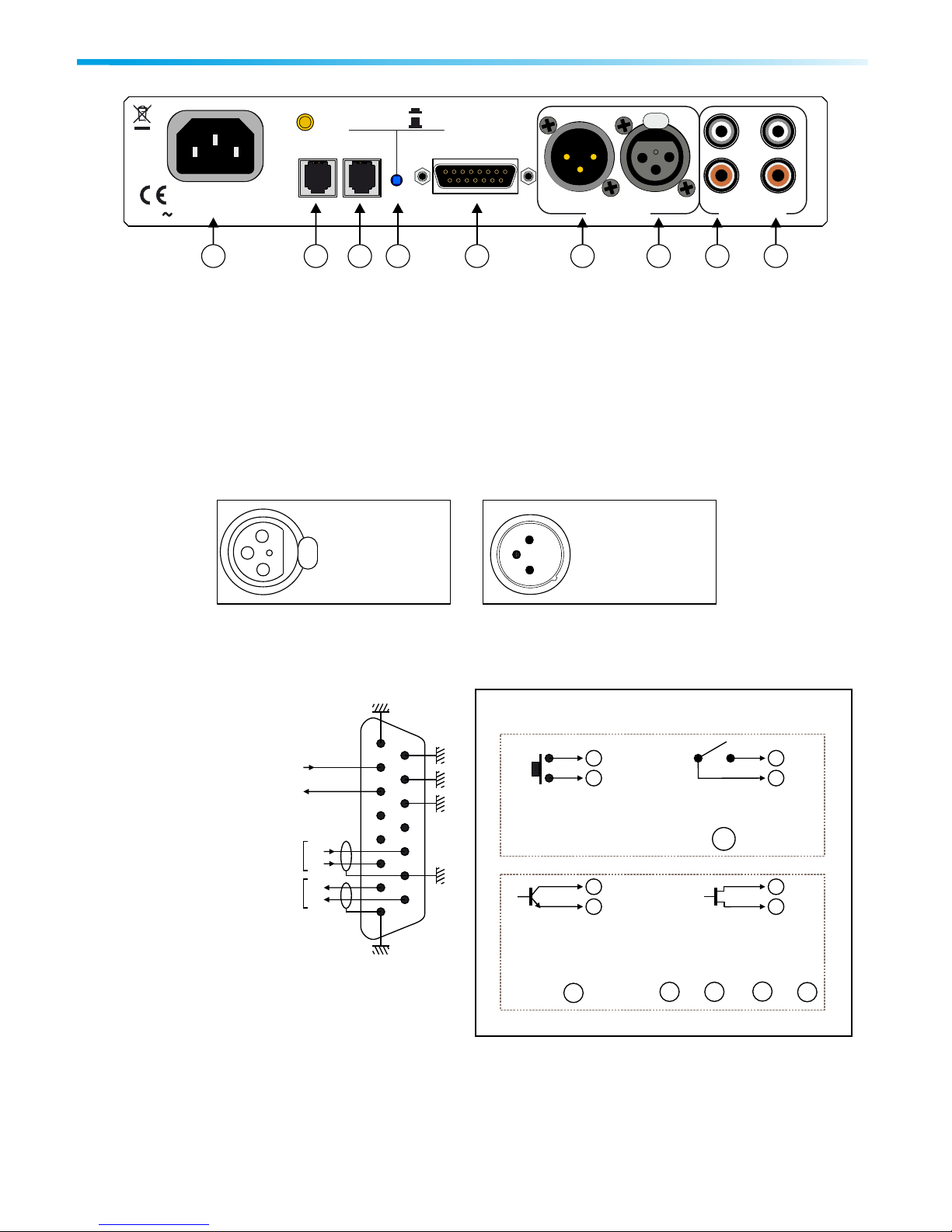

FACE ARRIERE
A - Connecteur type RCA. Entrée stéréophonique asymétrique de l’insert.
B - Connecteur type RCA. Sortie stéréophonique asymétrique de l’insert.
C - E de l'insert pour l'envoi vers le correspondant ntrée monophonique symétrique sur
embase XLR 3 points femelle.
D - Sortie monophonique symétrique du retour correspondant sur embase XLR 3 points
mâle.
E - Embase Sub-D 15 points femelle de télécommande et départ/retour audio.
FRANCAIS
6
RAmi - TEL140
2
1
3
PUSH
XLR 3 pts Femelle
1: Masse châssis
2: Pt chaud
3: Pt froid
1: Masse châssis
2: Pt chaud
3: Pt froid
XLR 3 pts Mâle
1
3
2
IN/OUT REMOTE
Made in France (Fr)
T 160mA L
230V 50/60Hz 5W
IN Remote
Pulse
Hold
STEREO
PHONE
HAND
SET
L
R
INSERTION
TO MIXER
OUT OUT
IN IN
PUSH
8
15
9
1
+
+
-
-
Retour Audio
Départ Audio
Entrée télécommande
Retour voyant
venant du correspondant
vers correspondant
Exemples de télécommande
1
1
1
2
2
2
1
2
Switch fugitif
Collecteur ouvert
Switch maintenu
Drain ouvert
En fonction de la position du switch F
Retour Voyant : 12V / 50 mA max
12V en 3
0V en 1 ou 9 ou 10 ou 11

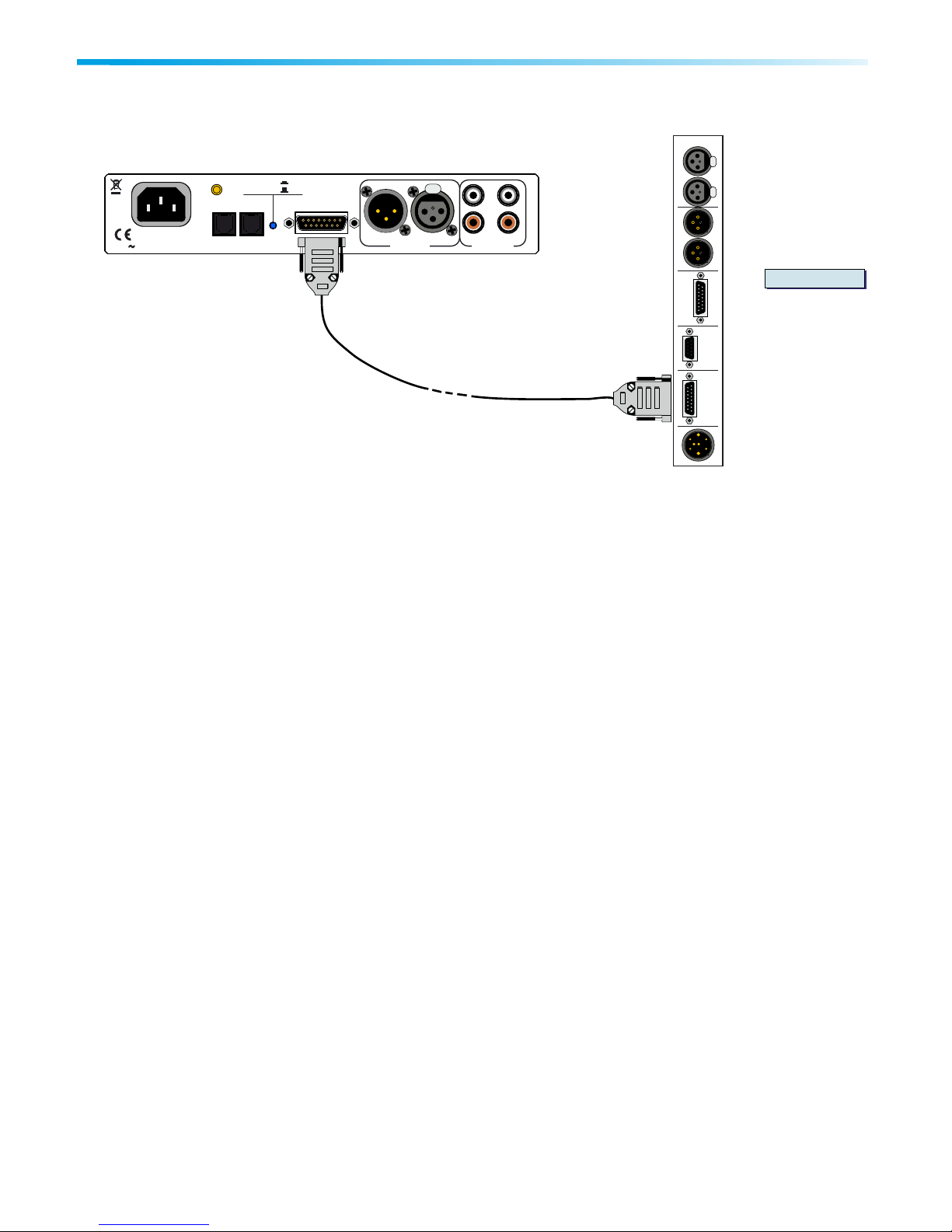

La Sub-D comporte à la fois la télécommande et le retour voyant, ainsi que le départ et le
retour Audio symétrique. La connexion avec une RP2000 Rami ou Compact II Rami est
assurée par un simple cordon Sub-D15 mâle / Sub-D mâle
