Vacuum Cylinder Hand Pumps (DV0V)

Operation Manual

Manuel d’utilisation de la pompe à vide manuelle (DV0V)

Bombas manuales de cilindro de vacío (DV0V) – Manual de operación

真空筒手動泵 (DV0V) 操作手冊 Руководство по эксплуатации вакуумных

цилиндрических ручных насосов (DV0V)

Bombas manuais do cilindro de vácuo (DV0V) Manual de operação

Pompe manuali a cilindro per vuoto Manuale per l’uso

Vakuumzylinderhandpumpen (DV0V) Bedienungsanleitung

For all models of DV0V Vacuum Cylinder Hand Pumps

Pour tous les modèles de pompes à vide manuelles DV0V Para todos los modelos de bombas manuales de cilindro de vacío DV0V

用於所有型號的 DV0V 真空筒手動泵 Для всех моделей вакуумных цилиндрических ручных насосов DV0V

Para todos os modelos de bombas manuais do cilindro de vácuo DV0V Per tutti i modelli di pompe manuali a cilindro per vuoto DV0V Für alle Modelle der DV0V Vakuumzylinderhandpumpe

www.GlobalTestSupply.com

Table of Contents

Table des matières Índice

Specications ..............................................................................2

Caractéristiques / Especi󰘰caciones / 規格 / Характеристики / Especi󰘰cações / Dati tecnici /

Technische Daten

Requirements...............................................................................3

Conditions requises / Requisitos / 要求 / Требования / Requisitos / Requisiti / Anforderungen

Important Safety Notices ............................................................4

Avis de sécurité importants / Avisos importantes de seguridad / 重要安全須知 / Важные правила техники безопасности / Avisos importantes de segurança / Importanti notizie di sicurezza /

Wichtige Sicherheitshinweise

Vacuum Cylinder Hand Pump Overview ...................................6

Présentation de la pompe à vide manuelle / Generalidades de la bomba manual de cilindro de vacío /

真空筒手動泵概述 / Обзор вакуумных цилиндрических ручных насосов / Visão geral da bomba

manual do cilindro de vácuo / Descrizione generale della pompa manuale a cilindro per vuoto / Vakuumzylinderhandpumpe - Übersicht

Setting Up .....................................................................................8

Con󰘰guration / Con󰘰guración / 設置 / Настройка / Instalação / Impostazione / Einrichten

Calibration .................................................................................. 12

Étalonnage / Calibración / 校準 / Калибровка / Calibragem / Calibrazione / Kalibrierung

Содержание

Índice Sommario

Inhaltsverzeichnis

Venting System ..........................................................................15

Dispositif de mise à l’atmosphère / Sistema de ventilación / 通氣系統 / Сброс давления в системе / Sistema de ventilação / Sistema di s󰘰ato / Belüftungssystem

Storage and Transport ..............................................................16

Entreposage et transport / Almacenamiento y transporte / 存放與運輸 / Хранение и транспортировка / Armazenamento e transporte / Conservazione e trasporto / Lagerung und Transport

Maintenance ............................................................................... 17

Maintenance / Mantenimiento / 維護 / Техническое обслуживание / Manutenção / Manutenzione / Wartung

Troubleshooting ........................................................................21

Dépannage / Diagnóstico de problemas / 故障排除 / Устранение неполадок / Solução de problemas / Diagnostica / Fehlerbehebung

Support ....................................................................................... 30

Assistance / Soporte técnico / 支援 / Поддержка / Suporte / Assistenza / Kundendienst

www.GlobalTestSupply.com

Specications

Caractéristiques

Especi󰘰caciones 規格

Характеристики Especi󰘰cações

Dati tecnici

Technische Daten

Vacuum Range

Plage d’aspiration / Rango de vacío / 真空範圍 / Диапазон вакуума / Faixa de vácuo / Intervallo vuoto / Vakuumbereich

Media

Milieu / Medio / 媒介 / Рабочая среда / Meio / Fluido / Medium

Vacuum Reference Port

Ori󰘰ce d’aspiration de référence / Puerto de referencia de vacío / 真空參照口 / Штуцер для эталонного вакуумного манометра / Porta de referência de vácuo / Attacco di riferimento vuoto / Luftauslass

Vacuum Inlet Port

Ori󰘰ce d’aspiration / Puerto de entrada de vacío / 真空入口 / Штуцер вакуумный впускной / Porta de admissão de vácuo / Attacco di ingresso vuoto / Luftansaugkanal

Temperature Range

Plage de températures / Rango de temperatura / 溫度範圍 / Диапазон температур / Faixa de temperatura / Intervallo di

temperatura / Temperaturbereich

Seal Materials

Matériaux d’étanchéité / Materiales del sello / 密封材料 / Материалы уплотнения / Materiais de vedação / Materiali di

tenuta / Dichtungsmaterial

Construction

Construction / Construcción / 結構 / Материалы / Construção /

Struttura / Verwendete Materialien

Fine Adjust Resolution

Précision du réglage micrométrique / Resolución de ajuste 󰘰no / 微調解析度 / Степень точности регулировки / Resolução de ajuste 󰘰no / Risoluzione regolazione di precisione / Feineinstellung

Weight

Poids / Poids / 重量 / Масса / Peso / Peso / Gewicht

Dimensions

Dimensions / Dimensions / 規格 / Размеры / Dimensões / Dimensioni / Abmessungen

www.GlobalTestSupply.com

0 to 23 inHg (0 to 584 mmHG)

Air

Air / Aire / 空氣 / Воздух / Ar / Aria / Luft

Male Ralston Quick-test™ inlet port, no Check Valve, brass

Ori󰘰ce d’admission mâle Ralston Quick-test™, sans clapet antiretour, laiton / Puerto de entrada macho Ralston Quick-test™, sin válvula de no retorno, latón / 公 Ralston Quick-test™ 入口，無止回閥，銅製 / Штуцер впускной с наружной резьбой Ralston Quicktest™, без обратного клапана, латунный / Porta de admissão de teste macho Ralston Quick-test™, sem válvula de retenção, latão / Attacco di ingresso maschio Ralston Quick-test™, senza valvola di ritegno, ottone / Ralston Quick-test™- Ansauganschluss mit Steckverbinder, ohne Absperrventil, Messing

Male Ralston Quick-test™ inlet port with cap and chain, brass

Ori󰘰ce d’admission mâle Ralston Quick-test™, avec bouchon et chaîne, laiton / Puerto de entrada macho Ralston Quick-test™, con tapa y cadena, latón / 公 Ralston Quick-test™ 入口，帶蓋子和鍊條，銅製 / Штуцер впускной с наружной резьбой Ralston Quicktest™ с колпачком на цепочке, латунный / Porta de admissão de teste macho Ralston Quick-test™ com tampa e corrente, latão / Attacco di ingresso maschio Ralston Quick-test™, con cappuccio e catena, ottone / Ralston Quick-test™- Ansauganschluss mit Steckverbinder, mit Deckel und Kette, Messing

0 to 130 °F (-18 to 54 °C)

Buna-N, Delrin, Teon

Anodized aluminum, brass, stainless steel

Aluminium anodisé, laiton, acier inoxydable / Aluminio anodizado, latón, acero inoxidable / 陽極氧化鋁、銅、不鏽鋼 / Анодированный алюминий, латунь, нержавеющая сталь / Alumínio anodizado, latão, aço inoxidável / Alluminio anodizzato, ottone, acciaio inox / Aluminiumeloxal, Messing, Edelstahl

+/- 0.01 psi (+/- 0.7 mbar)

1.79 lb (0.8 kg)

H: 3.63 in (9.22 cm) W: 8.5 in (21.59 cm) D: 3.63 in (9.22 cm)

Requirements

Conditions requises Requisitos

要求

Требования

Requisitos Requisiti

Anforderungen

/16", 15mm

EN What you need to use your Vacuum

Cylinder Hand Pump:

1. Device Under Test

2. Wrench

3. Thread Tape

4. Ralston Quick-test™ Adapters

5. Ralston Quick-test™ Hose

6. Pressure Reference

FR Ce dont vous avez besoin pour

utiliser la pompe à vide manuelle:

1. Appareil à tester

2. Clé anglaise

3. Ruban PTFE

4. Adaptateurs Ralston Quick-test™

5. Tuyau Ralston Quick-test™

6. Référence de pression

ES Lo que necesita para usar su bomba

manual de cilindro de vacío:

1. Dispositivo que prueba

2. Llave inglesa

3. Cinta para roscas

4. Adaptadores Ralston Quick-test™

5. Manguera Ralston Quick-test™

6. Referencia de presión

使用真空筒手動泵需要什麼：

1. 被測器件

2. 扳手

3. 螺紋膠帶

4. Ralston Quick-test™ 轉接頭

5. Ralston Quick-test™ 軟管

6. 氣壓參照

www.GlobalTestSupply.com

* ralstoninst.com/adapters

RU Что необходимо для использования

вакуумного цилиндрического ручного насоса:

1. Проверяемое устройство

2. Гаечный ключ

3. Лента для уплотнения резьбовых

соединений

4. Переходные патрубки Ralston Quick-test™

5. Шланг Ralston Quick-test™

6. Эталонный манометр

PT Materiais necessários para usar a

bomba manual de cilindro de vácuo:

1. Dispositivo em teste

2. Ferramenta

3. Fita de rosca

4. Adaptadores Ralston Quick-test™

5. Mangueira Ralston Quick-test™

6. Referência de pressão

IT Elementi necessari per utilizzare la

pompa manuale a cilindro per vuoto:

1. Dispositivo in prova

2. Chiave 󰘰ssa

3. Nastro per 󰘰lettatura

4. Adattatori Ralston Quick-test™

5. Tubo 󰘱essibile Ralston Quick-test™

6. Riferimento pressione

DE Zur Verwendung der Vakuumzylinder-

handpumpe benötigen Sie:

1. Zu prüfendes Gerät

2. Schraubenschlüssel

3. Gewindedichtungsband

4. Ralston Quick-test™ Adapter

5. Ralston Quick-test™ Schlauch

6. Druckreferenz

Important Safety Notices

Avis de sécurité importants Avisos importantes de seguridad 重要安全須知 Важные правила техники безопасности

EN Important Safety Notices

i WARNING: Do not attempt to operate this pump until you

have read and fully understand the instructions and hazards of the product.

• Any modi󰘰cations to this product with custom parts can result in hazardous operation of

the hand pump.

• Use eye protection while using this product. Leaking gas, parts or hoses can be ejected

at high speed and may cause injury.

FR Avis de sécurité importants

i AVERTISSEMENT : Ne tentez pas de faire fonctionner

cette pompe tant que vous n’avez pas lu et bien compris les consignes et dangers associés à ce produit.

• Toute modi󰘰cation apportée à ce produit avec des pièces personnalisées peut entraîner un fonctionnement dangereux de la pompe manuelle.

• Utilisez une protection oculaire lors de l’utilisation de ce produit. Des fuites de gaz, des pièces et des tuyaux peuvent être éjectés à grande vitesse et provoquer des blessures.

Avisos importantes de segurança

Importanti notizie di sicurezza Wichtige Sicherheitshinweise

ES Avisos importantes de seguridad

i ADVERTENCIA: No trate de operar esta bomba hasta que

haya leído y entendido completamente las instrucciones y los riesgos del producto.

• Cualquier modi󰘰cación a este producto con piezas hechas a la medida puede tener

como resultado una operación peligrosa de la bomba manual.

• Use protección en los ojos mientras utilice este producto. Puede haber fuga de gas, o expulsión de piezas o mangueras a alta velocidad y podría ocasionar lesiones.

ZH 重要安全須知

警告：如未閱讀並完全理解產品的說明和危害，切勿嚐試操作此泵。

• 對本產品用定製零件進行任何改裝可能導致手動泵危險作業。

• 使用本產品時，請保護眼部。漏油、部件或軟管可能會被以高速射出，導致受傷。

www.GlobalTestSupply.com

RU Важные правила техники безопасности

i ПРЕДОСТЕРЕЖЕНИЕ. Не пытайтесь эксплуатировать этот

насос, пока не изучите внимательно данное руководство по эксплуатации и возможные опасности, связанные с эксплуатацией насоса.

• Любые изменения данного ручного насоса с использованием нестандартных

деталей могут привести к опасным последствиям.

• При эксплуатации данного устройства используйте средства защиты глаз. Струя

газа при утечке, детали или шланги могут быть выброшены на высокой скорости и могут привести к травмам.

PT Avisos importantes de segurança

i ADVERTÊNCIA: Não tente operar esta bomba antes de ler e

entender completamente as instruções e perigos do produto.

• Quaisquer modi󰘰cações ao produto com peças personalizadas pode resultar em

operação perigosa da bomba manual.

• Use proteção para os olhos ao usar este produto. Vazamento de gás, peças ou

mangueiras podem ser ejetadas em alta velocidade e podem causar lesão.

IT Importanti notizie di sicurezza

i AVVERTENZA: Non tentare di far funzionare questa pompa

prima di aver letto attentamente le istruzioni e i rischi del prodotto.

• Eventuali modi󰘰che a questo prodotto con componenti personalizzati possono causare

un funzionamento pericoloso della pompa a mano.

• Usare protezioni per gli occhi durante l’utilizzo di questo prodotto. Perdite di gas, parti o

tubi possono essere espulsi ad alta velocità e possono provocare lesioni.

Wichtige Sicherheitshinweise

i WARNHINWEIS: Versuchen Sie nicht, diese Pumpe zu

betreiben, bis Sie die Anweisungen gelesen und diese sowie die

Gefahren des Produkts vollständig verstanden haben.

• Alle Veränderungen, die an diesem Produkt mittels spezialgefertigter Teile

vorgenommen werden, können den Betrieb der Pumpe gefährlich machen.

• Verwenden Sie während des Betriebs einen Augenschutz. Ausströmendes Gas, Teile

oder Schläuche können mit hoher Geschwindigkeit austreten und zu Verletzungen führen.

www.GlobalTestSupply.com

Vacuum Cylinder Hand Pump Overview

Présentation de la pompe à vide manuelle Generalidades de la bomba manual de cilindro de vacío

Back

Arrière / Parte posterior / 背面 / Вид сзади / Traseira / Retro / Rückseite

真空筒手動泵概述 Обзор вакуумных цилиндрических ручных насосов

1. Pumping Piston

2. Vacuum Reference Port

3. Bleed Valve

4. Vacuum Inlet Port

5. Fine Adjust Piston

6. External Check Valve

7. Internal Check Valve

1. Pistón de bombeo

2. Puerto de referencia de vacío

3. Válvula de purga

4. Puerto de entrada de vacío

5. Pistón de ajuste 󰘰no

6. Válvula de no retorno externa

7. Válvula de no retorno interna

1. Piston de pompage

2. Ori󰘰ce d’aspiration de référence

3. Purgeur

4. Ori󰘰ce d’aspiration

5. Piston de réglage micrométrique

6. Clapet antiretour externe

7. Clapet antiretour interne

1. 泵動活塞

2. 真空參照口

3. 放氣閥

4. 真空入口

5. 微調活塞

6. 外部止回閥

7. 內部止回閥

www.GlobalTestSupply.com

Visão geral da bomba manual do cilindro de vácuo

Vakuumzylinderhandpumpe -

Übersicht Descrizione generale della pompa manuale a cilindro per vuoto

Front

Avant / Parte delantera / 正面 / Вид спереди / Frente / Fronte / Vorderseite

1. Поршень насоса

2. Штуцер для эталонного вакуумного манометра

3. Перепускной клапан

4. Штуцер вакуумный

5. Ручка точной регулировки

6. Внешний обратный клапан

7. Внутренний обратный клапан

1. Pistone per pompaggio

2. Attacco di riferimento vuoto

3. Valvola di s󰘰ato

4. Attacco di ingresso vuoto

5. Pistone di regolazione di precisione

6. Valvola di ritegno esterna

7. Valvola di ritegno interna

1. Êmbolo de bombeamento

2. Porta de referência de vácuo

3. Válvula de purga

4. Porta de admissão de vácuo

5. Êmbolo de ajuste 󰘰no

6. Válvula de retenção externa

7. Válvula de retenção interna

1. Pumpkolben

2. Luftauslass

3. Entlüftungsventil

4. Ansauganschluss

5. Feineinstellungskolben

6. Absperrschraube

7. Durch󰘱ussmengenregler

www.GlobalTestSupply.com

Setting Up

Con󰘰guration Con󰘰guración 設置

Настройка

Instalação Impostazione

Connecting Reference Gauge

Connexion de la jauge de référence Conexión del manómetro de referencia 接駁校對量規 Подключение эталонного манометра

Male NPT Reference Gauge

Jauge de référence NPT mâle

Manómetro de referencia NPT macho

外螺紋 NPT 校對量規

Эталонный манометр с наружной резьбой NPT

ou / o / 或 / или /

ou / o / oder

www.GlobalTestSupply.com

Conexão do manômetro de referência

Collegamento di un manometro di

riferimento Referenzmanometer verbinden

Manômetro de referência macho NPT

Manometro di riferimento NPT maschio

NPT-Referenzmanometer mit Steckverbinder

1. Reference Gauge with

2. NPT Female Ralston

3. Ralston Quick-test™ Hose

4. NPT Female Ralston

1. Jauge de référence avec

2. Adaptateur de jauge

3. Tuyau Ralston Quick-test™

4. Adaptateur NPT femelle

1. Manómetro de referencia

2. Adaptador de manómetro

3. Manguera Ralston

4. Adaptador Ralston Quick-

1. NPT 外螺紋接頭校對量規

2. NPT 內螺紋 Ralston

3. Ralston Quick-test™ 喉管

4. NPT 內螺紋 Ralston

Einrichten

NPT male connection

Quick-test™ Gauge

Adapter

Quick-test™ Adapter

connexion NPT mâle

NPT femelle Ralston

Quick-test™

Ralston Quick-test™

con conexión NPT macho

Ralston Quick-test™ NPT

hembra

Quick-test™

test™ NPT hembra

Quick-test™ 量規接合器

Quick-test™ 接合器

1. Эталонный манометр с

патрубком с наружной резьбой NPT

2. Адаптер для манометра

Ralston Quick-test™ с внутренней резьбой NPT

3. Шланг Ralston Quick-test™

4. Адаптер Ralston Quick-

test™ с внутренней резьбой NPT

1. Manômetro de referência

com conexão macho NPT

2. Adaptador de manômetro

Ralston Quick-test™ fêmea NPT

3. Mangueira Ralston

Quick-test™

4. Adaptador Ralston

Quick-test™ fêmea NPT

1. Manometro di riferimento

con raccordo NPT maschio

2. Adattatore per manometro

Ralston Quick-test™ femmina NPT

3. Tubo 󰘱essibile Ralston

Quick-test™

4. Adattatore Ralston Quick-

test™ femmina NPT

1. Referenzmanometer

mit NPT-Steckverbinder Ralston

2. Quick-Test

Messgeräteadapter mit

NPT-Buchse

3. Ralston Quick-Test Schlauch

4. Ralston Quick-Test

Adapter mit NPT-Buchse

Male BSPP Reference Gauge

Jauge de référence BSPP mâle

Manómetro de referencia BSPP macho

外螺紋 BSPP 校對量規

Эталонный манометр с наружной резьбой BSPP

Manômetro de referência macho BSPP

Manometro di riferimento BSPP maschio

BSPP-Referenzmanometer mit Steckverbinder

ou / o / 或 / или /

ou / o / oder

1. Reference Gauge with

BSPP male connection

2. BSPP Washer

3. BSPP Female Ralston

Quick-test™ Adapter

4. Ralston Quick-test™ Hose

5. BSPP Female (RG)

Ralston Quick-test™ Adapter

1. Jauge de référence avec

connexion BSPP mâle

2. Rondelle BSPP

3. Adaptateur BSPP femelle

Ralston Quick-test™

4. Tuyau Ralston Quick-test™

5. Adaptateur BSPP femelle

(RG) Ralston Quick-test™

1. Manómetro de referencia

con conexión BSPP macho

2. Arandela BSPP

3. Adaptador Ralston Quick-

test™ BSPP hembra

4. Manguera Ralston

Quick-test™

5. Adaptador Ralston Quick-

test™ BSPP hembra (RG)

1. BSPP 外螺紋接頭校

對量規

2. BSPP 墊圈

3. BSPP 內螺紋 Ralston

Quick-test™ 接合器

4. Ralston Quick-test™ 喉管

5. BSPP 內螺紋 (RG) Ralston

Quick-test™ 接合器

1. Эталонный манометр с

патрубком с наружной резьбой BSPP

2. Шайба с резьбой BSPP

3. Адаптер Ralston Quick-

test™ с внутренней резьбой BSPP

4. Шланг Ralston

Quick-test™

5. Адаптер Ralston Quick-

test™ с внутренней резьбой BSPP (RG)

1. Manômetro de referência

com conexão macho

BSPP

2. Arruela BSPP

3. Adaptador Ralston

Quick-test™ fêmea BSPP

4. Mangueira Ralston

Quick-test™

5. Adaptador Ralston Quick-

test™ fêmea (RG) BSPP

1. Manometro di riferimento

con raccordo BSPP maschio

2. Rondella BSPP

3. Adattatore Ralston Quick-

test™ femmina BSPP

4. Tubo 󰘱essibile Ralston

Quick-test™

5. Adattatore Ralston Quick-

test™ femmina (RG) BSPP

1. Referenzmanometer mit

BSPP-Steckverbinder

2. BSPP-Dichtungsring

3. Ralston Quick-Test

Adapter mit BSPP-Buchse

4. Ralston Quick-Test

Schlauch

5. Ralston Quick-Test

Adapter mit BSPP-

Buchse (RG)

www.GlobalTestSupply.com

Female NPT Pressure Reference Gauge

Jauge de pression de référence NPT femelle

Manómetro de referencia de presión NPT hembra

內螺紋 NPT 壓力校對量規

Эталонный манометр с внутренней резьбой NPT

Manômetro de referência de pressão fêmea NPT

Manometro di riferimento NPT femmina

Manometer NPT-Buchse

ou / o / 或 / или /

ou / o / oder

1. Reference Gauge with

NPT female port

2. NPT Male Ralston Quick-

test™ Gauge Adapter

3. Ralston Quick-test™ Hose

4. NPT Male Ralston

Quick-test™ Adapter

1. Jauge de référence avec

port NPT femelle

2. Adaptateur de jauge NPT

mâle Ralston Quick-test™

3. Tuyau Ralston Quick-test™

4. Adaptateur NPT mâle

Ralston Quick-test™

1. Manómetro de referencia

con puerto NPT hembra

2. Adaptador de manómetro

Ralston Quick-test™

NPT macho

3. Manguera Ralston

Quick-test™

4. Adaptador Ralston Quick-

test™ NPT macho

1. NPT 內螺紋接口校對量規

2. NPT 外螺紋 Ralston

Quick-test™ 量規接合器

3. Ralston Quick-test™ 喉管

4. NPT 外螺紋 Ralston

Quick-test™ 接合器

1. Эталонный манометр с

отверстием с внутренней

резьбой NPT

2. Адаптер для манометра

Ralston Quick-test™ с

наружной резьбой NPT

3. Шланг Ralston

Quick-test™

4. Адаптер Ralston

Quick-test™ с наружной

резьбой NPT

1. Manômetro de referência

com porta fêmea NPT

2. Adaptador de manômetro

Ralston Quick-test™

macho NPT

3. Mangueira Ralston

Quick-test™

4. Adaptador Ralston

Quick-test™ macho NPT

1. Manometro di riferimento

con raccordo NPT femmina

2. Adattatore per manometro

Ralston Quick-test™

maschio NPT

3. Tubo 󰘱essibile Ralston

Quick-test™

4. Adattatore Ralston

Quick-test™ maschio NPT

1. Referenzmanometer mit

NPT-Buchse

2. Ralston Quick-Test

Messgeräteadapter mit

NPT-Steckverbinder

3. Ralston Quick-Test

Schlauch

4. Ralston Quick-Test

Adapter mit NPT-

Steckverbinder

www.GlobalTestSupply.com

Connecting Device Under Test (DUT)

Connexion du dispositif à l’essai Conexión del dispositivo de prueba

(DUT)

接駁受測設備 (DUT) Испытываемое соединительное устройство

Conexão do dispositivo sob teste (DUT)

Collegamento al dispositivo in prova

(DUT)

Anschluss des zu prüfenden Geräts

(DUT)

1. Device under test (DUT)

2. NPT Male Ralston Quick-test™ Adapter

3. Ralston Quick-test™ Hose

1. Dispositif à l’essai

2. Adaptateur NPT mâle Ralston Quick-test™

3. Tuyau Ralston Quick-test™

1. Dispositivo a prueba (DUT)

2. Adaptador Ralston Quick-test™ NPT macho

3. Manguera Ralston Quick-test™

1. 受測設備 (DUT)

2. NPT 外螺紋 Ralston Quick-test™ 接合器

3. Ralston Quick-test™ 喉管

1. Проверяемое устройство

2. Адаптер Ralston Quick-test™ с наружной резьбой NPT

3. Шланг Ralston Quick-test™

1. Dispositivo em teste (DUT)

2. Adaptador Ralston Quick-test™ macho NPT

3. Mangueira Ralston Quick-test™

1. Dispositivo in prova (DUT)

2. Adattatore Ralston Quick-test™ maschio NPT

3. Tubo 󰘱essibile Ralston Quick-test™

1. Zu prüfendes Gerät (DUT)

2. Ralston Quick-Test Adapter mit NPT-Steckverbinder

3. Ralston Quick-Test Schlauch

www.GlobalTestSupply.com

Calibration

Étalonnage Calibración

校準

Prepare the Pump

Préparer la pompe Prepare la bomba

準備泵 Подготовка насоса

Калибровка

Calibragem Calibrazione

Kalibrierung

Prepare a bomba Preparazione della pompa Pumpe vorbereiten

100%

50%

Open Bleed Valve.

Ouvrez le purgeur.

Abra la válvula de purga.

打開放氣閥。

Откройте перепускной клапан.

Abra a válvula de purga.

Aprire la valvola di s󰘰ato.

Entlüftungsventil ö󰘯nen.

Set Fine Adjust to 50%.

Ajustez le réglage micrométrique sur 50%.

Con󰘰gure el ajuste 󰘰no en 50%.

將微調設為 50%。

Установите ручку точной регулировки в положение 50%.

Regule o ajuste 󰘰no para 50%.

Impostare la regolazione di

precisione su 50%.

Feineinstellung auf 50 % stellen.

Close Bleed Valve.

Fermer vanne de purge.

Cierre la válvula de purga.

關閉排放閥。

Закрыть выпускной клапан.

Feche Sangre Valve.

Chiudere la valvola di spurgo.

Schließen Entlüftungsventil.

www.GlobalTestSupply.com

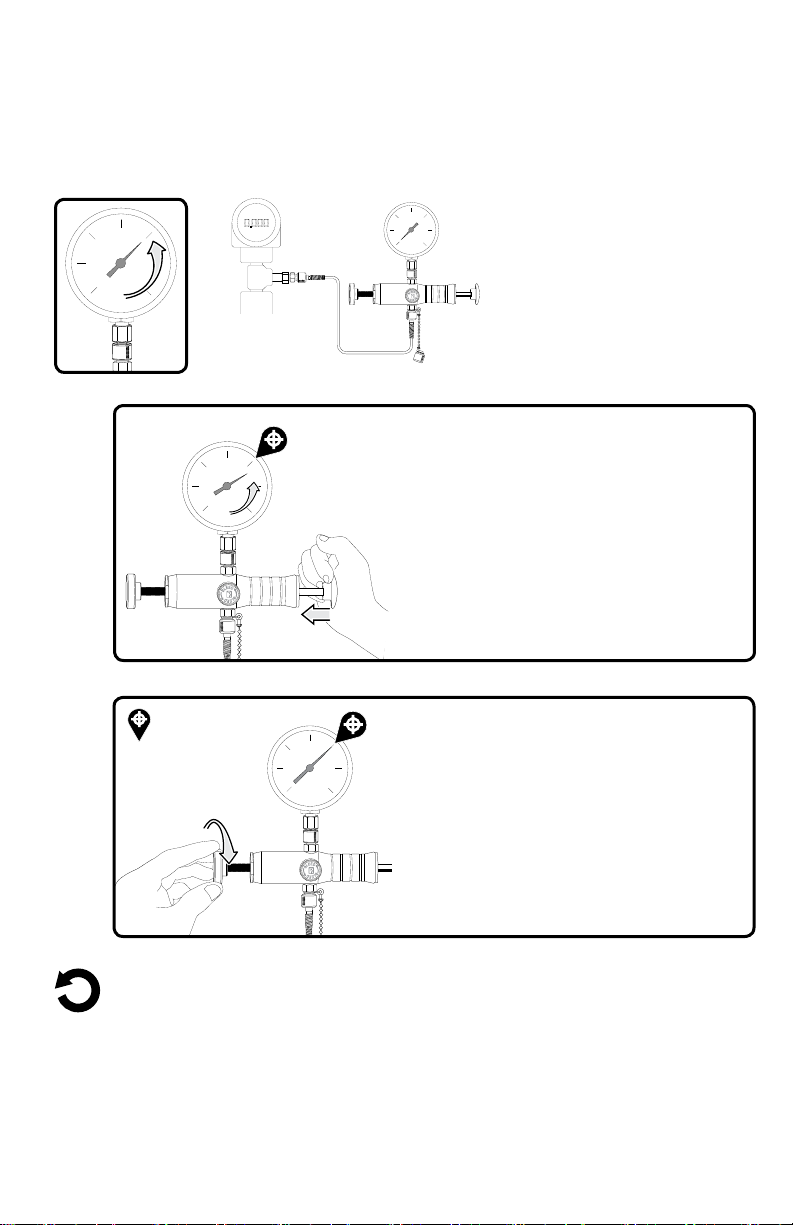

Increase Vacuum

Augmenter l’aspiration Aumente el vacío 提高真空度 Нагнетание вакуума

Aumente o vácuo

Aumentare il grado di vuoto

Vakuum erhöhen

Test point Point de test Punto de prueba

測試點 Тестовая точка

Ponto de teste Punto di test

Prüfpunkt

Test point Point de test Punto de prueba

測試點 Тестовая точка

Ponto de teste Punto di test

Prüfpunkt

Pump to just below test point.

Pompe pour juste en dessous de test point.

Bomba para justo por debajo del punto de prueba.

泵剛好低於測試點。

Насос чуть ниже тестовой точки.

Bomba a apenas abaixo do ponto de teste.

Pompa per appena sotto il punto di test.

Pumpe nur Test-Punkte.

Fine-adjust to exact test point.

Beaux-ajuster le point de test exact.

Ajuste con precisión al punto de prueba exacta.

精細調整到精確的測試點。

Точную настройку точной точки тест.

Fine-ajustar ao ponto exato.

Regolare con precisione al punto esatto di test.

Auf exakte Prüfpunkt Feineinstellung.

Repeat steps 1 through 2 for each test point up-scale.

Répétez les étapes 1 et 2 pour chaque point de test supérieur.

Repita los pasos 1 a 2 para cada punto de prueba hacia arriba de la escala.

對每個上游測試點重複步驟 1 至 2。

Повторите шаги 1–2 для каждой контрольной точки от минимального значения до максимального.

Repita os passos 1 a 2 para cada ponto de teste acima da escala.

Ripetere le fasi da 1 a 2 per ogni aumento di

punto di test.

Wiederholen Sie die Schritte 1 bis 2 für jeden Prüfpunkt im oberen Skalenbereich.

www.GlobalTestSupply.com

Decrease Vacuum

Diminuer l’aspiration Reduzca el vacío

降低真空度 Понижение вакуума

Diminua o vácuo Diminuzione grado di vuoto Vakuum verringern

Test point Point de test Punto de prueba

測試點

Test point Point de test Punto de prueba

測試點 Тестовая точка

Ponto de teste Punto di test

Prüfpunkt

Тестовая точка

Ponto de teste Punto di test

Prüfpunkt

Slowly bleed to just above the test

point. Then, close Bleed Valve.

Purgez lentement jusqu’à ce que la pression soit juste au-dessus du point de test. Fermez ensuite le purgeur.

Purgue lentamente, hasta justo por encima del punto de prueba. Luego cierre la válvula de purga.

緩慢放氣，直至剛好高於測試點。然後關閉放氣閥。

Медленно стравите воздух до значения чуть выше контрольной точки. Затем закройте перепускной клапан.

Purgue lentamente ligeiramente acima do ponto de

teste. Em seguida, feche a válvula de purga.

Far s󰘰atare lentamente al di sopra del punto di test. Quindi, chiudere la valvola di s󰘰ato.

Langsam bis kurz oberhalb des Prüfpunktes entlüften. Entlüftungsventil schließen.

Fine-adjust to exact test point.

E󰘯ectuez un réglage au point de test exact.

Haga ajustes 󰘰nos hasta llegar al punto de prueba exacto.

微調至準確測試點。

Установите давление точно до контрольной точки.

Faça o ajuste 󰘰no até o ponto de teste exato.

E󰘯ettuare la regolazione di precisione per ottenere

il valore esatto del punto di test.

Exakt auf den genauen Prüfpunkt einstellen.

Repeat steps 1 and 2 for each test point down-scale.

Répétez les étapes 1 et 2 pour chaque point de test supérieur.

Repita los pasos 1 y 2 para cada punto de prueba hacia abajo de la escala.

對每個下游測試點重複步驟 1 至 2。

Повторите шаги 1 и 2 для каждой контрольной точки от максимального значения до минимального.

Repita os passos 1 e 2 para cada ponto de teste

abaixo da escala.

Ripetere le fasi da 1 a 2 per ogni riduzione di

punto di test.

Wiederholen Sie die Schritte 1 bis 2 für jeden Prüfpunkt im unteren Skalenbereich.

www.GlobalTestSupply.com

Venting System

Dispositif de mise à

l’atmosphère Sistema de ventilación

通氣系統 Сброс давления в системе

Sistema de ventilação

Sistema di s󰘰ato Belüftungssystem

When 󰘰nished testing, open the Bleed Valve and vent the system.

Lorsque le test est terminé, ouvrez le purgeur et mettez le système à la pression atmosphérique.

Cuando termine con las pruebas, abra la válvula de purga y ventile el sistema.

完成測試後，打開放氣閥，為系統通氣。

По окончании испытаний откройте перепускной клапан и стравите давление из системы.

Ao terminar o teste, abra a válvula de purga e ventile o sistema.

Al termine, aprire la valvola di s󰘰ato e fare s󰘰atare il sistema.

Ö󰘯nen Sie nach Abschluss des Prüfvorgangs das Entlüftungsventil, um das System zu entlüften.

www.GlobalTestSupply.com

Storage and Transport

Entreposage et transport

Almacenamiento y transporte 存放與運輸 Хранение и транспортировка

Armazenamento e transporte

Conservazione e trasporto

Lagerung und Transport

1 2

* Ralston Pneumatic Cylinder Hand Pump Carrying Case (DP0V-CASE). Sold separately.

Mallette de transport de la pompe manuelle à cylindre pneumatique Ralston (DP0V-CASE). Vendue

séparément.

Estuche para la bomba manual de cilindro neumático Ralston (DP0V-CASE). Se vende por separado.

Ralston 氣動鋼瓶手泵手提箱 (DP0V-CASE)。分開發售。

Чехол для переноски пневматического цилиндрического ручного насоса Ralston (DP0V-CASE). Продается отдельно.

Estojo de transporte da bomba manual para tesouras pneumáticas Ralston (DPOV-CASE). Vendido

separadamente.

Custodia da trasporto della pompa manuale per cilindri pneumatici Ralston (DP0V-CASE). Venduta

separatamente.

Trageko󰘯er für Ralston Pneumatische Zylinderhandpumpe (DP0V-CASE). Separat erhältlich.

www.GlobalTestSupply.com

Maintenance

Maintenance ....................................17

Mantenimiento .................................18

維護 .................................................18

Техническое обслуживание ..........18

EN Maintenance Interval

Every 300 uses or 3 months

Maintenance Procedure

• Lubricate internal Check Valve by removing pumping piston and internal Check Valve. Squirt 2 ml of oil into the threaded end of the Check Valve

and reassemble. When the pumping piston is pumped the oil will be pumped through the internal Check Valve.

• Lubricate external Check Valve by removing external Check Valve. Squirt 2 ml of oil into the threaded end of the Check Valve and reassemble.

When the pumping piston is pumped the oil will be pumped through the

external Check Valve.

• Lubricate the Ralston Quick-test™ 󰘰ttings by squirting 2 ml of oil inside

the connection.

• Lubricate the pumping piston and the 󰘰ne adjust piston O-rings with

silicone lubricant.

Manutenção .....................................19

Manutenzione ..................................19

Wartung ...........................................20

FR Intervalle d’entretien

Tous les 300 usages ou 3 mois

Procédure d’entretien

• Lubri󰘰ez le clapet antiretour interne en retirant le piston de pompage et le clapet antiretour interne. Déposez 2 ml d’huile dans la partie 󰘰letée du clapet antiretour et réassemblez. Lorsque le piston de pompage sera actionné, l’huile sera pompée à travers le clapet antiretour interne.

• Lubri󰘰ez le clapet antiretour externe en retirant le clapet antiretour externe. Déposez 2 ml d’huile dans la partie 󰘰letée du clapet antiretour et réassemblez. Lorsque le piston de pompage sera actionné, l’huile sera pompée à travers le clapet antiretour externe.

• Lubri󰘰ez les raccords Ralston Quick-test™ en déposant 2 ml d’huile à

l’intérieur des raccords.

• Lubri󰘰ez les joints toriques du piston de pompage et du piston de réglage micrométrique avec du lubri󰘰ant à la silicone.

www.GlobalTestSupply.com

ES Intervalo de mantenimiento

Cada 300 usos o 3 meses

Procedimiento de mantenimiento

• Lubrique la válvula de no retorno interna retirando el pistón de bombeo y la válvula de no retorno interna. Aplique 2 ml de aceite en el extremo roscado de la válvula de no retorno y vuelva a armar. Al bombear el pistón de bombeo, el aceite se bombeará por la válvula de

no retorno interna.

• Lubrique la válvula de no retorno externa retirando la válvula de no retorno externa. Aplique 2 ml de aceite en el extremo roscado de la válvula de no retorno y vuelva a armar. Al bombear el pistón de bombeo, el aceite se bombeará por la válvula de no retorno externa.

• Lubrique las uniones Ralston Quick-test™ aplicando 2 ml de aceite dentro de la conexión.

• Lubrique las juntas tóricas del pistón de bombeo y el pistón de ajuste 󰘰no

con lubricante con silicona.

ZH 維護間隔

每使用 300 次，或每3 個月

維護程序

• 拆下泵動活塞和內部止回閥，潤滑內部止回閥。注入2 毫升潤滑油至回閥的螺紋端部，然後重新裝配。泵動活塞隨泵送而動時，潤滑油將被抽送至整個內部止回閥。

• 拆下外部止回閥，對其進行潤滑。注入2 毫升潤滑油至回閥的螺紋端部，然後重新裝配。泵動活塞隨泵送而動時，潤滑油將被抽送至整個外部止回閥。

• 注入 2 毫升潤滑油至連接件，潤滑 Ralston Quick-test™ 配件。

• 使用矽潤滑劑潤滑泵動活塞和微調活塞 O 型環。

RU Периодичность технического обслуживания

Через каждые 300 применений или раз в 3 месяца

Процедура технического обслуживания

• Извлеките поршень насоса и внутренний обратный клапан и смажьте этот клапан. Впрысните 2 мл масла в резьбовой конец обратного клапана и установите клапан на место. При движении поршня насоса масло будет прокачано через внутренний обратный клапан.

• Извлеките внешний обратный клапан и выполните его смазку. Впрысните 2 мл масла в резьбовой конец обратного клапана и установите клапан на место. При движении поршня насоса масло будет прокачано через внешний обратный клапан.

www.GlobalTestSupply.com

• Смажьте фитинги Ralston Quick-test™ посредством впрыскивания 2

мл масла внутрь патрубка.

• Смажьте силиконовой смазкой уплотнительные кольца поршня

насоса и ручки точной регулировки.

PT Intervalo de manutenção

A cada 300 usos ou 3 meses

Procedimento de manutenção

• Lubri󰘰que a válvula de retenção interna removendo o êmbolo de

bombeamento e a válvula de retenção interna. Respingue 2 ml de óleo

na extremidade roscada da válvula de retenção e remonte. Quando o êmbolo de bombeamento é bombeado, o óleo será bombeado pela

válvula de retenção interna.

• Lubri󰘰que a válvula de retenção externa removendo a válvula de

retenção externa. Respingue 2 ml de óleo na extremidade roscada da válvula de retenção e remonte. Quando o êmbolo de bombeamento é bombeado, o óleo será bombeado pela válvula de retenção externa.

• Lubri󰘰que os acessórios do Ralston Quick-test™ respingando 2 ml de

óleo dentro da conexão.

• Lubri󰘰que o êmbolo de bombeamento e os anéis de retenção do tipo O

do êmbolo de ajuste 󰘰no com lubri󰘰cante silicone.

IT Intervallo di manutenzione

Ogni 300 usi o ogni 3 mesi

Procedura di manutenzione

• Lubri󰘰care la valvola di ritegno interna rimuovendo il pistone di

pompaggio e la valvola di ritegno interna. Spruzzare 2 ml di olio

nell’estremità 󰘰lettata della valvola di ritegno e riassemblare. Quando il pistone di pompaggio viene azionato, l’olio sarà pompato attraverso la

valvola di ritegno interna.

• Lubri󰘰care la valvola di ritegno esterna rimuovendla. Spruzzare 2 ml

di olio nella estremità 󰘰lettata della valvola di ritegno e riassemblare. Quando il pistone di pompaggio viene azionato, l’olio sarà pompato

attraverso la valvola di ritegno esterna.

• Lubri󰘰care i raccordi Ralston Quick-test™ spruzzando 2 ml di olio

all’interno degli stessi.

• Lubri󰘰care il pistone di pompaggio e gli O-ring del pistone di regolazione

di precisione con grasso al silicone.

www.GlobalTestSupply.com

DE Wartungsintervall

Alle 300 Anwendungen oder 3 Monate

Wartungsverfahren

• Schmieren Sie den Durch󰘱ussmengenregler, indem Sie den Pumpkolben und den Durch󰘱ussmengenregler entfernen. Drücken Sie 2 ml Öl in

das Einschraubende des Reglers und schrauben Sie ihn wieder ein.

Das Öl wird durch die Kolbenbewegung des Pumpkolbens durch den Durch󰘱ussmengenregler gepumpt.

• Schmieren Sie die Absperrschraube, indem Sie sie entfernen. Drücken

Sie 2 ml Öl in das Einschraubende der Schraube und schrauben Sie sie

wieder ein. Das Öl wird durch die Kolbenbewegung des Pumpkolbens durch die Absperrschraube gepumpt.

• Schmieren Sie die Ralston Quick-test™-Fittings, indem Sie 2 ml Öl in die Anschlüsse drücken.

• Schmieren Sie den Pumpkolben und die O-Ringe des

Feineinstellungskolbens mit Silikonschmiermittel.

www.GlobalTestSupply.com

Troubleshooting

Dépannage ......................................22

Diagnóstico de problemas ...............23

故障排除 ..........................................24

Устранение неполадок ..................25

The pump will pull a vacuum, but vacuum slowly decreases

If the pump will pull a vacuum, but vacuum slowly decreases, then there is an external leak. Follow these instructions to locate and repair the leak:

1. Connect the pump to a Device Under Test (DUT) with a Ralston

Quick-test™ hose.

2. Make sure the process connections are assembled wrench-tight.

3. Pull a vacuum with the Hand Pump.

4. Spray soapy water or leak detection 󰘱uid where leaks are suspected.

5. Observe where bubbles are getting sucked into the pump to determine

where there is a leak.

6. Remove the leaking part and remove the O-ring.

7. Clean and lubricate the O-ring.

8. Replace the O-ring and reassemble.

Vacuum decreases when pumping piston returns to pump

If the vacuum decreases when pumping piston returns to pump, then the Internal Check Valve is not functioning properly. Follow the instructions to replace the internal Check Valve:

Solução de problemas .....................26

Diagnostica ......................................27

Fehlerbehebung ..............................28

1. Remove the Pumping Piston.

2. Remove the Internal Check Valve.

3. Clean and lubricate the Check Valve.

4. Reinstall the Check Valve.

5. Reinstall the Pumping Piston.

When the Pumping Piston is pumped, vacuum does not

increase and air is felt getting sucked into the External Check Valve located opposite of the Bleed Valve.

If when the Pumping Piston is pumped, vacuum does not increase and air is felt leaking into the External Check Valve located opposite of the Bleed Valve, then the External Check Valve is not functioning properly. Follow instructions to replace the External Check Valve:

1. Remove the External Check Valve

2. Clean and lubricate the External Check Valve.

3. Reinstall the External Check Valve.

www.GlobalTestSupply.com

The pumping piston is difcult to pump.

If the pumping piston is di󰘲cult to pump after years of use, then apply a thin coat of graphite grease, such as Dow Corning® Moly-kote G-n Metal Assembly Paste (or equivalent).

If the issue was not resolved by these troubleshooting instructions,

then please contact support listed on page 30.

FR La pompe aspire, mais le niveau d’aspiration diminue

lentement

Si la pompe aspire, mais que le niveau d’aspiration diminue lentement, il y a une fuite externe. Suivez ces consignes pour localiser et réparer la fuite:

1. Connectez la pompe à un appareil à tester à l’aide d’un tuyau Ralston

Quick-test™.

2. Veillez à ce que les connexions de processus soient serrées avec une clé.

3. Créez une aspiration avec la pompe manuelle.

4. Pulvérisez de l’eau savonneuse ou du 󰘱uide de détection de fuite aux

endroits où vous suspectez des fuites.

5. Observez si des bulles sont aspirées dans la pompe pour déterminer où se trouvent les fuites.

6. Retirez la pièce qui fuit et le joint torique.

7. Nettoyez et lubri󰘰ez le joint torique.

8. Replacez le joint torique et réassemblez.

L’aspiration diminue lorsque le piston d’aspiration retourne à la pompe

Si l’aspiration diminue lorsque le piston d’aspiration retourne à la pompe, le clapet antiretour interne ne fonctionne pas correctement. Suivez les consignes de remplacement du clapet antiretour interne:

1. Retirez le piston de pompage.

2. Retirez le clapet antiretour interne.

3. Nettoyez et lubri󰘰ez le clapet antiretour.

4. Réinstallez le clapet antiretour.

5. Réinstallez le piston de pompage.

Lorsque le piston de pompage est activé, l’aspiration

n’augmente pas et on peut sentir que de l’air est aspiré dans le clapet antiretour externe situé en regard du purgeur.

Si, lorsque le piston de pompage est activé, l’aspiration n’augmente

pas et qu’on peut sentir que de l’air est aspiré dans le clapet antire-

tour externe situé en regard du purgeur, le clapet antiretour externe ne fonctionne pas correctement. Suivez les consignes de remplacement du clapet antiretour externe:

www.GlobalTestSupply.com

1. Retirez le clapet antiretour externe.

2. Nettoyez et lubri󰘰ez le clapet antiretour externe.

3. Réinstallez le clapet antiretour externe.

Le piston de pompage est difcile à actionner.

Si le piston de pompage est di󰘲cile à actionner après des années d’utilisation, appliquez une 󰘰ne couche de graisse graphitée, comme de la pâte d’assemblage de métaux Dow Corning® Moly-kote G-n (ou un

produit équivalent).

Si le problème n’est pas résolu avec ces consignes de dépannage,

contactez le service d’assistance indiqué page 30.

ES La bomba extraerá vacío, pero el vacío disminuye

lentamente

Si la bomba extrae vacío, pero disminuye lentamente, entonces existe una fuga externa. Para encontrar y reparar la fuga, siga estas instrucciones:

1. Conecte la bomba a un dispositivo de prueba (DUT) con una

manguera Ralston Quick-test™.

2. Asegúrese de que las conexiones del proceso estén armadas y apreta- das con una llave.

3. Extraiga un vacío con la bomba manual.

4. Rocíe agua jabonosa o 󰘱uido para detección de fugas donde sospeche

que hay fugas.

5. Observe dónde se absorben las burbujas hacia la bomba para determi- nar dónde hay una fuga.

6. Retire la pieza con fuga y retire la junta tórica.

7. Limpie y lubrique la junta tórica.

8. Vuelva a colocar la junta tórica y vuelva a armar.

El vacío disminuye cuando el pistón de bombeo regresa a la bomba

Si el vacío disminuye cuando el pistón de bombeo regresa a la bomba, entonces la válvula de no retorno interna no funciona adecuadamente. Siga las instrucciones para reemplazar la válvula de no retorno interna:

1. Retire el pistón de bombeo.

2. Retire la válvula de no retorno interna.

3. Limpie y lubrique la válvula de no retorno.

4. Reinstale la válvula de no retorno.

5. Reinstale el pistón de bombeo.

Cuando se bombea el pistón de bombeo, el vacío no

aumenta y se siente que el aire se succiona hacia la válvula de no retorno externa situada al lado opuesto de la válvula de purga.

www.GlobalTestSupply.com

Si al bombear el pistón de bombeo no aumenta el vacío y se siente

que se fuga aire hacia la válvula de no retorno externa situada al lado opuesto de la válvula de purga, entonces la válvula de no retorno externa no funciona adecuadamente. Siga las instrucciones para reemplazar la válvula de no retorno externa:

1. Retire la válvula de no retorno externa.

2. Limpie y lubrique la válvula de no retorno externa.

3. Reinstale la válvula de no retorno externa.

Es difícil bombear el pistón de bombeo.

Si es difícil bombear el pistón de bombeo después de años de uso, entonces aplique una delgada capa de grasa de gra󰘰to, conocida como pasta

para ensamble metálico Moly-kote G-n de Dow Corning® (o equivalente).

Si con estas instrucciones de diagnóstico de problemas no se

resuelve la situación, entonces comuníquese con el departamento

de soporte señalado en la página 30.

ZH 泵可抽出真空，但真空下降會緩慢

如果泵可抽出真空，但真空下降緩慢，則表示存在外部洩露。遵照以下說明，找到並修理洩露點：

1. 使用 Ralston Quick-test™ 軟管，將泵連接至被測器件 (DUT)。

2. 確保用扳手牢固裝配工藝連接件。

3. 用手動泵抽出真空。

4. 在懷疑出現洩露的部位灑上肥皂水或洩露檢測液。

5. 觀察泡泡在哪個部位會被吸入至泵內，以確定洩露位置。

6. 拆下洩露的零件，並拆下 O 型環。

7. 清潔並潤滑 O 型環。

8. 放回 O 型環並重新裝配。

在泵動活塞返回至泵時，真空下降

如果在泵動活塞返回至泵時真空下降，則表示內部止回閥運作不正常。遵照以下說明，重裝內部止回閥：

1. 拆下泵動活塞。

2. 拆下內部止回閥。

3. 清潔並潤滑止回閥。

4. 重新安裝止回閥。

5. 重新安裝泵動活塞。

泵動活塞隨泵送而動時，真空不增加，並且感覺空氣被吸入放氣閥對面的外部止回閥。

如果泵動活塞隨泵送而動時，真空不增加，並且感覺空氣被吸入放氣閥對面的外部止回閥，則表示外部止回閥運作不正常。遵照以下說明，重裝外部止回閥：

www.GlobalTestSupply.com

1. 拆下外部止回閥

2. 清潔並潤滑外部止回閥。

3. 重新安裝外部止回閥。

泵動活塞難以抽送。

如果在多年使用後，泵動活塞難以抽送，則需塗抹一層薄薄的石墨潤滑脂，如道康寧 Moly-kote G-n Metal Assembly Paste（或同等級別的潤滑脂）。

如果以上故障排除說明未能解決問題，則請聯絡第 30 頁所列的支持團隊。

RU Насос создает вакуум, но вакуум постепенно

уменьшается

Если насос создает вакуум, но вакуум постепенно уменьшается, значит существует внешняя утечка. Чтобы обнаружить и устранить эту утечку, выполните следующие действия:

1. С помощью шланга Ralston Quick-test™ подсоедините насос к проверяемому устройству.

2. Все соединения должны быть туго затянуты с помощью гаечного ключа.

3. Создайте вакуум ручным насосом.

4. В местах возможных утечек распылите мыльную воду или жидкость

для обнаружения утечек.

5. Определите место утечки по пузырькам, затягиваемым в насос.

6. Снимите протекающую деталь и уплотнительное кольцо.

7. Очистите и смажьте уплотнительное кольцо.

8. Установите уплотнительное кольцо на место и выполните сборку

устройства.

Вакуум снижается, когда поршень насоса возвращается для подкачивания

Если вакуум снижается, когда поршень насоса возвращается для подкачивания, это означает неправильную работу внутреннего обратного клапана. Замените внутренний обратный клапан, следуя указаниям:

1. Извлеките поршень насоса.

2. Извлеките из насоса внутренний обратный клапан.

3. Очистите и смажьте обратный клапан.

4. Установите внутренний обратный клапан на место.

5. Установите на место поршень насоса.

При движении поршня насоса вакуум не повышается и чувствуется, что во внешний обратный клапан, расположенный напротив перепускного клапана, засасывается воздух.

www.GlobalTestSupply.com

Если при движении поршня насоса вакуум не повышается и чувствуется, что во внешний обратный клапан, расположенный напротив перепускного клапана, засасывается воздух, это означает неправильную работу внешнего обратного клапана. Замените внешний обратный клапан, следуя указаниям:

1. Снимите внешний обратный клапан

2. Очистите и смажьте этот клапан.

3. Установите внешний обратный клапан на место.

Поршень насоса движется с трудом.

Если поршень насоса движется с трудом после нескольких лет эксплуатации, нанесите тонкий слой графитовой смазки, например, сборочной пасты Molykote G-n Metal производства компании Dow

Corning® (или ее аналога).

Если возникшую проблему не удается решить, следуя изложенным указаниям, то обратитесь в службу техподдержки (см. стр. 30).

PT A bomba criará um vácuo, mas o vácuo diminui lentamente

Se a bomba gerar um vácuo mas o vácuo diminuir lentamente, isso signi󰘰ca que há um vazamento externo. Siga as instruções abaixo para localizar e reparar o vazamento:

1. Conecte a bomba a um dispositivo em teste (DUT) com uma

mangueira Ralston Quick-test™.

2. Assegure-se de que as conexões de processo estão montadas e ap- ertadas com chave.

3. Faça um vácuo com a bomba manual.

4. Pulverize água com sabão ou 󰘱uido de detecção de vazamento onde houver suspeita de vazamentos.

5. Observe onde as bolhas estão sendo aspiradas na bomba para determi- nar onde existe um vazamento.

6. Remova a peça com vazamento e remova o anel de retenção do tipo O.

7. Limpe e lubri󰘰que o anel de retenção do tipo O.

8. Recoloque o anel de retenção do tipo O e remonte.

O vácuo diminui quando o êmbolo de bombeamento volta a bombear

Se o vácuo diminuir quando o êmbolo de bombeamento voltar a bombear signi󰘰ca que a válvula de retenção interna não está funcionando corretamente. Siga as instruções abaixo para substituir a válvula de retenção interna:

1. Remova o êmbolo de bombeamento.

2. Remova a válvula de retenção interna.

3. Limpe e lubri󰘰que a aálvula de retenção.

www.GlobalTestSupply.com

4. Reinstale a válvula de retenção.

5. Reinstale o êmbolo de bombeamento.

Quando o êmbolo de bombeamento é bombeado, o

vácuo não aumenta e pode-se sentir o ar sendo sugado para a válvula de retenção externa localizada do lado oposto da válvula de purga.

Se o êmbolo de bombeamento for bombeado, o vácuo não aumenta e pode-se sentir o ar é vazando para a válvula de retenção externa localizada no lado oposto da válvula de purga, então a válvula de retenção externa não está funcionando corretamente. Siga as instruções abaixo para trocar a válvula de retenção externa:

1. Remova a válvula de retenção externa

2. Limpe e lubri󰘰que a válvula de retenção externa.

3. Reinstale a válvula de retenção externa.

O êmbolo de bombeamento está com diculdade de

bombear.

Se o êmbolo de bombeamento tiver di󰘰culdade de bombear após anos de uso, aplique uma camada 󰘰na de graxa gra󰘰tada, como a Pasta

para montagem Dow Corning® Moly-kote G-n Metal Assembly Paste (ou equivalente).

Se o problema não for resolvido por essas instruções de pes-

quisa de avarias, então entre em contato com o suporte listado na

página 30.

IT La pompa creerà un vuoto, ma il grado di vuoto diminuisce

lentamente

Se la pompa crea un vuoto, ma il grado di vuoto diminuisce lentamente,

c’è una perdita esterna. Seguire queste istruzioni per individuarla ed

eliminarla:

1. Collegare la pompa a un dispositivo in prova con un tubo 󰘱essibile Ralston Quick-Test™.

2. Assicurarsi che i raccordi siano serrati bene mediante la chiave 󰘰ssa.

3. Creare un vuoto con la pompa a mano.

4. Spruzzare acqua saponata o 󰘱uido di rilevamento perdite nei punti in cui si sospettano perdite.

5. Osservare il punto in cui le bolle vengono risucchiate nella pompa per determinare dov’è la perdita.

6. Togliere la parte che perde e rimuovere l’O-ring.

7. Pulire e lubri󰘰care l’O-ring.

8. Riposizionare l’O-ring e rimontare.

www.GlobalTestSupply.com

Il grado di vuoto diminuisce quando il pistone di pompaggio ritorna verso la pompa

Se il grado di vuoto diminuisce quando il pistone di pompaggio ritorna

verso la pompa, la valvola di ritegno interna non funziona correttamente. Seguire le istruzioni per sostituirla:

1. Rimuovere il pistone di pompaggio.

2. Rimuovere la valvola di ritegno interna.

3. Pulire e lubri󰘰care la valvola di ritegno.

4. Reinstallare la valvola di ritegno.

5. Reinstallare il pistone di pompaggio.

Quando il pistone di pompaggio viene azionato, il grado

di vuoto non aumenta e si percepisce che l’aria viene aspirata nella valvola di ritegno esterna situata di fronte

alla valvola di sato.

Se, quando il pistone di pompaggio viene azionato, il grado di vuoto non

aumenta e si percepisce che l’aria viene aspirata nella valvola di ritegno

esterna situata di fronte alla valvola di s󰘰ato, la valvola di ritegno esterna non funziona correttamente. Seguire le istruzioni per sostituirla:

1. Rimuovere la valvola di ritegno esterna

2. Pulire e lubri󰘰care la valvola di ritegno esterna.

3. Reinstallare la valvola di ritegno esterna.

Il pistone di pompaggio ha difcoltà a pompare.

Se il pistone di pompaggio ha di󰘲coltà a pompare dopo anni di utilizzo, applicare un velo di grasso di gra󰘰te, come Dow Corning® Moly-kote G-n Metal Assembly Paste (o equivalente).

Se il problema non è stato risolto da queste istruzioni per la risoluzi-

one dei problemi, contattare l’assistenza elencata a pagina 30.

DE Die Pumpe erzeugt ein Vakuum, das sich allerdings

langsam verringert.

Wenn die Pumpe ein Vakuum erzeugt, das sich langsam verringert, besteht eine externe Undichtigkeit. Befolgen Sie die nachstehenden Anweisungen, um die undichte Stelle zu lokalisieren und zu reparieren:

1. Schließen Sie die Pumpe mit einem Ralston Quick-test™-Schlauch an ein zu testendes Gerät (Device Under Test (DUT)) an.

2. Vergewissern Sie sich, dass die für das Verfahren notwendigen Anschlüsse fest angezogen sind.

3. Erzeugen Sie mit der Handpumpe ein Vakuum.

4. Besprühen Sie die vermeintlich undichten Stellen mit Seifenwasser oder

einer Lecksuch-Flüssigkeit.

www.GlobalTestSupply.com

5. Überprüfen Sie, wo die Blasen in die Pumpe gesogen werden, um die Undichtigkeit festzustellen.

6. Entfernen Sie das undichte Teil und den O-Ring.

7. Säubern und fetten Sie den O-Ring.

8. Ersetzen Sie den O-Ring und bauen Sie das Teil wieder ein.

Das Vakuum verringert sich beim Rückgang des Pumpkolbens in die Pumpe

Wenn sich das Vakuum beim Rückgang des Pumpkolbens in die Pumpe

verringert, funktioniert der Durch󰘱ussmengenregler nicht ordnungsgemäß. Befolgen Sie die Anleitung zum Austausch des Durch󰘱ussmengenreglers:

1. Entfernen Sie den Pumpkolben.

2. Entfernen Sie den Durch󰘱ussmengenregler.

3. Säubern und fetten Sie den Durch󰘱ussmengenregler.

4. Bauen Sie den Durch󰘱ussmengenregler wieder ein.

5. Bauen Sie den Pumpkolben wieder ein.

Wenn der Pumpkolben pumpt, erhöht sich das Vakuum nicht und Luft wird in die Absperrschraube gesogen, die sich gegenüber dem Entlüftungsventil bendet.

Wenn der Pumpkolben pumpt, sich das Vakuum aber nicht erhöht und Luft in die Absperrschraube eintritt, die sich gegenüber dem Entlüftungsventil be󰘰ndet, funktioniert die Absperrschraube nicht ordnungsgemäß. Befolgen Sie die Anleitung zum Austausch der Absperrschraube:

1. Entfernen Sie die Absperrschraube

2. Säubern und fetten Sie die Absperrschraube.

3. Bauen Sie die Absperrschraube wieder ein.

Der Pumpkolben lässt sich schwer bewegen.

Wenn sich der Pumpkolben nach jahrelangem Gebrauch schwer

bewegen lässt, tragen Sie eine dünne Schicht Graphitfett auf,

beispielsweise Dow Corning® Moly-kote G-n Paste für Metallmontage (oder ein vergleichbares Produkt).

Sollte das Problem auch weiterhin bestehen, kontaktieren Sie bitte

den Kundendienst (siehe Seite 30).

www.GlobalTestSupply.com

Support

Assistance

Soporte técnico

支援 Поддержка

Suporte

Assistenza Kundendienst

www.GlobalTestSupply.com

Vacuum Cylinder Hand Pumps (DV0V) Operation Manual

Manuel d’utilisation de la pompe à vide manuelle (DV0V)

Bombas manuales de cilindro de vacío (DV0V) – Manual de operación

真空筒手動泵 (DV0V) 操作手冊 Руководство по эксплуатации вакуумных

цилиндрических ручных насосов (DV0V)

Bombas manuais do cilindro de vácuo (DV0V) Manual de operação

Pompe manuali a cilindro per vuoto Manuale per l’uso

Vakuumzylinderhandpumpen (DV0V) Bedienungsanleitung

For all models of DV0V Vacuum Cylinder Hand Pumps

Pour tous les modèles de pompes à vide manuelles DV0V Para todos los modelos de bombas manuales de cilindro de vacío DV0V

用於所有型號的 DV0V 真空筒手動泵 Для всех моделей вакуумных цилиндрических ручных насосов DV0V

Para todos os modelos de bombas manuais do cilindro de vácuo DV0V Per tutti i modelli di pompe manuali a cilindro per vuoto DV0V Für alle Modelle der DV0V Vakuumzylinderhandpumpe

www.GlobalTestSupply.com

MT-0007-PA REV 2

Ralston Instruments DV0V-KIT6-GA, DV0V-KIT5 User manual

Specifications and Main Features

Frequently Asked Questions

User Manual
