Pneumatic Cylinder Hand Pumps (DP0V)

Operation Manual

Manuel d’utilisation des pompes manuelles à cylindre pneumatique (DP0V)

Bombas manuales de cilindro neumático (DP0V) Manual de operación

氣動筒手動泵 (DP0V) 操作手冊

Руководство по эксплуатации пневматических цилиндрических ручных насосов (DP0V)

Bombas manuais de vilindro pneumático (DP0V) Manual de operação

Pompe manuali pneumatiche a cilindro (DP0V) Manuale per l’uso

Pneumatische Zylinderhandpumpe Bedienungsanleitung

For all models of DP0V Pneumatic Cylinder Hand Pumps

Pour tous les modèles de pompes manuelles à cylindre pneumatique DP0V Para todos los modelos de bombas manuales de cilindro neumático DP0V

用於所有型號的 DP0V 氣動筒手動泵 Для всех моделей пневматических цилиндрических ручных насосов DP0V

Para todos os modelos de bombas manuais de vilindro pneumático DP0V Per tutti i modelli di pompe manuali pneumatiche a cilindro DP0V Für alle Modelle der DV0V Pneumatischen Zylinderhandpumpen

www.GlobalTestSupply.com

Table of Contents

Table des matières Índice

Specications ..............................................................................3

Caractéristiques / Especi󰘰caciones / 規格 / Характеристики / Especi󰘰cações / Dati tecnici /

Technische Daten

Requirements...............................................................................4

Conditions requises / Requisitos / 要求 / Требования / Requisitos / Requisiti / Anforderungen

Important Safety Notices ............................................................5

Avis de sécurité importants / Avisos importantes de seguridad / 重要安全須知 / Важные правила техники безопасности / Avisos importantes de segurança / Importanti notizie di sicurezza / Wichtige

Sicherheitshinweise

Pneumatic Cylinder Hand Pump Overview ............................... 8

Présentation de la pompe manuelle à cylindre pneumatique / Generalidades de la bomba manual de cilindro neumático / 氣動筒手動泵概述 / Обзор пневматических цилиндрических ручных насосов / Visão geral da bomba manual do cilindro pneumático / Descrizione generale della pompa manuale pneumatica a cilindro / Pneumatische Zylinderhandpumpe - Übersicht

Setting Up ...................................................................................10

Con󰘰guration / Con󰘰guración / 設置 / Настройка / Instalação / Impostazione / Einrichten

Calibration .................................................................................. 14

Étalonnage / Calibración / 校準 / Калибровка / Calibragem / Calibrazione / Kalibrierung

Содержание

Índice Sommario

Inhaltsverzeichnis

Venting System ..........................................................................17

Dispositif de mise à l’atmosphère / Sistema de ventilación / 通氣系統 / Сброс давления в системе / Sistema de ventilação / Sistema di s󰘰ato / Belüftungssystem

Storage and Transport ..............................................................18

Entreposage et transport / Almacenamiento y transporte / 存放與運輸 / Хранение и транспортировка / Armazenamento e transporte / Conservazione e trasporto / Lagerung und Transport

Maintenance ............................................................................... 19

Maintenance / Mantenimiento / 維護 / Техническое обслуживание / Manutenção / Manutenzione / Wartung

Troubleshooting ........................................................................23

Dépannage / Diagnóstico de problemas / 故障排除 / Устранение неполадок / Solução de problemas / Diagnostica / Fehlerbehebung

Support ....................................................................................... 32

Assistance / Soporte técnico / 支援 / Поддержка / Suporte / Assistenza / Kundendienst

www.GlobalTestSupply.com

Specications

Caractéristiques

Especi󰘰caciones 規格

Характеристики Especi󰘰cações

Dati tecnici

Technische Daten

Pressure Range

Plage de pressions / Rango de presión / 壓力範圍 / Диапазон давлений / Faixa de pressão / Intervallo

di pressione / Druckbereich

Media

Milieu / Medio / 媒介 / Рабочая среда / Meio / Fluido / Medium

Pressure Reference Port

Ori󰘰ce de refoulement de pression / Puerto de salida de presión / 氣壓出口 / Штуцер выпускной напорный / Porta de descarga de pressão / Attacco

di uscita della pressione / Druckauslass

Pressure Outlet Port

Ori󰘰ce de refoulement de pression / Puerto de salida de presión / 氣壓出口 / Штуцер выпускной напорный / Porta de descarga de pressão / Attacco

di uscita della pressione / Druckauslass

Temperature Range

Plage de températures / Rango de temperatura / 溫度範圍 / Диапазон температур / Faixa de temperatura /

Intervallo di temperatura / Temperaturbereich

Seal Materials

Matériaux d’étanchéité / Materiales del sello / 密封材料 / Материалы уплотнения / Materiais de vedação /

Materiali di tenuta / Dichtungsmaterial

Construction

Construction / Construcción / 結構 / Материалы /

Construção / Struttura / Verwendete Materialien

Fine Adjust Resolution

Précision du réglage micrométrique / Resolución

de ajuste 󰘰no / 微調解析度 / Степень точности регулировки / Resolução de ajuste 󰘰no / Risoluzione

regolazione di precisione / Feineinstellung

Weight

Poids / Poids / 重量 / Масса / Peso / Peso / Gewicht

Dimensions

Dimensions / Dimensions / 規格 / Размеры / Dimensões / Dimensioni / Abmessungen

0 to 125 psi (0 to 9 bar)

Air

Air / Aire / 空氣 / Воздух / Ar / Aria / Luft

Male Ralston Quick-test™ outlet port, no check valve, brass

Ori󰘰ce de refoulement mâle Ralston Quick-test™, sans clapet antiretour, laiton / Puerto de salida macho Ralston Quick-test™, sin válvula de no retorno, latón / 公 Ralston Quick-test™ 出口，無止回閥，銅製 / Штуцер выпускной с наружной резьбой Ralston Quick-test™, без обратного клапана, латунный / Porta de descarga de teste macho Ralston Quick-test™, sem válvula de retenção, latão / Attacco di uscita maschio Ralston Quick-test™, senza valvola di ritegno, ottone / Ralston Quick-test™- Auslasskanal mit Steckverbinder, ohne Absperrventil, Messing

Male Ralston Quick-test™ outlet port with cap and chain, brass

Ori󰘰ce de refoulement mâle Ralston Quick-test™, avec bouchon et chaîne, laiton / Puerto de salida macho Ralston Quick-test™, con tapa y cadena, latón / 公 Ralston Quick-test™ 出口，帶蓋子和鍊條，銅製 / Штуцер выпускной с наружной резьбой Ralston Quick-test™ с колпачком на цепочке, латунный / Porta de descarga de teste macho Ralston Quick-test™ com tampa e corrente, latão / Attacco di uscita maschio Ralston Quick-test, con cappuccio e catena, ottone / Ralston Quick-test™- Auslasskanal mit Steckverbinder, mit Deckel und Kette, Messing

0 to 130 °F (-18 to 54 °C)

Buna-N, Delrin, Teon

Anodized aluminum, brass, stainless steel

Aluminium anodisé, laiton, acier inoxydable / Aluminio anodizado, latón, acero inoxidable / 陽極氧化鋁、銅、不鏽鋼 / Анодированный алюминий, латунь, нержавеющая сталь / Alumínio anodizado, latão, aço inoxidável / Alluminio anodizzato, ottone, acciaio inox / Aluminiumeloxal, Messing, Edelstahl

+/- 0.01 psi (+/- 0.7 mbar)

1.79 lb (0.8 kg)

H: 3.63 in (9.22 cm) W: 8.5 in (21.59 cm) D: 3.63 in (9.22 cm)

www.GlobalTestSupply.com

Requirements

Conditions requises Requisitos

要求

Требования

Requisitos Requisiti

Anforderungen

/16", 15mm

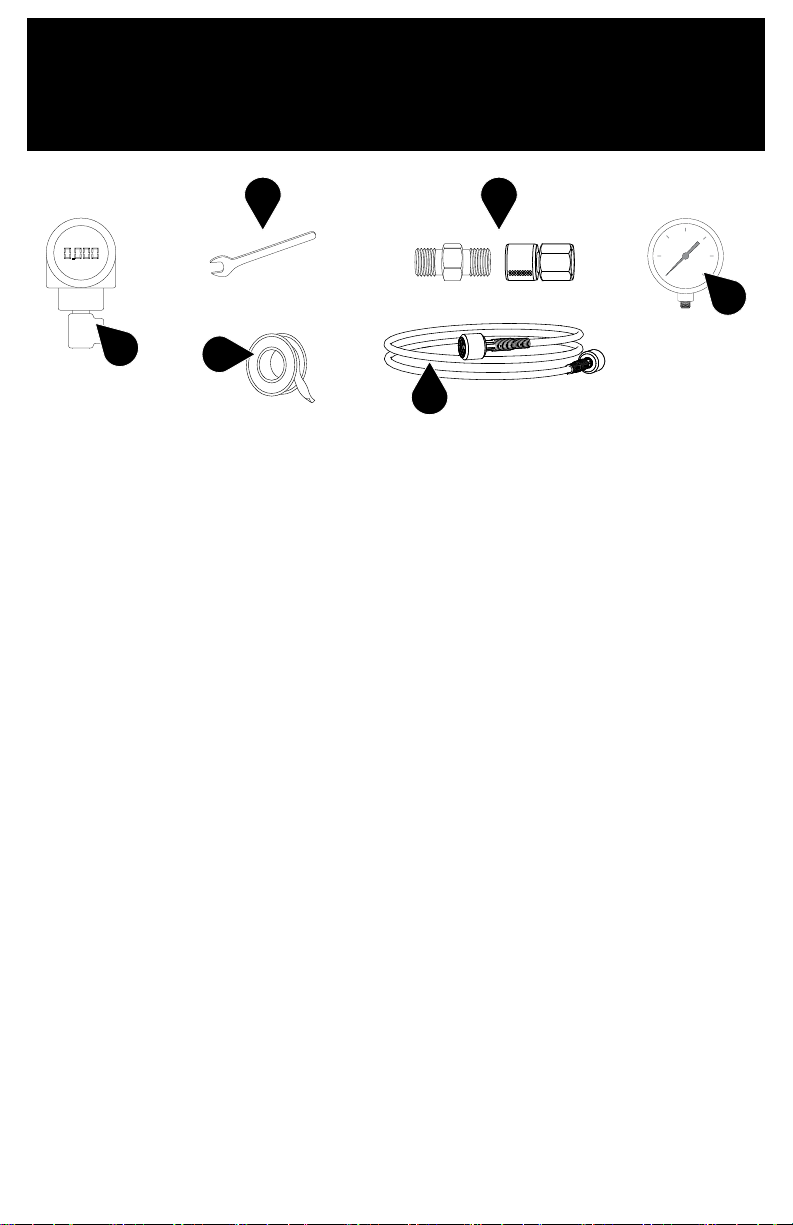

EN What you need to use your Pneumatic

Cylinder Hand Pump:

1. Device Under Test

2. Wrench

3. Thread Tape

4. Ralston Quick-test™ Adapters

5. Ralston Quick-test™ Hose

6. Pressure Reference

FR Ce dont vous avez besoin pour

utiliser la pompe manuelle à cylindre pneumatique:

1. Appareil à tester

2. Clé anglaise

3. Ruban PTFE

4. Adaptateurs Ralston Quick-test™

5. Tuyau Ralston Quick-test™

6. Référence de pression

ES Lo que necesita para usar su bomba

manual de cilindro neumático:

1. Dispositivo que prueba

2. Llave inglesa

3. Cinta para roscas

4. Adaptadores Ralston Quick-test™

5. Manguera Ralston Quick-test™

6. Referencia de presión

使用氣動筒手動泵需要什麼：

1. 被測器件

2. 扳手

3. 螺紋膠帶

4. Ralston Quick-test™ 轉接頭

5. Ralston Quick-test™ 軟管

6. 氣壓參照

www.GlobalTestSupply.com

* ralstoninst.com/adapters

RU Что необходимо для использования

пневматического цилиндрического ручного насоса:

1. Проверяемое устройство

2. Гаечный ключ

3. Лента для уплотнения резьбовых

соединений

4. Переходные патрубки Ralston Quick-test™

5. Шланг Ralston Quick-test™

6. Эталонный манометр

PT Materiais necessários para usar a

bomba manual de cilindro pneumático:

1. Dispositivo em teste

2. Ferramenta

3. Fita de rosca

4. Adaptadores Ralston Quick-test™

5. Mangueira Ralston Quick-test™

6. Referência de pressão

IT Elementi necessari per utilizzare la

pompa manuale pneumatica a cilindro:

1. Dispositivo in prova

2. Chiave 󰘰ssa

3. Nastro per 󰘰lettatura

4. Adattatori Ralston Quick-test™

5. Tubo 󰘱essibile Ralston Quick-test™

6. Riferimento pressione

DE Zur Verwendung der pneumatischen

Zylinderhandpumpe benötigen Sie:

1. Zu prüfendes Gerät

2. Schraubenschlüssel

3. Gewindedichtungsband

4. Ralston Quick-test™ Adapter

5. Ralston Quick-test™ Schlauch

6. Druckreferenz

Important Safety Notices

Avis de sécurité importants ...............5

Avisos importantes de seguridad ......... 5

重要安全須知 .....................................6

Важные правила техники

безопасности ....................................6

EN Important Safety Notices

i WARNING: Do not exceed Maximum Working Pressure for this

product or damage may result.

i WARNING: Device under test should be isolated from the process,

vented and vent valve closed prior to use.

i WARNING: Do not attempt to operate this pump until you have read

and fully understand the instructions and hazards of the product.

• Any modi󰘰cations to this product with custom parts can result in hazardous operation of the hand pump.

• Use eye protection while using this product. Leaking gas, parts or hoses can be ejected at high speed and may cause injury.

FR Avis de sécurité importants

i AVERTISSEMENT: tout dépassement de la pression de

fonctionnement maximum de ce produit peut entraîner des dommages.

Avisos importantes de segurança ..........6

Importanti notizie di sicurezza ...........7

Wichtige Sicherheitshinweise ............7

i AVERTISSEMENT : le dispositif à l’essai doit être isolé du

processus, mis à l’air libre, puis le robinet de mise à l’air libre doit être fermé avant utilisation.

i AVERTISSEMENT : Ne tentez pas de faire fonctionner cette pompe

tant que vous n’avez pas lu et bien compris les consignes et dangers associés à ce produit.

• Toute modi󰘰cation apportée à ce produit avec des pièces personnalisées peut entraîner un fonctionnement dangereux de la pompe manuelle.

• Utilisez une protection oculaire lors de l’utilisation de ce produit. Des fuites de gaz, des pièces et des tuyaux peuvent être éjectés à grande vitesse et provoquer des blessures.

ES Avisos importantes de seguridad

i ADVERTENCIA: No exceda la presión máxima de trabajo de este

producto, o podrían ocurrir daños.

i ADVERTENCIA: El dispositivo puesto a prueba debe estar aislado

del proceso, ventilado y con la válvula de ventilación cerrada antes de usarse.

i ADVERTENCIA: No trate de operar esta bomba hasta que haya

leído y entendido completamente las instrucciones y los riesgos del producto.

www.GlobalTestSupply.com

• Cualquier modi󰘰cación a este producto con piezas hechas a la medida puede tener como resultado una operación peligrosa de la bomba manual.

• Use protección en los ojos mientras utilice este producto. Puede haber fuga de gas, o expulsión de piezas o mangueras a alta velocidad y podría ocasionar lesiones.

ZH 重要安全須知

i 警告：切勿使該產品超過最大工作壓力，否則可能造成損壞。 i 警告：受測設備應從工序中分離並進行排氣，使用前關閉排氣閥。 i 警告：如未閱讀並完全理解產品的說明和危害，切勿嚐試操作此泵。

• 對本產品用定製零件進行任何改裝可能導致手動泵危險作業。

• 使用本產品時，請保護眼部。漏油、部件或軟管可能會被以高速射出，導致受傷。

RU Важные правила техники безопасности

i ПРЕДОСТЕРЕЖЕНИЕ. Во избежание повреждения устройства

не превышайте максимальное рабочее давление.

i ПРЕДОСТЕРЕЖЕНИЕ. Перед эксплуатацией тестируемое

устройство необходимо изолировать от системы, стравить давление и закрыть выпускной клапан.

i ПРЕДОСТЕРЕЖЕНИЕ. Не пытайтесь эксплуатировать этот

насос, пока не изучите внимательно данное руководство по эксплуатации и возможные опасности, связанные с эксплуатацией насоса.

• Любые изменения данного ручного насоса с использованием нестандартных деталей могут привести к опасным последствиям.

• При эксплуатации данного устройства используйте средства защиты глаз. Струя газа при утечке, детали или шланги могут быть выброшены на высокой скорости и могут привести к травмам.

PT Avisos importantes de segurança

i ATENÇÃO: Não ultrapasse a pressão de operação máxima para

este produto ou pode resultar em danos.

i ADVERTÊNCIA: O dispositivo em teste deve ser isolado do

processo, estar ventilado e a válvula de ventilação fechada antes do uso.

i ADVERTÊNCIA: Não tente operar esta bomba antes de ler e

entender completamente as instruções e perigos do produto.

• Quaisquer modi󰘰cações ao produto com peças personalizadas pode resultar em operação perigosa da bomba manual.

• Use proteção para os olhos ao usar este produto. Vazamento de gás, peças ou mangueiras podem ser ejetadas em alta velocidade e podem causar lesão.

www.GlobalTestSupply.com

IT Importanti notizie di sicurezza

i AVVERTENZA: non superare la pressione massima di esercizio

per questo prodotto altrimenti potrebbero vericarsi danni.

i AVVERTENZA: il dispositivo da collaudare deve essere isolato dal

processo, tutti i gas in esso contenuti devono essere fatti satare e la valvola di sato deve essere chiusa prima dell’uso.

i AVVERTENZA: Non tentare di far funzionare questa pompa prima

di aver letto attentamente le istruzioni e i rischi del prodotto.

• Eventuali modi󰘰che a questo prodotto con componenti personalizzati possono causare un funzionamento pericoloso della pompa a mano.

• Usare protezioni per gli occhi durante l’utilizzo di questo prodotto. Perdite di gas, parti o tubi possono essere espulsi ad alta velocità e possono provocare lesioni.

DE Wichtige Sicherheitshinweise

i WARNHINWEIS: Der maximale Arbeitsdruck für dieses Produkt darf

nicht überschritten, sonst können Beschädigungen die Folge sein.

i WARNHINWEIS: Das zu prüfende Gerät muss vom Prozess

getrennt werden. Es muss entlüftet werden, und das Entlüftungsventil muss vor Gebrauch geschlossen werden.

i WARNHINWEIS: Versuchen Sie nicht, diese Pumpe zu betreiben,

bis Sie die Anweisungen gelesen und diese sowie die Gefahren des Produkts vollständig verstanden haben.

• Alle Veränderungen, die an diesem Produkt mittels spezialgefertigter Teile vorgenommen werden, können den Betrieb der Pumpe gefährlich machen.

• Verwenden Sie während des Betriebs einen Augenschutz. Ausströmendes Gas, Teile oder Schläuche können mit hoher Geschwindigkeit austreten und zu Verletzungen führen.

www.GlobalTestSupply.com

Pneumatic Cylinder Hand Pump Overview

Présentation de la pompe manuelle à cylindre pneumatique Generalidades de la bomba manual de cilindro neumático

Back

Arrière / Parte posterior / 背面 / Вид сзади / Traseira / Retro / Rückseite

氣動筒手動泵概述 Обзор пневматических цилиндрических ручных насосов

1. Pumping Piston

2. Pressure Reference Port

3. Bleed Valve

4. Pressure Outlet Port

5. Fine Adjust Piston

6. External Check Valve

7. Internal Check Valve

1. Pistón de bombeo

2. Puerto de referencia de presión

3. Válvula de purga

4. Puerto de salida de presión

5. Pistón de ajuste 󰘰no

6. Válvula de no retorno externa

7. Válvula de no retorno interna

1. Piston de pompage

2. Ori󰘰ce de pression de référence

3. Purgeur

4. Ori󰘰ce de refoulement de pression

5. Piston de réglage micrométrique

6. Clapet antiretour externe

7. Clapet antiretour interne

www.GlobalTestSupply.com

1. 泵動活塞

2. 氣壓參照口

3. 放氣閥

4. 氣壓出口

5. 微調活塞

6. 外部止回閥

7. 內部止回閥

Visão geral da bomba manual do cilindro pneumático

Pneumatische Zylinderhandpumpe -

Übersicht Descrizione generale della pompa manuale pneumatica a cilindro

Front

Avant / Parte delantera / 正面 / Вид спереди / Frente / Fronte / Vorderseite

1. Поршень насоса

2. Штуцер для эталонного манометра

3. Перепускной клапан

4. Штуцер выпускной напорный

5. Ручка точной регулировки

6. Внешний обратный клапан

7. Внутренний обратный клапан

1. Pistone per pompaggio

2. Attacco di riferimento pressione

3. Valvola di s󰘰ato

4. Attacco di uscita pressione

5. Pistone di regolazione di precisione

6. Valvola di ritegno esterna

7. Valvola di ritegno interna

1. Êmbolo de bombeamento

2. Porta de referência de pressão

3. Válvula de purga

4. Porta de descarga de pressão

5. Êmbolo de ajuste 󰘰no

6. Válvula de retenção externa

7. Válvula de retenção interna

1. Pumpkolben

2. Manometeranschluss

3. Entlüftungsventil

4. Druckauslass

5. Feineinstellungskolben

6. Absperrschraube

7. Durch󰘱ussmengenregler

www.GlobalTestSupply.com

Setting Up

Con󰘰guration Con󰘰guración 設置

Настройка

Instalação Impostazione

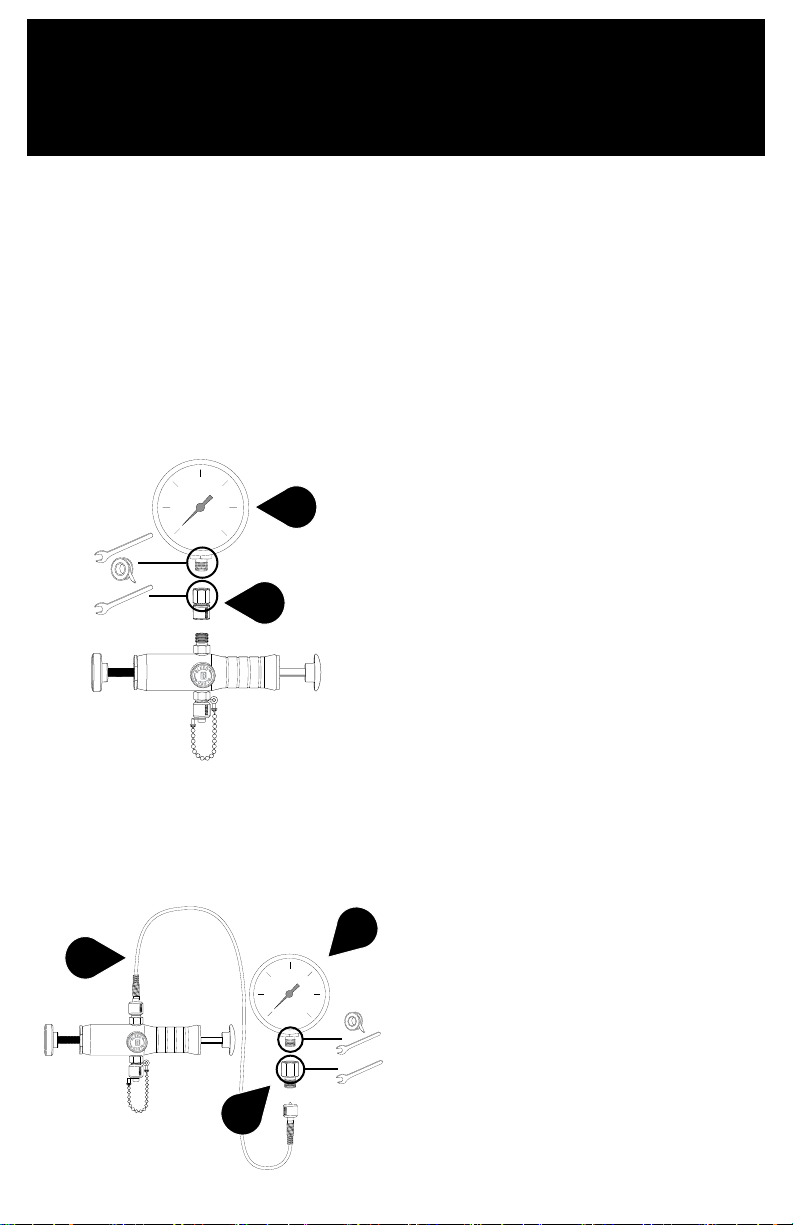

Connecting Reference Gauge

Connexion de la jauge de référence Conexión del manómetro de referencia 接駁校對量規 Подключение эталонного манометра

Male NPT Reference Gauge

Jauge de référence NPT mâle

Manómetro de referencia NPT macho

外螺紋 NPT 校對量規

Эталонный манометр с наружной резьбой NPT

ou / o / 或 / или /

Conexão do manômetro de referência

Collegamento di un manometro di

riferimento Referenzmanometer verbinden

Manômetro de referência macho NPT

Manometro di riferimento NPT maschio

NPT-Referenzmanometer mit Steckverbinder

1. Reference Gauge with

2. NPT Female Ralston

3. Ralston Quick-test™

4. NPT Female Ralston

1. Jauge de référence avec

2. Adaptateur de jauge

3. Tuyau Ralston Quick-test™

4. Adaptateur NPT femelle

1. Manómetro de referencia

2. Adaptador de manómetro

ou / o / oder

3. Manguera Ralston

4. Adaptador Ralston Quick-

1. NPT 外螺紋接頭校對量規

2. NPT 內螺紋 Ralston

3. Ralston Quick-test™ 喉管

4. NPT 內螺紋 Ralston

www.GlobalTestSupply.com

Einrichten

NPT male connection

Quick-test™ Gauge Adapter

Hose

Quick-test™ Adapter

connexion NPT mâle

NPT femelle Ralston Quick-test™

Ralston Quick-test™

con conexión NPT macho

Ralston Quick-test™ NPT

hembra

Quick-test™

test™ NPT hembra

Quick-test™ 量規接合器

Quick-test™ 接合器

1. Эталонный манометр с

патрубком с наружной резьбой NPT

2. Адаптер для манометра

Ralston Quick-test™ с внутренней резьбой NPT

3. Шланг Ralston Quick-test™

4. Адаптер Ralston Quick-

test™ с внутренней резьбой NPT

1. Manômetro de referência

com conexão macho NPT

2. Adaptador de manômetro

Ralston Quick-test™ fêmea NPT

3. Mangueira Ralston

Quick-test™

4. Adaptador Ralston

Quick-test™ fêmea NPT

1. Manometro di riferimento

con raccordo NPT maschio

2. Adattatore per manometro

Ralston Quick-test™ femmina NPT

3. Tubo 󰘱essibile Ralston

Quick-test™

4. Adattatore Ralston Quick-

test™ femmina NPT

1. Referenzmanometer

mit NPT-Steckverbinder Ralston

2. Quick-Test

Messgeräteadapter mit

NPT-Buchse

3. Ralston Quick-Test Schlauch

4. Ralston Quick-Test

Adapter mit NPT-Buchse

Male BSPP Reference Gauge

Jauge de référence BSPP mâle

Manómetro de referencia BSPP macho

外螺紋 BSPP 校對量規

Эталонный манометр с наружной резьбой BSPP

Manômetro de referência macho BSPP

Manometro di riferimento BSPP maschio

BSPP-Referenzmanometer mit Steckverbinder

ou / o / 或 / или /

ou / o / oder

1. Reference Gauge with

BSPP male connection

2. BSPP Washer

3. BSPP Female Ralston

Quick-test™ Adapter

4. Ralston Quick-test™

Hose

5. BSPP Female (RG)

Ralston Quick-test™ Adapter

1. Jauge de référence avec

connexion BSPP mâle

2. Rondelle BSPP

3. Adaptateur BSPP femelle

Ralston Quick-test™

4. Tuyau Ralston Quick-test™

5. Adaptateur BSPP femelle

(RG) Ralston Quick-test™

1. Manómetro de referencia

con conexión BSPP macho

2. Arandela BSPP

3. Adaptador Ralston Quick-

test™ BSPP hembra

4. Manguera Ralston

Quick-test™

5. Adaptador Ralston Quick-

test™ BSPP hembra (RG)

1. BSPP 外螺紋接頭校

對量規

2. BSPP 墊圈

3. BSPP 內螺紋 Ralston

Quick-test™ 接合器

4. Ralston Quick-test™ 喉管

5. BSPP 內螺紋 (RG)

Ralston Quick-test™ 接合器

1. Эталонный манометр с

патрубком с наружной резьбой BSPP

2. Шайба с резьбой BSPP

3. Адаптер Ralston Quick-

test™ с внутренней резьбой BSPP

4. Шланг Ralston

Quick-test™

5. Адаптер Ralston Quick-

test™ с внутренней резьбой BSPP (RG)

1. Manômetro de referência

com conexão macho

BSPP

2. Arruela BSPP

3. Adaptador Ralston

Quick-test™ fêmea BSPP

4. Mangueira Ralston

Quick-test™

5. Adaptador Ralston Quick-

test™ fêmea (RG) BSPP

1. Manometro di riferimento

con raccordo BSPP maschio

2. Rondella BSPP

3. Adattatore Ralston Quick-

test™ femmina BSPP

4. Tubo 󰘱essibile Ralston

Quick-test™

5. Adattatore Ralston Quick-

test™ femmina (RG) BSPP

1. Referenzmanometer mit

BSPP-Steckverbinder

2. BSPP-Dichtungsring

3. Ralston Quick-Test

Adapter mit BSPP-Buchse

4. Ralston Quick-Test

Schlauch

5. Ralston Quick-Test

Adapter mit BSPP-

Buchse (RG)

www.GlobalTestSupply.com

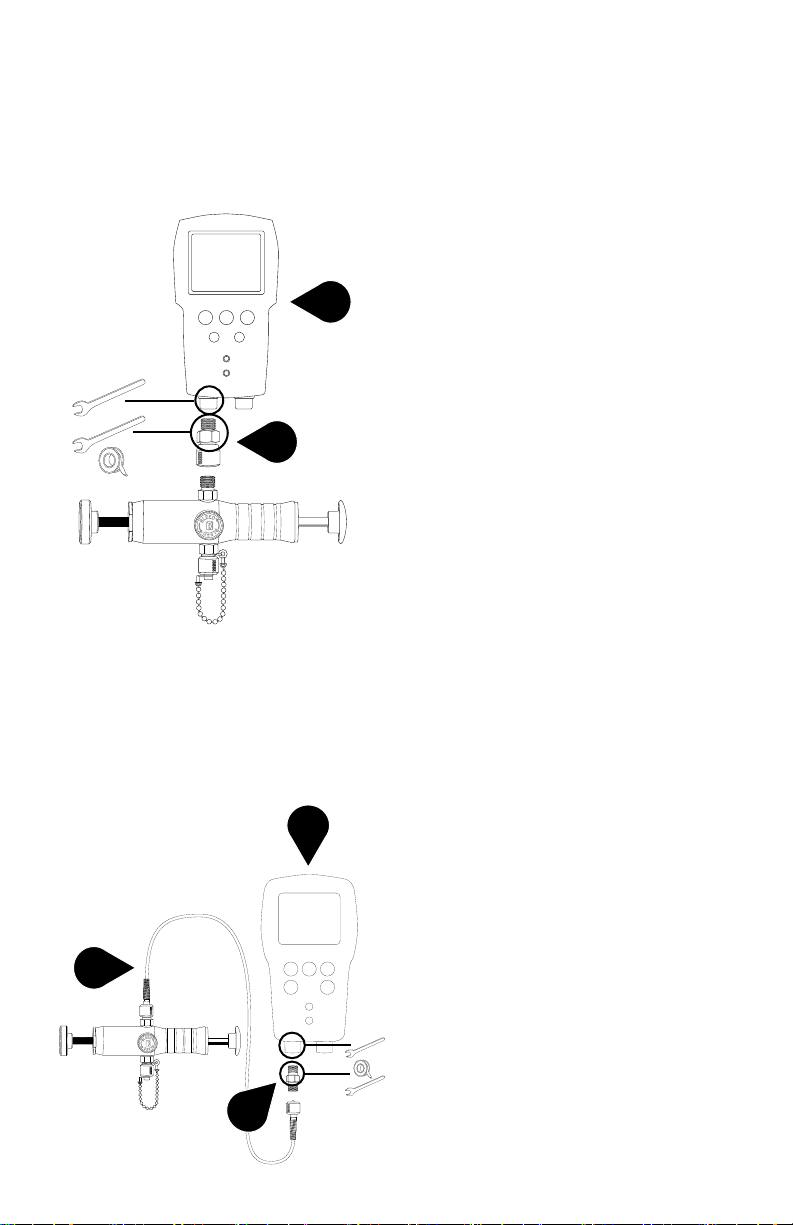

Female NPT Pressure Reference Gauge

Jauge de pression de référence NPT femelle

Manómetro de referencia de presión NPT hembra

內螺紋 NPT 壓力校對量規

Эталонный манометр с внутренней резьбой NPT

Manômetro de referência de pressão fêmea NPT

Manometro di riferimento NPT femmina

Manometer NPT-Buchse

ou / o / 或 / или /

ou / o / oder

1. Reference Gauge with

NPT female port

2. NPT Male Ralston Quick-

test™ Gauge Adapter

3. Ralston Quick-test™ Hose

4. NPT Male Ralston

Quick-test™ Adapter

1. Jauge de référence avec

port NPT femelle

2. Adaptateur de jauge NPT

mâle Ralston Quick-test™

3. Tuyau Ralston Quick-test™

4. Adaptateur NPT mâle

Ralston Quick-test™

1. Manómetro de referencia

con puerto NPT hembra

2. Adaptador de manómetro

Ralston Quick-test™

NPT macho

3. Manguera Ralston

Quick-test™

4. Adaptador Ralston Quick-

test™ NPT macho

1. NPT 內螺紋接口校對量規

2. NPT 外螺紋 Ralston

Quick-test™ 量規接合器

3. Ralston Quick-test™ 喉管

4. NPT 外螺紋 Ralston

Quick-test™ 接合器

1. Эталонный манометр

с отверстием с внутренней резьбой

NPT

2. Адаптер для манометра

Ralston Quick-test™ с наружной резьбой NPT

3. Шланг Ralston

Quick-test™

4. Адаптер Ralston

Quick-test™ с наружной резьбой NPT

1. Manômetro de referência

com porta fêmea NPT

2. Adaptador de manômetro

Ralston Quick-test™

macho NPT

3. Mangueira Ralston

Quick-test™

4. Adaptador Ralston Quick-

test™ macho NPT

1. Manometro di riferimento

con raccordo NPT femmina

2. Adattatore per manometro

Ralston Quick-test™

maschio NPT

3. Tubo 󰘱essibile Ralston

Quick-test™

4. Adattatore Ralston

Quick-test™ maschio NPT

1. Referenzmanometer mit

NPT-Buchse

2. Ralston Quick-Test

Messgeräteadapter mit

NPT-Steckverbinder

3. Ralston Quick-Test

Schlauch

4. Ralston Quick-Test

Adapter mit NPT-

Steckverbinder

www.GlobalTestSupply.com

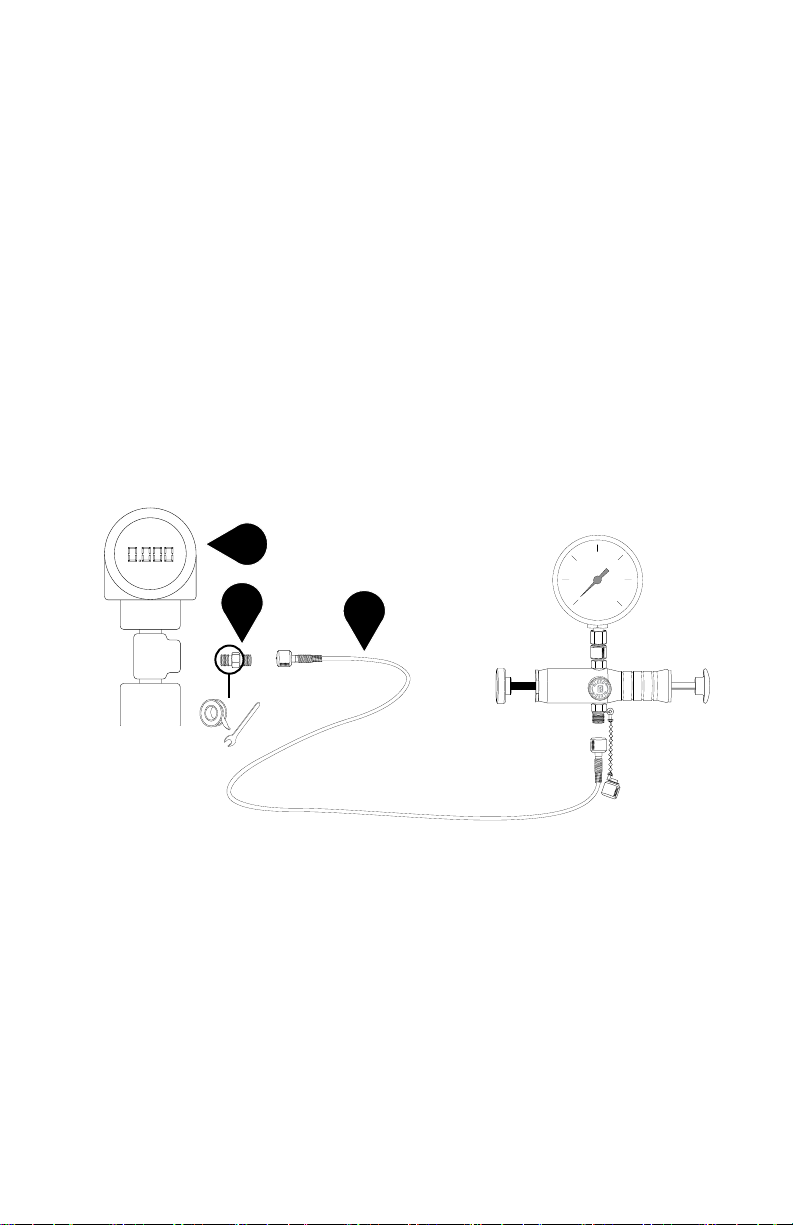

Connecting Device Under Test (DUT)

Connexion du dispositif à l’essai Conexión del dispositivo de prueba

(DUT)

接駁受測設備 (DUT) Испытываемое соединительное устройство

Isolate the Device Under Test (DUT) from the process and vent DUT

prior to connecting to it.

Isolez le dispositif à l’essai (DUT) du processus et

mettez-le à la pression atmosphérique avant d’y

connecter quoi que ce soit.

Aísle el dispositivo bajo prueba (DUT) del proceso y púrguelo antes de conectarlo a la bomba.

使受測設備 (DUT) 脫離工序，在連接 DUT 之前，先將它放氣。

Прежде чем подключаться к испытываемому устройству, изолируйте его и стравите из него давление.

Conexão do dispositivo sob teste (DUT)

Collegamento al dispositivo in prova (DUT)

Anschluss des zu prüfenden Geräts

(DUT)

Isole o dispositivo em teste (DUT) do processo e

ventile-o antes de conectar a ele.

Isolare il dispositivo in prova (Device Under Test, DUT) dal processo e s󰘰atare il DUT prima di collegarlo.

Trennen Sie das zu prüfende Gerät (DUT) vom Vorgang und entlüften Sie das DUT, bevor Sie eine Verbindung zum Gerät herstellen.

1. Device under test (DUT)

2. NPT Male Ralston Quick-test™ Adapter

3. Ralston Quick-test™ Hose

1. Dispositif à l’essai

2. Adaptateur NPT mâle Ralston Quick-test™

3. Tuyau Ralston Quick-test™

1. Dispositivo a prueba (DUT)

2. Adaptador Ralston Quick-test™ NPT macho

3. Manguera Ralston Quick-test™

1. 受測設備 (DUT)

2. NPT 外螺紋 Ralston Quick-test™ 接合器

3. Ralston Quick-test™ 喉管

www.GlobalTestSupply.com

1. Проверяемое устройство

2. Адаптер Ralston Quick-test™ с наружной резьбой

NPT

3. Шланг Ralston Quick-test™

1. Dispositivo em teste (DUT)

2. Adaptador Ralston Quick-test™ macho NPT

3. Mangueira Ralston Quick-test™

1. Dispositivo in prova (DUT)

2. Adattatore Ralston Quick-test™ maschio NPT

3. Tubo 󰘱essibile Ralston Quick-test™

1. Zu prüfendes Gerät (DUT)

2. Ralston Quick-Test Adapter mit NPT-Steckverbinder

3. Ralston Quick-Test Schlauch

Calibration

Étalonnage Calibración

校準

Prepare the Pump

Préparer la pompe Prepare la bomba

準備泵 Подготовка насоса

Калибровка

Calibragem Calibrazione

Kalibrierung

Prepare a bomba Preparazione della pompa Pumpe vorbereiten

100%

50%

Open Bleed Valve.

Ouvrez le purgeur.

Abra la válvula de purga.

打開放氣閥。

Откройте перепускной клапан.

Abra a válvula de purga.

Aprire la valvola di s󰘰ato.

Entlüftungsventil ö󰘯nen.

Set Fine Adjust to 50%.

Ajustez le réglage micrométrique sur 50%.

Con󰘰gure el ajuste 󰘰no en 50%.

將微調設為 50%。

Установите ручку точной регулировки в положение 50%.

Regule o ajuste 󰘰no para 50%.

Impostare la regolazione di preci-

sione su 50%.

Feineinstellung auf 50 % stellen.

Close Bleed Valve.

Fermer vanne de purge.

Cierre la válvula de purga.

關閉排放閥。

Закрыть выпускной клапан.

Feche Sangre Valve.

Chiudere la valvola di spurgo.

Schließen Entlüftungsventil.

www.GlobalTestSupply.com

Increase Pressure

Augmenter la pression Aumente la presión 增加壓力 Повышение давления

Aumentar a pressão Aumentare la pressione Druck erhöhen

Test point Point de test Punto de prueba

測試點 Тестовая точка

Ponto de teste Punto di test

Prüfpunkt

Test point Point de test Punto de prueba

測試點 Тестовая точка

Ponto de teste Punto di test

Prüfpunkt

Pump to just below test point.

Pompe pour juste en dessous de test point.

Bomba para justo por debajo del punto de prueba.

泵剛好低於測試點。

Насос чуть ниже тестовой точки.

Bomba a apenas abaixo do ponto de teste.

Pompa per appena sotto il punto di test.

Pumpe nur Test-Punkte.

Fine-adjust to exact test point.

Beaux-ajuster le point de test exact.

Ajuste con precisión al punto de prueba exacta.

精細調整到精確的測試點。

Точную настройку точной точки тест.

Fine-ajustar ao ponto exato.

Regolare con precisione al punto esatto di test.

Auf exakte Prüfpunkt Feineinstellung.

Repeat steps 1 through 2 for each test point up-scale.

Répétez les étapes 1 et 2 pour chaque point de test

supérieur.

Repita los pasos 1 a 2 para cada punto de

prueba hacia arriba de la escala.

對每個上游測試點重複步驟 1 至 2。

Повторите шаги 1–2 для каждой контрольной точки от минимального значения до

максимального.

Repita os passos 1 a 2 para cada ponto de teste

acima da escala.

Ripetere le fasi da 1 a 2 per ogni aumento di punto di test.

Wiederholen Sie die Schritte 1 bis 2 für jeden Prüfpunkt im oberen Skalenbereich.

www.GlobalTestSupply.com

Decrease Pressure

Diminuer la pression Disminuya la presión

減小壓力 Сброс давления

Diminuir a pressão Diminuire la pressione Druck verringern

Test point Point de test Punto de prueba

測試點

Test point Point de test Punto de prueba

測試點 Тестовая точка

Ponto de teste Punto di test

Prüfpunkt

Тестовая точка

Ponto de teste Punto di test

Prüfpunkt

Slowly bleed to just above the test

point. Then, close Bleed Valve.

Purgez lentement jusqu’à ce que la pression soit

juste au-dessus du point de test. Fermez ensuite le purgeur.

Purgue lentamente, hasta justo por encima del punto de prueba. Luego cierre la válvula de purga.

緩慢放氣，直至剛好高於測試點。然後關閉放氣閥。

Медленно стравите воздух до значения чуть выше контрольной точки. Затем закройте перепускной клапан.

Purgue lentamente ligeiramente acima do ponto de

teste. Em seguida, feche a válvula de purga.

Far s󰘰atare lentamente al di sopra del punto di test. Quindi, chiudere la valvola di s󰘰ato.

Langsam bis kurz oberhalb des Prüfpunktes entlüften. Entlüftungsventil schließen.

Fine-adjust to exact test point.

E󰘯ectuez un réglage au point de test exact.

Haga ajustes 󰘰nos hasta llegar al punto de prueba exacto.

微調至準確測試點。

Установите давление точно до контрольной точки.

Faça o ajuste 󰘰no até o ponto de teste exato.

E󰘯ettuare la regolazione di precisione per ottenere il valore esatto del punto di test.

Exakt auf den genauen Prüfpunkt einstellen.

Repeat steps 1 and 2 for each test point down-scale.

Répétez les étapes 1 et 2 pour chaque point de

test supérieur.

Repita los pasos 1 y 2 para cada punto de prueba

hacia abajo de la escala.

對每個下游測試點重複步驟 1 至 2。

Повторите шаги 1 и 2 для каждой контрольной точки от максимального значения до минимального.

Repita os passos 1 e 2 para cada ponto de teste

abaixo da escala.

Ripetere le fasi da 1 a 2 per ogni riduzione di punto di test.

Wiederholen Sie die Schritte 1 bis 2 für jeden Prüfpunkt im unteren Skalenbereich.

www.GlobalTestSupply.com

Venting System

Dispositif de mise à

l’atmosphère Sistema de ventilación

通氣系統 Сброс давления в системе

Sistema de ventilação

Sistema di s󰘰ato Belüftungssystem

When 󰘰nished testing, open the Bleed Valve and vent the remaining pressure from the system.

Lorsque le test est terminé, ouvrez le purgeur et videz la pression restante du système.

Cuando termine con las pruebas, abra la válvula de purga y ventile el resto de la presión del sistema.

完成測試後，打開放氣閥，將系統中的剩餘氣壓放出。

По окончании испытаний откройте перепускной клапан и стравите остаточное давление из системы.

Quando tiver terminado o teste, abra a válvula de purga e ventile a pressão remanescente do sistema.

Al termine della prova, aprire la valvola di s󰘰ato e rilasciare la pressione rimanente dal sistema.

Ö󰘯nen Sie nach Abschluss des Prüfvorgangs das Entlüftungsventil, um das System zu entlüften.

www.GlobalTestSupply.com

Storage and Transport

Entreposage et transport

Almacenamiento y transporte 存放與運輸 Хранение и транспортировка

Armazenamento e transporte

Conservazione e trasporto

Lagerung und Transport

1 2

* Ralston Pneumatic Cylinder Hand Pump Carrying Case (DP0V-CASE). Sold separately.

Mallette de transport de la pompe manuelle à cylindre pneumatique Ralston (DP0V-CASE). Vendue séparément.

Estuche para la bomba manual de cilindro neumático Ralston (DP0V-CASE). Se vende por separado.

Ralston 氣動鋼瓶手泵手提箱 (DP0V-CASE)。分開發售。

Чехол для переноски пневматического цилиндрического ручного насоса Ralston (DP0V-CASE). Продается отдельно.

Estojo de transporte da bomba manual para tesouras pneumáticas Ralston (DPOV-CASE). Vendido separadamente.

Custodia da trasporto della pompa manuale per cilindri pneumatici Ralston (DP0V-CASE). Venduta separatamente.

Trageko󰘯er für Ralston Pneumatische Zylinderhandpumpe (DP0V-CASE). Separat erhältlich.

www.GlobalTestSupply.com

Maintenance

Maintenance ....................................19

Mantenimiento .................................20

維護 .................................................20

Техническое обслуживание ..........20

EN Maintenance Interval

Every 300 uses or 3 months

Maintenance Procedure

• Lubricate External Check Valve by squirting 2 ml of oil into it, and then drawing the oil into the Check Valve by pumping the piston several times.

• Lubricate Internal Check Valve by removing pumping piston and squirting 2 ml of oil into hole in Check Valve at bottom of pumping piston cavity. When pump is pumped oil will be drawn into the Check Valve.

• Lubricate the Ralston Quick-test™ 󰘰ttings by squirting 2 ml of oil inside the connection.

• Lubricate the pumping piston and the 󰘰ne adjust piston O-rings with silicone lubricant.

FR Intervalle d’entretien

Tous les 300 usages ou 3 mois

Manutenção .....................................21

Manutenzione ..................................21

Wartung ...........................................22

Procédure d’entretien

• Lubri󰘰ez le clapet antiretour externe en déposant 2 ml d’huile dedans, puis en tirant l’huile dans le clapet antiretour en pompant le piston

plusieurs fois.

• Lubri󰘰ez le clapet antiretour interne en retirant le piston de pompage et en déposant 2 ml d’huile dans le trou du clapet antiretour en bas de la cavité

du piston de pompage. Lorsque la pompe sera activée, l’huile sera tirée dans le clapet antiretour.

• Lubri󰘰ez les raccords Ralston Quick-test™ en déposant 2 ml d’huile à l’intérieur de la connexion.

• Lubri󰘰ez les joints toriques du piston de pompage et du piston de réglage micrométrique avec du lubri󰘰ant à la silicone.

www.GlobalTestSupply.com

ES Intervalo de mantenimiento

Cada 300 usos o 3 meses

Procedimiento de mantenimiento

• Lubrique la válvula de no retorno externa aplicándole 2 ml de aceite y luego extrayendo el aceite hacia la válvula de no retorno bombeando el pistón varias veces.

• Lubrique la válvula de no retorno interna retirando el pistón de bombeo y aplicando 2 ml de aceite en el ori󰘰cio de la válvula de no retorno en la parte inferior de la cavidad del pistón de bombeo. Al bombear la bomba, el aceite se extraerá hacia la válvula de no retorno.

• Lubrique las uniones Ralston Quick-test™ aplicando 2 ml de aceite dentro de la conexión.

• Lubrique las juntas tóricas del pistón de bombeo y el pistón de ajuste 󰘰no con lubricante con silicona.

ZH 維護間隔

每使用 300 次，或每3 個月

維護程序

• 注入 2 毫升潤滑油至外部止回閥，將其潤滑，然後泵送活塞若干次，將潤滑油抽送至止回閥。

• 拆下泵動活塞並注入 2 毫升潤滑油至泵動活塞腔底部止回閥的孔洞中，潤滑內部止回閥。泵動時，潤滑油將被抽送至止回閥。

• 注入 2 毫升潤滑油至連接件，潤滑 Ralston Quick-test™ 配件。

• 使用矽潤滑劑潤滑泵動活塞和微調活塞 O 型環。

RU Периодичность технического обслуживания

Через каждые 300 применений или раз в 3 месяца

Процедура технического обслуживания

• Смажьте внешний обратный клапан, впрыснув в него 2 мл масла, а затем распределите масло внутри клапана путем многократного прокачивания поршня в насосе.

• Извлеките поршень насоса и внутренний обратный клапан и смажьте этот клапан, вспрыснув 2 мл масла в отверстие обратного клапана в нижней части полости для поршня насоса. При работе насоса масло будет прокачано через обратный клапан.

• Смажьте фитинги Ralston Quick-test™ посредством впрыскивания 2 мл масла внутрь патрубка.

• Смажьте силиконовой смазкой уплотнительные кольца поршня насоса и ручки точной регулировки.

www.GlobalTestSupply.com

PT Intervalo de manutenção

A cada 300 usos ou 3 meses

Procedimento de manutenção

• Lubri󰘰que a válvula de retenção externa respingando 2 ml de óleo nela e em seguida aspirando o óleo para a válvula de retenção bombeando

várias vezes o êmbolo.

• Lubri󰘰que a válvula de retenção interna removendo o êmbolo de bombeamento e respingando 2 ml de óleo no orifício da válvula de retenção na parte inferior da cavidade do êmbolo de bombeamento. Quando a bomba é bombeada, o óleo será aspirado para a válvula de retenção.

• Lubri󰘰que os acessórios do Ralston Quick-test™ respingando 2 ml de óleo dentro da conexão.

• Lubri󰘰que o êmbolo de bombeamento e os anéis de retenção do tipo O com lubri󰘰cante de silicone.

IT Intervallo di manutenzione

Ogni 300 usi o ogni 3 mesi

Procedura di manutenzione

• Lubri󰘰care la valvola di ritegno interna rimuovendo il pistone di pompaggio e la valvola di ritegno interna. Spruzzare 2 ml di olio nell’estremità 󰘰lettata della valvola di ritegno e riassemblare. Quando il pistone di pompaggio viene azionato, l’olio sarà pompato attraverso la valvola di ritegno interna.

• Lubri󰘰care la valvola di ritegno esterna rimuovendla. Spruzzare 2 ml di olio nella estremità 󰘰lettata della valvola di ritegno e riassemblare. Quando il pistone di pompaggio viene azionato, l’olio sarà pompato attraverso la valvola di ritegno esterna.

• Lubri󰘰care i raccordi Ralston Quick-test™ spruzzando 2 ml di olio all’interno degli stessi.

• Lubri󰘰care il pistone di pompaggio e gli O-ring del pistone di regolazione di precisione con grasso al silicone.

www.GlobalTestSupply.com

DE Wartungsintervall

Alle 300 Anwendungen oder 3 Monate

Wartungsverfahren

• Schmieren Sie die Absperrschraube, indem Sie 2 ml Öl hineindrücken und dann den Kolben mehrere Male betätigen, um das Öl in die Absperrschraube zu ziehen.

• Schmieren Sie den Durch󰘱ussmengenregler, indem Sie den Pumpkolben entfernen und 2 ml Öl in das Loch des Reglers am unteren Ende des Kolbengehäuses drücken. Das Öl zieht sich nach der Kolbenbewegung in den Durch󰘱ussmengenregler.

• Schmieren Sie die Ralston Quick-test™-Fittings, indem Sie 2 ml Öl in die Anschlüsse drücken.

• Schmieren Sie den Pumpkolben und die O-Ringe des Feineinstellungskolbens mit Silikonschmiermittel.

www.GlobalTestSupply.com

Troubleshooting

Dépannage ......................................24

Diagnóstico de problemas ...............25

故障排除 ..........................................26

Устранение неполадок ..................27

The pump will pump up, but pressure slowly decreases

If the pump will pump up, but pressure slowly decreases, then there is an external leak. Follow these instructions to locate and repair the leak:

1. Connect the pump to a Device Under Test (DUT) with a Ralston Quick-test™ hose.

2. Make sure the process connections are assembled wrench-tight.

3. Pressurize the Hand Pump.

4. Spray soapy water or leak detection 󰘱uid where leaks are suspected or immerse the pump in water. Be careful not to immerse the pressure gauge or calibrator.

5. Observe where bubbles are forming to determine where there is a leak.

6. Remove the leaking part and remove the cut or damaged O-ring.

7. Clean and lubricate the O-ring.

8. Replace the O-ring and reassemble.

Pumping Piston pushes out by itself and pressure decreases

If the Pumping Piston pushes out by itself and pressure decreases, then the internal Check Valve is not functioning properly. Follow the instructions to replace the internal Check Valve:

Solução de problemas .....................28

Diagnostica ......................................29

Fehlerbehebung ..............................30

1. Remove the Pumping Piston.

2. Remove the Internal Check Valve.

3. Clean and lubricate the Check Valve.

4. Reinstall the Check Valve.

5. Reinstall the Pumping Piston.

When the Pumping Piston is pumped, pressure does not increase and air is felt coming out of the external Check Valve located opposite of the Bleed Valve.

If when the Pumping Piston is pumped, pressure does not increase and air is felt coming out of the External Check Valve located opposite of the Bleed Valve, then the External Check Valve is not functioning properly. Follow instructions to replace the External Check Valve:

1. Remove the External Check Valve

2. Clean and lubricate the External Check Valve.

3. Reinstall the External Check Valve.

www.GlobalTestSupply.com

The pumping piston is difcult to pump.

If the pumping piston is di󰘲cult to pump after years of use, then apply a thin coat of graphite grease, such as Dow Corning® Moly-kote G-n Metal Assembly Paste (or equivalent).

If the issue was not resolved by these troubleshooting instructions, then please contact support listed on page 32.

FR La pompe fonctionne, mais la pression diminue lentement

Si la pompe fonctionne, mais que la pression diminue lentement, il y a une fuite externe. Suivez ces consignes pour localiser et réparer la fuite:

1. Connectez la pompe à un appareil à tester à l’aide d’un tuyau Ralston Quick-test™.

2. Veillez à ce que les connexions de processus soient serrées avec une clé.

3. Pressurisez la pompe manuelle.

4. Pulvérisez de l’eau savonneuse ou du 󰘱uide de détection de fuite aux endroits où vous suspectez des fuites, ou immergez la pompe dans de l’eau. Veillez à ne pas immerger la jauge de pression ou le dispositif d’étalonnage.

5. Observez où se forment les bulles pour déterminer où se trouve la fuite.

6. Retirez la pièce qui fuit et le joint torique coupé ou endommagé.

7. Nettoyez et lubri󰘰ez le joint torique.

8. Replacez le joint torique et réassemblez.

Le piston de pompage sort tout seul et la pression diminue

Si le piston de pompage sort tout seul et que la pression diminue, le clapet antiretour interne ne fonctionne pas correctement. Suivez les consignes de remplacement du clapet antiretour interne:

1. Retirez le piston de pompage.

2. Retirez le clapet antiretour interne.

3. Nettoyez et lubri󰘰ez le clapet antiretour.

4. Réinstallez le clapet antiretour.

5. Réinstallez le piston de pompage.

Lorsque le piston de pompage est activé, la pression n’augmente pas et on peut sentir que de l’air sort du clapet antiretour externe situé en regard du purgeur.

Si, lorsque le piston de pompage est activé, la pression n’augmente pas et qu’on peut sentir que de l’air sort du clapet antiretour externe situé en regard du purgeur, le clapet antiretour externe ne fonctionne pas correctement. Suivez les consignes de remplacement du clapet antiretour externe:

1. Retirez le clapet antiretour externe.

2. Nettoyez et lubri󰘰ez le clapet antiretour externe.

3. Réinstallez le clapet antiretour externe.

www.GlobalTestSupply.com

Le piston de pompage est difcile à actionner.

If the pumping piston is di󰘲cult to pump after years of use, then apply a thin coat of graphite grease, such as Dow Corning® Moly-kote G-n Metal Assembly Paste (or equivalent).

Si le problème n’est pas résolu avec ces consignes de dépannage, contactez le service d’assistance indiqué page 32.

ES La bomba bombea, pero la presión disminuye lentamente

Si la bomba bombea, pero la presión disminuye lentamente, entonces existe una fuga externa. Para encontrar y reparar la fuga, siga estas instrucciones:

1. Conecte la bomba a un dispositivo de prueba (DUT) con una manguera Ralston Quick-test™.

2. Asegúrese de que las conexiones del proceso estén armadas y apretadas con una llave.

3. Presurice la bomba manual.

4. Rocíe agua jabonosa o 󰘱uido de detección de fugas donde sospeche que hay fugas o sumerja la bomba en agua. Tenga cuidado de no sumergir el manómetro o calibrador.

5. Observe dónde se forman burbujas para determinar dónde hay una fuga.

6. Retire la pieza con fuga y retire la junta tórica cortada o dañada.

7. Limpie y lubrique la junta tórica.

8. Vuelva a colocar la junta tórica y vuelva a armar.

El pistón de bombeo se sale por sí mismo y disminuye la presión

Si el pistón de bombeo se sale por sí mismo y disminuye la presión, entonces la válvula de no retorno interna no funciona adecuadamente. Siga las instrucciones para reemplazar la válvula de no retorno interna:

1. Retire el pistón de bombeo.

2. Retire la válvula de no retorno interna.

3. Limpie y lubrique la válvula de no retorno.

4. Reinstale la válvula de no retorno.

5. Reinstale el pistón de bombeo.

Cuando se bombea el pistón de bombeo, la presión no aumenta y se siente que el aire sale por la válvula de no retorno externa situada al lado opuesto de la válvula de purga.

Si al bombear el pistón de bombeo no aumenta la presión y se siente

que sale aire de la válvula de no retorno externa situada al lado opuesto de la válvula de purga, entonces la válvula de no retorno externa no funciona adecuadamente. Siga las instrucciones para reemplazar la válvula de no retorno externa:

www.GlobalTestSupply.com

1. Retire la válvula de no retorno externa.

2. Limpie y lubrique la válvula de no retorno externa.

3. Reinstale la válvula de no retorno externa.

Es difícil bombear el pistón de bombeo.

Si es difícil bombear el pistón de bombeo después de años de uso, entonces aplique una delgada capa de grasa de gra󰘰to, conocida como pasta

para ensamble metálico Moly-kote G-n de Dow Corning® (o equivalente).

Si con estas instrucciones de diagnóstico de problemas no se resuelve la situación, entonces comuníquese con el departamento de soporte señalado en la página 32.

ZH 泵可抽動，但氣壓緩慢下降

如果泵可抽動，但氣壓下降緩慢，則表示存在外部洩露。遵照以下說明，找到並修理洩露點：

1. 使用 Ralston Quick-test™ 軟管，將泵連接至被測器件 (DUT)。

2. 確保用扳手牢固裝配工藝連接件。

3. 為手動泵加壓。

4. 在懷疑出現洩露的部位灑上肥皂水或洩露檢測液，或將泵浸入水中。需小心注意，切勿浸沒氣壓計或校準器。

5. 觀察泡泡在哪個部位形成，以確定洩露位置。

6. 拆下洩露零件，並拆下磨損或損壞的 O 型環。

7. 清潔並潤滑 O 型環。

8. 放回 O 型環並重新裝配。

泵動活塞自行推出，氣壓下降

如果泵動活塞自行推出，氣壓下降，則表示內部止回閥運作不正常。遵照以下說明，重裝內部止回閥：

1. 拆下泵動活塞。

2. 拆下內部止回閥。

3. 清潔並潤滑止回閥。

4. 重新安裝止回閥。

5. 重新安裝泵動活塞。

泵動活塞隨泵送而動時，氣壓不增加，並且感覺空氣從放氣閥對面的外部止回閥處排出。

如果泵動活塞隨泵送而動時，氣壓不增加，並且感覺空氣從放氣閥對面的外部止回閥處排出，則表示外部止回閥運作不正常。遵照以下說明，重裝外部止回閥：

1. 拆下外部止回閥

2. 清潔並潤滑外部止回閥。

3. 重新安裝外部止回閥。

www.GlobalTestSupply.com

泵動活塞難以抽送。

如果在多年使用後，泵動活塞難以抽送，則需塗抹一層薄薄的石墨潤滑脂，如道康寧 Moly-kote G-n Metal Assembly Paste（或同等級別的潤滑脂）。

如果以上故障排除說明未能解決問題，則請聯絡第 32 頁所列的支持團隊。

RU Насос качает, но давление медленно снижается

Если насос качает, но давление медленно снижается, значит существует внешняя утечка. Чтобы обнаружить и устранить эту утечку, выполните следующие действия:

1. С помощью шланга Ralston Quick-test™ подсоедините насос к проверяемому устройству.

2. Все соединения должны быть туго затянуты с помощью гаечного ключа.

3. Создайте давление в ручном насосе.

4. В местах возможных утечек распылите мыльную воду либо жидкость для обнаружения утечек или погрузите насос в воду. Соблюдайте осторожность, чтобы манометр или калибратор не попали в воду.

5. Определите место утечки по образующимся пузырькам.

6. Снимите протекающую деталь и поврежденное уплотнительное кольцо.

7. Очистите и смажьте уплотнительное кольцо.

8. Установите уплотнительное кольцо на место и выполните сборку устройства.

Поршень насоса выталкивается сам по себе, а давление снижается

Если поршень насоса выталкивается сам по себе, а давление снижается, это означает неправильную работу внутреннего обратного клапана. Замените внутренний обратный клапан, следуя указаниям:

1. Извлеките поршень насоса.

2. Извлеките из насоса внутренний обратный клапан.

3. Очистите и смажьте обратный клапан.

4. Установите внутренний обратный клапан на место.

5. Установите на место поршень насоса.

При движении поршня насоса давление не повышается и чувствуется, что из внешнего обратного клапана, расположенного напротив перепускного клапана, выходит воздух.

www.GlobalTestSupply.com

Если при движении поршня насоса давление не повышается и чувствуется, что из внешнего обратного клапана, расположенного напротив перепускного клапана, выходит воздух, это означает неправильную работу внешнего обратного клапана. Замените внешний обратный клапан, следуя указаниям:

1. Снимите внешний обратный клапан

2. Очистите и смажьте этот клапан.

3. Установите внешний обратный клапан на место.

Поршень насоса движется с трудом.

Если поршень насоса движется с трудом после нескольких лет эксплуатации, нанесите тонкий слой графитовой смазки, например, сборочной пасты Molykote G-n Metal производства компании Dow

Corning® (или ее аналога).

Если возникшую проблему не удается решить, следуя изложенным указаниям, то обратитесь в службу техподдержки (см. стр. 32).

PT A bomba bombeará, mas a pressão diminui lentamente

Se a bomba bombear, mas a pressão diminuir lentamente, signi󰘰ca que há um vazamento externo. Siga as instruções abaixo para localizar e reparar o vazamento:

1. Conecte a bomba a um dispositivo em teste (DUT) com uma mangueira Ralston Quick-test™.

2. Assegure-se de que as conexões de processo estejam montadas e apertadas com chave.

3. Pressurize a bomba manual.

4. Pulverize com água com sabão ou 󰘱uido de detecção de vazamento onde houver suspeita de vazamentos ou mergulhe a bomba na água. Tome cuidado para não mergulhar o manômetro de pressão ou o calibrador.

5. Observe onde as bolhas estão se formando para determinar onde há um vazamento.

6. Remova a peça que está vazando e remova o anel de retenção do tipo O-ring cortado ou dani󰘰cado.

7. Limpe e lubri󰘰que o anel de retenção do tipo O-ring.

8. Recoloque o anel de retenção do tipo O-ring e remonte.

O êmbolo de bombeamento é empurrado por si próprio e a pressão diminui

Se o êmbolo de bombeamento for empurrado por sí próprio e a pressão diminuir, então a válvula de retenção não está funcionando corretamente. Siga as instruções abaixo para substituir a válvula de retenção interna:

www.GlobalTestSupply.com

1. Remova o êmbolo de bombeamento.

2. Remova a válvula de retenção interna.

3. Limpe e lubri󰘰que a válvula de retenção.

4. Reinstale a válvula de retenção.

5. Reinstale o êmbolo de bombeamento.

Quando o êmbolo de bombeamento for bombeado, a pressão não aumenta e pode-se sentir o ar saindo da válvula de retenção localizada do lado oposto da válvula de purga.

Se quando o êmbolo de bombeamento for bombeado, a pressão não aumentar e pode-se sentir o ar vindo da válvula de retenção externa localizada do lado oposto da válvula de purga, então a válvula de retenção externa não está funcionando corretamente. Siga as instruções abaixo para trocar a válvula de retenção de externa:

1. Remova a válvula de retenção externa

2. Limpe e lubri󰘰que a válvula de retenção externa.

3. Reinstale a válvula de retenção externa.

O êmbolo de bombeamento está com diculdade de

bombear.

Se o êmbolo de bombeamento tiver di󰘰culdade de bombear após anos de uso, aplique uma camada 󰘰na de graxa gra󰘰tada, como a pasta

para montagem Dow Corning® Moly-kote G-n Metal Assembly Paste (ou

equivalente).

Se o problema não for resolvido por essas instruções de pesquisa de avarias, então entre em contato com o suporte listado na página 32.

IT La pompa creerà un vuoto, ma il grado di vuoto

diminuisce lentamente

Se la pompa funziona, ma la pressione diminuisce lentamente, c’è una perdita esterna. Seguire queste istruzioni per individuarla ed eliminarla:

1. Collegare la pompa a un dispositivo in prova con un tubo 󰘱essibile Ralston Quick- Test™.

2. Assicurarsi che i raccordi siano serrati bene mediante la chiave 󰘰ssa.

3. Pressurizzare la pompa manuale.

4. Spruzzare acqua saponata o 󰘱uido di rilevamento perdite nei punti in cui si sospettano perdite o immergere la pompa in acqua. Fare attenzione a non immergere il manometro o calibratore.

5. Osservare dove si formano le bolle per determinare dove c’è una perdita.

6. Togliere la parte che perde e rimuovere l’O-ring tagliato o danneggiato.

7. Pulire e lubri󰘰care l’O-ring nuovo.

8. Sostituire l’O-ring e rimontare.

www.GlobalTestSupply.com

Il pistone di pompaggio si spinge fuori da solo e la pressione diminuisce

Se il pistone di pompaggio si spinge fuori da solo e la pressione diminuisce, la valvola di ritegno interna non funziona correttamente. Seguire le istruzioni per sostituirla:

1. Rimuovere il pistone di pompaggio.

2. Rimuovere la valvola di ritegno interna.

3. Pulire e lubri󰘰care la valvola di ritegno.

4. Reinstallare la valvola di ritegno.

5. Reinstallare il pistone di pompaggio.

Quando il pistone di pompaggio viene azionato, la pressione non aumenta e si percepisce che l’aria fuoriesce dalla valvola di ritegno esterna situata di

fronte alla valvola di sato.

Se, quando il pistone di pompaggio viene azionato, la pressione non

aumenta e si percepisce che l’aria viene espulsa dalla valvola di ritegno

esterna situata di fronte alla valvola di s󰘰ato, la valvola di ritegno esterna non funziona correttamente. Seguire le istruzioni per sostituire la valvola di ritegno esterna:

1. Rimuovere la valvola di ritegno esterna

2. Pulire e lubri󰘰care la valvola di ritegno esterna.

3. Reinstallare la valvola di ritegno esterna.

Il pistone di pompaggio ha difcoltà a pompare.

Se il pistone di pompaggio ha di󰘲coltà a pompare dopo anni di utilizzo, applicare un velo di grasso di gra󰘰te, come Dow Corning® Moly-kote G-n Metal Assembly Paste (o equivalente).

Se il problema non è stato risolto da queste istruzioni per la risoluzione dei problemi, contattare l’assistenza elencata a pagina 32.

DE Die Pumpe pumpt herauf, es entsteht jedoch ein

langsamer Druckabfall

Wenn die Pumpe heraufpumpt, der Druck jedoch langsam abfällt, besteht eine externe Undichtigkeit. Befolgen Sie die nachstehenden Anweisungen, um die undichte Stelle zu lokalisieren und zu reparieren:

1. Schließen Sie die Pumpe mit einem Ralston Quick-test™-Schlauch an ein zu testendes Gerät (Device Under Test (DUT)) an.

2. Vergewissern Sie sich, dass die für das Verfahren notwendigen Anschlüsse fest angezogen sind.

3. Setzen Sie die Handpumpe unter Druck.

www.GlobalTestSupply.com

4. Besprühen Sie die vermeintlich undichten Stellen mit Seifenwasser oder einer Lecksuch-Flüssigkeit oder tauchen Sie die Pumpe in Wasser. Das Manometer oder der Kalibrator dürfen nicht eingetaucht werden.

5. Überprüfen Sie, wo sich Blasen bilden, um die Undichtigkeit festzustellen.

6. Entfernen Sie das undichte Teil und den zerschnittenen oder beschädigten O-Ring.

7. Säubern und fetten Sie den O-Ring.

8. Ersetzen Sie den O-Ring und bauen Sie das Teil wieder ein.

Der Pumpkolben bewegt sich selbsttätig nach oben und der Druck fällt ab

Wenn sich der Pumpkolben selbsttätig nach oben bewegt und ein Druckabfall entsteht, funktioniert der Durch󰘱ussmengenregler nicht ordnungsgemäß. Befolgen Sie die Anleitung zum Austausch des Durch󰘱ussmengenreglers:

1. Entfernen Sie den Pumpkolben.

2. Entfernen Sie den Durch󰘱ussmengenregler.

3. Säubern und fetten Sie den Durch󰘱ussmengenregler.

4. Bauen Sie den Durch󰘱ussmengenregler wieder ein.

5. Bauen Sie den Pumpkolben wieder ein.

Wenn der Pumpkolben pumpt kann kein höherer Druck aufgebaut werden und Luft entweicht aus der Absperrschraube, die sich gegenüber dem

Entlüftungsventil bendet.

Wenn der Pumpkolben pumpt, sich der Druck aber nicht erhöht und Luft aus der Absperrschraube entweicht, die sich gegenüber dem Entlüftungsventil be󰘰ndet, funktioniert die Absperrschraube nicht ordnungsgemäß. Befolgen Sie die Anleitung zum Austausch der Absperrschraube:

1. Entfernen Sie die Absperrschraube

2. Säubern und fetten Sie die Absperrschraube.

3. Bauen Sie die Absperrschraube wieder ein.

Der Pumpkolben lässt sich schwer bewegen.

Wenn sich der Pumpkolben nach jahrelangem Gebrauch schwer bewegen lässt, tragen Sie eine dünne Schicht Graphitfett auf, beispielsweise Dow Corning Moly-kote G-n Paste für Metallmontage (oder ein vergleichbares Produkt).

Sollte das Problem auch weiterhin bestehen, kontaktieren Sie bitte den Kundendienst (siehe Seite 32).

www.GlobalTestSupply.com

Support

Assistance

Soporte técnico

支援 Поддержка

Suporte

Assistenza Kundendienst

www.GlobalTestSupply.com

Pneumatic Cylinder Hand Pumps (DP0V) Operation Manual

Manuel d’utilisation des pompes manuelles à cylindre pneumatique (DP0V)

Bombas manuales de cilindro neumático (DP0V) Manual de operación

氣動筒手動泵 (DP0V) 操作手冊

Руководство по эксплуатации пневматических цилиндрических ручных насосов (DP0V)

Bombas manuais de vilindro pneumático (DP0V) Manual de operação

Pompe manuali pneumatiche a cilindro (DP0V) Manuale per l’uso

Pneumatische Zylinderhandpumpe Bedienungsanleitung

For all models of DP0V Pneumatic Cylinder Hand Pumps

Pour tous les modèles de pompes manuelles à cylindre pneumatique DP0V Para todos los modelos de bombas manuales de cilindro neumático DP0V

用於所有型號的 DP0V 氣動筒手動泵 Для всех моделей пневматических цилиндрических ручных насосов DP0V

Para todos os modelos de bombas manuais de vilindro pneumático DP0V Per tutti i modelli di pompe manuali pneumatiche a cilindro DP0V Für alle Modelle der DV0V Pneumatischen Zylinderhandpumpen

www.GlobalTestSupply.com

MT-0005-PA REV 4

Ralston Instruments DP0V-KIT6-GD, DP0V-KIT6-GF, DP0V-KIT6-GJ User manual

Specifications and Main Features

Frequently Asked Questions

User Manual
