US English User Manual RAIS X-Basic, RAIS X-Front & RAIS X-Board
USER MANUAL /
MANUAL D’UTILISATION
RAIS X-Basic, RAIS X-Front, RAIS X-Board
We cannot be held responsible for any misprints
3
US English User Manual RAIS X-Basic, RAIS X-Front & RAIS X-Board
RAIS X-Basic
RAIS X-Front
RAIS X-Board
OMNI report no. : #138-S-14-2
Revision : 1
Date : June, 2008
INTRODUCTION ......................................................................4
WARRANTY ...........................................................................4
SPECIFICATIONS .....................................................................5
CONVECTION ........................................................................6
GLASS AND REPLACEMENT OF GLASS.......................................... 7
CHIMNEY ...........................................................................8-9
INSTALLATION ......................................................................10
INSTALLATION OF X-BASIC .....................................................11-17
INSTALLATION OF THE STOVE - X-FRONT & X-BOARD .........................18-23
INSTALLATION OF STONE FRONT - X-FRONT & X-BOARD ......................24-25
INSTALLATION OF WOOD STAORAGE BOX - X-BOARD .............................26
NAME TAG ................................................................30-31
CLEARANCES TO COMBUSTIBLE WALLS ........................................ 32-33
CLEARANCES TO NON-COMBUSTIBLE WALLS ......................................34
FLOOR PROTECTION.......................................................... 34
FIREWOOD ..........................................................................35
DRYING AND STORING ...................................................35
ADJUSTING THE COMBUSTION AIR............................................36
USING THE STOVE ...................................................................37
ADJUSTING THE AIR CONTROL ...............................................37
CONTROL............................................................... 37
FIRST FIRE............................................................................39
LIGHTING AND STOKING ...................................................40-41
FUEL CAUTION ...............................................................42
CARE AND MAINTENANCE ..........................................................42
CLEANING THE SMOKE CHICANE SYSTEM ..........................................43
DISPOSAL OF ASHES .........................................................44
TROUBLE SHOOTING ...............................................................45
SPARE PART DRAWING X-Series .................................................46-47
US English User Manual RAIS X-Basic, RAIS X-Front & RAIS X-Board
4
Introduction
Congratulations on the purchase of your new RAIS woodburning stove.
A RAIS woodburning stove is more than just a source of heat, it is a symbol of the emphasis you put on decorating your home with superiorly designed high-quality products.
PLEASE READ THIS ENTIRE MANUAL BEFORE YOU INSTALL AND USE YOUR NEW
RAIS STOVE. FAILURE TO FOLLOW INSTRUCTIONS MAY RESULT IN PROPERTY
DAMAGE, BODILY INJURY, OR EVEN DEATH.SAVE THIS MANUAL AND KEEP IT
HANDY FOR EASY REFERRAL.
“DO NOT INSTALL IN A MOBILE HOME”
“WARNING: Do not overre. If the stovetop or chimney connector pipe glow red,
you are overring”.
Safety and environmental testing
The RAIS X-Series stoves have been tested by OMNI-Test Laboratories, Inc., Beaverton, Oregon and are listed to UL 1482 and ULC S627. They are tested and meet the EPA exemption.
For future reference, please write down the production number of your RAIS woodburning stove here. The number must be stated in all inquiries or complaints concerning this
product.
Warranty
We oer a ve-year warranty on your RAIS stove. The warranty covers any defects in materials or workmanship. However, it does not cover damage from misuse or neglect, and
the glass, gaskets and rebricks are not covered either.
Distributor:
Date:
5
US English User Manual RAIS X-Basic, RAIS X-Front & RAIS X-Board
RAIS X-Basic RAIS X-Front RAIS X-Board
Weight 750 lbs (340 kg) 871 lbs (395 kg) 1146 lbs (520 kg)
Stove exterior: Width/depth/height (inches) 38.6 / 20.6 / 38.8 43.3 / 20.9 / 42.3 59.1 / 20.9 / 42.3
Firebox interior Width/depth/height (inches) 21.7 / 14.2 / 16.9
Heating capacity Approximately 360 m² / 4,000 Square Feet
Recommended wood quantity:
X logs of X” in length each
X kg / X lbs
Intermittent operation:
Stoke the stove every three hours
Flue gas mass ow:
N.A.
Flue gas temperature:
N.A.
Single wall connector stove pipe: 8” (20 cm)
Chimney pipe - class A, UL-103 HT: 8” (20 cm)
Optimal thermal output : 72 kBTU (X,X kW)
Min./Max. output (kW): 72 kBTU (X,X kW)
Minimum stove draft pressure at above output: 0.048”WC (12 Pa)
Tested EPA emission particulate rate: N.A.
Specications:
US English User Manual RAIS X-Basic, RAIS X-Front & RAIS X-Board
6
Convection
All RAIS stoves are convection stoves, which means that the sides of the stove never get
too hot. Convection works by pulling cold air into the system at the base of the stove
and up through the convection duct that is located along the combustion chamber of the
stove. The heated air is released from the top of the stove, creating rapid air circulation in
the room.
The X-Series stoves are equipped handles, that can be handled without a glove, no matter
how hot the stove is. Please note that one must always be very careful when touching any
other part of the stove while it is still hot.
7
US English User Manual RAIS X-Basic, RAIS X-Front & RAIS X-Board
Glass and replacement of glass.
All RAIS stoves supplied with Robax® glass in the door. Robax® glass is a ceramic glass type
suitable for stoves. The glass is installed from RAIS as an integral part of the door and stove.
Inspect the glass for cracks prior to the rst re.
Abuse may cause damage to the glass and door.
Do not strike the door or glass nor slam the door
Do not build the re close to the glass or opening.
Do not use the stove if the glass is broken - contact your local authorized dealer.
In case of broken glass during use of stove - let the stove slowly burn the remaining rewood
under supervision. Do not close the chimney bae if installed. Contact you local authorized
dealer
The glass is supplied as an integral part of the door for spare part. The Robax® glass may only
be replaced by genuine spare parts from RAIS. Do not use substitute material. Replacement
of the glass as separate component is only for authorized personnel.
US English User Manual RAIS X-Basic, RAIS X-Front & RAIS X-Board
8
Chimney
RAIS stoves must be installed using a Class A UL 103 HT approved factory-built chimney system or a code-approved masonry chimney with a ue liner. In Canada, the installation must
conform to CAN/CSA-B365.
The chimney must extend through the roof at least 3’ (1m), and 2’ (.6m) above any structure
within 10’ (3m).
The condition and height of the chimney are very important for optimal use of the stove and
we recommend a total minimum height of 10’ (3m).
Note the chimney connector pipe should not pass through an attic, roof space, closet, concealed space, oor or ceiling.
Do not connect this stove to a chimney ue or air distribution duct or any system serving
another appliance.

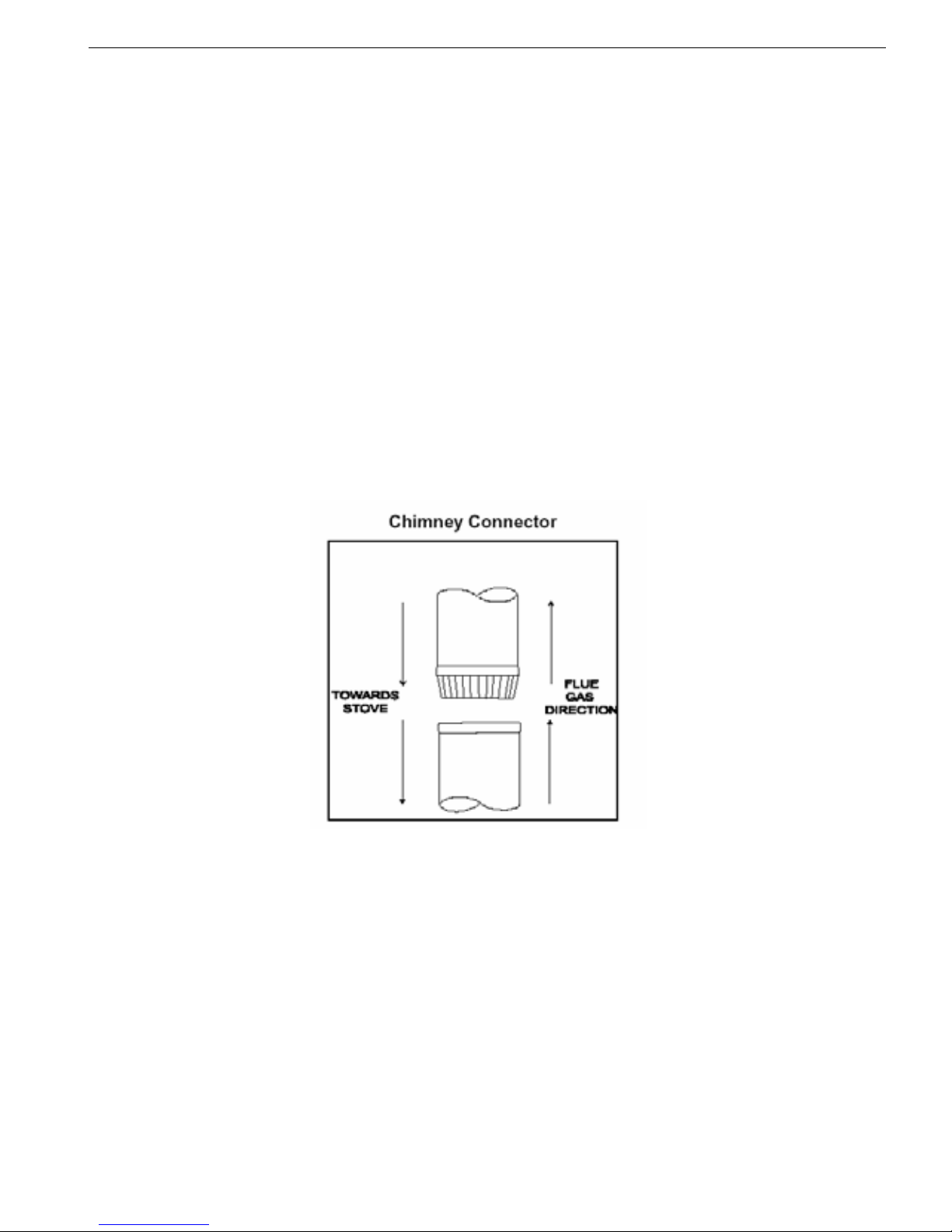

Each chimney connector or stove pipe section, must be installed to each other with the
crimped end toward the stove. This prevents any amount of condensed or liquid creosote
from running down the outside of the pipe or the stove top.
9
US English User Manual RAIS X-Basic, RAIS X-Front & RAIS X-Board
Chimney
Flue
Masonry
Insulated
Chimney
Connector Pipe
18” (46cm) below ceiling
Min.
2” (5cm)
Min.
2” (5cm)
For rear venting or other unlisted congurations, consult the local building codes and
follow the NFPA 211 guidelines.
OIf the stovepipe is tted with a bae, it
must be manually operated, visibly placed for
ease of use, and must not close completely.
Consult your chimney expert if you have any
questions.
Important note:
Please ensure that there is easy access to the
chimney cleanout door.
For venting vertically into a Class A chimney, a single
wall pipe (at least 24 gauge) may be used in the room
where the stove is installed. Refer to the manufacturer’s
instructions for the connection to the listed chimney.
The chimney/stove pipe must not be smaller than 8”
(20cm) in diameter.
For venting directly into a masonry chimney or through
a thimble, the top of the single wall pipe must be at
least 18” (46cm) below a combustible ceiling and must
conform to NFPA 211 guidelines and methods. Please
see the diagram to the left.
B.
A.
E.
F.
C.
D.
B.
Required Installation Components:
A. Chimney Cap
B. Insulated Chimney
C. Storm Collar
D. Roof Flashing
E. Ceiling Support Box or Joist Shield/Firestop Spacer
F. Chimney Connector
US English User Manual RAIS X-Basic, RAIS X-Front & RAIS X-Board
10
Installation
Precautions and Specications
Before installation, remember to consult
your local building inspector or re marshal
to determine the need to obtain a permit.
Also enquire about restrictions and installa tion inspection requirements in your area.
If utilizing an existing chimney, it is recommended that a professional mason or stove
installer do a complete check-up of the chimney, liner, and ue beforehand.
In order for the stove to work and draw properly, sucient air supply is important. Be
especially aware of any mechanical fans (e.g. kitchen or bathroom exhaust systems) that
may aect the proper draw.
Do not use grates, andirons, or other fuel support methods. Build re directly on hearth.
Make sure that the oor and the sub-oor of the room in which the stove is installed is
designed to carry the extra weight of the stove. The oor protector plate must be made of
a non-combustible material.
The oor protection plate must lie under the stove and extend 16” (41cm) (18” (45cm) in
Canada) in front of the stove door, 8” (20cm) beyond the sides of the fuel-loading door,
and under the pipe and 2” (5cm) beyond each side for back venting. In Canada, an 8”
(20cm) oor protection is required beyond the sides of the stove and in the back of the
stove (0” in the back for the US).
When deciding where to install your stove, the heat distribution to other rooms should be
taken into consideration. Put the stove at a safe distance from combustible materials; see
the references at the name tag of the stove.
If t h I s s t o v e I s n o t I n s t a l l e d
p r o p e r l y , a h o m e f I r e m a y r e -
s u l t . to r e d u c e t h I s r I s k , p l e a s e
f o l l o w t h e d I r e c t I o n s f o r I n s t a l -
l a t I o n c a r e f u l l y .
11
US English User Manual RAIS X-Basic, RAIS X-Front & RAIS X-Board
Installation of the stove - X-Basic
2 persons ca 2 – 2½ hour
Necessary tools:
Leveler
Enclosed:
2 pair gloves
2 combination wrenches No 8
Allen wrench nr 3 for opening the stove door
Smoke connector
Fixing sets for the steel panels
Users manual
Installation manual
Important installation advice:
Use the gloves delivered with the stove.
Stove may not be lifted by the panel holders placed on the sides.
Take care that small items as springs, washers, bolts and nuts are
not misplaces while doing the installation.
INFO: Counter nuts are only necessary for transport. May be omitted when making the nal installation of the panels.
US English User Manual RAIS X-Basic, RAIS X-Front & RAIS X-Board
12
1. Unpack the stove carefully without damaging the paint. The stove is delivered with its
panels mounted and adjusted.
2. A smoke connector is placed in the burning chamber.
The top cover to be taken of using gloves. It is heavy in the
front and two persons is recommended.
3. Backside panel and
side panels to be taken
o using gloves.
Loosen the upper nuts.
Lift up the parts and carefully remove these.
4. The front panel must be taken of using gloves:
a. The front bottom screws to be loosened.
b. Upper front nuts and springs to be loosened
and removed.
13
US English User Manual RAIS X-Basic, RAIS X-Front & RAIS X-Board

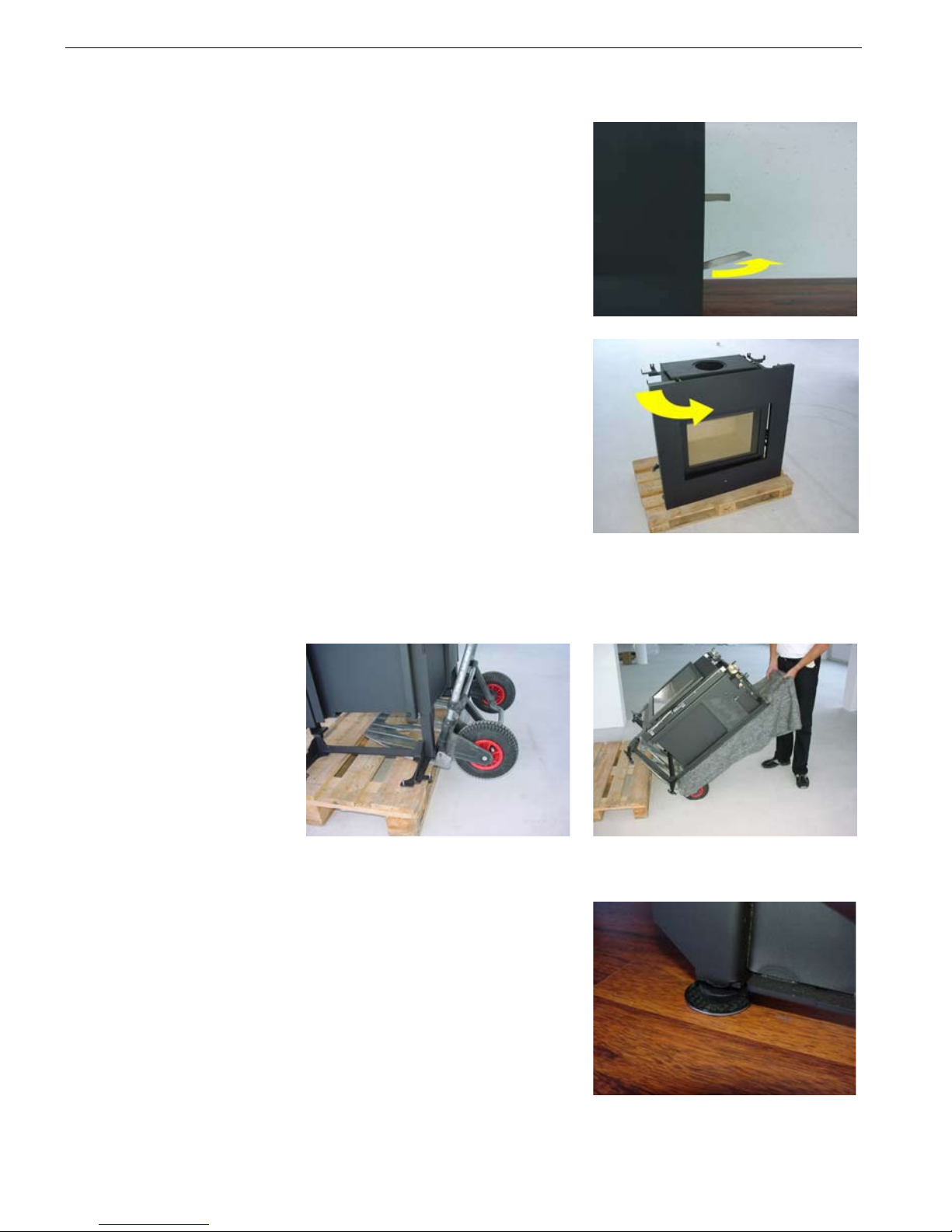

c. Block the door by lifting up the door blocking
handle.
d. Remove the front panel:
i. Turn the front left side forward over the
air control handle.
ii. At the same time the front has to be
pulled to the right and over the door
handles.
5. Transport straps and wood pieces to be removed.
6. The stove body is
moved to the aft af the
pallet. A suitable covered
sack truck may be is used
for lifting the stove of the
pallet. The stove may only
be lifted from the back
side.
7. The stove stove is placed on pieces of carpet or other
suitable material and pushed to its correct position (damage to oor material is not RAIS responcibility).
8. Install the back side panel.
US English User Manual RAIS X-Basic, RAIS X-Front & RAIS X-Board
14
9. The stove body is
aligned using the adjustable feet and leveller.
10. Smoke connector is installed
11. The stove is connected to the chimney.
12. The cable binders are removed completely.
13. Automatic closing of door
14. Not automatic closing of door with additional counterweight
15
US English User Manual RAIS X-Basic, RAIS X-Front & RAIS X-Board
15. Installation of front panel using gloves:
a. The stove door to be blocked.
b. The front to be lifted in from right side and at
the same time turned inwards over the door
handles and air control handle.
c. The upper nuts and springs to be installed.
d. The lower screws to be installed.
US English User Manual RAIS X-Basic, RAIS X-Front & RAIS X-Board
16
16. Alignment of front panel – INFO: The front and side panels is aligned from factory. In
case that installation or transport have changed the alignment, the following adjustments
can be made:
a. The aft screw in front and side panels to be
adjusted.
b. First align the front. The door to be closed but
the door blocking handle to be in open position.
The clearance around the stove door to equal.
The air control handle to be possible to move from
one side to the other without touching the front
panel.
c. Check that it is
possible to open
the stove nor mally as well as
tilting the door
for cleaning acc
to instructions
before putting
on the side pan els.
17. Install the side panels using gloves
18. If necessary align the side panels according to the front panel. Distances front/side
panels to be 5 mm.
19. Install the back side panel using gloves
a. The upper nuts and springs to be installed.
b. The lower screws to be installed.
20. If necessary align the back side panel according to the side panels. Distances side/back
side panels to be 5 mm.
17
US English User Manual RAIS X-Basic, RAIS X-Front & RAIS X-Board
21. Remove the two yellow pieces of tape with installation
instructions.
22. Install the top plate and the cut-out plate using gloves
US English User Manual RAIS X-Basic, RAIS X-Front & RAIS X-Board
18
Installation of the stove - X-Front & X-Board
2 persons ca 2 – 2½ hour
Necessary tools:
Leveler
Enclosed:
2 pair gloves
2 combination wrenches No 8
Allen wrench nr 3 for opening the stove door
Smoke connector
Fixing sets for the steel panels
Users manual
Installation manual
Important installation advice:
Use the gloves delivered with the stove.
Stove may not be lifted by the panel holders placed on the sides.
Take care that small items as springs, washers, bolts and nuts are
not misplaces while doing the installation.
INFO: Counter nuts are only necessary for transport. May be omitted when making the nal installation of the panels.
19
US English User Manual RAIS X-Basic, RAIS X-Front & RAIS X-Board
1. Unpack the stove carefully without damaging the paint. The stove is delivered with its
panels mounted and adjusted. The front panel is packed
seperately
2. A smoke connector is placed in the burning chamber.
The top cover to be taken of using gloves. It is heavy in the
front and two persons is recommended.
3. Backside panel and
side panels to be taken
o using gloves.
Loosen the upper nuts.
Lift up the parts and carefully remove these.
5. Transport straps and wood pieces to be removed.
6. The stove body is
moved to the aft af the
pallet. A suitable covered
sack truck may be is used
for lifting the stove of the
pallet. The stove may only
be lifted from the back
side.
7. The stove stove is placed on pieces of carpet or other
suitable material and pushed to its correct position (damage to oor material is not RAIS responcibility).
US English User Manual RAIS X-Basic, RAIS X-Front & RAIS X-Board
20
8. Install the right lever for air control:
a. Short lever => Steel front
b. Long lever => Stone front 30 mm thickness
9. Smoke connector is installed
10. The stove is connected to the chimney.
11. The cable binders are removed completely.
12. Automatic closing of door
13. Not automatic closing of door with additional counterweight
21
US English User Manual RAIS X-Basic, RAIS X-Front & RAIS X-Board
14. Installation of front panel using gloves:
a. STONE FRONT: Steel frame and reector plate to
be installed acc. to separate section.
STEEL FRONT: For the steel front the reector
plate is not to be installed.
b. Bolt the angle brace to the front plate.
c. Put felt pads on the bottom of the front plate.
d. Install springs
and nuts.
US English User Manual RAIS X-Basic, RAIS X-Front & RAIS X-Board
22
15. Align the stove body acc. to the front plate.
a. The position of the air control lever is
adjusted by the adjustable feet on the stove body.
The door to be closed but the door blocking
handle to be in open position. The clearance
around the stove door to equal. The air control
lever to be possible to move from one side to the
other without touching the front panel.
b. Check that it is
possible to open
the stove nor mally as well as
tilting the door
for cleaning acc
to instructions
before putting
on the side pan els.
23
US English User Manual RAIS X-Basic, RAIS X-Front & RAIS X-Board
16. Install the side panels using gloves
17. Align the side panels according to the front panel. Distances front/side panels to be approx. 5 mm.
18. Install the back side panel using gloves
a. The upper nuts and springs to be installed.
b. The lower screws to be installed.
19. If necessary align the back side panel according to
the side panels. Distances side/back side panels to be approx 5 mm.
20. Remove the two yellow pieces of tape with installation
instructions.
22. Install the top plate and the cut-out plate using gloves
US English User Manual RAIS X-Basic, RAIS X-Front & RAIS X-Board
24
Installation of STONE FRONT - X-Front & X-Board
Necessary tools:
Combination wrenches No 8
Allen wrench
The parts necessary for installation of the Stone front is in two separate boxes.
Box 1:
1 aluminium reector plate
Box 2
1 Steel frame
1 set of handles for air control.
1 set of part for fastening of the stone front.
1 set of distance pieces
2 cork pads
Important installation advice:
Use the gloves delivered with the stove.
Due to the high weight of the front panel two persons are required for the installation of
the front panel.
The stone front is a material from the nature and thus has to be handled gently to avoid
crack or other damages.
1. First install the distance pieces for the stone front in the bottom of the stove body.
25
US English User Manual RAIS X-Basic, RAIS X-Front & RAIS X-Board
2. Fasten the reector plate by the two at allen screws in
the upper middle of the stone front.
3. Then fasten the steel frame with 4 allen screws. Be very
careful to install two washers are placed at each allen screw
between the stone front plate and the steel frame. This is
required so the reector plate can expand without resistance.
4. Install the two angle braces on the stone front. As for
item 3 be careful to install two washers for each allen
screw.
5. Put one cork pad on left and right side of the bottom
side of the stone front to protect the oor.
6. Install the stainless steel handle for air control with two
tted bolts. Then it is possible to install the spring from
underneath. The two tted bolts should only be tightened
so it is possible to pull the handle and the spring can pull
it pack to its original position. Use the two nuts as counternuts to keep the tted bolts in this position.
7. Place the stone front in front of the stove body. Make
sure that the front is place exactly in front of the stove door.
8. Fasten the stone front using the angle braces, bolts and
nuts.
Check that it is possible to open the stove normally as well
as tilting the door for cleaning acc to instructions
US English User Manual RAIS X-Basic, RAIS X-Front & RAIS X-Board
26
Installation of WOOD STOAGE BOX - X-Board
Necessary tools:
Combination wrenches No 8
Allen wrench
1 wood storage box
1 top plate of steel for wood storage box
(separate box)
1 bottom plate of steel for wood storage
box (separate box)
1 reector plate
1 set of screws
4 allen screw M10 for alignment
2 allen screws M5
2 nuts M5
4 washers
4 alignment feet (installed on the wood
storage box)
Important installation advice.
Use the gloves delivered with the stove.
1. Install the wood storage box on the side of the stove. Align the wood storage box by the
four adjustable feet (4) acc to the back side panel of the stove.
2. Install the reector plate with the allen screws in the convection air channel (det. B).
3. Put the panels on the stove and align the top plate with the bolts (6)
4. Install the 4 pcs M10 alignment bolts (5). It is now possible to adjust top plate (2) of the
wood storage box by these 4 bolts.
5. Finally put the bottom plate (3) in the wood storage box.
27
US English User Manual RAIS X-Basic, RAIS X-Front & RAIS X-Board
US English User Manual RAIS X-Basic, RAIS X-Front & RAIS X-Board
28
Tipping door function
For cleaning of glass in the door. Only while the stove is cold!
1. Opening the tilted door.
a. Close the stove door
(completely to the bottom).
b. Lift the door blocking handle upwards.
c. Loosen the allen screws on each side of the door
with the enclosed allen key.
d. Push the door and the door will tip outwards.
e. Clean glass carefully – Do not put load on the
door.
f. The door blocking handle must always be in top
position when the door is tilted position.
Open
29
US English User Manual RAIS X-Basic, RAIS X-Front & RAIS X-Board
2. Closing the tilted door.
a. Turn the allen screws back.
b. Close the door and push the door inwards until
click.
c. Door blocking handle is pushed to horizontal position.
Close
US English User Manual RAIS X-Basic, RAIS X-Front & RAIS X-Board
30
31
US English User Manual RAIS X-Basic, RAIS X-Front & RAIS X-Board
US English User Manual RAIS X-Basic, RAIS X-Front & RAIS X-Board
32
Ref. Description Minimum clearence
A Sidewall to unit
16” (48.3 cm)
B Backwall to unit
15” (38.1 cm)
C Cornerwall to unit
4” (10.2 cm)
D Sidewall to connector
31.5” (80 cm)
E Backwall to connector
19” (48.3 cm)
F Cornerwall to connector
18” (45.7 cm)
G Ceiling to appliance
36” (91.4 cm)
H Backwall to unit
-
I Backwall to connector
-
J Sidewall to unit
-
K Sidewall to connector
-
L Distance to frontwall/furnishing
-
M Cornerwall to connector
-
Clearance to combustible walls
To nd out whether the wall by which the stove is to be placed is combustible or not,
please contact your architect or the local building authorities.
If the oor is combustible, the stove must be placed on a non-combustible plate such as
steel, glass or stone.
33
US English User Manual RAIS X-Basic, RAIS X-Front & RAIS X-Board
**:
Please refer to NFPA guidelines in
USA and CAN/CSA B365-M91 in
Canada.
36”
US English User Manual RAIS X-Basic, RAIS X-Front & RAIS X-Board
34
Clearance to non-combustible wall
We recommend a minimum clearance to non-combustible material of at least 2” (50 mm) so
that cleaning is easy. The cleaning door should be accessible at all times.
Clearances may only be reduced by means approved by the regulatory authority.
Floor protection
Floor protection must be non-combustible material extending beneath the stove, and to the
front and sides from door opening and to rear as indicated.
Floor protection for Canada: 18” (45 cm) from unit to front of oor protector.
Floor protector must be under connector pipe an 2” (5 cm) to the side for a thru-the wall
conguration.
35
US English User Manual RAIS X-Basic, RAIS X-Front & RAIS X-Board
Firewood
Only burn wood that has been seasoned for at least one full year (two years is better). If
the wood has not been seasoned or dried, energy will be lost in evaporating the water
held in the wood. Furthermore, condensation or creosote might occur in the stove and
pipe when damp wood is burnt.
Freshly cut wood contains approx. 60-70% water and is completely unsuited for burning.
Log size should be about 2” (5 cm) less than the width of the rebox
never b u r n t r a s h (p l a s t I c a n d o t h e r t y p e s o f a r t I f I c I a l m a t e r I a l s e m I t
h a r m f u l g a s e s ), d r I f t w o o d , t r e a t e d o r p a I n t e d w o o d , a r t I f I c I a l l o g s o r
n o n -s e a s o n e d w o o d .
All types of wood heat equally per pound; however, the density of wood is not the same
as is shown in the table below, where the combustible value of wood dried for two years
with a moisture of 15-20% is taken into account. See table to the left.
Drying and storage
Wood to be used for burning in a stove should be dried for two years to ensure optimal
burning.
Here are some storage tips:
• Cut and split the wood before storing.
• Keep the woodpile in a dry sunny place, protected from the rain. Do not cover the pile
with plastic, because that prevents the wood from drying properly.
• Stack the wood with enough space between the rows to ensure good air circulation.
• Bring the logs inside the house two-three days prior to use.
Wood type Dry wood
kg/m³
In comparison
to beech
Beech and oak 580 100 %
Ash 570 98 %
Maple 540 93 %
Birch 510 88 %
Mountain pine 480 83 %
Fir 390 67 %
Poplar 380 65 %
do n o t s t o r e s o l I d f u e l w I t h I n
s p a c e h e a t e r I n s t a l l a t I o n
c l e a r a n c e s o r w I t h I n t h e s p a c e
r e q u I r e d f o r c h a r g I n g a n d
a s h r e m o v a l .
US English User Manual RAIS X-Basic, RAIS X-Front & RAIS X-Board
36
Adjusting the combustion air
All RAIS stoves are equipped with an easy-to-use handle for adjusting the air control. For
the various positions of the control please see the previous illustrations. To ensure proper
combustion process it is very important to supply the correct quantity of air at the right time
and place. The adjustment range made from factory may not be altered for increasing ring
for any reason.
Primary air is dened as combustion air for burning the mass of wood and stimulates production of volatile gases.
Secondary air is used to burn o the gases at high temperatures (above 1,000°F/540°C) and
to keep the glass free of soot. The secondary air is let through the air control beneath the
combustion chamber and is heated through the side channels, which is then directed to the
glass. The warm air runs along the glass, keeping it free of soot.
At the very back of the combustion chamber there is a tertiary channel at the top that helps
to combust the remaining gases.
When positioning the air control between Pos. 1 and 2 optimum utilization of the energy
contents of the wood is obtained, because of sucient oxygen for combustion. When the
ames burn bright and yellow, the control has been adjusted correctly. Finding the correct
position takes some trial and error, but is easy to nd.
Never close the air control completely when using the stove. A typical error is to close the
control too soon, because the heat gets too intense. This results in the appearance of a dark
cloud of smoke from the chimney and that means the energy value of the wood is not being
used properly.
It is important for proper control of the re that the instructions in the manual are followed
and the stove door normally is kept closed. It is also necessary to keep the seals in a good
condition.
37
US English User Manual RAIS X-Basic, RAIS X-Front & RAIS X-Board
Using the stove
Only use wood as fuel as described in the rewood section of this manual.
Adjusting the air control
There are three dierent positions for air control:
Position 1:
The air supply is at its minimum, meaning that only a little secondary aircomes into the stove.
Position 2:
Push the handle to the right, until it stops. This position gives full secondary air. For normal combustion the air control should be positioned somewhere between Pos.1 and Pos. 2. Proper adjustment ensures bright yellow
ames.
Position 3:
Pull gently in the handle upward and push it to the right. The air control is
now completely open and full start-up and primary air is allowed into the
stove. This position is only used for lighting and kindling a re and never
during normal operation.
REMEMBER THE STOVE IS HOT WHILE IN OPERATION, SO KEEP
CHILDREN, CLOTING, AND FURNITURE AWAY. CONTACT WITH A
STOVE WHEN BURNING MAY CAUSE SKIN BURNS.
Control
If the ashes are white and the combustion chamber walls not covered with soot, the air
adjustment has been correct and the wood suciently dry.
US English User Manual RAIS X-Basic, RAIS X-Front & RAIS X-Board
38
39
US English User Manual RAIS X-Basic, RAIS X-Front & RAIS X-Board
First Fire
Your new RAIS should be broken into gently for top performance and to prevent paint
damage, cracks in the rebrick, and excessive wear and tear. Start with a small re (never
overload the rebox) to allow the materials to get accustomed to the higher temperatures,
and then gradually increase the intensity. Use up to a maximum of two logs.
For the rst few res you may detect a strange smell that comes from heat treating the paint
and materials. This is normal and will soon disappear. Just ensure there is plenty of fresh air
in the room. Furthermore, during the initial heating up and cooling down, the metal may
emanate some clicking sounds due to being exposed to the large dierences in temperature.
This is normal as well.
To avoid the gasket around the door sticking to the paint it is recommended to have the
door open by approx 4” for the rst two res. PLEASE NOTE - DO NOT LEAVE THE STOVE UNINTENDED WHILE DOOR IS OPEN.
For wood to burn properly, the right amount of air has to be supplied at the right time
and place.
US English User Manual RAIS X-Basic, RAIS X-Front & RAIS X-Board
40
Light the re and shut the
door, leaving an open gap
of approx. ½ - 1”.
NOTE: Do not leave the
stove unattended while the
door is ajar.
Lighting and Stoking
To light the stove, use alcohol briquettes or similar,
as well as approx. 2 kg of rewood, split into kindling
sticks. Set the air damper to the fully open position 3.
Be carefull not to place the rewood too close to the
opening and glass.
TIPS before ring up:
Open a door or window close to the wood burning
stove.
If there is a “storm” in the stove coming from the
chimney, it is advisable to place a screwed-up piece
of newspaper between the upper bae plate and
the chimney, set the paper on re, and wait until you
hear a “rumbling” noise in the chimney. This means
that there denitely is a draught in the chimney and
you avoid smoke in the room.
41
US English User Manual RAIS X-Basic, RAIS X-Front & RAIS X-Board
When the ames are clear - after approx. 5-10 min.
- close the door.
Damper - see adjustment of air damper.
After approx. 10-20 min. - when you have a good
bed of glowing embers - add 2-3 pieces of wood.
Be carefull not to place the rewood too close to the
opening and glass.
Leave the door ajar until the re has caught on
properly - close the door.
NOTE: Do not leave the stove unattended while the
door is ajar.
After approx. 5 min. - or when the ames are clear and
stable - close the damper gradually from postion 2 to
position 1.
It is recommendable to have a layer of ash of approx.
½ - 3/4” mm, as it has an insulating eect.
Note!
During operation the
door should always
remain shut.
US English User Manual RAIS X-Basic, RAIS X-Front & RAIS X-Board
42
Fuel caution
Do not burn trash (plastic and other articial materials emit harmful gases), driftwood,
treated wood, articial logs, or non-seasoned wood.
Never use gasoline, gasoline-type lantern fuel, kerosene, charcoal lighter uid, naphtha, engine oil, or similar liquids to start or freshen up a re in your RAIS stove. Keep
all such liquids well away form the stove while it is in use.
Care and maintenance
You should have your chimney and stove checked once every two months during
the heating season or at least once a year by a professional chimney sweep and
cleaned as needed.
When cleaning the stove carefully inspect the seals for damage. The seals should be in good
conditions and without damage.
When cleaning, checking or repairing, the stove must be cold.
If the glass has been covered in soot, here is a simple piece of advice:
• Dampen a piece of paper or newspaper, dip it into the cold ashes and rub the soot-covered
glass.
• Use another piece of paper to polish the glass.
• A good commercial glass cleaner can also be used.
• Do not use abrasive cleaners.
The outer surfaces can be wiped with a soft, dry rag and if needed a small amount of mild
detergent. NEVER scrub the surfaces.
Cleaning the soapstone:
Day-to-day cleaning can be made with a damp rag. If necessary the soapstone can be
carefully cleaned with some paint-thinner from the hardware store. For dicult stains that
cannot be dissolved by the paint-thinner, lightly sand them.
Cleaning the combustion chamber:
Rake out the ashes and store them in a metal container with a tight-tting lid until cooled
completely before throwing them in the trash can. Other waste shall not be placed in this
container.
Remember NEVER to clean all ashes from the combustion chamber. Leave about a 3/4”
layer for better combustion.
43
US English User Manual RAIS X-Basic, RAIS X-Front & RAIS X-Board
Cleaning the smoke chicane system
The smoke chicane system consists of a bae
plate and a steel smoke impediment.
NOTE: Be carefull not to damage the rebricks.
Remove the bae plate by tilting it to one
side and turning it a little slantwise.
Pull out the plate carefully.
Then remove the smoke impediment by lifting
it up and moving it forward. Carefully lift out
the smoke impediment.
Remove dirt and dust with a dry brush and
put the parts back in reverse order.
The smoke impediment lifting it up pulled
forward. When it can rest in the front move it
afwards and onto the two bolts.
The bae plate is carefully lifted in and tilted
to its position.
US English User Manual RAIS X-Basic, RAIS X-Front & RAIS X-Board
44
DISPOSAL OF ASHES
ASHES SHOULD BE PLACED IN A METAL
CONTAINER WITH A TIGHTFITTING LID. THE
CLOSED CONTAINER OF ASHES SHOULD BE
PLACED ON A NONCOMBUSTIBLE FLOOR OR
ON THE GROUND, WELL AWAY FROM ALL
COMBUSTIBLE MATERIALS, PENDING FINAL
DISPOSAL. IF THE ASHES ARE DISPOSED OF
BY BURIAL IN SOIL OR OTHERWISE LOCALLY
DISPERSED, THEY SHOULD BE RETAINED IN
THE CLOSED CONTAINER UNTIL ALL EMBERS
HAVE THOROUGHLY COOLED. OTHER WASTE
SHALL NOT BE PLACED IN THIS CONTAINER.
The rebox bottom lining is made out of
rebrick and the side lining is made out
of vermiculite slab insulation (skamol),
which protects the outer steel plates from
overheating. With time small cracks might
appear; this is normal. If it breaks however,
it must be replaced. Vermiculite is a porous,
high-insulated material and must therefore
be handled with care.
cr e o s o t e
fo r m a t I o n a n d ne e d f o r re m o v a l
wh e n w o o d I s b u r n e d s l o w l y , I t p r o d u c e s
t a r a n d o t h e r o r g a n I c v a p o r s , w h I c h c o m -
b I n e w I t h e x p e l l e d m o I s t u r e t o f o r m c r e o s o t e .
th e c r e o s o t e v a p o r s c o n d e n s e I n t h e r e l a -
t I v e l y c o o l c h I m n e y f l u e o f a s l o w -b u r n I n g
f I r e . as a r e s u l t , c r e o s o t e r e s I d u e a c c u m u -
l a t e s o n t h e f l u e l I n I n g . wh e n I g n I t e d , t h I s
c r e o s o t e m a k e s a n e x t r e m e l y h o t f I r e . th e
c h I m n e y a n d c h I m n e y c o n n e c t o r s h o u l d b e
I n s p e c t e d a t l e a s t o n c e e v e r y t w o m o n t h s
d u r I n g t h e h e a t I n g s e a s o n t o d e t e r m I n e I f a
c r e o s o t e b u I l d u p h a s o c c u r r e d . If c r e o s o t e
h a s a c c u m u l a t e d , I t s h o u l d b e r e m o v e d t o
r e d u c e t h e r I s k o f a c h I m n e y f I r e .
45
US English User Manual RAIS X-Basic, RAIS X-Front & RAIS X-Board
Trouble Shooting
Smoke seeping through the door:
• Not enough draft in the chimney (<12 Pa)
• Check if there are any obstructions in the chimney or the wind pipe
• Check whether the kitchen exhaust fan is in use and if so, turn it o and open the win-
dow for a short period of time
Soot on the glass:
• The wood is too damp
• Make sure that the stove is suciently heated up before closing the door
• The air control has been set too low
The stove burns too quickly:
• Gasket may not be tight, please check and replace if necessary
• Chimney draft maybe too high >22 Pa, if this is the case, please install a damper
The stove is burning too slowly:
• Not sucient amount of rewood
• Not enough air is getting into the stove
• Blocked chimney
• Leaking chimney
• Leak between chimney and pipe
If the problems continue we recommend contacting your chimney sweep or your local
RAIS dealer.
Chimney re, soot re or creosote re:
In case of a re in the chimney quickly close all doors, dampers, vents and call your local
re department. NEVER use water to extinguish the re.
US English User Manual RAIS X-Basic, RAIS X-Front & RAIS X-Board
46
Spare parts diagram - RAIS X-Series
Pos Number Item no. / description
1 1 8011090 / 95
Door
2 1 8010990USA
Air-box
3 - 8012220
Firebrick set
4 - 8015500
Seal set
47
US English User Manual RAIS X-Basic, RAIS X-Front & RAIS X-Board
3
1
2
4
Sous réserve d’erreurs typograghiques
Français canadien Manuel d’utilisation des modèles RAIS X-Basic, RAIS X-Front & RAIS X-Board
49
RAIS X-Basic
RAIS X-Front
RAIS X-Board
Rapport OMNI n0.: #138-S-14-2
Révision : 1
Date : Juin, 2008
INTRODUCTION .....................................................................50
GARANTIE ...........................................................................50
SPECIFICATIONS ....................................................................51
CONVECTION .......................................................................52
VITRE ET REMPLACEMENT DE LA VITRE...............................................53
CHEMINEE .......................................................................54-55
INSTALLATION ......................................................................56
INSTALLATION DU POÊLE - X-BASIC ............................................57-63
INSTALLATION DU POÊLE - X-FRONT & X-BOARD ..............................64-69
INSTALLATION DU PANNEAU AVANT EN PIERRE - X-FRONT & X-BOARD .......70-71
INSTALLATION DU BOÎTE DE STOCKAGE DE BOIS - X-BOARD ......................72
CONSEILS D’UTILISATION DE LA PORTE ..........................................74-75
ETIQUETTE ...............................................................76-77
DISTANCES A DES PAROIS COMBUSTIBLES .....................................78-79
DISTANCES A DES PAROIS NON COMBUSTIBLES .....................................80
PROTECTION DE SOL .........................................................80
BOIS A BRULER ......................................................................81
SECHAGE ET STOCKAGE ..................................................81
REGLAGE DE LA COMBUSTION D’AIR .........................................82
UTILISATION DU POELE .............................................................83
REGLAGE DE L’ARRIVEE D’AIR .................................................83
CONTROLE .............................................................83
PREMIER FEU ........................................................................85
ALLUMAGE ET ENTRETIEN DU FEU .........................................86-87
PRECAUTIONS A PRENDRE ...................................................88
ENTRETIEN ET MAINTENANCE ......................................................88
NETTOYAGE DU SYSTEME DE FUMEE/DEFLECTEUR ...............................89
ELIMINATION DES CENDRES ..................................................90
DEPANNAGE ........................................................................91
DIAGRAMMES DE PIECES DETACHEES X-SERIES ...............................92-93
Français canadien Manuel d’utilisation des modèles RAIS X-Basic, RAIS X-Front & RAIS X-Board
50
Introduction
Félicitations pour l’achat de votre nouveau poêle à bois RAIS.
Un poêle à bois RAIS est plus qu’une simple source de chaleur. C’est le symbole même des
eorts que vous réalisez pour décorer votre foyer à l’aide de produits originaux de haute
qualité.
VEUILLEZ LIRE ENTIEREMENT CE MANUEL AVANT D’INSTALLER ET D’UTILISER VOTRE NOUVEAU POELE RAIS. LE NON RESPECT DES INSTRUCTIONS QU’IL CONTIENT PEUT ENTRAÎNER
DES DOMMAGES MATERIELS, DES BLESSURES CORPORELLES ET MEME LA MORT. GARDEZ-LE
À PORTEE DE MAIN, AFIN DE POUVOIR LE CONSULTER EN CAS DE BESOIN.
Tests de sécurité et de respect de l’environnement
Les poêles de la série X de RAIS ont été testés par le laboratoire OMNI-Test Laboratories, Inc.
de Beaverton, Oregon et sont conformes aux normes UL 1482 et ULC S627. Ils sont testés et
satisfont aux normes EPA.
A titre de référence, écrivez le numéro de production de votre poêle à bois RAIS ici. Ce numéro doit être indiqué lors de toute question ou réclamation concernant ce produit.
Garantie
Nous proposons une garantie de cinq ans sur votre poêle RAIS. Cette garantie couvre tous les
défauts de matériau ou de main--d’œuvre. Cependant, elle ne couvre pas les dommages dus
à une mauvaise utilisation ou à une négligence ni la vitre, les joints et les briques réfractaires.
Distributeur:
Date:
Français canadien Manuel d’utilisation des modèles RAIS X-Basic, RAIS X-Front & RAIS X-Board
51
Caractéristiques techniques:
RAIS X-Basic RAIS X-Front RAIS X-Board
Poids 750 lbs (340 kg) 871 lbs (395 kg) 1146 lbs (520 kg)
Poêle extérieur :Largeur/profondeur/hauteur
(en pouces) 38.6 / 20.6 / 38.8 43.3 / 20.9 / 42.3 59.1 / 20.9 / 42.3
Largeur/profondeur/hauteur intériure du foyer
(en pouces) 21.7 / 14.2 / 16.9
Capacité de chauage Environ 360 m² / 4,000 pieds carrés
Quantité de bois recommandée:
X logs of X” in length each
X kg / X lbs
Fonctionnement intermittent:
Entretenez le feu toutes les trois heures
Flux de masse du gaz dans le conduit:
N.A.
Température du gaz dans le conduit:
N.A.
Tuyau de poêle à connecteur mural unique: 8” (20 cm)
Tuyau de cheminée - Classe A, UL-103 HT: 8” (20 cm)
Régime thermique optimum: 72 kBTU (X,X kW)
Régime mini/maxi (kW)): 72 kBTU (X,X kW)
Pression théorique de poêle minimum en sur-
régime:
12 Pa (0.048”WC)
Taux d’émission de particules EPA selon tests: N.A.
Français canadien Manuel d’utilisation des modèles RAIS X-Basic, RAIS X-Front & RAIS X-Board
52
Convection
Tous les poêles RAIS sont des poêles à convection, si bien que leurs parois ne chauent
jamais outre-mesure. La convection consiste à insuer de l’air froid dans le système à la
base du poêle et à le faire monter dans le conduit de convection situé le long de la chambre
de combustion du poêle. L’air chaud s’échappe par le haut du poêle, d’où la création d’une
circulation d’air rapide dans la pièce.
Les poêles de la série X sont équipés de poignées maniables sans gant, quelle que soit la
température du poêle. Faites cependant toujours très attention lorsque vous touchez une
autre partie quelconque du poêle, si celui-ci est encore chaud.
Français canadien Manuel d’utilisation des modèles RAIS X-Basic, RAIS X-Front & RAIS X-Board
53
Vitre et remplacement de la vitre.
Tous les poêles RAIS sont fournis avec une vitre Robax® dans la porte. Le verre Robax® est un
type de verre céramique adapté aux poêles. La vitre est installée par RAIS en tant que partie
intégrante de la porte.
Vériez l’absence de ssures dans la vitre avant le premier feu.
Les mauvais traitements peuvent provoquer des dégâts au niveau de la vitre et de la porte.
Évitez de heurter la porte ou la vitre, et de refermer violemment la porte
Évitez de faire démarrer le feu trop près de la vitre ou de l’ouverture.
Evitez d’utiliser le poêle si la vitre est cassée ; dans ce cas, prenez contact avec votre revendeur agréé.
Si la vitre se fend lors de l’utilisation du poêle, laissez celui-ci brûler doucement le reste
des braises sous surveillance. Évitez de fermer le déecteur de cheminée si le poêle en est
équipé. Prenez contact avec le revendeur agréé le plus proche de votre domicile.
La vitre est fournie en tant que partie intégrante de la porte. Le verre Robax® ne doit être
remplacé qu’à l’aide de pièces détachées d’origine de RAIS. Évitez d’utiliser des matériaux
de remplacement. Le remplacement de la vitre doit être impérativement eectué par du
personnel agréé.
Français canadien Manuel d’utilisation des modèles RAIS X-Basic, RAIS X-Front & RAIS X-Board
54
Cheminée
Les poêles RAIS doivent être installés à l’aide d’un système de cheminée intégrée homologué
UL 103 HT de classe A ou d’une cheminée maçonnée homologuée équipée d’une gaine de
conduit. Au Canada, l’installation doit être conforme à la norme CAN/CSA-B365.
La cheminée doit dépasser du toit d’au moins 3’ (1 m), et de 2’ (0,6 m) par rapport à toute
structure située à moins de 10’ (3 m).
Les caractéristiques et la hauteur de la cheminée jouent un rôle très important dans
l’utilisation optimale du poêle et nous recommandons une hauteur totale de 10’ (3 m).
Remarque : Le tuyau de connexion de la cheminée ne doit pas traverser de grenier, d’espace
sous toit, d’armoire, d’espace conné, de plancher ou de plafond.
Evitez de connecter ce poêle à un conduit de cheminée ou à une conduite de distribution
d’air ou à tout système branché sur un autre appareil.
Tous les connecteurs de cheminée et sections de tuyau de poêle doivent être xés les uns
aux autres avec l’extrémité sertie dirigée vers le poêle. Cela permet d’éviter les débordements éventuels de créosote condensée ou liquide hors du tuyau ou de la partie supérieure
du poêle.
Sens
d’écoulement
du gaz
Vers le
poêle
Connecteur de cheminée
Français canadien Manuel d’utilisation des modèles RAIS X-Basic, RAIS X-Front & RAIS X-Board
55
Chimney
Flue
Masonry
Insulated
Chimney
Connector Pipe
18” (46cm) below ceiling
Min.
2” (5cm)
Min.
2” (5cm)
Pour l’évacuation arrière ou d’autres congurations non représentées, veuillez vous
reporter aux normes de construction locales
et respecter les directives NFPA 211.
Si le tuyau de poêle est équipé d’un déecteur, il doit être actionné manuellement, placé
de façon visible pour en faciliter l’utilisation
et ne doit pas fermer complètement. Consultez votre expert en cheminées pour toute
question éventuelle.
Remarque importante :
Assurez-vous que la porte de nettoyage de la
cheminée est facilement accessible.
Pour une évacuation verticale dans une cheminée de
classe A, un tuyau mural unique (de diamètre minimum
24) peut être utilisé dans la pièce où est installé le poêle.
Reportez-vous aux instructions du fabricant pour la
connexion à la cheminée considérée. Le diamètre du
tuyau de cheminée/poêle ne doit pas être inférieur à 8”
(20 cm).
Pour une évacuation directement dans une cheminée
maçonnée ou par le biais d’une virole, le haut du tuyau
mural individuel doit être situé au moins à 18” (46 cm)
en dessous de tout plafond combustible et être conforme aux directives et méthodes NFPA 211. Reportezvous au diagramme de gauche.
B. A.
E. F.
C.
D.
B.
Eléments d’installation obligatoires:
A. Couvercle de cheminée
B. Cheminée isolée
C. Collier tempête
D. Raccord de toit
E. Boîte de support de plafond ou entretoise de bou-
clier/protection incendie
F. Connecteur de cheminée
Cheminée
isolée
Conduit de
cheminée
Tuyau de connexion
18”(46 cm) sous plafond
Maçonnerie
Français canadien Manuel d’utilisation des modèles RAIS X-Basic, RAIS X-Front & RAIS X-Board
56
Installation
Précautions et caractéristiques
techniques:
Consultez l’inspecteur de la construction ou
le commissaire des incendies le plus proche
de votre domicile avant l’installation, an de
déterminer s’il est nécessaire d’obtenir un
permis. Vériez également l’existence ou non
de restrictions et de conditions d’inspection
des installations dans votre zone.
Si vous utilisez une cheminée existante, nous vous suggérons de demander à un maçon ou
à un installateur de poêles professionnel d’eectuer une inspection complète préalable de
votre cheminée, de la gaine et du conduit.
Pour que le poêle fonctionne et tire correctement, il faut disposer d’une arrivée d’air sufsante ! Vériez en particulier la présence éventuelle de ventilateurs mécaniques (de cuisine
ou de salle d’eau notamment), susceptibles d’aecter la qualité du tirage.
Vériez que le sol et le sous-sol de la pièce dans laquelle le poêle est installé sont conçus
pour supporter la surcharge pondérale due au poêle. Le protecteur de sol ou la plaque
doivent être fabriqués à l’aide d’un matériau non combustible.
La plaque de sol doit couvrir la partie située sous le poêle et dépasser de 16” (41 cm) (18” (45
cm) au Canada) devant la porte du poêle, de 8” (20 cm) des deux côtés de la porte de chargement du combustible, ainsi que sous le tuyau et de 2” (5 cm) des deux côtés de la ventilation
arrière. Au Canada, une protection de sol de 8” (20 cm) est obligatoire des deux côtés et à
l’arrière du poêle (0” à l’arrière aux EU).
Lors de l’installation du poêle, tenez compte de la diusion de la chaleur au niveau des autres pièces. Placez le poêle à bonne distance des matériaux combustibles ; reportez-vous aux
références sur l’étiquette du poêle.
sI c e p o e l e n’e s t p a s I n s t a l l e c o r -
r e c t e m e n t , I l r I s q u e d e p r o v o q u e r
u n I n c e n d I e d o m e s t I q u e . po u r
r e d u I r e c e r I s q u e , v e u I l l e z r e s p e c t -
e r s c r u o I l e u s e m e n t l e s I n s t r u c -
t I o n s d’I n s t a l l a t I o n .
Français canadien Manuel d’utilisation des modèles RAIS X-Basic, RAIS X-Front & RAIS X-Board
57
Installation du poêle – X-Basic
2 personnes, env. 2h à 2h30
Outils nécessaires:
Outil de mise à niveau
Fourni:
2 paires de gants
2 jeux de clés n°8
Clé Allen n°3 pour ouvrir la porte du poêle
Connecteur de fumée
Jeu de xations des panneaux métalliques
Manuel d’utilisateur
Manuel d’installation
Avis d’installation important:
Utilisez les gants fournis avec le poêle.
Evitez de saisir le poêle par les supports de panneaux latéraux.
Evitez de déplacer les petites pièces de type ressorts, rondelles,
boulons et écrous lors de l’installation.
INFOS : Les contre-écrous ne sont nécessaires que pour le transport. Ils peuvent être retirés lors de l’installation nale des panneaux.
Français canadien Manuel d’utilisation des modèles RAIS X-Basic, RAIS X-Front & RAIS X-Board
58
1. Déballez le poêle avec précautions sans abîmer la peinture. Le poêle est livré avec les
panneaux montés et réglés.
2. La chambre de combustion comporte un connecteur à
fumée. Utilisez des gants pour retirer le couvercle supérieur. La partie avant est lourde et il est conseillé de s’y
mettre à deux.
3. Utilisez des gants pour
retirer le panneau arrière
et les panneaux latéraux.
Desserrez les boulons du
haut.
Soulevez les pièces et retirez-les avec précautions.
4. Utilisez des gants pour retirer le panneau avant:
a. Desserrez les vis du bas du panneau avant.
b. Desserrez et retirez les boulons ainsi que les
ressorts du haut du panneau avant.
Français canadien Manuel d’utilisation des modèles RAIS X-Basic, RAIS X-Front & RAIS X-Board
59
c. Bloquez la porte en soulevant la poignée de
blocage de la porte.
d. Retirez le panneau avant:
i. Faites pivoter le côté avant gauche vers
l’avant par-dessus la poignée de
commande d’air.
ii. Tirez simultanément l’avant vers la
droite et par-dessus les poignées de
porte.
5. Retirez les adhésifs de transport et les calles en bois.
6. Le châssis du poêle est
déplacé vers le bord de la
palette. On pourra utiliser
un diable recouvert d’un
sac de toile pour soulever
le poêle de la palette.
Evitez de soulever le
poêle autrement que par
l’arrière.
7. Le poêle est placé sur des bouts de tapis ou de tout autre
matériau approprié puis poussé vers sa position dénitive
(RAIS n’assume aucune responsabilité vis-à-vis des éventuels dommages causés au sol).
Français canadien Manuel d’utilisation des modèles RAIS X-Basic, RAIS X-Front & RAIS X-Board
60
9. Réglez le châssis du
poêle à l’aide du pied
d’ajustement et de l’outil
de mise à niveau.
10. Installez le connecteur de fumée.
11. Connectez le poêle à la cheminée.
12. Retirez tous les raccords de câbles.
13. Fermeture automatique de la porte
14. Fermeture non automatique de la porte avec contrepoids additionnel
Français canadien Manuel d’utilisation des modèles RAIS X-Basic, RAIS X-Front & RAIS X-Board
61
15. Installation du panneau avant à l’aide de gants:
a. La porte du poêle doit être bloquée.
b. Soulevez et introduisez la partie avant par la
droite, et faites la pivoter simultanément par dessus les poignées de porte et la poignée de commande d’arrivée d’air.
c. Installez les boulons et les ressorts du haut.
d. Installez les boulons et les ressorts du bas.
Français canadien Manuel d’utilisation des modèles RAIS X-Basic, RAIS X-Front & RAIS X-Board
62
16. Alignement du panneau avant - INFO : Les panneaux avant et latéraux sont livrés
alignés. Si l’alignement a été modié lors de l’installation ou du transport, il est possible
d’eectuer les réglages suivants:
a. Réglez la vis arrière des panneaux avant et
latéraux.
b. Commencez par aligner la partie avant. La
porte doit être fermée, mais la poignée de blocage
de la porte doit être en position d’ouverture.
Ménagez un espace autour de la porte du poêle. La
poignée de commande d’arrivée d’air doit pouvoir
bouger d’un bout à l’autre sans toucher le panneau
avant.
c. Vériez qu’il
est possible
d’ouvrir le poêle
normalement,
ainsi que
d’incliner la porte
pour la nettoyer.
17. Installez les panneaux latéraux en portant des gants.
18. Si nécessaire, alignez les panneaux latéraux sur le panneau frontal. Ménagez une distance de 5 mm entre le panneau avant et les panneaux latéraux.
19. Installez le panneau arrière en portant des gants
a. Installez les boulons et les ressorts du haut.
b. Installez les vis du bas.
20. Si nécessaire, alignez le panneau arrière sur les panneaux latéraux. Ménagez une distance de 5 mm entre le panneau arrière et les panneaux latéraux.
Français canadien Manuel d’utilisation des modèles RAIS X-Basic, RAIS X-Front & RAIS X-Board
63
21. Retirez les deux étiquettes adhésives jaunes comportant des instructions d’installation.
22. Installez la plaque du haut et la plaque de découpe en
portant des gants.
Français canadien Manuel d’utilisation des modèles RAIS X-Basic, RAIS X-Front & RAIS X-Board
64
Installation du poêle - X-Front & X-Board
2 persons ca 2 – 2½ hour
Installation du poêle – X-Basic
2 personnes, env. 2h à 2h30
Outils nécessaires:
Outil de mise à niveau
Fourni:
2 paires de gants
2 jeux de clés n°8
Clé Allen n°3 pour ouvrir la porte du poêle
Connecteur de fumée
Jeu de xations des panneaux métalliques
Manuel d’utilisateur
Manuel d’installation
Avis d’installation important:
Utilisez les gants fournis avec le poêle.
Evitez de saisir le poêle par les supports de panneaux latéraux.
Evitez de déplacer les petites pièces de type ressorts, rondelles,
boulons et écrous lors de l’installation.
INFOS : Les contre-écrous ne sont nécessaires que pour le transport. Ils peuvent être retirés lors de l’installation nale des panneaux.
Français canadien Manuel d’utilisation des modèles RAIS X-Basic, RAIS X-Front & RAIS X-Board
65
1. Déballez le poêle avec précautions sans abîmer la peinture. Le poêle est livré avec les
panneaux montés et réglés. Le panneau avant est livré
emballé à part.
2. La chambre de combustion comporte un connecteur à
fumée. Utilisez des gants pour retirer le couvercle supérieur. La partie avant est lourde et il est conseillé de s’y
mettre à deux.
3. Utilisez des gants pour
retirer le panneau arrière
et les panneaux latéraux.
Desserrez les boulons du
haut.
4. Soulevez les pièces et retirez-les avec précautions.
5. Retirez les adhésifs de transport et les calles en bois.
6. Le châssis du poêle est
déplacé vers le bord de la
palette. On pourra utiliser
un diable recouvert d’un
sac de toile pour soulever
le poêle de la palette.
Evitez de soulever le
poêle autrement que par
l’arrière.
7. Le poêle est placé sur des bouts de tapis ou de tout
autre matériau approprié puis poussé vers sa position dénitive (RAIS n’assume aucune responsabilité vis-à-vis des
éventuels dommages causés au sol).
Français canadien Manuel d’utilisation des modèles RAIS X-Basic, RAIS X-Front & RAIS X-Board
66
8. Installez le levier approprié pour la commande d’air:
a. Levier court => Panneau avant en acier
b. Levier long => Panneau avant en pierre de 30
mm d’épaisseur
9. Installez le connecteur de fumée.
10. Connectez le poêle à la cheminée.
11. Retirez tous les raccords de câbles.
12. Fermeture automatique de la porte.
13. Fermeture non automatique de la porte avec contrepoids additionnel.
Français canadien Manuel d’utilisation des modèles RAIS X-Basic, RAIS X-Front & RAIS X-Board
67
14. Installation du panneau avant en portant des gants :
a. PANNEAU AVANT EN PIERRE : Installez le cadre en
acier et la plaque réectrice conformément aux
instructions de la section 70.
PANNEAU AVANT EN ACIER : Avec le panneau en
acier, pas besoin d’installer la plaque réectrice.
b. Boulonnez les équerres d’angle sur la plaque
avant.
c. Protégez le fond de la plaque avant à l’aide de
morceaux de tissu.
d. Installez les
ressorts et les
boulons.
Français canadien Manuel d’utilisation des modèles RAIS X-Basic, RAIS X-Front & RAIS X-Board
68
15. Alignez le châssis du poêle sur la plaque avant.
a. La position du levier de commande
d’arrivée d’air est réglée à l’aide des pieds réglables
sur le châssis du poêle.
La porte doit être fermée, mais la poignée de
blocage de la porte doit être en position
d’ouverture.
Ménagez un espace autour de la porte du poêle. La
poignée de commande d’arrivée d’air doit pouvoir
bouger d’un bout à l’autre sans toucher le panneau
avant.
b. Vériez qu’il
est possible
d’ouvrir le poêle
normalement,
ainsi que
d’incliner la porte
pour la nettoyer.
Français canadien Manuel d’utilisation des modèles RAIS X-Basic, RAIS X-Front & RAIS X-Board
69
16. Installez les panneaux latéraux en portant des gants.
17. Alignez les panneaux latéraux sur le panneau avant.
Ménagez une distance d’environ 5 mm entre le panneau
avant et les panneaux latéraux.
18. Installez le panneau arrière en portant des gants.
a. Installez les boulons et les ressorts du haut.
b. Installez les vis du bas.
19. Si nécessaire, alignez le panneau arrière sur les
panneaux latéraux. Ménagez une distance de 5 mm entre le
panneau arrière et les panneaux latéraux.
20. Retirez les deux étiquettes adhésives jaunes comportant des instructions d’installation.
21. Installez la plaque du haut et la plaque de découpe en
portant des gants.
Français canadien Manuel d’utilisation des modèles RAIS X-Basic, RAIS X-Front & RAIS X-Board
70
Installation du PANNEAU AVANT EN PIERRE - X-Front & X-Board
Outils nécessaires:
2 jeux de clés n°8
Clé Allen
Les pièces nécessaires à l’installation du panneau avant en pierre
sont placées dans deux boîtes séparées.
Boîte 1 :
1 plaque réectrice en aluminium
Boîte 2 :
1 cadre en acier
1 jeu de poignées pour la commande d’arrivée d’air
1 jeu de pièces de xation du panneau avant en pierre
1 jeu d’entretoises
2 morceaux de liège
Avis d’installation important:
Utilisez les gants fournis avec le poêle.
Compte tenu du poids du panneau avant, son installation nécessite le concours de deux
personnes.
La pierre du panneau avant est un matériau naturel, et il faut par conséquent la manipuler
avec précautions an d’éviter de la fendre ou de l’abîmer.
1. Commencez par installer les entretoises du panneau avant en pierre, en bas du châssis
du poêle.
Français canadien Manuel d’utilisation des modèles RAIS X-Basic, RAIS X-Front & RAIS X-Board
71
2. Fixez la plaque rééchissante à l’aide de deux vis allen
un peu au dessus du milieu du panneau avant en pierre.
3. Puis xez le cadre en acier à l’aide de 4 vis allen. Veillez à
bien installer deux rondelles avec les vis allen entre le panneau avant en pierre et le cadre en acier. Cela est indispensable pour que la plaque de réection puisse se dilater sans
résistance.
4. Installez les deux équerres d’angle sur le panneau avant
en pierre. Comme pour le point 3, veillez à bien installer
deux rondelles avec chaque vis allen.
5. Placez un morceau de liège à gauche et à droite de la
partie inférieure du panneau avant, an de protéger le sol.
6. Installez la poignée en acier inox de commande
d’arrivée d’air à l’aide des deux boulons calibrés. Vous
pouvez dès lors installer le ressort par le dessous. Serrez
les deux boulons letés juste assez pour pouvoir tirer la
poignée et qu’elle revienne en place sous l’eet du ressort.
Utilisez les deux écrous en tant que contre-écrous pour
maintenir les boulons letés en position.
7. Placez le panneau avant en pierre devant le châssis du
poêle. Vériez que le panneau avant est placé exactement
en face de la porte du poêle.
8. Fixez le panneau avant en pierre à l’aide des équerres
d’angle, des vis et des écrous.
Vériez qu’il est possible d’ouvrir le poêle normalement, et
d’incliner la porte an de la nettoyer conformément aux
instructions.
Français canadien Manuel d’utilisation des modèles RAIS X-Basic, RAIS X-Front & RAIS X-Board
72
Installation de la boîte de stockage de bois - X-Board
Outils nécessaires:
2 jeux de clés n°8
Clé Allen
1 boîte de stockage de bois
1 plaque supérieure en acier pour la
boîte de stockage de bois
(boîte séparée)
1 plaque inférieure en acier pour la
boîte de stockage de bois
(boîte séparée)
1 plaque réectrice
1 jeu de vis
4 vis allen M10 pour alignement
2 vis allen M5
2 vis M5
4 rondelles
4 pieds d’alignement (installés sur la
boîte de stockage de bois)
Avis d’installation important:
Utilisez les gants fournis avec le poêle.
1. Installez la boîte de stockage de bois à côté du poêle. Alignez la boîte de stockage de
bois à l’aide des quatre pieds réglables (4) sur le panneau arrière du poêle.
2. Installez la plaque réectrice à l’aide des vis allen dans le canal d’air de convection
(point B).
3. Placez les panneaux sur le poêle et alignez la plaque du haut avec les boulons (6)
4. Installez les 4 boulons d’alignement M10 (5). Il est dès lors possible de régler la plaque
du haut (2) de la boîte de stockage de bois à l’aide de ces 4 boulons.
5. Enn, placez la plaque du bas (3) dans la boîte de stockage de bois.
Français canadien Manuel d’utilisation des modèles RAIS X-Basic, RAIS X-Front & RAIS X-Board
73
Français canadien Manuel d’utilisation des modèles RAIS X-Basic, RAIS X-Front & RAIS X-Board
74
Conseils d’utilisation de la porte
Pour le nettoyage de la vitre de porte, attendez que le poêle ait refroidi!
1. Ouverture de la porte inclinable.
a. Refermez la porte du poêle
(complètement jusqu’en bas).
b. Levez la poignée de blocage de porte vers le
haut.
c. Desserrez les vis allen situées de chaque côté de
la porte à l’aide de la clé allen fournie.
d. Poussez sur la porte et celle-ci s’ouvrira.
e. Nettoyez la vitre avec soin. Évitez de faire
pression sur la porte.
f. La poignée de blocage de la porte doit toujours
être en position haute lorsque la porte est abattue
(ouverte).
Ouverture
Français canadien Manuel d’utilisation des modèles RAIS X-Basic, RAIS X-Front & RAIS X-Board
75
2. F ermeture de la porte inclinable.
a. Remettez les vis allen en place.
b. Refermez la porte et appuyez dessus jusqu’à
entendre un clic.
c. Mettez la poignée de blocage de porte en position horizontale.
Fermez
Français canadien Manuel d’utilisation des modèles RAIS X-Basic, RAIS X-Front & RAIS X-Board
76
Français canadien Manuel d’utilisation des modèles RAIS X-Basic, RAIS X-Front & RAIS X-Board
77
Français canadien Manuel d’utilisation des modèles RAIS X-Basic, RAIS X-Front & RAIS X-Board
78
Réf. Description Distance minimum
A Paroi latérale à unité 16” (48.3 cm)
B Paroi arrière à unité 15” (38.1 cm)
C Paroi de coin à unité 4” (10.2 cm)
D Paroi latérale à connecteur 31.5” (80 cm)
E Paroi arrière à connecteur 19” (48.3 cm)
F Paroi de coin à connecteur 18” (45.7 cm)
G Plafond à l’appareil 36” (91.4 cm)
H Paroi arrière à unité -
I Paroi arrière à connecteur -
J Paroi latérale à unité -
K Paroi latérale à connecteur -
L Distance à paroi avant/mobilier -
M Paroi de coin à connecteur -
Distance aux parois combustibles
Pour savoir si la paroi près de laquelle le poêle doit être placé est combustible ou pas,
veuillez consulter votre architecte ou les autorités locales en matière de bâtiment.
Si le sol est combustible, le poêle doit être placé sur une plaque non-combustible en métal,
en verre ou en pierre.
Français canadien Manuel d’utilisation des modèles RAIS X-Basic, RAIS X-Front & RAIS X-Board
79
**:
Veuillez consulter les directives de
la NFPA aux EU et de la CAN/CSA B65-M91 au Canada.
36”
Français canadien Manuel d’utilisation des modèles RAIS X-Basic, RAIS X-Front & RAIS X-Board
80
Distance à paroi non combustible
Nous recommandons une distance minimum à tout matériau non combustible d’au moins
2” (50 mm), an de faciliter le nettoyage. La porte de nettoyage doit être accessible à tout
moment.
Les distances ne pourront être réduites que dans les cas approuvés par les autorités de régulation.
Protection de sol
La protection de sol doit être en matériau non combustible dépassant derrière le poêle,
et sur l’avant et les côtés de l’ouverture de porte, ainsi que sur l’arrière conformément aux
indications.
Protection de sol pour le Canada : 18” (45 cm) de l’unité à l’avant du protecteur de sol. Le
protecteur de sol doit se trouver sous le tuyau de connecteur et 2” (5 cm) sur le côté pour
une conguration à travers le mur.
PROTECTION DE SOL
Français canadien Manuel d’utilisation des modèles RAIS X-Basic, RAIS X-Front & RAIS X-Board
81
Bois à brûler
Ne brûlez que du bois ayant séché pendant au moins un an (2 si possible !). Si le bois n’a
pas été entreposé ou n’a pas séché, une grande part de l’énergie calorique servira à
l’évaporation de l’eau contenue dans le bois. D’autre part, de la condensation ou de la créosote risque d’apparaître dans le poêle et le tuyau si vous brûlez du bois humide.
Le bois coupé de fraîche date contient environ 60 à 70 % d’eau et est complètement impropre à la combustion.
Les bûches doivent en principe mesurer environ 2” (5 cm) de moins que la largeur du foyer.
EVITEZ DE BRULER DES DECHETS (LES PLASTICS ET AUTRES DECHETS EMETTENT DES GAZ
NOCIFS), DU BOIS ECHAPPE, TRAITE OU PAINT, DES BUCHES ARTIFICIELLES OU DU BOIS NON
ENTREPOSE.
Tous les types de bois ont le même pouvoir calorique par livre ; cependant, la densité du
bois n’est pas la même, comme indiqué dans le tableau ci-dessous, qui reète la valeur de
combustion d’un bois séché pendant deux ans avec un taux d’humidité de 15-20 %. Voir
tableau de gauche.
Séchage et entreposage
Le bois utilisé dans un poêle doit être séché pendant deux ans pour une combustion optimale.
Voici quelques conseils d’entreposage :
• Coupez et fendez le bois avant de l’entreposer.
• Conservez la pile de bois dans un endroit ensoleillé et sec, protégé de la pluie. Evitez de
recouvrir la pile avec un plastique, car cela empêcherait le bois de sécher correctement.
• Empilez le bois avec assez d’espace entre les les pour garantir une bonne circulation de
l’air.
• Rentrez les bûches à l’intérieur deux à trois jours avant leur utilisation.
Type de bois Bois sec kg/m³ Comareé au hêtre
Hêtre et chêne 580 100 %
Frêne 570 98 %
Erable 540 93 %
Bouleau 510 88 %
Pin de montagne 480 83 %
Sapin 390 67 %
Peuplier 380 65 %
EVITEZ DE STOCKER DU
COMBUSTIBLE SOLIDE A
PROXIXITE D’UNE IN STALLATION DE SHAUFFAGE
OU DANS L’ESPACE REQUIS POUR CHARGER ET
DECHARGER LES CENDRES.
Français canadien Manuel d’utilisation des modèles RAIS X-Basic, RAIS X-Front & RAIS X-Board
82
Réglage de la combustion d’air
Tous les poêles RAIS sont équipés d’une poignée facile à utiliser pour le réglage de l’arrivée
d’air. En ce qui concerne les diérentes positions de la poignée, reportez-vous aux illustrations précédentes. Pour garantir une bonne combustion, il est très important de fournir la
quantité d’air appropriée, au bon moment et au bon endroit. Les réglages eectués en usine
ne doivent en aucun cas être modiés pour augmenter le tirage.
L’air primaire est déni comme l’air nécessaire à la combustion de la masse de bois et stimule
la production de gaz volatiles.
L’air secondaire est utilisé pour brûler les gaz à hautes températures (supérieures à 1 000°F
(540°C)) et pour éviter l’accumulation de suie sur la vitre. L’air secondaire traverse le contrôle
d’air situé sous la chambre de combustion et est réchaué au travers des canaux latéraux,
puis envoyé sur la vitre. L’air chaud balaie la vitre et y empêche la formation de suie.
Tout à l’arrière de la chambre de combustion, il y a un troisième canal dans la partie supérieure pour aider à la combustion des gaz restants.
Pour fournir susamment d’oxygène à la combustion, et tirer le meilleur parti possible de la
capacité énergétique du bois, placez le contrôle d’air entre les positions 1 et 2. Des ammes
brillantes et jaunes indiquent un bon réglage de l’arrivée d’air. La recherche de la bonne
position s’eectue par essais et erreurs, mais est relativement facile à eectuer.
Ne fermez jamais complètement l’arrivée d’air lorsque vous utilisez le poêle. Une erreur type
consiste à fermer l’arrivée d’air trop tôt parce que la température devient trop élevée. Conséquence : la cheminée dégagera un nuage de fumée noire, indiquant par là une mauvaise
utilisation de la capacité énergétique du bois.
Pour une bonne maîtrise du feu, il importe de respecter les instructions gurant dans le
manuel et de maintenir fermée la porte du poêle. On veillera également à conserver les
joints en bon état.
LE VERRE CHAUD PROVOQUE
DES BRULURES.
EVITEZ DE TOUCHER LA VITRE
TANT QU’ELLE N’A PAS REFROIDI.
NE LAISSEZ EN AUCUN CAS LES
ENFANTS TOUCHER LA VITRE.
ATTENTION
Français canadien Manuel d’utilisation des modèles RAIS X-Basic, RAIS X-Front & RAIS X-Board
83
Utilisation du poêle
N’utilisez que le bois combustible décrit dans la section BOIS A BRULER de ce manuel.
Réglage de l’arrivée d’air
L’arrivée d’air comporte trois positions diérentes :
SOUVENEZ-VOUS QUE LE POELE EST CHAUD EN COURS DE FONCTIONNEMENT ET ELOIGNEZ
PAR CONSEQUENT LES ENFANTS, LES VETEMENTS ET LES MEUBLES. LE CONTACT AVEC UN
POELE BRULANT PEUT ENTRAINER DES BRULURES DE LA PEAU.
Contrôle
Si les cendres sont blanches et les parois de la chambre de combustion ne sont pas couverts
de suie, c’est que l’arrivée d’air est bien réglée et que le bois est susamment sec.
Position 1:
L’arrivée d’air est en position minimum. Autrement dit, seul un peu d’air
secondaire pénètre dans le poêle.
Position 2:
Poussez la poignée vers la droite jusqu’à ce qu’elle se bloque. Cette position permet une arrivée d’air secondaire complète. Pour une combustion
normale, la commande d’arrivée d’air doit être placée à mi-chemin entre
les positions 1 et 2. Un bon réglage permet d’obtenir des ammes jaunes
et brillantes.
Position 3:
Tirez doucement la poignée vers le haut et poussez-la vers la droite. La
commande d’arrivée d’air est désormais complètement ouverte et tout l’air
primaire ainsi que celui nécessaire au démarrage peuvent pénétrer dans
le poêle. Cette position n’est utilisée que pour l’allumage et le démarrage
d’un feu, mais jamais en fonctionnement normal.
Français canadien Manuel d’utilisation des modèles RAIS X-Basic, RAIS X-Front & RAIS X-Board
84
Français canadien Manuel d’utilisation des modèles RAIS X-Basic, RAIS X-Front & RAIS X-Board
85
Premier feu
Votre nouveau poêle RAIS doit être mis en route de façon progressive pour des performances optimales et pour éviter d’en abîmer la peinture, les ssures des briques réfractaires et
une usure prématurée. Commencez par un feu restreint (ne surchargez jamais le foyer) pour
permettre aux matériaux de s’habituer aux températures élevées, puis augmentez graduellement l’intensité. Utilisez 2 bûches maximum.
Lors des premiers feux, vous risquez de détecter une odeur étrange liée au « chauage » de
la peinture et des matériaux. Cela est normal et cessera rapidement. Veillez simplement à ce
que la pièce soit bien aérée ! Par ailleurs, lors des premiers cycles de température, vous risquez d’entendre des « cliquetis » dus aux diérences de température importantes auxquelles
sont soumises les parties métalliques. Rien que de très normal là encore.
Pour éviter que le joint entourant la porte n’adhère à la peinture, il est recommandé de
laisser la porte entrouverte (environ 10 cm) lors des deux premiers feux. REMARQUE IMPORTANTE : EVITEZ DE LAISSER LE POELE SANS SURVEILLANCE LORSQUE LA PORTE EST OUVERTE.
Pour que le bois brûle correctement, il faut fournir une quantité susante d’air au bon moment et au bon endroit.
Français canadien Manuel d’utilisation des modèles RAIS X-Basic, RAIS X-Front & RAIS X-Board
86
Allumez le feu et repoussez
la porte, tout en la laissant
entrouverte avec un espace
libre d’environ 10-15 mm.
Allumage et entretien
Pour allumer le poêle, utilisez des briquettes
d’allumage ou quelque chose d’équivalent, ainsi
qu’environ 2 kg de petit bois d’allumage fendu en
nes bûchettes. Ouvrez l’arrivée d’air en grand.
Évitez de placer le bois de chauage trop près de
l’ouverture et de la vitre.
CONSEILS avant l’allumage :
Ouvrez une porte ou une fenêtre à proximité du poêle
à bois.
Si l’air de la cheminée, et donc du poêle, est agité, il est
conseillé de placer un morceau de journal froissé entre
le déecteur supérieur et la cheminée, d’y mettre le
feu, et d’attendre jusqu’à entendre un “grondement”
dans la cheminée. Cela signie que la cheminée tire
bien et permet d’éviter d’enfumer la pièce.
Français canadien Manuel d’utilisation des modèles RAIS X-Basic, RAIS X-Front & RAIS X-Board
87
Une fois les ammes claires et vigoureuses, soit au
bout d’environ 5 à 10 mn, refermez la porte.
Arrivée d’air : voir réglage de l’arrivée d’air.
Au bout d’environ 10 à 20 mn, une fois la quantité de
braises susante, ajoutez deux ou trois bûches supplémentaires. Laissez la porte entrouverte jusqu’à ce
que les bûches prennent, puis refermez-la.
Évitez de placer le bois de chauage trop près de
l’ouverture et de la vitre.
Arrivée d’air : voir réglage de l’arrivée d’air.
Au bout d’environ 5 mn, ou une fois que les ammes
sont claires et vigoureuses, refermez petit à petit
l’arrivée d’air.
Il est recommandé de laisser une couche de cendres
de 20 mm d’épaisseur dans la chambre de combustion, car elle servira d’isolation.
Remarque!
En cours de fonctionnement, la porte doit
toujours rester fermée.
Français canadien Manuel d’utilisation des modèles RAIS X-Basic, RAIS X-Front & RAIS X-Board
88
Précautions en matière de combustibles
Evitez de brûler des déchets (les plastiques et autres déchets émettent des gaz nocifs), du
bois échappé ou traité, des bûches articielles, ou du bois non entreposé.
N’utilisez jamais d’essence, de carburant à lanterne de type essence, de kérosène, de
uide de briquet au charbon, d’huile à moteur, ou de liquides similaires pour démarrer ou relancer un feu dans ce réchaud. Conservez tous ces genres de liquides bien à
l’écart du poêle pendant son utilisation.
Entretien et maintenance
Faites vérier votre cheminée et votre poêle tous les deux mois pendant la saison de chauage, ou au moins une fois par an par un ramoneur professionnel et faites-les nettoyer si
besoin est.
Lors du nettoyage du poêle, vériez l’état des joints. Les joints doivent être en bon état et ne
pas être endommagés.
Lors de tout nettoyage, examen ou réparation, le poêle doit être froid. Si la vitre est couverte
de suie, observez le conseil simple suivant :
• Humidiez un bout de papier ou de journal, trempez-le dans les cendres froides et frottez la
vitre pleine de suie.
• Utilisez un autre bout de papier pour polir la vitre.
• On peut aussi utiliser un bon produit nettoyant pour les vitres.
• Évitez d’utiliser des nettoyants abrasifs.
Les surfaces extérieures peuvent être frottées à l’aide d’un chion doux et sec et, le cas échéant, un petit peu de détergent dilué. Ne grattez JAMAIS les surfaces.
Nettoyage de la stéatite :
Le nettoyage au jour le jour peut être eectué à l’aide d’un chion humide. Au besoin, la
stéatite peut être soigneusement nettoyée à l’aide d’un diluant à peinture quelconque du
commerce. Les tâches résistantes impossibles à dissoudre à l’aide du diluant peuvent être
nettoyées au papier de verre doux.
Nettoyage de la chambre de combustion :
Récupérez les cendres et stockez-les dans un conteneur métallique hermétiquement fermé
jusqu’à leur complet refroidissement avant de les transférer dans la benne à ordures. Évitez
de placer d’autres détritus dans ce récipient.
Rappel : ne JAMAIS enlever toutes les cendres de la chambre de combustion. Laissez une
couche d’environ 3/4” pour une meilleure combustion.
Français canadien Manuel d’utilisation des modèles RAIS X-Basic, RAIS X-Front & RAIS X-Board
89
Nettoyage du système de chicane à fumée
Le système de chicane à fumée est constitué d’un
déecteur et d’un dispositif anti-fumée en acier.
REMARQUE : Veillez à ne pas endommager les
briques réfractaires.
Retirez le déecteur en l’inclinant d’un côté et en le
tournant par rapport à la tranche. Retirez la plaque
avec précaution.
Puis retirer le dispositif anti-fumée en le soulevant
et en le tirant vers l’avant. Soulevez-le avec précautions.
Retirez les saletés et la poussière à l’aide d’une brosse et remettez les éléments en place dans l’ordre
inverse.
Soulevez le dispositif anti-fumée et tirez-le vers
l’avant. Une fois en appui, déplacez-le vers l’arrière
et sur les deux boulons.
Soulevez le déecteur avec précautions et passez-le
en biais pour le remettre en place.”
Français canadien Manuel d’utilisation des modèles RAIS X-Basic, RAIS X-Front & RAIS X-Board
90
Elimination des cendres
PLACEZ LES CENDRES DANS UN CONTENEUR MÉTALLIQUE MUNI D’UN COUVERCLE
HERMÉTIQUE. PLACEZ LE CONTENEUR AVEC
LES CENDRES SUR UN PLANCHER ININFLAMMABLE OU SUR LE SOL, À BONNE DISTANCE
DE TOUT MATÉRIAU COMBUSTIBLE, EN
ATTENDANT DE LES ÉLIMINER DÉFINITIVEMENT. SI LES CENDRES SONT ÉLIMINÉES PAR
ENFOUISSAGE DANS LE SOL OU DISPERSÉES
LOCALEMENT, ELLES DEVRONT DEMEURER
DANS LE CONTENEUR FERMÉ JUSQU’À LEUR
REFROIDISSEMENT TOTAL. AUCUN AUTRE
DÉCHET NE DOIT ÊTRE DÉPOSÉ DANS CE
CONTENEUR.
La gaine inférieure du foyer est constituée
de brique réfractaire et la gaine latérale de
plaques d’isolation en vermiculite (skamol),
qui protègent les plaques d’acier extérieures
contre la surchaue. Avec le temps, des
petites ssures peuvent apparaître, et cela
est normal. Mais en cas de rupture, il faut les
remplacer. La vermiculite est un matériau
poreux à fort pouvoir isolant, qui doit par
conséquent être manipulé avec précautions.
cr é o s o t e
fo r m a t I o n e t n é c e s s I t é d e s’e n d è b a r -
r a s s e r
lo r s q u e l e b o I s b r û l e à p e t I t f e u , I l p r o d u I t
d u g o u d r o n e t d’a u t r e s v a p e u r s o r g a n I q u e s ,
q u I s’a a o c I e n t a u s u r p l u s d’h u mI d I t è p o u r
f o r m e r l a c r è o s o t e . le s v a p e u r s d e c r é o s o t e
s e c o n d e n s e n t d a n s l e c o n d u I t d e s h e m I n é e
r e l a t I v e m e n t f r o I d d’u n f e u q u I c o u v e . ré s u l -
t a t , l e s r é s I d u s d e c r é o s o t e s’a c c u m u l e n t s u r
l e r e v ê t e m e n t d u c o n d u I t . un e f o I s e m b r a s é e ,
c e t t e c r é o s o t e g é n è r e d e s f l a m m e s e x t r ê m e m e n t
c h a u d e s . le c o n n e c t e u r d e s h e m I n é e e t k a c h e m -
I n é e d o I v e n t ê t r e I n s p e c t é s t o u s l e s d e u x m o I s
p e d a n t l a s a I s o n d e s h a u f f a g e p o u r d é t e c t e r
l a p r é s e n c e é v e n t u e l l e d’a u n e a c c u m u l a t I o n d e
c r é s o t e . sI c’e s t l e c a s , I l f a u t l’é l I m I n e r p o u r
r é d u I r e l e r I s q u e d’I n c e n d I e d a n s l a c h e m I n é e .
Français canadien Manuel d’utilisation des modèles RAIS X-Basic, RAIS X-Front & RAIS X-Board
91
Dépannage
La porte laisse échapper de la fumée :
• Pas assez de tirage dans la cheminée (<12 Pa)
• Vériez la présence éventuelle d’obstacles dans la cheminée ou le tuyau d’aération
• Vériez si le ventilateur d’extraction de la cuisine est en marche et, si c’est le cas, éteignez-le
et ouvrez la fenêtre pendant quelque temps
Suie sur la vitre :
• Le bois est trop humide
• Vériez que le poêle est susamment réchaué avant de refermer la porte
• L’arrivée d’air est mal réglée (trop faible)
Le poêle brûle trop fort :
• Le joint n’est peut-être pas étanche. Vériez-le et remplacez-le si besoin est
• Le tirage de la cheminée est trop élevé (>22 Pa). Si c’est le cas, installez un coupe-tirage
Le poêle brûle trop lentement :
• Quantité de bois à brûler insusante
• Le poêle ne reçoit pas assez d’air
• Cheminée bloquée
• Cheminée qui fuit
• Fuite entre la cheminée et le tuyau
Si les problèmes persistent, nous recommandons de consulter votre ramoneur ou votre
distributeur RAIS local.
Feu de cheminée, feu de suie ou feu de créosote :
En cas de feu dans la cheminée, fermez rapidement toutes les portes, les coupe-tirages et
les aérations, et appelez les pompiers de votre domicile. Ne JAMAIS utiliser de l’eau pour
éteindre le feu.
Français canadien Manuel d’utilisation des modèles RAIS X-Basic, RAIS X-Front & RAIS X-Board
92
Diagrammes de pièces détachées - RAIS X-Series
Pos. Numéro Réf.pièce/Description
1 1 5051090 / 95
Porte
2 1 8010990USA
Boîte à air
3 - 8012220
Jeu de briques en Skamol
4 - 8015500
Jeu de joints
Français canadien Manuel d’utilisation des modèles RAIS X-Basic, RAIS X-Front & RAIS X-Board
93
3
1
2
4
Français canadien Manuel d’utilisation des modèles RAIS X-Basic, RAIS X-Front & RAIS X-Board
94
Français canadien Manuel d’utilisation des modèles RAIS X-Basic, RAIS X-Front & RAIS X-Board
95
RAIS A/S
Industrivej 20
DK-9900 Frederikshavn
www.rais.dk
Loading...
