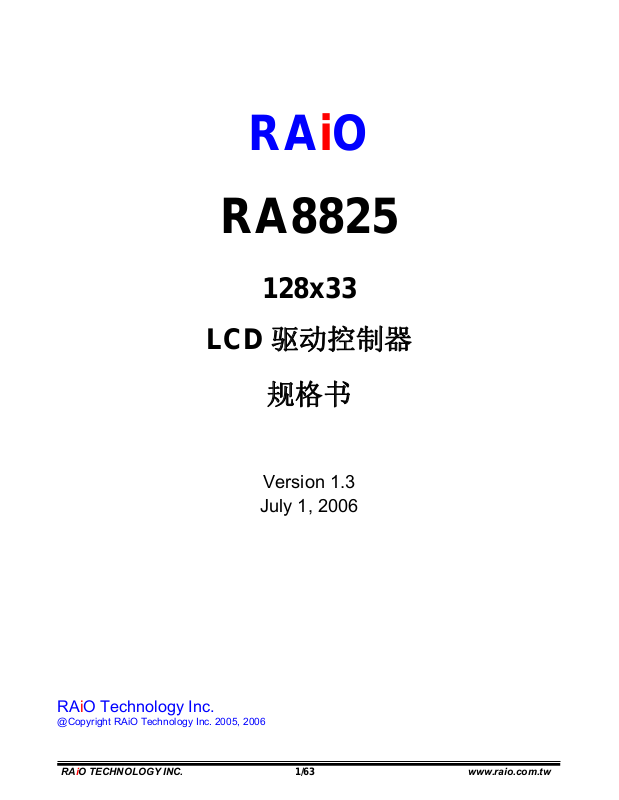

RAiO
RA8825
128x33
LCD 驱动控制器
规格书
Version 1.3
July 1, 2006
RAiO Technology Inc.
@Copyright RAiO Technology Inc. 2005, 2006
RAiO TECHNOLOGY INC. 1/63 www.raio.com.tw
Preliminary Version 1.3 128x33 LCD
规 格 书 改 版 说 明
版 本 日 期 说 明
1.0 October 12, 2005 初版。
修正第 6-4-2 节: 电压调整器电路
RA8825
驱动控制器
1.1 January 3, 2006
1.2 March 2, 2006
1.3 July 1, 2006
修正表 6-2: 电源供应电路设定
修正表 6-4: V
修正第 4-4 节测试接角脚 TEST[2:0]的说明
修正图 A-2、A-3、A-4 、A-5
修正表 8-1：Bump 尺寸及间距
REF
选择
RAiO TECHNOLOGY INC. 2/63 www.raio.com.tw
Preliminary Version 1.3 128x33 LCD
RA8825
驱动控制器
章 节 内 容 页 数
1. 简介 ..................................................................................................... 5
2. 特性 ..................................................................................................... 5
3. 系统方块图 ............................................................................................ 6
4. 脚位定义 ............................................................................................... 7
4-1 MPU 界面 .......................................................................................................................................................7
4-2 LCD Panel 界面 .............................................................................................................................................8
4-3 Clock 与 Power 界面.....................................................................................................................................9
4-4 其它接口.........................................................................................................................................................9
5. 缓存器描述 ........................................................................................... 11
5-1 缓存器总表 .................................................................................................................................................. 11
5-2 缓存器内容描述........................................................................................................................................... 12
6. 功能描述 ..............................................................................................25
6-1 微控制器接口 .............................................................................................................................................. 25
6-1-1 并列接口 .......................................................................................................................................... 25
6-1-2 串行接口 .......................................................................................................................................... 26
6-1-3 缓存器读写....................................................................................................................................... 27
6-1-4 内存读写 .......................................................................................................................................... 29
6-2 内存 ............................................................................................................................................................. 31
6-3 系统频率...................................................................................................................................................... 31
6-4 LCD驱动器与电压供应电路 ........................................................................................................................ 32
6-4-1 步阶升压电路 ................................................................................................................................... 33
6-4-2 电压调整器电路 ............................................................................................................................... 34
6-4-3 电压随耦器....................................................................................................................................... 35
6-4-4 LCD驱动器....................................................................................................................................... 36
6-5 中断 ............................................................................................................................................................. 37
6-6 键盘扫描...................................................................................................................................................... 37
6-7 I/O埠 ............................................................................................................................................................ 38
6-8 冷光信号...................................................................................................................................................... 39
RAiO TECHNOLOGY INC. 3/63 www.raio.com.tw
Preliminary Version 1.3 128x33 LCD
6-9 电源控制(Power Control) .......................................................................................................................... 39
RA8825
驱动控制器
7. 显示功能 ..............................................................................................41
7-1 数据写入模式 .............................................................................................................................................. 41
7-2 光标设定...................................................................................................................................................... 42
7-2-1 光标位置与移位 ............................................................................................................................... 42
7-2-2 光标显示与闪烁 ............................................................................................................................... 42
7-3 显示窗口...................................................................................................................................................... 42
7-4 水平卷动...................................................................................................................................................... 44
7-5 垂直卷动...................................................................................................................................................... 46
8. 脚位图 .................................................................................................47
8-1 COG Pad .................................................................................................................................................... 47
8-2 Pad X/Y 坐标............................................................................................................................................... 48
9. 电气特性 ..............................................................................................52
9-1 Absolute Maximum Ratings..................................................................................................................... 52
9-2 DC 特性....................................................................................................................................................... 52
9-3 Timing 特性 ................................................................................................................................................ 53
9-3-1 并列接口 .......................................................................................................................................... 53
9-3-2 串行接口 .......................................................................................................................................... 54
9-3-3 Reset 界面 ....................................................................................................................................... 56
附件A. ....................................................................................................58
A-1 COG应用 .................................................................................................................................................... 58
A-1-1 串联接口的基本接线........................................................................................................................ 58
A-1-2 并联接口的基本接线........................................................................................................................ 59
A-1-3 其它应用的FPC接线........................................................................................................................ 60
A-2 ITO 阻值 ..................................................................................................................................................... 62
RAiO TECHNOLOGY INC. 4/63 www.raio.com.tw
Preliminary Version 1.3 128x33 LCD
RA8825
驱动控制器
1. 简介
RA8825 是一个点矩阵液晶显示(LCD) 驱动控制器，内建 528Byte 的显示内存，可支持到 128 x 33 的 LCD
Panel，同时支持上下左右的旋转功能，另外并提供 354Byte 的卷动 Buffer，达到卷动时画面不断平移更新
的效果，可以节省许多微处理器时间，提升液晶显示之处理效率。
在 MPU 接口方面，RA8825 支持 8080/6800 系列之 MPU，提供 4-Bit 或 8-Bit 的数据总线接口，另外也支持
3 线或 4 线共三种的串行接口，除此之外，RA8825 并整合了多项的实用接口，包含内建的液晶亮度调整、
4x5 的键盘扫描接口(Key Scan)、8 根 General I/O，以及冷光片驱动充放电讯号电路。因此在系统开发时，
可选用成本较低的 MPU 作为搭配，不仅在快速、便捷、好用，更能节省许多的开发成本。
2. 特性
支持 8080/6800 8/4-bit MPU 接口和 3-wire
或 4-wire 同步串行接口
最大可支持 128Seg x 33Com LCD 面板
内建 528 Bytes 显示内存(Display RAM)以及
354Byte 的卷动 Buffer
内建升压电路 2X~3X(Voltage Booster)、电
压调整电路(Voltage Regulator)、电压随耦电
路(Voltage Follower)
支援 1/33 Duty，1/6~1/4 Bias 的 Panel
微控制器
(MPU)
輸入/輸出埠
GPIO
8 根通用 I/O 脚位
内建 4x5 键盘扫描接口(Key Scan)
支持水平及垂直卷动功能
内建冷光片驱动充放电讯号电路
内建 32-Steps 亮度调整控制
内建 RC 振荡器
电源操作范围：2.6～3.6V
包装: Gold Bump Die
液晶顯示器
(LCD Panel)
RA8825
冷光驅動
(冷光片)
4 x 5 鍵盤
Key Scan
图 2-1：系统方块图
RAiO TECHNOLOGY INC. 5/63 www.raio.com.tw
Preliminary Version 1.3 128x33 LCD
RA8825
驱动控制器
3. 系统方块图
图 3-1 是 RA8825 的内部方块图，RA8825 内部主要是由显示内存、缓存器(Command Registers)、LCD 控
制器、LCD 驱动器(Driver)、升压电路、分压电路、微控制器接口(MPU I/F)及键盘扫描电路等所组成。图 3-
2 则是以 RA8825 为核心的系统方块图。
DB[0:7]
RD(EN)
WR(R/W)
CS
D/C(RS)
C86
BIT4
P/S
KST[3..0]
KIN[4..0]
INT
IO[7..0]
EL_CHRG
EL_DCHG
MPU
I/F
Block
Key Scan
Control
Block
& INT
GPIO
Register
Block
528bytes
Display RAM + Buffer
LCDC Control Block
Cursor
Control
Scroll
Control
Driver I/F
Scan
Control
CLK_SEL
EXT_CLK
RST
TEST[2..0]
FG
S[1:0]
RC
Oscillator
Test &
Power
Circuit
C[2:1]P C[2:1]M V0~V4 VLCD SEG0~SEG127 COM0~COM31 COMS_A[1:0]
Voltage
Booster
Voltage
Regulator
128
Segment
Drivers
Voltage
Follower
33
Common
Drivers
COMS_B[1:0]
图 3-1：内部方块图
VREF
RAiO TECHNOLOGY INC. 6/63 www.raio.com.tw
Preliminary Version 1.3 128x33 LCD
RA8825
4. 脚位定义
4-1 MPU 界面
Pin Name I/O Description
数据总线(Data Bus)
负责在 RA8825 及微处理器(MPU)之间做数据传送与接收。
当 MPU 为 8 位模式下，DB[7:0]全部有效，当 MPU 为 4 位模式下，只有
DB[3:0]为有效，高字节 DB[7:4]无效需浮接。
当脚位 P/
当脚位 P/
时 DB[7:6](SMOD[1:0])为输入脚位用来决定哪一种串行模式设定。
S = 1 时，此时为平行并列接口，DB[7:0] 为地址/数据传输线，
S = 0 时，MPU 与 RA8825 之接口为串行模式(Serial Mode)，此
驱动控制器
DB[7:0]
DB0: SCK
DB1: SDA/SDO
DB2: RS/SDI
CS
DB3:
DB[7:6]: SMOD
RD
EN
I/O
I
SMOD : 串行接口模式
-------------------------------------------------------------------------------------------
0 X : 三线式传输(3-Wire) ，使用到 SCK, SDA,
1 0 : 四线式传输(4-Wire, A-Type) ，使用到 SCK, SDA, RS,
1 1 : 四线式传输(4-Wire, B-Type) ，使用到 SCK, SDO, SDI,
在串行模式下，信号皆由 DB[3:0]来定义，说明如下:
SCK(DB0) : 串行频率 -- Serial Clock。
SDA(DB1) : 双向串行数据 -- Bi-direction Mode Serial Data。
SDO(DB1) : 串行数据输出 -- Data Out。
RS(DB2) : 内存/缓存器周期选择 -- Memory/Register Cycle Select。
SDI(DB2) : 串行数据输入-- Serial Data In。
CS (DB3) : 芯片选取 -- Chip Select，低电位时动作。
在串行模式，没使用到的数据线请保持浮接(NC)。
控制讯号(Read Control or Enable)
当使用 8080 系列的 MPU 时，
当使用 6800 系列的 MPU 时，EN 为 Enable 讯号，在高电位动作。
在串行模式此脚位不被使用，请接到 VDD。
RD 为数据读取讯号，在低电位动作。
CS
CS
CS
控制讯号(Write Control or Read-Write Control)
WR
W
R/
RAiO TECHNOLOGY INC. 7/63 www.raio.com.tw
当 MPU 为 8080 系列时，此脚位为数据写入讯号(
I
当 MPU 为 6800 系列时，此脚位为读取/写入讯号(R/
读取的动作，低电位时表示为写入的动作。
在串行模式此脚位不被使用，请接到 VDD。
WR )，于低电位动作。
W )，高电位时表示为
Preliminary Version 1.3 128x33 LCD
控制讯号(Data/Command Select or Register Select)
当 MPU 为 8080 系列时，此脚位为 Data 与 Command 的选择信号，D/
D/C
RS
0 时表示缓存器存取周期(Command Cycle)，为 1 表示数据存取周期(Data
I
Cycle)。
当 MPU 为 6800 系列时，此脚位为 RS 信号，RS 为 0 时表示缓存器存取周
期，为 1 表示数据存取周期。
在串行模式此脚位不被使用，请接到 VDD。
芯片选取(Chip Select)
RA8825
驱动控制器
C
为
CS I
INT O
86C I
BIT4 I
当
CS 是 Low 时，RA8825 会处于致能，可接受指令，反之，则不可接受指
令。在串行模式此脚位不被使用，请接到 VDD。
中断讯号(Interrupt Signal)
中断信号，连接 MPU 端以回报 RA8825 的状况。平时为 High，设定中断
发生时为 Low。
MPU 选择(MPU Select)
当 MPU 接口为并列模式时，此脚位用来选择 MPU 接口是 8080 系列或
6800 系列。
86C = 0 8080 系列 MPU 接口。
86C = 1 6800 系列 MPU 接口(Default)。
在串行模式此脚位不被使用，请接到 VDD。
数据位选择(Data Bit Select)
当 MPU 接口为并列模式时，此脚位用来选择 MPU 接口的数据传输是 8 位
或 4 位。
BIT4 = 0 8 位数据传输接口。
BIT4 = 1 4 位数据传输接口(Default)。
在串行模式此脚位不被使用，请接到 VDD。
串并列选择(Parallel/Serial Select)
P/ S I
P/ S = 0 MPU 接口为串行模式(Default)，请参考 DB[7:6]的设定。
P/
S = 1 MPU 接口为并列模式。
4-2 LCD Panel 界面
Pin Name I/O Description
SEG0 ~ SEG127 O 驱动的 Segment 信号
COM0 ~ COM31 O 驱动的 Common 信号
RAiO TECHNOLOGY INC. 8/63 www.raio.com.tw
Preliminary Version 1.3 128x33 LCD
RA8825
驱动控制器
COMS_A[1:0]
COMS_B[1:0]
4-3 Clock 与 Pow er 界面
Pin Name I/O Description
V0~V4 O
C1P, C1M I 升压电路(Booster)外接电容接脚
C2P, C2M I 升压电路外接电容接脚
VLCD O
VREF I
Icon Common 信号
O
连接 Icon 的 Common 可以选择 COMS_A 或 COMS_B 信号。
LCD 驱动的电压源
其电压之间的关系为 VLCD>V0≧V1≧V2≧V3≧V4≧VSS。使用时请各外
加 0.1uF~1uF 电容到 GND。
升压电路的输出电压
使用时请外加 0.1uF 电容到 GND。
电压调整器(Regulator)的输入参考电压
当选择外部参考电压输入时电压调整器的参考电压。若选择内部参考电
压，此脚位可以不用接出，但如果接出来请外加 0.1uF 电容到 GND。
CLK_SEL I
EXT_CLK I
4-4 其它接口
Pin Name I/O Description
频率选择(Clock Select)
CLK_SEL = 1 选择内部频率(Default)，由内部 RC 电路自行产生。
CLK_SEL = 0 选择外部频率，频率由 EXT_CLK 输入。
外部频率输入(External Clock)
当 CLK_SEL = 0 时，选择外部频率，频率由此脚位输入。当 CLK_SEL = 1
时，此脚位不被使用，应接到 VDD 或 GND。
VDD
P 电源输入
VDDP
GND
P 电源接地
GNDP
KST[3:0] O 键盘输出信号(Key Strobe Output)
KIN[4:0] I 键盘输入信号(Key Data Input)
RAiO TECHNOLOGY INC. 9/63 www.raio.com.tw
Preliminary Version 1.3 128x33 LCD
这些脚位不被使用到的，请接到 VDD。
IO[7:0] I/O 通用 I/O 信号(General Purpose I/O)
EL_CHRG O EL 充电信号(EL Charge Signal)
EL_DCHG O EL 放电信号(EL Discharge Signal)
外部重置信号(Reset)
RA8825
驱动控制器
RST I
TEST[2..0] I
S[1:0], FG I
Pin Name I/O
DB7 I/O DB7 --*1 DB7 -- 0 1 1
DB6 I/O DB6 -- DB6 -- 0 0 1
DB5 I/O DB5 -- DB5 -- -- -- --
DB4 I/O DB4 -- DB4 -- -- -- --
DB3 I/O DB3 DB3 DB3 DB3
DB2 I/O DB2 DB2 DB2 DB2
DB1 I/O DB1 DB1 DB1 DB1
DB0 I/O DB0 DB0 DB0 DB0
RD , EN I RD
WR , R/ W I WR
D/C, RS I D/
CS I CS
86C
BIT4
P/ S
RST = 0 RA8825 将被初始化。
RST = 1 正常状态，RA8825 已内建 Pull-Hi 电阻。
测试接脚
此为测试专用脚位，请直接连接到 GND。
测试接脚
此为测试专用脚位，不需连接使用，请保持浮接(NC)。
表 4-1：MPU 串、并列模式之使用脚位定义
并列模式 串行模式
8080 6800
8Bit 4Bit 8Bit 4Bit
RD EN EN 1*
WR R/ W R/ W 1 1 1
C
I 0
I 0
I 1
D/C RS RS 1 1 1
CS CS CS 1 1 1
0 1 1 1 1 1
1 0 1 1 1 1
1 1 1 0 0 0
三线式
CS CS CS
-- RS SDI
SDA SDA SDO
SCK SCK SCK
四线式
(A-Typ)
2
1 1
四线式
(B-Typ)
注 1: “--" 表示此脚位不被使用，请保持浮接(NC)。
注 2: 串行模式时，没用到的并联接口信号要接到 1 或 VDD。
RAiO TECHNOLOGY INC. 10/63 www.raio.com.tw
RA8825
Preliminary Version 1.3 128x33 LCD
5. 缓存器描述
5-1 缓存器总表
表 5-1：缓存器总表
ID 缓存器简称 D7 D6 D5 D4 D3 D2 D1 D0 暂 存 器 说 明
0 DWFR B/C -- NW5 NW4 NW3 NW2 NW1 NW0 驱动波形设定
1 PWRR SRST MCLR -- -- KWK IOWK DOFF_Z SLP 电源控制
2 SYSR LS3 LS2 LS1 LS0 -- -- RS1 RS0 系统设定
3 MWMR BMOD1 BMOD0 BIEN -- -- -- -- -- 内存输入模式
4 CURCR -- H2 H1 H0 -- BLK CR
5 X-CUR -- -- X5 X4 X3 X2 X1 X0 光标 X 位置
6 Y-CUR -- Y6 Y5 Y4 Y3 Y2 Y1 Y0 光标 Y 位置
KEYR KSB KDB1 KDB0
7
SIRQ KSTB1 KSTB0 KSD4 KSD3 KSD2 KSD1 KSD0
KSDR
SIRQ AKD6 AKD5 AKD4 AKD3 AKD2 AKD1 AKD0
KSTB_S
EL
K_AUTO IRE
KF1/
KSTB1
CUR_E
N
KF0/
KSTB0
光标控制
键盘扫描控制
键盘扫描数据
驱动控制器
8 SWSXR -- -- -- SSX4 SSX3 SSX2 SSX1 SSX0 X 轴卷动起始点
9 SWSYR -- -- SSY5 SSY4 SSY3 SSY2 SSY1 SSY0 Y 轴卷动起始点
A SWRXR -- -- -- SRX4 SRX3 SRX2 SRX1 SRX0 X 轴卷动范围
B SWRYR -- -- SRY5 SRY4 SRY3 SRY2 SRY1 SRY0 Y 轴卷动范围
C SCOR SL7 SL6 SL5/SR5 SL4/SR4 SL3/SR3 SL2/SR2 SL1/SR1 SL0/SR0 卷动位移量
D ASCR SPD3 SPD2 SPD1 SPD0 STP3 STP2 STP1 STP0 自动卷动控制
E SCCR
SCR_IM
F ISR -- -- -- -- -- SCR_I KI -- 中断状态显示
10 CSTR BR2 BR1 BR0 CT4 CT3 CT2 CT1 CT0 对比调整
11 DRCR_A BOFF EN_R EN_G ROFF IDIR -- CDIR SDIR 驱动控制
12 DRCR_B CK_BS1 CK_BS0 RR2 RR1 RR0 HD2 HD1 HD0 驱动控制
13 BLTR BLK_EN PBK_EN -- GINV BLT3 BLT2 BLT1 BLT0 闪烁设定
14 IODR OE7 OE6 OE5 OE4 OE3 OE2 OE1 OE0 IO 埠方向设定
15 IODAR IOD7 IOD6 IOD5 IOD4 IOD3 IOD2 IOD1 IOD0 IO 端口资料
16 ELCR EL_EN -- -- -- ELT3 ELT2 ELT1 ELT0 冷光控制
D1
SCR_IM
D0
SCR_M
D
SBUF
SCR_DI
R1
SCR_DI
R0
SCR_IN
TEN
AUTO_S
卷动控制
CR
RAiO TECHNOLOGY INC. 11/63 www.raio.com.tw
Preliminary Version 1.3 128x33 LCD
RA8825
驱动控制器
5-2 缓存器内容描述
MPU 对 RA8825 有两种命令周期(Command Cycle)，一为缓存器读写周期(Register Cycle，RS = 0) ，另一
为内存读写周期(Memory Cycle，RS = 1) 。在进行缓存器读写周期时，MPU 必须先告之 RA8825 要对的哪
一个缓存器进行读或写，因此 MPU 会将第一笔数据(Data)传给 RA8825，RA8825 收到后会将此数据存入索
引缓存器，同时认定下一笔数据就是要对索引缓存器内所指定的缓存器进行读或写。
IR (Index Register)，索引缓存器
RW RS DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
0 0 0 0 0 ID4 ID3 ID2 ID1 ID0
ID[4:0] : 此为 RA8825 的索引缓存器，固定在进行缓存器读写的第一个周期被用到，用来设定 MPU 在缓存
器读写的第二周期是对 RA8825 的哪一个缓存器进行读写。
由索引缓存器可以看出它可以指定到 32 个缓存器(00H~1Fh) ，但是 RA8825 只有用到 23 个缓存器
(00h~16h)，这些缓存器在 RESET 后的起始数据(Initial Data)都是 00h。
Memory Data (RAMD)，内存
RW RS DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
0/1 1
当 RS = 1，表示 MPU 对 RA8825 进近行内存读写周期(Memory Cycle)，内存包含 Display RAM 及 ICON
RAM。
[00h] Driver Waveform Register (DWFR) ，驱动波形设定缓存器
RW DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
0 B/C -- NW5 NW4 NW3 NW2 NW1 NW0
B/C : 选择驱动输出的波形。0 B-Type 波型，1 C-Type 波型。
NW[5:0] : 用来设定内部 FRAME 信号在扫描到第几个 Segment(Row)时转态，只适用于 B/C = 1 (C-Type 波
型)时。
[01h] Power Control Register (PWRR) ，电源控制缓存器
D7 D6 D5 D4 D3 D2 D1 D0
RW DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
0 SRST MCLR -- -- KWK IOWK DOFF_Z SLP
SRST : 软件重置(Reset)。1 全部缓存器将被设成启始状态，显示内存数据不变，0 无作用。
在执行软件重置的指令后，请等待 2 个系统频率后，再执行其它指令。
MCLR : 清除内存。1 显示内存将被全部写入”00h”，0 无作用。如果 MCLR 与 SRST 同时被设
RAiO TECHNOLOGY INC. 12/63 www.raio.com.tw
Preliminary Version 1.3 128x33 LCD
成 ”1”，RA8825 将先写入”00h” 到显示内存，然后再进行软件重置。
KWK : 键盘扫描 Wake Up 设定。0 键盘扫描 Wake Up 关闭，1 键盘扫描 Wake Up 功能开启。
IOWK : I/O 埠 Wake Up 设定。0 IO 埠 Wake Up 关闭，1 IO 端口 Wake Up 功能开启。
DOFF_Z : 显示关闭(Display Off)。0 RA8825 LCD 驱动功能将关闭，同时显示器(Panel)画面将被关闭，
1 LCD 驱动功能与显示器(Panel)画面将被开启。
SLP : 睡眠模式设定。1 RA8825 进入睡眠模式，此时频率与显示器将被关闭。0 RA8825 Wake Up。
如果由键盘扫描或 IO 端口 Wake Up，SLP 会被清为 0。注意，当 SLP 设成 1 时，内部的驱动控制电路并未
被关闭，因此在进入睡眠模式前请先将缓存器[11h] ，也就是 驱动控制缓存器 A的 DB[7:4] 设成 0，这样才
能达到省电的效果。
RA8825
驱动控制器
[02h] System Register (SYSR)
RW DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
0 LS3 LS2 LS1 LS0 -- -- RS1 RS0
LS[3:0] : 设定 Panel 的显示行数(Segment)，RA8825 最大的 Segment 为 128。
，系统设定缓存器
LS3 LS2 LS1 LS0 Line No.
0 0 0 0 16
0 0 0 1 32
0 0 1 0 48
0 0 1 1 64
0 1 0 0 80
0 1 0 1 96
0 1 1 0 112
0 1 1 1 128
1 0 0 0 Reserved
:
:
:
Reserved
1 1 1 1 Reserved
RS[1:0] : 设定 Panel 的显示列数(Common)，RA8825 最大的 Common 为 32 (不包括 Icon 的 Common)。
RS1 RS0 Row No.
0 0 16
0 1 32
RAiO TECHNOLOGY INC. 13/63 www.raio.com.tw
Preliminary Version 1.3 128x33 LCD
1 0 Reserved
1 1 Reserved
[03h] Memory Write Mode Register (MWMR)，内存输入模式缓存器
RW DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
0 BMOD1 BMOD0 BIEN -- -- -- -- --
BMOD[1:0] : 设定写入内存的范围。
BMOD1 BMOD0 写 入 记 忆 体 范 围
0 0 正常显示范围
0 1 显示范围 + 卷动 Buffer 区域
1 x 卷动 Buffer 区域
RA8825
驱动控制器
BIEN : 忙碌中断控制。1 允许忙碌(内部写入内存之动作)后发生中断，0 不允许忙碌中断发生。
[04h] Cursor Control Register (CURCR)，光标控制缓存器
RW DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
0 -- H2 H1 H0 -- BLK CR CUR_EN
H[2:0] : 光标高度设定。
H2 H1 H0
0 0 0 1
0 0 1 2
0 1 0 3
0 1 1 4
1 0 0 5
1 0 1 6
1 1 0 7
高度
(Pixel)
1 1 1 8
BLK : 光标闪烁选择。0 游标不闪烁，1 游标闪烁。
CR : 光标归位设定。0 无动作，1 光标归位，光标会回到最左上方。
CUR_EN : 光标显示设定。0 光标不显示，1 光标显示。
RAiO TECHNOLOGY INC. 14/63 www.raio.com.tw
Preliminary Version 1.3 128x33 LCD
[05h] Cursor Position Register of X (X-CUR)，光标 X 位置缓存器
RW DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
0 -- -- X5 X4 X3 X2 X1 X0
X[5:0] : 以 8 Pixel 为单位，设定光标于 Segment (X 轴)的位置。因为 RA8825 的 Segment 有 128Pixel，因
此 X[5:0] 的设定范围为 0~Fh，当 X[5:0] = 20h 及 21h 时光标是指到水平卷动 Buffer 的位置。
[06h] Cursor Position Register of Y (Y-CUR)，光标 Y 位置缓存器
RW DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
0 -- Y6 Y5 Y4 Y3 Y2 Y1 Y0
Y[6:0] : 以像素高度(Pixel)为单位，设定光标于 Common (Y 轴)的位置。因为 RA8825 的 Common 有
32Pixel，因此 Y[6:0] 的设定范围为 0~1Fh，当 Y[6:0] = 40h~4Fh 时光标是指到垂直卷动 Buffer 的位置。如
果 Y[6:0] = 50h，光标将定在 COMS(Icon)的位置。
RA8825
驱动控制器
[07h] Key Scan Control Register (KEYR)，键盘扫描控制缓存器 只能写(Write Only)
RW DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
0 KSB KDB1 KDB0
KSB : 键盘扫描功能设定。0 键盘扫描功能关闭，1 键盘扫描功能开启。
KDB[1:0] : 键盘扫描为自动模式(Auto-Mode)时，设定消除弹跳电路(De-bounce)的扫描次数。(每次代表键
盘扫描一次的时间)
KDB1 KDB0 扫描次数
0 0 8
0 1 16
1 0 32
1 1 64
KSTB_SEL : 当键盘扫描为非自动模式时，0 此缓存器的 DB[1:0]定义为 KF[1:0]，1 此缓存器的
DB[1:0]定义为 KSTB[1:0] 。当键盘扫描为自动模式时，此缓存器的 DB[1:0]定义为 KF[1:0]。
K_AUTO : 键盘扫描模式设定，1 选择自动模式(Auto-Mode)，RA8825 会自动判断被按下的键，并存在
KSTB_SE
K_AUTO IRE
L
KF1/
KSTB1
KF0/
KSTB0
AKD[6:0]以供 MPU 读取。0 选择非自动模式(Non-Auto-Mode)，RA8825 不会自动判断按下的键，但软件
可经由 KSTB[1:0]与 KSD[4:0]判断目前所按下的键，可处理多键同时按的功能。
IRE : 键盘扫描之硬件中断设定。0 当键盘被按下时不会产生硬件中断，1 当键盘被按下时会产生硬件
中断。
KF[1:0] : 键盘扫描频率设定。
RAiO TECHNOLOGY INC. 15/63 www.raio.com.tw
Preliminary Version 1.3 128x33 LCD
RA8825
驱动控制器
KF1 KF0 键盘扫描脉波宽度
0 0 256us 1.024ms
0 1 512us 2.048ms
1 0 1.024ms 4.096ms
1 1 2.048ms 9.182ms
KSTB[1:0] : 当非自动模式时，设定欲读回按键数据(KSD[4:0])所相对应的列数。此 2 个 Bit 也可以由下面的
键盘扫描数据缓存器(KSDR)Bit[6:5] 读出。
[07h] Key Scan Data Register (KSDR)，键盘扫描数据缓存器 只能读(Read Only)
K_AUTO = 0 时定义如下:
RW DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
1 SIRQ KSTB1 KSTB0 KSD4 KSD3 KSD2 KSD1 KSD0
SIRQ : 键盘扫描之软件中断指示设定，将缓存器[0Fh] 的 bit 1 写 “0” 时才会被清除。
KSTB[1:0] : 用来表示脚位 KST[3:0]是哪一个在动作。
键盘扫描周期
(4x5)
KSD[4:0] : 键盘扫描的侦测数据(KIN Return Data)，只有非自动模式(Non-Auto-Mode)时被使用，可以由
MPU 读取 KSD[4:0] 与 KSTB[1:0] 来判断哪一个键被按下。
K_AUTO = 1 时定义如下:
RW DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
1 SIRQ AKD6 AKD5 AKD4 AKD3 AKD2 AKD1 AKD0
SIRQ : 键盘扫描之软件中断指示设定，将缓存器[0Fh] 的 bit 1 写 “0” 时才会被清除。
AKD[6:0] : 键盘扫描的指示数据，在自动模式时由此缓存器可以知道键盘的状况。RA8825 可以外接 4x5 的
键盘矩阵，也就是 20 个键(Key)，0~19h 用 BCD 数值表示可以代表 20 个号码，也就可以知道哪一个键被按
下。
AKD[6:0] 扫 瞄 资 料 说 明
0~19h Key No. Input
20~39h Long Key No. Input
42 Key Release
Other Reserved
RAiO TECHNOLOGY INC. 16/63 www.raio.com.tw
Preliminary Version 1.3 128x33 LCD
[08h] Scroll Window Start X Register (SWSXR)，X 轴卷动起始点缓存器
RW DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
0 -- -- -- SSX4 SSX3 SSX2 SSX1 SSX0
SSX[4:0] : 设定卷动窗口的范围其 Segment (X 轴)的起始点，以 8 Pixel 为单位。
[09h] Scroll Window Start Y Register (SWSYR)，Y 轴卷动起始点缓存器
RW DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
0 -- -- SSY5 SSY4 SSY3 SSY2 SSY1 SSY0
SSY[5:0] : 设定卷动窗口的范围其 Common (Y 轴)的起始点，以 Pixel 为单位。
[0Ah] Scroll Window Rang X Register (SWRXR) ，X 轴卷动范围缓存器
RW DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
0 -- -- -- SRX4 SRX3 SRX2 SRX1 SRX0
RA8825
驱动控制器
SRX[4:0] : 设定要卷动的窗口范围其 Segment (X 轴)的 Offset，以 8 Pixel 为单位。
Note:
1. SRX 必须大于等于 1，也就是最小卷动范围的 X 区域为 16 个 Pixel。
2. SSX+SRX 不可以超过屏幕 X 轴的范围，例如屏幕大小为 96 x 32，则 SSX+SRX 必须小于 96/8=12，也
就是最大为 11。
[0Bh] Scroll Window Rang Y Register (SWRYR) ，Y 轴卷动范围缓存器
RW DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
0 -- -- SRY5 SRY4 SRY3 SRY2 SRY1 SRY0
SRY[5:0] : 设定要卷动的窗口范围其 Common (Y 轴)的 Offset，以 Pixel 为单位。
Note:
1. SRY 必须大于等于 1，也就是最小卷动范围的 Y 区域为 2 个 Pixel。
2. SSY+SRY 不可以超过屏幕 Y 轴的范围，例如屏幕大小为 96 x 32，则 SSY+SRY 必须小于 32，也就是最
大为 31。
[0Ch] Scroll Offset Register (SCOR)，卷动位移量缓存器
RW DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
0 SL7 SL6 SL5/SR5 SL4/SR4 SL3/SR3 SL2/SR2 SL1/SR1 SL0/SR0
SL[7:0] : 水平方向卷动的位移量(以 Pixel 为单位)，当 SCR_DIR1 (REG[0Eh]bit 3) 为 0 时动作。
SR[5:0] : 垂直方向卷动的位移量(以 Pixel 为单位)，当 SCR_DIR1 (REG[0Eh]bit 3) 为 1 时动作。
当设定为自动卷动时，此缓存器可以用来设定 Common 或 Segment 的卷动起始位置。
RAiO TECHNOLOGY INC. 17/63 www.raio.com.tw
Preliminary Version 1.3 128x33 LCD
[0Dh] Auto-Scroll Control Register (ASCR)，自动卷动控制缓存器
RW DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
0 SPD3 SPD2 SPD1 SPD0 STP3 STP2 STP1 STP0
SPD[3:0] : 设定自动卷动的速度。
SPD3 SPD2 SPD1 SPD0 卷动时间
0 0 0 0 1 Unit
0 0 0 1 3 Units
0 0 1 0 5 Units
0 0 1 1 7 Units
0 1 0 0 17 Units
0 1 0 1 19 Units
0 1 1 0 21 Units
RA8825
驱动控制器
0 1 1 1 23 Units
1 0 0 0 129 Units
1 0 0 1 131 Units
1 0 1 0 133 Units
1 0 1 1 135 Units
1 1 0 0 145 Units
1 1 0 1 147 Units
1 1 1 0 149 Units
1 1 1 1 151 Units
1 Unit = 1 Frame Times
STP[3:0] : 设定自动卷动时，每次的位移像素。
SPD3 SPD2 SPD1 SPD0
0 0 0 0 1
位移像素
(Pixel)
0 0 0 1 2
0 0 1 0 3
0 0 1 1 4
0 1 0 0 5
0 1 0 1 6
RAiO TECHNOLOGY INC. 18/63 www.raio.com.tw
Preliminary Version 1.3 128x33 LCD
0 1 1 0 7
0 1 1 1 8
1 0 0 0 9
1 0 0 1 10
1 0 1 0 11
1 0 1 1 12
1 1 0 0 13
1 1 0 1 14
1 1 1 0 15
1 1 1 1 16
[0Eh] Scroll Control Register (SCCR)，卷动控制缓存器
RW DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
RA8825
驱动控制器
0
SCR_IM
D1
SCR_IMD[1:0] :
SCR_MD :卷动模式设定。0 选择手动卷动模式，并且将卷动的 Offset 值归 0，1选择自动卷动模式。
SBUF : 卷动 Buffer 设定。0 卷动 Buffer 禁能，卷动时不包含卷动 Buffer，仅包含屏幕显示所及的部分。
1 卷动 Buffer 致能，卷动时包含卷动 Buffer。
SCR_DIR[1:0] : 卷动方向设定。
SCR_IM
SCR_MD SBUF
D0
0X: 自动卷动启动时，设定每卷动 1 像素后发出中断(SCR_INTEN 必须为 1)。
10: 自动卷动启动时，设定每卷动 8 像素后发出中断(SCR_INTEN 必须为 1)。
11: 自动卷动启动时，设定每卷动 16 像素后发出中断(SCR_INTEN 必须为 1)。
SCR_DIR1 SCR_DIR0 卷动方向
0 0 由左至右(水平)
0 1 由右至左(水平)
1 0 由上至下(垂直)
1 1 由下至上(垂直)
SCR_DI
R1
SCR_DI
R0
SCR_INT
EN
AUTO_S
CR
SCR_INTEN: 卷动中断设定。0 不发动卷动中断，1 自动卷动时，当卷动 1、8 或 16 个像素后，会发
出中断通知 MPU(非自动卷动时，此功能无效)。
AUTO_SCR : 自动卷动模式设定。0 停止自动卷动模式。若要跳出自动卷动模式，或是进行新的显示数
据写入，则 Bit5 的 SCR_MD 必须先清除为 0，以免影响之后进行的画面显示。 1 进行自动卷动模式。
RAiO TECHNOLOGY INC. 19/63 www.raio.com.tw
Preliminary Version 1.3 128x33 LCD
[0Fh] Interrupt Status Register (ISR)，中断状态缓存器
RW DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
1 -- -- -- -- -- SCR_I KI --
SCR_I : 卷动中断，1 卷动完成后中断发生，0 无卷动中断发生。
KI : 键盘扫描中断，1 键盘扫描中断发生，0 无键盘扫描中断发生。
[10h] Contrast Adjust Register (CSTR)，对比调整缓存器
RW DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
0 BR2 BR1 BR0 CT4 CT3 CT2 CT1 CT0
BR[2:0] : 设定 LCD Bias(以 128x33 做计算标准) 。
BR2 BR1 BR0 Bias
0 0 0 1/4
RA8825
驱动控制器
0 0 1 1/4.5
0 1 0 1/5
0 1 1 1/5.5
1 0 0 1/6
1 0 1 1/6.5
1 1 X 1/7
CT[4:0] : 设定显示对比度(Contrast)，共 32 阶，为避免显示质量不佳或显示画面较淡，通常依据液晶玻璃
材质、电源电压及尺寸大小设定 CT[4:0] ，调整出最佳的显示质量。
CT4 CT3 CT2 CT1 CT0
0 0 0 0 0 弱
0 0 0 0 1
:
:
对比度
Contrast
:
1 1 1 1 1 强
RAiO TECHNOLOGY INC. 20/63 www.raio.com.tw
Preliminary Version 1.3 128x33 LCD
[11h] Driver Control Register1 (DRCR_A)，驱动控制缓存器 A
RW DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
0 BOFF EN_R EN_G ROFF IDIR -- CDIR SDIR
BOFF : 升压电路(Booster)功能设定。1 使用内部 Booster，0 关闭内部 Booster，使用外部电压输入
(供给内部高压电路用)。
EN_R : 参考电压设定。1 使用内部产生的参考电压给内部电压调整器(Regulator)用，0 关闭内部参考
电压产生电路，内部 Regulator 用的参考电压由外部输入。
EN_G : V0 电压选择。1 使用内部 Regulator 产生 V0，0 由外部输入 V0。若使用外部输入 V0，请将
此缓存器的 EN_R 及 BOFF 设为 0 (关闭)，以免产生多余的耗电。
ROFF : 分压电路选择。1 使用内部分压电路及 Voltage Follower 产生 LCD Bias 电压，0 关闭内部
Voltage Follower，使用外部分压电路来产生 LCD Bias 电压。若使用外部分压电路，请将此缓存器的
EN_G、EN_R 及 BOFF 设为 0 (关闭)，以免产生多余的耗电。
RA8825
驱动控制器
IDIR : Icon 顺序排
CDIR : Common 顺序排列选择。0 接脚 COM0~31 代表 Common 0 ~ 31，1 接脚 COM0~31 代表
Common 31~0。
SDIR : Segment 顺序排列选择。0 接脚 SEG0~127 代表 Segment 0 ~ 127，1 接脚 SEG0~127 代表
Segment 127~0。
Note: 当 SDIR 与 CDIR 均为 1 时，IDIR 必须设定为 1.
[12h] Driver Control Register (DRCR_B)，驱动控制缓存器 B
RW DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
0 CK_BS1 CK_BS0 RR2 RR1 RR0 HD2 HD1 HD0
CK_BS[1:0] : 升压电路(Booster)频率设定。假设系统 RC 振荡频率 = 45KHz。
列选择，0 Icon 顺序排列固定不变，1 Icon 顺序排列随 SDIR 而变。
CK_BS1 CK_BS0 升压电路(Booster)频率
0 0 SYS_CLK/2 22.5KHz
0 1 SYS_CLK/4 11.25KHz
1 0 SYS_CLK/6 7.5KHz
1 1 SYS_CLK/8 5.625KHz
RR[2:0] : 电压调整器(Regulator) 阻值比，也就是参考电压 V
电压调整器 阻值比
RR2 RR1 RR0
(Resistor Ratio)
0 0 0 X2
0 0 1 X2.5
RAiO TECHNOLOGY INC. 21/63 www.raio.com.tw
(注)与 V0的比值。
REF
Preliminary Version 1.3 128x33 LCD
0 1 0 X3
0 1 1 X3.5
1 0 0 X4
1 0 1 X4.5
1 1 0 X5
1 1 1 --
注: 请参考第 6-4-2 节的电压调整器电路。
HD[2:0] : LCD 驱动器的驱动电流设定，通常液晶玻璃尺寸大时需设定较大的驱动电流，避免显示质量不佳
或显示画面较淡。
HD2 HD1 HD0 驱 动 电 流
0 0 0 小(Min)
0 0 1
RA8825
驱动控制器
0 1 0
0 1 1
1 0 0
1 0 1
1 1 0
1 1 1 大(Max)
[13h] Blink Timer Register (BLTR)，闪烁设定缓存器
RW DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
0 BLK_EN PBK_EN -- GINV BLT3 BLT2 BLT1 BLT0
BLK_EN : 闪烁功能设定。0 闪烁功能关闭，1 闪烁功能开启。
PBK_EN : 区域闪烁功能设定。0 区域闪烁功能关闭，1 区域闪烁功能开启，闪烁的区域是根据卷动窗
口(Scroll Window)来决定，若 BLK_EN= 1 时，则全屏幕闪烁。
GINV : 屏幕显示反向设定。0 屏幕显示正常，1 屏幕显示反向。
BLT[3:0] : 闪烁时间设定，以 Frame 为单位。
BLT3 BLT2 BLT1 BLT0
0 0 0 0 8
0 0 0 1 16
0 0 1 0 24
RAiO TECHNOLOGY INC. 22/63 www.raio.com.tw
闪烁时间
(Frames)
Preliminary Version 1.3 128x33 LCD
0 0 1 1 32
0 1 0 0 40
0 1 0 1 48
0 1 1 0 56
0 1 1 1 64
1 0 0 0 72
1 0 0 1 80
1 0 1 0 88
1 0 1 1 96
1 1 0 0 104
1 1 0 1 112
1 1 1 0 120
1 1 1 1 128
RA8825
驱动控制器
[14h] IO Direction Control Register (IODR)，IO 端口方向设定缓存器
RW DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
0 OE7 OE6 OE5 OE4 OE3 OE2 OE1 OE0
OE[7:0] : 设定 IO 埠的输出或输入。0 相对应之 IO 埠为输入(Input)，1 相对应之 IO 埠为输出
(Output)。
[15h] IO Data Register (IODAR)，IO 端口数据缓存器
RW DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
0 IOD7 IOD6 IOD5 IOD4 IOD3 IOD2 IOD1 IOD0
IO[7:0] : IO 端口为输入时，此缓存器储存输入的数据。
[16h] EL Control Register (ELCR)，冷光控制缓存器
RW DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
0 EL_EN -- -- -- ELT3 ELT2 ELT1 ELT0
EL_EN : 冷光信号输出致能设定。0 关闭，1 开启。
ELT[3:0] : 冷光信号输出时间设定。下表输出时间是以 RC 振荡(系统频率)为 45KHz 时为标准，RC 振荡频
率愈高则输出时间愈短。
RAiO TECHNOLOGY INC. 23/63 www.raio.com.tw
Preliminary Version 1.3 128x33 LCD
RA8825
驱动控制器
ELT3 ELT2 ELT1 ELT0
0 0 0 0 1
0 0 0 1 2
0 0 1 0 4
0 0 1 1 6
0 1 0 0 8
0 1 0 1 10
0 1 1 0 12
0 1 1 1 14
1 0 0 0 16
1 0 0 1 18
1 0 1 0 20
1 0 1 1 22
1 1 0 0 24
1 1 0 1 26
输出时间
(Sec)
1 1 1 0 28
1 1 1 1 30
RAiO TECHNOLOGY INC. 24/63 www.raio.com.tw
RA8825
Preliminary Version 1.3 128x33 LCD
6. 功能描述
6-1 微控制器接口
驱动控制器
6-1-1
并列接口
RA8825 的 MPU 接口可支持 Intel 8080 系列与 Motorola 6800 系列的 4 位或 8 位微处理器，使用者可
以透过
86C 这根脚位去选择 RA8825 的 MPU 界面是 8080 或者是 6800 的兼容系统，如果 86C 接到
GND，则 RA8825 的 MPU 接口将定义成与 8080 兼容的接口，如图 6-1 所示。反之，如果
VDD，则将定义成与 6800 兼容的接口，如图 6-2 所示。而 BIT4 脚位可用来选择所连接的 MPU 为
4/8 位，如果 BIT4 接到 GND，则表示 MPU 选用 8 位接口，BIT4 接到 VDD，则表示 MPU 选用 4 位
接口，在 4 位接口时，数据总线(Data Bus) 只有用到 DB[3:0]。
8080
MPU
A0
A1-A7
IORQ
D0-D3(D0-D7)
RD
WR
RES
Decoder
RA8825
D/C
CS
DB0-3(DB0-7)-
RD
WR
RST
P/S
C86
BIT4
VDD
VDD
or
GND
86C 接到
图 6-1：8080 (4/8-Bit) MPU 的界面图
6800
MPU
A1-A7
VMA
D0-D3(D0 -D7)
EN
R/W
RES
A0
Decoder
RA8825
RS
CS
DB0-3(DB0-7)
EN
R/W
RST
P/S
C86
BIT4
VDD
VDD
or
GND
图 6-2：6800 (4/8-Bit) MPU 的界面图
RAiO TECHNOLOGY INC. 25/63 www.raio.com.tw
RA8825
Preliminary Version 1.3 128x33 LCD
驱动控制器
6-1-2
串行接口
RA8825 除了支持上述的并列接口外，也可以支持一种 3 线串行接口或两种 4 线(A-Type, B-Type)串
行接口，使用者可以透过 P/
S = 1 时，此时为平行并列接口，DB[7:0] 为地址/数据传输线，而当脚位 P/ S = 0 时，MPU 与
P/
S 这根脚位去选择 RA8825 的 MPU 接口是并列或者是串行接口，当脚位
RA8825 之接口为串行模式(Serial Mode)，此时数据总线的 DB[7:6]被当成 SMOD[1:0] 的输入设定脚
位用，来决定哪一种串行模式设定，如表 6-1 所示。在串行接口时许多数据传输线(Data Bus)被用来
当作串行控制信号，请参考前面 4-1 节的说明。而图 6-3 ~ 6-5 是 MPU 与 RA8825 之间的串行接口接
口图，150pF 的电容用来减少噪声干扰，避免串行接口发生误动作。
表 6-1
SMOD
0 X
1 0
1 1
三线式传输(3-Wire) ，使用到 SCK, SDA,
四线式传输(4-Wire, A-Type) ，使用到 SCK, SDA, RS,
四线式传输(4-Wire, B-Type) ，使用到 SCK, SDO, SDI,
串 列 界 面 模 式
CS
CS
CS
MPU RA8825
SMOD1(DB7)
SMOD0(DB6)
IO0
IO1
IO2
150pF
SCK(DB0)
SDA(DB1)
CS(DB3)
图 6-3：3 线式的 MPU 界面图
P/S
RAiO TECHNOLOGY INC. 26/63 www.raio.com.tw
RA8825
Preliminary Version 1.3 128x33 LCD
驱动控制器
MPU RA8825
IO0
IO1
IO2
IO3
VDD
SMOD1(DB7)
SMOD0(DB6)
SCK(DB0)
SDA(DB1)
RS(DB2)
CS(DB3)
150pF
图 6-4：4 线式(A-Type)的 MPU 界面图
MPU RA8825
IO0
VDD
SMOD1(DB7)
SMOD0(DB6)
SCK(DB0)
P/S
P/S
IO1
IO2
IO3
150pF
SDO(DB1)
SDI(DB2)
CS(DB3)
图 6-5：4 线式(B-Type)的 MPU 界面图
6-1-3
缓存器读写
MPU 对 RA8825 只有两种控制时序，一为 MPU 对缓存器的读写，另一为 MPU 对内存的读写。如前
面 5-2 节所述，在进行缓存器读写周期时，MPU 必须先告之 RA8825 要对的哪一个缓存器进行读或
写，因此 MPU 传给 RA8825 的第一笔数据(Data)代表要对 RA8825 的哪一个缓存器进行读或写，第
二笔数据才是真正代表写入该缓存器的数据，或是代表由缓存器读出的数据。
由于缓存器内容控制着所有 RA8825 的动作，因此对缓存器的读写就如同对 RA8825 下命令
(Command)一样，所以也可以说缓存器的读写周期就是命令周期(Command Cycle)。
图 6-6 与 6-7 为以 8080 MPU(8-Bit) 对 RA8825 缓存器进行读写的时序图，图 6-8 与 6-9 为以 6800
RAiO TECHNOLOGY INC. 27/63 www.raio.com.tw
RA8825
Preliminary Version 1.3 128x33 LCD
MPU(8-Bit) 对 RA8825 缓存器进行读写的时序图，图 6-10 到 6-12 为以串行模式对 RA8825 缓存器进
行读写的时序图。
驱动控制器
DB[7:0]
CS
WR
RD
D/C
DATAREG No.
DB[7:0]
CS
WR
RD
D/C
图 6-6：以 8080 8-Bit 对缓存器写入的时序图 图 6-7：以 8080 8-Bit 对缓存器读取的时序图
DB[7:0]
CS
R/W
EN
DATAREG No.
DB[7:0]
CS
R/W
EN
DATAREG No.
DATAREG No.
RS
RS
图 6-8：以 6800 8-Bit 对缓存器写入的时序图 图 6-9：以 6800 8-Bit 对缓存器读取的时序图
CS
SDA
RW RS(0) R7 R6 ………………….. R0 D7 D6 …………………. D0
SCK
Register No. R/W DATA.
图 6-10：3 线串行接口对缓存器读写的时序图
RAiO TECHNOLOGY INC. 28/63 www.raio.com.tw
RA8825
Preliminary Version 1.3 128x33 LCD
CS
驱动控制器
RS
SDA
SCK
CS
SDI
SDO
SCK
0 Don’t Care
RW R7 R6 …………..…….. R0 D7 D6 ……….……………. D0
Register No. R/W DATA.
图 6-11：4 线串行接口(A-Type)对缓存器读写的时序图
RW RS(0) R7 R6 ………………….. R0 WD7 WD6 ……………. WD0
Don’t Care RD7 RD6 ……………... RD0
Register No. R/W DATA.
图 6-12：4 线串行接口(B-Type)对缓存器读写的时序图
6-1-4
内存读写
MPU 对 RA8825 的另一时序为对内存的读写(Memory Write)，通常代表对显示内存做数据的传递，
一个 Memory Write 代表写入 Data 到目前光标所对映的显示内存地址，之后光标地址会自动加一，再
一个 Memory Write 动作，Data 将被写入到新光标所对映的显示内存地址。由于都是资料的读写的动
作，因此对内存的读写周期也可以解释为数据周期(Data Cycle)。
图 6-13 与 6-14 为以 8080 MPU(8-Bit) 对 RA8825 内存进行读写的时序图，图 6-15 与 6-16 为以
6800 MPU(8-Bit) 对 RA8825 内存进行读写的时序图，图 6-17 到 6-19 为以串行模式对 RA8825 内存
进行读写的时序图。
RAiO TECHNOLOGY INC. 29/63 www.raio.com.tw
RA8825
Preliminary Version 1.3 128x33 LCD
驱动控制器
DB[7:0]
CS
WR
RD
D/C
DATA(n)
DATA(n+1)
DB[7:0]
CS
WR
RD
D/C
DATA(n) DATA(n+1)
图 6-13：以 8080 8-Bit 对内存写入的时序图 图 6-14：以 8080 8-Bit 对内存读取的时序图
DB[7:0]
CS
R/W
EN
DATA(n+1)DATA(n)
DB[7:0]
CS
R/W
EN
DATA(n+1)DATA(n)
RS
RS
图 6-15：以 6800 8-Bit 对内存写入的时序图 图 6-16：以 6800 8-Bit 对内存读取的时序图
CS
SDA
RW RS(1) MD7 MD6 …………….. MD0
SCK
Mem. R/W DATA.
图 6-17：3 线串行接口对内存读写的时序图
RAiO TECHNOLOGY INC. 30/63 www.raio.com.tw
RA8825
Preliminary Version 1.3 128x33 LCD
CS
驱动控制器
RS
SDA
SCK
1 Don’t Care
RW MD7 MD6 ……….……. MD0
Mem. R/W Data
图 6-18：4 线串行接口(A-Type)对内存读写的时序图
CS
SDI
SDO
SCK
RW RS(1) WD7 WD6 ……………. WD0
Don’t Care RD7 RD6 ……………... RD0
Mem. R/W Data
图 6-19：4 线串行接口(B-Type)对内存读写的时序图
6-2 内存
RA8825 内含一个 528Byte 的显示内存(Display RAM)，因为 LCD 的显示范围为 128x33 点，因此需要
(128 * 33) / 8 = 528Byte 的显示内存，同时为了达到显示画面移动的效果，RA8825 的显示内存还增加
了卷动 Buffer，让显示画面在左右移动或上下移动时不会有迟钝的感觉。
6-3 系统频率
系统频率由内部 RC 电路自行产生，频率约为 55KHz，当电源控制缓存器(PWRR)的 Bit0 – SLP 被设定
为 1 时，RA8825 将进入睡眠模式，此时系统频率将被关闭。
系统频率也可以由外部直接输入，当频率选择脚位 CLK_SEL = 0 时，系统频率由 EXT_CLK 输入。
RAiO TECHNOLOGY INC. 31/63 www.raio.com.tw
RA8825
Preliminary Version 1.3 128x33 LCD
6-4 LCD 驱动器与电压供应电路
RA8825 的驱动器电压供应电路是一个低功率、省电的设计，它可产生适当的电压准位，供给 LCD 所需
的电压。驱动器电压供应电路包含有步阶升压电路(Booster)、电压调整器(Regulator) 和电压随耦器
(Voltage Follower)，针对不同的需求目的，驱动控制缓存器(缓存器[11h]) 可各自独立的对电源供应电路
内的这些相关电路作开或关的选择设定。
D[n:0]
驱动控制器
CK_BS
LP
VLCD
C x n
Booster Regulator
BOFF ROFF DOFF
VREF
V0
CK_PWM
R-String
PWM
Voltage
Follower
V[4:1]
Latch x m
Latch x n
COM[31:0]
V1
V2
V3
V4
COM /
Segment
Driver
COMS
SEG[127:0]
图 6-20：LCD 驱动器与电压供应电路方块图
RA8825 不仅有内部的电源供应电路来提供所需的电源，并且可利用驱动控制缓存器(缓存器[11h])的设
定，来使用外部所提供的电源供应电路。表 6-2 和表 6-3 就是说明各项功能的状态设定。
表 6-2: 电源供应电路设定
驱动控制缓存器
状 态
功 能
(DRCR_A)
‘1’ ‘0’
Bit7
Bit6
Bit5
Bit4
步阶升压电路(Booster Circuit)控制位
参考电压电路 (Reference V
电压调整电路((
电压随耦器 (
Voltage Regulator Circuit)控制位
Voltage Follower Circuit)控制位
oltage Circuit)控制位。
ON OFF
ON OFF
ON OFF
ON OFF
RAiO TECHNOLOGY INC. 32/63 www.raio.com.tw
RA8825
Preliminary Version 1.3 128x33 LCD
表 6-3: 电源供应电路状态设定表
驱动控制器
驱动控制缓存器
(DRCR_A)
D7 D6 D5 D4
步阶升压
电路
电压调整
电路
电压调整
电路之
REF
V
电压随耦
电路
外部所需电压
1 1 1 1 ON ON Internal ON VDD
0 1 1 1 OFF ON Internal ON VLCD, VDD
1 0 1 1 ON ON External ON V
0 0 1 1 OFF ON External ON VLCD, V
0 0 0 1 OFF OFF
0 0 0 0 OFF OFF
不需要
不需要
ON V0, VDD
OFF V0~V4, VDD
REF
, VDD
, VDD
REF
6-4-1
步阶升压电路
在 RA8825 的芯片内建有步阶升压电路(Booster)，可以产生 2X、3X 于 V
DD-VSS
电压准位的步阶电压-
VLCD，供给下一级的电压调整器(Regulator)及内部 LCD 驱动电路使用，C1P 与 C1M 跨接一约 1uF
的电容则产生 2 倍 VLCD 电压，若 C2P 与 C2M 也跨接一 1uF 的电容则产生 3 倍 VLCD 电压，其连
接方式如图 6-21，左边是假设 VDD = 2.4V，3 倍升压的结果让 VLCD 电压达到 7.2V，右边是假设
VDD = 3V，2 倍升压的结果让 VLCD 电压达到 6V。
VDD
C1P
C1M
C2P
C2M
VLCD
VSS
3X Step-up Voltage Circuit
VLCD=3xVDD=7.2V
VDD=2.4V
VSS=0V
3X Step-up Voltage Relationships
RA8825
2X Step-up Voltage Circuit
VLCD=2xVDD=6V
VDD=3V
VSS=0V
2X Step-up Voltage Relationships
图 6-21：步阶升压应用电路
VDD
C1P
C1M
C2P
C2M
VLCD
VSS
RA8825
RAiO TECHNOLOGY INC. 33/63 www.raio.com.tw
RA8825
Preliminary Version 1.3 128x33 LCD
由于 RA8825 支持的 LCD Panel 为 128x33，因此 VLCD 电压一般须需求不高，大部份至 5V 就可以
得到良好显示质量，在此情况下可以将 5V VDD 直接接到 VLCD、C1P 与 C2P，C1P、C1M 与
C2P、C2M 不用跨接电容。
RA8825 升压电路的频率可以由驱动控制缓存器 B(DRCR_B)来设定，请参考缓存器[12h]的说明。此
外前面提到，驱动器电压供应电路包含有步阶升压电路、电压调整器和电压随耦器，如果全部使用
RA8825 内部的这些驱动器电压供应电路，则其外部连接方式如图 6-22 所示，如果 VLCD 电压要由
外部供应，也就是不使用内部步阶升压电路(Booster)，其外部连接方式如图 6-23 所示。若选择内部
参考电压，图 6-22 及 6-23 的 VREF 脚可以不用接出，但如果接出来请外加 0.1uF 电容到 GND。
External
C1
VLCD
Power
Supply
VLCD
驱动控制器
C2
C2
C2
C2
C2
VSS
C1
C1
C2M
C2P
C1M
C1P
C2
VREF
V0
V1
V2
V3
V4
C2
C2
C2
C2
C2
VSS
C2M
C2P
C1M
C1P
C2
VREF
V0
V1
V2
V3
V4
图 6-22：使用内部 VLCD 电源电路(3 倍压) 图 6-23：使用外部 VLCD 电源电路
注: 外接的电容值 C1 = 1uF，C2 = 0.1uF。
6-4-2
电压调整器电路
电压调整器电路(Voltage Regulator) 主要由 Band-Gap 与 OP-Amp 组成，其目的为接受步阶升压电路
(Booster)产生的 VLCD 驱动电压，然后产生一稳定的 V
RA8825 内部已经包含有一个精密的 32 阶调整电路，配合内部固定电源电压(V
电压源供给电压随耦器(Voltage Follower)。
0
)产生一参考电压
IREF
(V
)，利用电阻分压来调整 V0的准位，V0产生的基本公式如下:
REF
= (1+R1/R2) * V
V
0
= (1+R1/R2) * (0.096* (α-31)+V
REF
IREF
)
其中 α 即为 CT[4:0]的设定值，当 CT[4:0]=1Fh 时，V
REF=VIREF
。
RAiO TECHNOLOGY INC. 34/63 www.raio.com.tw
RA8825
Preliminary Version 1.3 128x33 LCD
R1
V0
R2
VREF
图 6-24 电压随耦器
驱动控制器
参考电压形式
RA8825 对电压调整器阻值比，也就是参考电压 V
与 V0的比值，可以由驱动控制缓存器
REF
B(DRCR_B)来设定，其调整倍率共有 2/2.5/3/3.5/4/4.5/5X 7 种组合，请参考缓存器 DRCR_B 的
Bit[5:3]。此外电压调整器也内建 -0.05% 的温度补偿。
V
可为 RA8825 内部产生或由外部输入，在 250C 时操作时请参考表 6-4:
REF
表 6-4: V
DRCR-A Bit6
(EN_R)
DRCR-A Bit5
(EN_G)
内部提供 1 1 -0.05 %/℃ 0.096* (α-31)+V
选择
REF
温度梯度 单位 V
REF
IREF
0 1 - -
外部输入
X 0 - -
V
REF
Pin
内部固定电源电压(V
)通常为 1.6V。当电压调整器电路关闭时(EN_G=0)，不论 EN_R 设定为 1 或
IREF
0，参考电压电路都会一起被关闭。
6-4-3
电压随耦器
电压随耦器(Voltage Follower) 提供 V0~V4 电压给 LCD 驱动电路，使用者可以单独使用内部电压随耦
器，也可以独立用外部的分压电源，V0~V4 电压与 VLCD 之相对关系为:
VLCD
> V0 > V1 > V2 > V3 > V4 > GND
RA8825 可以透过对比调整缓存器(CSTR)控制 LCD Bias 由 1/4 到 1/7。同时为了符合不同 LCD 面板
RAiO TECHNOLOGY INC. 35/63 www.raio.com.tw
RA8825
Preliminary Version 1.3 128x33 LCD
(Panel)大小及配合适当的驱动电流，RA8825 可以由驱动控制缓存器 B(DRCR_B) 来设定电压随耦器
提供的驱动电流大小，及设定对比调整缓存器(CSTR)去调整液晶显示质量。
如图 6-25A 所示为单独使用内部电压随耦器，如果独立用外部的分压电源，其连接方式如图 6-25B 所
示。
驱动控制器
C2
C2
C2
C2
C2
VSS
External
Power
Supply
VLCD
C2M
C2P
C1M
C1P
VREF
V0
V1
V2
V3
V4
External
Power
Supply
VSS
VLCD
C2M
C2P
C1M
C1P
VREF
V0
V1
V2
V3
V4
图 6-25A：使用内部电压随耦器 图 6-25B：使用外部分压电源
6-4-4 LCD
驱动器
RA8825 的 LCD 驱动器(Segment/Common Driver) 负责将显示数据由前一级的 Latch 取出，同时配
合 Level Shifter，将组合成的信号各别送到对映的 Common 或 Segment，Level Shift 基本上由许多
模拟开关组成，它会依照时序产生器(Timing Generator)产生的控制信号，切换这些开关，将 V0~V4
传送到 Common 与 Segment。
如图 6-26 所示，RA8825 提供 128 个 Segment 信号，33 个 Common 信号，其中 Common 信号中的
COMS 为提供给 LCD Panel 上的 Icon 使用，COMS_A[1:0]与 COMS_B[1:0]的脚位分别位于 RA8825
芯片的左右两侧，方便使用者对 COG 玻璃上的 Icon 进行布局。COMS_A[1:0]与 COMS_B[1:0]各有
不同的驱动 Buffer，如果 Icon 面积比较大，可将 COMS_A0 与 COMS_A1 倂接使用，或是将
COMS_B0 与 COMS_B1 倂接使用。
RAiO TECHNOLOGY INC. 36/63 www.raio.com.tw
RA8825
Preliminary Version 1.3 128x33 LCD
128
Segment
Drivers
SEG0~SEG127
驱动控制器
33
Common
Drivers
COMS
COM0~COM31
COMS_A0
COMS_A1
COMS_B0
COMS_B1
图 6-26：Segment 与 Common 的 Driver
电源控制缓存器(PWRR) 的 DOFF_Z 被用来做显示关闭(Display Off)的控制。当 DOFF_Z = 0 时 LCD
驱动功能将关闭，COM0~COM31 与 SEG0~SEG127 会被连接到 GND，同时显示器(Panel)画面将被
关闭。
6-5 中断
RA8825 提供一中断信号线(INT )用来表示有二种中断讯息可能发生：
卷动中断，当卷动 1、8 或 16 个像素完成后，会发出中断。
键盘扫描之硬件中断，当键盘被按下时发生中断。
这二种中断都可以单独被致能或禁能，而中断的设定与中断讯息可有由缓存器来控制与读取。中断信号
线平时为 High，设定中断发生时为 Low，MPU 侦测到此中断后必须清除中断状态缓存器，中断信号线
才会回到 High。如果不使用硬件中断信号线，MPU 可以用询问的方式读取中断状态缓存器，以得到中
断讯息。
6-6 键盘扫描
RA8825 内建有 4x5 的键盘扫描电路，可用来作为 Keyboard 的功能，帮助系统发展者可轻易整合开发
含有 Keyboard 的周边电路。键盘扫描的方式有自动与非自动两种，在自动模式甚至可以判断键盘被长
按或短按，让 MPU 读取对应的键盘码，此模式也可以传递释放码(Release Key) 。RA8825 的键盘扫描
RAiO TECHNOLOGY INC. 37/63 www.raio.com.tw
RA8825
Preliminary Version 1.3 128x33 LCD
的周期可以调整，也包含了消除弹跳电路，使用上非常实用。如图 6-27 就是键盘扫描的简单应用电路，
表 6-5 为键盘扫描在自动模式下的键盘码，对应图 6-27 的应用电路，由 MPU 读取键盘扫描数据缓存器
(KSDR)，就可以知道那一个键被按下，使用时请将 KIN[4:0]加上 Pull-Hi 电阻。
RA8825
驱动控制器
KST3
KST2
KST1
KST0
KIN4
KIN3
KIN2
KIN1
KIN0
VDD
10KΩ
图 6-27：4x5 的键盘扫描应用电路图
表 6-5: 键盘扫描在自动模式下的键盘码
短按 长按
KST3 KST2 KST1 KST0 KST3 KST2 KST1 KST0
KIN0 15h 10h 05h 00h 35h 30h 25h 20h
KIN1 16h 11h 06h 01h 36h 31h 26h 21h
KIN2 17h 12h 07h 02h 37h 32h 27h 22h
KIN3 18h 13h 08h 03h 38h 33h 28h 23h
KIN4 19h 14h 09h 04h 39h 34h 29h 24h
表 6-5 为 RA8825 键盘扫描在自动模式下的键盘码，在自动模式下如果同一按键按下超过一秒钟，则
RA8825 会发出第二次中断，同时键盘扫描数据缓存器(KSDR)的 Data 会由短按键盘码改成长按键盘
码，MPU 读取键盘扫描数据缓存器后可以知道那一个键被按下超过一秒钟。
6-7 I/O 埠
RA8825 提供 8 根一般用途的 I/O 埠，每根 I/O 埠可以独立用来作为输出或输入，并且透过 MPU 来使
RAiO TECHNOLOGY INC. 38/63 www.raio.com.tw
RA8825
Preliminary Version 1.3 128x33 LCD
用，当 RA8825 进入 Sleep Mode 后，可以由 I/O 埠来叫醒(Wake Up)。RA8825 的 8 根 I/O 埠也可以用
来推动 LED，当作讯息显示或提供 LCD 面板的背光源。
6-8 冷光信号
RA8825 提供 2 根冷光控制信号，可以用来推动冷光驱动电路，减轻 MPU 使用冷光的困扰。冷光信号输
出时间设定由冷光控制缓存器(ELCR)来决定。其输出波形与应用电路如图 6-28、6-29 所示：
驱动控制器
EL_DCHG
EL_CHRG
≒24 us
≒ 700 us
+3V
EL_CHRG
充電
EL_DCHG
放電
≒ 700 us
≒3 us
图 6-28：EL 冷光控制信号
L1=3MH
3
R1=2K
R2 =2K
Q1
2SC1623
D1
1N4148
≒24 us
≒3 us
EL
R3
2K
Q2
2SC1623
图 6-29：EL 冷光驱动电路图
6-9 电源控制(Power Control)
RA8825 提供两种电源模式(Power Mode)，一种为工作时的正常模式(Normal Mode)，一种为睡眠模式
(Sleep Mode)，在正常模式时，可写入”0” 到电源控制缓存器(PWRR)的 Bit 0，让 RA8825 进入睡眠模
式，睡眠模式启动时，会关闭 LCD 显示功能以及所有 LCD Driver 的动作，全部的 COM 与 SEG 信号会
RAiO TECHNOLOGY INC. 39/63 www.raio.com.tw
Preliminary Version 1.3 128x33 LCD
维持在 Low，全部的 Key Strobe 信号被设为 High，全部的 I/O 信号维持原来的设定，最后将 RC 振荡器
关闭，因此整个 IC 仅耗损静态电流。
RA8825 提供三种方式唤醒(Wake-UP)，第一种是透过 MPU 写入”1” 到电源控制缓存器(PWRR)的 Bit
0，让 RA8825 进入正常模式，第二种是利用 Key Scan 的方式唤醒，第三种是利用 I/O 埠唤醒，当唤醒
RA8825 时，RA8825 先将 RC 振荡器起振，因此必须要等待一段起振时间(约 250ms)，之后 MPU 才能
正常的进行数据存取，LCD Driver 也才能动作。
RA8825
驱动控制器
RAiO TECHNOLOGY INC. 40/63 www.raio.com.tw
Preliminary Version 1.3 128x33 LCD
RA8825
7. 显示功能
7-1 数据写入模式
RA8825 是以字符映像(bit map)方式填入图形数据在显示内存(Display RAM)上，当进行内存的写入动
作，数据将会被写入到目前光标所对映的显示内存地址。
驱动控制器
图 7-1：绘图模式的显示
RA8825 支持之最大显示像素(Pixel)范围为 128 点 x 33 点，因此需要约 528 Byte 的 Display Data RAM
(DDRAM)来储存欲显示的每个像素点，在 DDRAM 里，只有在显示范围内的对应数据会被显示于 LCD 面
板上，不在显示范围内的则会被忽略掉。当 RA8825 在显示图形的时候，是以字符映像(Bit Map)的方式写
入 DDRAM，若 DDRAM 的某个位置被填满为 ‘1’ 时，相对于 LCD 面板的位置会被显示出亮点，由图 7-2
可看出，在 DDRAM 上所储存之像素数据，会对应到显示屏幕(LCD)上，而构成文字、符号或图形之显示
效果。
Segment
D7 D6 D5 D4 D3 D2 D1 D0
1 1 1 0 0 1 1 0
0 1 2 3 4 5 6 7 …..
Display Data RAM Display On LCD
图 7-2：显示数据到 LCD 显示的映像
RA8825 提供自动清除 DDRAM 的功能，只要将电源控制缓存器(PWRR)的 MCLR 设成 1，RA8825 将于
极短的时间内将数据”00” 全部写入 DDRAM 内。此外，RA8825 透过闪烁设定缓存器(BLTR)，也可以设
定闪烁功能及屏幕显示反向功能，闪烁的范围可以根据卷动窗口(Scroll Window)的大小来决定。
RAiO TECHNOLOGY INC. 41/63 www.raio.com.tw
RA8825
Preliminary Version 1.3 128x33 LCD
7-2 光标设定
驱动控制器
7-2-1
光标位置与移位
RA8825 可以支持最大至 128(Segment) x 33(Common)的 Panel Size，但是光标的 Segment 地址
是以每 8-Bit 为单位，例如想在 Panel 的左上角第 17 个位置起秀出 “A5h”的相对图像，则必须设定
光标位置缓存器 X-CUR = 02h，Y-CUR = 00h，同理，想在 Panel 的第 9 行第一个位置秀出 “C6h”
的相对图像，则必须设定光标缓存器 X-CUR= 00h，Y-CUR = 08h，请参考图 7-3。
RA8825 使用缓存器 X-CUR 与 Y-CUR 来设定光标的地址，一旦光标地址设定，写入 Data 光标都会
自动移位，而光标的移位是以显示窗口为边界。
00 01 02 03 04 05 …..… 0F
00
:
:
:
:
07
08
:
:
:
:
0F
:
:
:
:
1F
…
….
128(Segment) x 32(Common)
图 7-3：RA8825 光标位置设定的显示范例
7-2-2
光标显示与闪烁
RA8825 可以透过光标控制缓存器(CURCR)来控制光标显示的开(光标显示)或关(光标不显示)、光标
闪烁与否，光标闪烁周期时间则由闪烁设定缓存器(BLTR)来决定，可以由 8 个 Frames 到 128 个
Frames。
7-3 显示窗口
RA8825 的显示窗口(Display Window)就是是实际 LCD 面板的大小，可以由系统设定缓存器(SYSR)来设
定，其最大的显示范围为 128(Segment)x32(Common)，另外提供一 Common(Com S)当作 Icon 使用，
因此可以有 128 个 Icon，在读写 Com S 时，游标 Y 位置缓存器(Y-CUR)须要设定成 50h，再由游标 X 位
置缓存器(X-CUR)决定选择的 Icon。
RAiO TECHNOLOGY INC. 42/63 www.raio.com.tw
RA8825
Preliminary Version 1.3 128x33 LCD
为了方便使用 COM-S，RA8825 提供两种出 Pin 位置，可以让使用者选择 Icon 的位置在 LCD Panel(玻璃)
的上面或下面，如图 7-4 所示。
驱动控制器
Icon
(Com S)
Common
(COM0~31)
0
1
2
:
:
:
:
31
0 1 2 3 …………………………………………………………………………………………………………………………………127
…………………………
Segment(SEG0~127)
Segment(SEG0~127)
0 1 2 3 …………………………………………………………………………………………………………………………………127
0
1
Common
(COM0~31)
Icon
(Com S)
2
:
:
:
:
31
…………………………
图 7-4：显示窗口与 Icon
RAiO TECHNOLOGY INC. 43/63 www.raio.com.tw
Preliminary Version 1.3 128x33 LCD
RA8825
7-4 水平卷动
RA8825 针对某些显示画面的需求，提供了水平卷动(Scroll)的功能，透过缓存器的设定，它可以允许使用
者指定水平卷动的范围，同时也可以指定每次卷动的位移量是多少 Pixel 及卷动的的速度。如图 7-5 所
示，为向左作水平卷动每次 2 Pixel 的效果。
驱动控制器
图 7-5：水平卷动
RA8825 除了允许向左或向右作水平卷动，也可以利用水平卷动 Buffer，达到向左或向右作水平移动(Shift)
的效果，例如向左作水平移动时，可以先将 Data 存入在水平卷动 Buffer，然后 Buffer 内的数据就会随着
水平移动陆续移出，在水平移动 16 个 Pixel 后，藉由 MPU 软件再将 Data 存入在水平卷动 Buffer，如此
循环动作，可以让 LCD Panel 显示出向左移动的效果，如图 7-6 所示，为向左作水平移动每次 8 Pixel 的
效果，其中右边的灰色区域代表水平卷动 Buffer，不会在 LCD Panel 的显示范围内。
有关卷动的详细使用方式及缓存器设定，请参考应用手册。
RAiO TECHNOLOGY INC. 44/63 www.raio.com.tw
Preliminary Version 1.3 128x33 LCD
RA8825
驱动控制器
图 7-6：水平移动
RAiO TECHNOLOGY INC. 45/63 www.raio.com.tw
Preliminary Version 1.3 128x33 LCD
RA8825
7-5 垂直卷动
RA8825 也提供了垂直卷动(Scroll) 与垂直移动(Shift)的功能，同样的透过缓存器的设定，它可以允许使用
者指定垂直卷动的范围、每次卷动的位移量是多少 Pixel 及卷动的的速度。如图 7-7 所示，为向上作垂直
卷动每次 2 Pixel 的效果。
驱动控制器
图 7-7：垂直卷动
RA8825 也有垂直卷动 Buffer，因此也达到向下或向上作垂直移动(Shift)的效果，例如向上作垂直移动
时，可以先将 Data 存入在垂直卷动 Buffer，然后 Buffer 内的数据就会随着垂直移动陆续移出，在垂直移
动 16 个 Pixel 后，藉由 MPU 软件再将 Data 存入在垂直卷动 Buffer，如此循环动作，可以让 LCD Panel
显示出向上移动的效果。
RAiO TECHNOLOGY INC. 46/63 www.raio.com.tw
Preliminary Version 1.3 128x33 LCD
8. 脚位图
8-1 COG Pad
COM4
COM3
COM2
COM1
COM0
COMS_A1
COMS_A0
SEG0
SEG1
SEG2
SEG3
SEG4
SEG5
SEG6
SEG7
SEG8
SEG9
SEG10
SEG11
SEG12
SEG13
SEG14
SEG15
SEG16
SEG17
SEG18
SEG19
SEG20
SEG21
SEG22
SEG23
SEG24
SEG25
SEG26
SEG27
SEG28
SEG29
SEG30
SEG31
SEG32
SEG33
SEG34
SEG35
SEG36
SEG37
SEG38
SEG39
SEG40
SEG41
SEG42
SEG43
SEG44
SEG45
SEG46
SEG47
SEG48
SEG49
SEG50
SEG51
SEG52
SEG53
SEG54
SEG55
SEG56
SEG57
SEG58
SEG59
SEG60
SEG61
SEG62
SEG63
SEG64
SEG65
SEG66
SEG67
SEG68
SEG69
SEG70
SEG71
SEG72
SEG73
SEG74
SEG75
SEG76
SEG77
SEG78
SEG79
SEG80
SEG81
SEG82
SEG83
SEG84
SEG85
SEG86
SEG87
SEG88
SEG89
SEG90
SEG91
SEG92
SEG93
SEG94
SEG95
SEG96
SEG97
SEG98
SEG99
SEG100
SEG101
SEG102
SEG103
SEG104
SEG105
SEG106
SEG107
SEG108
SEG109
SEG110
SEG111
SEG112
SEG113
SEG114
SEG115
SEG116
SEG117
143
142
141
140
139
138
137
136
135
134
IO5
IO4
IO3
IO2
IO1
IO0
EL_CHRG
COM5
COM6
COM7
COM8
COM9
COM10
COM11
COM12
COM13
COM14
COM15
258
257
256
255
254
253
252
251
250
249
248
247
246
245
244
243
242
241
240
239
238
237
236
235
234
233
232
231
230
229
228
227
226
225
224
223
222
221
220
219
218
217
216
215
214
213
212
211
210
209
208
207
206
205
204
203
202
201
200
199
198
197
196
195
194
193
192
191
190
189
188
187
186
185
184
183
182
181
180
179
178
177
176
175
174
173
172
171
170
169
168
167
166
165
164
163
162
161
160
159
158
157
156
155
154
153
152
151
150
149
148
147
146
145
144
1
PT9
2
3
4
5
6
7
PT1
8
9
10
11
Logo
121314
15161718192021222324252627282930313233343536373839404142434445464748495051525354555657585960616263646566676869707172737475767778798081828384858687888990919293949596979899
VLCD
VLCD
VLCD
VLCD
VLCD
VLCD
PT11
PT10 PT1
PT8
PT1
C2M
C2M
C2P
C2P
C1M
C1M
C1P
C1P
GNDP
P1
GNDP
GND
GND
GND
GND
VDD
VDD
VDD
VDDPS1FGS0V0V0V0V0V1V1V1V1V2V2V2V2V3V3V3V3V4V4V4V4VREF
RA8825
Top View
(8758µm x 1148 µm )
PT2 PT6
Y
(0, 0)
PT3 PT4 PT5
VREF
GND
VDD
X
DB7, SMOD1
DB6, SMOD0
DB5
DB4
DB3, CS
DB2, RS, SDI
DB1, SDA, SDO
DB0, SCL
RD, EN
WR, R/W
D/C, RSCSC86
BIT4
P/S
INT
EXT_CLK
CLK_SEL
KST3
KST2
KST1
KST0
KIN4
KIN3
KIN2
KIN1
KIN0
IO7
IO6
图 8-1：脚位图
表 8-1：Bump 尺寸及间距
RA8825
驱动控制器
SEG118
SEG119
SEG120
SEG121
SEG122
SEG123
SEG124
SEG125
SEG126
SEG127
COM16
COM17
COM18
COM19
COM20
COM21
133
132
131
130
129
128
127
PT7
100
101
102
103
EL_DCHG
RST
TEST2
TEST1
TEST0
COM22
126
125
124
123
122
121
120
119
118
117
PT9
PT1
P2
104
105
GND
VDD
COM23
116
COM24
115
COM25
114
COM26
113
COM27
112
COM28
111
COM29
110
COM30
109
COM31
108
COMS_B0
107
COMS_B1
106
Chip Size 8758μm x 1148μm
Bump Size
Pad 1~11, PAD 106~116 (COM Pads) 74μm x 38μm
Pad 117~258 (SEG Pads, COM Pads),
μm x 74μm
38
Pad 12~60 (Power Pads)
μm x 84μm
Bump Pitch
Pad 61~105 (MCU Pads) 67.4
PT1: Pad 1~2, 3~11, 12~35, 36~38, 106~114, 115 to 116, 117~258 57μm
PT2: Pad 39~60 100μm
PT3: Pad 60 to 61 148.5μm
PT4: Pad 61 to 62 100μm
PT5: Pad 62 to 63 300μm
PT6: Pad 63~103 80μm
PT7: Pad 103 to 105 120μm
PT8: Pad 38 to 39 78.5μm
PT9: Pad 2 to 3, 114 to 115 80.6μm
PT10: Pad 123 to 124, 251 to 252 74.1μm
PT11: Pad 131 to 132, 147 to 148, 163 to 164, 179 to 180, 195 to
74.6
μm
196, 211 to 212, 227 to 228, 243 to 244
Bump Height 15±3μm
A
B
A
B
A
B
P1 P2
C
A
BB
B
Symbol
A
B
C
D
D
P1
(-2708.0, -514.13)
P2
C
(3903.28, -514.13)
Unit: um
尺寸與座標
16
24
72
72
图 8-2：定位点尺寸
RAiO TECHNOLOGY INC. 47/63 www.raio.com.tw
Preliminary Version 1.3 128x33 LCD
RA8825
8-2 Pad X/Y 坐标
驱动控制器
Pad No.
1 COM5 -4313 293.3
2 COM6 -4313 236.3
3 COM7 -4313 155.7
4 COM8 -4313 98.7
5 COM9 -4313 41.7
6 COM10 -4313 -15.3
7 COM11 -4313 -72.3
8 COM12 -4313 -129.3
9 COM13 -4313 -186.3
10 COM14 -4313 -243.3
11 COM15 -4313 -300.3
12 VLCD -4088 -507.3
13 VLCD -4031 -507.3
14 VLCD -3974 -507.3
15 VLCD -3917 -507.3
Pad 名称 X坐标 Y坐标
Pad No.
33 VDD -2884.7 -507.3
34 VDD -2827.7 -507.3
35 VDDP -2770.7 -507.3
36 S1 -2575 -507.1
37 FG -2520 -507.1
38 S0 -2465 -507.1
39 V0 -2386.5 -507.3
40 V0 -2286.5 -507.3
41 V0 -2186.5 -507.3
42 V0 -2086.5 -507.3
43 V1 -1986.5 -507.3
44 V1 -1886.5 -507.3
45 V1 -1786.5 -507.3
46 V1 -1686.5 -507.3
47 V2 -1586.5 -507.3
Pad 名称 X坐标 Y坐标
16 VLCD -3860 -507.3
17 VLCD -3803 -507.3
18 C2M -3746 -507.3
19 C2M -3689 -507.3
20 C2P -3632 -507.3
21 C2P -3575 -507.3
22 C1M -3518 -507.3
23 C1M -3461 -507.3
24 C1P -3404 -507.3
25 C1P -3347 -507.3
26 GNDP -3283.7 -507.3
27 GNDP -3226.7 -507.3
28 GND -3169.7 -507.3
29 GND -3112.7 -507.3
30 GND -3055.7 -507.3
31 GND -2998.7 -507.3
48 V2 -1486.5 -507.3
49 V2 -1386.5 -507.3
50 V2 -1286.5 -507.3
51 V3 -1186.5 -507.3
52 V3 -1086.5 -507.3
53 V3 -986.5 -507.3
54 V3 -886.5 -507.3
55 V4 -786.5 -507.3
56 V4 -686.5 -507.3
57 V4 -586.5 -507.3
58 V4 -486.5 -507.3
59 VREF -386.5 -507.3
60 VREF -286.5 -507.3
61 GND -138 -507.3
62 VDD -38 -507.3
63 DB7 262 -507.3
32 VDD -2941.7 -507.3
RAiO TECHNOLOGY INC. 48/63 www.raio.com.tw
64 DB6 342 -507.3
Preliminary Version 1.3 128x33 LCD
RA8825
驱动控制器
Pad No.
65 DB5 422 -507.3
66 DB4 502 -507.3
67 DB3 582 -507.3
68 DB2 662 -507.3
69 DB1 742 -507.3
70 DB0 822 -507.3
71 RD 902 -507.3
72 WR 982 -507.3
73 D/
74
75 86C 1222 -507.3
76 BIT4 1302 -507.3
77 P/
78
79 EXT_CLK 1542 -507.3
Pad 名称 X坐标 Y坐标
C
1062 -507.3
1142 -507.3
CS
1382 -507.3
S
INT
1462 -507.3
Pad No.
99 EL_DCHG 3142 -507.3
100
101 TEST2 3302 -507.3
102 TEST1 3382 -507.3
103 TEST0 3462 -507.3
104 GND 3582 -507.3
105 VDD 3702 -507.3
106 COMS_B1 4313 -300.3
107 COMS_B0 4313 -243.3
108 COM31 4313 -186.3
109 COM30 4313 -129.3
110 COM29 4313 -72.3
111 COM28 4313 -15.3
112 COM27 4313 41.7
113 COM26 4313 98.7
Pad 名称 X坐标 Y坐标
3222 -507.3
RST
80 CLK_SEL 1622 -507.3
81 KST3 1702 -507.3
82 KST2 1782 -507.3
83 KST1 1862 -507.3
84 KST0 1942 -507.3
85 KIN4 2022 -507.3
86 KIN3 2102 -507.3
87 KIN2 2182 -507.3
88 KIN1 2262 -507.3
89 KIN0 2342 -507.3
90 IO7 2422 -507.3
91 IO6 2502 -507.3
92 IO5 2582 -507.3
93 IO4 2662 -507.3
94 IO3 2742 -507.3
95 IO2 2822 -507.3
114 COM25 4313 155.7
115 COM24 4313 236.3
116 COM23 4313 293.3
117 COM22 4106 507.3
118 COM21 4049 507.3
119 COM20 3992 507.3
120 COM19 3935 507.3
121 COM18 3878 507.3
122 COM17 3821 507.3
123 COM16 3764 507.3
124 SEG127 3689.9 507.3
125 SEG126 3632.9 507.3
126 SEG125 3575.9 507.3
127 SEG124 3518.9 507.3
128 SEG123 3461.9 507.3
129 SEG122 3404.9 507.3
96 IO1 2902 -507.3
97 IO0 2982 -507.3
98 EL_CHRG 3062 -507.3
RAiO TECHNOLOGY INC. 49/63 www.raio.com.tw
130 SEG121 3347.9 507.3
131 SEG120 3290.9 507.3
132 SEG119 3216.3 507.3
Preliminary Version 1.3 128x33 LCD
RA8825
驱动控制器
Pad No.
133 SEG118 3159.3 507.3
134 SEG117 3102.3 507.3
135 SEG116 3045.3 507.3
136 SEG115 2988.3 507.3
137 SEG114 2931.3 507.3
138 SEG113 2874.3 507.3
139 SEG112 2817.3 507.3
140 SEG111 2760.3 507.3
141 SEG110 2703.3 507.3
142 SEG109 2646.3 507.3
143 SEG108 2589.3 507.3
144 SEG107 2532.3 507.3
145 SEG106 2475.3 507.3
146 SEG105 2418.3 507.3
147 SEG104 2361.3 507.3
Pad 名称 X坐标 Y坐标
Pad No.
167 SEG84 1186.1 507.3
168 SEG83 1129.1 507.3
169 SEG82 1072.1 507.3
170 SEG81 1015.1 507.3
171 SEG80 958.1 507.3
172 SEG79 901.1 507.3
173 SEG78 844.1 507.3
174 SEG77 787.1 507.3
175 SEG76 730.1 507.3
176 SEG75 673.1 507.3
177 SEG74 616.1 507.3
178 SEG73 559.1 507.3
179 SEG72 502.1 507.3
180 SEG71 427.5 507.3
181 SEG70 370.5 507.3
Pad 名称 X坐标 Y坐标
148 SEG103 2286.7 507.3
149 SEG102 2229.7 507.3
150 SEG101 2172.7 507.3
151 SEG100 2115.7 507.3
152 SEG99 2058.7 507.3
153 SEG98 2001.7 507.3
154 SEG97 1944.7 507.3
155 SEG96 1887.7 507.3
156 SEG95 1830.7 507.3
157 SEG94 1773.7 507.3
158 SEG93 1716.7 507.3
159 SEG92 1659.7 507.3
160 SEG91 1602.7 507.3
161 SEG90 1545.7 507.3
162 SEG89 1488.7 507.3
163 SEG88 1431.7 507.3
182 SEG69 313.5 507.3
183 SEG68 256.5 507.3
184 SEG67 199.5 507.3
185 SEG66 142.5 507.3
186 SEG65 85.5 507.3
187 SEG64 28.5 507.3
188 SEG63 -28.5 507.3
189 SEG62 -85.5 507.3
190 SEG61 -142.5 507.3
191 SEG60 -199.5 507.3
192 SEG59 -256.5 507.3
193 SEG58 -313.5 507.3
194 SEG57 -370.5 507.3
195 SEG56 -427.5 507.3
196 SEG55 -502.1 507.3
197 SEG54 -559.1 507.3
164 SEG87 1357.1 507.3
165 SEG86 1300.1 507.3
166 SEG85 1243.1 507.3
RAiO TECHNOLOGY INC. 50/63 www.raio.com.tw
198 SEG53 -616.1 507.3
199 SEG52 -673.1 507.3
200 SEG51 -730.1 507.3
Preliminary Version 1.3 128x33 LCD
RA8825
驱动控制器
Pad No.
201 SEG50 -787.1 507.3
202 SEG49 -844.1 507.3
203 SEG48 -901.1 507.3
204 SEG47 -958.1 507.3
205 SEG46 -1015.1 507.3
206 SEG45 -1072.1 507.3
207 SEG44 -1129.1 507.3
208 SEG43 -1186.1 507.3
209 SEG42 -1243.1 507.3
210 SEG41 -1300.1 507.3
211 SEG40 -1357.1 507.3
212 SEG39 -1431.7 507.3
213 SEG38 -1488.7 507.3
214 SEG37 -1545.7 507.3
215 SEG36 -1602.7 507.3
Pad 名称 X坐标 Y坐标
Pad No.
235 SEG16 -2760.3 507.3
236 SEG15 -2817.3 507.3
237 SEG14 -2874.3 507.3
238 SEG13 -2931.3 507.3
239 SEG12 -2988.3 507.3
240 SEG11 -3045.3 507.3
241 SEG10 -3102.3 507.3
242 SEG9 -3159.3 507.3
243 SEG8 -3216.3 507.3
244 SEG7 -3290.9 507.3
245 SEG6 -3347.9 507.3
246 SEG5 -3404.9 507.3
247 SEG4 -3461.9 507.3
248 SEG3 -3518.9 507.3
249 SEG2 -3575.9 507.3
Pad 名称 X坐标 Y坐标
216 SEG35 -1659.7 507.3
217 SEG34 -1716.7 507.3
218 SEG33 -1773.7 507.3
219 SEG32 -1830.7 507.3
220 SEG31 -1887.7 507.3
221 SEG30 -1944.7 507.3
222 SEG29 -2001.7 507.3
223 SEG28 -2058.7 507.3
224 SEG27 -2115.7 507.3
225 SEG26 -2172.7 507.3
226 SEG25 -2229.7 507.3
227 SEG24 -2286.7 507.3
228 SEG23 -2361.3 507.3
229 SEG22 -2418.3 507.3
230 SEG21 -2475.3 507.3
231 SEG20 -2532.3 507.3
250 SEG1 -3632.9 507.3
251 SEG0 -3689.9 507.3
252 COMS_A0 -3764 507.3
253 COMS_A1 -3821 507.3
254 COM0 -3878 507.3
255 COM1 -3935 507.3
256 COM2 -3992 507.3
257 COM3 -4049 507.3
258 COM4 -4106 507.3
232 SEG19 -2589.3 507.3
233 SEG18 -2646.3 507.3
234 SEG17 -2703.3 507.3
RAiO TECHNOLOGY INC. 51/63 www.raio.com.tw
RA8825
Preliminary Version 1.3 128x33 LCD
9. 电气特性
9-1 Absolute Maximum Ratings
表 9-1
Parameter Symbol Rating Unit
Supply Voltage Range VDD -0.3 to 6.5 V
Input Voltage Range VIN -0.3 to VDD+0.3 V
驱动控制器
External VLCD Voltage Range V
Operation Temperature Range T
Storage Temperature Range TST -45 to 125 ℃
9-2 DC 特性
Operating Voltage VDD 2.6 3.3 3.6 V
Input High Voltage VIH 0.8°V
Input Low Voltage VIL Gnd -- 0.2°V
Output High Voltage VOH 0.8°V
Output Low Voltage VOL Gnd -- 0.2°V
Input Leakage Current IIL -1 -- +1 μA VIN = VDD to VSS
Output Leakage Current IOL -3 -- +2 μA VIN = VDD to VSS
Oscillator Frequency FCL
Standby Mode Current
(Normal Mode Current)
Display Off Current I
Sleep Mode Current I
-0.3 to 8.0 V
LCD
-20 to 80 ℃
OPR
表 9-2
Parameter Symbol Min. Typ. Max. Unit Condition
VLCD Voltage V
-- 5~7 7.8 V
LCD
DD
DD
-- VDD V
V
DD
-- VDD V
V
DD
-- 54 -- VDD=3.3V
-- 45 -- VDD=3.0V
-- 36 --
Khz
V
=2.6V
DD
No MPU I/F Access
V
I
-- 70 -- μA
SB
=3.3V, F
DD
Segment=128,
Common=32
= 45KHz
CL
FRM = 60Hz
=25℃
T
A
-- 25 -- μA The same as above
DISPLAY
-- 0.2 0.5 μA The same as above
SLEEP
V
= 2.6 to 3.6V, Gnd = 0V, Ta = -20 to 80℃
DD
RAiO TECHNOLOGY INC. 52/63 www.raio.com.tw
RA8825
Preliminary Version 1.3 128x33 LCD
9-3 Timing 特性
驱动控制器
9-3-1
并列接口
6800 MPU Interface
tCSW6
RS, CS
tCYC6
R/W
EN
DB[7:0]
(Write)
DB[7:0]
(Read)
tWEN6
tAC6
tDS6
tOS6
tRWH6
tDH6
tOH6
图 9-1：6800 MPU 时序
Item Signal Symbol Condition
Min. Max.
Rating
Unit
Address Setup Time
RS,
CS
tCSW6 0 --
Read/Write Setup Time tWEN6 10 --
Read/Write Hold Time
R/
t
RWH6 10 --
W
Enable Access Time tAC6 90 --
Access Cycle Time
EN
tCYC6
Command Cycle 200 --
ns
Data Cycle 400 --
Write Data Setup Time tDS6 0 --
Write Data Hold Time tDH6 10 --
DB[7:0]
Read Data Access Time tOS6 30 50
Read Data Hold Time
tOH6 10 --
RAiO TECHNOLOGY INC. 53/63 www.raio.com.tw
RA8825
Preliminary Version 1.3 128x33 LCD
tCSW8
D/C, CS
RD, WR
DB[7:0]
(Write)
DB[7:0]
(Read)
tAC8
tDS8 tDH8
tOS8
tCYC8
tCSH8
tOH8
图 9-2：8080 MPU 时序
8080 MPU Interface
驱动控制器
Item Signal Symbol Condition
Rating
Min. Max.
Address Setup Time TCSW8 10 --
CS
Address Hold Time
RS,
TCSH8 10 --
Read/Write Access Time tAC8 90 --
Access Cycle Time
RD , WR
TCYC8
Command Cycle 200 --
Data Cycle 400 --
Write Data Setup Time tDS6 0 --
Write Data Hold Time tDH6 10 --
DB[7:0]
Read Data Setup Time tOS6 30 50
Read Data Setup Time
tOH6 10 --
9-3-2
串行接口
CS
tCYC3
Unit
ns
SDA
SCK
tDS3 tDH3
tCKL3 tCKH3
tCSH3
RW RS(0) R7 R6 ………………….. R0 D7 D6 …………………. D0
Register No. R/W DATA.
图 9-3：3-Wire 时序
RAiO TECHNOLOGY INC. 54/63 www.raio.com.tw
RA8825
Preliminary Version 1.3 128x33 LCD
3-Wire Serial Interface
驱动控制器
Item Signal Symbol Condition
Unit
Min. Max.
Access Time tCYC3 3.6 -- ms
CS
Rating
t
CS Setup Time
CSH3 20 --
Clock Low Pulse Width tCKL3 100 --
Clock High Pulse Width
SCK
tCKH3 100 --
ns
Data Setup Time tDS3 20 --
SDA
Data Hold Time
tDH3 10 --
tCYC4A
CS
tCSH4
RS
SDA
SCK
0 Don’t Care
RW R7 R6 …………..…….. R0 D7 D6 ……….……………. D0
tDS4 tDH4
tCKL4 tCKH4
Register No. R/W DATA.
图 9-4：4-Wire(A-Type) 时序
4-Wire(A-Type) Serial Interface
Rating
Item Signal Symbol Condition
Unit
Min. Max.
Access Time tCYC4A 3.4 -- ms
CS
t
CS Setup Time
CSH4 20 --
Clock Low Pulse Width tCKL4 100 --
Clock High Pulse Width
SCK
tCKH4 100 --
ns
Data Setup Time tDS4 20 --
SDA, RS
Data Hold Time
tDH4 10 --
RAiO TECHNOLOGY INC. 55/63 www.raio.com.tw
RA8825
Preliminary Version 1.3 128x33 LCD
tCYC4B
CS
tCSH4
SDI
SDO
SCK
RW RS(0) R7 R6 ………………….. R0 WD7 WD6 ……………. WD0
tDS4 tDH4
Don’t Care RD7 RD6 …………..... RD0
tOS4B tOH4B
驱动控制器
tCKL4 tCKH4
Register No. R/W DATA.
图 9-5：4-Wire(B Type) 时序
4-Wire(B-Type) Serial Interface
Rating
Item Signal Symbol Condition
Unit
Min. Max.
Access Time tCYC4A 3.6 -- ms
CS
t
CS Setup Time
CSH4 20 --
Clock Low Pulse Width tCKL4 100 --
SCK
Clock High Pulse Width
Data Write Setup Time tDS4 20 --
tCKH4 100 --
ns
SDI
Data Write Hold Time
tDH4 10 --
Data Read Setup Time tOS4B 20 --
SDO
Data Read Hold Time
tOH4B 10 --
9-3-3 Reset
界面
RST
Internal
State
tRST
During Reset Reset Complete
tRSTH
图 9-6 : Reset 时序
RAiO TECHNOLOGY INC. 56/63 www.raio.com.tw
RA8825
Preliminary Version 1.3 128x33 LCD
驱动控制器
Item Signal Symbol Condition
Unit
Min. Max.
Rating
Reset Pulse Width
RST
t
RST 100 -- ns
Reset Complete Hold
Time
RST
RSTH F
= 55KHz 150 250 ms
CL
t
RAiO TECHNOLOGY INC. 57/63 www.raio.com.tw
RA8825
Preliminary Version 1.3 128x33 LCD
附件 A.
A-1 COG 应用
驱动控制器
COM5
COM6
COM7
COM8
COM9
COM10
COM11
COM12
COM13
COM14
COM15
A-1-1
串联接口的基本接线
Icon
128x32
COG
RA8825
FPC
#N
#1
图 A-1：COG 模块
COM4
COM3
COM2
COM1
COM0
COMS_A1
COMS_A0
SEG0
SEG1
SEG2
SEG3
SEG4
SEG5
SEG6
SEG7
SEG8
SEG9
SEG10
SEG11
SEG12
SEG13
SEG14
SEG15
SEG16
SEG17
SEG18
SEG19
SEG20
SEG21
SEG22
SEG23
SEG24
SEG25
SEG26
SEG27
SEG28
SEG29
SEG30
SEG31
SEG32
SEG33
SEG34
SEG35
SEG36
SEG37
SEG38
SEG39
SEG40
SEG41
SEG42
SEG43
SEG44
SEG45
SEG46
SEG47
SEG48
SEG49
SEG50
SEG51
SEG52
SEG53
SEG54
SEG55
SEG56
SEG57
SEG58
SEG59
SEG60
SEG61
SEG62
SEG63
SEG64
SEG65
SEG66
SEG67
SEG68
SEG69
SEG70
SEG71
SEG72
SEG73
SEG74
SEG75
SEG76
SEG77
SEG78
SEG79
SEG80
SEG81
SEG82
SEG83
SEG84
SEG85
SEG86
SEG87
SEG88
SEG89
SEG90
SEG91
258
257
256
255
254
253
252
251
250
249
248
247
246
245
244
243
242
241
240
239
238
237
236
235
234
233
232
231
230
229
228
227
226
225
224
223
222
221
220
219
218
217
216
215
214
213
212
211
210
209
208
207
206
205
204
203
202
201
200
199
198
197
196
195
194
193
192
191
190
189
188
187
186
185
184
183
182
181
180
179
178
177
176
175
174
173
172
171
170
169
1
2
3
4
5
6
7
8
9
10
11
Logo
121314151617181920212223242526272829303132333435363738394041424344454647484950515253545556575859606162636465666768697071727374757677787980818283848586878889909192
P1 P2
RA8825
Top View
(0, 0)
Y
X
SEG92
168
167
166
165
164
163
162
161
160
159
SEG93
SEG94
SEG95
SEG96
SEG97
SEG98
SEG99
SEG100
SEG101
SEG102
SEG103
SEG104
SEG105
SEG106
SEG107
SEG108
SEG109
SEG110
SEG111
SEG112
SEG113
SEG114
SEG115
SEG116
SEG117
SEG118
SEG119
SEG120
SEG121
SEG122
SEG123
SEG124
SEG125
SEG126
SEG127
COM16
COM17
COM18
COM19
COM20
COM21
158
157
156
155
154
153
152
151
150
149
148
147
146
145
144
143
142
141
140
139
138
137
136
135
134
133
132
131
130
129
128
127
93
9495969798
99
100
101
102
COM22
126
125
124
123
122
121
120
119
118
117
COM23
116
COM24
115
COM25
114
COM26
113
COM27
112
COM28
111
COM29
110
COM30
109
COM31
108
COMS_B0
107
COMS_B1
106
103
104
105
VLCD
VLCD
VLCD
VLCD
VLCD
VLCD
C2M
C2M
C2P
C2P
C1M
C1M
C1P
C1P
GNDP
GNDP
GND
GND
GND
GND
VDD
VDD
VDD
VDDPS1FGS0V0V0V0V0V1V1V1V1V2V2V2V2V3V3V3V3V4V4V4V4VREF
VREF
GND
VDD
DB7, SMOD1
123456789
DB6, SMOD0
DB5
DB4
DB3, CS
1011121314
DB2, RS, SDI
DB1, SDA, SDO
DB0, SCL
RD, EN
WR, R/W
D/C, RSCSC86
BIT4
P/S
INT
EXT_CLK
CLK_SEL
KST3
KST2
KST1
KST0
KIN4
KIN3
KIN2
KIN1
KIN0
IO7
IO6
IO5
IO4
IO3
IO2
IO1
IO0
EL_CHRG
EL_DCHG
RST
TEST2
TEST1
TEST0
GND
VDD
图 A-2：串联接口的 FPC 基本接线
RAiO TECHNOLOGY INC. 58/63 www.raio.com.tw
RA8825
Preliminary Version 1.3 128x33 LCD
RA8825 的 MPU 接口方式有许多种，包括串并联、3-Wire 或 4-Wire，也提供许多应用接口如键盘
扫描、I/O 等，因此要以 COG 与软性 PCB (FPC)连接成如图 A-1 的 COG 模块可以有许多种组合，
图 A-2 的 COG 模块连接方式是串联接口时的最基本方式，在 MPU 为串联接口时这些接线都是必须
接到 FPC 的，同时注意没用到的并联接口信号要接到 VDD。
驱动控制器
COM5
COM6
COM7
COM8
COM9
COM10
COM11
COM12
COM13
COM14
COM15
A-1-2
并联接口的基本接线
COM4
COM3
COM2
COM1
COM0
COMS_A1
COMS_A0
SEG0
SEG1
SEG2
SEG3
SEG4
SEG5
SEG6
SEG7
SEG8
SEG9
SEG10
SEG11
SEG12
SEG13
SEG14
SEG15
SEG16
SEG17
SEG18
SEG19
SEG20
SEG21
258
257
256
255
254
253
252
251
250
249
248
247
246
245
244
243
242
241
240
239
1
2
3
4
5
6
7
8
9
10
11
Logo
121314151617181920212223242526272829303132333435363738394041424344454647484950515253545556575859606162636465666768697071727374757677787980818283848586878889909192
VLCD
VLCD
VLCD
VLCD
VLCD
VLCD
C2M
C2M
C2P
C2P
C1M
C1M
C1P
C1P
GNDP
GNDP
GND
GND
GND
SEG22
238
237
236
235
234
233
232
231
230
229
P1 P2
GND
VDD
VDD
VDD
VDDPS1FGS0V0V0V0V0V1V1V1V1V2V2V2V2V3V3V3V3V4V4V4V4VREF
SEG23
SEG24
SEG25
SEG26
SEG27
SEG28
SEG29
SEG30
SEG31
SEG32
SEG33
SEG34
SEG35
SEG36
SEG37
SEG38
SEG39
SEG40
SEG41
SEG42
SEG43
SEG44
SEG45
SEG46
SEG47
SEG48
SEG49
SEG50
SEG51
SEG52
SEG53
SEG54
SEG55
SEG56
SEG57
SEG58
SEG59
SEG60
SEG61
SEG62
SEG63
SEG64
SEG65
SEG66
SEG67
SEG68
SEG69
SEG70
SEG71
SEG72
SEG73
SEG74
SEG75
SEG76
SEG77
SEG78
SEG79
SEG80
SEG81
SEG82
SEG83
SEG84
SEG85
SEG86
SEG87
SEG88
SEG89
SEG90
SEG91
228
227
226
225
224
223
222
221
220
219
218
217
216
215
214
213
212
211
210
209
208
207
206
205
204
203
202
201
200
199
198
197
196
195
194
193
192
191
190
189
188
187
186
185
184
183
182
181
180
179
178
177
176
175
174
173
172
171
170
169
VREF
(0, 0)
GND
Y
X
VDD
DB7, SMOD1
DB6, SMOD0
DB5
DB4
DB3, CS
DB2, RS, SDI
DB1, SDA, SDO
DB0, SCL
RD, EN
WR, R/W
D/C, RSCSC86
RA8825
Top View
SEG92
168
167
166
165
164
163
162
161
160
159
BIT4
P/S
INT
EXT_CLK
CLK_SEL
KST3
SEG93
SEG94
SEG95
SEG96
SEG97
SEG98
SEG99
SEG100
SEG101
SEG102
SEG103
SEG104
SEG105
SEG106
SEG107
SEG108
SEG109
SEG110
SEG111
SEG112
SEG113
SEG114
SEG115
SEG116
SEG117
SEG118
SEG119
SEG120
SEG121
SEG122
SEG123
SEG124
SEG125
SEG126
SEG127
COM16
COM17
COM18
COM19
COM20
COM21
158
157
156
155
154
153
152
151
150
149
148
147
146
145
144
143
142
141
140
139
138
137
136
135
134
133
132
131
130
129
128
127
93
9495969798
99
100
101
102
KST2
KST1
KST0
KIN4
KIN3
KIN2
KIN1
KIN0
IO7
IO6
IO5
IO4
IO3
IO2
IO1
IO0
EL_CHRG
EL_DCHG
RST
TEST2
TEST1
COM22
126
125
124
123
122
121
120
119
118
117
COM23
116
COM24
115
COM25
114
COM26
113
COM27
112
COM28
111
COM29
110
COM30
109
COM31
108
COMS_B0
107
COMS_B1
106
103
104
105
TEST0
GND
VDD
123456789
10111213141516171819202122
23
图 A-3：并联接口的 FPC 基本接线
图 A-3 则是并联接口时的最基本方式，在 MPU 为并联接口时这些接线也都是必须接到 FPC 的。
RAiO TECHNOLOGY INC. 59/63 www.raio.com.tw
RA8825
Preliminary Version 1.3 128x33 LCD
驱动控制器
COM5
COM6
COM7
COM8
COM9
COM10
COM11
COM12
COM13
COM14
COM15
A-1-3
其它应用的
COM4
COM3
COM2
COM1
COM0
COMS_A1
COMS_A0
SEG0
SEG1
SEG2
SEG3
SEG4
SEG5
SEG6
SEG7
SEG8
258
257
256
255
254
253
252
1
2
3
4
5
6
7
8
9
10
11
Logo
121314151617181920212223242526272829303132333435363738394041424344454647484950515253545556575859606162636465666768697071727374757677787980818283848586878889909192
VLCD
VLCD
VLCD
VLCD
VLCD
VLCD
SEG9
251
250
249
248
247
246
245
244
243
242
C2M
C2M
C2P
C2P
C1M
C1M
C1P
C1P
GNDP
GNDP
FPC
SEG10
SEG11
SEG12
SEG13
SEG14
SEG15
SEG16
SEG17
SEG18
SEG19
SEG20
SEG21
241
240
239
GND
GND
GND
SEG22
238
237
236
235
234
233
232
231
230
229
P1 P2
GND
VDD
VDD
VDD
VDDPS1FGS0V0V0V0V0V1V1V1V1V2V2V2V2V3V3V3V3V4V4V4V4VREF
SEG23
SEG24
228
227
接线
SEG25
SEG26
SEG27
SEG28
226
225
224
223
SEG29
SEG30
SEG31
SEG32
SEG33
SEG34
SEG35
SEG36
SEG37
SEG38
SEG39
SEG40
SEG41
SEG42
SEG43
SEG44
SEG45
SEG46
SEG47
SEG48
SEG49
SEG50
SEG51
SEG52
SEG53
SEG54
SEG55
SEG56
SEG57
SEG58
SEG59
SEG60
SEG61
SEG62
SEG63
SEG64
SEG65
SEG66
SEG67
SEG68
SEG69
SEG70
SEG71
SEG72
SEG73
SEG74
SEG75
SEG76
SEG77
SEG78
SEG79
SEG80
SEG81
SEG82
SEG83
SEG84
SEG85
SEG86
SEG87
SEG88
SEG89
SEG90
SEG91
222
221
220
219
218
217
216
215
214
213
212
211
210
209
208
207
206
205
204
203
202
201
200
199
198
197
196
195
194
193
192
191
190
189
188
187
186
185
184
183
182
181
180
179
178
177
176
175
174
173
172
171
170
169
VREF
(0, 0)
GND
Y
X
VDD
DB7, SMOD1
DB6, SMOD0
DB5
DB4
DB3, CS
DB2, RS, SDI
DB1, SDA, SDO
DB0, SCL
RD, EN
WR, R/W
D/C, RSCSC86
RA8825
Top View
SEG92
168
167
166
165
164
163
162
161
160
159
BIT4
P/S
INT
EXT_CLK
CLK_SEL
KST3
SEG93
SEG94
SEG95
SEG96
SEG97
SEG98
SEG99
SEG100
SEG101
SEG102
SEG103
SEG104
SEG105
SEG106
SEG107
SEG108
SEG109
SEG110
SEG111
SEG112
SEG113
SEG114
SEG115
SEG116
SEG117
SEG118
SEG119
SEG120
SEG121
SEG122
SEG123
SEG124
SEG125
SEG126
SEG127
COM16
COM17
COM18
COM19
COM20
COM21
158
157
156
155
154
153
152
151
150
149
148
147
146
145
144
143
142
141
140
139
138
137
136
135
134
133
132
131
130
129
128
127
93
9495969798
99
100
101
102
KST2
KST1
KST0
KIN4
KIN3
KIN2
KIN1
KIN0
IO7
IO6
IO5
IO4
IO3
IO2
IO1
IO0
EL_CHRG
EL_DCHG
RST
TEST2
TEST1
COM22
126
125
124
123
122
121
120
119
118
117
COM23
116
COM24
115
COM25
114
COM26
113
COM27
112
COM28
111
COM29
110
COM30
109
COM31
108
COMS_B0
107
COMS_B1
106
103
104
105
TEST0
GND
VDD
123456789
101112131415161718192021222324252627282930313233343536373839404142434445464748
图 A-4：COG 模块之 FPC 接线(A)
如前面所述，RA8825 的 MPU 接口方式有许多种，包括串并联、3-Wire 或 4-Wire，也提供许多应
用接口如键盘扫描、I/O 等，如图 A-4 的 COG 模块连接方式是将 RA8825 所有功能由 Gold Bump
PAD 接出，连接到 FPC，再由 FPC 的另一端(系统端)进行设定，虽然 FPC 接线比较复杂，但应用
比较广泛，系统端可以随时修改功能设定。
此外连接 Icon 的 Common 可以选择 COMS_A 或 COMS_B 信号，让玻璃(Panel)在布局的时候容易
将 Icon 放置在上下两端。
图 A-5 的 COG 模块连接例题则是使用 3-Wire 串联接口、2 倍压、内部 RC 振荡、冷光片驱动与中
断信号及 3x4 的键盘扫描与 2 根 I/O，因此 FPC 用到 23 根脚，同样在 COG 布局时，有些信号要在
玻璃(Panel)上直接由 ITO 接到 VDD 或 GND，如 P/
S 、CLK_SEL、EXT_CLK 等，而没用到的并联
接口信号及 KIN 要接到 VDD。Pad Number 61, 62, 104, 105 为 VDD 或 GND，主要是给一些信号
要在玻璃(Panel)上直接由 ITO 连接设定用，因此在 FPC 上不用接出来。
RAiO TECHNOLOGY INC. 60/63 www.raio.com.tw
RA8825
Preliminary Version 1.3 128x33 LCD
COM4
COM3
COM2
COM1
COM0
COMS_A1
COMS_A0
SEG0
SEG1
SEG2
SEG3
SEG4
SEG5
SEG6
SEG7
SEG8
SEG9
SEG10
SEG11
SEG12
SEG13
SEG14
SEG15
SEG16
SEG17
SEG18
SEG19
SEG20
SEG21
SEG22
SEG23
SEG24
SEG25
SEG26
SEG27
SEG28
SEG29
SEG30
SEG31
SEG32
SEG33
SEG34
SEG35
SEG36
SEG37
SEG38
SEG39
SEG40
SEG41
SEG42
SEG43
SEG44
SEG45
SEG46
SEG47
SEG48
SEG49
SEG50
SEG51
SEG52
SEG53
SEG54
SEG55
SEG56
SEG57
SEG58
SEG59
SEG60
SEG61
SEG62
SEG63
SEG64
SEG65
SEG66
SEG67
SEG68
SEG69
SEG70
SEG71
SEG72
SEG73
SEG74
SEG75
SEG76
SEG77
SEG78
SEG79
SEG80
SEG81
SEG82
SEG83
SEG84
SEG85
SEG86
SEG87
SEG88
SEG89
SEG90
SEG91
SEG92
SEG93
SEG94
SEG95
SEG96
SEG97
SEG98
SEG99
SEG100
SEG101
SEG102
SEG103
SEG104
SEG105
SEG106
SEG107
SEG108
SEG109
SEG110
SEG111
SEG112
SEG113
SEG114
SEG115
SEG116
SEG117
SEG118
SEG119
SEG120
SEG121
SEG122
SEG123
SEG124
136
135
134
133
132
131
130
129
128
127
99
100
101
102
IO1
IO0
EL_CHRG
EL_DCHG
RST
TEST2
TEST1
COM5
COM6
COM7
COM8
COM9
COM10
COM11
COM12
COM13
COM14
COM15
258
257
256
255
254
253
252
251
250
249
248
247
246
245
244
243
242
241
240
239
238
237
236
235
234
233
232
231
230
229
228
227
226
225
224
223
222
221
220
219
218
217
216
215
214
213
212
211
210
209
208
207
206
205
204
203
202
201
200
199
198
197
196
195
194
193
192
191
190
189
188
187
186
185
184
183
182
181
180
179
178
177
176
175
174
173
172
171
170
169
168
167
166
165
164
163
162
161
160
159
1
2
3
4
5
6
7
8
9
10
11
Logo
121314151617181920212223242526272829303132333435363738394041424344454647484950515253545556575859606162636465666768697071727374757677787980818283848586878889909192
VLCD
VLCD
VLCD
VLCD
VLCD
VLCD
C2M
C2M
C2P
C2P
C1M
C1M
C1P
C1P
P1 P2
GNDP
GNDP
GND
GND
GND
GND
VDD
VDD
VDD
VDDPS1FGS0V0V0V0V0V1V1V1V1V2V2V2V2V3V3V3V3V4V4V4V4VREF
RA8825
Top View
VREF
(0, 0)
GND
Y
X
VDD
DB7, SMOD1
DB6, SMOD0
DB5
DB4
DB3, CS
DB2, RS, SDI
DB1, SDA, SDO
DB0, SCL
RD, EN
WR, R/W
D/C, RSCSC86
BIT4
P/S
INT
EXT_CLK
CLK_SEL
KST3
158
157
156
155
154
153
152
151
150
149
148
147
146
145
144
143
142
141
140
139
138
137
93
9495969798
KST2
KST1
KST0
KIN4
KIN3
KIN2
KIN1
KIN0
IO7
IO6
IO5
IO4
IO3
IO2
驱动控制器
SEG125
SEG126
SEG127
COM16
COM17
COM18
COM19
COM20
COM21
COM22
126
125
124
123
122
121
120
119
118
117
103
104
105
TEST0
GND
VDD
COM23
116
COM24
115
COM25
114
COM26
113
COM27
112
COM28
111
COM29
110
COM30
109
COM31
108
COMS_B0
107
COMS_B1
106
123456789
10111213141516171819202122
23
图 A-5：COG 模块之 FPC 接线(B)
图 A-6 是 LCD 玻璃为 128x32 的范例，因为 COG 倒装的关系，因此 COM0、SEG0 是在最右下脚的位置。
而图 A-7 是 LCD 玻璃为 96x24 的范例。
128 x 32
COM31
:
:
:
:
:
COM16
SEG127 SEG0
………………………………………………………………
COM16
COM31
COMS
..………………….
:
:
RA8825
(Back View)
COM0
:
:
COM15
Icon
COM15
COM0
:
:
:
:
:
:
图 A-6：COG 模块之 LCD 玻璃接线(128x32)
RAiO TECHNOLOGY INC. 61/63 www.raio.com.tw
RA8825
Preliminary Version 1.3 128x33 LCD
驱动控制器
A-2 ITO 阻值
COM23
:
:
COM16
96 x 24
SEG95
………………………………
COM16
COM23
:
:
:
……
RA8825
(Back View)
:
:
:
COM0
COM15
图 A-7：COG 模块之 LCD 玻璃接线(96x24)
表 A-1：COG 之 ITO 最大阻值建议表
COM15
:
:
:
COM0
SEG0
PAD Name ITO(Ohm) PAD Name ITO(Ohm) PAD Name ITO(Ohm)
VDD , VDDP
GND , GNDP
VREF
VLCD
V4
V3
V2
V1
V0
C1P
C1M
150
150
200 DB[7:0] 600 KST[3:0] 600
200
200
200
200
200
200
200 BIT4 600
200
C2P
C2M
200 CLK_SEL 600
200 EXT_CLK 600
RD , EN 600 KIN[4:0] 600
WR , R/ W 600 IO[7:0] 600
C
, RS
D/
CS
INT 600
86C
S
P/
600 EL_CHRG 600
600 EL_DCHG 600
RST
600 TEST[2:0] 600
600
600
在 COG 开模时，有关 Power 信号(如 VDD, GND, VLCD, V[4:0], C1P, C1M 等)的 ITO 阻值愈小愈好，建
议在玻璃布局时，ITO 走线尽可能粗一些，才能降低 ITO 阻值。图 A-8 是 VLCD 在玻璃 ITO 走线的范
例，因为 VLCD 有 6 根 PAD，建议全部拉出成一出粗的走线往软性 PC 板(FPC)的相对映接点，也因为是
两倍压(C2P 要接到 VLCD)的范例，C2P 的 2 根 PAD 用粗的走线与 LVCD 的 6 根 PAD 全部连接。
RAiO TECHNOLOGY INC. 62/63 www.raio.com.tw
RA8825
Preliminary Version 1.3 128x33 LCD
ITO Layout
Chip PAD
C2P
C2M
C2P
VLCD
VLCD
VLCD
VLCD
C2M
VLCD
VLCD
C1M
C1M
C1P
C1P
FPC PAD
图 A-8：ITO 走线范例 - VLCD(两倍压)
驱动控制器
VLCD
VLCD
VLCD
VLCD
VLCD
VLCD
C2M
C2M
C2P
C2P
C1M
C1M
C1P
C1P
GNDP
GNDP
GND
GND
GND
GND
VDD
VDD
VDD
VDDPS1FGS0V0V0V0V0V1V1V1V1V2V2V2V2V3V3V3V3V4V4V4
V4
Chip Pad
ITO Layout
FPC Pad
图 A-9：ITO 走线范例
图 A-9 是在玻璃 ITO 走线的范例，FPC 的 VDD 与 GND 要与 RA8825 的 VDD 与 GND 采取最近的距离，
避免弯曲走线，如 RA8825 的 GND 有 6 根 PAD，全部拉出成一出粗的走线往软性 PC 板的相对映 GND
接点，同时建议 FPC 的 VDD、GND 与 VLCD 线宽要比一般信号宽，FPC 贴在玻璃端的 VDD、GND 与
VLCD 接点也比一般信号宽，因此在 FPC 开模时要特别留意，这样就能降低电源损耗，让 RA8825 在
COG 玻璃维持良好的特性。
RAiO TECHNOLOGY INC. 63/63 www.raio.com.tw
Loading...
