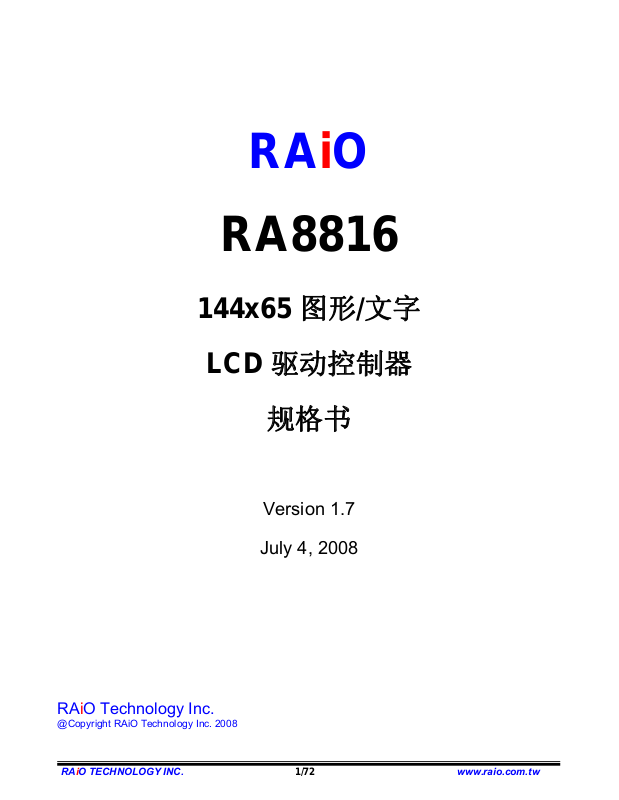

RAiO
RA8816
144x65 图形/文字
LCD 驱动控制器
RAiO Technology Inc.
@Copyright RAiO Technology Inc. 2008
规格书
Version 1.7
July 4, 2008
RAiO TECHNOLOGY INC. 1/72 www.raio.com.tw
Preliminary Version 1.7 144x65
RA8816 图形/文字 144¯65 LCD 驱动控制器规格书改版说明
版 本 日 期 说 明
1.0 September 5, 2005 第一版
1.1 December 19, 2005 修正: 表 5-3
修正表 5-15
图 6-17、6-18:以 6800 8-Bit 对内存写入/读取的时序图
1.2 January 10, 2006
1.2B March 9, 2006
1.3 May 8, 2006
1.4 July 12, 2006
第 6-4-2 节:电压调整器电路
修正表 6-3:V
修正表 9-2 参数
修正表 4-4 内的 TEST[2..0]说明
修正图 A-2、A-3、A-4
修正第 6-4-2 节电压调整器电路之 V0 基本公式
修正表 9-8 Reset 的时序单位与规格
增加图 9-5B:IIC 时序及表 9-7B
修正表 8-1:Bump 大小与间距
修正表 9-2:Oscillator Frequency
REF
选择
图形/文字
RA8816
LCD
驱动控制器
1.5 January 23, 2007
1.6 December 20, 2007
1.7 July 4, 2008
修正 Scroll Offset Register (SCOR)，卷动位移量缓存器
修正 Section 6-4-1 步阶升压电路: 图 6-24:步阶升压应用电路
，及外接的电容值 C1 = 1uF，C2 = 1uF。
修正第 6-4-4 节 LCD 驱动器
修正第 9-2 节 DC 特性: 表 9-2
修正第 9-3-1 节并列接口: 表 9-4
修正图 3-1:内部方块图
修正表 5-9 键盘扫描数据
修正第 6-4-1 节: 步阶升压电路
修正表 6-3: V
修正表 6-4: 键盘扫描在自动模式下的键盘码(BCD Code)
修正第 6-9 节: ASCII 区块选择设定当中的图 6-33、图 6-34、图
6-35 ASCII 表
修正第 9-3-1 节并列接口的 Write Data Setup Time
修正表 9-5、9-6、9-7A: 内的 Access Time 的单位
修正第 2 章: 内建 256KB 字型 ROM 特性说明
修正表 4-5: MPU 串、并列模式之使用脚位定义
修正表 9-2: DC 特性
REF
选择
RAiO TECHNOLOGY INC. 2/72 www.raio.com.tw
Preliminary Version 1.7 144x65
图形/文字
RA8816
LCD
驱动控制器
章 节 内 容 页 数
1. 简介 ..................................................................................................... 5
2. 特性 ..................................................................................................... 5
3. 系统方块图 ............................................................................................ 6
4. 脚位定义 ............................................................................................... 8
4-1 MPU 界面 .......................................................................................................................................................8
4-2 LCD Panel 界面 .......................................................................................................................................... 10
4-3 Clock 与 Power 界面.................................................................................................................................. 10
4-4 其它接口...................................................................................................................................................... 11
5. 缓存器描述 ...........................................................................................13
5-1 缓存器总表 .................................................................................................................................................. 13
5-2 缓存器内容描述........................................................................................................................................... 14
6. 功能描述 ..............................................................................................29
6-1 微控制器接口 .............................................................................................................................................. 29
6-1-1 并列接口 .......................................................................................................................................... 29
6-1-2 串行接口 .......................................................................................................................................... 30
6-1-3 缓存器读写....................................................................................................................................... 32
6-1-4 内存读写 .......................................................................................................................................... 34
6-2 内存 ............................................................................................................................................................. 37
6-3 系统时脉...................................................................................................................................................... 37
6-4 LCD驱动器与电压供应电路 ........................................................................................................................ 37
6-4-1 步阶升压电路 ................................................................................................................................... 38
6-4-2 电压调整器电路 ............................................................................................................................... 40
6-4-3 电压随耦器....................................................................................................................................... 41
6-4-4 LCD驱动器....................................................................................................................................... 42
6-5 中断 ............................................................................................................................................................. 43
6-6 I/O埠 ............................................................................................................................................................ 43
6-7 键盘扫描...................................................................................................................................................... 44
6-8 冷光信号...................................................................................................................................................... 45
RAiO TECHNOLOGY INC. 3/72 www.raio.com.tw
Preliminary Version 1.7 144x65
6-9 ASCII区块选择设定..................................................................................................................................... 46
6-10 电源控制(Power Control) ........................................................................................................................ 47
图形/文字
RA8816
LCD
驱动控制器
7. 显示功能 ..............................................................................................48
7-1 文字模式...................................................................................................................................................... 48
7-2 绘图模式...................................................................................................................................................... 49
7-3 光标设定...................................................................................................................................................... 50
7-3-1 光标位置与移位 ............................................................................................................................... 50
7-3-2 光标显示与闪烁 ............................................................................................................................... 50
7-3-3 游标高度与宽度 ............................................................................................................................... 50
7-4 显示窗口...................................................................................................................................................... 51
7-5 水平卷动...................................................................................................................................................... 52
7-6 垂直卷动...................................................................................................................................................... 54
8. 脚位图 ................................................................................................. 55
8-1 COG Pad .................................................................................................................................................... 55
8-2 Pad X/Y 坐标............................................................................................................................................... 57
9. 电气特性 ..............................................................................................62
9-1 Absolute Maximum Ratings..................................................................................................................... 62
9-2 DC 特性....................................................................................................................................................... 62
9-3 Timing 特性 ................................................................................................................................................ 63
9-3-1 并列接口 .......................................................................................................................................... 63
9-3-2 串行接口 .......................................................................................................................................... 64
9-3-3 Reset 界面 ....................................................................................................................................... 67
附件A. .................................................................................................... 68
A-1 COG应用 .................................................................................................................................................... 68
A-1-1 串联接口的基本接线........................................................................................................................ 68
A-1-2 并联接口的基本接线........................................................................................................................ 69
A-1-3 其它应用的FPC接线........................................................................................................................ 69
A-2 ITO 阻值 ..................................................................................................................................................... 71
RAiO TECHNOLOGY INC. 4/72 www.raio.com.tw
Preliminary Version 1.7 144x65
图形/文字
RA8816
LCD
驱动控制器
1. 简介
RA8816 是一个中英文文字与绘图模式的点矩阵液晶显示(LCD) 驱动控制器，内建 256KByte 的 ROM 字形
码，可以显示中文字型、数字符号、英日欧文等字母，并且内建 1170Byte 的显示内存，可支持到 144 x 65
的 LCD Panel，同时支持上下左右的旋转功能，另外并提供 450Byte 的卷动 Buffer，达到卷动时画面不断平
移更新的效果。在文字模式中，RA8816 可接收标准中文文字内码直接显示中文，而不需要进入绘图模式以
绘图方式描绘中文，可以节省许多微处理器时间，提升液晶显示中文之处理效率。
在 MPU 接口方面，RA8816 支持 8080/6800 系列之 MPU，提供 4-Bit 或 8-Bit 的数据总线接口，另外也支持
3 线、4 线及 IIC 共四种的串行接口，当显示 16x16 的中文全型字号时，可秀出 9 行 x 4 列的中文字，同时内
建的 256Byte CGRAM 提供了自行造字的功能。除此之外，RA8816 并整合了多项的实用接口，包含内建的
液晶亮度调整、4x5 的键盘扫描接口(Key Scan)、8 根 General I/O，以及冷光片驱动充放电讯号电路。因此
在系统开发时，可选用成本较低的 MPU 作为搭配，不仅在快速、便捷、好用，更能节省许多的开发成本。
2. 特性
支持文字与绘图两种混和显示模式
支持 8080/6800 8/4-bit MPU 接口和 3-wire
或 4-wire 同步串行接口
支持 IIC 同步串行接口
内建 256KB 字型 ROM: 中文繁体字库或简体
一级与二级常用字库、英文、日文、ASCII、
欧文--拉丁语系(Latin, Latin-ext A, Latin-ext
B)
支持 ASCII 8x8 英文字型，8x16 半角，
16x16 全角简体中文或是繁体中文
最大可支持 144Seg x 65Com LCD 面板: 4
行 x 9 个中文字(16x16 字型)，或 8 行 x18 个
英文字(8x8 字型)
内建升压电路 2X~4X(Voltage Booster)、电压调整
电路(Voltage Regulator)、电压随耦电路(Voltage
Follower)
支援 1/65 Duty，1/9~1/5 Bias 的 Panel
8根通用 I/O 脚位
内建 4x5 键盘扫描接口(Key Scan)
支持水平及垂直卷动功能
内建 256Byte SRAM 可自行造字
内建冷光片驱动充放电讯号电路
内建 32-Steps 亮度调整控制
内建 RC 振荡器
电源操作范围：COG Module Æ 2.7~3.8V
内建 1170 Bytes 显示内存(Display RAM)以
及 450Byte 的卷动 Buffer
支援 BIG5 或 GB 码
RA O TECHNOLOGY INC. 5/72 www.raio.com.tw i
包装: Gold Bump Die
Preliminary Version 1.7 144x65
图形/文字
RA8816
LCD
驱动控制器
3. 系统方块图
图 3-1 是 RA8816 的内部方块图，RA8816 内部主要是由显示内存、256Kbyte 的字形 ROM、缓存器
(Command Registers)、LCD 控制器、LCD 驱动器(Driver)、升压电路、分压电路、微控制器接口(MPU I/F)
及键盘扫描电路等所组成。图 3-2 则是以 RA8816 为核心的系统方块图。
DB[7..0]
RD(EN)
WR(R/W)
CS
D/C(RS)
C86
BIT4
P/S
KST[3..0]
KIN[4..0]
INT
IO[7..0]
EL_CHRG
EL_DCHG
CLK_SEL
EXT_CLK
RST
TEST[2..0]
S[1..0]
FG
MPU
I/F
Block
Key Scan
Control
Block
& INT
GPIO
RC
Oscillator
Test &
Power
Circuit
1170+450bytes
Display RAM + Buffer
Register
Block
Voltage
Booster
256Kx8 Font ROM
LCDC Control Block
Cursor
Control
Voltage
Regulator
144
Segment
Drivers
Scroll
Control
Driver I/F
256bytes
CGRAM
Scan
Control
Voltage
Follower
65
Common
Drivers
VR
VREF
C[3..1]P C[2..1]M V0~V4 VLCD SEG0~SEG143 COM0~COM63 COMS_A
COMS_B
图 3-1：内部方块图
RAiO TECHNOLOGY INC. 6/72 www.raio.com.tw
Preliminary Version 1.7 144x65
图形/文字
RA8816
LCD
驱动控制器
微控制器
(MPU)
輸入/輸出埠
GPIO
液晶顯示器
(LCD Panel)
RA8816
冷光驅動
(冷光片)
4 x 5 鍵盤
Key Scan
图 3-2：系统方块图
RAiO TECHNOLOGY INC. 7/72 www.raio.com.tw
Preliminary Version 1.7 144x65
4. 脚位定义
4-1 MPU 界面
表 4-1
Pin Name I/O Description
数据总线(Data Bus)
RA8816 及微处理器(MPU)之间做数据传送与接收。
P/ S = 0 时，MPU 与 RA8816 之接口为串行模式(Serial Mode)，此
DB[7..6](SMOD[1..0])为输入脚位用来决定哪一种串行模式设定。
传输(2-Wire) ，使用到 SCK, SDA
三线式传输(3-Wire) ，使用到 SCK, SDA, CS
四线式传输(4-Wire, A-Type) ，使用到 SCK, SDA, RS, CS
四线式传输(4-Wire, B-Type) ，使用到 SCK, SDO, SDI, CS
串行时脉 -- Serial Clock。
双向串行数据 -- Bi-direction Mode Serial Data。
串行数据输出 -- Data Out。
内存/缓存器周期选择 -- Memory/Register Cycle Select。
串行数据输入-- Serial Data In。
DB[7..0]
DB0: SCK
DB1: SDA/SDO
DB2: RS/SDI
CS
DB3:
DB[7..6]: SMOD
I/O
负责在
当 MPU 为 8 位模式下，DB[7..0]全部有效，当 MPU 为 4 位模式下，只有
DB[3..0]为有效，高字节 DB[7..4]无效需浮接。
当脚位 P/ S = 1 时，此时为平行并列接口，DB[7..0] 为地址/数据传输线，
当脚位
时
SMOD : 串行接口模式
-------------------------------------------------------------------------------------------
0 0 : IIC
0 1 :
1 0 :
1 1 :
在串行模式下，信号皆由 DB[3..0]来定义，说明如下:
SCK(DB0) :
SDA(DB1) :
SDO(DB1) :
RS(DB2) :
SDI(DB2) :
CS (DB3) : 芯片选取 -- Chip Select，低电位时动作。
在 IIC 串行模式下， WR 、RD 与 DB[5..2]同时作为组件的地址设定信号
IICA[5..0]，避免与系统上的其它 IIC 组件冲突。
在串行模式，没使用到的数据线请保持浮接(NC)。
图形/文字
RA8816
LCD
驱动控制器
控制讯号(Read Control or Enable)
RD
EN
RAiO TECHNOLOGY INC. 8/72 www.raio.com.tw
当使用
I
当使用 6800 系列的 MPU 时，EN 为 Enable 讯号，在高电位动作。
在 IIC 串行模式下， RD 作为组件的地址设定信号 IICA[4]，而三/四线式串
行模式时此脚位不被使用，请接到
8080 系列的 MPU 时，RD 为数据读取讯号，在低电位动作。
VDD。
Preliminary Version 1.7 144x65
控制讯号(Write Control or Read-Write Control)
MPU 为 8080 系列时，此脚位为数据写入讯号( WR )，于低电位动作。
当
WR
W
R/
D/C
RS
I
I
MPU 为 6800 系列时，此脚位为读取/写入讯号(R/ W )，高电位时表示为
当
读取的动作，低电位时表示为写入的动作。
在 IIC 串行模式下， WR 作为组件的地址设定信号 IICA[5]，而三/四线式串
行模式时此脚位不被使用，请接到
控制讯号(Data/Command Select or Register Select)
MPU 为 8080 系列时，此脚位为 Data 与 Command 的选择信号，D/
当
0 时表示缓存器存取周期(Command Cycle)，为 1 表示数据存取周期(Data
。
Cycle)
当 MPU 为 6800 系列时，此脚位为 RS 信号，RS 为 0 时表示缓存器存取周
期，为
在串行模式此脚位不被使用，请接到 VDD。
1 表示数据存取周期。
VDD。
图形/文字
RA8816
LCD
驱动控制器
C
为
芯片选取(Chip Select)
I
CS
INT O
C86 I
BIT4 I
当
CS
令。在串行模式此脚位不被使用，请接到
中断讯号(Interrupt Signal)
中断信号，连接
发生时为
MPU 选择(MPU Select)
MPU 接口为并列模式时，此脚位用来选择 MPU 接口是 8080 系列或
当
6800 系列。
C86 = 0 Î 8080 系列 MPU 接口。
C86 = 1
在串行模式此脚位不被使用，请接到 VDD。
数据位选择(Data Bit Select)
MPU 接口为并列模式时，此脚位用来选择 MPU 接口的数据传输是 8 位
当
4 位。
或
BIT4 = 0Î 8 位数据传输接口。
BIT4 = 1
在串行模式此脚位不被使用，请接到 VDD。
是 Low 时，RA8816 会处于致能，可接受指令，反之，则不可接受指
VDD。
MPU 端以回报 RA8816 的状况。平时为 High，设定中断
Low。
Î 6800 系列 MPU 接口(Default)。
Î 4 位数据传输接口(Default)。
串并列选择(Parallel/Serial Select)
P/ S I
RAiO TECHNOLOGY INC. 9/72
P/ S = 0 Î MPU 接口为串行模式(Default)，请参考 DB[7..6]的设定。
P/ S = 1 Î MPU 接口为并列模式。
www.raio.com.tw
Preliminary Version 1.7 144x65
4-2 LCD Panel 界面
表 4-2
Pin Name I/O Description
SEG0 ~ SEG143 O 驱动的 Segment 信号
COM0 ~ COM63 O 驱动的 Common 信号
图形/文字
RA8816
LCD
驱动控制器
COMS_A
COMS_B
DUMY[5..0] O
4-3 Clock 与 Pow er 界面
Pin Name I/O Description
V0~V4 O
C1P，C1M I 升压电路(Booster)外接电容接脚
C2P，C2M I 升压电路外接电容接脚
C3P I 升压电路外接电容接脚
VLCD O 升压电路的输出电压
VREF I
Icon Common 信号
O
Icon 的 Common 可以选择 COMS_A 或 COMS_B 信号。
连接
Dummy PAD 信号
不需连接使用，请保持浮接
表 4-3
LCD 驱动的电压源
其电压之间的关系为
电压调整器(Regulator)的输入参考电压
当选择外部参考电压输入时电压调整器的参考电压。
(NC)。
VLCD>V0≧V1≧V2≧V3≧V4≧VSS。
电压调整器(Regulator)的分压输入端
VR I
CLK_SEL I
EXT_CLK I
VDD
VDDP
GND
GNDP
RAiO TECHNOLOGY INC. 10/72
当电压调整器选择外部分压电阻时输入时，由此脚位接入。
时脉选择(Clock Select)
CLK_SEL = 1
CLK_SEL = 0
外部时脉输入(External Clock)
CLK_SEL = 0 时，选择外部时脉，时脉由此脚位输入。当 CLK_SEL = 1
当
时，此脚位不被使用，应接到 VDD 或 GND。
电源输入
P
电源接地
P
Î 选择内部时脉(Default)，时脉由内部之 RC 电路产生。
Î 选择外部时脉，时脉由 EXT_CLK 输入。
www.raio.com.tw
Preliminary Version 1.7 144x65
4-4 其它接口
表 4-4
Pin Name I/O Description
KST[3..0] O 键盘输出信号 Key Strobe Output)
键盘输入信号(Key Data Input)
KIN[4..0] I
这些脚位不被使用到的，请接到
IO[7..0] I/O 通用 I/O 信号(General Purpose I/O)
EL_CHRG O EL 充电信号(EL Charge Signal)
EL_DCHG O EL 放电信号(EL Discharge Signal)
外部重置信号(Reset)
VDD。
图形/文字
RA8816
LCD
驱动控制器
RST I
TEST[2..0] I
S[1..0]，FG I
RST = 0 Æ RA8816 将被初始化。
RST = 1 Æ 正常状态，RA8816 已内建 Pull-High 电阻。
测试接脚
此为测试专用脚位，请直接接到
测试接脚
此为测试专用脚位，不需连接使用。
GND。
RAiO TECHNOLOGY INC. 11/72
www.raio.com.tw
Preliminary Version 1.7 144x65
表 4-5：MPU串、并列模式之使用脚位定义
并列模式 串行模式
图形/文字
RA8816
LCD
驱动控制器
Pin Name I/O
8080 6800
8Bit 4Bit 8Bit 4Bit
IIC 三线式
四线式
(A-Typ)
(B-Typ)
DB7 I/O DB7 --*1 DB7 -- 0 0 1 1
DB6 I/O DB6 -- DB6 -- 0 1 0 1
DB5 I/O DB5 -- DB5 --
DB4 I/O DB4 -- DB4 --
DB3 I/O DB3 DB3 DB3 DB3
DB2 I/O DB2 DB2 DB2 DB2
DB1 I/O DB1 DB1 DB1 DB1
DB0 I/O DB0 DB0 DB0 DB0
RD , EN I RD
WR , R/ W I WR
D/C, RS I D/C
CS I CS
C86
BIT4
P/
S
I 0
I 0
I 1
RD EN EN IICA4 1*
WR R/ W R/ W IICA5 1*
C
D/
CS
RS RS 1*2 1*2
CS
CS
0 1 1 1 1 1 1
1 0 1 1 1 1 1
1 1 1 0 0 0 0
IICA3
IICA2
IICA1
-- -- --
-- -- --
CS CS CS
IICA0 -- RS SDI
SDA SDA SDA SDO
SCK SCK SCK SCK
2
2
2
1*
1*2
2
1*
1*2
2
1*
1*2
1 1 1 1
Note1: “--" 表示此脚位不被使用，请保持浮接(NC)。
四线式
Note2:
串行模式时，没用到的并联接口信号要接到 1 或 VDD 。
RAiO TECHNOLOGY INC. 12/72
www.raio.com.tw
Preliminary Version 1.7 144x65
图形/文字
LCD
5. 缓存器描述
5-1 缓存器总表
表 5-1：缓存器总表
ID 缓存器简称 D7 D6 D5 D4 D3 D2 D1 D0 暂 存 器 说 明
0 DWFR B/C -- NW5 NW4 NW3 NW2 NW1 NW0 驱动波形设定
1 PWRR SRST MCLR -- IO_IEN KWK IOWK DOFF_Z SLP 电源控制
2 SYSR LS3 LS2 LS1 LS0 GB_EN -- RS1 RS0 系统设定
3 MWMR BMOD1 BMOD0 BIEN ASCS BOLD INV MD1 MD0 内存输入模式
4 CURCR H3 H2 H1 H0 -- BLK CR
5 X-CUR -- -- X5 X4 X3 X2 X1 X0 光标 X 位置
6 Y-CUR -- Y6 Y5 Y4 Y3 Y2 Y1 Y0 光标 Y 位置
KEYR KSB KDB1 KDB0
7
SIRQ KSTB1 KSTB0 KSD4 KSD3 KSD2 KSD1 KSD0
KSDR
SIRQ AKD6 AKD5 AKD4 AKD3 AKD2 AKD1 AKD0
KSTB_S
EL
K_AUTO IRE
KF1/
KSTB1
CUR_E
N
KF0/
KSTB0
光标控制
键盘扫描控制
键盘扫描数据
RA8816
驱动控制器
8 SWSXR -- -- -- SSX4 SSX3 SSX2 SSX1 SSX0 X 轴卷动起始点
9 SWSYR -- -- SSY5 SSY4 SSY3 SSY2 SSY1 SSY0 Y 轴卷动起始点
A SWRXR -- -- -- SRX4 SRX3 SRX2 SRX1 SRX0 X 轴卷动范围
B SWRYR PINV -- SRY5 SRY4 SRY3 SRY2 SRY1 SRY0 Y 轴卷动范围
C SCOR SL7 SL6 SL5/SR5 SL4/SR4 SL3/SR3 SL2/SR2 SL1/SR1 SL0/SR0 卷动位移量
D ASCR SPD3 SPD2 SPD1 SPD0 STP3 STP2 STP1 STP0 自动卷动控制
E SCCR
F ISR BF -- -- -- IO_I SCR_I KI BI 中断状态显示
10 CSTR BR2 BR1 BR0 CT4 CT3 CT2 CT1 CT0 对比调整
11 DRCR_A BOFF EN_R EN_G ROFF IDIR -- CDIR SDIR 驱动控制
12 DRCR_B CK_BS1 CK_BS0 RR2 RR1 RR0 IRS HD1 HD0 驱动控制
13 BLTR BLK_EN PBK_EN -- INV BLT3 BLT2 BLT1 BLT0 闪烁设定
14 IODR OE7 OE6 OE5 OE4 OE3 OE2 OE1 OE0 I/O 埠方向设定
15 IODAR IOD7 IOD6 IOD5 IOD4 IOD3 IOD2 IOD1 IOD0 I/O 端口资料
16 ELCR EL_EN -- -- -- ELT3 ELT2 ELT1 ELT0 冷光控制
SCR_IM
D1
SCR_IM
D0
SCR_M
D
SBUF
SCR_DI
R1
SCR_DI
R0
SCR_IN
TEN
AUTO_S
CR
卷动控制
17 CGMI -- -- -- -- -- UMI2 UMI1 UMI0 造字选择
18 CGMD CGMD7 CGMD6 CGMD5 CGMD4 CGMD3 CGMD2 CGMD1 CGMD0 造字资料
RAiO TECHNOLOGY INC. 13/72
www.raio.com.tw
Preliminary Version 1.7 144x65
图形/文字
RA8816
LCD
驱动控制器
5-2 缓存器内容描述
MPU 对 RA8816 有两种命令周期(Command Cycle)，一为缓存器读写周期(Register Cycle，RS = 0) ，另一
为内存读写周期
一个缓存器进行读或写，因此
引缓存器，同时认定下一笔数据就是要对索引缓存器内所指定的缓存器进行读或写。
IR (Index Register)，索引缓存器
RW RS DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
0 0 0 0 0 ID4 ID3 ID2 ID1 ID0
ID[4..0] : 此为 RA8816 的索引缓存器，固定在进行缓存器读写的第一个周期被用到，用来设定 MPU 在缓存
器读写的第二周期是对
由索引缓存器可以看出它可以指定到
(00h~18h)，这些缓存器在 RESET 后的起始数据(Initial Data)都是 00h。
Memory Data (RAMD)，内存
RW RS DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
0/1 1
(Memory Cycle，RS = 1) 。在进行缓存器读写周期时，MPU 必须先告之 RA8816 要对的哪
MPU 会将第一笔数据(Data)传给 RA8816，RA8816 收到后会将此数据存入索
RA8816 的哪一个缓存器进行读写。
32 个缓存器(00H~1Fh)，但是 RA8816 只有用到 25 个缓存器
D7 D6 D5 D4 D3 D2 D1 D0
当 RS = 1，表示 MPU 对 RA8816 进近行内存读写周期(Memory Cycle)，如果写入(RW = 0)数据到内存
(Display RAM 或 ICON RAM)，写入的资料会根据 MD[1..0](REG[03h] bit1-0)的设定而有不同的定义(例如写
入
GB 码或是 ASCII 码，或是 Bit-Map)。如果读取(RW = 1) 内存数据，在不同的模式下也有不同的读法:
1.
全型字模式 : 以由左上到左下(16 列 ) ，而后再从右上到右下(16 列)的方式读取字型，共
32Byte。
2.
半型字模式 : 由左上到左下(16 列)依序读取，共 16 Byte。
3.
小 ASCII 模式 : 由左上到左下(8 列)，共 8 Byte。
4.
图型模式 : 由屏幕左上到右上，一次 1 个 Byte(8 Pixel)，依续读取，而后换行。
[00h] Driver Waveform Register (DWFR) ，驱动波形设定缓存器
RW DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
0 B/C -- NW5 NW4 NW3 NW2 NW1 NW0
B/C : 选择驱动输出的波形。0 Î B-Type 波型，1 Î C-Type 波型。
NW[5..0] : 用来设定内部 FRAME 信号在扫描到第几个 Segment(Row)时转态，只适用于 B/C = 1 (C-Type
波型)时。
RAiO TECHNOLOGY INC. 14/72
www.raio.com.tw
Preliminary Version 1.7 144x65
[01h] Power Control Register (PWRR) ，电源控制缓存器
RW DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
图形/文字
RA8816
LCD
驱动控制器
0 SRST MCLR --
SRST : 软件重置(Reset)。1 Î 全部缓存器将被设成启始状态，显示内存数据不变，此设定后必须经过
50usec RA8816 才可以接受新的命令，0 Î 无作用。
MCLR : 清除内存。1 Î 显示内存将被全部写入”00h” ，此设定后必须经过 50usec RA8816 才可以接受新的
命令，
0 Î 无作用。如果 MCLR 与 SRST 同时被设成 ”1”，RA8816 将先写入”00h” 到显示内存，然后再进
行软件重置。
IO_IEN : I/O 埠中断设定。0 Î I/O 端口中断功能关闭，1 Î I/O 端口中断功能开启。
KWK : 键盘扫描 Wake Up 设定。0 Î 键盘扫描 Wake Up 关闭，1 Î 键盘扫描 Wake Up 功能开启。
IOWK : I/O 埠 Wake Up 设定。0 Î I/O 埠 Wake Up 关闭，1 Î I/O 端口 Wake Up 功能开启。
DOFF_Z : 显示关闭(Display Off)。0 Î RA8816 LCD 驱动功能将关闭，同时显示器(Panel)画面将被关闭，
1 Î LCD 驱动功能与显示器(Panel)画面将被开启。
SLP : 睡眠模式设定。1 Î RA8816 进入睡眠模式，此时时脉与显示器将被关闭。0 Î RA8816 Wake Up。
如果由键盘扫描或
[02h] System Register (SYSR)，系统设定缓存器
RW DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
0 LS3 LS2 LS1 LS0 GB_EN -- RS1 RS0
I/O 端口 Wake Up，SLP 会被清为 0。
IO_IEN
KWK IOWK DOFF_Z SLP
LS[3..0] : 设定 Panel 的显示行数(Segment)，RA8816 最大的 Segment 为 144。
表 5-2
LS3 LS2 LS1 LS0 Line No.
0 0 0 0 16
0 0 0 1 32
0 0 1 0 48
0 0 1 1 64
0 1 0 0 80
0 1 0 1 96
0 1 1 0 112
0 1 1 1 128
1 0 0 0 144
:
:
:
1 1 1 1 Reserved
Reserved
RAiO TECHNOLOGY INC. 15/72
www.raio.com.tw
e
e
e
e
Preliminary Version 1.7 144x65
GB_EN : 设定 GB 码或 BIG5 码。1 Æ GB 码，0 Æ BIG5 码。
RS[1..0] : 设定 Panel 的显示列数(Common) 或 Duty，RA8816 最大的 Common 为 64 (不包括 Icon 的
Common)。
表 5-3
Common Output Pads
Duty
1/33
1/49
1/55 1 0
1/65 1 1
RS1 RS0
0 0
0 1
Status
Normal
Revers
Normal COM[0-23] NC COM[24-47]
Revers
Normal COM[0-26] NC COM[27-53]
Revers
Normal COM[0-63]
Revers
COM
[0-15]
COM
[0-15]
COM
[31-16]
COM[47-24] NC COM[23-0]
COM
[16-23]
COM[53-27] NC COM[26-0]
COM
[24-26]
COM
[27-36]
NC
NC
COM[63-0]
COM
[37-39]
图形/文字
COM
[40-47]
COM
[48-63]
COM
[16-31]
COM
[15-0]
RA8816
LCD
驱动控制器
COMS
COMS
COMS
COMS
COMS
[03h] Memory Write Mode Register (MWMR)，内存输入模式缓存器
RW DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
0 BMOD1 BMOD0 BIEN ASCS BOLD INV MD1 MD0
BMOD[1..0] : 设定写入内存的范围。
表 5-4
BMOD1 BMOD0 写 入 记 忆 体 范 围
0 0 正常显示范围
0 1 显示范围 + 卷动 Buffer 区域
1 x 卷动 Buffer 区域
BIEN : 忙碌中断控制。1 Î 允许忙碌(内部写入内存之动作)后发生中断，0 Î 不允许忙碌中断发生。
ASCS : 选择 ASCII 表。0 Î 选择 ASCII 表 1(Table1)，1 Î 选择 ASCII 表 2(Table2)，请参考第 6-9 节。
BOLD : 选择粗体字。0 Î 选择正常字写入显示内存，1 Î 选择以粗体字写入显示内存。
INV : 选择反向字。0 Î 选择正常字写入显示内存，1 Î 选择以反向字写入显示内存。
MD[1..0] : 选择内存输入模式。
RAiO TECHNOLOGY INC. 16/72
www.raio.com.tw
Preliminary Version 1.7 144x65
表 5-5
MD1 MD0 输 入 模 式
0 0 图型模式
0 1 小 ASCII 模式(8X8)
1 0 大 ASCII 模式(8X16)
1 1 全型字模式(16X16)
在全型字模式下(MD[1..0] = 11)，若写入第一个 Byte 小于 80h，则自动判断为 ASCII 码，显示大 ASCII 字
图形/文字
RA8816
LCD
驱动控制器
型，但是对大于
[04h] Cursor Control Register (CURCR)，光标控制缓存器
RW DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
0 H3 H2 H1 H0 -- BLK CR CUR_EN
H[3..0] : 光标高度设定。
80h 的 ASCII 则必须在大 ASCII 模式(MD[1..0] = 10)才能显示。
表 5-6
高度
H3 H2 H1 H0
(Pixel)
0 0 0 0 1
0 0 0 1 2
0 0 1 0 3
0 0 1 1 4
0 1 0 0 5
0 1 0 1 6
0 1 1 0 7
0 1 1 1 8
1 0 0 0 9
1 0 0 1 10
1 0 1 0 11
1 0 1 1 12
1 1 0 0 13
1 1 0 1 14
1 1 1 0 15
1 1 1 1 16
RAiO TECHNOLOGY INC. 17/72
www.raio.com.tw
Preliminary Version 1.7 144x65
在小 ASCII 模式(8X8)时，H3 不被使用，光标高度设定只能由 1~8 个像素(H[3..0] = x000b~x111b)。
BLK : 光标闪烁选择。0 Î 游标不闪烁，1 Î 游标闪烁。
CR : 光标归位设定。0 Î 无动作，1 Î 光标归位，光标会回到最左上方。
CUR_EN : 光标显示设定。0 Î光标不显示，1 Î 光标显示。
[05h] Cursor Position Register of X (X-CUR)，光标 X位置缓存器
RW DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
0 -- -- X5 X4 X3 X2 X1 X0
X[5..0] : 以半角字宽度(8 Pixel)为单位，设定光标于 Segment (X 轴)的位置。因为 RA8816 的 Segment 有
144Pixel，因此 X[5..0] 的设定范围为 0~11h，当 X[5..0] = 20h 及 21h 时光标是指到水平卷动 Buffer 的位
置。
[06h] Cursor Position Register of Y (Y-CUR)，光标 Y位置缓存器
图形/文字
RA8816
LCD
驱动控制器
RW DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
0 -- Y6 Y5 Y4 Y3 Y2 Y1 Y0
Y[6..0] : 以像素高度(Pixel)为单位，设定光标于 Common (Y 轴)的位置。因为 RA8816 的 Common 有
64Pixel，因此 Y[6..0] 的设定范围为 0~3Fh，当 Y[6..0] = 40h~4Fh 时光标是指到垂直卷动 Buffer 的位置。
如果
Y[6..0] = 50h，光标将定在 COMS(Icon)的位置。
[07h] Key Scan Control Register (KEYR)，键盘扫描控制缓存器 Î 只能写(Write Only)
RW DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
0 KSB KDB1 KDB0
KSB : 键盘扫描功能设定。0 Î 键盘扫描功能关闭，1 Î 键盘扫描功能开启。
KDB[1..0] : 键盘扫描为自动模式(Auto-Mode)时，设定消除弹跳电路(De-bounce)的扫描次数。(每次代表键
盘扫描一次的时间
)
KDB1 KDB0 扫描次数
0 0 8
KSTB_SE
K_AUTO IRE
L
表 5-7
KF1/
KSTB1
KF0/
KSTB0
0 1 16
1 0 32
1 1 64
KSTB_SEL :
DB[1..0]定义为 KSTB[1..0] 。当键盘扫描为自动模式时，此缓存器的 DB[1..0]定义为 KF[1..0]。
RAiO TECHNOLOGY INC. 18/72
当键盘扫描为非自动模式时，0 Î 此缓存器的 DB[1..0]定义为 KF[1..0]，1 Î 此缓存器的
www.raio.com.tw
Preliminary Version 1.7 144x65
K_AUTO : 键盘扫描模式设定，1Î 选择自动模式(Auto-Mode)，RA8816 会自动判断被按下的键，并存在
AKD[6..0]以供 MPU 读取。0Î 选择非自动模式(Non-Auto-Mode)，RA8816 不会自动判断按下的键，但软
图形/文字
RA8816
LCD
驱动控制器
件可经由
IRE : 键盘扫描之硬件中断设定。0 Î 当键盘被按下时不会产生硬件中断，1 Î 当键盘被按下时会产生硬件
中断。
KF[1..0] : 键盘扫描频率设定。
KSTB[1..0] :
的键盘扫描数据缓存器
[07h] Key Scan Data Register (KSDR)，键盘扫描数据缓存器Î 只能读(Read Only)
KSTB[1..0]与 KSD[4..0]判断目前所按下的键，可处理多键同时按的功能。
表 5-8
键盘扫描周期
KF1 KF0 键盘扫描脉波宽度
(4x5)
0 0 256us 1.024ms
0 1 512us 2.048ms
1 0 1.024ms 4.096ms
1 1 2.048ms 9.182ms
当非自动模式时，设定欲读回按键数据(KSD[4..0])所相对应的列数。此 2 个 Bit 也可以由下面
(KSDR)Bit[6..5] 读出。
K_AUTO = 0 时定义如下:
RW DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
1 SIRQ KSTB1 KSTB0 KSD4 KSD3 KSD2 KSD1 KSD0
SIRQ : 键盘扫描之软件中断指示设定，将缓存器[0Fh] 的 bit 1 写 “0” 时才会被清除。
KSTB[1..0] : 用来表示脚位 KST[3..0]是哪一个在动作。
KSD[4..0] : 键盘扫描的侦测数据(KIN Return Data)，只有非自动模式(Non-Auto-Mode)时被使用，可以由
MPU 读取 KSD[4..0] 与 KSTB[1..0] 来判断哪一个键被按下。
K_AUTO = 1 时定义如下:
RW DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
1 SIRQ AKD6 AKD5 AKD4 AKD3 AKD2 AKD1 AKD0
SIRQ : 键盘扫描之软件中断指示设定，将缓存器[0Fh] 的 bit 1 写 “0” 时才会被清除。
AKD[6..0] : 键盘扫描的指示数据，在自动模式时由此缓存器可以知道键盘的状况。RA8816 可以外接 4x5 的
键盘矩阵，也就是
下。
20 个键(Key)，0~19h 用 BCD 数值表示可以代表 20 个号码，也就可以知道哪一个键被按
RAiO TECHNOLOGY INC. 19/72
www.raio.com.tw
Preliminary Version 1.7 144x65
表 5-9
AKD[6..0] 扫 瞄 资 料 说 明
0~19 Key No. Input
20~39 Long Key No. Input
42 Key Release
Other Reserved
[08h] Scroll Window Start X Register (SWSXR)，X 轴卷动起始点缓存器
RW DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
0 -- -- -- SSX4 SSX3 SSX2 SSX1 SSX0
SSX[4..0] : 设定卷动窗口的范围其 Segment (X 轴)的起始点，以半型字(8 Pixel)为单位。
[09h] Scroll Window Start Y Register (SWSYR)，Y 轴卷动起始点缓存器
图形/文字
RA8816
LCD
驱动控制器
RW DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
0 -- -- SSY5 SSY4 SSY3 SSY2 SSY1 SSY0
SSY[5..0] : 设定卷动窗口的范围其 Common (Y 轴)的起始点，以 Pixel 为单位。
[0Ah] Scroll Window Range X Register (SWRXR) ，X 轴卷动范围缓存器
RW DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
0 -- -- -- SRX4 SRX3 SRX2 SRX1 SRX0
SRX[4..0] : 设定要卷动的窗口范围其 Segment (X 轴)的 Offset，以半型字(8 Pixel)为单位。
[0Bh] Scroll Window Range Y Register (SWRYR) ，Y 轴卷动范围缓存器
RW DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
0 PINV -- SRY5 SRY4 SRY3 SRY2 SRY1 SRY0
PINV : 屏幕显示反向区域设定。0 Î 全屏幕显示反向，1 Î 区域(Partial)显示反向。
SRY[5..0] : 设定要卷动的窗口范围其 Common (Y 轴)的 Offset，以 Pixel 为单位。
[0Ch] Scroll Offset Register (SCOR)，卷动位移量缓存器
RW DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
0 SL7 SL6 SL5/SR5 SL4/SR4 SL3/SR3 SL2/SR2 SL1/SR1 SL0/SR0
SL[7..0] : 水平方向卷动的位移量(以 Pixel 为单位)，当 SCR_MD (REG[0Eh]bit 5) 为 0 时动作。
SR[5..0] : 垂直方向卷动的位移量(以 Pixel 为单位)，当 SCR_MD (REG[0Eh]bit 5) 为 1 时动作。
当设定为自动卷动时，此缓存器可以用来设定 Common 或 Segment 的卷动起始位置。
RAiO TECHNOLOGY INC. 20/72
www.raio.com.tw
Preliminary Version 1.7 144x65
当设定为手动卷动时，此缓存器的位移量设定不可以超过卷动设定范围，也就是缓存器 08h~0Bh 的设定范
围。
[0Dh] Auto-Scroll Control Register (ASCR)，自动卷动控制缓存器
RW DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
0 SPD3 SPD2 SPD1 SPD0 STP3 STP2 STP1 STP0
SPD[3..0] : 设定自动卷动的速度。
表 5-10
SPD3 SPD2 SPD1 SPD0 卷动时间
0 0 0 0 1 Unit
0 0 0 1 3 Units
0 0 1 0 5 Units
0 0 1 1 7 Units
图形/文字
RA8816
LCD
驱动控制器
STP[3..0] :
0 1 0 0 17 Units
0 1 0 1 19 Units
0 1 1 0 21 Units
0 1 1 1 23 Units
1 0 0 0 129 Units
1 0 0 1 131 Units
1 0 1 0 133 Units
1 0 1 1 135 Units
1 1 0 0 145 Units
1 1 0 1 147 Units
1 1 1 0 149 Units
1 1 1 1 151 Units
1 Unit = 1 Frame Times
设定自动卷动时，每次的位移像素。
RAiO TECHNOLOGY INC. 21/72
www.raio.com.tw
Preliminary Version 1.7 144x65
表 5-11
图形/文字
RA8816
LCD
驱动控制器
STP3 STP2 STP1 STP0
0 0 0 0 1
0 0 0 1 2
0 0 1 0 3
0 0 1 1 4
0 1 0 0 5
0 1 0 1 6
0 1 1 0 7
0 1 1 1 8
1 0 0 0 9
1 0 0 1 10
1 0 1 0 11
1 0 1 1 12
1 1 0 0 13
1 1 0 1 14
位移像素
(Pixel)
1 1 1 0 15
1 1 1 1 16
[0Eh] Scroll Control Register (SCCR)，卷动控制缓存器
RW DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
0
SCR_IM
D1
SCR_IMD[1..0] :
SCR_MD :卷动模式设定。0 Î 选择手动卷动模式，并且将卷动的 Offset 值归 0，1Î选择自动卷动模式。
SBUF : 卷动 Buffer 设定。0 Î 卷动 Buffer 禁能，卷动时不包含卷动 Buffer，仅包含屏幕显示所及的部分。
1Î 卷动 Buffer 致能，卷动时包含卷动 Buffer。
SCR_DIR[1..0] : 卷动方向设定。
SCR_IM
D0
0X:
自动卷动启动时，设定每卷动 1 像素后发出中断(SCR_INTEN 必须为 1)。
10:
自动卷动启动时，设定每卷动 8 像素后发出中断(SCR_INTEN 必须为 1)。
11:
自动卷动启动时，设定每卷动 16 像素后发出中断(SCR_INTEN 必须为 1)。
SCR_MD SBUF
SCR_DI
R1
SCR_DI
R0
SCR_INT
EN
AUTO_S
CR
RAiO TECHNOLOGY INC. 22/72
www.raio.com.tw
Preliminary Version 1.7 144x65
表 5-12
SCR_DIR1 SCR_DIR0 卷动方向
0 0 由左至右(水准)
0 1 由右至左(水准)
1 0 由上至下(垂直)
1 1 由下至上(垂直)
SCR_INTEN: 卷动中断设定。0 Î 不发动卷动中断，1 Î 自动卷动时，当卷动 1、8 或 16 个像素后，会发
图形/文字
RA8816
LCD
驱动控制器
出中断通知
AUTO_SCR : 自动卷动模式设定。0 Î 停止自动卷动模式。若要跳出自动卷动模式，或是进行新的显示资
料写入，则
[0Fh] Interrupt Status Register (ISR)，中断状态缓存器
RW DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
1 BF -- -- -- IO_I SCR_I KI BI
BF : 忙碌旗标，1 Î 显示内存处于忙碌状态(Data Write)，0 Î 显示内存处于闲置状态(Write 完成) 。
IO_I : I/O 埠中断，1 Î I/O 埠中断发生，0 Î 无 I/O 埠中断发生。
SCR_I : 卷动中断，1 Î 卷动完成后中断发生，0 Î 无卷动中断发生。
KI :
键盘扫描中断，1 Î 键盘扫描中断发生，0 Î 无键盘扫描中断发生。
BI : 忙碌中断，1 Î 内部写入内存之动作全部完成后中断发生，0 Î 无忙碌中断发生。
[10h] Contrast Adjust Register (CSTR)，对比调整缓存器
RW DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
0 BR2 BR1 BR0 CT4 CT3 CT2 CT1 CT0
MPU(非自动卷动时，此功能无效)。
Bit5 的 SCR_MD 必须先清除为 0，以免影响之后进行的画面显示。 1 Î 进行自动卷动模式。
BR[2..0] : 设定 LCD Bias(以 144x65 做计算标准) 。
RAiO TECHNOLOGY INC. 23/72
www.raio.com.tw
Preliminary Version 1.7 144x65
表 5-13
BR2 BR1 BR0 Bias
0 0 0 1/5
0 0 1 1/6
0 1 0 1/7
0 1 1 1/8
1 0 0 1/9
1 0 1 1/9
1 1 0 1/9
1 1 1 1/9
图形/文字
RA8816
LCD
CT[4..0] : 设定显示对比度(Contrast)，共 32 阶，为避免显示品质不佳或显示画面较淡，通常依据液晶玻璃
驱动控制器
材质、电源电压及尺寸大小设定
[11h] Driver Control Register1 (DRCR_A)，驱动控制缓存器 A
RW DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
0 BOFF EN_R EN_G ROFF
BOFF : 升压电路(Booster)功能设定。1 Î 使用内部 Booster，0Î 关闭内部 Booster，使用外部电压输入
(供给内部高压电路用)。
CT[4:0] ，调整出最佳的显示品质，请参考第 6-4-2 节电压调整器电路。
表 5-14
CT4 CT3 CT2 CT1 CT0
0 0 0 0 0 弱
0 0 0 0 1
:
:
:
1 1 1 1 1 强
IDIR
对比度
Contrast
-- CDIR SDIR
EN_R : 参考电压设定。1 Î 使用内部产生的参考电压给内部电压调整器(Regulator)用，0 Î 关闭内部参考
电压产生电路，内部
EN_G : V0 电压选择。1 Î 使用内部 Regulator 产生 V0，0 Î 由外部输入电压提供 V0。若使用外部输入
V0，请将此缓存器的 EN_R 及 BOFF 设为 0 (关闭)，以免产生多余的耗电。
ROFF : 分压电路选择。1 Î 使用内部分压电路及 Voltage Follower 产生 LCD Bias 电压，0 Î 关闭内部
Voltage Follower，使用外部分压电路来产生 LCD Bias 电压。若使用外部分压电路，请将此缓存器的
RAiO TECHNOLOGY INC. 24/72
Regulator 用的参考电压由外部输入。
www.raio.com.tw
Preliminary Version 1.7 144x65
EN_G、EN_R 及 BOFF 设为 0 (关闭)，以免产生多余的耗电。
IDIR : Icon 顺序排列选择，0 Î Icon 顺序排列固定不变，1 Î Icon 顺序排列随 SDIR 而变。
CDIR : Common 顺序排列选择。0 Î 接脚 COM0~63 代表 Common 0 ~ 63，1 Î 接脚 COM0~63 代表
Common 63~0。
SDIR : Segment 顺序排列选择。0 Î 接脚 SEG0~143 代表 Segment 0 ~ 143，1 Î 接脚 SEG0~143 代表
Segment 143~0。
[12h] Driver Control Register (DRCR_B)，驱动控制缓存器 B
RW DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
0 CK_BS1 CK_BS0 RR2 RR1 RR0 IRS HD1 HD0
CK_BS[1..0] : 升压电路(Booster)时脉设定。假设系统 RC 振荡时脉 = 100KHz。
表 5-15
CK_BS1 CK_BS0 升压电路(Booster)时脉
图形/文字
RA8816
LCD
驱动控制器
0 0 SYS_CLK/2 Æ 50KHz
0 1 SYS_CLK/4 Æ 25KHz
1 0 SYS_CLK/6 Æ 16.7KHz
1 1 SYS_CLK/8 Æ 12.5KHz
RR[2..0] : 电压调整器(Regulator) 阻值比，也就是参考电压 V
表 5-16
RR2 RR1 RR0
0 0 0 X3
0 0 1 X3.5
0 1 0 X4
0 1 1 X4.5
1 0 0 X5
1 0 1 X5.5
1 1 0 X6
与 V0 的比值。请参考第 6-4-2 节。
REF
电压调整器 阻值比
(Resistor Ratio)
1 1 1 X6.4
IRS: 选择电压调整器使用的分压电阻。0 Æ 使用外部分压电阻，1Æ 使用内部分压电阻。
HD[1:0] : LCD 驱动器的驱动电流设定，通常液晶玻璃尺寸大时需设定较大的驱动电流，避免显示品质不佳
或显示画面较淡。
RAiO TECHNOLOGY INC. 25/72
www.raio.com.tw
Preliminary Version 1.7 144x65
表 5-17
HD1 HD0 驱 动 电 流
0 0 小(Min)
0 1
1 0
1 1 大(Max)
[13h] Blink Timer Register (BLTR)，闪烁设定缓存器
RW DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
0 BLK_EN PBK_EN -- INV BLT3 BLT2 BLT1 BLT0
BLK_EN : 闪烁功能设定。0 Î 闪烁功能关闭，1 Î 闪烁功能开启。
PBK_EN : 全屏幕或区域闪烁设定。0 Î选择全屏幕闪烁，1 Î选择区域闪烁，闪烁的区域是根据卷动窗口
(Scroll Window)来决定，也就是由缓存器 SWSXR、SWSYR、SWRXR 及 SWRYR 的设定来决定，当区域
图形/文字
RA8816
LCD
驱动控制器
闪烁关闭时请将上面卷动窗口的缓存器清除为
时，才会开启闪烁功能。
INV : 屏幕显示反向设定。0 Î 屏幕显示正常，1 Î 屏幕显示反向，反向区域由缓存器 SWRYR(REG[0Bh])
的 Bit7(PINV)决定。
BLT[3..0] : 闪烁时间设定，以 Frame 为单位。
BLT3 BLT2 BLT1 BLT0
0 0 0 0 8
0 0 0 1 16
0 0 1 0 24
0 0 1 1 32
0 1 0 0 40
0 1 0 1 48
0 1 1 0 56
0 1 1 1 64
1 0 0 0 72
1 0 0 1 80
1 0 1 0 88
1 0 1 1 96
1 1 0 0 104
1 1 0 1 112
1 1 1 0 120
1 1 1 1 128
0，以免影响之后进行的画面显示。注意，只有当 BLK_EN= 1
表 5-18
闪烁时间
(Frames)
RAiO TECHNOLOGY INC. 26/72
www.raio.com.tw
Preliminary Version 1.7 144x65
[14h] I/O Direction Control Register (IODR)，I/O 端口方向设定缓存器
RW DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
0 OE7 OE6 OE5 OE4 OE3 OE2 OE1 OE0
OE[7..0] : 设定 I/O 埠的输出或输入。0 Î 相对应之 I/O 埠为输入(Input)，1 Î 相对应之 I/O 埠为输出
(Output)。
[15h] I/O Data Register (IODAR)，I/O 端口数据缓存器
RW DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
0 IOD7 IOD6 IOD5 IOD4 IOD3 IOD2 IOD1 IOD0
IO[7..0] : I/O 端口为输入时，此缓存器储存输入的数据。
[16h] EL Control Register (ELCR)，冷光控制缓存器
RW DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
图形/文字
RA8816
LCD
驱动控制器
0 EL_EN -- -- -- ELT3 ELT2 ELT1 ELT0
EL_EN : 冷光信号输出致能设定。0 Î 关闭，1 Î 开启。
ELT[3..0] : 冷光信号输出时间设定。下表输出时间是以
率愈高则输出时间愈短。
表 5-19
ELT3 ELT2 ELT1 ELT0
0 0 0 0 1
0 0 0 1 2
0 0 1 0 4
0 0 1 1 6
0 1 0 0 8
0 1 0 1 10
0 1 1 0 12
0 1 1 1 14
1 0 0 0 16
1 0 0 1 18.
1 0 1 0 20
1 0 1 1 22
1 1 0 0 24
1 1 0 1 26
1 1 1 0 28
1 1 1 1 30
RC 振荡(系统频率)为 45KHz 时为标准，RC 振荡频
输出时间
(Sec)
RAiO TECHNOLOGY INC. 27/72
www.raio.com.tw
Preliminary Version 1.7 144x65
[17h] CGRAM Register (CGMI)，造字选择缓存器
RW DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
0 -- -- -- -- -- UMI2 UMI1 UMI0
UMI[2..0] : 选择自行造字时所要造的字，RA8816 允许使用者造 8 个 16x16 的全型字，其对映的字型码为
FFF0h~FFF7h。
表 5-20
UMI2 UMI1 UMI0 对映的字型码
0 0 0 FFF0h
0 0 1 FFF1h
0 1 0 FFF2h
0 1 1 FFF3h
1 0 0 FFF4h
1 0 1 FFF5h
1 1 0 FFF6h
1 1 1 FFF7h
图形/文字
RA8816
LCD
驱动控制器
[18h] CGRAM Data Register (CGMD)，造字数据缓存器
RW DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
0 CGMD7 CGMD6 CGMD5 CGMD4 CGMD3 CGMD2 CGMD1 CGMD0
CGMD[7..0] : 此缓存器用来传递或读取 16x16 的全型字数据。在设定完缓存器[17h]后，使用者将所要造的
16x16 全型字 Bit Map 以连续 32Byte 写入此缓存器，日后要显示此全型字只要透过 MPU 写入两个 Byte 的
对映字型码即可。
RAiO TECHNOLOGY INC. 28/72
www.raio.com.tw
Preliminary Version 1.7 144x65
6. 功能描述
6-1 微控制器接口
图形/文字
RA8816
LCD
驱动控制器
6-1-1
并列接口
RA8816 的 MPU 接口可支持 Intel 8080 系列与 Motorola 6800 系列的 4 位或 8 位微处理器，使用者可
以透过
C86 这根脚位去选择 RA8816 的 MPU 界面是 8080 或者是 6800 的兼容系统，如果 C86 接到
GND，则 RA8816 的 MPU 接口将定义成与 8080 兼容的接口，如图 6-1 所示。反之，如果 C86 接到
VDD，则将定义成与 6800 兼容的接口，如图 6-2 所示。而 BIT4 脚位可用来选择所连接的 MPU 为
4/8 位，如果 BIT4 接到 GND，则表示 MPU 选用 8 位接口，BIT4 接到 VDD，则表示 MPU 选用 4 位
接口，在
4 位接口时，数据总线(Data Bus) 只有用到 DB[3..0]。
8080
MPU
A1-A7
IORQ
D0-D3(D0-D7)
RD
WR
RES
A0
Decoder
RA8816
D/C
CS
DB0-3(DB0-7)-
RD
WR
RST
P/S
C86
BIT4
VDD
VDD
or
GND
图 6-1：8080 (4/8-Bit) MPU的界面图
6800
MPU
A0
A1-A7
VMA
D0-D3(D0 -D7)
EN
R/W
RES
Decoder
图 6-2：6800 (4/8-Bit) MPU的界面图
RAiO TECHNOLOGY INC. 29/72
RA8816
RS
CS
DB0-3(DB0-7)
EN
R/W
RST
P/S
C86
BIT4
VDD
VDD
or
GND
www.raio.com.tw
Preliminary Version 1.7 144x65
图形/文字
RA8816
LCD
驱动控制器
6-1-2
串行接口
RA8816 除了支持上述的并列接口外，也可以支持一种 3 线串行接口、两种 4 线(A-Type, B-Type)串
行接口或
行接口，当脚位
IIC 串行接口，使用者可以透过 P/ S 这根脚位去选择 RA8816 的 MPU 接口是并列或者是串
= 1
P/
时，此时为平行并列接口，DB[7..0] 为地址/数据传输线，而当脚位 P/
S
时，MPU 与 RA8816 之接口为串行模式(Serial Mode)，此时数据总线的 DB[7..6]被当成 SMOD[1..0]
的输入设定脚位用，来决定哪一种串行模式设定，如表 6-1 所示。在串行接口时许多数据传输线(Data
Bus)
被用来当作串行控制信号，请参考前面 4-1 节的说明。而图 6-3 ~ 6-6 是 MPU 与 RA8816 之间的
串行接口接口图。
表 6-1: 串行界面模式设定
SMOD
0 0
0 1
1 0
IIC
传输(2-Wire) ，使用到 SCK, SDA, IICA[5..0]
串 列 界 面 模 式
三线式传输(3-Wire) ，使用到 SCK, SDA, CS
四线式传输(4-Wire, A-Type) ，使用到 SCK, SDA, RS,
CS
S
= 0
1 1
四线式传输(4-Wire, B-Type) ，使用到 SCK, SDO, SDI, CS
MPU
VDD
IO0
IO1
RA8816
SMOD1(DB7)
SMOD0(DB6)
IICA5(WR)
IICA4(RD)
IICA3(DB5)
IICA2(DB4)
IICA1(DB3)
IICA0(DB2)
SCK(DB0)
SDA(DB1)
P/S
图 6-3：IIC 的 MPU 界面图
在
IIC 串行模式下， WR 、 RD 与 DB[5..2]组成的 IICA[5..0]作为 IIC Bus 的组件地址选择信号，只要
RAiO TECHNOLOGY INC. 30/72
www.raio.com.tw
Preliminary Version 1.7 144x65
设定与系统上的其它 IIC 组件不发生冲突即可，虽然 IIC 可以指定 128 个组件，但是 RA8816 只提供
64
个地址选择(IICA[5..0]) ，同时 RA8816 将 IICA[6]由内部固定为 0，因此组件地址选择只能由
00~3Fh。另外使用 4 线式(B-Type)的 MPU 接口在 SCK 上要加一 Pull-Hi 电阻，如图 6-6。
图形/文字
RA8816
LCD
驱动控制器
MPU RA8816
IO0
IO1
IO2
VDD
SMOD1(DB7)
SMOD0(DB6)
SCK(DB0)
SDA(DB1)
CS(DB3)
图 6-4：3线式的 MPU界面图
MPU RA8816
IO0
IO1
IO2
IO3
VDD
SMOD1(DB7)
SMOD0(DB6)
SCK(DB0)
SDA(DB1)
RS(DB2)
CS(DB3)
P/S
P/S
图 6-5：4线式(A-Type)的 MPU 界面图
MPU RA8816
2.2KΩ
IO0
IO1
IO2
IO3
VDDVDD
图 6-6：4线式(B-Type)的 MPU 界面图
RAiO TECHNOLOGY INC. 31/72
SMOD1(DB7)
SMOD0(DB6)
SCK(DB0)
SDO(DB1)
SDI(DB2)
CS(DB3)
P/S
www.raio.com.tw
Preliminary Version 1.7 144x65
图形/文字
RA8816
LCD
驱动控制器
DB[7:0]
6-1-3
缓存器读写
MPU 对 RA8816 只有两种控制时序，一为 MPU 对缓存器的读写，另一为 MPU 对内存的读写。如前
面
5-2 节所述，在进行缓存器读写周期时，MPU 必须先告之 RA8816 要对的哪一个缓存器进行读或
写，因此
二笔数据才是真正代表写入该缓存器的数据，或是代表由缓存器读出的数据。
MPU 传给 RA8816 的第一笔数据(Data)代表要对 RA8816 的哪一个缓存器进行读或写，第
由于缓存器内容控制着所有 RA8816 的动作，因此对缓存器的读写就如同对 RA8816 下命令
(Command)一样，所以也可以说缓存器的读写周期就是命令周期(Command Cycle)。
图 6-7 与 6-8 为以 8080 MPU(8-Bit) 对 RA8816 缓存器进行读写的时序图，图 6-9 与 6-10 为以 6800
MPU(8-Bit)
行读写的时序图。
对 RA8816 缓存器进行读写的时序图，图 6-11 到 6-14 为以串行模式对 RA8816 缓存器进
DATAREG No.
DB[7:0]
DATAREG No.
CS
WR
RD
D/C
CS
WR
RD
D/C
图 6-7：以 8080 8-Bit 对缓存器写入的时序图 图 6-8：以 8080 8-Bit 对缓存器读取的时序图
DB[7:0]
CS
R/W
EN
RS
DATAREG No.
DB[7:0]
CS
R/W
EN
RS
DATAREG No.
图 6-9：以 6800 8-Bit 对缓存器写入的时序图 图 6-10：以 6800 8-Bit 对缓存器读取的时序图
RAiO TECHNOLOGY INC. 32/72
www.raio.com.tw
Preliminary Version 1.7 144x65
Address[7-1] RW Ack RS=0 R6R5……R0 Ack D7D6…..D0 Ack D7D6…..D0 NA
1 --- 7 8 9 1 2 --- 8 9 1 --- 8 9 1 --- 8 9
图形/文字
RA8816
LCD
驱动控制器
Start
Condition
Slave
Address
‘0’(write)
Register
Number
First Register
DATA
Second Register
DATA
图 6-11a：IIC 串行接口对缓存器写的时序图
From Master to Slave
From Save to Master
Optional
Ack : Acknowledge(SDA LOW)
NA : Not Acknowledge(SDA HIGH)
RW : Master Read(1) / Write(0) Command
RS : Select Register(0) / Memory(1)
Address[7-1] RW Ack RS=0 R6R5……R0 Ack Stop Start Address[7:1] RW Ack D7D6…..D0 Ack D7D6…..D0 NA
1 --- 7 8 9 1 2 --- 8 9 1 --- 7 8 9 1 --- 8 9 1 --- 8 9
Start
Condition
Slave
Address
‘0’(write)
Register
Number
Repeat Start Or
Stop + Start
Slave
Address
‘1’(Read)
Register
Data
图 6-11b：IIC串行接口对缓存器读的时序图
NA for last
DATA
Repeat Register
Data
Stop
Condition
Stop
Condition
CS
SDA
SCK
RW RS (0) R7 R6 … … … … … … … .. R0 D7 D6 … … … … … … … . D 0
Register No. R/W DATA.
图 6-12：3线串行接口对缓存器读写的时序图
RAiO TECHNOLOGY INC. 33/72
www.raio.com.tw
Preliminary Version 1.7 144x65
CS
图形/文字
RA8816
LCD
驱动控制器
RS
SDA
SCK
CS
SDI
SDO
SCK
0 D on ’t Care
RW R7 R6 …………..…….. R0 D7 D6 ……….……………. D0
Register No. R/W DATA.
图 6-13：4线串行接口(A-Type)对缓存器读写的时序图
RW RS(0) R7 R6 ………………….. R0 WD7 WD6 ……………. WD0
Don’t Care RD7 RD6 ……………... RD0
Register No. R/W DATA.
图 6-14：4线串行接口(B-Type)对缓存器读写的时序图
6-1-4
内存读写
MPU 对 RA8816 的另一时序为对内存的读写(Memory Write)，通常代表对显示内存做数据的传递，
一个
Memory Write 代表写入 Data 到目前光标所对映的显示内存地址，之后光标地址会自动加一，再
一个
Memory Write 动作，Data 将被写入到新光标所对映的显示内存地址。由于都是资料的读写的动
作，因此对内存的读写周期也可以解释为数据周期
(Data Cycle)。
图 6-15 与 6-16 为以 8080 MPU(8-Bit) 对 RA8816 内存进行读写的时序图，图 6-17 与 6-18 为以
6800 MPU(8-Bit) 对 RA8816 内存进行读写的时序图，图 6-19 到 6-22 为以串行模式对 RA8816 内存
进行读写的时序图。
RAiO TECHNOLOGY INC. 34/72
www.raio.com.tw
Preliminary Version 1.7 144x65
图形/文字
RA8816
LCD
驱动控制器
DB[7:0]
CS
WR
RD
D/C
DATA(n)
DATA(n+1)
DB[7:0]
CS
WR
RD
D/C
DATA(n) DATA(n+1)
图 6-15：以 8080 8-Bit 对内存写入的时序图 图 6-16：以 8080 8-Bit 对内存读取的时序图
DB[7:0]
CS
R/W
EN
DATA(n+1)DATA(n)
DB[7:0]
CS
R/W
EN
DATA(n+1)DATA(n)
RS
RS
图 6-17：以 6800 8-Bit 对内存写入的时序图 图 6-18：以 6800 8-Bit 对内存读取的时序图
Address[7-1] RW Ack RS=1 Don’t Care Ack D7D6…..D0 Ack D7D6…..D0 Ack Ack
1 --- 7 8 9 1 2 --- 8 9 1 --- 8 9 1 --- 8 9 9
Start
Condition
Slave
Address
‘0’(write)
1stMemory
DATA
2ndMemory
DATA
3rd~ NthMemory
DATA
Condition
图 6-19a：IIC 串行接口对内存写的时序图
Address[7-1] RW Ack RS=1 Don’t Care Ack Stop Start Address[7:1] RW Ack D7D6…..D0 Ack NA
1 --- 7 8 9 1 2 --- 8 9 1 --- 7 8 9 1 --- 8 9 9
Start
Condition
Slave
Address
‘0’(write)
Register
Number
Repeat Start Or
Stop + Start
图 6-19b：IIC 串行接口对内存读的时序图
Slave
Address
‘1’(Read)
Memory
Data
N Bytes Memory
Data + Ack
Stop
Stop
Condition
RAiO TECHNOLOGY INC. 35/72
www.raio.com.tw
Preliminary Version 1.7 144x65
CS
图形/文字
RA8816
LCD
驱动控制器
SDA
SCK
RW RS(1) MD7 MD6 …………….. MD0
Mem. R/W DATA.
图 6-20：3线串行接口对内存读写的时序图
CS
RS
SDA
SCK
1 Don’t Care
RW MD7 MD6 ……….……. MD0
Mem. R/W Data
图 6-21：4线串行接口(A-Type)对内存读写的时序图
CS
SDI
SDO
SCK
RW RS(1) WD7 WD6 ……………. WD0
Don’t Care RD7 RD6 ……………... RD0
Mem. R/W Data
图 6-22：4线串行接口(B-Type 对内存读写的时序图
RAiO TECHNOLOGY INC. 36/72
www.raio.com.tw
Preliminary Version 1.7 144x65
6-2 内存
RA8816 内含三个内存，包括用来储存字型( 字库)的 256Kbyte Font ROM、1170Byte 的显示内存
(Display RAM) ，以及供使用者自行造自的字型产生内存(CGRAM) 。
图形/文字
RA8816
LCD
驱动控制器
Font ROM
Latin-ext B)
型数据由
LCD 驱动器，让讯息显示在 LCD Panel 上。因此 MPU 不用花费计算的时间以绘图模式描绘中文，可以
节省
MPU 许多时间，提升液晶显示中文之处理效率，同时缩短软件开发时间。RA8816 内建的中文字库
有两种，
RA8816
RAM)
左右移动或上下移动时不会有迟钝的感觉。
字型产生内存(CGRAM)则是由使用者写入特殊的字型数据，让 MPU 以后可以用固定的码
(FFF0h~FFF7h)通知 RA8816，将使用者自己建立的字型显示在 LCD Panel 上。
储存了中文繁体或简体字型数据，也包括英文、日文、欧文--拉丁语系(Latin, Latin-ext A,
及 ASCII 表。在文字模式下，当 RA8816 收到 MPU 传送来的标准码，就会将其所对应的字
Font ROM 送到显示内存，显示内存的的数据也会一直不断的被 LCD 控制电路读出，同时送到
-S 代表简体字库，-T 代表繁体字库，字库与字码的对映表请参考应用手册。
的 LCD 显示范围为 144x65 点，因此需要(144 * 65) / 8 = 1170Byte 的显示内存(Display
，同时为了达到显示画面移动的效果，RA8816 的显示内存还增加了卷动 Buffer，让显示画面在
6-3 系统时脉
RA8816 的系统时脉是由内部 RC 电路产生，此系统时脉约为 55KHz。当电源控制缓存器(PWRR)的
Bit0 – SLP 被设定为 1 时，RA8816 将进入睡眠模式，此时系统时脉将被关闭。
系统时脉也可以由外部直接输入，当时脉选择脚位 CLK_SEL = 0 时，系统时脉由 EXT_CLK 输入。
6-4 LCD驱动器与电压供应电路
RA8816 的驱动器电压供应电路是一个低功率、省电的设计，它可产生适当的电压准位，供给 LCD 所需
的电压。驱动器电压供应电路包含有步阶升压电路
(Voltage Follower)，针对不同的需求目的，驱动控制缓存器(缓存器[11h]) 可各自独立的对电源供应电路
内的这些相关电路作开或关的选择设定。
RAiO TECHNOLOGY INC. 37/72
(Booster)、电压调整器(Regulator) 和电压随耦器
www.raio.com.tw
Preliminary Version 1.7 144x65
D[n:0]
图形/文字
RA8816
LCD
驱动控制器
VLCD
C x n
CK_BS
Booster Regulator
BOFF ROFF DOFF
VREF
图 6-23：LCD驱动器与电压供应电路方块图
RA8816
不仅有内部的电源供应电路来提供所需的电源，并且可利用驱动控制缓存器(缓存器[11h])的设
定，来使用外部所提供的电源供应电路。表
表 6-2: 电源供应电路状态设定表
驱动控制缓存器
(DRCR_A)
D7 D6 D5 D4
步阶升压
电路
1 1 1 1 ON ON Internal ON VDD
VR
V0
LT
LP
R-String
Voltage
Follower
V[4:0]
Latch x m
Latch x n
V1
V2
V3
V4
COM /
Segment
Driver
6-2 就是说明各项功能的状态设定。
电压调整
电压调整
电路
电路之
V
REF
电压随耦
电路
COM[63:0]
COMS
SEG[143:0]
外部所需电压
0 1 1 1 OFF ON Internal ON VLCD, VDD
1 0 1 1 ON ON External ON VREF, VDD
0 0 1 1 OFF ON External ON VLCD, VREF, VDD
0 0 0 1 OFF OFF
0 0 0 0 OFF OFF
不需要
不需要
6-4-1
在
电压
步阶升压电路
RA8816 的芯片内建有步阶升压电路(Booster)，可以产生 4X、3X、2X 于 VDD-V
-VLCD，供给下一级的电压调整器(Regulator)及内部 LCD 驱动电路使用，C1P 与 C1M 跨接一约
1uF 的电容则产生 2 倍 VDD 电压，若 C2P 与 C2M 也跨接一 1uF 的电容则产生 3 倍 VDD 电压，若
C3P 与 C1M 也跨接一 1uF 的电容则产生 4 倍 VDD 电压，其连接方式如图 6-24，左边是假设 VDD =
3V
，4 倍升压的结果让 VLCD 电压达到 12V，中间是假设 VDD = 3V，3 倍升压的结果让 VLCD 电压
达到
9V，右边是假设 VDD = 3V，2 倍升压的结果让 VLCD 电压达到 6V。由于 RA8816 支持的 LCD
RAiO TECHNOLOGY INC. 38/72
ON V0, VDD
OFF V0~V4, VDD
电压准位的步阶
SS
www.raio.com.tw
Preliminary Version 1.7 144x65
Panel 为 144x65，因此 VLCD 电压最高支持到 12V。
图形/文字
RA8816
LCD
驱动控制器
VDD
C1P
C1M
C2P
C2M
C3P
VLCD
VSS
4X Step-up Voltage Circuit
VLCD=4xVDD=12V
VDD=3V
VSS=0V
4X Step-up Voltage Relationships
RA8816
升压电路的时脉可以由驱动控制缓存器 B(DRCR_B)来设定，请参考缓存器[12h]的说明。此
RA8816
VDD
C1P
C1M
C2P
C2M
C3P
VLCD
VSS
3X Step-up Voltage Circuit 2X Step-up Voltage Circuit
VLCD=3xVDD=9V
VDD=3V
VSS=0V
3X Step-up Voltage Rela tionships
RA8816
2X Step-up Voltage Relationships
VDD
C1P
C1M
C2P
C2M
C3P
VLCD
VSS
VLCD=2xVDD=6V
VDD=3V
VSS=0V
图 6-24：步阶升压应用电路
RA8816
外前面提到，驱动器电压供应电路包含有步阶升压电路、电压调整器和电压随耦器，如果全部使用
RA8816 内部的这些驱动器电压供应电路，则其外部连接方式如图 6-25 所示，如果 VLCD 电压要由
外部供应，也就是不使用内部步阶升压电路
C1
C1
C1
C2
C2
C2
C2
C2
VSS
VLCD
C2M
C2P
C1M
C1P
C2
VREF
V0
V1
V2
V3
V4
(Booster)，其外部连接方式如图 6-26 所示。
External
C2
C2
C2
C2
C2
VSS
Power
Supply
VLCD
C2M
C2P
C1M
C1P
C2
VREF
V0
V1
V2
V3
V4
图 6-25：使用内部 VLCD 电源电路(3倍压) 图 6-26：使用外部 VLCD 电源电路
注: 外接的电容值 C1 = 1uF，C2 = 1uF。
RAiO TECHNOLOGY INC. 39/72
www.raio.com.tw
Preliminary Version 1.7 144x65
图形/文字
RA8816
LCD
驱动控制器
6-4-2
电压调整器电路
电压调整器电路
(Booster)产生的 VLCD 驱动电压，然后产生一稳定的 V
(Voltage Regulator) 主要由 Band-Gap 与 OP-Amp 组成，其目的为接受步阶升压电路
电压源供给电压随耦器(Voltage Follower)。
0
RA8816 内部已经包含有一个精密的 32 阶调整电路，配合内部固定电源电压(V
(V
)，利用电阻分压来调整 V
REF
V0 = (1+R1/R2) * V
其中 α 即为 CT[4:0]的设定值，当 CT[4:0]=1Fh 时，V
的准位，V0产生的基本公式如下:
0
= (1+R1/R2)*(1-(62-2α)/162)*V
REF
REF=VIREF。
R1
R2
VREF
V0
)产生一参考电压
IREF
IREF
图 6-27a: 电压随耦器
RA8816
对电压调整器阻值比，也就是参考电压 V
B(DRCR_B)
来设定，其调整倍率共有 3/3.5/4/4.5/5/5.5/6/6.4 共 8 种组合，请参考缓存器 DRCR_B 的
与 V0的比值，可以由驱动控制缓存器
REF
Bit[5..3]。也可以选择使用外部分压电阻连接 VR，请参考缓存器 DRCR_B 的 Bit2 及图 6-27b。
RA8816
V0
R
1
VR
R2
图 6-27b: 使用外部分压电阻
RAiO TECHNOLOGY INC. 40/72
www.raio.com.tw
Preliminary Version 1.7 144x65
图形/文字
RA8816
LCD
驱动控制器
参考电压形式
内部提供 V
外部输入 V
6-4-3
V
可为 RA8816 内部产生或由外部输入，在 25
REF
表 6-3: V
DRCR-A Bit6
DRCR-A Bit5
0
C 时操作时请参考表 6-3:
选择
REF
温度梯度 单位 V
(EN_R)
1 1 -0.05 %/℃ (1-(63-α)/162)*V
REF
(EN_G)
0 1 - -
REF
内部固定电源电压(V
X 0 - -
)通常为 2.1V。当电压调整器电路关闭时(EN_G=0)，不论 EN_R 设定为 1 或
IREF
V
REF
0，参考电压电路都会一起被关闭。此外电压调整器也内建 -0.05% 的温度补偿。
电压随耦器
电压随耦器
器，也可以独立用外部的分压电源，
(Voltage Follower) 提供 V0~V4 电压给 LCD 驱动电路，使用者可以单独使用内部电压随耦
V0~V4 电压与 VLCD 之相对关系为:
VLCD > V0 > V1 > V2 > V3 > V4 > GND
REF
IREF
Pin
RA8816 可以透过对比调整缓存器(CSTR)控制 LCD Bias 由 1/5 到 1/9。同时为了符合不同 LCD 面板
(Panel)大小及配合适当的驱动电流，RA8816 可以由驱动控制缓存器 B(DRCR_B) 来设定电压随耦器
提供的驱动电流大小，及设定对比调整缓存器
使用内部电压随耦器，如果独立用外部的分压电源，其连接方式如图
(CSTR)去调整液晶显示品质。如图 6-28A 所示为单独
6-28B 所示。
VSS
C2
C2
C2
C2
C2
External
Power
Supply
VLCD
C2M
C2P
C1M
C1P
VREF
V0
V1
V2
V3
V4
External
Power
Supply
VSS
VLCD
C2M
C2P
C1M
C1P
VREF
V0
V1
V2
V3
V4
图 6-28A：使用内部电压随耦器 图 6-28B：使用外部分压电源
RAiO TECHNOLOGY INC. 41/72
www.raio.com.tw
Preliminary Version 1.7 144x65
图形/文字
RA8816
LCD
驱动控制器
6-4-4 LCD
驱动器
RA8816 的 LCD 驱动器(Segment/Common Driver) 负责将显示资料由前一级的 Latch 取出，同时配
合
Level Shifter，将组合成的信号各别送到对映的 Common 或 Segment，Level Shift 基本上由许多
模拟开关组成，它会依照时序产生器
(Timing Generator)产生的控制信号，切换这些开关，将 V0~V4
传送到 Common 与 Segment。
如图 6-29 所示，RA8816 提供 144 个 Segment 信号，65 个 Common 信号，其中 Common 信号中的
COMS 为提供给 LCD Panel 上的 Icon 使用，COMS_A 与 COMS_B 的脚位分别位于 RA8816 芯片的
左右两侧，方便使用者对
COG 玻璃上的 Icon 进行布局。COMS_A 与 COMS_B 各有不同的驱动
Buffer。写资料到 Icon 时选择内存输入模式必须设定成图型模式，也就是[MD1, MD0] = [0, 0]。
144
Segment
Drivers
65
Common
Drivers
SEG0~SEG143
COM0~COM63
COMS_A
COMS
COMS_B
图 6-29：Segment 与 Common 的 Driver
电源控制缓存器(PWRR) 的 DOFF_Z 被用来做显示关闭(Display Off)的控制。当 DOFF_Z = 0 时 LCD
驱动功能将关闭，COM0~COM63、SEG0~SEG143、COMS_A 与 COMS_B 会被连接到 GND，同
时显示器
(Panel)画面将被关闭。
RAiO TECHNOLOGY INC. 42/72
www.raio.com.tw
Preliminary Version 1.7 144x65
6-5 中断
RA8816 提供一中断信号线(INT )用来表示有三种中断讯息可能发生：
当内部写入内存之动作全部完成后，允许中断发生。
卷动中断，当卷动 1、8 或 16 个像素完成后，会发出中断。
键盘扫描之硬件中断，当键盘被按下时发生中断。
这三种中断都可以单独被致能或禁能，而中断的设定与中断讯息可有由缓存器来控制与读取。中断信号
图形/文字
RA8816
LCD
驱动控制器
线平时为
才会回到
断讯息。
High，设定中断发生时为 Low，MPU 侦测到此中断后必须清除中断状态缓存器，中断信号线
High。如果不使用硬件中断信号线，MPU 可以用询问的方式读取中断状态缓存器，以得到中
6-6 I/O埠
RA8816 提供 8 根一般用途的 I/O 埠，每根 I/O 埠可以独立用来作为输出或输入，并且透过 MPU 来使
用，当
来推动
RA8816 进入 Sleep Mode 后，可以由 I/O 埠来叫醒(Wake Up)。RA8816 的 8 根 I/O 埠也可以用
LED，当作讯息显示或提供 LCD 面板的背光源。
RAiO TECHNOLOGY INC. 43/72
www.raio.com.tw
Preliminary Version 1.7 144x65
6-7 键盘扫描
RA8816 内建有 4x5 的键盘扫描电路，可用来作为 Keyboard 的功能，帮助系统发展者可轻易整合开发
含有
Keyboard 的周边电路。键盘扫描的方式有自动与非自动两种，在自动模式甚至可以判断键盘被长
图形/文字
RA8816
LCD
驱动控制器
按或短按，让
的周期可以调整，也包含了消除弹跳电路，使用上非常实用。如图
表
6-4 为键盘扫描在自动模式下的键盘码，对应图 6-30 的应用电路，由 MPU 读取键盘扫描数据缓存器
MPU 读取对应的键盘码，此模式也可以传递释放码(Release Key) 。RA8816 的键盘扫描
6-27 就是键盘扫描的简单应用电路，
(KSDR)，就可以知道那一个键被按下。
RA8816
KST3
KST2
KST1
KST0
KIN4
KIN3
KIN2
KIN1
KIN0
VDD
10KΩ
图 6-30：4x5的键盘扫描应用电路图
表 6-4: 键盘扫描在自动模式下的键盘码(BCD Code)
短按 长按
KST3 KST2 KST1 KST0 KST3 KST2 KST1 KST0
KIN0 15 10 05 00 35 30 25 20
KIN1 16 11 06 01 36 31 26 21
KIN2 17 12 07 02 37 32 27 22
KIN3 18 13 08 03 38 33 28 23
KIN4 19 14 09 04 39 34 29 24
表 6-4 为 RA8816 键盘扫描在自动模式下的键盘码，在自动模式下如果同一按键按下超过一秒钟，则
RA8816 会发出第二次中断，同时键盘扫描数据缓存器(KSDR)的 Data 会由短按键盘码改成长按键盘
码，
MPU 读取键盘扫描数据缓存器后可以知道那一个键被按下超过一秒钟。
RAiO TECHNOLOGY INC. 44/72
www.raio.com.tw
Preliminary Version 1.7 144x65
6-8 冷光信号
图形/文字
RA8816
LCD
驱动控制器
EL_DCHG
EL_CHRG
≒24 us
≒ 700 us
+3V
EL_CHRG
充電
EL_DCHG
放電
≒ 700 us
≒3us
图 6-31：EL冷光控制信号
L1=3MH
3
1N4148
Q1
R1=2K
R2 =2K
2SC1623
≒24 us
≒3 us
D1
R3
2K
Q2
2SC1623
EL
图 6-32：EL冷光驱动电路图
RA8816
出时间设定由冷光控制缓存器
提供 2 根冷光控制信号，可以用来推动冷光驱动电路，减轻 MPU 使用冷光的困扰。冷光信号输
(ELCR)来决定。其输出波形与应用电路如图 6-31、6-32 所示：
RAiO TECHNOLOGY INC. 45/72
www.raio.com.tw
Preliminary Version 1.7 144x65
6-9 ASCII区块选择设定
RA8816 内建三个 ASCII 区块，包含许多文字、特殊符号或图形可供使用者直接取用，事实上这三个
ASCII 区块的数据是储存在 256Kbyte 的 Font ROM 内(请参考前面 6-2 节)，如图 6-33~6-35，每个
ASCII 表的左边数值为 High Nibble，上边数值为 Low Nibble。此三个 ASCII 区块的选用方式由内存输入
图形/文字
RA8816
LCD
驱动控制器
模式缓存器
Code
(MWMR)的 MD1 与 MD0 来设定。如果使用者需要特殊符号或图形，亦可经由调整 ROM
来建立。
0123456789ABCDEF
0
1
2
3
4
5
6
7
8
9
A
B
C
D
E
F
0123456789ABCDEF
0
1
2
3
4
5
6
7
8
9
A
B
C
D
E
F
图 6-33：小 ASCII 表(Table 0)
0123456789ABCDEF
0
1
2
3
4
5
6
7
8
9
A
B
C
D
E
F
图 6-34：大 ASCII 表(Table 1) 图 6-35：大 ASCII 表(Table 2)
图 6-33 是小 ASCII 的 Table，每个 ASCII 由 8x8 的点组成，在小 ASCII 的的显示模式下，144Seg x
64Com
RAiO TECHNOLOGY INC. 46/72
的 LCD 面板可以秀出 8 列 ASCII 文字，每列有 18 个字。图 6-34、6-35 是大 ASCII 的 Table，
www.raio.com.tw
Preliminary Version 1.7 144x65
在大 ASCII 的的显示模式下，则可以秀出 4 列 ASCII 文字，每列有 18 个字。
6-10 电源控制(Power Control)
RA8816 提供两种电源模式(Power Mode)，一种为工作时的正常模式(Normal Mode)，一种为睡眠模式
(Sleep Mode)，在正常模式时，可写入”0” 到电源控制缓存器(PWRR)的 Bit 0，让 RA8816 进入睡眠模
图形/文字
RA8816
LCD
驱动控制器
式，睡眠模式启动时，会关闭
维持在
关闭，因此整个
RA8816
0
RA8816 时，RA8816 先将 RC 振荡器起振，因此必须要等待一段起振时间(约 250ms)，之后 MPU 才能
正常的进行数据存取，
Low，全部的 Key Strobe 信号被设为 High，全部的 I/O 信号维持原来的设定，最后将 RC 振荡器
IC 仅耗损静态电流。
提供三种方式唤醒(Wake-UP)，第一种是透过 MPU 写入”1” 到电源控制缓存器(PWRR)的 Bit
，让 RA8816 进入正常模式，第二种是利用 Key Scan 的方式唤醒，第三种是利用 I/O 埠唤醒，当唤醒
LCD Driver 也才能动作。
LCD 显示功能以及所有 LCD Driver 的动作，全部的 COM 与 SEG 信号会
RAiO TECHNOLOGY INC. 47/72
www.raio.com.tw
Preliminary Version 1.7 144x65
7. 显示功能
7-1 文字模式
RA8816 内建 256KB 字型 ROM，包括中文繁体字库或简体一级与二级常用字库、英文、日文、ASCII、
欧文
--拉丁语系(Latin, Latin-ext A, Latin-ext B) ，在文字模式下可以支持全角(中文或英文)及半角(英文)的
图形/文字
RA8816
LCD
驱动控制器
显示，全角文字是以
RA8816 的中文显示方式是在文字模式操作，直接输入中文字码(GB 或 BIG5 码)，就可以在光标所在位置
显示中文。因为中文字码属于全型字模式，占两个
次将中文字码的
一次写入
RA8816 既可。RA8816 支持之最大显示范围为 144 点 x 65 点，若以显示文字为例，全角字型
16x16 的点矩阵组成，半角文字是 8x16 或是 8x8 的点矩阵组成，如图 7-1 所示：
16x16 Pixel 8x16 Pixel 8x8 Pixel
图 7-1：全角与半角文字
Byte，所以如果 MPU 接口是 8-Bit，则 MPU 必须分两
High Byte & Low Byte 写入 RA8816，而英文或数字码只占一个 Byte，因此只要将内码
（
16x16）即是 9 行 x 4 列，半角字型（8x16）则可以显示到 18 行 x 4 列，半角字型（8x8）则可以显示
到
18 行 x 8 列。
使用者可以透过内存输入模式缓存器
(8x8) 、大 ASCII 模式(8x16)、全型字模式(16X16)，在文字模式下也可以选择显示粗体字、反向字或正常
字。
RAiO TECHNOLOGY INC. 48/72
(MWMR)，设定写入显示内存的输入模式是图型模式、小 ASCII 模式
www.raio.com.tw
Preliminary Version 1.7 144x65
7-2 绘图模式
RA8816 的绘图模式是以字符映像(bit map)方式填入图形数据在显示内存(Display RAM)上，将内存输入
图形/文字
RA8816
LCD
驱动控制器
模式缓存器
到目前光标所对映的显示内存地址。
RA8816
(DDRAM)
板上，不在显示范围内的则会被忽略掉。当
入
DDRAM，若 DDRAM 的某个位置被填满为 ‘1’ 时，相对于 LCD 面板的位置会被显示出亮点，由图 7-3
可看出，在 DDRAM 上所储存之像素资料，会对应到显示屏幕(LCD)上，而构成文字、符号或图形之显示
效果。
(MWMR)的[MD1, MD0] 设成”00” 选择图型模式，之后进行内存的写入动作，数据将会被写入
图 7-2：绘图模式的显示
支持之最大显示像素(Pixel)范围为 144 点 x 65 点，因此需要约 1170 Byte 的 Display Data RAM
来储存欲显示的每个像素点，在 DDRAM 里，只有在显示范围内的对应资料会被显示于 LCD 面
RA8816 在显示图形的时候，是以字符映像(Bit Map)的方式写
Segment
D7 D6 D5 D4 D3 D2 D1 D0
0 1 2 3 4 5 6 7 …..
1 1 1 0 0 1 1 0
Display Data RAM Display On LCD
图 7-3：显示资料到 LCD 显示的映像
RA8816
极短的时间内将数据
(BLTR)，也可以设定闪烁功能及屏幕显示反向功能，闪烁的范围可以根据卷动窗口(Scroll Window)的大
小来决定。
提供自动清除 DDRAM 的功能，只要将电源控制缓存器(PWRR)的 MCLR 设成 1，RA8816 将于
”00” 全部写入 DDRAM 内。此外，在绘图模式下，RA8816 透过闪烁设定缓存器
RAiO TECHNOLOGY INC. 49/72
www.raio.com.tw
Preliminary Version 1.7 144x65
7-3 光标设定
图形/文字
RA8816
LCD
驱动控制器
7-3-1
光标位置与移位
RA8816 可以支持最大至 144(Segment) x 65(Common)的 Panel Size，但是光标的 Segment 地址
是以每
器
必须设定光标缓存器
RA8816
地址设定，则不论在文字或是绘图模式，写入
为边界。
8-Bit 为单位，例如想在 Panel 的左上角第三个全角位置秀出 “制”，则必须设定光标位置缓存
X-CUR = 04h，Y-CUR = 00h，同理，想在 Panel 的左上角第二行第一个全角位置秀出 “器”，则
X-CUR= 00h，Y-CUR = 10h，请参考图 7-4。
不论文字或是绘图模式，都是使用缓存器 X-CUR 与 Y-CUR 来设定光标的地址，一旦光标
Data 光标都会自动移位。而光标的移位是以显示窗口
00 01 02 03 04 05 …..……………..........……………….............….....…........…. 0F
00
:
:
10
:
:
1F
144(Segment) x 64(Common)
图 7-4：RA8816光标位置设定的显示范例
7-3-2
光标显示与闪烁
RA8816 可以透过光标控制缓存器(CURCR)来控制光标显示的开(光标显示)或关(光标不显示)、光标
闪烁与否，光标闪烁时间则由闪烁设定缓存器
7-3-3
游标高度与宽度
(BLTR)来决定，可以由 8 Frames 到 128 Frames。
RA8816 在做文字显示时，光标的高度依不同使用者的需要，提供了 1~16 Pixel 的高度设定，请参
考图
7-5。同时提供一光标归位的设定，让光标回到最左上方。
RAiO TECHNOLOGY INC. 50/72
www.raio.com.tw
Preliminary Version 1.7 144x65
1 Pixel 2 Pixel 3 Pixel 16 Pixel
图 7-5：光标高度之设定
7-4 显示窗口
RA8816 的显示窗口(Display Window)就是是实际 LCD 面板的大小，可以由系统设定缓存器(SYSR)来设
图形/文字
RA8816
LCD
驱动控制器
定，其最大的显示范围为
因此可以有
置缓存器
144 个 Icon，在读写 Com S 时，游标 Y 位置缓存器(Y-CUR)须要设定成 50h，再由游标 X 位
(X-CUR)决定选择的 Icon。
144(Segment)x65(Common)，另外提供一 Common(Com S)当作 Icon 使用，
为了方便使用 COM-S，RA8816 提供两种出 Pin 位置，可以让使用者选择 Icon 的位置在 LCD Panel(玻璃)
的上面或下面，如图 7-6 所示。
Icon
(Com S)
Common
(COM0~31)
Common
(COM0~31)
Icon
(Com S)
0
1
2
:
:
:
:
31
0 1 2 3 …………………………………………………………………………………………………………………………………127
0 1 2 3 …………………………………………………………………………………………………………………………………127
0
1
2
:
:
:
:
31
…………………………
Segment(SEG0~127)
Segment(SEG0~127)
…………………………
图 7-6：显示窗口与 Icon
RAiO TECHNOLOGY INC. 51/72
www.raio.com.tw
Preliminary Version 1.7 144x65
7-5 水平卷动
RA8816 针对某些显示画面的需求，提供了水平卷动(Scroll)的功能，透过缓存器的设定，它可以允许使用
图形/文字
RA8816
LCD
驱动控制器
者指定水平卷动的范围，同时也可以指定每次卷动的位移量是多少
示，为向左作水平卷动每次
2 Pixel 的效果。
Pixel 及卷动的的速度。如图 7-7 所
图 7-7：水平卷动
RA8816
的效果，例如向左作水平移动时，可以先将文字或 Data 存入在水平卷动 Buffer，然后 Buffer 内的数据就
会随着水平移动陆续移出，在水平移动
Buffer，如此循环动作，可以让 LCD Panel 显示出向左移动的效果，如图 7-8 所示，为向左作水平移动每
次
有关卷动的详细使用方式及缓存器设定，请参考应用手册。
除了允许向左或向右作水平卷动，也可以利用水平卷动 Buffer，达到向左或向右作水平移动(Shift)
16 个 Pixel 后，藉由 MPU 软件再将文字或 Data 存入在水平卷动
8 Pixel 的效果，其中右边的灰色区域代表水平卷动 Buffer，不会在 LCD Panel 的显示范围内。
RAiO TECHNOLOGY INC. 52/72
www.raio.com.tw
Preliminary Version 1.7 144x65
图形/文字
RA8816
LCD
驱动控制器
图 7-8：水平移动
RAiO TECHNOLOGY INC. 53/72
www.raio.com.tw
Preliminary Version 1.7 144x65
7-6 垂直卷动
RA8816 也提供了垂直卷动(Scroll) 与垂直移动(Shift)的功能，同样的透过缓存器的设定，它可以允许使用
图形/文字
RA8816
LCD
驱动控制器
者指定垂直卷动的范围、每次卷动的位移量是多少
卷动每次
2 Pixel 的效果。
Pixel 及卷动的的速度。如图 7-9 所示，为向上作垂直
图 7-9：垂直卷动
RA8816 也有垂直卷动 Buffer，因此也达到向下或向上作垂直移动(Shift)的效果，例如向上作垂直移动
时，可以先将文字或
垂直移动
让
LCD Panel 显示出向上移动的效果。
RAiO TECHNOLOGY INC. 54/72
16 个 Pixel 后，藉由 MPU 软件再将文字或 Data 存入在垂直卷动 Buffer，如此循环动作，可以
Data 存入在垂直卷动 Buffer，然后 Buffer 内的数据就会随着垂直移动陆续移出，在
www.raio.com.tw
Preliminary Version 1.7 144x65
8. 脚位图
8-1 COG Pad
图形/文字
RA8816
LCD
驱动控制器
DUMY0
COM49
COM48
COM47
COM46
COM45
COM44
COM43
COM42
COM41
COM40
COM39
COM38
COM37
COM36
COM35
COM34
COM33
COM32
DUMY1
DUMY5
COM50
COM51
COM52
319
318
317
316
1
2
3
4
5
6
7
8
9
10
PT1
11
12
13
14
15
16
17
18
19
20
21222324252627282930313233343536373839404142434445464748495051525354555657585960616263646566676869707172737475767778798081828384858687888990919293949596979899
P1
S1FGS0
COMS_A
SEG143
SEG142
SEG141
SEG140
SEG139
SEG138
SEG137
SEG136
SEG135
SEG134
SEG133
SEG132
SEG131
SEG130
SEG129
SEG128
SEG127
SEG126
SEG125
SEG124
SEG123
SEG122
SEG121
SEG120
SEG119
SEG118
SEG117
SEG116
SEG115
SEG114
SEG113
SEG112
SEG111
SEG110
SEG109
SEG108
SEG107
SEG106
SEG105
SEG104
SEG103
SEG102
SEG101
SEG100
SEG99
SEG98
SEG97
SEG96
SEG95
SEG94
SEG93
SEG92
SEG91
SEG90
SEG89
SEG88
SEG87
SEG86
SEG85
SEG84
SEG83
SEG82
SEG81
SEG80
SEG79
SEG78
SEG77
SEG76
SEG75
SEG74
SEG73
SEG72
SEG71
SEG70
SEG69
SEG68
SEG67
SEG66
SEG65
SEG64
SEG63
SEG62
SEG61
SEG60
SEG59
SEG58
SEG57
SEG56
SEG55
SEG54
SEG53
SEG52
SEG51
COM53
COM54
COM55
COM56
COM57
COM58
COM59
COM60
COM61
COM62
COM63
315
314
313
312
311
310
309
308
307
306
305
304
303
302
301
300
299
298
297
296
295
294
293
292
291
290
289
288
287
286
285
284
283
282
281
280
279
278
277
276
275
274
273
272
271
270
269
268
267
266
265
264
263
262
261
260
259
258
257
256
255
254
253
252
251
250
249
248
247
246
245
244
243
242
241
240
239
238
237
236
235
234
233
232
231
230
229
228
227
226
225
224
223
222
PT2
RA8816
Top View
PT3A PT4B
VLCD
VLCD
VLCD
VLCD
VLCD
VLCD
C3P
C3P
C2M
C2M
C2P
C2P
C1M
C1M
C1P
C1PV0V0V0V0V1V1V1V1V2V2V2V2V3V3V3V3V4V4V4V4
9900 x 1968
PT5
VREF
VREFVRVR
PT6 PT7
GND
GND
GND
GND
Y
(0, 0)
X
PT10
PT8 PT9 PT4A
GNDP
GNDP
VDDP
VDDP
VDD
VDD
VDD
GND
VDDNCNC
SEG50
221
220
219
218
217
216
215
214
213
212
211
210
DB7, SMOD1
DB6, SMOD0
DB5
DB4
DB3, CS
SEG49
SEG48
SEG47
SEG46
SEG45
SEG44
SEG43
SEG42
209
208
207
206
205
204
203
202
DB2, RS, SDI
DB1, SDA, SDO
DB0, SCL
RD, EN
WR, R/W
图 8-1：脚位图
表 8-1：Bump 大小与间距
Chip Size: 9900μm x 1968μm
Bump Size:
Bump Pitch:
PAD 1~20, PAD 124~142 (COM Pads) 74μm x 30μm
PAD 143~319 (COM/SEG Pads) 30μm x 74μm
PAD 24~123 (MCU/Power Pads) 60μm x 84μm
PAD 21~23 (S1, FG, S0) 55
PT1: PAD 1~20, PAD 124~142 60μm
PT2: PAD 143~319 50μm
PT3A: PAD 21~74, PAD 119~123 80μm
PT3B: PAD 118~119 88.28μm
PT4A: PAD 77 to 78 88μm
PT4B: PAD 78 to 118 88.4~88.6μm
PT5: PAD 44 to 43 90μm
SEG41
201
SEG40
200
D/C, RSCSC86
SEG39
SEG38
SEG37
SEG36
199
198
197
196
BIT4
SEG35
SEG34
SEG33
SEG32
SEG31
SEG30
SEG29
SEG28
SEG27
SEG26
SEG25
195
194
193
192
191
190
189
188
187
186
185
P/S
INT
EXT_CLK
CLK_SEL
KST3
KST2
KST1
μm x 84μm
SEG24
SEG23
SEG22
SEG21
SEG20
SEG19
SEG18
SEG17
SEG16
SEG15
SEG14
SEG13
SEG12
SEG11
SEG10
SEG9
SEG8
SEG7
SEG6
SEG5
SEG4
SEG3
SEG2
SEG1
SEG0
COM31
COM30
COM29
COM28
COM27
159
158
157
156
184
183
182
181
180
179
178
177
176
175
174
173
172
171
170
169
168
167
166
100
101
102
103
104
105
106
107
108
109
110
KST0
KIN4
KIN3
KIN2
KIN1
KIN0
IO7
IO6
IO5
IO4
IO3
155
165
164
163
162
161
160
PT11PT12
PT3B
111
112
113
114
115
116
117
IO2
IO1
IO0
EL_DCHG
EL_CHRG
RST
TEST2
DUMY4
COM26
COM25
COM24
COM23
COM22
COM21
COM20
COM19
COM18
COM17
COM16
154
153
152
151
150
149
148
147
146
145
144
143
DUMY3
142
COM15
141
COM14
140
COM13
139
COM12
138
COM11
137
COM10
136
COM9
135
COM8
134
COM7
133
COM6
132
COM5
131
COM4
130
COM3
129
COM2
128
Logo
118
119
120
121
122
TEST1
TEST0
GND
GND
VDD
COM1
127
COM0
126
COMS_B
125
DUMY2
124
RAIO
RA8816
123
P2
VDD
PT6: PAD 63 to 64 130μm
PT7: PAD 69 to 70 150μm
PT8: PAD 74 to 75 220μm
PT9: PAD 75 to 76 95.76μm
PT10: PAD 76 to 77 81.37μm
PT11: PAD 159 to 160 90μm
PT12: PAD 303 to 304 90
Bump Height 15 ± 3μm
RAiO TECHNOLOGY INC. 55/72
μm
www.raio.com.tw
Preliminary Version 1.7 144x65
图形/文字
RA8816
LCD
驱动控制器
P1
A
B
A
B
P2
C
A
A
B
B
B
Symbol
A
B
C
P1
(-4657.46, -966.03)
P2
C
(4590.82, -966.03)
Unit: umB
尺寸與座標
20
30
90
图 8-3：定位点尺寸
RAiO TECHNOLOGY INC. 56/72
www.raio.com.tw
Preliminary Version 1.7 144x65
8-2 Pad X/Y 坐标
图形/文字
RA8816
LCD
驱动控制器
Pad No.
1 DUMY0
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
Pad 名称 X坐标 Y坐标
COM49
COM48
COM47
COM46
COM45
COM44
COM43
COM42
COM41
COM40
COM39
COM38
COM37
COM36
COM35
COM34
COM33
COM32
DUMY1 -4883.61
S1 -4421.31
FG -4341.31
S0 -4261.31
VOUT
VOUT
VOUT
VOUT
VOUT
VOUT
C3P
-3698.61 -917.78
C3P
-3618.61 -917.78
C2N
-4883.61
471.47
-4883.61 411.47
-4883.61 351.47
-4883.61 291.47
-4883.61 231.47
-4883.61 171.47
-4883.61 111.47
-4883.61 51.47
-4883.61 -8.53
-4883.61 -68.53
-4883.61 -128.53
-4883.61 -188.53
-4883.61 -248.53
-4883.61 -308.53
-4883.61 -368.53
-4883.61 -428.53
-4883.61 -488.53
-4883.61 -548.53
-4883.61 -608.53
-668.53
-917.53
-917.53
-917.53
-4178.61 -917.78
-4098.61 -917.78
-4018.61 -917.78
-3938.61 -917.78
-3858.61 -917.78
-3778.61 -917.78
-3538.61 -917.78
Pad No.
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
Pad 名称 X坐标 Y坐标
C2N
-3458.61 -917.78
C2P
-3378.61 -917.78
C2P
-3298.61 -917.78
C1N
-3218.61 -917.78
C1N
-3138.61 -917.78
C1P
-3058.61 -917.78
C1P
-2978.61 -917.78
V0
-2898.61 -917.78
V0
-2818.61 -917.78
V0
-2738.61 -917.78
V0
-2658.61 -917.78
V1
-2568.61 -917.78
V1
-2488.61 -917.78
V1
-2408.61 -917.78
V1
-2328.61 -917.78
V2
-2248.61 -917.78
V2
-2168.61 -917.78
V2
-2088.61 -917.78
V2
-2008.61 -917.78
V3
-1928.61 -917.78
V3
-1848.61 -917.78
V3
-1768.61 -917.78
V3
-1688.61 -917.78
V4
-1608.61 -917.78
V4
-1528.61 -917.78
V4
-1448.61 -917.78
V4
-1368.61 -917.78
VREF
-1288.61 -917.78
VREF
-1208.61 -917.78
VR
-1128.61 -917.78
VR
-1048.61 -917.78
GND
-918.61 -917.78
RA O TECHNOLOGY INC. 57/72
www.raio.com.tw i
Preliminary Version 1.7 144x65
图形/文字
RA8816
LCD
驱动控制器
Pad No.
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
Pad 名称 X坐标 Y坐标
GND
-838.61 -917.78
GND
-758.61 -917.78
GND
-678.61 -917.78
GNDP
-598.61 -917.78
GNDP
-518.61 -917.78
VDDP
-368.61 -917.78
VDDP
-288.61 -917.78
VDD
-208.61 -917.78
VDD
-128.61 -917.78
VDD
-48.61 -917.78
GND
171.39 -917.78
VDD
267.15 -917.78
NC
348.52 -917.78
NC
436.52 -917.78
DB7
525.04 -917.78
DB6
613.55 -917.78
DB5
702.06 -917.78
DB4
790.58 -917.78
DB3
879.09 -917.78
DB2
967.6 -917.78
DB1
1056.11 -917.78
DB0
1144.63 -917.78
RD 1233.21 -917.78
WR 1321.72 -917.78
C
D/
1410.24 -917.78
CS 1498.75 -917.78
C86
1587.26 -917.78
BIT4
1675.78 -917.78
P/
1764.29 -917.78
S
INT 1852.73 -917.78
EXT_CLK
CLK_SEL
KST3
KST2
1941.31 -917.78
2029.83 -917.78
2118.27 -917.78
2206.78 -917.78
Pad No.
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
Pad 名称 X坐标 Y坐标
KST1
2295.3 -917.78
KS0
2383.81 -917.78
KIN4
2472.39 -917.78
KIN3
2560.91 -917.78
KIN2
2649.42 -917.78
KIN1
2737.93 -917.78
KIN0
2826.44 -917.78
IO7
2914.89 -917.78
IO6
3003.4 -917.78
IO5
3091.91 -917.78
IO4
3180.43 -917.78
IO3
3268.94 -917.78
IO2
3357.45 -917.78
IO1
3445.97 -917.78
IO0
3534.48 -917.78
EL_DCHG
EL_CHRG
RST 3800.09 -917.78
TEST2
TEST1
TEST0
GND
GND
VDD
VDD
DUMY2 4883.61 -657.03
COMS_B
COM0
COM1
COM2
COM3
COM4
COM5
COM6
3622.99 -917.78
3711.5 -917.78
3888.6 -917.78
3977.11 -917.78
4065.39 -917.78
4145.39 -917.78
4225.39 -917.78
4305.39 -917.78
4385.39 -917.78
4883.61 -597.03
4883.61 -537.03
4883.61 -477.03
4883.61 -417.03
4883.61 -357.03
4883.61 -297.03
4883.61 -237.03
4883.61 -177.03
RAiO TECHNOLOGY INC. 58/72
www.raio.com.tw
Preliminary Version 1.7 144x65
图形/文字
RA8816
LCD
驱动控制器
Pad No.
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
Pad 名称 X坐标 Y坐标
COM7
4883.61 -117.03
COM8
4883.61 -57.03
COM9
4883.61 2.97
COM10
COM11
COM12
COM13
COM14
COM15
DUMY3 4883.61
DUMY4 4445.15
COM16
COM17
COM18
COM19
COM20
COM21
COM22
COM23
COM24
COM25
COM26
COM27
COM28
COM29
COM30
COM31
SEG0
SEG1
SEG2
SEG3
SEG4
SEG5
SEG6
4883.61 62.97
4883.61 122.97
4883.61 182.97
4883.61 242.97
4883.61 302.97
4883.61 362.97
422.97
917.78
4385.64 917.78
4335.64 917.78
4285.64 917.78
4235.64 917.78
4185.64 917.78
4135.64 917.78
4085.64 917.78
4035.64 917.78
3985.64 917.78
3935.64 917.78
3885.64 917.78
3835.64 917.78
3785.64 917.78
3735.64 917.78
3685.64 917.78
3635.64 917.78
3545.64 917.78
3495.64 917.78
3445.64 917.78
3395.64 917.78
3345.64 917.78
3295.64 917.78
3245.64 917.78
Pad No.
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
Pad 名称 X坐标 Y坐标
SEG7
3195.64 917.78
SEG8
3145.64 917.78
SEG9
3095.64 917.78
SEG10
SEG11
SEG12
SEG13
SEG14
SEG15
SEG16
SEG17
SEG18
SEG19
SEG20
SEG21
SEG22
SEG23
SEG24
SEG25
SEG26
SEG27
SEG28
SEG29
SEG30
SEG31
SEG32
SEG33
SEG34
SEG35
SEG36
SEG37
SEG38
SEG39
SEG40
3045.64 917.78
2995.64 917.78
2945.64 917.78
2895.64 917.78
2845.64 917.78
2795.64 917.78
2745.64 917.78
2695.64 917.78
2645.64 917.78
2595.64 917.78
2545.64 917.78
2495.64 917.78
2445.64 917.78
2395.64 917.78
2345.64 917.78
2295.64 917.78
2245.64 917.78
2195.64 917.78
2145.64 917.78
2095.64 917.78
2045.64 917.78
1995.64 917.78
1945.64 917.78
1895.64 917.78
1845.64 917.78
1795.64 917.78
1745.64 917.78
1695.64 917.78
1645.64 917.78
1595.64 917.78
1545.64 917.78
RAiO TECHNOLOGY INC. 59/72
www.raio.com.tw
Preliminary Version 1.7 144x65
图形/文字
RA8816
LCD
驱动控制器
Pad No.
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
Pad 名称 X坐标 Y坐标
SEG41
SEG42
SEG43
SEG44
SEG45
SEG46
SEG47
SEG48
SEG49
SEG50
SEG51
SEG52
SEG53
SEG54
SEG55
SEG56
SEG57
SEG58
SEG59
SEG60
SEG61
SEG62
SEG63
SEG64
SEG65
SEG66
SEG67
SEG68
SEG69
SEG70
SEG71
SEG72
SEG73
SEG74
1495.64 917.78
1445.64 917.78
1395.64 917.78
1345.64 917.78
1295.64 917.78
1245.64 917.78
1195.64 917.78
1145.64 917.78
1095.64 917.78
1045.64 917.78
995.64 917.78
945.64 917.78
895.64 917.78
845.64 917.78
795.64 917.78
745.64 917.78
695.64 917.78
645.64 917.78
595.64 917.78
545.64 917.78
495.64 917.78
445.64 917.78
395.64 917.78
345.64 917.78
295.64 917.78
245.64 917.78
195.64 917.78
145.64 917.78
95.64 917.78
45.64 917.78
-4.36 917.78
-54.36 917.78
-104.36 917.78
-154.36 917.78
Pad No.
235
236
237
238
239
240
241
242
243
244
245
246
247
248
249
250
251
252
253
254
255
256
257
258
259
260
261
262
263
264
265
266
267
268
Pad 名称 X坐标 Y坐标
SEG75
SEG76
SEG77
SEG78
SEG79
SEG80
SEG81
SEG82
SEG83
SEG84
SEG85
SEG86
SEG87
SEG88
SEG89
SEG90
SEG91
SEG92
SEG93
SEG94
SEG95
SEG96
SEG97
SEG98
SEG99
SEG100
SEG101
SEG102
SEG103
SEG104
SEG105
SEG106
SEG107
SEG108
-204.36 917.78
-254.36 917.78
-304.36 917.78
-354.36 917.78
-404.36 917.78
-454.36 917.78
-504.36 917.78
-554.36 917.78
-604.36 917.78
-654.36 917.78
-704.36 917.78
-754.36 917.78
-804.36 917.78
-854.36 917.78
-904.36 917.78
-954.36 917.78
-1004.36 917.78
-1054.36 917.78
-1104.36 917.78
-1154.36 917.78
-1204.36 917.78
-1254.36 917.78
-1304.36 917.78
-1354.36 917.78
-1404.36 917.78
-1454.36 917.78
-1504.36 917.78
-1554.36 917.78
-1604.36 917.78
-1654.36 917.78
-1704.36 917.78
-1754.36 917.78
-1804.36 917.78
-1854.36 917.78
RAiO TECHNOLOGY INC. 60/72
www.raio.com.tw
Preliminary Version 1.7 144x65
图形/文字
RA8816
LCD
驱动控制器
Pad No.
269
270
271
272
273
274
275
276
277
278
279
280
281
282
283
284
285
286
287
288
299
290
291
292
293
294
295
296
297
298
299
300
301
302
Pad 名称 X坐标 Y坐标
SEG109
SEG110
SEG111
SEG112
SEG113
SEG114
SEG115
SEG116
SEG117
SEG118
SEG119
SEG120
SEG121
SEG122
SEG123
SEG124
SEG125
SEG126
SEG127
SEG128
SEG129
SEG130
SEG131
SEG132
SEG133
SEG134
SEG135
SEG136
SEG137
SEG138
SEG139
SEG140
SEG141
SEG142
-1904.36 917.78
-1954.36 917.78
-2004.36 917.78
-2054.36 917.78
-2104.36 917.78
-2154.36 917.78
-2204.36 917.78
-2254.36 917.78
-2304.36 917.78
-2354.36 917.78
-2404.36 917.78
-2454.36 917.78
-2504.36 917.78
-2554.36 917.78
-2604.36 917.78
-2654.36 917.78
-2704.36 917.78
-2754.36 917.78
-2804.36 917.78
-2854.36 917.78
-2904.36 917.78
-2954.36 917.78
-3004.36 917.78
-3054.36 917.78
-3104.36 917.78
-3154.36 917.78
-3204.36 917.78
-3254.36 917.78
-3304.36 917.78
-3354.36 917.78
-3404.36 917.78
-3454.36 917.78
-3504.36 917.78
-3554.36 917.78
Pad No.
303
304
305
306
307
308
309
310
311
312
313
314
315
316
317
318
319 DUMY5
Pad 名称 X坐标 Y坐标
SEG143
COMS_A
COM63
COM62
COM61
COM60
COM59
COM58
COM57
COM56
COM55
COM54
COM53
COM52
COM51
COM50
-3604.36 917.78
-3694.36 917.78
-3744.36 917.78
-3794.36 917.78
-3844.36 917.78
-3894.36 917.78
-3944.36 917.78
-3994.36 917.78
-4044.36 917.78
-4094.36 917.78
-4144.36 917.78
-4194.36 917.78
-4244.36 917.78
-4294.36 917.78
-4344.36 917.78
-4394.36 917.78
-4445.15 917.78
RA O TECHNOLOGY INC. 61/72
www.raio.com.tw i
Preliminary Version 1.7 144x65
9. 电气特性
9-1 Absolute Maximum Ratings
表 9-1
Parameter Symbol Rating Unit
Supply Voltage Range VDD -0.3 to 6.5 V
Input Voltage Range VIN -0.3 to VDD+0.3 V
图形/文字
RA8816
LCD
驱动控制器
1:No loading, T
2:No loading, T
3:No loading, T
External VLCD Voltage Range V
Operation Temperature Range T
-0.3 to 14 V
LCD
-40 to 85 ℃
OPR
Storage Temperature Range TST -55 to 125 ℃
9-2 DC 特性
表 9-2
Parameter Symbol Min. Typ. Max. Unit Condition
Operating Voltage VDD 2.8 3.3 3.8 V
VLCD Voltage V
Input High Voltage VIH 0.8°V
Input Low Voltage VIL 0 -- 0.2°V
Output High Voltage VOH 0.8°V
Output Low Voltage VOL 0 -- 0.2°V
6 -- 12 V
LCD
DD
DD
-- VDD V
DD
-- VDD V
DD
Input Leakage Current IIL -1 -- +1 μA VIN = VDD
Output Leakage Current IOL -3 -- +2 μA VIN = VDD
Oscillator Frequency FCL 85 95 105 Khz
Operating Mode Current
(Normal Mode Current)
Display Off Current I
Sleep Mode Current I
=25℃, SEG=144, COM=64, F
A
=25℃, SEG=144, COM=64, F
A
=25℃, SEG=144, COM=64, F
A
0.29 0.50 1.1 mA
I
SB
-- 197 -- μA
DISPLAY
-- 0.2 -- μA
SLEEP
= 100KHz, VDD=3.3V, REG[12h] Bit1-0= 00b, Booster setup: VLCD=2x VDD
CL
= 100KHz, VDD=3.3V, REG[12h] Bit1-0= 10b, Booster setup: VLCD=3x VDD
CL
= 100KHz, VDD=3.3V, REG[12h] Bit1-0= 11b, Booster setup: VLCD=4x VDD
CL
V
V
Min.:*1
Typ.:*2
Max.:*3
RAiO TECHNOLOGY INC. 62/72
www.raio.com.tw
Preliminary Version 1.7 144x65
9-3 Timing 特性
图形/文字
RA8816
LCD
驱动控制器
9-3-1
并列接口
6800 MPU Interface
tCSW6
RS, CS
tCYC6
R/W
EN
DB[7:0]
(Write)
DB[7:0]
(Read)
tWEN6
tDS6 tDH6
tOS6
tAC6
tRWH6
tOH6
图 9-1：6800 MPU 时序
表 9-3
Item Signal Symbol Condition
Unit
Min. Max.
Rating
Address Setup Time
RS,
CS
CSW6 0 --
t
Read/Write Setup Time tWEN6 10 --
Read/Write Hold Time
R/
t
RWH6 10 --
W
Enable Access Time tAC6 90 --
Access Cycle Time
EN
tCYC6
Command Cycle 200 --
ns
Data Cycle 400 --
Write Data Setup Time tDS6 10 --
Write Data Hold Time tDH6 10 --
DB[7..0]
Read Data Access Time tOS6 30 50
Read Data Hold Time
tOH6 10 --
RAiO TECHNOLOGY INC. 63/72
www.raio.com.tw
Preliminary Version 1.7 144x65
tCSW8
D/C, CS
tAC8
RD, WR
tDS8
DB[7:0]
(Write)
tOS8
DB[7:0]
(Read)
tCYC8
tCSH8
tDH8
tOH8
图 9-2：8080 MPU 时序
8080 MPU Interface
表 9-4
图形/文字
RA8816
LCD
驱动控制器
Item Signal Symbol Condition
Rating
Min. Max.
Address Setup Time tCSW8 10 --
RS,
Address Hold Time
CS
tCSH8 10 --
Read/Write Access Time tAC8 90 --
Access Cycle Time
RD , WR
tCYC8
Command Cycle 200 --
Data Cycle 400 --
Write Data Setup Time tDS8 10 --
Write Data Hold Time tDH8 10 --
DB[7..0]
Read Data Setup Time tOS8 30 50
Read Data Setup Time
tOH8 10 --
9-3-2
串行接口
CS
SDA
SCK
tCYC3
tCSH3
RW RS(0) R7 R6 ………………….. R0 D7 D6 …………………. D0
tDS3 tDH3
Unit
ns
tCKL3 tCKH3
Register No. R/W DATA.
图 9-3：3-Wire 时序
RAiO TECHNOLOGY INC. 64/72
www.raio.com.tw
Preliminary Version 1.7 144x65
3-Wire Serial Interface
表 9-5
图形/文字
RA8816
LCD
驱动控制器
Item Signal Symbol Condition
Unit
Min. Max.
Access Time tCYC3 3.6 -- μs
Rating
CS Setup Time
CS
CSH3 20 --
t
Clock Low Pulse Width tCKL3 100 --
Clock High Pulse Width
SCK
tCKH3 100 --
ns
Data Setup Time tDS3 20 --
SDA
Data Hold Time
tDH3 10 --
tCYC4A
CS
tCSH4
RS
SDA
SCK
0 Don’t Care
RW R7 R6 …………..…….. R0 D7 D6 ……….……………. D0
tDS4 tDH4
tCKL4 tCKH4
Register No. R/W DATA.
图 9-4：4-Wire(A-Type) 时序
4-Wire(A-Type) Serial Interface
表 9-6
Rating
Item Signal Symbol Condition
Min. Max.
Access Time tCYC4A 3.4 -- μs
CS
CSH4 20 --
Setup Time
CS
t
Clock Low Pulse Width tCKL4 100 --
SCK
Clock High Pulse Width
tCKH4 100 --
Data Setup Time tDS4 20 --
SDA, RS
Data Hold Time
tDH4 10 --
Unit
ns
RAiO TECHNOLOGY INC. 65/72
www.raio.com.tw
Preliminary Version 1.7 144x65
tCYC4B
CS
tCSH4
SDI
SDO
SCK
RW RS(0) R7 R6 ………………….. R0 WD7 WD6 ……………. WD0
tDS4 tDH4
Don’t Care RD7 RD6 …………..... RD0
tOS4B tOH4B
图形/文字
RA8816
LCD
驱动控制器
tCKL4 tCKH4
Register No. R/W DATA.
图 9-5A：4-Wire(B Type) 时序
4-Wire(B-Type) Serial Interface
表 9-7A
Rating
Item Signal Symbol Condition
Unit
Min. Max.
Access Time tCYC4A 3.6 -- μs
CS Setup Time
CS
CSH4 20 --
t
Clock Low Pulse Width tCKL4 100 --
SCK
Clock High Pulse Width
Data Write Setup Time tDS4 20 --
tCKH4 100 --
ns
SDI
Data Write Hold Time
tDH4 10 --
Data Read Setup Time tOS4B 20 --
SDO
Data Read Hold Time
tOH4B 10 --
t
BUF
t
HIGH
t
DHIIC
SDA
SCK
Start
t
Low
t
DSIIC
图 9-5B：IIC 时序
RAiO TECHNOLOGY INC. 66/72
Start
Stop
(Repeat)
www.raio.com.tw
Preliminary Version 1.7 144x65
IIC Serial Interface
表 9-7B
图形/文字
RA8816
LCD
驱动控制器
Item Signal Symbol
SCK Clock Frequency SCK f
Bus Free Time
Between STOP and
SCK/SDA t
START
LOW Period of SCK
Clock
HIGH Period of SCK
Clock
SCK t
SCK t
Data Setup Time SCK/SDA t
Data Hold time SCK/SDA t
9-3-3 Reset
界面
RST
Internal
State
Rating
Min Max
-- 500 KHz
SCL
1 -- us
BUF
200 -- ns
Low
200 -- ns
High
100 ns
DSIIC
100 ns
DHIIC
Unit
tRST
During Reset Reset Complete
tRSTH
图 9-6 : Reset 时序
表 9-8
Rating
Item Signal Symbol Condition
Unit
Min. Max.
Reset Pulse Width
Reset Complete Hold
Time
RST
RST
RST 30 -- ms
t
= 100KHz
F
CL
RSTH
t
(Internal RC
150 -- ms
Oscillator)
RAiO TECHNOLOGY INC. 67/72
www.raio.com.tw
Preliminary Version 1.7 144x65
附件A.
A-1 COG应用
串联接口的基本接线
A-1-1
Icon
RA8816
#N
144x64
COG
FPC
图 A-1：COG模块
#1
图形/文字
RA8816
LCD
驱动控制器
DUMY5
COM50
COM51
COM52
319
318
317
316
DUMY0
1
COM49
2
COM48
3
COM47
4
COM46
5
COM45
6
COM44
7
COM43
8
COM42
9
COM41
10
COM40
11
COM39
12
COM38
13
COM37
14
COM36
15
COM35
16
COM34
17
COM33
18
COM32
19
DUMY1
20
21222324252627282930313233343536373839404142434445464748495051525354555657585960616263646566676869707172737475767778798081828384858687888990919293949596979899
P1
S1FGS0
COMS_A
SEG143
SEG142
SEG141
SEG140
SEG139
SEG138
SEG137
SEG136
SEG135
SEG134
SEG133
SEG132
SEG131
SEG130
SEG129
SEG128
SEG127
SEG126
SEG125
SEG124
SEG123
SEG122
SEG121
SEG120
SEG119
SEG118
SEG117
SEG116
SEG115
SEG114
SEG113
SEG112
SEG111
SEG110
SEG109
SEG108
SEG107
SEG106
SEG105
SEG104
SEG103
SEG102
SEG101
SEG100
SEG99
SEG98
SEG97
SEG96
SEG95
SEG94
SEG93
SEG92
SEG91
SEG90
SEG89
SEG88
SEG87
SEG86
SEG85
SEG84
SEG83
SEG82
SEG81
SEG80
SEG79
SEG78
SEG77
SEG76
SEG75
SEG74
SEG73
SEG72
SEG71
SEG70
SEG69
SEG68
SEG67
SEG66
SEG65
SEG64
SEG63
SEG62
SEG61
SEG60
SEG59
SEG58
SEG57
SEG56
SEG55
SEG54
SEG53
SEG52
SEG51
SEG50
COM53
COM54
COM55
COM56
COM57
COM58
COM59
COM60
COM61
COM62
COM63
315
314
313
312
311
310
309
308
307
306
305
304
303
302
301
300
299
298
297
296
295
294
293
292
291
290
289
288
287
286
285
284
283
282
281
280
279
278
277
276
275
274
273
272
271
270
269
268
267
266
265
264
263
262
261
260
259
258
257
256
255
254
253
252
251
250
249
248
247
246
245
244
243
242
241
240
239
238
237
236
235
234
233
232
231
230
229
228
227
226
225
224
223
222
RA8816
Top View
9900 x 1968
VLCD
VLCD
VLCD
VLCD
VLCD
VLCD
C3P
C3P
C2M
C2M
C2P
C2P
C1M
C1M
C1P
C1PV0V0V0V0V1V1V1V1V2V2V2V2V3V3V3V3V4V4V4V4
VREF
VREFVRVR
GND
GND
GND
GND
123456789
Y
(0, 0)
GNDP
GNDP
VDDP
VDDP
VDD
VDD
VDD
10111213141516
X
GND
VDDNCNC
SEG49
221
220
219
218
217
216
215
214
213
212
211
210
209
DB7, SMOD1
DB6, SMOD0
DB5
DB4
DB3, CS
17
图 A-2：串联接口(3-Wire)的 FPC 基本接线
SEG48
SEG47
SEG46
SEG45
SEG44
SEG43
SEG42
SEG41
SEG40
SEG39
SEG38
SEG37
SEG36
SEG35
SEG34
SEG33
SEG32
SEG31
SEG30
SEG29
SEG28
SEG27
SEG26
SEG25
SEG24
SEG23
SEG22
SEG21
SEG20
SEG19
SEG18
SEG17
SEG16
SEG15
SEG14
SEG13
SEG12
SEG11
SEG10
SEG9
SEG8
SEG7
SEG6
SEG5
SEG4
SEG3
SEG2
SEG1
SEG0
COM31
COM30
COM29
COM28
COM27
159
158
157
156
208
207
206
205
204
203
202
201
200
199
198
197
196
195
194
193
192
191
190
189
188
187
186
185
184
183
182
181
180
179
178
177
176
175
174
173
172
171
170
169
168
167
100
101
102
103
104
105
106
107
108
109
110
DB2, RS, SDI
DB1, SDA, SDO
DB0, SCL
RD, EN
WR, R/W
D/C, RSCSC86
BIT4
P/S
INT
EXT_CLK
CLK_SEL
KST3
KST2
KST1
KST0
KIN4
KIN3
KIN2
KIN1
KIN0
IO7
IO6
IO5
IO4
IO3
155
166
165
164
163
162
161
160
111
112
113
114
115
116
117
IO2
IO1
IO0
EL_DCHG
EL_CHRG
RST
TEST2
DUMY4
COM26
COM25
COM24
COM23
COM22
COM21
COM20
COM19
COM18
COM17
COM16
154
153
152
151
150
149
148
147
146
145
144
143
DUMY3
142
COM15
141
COM14
140
COM13
139
COM12
138
COM11
137
COM10
136
COM9
135
COM8
134
COM7
133
COM6
132
COM5
131
COM4
130
COM3
129
COM2
128
Logo
118
119
120
121
TEST1
TEST0
GND
GND
COM1
127
COM0
126
COMS_B
125
DUMY2
124
RAIO
RA8816
122
123
P2
VDD
VDD
RA8816 的 MPU 接口方式有许多种，包括串并联、3-Wire、4-Wire 或 IIC，也提供许多应用接口如
键盘扫描、
I/O 等，因此要以 COG 与软性 PCB (FPC)连接成如图 A-1 的 COG 模块可以有许多种组
RAiO TECHNOLOGY INC. 68/72
www.raio.com.tw
Preliminary Version 1.7 144x65
合，图 A-2 的 COG 模块连接方式是三倍压、三线式串联接口时的最基本方式，在 MPU 为三线式串
图形/文字
RA8816
LCD
驱动控制器
联接口时这些接线都是必须接到
FPC 的。同时注意没用到的并联接口信号要接到 VDD。
并联接口的基本接线
A-1-2
DUMY5
COM50
COM51
COM52
319
318
317
316
DUMY0
1
COM49
2
COM48
3
COM47
4
COM46
5
COM45
6
COM44
7
COM43
8
COM42
9
COM41
10
COM40
11
COM39
12
COM38
13
COM37
14
COM36
15
COM35
16
COM34
17
COM33
18
COM32
19
DUMY1
20
21222324252627282930313233343536373839404142434445464748495051525354555657585960616263646566676869707172737475767778798081828384858687888990919293949596979899
P1
S1FGS0
COMS_A
SEG143
SEG142
SEG141
SEG140
SEG139
SEG138
SEG137
SEG136
SEG135
SEG134
SEG133
SEG132
SEG131
SEG130
SEG129
SEG128
SEG127
SEG126
SEG125
SEG124
SEG123
SEG122
SEG121
SEG120
SEG119
COM53
COM54
COM55
COM56
COM57
COM58
COM59
COM60
COM61
COM62
COM63
315
314
313
312
311
310
309
308
307
306
305
304
303
302
301
300
299
298
297
296
295
294
293
292
291
290
SEG118
289
288
287
286
285
284
283
282
281
280
279
278
RA8816
Top View
9900 x 1968
VLCD
VLCD
VLCD
VLCD
VLCD
VLCD
C3P
C3P
C2M
C2M
C2P
C2P
C1M
C1M
C1P
C1PV0V0V0V0V1V1V1V1V2V2V2V2V3V3V3V3V4V4V4V4
SEG117
SEG116
SEG115
SEG114
SEG113
SEG112
SEG111
SEG110
SEG109
SEG108
SEG107
SEG106
SEG105
SEG104
SEG103
SEG102
SEG101
SEG100
SEG99
SEG98
SEG97
SEG96
SEG95
SEG94
SEG93
SEG92
SEG91
SEG90
SEG89
SEG88
SEG87
SEG86
SEG85
SEG84
SEG83
SEG82
SEG81
SEG80
SEG79
SEG78
SEG77
SEG76
SEG75
SEG74
SEG73
SEG72
SEG71
SEG70
SEG69
SEG68
SEG67
SEG66
SEG65
SEG64
SEG63
SEG62
SEG61
SEG60
SEG59
SEG58
SEG57
SEG56
SEG55
SEG54
SEG53
SEG52
SEG51
SEG50
277
276
275
274
273
272
271
270
269
268
267
266
265
264
263
262
261
260
259
258
257
256
255
254
253
252
251
250
249
248
247
246
245
244
243
242
241
240
239
238
237
236
235
234
233
232
231
230
229
228
227
226
225
224
223
222
Y
(0, 0)
X
VREF
VREFVRVR
GND
GND
GND
GND
GNDP
GNDP
VDDP
VDDP
VDD
VDD
VDD
GND
VDDNCNC
SEG49
221
220
219
218
217
216
215
214
213
212
211
210
209
DB7, SMOD1
DB6, SMOD0
DB5
DB4
DB3, CS
SEG48
SEG47
SEG46
SEG45
SEG44
SEG43
SEG42
SEG41
SEG40
SEG39
SEG38
SEG37
SEG36
SEG35
SEG34
SEG33
SEG32
SEG31
SEG30
SEG29
SEG28
SEG27
SEG26
SEG25
SEG24
SEG23
SEG22
SEG21
SEG20
SEG19
SEG18
SEG17
SEG16
SEG15
SEG14
SEG13
SEG12
SEG11
SEG10
SEG9
SEG8
SEG7
SEG6
SEG5
SEG4
SEG3
SEG2
SEG1
SEG0
COM31
COM30
COM29
COM28
COM27
159
158
157
156
208
207
206
205
204
203
202
201
200
199
198
197
196
195
194
193
192
191
190
189
188
187
186
185
184
183
182
181
180
179
178
177
176
175
174
173
172
171
170
169
168
167
100
101
102
103
104
105
106
107
108
109
110
DB2, RS, SDI
DB1, SDA, SDO
DB0, SCL
RD, EN
WR, R/W
D/C, RSCSC86
BIT4
P/S
INT
EXT_CLK
CLK_SEL
KST3
KST2
KST1
KST0
KIN4
KIN3
KIN2
KIN1
KIN0
IO7
IO6
IO5
IO4
IO3
155
166
165
164
163
162
161
160
111
112
113
114
115
116
117
IO2
IO1
IO0
EL_DCHG
EL_CHRG
RST
TEST2
DUMY4
COM26
COM25
COM24
COM23
COM22
COM21
COM20
COM19
COM18
COM17
COM16
154
153
152
151
150
149
148
147
146
145
144
143
DUMY3
142
COM15
141
COM14
140
COM13
139
COM12
138
COM11
137
COM10
136
COM9
135
COM8
134
COM7
133
COM6
132
COM5
131
COM4
130
COM3
129
COM2
128
Logo
118
119
120
121
TEST1
TEST0
GND
GND
COM1
127
COM0
126
COMS_B
125
DUMY2
124
RAIO
RA8816
122
123
P2
VDD
VDD
123456789
1011121314151617181920212223242526
图 A-3：并联接口的 FPC 基本接线
图
A-3 则是三倍压、并联接口时的最基本方式，在 MPU 为并联接口时这些接线也都是必须接到
FPC 的。
A-1-3
其它应用的
如前面所述，
多应用接口如键盘扫描、
FPC
接线
RA8816 的 MPU 接口方式有许多种，包括串并联、3-Wire、4-Wire 或 IIC，也提供许
I/O 等，如果将 RA8816 的所有功能由 Gold Bump PAD 接出，连接到
FPC，再由 FPC 的另一端(系统端)进行设定，则 FPC 接线会比较复杂，但应用比较广泛，系统端可
以随时修改功能设定。此外连接
Icon 的 Common 可以选择 COMS_A 或 COMS_B 信号，让玻璃
(Panel)在布局的时候容易将 Icon 放置在上下两端。
图 A-4 的 COG 模块连接例题，用到 2x2 键盘扫描、2 根 I/O、冷光片驱动，MPU 接口为 3-Wire 串
联模式，使用
3 倍压、内部 RC 振荡，因此 FPC 只有用到 25 根脚，不过在 COG 布局时，有些信号
RAiO TECHNOLOGY INC. 69/72
www.raio.com.tw
Preliminary Version 1.7 144x65
要在玻璃(Panel)上直接由 ITO 接到 VDD 或 GND，如 P/ S 、CLK_SEL、EXT_CLK，而没用到的并
图形/文字
RA8816
LCD
驱动控制器
联接口信号及
给一些信号要在玻璃
KIN 要接到 VDD。Pad Number 75, 76, 120, 121, 122, 123 为 VDD 或 GND，主要是
(Panel)上直接由 ITO 连接设定用，因此在 FPC 上不用接出来。
DUMY5
COM50
COM51
COM52
319
318
317
316
DUMY0
1
COM49
2
COM48
3
COM47
4
COM46
5
COM45
6
COM44
7
COM43
8
COM42
9
COM41
10
COM40
11
COM39
12
COM38
13
COM37
14
COM36
15
COM35
16
COM34
17
COM33
18
COM32
19
DUMY1
20
21222324252627282930313233343536373839404142434445464748495051525354555657585960616263646566676869707172737475767778798081828384858687888990919293949596979899
P1
S1FGS0
COMS_A
SEG143
SEG142
SEG141
SEG140
SEG139
SEG138
SEG137
SEG136
SEG135
SEG134
SEG133
SEG132
SEG131
SEG130
SEG129
SEG128
SEG127
SEG126
SEG125
SEG124
SEG123
SEG122
SEG121
SEG120
SEG119
SEG118
SEG117
SEG116
SEG115
SEG114
SEG113
SEG112
SEG111
SEG110
SEG109
SEG108
SEG107
SEG106
SEG105
SEG104
SEG103
SEG102
SEG101
SEG100
SEG99
SEG98
SEG97
SEG96
SEG95
SEG94
SEG93
SEG92
SEG91
SEG90
SEG89
SEG88
SEG87
SEG86
SEG85
SEG84
SEG83
SEG82
SEG81
SEG80
SEG79
SEG78
SEG77
SEG76
SEG75
SEG74
SEG73
SEG72
SEG71
SEG70
SEG69
SEG68
SEG67
SEG66
SEG65
SEG64
SEG63
SEG62
SEG61
SEG60
SEG59
SEG58
SEG57
SEG56
SEG55
SEG54
SEG53
SEG52
SEG51
SEG50
SEG49
SEG48
SEG47
SEG46
SEG45
SEG44
SEG43
SEG42
SEG41
SEG40
SEG39
SEG38
SEG37
SEG36
SEG35
SEG34
SEG33
SEG32
SEG31
SEG30
SEG29
SEG28
SEG27
SEG26
SEG25
SEG24
SEG23
SEG22
SEG21
SEG20
SEG19
SEG18
SEG17
SEG16
SEG15
SEG14
SEG13
SEG12
SEG11
SEG10
SEG9
SEG8
SEG7
SEG6
SEG5
SEG4
SEG3
SEG2
SEG1
COM53
COM54
COM55
COM56
COM57
COM58
COM59
COM60
COM61
COM62
COM63
315
314
313
312
311
310
309
308
307
306
305
304
303
302
301
300
299
298
297
296
295
294
293
292
291
290
289
288
287
286
285
284
283
282
281
280
279
278
277
276
275
274
273
272
271
270
269
268
267
266
265
264
263
262
261
260
259
258
257
256
255
254
253
252
251
250
249
248
247
246
245
244
243
242
241
240
239
238
237
236
235
234
233
232
231
230
229
228
227
226
225
224
223
222
221
220
219
218
217
216
215
214
213
212
211
210
209
208
207
206
205
204
203
202
201
200
199
198
197
196
195
194
193
192
191
190
189
188
187
186
185
184
183
182
181
180
179
178
177
176
175
174
173
172
RA8816
Top View
9900 x 1968
VLCD
VLCD
VLCD
VLCD
VLCD
VLCD
C3P
C3P
C2M
C2M
C2P
C2P
C1M
C1M
C1P
C1PV0V0V0V0V1V1V1V1V2V2V2V2V3V3V3V3V4V4V4V4
VREF
VREFVRVR
GND
GND
GND
GND
Y
(0, 0)
X
100
101
102
103
104
105
106
GNDP
GNDP
VDDP
VDDP
VDD
VDD
VDD
GND
VDDNCNC
DB7, SMOD1
DB6, SMOD0
DB5
DB4
DB3, CS
DB2, RS, SDI
DB1, SDA, SDO
DB0, SCL
RD, EN
WR, R/W
D/C, RSCSC86
BIT4
P/S
INT
EXT_CLK
CLK_SEL
KST3
KST2
KST1
KST0
KIN4
KIN3
KIN2
KIN1
KIN0
IO7
SEG0
COM31
COM30
COM29
COM28
COM27
159
158
157
156
171
170
169
168
167
107
108
109
110
IO6
IO5
IO4
IO3
155
166
165
164
163
162
161
160
111
112
113
114
115
116
117
IO2
IO1
IO0
EL_DCHG
EL_CHRG
RST
TEST2
DUMY4
COM26
COM25
COM24
COM23
COM22
COM21
COM20
COM19
COM18
COM17
COM16
154
153
152
151
150
149
148
147
146
145
144
143
DUMY3
142
COM15
141
COM14
140
COM13
139
COM12
138
COM11
137
COM10
136
COM9
135
COM8
134
COM7
133
COM6
132
COM5
131
COM4
130
COM3
129
COM2
128
Logo
118
119
120
121
TEST1
TEST0
GND
GND
COM1
127
COM0
126
COMS_B
125
DUMY2
124
RAIO
RA8816
122
123
P2
VDD
VDD
123456789
101112131415161718192021222324
25
图 A-4：COG模块之 FPC接线
144 X 65(With Icon)
COM0
:
:
:
:
:
COM31
………………………………………………………………
SEG0 SEG143
COM31
COM0
………….
:
:
RA8816
:
(Back View)
COM63
:
:
:
COM32
COMS_B
Icon
COM32
COM63
:
:
:
:
:
:
图 A-5：COG模块之 LCD玻璃接线(144x65)
RAiO TECHNOLOGY INC. 70/72
www.raio.com.tw
Preliminary Version 1.7 144x65
图 A-5 是 LCD 玻璃为 144x65 的范例，但是如果使用的 LCD 玻璃 COM 少于 64，则走线方式要特
图形/文字
RA8816
LCD
驱动控制器
别注意，因为
文字模式
RA8816 不是单纯只有绘画模式(Graphics Mode)或点阵模式(Dot Matrix)，它可以支持
(Text Mode)，如果使用的 LCD 玻璃 COM 少于 64，连接 COM 的线不可任意分割，除非
在应用上不使用文字模式。
COM0
:
:
:
:
COM15
SEG0 SEG143
图 A-6：COG模块之 LCD玻璃接线(144x32)
144 X 32
………………………………………………………………
COM63
:
:
COM48
COM15
COM0
………….
:
:
RA8816
(Back View)
COM16
:
:
:
:
COM31
图 A-6 是 LCD 玻璃为 144x32 的范例，此范例上可以使用到 2 行全型字(16x16)或 4 行小 ASCII(8x8)
字，COM 线的接法请参考表 5-3。
A-2 ITO 阻值
表 A-1：COG之 ITO最大阻值建议表
PAD Name ITO(Ohm) PAD Name ITO(Ohm) PAD Name ITO(Ohm)
VDD , VDDP
GND , GNDP
150
150
C1M 200 BIT4 600
P/
C2P 200
S
VREF 200 C2M 200 CLK_SEL 600
VLCD 200 C3P 200 EXT_CLK 600
VR 200 DB[7..0] 600 KST[3..0] 600
V4 200 RD , EN 600 KIN[4..0] 600
V3 200 WR , R/ W 600 IO[7..0] 600
C
D/
CS
INT
, RS
600 EL_CHRG 600
600 EL_DCHG 600
600
RST
V2 200
V1 200
V0 200
600
600
C1P 200 C86 600 TEST[2..0] 600
RAiO TECHNOLOGY INC. 71/72
www.raio.com.tw
Preliminary Version 1.7 144x65
Chip PAD
C3P
C3P
C2P
C2P
C2M
C2M
C1M
ITO Layout
VLCD
VLCD
VLCD
VLCD
VLCD
VLCD
C1M
FPC PAD
图 A-7：ITO 走线范例 - VLCD
在 COG 开模时，有关 Power 信号(如 VDD、GND、VLCD、V[4..0]、C1P、C1M 等)的 ITO 阻值愈小愈
好
(最好使用 15 ohm 以内的 ITO 材料)，建议在玻璃布局时，ITO 走线尽可能粗一些，才能降低 ITO 阻
图形/文字
RA8816
LCD
驱动控制器
值。图
软性
A-7 是 VLCD 在玻璃 ITO 走线的范例，因为 VLCD 有 6 根 PAD，建议全部拉出成一出粗的走线往
PC 板(FPC)的相对映接点，也因为是三倍压(C3P 要接到 VLCD)的范例， C3P 的 2 根 PAD 与
LVCD 的 6 根 PAD 全部连接。
Chip Pad
VLCD
VLCD
ITO Layout
VLCD
FPC Pad
VLCD
VLCD
VLCD
C3P
C3P
C2M
C2M
C2P
C2P
C1M
C1M
C1P
C1PV0V0V0V0V1V1V1V1V2V2V2V2V3V3V3V3V4V4V4V4
VREF
VREFVRVR
GND
GND
GND
GND
GNDP
GNDP
VDDP
VDDP
VDD
VDD
VDD
图 A-8：ITO 走线范例
图 A-8 是在玻璃 ITO 走线的范例，FPC 的 VDD 与 GND 要与 RA8816 的 VDD 与 GND 采取最近的距离，
避免弯曲走线，如
RA8816 的 GND 有 6 根 PAD，全部拉出成一出粗的走线往软性 PC 板的相对映 GND
接点，同时建议 FPC 的 VDD、GND 与 VLCD 线宽要比一般信号宽，FPC 贴在玻璃端的 VDD、GND 与
VLCD 接点也比一般信号宽，因此在 FPC 开模时要特别留意，这样就能降低电源损耗，让 RA8816 在
COG 玻璃维持良好的特性。如以 128x64 的玻璃而言，建议使用 4 倍压的设计，同时使用 9V 以下的液晶
材料。
i
RA O TECHNOLOGY INC. 72/72
www.raio.com.tw
Loading...
