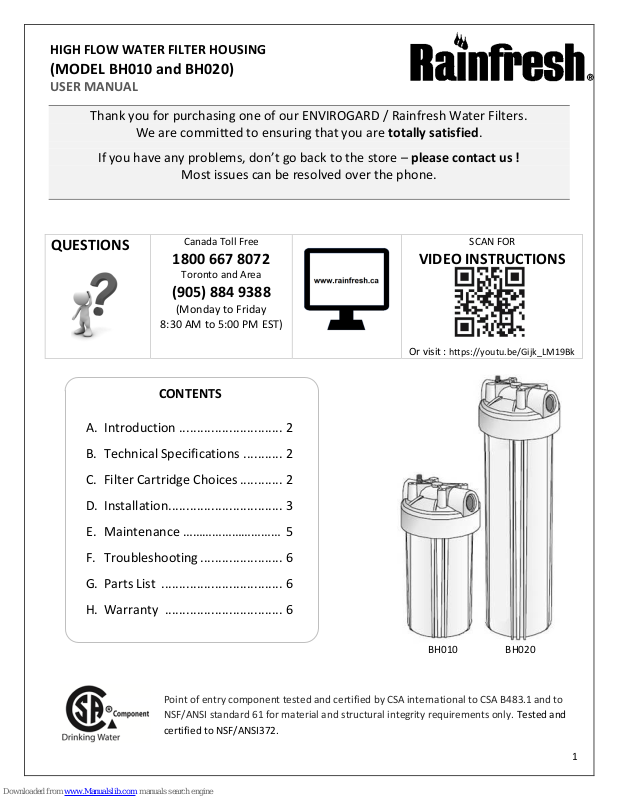

Rainfresh BH010, BH020 User Manual

1

HIGH FLOW WATER FILTER HOUSING

(MODEL BH010 and BH020)

USER MANUAL

Thank you for purchasing one of our ENVIROGARD / Rainfresh Water Filters.

We are committed to ensuring that you are totally satisfied.

If you have any problems, don’t go back to the store – please contact us !

Most issues can be resolved over the phone.

QUESTIONS

Canada Toll Free

1800 667 8072

Toronto and Area

[phone]

(Monday to Friday

8:30 AM to 5:00 PM EST)

SCAN FOR

VIDEO INSTRUCTIONS

Or visit : https://youtu.be/Gijk_LM19Bk

Point of entry component tested and certified by CSA international to CSA B483.1 and to
NSF/ANSI standard 61 for material and structural integrity requirements only. Tested and

certified to NSF/ANSI372.

CONTENTS

A. Introduction ............................. 2

B. Technical Specifications ........... 2

C. Filter Cartridge Choices ............ 2

D. Installation................................ 3

E. Maintenance ………………………… 5

F. Troubleshooting ....................... 6

G. Parts List .................................. 6

H. Warranty ................................. 6

BH010

BH020

(A) INTRODUCTION

This water filter housing unit comprises of two parts – This filter housing (and mounting bracket –
included with some model versions), and a filter cartridge. As applications requirements vary,
cartridges are sold separately. Please see Table 2 below for choice of cartridges. Note: No filtration will
occur if you install this housing without a filter cartridge.

This filter housing can be installed for whole home and light commercial applications (see
specifications in Table 1 below)

(B) TECHNICAL SPECIFICATIONS

MODEL

BH010

BH020

Total Height

13 ¾”

23 ¾”

Inlet/Outlet Connections

1” Female NPT

Filter cartridge size (Dia x Length)
(sold separately)

4.5” x 10”

Mounting bracket model (included in some
model versions)

BH010-6

Optional solderless connector kit model

CK4

Rated service flow* (empty housing)

20 US GPM (75 LPM)

40 US GPM (151 LPM)

Maximum working pressure**

100 psi (689 kPa)

Operating temperature

4⁰C – 38⁰C (4⁰F-100⁰F)

TABLE 1

* Flow rate of system depends on model and type of filter cartridge used. See filter cartridge choices below.
** Install a pressure regulator and water hammer arrestor if pressure exceeds maximum rating at any time. Note: If daytime pressure is over

80 psi, night time pressure may exceed maximum pressure rating.

(C) FILTER CARTRIDGE CHOICES (SOLD SEPARATELY)

For Housing

Model

SEDIMENT REDUCTION

CHLORINE, TASTE & ODOUR REDUCTION

Cartridge Model

Micron Rating

Cartridge

Model

Micron

Rating

Flow Rate

(US GPM)

BH010

BC101

1 micron

BC2* 5 3 (11.3 LPM)

BP5 or BC1

5 micron

BC10

10 micron

BP25 or BC3

25 micron

BH020

BC201

1 micron

BC202*

6 (22.6 LPM)

BC205

5 micron

BC225

25 micron

TABLE 2

* Not suited for whole house use. Sediment pre-filter recommended to protect from premature plugging due to sediment.

BC101,

BC1, BC10,

BC3

BP5,

BP25

BC201,
BC205,

BC225

BC2

BC202

2

(D) INSTALLATION

CAUTIONS BEFORE INSTALLATION

 For use on main cold water line only.
 Always install after your pump and pressure tank (well or lake water) or after your meter and your main

shut off valve (city water). NEVER INSTALL FILTER HOUSING BETWEEN YOUR WELL PUMP & PRESSURE
TANK as that can cause damage to the unit and/or your well pump.

 Caution: The rubber O-rings provide a water tight seal between the head and sump. It is important that they

are properly seated in the grooves of the sump or a water leak could occur.

 Do not use on water that is microbiologically unsafe without adequate disinfection before or after the filter.

For effective disinfection install a Rainfresh Whole House UV Water Disinfection System or Undersink
Drinking Water System model UCS3, UCS2, SST or FC000/1M available at the same retail store where you
purchased this unit.

 Do not over tighten metal fittings into plastic filter head or it may crack.
 Do not use torch/heat near plastic housing. If necessary, wrap a wet cloth around the pipe and head to

absorb heat. All solder joints should be made before joining pipe to the filter head.

 Do not install in direct sunlight.
 Do not use thread sealing compounds. Use thread seal tape for connections into unit.
 Do not use petroleum based lubricants on the unit as that can damage the unit and cause leaks. Use only

food grade silicone lubricant available at most retail stores.

 Allow at least three (3) inches above and below filter for clearance.
 Prevent unit from freezing
 ELECTRICAL GROUNDING: If water pipes are used to ground your electrical system, install jumper wire (not

included) across the filter unit.

INSTRUCTIONS FOR INSTALLATION

Instructions are for installing the BH010 housing on to 3/4”
copper pipe using copper or brass solder fittings (fig A).

Alternatively, if you want to use a solder-less connector kit or if
the unit is to be installed on plastic PEX pipe, use connector kit
model CK4 available at the same retail store where you
purchased this unit. Plumbing instructions are included with the
connector kit.

Tools Required
Adjustable wrench, ½” socket wrench, pipe cutter, file or sand
cloth, thread seal tape, soldering torch, flux & lead-free solder,
pencil or marker, bucket & paper towels.

Fittings required to install on to ¾” copper pipe

- 1”NPT male adapters (2) and 1”x3/4” reducers (2),
3/4” unions (2) (available at most plumbing retailers). It
is recommended that you build a by-pass around the
unit so that in case filter housing needs to be removed
for service, unfiltered water can still be used in the
house. To build the by-pass, you will need 3/4” copper
tees (2), 3/4” elbows (2) and 3/4” shut-off valves (3).
The filter should only be installed vertically as shown.
The inlet/outlet ports can be oriented on either side but water must enter only through the INLET port.

3

Recommended Installation Procedure
Locate the best position for the water filter where there is
easy access for filter cartridge changes and service. This
housing should be installed on the main water line right
after the water meter or pressure tank (see Fig B). Avoid
installing in cramped and tight spaces.

If you have a water softener, then the filter housing should
be installed before the softener to protect the softener
from sediment & dirt. However, if you have an iron filter,
then the housing should be installed AFTER the iron filter to
prolong the filter cartridge life.

If your water supply has higher turbidity (dirt), you may
choose to install two filter housings in series (refer Fig
C). In this case install coarse pore cartridge (such as 25
micron) first before the fine pore cartridge (such as 1
micron). Installing two units in series will
further enhance filtration efficiency without
adversely affecting water flow. Also, for
commercial applications, where cartridges
are replaced based on pressure drop,
installing a pressure gauge and water
sampling point after the filter housings (fig
C) is recommended.

Allow at least three (3) inches above and below
filter for clearance. Some water spillage may
occur during filter cartridge changes. Therefore
installing near a floor drain is preferable.

Step 1: Unscrew the sump from the head and put aside until later.

Step 2: Attach the mounting bracket

Mounting bracket (part # BH010-6) attaches the filter housing firmly to the wall and
prevents stress on the inlet/outlet connections. It is included with some model variants or
can be purchased from the same retailer where you purchased the unit. Alternatively, you
can order it directly from www.rainfreshstore.ca. Orders are typically shipped within 1
business day.

The mounting bracket comes with 4 self-tapping screws for attaching the bracket to the filter head. Wall mounting
screws are not included.

 Orient the inlet and outlet of the head (marked on top of the head) to

match your plumbing.

 Place the bracket on top of the head and align the 4 holes on the bracket

with the 4 holes on the head. The head holes do not have threads.

 Using a 1/2” socket ratchet partially screw in all 4 screws through the

metal washers. Tighten one set of opposite screws and then the other.
DO NOT OVERTIGHTEN

 Using appropriate screws mount the bracket (with filter head attached) to the wall.

Mounting

Bracket

4

Step 3: Identify the inlet and outlet of the filter marked on top of the housing

 Solder at least 2-3” pipe length to one of the ¾” male adapters.
 Solder the other end of the 2-3” pipe to one end of a union fitting and allow cooling to room temp.

 Apply 4 to 5 wraps of thread seal tape, in a clockwise direction to the male threads of the 1”x3/4” reducer

and thread in to INLET port of the housing, taking care not to cross thread. DO NOT OVERTIGHTEN fitting
into head or it may crack, about one to two thread(s) should remain
visible.

 Apply 4 to 5 wraps of thread seal tape, in a clockwise direction to

the male threads of the ¾” adapter and partially thread it on to the
1”x3/4” reducer fitting. Hold the reducer fitting with one wrench

and tighten the adapter into it with another wrench. Again, DO NOT
OVER-TIGHTEN.

 Repeat above steps for other side of the head.

Step 4: Plumbing: Turn off water supply now and open a nearby faucet to drain water out of pipes and relieve
pressure. Once all the water from the pipes is drained, measure and cut pipe as required and plumb in other fittings
as shown in fig A and fig B or fig C. CAUTION: To protect the housing from damage due to heat from soldering, wrap
the ports in a wet cloth during soldering.

Step 5: Installing the cartridge:

 Remove plastic wrap from filter cartridge (not included)

and place it in sump, making sure it is centered.

 Screw on the sump onto the head by turning counter-

clockwise to tighten.

 Hand-tighten only. DO NOT USE WRENCH TO TIGHTEN

THE SUMP.

 Open valves before and after the filter unit, slowly turn on water supply and check for leaks. Flush water for

10 minutes prior to use. YOUR UNIT IS NOW IN OPERATION

(E) MAINTENANCE

1. O-ring Seals : Replace O-rings annually. Lubricate both O-rings on the top of the sump after every cartridge

change to prolong their life. Use food grade silicone lubricant or other non-petroleum based lubricants only.

2. Sump : Lubricate threads on the sump with the same silicone lubricant. Caution: It is highly

recommended to replace sumps at least once every 5 years to prevent costly repairs or possible
water damage. Record date of installation of new sump at the bottom.

3. Cartridge Replacement : Replace filter cartridge when either flow drops or every 4-6 months, whichever is

earlier. Wash the filter sump with mild soap and water. DO NOT use harsh cleaners or hot water. If your unit
is not used in winter, or will be subject to freezing temperatures, drain unit and remove cartridges.

CHANGING YOUR CARTRIDGE & REPLACING O-RINGS

You should change your cartridge when the water flow is noticeably reduced or every 4-6 months, whichever is
earlier. O-Rings (BH010-3P) should be replaced annually (available at same retailer
or call Rainfresh to order)

To replace cartridge:

1. Shut off the inlet valve and open a faucet close by until pressure in the unit

is relieved. Alternatively you can press the red vent button on top of the
unit until pressure is released. Now shut off outlet valve to prevent water in
the plumbing lines to continuously drain through the housing.

Min 2-3” pipe

¾” Male Adapter

Union

5

2. Place an empty bucket under the sump to catch any water spilling out of the housing

3. Using the supplied wrench, unscrew the sump. Discard old cartridge and rinse sump.

4. Remove O-rings and replace if they have been in use for a year. Otherwise wipe them with a soft

cloth or paper towel and clean the groove on which the O-rings are seated.

5. Apply food-grade silicone lube on the O-rings and replace.

6. Clean inside of the head as well to make sure the sealing surface is free of debris and stains.

7. Insert new cartridge into the sump and screw sump back on to filter. Hand-tighten only. DO NOT USE

WRENCH TO TIGHTEN SUMP. Slowly open the water and flush for a few minutes before use.

(F) TROUBLESHOOTING

PROBLEM

SOLUTION

Sump is difficult to remove

1) Unit may still be under pressure. Close supply valve and open a faucet to

release pressure

2) Head seal may be stuck. To break the seal, use a pipe on the wrench

handle as extra leverage to open the housing. Never use wrench to
tighten the sumps. Always lubricate the O-rings with food grade silicone
and replace annually

Leak at pressure relief
valve

1) Replace vent O-ring

(H) LIMITED WARRANTY

Envirogard system housings are warranted, to the original Consumer purchaser/owner, for a period of one (1) year, from the date of purchase, against defects
in materials or workmanship. Envirogard’s obligation under this warranty shall consist of repair, replacement or credit, at its option, of any part found by
Company inspection to be defective, provided that the product has not been misused, abused, altered or damaged as determined by the Company and provided
that only approved Envirogard/Rainfresh replacement cartridges and seals have been used in the housing. This warranty does NOT apply to the replacement
cartridge which by nature will diminish in performance through normal use and requires regular replacement. This warranty does NOT cover, and is intended to
exclude, any liability on the part of Envirogard for any incidental damages, consequential damages, labour charges or any other costs incurred in connection
with the purchase, installation, use, maintenance or repair of the water filter whether under this warranty or any other warranty implied by law. Some
provinces/states do not allow the exclusion of incidental or consequential damages, so the above limitation or exclusion may not apply to you. This warranty
gives you specific legal rights and you may also have other rights which vary from province to province/state to state. This warranty applies only to equipment
purchased and installed in domestic residential applications in Canada or the U.S.A. This warranty does NOT apply to commercial/industrial installations.

Envirogard Products Limited

446 MAJOR MACKENZIE DRIVE EAST, RICHMOND HILL, ON L4C 1J2, CANADA

TEL: [phone] HELPLINE: 1800 667 8072 WEB: WWW.RAINFRESH.CA

© COPYRIGHT . ENVIROGARD PRODUCTS LIMITED 2017 . ALL RIGHTS RESERVED

BH010-4

BH010-1

BH010-6

BH010-2
BH020-2

(not shown)

BH010-5

BH010-3

(G) PARTS LIST

Part #

Qty

Description

BH010-1

1

Head

BH010-2

1

Sump for BH010

BH020-2

1

Sump for BH020

BH010-3

2

Sump O-rings
Sold as 2-pk (BH010-3P)

BH010-4

1

Pressure vent button & O-ring

BH010-5

1

Wrench

BH010-6

1

Mounting bracket

3415 Oct 2017

6

CARTER DE FILTRE À EAU GRAND DÉBIT

(MODÈLE BH010 et BH020)

MANUEL UTILISATEUR

Nous vous remercions d'avoir acheté un de nos systèmes de désinfection

ENVIROGARD/Rainfresh. Nous nous engageons à vous donner entière satisfaction.

Si l'article vous cause un problème, ne retournez pas au magasin. Appelez-nous !

La plupart des problèmes peuvent être résolus par téléphone.

LES

QUESTIONS

Assistance-clients

1800 667 8072

Région de Toronto

[phone]

(Lundi à vendredi

08:30-à-17h00 EST)

Vidéo d’installation (Anglais)

Ou visite : https://youtu.be/Gijk_LM19Bk

Composant de point d’entrée testé et certifié par CSA International selon la

norme CSA B483.1, et la norme 61 de la NSF/ANSI pour la qualité des matériaux
et l’intégrité structurelle et la norme NSF/ANSI 372

CONTENTS

(A) Introduction ..................................... 2

(B) Spécifications techniques ........... 2

(C) Choix des filtre cartouches ......... 2

(D) Installation ........................................ 3

(E) Entretien ………………………… ........ 5

(F) Dépannage ....................................... 6

(G) Liste des pièces ............................... 6

(H) Garantie ............................................ 6

BH010

BH020

1

(A) INTRODUCTION

Ce carter de filtre à eau est composé de deux parties : le carter de filtre (ainsi que le support de
montage inclus avec certains modèles) et la cartouche de filtre. Comme les besoins d’utilisation
varient, les cartouches sont vendues séparément. Veuillez consulter le tableau 2 ci-dessous pour
connaître la sélection de cartouches. Remarque : Le systeme ne va pas filter s’il n’y a pas de cartouche
dans le carter.

Ce carter de filtre peut servir pour les applications résidentielles ou les applications commerciales
légères (voir les spécifications du tableau 1 ci-dessous)

(B) SPÉCIFICATIONS TECHNIQUES

MODEL

BH010

BH020

Hauteur totale

13 ¾ po

23 ¾ po

Connexions d'entrée / sortie

1 po femelle NPT

Taille de la cartouche filtrante (Longueur x
Long) (vendu séparément)

4.5 po x 10 po

Modèle de support de montage (inclus dans
certaines versions de modèle)

BH010-6

Kit de connecteur sans soudure en option

CK4

Débit de service nominal * (carter vide)

20 US GPM (75 LPM)

40 US GPM (151 LPM)

Pression maximale de service **

100 psi (689 kPa)

Température de fonctionnement

4⁰C – 38⁰C (4⁰F-100⁰F)

Tableau 1

* Le débit du système dépend du modèle et du type de cartouche de filtre utilisé. Voir les choix de cartouches de filtre ci-dessous.
** Installez un régulateur de pression et un pare-marteau si la pression dépasse la valeur maximale à tout moment. Remarque: Si la pression
diurne est supérieure à 80 psi, la pression nocturne peut dépasser la pression maximale.

(C) CHOIX DES FILTRE CARTOUCHES (Vendu séparément)

Pour Modèle

RÉDUCTION DES SÉDIMENTS

CHLORE, GOÛT ET RÉDUCTION DES ODEURS

Modèle de

cartouche

Micron

Modèle de

cartouche

Micron

Débit

(US GPM)

BH010

BC101

1 micron

BC2*

20

3 (11.3 LPM)

BP5 or BC1

5 micron

BC10

10 micron

BP25 or BC3

25 micron

BH020

BC201

1 micron

BC202*

6 (22.6 LPM)

BC205

5 micron

BC225

25 micron

Tableau 2

* Ne convient pas pour l'usage de maison entière. Pré-filtre de sédiments recommandé pour protéger contre le colmatage

prématuré dû aux sédiments.

BC101, BC1,

BC10, BC3

BP5,

BP25

BC201,
BC205,

BC225

BC2

BC202

2

(D) INSTALLATION

AVERTISSEMENTS AVANT L'INSTALLATION

 Ce filtre doit être installé sur la conduite principale (eau froide), en aval de la pompe et du réservoir pressurisé,

ou en aval du compteur d’eau et de la valve principale si la résidence est alimenté en eau par la municipalité.
N’INSTALLEZ JAMAIS LE CARTER DU FILTRE ENTRE LA POMPE DE VOTRE PUITS ET VOTRE RÉSERVOIR
PRESSURISÉ. Cela peut endommager l’unité ou la pompe de votre puits.

 Attention : Les joints toriques en caoutchouc sont conçus pour assurer l’étanchéité du couplage tête-carter. Ils

doivent être bien INSTALLÉS DANS LES RAINURES du carter, sans quoi il risque d’y avoir une fuite.

 Si l’eau n’est pas microbiologiquement saine ou que sa qualité est douteuse, une désinfection adéquate s’impose

avant ou après le filtre. Pour assurer une désinfection adéquate, installez un système d’eau potable Rainfresh 1, 2
ou 3, ou un système de désinfection aux UV Rainfresh. Ceux-ci sont disponibles dans le même magasin où vous
avez acheté cet appareil.

 Ne serrez pas trop les raccords en métal dans la tête du filtre, car elle risquerait de se fissurer.
 N’utilisez pas de chalumeau à proximité du filtre. Si nécessaire, enveloppez la tête et le tuyau avec une serviette

mouillée pour absorber la chaleur. Toutes les soudures devraient être effectuées avant le raccordement de la
conduite à la tête.

 N’installez pas le filtre à un endroit où il sera exposé à la lumière du soleil.
 N’utilisez pas de mèche ni de scellant pour les raccordements au filtre. Utilisez plutôt du ruban d’étanchéité.
 N’utilisez pas de lubrifiants à base de pétrole sur l’unité. Cela peut l’endommager et causer des fuites. Utilisez

seulement des lubrifiants au silicone de qualité alimentaire vendus dans la plupart des magasins de détail.

 Laissez un dégagement d’au moins 3 po en-dessous et au-dessus du filtre.
 Protégez le filtre du gel ou videz-le s’il risque d’être soumis à des températures sous le point de congélation.
 MISE À LA TERRE ÉLECTRIQUE: Si des tuyaux d'eau sont utilisés pour mettre à la terre votre système électrique,

installez un fil cavalier (non inclus) à travers le filtre.

INSTRUCTIONS D’INSTALLATION

Les instructions qui suivent s'appliquent à l’installation du filtre

BH010 sur un tuyau de cuivre de ¾ po avec des raccords à souder
en cuivre ou en laiton (fig A). Si vous souhaitez utiliser un

ensemble de raccords sans soudure ou si l’unité doit être installée

sur un tuyau de plastique XLPE (PEX), utilisez un ensemble de
raccords CK4 vendu dans le même magasin où vous vous êtes

procuré cette unité. Les instructions de plomberie sont incluses
avec l’ensemble de raccords.
Outils requis : Clé à molette, coupe-tuyau, lime ou toile abrasive,

ruban d’étanchéité, chalumeau, flux, soudure sans plomb, crayon,

Seau à eau, serviette en papier et marqueur.
Raccords requis - Deux adaptateurs mâles NPT de 1 po, 2
réducteurs de 1 x ¾ po, 2 raccords droits de ¾ po. Il est

recommandé d’installer une conduite de dérivation de façon à
permettre l’alimentation en eau non filtrée lorsque le filtre doit

être entretenu. Pour ce faire, il vous faudra deux tés en cuivre de
¾ po, 2 coudes en cuivre de ¾ po et trois robinets à bille de ¾ po.

Le filtre doit être installé à la verticale, tel qu’illustré. Les orifices
d’entrée et de sortie peuvent être positionnés d’un côté ou de
l’autre, mais l’eau doit entrer seulement par l’orifice d’ENTRÉE.

Un support de montage est recommandé et est vendus séparément (Inclus avec certains modèles).

Méthode d’installation recommandée : Installez le filtre à un endroit accessible pour faciliter le remplacement de

la cartouche. Ce filtre devrait être installé sur la conduite principale, en aval du compteur d’eau ou du réservoir sous
pression. (Fig B). Évitez d’installer l’unité dans des endroits exigus.

3

Si vous possédez un adoucisseur d’eau, le carter du filtre doit
être installé avant l’adoucisseur afin de protéger ce dernier des

sédiments et de la saleté. Cependant, si vous possédez un filtre
à fer, le carter du filtre doit être installé APRÈS ce dernier pour
prolonger la durée de vie de la cartouche du filtre.

Si la turbidité (saleté) de l’eau approvisionnée est élevée,

vous pouvez choisir d’installer deux carters de filtre en
série (voir la figure C). Dans ce cas, commencez par

installer une cartouche à pores grossiers (25 microns).
Puis, installez une cartouche à pores fins (1 micron). Le fait

d’installer deux unités en série augmentera l’efficacité de
la filtration sans affecter le débit de l’eau. De plus, il est
recommandé d’installer une jauge de pression et point

d'échantillonnage de l'eau sur les carters de filtre (figure C)
qui sont remplacés en fonction de la baisse

de pression, comme c’est le cas pour les

applications commerciales.

Prévoyez un dégagement d’au moins 3 po en

dessous et au-dessus du filtre. Comme il se
peut que les changements de cartouche
occasionnent des déversements accidentels, il

est préférable d’installer le filtre à proximité
d’un siphon de plancher.

Étape 1 : Dévissez le carter de la tête et
mettez-le de côté.

Étape 2 : Fixez le support de montage
Le support de montage (pièce no BH010-6) fixe fermement le carter au mur et empêche que les

raccords d’entrée et de sortie soient soumis à la pression. Il est fourni avec certains modèles.
Sinon, vous pouvez vous le procurer dans le même magasin où vous vous êtes procuré l’unité.

Vous pouvez également le commander directement au www.rainfreshstore.ca. Les commandes
sont généralement expédiées dans un délai d’un jour ouvrable.

Quatre vis autotaraudeuses sont fournies avec le support de montage pour fixer ce dernier à la tête de filtre. Aucune
vis de montage mural n’est incluse.

 Positionnez les orifices d’entrée et de sortie de la tête (marqués sur le dessus de la tête) de façon à ce qu’ils

puissent être raccordés à la plomberie.

 Placez le support sur le dessus de la tête et alignez les quatre trous du

support sur les quatre trous de la tête. Les trous de la tête ne sont pas
filetés.

 À l’aide d’une clé à douille de 1/2 po, vissez partiellement les quatre vis dans

les rondelles métalliques. Serrez deux vis opposées, puis les deux autres.
VEILLEZ À NE PAS TROP SERRER

 Utilisez des vis adéquates pour fixer le support (incluant la tête de filtre) au mur.

Étape 3 : Distinguez les orifices d’entrée et de sortie du filtre marqués sur le dessus du carter

 Soudez un tuyau d’au moins 2 ou 3 po de long à l’un des adaptateurs mâles de 3/4 po.

4

 Soudez l’autre extrémité du tuyau de 2 ou 3 po à l’une des extrémités d’un raccord-union et laissez refroidir

jusqu’à température ambiante.

 Appliquez quatre à cinq tours de ruban pour joints filetés dans le sens horaire sur le filetage mâle de la réduction

de 1 po par 3/4 po et vissez-la dans l’orifice d’ENTRÉE du carter en
prenant soin de ne pas fausser le filetage. VEILLEZ À NE PAS TROP
SERRER le raccord dans la tête. Autrement, elle pourrait craquer. Un ou
deux filets devraient rester visibles.

 Appliquez quatre à cinq tours de ruban pour joints filetés dans le sens

horaire sur le filetage mâle de l’adaptateur de 3/4 po et vissez-le
partiellement dans le raccord de réduction de 1 po par 3/4 po. Tenez le

raccord de réduction à l’aide d’une clé et serrez l’adaptateur avec une

autre clé. Encore une fois, ÉVITEZ DE TROP SERRER.

 Répétez les étapes ci-dessus pour fixer l’autre côté de la tête.

Étape 4: Plomberie: Fermez l'alimentation en eau et ouvrez un robinet à proximité pour évacuer l'eau des tuyaux et
soulager la pression. Une fois que toute l'eau des tuyaux est égouttée, mesurer et couper le tuyau comme
nécessaire et l'équerre dans les autres raccords comme illustré dans la figure A et dans la figure B ou dans la figure
C. ATTENTION: Pour protéger le carter des dommages causés par la chaleur de la soudure, enveloppez les ports
dans un chiffon humide pendant le soudage.

Étape 5 : Installez la cartouche :

 Déballez la cartouche (non comprise) et mettez-la dans le carter en vous

assurant qu’elle est bien centrée.

 Vissez ensuite le carter dans la tête en le tournant en sens antihoraire.
 Serrez-le à la main seulement. N’UTILISEZ JAMAIS DE CLÉ POUR SERRER

LE CARTER.

 Ouvrez les valves d’arrêt et vérifiez s’il y a des fuites et serrez les raccords si nécessaire. Laissez l’eau rincer

jusqu’à ce qu’elle soit claire. LE FILTRE EST MAINTENANT PRÊT À ÊTRE UTILISÉ.

(E) ENTRETIEN

a. Joints toriques : Remplacez les joints toriques annuellement. Lubrifiez les deux joints toriques sur le dessus

du carter après chaque remplacement de cartouche pour prolonger leur durée de vie. Utilisez un lubrifiant
au silicone de qualité alimentaire ou un lubrifiant non dérivé du pétrole seulement.

b. Carter : Lubrifiez les filetages du carter à l’aide du même lubrifiant au silicone. Attention: Il est fortement

recommandé de remplacer les puisards au moins une fois tous les 5 ans afin d'éviter des réparations
coûteuses ou des dommages possibles à l'eau. Enregistrer la date d'installation du nouveau puisard en bas.

c. Remplacement de cartouche : Remplacez la cartouche du filtre lorsque le débit baisse ou tous les quatre à

six mois, selon la première de ces éventualités. Nettoyez le carter du filtre avec un savon doux et de l’eau.
N’UTILISEZ PAS de nettoyants forts ou d’eau chaude. Si vous n’utilisez pas votre unité en hiver ou si elle est
exposée à des températures inférieures à 0 °C, videz-la et retirez les cartouches.

REMPLACEMENT DE LA CARTOUCHE ET DES JOINTS TORIQUES

Vous devriez changer votre cartouche lorsque le débit d'eau est sensiblement réduit ou tous les 4-6 mois, selon la
première des deux.Les joints toriques (BH010-3P) devraient être remplacés annuellement (procurez-les-vous au
même magasin ou appelez Rainfresh pour les commander)

Pour remplacer la cartouche filtrante:

1. Fermez les valves d’arrêt en amont et en aval du filtre et appuyez sur le bouton

de purge pour dépressuriser le filtre. Vous pouvez aussi appuyer sur le bouton

d’aération rouge sur le dessus de l’unité jusqu’à ce que la pression soit relâchée.
Maintenant, fermez la sortie de la soupape pour éviter que l’eau contenue dans

les conduites de plomberie circule continuellement dans le carter.

2. Placez un seau vide sous le carter pour recueillir l’eau qui pourrait fuir du carter.

Union

Min 2 à 3 po

Adaptateur

mâle ¾ po

5

3. À l'aide de la clé, dévisser le carter. Jeter l'ancienne cartouche et rincer le puisard.

4. Enlevez les joints toriques et remplacez-les s’ils sont utilisés depuis un an. Autrement, essuyez-les à

l’aide d’un chiffon doux ou d’une serviette en papier et nettoyez le sillon dans lequel ils se

trouvent.

5. Appliquez un lubrifiant au silicone de qualité alimentaire sur les joints toriques et remplacez-les.

6. Nettoyez également l’intérieur de la tête pour vous assurer que la surface d’étanchéité est

exempte de débris et de taches.

7. Insérer une nouvelle cartouche dans le carter et visser le carter de nouveau sur le filtre. Serrer à la main

seulement. N'UTILISEZ PAS LA CLÉ POUR SERRER LA CARTER. Ouvrir lentement l'eau et rincer pendant
quelques minutes avant utilisation.

(F) DÉPANNAGE

PROBLÈME

SOLUTION

Le carter est difficile à
enlever

 Il se peut que l’unité soit encore sous pression. Fermez la valve d’alimentation et

ouvrez un robinet pour relâcher la pression

 Le joint de tête peut être coincé. Pour briser le joint, placez un tuyau sur la

poignée de la clé pour augmenter l’effet de levier et ainsi ouvrir le carter.

N’utilisez jamais une clé pour serrer les carters. Lubrifiez toujours les joints

toriques à l’aide d’un lubrifiant au silicone de qualité alimentaire et remplacez-les
annuellement.

Fuite au niveau de la
soupape de surpression.

 Remplacez le joint torique d’aération.

(H) GARANTIE LIMITÉE

Le carter du système est garanti à l'acheteur initial pour une période d'un (1) an à compter de la date d'achat, contre les défauts de matériaux ou de fabrication.
Aux termes de la présente garantie, la société s'engage à réparer ou à remplacer (à sa discrétion) toute pièce qu'elle juge défectueuse, pourvu qu'elle ne
détermine pas que le filtre a été modifié ou qu'il a été utilisé incorrectement ou de façon abusive, et pourvu que seuls des cartouches et des joints d'étanchéité
Rainfresh aient été utilisés dans le système. Cette garantie ne couvre pas les cartouches de rechange. Leur rendement diminue à la longue et elles doivent être
remplacées à intervalles réguliers. Aux termes de la présente garantie, Envirogard ne peut être tenue responsable d'aucun dommage indirect, y compris les frais
de main-d'oeuvre et tout autre frais découlant de l'achat, de l'installation, de l'entretien ou de la réparation du système. Comme certaines provinces ne
permettent pas l'exclusion des dommages indirects, il se peut que la restriction ci-dessus ne s'applique pas à vous. La présente garantie vous donne des droits
spécifiques, et il se peut aussi que vous ayez d'autres droits selon votre province de résidence. La présente garantie ne couvre que les filtres et systèmes de
filtration qui sont achetés au Canada et aux États-Unis et utilisés à des fins résidentielles.

Envirogard Products Limited

446 MAJOR MACKENZIE DRIVE EAST, RICHMOND HILL, ON L4C 1J2, CANADA

Tél: [phone] Assistance-clients: 1800 667 8072 Site Web: www.rainfresh.ca

© Tous droits réservés 2017 * Envirogard Products Limited *

BH010-4

BH010-1

BH010-6

BH010-2
BH020-2

(pas montré)

BH010-5
BH010-3

(G) LISTE DES PIÈCES

Numéro
de pièce

Quantité

La description

BH010-1

1

Tête

BH010-2

1

Carter pour BH010

BH020-2

1

Carter pour BH020

BH010-3

2

Joints toriques pour carter
Vendu sous 2 pièces (BH010-3P)

BH010-4

1

Bouton d'évacuation de pression et
joint torique

BH010-5

1

Clé

BH010-6

1

Support de montage

3415

Oct 2017

6
