RaidSonic IB-DK2242AC operation manual

Manual IB-DK2242AC

USB 3.0 multi port DockingStation

Handbuch IB-DK2242AC

USB 3.0 Multiport DockingStation

Sicherheitshinweise IB-DK2242AC

Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden
und Datenverlust beachten Sie bitte folgende Hinweise:

Warnstufen

Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen
sofortigen Hinweis auf Wahrscheinlichkeit, Art und Schwere der Folgen, wenn die
Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden.

warnt vor einer unmittelbar gefährlichen Situation,

GEFAHR

WARNUNG

VORSICHT

ACHTUNG

1. Gefahren durch elektrische Spannung

WARNUNG

• vor Benutzung Betriebsanleitung lesen

• vor Arbeiten am Gerät, Spannungsfreiheit sicherstellen

• Kontaktschutzblenden nicht entfernen

• Kontakt mit Spannungsführenden Komponenten vermeiden.

• Steckkontakte nicht mit spitzen und metallischen Gegenständen berühren

• Verwendung nur in dafür vorgesehenen Umgebungen

• Gerät ausschließlich mit Typenschildkonformen Netzteil betreiben!

• Gerät/Netzteil fern von Feuchtigkeit, Flüssigkeit, Dampf und Staub halten

• Eigenständige Modifikationen sind unzulässig

• Gerät nicht während eines Gewitters anschließen

• Geben Sie Ihr Gerät im Reparaturfall in den Fachhandel

2. Gefahren während Montage (wenn vorgesehen)

VORSICHT

• vor Montage, Betriebsanleitung lesen

• Kontakt mit scharfen Kanten oder spitzen Bauteilen vermeiden

• Bauteile nicht mit Gewalt zusammensetzen

• geeignetes Werkzeug verwenden

• nur gegebenenfalls mitgeliefertes Zubehör und Werkzeug verwenden

die zum Tod oder zu schweren Verletzungen führen
wird.

warnt vor einer möglicherweise gefährlichen
Situation, die zum Tod oder zu schweren Verletzungen
führen kann.

warnt vor einer möglicherweise gefährlichen Situati­on, die zu leichten Verletzungen führen kann.

warnt vor einer möglichen Situation, die zu Sach- und
Umweltschäden führen und den Betriebsablauf stören

kann.

Kontakt mit elektrisch leitenden Teilen

Lebensgefahr durch Stromschlag

Scharfkantige Bauteile

Finger- oder Handverletzungen bei Zusammenbau
(wenn vorgesehen) möglich

Sicherheitshinweise IB-DK2242AC

3. Gefahren durch Wärmeentwicklung

ACHTUNG

• externe Erwärmung vermeiden und Luftaustausch zulassen

• Lüfter-Auslass und passive Kühlkörper freihalten

• direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden

• ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen

• keine Gegenstände auf dem Gerät/Netzteil abstellen

4. Gefahren durch Kleinstteile und Verpackung

WARNUNG

• Kleinteile, Zubehör für Kinder unzugänglich verwahren

• Plastiktüten und Verpackung für Kinder unzugänglich verwahren/entsorgen

• Kleinteile und Verpackungen nicht in Kinderhände geben

5. Möglicher Datenverlust

ACHTUNG

• Unbedingt Hinweise in der Bedienungsanleitung/Schnellinstallationsanleitung beachten

• Produkt nur verwenden, wenn Spezifikationen erfüllt sind

• Datensicherung vor Inbetriebnahme durchführen

• Datensicherung vor Anschluss neuer Hardware durchführen

• dem Produkt beiliegendes Zubehör verwenden

6. Reinigung des Gerätes

ACHTUNG

• vor Reinigung, das Gerät außer Betrieb nehmen

• aggressive bzw. scharfe Reinigungs- und Lösungsmittel sind ungeeignet

• nach der Reinigung sicherstellen, dass keine Restfeuchtigkeit vorhanden ist

• Reinigung der Geräte am besten mit trockenem Antistatiktuch durchführen

7. Entsorgung des Gerätes
Umweltverschmutzung, Wiederverwertung nicht möglich

ACHTUNG

Dieses auf dem Produkt und der Verpackung angebrachte Symbol
zeigt an, dass dieses Produkt nicht mit dem Hausmüll entsorgt werden
darf. In Übereinstimmung mit der Richtlinie über Elektro- und Elekt­ronik-Altgeräte (WEEE) darf dieses Elektrogerät und ggf. enthaltene
Batterien nicht im normalen Hausmüll oder dem Gelben Sack ent­sorgt werden. Wenn Sie dieses Produkt und ggf. enthaltene Batterien
entsorgen möchten, bringen Sie diese bitte zur Verkaufsstelle zurück
oder zum Recycling-Sammelpunkt Ihrer Gemeinde.

Bei Fragen kontaktieren Sie gerne unseren Support unter [e-mail]
oder besuchen Sie unsere Internetseite www.raidsonic.de.

Mangelhafte Belüftung des Geräts/Netzteils

Überhitzung und Ausfall des Geräts/Netzteils

Erstickungsgefahr

Lebensgefahr durch Ersticken oder Verschlucken

Datenverlust bei Inbetriebnahme

Unwiederbringlicher Datenverlust möglich

Schädigende Reinigungsmittel

Kratzer, Farbveränderungen, Feuchteschäden oder
Kurzschluss am Gerät

Mögliche Umweltbelastung durch Bestandteile,
Recyclingkreislauf unterbrochen

Safety information IB-DK2242AC

Please read carefully the following information to prevent injuries, da­mage to material and device as well as data loss:

Warning levels

Signal words and safety codes indicate the warning level and provide immediate
information in terms of the probability of occurrence as well as the type and severity
of the consequences if the measures to prevent hazards are not complied with.

DANGER

WARNING

CAUTION

IMPORTANT

1. Risk of electrical shock

WARNING

• Read the operating instructions prior to use

• Make sure the device has been de-energised prior to working on it

• Do not remove contact protection panels

• Avoid contact with conducting parts

• Do not bring plug contacts in contact with pointed and metal objects

• Use in intended environments only

• Operate the device using a power unit meeting the specifications of the type plate only!

• Keep the device/power unit away from humidity, liquid, vapour and dust

• Do not modify the device

• Do not connect the device during thunderstorms

• Approach specialist retailers if you require repairs

2. Hazards during assembly (if intended)

CAUTION

• Read the operating instructions prior to assembly

• Avoid coming into contact with sharp edges or pointed components

• Do not force components together

• Use suitable tools

• Use potentially enclosed accessories and tools only

3. Hazards caused by a development of heat

IMPORTANT

• Prevent externally heating up components and ensure an exchange of air

Warns of a directly hazardous situation causing
death or serious injury.

Warns of a potentially hazardous situation that may
cause death or serious injury.

Warns of a potentially hazardous situation that may
cause minor injury.

Warns of a potential situation that may cause ma­terial or environmental damage and disrupt operative
processes.

Contact with parts conducting electricity

Risk of death by electrical shock

Sharp components

Potential injuries to fingers or hands during assembly
(if intended)

Insufficient device/power unit ventilation

Overheating and failure of the device/power unit

Safety information IB-DK2242AC Manual IB-DK2242AC

• Do not cover the fan outlet and passive cooling elements

• Avoid direct sunlight on the device/power unit

• Guarantee sufficient ambient air for the device/power unit

• Do not place objects on the device/power unit

4. Hazards caused by very small parts and packaging

WARNING

• Keep small parts and accessories away from children

• Store/dispose of plastic bags and packaging in an area that is inaccessible to children

• Do not hand over small parts and packaging to children

5. Potential data loss

IMPORTANT

• Always comply with the information in the operating instructions/quick installation guide

• Exclusively use the product once the specifications have been met

• Back up data prior to commissioning

• Back up data prior to connecting new hardware

• Use accessories enclosed with the product

6. Cleaning the device

IMPORTANT

• Disconnect the device prior to cleaning

• Aggressive or intense cleaning agents and solvents are unsuitable

• Make sure there is no residual moisture after cleaning

• We recommend cleaning devices using a dry, anti-static cloth

7. Disposing of the device
Environmental pollution, unsuitable for recycling

IMPORTANT

This icon on product and packaging indicates that this product must
not be disposed of as part of domestic waste. In compliance with the
Waste Electrical and Electronic Equipment Directive (WEEE) this elec­trical device and potentially included batteries must not be disposed
of in conventional, domestic waste or recycling waste. If you would
like to dispose of this product and potentially included batteries, please
return it to the retailer or your local waste disposal and recycling point.

If you have any questions, please do not hesitate to contact our support at

[e-mail] or visit our website at www.raidsonic.de.

Risk of suffocation

Risk of death by suffocation or swallowing

Data lost during commissioning

Potentially irreversible data loss

Harmful cleaning agents

Scratches, discolouration, damage caused by moisture
or short circuit in the device

Potential environmental pollution caused by
components, recycling circle interrupted

Manual IB-DK2242AC

Package content

IB-DK2242AC, power supply, power cable, USB Type-C™ cable (100 cm), USB
Type-A cable (100 cm), driver CD, quick installation guide

Verpackungsinhalt

IB-DK2242AC, Netzteil, Stromkabel, USB Type-C™ Kabel (100 cm), USB Type-A
Kabel (100 cm), Treiber CD, Schnellinstallationsanleitung

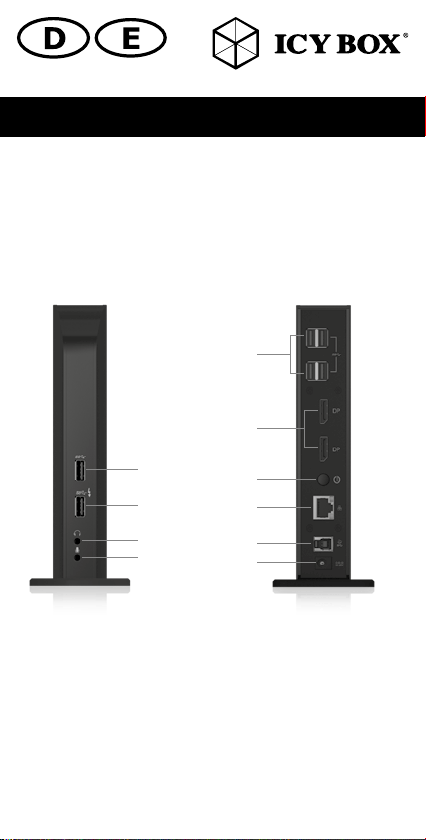

Product overview / Produktübersicht

5.

6.

1.

2.

3.

4.

1. USB 3.0 Type-A data interface / Datenschnittstelle

2. USB 3.0 Type-A data interface / Datenschnittstelle + 1,5 A charging / aufladen

3. Headset interface / Kopfhörerschnittstelle

4. Microphone interface / Mikrofonschnittstelle

5. 4x USB 3.0 Type-A data interface / Datenschnittstelle

6. 2x DisplayPort™ interface / Schnittstelle up to 4k@60Hz/each monitor /
bis zu 4k@60Hz/je Monitor

7. Power button / AN/AUS Taste

8. RJ45 Ethernet interface / Schnittstelle / Gigabit

9. USB Type-B host PC interface / Host PC Schnittstelle

10. Power jack / Stromanschluss

7.

8.

9.

10.

Manual IB-DK2242AC Manual IB-DK2242AC

Starting up / Inbetriebnahme

Install the Driver! / Installieren Sie den Treiber!

Caution: Do not connect the DockingStation to your computer before installing the

driver from the delivered CD or from the download area of http://www.raidsonic.de.

Achtung: Installieren Sie bitte zuerst den Treiber mithilfe der beiliegenden Treiber
CD oder laden Sie die aktuellen Treiber unter http://www.raidsonic.de herunter.
Schließen Sie erst nach der Installation die DockingStation an ihr System an!

Windows®

1. Insert the CD into the CD ROM drive or download the driver from our
webpage.

2. The installer program will run automatically.

3. Click on “Run Setup.exe”.

4. Follow the instructions and finish the driver installation.

5. Connect the adapter to a USB port on the PC.

6. Restart the PC.

7. The IB-DK2242AC is ready to be used.

macOS®

1. Insert the CD into the CD ROM drive or download the driver from our webpage.

2. Run the file Mac_driver\ driver.dmg by double click.

3. Follow the instructions and finish the driver installation.

4. Connect the DockingStation to a USB port on the macOS® computer.

5. Restart the computer.

6. The IB-DK2242AC is ready to be used.

Windows®

1. Legen Sie die CD in ihr CD ROM Laufwerk oder laden sich die Datei von
unserer Webseite herunter.

2. Starten Sie „Run Setup.exe“

3. Folgen Sie den Anweisungen und Beenden Sie die Installation

4. Starten Sie ihren PC neu

5. Verbinden Sie die Dockingstation mit ihrem PC

6. Fertig! Sie können die IB-DK2242AC nun verwenden.

macOS®

1. Legen Sie die CD in ihr CD Rom Laufwerk oder laden sich die Datei von
unserer Webseite herunter.

2. Starten Sie die Datei Mac_driver\ driver.dmg

3. Folgen Sie den Anweisungen

4. Verbinden Sie die DockingStation mit Ihrem macOS® Computer.

5. Starten Sie ihren Computer neu

6. Fertig! Sie können die IB-DK2242AC nun verwenden.

Manual IB-DK2242AC

Starting up / Inbetriebnahme

1. Plug in power supply / Netzteil anschließen

2. Connect the USB Type-B to Type-C™ or Type-A cable / USB Type-B zu
Type-C™ oder Type-A Kabel anschließen

3. Switch on the device / Gerät einschalten

4. Connect your devices to the appropriate interfaces on the dock /
Schließen Sie Ihre Perepheriegeräte an die entsprechenden Schnittstellen an.

Display

Port

Host

Computer

Connection to DisplayPort™ Monitors

You can set up dual displays by using the video output ports of the IB-DK2242AC
(2x DisplayPort™). Connect your monitors to the DisplayPort™ interfaces by using
certified DisplayPort™ cables (not included).
Please setup your displays settings accordingly to your operating system and requirements.
For detailed information of your operating system, see the corresponding
operation manual and description of your operating system.

Supported video resolutions

The DockingStation supports 4K@60 Hz Ultra HD resolution if the connected
DisplayPort™ displays supports it.

DisplayPort™ Monitore verbinden

Sie können zwei externe Anzeigeeinheiten hinzufügen, indem Sie diese an die
Videoschnittstellen der IB-DK2242AC (2x DisplayPort™) anschließen.
Verbinden Sie die DisplayPort™ Monitore unter Verwendung von zertifizierten
DisplayPort™ Kabeln (nicht enthalten).
Zur optimalen Einstellung Ihrer Anzeigeeinheiten gehen Sie bitte entsprechend Ihres
Betriebssystems und Ihrer Bedürfnisse vor. Genauere Informationen entnehmen Sie
bitte dem Handbuch und Beschreibungen ihres Betriebssystems.

Unterstützte Videoauflösungen

Die IB-DK2242AC unterstützt 4K Ultra HD Auflösungen, wenn die angeschlossenen
DisplayPort™ Monitore diese Auflösung ebenfalls unterstützen.

© Copyright 2018 by RaidSonic Technology GmbH. All Rights Reserved.

The information contained in this manual is believed to be accurate and relia­ble. RaidSonic Technology GmbH assumes no responsibility for any errors conta­ined in this manual. RaidSonic Technology GmbH reserves the right to make ch­anges in the specifications and/or design of the above mentioned product without
prior notice. The diagrams contained in this manual may also not fully represent the
product that you are using and are there for illustration purposes only. RaidSonic
Technology GmbH assumes no responsibility for any differences between the product men­tioned in this manual and the product you may have. DisplayPort™ and the DisplayPort™
logo are trademarks owned by the Video Electronics Standards Association (VESA®) in the

United States and other countries.
