Manual IB-DK2101-C
USB Type-C™ Travel DockingStation -
Display and port replicator
Handbuch IB-DK2101-C
USB Type-C™ Reise-DockingStation –
Anzeige- und Schnittstellenerweiterung
Safety information IB-DK2101-C
Please read carefully the following information to prevent injuries, damage to
material and device as well as data loss:
Warning levels
Signal words and safety codes indicate the warning level and provide immediate
information in terms of the probability of occurrence as well as the type and severity of the
consequences if the measures to prevent hazards are not complied with.
DANGER
WARNING
CAUTION
IMPORTANT
1. Risk of electrical shock
WARNING
• Read the operating instructions prior to use
• Make sure the device has been de-energised prior to working on it
• Do not remove contact protection panels
• Avoid contact with conducting parts
• Do not bring plug contacts in contact with pointed and metal objects
• Use in intended environments only
• Operate the device using a power unit meeting the specifications of the type plate only!
• Keep the device/power unit away from humidity, liquid, vapour and dust
• Do not modify the device
• Do not connect the device during thunderstorms
• Approach specialist retailers if you require repairs
2. Hazards during assembly (if intended)
CAUTION
• Read the operating instructions prior to assembly
• Avoid coming into contact with sharp edges or pointed components
• Do not force components together
• Use suitable tools
• Use potentially enclosed accessories and tools only
3. Hazards caused by a development of heat
IMPORTANT
• Prevent externally heating up components and ensure an exchange of air
• Do not cover the fan outlet and passive cooling elements
Warns of a directly hazardous situation causing death or
serious injury.
Warns of a potentially hazardous situation that may cause
death or serious injury.
Warns of a potentially hazardous situation that may cause
minor injury.
Warns of a potential situation that may cause material or
environmental damage and disrupt operative processes.
Contact with parts conducting electricity
Risk of death by electrical shock
Sharp components
Potential injuries to fingers or hands during assembly (if
intended)
Insufficient device/power unit ventilation
Overheating and failure of the device/power unit
Safety information IB-DK2101-C
• Avoid direct sunlight on the device/power unit
• Guarantee sufficient ambient air for the device/power unit
• Do not place objects on the device/power unit
4. Hazards caused by very small parts and packaging
WARNING
• Keep small parts and accessories away from children
• Store/dispose of plastic bags and packaging in an area that is inaccessible to children
• Do not hand over small parts and packaging to children
5. Potential data loss
IMPORTANT
• Always comply with the information in the operating instructions/quick installation guide
• Exclusively use the product once the specifications have been met
• Back up data prior to commissioning
• Back up data prior to connecting new hardware
• Use accessories enclosed with the product
6. Cleaning the device
IMPORTANT
• Disconnect the device prior to cleaning
• Aggressive or intense cleaning agents and solvents are unsuitable
• Make sure there is no residual moisture after cleaning
• We recommend cleaning devices using a dry, anti-static cloth
7. Disposing of the device
IMPORTANT
This icon on product and packaging indicates that this product must not be
disposed of as part of domestic waste. In compliance with the Waste Electrical and Electronic Equipment Directive (WEEE) this electrical device and
potentially included batteries must not be disposed of in conventional, domestic waste or recycling waste. If you would like to dispose of this product
and potentially included batteries, please return it to the retailer or your local
waste disposal and recycling point.
If you have any questions, please do not hesitate to contact our support at
support@raidsonic.de or visit our website at www.raidsonic.de.
Risk of suffocation
Risk of death by suffocation or swallowing
Data lost during commissioning
Potentially irreversible data loss
Harmful cleaning agents
Scratches, discolouration, damage caused by moisture or
short circuit in the device
Environmental pollution, unsuitable for recycling
Potential environmental pollution caused by components,
recycling circle interrupted
Sicherheitshinweise IB-DK2101-C
Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und
Datenverlust beachten Sie bitte folgende Hinweise:
Warnstufen
Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen
Hinweis auf Wahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden.
GEFAHR
WARNUNG
VORSICHT
ACHTUNG
1. Gefahren durch elektrische Spannung
WARNUNG
• vor Benutzung Betriebsanleitung lesen
• vor Arbeiten am Gerät, Spannungsfreiheit sicherstellen
• Kontaktschutzblenden nicht entfernen
• Kontakt mit Spannungsführenden Komponenten vermeiden.
• Steckkontakte nicht mit spitzen und metallischen Gegenständen berühren
• Verwendung nur in dafür vorgesehenen Umgebungen
• Gerät ausschließlich mit Typenschildkonformen Netzteil betreiben!
• Gerät/Netzteil fern von Feuchtigkeit, Flüssigkeit, Dampf und Staub halten
• Eigenständige Modifikationen sind unzulässig
• Gerät nicht während eines Gewitters anschließen
• Geben Sie Ihr Gerät im Reparaturfall in den Fachhandel
2. Gefahren während Montage (wenn vorgesehen)
VORSICHT
• vor Montage, Betriebsanleitung lesen
• Kontakt mit scharfen Kanten oder spitzen Bauteilen vermeiden
• Bauteile nicht mit Gewalt zusammensetzen
• geeignetes Werkzeug verwenden
• nur gegebenenfalls mitgeliefertes Zubehör und Werkzeug verwenden
3. Gefahren durch Wärmeentwicklung
ACHTUNG
• externe Erwärmung vermeiden und Luftaustausch zulassen
• Lüfter-Auslass und passive Kühlkörper freihalten
warnt vor einer unmittelbar gefährlichen Situation, die zum
Tod oder zu schweren Verletzungen führen wird.
warnt vor einer möglicherweise gefährlichen Situation, die
zum Tod oder zu schweren Verletzungen führen kann.
warnt vor einer möglicherweise gefährlichen Situation, die
zu leichten Verletzungen führen kann.
warnt vor einer möglichen Situation, die zu Sach- und Umweltschäden führen und den Betriebsablauf stören kann.
Kontakt mit elektrisch leitenden Teilen
Lebensgefahr durch Stromschlag
Scharfkantige Bauteile
Finger- oder Handverletzungen bei Zusammenbau (wenn
vorgesehen) möglich
Mangelhafte Belüftung des Geräts/Netzteils
Überhitzung und Ausfall des Geräts/Netzteils
Sicherheitshinweise IB-DK2101-C
• direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden
• ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen
• keine Gegenstände auf dem Gerät/Netzteil abstellen
4. Gefahren durch Kleinstteile und Verpackung
WARNUNG
• Kleinteile, Zubehör für Kinder unzugänglich verwahren
• Plastiktüten und Verpackung für Kinder unzugänglich verwahren/entsorgen
• Kleinteile und Verpackungen nicht in Kinderhände geben
5. Möglicher Datenverlust
ACHTUNG
• Unbedingt Hinweise in der Bedienungsanleitung/Schnellinstallationsanleitung beachten
• Produkt nur verwenden, wenn Spezifikationen erfüllt sind
• Datensicherung vor Inbetriebnahme durchführen
• Datensicherung vor Anschluss neuer Hardware durchführen
• dem Produkt beiliegendes Zubehör verwenden
6. Reinigung des Gerätes
ACHTUNG
• vor Reinigung, das Gerät außer Betrieb nehmen
• aggressive bzw. scharfe Reinigungs- und Lösungsmittel sind ungeeignet
• nach der Reinigung sicherstellen, dass keine Restfeuchtigkeit vorhanden ist
• Reinigung der Geräte am besten mit trockenem Antistatiktuch durchführen
7. Entsorgung des Gerätes
ACHTUNG
Dieses auf dem Produkt und der Verpackung angebrachte Symbol zeigt an,
dass dieses Produkt nicht mit dem Hausmüll entsorgt werden darf. In Übereinstimmung mit der Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE)
darf dieses Elektrogerät und ggf. enthaltene Batterien nicht im normalen
Hausmüll oder dem Gelben Sack entsorgt werden. Wenn Sie dieses Produkt und ggf. enthaltene Batterien entsorgen möchten, bringen Sie diese bitte
zur Verkaufsstelle zurück oder zum Recycling-Sammelpunkt Ihrer Gemeinde.
Bei Fragen kontaktieren Sie gerne unseren Support unter support@raidsonic.de oder
besuchen Sie unsere Internetseite www.raidsonic.de.
Erstickungsgefahr
Lebensgefahr durch Ersticken oder Verschlucken
Datenverlust bei Inbetriebnahme
Unwiederbringlicher Datenverlust möglich
Schädigende Reinigungsmittel
Kratzer, Farbveränderungen, Feuchteschäden oder Kurzschluss
am Gerät
Umweltverschmutzung, Wiederverwertung nich t möglich
Mögliche Umweltbelastung durch Bestandteile,
Recyclingkreislauf unterbrochen
Manual IB-DK2101-C
Package content
IB-DK2101-C, wall power supply, USB Type-C™ cable, quick installation guide
Verpackungsinhalt
IB-DK2101-C, Steckernetzteil, USB Type-C™ Kabel, Schnellinstallationsanleitung
Front view / Vorderansicht
1
1. USB Type-C™ to host PC/smartphone interface
USB Type-C™ zu Host PC/Smartphone Schnittstelle
Rear view / Rückansicht
1
2
3
4
5
1. USB 2.0 Type-A interfaces (for e.g. keyboard / mouse) up to 480 Mbit/s
USB 2.0 Type-A Schnittstellen (für z.B. Tastatur/Maus) bis zu 480 Mbit/s
2. USB 3.0 Type-A interface up to 5 Gbit/s
USB 3.0 Type-A Datenschnittstelle bis zu 5 Gbit/s
3. Power jack DC: 5 V@4 A
Stromanschluss DC: 5 V@4 A
4. HDMI® interface up to 1920x1080@60 Hz for phone, up to 3840x2160@30 Hz for PC
HDMI® Schnittstelle bis zu 1920x1080@60 Hz für Smartphone, bis zu
3840x2160@30 Hz für PC
5. RJ45 Ethernet interface up to 1000 Mbit/s
RJ45 Ethernet Schnittstelle bis zu 1000 Mbit/s
Manual IB-DK2101-C
Requirements
• Host computer/smartphone with an available USB Type-C™ port (to ensure full
dock functionality, the host USB Type-C™ port must support USB Power Delivery
and DisplayPort™ Alt Mode.
Note: The docking station can still connect to a host smartphone with
a USB Type-C™ port that doesn’t support Power Delivery (must still
support DisplayPort™ Alt Mode). In this configuration, the docking
station will not provide 1.5 A power to your host smartphone.
• Available AC electrical outlet
• HDMI® enabled display with cable as needed (for additional external display)
• A 4K-capable HDMI® display is required to achieve 3840x2160@30 Hz resolution
• Any of the following operating systems:
Windows 10
Windows 10 Continuum
macOS
Chrome OS
Anforderungen
• Host Computer/Smartphone mit freier USB Type-C™ Schnittstelle (um den vollen
Funktionsumfang zu gewährleisten muss der verwendete USB Type-C™ Anschluss
USB Power Delivery und den DisplayPort™ Alt Mode unterstützen)
Hinweis: Die Dockingstation kann auch an Host Computern mit USB
Type-C™ Schnittstelle OHNE Power Delivery Unterstützung genutzt
werden (DisplayPort™ Alt Mode wird weiterhin benötigt). In diesem
Falle kann das Smartphone NICHT über die Type-C™ Schnittstelle mit
1.5 A Strom versorgt werden.
• Verfügbare Steckdose (wenn ein angeschlossenes Smartphone geladen werden soll)
• HDMI® Monitor mit entsprechendem Verbindungskabel (wenn ein zusätzlicher
externer Monitor verwendet werden soll)
• 4K-fähigen HDMI® Monitor um die volle Auflösung von 3840x2160@30 Hz
erreichen zu können
• Unterstützte Betriebssysteme:
Windows 10
Windows 10 Continuum
macOS
Chrome OS
Manual IB-DK2101-C

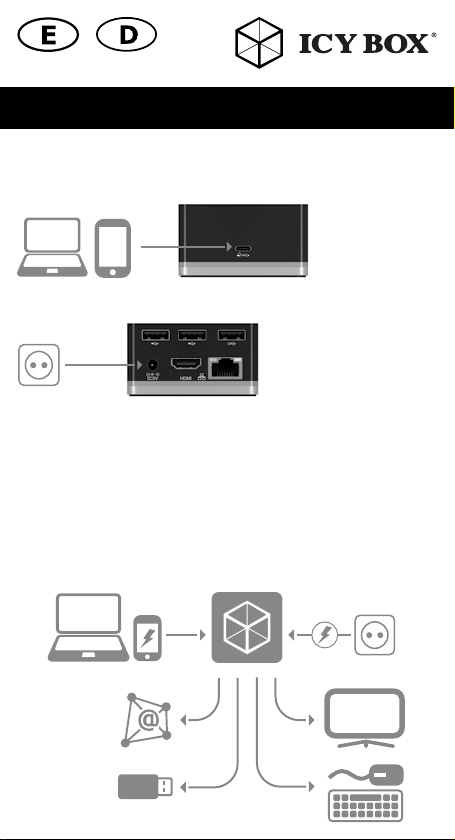

Starting up / Inbetriebnahme
1. Connect USB Type-C™ cable / USB Type-C™ Kabel anschließen
Optional: Plug in power supply / Netzteil anschließen
Note: In order to power and charge your connected Windows 10 smartphone, its
USB Type-C™ port must support USB Power Deliver y and the power supply need to be
connected. In order to transfer video signals from your connected Windows 10 smartphone or PC/laptop, its USB Type-C™ port must support DisplayPort™ Alt Mode.
Hinweis: Damit Ihr Windows 10 Smartphone mit Strom versorgt und auch geladen wird,
muss dessen USB Type-C™ Schnittstelle USB Power Delivery unterstützen und das Netzteil
muss angeschlossen werden. Damit Ihr Windows 10 Smartphone oder PC/Laptop
Videodaten übertragen kann muss dessen USB Type-C™ Schnittstelle den DisplayPort™
Alt Mode unterstützen.
2. Connect your devices to the appropriate interfaces on the dock
Schließen Sie Ihre Perepheriegeräte an die entsprechenden Schnittstellen an.
Manual IB-DK2101-C
EN
USB Type-C™
Not all USB Type-C™ ports support the full functionality of the USB Type-C™ standard.
Some ports might only provide data transfers, and might not support video or Power
Delivery over USB.
To use this dock to its full potential, ensure that the host USB Type-C™ port from your computer/smartphone supports DisplayPort™ Alt Mode, as well as USB Power Delivery.
Install and use the docking station
Once the IB-DK2101-C it is connected to your computer’s/smartphone’s USB Type-C ™
port, the required drivers will automatically be installed. If you receive a prompt to automatically install the driver(s), follow the on-screen instructions to complete the installation.
Connect your devices to the appropriate ports on the IB-DK2101-C. Connect your external
display to the dock’s video port.
Note: Video output capabilities are dependent on the video card and hardware specifications of your connected host computer/smartphone.
Configure a display device
Please setup your display settings accordingly to your operating system and requirements.
For detailed information, see the corresponding operation manual and description of your
operating system.
DE
USB Type-C™
Nicht alle USB Type-C™ Schnittstellen am Markt unterstützen den vollen Funktionsumfang
des USB Type-C™ Standards. Einige Schnittstellen ermöglichen unter Umständen lediglich
Datenübertragung, aber eventuell keine Videoübertragung oder Stromversorgung via
USB. Um das volle Potential der IB-DK2101-C ausschöpfen zu können, vergewissern
Sie sich, dass Ihre Host USB Type-C™ Schnittstelle den DisplayPort™ Alt Mode und USB
Power Delivery unterstützt.
Installieren und Verwenden der Dockingstation
Nach dem Anschließen und Einschalten der IB-DK2101-C werden automatisch benötigte
Treiber installiert bzw. aktualisiert. Um die Installation abzuschließen, folgen Sie den Anweisungen, falls während der automatischen Installation dazu aufgefordert werden sollten.
Schließen Sie Ihre Perepheriegeräte an die entsprechenden Schnittstellen an. Verbinden
Sie bei Bedarf einen zusätzlichen HDMI® Monitor mit dem Videoanschluss der IB-DK2101-C.
Hinweis: Die Videoausgabemöglichkeiten hängen von der verwendeten Grafikkarte und
weiteren Hardwarespezifikationen des angeschlossenen Host Computers/Smartphones ab.
Monitoreinrichtung
Zur optimalen Einstellung Ihrer Anzeigeeinheiten gehen Sie bitte entsprechend Ihres
Betriebssystems und Ihrer Bedürfnisse vor. Genauere Informationen entnehmen Sie bitte
dem Handbuch und Beschreibungen ihres Betriebssystems.
© Copyright 2017 by RaidSonic Technology GmbH. All Rights Reserved
The information contained in this manual is believed to be accurate and reliable. RaidSonic Technology GmbH assumes no responsibility for any errors contained in this manual.
RaidSonic Technology GmbH reserves the right to make changes in the specifications and/
or design of the above mentioned product without prior notice. The diagrams contained in
this manual may also not fully represent the product that you are using and are there for
illustration purposes only. RaidSonic Technology GmbH assumes no responsibility for any
differences between the product mentioned in this manual and the product you may have.
The terms HDMI® and HDMI® High-Definition Multimedia Interface, and the HDMI® logo
are trademarks or registered trademarks of HDMI® LA, Inc. in the United States and other
countries. DisplayPort™ and the DisplayPort™ logo are trademarks owned by the Video
Electronics Standards Association (VESA®) in the United States and other countries.
Loading...
