Manual IB-1922MF-C32
USB Type-C® Enclosure for M.2 NVMe SSD
Handbuch IB-1922MF-C32
Externes USB Type-C
®
Gehäuse für M.2 NVMe SSD
Safety information
Please read carefully the following information to prevent injuries, damage to
material and device as well as data loss:
Warning levels
Signal words and safety codes indicate the warning level and provide immediate
information in terms of the probability of occurrence as well as the type and severity of the
consequences if the measures to prevent hazards are not complied with.
DANGER
WARNING
CAUTION
IMPORTANT
1. Risk of electrical shock
WARNING
• Read the operating instructions prior to use
• Make sure the device has been de-energised prior to working on it
• Do not remove contact protection panels
• Avoid contact with conducting parts
• Do not bring plug contacts in contact with pointed and metal objects
• Use in intended environments only
• Operate the device using a power unit meeting the specifications of the type plate only!
• Keep the device/power unit away from humidity, liquid, vapour and dust
• Do not modify the device
• Do not connect the device during thunderstorms
• Approach specialist retailers if you require repairs
2. Hazards during assembly (if intended)
CAUTION
• Read the operating instructions prior to assembly
• Avoid coming into contact with sharp edges or pointed components
• Do not force components together
• Use suitable tools
• Use potentially enclosed accessories and tools only
3. Hazards caused by a development of heat
IMPORTANT
• Prevent externally heating up components and ensure an exchange of air
• Do not cover the fan outlet and passive cooling elements
• Avoid direct sunlight on the device/power unit
• Guarantee sufficient ambient air for the device/power unit
• Do not place objects on the device/power unit
Warns of a directly hazardous situation causing death or
serious injury.
Warns of a potentially hazardous situation that may cause
death or serious injury.
Warns of a potentially hazardous situation that may cause
minor injury.
Warns of a potential situation that may cause material or
environmental damage and disrupt operative processes.
Contact with parts conducting electricity
Risk of death by electrical shock
Sharp components
Potential injuries to fingers or hands during assembly (if intended)
Insufficient device/power unit ventilation
Overheating and failure of the device/power unit
Safety information
4. Hazards caused by very small parts and packaging
WARNING
• Keep small parts and accessories away from children
• Store/dispose of plastic bags and packaging in an area that is inaccessible to children
• Do not hand over small parts and packaging to children
5. Potential data loss
IMPORTANT
• Always comply with the information in the operating instructions/Manual
• Exclusively use the product once the specifications have been met
• Back up data prior to commissioning
• Back up data prior to connecting new hardware
• Use accessories enclosed with the product
6. Cleaning the device
IMPORTANT
• Disconnect the device prior to cleaning
• Aggressive or intense cleaning agents and solvents are unsuitable
• Make sure there is no residual moisture after cleaning
• We recommend cleaning devices using a dry, anti-static cloth
7. Disposing of the device
IMPORTANT
This icon on product and packaging indicates that this product must not be
disposed of as part of domestic waste. In compliance with the Waste Electrical and Electronic Equipment Directive (WEEE) this electrical device and
potentially included batteries must not be disposed of in conventional, domestic waste or recycling waste. If you would like to dispose of this product
and potentially included batteries, please return it to the retailer or your local
waste disposal and recycling point.
If you have any questions, please do not hesitate to contact our support at
support@raidsonic.de or visit our website at www.raidsonic.de.
Risk of suffocation
Risk of death by suffocation or swallowing
Data lost during commissioning
Potentially irreversible data loss
Harmful cleaning agents
Scratches, discolouration, damage caused by moisture or
short circuit in the device
Environmental pollution, unsuitable for recycling
Potential environmental pollution caused by components,
recycling circle interrupted
Sicherheitshinweise
Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und
Datenverlust beachten Sie bitte folgende Hinweise:
Warnstufen
Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen
Hinweis auf Wahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur
Vermeidung der Gefahr nicht befolgt werden.
GEFAHR
WARNUNG
VORSICHT
ACHTUNG
1. Gefahren durch elektrische Spannung
WARNUNG
• vor Benutzung Betriebsanleitung lesen
• vor Arbeiten am Gerät, Spannungsfreiheit sicherstellen
• Kontaktschutzblenden nicht entfernen
• Kontakt mit Spannungsführenden Komponenten vermeiden.
• Steckkontakte nicht mit spitzen und metallischen Gegenständen berühren
• Verwendung nur in dafür vorgesehenen Umgebungen
• Gerät ausschließlich mit Typenschildkonformen Netzteil betreiben!
• Gerät/Netzteil fern von Feuchtigkeit, Flüssigkeit, Dampf und Staub halten
• Eigenständige Modifikationen sind unzulässig
• Gerät nicht während eines Gewitters anschließen
• Geben Sie Ihr Gerät im Reparaturfall in den Fachhandel
2. Gefahren während Montage (wenn vorgesehen)
VORSICHT
• vor Montage, Betriebsanleitung lesen
• Kontakt mit scharfen Kanten oder spitzen Bauteilen vermeiden
• Bauteile nicht mit Gewalt zusammensetzen
• geeignetes Werkzeug verwenden
• nur gegebenenfalls mitgeliefertes Zubehör und Werkzeug verwenden
3. Gefahren durch Wärmeentwicklung
ACHTUNG
• externe Erwärmung vermeiden und Luftaustausch zulassen
• Lüfter-Auslass und passive Kühlkörper freihalten
• direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden
• ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen
warnt vor einer unmittelbar gefährlichen Situation, die zum
Tod oder zu schweren Verletzungen führen wird.
warnt vor einer möglicherweise gefährlichen Situation, die
zum Tod oder zu schweren Verletzungen führen kann.
warnt vor einer möglicherweise gefährlichen Situation, die
zu leichten Verletzungen führen kann.
warnt vor einer möglichen Situation, die zu Sach- und
Umweltschäden führen und den Betriebsablauf stören kann.
Kontakt mit elektrisch leitenden Teilen
Lebensgefahr durch Stromschlag
Scharfkantige Bauteile
Finger- oder Handverletzungen bei Zusammenbau (wenn
vorgesehen) möglich
Mangelhafte Belüftung des Geräts/Netzteils
Überhitzung und Ausfall des Geräts/Netzteils
Sicherheitshinweise
• keine Gegenstände auf dem Gerät/Netzteil abstellen
4. Gefahren durch Kleinstteile und Verpackung
WARNUNG
• Kleinteile, Zubehör für Kinder unzugänglich verwahren
• Plastiktüten und Verpackung für Kinder unzugänglich verwahren/entsorgen
• Kleinteile und Verpackungen nicht in Kinderhände geben
5. Möglicher Datenverlust
ACHTUNG
• Unbedingt Hinweise in der Bedienungsanleitung/Schnellinstallationsanleitung beachten
• Produkt nur verwenden, wenn Spezifikationen erfüllt sind
• Datensicherung vor Inbetriebnahme durchführen
• Datensicherung vor Anschluss neuer Hardware durchführen
• dem Produkt beiliegendes Zubehör verwenden
6. Reinigung des Gerätes
ACHTUNG
• vor Reinigung, das Gerät außer Betrieb nehmen
• aggressive bzw. scharfe Reinigungs- und Lösungsmittel sind ungeeignet
• nach der Reinigung sicherstellen, dass keine Restfeuchtigkeit vorhanden ist
• Reinigung der Geräte am besten mit trockenem Antistatiktuch durchführen
7. Entsorgung des Gerätes
ACHTUNG
Dieses auf dem Produkt und der Verpackung angebrachte Symbol zeigt an,
dass dieses Produkt nicht mit dem Hausmüll entsorgt werden darf. In Übereinstimmung mit der Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE)
darf dieses Elektrogerät und ggf. enthaltene Batterien nicht im normalen
Hausmüll oder dem Gelben Sack entsorgt werden. Wenn Sie dieses Produkt und ggf. enthaltene Batterien entsorgen möchten, bringen Sie diese bitte
zur Verkaufsstelle zurück oder zum Recycling-Sammelpunkt Ihrer Gemeinde.
Bei Fragen kontaktieren Sie gerne unseren Support unter support@raidsonic.de oder
besuchen Sie unsere Internetseite www.raidsonic.de.
Erstickungsgefahr
Lebensgefahr durch Ersticken oder Verschlucken
Datenverlust bei Inbetriebnahme
Unwiederbringlicher Datenverlust möglich
Schädigende Reinigungsmittel
Kratzer, Farbveränderungen, Feuchteschäden oder
Kurzschluss am Gerät
Umweltverschmutzung, Wiederverwertung nich t möglich
Mögliche Umweltbelastung durch Bestandteile, Recyclingkreislauf
unterbrochen
Manual IB-1922MF-C32 Manual IB-1922MF-C32
Dear Customer,
thank you for choosing an ICY BOX® product.

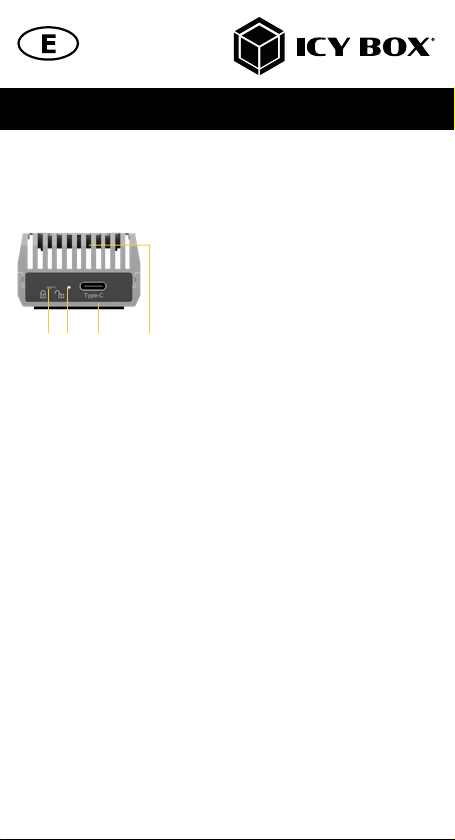

Product overview
1. 2.
4.
3.
1. Switch for write protection settings
2. Status LED
White: Power and drive access
Red: Write protection activated
3. USB 3.2 (Gen 2x2) Type-C® host interface with up to 20 Gbit/s
4. 30 mm cooling fan, temperature controlled
Please note the following information about the compatibility of USB Type-C®
enclosures and adapters, including this device!
• The enclosure only supplies the full data transfer rate of
up to 20 Gbit/s via a USB 3.2 (Gen 2x2) Type-C® host interface
and an available Asmedia chipset ASM3264 in your host PC.
• Currently a macOS
®
based computer does not support the
USB 3.2 (Gen 2x2) standard
• A USB Type-A host interface can be connected with USB 3.1, 3.0 or 2.0
standard in some notebooks and computers and can be used with the
related data transfer rate via a USB-Type-C
(not included).
• The enclosure also works on devices with a Thunderbolt
interface only with the transfer rate of up to 10 Gbit/s specified by
USB 3.1 (Gen 2).
• The following operating systems are supported: Windows
®
to type-A cable
™
3 Type-C®
®
, macOS
®
Manual IB-1922MF-C32
External USB Type-C® enclosure for M.2 NVMe SSD with write protection
With the help of the external USB 3.2 Type-C
®
enclosure IB-1922MF-C32 you
can take one NVMe SSD with you quickly and easily. It allows access to M.2
SSDs of up to 2 TB no matter to which host you connect it. The IB-1922MF-C32
is compatible with M.2 cards of 30/42/60/80 mm length, operating system
independent and suitable for a variety of applications such as high-speed
storage, cloning a drive or running a mobile operating system.
A PCIe controller from Asmedia gives the NVMe inside the IB-1922MF-C32
incredible speeds of up to 2000 MB/s read and write via USB Type-C
®
while
also making your M.2 SSD more durable and more efficient.
With the IB-1922MF-C32, sensitive data can now be protected against changes
and can be released again via a switch. With a small hand movement, the
switch on the IB-1922MF-C32 can be moved to the desired position.
Click - Safe.
Packing content:
1x IB-1922MF-C32
®
1x Type-C
to Type-C® cable
1x screw driver
1x screw for M.2 installation
1x silicone thermal pad
1x user manual
Key features
• High-grade aluminium enclosure with innovative heatsink design
• PCIe 3.0 x4 data transfer rates of up to 2000 megabyte per second
• M-Key socket for NVMe SSDs, 22x 30/42/60/80 mm
• Provides a temperature controlled 30 mm fan for active cooling
• Activation of write protection via switch
• Interface to host computer: USB 3.2 (Gen 2x2) Type-C
• Backwards compatible to USB 3.1/3.0/2.0.
• Supports Windows
®
, macOS
®
®
Manual IB-1922MF-C32 Manual IB-1922MF-C32
Installation
Important: During the drive assembly all cabling has to be disconnected from
the computer. Otherwise it may cause electric shock accident or malfunction.
When inserting the hard drives, be aware of possible electrostatic discharge as
this can cause damage or malfunction. Please touch a "grounded" metal object
or wear antistatic gloves before installation.
Attention!
• The PCB, drive and SSDs are very sensitive components. Please insert the
drive carefully and make sure it is aligned correctly.
• Be careful, as there are sharp edges inside the device to avoid injury!
• In order to prevent data loss, it is imperative that a backup of hard disks
containing data is made beforehand.
1. Unscrew the four screws as
displayed and open the top
cover.
2. Insert your SSD carefully with
the connection side into the
M.2 socket at an angle of
about 30° so it fits in smoothly.
3. Then push the SSD card down
and fix the M.2 nut with the
screw as displayed and place
the delivered thermal pad
directly to the M.2 NVMe
SSD.
Manual IB-1922MF-C32
4. Carefully reinstall the
top cover in the correct
orientation. Please note the
right direction of the fan
connectors inside and secure
the cover using the four screws
previously removed.
Usage
• Connect the IB-1922MF-C32 via the delivered cable to the corresponding port of your host computer.
• When the IB-1922MF-C32 is correctly connected, the LED lights up
white!
Write protection
As soon as the write protection has been activated via the switch, the LED
continues to light up red, but no more data can be copied or changed on the
medium*.
*Important! A change of the write protection mode will only be activated
when the device has been disconnected and then reconnected to the host
computer.
Cooling fan
Fan with intelligent temperature control by built-in
IC chipset. If the temperature of the device rises
above 40° C, the fan starts automatically. If the
temperature of the device falls below 40° C, the
fan stops automatically.
Manual IB-1922MF-C32 Handbuch IB-1922MF-C32
Application
• The external SSD can be connected to or disconnected from the computer
without shutting down the computer.
• Please await the end of read/write operations before disconnecting the
SSD to avoid data loss.
• A drive must be initialized and must have active partitions to be immedia-
tely recognized as a volume in the operating system. If this is not the case,
initialize the drive in the volume management of your operating system.
• If the drive is not recognized instantly by the operating system please
check:
- if the driver software is installed (USB)
- if the SSD is initialized, partitioned and formatted
Sehr geehrter Kunde,
vielen Dank, dass Sie sich für ein ICY BOX® Produkt entschieden haben.

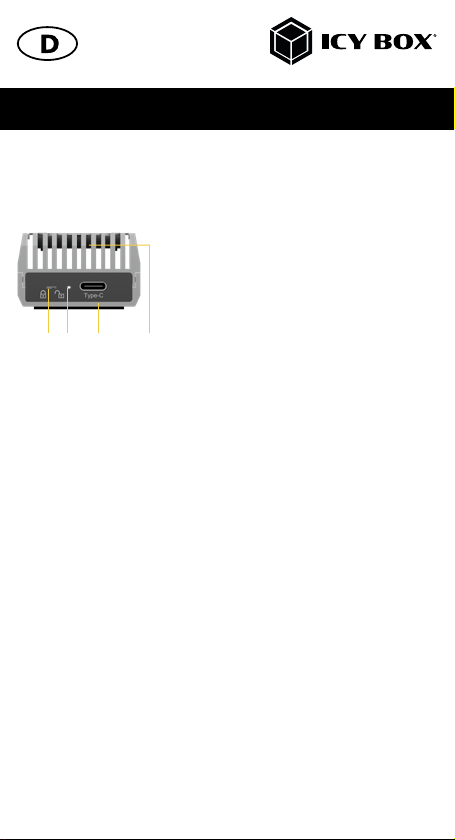

Produktübersicht
1. 2.
4.
3.
1. Schalter für Schreibschutzeinstellungen
2. Status LED
Weiß: Betrieb und Laufwerkszugriff
Rot: Schreibschutz aktiviert
3. USB 3.2 (Gen 2x2) Type-C® Hostschnittstelle mit bis zu 20 Gbit/s
4. 30 mm Lüfter, temperaturgesteuert
Nehmen Sie bitte folgende Informationen zur Kompatibilität von USB
®
Type-C
Hubs und Adaptern, inklusive dieses Gerätes, zur Kenntnis!
• Das Gehäuse liefert nur an USB 3.2 (Gen 2x2) Hostschnittstellen und
einem zur Verfügung stehenden Asmedia Chipsatz ASM3264 die volle
Datenübertragungsrate von bis zu 20 Gbit/s.
• Derzeit wird der USB 3.2 (Gen 2x2) Standard nicht von einem macOS
®
basierten Computer unterstützt.
• Eine USB Type-A Hostschnittstelle kann in einigen Notebooks und PCs mit
USB 3.1, 3.0 oder 2.0 angebunden sein und ebenfalls mit der jeweiligen
Datenübertragungsrate Verwendung finden, indem Sie ein USB Type-C
zu Type-A Kabel verwenden (nicht im Lieferumfang enthalten).
• Das Gehäuse arbeitet auch an Geräten mit der Thunderbolt
™
®
3 Schnittstelle mit der von USB 3.1 (Gen 2) angegebenen Transferrate von bis zu
10 Gbit/s.
• Folgende Betriebssysteme werden grundsätzlich unterstützt: Windows
macOS
®
®
,
Handbuch IB-1922MF-C32 Handbuch IB-1922MF-C32
Externes USB Type-C® Gehäuse für M.2 NVMe SSD mit Schreibschutz
Mit dem externen USB 3.2 (Gen 2x2) Type-C
®
Gehäuse IB-1922MF-C32
können Sie eine NVMe SSD schnell und einfach mitnehmen. Es erlaubt Zugriff
auf M.2 Datenträger von bis zu 2 TB, egal mit welchem Host Sie es verbinden.
Die IB-1922MF-C32 ist kompatibel mit M.2 SSDs der Längen 30, 42, 60 und
80 mm, betriebssystemunabhängig und für eine Vielzahl von Anwendungen wie
Hochgeschwindigkeitsspeicherung, Klonen eines Laufwerks oder das Ausführen
eines mobilen Betriebssystems geeignet.
Mit der IB-1922MF-C32 können sensible Daten auf der verbauten M.2 SSD
per Schalter vor Veränderungen geschützt und wieder freigegeben werden.
Mit einer kleinen Handbewegung lässt sich der dafür zuständige Schalter des
IB-1922MF-C32 in die gewünschte Position bewegen.
Klick - Sicher.
Verpackungsinhalt:
1x IB-1922MF-C32
1x USB Type-C
®
zu Type-C® Kabel
1x Schraubendreher
1x Schraube für M.2 Installation
1x Silikon Wärmeleitpad
1x Schnellinstallationsanleitung
Hauptmerkmale
• Hochwertiges Aluminium im innovativen Kühlrippendesign
• PCIe 3.0 x4 Datenübertragungsraten mit bis zu 2000 Megabyte pro
Sekunde
• M-Key Sockel für NVMe SSDs, 22x 30/42/60/80 mm
• Verfügt über temperaturkontrollierten 30 mm Lüfter für aktive Kühlung
• Aktivierung des Schreibschutzes per Schalter
• Anschluss zum Hostcomputer über USB 3.2 (Gen 2x2) Type-C
• Abwärtskompatibel zu USB 3.1/3.0/2.0
• Unterstützt Windows
®
, macOS
®
®
Einbau
Hinweis: Um Schäden oder Fehlfunktionen zu vermeiden, darf das Gehäuse
während der Installation des Laufwerks nicht am Computer angeschlossen sein.
Beim Einsetzen der Laufwerke achten Sie auf mögliche elektrostatische Entladung, da diese zu Schäden oder Fehlfunktionen führen können. Berühren Sie
vor der Installation ein „geerdetes“ Metallobjekt oder tragen Sie antistatische
Handschuhe.
Achtung!
• Die PCB und das Laufwerk sind sehr empfindliche Komponenten. Setzen Sie
das Laufwerk bitte vorsichtig ein und achten Sie auf die richtige Ausrichtung.
• Gehen Sie behutsam vor, da im Inneren des Gerätes scharfe Kanten vorhan-
den sind.
• Um Datenverlust vorzubeugen, sollte zwingend von Festplatten mit enthalte-
nen Daten zuvor ein Backup durchgeführt werden.
•
1. Lösen Sie die vier Schrauben
wie gezeigt und öffnen Sie
den Deckel.
2. Platzieren Sie Ihre SSD vorsichtig mit der Anschlussseite
und in einem Winkel von ca.
30° in den M.2-Slot, so dass
sie sich widerstandslos einfügt.
3. Drücken Sie die SSD dann
vorsichtig nach unten und
fixieren Sie die M.2 mittels der
mitgelieferten Schraube an der
Platine und bringen Sie das
mitgelieferte Wärmeleitpad
direkt auf der eingebauten
M.2 NVMe SSD auf.
Handbuch IB-1922MF-C32
4. Installieren Sie nun den zuvor
abgenommenen Deckel
wieder in der richtigen
Ausrichtung. Achten Sie auf
die korrekte Ausrichtung der
Lüfterkontakte innerhalb des
Gehäuses und befestigen Sie
wieder die vier zuvor entnommenen Schrauben.
Verwendung
• Verbinden Sie die IB-1922MF-C32 mittels des beiliegenden Kabels mit
dem entsprechenden Anschluss Ihres Computers.
• Wurde die IB-1922MF-C32 richtig eingesteckt, leuchtet die LED weiß
auf.
Schreibschutz
Sobald der Schreibschutz per Schalter aktiviert wurde, leuchtet die LED rot
auf und es lassen sich keine Daten mehr auf das Medium kopieren oder
verändern*
*Wichtig! Die Änderung des Schreibschutzmodus erfolgt nur, wenn das
Gerät getrennt und dann wieder mit dem Hostcomputer verbunden wurde.
Lüfter
Lüfter mit intelligenter Temperaturkontrolle durch
eingebauten IC Chipsatz für die Temperaturkontrolle. Steigt die Temperatur des Gerätes
über 40° C an, startet der Lüfter automatisch.
Unterschreitet die Temperatur des Gerätes
40° C, stoppt der Lüfter automatisch.
Handbuch IB-1922MF-C32
Anwendung
Das externe Laufwerk kann im laufenden Betrieb des Rechners an diesen via
USB Kabel angeschlossen oder von diesem getrennt werden.
Eine neue SSD muss vom Betriebssystem erst initialisiert, partitioniert und
formatiert werden, um vom System angezeigt zu werden.
Wenn die SSD nicht sofort vom System erkannt wird bitte prüfen:
- ob die Treibersoftware installiert ist (USB)
- ob die SSD initialisiert, partitioniert und formatiert ist
Bitte das Ende von Schreib- und Lesevorgängen abwarten bevor ein
angeschlossenes Gehäuse vom Rechner getrennt wird, um Datenverlust zu
vermeiden.
© Copyright 2020 by RaidSonic Technology GmbH. All Rights Reserved
The information contained in this manual is believed to be accurate and reliable. RaidSonic
Technology GmbH assumes no responsibility for any errors contained in this manual. RaidSonic
Technology GmbH reserves the right to make changes in the specifications and/or design of
the above mentioned product without prior notice. The diagrams contained in this manual may
also not fully represent the product that you are using and are there for illustration purposes only.
RaidSonic Technology GmbH assumes no responsibility for any differences between the product
mentioned in this manual and the product you may have. Microsoft, Windows and the Windows
logo are registered trademarks of Microsoft Corporation. Apple and macOS, MAC, iTunes and
Macintosh are registered trademarks of Apple Computer Inc. All other trademarks and brand
names are the Property of their respective owners.
Loading...
