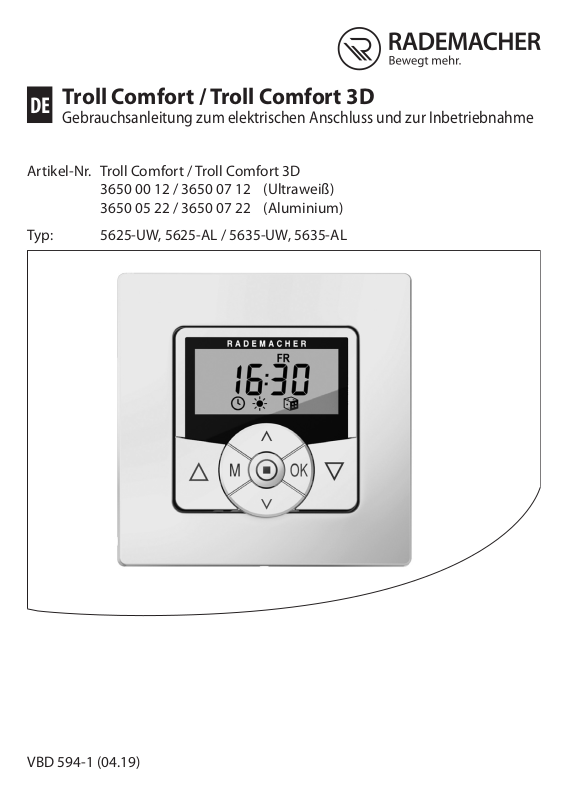

Page 1
Troll Comfort / Troll Comfort 3D
DE
Gebrauchsanleitung zum elektrischen Anschluss und zur Inbetriebnahme
Artikel-Nr. Troll Comfort / Troll Comfort 3D
3650 00 12 / 3650 07 12 (Ultraweiß)
3650 05 22 / 3650 07 22 (Aluminium)
Typ: 5625-UW, 5625-AL / 5635-UW, 5635-AL
VBD 594-1 (04.19)
Page 2
Sehr geehrte Kunden...
i
... mit dem Kauf des Troll Comfort, Troll Comfort 3D haben Sie sich für
ein Qualitätsprodukt aus dem Hause RADEMACHER entschieden. Wir
danken Ihnen für Ihr Vertrauen.
Die RADEMACHER Produkte sind unter Aspekten des größten Komforts
entstanden. Mit einem kompromisslosen Qualitätsanspruch und nach
langen Versuchsreihen sind wir stolz, Ihnen dieses innovative Produkt
zu präsentieren.
Dahinter stehen alle hochqualifizierten Mitarbeiterinnen und Mitarbeiter aus dem Hause
RADEMACHER.
DE
2
Page 3
Inhalt
i
i Sehr geehrte Kunden... ......................................................... 2
1. Diese Anleitung... ................................................................... 6
1.1 Anwendung dieser Anleitung ........................................................6
2. Gefahrensymbole................................................................... 7
2.1 Gefahrenstufen und Signalwörter ................................................7
2.2 Verwendete Darstellungen und Symbole ..................................8
3. Sicherheitshinweise ............................................................... 9
3.1 Bestimmungsgemäße Verwendung ......................................... 10
3.2 Nicht bestimmungsgemäßer Gebrauch .................................. 11
3.3 Erforderliches Fachwissen des Installateurs ........................... 11
3.4 Glossar - Begriffserklärung............................................................ 12
4. Lieferumfang ........................................................................13
5. Gesamtansicht des Bedienteils..........................................14
5.1 Gesamtansicht des Installationsgehäuses .............................. 16
5.2 Die elektrischen Anschlüsse ......................................................... 17
5.3 Das Display und seine Symbole .................................................. 18
6. Produktbeschreibung .........................................................20
6.1 Beschreibung der Sicherheitsfunktionen ................................ 21
6.2 Funktionsübersicht .......................................................................... 22
7. Technische Daten ................................................................. 24
7.1 Werkseinstellungen......................................................................... 26
7.2 Verhalten bei Netzausfall .............................................................. 28
8. Sicherheitshinweise zum elektrischen Anschluss ..........29
8.1 Wichtige Hinweise vor dem elektrischen Anschluss
und vor der Montage ...................................................................... 31
8.2 Elektrischer Anschluss .................................................................... 33
8.3 Anschluss eines Rohrmotors am Troll Comfort ..................... 34
8.4 Anschluss einer Lampe am Troll Comfort * ............................. 35
8.5 Anschluss eines Rohrmotors am Troll Comfort 3D ............... 36
DE
3
Page 4
Inhalt
i
9. Montage nach dem elektrischen Anschluss .................... 37
10. Kurzbeschreibung der Normalanzeige und des
Hauptmenüs .........................................................................38
11. Einführung zum Öffnen der Menüs und
zur Einstellung der Funktionen .........................................39
12. Erstinbetriebnahme mit dem
Installationsassistenten ......................................................41
13. Manuelle Bedienung ........................................................... 44
14. Anfahren einer Zielposition ............................................... 45
15. Menüübersicht ..................................................................... 46
16. Menü 1 - Automatikbetrieb ein-/ausschalten ................. 48
17. Schaltzeiten (Öffnungs- und Schließzeiten) [ / ],
Kurzbeschreibung ................................................................49
17.1 Menü 2 - Öffnungs- und Schließzeiten) [ / ] einstellen .. 53
18. Einen lokalen Lichtsensor anschließen ............................ 57
18.1 Lichtsensoranschluss bei Verwendung des
mitgelieferten Abdeckrahmens ................................................. 58
18.2 Lichtsensoranschluss bei Verwendung eines
Abdeckrahmens anderer Hersteller .......................................... 59
18.3 Den Lichtsensor demontieren ..................................................... 61
19. Abenddämmerungsautomatik,
Kurzbeschreibung ................................................................62
19.1 Menü 3 - Die Abenddämmerungsautomatik anpassen ..... 64
20. Sonnenautomatik, Kurzbeschreibung ............................. 66
20.1 Menü 4 - Die Sonnenautomatik einstellen ............................. 68
21. Morgendämmerungsautomatik, Kurzbeschreibung ....70
21.1 Menü 5 - Die Morgendämmerungszeit anpassen ................ 71
22. Menü 6 - Die Zufallsfunktion einstellen ........................... 72
23. Windautomatik, Kurzbeschreibung..................................73
23.1 Menü 7 - Die Windautomatik einstellen................................... 74
4
DE
Page 5
Inhalt
i
24. Regenautomatik, Kurzbeschreibung ...............................75
24.1 Menü 8 - Die Regenautomatik einstellen ................................ 76
25. Das Menü 9 - Systemeinstellungen...................................77
25.1 Menü 9.1 - Uhrzeit und Datum einstellen ............................... 78
25.2 Menü 9.2 - Motor-Laufzeit einstellen ........................................ 79
25.3 Menü 9.3 - Lüftungsposition einstellen ................................... 81
25.4 Menü 9.4 - Postleitzahl (PLZ) einstellen ................................... 83
25.5 Menü 9.5 - Das Schaltzeitprogramm einstellen .................... 84
25.6 Menü 9.6 - Die Blockiererkennung einstellen ........................ 86
25.7 Menü 9.7 - Den Jalousiemodus einstellen .............................. 89
26. Menü 9.8 - Geräteeinstellungen ........................................ 91
26.1 Menü 9.8.1 - Die automatische Sommer-/
Winterzeit ein-/ausschalten.......................................................... 92
26.2 Menü 9.8.2 - Den Displaykontrast einstellen .......................... 93
26.3 Menü 9.8.3 - Die permanente Displaybeleuchtung
einstellen............................................................................................. 93
26.4 Menü 9.8.3 - Den Uhr-Modus einstellen .................................. 94
26.5 Menü 9.8.5 - Die Tastensperre ein- / ausschalten ................95
26.6 Menü 9.8.6 - Die Eingänge E1/E2 konfigurieren ................... 96
26.7 Menü 9.8.7- Die Drehrichtungsumkehr ein-/ausschalten.. 98
26.8 Menü 9.8.8 - Lichtfunktion einstellen ....................................... 99
26.9 Menü 9.8.9 - Endpunkte des Rohrmotors einstellen ......... 102
26.10 Menü 9.8.0 - Die Softwareversion anzeigen .........................104
27. Alle Einstellungen löschen, Software-Reset .................105
28. Einen Hardware-Reset durchführen ...............................106
29. Fehlermeldungen ...............................................................107
30. Demontage .........................................................................107
31. Zeitzonentabelle ................................................................108
32. Vereinfachte EU-Konformitätserklärung .......................110
33. Zubehör ...............................................................................110
34. Garantiebedingungen.......................................................111
DE
5
Page 6
1. Diese Anleitung...
i
...beschreibt Ihnen die Montage, den elektrischen Anschluss und die
Bedienung des Troll Comfort und des Troll Comfort 3D.
1.1 Anwendung dieser Anleitung
i
◆ Bitte lesen Sie diese Anleitung vollständig durch und beachten Sie
alle Sicherheitshinweise, bevor Sie mit den Arbeiten beginnen.
◆ Lesen Sie auch die Gebrauchsanleitungen des Zubehörs (falls vor-
handen) sowie die Anleitungen des jeweils angeschlossenen
Verbrauchers.
◆ Diese Anleitung ist Teil des Produkts. Bewahren Sie sie gut erreich-
bar auf.
◆ Fügen Sie diese Anleitung bei Weitergabe des Troll Comfort, Troll
Comfort 3D an Dritte bei.
◆ Bei Schäden, die durch Nichtbeachtung dieser Anleitung und der
Sicherheitshinweise entstehen, erlischt die Garantie. Für Folgeschäden, die daraus resultieren, übernehmen wir keine Haftung.
DE
6
Page 7
2. Gefahrensymbole
i
In dieser Anleitung verwenden wir folgende Gefahrensymbole:
Lebensgefahr durch Stromschlag
Gefahrenstelle / gefährliche Situation
2.1 Gefahrenstufen und Signalwörter
i
GEFAHR!
Diese Gefährdung wird zu schweren Verletzungen oder zum Tod führen, sofern sie nicht vermieden wird.
WARNUNG!
Diese Gefährdung kann zu schweren Verletzungen oder zum Tod führen, sofern sie nicht vermieden wird.
VORSICHT!
Diese Gefährdung kann zu geringfügigen bis mittelschweren
Verletzungen führen, sofern sie nicht vermieden wird.
DE
ACHTUNG!
Diese Gefährdung kann zu Sachschäden führen.
7
Page 8
2.2 Verwendete Darstellungen und Symbole
i
weitere nützliche
i
Informationen
Lesen Sie die zugehörige
Anleitung
1. Handlungsabläufe
2.
◆ Aufzählungen
1) oder a) Listen
Im Display werden aktivierte Menüsym-
bole und Einstellparameter blinkend
dargestellt.
Angaben zum Öffnen der Menüs und
zu den Einstellungen finden Sie auf
Seite 39.
Wind- oder Regensymbol
i
DE
werden im Hauptmenü nur
angezeigt, wenn ein externer
Eingang (E1 oder E2) für die
Wind- oder Regenautomatik
konfiguriert wurde.
8
Page 9
3. Sicherheitshinweise
i
Der Einsatz defekter Geräte kann zur Gefährdung von
Personen und zu Sachschäden führen (Stromschlag /
Kurzschluss).
◆ Verwenden Sie niemals defekte oder beschädigte Geräte.
◆ Prüfen Sie den Troll Comfort, Troll Comfort 3D auf
Unversehrtheit.
◆ Wenden Sie sich bitte an unseren Kundendienst, falls Sie
Schäden feststellen, siehe Seite 112.
Bei unsachgemäßem Gebrauch besteht erhöhte
Verletzungsgefahr.
◆ Unterweisen Sie alle in Frage kommenden Personen im siche-
ren Gebrauch des Troll Comfort, Troll Comfort 3D.
◆ Kinder dürfen nicht mit dem Gerät spielen.
◆ Ziehen Sie das Bedienteil niemals während des Betriebs vom
Installationsgehäuse ab.
DE
9
Page 10
3.1 Bestimmungsgemäße Verwendung
i
Verwenden Sie den Troll Comfort und den Troll Comfort 3D ausschließlich wie folgt.
DE
Anwendung:
Anschluss und Steuerung eines
Rohrmotors für:
◆ Rollläden, Markisen
◆ Jalousien und Lamellen
Anschluss und Steuerung eines
elektrischen Verbrauchers
Elektrischer Anschluss ohne
Neutralleiter möglich
Halten Sie die zulässigen Lastgrenzen ein, siehe Seite 24, Technische
Daten.
Einsatzbedingungen
◆ Der Rohrmotor muss über mechanische oder elektronische
Endlagenschalter verfügen.
◆ Betreiben Sie den Troll Comfort, Troll Comfort 3D nur in trockenen
Räumen
◆ Für den elektrischen Anschluss vor Ort muss ein 230 V/50 Hz
Stromanschluss mit bauseitiger Freischaltvorrichtung (Sicherung)
vorhanden sein.
◆ Troll Comfort 3D
Der Troll Comfort 3D kann nur in Verbindung mit Rohrmotoren mit
mechanischen Endschaltern und mit Rademacher Rohrmotoren mit
elektronischen Endschaltern ab Baujahr 2000 betrieben werden.
Troll
Comfort
✓ ✓
✓
—
Troll
Comfort 3D
—
✓
10
Page 11
3.2 Nicht bestimmungsgemäßer Gebrauch
i
Die Verwendung des Troll Comfort, Troll Comfort 3D für einen anderen als die zuvor genannten Anwendungsbereiche ist nicht zulässig.
Es kann zu Personen und Sachschäden führen, falls der Troll
Comfort zur Freischaltung des angeschlossenen Verbrauchers
verwendet wird.
◆ Verwenden Sie den Troll Comfort nicht zur Freischaltung des ange-
schlossenen Verbrauchers.
Bei Verwendung des Troll Comfort, Troll Comfort 3D im Außenbereich oder in feuchten Räumen besteht Lebensgefahr durch
Kurzschluss und Stromschlag.
Montieren und betreiben Sie den Troll Comfort, Troll Comfort 3D nicht
im Außenbereich oder in feuchten Räumen.
3.3 Erforderliches Fachwissen des Installateurs
i
Elektrischer Anschluss, Montage und Inbetriebnahme des Troll Comfort,
Troll Comfort 3D müssen durch eine ausgebildete Elektrofachkraft nach
den Anweisungen in dieser Anleitung erfolgen.
DE
11
Page 12
3.4 Glossar - Begriffserklärung
i
UW
◆ UW = Ultraweiß (Gerätefarbe)
DIN 49075
◆ Deutsche Norm „Abdeckplatten für Installationsgeräte zum Einbau
in Gerätedosen ...“
ELV
◆ Extra Low Voltage = Schutzkleinspannung
DE
12
Page 13
4. Lieferumfang
i
DE
b)
a)
Lieferumfang
a) 1 x Bedienteil (50 x 50 mm)
b) 1 x Abdeckrahmen
c) 1 x Installationsgehäuse
d) 1 x Abstandshalter, siehe Seite 37
e) 1 x Gebrauchsanleitung (ohne Abbildung)
Vergleichen Sie nach dem Auspacken ...
... den Packungsinhalt mit diesen Angaben.
Zubehör, optional erhältlich, siehe Seite 110
f) 1 x Lichtsensor
c)
d)
f)
13
Page 14
5. Gesamtansicht des Bedienteils
M
i
DE
1)
2)
3)
7)
8)
Pos. Symbol Beschreibung
1) Bedienteil
2) Display
3)
4) Einstelltasten
Menü-Taste
◆ Das Hauptmenü öffnen
◆ Zurück zum letzten Menü bzw. zur
Normalanzeige
◆ Auswahl eines Menüs im Hauptmenü
◆ Einstellen der Parameter (mehr / weniger)
● kurzes oder langes Drücken =
schrittweise oder schnelle Einstellung
◆ Ein-/ Ausschalten von Funktionen (On / OFF)
◆ Anfahren einer Zielposition
4)
5)
6)
9)
10)
14
Page 15
OK
5. Gesamtansicht des Bedienteils
i
Pos. Symbol Beschreibung
5)
6) Die Bedientasten Auf / Ab
7)
8) SET-Stopp-Taste
9) Überbrückungskontakt für einen Hardware-Reset
10) Anschlussbuchse für den Lichtsensor
OK-Taste
◆ Das ausgewählte Menü öffnen
◆ Einstellungen bestätigen und speichern
◆ Weiter zur nächsten Einstellung
◆ Manuelle Bedienung
◆ Manueller Stopp der Rollladenfahrt
◆ Einstellen (setzen) verschiedener Funktionen
◆ siehe Seite 106
◆ siehe Seite 58, Montage
DE
15
Page 16
5.1 Gesamtansicht des Installationsgehäuses
i
DE
11)
12)
Pos. Symbol Beschreibung
11) Installationsgehäuse
12) Befestigungskrallen und -schrauben
13) Anschlussklemmen
14) Typenschild (Beispiel für Troll Comfort)
13)
14)
16
Page 17
5.2 Die elektrischen Anschlüsse
i
DE
Troll Comfort 3D
Troll Comfort
L L L
16)
Pos. Symbol Beschreibung
15) /
16)
15)
16)
17)
L
L / N
E1 / E2
/
Troll Comfort 3D
Spannungsversorgung - 230 V / 50 Hz
Elektrischer Anschluss ohne Neutralleiter möglich.
Troll Comfort
Spannungsversorgung - 230 V / 50 Hz, 60 Hz
Troll Comfort - externe Eingänge - optional
Anschluss externer Signalgeber, z.B. Jalousieschalter / Externe Sensoren etc., siehe Seite 34 / 35
Beide Eingänge werden unabhängig voneinander
konfiguriert, siehe Seite 96.
Drehrichtung (Auf / Ab)
Anschlussleitungen zum Rohrmotor.
15)
17)
17
Page 18
5.3 Das Display und seine Symbole
i
Symbol Beschreibung
MO ... SO
Wochentage
Uhrzeit / Einstellparameter
Information
Schaltzeitprogramm
DE
18
OFFSET
SET
AUTO
PLZ
IST
Offset (bei Astrozeit)
Einstellung
Automatikbetrieb
Postleitzahl
Ist-Wert
Fahrtrichtung (Auf/Ab)
Automatikbetrieb aus
Schaltzeiten
Abenddämmerungsautomatik
Page 19
5.3 Das Display und seine Symbole
i
Symbol Beschreibung
Sonnenautomatik
Morgendämmerungsautomatik
Zufallsfunktion
Windautomatik *
Regenautomatik *
Systemeinstellungen
DE
SOLL
T
L
NORMAL
%
Soll-Wert
Wendeautomatik
Tipp-Betrieb
Lichtfunktion *
Schaltzeitmodi (NORMAL / ASTRO / SENSOR)
Blockiererkennung *
Position (in Prozent)
Automatische Tastensperre
* ist nicht für den Troll Comfort 3D verfügbar
19
Page 20
6. Produktbeschreibung
i
Der Troll Comfort und der Troll Comfort 3D dient zur Steuerung von
Rollläden, Jalousien, Lamellen oder Markisen durch den Anschluss
eines entsprechenden Rohrmotors.
Rollladensteuerung
Es besteht die Möglichkeit, den Rollladen zu automatisieren.
Manuelle Bedienung
Die manuelle Bedienung des angeschlossenen Rohrmotors ist mit Hilfe
der Bedientasten jederzeit möglich.
Troll Comfort (nicht für Troll Comfort 3D)...
◆ mit Lichtfunktion
Bei Bedarf können an den Troll Comfort anstelle eines Rohrmotors
z.B. auch eine Lampe oder andere elektrische Verbraucher angeschlossen und mit Hilfe der Lichtfunktion gesteuert werden.
◆ als zentrale Steuerung mehrerer Troll Standard
Alternativ zum Anschluss eines Rohrmotors kann der Troll Comfort
auch als zentrale Steuerung für mehrere Troll Standard verwendet
werden. Weitere Anschluss- und Schaltungsbeispiele finden Sie auf
unserer Internetseite: www.rademacher.de
◆ mit externer Steuerung über zwei Eingänge E1 und E2
Der Troll Comfort verfügt über zwei konfigurierbare Eingänge E1
und E2 (230 V / 50 Hz) zum Anschluss externer Signalgeber (z. B.
Jalousieschalter / externe Sensoren etc.), siehe Seite 34 / 35.
Beide Eingänge werden unabhängig voneinander konfiguriert,
siehe Seite 96.
DE
20
Page 21
6. Produktbeschreibung
i
Installation und elektrischer Anschluss
Der Troll Comfort, Troll Comfort 3D ist als Unterputzgerät für
Innenräume konstruiert. Der elektrische Anschluss erfolgt mit Hilfe von
Anschlussklemmen auf der Rückseite des Installationsgehäuses.
Montage / Kompatible Schalterprogramme
Das Troll Comfort, Troll Comfort 3D kann in handelsübliche
Schalterprogramme (50 x 50 mm) integriert werden.
Je nach verwendetem Schalterprogramm ist eventuell ein
Zwischenrahmen * 50 x 50 (nach DIN 49075) erforderlich.
i
* nicht im Lieferumfang enthalten
6.1 Beschreibung der Sicherheitsfunktionen
i
Troll Comfort mit Blockiererkennung *
Der Troll Comfort ist in der Lage, das Drehmoment von Motoren mit
mechanischer Endpunkteinstellung zu überwachen. Dadurch kann die
Steuerung den Motor bei Überlast oder Blockierung abschalten, siehe
Seite 86.
DE
* ist nicht für den Troll Comfort 3D verfügbar
21
Page 22
6.2 Funktionsübersicht
i
◆ Display-Hintergrundbeleuchtung
◆ Installationsassistent für einfache Inbetriebnahme
◆ Einstellbare Blockiererkennung für mechanische Rohrmotoren
◆ Manuelle Bedienung vor Ort
◆ Direkte Einstellung und Anfahrt einer Zielposition
◆ Automatikbetrieb ein-/ausschalten
◆ Einfache Konfiguration durch menügeführte Bedienung
◆ Schaltzeiten
● Einstellbare Öffnungs- [ ] und Schließzeiten [ ] für Ihren
Rollladen
◆ Schaltzeitprogramm:
● Wochenschaltzeiten
− ein Schaltzeitenpaar [ / ] für [ MO...SO ]
● Werktags - und Wochenendschaltzeiten
− ein Schaltzeitenpaar [ / ] für [ MO...FR ]
− ein Schaltzeitenpaar [ / ] für [ SA + SO ]
● Einzeltagesschaltzeiten
− ein Schaltzeitenpaar [ / ] für jeden einzelnen Wochentag
[ MO / DI / MI / DO / FR / SA / SO ]
● Einen zweiten Schaltzeitenblock aktivieren
− doppelte Schaltzeiten, siehe Seite 49 / 85
◆ Abenddämmerungsautomatik
● Abenddämmerungsfunktion mit Astroprogramm
● Abenddämmerungsfunktion mit Lichtsensor
◆ Sonnenautomatik (mit Lichtsensor)
◆ Morgendämmerungsautomatik mit Astroprogramm
◆ Zufallsfunktion (zufällige Verzögerung von 0 bis 30 Minuten)
◆ Lüftungsposition
DE
22
Page 23
6.2 Funktionsübersicht
i
◆ Endpunkteinstellung *
◆ Tastensperre
◆ Jalousiemodus
● Wendeautomatik
● Tippbetrieb
● Einstellung der Laufzeit
◆ Windautomatik *
◆ Regenautomatik *
◆ Lichtfunktion (Steuerung von elektrischen Verbrauchern) *
◆ Drehrichtungsumkehr ein-/ausschalten
◆ Automatische Sommer-/Winterzeitumstellung
◆ Dauerhafte Speicherung der Einstellungen
◆ Externe Steuerung über zwei konfigurierbare Eingänge E1 / E2 *
◆ Alle Daten löschen, Reset
* ist nicht für den Troll Comfort 3D verfügbar
Beschreibung und Einstellung der einzelnen Funktionen
Eine genaue Beschreibung der einzelnen Funktionen und deren
Einstellung folgt ab Seite 38.
DE
23
Page 24
7. Technische Daten
i
Troll Comfort
Netzanschluss [ L / N ]
Versorgungsspannung
aus dem Netz:
Leistungsaufnahme: Standby: < 0,3 W
2 x Nebenstelleneingänge [ E1 / E2 ] - konfigurierbar
Anschluss externer Signalgeber (Jalousietaster / Umweltsensor etc.)
Eingangsspannung: 230 V / 50 Hz (Ri = 200 kW)
Maximale Leitungslänge: 15 Meter
Drehrichtung [ s / t ]
Schaltspannung: 230 V / 50 Hz
230 V / 50 Hz, 60 Hz
DE
Schaltvermögen:
Es kann zu Personen und Sachschäden führen, falls der Troll Comfort
zur Freischaltung des angeschlossenen Verbrauchers verwendet wird.
◆ Kleiner Kontaktabstand (μ) nicht zur Freischaltung geeignet.
◆ Verwenden Sie den Troll Comfort nicht zur Freischaltung des
angeschlossenen Verbrauchers.
M
8 (4) A µ (Type 1B)
24
Page 25
7. Technische Daten
i
Troll Comfort 3D
Netzanschluss [ L ]
Versorgungsspannung
aus dem Netz:
Leistungsaufnahme: Standby: < 0,3 W
Drehrichtung [ s / t ]
Schaltspannung: 230 V / 50 Hz
DE
230 V / 50 Hz
Schaltvermögen:
Troll Comfort / Troll Comfort 3D
Allgemeine Angaben
Außenmaße (B x H x T)
Bedienteil [ 1 ]:
Verfügbare Farben:
Einbautiefe: 32 mm
Zulässige Umgebungstemperatur:
Schutzklasse: II (nur für trockene Räume)
Anschlussklemmen:
Gangreserve der Uhr bei
Netzausfall
M
50 x 50 x 12 mm
nach DIN 49075
Ultraweiß (UW), glänzend
Aluminium
0 °C bis + 40 °C
Schraubklemmen für max.
1,5 mm
ca. 8 Stunden
8 (4) A µ (Type 1B)
2
Leitungsquerschnitt
25
Page 26
7.1 Werkseinstellungen
i
Werkseinstellungen
Automatikbetrieb: On (Ein)
Schaltzeiten: On (Ein)
Datum: 01.07.2018
Uhrzeit: 12:00
Auf-Zeit und Modus: 7:00 Uhr / NORMAL
Ab-Zeit und Modus: 20:00 Uhr / NORMAL
Zufallsfunktion: OFF (Aus)
Sonnenautomatik: OFF (Aus)
Motor-Laufzeit (2 - 255 Sek.): 150 Sekunden
Lüftungsposition (1 - 99 %): OFF (Aus) / 80 %
Postleitzahl: 34
Schaltzeitprogramm: 1
Blockiererkennung: * OFF (Aus)
- Motortyp: 2 (45 mm / 30 Nm)
- Empfindlichkeit: 2 30
- Reversieren: OFF (Aus)
Tippbetrieb: OFF (Aus)
Wendeautomatik: OFF (Aus)
Wendezeit / Lamellenlaufzeit:
100 - 5000 ms (0,1 bis 5 Sek.)
Automatische Sommer- /
Winterzeitumstellung:
1,5 Sekunden (1500 ms)
On (Ein)
DE
26
* ist nicht für den Troll Comfort 3D verfügbar
Page 27
7.1 Werkseinstellungen
i
Werkseinstellungen
Displaykontrast: 8
Displaybeleuchtung: 0
Uhr-Modus: * 1 (50 Hz)
Tastensperre: OFF (Aus)
Eingänge E1 / E2: * OFF / OFF (Aus)
Drehrichtungsumkehr: OFF (Aus)
Lichtfunktion: * OFF (Aus)
* ist nicht für den Troll Comfort 3D verfügbar
DE
27
Page 28
7.2 Verhalten bei Netzausfall
i
Gangreserve (ca. 8 Stunden)
Bei einem Netzausfall blinkt die aktuelle Uhrzeit ca. 5 Minuten lang und
der Troll Comfort, Troll Comfort 3D wechselt in die Gangreserve.
Uhrzeit und Datum nach einem Netzausfall
Die Gangreserve beträgt ca. 8 Stunden. Wird diese Zeit überschritten,
gehen Uhrzeit und Datum verloren und müssen neu eingestellt werden,
siehe Seite 78.
Während der Gangreserve arbeitet die interne Uhr mit
i
Toleranzen. Nach einem längeren Netzausfall kann daher
ein Nachstellen der Uhrzeit erforderlich sein.
Datenerhalt nach einem Netzausfall
Alle Einstellungen bleiben dauerhaft gespeichert. Auch nach einem
längeren Netzausfall gehen die Daten nicht verloren.
DE
28
Page 29
8. Sicherheitshinweise zum elektrischen Anschluss
i
Vergleichen Sie vor dem elektrischen Anschluss die Angaben zur
Spannung / Frequenz auf dem Typenschild mit denen des örtlichen
Stromnetzes.
Lesen Sie die Angaben zum elektrischen Anschluss in der
Gebrauchsanleitung des verwendeten Rohrmotors oder
des elektrischen Verbrauchers und der externen Steuerung
(bei Verwendung von E1 / E2).
GEFAHR!
Es besteht Lebensgefahr durch Stromschlag bei Berührung von
elektrischen Komponenten.
◆ Führen Sie alle Anschluss- und Montagearbeiten nur im spannungs-
losen Zustand aus.
◆ Trennen Sie die Zuleitung allpolig vom Netz und sichern Sie sie
gegen Wiedereinschalten.
◆ Prüfen Sie die Anlage auf Spannungsfreiheit.
WARNUNG!
Die Überlastung des Troll Comfort kann zur Gefährdung von
Personen und zur Zerstörung des Gerätes führen (Kurzschluss).
Die maximale Schaltleistung darf nicht überschritten werden, beachten
Sie dazu die Angaben in den Technische Daten, siehe Seite 24.
DE
29
Page 30
8. Sicherheitshinweise zum elektrischen
Anschluss
i
WARNUNG!
Die Verwendung eines falschen Installationsgehäuses kann zur Gefährdung von Personen und zu Sachschäden führen (Stromschlag /
Kurzschluss).
◆ Verwenden Sie ausschließlich das beiliegende Installationsgehäuse
zum Anschluss und zur Montage des Troll Comfort, Troll Comfort 3D.
◆ Installationsgehäuse anderer RADEMACHER Produkte z. B. anderer
Troll-Steuerungen sind nicht kompatibel.
WARNUNG!
Der Anschluss einer zweiten Phase an E1 oder E2 führt zur Zerstörung des Troll Comfort.
◆ Bei Verwendung der Eingänge [ E1 / E2 ] müssen diese immer an
die gleiche Phase [ L ] wie die Versorgungsspannung angeschlossen
werden.
◆ Wird eine andere Phase angeschlossen, liegt die falsche Netz-
spannung (380 V / 50 Hz) an den Eingängen und zerstört den
Troll Comfort.
◆ Beachten Sie die Anschlussbelegung im Anschlussplan.
DE
30
Page 31
8.1 Wichtige Hinweise vor dem elektrischen Anschluss und vor der Montage
i
Einstellung der Endpunkte am Rohrmotor
Vor der Montage bzw. vor dem endgültigen elektrischen Anschluss
müssen die Endpunkte des Rohrmotors eingestellt sein, da es sonst
zu Funktionsstörungen kommen kann.
Falls noch keine Endpunkte eingestellt sind, müssen unbedingt beide
Endpunkte des Rohrmotors eingestellt werden.
Parallelschaltung von elektronischen Rohrmotoren
Sie können maximal 3 parallel schaltbare Rohrmotoren an den Troll
Comfort oder den Troll Comfort 3D anschließen (z.B. elektronische
Rohrmotoren von RADEMACHER).
Lesen Sie dazu jeweils die Angaben in der Gebrauchs-
anleitung des verwendeten Rohrmotors.
Parallelschaltung von mechanischen Rohrmotoren
Für die Parallelschaltung von mechanischen Rohrmotoren ist ein
Trennrelais erforderlich.
Voraussetzungen für die Blockiererkennung *
Die Blockiererkennung ist nur funktionsfähig, wenn ein mechanischer
Rohrmotor angeschlossen ist.
Funktion der Eingänge E1 und E2 *
Beide Eingänge können unabhängig voneinander konfiguriert werden.
Je nach Verwendungszweck und angeschlossenem Signalgeber können
Sie im Menü 9.8.6 die Funktion der Eingänge einstellen, siehe Seite 96.
Anschluss- und Schaltungsbeispiele finden Sie auf unserer
Internetseite: www.rademacher.de
DE
* ist nicht für den Troll Comfort 3D verfügbar
31
Page 32
6 mm
8.1 Wichtige Hinweise vor dem elektrischen
i
Anschluss und vor der Montage
Maximale Leitungslänge zum Anschluss externer Signalgeber an
E1 oder E2 (z.B. Jalousietaster / externe Sensoren etc.)
Die maximale Leitungslänge zum Anschluss externer Signalgeber an
E1 / E2 darf maximal 15 Meter betragen.
Montagematerial
Der Troll Comfort, Troll Comfort 3D ist zur Unterputzmontage vorgesehen. Wir empfehlen die Montage in einer tiefen 58er Unterputzdose
oder in einer Elektronikdose.
Abisolierlänge
Alle Adern müssen auf 6 mm abisoliert werden.
DE
32
Page 33
8.2 Elektrischer Anschluss
i
1. Schalten Sie das Netz stromlos und prüfen Sie, ob die Zuleitungen
stromlos sind.
2. Verlegen Sie alle Anschlussleitungen sicher bis in die Unterputzdose.
3. Isolieren Sie alle Adern auf 6 mm Länge ab und schließen Sie sie gemäß
den Anschlussplänen auf den folgenden Seiten an.
4. Nach dem elektrischen Anschluss erfolgt die Montage des Troll Comfort
bzw. des Troll Comfort 3D in die Unterputzdose, siehe Seite 37.
DE
33
Page 34
8.3 Anschluss eines Rohrmotors am Troll Comfort
i
Troll Comfort
230 V / 50 Hz
Eingänge E1 / E2 (230 V / 50 Hz),
nur bei Bedarf
Anschluss der Setzleitung (SET) von elektronischen
RADEMACHER-Rohrmotoren
* Die Setzleitung (SET) von RADEMACHER-Rohrmotoren muss am
Neutralleiter [ N ] angeschlossen werden um einen störungsfreien
Betrieb des Rohrmotors zu gewährleisten.
DE
34
Der elektrische Anschluss des Troll Comfort 3D wird auf
i
Seite 36 beschrieben.
Page 35
8.4 Anschluss einer Lampe am Troll Comfort *
i
Lampe,
max. 1800 W / 900 W
Troll Comfort
230 V / 50 Hz
Eingänge E1 / E2 (230 V / 50 Hz),
nur bei Bedarf
Bei Bedarf kann statt eines Rohrmotors, z. B. auch eine Gartenlampe
(oder andere elektrische Verbraucher) angeschlossen und mit Hilfe der
Lichtfunktion gesteuert werden, siehe Seite99, Menü 9.8.8 - Licht-
funktion einstellen.
Maximale Schaltleistung
Die maximale Schaltleistung beträgt 1800 W bzw. 900 W (bei nicht
ohmschen Lasten).
DE
* ist nicht für den Troll Comfort 3D verfügbar.
35
Page 36
8.5 Anschluss eines Rohrmotors am Troll Comfort 3D
i
Troll Comfort 3D
230 V / 50 Hz
Keine Neutralleiter erforderlich
Beim Anschluss eines Troll Comfort 3D ist kein Neutralleiter erforderlich.
Dadurch kann ein Handschalter durch einen Troll Comfort 3D ersetzt
werden ohne nachträglich einen Neutralleiter zu verlegen.
DE
36
Der elektrische Anschluss des Troll Comfort wird auf
i
Seite 34 beschrieben.
Page 37
9. Montage nach dem elektrischen Anschluss
i
1. Setzen Sie das Installationsgehäuse in die Unterputzdose ein und fixie-
ren Sie es mit den Schrauben der Befestigungskrallen.
2. Setzen Sie den Abdeckrahmen auf das Installationsgehäuse.
3. Stecken Sie anschließend das Bedienteil vorsichtig in das
Installationsgehäuse ein.
DE
4. Schalten Sie die Netzspannung wieder ein.
37
Page 38
10. Kurzbeschreibung der Normalanzeige und des Hauptmenüs
i
Die Normalanzeige (Beispiel)
◆ Anzeige des aktuellen Wochentags und der Uhrzeit.
◆ Anzeige der aktivierten Funktionen.
◆ Die manuelle Bedienung des Troll Comfort, Troll Comfort 3D ist
nur in der Normalanzeige möglich.
Das Hauptmenü
Menünummer
Funktionen / Menüs
◆ Anzeige und Auswahl der einzelnen Funktionen bzw. Menüs.
◆ Im Hauptmenü ist keine manuelle Bedienung möglich.
◆ Während der Einstellungen werden keine automatischen
Schaltbefehle ausgeführt.
◆ Erfolgt bei aktiviertem Menü ca. 120 Sekunden lang keine
Tastenbetätigung, erscheint automatisch wieder die Normalanzeige. Einstellungen werden dennoch übernommen.
DE
38
Page 39
11. Einführung zum Öffnen der Menüs und
M
OK
zur Einstellung der Funktionen
i
DE
1.
Öffnen Sie das Hauptmenü.
Durch Drücken der Menü-Taste in der Normalanzeige öffnet sich das Hauptmenü.
2. / Wählen Sie das gewünschte Menü bzw. die
Menünummer aus.
Das ausgewählte Menü wird durch ein blinkendes Symbol angezeigt.
3.
Bestätigen und öffnen Sie das ausgewählte
Menü.
OFF blinkt.
4. / Nehmen Sie die gewünschte Einstellung
vor (z.B. On).
39
Page 40
11. Einführung zum Öffnen der Menüs und
OK
M
zur Einstellung der Funktionen
i
DE
5.
6.
Jede Einstellung muss mit der OK-Taste
bestätigt werden.
Durch die Bestätigung gelangen Sie zur nächsten Einstellung oder zurück zum Menü.
Zurück zur Normalanzeige.
Durch kurzes Drücken der Menü-Taste gelangt man einen
Menüschritt zurück. Durch längeres Drücken gelangt man
i
immer zur Normalanzeige.
Beispiel
40
Page 41
12. Erstinbetriebnahme mit dem Installationsassistenten
i
Bei einer Erstinbetriebnahme oder nach einem Software-Reset wird
automatisch der Installationsassistent gestartet, der Sie durch die ersten
Grundeinstellungen führt.
Den Installationsassistenten verlassen
Drücken Sie die M-Taste eine Sekunde lang, falls Sie den
Installationsassistenten vorzeitig beenden wollen.
Betriebsbereitschaft
Nach Abschluss der Einstellungen ist der Troll Comfort, Troll Comfort 3D
betriebsbereit.
1. Nach dem Einschalten der Netzspannung erscheint der
Installationsassistent. Die Ziffern blinken.
2. Die aktuelle Uhrzeit einstellen und
bestätigen.
3. Das aktuelle Datum (Tag. Monat)‚ einstellen
und jede Einstellung bestätigen.
4. Das aktuelle Jahr einstellen und bestätigen.
DE
5. Die ersten beiden Ziffern Ihrer deutschen
Postleitzahl eingeben oder die gewünschte
internationale Zeitzone einstellen.
Zeitzonentabelle, siehe Seite 108.
41
Page 42
OK
12. Erstinbetriebnahme mit dem
i
Installationsassistenten
DE
6. Die Öffnungszeit [ ] einstellen und
bestätigen.
Voreinstellung: MO...SO
Die Öffnungszeit gilt für die ganze Woche.
Bei Bedarf können Sie später im Menü 9.5 zwischen drei Schaltzteitprogrammen auswählen,
siehe Seite 84.
6.1 / Den Schaltzeitmodus für die Öffnungszeit [ ]
einstellen.
Schaltzeitmodus, siehe Seite 50
◆ NORMAL Der Rollladen fährt zur eingestellten
Öffnungszeit nach oben.
◆ ASTRO Der Rollladen fährt zur täglich neu berechne-
ten Morgendämmerung nach oben. Die
eingestellte Öffnungszeit wird als „frühestens
um xx:xx Uhr“ gewertet.
dem Drücken der OK-Taste die für den
aktuellen Tag berechnete Öffnungszeit.
Wurde ASTRO ausgewählt, erscheint nach
6.2
Weiter zur Einstellung der Schließzeit.
7. Die Schließzeit [ ] einstellen und
bestätigen.
Voreinstellung: MO...SO
Die Schließzeit gilt für die ganze Woche.
Bei Bedarf können Sie später im Menü 9.5
zwischen drei Schaltzeitprogrammen auswählen, siehe Seite 84.
42
Page 43
12. Erstinbetriebnahme mit dem
OK
OK
i
Installationsassistenten
DE
7.1 / >
einstellen.
◆ NORMAL Der Rollladen fährt zur eingestellten
Schließzeit nach unten.
◆ ASTRO * Der Rollladen fährt zur täglich neu berechne-
ten Abenddämmerung nach unten.
◆ SENSOR * Der Rollladen fährt täglich zu der vom
Lichtsensor gemessenen Dämmerung nach
unten.
dem Drücken der OK-Taste die für den
aktuellen Tag berechnete Schließzeit.
7.2
Die Einstellungen bestätigen.
Den Schaltzeitmodus für die Schließzeit [ ]
Schaltzeitmodus, siehe Seite50
* Die eingestellte Schließzeit wird als „spätes-
tens um xx:xx Uhr“ gewertet.
Wurde ASTRO ausgewählt, erscheint nach
8. Nach der letzten Einstellung erscheint die
Normalanzeige, siehe Beispiel.
Der Troll Comfort, Troll Comfort 3D ist jetzt
betriebsbereit.
Es besteht die Möglichkeit einzelne Schaltzeiten zu deakti-
vieren. Dazu kann nach dem Wert [ 23:59 ] der Wert [ OFF ]
i
ausgewählt werden.
43
Page 44
13. Manuelle Bedienung
Die Bedienung von Hand ist in der Normalanzeige jederzeit möglich
und hat Vorrang vor den programmierten Automatikfunktionen.
Beispiel zur manuellen Steuerung eines Rollladens
1. Den Rollladen öffnen.
Der Rollladen fährt durch einen kurzen
Tastendruck bis zum oberen Endpunkt.
2. / oder Den Rollladen zwischenzeitlich stoppen.
3. Den Rollladen schließen.
Der Rollladen fährt bis zur eingestellten
Lüftungsposition oder bis zum unteren
Endpunkt.
Lüftungsposition, siehe Seite 81
Bei eingestellter Lüftungsposition fährt der Rollladen zunächst nur bis
zu dieser Position. Erst durch erneutes Drücken der [
Rollladen weiter nach unten.
Ab
]-Taste fährt der
DE
44
Page 45
14. Anfahren einer Zielposition
Bei Bedarf können Sie eine beliebige Zielposition für Ihren Rollladen
eingeben und diese dann direkt anfahren. Das Anfahren der Zielposition und das Stoppen des Rollladens erfolgt automatisch.
Automatisches Anfahren nach ca. zwei Sekunden
Die Fahrt zur eingestellten Zielposition beginnt automatisch, wenn ca.
zwei Sekunden lang keine Taste gedrückt wurde.
Zur Nutzung dieser Funktion muss zuvor die Laufzeit des
angeschlossenen Rohrmotors ermittelt und eingestellt
i
werden, siehe Seite 79.
Beim Anfahren der Zielposition bleibt die Lüftungsposition
unberücksichtigt.
DE
1. / Die aktuelle Position des Rollladens durch
kurzes Antippen einer Taste anzeigen lassen.
angegeben.
Die aktuelle Position wird in Prozent [ % ]
2. / Die gewünschte Zielposition (z. B. 20 %) durch
mehrfaches Drücken eingeben.
de Fahrtrichtung an.
Die Pfeile [ / ] zeigen die jeweils resultieren-
Wert = Rollladenposition
0 % = vollständig geöffnet
100 % = vollständig geschlossen
3. Der Rollladen fährt nach ca. zwei Sekunden automatisch bis zur
Zielposition und stoppt dort.
45
Page 46
15. Menüübersicht
M
Hauptmenü
Symbol Menü Seite
AUTO 1 Automatikbetrieb .............................................. 48
2 Schaltzeiten ......................................................49
3 Abenddämmerungsautomatik ............................ 62
4 Sonnenautomatik ..............................................66
5 Morgendämmerungsautomatik .......................... 70
6 Zufallsfunktion .................................................. 72
7 Windautomatik * ...............................................73
8 Regenautomatik * .............................................75
9 Systemeinstellungen .........................................77
SET 9.1 Uhrzeit und Datum ............................................78
9.2 Motor Laufzeit ................................................... 79
9.3 Lüftungsposition ...............................................81
PLZ 9.4 Postleitzahl ....................................................... 83
9.5 Schaltzeitprogramm ..........................................84
9.6 Blockiererkennung * ..........................................86
T 9.7 Jalousiemodus ................................................... 89
* ist nicht für den Troll Comfort 3D verfügbar
DE
46
Page 47
M
15. Menüübersicht
9.8 Geräteeinstellungen ..........................................91
9.8.1 Automatische Sommer-/
Winterzeitumstellung ........................................92
9.8.2 Displaykontrast .................................................93
9.8.3 Displaybeleuchtung ...........................................93
9.8.4 Uhr-Modus * .....................................................94
9.8.5 Tastensperre ..................................................... 95
9.8.6 Eingänge E1/E2 * ..............................................96
9.8.7 Drehrichtungsumkehr .......................................98
L 9.8.8 Lichtfunktion * .................................................. 99
9.8.9 Endpunkte * .................................................... 102
9.8.0 Softwareversion .............................................. 104
* ist nicht für den Troll Comfort 3D verfügbar
DE
47
Page 48
AUTO
OK
16. Menü 1 - Automatikbetrieb ein-/ausschalten
Automatikbetrieb ein (Symbol in der Normalanzeige)
◆ Alle eingestellten Automatikfunktionen sind aktiv
◆ Auch im Automatikbetrieb ist eine manuelle Bedienung möglich
Automatikbetrieb aus (Symbol in der Normalanzeige)
◆ Alle Automatikfunktionen sind deaktiviert
◆ In der Normalanzeige sind alle Automatiksymbole deaktiviert
◆ Die Eingänge E1 und E2 werden nicht berücksichtigt - außer bei
aktivierter Windautomatik.
Den Automatikbetrieb im Menü 1 ein-/ausschalten
1. Das Menü 1 öffnen.
2. Die gewünschte Einstellung
vornehmen und bestätigen.
OFF = Automatikbetrieb aus
On = Automatikbetrieb ein
Direktes Umschalten in der Normalanzeige
DE
1 Sek. Drücken Sie in der Normalanzeige die
OK -Taste eine Sekunde lang.
48
Page 49
17. Schaltzeiten (Öffnungs- und Schließzeiten) [ / ],
Kurzbeschreibung
Damit sich Ihr Rollladen zu der von Ihnen gewünschten Zeit automatisch öffnet oder schließt, können Sie am Troll Comfort, Troll Comfort 3D
Öffnungs- [ ] und Schließzeiten [ ] einstellen.
Dazu stehen Ihnen im Menü 9.5 drei Schaltzeitprogramme
zur Verfügung, siehe Seite 84:
[ 1 ] Wochenschaltzeiten ( Werkseinstellung)
Die Schaltzeiten [ / ] gelten von (MO .... SO).
[ 2 ] Werktags- und Wochenendschaltzeiten
Getrennte Schaltzeiten [ / ] für (MO .... FR) und (SA + SO).
[ 3 ] Einzeltagesschaltzeiten
Die Schaltzeiten [ / ] können für jeden einzelnen Wochentag
(MO / DI / MI / DO / FR / SA / SO) eingestellt werden.
Verdoppeln der Schaltzeiten durch Aktivieren eines zweiten
Schaltzeitblocks
Bei Bedarf können Sie die Anzahl der Öffnungs- und Schließzeiten
verdoppeln. Dazu muss aber vorher im Menü 9.5 ein zweiter
Schaltzeitblock (n = 2) aktiviert werden, siehe Seite 49 / 85.
Wurde ein zweiter Schaltzeitblock aktiviert [ n2 ], müssen Sie vor
Einstellung der Öffnungs- und Schließzeiten den gewünschten
Schaltzeitblock [ 1 oder 2 ] auswählen.
DE
Die Schaltzeiten im zweiten Schaltzeitblock [2 ] können
nicht mit einem Schaltzeitmodus [ NORMAL / ASTRO /
i
SENSOR ] verknüpft werden.
49
Page 50
17. Schaltzeiten (Öffnungs- und Schließzeiten) [ / ],
Kurzbeschreibung
Anwendungsbeispiel für eine zweite Schaltzeit
Sie können zum Beispiel eine zweite Schaltzeit zur Abdunklung eines
Kinderzimmers über die Mittagszeit verwenden:
◆ Die erste Öffnungszeit wurde um 8:00 Uhr eingestellt.
◆ Der Rollladen öffnet sich um 8:00 Uhr
◆ Der Rollladen soll sich um 12:00 Uhr wieder schließen und um
14:30 Uhr wieder öffnen.
◆ Dazu müssen Sie den zweiten Schaltzeitblock auswählen und dort
die zweite Öffnungs- und Schließzeit entsprechend einstellen.
◆ Die erste Schließzeit wurde auf 20:00 Uhr eingestellt.
◆ Der Rollladen schließt sich um 20:00 Uhr.
Einen Schaltzeitmodus auswählen
Bei der Einstellung der Öffnungs- und Schließzeiten kann zwischen
verschiedenen Schaltzeitmodi gewählt werden.
Folgende Schaltzeitmodi sind verfügbar:
◆ NORMAL
◆ ASTRO
◆ SENSOR (nur für Schließzeit)
Kurzbeschreibung der Schaltzeitmodi
◆ NORMAL
Der Rollladen fährt zur eingestellten Schaltzeit.
Weiter, siehe nächste Seite.
DE
50
Page 51
17. Schaltzeiten (Öffnungs- und Schließzeiten) [ / ],
Kurzbeschreibung
◆ ASTRO
Berechnung der jeweiligen Schaltzeit durch ein Astro-
programm
Die Öffnungs- und die Schließzeit wird abhängig vom Datum und
von der Postleitzahl berechnet und im Anschluss mit der zuvor
eingestellten Schaltzeit verknüpft.
● Verknüpfung mit der Öffnungszeit [ ]
Der Rollladen fährt zur täglich neu berechneten Morgendämmerung nach oben. Die eingestellte Öffnungszeit wird
dabei als „frühestens um xx:xx Uhr“ gewertet.
● Beispiel a:
− Die Morgendämmerung beginnt um 5:00 Uhr.
− Die Öffnungszeit wurde auf 7:00 Uhr eingestellt.
− Der Rollladen öffnet sich um 7:00 Uhr.
● Beispiel b:
− Die Morgendämmerung beginnt um 8:00 Uhr.
− Die Öffnungszeit wurde auf 7:00 Uhr eingestellt.
− Der Rollladen öffnet sich um 8:00 Uhr.
● Verknüpfung mit der Schließzeit [ ]
Der Rollladen fährt zur täglich neu berechneten Abenddämmerung nach unten. Die zuvor eingestellte Schließzeit
wird dabei als „spätestens um xx:xx Uhr“ gewertet.
● Beispiel a:
− Die Abenddämmerung beginnt um 17:00 Uhr.
− Die Schließzeit wurde auf 20:00 Uhr eingestellt.
− Der Rollladen schließt sich um 17:00 Uhr
● Beispiel b:
− Die Abenddämmerung beginnt um 22:00 Uhr.
− Die Schließzeit wurde auf 20:00 Uhr eingestellt.
− Der Rollladen schließt sich um 20:00 Uhr
DE
51
Page 52
17. Schaltzeiten (Öffnungs- und Schließzeiten) [ / ],
Kurzbeschreibung
◆ SENSOR (nur für Schließzeiten [ ] )
Die Schließzeit wird, abhängig von der Helligkeit, durch einen
Lichtsensor gesteuert.
Zusätzlich wird der gemessene Dämmerungswert mit der vorher
eingestellten Schließzeit verknüpft. Die eingestellte Schließzeit wird
dabei als „spätestens um xx:xx Uhr“ gewertet.
● Beispiel a:
− Die Abenddämmerung beginnt im Winter z. B. um
ca. 17:00 Uhr.
− Die Schließzeit wurde auf 20:00 Uhr eingestellt.
− Der Rollladen schließt sich um 17:00 Uhr
● Beispiel b:
− Die Abenddämmerung beginnt im Sommer z. B. um
ca. 22:00 Uhr.
− Die Schließzeit wurde auf 20:00 Uhr eingestellt.
− Der Rollladen schließt sich um 20:00 Uhr
Es besteht die Möglichkeit, einzelne Schaltzeiten zu deakti-
vieren. Dazu kann nach dem Wert [ 23:59 ] der Wert
i
[ OFF ] ausgewählt werden.
Danach wird die Schaltzeit nicht ausgeführt (auch nicht im
Modus ASTRO oder SENSOR).
DE
52
Page 53
17.1 Menü 2 - Öffnungs- und Schließzeiten) [ / ]
einstellen
Soll die Art des Schaltzeitprogramms (Wochenschaltzeiten, Werktags- /
Wochenendschaltzeiten oder Einzeltagesschaltzeiten) nicht geändert
werden, beginnen Sie direkt mit Punkt 2.
DE
1. Möchten Sie die Art des Schaltzeitprogramms ändern, öffnen Sie
zuerst das Menü 9.5, siehe Seite 84 und stellen Sie das gewünschte
Schaltzeitprogramm ein.
2. Öffnen Sie das Menü 2, falls das gewünschte
Schaltzeitprogramm schon aktiv ist.
Während der Einstellung der Öffnungs- und Schließzeiten wird in der
Kopfzeile der Displays das jeweils aktive Schaltzeitprogramm angezeigt.
Wochenschaltzeiten
Werktags- / Wochenendschaltzeiten
Einzeltagesschaltzeiten
53
Page 54
17.1 Menü 2 - Öffnungs- und Schließzeiten) [ / ]
OK
OK
einstellen
Im Folgenden beschreiben wir Ihnen die Einstellung einer Öffnungs- und
Schließzeit
[ / ]
als Wochenschaltzeiten.
3. Die Schaltzeiten einschalten und bestätigen.
On = Schaltzeiten ein
Off = Schaltzeiten aus
4. Eine Öffnungszeit [ ] einstellen und
bestätigen.
DE
4.1 / >
4.2
54
Öffnungszeit [ ] einstellen.
Den Schaltzeitmodus für die
Schaltzeitmodus, siehe Seite 50
◆ NORMAL Der Rollladen fährt zur eingestellten
Öffnungszeit nach oben.
◆ ASTRO Der Rollladen fährt zur täglich neu berechne-
ten Morgendämmerung nach oben. Die ein gestellte Öffnungszeit wird als „frühestens
um xx:xx Uhr“ gewertet.
Wurde ASTRO ausgewählt, erscheint nach
dem Drücken der OK-Taste die für den
aktuellen Tag berechnete Öffnungszeit.
Weiter zur Einstellung der Schließzeit.
Page 55
OK
OK
17.1 Menü 2 - Öffnungs- und Schließzeiten) [ / ]
einstellen
5. Die Schließzeit [ ] einstellen und
bestätigen.
DE
5.1 / >
einstellen.
◆ NORMAL Der Rollladen fährt zur eingestellten
Schließzeit nach unten.
◆ ASTRO * Der Rollladen fährt zur täglich neu berechne-
ten Abenddämmerung nach unten.
◆ SENSOR * Der Rollladen fährt täglich zu der vom
Lichtsensor gemessenen Dämmerung nach
unten.
dem Drücken der OK-Taste die für den
aktuellen Tag berechnete Schließzeit.
6.
Die Einstellungen beenden und zurück zum
Hauptmenü.
Den Schaltzeitmodus für die Schließzeit [ ]
Schaltzeitmodus, siehe Seite 50
* Die eingestellte Schließzeit wird als „spätes-
tens um xx:xx Uhr“ gewertet.
Wurde ASTRO ausgewählt, erscheint nach
55
Page 56
17.1 Menü 2 - Öffnungs- und Schließzeiten) [ / ]
einstellen
Hinweis zum Schaltzeitmodus [ ASTRO ]
Ist [ ASTRO ] als Schaltzeitmodus ausgewählt, kann die berechnete
Dämmerung durch einen Offset von –60 bis +60 Minuten an die persönlichen Wünsche angepasst werden.
◆ Für die Abenddämmerung ist dies ist im Menü 3 möglich,
siehe Seite 62.
◆ Für die Morgendämmerung ist dies ist im Menü 5 möglich,
siehe Seite 70.
Hinweis zum Schaltzeitmodus [ SENSOR ]
Ist [ SENSOR ] als Schaltzeitmodus ausgewählt, kann der gewünschte
Dämmerungsgrenzwert im Menü 3 eingestellt werden, siehe
Seite 62.
DE
56
Page 57
18. Einen lokalen Lichtsensor anschließen
i
Falls der Troll Comfort , Troll Comfort 3D bzw. der angeschlossene
Rohrmotor in Abhängigkeit von der Helligkeit gesteuert werden soll,
müssen Sie den optional erhältlichen RADEMACHER Lichtsensor am
Troll Comfort, Troll Comfort 3D anschließen.
DE
57
Page 58
18.1 Lichtsensoranschluss bei Verwendung des
i
mitgelieferten Abdeckrahmens
Abdeckrahmen
Stecker der
Bedienteil
Kabeldurchführung
Sensorleitung
1. Das Bedienteil vorsichtig vom Installationsgehäuse abziehen.
2. Den Stecker des Lichtsensorkabels * auf der Rückseite des Bedienteils in
die Anschlussbuchse stecken.
3. Die Sensorleitung in die Kabeldurchführung des Abdeckrahmens legen
und nach außen führen.
4. Das Bedienteil mit Abdeckrahmen wieder auf das Installationsgehäuse
stecken.
* Zubehör, siehe Seite 110
DE
ACHTUNG!
Zu starkes Knicken beschädigt die Sensorleitung.
Die Sensorleitung ist ein optischer Lichtwellenleiter, vermeiden Sie zu
starkes Knicken oder ein Quetschen der Sensorleitung.
58
Page 59
18.2 Lichtsensoranschluss bei Verwendung eines
i
Abdeckrahmens anderer Hersteller
Rasthaken
1. Das Bedienteil vorsichtig vom Installationsgehäuse abziehen.
2. Den Stecker des Lichtsensors auf der Rückseite des Bedienteils in die
Anschlussbuchse stecken.
3. Die Sensorleitung in die Kabeldurchführung des Bedienteils legen.
Mit Hilfe eines runden Gegenstandes (z. B. mit einer 50 Cent Münze)
kann die Sensorleitung unter den Rasthaken gedrückt werden.
4. Das Bedienteil zusammen mit dem Abdeckrahmen wieder auf das
Installationsgehäuse stecken, siehe nächste Seite.
DE
59
Page 60
18.2 Lichtsensoranschluss bei Verwendung eines
i
Abdeckrahmens anderer Hersteller
Falls die Kabeldurchführung des Bedienteils durch den
Abdeckrahmen verdeckt wird, müssen Sie zusätzlich
i
den beiliegenden Abstandshalter auf die Rückseite des
Bedienteils aufstecken.
Je nach verwendetem Schalterprogramm ist eventuell ein
Zwischenrahmen 50 x 50 * erforderlich.
* nicht im Lieferumfang enthalten
Zwischenrahmen *
Abstandshalter
Bedienteil
DE
Installationsgehäuse
60
Page 61
18.3 Den Lichtsensor demontieren
i
1. Ziehen Sie das Bedienteil vorsichtig vom Installationsgehäuse ab.
2. Falls das Sensorkabel am Rasthaken des Bedienteils fixiert wurde, müs-
sen Sie es z. B. mit einer 50 Cent Münze lösen.
3. Den Stecker des Lichtsensors aus der Anschlussbuchse ziehen.
4. Das Bedienteil wieder auf das Installationsgehäuse stecken.
DE
61
Page 62
19. Abenddämmerungsautomatik, Kurzbeschreibung
Die Abenddämmerungsautomatik bewirkt ein automatisches Schließen
des Rollladens bis zum unteren Endpunkt oder bis zur eingestellten
Lüftungsposition.
Sie können zwischen zwei Abenddämmerungsfunktionen wählen:
◆ Abenddämmerungsautomatik mit Astroprogramm
= Schaltzeitmodus [ ASTRO ]
◆ Abenddämmerungsautomatik mit Lichtsensor
= Schaltzeitmodus [ SENSOR ]
Abenddämmerungsautomatik mit
Astroprogramm
Die Dämmerungszeit wird abhängig vom
geografischen Standort (definiert durch die
eingestellte Postleitzahl) und dem aktuellen
Datum täglich neu berechnet. Dadurch ist ein
ständiges Nachstellen der Schließzeit über
das Jahr hinweg nicht erforderlich.
Einen Offset zur individuellen Anpassung einstellen
Durch die Einstellung eines Offsets von -60 bis +60 Minuten, kann die
berechnete Dämmerungszeit an die persönlichen Wünsche angepasst
werden.
DE
62
Ein Lichtsensor ist für diese Funktion nicht
i
erforderlich!
Page 63
19. Abenddämmerungsautomatik,
Kurzbeschreibung
Abenddämmerungsautomatik
mit angeschlossenem Lichtsensor
Bei Eintritt der Dämmerung senkt sich der
Rollladen nach ca. 10 Sekunden bis zum
unteren Endanschlag oder bis zur eingestellten Lüftungsposition. Der Rollladen
öffnet sich erst wieder bei Erreichen der
eingestellten Öffnungszeit oder nach manuellem Auf-Befehl.
Der gewünschte Dämmerungsgrenzwert
ist einstellbar.
Die Abenddämmerungsautomatik mit Lichtsensor wird
i
nur einmal täglich ausgeführt.
Montage des Lichtsensors, siehe
Seite 58.
DE
63
Page 64
19.1 Menü 3 - Die Abenddämmerungsautomatik
OK
OK
anpassen
DE
1. Das Menü 3 öffnen.
2. Die Abenddämmerungsautomatik in Abhängigkeit vom ausgewählten
Schaltzeitmodus [ NORMAL / ASTRO oder SENSOR ] anpassen:
NORMAL
Anpassung möglich.
ASTRO
/ > OK Einstellen des Offset.
angezeigt.
In diesem Schaltzeitmodus ist keine
Zurück zum Hauptmenü.
Mit Hilfe des Offset können Sie die berechnete
Astrozeit um +/- 60 Minuten beeinflussen.
Beispiel:
Bei einem negativem Offset z. B. - 10 setzt die
berechnete Astrozeit um 10 Minuten früher
ein.
Danach wird die resultierende Schließzeit
Zurück zum Hauptmenü.
64
Page 65
19.1. Menü 3 - Die Abenddämmerungsautomatik
OK
anpassen
SENSOR
/ Anpassung des Dämmerungsgrenzwertes
im Schaltzeitmodus [ SENSOR ].
Wird der Grenzwert durch die Dämmerung
unterschritten, schließt sich der Rollladen.
IST - Wert
Aktuell gemessene Helligkeit (z. B. 12).
SOLL - Wert
01 = sehr dunkel, ca. 2 Lux
15 = weniger dunkel, ca. 50 Lux
= zu hell
- -
Einstellbarer Grenzwert
Zurück zum Hauptmenü.
DE
65
Page 66
20. Sonnenautomatik, Kurzbeschreibung
Die Sonnenautomatik ermöglicht die helligkeitsabhängige Steuerung
Ihres Rollladens. Dazu wird entweder ein lokaler Lichtsensor mit einem
Saugnapf an der Fensterscheibe befestigt und über einen Stecker mit
dem Troll Comfort, Troll Comfort 3D verbunden.
Funktion der Sonnenautomatik
Automatisches Abfahren nach Überschreiten eines eingestellten
Grenzwertes. Die Endstellung des Rollladens ist durch die Position des
lokalen Lichtsensors an der Fensterscheibe frei wählbar.
Beachten Sie das Sonnensymbol in der Normalanzeige
Bei aktiver Sonnenautomatik blinkt das Sonnensymbol in
der Normalanzeige, sobald der eingestellte Grenzwert
überschritten wird.
DE
Automatischer Tieflauf
Wird 10 Minuten lang ununterbrochen Sonne
erkannt, senkt sich der Rollladen bis sein
Schatten den Lichtsensor bedeckt.
Automatisches Freiziehen
Nach ca. 20 Minuten fährt der Rollladen automatisch ein Stück hoch, um den Sensor freizugeben. Bei weiterer Sonneneinstrahlung
bleibt der Rollladen in dieser Position stehen.
66
10 Min.
Sonne
Nach
20 Min.
Page 67
20. Sonnenautomatik, Kurzbeschreibung
Automatisches Öffnen
Fällt die Helligkeit unter den eingestellten
Grenzwert, fährt der Rollladen bis zum oberen Endpunkt zurück.
Bei wechselnden Wetterbedingungen können die zuvor
i
genannten Verzögerungszeiten überschritten werden.
Die Sonnenautomatik wird nach den folgenden Ereignissen
beendet und gegebenenfalls neu gestartet:
◆ Nach einer manuellen Betätigung.
◆ Nach der Ausführung einer Automatikfunktion.
◆ Nach Erreichen des oberen Endpunktes.
DE
67
Page 68
20.1 Menü 4 - Die Sonnenautomatik einstellen
OK
1. Das Menü 4 öffnen.
2. Die Sonnenautomatik einschalten und
bestätigen.
On = Sonnenautomatik ein
Off = Sonnenautomatik aus
3. Anpassung des lokalen Sonnengrenz-
wertes.
/ Den lokalen Sonnengrenzwert
einstellen:
IST - Wert
Aktuell gemessene Helligkeit (z. B. 31).
- -
SOLL - Wert
31 = wenig Sonne, ca. 2000 Lux
45 = viel Sonne, ca. 20000 Lux
= zu dunkel
Einstellbarer Grenzwert:
DE
Zurück zum Hauptmenü.
68
Page 69
OK
20.1 Menü 4 - Die Sonnenautomatik einstellen
Sonnenposition bei aktivierter Wendeautomatik
Falls Sie im Menü 9.7 die Wendeautomatik aktiviert haben, müssen
Sie am Troll Comfort, Troll Comfort 3D eine beliebige Sonnenposition
manuell festlegen, bis zu der sich Ihr Rollladen bei aktiver
Sonnenautomatik absenken soll.
Vor dem Einstellen der Sonnenposition muss unbedingt
i
die Laufzeit eingestellt werden, siehe Seite 79.
Hinweis zur Sonnenposition
◆ Der lokal montierte Lichtsensor darf nicht durch den
abwärts fahrenden Rollladen verdeckt werden.
◆ Stellen Sie die Sonnenposition so ein, dass der Rollladen
oberhalb des Lichtsensors stehen bleibt. Nur so kann der
Lichtsensor die Helligkeit korrekt messen.
4. Die lokale Sonnenposition einstellen.
/ Fahren Sie den Rollladen
in die gewünschte Position.
DE
oder
Der Pfeil [ ] zeigt die
Fahrtrichtung an.
/ Geben Sie die gewünschte Sonnenposition
ein, z.B. 50 %.
Wert = Rollladenposition
0 % = vollständig geöffnet
100 % = vollständig geschlossen
Die Sonnenposition bestätigen und
zurück zum Hauptmenü.
69
Page 70
21. Morgendämmerungsautomatik, Kurzbeschreibung
Die Morgendämmerungsautomatik bewirkt ein automatisches Öffnen
des Rollladens bis zum oberen Endpunkt.
Bei der Einstellung der Öffnungszeiten [ ] können diese mit einem
Schaltzeitmodus verknüpft werden, siehe Seite 50.
Bei der Verknüpfung der Öffnungszeiten mit dem Schaltzeitmodus
[ ASTRO ] kann die berechnete Morgendämmerung entsprechend
angepasst werden. Dadurch ist ein ständiges Nachstellen der
Öffnungszeit über das Jahr hinweg nicht erforderlich.
Verknüpfung mit der Öffnungszeit [ ]
Die zuvor eingestellte Öffnungszeit wird dabei als „frühestens um
xx:xx Uhr“ gewertet.
Einen Offset zur individuellen Anpassung einstellen
Durch die Einstellung eines Offsets von -60 bis +60 Minuten, kann
die berechnete Morgendämmerung den persönlichen Wünschen
angepasst werden. Ein Anwendungsbeispiel für den Schaltzeitmodus
[ ASTRO ] finden Sie auf der Seite 51.
DE
70
Page 71
21.1 Menü 5 - Die Morgendämmerungszeit anpassen
OK
OK
1. Das Menü 5 öffnen.
2. Anpassen der Morgendämmerungszeit in Abhängigkeit vom ausge-
wählten Schaltzeitmodus:
NORMAL
In diesem Schaltzeitmodus keine Anpassung
möglich.
Zurück zum Hauptmenü.
ASTRO
/ > OK Einstellen des Offset.
Mit Hilfe des Offset können Sie die berechnete
Astrozeit um +/- 60 Minuten beeinflussen.
Beispiel:
Bei einem negativem Offset z. B. - 10 setzt die
berechnete Astrozeit um 10 Minuten früher
ein.
Danach wird die resultierende Öffnungszeit
angezeigt.
Zurück zum Hauptmenü.
DE
71
Page 72
22. Menü 6 - Die Zufallsfunktion einstellen
Die Zufallsfunktion ermöglicht eine zufällige Verzögerung der eingestellten Schaltzeiten von 0 bis 30 Minuten.
Die Zufallsfunktion wird ausgeführt für:
Alle automatischen Öffnungs- und Schließzeiten.
Beachten Sie das Würfelsymbol in der Normalanzeige
Bei aktiver Zufallsfunktion blinkt das Würfelsymbol in der
Normalanzeige, während der Fahrbefehl entsprechend
verzögert wird.
1. Das Menü 6 öffnen.
2. Die gewünschte Einstellung wählen und
bestätigen.
On = Zufallsfunktion ein
Off = Zufallsfunktion aus
Danach erscheint wieder das Hauptmenü.
DE
72
Page 73
23. Windautomatik, Kurzbeschreibung
(ist nicht für den Troll Comfort 3D verfügbar)
Mit Hilfe dieser Funktion können Sie mit dem Troll Comfort zum
Beispiel eine angeschlossene Jalousie wetterabhängig steuern.
Sobald ein externer Signalgeber „Wind“ erkennt, kann er das Steuersignal über einen entsprechend konfigurierten Eingang (E1 oder E2) an
den Troll Comfort übertragen.
Konfiguration der Eingänge E1 / E2
siehe Seite 96, Menü 9.8.6
Die Drehrichtung bei Wind kann eingestellt werden.
Bei Wind kann die Jalousie eingefahren oder ein Windschott geschlossen werden.
Ist die Windautomatik aktiv ...
◆ wird das Windsymbol blinkend dargestellt.
◆ ist die manuelle Bedienung nicht mehr möglich.
◆ werden automatische Fahrbefehle nicht ausgeführt, aber nachge-
holt, wenn der Wind nicht mehr aktiv ist. Es wird immer nur der
letzte automatische Fahrbefehl nachgeholt.
Im Manuellbetrieb bleibt die Windautomatik eingeschaltet,
i
um z. B. eine Markise jederzeit vor Wind zu schützen.
Ist die Drehrichtung für Wind mit AB eingestellt und wird
Wind erkannt, wenn der Antrieb in der oberen Endlage
i
steht, so fährt der Antrieb in die obere Endlage zurück,
sobald kein Wind mehr erkannt wird.
DE
Im Hauptmenü wird das Windsymbol nur angezeigt, wenn
ein externer Eingang (E1 oder E2) für die Windautomatik
i
konfiguriert wurde.
73
Page 74
23.1 Menü 7 - Die Windautomatik einstellen
(ist nicht für den Troll Comfort 3D verfügbar)
ACHTUNG!
Um Schäden an Markisen / Jalousien zu vermeiden, dürfen die
folgenden Einstellungen nur bei Windstille vorgenommen werden.
1. Das Menü 7 öffnen.
2. Die gewünschte Einstellung wählen und
bestätigen.
On = Windautomatik ein
Off = Windautomatik aus
3. Die Drehrichtung bei Wind einstellen und
bestätigen.
1 = Auf (Werkseinstellung)
2 = Ab
Danach erscheint wieder das Hauptmenü.
DE
74
Page 75
24. Regenautomatik, Kurzbeschreibung
(ist nicht für den Troll Comfort 3D verfügbar)
Mit Hilfe dieser Funktion können Sie mit dem Troll Comfort zum
Beispiel eine angeschlossene Markise wetterabhängig steuern.
Sobald ein externer Signalgeber „Regen“ erkennt, kann er das Steuersignal über einen entsprechend konfigurierten Eingang (E1 oder E2)
an den Troll Comfort übertragen.
Konfiguration der Eingänge E1 / E2
siehe Seite 96, Menü 9.8.6
Die Drehrichtung bei Regen kann eingestellt werden.
Bei Regen kann eine Markise eingefahren (Auf ) oder ein Regenschutz
herausgefahren (Ab) werden.
Ist die Regenautomatik aktiv ...
◆ wird das Regensymbol blinkend dargestellt.
◆ ist die manuelle Bedienung weiterhin möglich.
◆ werden automatische Fahrbefehle nicht ausgeführt, aber nachge-
holt, wenn kein Regen mehr erkannt wird. Es wird immer nur der
letzte automatische Fahrbefehl nachgeholt.
Im Manuellbetrieb wird auch die Regenautomatik ausge-
i
schaltet.
Ist die Drehrichtung für Regen mit AB eingestellt und wird
i
Regen erkannt, wenn der Antrieb in der oberen Endlage
steht, so fährt der Antrieb in die obere Endlage zurück,
sobald kein Regen mehr erkannt wird.
DE
Im Hauptmenü wird das Regensymbol nur angezeigt,
wenn ein externer Eingang (E1 oder E2) für die
i
Regenautomatik konfiguriert wurde.
75
Page 76
24.1 Menü 8 - Die Regenautomatik einstellen
(ist nicht für den Troll Comfort 3D verfügbar)
ACHTUNG!
Um Schäden an Markisen / Jalousien zu vermeiden, dürfen die
folgenden Einstellungen nur bei trockenem Wetter vorgenommen
werden.
1. Das Menü 8 öffnen.
2. Die gewünschte Einstellung wählen und
bestätigen.
On = Regenautomatik ein
Off = Regenautomatik aus
3. Die Drehrichtung bei Regen einstellen und
bestätigen.
1 = Auf (Werkseinstellung)
2 = Ab
Danach erscheint wieder das Hauptmenü.
DE
76
Page 77
25. Das Menü 9 - Systemeinstellungen
In diesem Menü können weitere Geräte- und Systemeinstellungen
vorgenommen werden, um den Troll Comfort, Troll Comfort 3D an die
individuellen Wünsche anzupassen.
Menü 9 - Systemeinstellungen
Symbol Menü Seite
SET 9.1 Uhrzeit und Datum ............................................78
9.2 Motor Laufzeit ................................................... 79
9.3 Lüftungsposition ...............................................81
PLZ 9.4 Postleitzahl ....................................................... 83
9.5 Schaltzeitprogramm ..........................................84
9.6 Blockiererkennung * ..........................................86
T 9.7 Jalousiemodus ...................................................86
9.8 Geräteeinstellungen ..........................................91
* ist nicht für den Troll Comfort 3D verfügbar
DE
77
Page 78
SET
25.1 Menü 9.1 - Uhrzeit und Datum einstellen
1. Das Menü 9.1 öffnen.
Die gewünschten Einstellungen durchführen
und bestätigen.
Einstellreihenfolge:
2. Uhrzeit
3. Datum
Tag.Monat
4. Jahr
2000 bis 2099
DE
78
Page 79
25.2 Menü 9.2 - Motor-Laufzeit einstellen
Durch die Einstellung der Laufzeit kann die Steuerung durch den Bezug
von Laufzeit und Rollladen-Position gezielt bestimmte Positionen
anfahren.
Die Laufzeiteinstellung ist zwingend erforderlich, wenn:
◆ Die Lüftungsposition genutzt werden soll, siehe Seite 81.
◆ Die Sonnenposition genutzt werden soll (nur bei aktiver Wende-
automatik, siehe Seite 89).
◆ Eine beliebige Zielposition eingestellt und angefahren werden soll,
siehe Seite 45.
Die Laufzeit kann direkt mit dem Troll Comfort, Troll Comfort 3D erfasst
oder z. B. mit Hilfe einer Uhr gemessen und eingestellt werden.
Hinweise zur Messung und Laufzeiteinstellung:
◆ Die Laufzeiten von Rohrmotoren können je nach Temperatur vari-
ieren. Das gezielte Anfahren einer bestimmten Position unterliegt
daher gewissen Toleranzen.
◆ Die Laufzeit muss möglichst exakt eingestellt werden, damit die
gewünschten Positionen zuverlässig angefahren werden können.
◆ Bei Änderung der Endpunkte muss die Laufzeit neu eingestellt
werden.
◆ Wird die Laufzeit z.B. mit Hilfe einer Uhr gemessen, sollte die
Messung in Auf-Richtung erfolgen und ca. 10 % addiert werden.
DE
79
Page 80
25.2 Menü 9.2 - Motor-Laufzeit einstellen
OK
1. Das Menü 9.2 öffnen.
Die Laufzeit direkt mit dem Troll Comfort DuoFern messen:
2. Die Taste solange drücken, bis der Rollladen
am unteren Endpunkt stoppt.
3. Die Taste solange drücken, bis der Rollladen
am oberen Endpunkt stoppt und anschlie ßend wieder loslassen.
Die Laufzeit wurde während der Auffahrt
gemessen und gespeichert.
DE
4.
Zurück zum Systemmenü.
Die Laufzeit manuell messen und eingeben:
1. Den Rollladen vollständig schließen.
2. >> Danach den Rollladen bis zum oberen
Endpunkt fahren und die benötigte Zeit
messen.
3. Die gemessene Laufzeit (z.B. 15 Sek.) im
Menü 9.2 eingeben und bestätigen.
80
Page 81
25.3 Menü 9.3 - Lüftungsposition einstellen
Falls der Rollladen sich nicht bis zum unteren Endpunkt schließen soll,
können Sie mit Hilfe dieser Funktion eine beliebige Position
(z. B. als Lüftungsposition) festlegen.
Beim automatischen Schließen hält der Rollladen an der Lüftungsposition an, kann aber danach manuell ganz geschlossen werden.
Vor dem Einstellen der Lüftungsposition muss die Laufzeit
i
eingestellt sein, siehe Seite 79.
1. Das Menü 9.3 öffnen.
2. Die Lüftungsposition ein- oder ausschalten
und bestätigen.
On = Lüftungsposition ein *
Off = Lüftungsposition aus **
aktuelle Lüftungsposition.
** nach dem Ausschalten springt die Anzeige
zurück zum Menü.
* Nach dem Einschalten erscheint die
DE
3. Den Rollladen zuerst vollständig
öffnen.
81
Page 82
25.3 Menü 9.3 - Lüftungsposition einstellen
OK
4. / Danach den Rollladen in die
gewünschte Position fahren.
oder
/ Die gewünschte Lüftungsposition manuell
eingeben.
Wert = Rollladenposition
0 % = vollständig geöffnet
100 % = vollständig geschlossen
Wird durch das Anfahren die Position 0 % oder 100 %
i
eingestellt, wird die Lüftungsposition abgeschaltet.
DE
82
5.
Die Lüftungsposition zum Schluss bestätigen.
Page 83
PLZ
25.4 Menü 9.4 - Postleitzahl (PLZ) einstellen
1. Das Menü 9.4 öffnen.
2. Die ersten beiden Ziffern Ihrer deutschen
Postleitzahl eingeben oder die gewünschte
internationale Zeitzone, einstellen.
Zeitzonentabelle, siehe Seite 108.
34 = Werkseinstellung
Sollte der Troll Comfort, Troll Comfort 3D nicht in Deutsch-
land eingesetzt werden, kann es erforderlich sein, die
i
automatische Sommer- /Winterzeitumstellung abzuschalten. Siehe dazu Seite 92 „Automatische Sommer-/
Winterzeitumstellung ein-/ausschalten“.
DE
83
Page 84
25.5 Menü 9.5 - Das Schaltzeitprogramm einstellen
Die Anzahl der einzustellenden Öffnungs- und Schließzeiten hängt von
der Auswahl des gewünschten Schaltzeitprogramms in diesem Menü
ab.
Es stehen drei Schaltzeitprogramme zur Verfügung:
[ 1 ] Wochenschaltzeiten ( Werkseinstellung)
Die Schaltzeiten [ / ] gelten von (MO .... SO).
[ 2 ] Werktags- und Wochenendschaltzeiten
Getrennte Schaltzeiten [ / ] für (MO .... FR) und (SA + SO).
[ 3 ] Einzeltagesschaltzeiten
Die Schaltzeiten [ / ] können für jeden einzelnen Wochentag
(MO / DI / MI / DO / FR / SA / SO) eingestellt werden.
Verdoppeln der Schaltzeiten [ / ] durch Aktivieren eines
zweiten Schaltzeitblocks:
Wollen Sie die Anzahl der Öffnungs- und Schließzeiten verdoppeln,
muss an dieser Stelle ein zweiter Schaltzeitblock (n = 2) aktiviert
werden.
Nach der Aktivierung können Sie später die Öffnungs- und
Schließzeiten für beide Schaltzeitblöcke einstellen, siehe Seite 49.
DE
84
Page 85
25.5 Menü 9.5 - Das Schaltzeitprogramm einstellen
1. Das Menü 9.5 öffnen.
2. Das gewünschte Schaltzeitprogramm
auswählen und bestätigen.
3. Die Anzahl der Schaltzeitblöcke einstellen
und bestätigen.
n1 = Ein Schaltzeitblock ist aktiv *
n2 = Zwei Schaltzeitblöcke sind aktiv
* empfohlene Einstellung
Die Einstellung der Schaltzeiten [ / ] erfolgt im Menü 2,
i
siehe Seite 53.
DE
85
Page 86
25.6 Menü 9.6 - Die Blockiererkennung einstellen
(ist nicht für den Troll Comfort 3D verfügbar)
Der Troll Comfort ist in der Lage, das Drehmoment von Motoren mit
mechanischer Endpunkteinstellung zu überwachen. Dadurch kann die
Steuerung den Motor bei Überlastung oder Blockierung abschalten.
Der Rollladenbehang wird so vor Beschädigungen geschützt.
Die Blockiererkennung funktioniert nur in Verbindung
mit einem Rohrmotor mit mechanischer Endpunktein-
i
stellung.
DE
1. Das Menü 9.6 öffnen.
2. Die Blockiererkennung ein- oder ausschalten
und bestätigen.
On = Blockiererkennung ein *
Off = Blockiererkennung aus **
* Weiter mit Punkt 3.
** nach dem Ausschalten und Bestätigen
springt die Anzeige zurück zum Menü.
3. Den geeigneten Motortyp auswählen und
bestätigen.
Eine Liste der Motortypen finden Sie,
auf der nächsten Seite.
86
Lesen Sie dazu auch die Gebrauchsanleitung des
verwendeten Rohrmotors.
Page 87
25.6 Menü 9.6 - Die Blockiererkennung einstellen
(ist nicht für den Troll Comfort 3D verfügbar)
Motortypen | Ø | Leistung
1 06 | 35 mm | 6 Nm
1 10 | 35 mm | bis 10 Nm
2 10 | 45 mm | bis 10 Nm
2 20 | 45 mm | bis 20 Nm
2 30 | 45 mm | bis 30 Nm
2 40 | 45 mm | bis 40 Nm
2 50 | 45 mm | bis 50 Nm
Falls der verbaute Motortyp nicht bekannt ist wählen Sie:
1 06 für Rollläden mit einer Fläche bis zu 1,5 m
2 30 für größere Rollläden
2
DE
4. Die Empfindlichkeit einstellen und bestätigen.
Empfindlichkeit:
1 = gering
6 = hoch
Um den Rollladenbehang bei einer Blockierung zu
schonen, sollte durch Testfahrten eine möglichst hohe
i
Empfindlichkeitseinstellung gefunden werden.
Je nach Beschaffenheit des Rollladens (Gewicht, Laufver-
halten, etc.) kann es erforderlich sein, die Abschalt-
i
empfindlichkeit anzupassen.
5. Aktivieren / Deaktivieren des Reversierens
nach einer Blockiererkennung.
On = Reversieren ein
Off = Reversieren aus
87
Page 88
25.6 Menü 9.6 - Die Blockiererkennung einstellen
(ist nicht für den Troll Comfort 3D verfügbar)
Automatisches Reversieren bei einer Blockierung
Der Motor fährt nach einer erkannten Blockade direkt für ca. 2 Sekunden in die Gegenrichtung, um den Rollladen zu entlasten.
Weitere Hinweise zur Blockiererkennung:
◆ Bei längeren Anschlussleitungen (>5 m) ist es möglich, dass die
Blockiererkennung durch Störeinflüsse nicht richtig arbeiten kann.
◆ Bei mechanischen Motoren mit hoher Schalthysterese ist es mög-
lich, dass der Motor aus den Endpunkten heraus durch die Blockiererkennung abgeschaltet wird. Bei derartigen Motoren muss die
Blockiererkennung ausgeschaltet werden.
Bei einigen Motoren kann es zu unerwünschtem Rever-
sieren in den Endlagen kommen (z. B. untypische interne
i
Motorbeschaltungen, lange Zuleitungen usw.). In diesen
Fällen empfehlen wir das Reversieren auszuschalten.
Ist der Motortyp nicht genau zu bestimmen, muss durch
Versuche eine geeignete Einstellung bezüglich Motortyp
i
und Empfindlichkeit gefunden werden.
DE
88
Page 89
T
25.7 Menü 9.7 - Den Jalousiemodus einstellen
Mit Hilfe dieser Funktion kann der Troll Comfort, Troll Comfort 3D zur
Steuerung einer Jalousie verwendet werden.
Folgende Einstellungen sind möglich:
◆ Tipp-Betrieb
◆ Wendeautomatik
◆ Wendezeit
Kurzbeschreibung des Tipp-Betriebs
Durch kurzes Tippen der Bedientasten ist eine komfortable Einstellung
der Lamellen einer Jalousie möglich.
Um eine Jalousie komfortabel bis in die Endpunkte fahren zu können,
drücken Sie die Bedientaste 1 Sekunde länger als die eingestellte
Wendezeit. Nach dem Loslassen der Taste fährt die Jalousie ohne zu
stoppen bis zum Endpunkt.
Kurzbeschreibung der Wendeautomatik
Falls der Troll Comfort, Troll Comfort 3D den Jalousiemotor in Ab-
Richtung ansteuert, bis die eingestellte Laufzeit erreicht ist oder der
Jalousiemotor manuell gestoppt wird, reversiert der Motor für kurze
Zeit automatisch (Wendeautomatik). So können die Lamellen in die
gewünscht Stellung gebracht werden, um den Raum zu beschatten.
Wird der Motor durch die Sonnenautomatik bis zur
Sonnenposition gefahren, wird keine Wendeautomatik
i
durchgeführt. Der Lichtsensor muss möglichst tief unterhalb der eingestellten Sonnenposition montiert werden.
DE
89
Page 90
OK
T
25.7 Menü 9.7 - Den Jalousiemodus einstellen
1. Das Menü 9.7 öffnen.
2. Den Tippbetrieb ein- oder ausschalten
und bestätigen.
On = Tippbetrieb ein
Off = Tippbetrieb aus
3. Die Wendeautomatik ein- oder ausschalten
und bestätigen.
On = Wendeautomatik ein *
Off = Wendeautomatik aus **
* Weiter mit Punkt 4.
** nach dem Ausschalten und Bestätigen
springt die Anzeige zurück zum Menü.
4. Die Wendezeit einstellen oder ausschalten.
Einstellbereich:
Off oder
0.1 bis 5.00 Sekunden
DE
5.
Die letzte Einstellung bestätigen und zurück
zum Menü.
90
Page 91
26. Menü 9.8 - Geräteeinstellungen
Menü 9.8 - Geräteeinstellungen
Symbol Menü Seite
9.8.1 Automatische Sommer-/
Winterzeitumstellung ........................................92
9.8.2 Displaykontrast .................................................93
9.8.3 Displaybeleuchtung ...........................................93
9.8.4 Uhr-Modus * .....................................................94
9.8.5 Tastensperre ..................................................... 95
9.8.6 Eingänge E1/E2 * ...............................................96
9.8.7 Drehrichtungsumkehr .......................................98
L 9.8.8 Lichtfunktion * .................................................. 99
9.8.9 Endpunkte * .................................................... 102
9.8.0 Softwareversion .............................................. 104
* ist nicht für den Troll Comfort 3D verfügbar
DE
91
Page 92
26.1 Menü 9.8.1 - Die automatische Sommer-/ Winterzeit ein-/ausschalten
Der Troll Comfort, Troll Comfort 3D verfügt über eine automatische
Sommer-/Winterzeitumstellung.
Sommerzeit
Die Zeitumstellung zur Sommerzeit erfolgt am letzten Sonntag im
März. Um 2:00 Uhr wird die Uhr um eine Stunde vorgestellt.
Winterzeit
Die Zeitumstellung zur Winterzeit (Normalzeit) findet am letzten
Sonntag im Oktober statt. Um 3:00 Uhr wird die Uhr um eine Stunde
zurückgestellt.
Empfehlung beim Einsatz außerhalb Deutschlands
Sollte der Troll Comfort, Troll Comfort 3D nicht in Deutschland eingesetzt werden, kann es erforderlich sein, die automatische Sommer-/
Winterzeitumstellung auszuschalten.
DE
1. Das Menü 9.8.1 öffnen.
2. Die Sommer-/Winterzeitumstellung ein- oder
ausschalten und bestätigen.
On = Funktion ein
Off = Funktion aus
92
Page 93
26.2 Menü 9.8.2 - Den Displaykontrast einstellen
1. Das Menü 9.8.2 öffnen.
2. Den gewünschten Kontrast einstellen und
bestätigen.
1 = niedriger Kontrast
10 = hoher Kontrast
26.3 Menü 9.8.3 - Die permanente Displaybeleuchtung einstellen
Beim Drücken einer Bedientaste wird die Hintergrundbeleuchtung im
Display eingeschaltet und nach einer festgelegten Zeit ausgeschaltet.
◆ In der Normalanzeige nach 10 Sekunden
◆ In den Menüs nach ca. 1 Minute
Soll die Hintergrundbeleuchtung im Ruhezustand (ohne Tastendruck)
permanent leuchten, können Sie die gewünschte Helligkeitsstufe
einstellen:
1. Das Menü 9.8.3 öffnen.
DE
2. Die gewünschten Helligkeitsstufen einstellen
und bestätigen.
0 = Die permanente Displaybeleuchtung
ausschalten
1 = schwache Helligkeit
2 = mittlere Helligkeit
3 = maximale Helligkeit
93
Page 94
26.4 Menü 9.8.3 - Den Uhr-Modus einstellen
(ist nicht für den Troll Comfort 3D verfügbar)
In diesem Menü können Sie die Zeitbasis (je nach örtlicher Netzversorgung) für die interne Uhr umstellen.
1. Das Menü 9.8.3 öffnen.
2. Den gewünschten Uhrmodus einstellen und
bestätigen.
1 = 50 Hz-Betrieb (Werkseinstellung)
z. B. in Europa
2 = 60 Hz-Betrieb
z. B. in den USA
3 = Quarz-Uhr
bei abweichenden Netzfrequenzen
DE
94
Page 95
26.5 Menü 9.8.5 - Die Tastensperre ein- / ausschalten
Zum Schutz gegen unbeabsichtigte Einstellungen können Sie die automatische Tastensperre aktivieren.
1. Das Menü 9.8.5 öffnen.
2. Die Tastensperre ein- oder ausschalten und
bestätigen.
On = Tastensperre ein
Off = Tastensperre aus
Automatische Aktivierung nach ca. zwei Minuten
Ist die Tastensperre aktiviert und erfolgt zwei Minuten lang keine Eingabe,
wird die Tastensperre automatisch eingeschaltet.
Wird bei aktiver Tastensperre versucht, das
Menü aufzurufen, wird die Anzeige blinkend
dargestellt.
Die Tastensperre in der Normalanzeige manuell deaktivieren
4 Sek. 4 Sekunden lang drücken.
Die Tastensperre in der Normalanzeige vor Ablauf
des Zeitlimits manuell aktivieren
4 Sek. 4 Sekunden lang drücken, falls Sie die auto matische Tastensperre vor Ablauf der zwei
Minuten aktivieren möchten.
DE
Die manuelle Bedienung des Troll Comfort, Troll Comfort
i
3D ist auch bei aktiver Tastensperre möglich.
95
Page 96
26.6 Menü 9.8.6 - Die Eingänge E1/E2 konfigurieren
(ist nicht für den Troll Comfort 3D verfügbar)
Externe Steuerung über zwei Eingänge E1 und E2
Der Troll Comfort verfügt über zwei konfigurierbare Eingänge
E1 und E2 (230 V / 50 Hz) zum Anschluss externer Signalgeber
(z. B. Jalousieschalter / externe Sensoren etc.).
Folgende Konfigurationen sind möglich:
[ 0 ] Aus
[ 1 ] AUF (Rollladenmodus)
[ 2 ] AB (Rollladenmodus)
[ 3 ] AUF (Jalousiemodus)
[ 4 ] AB (Jalousiemodus)
[ 5 ] AUF / Stopp / Ab
[ 6 ] Automatikbetrieb ein-/ausschalten (Schließer, NO)
[ 7 ] Automatikbetrieb ein-/ausschalten (Öffner, NC)
[ 8 ] externes Windsignal, NO
[ 9 ] externes Regensignal, NO
Ist der Manuellbetrieb aktiv, werden die Eingänge nicht
i
berücksichtigt (Die Wind-Funktion ausgenommen).
Beide Eingänge werden unabhängig voneinander
i
konfiguriert.
DE
96
Page 97
26.6 Menü 9.8.6 - Die Eingänge E1/E2 konfigurieren
(ist nicht für den Troll Comfort 3D verfügbar)
1. Das Menü 9.8.6 öffnen.
2. Die Funktion für den Eingang 1 (E1) einstellen
und bestätigen.
3. Die Funktion für den Eingang 2 (E2) einstellen
und bestätigen.
Anwendungsbeispiele für die Eingänge E1 / E2 finden Sie
i
auf unserer Internetseite: www.rademacher.de
DE
97
Page 98
26.7 Menü 9.8.7- Die Drehrichtungsumkehr ein-/ausschalten
Sollte die Drehrichtung des angeschlossenen Motors vertauscht sein
(Tas te [ Auf ] bewegt den Rollladen abwärts und Taste [ Ab ] bewegt
Rollladen aufwärts), muss der Motor nicht neu verkabelt werden. Mit
Hilfe der Funktion Drehrichtungsumkehr kann die Drehrichtung des
Motors einfach geändert werden.
1. Das Menü 9.8.7 öffnen.
2. Die Drehrichtungsumkehr ein- / oder aus
schalten und bestätigen.
On = Drehrichtungsumkehr ein
Off = Drehrichtungsumkehr aus
Zusätzlich gilt beim Troll Comfort
Bei aktiver Lichtfunktion gelten die folgenden
Ein
stellungen:
On = Gerätemodus
Off = Lichtmodus
DE
98
L
ichtfunktion,
siehe Seite 98.
Funktionsvergleich,
siehe Tabelle auf Seite 98
Page 99
26.8 Menü 9.8.8 - Lichtfunktion einstellen
(ist nicht für den Troll Comfort 3D verfügbar)
Mit Hilfe der Lichtfunktion kann statt eines Rollladenmotors eine
Lampe (oder ein anderer elektrischer Verbraucher) angeschlossen und
mit Hilfe der Automatikfunktionen gesteuert werden.
Zusätzlich ist eine manuelle Bedienung der Beleuchtung mit den Tasten
[ Auf / Ab und SET/Stopp ] möglich.
Bei aktivierter Lichtfunktion ändert sich die Funktion des
Troll Comfort grundlegend.
Da statt eines Motors eine Lampe (oder ein anderer elektrischer
Verbraucher) gesteuert wird, haben die folgenden motorspezifischen
Funktionen des Troll Comfort keine Bedeutung bzw. keine Funktion
mehr:
◆ Laufzeit
◆ Endpunkteinst
◆ Tipp-Betrieb
◆ sämtliche Funktionen des
◆ Wind- und Regenautomatik
◆ Sonnen- und Lüftungsposition
ellung
Jalousiemodus
DE
99
Page 100
26.8 Menü 9.8.8 - Lichtfunktion einstellen
(ist nicht für den Troll Comfort 3D verfügbar)
Funktionsvergleich zwischen Licht- und Gerätemodus
Lichtfunktion Off Lichtfunktion On
Kommando /
Signal
Abend-
dämmerung
Morgen-
dämmerung
Sonne Ab Aus
Rohrmotor-
Modus
Auf Aus Ein
Stopp Aus Aus
Ab Ein Aus
Ab Ein Aus
Auf Aus Aus
Licht-
modus
Drehrichtungsumkehr = Off
DE
Geräte-
modus
Drehrichtungsumkehr = On
keine
Funktion
100
