1. Deze handleiding...
i
...beschrijft u de montage, de inbedrijfstelling en de bediening van de DuoFern verwarmingsstelaandrijving.
Gebruik van deze handleiding
◆ Lees deze handleiding nauwkeurig voordat u met de
werkzaamheden begint en neem alle veiligheidsaanwijzingen in acht.
◆ Lees ook de handleidingen van de aangemelde
DuoFern apparaten en die van de aangesloten
verbruikers.
◆ Deze handleiding maakt deel uit van het product.
Bewaar deze handleiding op een goed bereikbare plek.
◆ Geef deze gebruiksaanwijzing bij afgifte van de
DuoFern verwarmingsstelaandrijving aan derden mee.
◆ Bij schade die door het niet naleven van deze hand-
leiding en de veiligheidsaanwijzingen ontstaat, vervalt
de garantie. Ook voor gevolgschade kunnen wij niet
aansprakelijk worden gesteld.
NL
4
2. Gevaarsymbolen
i
Gevaar / gevaarlijke situatie
2.1 Gebruikte weergave en symbolen
i
Weergave Beschrijving
Meer nuttige informatie
i
Lees de bijbehorende
instructies.
2.2 Vakbegrippen - Verklaring van begrippen
i
DuoFern
◆ RADEMACHER radiograsch systeem voor de bestu-
ring van compatibele producten.
HomePilot
◆ De HomePilot® is een centrale besturingseenheid voor
®
radiograsche producten van RADEMACHER.
NL
5
3. Omvang van de levering
i
1 x verwarmingsstelaandrijving
1 x afdekking
3 x Danfoss-adapter (RA / RAV / RAVL)
1 x schroef met moer
2 x batterijen AA 1,5 V / mignon / LR6
1 x handleiding voor montage en ingebruikneming
Vergelijk na het uitpakken ...
... de inhoud van de verpakking met deze gegevens.
4. Overzicht
i
NL
1)
2)
3)
4)
5)
6
1) Moer
2) Display
3) Insteltoetsen en na-
vigatie in het menu
4) Menu- en
insteltoets
5) Batterijhouder
4.1 Displaysymbolen
i
Symbool Beschrijving
Streef- / huidige temperaturen of
instelparameters
Menu / Instellingen
Automatisch bedrijf
Batterij bijna leeg
Kinderbeveiliging / Bedieningsblokkering
5. Productbeschrijving
i
De DuoFern verwarmingsstelaandrijving is een elektronische
radiatorthermostaat voor de besturing van een radiatorventiel
en voor de regeling van de kamertemperatuur.
De DuoFern verwarmingsstelaandrijving kan aan het apparaat
zelf direct bediend en ingesteld worden, via een smartphone
app, of met een computer.
Voor de besturing per app of computer is bovendien de
RADEMACHER HomePilot® als centrale besturing vereist
(niet bij levering inbegrepen).
NL
7
6. Technische gegevens
i
Algemene gegevens
Voedingsspanning:
Levensduur batterij:
Mechanische belastbaarheid: 70 N
Lineaire beweging: 2 - 3 mm
Schroefdraad voor aansluiting: M 30 x 1,5 mm
Toegestane omgevingstemperatuur:
Vorstbeveiligingstemperatuur: 4 °C
Automatische verkalkingsbescherming:
Veiligheidsklasse:
Afmetingen (B x H x D): 56 x 68 x 89 mm
Gewicht (incl. batterij): 176 g
DuoFern radiograsche techniek
Zendfrequentie: 434,5 MHz
2 x 1,5 V (DC), AA,
alkaline
ca. 2 jaar (bij drie schakeltijden dagelijks en
een ingestelde zendinterval van 15 minuten)
0 tot 40 °C
een keer per week
IP20 (alleen voor droge
ruimten)
NL
Zendvermogen: max. 10 mW
Maximaal aantal
DuoFern apparaten:
8
1 x HomePilot
®
7. Veiligheidsaanwijzingen
i
Het gebruik van defecte apparaten en onbeoogd gebruik kunnen leiden tot materiële schade.
◆ Gebruik nooit defecte of beschadigde apparaten.
◆ Controleer de DuoFern verwarmingsstelaandrijving op
beschadiging.
◆ Neem a.u.b. contact op met onze serviceafdeling, indien
u schade aan het apparaat vaststelt, zie pagina 28.
◆ Instrueer alle personen over het veilige gebruik van de
DuoFern verwarmingsstelaandrijving.
◆ Kinderen mogen niet met het apparaat spelen.
7.1 Beoogd gebruik
i
Gebruik de DuoFern verwarmingsstelaandrijving uitsluitend
voor de besturing van een radiatorventiel.
Gebruiksvoorwaarden
◆ Gebruik de DuoFern verwarmingsstelaandrijving alleen
in droge ruimtes.
◆ De installatie en het gebruik van draadloze besturingssys-
temen zijn alleen toegelaten voor installaties en apparaten
waarbij een storing van de zender of de ontvanger geen
gevaarlijke situaties kan teweegbrengen voor personen
of zaken resp. waarbij dit risico door andere veiligheidsinstallaties wordt gedekt.
NL
Radiograsche installaties die op dezelfde
i
frequentie zenden, kunnen de signaalontvangst
storen.
9
8. Eerste inbedrijfstelling
i
8.1 Plaats de meegeleverde batterijen
i
Gebruik van accu’s of verkeerde batterijen kunnen de
DuoFern verwarmingsstelaandrijving beschadigen.
◆ Gebruik alleen tegen lekkage beveiligde batterijen van
het type AA 1,5 V (LR6).
◆ Heeft een batterij gelekt, dan raden we aan de DuoFern
verwarmingsstelaandrijving te vervangen door een
nieuw apparaat.
◆ Let bij het plaatsen van de batterijen op de juiste positie
van de polen.
NL
10
2 x AA 1,5 V (LR6)
Is de verwarmingsstelaandrijving al met een
HomePilot® verbonden, dan wordt de aanmeld-
i
modus overgeslagen en gaat de aandrijving automatisch in de montagepositie, zie pagina 11.
Daarna is de aanmeldmodus
actief.
8.2 Aanmelding aan de HomePilot
i
Mocht aanmelding niet nodig zijn, ga dan verder met 8.3.
1. Schakel de HomePilot
modus. De aanmelding gaat automa
tisch.
®
®
in de aanmeld-
NL
2. Na de succesvolle aanmelding ver-
schijnt de aangemelde HomePilot
Wordt de aanmelding niet binnen
2 minuten gedaan, dan verschijnt
er een ‘0’ op het display.
Na de aanmelding bij de HomePilot® moet de
DuoFern verwarmingsstelaandrijving direct
i
worden geïnstalleerd. Anders wordt deze op de
HomePilot® als ‘niet gereed voor gebruik’ (gele
driehoek) geïndiceerd.
als ‘1’ op het display.
®
8.3 De montagemodus (POS) activeren
1. Activeer de montagemodus door
kort te drukken.
Vervolgens gaat de aandrijving in de
montagepositie (POS). De weergave
knippert, zodra de montagepositie
bereikt is.
Was er voor het plaatsen van de batterijen al een
HomePilot® aangemeld, dan wordt de montage-
i
modus direct geactiveerd.
11
8.4 Montage aan het radiatorventiel
i
1. Steek de DuoFern verwarmingsstelaandrijving op het ven-
tiel of de adapter en draai de moer vast.
Voor een optimaal zicht op het display is de
DuoFern verwarmingsstelaandrijving na de
i
montage nog iets beweegbaar. Draai de moer
daarom niet te vast aan.
Gebruik voor montage op Danfoss-radiatorven-
i
tielen een van de meegeleverde adapters.
RA RAV RAVL
NL
12
8.5 Een installatierit (InS) uitvoeren
1. Activeer de installatiemodus (InS)
door kort te drukken op de menutoets.
Vervolgens voert de aandrijving automatisch een installatierit uit om de
eindposities vast te leggen.
2. Na de succesvolle installatierit ver-
schijnt het standaarddisplay met de
ingestelde streeftemperatuur.
De DuoFern verwarmingsstelaandrijving is nu bedrijfsklaar.
NL
13
9. Instellingen aan het bedrijfsklare apparaat
i
Om energie te sparen, schakelt het display automatisch uit.
/ / Door op een willekeurige toets te druk-
ken wordt het display weer ingescha keld en de DuoFern verwarmingsstel aandrijving in bedrijfsmodus gezet.
Daarna verschijnt het standaarddis play met de ingestelde streeftempera tuur.
9.1 De streeftemperatuur instellen
i
/
Door kort te drukken kunt u de gewenste streeftemperatuur
in stappen van 0,5 °C instellen.
Langer op een toets drukken zorgt ervoor dat de cijfers
sneller verspringen.
NL
14
De door de DuoFern verwarmingsstelaandrijving
gemeten ruimtetemperatuur kan afhankelijk van
i
de plek van montage evt. van de gevoelstemperatuur afwijken.
9.2 De kinderbeveiliging / Bedieningsblokkering
i
Activeer eerst de normale weergave door op een willekeurige toets te drukken, zie pagina 14.
De kinderbeveiliging activeren
+ 1 x tegelijkertijd drukken,
tot het slotsymbool knippert. Manuele
bediening is nog mogelijk.
Na het uitgaan van het display en de
reactivering wordt het slotsymbool
permanent weergegeven en het
apparaat kan niet bediend worden.
De actieve kinderbeveiliging kort uitschakelen
+ 1 x tegelijkertijd drukken,
tot het slotsymbool knippert. De kin derbeveiliging wordt kort uitgescha keld om bediening mogelijk te maken.
De kinderbeveiliging deactiveren
+ 1 x tegelijkertijd drukken,
tot het slotsymbool knippert.
Kort loslaten en nogmaals 1 x tegelij kertijd drukken,
tot het slotsymbool uitgaat.
NL
15
10. Inleiding tot het openen van de menu's en voor het instellen van de functies
i

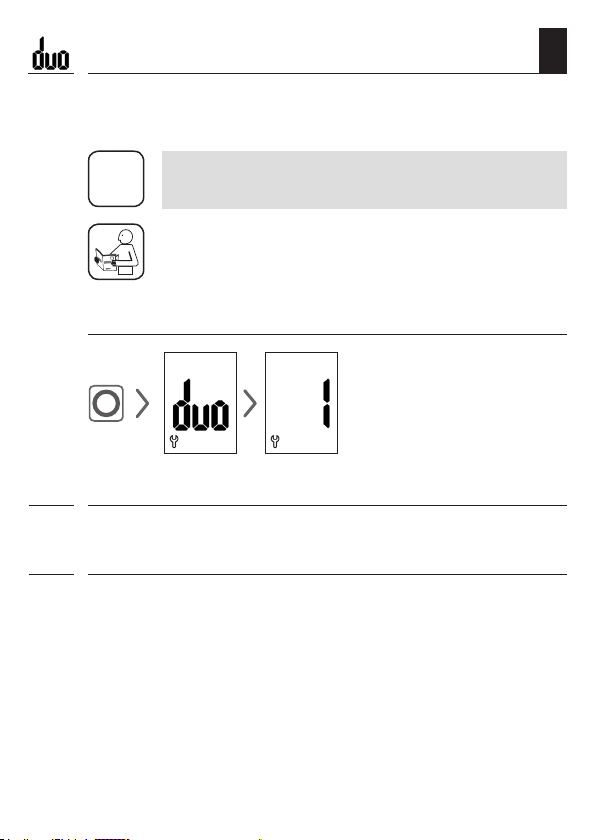

In het menupunt van de DuoFern verwarmingsstelaandrijving kunt u de verschillende instellingen uitvoeren en
functies activeren (On) of deactiveren (OFF).
Navigatie in het menu
NL
Instellen van de parameters , zie volgende hoofdstuk
Door op de menutoets te drukken worden de instellingen
opgeslagen.
Terugspringen naar het standaarddisplay
◆ Automatisch na circa 10 seconden zonder input
◆ Door lang te drukken op de menutoets.
16
10.1 De automatische functie (Aut)

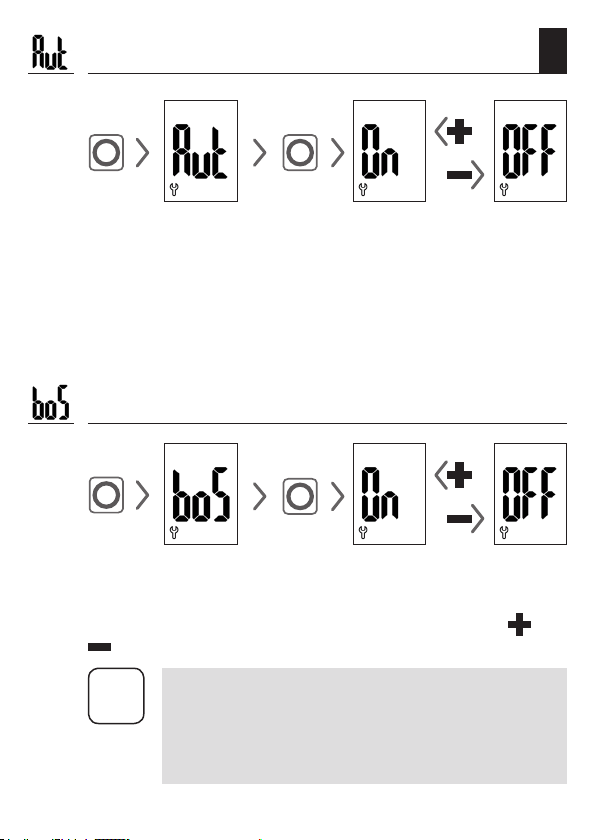

Automatisch bedrijf On (fabrieksinstelling)
Alle besturingscommando’s van een HomePilot® zijn toegelaten.
Automatisch bedrijf OFF = handmatige bedrijf
De HomePilot® voert alleen wijzigingen ter plaatse of handmatige wijzigingen uit.
NL
10.2 Boost-functie (boS)
De boost-functie maakt een kort opwarmen van de ruimte
mogelijk en eindigt automatisch na 15 minuten weer.
In de normale weergave kunt u het boostproces met of
beëindigen.
Het boostproces kan niet gestart worden, als de
i
interne venster-open-detectie (zie pagina 20)
een open venster herkend heeft. Binnenkomende
automatische besturingscommando’s worden
aan het eind van het proces ingehaald.
17
10.3 DuoFern menu (duo) Aanmelden / Afmelden / Opruimen
In dit menu (duo) kunt u de HomePilot® bij de DuoFern
verwarmingsstelaandrijving aanmelden.
U kunt maximaal een HomePilot®
i
aanmelden.
Lees hierover ook de handleiding van de
HomePilot®.
NL
Aanmelden / Afmelden bij de HomePilot
®
1. Open het DuoFern
menu (duo) in de ver-
warmingsstelaandrijving.
Indien aanwezig, wordt
een aangemeld appa raat weergegeven.
2. Schakel de HomePilot
aanmeld- of afmeldmodus.
®
afhankelijk van de behoefte in de
3. Activeer de gewenste functie aan de DuoFern verwarmings-
stelaandrijving, zie volgende pagina.
18
10.3 DuoFern menu (duo)
Aanmelden / Afmelden / Opruimen
Bij de HomePilot® aanmelden
Led-signalen bij het aanmelden
◆ knippert groen: tijdens de aanmelding
◆ brandt 2 seconden lang groen: na een succesvolle
aanmelding
◆ brandt 2 seconden lang rood: indien de aanmelding niet
binnen 2 minuten plaatsgevonden heeft of er een fout
opgetreden is
Van de HomePilot® afmelden
Led-signalen bij het afmelden
◆ knippert rood: tijdens de afmelding
◆ brandt 2 seconden lang groen: na een succesvolle
afmelding
◆ brandt 2 seconden lang rood: indien de afmelding niet
binnen 2 minuten plaatsgevonden heeft of er een fout
opgetreden is
NL
Door te drukken op of kunt u de
i
aanmelding of afmelding altijd beëindigen.
19
10.3 DuoFern menu (duo)
Aanmelden / Afmelden / Opruimen
5 sec. De DuoFern verwarmings-
stelaandrijving opruimen
De radiograsche verbinding tot een niet meer bereikbare
HomePilot® wordt verwijderd.
Led-signalen bij het opruimen
◆ knippert rood: tijdens het opruimen
◆ brandt 2 seconden lang groen: zodra het opruimen
voltooid is
NL
10.4 Interne detectie venster-open (dEt)
Fabrieksinstelling = OFF
Is de interne venster-open-detectie actief, dan zet de aandrijving de verwarming 15 minuten lang op vorstbescherming, als hij een plotseling temperatuurdaling herkent. Na
aoop van deze tijd probeert de aandrijving de verwarming
weer op de streeftemperatuur te zetten.
20
10.4 Interne detectie venster-open (dEt)
De venster-open-detectie is onafhankelijk van het feit of de
DuoFern verwarmingsstelaandrijving in manueel of automatisch bedrijf staat.

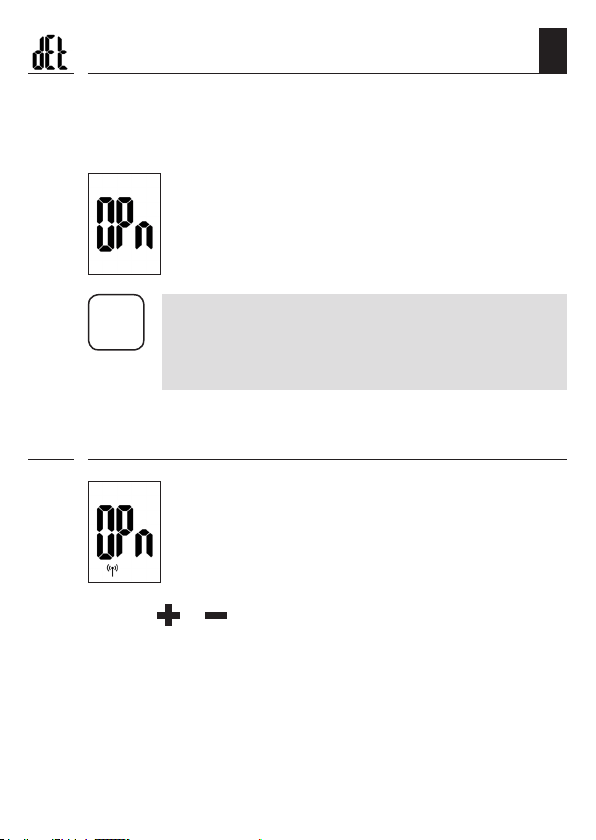

Wordt er een open venster herkent, dan verschijnt deze mededeling (OPn) zolang.
Bij een ongunstige montagepositie (bijv. in
een nis), kunt u alternatief ook een extern
i
DuoFern raam-/deurcontact (art. 3200 31 64) via
HomePilot® voor de besturing gebruiken.
10.5 Externe venster-open-detectie
i
Wordt er een open venster door een extern
DuoFern raam-/deurcontact herkend, dan verschijnt deze mededeling (OPn) zolang.
Door op of te drukken kunt u de mededeling onderbreken en de DuoFern verwarmingsstelaandrijving weer in
normaal bedrijf zetten.
NL
21
10.6 De weergave op het display (dIS) draaien (180°)
Fabrieksinstelling = OFF
Afhankelijk van de montage kan het voordelig zijn de weergave op het display 180° te draaien. De draaiing start zodra
er met de menutoets bevestigd is, zie pagina 16.
NL
10.7 De laadstatus van de batterij (bAt) zien
10.8 De actuele softwareversie (ld) zien
22
11. Alle instellingen wissen en op de fabrieks instellingen terugzetten
i
1. Activeer eerst de normale weergave door op een willekeuri-
ge toets te drukken, zie pagina 14.
2. Deactiveer eerst de kinderbeveiliging, indien deze actief is,
zie pagina 15.
3. Drukken en ingedrukt houden,
verder
+ drukken en ingedrukt houden.
Houd altijd de opgegeven
volgorde aan.
4. Laat de toetsen pas los zodra
de tekst in de weergave
knippert.
5. Bevestig de Reset door kort te
drukken.
6. De DuoFern verwarmingsstelaandrijving start opnieuw met de
fabrieksinstellingen, zie pagina 10 ‘Eerste inbedrijfstelling’.
NL
Volgt er na het drukken op de menutoets geen
i
bevestiging, dan wordt het menu automatisch na
10 seconden verlaten en er volgt geen reset.
23
12. Storingsmeldingen en het opheen van
storingen
i
Optredende storingen worden door een foutcode op het
display getoond.
E1 = De aandrijving is niet gemonteerd
◆ Monteer de DuoFern verwarmingsstelaandrijving op een
geschikte plaats.
E2 = Mechanische storing
Tijdens de installatiestart is er een storing gedetecteerd.
◆ Herhaal de installatierit.
E3 = Te korte installatierit
◆ Controleer de montagepositie van de DuoFern verwar-
mingsstelaandrijving.
◆ Corrigeer de montage eventueel met een adapter.
◆ Vervang een defect apparaat.
E4 = Storing in DuoFern netwerk
De aangemelde HomePilot® wordt niet meer per zender
bereikt.
◆ Zorg ervoor dat er geen storende radiograsche zen-
ders in de buurt zijn.
◆ Zorg ervoor dat de HomePilot® in het zendbereik van de
DuoFern verwarmingsstelaandrijving is.
NL
Opmerking bij E1 - E3
i
Door hernieuwd de batterijen te plaatsen, kunt u
een nieuwe installatierit starten, zie pagina 10.
24
13. Reiniging / Onderhoud
i
Chemische oplosmiddelen kunnen de DuoFern verwarmingsstelaandrijving beschadigen.
◆ Gebruik uitsluitend een zachte, iets vochtige doek voor
de reiniging van het apparaat.
14. Vereenvoudigde EU-conformiteitsverklaring
i
Hiermee verklaart RADEMACHER Geräte-Elektronik GmbH
dat de DuoFern verwarmingsstelaandrijving voldoet aan de
richtlijn 2014/53/EU (radioapparatuurrichtlijn) .
De volledige tekst van de EU-conformiteitsverklaring is
verkrijgbaar op het volgende internetadres:
www.rademacher.de/ce
NL
25
15. Aanwijzingen over milieubescherming
i
Batterijen verwijderen voor afvalwerking
Verwijder de batterijen voor het apparaat bij het afval gaat
Verwerking van lege batterijen als afval
Batterijen horen niet bij het huisvuil en moeten apart als
afval verwerkt worden.
NL
26
16. Garantievoorwaarden
i
RADEMACHER Geräte-Elektronik GmbH verleent 24 maanden garantie op nieuwe apparaten die in overeenstemming
met deze handleiding gemonteerd werden. De garantie dekt
alle constructie-, materiaal- en fabricagefouten. De wettelijke
aanspraak op garantie blijft hierdoor onverminderd van kracht.
Niet onder de garantie vallen:
◆ Onjuiste montage of installatie
◆ Niet in acht nemen van de montage- en bedieningshand-
leiding
◆ Ondeskundige bediening of oneigenlijk gebruik
◆ Inwerkingen van buitenaf zoals stoten, slagen of weersin-
vloeden
◆ Reparaties en veranderingen door derden en/of niet-be-
voegde personen
◆ Gebruik van ongeschikt toebehoren
◆ Schade veroorzaakt door ontoelaatbare overspanning
(bijv. blikseminslag)
◆ Functiestoringen ontstaan door radiograsche frequen-
tiestoringen en andere radiograsche storingen
Voorwaarde voor de garantie is dat het nieuwe apparaat bij
een geautoriseerde vakhandel is gekocht. Een kopie van de
factuur geldt hiervoor als bewijsstuk.
Gebreken die binnen de garantieperiode optreden, zal
RADEMACHER kosteloos verhelpen, ofwel door reparatie of
vervanging van de betreende onderdelen, ofwel door levering
van een gelijkwaardig of een nieuw apparaat. Vervangende
leveringen of reparaties die onder de garantie vallen, leiden
niet tot verlenging van de oorspronkelijke garantieperiode.
NL
27
RADEMACHER
Geräte-Elektronik GmbH
Buschkamp 7
46414 Rhede (Duitsland)
info@rademacher.de
www.rademacher.de
Service:
Hotline 01807 933-171*
Fax +49 2872 933-253
service@rademacher.de
* 30 seconden gratis, daarna 14 cent/minuut
via het Duitse netwerk voor vaste telefonie,
max. 42 cent/minuut via het Duitse netwerk
voor mobiele telefonie (geldt alleen in
Duitsland).
Technische wijzigingen, drukfouten en vergissingen voorbehouden. Afbeeldingen niet bindend.
Loading...
