Rademacher 2650 User guide [de]
Einbau- und
Bedienungsanleitung
Modi-Gurtkastenuhr
Artikel Nr. 2650
VBD 383-1 (08.00)
RADEMACHER
Sehr geehrte Kunden,...
RADEMACHER
...mit dem Kauf der Gurtkastenuhr
Modi
haben Sie sich für ein Qualitäts-
produkt aus dem Hause Rademacher entschieden.
Wir danken Ihnen für Ihr Vertrauen.
Auf der Rückseite dieses Blattes stellen wir Ihnen Ihre neue Gurtkastenuhr (im
folgenden Modi) vor.
Diese Anleitung...
...beschreibt Ihnen den Einbau und die Bedienung der Gurtkastenuhr
Modi.
Bitte lesen Sie diese Anleitung vollständig durch. Beachten
Sie alle Sicherheitshinweise, bevor Sie mit den Arbeiten beginnen.
Bitte bewahren Sie diese Anleitung auf.
Bei Schäden, die durch Nichtbeachtung dieser Anleitung und der
Sicherheitshinweise entstehen, erlischt die Garantie. Für Folgeschäden,
die daraus resultieren, übernehmen wir keine Haftung.
CE-Zeichen und Konformität
Die Gurtastenuhr
tenden europäischen und nationalen Richtlinien. Die Konformität wurde
nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim
Hersteller hinterlegt.
Modi
(Art.-Nr. 2650) erfüllt die Anforderungen der gel-
Bitte
umblättern
Gesamtansicht
RADEMACHER
Langloch
unter der Abdeckung
ohne Abbildung
LCD-Anzeige
Bedientasten
Sonnentaste
Dämmerungstaste
Langloch
unter der Abdeckung
ohne Abbildung
Steckanschluß
für den Lichtsensor
Frontblende
abnehmbar
Uhr-Taste
Wochen-Taste
SET-Taste
Betriebsartenwahltaste
IR-Empfänger
Umschaltung
Sommer-/Winterzeit
▲
Anzeige der Wochentage
Kanalübernahme
IR-Empfänger
Uhr
3
MO DI MI DO FR SA SO
i
22:i 7
st
AUTO MANU
AB
AUF
Betriebsarten
Wi
So
Winterzeit
Sommerzeit
Sonnen- bzw.
Dämmerungssymbol
Inhaltsverzeichnis
Zeichenerklärung ...................................................... 5
Richtige und Falsche Verwendung des Modi ................ 6
Sicherheitshinweise ...................................................7
Funktionsbeschreibung Allgemein ................................ 8
Funktionsbeschreibung Manueller Betrieb ..................... 9
Funktionsbeschreibung Automatik-/Zufallsbetrieb ........ 10
Funktionsbeschreibung Sonnenautomatik .................... 11
Funktionsbeschreibung Dämmerungsautomatik ............12
Elektrischer Anschluß ...............................................13
Montage ............................................................... 15
Den Modi in Betrieb nehmen.................................... 17

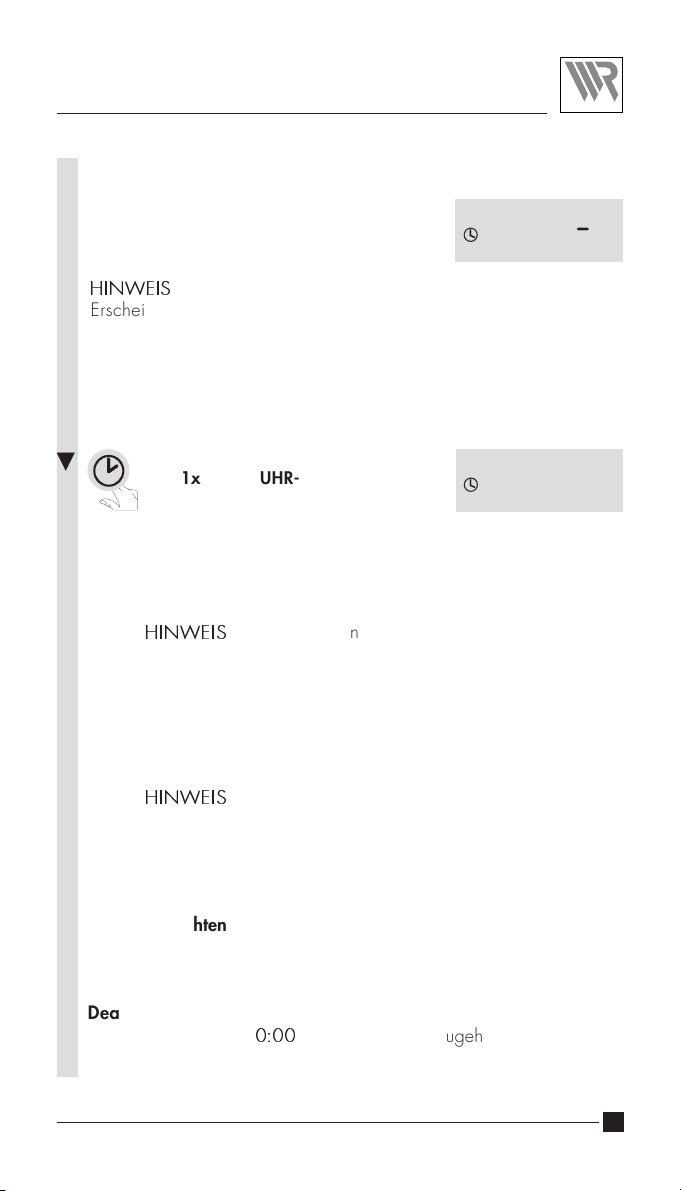

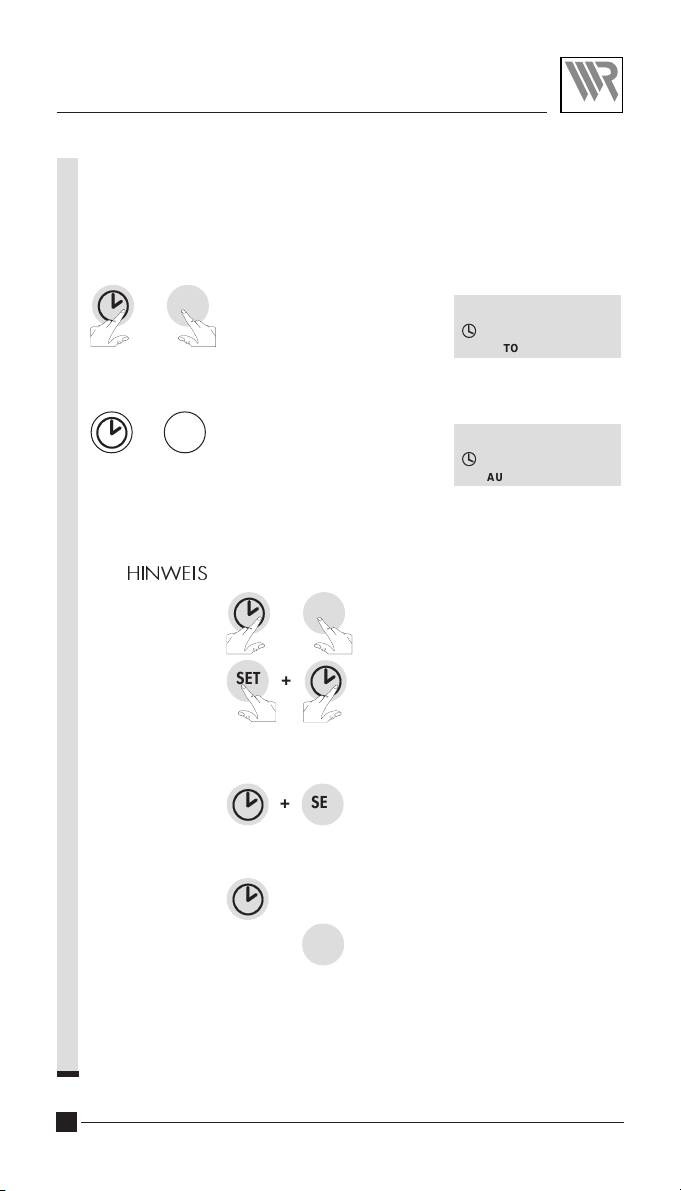

Aktuelle Uhrzeit ...................................................... 18
Sommer-Winterzeit.................................................. 19
Standardprogramm .................................................20
Wochenprogramm.................................................. 21
Einstellen der Sonnenautomatik.................................25
Einstellen der Dämmerungsautomatik .........................27
Gurtkastenuhr bedienen/Handbetrieb .......................29
Fernbedienung mit externem Taster ............................ 31
Fernsteuerung mit Infrarot Handsender ....................... 32
Alle Einstellungen löschen/Software-Reset..................36
Was tun, wenn ... ?................................................ 37
Technische Daten .................................................... 40
Zubehör.................................................................42
Werkseinstellungen der Zeitautomatik........................ 43
Ihre Einstellungen .................................................... 44
Garantiebedingungen .............................................45
RADEMACHER
4
Zeichenerklärung
Lebensgefahr durch Stromschlag
Dieses Zeichen weist Sie auf Gefahren bei Arbeiten an elektrischen Anschlüssen, Bauteilen
etc. hin.
Es fordert Sicherheitsmaßnahmen zum Schutz von
Gesundheit und Leben der betroffenen Person.
Hier geht es um Ihre Sicherheit
Beachten und befolgen Sie bitte alle so gekennzeichneten Sicherheitshinweise.
RADEMACHER
HINWEIS
▼
▼
Auf diese Weise machen wir Sie auf weitere,
für die einwandfreie Funktion wichtige Inhalte
aufmerksam.
▲
Das bedeutet: Taste drücken oder tippen.
▲
Das bedeutet: Taste loslassen.
Notwendige Handlungsabläufe beschreiben wir
mit Hilfe des nebenstehenden Balkens.
Die Dreicke markieren den Handlungsfortlauf.
5
Richtige Verwendung des Modi
Verwenden Sie die Gurtkastenuhr Modi nur zur
Steuerung von Rohrmotoren.
Einsatzbedingungen
t Betreiben Sie den Modi nur in trockenen
Räumen.
t Für den elektrischen Anschluß muß am Ein-
bauort ein 230 V /50 Hz Stromanschluß,
mit bauseitiger Freischaltvorrichtung (Sicherung), vorhanden sein.
RADEMACHER
Falsche Verwendung
Der Anschluß und die Steuerung anderer Verbraucher oder Einrichtungen als die oben genannten ist nicht erlaubt.
Nur Originalteile des Herstellers verwenden
Falsch ausgeführte Reparaturen können zu
Lebensgefahr durch Kurzschluß oder zur Zerstörung des Gerätes und des angeschlossenen
Rohrmotors führen.
Lassen Sie alle Reparaturen am Modi nur vom
autorisierten Kundendienst durchführen.
Haftung
6
Die Gurtkastenuhr Modi, der Handsender und
Rademacher-Rohrmotoren sind aufeinander abgestimmte Komponenten. Herstellerfremde Bauteile, die
Funktionen der Gurtkastenuhr Modi ersetzen oder
beeinflussen, dürfen nur nach ausdrücklicher Freigabe durch die Rademacher GmbH verwendet
werden. Als Hersteller übernehmen wir keine Garantie bei der Verwendung herstellerfremder Bauteile und daraus entstehenden Folgeschäden.
Sicherheitshinweise
Es besteht Lebensgefahr durch Stromschlag.
Der elektrische Anschluß des Modi darf nur von
einer zugelassenen Elektrofachkraft ausgeführt werden. Beachten Sie dazu die Vorschriften des VDE und des örtlichen Netzbetreibers.
t Schalten Sie die Zuleitung/Anschlußstelle vor
Beginn des elektrischen Anschlusses spannungslos und sichern Sie sie gegen Wiedereinschalten.
t Prüfen Sie, ob die Zuleitung/Anschlußstelle
wirklich spannungsfrei ist.
t Wenn Sie einen metallischen Gurtkasten ver-
wenden, müssen Sie diesen erden. Achten
Sie darauf dass die Adern den Gurtkasten
nicht berühren.
Der Einsatz defekter Geräte kann zur Gefährdung von Personen und zu Sachschäden
führen (Stromschlag, Kurzschluß).
t Prüfen Sie vor dem Einbau den Modi
auf Unversehrtheit.
t Verwenden sie niemals defekte oder beschä-
digte Geräte.
t Wenden Sie sich in diesem Fall bitte an un-
seren Kundendienst.
RADEMACHER
7
Funktionsbeschreibung
RADEMACHER
Allgemein
Verschiedene
Betriebsarten und
Funktionen stehen
zur Auswahl
Die LCD-Anzeige
des Modi informiert
Sie über:
Die Gurtkastenuhr Modi dient zum elektrischen
Anschluß und zur Steuerung von Rohrmotoren
und kann in vorhandene Gurtkästen montiert
werden.
t Manueller Betrieb
- mit den Bedientasten am Gerät
- mit Hilfe eines externen Tasters
- mit einem Infrarot-Handsender
t Automatikbetrieb
- Standardprogramm
- Wochenprogramm
- Sonnenautomatik
- Dämmerungsautomatik
- Zufallsbetrieb
t Zusätzlich
- Umschaltung zwischen
Sommer und Winterzeit
t die eingestellte Betriebsart
t die aktivierten Funktionen
t die aktuelle Tageszeit
t die eingestellten Schaltzeiten
Im Folgenden beschreiben wir Ihnen kurz die
einzelnen Betriebsarten und Funktionen des
Modi.
8
Funktionsbeschreibung
RADEMACHER
Manueller
Betrieb
Manueller Betrieb
mit einem
externen Taster
Manuelle
Fernsteuerung
mehrerer
Rolladenantriebe
Manueller Betrieb
mit einem Infrarot-
Handsender
Mehrkanalbetrieb

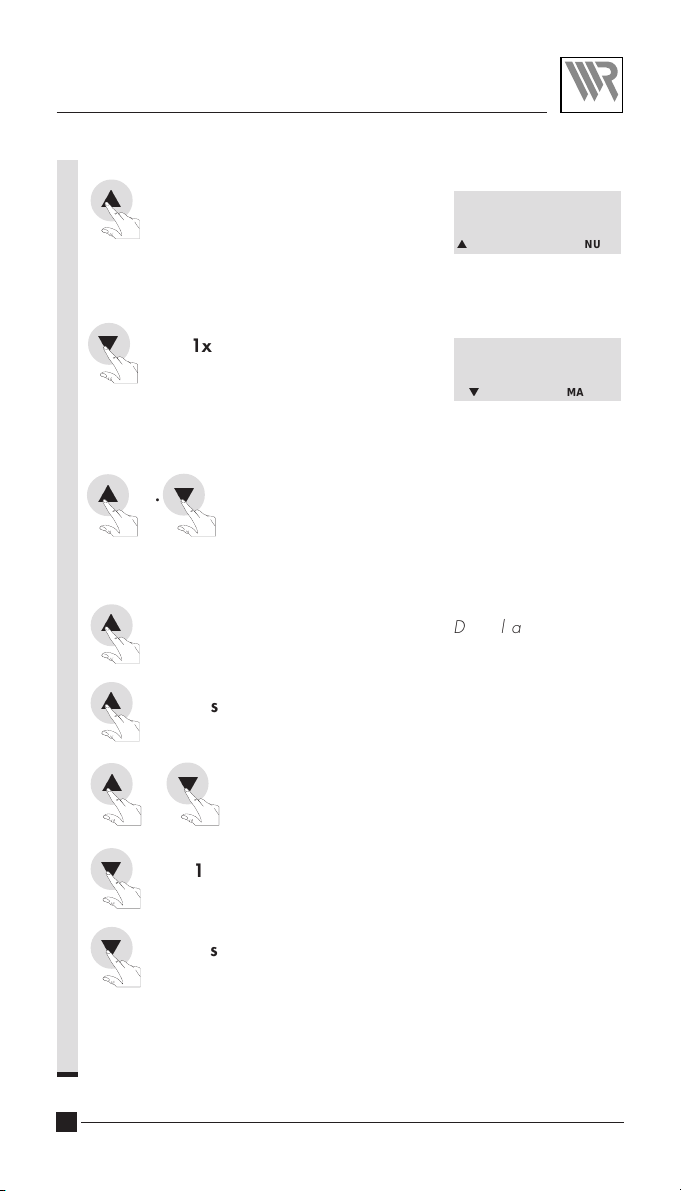

Die Bedienung von Hand ist immer möglich.
Im manuellen Betrieb können Sie mit der (▲) AUF-
und (▼) AB-Taste den Rollladen öffnen/schließen
und auch wieder anhalten.
Zusätzlich können Sie einen externen Taster an
die Gurtkastenuhr anschließen und Ihren
Rollladenantrieb mit dem Taster betreiben.
Die Parallelschaltung mehrerer Modi an einem
Handtaster ermöglicht die gemeinsame Bedienung mehrerer Rollladenantriebe.

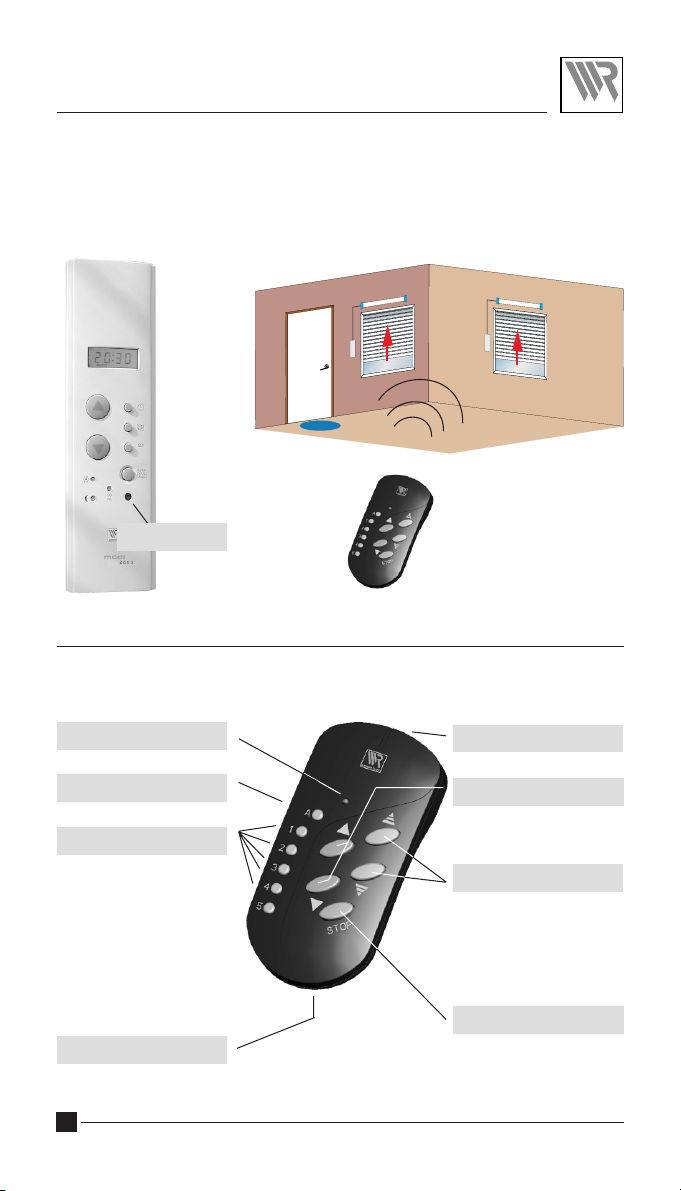

Die Gurtkastenuhr Modi ist mit einem InfrarotEmpfänger ausgerüstet, dadurch können Sie Ihren Rollladenantrieb mit Hilfe eines Infrarot-Handsenders von Rademacher bedienen.
Der Handsender bietet Ihnen zusätzlich die Möglichkeit eines Mehrkanalbetriebes. Sie können so
mehrere Modi in einem Raum, individuell steuern
oder in Gruppen zusammenfassen.
9
Funktionsbeschreibung
RADEMACHER
Automatik-
betrieb
Beispiel:
Sie haben die Öffnungszeit auf 8:00 Uhr
gestellt und den Zufallsbetrieb eingeschaltet.
Ihre Rollläden öffnen
sich jetzt automatisch
zwischen 8:00 Uhr
und 8:30 Uhr nach
dem Zufallsprinzip.
Standarprogramm
➜
Einstellung einer Öffnungs- und Schließzeit
für Ihren Rollladen. Die eingestellten Schaltzeiten
gelten für alle Wochentage.
Wochenprogramm
➜
8 : 00
s
AUTO
MO
22: 00
t
AUTO
Individuelle Einstellung der Öffnungs- und Schließzeit Ihres Rollladens für jeden Tag. Zusätzlich können Sie je eine Öffnungs- und Schließzeit einstellen, die an allen Wochentagen gelten.
Zufallsbetrieb
MO
22: I0
AUTO
Mit der Betriebsarten-Wahltaste können Sie die
Zeitsteuerung auf Zufallsbetrieb einstellen. Diese
Einstellung bewirkt eine Verzögerung der eingestellten Schaltzeiten um 0 bis 30 Minuten.
:
➜
:
:
➜
10
Automatik
AUS
st
Mit Hilfe des Betriebsartenwahlschalters können
Sie die Automatik ausschalten, alle eingestellten
Schaltzeiten wirken dann nicht.
Sonnen- und Dämmerungsfunktion bleiben aktiv.
:
I2: 00
Auto MANU
➜
Funktionsbeschreibung
RADEMACHER
Sonnen-und
Dämmerungs-
automatik
Sonnen-
automatik
10 Min.
25 Min.

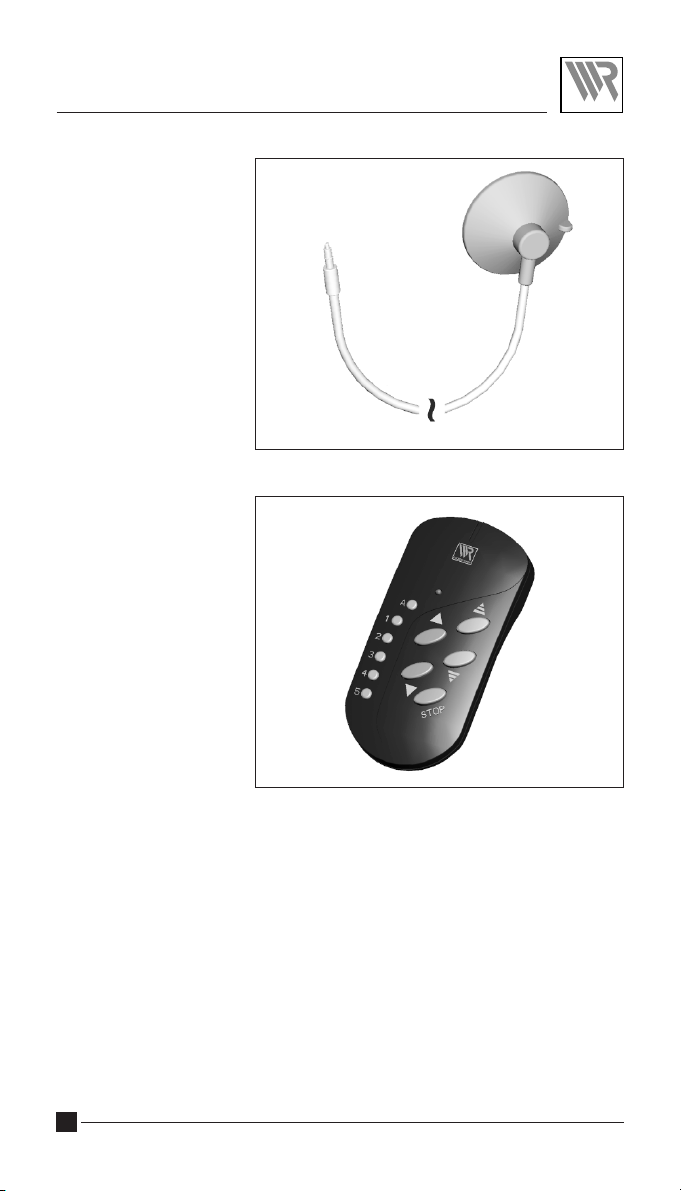

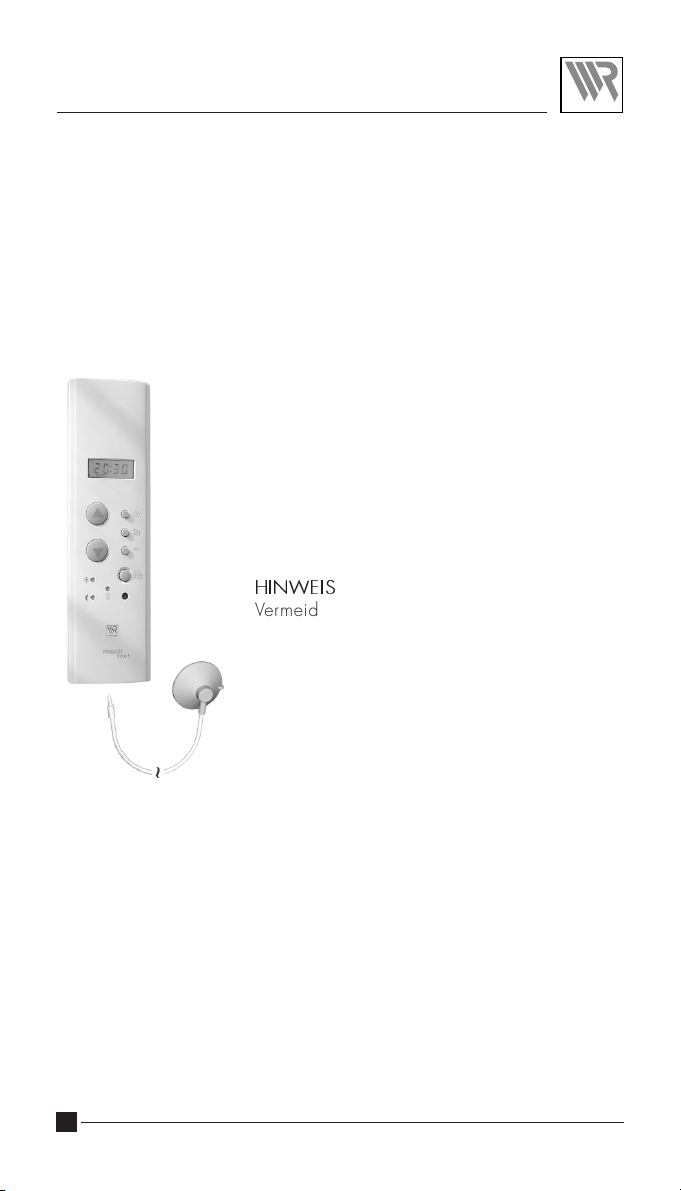

Die Sonnen- und Dämmerungsautomatik ermöglicht Ihnen, zusammen mit dem Lichtsensor (Art.Nr. 3710), die helligkeitsabhängige Steuerung
Ihres Rollladens. Dazu wird der Lichtsensor an der
Fensterscheibe befestigt und über einen Stecker
mit dem Modi verbunden.
Die Sonnenautomatik ermöglicht automatisches Abund Auffahren des Rollladens nach Überschreiten
eines eingestellten Grenzwertes. Die Endstellung
des Rollladens ist durch die Position des Lichtsensors an der Fensterscheibe frei wählbar.
Automatischer Tieflauf
Überschreitet das Tageslicht den eingestellten
Grenzwert, senkt sich der Rollladen, nach ca.
10 Minuten, bis zum Lichtsensor.
Diese Verzögerung ist notwendig, damit vorbeiziehende Wolken keinen Einfluß auf die Funktion
haben.
Automatisches Freiziehen
Nach ca. 25 Minuten wird der Rollladen automatisch ein Stück hochgefahren, um den Sensor
freizugeben. Das Auffahren ist erforderlich, damit der Lichtsensor Helligkeitsänderungen auswerten kann.
Automatik
Bei weiterer Sonneneinstrahlung bleibt der Rolladen dann in dieser Position stehen.
Bei abnehmender Helligkeit fährt er bis zum
oberen Endanschlag zurück.
11
Funktionsbeschreibung
RADEMACHER
Dämmerungs-
automatik
HINWEIS
Beispiel1:
Beispiel2:
Die Dämmerungsautomatik ermöglicht automatisches Abfahren des Rollladens nach Überschreiten eines eingestellten Grenzwertes. Der Rollladen
fährt bis zum unteren Endanschlag.
Automatischer Tieflauf
Bei Eintritt der Dämmerung senkt sich der Rollladen
ca. 10 Sekunden nach Überschreiten des voreingestellten Grenzwertes und fährt bis zum unteren Endanschlag.
Der Rolladen öffnet erst wieder beim Erreichen
der eingestellten Öffnungszeit oder nach manuellem AUF-Befehl.
Soll der Tieflauf Ihres Rollladen durch die Dämmerungsautomatik erfolgen, so müssen Sie die automatische Schließzeit auf eine Zeit nach Eintritt der Dämmerung einstellen.
Eingestellte Schließzeit: 23:00 Uhr
Eintritt der Dämmerung: 20:30 Uhr
Der Rollladen schließt
automatisch um: 20:30 Uhr
Eingestellte Schließzeit: 19:30 Uhr
Eintritt der Dämmerung: 20:30 Uhr
Der Rollladen schließt
automatisch um: 19:30 Uhr
12

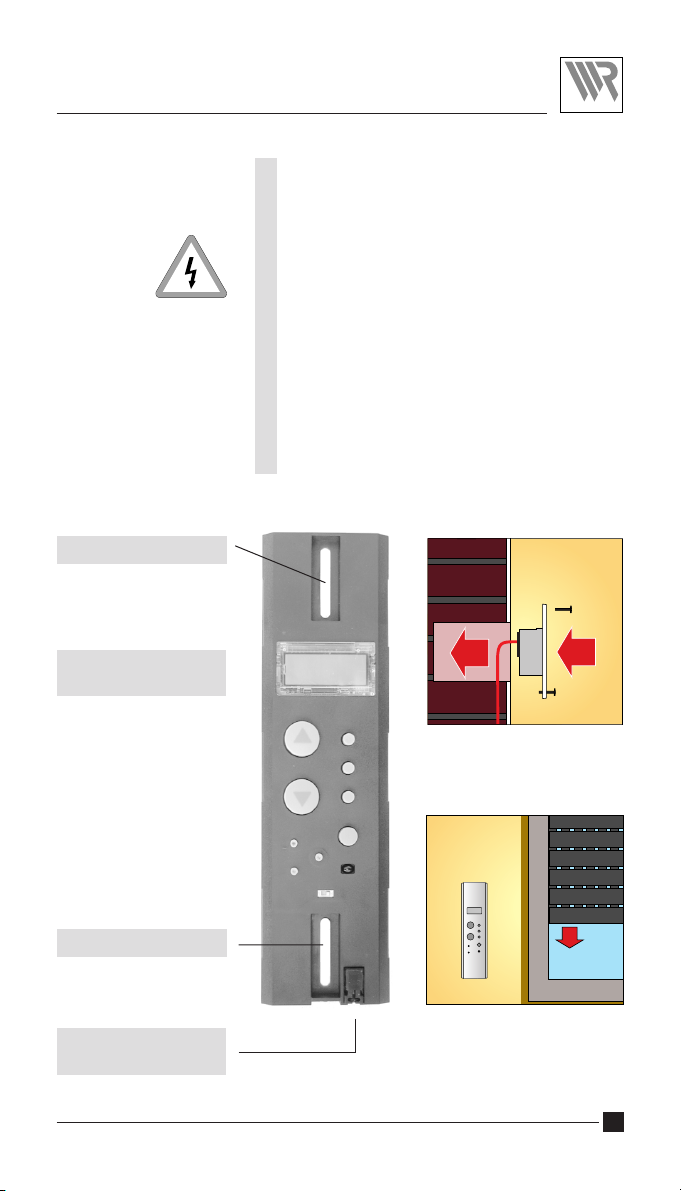

Elektrischer Anschluß
Es besteht Lebensgefahr durch Stromschlag.
Der elektrische Anschluß des Modi darf nur von
einer zugelassenen Elektrofachkraft ausgeführt werden. Beachten Sie dazu die Vorschriften des VDE und des örtlichen Netzbetreibers.
t Schalten Sie die Zuleitung/Anschlußstelle vor
Beginn des elektrischen Anschlusses spannungslos und sichern Sie sie gegen Wiedereinschalten.
t Prüfen Sie, ob die Zuleitung/Anschlußstelle
wirklich spannungsfrei ist.
t Wenn Sie einen metallischen Gurtkasten ver-
wenden, müssen Sie diesen erden. Achten
Sie darauf dass die Adern den Gurtkasten
nicht berühren.
Falsche Verdrahtung kann zu Kurzschluß und
zur Zerstörung des Gerätes führen.
t Beachten Sie die Reihenfolge der Anschluß
belegung.
t Beachten Sie die Angaben zum elektrischen
Anschluß in der Bedienungsanleitung Ihres
Rohrmotors.
RADEMACHER
Endanschläge
einstellen
Parallelschaltung
von Rohrmotoren
HINWEIS
Im Falle einer Parallelschaltung ist jedoch keine individuelle Steuerung der Motoren möglich.
Vor dem endgültigen elektrischen Anschluß müssen die Endanschläge des Rohrmotors eingestellt
sein. Beachten Sie die Angaben der jeweiligen
Bedienungsanleitung.
Sie müssen unbedingt beide Endanschläge einstellen, sonst kann es zu Funktionsstörungen kommen.
t Sie können an die Gurtkastenuhr maximal
zwei Rademacher-Rohrmotoren parallel anschließen.
t Andere Rohrmotorfabrikate dürfen erst nach
Rücksprache mit dem jeweiligen Hersteller
parallelgeschaltet werden.
t Beim Einsatz von mehr als zwei Rohrmotoren
müssen Sie Mehrfachsteuerrelais (Art.-Nr.
2750) von Rademacher verwenden.
13
Elektrischer Anschluß
Anschlußplan
Der Modi wird mit
Hilfe des beiliegenden
Anschlußsteckers mit
dem Netz und dem
Rohrmotor
verbunden. Den
Stecker können Sie vor
der endgültigen
Montage des Modi,
gemäß dem Anschluß-
plan, vorverdrahten.
Stecken Sie nach
dem Anschließen
den Stecker in das
Gerät
RADEMACHER
14
Loading...
