Elektrischer Rollladen-Gurtwickler RolloTron Schwenkwickler Standard DuoFern
DE
Betriebs- und Montageanleitung .............................................................................. 1
Electronic Roller Shutter Belt Winder RolloTron Swivel Winder Standard DuoFern
EN
Operating and Assembly Manual ........................................................................... 49
Artikel-Nr. :
RolloTron Schwenkwickler Standard DuoFern 2510 1423 30 11
RolloTron Schwenkwickler Standard DuoFern 2550 * 1415 30 11
* Minigurtband
Item No.:
RolloTron Swivel Winder Standard DuoFern 2510 1423 30 11
RolloTron Swivel Winder Standard DuoFern 2550 * 1415 30 11
* Mini belt
VBD 640-1 (05.15)
Sehr geehrte Kunden ...
i
DE
...mit dem Kauf des
DuoFern
Hause RADEMACHER entschieden. Wir danken Ihnen für
Ihr Vertrauen.
Dieser Rollladen-Gurtwickler ist sowohl unter Aspekten
des größten Komforts und der optimalen Bedienbarkeit
als auch unter Gesichtspunkten der Solidität und Langlebigkeit entstanden. Mit einem kompromisslosen
Qualitätsanspruch und nach langen Versuchsreihen
sind wir stolz, Ihnen dieses innovative Produkt zu präsentieren.
Dahinter stehen alle hochqualizierten Mitarbeiterinnen und Mitarbeiter aus dem Hause RADEMACHER.
haben Sie sich für ein Qualitätsprodukt aus dem
RolloTron Schwenkwickler Standard
2
Inhaltsverzeichnis
i
DE
i Sehr geehrte Kunden ... ...............................................2
1. Diese Anleitung ... ........................................................4
1.1 Anwendung dieser Anleitung ........................................... 4
2. Gefahrensymbole .........................................................4
2.1 Gefahrenstufen und Signalwörter ................................... 5
2.2 Verwendete Darstellungen und Symbole ................... 5
2.3 Fachbegrie - Begriserklärung ....................................... 6
3. Lieferumfang .................................................................7
4. Gesamtansicht RolloTron Schwenkwickler
Standard DuoFern ........................................................8
4.1 Bedientasten und Kontrollleuchte .................................. 9
5. Funktionsbeschreibung ............................................10
5.1 Beschreibung der Sicherheitsfunktionen ...................11
5.2 Funktionstabelle im DuoFern Netzwerk ......................12
6. Technische Daten .......................................................13
6.1 Abmessungen ....................................................................... 14
6.2 Zulässige Rollladen-Gurtbänder .................................... 15
7. Sicherheitshinweise ...................................................16
7.1 Bestimmungsgemäße Verwendung ............................. 18
7.2 Nicht bestimmungsgemäße Verwendung .................19
8. Sicherheitshinweise zur Montage ...........................20
8.1 Sie benötigen folgendes Werkzeug ..............................20
9. Montagevorbereitungen ..........................................21
10. Die Wandhalterung montieren ................................23
11. Das Gurtband einführen und befestigen ..............25
12. Den RolloTron Schwenkwickler Standard
DuoFern montieren ...................................................27
13. Endpunkte einstellen ................................................28
14. Manuelle Bedienung .................................................30
15. Hinweise zum An- und Abmelden von
DuoFern Sendern .......................................................31
15.1 Anmelden von DuoFern Sendern ..................................32
15.2 Abmelden von DuoFern Sendern ..................................33
15.3 Aufräumen im DuoFern Netzwerk ................................34
16. Automatikbetrieb.......................................................35
16.1 Alle Automatikfunktionen gemeinsam
ein-/ausschalten ...................................................................37
16.2 Die Sonnenposition einstellen ........................................38
17. Alle Einstellungen löschen, Softwarereset ............39
18. Den RolloTron Schwenkwickler Standard
DuoFern ausbauen (z. B. bei Umzug) .....................40
19. Das Gurtband bei Geräteausfall entfernen ...........42
20. Was tun, wenn... ? .......................................................43
21. Hinweise zur Wartung und Pege ...........................45

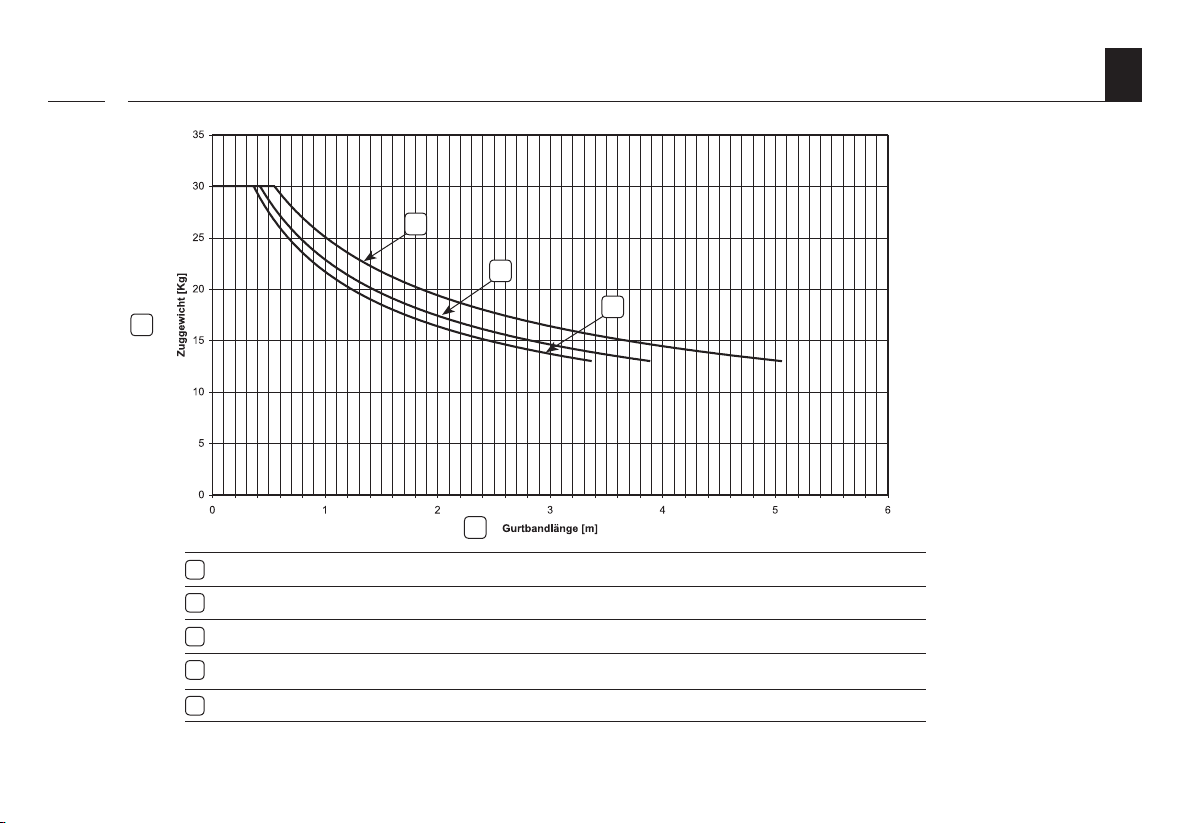

22. Zugkraftdiagramm.....................................................46
23. CE-Zeichen und EG Konformität ..............................47
24. Zubehör ........................................................................47
25. Garantiebedingungen ...............................................48
3
1. Diese Anleitung ...
i
...beschreibt Ihnen die Montage, den elektrischen Anschluss und die Bedienung des Rollladen-Gurtwicklers
RolloTron Schwenkwickler Standard DuoFern.
1.1 Anwendung dieser Anleitung
i
DE
◆ Bitte lesen Sie diese Anleitung vollständig durch und
beachten Sie alle Sicherheitshinweise, bevor Sie mit
den Arbeiten beginnen.
◆ Lesen Sie auch die Gebrauchsanleitungen des Zu-
behörs (zum Beispiel des HomePilot®) falls vorhanden.
◆ Diese Anleitung ist Teil des Produkts. Bewahren Sie
sie gut erreichbar auf.
2. Gefahrensymbole
i
In dieser Anleitung verwenden wir folgende
Gefahrensymbole:
4
◆ Fügen Sie diese Anleitung bei Weitergabe des RolloTron
Schwenkwickler Standard DuoFern an Dritte bei.
◆ Bei Schäden, die durch Nichtbeachtung dieser Anleitung und
der Sicherheitshinweise entstehen, erlischt die Garantie. Für
Folgeschäden, die daraus resultieren, übernehmen wir keine
Haftung.
Lebensgefahr durch Stromschlag
Gefahrenstelle / gefährliche Situation
2.1 Gefahrenstufen und Signalwörter
i
DE
GEFAHR!
Diese Gefährdung wird zu schweren Verletzungen oder
zum Tode führen, sofern sie nicht vermieden wird.
WARNUNG!
Diese Gefährdung kann zu schweren Verletzungen oder
zum Tod führen, sofern sie nicht vermieden wird.
2.2 Verwendete Darstellungen und Symbole
i
Darstellung Beschreibung
1. Handlungsschritte
2.
◆ Aufzählung
(1) oder a) Liste
VORSICHT!
Diese Gefährdung kann zu geringfügigen bis mittelschweren Verletzungen führen, sofern sie nicht vermieden wird.
ACHTUNG!
Diese Gefährdung kann zu Sachschäden führen.
Lesen Sie die
zugehörige Anleitung
weitere nützliche
Informationen
i
5
2.3 Fachbegrie - Begriserklärung
i
DE
DuoFern
◆ RADEMACHER Funk-Technik zur Steuerung kompa-
tibler Produkte.
WR Cong-Tool
◆ RADEMACHER Software zur Programmierung des
DuoFern Systems inkl. automatischem SoftwareUpdate für die DuoFern Handzentrale.
HomePilot®
◆ Der HomePilot® ist eine zentrale Steuereinheit für
RADEMACHER Funk-Produkte.
DIN EN 13659
„Abschlüsse außen - Leistungs- und Sicherheitsanforderungen.“
◆ Diese Norm legt die Leistungsanforderungen fest,
die an einem Gebäude befestigte Abschlüsse außen
erfüllen müssen. Sie behandelt auch signikante
Gefährdungen für Konstruktion, Transport, Einbau,
Betrieb und Wartung der Abschlüsse.
Behang
◆ Rollladen
Hinderniserkennung
◆ Trit der Rollladen bei der AB (t )-Bewegung auf
ein Hindernis, wird der RolloTron Schwenkwickler
Standard DuoFern ausgeschaltet, s. Seite 11.
Überlastsicherung
◆ Blockiert der Antrieb bei der AUF ( ▲ )-Bewegung (z. B.
durch Vereisung) wird der RolloTron Schwenkwickler
Standard DuoFern ausgeschaltet, s. Seite 11.
Endpunkte
◆ In jede Laufrichtung des Rollladens wird ein End-
punkt deniert und eingestellt bei deren Erreichen
der RolloTron Schwenkwickler Standard DuoFern
abschaltet und den Rollladen anhält.
Laufzeitbegrenzung - Kurzzeitbetrieb (KB)
◆ Der RolloTron Schwenkwickler Standard DuoFern
ist nicht für den Dauerbetrieb ausgelegt. Der Kurzzeitbetrieb deniert die maximal zulässige Laufzeit,
s. Seite 13 /17.
6
3. Lieferumfang
i
a)
b)
c)
d)
e)
DE
Lieferumfang
a) 1 x RolloTron Schwenkwickler Standard DuoFern
b) 1 x Wandhalterung
c) 2 x Montageschrauben (4 x 40 mm)
d) 2 x Montageschrauben (4,2 x 19 mm)
e) 2 x Dübel (S6 x 30 mm)
f) 1 x Entriegelungsklammer
g) 1 x Anschlusskabel mit Eurostecker
h) 1 x Wickelradfachabdeckung
i) 1 x Abdeckblende
j) 1 x Gebrauchsanleitung (ohne Abbildung)
g)
h) i)
f)
Vergleichen Sie nach dem Auspacken ...
den Packungsinhalt mit diesen Angaben.
Prüfen Sie die Angaben auf dem Typenschild
Vergleichen Sie die Angaben zur Spannung/Frequenz auf
dem Typenschild mit denen des örtlichen Netzes.
7
4. Gesamtansicht RolloTron Schwenkwickler Standard DuoFern
i
DE
Wand-
halterung
Gurteinlass
Bedientasten
Kontrollleuchte
Montagelager
Befestigungs-
haken
Wickelrad
Wickelradfachabdeckung
Entriegelungsklammer
Montagesicherung
Getriebe-
entriegelung
Typenschild
Netzanschluss
Einstelltasten
Abdeckblende
Montagelager
8
4.1 Bedientasten und Kontrollleuchte
i
Pos. Symbol Beschreibung
1)
2)
3) Kontrollleuchte - Statusanzeige
1)
2)
3)
4)
6)
5)
4)
5)
6)
+
grün kurzes
rot kurzes
AUTO
Auf-/Stopp-Taste + Ab-/Stopp-Taste
Der Rollladen fährt Auf / Ab oder stoppt
Blinken
konstantes
Leuchten
Aufblitzen
kurzes
Blinken
konstantes
Leuchten
Setztaste
Einstellen der beiden Endpunkte
AUTO-Taste
Ein-/Ausschalten der Automatikfunktionen
DuoFern-Taste (Verbinden / Trennen)
An- und Abmeldung im DuoFern Funk-Netzwerk
DE
◆ Verbinden ist aktiv
◆ Beim Einstellen der Sonnenposition
◆ 5 Sek. = Verbinden / Trennen war erfolgreich
◆ 5 Sek. = Aufräumen war erfolgreich
◆ Rückmeldung beim Drücken der Einstelltasten
◆ Trennen oder Aufräumen ist aktiv
◆ Beim Einstellen der Endpunkte
◆ Ein Reset wird durchgeführt
◆ Die Laufzeitbegrenzung hat angesprochen
◆ 5 Sek. = Verbinden / Trennen ist fehlgeschlagen
◆ 10 Sek. = Automatikfunktionen = EIN
9
5. Funktionsbeschreibung
i
DE
Der RolloTron Schwenkwickler Standard DuoFern
ist ein elektrischer Rollladen-Gurtwickler für den
Innenbereich. Die Montage erfolgt als Aufputzgerät.
Die Stromversorgung erfolgt über das beiliegende
Anschlusskabel mit Netzstecker und Kleingerätestecker.
Verwendung im DuoFern Netzwerk
Sobald Sie den RolloTron Schwenkwickler Standard
DuoFern in ein DuoFern Netzwerk einbinden, können
Sie viele Funktionen von DuoFern Sensoren und von
Steuerungen wie dem HomePilot® nutzen.
Die DuoFern Aktoren und -Sender müssen mit dem
DuoFern Netzwerk verbunden werden.
Automatikfunktionen wie Zeitautomatik, Morgen- und
Abend-Dämmerungsautomatik sowie die Sonnenautomatik stehen nur zur Verfügung, wenn der RolloTron
Schwenkwickler Standard DuoFern mit den entsprechenden Steuerungen (z. B. DuoFern Handzentrale;
HomePilot® etc.) verbunden wird, s. Seite 31.
Funktionsmerkmale und
Steuerungsmöglichkeiten:
◆ Manuelle Bedienung
◆ Automatikbetrieb ein-/ausschalten
◆ Endpunkteinstellung
◆ Dauerhafte Speicherung der Einstellungen
◆ Hinderniserkennung
◆ Überlastsicherung
◆ Rückstellung auf die Werkseinstellungen (Reset)
10
5.1 Beschreibung der Sicherheitsfunktionen
i
DE
Hinderniserkennung
Die Bewegung des Gurtbandes wird überwacht. Trit der
Rollladen bei der AB ( t )-Bewegung auf ein Hindernis,
bewegt sich das Gurtband nicht mehr und der RolloTron
Schwenkwickler Standard DuoFern wird ausgeschaltet.
Nach der Abschaltung ist ein direkter Be-
trieb in die gleiche Fahrtrichtung nicht
i
möglich.
◆ Lassen Sie den Gurtwickler zuerst in die
Gegenrichtung fahren und entfernen Sie
ein eventuell vorhandenes Hindernis.
◆ Danach ist auch der Betrieb in die ur-
sprüngliche Fahrtrichtung wieder möglich.
Bei einem Ausfall der Hinderniserkennung besteht
Verletzungsgefahr.
◆ Für die sichere Funktion der Hinderniserkennung
muss das Gurtband möglichst gleichmäßig aufgewickelt sein.
◆ Achten Sie nach dem Auslösen der Hinderniser-
kennung unbedingt darauf, dass das Gurtband
während der nächsten Fahrt möglichst gerade und
gleichmäßig in das Gerät läuft.
Überlastsicherung
Der RolloTron Schwenkwickler Standard DuoFern
ist gegen Überlastung geschützt.
Blockiert der Antrieb bei der AUF ( ▲ )-Bewegung (z. B.
durch Vereisung) wird der RolloTron Schwenkwickler
Standard DuoFern ausgeschaltet.
◆ Beseitigen Sie zuerst die Überlastungsursache.
◆ Danach ist der RolloTron Schwenkwickler Standard
DuoFern wieder in beide Fahrtrichtungen betriebsbereit.
11
5.2 Funktionstabelle im DuoFern Netzwerk
i
Funktion Wertebereich Werkseinstellung
1. Manuelle Bedienung Auf / Stopp / Ab -
2. Direktes Anfahren einer %-Position 0 - 100 % -
3. Manuellbetrieb ein / aus ein / aus aus
4. Zeitautomatik ein / aus ein / aus ein
5. Zufallsfunktion - -
6. Morgendämmerungsfunktion - -
7. Morgendämmerungsautomatik ein / aus ein / aus aus
8. Abenddämmerungsfunktion - -
9. Abenddämmerungsautomatik ein / aus ein / aus aus
10. Sonnenfunktion - -
11. Sonnenautomatik ein / aus ein / aus aus
12. Sonnenposition 0 - 100 % 50 %
13. Lüftungspositionsfunktion ein / aus ein / aus aus
14. Lüftungsposition 1 - 99 % 80 %
15. Verbindungstest - -
* Die Software „WR CongTool“ können Sie von unserer Internetseite
www.rademacher.de herunterladen.
DE
DuoFern HomePilot®
DuoFern Umweltsensor
DuoFern Handzentrale
* WR CongTool mit DuoFern Handzentrale
RolloTron Comfort DuoFern / Troll Comfort DuoFern
DuoFern Handsender Standard
DuoFern Wandtaster
● ● ● ●
●
● ● ●
● ● ●
● ● ●
● ● ● ●
● ● ●
● ● ● ●
● ● ●
● ●
● ● ●
● ● ●
● ● ●
● ● ●
● ●
12
6. Technische Daten
i
DE
Spannungsversorgung
Versorgungsspannung: 230 V ~ / 50 Hz
Nennleistung: 70 W
Leistungsaufnahme: Stand-by: < 0,7 W
Mechanische Leistung
Nenndrehmoment: 8 Nm
Maximale Drehzahl: 36 U/min
Maximale Zugkraft:
Endzugkraft: 13 Kg
30 Kg; s. Seite 46 / Zugkraftdiagramm
DuoFern Funktechnik
Sendefrequenz: 434,5 MHz
Sendeleistung: max. 10 mW
Reichweite: ◆ im Gebäude: ca. 30 m *
◆ im Freien: ca. 100 m
* je nach Bausubstanz
Maximale Anzahl an
DuoFern Geräten:
20
Betriebsbedingungen
Kurzzeitbetrieb (KB):
Schutzklasse: II
Schutzart: IP20 (nur für trockene Räume)
Netzanschlusskabel:
Zulässige Umgebungstemperatur:
Schalldruckpegel (LpA): ≤ 70 dB(A)
4 Minuten
(maximale Laufzeit)
2 x 0,75 mm2 (H03VVH2-F)
0 °C bis +40°C
13
6.1 Abmessungen
i
DE
RolloTron Schwenkwickler Standard DuoFern
Artikel-Nr.: 1423 30 11 / 1415 30 11
14
37
R A D E M A C H E R
199
172
Alle Maßangaben in mm
155
OBEN
185
6.2 Zulässige Rollladen-Gurtbänder
i
DE
ACHTUNG!
Die Verwendung zu langer Gurtbänder kann zur Beschädigung des RolloTron Schwenkwickler Standard
DuoFern führen.
Verwenden Sie nur Gurtbänder in den zulässigen
Längen.
Tabelle 1: Zulässige Rollladen-Gurtbänder
RolloTron Schwenkwickler:
Artikel-Nr.:
Gurtbandbreite: Gurtstärke Maximale Gurtlänge
15 mm (Minigurtband) 1,0 mm 5 m
1,0 mm 5 m
23 mm (Standardgurtband)
Tabelle 2: Zulässige Rollladenäche (m2)
Rollladentyp: Gewicht/m
Kunststorollläden (4,5 kg/m2) ca. 5 m
Aluminium- und Holzrollläden (10,0 kg/m2) ca. 2,5 m
1,3 mm 4 m
1,5 mm 3,4 m
Standard DuoFern (Minigurt)
1415 30 11
2
Die Angaben sind Richtwerte und gelten für
i
eine ideale Einbausituation.
Auf Grund von bauseitigen Gegebenheiten
können die Werte abweichen.
zulässige Rollladenäche (m2)
2
2
Standard DuoFern
1423 30 11
2
ca. 5 m
ca. 2,5 m
2
15
7. Sicherheitshinweise
i
DE
Der Einsatz defekter Geräte kann zur Gefährdung
von Personen und zu Sachschäden führen (Stromschlag, Kurzschluss).
◆ Verwenden Sie niemals defekte oder beschädigte
Geräte.
◆ Prüfen Sie den RolloTron Schwenkwickler Standard
DuoFern und das beiliegende Netzkabel auf Unversehrtheit.
◆ Wenden Sie sich bitte an unseren Kundendienst
(s. Seite 48), falls Sie Schäden am Gerät feststellen.
Bei unsachgemäßem Gebrauch besteht erhöhte
Verletzungsgefahr.
◆ Unterweisen Sie alle in Frage kommenden Personen
im sicheren Gebrauch des RolloTron Schwenkwickler
Standard DuoFern.
◆ Dieses Gerät kann von Kindern ab 8 Jahren und
darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder
Mangel an Erfahrung und Wissen benutzt werden,
wenn sie beaufsichtigt oder bezüglich des sicheren
Gebrauchs des Gerätes unterwiesen wurden und die
daraus resultierenden Gefahren verstehen.
◆ Kinder dürfen nicht mit dem Gerät und auch nicht
mit Fernbedienungen spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne
Beaufsichtigung durchgeführt werden.
◆ Beobachten Sie während der Einstellungen und
im normalen Betrieb den Rollladen und halten Sie
Personen fern, die durch plötzliches Nachrutschen
des Rollladens zu Schaden kommen können.
◆ Führen Sie alle Reinigungsarbeiten am Rollladen im
spannungslosen Zustand aus.
Die Netzsteckdose und der Netzstecker müssen immer frei zugänglich sein.
16
7. Sicherheitshinweise
i
DE
Das Überschreiten der maximal zulässigen Laufzeit
(KB) kann zur Überlastung und zur Beschädigung des
RolloTron Schwenkwickler Standard DuoFern führen.
◆ Die maximal zulässige Laufzeit für eine Fahrt darf im
Betrieb nicht überschritten werden. Der RolloTron
Schwenkwickler Standard DuoFern verfügt dazu
über eine Laufzeitbegrenzung (KB) von vier
Minuten.
◆ Hat die Laufzeitbegrenzung angesprochen, muss der
RolloTron Schwenkwickler Standard DuoFern mindestens 12 Minuten lang abkühlen. Während dieser
Zeit blinkt die Kontrollleuchte schnell. Die volle
Betriebsbereitschaft ist nach ca. einer Stunde wieder
hergestellt.
Nach der Norm DIN EN 13659 muss dafür Sorge getragen werden, dass die für die Behänge festgelegten
Verschiebebedingungen nach EN 12045 eingehalten
werden.
◆ In ausgerollter Stellung muss bei einer Kraft von
150 N in Aufwärtsrichtung an der Unterkante die
Verschiebung mindestens 40 mm betragen.
◆ Dabei ist besonders darauf zu achten, dass die Aus-
fahrgeschwindigkeit des Behanges auf die letzten
0,4 m, kleiner als 0,15 m/s sein muss.
17
7.1 Bestimmungsgemäße Verwendung
i
DE
Verwenden Sie den RolloTron Schwenkwickler Standard
DuoFern nur zum Heben und Senken von Rollläden mit
zulässigem Gurtband.
Mechanische Verriegelungen jeder Art sind
für den automatisierten Betrieb mit diesem
i
Gerät nicht geeignet.
Verwenden Sie nur Original-Ersatzteile
von RADEMACHER.
◆ Sie vermeiden so Fehlfunktionen bzw. Schäden am
RolloTron Schwenkwickler Standard DuoFern.
◆ Als Hersteller übernehmen wir keine Garantie bei der
Verwendung herstellerfremder Bauteile und daraus
entstehender Folgeschäden.
◆ Alle Reparaturen am RolloTron Schwenkwickler
Standard DuoFern dürfen nur vom autorisierten
Kundendienst durchgeführt werden.
Einsatzbedingungen
◆ Betreiben Sie den RolloTron Schwenkwickler Standard
DuoFern nur in trockenen Räumen.
◆ Am Einbauort muss bauseitig eine frei zugängliche
230 V / 50 Hz Netzsteckdose vorhanden sein.
◆ Der Rollladen muss sich leichtgängig heben und
senken lassen, er darf nicht klemmen.
◆ Die Montageäche für den RolloTron Schwenkwickler
Standard DuoFern muss eben sein.
◆ Der Einbau und der Betrieb des RolloTron Schwenk-
wickler Standard DuoFern ist nur für solche Anlagen
und Geräte zulässig, bei denen eine Funktionsstörung im Sender oder Empfänger keine Gefahr für
Personen oder Sachen ergibt oder bei denen dieses
Risiko durch andere Sicherheitseinrichtungen abgedeckt wird.
Funkanlagen die auf der gleicher Frequenz
senden, können zu Empfangsstörungen
i
führen.
18
7.2 Nicht bestimmungsgemäße Verwendung
i
DE
Die Verwendung des RolloTron Schwenkwickler Standard
DuoFern für andere als den zuvor genannten Anwendungsbereich ist nicht zulässig.
Bei Verwendung des RolloTron Schwenkwickler
Standard DuoFern im Außenbereich besteht Lebensgefahr durch Kurzschluss und Stromschlag.
◆ Montieren und Betreiben Sie den RolloTron
Schwenkwickler Standard DuoFern niemals im
Außenbereich.
Die falsche Verwendung kann zu Personen- oder
Sachschaden führen.
Verwenden Sie das vorhandene Funksystem (z. B. das
DuoFern Funksystem) und seine Komponenten nie zur
Fernsteuerung von Geräten und Anlagen mit erhöhten sicherheitstechnischen Anforderungen oder erhöhter Unfallgefahr. Dies bedarf zusätzlicher Sicherheitseinrichtungen. Beachten Sie die jeweiligen gesetzlichen Regelungen zum Errichten solcher Anlagen.
19
8. Sicherheitshinweise zur Montage
1
2
3
4
5
6 mm
i
DE
Eine schlechte Gurtbandführung kann das Gurtband zerstören und den RolloTron Schwenkwickler
Standard DuoFern unnötig belasten.
◆ Montieren Sie den Gurtwickler so, dass das Gurtband
möglichst senkrecht in das Gerät einläuft, Sie vermeiden dadurch unnötige Reibung und Verschleiß.
8.1 Sie benötigen folgendes Werkzeug
i
◆ Schraubendreher (Kreuzschlitz)
◆ Schere
◆ Zollstock oder Maßband
◆ Stift
◆ Eine Bohrmaschine und einen 6 mm Steinbohrer,
falls neue Montagelöcher gebohrt werden müssen.
Bei falscher Montage können Sachschäden
entstehen.
◆ Während des Betriebes sind starke Kräfte wirksam,
die eine sichere Montage auf einem festen Untergrund erfordern.
Weitere Montagehinweise
◆ Um einen optimalen Betrieb zu gewährleisten, soll-
ten Sie der RolloTron Schwenkwickler Standard
DuoFern nicht auf einem metallischen Untergrund
oder in der Nähe von metallischen Gegenständen
montieren.
20
9. Montagevorbereitungen
i
1. Maß nehmen. Prüfen Sie ob ausreichend Platz für den
RolloTron Schwenkwickler Standard DuoFern vorhanden ist.
2. Bauen Sie den alten Gurtwickler aus, falls Sie eine
bestehende Rollladenanlage umrüsten.
2.1 Lassen Sie dazu den Rollladen ganz herunter, bis die
Lamellen vollständig geschlossen sind.
2.2. Bauen Sie den alten Gurtwickler aus und wickeln Sie
das Gurtband ab.
VORSICHT!
Es besteht Verletzungsgefahr durch die vorgespannte Feder im alten Gurtwickler.
◆ Die Federdose des alten Gurtwicklers kann beim
Abnehmen unkontrolliert zurückschnellen.
◆ Halten Sie die Federdose beim Lösen des Gurtbandes
gut fest und lassen Sie sie langsam zurückdrehen, bis
die Federdose vollständig entspannt ist.
DE
21
9. Montagevorbereitungen
i
3. Das Gurtband vorbereiten.
3.1 Schneiden Sie das Gurtband ca. 20 cm unterhalb der
Montageposition ab.
3.2. Schlagen Sie das Ende des Gurtbandes ca. 2 cm um
und schneiden Sie in die Mitte einen kurzen Schlitz. So
können Sie später das Band auf dem Wickelrad einhaken.
Empfehlung
Das Gurtband muss möglichst gerade und leicht laufen. Montieren Sie bei schwergängigen Rollläden eine
Umlenkrolle an den Gurtkasten, Sie vermeiden dadurch
unnötige Reibung und Verschleiß am Gurtband.
DE
20 cm
Zubehör, s. Seite 47.
22
10. Die Wandhalterung montieren
i
DE
Hinweis zur Montage auf Fensterrahmen etc.
Schwache Fensterrahmen können ausbrechen.
◆ Prüfen Sie bei Montage auf Fensterrahmen deren
Aufbau und Belastbarkeit. Gerade bei Montage auf
Kunststokonstruktionen müssen die Befestigungsschrauben fest sitzen und dürfen sich während des
Betriebes nicht lösen.
◆ Fragen Sie ggf. Ihren Fensterhersteller, bevor Sie den
Gurtwickler auf einem Fensterrahmen aus Kunststo
befestigen.
1. Vorhandene Montagelöcher verwenden.
Zur Befestigung des Gurtwicklers benötigen Sie zwei
Montagelöcher. In der Regel können Sie die vorhandenen Montagelöcher des alten Gurtwicklers verwenden,
um die Wandhalterung festzuschrauben.
2. Neue Montagelöcher anzeichnen.
Halten Sie die Wandhalterung
an die gewünschte Einbauposition und zeichnen Sie
die beiden Montagelöcher
neu an, falls Sie neue Montagelöcher bohren müssen.
3. Montagelöcher bohren (nur bei Wandmontage
erforderlich).
Bohren Sie die Montagelöcher mit einem 6 mm Stein-
bohrer und stecken Sie die beiliegenden Dübel in die
Bohrlöcher.
23
10. Die Wandhalterung montieren
i
Der Schriftzug "OBEN" auf der Wandhalterung
i
markiert die richtige Montageposition.
4. Schrauben Sie den Wandhalterung seitenrichtig
(OBEN) mit den beiliegenden Schrauben fest.
Verwenden Sie, je nach Montageuntergrund,
den richtigen Schraubentyp, siehe Lieferum-
i
fang auf Seite 7.
◆ Wandmontage = 4 x 40 mm
◆ Montage am
Fensterrahmen = 4,2 x 19 mm
DE
24
Markierung der richtigen Montageposition auf der Wandhalterung.
Richtige
Montage der
Wandhalterung.
11. Das Gurtband einführen und befestigen
i
1. Stecken Sie zuerst den Kleingerätestecker in den Netz-
anschluss des RolloTron Schwenkwickler Standard
DuoFern und anschließend den Netzstecker in die
Steckdose.
VORSICHT!
Es besteht Verletzungsgefahr durch das Wickelrad.
Fassen Sie nicht bei laufendem Motor in das Wickelradfach.
DE
Der Kleingerätestecker
im Netzanschluss
2.
festigungshaken im Wickelradfach gut erreich bar ist.
3. Ziehen Sie den Netzstecker wieder aus der Steckdose.
Drücken Sie die Auf-Taste solange, bis der Be-
Da noch keine Endpunkte eingestellt sind,
bleibt der Antrieb stehen, sobald Sie die Taste
i
loslassen.
Wickelradfach
Befestigungshaken
25
11. Das Gurtband einführen und befestigen
i
4. Führen Sie anschließend das Gurtband von oben in den
RolloTron Schwenkwickler Standard DuoFern ein.
Führen Sie das Gurtband wie in der Schnittdarstellung
gezeigt durch das Gerät und schieben Sie es von unten
über den Befestigungshaken.
5. Stecken Sie den Netzstecker erneut in die Steckdose.
DE
6.
7. Ziehen Sie das Gurtband beim Aufwickeln so stramm,
8. Ziehen Sie den Netzstecker wieder aus der Steckdose.
9. Setzen Sie zum Schluss die beiliegende Wickelradfach-
Drücken Sie die Auf-Taste solange, bis sich das
Gurtband einmal ganz um das Wickelrad ge wickelt hat.
dass sich die Umlenkrolle mitdreht.
abdeckung auf das Wickelradfach.
26
Gurtbandverlauf
im Gerät
Das Gurtband von unten über
den Befestigungshaken ziehen
Wickelradfach-
abdeckung
12. Den RolloTron Schwenkwickler Standard DuoFern montieren
i
1. Schieben Sie den RolloTron Schwenkwickler Standard
DuoFern von unten auf die Wandhalterung bis er einrastet.
Der RolloTron Schwenkwickler Standard DuoFern kann
sonst wieder herunterfallen.
WARNUNG!
Ein beschädigtes Anschlusskabel kann einen Kurzschluss verursachen.
Achten Sie darauf, dass das Anschlusskabel bei der Montage nicht eingeklemmt und beschädigt wird.
2. Stecken Sie den Netzstecker wieder in die 230 V / 50 Hz
Netzsteckdose.
Lassen Sie die Abdeckblende für die Einstell-
tasten solange geönet, bis alle Einstellung-
i
en abgeschlossen sind.
DE
27
13. Endpunkte einstellen
DE
Wichtige Hinweise zur Einstellung der Endpunkte
Damit der Rollladen oben und unten an der von Ihnen
gewünschten Stelle stehenbleibt, müssen die Endpunkte eingestellt werden.
Sie müssen unbedingt beide Endpunkte einstellen, sonst
kann es zu Funktionsstörungen kommen.
Den oberen Endpunkt einstellen
1. +
festhalten.
(rot) Der Rollladen fährt hoch und die
Kontrollleuchte blinkt rot.
Die Tasten gleichzeitig drücken und
1.1 Straen Sie das Gurtband etwas, bis es durch das Roll-
ladengewicht gespannt wird.
2. +
die gewünschte Position für den oberen
Endpunkt erreicht hat.
Die Tasten loslassen, sobald der Rollladen
Der Rollladen stoppt und der obere
Endpunkt ist gespeichert.
Ohne Endpunkteinstellung läuft der RolloTron
i
Schwenkwickler Standard DuoFern nur solange, wie eine der beiden Bedientasten gedrückt wird.
Ohne Endpunkteinstellung bleiben die Automatikfunktionen gesperrt.
ACHTUNG!
Die falsche Einstellung des oberen Endpunktes kann
zur Überlastung bzw. zur Zerstörung des RolloTron
Schwenkwickler Standard DuoFern bzw. des Antriebs führen.
◆ Stellen Sie den oberen Endpunkt nicht ganz bis
zum Anschlag ein.
◆ Lassen Sie die Tasten rechtzeitig los und fahren Sie
nicht über den jeweiligen Endpunkt hinaus.
28
13. Endpunkte einstellen
Den unteren Endpunkt einstellen
DE
3. +
festhalten.
(rot) Der Rollladen fährt herunter und die
Kontrollleuchte blinkt rot.
4. +
die gewünschte Position für den unteren
Endpunkt erreicht hat.
Endpunkte verändern bzw. korrigieren
5. Fahren Sie den Rollladen in die Mittelstellung und
stellen Sie den jeweiligen Endpunkt neu ein.
Die Tasten gleichzeitig drücken und
Die Tasten loslassen, sobald der Rollladen
Der Rollladen stoppt und der untere
Endpunkt ist gespeichert.
Achten Sei beim Einstellen des unteren End-
punktes darauf, dass das Gurtband beim Er-
i
reichen des Endpunktes nicht zu schla wird.
Nach einiger Zeit müssen Sie eventuell die
i
Endpunkte neu einstellen, da es im laufenden
Betrieb zu einer Verlängerung des Gurtbandes
kommen kann.
29
14. Manuelle Bedienung
Die Bedienung von Hand ist in jeder Betriebsart möglich
und hat Vorrang vor den programmierten Automatikfunktionen.
DE
1.
2. oder
3.
30
Den Rollladen önen.
Der Rollladen fährt nach einem kurzen
Tastendruck bis zum oberen Endpunkt.
Den Rollladen zwischenzeitlich
stoppen.
Den Rollladen schließen.
Der Rollladen fährt nach einem kurzen
Tastendruck bis zum unteren Endpunkt.
Bedientasten
15. Hinweise zum An- und Abmelden von DuoFern Sendern
DE
Damit Ihr RolloTron Schwenkwickler Standard DuoFern
auf Schaltbefehle aus dem DuoFern Netzwerk reagieren
kann, müssen Sie jeden gewünschten DuoFern Sender
(z. B. DuoFern Handzentrale oder HomePilot®) am
RolloTron Schwenkwickler Standard DuoFern anmelden.
Lesen Sie dazu auch die Gebrauchsanleitung
des jeweiligen DuoFern Senders.
Maximale Anzahl der Anmeldungen
Sie können maximal bis zu 20 DuoFern Sender an einem
RolloTron Schwenkwickler Standard DuoFern anmelden.
Der RolloTron Schwenkwickler Standard
DuoFern kann nicht mit einem anderen
i
RolloTron Schwenkwickler Standard
DuoFern verbunden werden.
Weitere Informationen zur Anmeldung nden
Sie in einer „Anmeldematrix“ auf unserer Inter netseite unter:
www.rademacher.de
31
15.1 Anmelden von DuoFern Sendern
DE
1. + Den Anmeldemodus aktivieren.
Die Tasten gleichzeitig 4 Sekunden lang
drücken.
(grün) Die Kontrollleuchte blinkt grün.
Der Anmeldemodus bleibt ca. 60 Sekun-
den lang aktiv.
2. Den gewünschten DuoFern Sender in den Anmeldemo-
dus schalten (s. jeweilige Gebrauchsanleitung).
3. Beachten Sie die Kontrollleuchte.
grün blinkend
Der Anmeldemodus ist aktiv.
grün leuchtend (5 Sekunden)
Die Anmeldung war erfolgreich.
rot leuchtend (5 Sekunden)
Die Anmeldung ist fehlgeschlagen
wenn:
◆ bereits 20 DuoFern Sender angemel-
det sind
◆ versucht wird ein ungeeignetes Ge-
rät anzumelden (z.B. einen anderen
RolloTron Schwenkwickler Standard
DuoFern)
32
4. Den nächsten DuoFern Sender anmelden.
Dazu die Punkte 1. bis 2. wiederholen oder die
Anmeldung beenden.
Den Anmeldevorgang abbrechen
Sie können den Anmeldevorgang jederzeit
durch kurzes Tippen der DuoFern-Taste ab brechen.
15.2 Abmelden von DuoFern Sendern
DE
1. + Den Abmeldemodus aktivieren.
Die Tasten gleichzeitig 4 Sekunden lang
drücken.
(rot) Die Kontrollleuchte blinkt rot.
Der Abmeldemodus bleibt ca. 60 Sekun-
den lang aktiv.
2. Den gewünschten DuoFern Sender in den Abmeldemo-
dus schalten (s. jeweilige Gebrauchsanleitung).
3. Beachten Sie die Kontrollleuchte.
rot blinkend
Der Abmeldemodus ist aktiv.
grün leuchtend (5 Sekunden)
Die Abmeldung war erfolgreich.
rot leuchtend (5 Sekunden)
Die Abmeldung ist fehlgeschlagen
wenn:
◆ versucht wird einen DuoFern Sender
abzumelden, der gar nicht angemeldet ist.
4. Den nächsten DuoFern Sender abmelden.
Dazu die Punkte 1. bis 2. wiederholen oder die
Abmeldung beenden.
Den Abmeldevorgang abbrechen
Sie können den Abmeldevorgang jederzeit
durch kurzes Tippen der DuoFern-Taste ab brechen.
33
15.3 Aufräumen im DuoFern Netzwerk
DE
Mit Hilfe dieser Funktion können Sie alle DuoFern Sender,
die nicht mehr per Funk erreichbar sind, vom RolloTron
Schwenkwickler Standard DuoFern abmelden.
Alle batteriebetriebenen DuoFern Sender
i
(z. B. die DuoFern Handzentrale) können
nicht mit dieser Funktion abgemeldet
werden.
Um alle DuoFern Sender abzumelden bzw. zu
löschen muss ein Software-Reset durchgeführt
werden, s. Seite 39.
1.
+ Das Aufräumen aktivieren.
AUTO
Die Tasten gleichzeitig 4 Sekunden lang
drücken.
(rot) Die Kontrollleuchte blinkt rot.
2. (grün) Ist das Aufräumen beendet, leuchtet die
Kontrollleuchte 5 Sekunden lang konstant
grün.
Das Aufräumen abbrechen
Sie können das Aufräumen jederzeit
durch kurzes Tippen der DuoFern-Taste
abbrechen.
34
AUTO
16. Automatikbetrieb
DE
Der RolloTron Schwenkwickler Standard DuoFern unterstützt die folgenden Automatikfunktionen:
◆ Zeitautomatik
◆ Abenddämmerungsautomatik
◆ Morgendämmerungsautomatik
◆ Sonnenautomatik
Die Automatikfunktionen müssen zuvor in der
DuoFern Steuerung aktiviert werden
Die Automatikfunktionen stehen nur zur Verfügung,
wenn der RolloTron Schwenkwickler Standard DuoFern
mit einer DuoFern Steuerung (z. B. DuoFern Handzentrale; HomePilot® etc.) verbunden wird, s. Seite 32 und
die Funktionen in der DuoFern Steuerung aktiviert
wurden.
Hinweis zum Ein-/Ausschalten der
Automatikfunktionen
Alle Automatikfunktionen lassen sich gemeinsam am
RolloTron Schwenkwickler Standard DuoFern ein- und
ausschalten, s. Seite 37.
Nach dem Ausschalten der Automatikfunk-
tionen ist nur noch die Bedienung von Hand
i
möglich.
Zeitautomatik
Ausführen von Schaltbefehlen aus dem
DuoFern Netzwerk
Bei aktiver Zeitautomatik werden Schaltbefehle für Önungs- und Schließzeiten aus dem DuoFern Netzwerk
empfangen und ausgeführt.
Ausführen eines Schließbefehls
Ein AB-Befehl aus dem DuoFern Netzwerk bewirkt das
Schließen des Rollladens bis zum unteren Endpunkt
oder bis zur eingestellten Lüftungsposition, s. Seite 36.
Ausführen einer Zufallsfunktion
Erhält der RolloTron Schwenkwickler Standard DuoFern
einen Schaltbefehl von einem DuoFern Sender mit aktivierter Zufallsfunktion (z. B. von einem HomePilot®),
kann er ebenfalls die Zufallsfunktion ausführen. Die
Zufallsfunktion bewirkt eine zufällige Verzögerung von
bis zu 30 Minuten.
Die Zufallsfunktion kann nicht vor Ort ein-/
i
ausgeschaltet werden.
35
AUTO
16. Automatikbetrieb
DE
Die Morgendämmerungsautomatik
Die Morgendämmerungsautomatik bewirkt ein automatisches Önen des Rollladens bis zum oberen Endpunkt.
Die Steuersignale dazu kommen von einem DuoFern
Sender aus dem DuoFern Netzwerk.
Die Abenddämmerungsautomatik
Die Abenddämmerungsautomatik bewirkt ein automatisches Schließen des Rollladens bis zum unteren
Endpunkt oder bis zur eingestellten Lüftungsposition.
Die Sonnenautomatik
Die Sonnenautomatik ermöglicht Ihnen die helligkeitsabhängige Steuerung Ihres Rollladens. Die Steuersignale
dazu kommen von einem Lichtsensor aus dem DuoFern
Netzwerk.
Bei einer Absenkung durch die Sonnenautomatik fährt
Ihr Rollladen bis zur eingestellten Sonnenposition,
s. Seite 38.
Die Lüftungsposition
Falls der Rollladen sich nicht bis zum unteren Endpunkt
schließen soll, können Sie mit Hilfe dieser Funktion eine
beliebige Position (z. B. als Lüftungsposition) festlegen.
Die Lüftungsposition muss im DuoFern Netzwerk
eingestellt werden
Die Lüftungsposition lässt sich nicht am Gerät einstellen,
sondern muss über die DuoFern Steuerung erfolgen
(HomePilot® oder DuoFern Handzentrale).
Lesen Sie zur Einstellung der Lüftungsposition
die Anleitung des entsprechenden Gerätes.
Funktion bei einem automatischem Schließbefehl
Beim automatischen Schließen hält der Rollladen an der
Lüftungsposition an, kann aber danach manuell ganz
geschlossen werden.
36
AUTO
AUTO
16.1 Alle Automatikfunktionen gemeinsam ein-/ausschalten
DE
1.
Die AUTO-Taste eine Sekunde lang
AUTO
drücken.
2. Beachten Sie die Kontrollleuchte:
rot blitzend
Rückmeldung beim Drücken der Taste.
rot leuchtend (10 Sekunden)
Die Automatikfunktionen sind einge schaltet.
AUS
Die Automatikfunktionen sind ausge schaltet.
Den Automatikzustand umschalten
Die AUTO-Taste länger als eine Sekunde
gedrückt halten.
Den Automatikzustand abfragen
Die AUTO-Taste kurz antippen.
AUTO
Beachten Sie anschließend die Kontroll leuchte.
37
16.2 Die Sonnenposition einstellen
DE
1. + Fahren Sie den Rollladen in die gewünsch-
te Position.
2. Speichern Sie die Sonnenposition.
2.1 + Drücken Sie dazu die beiden Tasten
ca. 4 Sekunden lang.
2.2. Lassen Sie die Tasten nach 4 Sekunden wieder los und
Beachten Sie die Kontrollleuchte:
grün blinkend
Die Sonnenposition ist gespeichert.
Die Einstellung der Sonnenposition ist auch
über das DuoFern Netzwerk möglich, z. B.
i
mit dem HomePilot®.
38
17. Alle Einstellungen löschen, Softwarereset
i
DE
Bei Bedarf können Sie alle Einstellungen löschen
und den Auslieferungszustand des RolloTron
Schwenkwickler Standard DuoFern wieder herstellen.
1. Entfernen Sie die Abdeckblende von den Einstelltasten.
2. +
4 Sekunden lang drücken.
3. (rot) Die Kontrollleuchte blinkt dabei
schnell rot.
4. Die Tasten loslassen, danach sind die folgenden
Einstellungen gelöscht:
◆ Endpunkte
◆ Alle angemeldete DuoFern Geräte
Zusätzlich gilt:
◆ Die Automatikfunktionen sind eingeschaltet
+ Die Tasten gleichzeitig
AUTO
39
18. Den RolloTron Schwenkwickler Standard DuoFern ausbauen (z. B. bei Umzug)
i
1. Entfernen Sie die Abdeckblende von den Einstelltasten.
DE
2. +
3.
4.
5. Ziehen Sie dabei das Gurtband soweit wie möglich
6. Ziehen Sie den Netzstecker aus der
7. Drücken Sie die Montagesicherung auf der Rückseite ein
AUTO
+ Alle Einstellungen löschen.
Die Tasten gleichzeitig 4 Sekunden
lang drücken.
Den Rollladen vollständig schließen.
Die Ab-Taste weiter drücken und halten.
oben aus dem RolloTron Schwenkwickler Standard
DuoFern heraus.
Steckdose und den Kleingeräte stecker vom RolloTron Schwenk wickler Standard DuoFern ab.
und ziehen Sie den RolloTron Schwenkwickler Standard
DuoFern von der Wandhalterung nach unten ab.
Montagesicherung
40
18. Den RolloTron Schwenkwickler Standard DuoFern ausbauen (z. B. bei Umzug)
i
8. Entfernen Sie die Wickelradfachabdeckung und kontrol-
lieren Sie die Position des Befestigungshakens.
9. Fahren Sie wenn nötig, den Befestigungshaken in eine
leicht zugängliche Position.
9.1 Stecken Sie dazu noch einmal das Netzkabel in den
RolloTron Schwenkwickler Standard DuoFern und in
die Steckdose.
VORSICHT!
Es besteht Verletzungsgefahr durch das Wickelrad.
◆ Fassen Sie nicht bei laufendem Motor in das
Wickelradfach.
◆ Ziehen Sie immer den Netzstecker, bevor Sie in das
Wickelradfach fassen.
10. Ziehen Sie zum Schluss den Netzstecker wieder aus
der Steckdose.
DE
11. Lösen Sie das Gurtband vom Befestigungshaken und
ziehen Sie es vollständig oben aus dem RolloTron
Schwenkwickler Standard DuoFern heraus.
12. Schrauben Sie zuletzt die Wandhalterung ab.
41
19. Das Gurtband bei Geräteausfall entfernen
i
DE
Sollte der RolloTron Schwenkwickler Standard DuoFern
einmal ausfallen und der Motor nicht mehr laufen, können Sie mit Hilfe der Getriebeentriegelung das Gurtband
vollständig aus dem Gurtwickler ziehen, ohne es zerschneiden zu müssen.
WARNUNG!
Es besteht Verletzungsgefahr, da der Rollladen ungebremst herunterfallen kann.
◆ Sichern Sie den Rollladen gegen Herunterfallen,
zum Beispiel durch Unterlegen.
◆ Halten Sie das Gurtband gut fest, damit der Rollladen
nicht ungebremst herunterfällt.
◆ Lassen Sie sich beim Entriegeln von einer zweiten
Person helfen.
1. Ziehen Sie den Netzstecker aus der
Steckdose.
2. Drehen Sie die RolloTron Schwenk-
wickler Standard DuoFern vollstän dig zur Seite.
3. Entriegeln Sie das Getriebe mit Hilfe der beiliegenden
Entriegelungsklammer. Beim Drücken müssen Sie einen
kleinen Widerstand überwinden.
42
4. Halten Sie die Entriegelungsklammer gedrückt und zie-
hen Sie anschließend das Gurtband soweit wie möglich
aus dem RolloTron Schwenkwickler Standard DuoFern
heraus.
Getriebe-
entriegelung
Aufbe-
wahrungsfach
5. Entfernen Sie die Wickelradabdeckung. Lösen Sie das
Gurtband vom Befestigungshaken und ziehen Sie es
vollständig aus dem RolloTron Schwenkwickler Standard
DuoFern.
6. Drücken Sie die Montagesicherung auf der Rückseite ein
und ziehen Sie den RolloTron Schwenkwickler Standard
DuoFern von der Wandhalterung nach unten ab.
7. Stecken Sie die Entriegelungsklammer wieder zurück
in das Aufbewahrungsfach.
20. Was tun, wenn... ?
i
Störung Mögliche Ursache / Lösung
DE
... der RolloTron Schwenkwickler Standard DuoFern
keine Funktion zeigt?
... der RolloTron Schwenkwickler Standard DuoFern
zur eingestellten Schaltzeit nicht reagiert?
... der Rollladen an den eingestellten Endpunkten
nicht mehr stehen bleibt?
... der Rollladen stehen bleibt sobald die Bedien taste losgelassen wird?
... eine Automatikfunktion nicht reagiert? Eventuell ist die Automatikfunktion noch nicht eingestellt oder die
... der RolloTron Schwenkwickler Standard DuoFern
falsch herum läuft?
... der Rollladen im Hochlauf plötzlich stehen
bleibt?
Überprüfen Sie die Stromversorgung inkl. Anschlusskabel und
Anschlussstecker.
Eventuell sind noch keine Endpunkte eingestellt, stellen
Sie die Endpunkte ein, s. Seite 28.
Möglicherweise haben sich die Endpunkte durch die Banddehnung
verstellt. Stellen Sie die Endpunkte neu ein, s. Seite 28.
Die Endpunkte sind noch nicht eingestellt, stellen Sie die
Endpunkte ein, s. Seite 28.
Automatikfunktionen sind noch nicht eingeschaltet, s. Seite 37.
Möglicherweise ist das Gurtband falsch herum auf das Wickelrad
aufgelegt, s. Seite 25.
a) Der Antrieb ist möglicherweise blockiert, z. B. durch
Festfrieren des Rollladens oder andere Hindernisse.
b) Eventuell ist der Rollladen nicht leichtgängig genug.
Überprüfen Sie den Rollladen bzw. die Rollladenführung.
c) Der Rollladen ist möglicherweise zu schwer. Die maximale
Zugkraft des Gurtwicklers wurde überschritten, s. Seite 46.
43
20. Was tun, wenn... ?
i
Störung Mögliche Ursache / Lösung
... der Rollladen im Tieauf stehen bleibt? a) Der Rollladen ist eventuell auf ein Hindernis gelaufen.
... die Kontrollleuchte blinkt und der RolloTron
Schwenkwickler Standard DuoFern sich weder
Auf- noch Abfahren lässt?
... der RolloTron Schwenkwickler Standard DuoFern
manuell oder automatisch nicht mehr ordnungs gemäß reagiert?
DE
Fahren Sie den Rollladen wieder hoch und entfernen Sie
das Hindernis.
b) Die Lamellen haben sich verschoben.
Fahren Sie wenn möglich den Rollladen wieder hoch und
richten Sie die Lamellen aus.
c) Der Rollladen schleift im Rollladenkasten am Fenster-
rahmen durch fehlende Andruckrollen oder Dämmmaterial
hat sich gelöst und verkeilt den Rollladen.
Önen Sie den Rollladenkasten und beseitigen Sie den Fehler.
Schmieren Sie schwergängige Stellen wenn nötig mit Gleit wachs ein.
d) Der Rollladen ist möglicherweise zu leicht.
Beschweren Sie den Rollladen indem Sie z. B. in die unterste
Lamelle ein Flacheisen einschieben.
Die max. Laufzeit des Antriebs wurde überschritten,
s. Seite 13/17.
Der Motor ist zu heiß, nach ca. 1 Stunde ist der Gurtwickler wieder
voll betriebsbereit.
Der RolloTron Schwenkwickler Standard DuoFern ist nicht mehr
Betriebsbereit. Führen Sie einen Software-Reset gemäß Seite 39
durch und testen Sie den RolloTron Schwenkwickler Standard
DuoFern mit den Werkseinstellungen.
44
21. Hinweise zur Wartung und Pege
i
Wartung Pege
DE
VORSICHT!
Eine mangelhafte Wartung kann zur Gefährdung
von Personen durch Beschädigung Ihres RolloTron
Schwenkwickler Standard DuoFern und der Rollladenanlage führen.
◆ Kontrollieren Sie bitte regelmäßig den RolloTron
Schwenkwickler Standard DuoFern und alle
Komponenten Ihrer Rollladenanlage auf
Beschädigung.
● Prüfen Sie den RolloTron Schwenkwickler
Standard DuoFern regelmäßig auf korrekte
Funktion.
● Der Behang darf nicht beschädigt sein.
● Das Gurtband darf nicht ausfransen.
● Die Umlenkrolle am Rollladenkasten muss im-
mer leichtgängig sein.
● Der Wickelteller im Rollladenkasten muss fest und
stabil sein. Er kann nach längerem Einsatz seine
Festigkeit verlieren.
◆ Lassen Sie beschädigte Komponenten von einem
Rollladenfachbetrieb austauschen.
Sie können den RolloTron Schwenkwickler Standard
DuoFern mit einem angefeuchteten Tuch reinigen.
Verwenden Sie bitte keine aggressiven oder scheuernden Reinigungsmittel.
45
22. Zugkraftdiagramm
i
DE
2
3
46
1
5
Zuggewicht [Kg]
1
Gurtbanddicke 1,0 mm
2
Gurtbanddicke 1,3 mm
3
Gurtbanddicke 1,5 mm
4
Gurtbandlänge [m]
5
4
23. CE-Zeichen und EG Konformität
i
DE
Der elektrischen Rollladen-Gurtwickler RolloTron
Schwenkwickler Standard DuoFern (Art.-Nr.: 1423 30
11/ 1415 30 11) erfüllt die Anforderungen der geltenden
europäischen und nationalen Richtlinien:
2006/42/EG
Maschinenrichtlinie
1999/5/EG
R&TTE Richtlinie
24. Zubehör
i
Zur Anpassung des RolloTron Schwenkwickler Standard
DuoFern an die örtlichen Gegebenheiten steht Ihnen ein
umfangreiches Zubehörsortiment zur Verfügung.
Informationen zum Zubehör nden Sie unter der folgenden Internetadresse:
www.rademacher.de/zubehoer
Die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller
hinterlegt.
RADEMACHER Geräte-Elektronik GmbH
Buschkamp 7
46414 Rhede (Deutschland)
47
25. Garantiebedingungen
i
DE
48
RADEMACHER Geräte-Elektronik GmbH gibt eine 36-mo natige Garantie für Neugeräte, die entsprechend der
Einbauanleitung montiert wurden. Von der Garantie
abgedeckt sind alle Konstruktionsfehler, Materialfehler
und Fabrikationsfehler.
Ihre gesetzlichen Gewährleistungsansprüche bleiben
von dieser Garantie unberührt.
Ausgenommen von der Garantie sind:
◆ Fehlerhafter Einbau oder Installation
◆ Nichtbeachtung der Einbau- und Bedienungs-
anleitung
◆ Unsachgemäße Bedienung oder Beanspruchung
◆ Äußere Einwirkungen wie Stöße, Schläge oder
Witterung
◆ Reparaturen und Abänderungen von dritten, nicht
autorisierten Stellen
◆ Verwendung ungeeigneter Zubehörteile
◆ Schäden durch unzulässige Überspannungen
(z. B. Blitzeinschlag )
◆ Funktionsstörungen durch Funkfrequenzüber-
lagerungen und sonstige Funkstörungen
Voraussetzung für die Garantie ist, dass das Neugerät
bei einem unserer zugelassenen Fachhändler erworben
wurde. Dies ist durch Vorlage einer Rechnungskopie
nachzuweisen.
Innerhalb der Garantiezeit auftretende Mängel beseitigt
RADEMACHER kostenlos entweder durch Reparatur oder
durch Ersatz der betreenden Teile oder durch Lieferung
eines gleichwertigen oder neuen Ersatzgerätes. Durch
Ersatzlieferung oder Reparatur aus Garantiegründen
tritt keine generelle Verlängerung der ursprünglichen
Garantiezeit ein.
RADEMACHER
Geräte-Elektronik GmbH
Buschkamp 7
46414 Rhede (Deutschland)
info@rademacher.de
www.rademacher.de
Service:
Hotline 01807 933-171*
Telefax +49 2872 933-253
service@rademacher.de
* 30 Sekunden kostenlos,
danach 14 ct/Minute aus
dem dt. Festnetz bzw. max.
42 ct/Minute aus dem dt.
Mobilfunknetz.
Technische Änderungen, Druckfehler und Irrtümer
vorbehalten. Abbildungen unverbindlich.
Elektrischer Rollladen-Gurtwickler RolloTron Schwenkwickler Standard DuoFern
DE
Betriebs- und Montageanleitung .............................................................................. 1
Electronic Roller Shutter Belt Winder RolloTron Swivel Winder Standard DuoFern
EN
Operating and Assembly Manual ........................................................................... 49
Item No.:
RolloTron Swivel Winder Standard DuoFern 2510 1423 30 11
RolloTron Swivel Winder Standard DuoFern 2550 * 1415 30 11
* Mini belt
VBD 640-1 (05.15)
Dear Customer,
i
EN
With your purchase of a
Standard DuoFern
manufactured by RADEMACHER. Thank you for the trust
you have placed in us.
This roller shutter belt winder has been designed to
provide optimal convenience and operability as well as
in terms of ensuring solidity and durability. Having applied uncompromising quality standards and thorough
testing, we are proud to be able to present this innovative
product to you.
It’s brought to you by all the highly-qualied personnel
here at RADEMACHER.
, you have chosen a quality product
RolloTron Swivel Winder
50
Table of Contents
i
EN
i Dear Customer, ...........................................................50
1. These instructions... ...................................................52
1.1 Application of this manual ...............................................52
2. Hazard symbols ..........................................................52
2.1 Levels of danger and signal words ................................53
2.2 Symbols and depictions used ........................................53
2.3 Technical Term - Denition ...............................................54
3. Included in delivery ...................................................55
4. Overview RolloTron Swivel Winder Standard
DuoFern .......................................................................56
4.1 Operating Buttons and Indicator Light ........................57
5. Functional description ..............................................58
5.1 Description of the safety functions ...............................59
5.2 DuoFern network function table ...................................60
6. Technical Specications ............................................61
6.1 Dimensions ............................................................................ 62
6.2 Permissible roller shutter belts .......................................63
7. Safety instructions .....................................................64
7.1 Intended use ..........................................................................66
7.2 Improper use .........................................................................67
8. Safety instructions for the installation ...................68
8.1 You will require the following tools ..............................68
9. Preparation for installation ......................................69
10. Mounting the wall bracket .......................................71
11. Drawing in and fastening the belt ..........................73
12. Mounting the RolloTron Swivel Winder
Standard DuoFern ......................................................75
13. End point adjustment ................................................76
14. Manual operation .......................................................78
15. Instructions for logging DuoFern transmitters
on / o ..........................................................................79
15.1 Login for DuoFern transmitters ......................................80
15.2 Logging o DuoFern transmitters .................................81
15.3 Clearing the DuoFern network .......................................82
16. Automatic operation .................................................83
16.1 Switch all automatic functions on / o
simultaneously .....................................................................85
16.2 Setting the sunshine position .........................................86
17. Erase all settings, software reset .............................87
18. Removing the RolloTron Swivel Winder
Standard DuoFern (e.g. in the event of a move)...88
19. Removing the belt in the event of unit failure .....90
20. What to do if... ? ..........................................................91
21. Information about maintenance and care of
your equipment ..........................................................93
22. Tractive force diagram ...............................................94
23. CE Mark and EC Declaration of Conformity ...........95
24. Accessories ..................................................................95
25. Warranty conditions ..................................................96
51
1. These instructions...
i
...describes how to install, connect the electrical system
and operate your roller shutter belt winder RolloTron
Swivel Winder Standard DuoFern.
1.1 Application of this manual
i
EN
52
◆ Before you begin, please read this manual through
completely and follow all the safety instructions.
◆ Please also read the instruction manuals of the acces-
sories (e.g. of the HomePilot®), if available.
◆ This manual is a component of the product. Please
store it in an easily accessible place.
2. Hazard symbols
i
The following hazard symbols are used in this instruction manual:
◆ When passing the RolloTron Swivel Winder Standard DuoFern
on to a third party, this manual must be passed on as well.
◆ Damage resulting from non-compliance with these instruc-
tions and safety instructions will void the guarantee. We shall
assume no liability for any consequential damage.
Danger of fatal electric shock
Danger area / dangerous situation
2.1 Levels of danger and signal words
i
EN
DANGER!
This hazard will result in serious injury or death if not
avoided.
WARNING!
This hazard may result in serious injury or death if not
avoided.
2.2 Symbols and depictions used
i
Depiction Description
1. Steps to be taken
2.
◆ Itemisation
(1) or a) List
CAUTION!
This hazard may result in minor or moderate injury if
not avoided.
ATTENTION!
This hazard may lead to property damage.
Please read the
respective manual
further useful information
i
53
2.3 Technical Term - Denition
i
EN
DuoFern
◆ RADEMACHER radio technology for controlling
compatible products.
WR Cong-Tool
◆ RADEMACHER software for programming the
DuoFern system incl. automatic software update for
the DuoFern manual central operating unit.
HomePilot®
◆ The HomePilot® is a central controller unit for
RADEMACHER radio products.
DIN EN 13659
"Shutters and external Venetian blinds - Performance
requirements including safety."
◆ This standard determines the performance require-
ments that externally attached shutters and blinds
must full. It also contains signicant hazards with
regard to the design, transportation, installation,
operation and maintenance of these shutters and
blinds.
Blinds
◆ Roller shutters
Obstacle detection
◆ If the roller shutters hit an obstacle in the DOWN
( t ) direction, the RolloTron Swivel Winder Standard
DuoFern is switched o, see page 59.
Overload cut-o
◆ If the drive jams in the UP ( ▲ ) direction (for example,
due to ice), the RolloTron Swivel Winder Standard
DuoFern is switched o, see page 59.
End points
◆ An end point is dened and set for each running
direction of the roller shutter. Once this point has
been reached, the RolloTron Swivel Winder Standard
DuoFern switches o and the roller shutter stops.
Running Time Limit - Transient Operation (KB)
◆ The RolloTron Swivel Winder Standard DuoFern is
not designed for continuous operation. Transient
operation dened the maximum permissible running
time, see page 61 /65.
54
3. Included in delivery
i
a)
b)
c)
d)
e)
EN
Included in delivery
a) 1 x RolloTron Swivel Winder Standard DuoFern
b) 1 x Wall bracket
c) 2 x Assembly screws (4 x 40 mm)
d) 2 x Assembly screws (4.2 x 19 mm)
e) 2 x Wall plugs (S6 x 30 mm)
f) 1 x Disengaging bracket
g) 1 x Connecting cable with Euro plug
h) 1 x Reel compartment cover
i) 1 x Cover plate
j) 1 x Instruction manual (not illustrated)
g)
h) i)
f)
After unpacking please check and compare...
the contents of the package with the above specied.
Check the details on the type plate
Check that the voltage / frequency on the type plate
corresponds to the local mains conditions.
55
4. Overview RolloTron Swivel Winder Standard DuoFern
i
EN
Wall bracket
Belt inlet
Operating buttons
Indicator light
Mounting
Fastening
hooks
Reel
Assembly locking device
Type plate
Reel compartment
cover
Disengaging bracket
Drive release
56
Setting buttons
Cover plate
Mains connection
Mounting
4.1 Operating Buttons and Indicator Light
i
Pos. Symbol Description
1)
2)
3) Indicator Light - Status Display
1)
green ashes
red ashes
2)
3)
4)
6)
5)
4)
5)
6)
AUTO
+
Up/Stop button + Down/Stop button
The roller shutters travel up / down or stop
◆ Connection is active
briey
continuous
light
briey
ashes
briey
continuous
light
Set button
Setting both end points
AUTO button
Switching the automatic functions on/o
DuoFern button (connect / disconnect)
Logging on/o in the DuoFern radio network
◆ When conguring the sunshine position
◆ 5 sec = connection / disconnection was successful
◆ 5 sec = clearing was successful
◆ Return signal when pressing the setting buttons
◆ Disconnect or clearing is active
◆ When conguring the end points
◆ Resetting is carried out
◆ The running time limit is triggered
◆ 5 sec = connection / disconnection failed
◆ 10 sec = automatic functions = ON
EN
57
5. Functional description
i
EN
The RolloTron Swivel Winder Standard DuoFern is an
electric roller shutter belt winder designed for use inside.
The unit is installed as a surface-mounted device. The
power supply is provided via the enclosed connecting
cable with a mains plug and a small appliances plug.
Use in the DuoFern network
As soon as you integrate your RolloTron Swivel Winder
Standard DuoFern into a DuoFern network, you can make
use of many functions of the DuoFern sensors and of
controllers such as the HomePilot®.
The DuoFern actuators and transmitters must be
connected to the DuoFern network.
The automatic functions such as automatic timer, dawn
and dusk control, solar functions, etc. are only available
if the RolloTron Swivel Winder Standard DuoFern is operated with a respective controller (e.g. DuoFern manual
central operating unit, HomePilot®, etc.), see page 79.
Features and control options:
◆ Manual operation
◆ Switching automatic mode on/o
◆ End point setting
◆ Permanent storage of the settings
◆ Obstacle detection
◆ Overload cut-o
◆ Resetting to the default factory settings (Reset)
58
5.1 Description of the safety functions
i
EN
Obstacle detection
The movement of the belt is monitored. If the roller
shutters hit an obstacle in the DOWN ( t ) direction, the
belt will stop moving and the RolloTron Swivel Winder
Standard DuoFern is switched o.
Once the system has switched o, it is not
possible to directly operate the drive in the
i
same direction.
◆ First, run the belt winder back in the op-
posite direction and remove any possible
obstacle.
◆ Then it is possible to operate the drive in
the original direction again.
There is a risk of injury if the obstacle detection is
not working.
◆ The belt must be wound on as evenly as possible to
ensure safe and correct functioning of the obstacle
detection function.
◆ Please ensure that the belt winds as straight and
evenly as possible into the device during its subsequent cycle after the obstacle detection system has
triggered.
Overload cut-o
The RolloTron Swivel Winder Standard DuoFern is
equipped with an overload cut-o system.
If the drive jams in the UP ( ▲ ) direction (for example, due
to ice), the RolloTron Swivel Winder Standard DuoFern
is switched o.
◆ First, remove the cause of the overload.
◆ Once the cause has been rectied, the RolloTron
Swivel Winder Standard DuoFern is fully operational
again in both directions.
59
5.2 DuoFern network function table
i
Function Value range Factory setting
1. Manual operation Up / Stop / Down -
2. Direct drive to a %-position 0 - 100 % -
3. Manual mode on / o on / o O
4. Automatic timer on / o on / o On
5. Random function - -
6. Automatic dawn function - -
7. Automatic dawn function on / o on / o O
8. Automatic dusk function - -
9. Automatic dusk function on / o on / o O
10. Sun function - -
11. Automated solar function on / o on / o O
12. Sunshine position 0 - 100 % 50 %
13. Ventilation position on / o on / o O
14. Ventilation position 1 - 99 % 80 %
15. Connectivity test - -
* The "WR CongTool" software can be downloaded from our website at
www.rademacher.de.
EN
DuoFern HomePilot®
DuoFern Environmental Sensor
DuoFern Manual Central Operating Unit
* WR CongTool with DuoFern central operating unit
RolloTron Comfort DuoFern / Troll Comfort DuoFern
DuoFern Manual Transmitter Standard
DuoFern Wall Controller
● ● ● ●
●
● ● ●
● ● ●
● ● ●
● ● ● ●
● ● ●
● ● ● ●
● ● ●
● ●
● ● ●
● ● ●
● ● ●
● ● ●
● ●
60
6. Technical Specications
i
EN
Power supply
Supply voltage: 230 V ~ / 50 Hz
Nominal power: 70 W
Consumption: Standby: < 0.7 W
Mechanical capacity:
Nominal torque: 8 Nm
Maximum speed: 36 rpm
Maximum tractive force:
End tractive force: 13 kg
30 kg; see page 94 /
Tractive force diagram
DuoFern radio technology
Transmission frequency: 434.5 MHz
Transmission power: max. 10 mW
Range: ◆ indoors: approx. 30 m *
◆ outdoors: approx. 100 m
* depending on the building
structure
Max. number of DuoFern
devices:
20
Operating conditions
Transient operation (KB):
Protection class: II
Protection type:
Mains connecting cable:
Permissible ambient
temperature:
Noise pressure level (LpA): < 70 dB(A)
4 minutes
(maximum running time)
IP20 (only for use in dry
rooms)
2 x 0.75 mm2 (H03VVH2-F)
0 °C to +40°C
61
6.1 Dimensions
i
EN
RolloTron Swivel Winder Standard DuoFern
Item no.: 1423 30 11 / 1415 30 11
62
37
R A D E M A C H E R
199
172
All dimensions in mm
155
OBEN
185
6.2 Permissible roller shutter belts
i
EN
ATTENTION!
The RolloTron Swivel Winder Standard DuoFern may
be damaged if excessively long belts are used.
Only use belts of the permissible lengths.
Table 1: Permissible roller shutter belts
RolloTron swivel winder:
Item no.:
Belt width:
15 mm (Mini-belt) 1.0 mm 5 m
23 mm (Standard belt)
Table 2: Permissible shutter surface area (m2)
Roller shutter type: Weight/m
Plastic roller shutters (4.5 kg/m2) Approx. 5 m
Aluminium and wooden roller
shutters
Belt thick-
ness:
1.0 mm 5 m
1.3 mm 4 m
1.5 mm 3.4 m
(10.0 kg/m2) Approx. 2.5 m
Standard DuoFern (Mini-belt)
1415 30 11
2
Permissible shutter surface area (m2)
The specications are intended for guidance
i
only and apply to an ideal installation situation.
The actual values may vary due to local
conditions.
Standard DuoFern
1423 30 11
Maximum belt length
2
2
Approx. 5 m
Approx. 2.5 m
2
2
63
7. Safety instructions
i
EN
The use of defective equipment can lead to personal
injury and damage to property (electric shocks, short
circuiting).
◆ Never use defective or damaged equipment.
◆ Check the RolloTron Swivel Winder Standard
DuoFern and the provided mains cable beforehand
for damage.
◆ Should you discover damage to the equipment,
please consult our customer service department
(see page 96).
Incorrect use leads to an increased risk of injury.
◆ Train all personnel to use the RolloTron Swivel Winder
Standard DuoFern safely.
◆ This device may be used by children from 8 years
of age upwards as well as by persons with reduced
physical, sensory or mental capacities or with lack
of experience and knowledge if they are supervised
or have been instructed on how to use the device
safely and if they understand what dangers may
resulted from this.
◆ Children must not play with the device or with re-
mote controls. Cleaning and user maintenance may
not be carried out by children without supervision.
◆ Watch the moving roller shutters whilst carrying out
the settings and during normal operation, and keep
other people away from the area to avoid injury in
the event the shutters suddenly slip.
◆ Carry out all cleaning work on the roller shutters
whilst the device is disconnected from the mains
power.
The mains socket and plug must be easily accessible
at all times.
64
7. Safety instructions
i
EN
Exceeding the maximum permissible running time
(KB) may overload and damage the RolloTron Swivel
Winder Standard DuoFern.
◆ The maximum permissible running time for a cycle
may not be exceeded when the equipment is in operation. For this reason, the RolloTron Swivel Winder
Standard DuoFern has an automatic running time
limit (KB) of four minutes.
◆ If the running time limit is triggered, then the
RolloTron Swivel Winder Standard DuoFern must
be left for at least 12 minutes to cool down. During
this period, the indicator light ashes rapidly. Full
operational availability is re-established after approx.
one hour.
According to DIN EN 13659, it is necessary to determine
that the movement conditions for the shutters are maintained in accordance with EN 12045.
◆ The displacement must be of at least 40 mm on the
lower edge in the rolled-out position with a force of
150 N in the upwards direction.
◆ In doing so, it must be ensured that the extending
speed of the shutters for the nal 0.4 m is less than
0.15 m/s.
65
7.1 Intended use
i
EN
Only use the RolloTron Swivel Winder Standard DuoFern
for opening and closing roller shutters with a permissible
belt.
Mechanical locks of any kind are not suitable
for automated operation with this device.
i
Only use original spare parts from RADEMACHER.
◆ By doing so, you avoid risk of malfunctions and
damage to your RolloTron Swivel Winder Standard
DuoFern.
◆ As the manufacturer, we provide no guarantee for the
use of third-party components and accept no liability
for consequential damage resulting from such.
◆ All repairs to the RolloTron Swivel Winder Standard
DuoFern must be undertaken by authorised customer service personnel.
Operating conditions
◆ Only operate the RolloTron Swivel Winder Standard
DuoFern in dry rooms.
◆ An easily accessible 230 V/50 Hz mains socket must
be available at the installation site.
◆ The roller shutters must run up and down smoothly
and should not stick.
◆ The mounting surface for the RolloTron Swivel
Winder Standard DuoFern must be at.
◆ The installation and operation of the RolloTron Swivel
Winder Standard DuoFern is only permitted for those
systems and devices where a malfunction in the
transmitter or receiver would not cause a danger to
personnel or property or where this risk is already
covered by other safety equipment.
Radio systems which transmit on the same
i
frequency can cause interference.
66
7.2 Improper use
i
EN
Using the RolloTron Swivel Winder Standard DuoFern
for purposes other than previously mentioned is impermissible.
There is a risk to life caused through short circuiting
and electric shocks if the RolloTron Swivel Winder
Standard DuoFern is used outside.
◆ Never install or operate the RolloTron Swivel
Winder Standard DuoFern outside.
Improper use can lead to serious injuries or property damage.
Never use the radio system (e.g. DuoFern radio system)
and its components for the remote control of appliances
and systems with increased safety-relevant requirements
or where there is an accident risk. Such applications
require additional safety equipment. Observe the
respective statutory regulations for the installation of
such systems.
67
8. Safety instructions for the installation
1
2
3
4
5
6 mm
i
EN
Poor routing of the belt can cause the belt to fail
and leads to unnecessary loads on the RolloTron
Swivel Winder Standard DuoFern.
◆ Install the belt winder so that the belt runs as straight
as possible into the device, in order to avoid unnecessary friction and wear.
8.1 You will require the following tools
i
◆ Screwdriver (cross recessed head)
◆ Scissors
◆ Carpenter's gauge or measuring tape
◆ Pen
◆ A drilling machine and a 6 mm masonry drill, if
new mounting holes need to be drilled.
Incorrect installation can lead to property damage.
◆ Strong forces are exerted during operation of the sys-
tem which require secure installation on a rm base.
Further assembly instructions
◆ In order to ensure optimal operation, the RolloTron
Swivel Winder Standard DuoFern should not be
installed on a metallic base or near metal objects.
68
9. Preparation for installation
i
1. Take measurements Check that there is sucient space
for the RolloTron Swivel Winder Standard DuoFern.
2. Remove the old belt winder, if you are carrying out a
conversion to an existing roller shutter system.
2.1 Let the roller shutter move fully down, until the slats
are completely closed.
2.2. Remove the old belt winder and unreel the belt.
CAUTION!
There is a risk of injury from the pre-tensioned
springs on the old belt winder.
◆ The spring unit of the old belt winder may suddenly
recoil when it is removed.
◆ Hold the spring unit rmly when loosening the belt
and allow it to recoil slowly until the spring unit has
completely unwound.
EN
69
9. Preparation for installation
i
3. Prepare the belt.
3.1 Cut the belt o approx. 20 cm under the mounting
position.
3.2. Fold the end of the belt over by approx. 2 cm and cut a
short slit in the centre. This enables you to subsequently
hook the belt onto the reel.
Recommendation
The belt must run as straight and freely as possible. For
sti roller shutters, mount a deection roller on the belt
box. This helps to prevent unnecessary friction and wear
to the belt.
EN
20 cm
Accessories, see page 95.
70
10. Mounting the wall bracket
i
EN
Note for mounting on window frames, etc.
Weak window frames may break.
◆ When mounting on window frames, please check
their structure and load capacity. Especially when
mounting onto designs made of synthetic materials,
the fastening screws must be screwed tight and must
not loosen during operation.
◆ If required, ask your window manufacturer before
fastening the belt winder onto a window frame made
of synthetic materials.
1. Use the provided mounting holes.
Two mounting holes are required to fasten the belt winder. Generally, it is possible to use the existing mounting
holes of the old belt winder to screw the wall brackets
in place.
2. Draw on the new mounting holes.
Hold the wall bracket onto the
desired installation position
and draw on both mounting
holes if new mounting holes
need to be drilled.
3. Drill mounting holes (only required for wall mounting).
Drill the mounting holes with a 6 mm masonry drilling
machine and place the provided wall plugs into the
drilled holes.
71
10. Mounting the wall bracket
i
The letterings "TOP and OBEN"on the wall
bracket indicates the correct mounting posi-
i
tion.
4. Screw on the wall bracket with the screws provided and
ensure that the right side is facing upwards (TOP/OBEN).
Use the correct type of screw depending on
the mounting surface, see the 'included in
i
delivery' section on page 55.
◆ Wall mounting = 4 x 40 mm
◆ Mounting onto window
frame = 4.2 x 19 mm
EN
72
Indication of the correct mounting
position on the wall bracket.
Correct mounting of the wall
bracket.
11. Drawing in and fastening the belt
i
1. First, plug in the small appliances plug into the mains
connection of the RolloTron Swivel Winder Standard
DuoFern and subsequently the mains plug into the
socket.
CAUTION!
There is a risk of injury from the reel.
Never reach into the reel compartment when the motor
is running.
2. Press the Up button until the fastening hooks
are easily accessible in the reel compartment.
EN
The small appliances plug
in the mains connection
As no end points have been set yet, the drive
i
will stop as soon as you release the button.
3. Remove the mains plug again from the socket.
Reel compartment
Fastening hooks
73
11. Drawing in and fastening the belt
i
4. Next, draw-in the belt into the RolloTron Swivel Winder
Standard DuoFern from the top.
Feed the belt into the device, as shown in the image,
and slide it over the fastening hooks from below.
5. Re-insert the mains plug into the socket.
6. Press the up button until the belt has fully
wound once around the reel.
7. Pull the belt tight when winding, so that the deection
roller turns at the same time.
8. Remove the mains plug again from the socket.
9. Finally, place the provided reel compartment cover onto
the reel compartment.
EN
Belt path
in the device
74
Pull the belt over the fastening
hooks from below
Reel compartment
cover
12. Mounting the RolloTron Swivel Winder Standard DuoFern
i
1. Slide the RolloTron Swivel Winder Standard DuoFern onto
the wall bracket from below until it engages.
The RolloTron Swivel Winder Standard DuoFern may
fall o again otherwise.
WARNING!
A damaged connecting cable may cause a short
circuit.
Ensure that the connecting cable is not pinched or damaged during the mounting process.
2. Re-insert the mains plug into the 230 V / 50 Hz socket.
Leave the bottom cover plate of the setting
buttons open until all settings have been
i
carried out.
EN
75
13. End point adjustment
EN
Additional information about conguring the end
points
The end points must be congured for the roller shutters
to stop at the desired upper and lower positions.
It is imperative that both end points are congured,
otherwise malfunctions may occur.
Set the upper end point
1. +
buttons.
(red) The roller shutter travels upwards and
the indicator light ashes red.
Simultaneously press and hold the
1.1 Tighten the belt slightly, until it is tensioned by the
weight of the roller shutters.
2. +
shutter reaches the desired position for
the upper end point.
Release the buttons, as soon as the roller
The roller shutters stop and the upper
end point is stored.
If the RolloTron Swivel Winder Standard
i
DuoFern is operated without an end point
setting, the drive will continue to run as long
as one of the two control buttons is actuated.
The automatic functions remain blocked
until the end point setting is congured.
ATTENTION!
Setting the wrong upper end point may lead to
overload or damage the RolloTron Swivel Winder
Standard DuoFern or the drive.
◆ Do not set the upper end point right up to the limit
stop.
◆ Release the button promptly and never allow it to
extend beyond the respective end point.
76
13. End point adjustment
Set the lower end point
EN
3. +
buttons.
(red) The roller shutter travels downwards
and the indicator light ashes red.
4. +
shutter reaches the desired position for
the lower end point.
Changing or correcting the end points
5. Move the roller shutters to the centre position and
congure the respective end point again.
Simultaneously press and hold the
Release the buttons, as soon as the roller
The roller shutters stop and the lower
end point is stored.
Please ensure that the belt is not excessively
i
slack when reaching the lower end point.
After a period of time it may be necessary to
recongure the end points as the belt may
i
elongate during the process of operation.
77
14. Manual operation
Manual operation is possible in any of the modes and
has priority over the programmed automatic functions.
1. Open the roller shutters.
By briefly pressing the button, the
roller shutters will move to the upper
end point.
EN
2. or
Stop the shutters in the interim.
3. Close the roller shutters.
By briefly pressing the button, the
roller shutters will move to the lower
end point.
78
Operating buttons
15. Instructions for logging DuoFern transmitters on / o
EN
In order for your RolloTron Swivel Winder Standard
DuoFern to react to control signals from the DuoFern network, it is necessary to log each DuoFern transmitter (e.g.
DuoFern manual central operating unit or HomePilot®)
on to the RolloTron Swivel Winder Standard DuoFern.
To do so, please read the instruction manual
for the respective DuoFern transmitter.
Maximum number of connected devices
You can assign a maximum of 20 DuoFern transmitters
to a single RolloTron Swivel Winder Standard DuoFern.
A RolloTron Swivel Winder Standard DuoFern
cannot be connected to another RolloTron
i
Swivel Winder Standard DuoFern device.
Additional information about logging on can
be obtained from the login matrix on our web site under:
www.rademacher.de
79
15.1 Login for DuoFern transmitters
EN
1. + Activate registering mode.
Simultaneously press and hold the
buttons for 4 seconds.
(green) The indicator light ashes rapidly.
Registering mode remains active for
approx. 60 seconds.
2. Switch the DuoFern transmitter to registering mode
(please refer to the relevant instruction manual).
3. Pay attention to the indicator light.
Flashes green
Registering mode is active.
green light (5 seconds)
Login was successful.
red light (5 seconds)
Login failed if:
◆ 20 DuoFern transmitters have already
been registered
◆ An attempt was made to register an
unsuitable device (e.g. another
RolloTron Swivel Winder Standard
DuoFern)
4. Registering the next DuoFern transmitter.
For this, repeat points 1 to 2 or terminate the registration.
Cancelling the registering process
You can cancel the registering process at any
time by briey pressing the DuoFern button.
80
15.2 Logging o DuoFern transmitters
EN
1. + Activate the logout mode.
Simultaneously press and hold the buttons for 4 seconds.
(red) The indicator light ashes red.
The logout mode remains active for
approx. 60 seconds.
2. Switch the DuoFern transmitter to the logout mode
(please refer to the relevant instruction manual).
3. Pay attention to the indicator light.
ashes red
Logout mode is active.
green light (5 seconds)
Log o was successful.
red light (5 seconds)
Registration failed if:
◆ An attempt was made to log-o
a DuoFern transmitter that is not
logged-on.
4. Log o the next DuoFern transmitter.
For this, repeat points 1 to 2 or terminate the log-o.
Cancelling the logging o process
You can cancel the logging o process at any
time by briey pressing the DuoFern button.
81
15.3 Clearing the DuoFern network
EN
This function enables you to clear all DuoFern transmitters from the RolloTron Swivel Winder Standard DuoFern
which are no longer accessible via radio.
Not all battery-operated DuoFern transmitters
i
(e.g. the DuoFern manual central operating
unit) can be logged o in this way.
A software reset must be carried out in order
to logout and delete all DuoFern transmitters,
see page 87.
1.
+ Activate the clear function.
AUTO
Simultaneously press and hold the buttons for 4 seconds.
(red) The indicator light ashes red.
2. (green) The indicator light will light up green for
5 seconds as soon as the clearing process
has completed.
Cancelling the clear function
You can cancel the clearing process at any
time by briefly pressing the DuoFern
button.
82
AUTO
16. Automatic operation
EN
The RolloTron Swivel Winder Standard DuoFern supports the following automatic functions:
◆ Automatic timer
◆ Automatic dusk function
◆ Automatic dawn function
◆ Automatic solar function
The automatic functions must be activated rst in
the DuoFern controller
The automatic functions are only available if the
RolloTron Swivel Winder Standard DuoFern is operated
with a DuoFern controller (e.g. DuoFern central operating
unit, HomePilot, etc.), see page 80, and the functions
were activated in said DuoFern controller.
Note for switching the automatic functions on/o
All of the automatic functions can be switched on and
o together on the RolloTron Swivel Winder Standard
DuoFern, see page 85.
Once automatic functions are deactivated, it is
only possible to operate the system manually.
i
Automatic timer
Execution of control signals from the DuoFern
network
If the automatic timer is activated, control signals for
opening and closing times will be received from the
DuoFern network and executed by the system.
Executing a closing command
The DOWN command in the DuoFern network causes
the roller shutters to close to their lower end point or
to the congured ventilation position, see page 84.
Executing a random function
If the RolloTron Swivel Winder Standard DuoFern receives
a control signal from a DuoFern transmitter with activated random function (e.g. from a HomePilot®), then it is
also able to execute the random function. The random
function enables a random delay of up to 30 minutes.
The random function cannot be switched
i
on/o on site.
83
AUTO
16. Automatic operation
EN
Automatic dawn function
The automatic dawn function causes the roller shutters
to open automatically to the upper end point.
The control signals for this function are provided by a
DuoFern transmitter on the DuoFern network.
Automatic dusk function
The automatic dusk function causes the roller shutters to
close automatically to the lower end point or congured
ventilation position.
Automated solar function
The automated solar function enables brightness-dependent control of your roller shutters. The control
signals for this function are provided by a light sensor
on the DuoFern network.
When the automated solar function is triggered, your
roller shutters will lower to the congured sunshine
position, see page 86.
The ventilation position
If you do not want the roller shutters to close fully to the
lower end point, you can use this function to congure
an arbitrary position (e.g. as ventilation position).
The ventilation position must be set in the DuoFern
network
The ventilation position cannot be set via the device
but instead must be set via the DuoFern controller
(HomePilot® or DuoFern manual central operating unit).
To set the ventilation position, please read the
manual of the respective device.
Function with an automatic closing command
When closing automatically, the roller shutters will stop
at the ventilation position, however, they can subsequently be closed completely via manual operation.
84
AUTO
AUTO
16.1 Switch all automatic functions on / o simultaneously
EN
1.
Press and hold the AUTO button for one
AUTO
second.
2. Pay attention to the indicator light:
ashes red
Return signal when pressing the button.
red light (10 seconds)
The automatic functions are switched on.
OFF
The automatic functions are switched o.
Switch-over the automatic status
Press and hold the AUTO button longer
than one second.
Call up the automatic status
Briey press the AUTO button.
AUTO
Subsequently pay attention to the
indicator light.
85
16.2 Setting the sunshine position
EN
1. + Move the roller shutters to the desired
position.
2. Save the sunshine position.
2.1 + Press and hold both buttons for approx.
4 seconds.
2.2. Release the buttons again after 4 seconds and pay
attention to the indicator light:
ashes green
The sunshine position was saved.
It is also possible to set the sunshine posi-
tion via the DuoFern network, e.g. with the
i
HomePilot®.
86
17. Erase all settings, software reset
i
EN
If necessary, you can erase all of your settings and
return the RolloTron Swivel Winder Standard DuoFern
system to its original factory settings.
1. Remove the cover plate from the setting buttons.
2. +
buttons for 4 seconds.
3. (red) In this process, the indicator light
rapidly ashes red.
4. Release the buttons, subsequently the following set-
tings will be deleted:
◆ End points
◆ All of the registered DuoFern devices
In addition:
◆ The automatic functions are switched on
+ Simultaneously press and hold the
AUTO
87
18.
i
1. Remove the cover plate from the setting buttons.
Removing the RolloTron Swivel Winder Standard DuoFern (e.g. in the event of a move)
EN
2. +
3. Fully close the roller shutters.
4. Continue to press and hold the down button.
5. In doing so, pull out the belt as far as possible from the
6. Remove the mains plug from the
7. Press the assembly locking device on the back part and
AUTO
+ Erase all settings.
Simultaneously press and hold the
buttons for 4 seconds.
top of the RolloTron Swivel Winder Standard DuoFern.
socket and the small appliances plug
from the RolloTron Swivel Winder
Standard DuoFern.
remove the RolloTron Swivel Winder Standard DuoFern
from the wall bracket by pulling it downwards.
Assembly locking device
88
18.
i
8. Remove the reel compartment cover and check the
9. If necessary, move the fastening hook into an easily
9.1 For this, plug the mains cable into the RolloTron Swivel
10. Finally, remove the mains plug again from the socket.
11. Release the belt from the fastening hook and pull it out
Removing the RolloTron Swivel Winder Standard DuoFern (e.g. in the event of a move)
position of the fastening hook.
accessible position.
Winder Standard DuoFern and into the socket.
CAUTION!
There is a risk of injury from the reel.
◆ Never reach into the reel compartment when the
motor is running.
◆ Always remove the mains plug before touching the
reel compartment.
of the RolloTron Swivel Winder Standard DuoFern from
above.
EN
12. Finally, unscrew the wall bracket.
89
19. Removing the belt in the event of unit failure
i
EN
In the event that the RolloTron Swivel Winder Standard
DuoFern unit fails and the motor no longer runs, you can
use the disengaging bracket provided in order to fully
remove the belt from the belt winder unit, without the
need for cutting it.
WARNING!
There is a risk of injury as the roller shutters may slam
shut or fall in an uncontrolled manner.
◆ Secure the roller shutters from falling, for example,
by laying something underneath it.
◆ Hold on to the belt tightly to stop the roller shutters
from slamming shut or falling in an uncontrolled
manner.
◆ Get a second person to help you unlatch the unit.
1. Remove the mains plug from the
socket.
2. Turn the RolloTron Swivel Winder
Standard DuoFern completely to the
side.
3. Release the drive with the help of the supplied disen-
gaging bracket. A small amount of resistance must be
overcome when pressing.
90
4. Maintain pressure on the disengaging bracket and pull
the belt out of the RolloTron Swivel Winder Standard
DuoFern as far as possible.
Drive release
Storage bay
5. Remove the reel compartment cover. Release the belt
from the fastening hook and pull it out completely from
the RolloTron Swivel Winder Standard DuoFern.
6. Press the assembly locking device on the back part
and pull remove the RolloTron Swivel Winder Standard
DuoFern from the wall bracket by pulling it downwards.
7. Place the disengaging bracket back into the storage
compartment.
20. What to do if... ?
i
Fault Possible cause / solution
EN
... the RolloTron Swivel Winder Standard DuoFern
indicates no functions?
... the RolloTron Swivel Winder Standard DuoFern no
longer reacts at the congured switching time?
... the roller shutters no longer stop at the congured
end points?
... the roller shutters stop as soon as the operating
button is released?
... an automated function does not work? The automatic function may not be congured or automatic func-
... the RolloTron Swivel Winder Standard DuoFern
rotates in the wrong direction?
... the roller shutters stop suddenly during upward
travel?
Check the power supply incl. connecting cable and plug.
The end points may not be congured. Congure the end points,
see page 76.
The end points may be displaced due to elongation of the belt. Readjust the end points, see page 76.
The end points are not congured. Congure the end points, see
page 76.
tions are not activated yet, see page 85.
Possibly the belt is wrapped around the reel incorrectly, see
page 73.
a) The drive may be jammed, for example, due to the roller shutters
freezing up or other obstacles.
b) The roller shutters may not be running suciently smoothly.
Check the roller shutters and roller shutter guides.
c) The roller shutters may be too heavy. The maximum tractive force
of the belt winder has been exceeded, see page 94.
91
20. What to do if... ?
i
Fault Possible cause / solution
... the roller shutters stop during downward travel? a) The roller shutters may have hit an obstacle.
... the indicator light ashes and the RolloTron Swivel
Winder Standard DuoFern fails to operate in either
direction?
... the RolloTron Swivel Winder Standard DuoFern fails
to react properly either manually or automatically?
EN
Move the roller shutters back up and remove the obstacle.
b) Slats have shifted out of alignment.
If possible, move the roller shutters back up and realign the slats.
c) The roller shutters scrape against the window frame inside the
roller shutter box due to the lack of a pinch roller or insulation
material may have come free and is jamming the roller shutters.
Open the roller shutter box and rectify the fault.
Lubricate any sti areas with gliding wax if necessary.
d) The roller shutters are too light.
Increase the weight of the roller shutters by, for example, adding
a piece of at steel to the bottom slat.
The maximum running time of the drive has been exceeded, see
page 61/65.
The motor is too hot. The belt winder will be fully operational
again in approx. 1 hour.
The RolloTron Swivel Winder Standard DuoFern is no longer opera-
tional. Carry out a software reset in accordance with the instructions
on page 87 and test the RolloTron Swivel Winder Standard DuoFern
using the default factory settings.
92
21. Information about maintenance and care of your equipment
i
Maintenance Care
EN
CAUTION!
A lack of maintenance can lead to personal injury
through damage to your RolloTron Swivel Winder
Standard DuoFern and the roller shutter system.
◆ Please check the RolloTron Swivel Winder Standard
DuoFern and all of your roller shutter components
regularly for damage.
● Regularly check the RolloTron Swivel Winder
Standard DuoFern for correct functioning.
● The blinds must not be damaged.
● The belt may not be frayed.
● The deection roller on the roller shutter box
must move freely.
● The reel plate in the roller shutter box must be
fastened and stable. It may become less stable
when used over a longer period of time.
◆ Damaged components should be exchanged by a
specialist roller shutter rm.
You can clean the RolloTron Swivel Winder Standard
DuoFern using a damp cloth. Please do not use aggressive or abrasive cleaning agents.
93
22. Tractive force diagram
i
EN
2
3
94
1
Lifting weight [ Kg ]
Belt length [ m ]
5
Lifting weight [Kg]
1
Belt thickness 1.0 mm
2
Belt thickness 1.3 mm
3
Belt thickness 1.5 mm
4
Belt length [m]
5
4
23. CE Mark and EC Declaration of Conformity
i
EN
The electronic roller shutter belt winder RolloTron
Swivel Winder Standard DuoFern (item no.: 1423 30
11 /1415 30 11) complies with the requirements of the
following directives and standards:
2006/42/EC
Machinery Directive
1999/5/EC
R&TTE directive
24. Accessories
i
A comprehensive range of accessories is available for
customising your RolloTron Swivel Winder Standard
DuoFern to local conditions.
Further information about our accessories is available at
the following website:
www.rademacher.de/zubehoer
The conformity has been veried and the corresponding
declarations and documentation are available on le at
the manufacturer’s premises.
RADEMACHER Geräte-Elektronik GmbH
Buschkamp 7
46414 Rhede (Germany)
95
25. Warranty conditions
i
EN
96
RADEMACHER Geräte-Elektronik GmbH provides a
36-month warranty for new systems that have been
installed in compliance with the installation instructions.
All construction faults, material defects and manufacturing defects shall be covered by the warranty.
Your statutory warranty claims shall remain unaected
by this warranty.
The following shall not be covered by the warranty:
◆ Incorrect tting or installation
◆ Non-observance of the installation and operating
instructions
◆ Improper operation or wear and tear
◆ External inuences, such as impacts, knocks or
weathering
◆ Repairs and modications by third parties, unau-
thorised persons
◆ Use of unsuitable accessories
◆ Damage caused by unacceptable excess voltages
(e.g. lightning)
◆ Operational malfunctions caused by radio frequen-
cy overlapping and other such radio interference
A prerequisite for the warrant is that the new device must
have been purchased from one of our approved specialist
retailers. Proof of this must be provided by presenting
a copy of the bill.
RADEMACHER shall remedy any defects, which occur
within the warranty period free of charge either by repair
or by replacement of the aected parts or by supplying a
new replacement unit or one to the same value. There is
no general extension of the original warranty period by
delivery of a replacement or by repair as per the terms
of the warranty.
RADEMACHER
Geräte-Elektronik GmbH
Buschkamp 7
46414 Rhede (Germany)
info@rademacher.de
www.rademacher.de
Service:
Hotline 01807 933-171*
Fax +49 2872 933-253
service@rademacher.de
* 30 seconds free of charge,
subsequently 14 cents /
minute from German xed
line networks and max. 42
cents / minute from German cellular networks.
Subject to technical modications, misprints and
errors excepted. Illustrations not binding.
Loading...
