I. Introduction
I. INTRODUCTION
NOTE: This supplement contains information on the operation and adjustments for the
Integrated C.G.Tilt System of a Quickie Freestyle M11 & F11 wheelchair ONLY. Please refer
to the Quickie Freestyle M11 & F11 User Instruction Manual for additional notices; EMI
information; warnings; tips for attendants; set-up, adjustment and use information; operating guide; battery and maintenance information; wiring diagrams and warranty information
regarding the Quickie Freestyle M11 & F11.
SUNRISE MEDICAL
Customer Service Department
7477 East Dry Creek Parkway
Longmont, Colorado 80503
(303) 218-4500 or (800) 333-4000
930584 Rev. A
II. Table of Contents
3
English
II. TABLE OF CONTENTS
I. INTRODUCTION NOTE ...................................................................... 2
II. TABLE OF CONTENTS ....................................................................... 3
III. YOUR CHAIR AND ITS PARTS............................................................ 4
IV. WARNINGS .................................................................................... 5
A.Solid Seat Back............................................................................ 5
B.Driving ....................................................................................... 5
C.Tilting ........................................................................................ 5
D.Changes & Adjustments................................................................. 5
E.Locking Pins................................................................................ 5
V. SET UP, ADJUSTMENT & USE ............................................................ 6
Tools You Will Need ......................................................................... 6
A.Battery Removal .......................................................................... 6
B.Solid Seat Back & Lateral Thoracic Supports..................................... 6
C.Headrest ..................................................................................... 7
D.Foam Back .................................................................................. 7
E.Seat Tilt Adjustments & Drive Lock-out ........................................... 7
F. Seat Removal............................................................................... 7
G.Seat Depth.................................................................................. 7
H.Backrest Angle Adjustment............................................................ 8
I. Seat Height Adjustment ................................................................ 8
J. TM40 Single or Dual Switch Actuator Controller ................................ 8
K.Check-Out ................................................................................... 9
VI. OPERATING GUIDE.......................................................................... 10
A.Toggle Switch Activation............................................................... 10
B.Single Switch Activation ............................................................... 10
C.Integral Joystick Activation........................................................... 10
D.Remote Joystick Activation............................................................ 10
VII. MAINTENANCE & TROUBLESHOOTING TIPS......................................... 11
A.Maintenance................................................................................ 11
B.Troubleshooting Tips .................................................................... 11
VIII. WIRING DIAGRAMS......................................................................... 12
IX. SUNRISE LIMITED WARRANTY .......................................................... 13
930584 Rev. A
4
English
III. Your Chair and Its Parts
III. YOUR CHAIR AND ITS PARTS
1. Push Handle
2. Dual Post, Height-Adjustable Armrest
3. VSI control
4. Seat Pan
5. Swing-Away Footrest Latch Plate
6. Swing-Away Footrest Hanger
7. Angle-Adjustable Footplate
8. Seat Back
9. Shroud
10. M11: 10" Drive Wheels
F11: 14" Drive Wheels
11. Caster Housing
12. 6" Solid Casters
13. Caster Fork
14. Headrest
15. Tilt Toggle Switch (not shown)
Weight
F11: 178.5 lbs M11: 194.5 lbs
with swing-away footrests and without
batteries
Drive Wheels
F11: 14" x 3" M11: 10" x 3"
Tire types
Standard - pneumatic
Option - airless insert, solid
Joystick
Standard - integral (right-hand or left-
hand mount)
Option - remote (left-hand or
right-hand mount)
Option - swing-away retractable joystick
Batteries
(2 batteries required to operate chair)
F11: Option - GP 24 deep cycle gel,
22 NF deep cycle gel
M11: Option - 40 Ahr AGM
U1 deep cycle gel
Battery Charger
Standard - on-board charger
Option - off board charger
Colors
Refer to current order form
Chair Parts
Standard - black
Seat Frame Dimensions
Seat Frame width: standard - 14"-20"
Seat depth: 14"-20" adjustable
Solid seat back
Aluminum seat pan
Optional cushions: Jay
®
Cushions
CG Tilt
0° - 50°
3° - 53°
Backrest
Standard - Non-folding: 15" - 20"
Straight Backpost - standard
Footrest
Standard - Swing-away with angle-
adjustable footplates
and heel loops
Option - elevating legrests
and multiposition
Casters
Standard - 6" solid
Armrests
Standard - dual post flip back
Option - height-adjustable dual post or
single post with desk or full length
waterfall pads or standard armpads
Swing-Away Lateral Thoracic Supports
Option - Curved
Option - Straight
Headrest
Standard - 8" x 4.5" or 9" x 4.5" head-
rest pad
All features may not be available with
some chair setups or in conjunction with
another chair feature. Please consult your
supplier for more information. Your authorized supplier can also provide you with
more information on accessories.
QUICKIE FREESTYLE C.G. TILT
1
3
15
6
7
8
9
11
14
12
13
4
5
10
2
Mini (M11)
930584 Rev. A
IV. WARNINGS
A. SOLID SEAT BACK
Do not use the Solid Seat Back to push or lift the wheelchair. Improper use may
cause the back to unexpectedly detach from the wheelchair.
B. DRIVING
You should drive your chair with the tilt at the minimum angle.
C. TILTING
To prevent damage and personal injury, avoid tilting near objects such as walls,
tables or chairs. To avoid injury, ensure other people, especially children, are
clear of the system. If using a swing-away abductor, be sure not to tilt with the
abductor swung away. Otherwise, the abductor may collide with the tilt actuator
when returning to the untilted position.
D. CHANGES & ADJUSTMENTS
Never use non-Quickie parts or make changes to your chair unless authorized by
Sunrise. (Doing so will void the warranty and may create a safety hazard.)
1. If you modify or adjust this chair it may increase the risk of fall or tip-over.
2. Modifications unauthorized by Sunrise constitutes remanufacturing of the wheelchair.
This voids the warranty. The rider then assumes all future liability for the wheelchair.
E. LOCKING PINS
Never use or operate this device without the use of all locking pin devices.
IV. Warnings
5
English
V. SET-UP, ADJUSTMENT & USE
TOOLS YOU WILL NEED
1. Basic Tool Kit:
To set up, adjust and maintain your chair you will need the following tools:
• 5/32" Allen wrench
• 3/16" Allen wrench
• 5/16" Allen wrench
• 9/16" box and open-end wrench
• 1/2" box and open-end wrench
• Phillips screwdriver #1
• Standard slot screwdriver
NOTE– Setting the wheelchair on a flat surface, such as a table or a workbench, helps make these pro-
cedures easier.
A. BATTERY REMOVAL (Figures 1, 2 & 3)
To remove the batteries for transporting or servicing:
1. Remove seat by removing the release pin and then pulling the two release mechanisms inward. Then slide the chair forward and lift off.
2. Remove battery access panel by inserting a flat head screw driver between the panel
and main shroud toward the back of the panel at the word “open”.
3. Push the screw driver forward until the panel lifts off.
4. Unplug and remove batteries from rear of chair.
5. Lift up batteries by lifting up on battery straps.
Batteries may weigh up to 55 lbs. Care must be taken to avoid injury when lifting
up on battery straps.
B. SOLID SEAT BACK & LATERAL THORACIC SUPPORTS
1. To adjust the height of the lateral support mount, loosen the adjustment screw until
the receiver slides freely on the back posts. Tighten the adjustment screw when the
proper height is determined.
2. Assess and fit the lateral thoracic supports. Assess client for proper positioning of
the lateral thoracic supports. Each support is independent and may be adjusted for
your client’s clinical need.
A minimum of 1" (2.5 cm) of clearance should exist between the top of the lateral support and the user’s arm pit.
a. To adjust the height, angle or width of the lateral thoracic support pads, loosen
the top bolts and slide to correct width. Tighten bolt to bolt plate. If more
adjustment is necessary, loosen the internally mounted bolts, and slide in the
track to the desired height and width. The angle is obtained by tilting the bracket
as needed. Tighten the bolts.
b. To adjust the depth of the lateral thoracic pads, turn the middle bracket so that
the slots are on side. Adjust to desired depth. Re-tighten the bolts.
930584 Rev. A
6
English
V. Set-up, Adjustment & Use
2
3
1
930584 Rev. A
C. HEADREST (Figure 4)
1. Mounting a Headrest.
The Solid Seat Back has a headrest plate mounted to it. Care should be taken to use the
proper screw length when mounting.
2. Positioning the Headrest
a. To position the headrest use the double clamp and the collar clamp (B,C,D) to obtain
the proper height and distance.
b. For clamp B use a 3/32 Allen set screw (A) and a 3/16 Allen cap screw. Clamp B posi-
tions the headrest forward and aft. However, due to the vertical movement of this
adjustment, collar clamp D will have to be moved in conjunction.
c. Retighten both the 3/16 Allen and the set screws (A) with a 3/32 Allen wrench.
D. FOAM BACK
Secure the foam and cover to the shell.
To secure the back foam and cover on the Solid Seat Back, slide the top edge of the cover
over the top lip of the shell. Press the back in place against the shell.
E. SEAT TILT ADJUSTMENTS & DRIVE LOCK-OUT (Figure 5)
1. Maximum Tilt Angle
Maximum tilt angle can be adjusted to a limit of 50°.
a. Loosen and remove switch fasteners (E).
b. The switch can be positioned foward and aft within slot in order to fine tune the
maximum tilt angle. Foward postions increase tilt angles. Aft position remove tilt
angles.
c. Tighten the switch fasteners at desired maximum tilt angle
2. Drive Lock out Angle
The Drive Lock-out angle is fixed and is set at 15°±3°
F. SEAT REMOVAL (Figure 6)
1. Remove Seat
a. Removal is most easily done when the seat is tilted at or above 40°.
b. Remove safety lock pin (F).
c. Flip seat back and remove with a slight forward motion.
It is recommended that two people perform this operation. The seat is heavy and
can be large depending on seat size.
2. Replace Seat
a. Position rear of seat on docking mount.
b. Rotate seat forward until latches lock the seat in place.
c. Replace the safety lock pin (F) under release lever and position both rear latch knobs
outward and tighten.
Always replace the latching lock pins to prevent inadvertent release of the seat.
G. SEAT DEPTH (Figure 7)
The seat depth can be adjusted in one inch increments.
1. Seat Frame Depth Adjustment
a. To adjust, remove the two bolts
(G & H) from each side of the backrest pivot plate.
b. Reposition the backrest to the desired position.
NOTE– Substitute Bolt (H) with rear back rest pivot plate bolt (G) for 18" seat depth.
c. Replace and retighten bolts on each side of the backrest pivot plate.
V. Set-up, Adjustment & Use
7
English
A
A
A
B
B
C
D
4
5
6
7
F
E
G
H
H. BACKREST ANGLE ADJUSTMENT (Figure 8)
A backrest angle adjustment is standard.
Adjustment on Seat Frame
1. Remove the front securing bolt (A) on the side of the backrest hinge plate.
2. Loosen the lower rear bolt (B).
3. Set at desired angle. There are four holes (in 4º increments) to choose from.
4. Reinstall the front bolt and tighten both bolts securely.
I. SEAT HEIGHT ADJUSTMENT (Figures 9 & 10)
The seat height can be adjusted from 17.5" - 21.5" (M11) and 19" - 23" (F11) at
1" increments.
1. Remove the seat.
2. Reposition all four of the seat mounts (C) to desired position by removing pins (D),
adjusting mounts and replacing pins.
3. Ensure that the top of all seat mounts sit at the same height (except as noted
below).
4. Replace seat.
NOTE– 1" of seat angle can be set by lowering the rear post two hole positions.
In all configurations of seat height and fixed tilt angles, ensure that both the
front and rear latches (2) are all properly engaged.
J. TM40 SINGLE OR DUAL SWITCH ACTUATOR CONTROLLER (Figure 11)
The TM40 actuator controller can be used to activate the tilt mechanism with either single
or dual switch controls.
1. Plug limit switch harness assembly (1) into TM40 limit switch jack (2).
2. Plug single switch (3) into TM40 single switch jack (4) OR plug dual switch (5) into
TM40 dual switch jack (6).
3. Plug TM40 into the QTRONIX Power Module (7).
4. Use mating plugs (8) to connect the TM40 to the tilt actuator.
930584 Rev. A
8
English
V. Set-up, Adjustment & Use
5
1
4
6
2
DRIVE INHIBIT
SWITCH
TILT STOP
SWITCH
DUAL
SWITCH
UPRIGHT STOP
SWITCH
9-PIN
CONNECT
TO ONBOARD
CHARGER
TILT ACTUATOR
SINGLE
SWITCH
VSI CONTROLLER
QTRONIX POWER MODULE
8
7
C
D
Front Mounts
Rear Mounts
OR
9
10
11
8
A
B
C
D
3
930584 Rev. A
K. CHECK-OUT
Once the tilt assembly is adjusted, it should actuate smoothly and easily.
All accessories should also perform smoothly.
1. Verify seat can achieve full tilt and will return to neutral.
2. Verify the motor cuts out once the neutral position is reached.
3. Verify no debris is interfering with the glide bearings.
4. Verify all hardware is securely tightened.
5. Verify that the drive lock-out switch is positioned to prevent drawing if the system is
tilted to an angle of greater than 15°.
6. Verify that the safety lock pin and rear securement knobs are in place.
If the actuator stop switches are not properly adjusted, the actuator will current
limit or “stall” at the end of the stroke. Repeated “stall” conditions will shorten
the life of the actuator.
V. Set-up, Adjustment & Use
9
English
930584 Rev. A
10
English
VI. Operating Guide
VI. OPERATING GUIDE
A. TOGGLE SWITCH ACTIVATION (Figure 1)
1. To operate, push the toggle switch (A) forward (to tilt back) or pull toggle backward
(to return to neutral) until tilted into the desired position.
2. The toggle switch will return to neutral when released and the seating system will
stop moving.
B. SINGLE SWITCH ACTIVATION
1. Depress and hold single switch to tilt back into the desired position.
2. Depress and hold single switch to return to neutral until tilted into the desired position.
C. INTEGRAL JOYSTICK ACTIVATION (OPTIONAL) (Figure 2)
From the “off” position:
1. Push the on/off button (B) once to turn the chair on.
2. Push either tilt button (C or D) to activate tilt mode.
3. Push forward on joystick (E) to tilt back.
4. Pull backward on joystick (E) to tilt forward.
5. Push either tilt button (C or D) to deactivate and resume drive mode.
D. REMOTE JOYSTICK ACTIVATION (OPTIONAL) (Figure 3)
From the “off” position
1. Push the on/off mode select toggle switch (F) down once to turn the chair “on”.
2. Push the on/off mode select toggle switch (F) up twice to move index to tilt mode
(noted by two (2) actuator lights (G)).
3. Push the joystick (H) forward to tilt backward or backward to tilt forward.
4. Push the on/off mode select toggle switch (F) up once to return to drive mode.
B
C
D
E
F
G
H
A
1
2
3
930584 Rev. A
VII. Maintenance & Troubleshooting
11
English
VII. MAINTENANCE & TROUBLESHOOTING
A. MAINTENANCE
You should check the items on this chart at the indicated intervals. If any of the items are
loose, worn, bent or distorted, immediately have them checked and/or repaired by your
authorized Sunrise supplier. Frequent maintenance and servicing will improve performance
and extend wheelchair life.
NOTE– Check weekly, and use a clean, dry cloth or compressed air as needed to keep glide bearings
free of debris.
B. TROUBLESHOOTING TIPS
If you should notice your C.G. Tilt system binding up, not running in a smooth fashion, or
emitting an unusual noise during use, a foreign matter may have come into contact with
the glide bearings. If this occurs, use a clean, dry cloth or compressed air to clear or, if
needed, please see your authorized Sunrise supplier.
If your tilt system will not function, check to ensure the tilt lock-out sensor is seated
properly in its mount. The wires should lead out of the sensor toward the front of the chair.
Charge Batteries
Check tires for proper inflation level
Glide bearings free of debris
Check batteries for proper electrolyte
Check plugs and connectors for prope
Check all moving parts for wear
Inspect all nuts, bolts and fasteners for
Inspect upholstery for wear
Remove and inspect motor brushes
Servicing by authorized Supplier
CHECK...
Check front mount bolts for looseness
Check actuator limit switch position
Check front mount for excessive wear
Daily
Weekly
Monthly
Quarterly
Annually
✓ Charge batteries
✓ Glide bearings free of debris
✓ Check tires for proper inflation level
✓ Check batteries for proper electrolyte level (wet cell only)
✓ Check plugs and connectors for proper connections
✓ Check all moving parts for wear
✓ Inspect all nuts, bolts and fasteners for looseness or wear
✓ Inspect upholstery for wear
✓ Remove and inspect motor brushes
✓ Check front mount bolts for looseness
✓ Check actuator limit switch position
✓ Check front mount for excessive wear
✓ Servicing by authorized supplier
CHECK...

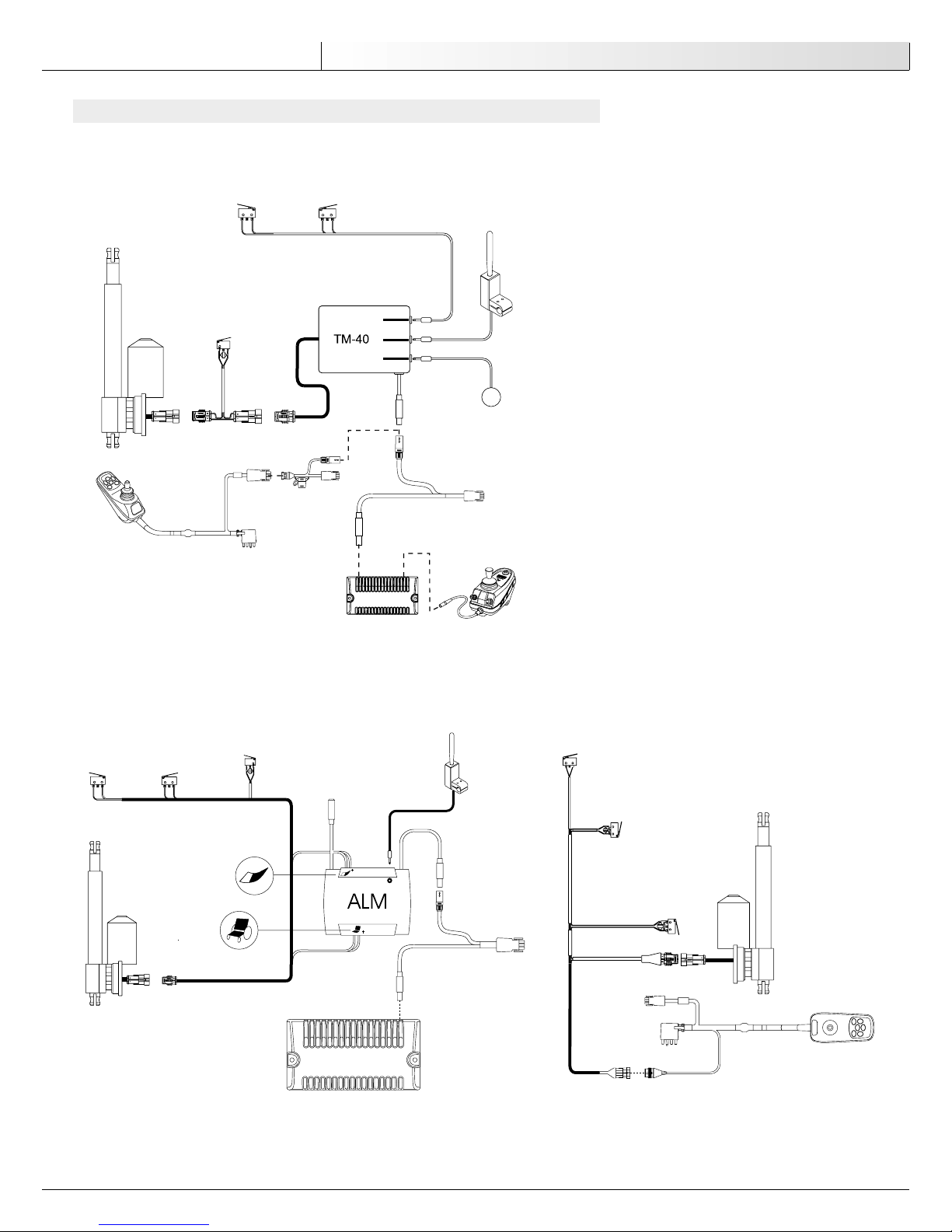

VIII. WIRING DIAGRAMS
930584 Rev. A
12
English
VIII. Wiring Diagrams
TM40 ACTUATOR CONTROLLER
(Independent switch control, Integral Joystick, and Remote Joystick)
ALM ACTUATOR CONTROLLER
(Through drive control– Remote Joystick)
VSI ACTUATOR CONTROLLER
(Through drive control– Integral Joystick)
OR
DUAL
SWITCH
ATTENDANT
CONTROL
(OPTIONAL)
DRIVE INHIBIT
SWITCH
DRIVE
INHIBIT
SWITCH
DRIVE INHIBIT
SWITCH
RECLINE STOP
SWITCH
RECLINE STOP
SWITCH
TO ONBOARD
CHARGER
TILT ACTUATOR
RECLINE STOP
SWITCH
WHITE
WHITE
BLACK
RED
TILT ACTUATOR
TILT ACTUATOR
UPRIGHT STOP
SWITCH
9-PIN
CONNECT
TO ONBOARD
CHARGER
UPRIGHT STOP
SWITCH
UPRIGHT STOP
SWITCH
(2 PIN PLUG)
(4 PIN PLUG)
SINGLE
SWITCH
VSI CONTROLLER
QTRONIX POWER MODULE
QTRONIX POWER MODULE
930584 Rev. A
IX. Warranty
13
English
IX. WARRANTY
FOR THREE (3) YEARS:
We warrant the C.G. power tilt seating system seat frame, sub-base frame, actuator and
structural components of this wheelchair against defects in materials and workmanship for
three (3) years from the date of first consumer purchase.
FOR TWO (2) YEARS:
We warrant the ALM (Actuator Lights Module) actuator controller for two (2) years from the
date of first consumer purchase.
FOR ONE (1) YEAR:
We warrant other electronic components such as the single switch actuator controller for
one (1) year from the date of first consumer purchase.
ADDITIONAL WARRANTY:
We warrant all other original components (such as upholstery, plastic, rubber parts and
painted surfaces) for three (3) months from the date of first consumer purchase.
I. INTRODUCTION
REMARQUE : Ce supplément contient des informations concernant le fonctionnement et les
réglages du système de basculement du centre de gravité [« C.G. Tilt System »] intégré d’un
fauteuil roulant Quickie Freestyle M11 et F11 UNIQUEMENT. Veuillez consulter le manuel de
l’utilisateur du Quickie Freestyle M11 & F11 pour obtenir : des avis supplémentaires ; des
renseignements sur les interférences électromagnétiques ; des avertissements ; des conseils
destinés aux préposés ; certains détails de configuration ; des informations sur les réglages,
la batterie, l’utilisation du fauteuil et son entretien ; le guide d’utilisation ; les schémas de
câblage et les modalités de la garantie.
SUNRISE MEDICAL
Service à la clientèle
7477 East Dry Creek Parkway
Longmont, CO 80503, États-Unis
(800) 333-4000 ou (303) 218-4500
930584 Rev. A
14
Franç ais
I. Introduction
930584 Rev. A
II. TABLE DES MATIÈRES
I. REMARQUE D’INTRODUCTION ........................................................... 14
II. TABLE DES MATIÈRES...................................................................... 15
III. VOTRE FAUTEUIL ET SES PIÈCES ....................................................... 16
IV. AVERTISSEMENTS............................................................................ 17
A.Dossier rigide du fauteuil .............................................................. 17
B.Pilotage...................................................................................... 17
C.Basculement................................................................................ 17
D.Changements et réglages............................................................... 17
E.Goupilles de verrouillage............................................................... 17
V. MONTAGE, RÉGLAGE ET UTILISATION ................................................ 18
Outillage requis .............................................................................. 18
A.Retrait des batteries..................................................................... 18
B.Dossier rigide du fauteuil et supports thoraciques latéraux ................ 18
C.Appui-tête .................................................................................. 19
D.Dossier en mousse........................................................................ 19
E.Réglages de l’angle d’inclinaison du siège et verrouillage du pilotage .. 19
F. Retrait du siège ........................................................................... 19
G.Profondeur du siège...................................................................... 20
H Réglage de l’angle d’inclinaison du dossier....................................... 20
I. Réglage de la hauteur du siège ...................................................... 20
J Commande de l’actionneur à interrupteur simple ou double TM40 ....... 21
K Vérifications................................................................................ 21
VI. GUIDE D’UTILISATION..................................................................... 22
A.Activation du commutateur à bascule.............................................. 22
B.Activation de l’interrupteur simple.................................................. 22
C.Activation du levier de commande incorporé .................................... 22
D.Activation du levier de commande à distance................................... 22
VII. CONSEILS D’ENTRETIEN ET DE DÉPANNAGE........................................ 23
A.Entretien .................................................................................... 23
B.Conseils de dépannage.................................................................. 23
VIII. SCHÉMAS DE CÂBLAGE .................................................................... 24
IX. GARANTIE LIMITÉE SUNRISE............................................................ 25
II. Table des Matiè res
15
Franç ais
III. VOTRE FAUTEUIL ET SES PIÈCES
QUICKIE FREESTYLE C.G. TILT
Poids
F11 : 80,7 kg (178,5 lb)
M11: 88,2 kg (194,5 lb)
équipé de repose-pieds rabattables, fonc-
tionne sans batterie
Roues motrices
F11 : 35 x 7 cm (14 po x 3 po)
M11 : 25 x 7 cm (10 po x 3 po)
Types de roues
Standard - pneumatiques
En option – encart sans air, solide
Levier de commande
Standard – incorporé (montage pour
droitiers ou gauchers)
En option– télécommande (montage pour
droitiers ou gauchers)
Option – levier de commande rétractable
et rabattable
Batteries
(2 batteries sont nécessaires pour faire
fonctionner le fauteuil)
F11 : En option – GP 24 à électrolyte
gélifié, 22 NF à électrolyte gélifié
M11 : En option - 40 Ahr AGM,
U1 à électrolyte gélifié
Chargeur de batterie
Standard – chargeur transporté
En option – chargeur non transporté
Couleurs
Consultez le bon de commande courant
Pièces du fauteuil
Standard - noir
Dimensions de l’armature du fauteuil
Largeur de l’armature du fauteuil : stan-
dard – 35 cm – 51 cm (14 po-20 po)
Profondeur du siège : Réglable entre 35
et 51 cm (14 et 20 po)
Dossier rigide du fauteuil
Baquet de siège en aluminium
Coussins en option : Coussins Jay
®
Basculement du centre de gravité :
0° - 50° , 3° - 53°
Dossier
Standard – non pliable 38 à 51 cm (15 à
20 po)
Dossier droit - standard
Repose-pied
Standard – rabattable, équipé de
semelles à angle réglable et de san-
gles talonnières
Option – appui-jambes à surélévation et
à positions multiples
Roulettes
Standard – 15 cm (6 po) solides
Accoudoirs
Standard - rabattables à double tige
En option - à double tige et hauteur
réglable ou à tige simple avec
pupitre ou dotés de coussins
retombant sur toute la longueur ou
de coussins standard
Supports thoraciques latéraux rabattables
En option - Courbés
En option - Droits
Appui-tête
Standard – Coussinet d'appui-tête de
20,3 x 12,7 cm (8 po x 4,5 po) ou
17,7 x 11,43 cm (9 po x 4,5 po)
Il est possible que tous ces éléments ne
soient pas disponibles sur certains fauteuils ou en conjonction avec d’autres éléments. Veuillez consulter votre fournisseur
pour obtenir de plus amples informations à
ce sujet. Votre fournisseur agréé peut
également vous fournir des informations
sur les accessoires.
930584 Rev. A
16
Franç ais
III. Votre Fauteuil et Ses Piè ces
1. Poignée de manœuvre
2. Accoudoir à hauteur réglable et à
double tige
3. Commande VSI
4. Baquet de siège
5. Plateau support du repose-pied
rabattable
6. Support du repose-pied rabattable
7. Semelle à angle réglable
8. Dossier
9. Housse
10. M11 : roues motrices de 25 cm (10 po)
F11 : roues motrices de 35 cm (14 po)
11. Logement des roulettes
12. Roulettes solides de 15 cm (6 po)
13. Fourche de roulette
14. Appui-tête
15. Commutateur de basculement
(non illustré)
1
3
6
7
8
9
11
14
12
13
4
5
10
2
Mini (M11)
930584 Rev. A
IV. AVERTISSEMENTS
A. DOSSIER RIGIDE DU FAUTEUIL
AVERTISSEMENT
N’utilisez jamais le dossier rigide pour pousser ou pour soulever le fauteuil roulant.
Une mauvaise utilisation du dossier pourrait entraîner son détachement imprévu.
B. PILOTAGE
AVERTISSEMENT
Ne conduisez votre fauteuil que lorsque l’angle de basculement est au minimum.
C. BASCULEMENT
AVERTISSEMENT
Pour empêcher tout dommage et accident, ne faites pas basculer le fauteuil à
proximité d’objets tels qu’un mur, une table ou une chaise. Pour éviter tout accident, veillez à ce que les autres personnes présentes, en particulier les enfants,
se tiennent éloignées de l’appareil. Si vous utilisez un abducteur rétractable : ne
faites pas basculer le fauteuil alors que l’abducteur est en position ouverte, car il
pourrait heurter l’actionneur de basculement en revenant en position verticale.
D. CHANGEMENTS ET RÉGLAGES
AVERTISSEMENT
N’utilisez jamais de pièces autres que celles du Quickie ou ne modifiez jamais
votre fauteuil sans l’autorisation de Sunrise. (Procéder ainsi annulera la garantie
et pourrait causer des d’accidents.)
1. Modifier ou régler ce fauteuil peut augmenter les risques de chute ou de basculement.
2. Les modifications non autorisées par Sunrise sont considérées comme une reconstruction du fauteuil roulant et entraînent l’annulation de la garantie. L’utilisateur/ utilisatrice assume alors toute responsabilité future pour le fauteuil roulant.
E. GOUPILLES DE VERROUILLAGE
AVERTISSEMENT
Ne faites jamais fonctionner cet appareil sans utiliser tous les dispositifs de verrouillage.
IV. Avertissements
17
Franç ais
V. CONFIGURATION, RÉGLAGE ET UTILISATION
OUTILLAGE REQUIS
1. Trousse à outils élémentaire :
Pour monter, régler et entretenir votre fauteuil, vous aurez besoin des outils suivants :
• Une clé hexagonale de 5/32 po
• Une clé hexagonale de 3/16 po
• Une clé hexagonale de 5/16 po
• Une clé fermée et une clé à fourche de 9/16 po
• Une clé fermée et une clé à fourche de 1/2 po
• Un tournevis cruciforme n°1
• Un tournevis standard
REMARQUE– Placez le fauteuil roulant sur une surface plate telle qu’une table ou un atelier, pour
simplifier cette procédure.
A. RETRAIT DE LA BATTERIE (Figures 1, 2 et 3)
Pour retirer les batteries en vue d’un transport ou de l’entretien :
1. Enlevez le siège en retirant la goupille de blocage et en tirant les deux mécanismes
de déblocage vers l’intérieur. Faites alors glisser le fauteuil en avant et soulevez-le.
2. Pour enlever le panneau d’accès à la batterie, insérez, en le pointant vers l’arrière, un
tournevis à lame plate entre le panneau et la housse principale, au niveau du mot
« open » [ouvrez].
3. Appuyez sur le tournevis jusqu’à ce que le panneau se soulève.
4. Débranchez les batteries et dégagez-les de l’arrière du fauteuil.
5. Soulevez les batteries par leurs attaches.
AVERTISSEMENT
Les batteries peuvent peser jusqu’à 25 kg (55 lb). Vous devrez prendre des précautions pour éviter de vous blesser en tirant sur les attaches des batteries.
B. DOSSIER RIGIDE DU FAUTEUIL ET SUPPORTS THORACIQUES LATÉRAUX
1. Pour régler la hauteur de la fixation du support latéral, desserrez la vis de réglage
jusqu’à ce que le récepteur coulisse librement sur les tiges arrière. Une fois la hauteur
correcte déterminée, serrez la vis de réglage.
2. Faites l’évaluation et l’essayage des supports thoraciques latéraux. Évaluez le client
pour trouver la position correcte des supports thoraciques latéraux. Chaque support
est indépendant et se règle en fonction des besoins cliniques de votre client.
AVERTISSEMENT
Laissez un espace minimum de 2,5 cm (1 po) entre le haut du support latéral et
l’aisselle de l’utilisateur.
a. Pour régler la hauteur, l’angle ou la largeur des coussinets du support thoracique
latéral, desserrez les boulons supérieurs et faites-les coulisser à la largeur correcte. Fixez le boulon sur sa plaque. Si un réglage supplémentaire est nécessaire,
desserrez les boulons internes et faites-les coulisser dans la rainure jusqu’à ce
qu’ils soient à la hauteur et à la largeur désirées. L’angle s’obtient en inclinant le
support dans la position nécessaire. Serrez les boulons.
b. Pour régler la profondeur des coussinets thoraciques latéraux, tournez le support
central de manière à ce que les fentes se trouvent sur le côté. Réglez-les à la profondeur désirée. Resserrez les boulons.
930584 Rev. A
18
Franç ais
V. Configuration, Ré glage et Utilisation
2
3
1
930584 Rev. A
C. APPUI-TÊTE (Figure 4)
1. Montage d’un appui-tête.
Le dossier rigide est équipé d’un plateau d’appui-tête. Pour le monter, utilisez des vis d’une
longueur appropriée.
2. Positionnement de l’appui-tête
a. Placez l’appui-tête à la hauteur et à la distance voulue à l’aide de la double bride et
du collier de serrage (B,C,D).
b. Pour installer le collier de serrage B utilisez une vis de fixation Allen de 3/32 (A) et
une vis de blocage Allen de 3/16 Le collier de serrage B place l’appui-tête vers l’avant
et vers l’arrière. Cependant, compte tenu du mouvement vertical de ce réglage, le collier de serrage D devra lui aussi être déplacé.
c. Resserrez la vis Allen de 3/16 et les vis de fixation (A) à l’aide d’une clé hexagonale
de 3/32.
D. DOSSIER EN MOUSSE
Fixez la mousse et la housse à la coque.
Pour fixer la mousse et la housse au dossier rigide du fauteuil, enfilez le bord supérieur de
la housse sur le rebord supérieur de la coque. Installez le dossier en place en l’appuyant
contre la coque.
E. RÉGLAGES DU BASCULEMENT DU DOSSIER ET VERROUILLAGE DU PILOTAGE
(Figure 5)
1. Angle de basculement maximum
L’angle de basculement maximum peut être réglé à 50°.
a. Desserrez et enlevez les attaches d’interrupteur (E).
b. L’interrupteur peut être placé vers l’avant et vers l’arrière dans la fente, pour régler
l’angle de basculement maximum du fauteuil de la manière la plus précise possible.
Un positionnement vers l’avant augmente les angles de basculement. Un positionnement vers l’arrière les réduit.
c. Resserrez les attaches d’interrupteur à l’angle de basculement maximum désiré.
2. Angle de verrouillage du pilotage.
L'angle de verrouillage du fauteuil en mode pilotage est fixe et réglé à 15° ±3°.
F. RETRAIT DU SIÈGE (Figure 6)
1. Enlevez le siège.
a. Pour enlever le siège le plus facilement possible, inclinez-le à un angle supérieur ou
égal à 40°.
b. Enlevez la goupille de verrouillage sécuritaire (F).
c. Rabattez le siège vers l’arrière et retirez-le en l’avançant légèrement vers l’avant.
AVERTISSEMENT
Nous vous conseillons d’employer deux personnes pour effectuer cette opération.
Le siège est lourd et peut être encombrant.
2. Replacez le siège
a. Placez l’arrière du siège sur un dispositif d’ancrage.
b. Faites pivoter le siège vers l’avant jusqu’à ce que les attaches s’enclenchent et blo-
quent le siège à la position désirée.
c. Replacez la goupille de verrouillage sécuritaire (F) sous le levier de dégagement, posi-
tionnez les deux boutons d’attache vers l’extérieur et resserrez.
AVERTISSEMENT
Remettez toujours les goupilles de verrouillage pour empêcher tout déblocage
accidentel du siège.
V. Configuration, Ré glage et Utilisation
19
Franç ais
A
A
A
B
B
C
D
4
5
6
F
E
G. PROFONDEUR DU SIÈGE (Figure 7)
La profondeur du siège peut être réglée par incréments de 2,5 cm (1 po).
1. Réglage de la profondeur de l’armature du fauteuil
a. Pour effectuer ce réglage, retirez les deux boulons (G & H) situés de chaque côté de
la plaque basculante du dossier.
b. Replacez le dossier dans la position désirée.
REMARQUE – Substituez le boulon (H) avec le boulon de la plaque basculante du dossier (G) pour
obtenir une profondeur de 46 cm (18 po).
c. Replacez les boulons de chaque côté de la plaque basculante du dossier et resserrez-les.
H. RÉGLAGES DE L’ANGLE DU DOSSIER (Figure 8)
Le réglage de l’angle du dossier est un réglage standard.
Réglage sur l’armature du dossier
1. Retirez le boulon de fixation avant (A) situé sur le côté de la plaque charnière du
dossier.
2. Desserrez le boulon arrière inférieur (B).
3. Réglez à l’angle désiré. Choisissez entre les quatre trous (à incréments de 4°).
4. Réinstallez le boulon avant et serrez fortement les deux boulons.
I. RÉGLAGE DE LA HAUTEUR DU SIÈGE (Figures 9 et 10)
Le siège peut être réglé à des hauteurs allant de 43 à 53 cm (17,5 à 21,5 po) (M11) et de
48 à 58 cm (19 à 23 po) (F11) par le biais d’incréments de 2,5 cm (1 po).
1. Enlevez le siège.
2. Pour replacer les quatre supports de fauteuil (C) à la position désirée, enlevez les
goupilles (D), réglez les supports et replacez les goupilles.
3. Assurez-vous que les parties supérieures des quatre supports sont toutes à la même
hauteur. (à l’exception de la remarque ci-dessous).
4. Replacez le siège
REMARQUE – vous pouvez régler 2,5 cm (1 po) d’angle de siège en abaissant la position des deux
trous de la tige arrière.
AVERTISSEMENT
À chaque fois que vous réglez la hauteur du siège ou son angle de basculement
fixe, vérifiez que les attaches arrière et avant (2) sont bien emboîtées.
930584 Rev. A
20
Franç ais
V. Configuration, Ré glage et Utilisation
7
G
H
C
D
Supports avant
Supports arrière
9
10
8
A
B
C
D
930584 Rev. A
J COMMANDE DE L’ACTIONNEUR À INTERRUPTEUR SIMPLE OU DOUBLE TM40
(Figure 11)
La commande de l’actionneur TM40 sert à activer le mécanisme de basculement à l’aide des
commandes à interrupteur simple ou double.
1. Branchez l’assemblage du faisceau d’interrupteur de blocage (1) dans la prise d’interrupteur de blocage TM40 (2).
2. Branchez l’interrupteur simple (3) dans la fiche d’interrupteur simple TM40 (4) OU
branchez l’interrupteur double (5) dans la fiche d’interrupteur double TM40 (6).
3. Branchez le TM40 dans le module électrique QTRONIX (7).
4. Connectez le TM40 à l’actionneur de basculement à l’aide des fiches d’accouplement
(8).
K. VÉRIFICATIONS
Une fois que le dispositif de basculement est réglé, il doit fonctionner facilement et sans àcoups. Tous les accessoires doivent également fonctionner sans difficulté.
1. Assurez-vous que le siège peut basculer complètement et revenir en position neutre.
2. Vérifiez que le moteur s’arrête une fois que le fauteuil est en position neutre.
3. Vérifiez qu’il n’y a aucun débris dans les roulements coulissants.
4. Vérifiez que tout le matériel est convenablement serré.
5. Vérifiez que l’interrupteur de verrouillage du pilotage est placé de manière à rester
immobile si le fauteuil est incliné à un angle supérieur à 15°.
6. Vérifiez que la goupille de verrouillage sécuritaire et les boutons d’arrimage arrière
sont en place.
AVERTISSEMENT
Si les interrupteurs d’arrêt de l’actionneur ne sont pas réglés correctement, l’actionneur limitera le courant ou « décrochera » à la fin de la course. Si un tel «
décrochage » se produit plusieurs fois, la durée de vie de l’actionneur sera affectée.
V. Configuration, Ré glage et Utilisation
21
Franç ais
5
1
4
6
2
INTERRUPTEUR
D’ARRÊT DU PILOTAGE
INTERRUPTEUR D’AR-
RÊT DU BASCULEMENT
INTERRUPTEUR
DOUBLE
INTERRUPTEUR
D’ARRÊT DE LA MISE EN
POSITION VERTICALE
CONNEXION À
9 BROCHES
VERS LE CHARGEUR
TRANSPORTÉ
ACTIONNEUR DE
BASCULEMENT
INTERRUPTEUR
SIMPLE
COMMANDE VSI
MODULE ÉLECTRIQUE QTRONIX
8
7
OU
11
3
VI. GUIDE D’UTILISATION
A. ACTIVATION DU COMMUTATEUR À BASCULE (Figure 1)
1. Poussez le commutateur (A) vers l’avant (le siège s’incline en arrière) ou tirer dessus
(le siège revient en position verticale) jusqu’à ce que le siège soit à la position
désirée.
2. Le commutateur à bascule reviendra en position neutre lorsqu’il est relâché et le fauteuil s’arrêtera de bouger.
B. ACTIVATION DE L’INTERRUPTEUR SIMPLE
1. Appuyez sur l’interrupteur simple et maintenez-le ainsi pour faire basculer le fauteuil
vers l’arrière, jusqu’à ce qu’il soit à la position désirée.
2. Appuyez sur l’interrupteur simple et maintenez-le pour faire revenir le fauteuil à la
position désirée.
C. ACTIVATION DU LEVIER DE COMMANDE INCORPORÉ (EN OPTION) (Figure 2)
À partir de la position « arrêt » (« off »).
1. Appuyez une fois sur le bouton marche/arrêt (on/off) (B) pour activer le fauteuil.
2. Appuyez sur un des boutons de basculement (C ou D) pour activer le mode de basculement.
3. Poussez le levier de commande (E) vers l’avant pour incliner le fauteuil vers l’arrière.
4. Tirez sur le levier de commande (E) pour faire revenir le fauteuil en position verticale.
5. Appuyez sur un des boutons de basculement (C ou D) pour désactiver ou réactiver le
mode de basculement.
D. ACTIVATION DU LEVIER DE COMMANDE À DISTANCE (EN OPTION) (Figure 3)
À partir de la position « arrêt » (« off »).
1. Baissez le commutateur à bascule de sélection (F) du mode marche/arrêt (on/off) une
fois pour activer le fauteuil.
2. Soulevez deux fois le commutateur à bascule de sélection (F) de mode marche/arrêt
pour déplacer l’index vers le mode basculement (indiqué par les deux (2) voyants
d’actionneur (G)).
3. Poussez le levier de commande (H) vers l’avant pour incliner le fauteuil vers l’arrière
ou tirez-le vers vous pour rétablir le fauteuil en position verticale.
4. Levez le commutateur à bascule de sélection (F) du mode marche/arrêt une fois pour
repasser en mode de pilotage.
930584 Rev. A
22
Franç ais
IV. Guide d’ Utilisation
B
C
D
E
F
G
H
A
1
2
3
930584 Rev. A
VII. ENTRETIEN ET DÉPANNAGE
A. ENTRETIEN
Effectuez les vérifications recommandées sur le tableau suivant aux intervalles indiqués. Si
un des éléments est desserré, usé, tordu ou déformé, faites-le vérifier et (ou) réparer par
votre fournisseur Sunrise agréé dans les plus brefs délais. Un entretien régulier et des réparations fréquentes de votre fauteuil amélioreront ses performances et prolongeront sa durée
de vie.
REMARQUE – Procédez à une vérification hebdomadaire des roulements coulissants et utilisez un
chiffon propre et sec ou, le cas échéant, de l’air comprimé pour nettoyer les débris.
B. CONSEILS DE DÉPANNAGE
Si vous remarquez que votre système de basculement C.G. Tilt se bloque, ne fonctionne pas
convenablement ou fait des bruits bizarres durant son fonctionnement, il se peut que des
débris bloquent les roulements coulissants. Dans ce cas, nettoyez-les à l’aide d’un chiffon
sec et propre ou d’air comprimé ou bien contactez votre fournisseur Sunrise agréé.
Si le système de basculement ne fonctionne pas, vérifiez si le capteur de verrouillage du
basculement est correctement placé sur son support. Les câbles doivent sortir du capteur
vers l’avant du fauteuil.
VII. Entretien et Dé pannage
23
Franç ais
Quotidienne
Hebdomadaire
Mensuelle
Trimestrielle
Annuelle
✓ Chargement des batteries
✓ Les roulements coulissant ne contiennent pas de débris
✓ Vérifiez si les pneus sont convenablement gonflés
✓
Vérifiez si les batteries ont le niveau d’électrolytes requis
(pile à électrolyte liquide uniquement)
✓ Vérifiez si les fiches et les connecteurs sont correctement branchés
✓ Vérifiez si les pièces mobiles ne sont pas usées
✓
Vérifiez que tous les écrous, boulons, attaches sont bien serrés et
en bon état
✓ Vérifiez que les garnitures ne sont pas usées
✓ Déposez les balais de moteur et inspectez-les
✓ Vérifiez que les boulons de montage avant sont bien serrés
✓ Vérifiez la position de l’interrupteur d’arrêt de l’actionneur
✓ Vérifiez que les supports avant ne sont pas trop usés
✓ Entretien effectué par un concessionnaire agréé
VÉRIFICATION...
VIII. SCHÉMAS DE CÂBLAGE
930584 Rev. A
24
Franç ais
VIII. Sché mas de Câ blage
COMMANDE DE L’ACTIONNEUR TM40
(Commande d’interrupteur indépendante, levier de commande incorporé et levier de commande à distance)
COMMANDE DE L’ACTIONNEUR ALM
(Vers commande de pilotage – Levier de commande à distance)
COMMANDE DE L’ACTIONNEUR VSI
(Vers commande de pilotage – Levier de commande à distance)
OU
INTERRUPTEUR
DOUBLE
COMMANDE DU
PRÉPOSÉ
(EN OPTION)
INTERRUPTEUR
D’ARRÊT DU PILOTAGE
INTERRUPTEUR
D’ARRÊT DU
PILOTAGE
INTERRUPTEUR
D’ARRÊT DU
PILOTAGE
INTERRUPTEUR
D’ARRÊT DE L’INCLINAISON
INTERRUPTEUR
D’ARRÊT DE
L’INCLINAISON
VERS LE CHARGEUR
TRANSPORTÉ
ACTIONNEUR DE
BASCULEMENT
INTERRUPTEUR
D’ARRÊT DE
L’INCLINAISON
BLANC
BLANC
NOIR
ROUGE
ACTIONNEUR DE
BASCULEMENT
ACTIONNEUR DE
BASCULEMENT
INTERRUPTEUR D’ARRÊT DU RÉTABLISSE-
MENT VERTICAL
CONNEXION À
9 BROCHES
VERS LE CHARGEUR
TRANSPORTÉ
INTERRUPTEUR D’ARRÊT DU
RÉTABLISSEMENT VERTICAL
INTERRUPTEUR
D’ARRÊT DU RÉTAB-
LISSEMENT VERTICAL
(PRISE À DEUX
BROCHES)
(PRISE À QUATRE
BROCHES)
INTERRUPTEUR
SIMPLE
COMMANDE VSI
MODULE ÉLECTRIQUE QTRONIX
MODULE ÉLECTRIQUE QTRONIX
930584 Rev. A
IX. GARANTIE
POUR UNE DURÉE DE TROIS (3) ANS
Nous garantissons l’armature, le socle de l’armature, l’actionneur et les composants structurels de ce fauteuil roulant à basculement électrique du centre de gravité contre tout
défaut de pièce et de main-d’œuvre, pour une durée de trois (3) ans à compter de la date
de son achat d’origine.
POUR UNE DURÉE DE DEUX (2) ANS
La commande d’actionneur du module des voyants de positionneur (ALM) est garantie deux
(2) ans à partir de la date de son achat d’origine.
POUR UNE DURÉE D’UN (1) AN
Nous garantissons d’autres composants électroniques telle la commande d’actionneur de
l’interrupteur simple pendant une période d’un (1) an à partir de la date de son achat d’origine.
GARANTIE SUPPLÉMENTAIRE
Nous garantissons tous les autres composants d’origine (garnissage, pièces en plastique, en
caoutchouc et surfaces peintes) pour une durée de trois (3) mois à compter de la date
d’achat d’origine.
IX. Garantie
25
Franç ais
I. INTRODUCCIÓN
NOTA: Este suplemento contiene información acerca del funcionamiento y ajustes del Sistema
Integrado de Inclinación C.G. de la silla de ruedas Quickie Freestyle M11 y F11 SOLAMENTE.
Por favor vea los avisos adicionales, información IEM, advertencias, consejos para los ayudantes, preparación, información de ajuste y uso, guía de funcionamiento, información de
las baterías y mantenimiento, diagramas de cableado e información de la garantía en el
Manual de Instrucciones del Usuario de la Quickie Freestyle M11 y F11.
SUNRISE MEDICAL
Departamento de Servicios al Cliente
7477 East Dry Creek Parkway
Longmont, Colorado 80503
(303) 218-4500 u (800) 333-4000
930584 Rev. A
26
Españ ol
I. Introducció n
930584 Rev. A
II. ÍNDICE
I. NOTA DE INTRODUCCIÓN ................................................................. 26
II. ÍNDICE.......................................................................................... 27
III. SU SILLA Y SUS PARTES .................................................................. 28
IV. ADVERTENCIAS............................................................................... 29
A.Respaldo Sólido ........................................................................... 29
B.Manejo ....................................................................................... 29
C.Inclinación.................................................................................. 29
D.Cambios y Ajustes ........................................................................ 29
E.Pasador de Seguro........................................................................ 29
V. PREPARACIÓN, AJUSTE Y USO .......................................................... 30
Herramientas Necesarias................................................................... 30
A.Remoción de las Baterías .............................................................. 30
B.Respaldo Sólido y Soportes Torácicos Laterales ................................. 30
C.Cabecera ..................................................................................... 31
D.Respaldo de Espuma ..................................................................... 31
E.Ajuste de la Inclinación del Asiento y Aseguramiento del Motor.......... 31
F. Remoción del Asiento ................................................................... 31
G.Profundidad del Asiento ................................................................ 32
H.Ajuste del Ángulo del Respaldo ...................................................... 32
I. Ajuste de la Altura del Asiento....................................................... 32
J. Control del Accionador de Interruptor Doble o Sencillo TM40 .............. 33
K.Revisión ..................................................................................... 33
VI. GUÍA DE FUNCIONAMIENTO ............................................................. 34
A.Activación del Interruptor Selector ................................................. 34
B.Activación del Interruptor Sencillo ................................................. 34
C.Activación de la Palanca de Mando Integral ..................................... 34
D.Activación de la Palanca de Mando Remoto...................................... 34
VII. CONSEJOS DE MANTENIMIENTO Y SOLUCIÓN DE PROBLEMAS............... 35
A.Mantenimiento ............................................................................ 35
B.Consejos para la Solución de Problemas........................................... 35
VIII. DIAGRAMAS DE CABLEADO .............................................................. 36
IX. GARANTÍA LIMITADA SUNRISE......................................................... 37
II. Í ndice
27
Españ ol
III. SU SILLA Y SUS PARTES
930584 Rev. A
28
Españ ol
III. Su Silla y Sus Partes
1. Asidero de empuje
2. Reposabrazos de Altura Ajustable de
Poste Doble
3. Control VSI
4. Recipiente del Asiento
5. Placa del Seguro Pivotante del
Reposapiés
6. Sostén Pivotante del Reposapiés
7. Estribo de Ángulo Ajustable
8. Respaldo
9. Cubierta
10. M11: Ruedas Impulsoras de 25.4 cm
(10 pulg.)
F11: Ruedas Impulsoras de 35.5 cm
(14 pulg.)
11. Alojamiento de la Rueda Pivotante
12. Ruedas Pivotantes de 15.2 cm (6
pulg.)
13. Horquilla de la Rueda Pivotante
14. Cabecera
15. Interruptor Selector de Inclinación
(no se muestra)
1
3
6
7
8
9
11
14
12
13
4
5
10
2
Mini (M11)
Peso
F11: 81 Kg. (178.5 lb.)
M11: 88.3 Kg. (194.5 lb.) con estribos
pivotantes y sin baterías
Ruedas Impulsoras
F11: 35.5 x 7.6 cm (14 x 3 pulg.)
M11: 25.4 x 7.6 cm (10 x 3 pulg.)
Tipos de llanta
Estándar - neumáticas
Opcional – Inserción sin aire, sólidas
Palanca de Mando
Estándar – integral (montura para la mano
derecha o para la mano izquierda)
Opcional – remoto (montura para la mano
derecha o para la mano izquierda)
Opcional – Palanca de mando retráctil
pivotante
Baterías
(para operar la silla se necesitan 2 baterías)
F11: Opcional – GP 24 gel de larga
duración, 22 NF gel de larga duración
M11: Opcional – AGM de 40 A / hr.,
U1 gel de larga duración
Cargador de Baterías
Estándar – cargador a bordo
Opcional – cargador por separado
Colores
Vea la forma de pedido actual
Partes de la Silla
Estándar - negro
Dimensiones del Bastidor del Asiento
Anchura del bastidor del asiento:
Estándar – 35.5 – 50.8 cm (14 - 20
pulg.)
Profundidad del Asiento: 35.5 – 50.8
(14 – 20 pulg.) ajustable
Respaldo sólido
Recipiente del asiento de aluminio
Cojines opcionales: Cojines Jay
®
Inclinación CG
0° - 50°
3° - 53°
Respaldo
Estándar – No se dobla: 38.1 – 50.1 cm
(15 - 20 pulg.)
Poste posterior recto - estándar
Reposapiés
Estándar – Pivotante con estribos de
ángulo ajustable y taloneras.
Opcional – reposapiernas elevables y de
posiciones múltiples
Ruedas pivotantes
Estándar – 15.2 cm (6 pulg.) sólidas
Reposabrazos
Estándar - Poste doble pivotante
Opcional – Poste doble de altura
ajustable o poste sencillo con
cojines cortos o largos de costura en
cascada o estándar
Soportes Torácicos Laterales Pivotantes
Opcional - Curvos; Opcional - Rectos
Cabecera
Estándar – Cojín de la cabecera de 20.3
x 11.4 ó 22.8 x 11.4 cm. (8 x 4.5
pulg. ó 9 x 4.5 pulg.)
Todas estas características podrían no estar
disponibles en algunas configuraciones de sillas
o en conjunto con otra característica de la silla.
Por favor consulte a su distribuidor para recibir
más información. Su distribuidor autorizado
también le puede proporcionar más información
acerca de los accesorios.
QUICKIE FREESTYLE INCLINACIÓN C.G.
930584 Rev. A
IV. ADVERTENCIAS
A. RESPALDO SÓLIDO
ADVERTENCIA
No use el respaldo sólido para empujar o levantar la silla de ruedas. El uso
inapropiado puede provocar que el respaldo inesperadamente se desprenda de la
silla de ruedas.
B. MANEJO
ADVERTENCIA
Debe manejar su silla con la inclinación en el ángulo mínimo.
C. INCLINACIÓN
ADVERTENCIA
Para evitar daños o lesiones personales, evite inclinarse cerca de objetos como
paredes, mesas o sillas. Para evitar lesiones, asegúrese que otras personas, especialmente los niños, no estén cerca del sistema. Si usa un abductor pivotante,
asegúrese de no inclinarse con el abductor hacia fuera. De ser así, el abductor
puede chocar con el accionador de inclinación cuando regrese a la posición sin
inclinación.
D. CAMBIOS Y AJUSTES
ADVERTENCIA
Nunca use partes que no sean Quickie para hacer cambios a su silla a menos que
estén autorizadas por Sunrise. (Al hacerlo, anulará la garantía y puede crear un
riesgo de seguridad.)
1. Si modifica o ajusta esta silla, puede aumentar el riesgo de caídas o volcaduras.
2. Las modificaciones no autorizadas por Sunrise constituyen una remanufactura de la
silla de ruedas. Esto anula la garantía. El pasajero asume toda la responsabilidad
futura por la silla de ruedas.
E. PASADORES DEL SEGURO
ADVERTENCIA
Nunca use ni opere este aparato sin usar todos los dispositivos de pasadores del
seguro.
IV. Advertencias
29
Españ ol
V. PREPARACIÓN, AJUSTE Y USO
HERRAMIENTAS NECESARIAS
1. Kit Básico de Herramientas:
Para la preparación, ajuste y mantenimiento de su silla, necesitará las siguientes herramientas:
• Llave Allen de 5/32 pulg.
• Llave Allen de 3/16 pulg.
• Llave Allen de 5/16 pulg.
• Llave de caja y abierta de 9/16 pulg.
• Llave de caja y abierta de 1/2 pulg.
• Destornillador Phillips #1
• Destornillador plano estándar
NOTA – Para hacer estos procedimientos más fáciles, coloque la silla de ruedas sobre una superficie
plana como una mesa o una mesa de trabajo.
A. REMOCIÓN DE LAS BATERÍAS (Figuras 1, 2 y 3)
Para remover las baterías para transportar la silla o darle mantenimiento:
1. Quite el asiento removiendo el pasador de liberación y tirando después los dos
mecanismos de liberación hacia arriba. Después, deslice la silla hacia delante y levántela.
2. Quite el panel de acceso a la batería al insertar un destornillador plano entre el panel
y la cubierta principal hacia atrás del panel donde está la palabra “abrir” (open).
3. Empuje el destornillador hacia delante hasta que se levante el panel.
4. Desenchufe y quite las baterías de la parte posterior de la silla.
5. Saque las baterías levantando las correas de las mismas.
ADVERTENCIA
Las baterías pueden pesar hasta 24.9 Kg. (55 lb.) Debe tenerse cuidado para evitar lesiones cuando levante las correas de la batería.
B. RESPALDO SÓLIDO Y SOPORTES TORÁCICOS LATERALES
1. Para ajustar la altura de la montura lateral de apoyo, afloje el tornillo de ajuste hasta
que el receptor se deslice libremente en los postes posteriores. Apriete el tornillo de
ajuste cuando determine la altura apropiada.
2. Mida y adapte los apoyos torácicos laterales. Evalúe al cliente para un posicionamiento apropiado de los soportes de apoyo laterales. Cada soporte es independiente y
deben ser ajustados a las necesidades clínicas de su cliente.
ADVERTENCIA
Debe existir un espacio mínimo de 1 pulg. (2.5 cm) entre el tope del soporte lateral y la axila del usuario.
a. Para ajustar la altura, ángulo o anchura de los cojines de los soportes torácicos
laterales, afloje los pernos superiores y deslice hasta la anchura correcta. Apriete
el perno en la placa para el perno. Si se necesita más ajuste, afloje los pernos
montados internamente y deslice sobre el canal hasta la altura y anchura
deseadas. Se obtiene el ángulo al inclinar la abrazadera hasta donde sea necesario. Apriete los pernos.
b. Para ajustar la profundidad de los cojines torácicos laterales, gire la abrazadera de
en medio hasta que las ranuras queden al lado. Ajuste a la profundidad necesaria.
Reapriete los pernos.
930584 Rev. A
30
Españ ol
V. Preparació n, Ajuste y Uso
2
3
1
930584 Rev. A
C. CABECERA (Figura 4)
1. Montaje de la Cabecera
El respaldo sólido tiene montada una placa para la cabecera. Se debe tener cuidado al montarla usando un tornillo de la longitud apropiada.
2. Colocación de la Cabecera
a. Para colocar la cabecera, use la abrazadera doble y la abrazadera de collar (B, C, D)
para obtener la altura y distancia apropiadas.
b. Para la abrazadera B, use un tornillo de sujeción Allen de 3/32 (A) y un tornillo de
capuchón Allen de 3/16. La abrazadera B coloca la cabecera hacia delante y atrás. Sin
embargo, debido al movimiento vertical de este ajuste, tendrá que ser movida junto
con la abrazadera de collar D.
c. Apriete los tornillos Allen de 3/16 y los tornillos de sujeción con una llave Allen de
3/32.
D. RESPALDO DE ESPUMA
Asegure la espuma y la cubierta en el alojamiento.
Para asegurar la espuma del respaldo y la cubierta en el Respaldo Sólido, deslice el borde
superior de la cubierta sobre la ceja superior del alojamiento. Oprima el respaldo contra el
alojamiento.
E. AJUSTE DE LA INCLINACIÓN DEL ASIENTO Y ASEGURAMIENTO DEL MOTOR
(Figura 5)
1. Ángulo Máximo de Inclinación
El ángulo máximo de inclinación puede ajustarse hasta 50° como límite.
a. Afloje y quite los sujetadores del interruptor (E).
b. El interruptor se puede colocar hacia delante o atrás dentro de la ranura para afinar
el ángulo máximo de inclinación. La posición hacia delante aumenta el ángulo de
inclinación. La posición hacia atrás disminuye el ángulo de inclinación.
c. Apriete los sujetadores del interruptor en el ángulo deseado de inclinación máxima.
2. Ángulo de Aseguramiento del Motor
El ángulo de seguro del motor es fijo y está ajustado a 15° ± 3°.
F. REMOCIÓN DEL ASIENTO (Figura 6)
1. Remueva el asiento
a. Quitar el asiento se hace fácilmente si está inclinado en o a más de 40°.
b. Quite el pasador del seguro (F).
c. Doble el asiento hacia atrás y quítelo con un movimiento leve hacia delante.
ADVERTENCIA
Se recomienda que esta operación la efectúen dos personas. El asiento es pesado
y pudiera ser grande dependiendo del tamaño del mismo.
2. Vuelva a poner el Asiento
a. Coloque la parte trasera del asiento en la montura de acoplamiento.
b. Gire el asiento hacia delante hasta que los seguros afirmen el asiento en su lugar.
c. Coloque nuevamente el pasador del seguro (F) bajo la palanca de liberación y coloque
ambas perillas del seguro hacia fuera y apriételas.
ADVERTENCIA
Reponga siempre los pasadores del seguro para evitar la liberación involuntaria
del asiento.
V. Preparació n, Ajuste y Uso
31
Españ ol
A
A
A
B
B
C
D
4
5
6
F
E
G. PROFUNDIDAD DEL ASIENTO (Figura 7)
Se puede ajustar la profundidad del asiento en incrementos de una pulgada.
1. Ajuste de la Profundidad del Bastidor
a. Para ajustar, quite los dos pernos (G y H) de cada lado de la bisagra del respaldo.
b. Coloque el respaldo en la posición deseada.
NOTA – Sustituya el perno (H) con el perno de la bisagra del respaldo (G) para obtener una profundi-
dad de asiento de 45.7 cm (18 pulg.)
c. Reponga y apriete los pernos de cada lado de la bisagra del respaldo.
H. AJUSTE DEL ÁNGULO DEL RESPALDO (Figura 8)
El ajuste del ángulo del respaldo es estándar.
Ajuste del Bastidor del Asiento
1. Quite el perno frontal (A) en el lado de la bisagra del respaldo.
2. Afloje el perno inferior trasero (B)
3. Colóquelo al ángulo deseado. Tiene cuatro orificios a escoger (en incrementos de 4°).
4. Reinstale el perno frontal (C) y apriete bien ambos pernos.
I. AJUSTE DE LA ALTURA DEL ASIENTO (Figuras 9 y 10)
La altura del asiento puede ajustarse desde 44.5 – 54.6 cm (17.5 – 21.5 pulg.) (M11) y
desde 48.3 – 58.4 cm (19 - 23 pulg.) en incrementos de 2.5 cm (1 pulg.)
1. Remueva el asiento.
2. Coloque las cuatro monturas del asiento (C) en la posición deseada quitando los
pasadores (D), ajustando las monturas y reponiendo los pasadores.
3. Asegúrese que la parte superior de todas las monturas del asiento queden a la misma
altura. (excepto como se menciona más adelante)
4. Vuelva a poner el asiento.
NOTA – Se puede ajustar el ángulo del asiento a 2.5 cm (1 pulg.) bajando el poste posterior dos orificios.
ADVERTENCIA
En todas las configuraciones de altura del asiento y de ángulos de inclinación
fijos, asegúrese que los seguros, tanto el delantero como el trasero (2), se
encuentren bien engranados.
930584 Rev. A
32
Españ ol
V. Preparació n, Ajuste y Uso
7
G
H
C
D
Monturas Delanteras
Monturas Traseras
9
10
8
A
B
C
D
930584 Rev. A
J. CONTROL DEL ACCIONADOR DE INTERRUPTOR DOBLE O SENCILLO TM40
(Figura 11)
El control del accionador TM40 puede usarse para activar el mecanismo de inclinación con
un control de interruptor sencillo o doble.
1. Enchufe el conjunto del arnés del interruptor limitador (1) en el receptáculo del
interruptor limitador TM40 (2).
2. Enchufe el interruptor sencillo (3) en el receptáculo del interruptor sencillo TM40 (4)
O enchufe el interruptor doble (5) en el receptáculo del interruptor doble TM40 (6).
3. Enchufe el TM 40 en el Módulo de Corriente QTRONIX (7).
4. Use los enchufes correspondientes (8) para conectar el TM40 al accionador de inclinación.
K. REVISIÓN
Una vez que la inclinación está ajustada, debe funcionar suave y fácilmente. Todos los accesorios también deben funcionar regularmente.
1. Verifique que el asiento se incline por completo y que regrese a la posición neutral.
2. Verifique que el motor se pare una vez que se alcanza la posición neutral.
3. Verifique que no haya residuos que interfieran con los cojinetes de deslizamiento.
4. Verifique que todo el equipo esté bien apretado.
5. Verifique que el interruptor de aseguramiento del motor esté en posición para evitar
movimiento si el sistema está a un ángulo mayor de 15°.
6. Verifique que el pasador de seguridad y las perillas traseras de aseguramiento se
encuentren en su lugar.
ADVERTENCIA
Si los interruptores de paro del accionador no están bien ajustados, el accionador
limitará la corriente o se “parará” al final del movimiento. Los “paros” repetidos
acortarán la vida útil funcional del accionador.
V. Preparació n, Ajuste y Uso
33
Españ ol
5
1
4
6
2
INTERRUPTOR DE
CORTE DEL MOTOR
INTERRUPTOR DE PARO
DE INCLINACIÓN
INTERRUPTOR
DOBLE
INTERRUPTOR
DE PARO DE
LEVANTAMIENTO
CONEXIÓN DE
9 CLAVIJAS
AL CARGADOR
A BORDO
ACCIONADOR DE
INCLINACIÓN
INTERRUPTO
R SENCILLO
CONTROL VSI
MÓDULO DE CORRIENTE QTRONIX
8
7
Ó
11
3
VI. GUÍA DE FUNCIONAMIENTO
A. ACTIVACIÓN DEL INTERRUPTOR SELECTOR (Figura 1)
1. Para operar, oprima el interruptor selector (A) hacia delante (para inclinarse hacia
atrás) o tire hacia atrás (para regresar a neutral) hasta que quede inclinado en la
posición deseada.
2. El interruptor selector regresará a neutral cuando se suelte y el sistema dejará de
moverse.
B. ACTIVACIÓN DEL INTERRUPTOR SENCILLO
1. Oprima y sostenga el interruptor sencillo para inclinarse hacia atrás hasta la posición
deseada.
2. Oprima y sostenga el interruptor sencillo para regresar a neutral hasta la posición
deseada.
C. ACTIVACIÓN DE LA PALANCA DE MANDO INTEGRAL (OPCIONAL) (Figura 2)
Desde la posición “apagado”:
1. Oprima una vez el botón de encendido / apagado (B) para encender la silla.
2. Oprima el botón de inclinación (C o D) para activar la inclinación.
3. Empuje la palanca de mando (E) hacia delante para inclinarse hacia atrás.
4. Empuje la palanca de mando (E) hacia atrás para inclinarse hacia delante.
5. Oprima el botón de inclinación (C o D) para desactivar la inclinación y seguir manejando.
D. ACTIVACIÓN REMOTA DE LA PALANCA DE MANDO INTEGRAL (OPCIONAL)
(Figura 3)
Desde la posición “apagado”
1. Oprima hacia abajo una vez el interruptor selector de modo encendido / apagado (F)
para “encender” la silla.
2. Oprima hacia arriba dos veces el interruptor selector de modo encendido / apagado
(F) para mover el índice a modo de inclinación (indicado por las dos (2) luces del
accionador (G)).
3. Empuje la palanca de mando hacia delante (H) para inclinarse hacia atrás o hacia
atrás para inclinarse hacia delante.
4. Oprima hacia arriba una vez el interruptor selector de modo encendido / apagado (F)
para regresar al modo de manejo.
930584 Rev. A
34
Españ ol
VI. Guí a de Funcionamiento
B
C
D
E
F
G
H
A
1
2
3
930584 Rev. A
VII. MANTENIMIENTO Y SOLUCIÓN DE PROBLEMAS
A. MANTENIMIENTO
Debe revisar los artículos de esta tabla a los intervalos regulares. Si algunos de estos
artículos están sueltos, desgastados, doblados o distorsionados, pida que sean revisados y /
o reparados de inmediato por su distribuidor autorizado Sunrise. El mantenimiento y servicio frecuentes mejorará el funcionamiento y prolongará la vida útil de la silla de ruedas.
NOTA - Revíselo semanalmente y use un paño limpio y seco o aire comprimido como sea necesario,
para mantener los cojinetes de deslizamiento libres de residuos.
B. CONSEJOS PARA LA SOLUCIÓN DE PROBLEMAS
Si llegara a notar que su sistema de Inclinación C.G. se atora, no funciona suavemente o
emite un ruido inusual al usarlo, un cuerpo extraño podría estar haciendo contacto con los
cojinetes de deslizamiento. Si ocurre esto, use un paño limpio y seco o aire comprimido
para limpiarlos o si es necesario, por favor vea a su distribuidor autorizado Sunrise.
Si su sistema de inclinación no funciona, revise que el detector del seguro de inclinación
esté bien asentado en su montura. Los alambres deben salir del detector hacia el frente de
la silla.
VII. Mantenimiento y Solució n de Problemas
35
Españ ol
Diariamente
Semanalmente
Mensualmente
Trimestralmente
Anualmente
✓ Cargue las baterías
✓ Cojines de deslizamiento libres de residuos
✓ Revise el nivel de inflado de las llantas
✓
Revise el nivel del electrolito de las baterías
(baterías húmedas solamente)
✓ Revise las conexiones apropiadas de los enchufes y conectores
✓ Busque desgaste en todas las partes móviles
✓
Inspeccione que todas las tuercas, pernos y sujetadores no
estén flojos o desgastados
✓ Busque desgaste de la tapicería
✓ Quite e inspeccione las escobilla del motor
✓ Revise que los pernos de la montura frontal estén apretados
✓ Revise la posición del interruptor de límite del accionador
✓ Busque desgaste excesivo de la montura frontal
✓ El servicio debe hacerlo un distribuidor autorizado
REVISE...
VIII. DIAGRAMAS DE CABLEADO
930584 Rev. A
36
Españ ol
VIII. Diagramas de Cableado
CONTROL DEL ACCIONADOR TM40
(Control independiente de interrupción, Palanca de mando integral y Palanca de mando remoto)
CONTROL DEL ACCIONADOR ALM
(A través del control de manejo - Palanca de Mando Remoto)
CONTROL DEL ACCIONADOR VSI
(A través del control de manejo - Palanca de Mando Integral)
Ó
INTERRUPTOR
DOBLE
CONTROL DEL
AYUDANTE
(OPCIONAL)
INTERRUPTOR DE
CORTE DEL MOTOR
INTERRUPTOR
DE CORTE DEL
MOTOR
INTERRUPTOR DE
CORTE DEL MOTOR
INTERRUPTOR DE PARO
DE INCLINACIÓN
INTERRUPTOR
DE PARO DE
INCLINACIÓN
AL CARGADOR
A BORDO
ACCIONADOR DE
INCLINACIÓN
INTERRUPTOR DE
PARO DE INCLINACIÓN
BLANCO
BLANCO
NEGRO
ROJO
ACCIONADOR DE
INCLINACIÓN
ACCIONADOR DE
INCLINACIÓN
INTERRUPTOR
DE PARO DE
LEVANTAMIENTO
CONEXIÓN DE
9 CLAVIJAS
AL CARGADOR
A BORDO
INTERRUPTOR DE
PARO DE LEVAN-
TAMIENTO
INTERRUPTOR
DE PARO DE
LEVANTAMIENTO
(ENCHUFE DE 2
CLAVIJAS)
(ENCHUFE DE
4 CLAVIJAS)
INTERRUPTOR
SENCILLO
CONTROL VSI
MÓDULO DE CORRIENTE QTRONIX
MÓDULO DE CORRIENTE QTRONIX
930584 Rev. A
IX. GARANTÍA
POR TRES (3) AÑOS:
Garantizamos el bastidor del asiento, bastidor de la sub-base, accionador y los componentes
estructurales del sistema de asiento de inclinación eléctrica C.G. de esta silla de ruedas
contra defectos de materiales y mano de obra por tres (3) años a partir de la fecha de compra por el primer usuario.
POR DOS (2) AÑOS:
Garantizamos el control del accionador ALM (Módulo de Luces del Accionador) por dos (2)
años a partir de la fecha de compra por el primer usuario.
POR UN (1) AÑO:
Garantizamos otros componentes electrónicos tales como el control del accionador de interruptor sencillo por un (1) año a partir de la fecha de compra por el primer usuario.
GARANTÍA ADICIONAL
Garantizamos todos los demás componentes originales (tales como la tapicería, partes de
plástico y caucho y superficies pintadas) por tres (3) meses a partir de la fecha de compra
por el primer usuario.
IX. Garantí a
37
Españ ol
© 2003 Sunrise Medical Inc. 11.03
930584 Rev. A
Sunrise Medical, Inc.
7477 East Dry Creek Pkwy.
Longmont, CO 80503
USA
800-333-4000
Sunrise Medical Canada, Inc.
237 Romina Drive, Unit 3
Concord, Ontario L4K 4V3
CANADA
905-660-2459
800-563-3390
Sunrise Medical Ltd.
Sunrise Business Park
High Street
Wollaston, West Midlands DY8 4PS
ENGLAND
44-138-444-6688
Sunrise Medical Pty. Limited
15 Carrington Road, Unit 7
Castle Hill NSW 2154
AUSTRALIA
61-2-9899-3144
Sunrise Medical
Zone Industrielle
Route de Meslay
37210 Parcay-Meslay
FRANCE
33-2-47-88-58-36
Sunrise Medical
Industriegebiet
69254 Malsch/Heidelberg
GERMANY
49-7253-980-460
Loading...
