Manuale d'uso CONTA CATENA CHC1203

User's Manual CHAIN COUNTER CHC1203

Manuel de l'utilisateur COMPTEUR DE CHAÎNE CHC1203

High

Quality

Nautical

Equipment

CHC1203 IT EN FR - REV001A

Pag. 4

CARATTERISTICHE E INSTALLAZIONE

Pag. 5

INSTALLAZIONE

- Installazione del sensore giri - Installazione del magnete - Installazione del sensore

Pag. 6

INSTALLAZIONE

- Installazione dello strumento

Pag. 7

INSTALLAZIONE

- Schema elettrico dei collegamenti

Pag. 8

INSTALLAZIONE

- Calibrazione dello strumento - Strumenti multipli

Pag. 9

FUNZIONAMENTO DELLO STRUMENTO

- Finestra principale

Pag. 10

FUNZIONAMENTO DELLO STRUMENTO

- Azionamento elettrico del salpa ancora - Monitoraggio

Pag. 11

IMPOSTAZIONE DELLO STRUMENTO

- Schema della struttura del menù

Pag. 12

IMPOSTAZIONE DELLO STRUMENTO

- Menù impostazioni - Azzera misura - Funzioni

Pag. 13

IMPOSTAZIONE DELLO STRUMENTO

- Menù impostazioni - Impostazioni personali - Lingua

Pag. 14

IMPOSTAZIONE DELLO STRUMENTO

- Menù impostazioni - Calibrazione

Pag. 15

IMPOSTAZIONE DELLO STRUMENTO

- Menù impostazioni - Calibrazione automatica - Controlli

Pag. 16

IMPOSTAZIONE DELLO STRUMENTO

- Menù impostazioni - Controlli - Configurazione CAN

Pag. 16

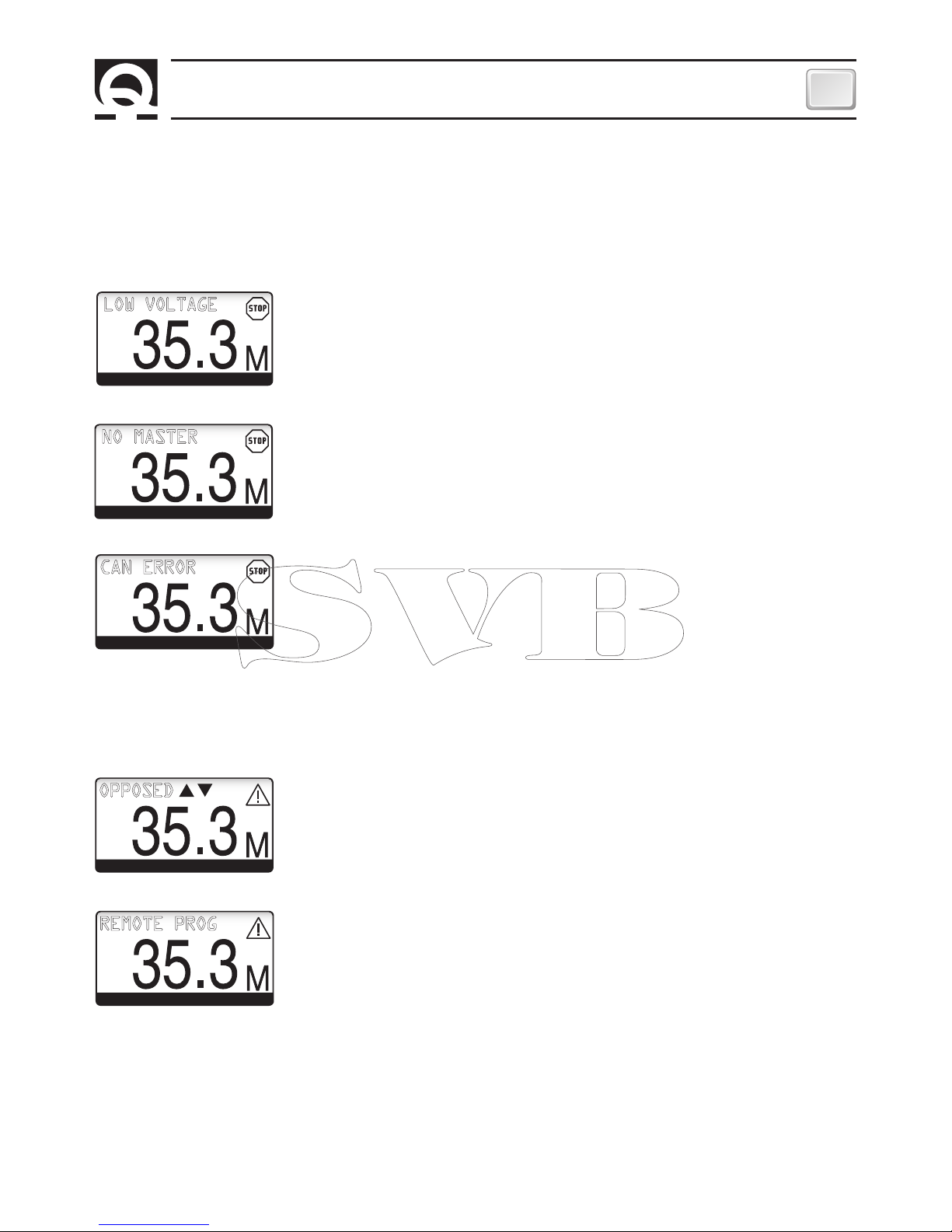

ERRORI DI SISTEMA

Pag. 17/18

PROBLEMI DI SISTEMA

Pag. 19

MANUTENZIONE - DATI TECNICI - DIMENSIONI

Pag. 20

CHARACTERISTICS AND INSTALLATION

Pag. 21

INSTALLATION

- Installing the laps sensor - Installing the magnet - Installing the sensor

Pag. 22

INSTALLATION

- Installing the chain counter

Pag. 23

INSTALLATION

- Electric connections

Pag. 24

INSTALLATION

- Chain counter calibration - Multiple chain counters

Pag. 25

CHAIN COUNTER OPERATION

- Main window

Pag. 26

CHAIN COUNTER OPERATION

- Windlass electric drive - Monitoring

Pag. 27

SETTING THE CHAIN COUNTER

- The structure of the menus

Pag. 28

SETTING THE CHAIN COUNTER

- Settings menu - Counter reset - Functions

Pag. 29

SETTING THE CHAIN COUNTER

- Settings menu - Personal set - Language

Pag. 30

SETTING THE CHAIN COUNTER

- Settings menu - Calibration

Pag. 31

SETTING THE CHAIN COUNTER

- Settings menu - Automatic Calibration - Utility

Pag. 32

SETTING THE CHAIN COUNTER

- Settings menu - Utility - CAN configuration

Pag. 32

SYSTEM FAULTS

Pag. 33/34

SYSTEM PROBLEMS

Pag. 35

MAINTENANCE - TECHNICAL DATA - DIMENSIONS

INDICE

INDEX

Pag. 36

CARACTERISTIQUES ET INSTALLATION

Pag. 37

INSTALLATION

- Installation du capteur de proximité - Montage de l'aimant - Montage du capteur

Pag. 38

INSTALLATION

- Montage de l'appareil

Pag. 39

INSTALLATION

- Schéma électrique des connexions

Pag. 40

INSTALLATION

- Etalonnage de l'appareil - Appareils multiples

Pag. 41

FONCTIONNEMENT DE L'APPAREIL

- Fenêtre principale

Pag. 42

FONCTIONNEMENT DE L'APPAREIL

- Fonction commande à distance du guindeau - Surveillance

Pag. 43

FONCTIONNEMENT DE L'APPAREIL

- Structure du menu

Pag. 44

FONCTIONNEMENT DE L'APPAREIL

- Menu réglages - Remise a zéro - Fonction

Pag. 45

FONCTIONNEMENT DE L'APPAREIL

- Menu réglages - Données personnelles - Langue

Pag. 46

FONCTIONNEMENT DE L'APPAREIL

- Menu réglages - Calibrage

Pag. 47

FONCTIONNEMENT DE L'APPAREIL

- Menu réglages - Calibrage automatique - Contrôles

Pag. 48

FONCTIONNEMENT DE L'APPAREIL

- Menu réglages - Contrôles - Configuration CAN

Pag. 48

ERREURS DE SYSTEME

Pag. 49/50

PROBLEMS DE SYSTEME

Pag. 51

ENTRETIEN - CARACTERISTIQUES THECNIQUES - DIMENSIONS

SOMMAIRE

CARATTERISTICHE E INSTALLAZIONE

CHC1203 IT EN FR - REV001A

CONTA CATENA CHC1203

La lunga esperienza maturata nel settore della nautica ci ha permesso di evolvere lo strumento conta catena, ora denominato CHC1203, confermando prestazioni superiori rispetto allo standard di mercato. Lo strumento CHC1203 permette di azionare il salpa ancora, per salpare o calare l'ancora, fornendo la misura della catena calata.

Altri importanti vantaggi che il conta catena CHC1203 offre sono:

• Interfaccia utente semplice ed intuitiva.

• Indicazioni sul display in 5 lingue.

• Funzione di discesa automatica.

• Funzione di allarme in salita.

• Funzione blocco tasti.

• Gestione dei salpa ancora con caduta libera automatica.

• Visualizzazione della velocità di movimento della catena.

• Visualizzazione della tensione di alimentazione.

• Visualizzazione della misura di catena calata in metri o piedi.

• Display LCD grafico con elevato angolo di visione.

• Retro-illuminazione display impostabile su 8 livelli di intensità.

• Contrasto del display impostabile su 8 livelli.

• Compensazione automatica del contrasto del display in funzione della temperatura ambiente.

• Alimentazione universale (12/24Vdc)

• Pulsanti operativi retro-illuminati.

• Interfaccia CAN BUS per il trasferimento dati.

• Funzionamento in un ampio intervallo di temperature ambiente.

• Contenitore impermeabile.

INSTALLAZIONE

PRIMA DI UTILIZZARE IL CONTA CATENA LEGGERE ATTENTAMENTE IL PRESENTE MANUALE D'USO. IN CASO DI DUBBI CONTATTARE IL RIVENDITORE O IL SERVIZIO CLIENTI QUICK®.

In caso di discordanze o eventuali errori tra il testo tradotto e quello originario in italiano, fare riferimento al testo italiano o inglese.

Questo dispositivo è stato progettato e realizzato per essere utilizzato su imbarcazioni da diporto. Non è consentito un utilizzo differente senza autorizzazione scritta da parte della società Quick

Lo strumento conta catena Quick

è stato progettato e realizzato per gli scopi descritti in questo manuale d'uso. La società Quick® non si assume alcuna responsabilità per danni diretti o indiretti causati da un uso improprio dell'apparecchio, da un'errata installazione o da possibili errori presenti in questo manuale.

L'APERTURA DEL CONTA CATENA DA PARTE DI PERSONALE NON AUTORIZZATO FA DECADERE LA GARANZIA.

LA CONFEZIONE CONTIENE: conta catena (e relativo coperchio) - kit sensore giri - guarnizione - dima di foratura - viti

per il fissaggio - cavo alimentazione e I/O - condizioni di garanzia - il presente manuale d'uso.

L'INSTALLAZIONE DELLO STRUMENTO CONTA CATENA È SUDDIVISA IN TRE FASI:

installazione del sensore giri sul salpa ancora, installazione dello strumento a parete e collegamento elettrico.

Salpa ancora Quick

Tutti i salpa ancora Quick® sono già dotati, di serie, del sensore giri adatto per l'utilizzo con lo strumento conta catena CHC1203.

Altri salpa ancora

Lo strumento conta catena, per poter misurare la lunghezza di catena calata, deve contare il numero di giri che compie l'ingranaggio che muove la catena (barbotin).

In dotazione allo strumento è fornito il kit sensore giri che è composto da un magnete cilindrico, un sensore di campo magnetico e due adattatori plastici da utilizzare per il fissaggio del sensore. Il magnete dovrà essere fissato al barbotin mentre il sensore magnetico dovrà essere fissato alla base del salpa ancora. Di seguito sarà descritta una procedura di installazione tipica. Non è possibile descrivere una procedura che sia applicabile a tutti i tipi di salpa ancora. Adattare questa procedura per soddisfare i propri requisiti.

INSTALLAZIONE

CHC1203 IT EN FR - REV001A

Max. 10 mm

ESEMPI D'INSTALLAZIONE DEL SENSORE GIRI

Max. 10 mm

± 20°

salpa ancora ad asse orizzontalesalpa ancora ad asse verticale

MAGNETE SENSORE ADATTATORE ADATTATORE

INSTALLAZIONE IDEALE

SCOSTAMENTO

MASSIMO

INSTALLAZIONE DEL MAGNETE

Smontare il barbotin dal salpa ancora (riferirsi al manuale d'uso del salpa ancora). Individuare la posizione più adatta dove praticare la sede per alloggiare il magnete seguendo questi criteri:

• La sede deve essere praticata in una zona non interessata dal passaggio della catena (zone esterne).

• La sede deve essere praticata preferibilmente nella zona dove il barbotin è più spesso (per non indebolirne la strut

tura).

• Nel caso di salpa ancora con asse orizzontale posizionare la sede vicino al bordo del barbotin.

• Nel caso di salpa ancora con asse verticale verificare che sulla base, in corrispondenza alla circonferenza "tracciata" dal magnete, sia possibile installare il sensore.

• Il magnete può sporgere dal barbotin; accertarsi che non urti con la base o con il sensore.

• La distanza tra magnete e sensore deve essere la più corta possibile.

Una volta praticata la sede, incollare il magnete all'interno di essa; fare in modo che la colla possa coprire la parte del magnete che rimane a vista. Utilizzare un collante adatto per materiali metallici, resistente all'ambiente salmastro e in grado di sopportare temperature da -30 a +80 °C; tipicamente rispondono a questi requisiti alcuni collanti epossidici bi-componente.

Si possono installare più magneti sullo stesso barbotin per incrementare la precisione di lettura dello strumento (non in dotazione). Posizionare i magneti sulla stessa circonferenza ed equidistanti tra loro.

INSTALLAZIONE DEL SENSORE

Individuare la posizione più adatta dove fissare il sensore alla base seguendo questi criteri:

• Il sensore deve essere posizionato in una zona non interessata dal passaggio della catena.

• Se vengono praticati dei fori sulla base verificare che non ne compromettano la funzionalità, non ne indeboliscano la struttura o causino la fuoriuscita di lubrificante (salpa ancora con ingranaggi a bagno d'olio).

• Nel caso di salpa ancora con asse verticale, verificare che il sensore sia posizionato sulla base in corrispondenza alla circonferenza "tracciata" dal magnete.

• La distanza tra magnete e sensore deve essere la più corta possibile.

Utilizzare gli adattatori plastici a corredo per fissare il sensore. Proteggere i cavi del sensore da possibili abrasioni con una guaina.

Ad installazione ultimata verificare il corretto funzionamento del sensore giri posizionando il barbotin in modo che il magnete sia allineato con il sensore e verificare la presenza di continuità elettrica tra i due cavi del sensore. Allontanando il magnete dal sensore la continuità non deve essere più presente.

CHC1203 IT EN FR - REV001A

INSTALLAZIONE

INSTALLAZIONE DELLO STRUMENTO

Di seguito sarà descritta una procedura di installazione tipica. Non è possibile descrivere una procedura che sia applicabile a tutte le situazioni. Adattare questa procedura per soddisfare i propri requisiti. Individuare la posizione più adatta dove praticare la sede per alloggiare lo strumento seguendo questi criteri:

• Lo strumento deve essere posizionato in modo che sia facilmente leggibile dall'operatore.

• Scegliere una posizione che sia pulita, liscia e piana.

• I punti di fissaggio delle 4 viti devono appoggiare su una superficie piana. Il serraggio delle viti su una superficie cur

va potrebbe danneggiare meccanicamente la base del comando.

• Deve essere presente un accesso posteriore per l'installazione e la manutenzione.

• Deve esistere spazio sufficiente dietro alla posizione scelta per collocare il retro dello strumento e i connettori.

• La parte posteriore dello strumento deve essere protetta dal contatto con acqua o umidità.

• Porre particolare attenzione quando si effettuano i fori sui pannelli o su parti dell'imbarcazione. Questi fori non devono indebolire o causare rotture alla struttura dell'imbarcazione.

Lo strumento conta catena risponde agli standard EMC (compatibilità elettromagnetica) ma è richiesta una corretta installazione per non compromettere le proprie prestazioni e quelle degli strumenti posti nelle vicinanze. Per questo motivo lo strumento deve essere distante almeno:

• 25 cm dalla bussola.

• 50 cm da un qualsiasi apparecchio radio ricevente.

• 1 m da qualsiasi apparato radiotrasmittente (escluso SSB).

• 2 m da qualsiasi apparato radiotrasmittente SSB.

• 2 m dal percorso del fascio radar.

Dopo aver scelto dove posizionare lo strumento, procedere come riportato di seguito:

• Rimuovere la cornice prima di procedere con l’installazione del CHC1203.

• Posizionare la dima di foratura (fornita in dotazione) sulla superficie dove sarà installato lo strumento.

• Marcare il centro di ogni foro.

• Realizzare il foro per il retro dello strumento con una fresa di Ø 70 mm.

• Per il fissaggio su materiali duri (vetroresina) forare con punta di Ø

2.5mm il centro marcato delle quattro viti. Per il montaggio su lamiera è possibile utilizzare viti M3 (non in dotazione).

• Rimuovere la dima ed eventuali bave presenti sui fori.

• Applicare la guarnizione adesiva allo strumento.

• Inserire lo strumento nella sede.

• Fissare lo strumento al pannello avvitando le quattro viti autofilettanti in dotazione.

• La coppia di serraggio delle quattro viti varierà a seconda del materiale e dello spessore del pannello dove verrà installato il comando. Assicu

rare una coppia di serraggio delle viti tale da garantire la tenuta della guarnizione.

• Inserire la cornice ad incastro.

CORNICE

VITI

AUTOFILETTANTI

STRUMENTO

GUARNIZIONE

FORO Ø 70 mm

Per rimuovere la cornice dallo strumento già installato, occorre premere sugli angoli e sollevare.

INSTALLAZIONE

CHC1203 IT EN FR - REV001A

UP DOWN

DOWN

COLLEGAMENTO ELETTRICO

• 1 m dai cavi che trasportano segnale radio (escluso di radiotrasmittenti SSB).

• 2 m dai cavi che trasportano segnale radio di radiotrasmittenti SSB.

Seguire le regole riportate di seguito per la realizzazione dell'impianto elettrico relativo allo strumento:

• Alimentare lo strumento conta catena solo dopo aver effettuato e verificato l'esattezza di tutti i collegamenti elettrici.

• Inserire un interruttore per accendere e spegnere l'apparecchio; posizionare l'interruttore in modo che sia facilmen

te raggiungibile nel caso in cui sia necessario spegnere l'apparecchio per evitare situazioni di pericolo.

• Inserire un fusibile rapido da 4A sulla linea di alimentazione dello strumento.

• Dimensionare correttamente la sezione dei cavi di alimentazione dello strumento e di comando dei teleruttori in funzione della loro lunghezza.

• Non utilizzare la tensione proveniente dal gruppo batterie motori per alimentare lo strumento.

• La lunghezza massima delle prolunghe CAN non deve essere non superiore a 100 metri.

• Nell'impianto elettrico dell'imbarcazione prevedere la possibilità di comandare il salpa ancora tramite comandi ausi

liari.

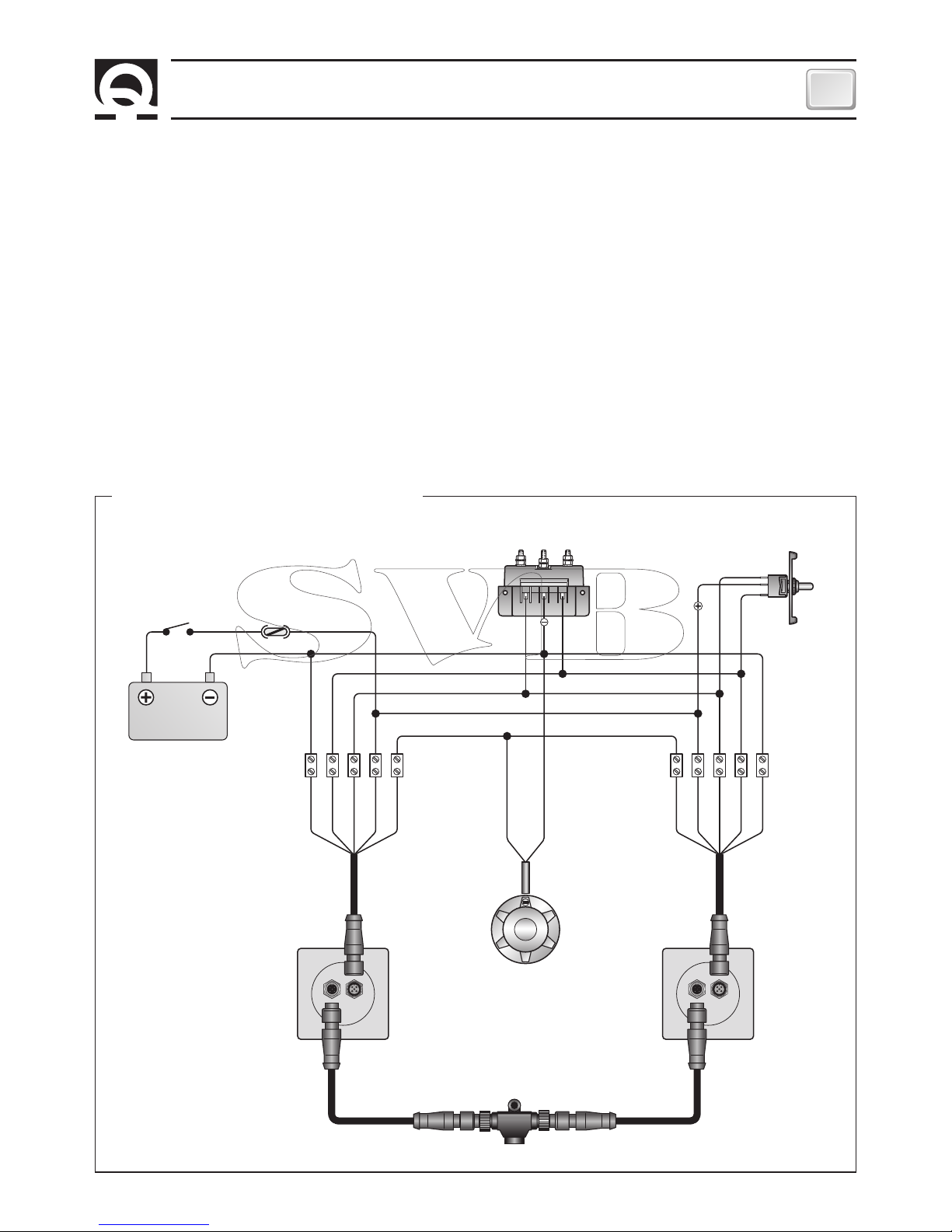

SCHEMA ELETTRICO DEI COLLEGAMENTI

INTERRUTTORE

FUSIBILE

RAPIDO 4A

BARBOTIN

GIUNZIONE CAN

PROLUNGA

CAN

PROLUNGA

CAN

* *

SENSORE

CASSETTA

TELERUTTORI / TELEINVERTITORI

COMANDO AUSILIARIO

BATTERIA

12/24 V

CHC1203

OPZIONALE

VERDE

NERO

BLU

MARRONE

BIANCO

CHC1203

CHC1203 IT EN FR - REV001A

* *

** **

* *

CHC1203 CHC1203 NT CHC1203 NT CHC1203

INSTALLAZIONE

* **

PROLUNGA OPZIONALE “T“ OPZIONALE

CALIBRAZIONE DELLO STRUMENTO

Prima di utilizzare lo strumento è indispensabile effettuare la procedura di calibrazione manuale o automatica. La calibrazione consiste nell'impostare i seguenti dati: unità di misura utilizzata dallo strumento, lunghezza di catena svolta ad ogni giro del barbotin e numero di magneti installati sul barbotin. Per effettuare la calibrazione entrare nei menù CALIBRAZIONE o CALIBRAZ AUTOM (vedi capitolo IMPOSTAZIONI DELLO STRUMENTO).

STRUMENTI MULTIPLI

Lo strumento conta catena è dotato di un'interfaccia dati CAN BUS con la quale è possibile collegare tra loro più stru

menti per lo scambio di informazioni (rete CAN). La struttura della rete è di tipo MASTER/SLAVE, cioè esiste solo uno strumento principale (MASTER) e tutti gli altri sono strumenti secondari (SLAVE). Nella rete dovrà esistere almeno uno strumento MASTER.

Il compito dello strumento MASTER è quello di allineare la misura di catena calata e i parametri di funzionamento di tutti gli strumenti SLAVE. Il MASTER, quindi, è preso come riferimento da tutti gli strumenti SLAVE. Se si modifica un parametro all'interno di un menù di uno strumento SLAVE, in realtà la modifica è effettuata sul MA

STER che provvederà ad aggiornare automaticamente tutti gli strumenti SLAVE (esclusi i menù IMPOSTAZ PERS, CONTROLLI e CONFIG CAN che contengono parametri e funzioni particolari per ogni singolo conta catena non condivise in rete con gli altri strumenti).

Lo strumento MASTER dovrà essere acceso anche se i comandi al salpa ancora sono impartiti da strumenti SLAVE o da comandi ausiliari esterni.

In caso di malfunzionamento del MASTER è possibile configurare come MASTER uno degli strumenti SLAVE. Prima di utilizzare gli strumenti sulla rete CAN verificare le impostazioni MASTER e SLAVE di tutti gli strumenti e il cor

retto funzionamento della rete.

1 2

CONNET. M12

MASCHIO

CONNET. M12

FEMMINA

DOWN

+ BATT

- BATT

CAN H

CAN L

SENSORE

FEMMINAMASCHIO

COMPONENTI DI UNA RETE CHC CAN BUS

CAVO DI ALIMENTAZIONE

CHC3 PWC 005 CAVO ALIMENTAZIONE I/0 0,5M

CAVO DI DERIVAZIONE / BACKBONE

CHC3 EX005 PROLUNGA CAN 5 MT / CHC3 EX010 PROLUNGA CAN 10 MT

CONNETTORE A T

CHC3 TNC CONNETTORE T CAN

GIUNZIONE

CHC3 MMJ GIUNZIONE M-M CAN

ESEMPIO DI COLLEGAMENTO CAN CON PIÙ DI DUE STRUMENTI CHC

In una rete CAN composta da più di due strumenti, il primo e l'ultimo devono essere sempre dotati di terminazione (CHC1203). Nell'esempio specifico di figura, composto da quattro strumenti, il primo A e l'ultimo D devono essere CHC1203 (dotati di terminazione) mentre al il B e il C devono essere CHC1203 NT (non dotati di terminazione).

B C D

CHC1203 IT EN FR - REV001A

FUNZIONAMENTO DELLO STRUMENTO

FINESTRA PRINCIPALE

Una volta terminata la procedura di inizializzazione, sul display comparirà la finestra principale:

Questa finestra è suddivisa nelle seguenti aree:

Riga di conteggio In questa area è mostrata la misura della catena calata.

Spazio unità di misura In questa area è mostrata l'unità di misura relativa alla misura di catena mostrata. I valori

possono essere "M" per metri ed "FT" per piedi.

Riga di stato In questa area sono mostrati messaggi relativi allo stato dello strumento o a problemi ri

scontrati.

Spazio icone In questa area sono mostrate le icone relative allo stato dello strumento o a problemi ri

scontrati.

Riga di monitoraggio In questa area possono essere mostrati, a seconda della selezione dell'utente, le seguenti

informazioni: tensione di alimentazione dello strumento e velocità di movimento della catena.

ARRESTO

VELOCITA’ 0M/M

Riga di stato

Riga di conteggio

Spazio icone

Spazio unità di misura

Riga di monitoraggio

FUNZIONAMENTO DELLO STRUMENTO

L'interfaccia tra l'utente e lo strumento avviene grazie a tre elementi:

IL DISPLAY GRAFICO, LA PULSANTIERA E L'AVVISATORE ACUSTICO (BUZZER).

Sul display grafico sarà visualizzata la misura della catena calata, lo stato dello strumento ed altre informazioni. La pulsantiera è composta da tre pulsanti. I due pulsanti laterali comandano la salita (

, pulsante UP) o discesa (q, pulsante DOWN) dell'ancora, sono utilizzati

per muoversi all'interno dei menù di sistema o per variare il valore dei parametri. Il pulsante centrale (=, SELECT) è utilizzato per selezionare le varie modalità di monitoraggio, per entrare nei menù di sistema o per confermare i parametri. Il buzzer è utilizzato per segnalare la pressione dei pulsanti o in situazioni dove sia necessario attirare l'attenzione dell'utente. Utilizzare l'interruttore posto sulla linea di alimentazione per accendere e spegne

re lo strumento.

All'accensione lo strumento mostrerà, per alcuni secondi, la finestra a fianco:

Dove XXXXX rappresenta il numero seriale, YY è la settimana di produzione e ZZ è l'anno di produzione dello strumento. Alla prima accensione dello strumento comparirà il menù per la selezione della lingua dei messaggi di sistema. La lingua scelta potrà essere cambiata successivamente.

CHC1203

S/N : XXXXX/YYZZ

CHC1203 IT EN FR - REV001A

Calare l'ancora

Per calare l'ancora premere il pulsante q (DOWN). Tenere premuto il pulsante fino a che l'ancora non raggiunge la posizione desiderata dopodiché rilasciare il pulsante.

E' possibile calare l'ancora anche utilizzando un comando elettrico ausiliario; lo strumento conta catena misurerà comunque la lunghezza di catena calata.

DISCESA

VELOCITA’

20M/M

Salpare l'ancora

Per salpare l'ancora premere il pulsante p (UP). Tenere premuto il pulsante fino a che l'ancora non raggiunge la posizione desiderata dopodi

ché rilasciare il pulsante.

E' possibile salpare l'ancora anche utilizzando un comando elettrico ausiliario; lo strumento conta catena misurerà comunque la lunghezza di catena calata.

SALITA

VELOCITA’

20M/M

AZIONAMENTO ELETTRICO DEL SALPA ANCORA

DISCESA AUTO

VELOCITA’

20M/M

E' possibile interrompere la procedura di discesa automatica premendo un pulsante qualsiasi dello strumento da cui è stata attivata la procedura oppure attivando la salita da un comando esterno (da un'altro conta catena o da un comando ausiliario) oppure spegnendo lo strumento.

FUNZIONAMENTO DELLO STRUMENTO

Caduta libera dell'ancora

In certe situazioni può essere necessario calare l'ancora sfruttando la possibilità del salpa ancora di fare scendere l'ancora per gravità (senza comando elettrico). Anche in questa si

tuazione lo strumento conta catena misurerà la lunghezza di catena calata.

MONITORAGGIO

Il tipo di informazione presente nella riga di monitoraggio può essere cambiato premendo e rilasciando il pulsante

(SELECT) per tempo inferiore ad un secondo.

I tipi di informazione selezionabili sono: tensione di alimentazione dello strumento e velocità di movimento della catena.

VELOCITA’

20M/M

CADUTA LIBERA

BATTERIA

12.8V

ARRESTO

VELOCITA’

0M/M

ARRESTO

La precisione di lettura della tensione di alimentazione è del ± 1%.

La precisione di lettura della velocità di movimento della catena è del ±1%.

Discesa automatica

Questa funzione può essere utilizzata solo se è stata precedentemente impostata ed attivata nel menù FUNZIONI\DISCESA AUTO (vedi capitolo IMPOSTAZIONI DELLO STRUMENTO).

ATTENZIONE: durante la discesa automatica è necessario controllare il regolare funzio

namento del salpa ancora.

Per calare l'ancora in maniera automatica alla profondità impostata premere contempora

neamente i pulsanti = (SELECT) e q (DOWN) per più di tre secondi. Una volta avviata la procedura sarà possibile rilasciare entrambi i pulsanti. Lo strumento comanderà la discesa dell'ancora sino alla profondità impostata da parametro.

CHC1203 IT EN FR - REV001A

IMPOSTAZIONI DELLO STRUMENTO

Utilizzare i pulsanti p e q (UP e DOWN) per selezionare le voci all'interno del menù e variare i parametri. La voce correntemente selezionata è quella che appare in negativo (REVERSE). Utilizzare il pulsante = (SELECT) per confermare la voce o il parametro selezionato.

Le voci presenti all'interno del menù impostazioni, con lo strumento MASTER in rete, sono le seguenti:

IMPOSTAZIONI DELLO STRUMENTO

Lo strumento conta catena è dotato di varie funzioni personalizzabili a seconda delle particolari esigenze dell'utente. Per entrare nel menù di impostazione è necessario premere e rilasciare il pulsante

(SELECT) per tempo superiore a tre secondi.

Una volta rilasciato il pulsante comparirà una finestra simile a questa:

IMPOSTAZIONI AZZERA MISURA

FUNZIONI IMPOSTAZ PERS LINGUA CALIBRAZIONE CALIBRAZIONE AUTOM

SCHEMA DELLA STRUTTURA DEI MENÙ:

AZZERA MISURA

FUNZIONI

IMPOSTAZ PERS

LINGUA

CALIBRAZIONE

CALIBRAZ AUTOM

CONTROLLI

CONFIG CAN

USCITA

ALLARM SALITA

DISCESA AUTO

CONTRASTO

ILLUMINAZIONE

TEMPO ILLUMINA

SUONO TASTI

ENGLISH

ITALIANO

FRANCAIS

DEUTSCH ESPANOL

UNITÀ MISURA

GIRO BARBOTIN

NUMERO MAGNETI

TEST SENSORE

TEST LCD

VERSIONE SW

DATI FABBRICA

CONTROL FLASH

CONTROL EEPROM

MESSAGGI CAN

BLOCCO TASTI

CADUTA LIBERA

VOCE DESCRIZIONE SINTETICA

AZZERA MISURA

Azzeramento della misura di catena calata.

FUNZIONI

Impostazione allarme in salita e discesa automatica.

IMPOSTAZIONI PERS

Personalizzazione dello strumento: contrasto, intensità retroilluminazione, tempo di permanenza retroilluminazione, suono alla pressione dei pulsanti, blocco a tempo dei pulsanti p e q (UP e DOWN).

LINGUA

Impostazione della lingua dei messaggi di sistema

CALIBRAZIONE

Calibrazione dello strumento: impostazione dell'unità di misura, del numero di magneti installati e dello sviluppo di catena sul barbotin e gestione del salpa ancora con caduta libera automatica.

CALIBRAZIONE AUTOM

Calibrazione automatica dello strumento.

CONTROLLI

Controlli vari sullo strumento.

CONFIG CAN

Selezione MASTER/SLAVE nel caso di più strumenti.

USCITA

Si esce dal menù di impostazione dello strumento

CHC1203 IT EN FR - REV001A

AZZERA MISURA

SEI SICURO?

SI NO

FUNZIONI ALLARM SALITA

DISCESA AUTO USCITA

IMPOSTAZIONI DELLO STRUMENTO

MENU' IMPOSTAZIONE - AZZERA MISURA

Tramite questa opzione è possibile azzerare la misura della catena calata. Utilizzare questa opzione infase di installazione o in caso di disallineamento tra la misura mostrata dallo strumento e misura reale della catena calata. Selezionando la voce dal menù.

I valori selezionabili sono: SI e NO.

MENU' IMPOSTAZIONE - FUNZIONI

Tramite questa opzione è possibile attivare ed impostare le funzioni di allarme in salita e la funzione di discesa automatica.

Nel caso in cui si stia operando su di uno strumento SLAVE con il MASTER non presente sulla rete CAN, sarà mostrato il seguente menù impostazioni "ridotto":

IMPOSTAZ PERS

CONTROLLI CONFIG CAN USCITA

IMPOSTAZIONI

Questi sotto menù contengono parametri o funzioni particolari per ogni singolo conta catena non condivise in rete con gli altri strumenti.

MENU' IMPOSTAZIONE - FUNZIONI - ALLARME SALITA

Tramite questa opzione si imposta o si disattiva l'allarme in fase di salita. Questa funzione consente di fermare la salita dell'ancora e avvertire l'utente quando la misura di catena calata è inferiore al valore impostato.

ATTENZIONE: l'allarme in salita funziona esclusivamente se la salita dell'ancora è comandata da uno strumento conta catena CHC1203. Non funziona se la salita è comandata da un qualsiasi altro comando ausiliario.

ATTENZIONE: lo strumento conta catena non è in grado compensare l'inerzia meccanica del salpa ancora (il bar

botin può ruotare nel senso della salita immediatamente dopo la disattivazione del comando). Considerare questo fattore nella scelta del valore di allarme salita.

ATTENZIONE: l'allarme è visualizzato solo una volta, nel caso in cui il valore del conteggio sia inferiore alla soglia allarme.

ATTENZIONE: l'attivazione dell'allarme in salita non esenta l'utente dal porre la massima attenzione nel controllare la corretta salita dell'ancora.

MENU' IMPOSTAZIONE - FUNZIONI - DISCESA AUTOMATICA

Tramite questa opzione si imposta o si disattiva la funzione di calata automatica. Questa funzione consente di calare l'ancora in maniera automatica alla profondità impostata (vedi capitolo FUNZIONAMENTO DELLO STRUMENTO paragrafo DISCESA AUTOMATICA).

ATTENZIONE: lo strumento conta catena non è in grado di compensare l'inerzia meccanica del salpa ancora (il barbotin può ruotare nel senso della discesa immediatamente dopo la disattivazione del comando). Considerare questo fattore nella scelta del valore di discesa automatica.

ATTENZIONE: l'attivazione della funzione discesa automatica non esenta l'utente dal porre la massima attenzione nel controllare la corretta discesa dell'ancora.

ALLARM SALITA

IMPOSTA VALORE:

1.0M

ALLARM SALITA

IMPOSTA VALORE:

DISATTIVATO

Esempi di finestre relative alla funzione allarme in salita:

impostazione di fabbrica: DISATTIVATO

Se l'unità di misura impostata è METRI, i valori selezionabili sono: DISATTIVATO, 1.0M, 1.5M, 2.0M, 2.5M, 3.0M, 3.5M, 4.0M, 4.5M, 5.0M

Se l'unità di misura impostata è PIEDI, i valori selezionabili sono: DISATTIVATO, 3.0FT, 4.5FT, 6.0FT, 7.5FT, 9.0FT, 10.5FT, 12.0FT, 13.5FT, 15FT

CHC1203 IT EN FR - REV001A

IMPOSTAZIONI DELLO STRUMENTO

DISCESA AUTO

IMPOSTA VALORE:

DISCESA AUTO

IMPOSTA VALORE:

DISATTIVATO

Esempi di finestre relative alla funzione allarme in salita:

impostazione di fabbrica: DISATTIVATO

Se l'unità di misura impostata è METRI, i valori selezionabili sono: OFF, da 5M a 100M con passi 5M

Se l'unità di misura impostata è PIEDI, i valori selezionabili sono: OFF, da 15FT a 300FT con passi da 15FT

Tramite questa opzione è possibile attivare ed impostare varie funzioni per la personalizzazione dello strumento.

Tramite questa opzione si regola il livello di contrasto dell'LCD. La modifica del livello è applicata immediatamente alla selezione del valore, senza che il valore sia confermato.

IMPOSTAZ PERS CONTRASTO

ILLUMINAZIONE TEMPO ILLUMINA SUONO TASTI BLOCCO TASTI USCITA

CONTRASTO

IMPOSTA VALORE:

I valori selezionabili sono: OFF, 1, 2, 3, 4, 5, 6, 7, 8 (imp. di fabbrica: 4)

Tramite questa opzione si regola l'intensità di retro-illuminazione del display. La modifica dell'intensità è applicata immediatamente alla selezione del valore, senza che il valore sia confermato.

Tramite questa opzione si imposta il ritardo per lo spegnimento della retro-illuminazione del display. Il ritardo ha inizio a partire dal rilascio dell'ultimo pulsante (o dal termine della CADUTA LIBERA).

ILLUMINAZIONE

IMPOSTA VALORE:

TEMPO ILLUMINA

IMPOSTA VALORE:

30S

I valori selezionabili sono: OFF, 1, 2, 3, 4, 5, 6, 7, 8 (imp. di fabbrica: 4)

I valori selezionabili sono: 30S, 60S, 90S, 120S, 180S, 240S, ATTIVATO (sempre accesa) (impostazione di fabbrica: 30S).

Tramite questa opzione si attiva o disattiva l'avviso sonoro ad ogni pressione dei pulsanti.

Tramite questa funzione si imposta il tempo per il blocco dei pulsanti

e q (UP e DOWN). Trascorso il tempo impostato, da quando si trova nello stato di arresto, lo strumento si pone in blocco tasti.

SUONO TASTI

IMPOSTA VALORE

SI NO

BLOCCO TASTI

IMPOSTA VALORE

4 min

I valori selezionabili sono: SI e NO (imp. di fabbrica: SI).

I valori selezionabili sono: DISATTIVATO, 1 min, 2 min, 3 min, 4 min, 5 min, 6 min, 7 min, 8 min, 9 min, 10 min (imp. di fabbrica: DISATTIVATO)

Tramite questa opzione è possibile selezionare la lingua dei messaggi di sistema.

LINGUA

ENGLISH

ITALIANO

FRANCAIS DEUTSCH ESPANOL

MENU' IMPOSTAZIONI - IMPOSTAZIONI PERSONALI

MENU' IMPOSTAZIONI - IMPOSTAZIONI PERSONALI - CONTRASTO

MENU' IMPOSTAZIONI - IMPOSTAZIONI PERSONALI - ILLUMINAZIONE

MENU' IMPOSTAZIONI - IMPOSTAZIONI PERSONALI - TEMPO ILLUMINAZIONE

MENU' IMPOSTAZIONI - IMPOSTAZIONI PERSONALI - SUONO TASTI

MENU' IMPOSTAZIONI - IMPOSTAZIONI PERSONALI - BLOCCO TASTI

MENU' IMPOSTAZIONI - LINGUA

CHC1203 IT EN FR - REV001A

IMPOSTAZIONI DELLO STRUMENTO

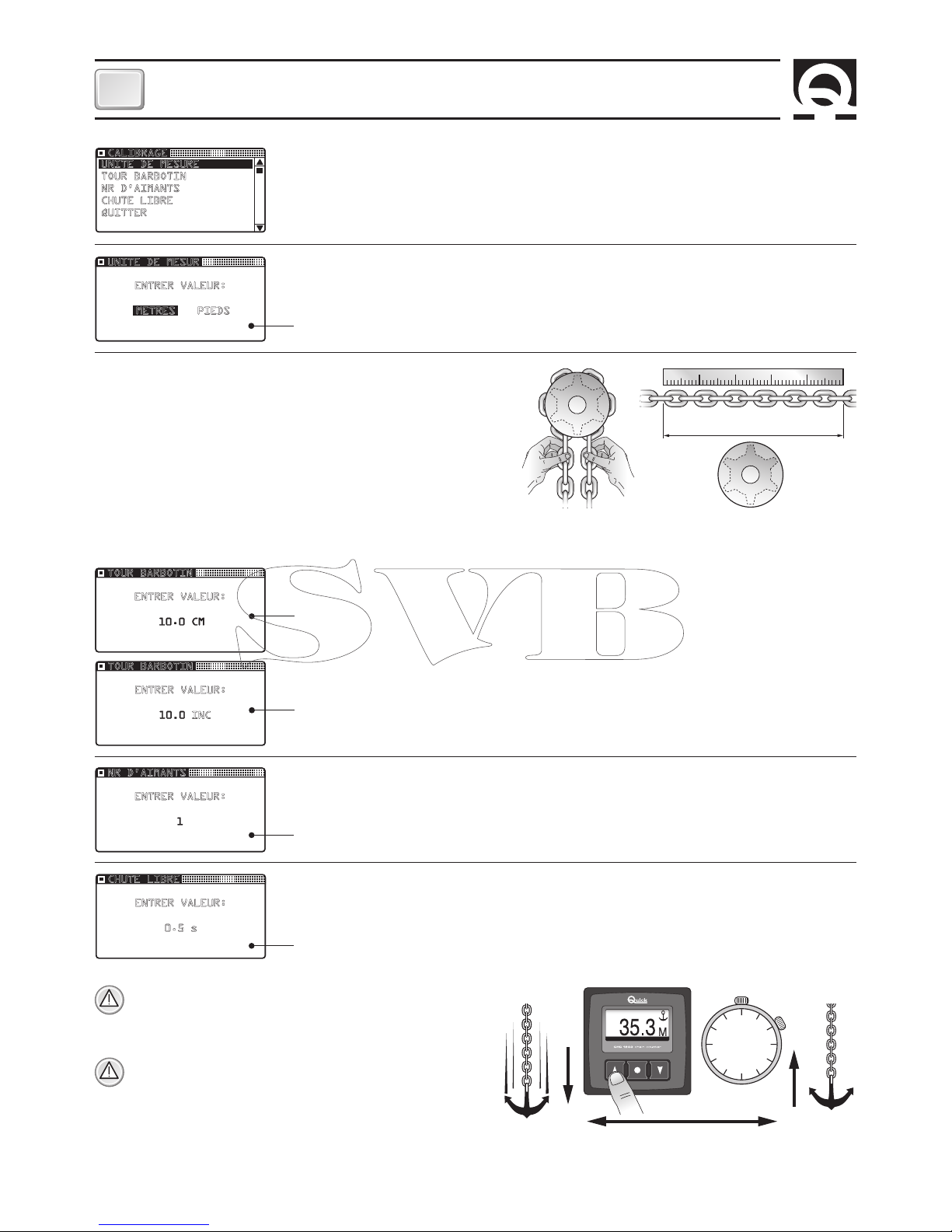

MENU' IMPOSTAZIONI - CALIBRAZIONE - UNITÀ MISURA

Tramite questa opzione si seleziona l'unità di misura relativa alla misura di catena cala

ta.

MENU' IMPOSTAZIONI - CALIBRAZIONE

Tramite questa opzione è possibile effettuare la calibrazione dello strumento in funzione del salpa ancora a cui è applicato.

UNITA’ MISURA

IMPOSTA VALORE

PIEDIMETRI

CALIBRAZIONE UNITA’ MISURA

GIRO BARBOTIN NUMERO MAGNETI CADUTA LIBERA USCITA

I valori selezionabili sono: METRI, PIEDI (impostazione di fabbrica: METRI).

Tramite questa opzione si imposta la misura di catena che è svolta ad ogni giro del barbotin. Per ottenere questo valore è necessario smontare il barbotin del salpa ancora, e misurare la lunghezza di catena che può ospitare nel suo perimetro, avvolgendo la catena attorno ad esso. Riferirsi al manuale di istruzione del salpa ancora per la pro

cedura di disinstallazione e reinstallazione del barbotin.

La precisione del valore impostato come GIRO BARBOTIN condiziona la precisione della misura della catena calata.

GIRO BARBOTIN

MENU' IMPOSTAZIONI - CALIBRAZIONE - NUMERO MAGNETI

Tramite questa opzione si imposta il numero di magneti installati sul barbotin.

NUMERO MAGNETI

IMPOSTA VALORE

GIRO BARBOTIN

IMPOSTA VALORE

I valori selezionabili sono: da 1 a 16 (impostazione di fabbrica: 1).

Se l'unità di misura impostata è METRI, i valori selezionabili sono: da 0.1 a 999.9 cm (impostazioni di fabbrica: 10 cm).

GIRO BARBOTIN

IMPOSTA VALORE

INC

Se l'unità di misura impostata è PIEDI, i valori selezionabili sono: da 0.1 a 999.0 inc (impostazioni di fabbrica: 10 inc).

MENU' IMPOSTAZIONI - CALIBRAZIONE - GIRO BARBOTIN

0.1s

RISALITACADUTA LIBERA

SALITA

VELOCITA’

20M/M

ATTENZIONE: La gestione della caduta libera automatica si dovrà attivare esclusivamente con salpa ancora dotati di sistema automatico di caduta libera. Riferirsi al manuale di istruzione del salpa ancora in uso.

ATTENZIONE: se attivata la gestione di caduta libera automatica, il tempo di segnalazione "manca sensore" varierà in funzione del valore inserito nel parametro CADUTA LIBERA AUTO e sarà disattivata la funzione di discesa automatica; quest' ultima ritornerà attiva una volta che sarà disattivata la gestione di caduta libera.

MENU' IMPOSTAZIONI - CALIBRAZIONE - CADUTA LIBERA AUTOMATICA

Tramite questa opzione si imposta il tempo necessario al sistema di caduta libera automatica del salpa ancora per disattivarsi.

CADUTA LIBERA

IMPOSTA VALORE

0.5 s

I valori selezionabili sono: DISATTIVATO, da 0.1s a 7s. (imp. di fabbrica: DISATTIVATO)

CHC1203 IT EN FR - REV001A

IMPOSTAZIONI DELLO STRUMENTO

MENU' IMPOSTAZIONI - CALIBRAZIONE AUTOMATICA

Tramite questa opzione è possibile effettuare la calibrazione automatica dello strumento. La prima finestra relativa all'opzione CALIBRAZIONE AUTOMATICA è la seguente:

CALIBRAZ AUTOM

IMPOSTA VALORE

USCITA

PIEDIMETRI

Tramite questa opzione si seleziona l'unità di misura relativa alla misura di catena calata. I valori selezionabili sono METRI, PIEDI

Una volta rilasciato il pulsante q (DOWN) lo strumento fermerà la discesa della catena ed imposterà automaticamente i seguenti valori:

CALIBRAZ AUTOM

PREMI

FINO A M DI

PROFONDITA’

PREMI

PER USCIRE

CALIBRAZ AUTOM

PREMI

FINO A 20FT DI

PROFONDITA’

PREMI

PER USCIRE

Questa finestra informativa indica che è necessario calare 6 metri di catena (o 20 piedi, a seconda dell'unità di misura selezionata) in maniera ininterrotta. In funzione del numero di giri compiuti dal barbotin (contati dallo strumento) si potrà calcolare la lunghezza di catena svolta ad ogni giro.

GIRO BARBOTIN

cm=600/numero di giri contati

NUMERO MAGNETI=1

GIRO BARBOTIN

inc=240/numero di giri contati

NUMERO MAGNETI=1

Dopodiché sarà mostrata, per due secondi, la seguente finestra: e si ritornerà al menù IMPOSTAZIONI.

CALIBRAZ AUTOM

FINE

PROCEDURA

MENU' IMPOSTAZIONI - CONTROLLI

Tramite questa opzione si hanno a disposizione delle procedure di controllo per verificare la funzionalità dello strumento.

Sotto menù CONTROLLI

CONTROLLI

VERSIONE SW DATI FABBRICA CONTROL FLASH CONTROL EEPROM MESSAGGI CAN

USCITA

CONTROLLI TEST SENSORE

TEST LCD VERSIONE SW DATI FABBRICA CONTROL FLASH CONTROL EEPROM

MENU' IMPOSTAZIONI - CONTROLLI - TEST SENSORE

Questa funzione può essere utilizzata in fase di installazione o per verificare il corretto funzionamento del sensore giri. Se il sensore rileva la presenza del magnete, sullo schermo comparirà il messaggio ATTIVATO e si attiverà il buzzer; altrimenti la scritta DISATTIVATO e il buzzer spento.

TEST SENSORE

STATO SENSORE:

DISATTIVATO

TEST SENSORE

STATO SENSORE:

ATTIVATO

MENU' IMPOSTAZIONI - CONTROLLI - TEST LCD

Questa funzione può essere utilizzata per verificare il corretto funzionamento dei pixel del display LCD. Una volta confer

mata la voce dal menù CONTROLLI, tutti i pixel del display saranno attivati per 5 secondi; dopodiché il sistema ritornerà al menù CONTROLLI.

CHC1203 IT EN FR - REV001A

IMPOSTAZIONI DELLO STRUMENTO - ERRORI DI SISTEMA

MENU' IMPOSTAZIONI - CONTROLLI - VERSIONE SW

Questa funzione permette di visualizzare la versione del software installata sull'apparecchio.

VERSIONE SW

VX.XX

MENU' IMPOSTAZIONI - CONTROLLI - DATI FABBRICA

Questa funzione permette di impostare i valori dei vari parametri come definiti da fabbrica ed effettua un RESET dello strumento.

I valori selezionabili sono: SI e NO.

DATI FABBRICA

SEI SICURO?

NOSI

Per un corretto funzionamento dello strumento i valori devono coincidere.

MENU' IMPOSTAZIONI - CONTROLLI - CONTROLLO FLASH (memoria programma)

Questa funzione visualizza il checksum della memoria FLASH calcolato (SOMMA) e quello memorizzato in fase di produzione (VERO).

MENU' IMPOSTAZIONI - CONTROLLI - CONTROLLO EEPROM (memoria dati)

Questa funzione visualizza il checksum della memoria EEPROM calcolato (SOMMA) e quello memorizzato (VERO).

MENU' IMPOSTAZIONI - CONTROLLI - MESSAGGI CAN

Questa funzione visualizza alcune informazioni sullo stato di trasmissione dei messaggi CAN.

MENU' IMPOSTAZIONE - CONFIGURAZIONE CAN

Questa opzione permette definire la priorità dello strumento sulla rete CAN (vedi capito

lo STRUMENTI MULTIPLI).

CONTROL FLASH

XXXXVERO: YYYYSOMMA:

CONTROL EEPROM

XXXXVERO: YYYYSOMMA:

MESSAGGI CAN

TX MSG: 000 RX MSG: 000 LAST ID: 000 CAN UPD: 000

CONFIG CAN

IMPOSTA VALORE

SLAVEMASTER

Per un corretto funzionamento dello strumento i valori devono coincidere.

I valori selezionabili sono: MASTER e SLAVE (imp. di fabbrica: MASTER).

ERRORI DI SISTEMA

Durante la fase di accensione lo strumento conta catena può segnalare la presenza di problemi di sistema.

Errore checksum

Se lo strumento rileva un'anomalia nella memorizzazione di dati mostrerà una delle seguenti finestre:

CONTROL CHECKSUM

FLASH CHECKSUM

ERRORE

XXXXVERO: YYYYSOMMA:

CONTROL EEPROM

EEPROM CHECKSUM

ERRORE

XXXXVERO: YYYYSOMMA:

MULTI MASTER

ERRORE

IMPOSTA VALORE:

SLAVEMASTER

Selezionare la priorità dello strumento sulla rete CAN (vedi capitolo STRUMENTI MULTIPLI).

Errore checksum memoria EEPROM

Errore checksum memoria FLASH

Nel caso in cui dovesse comparire una di queste segnalazioni non utilizzare lo strumento e contattare al più presto un punto assistenza o il servizio clienti QUICK

Errore Multi Master

Se lo strumento rileva la presenza di più strumenti MASTER nella rete CAN, si avrà la seguente finestra:

CHC1203 IT EN FR - REV001A

PROBLEMI DI SISTEMA

Problema di comunicazione su CAN BUS

Il problema è segnalato se vi sono errori non recuperabili durante la comunicazione sulla rete CAN. Verificare il corretto collegamento del cavo dati.

MASTER assente

Il problema è segnalato se nella rete CAN non è presente uno strumento con priorità MASTER (vedi capitolo STRUMENTI MULTIPLI). Verificare se lo strumento MASTER è acceso o il cablaggio della linea dati.

VELOCITA’

0M/M

TENSIONE BASSA

VELOCITA’

0M/M

MANCA MASTER

VELOCITA’

0M/M

ERRORE CAN

PROBLEMI DI SISTEMA

Di seguito si riportano i problemi di sistema, che compaiono nella riga di stato, suddivisi in tre categorie: problemi con reset automatico, problemi con reset automatico e blocco pulsanti, problemi con reset manuale.

PROBLEMI CON RESET AUTOMATICO

Il reset di questa classe di problemi avviene automaticamente, non appena scompare la causa che ha generato il proble

ma.

Tensione alimentazione insufficiente

Il problema è segnalato se la tensione di alimentazione scende al di sotto di 10.5Vdc per più di un secondo. Il reset del problema avviene se la tensione di alimentazione supera la soglia di 11.0Vdc per più di un secondo. Verificare lo stato di carica del gruppo batterie da cui è derivata l'alimentazione o l'im

pianto elettrico.

Comandi opposti

Il problema è segnalato se sono premuti contemporaneamente il pulsante UP o DOWN dello strumento conta catena e rispettivamente il pulsante DOWN o UP del comando esterno (altro conta catena o comando ausiliario). Se il problema è attivo i pulsanti

(UP, DOWN) sono disattivati.

PROBLEMI CON RESET AUTOMATICO E BLOCCO PULSANTI

Il reset di questa classe di problemi avviene automaticamente, non appena scompare la causa che ha generato il proble

ma. In presenza del problema alcuni pulsanti sono disattivati.

Programmazione remota attiva

Il problema è segnalato se nella rete CAN uno strumento è entrato nel menù IMPOSTAZIONI (vedi capitolo STRUMENTI MULTIPLI). Attendere che lo strumento sia uscito dal menù. Se il problema è attivo il pulsante = (SELECT) è disattivato.

VELOCITA’

0M/M

OPPOSTI

VELOCITA’

0M/M

PROG REMOTA

CHC1203 IT EN FR - REV001A

PROBLEMI DI SISTEMA

Allarme in salita

Il problema è segnalato se la misura della catena è inferiore al parametro impostato nel menù FUNZIONI\ALLARME SALITA.

Sensore giri non rilevato

Il problema è segnalato se, premendo il pulsante p o q (UP o DOWN) dello strumento conta catena o di un comando esterno, il sensore giri non rileva entro quattro secondi (per un tempo maggiore se attivata la gestione di caduta libera automatica) il movimento del barbotin. Verificare la distanza tra magnete e sensore, il funzionamento del sensore giri ed il relativo cablaggio.

Sensore giri in corto circuito

Il problema è segnalato se, premendo il pulsante p o q (UP o DOWN ) dello strumento conta catena o di un comando esterno, lo strumento rileva per un tempo superiore a quattro secondi (per un tempo maggiore se attivata la gestione di caduta libera automati

ca) un corto circuito sul sensore. Verificare il funzionamento del sensore giri ed il relativo cablaggio.

PROBLEMI CON RESET MANUALE

Il reset di questi problemi avviene con una specifica azione dell'utente: pressione del pulsante

(SELECT) o spegnimento

e riaccensione dello strumento. In presenza del problema i pulsanti

e q (UP, DOWN) sono disattivati.

VELOCITA’

0M/M

ALLARM SALITA

VELOCITA’

0M/M

MANCA SENSORE

VELOCITA’

0M/M

SENSOR GUASTO

MESSAGGI DI CONFERMA

Di seguito si riportano i messaggi di conferma che possono comparire nella riga di stato.

Arresto

In assenza di comandi sul salpa ancora è mostrata una finestra simile a questa:

Memorizzato

Trascorsi quattro secondi dal termine dell'ultima operazione (salita, discesa, discesa automatica, caduta libera), lo strumento memorizza la misura di catena calata nella memoria EEPROM.

Comandi Bloccati

Trascorso il tempo impostato nel parametro BLOCCO TASTI, lo strumento inibirà la funzionalità dei pulsanti

e q (UP e DOWN ), quindi la pressione su questi pulsanti non

produrrà alcun effetto. Una pressione del pulsante

(SELECT) riattiverà la funzionalità

dei tasti

e q (UP e DOWN ).

VELOCITA’

0M/M

ARRESTO

VELOCITA’

0M/M

MEMORIZZATO

VELOCITA’

0M/M

BLOCCATI

Carico elevato

Il problema è segnalato nel caso in cui lo strumento rilevi un corto circuito o un sovraccarico all'uscita dello strumento. Verificare il cablaggio dei segnali UP e DOWN e l'assorbimento degli utilizzatori collegati all'uscita dello strumento. Se il problema è attivo i pulsanti

(UP, DOWN) sono disattivati.

VELOCITA’

0M/M

CARICO ELEV

CHC1203 IT EN FR - REV001A

MANUTENZIONE - DATI TECNICI

(1) Lo strumento può resettarsi se la tensione di alimentazione è inferiore ai 9 Vdc. (2) Valore tipico con retroilluminazione spenta e salpancore non attivato. (3) Valore tipico con retroilluminazione attiva al massimo livello e salpancore attivato. (4) Con temperature inferiori a 0°C i cristalli del display LCD rallentano il loro movimento.

CARATTERISTICHE TECNICHE

DIMENSIONI - mm (inch)

PANNELLO CHC1203 COPERCHIO

MODELLO

CHC1203

CARATTERISTICHE DI USCITA

Portata in corrente dei contatti UP/DOWN 4A max

CARATTERISTICHE DI INGRESSO

Tensione di alimentazione (1) 32 mA @ 12V - 17 mA @ 24 V Assorbimento di corrente a riposo (2) 47 mA Assorbimento massimo (3) 70 mA + assorbimento bobina teleruttore

CARATTERISTICHE AMBIENTALI

Temperatura operativa (4) da -20 a +70 °C Grado di protezione IP 67

CARATTERISTICHE GENERALI

Interfaccia di comunicazione CAN bus con transceiver differenziale

Connessioni esterne

M12 maschio, codice A, 5 poli per CAN bus

M12 femmina, codice A, 5 poli per POWER & I/O Peso 180 g (260 g con coperchio) Classe EMC EN 60945 - FCC Part 15 Rules 47

QUICK® SI RISERVA IL DIRITTO DI APPORTARE MODIFICHE ALLE CARATTERISTICHE TECNICHE DELL'APPARECCHIO E AL CONTENUTO DI QUESTO MANUALE SENZA ALCUN PREAVVISO.

102 (4” 1/64) 33,3 (1" 5/16)

102 (4” 1/64)

106 (4" 11/64)

18,5 (47/64)

106 (4" 11/64) 30,3 (1" 3/16)

20,3 (51/64)

MANUTENZIONE

Lo strumento conta catena non richiede una particolare manutenzione. Per assicurare il funzionamento ottimale dell'apparecchio verificare, una volta all'anno, i cavi e le connessioni elettriche. Pulire lo strumento con un panno morbido inumidito di acqua. Non utilizzare prodotti chimici o abrasivi per pulire lo strumento.

CHARACTERISTICS AND INSTALLATION

CHC1203 IT EN FR - REV001A

CHAIN COUNTER CHC1203

Our vast experience in the world of sailing has allowed us to design and develop the chain counter CHC1203 whose performance is widely superior to those of similar instruments available on today's market. The chain counter CHC1203 allows the windlass to be activated to get the anchor aweigh or lower the anchor providing the measure of the chain lowered.

Other important advantages which the chain counter offers, are:

• Simple user-friendly interface.

• Information displayed in 5 different languages.

• Automatic lowering function.

• Up alarm function.

• Locked keys function.

• Windlass management with auto free fall.

• Chain speed displayed.

• Supply voltage displayed.

• Depth of chain lowered shown in meters or feet.

• Graphic LCD display screen that can be easily read at various angles.

• Backlight display screen with 8 brightness levels.

• 8 different display contrast levels can be set.

• Automatic display contrast compensation according to environmental temperature.

• Universal power supply (12/24Vdc).

• Backlight illuminated function keys.

• CAN BUS interface for data transfer.

• Capable of operating in a wide range of ambient temperatures.

• Water-proof housing

INSTALLATION

BEFORE ATTEMPTING TO USE THE CHAIN COUNTER CAREFULLY READ AND BECOME FAMILIAR WITH THE CONTENTS OF THIS USER'S MANUAL. IF IN DOUBT, CONTACT YOUR NEAREST DEALER OR QUICK® CUSTOMER SERVICE.

In case of discordance or errors in translation between the translated version and the original text in the Italian lan

guage, reference will be made to the Italian or English text.

This device was designed and constructed for use on recreational crafts. Other forms of use are not permitted without written authorization from the company Quick

The Quick

chain counter has been designed and constructed solely for the tasks and purposes given in this User's manual. Quick® company shall not be held responsible for any direct or indirect property damage caused by inappropriate use of the chain counter, incorrect installation or possible errors present in this manual.

THE OPENING OF THE CHAIN COUNTER BY UNAUTHORIZED PERSONNEL MAKES THE WARRANTY VOID.

THE PACKAGE CONTAINS: chain counter (and cover) - laps sensor kit - gasket - drilling templates - fixing screws - power

and I/O cable - conditions of warranty - this user's manual.

CHAIN COUNTER INSTALLATION TAKES PLACE IN THREE STEPS:

installation of the laps sensor on the windlass, mounting of the chain counter and electrical connections.

Quick

windlasses

All Quick® windlasses come with a laps sensor suitable for use with chain counter CHC1203..

Other windlasses

In order for the chain counter to measure the length of the chain lowered, it has to count the number of revolutions com

pleted by the gear that drives the chain (gypsy).

A laps sensor kit is supplied with the chain counter. This kit includes a cylindrical magnet, a magnetic field sensor and two plastic adaptors to be used to fix the sensor. The magnet is to be fixed to the gypsy while the magnetic sensor is to be fixed to the windlass base The standard installation procedure is described below. Unfortunately we cannot describe a procedure applicable to all types of windlasses. Adapt this procedure to satisfy your own individual requirements.

INSTALLATION

CHC1203 IT EN FR - REV001A

Max. 10 mm

EXAMPLES OF LAPS SENSOR INSTALLATION

Max. 10 mm

± 20°

horizontal windlassesvertical windlasses

MAGNET SENSOR ADAPTOR ADAPTOR

IDEAL INSTALLATION

MAXIMUM REMOVAL

INSTALLING THE MAGNET

Take the gypsy off the windlass (consult the windlass user's manual). Find the spot most suitable for the magnet housing based on the following criteria:

• The magnet should not be installed in an area that the chain passes through (outer areas).

• The location should be preferably made in the area where the gypsy is thickest (in order not to weaken the structure).

• Regarding horizontal windlasses, make sure it is located near the edge of the gypsy.

• Regarding vertical windlasses, make certain the sensor can be installed on the base at the circumference "traced" by the magnet.

• The magnet can protrude from the gypsy; make certain it does not interfere with the base or sensor.

• The magnet should be as close to the sensor as possible.

Once the hole has been drilled, glue the magnet inside it. Make sure the glue covers the part of the magnet still visible. Use glue designed for metals, resistant to brackish ambients and capable of withstanding temperatures ranging from -30 to +80 °C. Generally speaking, some epoxy-based bi-component glues satisfy these requirements.

Several magnets can be installed on the same gypsy to increase the precision with which the chain counter reads (not provided). Place any additional magnets around the same circumference equally spaced apart.

INSTALLING THE SENSOR

Locate the most suitable position to secure the sensor to the base according to the following criteria:

• The sensor should not be installed in an area that the chain passes through.

• If holes are made in the base, make sure they do not interfere with normal operation, do not weaken the structure or cause lubricant to flow out (windlasses with oil-bathed gears).

• Regarding vertical windlasses, make certain the sensor is installed on the base at the circumference "traced" by the magnet.

• The magnet should be as close to the sensor as possible.

Use the plastic adaptors provided to secure the sensor. Use a sheath to protect the sensor cables.

Once installed, make sure the laps sensor works properly. Place the gypsy so that the magnet is aligned with the sensor and check electrical continuity between the two sensor cables. When the magnet is moved away from the sensor electri

cal continuity should no longer be present.

CHARACTERISTICS AND INSTALLATION

CHC1203 IT EN FR - REV001A

CHAIN COUNTER INSTALLATION

The standard installation procedure is described below. Unfortunately we cannot describe a procedure applicable to all types of windlasses. Adapt this procedure to satisfy your own individual requirements. Find the spot most suitable for the chain counter based on the following criteria:

• The chain counter should be in a position where the operator can easily read it.

• Choose a clean, smooth and flat surface.

• The 4 screws should be fastened onto a level surface. The base of the instrument may be damaged mechanically if the screws are tightened onto a curved surface.

• The operator must be able to access the chain counter from the back for installation and maintenance.

• Enough space should be present behind the spot selected where the back of the chain counter and connectors are to be placed.

• The back of the chain counter should be protected against humidity or water contact.

• Pay careful attention when drilling holes in the panels or parts of the boat. These holes must not weaken the boat framework or cause cracks.

The chain counter meets standard EMC (electromagnetic compatibility). In any case correct installation is fundamental in order not to affect its performance or interfere with operation of instruments found near it. For this reason the chain counter must be at least:

• 25 cm away from the compass.

• 50 cm away from any radio receivers.

• 1 m away from any radio transmitters (except for SSB).

• 2 m away from any radio transmitters SSB.

• 2 m away from the path of the radar beam.

Once the mounting position has been selected, follow the steps given below:

• Remove the frame before fit

ting the CHC1203.

• Place the drill template (pro-

vided) on the surface where the chain counter will be installed.

• Mark the center of each hole.

• Drill the hole for the back of

the chain counter with a 70 mm diameter milling cutter.

• To fix the device on hard materials (fibreglass) drill the marked cen

tre of the four screws using a Ø 2.5-mm bit.

Use M3 screws (not supplied) to fix the device on metal sheet.

• Remove the template and any cutting burrs present at the holes.

• Apply the adhesive gasket to the instrument.

• Put the chain counter into place.

• Tighten the four self-tapping screws provided to secure the chain

counter to the panel.

• The tightening torque of the four screws will vary according to the

material and thickness of the panel where the instrument will be fitted. The screws should be so tightened as to guarantee the proper sealing of the gasket.

• Insert the interlocking frame.

FRAME

SELF-TAPPING

SCREW

CHAIN

COUNTER

GASKET

HOLE Ø 70 mm

To remove the frame once the instrument is fitted, press on the corners and lift.

INSTALLATION

CHC1203 IT EN FR - REV001A

UP DOWN

DOWN

ELECTRIC CONNECTIONS

• 1 m away from cables that transmit radio signals (except for SSB radio transmitters).

• 2 m away from cables for SSB radio transmitter signals.

Follow the safety precautions and directions given below when making the electrical circuit of the chain counter:

• Turn on power to the chain counter only after having effected and verified that all the electric connections are correct.

• Install a switch to turn on and shut off the chain counter; make sure the switch is in a position that can be easily

reached so that, in the event of an emergency, the chain counter can be quickly shut off.

• Install a 4A fast fuse in the chain counter's power supply line.

• The cross-section of the solenoid/reversing solenoid unit and chain counter's power supply cables should be adequate

ly sized according to the length of the cables.

• Do not run the chain counter on power delivered from the motors' batteries group.

• The maximum length of the CAN cords should not exceed 100 metres.

• The data cable should not be more than 100 meters long.

• The boat's electrical system should allow other switches to operate the windlass.

THE WIRING DIAGRAM

SWITCH

FUSE

4A FAST

GYPSY

CAN UNION

CAN

EXTENSION

CAN

EXTENSION

* *

SENSOR

CONTACTOR UNIT

REVERSING CONTACTOR UNIT

AUXILIARY COMMAND

BATTERY

12/24 V

CHC1203

OPTIONAL

GREEN

BLACK

BLUE

BROWN

WHITE

CHC1203

CHC1203 IT EN FR - REV001A

INSTALLATION

* *

** **

* *

CHC1203 CHC1203 NT CHC1203 NT CHC1203

* **

OPTIONAL EXTENSION “T“ OPTIONAL

CHAIN COUNTER CALIBRATION

Before using the chain counter, either the manual or automatic calibration procedure has to be effected. The calibration procedure consists of setting the following data: unit of measurement used by the chain counter, lenght of chain unwound each gypsy lap and number of magnets installed on the gypsy. To calibrate, go to menu CALIBRATION or AUTO CALIBRATE (see chapter SETTING THE CHAIN COUNTER).

MULTIPLE CHAIN COUNTERS

The chain counter is equipped with a CAN BUS data interface that allows several chain counters to be connected and information to be exchanged (CAN network). A MASTER/SLAVE network structure is used, i.e. there is only one main chain counter (MASTER) and all the other chain counters are secondary (SLAVE). The network must have at least one MASTER chain counter.

The task of the MASTER chain counter is to align the length of the chain lowered and the operating parameters of all the SLAVE chain counters. The MASTER therefore is used as a reference for all the other SLAVE chain counters. If a parameter in a menu for a SLAVE chain counter is modified, the change is actually made to the MASTER chain counter that will automatically update all the SLAVE chain counters (except for menu PERSONAL SET, UTILITY and CAN CONFIG that cointain particular functions and parameters for every single chain counter not shared in network with the other chain counters).

The MASTER chain counter should be on even if the commands to the windlass are transmitted from SLAVE chain coun

ters or other windlass operation switches. If the MASTER chain counter should malfunction, one of the SLAVE chain counters can be set up as the MASTER. Before using the chain counters on the CAN network, make sure the MASTER and SLAVE settings of all the chain coun

ters are correct and that the network works in a trouble-free manner.

1 2

M12 MALE

CONNECTOR

M12 FEMALE CONNECTOR

DOWN

+ BATT

- BATT

CAN H

CAN L

SENSOR

FEMALEMALE

EXAMPLE OF CAN CONNECTION WITH MORE THAN TWO CHC INSTRUMENTS

In a CAN network with more than two devices, the first and the last one must always feature terminals (CHC1203). In the specific example shown in the figure consisting of four instruments, the first one, A, and the last one, D, must be CHC1203 (with terminals) whereas B and

C must be CHC1203 NT (without terminals).

B C D

CHC CAN BUS NETWORK COMPONENTS

POWER SUPPLY CABLE

CHC3 PWC 005 POWER SUPPLY CABLE 1/0 0,5M

DROP CABLE / BACKBONE

CHC3 EX1 005 CABLE EXTENSIONS 5 MT / CHC3 EX010 CAN CABLE EXTENSIONS 10 MT

T-CONNECTOR

CHC3 TNC T CAN CONNECTOR

UNION

CHC3 MMJ M-M CAN UNION

CHC1203 IT EN FR - REV001A

CHAIN COUNTER OPERATION

MAIN WINDOW

Once the initialization procedure has been completed, the main window is displayed:

This window is divided into the following sections:

Count line The length of the chain lowered is shown in this area.

Measure unit area The unit of measurement currently being used is shown in this area. The values may be dis

played in "M" for meters and "FT" for feet.

State line Messages regarding the state of the chain counter or faults detected are shown here.

Icon area The icons regarding the state of the chain counter or faults detected are shown here.

Monitor line The following information may be displayed here, depending on the selections made by the

user: supply voltage and chain speed.

STOP

SPEED 0M/M

State line

Count line

Icon area

Measure unit area

Monitor line

CHAIN COUNTER OPERATION

Three elements are employed between user and counter interface:

A GRAPHIC DISPLAY, CONTROL KEYS AND BUZZER.

The graphic display screen shows the measure of chain lowered, state of the chain counter along with other information. The control keys comes with three keys. The two side keys are used to move the anchor up (

,UP key) or down (q,DOWN key), move within the system menus or

modify the value of parameters. The middle key (=SELECT) is used to select the monitoring mode, go to the system menus or confirm parameters. The buzzer signals when the keys have been pressed or when it is necessary to call the user's attention. Use the switch on the power supply line to turn the chain counter on and off.

When the chain counter is turned on, the following window is displayed for a few seconds:

Where XXXXX is the serial number, YY is the week of production and ZZ is the year the chain counter was produced. When the chain counter is turned on the first time, the menu used to select the lan

guage in which messages are displayed appears. The selected language can be changed later on.

CHC1203

S/N : XXXXX/YYZZ

CHC1203 IT EN FR - REV001A

CHAIN COUNTER OPERATION

Lowering the anchor

To lower the anchor press key

(DOWN). Hold the key pressed until the anchor reaches the desired position and then release it. While moving down, the chain counter displays a window similar to the one shown below:

It is also possible to lower the anchor with an other electric control. The chain counter will measure the length of the chain lowered in any case.

CHAIN DOWN

SPEED

20M/M

Getting the anchor aweigh

To get the anchor aweigh press key

(UP). Hold the key pressed until the anchor reaches the desired position and then release it. While moving up, the chain counter displays a window similar to the one shown below:

It is also possible to get the anchor aweigh with an other electric control. The chain counter will measure the length of the chain lowered in any case.

CHAIN UP

SPEED

20M/M

WINDLASS ELECTRIC DRIVE

AUTO DOWN

SPEED

20M/M

The automatic lowering procedure can be interrupted by pressing any key of the chain counter from which the procedure was activated, by activating the up function from an external device (from another chain counter or other control) or by shutting off the chain counter.

Free fall

At times the anchor may have to be lowered by exploiting the possibility of the windlass to allow for free fall (without electrical command). The chain counter will measure the length of the chain lowered under these circumstances as well.

MONITORING

The information shown on the monitor line can be changed by pressing and releasing key

(SELECT) in less than one second. The following data can be displayed: supply voltage and chain speed.

SPEED

20M/M

FREE FALL

BATTERY

12.8V

STOP

SPEED

0M/M

STOP

The precision of the supply voltage reading is ± 1% accurate.

The precision of the chain speed reading is ±1% accurate.

Automatic down function

This function can be used only if it was previously set and activated on the FUNCTIONS\AUTO DOWN menu (see chapter SETTING THE CHAIN COUNTER).

ATTENTION: regular operation of the windlass has to be checked when moving down automatically.

To lower the anchor automatically to the set depth, press keys

(SELECT) and q (DOWN) simultaneously for more then three seconds. Once the procedure has started, both keys can be released. The chain counter will lower the anchor to the set depth. While moving down automatically, the chain counter displays a window similar to the one shown below:

CHC1203 IT EN FR - REV001A

SETTING THE CHAIN COUNTER

Use keys p and q (UP and DOWN) to select the data items within the menu and to change the parameters. The data item that has been currently selected appears in REVERSE. Use key = (SELECT) to confirm the option or the parameter selected.

The following data items are provided on the settings menu, with the MASTER chain counter present on the network:

SETTING THE CHAIN COUNTER

The chain counter has a several functions that can be personalized to satisfy user's requirements. To go to the setting menu, press and release key =(SELECT) for more than 3 seconds. As soon as the key is released a window similar to the one shown below is displayed:

SETTINGS COUNTER RESET

FUNCTIONS PERSONAL

SET LANGUAGE CALIBRATION AUTO CALIBRATE

THE STRUCTURE OF THE MENUS:

COUNTER RESET

FUNCTIONS

PERSONAL SET

LANGUAGE

CALIBRATION

AUTO CALIBRATE

UTILITY

CAN CONFIG

EXIT

UP ALARM

AUTO DOWN

CONTRAST

LIGHT

LIGHT DELAY

KEY BEEP

ENGLISH

ITALIANO

FRANCAIS

DEUTSCH ESPANOL

SET MEASURE

GYPSY LAP

MAGNETS NUMBER

SENSOR TEST

LCD TEST

SW VERSION

SET DEFAULT

CHECK FLASH

CHECK EEPROM

CAN MESSAGE

LOCKED KEYS

FREE FALL

DATA ITEM SYNTHETIC DESCRIPTION

COUNTER RESET

Reset of the measure of chain lowered.

FUNCTIONS

Automatic down and up alarm setting.

PERSONAL SET

Chain counter personalization: contrast, back-lighting, light delay, key beep, timed locking of the p and q (UP and DOWN) keys.

LANGUAGE

Language used for system messages

CALIBRATION

Chain counter calibration: setting of the measurement unit, of the number of magnets installed, of the gypsy lap on the gypsy and management of the windlass with free fall.

AUTO CALIBRATE

Automatic chain counter calibration.

UTILITY

Various chain counter controls.

CAN CONFIG

MASTER/SLAVE setting if more than one chain counter is used.

EXIT

Chain counter set-up menu exit.

CHC1203 IT EN FR - REV001A

COUNTER RESET

ARE YOU SURE?

YES NO

FUNCTIONS UP ALARM

AUTO DOWN EXIT

SETTINGS MENU - COUNTER RESET

Use this option to reset the measure of chain lowered. This option is to be used during installation or when the chain counter's reading does not match the actual length of the chain lowered.

YES or NO can be selected.

SETTINGS MENU - FUNCTIONS

Use this option to activate and set the up alarms and automatic down.

If a SLAVE chain counter is being used without the MASTER in the CAN network, the following "reduced" settings menu will be displayed:

PERSONAL SET

UTILITY CAN CONFIG EXIT

SETTINGS

These submenus have particular parameters and functions for every single counter which can not be shared with other chain counters present on the CAN network.

SETTINGS MENU - FUNCTIONS - UP ALARM

Use this option to set or disable the up alarm. This function stops the anchor from moving up and informs the user when the length of the chain lowered is less than the set value.

ATTENTION: the up alarm function is active only by using a chain counter CHC1203 controls when the anchor moves up. It does not function if the anchor is moved up by any other remote control or a switch.

ATTENTION: the chain counter is not able to compensate for mechanical inertia of the windlass (the gypsy can rotate upward direction as soon as the command has been inactivated). Take this factor into consideration when setting the up alarm value.

ATTENTION: the alarm is displayed only once, if the chain measure lowered than the alarm threshold.

ATTENTION: leven if the up alarm is enabled, the user must always pay careful attention and make sure the anchor

is correctly pulled up.

SETTINGS MENU - FUNCTIONS - AUTOMATIC DOWN

The automatic down function is enabled or disabled with this option. This function allows the anchor to automatically move down to the set depth (see chapter CHAIN COUNTER OPERATION paragraph AUTOMATIC DOWN FUNCTION).

ATTENTION: the chain counter is not able to compensate for mechanical inertia of the windlass (the gypsy can rotate downward direction as soon as the command has been inactivated). Take this factor into consideration when setting the automatic down value.

ATTENTION: even if the automatic down function is enabled, the user must always pay careful attention and make sure the anchor is correctly lowered.

UP ALARM

SET VALUE:

1.0M

UP ALARM

SET VALUE:

OFF

Examples of the windows used for the up alarm are shown below:

default: OFF

If the unit of measurement is set to METERS, the settable values are: OFF, 1.0M, 1.5M, 2.0M, 2.5M, 3.0M, 3.5M, 4.0M, 4.5M, 5.0M.

If the unit of measurement is set to FEET, the settable values are: OFF, 3.0FT, 4.5FT, 6.0FT, 7.5FT, 9.0FT, 10.5FT, 12.0FT, 13.5FT, 15FT.

SETTING THE CHAIN COUNTER

CHC1203 IT EN FR - REV001A

AUTO DOWN

SET VALUE:

AUTO DOWN

SET DOWN:

OFF

Examples of the windows used for the automatic down function are shown below:

default: OFF

If the unit of measurement is set to METERS, the settable values are: OFF, from 5M to 100M with 5M steps.

If the unit of measurement is set to FEET, the settable values are: OFF, from 15FT to 300F with 15FT steps.

This option allows the user to enable and set several functions to personalize the chain counter.

Use this option to adjust the contrast of the LCD. The change is immediately made without having to confirm the value.

PERSONAL SET CONTRAST

LIGHT LIGHT DELAY KEY BEEP LOCKED KEYS EXIT

CONTRAST

SET VALUE:

Selectable values: 1, 2, 3, 4, 5, 6, 7, 8. (default: 4).

Use this option to adjust the back-lighting of the display screen. The brightness is immediately changed without having to confirm the value.

Use this option to set the delay time for shutting off the back-lighting of the display screen. The delay time starts to elaps as soon as the last key is released (or when FREE FALL is completed).

LIGHT

SET VALUE:

LIGHT DELAY

SET VALUE:

30S

Selectable values: OFF,1, 2, 3, 4, 5, 6, 7, 8. (default: 4).

Selectable values: 30S, 60S, 90S, 120S, 180S, 240S, ON (always ON). (default: 30S).

Use this option to activate or deactivate the beep that sounds whenever a key is pressed.

This function is used to set the time for the locking of the

and q (UP and DOWN) keys. Once the set time has elapsed, from the moment it finds itself in stop status, the instrument goes into locked keys status.

KEY BEEP

SET VALUE:

YES NO

LOCKED KEYS

SET VALUE:

4 min

Selectable options: YES and NO. (default: YES).

Select the available values: OFF, 1min, 2min, 3min, 4min, 5min, 6min, 7 min, 8min, 9min, 10min. (default: OFF)

Use this option to select the language in which the system messages are displayed.

LANGUAGE ENGLISH

ITALIANO FRANCAIS DEUTSCH ESPANOL

SETTINGS MENU - PERSONAL SET

SETTINGS MENU - PERSONAL SET - CONTRAST

SETTINGS MENU - PERSONAL SET - LIGHT

SETTINGS MENU - PERSONAL SET - LIGHT DELAY

SETTINGS MENU - PERSONAL SET - KEY BEEP

SETTINGS MENU - PERSONAL SET - LOCKED KEYS

SETTINGS MENU - LANGUAGE

SETTING THE CHAIN COUNTER

CHC1203 IT EN FR - REV001A

SETTING THE CHAIN COUNTER

SETTINGS MENU - CALIBRATION - SET MEASURE

Use this option to select the unit of measurement relative to measurement of chain lowered.

SETTINGS MENU - CALIBRATION

Use this option to calibrate the chain counter according to the windlass it is mounted on.

SET MEASURE

SET VALUE:

FEETMETERS

CALIBRATION SET MEASURE

GYPSY LAP MAGNETS NUMBER FREE FALL EXIT

Selectable options: METERS or FEET. (default: METERS).

Use this option to set the measurement of the chain in one gypsy lap. To obtain this value, remove the gypsy, wind the chain around it and then measure its length. Consult the User's manual of the windlass for more detailed instructions on how to remove and re-install the gypsy.

It is extremely important that the value set for GYPSY LAP is precise as it affects the accuracy with which the length of the lowered chain is measured

GYPSY LAP

SETTINGS MENU - CALIBRATION - NUMBER OF MAGNETS

Use this option to set the number of magnets installed on the gypsy.

MAGNETS NUMBER

SET VALUE:

GYPSY LAP

SET VALUE:

Selectable Values: 1 to 16. (default: 1).

If the unit of measurement is set to METERS, the settable values are from 0.1 to 999.9 cm (default: 10 cm).

GYPSY LAP

SET VALUE:

INC

If the unit of measurement is set to FEET, the settable values are from 0.1 to 999.0 inc (default: 10 inc).

SETTINGS MENU - CALIBRATION - GYPSY LAP

0.1s

SET SAILFREE FALL

CHAIN UP

SPEED

20M/M

ATTENTION: auto free fall management must be activated exclusively with windlasses equipped with auto free fall system. Refer to the instruction manual relative to the windlass being used.

ATTENTION: If auto free fall management is activated, the "no sensor" signal time will vary depending on the value entered in the AUTO FREE FALL parameter and the automatic descent function will be deactivated; the latter will become active again once free fall manage

ment is deactivated.

SETTINGS MENU - CALIBRATION - AUTO FREE FALL

Through this management we set the time required by the windlass auto free fall sys

tem to deactivate itself.

FREE FALL

SET VALUE:

0.5 s

Select the available values: OFF, from 0.1s to 7s. (default: OFF)

CHC1203 IT EN FR - REV001A

SETTING THE CHAIN COUNTER

After which the following window will be displayed for two seconds: and the SETTINGS menu will be shown again.

AUTO CALIBRATE

END OF

PROCEDURE

SETTINGS MENU - UTILITY

This option allows the user to perform procedures to check and control the chain coun

ter operation.

The UTILITY Sub-menu

UTILITY

SW VERSION SET DEFAULT CHECK FLASH CHECK EEPROM CAN MESSAGE

EXIT

UTILITY SENSOR TEST

LCD TEST SW VERSION SET DEFAULT CHECK FLASH

SETTINGS MENU - UTILITY - SENSOR TEST

This function can be used during installation or to check that the lap sensor works properly. If the sensor detects the magnet, ON is displayed and the buzzer sounds; otherwise OFF is displayed and the buzzer does not sound.

SENSOR TEST

SENSOR STATUS:

OFF

SENSOR TEST

SENSOR STATUS:

SETTINGS MENU - UTILITY - LCD TEST

This function can be used to check correct operation of the LCD display's pixels. Once the data item has been confirmed from the utility menu, all the display pixels will be activated for 5 seconds; after which the system will go back to menu UTILITY.

SETTINGS MENU - AUTOMATIC CALIBRATION

Use this option to automatically calibrate the chain counter. The first window regarding AUTOMATIC CALIBRATION is shown below:

AUTO CALIBRATE

SET VALUE

EXIT

FEETMETERS

Use this option to select the unit of measurement used to measure the chain lowered. Selectable values: METERS or FEET.

Once key q (DOWN) is released the chain counter will stop the chain from moving down and automatically set the following values:

AUTO CALIBRATE

PRESS

UNTIL M

DEPTH

PRESS TO EXIT

AUTO CALIBRATE

PRESS

UNTIL FT

DEPTH

PRESS TO EXIT

This window tells the user the chain has to be lowered 6 meters (or 20 feet, depending on the unit of measurement selected) in an uninterrupted manner. The length of the chain unwound each lap can be calculated according to the number of laps completed by the gypsy (counted by the chain counter).

GYPSY LAP

cm=600/number of laps counted

NUMBER OF MAGNETS=1

GYPSY LAP

inc=240/number of laps counted

NUMBER OF MAGNETS=1

CHC1203 IT EN FR - REV001A

SETTING THE CHAIN COUNTER - SYSTEM ERRORS

SETTINGS MENU - UTILITY - SW VERSION

This function displays the software version installed in the chain counter.

SW VERSION

VERSIONE SW

VX.X

SETTINGS MENU - UTILITY - SET DEFAULT

This function allows the user to enter the default values and restart the chain counter.

YES or NO can be entered.

SET DEFAULT

ARE YOU SURE?

NOYES

In order for the chain counter to operate properly the two values must match.

SETTINGS MENU - UTILITY - CHECK FLASH (program memory)

This function shows the calculated FLASH memory checksum (SUM) and the one stored during production (TRUE).

SETTINGS MENU - UTILITY - CONTROL EEPROM (data memory)

This function shows the calculated EEPROM memory checksum (SUM) and the one stored (TRUE).

SETTINGS MENU - UTILITY - CAN MESSAGE

This function shows some information regarding CAN messages transmission state.

SETTINGS MENU - CAN CONFIGURATION

This option allows the user to determine chain counter's priority in the CAN network (see chapter MULTIPLE CHAIN COUNTERS).

CHECK FLASH

XXXXTRUE: YYYYSUM:

CHECK EEPROM

XXXXTRUE: YYYYSUM:

CAN MESSAGE

TX MSG: 000 RX MSG: 000 LAST ID: 000 CAN UPD: 000

CAN CONFIG

SET VALUE:

SLAVEMASTER

In order for the chain counter to operate properly the two values must match.

MASTER and SLAVE can be entered (default: MASTER).

SYSTEM ERRORS

System errors may arise when the chain counter is turned on.

Checksum error

The following windows are displayed if the counter detects an error in the memorized data:

CONTROL CHECKSUM

FLASH CHECKSUM

ERROR

XXXXTRUE: YYYYSUM:

CONTROL EEPROM

EEPROM CHECKSUM

ERROR

XXXXTRUE: YYYYSUM:

MULTI MASTER

ERRORE

SET VALUE:

SLAVEMASTER

Select chain counter's priority in the CAN network (see chapter MULTIPLE CHAIN COUNTERS).

EEPROM memory checksum error

FLASH memory checksum error

If one of these messages appears do not use the chain counter and contact a service center or QUICK® customer service without delay.

Multi Master error

If the chain counter detects more then one of MASTER chain counters in the CAN net

work, the following window is displayed:

CHC1203 IT EN FR - REV001A

SYSTEM ERRORS

CAN BUS communication error

This fault is displayed if there are errors that cannot be recovered during CAN network communication. Make sure the data cables are properly connected.

No MASTER

This fault is displayed if there is not a chain counter with MASTER priority in the CAN net

work (see chapter MULTIPLE CHAIN COUNTERS). See if the MASTER chain counter is on and the data line connections.

SPEED

0M/M

LOW VOLTAGE

SPEED

0M/M

NO MASTER

SPEED

0M/M

CAN ERROR

SYSTEM FAULTS

System faults that appear on the state line divided into three categories which are shown below: problems with automatic reset, problems with automatic reset and keys locked and problems with manual reset.

PROBLEMS WITH AUTOMATIC RESET

These faults are automatically reset as soon as the cause that had generated the problem disappears.

Low voltage

The fault is displayed if the power supply voltage drops below 10.5Vdc for more than one second. The reset of this problem occurs if the power supply voltage exceeds the thresh

old of 11.0Vdc for more than one second. Check the charge state of the battery group that supplies power or the electrical plant.

Opposed commands

This fault is displayed if keys UP or DOWN of the chain counter are pressed at the same time as the respective external control DOWN or UP key (another chain counter or another remote switch). If the fault is present, keys

p,q

(UP, DOWN) are disabled.

PROBLEMS WITH AUTOMATIC RESET AND KEYS LOCKED

These faults are automatically reset as soon as the cause that had generated the problem disappears. Some keys are dis

abled when these faults are present.

Remote programming active

This fault is displayed if a chain counter has entered the SETTINGS menu in the CAN network (see chapter MULTIPLE CHAIN COUNTERS). Wait until the chain counter has exit the menu. If the fault is present, key = (SELECT) is disabled.

SPEED

0M/M

OPPOSED

SPEED

0M/M

REMOTE PROG

CHC1203 IT EN FR - REV001A

SYSTEM PROBLEMS

Up alarm

This fault is displayed if the length of the chain is less than the value set on the FUNC

TIONS\UP ALARM menu.

No sensor

This fault is displayed if the laps sensor does not detect the gypsy movement within four seconds (for a longer time if auto free fall management is activated) when key

q (UP or DOWN ) of the chain counter or other switches are pressed. Check the distance between the magnet and sensor, operation of the laps sensor and the wiring/connections.

Sensor failure

This fault is displayed if the chain counter detects a short circuit in the sensor for more than four seconds (for a longer time if auto free fall management is activated) when key

q (UP or DOWN ) of the chain counter or other switches are pressed.

Check operation of the laps sensor and the wiring/connections.

PROBLEMS WITH MANUAL RESET

These problems are reset by the user: by pressing key = (SELECT) or turn off the chain counter and turn it back on. If the fault is present keys

p,q

(UP, DOWN) are disabled.

SPEED

0M/M

UP ALLARM

SPEED

0M/M

NO SENSOR

SPEED

0M/M

SENSOR FAILUR

CONFIRMATION MESSAGES

Confirmation messages that may appear on the state line are shown below.

Stop

When no commands are sent to the windlass, the following window is displayed:

Memory stored

As soon as four seconds elapsed from the last operation was completed (up, down, automatic down, free fall), the chain counter stores the length of the lowered chain in the EEPROM memory. The window shown below is displayed while the data are being saved:

Locked Controls

Once the time set in the LOCKED KEYS parameter has elapsed, the instrument will inhibit the functionality of the

and q and (UP and DOWN) keys; pressing these keys will have

no effect. Pressing the

key (SELECT) will reactivate the functionality of the p and q

(UP and DOWN) keys.

SPEED

0M/M

STOP

SPEED

0M/M

MEMORY STORED

SPEED

0M/M

LOCKED

Overload

This fault is signaled when the instrument detects at short circuit or overload at the instrument's output. Check wiring of signals UP and DOWN and absorption of the points of use connected to the output of the instrument.

If there is a fault, keys

p,q

(UP, DOWN) are inoperative.

SPEED

0M/M

OVERLOAD

CHC1203 IT EN FR - REV001A

MAINTENANCE - TECHNICAL DATA

(1) The chain counter can reset itself if the voltage is less than 9 Vdc. (2) Typical value with back-lighting off and windlass not on. (3) Typical value with back-lighting on at highest level and windlass on. (4) With temperatures below 0°C the crystals in the LCD slow down.

TECHNICAL DATA

DIMENSIONS - mm (inch)

CHC1203 CHAIN COUNTER COVER

MODEL

CHC1203

OUTPUT CHARACTERISTICS

UP/DOWN contacts current 4A max

INPUT CHARACTERISTICS

Supply voltage (1) 32 mA @ 12V - 17 mA @ 24 V Current absorbed when idling (2) 47 mA Maximum current absorbed (3) 70 mA + current used by solenoid unit

AMBIENT CHARACTERISTICS

Operating temperature (4) from -20 to +70 °C Degree of protection IP 67

GENERAL CHARACTERISTICS

Communication interface CAN BUS with differential transceiver

External connections

Male, M12, code A, 5 poles per CAN bus

Female, M12, code A, 5 poles per POWER & I/O Weight 180 g (260 g with cover) EMC class EN 60945 - FCC Part 15 Rules 47

QUICK® RESERVES THE RIGHT TO MODIFY THE TECHNICAL CHARACTERISTICS OF THE EQUIPMENT AND THE CONTENTS OF THIS MANUAL WITHOUT PRIOR NOTICE.

102 (4” 1/64) 33,3 (1" 5/16)

102 (4” 1/64)

106 (4" 11/64)

18,5 (47/64)

106 (4" 11/64) 30,3 (1" 3/16)

20,3 (51/64)

MAINTENANCE

The chain counter does not require any particular maintenance. To assure top performance, check the cables and electrical connections once a year. Clean the chain counter with a soft rag dampened in water. Do not use chemicals or harsh products to clean the chain counter.

CARCTERISTIQUES ET INSTALLATION

CHC1203 IT EN FR - REV001A

COMPTEUR DE CHAÎNE CHC 1203

Notre expérience acquise dans le domaine nautique nous a permis de fabriquer le compteur de chaîne, désigné CHC 1203, qui offre des performances supérieures par rapport aux autres appareils sur le marché. L'équipement CHC 1203 permet d'actionner le guindeau pour monter ou descendre l'ancre en indiquant la longueur de la chaîne mouillée.

Les autres avantages du compteur de chaîne CHC 1203 offre sont:

• Interface utilisateur est simple et facile à comprendre.

• Messages affichés en 5 langues.

• Descente automatique.

• Message d'anomalie pendant la montée.

• Fonction touches bloque.

• Gestion des guindeaux avec chute libre automatique.

• Affichage de la vitesse de déplacement de la chaîne.

• Indication de la tension d'alimentation.

• Indication de la longueur de la chaîne descendue (en mètre ou pieds).

• Afficheur graphique LCD avec grand angle de vision.

• Le rétro éclairage de l'afficheur peut être réglée sur huit intensités différentes.

• Le contraste de l'afficheur peut être réglé à huit niveaux.

• Compensation automatique du contraste de l'afficheur selon la température ambiante.

• Alimentation électrique universelle (12/24Vdc).

• Boutons rétro-éclairés.

• Interface CAN BUS pour le transfert les données.

• Fonctionnement sur d'une gamme de températures ambiantes.

• Boîtier étanche.

INSTALLATION

AVANT D'UTILISER LE COMPTEUR DE CHAÎNE, LIRE ATTENTIVEMENT CE MANUEL DE L'UTILISATEUR. DANS LE DOUTE, CONSULTER LE REVENDEUR QUICK®.

En cas de discordances ou d’erreurs éventuelles entre la traduction et le texte original en italien, se référer au texte italien ou anglais.

Ce dispositif a été conçu et réalisé pour être utilisé sur des bateaux de plaisance. Tout autre emploi est interdit sans autorisation écrite de la société Quick

Le compteur de chaîne Quick

a été conçu et fabriqué pour les buts décrits dans ce manuel d'utilisation. La Société

Quick

n'est responsable d'aucun dommage direct ou indirect provoqué par une mauvaise installation et utilisation de

l'appareil ainsi que des erreurs décrites dans ce manuel.

LA REPARATION DU COMPTEUR DE CHAINE PAR DU PERSONNEL NON AUTORISE ENTRAINE L'ANNULATION DE LA GARANTIE.

L'EMBALLAGE CONTIENT LES ÉLÉMENTS SUIVANTS: le compteur de chaîne (et couvercle) - kit capteur de proximité -

joint - gabarits de perçage - câble d'alimentation et I/O - conditions de garantie - manuel d'utilisation.

LE MONTAGE DU COMPTEUR DE CHAÎNE S'EFFECTUE EN TROIS PHASES:

Montage du capteur de proximité sur le guindeau, montage de l'instrument sur les parois et connexions électriques.

Guindeaux Quick

Tous les guindeaux Quick® sont équipés d'un capteur de proximité adapté au compteur de chaîne CHC 1203.

Autres guindeaux

Le compteur de chaîne compte le nombre de tours du barbotin pour mesurer la longueur de la chaîne descendue. Le capteur de proximité, fournit avec l'appareil, se compose d'un aimant cylindrique et de deux adaptateurs pour le montage du capteur. L'aimant doit être relié au barbotin tandis que le capteur de proximité doit être placé à la base du guindeau.

La procédure de montage standard est décrite ci-dessous, On ne peut pas fournir une procédure qui peut être utilisée pour tous les guindeaux. Suivre cette procédure puisqu'elle vous permettra de satisfaire vos exigences.

INSTALLATION

CHC1203 IT EN FR - REV001A

Max. 10 mm

EXAMPLES D'INSTALLATION AVEC CAPTEUR DE VITESSE

Max. 10 mm

± 20°

Guindeau a axe horizontalGuideau a axe vertical

AIMANT CAPTEUR ADAPTATEUR ADAPTATEUR

INSTALLATIONI IDÉALE

ECARTEMENT

MAX

MONTAGE DE L'AIMANT

Démonter le barbotin du guindeau (consulter le manuel d'utilisation du guindeau). Etablir la position la plus adéquate pour loger l'aimant selon les critères d'instructions fournies ci-dessous:

• Le logement doit se trouver dans une zone où la chaîne ne passe pas (à l'extérieur).

• Le logement doit être dans la zone où le barbotin est plus épais (Afin de ne pas affaiblir la structure).

• Si l'axe du guindeau est horizontal, s'assurer que le logement soit proche du bord du barbotin.

• Si l'axe du guindeau est vertical, s'assurer qu'on puisse monter le capteur sur l'embase, dans le champ magnétique de l'aimant.

• Si l'aimant dépasse du barbotin; s'assurer qu'il ne heurte pas l'embase ou le capteur.

• La distance entre l'aimant et le capteur doit être la plus courte possible.

Créer le logement en perçant un trou du même diamètre que l'aimant, coller l'aimant à l'intérieur. Faire en sorte que la colle couvre la partie visible de l'aimant. Utiliser une colle capable de résister à des températures de - 30 à + 80°C et à l'eau de mer. On conseille d'utiliser des colles époxy à deux composants.

On peut installer plusieurs aimants sur le même barbotin pour augmenter la précision de l'instrument (pas fournis) Placer les aimants le long de la même circonférence et à la même distance entre eux.

MONTAGE DU CAPTEUR

Déterminer la position la plus appropriée pour le montage du capteur. La procédure doit être effectuée en suivant les ins

tructions ci-dessous:

• Le capteur doit être installé loin du point où la chaîne passe.

• Si on perce des trous dans l'embase, s'assurer qu'ils ne compromettent pas son bon fonctionnement: affaiblissement de la structure la structure, perte de lubrifiant (guindeaux avec engrenages en bain d'huile).

• Si l'axe du guindeau est vertical, s'assurer que le capteur de proximité soit monté sur l'embase dans le champ magné

tique de l'aimant placé sur le barbotin.

• La distance entre l'aimant et le capteur doit être la plus petite possible.

Utiliser les adaptateurs en plastique fournis pour fixer le capteur. Protéger les câbles du capteur de proximité en utilisant des gaines adéquates. Une fois que l'installation est terminée, contrôler le capteur de proximité en positionnant le barbotin de manière à ce que l'aimant soit aligné avec le capteur. Dans cette position vérifier la continuité du capteur. Si on éloigne l'aimant du capteur de proximité, le courant ne doit plus passer.

CHC1203 IT EN FR - REV001A

INSTALLATION

MONTAGE DE L'APPAREIL

Une procédure type du montage est décrite ci-dessous. Il est impossible de fournir une procédure standard utilisable pour toutes les situations. Il faut donc adapter cette procédure à vos exigences spécifiques. Déterminer la position la plus adéquate pour loger l'appareil et suivre les instructions ci-dessous:

• L'appareil doit être placé de manière à être bien visible.

• Choisir une place qui soit bien propre, lisse et plate.

• Les points de fixation des 4 vis doivent être positionnés sur une surface plane. Le serrage des vis sur une surface courbe pourrait endommager mécaniquement la base de l'instrument.

• On doit prévoir un point d'accès sur la partie arrière pour effectuer le montage et l'entretien.

• S'assurer qu'il y aie un espace suffisant derrière l'emplacement choisi pour fixer l'arrière de l'appareil et les connecteurs.

• La partie arrière de l'appareil doit être bien étanche afin d'éviter l'entrée d'eau et humidité.

• Faire attention lorsqu'on perce les trous dans les panneaux ou sur les parties du bateau. Ces trous ne doivent pas affaiblir la résistance de la structure ou provoquer des ruptures.

Le compteur de chaîne est conforme aux normes EMC (compatibilité électromagnétique). Il doit être bien installé afin de ne pas réduire ses performances ainsi que celles des autres appareils montés à proximité.

Pour cette raison-là, l'appareil doit se trouver a une distance minimum de:

• 25 cm du compas

• 25 cm de tout appareil radio récepteur

• 1 m de tout appareil radio de transmission (excepté SSB)

• 2 m de tout appareil radio de réception et transmission SSB

• 2 m du parcours suivi du faisceau radar.

Après avoir établi l'emplacement de l'appareil, suivre les instructions ci-dessous:

• Retirer le cadre avant d'ef

fectuer l'installation du CHC1203.

• Mettre le gabarit (fourni) en place où l'appareil doit être installé.

• Marquer le centre de tous les trous.

• Percer le trou pour la partie arrière de l'appareil en utilisant une fraise de diamètre de 70 mm.

• Pour la fixation sur des matériaux durs (vitrorésine), percer à l'aide une tête de Ø 2,5 mm le centre marqué des quatre vis.

Pour le montage sur tôle, vous pouvez utiliser des vis M3 (non fournies).

• Retirer le gabarit et toutes les bavures autour des trous.

• Appliquer le joint adhésif à l’instrument

• Loger l'appareil.

• Fixer l'appareil au tableau en vissant les quatre vis auto-taraudeuses fourni à cet effet.

•

Le couple de serrage des quatre vis varie en fonction du matériau et

de l'épaisseur du panneau où l'instrument doit être installé. S'assurer que le couple de serrage des vis garantit la fixation de la garniture.

• Insérez le cadre emboîtable.

CADRE

VIS

AUTO-TARAUDEUSES

APPAREIL

JOINT

TROU

Ø 70 mm

Pour retirer le cadre de l'instrument si celui-ci est déjà installé, appuyer sur les angles puis le soulever.

INSTALLATION

CHC1203 IT EN FR - REV001A

UP DOWN

DOWN

BRANCHEMENT ELECTRIQUE

Le compteur de chaîne est conforme aux normes EMC. Il doit être toutefois bien installé afin de ne pas réduire ses perfor

mances ainsi que celles des autres appareils monté à proximité. Pour cette raison-là, l'appareil doit se trouver au-moins:

• 1 m des câbles des signaux radio (excepté les appareils de transmission radio SSB)

• 2 m des câbles des signaux radio pour appareils de réception et de transmission SSB.

Suivre les instructions ci-dessous pour effectuer le branchement électrique de l'appareil:

• Allumer le compteur de chaîne après avoir effectué et contrôlé toutes les connexions.

• Utiliser l'interrupteur pour allumer ou éteindre l'appareil. Faire en sorte qu'on puisse arriver facilement à l'interrup

teur si on doit éteindre l'appareil pour éviter toute situation dangereuse.

• Mettre un fusible rapide (4A) sur le conducteur du courant de l'appareil.

• La section des câbles de l'appareil et du boîtier relais doit être adéquate selon leur longueur.

• Ne jamais utiliser le courant provenant des batteries des moteurs pour alimenter l'appareil.

• La longueur maximale des rallonges CAN ne doit pas dépasser 100 mètres.

• L'installation doit permettre de contrôler le compteur de chaîne en utilisant les commandes auxiliaires

SCHEMA ELETTRIQUE DES CONNEXIONS

INTERRUPTEUR

FUSIBLE

RAPIDE 4A

BARBOTIN

GARNITURE CAN

RALLONGE

CAN

RALLONGE

CAN

* *

CAPTEUR

BOÎTIER RELAIS/

RELAIS INVERSEURS

COMMANDE

AUXILIARE

BATTERIE

12/24 V

CHC1203

EN OPTION

VERT

NOIR

BLUE

MARRON

BLANC

CHC1203

CHC1203 IT EN FR - REV001A

* *

** **

* *

CHC1203 CHC1203 NT CHC1203 NT CHC1203

INSTALLATION

* **

RALLONGE EN OPTION “T“ EN OPTION

ETALONNAGE DE L'APPAREIL

Avant d'utiliser l'appareil, il faut effectuer une procédure d'étalonnage manuelle ou automatique. Durant la procédure, entrer les données suivantes: unité de mesure utilisée par l'appareil, longueur de la chaîne déroulée pour chaque tour du barbotin et le nombre d'aimants installés sur le barbotin. Pour effectuer l'étalonnage, accéder au menu ETALONNAGE OU ETAL. AUTOMATIQUE (voir chapitre PARAMETRES DE L'AP

PAREIL).

APPAREILS MULTIPLES

Le compteur de chaîne est pourvu d'une interface CAN BUS, afin de pouvoir connecter plusieurs appareils pour échanger les informations (réseau CAN) La structure du réseau est du type MASTER/SLAVE, c'est à dire qu'il y a un seul instrument principal - MASTER - et tous les autres instruments sont secondaires (SLAVE). Le réseau doit être pourvu d'au moins un appareil MASTER.

Le but de l'appareil MASTER est de comparer la mesure de la chaîne descendue aux paramètres de fonctionnement des tous les appareils SLAVE. L'appareil MASTER est utilisé comme référence par tous les appareils SLAVE. Si un paramètre du menu d'un appareil SLAVE est modifié, automatiquement la modification est enregistrée sur l'appareil MASTER, qui de suite mettra à jour tous les autres SLAVES (excepté les menus PARAMETRES, PERS, CONTROLES ET CONFIG CAN, qui sont propres à chaque appareil et ne sont pas en réseau). L'appareil MASTER devra être allumé même si vous actionnez le guindeau par des appareils SLAVE ou par des com

mandes auxiliaires externes.

En cas de mauvais fonctionnement du MASTER, un appareil SLAVE quelconque pourra être utilisé comme unité MASTER. Avant d'utiliser les appareils reliés au réseau CAN, il faudra contrôler les paramètres MASTER et SLAVE de tous les instru

ments et du bon fonctionnement du réseau.

1 2

CONNECT. M12

MÂLE

CONNECT. M12

FEMELLE

DOWN

+ BATT

- BATT

CAN H

CAN L

CAPTEUR

FEMELLEMÂLE

ELEMENTS D'UN RESEAU CHC CAN BUS

CÂBLE D'ALIMENTATION

CHC3 PWC 005 CÂBLE D'ALIMENTATION I/0 0,5M

CÂBLE DE DERIVATION / BACKBONE

CHC3 EX005 RALLONGE CAN 5 MT / CHC3 EX010 RALLONGE CAN 10 MT

CONNECTEUR A T

CHC3 TNC CONNECTEUR T CAN

GARNITURE

CHC3 MMJ GARNITURE M-M CAN

EXEMPLE DE RACCORD CAN AVEC PLUS DE DEUX INSTRUMENTS CHC

Dans un réseau CAN composé de plus de deux instruments, le premier et le dernier instrument du réseau doivent être impérativement équipés de terminaison (CHC1203). Dans l'exemple indiqué sur la figure, composé de quatre instruments, le pre

mier instrument A et le dernier instrument D doivent être CHC1203 (équipé de terminaison), tandis que le B et le C doivent être CHC1203 NT (non équipés de terminaison).

B C D

CHC1203 IT EN FR - REV001A

FONCTIONNEMENT DE L'APPAREIL

FENÊTRE PRINCIPALE

Une fois que la procédure d'initialisation est effectuée, la fenêtre principale apparaît sur l'écran:

La fenêtre est divisée dans les zones suivantes:

Ligne de mesure Cette zone est utilisée pour mesurer la longueur de la chaîne déroulée.

Unité de mesure Cette zone sert à indiquer l'unité de mesure pour la chaîne. Les valeurs peuvent être "M" pour

mètres et "FT" pour Pieds.

Ligne d'état Cette zone est utilisée pour afficher les messages indiquant l'état de l'appareil ou les anoma

lies qui se sont vérifiées.

Espace des icônes Cette zone sert à afficher les icônes relatives à l'état de l'appareil ou des anomalies se sont

vérifiées.

Ligne de contrôle Selon la sélection de l'utilisateur, cette zone est utilisée pour afficher es informations sui

vantes: date et heure, tension d'alimentation de l'appareil et vitesse de la chaîne.

ARRET

VITESSE 0M/M

Ligne d'état

Ligne de mesure

Espace des icônes

Unité de mesure

Ligne de contrôle

FONCTIONNEMENT DE L'APPAREIL

L'interface entre l'utilisateur et l'appareil est constituée d'un

ÉCRAN GRAPHIQUE, DU TABLEAU DE COMMANDE ET DE L'AVERTISSEUR SONORE.

L'écran graphique affiche la longueur de la chaîne descendue, l'état des appareils et des autres informations. Le tableau est équipé de trois touches. Les deux touches latéraux sont utilisées

pour la montée (

touche UP) et pour la descente de l'ancre (q touche DOWN). On

peut aussi les utiliser pour déplacer le curseur à l'intérieur du menu ou pour chan

ger les paramètres. La touche centrale (=, SELECT) sert à sélectionner les divers modes de surveillances, à accéder aux menus de système ou à entrer les données. L'avertisseur sonore est utilisé pour signaler qu'on a appuyé sur les touches ou dans les cas où il est nécessaire d'avertir l'utilisateur. Se servir de l'interrupteur sur le circuit d'alimentation pour allumer ou éteindre l'appareil.

La fenêtre suivante apparaît pendant quelques secondes lorsqu'on allume l'appareil:

"XXXX" indique le numéro de fabrication, "YY" représente e la semaine de fabrication, et "ZZ" l'année de fabrication de l'appareil. Quand on allume l'appareil pour la première fois, le menu pour sélectionner la langue des messages du système apparaît. La langue choisie pourra être changée ensuite.

CHC1203

S/N : XXXXX/YYZZ

CHC1203 IT EN FR - REV001A

Descente de l'ancre

Pour faire descendre l'ancre, appuyer sur la touche

(DOWN).

Presser la touche jusqu'a quand l'ancre aura rejoint la position désirée et puis la relâcher.

On peut descendre l'ancre en utilisant la commande électrique auxiliaire. Le compteur de chaîne indiquera aussi a longueur de la chaîne descendue.

DESCENTE

VITESSE

20M/M

Levage de l'ancre

Pour lever l'ancre, appuyer sur la touche

(UP). Maintenir la touche enfoncée jusqu'à ce que l'ancre arrive sur la position souhaitée. Relâcher la touche.

On peut lever l'ancre en utilisant la commande électrique auxiliaire. Le compteur de chaîne indiquera aussi la longueur de la chaîne remontée.

MONTEE

VITESSE

20M/M

FONCTION COMMANDE À DISTANCE DU GUINDEAU

DESCENTE AUTO

VITESSE

20M/M

On peut interrompre la descente automatique en appuyant sur une touche quelconque du compteur de chaîne en action ou en appuyant sur la touche montée d'une commande externe (d'un autre compteur de chaîne) ou si on éteint l'appareil.

FONCTIONNEMENT DE L'APPAREIL

Descente de l'ancre par gravité

Dans certaines situations, on peut mouiller l'ancre en tenant compte du fait que le guindeau peut la faire descendre par gravité (sans utiliser aucune commande électrique). Dans ce cas-là, le compteur de chaîne indique la longueur de la chaîne descendue. Pendant la descente par gravité.

SURVEILLANCE

Les informations sur la ligne de surveillance peuvent être modifiées en appuyant ou en relâchant la touche

(SELECT)

pendant moins d'une seconde.

Les informations suivantes apparaissent: tension d'alimentation de l'appareil et vitesse de la chaîne

VITESSE

20M/M

CHUTE LIBRE

BATTERIE

12.8V

ARRET

VITESSE

0M/M

ARRET

La précision de lecture de la tension est ± 1%.

La précision de la vitesse de la chaîne est ±1%.

Descente automatique

Cette fonction peut être utilisée si elle a été validée et activée auparavant dans le menu FONCTIONS/DESCENTE AUTO (voir chapitre PARAMETRE DE L'APPAREIL).

ATTENTION: pendant la descente automatique, contrôler le fonctionnement du guin

deau.

Pour descendre l'ancre en mode automatique à la profondeur établie, appuyer simultané

ment sur les touches = (SELECT) et q (DOWN) pendant plus de 3 secondes. Une fois la procédure commencée, relâcher les deux touches. L'appareil fait descendre l'ancre jusqu'à la profondeur établie.

CHC1203 IT EN FR - REV001A

FONCTIONNEMENT DE L'APPAREIL

Utiliser les touches p et q (UP et DOWN) pour sélectionner les options du menu et modifier les paramètres. L'option sélectionnée apparaît en mode "négatif" REVERSE. Appuyer sur la touche = (SELECT) pour valider l'option ou le paramètre sélectionné.

Les options du menu des réglages, avec l'appareil MASTER connecté au réseau, sont les suivantes:

REGLAGE DE L'APPAREIL

Le compteur de chaîne est pourvu de fonctions qui peuvent être personnalisées selon les exigences de l'utilisateur. Pour accéder au menu de réglage, appuyer sur la touche

SELECT et la relâcher après 3 secondes.

Une fois la touche relâchée, la fenêtre suivante apparaît:

VALIDATION REMISE A ZERO

FUNCTIONS DONNEES PERSON LANGUE CALIBRAGE CALIBRAGE AUTOM

STRUCTURE DU MENU

REMISE A ZERO

FONCTIONS

DONNEES PERSON

LANGUE

CALIBRAGE

AUTOM

CONTROLES

CONFIG CAN

QUITTER

ALARME MONTEE

DESCENTE

AUTO

CONTRASTe

ECLAIRAGE

TEMPS ECLAIRAGE

SON DE TOUCHES

ENGLISH

ITALIANO

FRANCAIS

DEUTSCH ESPANOL

UNITE DE MESUR

TOUR

BARBOTIN

NR D'AIMANTS

TEST

CAPTEUR

TEST LCD

VERSION SW

DONNEES FABRIQ

CONTROLE FLASH

CONTROLE EEPROM

MESSAGE CAN

TOUCHES BLOQUE

CHUTE LIBRE

OPTION DESCRIPTION

REMISE A ZERO

La longueur de la chaîne descendue est remise à zéro.

FONCTIONS

Message d'anomalie pour la montée et la descente automatique.

DONNEES PERS.

Personnalisation de l'appareil: contraste, rétro illumination écran, temps de l'illumination rétro, avis sonore lorsqu'on presse sur les touches sonores, verrouillage temporaire des boutons-poussoirs p et q (UP et DOWN).

LANGUE

Sélection de la langue utilisée pour les messages du système.

CALIBRAGE

Mise au point du système: affichage de l'unité de mesure, du nombre d'aimants installés, du développement de la chaîne sur le barbotin et gestion du guindeau avec chute libre automatique.

CALIBRAGE AUTOM

Mise au point automatique de l'appareil.

CALIBRAGE

Contrôles divers effectués sur l'appareil.

CONFIG CAN

Sélectionner MASTER/SLAVE s'il y a plusieurs appareils.

QUITTER

On peut quitter le menu des réglages de l'appareil.

CHC1203 IT EN FR - REV001A

REMISE A ZERO

ETES-VOUS SURS?

OUI NON

FONCTIONS ALARME MONTEE

DESCENTE AUTO QUITTER

REGLAGE DE L'APPAREIL

MENU REGLAGES - REMISE A ZERO

Utiliser cette option pour mettre à zéro la longueur de la chaîne descendue. La fonction peut être validée durant la mise en service ou en cas de manque de correspondance entre la mesure affichée et la mesure réelle de la chaîne descendue.

Les valeurs que l'on peut choisir sont: Oui ou NON.

MENU REGLAGES - FONCTIONS

Cette fonction sert à activer ou valider les fonctions relatives aux messages d'anomalie durant la montée et la descente automatique.

Si on est en train d'utiliser un appareil SLAVE avec le MASTER pas validé sur le réseau, le menu suivant apparaît en forme "réduite":

DONNEES PERSON

CONTROLES CONFIG CAN QUITTER

VALIDATION

Ces sous-menus contiennent les paramètres ou les fonctions particulières pour chaque compteur de chaîne qui ne sont pas connecté au réseau.

MENU REGLAGES - FONCTIONS - ALARME MONTEE

Cette option sert à activer ou désactiver le message d'anomalie pendant la montée. Elle permet d'arrêter la montée de l'ancre et avertir l'utilisateur quand la longueur de la chaîne descendue est inférieure à la valeur établie.

ATTENTION: le message d'anomalie durant la montée n'est activé que pendant la montée de l'ancre et il est validé par le compteur de chaîne CHC 1203. Il ne fonctionne pas si la montée est contrôlée par une quelconque com

mande externe auxiliaire. ATTENTION: le compteur de chaîne ne peut pas compenser l'inertie du guindeau (le barbotin peut tourner dans le

sens de la montée après avoir désactivé la commande). Tenir compte de ce facteur lorsqu'on choisit la valeur limite de la montée.

ATTENTION: le message d'anomalie n'est affiché que si la mesure est inférieure à la limite préétablie.

ATTENTION: en cas de message d'anomalie, l'opérateur doit s'assurer que l'ancre monte correctement.

MENU REGLAGES - FONCTIONS - DESCENTE AUTOMATIQUE

Cette option est utilisée pour contrôler la descente automatique en permettant de descendre l'ancre automatiquement à la profondeur préétablie (voir chapitre Fonctionnement de l'Appareil, DESCENTE AUTOMATIQUE).

ATTENTION: le compteur de chaîne ne peut pas compenser l'inertie mécanique du guindeau (le barbotin peut tour

ner dans le sens de la descente après la désactivation de la commande). Considérer ce problème lorsqu'on sélectionne la valeur pour la descente automatique.

ATTENTION: même si la descente automatique est activée, l'opérateur doit contrôler la descente de l'ancre.

ALARME MONTEE

ENTRER VALEUR:

1.0M

ALARME MONTEE

ENTRER VALEUR:

DESACTIVE

Messages d'anomalie durant la montée:

Le calibrage est: DESACTIVE.

Si l'unité de mesure établie est exprimée en METRES, les options possibles sont: DESACTIVE, 1.0M, 1,5M, 2.0M, 2.5M, 3.0M, 3.5M, 4.0M, 4.5M, 5.0M.

Si l'unité de mesure établie est exprimée en PIEDS, les options possibles sont: DESACTIVE, 3.0FT, 4.5FT, 6.0FT, 7.5FT, 9.0FT, 10.5FT, 12.0FT, 13.5FT, 15FT.

CHC1203 IT EN FR - REV001A

REGLAGE DE L'APPAREIL

DESCENTE AUTO

ENTRER VALEUR:

DESCENTE AUTO

ENTRER VALEUR:

DESACTIVE

Les messages d'anomalie durant la montée sont montrées comme sur la fenêtres suivante:

Le calibrage d'usine est: DESACTIVE.

Si l'unité de mesure est exprimée en METRES, les options possibles sont: OFF, de 5M à 100M, avec des pas de 5M.

Si l'unité de mesure est exprimée en PIEDS, les options possibles sont: OFF, de 15Ft à 300Ft, avec des pas de 15Ft.

Utiliser cette option pour activer ou désactiver diverses fonctions, de manière à personnaliser l'appareil.

Cette option sert à régler le contraste de l'écran. Le changement du contraste se vérifie lorsqu'on entre la valeur, sans la valider.

DONNEES PERSON CONTRASTE

ECLAIRAGE TEMPS ECLAIRAG SON DE TOUCHES TOUCHES BLOQUE QUITTER

CONTRASTE

ENTRER VALEUR:

Les valeurs que l'on peut choisir sont: 1, 2, 3, 4, 5, 6, 7, 8 (le calibrage d'usine est: 4).

Cette option est utilisée pour régler l'intensité du rétro éclairage de l'écran. La modification de l'intensité est validée après l'entrée de la valeur sans la valider.

Cette option est utilisée pour établir le temps de retard, pour éteindre le rétro éclairage de l'écran. Le laps de temps est calculé à partir du moment où on a relâché la dernière touche (ou à la fin de la CHUTE LIBRE).

ECLARAGE

ENTRER VALEUR:

TEMPS ECLAIRAG

ENTRER VALEUR:

30S

Les valeurs qu'on peut choisir sont: OFF, 1, 2, 3, 4, 5, 6, 7, 8 (le calibrage d'usine est: 4).

Les valeurs que l'on peut entrer sont: 30S, 60S, 90S, 120S, 180S, 240S, ACTIVE (toujours éclairé) (le calibrage d'usine est: 30 S).

Utiliser cette option pour activer ou désactiver le son lorsque l'on appuie sur les touches.

Par l'intermédiaire de cette fonction, on affiche le temps de verrouillage des touches

et q (UP et DOWN). L'appareil se met en touches bloquées dès que le temps affiché

s'est écoulé depuis qu'il se trouve à l'arrêt.

SON DE TOUCHES

ENTRER VALEUR

OUI NON

TOUCHES BLOQUE

ENTRER VALEUR:

4 min

On peut sélectionner OUI ou NON (le calibrage d'usine est: OUI).

Les valeurs que l'on peut entrer sont: DESACTIVE, 1min, 2min, 3min, 4min, 5min, 6min, 7 min, 8min, 9min, 10min. (le calibrage d'usine est: DESACTIVE)

Utiliser cette option pour sélectionner la langue des messages du système.

LANGUE

ENGLISH ITALIANO

FRANCAIS

DEUTSCH ESPANOL

MENU REGLAGES - DONNEES PERSONNELLES

MENU REGLAGES - DONNEES PERSONNELLES - CONTRASTE

MENU REGLAGES - DONNEES PERSONNELLES - ILLUMINATION

MENU REGLAGES - DONNEES PERSONNELLES

TEMPS EGLAIRAGE

MENU REGLAGES - DONNEES PERSONNELLES - SON DES TOUCHES

MENU REGLAGES - DONNEES PERSONNELLES - TOUCHES BLOQUE

MENU REGLAGES - LANGUE

CHC1203 IT EN FR - REV001A

REGLAGE DE L'APPAREIL

MENU REGLAGES - CALIBRAGE - UNITE DE MESURE

Cette option sert à sélectionner l'unité de mesure pour la longueur de la chaîne descen

due.

MENU REGLAGES - CALIBRAGE

Cette option sert à étalonner l'appareil selon le type de guindeau utilisé.

UNITE DE MESUR

ENTRER VALEUR:

PIEDSMETRES

CALIBRAGE UNITE DE MESURE

TOUR BARBOTIN NR D’AIMANTS CHUTE LIBRE QUITTER

Les unités de mesure utilisées sont: METRES, PIEDS (calibrage d'usine en METRES).

Cette option sert à régler la longueur de la chaîne descen

due chaque fois que le barbotin effectue un tour. Pour obtenir cette valeur, il faut démonter le barbotin du guindeau et mesurer la longueur de la chaîne autour du barbotin. Lire le livret d'utilisation de guindeau pour démonter et remonter le barbotin.

La précision de la valeur introduite pour l'option TOUR BARBOTIN peut influencer la longueur de la chaîne descendue.

TOUR BARBOTIN

MENU REGLAGES - CALIBRAGE - NOMBRE D'AIMANTS

Utiliser cette option pour déterminer le nombre d'aimants montés sur le barbotin.

NR D’AIMANTS

ENTRER VALEUR:

TOUR BARBOTIN

ENTRER VALEUR:

Les valeurs à utiliser sont: de 1 à 16 (calibrage d'usine est :1).

Si l'unité de mesure est exprimée en METRES, les valeurs sont: de 0.1 à 999.9 cm (calibrage d'usine est: 10 cm).

TOUR BARBOTIN

ENTRER VALEUR:

INC

Si l'unité de mesure est exprimée en PIEDS, les valeurs sont: de 0.1 à 999.9 pouces (calibrage d'usine est :10 pouces).

MENU REGLAGES - CALIBRAGE - TOUR BARBOTIN

0.1s

REMONTEECHUTE LIBRE

MONTEE

VITESSE

20M/M

ATTENTION: La gestion de la chute libre automatique devra exclusivement être activée avec un guindeau équipé d'un système automatique de chute libre. Voir le manuel d'instruction du guindeau utilisé.

ATTENTION: si la gestion de chute libre automatique est activée, le délai de signalisation "d'absence cap

teur" variera en fonction de la valeur introduite au paramètre CHUTE LIBRE AUTO et la fonction de descente automatique sera désactivée; cette fonction se réactivera dès que la gestion de chute libre sera désactivée.

MENU REGLAGES - CALIBRAGE - CHUTE LIBRE AUTO

Grâce à cette gestion, on affiche le temps nécessaire au système de chute libre auto

matique du guindeau pour se désactiver.

CHUTE LIBRE

ENTRER VALEUR:

0.5 s

Les valeurs que l'on peut entrer sont: DESACTIVE, de 0.1s a 7s. (calibrage d'usine: DESACTIVE)

CHC1203 IT EN FR - REV001A

REGLAGE DE L'APPAREIL

MENU REGLAGES - CALIBRAGE AUTOMATIQUE

Se servir de cette option pour étalonner automatiquement l'appareil. La fenêtre de l'option CALIBRAGE AUTOMATIQUE est montrée ci-dessous:

CALIBRAGE AUTO

ENTRER VALEUR:

QUITTER

PIEDSMETRES

Cette option permet de sélectionner l'unité de mesure pour la longueur de la chaîne descendue. Les valeurs peuvent être exprimées en METRES ou PIEDS.

Une fois que la touche q(DOWN) a été relâchée, l'appareil arrête la descente de la chaîne et entre les valeurs suivantes:

CALIBRAGE AUTO

APPUYER

JUSQU’ A M DE

PROFONDEUR

APPUYER

POUR QUITTER

CALIBRAGE AUTO

APPUYER

JUSQU’ A 20FT DE

PROFONDEUR

APPUYER

POUR QUITTER

Cette fenêtre indique, sans interruptions, qu'il faut descendre 6 mètres de chaîne (ou 20 pieds, selon l'unité de mesure choisie). Selon le nombre de tours que le barbotin a effectué (comptés par l'appareil), on pourra calculer la longueur de la chaîne descendue pendant chaque tour.

TOUR

BARBOTIN

cm=600/nombre des tours comptés

NOMBRE D'AIMANTS = 1

TOUR

BARBOTIN

inc=240/nombre des tours comptés

NOMBRE D'AIMANTS = 1

La fenêtre suivante sera affichée pour deux secondes: Et on revient au menu REGLAGES.

CALIBRAGE AUTO

FIN

DE PROCEDURE

MENU REGLAGES - CONTROLES

Grâce à cette option, on peut effectuer les procédures de contrôle pour vérifier le fonc

tionnement de l'appareil.

Les sous-menus de CONTROLES sont les suivants:

CONTROLES

VERSION SW DONNEES FABRIQ CONTROLE FLASH CONTROLE EEPROM MESSAGE CAN

QUITTER

CONTROLES TEST CAPTEUR

TEST LCD VERSION SW DONNEES FABRIQ CONTROLE FLASH

MENU REGLAGES - CONTROLES - TEST CAPTEUR

Cette fonction est utilisée durant la mise en service ou pour vérifier le bon fonctionnement du capteur de proximité. Si le capteur ne détecte pas l'aimant, le message ACTIVE apparaît et l'alarme entre en action sinon le message DESACTIVE apparaît et l'alarme reste éteinte.

TEST CAPTEUR

ETAT DU CAPTEUR:

DESACTIVE

TEST CAPTEUR

ETAT DU CAPTEUR:

ACTIVE

MENU REGLAGES - CONTROLES - TEST LCD

On utilise cette fonction pour vérifier l'état de l'afficheur LCD. Une fois que l'option Contrôles a été validée, tous les pixels de l'afficheur sont activés pour 5 secondes. Ensuite le système revient au menu CONTROLES.

CHC1203 IT EN FR - REV001A

REGLAGE DE L'APPAREIL - ERREURS DE SYSTEME

MENU REGLAGES - CONTROLES - VERSION SW

Cette fonction permet d'afficher la version du logiciel installé pour l'appareil

VERSION SW

VX.X

MENU REGLAGES - CONTROLES - DONNEES DE FABRICATION

Cette fonction permet d'entrer divers paramètres de fabrication et d'effectuer une REMISE A ZERO de l'appareil.

Sélectionner les options: OUI ou NON.

DONNEES FABRIQ

ETES-VOUS SURS?

NONOUI

Les deux valeurs doivent coïncider pour un bon fonctionnement du système.

MENU REGLAGES - CONTROLES - CONTROLE FLASH (memoire programme)

Cette fonction sert à afficher la valeur "checksum" de la mémoire EEPROM calculée (SOMME) et celle mise en mémoire (REELLE).

MENU REGLAGES - CONTROLES - CONTROLE EEPROM (memoire des donnees)

Cette fonction sert à afficher la valeur "checksum" de la mémoire EEPROM calculée (SOMME) et celle mise en mémoire (REELLE).

MENU REGLAGES - CONTROLES - MESSAGES CAN

Cette fonction est utilisée pour afficher certaines informations sur la transmission des messages CAN.

MENU REGLAGES - CONFIGURATION CAN

Cet option permet de définir la priorité de l'appareil connecté au réseau CAN (voir appa

reil MULTIPLES).

CONTROLE FLASH

XXXXREEL: YYYYSOMME:

CONTROLE EEPROM

XXXXREEL: YYYYSOMME:

MESSAGE CAN

TX MSG: 000 RX MSG: 000 LAST ID: 000 CAN UPD: 000

CONFIG CAN

ENTRER VALEUR:

SLAVEMASTER

Les deux valeurs doivent coïncider pour un bon fonctionnement du système.

Les options disponibles sont: MASTER et SLAVE (calibrage d'usine est: MASTER).

ERREURS DE SYSTEME

Pendant l'allumage, appareil peut indiquer la présence de certaines anomalies dans le système.

Erreur checksum

Le système indique une anomalie pendant la mise en mémoire des données et une des fenêtres suivantes apparaît:

CONTROLE CHECKSUM

FLASH CHECKSUM

ERREUR

XXXXREEL: YYYYSOMME:

CONTROLE EEPROM

EEPROM CHECKSUM

ERREUR

XXXXREEL: YYYYSOMME:

MULTI MASTER

ERREUR

ENTRER VALUE:

SLAVEMASTER

Indiquer la priorité de l'instrument connecté au réseau CAN (voir chapitre INSTRUMENTS MULTIPLES).

Erreur checksum mémoire EEPROM

Erreur checksum mémoire FLASH

Si un des messages ci-dessus devait apparaître, ne pas utiliser l'appareil et contacter un Centre de Service Après Vente QUICK

Erreur Multi-Master

Si l'appareil détecte la présence de plusieurs instruments MASTER sur le réseau CAN, la fenêtre suivante apparaîtra:

CHC1203 IT EN FR - REV001A

PROBLEMES DE SYSTEME

Problème de communication avec le CAN BUS

L'anomalie est signalée s'il y a des graves erreurs durant la communication avec le réseau CAN. S'assurer que le câble des données est bien connecté.

Manque MASTER

Le problème est signalé si un appareil ayant priorité MASTER n'est pas connecté au réseau (voir INSTRUMENTS MULTIPLES). S'assurer que l'appareil MASTER soit allumé ou contrôler le câblage de la ligne des données.

VITESSE

0M/M

TENSION BASSE

VITESSE

0M/M

MANQUE MASTER

VITESSE

0M/M

ERREUR CAN

PROBLEMES DE SYSTEME

Les anomalies du système, affichées sur la ligne d'état, sont divisées en trois catégories: problèmes avec remise en service automatique, problèmes avec remise en service automatique et blocage des touches, problèmes avec remise en service manuelle.

PROBLEMES AVEC REMISE EN SERVICE AUTOMATIQUE.

Dans ce cas, la remise en service est effectuée automatiquement lorsqu'on élimine les causes qui ont provoqués les ano

malies.

Tension d'alimentation trop basse

Le problème est signalé si la tension arrive au-dessous de 10,5 Vdc pour une seconde. L'élimination du problème se vérifie quand la tension dépasse 11,0 pour plus d'une se

conde. Vérifier la charge des batteries d'alimentation ou l'installation électrique. La fenêtre suivante apparaît quand l'anomalie se produit:

Commandes opposée

Une anomalie est signalée quand les touches UP et DOWN du compteur de chaîne sont frappées simultanément avec le la touche UP et DOWN de la commande externe (un autre mesureur ou une commande auxiliaire).

Si cette anomalie se produit, les touches

p,q

(UP, DOWN) restent désactivées.

PROBLEMES AVEC REMISE EN SERVICE AUTOMATIQUE ET BLOCAGE DES TOUCHES

L'élimination de ces anomalies se vérifie automatiquement lorsque le problème qui a produit l'anomalie disparaît. Dans ce cas-là, certaines touches restent désactivées.

Programmation à distance activée

Une anomalie est signalée si un appareil connecté au réseau CAN apparaît sur le menu REGLAGES (voir chapitre INSTRUMENTS MULTIPLES). Attendre que l'appareil n'est plus affiché sur le menu. Quand l'anomalie se produit, la touche = (SELECT) reste désactivée.

VITESSE

0M/M

OPPOSE

VITESSE

0M/M

PROGR A DIST

CHC1203 IT EN FR - REV001A

PROBLEMES DE SYSTEME

Montée

Cette anomalie est signalée si la longueur de la chaîne est inférieure à la valeur intro

duite dans le menu FONCTIONS/ALARME MONTEE.

Capteur de proximité

Cette anomalie est signalée si, en appuyant sur les touches

ou q (UP ou DOWN ), du compteur de chaîne ou d'une commande externe, le capteur de proximité n'indique pas le déplacement du barbotin dans les 4 secondes (pour un délai plus long, si la gestion de chute libre automatique est activée). Contrôler la distance entre l'aimant et le capteur, le fonctionnement du capteur et le câblage.

Court-circuit du capteur de proximité

Cette anomalie est signalée si, en appuyant sur les touches

ou q (UP ou DOWN) du compteur de chaîne ou d'une commande externe, l'appareil indique un court-circuit pour une période de temps supérieure a 4 secondes (pour un délai plus long, si la gestion de chute libre automatique est activée). Contrôler le capteur et le câblage du capteur.

ANOMALIES AVEC REMISE EN SERVICE MANUELLE

La résolution de ces problèmes nécessite l'action de l'opérateur: Appuyer sur la touche =(SELECT), activation et désactivation de l'appareil. Si ces anomalies se produisent, les touches

et q(UP, DOWN) restent désactivées.

VITESSE

0M/M

ALARME MONTEE

VITESSE

0M/M

MANQ CAPTEUR

VITESSE

0M/M

DEF CAPTEUR

MESSAGES DE CONFIRMATION

Les messages de confirmation qui apparaissent sur la ligne d'état sont indiqués sur la fenêtre suivante:

Arrêt

La fenêtre suivante apparaît si aucune commande du guindeau n'est pas utilisé.

Mise en mémoire

Après 4 secondes depuis la dernière opération (montée, descente, descente automatique, chute libre), l'appareil met en mémoire (sur l'EEPROM) les données relatives à la longueur de la chaîne descendue.

Commandes verrouillées

Dès que le temps affiché au paramètre TOUCHES BLOQUE s'est écoulé, l'instrument arrêtera la fonctionnalité des boutons

et q(UP et DOWN) et par conséquent, le fait

d'appuyer sur ces boutons ne produira aucun effet. Pour réactiver la fonctionnalité des touches

et q(UP et DOWN), il suffit d'appuyer sur le bouton-poussoir = (SELECT).

VITESSE

0M/M

ARRET

VITESSE

0M/M

MEMOIRE

VITESSE

0M/M

BLOQUE

Surcharge

Le problème est signalé dans le cas où l'instrument détecte un court-circuit ou une surcharge à la sortie de l'instrument. Vérifier le câblage des signaux UP et DOWN et la consommation des utilisateurs reliés à la sortie de l'instrument.

Si le problème est présent, les touches

p,q

(UP, DOWN) sont désactivées.

VITESSE

0M/M

SURCHARGE

CHC1203 IT EN FR - REV001A

ENTRETIEN - CARACTERISTIQUES TECHNIQUES

(1) L'appareil peut être remis à zéro si la tension d'alimentation est inférieure à 9 Vdc. (2) La valeur typique avec illumination rétro désactivée et guindeau de l'ancre éteint. (3) Valeur typique avec illumination rétro activée au niveau max. et guindeau allumé. (4) Avec températures inférieures à zéro, les cristaux de l'afficheur LCD ralentissent leur mouvement.

CARACTERISTIQUES TECHNIQUES

DIMENSIONS - mm (inch)

APPAREIL CHC1203 COUVERCLE

MODELE

CHC1203

CARACTERISTIQUES DE SORTIE

Courant pour les contacts UP/DOWN 4A max

CARACTERISTIQUES D'ENTREE

Tension d'alimentation (1) 32 mA @ 12V - 17 mA @ 24 V Absorption du courant en mode veille (2) 47 mA Absorption maximale (3) 70 mA + Absorption de la bobine du relais

CARACTERISTIQUES AMBIENTS

Température de service (4) de -20 à +70 °C Degré de protection IP 67

CARACTERISTIQUES GENERALES

Interface de communication CAN bus avec transmetteur différential

Connexions externes

M12 mâle, code A, 5 pôles pour bus CAN

M12 femelle, code A, 5 pôles pour POWER et I/O Poids 180 g (260 g avec couvercle) Classe EMC EN 60945 - FCC Part 15 Rules 47

LA SOCIETÉ QUICK® SE RÉ SER VE LE DRO IT D'AP POR TER LES MO DI FI CA TIONS NÉ CES SA I RES A UX CA RAC TÉ RIS TI QUES TE CHNI QUES DE L'AP PA RE IL ET AU CON TE NU DE CE LI VRET SANS A VIS PRÉ A LA BLE.

102 (4” 1/64) 33,3 (1" 5/16)

102 (4” 1/64)

106 (4" 11/64)

18,5 (47/64)

106 (4" 11/64) 30,3 (1" 3/16)

20,3 (51/64)

ENTRETIEN

Le compteur de chaîne ne nécessite aucun entretien particulier. Pour garantir un bon fonctionnement, contrôler les câbles et les connexions électriques toutes les années. Nettoyer l'écran avec un chiffon moelleux imbibé d'eau. Ne pas utiliser des produits chimiques ou abrasifs pour nettoyer l'appareil.

QUICK® SPA - Via Piangipane, 120/A - 48124 Piangipane (RAVENNA) - ITALY Tel. +39.0544.415061 - Fax +39.0544.415047

www.quickitaly.com - E-mail: quick@quickitaly.com

R001

Codice e numero seriale del prodotto

Product code and serial number

Code et numéro de série du produit

CHC1203

CHAIN COUNTER

Quick CHC1203 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
