Quax QUARRE 54 04 13 Series Handling Manual

QUARRE 54 04 13xx

Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren

Armoire avec deux portes

Wardrobe with two doors

Handboek Manuel Handbuch Manual

V2.1 Oct 2014

Quax®

First dreams
First steps

Nederlands : pagina 2

Français : page 14

Deutsch : Seite 26

English : page 38

QUARRE 54 04 13xx

Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren

Armoire avec deux portes

Wardrobe with two doors

First dreams

First steps

Quax®

NEDERLANDS

BELANGRIJK : TE BEWAREN VOOR TOEKOM-

STIG GEBRUIK EN ZORGVULDIG TE LEZEN.

VOOR HET GEBRUIK VAN DIT PRODUCT ALLE PLASTIEKVERPAKKING WEGNEMEN
OM RISICO OP VERSTIKKING TE VOORKOMEN. VERNIETIG DEZE VERPAKKING OF
HOU ZE BUITEN HET BEREIK VAN BABY’S EN KINDEREN.

WAARSCHUWING : LAAT HET KIND NIET ONBEWAAKT ACHTER

1. Waarschuwingen

GEBRUIK

Stel de kast samen volgens de hiernavolgende richtlijnen.
Wijzig niets aan de vormgeving en de montage van dit meubel.

Ingebruikname : Controleer alvorens de ingebruikname van het meubel of alle onderdelen zich in goede staat
bevinden, goed aangespannen zijn en geen scherpe randen vertonen, waardoor het kind zich kan kwetsen of
blijven hangen met zijn kledij (of koordjes, halssnoer, en lintje aan de zuigspeen), wat een gevaar voor ophanging
betekent. Controleer regelmatig alle verbindingspunten.

Inspectie : Controleer het meubel regelmatig op onderdelen die gebroken, verwrongen of verdwenen zijn. Bij
vaststelling ervan, het meubel uit gebruik nemen.

Vervanging van onderdelen : gebruik steeds originele onderdelen, te verkrijgen bij de fabrikant of verdeler van
dit meubel

Brandgevaar : Plaats het meubel niet bij een warmtebron, zoals bijvoorbeeld elektrische verwarming, gas ver­warming enz., om brandgevaar te vermijden.

Onderhoud : Reinig het meubel enkel met zeep of een ander mild schoonmaakmiddel zonder toxische bestand­delen en met warm water.

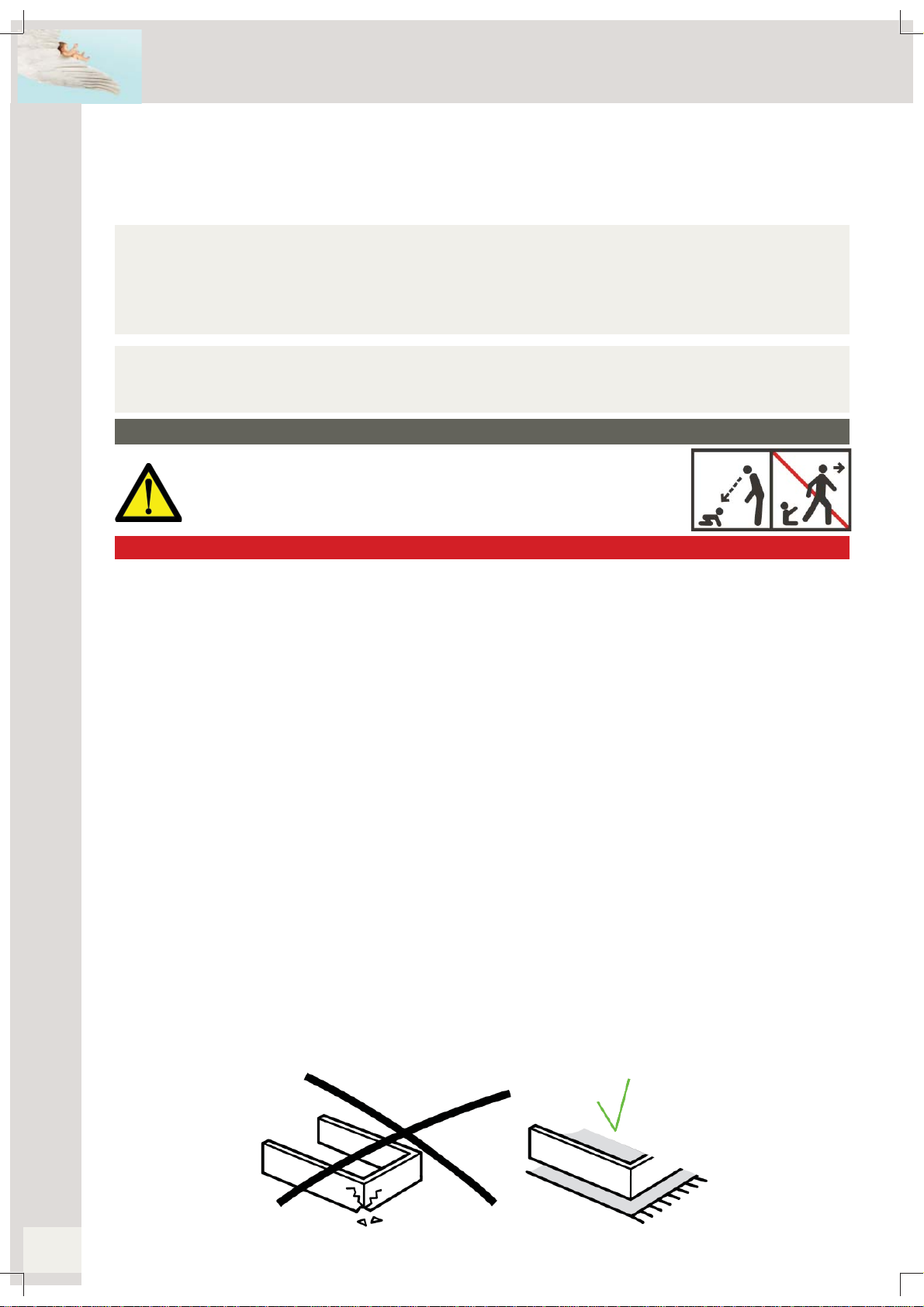

Een mooi en ongeschonden meubel bekom je door zorgzaam te werken.

Gebruik een proper deken en verwijder schroeven of dergelijke.

Deze montage wordt beter met twee personen uitgevoerd.

Werk wat trager en de voldoening wordt beter.

www.quax.eu

[e-mail]

2

QUARRE 54 04 13xx

Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren

Armoire avec deux portes

Wardrobe with two doors

Quax®

2. Veiligheid en algemene gegevens

Veiligheid

Dit meubel hoeft niet te voldoen aan veiligheidsvoorschriften.

Productinformatie

Afmetingen van de gemonteerde kast : 108*55*198H cm
Structuur : mdf
Afwerking : polyurethaan-systeem aangebracht in 2 lagen getest op EN 71-3 voor grond­en eindlak
Uitgerust met één vaste en twee mobiele leggers
Uitgerust met één kleerhanger
Beschikbare kleuren (xx) : 17 Tartufo, 19 Grisato, 20 Light Shadow, 21 Nebbia en 22
White
Nettogewicht : 106,20 kg

First dreams
First steps

Garantie

Dit meubel wordt twee jaar lang gewaarborgd op fabricagefouten en middels vertoon van
een aankoopbewijs en vermelding van het productienummer en -datum vermeld op de
verpakking van de onderdelen of op deze handleiding.

Info en Contact

Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium

T 00 32 9 380 80 95
F 00 32 9 386 90 53

Algemene informatie
[e-mail]

Verkoop
[e-mail]

Klantenservice
[e-mail]

www.quax.eu

Internet
www.quax.eu

[e-mail]

3

First dreams

First steps

QUARRE 54 04 13xx

LOUISE 01 01 43XX

Kinderbed met verstelbare bodem
KInderbett mit verstelbarer Boden

Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren

Babybed with adjustable bottom

Quax®

3. Onderdelenlijst

Controleer of je alle hieronder vermelde onderdelen terugvindt in de verpakking.

Armoire avec deux portes

Lit enfant avec fond réglable

Wardrobe with two doors

www.quax.eu

[e-mail]

4

QUARRE 54 04 13xx

Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren

Armoire avec deux portes

Wardrobe with two doors

4. Het in elkaar zetten van de kleerkast

Stap 1 : Gebruik beide zijden 2/R en 2/L, acht houten deugels
A, zes verbindingsbouten B en zes scharnierplaatjes N

Duw vier houten deugels (A) in de voorziene openingen aan
de bovenkant van de eindzijde (2/L). Draai drie verbindings­bouten (B) vast in de voorziene gaten onderaan de zijde. Duw
drie scharnierplaatjes (N) in de boringen vooraan de zijde.
Herhaal met de andere eindzijde (2/R).

Quax®

First dreams
First steps

www.quax.eu

[e-mail]

5

First dreams

First steps

Quax®Quax®

QUARRE 54 04 13xx

LOUISE 01 01 43XX

Kinderbed met verstelbare bodem
KInderbett mit verstelbarer Boden

Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren

Armoire avec deux portes

Lit enfant avec fond réglable

Babybed with adjustable bottom

Wardrobe with two doors

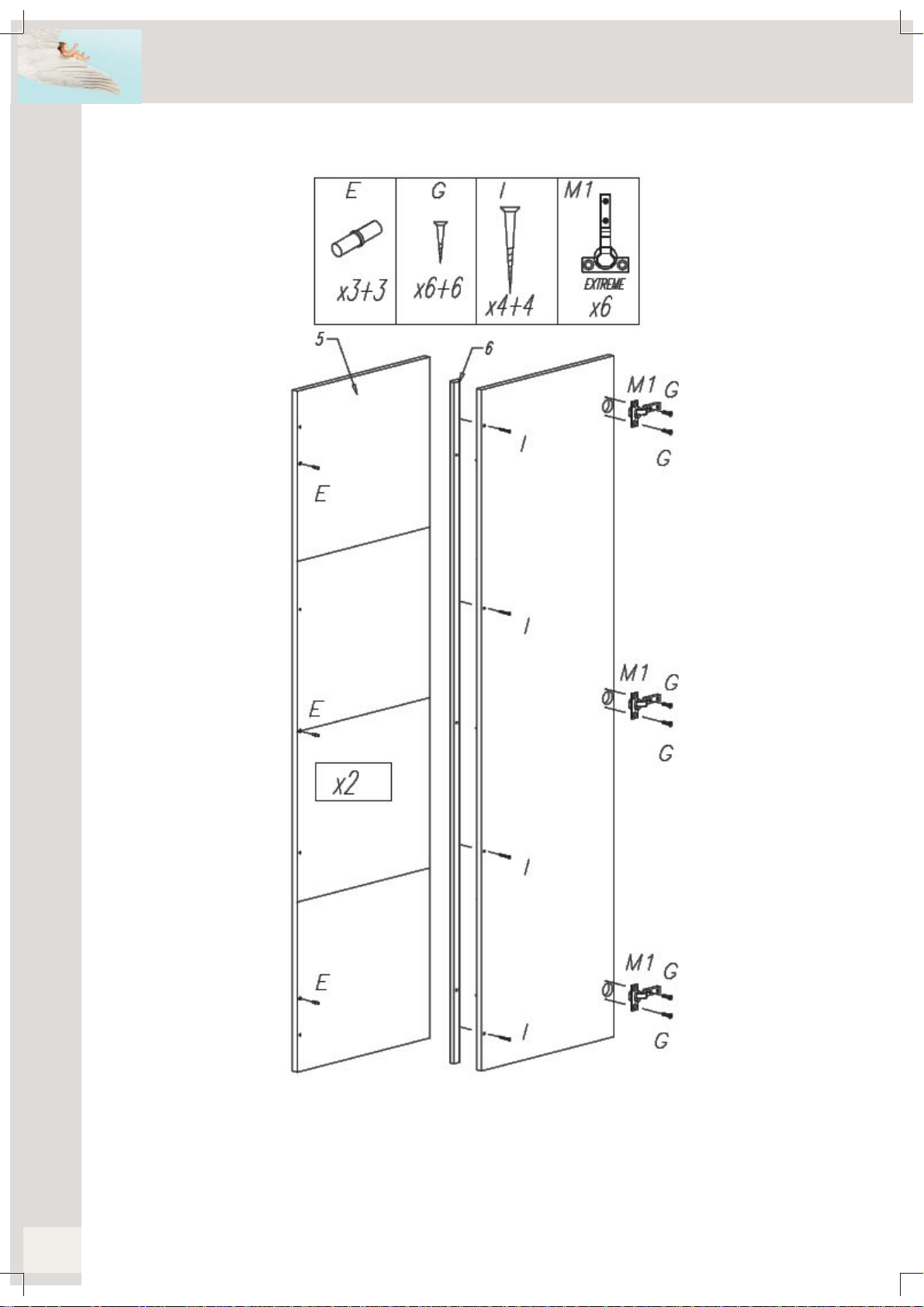

Stap 2 : Gebruik beide deuren 5, twee handgrepen 6, zes handgreepdragers E, acht houtschroeven I, drie schar­nieren M1 en twaalf houtschroeven G

Duw drie handgreepdragers (E) in de voorziene boringen vooraan beide deuren (5). Duw de handgrepen (6) op
de handgreepdragers. Steek de houtschroeven (I) doorheen de boringen aan de binnenkant van de deuren en
draai ze vast in de handgrepen. Duw de scharnieren (M1) in de voorziene boringen aan de binnenkant van de

www.quax.eu

[e-mail]

deuren. Steek de houtschroeven (G) doorheen de openingen van de scharnieren en draai ze vast in de deuren.

6

Kleerkast met twee draaideuren

QUARRE 54 04 13xx

Stap 3 : Gebruik het topblad 1 en negen verbindingsbouten B

Schrankwand mit zwei Drehtüren

Armoire avec deux portes

Wardrobe with two doors

Quax®

Quax®

First dreams

First dreams

First steps

First steps

Draai negen verbindingsbouten B vast in de voorziene boringen aan de onderkant van de top (1).

Stap 4 : Gebruik de bodem 3, de frontale lijst 4, acht houten deugels A, vier verbindingsbouten B en vier
excentrieken C

Draai vier verbindingsbouten (B) vast in de boringen aan de binnenkant van de lijst (4). Duw de deugels
(A) in de voorziene gaten op de zijkanten van de bodem (3). Duw vier excentrieken (C) in de voorziene
gaten onderaan de bodem (3). Duw de frontale lijst met zijn bouten in de boringen op de voorkant van de
bodem en draai de excentrieken vast.

www.quax.eu

[e-mail]

7

QUARRE 54 04 13xx

Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren

Armoire avec deux portes

Wardrobe with two doors

First dreams

First steps

Quax®

Stap 5 : Gebruik de onderdelen van stap 1 en 4

Gebruik nu een proper deken, verwijder schroeven en dergelijke en plaats alle onderdelen nu met hun voorkant
op het deken. Duw beide eindzijden (2/R en 2/L) met hun verbindingsbouten in de voorziene boringen van de
bodem.

Stap 6 : Gebruik de onderdelen van stap 5 en zes excentrieken C

www.quax.eu

[e-mail]

Duw de excentrieken (C) in de voorziene boringen onderaan de bodem en draai ze vast.

8

QUARRE 54 04 13xx

Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren

Armoire avec deux portes

Wardrobe with two doors

Quax®

First dreams
First steps

Stap 7 : Gebruik de onderdelen van stap 3 en 6 en zes excentrieken C

Duw de excentrieken (C) in de voorziene gaten bovenaan de zijden. Duw de top met zijn verbindings­bouten in de voorziene boringen en over de houten deugels van de zijden. Span de excentrieken aan.

www.quax.eu

Stap 8 : Gebruik de onderdelen van stap 7, de bodemsteun 11, en 2 houtschroeven J

Plaats de bodemsteun voor de boringen onder- en achteraan de bodem. Duw de houtschroeven (J) door­heen de boringen aan de bovenkant van de bodem en draai ze vast in de bodemsteun.

[e-mail]

9

QUARRE 54 04 13xx

Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren

Armoire avec deux portes

Wardrobe with two doors

First dreams

First steps

Quax®

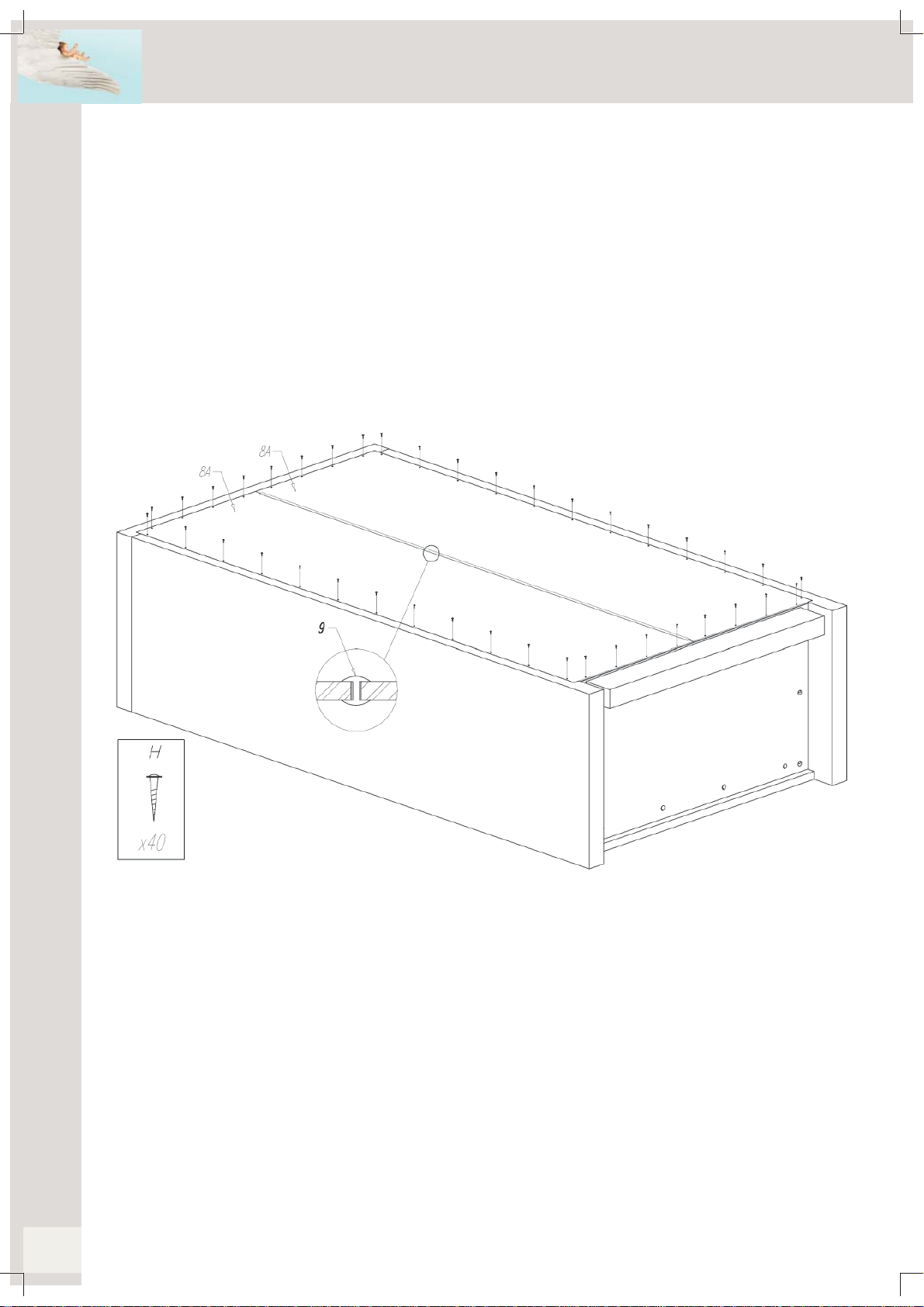

Stap 9 : Gebruik de onderdelen van stap 8, het pvc-profi el 9, beide ruggen 8A en veertig houtschroeven H

Verbind de ruggen (8A) middels het pvc-profi el (9). Positioneer de ruggen op de kaststruktuur en schroef ze in
de kast met de houtschroeven (H). Stel nu pas de kast rechtop.

www.quax.eu

[e-mail]

10

QUARRE 54 04 13xx

Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren

Armoire avec deux portes

Wardrobe with two doors

Quax®

First dreams
First steps

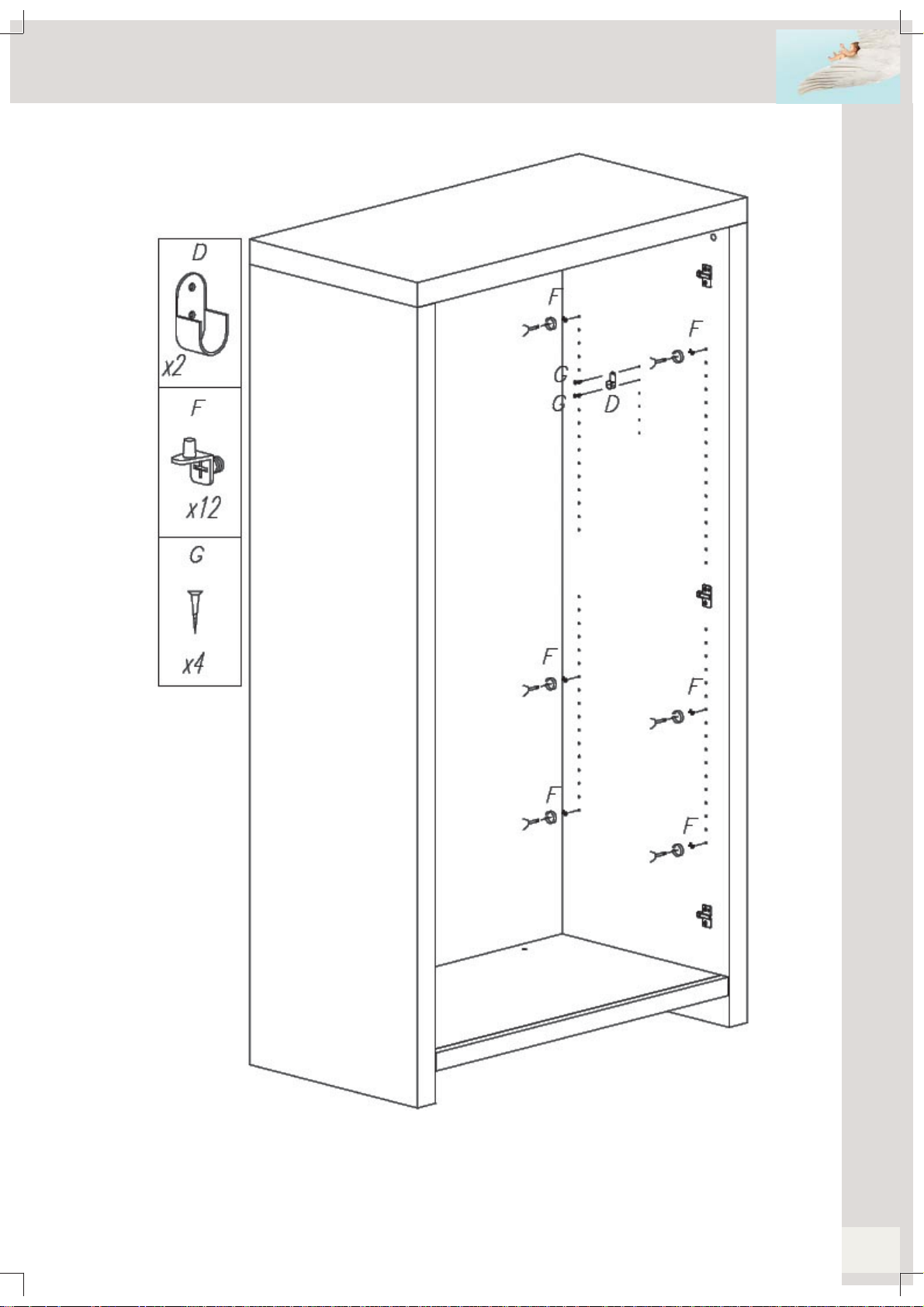

Stap 10 : Gebruik de onderdelen van stap 9, twee kleerroedesteunen D, twaalf legboorddragers F en vier
houtschroeven G

Plaats de kleerroedesteunen (D) bovenop de voorziene boringen op eenzelfde hoogte naar keuze, in het
midden van de eindzijden. Schroef ze vast met twee houtschroeven (G). Duw de legboorddragers (F) in de
voorziene boringen op eenzelfde hoogte naar keuze, op de buitenkanten van de eindzijden.

www.quax.eu

www.quax.eu

[e-mail]

[e-mail]

11

QUARRE 54 04 13xx

Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren

Armoire avec deux portes

Wardrobe with two doors

First dreams

First steps

Quax®

Stap 11 : Gebruik de onderdelen van stap 10, de kleerroede 10 en drie legboorden 7

www.quax.eu

[e-mail]

Plaats de kleerroede (10) in zijn dragers en duw de legplanken (7) op hun houders.

12

QUARRE 54 04 13xx

Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren

Armoire avec deux portes

Wardrobe with two doors

Quax®

First dreams
First steps

Stap 12 : Gebruik de onderdelen van stap 2 en 11

Duw en klik de deuren met hun scharnieren over de scharnierplaatjes.

Stap 13 : Het regelen van de deuren

De deuren kunnen driedimensionaal worden geregeld door het verstellen van de schroeven op de schar­nieren en scharnierplaatjes.

www.quax.eu

www.quax.eu

[e-mail]

[e-mail]

13

QUARRE 54 04 13xx

Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren

Armoire avec deux portes

Wardrobe with two doors

First dreams

First steps

Quax®

FRANCAIS

IMPORTANT - A CONSERVER POUR DE FUTURS

BESOINS DE REFERENCE - A LIRE ATTENTIVE­MENT.

POUR ÉVITER TOUT DANGER D’ÉTOUFFEMENT ENLEVER LA PROTECTION AVANT
D’UTILISER CET ARTICLE. CETTE PROTECTION DOIT ETRE DEDRUITE OU RANGEE
HORS DE PORTEE DES BEBES ET DES ENFANTS.

AVERTISSEMENT : NE PAS LAISSER L’ENFANT SANS SURVEILLANCE

1. Avertissements

USAGE

Assemblez le meuble suivant les instructions décrites ci-dessous.
Ne modifi ez jamais le design et le montage de cet armoire.

Mise en service : Avant d’utiliser l’armoire prenez soin que tous les éléments se trouvent en bon état, sont par­faitement serrés et n’ont pas d’extrémités aigues qui pourraient blesser un enfant ou accrocher ses vêtements
(cordons, colliers ou rubans pour sucettes), qui pourraient rester coincés, d’où un risque d’étranglement. Vérifi ez
tous les raccords.

Inspection : Contrôlez régulièrement le meuble pour détecter les pièces cassées, tordues ou manquantes. Si
c’est le cas, mettez le meuble hors service.

Remplacement de composants : utilisez toujours des pièces détachées originales, à obtenir chez le fabricant
ou le distributeur.

Risques d’incendie : Soyez conscient du risque d’incendie provoqué par des sources de forte chaleur, tels que
des chauffages électriques, au gaz etc. à proximité immédiate de l’armoire.

Nettoyage et entretien : Nettoyez l’armoire avec du savon ou un détergent sans éléments toxiques, dilué dans
de l’eau tiède.

Un beau mobilier vierge est obtenue en travaillant soigneusement.

Utilisez une couverture propre et enlevez vis ou similaires

Mieux travailler à deux.

Travailler plus lentement égale une satisfaction meilleure.

www.quax.eu

[e-mail]

14

QUARRE 54 04 13xx

Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren

Armoire avec deux portes

Wardrobe with two doors

Quax®

2. Sécurité et données générales

Sécurité

Ce meuble ne doit pas répondre aux exigences de sécurité.

Information produit

Dimensions de l’armoire assemblée : 108*55*198H cm
Structure : mdf
Achèvement : laque de polyuréthane appliqué en 2 couches et testé conformément à EN
71-3 pour la couche de fond et la couche de fi nition
Munis d’une étagère fi xe et de deux étagères mobiles
Muni d’un tringle
Coloris disponibles (xx) : 17 T artufo, 19 Grisato, 20 Light Shadow , 21 Nebbia et 22 White
Poids net : 106,20 kg

First dreams
First steps

Garantie

Ce meuble bénéfi cie d’une garantie de deux ans contre tout défaut de fabrication et sur
présentation d’une preuve d’achât et numéro de production ainsi que sa date mentionné
sur les cartons d’emballage ou bien sur ce manuel.

Info et Contact

Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium

T 00 32 9 380 80 95
F 00 32 9 386 90 53

Informations générales
[e-mail]

Vente
[e-mail]

Service à la clientèle
[e-mail]

www.quax.eu

Internet
www.quax.eu

[e-mail]

15

First dreams

First steps

QUARRE 54 04 13xx

LOUISE 01 02 43XX

Kinderpark met verstelbare bodem
Laufgitter mit verstelbarer Boden

Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren

Parc enfant avec fond réglable

Playpen with adjustable bottom

Armoire avec deux portes

Wardrobe with two doors

Quax®Quax®

3. Liste des pièces détachées

Contrôlez si vous retrouvez dans l’emballage toutes les pièces détachées mentionnées ci­dessous.

www.quax.eu

[e-mail]

16

QUARRE 54 04 13xx

4. Montage de l’armoire

Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren

Etape 1 : Utilisez les deux côtés terminaux 2/R et 2/L, huit
chevilles en bois A, six boulons de raccord B et six plaquettes
de charnières N

Poussez quatre chevilles en bois (A) dans les ouvertures
prévues en haut du côté (2/L). Fixez trois boulons de raccord
(B) dans les ouvertures prévues en bas du côté. Poussez
trois plaquettes de charnières (N) dans les perçages à l’avant
du côté. Répétez l’action avec l’autre côté terminal (2/R).

Armoire avec deux portes

Wardrobe with two doors

Quax®

Quax®

First dreams

First dreams

First steps

First steps

www.quax.eu

[e-mail]

17

First dreams

First steps

Quax®Quax®

QUARRE 54 04 13xx

LOUISE 01 01 43XX

Kinderbed met verstelbare bodem
KInderbett mit verstelbarer Boden

Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren

Armoire avec deux portes

Lit enfant avec fond réglable

Babybed with adjustable bottom

Wardrobe with two doors

Etape 2 : Utilisez les deux portes 5, deux poignées 6, six tiges de poignée E, huit vis à bois I, trois charnières
M1 et douze vis à bois G

Insérez trois tiges de poignée (E) dans les perçages prévus à l’avant des deux portes (5). Poussez les poignées
(6) sur les tiges de poignée. Insérez les vis à bois (I) à travers les trous à l’intérieur des portes et serrez-les dans
les poignées. Poussez les charnières (M1) dans les trous à l’intérieur des portes. Insérez les vis à bois (G) à

www.quax.eu

[e-mail]

travers les trous des charnières et serrez-les dans les portes.

18

Kleerkast met twee draaideuren

QUARRE 54 04 13xx

Etape 3 : Utilisez le top 1 et neuf boulons de raccord B

Schrankwand mit zwei Drehtüren

Armoire avec deux portes

Wardrobe with two doors

Quax®

Quax®

First dreams

First dreams

First steps

First steps

Serrez neuf boulons de raccord (B) dans les ouvertures prévues en bas du plateau.

Etape 4 : Utilisez le fond 3, le profi l frontal 4, huit chevilles en bois A, quatre boulons de raccord B et quatre
excentriques C

Fixez quatre boulons de raccord (B) dans les perçages de la face inférieure du profi l (4). Poussez les
chevilles (A) dans les perçages des côtés du fond (3). Insérez quatre excentriques (C) dans les ouvertures
en bas du fond. Poussez le profi l avec ses boulons dans les perçages à l’avant du fond et serrez les ex-
centriques.

www.quax.eu

[e-mail]

19

QUARRE 54 04 13xx

Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren

Armoire avec deux portes

Wardrobe with two doors

First dreams

First steps

Quax®

Etape 5 : Utilisez les pièces de l’étape 1 et 4

Utilisez maintenant une couverture propre, enlevez vis et autres et placez toutes les pièces par leur front sur la
couverture. Poussez les deux côtés terminaux (2/R et 2/L) avec leurs boulons de raccord dans les ouvertures
du fond.

Etape 6 : Utilisez les pièces de l’étape 5 et six excentriques C

www.quax.eu

[e-mail]

Insérez les excentriques (C) dans les ouvertures prévues en bas du fond et serrez-les.

20

QUARRE 54 04 13xx

Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren

Armoire avec deux portes

Wardrobe with two doors

Quax®

First dreams
First steps

Etape 7 : Utilisez les pièces de l’étape 3 et 6 et six excentriques C

Insérez les excentriques (C) dans les trous prévus en haut des côtés terminaux. Poussez le plateau avec
ses boulons de raccord dans les trous et à travers les chevilles en bois des côtés terminaux. Serrez les
excentriques

www.quax.eu

Etape 8 : Utilisez les pièces de l’étape 7, le support de fond 11 et deux vis à bois J

Placez le support de fond (11) sur les perçages en bas et à l’arrière du fond. Poussez les vis à bois (J) à
travers les trous de la face supérieure du fond et serrez-les dans le support.

[e-mail]

21

QUARRE 54 04 13xx

Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren

Armoire avec deux portes

Wardrobe with two doors

First dreams

First steps

Quax®

Etape 9 : Utilisez les pièces de l’étape 8, le profi l en pvc 9, les deux dos 8A et quarante vis à bois H

Connectez les dos (8A) par un profi l en pvc (9). Positionnez les dos sur la structure de l’armoire et fi xez les avec
les vis à bois (H). Placez le placard seulement maintenant à la verticale.

www.quax.eu

[e-mail]

22

QUARRE 54 04 13xx

Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren

Armoire avec deux portes

Wardrobe with two doors

Quax®

First dreams
First steps

Etape 10 : Utilisez les pièces de l’étape 9, deux supports de tringle D, douze supports d’étagères F et
quatre vis à bois G

Placez les supports de tringle (D) au-dessus des perçages à une même hauteur de votre choix, au milieu
des côtés terminaux. Fixez-les avec deux vis à bois (G). Poussez les supports d’étagères (F) dans les
perçages à une même hauteur de votre choix, à l’extérieur des côtés terminaux.

www.quax.eu

[e-mail]

23

QUARRE 54 04 13xx

Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren

Armoire avec deux portes

Wardrobe with two doors

First dreams

First steps

Quax®

Etape 11 : Utilisez les pièces de l’étape 10, le tringle 10 et trois étagères 7

www.quax.eu

[e-mail]

Enfonçez le tringle (10) dans les supports et poussez les étagères (7) dans leurs supports.

24

QUARRE 54 04 13xx

Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren

Armoire avec deux portes

Wardrobe with two doors

Quax®

First dreams
First steps

Etape 12 : Utilisez les pièces de l’étape 2 et 11

Poussez les portes avec leurs charnières sur les plaquettes des côtés terminaux.

Etape 13 : L’ajustement des portes

Les portes peuvent être réglées tridimensionnellement en ajustant les vis à bois au niveau des charnières
et des plaquettes.

www.quax.eu

[e-mail]

25

QUARRE 54 04 13xx

Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren

Armoire avec deux portes

Wardrobe with two doors

First dreams

First steps

Quax®

DEUTSCH

WICHTIG : ZUM SPÄTEREN NACHSCHLAGEN

AUFBEWAHREN - SORGFÄLTIG LESEN.

VOR DIE VERWENDUNG DIESES PRODUKTS ALLE KUNSTSTOFFVERPACKUNG ENT­FERNEN UM ERSTICKUNGSGEFAHR ZU VERHINDERN. DIE PACKUNG ZERSTÖREN
ODER AUSSERHALB DER REICHWEITE VON KINDERN HALTEN.

WARNUNG : DAS KIND NIE UNBEAUFSICHTIGT LASSEN.

1. Warnungen

BENUTZUNG

Bauen sie die Kommode zusammen gemäss untenstehende Anleitung.
Ändern Sie nichts an der Formgestaltung und der Montage dieser Schrankwand.

Inbetriebnahme : Überprüfen Sie vor Gebrauch des Möbels, ob sich alle Teile in gutem Zustand befi nden, gut
angedreht sind und keine scharfen Ränder aufweisen, an denen ein Kind sich verletzen könnte oder es mit der
Kleidung hängen bleiben könnte (oder Kordeln, Halskette und Band des Schnullers), wodurch es ein Erhängung­srisiko gibt. Kontrollieren Sie alle Verbindungsstellen.

Kontrolle: Überprüfen Sie den Schrankwand regelmäßig angesichts zerbrochener, verzerrter oder verschwun­dener Teile. Bei Feststellung solcher Mängel sofort den Gebrauch des Möbels unterbrechen.

Austausch von Unterteile : gebrauchen Sie nur Originalteile. Zu erhalten beim Hersteller oder beim Vertrieb­sgesellschaft.

Brandgefahr: Setzen Sie das Möbel zur Vorbeugung der Brandgefahr keiner Heizquelle, wie zum Beispiel der
elektrischen Heizung, Gasheizung usw. aus.

Pfl ege: Reinigen Sie das Möbel nur mit Seife oder einem anderen milden Reinigungsmittel ohne toxische Bes-
tandteile und mit warmem Wasser.

Ein schönes und unberührtes Möbel bekommen Sie mit nachdenklichem Arbeit.

Verwenden Sie eine saubere Decke und Schrauben oder dergleichen entfernen.

Diese Zusammenbau wird besser mit zwei Personen durchgeführt.

Langsamer Arbeiten und die Zufriedenheit wird besser.

www.quax.eu

[e-mail]

26

QUARRE 54 04 13xx

Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren

Armoire avec deux portes

Wardrobe with two doors

Quax®

2. Sicherheit und Allgemeine Information

Sicherheit

Dieses Möbel darf den Sicherheitsvorschriften nicht entsprichen.

Productinformation

Abmessungen des montiertes Möbels : 108*55*88H cm
Struktur : Mdf
Endbearbeitung: Polyurethansystem angebracht in 2 Schichten geprüft auf EN 71-3 für
Grund- und Endlack
Ausgestattet mit einem festen Einlegeboden und zwei mobile
Ausgestattet mit einem Schrankrohr
Verfügbare Farben (xx) : 17 Tartufo, 19 Grisato, 20 Light Shadow, 21 Nebbia und 22
White
Nettogewicht : 106,20 kg

First dreams
First steps

Garantie

Für dieses Möbel gibt es eine zweijährige Garantie angesichts Produktionsfehler mit­tels Vorzeigung einer Einkaufsnachweis, die Nummer der Produktion und das Datum
erwähnt auf der Verpackung oder auf diesem Handbuch.

Info und Kontakt

Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium

T 00 32 9 380 80 95
F 00 32 9 386 90 53

Allgemeine Information
[e-mail]

Verkauf
[e-mail]

Kundenservice
[e-mail]

www.quax.eu

Internet
www.quax.eu

[e-mail]

27

QUARRE 54 04 13xx

Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren

Armoire avec deux portes

Wardrobe with two doors

First dreams

First steps

Quax®Quax®

3. Unterteileliste

Überprüfen Sie die Vollständigkeit aller nachstehenden Unterteile in der Verpackung.

www.quax.eu

[e-mail]

28

QUARRE 54 04 13xx

4. Der Zusammenbau des Möbels

Schritt 1 : Benützen Sie beide Seiten 2/R und 2/L, acht Holz­dübel A, sechs Verbindungsbolzen B und sechs Montage-
platten N

Drücken Sie vier Holzdübel (A) in die vorgesehenen Öff­nungen oben an die Endseite (2/L). Drei Verbindungsbolzen
(B) anziehen in die vorgesehen Öffnungen unten die Seite.
Drücken Sie drei Montageplatten (N) in die vorgesehenen
Öffnungen an der Vorderseite der Seite. Wiederholen Sie mit
der anderen Seite (2/R).

Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren

Armoire avec deux portes

Wardrobe with two doors

Quax®

Quax®

First dreams

First dreams

First steps

First steps

www.quax.eu

[e-mail]

29

First dreams

First steps

Quax®Quax®

QUARRE 54 04 13xx

LOUISE 01 01 43XX

Kinderbed met verstelbare bodem
KInderbett mit verstelbarer Boden

Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren

Armoire avec deux portes

Lit enfant avec fond réglable

Babybed with adjustable bottom

Wardrobe with two doors

Schritt 2 : Benutzen Sie beide Türen 5, zwei Handgriffe 6, sechs Griffeträger E, acht Holzschrauben I, drei
Scharnieren M1 und Zwölf Holzschrauben G

Drücken Sie drei Griffeträger (E) in die vorgesehenen Bohrungen auf der Vorderseite der beiden Türen (5).
Drücken Sie die Handgriffe (6) auf den Träger. Stecken Sie die Holzschrauben (I) durch die Löcher auf der In­nenseite der Türen und in den Handgriffen anziehen. Drücken Sie die Scharnieren (M1) in die Löcher auf der

www.quax.eu

[e-mail]

Innenseite der Türen. Stecken Sie die Holzschrauben (G) durch die Löcher in den Scharnieren und in den Türen
anziehen.

30

Kleerkast met twee draaideuren

QUARRE 54 04 13xx

Schritt 3 : Benutzen Sie die Obenplatte 1 und neun Verbindungsbolzen B

Schrankwand mit zwei Drehtüren

Armoire avec deux portes

Wardrobe with two doors

Quax®

Quax®

First dreams

First dreams

First steps

First steps

Die Verbindungsbolzen (B) anziehen in die vorgesehenen Öffnungen unten der Obenplatte.

Schritt 4 : Benutzen Sie den Boden 3, das Gesims 4, acht Holzdübel A, vier Verbindungsbolzen B und
vier Exzenter C

Die vier Verbindungsbolzen (B) anziehen in die Bohrungen an der Innenseite des Profi ls (4). Drücken Sie
die Dübel (A) in den Löchern an den Seiten des Bodens (3). Drücken Sie vier Exzenter (C) in die Löcher
an der Unterseite des Bodens (3). Drücken Sie das Gesims mit seinen Bolzen in die Löcher auf der Vorder­seite des Bodens und die Exzenter anziehen.

www.quax.eu

[e-mail]

31

QUARRE 54 04 13xx

Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren

Armoire avec deux portes

Wardrobe with two doors

First dreams

First steps

Quax®

Schritt 5 : Benutzen Sie die Unterteile des Schrittes 1 und 4

Jetzt verwenden wir eine saubere Decke, Schrauben und dergleichen entfernen und alle Teile mit ihrer Vorder­seite auf der Decke stellen. Drücken Sie die Endseiten (2/R und 2/L) mit ihren Verbindungsbolzen in den Löchern
des Bodens.

Schritt 6 : Benutzen Sie die Unterteile des Schrittes 5 und sechs Exzenter C

www.quax.eu

[e-mail]

Drücken Sie die Exzenter (C) in die Bohrungen an der Unterseite des Bodens und anziehen.

32

QUARRE 54 04 13xx

Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren

Armoire avec deux portes

Wardrobe with two doors

Quax®

First dreams
First steps

Schritt 7 : Benutzen Sie die Unterteile des Schrittes 3 und 6 und sechs Exzenter C

Drücken Sie die Exzenter (C) in die vorgesehen Bohrungen an der Oberseite der Endseiten. Drücken Sie
die Obenplatte mit seinen Verbindungsbolzen in die Löcher und auf den Holzdübel an den Seiten. Die
Exzenter anziehen.

www.quax.eu

Schritt 8 : Benutzen Sie die Unterteile des Schrittes 7, die Bodenstütze 11 und zwei Holzschrauben J

Legen Sie die Bodenstütze (11) für die Bohrungen hinten und unten den Boden. Drücken Sie die Holz­schrauben (J) durch die Löcher auf der Oberseite des Bodens und in der Stütze anziehen.

[e-mail]

33

QUARRE 54 04 13xx

Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren

Armoire avec deux portes

Wardrobe with two doors

First dreams

First steps

Quax®

Schritt 9 : Benutzen Sie die Unterteile des Schrittes 8, das Profi l in Pvc 9 beide Rücken 8A und vierzig Holz-
schrauben H

Verbinden Sie die Rücken (8A) mittels das PVC-Profi l (9). Bringen Sie die Rücken auf der Schrankstruktur und in
den Schrank schrauben mit die Holzschrauben (H). Nür jetzt den Schrank vertikal aufstellen.

www.quax.eu

[e-mail]

34

QUARRE 54 04 13xx

Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren

Armoire avec deux portes

Wardrobe with two doors

Quax®

First dreams
First steps

Schritt 10 : Benutzen Sie die Unterteile des Schrittes 9, zwei Kleiderstangenstützen D, zwölf Bodenträger
F und vier Holzschrauben G

Stellen Sie die Kleiderstangenstützen (D) auf die vorgesehen Bohrungen an einem gleichen Höhe nach
Wahl, in der Mitte der Endseiten. Sichern mit zwei Holzschrauben (G). Drücken Sie die Bodenträger (F) in
die vorgesehen Bohrungen auf einem gleichen Höhe nach Wahl, auf der Außenseite der Endseiten.

www.quax.eu

[e-mail]

35

QUARRE 54 04 13xx

Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren

Armoire avec deux portes

Wardrobe with two doors

First dreams

First steps

Quax®

Schritt 11 : Benutzen Sie die Unterteile des Schrittes 10, die Kleiderstange 10 und drei Einlegeböden 7

www.quax.eu

[e-mail]

Drücken Sie die Kleiderstange (10) und die Regale (7) in ihren Trägern.

36

QUARRE 54 04 13xx

Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren

Armoire avec deux portes

Wardrobe with two doors

Quax®

First dreams
First steps

Schritt 12 : Benutzen Sie die Unterteile des Schritte 2 und 11

Drücken Sie die Türen mit ihrer Scharniere an den Scharnierplatten der Endseiten.

Schritt 16 : Die Regelung der Türen

Die Türen lassen sich dreidimensional steuern mittels Einstellung der Schrauben an den Scharnieren und
Scharnierplatten.

www.quax.eu

[e-mail]

37

QUARRE 54 04 13xx

Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren

Armoire avec deux portes

Wardrobe with two doors

First dreams

First steps

Quax®

ENGLISH

IMPORTANT - RETAIN FOR FUTURE REFE-

RENCE - READ CAREFULLY.

TO AVOID DANGER OF SUFFOCATION REMOVE PLASTIC COVER BEFORE USING THIS
ARTICLE. THIS COVER SHOULD BE DESTROYED OR KEPT AWAY FROM BABIES AND
CHILDREN.

WARNING : DO NOT LEAVE THE CHILD UNATTENDED.

1. Warnings

USE

Assemble the chest of drawers following the instructions hereunder.
Do not change the design and the assembly method of this wardrobe.

Introduction : before putting into use, check if all parts of the wardrobe are in good condition, well tightened, and
do not show sharp edges which may injure a child or snag on its clothing (or cords, necklaces, pacifi er ribbons),
causing a strangulation hazard. Check all connection points.

Inspection : Regularly check the wardrobe for broken, warped or missing parts. No longer use this furniture
whenever such parts are found.

Replacement of parts : allways use original parts, to obtain from the manufacturer or the distributor.
Fire hazard : Do not place the wardrobe near a heat source such as electrical heating, gas heating, etc. in order

to avoid any fi re hazard.
Maintenance : Only clean the wardrobe with soap or any other mild cleaning agent without toxic components

and with warm water.

To get beautiful and undamaged furniture work carefully.

Use a clean blanket and remove any screws or the like.

This assembly is better done with two people.

Work slower and your satisfaction will be better.

www.quax.eu

[e-mail]

38

QUARRE 54 04 13xx

Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren

Armoire avec deux portes

Wardrobe with two doors

Quax®

2. Safety and general information

Safety

This wardrobe does not need to meet the safety prescriptions

Productinformation

Dimensions of the assembled wardrobe : 108*55*198H cm
Structure : mdf
Finish : polyurethan system applied in 2 layers tested on EN 71-3 for primer and fi nish
lacquer
With one fi xed and two mobile shelves
With one cloths rod
Available colors (xx) : 17 Tartufo, 19 Grisato, 20 Light Shadow, 21 Nebbia and 22 White
Net weight : 106,20 kg

Guarantee

First dreams
First steps

This furniture comes with a two-year guarantee on manufacturing defects and through a
proof of purchase, production number and date mentioned on the packaging or on this
manual.

Info and Contact

Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium

T 00 32 9 380 80 95
F 00 32 9 386 90 53

General information
[e-mail]

Sales
[e-mail]

Customer service
[e-mail]

Internet
www.quax.eu

www.quax.eu

[e-mail]

39

First dreams

First steps

QUARRE 54 04 13xx

LOUISE 01 02 43XX

Kinderpark met verstelbare bodem
Laufgitter mit verstelbarer Boden

Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren

Quax®

3. Parts list

Check whether all parts mentioned below are included in the packaging.

Parc enfant avec fond réglable

Playpen with adjustable bottom

Armoire avec deux portes

Wardrobe with two doors

www.quax.eu

[e-mail]

40

QUARRE 54 04 13xx

4. Assembling the wardrobe

Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren

Step 1 : Use both end sides 2/R and 2/L, eight wooden do­wels A, six connectors B and six hinge mounting plates N

Push four wooden dowels (A) in the provided openings on top
of the side (2/L). Fasten three connectors (B) in the provided
drillings at the bottom of the side. Push three mounting plates
(N) in the holes at the front of the side. Repeat this action with
the other side (2/R).

Armoire avec deux portes

Wardrobe with two doors

Quax®

Quax®

First dreams

First dreams

First steps

First steps

www.quax.eu

[e-mail]

41

First dreams

First steps

Quax®Quax®

QUARRE 54 04 13xx

LOUISE 01 01 43XX

Kinderbed met verstelbare bodem
KInderbett mit verstelbarer Boden

Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren

Armoire avec deux portes

Lit enfant avec fond réglable

Babybed with adjustable bottom

Wardrobe with two doors

Step 2 : Use the two doors 5, two handles 6, six handgrip supports E, eight wood screws I, three hinges M1 and
twelve wood screws G

Push three handle supports (E) in the provided drillings at the front of both doors (5). Push the handles (6) on
the handle supports. Insert the wood screws (I) into the holes on the inside of the doors and tighten them in the
handles. Push the hinges (M1) in the provided holes on the inside of the doors. Insert the wood screws (G) into

www.quax.eu

[e-mail]

the openings in the hinges and tighten them in the doors.

42

QUARRE 54 04 13xx

Step 3 : Use the top 1 and nine connectors B

Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren

Armoire avec deux portes

Wardrobe with two doors

Quax®

Quax®

First dreams

First dreams

First steps

First steps

Fix nine connectors (B) in the provided openings at the underside of the top.

Step 4 : Use the bottom 3, the cornice 4, eight wooden dowels A, four connectors B and four eccentrics C

Fix four connectors (B) into the drillings on the inside of the cornice (4). Push the dowels (A) in the provided
holes on the sides of the bottom (3). Push four eccentrics (C) into the provided openings at the underside
of the bottom. Push the profi le with the connectors into the drillings on the front of the bottom and tighten
the eccentrics.

www.quax.eu

[e-mail]

43

QUARRE 54 04 13xx

Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren

Armoire avec deux portes

Wardrobe with two doors

First dreams

First steps

Quax®

Step 5 : Use the parts of step 1 and 4

Now use a clean blanket, remove screws and the like and place all parts with their front on the blanket. Push both
end sides (2/R and 2/L) with their connectors in the provided drillings on the bottom.

Step 6 : Use the parts of step 5 and six eccentrics C

www.quax.eu

[e-mail]

Insert the eccentrics (C) in the provided drillings on the underside of the bottom and fasten them.

44

QUARRE 54 04 13xx

Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren

Armoire avec deux portes

Wardrobe with two doors

Quax®

First dreams
First steps

Step 7 : Use the parts of step 3 and 6 and six eccentrics C

Push the eccentrics (C) into the provided drillings at the top of the sides. Push the top with its connectors
into the drillings and over the wooden dowels of the sides. Tighten all eccentrics.

www.quax.eu

Step 8 : Use the parts of step 7, the bottom support 11 and two wood screws J

Place the bottom support (11) in front of the drillings at the back and underside of the bottom. Push the
wood screws (J) into the holes on top of the bottom and tighten them in the support.

[e-mail]

45

QUARRE 54 04 13xx

Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren

Armoire avec deux portes

Wardrobe with two doors

First dreams

First steps

Quax®

Step 9 : Use the parts of step 9, the profi le in pvc 9, the two backs 8A and forty wood screws H

Connect the backs (8A) using a profi le in pvc (9). Align the back on the wardrobe structure and screw them into
the wardrobe with the wood screws (H). Only now turn the wardrobe straight up.

www.quax.eu

[e-mail]

46

QUARRE 54 04 13xx

Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren

Armoire avec deux portes

Wardrobe with two doors

Quax®

First dreams
First steps

Step 10 : Use the parts of step 9, two clothes rod supports D, twelve shelf supports F and four wood
screws G

Place the clothes rod supports (D) on top of the provided drillings at a same height of your choice and in
the middle of the end sides. Secure them with two wood screws (G). Push the shelf supports (F) in the
provided drillings at a same height of your choice and on the outside edges of the end sides.

www.quax.eu

[e-mail]

47

QUARRE 54 04 13xx

Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren

Armoire avec deux portes

Wardrobe with two doors

First dreams

First steps

Quax®

Step 11 : Use the parts of step 10, the clothes rod 10 and three shelves 7

www.quax.eu

[e-mail]

Push the rod (10) into its supports and the shelves (7) into theirs.

48

QUARRE 54 04 13xx

Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren

Armoire avec deux portes

Wardrobe with two doors

Quax®

First dreams
First steps

Step 12 : Use the parts of step 2 and 11

Push and click the doors with their hinges on the hinge plates of the end sides.

Step 13 : Adjusting the doors

The doors can be adjusted three-dimensionally by controlling the screws on the hinges and hinge plates.

www.quax.eu

[e-mail]

49
