Quasar HQ-2082UH Installation And Operating Instructions Manual

Please read these operating instructions thoroughly
before using your air conditioner and keep for future reference.

For assistance, please call : 1-800-211-PANA(7262) or
Register your product at : http://www.panasonic.com/register

INSTALLATION AND

OPERATING INSTRUCTIONS

Room Air Conditioner

Model: HQ-2082UH

CW382820391F

2

Safety Precautions

About the Controls on the Air Conditioner

Features and Installation

Before you call for service...

FOR YOUR RECORDS

Staple your receipt to this page in case you need it later.
Write down the model and serial numbers here:

Model #

Serial #

You can find them on a label on the side of each unit.

Dealer's Name

Date Purchased

Inside you will find many helpful hints on how to use and
maintain your air conditioner properly. Just a little preventive
care on your part can save you a great deal of time and
money over the life of your air conditioner.

You'll find many answers to common problems in the chart
of troubleshooting tips. If you review our chart of
Troubleshooting Tips first, you may not need to call for
service at all.

READ THIS MANUAL

CAUTION

• Contact the authorized Service technician for repair or
maintenance of this unit.

• The air conditioner is not intended for use by young
children or infirm persons without supervision.

• Young children should be supervised to ensure that they
do not play with the air conditioner.

Safety Precautions

Safety Precautions .............3

About the Controls on
the Air Conditioner

Controls..............................5

Ventilation ..........................6

Air Direction........................6

How to Secure Drain Pipe

....6

Care and Maintenance

Air Filter Cleaning...............7

Features

Features .............................8

Installation

How to Install the Unit ........9

Window Requirements .......9

Installation Kit Contents ...10
Suggested Tool

Requirements...................10

Cabinet Installation...........11

Electrical Data ..................13

Electrical Safety ...............14

Before you call for
service...

Normal Operation.............15

Abnormal Operation .........15

WARNING

3

Safety Precautions

Safety Precautions

To prevent injury to the user or other people and property damage, the following instructions must be
followed.

■ Incorrect operation due to ignoring of instruction will cause harm or damage. The seriousness is classified
by the following indications.

WARNING : This symbol indicates the possibility of death or serious injury.

CAUTION

:

This symbol indicates the possibility of injury or damage to
property only.

■ Meanings of symbols used in this manual are as shown below.

Be sure not to do this.

Be sure to follow the instructions.

Plug in the power plug
properly.

• Otherwise, it will cause electric
shock or fire due to heat
generation.

Do not operate or stop the
unit by inserting or pulling
out the power plug.

• It will cause electric shock or fire
due to heat generation.

Do not damage or use an
unspecified power cord.

• It will cause electric shock or fire.

•

If the power cord is damaged, it must
be replaced by the manufacturer or
an authorized service center or a
similarly qualified person in order to
avoid a hazard.

Do not modify power cord
length or share the outlet
with other appliances.

• It will cause electric shock or fire
due to heat generation.

Do not operate with wet
hands or in a damp
environment.

• It will cause electric shock.

Do not direct air flow at room
occupants.

• This could lead to health
problems.

4

Safety Precautions

When the air filter is to be

removed, do not touch the

metal parts of the unit.

• It may cause an injury.

Do not clean the air

conditioner with water.

• Water may enter the unit and
degrade the insulation. It may
cause an electric shock.

Ventilate well when used

together with a stove, etc.

• An oxygen shortage may occur.

When the unit is to be

cleaned, switch off, and turn

off the breaker.

• Since the fan rotates at high
speed during operation, it may
cause an injury.

Do not put a pet or house

plant where it will be exposed

to direct air flow.

• This could injure the pets or
plants.

Do not use for special

purposes.

• Do not use this air conditioner to
preserve precision devices, food,
pets, plants, and art objects.
It may cause deterioration of
quality, etc.

Do not operate switches

with wet hands

.

• It may cause an electric shock.

Do not apply an insecticide

or flammable spray.

• It may cause a fire or deformation
of the cabinet.

Do not put a heater, etc.

where it is exposed to direct

air flow.

•

It may cause imperfect
combustion.

5

About the Controls on the Air Conditioner

4

1

7

6 2

AIR

SWING

OPERATION

TEMP

TIMER

MODE

ECONOMY

FAN SPEED

1

6

2 4

5

3

3

About the Controls on the Air Conditioner

Controls

Model : HQ-2082UH

OPERATION BUTTON

• To turn the air conditioner ON, push the button.

To turn the air conditioner OFF, push the button
again.

• This button takes priority over any other buttons.

• When you first turn it on, the air conditioner is on
the High cool mode and the temp. at 72°F(22°C)

OPERATION MODE SELECTION BUTTON

Every time you push this button, it will toggle
between COOL, ECONOMY, FAN and DRY.

ROOM TEMPERATURE SETTING BUTTON

This button can automatically control the
temperature of the room. The temperature can
be set within a range of 60°F to 86°F by 1°F.
(16°C to 30°C by 1°C)
Select the lower number for lower temperature
of the room.

FAN SPEED SELECTION BUTTONS

Every time you push this button, it is set as
follows.
{High(F3) → Low(F1) → Med(F2) → High(F3)...}.

ECONOMY

• If you push this button, the fan stops when the
compressor stops cooling. Approximately every 3
minutes the fan will turn on and check the room
air to determine if cooling is needed.

ON/OFF TIMER BUTTON

You can set the time when the unit will turn on or turn off
automatically by pressing the timer button. If the unit is operating,
this button controls the time it will be turned off. If the unit is in off
state, this button controls the time it will start. Every time you push
this button, the remaining time will be set as follows.

- STOPPING OPERATION

•

Every time you push this button, when the air conditioner is
operating, timer is set as follows.
(1Hour → 2Hours → 3Hours → 4Hours → 5Hours → 6Hours →
7Hours → 8Hours → 9Hours → 10Hours → 11Hours → 12Hours →
0Hour → 1Hour → 2Hours → ...)

• The Setting Temperature will be raised by 2°F(1°C) 30min.
later and by 2°F(1°C) after another 30 min.

- STARTING OPERATION

•

Every time you push this button, when the air conditioner is not
operating, timer is set as follows. (1Hour → 2Hours → 3Hours →
4Hours → 5Hours → 6Hours → 7Hours → 8Hours → 9Hours →
10Hours → 11Hours → 12Hours → 0Hour → 1Hour →
2Hours → ...)

REMOTE CONTROL SIGNAL RECEIVER

DRY

•

When this unit is in dry mode, the fan rotates in low
speed. The fan stops when the compressor stops
cooling.
Approximately every 3 minutes the fan will turn on and
the unit checks the room air temperature to set itself.

7

7

6

6

8

8

Precaution: The Remote controller will not function properly if strong light strikes the sensor

window of the air conditioner or if there are obstacles between the Remote Control
unit and the air conditioner.

VENTCLOSE

OPEN

Par t

A

Par t

B

Drain pipe

Drain cap

Fig. 4

Fig. 3

Fig. 2

Fig. 1

O
F
F
/
O

N

O
P
E
R
A
T

I
O
N

T
E
M
P

/
T
I
M
E

R

C
O
O

L
F
A
N

H
I
G
H
M
E
D
L
O
W

M

O

D
E

F

A

N

S
P
E
E

D

S
E
T

T
I
M
E
R

S
E
T
/
C
A
N
C
E
L

A
I
R

S
W

I
N
G

E
C
O
N
O

M
Y

h
r

F

W
i
r
e

l
e
s

s

R

e
m
o
t
e

C
o
n

t
r
o
l

Remove the
rubber plug

O

F

F

/

O

N

O

P

E

R

A

T

I

O

N

T

E

P

/T

I

C

O

O

L

F

A

N

H

I

G

H

M

E

D

L

O

W

M

O

E

F

A

N

S

P

E

E

D

S

E

T

T

I

M

E

R

S

E

T

/

C

N

E

A

I

R

E

C

O

N

O

M

Y

F

W

i

r

e

l

e

s

s

R

e

m

o

t

e

C

o

n

t

r

o

l

DRAIN
PA N

DRAIN HOSE
Inside diameter 17mm (5/8")

CABINET

SCREW

6

About the Controls on the Air Conditioner

Additional controls and important information.

Ventilation

The ventilation lever must be in the CLOSE position in order to maintain
the best cooling conditions.

When fresh air is necessary in the room, set the ventilation lever to the OPEN position.
The damper is opened and room air is drawn out.

NOTE: Before using the ventilation feature, and prior to installing the front

grille, pull down part until level with part .

Air Direction

The direction of air can be controlled wherever you want to cool by adjusting the horizontal
louver and the vertical louver.

The vertical air direction is adjusted by rotating
the horizontal louver forward or backward
manually.

The horizontal air direction is adjusted by
rotating the vertical louver right or left
manually.

• VERTICAL AIR-DIRECTION CONTROL •

HORIZONTAL AIR-DIRECTION CONTROL

How to Secure the Drain Pipe

In humid weather, excess water may cause the BASE PAN to overflow. To drain the water, remove the
DRAIN CAP and secure the DRAIN PIPE to the rear hole of the BASE PAN. Press the drain pipe into the
hole by pushing down and away from the fins to avoid injury.(See Fig.1)

Optional(CW3H02502C)

1. Remove the rubber plug and slide the chassis out
from the cabinet.(See Fig.2)

2. Install the drain pan over the corner of the cabinet
where you removed the plug with 4 (or 2)
screws.(See Fig.3)

3. Connect the drain hose to the outlet located at the
bottom of the drain pan. You can purchase the drain
hose or tubing locally to satisfy your particular
needs. (Drain hose is not supplied).(See Fig.3)

4. Select the most appropriate connection from among
the figures to the right (by considering the hole of the
unit) to fit drain pan to your own unit.(See Fig.3)

5. Slide the chassis back into the cabinet. Reinstall the
cabinet screws. Secure the cabinet to chassis by
using screws. (See Fig.4)

7

About the Controls on the Air Conditioner

Air Filter Cleaning

The air filter behind the front grille should be checked and cleaned at least once every 2
weeks or more often if necessary.

TO REMOVE:

1. Open the inlet grille upward by pulling out the bottom of the inlet grille or downward by
pulling out the top of the inlet grille.

2. Using the tab, pull up slightly on the filter to release it and pull it down or up.

3. Clean the filter with warm, soapy water under 40°C (104°F).

4. Rinse and gently shake the water from the filter and let it dry before replacing it.

CAUTION: DO NOT operate the air conditioner without a filter because dirt and lint will

clog it and reduce performance.

Care and Maintenance

TURN THE AIR CONDITIONER OFF AND REMOVE THE PLUG FROM THE POWER OUTLET.

8

Features and Installation

Learning parts name prior to installation will help you understand the installation procedure.

Features

Features

CABINET

FRONT GRILLE

AIR FILTER

AIR INTAKE
(INLET GRILLE)

AIR DISCHARGE

REMOTE CONTROLLER

HORIZONTAL AIR DEFLECTOR
(VERTICAL LOUVER)

VERTICAL AIR DEFLECTOR
(HORIZONTAL LOUVER)

EVAPORATOR

CONTROL BOARD

POWER CORD

BASE PAN

CONDENSER

COMPRESSOR

BRACE

About 12.7mm (1/2")

76.2cm (30")~

152.4cm (60")

Awning

Cooled air

Fence

Over 50.8cm (20")

Heat

radiation

55.8cm (22") to

91.44cm (36")

Offset

12.7mm (1/2") to

31.8mm (1

1

/4")

Sill

Exterior

Interior wall

47cm (181/2") min.

(Without frame curtain)

Stool

38cm (15") min

(With frame curtain)

9

INSTALLATION

Features and Installation

1. To prevent vibration and noise, make sure
the unit is installed securely and firmly

2. Install the unit where the sunlight does not
shine directly on the unit.

3. The outside of the cabinet must extend
outward for at least 28cm (11") and there
should be no obstacles, such as a fence or
wall, within 50.8cm (20") from the back of
the cabinet because it will prevent heat
radiation of the condenser.
Restriction of outside air will greatly reduce
the cooling efficiency of the air conditioner.

CAUTION: All side louvers of the cabinet must remain exposed to the outside of the

structure.

4. Install the unit a little slanted so the back is slightly lower than the front
(about 12.7mm (1/

2")).

This will force condensed water to flow to the outside.

5. Install the unit with the bottom about 76.2cm (30")~152.4cm (60") above the floor level.

Window Requirements

NOTE: All supporting parts should be secured to firm wood, masonry, or metal.

This unit is designed for installation in
standard double hung windows with actual
opening widths from 55.88cm (22") to

91.44cm (36").

The top and bottom window sash must open
sufficiently to allow a clear vertical opening of
38cm (15") from the bottom of the upper sash
to the window stool.

How to Install the Unit

9

5

5

5

(Type A)

(Type A)

11

1

2 3 4

8 11

12

9

765

10

Shipping
Screws

Lower guide

PREPARATION OF CHASSIS

1. Remove the screws which fasten the cabinet
at both sides and at the back.

2. Slide the unit from the cabinet by gripping the
base pan handle and pulling while bracing the
cabinet.

3. Cut the window sash seal to the proper
length.
Peel off the backing and attach the FOAM-PE

to the underside of the window sash.

4. Remove the backing from the top upper guide
FOAM-PE and attach it to the bottom of
the upper guide

5. Attach the upper guide onto the top of the
cabinet with 3 type A screws.

6. Insert the Frame Curtain into the upper
guide.

7. Fasten the curtains to the unit with 4 Type
A screws.

10

Features and Installation

Suggested Tool Requirements

Installation Kit Contents

SCREWDRIVER(+, -), RULER, KNIFE, HAMMER, PENCIL, LEVEL

NO. NAME OF PARTS Q'TY

1 FRAME CURTAIN 2
2 SILL SUPPORT 2
3 BOLT 2
4 NUT 2
5

SCREW(TYPE A) 10mm (25/64")

16

6

SCREW(TYPE B)

3

7

SCREW(TYPE C)

5
8 FOAM-STRIP 1
9

FOAM-PE (466mm x 10mm x 2mm)

1

10

WINDOW LOCKING BRACKET

1

11

FOAM-PE

(920mm x 30mm x 2mm)

1

12 DRAIN PIPE 1

D5.1mm(3/16")/16mm(5/8")

D4.1mm(5/32")/16mm(5/8")

■ Top retainer bar is
in product package.

11

Features and Installation

Upper Guide

Window Sash

Window sill

Front Angle

Upper guide

Frame Curtain

1

Foam-pe

9

Foam-pe

11

Cabinet

INDOOR OUTDOOR

INDOOR OUTDOOR

Sash track

Front Angle

Cabinet

About 12.7mm (

1

/2")

About 12.7mm (

1

/

2

")

Sill Support

2

Nut

4

Bolt

3

Screw (Type B)

6

Screw (Type B)

6

Sill support

2

Sill support

2

Screw (Type A)

5

1. Open the window. Mark a line on
center of the window sill (or desired
air conditioner location).
Carefully place the cabinet on the
window sill and align the center mark
on the bottom front with the center
line marked in the window sill.
(See Fig. 1)

2. Pull the bottom window sash down
behind the upper guide until it meets.
(See Fig. 2)

NOTE:

• Do not pull the window sash down so

tightly that the movement of Frame
Curtain is restricted.

3. Loosely assemble the sill support
using the parts in Fig. 3.

4. Select the position that will place the
sill support near the outer most point
on sill (See Fig. 4)

5. Attach the sill support to the cabinet
track hole in relation to the selected
position using 2 Type A screws in
each support (See Fig. 4).

6. The cabinet should be installed with a
very slight tilt (about 12.7mm(1/2"))
downward toward the outside
(See Fig. 5).
Adjust the bolt and the nut of sill
support for balancing the cabinet.

7. Attach the cabinet to the window sill
by driving the screws (Type B)
through the front angle into window
sill.

8. Pull each Frame curtain fully to each
window sash track, and repeat step 2.

Cabinet Installation

Fig. 1

Fig. 2

Fig. 3

Fig. 4

Fig. 5

Type C

7

Screw

Screw

Power cord

Foam-Strip

8

Window locking bracket

10

12

Features and Installation

9. Attach each Frame curtain to the window
sash using screws

(Type C). (See Fig. 6)

CAUTION: DO NOT DRILL A HOLE IN THE

BOTTOM PAN.

The unit is designed to operate
with approximately 12.7mm (1/

2") of

water in bottom pan.

10. Slide the unit into the cabinet. (See Fig. 7)

CAUTION: For security purposes, reinstall

screws at cabinet's sides.

11. Cut the foam-strip

to the proper length
and insert between the upper window sash
and the lower window sash.
(See Fig. 8)

12. Attach the window locking bracket with
a type C screw. (See Fig. 9)

13. Attach the front grille to the cabinet by
inserting the tabs on the grille into the tabs
on the front of the cabinet. Push the grille
in until it snaps into place. (See Fig.10)

NOTE: Please refer p.6 for setting ventilation

kit.

14. Lift the inlet grille and secure it with two
type A screw through the front grille.
(See Fig. 11)

15. Window installation of room air conditioner

is now completed. See ELECTRICAL DATA
for attaching power cord to electrical outlet.

Fig. 6

Fig. 7

Fig. 8

Fig. 9

Fig. 10

Fig. 11

13

Features and Installation

Do not under any
circumstances cut
or remove the
grounding prong
from the plug.

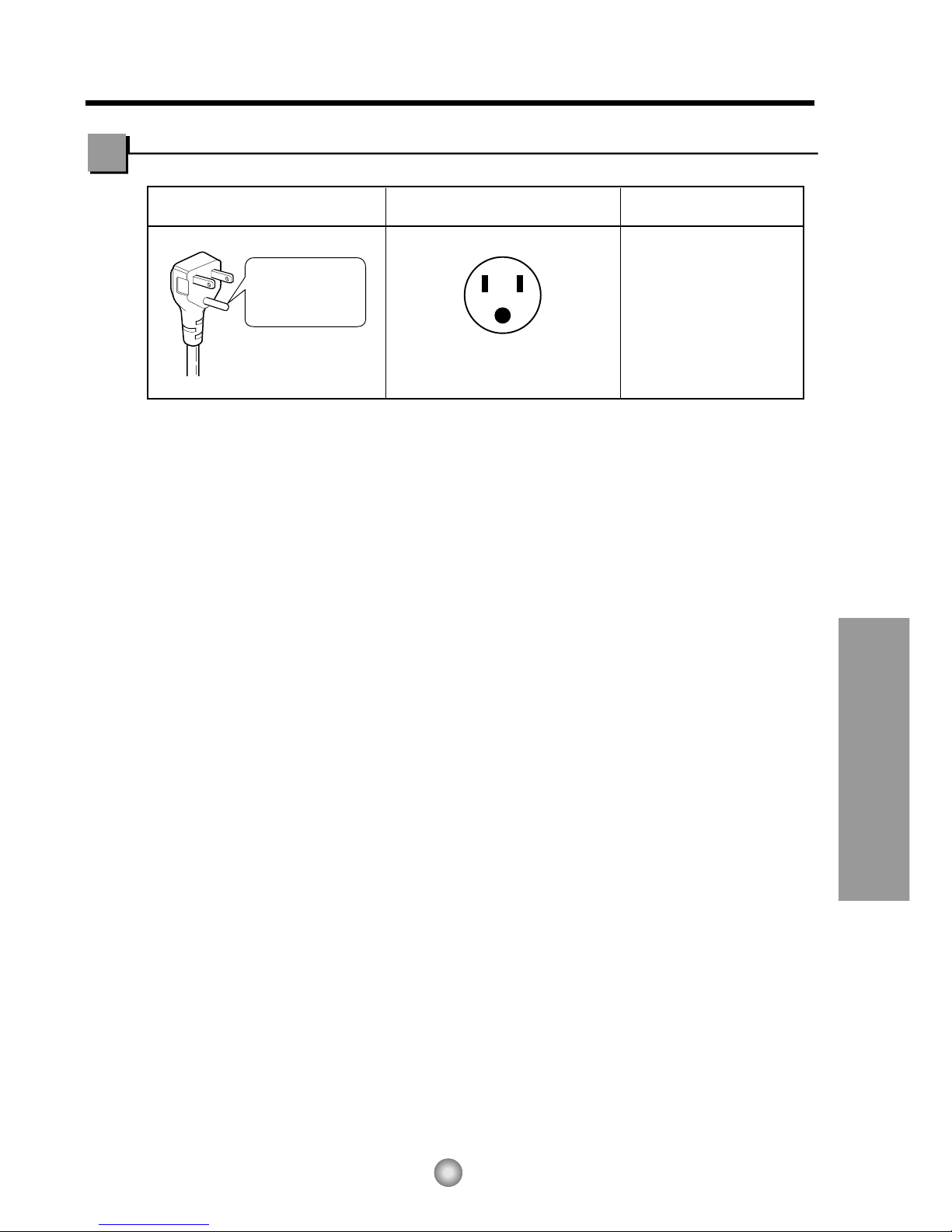

Line Cord Plug Use Wall Receptacle Power Supply

Power supply cord with
3-prong grounding plug

Standard 125V, 3-wire grounding
receptacle rated 15A, 125V AC

Use 15 AMP, time
delay fuse or circuit
breaker.

Electrical Data

USE OF EXTENSION CORDS

Because of potential safety hazards, we strongly discourage the use of an extension cord. However, if
you wish to use an extension cord, use a CSA certified/UL-listed 3-wire (grounding) extension cord,
rated 15A, 125V.

PREFERRED METHOD

Ensure proper ground

exists before use

TEMPORARY METHOD

Adapter plug

Receptacle cover

Metal screw

14

Electrical Safety

Features and Installation

IMPORTANT

(PLEASE READ CAREFULLY)

FOR THE USER'S PERSONAL SAFETY, THIS
APPLIANCE MUST BE PROPERLY GROUNDED

The power cord of this appliance is equipped with a
three-prong (grounding) plug. Use this with a
standard three-slot (grounding) wall power outlet
(Fig. 12) to minimize the hazard of electric shock.
The customer should have the wall receptacle and
circuit checked by a qualified electrician to make
sure the receptacle is properly grounded.

DO NOT CUT OR REMOVE THE THIRD
(GROUND) PRONG FROM THE POWER
PLUG.

A. SITUATIONS WHERE THE APPLIANCE

WILL BE DISCONNECTED ONLY
OCCASIONALLY:

Because of potential safety hazards, we strongly
discourage the use of an adapter plug. However, if
you wish to use an adapter, a TEMPORARY
CONNECTION may be made. Use UL-listed
adapter, available from most local hardware stores
(Fig. 13). The large slot in the adapter must be
aligned with the large slot in the receptacle to
assure a proper polarity connection.

CAUTION: Attaching the adapter ground terminal to
the wall receptacle cover screw does not ground the
appliance unless the cover screw is metal, and not
insulated, and the wall receptacle is grounded
through the house wiring.
The customer should have the circuit checked by a
qualified electrician to make sure the
receptacle is properly grounded.

Disconnect the power cord from the adapter, using
one hand on each. Otherwise, the adapter ground
terminal might break. DO NOT USE the appliance
with a broken adapter plug.

B. SITUATIONS WHERE THE APPLIANCE

WILL BE DISCONNECTED OFTEN.

Do not use an adapter plug in these situations.
Unplugging the power cord frequently can lead to
an eventual breakage of the ground terminal. The
wall power outlet should be replaced by a three-slot
(grounding) outlet instead.

USE OF EXTENSION CORDS

Because of potential safety hazards, we strongly
discourage the use of an extension cord. However,
if you wish to use an extension cord, use a CSA
certified/UL-listed 3-wire (grounding) extension
cord, rated 15A, 125V.

Fig. 12

Fig. 13

15

Before you call for service...

Before you call for service...

Troubleshooting Tips save time and money!
Review the chart beslow first and you may not need to call for service.

Normal Operation

• You may hear a pinging noise caused by water being picked up and thrown against the condenser
on rainy days or when the humidity is high. This design feature helps remove moisture and improve
efficiency.

• You may hear the relay click when the compressor cycles on and off.

• Water will collect in the base pan during high humidity or on rainy days. The water may overflow

and drip from the outdoor side of the unit.

• The fan may run even when the compressor does not.

Abnormal Operation

Problem Possible Causes What To Do

■ The air conditioner is
unplugged.

■ The fuse is blown/circuit
breaker is tripped.

■ Power failure.

■ Airflow is restricted.

■ TEMP Control set to a

higher number.

■ The air filter is dirty.

■ The room may have been

hot.

■ Cold air is escaping.

■ Cooling coils have iced up.

■ Ice blocks the air flow and

stops the air conditioner
from cooling the room.

• Make sure the air conditioner plug is pushed
completely into the outlet.

• Check the house fuse/circuit breaker box and
replace the fuse or reset the breaker.

• When power is restored, wait 3 minutes to restart the
air conditioner to prevent tripping of the compressor
overload.

• Make sure there are no curtains, blinds, or furniture
blocking the front of the air conditioner.

• Set the TEMP Control to a lower number.

• Clean the filter at least every 2 weeks.

See the operating instructions section.

• When the air conditioner is first turned on
you need to allow time for the room to cool down.

• Check for open furnace floor registers
and cold air returns.

• Set the air conditioner's vent to the closed position.

• See Air Conditioner Freezing Up below.

• Set the mode control to High Fan or High Cool with

the high temperature.

Air conditioner
does not start

Air conditioner
does not cool as it
should

Air conditioner
freezing up

16

Precauciones Importantes de seguridad

Instrucciones de Funcionamiento

Características e Instalacion

Antes de avisar al Servicio Técnico

PARA SU INFORMACION

Precauciones
Importantes de
Seguridad

Precauciones Importantes

de seguridad ....................17

Instrucciones de
Funcionamiento

Controles...........................19

Ventilación.........................20

Como controlar la

direccion del aire ...............20

Como installar el Tubo de

Desagüe............................20

Cuidado y Mantenimiento

Limpieza de filtro de aire...21

Características

Características ..................22

Instrucciones de
instalación

Elija el major lugar.............23

Requisitos de ventana.......23

Contenido del juego de
instalación

..........................24

Requisitos de las herra
mientas sugeridas

...............24

Instalación del Gabinete....25

Datos Electricos ................27

Informacion Electrica.........28

Antes de avisar al
Servicio Técnico

Operacíon normal ............29

Operacíon anormal ..........29

Escriba aquí los números de serie y modelo de las
unidades exterior e interior:

Nº de Modelo
Nº Serie

Los números figuran en una etiqueta en el lateral de cada
unidad.

Distribuidor
Fecha de compra

• Aquí encontrará numerosas sugerencias sobre cómo
utilizar y mantener adecuadamente su acondicionador de
aire. Con unos cuantos cuidados preventivos se puede
ahorrar mucho tiempo y dinero a lo largo de la vida útil de
su acondicionador de aire.

• En la tabla de sugerencias para la resolución de
problemas encontrará respuestas a la mayoría de los
problemas más comunes. Si consulta primero la tabla de
Sugerencias para la resolución de problemas, quizá ni
siquiera necesite avisar al servicio técnico.

• Consulte con el servicio técnico autorizado sobre la
reparación o el mantenimiento de esta unidad.

• El acondicionador de aire no debe ser utilizado por
niños pequeños o personas inestables sin
supervisión.

• Es preciso vigilar a los niños pequeños para
asegurarse de que no juegan con el acondicionador
de aire.

LEA ESTE MANUAL

PRECAUCION

Precauciones Importantes de seguridad

ADVERTENCIA

17

Precauciones Importantes de Seguridad

Para prevenir tanto lesiones al usuario u otras personas como daños materiales, es preciso seguir estas instrucciones.

■ El manejo incorrecto debido a la inobservancia de estas instrucciones puede causar lesiones o daños cuya gravedad
está clasificada en las siguientes indicaciones.

ADVERTENCIA Este símbolo indica la posibilidad de lesiones mortales o graves.

PRECAUCION

Este símbolo indica la posibilidad de lesiones o daños
materiales.

■

El significado de los símbolos utilizados en este manual se indica a continuación.

Asegúrese de no hacerlo.

Asegúrese de seguir las instrucciones.

Conecte correctamente el

enchufle

• De otra forma, ello ocasionaría
una descarga eléctrica o
incendio a causa de la
generación de calor.

No opere o pare la unidad

insertando o tirando del

enchufe

• Ello ocasionaría una descarga
eléctrica o incendio a causa de la
generación de calor.

No dañe o utilize un cable

eléctrico inadecuado

• Ello ocasionaría una descarga
eléctrica o incendio.

No modifique el largo del cable

eléctrico, y tampoco comparta

el tomacorriente con otros

aparatos

• Ello ocasionaría una descarga
eléctrica o incendio a causa de la
generación de calor.

No lo maneje con las manos

humedas

• Puede ocasionar una descarga
eléctrica.

No exponga durante mucho

tiempo la piel al aire frío

procedente directamente del

acondicionador.

• Esto podría dañar su salud.

18

Precauciones Importantes de seguridad

PRECAUCION

Cuando se vaya a quitar el

filtro de aire no toque las

partes metálicas de la unidad

interior.

• Esto podría causar heridas.

No limpie el acondicionador

de aire con agua.

• El agua podría entrar en la
unidad y degradar el aislamiento.
También podría causar una
sacudida eléctrica.

Ventile bien cuando utilice el

acondicionador junto con

una estufa, etc.

• En este caso tal vez se produzca
una falta de oxígeno.

Cuando limpie la unidad,

desconecte la alimentación y

desconecte también el

disyuntor.

• Puesto que el ventilador gira a
alta velocidad durante la
operación, podría ocasionar
heridas.

NO ponga un animal doméstico

ni una planta donde quede

directamente expuesto al flujo

de aire.

• Esto podría dañar al animal o a
la planta.

No lo utilice para propósitos

especiales.

• No utilice este acondicionador de
aire para conservar dispositivos
de precisión, alimentos y objetos
de arte; no ponga tampoco
animales y plantas cerca de él.
Esto podría deteriorar la calidad,
etc.

No manipule los

interruptores con las manos

mojadas.

• Esto podría causar una sacudida
eléctrica.

No aplique aerosoles con

insecticida o productos

inflamables.

• Esto podría causar un incendio o
deformar la caja.

No ponga una estufa, etc.

donde quede expuesta al

flujo de aire directo.

•

Esto podría causar una
combustión imperfecta.

4

1

7

6 2

AIR

SWING

OPERATION

TEMP

TIMER

MODE

ECONOMY

FAN SPEED

1

6

2 4

5

3

3

Instruccionnes de Funcionamiento

19

Instrucciones de Funcionamiento

Controles

ENECNDIDO/APAGADO

• Para ENCENDER el sistema presione el botón, y
para APAGARLO presione el botón otra vez.

• Este botón tiene prioridad sobre todos los otros
botones.

• Cuando Ud. Io enciende por primera vez, el sistema
está en el y la temperatura es de 72˚F (22˚C).

FRÍO/VENTILADOR

• Cada vez que presione este botón, las palabras
COOL, ECONOMY, FAN y DRY aparecerán
aiternadamente..

AJUSTE DE LA TEMPERATURA

• Este botón puede controlar la temperatura del
cuarto automáticamente. La temperatura se
puede ajustar de grado en grado, desde 60˚F
hasta 86˚F cada 1˚F (16˚C hasta 30˚C cada
1˚C). Seleccione el número más bajo para la
temperatura más baja en el cuarto.

VELOCIDAD DEL VENTILADOR

• Cada vez que presione este botón, el ajuste es
como sigue. {Alto(F3) → Bajo(F1) → Medio(F2) →
Alto(F3)...}

AHORRADOR DE ENERGÍA

El ventilador se detiene cuando el compressor no
sigue enfriando.

• Aproximadamente cada 3 minutos el ventilador se
encenderá, y necesitará verificar la temperatura
del cuarto para saber si es necesario más
enfriamiento.

MARCADOR DE ENCENDIDO/APAGADO

- OPERACIÓN DE PARADA:

• Cada vez que presione este botón, cuando el

sistema esté operando, el marcador de tiempo
se ajustará de la siguiente manera: (1Hora →
2 Horas → 3 Horas → 4 Horas → 5 Horas →
6 Horas → 7 Horas → 8 Horas → 9 Horas →
10 Horas → 11 Horas → 12 Horas → 0 Hora).

• La temperatura de ajuste se elevará 2˚F(1˚C),
30 minutos después, y otros 2˚F(1˚C) media
hora después.

- OPERACIÓN DE INICIACIÓN:

• Cada vez que presione este botón, cuando el
sistema esté operando, el marcador de tiempo
se ajustará de la siguiente manera: (1Hora →
2 Horas → 3 Horas → 4 Horas → 5 Horas →
6 Horas → 7 Horas → 8 Horas → 9 Horas →
10 Horas → 11 Horas → 12 Horas → 0 Hora).

RECEPTOR DE SEÑAL

DRY

Cuando esta unidad se torna al modo seco, el
ventilador gira en velocidad lenta. El ventilador se
detiene cuando el compresor se para de enfriar.
Aproximadamente cada 3 minutos se encendera el
ventilador y la unidad comprueba la temperatura
del aire de la habitacion para ajustarse a si mismo.

6

6

7

7

8

8

Precaución: El dispositivo de control remoto no funcionará adecuadamente si la ventana sensora

del acondicionador de aire es expuesta a luz fuerte, o si hay obstáculos entre el
dispositivo de control remoto y el acondicionador de aire.

Instrucciones de Funcionamiento

Parte

A

Parte

B

VENTCERRADO

ABIERTO

O

F
F
/
O

N

O
P

E
R
A
T
I

O
N

T
E
M
P

/
T
I
M
E

R

C
O
O
L
F
A
N

H
I
G
H
M
E
D
L
O
W

M
O

D
E

F
A
N
SP

EE

D

S
E
T

T
I
M

E
R

S
E

T

/
C
A
N

C

E

L

A
I
R

S
W
I
N
G

E
C

O
N
O

M
Y

h

r

F

W

i

r

e

l
e
s
s

R
e
m

o

t

e

C
o
n
t
r

o
l

Retire el tapón
de goma

Tapa
del desagüe

Tubo

Fig. 4

Fig. 3

Fig. 2

Fig. 1

BANDEJA
DE DRENAJE

MANGUERA DE DRENAJE
El diámetro interior 17mm (5/8")

TAPA

TORNILLOS

O

F

F

/

O

N

O

P

E

R

A

T

I

O

N

T

E

P

/

T

I

C

O

O

L

F

A

N

H

I

G

H

M

E

D

L

O

W

M

O

E

F

A

N

S

P

E

E

D

S

E

T

T

I

M

E

R

S

E

T

/
C

N

E

A

I

R

E

C

O

N

O

M

Y

F

W

i

r

e

l

e

s

s

R

e

m

o

t

e

C

o

n

t

ro

l

20

Controles adicionales e informacion importante.

Ventilación

La palanca de ventilación debe estar en posición CERRADA para poder mantener
las mejores condiciones de enfriamiento. Cuando se necesite aire fresco en la
habitación, coloque la palanca de ventilación en posición ABIERTA. La Compuerta
es abierta y el aire de la habitación es expulsado.

NOTA: Antes de utilizar la característica de ventilación, haga un kit

de ventilación.
Primero, hale hacia abajo la parte hasta que quede
horizontal con la parte .

Como controlar la direccion del aire

La dirección del aire puede ser controlada cuando usted desee enfriar, ajustando la
palanca vertical y la palanca horiziontal.

• CONTROL DE LA DIRECCIÓN
VERTICAL DEL AIRE

La dirección vertical del aire es ajustada
rotando la palanca horizontal hacia adelanto
o hacia atrás.

La dirección horizontal del aire es ajustada
rotando la palanca vertical hacia la derecha o
hacia la izquierda.

• CONTROL DE LA DIRECCIÓN HORIZONTAL
DEL AIRE

Como Installar el Tubo de Desagüe

En climas húmedos, es posible que la BANDEJA EVAPORADORA se llene de agua.
Para quitar el agua acumulado, es preciso conectar el tubo de desagüe.
Quite la TAPA DEL DESAGÜE y conecte el TUBO a la BANDEJA EVAPORADORA. (Ver Fig.1)

Opcional(CW3H02502C)

1. Retire el tapón de plástico y deslice el chasis fuera del
armario.

(Ver Fig.2)

2. Instale la bandeja de drenaje por encima de la esquina
de la tapa de donde retiró el tapón con 4 (o 2)
tornillos.

(Ver Fig.3)

3. Conecte la manguera de drenaje a la salida situada en
la parte inferior de la bandeja de drenaje. Puede adquirir
una manguera de drenaje o una tubería apropiada en su
localidad que satisfaga sus necesidades particulares (la
manguera no se suministra).

(Ver Fig.3)

4. Seleccione la conexión más apropiada entre las figuras
siguientes (teniendo en cuenta el orificio de la unidad)
para acoplar la bandeja de drenaje en su unidad.
(Ver Fig.3)

5. Deslice el chasis en el interior del armario.
Vuelva a apretar los tornillos del armario. Fije el armario
al chasis con tornillos.

(Ver Fig.4)

Instrucciones de Funcionamiento

21

Limpieza de filtro de Aire

El filtro de aire detrás de la rejilla frontal debe ser revisado y limpiado por lo menos una
vez por cada dos semanas o más frecuentemente si es necesario.

La rejilla es diseñado para limpiar el filtro tanto hacia arriba como hacia abajo.

PARA REMOVER:

1. Abra la rejilla hacia arriba tirando la parte inferior de la rejilla o hacia abajo tirando la
parte superior de la rejilla.

2. Usando una lengüeta, tire el filtro ligeramente hacia arriba para sacarlo por abajo o
arriba.

3. Limpie el filtro con agua tibia y jabonosa bajo 40°C (104°F).

4. Enjuague y sacuda el filtro suavemente bajo la corriente de agua y déjelo secar antes
de reponerlo.

PRECAUCION: NO OPERE el aire acondicionado sin filtro ya que la suciedad y el tamo

obstruirá el filtro y reducirá la eficiencia del funcionamiento.

Cuidado y Mantenimiento

APAGUE EL AIRE ACONDICIONADO Y SAQUE EL ENCHUFE DEL TOMA CORRIENTE DE LA PARED

.

22

Características e Instalacion

Aprender el nombre de las partes antes de la instalación le ayudará a entender el proceso
de instalación.

Características

Características

RECOLECTOR DE AIRE
(BANDEJA DE ENTRADA)

SALIDA DE AIRE

CONTROL REMOTO

DEFLECTOR HORIZONTAL DE AIRE
(VENTANILLAS VERTICALES)

DEFLECTOR DE AIRE HORIZONTAL
(VENTANILLAS HORIZONTALES)

CABLE DE CONEXIÓN ELÉCTRICA

BANDEJA

CONDENSADOR

COMPRESOR

SUSPENSORES

GABINETE

REJILLA FRONTAL

FILTRO DE AIRE

EVAPORADOR

PANEL DE CONTROL

Aproximamente 1/2"

30"~60"

Pabellón

Aire frio

Cerca

Over 20"

Radiacion

de calor

Interior pared

Taburete

22" a 36"

1

/2

" a 11/4"

Retallo

Aiféizar
Exterior

18

1

/2" min

(Sin cubierta de armazon)

15" min

(Con cubierta de armazon)

23

Instrucciones de Instalación

Características e Instalacion

Elija el major lugar

1. Para prevenir la vibración y el ruido,
asegure de que la unidad esté instaalada
segura y firmemente.

2. Instale la unidad donde el sol no refleje
directamente en la unidad.

3. La salida debe extenderse hacia afuera por
lo menos 11" y no debe haber obstáculos,
como cercas o paredes, en 20" de la parte
de atrás del gabinete porque va ha prevenir
la rediación de calor del condensador.
Restriciones del aire de afuera reducirá
grandemente la eficiencia del aire
acondicionado.

CUIDADO: Todas las ventanillas de los lados

del gabinete deben mantenerse
expuestas hacia afuera de la
estructura.

4. Instale la unidad un poco inclinada de tal forma que la parte trasera esté ligeramente
más baja que el frente(cerca de 1/

2").

Esto forzará el agua del condensador hacia afuera.

5. Instale la unidad con la parte inferior cerca de 30"~60" arriba nivel de suelo.

Requistios de ventana

Esta unidad está diseñada para que sea
instalada en ventanas dobles estándares con
una abertura actual de ancho desde 22" a
36".
La parte superior e inferiro de la ventana
debe abrir lo suficiente para permitir una
abertura vertical libre de 15" desde la parte
inferior de la ventana hasta la base de la
misma.

Características e Instalacion

9

5

5

5

(Tipo A)

(Tipo A)

11

Tornillos para
transporte

Guía mas baja

1

2 3 4

8 11

12

9

765

10

PREPARACION DEL CHASIS

1. Remueva los tornillos cuales sujetan el
gabinete a ambos lados y en la parte de atrás.

2. Deslice la unidad fuera del gabinete tomando
el agarradero de la bandeja y hale hacia el
frente mientras mantiene el gabinete.

3. Corte el marco de la ventana con el largo
apropiado. Desprenda la parte de atrás y
sujete el FOAM-PE en la parte inferior del
marco de la ventana.

4. Remueva el empaque desde el sello de la guia
superior y péguelo al fondo de la guia
superior.

5. Sujete la guía superior en la parte de arriba
del gabinete con 3 tornillos tipo A.

6. Inserte los paneles guías en la guía
superior.

7. Sujete el armazon a la unidad con 4 tornillos.
(Tipo A)

24

Contenido del Juego de Instalación

Requisitos de las herra mientas sugeridas

DESARMADOR (+, -), REGLA, CUCHILLO, MARTILO, LAPIZ, NIVEL

NO. NOMBRE LA PARTE

CANTIDAD

1 PANEL GUÍA2
2 SOPORTE DE ALFÉIZAR 2
3 TORNILLO 2
4 TUERCA 2
5 TORNILLO(TIPO A) 10mm (25/64") 16
6 TORNILLO(TIPO B) 3
7 TORNILLO(TIPO C) 5
8 TIRA DE GOMA 1
9

BANDA ADHESIVA (466mm x 10mm x 2mm)

1

10

CHAPA DE SOPORTE PARALA VENTANA

1

11

BANDA ADHESIVA (920mm x 30mm x 2mm)

1

12 TAPA DEL DESAGÜE1

D5.1mm(3/16")/16mm(5/8")

D4.1mm(5/32")/16mm(5/8")

■ La barra de retención
superior está en el
empaque del producto

25

Características e Instalacion

Aproximamente 1/2"

Soporte del Alféizar

2

Pista de

Marco

Angulo de Delante

Tornillo(Tipo B)

6

Soporte del Alféizar

2

Tornillo(Tipo B)

6

Interior

Exterior

Gabinete

Aproximamente 1/2"

Tornillo(Tipo A)

5

Interior Exterior

Soporte del Alféizar

2

Tuerca

4

Tornillo

3

Guía Superior

Marco de Ventana

Taburete de la Ventana

Angulo de Delante

Guía Superior

Panel Guía

1

Banda adhesiva

9

Banda adhesiva

11

Gabinet

1. Abra la ventana. Marque una línea en el
centro del banqueta de la ventana(o la
ubicación deseada del aire acondicionado).
Cuidadosamente ubique el gabinete en la
banqueta de la ventana y alinee la marca
central en el frente inferior con el centro de la
línea marcada en la banqueta de la ventana.

2. Hale hacia abajo la parte inferior de la
ventana hasta que se una detrás de la guía
superior.

NOTA:

• No hale la ventana hacia abajo tan

apretadamente que el movimiento del panel
guía sea restringido.

3. Ligeramente ensamble el soporte del alfeizar
usando las partes de la fig. 3.

4. Seleccione la posición que ubicará el soporte
del alféizar cerca del punto más exterior del
alféizar.(Ver Fig. 4)

5. Pegue el soporte antepecho a los rieles de la
caja en relacion a la posicion deseada
usando dos tornillos Tipo A en cada soporte.
(Ver Fig. 4)

6. El gabinete debe ser instalado con una

pequeña caída(cerca de 12.7mm(

1

/2

"))

hacia abajo hacia afuera (Ver Fig. 5).

7. Adjunte el gabinete al banquete de la ventana
atornillando los tornillos

(Tipo B: Largo
dieciséis milímetros y menos.) a través del
ángulo frontal en la banqueta de la ventana.

8. Hale cada panel guía completamente a cada
lado de la ventana y repita del paso 2.

Instalación del Gabinete

Fig. 1

Fig. 2

Fig. 3

Fig. 4

Fig. 5

Tornillo

Tornillo

Conrdon
de Alimentacion

7

Chapa de soporte para
la ventana

10

Tira de Goma

8

Tipo C

26

Características e Instalacion

9. Adjunte cada panel guía a cada lado de la
ventana usando tornillos (Tipo C).
(Ver Fig. 6)

PRECAUCION: No perfore la charola del fondo. La

unidad está diseñada para operar
con aproximadamente 1/2" de agua
en la charola del fondo.

10. Deslice el chasís dentro del gabinete.

(Ver Fig. 7)

CUIDADO: Por razones de seguridad, re

instale los tornillos en los lados del
gabinete.

11. Corte la tira de goma a la medida

apropiada e introdúzcala entre la parte
superior e inferior de la ventana.
(Ver Fig. 8)

12. Sujete la chapade soporte en el marco de

la ventana con untornillo tipo C.
(Ver Fig. 9)

13. Pegue el panel frontal a la caja insertando

los fijadores en el panel adentro los del
panel de la caja. (Ver Fig. 10)

NOTA: Se refiere por favor p.20 para poner

juego de ventilación.

14. Levante la parrilla de entrada y ajústela

con tornillos Tipo A, através de la parrilla
frontal. (Ver Fig. 11)

15. Ahora la instalación del aire acondicionado

en la ventana es completada. Vea los DATOS
ELECTRICOS para instalar el cable de
alimentación en la toma de corriente.

Fig. 6

Fig. 7

Fig. 8

Fig. 9

Fig. 10

Fig. 11

No lo corte bajo
ninguna circunstancia
o remueva la punta
del enchufe.

Corc n El ctrico Utilice el enchufe de la pared Consumo de Energ a

Cord n el ctrico con
puntas para enchufar

Standard 125V, enchufe de 3
L neas de 15A, 125V AC

Utilice un fusible de
15AMP o un
Interruptor

27

Características e Instalacion

USO DE CORDONES DE EXTENSION

Debido al potencial de peligro a su seguridad bajo ciertas circunstancias recomendamos encaredidamente no utiliar cordones de
extensión. Sin embargo, si usted decide usar un cordón de extensión, es absolutamente necesario que este sea un cordón
listado bajo UL de tres espigas con conexión a tierra calificado 15A, 125V.

Datos Electricos

MÉTODO PREFERIDO

ASEGÚRESE QUE EXISTE

DEBIDA NEUTRALIZACIÓN ANTES

DE UTILIZAR EL APARATO.

MÉTODO TEMPORAL

Adaptador

Cubierta del interruptor

Tornillo de metal

28

Informacion Electrica

Características e Instalacion

IMPORTANTE

(FAVORLEA CON ATENCIÓN)

POR LA SEGURIDAD PERSONAL DEL
USUARIO, ESTE APARATO DEBE SER
DEBÍDAMENTE NEUTRALIZADO.

El cordón de energía de éste aparato esta
equipado con tres patas(cable a tierra). Utilice
éste con un enchufe de pared de tres salidas(a
tierra)(Fig. 12) para minimizar el peligro de
choque eléctrico. El cliente debe revisar el
receptor de pared y el circuito por un
electricista calificado para asegurarse que la
recepción esta debidamente neutralizada.

NO CORTE O REMUEVA LA TERCERA
PATA(GROUND) DEL ENCHUFE.

A. SITUACIONES EN LAS CUALES EL

APARATO ES DESCONECTADO
OCASIONALMENTE:

Debido al peligro potencial, nosotros no
recomendamos el uso de adaptadores. Sin
embargo, si usted desea utilizar un adaptador,
una CONEXIÓN TEMPORAL, puede ser
efectuada. Utilice adaptadores UL, disponibles
en la mayoría de los estable cimientos de
herramientas(Fig. 13). La pata mas grande del
adaptador debe ser alineada con la pata mas
grande del interruptor para asegurarse una
polarización adecuada.

CUIDADO: Adaptar la terminal del ground del
adaptador a la cubierta de la pared con un
tornillo no neutraliza el aparato a menos que la
cubierta del tornillo sea de metal, u no sea
insolada, y el receptor de pared este
neutralizado a través del alambrado del la
casa. El cliente debe hacer verificar el circuito
por un electricista calificado para asegurarse
que el receptor esta debidamente neutralizado.

Desconecte el cordón de energía del
adaptador, utilizado una mano en cada uno.
De lo contrario, la terminal del adaptador
puede romperse. NO UTILICE el aparato con
un enchufe roto.

B. SITUACIONES EN LAS CUALES EL

APARATO ES DESCONECTADO CON
FRECUENCIA.

No utilice un adaptador en estas
circunstancias. Desconectar el cordón de
energía con frecuencia lo llevará al eventual
rompimiento de la terminal de neutralización.
La saluda de energía de la pared debe ser
reemplazada por una salida de tres
patas(neutralizada).

USO DE EXTENSIONES

Debido al peligro potencial, no recomendamos
la utilización de extensiones. Sin embargo, si
usted desea utilizar una extensión, utilice una
certificada por CSA/UL de tres alambres,
catalogada 15A, 125V.

Fig. 12

Fig. 13

Before you call for service...

29

Antes de avisar al Servicio Técnico

Antes de avisar al Servicio Técnico

Tips para solucionar problemas
(Ahorre temopo y dinero) Cuando tenga algún problema
primero consulte el cuadro que se encuentra abajo y tal vez no
necesite llamar para solicitar servicio técnico.

Operación normal

• Durar te dias lluviosos o cuando la humedad es alta usted puede escuchar un ruido metállco causa
do por agua recogida y arrojada contra el condensador. Esta caracteristica ayuda a remover la
humedad y mejorar la eficiencia.

• Usted puede escuchar que el relevo hace un click cuando se enciende o apaga el ciclo del comp
esor.

• Durar te dias lluviosos o cuando la humedad es alta el agua será recolectada on la base del
aparato. Esta agua podrá fluir y será eliminada por el lado externo de la unidad.

• El ventilador podrá correr aún cuando el compresor no esté encendido.

Operación anormal

Probama Causas posibles Que hacer

■ El aire acondicionado está
desconectado.

■ El fusible está quemado/el
interruptor de energía se ha
bloqueado.

■ Falta de energía.

■ El flujo de aire esta

restringido.

■ Coloque el control de
TEMPERATURA en un
número más alto.

■ El filtro de aire está sucio.

■ El cuarto aún está caliente.

■ El aire frio se está

escapando.

■

El serpentin de refrigeración
se ha

congelado.

■ El hielo bloquea el flujo de
aire y detiene el
enfriamiento del cuarto.

• Asegúrese que ei aire acondicionado está conectado
completamente a la fuente de energia.

• Cheque los fusibles/interruptor de la casa y reemplace
los fusibles o reestablezca el interruptor de energía.

• Cuando la energía se reestablezca, espere 3 minutos
para encender de nuevo el aire acondicionado. Con esto
evitará que se produzca una sobrecarga en el compresor.

• Asegúrese que no haya cortinas, persianas o muebles

bloqueando el frente del aire acondicionado.

• Gire el control de TEMPERATURA a un número más

bajo.

• Limpie el filtro por lo menos cada dos semanas. Vea la

sección de instrucciones de operación.

• Cuando usted enciende el aire acondicionado debe

esperar un momento para que la habitación se enfrie.

• Asegúrese que todas las salidas de aire estén cerradas

para que el aire regrese.

• Coloque la ventana del aire acondicionado en la

posición más cercana.

• Establezca una temperatura más alta.

•

Ajustar el control de mode en 'Ventilación Alta' o
'Erfriamiento Alto' con la temperatura alta.

El aire
acondicionado no
enciende

El aire
acondicionado no
enfría corno
debiera

El aire
acondicionado
enfria dernasiado

30

Model
Modèle
Modelo

COOLING CAPACITY Btu/h 8,000
CAPACITÉ DE REFROIDISSEMENT
CAPACIDAD DE ENFRIAMIENTO

ELECTRICAL RATING Phase Single
CARACTÉRISTIQUES ÉLECTRIQUES Phase Simple
CLASIFICION DE LA ELECTRICIDAD Fase Monofasico

Frequency (Hz) 60
Fréquence
Frecuencia

Voltage (V) 115
Tension
Voltaja

Current (Amps) 7.6
Courant (A)
Corriente (Amps)

Input (W) 820
Consommation
Potencia

EER
RENDEMENT ÉNERGÉTIQUE 9.8
EER

MOISTURE REMOVAL (Pints/h)
SUPPRESSION D'HUMIDITÉ (pinte/h) 2.3
DESHUMIDIFICACION (Tinta/h)

ROOM CIRCULATION (Cf/min)
CIRCULATION D'AIR (pi/min) 210
CIRCULACION DE AIRE (pie/min)

DIMENSIONS Height cm (inches)
DIMENSIONS Hauteur cm (pouces) 35.3 (1329/32)
DIMENSIONES Alto cm (pulgadas)

Width cm (inches)
Largeur cm (pouces) 46.9 (1815/32)
Ancho cm (pulgadas)

Depth cm (inches)
Profondeur cm (pouces) 52.5 (2021/32)
Profundidad cm (pulgadas)

NET WEIGHT kg (Ib)
POIDS NET kg (livres) 29 (64)
PESO NETO kb (libras)

GROSS WEIGHT kg (Ib)
POIDS BRUT kg (livres) 32 (70)
PESO BRUTO kb (libras)

PRODUCT SPECIFICATION

ESPECIFICIONES DEL PRODUCTO

* Specifications are subject to change without notice for improvement.
* Les spécifications ci-dessus peuvent être changées sans préavis.
* Las especificacionas están sujetas a cambios por majoras sin previo aviso.

HQ-2082UH

31

Nota

Panasonic Room Air Conditioner

Limited Warranty

Panasonic Consumer Electronics Company or Panasonic Sales Company (collectively referred to as "the Warrantor") will repair

this product with new or refurbished parts in case of defects in material or workmanship, free of charge, in the USA or Puerto

Rico in accordance to the following (All time periods start from the date of the original purchase).

SEALED REFRIGERATING SYSTEM (compressor and interconnecting tube): FIVE (5) YEARS - PARTS AND LABOR

ALL OTHER COMPONENTS: ONE (1) YEAR - PARTS AND LABOR

In-home service in the USA can be obtained during the warranty period by contacting a Panasonic Service Company (PASC)

Factory Servicenter listed in the Servicenter Directory. Or call toll free, 1-800-211-PANA(7262), to locate a PASC authorized

Servicenter. In-home service in Puerto Rico can be obtained during the warranty period by calling the Panasonic Sales Company

telephone number listed in the Servicenter Directory.

Note: If the unit is installed at the other than normal window height and/or has been

custom-installed (e.g., through the wall), the customer is responsible for removing

the unit from its installation prior to the performance of in-home service.

This warranty is extended only to the original purchaser. A purchase receipt or other proof of date of the original purchase is

required for service and parts replacement under this warranty.

This warranty only covers failures due to defects in materials and workmanship and does not cover normal wear or cosmetic

damage. The warranty does not cover damages which occur in shipment, or failures which are caused by products not supplied by

the warrantor, or failures which result from accident, misuse, abuse, neglect, mishandling, misapplication, faulty installation,

maladjustment of customer controls, improper maintenance, alteration, modification, power line surge, lightning damage,

improper voltage supply, commercial use such as hotel, office, restaurant, or other business or rental use of the product, or service

by anyone other than a PASC Factory Servicenter or a PASC authorized Servicenter, or damage that is attributable to acts of God.

LIMITS AND EXCLUSIONS

There are no express warranties except as listed above.

THE WARRANTOR SHALL NOT BE LIABLE FOR INCIDENTAL OR CONSEQUENTIAL DAMAGES RESULTING

FROM THE USE OF THIS PRODUCT, OR ARISING OUT OF ANY BREACH OF THIS WARRANTY ALL EXPRESS AND

IMPLIED WARRANTIES, INCLUDING THE WARRANTIES OF MERCHANTABILITY, ARE LIMITED TO THE

APPLICABLE WARRANTY PERIOD SET FORTH ABOVE.

Some states do not allow the exclusion or limitation of incidental or consequential damages or limitations on how long an

implied warranty lasts, so the above exclusions or limitations may not apply to you.

This warranty gives you specific legal rights and you may also have other rights which vary from state to state If a problem with

this product develops during or after the warranty period, you may contact your dealer or Servicenter If the problem is not

handled to your satisfaction, then write to the Consumer Affairs Department at the company address indicated above

SERVICE CALLS WHICH DO NOT INVOLVE DEFECTIVE MATERIALS OR WORKMANSHIP AS DETERMINED BY

THE WARRANTOR, IN ITS SOLE DISCRETION, ARE NOT COVERED COSTS OF SUCH SERVICE CALLS ARE THE

RESPONSIBILITY OF THE PURCHASER.
