Quancom USBAD8DAC2, USBAD8DAC2/14, USBTTL24 User guide

USBAD8DAC2

USBAD8DAC2/14

USBTTL24

Copyright © QUANCOM Informationssysteme GmbH Alle Angaben in diesem Handbuch sind nach sorgfältiger Prüfung zusammengestellt worden, gelten jedoch nicht als Zusicherung von Produkteigenschaften. QUANCOM haftet ausschließlich in dem Umfang, der in den Verkaufs- und Lieferbedingungen festgelegt ist. Weitergabe und Vervielfältigung dieses Handbuches und die Verwertung seines Inhaltes sowie der zum Produkt gehörenden Software sind nur mit schriftlicher Erlaubnis von QUANCOM gestattet. Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

Wesseling, März 2007 Version 4.1.0

USBAD8DAC2 USBAD8DAC2/14 USBTTL24

Inhaltsverzeichnis

Kapitel I

Kapitel II

Überblick

....................................................................................................................................11 Unsere Erfahrung ist ihr Gewinn

....................................................................................................................................12 Kommunikation mit unseren Kunden

....................................................................................................................................23 Änderungen zu diesem Handbuch und Softwareupdates

....................................................................................................................................24 Lieferumfang

Installationsverfahren

....................................................................................................................................31 Systemvorraussetzungen

....................................................................................................................................32 Sicherheitsanweisungen

....................................................................................................................................43 Installation des Moduls

....................................................................................................................................54 Technische Hardwarebeschreibung

Beschreibung A/D Differential-ended (d.e) A/D Single-ended (s.e.) D/A Kanäle TTL I/O Zähler Sonstiges

...........................................................................................................................................................5

...........................................................................................................................................................6

...........................................................................................................................................................7

....................................................................................................................................75 Kartenübersicht

....................................................................................................................................86 Steckerbelegung bei Differential - ended (4 Kanäle)

....................................................................................................................................87 Steckerbelegung bei Single - ended (8 Kanäle)

....................................................................................................................................98 Pinbelegung der 37 pol. D-Sub Buchse

....................................................................................................................................109 Einstellung der Stromversorgung (JP1)

1

3

Kapitel III

Kapitel IV Kapitel V

Programmierung des Moduls

....................................................................................................................................111 Welche Software brauche ich ?

....................................................................................................................................122 QLIB: High Level Programmierung (Windows XP / 2000 / ME / 98)

QLIB ( QUANCOM Driver Library )

...........................................................................................................................................................12

Schnellinstallation der QLIB für USB QLIB Befehle

....................................................................................................................................151 Verwaltungsfunktionen

AD/DA (Einfach)

Verwaltungsfunktionen (Erweitert) AD/DA Funktionen Erweitert Sonstige Funktionen

Einlesen der A/D Kanäle unter VB Ansteuerung der D/A Kanäle unter VB TTL Ausgänge lesen und schreiben unter VB Counter 0 und Counter 1 lesen unter VB

...........................................................................................................................................................17

....................................................................................................................................212 QLIB Befehle (Erweitert)

...........................................................................................................................................................21

...........................................................................................................................................................23

...........................................................................................................................................................27

....................................................................................................................................293 Programmierung mit der QLIB ( QUANCOM Driver Library )

...........................................................................................................................................................30

...........................................................................................................................................................32

...........................................................................................................................................................33

...........................................................................................................................................................36

11

14 15

Inhalt

Kapitel VI

Anhang

....................................................................................................................................381 Frequently asked questions (FAQ)

Allgemeine Informationen Probleme mit Karten unter Windows 98/95 und Windows 2000/NT

...........................................................................................................................................................38

...........................................................................................................................................................39

....................................................................................................................................412 Kunden Support und Hilfe

....................................................................................................................................443 Technisches Support Formular

....................................................................................................................................454 Dokumentations Formular

....................................................................................................................................465 Hardware und Software Konfigurationsformular

....................................................................................................................................466 Warenzeichen

38

USBAD8DAC2 USBAD8DAC2/14 USBTTL24

1. Überblick

Wir beglückwünschen Sie zum Kauf Ihres QUANCOM Meß-, Steuer- und Regelmoduls. Sie haben sich für ein Produkt entschieden, dessen Eigenschaften und Funktionalität den neuesten Stand der Technik darstellen. Zu den besonderen Eigenschafen dieser Karte gehören:

· Einfacher Anschluß über USB

· Einfach programmierbar

· Diverse Beispielprogramme in verschiedenen Programmiersprachen

1

·

Treiberunterstützung unter Windows XP, 2000 und ME/98 mit der QLIB

Driver Library)

(QUANCOM

1.1 Unsere Erfahrung ist ihr Gewinn

Wir von QUANCOM sind auf die Entwicklung von Hardware und Software spezialisiert und gehören mittlerweile zu einem der führenden Lieferanten für Meßtechnik und Automatisierung. In ihrem Entwicklungszentrum hat QUANCOM eine eindrucksvolle Produktpalette entwickelt.

1.2 Kommunikation mit unseren Kunden

QUANCOM möchte gerne Ihren Kommentar

Handbüchern. erhalten und ist außerdem an Ihren Anwendungen interessiert, die Sie mit unseren Produkten entwickeln. Wir möchten gleichzeitig helfen, wenn Sie Probleme haben

zu unseren Produkten und zu unseren

und um dies zu vereinfachen enthält dieses Handbuch Kommentar- und Konfigurationsformulare, mit denen man direkt mit uns in Verbindung treten kann. Diese Formulare befinden sich in dem Kapitel Handbuches.

“Dokumentations Formular”

am Ende dieses

2

1.3 Änderungen zu diesem Handbuch und Softwareupdates

QUANCOM - Produkte zeichnen sich u.a. durch stetige Weiterentwicklung aus. Aktuelle Informationen über Änderungen können Sie den README - Dateien auf der Installationsdiskette oder CD entnehmen. Weitere Informationen und kostenlose Softwareupdates können Sie jederzeit auf den QUANCOM Internet -Seiten unter

Überblick

www.quancom.de

erhalten.

1.4 Lieferumfang

·

USB-Messtechnik-Modul

· 1,8 Meter USB-Kabel

· QUANCOM CD

· Benutzerhandbuch ist als PDF auf der QUANCOM CD enthalten

Sollten eine oder mehrere Komponenten fehlen wenden Sie sich bitte an Ihren Händler. QUANCOM behält sich das Recht vor, Änderungen im Lieferumfang ohne Vorankündigung vorzunehmen.

USBAD8DAC2 USBAD8DAC2/14 USBTTL24

2. Installationsverfahren

2.1 Systemvorraussetzungen

· Personal Computer: Die QUANCOM Karten laufen mit einem IBM-AT Computer mit 80X86 oder in einem kompatiblen Gerät, wie z.B. Pentium.

· Ihr Computer muß über mindestens eine freie USB Schnittstelle verfügen.

3

Mehr Informationen hierzu finden Sie im Abschnitt

“Technische Hardwarebeschreibung"

2.2 Sicherheitsanweisungen

Im Interesse Ihrer eigenen Sicherheit und einer einwandfreien Funktion Ihres neuen QUANCOM-Moduls beachten Sie bitte die folgenden Hinweise:

· Da PC-Karten/Module empfindlich gegen elektrostatische Aufladungen sind ist es wichtig, sich vorher zu entladen bevor die Karte mit den Händen oder dem Werkzeug berührt wird. Dies geschieht am einfachsten, wenn Sie vorher ein metallisches Gehäuseteil berühren.

· Halten Sie die Karte immer am Rand fest und vermeiden Sie ein Anfassen der IC´s.

Veränderungen, die ohne ausdrückliche Genehmigung der QUANCOM Informationssysteme GmbH an dem Gerät vorgenommen werden, führen zum Erlöschen der Betriebserlaubnis und der CE Zertifizierung.

4

2.3 Installation des Moduls

Den PC einschalten, Windows starten und das USB-Verbindungkabel mit dem Gerät und dem USB-Port des PCs verbinden.

Das Modul kann jederzeit während des Betriebs des PCs angeschlossen werden.

Installationsverfahren

Der Ort, an dem sich der USB-Port befindet, ist in der Bedienungsanleitung Ihres PCs beschrieben. Er ist je nach PC-Modell verschieden.

USBAD8DAC2 USBAD8DAC2/14 USBTTL24

2.4 Technische Hardwarebeschreibung

5

2.4.1

Beschreibung

Die USB-Module lassen sich sehr einfach über das mitgelieferte USB-Kabel an Ihren PC anschliessen. Durch die zuvor installierte QLIB wird das Gerät sofort von Windows erkannt. Die Stromversorgung erfolgt über den USB-Bus. Optional haben Sie die Möglichkeit die USB-Module über eine externe 12V Stromversorgung zu betreiben. Hierfür müssen Sie lediglich den Jumper für die Stromversorgung von USB auf Extern stecken und eine separate 12V Spannungsquelle anschließen. Für den Anschluss der zu messenden Signale stehen Ihnen komfortable, steckbare Schraubklemmen zur Verfügung.

AD/DA

Bei diesen professionellen USB-Modulen haben Sie die Auswahl zwischen 2 unterschidlichen Eingangsmodi. Dem Differential ended Modus mit 4 A/D Kanälen und einer Auflösung 12 (14) Bit oder dem Single ended Modus mit 8 /AD Kanälen und einer 11 (13) Bit Auflösung. Die Auswahl welchen Modus Sie nutzen wollen, können Sie bequem per Software treffen. Der Single ended Modus nutzt einen Spannungsbereich von +10V bei gleicher Wandlungszeit. Als Ausgänge stehen Ihnen 2 D/A Kanäle mit einer Auflösung von 10 Bit zur Verfügung. Der D/A Ausgang nutzt einen Spannungsbereich von + 0..5V bei einer Stromaufnahme von max. 10mA

TTL

Zusätzlich haben diese Module noch 2*32Bit Counter und 24 TTL Kanäle die als Ein- oder Ausgänge fungieren können. Die Ein- und Ausgabe der 24 TTL/IO Kanäle und die beiden 32 Bit Counter erfolgen über die 37 polige D-SUB-Buchse. Die Pinbelegung der D-SUB Buchse erfahren Sie in Kapitel 3.6.

6

Installationsverfahren

2.4.2

A/D Differential-ended (d.e)

A/D Kanäle

A/D Auflösung

A/D Wandlungszeit

A/D Meßbereich

2.4.3

A/D Single-ended (s.e.)

A/D Kanäle

A/D Auflösung

A/D Wandlungszeit

A/D Meßbereich

2.4.4

D/A Kanäle

D/A Auflösung

4

12 Bit (optional 14 Bit)

20 us

±20 V, ±10 V, ±5 V, ±4 V, ±2,5 V, ±2 V, ±1,25 V, ±1 V

8

11 Bit (optional 13 Bit)

20 us

±10 V

2

10 Bit

D/A Spannungsbereich

D/A Strom max.

Steckverbinder

2.4.5

TTL I/O

Kanäle

Steckverbinder

0..5V

10mA

16 pol. Klemmblock

24 (in 8er Blöcken)

37-pol. D-Sub

USBAD8DAC2 USBAD8DAC2/14 USBTTL24

7

2.4.6

Zähler

Anzahl

Auflösung

Frequenz

Steckverbinder

2.4.7

Sonstiges

Abmessungen

Temperatur Bereich

2.5 Kartenübersicht

2

32 Bit

Max. 1MHz

37-pol. D-Sub

132*72 mm

0...50°

37 pol. Buchse

USB-Status

JP1

12V

0V

USB

Buchse

8

2.6 Steckerbelegung bei Differential - ended (4 Kanäle)

AD0 AD2 AD4 AD6 REF NC DA0 DA1 AD AD1 AD3 AD5 AD7 Conv. DA DA GND GND GND

2.7 Steckerbelegung bei Single - ended (8 Kanäle)

Installationsverfahren

+ - + - + - + - AD AD0 AD1 AD2 AD3 Conv. DA DA GND GND GND

AD0 ... AD7:A/D Kanäle REF: Interne 2,5V Ref. Spannung DA0,1: D/A Ausgang

REF NC DA0 DA1

USBAD8DAC2 USBAD8DAC2/14 USBTTL24

2.8 Pinbelegung der 37 pol. D-Sub Buchse

9

TTL/IO 0 - 23

TIMGAT1

TIMCLKI 1-2

VCC

GND

24 TTL/IO Kanäle

Gate für Timer 1

(Timer ist enabled bei Gate =1)

Zähler Eingang 1 - 2

+5 V

Ground

10

Installationsverfahren

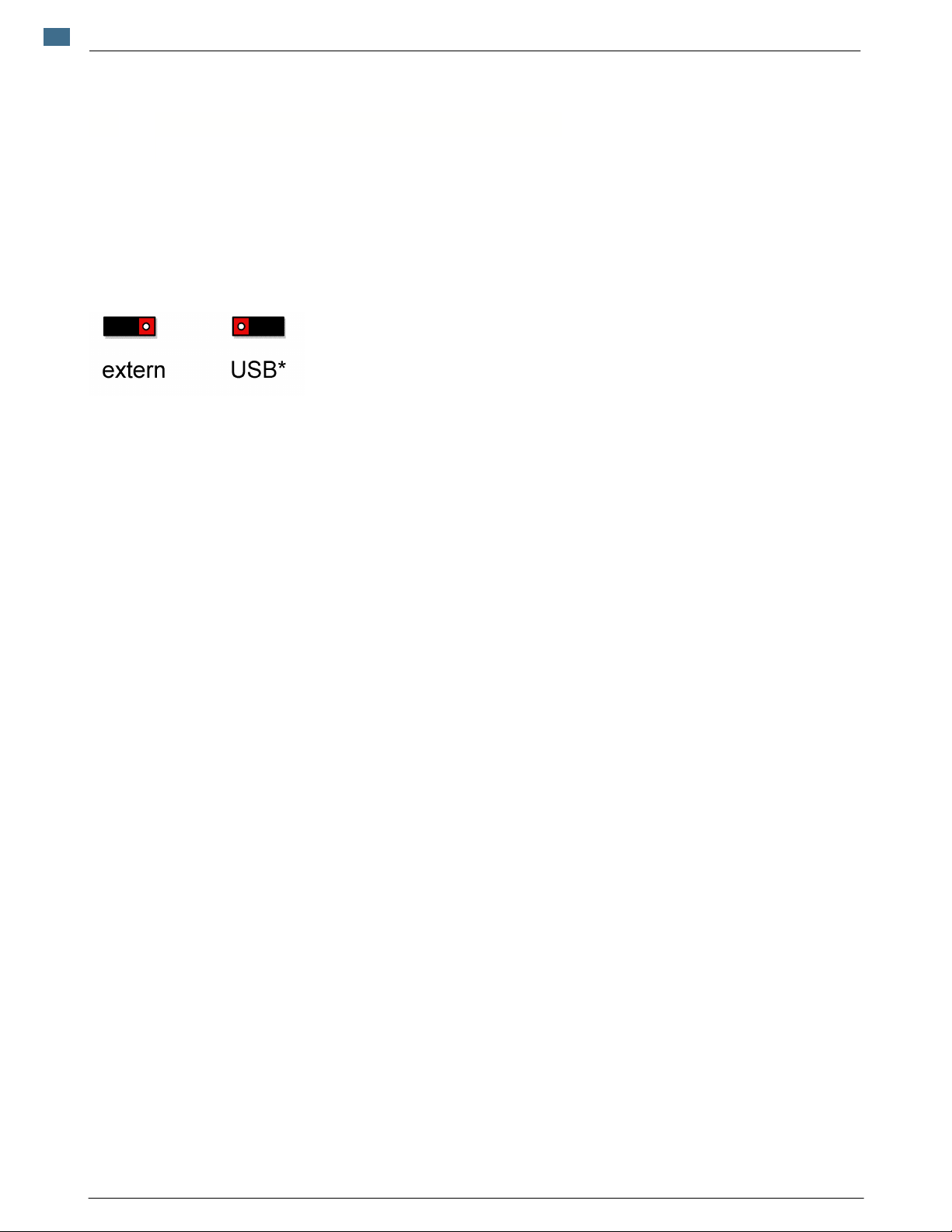

2.9 Einstellung der Stromversorgung (JP1)

Bei diesen Modulen können Sie bei der Stromversorgung wahlweise zwischen der internen Versorgung über die USB Schnittstelle und einem externen 12 V Anschluss wählen. Mit Hilfe von Jumper 1 wählen Sie aus, über welche Art der Stromversorgung die Module betrieben werden soll.

Standardeinstellung

(*

)

Durch dieses Feature ist es möglich, die USB-ADA8DAC2 auch an Geräten zu betreiben, welche die USB-Spezifikationen, der Spannungsversorgung nicht einhalten.

USBAD8DAC2 USBAD8DAC2/14 USBTTL24

3. Programmierung des Moduls

3.1 Welche Software brauche ich ?

Die Software die ich brauche ist abhängig von der jeweiligen Anwendung und dem jeweiligen

11

Betriebssystem.

folgende Möglichkeiten:

Methode 1:

·

Windows XP / 2000 / ME / 98 / 95. Hiermit ist es möglich die Karte z.B. über Visual-C, Visual-Basic, Borland Delphi, Lotus Notes u.a. Compilern und Interpretern anzusprechen.

Methode 2:

·

Beispiele zu dem Einsatz mit Labview von National Instruments finden Sie nach der Installation der QLIB im Verzeichnis samples\USBADA8DAC2.

Wenn Sie sind selbst für das Hinzufügen der Befehle in Ihre Anwendung verantwortlich. Um diese Methoden zu benutzen sind Programmierkenntnisse erforderlich..

Methode 2

laufen lassen kann z.B. LabView oder Agilent VEE . Dafür müssen Sie als erstes die QLIB

Methode 1

erlaubt einem das man die QUANCOM Karte mit einer bestehenden Software

Um Zugriff per Programm auf die Karte zu bekommen bestehen

High-Level Programmierung (Zugriff auf die Karte über die QLIB) unter

Installation der QLIB in Zusammenhang mit einem anderen Programm.

anwenden möchten, benötigen Sie den Quelltext der Anwendung. Sie

von der Installations CD installieren. Hinweise rund um die QLIB und Installation entnehmen Sie bitte dem QLIB Handbuch, welches sich ebenfalls auf der CD befindet. Auf der CD finden Sie gleichzeitig einige Beispielprogramme für LabView und Agilent VEE.

12

Programmierung des Moduls

3.2 QLIB: High Level Programmierung (Windows XP / 2000 / ME / 98)

3.2.1

Die QLIB (die Abkürzung für

QLIB ( QUANCOM Driver Library )

QUANCOM LIBRARY

) bietet die Möglichkeit, alle QUANCOM-Karten und Module unter den Betriebssystemen Windows XP/2000 und ME/98 mit den Programmiersprachen C/C++/Delphi/Visual Basic anzusprechen. Sie wird zu allen QUANCOM-Karten mitgeliefert und gestattet durch die Einfachheit der Befehle dem Anwender, die QLIB in eigene Applikationen einzubinden. Die Befehle und Funktionen gelten für alle Betriebssysteme.

Unterstützte Betriebssysteme:

Microsoft Windows Vista / XP / 2000 / ME / 98

USBAD8DAC2 USBAD8DAC2/14 USBTTL24

Unterstützte Compiler:

C #/ C++

• Borland C/C++

• Microsoft® Visual C/C++ 6.x

• Microsoft® Visual C#.NET

• Microsoft® Visual Studio C/C++.NET

JAVA

• Sun JAVA

Pascal

13

• Borland Turbo Pascal

Delphi

• Borland Delphi

Basic

• Microsoft® Visual Basic 6.x

• Microsoft® Visual Studio VB.NET

Grafische Programmiersprache:

• Agilent VEE von Agilent

• LabView® 6.0 von National Instruments

14

4. Schnellinstallation der QLIB für USB

Für die Installation der Treiber und Laufzeitumgebung sind Administratorenrechte erforderlich. Ohne die entsprechenden Rechte kann der Treiber und die Laufzeitumgebung nicht korrekt installiert werden.

Windows XP/2000 Windows ME/98

USB-Modul einstecken USB-Modul einstecken

Rechner starten Rechner starten

Programmierung des Moduls

USB-Version wird vom Betriebsystem erkannt, bitte

den Pfad zu den Treibern angeben.

(Treiber befinden sich im Verzeichnis

Win2000

QLIB, Testprogramme und Beispiele installieren

(Im Hauptverzeichnis der Installations-CD

der Installations-CD)

QUANCOM.EXE

Rechner neu starten Rechner neu starten

starten)

WinXP

oder

USB-Version wird vom Betriebsystem erkannt, bitte

den Pfad zu den Treibern angeben.

(Treiber befinden sich im Verzeichnis

Win98

der Installations-CD)

QLIB, Testprogramme und Beispiele installieren

(Im Hauptverzeichnis der Installations-CD

QUANCOM.EXE

starten)

WinME

oder

USBAD8DAC2 USBAD8DAC2/14 USBTTL24

5. QLIB Befehle

Die folgende Auflistung enthält alle von dieser Karte verwendeten QLIB-Befehle. Diese unterscheiden sich in erweiterte (QAPIExt...) und einfache (QAPI...) Funktionen. Bei den einfachen Funktionen werden keine Kartenhandles (Kartenparameter) übergeben. Dadurch wird nur die erste vom System erkannte Karte eines Typs angesprochen und verwendet. Sollen mehrere Karten verwendet werden, so müssen die erweiterten Funktionen angwendet werden.

5.1 Verwaltungsfunktionen

15

QAPINumOfCards

Mit der Funktion

bzw.

Modultypen von der QLIB unterstützt werden.

ULONG QAPINumOfCards (void);

QAPIExtNumOfCards

wird abgefragt, wieviele unterschiedliche Karten-

16

QAPIGetLastError

Die

Der letzte

Fehlercode wird dabei für jeden Thread gesondert gespeichert. Mehrere Threads

überschreiben ihre

Fehlercodes nicht gegenseitig.

QLIB Befehle

Funktion liefert den letzten Fehlercode des aufrufenden Threads.

ULONG QAPIGetLastError

(void);

QAPIGetLastErrorCode

Die

vorher

aufgerufenen QAPIGetLastError Befehls.

ULONG

QAPIGetLastErrorCode (void);

Funktion liefert den letzten erweiterten Fehlercode eines

USBAD8DAC2 USBAD8DAC2/14 USBTTL24

17

5.1.1

AD/DA (Einfach)

QAPIGetAD

Mit der Funktion eingelesen.

ULONG

QAPIGetAD (ULONG cardid,ULONG channel

Funktionsprototypen für Delphi und Vb

Parameter

cardid

QAPIGetAD

wird ein Digitalwert von einem Eingangskanal einer A/D-Karte

,);

Gibt die ID der Karte an, über welche Informationen abgefragt werden sollen.

channel

Gibt den Kanal an, von welchem der Digitalwert eingelesen werden soll.

18

QAPIPutDA

Mit dieser Funktion

ausgegeben.

QAPIPutDA

QLIB Befehle

wird ein Digitalwert auf einen Kanal einer D/A-Karte

ULONG QAPIPutDA (ULONG cardid,ULONG channel,ULONG value

);

Funktionsprototypen für Delphi und Vb

Parameter

cardid

Gibt die ID der Karte an, auf welcher Digitalwerte ausgegeben werden sollen.

channel

Gibt den Kanal an, auf dem ein Digitalwert ausgegeben werden soll.

value

Gibt den Digitalwert an, welcher ausgegeben werden soll.

USBAD8DAC2 USBAD8DAC2/14 USBTTL24

QAPIConvertDWToVoltage

19

Mit der Funktion

QAPIConvertDWToVoltage

wird ein Digitalwert in einen Analogwert

umgerechnet. Diese Funktion steht bei Karten bzw. Modulen mit A/D Wandler zur Verfügung.

QAPIConvertDWToVoltage (ULONG cardid,ULONG value,ULONG mode

float

Bis QLIB Version 1.96

QAPIConvertDWToVoltage (ULONG cardid,ULONG value

float

,);

Funktionsprototypen für Delphi und Vb

);

Parameter

cardid

Gibt die ID der Karte an, von welcher Digitalwerte umgewandelt werden.

value

Gibt den Digitalwert an, welcher umgerechnet werden soll.

mode

Gibt einen kartenabhängigen Parameter an (siehe auch kartenspezifische Parameter).

20

QLIB Befehle

QAPIConvertVoltageToDW

Mit der Funktion

QAPIConvertVoltageToDW

wird ein Analogwert in einen Digitalwert

umgerechnet. Diese Funktion steht bei Karten mit D/A Wandler zur Verfügung.

ULONG

QAPIConvertVoltageToDW (ULONG cardid

value,ULONG mode

,float

Funktionsprototypen für Delphi und Vb

Parameter

cardid

Gibt die ID der Karte an, von welcher Digitalwerte umgewandelt werden.

);

value

Gibt den Analogwert an, welcher umgerechnet werden soll.

mode

Gibt einen kartenabhängigen Parameter an (siehe auch kartenspezifische Parameter).

USBAD8DAC2 USBAD8DAC2/14 USBTTL24

5.2 QLIB Befehle (Erweitert)

21

5.2.1

Verwaltungsfunktionen (Erweitert)

QAPIExtOpenCard

Mit der Funktion

ULONG

Funktionsprototypen für Delphi und VB

Parameter

cardid

Gibt die ID der Karte an, welche geöffnet werden soll.

devnum

Gibt die Device-Nummer der Karte an, die geöffnet werden soll.

QAPIExtOpenCard (ULONG

QAPIExtOpenCard

wird eine Karte geöffnet.

cardid,

ULONG

devnum);

QAPIExtCloseCard

Mit der Funktion

void QAPIExtCloseCard (ULONG

Funktionsprototypen für Delphi und VB

Parameter

cardhandle

Gibt das Handle einer geöffneten Karte an.

QAPIExtCloseCard

cardhandle);

wird eine Karte geschlossen.

22

QLIB Befehle

QAPIExtNumOfCards

Mit der Funktion

QAPIExtNumOfCards

wird abgefragt, wieviele unterschiedliche Karten-

bzw.

Modultypen von der QLIB unterstützt werden.

ULONG

QAPIExtNumOfCards (void);

Funktionsprototypen für Delphi und VB

Parameter

Diese Funktion benötigt keine Parameter.

QAPIGetLastErrorStringEx

Die QAPIGetLastErrorStringEx dient dazu einen String zu erzeugen, der eine lesbare

Fehlermeldung

aus den QLIB Fehlercodes erzeugt, die von der Funktion

QAPIGetLastErrorCode

zurückgeliefert werden. Ein Beispiel finden Sie unter Fehler codes

.

QAPIGetLastError

bzw.

ULONG QAPIGetLastErrorStringEx

(char* buffer,

ULONG

buffersize);

Funktionsprototypen für Delphi und Vb

Parameter

buffer

Zeiger auf einen Puffer der den nullterminierten Fehlerstring erhält.

buffersize

Dieser Parameter gibt die Grösse des übergebenen Puffers in Bytes an.

USBAD8DAC2 USBAD8DAC2/14 USBTTL24

23

5.2.2

AD/DA Funktionen Erweitert

QAPIExtReadAD

Mit der Funktion

A/D-Karte

eingelesen.

ULONG

QAPIExtReadAD(ULONG cardhandle,ULONG channel,ULONG

Funktionsprototypen für Delphi und VB

Parameter

cardhandle

Gibt das Handle einer geöffneten Karte an.

channel

Gibt den Kanal an, von welchem ein Digitalwert eingelesen werden soll.

QAPIExtReadAD

wird ein Digitalwert von einem Eingangskanal einer

mode

);

mode

Gibt einen kartenabhängigen Parameter an (siehe auch kartenspezifische Parameter).

24

QLIB Befehle

QAPIExtWriteDA

Mit dieser Funktion

QAPIExtWriteDA

wird ein Digitalwert auf einen Kanal einer D/A-Karte

ausgegeben.

QAPIExtWriteDA(ULONG cardhandle,ULONG channel,ULONG value,ULONG

void

mode

);

Funktionsprototypen für Delphi und VB

Parameter

cardhandle

Gibt das Handle einer geöffneten Karte an.

channel

Gibt den Kanal an, auf dem ein Digitalwert ausgegeben werden soll.

value

Gibt den Digitalwert an, welcher ausgegeben werden soll.

mode

Gibt einen kartenabhängigen Parameter an. (siehe auch kartenspezifische Parameter).

QAPIExtLatchDA

Mit der Funktion

QAPIExtLatchDA (ULONG cardhandle

void Funktionsprototypen für Delphi und VB

Parameter

cardhandle

Gibt das Handle einer geöffneten Karte an.

QAPIExtLatchDA

werden alle Digitalwerte auf die Kanäle ausgegeben.

);

USBAD8DAC2 USBAD8DAC2/14 USBTTL24

QAPIExtConvertDWToVoltage

25

Mit der Funktion

QAPIExtConvertDWToVoltage

wird ein Digitalwert in einen Analogwert

umgerechnet.

Diese Funktion steht bei Karten bzw. Modulen mit A/D Wandler zur Verfügung.

QAPIExtConvertDWToVoltage (ULONG cardhandle,ULONG value,ULONG mode

float Funktionsprototypen für Delphi und VB

Parameter

cardhandle

Gibt das Handle einer geöffneten Karte an.

value

Gibt den Digitalwert an, welcher umgerechnet werden soll.

mode

Gibt einen kartenabhängigen Parameter an (siehe auch kartenspezifische Parameter).

);

26

QLIB Befehle

QAPIExtConvertVoltageToDW

Mit der Funktion

QAPIExtConvertVoltageToDW

wird ein Analogwert in einen Digitalwert

umgerechnet.

Diese Funktion steht nur für Karten mit D/A Teil zur Verfügung. ULONG

QAPIExtConvertVoltageToDW (ULONG cardhandle,float value,ULONG mode

Funktionsprototypen für Delphi und VB

Parameter

cardhandle

Gibt das Handle einer geöffneten Karte an.

value

Gibt den Analogwert an, welcher umgerechnet werden soll.

mode

Gibt einen kartenabhängigen Parameter an (siehe auch kartenspezifische Parameter).

);

USBAD8DAC2 USBAD8DAC2/14 USBTTL24

27

5.2.3

Sonstige Funktionen

QAPIExtGetCardInfo

Mit der Funktion

LPCARDDATAS Funktionsprototypen für Delphi und VB

Parameter

cardid

Gibt die ID der Karte an, über welche Informationen abgefragt werden sollen. Der Feld

SizeOf muss

mit der Grösse der Struktur initialisiert werden, sonst schlägt die Funktion fehl.

QAPIExtGetCardInfo

lassen sich Informationen über eine Karte einlesen.

(ULONG

cardid

);

QAPIExtGetCardInfoEx

Mit der Funktion QAPIExtGetCardInfoEx können Informationen einer Karte abgerufen

werde.Diese

werden in dem vom der Anwendung übergebenem Speicher geschrieben.

ULONG

QAPIExtGetCardInfoEx

(ULONG

Funktionsprototypen für Delphi und VB

Parameter

cardnum

Gibt die ID der Karte an, über welche Informationen abgefragt werden sollen

lpcd

Ist ein Zeiger auf eine Struktur vom Typ CARDDATAS

cardid

,LPCARDDATAS

lpcd

);

28

QLIB Befehle

QAPIExtReleaseCardInfo

Mit der Funktion QAPIExtReleaseCardInfo werden die mit QAPIExtGetCardInfo abgefragten Karteninformationen freigegeben.

QAPIExtReleaseCardInfo

void

(LPCARDDATAS

Funktionsprototypen für Delphi und VB

Parameter

lpcarddatas

Zeigt auf eine Struktur vom Typ CARDDATAS.

lpcarddatas

);

USBAD8DAC2 USBAD8DAC2/14 USBTTL24

5.3 Programmierung mit der QLIB ( QUANCOM Driver Library )

Stellen Sie sicher, dass die QLIB (QUANCOM Library ) installiert ist. Weitere Informationen über die Installation und wie man die entsprechenden Dateien in die Anwendung einbindet entnehmen Sie bitte der “32-Bit QLIB API Help” Dokumentation. Das folgende Kapitel erläutert spezielle Befehle die benötigt werden, um die Karte mit der QLIB benutzen zu können.

29

30

QLIB Befehle

5.3.1

Function IsError() As Integer

End Function

' read analog inputs

Sub ButtonReadAI()

Einlesen der A/D Kanäle unter VB

Dim buffer As String * 256 Dim Result As Long

Result = QAPIGetLastError()

If (Result <> 0) Then

Result = QAPIGetLastErrorStringEx(buffer, Len(buffer))

MsgBox (Left(buffer & " ", Result))

Else

End If

IsError = (Result <> 0)

Dim nDevice As Long Dim handle As Long Dim advalue As Long Dim value As Single Dim nMode As Long Dim channel as long

' find first module

nDevice = 0

' open module

handle = QAPIExtOpenCard(USBAD8DAC2, nDevice)

if ( handle = 0 ) then MsgBox "Unable to open any USBAD8DAC2 module!" exit sub end if

' read all 8 adc channels

for channel = 0 to 7

' 0 = MODE_BI_5V ' 1 = MODE_BI_10V ' 2 = MODE_BI_3V3 ' 6 = MODE_BI_2V5 ' 7 = MODE_BI_1V25 ' 4 = MODE_UNI_5V ' 3 = MODE_UNI_10V ' 5 = MODE_UNI_3V3 ' 8 = MODE_UNI_2V5 ' 9 = MODE_UNI_1V25

nMode = MODE_BI_10V

' read a/d value

advalue = QAPIExtReadAD(handle, channel, nMode): If IsError() Then goto terminate_sub

' convert digital value to floating point voltage value

terminate_sub

value = QAPIExtConvertDWToVoltage(handle, advalue, nMode): If IsError() Then goto

' print voltage to console

debug.print "Channel " & channel & " = " & value & " Volts"

USBAD8DAC2 USBAD8DAC2/14 USBTTL24

next channel

terminate_sub:

call QAPIExtCloseCard(handle)

end sub

31

32

QLIB Befehle

5.3.2

Function IsError() As Integer

End Function

' read analog inputs

Sub ButtonWriteAO()

Ansteuerung der D/A Kanäle unter VB

Dim buffer As String * 256 Dim Result As Long

Result = QAPIGetLastError()

If (Result <> 0) Then

Result = QAPIGetLastErrorStringEx(buffer, Len(buffer))

MsgBox (Left(buffer & " ", Result))

Else

End If

IsError = (Result <> 0)

Dim nDevice As Long Dim handle As Long Dim davalue As Long Dim value As Single Dim nMode As Long Dim channel as long

' find first module

nDevice = 0

channel = 0 ' channel

Call QAPIExtWriteDA(handle, channel, davalue, 0): If IsError() Then GoTo lab_exit

channel = 1 ' channel

Call QAPIExtWriteDA(handle, channel, davalue, 0): If IsError() Then GoTo lab_exit

terminate_sub:

' open module

handle = QAPIExtOpenCard(USBAD8DAC2, nDevice)

if ( handle = 0 ) then MsgBox "Unable to open any USBAD8DAC2 module!" exit sub end if

' write to all 2 dac channels

nMode = MODE_BI_5V

' convert float voltage value to digital voltage and write it to dac output 0

value = 1.0

davalue = QAPIExtConvertVoltageToDW(handle, value, MODE_UNI_5V): If IsError() Then GoTo

' convert float voltage value to digital voltage and write it to dac output 1

value = 2.55

davalue = QAPIExtConvertVoltageToDW(handle, value, MODE_UNI_5V): If IsError() Then GoTo

' voltage

end sub

call QAPIExtCloseCard(handle)

USBAD8DAC2 USBAD8DAC2/14 USBTTL24

33

5.3.3

Function IsError() As Integer

End Function

' read analog inputs

Sub ButtonTTL()

TTL Ausgänge lesen und schreiben unter VB

Dim buffer As String * 256 Dim Result As Long

Result = QAPIGetLastError()

If (Result <> 0) Then

Result = QAPIGetLastErrorStringEx(buffer, Len(buffer))

MsgBox (Left(buffer & " ", Result))

Else

End If

IsError = (Result <> 0)

Dim nDevice As Long Dim handle As Long Dim nMode As Long Dim channel as long Dim DDR as long Dim value as long

' find first module

nDevice = 0

' Step 2: Set the data direction of the lines ' ' The TTL lines of the USBAD8DAC2 module can be grouped in blocks of eight lines. ' ' Bit 0 ( 1 ): = 1 Select output as data direction for the channels 0...7 ' Bit 1 ( 2 ): = 1 Select output as data direction for the channels 8...15 ' Bit 2 ( 4 ): = 1 Select output as data direction for the channels 16...23 ' ' If the corresponding bit is cleared the lines are set to input mode which is the default mode. ' ' Value written to the DDR Channels 0...7 Channels 8...15 ' 0 Inputs Inputs Inputs ' 1 Outputs Inputs Inputs ' 2 Inputs Outputs Inputs ' 3 Outputs Outputs Inputs ' 4 Inputs Inputs Outputs ' 5 Outputs Inputs Outputs ' 6 Inputs Outputs Outputs ' 7 Outputs Outputs Outputs ' ' Sample: ' ' To set the channels 0...7 and channels 16...23 to output mode and the channels 8...15 to input mode ' you have to add the decimal values 1 + 4 = 5 and write this value to the DDR '

' Step 1: Open the module

handle = QAPIExtOpenCard(USBAD8DAC2, nDevice)

if ( handle = 0 ) then MsgBox "Unable to open any USBAD8DAC2 module!" exit sub end if

Channels 16...23

DDR = 1 + 4

Call QAPIExtSpecial(handle, JOB_WRITE_DDR, DDR, 0): If IsError() Then GoTo error_exit

34

QLIB Befehle

' Reading and writing to the lines can be done with the eight different commands QAPIExtReadDI1, QAPIExtReadDI8 ' QAPIExtReadDI16, QAPIExtReadDI32, QAPIExtWriteDO1, QAPIExtWriteDO8, QAPIExtWriteDO16 and QAPIExtWriteDO32. ' ' The definitions of the functions are as following: '

' lines = QAPIExtReadDI1(handle, channel, mode) ' mode=1 -> don't latch inputs ( only if supported by hardware ) ' ' lines = QAPIExtReadDI8(handle, channel, mode) ' mode = 1 -> don't latch inputs ( only if supported by hardware ) ' ' lines = QAPIExtReadDI16(handle, channel, mode) ' mode = 1 -> don't latch inputs ( only if supported by hardware ) ' ' lines = QAPIExtReadDI32(handle, channel, mode) ' mode = 1 -> don't latch inputs ( only if supported by hardware ) ' ' call QAPIExtWriteDO1(handle, channel, value, mode) ' mode = 1 -> don't latch outputs ( only if supported by hardware ) ' call QAPIExtWriteDO8(handle, channel, value, mode) ' mode = 1 -> don't latch outputs ( only if supported by hardware ) ' ' call QAPIExtWriteDO16(handle, channel, value, mode) ' mode = 1 -> don't latch outputs ( only if supported by hardware ) ' ' call QAPIExtWriteDO32(handle, channel, value, mode) ' mode = 1 -> don't latch outputs ( only if supported by hardware ) '

' Step 3: Reading inputs ' read the a block of lines from channel 8...15 ' 0 = channels 0...7 1= channels 8...15 2 = channels 16...23 '

channel = 1

lines = QAPIExtReadDI8(handle, channel, 1) ' mode = 1 -> don't latch inputs

' lines now holds the state of of the channels 8...15

if ( lines and 1 ) then debug.print "channel 8 is high" else debug.print "channel 8 is low" end if

if ( lines and 2 ) then debug.print "channel 9 is high" else debug.print "channel 9 is low" end if

if ( lines and 4 ) then debug.print "channel 10 is high" else debug.print "channel 10 is low" end if

if ( lines and 8 ) then debug.print "channel 11 is high" else debug.print "channel 11 is low" end if

if ( lines and 16 ) then debug.print "channel 12 is high" else debug.print "channel 12 is low" end if

if ( lines and 32 ) then debug.print "channel 13 is high" else debug.print "channel 13 is low" end if

if ( lines and 64 ) then debug.print "channel 14 is high" else debug.print "channel 14 is low" end if

if ( lines and 128 ) then debug.print "channel 15 is high" else debug.print "channel 15 is low" end if

USBAD8DAC2 USBAD8DAC2/14 USBTTL24

' Step 4: Writing the outputs ' ' 0 = channels 0...7 1= channels 8...15 2 = channels 16...23 ' ' set the lines channel 0, channel 1, channel 2 and channel 7 to high ' ' channel 0: ' channel 1: ' channel 2: ' channel 3: ' channel 4: ' channel 5: ' channel 6: ' channel 7: ' channel = 0

value = 1 + 2 + 4 + 128

call QAPIExtWriteDO8(handle, channel, value, 0)

' ' 0 = channels 0...7 1= channels 8...15 2 = channels 16...23 ' ' set the lines channel 19 and channel 20 to high ' ' channel 16: ' channel 17: ' channel 18: ' channel 19: ' channel 20: ' channel 21: ' channel 22: ' channel 23: ' channel = 2

1 2 4 8 16 32 64 128

35

value = 8 + 16

call QAPIExtWriteDO8(handle, channel, value, 0)

terminate_sub:

call QAPIExtCloseCard(handle)

end sub

36

QLIB Befehle

5.3.4

Function ShowError() As Integer

End Function

' read the counter

Sub ButtonCounter()

Counter 0 und Counter 1 lesen unter VB

Dim buffer As String * 256 Dim Result As Long

Result = QAPIGetLastError()

If (Result <> 0) Then

Result = QAPIGetLastErrorStringEx(buffer, Len(buffer))

MsgBox (Left(buffer & " ", Result))

Else

End If

IsError = (Result <> 0)

Dim nDevice As Long Dim handle As Long Dim nMode As Long Dim channel as long Dim DDR as long Dim value as long

' find first module

nDevice = 0

GoTo error_exit

' Step 1: Open the module

handle = QAPIExtOpenCard(USBAD8DAC2, nDevice)

if ( handle = 0 ) then MsgBox "Unable to open any USBAD8DAC2 module!" exit sub end if

' ' Step 2: Initialize the counter '

bEnableHWGate = FALSE

' Enable Counter 0 ( D-Sub Pin 17 )

if ( bEnableHWGate ) then

' ' Counting will only take in place if there is high level on the D-Sub Pin 17 line '

Call QAPIExtSetupCounter(handle, 0, MODE_ENABLE_COUNTER_HW_GATE, 0): If ShowError() Then

else

' ' Enable counter '

Call QAPIExtSetupCounter(handle, 0, MODE_DEFAULT, 0): If ShowError() Then GoTo error_exit

end if

' ' Step 3: Reset the counter to zero '

USBAD8DAC2 USBAD8DAC2/14 USBTTL24

' Reset Counter 0

Call QAPIExtResetCounter(handle, 0, 0, 0): If ShowError() Then GoTo error_exit

' Reset Counter 1

Call QAPIExtResetCounter(handle, 1, 0, 0): If ShowError() Then GoTo error_exit

' wait one second

Sleep(1000)

' ' Step 4: Read the counter ( connect a signal to the lines D-Sub Pin 17-> Channel 0, D-Sub Pin 16 -> Channel 1 and D-Sub Pin 18 -> HW Gate Channel 0 '

' There are two possibilities for reading a counter: ' ' 1.) non-destructive, no autoreset, mode parameter MODE_DEFAULT ' ' 2.) destructive reading, after reading the counter will be reaset to zero , mode parameter MODE_RESET_COUNTER_ON_READ '

for i% = 0 to 10

' read the counter 0, after reading always check for an error with QAPIGetLastError () , a common error can be ERROR_QLIB_COUNTER_OVERFLOW

37

next i%

terminate_sub:

call QAPIExtCloseCard(handle)

end sub

channel = 0

counter = QAPIExtReadCounter(handle, channel, MODE_RESET_COUNTER_ON_READ, 0): If ShowError() Then GoTo error_exit

debug.print "Counter 0: " & counter

' read the counter 0, after reading always check for an error with QAPIGetLastError () , a common error can be ERROR_QLIB_COUNTER_OVERFLOW

channel = 1

counter = QAPIExtReadCounter(handle, channel, MODE_DEFAULT, 0): If ShowError() Then GoTo error_exit

debug.print "Counter 1: " & counter

' wait one second

Sleep(1000)

38

6. Anhang

6.1 Frequently asked questions (FAQ)

QLIB Befehle

6.1.1

Kann ich Probleme bekommen wenn ich Netzwerkkarten, Soundkarten oder sonstige Erweiterungskarten in meinem PC habe?

Ja, es ist abhängig davon auf welchen I/O-Adressen die QUANCOM-Karte und die anderen liegen. Es können Resourcenkonflikte auftreten, wenn mehrere Geräte die selbe I/O-Adresse benutzen. Entweder ändern Sie die Adresse der QUANCOM-Karte (Kapitel Leitfaden zur Schnellkonfiguration Hard- und Software) oder die Adresse der anderen Komponente.

Welchen Zweck erfüllt das Programm PCIInfo?

Allgemeine Informationen

Das Programm PCIINFO zeigt die I/O-Adressen von allen PCI-Karten an, die sich im Computer befinden.

Wofür brauche ich das Programm PCISETIO?

Das Programm erlaubt Ihnen ein manuelles Setzen der I/O- Adresse einer QUANCOM PCI Karte.

Wofür brauche ich das Programm PCIGETIO?

Das Programm PCIGETIO liest die Basis I/O-Adresse der QUANCOM PCI Karte aus dem Konfigurationsspeicher des PCI-Decoders aus.

USBAD8DAC2 USBAD8DAC2/14 USBTTL24

39

6.1.2

Probleme mit Karten unter Windows 98/95 und Windows 2000/NT

Warum ist in der Systemsteuerung der Karten Dialog QLIB leer?

· Es ist keine QUANCOM PCI Karte im System.

Nach der Installation kommt die Meldung ”QLIBNDRV.SYS nicht gefunden ” oder ”QLIBNDRV.VXD nicht gefunden”- Was kann ich machen?

· Überprüfen Sie, dass die QLIB korrekt installiert ist. Für weitere Informationen rund um die Installation der QLIB sehen Sie im QLIB-Handbuch nach, das auf der CD enthalten ist.

Nach der Installation kommt die Meldung ”Direct-IO interface cannot be initialized

qmulti32.dll

could not be initialized” - Was kann ich machen?

· Überprüfen Sie, ob die QLIB korrekt installiert ist. Für weitere Informationen rund um die Installation der QLIB sehen Sie im QLIB-Handbuch nach, das auf der CD enthalten ist.

Warum gibt QAPIExtOpenCard ( ... ) den Wert 0 zurück, obwohl die Karte installiert ist?

· Überprüfen Sie, ob die QLIB korrekt installiert ist. Für weitere Informationen rund um die Installation der QLIB sehen Sie im QLIB-Handbuch nach, das auf der CD enthalten ist.

· Die Karte ist nicht richtig konfiguriert. (”Systemsteuerung” => QLIB, Kapitel ” QLIB” Handbuch auf der Installations CD)

Warum bekomme ich die Meldung "Driver QLIBNDRV.SYS oder ”Driver QLIBNDRV.VXD konnte nicht geladen werden?”

· Überprüfen Sie, ob die QLIB korrekt installiert ist. Für weitere Informationen rund um die Installation der QLIB sehen Sie im QLIB-Handbuch nach, welches auf der CD enthalten ist.

· Die Treiber für die QUANCOM-Karte ist nicht geladen. (Systemsteuerung => System )

40

Anhang

Windows 2000/NT: Kann die QLIB nur mit Administratorenrechten installiert werden?

· Ja, installieren Sie die QLIB nur mit Administratorenrechten.

Windows 2000/NT: Warum bekomme ich die Meldung ”Treiber konnte nicht geladen werden” während der Installation?

· Die Installation wurde ohne Administratorenrechte ausgeführt.

· Die QLIB-Software ist auf einem Netzlaufwerk installiert worden. Installieren

Sie die QLIB immer auf der lokalen Festplatte.

Windows 2000/NT: Wie kann ich den QLIBNDRV.SYS Treiber manuell installieren?

Wenn die QLIB-Installation fehlschlägt, kann es nötig sein, dass Sie den Treiber manuell installieren.

· Suchen Sie auf der CD in dem Verzeichnis ”Tools” die Datei

instdrv.exe.

Mit

diesem Tool können Sie den Treiber manuell installieren.

· Führen Sie das Programm folgendermaßen aus:

instdrv qlibndrv d:\directory\qlibndrv.sys

Wechseln Sie dazu in das Verzeichnis, in der sich die Datei ”qlibndrv.sys” befindet.

· Wechseln Sie unter Systemsteuerung -> Dienste die Startart auf ” Automatisch” (für den Dienst QLIBNDRV). Starten Sie jetzt Ihren Computer neu.

Warum muß ich den Treiber nach jedem Neustart wieder starten?

Die Startart des Treibers steht auf ”Manuell”. Wenn Sie die Einstellungen ändern möchten, wählen Sie die Startart ”Automatisch” und starten Sie Ihr System neu.

USBAD8DAC2 USBAD8DAC2/14 USBTTL24

6.2 Kunden Support und Hilfe

41

Sie benötigen Hilfe?

! Tip !

! Wichtig !

Wenn Sie nicht wissen was Sie während einer Installation tun müssen, oder wie die Karte in Betrieb genommen wird, lesen Sie bitte dieses Handbuch.

Im Kapitel

”Frequently asked questions” (Häufig gestellte Fragen) sind einige Antworten auf häufig gestellte Fragen. Sie können Ihnen bei der Problemlösung behilflich sein. Auf der QUANCOM Installations CD finden Sie in Textform die Datei README.TXT, welche alle wichtigen Änderungen beinhaltet.

Wenn Sie weitere Fragen haben, kontaktieren Sie unser Support-Team. Für diesen Fall halten Sie bitte folgende Informationen bereit:

· Genauer Karten-Typ

· Version der Treiber

· Version der QLIB

· Betriebssystem, Hardware-Ausstattung und

Bussystem

· Name und Version von dem Programm, welches den Fehler ausgibt

· Eine genaue Fehlerbeschreibung (versuchen Sie den Fehler zu wiederholen, um diesen besser beschreiben zu können)

42

Wen kann ich erreichten?

Anhang

Die QUANCOM Internet Webseite

www.quancom.de

Per Fax

+49 22 36 / 89 92 - 49

Per E-Mail:

support@quancom.de

Adresse: QUANCOM INFORMATIONSSYSTEME GmbH In der Flecht 14 50389 Wesseling

Wenn Sie Hilfe brauchen, erreichen Sie uns unter: QUANCOM Hotline Deutschland 0 22 36 / 89 92 - 20

Montags - Donnerstag von 9:00 bis 18:00 Freitags von 9:00 bis 17:00

USBAD8DAC2 USBAD8DAC2/14 USBTTL24

Aktuelle Treiber

43

Reparatur

Auf unserer Internetseite

http://www.quancom.de

können sie immer die neusten Treiber Versionen und Updates finden. Zudem finden Sie ebenfalls viele andere Informationen und die

”Frequently asked questions (FAQ’s)”. Bevor Sie uns kontaktieren, überprüfen Sie ob die neueste Version der QUANCOM Software installiert ist.

Wenn Sie nicht genau wissen, ob die QUANCOM Karte defekt ist, rufen Sie unsere QUANCOM Hotline an:

+49 22 36 / 89 92

Tel.:

– 20

Bevor Sie uns die Karte zur Reparatur schicken, rufen Sie unsere Hotline an:

+49 22 36 / 89 92

Tel.:

– 20

Wenn Sie uns die Karte zurückschicken, legen Sie diese bitte in die Originalverpackung oder eine adäquate Verpackung, um einen Transportschaden zu verhindern. Zusätzlich bitten wir Sie, uns eine Kopie der Originalrechnung mitzuschicken.

44

6.3 Technisches Support Formular

Wenn Sie einen Internetzugang haben, öffnen Sie folgende URL in Ihrem Browser: http://www.quancom.de/quancom/qshop.nsf/techniksupport?OpenForm&deu Füllen Sie das Formular komplett aus bevor Sie sich an QUANCOM Informationssysteme GmbH wenden. Wenn Sie andere QUANCOM Hardware oder Software nutzen, fügen Sie das bitte dem Formular hinzu.

Anhang

Name: Firma: Adresse: Telefon: Fax: Computer / Prozessor: Betriebssystem: Grafikkarte: Maus: QUANCOM Karte Andere installierte Karten: Festplatte (Kapazität, frei): Das Problem ist: Auflistung der Fehlermeldung:

______________________________ ______________________________ ______________________________ ______________________________ ______________________________ ______________________________ ______________________________ ______________________________ ______________________________ ______________________________ ______________________________ ______________________________ ______________________________ ______________________________ ______________________________ ______________________________

Folgende Schritte führen zur Wiederholung des Problems:

______________________________ ______________________________ ______________________________ ______________________________ ______________________________

USBAD8DAC2 USBAD8DAC2/14 USBTTL24

6.4 Dokumentations Formular

QUANCOM Informationssysteme GmbH möchte Ihren Kommentar zum Produkt und zu der über diese Dokumentation oder eines Produktes. Diese Informationen helfen uns unsere Qualität zu verbessern.

Titel: USBAD8DAC2 USBAD8DAC2/14 USBTTL24

Erstellungsdatum: 07.03.2007

Nehmen Sie Stellung zur Kompetenz, Übersichtlichkeit und Inhalt dieses Handbuches. Wenn Sie Fehler im Handbuch entdecken notieren Sie sich bitte die Seitenzahl.

45

Vielen Dank für Ihre Hilfe. Name: Firma: Adresse: Telefon: Fax: Kommentar:

________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________

Email an: support@quancom.de Fax an: Adresse:

+49 2236 89 92 49 QUANCOM Informationssysteme GmbH

In der Flecht 14 50389 Wesseling

46

6.5 Hardware und Software Konfigurationsformular

Dieses Formular hilft Ihnen die Einstellungen der Hardware und Software aufzulisten. Füllen Sie das Formular komplett aus bevor Sie sich an QUANCOM Informationssysteme GmbH wenden und nutzen Sie das Formular ebenfalls um die aktuelle Konfiguration nachzuschlagen.

QUANCOM Produkt:

·

Anhang

Name / Name der Karte Interrupt Level DMA Kanal Basis I/O Adresse Betriebssystem

Andere Informationen

·

Computer Model Prozessor Taktfrequenz Grafikkarte Betriebssystem Programmiersprache Programmiersprachen-Version

__________________________________ __________________________________ __________________________________ __________________________________ __________________________________

__________________________________ __________________________________ __________________________________ __________________________________ __________________________________ __________________________________ __________________________________

Andere Karten im System

·

Basis I/O-Adresse anderer Karten DMA Kanäle anderer Karten Interrupt Level anderer Karten

6.6 Warenzeichen

__________________________________ __________________________________ __________________________________

USBAD8DAC2 USBAD8DAC2/14 USBTTL24

Linux ist ein eingetragenes Warenzeichen von Linus Torvalds.

MS, MS-DOS, Microsoft, Visual Basic, Windows, Windows Vista/XP/2000/NT/ME/98/95 sind

eingetragene Warenzeichen von Microsoft Corporation.

XT und PS/2 sind Warenzeichen und IBM, OS/2 und AT sind eingetragene Warenzeichen

der International Business Machines Corporation.

Intel, Pentium ist ein eingetragenes Warenzeichen von Intel Corporation.

USB ist ein eingetragenes Warenzeichen von USB Implementers Forum Inc.

JAVA ist ein eingetragenes Warenzeichen von Sun Microsystems.

DELPHI und Pascal sind ein eingetragene Warenzeichen von Borland Corporation.

PCI ist ein eingetragenes Warenzeichen von PCI Special Interest Group.

PCI Express ist ein eingetragenes Warenzeichen der PCI-SIG.

47

Nationalinstruments, LABVIEW ist ein eingetragenes Warenzeichen von Nationalinstruments

Corporation.

Agilent VEE ist ein eingetragenes Warenzeichen von Agilent Technologies.

Ethernet ist ein eingetragenes Warenzeichen der Xerox Corporation.

Bei anderen Produkt- und Firmennamen, die in dieser Anleitung erwähnt werden, könnte es

sich um Marken ihrer jeweiligen Eigentümer handeln.

Quancom USBAD8DAC2, USBAD8DAC2/14, USBTTL24 User guide [de]

Specifications and Main Features

Frequently Asked Questions

User Manual

1. Überblick

1.1 Unsere Erfahrung ist ihr Gewinn

1.2 Kommunikation mit unseren Kunden

1.3 Änderungen zu diesem Handbuch und Softwareupdates

1.4 Lieferumfang

2. Installationsverfahren

2.1 Systemvorraussetzungen

2.2 Sicherheitsanweisungen

2.3 Installation des Moduls

2.4 Technische Hardwarebeschreibung

Beschreibung

A/D Differential-ended (d.e)

A/D Single-ended (s.e.)

D/A Kanäle

TTL I/O

Zähler

Sonstiges

2.5 Kartenübersicht

2.6 Steckerbelegung bei Differential - ended (4 Kanäle)

2.7 Steckerbelegung bei Single - ended (8 Kanäle)

2.8 Pinbelegung der 37 pol. D-Sub Buchse

2.9 Einstellung der Stromversorgung (JP1)

3. Programmierung des Moduls

3.1 Welche Software brauche ich ?

3.2 QLIB: High Level Programmierung (Windows XP / 2000 / ME / 98)

QLIB ( QUANCOM Driver Library )

4. Schnellinstallation der QLIB für USB

5. QLIB Befehle

5.1 Verwaltungsfunktionen

AD/DA (Einfach)

5.2 QLIB Befehle (Erweitert)

Verwaltungsfunktionen (Erweitert)

AD/DA Funktionen Erweitert

Sonstige Funktionen

5.3 Programmierung mit der QLIB ( QUANCOM Driver Library )

Einlesen der A/D Kanäle unter VB

Ansteuerung der D/A Kanäle unter VB

TTL Ausgänge lesen und schreiben unter VB

Counter 0 und Counter 1 lesen unter VB

6. Anhang

6.1 Frequently asked questions (FAQ)

Allgemeine Informationen

Probleme mit Karten unter Windows 98/95 und Windows 2000/NT

6.2 Kunden Support und Hilfe

6.3 Technisches Support Formular

6.4 Dokumentations Formular

6.5 Hardware und Software Konfigurationsformular

6.6 Warenzeichen
