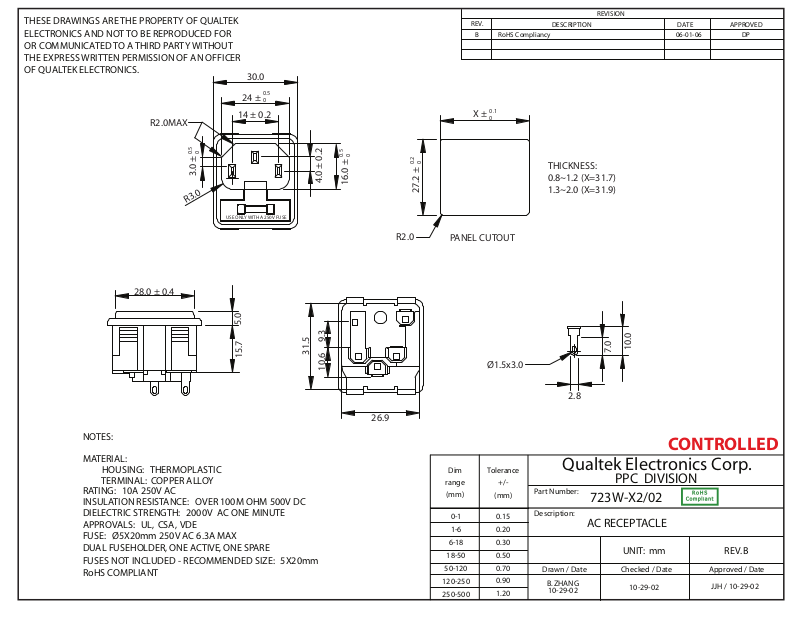

THESE DRAWINGS ARE THE PROPERTY OF QUALTEK
ELECTRONICS AND NOT TO BE REPRODUCED FOR
OR COMMUNICATED TO A THIRD PARTY WITHOUT
THE EXPRESS WRITTEN PERMISSION OF AN OFFICER
OF QUALTEK ELECTRONICS.
R2.0MAX
0.5
0
3.0 ±
R3.0
USE ONLY WITH A 250V FUSE
30.0
24 ±
14 ± 0.2
REVISION
REV.
B RoHS Compliancy
0.5
0
0.1
X ±
0
0.5
4.0 ± 0.2
16.0 ±
0
0.2
0
27.2 ±
THICKNESS:
0.8~1.2 (X=31.7)
1.3~2.0 (X=31.9)
06-01-06
APPROVEDDATEDESCRIPTION
DP
28.0 ± 0.4
5.0
15.7
31.5
NOTES:
MATERIAL:
HOUSING: THERMOPLASTIC
TERMINAL: COPPER ALLOY
RATING: 10A 250V AC
INSULATION RESISTANCE: OVER 100M OHM 500V DC
DIELECTRIC STRENGTH: 2000V AC ONE MINUTE
APPROVALS: UL, CSA, VDE
FUSE: Ø5X20mm 250V AC 6.3A MAX
DUAL FUSEHOLDER, ONE ACTIVE, ONE SPARE
FUSES NOT INCLUDED - RECOMMENDED SIZE: 5X20mm
RoHS COMPLIANT
9.3
10.6
26.9
R2.0
PANEL CUTOUT
Ø1.5x3.0
Dim
range
(mm)
0-1
1-6
6-18
18-50
50-120
120-250
250-500
Tolerance
+/-
(mm)
0.15
0.20
0.30
0.50
0.70
0.90
1.20
10.0
7.0
2.8
CONTROLLED
Qualtek Electronics Corp.
PPC DIVISION
Part Number:
Description:
Drawn / Date
B. ZHANG
10-29-02
723W-X2/02
AC RECEPTACLE
UNIT: mm
Checked / Date
10-29-02
REV. B
Approved / Date
JJH / 10-29-02
