INSTRUKCJA OBSŁUGI

UPS Line Interactive

MODEL: 53953, 53954, 53955, 53956

www.qoltec.com

1. Zawartość opakowania

Upewnij się, że otrzymałeś zasilacz awaryjny UPS oraz instrukcje obsługi.

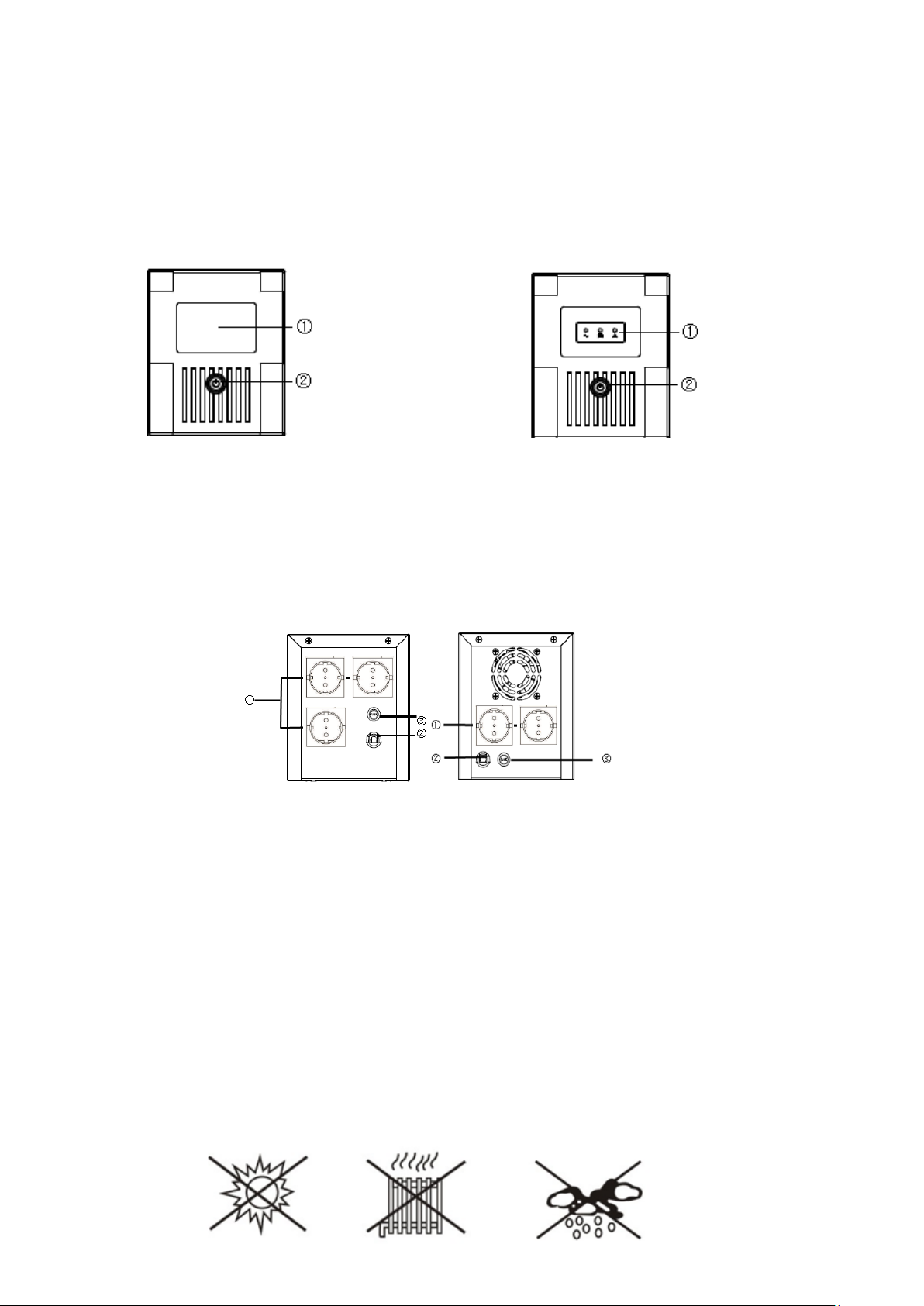

2. Wygląd

Panel przedni:

Panel tylny:

1K – 1.2K 1.5K – 2K

① Gniazda wyjściowe.
② Wejście AC
③ Bezpiecznik wejściowy AC

Uwaga: Typy gniazd wyjściowych mogą się różnić w zależności od kraju pochodzenia.

3. Montaż

Uwaga: Przed rozpoczęciem instalacji, należy sprawdzić urządzenie. Upewnij się, że nic wewnątrz opakowania nie jest uszkodzone.

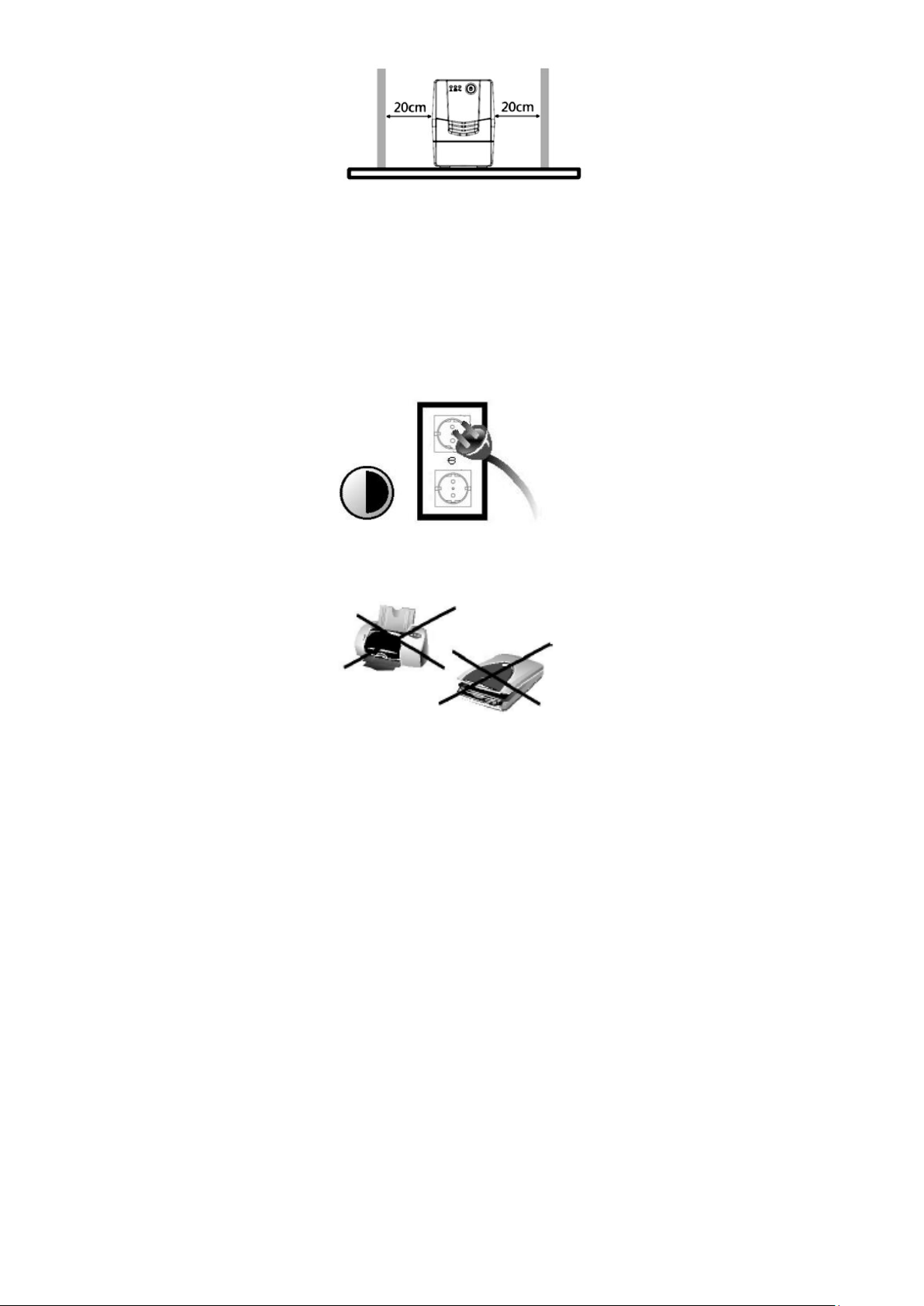

Rozmieszczenie i przechowywanie

Zamontuj zasilacz awaryjny UPS w miejscu, które jest wolne od nadmiernego kurzu oraz które zapewnia
odpowiedni przepływ powietrza. Umieść UPS w odległości co najmniej 20 cm od innych urządzeń, aby uniknąć
zakłóceń. NIE URUCHAMIAJ urządzenia, gdy temperatura oraz wilgotność powietrza przekraczają granice

wymienione w specyfikacji.

① Ekran LCD
② Przełącznik zasilania

① Status diod LED

Tryb sieciowy: świeci na zielono
Tryb akumulatora: świeci na żółto
Tryb alarmowy: świeci na czerwono
② Przełącznik zasilania

Procedura podłączania i ładowania.

Podłącz przewód zasilający do gniazdka sieciowego. Przed pierwszym użyciem, zaleca się ładowanie

akumulatora co najmniej 6 godzin.

Podłączanie urządzeń obciążających

Podłącz urządzenia obciążające do gniazd wyjściowych na tylnym panelu UPS. Włącz zasilacz awaryjny UPS,
który będzie chronił podłączone obciążenie.

Uwaga: NIGDY nie podłączaj drukarki laserowej lub skanera do urządzenia UPS. Może spowodować to uszkodzenie

urządzenia.

Podłączanie kabla USB (Opcjonalnie)

Podłącz kabel USB do komputera i UPS, włóż płytę CD do komputera i podążaj za kreatorem instalacji.

Zabezpieczenie UPS przed przepięciem - podłączanie modemu lub telefonu (Opcjonalnie)

Podłącz modem lub linię telefoniczną do gniazdka „IN” (wejście) na tylnym panelu UPS. Podłącz drugi kabel linii
telefonicznej od gniazdka „OUT” (wyjście) do komputera.

Włączanie/wyłączanie urządzenia

Włącz zasilacz awaryjny UPS, naciskając przycisk zasilania. Aby wyłączyć UPS, naciśnij przycisk ponownie.

Środki ostrożności

UWAGA! Aby uniknąć ryzyka wystąpienia pożaru prądem elektrycznym, umieść UPS w pomieszczeniu o
kontrolowanej temperaturze i wilgotności (granice wymienione w specyfikacji).

UWAGA! Aby zmniejszyć ryzyko przegrzania UPS, nie zasłaniaj otworów wentylacyjnych UPS i unikaj narażania
urządzenia na bezpośrednie działanie światła słonecznego lub instalowania urządzenia w pobliżu źródeł ciepła

takich jak grzejniki czy piece.

UWAGA! Nie podłączaj urządzeń obciążających takich jak sprzęt medycznych lub sprzęt do podtrzymywania
życia, kuchenek mikrofalowych czy też odkurzaczy.

UWAGA! Nie podłączaj wejścia UPS do jego własnego wyjścia.

UWAGA! Nie dopuść aby do wnętrza zasilacza awaryjnego UPS dostał się płyn. Nie wolno stawiać napojów
oraz innych naczyń zawierających płyny bezpośrednio na/lub obok urządzenia.

UWAGA! W razie zagrożenia naciśnij przycisk „OFF” i odłącz kabel zasilający od zasilania sieciowego, aby
prawidłowo wyłączyć UPS.

UWAGA! Nie podłączaj zasilacza awaryjnego UPS do listwy zasilającej lub do tłumika przepięć.

UWAGA! Jeśli UPS wyposażony jest w metalową obudowę, ze względów bezpieczeństwa podczas instalacji

UPS konieczne jest zmniejszenie upływu prądu poniżej 3.5mA.

Zwróć uwagę na ryzyko porażenia prądem elektrycznym. Odłączanie urządzenia od sieci może być równie
niebezpieczne, ponieważ wciąż może istnieć napięcie dostępne poprzez zasilanie z akumulatora.

UWAGA! Serwisowanie akumulatora powinno być wykonane lub nadzorowane przez personel, który posiada
odpowiednią wiedzę. Nie wolno obsługiwać akumulatora osobom, które nie posiadają odpowiedniej wiedzy na
temat akumulatorów oraz środków ostrożności.

UWAGA! Podczas wymiany akumulatora, należy zastosować nowy akumulator o tym samym numerze i typie.

UWAGA! Napięcie wewnętrznego akumulatora wynosi 12V. Jest to uszczelniony, kwasowo-ołowiowy
akumulator sześcio-ogniwowy.

UWAGA! Nie wrzucaj akumulatora do ognia ponieważ może on eksplodować. Nie otwieraj akumulatora –
uwolniony elektrolit jest szkodliwy dla skóry i oczu.

UWAGA! Przed przystąpieniem do czyszczenia UPS, należy go odłączyć. Nie używaj płynu lub detergentu w spreju.

UWAGA! Akumulator może spowodować porażenie prądem elektrycznym oraz zwarcie. Przed jego wymianą należy
przestrzegać następujących środków ostrożności.

- Zdejmij zegarek, biżuterię oraz inne metalowe przedmioty.

- Używaj narzędzi z izolowanymi uchwytami.

- Nałóż gumowe rękawiczki oraz buty.

- Nie kładź narzędzi lub metalowych części na akumulatorze.

- Przed podłączeniem lub odłączeniem terminali baterii, należy odłączyć źródło ładowania.

Rozwiązanie problemów

Poniższa tabela przedstawia opis problemu oraz jego rozwiązanie.

Problem

Możliwa przyczyna

Rozwiązanie

Brak informacji na wyświetlaczu

LED/LCD

Niski stan akumulatora

Ładuj UPS przynajmniej 6 godzin

Błąd akumulatora

Wymień akumulator na nowy

UPS nie jest włączony

Naciśnij jeszcze raz przycisk, aby włączyć UPS

Ciągły sygnał dźwiękowy, zasilanie

sieciowe w normie

UPS jest przeciążony

Odłącz kilka urządzeń obciążających. Zanim

ponownie podłączysz urządzenia, upewnij się, że ich

obciążenie pasuje do wymagań UPS (Porównaj ze

specyfikacją)

Kiedy zasilanie zawiedzie, czas

podtrzymania robi się krótszy

UPS jest przeciążony

Usuń kilka urządzeń obciążających

Napięcie akumulatora jest zbyt niskie

Ładuj UPS przynajmniej 6 godzin

Wadliwy akumulator. Może być to

spowodowane środowiskiem pracy w

wysokiej temperaturze lub niewłaściwą

eksploatacją akumulatora

Wymień akumulator na nowy

Zasilanie sieciowe w normie, miga

dioda LED/LCD

Przewód zasilający jest luźny

Podłącz poprawnie przewód zasilający

Specyfikacja

Model

1000

1200

1500

2000

Pojemność

1000VA/600W

1200VA/720W

1500VA/900W

2000VA/1200W

Konstrukcja UPS

Model Line-Interactive

Funkcje ochronne

Ochrona przed: przeciążeniem, zwarciem, wysoką temperaturą, wysokim/niskim napięciem,

wysokim/niskim napięciem akumulatora

Przeciążenie

>110% wyłączenie alarmu

Ochrona przed przepięciem oraz zwarciem

Zabezpieczenie bezpieczników wejściowych (Tryb AC), automatyczna ochrona przed zwarciem (tryb

akumulatora)

Wyświetlacz

LCD, status operacyjny UPS, błędy akumulatora, inne informacje o błędach

Alarm

Błąd zasilania, niski stan akumulatora, przeciążenie, błąd UPS

Wyciszenie

Automatyczne

Zakres napięcia wejściowego

140-290Vac

Zakres częstotliwości wejściowej

50Hz ±10%

AVR

Inteligentna automatyczna funkcja AVR

Napięcie wyjściowe

220Vac ± 10%

Zakres częstotliwości wyjściowej

50Hz ±10%

Czas transferu

2-6 ms

Kształt fali

Zmodyfikowana fala sinusoidalna

Typ akumulatora

Bezobsługowy, szczelny kwasowo-ołowiowy

Napięcie akumulatora

12V/7Ah x 2

12V/7Ah x 2

12V/9Ah x 2

12V/9Ah x 2

Czas ładowania

6 godzin do osiągnięcia 90% pojemności

Czas podtrzymania (back up)

3 – 10min

Wymiary (szer. x wys. x głęb.)

140 x 370 x 165 (mm)

Waga netto

8.0 kg

9.6 kg

11.1 kg

11.5 kg

Wilgotność / Temperatura

0-95% / 0-40oC (bez kondensacji)

Poziom hałasu

Mniej niż 40dB
