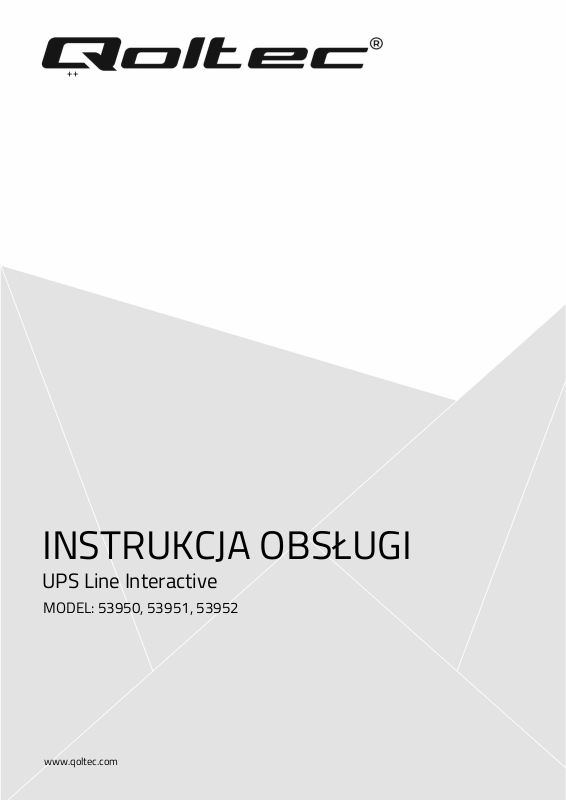

INSTRUKCJA OBSŁUGI
UPS Line Interactive
MODEL: 53950, 53951, 53952
www.qoltec.com
1. Opis produktu
Zasilacze awaryjne UPS z tej serii zapewniają kompleksową ochronę przed przepięciami oraz skokami napięcia,
a także przed wysoką gęstością mocy. Dzięki wbudowanemu stabilizatorowi napięcia, UPS może wciąż
pracować w trybie online oraz zapewniać stabilną moc przy wahaniach napięcia. Wbudowany sterownik
mikroprocesorowy zapewnia wysoką niezawodność urządzenia.
2. Wygląd
Panel przedni:
Panel tylni:
3. Montaż
Uwaga: Przed rozpoczęciem instalacji, należy sprawdzić urządzenie. Upewnij się, że nic wewnątrz opakowania nie jest
uszkodzone.
Rozmieszczenie i przechowywanie:
Zamontuj zasilacz awaryjny UPS w miejscu, które jest wolne od nadmiernego kurzu oraz które zapewnia
odpowiedni przepływ powietrza. Umieść UPS w odległości co najmniej 20 cm od innych urządzeń, aby uniknąć
zakłóceń. NIE URUCHAMIAJ urządzenia, gdy temperatura oraz wilgotność powietrza przekraczają granice
wymienione w specyfikacji.
Przełącznik
Status diod LED
Tryb sieciowy: świeci na zielono
Tryb akumulatora: miga na żółto
Tryb alarmowy: świeci na czerwono
Gniazda wyjściowe
Wejście AC
Procedura podłączania
Podłącz przewód zasilający do gniazdka sieciowego. Przed pierwszym użyciem, zaleca się ładowanie
akumulatora co najmniej 6 godzin.
Podłączanie urządzeń obciążających
Podłącz urządzenia obciążające do gniazd wyjściowych na tylnym panelu UPS. Włącz zasilacz awaryjny UPS,
który będzie chronił podłączone obciążenie.
Uwaga: NIGDY nie podłączaj drukarki laserowej lub skanera do urządzenia UPS. Może spowodować to uszkodzenie
urządzenia.
Włączanie/Wyłączanie urządzenia
Włącz zasilacz awaryjny UPS, naciskając przycisk zasilania. Aby wyłączyć UPS, naciśnij przycisk ponownie.
Funkcja zimnego startu
Kiedy UPS jest wyłączony i nie ma dostępnego zasilania, wciąż istnieje możliwość uruchomienia UPS w celu
zasilania podłączonych urządzeń obciążających.
4. Środki ostrożności
UWAGA! Aby uniknąć ryzyka wystąpienia pożaru lub porażenia prądem elektrycznym, umieść UPS w
pomieszczeniu o kontrolowanej temperaturze i wilgotności (granice wymienione w specyfikacji).
UWAGA! Aby zmniejszyć ryzyko przegrzania UPS, nie zasłaniaj otworów wentylacyjnych UPS i unikaj narażania
urządzenia na bezpośrednie działanie światła słonecznego lub instalowania urządzenia w pobliżu źródeł ciepła
takich jak grzejniki czy piece.
UWAGA! Nie podłączaj urządzeń obciążających takich jak sprzęt medyczny lub sprzęt do podtrzymywania
życia, kuchenek mikrofalowych czy też odkurzaczy.
UWAGA! Nie podłączaj wejścia UPS do jego własnego wyjścia.
UWAGA! Nie dopuść aby do wnętrza zasilacza awaryjnego UPS dostał się płyn. Nie wolno stawiać napojów
oraz innych naczyń zawierających płyny bezpośrednio na/lub obok urządzenia.
UWAGA! W razie zagrożenia naciśnij przycisk „OFF” i odłącz kabel zasilający od zasilania sieciowego, aby
prawidłowo wyłączyć UPS.
UWAGA! Nie podłączaj zasilacza awaryjnego UPS do listwy zasilającej lub do tłumika przepięć.
UWAGA! Jeśli UPS wyposażony jest w metalową obudowę, ze względów bezpieczeństwa podczas instalacji
UPS konieczne jest zmniejszenie upływu prądu poniżej 3.5mA.
Zwróć uwagę na ryzyko porażenia prądem elektrycznym. Odłączanie urządzenia od sieci może być równie
niebezpieczne, ponieważ wciąż może istnieć napięcie dostępne poprzez zasilanie z akumulatora.
UWAGA! Serwisowanie akumulatora powinno być wykonane lub nadzorowane przez personel, który posiada
odpowiednią wiedzę. Nie wolno obsługiwać akumulatora osobom, które nie posiadają odpowiedniej wiedzy na
temat akumulatorów oraz środków ostrożności.
UWAGA! Podczas wymiany akumulatora, należy zastosować nowy akumulator o tym samym numerze i typie.
UWAGA! Napięcie wewnętrznego akumulatora wynosi 12V. Jest to uszczelniony, kwasowo-ołowiowy
akumulator sześcio-ogniwowy.
UWAGA! Nie wrzucaj akumulatora do ognia ponieważ może on eksplodować. Nie otwieraj akumulatora –
uwolniony elektrolit jest szkodliwy dla skóry i oczu.
UWAGA! Przed przystąpieniem do czyszczenia UPS, należy go odłączyć. Nie używaj płynu lub detergentu w sprayu.
UWAGA! Akumulator może spowodować porażenie prądem elektrycznym oraz zwarcie. Przed jego wymianą
należy przestrzegać następujących środków ostrożności:
- Zdejmij zegarek, biżuterię oraz inne metalowe przedmioty.
- Używaj narzędzi z izolowanymi uchwytami.
- Nałóż gumowe rękawiczki oraz buty.
- Nie kładź narzędzi lub metalowych części na akumulatorze.
- Przed podłączeniem lub odłączeniem terminali baterii, należy odłączyć źródło ładowania.
5. Rozwiązywanie problemów
Poniższa tabela przedstawia opis problemu oraz jego rozwiązanie.
Problem
Możliwa przyczyna
Rozwiązanie
Brak informacji na wyświetlaczu LED
Niski stan akumulatora
Ładuj UPS przynajmniej 6 godzin
Błąd akumulatora
Wymień akumulator na nowy
UPS nie jest włączony
Naciśnij jeszcze raz przycisk, aby włączyć UPS
Ciągły sygnał dźwiękowy, zasilanie sieciowe w
normie
UPS jest przeciążony
Odłącz kilka urządzeń obciążających. Zanim ponownie
podłączysz urządzenia, upewnij się, że ich obciążenie
pasuje do wymagań UPS (Porównaj ze specyfikacją)
Kiedy zasilanie zawiedzie, czas podtrzymania
robi się krótszy
UPS jest przeciążony
Usuń kilka urządzeń obciążających
Napięcie akumulatora jest zbyt niskie
Ładuj UPS przynajmniej 6 godzin
Wadliwy akumulator. Może być to
spowodowane środowiskiem pracy w
wysokiej temperaturze lub niewłaściwą
eksploatacją akumulatora
Wymień akumulator na nowy
Zasilanie sieciowe w normie, miga dioda LED
Przewód zasilający jest luźny
Podłącz poprawnie przewód zasilający
6. Specyfikacja
Model
400
600
800
1000B
Pojemność
400VA/240W
600VA/360W
800VA/480W
1000VA/600W
Konstrukcja UPS
Model Line-Interactive
Funkcje ochronne
Ochrona przed: przeciążeniem, zwarciem, wysoką temperaturą, wysokim/niskim napięciem, wysokim/niskim
napięciem akumulatora
Przeciążenie
>110% wyłączenie alarmu
Ochrona przed przepięciem oraz
zwarciem
Zabezpieczenie bezpieczników wejściowych (Tryb AC), automatyczna ochrona przed zwarciem (tryb akumulatora)
Wyświetlacz
LED, status operacyjny UPS, błędy akumulatora, inne informacje o błędach
Alarm
Błąd zasilania, niski stan akumulatora, przeciążenie, błąd UPS
Wyciszenie
Automatyczne
Zakres napięcia wejściowego
140-290Vac
Zakres częstotliwości wejściowej
50Hz ±10%
AVR
Inteligentna automatyczna funkcja AVR
Napięcie wyjściowe
220Vac ± 10%
Zakres częstotliwości wyjściowej
50Hz ±10%
Czas transferu
2-6 ms
Kształt fali
Zmodyfikowana fala sinusoidalna
Typ akumulatora
Bezobsługowy, szczelny kwasowo-ołowiowy
Napięcie akumulatora
12V/4Ah x 1
12V/7Ah x 1
12V/9Ah x 1
12V/7Ah x 2
Czas ładowania
6 godzin do osiągnięcia 90% pojemności
Czas podtrzymania (back up) dla
100W
8min
20min
20min
30min
Wymiary (szer. x wys. x głęb.) (mm)
101 x 297 x 142
Waga netto
3.5 kg
4.2 kg
4.9 kg
8.0 kg
Wilgotność / Temperatura
0-95% / 0-40oC (bez kondensacji)
Poziom hałasu
Mniej niż 40dB
Producent: ntec
Ul. Chorzowska 44B
44-100 Gliwice
Poland
www.qoltec.com
