QNAP TVS-472XT-PT-4G User Manual [de]
TVS-x72XT
TVS-472XT
TVS-672XT
TVS-872XT
Benutzerhandbuch
Dokumentversion: 1
04/01/2019
TVS-x72XT Benutzerhandbuch
Inhaltsverzeichnis
1. Vorwort
Über diese Anleitung.................................................................................................................................... 3
Zielgruppe.....................................................................................................................................................3
In diesem Dokument verwendete Symbole.................................................................................................. 3
2. Produktübersicht
Über das TVS-x72XT....................................................................................................................................4
Technische Daten – Hardware......................................................................................................................4
Lieferumfang.................................................................................................................................................7
Komponenten............................................................................................................................................... 8
Vorderseite............................................................................................................................................... 8
Rückseite................................................................................................................................................10
Systemplatine.........................................................................................................................................13
Laufwerksnummerierung........................................................................................................................14
Installationsanforderungen......................................................................................................................... 15
NAS einrichten............................................................................................................................................15
3. Installation und Konfiguration
Hardwareinstallation................................................................................................................................... 17
Laufwerkinstallation................................................................................................................................17
Erweiterungskarte installieren................................................................................................................ 26
Speichermodule ersetzen.......................................................................................................................34
QTS-Installation.......................................................................................................................................... 37
QTS mittels Qfinder Pro installieren....................................................................................................... 38
QTS mittels Cloud-Schlüssel installieren................................................................................................39
QTS mittels HDMI-Verbindung installieren.............................................................................................41
4. Grundlegende Bedienung
Netzschalter................................................................................................................................................42
Reset-Taste.................................................................................................................................................42
USB One Touch Copy-Taste.......................................................................................................................42
LCD-Anzeige.............................................................................................................................................. 43
TCP/IP-Einstellungen anzeigen..............................................................................................................43
TCP/IP-Einstellungen konfigurieren....................................................................................................... 43
Datenträgerinformationen anzeigen....................................................................................................... 44
Volume-Informationen anzeigen.............................................................................................................44
Systeminformationen anzeigen.............................................................................................................. 45
NAS ausschalten....................................................................................................................................45
NAS neu starten..................................................................................................................................... 45
Das LCD-Kennwort ändern.................................................................................................................... 46
LCD-Fehlermeldungen........................................................................................................................... 46
LEDs........................................................................................................................................................... 47
Audioalarm..................................................................................................................................................49
5. Problemlösung
Lokalisieren des NAS durch Qfinder Pro oder myQNAPCloud erzwingen................................................. 50
Hot-Swapping von ausgefallenen Festplatten............................................................................................ 50
Support und sonstige Ressourcen..............................................................................................................51
6. Glossar
1
CloudKey.................................................................................................................................................... 52
CloudLink....................................................................................................................................................52
myQNAPcloud............................................................................................................................................ 52
myQNAPcloud-ID........................................................................................................................................52
Qfinder Pro................................................................................................................................................. 52
QTS.............................................................................................................................................................52
7. Hinweise
Eingeschränkte Garantie............................................................................................................................ 53
Haftungsausschluss....................................................................................................................................53
GNU Public License....................................................................................................................................53
FCC-Hinweis...............................................................................................................................................61
CE-Hinweis................................................................................................................................................. 62
SJ/T 11364-2006.........................................................................................................................................62
2
TVS-x72XT Benutzerhandbuch
1. Vorwort
Über diese Anleitung
Diese Bedienungsanleitung enthält Informationen zum QNAP TVS-x72XT NAS und Schritt-für-SchrittAnleitungen zur Hardwareinstallation sowie Anleitungen zur grundlegenden Bedienung und Fehlerbehebung.
Zielgruppe
Dieses Dokument richtet sich an Verbraucher und Speicheradministratoren. Es geht davon aus, dass Nutzer
über ein grundlegendes Verständnis für Speicher- und Datensicherungskonzepte verfügen.
In diesem Dokument verwendete Symbole
Symbol Beschreibung
Hinweise zu Standardkonfigurationseinstellungen und weitere ergänzende
Informationen.
Wichtige Hinweise zu erforderlichen Konfigurationseinstellungen und sonstige
wichtige Informationen.
Tipps mit Empfehlungen oder alternativen Vorgehensweisen zum Ausführen
von Aufgaben oder zu Konfigurationen.
Warnungen mit Informationen, die keinesfalls ignoriert werden dürfen, da dies
zu Verlusten, Verletzungen oder sogar dem Tod führen könnte.
Vorwort 3
TVS-x72XT Benutzerhandbuch
2. Produktübersicht
Dieses Kapitel enthält grundlegende Informationen über das QNAP TVS-x72XT NAS.
Über das TVS-x72XT
Das TVS-x72XT ist ein leistungsstarkes NAS mit einem Intel® Prozessor und unterstützt bis zu 16 GB DDR4
Speicher. Es verfügt über einen HDMI-Anschluss für externe Displays und einen USB One Touch Copy
Anschluss für schnelle und bequeme Backups und Datenübertragungen. Zusätzlich zu seinen drei
Netzwerkports (zwei 1GbE und ein 10GbE) verfügt das TVS-x72XT über zwei Thunderbolt™ 3 Ports (über
den PCIe 3.0 x16 Steckplatz), die eine Vielzahl von Möglichkeiten bieten, darunter zusätzliche
Datenverwaltungsfunktionen und zusätzliche Multimedia-Unterstützung.
Technische Daten – Hardware
Warnung
Wenn Ihr QNAP Produkt Hardwarefehler aufweist, senden Sie es zur Wartung oder zum
Austausch an QNAP oder ein von QNAP autorisiertes Servicezentrum zurück. Jeder
Versuch, das Produkt durch Sie oder einen nicht autorisierten Dritten zu reparieren oder
Wartungsarbeiten durchzuführen, führt zum Erlöschen der Garantie.
QNAP übernimmt keine Verantwortung für durch nicht autorisierte Modifizierungen bzw.
die Installation nicht unterstützter Anwendungen von Drittanbietern verursachte Schäden
oder Datenverluste.
Weitere Informationen finden Sie in den QNAP Garantiebedingungen.
Komponente TVS-472XT TVS-672XT TVS-872XT
Bestellinformationen
Teilenummer für
Bestellungen
Prozessor
Prozessor Intel® Pentium® G5400T Intel® Core™ i3-8100T Intel® Core™ i5-8400T
Frequenz Dual-Core, 3,1 GHz 4-Core 3,1 GHz 6-Core 1,7 GHz Basis/3,3
Architektur x86 64-Bit
Verschlüsselungsengine AES-NI
Grafikkarte Embedded Intel® UHD
Arbeitsspeicher
Vorinstallierter Speicher 4 GB RAM: 2 x 2 GB
TVS-472XT-PT-4G TVS-672XT-i3-8G TVS-872XT-i5-16G
GHz Turbo
Embedded Intel® UHD 630 Grafikprozessor
610 Grafikprozessor
SODIMM DDR4
8 GB RAM: 2 x 4 GB
SODIMM DDR4
16 GB RAM: 2 x 8 GB
SODIMM DDR4
Produktübersicht 4
TVS-x72XT Benutzerhandbuch
Komponente TVS-472XT TVS-672XT TVS-872XT
Speichersteckplätze 2 x SODIMM DDR4
Wichtig
• Verwenden Sie ausschließlich QNAP Speichermodule, um
Leistung und Stabilität des Systems zu gewährleisten. Für
NAS-Gerät mit mehr als einem Speichersteckplatz
verwenden Sie bitte QNAP-Module mit identischen
Spezifikationen.
• Die Verwendung nicht unterstützter Module kann die
Leistung beeinträchtigen, Fehler verursachen oder
bewirken, dass das Betriebssystem nicht mehr gestartet
werden kann.
Maximaler Speicher 32 GB RAM: 2 x 16 GB
Flash-Speicher 4 GB USB-DOM
Speicher
Laufwerksschächte 4 x 3,5" SATA 6 Gbit/s 6 x 3,5" SATA 6 Gbit/s 8 x 3,5" SATA 6 Gbit/s
Kompatible Laufwerke • 3,5"-SATA-Festplattenlaufwerke
• 2,5"-SATA-Festplattenlaufwerke
• 2,5"-SATA Solid-State-Drives
M.2-SSD-Steckplätze 2 x PCIe 3.0 x2
M.2 SSD-Formfaktor 2.280
Unterstützung für SSD-
Cache-Beschleunigung
• 3,5"-
Laufwerksschächte 1
bis 4
• 3,5"Laufwerksschächte 1
bis 6
• 3,5"Laufwerksschächte 1
bis 8
• M.2 SSD Steckplätze 1 bis 2
• Optional: M.2 SSD Steckplätze auf einer M.2 SSD Erweiterungskarte
Hot-Swapping Das Gerät unterstützt das Hot-Swapping von Laufwerken mit Ausnahme der
folgenden Fälle:
• M.2-SSDs
• SSD-Cache-Laufwerke
• Optional: M.2 SSDs, die auf einer M.2 SSD-Erweiterungskarte installiert
sind
Netzwerk
10 Gigabit-Ethernet-Ports 1 x 10 GbE RJ45
Gigabit-Ethernet-Ports 2 x GbE RJ45
Externe E/A-Anschlüsse & Erweiterungssteckplätze
Produktübersicht 5
TVS-x72XT Benutzerhandbuch
Komponente TVS-472XT TVS-672XT TVS-872XT
PCIe-Steckplätze • 1 x PCIe 3.0 x16
• 1 x PCIe 3.0 x4
Anmerkung
Eine Thunderbolt™ 3 Erweiterungskarte ist im PCIe 3.0 x16
Steckplatz vorinstalliert.
Eine Liste kompatibler Erweiterungskarten finden Sie unter:
https://www.qnap.com/compatibility.
Thunderbolt™ Ports 2 x Thunderbolt™ 3 (vorinstallierte Erweiterungskarte)
USB-Ports Vorderseite:
• 1 x USB 3.1 Gen 2 (10 Gbit/s) 5V/1A Typ-A
Anmerkung
Dieser USB Port unterstützt One-Touch-Kopie.
Rückseite:
• 1 x USB 3.1 Gen 2 (10 Gbit/s) 5V/1A Typ-A
• 1 x USB 3.0 Typ-A
• 2 x USB 3.1 Gen 2 (10 Gbit/s) 5V/3A Typ-C
HDMI-Anschlüsse 1 x HDMI 2.0 (bis zu 3840 x 2160 Auflösung bei 60 Hz)
Audio-Anschlüsse • 1 x dynamischer 3,5-mm-Mikrofonanschluss
• 1 x 3,5 mm, Line-Ausgangsbuchse
• 1 x Lautsprecher
Anmerkung
Sie können die Lautsprecher und die Line-Ausgangsbuchsen
nicht gleichzeitig verwenden.
Schnittstelle
Anzeige Monochromes, hintergrundbeleuchtetes LCD-Display
Tasten • Ein/Aus
• Zurücksetzen
• USB-One-Touch-Kopie
IR-Sensor 1
Anmerkung
Das TVS-x72XT unterstützt die QNAP RM-IR004 IR
Fernbedienung.
Abmessungen
Formfaktor Tower
Abmessungen (H x B xT)188,2 x 199,3 x 279,6
mm
(7,41 x 7,85 x 11,01 Zoll)
188,2 x 264,3 x 279,6
mm
(7,41 x 10,40 x 11,01
Zoll)
188,2 x 329,3 x 279,6
mm
(7,41 x 12,96 x 11,01
Zoll)
Produktübersicht 6
TVS-x72XT Benutzerhandbuch
Komponente TVS-472XT TVS-672XT TVS-872XT
Nettogewicht 5,4 kg (11,9 lbs) 6,5 kg (14,3 lbs) 7,0 kg (15,5 lbs)
Sonstige
Netzteil 1 x 250W, 100-240V AC, 50/60 Hz
Systembatterie CR2032 Lithium-Batterie (3V, 225 mAh)
Warnung
Um eine mögliche Explosion der Batterie zu vermeiden, die zu
Verletzungen oder Schäden an Komponenten führt, stellen
Sie sicher, dass Sie die vorhandene Batterie durch eine
Batterie des gleichen Typs ersetzen.
Geräuschpegel 28,1 db(A) 23,8 db(A) 24,2 db(A)
Anmerkung
Der Schalldruckpegel wurde an einer Position getestet, die
sich innerhalb eines Meter vom NAS befindet.Das Test-NAS
lief bei niedriger Geschwindigkeit mit der maximalen Anzahl
installierter Laufwerke.
Lüfter • System: 1 x 12 cm,
12V DC intelligenter
Lüfter
• CPU: 2 x 6 cm
Systemlüfter
• System: 2 x 9,2 cm,
12V DC intelligenter
Lüfter
• CPU: 2 x 6 cm
Systemlüfter
• System: 2 x 12 cm,
• CPU: 2 x 6 cm
Warnung
Berühren Sie die Lüfter nicht, während das NAS an eine
Stromquelle angeschlossen ist, um mögliche Verletzungen
oder Schäden an Komponenten zu vermeiden.
Betriebstemperatur 0˚C bis 40˚C (32˚F bis 104˚F)
Relative Luftfeuchtigkeit • Nicht kondensierende relative Luftfeuchtigkeit: 5 bis 95%
• Feuchtkugeltemperatur: 27˚C (80,6˚F)
Sicherheitssperre Kensington-Sicherheitsschloss
Tipp
Technische Daten des Modells gelten vorbehaltlich Änderungen. Die neuesten
Spezifikationen finden Sie unter https://www.qnap.com.
Lieferumfang
12V DC intelligenter
Lüfter
Systemlüfter
Element Anzahl
TVS-x72XT NAS 1
Netzkabel 1
Ethernet-Kabel 3:
• 2 x 1 GbE (Cat5e)
• 1 x 10 GbE (Cat6a)
Produktübersicht 7
Element Anzahl
Schrauben für 3,5-Zoll-Laufwerk • TVS-472XT: 12
• TVS-672XT: 18
• TVS-872XT: 24
Schrauben für 2,5-Zoll-Laufwerk • TVS-472XT: 12
• TVS-672XT: 18
• TVS-872XT: 24
Kühlkörper für M.2-SSDs 2
Kurzinstallationsanleitung 1
Komponenten
Vorderseite
TVS-x72XT Benutzerhandbuch
TVS-472XT
Produktübersicht 8
TVS-672XT
TVS-x72XT Benutzerhandbuch
TVS-872XT
Nr. Komponente Nr. Komponente
1 LCD-Anzeige 7 Taste für USB-One-Touch-Kopie
2 Eingabe-Taste 8 IR-Sensor
3 Auswahl-Taste 9 M.2-SSD-LEDs
4 Laufwerks-LEDs 10 USB-LED
5 Netzschalter 11 LAN-LED
6 USB 3.1 Gen 2 One-Touch-Kopie Typ-A Port 12 Status-LED
Produktübersicht 9
Rückseite
TVS-x72XT Benutzerhandbuch
TVS-472XT
Nr. Komponente Nr. Komponente
1 Anschluss für Netzkabel 8 USB 3.0-Typ-A-Ports
2 Systemlüfter 9 Ethernet Port(10 GbE RJ45)
3 Ethernet Ports (GbE RJ45) 10 Kensington-Sicherheitsschloss
4 3,5-mm-Line-Ausgangsbuchse 11 HDMI 2.0 Port
5 Dynamischer 3,5-mm-Mikrofonanschluss 12 PCIe-Abdeckung, Low-Profile
6 USB 3.1 Gen 2 Typ-A Port 13 Reset-Taste
7 USB 3.1 Gen 2 Typ-C Ports 14 Thunderbolt™ 3 Ports
Produktübersicht 10
TVS-672XT
TVS-x72XT Benutzerhandbuch
Nr. Komponente Nr. Komponente
1 Anschluss für Netzkabel 9 USB 3.1 Gen 2 Typ-C Ports
2 Systemlüfter 10 USB 3.0-Typ-A-Ports
3 Systemlüfter 11 Ethernet Port(10 GbE RJ45)
4 Kensington-Sicherheitsschloss 12 HDMI 2.0 Port
5 Ethernet Ports (GbE RJ45) 13 PCIe-Abdeckung, volle Höhe
6 3,5-mm-Line-Ausgangsbuchse 14 Reset-Taste
7 Dynamischer 3,5-mm-Mikrofonanschluss 15 Thunderbolt™ 3 Ports
8 USB 3.1 Gen 2 Typ-A Port - -
Produktübersicht 11
TVS-872XT
TVS-x72XT Benutzerhandbuch
Nr. Komponente Nr. Komponente
1 Kensington-Sicherheitsschloss 9 USB 3.1 Gen 2 Typ-C Ports
2 Anschluss für Netzkabel 10 USB 3.0-Typ-A-Ports
3 Systemlüfter 11 Ethernet Port(10 GbE RJ45)
4 Systemlüfter 12 HDMI 2.0 Port
5 Ethernet Ports (GbE RJ45) 13 PCIe-Abdeckung, volle Höhe
6 3,5-mm-Line-Ausgangsbuchse 14 Reset-Taste
7 Dynamischer 3,5-mm-Mikrofonanschluss 15 Thunderbolt™ 3 Ports
8 USB 3.1 Gen 2 Typ-A Port - -
Produktübersicht 12
Systemplatine
TVS-x72XT Benutzerhandbuch
Anmerkung
Dieses Bild zeigt nicht das Gehäuse.
Nr. Komponente Nr. Komponente
1 PCIe 3.0 x 16 Steckplatz
4 M.2 SSD Steckplatz 1
Anmerkung
Eine Thunderbolt™ 3
Erweiterungskarte ist in diesem
Steckplatz vorinstalliert.
2 PCIe 3.0 x 4 Steckplatz 5 Speichersteckplatz 1
3 M.2 SSD Steckplatz 2 6 Speichersteckplatz 2
Produktübersicht 13
Laufwerksnummerierung
TVS-x72XT Benutzerhandbuch
TVS-472XT
TVS-672XT
Produktübersicht 14
TVS-872XT
TVS-x72XT Benutzerhandbuch
Installationsanforderungen
Kategorie Element
Umgebung • Raumtemperatur: 0˚C bis 40˚C (32˚F bis 104˚F)
• Nicht kondensierende relative Luftfeuchtigkeit: 5 bis 95%
• Feuchtkugeltemperatur: 27˚C (80,6˚F)
• Ebene, antistatische Oberfläche, wo das Gerät weder direktem
Sonnenlicht noch Flüssigkeiten oder Chemikalien ausgesetzt ist
Hardware und Peripheriegeräte • Speicherlaufwerke
Einzelheiten zu kompatiblen Laufwerken siehe https://
www.qnap.com/compatibility/.
• Netzwerkkabel
Werkzeuge • Phillips #1- oder #2-Schraubendreher
• Antistatik-Armband
NAS einrichten
1. Stellen Sie Ihren NAS in einer Umgebung auf, welche den Anforderungen entspricht.
Weitere Informationen finden Sie unter Installationsanforderungen.
2. Installieren Sie die Laufwerke.
Weitere Informationen finden Sie in den folgenden Themen:
• 3,5"-Festplatten in 3,5"-Einsätzen installieren
• 2,5"-Festplatten in 3,5"-Einsätzen installieren
• M.2-Solid-State-Drives installieren
Produktübersicht 15
3. Schließen Sie Netzteil und alle erforderlichen Kabel an.
4. Schalten Sie den NAS ein.
5. Installieren Sie QTS.
Weitere Informationen finden Sie unter QTS-Installation.
6. Melden Sie sich bei QTS an.
TVS-x72XT Benutzerhandbuch
Produktübersicht 16
TVS-x72XT Benutzerhandbuch
3. Installation und Konfiguration
Dieses Kapitel beschreibt die Schritte zur Installation und Konfiguration von Hardware und Firmware.
Hardwareinstallation
Dieser Abschnitt enthält Informationen zur Installation von Laufwerken und Erweiterungskarten und den
Austausch von Speichermodulen.
Laufwerkinstallation
Das TVS-x72XT ist kompatibel mit 3,5"- und 2,5"-Festpaltten, 2,5"-Solid-State-Drives und M.2-Solid-StateDrives.
3,5"-Festplatten in 3,5"-Einsätzen installieren
Warnung
• Bei der Installation eines Laufwerks werden alle darauf enthaltenen Daten gelöscht.
• Befolgen Sie die Verfahren zur Vermeidung elektrostatischer Entladung (ESD), um
Schäden an Komponenten zu vermeiden.
1. Schalten Sie das NAS aus.
2. Entfernen Sie den Laufwerkseinsatz.
a. Schieben Sie den Riegel nach unten.
b. Ziehen Sie am Griff, um den Laufwerkeinsatz zu entriegeln.
c. Ziehen Sie den Einsatz heraus.

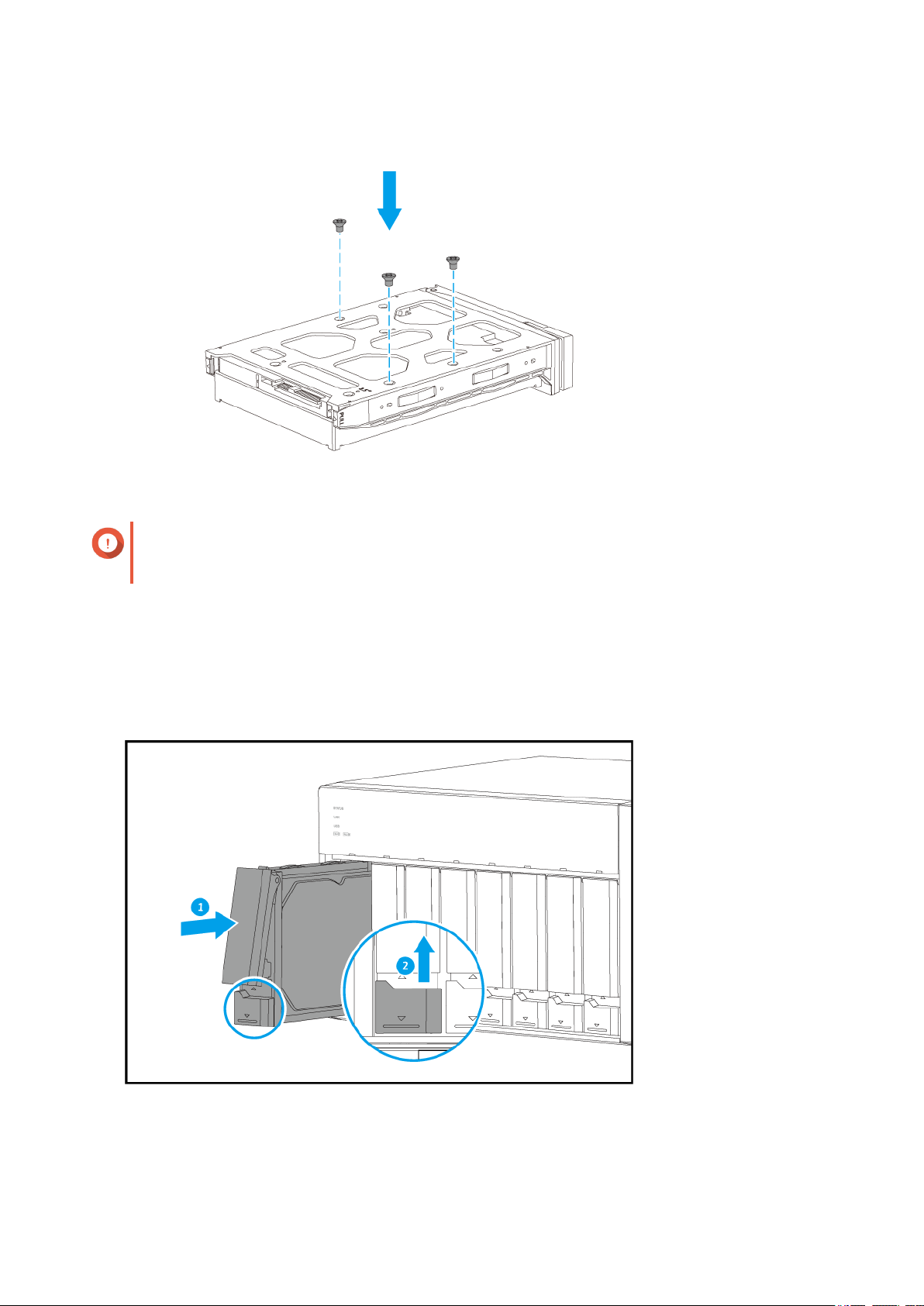

3. Setzen Sie ein Laufwerk in dem Einsatz ein.
a. Entfernen Sie die Halterungen an den Seiten des Laufwerkeinsatzes.
Installation und Konfiguration 17
TVS-x72XT Benutzerhandbuch
b. Setzen Sie die Festplatte in den Einsatz ein, sodass die Löcher an den Seiten der Festplatte an
den Löchern in den Seiten des Einsatzes ausgerichtet sind.
c. Bringen Sie die Halterungen an.
d. Optional: Bringen Sie die Schrauben an, um das Laufwerk weiter zu sichern.
Installation und Konfiguration 18
Loading...
