UH SERIES UNIT
!
HEATERS
5KW through 30KW
FILE #E21609
Installation & Maintenance Instructions
Dear Owner,
Congratulations! Thank you for purchasing this new heater manufactured by a division of Marley
Engineered Products. You have made a wise investment selecting the highest quality product in the heating industry. Please carefully read the installation and maintenance instructions shown in this manual.
You should enjoy years of efficient heating comfort with this product from Marley Engineered Products...
the industry’s leader in design, manufacturing, quality and service.
... The Employees of
Marley Engineered Products
WARNING
Read Carefully - This Instruction Sheet contains vital
information for the proper installation, use and efficient
operation of the heater. Carefully read the manual before
installation, operation, or cleaning of the heater. Failure to
adhere to the instructions could result in fire, electric shock,
death, serious personal injury or property damage. Save
these instructions and review frequently for continuing safe
operation and instructing future users.
1. To prevent a possible electrical shock, disconnect all power
coming to heater at main service panel before wiring or servicing.
2. All wiring must be in accordance with the National Electrical
Code (Canadian Electrical Code in Canada) and all applicable
local codes. The heater must be grounded as a precaution
against electrical shock. Supply wiring must be copper and
suitable for at least 75° C.
3. Verify the power supply and control voltages coming to the
heater match the ratings printed on the heater nameplate
before energizing.
SAVE THESE INSTRUCTIONS
4. This heater is NOT suitable for use in hazardous locations as
described by the National Fire Protection Association (NFPA).
this heater has hot and arcing or sparking parts inside. DO
NOT use in areas where gasoline, paint or other flammable liquids are used or stored.
5. Heater must be installed so the minimum clearances shown in
Specifications table are maintained.
6. Heater air flow MUST be directed parallel to or away from adjacent walls.
7. The mounting structure and anchoring hardware MUST BE
capable of reliably supporting the weight of the heater plus
mounting bracket if used. Refer to specifications table for
heater weight.
8. To prevent a possible fire, DO NOT block air intakes or exhaust
openings in any manner.DO NOT allow foreign objects to
enter grille openings as this may cause electric shock, fire or
damage to heater.
1

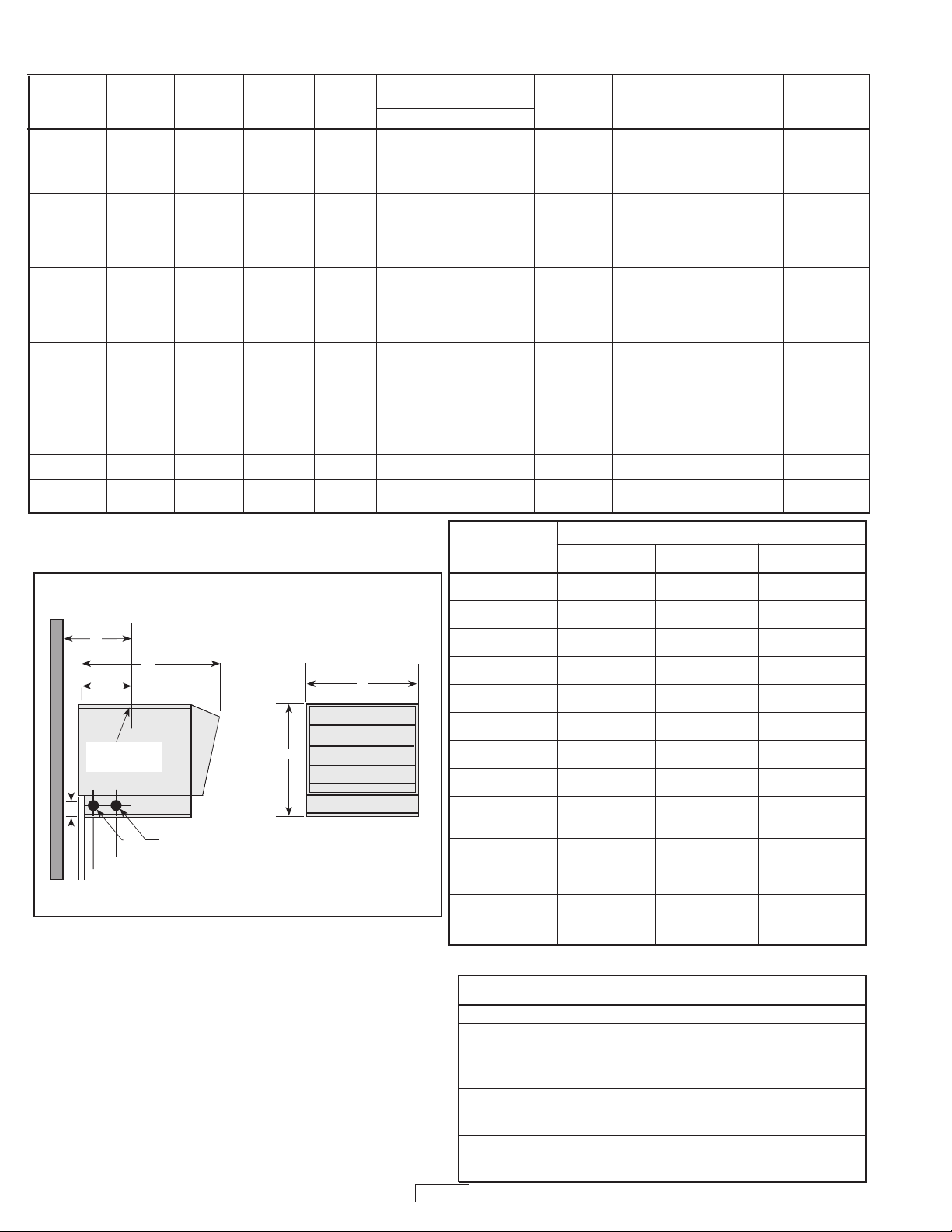

SIDE VIEW
MOUNTING
LOCATION
MINIMUM
TO WALL
FRONT VIEW
E
D
C
H
J
K
G
F
1"
B
A
Specifications
Mounting Height
Wattage Heater Wiring
ft. (mm)
Air Throw to Wall Ship Wt.
Model No. (KW) Btu/Hr. Voltage Phase Min. Max. ft. (mm) inches (mm) lb. (kg)
UH520
H524
U
H534
U
UH548
H560
U
UH720
H724
U
UH727
H734
U
H748
U
UH760
H1020
U
UH1024
H1027
U
UH1034
UH1048
H1060
U
UH1520
H1524
U
UH1527
H1534
U
UH1548
UH1560
H2034
U
UH2048
H2060
U
UH2548
H2560
U
UH3048
UH3060
5.0
7.5
10.0
5.0
1
0.0
2
5.0
2
30.0
17,065
5,598
2
34,130
51,195
8,260
6
5,325
8
02,390
1
2
240
3
480
6
2
240
2
347
4
600
2
2
277
3
480
6
208
240
2
347
4
600
3
4
600
480
6
480
6
08
47
00
08
77
80
08
40
47
00
77
80
47
80
00
00
1
1*
1
1*
3
1
1
3**
3**
3**
3
3
*
(2486)
1
3
3
*
1
1
**
3
*
*
1
1
3
1
1
**
3
1
**
3
3
3
6 (1828)
6 (1828)
6 (1828)
(1828)
6
6 (1828)
6 (1828)
(1828)
6
8
(2436)
8
(2743)
9
10 (3048)
1 (3352)
1
5 (4572)
1
15 (4572)
8 (5486)
1
0 (6096)
2
0 (6096)
2
28 (8534)
2 (9753)
3
4 (10360)
3
38 (11582)
Center of Heater
3 (333)***
1
3 (333)***
1
3 (333)
1
13 (333)
6 (406)
1
0 (508)
2
20 (508)
0 (13.60)
3
0 (13.60)
3
2 (32.66)
7
78 (35.38)
8 (35.38)
7
36 (61.69)
1
142 (64.40)
Factory wired for 1 Phase - Field convertible to 3 Phase.
*
** Factory wired for 3 Phase - Field convertible to 1 Phase.
*** 48 in. (1219) for 45 deg. to vertical downward.
GENERAL INFORMATION
Automatic Fan Delay: All models incorporate an automatic fan
delay. When the thermostat calls for heat, fan action is delayed
momentarily until the heating element is warm. When the thermostat is satisfied, the fan continues to operate until the heating
element is cool. This action prevents circulation of cold air, and
avoids exposing unit to residual heat, thus providing higher comfort level and prolonged element life.
Optional Controls and Accessories: The following controls and
accessories are available from your electrical distributor.
Dim.
Heater Size
inches (mm) 5 - 7.5 KW 10 - 20 KW 25 - 30 KW
A 14 (354) 18 (457) 26 (660)
B 121/2 (317) 18 (457) 24 (609)
C 121/2 (317) 171/2 (444) 231/8 (587)
D 51/2 (139) 915/32 (240) 915/32 (240)
E 13 (330) # 20 (508)
F 13/4 (44) 2 (51) 2 (51)
G 13/8 (35) 21/2 (63) 23/4 (70)
H 11/2 (38) 21/4 (57) 21/4 (57)
1
J
K
/2 (12.7)
3
/4 (19.7) 1 (25.4) 11/2 (38)
1
/2 (12.7) 11/4 (32) 11/2 (38)
3
/4 (19.1) 1 (25.4)
1 (25.4) 1 (25.4)
11/2 (38) 2 (50.8)
Wiring
Compartment
Volume
# 13” (330 cm) for 10KW, 12.5KW, and 15KW; 16” (40.5 cm) for 20KW heaters
60 in
3
105 in
3
(968 cm3) (1720 cm3) (4720 cm3)
Catalog
Number Description
CWB-1 Combination wall brackets for 2.5 kw thru 15 kw units.
CWB-2 Same as above but for 20 kw thru 50 kw units
TA-1 Single pole thermostat kit 60 to 120° F temp. range for
field installation in all units.
DS-30 3-pole power disconnect switch kit for field
installation on unit heaters rated 30 amps or less.
DS-63 3-pole power disconnect switch kit for field installation
on unit heaters 10kw and above rated at 30 to 63 amps.
2
288 in
3
Thermal Safety Cutout: Each unit heater is equipped with
E
X
P
OS
E
D
E
X
P
OS
E
D
EXPO
SED
E
X
P
OS
E
D
E
X
P
OS
E
D
E
X
P
OS
E
D
!
one or more thermal safety cutouts which will automatically
shut off the heater in the event of overheating, and will activate the heater when the operating temperature returns to
normal. If the thermal safety cutout cycles due to overheating, the cause should be determined before further operation.
LOCATION OF HEATERS
Refer to min. and max. mounting heights and clearances in
Specifications table. Mounting heaters too high will require
setting the louvers sharply downward to direct warm air
toward the floor, thereby decreasing the distance of the air
throw. Heaters should be arranged so that the discharge air
stream will not be restricted by columns, machinery, etc.
Heaters should be installed out of the reach of persons.
Heaters may be rotated and louvers adjusted to obtain the
desired direction and distance of warm air discharge.
Where a remote thermostat is used, it should be located on
an inside wall or post, out of the direct rays of the sun and
internal heating sources, and away from cold drafts.
The number and capacity of heaters required should be
determined by the heat loss of the structure. Small areas can
be heated by one unit heater. Larger areas require multiple
units. Where multiple units are required, the air discharge of
each heater should support the air flow of the others to provide perimeter rotational circulation of warm air. (See Figure
1).
Figure 2
INTERNAL WIRING
1. Heaters drawing 48 amps or more have internal subdivided branch circuit fusing.
NOTE: A properly fused disconnect switch or suitable
circuit breakers must be installed between the heater
connections and power supply.
WARNING
Before proceeding further with the installation of the heater,
turn off the power to the supply line for the heater at the
main service box.
2. All wiring connections are made inside the control box at
the bottom of the heater. To open control box, loosen
screws holden the hinged cover at front (if cover is slotted)
or remove screw(s) (if cover is unslotted) and open cover
(Figure 3).
Figure 1
MOUNTING THE HEATER
10kw thru 30kw: A 1/2”-13NC threaded mounting hole is
provided in the top of the heater for securing the heater to an
optional mounting bracket, or other mounting structure having a minimum of 10” (254mm) clearance from the ceiling.
Combination wall/ceiling, wall, and ceiling mounting kits are
available from your electrical distributor. They are designed
to mount the heaters on wall or ceiling, provide adequate support, insure proper clearance from walls, and permit rotation
of the heater. Installation instructions are included in the kits.
If one of the mounting kits is not used, the installer must provide suitable means of mounting heaters securely, allowing
adequate clearance from adjacent walls and ceiling as indicated in the specifications chart.
5kw & 7.5 kw: In addition to the 1/2”-13 NC threaded mounting hole, the 5 kw & 7.5 kw heaters are supplied with a hanger
bracket. The bracket may now be mounted for horizontal air
discharge in the double keyhole slot which will space the top
of the heater 1-7/8 inch (47 cm) from the ceiling (Figure 2), or
it can be attached in the single keyhole slot for horizontal or
vertical mounting.
Figure 3
3. Knockouts and terminal blocks are provided for power
supply connection, and connections for heater controls.
EXTERNAL WIRING
1. Supply wire size should be selected in accordance with
the electrical rating shown on the heater data plate
and/or wiring diagram (located on inside of control box
cover), and must be suitable for 75° C.
2. Connect conduit to appropriate knockout on control box
panel. If rigid conduit is used, connect to heater with sufficient length of flexible conduit so heater can be rotated as
desired.
3. Connect supply leads to the heater terminals and connect
any required jumpers as shown on the wiring diagram.
4. After all connection are completed, close and secure
control box cover.
3
MAINTENANCE INSTRUCTIONS
HEATING ELEMENT
F
AN AND MOTOR
PROTECTIVE GRILL
n order to maintain the efficiency of the unit heat, it should be
I
inspected periodically and any dirt that may have accumulated
should be removed from the heating element, fan blades and
motor using a soft brush or a vacuum cleaner.
5 kw & 7.5 kw Heaters: The heating element is accessible by
removing the louvered bezel, front section of the heater. Loosen,
but do not remove, 4 recessed head screws located to the rear of
louvers (Figure 4). Grasp bezel on both sides, lift up and pull out,
isengaging bezel. After servicing the unit, reverse this procedure
d
to replace bezel.

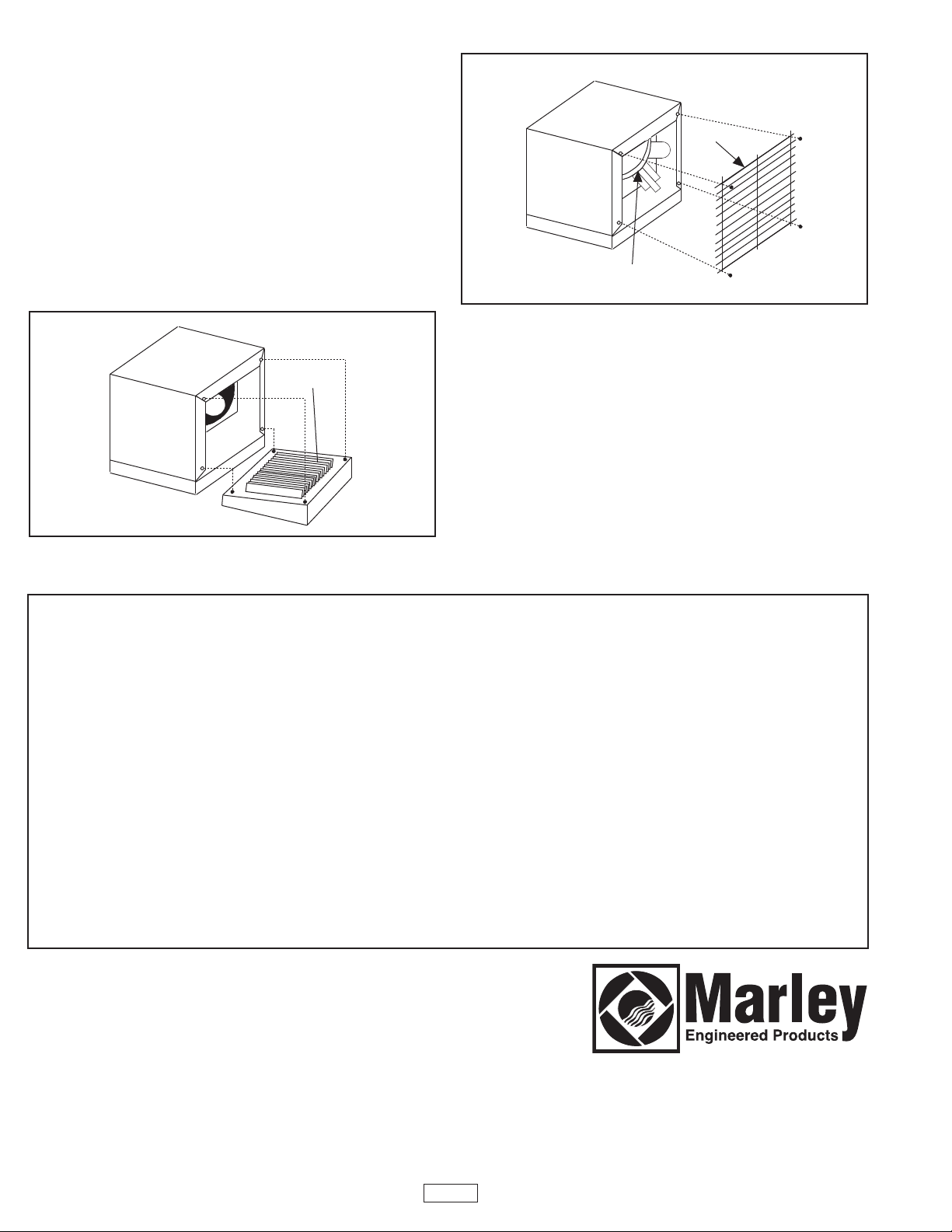

To service the motor, remove the rear wire safety grille (Figure 5).
Figure 4
Figure 5
10 kw through 30 kw Heaters: The heating element surface and
fan motor area are accessible by removing the left or right side
panel of heater. To do this, open the hinged control box cover, and
then remove the two screws that hold the bottom of the side panel.
Lift out that end of the side panel and then pull down for removal.
After servicing the unit, reverse the unit, reverse this procedure to
replace the side panel.
NOTE: When a new heater is first energized, a light smoking
may be noticeable. This is caused by burning off any residue
oil left on the heating element during manufacturing. This
condition will disappear in a few minutes after heater is put
into operation.
All products manufactured by Marley Engineered Products are warranted against defects in workmanship and materials for one year from date of instal-
LIMITED WARRANTY
lation, except heating elements which are warranted against defects in workmanship and materials for ten years from date of installation. This warranty does not apply to damage from accident, misuse, or alteration; nor where the connected voltage is more than 5% above the nameplate voltage; nor
to equipment improperly installed or wired or maintained in violation of the product’s installation instructions. All claims for warranty work must be accompanied by proof of the date of installation.
The customer shall be responsible for all costs incurred in the removal or reinstallation of products, including labor costs, and shipping costs incurred
to return products to Marley Engineered Products Service Center.Within the limitations of this warranty, inoperative units should be returned to the nearest Marley authorized service center or the Marley Engineered Products Service Center, and we will repair or replace, at our option, at no charge to you
with return freight paid by Marley. It is agreed that such repair or replacement is the exclusive remedy available from Marley Engineered Products.
THE ABOVE WARRANTIES ARE IN LIEU OF ALL OTHER WARRANTIES EXPRESSED OR IMPLIED. AND ALL IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE WHICH EXCEED THE AFORESAID EXPRESSED WARRANTIES ARE HEREBY
DISCLAIMED AND EXCLUDED FROM THIS AGREEMENT. MARLEY ENGINEERED PRODUCTS SHALL NOT BE LIABLE FOR CONSEQUENTIAL
DAMAGES ARISING WITH RESPECT TO THE PRODUCT, WHETHER BASED UPON NEGLIGENCE, TORT, STRICT LIABILITY, OR CONTRACT.
Some states do not allow the exclusion or limitation of incidental or consequential damages, so the above exclusion or limitation may not apply to you.
This warranty gives you specific legal rights, and you may also have other rights which vary from state to state.
For the address of your nearest authorized service center, contact Marley Engineered Products in Bennettsville, SC, at 1-800-642-4328. Merchandise
returned to the factory must be accompanied by a return authorization and service identification tag, both available from Marley Engineered Products.
When requesting return authorization, include all catalog numbers shown on the products.
HOW TO OBTAIN WARRANTY SERVICE AND
WARRANTY PARTS PLUS GENERAL INFORMATION
1. Warranty Service or Parts 1-800-642-4328
2. Purchase Replacement Parts 1-800-654-3545
3. General Product Information www.marleymep.com
Note: When obtaining service always have the following:
1. Model number of the product
2. Date of manufacture
3. Part number or description
470 Beauty Spot Rd. East
Bennettsville, SC 29512 USA
ECR 38180
Part No. 5200-2237-003 03/09
4
UNIDAD DE CALENTADORES
!
SERIE
UH
5KW a 30KW
EXPEDIENTE NO. E21609
Instrucciones de Instalación y Mantenimiento
Estimado propietario,
¡Felicitaciones! Gracias por comprar este nuevo calentador fabricado por una división de Marley Engineered
Products. Usted ha efectuado una sabia inversión al seleccionar el producto de la más alta calidad en la industria de calefacción. Por favor lea cuidadosamente las instrucciones de instalación y mantenimiento indicadas en
este manual. Usted debería gozar de años de calefacción eficiente con este producto de Marley Engineered
Products...el líder de la industria en diseño, fabricación, calidad y servicio.
... Los empleados de
Marley Engineered Products
ADVERTENCIA
Lea cuidadosamente - Esta Hoja de Instrucciones con-
tiene información vital para la instalación apropiada, uso y
operación eficiente del calentador. Lea cuidadosamente el
manual antes de instalar, operar o limpiar el calentador. En
caso de no seguir las instrucciones puede ocasionarse un
incendio, descarga eléctrica, muerte, lesiones personales
serias o daños a la propiedad. Guarde estas instrucciones
y revíselas frecuentemente para una operación segura
continua y para que los futuros usuarios las puedan seguir.
1. Para evitar una posible descarga eléctrica, desconecte la
potencia eléctrica que llegue al calentador en el panel de servicio principal antes de cablear o dar servicio.
2. Todo el cableado debe estar en conformidad con el Código
Eléctrico Nacional (Código Eléctrico Canadiense en
Canadá) y con todos los códigos locales aplicables. El
calentador debe estar aterrizado como precaución contra
las descargas eléctricas. El cableado de suministro debe ser
de cobre y adecuado por lo menos para 75° C.
3. Verifique que el suministro de potencia y los voltajes de
control que llegan al calentador correspondan con los valores nominales impresos en la placa del calentador antes
de encender.
GUARDE ESTAS INSTRUCCIONES
4. Este calentador NO es adecuado para usarse en ubicaciones
peligrosas como las describe la Asociación Nacional de
Protección Ante Incendios (NFPA), este calentador tiene
partes calientes, con arcos voltaicos y chispas adentro. NO lo
utilice en áreas donde se use o almacene gasolina, pintura o
algún otro líquido flamable.
5. El calentador debe instalarse de tal manera que se mantengan las tolerancias mínimas indicadas en las
Especificaciones.
6. El flujo de aire del calentador DEBE dirigirse paralelo a las
paredes adyacentes o lejos de ellas.
7. La estructura de montaje y los herrajes para anclarlo
DEBEN soportar confiablemente el peso del calentador,
además del soporte de montaje, si se usa. Consulte el
peso del calentador en la tabla de especificaciones.
8. Para evitar un posible incendio, NO bloquee de manera alguna
las entradas de aire o las aberturas de salida. NO permita que
entren objetos extraños por las aberturas de la rejilla, ya que
esto puede provocar descargas eléctricas, incendio o puede
dañar al calentador.
5
SIDE VIEW
MOUNTING
LOCATION
MINIMUM
TO WALL
FRONT VIEW
E
D
C
H
J
K
G
F
1"
B
A
Especificaciones
Altura de montaje
Potencia Voltaje del Fases del
ft. (mm)
Modelo no. (KW) Btu/Hr. Calentador cableado Min. Max. ft. (mm) pulgadas (mm) lb. (kg)
UH520
H524
U
H534
U
UH548
H560
U
UH720
H724
U
UH727
H734
U
H748
U
UH760
H1020
U
UH1024
H1027
U
UH1034
UH1048
H1060
U
UH1520
H1524
U
UH1527
H1534
U
UH1548
UH1560
H2034
U
UH2048
H2060
U
UH2548
H2560
U
UH3048
UH3060
5.0
7.5
10.0
5.0
1
0.0
2
5.0
2
30.0
17,065
5,598
2
34,130
51,195
8,260
6
5,325
8
02,390
1
2
240
3
480
6
2
240
2
347
4
600
2
2
277
3
480
6
208
240
2
347
4
600
3
4
600
480
6
480
6
08
47
00
08
77
80
08
40
47
00
77
80
47
80
00
00
1
1*
1
1*
3
1
1
3**
3**
3**
3
3
*
(2486)
1
3
3
*
1
1
**
3
*
*
1
1
3
1
1
**
3
1
**
3
3
3
6 (1828)
6 (1828)
6 (1828)
(1828)
6
6 (1828)
6 (1828)
(1828)
6
8
(2436)
8
(2743)
9
10 (3048)
1 (3352)
1
5 (4572)
1
15 (4572)
Descarga Centro del calentador Peso de
de Aire hacia la pared embarque
8 (5486)
1
0 (6096)
2
0 (6096)
2
28 (8534)
2 (9753)
3
4 (10360)
3
38 (11582)
3 (333)***
1
3 (333)***
1
3 (333)
1
13 (333)
6 (406)
1
0 (508)
2
20 (508)
0 (13.60)
3
0 (13.60)
3
2 (32.66)
7
78 (35.38)
8 (35.38)
7
36 (61.69)
1
142 (64.40)
Cableado en fábrica para 1 fases - Convertible en el campo para 3 fase.
*
** Cableado en fábrica para 3 fases - Convertible en el campo para 1 fase.
*** 48 pulg. (1219) para un ángulo de 45 grados respecto a la vertical.
MINIMO
HACIA LA
PARED
LOCALIZACION DE
MONTAJE
Retraso automático del ventilador: Todos los modelos incorpo-
VISTA LATERAL
INFORMACION GENERAL
VISTA FRONTAL
ran un retraso automático del ventilador. Cuando el termostato
pide calor, la acción del ventilador se retrasa momentáneamente
hasta que el elemento calefactor está caliente. Cuando el termostato queda satisfecho, el ventilador continúa operando hasta
que se enfría el elemento calefactor. Esta medida evita la circulación del aire frío, y evita que la unidad se exponga al calor residual, por lo que se suministra un mayor nivel de comodidad y una
mayor vida del elemento.
Controles y accesorios opcionales: Se tienen disponibles los
siguientes controles y accesorios con su distribuidor eléctrico.
Dimensiones
Tamaño del calentador
pulg. (mm) 5 - 7.5 KW 10 - 20 KW 25 - 30 KW
A 14 (354) 18 (457) 26 (660)
B 121/2 (317) 18 (457) 24 (609)
C 121/2 (317) 171/2 (444) 231/8 (587)
D 51/2 (139) 915/32 (240) 915/32 (240)
E 13 (330) # 20 (508)
F 13/4 (44) 2 (51) 2 (51)
G 13/8 (35) 21/2 (63) 23/4 (70)
H 11/2 (38) 21/4 (57) 21/4 (57)
1
J
K
/2 (12.7)
3
/4 (19.7) 1 (25.4) 11/2 (38)
1
/2 (12.7) 11/4 (32) 11/2 (38)
3
/4 (19.1) 1 (25.4)
1 (25.4) 1 (25.4)
11/2 (38) 2 (50.8)
Compartimiento
del cableado
# 13" (330 cm) para 10KW, 12.5KW, y 15KW;
16" (40,5 cm) para los calentadores 20KW
60 in
3
105 in
3
288 in
(968 cm3) (1720 cm3) (4720 cm3)
Número de
catálogo Descripción
CWB-1 Combinación de soportes de pared para unidades de 2.5 kw a 15 kw.
CWB-2 Igual que la anterior, pero para unidades de 20 kw a 50 kw.
TA-1 Kit de termostato de polo sencillo con temperatura de 60° a 120°F,
rango para instalación de campo en todas las unidades.
DS-30 Kit de interruptor de desconexión de potencia de 3 polos para insta-
lación de campo en calentadores con 30 amp nominales o menos
DS-63 Kit de interruptor de desconexión de potencia de 3 polos
para instalación de campo en calentadores de 10 kw y
superiores con 30 a 63 amp nominales.
6
3
Cortacircuito de seguridad térmica: Cada calentador está
E
X
P
OS
E
D
E
X
P
OS
E
D
EXPO
SED
E
X
P
OS
E
D
E
X
P
OS
E
D
E
X
P
OS
E
D
!
quipado con uno o más cortacircuitos de seguridad térmica
e
que apagarán automáticamente el calentador en caso se
sobrecalentamiento, y activarán el calentador cuando la temperatura de operación regrese a la normalidad. Si el cortacircuito de seguridad térmica se cicla debido al sobrecalentamiento, debe determinarse la causa antes de seguirlo
operando.
UBICACION DE CALENTADORES
Consulte las alturas y tolerancias mínima, máxima y de montaje en la tabla de especificaciones. Si se montan los calentadores demasiado alto se requerirá ajustar la persiana brus-
amente hacia abajo para dirigir el calor hacia el piso, lo que
c
reduce la distancia de la descarga de aire. Los calentadores
deben acomodarse de tal manera que el flujo de aire de
descarga no esté restringido por columnas, maquinaria, etc.
Los calentadores deben instalarse lejos del alcance de las
personas.
Se deben girar los calentadores y ajustar las persianas para
obtener la dirección y distancia deseadas de la descarga de
aire caliente.
Cuando se use un termostato remoto, debe ubicarse en una
pared o poste interior, lejos de la luz directa del sol y de
fuentes de calor interno, y lejos de las corrientes de aire frío.
El número y capacidad de calentadores necesarios se debe
determinar por la pérdida de calor de la estructura. Las áreas
pequeñas se pueden calentar solamente con una unidad.
Las áreas más grandes requieren varias unidades. Donde se
requie-ran varias unidades, la descarga de aire de cada
calentador debe soportar el flujo de aire de los demás para
ofrecer una circulación giratoria perimetral del aire caliente
(ver figura 1).
Figura 2
1. Los calentadores que toman 48 amp o más, tienen
fusibles de derivación subdivididos internamente.
OTA: Se debe instalar un interruptor de desconexión
N
con fusible o interruptores de circuitos apropiados entre
las conexiones del calentador y la fuente de potencia.
2. Todas las conexiones se realizan dentro de la caja de con-
CABLEADO INTERNO
ADVERTENCIA
Antes de proceder con la instalación del calentador, corte la
potencia eléctrica que va a la línea de alimentación del
calentador, en la caja principal de servicio.
trol en la parte inferior del calentador. Para abrir la caja de
control afloje los tornillos que sostienen la cubierta con
bisagras al frente (si la cubierta está ranurada) o retire el
(los) tornillo(s) (si la cubierta no está ranurada) y abra la
cubierta (figura 3).
3. Se incluyen agujeros ciegos y bloques de terminales
para conectar la fuente de potencia, y conexiones para
los controles del calentador.
Figura 1
10kw a 30kw: En la parte superior del calentador se incluye
un agujero de montaje roscado de 1/2” - 13 NC para asegurar el calentador a un soporte de montaje opcional, o alguna
otra estructura de montaje que tenga un espacio mínimo de
10” (254 mm) del cieloraso. Su distribuidor eléctrico tiene
disponibles kits de montaje para pared, cieloraso, y combinación de pared/cieloraso. Están diseñados para montar los
calentadores en la pared o cieloraso, para ofrecer un soporte
adecuado, asegurar la holgura adecuada de las paredes y
permitir la rotación del calentador. Las instrucciones de instalación se incluyen en los kits. Si no se usa uno de los kits de
montaje, el instalador debe ofrecer un medio adecuado para
montar los calentadores firmemente, con una separación
adecuada de las paredes y cieloraso, tal como se indica en
la hoja de especificaciones.
5kw y 7.5 kw: Además del agujero de montaje roscado de
1/2” - 13NC, los calentadores de 5 kw y 7.5 kw incluyen un
soporte para colgarlos. El soporte se puede montar para una
descarga de aire horizontal en la ranura de agujero doble que
separa 1-7/8 pulg. (47 cm) la parte superior del calentador del
techo (figura 2), o puede fijarse en la ranura de un solo agujero para montaje horizontal o vertical.
MONTAJE DEL CALENTADOR
Figura 3
CABLEADO EXTERNO
1. Se debe seleccionar el calibre del cable de alimentación
en conformidad con la clasificación eléctrica mostrada
en la placa de identificación del calentador y/o diagrama
de cableado (localizado en la parte interior de la cubierta de la caja de control), y debe ser adecuado para
75°C.
2. Conecte el conduit al agujero ciego apropiado en el panel
de la caja de control, si se usa un conduit rígido, conecte
al calentador con suficiente longitud de conduit flexible
para que el calentador se pueda girar como se desea.
3. Conecte los cables de alimentación a las terminales del
calentador y conecte cualquier puente requerido, como se
muestra en el diagrama de cableado.
4. Después de terminar con todas las conexiones, cierre y
asegure la cubierta de la caja de control.
7
Con el fin de mantener la eficiencia del calor de la unidad, debe
HEATING ELEMENT
F
AN AND MOTOR
PROTECTIVE GRILL
INSTRUCCIONES DE MANTENIMIENTO
inspeccionarse periódicamente, y se debe retirar con un cepillo
suave o con una aspiradora cualquier suciedad que pueda
haberse acumulado en el elemento calefactor, aspas del venti-
ador y motor.
l
Calentadores de 5 kw y 7.5 kw : Puede alcanzarse el elemento calefactor retirando el bisel con la persiana, en la sección
frontal del calentador. Afloje, pero sin quitar, los 4 tornillos de
abeza hundida localizados en la parte posterior de las persianas.
c
(Figura 4) Agarre el bisel por ambos lados, levántelo y jale, desenganchando el bisel. Después de dar servicio a la unidad, invierta
este procedimiento para reemplazar el bisel.
Para dar servicio al motor, retire la rejilla de seguridad de alambre
(figura 5).
ELEMENTO
ALEFACTOR
C
EJILLA
R
PROTECTORA
VENTILADOR Y
OTOR
M
Figura 5
el lado izquierdo o derecho del panel del calentador. Para lograrlo, abra la cubierta de la caja de control con bisagras, y retire los
dos tornillos que sostienen la parte inferior del panel lateral.
Levante ese extremo del panel lateral y luego jale para quitarlo.
Después de dar servicio a la unidad, invierta la unidad, e invierta
este procedimiento para reemplazar el panel lateral.
NOTA: Cuando se enciende un calentador nuevo por primera
vez, puede que se observe un poco de humo. Esto es a causa
de cualquier residuo de aceite que quedó en el elemento
calefactor durante la manufactura. Esta condición desaparecerá en unos minutos después de poner en operación el
calentador.
Figura 4
Calentadores de 10 kw a 30 kw: Se tiene acceso a la superficie
del elemento calefactor y al área del motor y ventilador retirando
GARANTIA LIMITADA
Todos los productos fabricados por Marley Engineered Products están garantizados contra defectos de mano de obra y materiales durante un año a partir de la fecha
de instalación, excepto los elementos calefactores que están garantizados contra defectos de mano de obra y materiales por diez años a partir de la fecha de instalación. Esta garantía no se aplica por daños ocurridos por accidente, mal uso, o alteración, ni cuando el voltaje conectado sea 5% mayor que el indicado en la placa
de nombre; ni al equipo instalado o cableado indebidamente, o mantenido en violación de las instrucciones de instalación del producto. Todos los reclamos de trabajo
de garantía deben estar acompañados por prueba de la fecha de instalación.
El cliente será responsable por todos los costos incurridos en la extracción o reinstalación de los productos, incluyendo costos de mano de obra, y costos de transporte
incurridos al retornar los productos a Marley Engineered Products Service Center y nosotros las repararemos o reemplazaremos, a nuestra opción, sin cargo para usted,
con transporte de regreso pagado por Marley. Se acuerda mutuamente que tal reparación o reemplazo es el remedio exclusivo disponible de Marley Engineered
Products.
LAS GARANTIAS INDICADAS ARRIBA SON A CAMBIO DE CUALQUIER OTRA GARANTIA EXPRESA O IMPLICITA Y SE DESCONOCEN Y EXCLUYEN DE ESTE
ACUERDO TODAS LAS GARANTIAS IMPLICITAS DE COMERCIALIZACION Y APTITUD PARA UN FIN PARTICULAR QUE EXCEDAN LAS GARANTIAS PREVIAMENTE EXPRESADAS. MARLEY ENGINEERED PRODUCTS NO SERA RESPONSABLE POR DAÑOS CONSECUENTES ORIGINADOS POR EL PRODUCTO, YA
SEAN QUE ESTEN BASADOS EN NEGLIGENCIA, LITIGACION, RESPONSABILIDAD ESTRICTA O CONTRATO.
Algunos estados no permiten la exclusión o limitación de los daños incidentales o consecuentes, de manera que la exclusión o limitación indicada arriba puede no aplicarse a usted. Esta garantía le otorga derechos legales específicos, y usted puede tener también otros derechos que varían de estado a estado.
Para la dirección de su centro autorizado de servicio más cercano, llame a Marley Engineered Products, Bennettsville, SC 29512 EE.UU., al 1-800-642-4328, La mercadería retornada a la fábrica debe estar acompañada por una autorización de retorno y una etiqueta de identificación de servicio, ambas disponibles de Marley
Engineered Products. Incluya todos los números de catálogo mostrados en el producto, al requerir autorización de retorno.
COMO OBTENER SERVICIO EN GARANTIA,
PIEZAS DE REPUESTO E INFORMACION GENERAL
1. Servicio o repuestos, en garantía: 1-800-642-4328
2. Compra de piezas de repuesto: 1-800-654-3545
3. Información general sobre productos: www.marleymep.com
Nota: Cuando solicite servicio, siempre dé la información que sigue:
1. Número de modelo del producto
2. Fecha de fabricación
3. Número de parte o descripción
470 Beauty Spot Rd. East
Bennettsville, SC 29512 USA
ECR 38180
No. de pieza 5200-2237-003 03/09
8
APPAREILS DE
!
CHAUFFAGE DE
SÉRIE UH
De 5 KW à 30 KW
Homologué U.L. et C-UL
ossier E21609
D
Notice d’installation et d’entretien
Cher utilisateur,
Félicitations ! Nous vous remercions d'avoir fait l'acquisition de ce nouveau radiateur fabriqué par une
division de Marley Engineered Products. Vous avez fait un bon investissement en choisissant un appareil
de qualité imbattable. Veuillez lire attentivement et suivre scrupuleusement les consignes de ce manuel
concernant l'installation et l'entretien. Nous sommes sûrs que vous bénéficierez de nombreuses années
de confort grâce à cet appareil de chauffage efficace de Marley Engineered Products... le numéro 1 du
secteur du chauffage en matière de conception, fabrication, qualité et service.
... Les employés de
Marley Engineered Products
AVERTISSEMENT
À lire avec soin : cette fiche d'instructions contient des informa-
tions vitales pour une installation, une utilisation et un fonctionnement corrects de l'appareil de chauffage. Veiller à bien lire le
manuel avant de procéder à l'installation, à la mise en service ou
au nettoyage de l'appareil de chauffage. Le fait de ne pas suivre
ces instructions précisement peut provoquer un incendie, une électrocution, la mort, des blessures sérieuses ou des dommages
matériels. Conserver ces instructions et s'y référer fréquemment
afin d'assurer un fonctionnement de l'appareil permanent en toute
sécurité et de pouvoir former les utilisateurs futurs.
1. Pour empêcher tout risque d'électrocution, déconnecter toute
alimentation provenant de l'appareil de chauffage au niveau du
panneau de service principal avant de procéder au câblage ou
à l'entretien.
2. Tout le câblage doit être conforme au code électrique national
(Code électrique canadien au Canada) et à tous les codes
locaux. L'appareil de chauffage doit être mis à la terre afin
d'empêcher tout risque d'électrocution. Le câblage d'alimentation doit être en cuivre et prévu pour supporter au moins 75 °C.
3. Vérifier que l'alimentation et les tensions de commande
provenant de l'appareil de chauffage correspondent aux
normes imprimées sur la plaque signalétique de l'appareil
avant de mettre celui-ci sous tension.
CONSERVER CETTE NOTICE
4. Cet appareil de chauffage NE doit PAS être utilisé dans des
endroits dangereux comme indiqué par l'Association nationale
de protection contre l'incendie (NFPA). Cet appareil contient à
l'intérieur des pièces chaudes, sous tension ou émettant des
étincelles. NE PAS l’utiliser dans des endroits où de l'essence,
de la peinture ou autres liquides inflammables sont utilisés ou
entreposés.
5. L'appareil de chauffage doit être installé de manière à respecter
les distances de dégagement minimum indiquées dans le
tableau des caractéristiques.
6. Le débit d'air de l'appareil DOIT être dirigé parallèlement ou à
l'opposée des murs adjacents.
7. La structure de montage et le matériel d'encastrement
DOIVENT ÊTRE capable de soutenir convenablement le poids
de l'appareil de chauffage et de son support de montage si
celui-ci est utilisé. Se reporter au tableau des caractéristiques
pour vérifier le poids de l'appareil.
8. Afin d'éviter tout risque d'incendie, NE PAS bloquer les admissions d'air ou les ouvertures d'évacuation d'air de quelque
manière que ce soit. NE PAS introduire d'objets étrangers dans
les ouvertures de grille car cela peut provoquer une électrocution, un incendie ou endommager l'appareil de chauffage.
9
SIDE VIEW
MOUNTING
LOCATION
MINIMUM
TO WALL
FRONT VIEW
E
D
C
H
J
K
G
F
1"
B
A
Caractéristiques
N° de Puissance de de
Tension Phase
Modèle (kW) Btu/H l’appareil câblage Min. Max. mm (pied) chauffage au mur mm (po) kg (lbs)
UH520
H524
U
H534
U
UH548
H560
U
UH720
H724
U
UH727
H734
U
H748
U
UH760
H1020
U
UH1024
H1027
U
UH1034
UH1048
H1060
U
UH1520
H1524
U
UH1527
H1534
U
UH1548
UH1560
H2034
U
UH2048
H2060
U
UH2548
H2560
U
UH3048
UH3060
5.0
7.5
10.0
5.0
1
0.0
2
5.0
2
30.0
17,065
5,598
2
34,130
51,195
8,260
6
5,325
8
02,390
1
2
240
3
480
6
2
240
2
347
4
600
2
2
277
3
480
6
208
240
2
347
4
600
3
4
600
480
6
480
6
08
47
00
08
77
80
08
40
47
00
77
80
47
80
00
00
1
1*
1
1*
3
1
1
3**
3**
3**
3
3
*
1
3
3
*
1
1
**
3
*
*
1
1
3
1
1
**
3
1
**
3
3
3
Hauteur de montage
mm (pied)
436 (8)
1828 (6)
1828 (6)
1828 (6)
828 (6)
1
1828 (6)
1828 (6)
828 (6)
1
2
436 (8)
2
743 (9)
2
3048 (10)
352 (11)
3
572 (15)
4
572 (15)
4
Jet d’air
486 (18)
5
096 (20)
6
096 (20)
6
8534 (28)
753 (32)
9
0360 (34)
1
11582 (38)
Distance Min. du centre Poids à
supérieur de l’appareil de l’expédition
33 (13)***
3
33 (13)***
3
33 (13)
3
333 (13)
06 (16)
4
08 (20)
5
508 (20)
30) 13,60
(
30) 13,60
(
72) 32,66
(
(78) 35,38
78) 35,38
(
136) 61,69
(
(142) 64,40
Câblé en usine pour 1 phases - Convertible sur place en 3 phase.
*
** Câblé en usine pour 3 phases - Convertible sur place en 1 phase.
*** 1219 mm (48 pouces) pour un angle de 45 degrés à la verticale vers le bas.
DISTANCE
MINIMUM
DU MUR
EMPLACEMENT
DE MONTAGE
VIEW DE CÔTÉ
Temporisation de automatique du ventilateur : Tous les modèles comportent une temporisation automatique de ventilateur. Quand le thermostat
demande de la chaleur, l'action du ventilateur est momentanément
retardée jusqu'à ce que les éléments de chauffage se réchauffent. Lorsque
INFORMATIONS GÉNÉRALES
VUE DE FACE
le thermostat est à la bonne température, le ventilateur continue de fonctionner jusqu'à que l'élément chauffant se soit refroidi. Cette action
empêche la circulation d'air froid et l'exposition de l'appareil à la chaleur
résiduelle ce qui procure un niveau de confort supérieur et prolonge la
durée de vie de l'élément.
Accessoires et commandes en option : Les commandes et accessoires
suivants sont disponibles auprès du distributeur d'appareils électriques.
Dim.
Dimension de l’appareil de chauffage
mm (po) 5 - 7.5 kW 10- 20 kW 25 - 30 kW
A 354 (14) 457 (18) 660 (26)
B 317 (121/2) 457 (18) 609 (24)
C 317 (121/2) 444 (171/2) 587 (231/8)
5
D 139 (51/2) 240 (9
1
/32) 240 (9
E 330 (13) # 508 (20)
F 44 (13/4) 51 (2) 51 (2)
G 35 (13/8) 63 (21/2) 70 (23/4)
H 38 (11/2) 57 (21/4) 57 (21/4)
J
12,7 (1/2) 19,1 (3/4) 25,4 (1)
19,7 (3/4) 25,4 (1) 38 (11/2)
25,4 (1) 25,4 (1)
K 12,7 (1/2) 32 (11/4) 38 (11/2)
38 (11/2) 50,8 (2)
Volume du
compartiment
de câblage
# 330 cm (13") pour 10KW, 12.5KW, et 15KW ;
40,5 cm (16") pour les réchauffeurs 20KW
Numéro de
catalogue Description
968 cm
3
1720 cm
3
(60 in3) (105 in3) (288 in3)
CWB-1 Potence murale pour les appareils de 3,5 à 15 kW.
CWB-2 Pareil qu'au dessus pour appareils de 20 à 50 kW
TA-1 Ensemble de thermostat unipolaire pour une gamme de
température de 15,5 à 49°C pour installation sur place dans
tous les appareils.
DS-30 Ensemble d'interrupteur-sectionneur d'alimentation tripolaire pour
installation sur place dans des appareils de chauffage prévus pour
30 A ou moins.
DS-63 Ensemble d'interrupteur-sectionneur d'alimentation tripolaire pour
installation sur place dans des appareils de chauffage de 10 kW et
plus prévus pour 30 à 63 A.
10
1
4720 cm
5
/32)
3
Chaque appareil de chauffage est équipé d'un ou plusieurs coupe-
E
X
P
OS
E
D
E
X
P
OS
E
D
EXPO
SED
E
X
P
OS
E
D
E
X
P
OS
E
D
E
X
P
OS
E
D
!
circuit(s) thermique(s) de sécurité qui arrête(nt) automatiquement
l'appareil de chauffage en cas de surchauffe et le remet(tent) en
marche quand la température de fonctionnement revient à la normale. Si l'appareil surchauffe et met en service le cycle de coupure
thermique, il faut déterminer la cause avant de continuer le fonctionnement.
EMPLACEMENT DES APPAREILS DE CHAUFFAGE
Se reporter aux hauteurs de montage et aux dégagements min. et
max. du tableau des caractéristiques. Le fait de monter les appareils
de chauffage trop haut oblige à régler les volets complétement vers
le bas pour diriger l'air chaud vers le sol et à réduire ainsi la distance
du jet d'air. Les appareils de chauffage doivent être placés de façon
à ce que le courant d'air de décharge ne soit pas obstrué par des
colonnes, des machines, etc. Ils doivent aussi être placés hors de la
portée des personnes.
On peut faire pivoter les appareils et régler leurs volets afin d'obtenir
la direction et la distance de décharge d'air chaud désirées.
Lorsqu'on utilise un thermostat à distance, il faut qu'il soit positionné
sur un mur ou un montant intérieur, à l'abri des rayons du soleil et des
sources de chauffages internes et loin des courants d'air froid.
Le nombre et la capacité d'appareils de chauffage requis doivent être
déterminés en fonction de la perte de chaleur des lieux. Les petites
zones peuvent être chauffées par un seul appareil. Les zones plus
grandes nécessitent plusieurs appareils. Là où plusieurs appareils
sont requis, la décharge d'air de chaque appareil doit renforcer le
débit d'air des autres appareils afin de permettre une circulation d'air
chaud sur tout le périmètre. (Se reporter à la Figure 1).
Figure 2
CÂBLAGE INTERNE
1. Les appareils de chauffage qui consomment 48 A ou plus sont
équipés de fusibles de circuits de dérivation subdivisés internes.
REMARQUE : Un interrupteur-sectionneur correctement protégé
par fusibles ou des disjoncteurs appropriés doivent être installés entre les connexions de l'appareil de chauffage et l'alimentation.
ATTENTION
Avant de continuer l'installation de l'appareil de chauffage,
couper la tension de la conduite d'alimentation de l'appareil
de chauffage au niveau de la boîte de service principale.
2. Toutes les connexions de câblage sont faites à l'intérieur de la
boîte de commande au fond de l'appareil. Pour ouvrir la boîte de
commande, desserrer les vis qui retiennent le couvercle à
charnière à l'avant (dans le cas d'un couvercle à fente) ou retirer
la(les) vis (dans le cas d'un couvercle sans fente) et ouvrir le couvercle (Figure 3).
Figure 1
MONTAGE DE L'APPAREIL DE CHAUFFAGE
De 10 kW à 30 kW : Un trou de fixation taraudé 1/2" - 13 filet gros
américain est fourni en haut de l'appareil de chauffage pour fixer l'appareil sur un support de montage optionnel ou une autre structure de
montage ayant un dégagement de 25.4 cm (10 po) minimum par rapport au plafond. Des ensembles de montage pour mur/plafond, mur
et plafond sont disponibles auprès du distributeur d'appareils électriques. Ils sont conçus pour monter les appareils de chauffage sur le
mur ou le plafond, pour fournir un support suffisant, pour assurer un
dégagement correct par rapport aux murs, et pour permettre un pivotement de l'appareil de chauffage. Les ensembles comprennent des
instructions d'installation. Si l'un des ensembles de montage n'est
pas utilisé, l'installateur doit fournir d'autres moyens de montage
appropriés permettant un dégagement adéquat par rapport aux murs
et aux plafonds adjacents tel qu'indiqué dans le tableau des caractéristiques.
5 kW & 7,5 kW : En plus du trou de fixation taraudé 1/2" - 13 filet gros
américain, les appareils de chauffage de 5 et 7,5 kW sont fournis
avec un support à crochet.
Le support peut maintenant être monté, en position de décharge d'air
horizontale, dans la fente du trou de clavette double ce qui assure un
dégagement du haut de l'appareil par rapport au plafond de 4.83 cm
(1-7/8 po) (Figure 2). Ou bien, il peut être attaché à la fente du trou
de clavette simple pour un montage horizontal ou vertical.
Figure 3
3. Des entrées prédécoupées et des blocs de raccordement sont
fournis pour les connexions d'alimentation, ainsi que des connexions pour les commandes de l'appareil.
CÂBLAGE EXTERNE
1 La dimension des câbles d'alimentation doit être conforme aux
spécifications pour service électrique figurant sur la plaque signalétique de l'appareil et/ou le schéma de câblage (situé à l'intérieur du couvercle de la boîte de commande) et doit être prévu
pour supporter 75 °C.
2. Connecter le conduit à l'entrée prédécoupée appropriée sur le
panneau de la boîte de commande. Si l'on utilise un conduit
rigide, le connecter à l'appareil de chauffage en prévoyant une
longueur suffisante de conduit flexible afin de pouvoir faire pivoter l'appareil de la manière désirée.
3. Connecter les fils d'alimentation aux bornes de l'appareil de
chauffage et connecter tout cavalier requis tel qu'indiqué sur le
schéma de câblage.
4. Une fois toutes les connexions faites, fermer et fixer le couvercle
de la boîte de commande.
11
INSTRUCTIONS POUR LA MANTENANCE
HEATING ELEMENT
F
AN AND MOTOR
PROTECTIVE GRILL
Afin de maintenir l'efficacité de l'appareil, celui-ci doit être inspecté périodiquement, et toute accumulation de saleté doit être ôtée de l'élément
chauffant, des pales du ventilateur et du moteur au moyen d'une brosse
douce ou d'un aspirateur.
Appareils de chauffage de 5 kW & 7,5 kW : On peut accéder à l'élément
chauffant en retirant la lunette à volets, à l'avant de l'appareil. Desserrer
sans retirer les 4 vis retranchées situées à l'arrière des volets (Figure 4).
Tenir la lunette des deux côtés, la soulever puis la retirer entièrement. Une
fois l'entretien de l'appareil terminé, remettre la lunette en suivant la même
procédure en sens inverse.
Pour procéder à l'entretien du moteur, retirer la grille métallique de sécurité arrière (Figure 5).
Figure 5
latéral gauche ou droit de l'appareil. Pour ce faire, ouvrir le couvercle à
charnière de la boîte de commande, puis retirer les deux vis qui retiennent
le bas du panneau latéral. Soulever cette extrémité du panneau latéral
puis tirer vers le bas pour retirer le panneau. Une fois l'entretien de l'appareil terminé, mettre l'appareil à l'envers et remettre le panneau latéral en
suivant la même procédure en sens inverse.
REMARQUE : Lorsqu'un nouvel appareil de chauffage est mis sous
tension, une légère fumée peut apparaître. Elle est due à la brûlure
d'huile résiduelle restée sur l'élément chauffant durant la fabrication.
Cette situation disparaît en quelques minutes une fois l'appareil de
chauffage mis en service.
replace the side panel.
Figure 4
Appareils de chauffage de 10 à 30 kW : On peut accéder à la surface
de l'élément chauffant et au moteur du ventilateur en retirant le panneau
GARANTIE LIMITÉE
Tous les produits mentionnés dans la présente notice sont garantis contre tout vice de matière et de construction pour une durée d'une année à partir de la date de montage, à l'exception des éléments de chauffage qui sont garantis contre tout défaut de matière et de construction pour unedurée de
dix années à partir de la date de montage. Cette garantie ne s'applique pas aux dommages provoqués par un accident, une mauvaise utilisation ou
une modification; elle ne s'applique pas non plus lorsque l'appareil a été branché sur un courant de tension supérieure de plus de 5% à la tension
indiquée sur la plaque signalétique, ni à du matériel incorrectement monté, câblé ou entretenu, des instructions de’installation du produit. Toute réclamation dans le cadre de la garantie doit être accompagnée d'une preuve de la date de montage.
Les frais de démontage et de remontage des produits, y compris de main- d'oeuvre ainsi que les frais d'expédition à un centre de réparation Marley
Engineered Products seront à la charge du client. Retourner, dans les limites de cette garantie, l'appareil en panne, à l'atelier de réparations agréé
Marley le plus proche ou au Centre de réparations Marley Engineered Products et nous le réparerons ou le remplacerons à notre choix, sans frais pour
vous, l'expédition de retour étant à notre charge. Il est entendu que la réparation ou le remplacement constitue le remède exclusif fourni par Marley
Engineered Products.
LES GARANTIES CI-DESSUS REMPLACENT TOUTES LES AUTRES GARANTIES EXPLICITES OU IMPLICITES ET TOUTES LES GARANTIES
IMPLICITES DE QUALITÉ MARCHANDE ET D'ADAPTATION À UN BUT PARTICULIER DÉPASSANT LES GARANTIES EXPLICITES SUSMENTIONNÉES SONT REJETÉES ET EXCLUES DE CE CONTRAT. MARLEY ENGINEERED PRODUCTS NE SERA PAS RESPONSABLE DES
DOMMAGES INDIRECTS PROVOQUÉS PAR LE PRODUIT, QUE LA RÉCLAMATION SE FONDE SUR UNE FAUTE, LA NÉGLIGENCE, LA STRICTE
RESPONSABILITÉ OU LE CONTRAT.
Certains états ne permettent pas les exclusions ou les limites aux dommages indirects ou consécutifs; les exclusions ou limites exposées ci-dessus
risquent donc de ne pas s'appliquer à vous. Cette garantie vous donne des droits spécifiques face à la loi et vous pouvez disposer d'autres droits, variables d'un état à un autre.
Pour obtenir l'adresse du centre de réparation autorisé le plus proche, appelez Marley Engineered Products à Bennettsville, SC, États-Unis, au 1-800642-4328. Les marchandises retournées à l'usine doivent être accompagnées du numéro d'autorisation et de l'étiquette d'identification du service,tous
deux fournis par Marley Engineered Products. Inclure toutes les références figurant sur les produits dans toute demande d'autorisation de retour.
COMMENT OBTENIR DES INFORMATIONS GÉNÉRALES ET
DEMANDER UNE RÉPARATION OU DES PIť CES SOUS GARANTIE
1. Réparations et piéces sous garantie 1-800-642-4328
2. Achat de piéces de rechange 1-800-654-3545
3. Informations générales sur les produits www.marleymep.com
Remarque : Lorsque vous demandez de l'assistance, ayez toujours en main
1. Le numéro de modéle du produit
2. La date de fabrication
3. Numéro ou description de la piéce
470 Beauty Spot Rd. East
Bennettsville, SC 29512 USA
ECR 38180
Part No. 5200-2237-003 03/09
12
