ATTENTION

F Utiliser uniquement un combustible liquide conforme aux arrêtés du

18/7/2002 et du 25/06/2010 • Pour remplissage: voir manuel d’utilisation

• Ne pas utiliser en continu.

D Verwenden Sie nur zugelassenes Heizpetroleum entsprechend

DIN 51603-1 • Vor dem Befüllen des Brennstoffbehälters bitte die Gebrauchsanweisung lesen.

 Benyt kun ren parafﬁn • Ved tankpåfyldning

• Se brugervejledning.

E Utilice únicamente paraﬁna liquida para estufas

• Para el llenado: véase manual de instrucciones.

 Käytä polttoaineena ainoastaan puhdistettua valopetrolia • Lue

käyttöohje ennen täyttöä.

 Only use Class C1 parafﬁn in accordance with BS2869 part two • Never

use petrol or other fuels

• Please read the operating manual prior to ﬁlling.

Utilizzare solamente combustibile liquido per stufe portatili • Non usare benzina o altri combustibili • Prima del rifornimento, leggere attentamente il manuale d’uso.

Bruk kun renset paraﬁn • Vennligst les brukermanualen før fylling.



Gebruik alleen zuivere petroleum

• Raadpleeg voor het vullen de gebruiks aanwijzing.

Utilize somente paraﬁna líquida pura para aquecedores • Leia o manual de operação antes de encher.



Tylko czystego paliwa przeznaczonego do pieców. • Proszę zapoznać się z instrukcją przez napełnieniem zbiornika.

Använd endast lysfotogen för värmare • Vänligen läs manualen innan bränslefyllning.



Uporabo visiko kvalitetnega petroleja brez vsebnosti vode. Natakanje goriva: glej navodila za uporabo.



Sobalar için sadece temiz gazyağı kullanınız.

• Doldurmak için kullanım talimatına bakınız.

Chère Madame, Cher Monsieur,

Nous vous remercions de la confiance que vous avez bien voulu témoigner à

notre marque en choisissant un appareil mobile de chauffage à combustible

liquide. Vous venez d'acquérir un produit de qualité, qui vous donnera entière

satisfaction durant de très nombreuses années. A condition, bien sûr, de res-

pecter les consignes d'utilisation. C'est pourquoi nous vous invitons vivement à

consulter ce manuel afin d'assurer à votre appareil une durée de vie optimale.

Les produits sont garantis contre tout vice de fabrication ou de conception

(hors consommables) pendant une durée de 4 ans à compter de leur date

d'achat.

Nous vous souhaitons beaucoup de chaleur et de confort avec votre appareil.

Bien cordialement,

PVG Holding b.v.

Service-Consommateurs

1 LISEZ PRÉALABLEMENT LE MANUEL D'UTILISATION.

2 EN CAS DE DOUTE, CONTACTEZ VOTRE REVENDEUR.

L’UTILISATION DANS LES GRANDES LIGNES

PRINCIPAUX ÉLÉMENTS

Voici, dans les grandes lignes, la marche à suivre pour utiliser votre appareil mobile de chauffage à combustible liquide. Le MANUEL D’UTILISATION (page 7 et suivantes) reprend chaque étape en détail.

Retirez les différents emballages

(voir le chapitre A, fig. A).

Remplissez le réservoir amovible I et attendez 30 minutes

avant d’allumer l’appareil (voir le chapitre B, fig. I).

Placez les piles dans leur logement L (voir le chapitre A, fig. G).

Vérifiez le positionnement du brûleur D celui-ci doit être

vertical (voir le chapitre A, fig. F).

Allumez l’appareil en tournant à fond le bouton

central B à droite puis en appuyant doucement sur le mécanisme d’allumage 3 (voir chapitre C, fig. K et L).

Après allumage de l’appareil, il vous faut attendre 10 à 15

minutes avant de pouvoir contrôler si l’appareil fonctionne bien (voir le chapitre D).

Bouton d’extinction

Bouton central

Mécanisme

d’allumage

Brûleur

Poignée du brûleur

Indicateur du

combustible

Grille

Couvercle du

Eteignez l’appareil (voir le chapitre E).

• Le remplissage du réservoir doit se faire (sécurité contre l’incendie):

- soit appareil à l’arrêt,

- soit dans un autre local que celui où est installé le

chauffage,

- dans tous les cas, l’utilisateur doit vérifier la bonne fermeture de son réservoir rechargé en dehors de toute source de chaleur ou de feux nus.

• Votre appareil dégagera une odeur de ‘neuf’ en chauffant pour la première fois.

• Conservez votre combustible dans un endroit frais, à l’abri de la lumière après avoir fermé le ou les bidons avec le bouchon d’origine.

• Le combustible vieillit. Utilisez à chaque début de saison de chauffage du nouveau combustible.

• Utilisez un combustible de bonne qualité et conforme à l’arrêté du 18/07/2002 et du 25/06/2010 relatif aux caractéristiques du combustible liquide pour appareils mobiles de chauffage comme Qlima Premium Quality Fuels ou PTX.

• Si vous changez de marque et/ou de type de combustible, vous devez d’abord vous assurer que l’appareil mobile de chauffage à combustible liquide consomme entièrement le combustible présent.

• Eviter tout contact la grille qui peut etre très chaude.

réservoir amovible

Réservoir amovible

Jauge de

combustible du

réservoir amovible

Allumeur

Logement des piles



Poignée



Tablette

CE QUE VOUS DEVEZ SAVOIR AU PRÉALABLE:

AÉREZ TOUJOURS SUFFISAMMENT

Votre appareil est équipé d’un système de sécurité qui arrête ce dernier lorsque la température est trop importante. Vous ne pourrez pas refaire fonctionner votre appareil avant un délai de 15 minutes. Merci de ne pas forcer l’allumage pendant ce laps de temps au risque d’endommager votre appareil. Lisez attentivement ce manuel d’utilisation avant d’utiliser l’appareil et conservez-le pour toute référence ultérieure. Installez cet appareil uniquement s’il est conforme à la législation, aux ordonnances et aux normes locales et nationales. Ce produit a été conçu pour être utilisé comme chauffage dans des maisons résidentielles, et il doit être utilisé uniquement dans des endroits secs, dans des conditions domestiques normales et en intérieur, dans un séjour, une cuisine ou un garage.

Quel que soit le modèle, vous devez toujours prévoir une pièce de volume minimal afin d’utiliser l’appareil en toute sécurité, sans aération supplémentaire. Si le volume de la pièce est plus petit que celui préconisé, vous devez toujours entrebâiller une fenêtre ou une porte (± 2,5 cm). Il est important que chaque pièce où l’appareil est utilisé soit munie d’une entrée d’air suffisante et d’une sortie d’air efficace (section minimale de 50 cm est interdite, car dans ce cas, nous ne pourrons plus garantir le bon fonctionnement du contrôleur d’atmosphère. En cas de doute, consultez votre distributeur.

pour chaque orifice). Toute modification du système de sécurité

SYSTÈME DE SÉCURITÉ

Il peut se produire que votre appareil neuf s’arrête automatiquement peu après avoir été allumé, dans une température ambiante tiède (19 à 20 ºC), ce phénomène étant provoqué par une accumulation de chaleur. Ceci est une conséquence logique et normale du système de sécurité. Un allumage ultérieur de l’appareil dans une température ambiante moins élevée évitera ce phénomène. Toute modification du système de sécurité est interdite, car dans ce cas, nous ne pourrons plus garantir le bon fonctionnement du contrôleur d’atmosphère. En cas de doute, consultez votre revendeur

DESSUS TEMPÉRÉ (LE ‘SAFE TOP’)

L’appareil de chauffage est muni d’un dessus tempéré, nommé le système ‘Safe top’. Ceci permet de diminuer la température du plateau supérieure. Si le dessus tempéré est touché par accident, ce dessus tempéré permet un risque réduit. Attention: le plateau supérieur et la grille devant restent chaud. Eviter tout contact avec la grille.

Particulièrement pour France: Votre appareil de chauffage a été conçu pour fonctionner uniquement avec un combustible pour chauffage mobile à combustible liquide (conforme aux arrêtés du 18/7/2002 et du 25/6/2010) comme Qlima Premium Quality Fuels ou PTX. L’usage de tout autre combustible est interdit. Réclamez-les chez votre revendeur ou consultez notre site internet pour l’adresse de nos points de ventes. Le chauffage mobile à combustible liquide est un appareil de chauffage d’appoint à functionnement intermittent.

Note spéciale pour le Royaume-Uni : N’utilisez que du pétrole de classe C1 ou équivalent, en conformité avec la norme ‘BS2869- Part 2’. Pour une utilisation convenable, l’utilisateur doit respecter les prescriptions suivantes:

Seul un combustible

approprié vous garantit

un usage sûr et durable

de votre appareil.

INTERDICTION

- d’utiliser le chauffage mobile à combustible liquide dans les caravans, les bateaux et les cabines de véhicules;

- d’utiliser le chauffage mobile à combustible liquide dans les pieces insuffisamment aérées (se reporter au volume minimal à chauffer dans le tableau des caractéristiques) ou situées en dessous du niveau du sol et / ou au-dessus de niveau plus haut que 1500 mètres;

- de toute intervention par l’utilisateur sur les dispositifs de sécurité du chauffage.

L’utilisation de ce type de chauffage dans les locaux recevant du public (ERP) doit faire l’objet d’une démarche réglementée. Il est imperative de se renseigner auparavant.

LE COMBUSTIBLE APPROPRIÉ

Votre appareil de chauffage a été conçu pour fonctionner uniquement avec un combustible pour chauffage mobile à combustible liquide. L’usage de tout autre combustible est interdit. Seuls ces combustibles vous assurent une combustion propre et optimale. Réclamez-les chez votre revendeur ou consultez notre site internet pour l’adresse de nos points de ventes. Un combustible de moins bonne qualité peut se traduire par:

E un dépôt de carbone excessif sur la mèche E une combustion imparfaite E une réduction de la durée de vie de l’appareil E un dégagement de fumée et/ou de mauvaise odeur E un dépôt sur la grille ou le manteau

Un combustible approprié est donc essentiel pour un usage sûr et durable de votre appareil. La garantie ne couvre pas les dommages et/ou pannes du poêle causés par l’utilisation d’un combustible autre que celui qui est recommandé.

MANUEL

E E E E E E

A INSTALLATION DE L’APPAREIL

Retirez avec précaution votre appareil du carton et vérifiez-en le contenu.

En plus de l’appareil, vous devez disposer:

E Bouchon de transport E Du présent manuel d’utilisation E D’ une pompe à main Conservez le carton et l’emballage (fig. A) à des fins d’entreposage et/ou de transport.

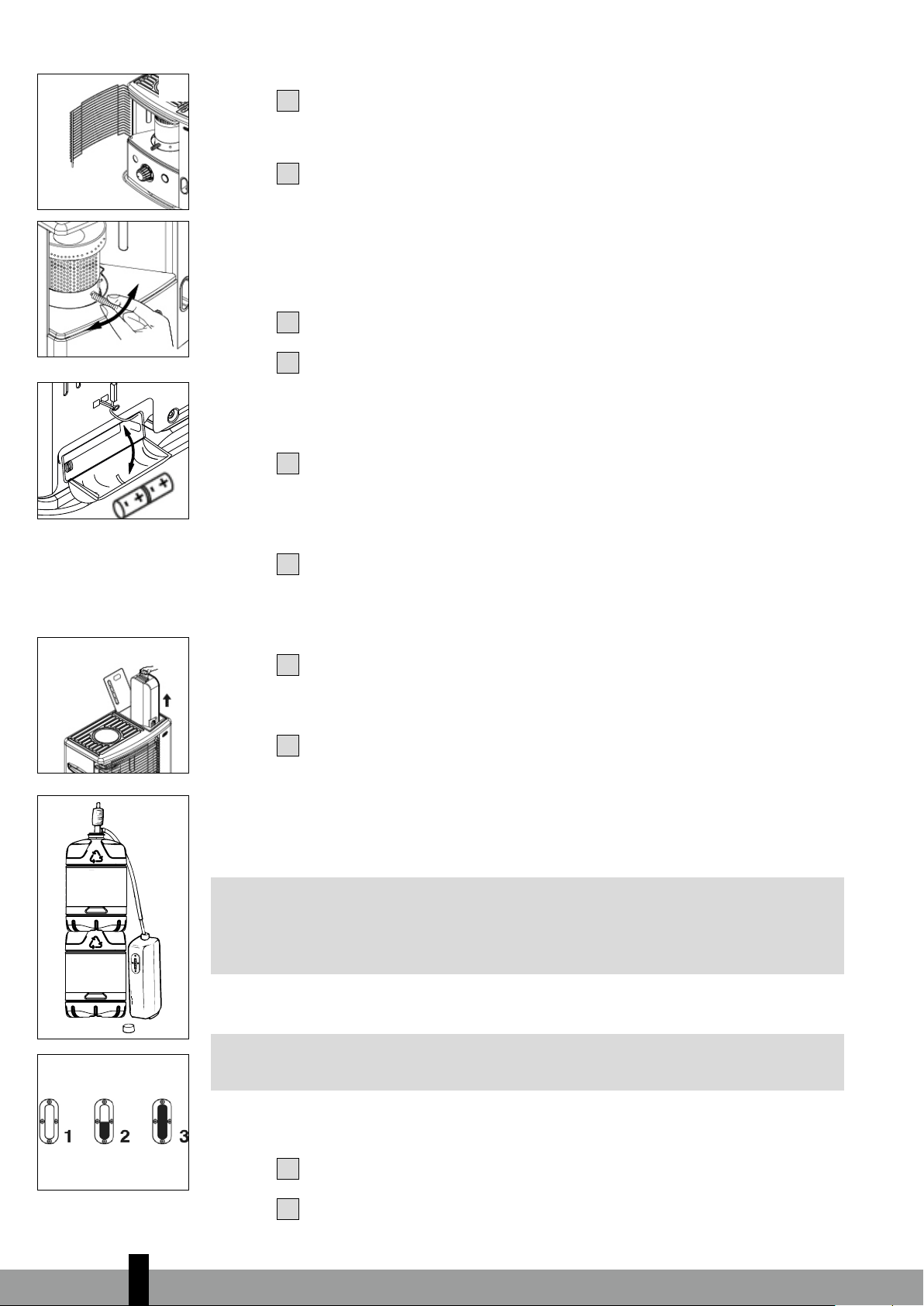

Retirez les calages de protection :

E Soulever le côté droit de la grille G. Sortez le gril de son logement (fig. B).

E Tirez les extrémités de l’emballage vers les côtés et en même temps tirez-les

légèrement vers le bas (fig.C.). E Enlevez la chambre de combustion et autres protections situé dessous la chambre de combustion (fig. D). E Remettez le brûleur en place. Le brûleur se trouve bien positionné si, à l’aide de la poignée E, vous pouvez le déplacer sans effort légèrement à gauche et à droite (fig. F). Fermez la grille. E Ouvrez le couvercle du réservoir amovible H et retirez la cale de polystyrène

extrudé (polyfoam).

Remplissez le réservoir amovible en suivant les instructions du chapitre B.

Placez les piles dans leur logement L, situé à l’arrière de l’appareil (fig. G).

Faites attention aux pôles + et -. Placez le couvercle sur le compartiment de la batterie.

La surface du sol doit être plane. Déplacez l’appareil s’il n’est pas parfaite-

ment horizontal. N’essayez pas de corriger sa position en mettant en dessous des livres ou un objet quelconque.

Votre appareil est maintenant prêt à l’emploi.

B REMPLISSAGE DU COMBUSTIBLE

Remplissez votre réservoir amovible dans un lieu approprié (au cas où vous renverseriez du combustible). Procédez comme suit:

Assurez-vous que l’appareil est éteint.

Soulevez le couvercle, dégagez le réservoir amovible et retirez-le de l’appareil

(fig. H). Attention! quelques gouttes de combustible peuvent encore s’écouler du réservoir. Posez le réservoir amovible (côté bouchon vers le haut, côté poignée par terre) puis dévissez le bouchon du réservoir.

Prenez la pompe à main (voir manual d’utilisation de la pompe) et introduisez

le tuyau rigide dans le bidon. Veillez à ce que ce dernier soit plus haut que le réservoir amovible (fig. I). Introduisez le tuyau flexible dans l’orifice du réservoir amovible.

Lors du remplissage, observez attentivement la jauge du niveau de

combustible (fig. J). Si celle-ci est pleine, désamorcez la pompe.

Ne remplissez jamais trop le réservoir, surtout si le combustible est très froid

(en chauffant, le combustible se dilate)..

Dans tous les cas, l’utilisateur doit verifier la bonne fermeture du reservoir

rechargé en dehors de toute source de chaleur ou de feux nus. Remettez le réservoir amovible dans l’appareil. Refermez le couvercle. Pensez à fermer votre bidon pour éviter des dépôts d’eau.

C ALLUMAGE DE L’APPAREIL

Au début, un appareil mobile de chauffage à combustible liquide neuf dégage une certaine odeur. Assurez donc une aération supplémentaire ou bien allumez votre appareil la première fois à l’extérieur de l’espace habitable.

Si vous utilisez l’appareil pour la première fois, vous devez, après avoir placé le réservoir amovible plein, attendre 30 minutes environ avant d’allumer. Cela permet à la mèche de s’imbiber de combustible. Procédez de la même manière lors d’un changement de mèche.

Avant d’allumer l’appareil , vérifiez toujours l’indicateur du combustible F pour savoir si vous devez d’abord remplir le réservoir amovible.

Allumez toujours l’appareil en vous servant de son allumage électrique. N’utilisez jamais d’allumettes ou de briquet.

Procédez comme suit:

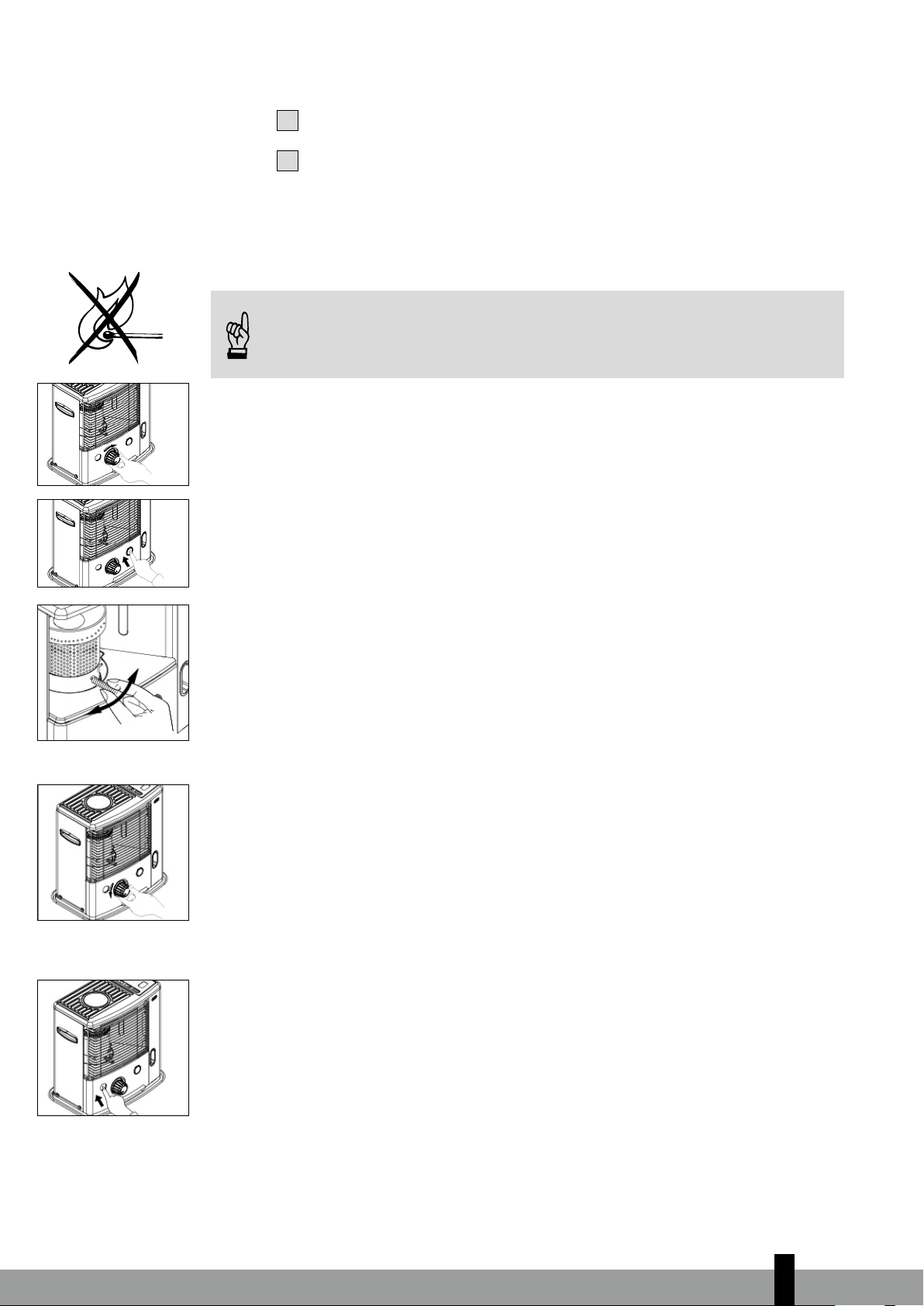

Tournez le bouton central B à droite jusqu’à la butée (fig. K).

Appuyez sur le mécanisme d’allumage C (fig. L) mais pas trop fort. Dès

qu’une petite flamme apparaît dans le brûleur D, vous pouvez relâcher le mécanisme d’allumage.

Après allumage de l’appareil, vérifiez toujours que le brûleur D est bien vertical en le bougeant légèrement à l’aide de la poignée E vers la gauche et vers la droite (fig. F). Cela doit s’effectuer sans forcer. Si le brûleur est mal positionné, il se formera de la fumée et de la suie.

D FONCTIONNEMENT DE L’APPAREIL

Après allumage de l’appareil, il vous faut attendre 10 à 15 minutes avant de pouvoir contrôler si l’appareil fonctionne bien. Les hauteurs maximales et minimales autorisées pour votre flamme sont indiquées (fig. Q). Une flamme trop haute peut provoquer la formation de fumée et de suie alors qu’une flamme trop basse entraîne la formation d’odeur et d’usure de la mèche. Vous pouvez régler la flamme un peu en vous servant du bouton central 2 (fig. M).

Les causes possibles d’une flamme trop basse sont:

E trop peu de combustible (remplissez le réservoir) E combustible de mauvaise qualité (consultez votre revendeur) E trop peu d’aération (entrebâillez une fenêtre ou une porte) E usure de la mêche (consultez votre revendeur, ou changez

la mèche, voir chapitre L)

E EXTINCTION DE L’APPAREIL

Appuyez sur le bouton d’extinction A. La flamme s’eteindra après quelques instants (fig. N).

F PANNES: CAUSES ET REMÈDES

Si vous n’arrivez pas à remédier à une panne à l’aide des instructions ci-dessous, vous devez contacter votre revendeur.

L’ALLUMAGE NE MARCHE PAS.

E Les piles ne sont pas bien placées dans leur logement. Vérifiez (fig. G). E Les piles ne sont pas assez puissantes pour l’allumage. Changez-les (fig. G). E L’appareil a entièrement consommé son combustible ou bien la mèche a été changée. Après avoir remis le réservoir amovible plein en place, attendez 30 minutes

avant d’allumer.

E Vous avez poussé le mécanisme d’allumage C trop fort. Poussez moins fort (chapitre C). E L’allumeur K est défectueux. Consultez votre revendeur.

FLAMME INSTABLE ET/OU SUIE ET/OU ODEUR.

E Le brûleur D n’est pas correctement placé. Mettez-la bien droit à l’aide de la poignée E jusqu’à ce que vous puissiez la

bouger facilement légèrement à gauche et à droite.

E Vous utilisez un combustible usagé.

Commencez chaque saison froide avec un combustible neuf.

E Vous utilisez un combustible inadapté. Voir LE COMBUSTIBLE APPROPRIÉ. E De la poussière s’est accumulée en dessous de l’appareil. Consultez votre revendeur. E La hauteur de la mèche n’est pas correct. Consultez votre revendeur.

L’APPAREIL S’ÉTEINT LENTEMENT.

E Le réservoir amovible est vide. Voir le chapitre B. E Il y a de l’humidité dans le réservoir inférieur. Consultez votre revendeur. E Le haut de la mèche s’est durci. Le convecteur doit consommer tout son combustible (chapitre G).

Utilisez le propre combustible.

E Vous utilisez un combustible usagé. Commencez chaque saison froide avec un combustible neuf.

L’APPAREIL BRULE TOUJOURS FAIBLEMENT.

E La mèche est trop basse. Consultez votre revendeur. E L’appareil a consommé pratiquement tout le combustible avant d’être de nouveau rempli. Après avoir placé le réservoir amovible plein, attendez 30 minutes avant

d’allumer.

E Vous utilisez un combustible usagé ou inadapté. Voir LE COMBUSTIBLE APPROPRIÉ E La pièce est insuffisamment aérée. Ouvrez largement une fenêtre ou porte pendant quelque temps, puis

laissez-la entrebâillée.

L’APPAREIL BRULE TROP FORT.

E Vous utilisez un combustible inadapté, trop volatil.

Voir LE COMBUSTIBLE APPROPRIÉ.

E La mèche est trop élevée. Consultez votre revendeur.

allumeur défaillant du

fait du filament rompu.

G À PROPOS DE L’ENTRETIEN

Votre appareil exige peu d’entretien. Mais vous devez essuyer la poussière et les taches au moyen d’un chiffon sec. A défaut de quoi, des taches tenaces peuvent se former. Normalement, trois éléments sont sujets à l’usure:

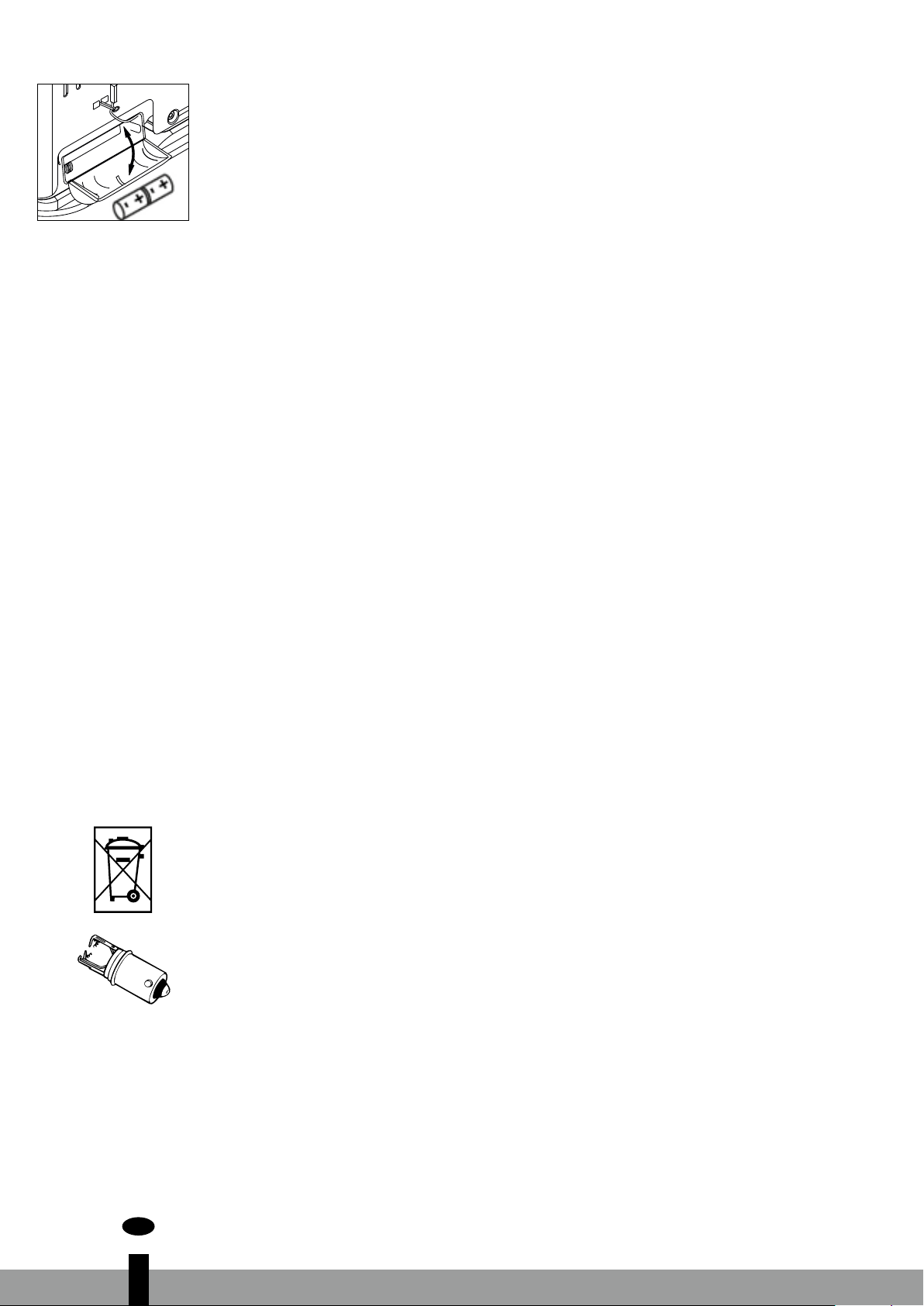

1. LES PILES

Vous pouvez les changer vous-même. Ne jetez pas les piles usagées à la poubelle. Observez les règles en vigueur dans votre commune concernant les petits déchets chimiques. Ne jetez pas les piles dans le feu car elles pourraient exploser ou rejeter des liquides dangereux.

2. L’ALLUMEUR

L’allumeur tiendra plus longtemps si vous allumez l’appareil de manière appropriée. Changez les piles à temps et veillez à ne pas enfoncer trop fort le mécanisme d’allumage. Si le fil à incandescence est cassé, ou déformé vous devez remplacer l’allumeur.

3. LA MÈCHE

Pour prolonger la durée de vie de la mèche, vous devez laisser de temps à autre l’appareil consommer entièrement son combustible (jusqu’à ce qu’il s’éteigne de lui-même). Procédez ainsi lorsque vous constatez que la flamme devient faible. En consommant totalement son combustible, l’appareil dégage une odeur. Il vous est donc conseillé de le faire à l’extérieur de l’espace habitable.

Les réparations, le remplacement des pièces importantes et le travail sur les éléments de sécurité ne doivent être exécutés que par des spécialistes agrées (et reconnus par le fabricant ou l’importateur). Avant de procéder à son entretien, laissez l’appareil refroidir.

H ENTREPOSAGE (FIN DE LA SAISON)

A la fin de la saison, nous vous conseillons de faire en sorte que l’appareil consomme la totalité de son combustible puis de l’entreposer dans de bonnes conditions. Veuillez suivre les instructions suivantes:

Allumez l’appareil à l’extérieur de l’espace habitable et laissez-le consommer

entièrement son combustible.

Laissez l’appareil refroidir.

Nettoyez l’appareil à l’aide d’un chiffon sec.

Retirez les piles l’appareil L et conservez-les dans un endroit sec.

Nettoyez le filtre à combustible.

Rangez l’appareil dans un lieu sans poussière, si possible en utilisant

l’emballage d’origine. Vous ne pourrez pas conserver le combustible restant pour la saison suivante. Allumez l’appareil et laissez-le consommer entièrement son combustible. Ne jetez pas le combustible n’importe où. Observez les règles en vigueur dans votre commune concernant les déchets chimiques. En tout cas, commencez la nouvelle saison avec du combustible neuf. Lorsque vous réutilisez votre appareil suivez les instructions de nouveau (chapitre A).

I TRANSPORT

Afin d’éviter les fuites de combustible durant le transport de l’appareil, vous devez prendre les précautions suivantes:

Laissez l’appareil refroidir.

bouchon de transport

Retirez le réservoir amovible I de l’appareil et retirez le filtre à combustible.

Ce dernier peu goutter un peu; gardez un chiffon à portée de main. Conservez le filtre et le réservoir amovible indépendamment de l’appareil.

Mettez le bouchon de transport (fig. O) à la place du filtre a combustible et

enfoncez-le bien. Le bouchon de transport permet d’éviter autant que possible les fuites de combustible, pendant le transport du poêle.

Transportez l’appareil toujours en position verticale.

Avant de transporter le poêle, ou si vous y avez verse accidentellement le

mauvais combustible, videz le réservoir fixe à l’aide d’une pompe a combustible. Retirez d’abord le filtre à combustible avant d’insérer la pompe. Faites de même si le réservoir à combustible contient de l’eau.

J SPÉCIFICATIONS TECHNIQUES

R 4024 TC R 7127 TC

Allumage électrique

Combustible

Puissance calorifique max.

Conseillé pour des pièces normalement airées m3 **

Ne convient pas pour des pieces de volume inférieur à

Consommation de combustible* (l/heure)

Consommation de combustible* (g/heure)

Autonomie du réservoir (heures)

Contenance du réservoir amovible (litres)

Poids (kg) 8.6

Dimensions (mm) (plateau inférieur compris)

Accessoires Bouchon de transport, pompe à main Piles 3V D.C. (R20 x 2) Type mèche N

min. 40 45 max. 85 95

largeur 455 profon-

deur hauteur 460

Combustible liquide pour appareils mobiles de

chauffage (Arrêté du 18-07-2002 et du 25-06-2010)

200 g/h

2400 Watt

40 m³ / 16m² 45m³ / 18m²

0.250 0.281

200 225

16.8 15.0

4.2

295

225 g/h

2700 Watt

* En cas de réglage en position maximale ** Ces valeurs sont données à titre indictif

Le marquage CE correspond à la conformité aux normes EN55014(1993)et EN50082-1(1992)

K CONDITIONS DE GARANTIE

Votre appareil est couvert par une garantie de 4 ans à compter de la date d’achat. Durant cette période, tous les vices de fabrication ou de conception seront réparés gratuitement. De plus, les règles suivantes s’appliquent :

Nous rejetons expressément toute autre demande d’indemnisation, y compris

en cas de préjudice indirect.

La réparation ou le changement de pièces effectués dans la période de

garantie n’entraîne pas la reconduction de la garantie.

La garantie ne s’applique pas dans les cas suivants: modifications apportées au

l’appareil, usage de pièces non d’origine, réparations de l’appareil effectuées par des tiers.

Les pièces sujettes à l’usure normale, comme la mêche, les piles, l’allumeur et

la pompe à main ne sont pas couverts par la garantie.

La garantie s’applique uniquement si vous présentez le bon d’achat d’origine,

daté et ne portant pas de modifications.

La garantie ne s’applique pas en cas de dommage occasionné par des manipu-

lations non conformes au manuel d’utilisation, par une négligence ou par l’usage de combustible non approprié ou usagé. Un combustible non approprié peut même être dangereux*.

Les frais d’expédition et les risques liés à l’envoi de l’appareil ou de ses

pièces sont toujours à la charge de l’acheteur.

En cas de problème, consultez le manuel d’utilisation. Si le problème persiste, consultez votre revendeur.

* Les matières hautement inflammables, par exemple, peuvent produire une combustion incontrôlable avec, pour conséquence, un jaillissement des flammes. Dans ce cas, n’essayez pas de déplacer l’appareil mais éteignezle immédiatement (voir le chapitre E). En cas d’urgence, vous pouvez utiliser un extincteur mais uniquement du type B: extincteur à acide carbonique ou à poudre.

14 CONSEILS POUR UN USAGE EN TOUTE SÉCURITÉ

1 Surveillez les enfants présents, ils ne doivent en aucun cas jouer avec

l’appareil. 2 Ne déplacez pas l’appareil lorsqu’il chauffe ou s’il est encore brûlant. Dans ces conditions, il ne faut pas ajouter du combustible ni entreprendre l’entretien de l’appareil. 3 Placez l’avant de l’appareil à au moins 1,5 mètre du mur, des rideaux et des meubles. 4 N’utilisez pas l’appareil dans des pièces poussiéreuse ni dans des endroits à fort courant d’air. Dans ces deux cas, la combustion ne sera pas optimale. Ne pas utiliser l’appareil pres d’un point d’eau (bain, douche, piscine, etc.). 5 Eteignez l’appareil avant de sortir ou d’aller vous coucher. Si vous devez vous absenter longtemps (vacances par exemple), retirez la fiche de la prise de courant. 6 Conservez le combustible exclusivement dans des réservoirs et bidons adaptés. 7 Veillez à ce que le combustible ne soit pas exposé à la chaleur ou à des écarts de température extrêmes. Conservez le combustible toujours dans un endroit frais, sec et sombre (la lumière solaire dégrade la qualité du combustible). 8 N’utilisez jamais l’appareil dans des endroits où des gaz, solvants ou vapeurs nocifs (par exemple: gaz d’échappement ou vapeurs de peinture) peuvent être présents. 9 La grille de l’appareil devient brûlante. Ne pas couvrir l’appareil (risques d’incendie).

10 Aérez toujours suffisamment. 11 Cet appareil n’est pas conçu pour des utilisateurs (y compris les enfants)

qui présentent un handicap moteur, mental ou sensoriel, ou qui man-

quent d’expérience et de connaissances, sauf s’ils sont surveillés par une

personne responsable de leur sécurité. 12 Cet appareil peut être utilisé par des enfants de plus de 8 ans et des

personnes aux capacités physiques, sensorielles ou mentales réduites, ou

manquant d’expérience et de connaissances ; il faut pour cela leur avoir

fourni un encadrement ou des consignes à propos de l’utilisation sécuri-

sée de l’appareil et leur avoir expliqué clairement les dangers potentiels.

13 Ne pas laisser les enfants jouer avec l’appareil. 14 Les enfants ne doivent pas être chargés du nettoyage et de l’entretien de

l’appareil sauf s’ils sont encadrés.

LE CHANGEMENT DE LA MÈCHE

L AVANT DE COMMENCER A CHANGER LA MECHE,

L’APPAREIL DOIT ÊTRE ETEINT ET TOTALEMENT REFROIDI.

1a. Ouvrir le capot du réservoir H et vidanger le réservoir à

fuel I.

1b. Déposer les piles pour empêcher toute brûlure

éventuelle.

1c. Ouvrir la grille frontale et déposer la chambre de

combustion D.

1d. Déposer le bouton de réglage de la mèche moletée 2

en tirant dessus.

2a. Retirer les 5 vis : 1 à l’arrière, du côté droit et 2 autres

du côté gauche de l’armoire .

2b. Déposer le capteur, à l’arrière de l’armoire .

3. Déposer l’armoire en tirant dessus.

4. Déposer les 2 vis se trouvant sur la bobine de l’allumeur K.

5. Déposer le capot antivent.

6a. Déposer le mécanisme d’allumage automatique en

dévissant 1 vis.

6b. Déposer le mécanisme de sécurité (à balancier) en

dévissant 2 vis.

6c. Retirez les connecteurs (4EA) de la carte de circuit

imprimé.

7. Dévisser les 4 vis papillon.

8. Déposer le régulateur de la mèche.

9. Appuyer sur la broche de la mèche qui est installée à l’intérieur du logement de la mèche. Démonter la mèche, le support de mèche, et le logement de la mèche l’un après l’autre.

10. Installer la nouvelle mèche, et enfoncer les trois broches sur la nouvelle mèche dans les 3 trous se trouvant sur la chemise de la mèche, vers le haut (Cf. flèche indiquée “”Up”” / “”vers le haut””, sur la chemise).

11. Enfoncer la nouvelle mèche dans les dents du système de maintien de la chemise de la mèche, afin que la mèche adhère bien à l’intérieur de la chemise, délicatement et sans faire de plis.

12. Aligner les broches avec les trous ovalisés à l’intérieur du régulateur de la mèche. Appuyer ensuite légèrement sur chacune des trois broches de la mèche (maintenant attachées à la chemise), vers l’intérieur. Enfoncer les trois broches dans les encoches inclinées du régulateur de la mèche. Appuyer sur chacune des trois broches, en les enfonçant dans les trous.

13. Faire pivoter le bouton de réglage de la mèche moletée 2, et vérifier que la mèche puisse bouger sans problèmes de bas en haut.

14. Faire descendre, en coulissant, le régulateur de la mèche vers le bas, dans la conduite de tirage. Mettre l’arbre du régulateur à l’avant du poêle.

15. Remettre les 4 vis papillon sur le goujon d’installation, mais ne pas les visser.

16. Soulever la mèche pour la mettre le plus haut possible, et visser les vis papillon en plusieurs fois.

17. Vérifier la hauteur de la mèche. Elle devrait arriver à 8 mm au-dessus du collier.

18. Vérifier qu’il y ait un espace suffisant entre le support de mèche et la conduite de tirage. Il devrait être uniforme tout autour.

19a. Remettre le bouton (à balancier) en appuyant sur le

bouton d’extinction .

19b. Branchez les connecteurs (4EA) avec la carte de circuit

imprimé.

20. Vérifier le bon fonctionnement de l’arrêt de sécurité à balancier en appuyant sur le bouton d’extinction , pour mettre en route le pendule.

21. Remettre le mécanisme d’allumage automatique.

22. Remettre le capot antivent.

23. Remettre la bobine de l’allumeur K.

24. Remettre l’armoire .

25. Visser les 5 vis sur l’armoire, et remettre le capteur à l’arrière de cette dernière .

26. Remettre la chambre de combustion D et le réservoir à fuel I.

27. Remettre le bouton de réglage de la mèche moletée 2. Fermer la plaque frontale.

Mettre les piles dans leur logement, et remplir le réservoir à fuel, de fuels de qualité supérieure. Mettre le réservoir dans le poêle, et patienter au moins 30 minutes avant que la mèche ne soit parfaitement imbibée de fuel.

Sehr geehrte Kundin, sehr geehrter Kunde,

herzlichen Glückwunsch! Sie sind jetzt der stolze Besitzer eines transportablen

Kaminofens. Sie haben sich für ein Qualitätsprodukt entschieden, an dem Sie

noch viele Jahre Ihre Freude haben werden, vorausgesetzt, Sie benutzen den

Kaminofen verantwortungsvoll. Lesen Sie deswegen zuerst diese Gebrauchs-

anweisung aufmerksam durch, um so eine optimale Lebensdauer Ihres

Kaminofens zu garantieren.

Im Namen des Herstellers bieten wir Ihnen 48 Monate Garantie auf alle

eventuell auftretenden Material- und Herstellungsfehler.

Wir wünschen Ihnen viel Wärme und Komfort mit Ihrem Kaminofen.

Mit freundlichen Grüßen

PVG Holding b.v.

Abteilung Kundendienst

1 LESEN SIE ZUERST DIE GEBRAUCHSANWEISUNG.

2 WENDEN SIE SICH IM ZWEIFELSFALL AN IHREN HÄNDLER.

BENUTZUNG KURZ ZUSAMMENGEFASST

WICHTIGE EINZELTEILE

Nachfolgend sind in groben Zügen die Schritte angegeben, die zur Inbetriebnahme Ihres Kaminofens ausgeführt werden müssen. Detaillierte Beschreibung der Handlungen entnehmen Sie bitte der GEBRAUCHSANWEISUNG (Seite 19 ff).

Entfernen Sie das gesamte Verpackungsmaterial

(siehe Kapitel A, Abb. A).

Befüllen Sie den Brennstofftank I und warten Sie 30 Minuten

bevor Sie den Kaminofen starten (siehe Kapitel B, Abb. I).

Geben Sie die Batterien in das Batteriefach L

(siehe Kapitel A, Abb.G).

Überprüfen Sie, ob die Brennkammer D gerade steht

(siehe Kapitel A, Abb. F).

Starten Sie den Kaminofen, indem Sie den Drehregler B

langsam nach läßt, anschließend die Zünd-Taste C vorsichtig betätigen (siehe

Kapitel C, Abb. K und L).

rechts drehen, bis er sich nicht weiter drehen

Abschalt-Taste

Drehregler

Zünd-Taste

Brennkammer

Handgriff

Brennkammer

Brennstoffanzeige

Gitter

Deckel

Brennstofftank

Nach dem Starten des Ofens dauert es 10 bis 15 Minuten bevor

Sie sehen, ob der Ofen richtig brennt (siehe Kapitel D).

Schalten Sie den Kaminofen aus (siehe Kapitel E).

• Zur Vorbeugung von Feuer muss entweder der Heizofen vor dem Füllen des Brennstoffbehälters ausgeschaltet werden oder der Behälter muss in einem anderen Raum als dem, in dem sich der Heizofen befindet, gefüllt werden.

• Sorgen Sie immer dafür, dass der Brennstoffbehälter nach dem Füllen gut verschlossen ist. Achten Sie beim Füllen darauf, dass sich der Behälter in einer sicheren Entfernung von Wärmequellen und offenen Flammen befindet (siehe Kapitel B).

• Das erste Mal wird Ihr Kaminofen während des Brennens noch kurz ‘neu’ riechen.

• Lagern Sie alle Brennstoffbehälter mit Originaldeckel und Versiegelung kühl und dunkel.

• Brennstoff altert. Beginnen Sie jede Heizsaison mit neuem Brennstoff.

• Wenn Sie zwischen den einzelnen Sorten / Marken wechseln, müssen Sie den Kaminofen erst vollständig leer brennen lassen.

Brennstofftank

Brennstoffanzeige

Brennstofftank

Elektrische Zündung

Batteriefach



Handgriff



Kabinett

WICHTIG ZU WISSEN

JEDERZEIT AUSREICHEND VENTILIEREN

Dieses Gerät ist mit einem Sicherungssystem ausgerüstet, das für ein Ausschalten sorgt, wenn die Temperatur im Raum zu hoch ist. Nach dem manuellen oder automatischen Ausschalten des Ofens darf dieser für 15 Minuten nicht erneut eingeschaltet werden. Um Schäden am Gerät zu verhindern, forcieren Sie während dieser Zeit nicht das Zünden des Ofens. Lesen Sie bitte vor der Anwendung des Geräts sorgfältig die Bedienungsanleitung und bewahren Sie sie für eine zukünftige Einsichtnahme auf. Das Gerät nur dann installieren, wenn die örtlich geltenden bzw. nationalen Vorschriften, Verordnungen und Normen erfüllt sind. Dieses Produkt ist für den Gebrauch als Heizofen in Wohngebäuden bestimmt, und darf nur in trockener Umgebung, unter normalen Haushaltsverhältnissen, in Wohnräumen, Küchen und in Garagen verwendet werden.

Jedes Modell benötigt eine bestimmte minimale Raumgröße, um den Kaminofen sicher, ohne zusätzliche Ventilation, betreiben zu können. Wenn der betreffende Raum kleiner als der angegebene Minimumwert ist, dann muß dafür gesorgt werden, daß immer ein Fenster oder eine Tür einen Spalt breit offen bleibt (ca. 2,5 cm). Es ist wichtig, dass jeder Raum, in dem der Heizofen benutzt wird, ausreichend belüftet und gut entlüftet wird (beide Öffnungen müssen einen Querschnitt von mindestens 50 cm würden die Garantie einer einwandfreien Funktion des Luftfühlers nichtig machen. Wenden Sie sich im Zweifelsfall an Ihren Händler.

haben). Änderungen am Sicherheitssystem sind unzulässig und

SICHERHEITSSYSTEM

Wenn Sie das Heizgerät eingeschaltet haben, kann es sein, dass es sich bei einer relativ niedrigen Zimmertemperatur (19 bis 20 °C) automatisch ausschaltet. Der Grund hierfür ist Wärmeansammlung im Heizgerät. Dieses Phänomen ist eine logische Folge des vorhandenen Sicherheitsmechanismus. Wenn das Heizgerät bei niedrigeren Umgebungstemperaturen eingesetzt wird, tritt dieses Phänomen nicht auf.

SAFE TOP

Der Ofen ist versehen von einem Safe Top. Dieser verringert die Temperatur an der Oberseite des Ofens. Sollte die Oberseite berührt werden, so wird das Risiko auf schwere Verletzung erheblich verringert. Berücksichtigen Sie aber, daß die Oberseite immer noch heiß wird. Berühren Sie die Oberseite und das Gitter nicht.

Speziell für Frankreich: Ihr Heizofen wurde ausschließlich für den Betrieb mit Brennstoff für mit flüssigem Brennstoff betriebene mobile Heizöfen gemäß den Richtlinien vom 18.07.2002 und 25.06.2010 ausgelegt sowie Qlima Premium Quality Fuels. Die Verwendung anderer Brennstoffe ist verboten. Fragen Sie Ihren Händler. Die Adressen unserer Händler finden Sie auf unserer Website. Der mit flüssigem Brennstoff betriebene mobile Heizofen wurde als zusätzliches Heizgerät ausgelegt und nicht als ständige Wärmequelle.

Speziell für Großbritannien: Verwenden Sie ausschließlich Petroleum-Brennstoff der Klasse C1 gemäß BS2869 Teil 2 oder einen gleichwertigen Brennstoff.

1998 / 1999 R 125 E

Im Hinblick auf die richtige Verwendung muss der Benutzer folgende Anweisungen befolgen:

ES IST VERBOTEN

- den mit flüssigem Brennstoff betriebenen mobilen Heizofen in Wohnwagen, auf Booten und in Fahrerhäusern zu benutzen.

- den mit flüssigem Brennstoff betriebenen mobilen Heizofen in unzureichend belüfteten Räumen (die Mindestmaße für zu beheizende Räume entnehmen Sie bitte der Tabelle mit den technischen Daten), Kellerräumen bzw. in einer Höhe von über 1500 m zu benutzen.

- Änderungen an den Sicherheitsvorrichtungen des Heizofens vorzunehmen.

Nur mit dem richtigen

Brennstoff ist eine

sichere, effiziente und

komfortable Benutzung

Ihres Kaminofens

gewährleistet.

Wenn diese Art von Heizung in öffentlich zugänglichen Räumen eingesetzt werden soll, muss eine entsprechende Genehmigung vorliegen. Erkundigen Sie sich rechtzeitig nach den entsprechenden Vorschriften.

DER RICHTIGE BRENNSTOFF

Ihr Kaminofen wurde für die Benutzung von wasserfreiem, sauberem Petroleum hoher Qualität entwickelt wie Qlima Premium Quality Fuels. Nur dieser Brennstoff sorgt für eine saubere und optimale Verbrennung. Brennstoff geringerer Qualität kann zu folgenden Problemen führen:

E übermäßige Ablagerung auf dem Docht E unvollständige Verbrennung E verkürzte Lebensdauer von Docht und Kaminofen E Rauch und/oder Geruch E Niederschlag auf dem Gitter oder Gehäuse

Der richtige Brennstoff ist also wichtig für einen sicheren, effizienten und komfortablen Gebrauch Ihres Kaminofens.

Eine Beschädigung bzw. eine Störung des Heizofens aufgrund der Verwendung von anderem als hochwertigem wasserfreiem Petroleum fällt nicht unter die Garantie. Informieren Sie sich bei Ihrem Händler in Ihrer direkten Umgebung über den richtigen Brenn-stoff für Ihren Kamin- ofen.

GEBRAUCHSANWEISUNG

E E E E E E

A DIE INSTALLATION DES KAMINOFENS

Nehmen Sie den Kaminofen vorsichtig aus dem Karton und kontrollieren Sie

den Inhalt auf Vollständigkeit.

Außer dem Kaminofen muß folgendes vorhanden sein: E ein Transportverschluß E diese Gebrauchsanweisung E eine Syphonpumpe

Bewahren Sie den Karton und das Verpackungsmaterial (Abb. A) zwecks Lagerung und/oder Transport auf.

E Heben Sie den Rost aus der Aussparung (Abb. B) und ziehen Sie ihn nach vorn. E Ziehen Sie beide Enden des Verpackungsmaterials nach hinten und gleich-

Entfernen Sie das übrige Verpackungsmaterial:

zeitig leicht nach unten (Abb. C).

E Nehmen Sie die Verbrennungskammer aus dem Ofen und entfernen Sie das

darunter befindliche Verpackungsmaterial (Abb. D). E Schließen Sie das Gitter: leicht anheben, um es wieder in die Kerbung einrasten zu lassen. E Öffnen Sie den Deckel des Brennstofftanks H und entfernen Sie das Stückchen

Styropor.

Füllen Sie den Brennstofftank wie in Kapitel B beschrieben.

Legen Sie die Batterien in das dafür bestimmte Fach L an der Rückseite des

Kaminofens (Abb. G). Achten Sie dabei auf die + und - Pole. Setzen Sie die Abdeckplatte über den Batteriehalter.

Der Boden muß stabil und waagerecht sein. Stellen Sie den Kamin an eine

andere Stelle, falls er nicht waagerecht steht. Versuchen Sie nicht durch

Unterlage von Büchern oder ähnlichem den Stand zu korrigieren.

Ihr Kaminofen ist jetzt betriebsbereit.

B DAS BEFÜLLEN MIT BRENNSTOFF

Füllen Sie den Brennstofftank an einer dazu geeigneten Stelle (falls etwas verschüttet wird). Gehen Sie wie folgt vor:

Der Kaminofen sollte ausgeschaltet sein.

Öffnen Sie den Deckel und ziehen Sie den Brennstofftank aus dem Kaminofen

(Abb. H). Achtung: der Tank kann kurz nachtropfen. Stellen Sie den Brennstofftank ab (Tankverschluß nach oben, Griff auf dem Boden) und drehen Sie den Tankverschluß auf.

Füllen Sie den Brennstofftank mit einer Brennstoffpumpe (siehe

Gebrauchsanweisung Brennstoffpumpe). Dabei ist darauf zu achten, dass der Kanister höher steht als der Brennstofftank (Abb. I). Den geriffelten Schlauch stecken Sie dann in die Öffnung des Brennstofftanks.

Achten Sie während des Füllvorgangs auf die Brennstoffanzeige des

Brennstofftanks (Abb. J). Wenn Sie sehen, daß der Tank fast voll ist, stellen Sie den Füllvorgang ein.

Den Tank niemals zu voll füllen. Vor allem nicht, wenn der Brennstoff sehr

kalt ist (Brennstoff dehnt sich aus, wenn er wärmer wird).

1998 / 1999 R 125 E

Kontrollieren Sie, ob der Tankverschluß gerade sitzt und fest angezogen ist.

Setzen Sie den Brennstofftank wieder in den Kaminofen ein (Tankverschluß nach unten). Schließen Sie den Deckel.

C DAS STARTEN DES KAMINOFENS

Ein neuer Ofen verursacht zu Beginn etwas Geruch. Sorgen Sie deswegen für zusätz liche Ventilation oder starten Sie den Ofen das erste Mal außerhalb des Wohnraumes.

Wenn Sie den Kaminofen zum ersten Mal benutzen, müssen Sie nach dem Einsetzen des Brennstofftanks ca. 30 Minuten warten, bevor Sie den Ofen starten, damit sich der Docht mit Brennstoff vollsaugen kann. Dies

trifft auch zu, wenn Sie den Kaminofen vollständig leer gebrannt haben, beziehungsweise nach Austausch des Dochtes.

Achten Sie vor dem Starten des Kaminofens darauf, daß sich noch genügend Brennstoff im Tank befindet (mit Hilfe der Brennstoffanzeige F).

Starten Sie den Kaminofen immer über die elektrische Zündung K. Niemals Streichhölzer oder ein Feuerzeug benutzen.

Hierbei gehen Sie wie folgt vor:

Drehen Sie den Drehregler 2 nach rechts bis zum Anschlag (Abb. K).

Drücken Sie die Zünd-Taste C vorsichtig (ca. 2-3 Sekunden) (Abb. L), aber nicht

zu stark. Spätestens wenn in der Brennkammer eine kleine Flamme sichtbar wird, lassen Sie die Zünd-Taste los. Falls notwendig, Vorgang wiederholen.

Vor dem Starten des Kaminofens immer kontrollieren, ob die Brennkammer D gerade steht, indem Sie den Handgriff E kurz nach links und rechts schieben (Abb. F). Dies muß ohne Schwierigkeiten möglich sein. Wenn die Brennkammer schräg steht, führt dies zu Rauch- und Rußentwicklung.

D DAS BRENNEN DES OFENS

Nachdem der Kaminofen gestartet wurde, dauert es 10 bis 15 Minuten, bevor Sie kontrollieren können, ob der Ofen gut brennt. Eine zu hohe Flamme kann Rauch- und Rußentwicklung verursachen, während eine zu niedrige Flamme zu

Geruchsbildung führt. Auf der Seite neben dem Faltblatt können Sie sehen, wie hoch die Flamme minimal und maximal brennen (Abb. Q) sollte. Sie können die Flamme mit dem Drehregler B etwas regulieren (Abb. M).

Eine zu niedrige Flamme kann entstehen durch:

E zu wenig Brennstoff (befüllen Sie den Brennstofftank) E schlechten Brennstoff (wenden Sie sich an Ihren Händler) E zu wenig Ventilation (ein Fenster oder eine Tür einen Spalt breit öffnen) E Verschleiß des Dochtes (Dochtwechsel erforderlich, siehe Kapitel L)

E DAS AUSSCHALTEN DES KAMINOFENS

Drücken Sie die Abschalt-Taste A. Die Flamme erlöscht nach kurzer Zeit (Abb. N).

F STÖRUNGEN, URSACHEN UND LÖSUNGEN

Wenn sich eine Störung nicht mit Hilfe der untenstehenden Hinweise beheben läßt, dann wenden Sie sich bitte an Ihren Händler.

DER OFEN LÄSST SICH NICHT STARTEN.

E Die Batterien sitzen nicht richtig im Batteriefach.

Überprüfen (Abb. G).

E Die Batteriespannung ist zu niedrig. Austauschen (Abb.G) E Sie haben den Kaminofen vollständig leerbrennen lassen oder den Docht ausgetauscht.

Nach Einsetzen des gefüllten Brennstofftanks 30 Minuten mit dem Starten warten.

E Sie haben die Zünd-Taste C zu stark betätigt.

Behutsam drücken (ca. 2-3 Sekunden) (Kapitel C).

E Die elektrische Zündung K ist defekt. Wenden Sie sich an Ihren Händler.

UNGLEICHE FLAMME UND/ODER RUSS UND/ODER GERUCH

E Die Brennkammer D ist nicht richtig eingesetzt. Mit dem Handgriff E die Brennkammer richtig einsetzen, bis sie sich mühelos

etwas nach links und rechts verschieben läßt.

E Sie benutzen veralteten Brennstoff. Fangen Sie jede neue Heizsaison mit neuem und richtigem Brennstoff an. E Sie benutzen einen falschen Brennstoff. Siehe KORREKTER BRENNSTOFF (Kapitel „Wichtig zu wissen”). E Staubanhäufung im unteren Bereich des Kaminofens.

Wenden Sie sich an Ihren Händler. E Die Dochthöhe ist nicht richtig. Wenden Sie sich an Ihren Händler.

DER KAMINOFEN GEHT LANGSAM AUS.

E Der Brennstofftank ist leer. Siehe Kapitel B. E Es befindet sich Feuchtigkeit im unteren Reservoir.

Wenden Sie sich an Ihren Händler.

E Der Docht ist an der Oberseite verhärtet. Kaminofen außerhalb des Wohnraumes vollständig leer brennen lassen

(Kapitel G). Verwenden Sie richtigen Brennstoff.

E Sie benutzen veralteten Brennstoff.

Fangen Sie jede neue Heizsaison mit neuem und richtigem Brennstoff an.

DIE FLAMME DES OFENS BRENNT ZU NIEDRIG.

E Der Docht ist zu niedrig eingestellt.

Wenden Sie sich an Ihren Händler.

E Der Kaminofen hat vor dem Nachfüllen fast den gesamten Brennstoff verbraucht. Nach dem Einsetzen des vollen Brennstofftanks 30 Minuten warten, bevor der

Kaminofen erneut gestartet wird.

E Sie benutzen veralteten oder einen falschen Brennstoff. Siehe KORREKTER BRENNSTOFF (Kapitel „Wichtig zu wissen”). E Der Raum werd nicht ausreichend ventiliert. Ein Fenster oder eine Tür kurz weit öffnen und danach einen Spalt breit offen

lassen.

DIE FLAMME DES KAMINOFENS BRENNT ZU HOCH.

E Sie benutzen einen falschen, zu flüchtigen Brennstoff.

Siehe KORREKTER BRENNSTOFF (Kapitel „Wichtig zu wissen”).

E Der Docht ist zu hoch eingestellt.

Wenden Sie sich an Ihren Händler.

G DIE WARTUNG

Ihr Kaminofen benötigt kaum Wartung. Staub und Flecken sollten jedoch rechtzeitig mit einem feuchten Tuch entfernt werden, da ansonsten hartnäckige Flecken entstehen können. Normalerweise sind nur die folgenden drei Teile dem Verschleiß ausgesetzt:

1998 / 1999 R 125 E

1. DIE BATTERIEN

Diese können Sie selbst austauschen. Werfen Sie die alten Batterien nicht in den

Abfalleimer, sondern entsorgen Sie diese laut den örtlichen Vorschriften für chemischen Kleinabfall. Batterien nicht ins Feuer werfen, sie können explodieren und gefährliche Flüssigkeiten ausstoßen.

2. DIE ELEKTRISCHE ZÜNDUNG

Die Zündspirale hat eine längere Lebensdauer, wenn Sie den Kaminofen immer vorsichtig starten. Wechseln Sie die Batterien rechtzeitig aus und achten Sie darauf, daß Sie die Zünd-Taste nicht zu stark betätigen. Wenn der Glühfaden gerissen ist, muß die Zündspirale ausgetauscht werden.

Elektrische Zündung mit

gerissenem Glühfaden

3. DER DOCHT

Um die Lebensdauer des Dochtes zu verlängern, sollten Sie den Kaminofen von Zeit zu Zeit vollständig leer brennen lassen (bis er von selbst ausgeht). Tun Sie dies, sobald Sie merken, daß die Flamme etwas schwächer wird. Da dieser Vorgang etwas Geruch verursacht, empfehlen wir Ihnen, dies außerhalb des Wohnbereiches zu tun.

Entfernen Sie selbst keine Teile aus dem Kaminofen. Wenden Sie sich bezüglich

einer eventuellen Reparatur immer an Ihren Händler.

Bevor Sie Wartungsarbeiten ausführen, muß der Kaminofen ausgeschaltet und abgekühlt sein.

H LAGERUNG (ENDE DER HEIZSAISON)

Wir empfehlen Ihnen, den Kaminofen am Ende jeder Heizsaison vollständig leer brennen zu lassen und ihn danach gut aufzubewahren. Beachten Sie dazu folgende Hinweise:

Starten Sie den Ofen außerhalb des Wohnraumes und lassen Sie ihn

voll ständig leer brennen.

Lassen Sie den Kaminofen anschließend abkühlen.

Den Kaminofen mit einem feuchten Tuch reinigen und danach mit einem

trockenen Tuch trocken reiben.

Die Batterien aus dem Batteriefach nehmen L und an einer trockenen

Stelle aufbewahren.

Reinigen Sie den Brennstofffilter.

Lagern Sie den Kaminofen staubfrei, nach Möglichkeit in der Original-

verpackung. Den übriggebliebenen Brennstoff sollten Sie in der nächsten Heizsaison nicht mehr verwenden. Entsorgen Sie übriggebliebenen Brennstoff gemäß den Vorschriften, die in Ihrer Gemeinde für chemische Kleinabfälle gelten. Beginnen Sie jede neue Heizsaison immer mit neuem Brennstoff Beachten Sie wieder die Gebrauchsanweisung (wie beschrieben ab Kapitel A), wenn Sie den Kaminofen erneut in Betrieb nehmen.

I TRANSPORT

Um zu verhindern, daß der Kaminofen während des Transportes Brennstoff verliert, müssen folgende Maßnahmen getroffen werden

Lassen Sie den Kaminofen abkühlen.

Transportverschluß

Nehmen Sie den Brennstofftank I aus dem Kaminofen und entfernen Sie

den Brennstofffilter. Dieser kann eventuell etwas nachtropfen; halten Sie ein Tuch bereit. Den Brennstofffilter und den Brennstofftank außerhalb des Kaminofens aufbewahren.

Setzen Sie den Transportverschluß (Abb. O) anstelle des Brennstofffilters ein

und drücken Sie ihn fest, so daß kein Brennstoff austritt. Der Transportverschluss verhütet das Austreten von Brennstoff.

Den Kaminofen immer aufrecht transportieren.

Entleeren Sie den fest eingebauten Brennstoffbehälter vor dem Transport

oder falls ein falscher oder verunreinigter Brennstoff verwendet wurde, mit einer Brennstoffpumpe. Entfernen Sie zunächst den Brennstofffilter und setzen Sie dann die Brennstoffpumpe in den leeren, fest eingebauten Brennstoffbehälter. Gehen Sie genau so vor, wenn der Brennstoffbehälter Wasser enthält.

J TECHNISCHE DATEN

Zündung elektrisch elektrisch

Brennstoff Petroleum Petroleum

Kapazität (kW)* 2.4 2.7

Geeigneter Raum (m3)** 40-85 45-95

Brennstoffverbrauch (Ltr/Std)* 0.250 0.281

Brennstoffverbrauch (g/Std)* 200 225

Brenndauer pro Tank (Std)* 16.8 15.0

Inhalt Brennstofftank (Liter) 4.2 4.2

Gewicht (kg) 8.6 8.6

Abmessungen (mm) (einschließlich Bodenplatte)

Benötigte Batterien 3V D.C. (R20 x 2) 3V D.C. (R20 x 2)

Dochttyp N N

R4024TC R7127TC

Breite 455 Breite 455

Tiefe 295 Tiefe 295

Höhe 460 Höhe 460

1998 / 1999 R 125 E

* Bei Einstellung auf maximalem Stand ** Angegebene Werte sind Richtwerte

K GARANTIEBEDINGUNGEN

Sie erhalten auf Ihren Kaminofen 48 Monate Garantie ab Kaufdatum. Innerhalb dieser Zeit werden alle Material- und Herstellungsfehler kostenlos behoben. Hierbei gelten folgende Regeln:

Alle weiteren Ansprüche auf Schadenersatz, inklusive Folgeschäden, werden

nicht anerkannt.

Reparatur oder Austausch von Teilen innerhalb der Garantiezeit führt nicht

zur Verlängerung der Garantie.

Die Garantie verfällt, wenn Veränderungen angebracht wurden, Nicht-

Original Teile montiert oder Reparaturen durch Dritte am Kaminofen

ausgeführt wurden.

Teile, die normalem Verschleiß ausgesetzt sind, wie die Zündspirale, die

Batterien, der Docht und die Syphonpumpe, fallen nicht unter die Garantie.

Die Garantie gilt ausschließlich unter Vorlage der datierten Originalrechnung,

auf der keine Veränderungen vorgenommen wurden.

Die Garantie gilt nicht bei Schäden, die durch zweckwidrige Handlungen

entstanden sind, beziehungsweise durch Verwahrlosung und durch die Benutzung von falschem oder veraltetem Brennstoff. Falscher Brennstoff kann sogar gefährlich sein.*

Die Versandkosten und das Versandrisiko des Kaminofens, oder dessen Teile,

gehen zu allen Zeiten zu Lasten des Käufers.

Um unnötige Kosten zu vermeiden, empfehlen wir Ihnen, immer zuerst sorgfältig die Gebrauchsanweisung zu lesen. Finden Sie darin keine Lösung, wenden Sie sich an Ihren Händler.

* Leicht entzündliche Stoffe können zum Beispiel zu unkontrollierbarer Verbrennung führen, die ausschlagende Flammen zur Folge haben. Versuchen Sie in diesem Fall nie, den Kaminofen zu transportieren, sondern schalten Sie den Kaminofen unverzüglich aus (siehe Kapitel E). In Notfällen können Sie einen Feuerlöscher benutzen, jedoch ausschließlich einen Kohlendioxid- oder Pulver-Feuerlöscher.

14 TIPS ZUR SICHERHEIT

1 Kinder sind zu beaufsichtigen, um sicherzugehen, dass sie nicht mit dem

Gerät spielen. 2 Transportieren Sie den Ofen nicht, wenn er brennt oder noch heiß ist. In diesem Fall auch keine Wartungsarbeiten durchführen. 3 Stellen Sie den Kaminofen so auf, daß er sich mit der Vorderseite minimal 1,5 Meter von Mauern, Gardinen und Möbeln befindet. Achten Sie ebenfalls darauf, daß der Raum über dem Kaminofen frei ist. 4 Benutzen Sie den Kaminofen nicht in staubigen Räumen und nicht an Stellen, an denen es stark zieht. In beiden Fällen erhalten Sie keine optimale Verbrennung. Benutzen Sie den Kaminofen nicht in unmittel barer Umgebung einer Badewanne, Dusche oder eines Swimmingpools. 5 Schalten Sie den Kaminofen aus, bevor Sie das Haus verlassen oder zu Bett gehen. 6 Bewahren und transportieren Sie den Brennstoff ausschließlich in den dazu bestimmten Tanks und Kanistern. 7 Achten Sie darauf, daß der Brennstoff nicht Hitze oder extremen Temperaturunterschieden ausgesetzt wird. Lagern Sie den Brennstoff immer an einem kühlen, trockenen und dunklen Ort (Sonnenlicht schadet der Qualität). 8 Benutzen Sie den Kaminofen niemals an Stellen, an denen schädliche Gase oder Dämpfe auftreten könnten (zum Beispiel Auspuffgase oder Farbdämpfe). 9 Das Gitter des Kaminofens wird heiß. Der Kaminofen darf nicht abgedeckt werden (Brandgefahr). 10 Achten Sie immer auf ausreichende Ventilation. 11 Dieses Gerät darf nicht von körperlich, geistig oder sensorisch einge-

schränkten Personen (oder Kindern) benutzt werden oder von Personen,

die unzureichende Erfahrung und Kenntnisse haben, es sei denn dies

erfolgt unter Aufsicht und Anleitung zur Verwendung des Geräts durch

jemanden, der für die Sicherheit dieser Personen zuständig ist. 12 Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit einge-

schränkten physischen, sinnlichen oder geistigen Fähigkeiten oder

einem Mangel an Erfahrung und Wissen verwendet werden, wenn sie

in die sichere Nutzung des Geräts eingewiesen wurden und die damit

einhergehenden Gefahren verstanden haben.

13 Kinder sollten nicht mit dem Gerät spielen. 14 Reinigungs- und Wartungsarbeiten sollten nicht von Kindern ohne

Aufsicht ausgeführt werden.

WECHSELN DES DOCHTES

L DER OFEN MUSS GANZ ABGEKÜHLT SEIN, BEVOR

SIE MIT DEM DOCHTWECHSEL BEGINNEN.

1a. Öffnen Sie den Tankdeckel H und entnehmen Sie den

Brennstofftank I.

1b. Entnehmen Sie die Batterien, um eventuelle

Brandwunden zu vermeiden.

1c. Öffnen Sie das Gitter an der Vorderseite und entfernen

Sie die Verbrennungskammer D.

1d. Entfernen Sie den Dochtverstellknopf B, indem Sie ihn

gerade nach vorn ziehen.

2a. Lösen Sie die 5 Schrauben des Ofenmantels , 1 an der

Rückseite, 2 an der rechten und 2 an der linken Seite.

2b. Entfernen Sie den Sensor an der Rückseite des Mantels

.

3. Entfernen Sie den Ofenmantel, indem Sie ihn gerade nach oben ziehen.

4. Entfernen Sie die zwei Schrauben der Zündspirale K.

5. Entfernen Sie den Windschirm A/B.

6a. Entfernen Sie den automatischen Zündmechanismus,

indem Sie 1 Schraube lösen.

6b. Entfernen Sie den Mechanismus für die automatische

Ausschaltung beim Umkippen, indem Sie 2 Schrauben lösen.

6c. Entfernen Sie die Anschlüsse (4EA) auf der Printplatte

7. Lösen Sie die 4 Flügelmuttern.

8. Entfernen Sie den Dochtversteller.

9. Drücken Sie auf den Stift des Dochts an der Innenseite des Dochtverstellers. Entfernen Sie den Docht, den Dochthalter und den Dochtversteller gesondert voneinander.

10. Setzen Sie den neuen Docht ein und befestigen Sie ihn, indem Sie die drei Stifte nach oben in die drei Ausrichtungsöffnungen stecken (siehe den nach oben weisenden Pfeil am Dochthalter).

11. Drücken Sie den neuen Docht gegen die Zähne des Halters, sodass der Docht fest, glatt und faltenfrei an der Innenseite des Verstellers anliegt.

12. Richten Sie die Stifte an den Ausrichtungsöffnungen im Dochtversteller aus. Drücken Sie nun vorsichtig jeden der drei Stifte des Dochts (die jetzt am Dochthalter befestigt sind) nach innen. Stecken Sie die drei Stifte in die diagonalen Schlitze des Dochtverstellers. Drücken Sie jeden der drei Stifte fest in die Öffnungen.

13. Drehen Sie am Dochtverstellknopf B und prüfen Sie, ob sich der Docht leichtgängig nach oben und unten bewegt.

14. Schieben Sie den Dochtversteller entlang des Luftschachts nach unten. Richten Sie den Dochtverstellknopf auf die Vorderseite des Ofens.

15. Setzen Sie die vier Flügelmuttern zurück, aber ziehen Sie sie noch nicht fest.

16. Drehen Sie den Docht in die höchste Stellung und ziehen Sie die Flügelmuttern allmählich fest.

17. Prüfen Sie die Dochthöhe. Der Docht muss sich 0,8 cm über dem Bördelflansch befinden.

18. Prüfen Sie, ob der Zwischenraum zwischen Dochthalter und Luftschacht ausreichend ist. Dieser muss überall gleich groß sein.

19a. Reaktivieren Sie den Umfallschutz, indem Sie den

Löschknopf A eindrücken.

19b. Schließen Sie die Anschlüsse (4EA) wieder auf der

Printplatte an.

20. Prüfen Sie die Funktion des Umfallschutzes, indem Sie den Löschknopf A eindrücken, sodass das Pendel aktiviert wird.

21. Setzen Sie die automatische Zündung wieder ein.

22. Setzen Sie den Windschirm A/B wieder ein.

23. Setzen Sie die Zündspirale K wieder ein.

24. Setzen Sie den Mantel  wieder ein.

25. Ziehen Sie die fünf Schrauben des Mantels fest und setzen Sie den Sensor an der Rückseite des Mantels  wieder ein.

26. Setzen Sie die Verbrennungskammer D und den Brennstofftank I wieder ein.

27. Setzen Sie den Drehknopf für die Verstellung des Dochts B wieder ein. Schließen Sie die Vorderplatte.

Legen Sie die Batterien in den Batteriehalter und füllen Sie den Brennstofftank mit Qlima Premium Quality Fuels. Setzen Sie den Brennstofftank in den Ofen und warten Sie mindestens eine halbe Stunde, bis der Docht vollständig mit Brennstoff getränkt ist.

Kære kunde

Hjertelig tillykke med anskaffelsen af Deres kamin. De har anskaffet Dem et

kvalitetsprodukt, som De kan få glæde af mange år frem i tiden. Forudsat at

ovnen anvendes forsvarligt naturligvis. Læs derfor først denne brugsanvisning,

så Deres kamin kan holde længe. På fabrikantens vegne giver vi 48 måneders

garanti på alle opståede materiale- og fremstillingsfejl.

Vi ønsker dem meget varme og komfort med Deres kamin.

Med venlig hilsen

PVG Holding b.v.

Afdeling kundeservice

1 LÆS FØRST BRUGSANVISNINGEN.

2 SPØRG DERES KAMIN-HANDLER, HVIS DE HAR YDERLIGERE SPØRGSMÅL.

GENERELT OM BRUGEN

Dette er i store træk, hvordan Deres kamin skal anvendes. For mere detaljerede handlinger henvises til VEJLEDNINGEN (side 31 og frem).

Fjern alt emballagemateriale (se kapitel A, fig. A).

Fyld skiftetanken I isæt denne i ovnen og vent 30 minutter,

før ovnen tændes (se kapitel B, fig. I).

Sæt batterierne i holderen L (se kapitel A, fig. G).

Kontrollér at forbrændingskammeret D står helt lodret

(se kapitel A, fig. F).

Tænd kaminen ved at dreje drejeknappen B til højre indtil den

ikke kan drejes længere og tryk derefter tændingsknappen roligt ind (se kapitel C. Fig. K og L).

VIGTIGE DELE

Sluk knap

Drejeknap

Tændknap

Forbrændingskammer

Håndtag til forbrændingskammer

Brændstofindikator

Grill

Efter at kaminen er blevet tændt varer det 10 til 15 minutter

førend det kan kontrolleres om kaminen brænder korrekt.

Sluk for ovnen (se kapitel E).

• På grund af brandrisikoen skal tanken fyldes, når kaminen er slukket, eller i et andet lokale end kaminen.

• Sørg altid for at lukke tanken ordentligt efter påfyldning på sikker afstand af alle varmekilder og åben ild (se kapitel B).

• Første gang kaminen tændes, lugter den “ny” i en kort periode.

• Opbevar alle brændstofbeholdere med deres originale dæksler og forseglinger et koldt og mørkt sted.

• Brændstof kan blive forældet: Start hver fyringssæson med nyt brændstof.

• Når du fyrer med Qlima Premium Quality Fuels, er du garanteret brændstof af god kvalitet.

• Før du skifter brændstofmærke og/eller brændstoftype, skal du sørge for at tømme den flytbare kamin helt for brændstof.

Dæksel til skiftetank

Skiftetank

Brændstofmeter til skiftetank

Glødespiral

Batteriholder



Håndtag



Kappe

HVAD MAN FØRST SKAL VIDE

SØRG ALTID FOR TILSTRÆKKELIG VENTILATION

Dette apparat er udstyret med et sikkerhedssystem, der stopper, når temperaturen i lokalet er for høj. Når varmeapparatet er blevet slukket (manuelt eller automatisk), må det ikke genstartes i 15 minutter. Med henblik på at undgå beskadigelse af apparatet må varmeapparatets tænding ikke tvinges i denne periode. Læs denne brugervejledning grundigt, før du tager apparatet i brug, og gem den til senere brug. Produkt skal installeres på en sådan måde, at den overholder lokale og nationale bestemmelser, vedtægter og standarder. Dette produkt er beregnet til brug som en varmer i private hjem og er kun egnet til brug i tørre omgivelser, under almindelige forhold i private hjem, indendørs i stuer, køkkener eller i garager.

Uanset model skal du altid sørge for, at kaminen bruges i et lokale, der er tilstrækkelig stort til, at den kan bruges sikkert uden behov for ekstra ventilation. Hvis lokalet er mindre end påkrævet, skal du altid åbne en dør eller et vindue på klem (sørg for, at åbningen er cirka 2,5 cm). Det er vigtigt, at der er tilstrækkeligt luftindtag og effektivt luftudtag i alle lokaler, hvor kaminen bruges (begge åbninger skal have et tværsnit på mindst 50 cm af sikkerhedssystemet, da garantien for, at luftmåleren fungerer korrekt, derved bortfalder. Kontakt forhandleren, hvis du har spørgsmål.

SIKKERHEDSSYSTEM

Når ovnen er tændt, kan det forekomme, at den slukker automatisk ved en forholdsvis lav temperatur i værelset (19 til 20 °C). Dette skyldes, at der er akkumuleret varme i ovnen. Dette fænomen er en logisk følge af den sikkerhedsmekanisme (lovpligtig iht. NF D35-300), der er anbragt, og er ikke tegn på en defekt. Når ovnen bruges i lavere omgivelsestemperaturer, forekommer dette ikke.

). Du må ikke foretage ændringer

SAFE TOP

Kaminen er udstyret med en “safe top”. Denne mindsker temperaturen på toppladen. Dermed bliver risikoen for uheld mindsket, hvis man skulle komme til at berøre toppladen. Pas på: Toppladen er stadigvæk varm. Undgå enhver kontakt med toppladen og frontgitteret.

Særlige oplysninger for brugere i Frankrig: Kaminen er fremstillet til kun at blive brugt med brændstof, der er beregnet til flytbare kaminer, som fyrer med flydende brændstof, i henhold til de franske dekreter af 18-07-2002 og 25-06-2010 såsom Qlima Premium Quality Fuels. Det er forbudt at bruge andre former for brændstof. Kontakt din forhandler, eller find adresser på forhandlere på vores websted. Denne flytbare kamin, der fyrer med flydende brændstof, er beregnet til brug som en ekstra varmekilde og ikke som en konstant varmekilde.

Særlige oplysninger for brugere i Storbritannien: Brug kun Klasse C1 petroleum i henhold til BS2869 Del 2 eller lignende.

Brugeren skal overholde følgende anvisninger om korrekt brug:

UNDLAD AT

- bruge den flytbare kamin, der fyrer med flydende brændstof, i campingvogne, både og førerhuse.

- bruge den flytbare kamin, der fyrer med flydende brændstof, i lokaler med utilstrækkelig ventilation (se minimummålene for det lokale, der skal opvarmes i skemaet med specifikationer) samt lokaler, der ligger under jordhøjde og/eller i en højde på over 1.500 meter

- ændre kaminens sikkerhedsfunktioner.

1998 / 1999 R 125 E

Anvendelse af denne type opvarmning på offentlige steder kræver forudgående

Kun med den rigtige

type brændstof er De

garanteret ufarlig, effek-

tiv og komfortabel brug

af ovnen.

tilladelse fra myndighederne. Indhent korrekte oplysninger, før kaminen tages i brug.

DET RIGTIGE BRÆNDSTOF

Deres kamin er fremstillet til at anvende vandfrit, rent petroleum af god kvalitet såsom Qlima Premium Quality Fuels. Kun med dette, fås en ren og optimal forbrænding. Brændstof af ringere kvalitet kan medføre:

E Overdreven tjæredannelse på vægen E Ufuldstændig forbrænding E Begrænset levetid for væge og ovn E Røg eller stank E Hvidt anslag på frontgitter eller topplade.

Det rigtige brændstof er af stor betydning for en ufarlig, effektiv og komfortabel brug af ovnen.

Skader på kaminen og/eller funktionsfejl som følge brug af andet end anvendelse af vandfrit, rent petroleum af god kvalitet dækkes ikke af garantien.

Spørg altid den nærmeste kamin-forhandler efter den rigtige type brændstof til Deres ovn.

VEJLEDNING

E E E E E E

A INSTALLATION AF OVNEN

Tag forsigtigt Deres kamin ud af kassen og kontroller indholdet.

Ud over ovnen skal der forefindes følgende:

E En transportprop E Denne brugsanvisning E En manuel hævepumpe

Gem kassen og emballagematerialet (fig. A) til opbevaring eller transport.

Fjern det øvrige emballagemateriale:

E Frigiv højre side af risten. Løft risten ud af udsparingen (fig. B) og træk den

fremad.

E Træk begge ender af emballagematerialet til siderne og samtidig lidt

nedad (fig. C).

E Tag forbrændingskammeret ud af kaminen og fjern emballagematerialet

under det (fig. D). E Sæt derefter brænderen tilbage på dens plads. Check at brænderen er placeret korrekt, ved at skubbe spiralen E fra den ene side til den anden (fig. F). Luk gitteret ved at løfte forsigtigt i dette og placér det i hullet. E Åbn låget til den aftagelige tank H, og fjern det lille stykke plasticskum.

Fyld skiftetanken som det beskrives i kapitel B.

Sæt batterierne i den dertil beregnede holder L på bagsiden af ovnen (fig. G).

Vær opmærksom på ± polerne. Luk batteriholderen med dækslet.

Gulvet skal være stabilt og i vater. Flyt ovnen, hvis den ikke står helt i vater.

Forsøg ikke at korrigere dette ved at lægge bøger eller andet under den.

Deres kamin er nu klar til brug.

B PÅFYLDNING AF BRÆNDSTOF

Påfyld brændstof på skiftetanken et passende sted, da der altid er risiko for at spilde. Følg proceduren nedenfor:

Sørg for, at ovnen er slukket.

Åbn låget på kaminen top, og løft skiftetanken ud af kaminen (fig. H).

Bemærk: Det kan dryppe lidt fra tanken. Sæt skiftetanken ned (med dækslet opad og håndtaget på gulvet ), og skru brændstofdækslet af.

Fyld skiftetanken ved hjælp af en brændstofpumpe (se anvisningerne til

brændstofpumpen.) Sørg for, at pumpen er placeret højere end skiftetanken (fig. I). Stik den ribbede slange ind i åbningen på skiftetanken.

Hold øje med skiftetankens brændstofmåler under påfyldningen (fig. J). Stop

påfyldningen, når måleren angiver, at tanken er fuld. Fyld aldrig for meget brændstof på tanken, især ikke når brændstoffet er meget koldt (brændstof udvider sig, når det bliver varmere).

Lad det resterende brændstof i pumpen løbe tilbage i beholderen, og fjern

forsigtigt pumpen. Skru tankdækslet godt på igen. Tør eventuelt spildt brændstof op.

Kontrollér om tankproppen sidder rigtigt og er skruet fast. Sæt skiftetanken

tilbage i ovnen (med dækslet nedad). Luk dækslet.

C SÅDAN TÆNDES OVNEN

En ny ovn kan i starten forårsage en svag lugt. Sørg derfor for ekstra ventilation eller tænd ovnen første gang uden for beboelsesrummet.

1998 / 1999 R 125 E

Hvis ovnen bruges for første gang, skal man vente ca. 30 minutter efter, at den fyldte skiftetank er anbragt, før ovnen tændes. På denne måde kan vægen suge brændstof til sig. Det samme gælder, hvis ovnen har været brændt helt tør og efter udskiftning af vægen.

Før kaminen tændes, kontroller da altid brændstofindikatoren F for at vide om tanken skal påfylde.

Tænd altid ovnen med den elektriske tænder. Brug aldrig tændstikker eller en lighter.

Sådan gør De:

Drej drejeknappen 2 til højre indtil den ikke kan komme længere (fig. K).

Tryk tændknappen 3 ind (fig. L), men ikke alt for hårdt. Så snart man kan se

en flamme i forbrændingskammeret, kan man slippe tændknappen.

Kaminen har kun kortvarigt været i brug og drejeknappen bliver ikke låst. Drej først drejeknappen (fig. M) helt mod venstre før at vægen bringes i den højeste position inden at der tændes (kapitel C).

Efter ovnen er tændt, skal det altid kontrolleres, at forbrændingskammeret D står rigtigt, ved at skubbe det fra venstre til højre (fig. F) vha. håndtaget E. Dette skal kunne foretages uden modstand. Hvis forbrændingskammeret ikke står rigtigt, kan det medføre røg- og sodudvikling.

D REGULERING AF FLAMMEN

Efter at kaminen er blevet tændt varer det 10 til 15 minutter kan flammen ses i øverste brandkammer. Først da kan det kontrolleres, at flammen står korrekt. En for høj flamme kan forårsage røg- og sodudvikling, mens en for lav flamme

medfører lugtudvikling. Fig. Q viser hvor højt varmeapparatet minimalt og maksimalt må brænde. Flammen kan derefter justeres med flammeregulering B (fig. M).

En for lav flamme kan skyldes:

E for lidt brændstof (fyld tanken) E dårligt brændstof (spørg forhandleren) E for lidt ventilation (åbn et vindue eller en dør på klem) E Slitage på vægen (kontakt din forhandler eller udskift vegen

se kapitel M)

E SÅDAN SLUKKES OVNEN

Tryk på sluk knappen A. Flammen går derefter ud af sig selv. (fig. N).

F FUNKTIONSFEJL, ÅRSAGER OG LØSNINGER

Hvis en funktionsfejl ikke kan afhjælpes med nedenstående anvisninger, skal De kontakte Deres forhandler.

DEN KAN IKKE TÆNDES.

E Batterierne ligger ikke rigtigt i holderen. Kontroller dem (fig. G).

E Batterierne er ikke længere kraftige nok til tændingen.

Udskift dem (fig. G). E De har ladet ovnen brænde helt tom eller vægen er udskiftet.

Vent 30 minutter efter den fyldte skiftetank er blevet anbragt, før ovnen tændes.

E De trykker tændingsknappen C for hårdt ned.

Tryk mindre hårdt (kapitel C).

E Glødespiralen K er defekt.

Kontakt Deres forhandler.

UJÆVN FLAMME OG/ELLER SOD OG/ELLER LUGT.

E Forbrændingskammeret D står ikke rigtigt. Sæt det rigtigt vha. håndtaget E, til man let kan skubbe det fra venstre til højre.

E Der bruges for gammelt brændstof.

Start hver fyringssæson med nyt brændstof.

E Der bruges forkert brændstof. Se DET RIGTIGE BRÆNDSTOF (kapitlet ”Hvad man først skal vide”). E Der er tale om støvsamling nederst i ovnen.

Spørg forhandleren.

E Flammehøjden er ikke rigtigt indstillet.

Se kapitel F.

OVNEN SLUKKER LANGSOMT AF SIG SELV.

E Skiftetanken er tom. Se kapitel B.

E Der er vand i bundtanken. Kontakt Deres forhandler.

E Vægen er blevet hård på oversiden. Lad ovnen brænde helt tør (kapitel H). E Der bruges for gammelt brændstof. Start hver fyringssæson med nyt brændstof.

OVNEN BLIVER VED MED AT BRÆNDE LAVT.

E Vægen står for lav. Sæt vægehøjdelåsen et trin højere (kapitel G). E Ovnen havde brugt næsten al brændstoffet, før den blev fyldt op.

Vent 30 minutter efter den fyldte skiftetank er blevet anbragt, før ovnen tændes.

E De bruger for gammelt eller forkert brændstof. Se DET RIGTIGE BRÆNDSTOF (kapitlet ”Hvad man først skal vide”). E Rummet er utilstrækkeligt ventileret.

Åbn en dør eller et vindue og lad den/det derefter stå på klem.

Glødespiralen

OVNEN BRÆNDER FOR HØJT.

E De bruger forkert og for flygtigt brændstof.

Se DET RIGTIGE BRÆNDSTOF (kapitlet ”Hvad man først skal vide”).

E Vægen står for højt. Kontakt Deres forhandler.

G OM VEDLIGEHOLDELSEN

Deres kamin kræver ganske lidt vedligeholdelse, husk ovnen skal være kold. Støv og pletter skal dog tørres af med en fugtig klud snarest muligt, da der ellers kan komme pletter, der er vanskelige at fjerne. Normalt er det kun to dele, der udsættes for slitage:

1. BATTERIERNE

Disse kan man selv udskifte. Smid ikke de gamle batterier i skraldeposen. Følg de lokale regler for kemisk affald i Deres kommune. Batterier må ikke smides i åben ild, hvor de kan eksplodere eller frigive farlige væsker.

2. GLØDESPIRALEN

Glødespiralen holder længere, hvis De tænder den på den korrekte måde. Skift batterierne i tide og vær sikker på at tændknappen ikke bliver trykket for hårdt ind. Hvis ovnen er ny eller har været brændt tør, så skal den stå i min. 20 minutter efter der er påfyldt brændstof inden den på ny tændes, da glødespiralen ellers kan knække.

1998 / 1999 R 125 E

3. VÆGEN / SLUT PÅ FYRINGSSÆSONEN

For at forlænge vægens levetid, skal ovnen regelmæssigt brænde helt tør (til den slukker af sig selv). Dette gøres, hvis man mærker, at flammen bliver svagere. Når den brænder tør, opstår der lidt lugtgener, så det anbefales at foretage dette uden for beboelsesrummet.

Fjern ikke selv nogen dele fra ovnen. Kontakt i forbindelse med reparation altid Deres kamin-forhandler.

Lad ovnen køle af, før De foretager vedligeholdelse.

H SLUT PÅ FYRINGSSÆSONEN

Vi anbefaler, at ovnen brændes helt tør ved afslutningen af fyringssæsonen, hvorefter den let kan opbevares. Følg nedenstående anvisninger:

Tænd for ovnen uden for beboelsesrummet og lad den brænde helt tør.

Lad ovnen køle af.

Rengør ovnen med en fugtig klud og tør efter med en tør klud.

transportprop

Tag batterierne ud af ovnen L og opbevar dem et tørt sted.

Rengøring af brændstoffilteret.

Opbevar ovnen støvfrit. Om muligt i den originale emballage. Overskydende

brændstof kan ikke anvendes i den følgende fyringssæson. Brændstofrester

bortskaffes i henhold til kommunens gældende regler om kemisk affald.

Begynd altid den nye fyringssæsson med nyt brændstof. Når ovnen på ny

tages i brug følges vejledningen (fra kapitel A).

I TRANSPORT

For at forhindre, at ovnen lækker under transport, skal der tages følgende forholdsregler:

Lad ovnen køle af.

Fjern skiftetanken I fra ovnen og fjern brændstoffiltret. Det kan dryppe lidt

fra dette. Hav en klud klar. Opbevar ikke brændstoffiltret og skiftetanken i ovnen.

Tryk transportproppen fast (fig. O) på brændstoffiltrets plads.

Transportproppen kan i vid udstrækning forhindre lækage fra kaminen under

transport.

Transporter altid ovnen i lodret stilling.

Tøm den stasjonære beholderen med en drivstoffpumpe før transport, hvis

det er brukt feil type drivstoff eller drivstoffet er skittent. Fjern først drivstoffilteret og sett deretter drivstoffpumpen inn i den tomme stasjonære beholderen. Følg samme fremgangsmåte hvis drivstoffbeholderen inneholder vann.

J SPECIFIKATIONER

R4024TC R7127TC

Tænding elektrisk elektrisk

Brændstof petroleum petroleum

Kapacitet (kW)* 2.4 2.7

Velegnet rum (m3)** 40-85 45-95

Brændstofforbrug (l/time)* 0.250 0.281

Brændstofforbrug (g/time)* 200 225

Brændetid pr. tank (timer)* 16.8 15.0

Indhold skiftetank (liter) 4.2 4.2

Vægt (kg) 8.6 8.6

bredde 455 bredde 455

Mål (mm) (inklusive bundplade)

Krævede batterier 3V D.C. (R20 x 2) 3V D.C. (R20 x 2)

Type væge N N

* Ved indstilling på højeste stand ** Oplyste værdier er indikative

dybde 295 dybde 295

højde 460 højde 460

K GARANTIBETINGELSERNE

På Deres kamin får De 48 måneders garanti regnet fra købsdatoen. I denne periode afhjælpes alle materiale- og fremstillingsfejl gratis. Derfor gælder følgende regler:

Alle yderligere krav på skadesgodtgørelse, inklusive efterfølgende skade

afvises udtrykkeligt.

Reparation og udskiftning af dele i garantiperioden medfører ikke

forlængelse af garantien.

Garantien bortfalder, hvis der er foretaget ændringer, hvis der er monteret

uoriginale reservedele, eller hvis ovnen har været repareret af tredjemand.

Dele der er udsat for normal slitage, som batterier, væge og brændstofhævert

er ikke omfattet af garantien.

Garantien gælder kun, hvis De kan fremlægge det originale daterede

købsbevis, og hvis der ikke er foretaget ændringer på dette.

Garantien gælder ikke for skade, der er opstået ved handlinger, der afviger

fra brugsanvisningen, ved forsømmelse eller ved brug af forkert eller forældet braendstof. Forkert brændstof kan endog være farligt*. Derfor anbefales brugen af Qlima Premium Quality Fuels i kaminen. Qlima Premium Quality Fuels er et kvalitetsprodukt, som er specielt velegnet til brug i kaminen.

1998 / 1999 R 125 E

Fragtomkostninger og risiko ved forsendelse af ovnen eller dele af denne er

altid for købers regning.

For at undgå unødvendige omkostninger anbefales det altid at læse brugsanvisningen omhyggeligt igennem. Hvis der ikke kan findes en løsning i denne, indleveres ovnen til reparation hos Deres forhandler.

* Letantændelige stoffer kan f.eks. medføre en ukontrollabel forbrænding med stikflammer. Prøv i så til-

fælde ikke at flytte ovnen, men sluk omgående for den. I nødstilfælde kan der anvendes en ildslukker, men i så fald udelukkende af type B: kulsyre- eller pulverslukker.

14 TIPS FOR UFARLIG BRUG

1 Børn bør være under opsyn, så det sikres, at de ikke leger med

apparatet.

2 Flyt aldrig ovnen, mens denne brænder eller stadig er varm.

I dette tilfælde må den heller ikke påfyldes eller vedligeholdes.

3 Anbring ovnen så dens forkant er mindst 1,5 meter fra mure, gardiner

og møbler. Sørg også for fri plads over ovnen.

4 Brug ikke ovnen i støvede rum og anbring den ikke på steder med

meget træk. I begge tilfælde kan der ikke fås en optimal forbrænding.

5 Sluk ovnen, før De forlader huset eller går i seng.

6 Opbevar og transporter altid brændstof i de dertil beregnede tanke

og dunke.

7 Sørg for, at brændstoffet ikke udsættes for varme eller ekstreme

temperaturforskelle. Opbevar altid brændstoffet på et køligt, tørt og mørkt sted (sollys kan reducere kvaliteten).

8 Brug aldrig ovnen på steder, hvor der kan være skadelige gasser eller

dampe (f.eks. udstødningsgas eller malingsdampe).

9 Den øverste del af kaminen bliver varm. Kaminen må ikke tildækkes

(brandfare). Undgå enhver kontakt med toppladen og frontgitteret.

10 Sørg altid for tilstrækkelig ventilation.

11 Dette apparat er ikke beregnet til at bruges af personer (herunder børn)

med nedsatte fysiske, sensoriske eller mentale evner, eller som mangler erfaring og viden, med mindre de har fået supervision eller instruktion om brugen af apparatet af en person med ansvaret for deres sikkerhed.

12 Dette apparat kan bruges af børn fra 8 år og af personer med

reducerede fysiske, sansemæssige eller mentale evner eller manglende

erfaring og viden, hvis de er blevet vejledt eller instrueret i brugen af

apparatet på en sikker måde og forstår de dermed forbundne farer.

13 Børn må ikke lege med apparatet.

14 Rengøring og brugervedligeholdelse må ikke foretages af børn uden

vejledning.

UDSKIFTNING AF VÆGEN

L INDEN DU PÅBEGYNDER UDSKIFTNINGEN AF

VÆGEN, SKAL KAMINEN VÆRE SLUKKET OG HELT AFKØLET.

1a. Åbn tanklåget  og fjern brændstoftanken . 1b. Fjern batterierne for at forhindre eventuelle brandsår. 1c. Åbn risten foran og fjern forbrændingskammeret 4. 1d. Fjern vægejusteringsknappen 2 ved at trække den lige

fremad.

2a. Skru de 5 skruer på kabinettet  løs, 1 på bag, 2 til

højre og 2 til venstre.

2b. Fjern sensoren bagpå kabinettet .

3. Fjern kabinettet ved at trække det op ad.

4. Fjern de 2 skruer fra tændspolen K.

5. Fjern vindskærmen A/B. 6a. Fjern den automatiske tændmekanisme ved at skrue 1

skrue løs.

6b. Fjern den automatiske vælte-afbryderanordning ved at

skrue 2 skruer løs.

6c. Fjern de 4 stik (4ea) af printkortet.

7. Skru de 4 vingemøtrikker løs.

8. Fjern vægejusteringen.

9. Tryk på vægestiften indvendig i vægejusteringsenheden. Fjern vægen, vægeholderen og vægejusteringsenheden separat fra hinanden.

10. Anbring den nye væge og fastgør den ved at stikke de tre ben op i de tre huller (se den opad pegende pil på vægeholderen).

11. Tryk den nye væge mod holderens tænder, således væge kommer til at sidde godt fast uden rynker mod den indvendige side af justeringsenheden.

12. Udlign benene med de udligningsåbninger inde i vægejusteringsenheden. Tryk let hver af de tre vægeben (som nu er fastgjort til vægeholderen) mod indersiden. Isæt de tre ben i skrå riller på vægejusteringsenheden. Tryk hver af de tre ben godt fast i hullerne.

13. Drej vægejusteringsknappen 2 og kontroller at vægen bevæges jævnt op og ned.

14. Skub vægejusteringsenheden ned langs luftskakten. Anbring vægejusteringsknappen foran på varmeapparatet.

15. Anbring de 4 vingemøtrikker, men skru dem ikke fast endnu.

16. Drej vægen til den højeste position og skru vingemøtrikkerne fast.

17. Kontroller vægehøjden. Vægen skal være 0,8 cm over kraven.

18. Kontroller om der er nok mellemrum mellem vægeholderen og luftskakten. Mellemrummet skal være det samme hele vejen rundt.

19a. Genaktiver vælte-afbryderanordningen ved at trykke

på slukningsknappen .

19b Tilslut de 4 stik (4ea) med printkortet.

20. Kontroller vælte-afbryderanordningens funktion ved at trykke på slukningsknappen (1), så pendulet aktiveres.

21. Geninstaller den automatiske tændmekanisme.

22. Geninstaller vindskærmen A/B.

23. Geninstaller tændspolen K.

24. Geninstaller kabinettet .

25. Skru de 5 skruer på kabinettet fast og anbring sensoren bagpå kabinettet .

26. Geninstaller forbrændingskammeret 4 og brændstoftanken .

27. Geninstaller drejeknappen til justering af vægen 2. Luk frontdækslet.

Anbring batterierne i batteriholderen og fyld brændstoftanken med Qlima Premium Quality Fuels. Anbring brændstoftanken i varmeapparatet og vent mindst 30 minutter indtil vægen er helt gennemvædet med brændstof.

Estimado Cliente:

Le felicitamos por la compra de su estufa portátil. Usted acaba de comprar un

producto de calidad, que le dará plena satisfacción durante muchos años, a

condición de que lo utilice debidamente. Por lo tanto, lea primero este manual

del usuario, para una vida útil máxima de su estufa.

En nombre del fabricante le ofrecemos una garantía de 48 meses para toda

clase de faltas de fabricación y de material.

Le deseamos mucho y agradable calor, así como una gran comodidad con su

estufa portátil.

Un saludo cordial,

PVG Holding b.v.

Departamento Atención al Cliente

1 LEA PRIMERO LAS INSTRUCCIONES DE USO.

2 EN CASO DE DUDA, CONSULTE A SU DISTRIBUIDOR.

EL USO A GRANDES RASGOS

Estos son a grandes rasgos los pasos a seguir para la utilización de su estufa portátil. Para su correcta utilización, le remitimos al MANUAL (pág. 43 y siguientes).

Retire todo el material de embalaje (vea capítulo A, fig. A).

Llene el depósito extraíble I y espere 30 minutos antes de encender la estufa (vea capítulo B, fig. I).

Coloque las pilas en su alojamiento L (vea capítulo A, fig. G).

Asegúrese de que la cámara de combustión D está en posición recta (vea capítulo A, fig. F).

Encienda la estufa, girando el botón B hacia la derecha hasta el tope y seguidamente oprima con cuidado el botón C del encendido (vea capítulo C, fig. K y L).

PIEZAS IMPORTANTES

Botón de apagado

Botón regulador

Botón de encendido

Cámara de combustión

Asa de la cámara de combustión

Indicador del combustible

Rejilla

Después de encender la estufa, se debe esperar entre 10 y 15 minutos para comprobar que la estufa está funcionando correctamente (vea capítulo D).

Apague la estufa (vea capítulo E).

• Para evitar incendios, se debe llenar el depósito cuando la estufa está desconectada, o fuera de la habitación en la que se encuentre instalada la estufa.

• Después de llenar el depósito, asegúrese siempre de que esté bien cerrado y que se encuentre a una distancia apropiada de cualquier fuente de calor y del fuego abierto.

• La primera vez que encienda su estufa, desprenderá un olor a “nuevo”.

• Guarde todos los contenedores de combustible con sus tapones y sellos originales en un lugar fresco y oscuro.

• El combustible envejece. Comience cada otoño con nuevo combustible.

• Si Usted utiliza Qlima Premium Quality Fuels, tiene la seguridad de hacer uso del combustible apropiado.

• En caso de que cambie de tipo de combustible / de marca de combustible, debe asegurarse primero de que la estufa ha consumido todo el combustible presente.

Tapa del depósito

Depósito extraible

Indicator del combustible en el depósito extraible

Resistencia

Alojamiento de pilas



Asa



Carcasa interior

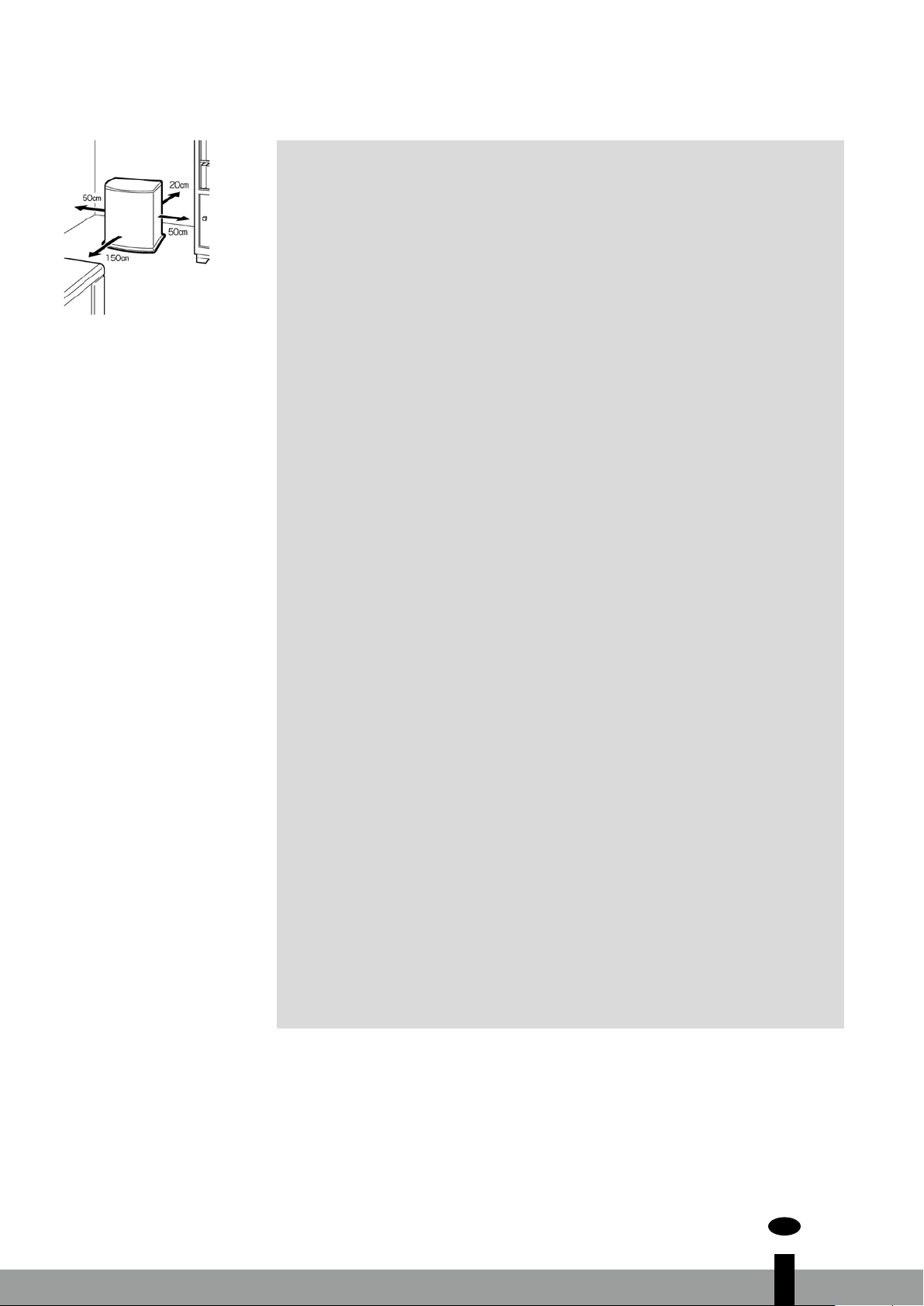

LO QUE DEBE SABER PREVIAMENTE

VENTILAR SIEMPRE SUFICIENTEMENTE

Este aparato cuenta con un dispositivo de seguridad que lo detiene cuando la temperatura en la habitación es demasiado alta. Cuando se apague la estufa (manual o automáticamente) hay que esperar 15 minutos antes de volver a encenderla. Para evitar cualquier daño al aparato, no intente forzar el encendido de la estufa durante ese tiempo. Lea detenidamente este manual de usuario antes de usar el aparato y consérvelo para poder consultarlo en el futuro. Instale este dispositivo únicamente si satisface los requisitos de la legislación, las ordenanzas y las normas locales y nacionales correspondientes. Este producto ha sido diseñado para su uso como calefactor en hogares y sólo es apto para el uso en entornos secos, en condiciones domésticas normales y en interiores (salas de estar, cocinas y garajes).

Para todos los modelos y para poder utilizar la estufa con toda seguridad sin necesidad de ventilación suplementaria, es necesario un espacio mínimo. Si el espacio en cuestión es más pequeño que el indicado, deberá siempre entreabrir una puerta o ventana (± 2,5 cm). Es importante que el lugar donde se use la estufa disponga de una entrada de aire adecuada y una salida de aire eficiente (la sección transversal de ambas aberturas debe ser como mínimo 50 cm modificar el sistema de protección, porque en tal caso no se puede garantizar el funcionamiento correcto de la sonda de aire. En caso de duda, consulte con su proveedor.

). No se permite

MECANISMO DE SEGURIDAD

Si la estufa está encendida y la temperatura ambiental es relativamente baja (19 a 20°C), puede ocurrir que se apague automáticamente debido a la acumulación de calor en la estufa. Este fenómeno es una consecuencia normal producido por el mecanismo de seguridad. Cuando la estufa se use con temperaturas ambientales inferiores, este fenómeno no se producirá

CUBIERTA DE SEGURIDAD

Junto con la estufa se proporciona una cubierta de seguridad. Este macanismo hace disminuir la temperatura en la tapa superior de la estufa. De esta manera, el riesgo de sufrir algún daño al tocar accidentalmente la tapa superior disminuye considerablemente. No obstante, tenga en cuenta que la tapa superior estará caliente en cualquier caso. Evite cualquier contacto con la tapa superior y con la rejilla.

Instrucciones específicas para Francia: Su estufa ha sido diseñada para el uso exclusivo de combustible líquido para estufas portátiles, en conformidad con los decretos de 18-07-2002 y 25-06-2010 como Qlima Premium Quality Fuels. Se prohibe el uso de otros tipos de combustible. Consulte con su proveedor o visite nuestra página web para obtener las direcciones de nuestros distribuidores. Esta estufa portátil de combustible líquido está destinado para el uso como calefacción complementaria, y no como fuente de calor continua.

Instrucciones específicas para el Reino Unido: Debe usarse sólo combustible de parafina de Clase C1, en conformidad con BS2869; Sección 2, o equivalente.

1998 / 1999 R 125 E

El usuario debe observar las instrucciones siguientes para el uso correcto:

- use la estufa portátil de combustible líquido en remolques, barcos y cabinas de vehículos;

- use la estufa portátil de combustible líquido en lugares sin ventilación suficiente (consulte el cuadro de propiedades para las dimensiones mínimas del lugar a ser calentado), espacios subterráneos y / o a una altura de más de 1500 metros;

- modifique los dispositivos de protección de la estufa.

Para usar este tipo de calefacción en lugares públicos, se requiere el permiso previo de las entidades reglamentarias. Infórmese al respecto antes de usar la estufa.

EL COMBUSTIBLE APROPIADO

Su estufa está diseñada para quemar parafina líquida (combustible especial para estufas), de alta calidad y sin agua como Qlima Premium Quality Fuels. Solamente este combustible asegura una combustión limpia y completa: Un combustible de calidad inferior puede conducir a:

Solamente el

combustible apropiado

le garantiza un uso

seguro, eficaz y cómodo

de su estufa.

E excesiva adherencia de alquitrán en la mecha E una combustión incompleta E una reducción en la durabilidad de la estufa E la formación de humo y/o malos olores E residuos en la rejilla o en el revestimiento

El combustible apropiado es, por lo tanto, esencial para un uso seguro, eficaz y cómodo de su estufa.

La garantía no cubre los daños y/o el malfuncionamiento de la estufa debido al uso de un combustible otro que aceite de parafina de alta calidad sin agua.

Consulte siempre al distribuidor más cercano sobre el combustible apropiado para su estufa.

MANUAL

E E E E E E

A INSTALACION DE LA ESTUFA

Extraiga de la caja con cuidado la estufa y controle el contenido.

Además de la estufa, la caja debe contener: E un tapón de transporte E el presente manual del usuario

E una pequeña bomba manual de combustible Guarde la caja y el material de embalaje (fig. A) para almacenar o transportar la estufa.

Quite el material de embalaje:

E Agarre el lateral derecho del grill. Saque el grill del hueco (fig. B) y tire hacia

delante.

E Tire de ambos extremos del material de embalaje a los laterales

empujando ligeramente hacia abajo al mismo tiempo (fig. C).

E Extraíga el quemador y el embalaje que está situado debajo del quemador

(fig.D). E Vuelva a colocar el quemador en su sitio. Está colocado correctamente si, cogiéndolo por la espiral E, se puede girar fácilmente hacia la izquierda y la derecha. Cierre la rejilla. E Abra la tapa del tanque extraíble  y elimine el trozo de espuma.

Si ha sacado la parte izquierda de la rejilla, inserte primero el pivote de la parte superior izquierda en la ranura, y luego inserte el pivote inferior izquierdo en su ranura (fig. E).

Llene el depósito extraíble, siguiendo las instrucciones del capítulo B.

Coloque las pilas en su alojamiento L situado en la parte posterior de la

estufa (fig. G). Observe los polos + y -. Coloque la tapa del compartimento de la batería.

El suelo debe ser sólido y nivelado, compruébelo. Desplace la estufa si no está

bien nivelada. No intente corregir esta posición, colocando libros u otros

objetos debajo.

Su estufa está ahora lista para su uso.

B LLENAR DE COMBUSTIBLE

No llene nunca el depósito extraíble dentro del salón, hágalo en un lugar más apropiado (existe siempre el riesgo de que caigan gotas de combustible). Proceda

como sigue:

Asegúrese de que la estufa está apagada.

Abra la tapa y extraiga el depósito extraíble de la estufa (fig. H). Atención: el

depósito puede gotear algo. Ponga el depósito extraíble en el suelo (tapón orientado hacia arriba, asa en el suelo) y desenrosque el tapón.

1998 / 1999 R 125 E

Llene el depósito extraíble usando una bomba de combustible (consulte las

instrucciones de operación de la bomba de combustible.)

Durante la operación de llenado, no deje de vigilar el indicador del combusti-

ble del depósito extraíble (fig. J). Si está lleno, cese de llenar aflojando el botón superior de la bomba. Nunca llene el depósito hasta el tope, sobre todo cuando el combustible esté muy frío (el combustible se dilata por el calor).

Deje que el combustible presente en la bomba se vacíe en el depósito y retire

la misma con cuidado. Cierre el depósito, enroscando el tapón cuidadosamente. Limpie eventuales gotas de combustible que hayan caído.

Controle si el tapón del depósito está en posición recta y debidamente apre-

tado. Coloque el depósito extraíble de nuevo en la estufa. Cierre la tapa.

C ENCENDER LA ESTUFA

Al principio, una estufa nueva desprende siempre algún olor. Por consiguiente, asegúrese de que haya ventilación suplementaria.

Si Usted utiliza la estufa por primera vez, después de haber colocado el depósito extraíble lleno de combustible, espere mínimo unos 30 minutos antes de encenderla. De esta forma, la mecha podrá absorber el combustible. Haga lo mismo después de que la estu fa haya consumido todo el combustible y después de poner una nueva mecha.

Antes de encender la estufa, mire siempre el indicador de combustible F para comprobar si en el depósito extraíble queda suficiente combustible.

++ +

Encienda la estufa siempre con la resistencia K. No utilice nunca cerillas o un mechero.

Proceda como sigue:

Gire el regulador 2 hacia la derecha hasta alcanzar el tope (fig. K).

Oprima el botón del encendido C (fig. L) sin ejercer fuerza. En cuanto se

aprecie una llama en la cámara de combustión D, suelte el botón.

Antes de encender la estufa, controle siempre si la cámara de combustión D está bien recta, moviendola con ayuda del asa E un poco a la izquierda y derecha (fig. F). Esto se efectuará sin ninguna dificultad. Si la cámara de combustión está desnivelada, se producirían humos y hollín.

D LA COMBUSTION DE LA ESTUFA

Después de encender la estufa, se debe esperar entre 10 y 15 minutos para comprobar que la estufa está funcionando correctamente. Sólo entonces se podrá comprobar si la estufa quema debidamente. Una llama demasiado alta puede provocar la formación de humos y hollín, mientras que una llama demasiado baja entraña la formación de malos olores. En la fig. Q puede ver a qué temperatura máxima y mínima puede funcionar su estufa. La llama puede ser regulada un poco con el botón regulador B (fig. M).

Las posibles causas de una llama demasiado baja son:

E escaso combustible (llene el depósito) E combustible de mala calidad (consulte a su distribuidor) E insuficiente ventilación (entreabra una puerta o ventana)

E desgaste de la mecha (cambiar mecha, capítulo L)

E APAGAR LA ESTUFA

Pulse el botón de apagado A. La llama se apagará automáticamente (fig. N).

F FALLOS, CAUSAS Y SOLUCIONES

Si resulta imposible resolver un fallo siguiendo las instrucciones dadas a continuación, consulte a su distribuidor.

NO SE LOGRA ENCENDER LA ESTUFA.

E Las pilas no están correctamente colocadas en su alojamiento. Controlar (fig. G). E Las pilas ya no tienen la suficiente potencia para realizar el encendido Cambiar las pilas (fig. G). E La estufa ha consumido todo el combustible o bien la mecha ha sido cambiada.

Después de colocar el depósito extraíble lleno, esperar 30 minutos para encender la estufa.

E Usted oprime la palanca del encendido C hacia abajo con demasiada fuerza.

Oprimir con menos fuerza (capítulo C).

E El filamento de la resistencia de encendido K está partido.

Consulte a su distribuidor.

LLAMA INESTABLE Y/U HOLLIN Y/U OLOR.

E La cámara de combustión D no está colocada de forma correcta.

Póngala recta con el asa E, hasta que logre moverla más fácilmente hacia la izquierda y derecha.

E Usted utiliza un combustible envejecido. Comience cada otoño con nuevo combustible.

No ponga nunca el combustible en un lugar expuesto al sol.

E Usted utiliza un combustible inadecuado. Vea EL COMBUSTIBLE APROPIADO (capítulo ‘Lo que previamente debe saber’). E Se ha acumulado polvo en la base de la estufa. Consulte a su distribuidor. E La altura de la mecha no es la correcta.

Consulte a su distribuidor.

LA ESTUFA SE APAGA LENTAMENTE.

E El depósito extraíble está vacío. Vea capítulo B. E El depósito inferior contiene agua. Consulte a su distribuidor. E La parte superior de la mecha se ha endurecido o tiene humedad.

Deje que la estufa queme todo el combustible. Use un combustible adecuado.

E Usted utiliza combustible envejecido. Comience cada otoño con nuevo combustible.

LA ESTUFA SIGUE FUNCIONANDO CON LLAMA BAJA.

E La mecha está demasiado baja. Consulte a su distribuidor.

E Antes de rellenar el depósito la estufa había consumido casi todo el combustible. Después de colocar el depósito extraíble lleno, esperar 30 minutos para

encender la estufa.

E Usted utiliza combustible viejo o inadecuado. Vea EL COMBUSTIBLE APROPIADO (capítulo ‘Lo que previamente debe saber’). E No hay suficiente ventilación en la habitación. Abra un momento una puerta o ventana de par en par, y después déjela

entreabierta.

LA ESTUFA QUEMA DEMASIADO FUERTE.

E Usted utiliza un combustible inadecuado y demasiado volátil. Vea EL COMBUSTIBLE APROPIADO (capítulo ‘Lo que previamente debe saber’).

E La mecha está demasiado alta.

Consulte a su distribuidor.

G MANTENIMIENTO

Su estufa requiere poco mantenimiento. Lo que sí es importante es que quite el polvo y las manchas a tiempo con un paño húmedo, ya que si no podrían formarse manchas permanentes.

Normalmente, tan solo tres piezas están sometidas a desgaste:

1998 / 1999 R 125 E

1. LAS PILAS

Estas las puede cambiar Usted mismo. No tire las pilas viejas en el cubo de la basura. Siga las instrucciones vigentes en su municipio para Pequeños Residuos Químicos. No tire las baterías al fuego, podrían explotar o derramar líquidos peligrosos.

2. LA RESISTENCIA

La resistencia durará más tiempo si la estufa es encendida correctamente. Cambie las pilas a su debido tiempo y procure no oprimir el botón del encendido con demasiada fuerza. Si el filamento incandescente se ha partido, deberá ser sustituida la resistencia por una nueva.

La resistencia

3. LA MECHA

Para prolongar la vida útil de la mecha, de vez en cuando la estufa debe consumir todo el combustible presente (hasta que se apague sola). Proceda así cuando observe que la llama quede más baja. Cuando consuma todo el combustible, la estufa despedirá cierto olor, razón por la cual recomendamos lo haga fuera del espacio habitable.

No extraiga Usted mismo piezas de la estufa. Para eventuales reparaciones,

consulte siempre a su distribuidor.

Antes de efectuar cualquier revisión, deje que la estufa se enfríe.

H ALMACENAMIENTO (fin del invierno)

Llegado el fin del invierno, le recomendamos que antes de guardarla, deje que la estufa queme todo el combustible existente en el depósito. Para este fin, siga las instrucciones siguientes:

Encienda la estufa fuera del espacio habitable y deje que todo el combustible

se queme.

Deje que la estufa se enfríe.

Limpie la estufa con un paño húmedo y séquela con un paño seco.

Extraiga las pilas de la estufa L y guárdelas en un lugar seco.

Limpiar el filtro de combustible.

Guarde la estufa protegida del polvo, si es posible en su embalaje original. El

combustible que ha sobrado no lo puede utilizar en el invierno próximo. Por lo tanto, consúmalo. No obstante, si sobrara algo de combustible, no lo tire, pero siga las reglas vigentes en su municipio con respecto a pequeños residuos químicos. En cualquier caso, comience el próximo invierno con combustible nuevo. Si vuelve a usar la estufa de nuevo, siga nuevamente las instrucciones (a partir del capítulo A).

I TRANSPORTE

Para evitar que la estufa pierda combustible durante el transporte, se deben tomar las siguientes precauciones:

Deje enfriar la estufa.

Tapón de transporte

Saque el depósito extraíble I de la estufa y retire el filtro del combustible.

Este puede gotear un poco; tenga un paño a mano. Guarde el filtro y el depósito extraíble fuera de la estufa.

Coloque el tapón de transporte (fig. O) en el lugar del filtro del combustible y

oprímalo bien y coloque nuevamente el deposito extraible en su posición. El tapón de transporte evitará, en la medida de lo posible, que la estufa pierda aceite durante el transporte.

Transporte la estufa siempre en posición vertical.

Vacíe el depósito fijo usando una bomba de combustible antes del transporte, o cuando el combustible está sucio o del tipo incorrecto. Primero saque el filtro de combustible, y luego inserte la bomba de combustible en el depósito fijo y vacío. Siga el mismo procedimiento cuando el depósito de combustible contiene agua.

J ESPECIFICACIONES TECNICAS

R4024TC R7127TC

Encendido eléctrico eléctrico

Combustible parafina parafina

Capacidad (kW)* 2.4 2.7

Volumen apropiado del espacio (m3)** 40-85 45-95

Consumo de combustible (l/hora)* 0.250 0.281

Consumo de combustible (g/hora)* 200 225

Duración de combustión por depósito (hora)* 16.8 15.0

Contenido depósito extraíble (litros) 4.2 4.2

Peso (kg) 8.6 8.6

ancho 455 ancho 455

Dimensiones (mm) (placa de base incl.)

Pilas 3V D.C. (R20 x 2) 3V D.C. (R20 x 2)

Tipo de mecha N N

profundo 295 profundo 295

alto 460 alto 460

1998 / 1999 R 125 E

* En caso de estar en posición máxima ** Estos valores son a título indicativo

K CONDICIONES DE GARANTIA

Su estufa está cubierta por una garantía de 48 meses, a partir de la fecha de compra. Durante este período, todos los defectos de material o de fabricación serán reparados sin coste alguno. Además, se aplican las siguientes reglas:

No asumimos ninguna responsabilidad por otros daños, incluido daños

indirectos.

La reparación o el recambio de piezas efectuado dentro del período de

garantía no da lugar a una prórroga de la misma.

La garantía no se aplicará en los casos que: se hayan realizado modificaciones;

se hayan montado piezas no originales; reparaciones efectuadas por terceros.

Las piezas que están sujetas a desgaste normal, tales como la mecha, pilas,

resistencia de encendido y la bomba manual de combustible, no están cubiertas por la garantía.

La garantía se aplica únicamente si Usted presenta la factura de compra,

fechada y sin modificación alguna.

La garantía no se aplica en caso de daños ocasionados por manipulaciones no

conformes con el manual de instrucciones, por negligencias y por el uso de combustible envejecido o inapropiado. El uso de combustible inapropiado incluso puede ser peligroso*, por ello, se aconseja Qlima.

Los gastos de envío y los riesgos del envío de la estufa o piezas de ésta,

correrán en todos los casos a cargo del comprador.

* Los materiales muy inflamables, pueden conducir, por ejemplo, a una combustión incontrolable, resultando en un incendio. En tal caso, no intente transportar la estufa, apáguela inmediatamente (vea capítulo E). En casos de emergencia puede utilizar un extintor de llamas, pero únicamente del tipo B: extintores de incendios con ácido carbónico o con polvo.

14 SUGERENCIAS PARA UN USO SEGURO

1 Se deberá vigilar a los niños para asegurar que no jueguen con el aparato. 2 No transportar la estufa cuando esté encendida o esté aún caliente, ni tampoco llenarla de combustible, ni efectuar trabajos de mantenimiento. 3 Ponga el frontal de la estufa a una distancia mínima de 1,5 metros de la pared, cortinas y muebles. 4 No utilice la estufa en habitaciones polvorientas, ya que la combustión no será óptima. 5 Apague la estufa antes de salir de casa o al acostarse. 6 Conserve y transporte el combustible únicamente en los depósitos y bidones destinados para ello. 7 No exponga el combustible al calor o a cambios extremos de temperatura. Guarde el combustible en un lugar oscuro, seco y fresco (la luz solar afecta a la calidad). 8 Nunca utilice la estufa en lugares donde gases o vapores nocivos puedan estar presentes (por ej., gases de escape o vapores de pintura). 9 La rejilla de la estufa se calienta. Al cubrir la estufa con algún material, se crea un riesgo de incendio. 10 Asegúrese siempre de una ventilación suficiente. 11 Este aparato no deberá ser utilizado por personas (incluyendo niños) con reducida capacidad física, mental o sensorial, o que carezcan de la experiencia y los conocimientos necesarios, a menos que sean vigilados e instruidos en el uso del aparato por otra persona que sea responsable de su seguridad. 12 Este aparato puede ser utilizado por niños a partir de 8 años y por

personas con capacidades físicas, psíquicas o sensoriales reducidas, falta de experiencia y conocimientos, siempre que sean supervisados o reciban instrucciones acerca del uso del aparato de una forma segura y comprendan los riesgos que entraña.

13 Los niños no deben utilizar el aparato como un juguete. 14 Las tareas de limpieza y mantenimiento reservadas al usuario no deben

ser realizadas por niños sin supervisión.

CAMBIAR LA MECHA

L ANTES DE COMENZAR A CAMBIAR LA MECHA, LA

ESTUFA TIENE QUE ESTAR APAGADA Y COMPLETA MENTE FRÍA.

1a. Abra la tapa del depósito  y saque el depósito de

gasolina . 1b. Saque las baterías para evitar posibles quemaduras. 1c. Abra la rejilla de la parte frontal y saque la caldera D. 1d. Saque el botón regulador de mecha B tirando de él

hacia delante. 2a. Suelte los 5 tornillos de la carcasa interior de la estufa

girándolos , 1 en la parte trasera, 2 en la derecha y 2 a

la izquierda. 2b. Retire el sensor en la parte trasera de la carcasa interior

.

3. Retire la carcasa interior de la estufa tirando de ella

hacia arriba.

4. Elimine los 2 tornillos de la espiral de encendido K.

5. Quite el protector de viento A/B. 6a. Quite el mecanismo automático de encendido soltando

1 tornillo. 6b. Saque el mecanismo automático de apagado en caso de

caídas soltando los 2 tornillos. 6c. Retire los cuatro conectores (4EA) de la placa de circuito.

7. Suelte las 4 tuercas de mariposa.

8. Retire el regulador de mecha.

9. Pulse en la clavija de la mecha por el interior del

regulador de mecha. Separe la mecha del soporte de

mecha y del regulador de mecha.

10. Coloque la nueva mecha y fíjela metiendo las tres

clavijas hacia arriba por las tres aperturas de alineación

(ver dirección de la flecha en el soporte de mecha).

11. Empuje la nueva mecha sobre los dientes del soporte

para que la mecha esté bien fija, estirada y sin dobleces

en el interior del regulador.

12. Alinee las clavijas con las aperturas de alineación dentro

del regulador de mecha. Empuje cuidadosamente cada

una de las tres clavijas de la mecha, que ahora están

fijas al soporte. Meta las tres clavijas en las ranuras

diagonales del regulador de mecha. Empuje cada una

de las tres clavijas y fíjelas bien en las aberturas.

13. Gire el botón regulador de mecha B y compruebe si la

mecha se desliza suavemente arriba y abajo.

14. Deslice el regulador de mecha hacia abajo por

el conducto de ventilación. Coloque el botón de

regulación de mecha en la parte delantera de la estufa.

15. Vuelva a colocar las 4 tuercas de mariposa pero no las

fije todavía.

16. Gire la mecha a la posición más alta y gire las tuercas de mariposa poco a poco hasta fijarlas.

17. Compruebe la altura de la mecha. La mecha tiene que estar a 0,8 cm por encima de la anilla de base.

18. Compruebe que haya suficiente espacio entre el soporte de mecha y el conducto de ventilación. Este espacio tiene que ser el mismo por todos sitios.

19a. Vuelva a colocar el seguro de caídas pulsando el botón

de apagado A.

19b. Conecte los cuatro conectores (4EA) con la placa de

circuito.

20. Compruebe el funcionamiento del seguro de caídas pulsando el botón de apagado (1), para que se active así el péndulo.

21. Vuelva a colocar el mecanismo de encendido.

22. Vuelva a colocar el protector de viento A/B.

23. Vuelva a colocar la espiral de encendido K.

24. Vuelva a colocar la carcasa interior .

25. Fije los 5 tornillos de la carcasa interior girándolos y vuelva a colocar el sensor en la parte posterior de la carcasa interior .

26. Vuelva a colocar la caldera D y el depósito de combustible I.

27. Vuelva a colocar la ruedecilla para ajustar la mecha (2). Cierre la placa delantera.

Coloque las baterías en el soporte de batería y llene el tanque de combustible con Qlima Premium Quality Fuels. Coloque el depósito de combustible en la estufa y espere al menos 30 minutos hasta que la mecha se empape bien de carburante.

Hyvä asiakas,

Onnittelut kannettavan, kotikäyttöön tarkoitetun lämmittimen ostamisen

johdosta. Olet hankkinut laatutuotteen, josta on iloa useiksi vuosiksi. Se

tietysti edellyttää, että käytät lämmitintä oikein. Lue ensin nämä käyttöohjeet

varmistaaksesi lämmittimen mahdollisimman pitkän käyttöiän. Valmistaja

myöntää lämmittimelle 48 kuukauden pituisen takuun materiaalitai

valmistusvirheiden varalta.

Toivomme, että lämmittimestä on sinulle paljon iloa ja lämpöä.

Ystävällisin terveisin

PVG Holding b.v.

Asiakaspalveluosasto

1 LUE ENSIN KÄYTTÖOHJEET.

2 OTA EPÄSELVISSÄ TAPAUKSISSA YHTEYS TUOTTEEN MYYJÄÄN.

FIN

YLEISET KÄYTTÖOHJEET

Seuraavassa on kuvattu lämmittimen käyttöönoton tärkeimmät vaiheet. Yksityiskohtaisemmat tiedot ovat käyttöohjeessa (sivulta 55 alkaen).

Poista kaikki pakkausmateriaalit (ks. kohta A kuvassa A).

Täytä irrotettava säiliö  ja odota 30 minuuttia ennen

lämmittimen sytyttämistä (ks. kohta B, kuva I).

Aseta paristot paristokoteloon L (ks. kohta A, kuva G).

Tarkista, että palokammio 4 on täysin suorassa (ks. kohta A,

kuva F).

Sytytä lämmitin työntämällä hitaasti liekinsäädintä 2 ja

sytytyspainiketta 3 samanaikaisesti alaspäin (ks. kohta C, kuvat K ja L).

TÄRKEÄT OSAT

OFF-painike (hätä-

sammutusta varten)

Nystyräpintainen

sydämen säätönuppi

Sytytyspainike

Palokammio

Palokammion

kädensija

Polttoainenäyttö

Ritilä

Lämmittimen sytyttämisen jälkeen on odotettava 10–15

minuuttia ennen kuin voidaan tarkistaa, palaako lämmitin kunnolla (ks. kohta D).

Sammuta lämmitin (ks. kohta E).

• Paloturvallisuuden vuoksi säiliö on täytettävä joko lämmittimen ollessa pois päältä tai eri huoneessa kuin lämmitin.

• Kun säiliö on täytetty turvallisen matkan päässä lämmönlähteistä ja avotulesta, huolehdi säiliön sulkemisesta kunnolla (ks. kohta B).

• Varastoi polttoöljykanisterit viileässä ja pimeässä, ja käytä niissä alkuperäisiä korkkeja ja tiivisteitä.

• Polttoöljykin vanhenee. Ota käyttöön uusi kanisteri aina lämmityskauden alussa.

• Kun käytät lämmittimessä Qlima Premium Qualitypaloöljyä, voit olla varma paloöljyn korkeasta laadusta.

• Jos vaihdat paloöljyn merkkiä tai tyyppiä, varmista että kaikki aikaisemmin käytössä ollut öljy on tyhjentynyt siirrettävän lämmittimen sisältä.

• Kun lämmitin sytytetään ensimmäisen kerran, se haisee jonkin aikaa ”uudelta”.

Irrotettavan säiliön

kansi

Irrotettava säiliö

Irrotettavan säiliön

polttoainenäyttö

Sytytyskäämi

Paristokotelo

Kantokahva



Runko



FIN

MITÄ SINUN TULEE TIETÄÄ ENNEN KÄYTTÖÄ

VARMISTA AINA, ETTÄ ILMANVAIHTO ON RIITTÄVÄ

Tämä laite on varustettu turvajärjestelmällä, joka pysäyttää sen, kun huoneen lämpötila on liian korkea. Kun lämmitin on sammutettu (manuaalisesti tai automaattisesti) sen voi uudelleen käynnistää vasta 15 minuutin kuluttua. Laitteen vaurioitumisen estämiseksi, älä yritä käynnistää laitetta tänä aikana. Lue tämä käyttöopas huolellisesti ennen kuin käytät laitetta. Säilytä opas vastaisuuden varalle. Asenna laite vain siinä tapauksessa, että se on paikallisten ja kansallisten lakien, määräysten ja standardien mukainen. Laitetta saa käyttää vain lämmityslaitteena kotitalouksissa. Laitetta saa käyttää vain kuivissa sisätiloissa tavallisissa kotioloissa, kuten olohuoneessa, keittiössä tai autotallissa.

Mallista riippumatta on aina varmistettava, että lämmitintä käytetään riittävän suuressa tilassa, jolloin käyttö on turvallista eikä lisäilmanvaihtoa tarvita. Jos huone on vaadittua pienempi, ovi tai ikkuna on pidettävä hieman raollaan (noin 2,5 cm). Tilassa, jossa lämmitintä käytetään, on oltava riittävä ilmanvaihto (tuloja poistoilma-aukkojen on oltava vähintään 50 cm muutoksia, koska siinä tapauksessa ilman lämpöanturin toimintaa ei voida taata. Jos olet epävarma, ota yhteyttä myyjäliikkeeseen.

TURVAJÄRJESTELMÄ

Kun olet kytkenyt lämmittimen, saattaa tapahtua, että lämmitin pysähtyy automaattisesti huoneenlämmössä (19 - 20ºC). Tämä johtuu siitä, että se kerää lämpöä. Tämä on normaalia. Syy piilee turvajärjestelmässä. Suosittelemme, että kytket lämmittimen uudelleen päälle alemmassa lämpötilassa.

). Turvalaitteisiin ei saa tehdä

SAFE TOP -TOIMINTO

Laitteessa on safe top -toiminto. Se alentaa laitteen päällä olevan levyn lämpötilaa. Tällä tavoin pienennetään merkittävästi vahinkoriskiä, joka aiheutuu levyn koskettamisesta epähuomiossa. Ota kuitenkin huomioon, että levy kuumenee tästä huolimatta. Vältä peitelevyn ja ritilän koskettamista.

Ranskaa koskeva huomautus: Lämmitin on suunniteltu toimimaan ainoastaan siirrettäville, nestemäisellä polttoaineella toimiville lämmittimille tarkoitetulla paloöljyllä asetusten 18-07-2002 ja 25-06-2010 mukaisesti. Muiden polttoaineiden käyttö on kielletty. Kysy myyjäliikkeestä tai katso verkkosivustoltamme jälleenmyyjien osoitteet. Nestemäisellä polttoaineella toimiva siirrettävä lämmitin on tarkoitettu lisälämmittimeksi, ei jatkuvaksi lämmönlähteeksi.

Yhdistynyttä kuningaskuntaa koskeva huomautus: Käytä ainoastaan C1-luokan paloöljyä ohjeen BS2869 osan 2 mukaisesti tai vastaavaa.

Käyttäjän on noudatettava seuraavia käyttöohjeita: ÄLÄ

- käytä nestemäisellä polttoaineella toimivaa siirrettävää lämmitintä asuntovaunussa, veneessä tai ajoneuvon ohjaamossa.

- käytä nestemäisellä polttoaineella toimivaa siirrettävää lämmitintä huonosti ilmastoidussa tilassa (tarkista lämmitettävän tilan vähimmäismitat taulukosta), maan pinnan alapuolella sijaitsevissa tiloissa tai yli 1500 metrin korkeudessa.

- tee muutoksia lämmittimen turvalaitteisiin.

Tämäntyyppisen lämmittimen käyttö yleisissä tiloissa edellyttää määräysten mukaista ennakkolupaa. Hanki tietoa tarvittavista luvista etukäteen.

FIN

1998 / 1999 R 125 E

OIKEA POLTTOAINE

Lammitin on suunniteltu kaytettavaksi laadukkaan, vedettoman ja puhtaan parafiinioljyn kuten Qlima Premium Quality-oljyn kanssa. Vain tallaisia polttoaineita kaytettaessa palaminen on varmasti puhdasta ja taydellista. Heikkolaatuisen polttoaineen kaytosta voi seurata.

E liian suurien tervakerrostumien muodostuminen lasikuitusydämeen E epätäydellinen palaminen E lämmittimen käyttöiän lyhentyminen E savua ja/tai hajuja E kerrostumien muodostuminen ritilään tai kuoreen.

Vain oikean polt-

toaineen käyttäminen

takaa lämmittimen

turvallisen, tehokkaan ja

miellyttävän käytön.

Oikean polttoaineen valinta on siten olennaisen tärkeää lämmittimen turvallisen, tehokkaan ja miellyttävän käytön kannalta.

Takuu ei kata muun kuin korkealaatuisen, vedettömän ja puhtaan paloöljyn käytöstä johtuvia vaurioita tai toimintahäiriöitä.

Käänny lämmittimen polttoainetta valitessasi aina paikallisen myyjän puoleen.

KÄYTTÖOHJEET

E E E E E E

A LÄMMITTIMEN ASENTAMINEN

Ota lämmitin varovasti pois laatikosta ja tarkista laatikon sisältö.

Lämmittimen lisäksi laatikossa on myös

E kuljetuskorkki

E nämä käyttöohjeet. E käsikäyttöinen polttoainepumppu

Säilytä laatikko ja pakkausmateriaalit (kuva A) varastointia ja/tai kuljetusta varten.

Poista muut pakkausmateriaalit:

E Vapauta grillin oikea puoli. Nosta grilli reiästä (Kuv. B) ja vedä se eteen-

päin.

E Vedä molemmat pakkauksen päät sivuihin ja samanaikaan alaspäin (katso

Kuv. C). E Poista myös palokammion alla olevat pakkausmateriaalit (kuva D). E Aseta palokammio takaisin paikalleen. Palokammio on oikeassa asennossa,

kun sitä voidaan siirtää kevyesti hieman vasemmalle ja oikealle kädensijastaan

5 (kuva F). Sulje ritilä: Nosta sitä hieman, jotta se menee takaisin reikäänsä. E Avaa irrotettavan säiliön kansi  ja poista polyvaahto.

Täytä irrotettava säiliö kohdassa B kuvatulla tavalla.

Aseta paristot niille varattuun koteloon L lämmittimen takana (kuva G).

Varmista, että pariston plus- ja miinusnavat vastaavat merkkejä + ja – paristo-

kotelossa. Sulje patterin kansi.

FIN

Lattian tulisi olla kiinteä ja täysin tasainen. Siirrä lämmitintä, jos se ei ole

suorassa. Älä yritä korjata lattian epätasaisuutta asettamalla kirjoja tai muita tavaroita lämmittimen alle.

Lämmitin on nyt käyttövalmis.

B POLTTOAINEEN TÄYTTÖ

Täytä irrotettava polttoainesäiliö paikassa, jossa pienet roiskeet eivät haittaa. Toimi seuraavasti:

Varmista, että lämmitin on sammutettu.

Avaa yläkansi ja nosta irrotettava säiliö pois lämmittimen sisältä (kuva H).

Huomautus: Säiliöstä voi valua joitakin tippoja. Aseta irrotettava säiliö maahan (siten että korkki osoittaa ylöspäin, kuva I) ja kierrä polttoainekorkki auki.

Täytä säiliö käyttämällä apuna polttoainepumppua (seuraa pumpun käyttöo-

hjeita). Varmista, että polttoainekanisteri on korkeammalla kuin irrotettava polttoainesäiliö (kuva J). Aseta uurrettu letku irrotettavan säiliön täyttöaukkoon.

Tarkkaile irrotettavan säiliön polttoainenäyttöä säiliötä täyttäessäsi (kuva D).

Lopeta täyttö, kun polttoainenäyttö osoittaa, että säiliö on täynnä. Älä koskaan täytä säiliötä liian täyteen, erityisesti kun polttoaine on kylmää (polttoaine laajenee lämmetessään).

Anna pumppuun jääneen polttoaineen valua takaisin polttoainekanisteriin ja

irrota pumppu varovasti. Kierrä säiliön korkki huolellisesti kiinni. Puhdista polttoainevuodot.

Tarkista, että polttoainesäiliön korkki on suorassa ja kunnolla kiinni. Aseta

irrotettava säiliö takaisin lämmittimeen (korkki alaspäin). Sulje kansi.

C LÄMMITTIMEN SYTYTTÄMINEN

Uudesta lämmittimestä voi hetken aikaa tulla hajuja, kun sitä käytetään ensimmäisen kerran. Sen vuoksi ilmanvaihdosta on huolehdittava erityisen hyvin tai lämmitin on sytytettävä oleskelutilojen ulkopuolella.

Kun käytät lämmitintä ensimmäisen kerran, aseta ensin täytetty polttoainesäiliö paikalleen ja odota sen jälkeen noin 30 minuuttia ennen lämmittimen sytyttämistä. Näin lasikuitusydän ehtii imeä polttoainetta. Menettele samoin, jos säiliön polttoaine on kokonaan poltettu loppuun tai jos lasikuitusydän on vaihdettu.

Tarkista polttoainenäytöstä 6 aina ennen lämmittimen sytyttämistä, onko säiliötä tarpeen täyttää.

Sytytä lämmitin aina sytytyskäämin K avulla. Älä koskaan käytä tulitikkuja tai

+ +

tupakansytytintä.

Noudata seuraavassa kuvattua menettelyä.

FIN

1998 / 1999 R 125 E

Käännä nystyräpintaista sydämen säätönuppia 2 myötäpäivään niin pitkälle kuin

se kääntyy (kuva K).

Paina sytytyspainiketta C (kuva L), mutta älä käytä liikaa voimaa. Vapauta

sytytyspainike heti, kun palokammiossa D näkyy liekki.

Kun lämmitin on sytytetty, tarkista aina, että palokammio D on vaakasuorassa, liu’uttamalla sitä hieman vasemmalle ja oikealle kammiossa olevan kädensijan

5 avulla. Kammion tulisi liikkua kevyesti. Jos palokammio ei ole suorassa, muodostuu savua ja nokea.

D LÄMMITTIMEN POLTTAMINEN

Lämmittimen sytyttämisen jälkeen on odotettava 10–15 minuuttia, ennen kuin voidaan tarkistaa, että lämmitin palaa kunnolla. Liian suuri liekki voi aiheuttaa savua ja nokea, kun taas liian pieni liekki aiheuttaa hajuja. Kuv. Q kuvailee minimi ja maksimi sallitun tulen korkeuksen.

Liekkiä voi säätää hieman liekinsäätimen 2 avulla (kuva M).

Liian pieni liekki voi johtua myös

E riittämättömästä polttoainemäärästä (täytä säiliö) E polttoaineen heikosta laadusta (ota yhteys tuotteen myyjään) E riittämättömästä ilmanvaihdosta (avaa ikkuna tai luukku raolleen) E sydämen kulumisesta (ota yhteys tuotteen myyjään tai

vaihda sydän, ks. kohta L)

E LÄMMITTIMEN SAMMUTTAMINEN

Anna lämmittimen palaa pienimmällä asetuksella noin yhden minuutin ajan. Paina OFF-painiketta 1. Liekki sammuu hetken kuluttua (kuva N).

F HÄIRIÖT SEKÄ NIIDEN SYYT JA POISTAMINEN

Jos häiriötä ei voida poistaa seuraavien ohjeiden avulla, ota yhteys tuotteen myyjään.

LÄMMITIN EI SYTY

E Paristoja ei ole asetettu oikein paristokoteloon. Tarkista (kuva G). E Paristoissa ei ole riittävästi virtaa jäljellä sytytystä varten. Vaihda (kuva G). E Säiliöstä on loppunut polttoaine tai sydän on vaihdettu.

Odota 30 minuuttia irrotettavan säiliön täyttämisen ja paikalleen asettamisen

jälkeen ennen kuin sytytät lämmittimen.

E Sytytyskytkintä 3 painetaan liian voimakkaasti.

Käytä painaessasi vähemmän voimaa (kohta C).

E Sytytyskäämi K on vaurioitunut.

Ota yhteys tuotteen myyjään.

EPÄSÄÄNNÖLLINEN LIEKKI JA/TAI NOKI JA/TAI HAJU

E Palokammio 4 ei ole oikeassa asennossa. Aseta kammio suoraan kädensijan 5 avulla siten, että voit helposti liu’uttaa

kammiota vasemmalle ja oikealle, ja se on suorassa.

E Käytetty polttoaine on vanhaa.

Käytä uuden lämmityskauden alussa uutta polttoainetta.

E Käytetyn polttoaineen tyyppi on väärä. Katso kappale ”OIKEA POLTTOAINE” (kohta ”Mitä sinun tulee tietää ennen

käyttöä”).

E Lämmittimen alaosaan on kertynyt pölyä.

FIN

Ota yhteys tuotteen myyjään.

E Sydämen korkeus ei ole oikea.

Ota yhteys tuotteen myyjään.

LÄMMITIN SAMMUU VÄHITELLEN

E Polttoainesäiliö on tyhjä. Katso kohta B. E Alempaan säiliöön on päässyt vettä.

Ota yhteys tuotteen myyjään.

E Sydän on kovettunut yläpuolelta.

Polta lämmitintä, kunnes kaikki polttoaine on käytetty (kohta G). Käytä

oikeaa polttoainetta.

E Käytetty polttoaine on vanhaa.

Käytä uuden lämmityskauden alussa uutta polttoainetta.

LÄMMITTIMEN LIEKKI PYSYY LIIAN PIENENÄ

E Sydän on liian alhaalla.

Ota yhteys tuotteen myyjään.

E Lämmitin on polttanut lähes kaiken polttoaineen ennen säiliön täyttämistä.

Odota 30 minuuttia irrotettavan säiliön täyttämisen ja paikalleen asettamisen

jälkeen ennen kuin sytytät lämmittimen.

E Käytetyn polttoaineen tyyppi on väärä. Katso kappale ”OIKEA POLTTOAINE” (kohta ”Mitä sinun tulee tietää ennen

käyttöä”).

E Tilan ilmanvaihto ei ole riittävä.

Jätä ikkuna tai ovi kokonaan auki joksikin aikaa.

sytytyskäämi

LÄMMITTIMEN LIEKKI ON LIIAN SUURI

E Käytetyn polttoaineen tyyppi on väärä tai se on liian haihtuvaa.

Katso kappale ”OIKEA POLTTOAINE” (kohta ”Mitä sinun tulee tietää ennen

käyttöä”).

E Sydän on liian korkealla.

Ota yhteys tuotteen myyjään.

G KUNNOSSAPITO

Lämmitintä ei juuri tarvitse huoltaa. On kuitenkin tärkeää, että pöly ja lika poistetaan ajoissa kostealla liinalla, koska muuten ne voivat aiheuttaa vaikeasti poistettavia pinttymiä. Normaaleissa olosuhteissa kuluvia osia on vain kolme:

1. PARISTOT

Voit vaihtaa paristot itse. Älä hävitä vanhoja paristoja muun kotitalousjätteen mukana. Noudata kemiallisiin kotitalousjätteisiin sovellettavia paikallisia määräyksiä. Älä heitä akkuja tai paristoja tuleen, koska ne voivat räjähtää tai niistä voi vuotaa vaarallisia nesteitä.

2. SYDÄN

Jotta lasikuitusydän kestäisi käytössä pitempään, lämmittimen on silloin tällöin annettava palaa niin kauan, että säiliö on täysin tyhjä ja lämmitin sammuu itsestään. Toimi näin, kun huomaat, että liekki heikkenee. Tyhjäksi polttamisesta aiheutuu jonkin verran hajua, minkä vuoksi suositellaan lämmittimen siirtämistä oleskelutilojen ulkopuolelle.

FIN

1998 / 1999 R 125 E

3. SYTYTYSKÄÄMI

Sytytyskäämi kestää pidempään, jos sytytät oikealla tavalla. Vaihda paristot ajoissa ja varmista, ettet paina sytytyskytkintä liian voimakkaasti. Jos hehkulanka on poikki, sytytyskäämi on vaihdettava.

Älä poista lämmittimen osia itse. Ota korjausta koskevissa asioissa aina yhteys

tuotteen myyjään.

Anna lämmittimen jäähtyä, ennen kuin aloitat huolto- tai ylläpitotyöt.

H VARASTOINTI (LÄMMITYSKAUDEN PÄÄTTYESSÄ)

Suosittelemme, että polttoainesäiliössä oleva polttoaine poltetaan kokonaan loppuun lämmityskauden päättyessä ja lämmitin varastoidaan asianmukaisesti. Noudata seuraavaa menettelyä:

Sytytä lämmitin oleskelutilojen ulkopuolella ja anna sen palaa, kunnes kaikki

polttoaine on käytetty.

Anna lämmittimen jäähtyä.

Puhdista lämmitin kostealla liinalla ja kuivaa se sitten liinalla.

Poista paristot paristokotelosta L ja varastoi ne kuivaan paikkaan.

Puhdista myös polttoainesuodatin.

kuljetuskorkki

Varastoi lämmitin pölyttömään paikkaan ja, jos mahdollista, alkuperäisessä

pakkauksessa. Käyttämätöntä polttoainetta ei voi käyttää seuraavalla lämmityskaudella. Jos polttoainetta on vielä jäljellä, älä heitä sitä pois, vaan huolehdi sen hävittämisestä kemiallisten kotitalousjätteiden käsittelyä koskevien paikallisten määräysten mukaisesti.

I KULJETUS

Tee seuraavat toimenpiteet polttoainevuotojen välttämiseksi lämmittimen kuljetuksen aikana:

Anna lämmittimen jäähtyä.

Poista irrotettava säiliö I lämmittimestä ja irrota polttoainesuodatin (kuva

O). Suodattimesta voi vuotaa joitakin tippoja. Pidä sitä varten liinaa valmiina. Säilytä polttoainesuodatinta ja irrotettavaa säiliötä lämmittimen ulkopuolella.

Aseta kuljetuskorkki polttoainesuodattimen paikalle (kuva P). Paina se tiukas-

ti kiinni. Kuljetuskorkki estää enimmät öljyvuodot lämmittimestä siirtämisen aikana.

Liikuta lämmitintä aina pystysuorassa asennossa.

Poista polttoöljy lämmittimessä kiinni olevasta säiliöstä pumpulla ennen

siirtämistä tai jos öljy on vääränlaista tai likaista. Irrota ensin öljynsuodatin ja syötä pumpun letku lämmittimessä kiinni olevaan säiliöön. Toimi samalla tavoin, jos säiliöön on päässyt vettä.

FIN

J TEKNISET TIEDOT

R4024TC R7127TC

Sytytys sähköinen sähköinen

Polttoaine parafiini parafiini

Teho (kW)* 2.4 2.7

Sopiva tila (m3)** 40-85 45-95

Polttoaineen kulutus (l/h)* 0.250 0.281

Polttoaineen kulutus (g/h)* 200 225

Palamisaika aika yhdellä säiliöllisellä (h)* 16.8 5.0

Irrotettavan säiliön tilavuus (litraa) 4.2 4.2

Paino (kg) 8.6 8.6

leveys 455 leveys 455

Mitat (mm) (pohjalevyn kanssa)

Tarvittavat paristot 3V D.C. (R20 x 2) 3V D.C. (R20 x 2)

Sydämen tyyppi N N

* Maksimisäädöillä ** Määritetyt arvot ovat suuntaa antavia

syvyys 295 syvyys 295

korkeus 460 korkeus 460

K TAKUUEHDOT

Lämmittimellä on 48 kuukauden pituinen takuu, joka alkaa ostopäivästä. Tämän jakson aikana kaikki materiaali- ja valmistusvirheet korjataan veloituksetta. Takuuseen sovelletaan seuraavia ehtoja:

Muita vahinkoja, mukaan lukien välillisiä vahinkoja koskevat vaatimukset on

nimenomaisesti poissuljettu.

Takuuaikana tehdyt korjaukset tai osien vaihdot eivät pidennä takuuaikaa.

Takuu ei ole voimassa, jos lämmittimeen on tehty muutoksia, siinä on käytetty

muita kuin alkuperäisiä varaosia tai korjauksia on teetetty kolmannella osapuolella.

Takuu ei koske normaalikäytössä kuluvia osia, kuten paristoja, sytytyspuolaa,

sydäntä ja käsikäyttöistä polttoainepumppua.

Takuu on voimassa ainoastaan esitettäessä alkuperäinen, päivätty ostotosite,

johon ei ole tehty muutoksia.

Takuu ei koske vahinkoja, jotka johtuvat käyttöohjeiden vastaisesta toimin-

nasta, huolimattomuudesta tai vääräntyyppisen tai vanhentuneen polttoaineen käytöstä. Vääränlaisen polttoaineen käyttö voi olla jopa vaarallista*.

FIN

1998 / 1999 R 125 E

Kuljetuskustannukset ja lämmittimen tai sen osien kuljetukseen liittyvät riskit

ovat aina ostajan vastuulla.

Tarpeettomien kustannusten välttämiseksi suosittelemme, että luet aina ensin käyttöohjeet huolellisesti. Jos käyttöohjeista ei ole apua, vie lämmitin tuotteen myyjälle korjausta varten.

* Erityisen herkästi palavat ainesosat voivat aiheuttaa hallitsematonta palamista ja tulen leviämisen. Jos näin pääsee käymään, älä koskaan yritä siirtää lämmitintä, vaan sammuta se välittömästi (ks. kohta E). Hätätapauksissa voit käyttää palosammutinta, mutta vain B-tyypin sammuttimia eli hiilidioksidi- tai jauhesammutinta.

14 OHJEITA TURVALLISTA KÄYTTÖÄ VARTEN

1 Lapsia on valvottava, etteivät he leiki laitteen kanssa.

2 Älä siirrä lämmitintä, kun se palaa tai on vielä kuuma. Älä täytä tai huol-

la lämmitintä, kun se palaa tai on vielä kuuma.

3 Sijoita lämmitin siten, että sen etupuoli on vähintään 1,5 metrin etäi-

syydellä seinistä, verhoista ja huonekaluista.

4 Älä käytä lämmitintä pölyisissä tai erityisen vetoisissa paikoissa. Niissä

palaminen ei tapahdu parhaalla mahdollisella tavalla.

5 Sammuta lämmitin ennen kuin menet nukkumaan.

6 Säilytä ja siirrä polttoainetta vain sopivissa säiliöissä ja kanistereissa.

7 Varmista, että polttoaine ei altistu lämmölle tai suurille lämpötilanvai-

hteluille. Säilytä polttoainetta aina viileässä, kuivassa ja pimeässä pai-

kassa (auringonvalo heikentää laatua).

8 Älä koskaan käytä lämmitintä paikoissa, joissa voi olla haitallisia kaasuja

tai hajuja (esim. pakokaasua tai maalinhajua).

9 Muista, että lämmittimen ritilä kuumenee. Laitteen peittämisestä aiheu-

tuu tulipalovaara.

10 Varmista aina, että ilmanvaihto on riittävä.

11 Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden (mukaan lukien

lapset) käyttöön, joilla on rajoittuneet fyysiset, sensoriset tai henkiset kyvyt tai joilta puuttuu kokemusta ja tietoa, paitsi jos heidän turvallisuudestaan vastuussa oleva henkilö on antanut heille ohjausta tai tietoa laitteen käytöstä.

12 Sellaiset 8-vuotiaat ja tätä vanhemmat lapset sekä henkilöt, joiden fyysi-

set, aistilliset tai henkiset ominaisuudet ovat rajalliset tai joilta puuttuu

kokemusta tai tietämystä tämän laitteen käytöstä, saavat käyttää val-

vonnan alaisina tai saadessaan ohjeet laitteen turvallisesta käytöstä ja

ymmärtäessään laitteen käyttöön sisältyvät vaarat.

13 Lapset eivät saa leikkiä laitteella.

14 Lapset eivät saa suorittaa huolto- tai puhdistustoimenpiteitä laitteelle

ilman valvontaa.

FIN

SYDÄMEN VAIHTAMINEN

L VARMISTA, ETTÄ LÄMMITIN ON SAMMUTETTU

JA TÄYSIN JÄÄHTYNYT, ENNEN KUIN ALOITAT SYDÄMEN VAIHTAMISEN.

1a. Avaa säiliön kansi H ja ota pois polttoainesäiliö I. 1b. Ota pois patterit ehkäistakseen palovammia. 1c. Avaa etugrilli ja ota pois polttokammio D. 1d. Ota pois sydänlanka B vetämällä sitä suoraan. 2a. Ruuvaa pois päältä 5 ruuvia, 2 takana, 1 oikealla ja 1

vasemmalla.

2b. Ota pois anturi laitteen takana.

3. Ota pois runko vetäämällä sitä suoraan.

4. Ota pois 2 ruuvia lampun kannelta.

5. Ota pois tuulikansi A/B. 6a. Ota pois automaattinen sytytyskoneisto ruuvaamalla

pois 1 ruuvia.

6b. Ota pois turvallisuuskatkaisija ruuvaamalla pois 1 ruu-

via.

6c. Irrota neljä liitintä (4EA) PCB.

7. Ruuvaa pois 4 siipimutteria.

8. Ota pois sydänlanka.

9. Paina sydänlangan nasta, joka sijaitsee sen sisällä. Purkaa sydänlanka ja kannatin erikseen.

10. Aseta uusi sydänlanka ja aseta 3 nastaa 3 reikiin ylöspäin. (Katso nuoli “ylös”).

11. Paina uusi sydänlanka sisään niin että se kiinnittyy hyvin sydänlangan hihaan.

12. Aseta nastat riviin reikiin ja sitten paina hellästi kaikki 3 nastaa sisään. Pistä 3 nastat syvälle ja paina kaikki 3 nastaa pistääämällä ne reikiin.

13. Käännä sydänlangan nupin ja tarkista ollakseen varma, että sydänlanka liikkuu ylös ja alas vapaasti.

14. Liuku sydänlanka alaspäin vedosputkia pitkin. Sijoita varsi lämmittimen etupuolia kohti.

FIN

15. Aseta 4 siipimutteria nousevaan piikkiin, mutta älä tiivistä niitä.

16. Nousta sydänlanka korkeimmalle asemalle ja tiivistä siipimutteria.

17. Tarkista sydnlangan korkeus. Se pitäisi olla 5/16 kaulaimen yllä.

18. Tarkista onko sydänlangan ja vedosputkin välillä sopiva etäisyys. Sen pitäisi olla samaa kaikkialla.

19a. Aseta turvallisuuskatkaisija uudelleen painamalla sam-

mutusnuppia.

19b. Kytke neljä liitintä (4EA) PCB.

20. Tarkista toimiiko turvallisuuskatkaisijapysähdys painamalla sammutusnappia heilurin järkyttämiseksi.

21. Reinstall the automatic ignition assembly.

22. Aseta tuulikansi uudelleen A / B.

23. Aseta lamppukansi uudelleen.

24. Aseta runko uudelleen.

25. Ruuvaa 5 ruuvia runkoon ja aseta anturi runkon takana.

26. Aseta polttokammio ja polttoainesäiliö uudelleen.

27. Aseta sydänlangan nuppi uudelleen. Laita etugrilli kiinni.

Aseta patterit patterilaukkuun ja täytä polttoainesäiliö premium laadun polttoaineella. Aseta säiliö lämmittimen sisälle ja odota 60 minuuttia kun uusi sydänlanka kastele läpimäräksi polttoaineella.

FIN

Dear Sir, Madam,

Congratulations on your purchase of this heater. You have purchased a quality

product, which will serve you for many years to come. This, of course, provided

you use the heater correctly. Please read these Directions for Use first, to ensure

the maximum lifetime for your heater.

This appliance comes with a 48-month manufacturer’s warranty on all defects

in material or workmanship.

We wish you much warmth and comfort from your heater.

Yours sincerely,

PVG Holding b.v.

Customer Service Department

1 READ THE DIRECTIONS FOR USE FIRST.

2 IN CASE OF ANY DOUBT, CONTACT YOUR DEALER.

GENERAL DIRECTIONS FOR USE

Below you will find the main steps to be taken for using your heater. For more details, please refer to the MANUAL (pages 67 ff.).

Remove all packaging materials (refer to Section A, Fig. A).

Fill the removable tank I and wait 30 minutes before you

ignite the heater (refer to Section B, Fig. I).

Insert the batteries into the battery holder L

(refer to Section A, Fig. G).

Check whether the combustion chamber D is fully upright

(refer to Section A, Fig. F).

Ignite the heater by turning the knurled wick adjustment

knob B as far to the right as possible and then gently push the ignition button C (refer to Section C, Fig. K and L).

After igniting the heater it will take 10 to 15 minutes before

you can check if the heater burns well (refer to Section D).

MAIN COMPONENTS

OFF - button

Knurled wick adjustment knob

Ignition button

Combustion chamber

Combustion chamber handle

Fuel indicator

Grill

Lid for removable tank

Removable tank

Switch off the heater (refer to Section E).

• As a fire precaution, the tank must be filled

either when the heater has been switched off or in another room than the room where the heater is installed.

• Always ensure that the tank is closed properly

after filling it at a safe distance from all sources of heat and open flames (see chapter B).

• Store all fuel containers with their original caps

and seals in a cool and dark place.

• Fuel ages. Use new fuel at the start of every

heating season.

• The use of Qlima Premium Quality Fuels as a

heating fuel assures you that you have a good quality fuel.

• Before changing brands and/or types of fuel

make sure that the mobile heater first completely empties all of the remaining fuel inside the heater.

Fuel gauge removable tank

Ignition coil

Battery holder



Handle



Cabinet

WHAT YOU NEED TO KNOW IN ADVANCE

ALWAYS MAKE SURE THAT THERE IS SUFFICIENT VENTILATION

This device is fitted with a security system that stops it when the temperature in the room is too high. When the heater has switched off (manually or automatically) it may not be restarted for 15 minutes. In order to prevent damage to the device, please do not force the ignition of the heater during this period. Read this user manual carefully before using the appliance and keep it for future reference. Install this device only when it complies with local/national legislation, ordinances and standards. This product is intended to be used as a heater in residential houses and is only suitable for use in dry locations, in normal household conditions, indoors in living room, kitchen and garage.

Regardless of the model, you must always make sure that the heater is used in a room large enough to enable the heater to be used safely without extra ventilation. If the room is smaller than required, you must always open a door or window slightly (ensuring an opening of approx. 2.5 cm). It is important that every room where the heater is used has sufficient air intake and efficient air outflow (both openings must have a minimum cross section of 50 cm safety system are allowed, as that will invalidate the guarantee that the air probe will work properly. Consult your dealer in case of doubt.

SAFETY SYSTEM

When you have turned on the heater, if the room temperature is relatively low (19 to 20°C) it may automatically switch off. The cause of this is build-up of heat in the heater. This is a logical consequence of the safety mechanism. This will not occur when using the heater at lower ambient temperatures.

). No modifications to the

SAFE TOP

The heater is supplied with a safe top. This application decreases the temperature of the top plate. In this way, the risk of harmful accidents at accidentally touching the top plate is considerably decreased. However, be aware that the top plate still becomes hot. Avoid any contact with the top plate and grille.

Especially for France: Your heater was designed to operate exclusively on fuel for liquid fuel-operated mobile heaters in accordance with the Decrees of 18-07-2002 and 25-06-2010. The use of other fuels is forbidden. Ask your dealer or check our website for the addresses of our retailers. The liquid fuel-operated mobile heater is intended as an extra heater, and not as a continuous source of heat.

Especially for United Kingdom: Only use Class C1 paraffin fuel in accordance with BS2869; Part 2, or equivalent.

The user must comply with the following instructions for proper use:

DO NOT

- use the liquid fuel-operated mobile heater in caravans, boats, and vehicle cabins;

- use the liquid fuel-operated mobile heater in insufficiently ventilated rooms (consult the table of properties for the minimum dimensions of the room to be heated), underground rooms and / or at a height of over 1500 metres;

- modify the heater safety features.

1998 / 1999 R 125 E

The use of this type of heating in public rooms is subject to prior regulatory permission. Obtain proper information on this in advance.

Only the use of the

correct fuel will ensure

safe, efficient, and

comfortable use of your

heater.

THE RIGHT FUEL

Your heater has been designed for use with high-quality water-free pure paraffin oil like Qlima Premium Quality Fuels. Only fuels of this kind will ensure clean and proper burning. Lower quality fuel may result in:

E excessive tar deposits on the glass fibre wick E incomplete burning E reduced heater lifetime E smoke and/or smells E deposits on the grid or mantle

Using the right fuel is therefore essential for safe, efficient, and comfortable use of your heater.

Damage and/or malfunctions of the heater due to the use of other than high quality water-free pure paraffin oil is not covered by the warranty.

Always refer to your local dealer for the right fuel for your heater.

MANUAL

E E E E E E

A INSTALLING THE HEATER

Carefully remove your heater from the box and check the contents.

In addition to the heater you also need to have:

E a transportation cap E these directions for use E a manual fuel pump

Keep the box and the packaging materials (Fig. A) for storage and/or transportation.

Remove the other packaging materials:

E Release the right side of the grill. Lift the grill from the slot (Fig. B) and pull

it forward.

E Pull both ends of the packaging to the sides and at the same time slightly

downwards (see Fig. C).

E Remove the combustion chamber from the heater and remove the

packaging underneath (see Fig. D).

E Put the combustion chamber back into its place. The combustion chamber

is positioned correctly when it can be smoothly moved a little to the left and to the right by its handle E (Fig. F). Close the grill: Slightly lift it to reposition it in its slot.

E Open the lid of the removable tank  and remove the piece of polyfoam.

Fill the removable tank as indicated in Section B.

Insert the batteries into their holder L at the back of the heater (Fig. G).

Ensure that the positive and negative poles match the + and - marks indicated

on the battery housing. Close the battery cover.

The floor should be firm and completely level.

not level. Do not correct the situation by placing books or other goods under the

heater.

the heater.

Please refer to the separate instructions in the carton box for fixing of

Reposition the heater, when it is

Your heater is now ready for use.

B FILLING FUEL

Fill the removable tank in a suitable place since there can always be some spillage. Follow the procedure below:

Make sure that the heater is switched off.

Open the upper lid and lift the removable tank out of the heater (Fig. H).

Note: Some drops may leak from the tank. Put down the removable tank (cap pointing upwards, handle on floor and screw off the fuel cap.

Fill the removable tank using a fuel pump (refer to fuel pump operation

instructions.) Make sure that it is in a higher position than the removable tank (Fig. I). Insert the ribbed hose into the opening of the removable tank.

Check the removable tank fuel gauge while filling the tank (Fig. J). Stop filling

once the gauge indicates that the tank is full. Never overfill the tank, especially not when the fuel is very cold (fuel expands when it heats up).

Let the remaining fuel in the pump flow back into the jerry can and carefully

remove the pump. Carefully screw the fuel cap back on the tank. Clean off any spilled fuel.

1998 / 1999 R 125 E

Check whether the fuel cap is straight and tightened properly. Reinstall the

removable tank in the heater (cap down). Close the lid.

C IGNITING THE HEATER

A new heater may give off some smells for a short while, when it is used for the first time. You should therefore provide extra ventilation or ignite the heater side the living room.

When you use the heater for the first time, first put the filled removable tank into place, and then wait approximately 30 minutes before you ignite the heater. This allows the glass fibre wick to soak up the fuel. Follow the same procedure when you have completely burnt up all fuel from the tank, and after the glass fibre wick has been replaced.

out-

Before igniting the heater, always check the fuel indicator F to see whether the removable tank needs filling up.

Always ignite the heater with the ignition coil K. Never use matches or a cigarette lighter.

Follow the procedure below:

Turn the knurled wick adjustment knob 2 clockwise to its stop (Fig. K).

Push in the ignition button C (Fig. L), but do not apply too much force.

Release the ignition button as soon as a flame is visible in the combustion

chamber D.

After having ignited the heater, always check whether the combustion chamber D is level, by sliding it slightly to the left and the right by its handle E (Fig. F). This should be a smooth movement. If the combustion chamber is not level, this will cause smoke and soot to develop.

D BURNING OF THE HEATER

After you have ignited the heater, it will take 10 to 15 minutes before you can check whether the heater is burning well. Too high a flame may cause smoke and soot, whereas too low a flame causes smells. Fig. Q shows the minimum and maximum permissible burning heights of the flame. The flame can be slightly adjusted with the knurled wick adjustment knob B (Fig. M).

Burning that is too low may be caused by:

E insufficient fuel (fill the tank) E poor fuel quality (contact your dealer) E insufficient ventilation (put window or door ajar) E wastage of the wick (contact your dealer or replace the wick,

refer to section L

E SWITCHING OFF THE HEATER

Push the OFF-button A. The flame will extinguish after a little while (Fig. N).

F MALFUNCTION, CAUSES AND SOLUTIONS

If any malfunctioning cannot be solved from the directions below, please contact your dealer.

THE HEATER DOES NOT IGNITE

E The batteries are not positioned correctly in the holder. Check (Fig. G). E There is not enough power left in the batteries for the ignition. Replace (Fig. G). E You have run out of fuel from the tank or the wick has been replaced. After having refilled and replaced the removable tank, wait for 30 minutes

before igniting the heater.

E You are pushing the ignition button C with too much force. Push it in less forcefully (Section C). E The ignition coil K is defective. Contact your dealer.

IRREGULAR FLAME AND/OR SOOT AND/OR SMELLS

E The combustion chamber D has not been positioned correctly. Use the handle E to put it level, until you can easily slide it slightly to the left

and to the right and the chamber is level.

E You are using fuel which is past its ‘use by’ date. Start every heating season with fresh fuel. E You are using the incorrect type of fuel. Refer to THE RIGHT FUEL (See Section ’What you need to know in advance’). E Dust has gathered in the lower part of the heater. Contact your dealer. E The wick height is not correct. Contact your dealer.

THE HEATER SLOWLY EXTINGUISHES

E The removable tank is empty. See Section B.

E The lower reservoir is contaminated by moist. Contact your dealer.

E The wick has hardened on the upper side. Burn the heater until all fuel is used (Section G). Use the right fuel. E You are using fuel which is past its ‘use by’ date. Start every heating season with fresh fuel.

THE HEATER REMAINS BURNING LOW

E Wick position too low. Contact your dealer. E Before you refilled the tank, the heater had burnt up almost all the fuel. After having refilled and replaced the removable tank, wait for 30 minutes

before igniting the heater.

E You are using the incorrect type of fuel. Refer to THE RIGHT FUEL (See Section ’What you need to know in advance’).

E The room is insufficiently ventilated. Leave a window or a door wide open for a while.

THE HEATER IS BURNING TOO HIGH

E You are using an incorrect, too volatile type of fuel. Refer to THE RIGHT FUEL (See Section ’What you need to know in advance’). E Wick position too high. Contact your dealer.

G MAINTENANCE

Your heater needs hardly any maintenance. It is, however, important that you remove dust and stains in time with a damp cloth, because otherwise these may cause stains that are hard to remove. Under normal conditions, only three components are subject to wear:

ignition coil

1998 / 1999 R 125 E

1. THE BATTERIES

You may replace the batteries yourself. Do not dispose of old batteries along with the other domestic waste. Follow the locally applicable regulations regarding the disposal of domestic chemical waste. Do not throw batteries into the fire, where they can explode or release dangerous liquids.

2. THE IGNITION COIL

The ignition coil will have a longer life, if you ignite the heater in the correct manner. Replace the batteries in time and take care not to push in the ignition button with too much force. If the filament is broken, the ignition coil must be replaced.

3. THE WICK

To extend the glass fibre wick life, you must occasionally let the heater burn until the tank is completely emptied and the heater extinguishes by itself. Do this when you notice that the flame is weakening. The burn-out will cause some smells, so it is recommended that you take the heater outside of the living room.

Do not remove any heater components yourself. Always contact your dealer for repairs.

Let the heater cool down first, before you start any maintenance or service work.

H STORAGE (END OF THE HEATING SEASON)

We recommend that you burn up all the fuel in the fuel tank at the end of the heating season and store the heater properly. Follow the procedure on the next page:

Ignite the heater outside the living room and let it burn until all fuel is used.

Let the heater cool down.

Clean the heater with a damp cloth and then dry it with a dry cloth.

transportation cap

Remove the batteries from the holder L and store them in a dry place.

Clean the fuel filter.

Store the heater in a dust-free place, if possible in its original packaging. Unused

fuel cannot be used for the next heating season. If there is still some fuel left, do not throw it away, but dispose of it in accordance with the local regulations for the disposal of domestic chemical waste. Always start the new heating season with fresh fuel. When you start re-using the heater, follow the instructions again (starting from Section A and as specified).

I TRANSPORTATION

Take the following measures to avoid fuel leakage during the transportation of the heater:

Let the heater cool down.

Remove the removable tank I from the heater and remove the fuel filter.

Some drops may leak from the filter; keep a cloth at hand. Store the fuel filter and the removable tank outside the heater.

Place the transportation cap (Fig. O) into the position of the fuel filter. Press it

tight. The transportation cap will, as much as possible, prevent oil leakage from the heater during transport.

Always move the heater in an upright position.

Make the fixed tank empty with a fuel pump before transportation or in case

of wrong or dirty fuel. First remove the fuel filter and then insert the fuel pump into the empty fixed tank. Follow the same procedure if the fuel tank contains water.

J SPECIFICATIONS

R4024TC R7127TC

Ignition electrical electrical

Fuel paraffin paraffin

Capacity (kW)* 2.4 2.7

Suitable space (m3)** 40-85 45-95

Fuel consumption (l/hr)* 0.250 0.281

Fuel consumption (g/hr)* 200 225

Burning time per tank (hr)* 16.8 15.0

Capacity removable tank (litres) 4.2 4.2

Weight (kg) 8.6 8.6

width 455 width 455

Dimensions (mm) (including base plate)

Required batteries 3V D.C. (R20 x 2) 3V D.C. (R20 x 2)

Wick type N N

* At maximum setting ** Specified values are indicative

depth 295 depth 295

height 460 height 460

K WARRANTY PROVISIONS

Your heater comes with a 48-month warranty starting on the date of purchase. Within this period all defects in material or workmanship will be repaired without any charge. The following provisions shall apply regarding this warranty:

We expressly dismiss all other claims for damages, including consequential

damages.

Any repairs or replacements of components within the term of warranty will

not result in an extension of the term of warranty.

The warranty will no longer apply, when the heater has been modified,

non-original parts have been used, or when it is repaired by third parties.

The warranty will not apply to parts that are subject to normal wear, such as

the batteries, the ignition coil, the wick and the manual fuel pump.

The warranty will only apply, when you present the original, dated proof of

purchase, provided no changes have been made to it.

The warranty will not apply to damages caused by actions not in compliance

with the Directions for Use, neglect, and the use of an incorrect type of fuel,

or fuel past its use-by date. The use of incorrect fuel can even be dangerous*.

Transportation costs and the risks involved during the transportation of the

heater or heater components will always be the responsibility of the

purchaser.

1998 / 1999 R 125 E

In order to avoid unnecessary costs, we recommend that you always read the ’Directions for Use’ carefully first. In case they offer no solution, please take the heater to your dealer for repair.

* Highly inflammable substances may induce uncontrollable burning, causing flames to break out. Should this happen, never try to move the heater, but always switch off the heater immediately (refer to Section E). In cases of emergency you may use a fire extinguisher, but only a type B extinguisher: a carbon dioxide or powder extinguisher.

14 TIPS FOR SAFE USE

1 Children should be supervised to ensure that they do not play with the

appliance. 2 Do not move the heater when it is burning or still hot. Do not refill nor

service the heater when it is burning or still hot.

3 Position the front of the heater at a minimum distance of 1.5 metres from walls, curtains, and furniture. 4 Do not use the heater in dusty rooms or in very draughty places. In both cases you will not have optimum burning.

5 Switch off the heater, before you go to sleep. 6 Store and move fuel only in suitable tanks and jerrycans. 7 Make sure that the fuel is not exposed to heat or extreme temperature

changes. Always store the fuel in a cool, dry and dark place (sunlight will affect the quality). 8 Never use the heater in places where harmful gasses or fumes may be present (e.g. exhaust gasses or paint fumes). 9 Be aware that the grid of the heater becomes hot. If the appliance is covered there is a risk of fire.

10 Always make sure that there is sufficient ventilation. 11 This appliance is not intended for use by persons (including children)

with reduced physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety. 12 This appliance can be used by children aged from 8 years and above

and persons with reduced physical, sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or instruction concerning use of the appliance in a safe way and understand the hazards involved.

13 Children shall not play with the appliance. 14 Cleaning and user maintenance shall not be made by children without

supervision.

REPLACEMENT OF THE WICK

L ENSURE THAT THE HEATER IS OFF AND COMPLETELY

COOL BEFORE STARTING TO REPLACE THE WICK.

1a. Open the tank cover  and remove the fuel tank . 1b. Remove the batteries to prevent possible burns. 1c. Open the front grille and remove the combustion cham-

ber 4.

1d. Remove the knurled wick adjustment knob 2 by pulling

it straight out.

2a. Unscrew the 5 screws, 1 from the back and 2 from the

right side and 2 from the left side of the cabinet .

2b. Remote the sensor at the back side of the cabinet .

3. Remove the cabinet by pulling it straight up.

4. Remove the 2 screws on the ignitor coil K.

5. Remove the wind cover A/B. 6a. Remove the automatic ignition assembly by unscrewing

1 screw.

6b. Remove the tip-over safety mechanism by unscrewing 2

screws.

7. Unscrew 4 wing nuts.

8. Remove the wick adjuster assembly.

9. Press the pin of the wick which is assembled inside the wick case assembly. Disassemble the wick, the wick holder, the wick case assembly seperately.

10. Install the new wick and insert the three pins on the new wick into the 3 holes on the wick sleeve in the upward direction (See the arrow marked “up” on the wick sleeve).

11. Push the new wick into the retainer teeth of the wick sleeve so that the wick adheres tightly around the inside of the wick sleeve, smoothly without any wrinkles.

12. Line up the pins with the slotted holes inside the wick adjuster. Then lightly press each of the three pins of the wick (now attached to the wick sleeve) towards the inside. Insert the three pins into the slanted grooves of the wick adjuster. Press on each of the three pins , inserting them securely in the holes.

13. Turn the knurled wick adjustment knob 2 and check to be sure that the wick moves up and down freely.

14. Slide the wick adjuster assembly down the draft tube. Position the adjuster shaft to the front of the heater.

15. Reposition 4 wing nuts on the mounting stud, but do not tighthen them.

16. Raise the wick to its highest position and tighten the wing nuts in several steps.

17. Check the wick height. It should be 5/16 inch above the collar.

18. Check for the correct clearance between wick holder and draft tube. It should be the same all around.

19. Reinstall the tip-over switch assembly by pushing the extinguish knob .

20. Check the function of the tip-over safety stop by pushing the extinguish button  to activate the pendulum.

21. Reinstall the automatic ignition assembly.

22. Reinstall the wind cover A / B.

23. Reinstall the ignitor coil K.

24. Reinstall the cabinet .

25. Tighten the 5 screws on the cabinet and reinstall the sensor at the back of the cabinet .

26. Reinstall the combustion chamber 4 and the fuel tank .

27. Reinstall the knurled wick adjustment knob 2. Close the front plate.

Install the batteries in the battery case and fill the fuel tank with Premium Quality Fuels. Put the tank into the heater and wait at least 30 minutes for the new wick to fully saturate with the fuel.

Egregio Signore, Gentile Signora,

Ci congratuliamo con Lei per l’acquisto di una stufa portatile. Lei ha acquistato

un prodotto di qualità, da cui trarrà grande soddisfazione per molti anni,

naturalmente sempre a patto che Lei adoperi la stufa in modo corretto. Per

tale motivo, al fine di garantire la massima durata delle stufe portatili, Le

consigliamo di leggere con attenzione le istruzioni prima dell’uso.

A nome del fabbricante Le offriamo 48 mesi di garanzia per tutti i danni

imputabili alla produzione o al materiale.

Le auguriamo molto calore e comfort con la Sua stufa portatile.

Cordiali saluti,

PVG Holding b.v.

Servizio clienti

1 LEGGERE DAPPRIMA LE ISTRUZIONI D’USO.

2 IN CASO DI DUBBIO, RIVOLGERSI AL RIVENDITORE.

OSSERVAZIONI SULL’USO GENERALE

COMPONENTI PRINCIPALI

Qui di seguito vengono descritte in generale le operazioni da compiere per l’uso delle stufe portatili. Per maggiori dettagli si prega di fare riferimento alle istruzioni d’uso (da pagina 79 in poi).

Togliere tutti i materiali dell’imballaggio (cfr. capitolo A, fig. A).

Riempire il serbatoio estraibile I ed attendere 30 minuti prima di accendere la stufa (cfr. capitolo B, figura I).

Porre le batterie nello scomparto L (cfr. capitolo A, figura G).

Controllare che la camera di combustione D sia in posizione eretta (cfr. capitolo A, fig. F).

Girare la manopola B a destra fino a che non si ferma; premere lentamente il pulsante C per accendere la stufa

(cfr. capitolo C, fig. K e L).

Pulsante di spegnimento

Manopola

Pulsante di accensione

Camera di combustione

Maniglia della camera di combustione

Indicatore del combustible

Griglia

Dopo l’accensione occorono circa 10/15 minuti prima che si possa controllare se la stufa funziona bene (cfr. capitolo D).

Spegnere la stufa (cfr. capitolo E).

• Per evitare il rischio di un incendio, il serbatoio deve essere riempito dopo aver spento la stufa oppure in una stanza diversa da quella in cui la stufa è in funzione.

• Assicurarsi sempre che il serbatoio venga accuratamente richiuso dopo il rabbocco effettuato a distanza di sicurezza da ogni fonte di calore o fiamme libere.

• La prima volta, durante la combustione, la stufa avrà quel particolare odore di ‘nuovo’.

• Stoccare tutti i contenitori di combustibile provvisti dei loro tappi e sigilli originali in luogo fresco e non esposto alla luce.

• Il combustibile invecchia. Cominciare ogni stagione fredda con nuovo combustibile.

• Quando si fa uso di Qlima Premium Quality Fuels si è sicuri di utilizzare combustibile di qualità.

• Se si passa ad un’altra marca o tipo di petrolio, fare bruciare dapprima la stufa fino a che non vi è più traccia del vecchio combustibile.

Sportellino del serbatoio estraibile

Serbatoio estraibile

Indicatore del combustible nel serbatoio estraibile

Resistenza di accensione

Scomparto delle batterie



Maniglia



Mascherina

OSSERVAZIONI GENERALI

VENTILARE SEMPRE SUFFICIENTEMENTE

Questa apparecchiatura è dotata di un sistema di sicurezza che provvede a fermare il dispositivo in caso di temperature troppo alte. Quando la stufa viene spenta (manualmente o automaticamente) questa non può essere riaccesa nei 15 minuti successivi. Per prevenire danni all’apparecchiatura si prega di non forzare l’accensione della stufa. Prima di usare l’apparecchiatura, leggere attentamente il presente manuale e conservarlo come riferimento futuro. Installare questo dispositivo soltanto quando è conforme con la legislazione, le ordinanze e gli standard locali/nazionali. Questo prodotto è destinato a essere usato come riscaldatore nelle case ad uso residenziale ed è idoneo esclusivamente all’uso in luoghi asciutti, in normali condizioni domestiche, all’interno di soggiorni, cucine e garage.

Per ogni modello occorre uno spazio minimo in cui la stufa può essere usata in modo sicuro, senza che sia necessaria una ventilazione supplementare (cfr. capitolo J). Se lo spazio è più piccolo di quello indicato, occorre sempre aprire leggermente una finestra o una porta (± 2,5 cm). E importante che in tutti gli ambienti in cui si usa la stufa vi sia una presa d’aria sufficiente ed un’efficiente uscita per il ricambio dell’aria (entrambe le aperture devono avere una sezione diagonale minima di 50 cm².) Non sono ammesse modifiche al sistema di sicurezza, in quanto tali interventi inficiano la garanzia di efficienza operativa della sonda dell’aria. In caso di dubbi rivolgersi al concessionario di zona.

SISTEMA DI SICUREZZA

Dopo l’accensione potrebbe verificarsi l’eventualità di uno spegnimento automatico della stufa sebbene la temperatura domestica sia ancora relativamente bassa (19 à 20°C). La causa a monte dell’inconveniente va ricercata nell’accumulo di calore. Il fenomeno è la logica conseguenza della presenza di un dispositivo di sicurezza. Il problema non si manifesta se la stufa è utilizzata a temperature domestiche basse.

IL “SAFE TOP”

La stufa è provvista di un “safe top”. Questo fa diminuire il calore del tettuccio. In questa maniera si riduce il numero di incidenti causati dal contatto con la parte superiore della stufa. Attenzione: il tettuccio diventa ancora molto caldo. Evitare dunque ogni contatto con il tettuccio e la griglia.

Solo per la Francia: la stufa è stata progettata per funzionare esclusivamente con combustibile indicato per apparecchi di riscaldamento portatili funzionanti a combustibile liquido, come previsto dai Decreti dell’18-07-2002 e 25-06-2010. L’utilizzo di combustibili diversi è vietato. Rivolgersi al concessionario di zona per gli indirizzi dei nostri rivenditori di combustibile. La stufa a combustibile liquido è un apparecchio di riscaldamento supplementare, e non va considerata una fonte di calore per impieghi continuativi/permanenti.

Solo per il regno Unito: Usare esclusivamente combustibile a base di paraffina della Classe C1 in osservanza a BS2869; Parte 2, o prodotto equivalente.

1998 / 1999 R 125 E

L’utilizzatore deve attenersi alle seguenti prescrizioni per un uso appropriato dell’apparecchio:

- NON utilizzare la stufa portatile a combustibile liquido nella roulotte, in barca e nella cabina di un veicolo;

- NON utilizzare la stufa portatile a combustibile liquido in ambienti non sufficientemente ventilati (visionare la scheda delle caratteristiche per le dimensioni minime dell’ambiente da riscaldare), in vani interrati e/o ad altitudini superiori ai 1500 metri ;

- NON modificare i dispositivi di sicurezza della stufa.

L’impiego di questo tipo di riscaldamento in luoghi pubblici è regolamentato e

richiede appositi permessi. Informarsi in precedenza sulle relative formalità.

Solo con il combustibile

giusto si è sicuri di un

uso sicuro, efficiente e

confortevole della stufa.

IL COMBUSTIBILE GIUSTO

La stufa portatile è stata progettata per l’uso di un petrolio di alta qualità, puro, senza acqua, come Qlima Premium Quality Fuels che assicura una combustione pulita ed ottimale. Un combustibile di qualità inferiore può causare i seguenti problemi:

E accumulo eccessivo di catrame sullo stoppino E combustione insufficiente E durata limitata della stufa E fumo e/o cattivo odore E accumulo sulla griglia o sul rivestimento.

Il combustibile giusto è quindi essenziale per un uso sicuro, efficiente e confortevole della stufa.

Non sono coperti dalla garanzia i danneggiamenti e/o difetti di funzionamento dell’apparecchio causati dall’utilizzo di un combustibile diverso dall’olio di paraffina di alta qualità, esente da acqua.

Consultare sempre il rivenditore a Lei più vicino per la scelta del combustibile adatto alla stufa.

MANUALE

E E E E E E

A INSTALLAZIONE DELLA STUFA

Estrarre con cautela la stufa dalla scatola e controllare il contenuto.

Oltre alla stufa, devono essere presenti i seguenti componenti:

E un tappo per il trasporto E le istruzioni d’uso E una pompa a sifone per il combustibile Conservare la scatola ed il materiale d’imballaggio (fig. A) per

l’immagazzinaggio e/o il trasporto.

Togliere il resto del materiale d’imballaggio:

E Rilasciare il lato destro della griglia. Sollevare la griglia dalla fessura

(Fig. B) e tirarla in avanti.

E Tirare entrambe le estremità della confezione verso i lati e verso il basso

contemporaneamente (fig. C).

E Estrarre la camera di combustione dalla stufa e rimuovere il materiale

d’imballaggio sottostante (fig. D).

E Porre la camera di combustione di nuovo nella sua sede. Essa è posizionata

correttamente se può essere spostata con la maniglia E leggermente verso sinistra e verso destra (fig. F). Chiudere la griglia.

E Aprire il coperchio del serbatoio removibile  ed estrarre il pezzetto di

polistirolo.

Riempire il serbatoio estraibile come indicato nel capitolo B.

Porre le batterie nell’apposito scomparto L sul lato posteriore della stufa

(fig. G). Fare attenzione ai poli + e -. Chiudere lo scomparto della batteria.

Il pavimento deve essere robusto e perfettamente piano. Spostare la stufa,

qualora questa non sia in bolla. Non cercare di correggere la posizione

mettendo sotto la stufa libri o altro materiale.

Adesso la stufa è pronta per l’uso.

B RIFORNIMENTO DEL COMBUSTIBILE

Non riempire il serbatoio estraibile nello spazio abitativo, ma in un luogo più adatto (una parte di combustibile può sempre fuoriuscire). Compiere le seguenti operazioni:

Assicurarsi che la stufa sia spenta.

Aprire il coperchio ed estrarre il serbatoio dalla stufa (fig. H). Attenzione: il

serbatoio può gocciolare leggermente. Appoggiare detto serbatoio (tappo in alto, maniglia sul pavimento) e svitare il tappo.

Riempire il serbatoio amovibile usando una pompa per combustibile (fare rif-

erimento alle istruzioni uso della pompa). Assicurarsi che questa sia più in alto rispetto al serbatoio estraibile (fig. I). Il tubo flessibile nervato deve essere inserito nell’apertura del serbatoio estraibile.

Durante il rifornimento, fare attenzione all’indicatore del combustibile nel

serbatoio estraibile (fig. J). Se questo è pieno, interrompere il rifornimento. Non riempire mai troppo il serbatoio, soprattutto se il combustibile è molto freddo (il combustibile fuoriesce se diventa caldo).

Lasciare scorrere di nuovo il combustibile ancora presente nella pompa verso

la latta e rimuovere la pompa facendo molta attenzione. Avvitare con cura il tappo sul serbatoio. Asciugare eventuali tracce di combustibile.

Controllare che il tappo del serbatoio sia diritto e ben avvitato. Porre nuovamente il serbatoio estraibile nella stufa (con il tappo verso il basso). Chiudere il coperchio.

1998 / 1999 R 125 E

C ACCENSIONE DELLA STUFA

Una stufa nuova provoca sempre all’inizio un odore particolare. Per tale motivo, assicurarsi che vi sia una ventilazione più che sufficiente, oppure accendere la stufa la prima volta al di fuori dello spazio abitativo.

Quando si usa la stufa per la prima volta, riempire il serbatoio estraibile di combustibile ed attendere circa 30 minuti prima di accenderla. In questo modo

lo stoppino può impregnarsi di combustibile. Ciò vale anche dopo che la stufa ha bruciato fino a vuotarsi e dopo la sostituzione dello stoppino.

Prima di accendere la stufa, guardare sempre l’indicatore del combustibile F per assicurarsi che nel serbatoio estraibile vi sia una quantità sufficiente di combustibile.

Accendere sempre la stufa con l’ausilio della resistenza di accensione K. Non usare mai fiammiferi o un accendino.

Compiere le seguenti operazioni:

Accendere la stufa girando la manopola B a destra (fig. K).

Premere il pulsante di accensione C (fig. L), esercitando una lieve pressione.

Non appena scaturirà la fiamma nella camera di combustione D, rilasciare il pulsante dell’accensione.

Dopo l’accensione della stufa controllare sempre che la camera di combustione D sia nella posizione corretta, spostandola con la maniglia E leggermente verso sini-

+ +

stra e destra (fig. E). Questo movimento deve avvenire senza intoppi. Se la camera di combustione non si trova nella posizione corretta, si avranno fumo e fuliggine.

D LA COMBUSTIONE DELLA STUFA

Dopo l’accensione, occorre attendere 10-15 minuti prima che si possa controllare se la stufa funziona bene. Una fiamma troppo alta può provocare fumo e fuliggine, mentre una fiamma troppo bassa può provocare cattivi odori. La figura Q indica

l'altezza minima e massima consentita per la fiamma. leggermente regolata con il manopola B (fig. M).

La fiamma può esser

Le cause di una fiamma troppo bassa possono essere le seguenti:

E combustibile insufficiente (riempire il serbatoio) E combustibile di cattiva qualità (consultare il rivenditore)

E ventilazione insufficiente (aprire leggermente una porta o una finestra) E stoppino consumato (consultare il rivenditore oppure sostituire

lo stoppino: cfr capitolo L)

E SPEGNIMENTO DELLA STUFA

Premete il pulsante di spegnimento A. Dopo un po’la fiamma si spegne

(fig. N).

F GUASTI, CAUSE E SOLUZIONI

Se non si riesce a risolvere un guasto con l’aiuto delle indicazioni riportate qui di seguito, occorre rivolgersi direttamente al rivenditore della stufa.

NON SI RIESCE AD ACCENDERE LA STUFA.

E Le batterie non sono installate correttamente nello scomparto.

Controllare (fig. G).

E Le batterie non hanno più una carica sufficiente per l’accensione.

Sostituirle (fig. G).

E La stufa non ha più combustibile oppure lo stoppino deve essere sostituito.

Dopo aver installato il serbatoio estraibile pieno, attendere 30 minuti prima di procedere all’accensione.

E Il pulsante di accensione C è stato premuto con troppa forza verso il basso.

Premere con meno forza (capitolo C).

La resistenza di accensione K è interrotta.

Consultare il rivenditore della stufa.

FIAMMA INCOSTANTE E/O FULIGGINE E/O CATTIVO ODORE.

E La camera di combustione D non è stata installata correttamente.

Correggerne la posizione con la maniglia E, fino a spostarla facilmente verso sinistra e verso destra.

Il combustibile è vecchio. Cominciare ogni stagione fredda con nuovo combustibile. E Si fa uso del combustibile sbagliato. Cfr. IL COMBUSTIBILE GIUSTO (cfr. capitolo ‘Osservazioni generali’). E All’interno della stufa si ha un accumulo di polvere. Rivolgersi al rivenditore. E L’altezza dello stoppino non è stata regolata. Rivolgersi al rivenditore.

LA STUFA SI SPEGNE LENTAMENTE.

E Il serbatoio estraibile è vuoto. Cfr. il capitolo B. E Nel serbatoio inferiore vi è dell’umidità. Rivolgersi al rivenditore. E Lo stoppino è indurito sulla parte superiore. Fare bruciare la stufa fino a che

non vi è più combustibile (capitolo G). Usare il combustibile giusto. E Si fa uso di combustibile vecchio. Cominciare ogni stagione fredda con combustibile nuovo.

LA STUFA CONTINUA A BRUCIARE AL MINIMO.

E Lo stoppino è troppo basso. Rivolgersi al rivenditore. E Prima del rifornimento la stufa doveva aver finito quasi tutto il combustibile. Riempire il serbatoio estraibile di combustibile ed attendere 30 minuti prima

di procedere all’accensione.

E Si fa uso di combustibile vecchio o del tipo sbagliato. Cfr. IL COMBUSTIBILE GIUSTO (cfr. capitolo ‘Osservazioni generali’).

E Il locale non ha una ventilazione sufficiente. Spalancare per qualche minuto una finestra o una porta e poi lasciarle leggermente aperte.

resistenza interrotta

LA STUFA BRUCIA TROPPO, CON FIAMME NON REGOLARI.

E Si fa uso di un combustibile sbagliato, troppo volatile.

Cfr. IL COMBUSTIBILE GIUSTO (cfr. capitolo ‘Osservazioni generali’).

E Lo stoppino è troppo alto. Rivolgersi al rivenditore.

G LA MANUTENZIONE

La stufa richiede una manutenzione minima. Tuttavia, occorre eliminare periodicamente polvere e sporco con un panno umido, perché potrebbero crearsi macchie difficili da eliminare. Normalmente sono solo tre le parti che si consumano.

1. LE BATTERIE

Le batterie possono essere sostituite. Non gettare le batterie vecchie fra i rifiuti domestici. Seguire le vigenti normative locali sullo smaltimento di piccoli rifiuti chimici. Non gettare le batterie nel fuoco, ciò potrebbe provocare un’esplosione o la fuoriuscita di liquidi pericolosi.

2. LA RESISTENZA DI ACCENSIONE

La resistenza di accensione dura più a lungo se la stufa viene accesa nel modo corretto. Sostituire per tempo le batterie e fare attenzione a non premere troppo forte il pulsante di accensione. Se il filamento è rotto, occorre sostituire la resistenza di accensione.

1998 / 1999 R 125 E

3. LO STOPPINO

Per prolungare la durata dello stoppino, soprattutto quando si nota che la fiamma diventa più debole, occorre ogni tanto tenere accesa la stufa fino ad esaurimento del combustibile (fino a che non si spegne da sola). Così facendo può darsi che la stufa faccia cattivo odore; per questo si consiglia di compiere quest’operazione al di fuori dello spazio abitativo.

L’utente non deve rimuovere da solo le parti della stufa. Per un’eventuale

riparazione contattare sempre il rivenditore.

Prima di procedere alla manutenzione lasciare raffreddare la stufa.

H IMMAGAZZINAGGIO (FINE DELLA STAGIONE FREDDA)

Alla fine della stagione fredda si consiglia di tenere accesa la stufa facendo in modo che si esaurisca tutto il combustibile in essa presente e poi di immagazzinarla in un luogo sicuro. A tale proposito compiere le seguenti operazioni:

Accendere la stufa al di fuori dello spazio abitativo e lasciarla bruciare fino ad

esaurimento del combustibile.

Lasciare raffreddare la stufa.

Pulire la stufa con un panno umido ed asciugarla con un panno asciutto.

tappo per il trasporto

Togliere le batterie dalla stufa L e conservarle in un luogo asciutto.

Pulire il filtro.

Conservare la stufa in un luogo senza polvere, facendo possibilmente uso

dell’imballaggio originale. Il combustibile rimasto non può essere più utilizzato per la stagione successiva. Qualora rimanga del combustibile, non gettarlo via, ma smaltirlo conformemente alla vigente legislazione locale per i rifiuti chimici di piccole dimensioni. Cominciare in ogni caso la nuova stagione fredda con del combustibile nuovo. Quando si riaccende la stufa, seguire nuovamente le istruzioni (come riportate a partire dal capitolo A).

I TRASPORTO

Per evitare che la stufa perda combustibile durante il trasporto, occorre prendere le seguenti precauzioni:

Lasciare raffreddare la stufa.

Togliere il serbatoio estraibile I dalla stufa e rimuovere il filtro del

combustibile. Questo può perdere qualche goccia di combustibile; tenere un panno a portata di mano. Conservare il filtro ed il serbatoio estraibile al di fuori della stufa.

Mettere il tappo per il trasporto (fig. O) al posto del filtro e premerlo bene. Il

tappo di spostamento serve a prevenire nei limiti del possibile perdite di olio dalla stufa durante il trasporto.

Trasportare la stufa sempre in posizione eretta.

Svuotare il serbatoio fisso, utilizzando una pompa per combustibile, prima di

uno spostamento o in caso di utilizzo di combustibile non idoneo o contaminato. Staccare innanzitutto il filtro del combustibile ed inserire successivamente la pompa nel serbatoio fisso vuoto. Seguire la stessa procedura qualora nel serbatoio del combustibile vi sia acqua.

J SPECIFICHE

R4024TC R7127TC

Accensione elettrica elettrica

Combustibile petrolio petrolio

Capacità (kW)* 2.4 2.7

Spazio riscaldabile (m3)** 40-85 45-95

Consumo di combustibile (l/ora)* 0.250 0.281

Consumo di combustibile (g/ora)* 200 225

Autonomia (ora)* 16.8 15.0

Capacità serbatoio estraibile (litri) 4.2 4.2

Peso (kg) 8.6 8.6

larghezza 455 larghezza 455

Dimensioni (mm) (con piastra inferiore)

Batterie necessarie 3V D.C. (R20 x 2) 3V D.C. (R20 x 2)

Tipo di stoppino N N

profondità 295 profondità 295

altezza 460 altezza 460

* Con regolazione al massimo ** valori riportati sono indicativi

K CONDIZIONI DELLA GARANZIA

La stufa ha una garanzia di 48 mesi a partire dalla data d’acquisto. Entro questo periodo tutti i guasti imputabili ai materiali ed alla produzione vengono riparati gratuitamente. Le condizioni sono le seguenti:

La PVG Holding rifiuta esplicitamente tutti gli accordi relativi a rimborso

dei danni, compreso il rimborso di danni sorti in seguito a guasti.

La riparazione o la sostituzione delle parti entro il termine di garanzia non

implica un prolungamento della garanzia stessa.

La garanzia viene considerata nulla qualora siano state apportate delle

modifiche, qualora siano state montate delle parti non originali o qualora siano state effettuate delle riparazioni alla stufa da parte di terzi.

Le parti normalmente sottoposte ad usura, come le batterie, la resistenza, lo

stoppino e la pompa a sifone per il combustibile, non sono comprese nella garanzia.

La garanzia vale esclusivamente se l’utente è in possesso della ricevuta

d’acquisto originale, datata, alla quale non siano state apportate modifiche o correzioni.

1998 / 1999 R 125 E

La garanzia viene considerata nulla in caso di danni sorti in seguito ad azioni

non conformi alle istruzioni d’uso, in seguito a negligenza ed in seguito all’uso di combustibile del tipo sbagliato o vecchio. L’uso di combustibile sbagliato può anche costituire un pericolo*.

Le spese di spedizione ed i rischi che la spedizione della stufa o delle parti

comportano sono sempre a carico dell’acquirente.

Per prevenire spese inutili, si consiglia dapprima di consultare con attenzione le istruzioni d’uso. Qualora queste non offrano alcuna soluzione al problema, portare la stufa dal rivenditore per la riparazione.

* Le sostanze leggermente infiammabili possono portare ad una combustione non controllabile, con fiamme pericolose come conseguenza. In tal caso, non cercare di spostare la stufa, ma spegnerla immediatamente (cfr. capitolo E). In caso d’emergenza si può fare uso di un estintore, esclusivamente del tipo B: estintore a polvere o ad acido carbonico.

14 CONSIGLI PER UN USO SICURO

1 Occorre sorvegliare costantemente i bambini per essere sicuri che non giochino con l’apparecchio 2 Non spostare la stufa se questa è accesa o se è ancora calda. In tal caso, non riempirla di combustibile e non eseguire la manutenzione. 3 Porre la parte anteriore della stufa ad una distanza minima di 1,5 metri da pareti, tende o mobili. Mantenere libero lo spazio sopra la stufa. 4 Non usare la stufa in locali polverosi. Non si avrà una combustione ottimale. 5 Spegnere la stufa prima di uscire o prima di andare a letto. 6 Conservare e trasportare il combustibile nei contenitori appositi. 7 Assicurarsi che il combustibile non sia esposto a fonti di calore o a forti escursioni termiche. Conservare sempre il combustibile in un luogo fresco, secco ed asciutto (la luce del sole ne intacca la qualità). 8 Non usare mai la stufa in luoghi dove possono essere presenti gas o vapori pericolosi (ad esempio, gas di scarico o vapori di vernici). 9 La griglia della stufa diventa calda. Non coprire la stufa (pericolo di incendio). 10 Assicurarsi sempre che la ventilazione sia sufficiente. 11 L’utilizzo del presente apparecchio non è previsto per persone (bambini inclusi) con ridotte capacità psicomotorie, mentali o sensoriali, tanto meno deve essere utilizzato da persone inesperte o non dotate di sufficienti cognizioni in materia, tranne nei casi in cui vi è sorveglianza e sono impartite istruzioni per l’uso dell’apparecchio da parte di persone responsabili della sicurezza degli utenti. 12 Il dispositivo può essere usato da bambini a partire dagli 8 anni di età

e da persone con capacità fisiche, sensoriali o mentali ridotte o con mancanza di esperienza e conoscenze a condizione che siano state fornite istruzioni e supervisione in merito a un uso sicuro del dispositivo accertandosi del fatto che siano stati compresi i rischi associati all’uso del dispositivo stesso.

13 I bambini non dovrebbero giocare col dispositivo. 14 Le operazioni di pulizia e manutenzione da parte dell’utente non vanno

eseguite dai bambini senza supervisione.

SOSTITUZIONE DELLO STOPPINO

L PRIMA DI PROCEDERE ALLA SOSTITUZIONE DELLO

STOPPINO, LA STUFA DEVE ESSERE SPENTA E COMPLETAMENTE FREDDA.

1a. Aprire il coperchio del serbatoio H e rimuovere il serba-

toio di combustibile I. 1b. Rimuovere le batterie per prevenire possibili bruciature. 1c. Aprire la griglia anteriore e rimuovere la camera di

combustione D. 1d. Rimuovere il regolatore dello stoppino B tirandolo

fuori dritto. 2a. Svitare le 5 viti, 2 dalla vaschetta e 1 dal lato destro, e 2

dal lato sinistro dell’armadietto. 2b. Rimuovere il sensore sul retro dell’armadietto.

3. Rimuovere l’armadietto tirandolo dritto verso l’alto.

4. Rimuovere le 2 viti sul copri-lampada.

5. Rimuovere il paravento A/B 6a. Rimuovere il gruppo di accensione automatica svitando

1 vite. 6b. Rimuovere l’interruttore di sicurezza rovesciato svitan-

do 1 vite. 6c. Rimuovere i 4 connettori (4EA) del circuito.

7. Svitare 4 dadi a farfalla

8. Rimuovere il gruppo del regolatore dello stoppino.

9. Premere il perno dello stoppino montato dentro il grup-

po di protezione dello stoppino. Smontare separata-

mente lo stoppino, il porta stoppino, la custodia dello

stoppino.

10. Installare il nuovo stoppino e inserire i tre perni sul

nuovo stoppino nei 3 buchi sulla manica dello stoppino,

rivolti verso l’alto (Vedasi la freccia che indica “”su””

sulla manica dello stoppino).

11. Spingere il nuovo stoppino nel dente di ritenzione della

manica dello stoppino, in modo che lo stoppino aderisca

bene intorno all’interno della manica dello stoppino,

lisciando eventuali pieghe.

12. Allineare i perni con i buchi a fessura dentro il regola-

tore dello stoppino. Poi premere leggermente ciascuno

dei tre perni dello stoppino (ora attaccati alla manica

dello stoppino) verso l’interno. Inserire i tre perni nelle

scanalature flessibili del regolatore dello stoppino.

Premere su ciascuno dei tre perni, inserendoli saldamen-

te nei buchi.

13. Girare la manopola di regolazione dello stoppino e assi-

curarsi che lo stoppino si muova su e giù liberamente.

14. Far scivolare il gruppo di regolazione dello stoppino giù

nell’aspiratore. Posizionare il dispositivo di regolazione

nella parte anteriore della stufetta.

15. Serrare 4 dadi a farfalla sul perno di montaggio, ma non stringerli.

16. Sollevare lo stoppino alla posizione più alta e stringere i dadi a farfalla in svariati passi.

17. Controllare l’altezza dello stoppino. Dovrebbe essere 5/16 al di sopra del collare.

18. Controllare che ci sia la distanza corretta tra il portastoppino e l’aspiratore. Dovrebbe essere la stessa tutto intorno.

19a. Reinstallare il gruppo dell’interruttore rovesciato pre-

mendo la manopola di spegnimento.

19b. Collegare i quattro connettori (4EA) con il circuito.

20. Controllare il funzionamento dell’arresto di sicurezza rovesciato premendo il pulsante di spegnimento per rovesciare il pendolo.

21. Reinstallare il gruppo di accensione automatica.

22. Reinstallare il paravento A / B.

23. Reinstallare il copri-lampada.

24. Reinstallare l’armadietto.

25. Stringere le 5 viti sull’armadietto e reinstallare il sensore sul retro dell’armadietto.

26. Reinstallare la camera di combustione e il serbatoio di combustibile.

27. Reinstallare la manopola di regolazione dello stoppino. Chiudere il vassoio anteriore.

Installare le batterie nell’armadietto delle batterie e riempire il serbatoio di combustibile con Qlima Premium Quality Fuels. Mettere il serbatoio nella stufetta e aspettare almeno 60 minuti affinché il nuovo stoppino si saturi completamente con il combustibile.

Kjære kunde!

Gratulerer med kjøpet av denne transportable varmeovnen beregnet på privat

bruk. Du har kjøpt et kvalitetsprodukt du vil ha glede av i mange år fremover.

Det forutsetter selvfølgelig at du bruker ovnen på riktig måte. Les denne

bruksanvisningen først for å sikre varmeovnen maksimal brukstid. Varmeovnen

leveres med 48 måneders produsentgaranti på alle mangler i materialer eller

utførelse.

Vi håper du får mye varme og hygge med ovnen.

Med vennlig hilsen

PVG Holding b.v.

Kundeserviceavdelingen

1 LES BRUKSANVISNINGEN FØRST.

2 KONTAKT FORHANDLEREN HVIS DU LURER PÅ NOE.

GENERELLE ANVISNINGER FOR BRUK

Nedenfor finner du hovedpunktene du må gå gjennom før du begynner å bruke varmeovnen. Du finner flere opplysninger i HÅNDBOKEN (side 91 ff.).

Ta av all emballasje (se avsnitt A, Fig. A).

Fyll den uttakbare beholderen  og vent i 30 minutter før du

slår på varmeovnen (se avsnitt B, Fig. I).

Sett batteriene inn i holderen L (se avsnitt A, Fig. G).

Sjekk om forbrenningskammeret 4 står rett opp (se avsnitt A,

Fig. F).

Slå på varmeovnen ved å trykke langsomt på flam-

meregulatoren 2 og tenningsknappen 3 samtidig (se avsnitt C, Fig. K og L).

HOVEDKOMPONENTER

AV-knapp (nød-

stopp)

Riflet regulerings-

bryter

Tenningsknapp

Forbrenningskammer

Håndtak til forbren-

ningskammer

Drivstoffindikator

Gitter

Når varmeovnen er slått på, tar det 10 til 15 minutter før du

kan sjekke om den brenner godt (se avsnitt D).

Slå av varmeovnen (se avsnitt E).

• For å hindre brann må beholderen enten fylles når varmeovnen er slått av eller i et annet rom enn der varmeovnen står.

• Kontroller alltid at beholderen er forsvarlig lukket etter at den er fylt, på god avstand fra alle varmekilder og åpen ild (se kapittel B).

• Oppbevar alle drivstoffbeholdere med originallokk og tetninger på et kjølig og mørkt sted.

• Drivstoffets alder. Bruk nytt drivstoff i begynnelsen av hver fyringssesong.

• Bruk av Qlima Premium Quality Fuels som drivstoff sikrer god kvalitet.

• Før du skifter merke og/eller type drivstoff, må du sørge for at den mobile varmeovnen er helt tømt for rester av gammelt drivstoff.

• Første gang du slår på varmeovnen, lukter det “nytt” en liten stund.

Lokk til uttakbar

beholder

Uttakbar beholder

Drivstoffmåler på

uttakbar beholder

Tennspole

Batteriholder

Håndtak



Kasse



VIKTIG FORHÅNDSINFORMASJON

SØRG ALLTID FOR TILSTREKKELIG VENTILASJON

Denne enheten er utstyrt med et sikkerhetssystem som slår den av når temperaturen i rommet er for høy. Når varmeovn slås av (manuelt eller automatisk) kan den ikke slås på igjen på 15 minutter. For å forhindre skade på enheten skal du ikke tvinge start av varmeovn i denne tidsperioden. Les denne bruksanvisningen nøye før du tar apparatet i bruk og ta vare på den for senere bruk. Bare installer varen hvis den er i samsvar med lokale og nasjonale lover og regler. Dette produktet er kun ment brukt som ovner i private husholdninger og skal kun brukes under normale forhold innendørs, kjøkken eller garasje.

Uansett modell må du alltid sørge for at varmeovnen brukes i et rom som er tilstrekkelig stort til at ovnen er forsvarlig å bruke uten ekstra ventilasjon. Hvis rommet er mindre enn påkrevd, må du alltid åpne en dør eller et vindu litt på gløtt (ca. 2,5 cm åpning). Det er viktig at alle rom hvor varmeovnen brukes har tilstrekkelig luftinntak og -avtrekk (begge åpninger må ha et minste tverrsnitt på

50 cm garanti for at luftsensoren fungerer som den skal. Rådfør deg med forhandleren hvis du er i tvil.

SIKKER TOPP

Varmeovnen leveres med sikker topp. Dette reduserer temperaturen på topplaten. På denne måten reduseres risikoen dramatisk for alvorlig skade fordi man kommer i berøring med topplaten. Vær imidlertid oppmerksom på at topplaten likevel blir varm. Unngå kontakt med topplaten og gitteret.

). Sikkerhetssystemet må ikke modifiseres, ettersom du da ikke har noen

1998 / 1999 R 125 E

Spesielt for Frankrike: Varmeovnen er bare konstruert for drivstoff beregnet på flytende drivstoffdrevne mobile varmeovner, i samsvar med bestemmelsene av 18-07-2002 og 25-06-2010. Bruk av andre typer drivstoff er forbudt. Spør forhandleren eller se vårt nettsted når det gjelder adresser til våre detaljhandlere. Formålet med den flytende drivstoffdrevne mobile varmeovnen er at den skal være en ekstra varmeovn og ikke en konstant varmekilde.

Spesielt for Storbritannia: Bruk kun parafindrivstoff i klasse C1, i samsvar med BS2869, del 2 eller tilsvarende.

Brukeren må følge disse anvisningene for riktig bruk:

IKKE

- bruk den flytende drivstoffdrevne mobile varmeovnen i campingvogner, båter og førerhus til kjøretøy,

- bruk den flytende drivstoffdrevne mobile varmeovnen i rom uten tilstrekkelig ventilasjon (se tabellen med minste tillatte mål på rommet som skal varmes opp), rom som ligger under bakken og/eller i mer enn 1500 meters høyde,

- modifiser varmeovnens sikkerhetsfunksjoner.

Bruk av denne typen oppvarming i offentlige rom er underlagt tillatelse fra

myndighetene. Slik tillatelse må innhentes på forhånd.

RIKTIG DRIVSTOFF

Ovnen er beregnet på bruk sammen med ren, vannfri parafinolje av høy kvalitet, for eksempel Qlima Premium Quality Fuels. Bare drivstoff av denne typen sikrer riktig og ren forbrenning. Drivstoff av lavere kvalitet kan føre til:

E for mye tjæreavleiringer på glassfiberveken E ufullstendig forbrenning E redusert levetid E røyk og/eller lukt E avleiring på gitteret eller kappen

Det er derfor viktig å bruke riktig drivstoff, slik at du kan bruke ovnen på en trygg,

effektiv og behagelig måte.

Skade og/eller funksjonsfeil på varmeovnen som skyldes bruk av annet drivstoff enn ren parafinolje av høy kvalitet og uten innhold av vann, dekkes ikke av garantien.

Hør alltid med den lokale forhandleren for å få vite hva som er riktig drivstoff til ovnen.

Bare når du benytter

riktig drivstoff, kan du bruke ovnen på

en trygg, effektiv og

behagelig måte.

HÅNDBOK

E E E E E E

A INSTALLERE OVNEN

Ta varmeovnen forsiktig ut av esken og kontroller innholdet.

I tillegg til ovnen må du også ha:

E et transportdeksel E denne bruksanvisningen E en manuell drivstoffpumpe Oppbevar esken og emballasjen (Fig. A) for lagring og/eller transport.

Fjern resten av emballasjen:

E Slipp høyre side av grillen. Løft gitteret fra sporet (fig. B) og trekk det fre-

mover.

E Trekk begge ender av emballasjen til sidene og samtidig litt nedover (se

fig. C).

E Fjern forbrenningskammeret og emballasjen under forbrenningskammeret

(Fig. D).

E Sett forbrenningskammeret tilbake på plass. Forbrenningskammeret er riktig

plassert når det lett kan skyves litt til venstre og høyre ved hjelp av håndtaket 5 (fig. F). Lukk gitteret: Løft den litt, slik at du setter den tilbake i sporet.

E Åpne lokket til den uttakbare beholderen H og fjern stykke skumplast.

Fyll den uttakbare beholderen som vist i avsnitt B.

Sett batteriene i holderen 12 på baksiden av varmeovnen (fig. G). Pass på at

de positive og negative polene ligger riktig i forhold til merkene + og - i bat-

terihuset. Lukk batteridekselet.

Gulvet skal være fast og helt plant. Endre plasseringen av varmeovnen hvis den ikke står plant. Ikke juster varmeovnen ved å legge bøker eller andre gjenstander under den.

Varmeovnen er nå klar til bruk.

B FYLLE PÅ DRIVSTOFF

Fyll den uttakbare beholderen på et hensiktsmessig sted, da det alltid kan bli litt søl. Følg fremgangsmåten nedenfor:

Pass på at varmeovnen er slått av.

Åpne det øvre lokket og løft den uttakbare beholderen ut av varmeovnen

(fig. H). Merk: Det kan lekke noen dråper fra beholderen. Sett den uttakbare beholderen (lokket skal peke oppover) ned på gulvet og skru av drivstofflokket.

Fyll den uttakbare beholderen med en drivstoffpumpe (se bruksanvisningen

til drivstoffpumpen.) Pass på at den står høyere enn den uttakbare beholderen (fig. I). Sett den riflede slangen inn i åpningen på den uttakbare beholderen.

Sjekk drivstoffmåleren på den uttakbare beholderen mens beholderen fylles

(fig. J). Slutt å fylle når måleren viser at beholderen er full. Beholderen må ikke overfylles, spesielt ikke når drivstoffet er svært kaldt (drivstoff utvider seg når det varmes opp).

La resten av drivstoffet i pumpen renne tilbake i jerrykannen og ta pumpen

forsiktig ut. Skru drivstofflokket omhyggelig på igjen. Fjern eventuelt drivstoffsøl.

Sjekk om lokket sitter rett og er skrudd ordentlig til. Sett den uttakbare

beholderen tilbake i varmeovnen (med lokket ned). Lukk lokket.

C TENNE VARMEOVNEN

Når varmeovnen er ny kan den avgi noe lukt en stund, når den brukes for første gang. Sørg derfor for ekstra ventilasjon eller slå på varmeovnen utenfor stuen.

Når du bruker varmeovnen for første gang, skal du først sette den uttakbare beholderen på plass og vente i ca. 30 minutter før du tenner ovnen. Da kan

glassfiberveken trekke til seg drivstoff. Følg samme prosedyre når du har brent opp alt drivstoffet fra beholderen samt etter at glassfiberveken er skiftet.

Kontroller alltid drivstoffindikatoren før du slår på varmeovnen 6, for å se om den uttakbare beholderen må fylles.

Tenn alltid varmeovnen med tennspolen K. Du må aldri bruke fyrstikker eller en sigarett.

Følg fremgangsmåten nedenfor:

Drei den riflede vekereguleringsbryteren 2 med urviseren til den stopper (fig. K).

1998 / 1999 R 125 E

Trykk på tenningsknappen C (fig. L), men ikke for hardt. Slipp tenningsknap-

pen straks du ser en flamme i forbrenningskammeret 4.

Når ovnen er tent, må du alltid kontrollere om forbrenningskammeret 4 er plant ved å skyve det litt til venstre og til høyre med håndtaket 5 (fig. E). Bruk

jevne og smidige bevegelser. Er ikke forbrenningskammeret plant, kan det føre til røyk- og sotutvikling.

D SLIK SKAL VARMEOVNEN BRENNE

Når du har tent varmeovnen, tar det 10 til 15 minutter før du kan kontrollere om den brenner godt. Er flammen for høy, kan det føre til røyk- og sotutvikling. Er flammen for lav, kan det føre til luktutvikling. Fig. Q viser minimal og største tillatte høyde på flammen. Flammen kan reguleres litt ved hjelp av flammeregulatoren 2 (fig. M).

Flammen kan også bli for lav på grunn av:

E utilstrekkelig drivstoff (fyll beholderen) E dårlig kvalitet på drivstoffet (ta kontakt med forhandler) E utilstrekkelig ventilasjon (åpne vindu eller dør) E svinn på veken (ta kontakt med forhandler og

bytt veken, se avsnitt L)

E SLÅ AV VARMEOVNEN

La ovnen brenne på laveste innstilling i ca. ett minutt. Trykk på AV-knappen . Flammen slokker etter en kort stund (fig. N).

F FUNKSJONSVIKT, ÅRSAKER OG LØSNINGER

Kontakt forhandleren hvis du ikke klarer å utbedre eventuelle funksjonsfeil ved hjelp av anvisningene nedenfor.

OVNEN SLÅR SEG IKKE PÅ

E Batteriene sitter ikke som de skal i holderen. Kontroller (Fig. G). E Det er ikke igjen nok strøm i batteriene til å slå på ovnen.

Bytt batterier (fig. G). E Beholderen er tom for drivstoff, eller veken er blitt skiftet. Vent i 30 minutter når du har fylt på og byttet ut den uttakbare beholderen

før du tenner varmeovnen.

E Du skyver tenningsbryteren 3 ned med for stor kraft.

Skyv den ned med litt mindre kraft (avsnitt C).

E Tennspolen K er defekt.

Kontakt forhandleren.

FLAMMEN ER UREGELMESSIG, OG/ELLER DET ER SOT OG/ELLER LUKT

E Forbrenningskammeret 4 er ikke satt riktig på plass. Bruk håndtaket ??? for å gjøre det plant, til det er lett å skyve det litt til

venstre og til høyre så kammeret blir plant.

E Du bruker drivstoff som er gått ut på dato. Start hver oppvarmingssesong med nytt drivstoff. E Du bruker feil type drivstoff.

Se “Riktig drivstoff” i avsnittet “Viktig forhåndsinformasjon”.

E Det har samlet seg støv nederst på ovnen.

Kontakt forhandleren.

E Vekehøyden er ikke som den skal.

Kontakt forhandleren.

OVNEN SLÅR SEG LANGSOMT AV

E Den uttakbare beholderen er tom.

Se avsnitt B.

E Det er kommet vann i den nedre beholderen.

Kontakt forhandleren.

E Veken er blitt hard på oversiden.

La varmeovnen brenne til alt drivstoffet er brukt opp (avsnitt G). Bruk riktig

drivstoff.

E Du bruker drivstoff som er gått ut på dato. Start hver oppvarmingssesong med nytt drivstoff.

OVNEN HAR FORTSATT LAV FLAMME

E Veken er plassert for lavt.

Kontakt forhandleren.

E Før du fylte beholderen hadde ovnen brukt opp nesten alt drivstoffet.

Vent i 30 minutter når du har fylt drivstoff og byttet ut den uttakbare behold-

eren før du tenner varmeovnen.

E Du bruker feil type drivstoff. Se “Riktig drivstoff” i avsnittet “Viktig forhåndsinformasjon”. E Rommet er ikke godt nok ventilert.

La et vindu eller en dør stå på vid gap en stund.

OVNEN HAR FOR HØY FLAMME

E Du bruker feil type drivstoff. Det er for flyktig.

Se “Riktig drivstoff” i avsnittet “Viktig forhåndsinformasjon”.

E Veken er plassert for høyt.

Kontakt forhandleren.

Tennspole

G VEDLIKEHOLD

Varmeovnen trenger nesten ikke vedlikehold. Det er imidlertid viktig at du fjerner støv og flekker i rett tid med en fuktig klut. Ellers kan dette bli til flekker som vanskelig lar seg fjerne. Under normale forhold er bare tre komponenter utsatt for slitasje:

1. BATTERIENE

Du kan skifte batteriene selv. Ikke kast gamle batterier sammen med annet husholdningsavfall. Følg lokale bestemmelser for avhending av kjemisk husholdningsavfall. Ikke kast batterier på bål, der de kan eksplodere, eller frigjøre farlig væske.

2. VEKEN

Glassfiberveken får lengre brukstid hvis du av og til lar ovnen være på til tanken er fullstendig tømt og ovnen slokker av seg selv. Gjør dette når du ser at flammen blir svakere. Utbrenningen forårsaker en del lukt, derfor anbefaler vi at du tar ovnen ut av stua.

3. TENNSPOLEN

Tennspolen varer lengre hvis du slår på ovnen på riktig måte. Skift batterier i rett tid, og pass på at du ikke skyver tenningsbryteren ned med for stor kraft. Er filamentet ødelagt, må du skifte tennspolen.

1998 / 1999 R 125 E

Ikke fjern noen komponenter fra ovnen på egen hånd. Kontakt alltid forhandleren når utbedringer er nødvendig.

La ovnen avkjøle før du begynner med vedlikeholds- eller servicearbeid.

H OPPBEVARING (SLUTT PÅ DEN KALDE ÅRSTIDEN)

Vi anbefaler at du brenner opp alt drivstoffet i drivstoffbeholderen på slutten av oppvarmingssesongen og setter ovnen bort til lagring på behørig måte. Følg fremgangsmåten nedenfor:

Tenn varmeovnen utenfor stua og la den brenne til alt drivstoffet er brukt opp.

La varmeovnen avkjøle.

Rengjør varmeovnen med en fuktig klut og tørk den av med en klut.

Ta batteriene ut av holderen L og oppbevar dem på et tørt sted.

Rengjør drivstoffilteret.

Oppbevar varmeovnen på et støvfritt sted, om mulig i originalemballasjen. Du

må ikke ta vare på ubrukt drivstoff til neste oppvarmingssesong. Hvis det fortsatt er drivstoff igjen, må det avhendes i henhold til lokale forskrifter for avhending av kjemisk husholdningsavfall.

I TRANSPORT

Iverksett følgende tiltak for å unngå at det lekker drivstoff når du transporterer ovnen:

La varmeovnen avkjøle.

transportdeksel

Ta ut den uttakbare beholder  ut av ovnen og ta ut drivstoffilteret. Noen

dråper kan lekke fra filteret; ha en klut tilgjengelig. Oppbevar drivstoffilteret og beholderen utenfor varmeovnen.

Sett transportdekslet (fig. O) der drivstoffilteret skal sitte. Trykk det godt på plass.

Transportdekselet vil så langt det er mulig bidra til å hindre oljelekkasje fra varmeovnen under transport.

Sett alltid varmeovnen i stående stilling.

Tøm den stasjonære beholderen med en drivstoffpumpe før transport, hvis

J SPESIFIKASJONER

R4024TC R7127TC

Tenning elektrisk elektrisk

Drivstoff parafin parafin

Kapasitet (kW)* 2.4 2.7

Egnet plass (m3)** 40-85 45-95

Drivstofforbruk (l/t)* 0.250 0.281

Drivstoff-forbruk (g/t)* 200 225

Forbrenningstid per beholder (t)* 16.8 15.0

Kapasitet uttakbar beholder (liter) 4.2 4.2

Vekt (kg) 8.6 8.6

bredde 455 bredde 455

Mål (mm) (også sokkelplaten)

Batterieres 3V D.C. (R20 x 2) 3V D.C. (R20 x 2)

Veketype N N

* Ved maksimumsinnstilling ** Spesifiserte verdier er retningsgivende

dybde 295 dybde 295

høyde 460 høyde 460

K GARANTIBETINGELSER

Konvektoren leveres med 48 måneders garanti som gjelder fra og med kjøpsdato. Innen denne perioden vil alle defekter i materiale eller utførelse repareres uten kostnad. Følgende bestemmelser skal gjelde for denne garantien.

Vi avviser uttrykkelig alle andre erstatningskrav, inkludert følgeskade.

Eventuelle reparasjoner eller bytte av komponenter innenfor garantiperioden

vil ikke føre til forlengelse av garantiperioden.

Garantien vil være ugyldig hvis konvektoren er modifisert, hvis det er brukt

uoriginale deler, eller den er reparert av tredjeparter.

Garantien vil ikke omfatte deler som er gjenstand for normal slitasje, f.eks.

batteriene, tennspolen, veken og den manuelle drivstoffpumpen.

Garantien gjelder kun når du fremviser den originale, daterte kvitteringen,

forutsatt at ingen endringer er gjort.

Garantien gjelder ikke skade som oppstår som følge av handlinger som ikke

er i samsvar med bruksanvisningene, forsømmelse og bruk av feil type drivstoff eller hvis drivstoffet er gått ut på dato. Bruken av feil drivstoff kan til og med være farlig*.

1998 / 1999 R 125 E

Transportkostnader og risikoene involvert under transport av konvektoren

eller konvektorkomponenter vil alltid være kjøperens ansvar.

Vi anbefaler at du alltid leser bruksanvisningen nøye først. Da unngår du unødige transportutgifter. Hvis du ikke finner noen løsning der, må du ta ovnen med til forhandleren når utbedringer er nødvendig.

* Lettantennelige stoffer kan føre til ukontrollert forbrenning og flammeutvikling. Prøv aldri å flytte på ovnen hvis dette skulle skje, men slå den alltid av øyeblikkelig (se avsnitt E). I eventuelle nødstilfeller kan du bruke brannslukker, men bare type B-brannslukker. karbondioksid- eller pulverapparat.

14 TIPS FOR SIKKER BRUK

1 Barn må overvåkes for å sikre at de ikke bruker apparatet som leketøy.

2 Ikke flytt konvektoren når den brenner eller fortsatt er varm. Ikke fyll

på konvektoren eller reparer den når den brenner eller fortsatt er varm.

3 Plasser forsiden av konvektoren minst 1,5 meter fra vegger, gardiner og

møbler.

4 Ikke bruk konvektoren i støvete rom eller på svært trekkfulle steder. Du

vil i begge tilfeller ikke oppnå optimal forbrenning.

5 Slå av konvektoren før du legger deg.

6 Oppbevar og flytt på drivstoff bare i egnede beholdere og jerrykanner.

7 Påse at drivstoffet ikke utsettes for varme eller ekstreme temperaturfo-

randringer. Oppbevar alltid drivstoffet på et kjølig, tørt og mørkt sted (sollys vil påvirke kvaliteten).

8 Bruk aldri konvektoren der det kan forekomme skadelige gasser eller

damp (f.eks. eksosgass eller damp fra maling).

9 Vær oppmerksom på at gitteret på konvektoren blir varmt. Det er risiko

for brann hvis apparatet dekkes til.

10 Påse alltid at det er nok ventilasjon.

11 Dette apparatet bør ikke brukes av personer (inklusive barn) som har

redusert fysisk, sensorisk eller mental funksjonsevne, eller som er uten erfaring med eller kunnskap om apparatet, hvis de ikke har fått tilsyn eller veiledning i bruken av dette apparatet av en person som er ansvarlig for deres sikkerhet.

12 Dette apparatet kan brukes av barn fra 8 år og oppover og personer

med reduserte fysiske, sensoriske eller mentale evner eller mangel på erfaring og kunnskap, hvis de får tilsyn eller instruksjon vedrørende bruk av apparatet på en sikker måte og forstår farene som er involvert.

13 Barn skal ikke leke med apparatet.

14 Rengjøring og brukervedlikehold skal ikke gjøres av barn uten tilsyn.

SKIFTE UT VEKEN

L PASS PÅ AT OVNEN ER AV OG HELT KALD FØR DU

BEGYNNER Å BYTTE VEKEN.

1a. Åpne tanklokket H og fjerne drivstofftanken I. 1b. Ta ut batteriene for å forhindre mulige brannskader. 1c. Åpne frontgrillen og fjerne forbrenningskammeret D. 1d. Fjern vekejustering B ved å trekke den rett ut. 2a. Skru ut de fem skruene, to fra bak og en på høyresiden

og to fra venstre side av kabinettet.

2b. Fjern sensoren på baksiden av skapet.

3. Ta av kasse ved å trekke den rett opp.

4. Fjern de to skruene på lampedekselet.

5. Fjern vind dekselet A / B 6a. Fjern automatisk tenning forsamlingen ved å skru 1.

skrue. 6b. Fjern velting sikkerhetsbryter ved å skru 1. skrue. 6c. Fjern de fire kontakter (4EA) av PCB.

7. Skru av fire vingemuttere

8. Fjern vekejustering forsamlingen.

9. Trykk pinnen av veken som er montert inne i veken

saken forsamlingen. Demonter veken, vekeholderen,

veken tilfelle montering separat.

10. Installer den nye veken og sett de tre pinnene på ny

veke inn i de 3. hullene på veken i oppadgående ret-

ning (se pilen merket ""opp"" på vekehylsen).

11. Trykk den nye veken i holde tennene på veken hylsen,

slik at veken fester seg tett rundt innsiden av veken

hylsen, glatter ut eventuelle rynker.

12. Line opp pinnene med de avlange hull inne veken

adjuster. Før du trykker forsiktig hver av de tre pinnene

veken (nå festet til vekehylsen) mot innsiden. Sett de tre

pinner i de skrå sporene av veken justeringen. Trykk på

hver av de tre pins, sette dem godt til i de hullene.

13. Vri vekereguleringsbryteren og kontroller for å være

sikker på at veken beveger seg opp og ned fritt.

14. Skyv veken adjuster forsamlingen ned avløpsrøret.

Plasser justerings akselen til forsiden av ovnen.

15. Snug fire vingemuttere på festebolten, men ikke tighthen dem.

16. Hev veken i høyeste posisjon og trekk til vingemuttere i flere trinn.

17. Sjekk vekehøyden. Det bør være 5/16 over kragen.

18. Sjekk for riktig klaring mellom vekeholderen og utkast tube. Det bør være den samme på alle kanter.

19a. Sett tilbake vippebryteren enheten ved å skyve den

slukker knott.

19b. Koble de fire kontakter (4EA) med PCB.

20. Kontroller funksjonen til velting sikkerhetsstopp ved å skyve slukke knappen for å rokke ved pendelen.

21. Installere den automatisk tenning forsamlingen.

22. Installere vinddeksel A / B.

23. Sett på lampedekselet.

24. Sett på kabinettet.

25. Stram de fem skruene på kabinettet og installere sensoren på baksiden av kabinettet.

26. Installere forbrenningskammeret og drivstofftanken.

27. Installere veken innstillingsknappen. Lukk frontplaten.

Installer batteriene i batterikassen og fylle tanken med Qlima Premium Quality Fuels . Sett tanken inn i ovnen og vent i minst 60 minutter for den nye veken til helt mettet med drivstoffet.

Geachte mevrouw, meneer,

Van harte gefeliciteerd met de aankoop van uw kachel. U hebt een kwaliteits-

product aangeschaft, waar u nog vele, vele jaren plezier van zult hebben, mits u

de kachel verantwoord gebruikt natuurlijk. Lees daarom eerst deze gebruiksaan-

wijzing, voor een optimale levensduur van uw kachel.

Wij geven u namens de fabrikant 48 maanden garantie op alle optredende mate-

riaal- en fabricagefouten.

We wensen u veel warmte en comfort met uw kachel.

Met vriendelijke groet,

PVG Holding b.v.

Afdeling klantenservice

1 LEES EERST DE GEBRUIKSAANWIJZING.

2 RAADPLEEG BIJ TWIJFEL UW DEALER.

100

Qlima R7127TC User Manual [fr, de, es, en, it, pl]

Specifications and Main Features

Frequently Asked Questions

User Manual
