Qibbel Back User Manual [en, de, fr, it, nl +1]

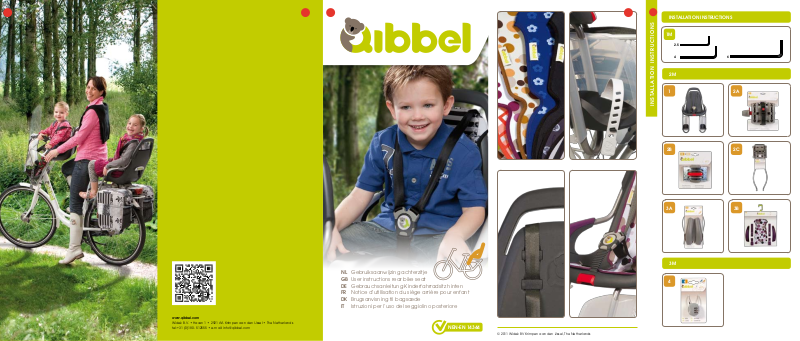

INSTALLATION INSTRUCTIONS

1M

2.5

6 4 6

2M

1

INSTALLATION INSTRUCTIONS

2B

3A 3B

2A

2C

www.qibbel.com

Widek B.V. • Haven 1 • 2921 AA Krimpen aan den IJssel • The Netherlands
tel: +31 (0)180 - 512555 • e-mail: [email protected]

NL Gebruiksaanwijzing achterzitje
GB User instructions rear bike seat
DE Gebrauchsanleitung Kinderfahrradsitz hinten
FR Notice d’utillisation du siège arrière pour enfant
DK Brugsanvisning til bagsæde
IT Istruzioni per l’uso del seggiolino posteriore

NEN-EN 14344

3M

4

© 2011 Widek BV Krimpen aan den IJssel, The Netherlands

ø22-40mm

6 / 6Nm

CAUTION!
Tighten all

bolts before riding

cross tighten stem

bolts as shown

here

1

2

3

4

1

2

3

4

25 kg

12-17

cm

ø max 16 mm

max 10 cm

4 /
5Nm

INSTRUCTIONS FOR USEINSTALLATION INSTRUCTIONS

min
10 cm

max 10 cm

min
10 cm

2,5 / 1Nm

4Ma

INSTALLATION INSTRUCTIONS

4Mb

4Md

4Mb

4Mc

5Ma

5Mc

5Me

7M

5Md

6M

8Ma

INSTALLATION INSTRUCTIONS

1F

3F

2F

INSTRUCTIONS FOR USE

5Mb

www.qibbel.com

© 2011 Widek BV Krimpen aan den IJssel, The Netherlands

5Mc 8Mb

4F

© 2011 Widek BV Krimpen aan den IJssel, The Netherlands

www.qibbel.com

© 2011 Widek BV Krimpen aan den IJssel, The Netherlands

© 2011 Widek BV Krimpen aan den IJssel, The Netherlands

4F

© 2011 Widek BV Krimpen aan den IJssel, The Netherlands

www.qibbel.com

NEDERLANDSENGLISHDEUTSCHFRANÇAISDANSKITALIANO

www.qibbel.com

PRODUCTBESCHRIJVING

Gefeliciteerd met de aankoop van uw Qibbel etszitje. U heeft niet alleen
gekozen voor een zitje dat u geheel naar eigen smaak kunt samenstellen. U
heeft ook gekozen voor een veilig zitje dat voor u en uw kind veel etsplezier
zal brengen. Het zitje kan eenvoudig op de ets worden gemonteerd en
aangepast aan de grootte van uw kind. Het zitje is stapsgewijs verstelbaar,
zodat u altijd de meest comfortabele positie voor uw kind kunt kiezen. (zie

NEDERLANDS

aanwijzingen voor gebruik)

Het zitje is geschikt voor kinderen van ongeveer 9 maanden tot 6 jaar, die
maximaal 22 kg wegen. Gebruik het zitje pas als uw kind zelfstandig kan zitten
tijdens de hele etstocht. Lees de montagehandleiding goed door voordat u
het zitje gaat monteren. Heeft u vragen of twijfels, vraag het uw leverancier.

Het zitje is in 2 versies verkrijgbaar, voor bevestiging op de bagagedrager
of voor bevestiging aan het frame. U kiest zelf de voor uw ets geschikte
bevestiging bij het basiselement.
U kunt kiezen voor de bevestiging bagagedrager als deze voldoet aan de
eisen van de norm NEN 14872 (draagvermogen 25 kg, breedte tussen 12 en
17 cm, diameter frame tussen 8 en 16 mm). U kunt kiezen voor de bevestiging
frame als dit een ronde of ovale doorsnede heeft van 22 tot 40 mm. Ook voor
veel elektrische etsen is dat het geval.

2 jaar garantie: Wij geven twee jaar garantie op fabricage- en/of
materiaalfouten. De garantie gaat in op de datum van aankoop, bewaar
daarvoor uw aankoopbewijs.

Naast deze montagehandleiding kunt u ook gebruik maken
van de instructielms op de website van Qibbel:
www.qibbel.nl/nl/service/instructielms

MONTAGEHANDLEIDING ZITJE

Volg deze montagehandleiding om het zitje veilig en op de juiste manier op
uw ets te bevestigen.

Afbeelding 1M | Gereedschap

Voor montage van het Qibbel zitje heeft u als gereedschap nodig:

➜ standaard inbussleutels 2.5, 4 en 6

WAT HEEFT U NODIG?

Afbeelding 2M | Voor een veilig kinderzitje heeft u nodig

1 achterzitje basiselement
2A bevestiging bagagedrager

of

2B bevestiging frame en
2C beugel frame bevestiging
3A stylingset basis achter (voetriempjes / armsteunen)

of

3B stylingset luxe achter (voetriempjes / armsteunen / bekleding stoeltje)

Afbeelding 3M | U kunt uw Qibbel zitje uitbreiden met de volgende

accessoires
4 slot

BEVESTIGING BAGAGEDRAGER

Om het zitje op de bagagedrager van uw ets te kunnen bevestigen heeft
u naast het achterzitje basiselement (1) slechts 1 onderdeel nodig, de
bevestiging bagagedrager (2A). Er is geen gereedschap nodig.

www.qibbel.com

© 2012 Widek BV Krimpen aan den IJssel, The Netherlands.

Afbeelding 4Mb | Bevestiging bagagedrager

Om de bevestiging bagagedrager aan het basiselement te kunnen
monteren, moet u eerst de rode knop aan de voorzijde van het zitje
uittrekken. Schuif de bevestiging bagagedrager vanaf de rugzijde met een
cirkelvormige beweging onder het zitje. Zorg er voor dat de beveiligingsband
zich aan de voorzijde van de bevestiging bevindt. Schuif de bevestiging zover
door totdat deze het einde van de uitsparing bereikt en vastklikt. Daarna
kunt u de bevestiging vergrendelen door de rode knop aan de voorzijde in
te drukken.
Bevestig vervolgens het zitje op de bagagedrager door de breedte van het
klemmechanisme aan te passen aan de breedte van de bagagedrager.
Om de breedte te vergroten draait u de verstelknop tegen de klokrichting in,
waarvoor u het rode beveiligingslipje moet indrukken.
Om de klem vast te zetten draait u de verstelknop in klokrichting (rechtsom)
stevig vast. Let op dat de klemmen goed om de rand van de bagagedrager
vastzitten.

Afbeelding 4Mc | Controleer of het zitje goed gemonteerd is

Controleer of het zwaartepunt van het zitje niet verder dan 10 cm achter de
achteras van de ets ligt. Zet uw kind in het zitje en controleer of er voldoende
afstand is tussen het zadel en de voorzijde van het zitje, zodat uw kind vrij kan
zitten. Om de positie van het zitje te wijzigen moet u het klemmechanisme
van het bevestigingblok losdraaien en het zitje over de bagagedrager naar
voor of naar achter verschuiven. Vervolgens draait u de klem weer zo stevig
mogelijk vast.

Afbeelding 4Md | Extra beveiliging

De bevestiging bagagedrager moet extra worden beveiligd door de
beveiligingsband om het frame te bevestigen. Als u de bevestiging uit de
verpakking haalt, opent u de buckle door de driepuntssluiting (aan de zijkant
en op de bovenzijde) in te drukken. Bevestig de band om het frame van de
ets en sluit de buckle.

Afbeelding 4F | Extra wielbeschermers

Gebruik de extra meegeleverde doorzichtige wielbeschermers om de
afscherming tussen het wiel en de benen van het kind te verlengen. U schuift
het verlengstuk over de transparante bescherming van de voetsteun totdat
deze vastklikt. Zo verbetert u de veiligheid van het kind tijdens het etsen.

BEVESTIGING FRAME

Om het zitje op het frame van uw ets te kunnen bevestigen heeft u 3
onderdelen nodig: het achterzitje basiselement (1), de bevestiging frame (2B)
en de beugel framebevestiging (2C).

Afbeelding 5Ma | Bevestiging frame

Monteer de bevestiging frame. Let erop dat de ronde gaten aan de
bovenzijde van de bevestiging zitten. Draai de moeren stevig aan (moment

6.0 Nm) met inbussleutel 6. Draai de bouten kruiselings en gelijkmatig aan.
Geschikt voor ronde en ovale zadelbuis Ø 22–40 mm. Met de beweegbare
binnenring kunt u de stand van de klem aanpassen aan de hellingshoek van
het frame om ervoor te zorgen dat het zitje horizontaal boven het achterwiel
komt. De rode knop aan de voorzijde is bedoeld om de bevestiging van het
zitje te ontgrendelen.

Tip: Wilt u het zitje op meerdere etsen gebruiken, koop dan een

➜

extra bevestiging frame. (2B)

Afbeelding 5Mb | Controle bevestiging frame

Controleer of de bevestiging op de juiste hoogte is aangebracht door de
draagbeugel waar het zitje op wordt bevestigd in de framebevestiging te
klikken. Verwijder eerst de borgring van de draagbeugel. De draagbeugel

© 2012 Widek BV Krimpen aan den IJssel, The Netherlands.

NEDERLANDSwww.qibbel.com

moet horizontaal boven het achterwiel komen en de afstand tussen de
draagbeugel en het achterwiel moet minimaal 10 cm zijn. Als dat niet het
geval is verplaatst u de bevestiging of verandert u de hellingshoek met de
beweegbare binnenring.

Afbeelding 5Mc | Plaatsing beugel framebevestiging

De beugel framebevestiging bestaat uit twee delen, een kunststof
bevestigingsblok en een metalen draagbeugel. Maak eerst het

NEDERLANDS

bevestigingblok los van de draagbeugel door de twee moeren van het
metalen borgplaatje los te draaien en het plaatje te verwijderen. Maak dan
het bevestigingsblok vast aan de onderzijde van het basiselement. Om het
bevestigingsblok aan het zitje te kunnen monteren, moet u eerst de rode
knop aan de voorzijde van het zitje uittrekken. Schuif het bevestigingsblok
vanaf de rugzijde met de rode pijl naar voren in een cirkelvormige beweging
onder het zitje. Start de beweging vanaf de rugzijde van het zitje. Schuif
het bevestigingsblok door totdat dit het einde van de uitsparing in het zitje
bereikt en vastklikt. Daarna kunt u het bevestigingsblok vergrendelen door de
rode knop aan de voorzijde in te drukken. Leg nu de metalen draagbeugel
in de uitsparing van het bevestigingsblok en vergrendel de beugel met het
metalen borgplaatje dat u eerst had verwijderd. Draai de twee moeren stevig
aan (moment 5 Nm) met inbussleutel 4. De plaats van het bevestigingsblok is
afhankelijk van het zwaartepunt van het zitje ten opzichte van de achteras.

Afbeelding 5Md | Plaatsing zitje op bevestiging frame

Verwijder de borgring van de draagbeugel. Schuif de uiteinden van de
draagbeugel door de sparingen in de bevestiging frame totdat de beugel
vastklikt. Druk zo nodig de rode ontgrendelknop in om de draagbeugel
volledig in de klem te kunnen schuiven. Draai de borgring door de
draagbeugel om het zitje te borgen.

Afbeelding 5Me | Controleer of het zitje goed gemonteerd is

Voor een goede bevestiging van het zitje controleert u:
A) Of het zwaartepunt van het zitje niet verder dan 10 cm achter de
achteras van de ets ligt.
B) Of de onderzijde van het zitje minimaal 10 cm boven het achterwiel
staat.
C) Of het zitje recht is gemonteerd door het stuur van uw ets recht te
zetten en een denkbeeldige lijn te trekken van het midden van het zitje
via het zadel naar het midden van uw stuur.

Om de positie van het zitje aan te passen moet u de positie van de
bevestiging frame wijzigen, door hetzij de hellingshoek aan te passen,
hetzij de hoogte op de zadelbuis. Zet uw kind in het zitje en controleer of er
voldoende afstand is tussen het zadel en de voorzijde van het zitje, zodat uw
kind vrij kan zitten. Om de afstand tussen zadel en zitje te vergroten moet u de
bevestiging van de draagbeugel aan het bevestigingsblok verschuiven.

Afbeelding 4F | Extra wielbeschermers

Gebruik de extra meegeleverde doorzichtige wielbeschermers om de
afscherming tussen het wiel en de benen van het kind te verlengen. U schuift
het verlengstuk over de transparante bescherming van de voetsteun totdat
deze vastklikt. Zo verbetert u de veiligheid van het kind tijdens het etsen.

BEVESTIGING STYLINGSET

Met de keuze van de stylingset kunt u zelf bepalen hoe uw kinderzitje er uit
gaat zien. U kunt kiezen tussen een stylingset basis of een stylingset luxe.

Afbeelding 6M | Bevestiging voetriempjes (stylingset basis of luxe achter)

Steek de voetriempjes met het Qibbel logo aan de binnenzijde door de
uitsparing. Trek ze van onder naar boven, totdat ze vastklikken.

Afbeelding 7M | Bevestiging armsteunen (stylingset basis of luxe achter)

Klik de armsteun in de uitsparing. Maak de armsteun vast met de bijgeleverde

www.qibbel.com

© 2012 Widek BV Krimpen aan den IJssel, The Netherlands.

schroeven door ze licht aan te draaien (moment 1 Nm) met inbussleutel 2.5.
Doe dit voor beide zijden van het zitje.

Afbeelding 8Ma | Verstelling hoogte veiligheidsgordel

Afhankelijk van de grootte van uw kind kunt u de positie van de
veiligheidsgordel verhogen door de gordel op een hoger punt vast te
klemmen. Dit kan gemakkelijk door de gordelclips met een muntstuk
te kantelen waardoor de gordel vrijkomt. Nu kunt u de gordel op een
andere plaats bevestigen. Gebruik geen scherpe voorwerpen zoals een
schroevendraaier, deze kunnen de clips beschadigen.
Voor grotere kinderen is het ook mogelijk om de gordels via de bovenzijde
van de rugleuning te geleiden. Haal de gordels door de sparing van de
rugleuning naar achter. Breng daarna de gordels op hun plaats via de
geleiders over de bovenkant van het zitje.

Afbeelding 8Mb | Bevestiging bekleding zitje (stylingset luxe achter)

Controleer of de veiligheidsgordel op de juiste hoogte is vastgeklemd
voordat u de bekleding bevestigt. De gordel moet namelijk aansluiten
op de schouderhoogter van uw kind. Maak de veiligheidsgordel los (drie
punten – lichtgrijs gekleurd – gelijk indrukken) en splits deze in twee delen
(lichtgrijs gekleurd) Haal de twee gesplitste delen van de gordel van achter
naar voor door de corresponderende sparing in de bekleding en breng de
bekleding op zijn plaats. Druk het afwateringsdopje van het zitvlak door de
afwateringsopening waardoor de bekleding vastzit.

AANWIJZINGEN VOOR GEBRUIK

Afbeelding 1F | Verstellen zitje in slaapstand

Door de rode knop aan de voorzijde van het zitje uit te trekken, kunt u het
zitje in slaapstand verstellen. Er zijn meerdere standen mogelijk. Als het zitje
in de juiste stand staat, schuift u de vergrendelknop aan de voorzijde weer
in. Let op: u kunt de knop alleen vastdrukken als het zitje in één van de
voorkeuzestanden staat.

Afbeelding 2F | Verstellen van de voetsteun

U kunt de voetsteun eenvoudig zonder gereedschap aanpassen. Verstel de
voetsteun door de clip 90 graden omhoog te draaien en te verplaatsen in de
voorgevormde standen. Als de voetsteun in de juiste hoogte staat drukt u de
clip weer naar beneden voor de vergrendeling.

Afbeelding 3F | Gebruik van de veiligheidsgordel

U maakt de veiligheidsgordel los door de drie lichtgrijze punten gelijk in
te drukken en het gordelhuis naar boven te schuiven. U kunt zo nodig de
gordelbanden splitsen door de lichtgrijze delen uit elkaar te schuiven,
bijvoorbeeld wanneer uw kind een helm draagt of u de hoogte van de
gordel wilt wijzigen. U bevestigt de veiligheidsgordel door de in elkaar
geschoven lichtgrijze delen in de houder te drukken. Trek de gordelband
aan tot deze prettig strak zit als uw kind rechtop zit in het zitje. U kunt de band
losser maken door de grijze knop in te drukken, te kantelen en te verschuiven.
Wanneer de schouders van uw kind hoger of lager zijn dan de normale
gordelbevestiging kunt u de gordel met behulp van de aanwezige klemmen
op een ander punt vastklemmen. Om de gordelclips los te maken heeft u
een muntstuk nodig om de clip vanaf de bovenkant te kantelen. Gebruik
geen scherpe objecten zoals een schroevendraaier, deze kunnen de
clips beschadigen. De veiligheidsgordel moet normaal aansluiten op de
schouders van het kind.

Bij gebruik van de stylingset luxe haalt u de twee riemen van de gordel van
achter naar voor door de corresponderende sparing in de bekleding en
brengt u de bekleding op zijn plaats. Wanneer de schouders van uw kind
hoger zijn dan de hoogste normale gordelbevestiging kunt u de gordel via de
bovenkant van het zitje geleiden. U haalt dan de gordels via de sparing van
het zitje naar de achterkant voordat u ze via de geleiders aan de bovenkant
van het zitje over de schouders van uw kind bevestigt.

© 2012 Widek BV Krimpen aan den IJssel, The Netherlands.

NEDERLANDS

www.qibbel.com

MONTAGEHANDLEIDING ACCESSOIRES

Afbeelding 3M | Slot

Als diefstalbeveiliging kunt het zitje met het leverbare slot borgen.
Als u het zitje op de bagagedrager heeft bevestigd borgt u het aan de
bagagedrager, als het zitje aan het frame is bevestigd borgt u het door het
slot te bevestigen in het gat aan het uiteinde van de draagbeugel.

NEDERLANDS

WAARSCHUWING: AANWIJZINGEN VOOR VEILIG GEBRUIK

GEBRUIK

* Het bevestigingsblok van beide bevestigingen, bagagedrager (2A) en

frame (2B), kan slechts éénmalig worden gebruikt. Bij het losmaken van het
gemonteerde bevestigingsblok kan het blok beschadigen waardoor veilig
gebruik niet meer mogelijk is.

* Controleer of het gebruik van het Qibbel zitje wettelijk is toegestaan in het

land waar u het zitje wilt gebruiken.

* Het zitje is bestemd voor kinderen van ongeveer 9 maanden tot ongeveer

6 jaar, of maximaal 22 kg.

* Controleer regelmatig of het gewicht van het kind het maximaal toege-

stane gewicht niet overschrijdt.

* Het totaalgewicht van de etser, het kind en het stoeltje mag de voor de

ets toegestane maximum lading niet overschrijden. Controleer de infor­matie van de fabrikant van de ets.

* Volg bij het monteren de aanwijzingen voor het aandraaien van de bou-

ten (moment) die in de montagehandleiding zijn opgenomen (afbeeldin­gen 5M en 7M).

* Controleer na het monteren van het zitje of dit niet naar voren helt, om

te voorkomen dat het kind eruit zou glijden. Let erop, dat de rugleuning
enigszins achterover moet hellen.

* Als het zitje op de bagagedrager is bevestigd, zorg dan dat het zitje altijd

met de veiligheidsriem aan de voorzijde verankerd is aan het frame van
de ets (niet aan de bagagedrager!)

* Maak na de montage van het stoeltje een proefrit met uw kind. Controleer

of alle onderdelen van de ets normaal werken nadat het zitje is aange­bracht. Kijk of het prettig etst, uw kind goed zit, alle onderdelen stevig
gemonteerd zijn en de hoogte van de voetsteunen juist is.

* Zet uw zadel op zodanige hoogte dat u gemakkelijk uw voeten op de

grond kunt zetten bij het op- en afstappen.
* Gebruik altijd de veiligheidsgordel en de voetriempjes.
* Houd tijdens het rijden in de gaten of er geen lichaamsdelen of kleding

in de buurt van draaiende of bewegende delen van de ets komen,

bijvoorbeeld een voet bij de spaken of een vinger bij het mechanisme van

de rem. Check dit regelmatig opnieuw als het kind ouder wordt.
* Gebruikt u een zadel met veren, zorg dan dat het kind niet met de vingers

tussen de veer geklemd kan raken door een afschermkapje om de veer te

plaatsen. Dit kapje is verkrijgbaar bij de speciaalzaak.
* Let erop dat het kind niet met scherpe voorwerpen in aanraking kan

komen zoals bijvoorbeeld met een rafelige kabel.
* Sluit de driepunts veiligheidsgordel altijd, ook als er geen kind in het stoeltje

zit. Als er geen kind in het stoeltje zit vermijdt u daarmee dat een losse

gordel bij het etsen in bewegende delen terechtkomt.
* Zorg ervoor dat uw kind voldoende warm gekleed en tegen de regen

beschermd is. Tijdens de etsrit zit uw kind stil en is het daardoor gevoeliger

voor kou.
* Gebruik bij voorkeur een goed passende veiligheidshelm voor extra veilig-

heid van uw kind.
* Als het zitje lang in de zon staat, kan dit erg warm worden. Let op voordat u

uw kind in het zitje plaatst.
* Verwijder het zitje als u de ets op een etsendrager met de auto vervoert.

Door luchtturbulentie kan het zitje of de bevestiging ervan losraken en

mogelijk een ongeval veroorzaken.

WAARSCHUWING

* Bevestig geen extra bagage aan het kinderzitje. Als u bagage wilt vervoe-

ren gebruik dan een aan het stuur bevestigde bagagedrager.

* Verander zelf nooit iets aan het zitje en de meegeleverde bevestiging,

anders beïnvloedt u de veiligheid bij gebruik en vervalt ook de garantie.

* Houd er rekening mee dat het etsgedrag verandert als u een kind ver-

voert, met name het evenwicht, het sturen en het remmen.
* Laat uw kind nooit alleen achter op het zitje als u uw ets neerzet.
* Gebruik het zitje niet als er zichtbare beschadigingen of defecten aanwe-

zig zijn.

ONDERHOUD

* Maak het zitje regelmatig schoon met zeepsop. De bekleding kunt u in de

handwas wassen met een mild reinigingsmiddel.
* Controleer regelmatig of alle bevestigingen etc. nog goed vastzitten.
* Na een ongeval moet het zitje altijd vervangen worden, ook als er geen

zichtbare schade is. Infomeer hierover bij uw leverancier.
* Als een onderdeel van het zitje defect of beschadigd is neem dan contact

op met uw leverancier voor advies of reparatie.

NEDERLANDS

www.qibbel.com

© 2012 Widek BV Krimpen aan den IJssel, The Netherlands.

© 2012 Widek BV Krimpen aan den IJssel, The Netherlands.

www.qibbel.com

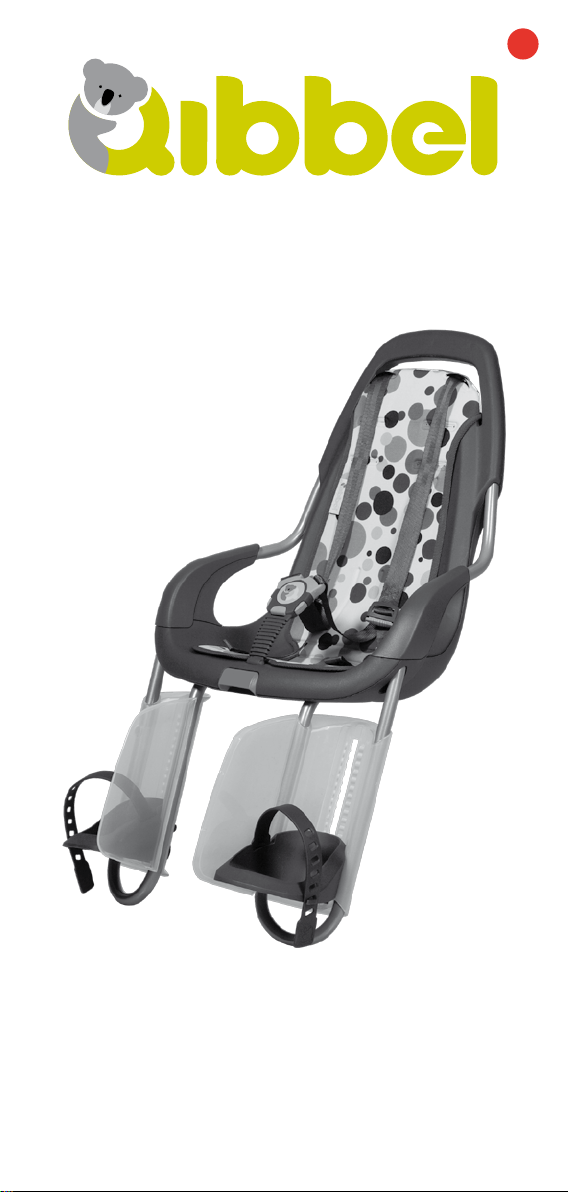

PRODUCT DESCRIPTION

Congratulations on the purchase of your Qibbel bike seat. You have not only
chosen a seat that you can create entirely to your own liking, you have also
chosen a safe seat that will bring you and your child lots of cycling pleasure.
The seat can be easily tted to your bike and adjusted to the size of your child.
The seat can be adjusted stepwise so that you can always choose the most
comfortable position for your child. (see instructions for use)

The seat is suitable for children of approximately nine months to six years of
age, who weigh at the maximum 22 kg. Only use the seat once your child is
able to sit without assistance for the entire bicycle ride. Read these installation
instructions carefully before installing the seat. Please address any questions
you have to your supplier.

The seat is available in two versions, for attachment to the carrier or to the
frame. You choose the right attachment for your bike to accompany the basic
element.

ENGLISH

You can choose the carrier attachment if the carrier meets the requirements
laid down in the NEN 14872 standard (carrying capacity 25 kg, width between
12 and 17 cm, frame diameter between 8 and 16 mm). You can choose the
attachment for the frame if this has a round or oval cross section of 22 to 40
mm. This is also the case for many electric bikes.

Two-year guarantee: We give a two-year guarantee on manufacturing and/
or material defects. The guarantee starts on the date of purchase, please
keep your purchase receipt.

In addition to these seat installation instructions, you can also
refer to the instruction lms on the Qibbel website.
www.qibbel.nl/en/service/instructional-lms

SEAT INSTALLATION INSTRUCTIONS

Follow these instructions to safely and correctly install the seat to your bike.

Figure 1M | Tools

To mount the Qibbel seat, you need the following tools:

➜ Standard Allen keys 2.5, 4, and 6

WHAT DO YOU NEED?

Figure 2M | For a safe child’s seat you require

1 Rear seat basic element
2A Carrier attachment

or

2B Frame attachment and
2C Frame attachment bracket
3A Styling set Basic rear (foot straps/ armrests)

or

3B Styling set De-luxe rear (foot straps/ armrests/ seat upholstery)

Figure 3M | You can enhance your Qibbel seat with the following

accessories
4 Lock

CARRIER ATTACHMENT

To be able to attach the seat to your carrier you require, in addition to the rear
seat basic element (1), just 1 part, the carrier attachment (2A). No tools are
needed.

www.qibbel.com

© 2012 Widek BV Krimpen aan den IJssel, The Netherlands.

Figure 4Mb | Carrier attachment

To be able to attach the carrier attachment to the basic element, you must
rst pull out the red knob on the front of the seat. Then slide the carrier
attachment under the seat from the rear, in a circular motion. Ensure that the
securing strap is at the front of the attachment. Slide the attachment until it
reaches the end of the recess and clicks rmly into place. You can then lock
the attachment by pressing the red knob on the front.
Then attach the seat to the carrier by adjusting the clamping mechanism to
the width of the carrier. To increase the width, turn the adjuster anti-clockwise.
You must press the red safety lip to do this. To x the clamp, turn the adjuster
clockwise. Ensure that the hooks are correctly positioned around the sides of
the carrier.

Figure 4Mc | Check whether the seat is correctly mounted

Check that the centre of gravity of the seat is no more than 10 cm behind
the rear axle of the bicycle. Place your child in the seat and check that there
is sufcient distance between the saddle and the front of the seat to allow
your child to sit comfortably. To change the position of the seat, loosen the
clamping mechanism of the attachment block and move the seat forward or
backward along the carrier. Then tighten the clamping mechanism as tightly
as possible.

Figure 4Md | Additional safety

The carrier attachment must be additionally secured by tting the securing
strap around the frame. When you take the attachment from the packaging,
open the buckle by pressing the three-point fastener (on the side and on the
top). Fix the strap around the frame of the bicycle and close the buckle.

Figure 4F | Additional wheel protectors

Use the additionally supplied transparent wheel protectors to extend the
barrier between the wheel and the legs of the child. Slide the extension over
the transparent foot support guard until it clicks into place. This increases the
safety of the child while cycling.

FRAME ATTACHMENT

To attach the seat to the frame of your bicycle, you need three components:
The rear seat basic element (1), the frame attachment (2B) and the frame
attachment bracket (2C).

Figure 5Ma | Frame attachment

Mount the frame attachment. Ensure that the round holes are at the top.
Tighten the nuts rmly (torque 6.0 Nm) using Allen key 6. Tighten the bolts
diagonally and evenly. Suitable for round and oval saddle tubes Ø 22-40 mm.
Using the movable inner ring, adjust the angle of the clamp to the angle of
the frame to ensure that the seat is positioned horizontally above the rear
wheel. The red knob at the front is used to unlock the seat attachment.

Tip: If you want to use the seat on more than one bike, purchase an

➜

additional frame attachment. (2B)

Figure 5Mb | Checking the frame attachment

Check whether the attachment has been installed at the right height by
clicking the frame attachment bracket into the frame attachment. First
remove the retaining ring from the bracket. The bracket must be positioned
horizontally above the rear wheel, the distance between the bracket and the
rear wheel must be at least 10 cm. If this is not the case, you must move the
attachment or change its angle by adjusting the movable inner ring.

Figure 5Mc | Installing the frame attachment bracket

The frame attachment bracket consists of two parts, a plastic block and a
metal bracket. First remove the block from the bracket by undoing the two

© 2012 Widek BV Krimpen aan den IJssel, The Netherlands.

ENGLISH

www.qibbel.com

nuts holding the metal retaining plate and removing the plate. Then attach
the block to the bottom of the base element. To be able to attach the block to
the basic element, you must rst pull out the red knob on the front of the seat.
Slide the block under the seat from the rear, in a circular motion with the red
arrow pointing forwards. Start the movement from the back of the seat. Slide
the block through until it reaches the end of the recess in the seat and clicks
rmly into place. You can then lock the block into place by pressing the red
button on the front. Now insert the metal bracket into the opening in the block
and retain it using the metal retaining plate that you had previously removed.
Tighten the two nuts (torque 5 Nm) using the Allen key 4. The position of the
block depends on the centre of gravity of the seat with respect to the rear
axle.

Figure 5Md | Positioning the seat on the frame attachment

Remove the retaining ring from the bracket. Slide the ends of the bracket
through the openings in the frame attachment until the bracket clicks into
place. If necessary, press the red release knob to be able to slide the bracket
completely into the clamp. Insert the retaining ring through the bracket to

ENGLISH

secure the seat in place.

Figure 5Me | Check whether the seat is correctly mounted

To ensure that the seat is correctly attached, you need to:
A) Check that the centre of gravity of the seat is no more than 10 cm

behind the rear axle of the bicycle.

B) Check that the bottom of the seat is at least 10 cm above the rear

wheel.

C) Check that the seat is mounted in a straight ahead position by turning

the bicycle’s handlebars to the straight ahead position and drawing an
imaginary line from the middle of the seat via the saddle to the middle
of the handlebars.

To adjust the position of the seat, you need to change the position of the
frame attachment, either by adjusting its angle or its height on the saddle
tube. Place your child in the seat and check that there is sufcient distance
between the saddle and the front of the seat to allow your child to sit
comfortably. To increase the distance between the saddle and the seat, you
must adjust the position of the block on the bracket.

Figure 4F | Additional wheel protectors

Use the additionally supplied transparent wheel protectors to extend the
barrier between the wheel and the legs of the child. Slide the extension over
the transparent foot support guard until it clicks into place. This increases the
safety of the child while cycling.

INSTALLING THE STYLING SET

The choice of styling set allows you to determine the look of your child’s seat.
You can choose between a Basic or a De-luxe styling set.

Figure 6M | Attaching the foot straps (styling set Basic or De-luxe rear)

Insert the foot straps with the Qibbel logo on the inside through the opening.
Pull them through from the bottom to the top until they click into place.

Figure 7M | Attaching the armrests (styling set Basic or De-luxe rear)

Click the armrest into the opening. Attach the armrest using the supplied
screws, tighten them gently (torque 1 Nm) using Allen key 2.5. Do this on both
sides of the seat.

Figure 8Ma | Adjusting the height of the safety belt

Dependent on the size of your child, you use the clamps that are present to
raise the position of the safety belt. This can be done easily by tilting the clips
with a coin, which releases the harness. You can now x the safety belt in
another position. Do not use sharp objects, including screwdrivers, as these
can damage the clips.

www.qibbel.com

© 2012 Widek BV Krimpen aan den IJssel, The Netherlands.

For larger children, it is also possible to run the belts via the top of the seat
back. Pull the belts backwards through the recess in the seat back. Then put
the belts into place via the guides over the top of the seat.

Figure 8Mb | Attaching the seat upholstery (styling set De-luxe rear)

Check that the safety belt is clamped rmly at the right height before you t
the upholstery. The belt needs to match the height of your child’s shoulder.
Undo the safety belt (three point – light grey – push simultaneously) and split
it into two parts (light grey). Pull the two split parts of the safety belt through
the holes in the upholstery from the back to the front, then ensure that the
upholstery is correctly positioned. Push the seat drain plug through the drain
hole, which fastens the upholstery in place.

INSTRUCTIONS FOR USE

Figure 1F | Adjusting the seat to the sleeping position

Pulling out the red knob at the front of the seat allows you to adjust the seat
to the sleeping position. Various positions are possible. When the seat is in the
correct position, push the knob at the front back in. Note: you can only press
the knob back in when the seat is in one of the preselected positions.

Figure 2F | Adjusting the footrests

The footrests are easy to adjust without the use of tools. Adjust the footrest by
rotating the clip upwards through 90 degrees then sliding it up or down into
the preformed positions. When the footrest is at the correct height, push the
clip down to lock it.

Figure 3F | Using the safety belt

To undo the safety belt: press the three light grey points simultaneously and
slide the belt clasp upward. If required, you can separate the two shoulder
straps by sliding the light grey parts of the clasp apart, for instance when
your child is wearing a helmet or when you want to change the height of
the safety belt. Do up the safety belt by rst sliding the two light grey parts
together and then sliding them into the clasp body. Tighten the belt until it is
comfortably tight when your child is sitting straight in the seat. You can loosen
the belt by pressing the grey button on the adjuster, which you then tilt and
slide. When the shoulders of your child are higher or lower than the normal
belt attachment point, you can use the clamps that are present to clamp the
belt at another height. Use a coin to undo the clips by tilting them from the
top. Do not use sharp objects, including screwdrivers, as these can damage
the clips. The safety belt must normally align to the child’s shoulders.
When using the De-luxe styling set, pull the two shoulder straps of the safety
belt through the corresponding openings in the upholstery from the back to
the front and ensure that the upholstery is correctly positioned. If your child’s
shoulders are higher than the highest normal attachment points, you can
reroute the shoulder straps over the top of the seat. To do this, rst pull the
shoulder straps through the openings in the seat back, then route them via
the guides on the top of the seat over the shoulders of your child.

MOUNTING INSTRUCTIONS FOR ACCESSORIES

Figure 3M | Lock

To protect the seat being stolen, you can lock it in place using the available
lock. If the seat is attached to the carrier, lock it to the carrier, if the seat is
attached to the frame lock it by attaching the lock through the hole at the
end of the bracket.

WARNING: INSTRUCTIONS FOR SAFE USE

USE

* The block of both attachments - carrier (2A) and frame (2B) - can only be

used once. Removing the block once this is xed in place can damage

the block, as a result of which safe use is no longer possible.
* Check whether the use of the Qibbel seat is legally permitted in the

© 2012 Widek BV Krimpen aan den IJssel, The Netherlands.

ENGLISH

www.qibbel.com

country where you want to use it.

* The seat is intended for children of approximately nine months to six years

of age, who weigh at the maximum 22 kg.

* Regularly check that the weight of your child does not exceed the

maximum allowable weight.

* The total weight of the cyclist, the child and the seat must not exceed the

total maximum load of the bicycle. Check the information from the bicycle
manufacturer.

* When installing the seat, follow the instructions for tightening the bolts

(torque) that are included in the installation instructions (Figures 5M and
7M).

* After installing the seat, check that it does not tilt forward, to prevent the

child from slipping out of it. Make sure that the backrest leans somewhat
backwards.

* If the seat is attached to the carrier, ensure that the front of it is always

anchored with the safety belt to the frame of the bicycle (not to the
carrier!).

* After installing the seat, take a test ride with your child. Check that all parts

ENGLISH

of the bike work as normal after the seat has been installed. Check that
the bike rides well, that your child is correctly seated, that all components
have been securely installed and that the footrests are at the correct
height.

* Adjust your saddle to a height that allows you to easily put your feet on the

ground when getting on and off your bike.
* Always use the safety belt and the foot straps.
* When riding, check that no part of your child’s body or clothing gets near

to rotating or moving parts of the bike, for instance a foot in the spokes or a

nger near the brake mechanism. Regularly recheck this as the child gets

older.
* If you use a sprung saddle, ensure that your child’s ngers cannot be

pinched between the spring coils by installing guards around the springs.

These guards are available from quality bicycle shops.
* Make sure that the child cannot come in contact with sharp objects, like a

frayed cable.
* Always close the three-point safety belt, also if there is no child in the seat. If

there is no child in the seat, closing the belt avoids loose parts of it ending

up in moving parts when cycling.
* Ensure that your child is dressed sufciently warmly and is protected

from rain. During a bicycle ride, your child sits still and is therefore more

susceptible to the cold.
* Preferably let your child wear a correctly tting safety helmet to increase

his/her safety.
* If the seat is left in the sun a long time, it can become very hot. Therefore,

check this before putting your child in the seat.
* Remove the seat when transporting your bike on a car bike carrier. Due

to air turbulence, the seat or its attachment can become detached and

possibly cause an accident.

WARNING

* Do not attach additional baggage to the child’s seat. If you want to carry

baggage, use a carrier attached to the handlebars.
* Never change anything to the seat or the supplied attachment, otherwise

you will inuence safety when the seat is used and the guarantee will

lapse.
* Take into account that the bike handles differently when you transport a

child, in particular the balance, the steering and the braking.
* Never leave your child unattended in the seat if you park your bike

somewhere.
* Do not use the seat if there are visible damage or defects present.

MAINTENANCE

* Regularly clean the seat using a soap solution. You can wash the

upholstery by hand using a mild detergent.
* Regularly check whether all of the fastenings, etc. are still tight.

www.qibbel.com

© 2012 Widek BV Krimpen aan den IJssel, The Netherlands.

* After an accident, the seat must always be replaced, also if there is no

visible damage. Contact your supplier for more information.

* If a part of the seat is defect or damaged, contact your supplier for advice

or repair.

© 2012 Widek BV Krimpen aan den IJssel, The Netherlands.

ENGLISH

www.qibbel.com

PRODUKTBESCHREIBUNG

Herzlichen Glückwunsch zum Ankauf Ihres Qibbel-Kinderfahrradsitzes. Ihre
Wahl ist auf einen Kindersitz gefallen, den Sie ganz nach eigenen Wünschen
zusammenstellen können. Gleichzeitig haben Sie sich aber auch für einen
sicheren Kindersitz entschieden, der Ihnen und Ihrem Kind viel Spaß beim
Fahrradfahren bescheren wird. Der Kindersitz kann leicht am Fahrrad montiert
und der Körpergröße Ihres Kindes angepasst werden. Der Kindersitz ist
stufenweise verstellbar, sodass Sie immer die bequemste Position für Ihr Kind
wählen können. (Siehe Gebrauchsanweisung.)

Der Sitz ist für Kinder im Alter von ca. 9 Monaten bis 6 Jahren mit einem
Höchstgewicht von 22 kg geeignet. Verwenden Sie den Kindersitz erst, wenn
Ihr Kind während der ganzen Fahrradtour selbstständig sitzen kann. Lesen
Sie die Montagevorschriften aufmerksam durch, bevor Sie den Kindersitz
montieren. Bei Fragen oder im Zweifelsfall wenden Sie sich bitte an Ihren
Händler.

Der Kindersitz ist in zwei Ausführungen erhältlich, d.h. zur Befestigung am
Gepäckträger oder am Rahmen. Sie wählen selbst die für Ihr Fahrrad
geeignete Befestigung beim Basiselement.
Eine Gepäckträgerbefestigung empehlt sich, wenn diese die Anforderungen
der Norm NEN 14872 (Traglast 25 kg, Breite zwischen 12 und 17 cm,
Durchmesser des Rahmens zwischen 8 und 16 mm) erfüllt. Eine Befestigung
am Rahmen empehlt sich, wenn dieser einen runden oder ovalen
Durchmesser von 22 bis 40 mm aufweist. Dies ist auch bei vielen elektrischen
Fahrrädern der Fall.

Zwei Jahre Garantie: Wir gewähren zwei Jahre Garantie auf Herstellungs-

DEUTSCH

und/oder Materialfehler. Die Garantie beginnt mit dem Datum des Kaufs;
heben Sie deshalb bitte Ihren Kaufbeleg auf.

Abgesehen von dieser Montageanleitung können Sie auch
die Lehrlme verwenden, die auf der Website van Qibbel
verfügbar sind: http://www.qibbel.nl/du/service/lehrlme

MONTAGEANLEITUNG KINDERFAHRRADSITZ

Befolgen Sie die Anweisungen der vorliegenden Montageanleitung, um den
Kindersitz sicher und ordnungsgemäß an Ihrem Fahrrad zu befestigen.

Abbildung 1M | Werkzeug

Für die Montage des Qibbel-Kindersitzes benötigen Sie folgende Werkzeuge:

➜ Standardsechskantstiftschlüssel 2.5, 4 und 6 mm

WAS BENÖTIGEN SIE?

Abbildung 2M | Für einen sicheren Kindersitz benötigen Sie

1 Kinderfahrradsitz hinten, Basiselement
2A Gepäckträgerbefestigung

oder

2B Rahmenbefestigung und
2C Bügel-Rahmenbefestigung
3A Basis-Stylingset hinten (Fußriemen/Armlehnen)

oder

3B Stylingset Luxusausführung hinten (Fußriemen/Armlehnen/Sitzbezug)

Abbildung 3M | Folgende Zubehörteile sind für Ihren Qibbel-Kindersitz

erhältlich
4 Schloss

www.qibbel.com

© 2012 Widek BV Krimpen aan den IJssel, The Netherlands.

BEFESTIGUNG AM GEPÄCKTRÄGER

Um Ihren Kindersitz am Gepäckträger befestigen zu können, benötigen Sie
neben dem Basiselement für den Kindersitz hinten (1) nur ein Teil, nämlich die
Gepäckträgerbefestigung (2A). Werkzeug wird nicht benötigt.

Abbildung 4Mb | Gepäckträgerbefestigung

Um die Gepäckträgerbefestigung am Basiselement anbringen
zu können, müssen Sie zuerst den roten Knopf, der sich auf der
Vorderseite des Kindersitzes bendet, herausziehen. Schieben Sie die
Gepäckträgerbefestigung von der Rückseite mit einer kreisförmigen
Bewegung unter den Kindersitz. Achten Sie darauf, dass sich der
Sicherheitsgurt auf der Vorderseite der Befestigung bendet. Schieben Sie die
Befestigung so weit durch, dass sie das Ende der Aussparung erreicht und
einrastet. Danach können Sie die Befestigung verriegeln, indem Sie den roten
Knopf auf der Vorderseite eindrücken.
Befestigen Sie anschließend den Kindersitz am Gepäckträger, indem Sie die
Breite des Klemmmechanismus der Breite des Gepäckträgers anpassen.
Um die Breite zu vergrößern drehen Sie den Verstellknopf entgegen dem
Uhrzeigersinn; zu diesem Zweck müssen Sie die rote Schutzlippe eindrücken.
Zur Befestigung der Klemme drehen Sie den Verstellknopf in Uhrzeigerrichtung
(nach rechts) gut fest. Achten Sie darauf, dass die Klemmen gut um den
Rand des Gepäckträgers befestigt sind.

Abbildung 4Mc | Kontrollieren Sie, ob der Kindersitz ordnungsgemäß

angebracht ist

Kontrollieren Sie, ob sich der Schwerpunkt des Kindersitzes maximal 10 cm
hinter der Hinterachse des Fahrrads bendet. Setzen Sie Ihr Kind in den
Kindersitz und prüfen Sie, ob genug Abstand zwischen dem Sattel und der
Vorderseite des Kindersitzes vorhanden ist, sodass Ihr Kind frei sitzen kann. Um
die Position des Kindersitzes zu ändern, müssen Sie den Klemmmechanismus
vom Befestigungsblock lösen und den Sitz über den Gepäckträger nach
vorne oder hinten verschieben. Danach drehen Sie die Klemme wieder so
stabil wie möglich fest.

Abbildung 4Md | Zusätzlicher Schutz

Die Gepäckträgerbefestigung muss zusätzlich gesichert werden, indem der
Sicherheitsgurt um den Rahmen befestigt wird. Wenn Sie die Befestigung
aus der Verpackung nehmen, öffnen Sie die Schließe, indem Sie den
Dreipunktverschluss (auf der Seite und auf der Oberseite) eindrücken.
Befestigen Sie den Gurt um den Rahmen des Fahrrads und schließen Sie die
Schließe.

Abbildung 4F | Zusätzlicher Radschutz

Verwenden Sie den zum Lieferumfang gehörenden zusätzlichen
durchsichtigen Radschutz, um die Abschirmung zwischen dem Rad und
den Beinen des Kindes zu verlängern. Schieben Sie das Verlängerungsstück
über die durchsichtige Schutzvorrichtung der Fußstütze, bis es einrastet. So
verbessern Sie die Sicherheit des Kindes beim Fahrradfahren.

RAHMENBEFSTIGUNG

Um den Kindersitz am Rahmen Ihres Fahrrads befestigen zu können,
benötigen Sie drei Teile: das Basiselement für den Kinderfahrradsitz hinten (1),
die Rahmenbefestigung (2B) und die Bügel-Rahmenbefestigung (2C).

Abbildung 5Ma | Rahmenbefestigung

Bringen Sie die Rahmenbefestigung an. Achten Sie darauf, dass sich die
runden Bohrungen auf der Oberseite der Befestigung benden. Ziehen Sie
die Muttern mit dem Sechskantstiftschlüssel 6 fest an (Anzugsmoment 6,0 Nm).
Ziehen Sie die Bolzen über Kreuz gleichmäßig an.
Für runde und ovale Sattelrohre mit einem Durchmesser von 22–40 mm
geeignet. Mit dem beweglichen Innenring können Sie den Stand der Klemme
dem Neigungswinkel des Rahmens anpassen, um zu gewährleisten, dass

© 2012 Widek BV Krimpen aan den IJssel, The Netherlands.

DEUTSCH

www.qibbel.com

der Kindersitz horizontal über dem Hinterrad angebracht wird. Der rote Knopf
auf der Vorderseite dient dem Zweck, die Befestigung des Kindersitzes zu
entriegeln.

Tipp: Möchten Sie den Kindersitz auf mehreren Fahrrädern

➜

benutzen, kaufen Sie bitte eine zusätzliche Rahmenbefestigung.

(2B)

Abbildung 5Mb | Kontrolle der Rahmenbefestigung

Kontrollieren Sie, ob die Befestigung in der richtigen Höhe angebracht
ist, indem Sie den Tragbügel, an dem der Kindersitz befestigt wird, in die
Rahmenbefestigung klicken. Entfernen Sie zuerst den Sicherungsring des
Tragbügels. Der Tragbügel muss horizontal über dem Hinterrad angebracht
werden, und der Abstand zwischen Tragbügel und Hinterrad muss mindestens
10 cm betragen. Wenn dies nicht der Fall ist, verschieben Sie die Befestigung
oder verändern Sie den Neigungswinkel mithilfe des beweglichen Innenrings.

Abbildung 5Mc | Anbringen der Bügel-Rahmenbefestigung

Die Bügel-Rahmenbefestigung besteht aus zwei Teilen, einem Kunststoff­Befestigungsblock und einem Tragbügel aus Metall. Lösen Sie zunächst
den Befestigungsblock vom Tragbügel, indem Sie die beiden Muttern von
der Metall-Sicherungsscheibe lösen und die Sicherungsscheibe entfernen.
Befestigen Sie den Befestigungsblock danach an der Unterseite des
Basiselements. Um den Befestigungsblock am Kindersitz montieren zu können,
müssen Sie zuerst den roten Knopf auf der Vorderseite des Kindersitzes
herausziehen. Schieben Sie den Befestigungsblock von der Rückseite aus ­wobei der rote Pfeil nach vorne weist - in einer kreisförmigen Bewegung unter
den Kindersitz. Starten Sie die Bewegung auf der Rückseite des Kindersitzes.

DEUTSCH

Schieben Sie den Befestigungsblock solange, bis er das Ende der Aussparung
im Sitz erreicht hat und einrastet. Danach können Sie den Befestigungsblock
verriegeln, indem Sie den roten Knopf auf der Vorderseite eindrücken.
Legen Sie jetzt den Metall-Tragbügel in die Aussparung des
Befestigungsblocks und verriegeln Sie den Bügel mit der Metall­Sicherungsscheibe, die Sie zunächst entfernt hatten.
Ziehen Sie die beiden Muttern mit dem Sechskantstiftschlüssel 4
Anzugsmoment 5 Nm fest an. Der Befestigungsort des Befestigungsblocks
hängt vom Schwerpunkt des Kindersitzes in Bezug zur Hinterachse ab.

Abbildung 5Md | Anbringen des Kindersitzes am Befestigungsrahmen

Entfernen Sie den Sicherungsring vom Tragbügel. Schieben Sie die Enden
des Tragbügels durch die Aussparungen im Befestigungsrahmen, bis der
Bügel festklickt. Drücken Sie ggf. den roten Entriegelungsknopf ein, sodass
Sie den Tragbügel ganz in die Klemme schieben können. Drehen Sie den
Sicherungsring durch den Tragbügel, um den Kindersitz zu sichern.

Abbildung 5Me | Kontrollieren Sie, ob der Kindersitz ordnungsgemäß

angebracht ist

Für eine gute Befestigung des Kindersitzes kontrollieren Sie:
A) Ob sich der Schwerpunkt des Kindersitzes maximal 10 cm hinter der

Hinterachse des Fahrrads bendet.

B) Ob die Unterseite des Kindersitzes minimal 10 cm über dem Hinterrad

steht.

C) Ob der Kindersitz gerade montiert ist; zu diesem Zweck richten Sie den

Lenker Ihres Fahrrads geradeaus und ziehen eine imaginäre Linie, die
sich von der Mitte des Kindersitzes über den Sattel bis zur Mitte des
Lenkers erstreckt.

Um die Position des Kindersitzes anzupassen, müssen Sie die Position der
Rahmenbefestigung ändern, indem Sie entweder den Neigungswinkel oder
die Höhe des Sattelrohrs anpassen. Setzen Sie Ihr Kind in den Kindersitz und
prüfen Sie, ob der Abstand zwischen dem Sattel und der Vorderseite des
Kindersitzes groß genug ist, sodass Ihr Kind frei sitzen kann. Um den Abstand

www.qibbel.com

© 2012 Widek BV Krimpen aan den IJssel, The Netherlands.

zwischen Sattel und Kindersitz zu vergrößern, müssen Sie die Befestigung des
Tragbügels am Befestigungsblock verschieben.

Abbildung 4F | Zusätzlicher Radschutz

Verwenden Sie den zum Lieferumfang gehörenden zusätzlichen
durchsichtigen Radschutz, um die Abschirmung zwischen dem Rad und
den Beinen des Kindes zu verlängern. Schieben Sie das Verlängerungsstück
über die durchsichtige Schutzvorrichtung der Fußstütze, bis es einrastet. So
verbessern Sie die Sicherheit des Kindes beim Fahrradfahren.

BEFESTIGUNG DES STYLINGSETS

Mit der Wahl des Stylingsets können Sie selbst bestimmen, wie Ihr Kindersitz
aussehen soll. Ihnen stehen ein Stylingset Basis und ein Stylingset in
Luxusausführung zur Wahl.

Abbildung 6M | Befestigung der Fußriemen

(Stylingset Basis oder Luxusausführung hinten)

Stecken Sie die Fußriemen mit dem Qibbel-Logo auf der Innenseite durch die
Aussparung. Ziehen Sie sie von unten nach oben, bis sie festklicken.

Abbildung 7M | Befestigung der Armlehnen

(Stylingset Basis oder Luxusausführung hinten)

Klicken Sie die Armlehne in der Aussparung fest. Befestigen Sie die
Armlehne mit den mitgelieferten Schrauben, indem Sie sie mit dem 2,5mm­Sechskantstiftschlüssel (Anzugsmoment 1 Nm) vorsichtig festdrehen. Tun Sie
dies auf beiden Seiten des Kindersitzes.

Abbildung 8Ma | Verstellung der Höhe des Sicherheitsgurts

Abhängig von der Körpergröße Ihres Kindes können Sie die Position des
Sicherheitsgurts erhöhen, indem Sie den Gurt an einem höheren Punkt
festklemmen. Dies ist leicht möglich, indem Sie die Gurtclips mit einer Münze
neigen. Hierdurch löst sich der Gurt. Sie können den Gurt jetzt an einer
anderen Stelle befestigen. Verwenden Sie keine scharfen Gegenstände, wie
z.B. einen Schraubenzieher, da diese die Clips beschädigen können.
Für größere Kinder ist es auch möglich, die Gurte über die Oberseite der
Rückenlehne zu leiten. Ziehen Sie die Gurte durch die Aussparung der
Rückenlehne nach hinten. Leiten Sie danach die Gurte mittels der Führungen
über die Oberseite des Kindersitzes an die richtige Stelle.

Abbildung 8Mb | Befestigung des Sitzbezugs

(Stylingset Luxusausführung hinten)

Kontrollieren Sie, ob der Sicherheitsgurt in der richtigen Höhe festgeklemmt ist,
bevor Sie den Bezug befestigen. Der Gurt muss nämlich in Höhe der Schultern
Ihres Kinds anliegen. Lösen Sie den Sicherheitsgurt (drei Punkte – hellgrau –
leicht eindrücken) und teilen Sie diesen in zwei (hellgraue) Teile. Ziehen Sie
die beiden Teile des Gurts durch die entsprechende Aussparung im Bezug
von hinten nach vorne und bringen Sie den Bezug ordnungsgemäß an.
Drücken Sie den Entwässerungsstopfen, der sich in der Sitzäche bendet, in
die Entwässerungsöffnung; hierdurch wird der Bezug xiert.

GEBRAUCHSANWEISUNG

Abbildung 1F | Verstellung des Kindersitzes in den Schlafstand

Sie können den Kindersitz in den Schlafstand versetzen, indem Sie den roten
Knopf auf der Vorderseite des Sitzes herausziehen. Mehrere Stände sind
möglich. Wenn der Kindersitz den richtigen Stand erreicht hat, schieben Sie
den Verriegelungsknopf auf der Vorderseite wieder ein. Achtung: Sie können
den Knopf nur festdrücken, wenn der Sitz in einem der voreingestellten Stände
steht.

Abbildung 2F | Verstellung der Fußstütze

Sie können die Stellung der Fußstütze ohne Zuhilfenahme von Werkzeugen
leicht anpassen. Zur Verstellung der Fußstützen drehen Sie den Clip um 90

© 2012 Widek BV Krimpen aan den IJssel, The Netherlands.

www.qibbel.com DEUTSCH

Grad nach oben und stellen die Fußstütze in einen der vorgeformten Stände.
Wenn die Fußstütze in der richtigen Höhe steht, drücken Sie den Clip zwecks
Verriegelung wieder herunter.

Abbildung 3F | Verwendung des Sicherheitsgurts

Zur Lösung des Sicherheitsgurts drücken Sie die drei hellgrauen Punkte
gleichzeitig ein und schieben das Gurtgehäuse nach oben. So können Sie die
Gurtbänder ggf. teilen, indem Sie die hellgrauen Teile auseinanderschieben,
z.B. wenn Ihr Kind einen Fahrradhelm trägt oder wenn Sie die Höhe des
Gurts ändern möchten. Zur Befestigung des Sicherheitsgurts werden die
ineinandergeschobenen hellgrauen Teile in die Halterung gedrückt. Ziehen
Sie das Gurtband an, bis es straff genug ist, wenn Ihr Kind aufrecht im
Kindersitz sitzt. Sie können das Band lockern, indem Sie den grauen Knopf
eindrücken, kippen und verschieben.
Wenn die Schultern Ihres Kinds höher oder niedriger sind als die normale
Gurtbefestigung, können Sie den Gurt mithilfe der vorhandenen Klemmen
an einer anderen Stelle festklemmen. Um die Gurtclips zu lösen, benötigen
Sie eine Münze; damit können Sie die Clips von der Oberseite aus neigen.
Verwenden Sie keine scharfen Gegenstände, wie z.B. Schraubenzieher,
da diese die Clips beschädigen können. Der Sicherheitsgurt muss an den
Schultern des Kinds normal anliegen.
Bei Verwendung des Stylingsets in Luxusausführung ziehen Sie die beiden
Riemen des Gurts durch die entsprechende Aussparung im Bezug von hinten
nach vorne und bringen Sie den Bezug ordnungsgemäß an. Wenn die
Schultern Ihres Kindes höher sind als die höchste normale Gurtbefestigung,
können Sie den Gurt über die Oberseite des Kindersitzes leiten. Führen Sie
dann die Gurte über die Aussparung des Kindersitzes auf die Rückseite,
bevor Sie sie über die Führungen, die sich auf der Oberseite des Kindersitzes
benden, über den Schultern Ihres Kindes befestigen.

DEUTSCH

MONTAGEANLEITUNG ZUBEHÖR

Abbildung 3M | Schloss

Als Diebstahlschutz können Sie den Kindersitz mit dem lieferbaren Schloss
sichern. Wenn Sie den Kindersitz am Gepäckträger befestigt haben, sichern
Sie ihn am Gepäckträger. Wenn der Kindersitz am Rahmen befestigt ist,
sichern Sie ihn, indem Sie das Schloss in der Bohrung am Ende des Tragbügels
befestigen.

WARNUNG: ANWEISUNGEN FÜR EINEN SICHEREN GEBRAUCH

GEBRAUCH

* Der Befestigungsblock beider Befestigungen, d.h. von Gepäckträger (2A)

und Rahmen (2B), kann nur einmal verwendet werden. Beim Lösen des

angebrachten Befestigungsblocks kann der Block beschädigt werden,

sodass eine sichere Benutzung nicht mehr möglich ist.
* Prüfen Sie, ob der Qibbel-Kinderfahrradsitz in dem Land, in dem Sie den

Kindersitz verwenden möchten, gesetzlich zugelassen ist.
* Der Kindersitz ist für Kinder im Alter von ca. 9 Monaten bis 6 Jahren mit

einem Höchstgewicht von 22 kg geeignet.
* Prüfen Sie regelmäßig, ob das Gewicht des Kindes das zulässige

Höchstgewicht nicht überschreitet.
* Das Gesamtgewicht von Fahrradfahrer, Kind und Kindersitz darf die

für das Fahrrad zulässige Höchstlast nicht überschreiten. Prüfen Sie die

Informationen des Fahrradherstellers.
* Befolgen Sie bei der Montage die Anweisungen bezüglich des Anziehens

der Bolzen (Anzugsmoment), die in der Montageanleitung aufgeführt

werden (Abbildungen 5M und 7M).
* Prüfen Sie nach dem Anbringen des Kindersitzes, dass er nicht nach vorne

geneigt ist, um zu verhindern, dass das Kind herausrutschen kann. Achten

Sie ebenfalls darauf, dass die Rückenlehne leicht nach hinten geneigt ist.
* Wenn der Kindersitz am Gepäckträger befestigt ist, achten Sie bitte darauf,

dass der Kindersitz immer mit dem Sicherheitsgurt auf der Vorderseite am

Rahmen des Fahrrads (nicht am Gepäckträger) verankert ist.

www.qibbel.com

© 2012 Widek BV Krimpen aan den IJssel, The Netherlands.

* Machen Sie nach dem Anbringen des Kindersitzes eine Probefahrt mit

Ihrem Kind. Überprüfen Sie, ob alle Teile des Fahrrades mit dem montierten
Sitz richtig funktionieren. Achten Sie bei der Probefahrt darauf, ob das
Fahrrad angenehm fährt, Ihr Kind gut sitzt, alle Teile fest montiert sind und
die Höhe der Fußstützen richtig ist.

* Stellen Sie die Höhe Ihres Sattels so ein, dass Sie Ihre Füße beim Auf- und

Absteigen leicht auf den Boden setzen können.
* Verwenden Sie immer den Sicherheitsgurt und die Fußriemen.
* Achten Sie beim Fahrradfahren darauf, dass keine Körperteile oder

Kleidungsstücke in die Nähe der sich drehenden oder beweglichen Teile

des Fahrrads geraten, wie z.B. ein Fuß, der in die Nähe der Speichen oder

ein Finger, der in die Nähe des Bremsmechanismus gerät. Prüfen Sie dies

regelmäßig, wenn das Kind älter wird.
* Wenn Sie einen Sattel mit Federung verwenden, achten Sie bitte darauf,

dass die Finger Ihres Kindes nicht in der Federung eingeklemmt werden

können; bringen Sie zu diesem Zweck eine Abdeckkappe um die

Federung an. Die Kappe ist in einem Fachgeschäft erhältlich.
* Achten Sie darauf, dass das Kind an keine scharfen Gegenstände, wie z.B.

ausgefranste Kabel, gelangen kann.
* Klicken Sie den Dreipunktgurt immer fest, sodass das Kind im Kindersitz

sitzen bleibt. Wenn sich kein Kind im Kindersitz bendet, kann so außerdem

vermieden werden, dass der lockere Gurt beim Fahrradfahren in die

beweglichen Teile gerät.
* Achten Sie darauf, dass Ihr Kind warm genug angezogen und vor Regen

geschützt ist. Während der Fahrradfahrt sitzt Ihr Kind still und ist dadurch

kälteempndlicher.
* Es empehlt sich, einen gut sitzenden Fahrradhelm zu verwenden, der

Ihrem Kind zusätzliche Sicherheit bietet.
* Wenn der Kindersitz zu lange in der Sonne steht, kann er sehr warm werden.

Achten Sie darauf, bevor Sie Ihr Kind in den Kindersitz setzen.
* Entfernen Sie den Kindersitz, wenn Sie das Fahrrad auf einem Fahrradträger

mit dem Auto transportieren. Luftturbulenzen könnten den Sitz oder seine

Befestigung am Fahrrad lösen und zu einem Unfall führen.

WARNUNG

* Befestigen Sie kein zusätzliches Gepäck am Kindersitz. Für die Beförderung

von Gepäck verwenden Sie bitte einen am Lenkrad befestigten

Gepäckträger.
* Modizieren Sie den Kindersitz und die mitgelieferte Befestigung nicht,

da dies die Benutzungssicherheit beeinträchtigt und Ihre Garantie dann

erlischt.
* Denken Sie daran, dass sich Ihr Fahrverhalten ändert, wenn Sie ein Kind

transportieren; achten Sie insbesondere auf Gleichgewicht, Lenken und

Bremsen.
* Lassen Sie Ihr Kind nie hinten im Kindersitz allein zurück, wenn Sie Ihr

Fahrrad abstellen.
* Verwenden Sie den Kindersitz nicht, wenn er sichtbare Beschädigungen

aufweist oder defekt ist.

WARTUNG

* Reinigen Sie den Kindersitz regelmäßig mit Seifenlauge. Den Bezug können

Sie mit der Hand mit einem milden Reinigungsmittel waschen.
* Prüfen Sie häug, ob alle Befestigungen etc. fest montiert sind.
* Nach einem Unfall muss der Kindersitz immer ausgetauscht werden, auch

wenn kein sichtbarer Schaden vorliegt. Informieren Sie sich diesbezüglich

bei Ihrem Händler.
* Wenn ein Teil des Kindersitzes defekt oder beschädigt ist, wenden Sie sich

bitte zwecks einer Empfehlung oder Reparatur an Ihren Händler.

© 2012 Widek BV Krimpen aan den IJssel, The Netherlands.

DEUTSCH

www.qibbel.com

DESCRIPTION DU PRODUIT

Nous vous adressons toutes nos félicitations pour l’achat de votre siège
vélo pour enfant Qibbel. Vous avez non seulement choisi un siège que
vous pourrez adapter selon vos goûts mais vous avez aussi fait l’achat d’un
équipement sûr qui sera synonyme de déplacements agréables en vélo,
pour vous et votre enfant. Ce siège s’installe facilement sur le vélo, s’adapte
aisément à la taille de votre enfant et est très confortable. Ce siège est
réglable cran par cran, an de vous permettre de toujours pouvoir choisir la
position la plus confortable pour votre enfant. (voir les indications d’utilisation)

www.qibbel.com

Ce siège convient aux enfants dans la tranche d’âge approximative 9 mois

- 6 ans (poids maximal : 22 kilos). Ne l’utilisez que lorsque votre enfant est
capable de rester assis de manière autonome pendant toute la durée du
trajet. Lisez attentivement les instructions de montage avant d’installer le siège.
En cas de questions ou de doutes, n’hésitez pas à contacter votre fournisseur.

Le siège est disponible en deux versions : pour une xation sur le porte­bagages arrière et pour une xation sur le cadre du vélo. Choisissez la xation
qui convient le mieux à votre vélo.
Vous pouvez choisir la xation sur le porte-bagages si celui-ci satisfait aux
exigences de la norme NEN 14872 (charge maximale 25 kg, largeur comprise
entre 12 et 17 cm, diamètre du cadre compris entre 8 et 16 mm). Vous pouvez
aussi choisir la xation pour cadre si celui-ci présente une section ronde ou
ovale de 22 à 40 mm. Cela est également valable pour de nombreux vélos
électriques.

Garantie de 2 ans: Nous fournissons une garantie de deux ans relativement
aux défauts éventuels de fabrication et/ou de matériaux. La garantie prend
effet à la date d’achat. Conservez bien votre ticket de caisse.

Outre le présent manuel de montage, vous pouvez également
regarder les séquences explicatives sur le site de Qibbel:
www.qibbel/nl/en/instructional-lms

INSTRUCTIONS DE MONTAGE DU SIÈGE

Suivez les instructions présentées dans ce document pour xer le siège
correctement et en toute sécurité sur votre vélo.

Illustration 1M | Outils

FRANÇAIS

Pour installer le siège Qibbel, vous avez besoin des outils suivants :

➜ clés standard 2,5, 4 et 6 pans

DE QUOI AVEZ-VOUS BESOIN ?

Illustration 2M | Éléments nécessaires pour garantir une utilisation sûre

1 élément de base du siège arrière
2A xation pour porte-bagages

ou

2B xation pour cadre et
2C bride pour la xation sur le cadre
3A set de base arrière (lanières de maintien des pieds / supports pour les

bras)
ou
3B set de luxe arrière (lanières de maintien des pieds / supports pour les
bras / revêtement du siège).

Illustration 3M | Accessoires disponibles

4 cadenas

FIXATION POUR PORTE-BAGAGES

Outre l’élément de base (1) du siège arrière, seule la xation pour porte­bagages (2A) s’avère nécessaire pour pouvoir xer le siège sur le porte­bagages de votre vélo. Vous n’avez besoin ici d’aucun outil.

Illustration 4Mb | Fixation pour porte-bagages

Pour pouvoir installer cette xation sur l’élément de base, tirez tout d’abord
le bouton rouge placé sur la partie avant du siège. Faites glisser la xation
pour porte-bagages depuis le dos du siège vers le dessous du siège par un
mouvement circulaire. Veillez à ce que la sangle de sécurité se trouve sur
le devant de la xation. Faites glisser la xation jusqu’à ce qu’elle atteigne
l’extrémité de l’ouverture et s’y xe. Vous pouvez alors verrouiller la xation en
appuyant sur le bouton rouge sur la partie avant du siège.
Fixez ensuite le siège sur le porte-bagages en adaptant la largeur du
mécanisme de serrage en fonction de la largeur du porte-bagages. Pour
augmenter la largeur, tournez le bouton de réglage dans le sens contraire
aux aiguilles d’une montre. Appuyez à cet effet sur la petite languette de
sécurité rouge. Pour s’assurer que le dispositif de serrage soit bien en place,
tournez fermement le bouton de réglage dans le sens des aiguilles d’une
montre (à droite). Veillez à ce que les dispositifs de serrage soient bien en
place sur le bord du porte-bagages.

Illustration 4Mc | Contrôle de l’installation correcte du siège

Contrôlez que le centre de gravité du siège ne dépasse pas de plus de 10
cm l’axe arrière du vélo. Mettez votre enfant sur le siège et vériez que la
distance entre la selle et la partie avant du siège soit sufsante, de sorte que
votre enfant ne soit pas coincé dans son siège. Pour modier la position du
siège, desserrez le mécanisme de serrage du bloc de xation et déplacez le
siège sur le porte-bagages, vers l’avant ou vers l’arrière. Resserrez ensuite le
dispositif de serrage aussi fortement que possible.

Illustration 4Md | Sécurité supplémentaire

La xation sur le porte-bagages doit être sécurisée par la sangle de sécurité
permettant de xer le cadre. Lorsque vous sortez la xation de l’emballage,
ouvrez la boucle en appuyant sur la fermeture à trois points (sur le côté et sur
le dessus). Fixez la sangle sur le cadre du vélo et fermez la boucle.

Illustration 4F | Couvre-roues supplémentaires

Utilisez les couvre-roues supplémentaires, transparents et livrés avec le siège,
pour renforcer la protection entre la roue et les jambes de votre enfant. Faites
glisser l’équipement par-dessus la protection transparente du support pour les
pieds jusqu’à ce que vous entendiez un clic. Vous améliorerez ainsi la sécurité
de votre enfant pendant les trajets en vélo.

FIXATION POUR CADRE

Vous avez besoin de trois éléments pour xer le siège sur le cadre de votre
vélo : l’élément de base du siège arrière (1), la xation pour cadre (2B) et la
bride pour la xation sur le cadre (2C).

Illustration 5Ma | Fixation pour cadre

Montez la xation pour cadre. Veillez à ce que les trous circulaires soient
placés sur la partie supérieure de la xation. Serrez fermement les écrous
(couple de serrage 6,0 Nm) avec une clé 6 pans. Serrez les boulons de
manière croisée et régulière. La xation convient à un tube de selle rond ou
ovale d’un diamètre compris entre 22 et 40 mm. La bague intérieure mobile
permet d’adapter la position du dispositif de serrage en fonction de l’angle
d’inclinaison du cadre, de sorte que le siège soit placé horizontalement au­dessus de la roue arrière. Le bouton rouge situé sur la partie avant permet de
déverrouiller la xation du siège.

www.qibbel.comFRANÇAIS

© 2012 Widek BV Krimpen aan den IJssel, The Netherlands.

© 2012 Widek BV Krimpen aan den IJssel, The Netherlands.

Conseil : Si vous souhaitez utiliser ce siège sur plusieurs vélos,

➜

achetez un cadre de xation supplémentaire. (2B)

Illustration 5Mb | Contrôle de l’installation correcte de la xation pour cadre

Contrôlez que la xation se trouve à la hauteur correcte en cliquant, dans la
xation pour cadre, la bride de support sur laquelle est xé le siège. Enlevez
tout d’abord la bague de blocage de la bride de support. Cette dernière doit
être placée de manière horizontale au-dessus de la roue arrière et la distance
entre la bride de support et la roue arrière doit atteindre au moins 10 cm. Si

www.qibbel.com

ce n’est pas le cas, déplacez la xation ou modiez l’angle d’inclinaison au
moyen de la bague intérieure mobile.

Illustration 5Mc | Mise en place de la bride de la xation pour cadre

La bride de la xation pour cadre comprend deux parties, un bloc de xation
en plastique et une bride de support métallique. Séparez tout d’abord le
bloc de xation de la bride en desserrant les deux écrous du frein d’écrou
métallique et en retirant celui-ci. Fixez ensuite le bloc de xation sur la partie
inférieure de l’élément de base. Pour pouvoir installer le bloc de xation
sur le siège, tirez tout d’abord le bouton rouge situé sur la partie avant du
siège. Faites glisser le bloc de xation depuis le dos du siège avec la èche
rouge vers le dessous du siège par un mouvement circulaire. Commencez le
mouvement depuis le dos du siège. Faites glisser le bloc de xation jusqu’à ce
qu’il atteigne l’extrémité de l’ouverture et s’y xe. Vous pouvez alors verrouiller
le bloc de xation en appuyant sur le bouton rouge sur la partie avant du
siège.
Mettez maintenant la bride de support métallique dans l’ouverture du bloc
de xation puis verrouillez la bride au moyen du frein d’écrou métallique que
vous avez retiré. Serrez fortement les deux écrous (couple de serrage 5 Nm),
au moyen de la clé 4. L’emplacement du bloc de xation dépend du centre
de gravité du siège par rapport à l’axe arrière du vélo.

Illustration 5Md | Mise en place du siège sur la xation pour cadre

Retirez la bague de blocage de la bride de support. Faites glisser les
extrémités de la bride dans les ouvertures de la xation pour cadre jusqu’à ce
que la bride soit bien encliquetée. Si nécessaire, appuyez sur le bouton rouge
de déverrouillage pour pouvoir faire entièrement glisser la bride de support
dans le dispositif de serrage. Tournez la bague de blocage dans la bride de
support pour que le siège soit bien en place.

Illustration 5Me | Contrôle de l’installation correcte du siège

FRANÇAIS

Contrôlez les points suivants pour vous assurer que le siège soit bien xé :
A) le centre de gravité du siège ne doit pas dépasser de plus de 10 cm

l’axe arrière du vélo ;

B) la partie inférieure du siège doit se trouver au moins à 10 cm au-dessus

de la roue arrière ;

C) Vériez que le siège soit installé correctement. Pour cela, mettez le

guidon en position bien droite puis tirez une ligne imaginaire depuis le
milieu du siège jusqu’au milieu du guidon, en passant par la selle.

Pour modier la position du siège, il faut changer la position de la xation
pour cadre. À cet effet, modiez l’angle d’inclinaison ou la hauteur sur le tube
de selle. Mettez votre enfant dans le siège et vériez que la distance entre la
selle et la partie avant du siège soit sufsante, de sorte que votre enfant ne
soit pas coincé dans son siège. Pour augmenter la distance entre la selle et le
siège, déplacez la xation de la bride de support sur le bloc de xation.

Illustration 4F | Couvre-roues supplémentaires

Utilisez les couvre-roues supplémentaires, transparents et livrés avec le siège,
pour renforcer la protection entre la roue et les jambes de votre enfant. Faites
glisser l’équipement par-dessus la protection transparente du support pour les
pieds jusqu’à ce que vous entendiez un clic. Vous améliorerez ainsi la sécurité
de votre enfant pendant les trajets en vélo.

© 2012 Widek BV Krimpen aan den IJssel, The Netherlands.

FIXATION DU SET D’ENJOLIVEMENT

Le choix du set d’enjolivement vous permet de décider vous-même de
l’apparence de votre siège pour enfant. Vous avez le choix entre le set de
base et le set de luxe.

Illustration 6M | Fixation des lanières de maintien des pieds

(set de base ou set de luxe arrière)

Faites passer les lanières de maintien des pieds dans l’ouverture, le logo
Qibbel devant être dirigé vers l’intérieur. Tirez-les du bas vers le haut jusqu’à
ce qu’elles soient bien encliquetées.

Illustration 7M | Fixation des supports pour les bras

(set de base ou set de luxe arrière)

Encliquetez le support pour les bras dans l’ouverture. Fixez ce support au
moyen des vis fournies. Serrez légèrement les vis (couple de serrage 1 Nm) au
moyen d’une clé 2,5 pans. Répétez cette opération pour l’autre support, de
l’autre côté.

Illustration 8Ma | Réglage de la hauteur de la ceinture de sécurité

En fonction de la taille de votre enfant, vous pouvez rehausser la position de
la ceinture de sécurité en la xant plus haut. Pour ce faire, il vous suft de
faire basculer les attaches de la ceinture à l’aide d’une pièce de monnaie,
et de libérer la ceinture. Vous pouvez dès lors la xer plus haut. N’utilisez
pas d’objets pointus comme un tournevis, vous pourriez endommager les
attaches.
Pour les enfants plus grands, il est possible de passer les ceintures dans la
partie supérieure du dossier. Faites passer les ceintures dans l’ouverture du
dossier vers l’arrière. Mettez ensuite les ceintures en place à l’aide des guides
sur la partie haute du siège.

Illustration 8Mb | Fixation du revêtement du siège

(set de luxe arrière)

Assurez-vous que la ceinture de sécurité soit arrimée à la bonne hauteur
avant de xer le revêtement. La ceinture doit arriver à la hauteur des épaules
de votre enfant. Détachez la ceinture de sécurité (trois points – couleur gris
clair – appuyer simultanément) et séparez-la en deux parties (parties gris
clair). Faites passer les deux parties de la ceinture de l’arrière vers l’avant à
travers l’ouverture correspondante du revêtement puis installez correctement
celui-ci. Faites passer le dispositif d’évacuation de l’eau du siège à travers
l’ouverture pour que le revêtement demeure bien en place.

INSTRUCTIONS D’UTILISATION

Illustration 1F | Réglage du siège en position sommeil

Pour mettre le siège en position sommeil, tirez le bouton rouge situé sur la
partie avant du siège. Plusieurs positions sont possibles. Une fois le siège mis
dans la position désirée, faites reglisser le bouton de verrouillage sur l’avant
vers sa position initiale. Attention : vous ne pouvez appuyer sur le bouton que
si le siège se trouve dans l’une des positions prédéterminées.

Illustration 2F | Réglage du support pour les pieds

Les supports pour les pieds se règlent facilement, sans outils. Déplacez le
support en faisant pivoter le dispositif de réglage de 90 degrés vers le haut
et en l’insérant dans le cran désiré. Une fois que le support se trouve à la
hauteur adéquate, faites revenir le dispositif vers le bas pour que le support
ne puisse plus bouger.

Illustration 3F | Utilisation de la ceinture de sécurité

Détachez la ceinture de sécurité en appuyant simultanément sur les trois
points de couleur gris clair et en déplaçant vers le haut le boîtier de la
ceinture. Si cela s’avère nécessaire, vous pouvez séparer les parties gris clair
de la ceinture, par exemple si votre enfant porte un casque ou que vous
désirez modier la hauteur de la ceinture. Pour xer la ceinture de sécurité,
faites passer les parties gris clair rejointes dans le support. Tirez les lanières de
la ceinture jusqu’à ce qu’elles maintiennent bien en place votre enfant sur le

© 2012 Widek BV Krimpen aan den IJssel, The Netherlands.

www.qibbel.comFRANÇAIS

siège. Pour détendre la ceinture, appuyez sur le bouton gris, faites-le pivoter
et déplacez-le. Si les épaules de votre enfant sont plus hautes ou plus basses
que la xation normale de la ceinture, vous pouvez xer la ceinture sur un
autre point, au moyen des dispositifs de serrage disponibles. Pour détacher
les attaches de la ceinture, utilisez une pièce de monnaie. Vous parviendrez
ainsi à faire basculer l’attache depuis le haut. N’utilisez pas d’objets pointus
comme un tournevis, vous pourriez endommager les attaches. La ceinture de
sécurité doit parvenir correctement à la hauteur des épaules de votre enfant.
En cas d’utilisation du set d’enjolivement, faites passer les deux lanières de la
ceinture de l’arrière vers l’avant, à travers l’ouverture correspondante dans le
revêtement. Mettez ensuite celui-ci en place. Si les épaules de votre enfant

www.qibbel.com

arrivent plus haut que la position supérieure de la xation de la ceinture, faites
passer la ceinture par la partie supérieure du siège. Pour cela, faites parvenir
les lanières vers l’arrière, en les faisant passer par l’ouverture du siège, avant
de les xer par-dessus les épaules de votre enfant par l’intermédiaire des
guidages de la partie supérieure du siège.

INSTRUCTIONS DE MONTAGE DES ACCESSOIRES

Illustration 3M | Cadenas

Pour éviter les vols, vous pouvez cadenasser le siège au moyen du cadenas à
fournir. Si vous avez xé le siège sur le porte-bagages, cadenassez-le sur celui­ci. Si vous avez xé le siège sur le cadre, insérez le cadenas dans l’orice situé
à l’extrémité de la bride de support.

MISE EN GARDE : INSTRUCTIONS POUR UNE UTILISATION SÛRE

UTILISATION

* Le bloc de xation des deux xations, porte-bagages (2A) et cadre (2B),

ne peut être utilisé qu’une seule fois. Lorsque vous démontez le bloc de
xation, il peut être endommagé. Une utilisation sûre n’est donc plus
possible.

* Contrôlez que l’utilisation du siège Qibbel soit autorisée dans le pays où

vous désirez utiliser ce siège.
* Le siège convient aux enfants dans la tranche d’âge approximative
9 mois – 6 ans (poids maximal : 22 kilos).
* Contrôlez régulièrement que le poids de votre enfant ne dépasse pas le

maximum autorisé.
* Le poids total du cycliste, de l’enfant et du siège ne doit pas dépasser la

charge maximale autorisée pour le vélo. Vériez les informations fournies

par le fabricant du vélo.
* Lors de l’installation, suivez bien les instructions relatives au serrage

FRANÇAIS

des boulons (moment de serrage) (voir illustrations 5M et 7M du mode

d’emploi).
* Après avoir installé le siège, vériez qu’il ne penche pas vers l’avant, cela

pour éviter que votre enfant ne puisse glisser. Attention : le dossier doit être

légèrement incliné vers l’arrière.
* Si vous avez installé le siège sur le porte-bagages, veillez à ce que sa

partie avant soit toujours xée au cadre du vélo au moyen de la ceinture

de sécurité (et non pas au porte-bagages !).
* Après avoir installé le siège, faites un essai avec votre enfant. Contrôlez

que tous les éléments du vélo fonctionnent correctement. Contrôlez aussi

que le vélo fonctionne bien, que votre enfant soit bien assis, que tous les

éléments soient xés correctement et que la hauteur des supports pour les

pieds soit correcte.
* Réglez votre selle à une hauteur qui vous permet de bien avoir les pieds

au sol lorsque vous montez sur le vélo ou en descendez.
* Utilisez toujours la ceinture de sécurité et les lanières de maintien des pieds.
* Veillez à ce que les membres du corps ou les vêtements de votre enfant

ne s’approchent pas de pièces tournantes ou mobiles du vélo. Faites tout

spécialement attention à ce que les pieds de votre enfant ne se prennent

pas dans les rayons et que les doigts ne touchent pas les freins. Effectuez

régulièrement ce contrôle.
* Si vous utilisez une selle à ressort, faites en sorte que votre enfant ne puisse

© 2012 Widek BV Krimpen aan den IJssel, The Netherlands.

pas coincer ses doigts dans le ressort. Mettez une protection autour du
ressort. Vous trouverez ce type de protections dans les magasins de vélos.

* Veillez à ce que votre enfant ne puisse pas toucher des objets tranchants

tels qu’un câble efloché.

* Fermez toujours la ceinture de sécurité à trois points, même s’il n’y a pas

d’enfant sur le siège. Vous éviterez ainsi que la ceinture ne parvienne dans
les pièces mobiles.

* Faites en sorte que votre enfant porte des vêtements sufsamment chauds.

En effet, il sera assis sans bouger pendant tout le trajet et pourra avoir froid.

* Utilisez de préférence un casque bien adapté pour augmenter la sécurité

de votre enfant.

* Le siège peut devenir chaud s’il reste longtemps exposé au soleil. Faites

attention à cela avant de placer votre enfant sur le siège.

* Enlevez le siège en cas de transport du vélo sur un porte-vélo pour voiture.

Du fait de la turbulence de l’air, le siège ou la xation pourrait se détacher
et provoquer ainsi un accident.

MISE EN GARDE
* Ne mettez pas d’autres bagages sur le siège pour enfant. Utilisez pour cela

un porte-bagages xé au guidon.

* Ne modiez jamais le siège et la xation livrée. Cela pourrait avoir des

conséquences pour la sécurité. La garantie ne sera ainsi plus valable.

* Tenez compte du fait que votre vélo réagira un peu différemment en cas

de transport d’un enfant (équilibre, guidon et freinage notamment).
* Ne laissez jamais votre enfant seul sur le siège.
* N’utilisez pas le siège s’il présente des dommages ou des défauts visibles.

ENTRETIEN

* Nettoyez régulièrement le siège avec de l’eau et du savon. Le revêtement

du siège peut être lavé à la main, avec un détergent doux.
* Contrôlez régulièrement que tous les boulons, vis, etc. soient correctement

xés.
* Il faut remplacer le siège après un accident, même s’il n’y a pas de

dommages visibles. Votre fournisseur pourra vous fournir des informations à

ce sujet.
* Si un élément du siège est défectueux ou endommagé, contactez votre

fournisseur pour obtenir des conseils ou le faire réparer

© 2012 Widek BV Krimpen aan den IJssel, The Netherlands.

www.qibbel.com

FRANÇAIS

.PRODUKTBESKRIVELSE

Tillykke med købet af denne Qibbel cykelstol. Du har ikke kun valgt en stol,
som du fuldstændigt kan sammensætte efter ønske, for du har også valgt en
sikker stol, som vil blive til stor glæde og fornøjelse for både dig og dit barn.
Stolen er nem at montere på cyklen og indstille efter barnets størrelse. Stolen
kan indstilles i forskellige stillinger, således at du altid kan indstille den i den
mest behagelige stilling for barnet. (se brugsanvisning)

Stolen er meget komfortabel og kan vippes, så den kommer i sovestilling (se
brugsanvisning).

www.qibbel.com

Stolen er beregnet til børn fra cirka 9 måneder til 6 år, som vejer højst 22
kg. Brug først stolen, når barnet kan sidde op uden støtte på cykelturen.
Gennemlæs montagevejledningen grundigt, før stolen monteres. Hvis du har
spørgsmål, eller der er noget, du er i tvivl om, kan du spørge hos forhandleren

Stolen kan fås i 2 versioner, enten til montage på bagagebæreren eller på
stellet. Den bedste montage til din cykel får du ved at vælge det rigtige
basiselementet.
Du kan vælge montage på bagagebæreren, hvis den overholder
bestemmelserne i standarden NEN 14872 (bæreevne 25 kg, bredde mellem
12 og 17 cm, diameter stel mellem 8 og 16 mm). Du kan vælge montage på
stellet, hvis stellet har et rundt eller ovalt tværsnit på mellem 22 og 40 mm. Det
gælder også for mange elektriske cykler.

2 års garanti: Vi giver to års garanti på fabrikage- og/eller materialefejl.
Garantien gælder fra købsdatoen, så gem kvitteringen et sikkert sted.

Ud over denne montagevejledning henvises der også til
instruktionslmene på Qibbel’s website:
www.qibbel/nl/en/instructional-lms

MONTAGEVEJLEDNING TIL STOL

Gør som beskrevet i montagevejledningen for at fastgøre stolen sikkert og
korrekt på cyklen.

Illustration 1M | Værktøj

Til montage af Qibbel stolen skal der bruges følgende værktøj:

➜ standard unbrakonøgler 2.5, 4 og 6

HVAD ER DER ELLERS BRUG FOR?

Illustration 2M | Til en sikker barnestol kræves der

1 basiselement til bagstol
2A fastgøring til bagagebærer

eller

2B fastgøring til stel og
2C bøjle til fastgøring på stel
3A stylingsæt basis bag (fodremme / armstøtter)

DANSK

eller

3B stylingsæt luksus bag (fodremme / armstøtter / beklædning til stol)

Illustration 3M | Der kan fås følgende tilbehør til Qibbel stolen

4 lås

MONTAGE PÅ BAGAGEBÆRER

Ud over basiselementet til bagstol (1) skal der kun bruges en komponent for
at montere cykelstolen på bagagebæreren, nemlig fastgøring bagagebærer
(2A). Der skal ikke bruges værktøj.

© 2012 Widek BV Krimpen aan den IJssel, The Netherlands.

Illustration 4Mb | Fastgøring bagagebærer

For at montere fastgøringen bagagebærer til basiselementet skal man først
trække den røde knap foran på stolen ud. Skyd fastgøringen bagagebærer
under stolen fra rygsiden med en rundgående bevægelse. Sørg for, at
sikkerhedsremmen er på forsiden af fastgøringen. Skub fastgøringen så langt
frem, at den når til udsparingen og klikker fast. Derefter kan fastgøringen låses
fast ved at trykke den røde knap på undersiden ind.
Derefter monteres stolen på bagagebæreren ved at tilpasse bredden af
klemmemekanismen til bredden af bagagebæreren. Drej indstillingsknappen
mod uret for at øge bredden. Her skal den røde sikringspal trykkes ind.
Indstillingsknappen skal strammes godt til, drejes med uret (højre om), for at
sætte klemmen fast. Sørg for, at klemmerne sidder godt fast omkring randen
af bagagebæreren.

Illustration 4Mc | Kontroller, at stolen sidder rigtigt fast

Kontroller, at stolens tyngdepunkt ikke er mere end 10 cm bag cyklens
bagaksel. Sæt barnet i stolen og kontroller, om der er tilstrækkelig afstand
mellem sadlen og forenden af stolen, så barnet kan sidde ubesværet. Hvis
stolens stilling skal ændres, skal klemmemekanismen på fastgøringsblokken
løsnes, hvorefter stolen skubbes frem eller tilbage på bagagebæreren.
Derefter strammes klemmen godt til igen.

Illustration 4Md | Ekstra sikring

Fastgøringen bagagebærer skal sikres ekstra ved at fastgøre
sikkerhedsremmen omkring stellet. Når fastgøringen tages ud af pakken,
åbnes spændet ved at trykke trepunktslukningen ind (på siden og på
oversiden). Fastgør remmen omkring cyklens stel og luk spændet.

Illustration 4F | Ekstra hjulbeskyttere

Brug de medfølgende, transparente hjulbeskyttere for at forlænge afskærm­ningen mellem hjulet og barnets ben. Forlængerstykket skal skydes over
den transparente beskytter på fodstøtten, til den klikker fast. På den måde er
barnet bedre beskyttet på cykelturen.

MONTAGE PÅ STEL

Der skal bruges 3 komponenter for at fastgøre stolen på cyklens stel:
basiselement til bagstol (1), fastgøringen stel (2B) og bøjle til fastgøring stel
(2C).

Illustration 5Ma | Fastgøring stel

Monter fastgøringen stel. Sørg for, at de runde huller sidder på oversiden af
fastgøringen. Stram møtrikkerne godt til (moment 6,0 Nm) med unbrakonøgle

6. Stram boltene over kryds lige meget til.
Beregnet til både runde og ovale sadelrør Ø 22–40 mm. Med den
bevægelige inderring kan klemmens position indstilles efter stellets
hældningsvinkel, så stolen kommer til at sidde vandret over baghjulet. Den
røde knap foran bruges til at løsne fastgøringen til stolen.

Tip: Hvis stolen skal bruges på forskellige cykler, kan man købe

➜

enekstra fastgøring stel. (2B)

Illustration 5Mb | Kontrol af fastgøring stel

Kontroller, at fastgøringen sidder i korrekt højde ved at klikke bærebøjlen,
som stolen fastgøres på, ind i stel-fastgøringen. Tag først låseringen ud af
bærebøjlen. Bærebøjlen skal komme til at sidde vandret over baghjulet, og
afstanden mellem bærebøjlen og baghjulet skal være mindst 10 cm. Hvis det
ikke er tilfældet, skal fastgøringen yttes, eller hældningsvinkelen ændres ved
hjælp af den bevægelige inderring.

Illustration 5Mc | Isætning af bøjle til fastgøring stel

Bøjlen til stel-fastgøringen består af to dele – en fastgøringsblok af plast og

© 2012 Widek BV Krimpen aan den IJssel, The Netherlands.

www.qibbel.comDANSK

en bærebøjle af metal. Først skal fastgøringsblokken tages af bærebøjlen
ved at løsne de to møtrikker i låsepladen af metal og tage pladen af.
Fastgør fastgøringsblokken på undersiden af basiselementet. For at montere
fastgøringsblokken på stolen skal man først trække den røde knap foran på
stolen ud. Skub fastgøringsblokken fra rygsiden med den røde pil fremad i en
rundgående bevægelse ind under stolen. Bevægelsen skal startes fra stolens
bagside. Skub fastgøringsblokken frem, indtil den når udsparingen i stolen og
klikker fast. Derefter kan fastgøringsblokken låses fast ved at trykke den røde
knap på undersiden ind.
Nu lægges bærebøjlen i udsparingen på fastgøringsblokken, og bøjlen låses
med låsepladen af metal, som du tog af lige før.

www.qibbel.com

Stram de to møtrikker godt til (moment 5 Nm) med unbrakonøgle 4.
Fastgøringsblokkens position afhænger af stolens tyngdepunkt i forhold til
bagakslen.

Illustration 5Md | Montering af stolen på fastgøring stel

Tag låseringen ud af bærebøjlen. Tryk enderne af bærebøjlen gennem
udsparingerne i fastgøring stel, til bøjlen klikker fast. Om nødvendigt trykkes
den røde udløserknap ind, så bærebøjlen kan skydes helt ind i klemmen. Sæt
låseringen i bærebøjlen for at sikre stolen.

Illustration 5Me | Kontroller, at stolen sidder rigtigt fast

For korrekt montage kontrolleres:

A) Om stolens tyngdepunkt er højst 10 cm bag cyklens bagaksel.
B) Om undersiden af stolen er mindst 10 cm over bagakslen.
C) Kontroller, om stolen er monteret lige ved at sætte styret på cyklen lige

og trække en tænkt linje fra midten af stolen gennem sadlen og til
midten af styret.

Hvis stolens position skal ændres, skal positionen af fastgøring stel ændres,
og det gøres ved enten at ændre hældningsvinkelen eller sadelrørets
højde. Sæt barnet i stolen og kontroller, om der er tilstrækkelig afstand
mellem sadlen og forenden af stolen, så barnet kan sidde ubesværet. Hvis
afstanden mellem sadel og stol skal øges, skal fastgøringen af bærebøjlen på
fastgøringsblokken yttes.

Illustration 4F | Ekstra hjulbeskyttere

Brug de medfølgende, transparente hjulbeskyttere for at forlænge afskærm­ningen mellem hjulet og barnets ben. Forlængerstykket skal skydes over
den transparente beskytter på fodstøtten, til den klikker fast. På den måde er
barnet bedre beskyttet på cykelturen.

MONTAGE AF STYLINGSÆT

Der kan vælges forskellige stylingsæt, så man selv kan bestemme, hvordan
cykelstolen skal se ud. Der kan vælges stylingsæt basis eller stylingsæt luksus.

Illustration 6M | Fastgøring af fodremme (stylingsæt basis eller luksus bag)

Stik fodremmene med Qibbel logoet på indersiden gennem udsparingen.
Træk dem nedefra og op, til de klikker fast.

DANSK

Illustration 7M | Fastgøring af armstøtter (stylingsæt basis eller luksus bag)

Klik armstøtten i udsparingen. Fastgør armstøtten ved at stramme de
medfølgende skruer lidt til (moment 1 Nm) med unbrakonøgle 2.5.
Gør det i begge sider af stolen.

Illustration 8Ma | Justering af sikkerhedsselens højde

Afhængigt af barnets størrelse kan sikkerhedsselen indstilles højere ved at
fastklemme selen et højere sted. Det gøres nemt ved at vippe seleclipsene
med en mønt, således at selen frigøres. Nu kan selen fastgøres et andet sted.
Brug ikke en skarp genstand som for eksempel en skruetrækker, da den kan
beskadige clipsen.

Til større børn kan man også føre selerne hen over oversiden af ryglænet.

© 2012 Widek BV Krimpen aan den IJssel, The Netherlands.

Træk selerne tilbage gennem udsparingen på ryglænet. Derefter sættes
selerne på plads via styringerne foroven på stolen.

Illustration 8Mb | Fastgøring af beklædning til stolen (stylingsæt luksus bag)

Kontroller, om sikkerhedsselen er fastklemt i den rigtige højde, før
beklædningen sættes på. Selen skal nermlig ligge i barnets skulderhøjde.
Løsn sikkerhedsselen (tre punkter – lysegrå – trykkes ind samtidig) og adskil
den i to dele (lysegrå). Træk de to adskilte dele af selen bagfra og frem
gennem de tilsvarende udsparinger i beklædningen og sæt beklædningen
på plads. Tryk afvandingshætten til sædet gennem afvandingsåbningen i
sædet, så beklædningen sidder fast.

BRUGSANVISNING

Illustration 1F | Indstilling af stolen i sovestilling

Når den røde knap foran på stolen trækkes ud, kan stolen sættes i sovestilling.
Stolen kan indstilles i forskellige positioner. Når stolen er i den rigtigt position,
trykkes låseknappen ind igen. OBS: knappen kan først trykkes ind igen, når
stolen er i en af de faste positioner.

Illustration 2F | Justering af fodstøtte

Fodstøtterne kan nemt justeres uden brug af værktøj. Fodstøtten justeres ved
at dreje clipsen 90 grader opad og ytte den til en anden fast position. Når
fodstøtten er i den rigtige højde, drejes clipsen igen ned, så den låses fast.

Illustration 3F | Brug af sikkerhedsselen

Sikkerhedsselen løsnes ved samtidig at trykke de tre lysegrå punkter ind og
skyde selehuset opad. Selerne kan adskilles ved at trække de lysegrå dele fra
hinanden, for eksempel hvis barnet har hjelm på, eller hvis selens højde skal
ændres. Sikkerhedsselen fastgøres ved at trykke de sammentrykkede lysegrå
dele i holderen. Stram selen til, til den sidder behageligt stramt, når barnet
sidder op i stolen. Selen kan gøres lidt løsere ved at trykke den grå knap ind og
derefter vippe og forskyde den.
Hvis barnets skuldre er højere eller lavere end den normale fastgøring til selen,
kan selen sættes fast et andet sted ved hjælp af klemmerne. Der skal bruges
en mønt for at løsne seleclipsen, så clipsen kan vippes fra oversiden. Brug ikke
en skarp genstand som for eksempel en skruetrækker, da den kan beskadige
clipsen. Sikkerhedsselen skal sidde tilpas stramt over barnets skuldre.
Hvis der er brugt stylingsæt luksus, trækkes de to remme i selen bagfra og
frem gennem udsparingerne i beklædningen, og beklædningen sættes på
plads. Hvis barnets skuldre er højere end den højeste normale selefastgøring,
kan selen føres via oversiden af stolen. Selen trækkes gennem udsparingen
i oversiden af stolen og til bagsiden, før de gennem slidserne i oversiden af
stolen trækkes over barnets skuldre og fastgøres.

MONTAGEVEJLEDNING TILBEHØR

Illustration 3M | Lås

Med låsen kan stolen sikres mod tyveri.
Når stolen er monteret på bagagebæreren, kan den låses fast til
bagagebæreren. Hvis den er monteret på stellet, låses den ved at fastgøre
låsen i hullet i enden af bærebøjlen.

ADVARSEL: ANVISNINGER FOR SIKKER BRUG

BRUG

* Fastgøringsblokken til begge fastgøringer, bagagebærer (2A) og stel (2B),

kan kun bruges én gang. Når den monterede fastgøringsblok skal tages

af, kan blokken blive beskadiget, således at den ikke længere er sikker at

bruge.
* Kontroller, at det er lovligt at bruge Qibbel stolen i landet, hvor den skal

bruges.
* Stolen er beregnet til børn fra cirka 9 måneder til 6 år, eller som vejer højst

22 kg.

© 2012 Widek BV Krimpen aan den IJssel, The Netherlands.

www.qibbel.comDANSK

* Kontroller jævnligt, at barnet ikke vejer mere end den maksimalt tilladte

vægt.

* Den samlede vægt af cyklisten, barnet og stolen må ikke overskride

cyklens maksimalt tilladte kapacitet. Tjek cykelfabrikantens information.

* Ved montering skal man følge instrukserne for tilstramning af boltene

(moment), som er nævnt i montagevejledningen (g. 5M og 7M).

* Når stolen er monteret, skal man kontrollere, at den ikke hælder fremover,

så det undgås, at barnet glider ud af stolen. Vær opmærksom på, at
ryglænet hælder en lille smule bagover.

* Hvis stolen er monteret på bagagebæreren, skal man sørge for, at

den foran er fastgjort til stellet ved hjælp af sikkerhedsremmen (ikke til

www.qibbel.com

bagagebæreren!).

* Når stolen er blevet monteret, skal man tage en lille prøvetur med barnet

i stolen. Når stolen er monteret, skal man kontrollere, at alle cyklens dele
funktionerer, som de skal. Kontroller, om cyklen er nem at køre på, at
barnet sidder godt, at alle dele er korrekt monteret, og at fodstøtterne er
indstillet i den rigtige højde.

* Sadlen skal indstilles i sådan en højde, at du nemt kan sætte fødderne på

jorden, når du stiger på og af.
* Brug altid sikkerhedsselen og fodremmene.
* Mens der cykles, skal man sørge for, at der ikke kommer legemsdele eller

tøj i nærheden af cyklens bevægelige dele, for eksempel en fod i egerne

eller en nger i bremsemekanismen. Tjek det jævnligt igen, når barnet er

blevet lidt ældre.
* Hvis der er fjedre i sadlen, skal man sørge for, at barnet ikke kan få ngrene

i klemme. Sæt en afskærmning omkring fjedrene. En sådan afskærmning

kan fås i en cykelforretning.
* Sørg for, at barnet ikke kan komme til at røre ved skarpe genstande, for

eksempel et osset kabel.
* Luk altid 3-punkts sikkerhedsselen, også selvom der ikke sidder et barn i

stolen. Hvis der ikke sidder et barn i stolen, kan du derved undgå, at en løs

sele kan komme ind i cyklens bevægelige dele.
* Sørg for, at barnet er tilstrækkeligt varmt klædt på og er beskyttet mod

regn. På cykelturen sidder barnet stille og kan derfor nemmere komme til

at fryse.
* Af hensyn til sikkerheden bør barnet have en passende cykelhjelm på.
* Står stolen længe i solen, kan den blive meget varm. Kontroller det, før

barnet sættes i stolen.
* Stolen skal tages af, hvis cyklen skal transporteres på en cykelholder på

bilen. Fartvinden kan få stolen eller fastgøringsmekanismen til gå løs og

eventuelt forårsage en ulykke.

ADVARSEL

* Fastgør ikke ekstra bagage til barnestolen. Hvis der skal transporteres

bagage, skal man bruge en bagagebærer, der er fastgjort til styret.
* Man må ikke selv ændre på cykelstolen og den medfølgende fastgøring,

fordi det kan påvirke sikkerheden. Desuden dækker garantien i så tilfælde

ikke.
* Tag hensyn til, at cyklen er lidt anderledes at cykle på, når der er et barn

med. Det påvirker især ligevægten og måden, den styrer og bremser på.
* Efterlad ikke barnet alene i stolen, hvis du parkerer cyklen.
* Brug ikke stolen, hvis den er synligt beskadiget eller defekt.

DANSK

VEDLIGEHOLDELSE

* Rengør jævnligt stolen med sæbevand. Beklædningen kan vaskes i

hånden med et mildt rengøringsmiddel.
* Kontroller jævnligt, at alle fastgøringer osv. er strammet godt til.
* Efter et uheld skal stolen udskiftes, også selvom den ikke er synligt

beskadiget. Forhør nærmere hos forhandleren.
* Hvis en af stolens dele er defekt eller beskadiget, skal man henvende sig til

forhandleren for råd eller reparation.

DESCRIZIONE DEL PRODOTTO

Congratulazioni per l’acquisto del seggiolino per biciclette Qibbel. Avete
scelto un seggiolino che potrete comporre totalmente secondo le vostre
esigenze, comodo e gradevole per voi e per il vostro bambino quando
andate in bicicletta. Il seggiolino può essere montato sulla bicicletta con
facilità e può essere adattato alla statura del vostro bambino. Il seggiolino è
regolabile a passi e permette di scegliere sempre la posizione più comoda
per il bambino (vedere le istruzioni per l’uso).

Il seggiolino è adatto per i bambini da circa 9 mesi a 6 anni, no a un peso
massimo di 22 kg. Utilizzare il seggiolino soltanto quando il bambino è in
grado di rimanere seduto autonomamente durante l’intero percorso in
bicicletta. Leggere accuratamente le istruzioni per il montaggio prima di
montare il seggiolino. Per eventuali dubbi o domande rivolgersi al rivenditore
di ducia.

Il seggiolino è disponibile in 2 versioni, da ssare al portabagagli o al telaio.
Vi è la possibilità di scegliere il ssaggio all’elemento di base adatto per la
vostra bicicletta.
Potrete optare per il ssaggio al portabagagli a condizione che esso soddis
i requisiti della norma NEN 14872 (capacità di carico 25 kg, larghezza
compresa fra 12 e 17 cm, diametro del telaio compreso fra 8 e 16 mm).
Potrete scegliere il ssaggio al telaio se esso ha una sezione circolare o ovale
compresa fra 22 e 40 mm. Questo vale anche per molte biciclette elettriche.

2 anni di garanzia: Offriamo due anni di garanzia sui difetti di fabbricazione
e/o del materiale. La garanzia decorre dalla data di acquisto; conservare
quindi lo scontrino.

Oltre al presente manuale d’uso, è possibile utilizzare anche i
video di istruzioni sul sito web di Qibbel all’indirizzo:
www.qibbel/nl/en/instructional-lms

ISTRUZIONI DI MONTAGGIO DEL SEGGIOLINO

Seguire le presenti istruzioni di montaggio per ssare correttamente e in modo
sicuro il seggiolino alla bicicletta.

Figura 1M | Attrezzi

Per il montaggio del seggiolino Qibbel occorrono i seguenti attrezzi:

➜ chiavi a testa cilindrica standard 2.5, 4 e 6

CHE COSA OCCORRE?

Figura 2M | Per un seggiolino per bambini sicuro occorrono

1 l’elemento di base del seggiolino posteriore
2A ssaggio al portabagagli

o

2B ssaggio al telaio e
2C staffa di ssaggio al telaio
3A stylingset di base posteriore (cinghie del poggiapiedi / braccioli)

o
3B stylingset lusso posteriore (cinghie del poggiapiedi / braccioli /
rivestimento del seggiolino)

Figura 3M | Al seggiolino Qibbel si possono aggiungere i seguenti accessori

4 lucchetto

www.qibbel.comITALIANO

© 2012 Widek BV Krimpen aan den IJssel, The Netherlands.

© 2012 Widek BV Krimpen aan den IJssel, The Netherlands.

FISSAGGIO AL PORTABAGAGLI

Per poter ssare il seggiolino al portabagagli della bicicletta, oltre
all’elemento di base del seggiolino posteriore (1) occorre 1 solo componente,
vale a dire il dispositivo di ssaggio al portabagagli (2A). Non occorrono
attrezzi.

Figura 4Mb | Fissaggio al portabagagli

Per poter montare il dispositivo di ssaggio del portabagagli sull’elemento
di base, occorre prima estrarre la manopola rossa dal lato anteriore del
seggiolino. Fare scorrere il dispositivo di ssaggio del portabagagli dal lato

www.qibbel.com

posteriore con un movimento circolare sotto il seggiolino. Accertarsi che la
cinghia di protezione si trovi dal lato anteriore del dispositivo di ssaggio.
Fare scorrere il dispositivo di ssaggio no a quando raggiunge l’estremità
della scanalatura e si blocca con uno scatto. Bloccare quindi il dispositivo di
ssaggio premendo la manopola rossa dal lato anteriore.
Fissare quindi il seggiolino al portabagagli adattando la larghezza del
meccanismo di serraggio alla larghezza del portabagagli. Per aumentare la
larghezza, ruotare la manopola di regolazione in senso antiorario, premendo
la linguetta di protezione rossa.
Per ssare il fermo, ruotare saldamente la manopola di regolazione in senso
orario (verso destra). Accertarsi che i fermi siano adeguatamente ssati al
bordo del portabagagli.

Figura 4Mc | Controllare che il seggiolino sia montato correttamente

Controllare che il baricentro del seggiolino non sia arretrato di oltre 10 cm
rispetto al mozzo posteriore della bicicletta. Accomodare il bambino nel
seggiolino e controllare che vi sia una distanza sufciente fra il sellino della
bicicletta e il lato anteriore del seggiolino, in modo che il bambino abbia
spazio per sedersi. Per modicare la posizione del seggiolino, svitare il
meccanismo di aggancio del blocco di ssaggio e spostare il seggiolino in
avanti o all’indietro sul portabagagli. A questo punto serrare nuovamente a
fondo il fermo.

Figura 4Md | Protezione aggiuntiva

Il dispositivo di ssaggio del portabagagli deve essere ulteriormente
assicurato ssando la cinghia di protezione intorno al telaio. Quando si
estrae il dispositivo di ssaggio dalla confezione, aprire la bbia premendo
la chiusura in tre punti (lateralmente e dal lato superiore). Fissare la cinghia
intorno al telaio e chiudere la bbia.

Figura 4F | Protezioni aggiuntive per le ruote

Utilizzare le protezioni per le ruote trasparenti aggiuntive in dotazione per
prolungare la protezione fra la ruota e le gambe del bambino. Fare scorrere
la prolunga sulla protezione trasparente dei poggiapiedi no allo scatto.
Aumenterete così la sicurezza del bambino durante l’uso della bicicletta.

FISSAGGIO AL TELAIO

Per ssare il seggiolino al telaio della bicicletta occorrono 3 componenti:
l’elemento di base del seggiolino posteriore (1), il dispositivo di ssaggio al
telaio (2B) e la staffa del dispositivo di ssaggio al telaio (2C).

Figura 5Ma | Fissaggio al telaio

Montare il dispositivo di ssaggio al telaio. Controllare che i fori circolari si
trovino dal lato superiore del dispositivo di ssaggio. Serrare i dadi a fondo
(coppia 6,0 Nm) con una chiave a testa cilindrica 6. Serrare i bulloni a croce
in modo uniforme.
Adatto per tubi a sezione circolare e ovale da Ø 22–40 mm. L’anello interno
mobile permette di adattare la posizione del fermo all’angolo di inclinazione
del telaio per fare in modo che il sedile si trovi in posizione orizzontale sulla
ruota posteriore. Il pulsante rosso dal lato anteriore ha la funzione di sbloccare
il dispositivo di ssaggio dal sedile.

ITALIANO

© 2012 Widek BV Krimpen aan den IJssel, The Netherlands.

Suggerimento: se si desidera utilizzare il seggiolino per più

➜

biciclette, acquistare un telaio di ssaggio aggiuntivo. (2B)

Figura 5Mb | Controllo del ssaggio al telaio

Controllare che il dispositivo di ssaggio si trovi all’altezza corretta facendo
scattare sul telaio la staffa di supporto sulla quale è ssato il seggiolino.
Smontare prima l’anello di serraggio dalla staffa di supporto. La staffa di
supporto deve trovarsi in posizione orizzontale sulla ruota superiore, e la
distanza fra la staffa di supporto e la ruota posteriore deve essere pari o
superiore a 10 cm. In caso contrario, spostare il dispositivo di ssaggio o
modicare l’angolo di inclinazione con l’anello interno mobile.

Figura 5Mc | Posizione della staffa di ssaggio al telaio

La staffa del dispositivo di ssaggio del telaio è composta da due parti: un
blocco di ssaggio in plastica e una staffa di supporto in metallo. Smontare
prima il blocco di ssaggio dalla staffa di supporto svitando i due dadi della
piastra di sicurezza in metallo e smontandola. Fissare quindi il blocco di
ssaggio dal lato inferiore dell’elemento di base. Per poter montare il blocco
di ssaggio sul seggiolino, occorre prima estrarre la manopola rossa dal lato
anteriore del seggiolino. Fare scorrere il blocco di ssaggio sotto il seggiolino
partendo dal lato dello schienale con la freccia rossa in avanti e compiendo
un movimento circolare. Il movimento deve partire dallo schienale del
seggiolino. Fare scorrere il blocco di ssaggio no a quando non raggiunge
l’estremità della scanalatura del seggiolino e si chiude con uno scatto.
Bloccare quindi il blocco di ssaggio premendo la manopola rossa dal lato
anteriore.

Inserire la staffa di supporto in metallo nel foro del blocco di ssaggio e
bloccarla con la piastra di ssaggio in metallo che era stata smontata.
Serrare saldamente i due dadi (a una coppia di 5 Nm) con la chiave a
testa cilindrica 4. La posizione del blocco di ssaggio varia in funzione del
baricentro del seggiolino rispetto all’asse posteriore.

Figura 5Md | Posizione del seggiolino sul dispositivo di ssaggio al telaio

Smontare l’anello di serraggio dalla staffa di supporto. Inserire le estremità
della staffa di supporto nei fori presenti nel telaio di ssaggio no allo scatto
della staffa. Se necessario, premere il pulsante rosso di sblocco per inserire
completamente la staffa di supporto nel fermo. Serrare l’anello di serraggio
sul perno di ssaggio per assicurare il seggiolino.

Figura 5Me | Controllare che il seggiolino sia montato correttamente

Per un ssaggio adeguato del seggiolino controllare:
A) Che il baricentro del seggiolino non sia arretrato di oltre 10 cm rispetto al

mozzo posteriore della bicicletta.

B) Che il lato inferiore del seggiolino si trovi ad almeno 10 cm di altezza

sopra la ruota posteriore.

C) Controllare che il seggiolino sia in posizione diritta, raddrizzando il

manubrio della bicicletta e tracciando una linea immaginaria dal
centro del seggiolino passando per il sellino della bicicletta, no al
centro del manubrio.

Per adattare la posizione del seggiolino occorre modicare la posizione del
dispositivo di ssaggio al telaio adattando l’angolo di inclinazione e l’altezza
sul tubo del sellino. Accomodare il bambino nel seggiolino e controllare che
vi sia una distanza sufciente fra il sellino della bicicletta e il lato anteriore del
seggiolino, in modo che il bambino abbia spazio per sedersi. Per aumentare
la distanza fra il sellino e il seggiolino occorre spostare il dispositivo di ssaggio
della staffa di supporto sul blocco di ssaggio.

Figura 4F | Protezioni aggiuntive per le ruote

Utilizzare le protezioni per le ruote trasparenti aggiuntive in dotazione per
prolungare la protezione fra la ruota e le gambe del bambino. Fare scorrere

© 2012 Widek BV Krimpen aan den IJssel, The Netherlands.

www.qibbel.comITALIANO

la prolunga sulla protezione trasparente dei poggiapiedi no allo scatto.
Aumenterete così la sicurezza del bambino durante l’uso della bicicletta.

FISSAGGIO DELLO STYLINGSET

Con lo stylingset potrete determinare l’aspetto del seggiolino. Vi è la possibilità
di scegliere fra uno stylingset di base o uno stylingset lusso.

Figura 6M | Fissaggio delle cinghie del poggiapiedi

(stylingset di base o lusso posteriore)

Inserire le cinghie del poggiapiedi con il logo Qibbel dal lato interno

www.qibbel.com

attraverso il foro. Tirarle verso l’alto no a ssarle con uno scatto.

Figura 7M | Fissaggio dei braccioli

(stylingset di base o lusso posteriore)

Fissare il bracciolo al foro con uno scatto. Assicurare i braccioli con le viti in
dotazione serrandole leggermente (a una coppia di 1 Nm) con la chiave a
testa cilindrica da 2,5. Eseguire l’operazione da entrambi i lati del seggiolino.

Figura 8Ma | Regolazione in altezza della cintura di sicurezza

A seconda della statura del bambino, è possibile alzare la posizione della
cintura di sicurezza ssando la cintura in un punto più alto. A questo scopo,
ribaltare i fermi della cintura con una moneta per liberare la cintura. Ora è
possibile ssare la cintura in un altro punto. Non utilizzare oggetti acuminati
come i cacciaviti, che potrebbero danneggiare il fermo.
Per i bambini più alti è anche possibile fare passare le cinture dal lato
superiore dello schienale. Fare passare la cintura attraverso il foro dello
schienale verso il lato posteriore. Disporre quindi correttamente le cinture
facendole passare attraverso le guide dal lato superiore del seggiolino.

Figura 8Mb | Fissaggio del rivestimento del seggiolino

(stylingset lusso posteriore)

Controllare che la cintura di sicurezza sia ssata all’altezza giusta prima di
ssare il rivestimento. La cintura di sicurezza deve infatti essere aderente alle
spalle del bambino. Staccare la cintura di sicurezza (tre punti – colore grigio
chiaro – premere contemporaneamente) e dividerla in due parti (colore
grigio chiaro). Tirare dal lato posteriore verso il lato anteriore le due parti
suddivise della cintura facendole passare attraverso l’incavo corrispondente
del rivestimento e portare il rivestimento in posizione. Premere il coperchio di
scarico dell’acqua della supercie di seduta nel foro di scarico per ssare il
rivestimento.

ISTRUZIONI PER L’USO

Figura 1F | Ribaltamento del seggiolino in posizione per dormire

Estraendo il pulsante rosso dal lato anteriore del seggiolino è possibile
ribaltarlo nella posizione per dormire. Sono disponibili più posizioni. Quando
il seggiolino si trova nella posizione corretta, premere nuovamente in avanti
il pulsante di bloccaggio. Attenzione: è possibile premere il pulsante soltanto
quando il seggiolino si trova in una delle posizioni predenite.

Figura 2F | Regolazione del poggiapiedi

Il poggiapiedi può essere regolato con facilità e senza utilizzare attrezzi.
Regolare il poggiapiedi ruotando il fermo di 90 gradi verso l’alto e portarlo
nelle posizioni predenite. Quando il poggiapiedi si trova all’altezza giusta,
premere nuovamente il fermo verso il basso per bloccarlo.

Figura 3F | Uso della cintura di sicurezza

Staccare la cintura di sicurezza esercitando una pressione uniforme sulle
tre punte di colore grigio chiaro e facendo scorrere il portacintura verso
l’alto. Se necessario, è possibile dividere la cintura di sicurezza estraendo
le parti di colore grigio chiaro, ad esempio quando il bambino indossa un
casco o quando si desidera modicare l’altezza della cintura. Per ssare la
cintura di sicurezza, premere nel portacintura le parti grigio chiaro che si

ITALIANO

© 2012 Widek BV Krimpen aan den IJssel, The Netherlands.

sono fatte scorrere una dentro l’altra. Tirare la cintura no a quando avvolge
comodamente il bambino seduto nel seggiolino. Per allentare la cintura
premere il pulsante grigio, ribaltarlo e farlo scorrere.
Se le spalle del bambino sono più in alto o più in basso rispetto al normale
ssaggio della cintura, è possibile ssare la cintura utilizzando i fermi presenti.
Per smontare i fermi della cintura di sicurezza occorre una moneta per
ribaltare il fermo dal lato superiore. Non utilizzare oggetti acuminati come
cacciaviti per evitare di danneggiare i fermi. La cintura di sicurezza deve
aderire normalmente alle spalle del bambino.
Se si utilizza lo stylingset lusso, fare passare le due cinghie della cintura di
sicurezza sul davanti attraverso il foro corrispondente nel rivestimento, e
rimettere quest’ultimo al suo posto. Se le spalle del bambino sono più in alto
del normale ssaggio più alto della cintura, essa può essere fatta scorrere
sul lato superiore del seggiolino. Fare passare le cinghie attraverso il foro del
seggiolino verso il retro prima di ssarle attraverso le guide dal lato superiore
del seggiolino sulle spalle del bambino.

ISTRUZIONI DI MONTAGGIO DEGLI ACCESSORI

Figura 3M | Lucchetto

Per proteggere il seggiolino dai furti, esso può essere assicurato con il
lucchetto disponibile su richiesta.
Dopo avere ssato il seggiolino al portabagagli lo si assicura al portabagagli;
se invece il seggiolino è ssato al telaio si fa passare il lucchetto nel foro
presente all’estremità della staffa di supporto.

AVVERTENZA: ISTRUZIONI PER UN UTILIZZO SICURO

UTILIZZO

* Il blocco di ssaggio dei due dispositivi di ssaggio, del portabagagli

(2A) e del telaio (2B) può essere utilizzato una sola volta. Se durante lo
smontaggio il blocco di ssaggio si danneggiasse, non potrebbe più
essere riutilizzato in condizioni di sicurezza.

* Vericare che l’uso del seggiolino Qibbel sia ammesso nel paese in cui si

intende utilizzarlo.

* Il seggiolino è adatto per i bambini da circa 9 mesi a 6 anni, no a un

peso massimo di 22 kg.

* Controllare periodicamente che il peso del bambino non superi il peso

massimo ammesso.

* Il peso totale del ciclista, del bambino e del seggiolino non deve superare

il carico massimo ammesso per la bicicletta. Controllare le informazioni del
fabbricante della bicicletta.

* Durante il montaggio, attenersi alle istruzioni di serraggio dei bulloni

(coppia) riportate nel manuale di montaggio (gure 5M e 7M).

* Dopo il montaggio del seggiolino, vericare che non si ribalti in avanti per

evitare che il bambino possa scivolare fuori di esso. Lo schienale deve
essere leggermente inclinato all’indietro.

* Se il seggiolino è ssato al portabagagli, accertarsi che esso sia sempre

ancorato sul davanti al telaio della bicicletta (e non al portabagagli!) con
la cintura di sicurezza.

* Dopo il montaggio del seggiolino, effettuare un giro di prova con il

bambino e controllare che tutti i componenti della bicicletta funzionino
normalmente. Vericare che la bicicletta sia comoda, che il bambino sia
seduto correttamente, che tutti i componenti siano ssati adeguatamente
e che il poggiapiedi si trovi all’altezza giusta.

* Regolare il sellino in modo da poter appoggiare comodamente i piedi a

terra per salire o scendere dalla bicicletta.
* Utilizzare sempre la cintura di sicurezza e le cinghie del poggiapiedi.
* Durante il percorso, fare in modo di non avvicinare parti del corpo o

indumenti alle parti girevoli o in movimento della bicicletta, ad esempio

un piede nei raggi o un dito nel meccanismo del freno. Controllare

regolarmente mano a mano che il bambino cresce.
* Se si utilizza un sellino con molle, accertarsi che il bambino non possa

schiacciarsi le dita nelle molle montando un coperchio di protezione

© 2012 Widek BV Krimpen aan den IJssel, The Netherlands.

www.qibbel.comITALIANO

su queste ultime. Il coperchio di protezione è disponibile nei negozi
specializzati.

* Accertarsi che il bambino non possa venire a contatto con oggetti

taglienti, ad esempio con un cavo usurato.

* Chiudere sempre la cintura di sicurezza a tre punti, anche quando il

bambino non è seduto sul seggiolino. Quando il bambino non è seduto
sul seggiolino, si evita in questo modo che la cintura slacciata si inli nelle
parti in movimento mentre si pedala.

* Accertarsi che il bambino sia abbastanza coperto e protetto dalla

pioggia. Durante il percorso in bicicletta il bambino è fermo e quindi è più
sensibile al freddo.

www.qibbel.com

* Utilizzare preferibilmente un casco di protezione adatto per una maggiore

sicurezza del bambino.

* Se il seggiolino rimane al sole a lungo può scaldarsi molto. Controllare

prima di collocare il bambino su di esso.

* Smontare il seggiolino durante il trasporto della bicicletta sul portabici

dell’auto. La turbolenza dell’aria può provocare il distacco del seggiolino o
dei dispositivi di ssaggio e provocare un incidente.

AVVERTENZA

* Non ssare altri bagagli al seggiolino. Se si desidera trasportare bagagli,

utilizzare un portabagagli ssato al manubrio.

* Non apportare modiche al seggiolino e al dispositivo di ssaggio in

dotazione; in caso contrario, la sicurezza di utilizzo viene compromessa e
decade anche la garanzia.

* Tenere conto del fatto che quando si trasporta un bambino l’equilibrio, la

sterzata e la frenata della bicicletta si modicano.

* Non lasciare mai il bambino da solo sul seggiolino quando si lascia la

bicicletta.

* Non utilizzare il seggiolino in presenza di danni o difetti visibili.

MANUTENZIONE

* Pulire regolarmente il seggiolino con acqua saponata. Il rivestimento è

lavabile a mano con un detergente delicato.

* Controllare regolarmente che tutti i ssaggi e afni siano ancora

perfettamente serrati.

* Dopo un incidente occorre sempre sostituire il seggiolino, anche se non vi

sono danni visibili. Rivolgersi al rivenditore di ducia per informazioni.

* Se un componente del seggiolino è difettoso o danneggiato, mettersi in

contatto con il fornitore per un consiglio o per la riparazione.

✏

www.qibbel.com

ITALIANO

© 2012 Widek BV Krimpen aan den IJssel, The Netherlands.

© 2012 Widek BV Krimpen aan den IJssel, The Netherlands.

✏

✏

www.qibbel.com

www.qibbel.com

ITALIANO

© 2012 Widek BV Krimpen aan den IJssel, The Netherlands.

© 2012 Widek BV Krimpen aan den IJssel, The Netherlands.

www.qibbel.com
